Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

  • ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
  • ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
  • П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

  • класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
  • расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
  • армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

  • ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
  • ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
  • ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

Панели ПК

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

  • Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
  • Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
  • Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

Рис. 5. Плита 1ПБ

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

  • Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
  • Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
  • Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

  • Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
  • Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
  • Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

Плиты перекрытия — БЗСК

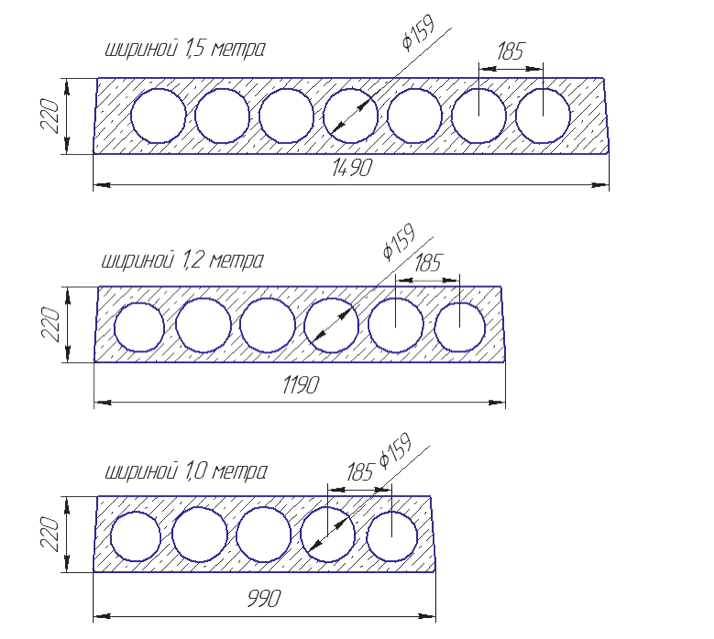

ПБ160 — высота 160ммПБ220 — высота 220ммПБ300 — высота 300мм
  • Плиты перекрытия напрямую от производителя в Тамбове
  • Доступные цены
  • Высокое качество

Заказать

Применение

Плиты перекрытия могут применяться в перекрытиях и покрытиях жилых, общественных и производственных зданий с несущими стенами из кирпича или блоков, а также в каркасных, сборно-монолитных и панельных зданиях, возводимых в обычных условиях строительства.

Так же могут применяться в зданиях, возводимых по ранее разработанным проектам, взамен плит ПК с круглыми пустотами, изготавливаемых по агрегатно-поточной технологии. Данный факт был доказан расчетами и проверен научными экспериментами ООО «Поволжский центр экспертизы и испытаний «ИМТОС». В случае соблюдения равенства несущей способности заменяемых плит перекрытия, экспертиза проектного решения по замене плит марки ПК на марку ПБ не является обязательной.

Плиты рассчитаны для опирания по двум сторонам (торцам) под равномерно распределенные унифицированные нагрузки.

Для каждой унифицированной нагрузки каждого вида сечения существует максимально возможная длина плиты из условий обеспечения прочности и допустимых деформаций под действием нагрузки. Масса наших плит перекрытия составляет 320кг/м². Также мы освоили выпуск пустотных плит перекрытия массой 250кг/м².

Унифицированная распределенная нагрузка, кгс/м² Высота сечения и ширина
160мм 220мм 300мм
1.2м 1.5м
 1.0м 1.2м 1.5м 1. 2м
2400 — — — — — 8.4м
2100 — — — 6.0м — —
1600 4.8м 4.8м 7.2м 7.5м 7.2м 9.6м
1250 5.4м 5.4м 7.8м 8.4м 7.8м 10.8м
1000 6.6м 6.6м 8.4м 9.0м
9.0м		 12.3м
800 7.2м 7.2м 9.0м 10.2м 9.6м 12.3м
600 7. 8м 7.8м 9.6м 10.8м 10.2м 13.0м
450 8.4м 8.4м 10.2м 11.4м 10.8м 13.0м
300 9.0м 9.0м 11.4м 11.4м 11.4м 13.0м

Достоинства

  • Качество, обеспеченное заводским изготовлением в стабильных условиях цеха квалифицированным персоналом с использованием проверенных материалов под надзором службы контроля качества
  • Высокая скорость монтажа
  • Любые размеры в границах широкого диапазона допустимых длин до 13м
  • Возможность изготовления доборных элементов и плит с торцами, отрезанными практически под любым углом
  • Высокое качество поверхностей и точности геометрических размеров
  • Широкий диапазон воспринимаемых расчетных нагрузок от 300 до 2400кгс/м²
  • Возможность производства больших объемов плит в сжатые сроки, для обеспечения высоких темпов строительства
  • Долговечность, высокая прочность, звукоизоляция, теплоизоляция
  • Низкий вес квадратного метра перекрытия за счет пустот и особенно у плит толщиной сечения 160мм, следовательно удешевление несущих конструкций, стоимости доставки и монтажа
  • Возможность укорачивания плит на объекте своими силами при ошибках в заказе или строительстве

Плиты перекрытия соответствуют требованиям:
