Плиты перекрытия высота: Плиты перекрытия пустотные железобетонные ПК ЖБИ, купить, цена в Москве все размеры

Содержание

Плиты перекрытия ПБ высотой 150мм —

» Каталог ЖБИ — железобетонные изделия от производителя » Плиты перекрытия ПБ » Плиты перекрытия ПБ высотой 150мм

ФотоНаименованиеДлина ШиринаВысотаВесЦенаОнлайн заказ
Плита перекрытия ПБ 1.5.18.12-8 1800 1200 150 475 2938
Плита перекрытия ПБ 1.5.24.12-8 2400 1200 150 634 3917
Плита перекрытия ПБ 1.5.25.12-8 2500 1200 150 660 4080
Плита перекрытия ПБ 1.
5.29.12-8		 2900 1200 150 766 4733
Плита перекрытия ПБ 1.5.30.12-6 3000 1200 150 792 4896
Плита перекрытия ПБ 1.5.32.12-8 3200 1200 150 845 5222
Плита перекрытия ПБ 1.5.33.12-6 3300 1200 150 873 5386
Плита перекрытия ПБ 1.5.33.12-8 3300 1200 150 871 5386
Плита перекрытия ПБ 1. 5.35.12-6		 3500 1200 150 924 5712
Плита перекрытия ПБ 1.5.35.12-8 3500 1200 150 924 5712
Плита перекрытия ПБ 1.5.38.12-8 3800 1200 150 1005 6202
Плита перекрытия ПБ 1.5.40.12-8 4000 1200 150 1056 6528
Плита перекрытия ПБ 1.5.41.12-6 4100 1200 150 1085 6691
Плита перекрытия ПБ 1. 5.41.12-8 4100 1200 150 1082 6691
Плита перекрытия ПБ 1.5.42.12-6 4200 1200 150 1111 6854
Плита перекрытия ПБ 1.5.44.12-6 4400 1200 150 1162 7181
Плита перекрытия ПБ 1.5.45.10-8 4500 1200 150 990 7344
Плита перекрытия ПБ 1.5.45.12-8 4500 1200 150 1188 7344
Плита перекрытия ПБ 1. 5.46.12-8 4600 1200 150 1217 7507
Плита перекрытия ПБ 1.5.47.12-6 4700 1200 150 1241 7670
Плита перекрытия ПБ 1.5.47.12-8 4700 1200 150 1241 7670
Плита перекрытия ПБ 1.5.48.12-8 4800 1200 150 1267 7834
Плита перекрытия ПБ 1.5.49.12-6 4900 1200 150 1294 7997
Плита перекрытия ПБ 1. 5.50.12-6 5000 1200 150 1323 8160
Плита перекрытия ПБ 1.5.51.12-6 5100 1200 150 1349 8323
Плита перекрытия ПБ 1.5.51.12-8 5100 1200 150 1346 8323
Плита перекрытия ПБ 1.5.53.12-6 5300 1200 150 1402 8650
Плита перекрытия ПБ 1.5.53.12-8 5300 1200 150 1399 8650
Плита перекрытия ПБ 1. 5.54.12-8 5400 1200 150 1429 8813
Плита перекрытия ПБ 1.5.55.10-6 5500 1000 150 1210 10026
Плита перекрытия ПБ 1.5.55.12-6 5500 1200 150 1455 8976
Плита перекрытия ПБ 1.5.57.12-6 5700 1200 150 1508 9302
Плита перекрытия ПБ 1.5.58.12-8 5800 1200 150 1531 9466
Плита перекрытия ПБ 1. 5.59.12-8 5900 1200 150 1558 9629
Плита перекрытия ПБ 1.5.60.12-6 6000 1200 150 1584 9792
Плита перекрытия ПБ 1.5.62.12-6 6200 1200 150 1641 10118
Плита перекрытия ПБ 1.5.63.12-6 6300 1200 150 1663 10282
Плита перекрытия ПБ 1.5.63.12-8 6300 1200 150 1663 10282
Плита перекрытия ПБ 1.
5.66.12-6		 6600 1200 150 1746 10771
Плита перекрытия ПБ 1.5.66.12-8 6600 1200 150 1746 10771
Плита перекрытия ПБ 1.5.68.12-6 6800 1200 150 1795 11098
Плита перекрытия ПБ 1.5.69.12-6 6900 1200 150 1822 11261
Плита перекрытия ПБ 1.5.72.12-6 7200 1200 150 1905 12528

Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

  • ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
  • ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
  • П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

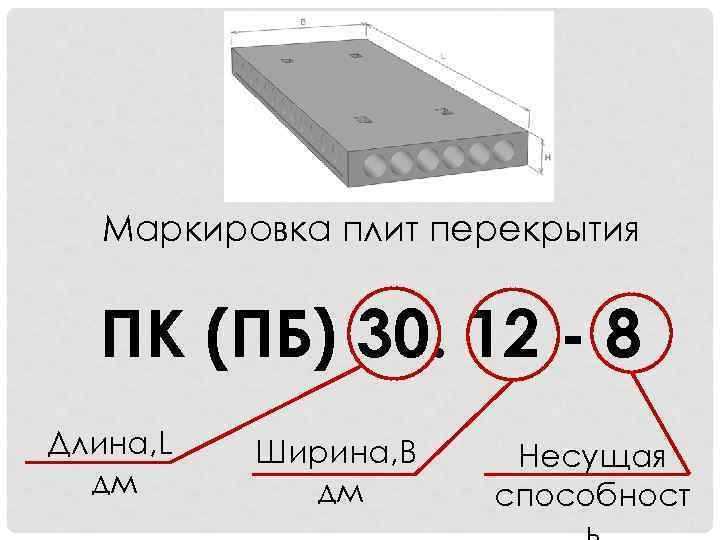

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

  • класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
  • расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
  • армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

  • ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
  • ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
  • ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

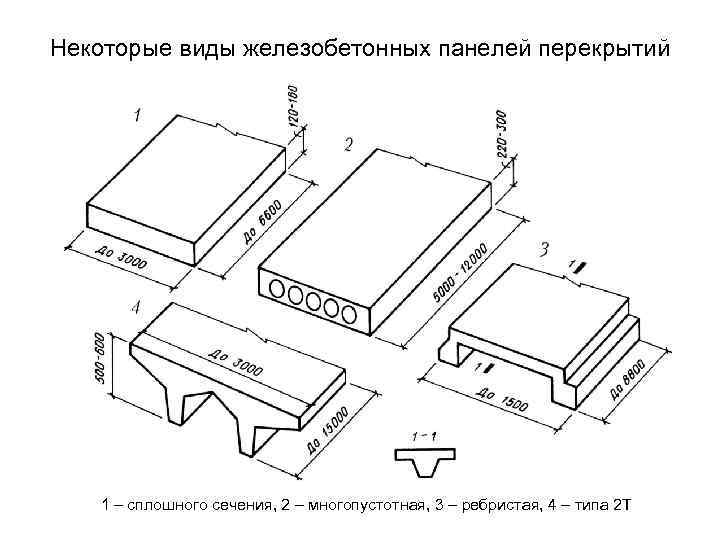

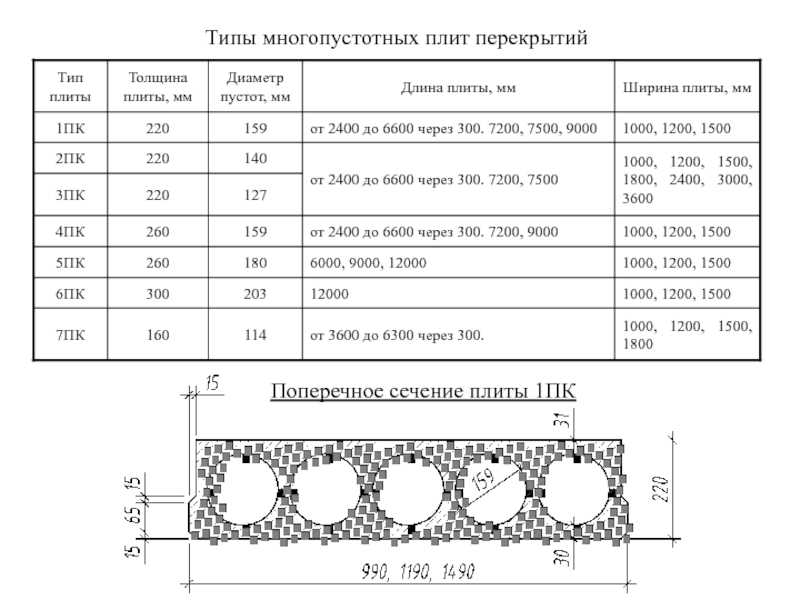

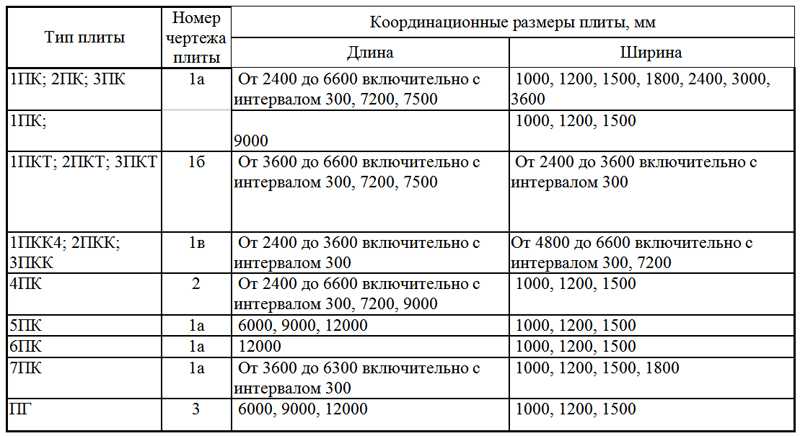

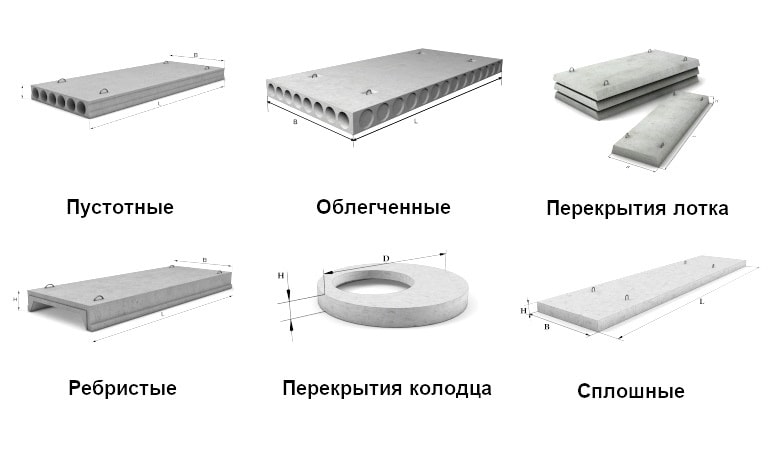

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

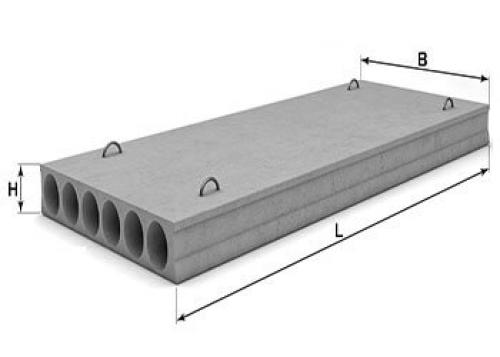

Панели ПК

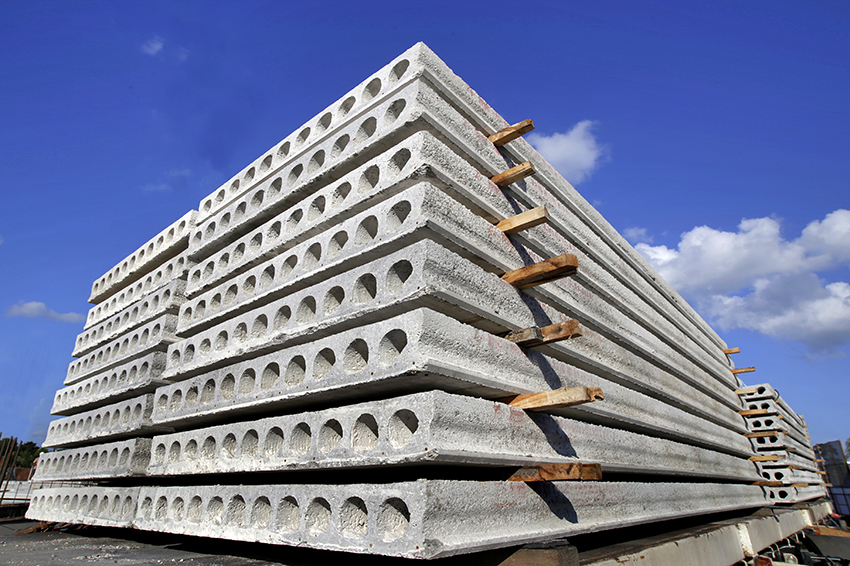

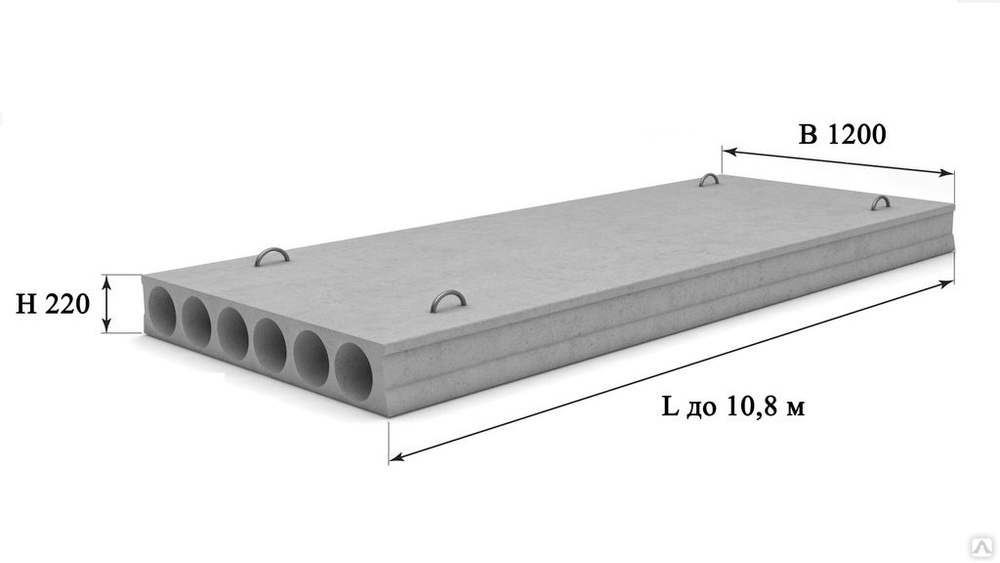

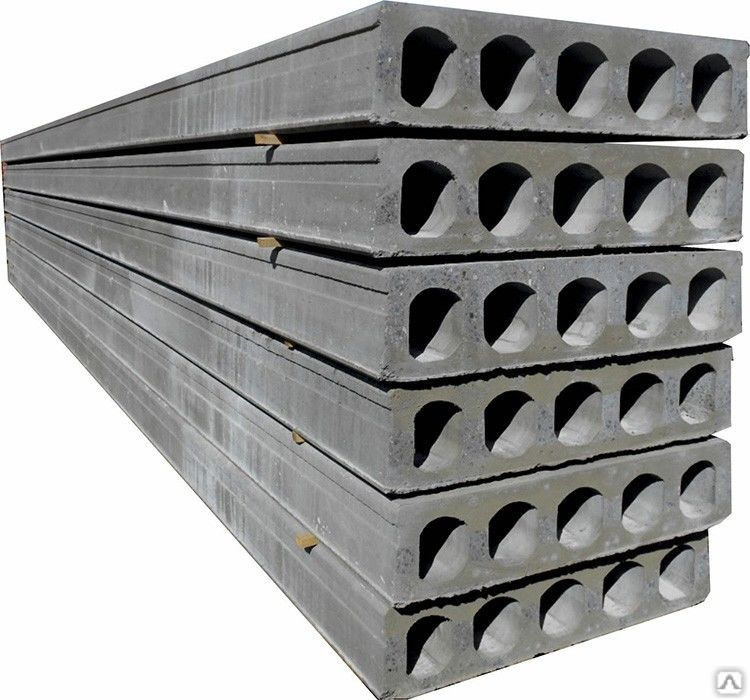

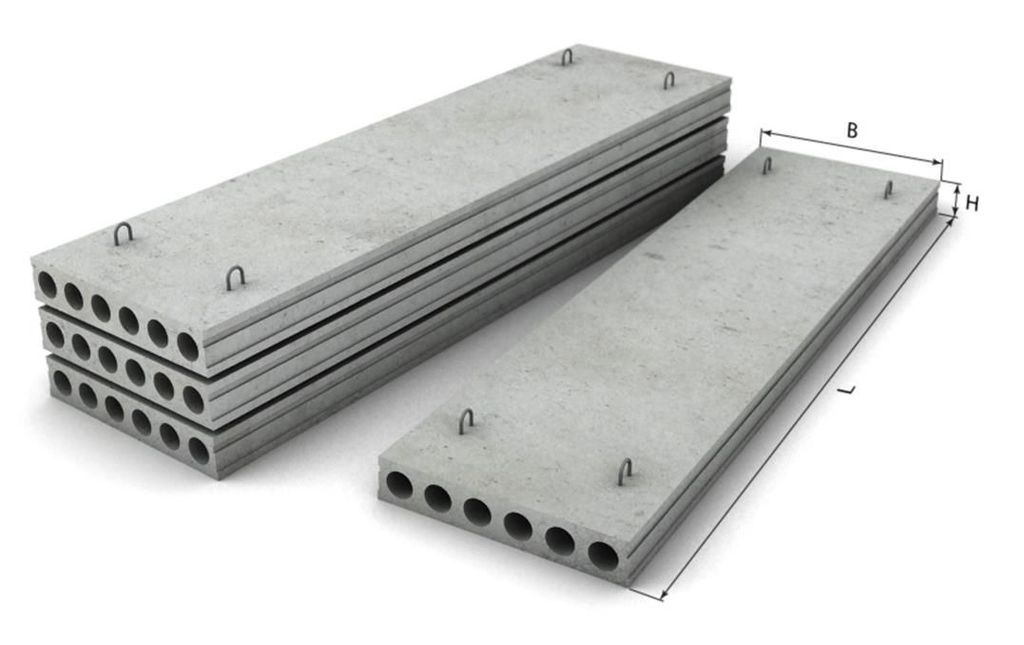

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

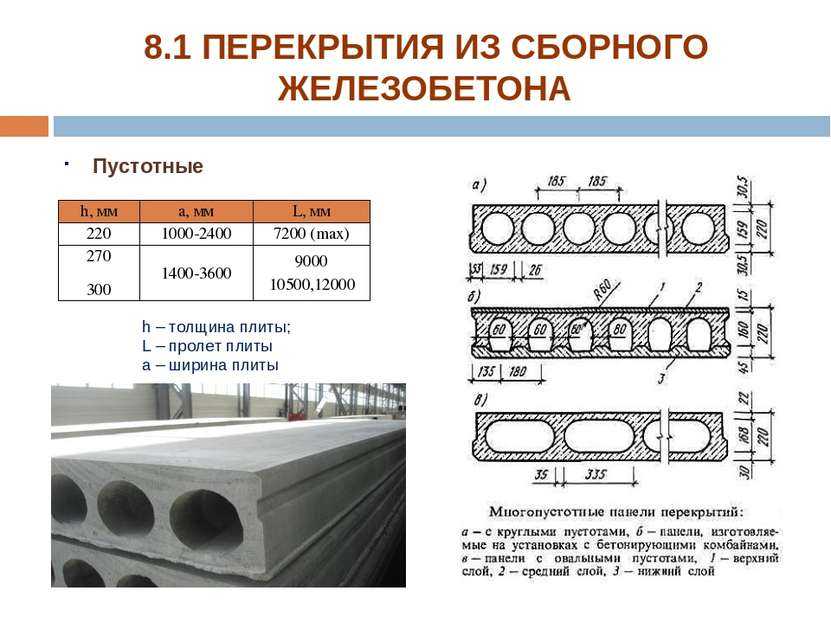

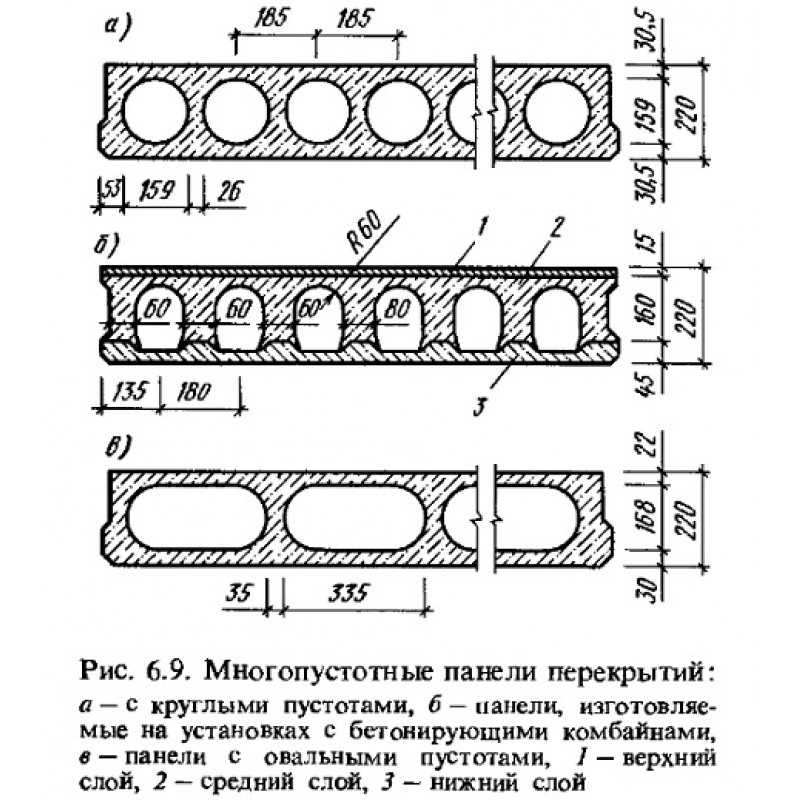

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

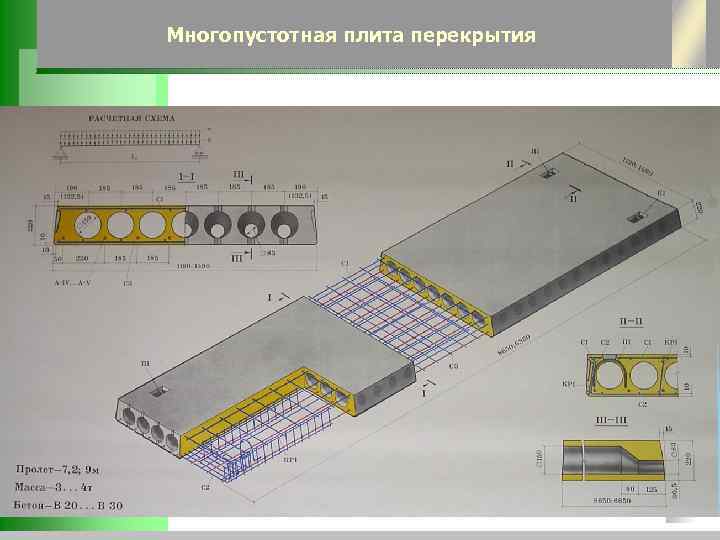

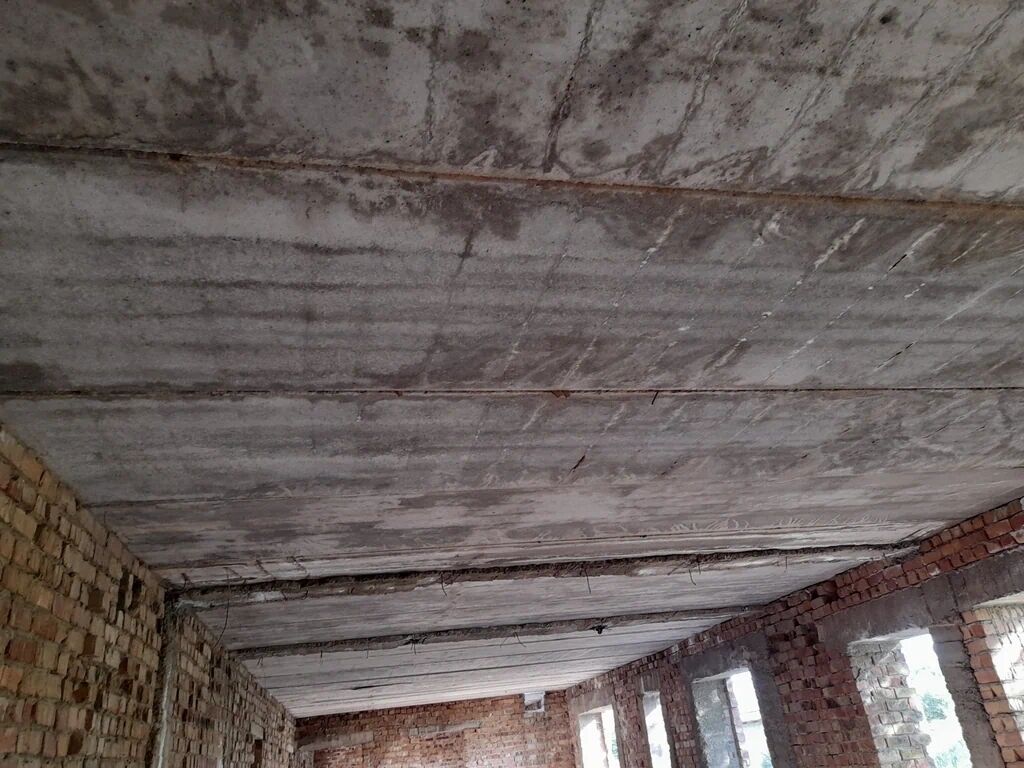

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

  • Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
  • Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
  • Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

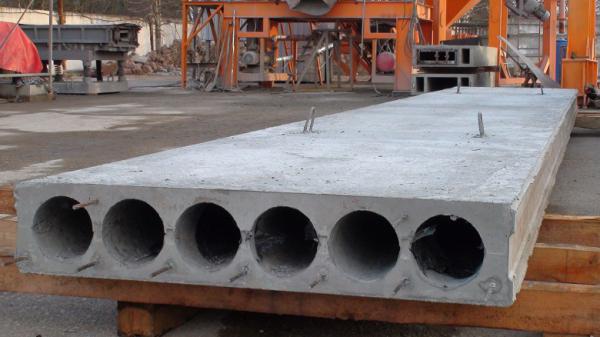

Рис. 5. Плита 1ПБ

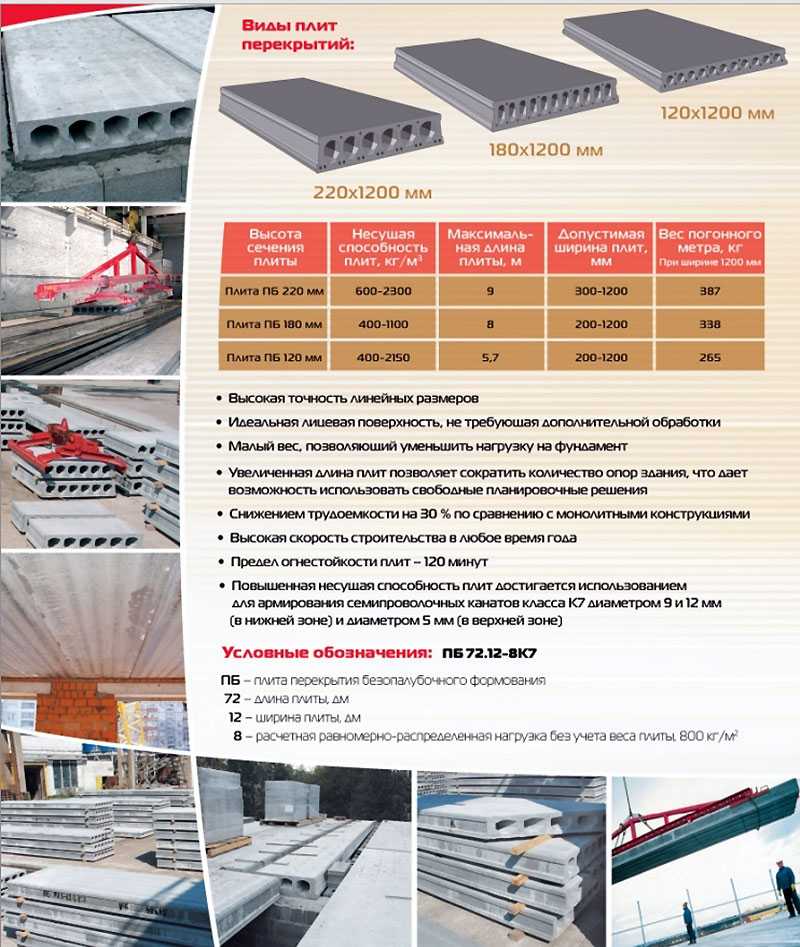

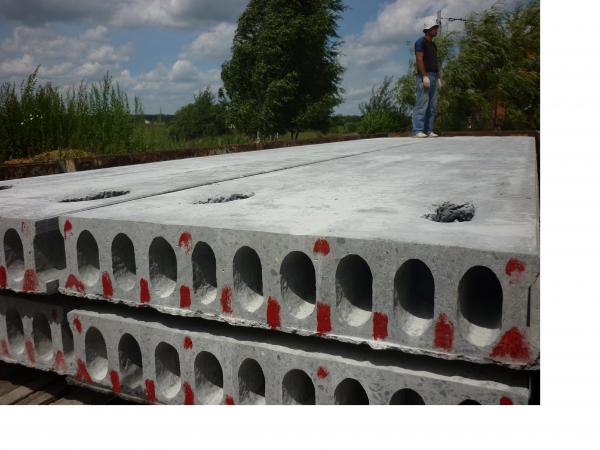

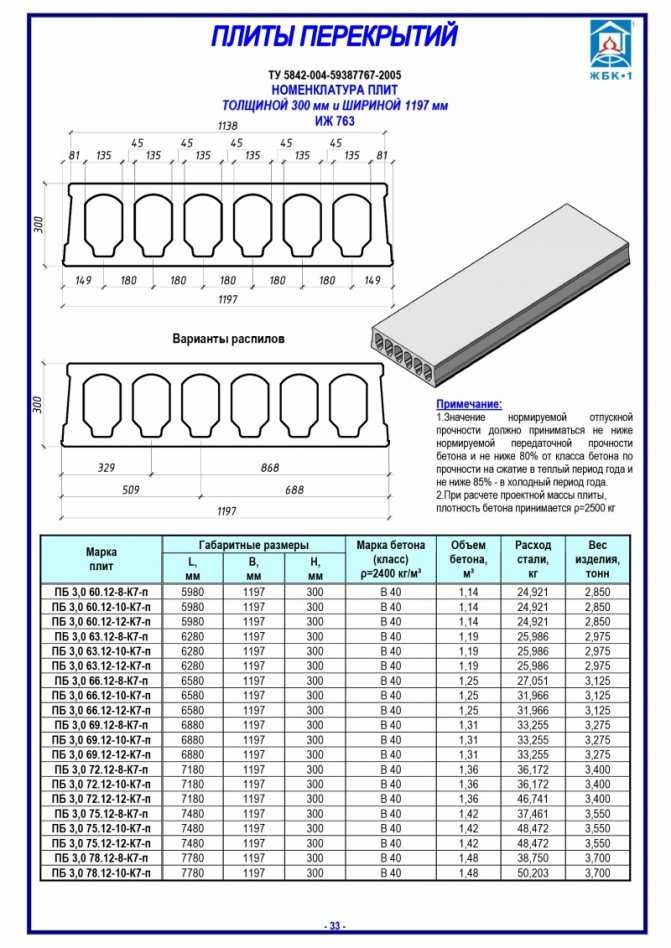

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

  • Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
  • Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
  • Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

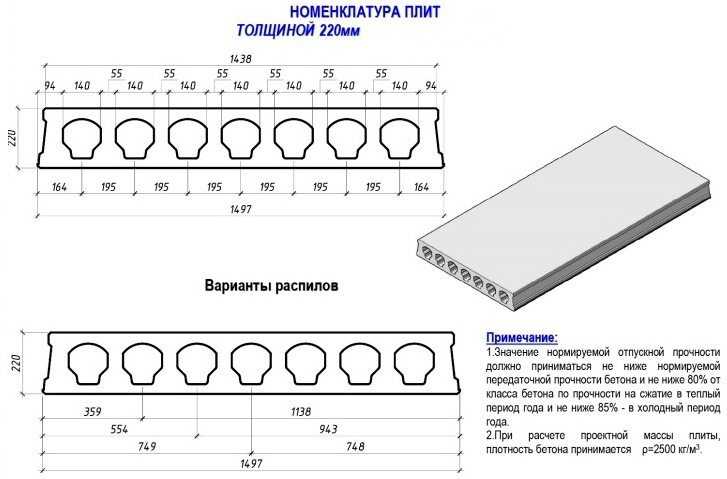

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

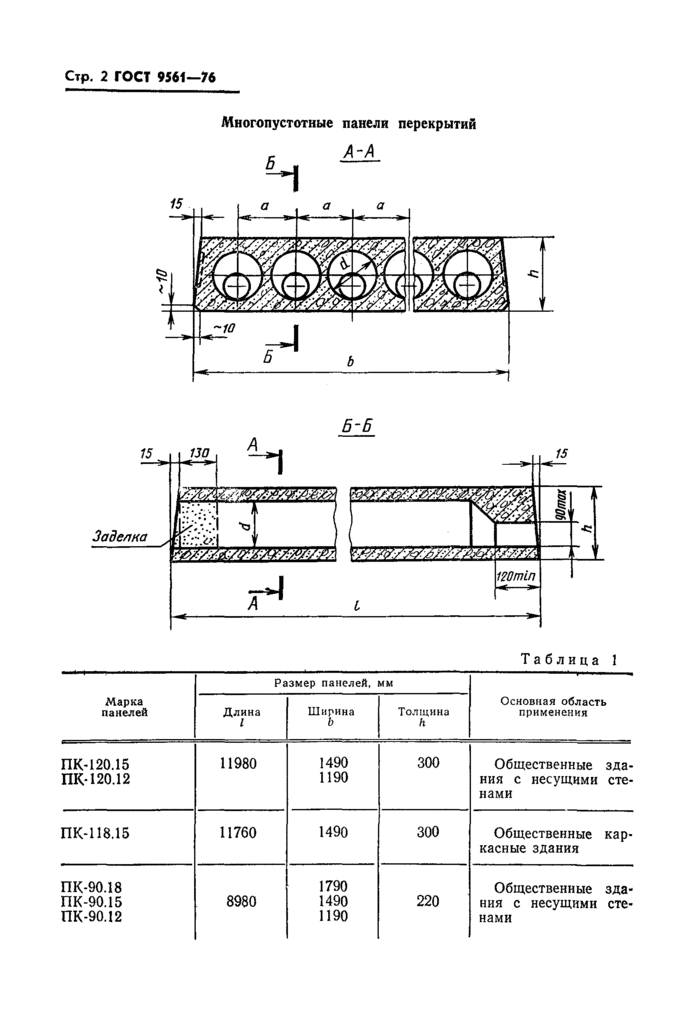

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

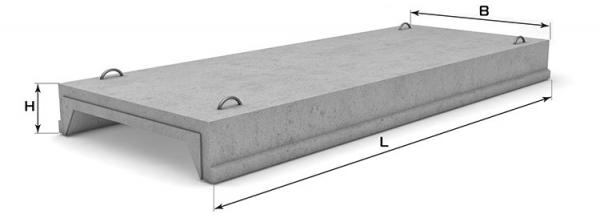

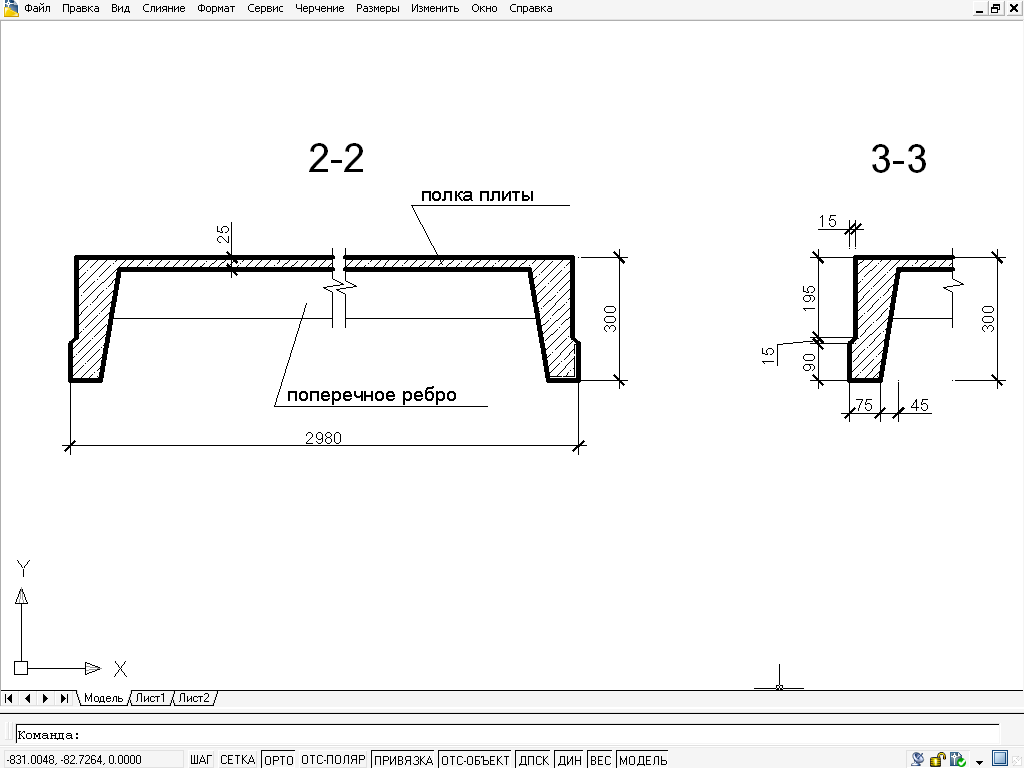

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

  • Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
  • Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
  • Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

Статья плиты перекрытия пустотные размер в таблице

Содержание:

  1. Общие характеристики пустотных плит
  2. Размеры плит перекрытия шириной 1.2 (м)
  3. Размеры плит перекрытия шириной 1.5 (м)
  4. Размеры плит перекрытия шириной 1 (м)

Ассортимент пустотных плит включает изделия разных размеров. Поскольку железобетонные изделия изготвляют с шагом 10 см (0,01 м) по длине и четырех размеров по ширине (1 метр, 1,2 метра, 1,5 метра, 1,8 метра), выбрать необходимую продукцию возможно для любого пролета.

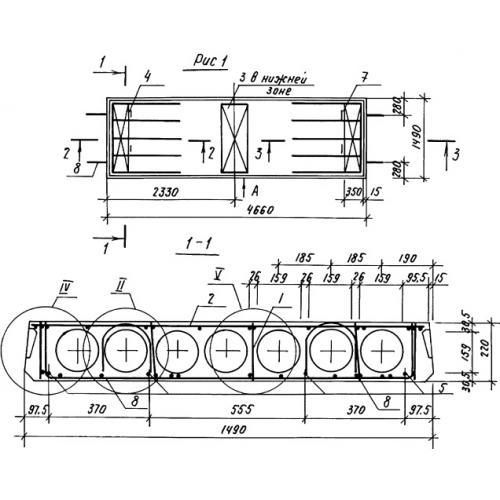

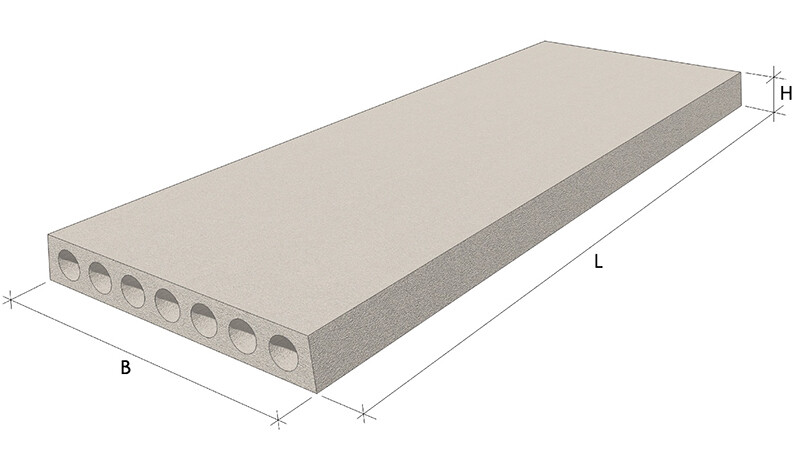

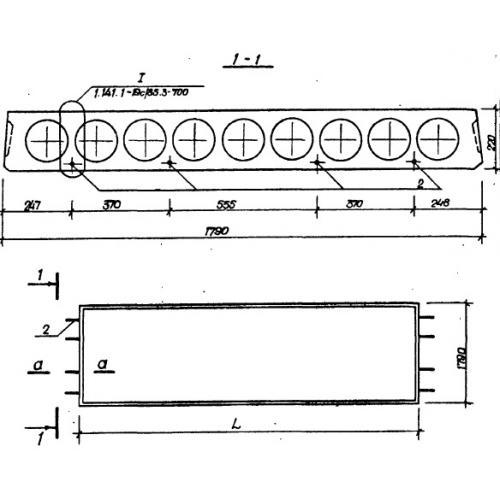

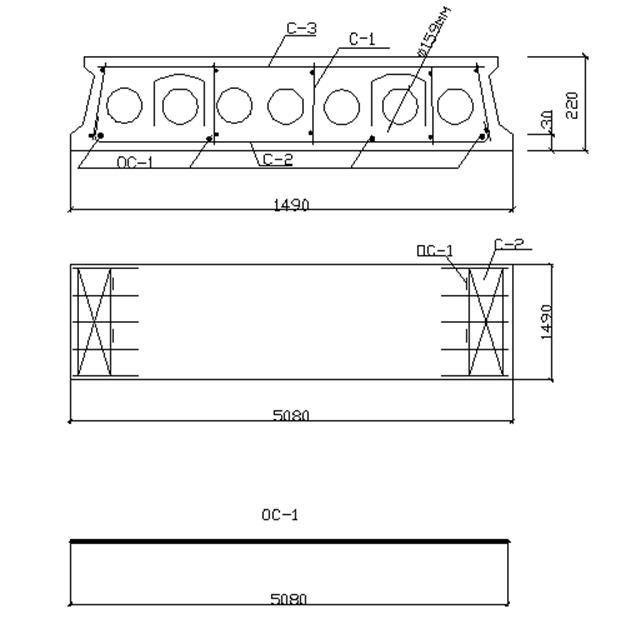

Чертеж и параметры типовой модели l (длина плиты в мм)  b (ширина плиты в мм)  h (высота плиты в мм)

Пустотные плиты:

 от 1480 (мм) до 8980 (мм) 1190 (мм) 220 (мм)
Маркировка типовой плиты  l (длина плиты в мм)  b (ширина плиты в мм)  h (высота плиты в мм)  m (масса плиты в кг)
ПК 15-12-8 1480 1190 220 0. 539
ПК 16-12-8 1580 1190 220 0.576
ПК 17-12-8 1680 1190 220 0.612
ПК 18-12-8 1780 1190 220 0.648
ПК 19-12-8 1880 1190 220 0.685
ПК 20-12-8 1980 1190 220 0.721
ПК 21-12-8 2080 1190 220 0.758
ПК 22-12-8 2180 1190 220 0.794
ПК 23-12-8 2280 1190 220 0.831
ПК 24-12-8 2380 1190 220 0. 867
ПК 25-12-8 2480 1190 220 0.901
ПК 26-12-8 2580 1190 220 0.936
ПК 27-12-8 2680 1190 220 0.970
ПК 28-12-8 2780 1190 220 1.007
ПК 29-12-8 2890 1190 220 1.043
ПК 30-12-8 2980 1190 220 1.080
ПК 31-12-8 3080 1190 220 1.117
ПК 32-12-8 3180 1190 220 1.153
ПК 33-12-8 3280 1190 220 1. 190
ПК 34-12-8 3380 1190 220 1.220
ПК 35-12-8 3480 1190 220 1.250
ПК 36-12-8 3580 1190 220 1.280
ПК 37-12-8 3680 1190 220 1.317
ПК 38-12-8 3780 1190 220 1.353
ПК 39-12-8 3880 1190 220 1.390
ПК 40-12-8 3980 1190 220 1.423
ПК 41-12-8 4080 1190 220 1.457
ПК 42-12-8 4180 1190 220 1. 490
ПК 43-12-8 4280 1190 220 1.527
ПК 44-12-8 4380 1190 220 1.563
ПК 45-12-8 4480 1190 220 1.600
ПК 46-12-8 4580 1190 220 1.633
ПК 47-12-8 4680 1190 220 1.667
ПК 48-12-8 4780 1190 220 1.700
ПК 49-12-8 4880 1190 220 1.733
ПК 50-12-8 4980 1190 220 1.767
ПК 51-12-8 5080 1190 220 1. 800
ПК 52-12-8 5180 1190 220 1.833
ПК 53-12-8 5280 1190 220 1.867
ПК 54-12-8 5380 1190 220 1.900
ПК 55-12-8 5480 1190 220 1.933
ПК 56-12-8 5580 1190 220 1.967
ПК 57-12-8 5680 1190 220 2.000
ПК 58-12-8 5780 1190 220 2.033
ПК 59-12-8 5880 1190 220 2.067
ПК 60-12-8 5980 1190 220 2. 100
ПК 61-12-8 6080 1190 220 2.133
ПК 62-12-8 6180 1190 220 2.167
ПК 63-12-8 6280 1190 220 2.200
ПК 64-12-8 6380 1190 220 2.237
ПК 65-12-8 6480 1190 220 2.273
ПК 66-12-8 6580 1190 220 2.310
ПК 67-12-8 6680 1190 220 2.347
ПК 68-12-8 6780 1190 220 2.383
ПК 69-12-8 6790 1190 220 2. 420
ПК 70-12-8 6980 1190 220 2.457
ПК 71-12-8 7080 1190 220 2.493
ПК 72-12-8 7180 1190 220 2.530
ПК 73-12-8 7280 1190 220 2.598
ПК 74-12-8 7380 1190 220 2.665
ПК 75-12-8 7480 1190 220 2.733
ПК 76-12-8 7580 1190 220 2.800
ПК 77-12-8 7680 1190 220 2.836
ПК 78-12-8 7780 1190 220 2. 871
ПК 79-12-8 7880 1190 220 2.907
ПК 80-12-8 7980 1190 220 2.943
ПК 81-12-8 8080 1190 220 2.979
ПК 82-12-8 8180 1190 220 3.014
ПК 83-12-8 8280 1190 220 3.050
ПК 84-12-8 8380 1190 220 3.086
ПК 85-12-8 8480 1190 220 3.121
ПК 86-12-8 8580 1190 220 3.157
ПК 87-12-8 8680 1190 220 3. 193
ПК 88-12-8 8780 1190 220 3.229
ПК 89-12-8 8880 1190 220 3.264
ПК 90-12-8 8980 1190 220 3.300
Маркировка типовой модели l (длина плиты в мм) b (ширина плиты в мм) h (высота плиты в мм) m (масса плиты в кг)
ПК 17-15-8 1680 1490 220 0.808
ПК 18-15-8 1780 1490 220 0.856
ПК 19-15-8 1880 1490 220 0.904
ПК 20-15-8 1980 1490 220 0. 953
ПК 21-15-8 2080 1490 220 1.001
ПК 22-15-8 2180 1490 220 1.049
ПК 23-15-8 2280 1490 220 1.097
ПК 24-15-8 2380 1490 220 1.145
ПК 25-15-8 2480 1490 220 1.190
ПК 26-15-8 2580 1490 220 1.235
ПК 27-15-8 2680 1490 220 1.280
ПК 28-15-8 2780 1490 220 1.328
ПК 29-15-8 2890 1490 220 1. 377
ПК 30-15-8 2980 1490 220 1.425
ПК 31-15-8 3080 1490 220 1.472
ПК 32-15-8 3180 1490 220 1.518
ПК 33-15-8 3280 1490 220 1.565
ПК 34-15-8 3380 1490 220 1.610
ПК 35-15-8 3480 1490 220 1.655
ПК 36-15-8 3580 1490 220 1.700
ПК 37-15-8 3680 1490 220 1.745
ПК 38-15-8 3780 1490 220 1. 790
ПК 39-15-8 3880 1490 220 1.835
ПК 40-15-8 3980 1490 220 1.880
ПК 41-15-8 4080 1490 220 1.925
ПК 42-15-8 4180 1490 220 1.970
ПК 43-15-8 4280 1490 220 2.017
ПК 44-15-8 4380 1490 220 2.063
ПК 45-15-8 4480 1490 220 2.110
ПК 46-15-8 4580 1490 220 2.157
ПК 47-15-8 4680 1490 220 2. 203
ПК 48-15-8 4780 1490 220 2.250
ПК 49-15-8 4880 1490 220 2.300
ПК 50-15-8 4980 1490 220 2.350
ПК 51-15-8 5080 1490 220 2.400
ПК 52-15-8 5180 1490 220 2.442
ПК 53-15-8 5280 1490 220 2.483
ПК 54-15-8 5380 1490 220 2.525
ПК 55-15-8 5480 1490 220 2.575
ПК 56-15-8 5580 1490 220 2. 625
ПК 57-15-8 5680 1490 220 2.675
ПК 58-15-8 5780 1490 220 2.717
ПК 59-15-8 5880 1490 220 2.758
ПК 60-15-8 5980 1490 220 2.800
ПК 61-15-8 6080 1490 220 2.850
ПК 62-15-8 6180 1490 220 2.900
ПК 63-15-8 6280 1490 220 2.950
ПК 64-15-8 6380 1490 220 2.978
ПК 65-15-8 6480 1490 220 3. 006
ПК 66-15-8 6580 1490 220 3.033
ПК 67-15-8 6680 1490 220 3.060
ПК 68-15-8 6780 1490 220 3.089
ПК 69-15-8 6790 1490 220 3.117
ПК 70-15-8 6980 1490 220 3.144
ПК 71-15-8 7080 1490 220 3.172
ПК 72-15-8 7180 1490 220 3.200
ПК 73-15-8 7280 1490 220 3.275
ПК 74-15-8 7380 1490 220 3. 350
ПК 75-15-8 7480 1490 220 3.425
ПК 76-15-8 7580 1490 220 3.500
ПК 77-15-8 7680 1490 220 3.564
ПК 78-15-8 7780 1490 220 3.629
ПК 79-15-8 7880 1490 220 3.693
ПК 80-15-8 7980 1490 220 3.757
ПК 81-15-8 8080 1490 220 3.821
ПК 82-15-8 8180 1490 220 3.886
ПК 83-15-8 8280 1490 220 3. 950
ПК 84-15-8 8380 1490 220 4.014
ПК 85-15-8 8480 1490 220 4.079
ПК 86-15-8 8580 1490 220 4.143
ПК 87-15-8 8680 1490 220 4.207
ПК 88-15-8 8780 1490 220 4.271
ПК 89-15-8 8880 1490 220 4.336
ПК 90-15-8 8980 1490 220 4.400
Маркировка типовой плиты l (длина плиты в мм)  b (ширина плиты в мм)  h (высота плиты в мм)  m (масса плиты в кг)
ПК 17-10-8 1680 990 220 0. 553
ПК 18-10-8 1780 990 220 0.585
ПК 19-10-8 1880 990 220 0.618
ПК 20-10-8 1980 990 220 0.605
ПК 21-10-8 2080 990 220 0.630
ПК 22-10-8 2180 990 220 0.630
ПК 23-10-8 2280 990 220 0.630
ПК 24-10-8 2380 990 220 0.712
ПК 25-10-8 2480 990 220 0.736
ПК 26-10-8 2580 990 220 0. 766
ПК 27-10-8 2680 990 220 0.795
ПК 28-10-8 2780 990 220 0.825
ПК 29-10-8 2880 990 220 0.854
ПК 30-10-8 2980 990 220 0.882
ПК 31-10-8 3080 990 220 0.910
ПК 32-10-8 3180 990 220 0.935
ПК 33-10-8 3280 990 220 0.975
ПК 34-10-8 3380 990 220 1.015
ПК 35-10-8 3480 990 220 1. 045
ПК 36-10-8 3580 990 220 1.055
ПК 37-10-8 3680 990 220 1.095
ПК 38-10-8 3780 990 220 1.125
ПК 39-10-8 3880 990 220 1.120
ПК 40-10-8 3980 990 220 1.115
ПК 41-10-8 4080 990 220 1.147
ПК 42-10-8 4180 990 220 1.175
ПК 43-10-8 4280 990 220 1.210
ПК 44-10-8 4380 990 220 1. 247
ПК 45-10-8 4480 990 220 1.275
ПК 46-10-8 4580 990 220 1.310
ПК 47-10-8 4680 990 220 1.346
ПК 48-10-8 4780 990 220 1.375
ПК 49-10-8 4880 990 220 1.410
ПК 50-10-8 4980 990 220 1.445
ПК 51-10-8 5080 990 220 1.475
ПК 52-10-8 5180 990 220 1.505
ПК 53-10-8 5280 990 220 1. 546
ПК 54-10-8 5380 990 220 1.575
ПК 55-10-8 5480 990 220 1.591
ПК 56-10-8 5580 990 220 1.620
ПК 57-10-8 5680 990 220 1.650
ПК 58-10-8 5780 990 220 1.680
ПК 59-10-8 5880 990 220 1.705
ПК 60-10-8 5980 990 220 1.725
ПК 61-10-8 6080 990 220 1.760
ПК 62-10-8 6180 990 220 1. 790
ПК 63-10-8 6280 990 220 1.825
ПК 64-10-8 6380 990 220 1.860
ПК 65-10-8 6480 990 220 2.029
ПК 66-10-8 6580 990 220 2.060
ПК 67-10-8 6680 990 220 2.089
ПК 68-10-8 6780 990 220 2.120
ПК 69-10-8 6880 990 220 2.149
ПК 70-10-8 6980 990 220 2.180
ПК 71-10-8 7080 990 220 2. 210
ПК 72-10-8 7180 990 220 2.250
ПК 73-10-8 7280 990 220 2.281
ПК 74-10-8 7380 990 220 2.313
ПК 75-10-8 7480 990 220 2.344
ПК 76-10-8 7580 990 220 2.375
ПК 77-10-8 7680 990 220 2.406
ПК 78-10-8 7780 990 220 2.438
ПК 79-10-8 7880 990 220 2.469
ПК 80-10-8 7980 990 220 2. 500
ПК 81-10-8 8080 990 220 2.531
ПК 82-10-8 8180 990 220 2.563
ПК 83-10-8 8280 990 220 2.594
ПК 84-10-8 8380 990 220 2.625
ПК 85-10-8 8480 990 220 2.656
ПК 86-10-8 8580 990 220 2.687
ПК 87-10-8 8680 990 220 2.719
ПК 88-10-8 8780 990 220 2.750
ПК 89-10-8 8880 990 220 2. 781
ПК 90-10-8 8980 990 220 2.813
ПК 120-10-8 11980 990 220 5.000

Преимущества работы с Березовским Заводом Строительных Конструкций (БЗСК):

  • Строгий контроль над качеством на всех этапах производства полностью исключает какой-либо брак.
  • Прямое сотрудничество без посредников позволяет купить пустотные плиты по более низким ценам.
  • Компания работает на всей территории России, имеющей различные климатические условия и дорожную обстановку.
  • Осуществляет доставку из города Березовский (Свердловская область) в кратчайшие сроки.
  • Индивидуальный подход к покупателю.

Купить плиты перекрытия можно в каталоге на нашем сайте. Если у Вас возникли вопросы, позвоните нам или отправьте письмо по электронной почте. Представители нашей организации обязательно Вам перезвонят, ответят на интересующие вопросы, обсудят детали доставки и помогут оформить заказ.  Организуем доставку по России, в том числе в город #TOWN#.

Статьи:

  • Трубы железобетонные безнапорные

  • Армирование плит перекрытия

  • Что такое железобетонный ригель в строительстве

  • Бетон класса B25

  • Виды и размеры железобетонных перемычек

  • Размеры дорожных плит, их вес, маркировка и характеристики

  • Фундамент на забивных железобетонных сваях для частного дома

  • Технология производства ЖБИ

  • Дефекты железобетонных конструкций

  • Сколько весит дорожная плита

  • Виды плит перекрытия

  • Преимущества и схема канализации из бетонных колец

  • Размеры, вес и объём бетонных (ЖБИ) колец

  • Отличия плит ПК от ПБ

  • Составные фундаменты для опор ЛЭП

Таблицы:

  • Таблица размеров лестничных маршей

  • Таблица размеров железобетонных колонн

  • Таблица размеров железобетонных свай

  • Таблица размеров блоков ФБС

Плиты перекрытия пустотные (ПК) доборные шириной 0,6; 0,8; 0,9 метра, петлевые

Марка

Вес 1 шт (тн)

Штук на 1 а/м

Длина  (мм)

Ширина (мм)

Высота (мм)

Плиты перекрытия пустотные доборные  ПК шириной 580 мм, нагрузка 800 кг/м2

ПК 20-6

0,380

53

1980

580

220

ПК 21-6

0,400

50

2080

580

220

ПК 23-6

0,430

47

2280

580

220

ПК 24-6

0,450

44

2380

580

220

ПК 26-6

0,490

41

2580

580

220

ПК 27-6

0,510

39

2680

580

220

ПК 29-6

0,550

36

2880

580

220

ПК 30-6

0,570

35

2980

580

220

ПК 32-6

0,610

33

3180

580

220

ПК 33-6

0,620

32

3280

580

220

ПК 35-6

0,660

30

3480

580

220

ПК 36-6

0,680

29

3580

580

220

ПК 38-6

0,720

28

3780

580

220

ПК 39-6

0,740

27

3880

580

220

ПК 41-6

0,780

26

4080

580

220

ПК 42-6

0,790

25

4180

580

220

ПК 44-6

0,830

24

4380

580

220

ПК 45-6

0,850

24

4480

580

220

ПК 47-6

0,890

22

4680

580

220

ПК 48-6

0,910

22

4780

580

220

ПК 50-6

0,950

21

4980

580

220

ПК 51-6

0,970

21

5080

580

220

ПК 53-6

1,000

20

5280

580

220

ПК 54-6

1,020

20

5380

580

220

ПК 56-6

1,060

19

5580

580

220

ПК 57-6

1,080

19

5680

580

220

ПК 59-6

1,120

18

5880

580

220

ПК 60-6

1,140

18

5980

580

220

ПК 62-6

1,180

17

6180

580

220

ПК 63-6

1,190

17

6280

580

220

ПК 65-6

1,230

16

6480

580

220

ПК 66-6

1,250

16

6580

580

220

ПК 72-6

1,520

13

7180

580

220

Плиты перекрытия пустотные доборные  ПК шириной 790 мм, нагрузка 800 кг/м2

ПК 22-8

0,495

40

2180

790

220

ПК 24-8

0,550

36

2380

790

220

ПК 27-8

0,635

31

2680

790

220

ПК 30-8

0,720

28

2980

790

220

ПК 31-8

0,750

27

3080

790

220

ПК 32-8

0,770

26

3180

790

220

ПК 34-8

0,815

25

3380

790

220

ПК 36-8

0,865

23

3580

790

220

ПК 37-8

0,885

23

3680

790

220

ПК 38-8

0,910

22

3780

790

220

ПК 39-8

0,930

22

3880

790

220

ПК 40-8

0,950

21

3980

790

220

ПК 42-8

1,000

20

4180

790

220

ПК 45-8

1,070

19

4480

790

220

ПК 46-8

1,080

19

4580

790

220

ПК 48-8

1,125

18

4780

790

220

ПК 49-8

1,150

17

4880

790

220

ПК 50-8

1,175

17

4980

790

220

ПК 51-8

1,200

17

5080

790

220

ПК 54-8

1,275

16

5380

790

220

ПК 56-8

1,320

15

5580

790

220

ПК 57-8

1,340

15

5680

790

220

ПК 58-8

1,360

15

5780

790

220

ПК 60-8

1,400

14

5980

790

220

ПК 62-8

1,450

14

6180

790

220

ПК 63-8

1,475

14

6280

790

220

ПК 64-8

1,505

13

6380

790

220

ПК 65-8

1,525

13

6480

790

220

ПК 66-8

1,550

13

6580

790

220

ПК 68-8

1,595

13

6780

790

220

ПК 69-8

1,620

12

6880

790

220

ПК 70-8

1,640

12

6980

790

220

ПК 71-8

1,665

12

7080

790

220

ПК 72-8

1,685

12

7180

790

220

Плиты перекрытия пустотные доборные  ПК шириной 880 мм, нагрузка 800 кг/м2

ПК 20-9

0,540

37

1980

880

220

ПК 21-9

0,570

35

2080

880

220

ПК 23-9

0,630

32

2280

880

220

ПК 24-9

0,650

31

2380

880

220

ПК 26-9

0,710

28

2580

880

220

ПК 27-9

0,740

27

2680

880

220

ПК 29-9

0,790

25

2880

880

220

ПК 30-9

0,820

24

2980

880

220

ПК 32-9

0,870

23

3180

880

220

ПК 33-9

0,900

22

3280

880

220

ПК 35-9

0,960

21

3480

880

220

ПК 36-9

0,980

20

3580

880

220

ПК 38-9

1,040

19

3780

880

220

ПК 39-9

1,070

19

3880

880

220

ПК 41-9

1,120

18

4080

880

220

ПК 42-9

1,150

17

4180

880

220

ПК 44-9

1,200

17

4380

880

220

ПК 45-9

1,230

16

4480

880

220

ПК 47-9

1,290

16

4680

880

220

ПК 48-9

1,310

15

4780

880

220

ПК 50-9

1,370

15

4980

880

220

ПК 51-9

1,400

14

5080

880

220

ПК 53-9

1,450

14

5280

880

220

ПК 54-9

1,480

14

5380

880

220

ПК 56-9

1,530

13

5580

880

220

ПК 57-9

1,560

13

5680

880

220

ПК 59-9

1,620

12

5880

880

220

ПК 60-9

1,640

12

5980

880

220

ПК 62-9

1,700

12

6180

880

220

ПК 63-9

1,730

12

6280

880

220

ПК 65-9

1,780

11

6480

880

220

ПК 66-9

1,810

11

6580

880

220

Плиты перекрытия длиной 6 м

В жилищном строительстве Казани при возведении жилых зданий и сооружений бытового назначения широкое распространение получили пустотные железобетонные изделия, которые применяются в качестве перекрытий (цокольные, междуэтажные, чердачные).

Наиболее востребованные плиты перекрытия 6000х1500 с толщиной изделия 220 мм – это прямоугольные конструкции из тяжелых марок бетона с ровными краями и двумя опорными сторонами. Шестиметровые пустотные плиты применяются как перекрытия несущей части зданий и сооружений различного назначения.

Выполненные в форме плоского прямоугольника, они легки в установке, что помогает экономить время и взводить здания в краткие сроки. К тому же цена таких перекрытий заметно ниже, чем стоимость монолитной плиты в г. Казань. За небольшую цену конечный потребитель получает качественную, достаточно прочную и легкую плиту универсального назначения.

Большим преимуществом, помимо цены, можно считать и прекрасное качество рабочей поверхности. Воздушные пустоты в теле перекрытий – не простая экономия расходных материалов. Они помогают облегчить изделие, попутно снизив его цену. НО и это еще не все.

Воздушные камеры обеспечивают прекрасные шумо-, звуко- и теплоизоляционные свойства плиты.

А поскольку энергоэкономичность считается одним из наиболее весомых показателей, неудивительно, что пустотные плиты столь популярны в строительстве и стоят своей цены.

Особенности применения 6 метровых плит

Востребованность плиты перекрытия ПК 60-15-6 объясняется широким спектром ее применения. Их используют при строительстве различных сооружений общественного назначения: жилые дома, офисные здания, магазины, торгово-развлекательные комплексы и пр. Помимо этого легкая (по сравнению с монолитом) и практичная плита нашла свое применение при постройке частных домов, коттеджей, гаражей. Применяют 6-метровую плиту и в качестве надежного основания для балконов за приятную цену.

При строительстве в Казани специалисты рекомендуют придерживаться определенных правил во время укладки плит длиной 6 метров и шириной 1,5 метра. Монтаж плит перекрытия должен осуществляться без промежуточных опор. Несоблюдение этого требования приводит к образованию трещин, что в свою очередь становятся причиной перелома плит на месте опоры. А несоблюдение требований монтажа не может рассматриваться как несоответствие цены качеству.

При необходимости, если использование шестиметровой плиты без дополнительных опор невозможно, лучше купить практически за ту же цену 2 плиты другого размера (например, 3,2 или 4 метра). Пустотные перекрытия выпускаются в достаточном ассортименте, поэтому всегда можно выбрать именно то, что подойдет и в плане цены, и в соответствии с проектом. Эти плиты взаимозаменяемы, но продумывать вариант их укладки нужно заранее, еще на этапе проектирования зданий.

Играет роль и материал цоколя, на который укладывается плита перекрытия: опора на цоколь из кирпича — 120 мм, если же цоколь из бетона – 90 мм.

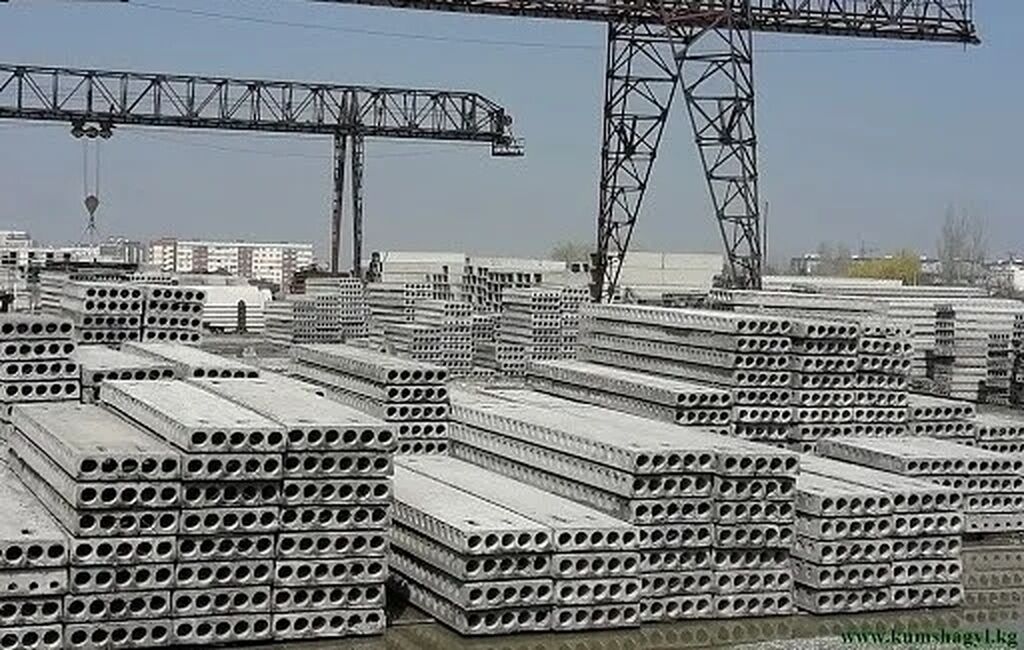

Производство плит перекрытия

Наш завод в городе Казань уже не один год занимается производством плит перекрытия в соответствии с требованиями ГОСТа 9561-91. Мы учитываем требования как к качеству бетона, допустимую ширину раскрытия технологических трещин и другие нюансы производства, поэтому цена изделий соответствует их качеству.

Изготавливаются плита 6х1,5 метра путем формовки. Они имеют армированный каркас, скрытый под массивом бетона, что обеспечивает изделию достаточную жесткость и выносливость (устойчивость к нагрузкам), все-таки для кого-то плита служит полом. Сам каркас формируют из прутьев напряженной арматуры определенного класса, что также влияет на цену товара.

За доступную цену мы осуществляем производство и доставку плит перекрытия в Казань и регионы, так что вопрос транспортировки, как один из самых труднорешаемых, уже отпадает. Осталось лишь выбрать плиты, соответствующие проектной документации, и просчитать цену заказа, чтобы она не выходила за рамки бюджета, что мало вероятно, ведь мы работаем без посредников, поэтому не ставим наценку при продаже ЖБИ.

Контроль качества ЖБ перекрытий

На нашем заводе большое внимание уделяется качеству производимой продукции, соответствию цены и эксплуатационных характеристик. Плита перекрытия 6 х 1,5 метра в обязательном порядке проходит испытания на:

  • прочность и жесткость конструкции,
  • износостойкость и устойчивость к образованию трещин,
  • морозостойкость, ведь плита может эксплуатироваться и в условиях агрессивной среды,
  • пористость, т. е. наличие нетехнологических пустот (технологические же отверстия в определенном количестве имеют все пустотные перекрытия),
  • водонепроницаемость, что особенно важно при использовании плиты в качестве цокольного или чердачного перекрытия, хотя возможные случаи затопления соседей также не стоит исключать.

Качество производимой нами плиты (вне зависимости пустотные и монолитные перекрытия) официально документируется, выдается паспорт качества, поэтому вы платите реальную оправданную цену. При необходимости в документ можно внести сведения о показателе водонепроницаемости готового изделия.

Плиты покрытий ребристые ПГ, прайс на плиты покрытий ребристые

При клике на ссылку, Вы переходите в каталог интернет-магазина, где представлено описание товара, также, находясь в каталоге, выбранный Вами элемент может быть отправлен в корзину.

  • фундаментные блоки ФБС
  • плиты ленточных фундаментов ФЛ
  • плиты перекрытия многопустотные НВ

Наименование

длина, м.

ширина, м.

высота, м.

вес, кг

норма загрузки в 20 тн. а/м, шт.

Завод ЖБИ г.Владимир1

Цена (руб/шт)

Завод ЖБИ г.Рязань2

Цена (руб/шт)

Плита ребристая 2ПГ4-А-Vт

6

1.5

0.25

1130

6

12660.61

нет

Плита ребристая 2ПГ6-3А-Vт

6

1.5

0.3

1500

6

 13494.74

14572.20

Плита ребристая 2ПГ6-4А-Vт

6

1. 5

0.3

1500

6

14033.51

16296.30

Плита ребристая 2ПГ6-5А-Vт

6

1.5

0.3

1500

6

нет

17391.40

Плита ребристая 2ПВ6-5атVт-4

6

1.5

0.3

2000

6

нет

21239.70

Плита ребристая 2ПВ6-5атVт-7

6

1,5

0. 3

1900

6

22863.41

21323.70

Плита ребристая 2ПВ6-5атVт-10

6

1.5

0.3

1800

6

18259.05

20688.45

Плита ребристая 3ПГ6-4атVт

6

3

0.3

2680

6

нет

36474.30

Плита ребристая 3ПГ6-5атVт

6

3

0.3

2680

6

нет

38149. 05

Плита ребристая 3ПВ6-5атVт-7

6

3

0.3

3200

6

нет

49045.91

Плита ребристая 2ПГ12-6Ат-Vт

12

3

0.455

7140

2

нет

241119.87

Вопрос:
Здравствуйте! Проектируем бассейн в качестве покрытий используем типовые фермы для покрытий зальных помещений общественных зданий по серии 1.263.2-4, данная серия предусматривает использование плит покрытия 3х6м, но каких именно не указано, можем ли мы использовать плиты серии 1. 465.1 для покрытия бассейна ?
Ответ:
Здравствуйте, Андрей.
Плиты покрытий ребристые предназначены для покрытия одноэтажных производственных зданий. Ребристые плиты покрытий с размерами 3х6м, точные размеры которых составляют 5970х2980х300мм (LхBхH), изготавливаются только по серии 1.465.1. Ниже приводим альбомы рабочих чертежей данной серии:
Серия 1.465.1-21.94
Cерия 1.465.1-7/84
Cерия 1.465.1-3/80
Серия 1.465.1-3
Cерия 1.465.1-16.
При проектировании басейнов очень важным условием является выбор бетона для ребристых плит покрытия и для ферм, т.к. эти жби изделия находятся в зоне агрессивной среды и повышенной влажности.

Аганин Дмитрий Владимирович

Вопрос:
Здравствуйте.Какая несущая способность у ребристой плиты размером 3х6м и высотой 300мм?
Ответ:
Несущая способность ребристой плиты покрытия с размером 3х6м и высотой 300мм составляет 400 кг на квадратный метр распределенной нагрузки без учета собственного веса плиты.

Аганин Дмитрий Владимирович

Вопрос:
Здравствуйте! Скажите пожалуйста, вес железобетонной ребристой плиты на 1 п.м на ригеля в производственном зданий? Заранее спасибо!
Ответ:
Здравствуйте, Гульдена.
Возможно, Вас интересует нагрузка от ребристой плиты покрытия на ригель. В этом случае, при выборе ребристой плиты покрытия шириной 1,5м и длиной 6м, например 2ПГ 6-4А-Vт, имеющей вес 1500кг с учетом опирания на две стороны нагрузка на погонный метр ригеля от жби плиты покрытия составит 500 кг. В случае, когда в качестве покрытия производственного здания используется ребристая плита с шириной 3м и длиной 6м, например 3ПГ 6-5АтV , имеющая вес 2680кг нагрузка на погонный метр ригеля от жби плиты покрытия составит уже 450 кг.

Аганин Дмитрий Владимирович

Вопрос:
Здравствуйте! Пожалуйста, подскажите маркировку плит покрытия шириной 3 м и длиной 6 м, наилучшим образом подходящих для одноэтажного промышленного здания.
Ответ:
Здравствуйте, Мария.
Маркировка плит с размерами (3х6м), предназначенных для покрытий одноэтажных производственных зданий производимых по сер. 1.465.1-17 вып.0-4:
3ПГ 6-4атV
Если необходимы ребристые плиты с отверстием диаметром 700 мм для проводки коммуникаций( выход на крышу, вентиляционные шахты) то предлагаем плиты с такими же размерами, например: 3ПВ 6-5АтV-7.
Прошу обратить внимание на ширину плит. Для перевозки ребристых плит такой ширины потребуется специальный автотранспорт.

Аганин Дмитрий Владимирович

Вопрос:
Добрый день, У нас есть перекрытия ребристые 6х1,2х0,35 м. Как определить какую нагрузку может выдержать плита.
Ответ:
Добрый день, Александр.
Определить несущую способность (нагрузку) плиты ребристой можно из обозначения плиты- маркировки. Маркировка плиты перекрытия должна наноситься на боковую грань плиты на расстоянии 20-50см от торца. Несущая способность в условном обозначении сборных железобетонных конструкций должна находиться в третьй группе цифро-буквенных символов. В обозначении ребристых плит перекрытия нагрузка может отображаться во второй группе символов.
К сожалению, мне не известно, как по внешнему виду определить несущую способность плиты ребристой. К тому же, высота ребристой плиты в 350 мм не подходит по геометрическим размерам ни к одной плите с названием ребристая.
Ниже привожу маркировку ребристых плит с указанием высоты и несущей способности(нагрузки):
  • 220 мм- плита перекрытия ребристая 6х1,2м -ПР 9-63-12с нагрузка 900 кг/м2.
  • 300 мм- плита перекрытия ребристая 6х1,2м — П 63-12-5 АтV нагрузка 500 кг/м2.

    • Аганин Дмитрий Владимирович

    Вопрос:
    У меня есть 20 ребристых плит покрытия 1,5*6м.Хочу использовать их для строительства коттеджа(второй этаж мансардный).Посоветуйте, можно ли ими перерыть подвал и 1 этаж. Может быть усилить армированной стяжой + утепление? Спасибо.
    Ответ:
    Здравствуйте, Эрнест.
    Ребристые плиты покрытия с размерами 1,5х6м и высотой 300мм предназначены для покрытия одноэтажных производственных зданий и сооружений. Использование ребристых плит в качестве плит для устройства перекрытия в строительстве коттеджа нежелательно из-за того, что у плит ребристых проектная нагрузка почти в два раза меньше по сравнению с пустотными плитами перекрытия . Также возможно частичное сминание бетонного слоя по торцу плиты от веса наружных стен и вышележащих перекрытий и кровли. С точки зрения звукоизоляции плиты покрытия ребристые не подходят в качестве межэтажных перекрытий. Использование в качестве звукоизоляции минераловатный утеплитель с армированной стяжкой с одной стороны увеличит звукоизоляцию перекрытий, а с другой стороны также увеличит нагрузку на плиту.

    Аганин Дмитрий Владимирович

    Вопрос:
    Здраствуйте, подскажите вес плиты железобетонной-П образной 6000×1500 мм !
    Ответ:
    Здравствуйте, Рустам.
    Плиты с размерами 6х1,5м могут быть нескольких вариантов:
    Плиты покрытий ребристые, например 2ПГ6-3аVт с высотой 300мм имеют вес 1500кг, а плиты покрытий ребристые 2ПГ 4-А-Vт с высотой боковой полки 250 мм имеют вес 1130 кг.
    Также к П-образным плитам с размерами 6000 х 1500 х 220мм можно отнести плиты перекрытия ребристые ПР 60-15-8 АтV, изготавляемые по серии 1.165.1-15, вес которых составляет 2595 кг.

    Аганин Дмитрий Владимирович

    Вопрос:
    Здравствуйте.Подскажите серию ребристых плит длиной 6 м шириной 1,5м. Заранее благодарю!
    Ответ:
    Плиты ребристые бывают трех видов:
    Плиты перекрытия ребристые(два вида) и плиты покрытий ребристые.
    1. Первый вид плит перекрытия называют «корытными», они изготавливаются по серии сер. 1.090.1-1 выпуск 5-1. Плиты перекрытия ребристые имеют высоту 220мм и обозначаются ПР 60-15-8 АтV.
    2. Для устройства перекрытий многоэтажных производственных зданий используют плиты перекрытия ребристые с высотой 400мм, изготавливаемые по серии ИИ 24-2 с маркировкой плит П 5-6, П5-7, П5-8 и т. д. Данный вид плит перекрытий ребристых имеет несущую способность 2500-3000 кг/м2.
    3. Третий вид плит служит для покрытий одноэтажных производственных зданий. Рабочие чертежи: серия 1.465.1-21.94, 1.465.1-7/84, 1.465-3. При длине 6 метров и ширине 1,5м высота ребристой плиты составляет 300мм. Маркировка 2ПГ6-3АVт. Несущая способность даного вида плит составляет до 600 кг/м2 без учета собственного веса плиты.

    Аганин Дмитрий Владимирович

    Вопрос:
    Расскажите пожалуйста о самой технологии производства ребристой плиты покрытия 2ПГ6-ЗАV.
    Ответ:
    Технология производства ребристой плиты покрытия 2ПГ6-ЗАVт осуществляется по рабочим чертежам серии 1.465.1-7/84 в.0-3. Данная плита покрытия имеет размеры: длина 5970, ширина 1490 и высота 300мм. Исходя из обозначения данной ребристой плиты покрытия в качестве основной армирующей арматуры используется термически упрочненная сталь V класса, о чем говорит буквенный указатель- Vт. Рабочая арматура ребристой плиты покрытия располагается по боковым ребрам плиты, имеющим высоту 300мм.
    Технология производства ребристой плиты покрытия ничем не отличается от технологии производства большинства преднапрягаемых изделий жби. В заранее очищенную форму устанавливаются предварительно нагретые стержни рабочей арматуры. Концы стержней арматуры закрепляются в упорах металлоформы с помощью специальных утолщений- обсадных головок. После производится установка арматурных сеток, находящихся в верхнем поясе плиты, загладных деталей и производится установка монтажных петель. Далее металлоформа с металлическим каркасом заполняется бетонной смесью, которая вибрируется на вибростоле, тем самым происходит уплотнение бетонной смеси. После окончания процесса вибрирования металлоформа помещается в камеру тепловой обработки, где в течение 12 часов происходит температурно-влажностная обработка изделия для набора бетоной смеси необходимой прочности. Как правило, фактическая отпускная прочность бетона составляет 75-80% от проектной марки бетона. Тем не менее, это достаточно для полноценного нагружения изделия. Завод жби гарантирует, что прочность бетона достигнет требуемой прочности, соответствующей проектной марке в возрасте бетона 28 суток со дня изготовления изделий.
    На посту распалубливания, напряжение рабочей арматуры с упоров металлоформы передают на изделие жби путем резки выпусков арматуры с помощью газовой сварки. Затем открываются борта металлоформы, за монтажные петли плита покрытия ребристая транспортируется на склад готовой продукции, предварительно пройдя заводской контроль ОТК.

    Аганин Дмитрий Владимирович

    Вопрос:
    Здравствуйте! Подскажите пожалуйста хочу достроить второй этаж в гараже (размер гаража 6 на 6 м.), перекрытие у меня из ребристых плит с размерами 6х6м. Можно ли мне 4 стены по периметру возвести на этих плитах из пеноблоков высотой 2 метра? Зарание большое спасибо!!!!!!!!!!!
    Ответ:
    Здравствуйте, Cергей.
    Уточните, пожалуйста, размеры ребристых плит покрытия. Нам не известны ребристые плиты с размерами 6х6м. Наиболее распространенные плиты ребристые имеют размеры 3х6м и 1,5х6м. У данных плит длинная(боковая) сторона при опирании на стену может быть дополнительно нагружена, а торцевая сторона может потребовать дополнительного усиления перед возведением стен из пенобетона из-за того, что торец у этого типа плит открытый. Необходимо заделать торец используя полнотелый кирпич, уложенный на раствор. В этом случае можно возводить стены из пенобетона на высоту 2метра. Кровлю рекомендуем спроектировать скатную, а не плоскую.

    Селезнев Владимир Юрьевич

    Высота от пола до потолка — Оклендское руководство по проектированию

    Главная >

    Детали > Здание > Форма здания >


    Контрольный список проектирования
    1. Более высокие потолки используются для естественного освещения и вентиляции помещений здания с глубокой планировкой
    2. Более высокие потолки используются для создания ощущения простора в небольших помещениях
    3. Высота от пола до пола обеспечивает гибкость для будущих изменений использования

    Обзор

    Высота потолков измеряется от готового пола до готового потолка уровень. Следует тщательно продумать высоту потолков, так как более высокие потолки увеличивают доступ дневного света, способствуют естественной вентиляции и создают ощущение простора.


    Надпись:
    Никто Общее содержание Тематическое исследование

    Нормативное примечание
    Изображение:

    Позиция:

    Видео?

    Элемент руководства:

    Добавить точку доступа

    Удалить изображение

    Карусель:

    Загрузить изображение:

    Загрузить большое изображение (необязательно): Очистить

    Перейти к библиотеке изображений

    Лучшая практика проектирования

    Практические советы

    высота этажа 4,5 метра.

    Первый этаж многофункционального комплекса должен быть спроектирован так, чтобы в будущем можно было изменить его назначение. Обратите внимание, что этот рекомендуемый размер указан как высота от пола до пола, поскольку высота от пола до потолка в торговом или коммерческом здании будет зависеть от отделки. Коммерческие здания предъявляют повышенные требования к обслуживанию, и поэтому, как правило, требуется минимальная высота от пола до нижней стороны перекрытия 3,5-4,0 метра для достижения минимальной высоты потолка 3,0 метра, но это зависит от конструкции и глубины обслуживания.​

    Все остальные этажи должны иметь минимальную высоту от пола до потолка 2,7 метра в жилых помещениях.

    Жилые помещения часто планируются с высотой от пола до потолка 2,4 метра или меньше. Однако здания с высотой потолков до 2,7 м могут иметь значительные преимущества в гибкости использования. Проектирование для более высоких потолков на протяжении всей застройки обеспечивает максимальную гибкость в отношении будущего использования. Эта адаптивность расширяет рыночную привлекательность проекта и, следовательно, его экономическую жизнеспособность.

    Оставить отзывСледующая страница Предыдущая страница

    Практические примеры

    • 3333 Мейн, Ванкувер

    • Беренджер Апартаменты, Портленд

    • Коллекция 45, Ванкувер

    • Перекресток, Ванкувер

    • Дрейк-стрит

    • Энсо

    • Северная главная деревня

    • В очереди

    • Пирмонт и Монумент Апартаменты

    • Веллингтон

    • Переулок Тупело, Портленд

      В Руководство по проектированию Окленда

      Руководство содержит профессиональные советы, пошаговые рекомендации и подробное руководство по проектированию. Пособие позволит всем нам сделать осознанный выбор и построить дома, создать новые улицы и кварталы. которые не только великолепно выглядят, но и рассчитаны на длительный срок службы, устойчивость и обеспечивают максимальную отдачу от инвестиций.

      Нажмите ниже, чтобы перейти к соответствующему руководству по проектированию

      >

      Отказ от ответственности:

      Оклендское руководство по проектированию содержит дополнительные указания к Единому плану по вопросам проектирования, который будет время от времени обновляться Советом. Руководство не является частью Единого плана и Единый план не включает Руководство посредством ссылки в условиях положений Часть 3 Приложения 1 к Закону об управлении ресурсами 1991. Хотя Руководство находится вне Единого плана, советы иногда включаются в текст Единого плана. предупредить читателя о наличии соответствующих указаний в Едином плане.

      Блог | Тейт

      Законы об ограничении высоты города, которые ограничивают максимальную высоту строительных конструкций, принимаются по разным причинам. Некоторые города ограничивают высоту новых зданий, чтобы не загораживать вид на другие исторические здания в этом районе, в то время как другие делают это из практических соображений, таких как безопасность вокруг аэропортов. Вашингтон, округ Колумбия, например, не позволяет зданиям быть более чем на двадцать футов выше ширины улицы, на которую они выходят, чтобы поддерживать ощущение легкости и воздушности в городе, согласно 1910 Закон о высоте зданий. Эти ограничения по высоте могут усложнить некоторые аспекты процесса проектирования и строительства. В прошлом одной из таких трудностей была возможность воспользоваться многочисленными преимуществами распределения воздуха под полом (UFAD). Первоначально UFAD требовал высоты этажа 12-18 дюймов для размещения оборудования распределения воздуха, и архитекторы не всегда могли разместить вертикальное пространство, необходимое для включения UFAD в здание, независимо от того, насколько это было выгодно. Теперь, с развитием технологий UFAD, UFAD возможен под 8-дюймовыми этажами, что позволяет использовать его в зданиях в городах с ограниченной высотой. Мы уже говорили о технологии, лежащей в основе 8-дюймового UFAD, и о преимуществах 8-дюймового UFAD в модифицированных и многопользовательских офисах, но теперь давайте поговорим об использовании 8-дюймового UFAD в городах с ограниченной высотой.

      Подробнее о том, как UFAD перешел с 12–18 дюймов на 8 дюймов, можно прочитать в наших предыдущих блогах, но вот краткий обзор. Используя несколько меньших блоков обработки воздуха вместо одного большого в центре, мы избавляемся от воздуховодов и уменьшаем пространство, необходимое под полом. Это может быть чрезмерным упрощением, но это поможет вам понять, почему это революционно для зданий с ограниченной высотой.

      Использование пространства между фальшполом и перекрытием здания в качестве напорной камеры позволяет отказаться от воздуховодов и сократить пространство, необходимое для обеспечения инженерных сетей здания. До 8-дюймового UFAD обычно требовался 12-дюймовый фальшпол, в результате чего высота от плиты к плите составляла более 11 футов для поддержания 9«Внутренняя высота от пола до потолка. Теперь для этой технологии подходит высота от плиты до плиты менее 11 футов. Фактически, для потолка высотой 7 футов 6 дюймов потребуется только высота перекрытия 9 футов 6 дюймов, чтобы использовать 8-дюймовый UFAD. По мере уменьшения высоты потолка уменьшается и высота перекрытия, как показано на рисунке 1. Это позволяет практически любому зданию воспользоваться преимуществами UFAD, такими как снижение затрат на электроэнергию, улучшение качества воздуха и повышение комфорта сотрудников, а также как более высокие, более открытые потолки. В таких городах, как округ Колумбия, каждый дюйм полезной площади может иметь большое значение с точки зрения дизайна здания и арендуемой площади.

      Использование энергии особенно заслуживает изучения в этих зданиях, потому что традиционные методы проектирования здесь неприменимы. Воздуховоды часто сжимаются до неэффективных широких прямоугольных форм, чтобы вместить минимальное пространство для распределения услуг. Кроме того, помимо неэффективности этих воздуховодов, важную роль играет эстетика. Текущие тенденции дизайна, как правило, исключают подвесной потолок, используемый для сокрытия воздуховодов. Устранение подвесного потолка еще более важно, когда вы пытаетесь сэкономить несколько дюймов высоты здания, сохраняя при этом достаточную высоту от пола до потолка. К сожалению, когда у вас есть воздуховод шириной 6 или 8 футов, выходящий из ядра, вы не обнажаете желаемую эстетику бетонной или стальной конструкции, вы обнажаете кусок листового металла шириной 8 футов.

      Такая же ситуация может быть реализована в существующих проектах строительства и модернизации. 8-дюймовый UFAD может уменьшить потребность в пандусах и ступенях, а также в подвесных потолках и потолочном воздушном оборудовании. В связи с повышенным вниманием к улучшению качества воздуха в помещениях и необходимостью изменения планировки офисов после последней пандемии коронавируса возможность включить гибкость фальшпола и преимущества распределения воздуха под полом во время этих изменений может быть чрезвычайно полезной. Опять же, вы можете прочитать больше об этом приложении в нашем предыдущем блоге.

      В округе Колумбия один из самых дорогих рынков коммерческой недвижимости в США, поэтому каждый сантиметр, сэкономленный на проектировании здания, может означать дополнительные тысячи долларов и более в виде арендной платы владельцу здания. А 8-дюймовый UFAD — это революционная система, которая может сэкономить место и деньги, а также улучшить качество воздуха в помещении и комфорт сотрудников. Достижение этих преимуществ в здании с ограниченной высотой раньше было проблемой, но теперь с 8-дюймовым UFAD это не должно быть проблемой. Позвольте нашей команде помочь интегрировать систему распределения воздуха под полом в ваш новый проект строительства или модернизации. Позвоните нам по телефону 1-800-231-7788 или напишите нам по адресу [email protected].

      Наша команда готова помочь вам выбрать лучшие решения для вашего проекта.

      Свяжитесь с нашей службой поддержки

      Мы используем файлы cookie на нашем веб-сайте www.tateinc.com. Чтобы узнать больше о файлах cookie, которые мы используем, или изменить свои настройки файлов cookie, т. е. отозвать свое согласие на использование нами определенных категорий файлов cookie, посетите нашу страницу «Политика и контроль файлов cookie».

      Пожалуйста, нажмите «Принять и закрыть», чтобы принять использование файлов cookie на нашем веб-сайте. Если вы не нажмете «Принять и закрыть», но продолжите использовать этот веб-сайт: тем самым вы соглашаетесь на использование всех файлов cookie Tate и сторонних файлов cookie в целях повышения производительности, улучшения функциональности и измерения аудитории в соответствии с изложенными условиями. на нашей странице «Политика и контроль файлов cookie»; и мы предполагаем, что вы прочитали и поняли нашу страницу «Политика и контроль файлов cookie».

      Изменение высоты пола и ствола стены гаража

      Справочный номер: KB-01855

      Последнее изменение: 14 июля 2021 г.

      Информация в этой статье относится к:

      ВОПРОС

      После того, как я назвал свою комнату в гараже, информация о высоте пола и потолка изменилась. Почему это происходит?


      ОТВЕЧАТЬ

      Когда Auto Rebuild Foundation включен, присвоение комнате имени Garage приведет к изменению способа построения фундамента под этой комнатой.

      Во-первых, начните с создания базового плана, где вы будете использовать все настройки по умолчанию для высоты пола и потолка этажа 1, а также для строительства фундамента.

      Чтобы создать базовый план

      1. В новом файле плана в виде плана этажа выберите Строить> Стена> Прямая внешняя стена , затем щелкните и перетащите стены, чтобы создать базовую структуру с пристроенным гаражом, как показано на изображении ниже.

        После того, как основное здание и гаражное помещение созданы, автоматически создается фундамент с основной стеной по умолчанию и высотой фундамента .

        Если ваш фундамент не создается автоматически, нажмите Build> Floor> Build Foundation   , установите флажок Automatically Rebuild Foundation и нажмите ОК .

        Высоты пола и потолка в помещении, которое будет обозначено как гараж, по-прежнему установлены по умолчанию для этажа 1. Высота пола равна 0 дюймов, а в нашем случае высота готового потолка равна 107 5/8 дюйма.

      2. Чтобы проверить эту информацию, используйте инструмент Select Objects , чтобы щелкнуть меньшую комнату на этаже 1, которая станет гаражом, затем нажмите кнопку редактирования Open Object .
      3. В комнате Спецификация обратите внимание на значения, установленные на панели Структура.

      4. Затем выберите панель Общие и используйте раскрывающееся меню Тип комнаты , чтобы выбрать Гараж , затем нажмите OK .

        При изменении типа комнаты фундамент перестраивается, чтобы отразить эти изменения.

      5. Откройте помещение гаража в соответствии со спецификацией и вернитесь на панель структуры, чтобы увидеть изменения.

        • Верх стены ствола Значение высоты добавляется к абсолютным отметкам и устанавливается на высоту нижней стороны балок перекрытия на этаже 1. Пол заменяется на плиту, и плита опускается на 12 дюймов ниже верхней части стойки. стена
        • Высота стенки штока установлена ​​на 22 1/2 дюйма .
        • Отделка пола устанавливается на 0 дюймов , а конструкция пола становится бетонной плитой 4 дюйма .
      6. Щелкните OK , чтобы закрыть диалоговое окно и выполнить Полный обзор перспективы , чтобы увидеть результаты на данный момент.

      Вы можете захотеть изменить высоту стены ствола, чтобы она соответствовала вашим потребностям в глубине промерзания, однако, прежде чем вносить какие-либо изменения в настройки конструкции в диалоговом окне «Спецификация помещения», вы должны сначала отключить функцию «Автоматическое перестроение фундамента».

      Чтобы отключить Auto Rebuild Foundation

      1. Выберите Строить> Пол > Построить фундамент .
      2. В диалоговом окне Build Foundation снимите флажок рядом с Automatically Rebuild Foundation , затем нажмите OK .

      3. В появившемся диалоговом окне Новый этаж выберите Получить новый план фундамента из плана 1-го этажа и снова нажмите OK .

      4. Используйте инструмент Select Objects , чтобы щелкнуть внутри Гараж на уровне Фундамент и нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация помещения .
      5. На панели «Конструкция» выберите параметр «По умолчанию » рядом с Стена ствола , чтобы установить высоту стены ствола на 37 1/2 дюйма, чтобы она соответствовала стене ствола, созданной для основного дома.

        Перекрытие остается в исходном виде. положение на 12 дюймов ниже верхней части стенки штока, но опора сдвинута вниз, чтобы приспособиться к увеличенной высоте стенки штока.

      6. Вы можете поднять или опустить перекрытие, изменив значение Floor To SWT .



        • Чтобы создать 6-дюймовый Typically constructed of concrete.» data-tooltip=»» aria-haspopup=»true»> бордюр или стволовую стену над перекрытием, установите это значение равным 6-дюймовым .
        • Щелкните OK , чтобы применить это изменение и закрыть диалоговое окно.
      7. Наконец, выберите 3D> Создать перспективный вид> Полный обзор перспективы  , чтобы увидеть изменение.

      Статьи по теме

      Рекомендации по проектированию высоты стены фундамента для жилых гаражей
