Плоские изделия криволинейной формы: Изготовление плоских изделий криволинейной формы

Изготовление плоских криволинейных изделий из древесины

План-конспект открытого урока по технологии в 7 классе

Тема урока: Изготовление плоских изделий криволинейной формы. Декоративное изделие: «Подкова — оберег»
Цели урока:
обучающая: изучение древних традиций народов России, навыки пиления ручным лобзиком, художественное декорирование и использование природных материалов в изготовлении изделий.
коррекционная: коррекция двигательной сферы (моторика, двигательная сноровка, стимулирование двуручной деятельности)
развивающая: стимулирование сенсорного развития (глазомер, величина, форма, цвет, ориентировка в пространстве)
воспитательная: трудолюбие, аккуратность, осторожность, соблюдение ТБ во время работы толерантность, взаимопомощь, умение работать в паре.

Тип урока: комбинированный.
Материально-техническое оснащение:
для учителя: компьютер, мультимедийная презентация «Выпиливание лобзиком», образцы выпиленных изделий, план-конспект урока;
для учеников: лобзики, пилки, заготовка из фанеры с нанесенным рисунком, тетрадь, учебник, наждачная бумага, напильники разного сечения, краски и кисти (цвет. карандаши), выжигатель по дереву ( дополнительное оборудование по возможности).

Изделие: амулет, оберег.

План урока:
1) организационный момент 2 минуты;
2) сообщение целей и задач урока учащимся 2 минуты;
3) сообщение нового материала при просмотре мультимедийной презентации 5 мин;
4) вводный инструктаж по ТБ и определение задания 3 мин;
5) самостоятельная работа учащихся , текущий инструктаж 25 мин;
6) подведение итогов, заключительный инструктаж 2 мин.
7) Уборка рабочих мест (2 мин)

Время проведения: 40 минут.

1. Организационный момент (2 мин)
— Проверка явки учащихся по журналу.
— Проверка готовности к уроку (наличие учебных пособий и письменных принадлежностей).
— Проверка внешнего вида (спецодежды).

2. Сообщение темы урока (предварительно записанной на доске).(2мин)
— Постановка целей и производственных задач перед учащимися.

3. Повторение пройденного материала.
— Много красивых изделий можно изготовить из фанеры, если научиться работать лобзиком — инструментом для выпиливания криволинейных контуров (рис. 1). Рабочая часть лобзика — тонкая и узкая пилка (показываю на лобзике)
— Перед выпиливанием лобзик надо наладить, т. е. подготовить к работе. Сначала пилку закрепляют в рамке нижним зажимным винтом так, чтобы зубья были направлены остриями к ручке. Затем слегка сжимают рамку и закрепляют пилку верхним зажимным винтом. Для этого используют приспособления (рис. 2,3).

4. Объяснение нового материла.
Размечают заготовку по рисунку через копировальную бумагу или по шаблону. При пилении лобзиком также используют специальное приспособление — выпиловочный столик (рис. 4), который закрепляют в заднем зажиме верстака. Сидеть и стоять во время выпиливания надо прямо, не нагибаясь, вполоборота к верстаку, заготовка должна находиться на уровне груди (рис. 5).

Сначала выпиливают фигуру по внутреннему контуру, а затем — по внешнему, чтобы удобнее было держать заготовку. При выпиливании по внутреннему контуру рядом с разметочной линией шилом прокалывают отверстие. Затем в него вставляют пилку и закрепляют ее в рамке. Пиление по внешнему контуру начинают от края фанеры и постепенно переходят на линию разметки.

Лобзик надо перемещать плавно и без перекосов, так как пилка легко ломается (рис.6). В местах поворота линий рисунка заготовку надо медленно поворачивать, не прекращая вертикального движения лобзика. Через каждые 3…5 минут работы следует делать небольшой перерыв, чтобы пилка остывала. Можно также охладить ее влажной тряпочкой (рис. 7,8,9).

После выпиливания деталь зачищают надфилями и шлифовальной шкуркой.

Надфиль — это напильник небольшого размера. Он представляет собой металлический стержень, один конец которого служит ручкой, а на другом конце выполнена насечка. Неровности срезают движением вперед.

На деревообрабатывающих предприятиях выпиливание фигурных деталей выполняют станочники – распиловщики на специальных лобзиковых станках. Они должны хорошо знать свойства древесины, устройство станков, способы выпиливания, быть точными и аккуратными в работе.

Физминутка.
При работе лобзиком возникает усталость рук, плеч, спины и глаз. Полезно выполнить следующие упражнения:
Гимнастика для рук:
Первое упражнение: Положите руки на стол вместе и раздвигайте пальцы парами.
Второе упражнение: Скрестите выпрямленные пальцы обеих рук так, чтобы они были направлены вверх, а запястья вниз. Энергично выгибайте пальцы вниз так, чтобы запястья выгнулись вверх.
Третье упражнение: Руки резко сожмите в кулак и резко распрямите.
Четвертое упражнение: На большой палец поочередно нажимайте остальными пальцами той же руки.

Историческая справка

У башкир, и у других народов  онгон — тотемное животное, птица или дерево; элемент доисламских верований, являлся одним из основных сакральных родоплеменных атрибутов.

Например: Тотемная сущность волка отчетливо проступает в преданиях башкир о волке-путеводителе. Юго-восточные башкиры (усергане , тангауры и бурзяне) в преданиях связывают свое прежнее местопребывание с нижним течением Сырдарьи и Северным Приаральем.

В легендах говорится, что во время кочевки башкиры заблудились. Им помог волк: идя впереди и указывая путь, он вывел башкир из песчаных пустынь.

У древних славянских народов Волк, тоже упоминается как символ храбрости, и верности своей семье, Роду!

Онгоны бытуют как животные: волк, конь, олень; птицы — беркут, кречет, ястреб, журавль, ворона, сорока, филин, коршун; деревья — ель, дуб, ветла, вяз, рябина, ольха, берёза, лиственница, сосна, можжевельник.

— Вы можете применить эти символы при изготовлении сегодняшнего изделия!

Оберег — это предмет, который защищает от негативных влияний и неприятностей, привлекает счастье. Одним из старинных обережных символов на Руси была подкова.

Тотем — мифологическое существо в виде животного, растения, предмета или явления природы, которое обладает сверхъестественными способностями и является основателем того или иного человеческого рода (в примитивных мифологиях).

Амулет (на латыни звучит как «amuletum» и переводится как «средство защиты») — это природный либо, созданный человеком предмет, задача которого – защитить владельца от неприятностей, болезней, бед.

— Подкова на Руси ещё с древних времён считается очень мощным оберегом от бед и разных напастей!!!

5. Практическая работа и текущий инструктаж (25 мин.)
Сегодня мы будем изготавливать декоративное изделие «Подкова-оберег», на прошлом уроке мы подготовили фанеру и нанесли разметку на заготовки, сегодня будем выпиливать.
6. Правила безопасной работы с инструментом(3 мин.):

• Прочно закреплять выпиловочный столик.

• Работать лобзиком и шилом с хорошо насаженными и исправными (без трещин) ручками.

• Надежно закреплять пилку в рамке.

• Не делать резких движений лобзиком и надфилем, не наклоняться низко над заготовкой.

• Не сдувать опилки, а убирать их щеткой-сметкой.

— Расстановка учащихся по рабочим местам.
— Выдача задания и контроль работы.
— Проведение целевых обходов рабочих мест.

Физминутка.
Гимнастика для плеч:
Медленно поднимите плечи, одновременно втягивая голову, затем вернитесь в исходное положение.

Гимнастика для глаз:
Сядьте прямо и расслабьтесь. Прикройте глаза ладонями. Ладони должны лежать мягко, не нужно с силой прижимать их к лицу. Пальцы рук могут перекрещиваться на лбу, могут располагаться рядом — как вам удобнее. Необходимо, чтобы ладони закрывали ваши глаза полностью, не оставляя просветов через которые можно смотреть.
Локти положите на стол и подумайте о хорошем.

7. Заключительный инструктаж (2 мин)
— Указание типичных ошибок.
— Отметка лучших работ.
— Сообщение оценки качества работы каждого учащегося.
— Сообщение домашнего задания: начертить в рабочей тетради эскиз любого животного или птицы для выпиливания на фанере.

8. Рефлексия.
— Чему сегодня Вы научились? Что узнали нового, для себя?

На уроке мы научились, как правильно производить выпиливание лобзиком по разметке, научились безопасному использованию ручного лобзика, повторили и закрепили знания по подготовке лобзика к работе. Узнали много нового о оберегах, тотемах, о традициях древних цивилизаций и народов.

9. Уборка рабочих мест (2 мин)
— Осуществление проверки проведения уборки на рабочих местах учащихся.

10. Подведение итогов урока
— Выставление оценок

Сайт домашнего мастера, справочник

стр. 1 2

В конструкциях изделий из древесины применяют различные по формам детали. Деталь — это изделие, изготовленное из однородного материала, без применения сборочных операций. В деревообработке, в соответствии со стандартом (ГОСТ 15024-79), к деталям относятся также изделия, полученные путем соединения клеем отдельных заготовок из древесины. Таким образом, деталью, например, являются несклеенный и склеенный брусок, склеенный щит, форма и размеры которых заданы чертежом. По форме детали могут быть прямолинейные и криволинейные, цельные и клееные. Прямолинейные, цельные, широкие детали более подвержены короблению, чем клееные. Поэтому отношение ширины цельной детали к ее толщине (рис. 3 а) рекомендуется не более 3:1. Так, при толщине цельной детали 40 мм, ее ширина должна быть не более 120 мм. В деталях, склеиваемых по ширине (рис. 3 6), применение узких делянок позволяет получить детали, которые меньше подвержены короблению, чем детали, склеенные из широких делянок. Оптимальной считается делянка, у которой отношение толщины к ширине не превышает 2:3. Так, при толщине делянки 40 мм ее ширина должна быть не более 60 мм (40:2×3). Однако применение узких делянок приводит к повышенному расходу материалов.

Коробление плоских клееных конструкций из массива древесины (плиты) зависит и от расположения волокон и направления годичных слоев древесины в делянках, из которых должно быть склеена конструкция, а также от размера делянок. Клееная конструкция из широких делянок тангентальной распиловки с расположением годичных слоев в одном направлении коробится «корытом», но имеет гладкую поверхность (рис. 3 в). Если годич­ные слои в делянках тангентальной распиловки расположены попеременно в разных на­правлениях, то клееная конструкция имеет волнообразную поверхность (рис. 3 г). При расположении в делянках радиальной распиловки годичных слоев перпендикулярно пло­скости делянки клееная конструкция не коробится, однако ее поверхность не будет ров­ной из-за неодинаковой усушки эаболомной и сердцевинной частей делянки (рис. 3 д, е).
Крупные по сечению детали (рис. 3 ж), склеенные из подобранных по направлению годичных слоев делянок, менее подвергаются деформации, чем бруски, изготовленные из целой древесины. Однако влажность делянок для деталей, эксплуатируемых внутри отапливаемых помещений, должна быть не более нижнего рекомендуемого предела (6%). При применении делянок высокой влажности не исключено растрескивание дета­лей, эксплуатируемых вблизи радиаторов отопления. Менее подвергаются растрескива­нию пустотелые детали, склеенные из тонких делянок (рис. 3 з, и). Как уже отмечалось, перепад влажности в тонких сортаментах невелик и быстро выравнивается по толщине сортамента.
Криволинейные детали в условиях домашних мастерских изготовляются выпиль-ными (по шаблону) из цельных заготовок, склеиванием в жестких шаблонах и гнутопро-пильными.
При изготовлении выпильных деталей необходимо правильно учитывать волокни­стое строение древесины, ток как всякое перерезание ее волокон уменьшает прочность изготовленной из нее детали. Если, например, принять предел прочности при сжатии вдоль волокон прямолинейных деталей за 100%, то потеря прочности криволинейной детали вследствие изменения угла между действующей силой и направлением волокон будет иметь следующую зависимость (по В А. Куликову):
Угол наклона волокон, град. -3 ——5—- 10—— 15 —45
Потеря прочности, % ——— 2-3— 4-8 —8-15 —10-28 —50

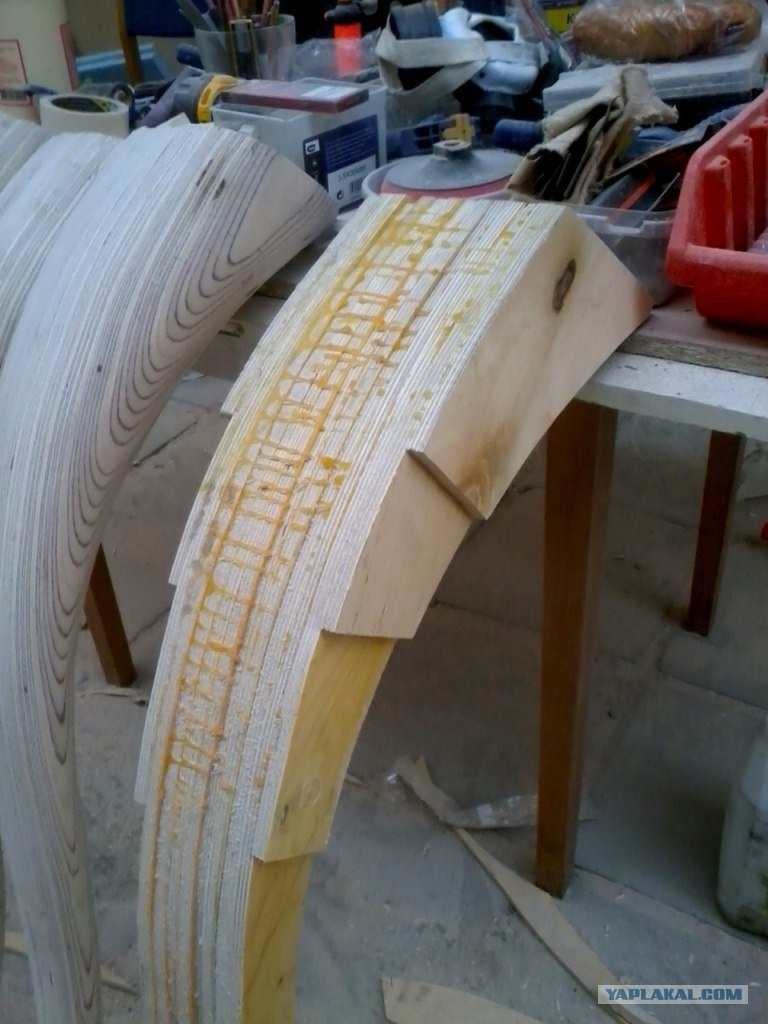

В гнутоклееных деталях из шпона (рис. 4 а) направление волокон в слоях шпона может быть как взаимно перпендикулярным, так и одинаковым. Изгиб шпона, при котором волокна древесины остаются прямолинейными, называется изгибом поперек волокон, о при котором волокна изгибаются — изгибом вдоль волокон.
При конструировании гнутоклееных деталей из шпона, несущих при эксплуатации значительные нагрузки (ножки стульев), рациональны конструкции с изгибом вдоль волокон во всех слоях. Жесткость таких деталей значительно выше, чем деталей с взаимно перпендикулярным направлением волокон древесины.
С взаимно перпендикулярным направлением волокон в слоях шпона конструируют гиутоклееные детали толщиной до 10 мм, не несущие больших нагрузок при эксплуатации, например стенки ящиков. В этом случае они меньше подвержены формоизменяемости. Наружный слой таких деталей должен иметь долевое направление волокон (изгиб вдоль волокон), так как при изгибе поперек волокон в местах изгиба появляются мелкие долевые трещины, которые затрудняют отделку изделия. При конструировании гнутоклееных деталей из шпона, несущих при эксплуатации значительные нагрузки, необходи­мо учитывать, что гнутоклееная деталь при эксплуатации лучше работает на сгиб, чем на разгиб. Предел прочности гнутоклее-ной детали при сгибе примерно в 2,5 раза больше, чем при разгибе. Поэтому, если в конструкции изделия гнутоклееная де­таль работает на разгиб, ее деформация должна быть ограничена. Обычно толщина гнутоклееных деталей составляет 3-30 мм, угол изгиба 90-135″, радиус кривизны не менее 15 мм.

Гнутье фанеры (рис. 4 6) возможно до небольших радиусов кривизны:
Толщина фанеры, мм —————-2,5 -3 —4
Допустимый радиус кривизны, мм —30 —37 —50
Гнутье с одновременным склеиванием цельной массивной древесины (рис. 4 а) в жестких шаблонах применяется в основном из тонких планок (2-5 мм). Допустимые соотношения h/R (где h — толщина изгибаемой планки, R — внутренний радиус) не более: для березы- 1/50-1/60; ели 1/46-1/57; бука, дуба — 1/46; вяза- 1/31.
Гнутопропильиыми (рис. 4 г) называются заготовки, у которых изогнута концевая часть. В заготовках делают пропилы строгальными пилами толщиной до 2,5 мм, в кото­рые вставляется шпон. Длина пропила несколько больше длины изгибаемой части. Ши­рина пропила h; больше на 0,1-0,2 мм толщины вставок из шпона. Расстояние между пропилами 1,5-3 мм, толщина крайних элементов h, = 1,5 мм. При этих условиях внутренний радиус гнутья до 10 мм.
Шиповые соединения. Шиповые соединения являются основным видом столяр­ных вязок при изготовлении изделий из древесины. Кроме шиповых, применяют различные соединения стяжками, винтами и др., конструкция которых описана в соответствующих разделах книги. Основными элементами шиповых соединений, или вязок (рис. 5), являются шипы 3, 4, проушина 5, гнезда 6, 7, шпунт 1 и гребень 2.
В зависимости от формы шипы бывают плоские, трапециевидные и круглые, в зависимости от конструкции — цельные, выполненные заодно с деталью, и вставные, изготовляемые отдельно. Вставные круглые шипы называются шкантами, вставные плоские шипы,

проходящие по всей длине соединяемых деталей, — рейками или шпонками. Применение вставных шипов позволяет экономить 6-10% древесины соединяемых деталей.
Плоские и трапециевидные шипы имеют боковые грани, называемые щечками; срезанные торцовые части бруска, образующие шипы, называются заплечиками, торцовая часть самого шипа называется торцом. Длина шипа — это расстояние от заплечиков до его торца; толщина шипа — размер между заплечиками или щечками; ширина шипа — поперечный размер щечки. Боковые стенки проушины также называются щечками.
Шпунтом принято называть небольшое углубление, чаще всего прямоугольной формы, выбранное в детали. Прямоугольный выступ другой детали, входящей в шпунт, называется гребнем.
Угловые соединения. Эти соединения могут быть концевыми, серединными и ящичными. В таблице 1 приведены угловые соединения, применяемые в изделиях из древесины.
При концевой и серединной вязках детали в зависимости от толщины и назначения могут соединяться одинарным или двойным (№ 1-5) сквозным или несквозным шипом. Увеличение числа шипов увеличивает площадь склеивания, отчего прочность соединения повышается.
Угловые соединения с потомком и полупотемком (№ 6-9) применяют в случаях, когда необходимо предохранить соединения от выворачивания брусков при сборке. Соединения с несквозным шипом применяют в конструкциях, где нельзя допустить открытого торца шипа.
Угловые соединения на ус (№ 10-11) позволяют скрыть торцы деталей, однако по сравнению с предыдущими соединениями имеют меньшую прочность и более сложны в изготовлении. Для увеличения прочности могут применяться соединения двойным вставным шипом.

стр. 1 2
