Газлифт для кровати не сжимается: что делать, как отремонтировать

Кровать нового поколения отличается от своей предшественницы усовершенствованной конструкцией и многофункциональностью, благодаря которым получила большое признание и спрос среди потребителей. Основная особенность складывающейся кровати заключается в экономии пространства жилой площади и в создании дополнительного места для хранения различных домашних вещей. В настоящее время для удобства эксплуатации конструкция оснащается газлифтом – специальным подъемным механизмом. Долгосрочность и безотказность кроватей с подъемниками зависит от правильной эксплуатации, правила которой иногда нарушаются, что приводит к некоторым неполадкам в механизме. К сбою в работе причастны и другие причины, на которые зависят многие факторы. Но что же делать в такой ситуации?

Содержание статьи

Газлифт на кровати не сжимается: причины

Основная трудность, с которой приходится сталкиваться пользователям – не сжимается газлифт.

К причинам этой неполадки относятся:

Недостаточный вес конструкции.
Некачественная сборка и монтаж.
Неукомплектованность деталей.
Плохое качество запчастей.
Неправильное отрегулированное давление газа.

Следует отметить, что игнорирование какого-либо отклонения в работе механизма может привести к полному выходу его из строя, поэтому при первых признаках поломки требуется провести осмотр и ремонт конструкции. Справиться с дефектами можно самостоятельно, при этом учитывая все нюансы.

Внимание! Складывая кровать, не допускайте «рывков» от этого страдают элементы.

Как отремонтировать самостоятельно

Если газлифт перестал работать и требуется произвести ремонт механизма, для этого надо установить истинную причину поломки.

В первую очередь необходимо обратить внимание на вес конструкции, так как при маленькой нагрузке механизм не сработает. Пружина сжимается в конструкции только в условиях полной нагрузки.
Устранение ошибок, допущенных в процессе сборки производится путем демонтажа всей конструкции. Повторную установку выполняют с учетом правильного подбора (подгонка) частей друг под друга.
На хорошую функциональность кровати влияет качество фурнитуры. Поэтому для монтажа газлифта лучше приобретать запчасти проверенных производителей.

Важно! При установке и ремонте следует пользоваться инструкцией производителей.

Для того чтобы сделать ремонт своими руками требуются определенные навыки и знания, отсутствие которых может привести к некачественному выполнению работ. Для того чтобы элементарный ремонт не стал стихийно – капитальным, необходимо обратиться к опытным мастерам, чтобы они сделали ремонт.

Когда необходимо обращаться к специалистам

Помощь специалистов потребуется для выполнения более сложных мероприятий, к которым относится регулировка подачи газа. Такая процедура понадобится в том случае, если поднятие и опускание кровати происходит медленно и не до конца. Причина одна – переизбыток или недостаток давления газа в поршне. Самостоятельно заменить газ – патрон крайне сложно, работа требует определенной квалификации и набора необходимых инструментов.

Подпишитесь на наши Социальные сети

Не работает газлифт на кресле

Вопрос:

«Здравствуйте !
Что можно сделать если не держит механизм подъёма? Т.е. опускается под весом, когда сидишь.»

Ответ:

Любое офисное кресло можно условно разделить на три составные части:

Крестовина с роликами. Данные элементы служат опорой всей конструкции.
Сиденье со спинкой. В состав данной связки входят элементы, конструкция которых определяется типом и особенностями кресла.

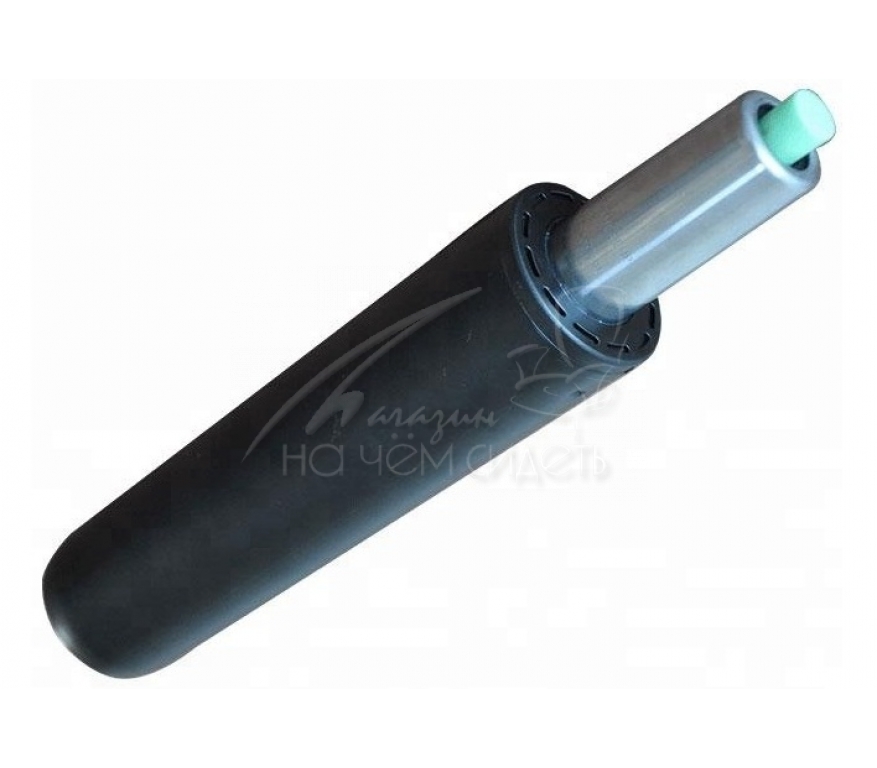

Газлифт (газпатрон, пневмопатрон) – элемент, соединяющий между собой опорную часть и сидушку кресла.

Газлифт – это своего рода стойка (нога) кресла, которая отвечает за поворот и амортизацию сиденья под оператором. Если под весом человека сильно просаживается кресло, то это говорит только о двух возможных проблемах:

Вес оператора не соответствует модели кресла. Большинство моделей, представленных на отечественном рынке, рассчитаны на работу с максимальной нагрузкой 120 кг
Газлифт вышел из строя.

Тем не менее, данный элемент можно легко заменить своими руками. Стоимость газпатрона сравнительно невелика, а приобрести его можно практически в любом специализированном магазине.

Замена газлифта кресла

Переворачиваем устройство и снимаем пружинную защелку, удерживающую шток газлифта в крестовине.
Снимаем крестовину кресла и чехол опоры со штока газпатрона.

Теперь самое сложное – извлечение газпатрона из «пиастры» или механизма качания кресла. Крепление пневмопатрона в пиастре (механизме качания) выполнено «под конус», что не предполагает дополнительных удерживающих элементов.

Извлечь патрон из «седла» пиастры можно двумя способами:

Разобрав сидушку кресла и выбив его конус из посадочного гнезда.
Провернув и раскачав в гнезде элемент, например при помощи газового ключа.

Теперь следует выбить колонну газлифта из крестовины. Сделать это достаточно просто, используя любую кольцевую наставку (выколотку) диаметром 30 – 32 мм. Отлично для этой операции подходит головка на 32”. Место удара показано на фото.

Сборку производить в обратном порядке:

На новый газлифт надеваем чехол опоры.
Одним концом вставляем его гнездо пиастры (в сидушку).
На другой конец насаживаем крестовину.

Для лучшей фиксации элементов в местах конусного соединения рекомендуем киянкой или резиновым молотком несколько раз ударить по внутренней части крестовины. Место удара показано на фото ниже.

Последним этапом замены газлифта является установка на штатное место фиксирующей пружинной защелки, удерживающей газлифт в посадочном гнезде крестовины.

Более наглядно процесс замены газлифта посмотрите в небольшом видео:

Таким образом, если газпатрон исправен, а модель офисного кресла соответствует вашему весу, подъемный механизм будет работать нормально.

Поделиться в соц. сетях:

В отличие от всей корпусной мебели, компьютерное кресло подвержено крайне повышенному износу, потому как, помимо ежедневного использования, оно имеет в себе механические, а самое главное — гидравлические элементы. Например, ремонт газлифта офисного кресла своими руками возможно выполнить, но для начала надо понять причины поломки. Так по какой же причине у одного пользователя кресло сломалось спустя несколько месяцев, а у другого оно служит годами без малейшей поломки? Как снять, разобрать и починить устройство газлифта? Как вытащить газлифт из барного кресла? Регулировка подъемного, газового лифта и его конструкция. С этим мы и разберемся в этой статье.

Причины

К большому удивлению, не всегда это обстоятельство зависит от надежности конкретной модели. Прежде всего, необходимо обращать внимание на вес владельца, а также на бережность в процессе эксплуатации.

Важно! Современные кресла, как правило, рассчитаны на вес не более 120 килограмм, а сами производители, в свою очередь, предоставляют гарантию под любую неисправность от 12 до 18 месяцев.

Из этого можно вынести, что причинами поломки могут быть:

небрежное обращение;
несоблюдение весовых ограничений;
истек гарантийный срок.

Но в том случае, если у вас кресло сломалось, а гарантийный срок уже истек, то, обладая достаточными знаниями и сноровкой, вы запросто сможете осуществить ремонт компьютерного кресла в домашних условиях.

Важно! Раз уж вы взялись за ремонт кресла, то имеет смысл навести порядок на всем рабочем месте. А поскольку компьютерный стол это, как правило, куча проводов бумаг и мало порядка, то начнем с главного — уберем провода от компьютера под столом. Следующий этап — столешница:

Самостоятельный ремонт — насколько это возможно?

Если ваше компьютерное кресло самостоятельно опускается, когда вы садитесь, и поднимается во время подъема с него, при этом период подъема или опускания может колебаться от пары секунд до суток, — это признак того, чтобы вышел газ из газпатрона.

Важно! Газлифты не подлежат какому-либо ремонту, потому как их разборка достаточно опасна для жизни человека.

В данной ситуации можете зафиксировать кресло при помощи подручных средств в необходимом положении либо же поменять газпатрон на новый.

Важно! Цена газпатрона не так уж и велика, и его можно приобрести в абсолютно любом специализированном магазине.

Итак, приняли вы решение заменить газпатрон собственноручно. Для данного дела вам потребуются:

Кресло;
Отвертка фигурная;
Резиновый молоток;
Выколотка металлическая;
Новый газпатрон, который будет соответствовать длине и диаметру;
Тиски для большего комфорта.

к содержанию ↑

Процесс разборки для замены газлифта

В том случае, если вы осуществляете ремонт в прохладное время суток, жидкость в газлифте вполне может замерзнуть — использовать его категорически запрещено. Подождите до тех пор, пока новый газпатрон станет комнатной температуры. Чтобы достичь этого, потребуется оставить его приблизительно на 24 часа.

Первым делом открутите при помощи фигурной отверткой сиденье непосредственно от пиастры либо механизма раскачивания.
Переверните кресло, отметьте лицевую сторону вашего блока качания.
Открутите 4 винта, которые крепят сиденье кресла непосредственно к механизму качания, а затем отложите в сторону корпус кресла.
Демонтируйте защитный кожух, возьмите ваш газпатрон в удобную руку блок раскачивания вниз.
Ударами средней силы постукивайте по механизму качания у самого основания газпатрона.

Важно! Основательно следите за степенью сгибания механизма качания, не допустите, чтобы он согнулся. Если сбить блок у вас не получилось, попробуйте закрепить основание газпатрона в зажиме и провернуть его.

После снятия механизма качания выбейте газпатрон из крестовины.
Переверните крестовину роликами вверх и, используя металлическую выколотку, точными и аккуратными ударами выбейте газпатрон из конусной основы крестовины.

Важно! Обязательно следите за повреждениями лицевой стороны хромированной крестовины, а также ребер жесткости пластиковой крестовины.

Обратный процесс

Таким образом вы отсоединили крестовину. Это означает, что сложная задача позади, теперь соберите кресло:

Прикрутите механизм качания к самому сиденью спинки и обратите внимание на соответствие лицевых сторон сиденья и этого блока.
Далее поставьте крестовину на пол колесами, демонтируйте транспортировочный колпачок с нового газпатрона.

Важно! Вы должны видеть кнопку, но ни в коем случае не нажимайте кнопку газпатрона в руках, потому как это опасно.

Установите новый газпатрон и обязательно убедитесь, что диаметр газпатрона полностью соответствует крестовине.
Наденьте защитный кожух, а затем корпус кресла непосредственно на механизм качания.
В том случае, если все в порядке, руками надавите на корпус кресла, повторно проверьте все элементы.

Важно! Если вашему креслу не год и не два, то помимо конструктивного ремонта газлифта, оно нуждается и эстетическом, в замене обивки. Как это сделать, узнайте из нашего мастер-класса — «Как перетянуть компьютерное кресло своими руками».

Теперь можете сесть на кресло, тем самым проверить работоспособность нового газлифта.

к содержанию ↑

Полезные советы:

Если у вас возникли проблемы с газпатроном сразу же после сборки нового кресла, вполне вероятно, что вам попался бракованный газпатрон. Но перед тем, как идти и жаловаться на торгующую организацию и требовать замены элемента, проверьте, не зафиксирована ли у газлифта кнопка рычагом от механизма качания.
Когда газлифт не реагирует в момент нажатия рычага, проверьте, правильно ли вы закрепили пиастры или систему качания, не повредился ли рычаг для нажатия кнопки газлифта.

Во всех остальных случаях необходима будет замена газпатрона.

Важно! Если почитав все о ремонте вы пришли к выводу, что, лично вам, проще и дешевле купить новое кресло, то не забудьте почитать статью о том как выбрать компьютерное кресло.

Поделиться в соц. сетях:

Причины

Важно! Современные кресла, как правило, рассчитаны на вес не более 120 килограмм, а сами производители, в свою очередь, предоставляют гарантию под любую неисправность от 12 до 18 месяцев.

Из этого можно вынести, что причинами поломки могут быть:

небрежное обращение;
несоблюдение весовых ограничений;
истек гарантийный срок.

Важно! Раз уж вы взялись за ремонт кресла, то имеет смысл навести порядок на всем рабочем месте. А поскольку компьютерный стол это, как правило, куча проводов бумаг и мало порядка, то начнем с главного — уберем провода от компьютера под столом. Следующий этап — столешница:

Самостоятельный ремонт — насколько это возможно?

Важно! Газлифты не подлежат какому-либо ремонту, потому как их разборка достаточно опасна для жизни человека.

Важно! Цена газпатрона не так уж и велика, и его можно приобрести в абсолютно любом специализированном магазине.

Итак, приняли вы решение заменить газпатрон собственноручно. Для данного дела вам потребуются:

Кресло;
Отвертка фигурная;
Резиновый молоток;
Выколотка металлическая;
Новый газпатрон, который будет соответствовать длине и диаметру;
Тиски для большего комфорта.

к содержанию ↑

Процесс разборки для замены газлифта

Первым делом открутите при помощи фигурной отверткой сиденье непосредственно от пиастры либо механизма раскачивания.
Переверните кресло, отметьте лицевую сторону вашего блока качания.
Открутите 4 винта, которые крепят сиденье кресла непосредственно к механизму качания, а затем отложите в сторону корпус кресла.
Демонтируйте защитный кожух, возьмите ваш газпатрон в удобную руку блок раскачивания вниз.
Ударами средней силы постукивайте по механизму качания у самого основания газпатрона.

Важно! Основательно следите за степенью сгибания механизма качания, не допустите, чтобы он согнулся. Если сбить блок у вас не получилось, попробуйте закрепить основание газпатрона в зажиме и провернуть его.

После снятия механизма качания выбейте газпатрон из крестовины.
Переверните крестовину роликами вверх и, используя металлическую выколотку, точными и аккуратными ударами выбейте газпатрон из конусной основы крестовины.

Важно! Обязательно следите за повреждениями лицевой стороны хромированной крестовины, а также ребер жесткости пластиковой крестовины.

Обратный процесс

Таким образом вы отсоединили крестовину. Это означает, что сложная задача позади, теперь соберите кресло:

Прикрутите механизм качания к самому сиденью спинки и обратите внимание на соответствие лицевых сторон сиденья и этого блока.
Далее поставьте крестовину на пол колесами, демонтируйте транспортировочный колпачок с нового газпатрона.

Важно! Вы должны видеть кнопку, но ни в коем случае не нажимайте кнопку газпатрона в руках, потому как это опасно.

Установите новый газпатрон и обязательно убедитесь, что диаметр газпатрона полностью соответствует крестовине.
Наденьте защитный кожух, а затем корпус кресла непосредственно на механизм качания.
В том случае, если все в порядке, руками надавите на корпус кресла, повторно проверьте все элементы.

Важно! Если вашему креслу не год и не два, то помимо конструктивного ремонта газлифта, оно нуждается и эстетическом, в замене обивки. Как это сделать, узнайте из нашего мастер-класса — «Как перетянуть компьютерное кресло своими руками».

Теперь можете сесть на кресло, тем самым проверить работоспособность нового газлифта.

к содержанию ↑

Полезные советы:

Если у вас возникли проблемы с газпатроном сразу же после сборки нового кресла, вполне вероятно, что вам попался бракованный газпатрон. Но перед тем, как идти и жаловаться на торгующую организацию и требовать замены элемента, проверьте, не зафиксирована ли у газлифта кнопка рычагом от механизма качания.
Когда газлифт не реагирует в момент нажатия рычага, проверьте, правильно ли вы закрепили пиастры или систему качания, не повредился ли рычаг для нажатия кнопки газлифта.

Во всех остальных случаях необходима будет замена газпатрона.

Важно! Если почитав все о ремонте вы пришли к выводу, что, лично вам, проще и дешевле купить новое кресло, то не забудьте почитать статью о том как выбрать компьютерное кресло.

Ремонт подъемного механизма у кровати. Газлифт в г. Москва недорого

Подъемный механизм не работает. Кровать поднимается и не фиксируется. Длина газлифта от уха до уха 48 см, длина балончика 23 см. Крепежный болт срезан и застрял в крепеже. Матрас обычный, 160 на 200. При поломке кровать заклинило в верикальном положении. Жду Ваших предложений.

Когда: , 21:59

Адрес: Енисейская, дом 26.

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

Цена договорная
Приёмка черновой квартиры у застройщика

Произвести прием квартиры с черновой отделкой у застройщика на предмет соответствия строительным нормам, составить акт недостатков

Максим Б. бульвар Зелёные Аллеи, к2/5, Видное
Цена договорная
Сделать шумоизоляцию перегородки в ночном клубе 32…

Необходимо продублировать перегородку между двумя лофтами (площадь перегородки 8х4 м.=32 м2) чтобы существенно снизить низкочастотный шум от музыки (техно). В настоящее время перегородка представляет собой…

Кирилл Л. 2-я улица Энтузиастов, 5с31П, Москва, Россия
Цена договорная
Сборка кухни IKEA

Гарнитур IKEA 2,8 м, без посудомоечной машины, потребуется установка розетки для вытяжки, фильтра под мойку, желательна уборка после работы

Николай Ч. Архангельская улица, 3, посёлок Ильинское-Усово
7 000 руб
Монтаж пластиковых воздуховодов

1. Из санузла линию раздвоить на санузел и постирочную с канальным вентилятором 2. протянуть линию до кухни 3. вывод внутри санузла Проводка с учетом существующих труб от другой вентиляции. Монтаж не чистовой…

Анатолий М. Россия, Москва, улица Василисы Кожиной, 13, подъезд 2
Цена договорная
Разобрать ресепшн и обернуть в плёнку

Необходимо купить плёнку для мебели, куда можно свернуть разобранный ресепшн Разобрать ресепшн Свернуть детали ресепшена в плёнку

Константин Красная улица, 31, Пенза

техника установки, как правильно установить и разработать

Складывающаяся кровать имеет ряд важных особенностей, благодаря которым все большей людей присматриваются к такому типу мебели. Очевидно, что главная из всех – ощутимая экономия места, которое очень важно для небольших жилых площадей. К тому же кровати могут исполнять роль хранилища для вещей, освобождая тем самым место в уже установленных шкафах.

Но долгое, и главное безотказное использование подъемных кроватей, напрямую зависит от правильного их использования. О важных замечаниях при эксплуатации складывающихся лежаков сегодня пойдет речь.

Основные понятия

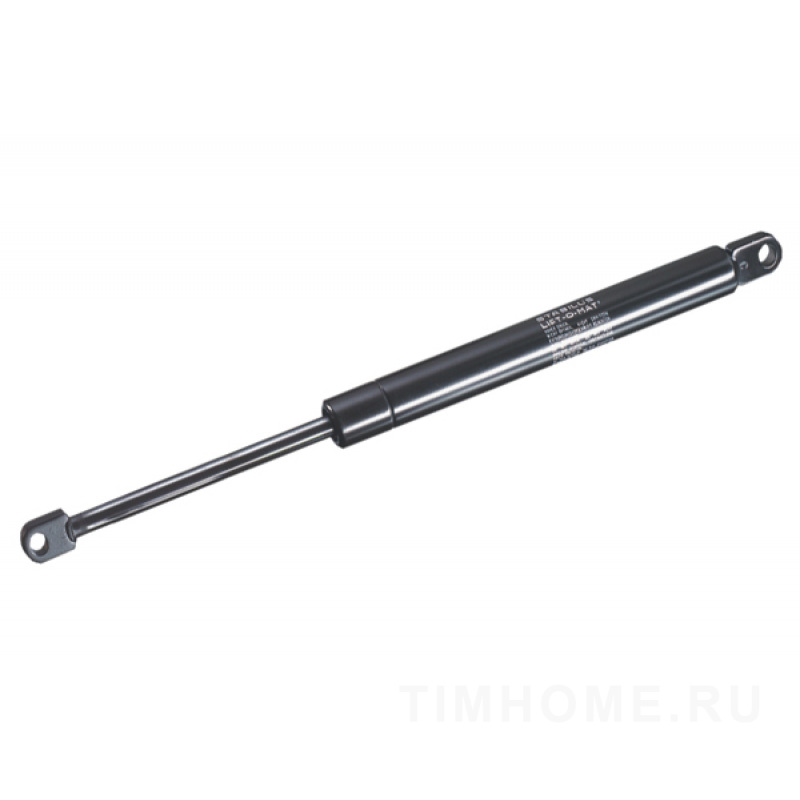

Газовый лифт представляет собой специальный механизм, который используется для подъема прикрепленных к нему поверхностей. Очень многие сравнивают эту конструкцию с автомобильными амортизаторами. Внешне конструкция имеет форму небольшого цилиндра с несколькими фиксаторами и движущим плечом.

Этот механизм состоит из нескольких основных элементов:

Цилиндр, внутри которого располагается газ. Зачастую емкость заполняют азотом. Следует отметить, что смесь внутри находится под очень большим давлением, поэтому не рекомендуется самостоятельно разбирать газлифты.
Масляный демпфер.
Поршень со штоком. Эти элементы используются для передачи усилия внешней среде.

Принцип работы

Газлифты бывают нескольких видов, но зачастую те, что используются в кроватях, позволяют открывать конструкцию вверх.

Можно выделить всего 2 основных типа:

Автоматические. При поднятии кровати происходит расширение газа, который и давит на поршень. Последний элемент в свою очередь подталкивает кровать вверх, минимизируя усилия человека. Для торможения внутри используется своеобразная масляная прокладка. Это позволяет сделать ход в самом конце траектории намного плавнее.
Фрикционные. Эта конструкция отличается от предыдущей модели отсутствием демпфера. Давление газа здесь также немного меньше. Это позволяет останавливать конструкцию в любом удобном положении. Кровати редко комплектуются подобными элементами, так как в этом практически нет необходимости.

Разновидности

Каждый производитель дополняет свою продукцию разными типами подъемных механизмов, которые отличаются конструкцией, стоимостью и периодом работы. Также каждое приспособление отличается мощностью. С учетом того, как работает газовый лифт, подъемники делят на следующие группы:

Ручной механизм. Эта разновидность газлифта самая простая и доступная. Несмотря на то, что приспособление этого типа будет функционировать долго и исправно, сегодня их редко используют для оснащения кроватей. Это обусловлено тем, что для поднятия верхнего элемента требуется приложить большие физические усилия. Кроме того, подобные изделия могут спровоцировать поломку корпуса кровати.
Подъемник пружинного типа. Простая система, которая очень удобна в эксплуатации. Чтобы приподнять корпус постели, не понадобится много сил. Недостаток такой конструкции — ее срок службы не превышает 5 лет, так как по истечении этого времени пружины растягиваются, из-за чего приспособление перестает функционировать.
Механизм, в основе которого лежит газовый амортизатор. Конструкция функционирует плавно, не издает сторонних шумов, отличается надежностью. Если правильно рассчитать нагрузку и бережно пользоваться приспособлением, оно прослужит более десятка лет.

Из всех типов приспособлений самым долговечным считается изделие, в котором стоят газовые амортизаторы. По сравнению с остальными видами, подобный подъемник стоит дороже. Но высокая стоимость оправдывается комфортом и безопасностью.

Сами по себе газовые лифты бывают автоматические — для их функционирования не нужны физические усилия и внимание со стороны человека. Либо фрикционные — давление в таких цилиндрах значительно меньше, что позволяет останавливать конструкцию в любом положении.

Ручной механизм

Пружинный

Газлифт

Технические характеристики

Газлифты – это уникальные механизмы, которые используют в различных областях. Практически все виды систем работают по одному и тому же принципу.

Следует выделить несколько технических параметров этих систем:

Газлифт можно сжать физическим усилием.
Работать системы могут при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства. Изменение температуры на 10 градусов повлечет снижение этого показателя на 3%.
Работа газлифта не должна включать его движение к верхней мертвой точке. Это может быстро вывести систему из строя. Поэтому очень важно правильно устанавливать эту конструкцию.
Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.

Преимущества подъемных кроватей

Газлифты устанавливаются в различных типах кроватей. Некоторые модели представляют собой сложные трансформируемые системы. В других поршень применяется только для поднятия каркаса, на котором лежит матрас.

Следует выделить несколько преимуществ подобных изделий:

Практичность.

Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.

Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.

Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.

Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью.

Критерии выбора

Многие кровати не оборудованы подобными механизмами. Поэтому домашние умельцы занимаются самостоятельной установкой.

Собираясь приступать к подобным операциям, нужно предварительно подобрать устройство. Сделать это можно, следуя нескольким простым рекомендациям:

В первую очередь нужно выбрать усилие, которое выдает система. Зачастую силу сжатия указывают в ньютонах (Н). Приблизительно 1 Н может выдержать 9,81 кг веса. Но при этом следует учитывать и угол наклона.

Если кровать большая, тогда это значение должно быть в районе 200-300 Н.

Обратите внимание на то, что сила сжатия зависит также от количества газлифтов. В большинстве случаев на кровати устанавливают не больше 2 элементов (по одному с каждой стороны). Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.

Длина газлифта. От этого зависит угол, на который можно будет поднять кровать. Эту характеристику желательно проверять еще на этапе выбора.
Производитель. Оптимальной фурнитурой считаются изделия немецких компаний. Однако многие продукты отечественного производства также имеют неплохие отзывы пользователей.

Не стоит экономить на этих товарах, так как от их качества зависит обслуживание мебели и ее долговечность.

Привод

Медицинские кушетки отличаются видом привода и бывают:

Механические – все настройки медицинской кровати осуществляются вручную. Модели с механическим приводом оснащены функциями регулирования угла наклона отдельных секций, высоты. Кровать медицинская функциональная механическая подходит для больных, которым не требуются постоянные перемещения;
Электрические – такие модели считаются наиболее функциональными. Кровать медицинская электрическая работает от пульта управления. Таким образом, пациент сам может выбрать наиболее удобное для него положение. Секции у электрических кроватей могут приподниматься вместе или по отдельности. Некоторые кушетки бывают оснащены механическими приспособлениями на случай отключения электроэнергии;
С червячным приводом – кушетки оборудованы специальными винтовыми рычагами, которые позволяют изменять угол наклона тела пациента. В нерабочем состоянии механизмы можно спрятать. Кушетки с червячными рычагами поднимаются, опускаются плавно и с меньшими усилиями, в сравнении с механических моделей;
С пневмопружиной – общебольничная кровать с гидравлическим приводом позволяет изменять угол наклона так, чтобы голова и плечи больного оказались ниже уровня таза и наоборот.

Кровати медицинские механические обойдутся намного дешевле, чем кушетки с электроприводом. В некоторых случаях ручное регулирование положения тела пациента возможно только с применением физической силы. Электрические модели в этом плане более удобны, но стоимость их высока.

Пневматическая пружина

Механическая

Червячный

Электрический привод

Инструменты

Газлифты устанавливают на кровати, как при их производстве, так и после изготовления. Первый вариант предпочтительнее, так как заводские модели служат немного дольше.

Впрочем, если вы правильно разработаете стратегию установки, а также будете следовать инструкции производителя, тогда конструкция получится не хуже

Для решения такой задачи вам придется запастись несколькими инструментами:

Пила и молоток. Они понадобятся для сборки основного каркаса.
Электрическая дрель и набор насадок различных размеров.
Крепежные элементы. Сюда можно отнести саморезы, металлические уголки.
Газлифт.

Установка подъемного механизма

Планируя собрать устройство Suspa, следует ознакомиться с основными рекомендациями производителя этой фурнитуры. Процесс монтажа газлифта можно разбить на несколько последовательных шагов:

Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.
Когда каркас собран, приступают к креплению газлифта. Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте. Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.

В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.

На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
Завершается процедура креплением газлифта к верхнему элементу. Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча. Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.

Установка газлифтов на кровать может отличаться многими нюансами. Если вы не уверены в том, что сможете выполнить операцию качественно, следует доверить ее опытному специалисту. Оптимальным вариантом будет изготовление такой мебели под заказ. Это позволит не только подобрать размеры и стиль конструкции, но и определить оптимальные характеристики подъемного механизма.

Если вы все же хотите справиться со всей работой самостоятельно, учитывайте важные нюансы. Так вы сможете получить лучший результат. О том, как устанавливается газлифт, смотрите в следующем видео.

Немного о производителях

Перед тем, как установить газлифт на кровать, опытные мебельщики рекомендуют внимательно изучить страну-производителя механизма:

В первую очередь присмотритесь к продукции из Германии или совместных российско-немецких фирм.
На втором месте по популярности сейчас находятся устройства родом из Турции и Тайваня.
По старой доброй традиции Китай не может похвастать высоким качеством сложного механизма. Поэтому от установки газлифта на кровать из Поднебесной лучше отказаться.

Газлифт на кровати не сжимается: причины

Основная трудность, с которой приходится сталкиваться пользователям – не сжимается газлифт. К причинам этой неполадки относятся:

Недостаточный вес конструкции.
Некачественная сборка и монтаж.
Неукомплектованность деталей.
Плохое качество запчастей.
Неправильное отрегулированное давление газа.

Внимание! Складывая кровать, не допускайте «рывков» от этого страдают элементы.

Как отремонтировать самостоятельно

В первую очередь необходимо обратить внимание на вес конструкции, так как при маленькой нагрузке механизм не сработает. Пружина сжимается в конструкции только в условиях полной нагрузки.
Устранение ошибок, допущенных в процессе сборки производится путем демонтажа всей конструкции. Повторную установку выполняют с учетом правильного подбора (подгонка) частей друг под друга.
На хорошую функциональность кровати влияет качество фурнитуры. Поэтому для монтажа газлифта лучше приобретать запчасти проверенных производителей.

Важно! При установке и ремонте следует пользоваться инструкцией производителей.

Когда необходимо обращаться к специалистам

Кровать – это не только каркас, но и дополнительное место для хранения вещей. Зачастую такую особенность обеспечивают внутренние ящики, которые прикрывают опорной поверхностью, на которой и располагается матрас. Получить доступ к этим элементам довольно сложно, так как нужно поднимать большой вес. Упростить эту процедуру можно с помощью газлифта для кровати. Эти устройства предназначаются для передачи давления газа на каркас корпуса.

Основные понятия

Этот механизм состоит из нескольких основных элементов:

Цилиндр, внутри которого располагается газ. Зачастую емкость заполняют азотом. Следует отметить, что смесь внутри находится под очень большим давлением, поэтому не рекомендуется самостоятельно разбирать газлифты.
Масляный демпфер.
Поршень со штоком. Эти элементы используются для передачи усилия внешней среде.

Что собой представляет

Газлифт для кровати — приспособление, облегчающее подъем верхней части конструкции без лишних усилий. Принцип работы этого небольшого устройства аналогичен функционированию автомобильного амортизатора. Основными составляющими изделия являются:

Цилиндр с газом (практически всегда применяется азот). Нужно учитывать, что внутри цилиндра высокое давление, поэтому ремонтировать или разбирать его собственноручно не стоит.
Поршень со штоком — эта деталь способствует передаче усилия, возникающего в ходе работы изделия.
Масляный глушитель (может быть выполнен и из резины). Прокладка, основная задача которой — прекратить колебания, возникающие в ходе функционирования газлифта.
Фиксаторы. Пластины из прочной стали, при помощи которых газлифт фиксируется к корпусу кровати.

Многие фирмы оснащают свою мебель газлифтами не только для того, чтобы владельцу было удобно хранить и искать разные вещи. Постели, дополненные подобным устройством, обеспечивают анатомически правильное положение позвоночника во время отдыха. Также у них нет стыков и швов, которые часто вызывают дискомфорт. К другим преимуществам изделия можно отнести:

Простоту конструкции.
Поскольку подъемник собран всего из нескольких элементов и работает за счет давления, он имеет доступную стоимость.
Легкий монтаж.
Надежность и долговечность — каждое изделие рассчитано примерно на 20 000 подъемов.
Отсутствие шума во время работы.
Устройство полностью безопасно для здоровья.

Что касается слабых сторон кроватей, оснащенных газлифтом, то их всего 2. Если приобрести постель с пружинами в верхнем блоке, для поднятия элемента потребуется прикладывать много усилий. Второй недостаток — газлифты, выдерживающие большие нагрузки, стоят дорого.

Принцип работы

Можно выделить всего 2 основных типа:

Автоматические. При поднятии кровати происходит расширение газа, который и давит на поршень. Последний элемент в свою очередь подталкивает кровать вверх, минимизируя усилия человека. Для торможения внутри используется своеобразная масляная прокладка. Это позволяет сделать ход в самом конце траектории намного плавнее.
Фрикционные. Эта конструкция отличается от предыдущей модели отсутствием демпфера. Давление газа здесь также немного меньше. Это позволяет останавливать конструкцию в любом удобном положении. Кровати редко комплектуются подобными элементами, так как в этом практически нет необходимости.

Варианты трансформации

Медицинские кровати отличаются конструкционными особенностями от обычных моделей и позволяют приводить пациентов в необходимое положение. В зависимости от этого, выделяют следующие возможности моделей для лежачих больных:

Горизонтальное положение – кушетки быстро трансформируются в необходимое положение для проведения процедур, сна;
Сидячее положение – принимать пищу лежа невозможно, поэтому в таких случаях кровать может менять положение. Некоторые модели позволяют без особых усилий трансформировать кровать в кресло. В сидячем положении пациент оказывается за считанные секунды. Данная функция необходима и в случаях, когда больного необходимо пересадить в инвалидную коляску. Трансформация в кресла доступна только на дорогих моделях медицинских кроватей;
Боковое переворачивание – с его помощью пациента можно повернуть набок, на спину или живот. Возможным это становится из-за наличия отдельных секций кровати, которые разделены по длине и ширине;
Латеральная ротация – кушетка принимает положение под определенным углом, которое необходимо для наиболее эффективного восстановления пациентов после определенных типов операций.

Технические характеристики

Следует выделить несколько технических параметров этих систем:

Газлифт можно сжать физическим усилием.
Работать системы могут при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства. Изменение температуры на 10 градусов повлечет снижение этого показателя на 3%.
Работа газлифта не должна включать его движение к верхней мертвой точке. Это может быстро вывести систему из строя. Поэтому очень важно правильно устанавливать эту конструкцию.
Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.

Дополнительные функции

Типы функциональных кроватей повышенного комфорта обладают дополнительным оборудованием, среди которого:

Боковые ограждения – среди них наиболее широко используются алюминиевые перекладины, имеющие поперечные планки. Еще один вид – пластиковые шторки, обеспечивающие быстрый доступ к любой части тела больного;
Съемные или фиксированные спинки – первые считаются более удобными в использовании, так как их можно убрать при необходимости;
Прикроватный столик – некоторые модели оснащены и таким оборудованием, он необходим для удобного приема пищи;
Туалет – медицинская кровать с туалетом особенно важна для лежачих больных. Здесь с легкостью можно поставить утку на выдвигающуюся платформу, и также быстро ее убрать;
Двойная ауторегрессия – она необходима в борьбе с появлением пролежней. Отдельная секция кушетки, расположенная на уровне таза, движется вперед и назад, тем самым снижает напряжение мышц и суставов;
Аккумуляторная батарея – используется на кушетках с электрическим приводом. Обеспечивает автономность от сети, благодаря чему кровать можно использовать даже при отключении электроэнергии;
Дуга для подтягивания – необходима для самостоятельного приподнимания больного;
Крепления для капельницы;
Ремни для фиксации, крючки – используются для беспокойных или буйных пациентов в тех случаях, когда необходимо исключить их двигательную активность.

Кроме того, встречаются кушетки для пациентов, масса которых превышает 160 кг. Их конструкция намного прочнее, способна выдерживать большие нагрузки.

Преимущества подъемных кроватей

Следует выделить несколько преимуществ подобных изделий:

Практичность.

Секционное деление

Деление кушетки требуется для придания телу человека нужного положения. Это может быть связано с профилактическими мерами для обездвиженных пациентов. Отдельные секции кушетки также помогают больному легче перенести заболевание, быстрей пройти курс реабилитации.

Медицинские кровати делятся несколько видов в зависимости от числа секций:

Односекционные – у таких моделей приподнимается головной отдел. Это помогает предотвратить боли в шее, а также служит для более удобного приема пищи;
Двухсекционные – к головному регулируемому отделу добавляется ножная секция. Особенно часто такие кровати используются при травмах нижних конечностей;
Трехсекционные – к вышеописанным двум отделам добавляется тазовая секция;
Четырехсекционные – наиболее распространенный тип включает в себя головную, тазовую, коленную и бедренную секцию

Кроме того, встречаются медицинские кушетки, имеющие большее количество регулируемых отделов. Число секций может достигать 6-12. Такие кушетки помимо стандартных 4 отделов дополнены элементами, которые позволяют изменять положение тела пациента, переворачивать его.

2 секции

4 секции

2 секции

1 секция

Критерии выбора

В первую очередь нужно выбрать усилие, которое выдает система. Зачастую силу сжатия указывают в ньютонах (Н). Приблизительно 1 Н может выдержать 9,81 кг веса. Но при этом следует учитывать и угол наклона.

Если кровать большая, тогда это значение должно быть в районе 200-300 Н.

Обратите внимание на то, что сила сжатия зависит также от количества газлифтов. В большинстве случаев на кровати устанавливают не больше 2 элементов (по одному с каждой стороны). Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.

Длина газлифта. От этого зависит угол, на который можно будет поднять кровать. Эту характеристику желательно проверять еще на этапе выбора.
Производитель. Оптимальной фурнитурой считаются изделия немецких компаний. Однако многие продукты отечественного производства также имеют неплохие отзывы пользователей.

Не стоит экономить на этих товарах, так как от их качества зависит обслуживание мебели и ее долговечность.

Инструменты

Впрочем, если вы правильно разработаете стратегию установки, а также будете следовать инструкции производителя, тогда конструкция получится не хуже

Для решения такой задачи вам придется запастись несколькими инструментами:

Пила и молоток. Они понадобятся для сборки основного каркаса.
Электрическая дрель и набор насадок различных размеров.
Крепежные элементы. Сюда можно отнести саморезы, металлические уголки.
Газлифт.

Крючки для одежды настенные в прихожую: какие лучше выбрать

Чтобы обработать конструкцию, лучше разобрать скрипучие элементы, стыки обезжирить с помощью спирта. Затем дайте конструкции полноценно просохнуть, и только после этого наносите смазку. Дождитесь полного высыхания мест стыка деревянных элементов кровати с подъемным механизмом. Только после этого можете начинать обратную сборку. Выполнив такие действия, поверхность станет гладкой и лучше защищенной от трения. Поскольку трения не будет, то и скрип соответственно пропадет.

Увы, не всегда именно это становится причиной скрипа. Подробнее о ремонте читайте здесь.

Нужно рассмотреть и другие возможные варианты.

Установка подъемного механизма

Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.
Когда каркас собран, приступают к креплению газлифта. Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте. Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.

В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.

На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
Завершается процедура креплением газлифта к верхнему элементу. Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча. Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.

Процесс замены деталей

Перед заменой газлифта офисного кресла его следует проверить на работоспособность. На стул нужно сесть всем весом и попробовать поднять или опустить его положение. Если реакции не последовало, то в специализированном магазине можно легко выбрать газлифт для кресла. Там имеются все необходимые размеры и гидравлики, а также газпатрон, так как они практически везде идут одинаковые. Выбрать подходящую модель вам помогут опытные специалисты, которые более точно ориентируются в моделях данной мебели.

Отремонтировать газлифт самостоятельно довольно просто, нужно всего лишь следовать инструкции:

Сиденье снимается просто, нужно поочередно открутить 4 болта крестовой отверткой. Аккуратно снимите его с креплений, не срывая резьбу.
Дня снятия встаешь на крестовину и постепенно тянешь сиденье высоко вверх.
Для начала нужно знать, как снять старый газлифт и демонтировать его. Отсоединив сиденье, нужно молотком выбить его из крестовины, не повредив ее. Он начинает постепенно сползать даже от слабых ударов и поэтому не нужно прикладывать много усилий, чтобы все опустилось, достаточно подобрать удобное положение для нанесения ударов в разные точки.
Поднимите газлифт дальше от пола, сильные удары могут повредить пластмассовые детали, почему и порой требуется помощь дополнительного человека.
Далее новая деталь вставляется на место старого и закручивается на те же болты. Зная, как работает газлифт, не сложно мысленно представить его замену.

Теперь многие знают, что делать если механизм стульев постоянно барахлит. Замена опускающегося газового прибора не займет много времени, стандартная процедура длиться не более пятнадцати минут. Выше описан весь ход работы как починить или поменять газлифт, для того, чтобы чувствовать комфорт, когда садишься в кресло. Постарайся и сделай все правильно, для того чтобы не тратить денежные средства на полную замену офисного кресла.

Почему газлифт не сжимается руками? Почему падают лифты? Лифт опускается с ускорением 2 м с

Задать вопрос онлайн

Оставьте ваше сообщение

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

— Почему газлифт не сжимается руками? Руками газовая пружина с силой от 300Н и не должна сжиматься, он сожмется уже в конструкции в полной нагрузке. Если газлифт с силой выше 300н сжимается руками, то он вышел из строя.
— Газлифт не сжимается уже в кровати, брак, заклинило или слишком сильный? Тестировать необходимо в полной нагрузке включая матрас, нагревать и стучать по газовой пружине нельзя, внутри газ с высоким давлением. Также нельзя прикручивать крепления газлифта крепко до упора — он должен вращаться на осях креплений при сложении.
— Вытекло масло, вышел газ из газлифта, что делать? Необходимо заменить газовую пружину, т.к. заправке или ремонту она не подлежит, утилизировать согласно экологическим нормам, т.к. газлифт содержит гидравлическое масло.
— Как подобрать силу газлифта для кровати?

Сильнее — не значит лучше, необходимо подбирать оптимально. Ссылки на подбор: , ,
— Как установить газлифт в кровать? Устанавливать необходимо штоком (тонкой частью) вниз (масло внутри должно смазывать прокладку, чтобы она не пересыхала и оставалась эластичной), не затягивать крепления на концах (фитингах) до упора, т.к. при циклах сжатия и разжатия, возникает вращение на осях креплений газовой пружины.
— Где крепить механизм подъема кровати к решетке (основанию)? Первое отверстие крепления на основании 10-15 см со стороны изголовья, для больших механизмов 15-18 см.

Если прикрепить меньше 10 см, то матрас будет упираться в изголовье, если больше 18 см, то основание может упираться в дно опорного короба (периметра) кровати. Это относится к утопающим основаниям в короб-периметр. Кровати с двойным коробом (опорным и декоративным) могут иметь значения 5-8 см.
— Какой нужен механизм подъема кровати для открытия горизонтально (сбоку)? Любой механизм подъема подойдет для открытия кровати горизонтально и вертикально, он один и тот же, меняется только необходимая сила газовых пружин, это касается и механизма шкаф-кровать, для открытия сбоку сила газлифта всегда меньше в полтора-два раза.
— Как установить механизм шкаф-кровать? Рекомендации (это не руководство, у каждого производителя могут быть свои отличия) по установке для специалистов механизма вертикального подъема шкаф-кровать по ссылке:
— Можно ли поставить механизм подъема кровати без ортопедического основания? Можно установить на любую поверхность и без ортопедического основания, например на лист фанеры, как для вертикального, так и горизонтального открытия.

— В чем разница ортопедического основания цельносварного от разборного? Разборное основание необходимо собирать, но оно очень удобно и не затратно в транспортных перевозках, в жесткости оно не уступает цельносварному.
— Чем отличается механизм подъема кровати «Базовый» тип 1 от тип 2? Разница в уголке крепления к основанию, для утопающих в короб кроватей и тип 2 для кроватей с опорным двойным коробом, где основание опирается по всему периметру опорного короба, а второй короб выше опорного уже с декоративной отделкой (эффект утопания).
— Как поставить газлифт на крышку (люк) в подвал или на крышу? В данном случае механизм подъема не нужен, газлифт может применяеться самостоятельно, необходимо правильно рассчитать силу газовых пружин по ,

— Чем отличается газлифт для кресла от газлифта для кровати? В офисных креслах и медицинской технике применяют блокируемый газлифт (блоклифт), он имеет кнопку на торце штока и может фиксироваться в любом положении по пути движения штока, а газлифт в кровати как и в багажнике автомобиля — прямого действия, он не имеет фиксации по пути.
— Для чего на механизме подъема сверху несколько мест креплений газлифта? У некоторых механизмов подъема на верхней планке, где крепится основание бывает несколько мест (3 или 5) крепления газлифта. Это служит для того, чтобы менять угол расположения газлифта в механизме, что позволяет менять подъемную способность на разный вес матрасов. Чем точка крепления ближе к углу сложения (изголовью) — тем слабее будет работать газлифт.

Если Вы не нашли ответа на свой вопрос, то всегда можете связаться с нами любым удобным Вам способом:

Что в Москве упал лифт на предприятии и погибло 5 человек. Насколько я помню со школы нам твердили, что тормозная система в лифтах полностью инерционная и механическая (как ремни безопасности в автомобиле) и она сработает в 99,99% случаев. Так почему о падении лифтов слышно чуть ли не через месяц то в жилых домах, то на предприятиях?

«Ловители должны проверять раз в пол года, сбрасывая на них лифт, это обязательное условие эксплуатации лифта» — это я вычитал на одном их форумов лифтовиков.

Совершенно непонятно как могут обрываться троса (или не срабатывать тормоз редуктора троса) и все лифтовые ловители. Если рвутся 4 троса, можно же сделать 4 или 12? Если не срабатывают ловители можно поставить еще 4 резервных — на себестоимость то это всей конструкции не так сильно повлияет, а надежность увеличит вдвое.

Вот некоторые вопросы и ответы по ловителям лифтов.

1. Назначение и принцип действия ограничителя скорости лифта?

Ограничитель скорости приводит в действие ловители кабины (противовеса), когда скорость движения кабины вниз на 15—40 % превышает номинальную (для лифтов с номинальной скоростью до 1,4 м/с включительно). Ограничитель скорости имеет приспособление, позволяющее проверять его срабатывание и надежность воздействия на ловители при движении кабины (противовеса) с номинальной скоростью. Принцип действия ограничителя скорости основан на использовании центробежной силы вращающихся грузов, которые приводятся в движение канатом ограничителя скорости, соединенным с кабиной.

2. Какой ограничитель скорости получил наибольшее распространение в лифтостроении?

Наибольшее распространение получил центробежный ограничитель скорости с горизонтальной осью вращения. Он состоит из корпуса, на котором закреплен консольный вал. На валу с шарикоподшипником установлен шкив с двумя ручьями. Ручей большего диаметра— рабочий, ручей меньшего диаметра — контрольный. Ручей меньшего диаметра предназначен для посадки кабины на ловители на номинальной скорости, а также для регулировки пружины ограничителя скорости. На шкиве шарнирно укреплены два груза, удерживаемые во время движения в положении равновесия регулировочной пружиной. Ограничители скорости установлены в машинном помещении и приводятся в действие канатом ограничителя скорости.

3. Как работает ограничитель скорости лифта?

Ограничитель скорости работает следующим образом.

В рабочем положении канат ограничителя скорости огибает ручей большего диаметра шкива. При перемещении каната ограничителя скорости вместе с кабиной шкив вращается со скоростью, соответствующей скорости каната, и скорости кабины. Вместе со шкивом вращаются грузы, которые под действием центробежных сил стремятся разойтись в стороны от оси. Этому перемещению грузов препятствует пружина, тянущая грузы к оси вращения. Если скорость кабины окажется больше допустимой, то усилие пружины становится недостаточным, чтобы преодолеть действие центробежных сил грузов, и грузы расходятся, растягивая пружину. При увеличении радиуса вращения грузов они зацепляются за упоры в корпусе и шкив останавливается. Под действием силы трения канат ограничителя скорости поднимает рычаг механизма включения ловителей кабины. Система рассчитана так, что сила трения между канатом ограничителя скорости и ручьем его шкива достаточна для включения ловителей. Ловители срабатывают и удерживают кабину на направляющих. После снятия кабины с ловителей и приведения системы в исходное положение лифт может нормально работать.

Рис. 1. Центробежный ограничитель снорости с горизонтальной осью вращении
1 — упор; 2 — тяга; 3 — груз; 4 — корпус; 5—пальцы; 6 —пружина; 7 — держатель; 8 — шкив

4. Назначение ловителей, принцип работы и применяемые конструкции.

Ловители служат для удержания кабины (противовеса) на направляющих при ее движении вниз. В случае увеличения скорости движения кабины или противовеса до величины, при которой срабатывает ограничитель скорости, ловителями оборудованы кабины всех лифтов, за исключением кабин, подвешенных на пластинчатых цепях. По принципу действия ловители бывают жесткого действия (или резкого торможения) и скользящего действия (или плавного торможения). Ловители жесткого действия применяются при скорости кабины до 1 м/с. При скорости 1 м/с и более используют ловители скользящего действия (плавного торможения).

Противовес снабжают ловителями, если он расположен над проходом или помещением, где могут находиться люди, или если перекрытия не рассчитаны на удар йротивовеса, падающего с наибольшей для него скоростью.

Схема механизма включения ловителей показана на рис. 2. Кабина посредством каната приводит в действие ограничитель скорости.

Рис. 2. Устройство системы рычагов и тяг механизма ловителей
1 — зажим; 2 — приводиой рычаг; 3 — нажимная планка; 4 — блок—контакт ловителей; 5 —большая тяга; 5 — упор пружины; 7 — пружина; 8 —гайка; 9, 10, 13 — контргайки; 11, 14 — регулировочная муфта; 12 — рычаг15 — тяга; 16 — башмак; 17 —клин; 18 — канат ограничителя скорости; 19 — планка;) 20 — горизонтальные валы; 21 — рычаги

Канат натянут между ограничителем скорости, расположенным в машинном помещении, и натяжным устройством, установленным в приямке. С помощью зажима с канатом соединен рычаг механизма включения ловителей, закрепленный на кабине. При движении кабины лифта зажим увлекает за собой правую ветвь каната. Канат и кабина двигаются с одинаковой скоростью. Канат вращает ограничитель скорости с той же скоростью, с которой движется сам и движется кабина. Если скорость движения кабины вниз превысит номинальную, то канат ограничителя скорости увеличит свою скорость и заставит сработать ограничитель скорости, который остановит канат. Поскольку кабина будет продолжать движение вниз, рычаг с зажимом повернется в направлении вращения часовой стрелки и приведет в действие ловители. Одновременно рычаг, действуя на контактное устройство, отключит лебедку от электрического питания. В результате срабатывания ограничителя скорости ловители прочно зажмут направляющие, надежно удерживая на них кабину. Таким образом, ловители срабатывают в зависимости от скорости движения кабины и независимо от работы лебедки лифта. Согласно ПУБЭЛ, ловители и ограничители скорости должны иметь заводскую табличку с указанием завода-изготовителя, даты выпуска, заводского номера, типа устройства и номинальной скорости лифта, для которого они предназначены.

5. Какие Вы знаете конструкции захватывающих устройств ловителей?

По конструкции захватывающих устройств ловители делятся на клиновые, эксцентриковые, роликовые и клещевые. Захватывающие устройства ловителей могут располагаться как с двух сторон, так и с одной стороны каждой направляющей. В зависимости от этого ловители называют двухсторонними или односторонними, симметричными и несимметричными. На лифтах с номинальными скоростями 1,0 м/с и более широко применяются клещевые ловители плавного торможения несимметричной конструкции.

Если ускорение движущейся точки задано, то действующая сила или реакция связи сразу находится по уравнениям (1) или (2). При этом для вычисления реакции надо дополнительно знать активные силы. Когда ускорение непосредственно не задано, но известен закон движения точки, то для определения силы можно воспользоваться уравнениями (10) или (11).

Задача 86. Воздушный шар весом Р опускается с ускорением а. Какой груз Q (балласт) надо сбросить, чтобы шар стал подниматься с таким же ускорением.

Решение. На падающий шар действуют сила тяжести Р и подъемная сила F (рис. 211, а). Составляя уравнение (2) в проекции на вертикаль, найдем, что

Когда будет сброшен балласт (рис. 211, б), вес шара станет равен а подъемная сила останется той же. Тогда, учитывая что шар при этом движется вверх, получим

Исключая из этих уравнений неизвестную силу F, найдем

Задача 87. Лифт весом Р (рис. 212) начинает подниматься с ускорением а. Определить натяжение троса.

Решение. На лифт действуют сила тяжести Р и реакция троса Т. Составляя уравнение (2) в проекции на вертикаль, получим , откуда

Если лифт опускается с таким же ускорением, то натяжение троса будет равно

Задача 88. Радиус закругления в точке А моста равен R (рис. 213). Найти, какое давление на мост в точке А окажет автомобиль массы , движущийся со скоростью V,

Решение. В точке А автомобиль имеет нормальное ускорение При этом на иего действуют сила тяжести и реакция N.

Тогда по уравнению (2), составленному в проекции на нормаль, или непосредственно по второму из уравнений (11) будет

Сила давления на мост равна по модулю N, но направлена вниз.

Задача 89. Кривошип ОА длины вращаясь равномерно с угловой скоростью , перемещает кулису К, движущуюся поступательно вдоль направляющих 1, 1 (рис. 214). Найти, пренебрегая трением, чему при этом равна сила давления Q ползуна А на кулису, если вес кулисы Р.

техника установки, как правильно установить и разработать —

техника установки, как правильно установить и разработать

Основные понятия

Этот механизм состоит из нескольких основных элементов:

Цилиндр, внутри которого располагается газ. Зачастую емкость заполняют азотом. Следует отметить, что смесь внутри находится под очень большим давлением, поэтому не рекомендуется самостоятельно разбирать газлифты.
Масляный демпфер.
Поршень со штоком. Эти элементы используются для передачи усилия внешней среде.

Принцип работы

Можно выделить всего 2 основных типа:

Автоматические. При поднятии кровати происходит расширение газа, который и давит на поршень. Последний элемент в свою очередь подталкивает кровать вверх, минимизируя усилия человека. Для торможения внутри используется своеобразная масляная прокладка. Это позволяет сделать ход в самом конце траектории намного плавнее.
Фрикционные. Эта конструкция отличается от предыдущей модели отсутствием демпфера. Давление газа здесь также немного меньше. Это позволяет останавливать конструкцию в любом удобном положении. Кровати редко комплектуются подобными элементами, так как в этом практически нет необходимости.

Технические характеристики

Следует выделить несколько технических параметров этих систем:

Газлифт можно сжать физическим усилием.
Работать системы могут при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства. Изменение температуры на 10 градусов повлечет снижение этого показателя на 3%.
Работа газлифта не должна включать его движение к верхней мертвой точке. Это может быстро вывести систему из строя. Поэтому очень важно правильно устанавливать эту конструкцию.
Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.

Преимущества подъемных кроватей

Следует выделить несколько преимуществ подобных изделий:

Практичность. Пространство под кроватью прекрасно подходит для хранения вещей, постельного белья, одеяла.
Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.
Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.
Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.
Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью.

Критерии выбора

В первую очередь нужно выбрать усилие, которое выдает система. Зачастую силу сжатия указывают в ньютонах (Н). Приблизительно 1 Н может выдержать 9,81 кг веса. Но при этом следует учитывать и угол наклона.

Если кровать большая, тогда это значение должно быть в районе 200-300 Н.

Обратите внимание на то, что сила сжатия зависит также от количества газлифтов. В большинстве случаев на кровати устанавливают не больше 2 элементов (по одному с каждой стороны). Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.

Длина газлифта. От этого зависит угол, на который можно будет поднять кровать. Эту характеристику желательно проверять еще на этапе выбора.
Производитель. Оптимальной фурнитурой считаются изделия немецких компаний. Однако многие продукты отечественного производства также имеют неплохие отзывы пользователей.

Не стоит экономить на этих товарах, так как от их качества зависит обслуживание мебели и ее долговечность.

Инструменты

Впрочем, если вы правильно разработаете стратегию установки, а также будете следовать инструкции производителя, тогда конструкция получится не хуже

Для решения такой задачи вам придется запастись несколькими инструментами:

Пила и молоток. Они понадобятся для сборки основного каркаса.
Электрическая дрель и набор насадок различных размеров.
Крепежные элементы. Сюда можно отнести саморезы, металлические уголки.
Газлифт.

Установка подъемного механизма

Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.
Когда каркас собран, приступают к креплению газлифта. Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте. Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.

В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.

На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
Завершается процедура креплением газлифта к верхнему элементу. Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча. Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.

Газлифт для кровати, функции, разновидности, советы по выбору, монтажу

На чтение 7 мин. Просмотров 4.9k.

Газовые лифты широко используются в разных жизненных сферах, в том числе приспособления этого типа активно применяют в мебельной промышленности. В отличие от обычных пружин, с учетом мощности подобное устройство обладает широким спектром возможных усилий. Кроме того, газлифт для кровати позволяет быстро и легко найти вещи, расположенные в коробе под постелью, поскольку его подъем не вызовет сложностей. Конструкции, оборудованные подобным приспособлением, будут незаменимы для людей, проживающих в малогабаритных квартирах, поскольку днем такое спальное место можно легко спрятать в шкаф.

Что собой представляет

Цилиндр с газом (практически всегда применяется азот). Нужно учитывать, что внутри цилиндра высокое давление, поэтому ремонтировать или разбирать его собственноручно не стоит.
Поршень со штоком — эта деталь способствует передаче усилия, возникающего в ходе работы изделия.
Масляный глушитель (может быть выполнен и из резины). Прокладка, основная задача которой — прекратить колебания, возникающие в ходе функционирования газлифта.
Фиксаторы. Пластины из прочной стали, при помощи которых газлифт фиксируется к корпусу кровати.

Простоту конструкции.
Поскольку подъемник собран всего из нескольких элементов и работает за счет давления, он имеет доступную стоимость.
Легкий монтаж.
Надежность и долговечность — каждое изделие рассчитано примерно на 20 000 подъемов.
Отсутствие шума во время работы.
Устройство полностью безопасно для здоровья.

Разновидности

Ручной механизм. Эта разновидность газлифта самая простая и доступная. Несмотря на то, что приспособление этого типа будет функционировать долго и исправно, сегодня их редко используют для оснащения кроватей. Это обусловлено тем, что для поднятия верхнего элемента требуется приложить большие физические усилия. Кроме того, подобные изделия могут спровоцировать поломку корпуса кровати.
Подъемник пружинного типа. Простая система, которая очень удобна в эксплуатации. Чтобы приподнять корпус постели, не понадобится много сил. Недостаток такой конструкции — ее срок службы не превышает 5 лет, так как по истечении этого времени пружины растягиваются, из-за чего приспособление перестает функционировать.
Механизм, в основе которого лежит газовый амортизатор. Конструкция функционирует плавно, не издает сторонних шумов, отличается надежностью. Если правильно рассчитать нагрузку и бережно пользоваться приспособлением, оно прослужит более десятка лет.

Ручной механизмПружинныйГазлифт

Технические характеристики

Если постель оборудована газлифтом, поверхность изделия можно легко поднимать и возвращать в исходное положение. Все будет проходить плавно и без лишних шумов. Основными характеристиками подобных подъемников являются:

Главное вещество, обеспечивающее работоспособность конструкции — инертный газ (чаще всего цилиндры заполняются азотом).
Камера, стержень и опорные наконечники изготавливаются из стали.
Минимальная толщина стенок цилиндра, который заполняется газом, должна быть 1 мм, в противном случае пользоваться конструкцией будет небезопасно.
Любой газовый лифт можно сжать, приложив силу.
Чтобы устройство функционировало должным образом, температура в помещении должна варьироваться в пределах -30/+70 градусов.

Нужно учитывать, что давление в цилиндре очень высокое. Именно поэтому, если элемент деформировался или обнаружена другая неисправность, самостоятельно разбирать его и пытаться починить категорически не рекомендуется. Ниже приведена таблица, где указан расчет усилий для вертикальных кроватей.

Вес конструкции, кг	Усилие подъемника, N	Габариты кровати, см
50	800	90х200
60	1000	100х200
70	1400	120х200
80	1800	140х200
90	2000	160х200
100	2200	180х200

Если приобретена кровать горизонтального типа, мощность подъемника должна быть другой. Это обусловлено тем, что нагрузка в этом случае распределяется иначе. Для горизонтальных постелей можно использовать не такие мощные газовые лифты.

Вес конструкции, кг	Усилие подъемника, N	Габариты кровати, см
40	400	600–800
50	500	600–800
60	600	800–900
70	700	800–900
80	800	900–1500

Если человек не знает, сколько весит кровать, можно руководствоваться усредненными значениями. Односпальная конструкция весит около 30 кг. Вес ортопедического матраса варьируется от 30 до 40 кг. Поэтому односпальная кровать в среднем весит около 60 кг.

Критерии выбора

В специализированных магазинах представлен широкий ассортимент газовых лифтов. Чтобы не разочароваться в приобретении, предварительно нужно разобраться, какие рекомендации учитывать при выборе. Специалисты советуют руководствоваться такими правилами:

Первое, что нужно сделать — рассчитать, какая примерно у изделия должна быть грузоподъемность. Для этого необходимо знать габариты постели, а также ее вес.
С учетом полученных параметров подобрать нужное приспособление.
Насколько легко и быстро будет подниматься каркас, зависит от числа установленных амортизаторов. Желательно, чтобы кровать была оборудована двумя механизмами по бокам.
Немаловажное значение имеет длина газового амортизатора. От этого параметра напрямую зависит, на какую высоту будет подниматься корпус.
Предпочтение стоит отдавать фурнитуре, изготовленной немецкими или немецко-российскими предприятиями. Элементы, выполняемые такими фирмами, имеют высокое качество и зарекомендовали себя лучше остальных.

Если установить на кровать слишком мощный пневматический механизм, это может привести к определенным сложностям. В этом случае поднимать или опускать постель может быть довольно сложно.

Приспособление выбирается с учетом требуемой грузоподъемностиДля более легкого подъема кровать должна быть оборудована двумя амортизаторами по бокамОт длины газлифта зависит, на какую высоту будет подниматься основание кроватиНаиболее качественными считаются немецкие газовые лифты

Советы по установке

В большинстве случаев установка газлифта на кровать осуществляется еще на этапе производства, на самом предприятии. Но при желании монтаж можно выполнить собственноручно. Для проведения работ понадобится базовый набор инструментов: молоток, пила, дрель с разными сверлами, металлические уголки, несколько саморезов. И, конечно же, необходимо заранее приобрести подходящий газлифт. Чтобы все работало исправно, изделие рекомендуется устанавливать по такому алгоритму:

Первым делом требуется собрать корпус кровати. При этом используют металлические уголки, которые надежно зафиксируют все элементы и сделают конструкцию крепкой.
Далее необходимо произвести монтаж газлифта при помощи специальных саморезов и болтов.
После собирают откидной каркас и фиксируют к нему газлифт. Изделие должно быть предварительно установлено в открытое положение.
В завершение осталось проверить, насколько исправно работает установленный подъемный механизм. Для этого его нужно несколько раз сжать и разжать. Конструкция должна работать мягко и бесшумно.

Самостоятельный монтаж газлифта не вызовет сложностей и не займет много времени. Тем не менее, если есть неуверенность, что все будет сделано правильно, лучше не рисковать и обратиться за помощью к профессионалу, который выполнит работу. В качестве альтернативного варианта можно сразу подобрать кровать, в которой уже установлен мощный газлифт. Предпочтение при этом стоит отдавать известным и проверенным фирмам.

Видео

техника установки, как правильно установить и разработать

Что такое кухонный газлифт?

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
Плавное открывание двери с возможностью самостоятельной настройки механизма;
Полное отсутствие шума во время работы механизмов;
Нет необходимости устанавливать на дверцы ручки;
Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

цилиндрический корпус;
поршень;
втулку;
клапан;
шток;
подшипники скольжения;
сальник;
пыльник;
уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Преимущества подъемных кроватей

Следует выделить несколько преимуществ подобных изделий:

Практичность. Пространство под кроватью прекрасно подходит для хранения вещей, постельного белья, одеяла.
Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.
Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.
Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.
Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью.

Изготовление основного каркаса

Сборка каркаса, как и всех других составляющих элементов кровати, производится поэтапно. Первым делом для изготовления основного каркаса подготавливаются его составляющие. Дизайн, высота, размер спинок, нали

варианты установки, как правильно установить и разработать

Кровать – это не только спальное место, но и «хранилище» вещей (постельного белья, детских игрушек или других востребованных предметов обихода), которое находится под ним. Чтобы обеспечить полноценный доступ к этому месту, приходится поднимать матрас, который, кстати, не всегда отличается легкостью. С этой целью и было разработано устройство газлифт, которое способно облегчить функцию трансформации спального ложа.

Что это?

Итак, разберемся с самим понятием «газовый лифт». Газовым лифтом называют механизм, который играет роль подъемника закрепленных к нему элементов. Визуально такая конструкция выглядит следующим образом: она несколько напоминает автомобильный амортизатор и состоит из цилиндра, фиксаторов и ходового плеча.

Из отличительных особенностей газлифта выделяются следующие позиции:

Устройство газлифта возможно сжать, применив некое усилие.
Рабочий диапазон температур устройства подъема варьируется от -30 до +80 градусов Цельсия. Выход рабочей зоны из этого интервала на 10 градусов влечет снижение работоспособности газлифта на 3%.
Важно правильно выполнить установку газлифта, в противном случае гарантирован выход из строя механизма подъема.
Движение штока ограничено максимально возможной скоростью – 300 мм/с. Цилиндрическое давление в максимальном значении достигает 160 бар.

Преимущества кроватей, использующих такой механизм:

Практичность. Кровати, имеющие подъемный механизм, оснащены местом хранения вещей.
Прочность. Газовые лифты обеспечивают больший срок службы мебели для сна по сравнению с другими устройствами подъема.
Уменьшают нагрузку для человека.
Простота эксплуатации. Для того чтобы запустить механизм в действие не потребуется больших усилий. С механизмом может справиться и ребенок.
Бесшумность при работе устройства.
Используемый в составе амортизаторов жидкий азот полностью безопасен для металла и резиновых прокладок.
Надежность. Вам вряд ли за все время эксплуатации кровати придется менять газлифт. Такой механизм рассчитан более чем на 20 тысяч операций подъема и опусканий.

Безопасная конструкция. Кожух защищает все элементы конструкции от доступа к ним, так что вероятность получить травму очень мала.
Отсутствие пыли и влаги под основанием. При эксплуатации плотное прилегание каркаса к основанию гарантирует минимальное скопление частиц пыли.
Альтернатива выбора. Всегда есть возможность купить тот вариант мебели с подъемным механизмом, который подойдет именно вам.
Экономия финансов. Часть дополнительной мебельной атрибутики можно не покупать – места под кроватью вполне достаточно для постельного белья и других необходимых вещей. Плюс ко всему – дополнительные вложения в эту мебель на всем этапе эксплуатации просто отсутствуют.
Преимущество газлифта перед другими механизмами. Во-первых, этот механизм довольно прочный. Фурнитура крепкая, тогда как выдвижные элементы быстро выходят из строя. Во-вторых, при выкатывании в некоторых случаях придется освобождать пространство для ящиков.

Отрицательные стороны использования данного устройства в кроватях:

Отсутствие эстетики. Некоторые модели кроватей выполнены таким образом, что газлифт заметен у изголовья.
Некачественные материалы, используемые при производстве такого механизма, в большинстве случаев через некоторое время приходят в негодность. Но определить качество деталей при покупке в некоторых случаях невозможно.
Высокая стоимость кровати с таким устройством.

Разновидности

Выделяют всего две категории таких устройств. Они бывают:

Автоматические. Принцип работы такого механизма довольно прост: в процессе поднятия кровати происходит расширение газа, который начинает давить на поршень. Тот, в свою очередь, давит на площадь, заставляя конструкцию двигаться вверх. Активировать торможение помогает промасленная прокладка, которая позволяет сделать этот остаток процесса плавным.
Фрикционные. Отличие такого конструктива газлифта для кровати от предыдущего: отсутствие процесса демпфирования. Давление газа в такой конструкции занижено, что позволяет пользователю кровати остановить процесс подъема в любой позиции. Такой подход практически не встречается, так как особым спросом не пользуется.

Как подобрать?

Возможна такая ситуация, что человек уже купил кровать, а какой именно газлифт поставить на нее не знает.

Тогда на помощь могут прийти наши рекомендации по подбору данного устройства:

Рассчитаем вес кровати: среднее значение конструкции односпального места составляет порядка 30 килограммов, у поставщика узнаем вес матраса – ортопедический, к примеру, весит около 40 килограммов. Итого: 70 килограммов.
Определим по маркировке газового лифта, какое устройство нам подойдет. В паспорте на газлифт указаны числа в Ньютонах. Приравниваем 1 килограмм к 10 Ньютонам. Самым оптимальным вариантом в данном случае будет выбор двух элементов по 800 Ньютон каждый.

Получается, что наши выбранные механизмы смогут поднять 160 килограммов.

Однако это не соответствует действительности, поскольку сила распределяется под некоторой угловой составляющей, и со временем механизм может ослабеть. В некоторых случаях не стоит смотреть на рекомендации изготовителя, поскольку он предлагает запас куда больше, чем может получиться. От этого конструкция сама будет закрываться, что недопустимо. К тому же, чтобы ее потом поднять, потребуются неимоверные усилия.

Замена подъемного механизма

Механизм может перестать работать по многим причинам: износ элементов, заедание и т. п.

Ниже приведены последовательные пункты по замене механизма подъема:

Разбираем спальное место. В первую очередь делается монтаж элементов на корпус мебели, а затем на основание.
При наличии посадочных мест для крепления выполняем посадку элементов крепежа на данные отверстия.
Крепление амортизаторов выполняется цилиндрами кверху.
Сборка конструкции.

Как правильно установить?

Установка такого приспособления для подъема довольно проста. Чтобы правильно его собрать, необходимо следовать нашим рекомендациям.

Ниже приведены этапы такой сборки:

Сначала нужно сверлом проделать 3-4 отверстия для крепежей на коробе.
Нижнюю часть устройства закрепляем болтами.
К данному конструктиву крепим уголок механизма подъема.
Необходимо опустить основание в каркас. Просверливаем 3-4 отверстия на всех сторонах, при этом необходимо учитывать положение нижней планки.
Оставляем зазор 5-10 мм между ящиком и рамой, затем затягиваем болты на верхней конструкции.
Соединяем все в целое при помощи поршней, закрепляя их на верхней и нижней части устройства.

Процесс установки газлифта смотрите далее.

Перед установкой системы на мебель необходимо проверить сборный конструктив. Он не должен сам выполнять самопроизвольное опускание, а также скрипеть или заедать при процессе поднятия.

Советы по выбору

Предлагаем читателям статьи ознакомиться со следующими советами, которые будут полезны при приобретении кровати с газлифтом:

Обращайте внимание на фирму-изготовителя. Не рекомендуем приобретать кровать, в которой установлен китайский аналог устройства. Предпочтение лучше отдать фирмам из Германии, Италии, России, Турции и Тайваня. На сегодняшний день, например, выделяется продукция компании Suspa (Германия).
Как мы уже говорили ранее, фурнитура газового амортизатора видна с некоторых углов. Поэтому для эстетичности лучшим будет вариант приобретения спального ложа с цветовым оттенком близким к каркасу мебели.
Сравнивайте нагрузку газового амортизатора со всеми параметрами. Изучите паспорт на данное устройство.

Не доверяйте рекламе. Зачастую производители применяют разнообразные хитрости, чтобы привлечь клиента: скидки, бонусы и т. п. Свой выбор делайте на основании отзывов потребителей, которые уже приобрели понравившуюся вам модель мебели с газлифтом.
Высота кровати. Для малышей слишком высокая кровать с подъемным механизмом не удобна в использовании.
Обращайте внимание на наличие стяжки для короба. Покупайте такую модель, чтобы ящик для белья в нем был разделен на отсеки.

Используйте секреты установки газлифта

Приветствую Вас друзья на bokovina.ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.

Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!

Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.

Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.

Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет перетягивать фасад вверх со своей стороны. Усиливает беду, расположение дверок в ряд.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как установить газлифт

Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.

Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор. Важно не меньше 16 мм.

Укладываем на столе, внутренней частью верх, боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.

После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как снять газлифт

При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.

Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.

Регулировка газлифта

Существует 3 положения фасада в открытом состоянии – 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.

Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° – 90 мм. Положение 110° – 80 мм. Погрешность 5°-10° .

Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.

Как правильно подобрать нагрузку газлифта

Хочу обратить Ваше внимание на маркировку подъёмных механизмов – 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне. Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить “сильные” механизмы на лёгкие фасады.

Стандартная высота шкафа 720 мм, пополам 360 мм – стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.

До 650 мм – нагрузка 50
До 800 мм – нагрузка 60, 70
До 1000 мм – нагрузка 80, 100 по 3 шт.

Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.

Есть ещё один момент на который следует обратить внимание. При использовании “сильных” газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли. В закрытом состоянии нагрузка на деталь происходит серьёзная.

Итог

Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Ре́кун Дмитрий.

Твитнуть

Не забудьте поделиться этой статьей в социальных сетях

Установка газового лифта на кровать

Кровать — это не только место для отдыха. Пространство между матрасом и корпусом можно использовать с пользой, чтобы складывать туда, к примеру, постельное белье. Удобный и быстрый доступ к дополнительному месту для хранения обеспечивает газовый лифт, который с легкостью поднимает всю конструкцию. Устройство представляет собой специальные пружины для амортизации и подъема элементов различной мебели — от ложа кроватей до створок шкафов. Эластическую функцию устаревшей металлической спирали в этом устройстве выполняет газ под высоким давлением, правда, эта опция прилагается не к каждой кровати. Чтобы не тратить семейный бюджет, устанавливают такое устройство самостоятельно, к тому же, все необходимые детали можно купить в любом мебельном магазине. В этом обзоре расскажем, насколько сложна установка газового лифта на кровать.

к содержанию ↑

Преимущества

Человечеству давно известна огромная сила пневматических механизмов. Благодаря трудам Паскаля, ученые высоко оценили потенциал энергии давления. Сейчас большая часть устройств и машин работает на гидравлике и пневматике:

прессы;
домкраты;
приводы для стрелкового оружия.

Не обошел прогресс стороной и мебель.

Важно! Такой механизм впервые был разработан немецкой фирмой Häfele в 1970-х годах. С тех пор он применяется по всему миру и давно завоевал любовь пользователей, ведь его главной особенностью является простота использования. Больше не нужно прикладывать усилия, чтобы поднять каркас вверх.

Установка газлифта на кровать не является сложным процессом. Зато дает массу других преимуществ:

Экономия места в спальне — вот что подкупает многих потребителей. Можно избавиться от лишних шкафов и полок в комнате для отдыха. Все белье, одеяла и даже матрасы можно спрятать без каких-либо проблем.
Газлифты оберегают каркас кровати от быстрого разрушения, все движения механизма плавные, без рывков, не наносящие каких-либо повреждений на каркас мебели. Конструкция исключает внезапные разрывы, деформации и другие типы поломок.
Они являются безопасным устройством, ведь все движущиеся части спрятаны под кожухом, риск травматизма минимален.
Чтобы активировать механизм, не нужны какие-то особые навыки или значительные усилия, как это бывает при использовании обычных пружин. С этим делом справится даже ребенок.
Механическое устройство для подъема постепенно растягивается из-за усталости металла, но при установке газлифта на кровать с таким недостатком вы не столкнетесь. Жидкий азот, который используется при установке газлифта на кровать, не приводит к коррозии металлических частей и порче резиновых прокладок, а поэтому является долговечным.

Важно! Механизм подъема кровати и газовых пружин фурнитуры рассчитан примерно на 20 тысяч складываний-раскладываний постели, а это несколько десятков лет.

Многие помнят неприятные звуки, издаваемые сталью при растяжении. Пневматическая пружина работает беззвучно и плавно. Использование газа при работе механизма исключает какой-либо шум или скрип при поднятии, опускании.
Если раньше в маркетинговых целях установка газового лифта на кровать была возможна только от определенного производителя, то сейчас все устройства подобного типа выпускаются в усредненном стандарте. То есть, они являются универсальными и подходят для монтажа на любую мебель.

Обойти стороной минусы установки газлифта на кровать было бы несправедливо. Но их не так уж и много:

Поскольку устройства видны у изголовья, в общем интерьере они смотрятся не совсем эстетично. Но эту проблему можно обойти, сделав оригинальную прикроватную тумбочку.
Если выбрать некачественный механизм, то есть, самый дешевый, то он быстро выйдет из строя.

Важно! Высокую цену можно считать условным минусом. Вложив деньги в покупку качественного механизма, вам еще долго не потребуется ремонт или замена газлифта, устройство прослужит вам верой и правдой долгие годы.

к содержанию ↑

Немного о производителях

В первую очередь присмотритесь к продукции из Германии или совместных российско-немецких фирм.
На втором месте по популярности сейчас находятся устройства родом из Турции и Тайваня.
По старой доброй традиции Китай не может похвастать высоким качеством сложного механизма. Поэтому от установки газлифта на кровать из Поднебесной лучше отказаться.

к содержанию ↑

Виды и устройство механизмов

Прежде чем разобраться в вопросе, как установить газлифт на кровать, давайте выясним, какого вида они бывают, что представляет собой механизм. Как правило, подъемник с газовыми амортизаторами состоит из:

штампованных железных пластин;
металлической оси;
газлифта — амортизатора в виде цилиндра, заполненного газом или воздухом.

Пластины, сделанные из железа, располагаются вокруг металлической оси вращения и крепятся к кровати. В момент подъема или опускания спального места происходит вращение пластин по оси, а газлифты равномерно распределяют нагрузку.

Важно! Зачастую система установки газового лифта на кровать оснащается блокираторами, чтобы не допустить произвольное складывание мебели.

Разновидностей устройст для установка газлифта на кровать достаточно много. Практически все те, которые используют для спального места, создают движение вверх. И здесь можно выделить 2 типа:

Автоматическое устройство требует минимальный усилий от человека. Достаточно слегка подтолкнуть кровать вверх, и движение начинается. Плавность ему придает своеобразная масляная прокладка, она позволяет делать ход в конце траектории мягче, останавливая процесс. Механизм поднимает верхнюю часть спального места за счет расширения газа, который давит на поршень.
Фрикционные газлифты отличаются от своих “собратьев” отсутствием демпфера. Давление газа в таком устройстве уже меньше, и это дает возможность останавливать конструкцию в любом удобном положении. Этот механизм применяется гораздо реже при установке газового лифта на кровать.

к содержанию ↑

Расчет нагрузки

Еще до того, как установить газлифт на кровать, потребуется рассчитать нагрузку, которую он должен выдержать. Сделать это не так сложно, как может показаться на первый взгляд. Для этого нужно знать вес всей конструкции и учесть следующие моменты:

Плотность материала, из которого сделана кровать, обычно указывается производителем, как и вес мебели.
Точно такие же характеристики полагаются и к матрасу.

Перед тем, как установить газлифт на кровать, особое внимание обратите на маркировку устройств. Она идет в Ньютонах:

Приблизительно 10 Н могут выдержать около 1 килограмма веса.
Все механизмы промаркированы с шагом 200 единиц, то есть, 600Н, 800Н, 1000Н, 1200Н и так далее.
Нагрузка должна распределяться равномерно, поэтому стоит установить 2 механизма, по одному с каждой стороны.

Возьмем для примера мебель, которая вместе с матрасом весит 80 кг. Значит — требуется установка газлифта на кровать с маркировкой минимум 800Н в количестве двух штук:

В теории они могут поднять вес 160 кг, но на деле этого не произойдет, так как силы распределяются под углом.
Следует также учесть, что со временем устройства немного ослабевают, поэтому допустимо выбирать их с небольшим запасом.

Важно! Установка очень мощного газлифта на кровать не рекомендуется, так как в этом случае опустить или поднять каркас будет очень сложно.

к содержанию ↑

Установка газлифта на кровать

Если вы решили не прибегать к помощи специалистов, к тому же, не все берутся за такую работу, как установка газлифта на кровать, то стоит приготовить следующие инструменты:

простой карандаш;
рулетку;
отвертку или шуруповерт;
саморезы, которые обычно идут в комплекте с устройством.

Важно! Еще пара нюансов, которые нужно учесть перед началом работы:
Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.
В некоторых случаях важную роль играет и сторона цилиндра. Эту характеристику стоит уточнить уточнить у продавца.

Установка в процессе сборки кровати

Если производится установка газового лифта на кровать, сделанную своими руками, то последовательность действий следующая:

В коробе будущего спального места карандашом наметьте 3 места, куда будете устанавливать крепеж. Лучше взять за основу высоту кроватных ножек и на 14-15 см от края.
Затем с помощью инструмента просверлите 3 отверстия.
Нижнюю часть механизма при установке газового лифта на кровать закрепите болтами.
Уголок устройства с помощью все тех же инструментов прикрепите к раме конструкции.
Основание механизма опустите внутрь каркаса кровати и отметьте по 4 отверстия на каждой стороне. Делать это нужно таким образом, чтобы будущие места крепления соответствовали нижней планке устройства.
Затем откройте каркас и просверлите отверстия.
Теперь для установки газового лифта на кровать закрепите верхнюю планку так, чтобы между рамой и коробом имелся достаточный зазор для нормального функционирования механизма.

После того, как установка газлифта на кровать завершена, необходимо проверить, достаточно ли хорошо работает устройство, при необходимости — подкорректировать его функции.

Установка на готовую мебель

Если мебель новая, то на ней имеются специальные посадочные места для установки газлифта на кровать. Вот какие здесь соблюдайте советы:

Для монтажа устройства достаточно открутить имеющиеся гайки и поставить газовые амортизаторы цилиндром вверх.
Вся процедура проводится в открытом положении каркаса, причем сначала закрепляется та часть, которая будет установлена на корпусе, а потом та, которую крепят к поднимаемой поверхности.
Во время монтажа важно учитывать, что точки крепления газового лифта должны надежно удерживаться проушиной с помощью болта.
Установку газлифта на кровать нужно проводить таким образом, чтобы фитинги свободно оперировались, а движение на подъем и спуск совершалось без затруднений.

к содержанию ↑

Возможные проблемы

Установка газлифта на кровать уже давно завоевала лидирующие позиции среди других подъемных механизмов, предназначенных для мебели. Смонтировать их довольно легко, использовать — еще проще. Качественные устройства весьма прочны, надежны, при этом очень неприхотливы. Однако некоторые мебельщики относятся к таким устройствам с недоверием:

Главная причина, как утверждают представители добросовестных фирм-поставщиков, в том, что рынок наводнен низкосортными китайскими поделками no name.
Те, кто ищет самые дешевые варианты, уже успели обжечься на низкопробном товаре, и теперь переносят негативный опыт на весь класс продукции.
Копеечные китайские механизмы действительно не выдерживают ни критики, ни более-менее серьезных нагрузок. Легкие конструкции они еще поднимают, а с более солидными не справляются.

Поэтому, как мы уже говорили в этой статье, для установки газлифта на кровать выбирайте только качественную фурнитуру проверенных производителей. Экономия приведет не только к проблемам, но и к еще большим тратам на устранение этих проблем.

Еще одна трудность с которой часто сталкиваются пользователи — не опускается подъемный механизм кровати, что делать? Здесь ответы тоже довольно просты:

Перед тем, как установить газлифт на кровать, рассчитайте вес будущей конструкции. Если для устройства придаваемая нагрузка будет мала, то механизм попросту не сработает. И это — самая распространенная проблема. Зачастую многие думают, что, чем выше маркировка у газлифта, тем лучше. Это — не тот случай.
В процессе установки газлифта на кровать вполне возможна неправильная подгонка частей устройства друг под друга. Если они не совпадают, то кровать будет откидываться с трудом.
С такой же проблемой и с порчей корпуса вы столкнетесь, если не оставили достаточный зазор между рамой и коробом кровати.
Перед установкой газового лифта на кровать убедитесь, что в комплекте есть все детали и нет бракованных частей. Например, даже небольшая трещина на поворотном кулаке крепления кровати к кронштейну может привести к плохому функционированию, а потом и поломке этой детали.
Также проблема может заключаться в регулировке подачи газа. Если кровать опускается медленно и не до конца, значит — давление в поршне избыточное или недостаточное. Этот вопрос лучше доверить специалистам. Самостоятельный ремонт может привести к выходу из строя газ-лифта.

к содержанию ↑

Видеоматериал

Как видите, казалось бы, такое простое устройство, а требует к себе столько внимания. Установка газлифта на кровать — процесс не столько тяжелый, сколько ответственный и предполагающий предельную аккуратность и внимание. Если вы учтете все нюансы, которые мы перечислили выше, то такой помощник, как газлифт, прослужит вам долго.

Поделиться в соц. сетях:

Газ-лифты для шкафа кровати

Выбирая газ-лифты для шкафа-кровати необходимо учитывать вес самой кровати. Рассчитать его не так сложно: плотность ДСП и его объем приблизительно известны, о массе ортопедического основания можно справиться у поставщика. В среднем конструкция кровати на одно спальное место весит порядка 30 кг. К этому значению следует прибавить вес матраса, а он может быть далеко не лёгким, в нашем случае матрас весил 40кг. Итого вес всей конструкции выходит около 70кг.

Маркировка газ-лифтов идет в Ньютонах: 600Н, 800Н, 1000Н, 1200Н, 1400Н и т.д. В нашем случае мы можем смело приравнивать 10Н к 1 кг.. Таким образом, выбираем 2 газ-лифта по 800Н. С одной стороны выходит, что они могут поднять 160кг, но на деле этого не происходит, т.к. силы распределяются под углом. Следует также учесть, что со временем газ-лифты немного ослабевают, поэтому допустимо выбирать их с небольшим запасом. Но только с небольшим, мы пробовали установить газ-лифты по 2000Н, как нам того «посоветовал» производитель, в итоге кровать закрывалась сама собой и требовались недюжинные усилия, чтобы удержать её в открытом состоянии (короб шкафа не был жестко закреплен к стене).

Устанавливаются газ-лифты в шкаф-кровать уже после окончательной установки изделия. Для этого кровать приоткрывают на угол порядка 30 градусов и крепят газ-лифт к выступам механизма трансформации гайками. После того, как гайки затянуты, кровать открывают чуть больше и снимают оплетку с газ-лифта. Важный момент – не стоит пробовать снять оплетку раньше: можно травмироваться – это раз, и раскрытый газ-лифт вам вряд ли удастся вернуть в исходное состояние без специального оборудования – это два. Оплётку храним весь срок эксплуатации шкафа-кровати, иначе при необходимости замены газ-лифтов их нельзя будет снять.

Сверхмощный газовый подъемник для каркаса кровати

7 долларов США.27 — 7,86 долларов США / Устанавливать | 100 компл. / Компл. (Мин. Заказ)

Время выполнения:

Количество (комплекты)	1–10000	> 10000
Приблиз.Срок (дни)	30	Торг

Настройка:

Индивидуальный логотип (Мин.Заказ: 20000 компл.)

Индивидуальная упаковка (Мин. Заказ: 20000 комплектов)

.Распорки газлифта

/ газовая пружина кровати стены для мебели

1 доллар США.58 — 3,98 доллара США / Кусок | 100 шт. / Шт. (Минимальный заказ)

Время выполнения:

Количество (шт.)	1–500	> 500
Приблиз.Срок (дни)	10	Торг

Настройка:

Индивидуальный логотип (Мин.Заказ: 500 шт.)

Индивидуальная упаковка (Мин. Заказ: 500 шт.)

Подробнее

Настройка графики (Мин.Заказ: 500 шт.) Меньше

Образцы:

Часто задаваемые вопросы об использовании продукции Dxracer на сайте www.dxracer.com.ua

Вы можете получить скидку на данный товар нажав кнопку «получить скидку» в карточке товара.

В ближайшее время с Вами свяжется менеджер и предложит скидку.
Наличный расчет, расчет банковской картой, безналичный расчет.
Официальный интернет-магазин Dxracer в Украине.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Здесь мы собрали большинство из наиболее часто задаваемых вопросов.
Если вы не можете найти то, что вы ищете, пожалуйста, свяжитесь с нами для получения дополнительной помощи по электронной почте или через форму обратной связи.

Вопрос: Все кресла комплектуются поясничными и шейными подушками?
Ответ: Да, две подушки идут в комплекте со всеми нашими различными моделями, в серии Classic в комплекте одна подука для поддержки спины.

Вопрос: Как работает предварительный заказ?
Ответ: Когда вы делаете предварительный заказ, вы сохраняете за собой заказанный продукт, это означает, что вы будете в числе первых, чтобы получить его. Вы не платите за заказ, пока продукт не доставлен на Ваш адрес. Так что, когда заказанный продукт прибудет на наш склад, Вы получите электронное письмо с информацией о том, как совершить покупку. Предварительные заказы не являются обязательными.

Вопрос: Когда вы поставляете продукцию, заказанную на сайте?
Ответ: Мы отправляем нашу продукцию на следующий день после получения заказа с 12:00 до 19:00 с понедельника по пятницу в рабочие дни, если заказ был сделан после 12:00. Если заказ был сделан до 12.00, Ваш заказ будет отправлен в тот же день с 14:00 до 19:00.

Вопрос: Я заказал кресло, но оно не подходит мне, что я могу сделать?
Ответ: Вы можете вернуть нам кресло в течении 14 дней с даты продажи в разобранном виде в полной комплектации, упакованное в заводскую упаковку. Отправьте упакованное кресло с наложенным платежом за свой счет в наш сервисный центр. Мы гарантируем полный возврат стоимости продукции. Для уточнения адресов сервисных центров и согласования времени отправки свяжитесь с нами по электронной почте или через форму обратной связи.

Вопрос: Регулировка высоты кресла не работает.
Ответ: Потяните вверх ручку на боковой стороне сиденья, когда сидите на нем. Кресло должно опуститься. Потяните ручку на боковой стороне сиденья и привстаньте, кресло должно подняться. Если этого не происходит, то газлифт не работает. Если кресло в пределах гарантийного срока, свяжитесь с нами по электронной почте или через форму обратной связи.

Вопрос: Как включить функцию качания?
Ответ: Функцию качания можно включить, выдвинув рычаг на боковой стороне кресла. Вопрос: Как выключить функцию качания? Ответ: Функцию качания можно выключить, задвинув внутрь рычаг на боковой стороне кресла.

Вопрос: Мое кресло наклонено вперед.
Ответ: Пожалуйста, проверьте под креслом, в правильном ли направлении установлен механизм качания. Стрелка на механизме должна быть направлена вперед кресла. Также убедитесь, что все винты креплений плотно привинчены на механизм, расположенный под сиденьем.

Вопрос: Мое кресло наклоняется в сторону.
Ответ: Пожалуйста, затяните винты на механизме качания, расположенным под сиденьем снизу. Пожалуйста, проверьте, есть ли какие-либо видимые дефекты механизма качания.

Вопрос: Моя колесная база вращается вокруг, когда я двигаюсь на кресле вперед.
Ответ: Это нормальное поведение, так как при движении кресла не все колеса будут вращаться одинаково и каждый газлифт имеет различные значения трения, чтобы позволить колесам вращаться. Если больше трения в газлифте, колесная база не будет вращаться, если оно меньше, то база будет вращаться.

Вопрос: Когда я наклоняю спинку кресла, она издает звук, похожий на стук.
Ответ: Не нужно давать нагрузку спиной перед использованием функции наклона спинки. Нагрузка на спинке кресла перед использованием ручки наклона вызывает резкий звук.

Вопрос: Я не могу удалить газлифт из механизма качания.
Ответ: Вам понадобится молоток и два полотенца.
Пример 1 — Если механизм качания остается прикрепленным к газлифту и к базе: Поместите одно полотенце на стол, и одно на пол под столом. Поместите две ноги колесной базы на столе и удерживайте одну из ног, постукивая молотком по механизму качания вблизи газлифта сверху. Когда механизм упадет, он приземлится на полотенце и не повредит пол. Пример 2 – Если механизм качания остается прикрепленным к газлифту и к базе: Разместите два полотенца на двух стульях, и третье между двумя стульями. Поместите колесную базу между двумя стульями и начните стучать молотком по механизму качания вблизи газлифта сверху. Вы можете держать газлифт, так вы сможете предотвратить его падение. Пример 3 — Если газлифт прикреплен только к механизму качения сиденья: Поместите полотенце на полу. Держите газлифт с одной стороны, молотком осторожно стучите по механизму качания вблизи газлифта. Когда механизм качания упадет, он приземлится на полотенце и не повредит пол.
Пример 4 — Если газлифт прикреплен к механизму качения сиденья: Вам понадобится газовый ключ. Положите механизм качания с газлифтом на бок. Газовым ключом зажмите газлифт возле самого механизма качания за тонкую часть и поверните газовый ключ.

Вопрос: Я не могу удалить газлифт из колесной базы.
Ответ: Вам понадобится один молоток и два полотенца.
Пример 1 — Если колесная база остается прикрепленной к газлифту: Поместите одно полотенце на стол, и одно на пол под столом. Поместите две ноги колесной базы на столе и удерживайте одну из ног, постукивая молотком по базе вблизи механизма газлифт, или по краю механизма газлифт сверху. Когда газлифт упадет, он приземлится на полотенце и не повредит пол.
Пример 2 — Если колесная база остается прикрепленной к газлифту: Разместите два полотенца на двух стульях, и третье между двумя стульями. Поместите колесную базу между двумя стульями и начните стучать молотком по базе вблизи газлифта, или по краю механизма газлифт сверху. Вы можете держать газлифт, так вы можете предотвратить его падение.

Вопрос: Как очистить кресло из экокожи PU?
Ответ: Очистить экокожу PU кожа довольно легко. Большинство пятен удаляются с водой и тканью из микроволокна. Спиртосодержащие жидкости могут удалить легко чернильные пятна с экокожи PU. Также можно воспользоваться универсальными жидкими средствами жидкими для удаления пятен с экокожи PU. Увлажнители ПВХ кондиционируют, полируют экокожу PU и защищают ее от преждевременных трещин и шелушения. Это может продлить срок службы вашего кресла.

Вопрос: Как я могу очистить кресло из ткани?
Ответ: Состав ткани: 100% полиэстер, она отмечена бельевым символом W. Такая ткань подлежит влажной уборке. Вы можете использовать моющее средство на водной основе при вакуумной, паровой или сухой чистке. Важно использовать при чистке мягкое (щадящее) моющее средство для деликатных тканей, и не делать ткань при чистке слишком влажной.

Важная информация о кроватях с газлифтом

ВНИМАНИЕ: Важная информация относительно газлифтных кроватей

«В рамках нашей постоянной приверженности обеспечению безопасности, качества и удобства использования продукции мы обновили инструкции для пользователей, которые поставляются с нашими моделями газлифта.
Два основных момента, которые мы пришли к выводу из отзывов конечных пользователей, заключались в том, что мы должны напоминать людям НИКОГДА не эксплуатировать кровать с газлифтом без матраса наверху и НИКОГДА не пытаться закрыть панель газлифта, нажав только на один угол. или край.
Здесь мы хотели бы представить обновленную документацию и более подробно остановиться на каждом пункте ».

Питер М. Бробин
Директор — APAC
Asia Furniture International Ltd.
т / год Atlas Furniture Asia

Эта информация применима ко всем типам газлифтовых хранилищ, независимо от верхней части основания: дощатое основание (1) или деревянных планок (2)
и независимо от конфигурации открывания: торцевое отверстие (1) / сторона открытие (2)

Почему я должен класть матрас на кровать с газлифтом, прежде чем пытаться закрыть его?

Поршни, встроенные в механизм «подъема», представляют собой компоненты высокой мощности, предназначенные для подъема веса верхней части кровати, а также полностью одетого матраса.

Причина этого в том, что при нормальной работе ваша кровать будет полностью собрана и одета с матрасом наверху. Вам не нужно снимать матрас каждый раз, когда вы хотите получить доступ к отсеку под кроватью, поэтому мы измерили номинальную мощность поршня (PSi), чтобы можно было поднять верх кровати И матрас легким. и приятные впечатления.

Обратной стороной этого является то, что, когда матрас НЕ находится на кровати, поршни имеют слишком большую мощность по сравнению с весом наверху.

Это означает, что если вы попытаетесь открыть газлифт без тяжелого матраса наверху, вы можете рискнуть, что верх кровати подпрыгнет и причинит вам телесные повреждения (поверьте мне, вы НЕ хотите, чтобы газлифт разбил вас в лицо!) или повредить кровать, например, приложив чрезмерное усилие к шурупам и болтам, или оторвав или скрутив дерево.

Почему я не могу закрыть платформу газлифта, нажав на одну сторону или на край?

Для того, чтобы продукт был как можно более легким без ущерба для прочности (что также максимизирует полезное пространство в хранилище под кроватью), газлифтный резервуар разработан так, чтобы одинаковое давление применялось к ОБЕИМ левому и правому поршням одновременно. время.

Думайте об этом как о двигателе автомобиля, который передает мощность только на левое колесо. Вы будете кружиться по кругу!

Наука о крутящем моменте и скручивании гласит, что если вы надавите только на один край или один угол рамы, вы распределите слишком большой вес на противоположный угол, что приведет к повреждению рамы, окружающих предметов или даже вас самих.

Итак, как правильно эксплуатировать платформу газлифта?

Открытие хранилища газлифта

Чтобы открыть платформу газлифта, используйте страховочный ремень (ремни), чтобы начать движение вверх.Вы обнаружите, что поршни будут делать большую часть тяжелой работы за вас, а матрац будет скользить вверх, открывая пространство для хранения под ним.

Некоторые модели имеют 2 ремня (на одной трети и две трети длины рамы), некоторые модели имеют один ремешок в центре рамы.

Закрытие хранилища газлифта

НОРМАЛЬНАЯ РАБОТА

Чтобы закрыть, сильно надавите на раму и / или матрас, удерживая сбалансированный вес с обеих сторон.

В то время как самые сильные из нас могут закрыть газлифт только одной рукой, мы предлагаем всегда двумя руками для обеспечения равномерной нагрузки.

ТОЛЬКО В ПЕРВЫЙ РАЗ

На этом этапе мы также хотели бы добавить пункт о поршнях газлифта и о том, как впервые закрыть платформу для хранения (ТОЛЬКО) .

Поршни поставляются с нашего завода с пломбами, чтобы гарантировать, что они совершенно новые для клиента и не будет утечки поршневой жидкости во время транспортировки.

Следовательно, в самый первый раз, когда (и ТОЛЬКО в первый раз) вы закрываете станину, вы также нарушаете эти уплотнения для правильного зацепления поршней. Это будет похоже на большой толчок, но если вы уравновешены, тверды и будете давать хороший толчок, вы победите!

Обновленная документация

Чтобы быстро донести эти важные моменты до пользователей в разных странах, мы создали новую страницу для наших Инструкций по сборке («AI»).

Щелкните изображение, чтобы увидеть полноразмерную версию файла.

Если вы являетесь поставщиком Atlas и вам нужна готовая к печати копия файла в формате PDF,
, пожалуйста, напишите нашим менеджерам по работе с клиентами, которые предоставят вам копию.

Просмотр продуктов

газлифт кресла не работает? Что такое газлифтные пружины?

Газовые пружины , также называемые Газлифт , представляют собой очень простые механические устройства, используемые для индивидуальной регулировки высоты игровых стульев и офисных стульев. Современные газовые пружины — надежные и долговечные устройства.Однако газовый подъемник кресла может перестать работать через пару лет интенсивной эксплуатации. Если это случай с дешевым игровым стулом, вы можете подумать о покупке совершенно нового стула. Но если кресло-газлифт в кресле премиум-класса не работает, то действительно стоит потрудиться, чтобы заменить газовую пружину.

Кресельный газлифт не работает? Как заменить газлифт?

Замена изношенной газовой пружины в игровом кресле или офисном кресле обычно довольно проста и может быть сделана любым, кто обладает небольшой смазкой для локтей и небольшими техническими знаниями.

Этапы и процедура замены пружины могут незначительно отличаться в зависимости от конструкции и конструкции игрового кресла.

Осторожно — в баллоне газлифта находится азот под давлением!

Внутреннее давление газа в пневматической пружине довольно высокое. Цилиндр пневматической пружины нельзя повреждать, разрезать или каким-либо образом изменять! В случае их разрыва возможны тяжелые травмы!

Замена пружины газлифта в игровом кресле

Обычно требуется вертикальная разборка игрового кресла.При наличии спинки с механизмом наклона и наклона ремонт рекомендуется с сохранением крепления спинки. Стул можно поставить вверх ногами, поставив сиденье на край стола.

Вам могут понадобиться следующие инструменты:

Резиновый молоток
Трубный ключ
возможно проникновение масла (например, WD40)
Другие инструменты, такие как разводной ключ, набор трещоток или набор ключей Аллана, необходимы, когда пружина действительно застрял и вызывает проблемы, выходя из строя

Выполните следующие действия:

Снимите газлифт с сиденья кресла

Пневматическая пружина обычно вставляется только в приемную втулку механизма наклона кресла и может быть вытащена с некоторым усилием.Распылите немного проникающего масла в том месте, где газовый баллон вставлен в механизм наклона кресла. Проникающее масло поможет немного ослабить соединение. Удерживая кресло за основание, равномерно постучите резиновой кефалью по области вокруг газовой пружины со всех сторон, пока соединение не освободится и цилиндр не выскользнет.

Снимите газлифт с основанием кресла

Так же, как газовый баллон вставляется только в приемную втулку механизма наклона, газовый баллон вставляется только в основание игрового кресла.Чтобы снять, держите основание вверх дном. Используйте резиновый молоток, чтобы постучать по наружной части пневматической пружины, пока она не отсоединится от основания стула. Обратите внимание на то, чтобы он не упал на землю, ловите его ведром или чем-то подобным, чтобы смягчить его падение.

Установите новую пружину газлифта

Последний шаг прост, вы, вероятно, уже прошли его при сборке кресла много лет назад.
Поставьте основание стула на пол. Вставьте новую пневматическую пружину правильной стороной в приемную втулку основания кресла и плотно надавите на нее.Затем вставьте пневматическую пружину в приемное отверстие сиденья кресла.

Затем возьмите сиденье стула, совместите цилиндр газлифта с втулкой механизма наклона и вставьте цилиндр во втулку.

Сядьте в него так, чтобы все было плотно прижато друг к другу. Проверьте механизм, чтобы убедиться, что все работает правильно.

Где их купить?

Лучший источник новой пневматической пружины — напрямую от производителя кресла .Это гарантирует, что вы получите подлинный продукт, соответствующий спецификациям и размеру кресла. Важно купить правильную пружину, так как неправильная пружина может быть слишком слабой или подъемный механизм может работать не так, как задумано. Производители стульев премиум-класса могут поставить все запасные части, необходимые для продаваемых стульев.

Что такое газлифтные пружины?

Как следует из названия, газовые пружины — это газлифтные устройства, которые с помощью сжатого газа позволяют поднимать и опускать предметы.В газовых лифтах, используемых в креслах, фактически используется газ и небольшое количество масла для сжатия и демпфирования.

Пневматическая пружина состоит из стального цилиндра, содержащего сжатый газ (азот), и шток поршня, который скользит по цилиндру через уплотнительное кольцо.

Как работают газовые пружины?

Газовые пружины состоят из цилиндра, подвижного поршня, который перемещается внутри цилиндра, клапана и стальных стержней, которые соединяют устройство с основанием кресла и, соответственно, с нижней стороной корпуса сиденья.

Пружинный цилиндр заполнен сжатым газом, обычно азотом. Газ хранится в камерах по обе стороны от поршня, разделенных клапаном. Газлифт кресла больше не работает, как правило, из-за износа уплотнительных колец вокруг штока поршня.

Рычаг, прикрепленный к пневматической пружине кресла, позволяет пользователю регулировать высоту кресла, открывая или закрывая клапан и позволяя газу течь от одной стороны поршня к другой стороне.

При приложении силы газ может проходить через небольшое отверстие (клапан), которое позволяет поршню перемещаться внутри цилиндра, увеличивая или сокращая длину устройства, таким образом опуская или поднимая кресло.

Небольшое количество масла обеспечивает дополнительное демпфирование и смазку.

Прочтите подробно, как работают газовые пружины.

Регулировка высоты

Пневматические пружины, используемые в регулируемых игровых креслах, позволяют пользователю легко поднимать и опускаться с помощью рычага и собственного веса. Это экономит силы и время пользователя, позволяя индивидуально адаптировать высоту кресла к размеру пассажира.

Демпфирование

Для достижения демпфирующего эффекта, а также для обеспечения более медленного и плавного движения поршня часть пневматической пружины заполняется небольшим количеством масла.Это также действует как смазка уплотнений между поршнем и цилиндром.

Безопасность прежде всего

Высокое внутреннее давление газа в газовых лифтах создает значительный риск повреждений и травм. Монтаж и замена газлифтов должны выполняться только обученными специалистами.

При самостоятельной замене пневматической пружины будьте очень осторожны. Если вы не уверены на 100% в процедуре, обратитесь за профессиональной помощью!

Как починить офисное кресло, которое не поднималось и не опускалось

Офисные стулья ежедневно подвергаются большой нагрузке, поэтому через несколько лет на них часто появляются признаки износа.Одним из первых вещей, которые нужно сделать на старом офисном кресле, является регулировка по высоте.

Если у вас офисный стул, который не поднимается или не опускается, проблема в этом. Обычно виной всему неисправный газовый баллон или подъемный механизм.

Вместо замены всего стула вы можете попытаться получить новый газовый баллон и заменить его самостоятельно. В качестве альтернативы выберите услуги профессионального ремонта стульев.

Замена неисправного газового баллона

Заменить газовый баллон относительно просто, но убедитесь, что вы покупаете новый, точно соответствующий старому, иначе он не подойдет.Возьмите старую с собой и купите новую, чтобы убедиться, что вы получите нужный размер.

Купив подходящую замену, вы можете отремонтировать офисный стул, который не будет подниматься или опускаться, выполнив следующие действия.

Шаг 1

Переверните стул и снимите основание. Основание обычно удерживается фиксирующим зажимом или болтами. Удерживающие зажимы можно удалить остроконечными плоскогубцами, а болты — гаечным ключом. Убедитесь, что вы храните все мелкие детали в надежном месте.

Шаг 2

С помощью гаечного ключа снимите газовый баллон с колонки. Возможно, вам придется использовать немного смазки (например, WD40 или Q20) и покрутить или постучать, если он упрямый.

Шаг 3

Отнесите газовый баллон в канцелярский магазин, где продаются запасные части, и купите новый, соответствующий старому.

Шаг 4

Установите новый цилиндр. Обычно это делается путем вставки сужающегося конца цилиндра в колонну и его поворота на место.Если к новой детали прилагаются конкретные инструкции, обратите внимание на них, поскольку каждый газовый баллон может немного отличаться.

Шаг 5

Подсоедините основание стула и поставьте вертикально. Проверьте новый цилиндр, отрегулировав высоту, чтобы убедиться, что он работает правильно.

Неисправности подъемного механизма

Иногда причиной того, что офисное кресло не поднимается и не опускается, является неисправность подъемного механизма, а не самого цилиндра. В этом случае проблема обычно заключается в том, что рычаг не нажимает кнопку в верхней части газового баллона, которая позволяет креслу перемещаться вверх и вниз.

Иногда вы можете устранить неисправность этого типа самостоятельно, просто вернув рычаг в правильное положение. В противном случае лучше всего отнести кресло в ремонтный центр и поручить обследование специалисту.

Продажа и ремонт офисных стульев с помощью K-Mark

K-Mark производит высококачественные эргономичные офисные стулья уже почти 20 лет. На все наши стулья распространяется обширная гарантия, и они могут быть индивидуализированы, включая ткань, подлокотники и основания по вашему выбору.

Мы также предоставляем услуги профессионального ремонта офисных стульев.Это включает переналадку, общее обслуживание всех механизмов, ремонт или замену обивки, обслуживание камердинером и обслуживание роликов.

Компания K-Mark производит широкий ассортимент высококачественных офисных стульев, и наши стулья используются ведущими корпорациями по всей стране. Мы также предлагаем профессиональные услуги по ремонту офисных стульев, которые идеально подходят, если ваш офисный стул не поднимается или опускается или имеет другую механическую проблему. Свяжитесь с нами для получения дополнительной информации или обсуждения ваших потребностей.

Свяжитесь с нами, чтобы обсудить ваши потребности

Правильная установка газовой стойки

Монтажные позиции газовой стойки

Точки крепления

Есть две основные точки крепления: «фиксированная» и «подвижная». Как следует из названий, фиксированная точка крепления остается фиксированной, в то время как подвижная точка крепления вращается по дуге при открытии и закрытии приложения.

Как правило, при установке Camloc следует начинать с подвижной точки крепления примерно на 1/3 длины крышки от петли, как показано на рисунке 2 ниже:

Пример типичных точек крепления.

Пример типичных точек крепления

Это очень приблизительное руководство относительно того, где разместить распорку, но, если оно будет доработано, это также даст представление о размере необходимого продукта.

Монтажная ориентация

Дизайнеру доступны две разные ориентации монтажа: «Push Up» и «Flip Over».В обоих случаях он должен всегда устанавливаться «штанга вниз» в полностью закрытом положении, чтобы обеспечить надлежащую смазку пакета уплотнения.

Как правило, Camloc предпочитает конструктивную ориентацию «Push Up».

Дизайн отжиманий

Пример дизайна пуш-ап.

Пример дизайна отжиманий

Идентификация

Этот тип монтажа можно определить по тому факту, что конец в самой нижней точке в закрытом состоянии остается в своем нижнем положении при полном открытии.Его также можно определить по тому, что подвижная точка крепления расположена ближе к шарниру, чем неподвижная точка крепления.

Ориентация стержня

Если не используются средства для смазки штока, тогда стойку всегда следует устанавливать штоком вниз, чтобы обеспечить надлежащую смазку главного уплотнения. Основным недостатком этого монтажного положения является дополнительная прочность, необходимая для подъема объекта, особенно петли; это происходит из-за увеличенного консольного отклонения крышки от опоры, обеспечиваемой стойкой.

Демпфирование

Основным преимуществом этого типа крепления и ориентации стержня вниз является то, что он обеспечивает постоянное демпфирование в конце хода. Это связано с тем, что масло всегда находится на дне трубки; таким образом, демпфирование всегда будет происходить в одной и той же точке цикла подъема.

Перекидной дизайн

Пример конструкции с переворотом.

Пример конструкции с переворотом

Идентификация

Этот тип крепления можно определить по концу в самой нижней точке стойки в закрытом состоянии, а в полностью открытом состоянии она поворачивается в самую высокую точку.Его также можно определить по подвижной точке крепления, расположенной дальше от шарнира, чем фиксированная точка крепления

Ориентация стержня

Если не используются средства для смазки штока, рекомендуется устанавливать шток вниз, обеспечивая надлежащую смазку основного уплотнения в закрытом положении.

Демпфирование

Основным недостатком данной монтажной позиции является отсутствие контроля демпфирования на протяжении всего хода. В начале хода масло находится внизу вокруг главного уплотнения.По мере прохождения горизонтального положения масло начинает стекать по трубке к ее концу.

В этом месте он встретит поршень, движущийся вверх по трубке. Когда поршень встречается с маслом, выдвижение будет замедлено, пока масло не пройдет. В этот момент скорость выдвижения увеличится и достигнет конца хода без демпфирования.

Преимущество этой конструкции в том, что она меньше нагружает петли, чем конструкция push up.

Монтаж: кроссовер, самоподъем и самозакрывание

Пример кроссовера.

Пример кроссовера

Кроссовер

Кроссовер — это точка, в которой стойка берет на себя подъемное действие (или сила тяжести принимает на себя закрытие). Обычно он составляет от 10 ° до 30 ° от полного закрытия. На практике это будет варьироваться на несколько градусов между открытием и закрытием из-за таких факторов, как трение внутренних компонентов пружины, петель и концевых соединителей.

Самоподъем и закрывание

Самоподъем — это угол, под которым крышка поднимается без посторонней помощи оператора.Точно так же самозакрывание — это угол, при котором крышка закрывается без посторонней помощи. В большинстве случаев нежелательно открывать крышку без вмешательства оператора (это называется «мгновенный подъем»). Такое поведение непредсказуемо для оператора и может позволить крышке открыться без какого-либо предупреждения, например, в случаях, когда сила P1 превышает номинальную из-за повышенных температур окружающей среды.

Влияние температуры на транспортировку

Температура влияет не только на выходное усилие, но и на управляющее усилие.На следующих графиках показано поведение приложения при 20 ° C, а затем снова при 65 ° C. Как видно на рисунке ниже, при 20 ° C переход происходит при угле открытия около 7 °, при этом управляющие усилия приемлемы как при открытии, так и при закрытии.

График усилий при установке газовой пружины и газовой стойки. Кроссовер на 20 градусов по Цельсию. Угол открытия (градусы) в зависимости от силы (Н).

Кроссовер при 20 ° C

График усилий при установке газовой пружины и газовой стойки.Кроссовер на 65 градусов Цельсия. Угол открытия (градусы) в зависимости от силы (Н).

Кроссовер при 65 ° C

Однако при повышении температуры окружающей среды до 65 ° C (например, в случае установки кожуха двигателя) подъем будет происходить почти мгновенно. Такое поведение непредсказуемо для оператора и в некоторых случаях может оказаться опасным.

Также очевидно, что усилия по закрытию приложения возрастают. По этим причинам важно понимать, какой будет температура окружающей среды и «нормальная» рабочая температура в приложении, чтобы при необходимости можно было найти подходящий компромисс в отношении рабочих характеристик.

Монтаж: демпферы

Должны ли демпферы устанавливаться стержнем вверх или стержнем вниз? Ответ на этот вопрос зависит от того, является ли демпфер демпфером сжатия или расширения; каждая имеет определенную ориентацию и должна быть установлена следующим образом:

Сравнение демпфера удлинения и демпфера сжатия.

Удлинительный амортизатор (слева), амортизатор сжатия (справа)

Демпферы выдвижения

Удлинительные демпферы должны устанавливаться «штанга вниз» для обеспечения постоянного демпфирования на протяжении всего хода. Если они установлены «штанга вверх», это приведет к небольшому или отсутствующему демпфированию.

Демпферы сжатия

В отличие от демпферов растяжения, демпферы сжатия должны устанавливаться «штанги вверх», чтобы обеспечить постоянство демпфирования во всем. Если вместо этого они будут установлены «стержнем вниз», это снова приведет к незначительному демпфированию или его отсутствию. Смазка главного уплотнения не представляет проблемы из-за большого объема масла, используемого в демпфере.

Монтаж: практическое применение

Неиспользованный ход

Camloc предпочитает при позиционировании допускать неиспользованный ход 10 мм.Причина этого состоит в том, чтобы учесть производственные допуски в приложении, предотвращая «достижение дна» до того, как крышка будет полностью закрыта.

Пример 10 мм неиспользованного хода.

Пример неиспользованного хода 10 мм

Предотвращение мгновенного лифтинга

Размещение подвижной точки крепления таким образом, чтобы она создавала положение над центром при закрытой крышке, поможет уменьшить мгновенное открытие крышки.

На рисунке ниже показаны два примера; одно из положения, которое приведет к мгновенному подъему (слева), и другое, которое находится над центром и уменьшит потенциал мгновенного подъема (справа).

Пример положения пружины предотвращения мгновенного подъема.

Предотвращение мгновенного подъема пружины Пример положения

Снижение усилий при работе

Чтобы уменьшить нагрузку на оператора, можно использовать следующие стратегии:

Для получения дополнительной технической информации о монтаже и других часто задаваемых вопросов перейдите в раздел наших технических документов. Для получения информации о нашем ассортименте продукции посетите нашу страницу продуктов .

← Строительство пневматической пружины | Удаление газа из Varilift ™ →

5 Общие методы искусственного подъема

Что такое искусственный подъем на месторождении?

«Искусственный подъемник» описывает различные методы, применяемые нефтегазовыми компаниями для увеличения забойного давления и выталкивания ресурсов на поверхность.

Почему используется искусственный подъемник?

Когда скважина открывается впервые, обычно существует большое давление и объем, достаточный для выхода нефти и газа на поверхность. Однако со временем этот первоначальный импульс ослабевает. В некоторых районах, таких как бассейн DJ Basin в Колорадо, многие производители даже запускают новые скважины с искусственным подъемом, чтобы обеспечить стабильный приток добычи с самого начала.

Искусственный подъемник используется по двум основным причинам:

Для увеличения производства
Для продления срока службы колодца

Некоторые из наиболее распространенных типов искусственного подъема — это винтовой насос с прогрессивной полостью (PCP), штанговый подъемник, плунжерный подъемник, газовый подъемник, гидравлический подъемник и электрический погружной насос (ESP).

Винтовой насос (PCP)

Красный кусок сверху — это электродвигатель, соединенный с редуктором. Гирлянда штанг вращается до места, где находится насос. В этот момент поворачивается большой винт и по существу выкачивает жидкость из скважины.

На снимке видно, что винтовой насос расположен в скважине горизонтально. Это один из лучших видов искусственного подъемника для горизонтальных скважин. Это важно, потому что все месторождения сланца имеют горизонтальную активность.

Одна из проблем для PCP заключается в том, что для работы необходимо электричество. Многие новые месторождения сланцевого газа находятся в районах, где еще нет электросети, поэтому им, возможно, придется полагаться на арендованные генераторы для питания своего насоса.

Подъем штанги с помощью домкрата

Самым распространенным примером и узнаваемым методом искусственного подъема является штанговый подъемник.

Подъем штанги осуществляется с помощью домкрата на поверхности. Под насосным домкратом понимается много разных терминов, в том числе штанговый насос (SRP), голова лошади, динозавр и кивающий осел.

В насосном домкрате используется колонна насосных штанг и насос для создания давления в скважине и подачи ресурсов к поверхностным трубопроводам и оборудованию. Стержни не вращаются. Они входят в НКТ, которая находится внутри обсадной колонны. Внизу колонны штанг находится насос и два обратных клапана.

Домкрат может работать от электричества или газа.

Одна из проблем при подъеме штанг — это ограничения объема. Если вы работаете с увеличенными объемами, вам, возможно, придется заменить насос, что потребует простоя и доступа к портативной установке.

Плунжерный подъемник

Плунжерный подъемник может использоваться для создания перепада давления и подъема жидкости по обсадной колонне к производственному оборудованию.

Этот тип искусственного подъема осуществляется с помощью таймера, который обычно подключается к регулирующему клапану высокого давления.

Существует несколько различных типов плунжеров, включая сплошной плунжер, плунжер с подушечкой, плунжер щетки и плунжер для сквозного или непрерывного потока. Все они выполняют схожую функцию.

При закрытии НКТ поток в скважине прекращается. Затем поршень опускается на дно колодца, и на нем скапливается жидкость.

Таймер дает команду регулирующему клапану открыться, и плунжер поднимает столб жидкости через клапан, а затем к производственному оборудованию.

Плунжерный подъемник — отличный вариант для искусственного подъемника. Часто это первая форма, которую используют производители искусственных лифтов, потому что они могут делать это без больших затрат на ремонтную установку.Это более рентабельно, чем PCP и штанговый подъемник, может быть выполнено за день, требует небольшого количества людей и не требует значительных изменений на месте.

В этой ситуации идеально подходит электрический привод, поскольку пневматика часто выходит из строя, поскольку влага в газе вызывает повреждение эластомеров. Компания Kimray недавно установила электрический привод Tritex II на плунжерную подъемную систему.

Газлифт

Газлифт — еще один способ облегчить нагрузку на резервуар, который может вытолкнуть продукт на поверхность.

Для использования газлифта добывающая компания пропускает газ низкого давления из скважины через компрессор. Затем они отправляют его обратно в колодец. Это создает давление в колодце и выталкивает жидкости обратно к поверхностным трубопроводам и оборудованию.

Газлифтные клапаны располагаются на расчетной глубине, чтобы нагнетать газ под высоким давлением в трубопровод, который поднимает жидкости из этой зоны.

Объем добычи газлифтных банок варьируется от сотен до нескольких тысяч баррелей жидкости в день.

Электрический погружной насос

Производители также используют погружные электрические насосы (УЭЦН) для выталкивания продукции из скважины.

Если вы живете в деревне и у вас есть собственный колодец, скорее всего, вы используете ESP.

УЭЦН находится ниже пластовых флюидов в нижней части колонны насосно-компрессорных труб и подключается к длинному электродвигателю.

Насос имеет лопасти, которые перемещают жидкости в скважине. Он имеет электрическое питание с помощью кабеля, идущего от поверхности в забой к насосу.

ЭЦН

предназначены для перемещения больших объемов жидкости.

Они оснащены блоком управления (справа от ESP на рисунке), который может определять, когда необходимо увеличить скорость насоса для перемещения большего количества жидкостей или замедлить работу при уменьшении объемов.

Одним из преимуществ ESP является добавляемое ими тепло.

Трение, вызываемое насосом, создает тепло. Это предварительно нагревает добывающую жидкость и способствует ее разделению еще до того, как жидкость попадет в первые эксплуатационные сосуды. Если ваша жидкость направляется в устройство для очистки нагревателя, вы даже можете снизить температуру горелки.

Производители часто используют комплект регулирующих клапанов высокого давления Kimray для сдерживания давления в НКТ за пределами устья скважины. Это предотвращает кавитацию в насосе.

ЭЦН может производить более двадцати тысяч баррелей жидкости в день.

Чтобы обсудить со специалистом оптимизацию производства искусственных лифтов, обратитесь в местный магазин Kimray или к авторизованному дистрибьютору.

Искусственный подъемник — Обучение нефтегазовой отрасли

Что происходит, когда мы следим за скважиной… она может вытекать на поверхность под давлением, которое существует в этом пласте, плюс газ, который находится в растворе в жидкости. Это просто так. Это растворение СО2 в коксе.В нефти у нас есть растворение природного газа в нефти. Когда мы понижаем давление, оно расширяется, вот так. Это то, что течет из скважины через полосу НКТ. Отправляйтесь в западный Техас.

Давление в пласте очень низкое, а масло мертвое. С первого дня им приходится ставить искусственный подъемник, потому что для движения энергии просто не хватает энергии. Множество других резервуаров, работающих на легкой нефти с высоким содержанием газойля, могут протекать без искусственной крышки в течение года, двух, трех лет, прежде чем у них, наконец, не будет больше энергии, чтобы поднять эту жидкость из Что ж.

То же с газовыми скважинами. Газовые скважины должны истощаться. Обычно мы думаем, что так и будет, но если газовые скважины начинают производить много жидкости, конденсата, воды, то что происходит, когда пластовое давление начинает снижаться, мои дебиты падают, потому что у меня не очень большое давление в пласте, толкающее эту жидкость вверх. Когда дебиты падают, я не могу поднять эту нефть и конденсат из скважины. Он выпадает, накапливается и убивает колодец. Если я хочу продолжать добычу газа, мне нужно поднимать эту жидкость из скважины, поэтому даже в газовых скважинах я могу использовать искусственный подъем.

Попробуй Oil 101 бесплатно!

Начните с основ. Наш бесплатный курс Oil 101 знакомит вас с разведкой, добычей и переработкой нефти, а также дает вам общее представление о нефтегазовой отрасли.

Узнайте больше о Oil 101 здесь.

С искусственным лифтом, как правило, инженер выбирает один из четырех типов искусственного лифта.

Кстати, в США и Мексиканском заливе на искусственном подъемнике находится более 450 000 скважин.

Когда мы смотрим на типы, у нас есть газлифт, у нас есть штанговый или балочный насос, у нас есть погружные электрические насосы, УЭЦН и гидравлические насосы. Если мы посмотрим на эти 450 000 скважин на искусственном подъемнике, как они прорываются? Как правило, при использовании газлифта мы добываем около 15% скважин с газлифтом. Около 80% скважин имеют штанговые или расширительные насосы, около 2,5% — это УЭЦН и около 2,5% — гидравлические насосы. Это примерно способ разобраться. Вы можете видеть, что штанговые насосы, безусловно, являются самым популярным типом насосных систем в отрасли.

Когда мы посмотрим, как они работают, в ваших заметках, газлифт действительно легко понять. Именно это я и делал с бутылкой. Если газа недостаточно, чтобы поднять эту жидкость на поверхность, значит, у нас есть газ. Одна из особенностей газовых лифтов заключается в том, что поблизости должна быть газовая система или газовая скважина, чтобы иметь возможность иметь газ.

По сути, то, что мы собираемся делать с газлифтом, — это просто заменить газ, который истощился из-за нефти, поступающей в пласт.Мы собираемся подавать газ, чтобы иметь возможность осветлить жидкость и поднять ее на поверхность, так что он похож на текущий колодец, и мы анализируем его таким же образом.

Итак, на газлифте мы добавим клапаны. Итак, есть газлифтные клапаны, которые мы собираемся вставить в колонну насосно-компрессорных труб, вот так. Когда мы добываем скважину, открыт только донный клапан. У нас должен быть источник газа и на устье скважины… или, скорее, на объекте, у нас должен быть компрессор для сжатия этого газа до достаточно высокого давления, чтобы я мог вытолкнуть его через скважину.Теперь мы собираемся закачать газ в затрубное пространство. Это область между НКТ и обсадной колонной. Мы собираемся протолкнуть туда газ.

Обратите внимание, у меня здесь упаковщик. Пакер изолирует ствол скважины, так что текучая среда ниже не может проходить в затрубное пространство между насосно-компрессорной трубой и пакером, а газ, выходящий из затрубного пространства, не проходит через нижнюю часть колонны насосно-компрессорных труб. Мы проталкиваем его через эти клапаны. Теперь клапан подпружинен. В нем есть отверстие, предназначенное для того, чтобы оно не открывалось, пока мы не добьемся достаточного давления.

Когда мы обеспечиваем достаточное давление внутри сильфона, наполненного азотом, когда мы увеличиваем давление, он сжимается, когда он это делает, он открывает клапан. Затем газ может перейти из затрубного пространства в колонну насосно-компрессорных труб. Теперь газ может пройти через дно, пройти через колонну насосно-компрессорных труб, а затем осветлить всю жидкость, находящуюся над ней. Он осветляет эту жидкость, позволяя скважине снова течь.

Хорошая вещь в клапане — это то, что я контролирую размер отверстия клапана.Я контролирую, сколько газа я заправляю в ствол скважины, поэтому я могу оптимизировать газ с расходом нефти в ствол скважины. Я могу использовать этот газ очень эффективно. Газлифт действительно хорошая система. Он может работать от 50 до 25 000 баррелей в день.

На поверхности, если вы находитесь на берегу, с экологической точки зрения это действительно хорошая система, потому что все, что вы видите на поверхности, — это устье колодца. Нет шума, нет движущихся частей. Вы можете поставить вокруг него кусты и спрятать, и никто даже не знает, что это там.Трубопроводы, выводящие газ в скважину, можно заглубить. Трубопроводы, по которым газ и нефть возвращаются в сепаратор, могут быть закопаны, поэтому на буровой вы ничего не увидите. С экологической точки зрения это действительно хорошо.

Одна из вещей, о которых я упоминал —

[неразборчиво, 00:05:15]

Вы начинаете толкать газлифт, пытаетесь подняться выше. Проблема в том, что вы переходите на трубки большего размера. При использовании труб большего диаметра становится труднее получить газ, который хорошо справляется с подъемом жидкости.

[неразборчиво, 00:05:27]

Это процент, да. Газы, ну… искусственные колодцы… Всего колодцев на искусственном подъемнике в США и Мексиканском заливе около 450 000. Это прорыв. На балке приходится от 80 до 85%. 10% или около того… от 10 до 15% приходится на газлифт, а оставшаяся часть распределяется между ESP и гидравликой.

А вот еще кое-что, что я упомянул, оффшорный берег. Когда мы отправляемся в море, что в первую очередь… это скважины в море на искусственном подъемнике? Ответ: «Конечно». Та же проблема.Не хватает давления, не хватает газа. Они перестают течь. Вдали от берега, нам не хватает места на платформе. На море около 97% скважин газлифтные и около 3% — УЭЦН.

Первый — газлифт, относительно недорогой в установке. Это дорого, если у вас есть только одна скважина на газлифте, потому что мне нужен компрессор, чтобы подавать газ в скважину, а компрессоры дорогие. Если у меня 6 или 10 скважин, то это очень экономичная система. Я покупаю один компрессор побольше, распределяю стоимость 6 или 8 скважин, а затем могу распределить газ по этим скважинам.У меня должны быть две вещи: обычно вы хотите обработать несколько скважин, а у меня должен быть газ, чтобы это работало.

Хорошая система, работает очень хорошо, только один недостаток. Обратите внимание, что у меня есть газ и жидкость на всем пути от забоя до поверхности. Допустим, я на высоте 10 000 футов. Градиент жидкости для нефти составляет около 0,3 фунта на квадратный дюйм на фут глубины. Я собираюсь добавить к нему много газа, так что, скажем, градиент, градиент — это то, какое давление жидкости, какое гидростатическое давление создает эта жидкость.

Допустим, у меня только… у меня было достаточно газа, так что я доводил до 0,25 фунтов на квадратный дюйм на фут. Обратите внимание на перфорацию, это 2500 фунтов на квадратный дюйм. Это давление в нижней части столба жидкости. Это давление прямо здесь. Когда пластовое давление достигает 4000, нет проблем, я плыву. Но что происходит, когда давление достигает 2500 фунтов на квадратный дюйм. Готово. При давлении 2500 фунтов на квадратный дюйм в пласте остается много нефти и газа.

Это одна из причин, по которой мы не считаем газовые подъемники более популярными, чем они есть.Обычно, заходя в обычное поле, особенно на берег, вы начинаете течь. Он может течь год, а потом вы его поставите на газлифт на 3-5 лет. Затем вы включаете его на 10 лет, чтобы он полностью разрядился.

Как же тогда работает лучевой насос при работе с лучевым насосом?

Это просто стержневой или балочный насос. Это работает очень похоже на шприц и иглу. У вас когда-нибудь был шприц, в который вы хотите положить лекарство? Вы нажимаете поршень до упора, вводите иглу в лекарство, поднимаете поршень, вы втягиваете лекарство в шприц.То же самое и с лучевым насосом. Когда вы смотрите на балочный насос… Это создает взаимное действие.

Насос на самом деле находится на дне отверстия, прикрепленного к штангам, которые вы видите выходящими из колодца. Затем штоки присоединяются к насосу, вот цилиндр насоса, а вот здесь плунжер. Это поршень. Также как поршень и шприц.

Когда вы видите, что голова лошади опускается, внутри цилиндра насоса, в нижней части колонны насосно-компрессорных труб, плунжер опускается и нет добычи.Теперь, когда голова лошади заводится, значит, поднимается поршень. Когда поршень и голова лошади поднимаются вверх, он делает две вещи. Во-первых, трубка заполнена маслом. По мере того, как он поднимается, он поднимает все это масло вверх по трубопроводу, вниз по выкидной линии и в сепаратор. В то же время, в цилиндре насоса под поршнем, точно так же, как в этом шприце, когда поршень поднимается, он создает очень низкое давление и всасывает масло в насос.

Снизу обратный клапан.Он открывается, впускает масло, голова лошади начинает опускаться, обратный клапан на дне цилиндров насоса закрывается, обратный клапан на плунжере открывается, так что плунжер может опуститься в жидкость, и повторить это снова. Когда вы проезжаете мимо, а голова лошади делает это, никакого производства. Это производство. Нет производства, производства. Нет производства, производства. Когда-нибудь проходили с этим? Это не производство, это нехорошо.

Тем не менее, одна из приятных вещей в перекачке луча — это … Я установил его на часы или таймер, так что теперь, если я делаю 8 баррелей в день … Ну, 8 баррелей в день, этот насос не работает ». не должно быть так.Это очень [неразборчиво 10:09]. Я могу установить его на таймер, он может качать в течение часа, выкачивает всю жидкость, а затем отключает его на 8 часов. Накапливающаяся жидкость снова запускает его. Это очень эффективный способ сделать это.

Основным преимуществом штангового насоса является то, что он не создает всасывания, но он обеспечивает давление в буровой установке напротив перфорационных отверстий до значений от 50 до 80 фунтов на квадратный дюйм. Теперь на дне ямы у меня не 2500 фунтов на квадратный дюйм, а 50 фунтов на квадратный дюйм. Давление в пласте составляет 2500 фунтов на квадратный дюйм, и я снова возобновил добычу.Я могу взять штанговый насос, я могу довести пластовое давление до 2 300 фунтов на квадратный дюйм. Я все еще могу снизить давление в стволе скважины, чтобы скважина не текла к бурильщику.

Вот почему мы видим так много лучевых насосов. Помните, мы сказали, что 85% или 80% — это штанговые насосы, потому что средний дебит скважины в США составляет всего 10 баррелей в день. Это единственная система, которая эффективно работает при 10 баррелях в день, — это штанговый насос. Вот почему мы хотим это использовать. Штанговые насосы могут работать на глубине от 8 до 10 000 футов.На высоте 10 000 футов вы толкаете его, а глубже он вообще не будет работать. Это может производить от одного до, вероятно, около 2500 баррелей в день.

Но это ведь только в вертикальных скважинах?

Также горизонтальные скважины.

Да правда?

Ключевым моментом является то, что когда мы запускаем горизонтальные скважины, а это самая популярная система в горизонтальной скважине, вы не можете запустить ее в горизонтальном участке. Вы должны запустить его в вертикальном разрезе.

В горизонтальной скважине, когда скважина опускается и поворачивается вот так, я могу запустить штанговый насос, но здесь он должен стоять. Сюда нельзя попасть. Тогда это зависит от того, насколько крутым будет этот поворот. Это очень легкий поворот, и я перехожу из вертикального положения в горизонтальное на высоте более 1000 футов, это означает, что у меня есть 1000 футов жидкости внизу и 0,25, то есть 200 фунтов на квадратный дюйм. Я не могу снизить забойное давление до 50, теперь лучшее, что я могу сделать, это, может быть, 3 или 4 градуса фунтов на квадратный дюйм. Я должен посмотреть, если это довольно крутой поворот, тогда все в порядке.Я не особо сдаюсь ради этого. На самом деле, хотя это не самое лучшее применение, потому что я могу получить такое низкое давление с помощью штангового насоса, это самая популярная система в [barnet 12:25], в [eagleford 12:26] и [неразборчиво 12 : 28] сланец. Мы по-прежнему не можем использовать его, мы просто должны оставаться в вертикальном положении.

… Более популярны на Ближнем Востоке, где они…

Да, да. Газлифт и ЭЦН. ЭЦН также представляют собой высокопроизводительную насосную систему, они очень хорошо работают в этом приложении.Во многом это связано с наличием газа, и могу ли я использовать его для чего-то еще, и в этом случае, возможно, я захочу перейти к ESP и сэкономить газ для продажи или что-то в этом роде. Или, если газ недоступен, то лучше использовать ESP.

Изображение ESP

УЭЦН также может опускаться до нижнего давления ниже. Да.

Забойный насос, даже со штанговым насосом, будет ли он использован в этой ситуации…

Чтобы доставить сюда штанговый насос?

Скважинный насос.Они продаются как система со штанговым насосом.

Это штанговый насос.

The Quinn, ну, я бы продал штанговый насос и систему управления, а также забойный насос со штанговым насосом в качестве системы, так что насос Quinn, о котором я знаю намного меньше, чем штанговый насос, он в яму и [неразборчиво 13:44] что-то помогает, так что я думаю, это то, что делает насос Куинн? Это помогает подтолкнуть кока-колу…

Помпа Куинна ESP?

Нет. Это не экстрасенсорное восприятие.Два обратных клапана.

В нем два обратных клапана. Хорошо. Если у него два обратных клапана, возможно, он может быть расширен снизу, прошу прощения, я не видел насос Quinn, но он может быть расширен снизу, чтобы вы могли его продлить дальше.

Мы продаем системы, и в системе будет еще один насос, который будет продвигаться дальше, поэтому мне интересно, может ли он помочь, когда у вас будет эта горизонтальная позиция…

В помощь системе. Может быть. Это зависит от того, как работает этот насос.Я должен пойти и посмотреть, что такое помпа Куинна. Я не запускал ни одного, поэтому я не совсем уверен, как они работают, но … я не видел ни одного, поэтому я не уверен, о чем они здесь говорили, но если бы мы могли что-то здесь найти, это могло бы быть, и нагнетайте жидкость до всасывания штангового насоса, так было бы лучше.

Насос Quinn, который находится в стержне, просто имеет отверстие в дне и шарик, поэтому, когда он толкает вниз, шарик начинает плавать, а затем, когда он начинает движение вниз, шарик падает в отверстие а затем поднимает…

Попался.Попался.

Это движение, а затем клапан открывается сверху, а когда он опускается, он закрывается. На самом деле оно не всасывает, как в шприце, а давит на масло, и шарик течет вверх и давление, и когда он останавливается, шарик падает на дно. Это просто металлический шар.

Это то же самое, что и он. Мы говорим о том же, но не о добавках.

… Значит, с горизонталью это не поможет?

№

В горизонтальном положении не будет работать из-за давления, мяч не может быть сбоку…

Это гравитация…

Ага.

Что мне интересно, я готов поспорить, что это поможет преодолеть газовый каротаж, потому что происходит то, что я всасываю газ в этот насос, и я качаю вверх и вниз вот так, когда я подтягиваюсь, газ, он тянет этот шар на дно. Он не может открыться, чтобы впустить жидкость, а затем, когда я снова спускаюсь вниз, он сжимает газ.

Затем, когда я поднимаюсь, и газ расширяется, он удерживает шар в седле.Если шар отрывается от седла и поднимается вместе с газом, тогда жидкость может войти, а затем шар снова опускается и садится, и теперь насос заполнен жидкостью. Что это такое, это то, что в скважинах с высоким газовым составом, оно помогает мне преодолеть газ, поступающий в насос, который заставляет насос работать более эффективно, вот для чего он нужен.

Как они установлены на балочном насосе, заборник насоса находится ниже перфорационных отверстий, поэтому идея состоит в том, что масло входит через первое, должно опускаться, чтобы попасть в насос, когда он выходит из строя, газ может сломаться вверх и вверх по затрубному пространству, так что газ идет вверх по затрубному пространству.Затем через насос вливаю жидкость.

Опять же, газ уносится, эти газовые пузыри попадают в насос, на поверхности вы это делаете, и нет производства, потому что этот газовый пузырек внутри расширяется и сжимается, расширяется и сжимается. Это могло бы обойти это. Это приведет к отрыву мяча и попаданию жидкости. Вот для чего это нужно. Хорошо, мы разобрались с этим. Это лучевой насос, у вас очень низкое давление.

Третья система — ESP.Это насос ESP. В нижней части насоса расположен длинный тонкий электродвигатель. Внутри насоса есть ротор и статер, и принцип его работы похож на винт, когда жидкость заканчивается, электродвигатель вращает вал или вращает этот винт, и когда жидкость входит в эти пластины. , перегородки забирают жидкость и вращают ее.

Когда они берут жидкость, она похожа на тарелку, и они переходят к следующему этапу. Когда они раскручивают жидкость за счет центробежной силы, я увеличиваю давление в жидкости.Давление может достигать нижней части насоса при 5000 баррелей в день и 500 фунтов на квадратный дюйм, когда он переходит на первую ступень. Первый прием, затем раскручивается до второго этапа. Он выходит из первой ступени при 5 000 баррелей в день при давлении 520 фунтов на квадратный дюйм, когда идет на вторую ступень.

Затем он поднимается на третью ступень при 5000 баррелей и 540 фунтов на квадратный дюйм, пока, наконец, не выходит из верхней части насоса, и я могу иметь 200 ступеней в этом насосе, которые в основном похожи на пластины, которые вращаются, заставляя жидкость подниматься в вещь.Он будет поступать при давлении 500 фунтов на квадратный дюйм, 5000 баррелей в день, он будет выходить из верхней части насоса при давлении 1500 фунтов на квадратный дюйм при давлении 5000 баррелей в день, так что вы можете думать о нем в основном как о скважинном компрессоре жидкости.

Подача его определенным образом, добавляя к нему достаточное давление, чтобы, когда он выходит, он мог преодолеть гидростатический напор жидкости и трение по трубопроводу, чтобы иметь возможность протолкнуть эту жидкость через ствол скважины. Опять без упаковщика. Я хочу, чтобы газ пошел вверх по затрубному пространству. Если газ попадет в трубопровод или в насос, он заблокирует насос, и он не будет работать очень хорошо.Нам нужен газоотделитель в скважине, чтобы отделить газ от жидкости, чтобы он работал эффективно.

Когда я перехожу к погружному насосу, хорошие показатели погружного насоса составляют примерно от 300 галлонов до 50 000 баррелей в день. ESP может составлять от 300 до 50 000 баррелей в день. Мы можем спустить их на высоту от 8 до 9 000 футов. Они утверждают, что могут работать и на большей глубине, на 10–11000 футов. Проблема в том, что нагрев настолько высок, что статер может повредиться на нем.

Зрелые эластомеры статера повреждены, он не работает очень хорошо и будет перегреваться. Что касается ESP, они также очень сильно ограничены по скорости. Я имею в виду, что если вы спроектируете его для обработки 50 000 баррелей в день, вам лучше будет добывать 1 500 баррелей в день, я сказал 50, 1 500 баррелей в день плюс-минус, может быть, 15, максимум 20%. Если у вас меньше этого, если я производю только 1000 баррелей в день, и я спроектировал ЭЦН на 1500 баррелей в день, вы его сожжете, потому что он спроектирован таким образом, что при такой скорости движения жидкости достаточно. двигателем, чтобы охладить двигатель и позволить вам продолжить производство.

Если скорость слишком низкая, я недостаточно охлаждаю двигатель, и очень быстро вы сгорите и получите жизнь на этом ESP. Самым большим недостатком ESP является электрическая мощность, она требует больших затрат электроэнергии, и вы сжигаете двигатель, поэтому срок службы насоса не очень долгий, а заменять их стоит дорого, но если они разработаны должным образом, то есть они имеют правильный размер, этот насос прослужит 2, 3, 4 года, прежде чем вам придется его заменять.

Если они превышают размер, количество жидкости, а я видел это, то от 3 до 6 месяцев — это весь срок службы, который вы получите, прежде чем вам придется заменять эти насосы.Очень важно правильно спроектировать этот насос и ESP. Преимущество УЭЦН перед газлифтом в том, что я могу снизить забойное давление до 500 фунтов на квадратный дюйм, с УЭЦН, помните, с газлифтом, мы сказали, что это было 2500 фунтов на квадратный дюйм. С ESP я могу дойти до 500, забой. Это большое преимущество перед газлифтом из-за столба жидкости.

А как насчет горизонтальных скважин?

Отлично. Я могу поставить ESP до упора. Я могу управлять им в боковой части квартиры, если я хочу это сделать.Мы могли бы положить его куда угодно. Мы также можем поместить это в кривую. Нам просто нужно убедиться, что если вы поместите его в кривую, то при бурении этой кривой этот участок будет достаточно прямым, чтобы у меня было место для насоса, чтобы войти сюда на прямом участке. Могу поставить в кривую, могу поставить горизонтально. Иногда это полезно для вас.

В общем, я считаю, что если разместить его здесь, на горизонтальной секции, вряд ли он многого добьется. Возможно, вам лучше разместить его где-нибудь здесь.Вы можете использовать его где угодно, опять же, нет никаких стержней, соединяющих его с забойным отверстием, он приводится в действие электрическим током, идущим к насосу, и он вращает двигатель насоса, так что здесь не о чем беспокоиться …

Улучшенный дизайн увеличивает производство

Президент

Tech-Flo Билл Джексон беседует с журналом

Permian Basin Oil and Gas Magazine о технологических достижениях и возобновлении интереса к струйным насосам для традиционной добычи нефти и обратного потока, а также для других приложений.

«Люди здесь будут утверждать, что штанговый насос будет опускать скважину дальше, чем любой другой метод искусственного подъема, — сказал Джей Миллер, вице-президент по газлифту в Midland-based Production Lift, — и это правда, если штанговый насос насос может быть установлен на истинной вертикальной глубине скважины ».

Но сочетание длинных горизонтальных стволов и регургитации песка для гидроразрыва при добыче означает, что насос не может быть установлен на истинной вертикальной глубине скважины, говорит Миллер, потому что штанги будут изнашиваться относительно НКТ и абразивности песок разрушит сам насос.

По этой причине такие методы, как газлифт, которые были опробованы и отвергнуты в предыдущие десятилетия, модернизируются и успешно возвращаются на рынок, особенно в нетрадиционных скважинах.

Модернизирован, то есть таким образом: «Новые методы использования скоростных и труб меньшего диаметра позволяют нам снизить забойное давление примерно до 200 фунтов на квадратный дюйм с помощью газлифта с истинной вертикальной глубины скважины, которая составляет собирается изменить способ работы людей в Перми.”

Усовершенствованная конструкция и технология производства улучшили качество газлифтных и струйных насосов. Уильям Дж. Джексон, президент Tech-FLO, базирующейся в Конро и имеющей офис в Пермском бассейне, сказал, что новые конструкции струйных насосов увеличивают зоны всасывания и разгрузки, что «расширяет сферу применения струйных насосов». Более эффективные поверхностные насосы также снижают эксплуатационные расходы. По словам Джексона, это делает струйные насосы конкурентоспособными с другими формами подъемной силы, исходя из мощности на доступную добываемую жидкость.

Фактически первичные двигатели для обеих систем находятся на поверхности — газовый компрессор для газлифта и, как правило, h-насос для струйных насосов.

Струйный насос использует поток жидкости под высоким давлением — обычно добываемую воду, но иногда и нефть — для создания ситуации низкого давления на впуске (клапан Вентури), фактически снижая давление на впуске насоса до точки, меньшей, чем пластовое давление для введения добываемой жидкости в струю высокого давления. На поверхности жидкости разделяются, в то время как рабочая жидкость рециркулирует для подъема, а добываемая жидкость направляется по выкидной линии.

Без движущихся частей в скважине, струйный насос чрезвычайно устойчив к песку и обломкам в добываемой жидкости и не имеет проблем с газовой пробкой. Струйные насосы также могут охватывать широкий диапазон добычи, добывая скважины от 20 до более 20 тысяч баррелей в сутки. Газлифт предполагает установку серии газовых клапанов через определенные интервалы вдоль ствола скважины. Технически, сказал Миллер, «газлифт не был назван правильно. Газ ничего не поднимает. Закачиваемый нами газ изменяет градиент, изменяет вес жидкости, а забойное давление скважины выталкивает жидкость на поверхность.

«Если мы достаточно облегчим эту жидкость, — продолжил он, — для того, чтобы вывести жидкость из скважины, потребуется меньшее забойное давление». Миллер считает, что «газовая молния» будет более точным термином, но понимает, что оригинальное название никуда не денется.

Он добавил, что газлифт мог бы стать более популярным, если бы больше людей поняли, как он работает. «Я был в местах, где противодавление [на газлифтной скважине] составляло 300 фунтов на квадратный дюйм. Вы спросите, почему? Насос говорит: «Я должен держать газ в растворе, чтобы он не блокировал мой насос», а я говорю: «У вас нет насоса, у вас есть газлифт.’”

Что необходимо, так это для выхода газа, чтобы жидкость была достаточно легкой, чтобы забойное давление могло вытолкнуть нефть из скважины. «Существуют огромные заблуждения относительно того, как работает газлифт», — сказал он.

Джексон сказал, что одно из главных усовершенствований струйных насосов находится на поверхности — его компания заменила традиционные плунжерные насосы на h-насосы (ЭЦН с горизонтальной поверхностью) и технологию безуплотненных насосов Wanner Engineering (Hydra-Cell) для обеспечения надежности и операционная эффективность.Новые системы требуют гораздо меньшего обслуживания, что снижает стоимость владения. Циклы технического обслуживания проводятся ежеквартально, вместо более обширного обслуживания с ежемесячными интервалами, которые требуются для поршневых поршневых насосов.

У насосов H есть компромисс с эффективностью. «Вы получаете меньшую объемную эффективность благодаря насосу H, но вы компенсируете это эксплуатационной стоимостью владения», — сказал он.

Насосы Hydra-Cell «обеспечивают надежность h-насоса с объемной эффективностью плунжерного насоса», — пояснил Джексон.«Это запатентованный насос, который мы помогли компании Wanner Engineering из Миннеаполиса разработать для OFS». Ранее насосы Hydra-Cell были ограничены мощностью 30 л.с., но Ваннер разработал модели мощностью от 100 до 200 л.с., а модель мощностью 300 л.с. должна быть представлена в 2020 году. Джексон говорит: «Это действительно меняет правила игры для подъемной и производственной перекачки. рынок.»

Jackson стал свидетелем значительного возобновления интереса к струйным насосам не только для традиционной добычи нефти и обратного потока, но и для таких функций, как очистка, испытание изоляции зон и применение поверхностной трубки Вентури.

Технологические достижения помогли в нескольких областях. В новом производственном оборудовании используется специальная металлургия для покрытия, которое устраняет необходимость в сварных швах на насосах, увеличивая срок службы. В полевых условиях те же датчики, которые предоставляют данные производителям, также помогают поставщикам, таким как Tech-FLO, оценивать свое оборудование. «До того, как мы все были связаны и могли просматривать все это на нашем телефоне, когда что-то происходило с помпой, это было:« Хорошо, иди туда », и это была либо твоя вина, либо моя вина» и простои может растянуться на часы и дольше.

«Здесь у нас круглосуточный мониторинг, где у нас возникла проблема с более крупным клиентом здесь [в Пермском бассейне], и они позвонили в 5:00 в пятницу и сказали:« О, этот насос не перезапустится. . »» Когда команда Джексона вошла в систему данных за день, они смогли отследить проблему и порекомендовать действия. Компания использует собственное программное обеспечение для отслеживания единиц, которые они сдают производителям.

На вопрос, какие типы скважин лучше всего подходят для струйных насосов, Джексон признал предубеждение в отношении струйных насосов, прежде чем сказать: «У нас есть скважины, которые производят 20 баррелей в день, и у нас есть скважины, которые производят 6 000 баррелей в день. -7000 баррелей в сутки.Проблема с гидравлическим подъемником в том, что если у вас есть забойное давление и подача жидкости, он всегда будет работать. Это просто зависит от того, сколько лошадиных сил вам нужно на поверхности, чтобы это сработало ».

По мнению Миллера, газлифт работает и в более широких пределах, чем это принято считать.

В течение многих лет, по его словам, конкуренты говорили, что газлифт был неэффективным и составлял менее 600 баррелей в день. «Это не. Это эффективно до истощения, если вы знаете, что делаете.Мы работаем над некоторыми методами для дебита от 600 баррелей в день и истощения для газлифта, которые снизят забойное давление ниже, чем у погружного насоса ».

Эти методы включают новые методы использования НКТ с меньшей скоростью, которые позволяют операторам снижать давление примерно до 200 фунтов на квадратный дюйм с помощью газлифта с истинной вертикальной глубины скважины, сказал Миллер. Эти новые конструкции газлифта могут быть лучшим вариантом для небольших насосно-компрессорных труб в скважинах с высоким содержанием парафина и сульфида железа, характерных для Пермского периода.

«Все это можно обработать химическими веществами, поэтому мы должны взяться за дело», чтобы преодолеть возражения молодых инженеров, обеспокоенных проблемами парафина и сульфида железа, — сказал Миллер.

Он добавил, что многие нетрадиционные скважины проводят последнюю половину своей продуктивной жизни на искусственном подъеме, а это означает, что дебит составит 800 баррелей в сутки или меньше. «Поэтому важно, чтобы у вас был правильный искусственный подъемник, чтобы максимизировать эффективность системы на протяжении всего срока эксплуатации скважины.”

Нетрадиционное производство можно сравнить с надуванием воздушного шара, отметил он. Гидравлический разрыв достигает только определенного расстояния от скважины, и в отличие от обычных скважин, нефть больше не поступает из остальной части пласта. «Есть только определенное количество места для жидкости, газа, нефти и воды. Это как надуть воздушный шар; шар достигает определенного диаметра, и все готово. То же самое и с этим. И если вы сядете и позволите этим колодцам течь обратно, пока они не остановятся, все это давление исчезнет.Поэтому мы должны сохранять забойное давление », чтобы получить всю возможную нефть из пласта. По словам Миллера, газлифт может помочь сохранить забойное давление.

Нельзя сказать, что ЭЦН и штанговые насосы по-прежнему не используются во многих случаях. Но новая технология позволила улучшить конструкцию оборудования, производство оборудования, конструкцию скважин и постоянный мониторинг до такой степени, что старая технология стала практически новой. Это дает производителям больше оружия в борьбе с сокращением маржи и бегством инвестиций.
