Плиты перекрытий – это несущие конструкции зданий, воспринимающие постоянные и временные нагрузки в пределах одного этажа.

Плиты укладываются в пролёте между вертикальными опорами – стенами, пилонами или колоннами.

Преимущественно работают на изгиб и выполняют роль жёсткого диска, объединяющего отдельные элементы каркаса сооружения в единую геометрически неизменяемую систему.

При расчёте плит перекрытий определяются такие важные параметры, как их толщина, армирование, прогиб и необходимость устройства дополнительных подпирающих элементов (балок или капителей).

Как провести расчет нагрузок на перекрытие, расскажем далее.

Содержание

• 1 Что это такое?
• 2 Виды нагрузок на плиты перекрытий по СНиП и СП
• 3 Расчёт пролетных конструкций
• 4 Как рассчитать значения?
  • 4.1 Предельные
  • 4. 2 Точечные
  • 4.3 Пересчёт на м2
    • 4.3.1 Пример
  • 4.4 Изгибающий момент
  • 4.5 Как посчитать несущую способность?
  • 4.6 Прочность ЖБ элемента
• 5 Возможные сложности и ошибки
• 6 Заключение

Что это такое?

Нагрузки, прикладываемые к перекрытию, представляют собой сочетание внешних сил, действующих на конструктивный элемент, вызывая в нём внутренние усилия. Несущая способность элемента определяется из условия равновесия, достигаемого при приложении нагрузок.

Виды нагрузок на плиты перекрытий по СНиП и СП

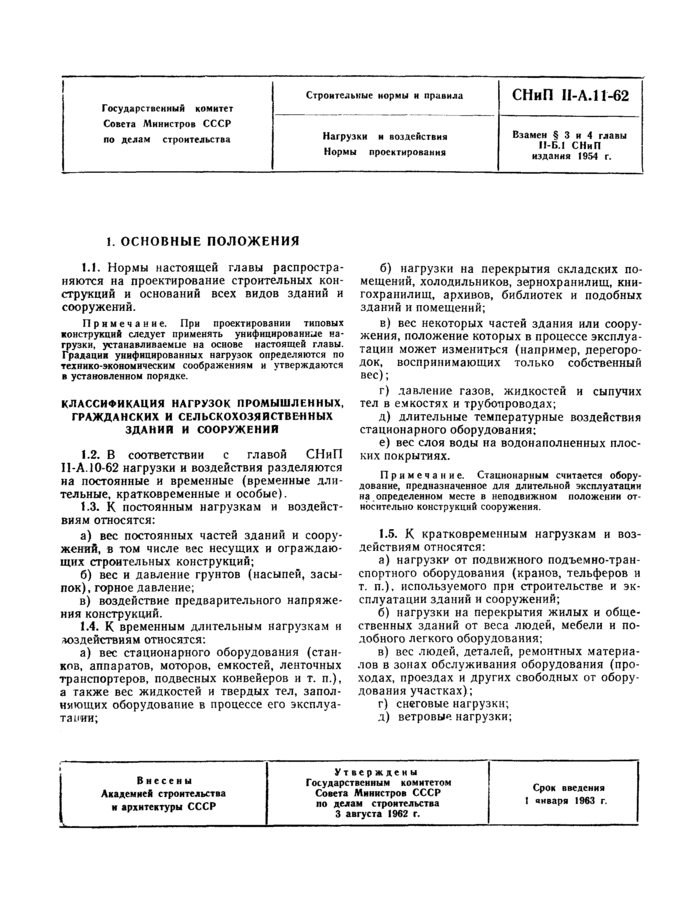

Нагрузки на пролётные конструкции определяются, исходя из требований нормативных документов – СНиП 2.01.07-85 и его обновлённой версии – СП 20.13330.2011 «Нагрузки и воздействия».

В соответствии с пунктами этих нормативов, нагрузки классифицируются на следующие виды:

1. Полезные – нагрузки, необходимые для обеспечения комфортной эксплуатации помещения, в соответствии с его функциональным назначением.

   Например, в жилых квартирах или частных домах – это нагрузки от мебели, бытовых приборов и самих жильцов.

   В магазинах – от посетителей, персонала, прилавков, стеллажей и оборудования, необходимого для функционирования помещения.

2. Допустимые – сочетание внешних сил, приложенных к перекрытию, при котором оно продолжает удовлетворять всем предъявляемым к нему эксплуатационным требованиям без наступления необратимых последствий.
3. Постоянные – нагрузки, которые действуют на протяжении всего периода эксплуатации помещения. К таким видам загружения относятся собственный вес плит, масса пирога пола и штамповые нагрузки от конструктивных элементов, без которых эксплуатация помещения не представляется возможной.
4. Временные – нагрузки от веса оборудования, мебели, людей и другие виды сил, которые прикладываются к несущему элементу на определённый промежуток времени.
5. Предельные – максимальная величина нагрузки, при приложении которой в конструктивном элементе начинают происходить необратимые процессы – пластические деформации, бесконтрольное раскрытие трещин, а также обрушение перекрытия.

В зависимости от функционального назначения помещений, величины полезных нагрузок различаются.

В жилом помещении равномерно распределённые по площади временные нагрузки составляют 150 – 200 кгс/м², а в общественных зданиях, в зависимости от особенностей технологического процесса они составляют уже 250 – 500 кгс/м².

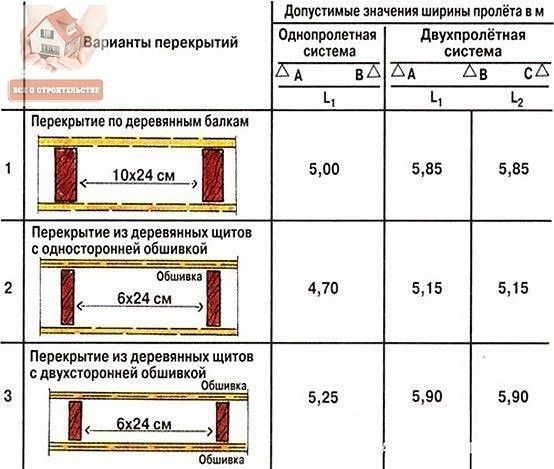

Расчёт пролетных конструкций

Расчёт пролётных конструкций ведётся по двум группам предельных состояний:

• 1 группа – подбирается такие параметры жёсткости конструктивного элемента, при которых оно не потеряет прочность под действие сочетания постоянных, временных и особых нагрузок;
• 2 группа – расчёт по деформациям, при котором определяется фактический прогиб перекрытия, после чего это значение сравнивается с предельно допустимыми значениями из СНиП.

На несущую способность плит перекрытий влияет величины постоянных и полезных нагрузок, толщина элемента, длина пролёта и условия эксплуатации помещения.

Как рассчитать значения?

Расчёт нагрузок на плиту перекрытия производится методом суммирования всех приложенных к конструктивному элементу внешних сил, с учётом различных коэффициентов запаса, принимаемых по указанному выше СНиП. Если рассмотреть теоретические выкладки, то расчёт нагрузок делится на следующие категории:

Предельные

Расчёт сводится к вычислению максимально допустимого значения приложенных на конструкцию внешних сил, при которых конструкция достигает предельного равновесия.

Например, на основании представленного ниже расчёта – при приложении суммарной расчётной нагрузки 900 кг/м² на плиту перекрытия толщиной 200 мм, армированную прутками d10 A500s с шагом 200 мм, достигается фактический изгибающий момент М = 2812,5 кН*см при пролёте 5 м.

А сечение с такими параметрами остаётся в равновесии при достижении момента М_пред = 2988.5 кН*см, что всего на 5,8% выше предельного значения.

Учитывая, что момент в изгибаемом сечении под действием равномерно распределённой нагрузки равняется M = q х l² / 8, то q_пред = 8M/l², или q_пред = 8 х 2998.5 / 25 = 956.32 кг/м² – при такой внешней силе сечение установленных параметров перестанет удовлетворять предельному равновесию, и данная нагрузка является предельной.

Точечные

Как правило, такие силы не прикладываются к перекрытию отдельно – всегда существуют постоянные нагрузки, и единичное точечное загружение суммируется с ними.

Приложенная точечная нагрузка влияет на значение опорных реакций и величину изгибающего момента в расчётном сечении. Усилия от точечного загружения определяется как произведение силы на плечо (расстояние от ближайшей точки опоры).

Например, если в комнате с пролётом 5 метров стоит декоративная колонна массой 500 кг на расстоянии от стены 2 м, то расчётная нагрузка с учётом коэффициента запаса (g_n для постоянных сил = 1,05) составит 525 кг. Момент в данной точке составит 525 кг х 2 м = 1050 кг * м, или 1050 кН * см.

Соответственно, при добавлении равномерно распределённого загружения, описанного выше, стандартное сечение плиты с армированием d10 A500s с шагом 200 мм не будет удовлетворять расчёту прочности, и данное место следует усилить дополнительными стержнями, например, d10 A500s ш. 200 + d12 A500s ш. 200.

Пересчёт на м

²

Учитывая, что жб плита перекрытия работает по упруго-пластической схеме, все внутренние усилия в ней перераспределяются по площади и объёму.

СНиП допускает не производить расчёт временных нагрузок на плиту от конкретных предметов, а учитывать приведённую равномерно-распределённую по площади поверхности силу.

Например, вдоль стены комнаты, на протяжении 3 м стоит гарнитур общей массой 400 кг, напротив – диван массой 200 кг и другие предметы мебели с разными весами. По данному помещению каждый день передвигаются 4 человека с массами тела от 50 до 120 кг.

По факту, точно посчитать нагрузку не представляется возможным, но СП 20.13330.2011 допускает учитывать в статическом расчёте приведённую равномерно распределённую нагрузку для жилых помещений 150 кг/м².

Пример

Ниже представлен пример сбора нагрузок на перекрытие в частном жилом доме. По условию задачи, габариты комнаты составляют 7 х 4 м, плита перекрытия 200 мм, поверх которой уложена ц/п стяжка толщиной 50 мм по подложке из экструдированного пенополистирола 30 мм, а в качестве чистового пола применяется керамогранитная плитка толщиной 12 мм с клеевым составом 3 мм.

Требуется собрать расчётные нагрузки на данную конструкцию для последующего расчёта. Задача решается с выполнением следующих этапов:

Собственный вес плиты – M₁ = S x h x r_бет, где:

• S – площадь поверхности перекрытия, равный 5 м х 4 м, или 2 м²,
• h – толщина плиты, которая составляет 200 мм, или 0,2 м,
• r_бет – средняя плотность армированного бетона, которая равна 2500 кг/м².
• M₁ = 20 м² х 0,2 м х 2500 кг/м² = 10 000 кг.

Масса полов – M₂ = m_подл + m_стяж + m_плит, где:

• m_подл = S x h_подл х r_{пенопол} = 20 м² х 0,03 м х 40 кг/м² = 24 кг,
• m_стяж = S x h_стяж х r_{ц/п р-ра} = 20 м² х 0,05 м х 1800 кг/м² = 1800 кг,
• m_плит = S x h_плит х r_{керамогр} = 20 м² х 0,015 м х 2400 кг/м² = 720 кг (значение принимается с учётом слоя плиточного клея).

M₂ = 24 кг + 1800 кг + 720 кг = 2544 кг. В жилом помещении рекомендуемая по СНиП временная нагрузка составляет q = 150 кгс/м₂.

Таким образом, суммарная полезная нагрузка на плиту составляет F = q x S = 150 х 20 = 3000 кг:

1. Общая вертикальная нагрузка, приложенная к плите, равняется F_общ = M₁ + M₂ + F = 10000 кг + 2544 кг + 3000 кг = 15544 кг, или 1554,4 кН.
2. Как правило, нормативные нагрузки необходимо привести к расчётным величинам, учитывая коэффициенты надёжности. Данный показатель записывается как g_n, и для постоянных загружений он составляет 1,1, а для полезной нагрузки – 1,4.

Таким образом, F_{общ расч} = (M₁ + M₂) x g_{nс пост} + F x g_nврем = (10000 кг + 2544 кг) х 1,1 + 3000 кг х 1,4 = 13798,4 кг + 4200 кг = 17998.4 кг ~ 18000 кг, или 1800 кН.

Чтобы привести суммарное значение данной величины в равномерно распределённую нагрузку, достаточно разделить его на общую площадь комнаты. То есть Q_{общ расч} = F_{общ расч} / S = 1800 кН / 20 м

2 = 90 кН/м², или 900 кг/м².

При наличии точечной или штамповой нагрузки от веса какого-либо оборудования, она участвует в расчёте отдельно, формируя линейную, а не квадратичную зависимость изгибающего момента.

В отдельных случаях допускается разложить точечную нагрузку на равномерно распределённую по площади, с учётом повышающего коэффициента, так как железобетон не является упругим материалом, и все усилия в нём перераспределяются в большей части его объёма.

Изгибающий момент

Безбалочная плита перекрытия должна удовлетворять расчёту по прочности, или первой группе предельных состояний. Чтобы определить несущую способность перекрытия, необходимо выполнить следующий алгоритм:

1. Если соотношения габаритов перекрытия а/b или b/a > 2, то такая плита работает по короткой стороне.
   Если данные показатель меньше 2, то плита считается опёртой по контуру, и расчёт ведётся относительно того пролёта, в котором возникает наибольший изгибающий момент.

   Значение момента прямо пропорционально величине пролёта, поэтому в рассматриваемом примере расчёт ведётся относительно стороны a = 5 м.

2. Из плиты выделяется расчётная полоса шириной 1 м, которая будет рассматриваться как изгибаемый линейный элемент, или балка с приложенной к ней равномерно распределённой по длине нагрузкой.

В рассматриваемом примере балка имеет сечение b x h = 1 м х 0,2 м, и к ней приложена нагрузка q_расч = 900 кг/м, или 90 кН/м.

Величина изгибаемого момента для подобной конструкции составляет M = q_расч х l² / 8, где l – величина пролёта, или 5 м. M = 90 кН/м х 5 х 5 / 8 = 281.25 кН*м, или 2812,5 кН*см.

Величина изгибающего момента может быть отображена на эпюре данного вида усилия, возникающего в конструкции.

Как посчитать несущую способность?

При известной величине изгибающего момента и габаритов (жёсткости сечения) можно определить несущую способность данного пролётного элемента по следующим формулам:

Высота сечения плиты складывается из двух величин h = h₀ + a, где h₀ – рабочая высота от нижней арматуры, находящейся в зоне растяжения до верхней грани бетона. а – величина защитного слоя бетона. Как правило, этот показатель в тонких плитах варьируется в пределах от 15 до 25 мм. h₀ = h – a = 200 мм – 20 мм = 180 мм.

В строительной механике, согласно по СП 63.13330. 2018 «Бетонные и железобетонные конструкции», существуют два условия, при которых конструкция достигает предельного равновесия под действием внешних сил.

R_s A_s = R_bbx, где:

• M = R_bbx (h₀ – x/2),
• R_s – предел прочности арматурной стали заданного класса на растяжение,
• R_b – тот же показатель, но для бетона, на сжатие, зависящий от марки материала.

Если в плите принимается наиболее распространённая арматура класса A500s, то R_s = 43,5 кН/см². Если бетон в рассматриваемом примере имеет класс B30, то R_b = 1,7 кН/см².

В условии равновесия х – абсолютная величина сжатой зона бетона, которая равняется х = R_s А_s / g_b1 R_bb (по СП 63.13330.2018 «Бетонные и железобетонные конструкции»):

• A_s – площадь всех стержней рабочей арматуры в растянутой зоне сечения плиты,
• g_b1 – коэффициент запаса, зависящий от условий работы бетона в конструкции, для стандартных вариантов эксплуатации перекрытия принимается равным 0,9.

Требуемая площадь рабочей арматуры зависит от расчётных параметров сечения и величины внутренних усилий (в плите перекрытия – изгибающего момента).

А_s = g_b1R_bbeh₀/R_s (по СП 63.13330.2018):

• e – безразмерная величина, характеризующая относительную высоту сжатой части бетонного сечения, которая определяется из соотношения e = (1 – (1 – 2a_m)^1/2),
• a_m – это показатель, описывающий отношение изгибающего момента к прочностным характеристикам жб сечения, определяемый по формуле СП,
• a_m = M / (g_b1 R_bbh₀²) = 2812,5 / (0,9 х 1,7 х 100 х 324) = 2812,5 кН*см / 49572 = 0,057.

А_s = 0,9 х 1,7 х 100 х 0,057 х 18 / 43,5 = 3,61 см².

Для предотвращения образования трещин от усадки бетона, в плитах перекрытий шаг рабочей арматуры, чаще всего, назначается 200 мм. Таким образом, в расчётной полосе шириной 1 м располагается 5 рабочих стержней.

В данном примере допускается рассмотреть армирование из 5d10, и реальная площадь стержней составит 3,93 см², что больше, чем требуемое значение, с учётом повышающих коэффициентов. При известных значениях площади армирования, можно определить величину х: х = R_s А_s / g_b1 R_bb = 43,5 х 3,93 / (0,9 х 1,7 х 100) = 1,12 см.

На завершающем этапе из основного условия равновесия определяется предельно допустимый момент, который может возникнуть в сечении плиты перекрытия. M = g_b1 R_bbx(h₀ – x/2) = 0,9 х 1,7 х 100 х 1,12 х (18 – 1,12/2) = 2988.5 кН*см.

Далее остаётся сравнить предельно допустимый момент 2988.5 кН*см с фактическим усилием, возникающим после приложения нагрузок – 2812,5 кН*см, который оказался меньше, значит, условие прочности выполняется.

В случае, если условие предельного равновесия не достигается, толщина плиты, а также расчётное количество рабочей арматуры должны быть пересмотрены.

Прочность ЖБ элемента

В строительной механике понятия прочности и несущей способности практически не имеют различий. Однако, на практике это не совсем так. Прочность – это способность конструктивного элемента не разрушаться под действием внешних сил. Несущая способность – это способность конструктивного элемента удовлетворять предъявленным к нему эксплуатационным требованиям под действием сочетания нагрузок.

Таким образом, расчёт по предельным состояниям 1 группы, приведённый выше, показывает, что плита перекрытия остаётся в статическом положении не разрушается, (то есть, обеспечивается её прочность) и может эксплуатироваться в нормальных условиях (так как в расчёте были учтены все коэффициенты условий работы). Проведения дополнительных прочностных расчётов не требуется.

Возможные сложности и ошибки

При расчёте сечения плиты перекрытия на прочность, следует учитывать важные нюансы, чтобы не допустить серьёзных ошибок:

1. Расчёты должны проводиться в строгом соответствии с требованиями нормативных документов.
2. При вычислениях все единицы измерения должны быть приведены к единым значениям, а, в противном случае, результат будет далёким от истины.
3. При определении изгибающего момента следует учесть характер опирания плиты перекрытия, так как формулы для жёсткой заделки или шарнирного сопряжения отличаются друг от друга.
4. При сборе нагрузок не следует забывать коэффициенты надёжности, которые усугубляют теоретическую работу конструкции и приближают её к реальным условиям.

Последствия неверных расчётов могут привести к обрушению строительных конструкций, недопустимым прогибам и другим непоправимым проблемам во время эксплуатации сооружения.

Заключение

Перед назначением толщины и армирования плиты перекрытия необходимо провести расчёт прочности изгибаемого элемента. Вычисления выполняются после сбора постоянных и временных нагрузок и определения внутренних усилий в конструкции.

Если результаты расчёта не удовлетворяют условиям предельного равновесия, необходимо задать другую толщину плиты и провести вычисления заново.

Сбор нагрузок на перекрытие и балку

Сбор нагрузок производится всегда, когда нужно рассчитать несущую способность строительных конструкций. В частности, для перекрытий нагрузки собираются с целью определения толщины, шага и сечения арматуры железобетонного перекрытия, сечения и шага балок деревянного перекрытия, вида, шага и номера металлических балок (швеллер, двутавр и т.д.).

Сбор нагрузок производится с учетом требований СНиПа 2.01.07-85* (или по новому СП 20.13330.2011) «Актуализированная редакция» [1].

Данное мероприятие для перекрытия жилого дома включает в себя следующую последовательность:

1. Определение веса «пирога» перекрытия.

В «пирог» входят: ограждающие конструкции (например, монолитная железобетонная плита), теплоизоляционные и пароизоляционные материалы, выравнивающие материалы (например, стяжка или наливной пол), покрытие пола (линолеум, паркет, ламинат и т.д.).

Для определения веса того или иного слоя нужно знать плотность материала и его толщину.

2. Определение временной нагрузки.

К временным нагрузкам относятся мебель, техника, люди, животные, т.е. все то, что способно двигаться или переставляться местами. Их нормативные значения можно найти в таблице 8.3. [1]. Например, для квартир жилых домов нормативное значение равномерно распределенной нагрузки составляет 150 кг/м2.

3. Определение расчетной нагрузки.

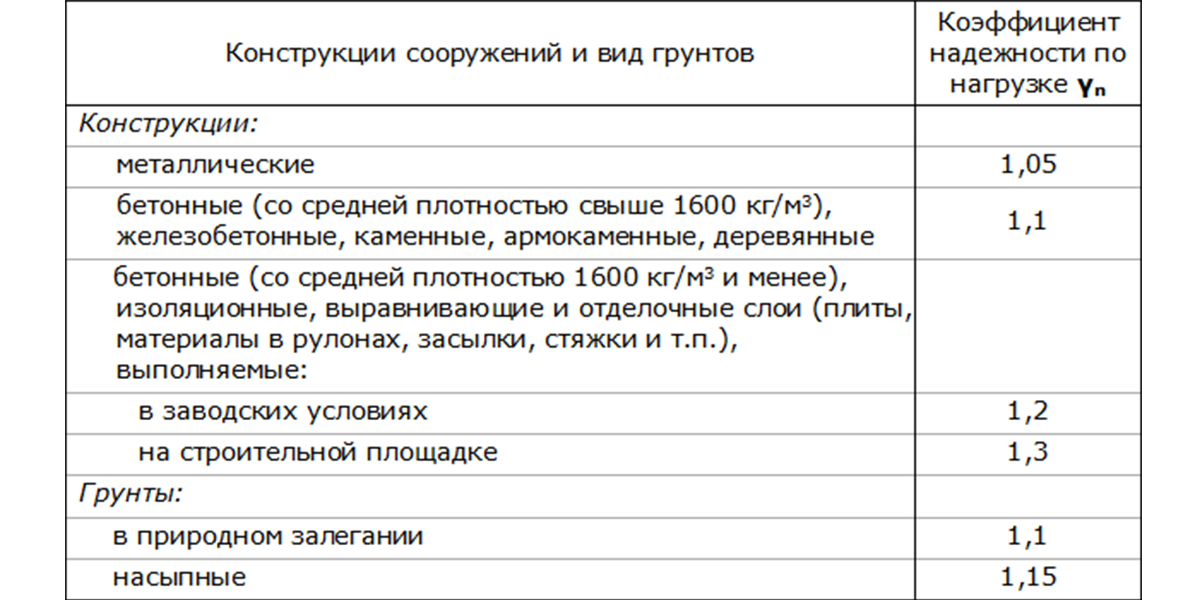

Делается это с помощью коэффициентов надежности по нагрузки, которые можно найти в том же СНиПе. Для веса строительных конструкций и грунтов — это таблица 7.1 [1]. Что касается равномерно распределенной временной нагрузки и нагрузки от материалов, то здесь коэффициент надежности берется в зависимости от нормативного значения по пункту 8.2.2 [1]. Так, по нему, если вес составляет менее 200 кг/м2 коэффициент равен 1,3, если равен или более 200 кг/м2 — 1,2. Также данный пункт регламентирует значение нормативной нагрузки от веса перегородок, которая должна равняться не менее 50 кг/м2.

4. Сложение.

В конце необходимо сложить все расчетные и нормативные значения с целью определения общего значения для дальнейшего использования их в расчете на несущую способность.

В случае сбора нагрузок на балку ситуация та же. Только после получения конечных значений их нужно будет преобразовать из кг/м2 в кг/м. Делается это с помощью умножения общей расчетной или нормативной нагрузки на величину пролета.

Для того, чтобы материал был более понятен, рассмотрим два примера. В первом примере соберем нагрузки на перекрытие, а во втором на балку.

А после рассмотрения примеров с целью экономии времени можно воспользоваться специальным калькулятором. Он позволяет в режиме онлайн собрать нагрузки на перекрытие, стены и балки перекрытия.

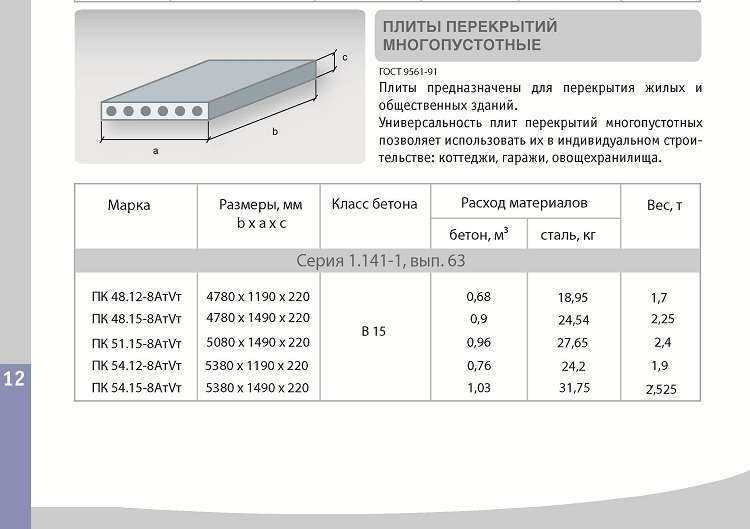

Пример 1. Сбор нагрузок на междуэтажное перекрытие жилого дома.

Имеется перекрытие, состоящее из следующих слоев:

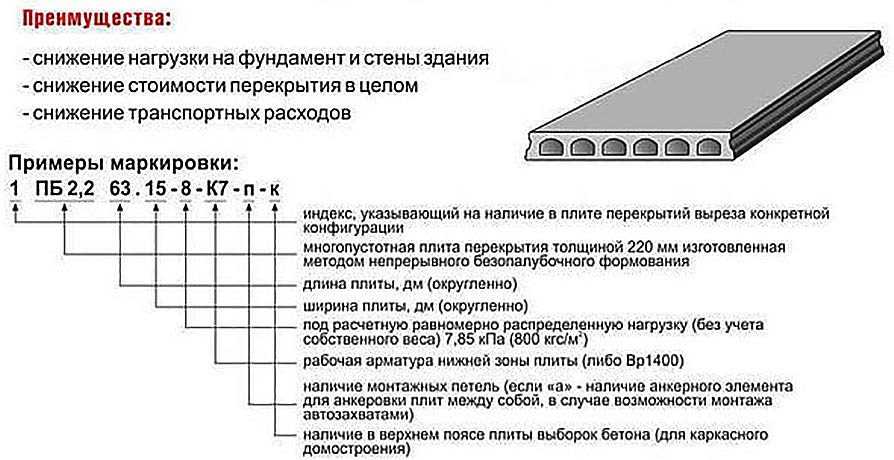

1. Многопустотная железобетонная плита — 220 мм.

2. Цементно-песчаная стяжка (ρ=1800 кг/м3) — 30 мм.

3. Утепленный линолеум.

На перекрытие опирается одна кирпичная перегородка.

Определим нагрузки, действующие на 1 м2 грузовой площади (кг/м2) перекрытия. Для наглядности весь процесс сбора нагрузок произведем в таблице.

Вид нагрузки	Норм.	Коэф.	Расч.
Постоянные нагрузки: — железобетонная плита перекрытия (многопустотная) толщиной 220 мм — цементно-песчаная стяжка (ρ=1800 кг/м3) толщиной 30 мм — утепленный линолеум — перегородки Временные нагрузки: — жилые помещения	290 кг/м2   54 кг/м2 5 кг/м2 50 кг/м2   150 кг/м2	1,1   1,3 1,3 1,1   1,3	319 кг/м2   70,2 кг/м2 6,5 кг/м2 55 кг/м2   195 кг/м2
ИТОГО	549 кг/м2		645,7 кг/м2

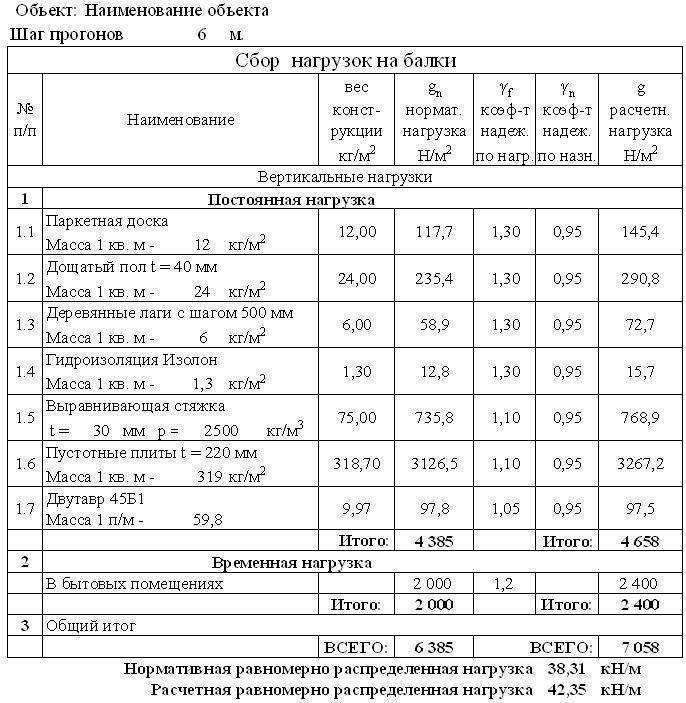

Пример 2. Сбор нагрузок на балку перекрытия.

Имеется перекрытие, которое опирается на деревянные балки, состоящее из следующих слоев:

1. Доска из сосны (ρ=520 кг/м3) — 40 мм.

2. Линолеум.

Шаг деревянных балок — 600 мм.

Также на перекрытие опирается перегородка из гипсокартонных листов.

Определение нагрузок на балку производится в два этапа:

1 этап — составляем таблицу, как описано выше, т.е. определяем нагрузки, действующие на 1 м2.

2 этап — преобразовываем нагрузки из 1кг/м2 в 1 кг/п.м.

Вид нагрузки	Норм.	Коэф.	Расч.
Постоянные нагрузки: — дощатый пол из сосны (ρ=520 кг/м3) толщиной 40 мм — линолеум — перегородки Временные нагрузки: — жилые помещения	20,8 кг/м2 5 кг/м2 50 кг/м2   150 кг/м2	1,1 1,3 1,1   1,3	22,9 кг/м2 6,5 кг/м2 55 кг/м2   195 кг/м2
ИТОГО	225,8 кг/м2		279,4 кг/м2

Определение нормативной нагрузки на балку:

q_норм = 225,8кг/м2*(0,3м+0,3м) = 135,48 кг/м.

Определение расчетной нагрузки на балку:

q_расч = 279,4кг/м2*(0,3м+0,3м) = 167,64 кг/м.
