виды мебельных петель и советы по их выбору, материалы

К выбору фурнитуры для шкафов надо подходить с особым вниманием и определенными познаниями. Рынок богат разновидностями мебельных петель, та или иная вариация будет более выигрышна при сборке различных типов конструкций. Рассмотрим наиболее распространенные виды петель для шкафов.

Виды

Сегодня для закрепления дверей, как правило, применяют четырехшарнирные мебельные петли. Их просто монтировать, они служат долго и не боятся интенсивной эксплуатации. Моделей петель для шкафов несколько, остановимся подробнее на них.

Накладные и полунакладные

Популярные петли на четырех шарнирах отличаются хорошей прочностью, а потому их устанавливают не только на маленьких дверцах, но и объемных конструкциях.

С помощью таких механизмов дверцы шкафов открываются ровно под прямым углом, практически нет перекоса, навес поддерживает полотно в одном положении.

Полунакладная петля идет с большим изгибом, из-за этого дверца, когда открыта, закрывает лишь половину торца мебели. С накладным шарниром торец вообще не виден. Поэтому полунакладные механизмы применяют в трехстворчатых шкафах.

Рояльные (инверсные)

Длинная пластина, состоящая из нескольких петель, соединяющихся друг с другом шарнирами, выполнена из металла. Это только на первый взгляд она выглядит хрупкой, на самом деле это очень прочный механизм.

Им можно надежно закрепить даже крупногабаритное полотно, благодаря такому варианту обеспечивается открытие на 180 градусов.

Применяют такие навесы в двустороннем порядке, они встречаются на мебели, произведенной в СССР. У них хороший плечевой изгиб, что позволяет конструкции полностью открываться. Название свое получили от того, что ими массово закрепляли крышки роялей.

Карточные

Надежный мощный механизм, его в основном применяют для закрепления входных и межкомнатных дверей. В мебельном варианте встречается редко, уместно применить такие петли для крупногабаритных конструкций, например, в массивных шкафах с большими дверцами. Ими пользовались мастера-производители старинной мебели для изготовления тяжелых тумб, ретро-сундуков.

Внутренние

Применяют такие навесы, когда требуется «утопить» створку в конструкции шкафа. Угол открытия в такой вариации получается более 90 градусов, что позволяет дверце не закрывать стенку.

Их используют в шкафах-пеналах, а также при закреплении массивных дверных полотен.

Угловые

Бывают карточные и мебельные угловые навесы. Первые идут с отрицательным углом открытия, они дают возможность максимально раскрыться дверце, поэтому в мебельном деле их очень редко применяют. А вот мебельные угловые применяются по прямому назначению. Такая фурнитура встречается на различных предметах, идеально подходит для кухонных шкафов небольшого размера. Такие навесы обеспечивают открытие от 30 до 175 градусов.

Секретерные

Миниатюрные шарниры – сочетание петель карточного и накладного типов. Ими крепят створки, открывающиеся горизонтально. Секретерные шарниры прикрепляют винтами и врезают в конструкцию так же, как и другие четырехшарнирные модели.

Антресольные

Эти навесы также предназначены для полотен, которые должны открываться в горизонтальном положении, но несколько отличаются от секретерных моделей.

Антресольные идут с рычагом и доводчиком, что облегчает открытие дверей шкафов наверх. С таким механизмом это делается легко, без особых усилий.

Мебельные петли (продолжение) — МДМ

О компании Ferrari

История компании «Ferrari Agostino S.PA.» берет свое начало с 1953 года. Сегодня небольшой семейный бизнес на севере Италии превратился в известную во всем мире компанию с заводскими площадями более 100 000 кв.м. и штатом сотрудников около 250 человек.
Структура компании, которая по-прежнему является собственностью семьи Ferrari, также включает в себя четыре филиала в других странах: Ferrari America Inc. в Северной Каролине, Ferrari Germany GmbH в Германии, Ferrari UK в Великобритании and Ferrari Greece в Афинах, основной целью деятельности которых является глубокое изучение спроса и потребностей клиентов в данных регионах.

Завод в Италии обладает производственными линиями по изготовлению более 1500 наименований функциональной мебельной фурнитуры, в том числе 20 серий четырехшарнирных петель, наиболее популярные из которых Anyway Clip, Slide-On, Key-Hole, и петли для алюминиевых рамок. Все серии реализованы для чашки 26 и 35 мм. В среднем, завод производит около 170000 петель в год, из которых 80% экспортируется более чем в 60 стран по всему миру. На данный момент компания Ferrari имеет более 200 патентов, зарегистрированных в различных странах. Лифт для кухонь «KLOK» получил в 2003 году награду «функциональный дизайн и качественные материалы» на выставке «Interzum» в Кельне.

Серии петель Ferrari

Серия Диаметр чашки Глубина фрезеровки под чашку Особенности серии
Slide on 95 35 мм 11 мм Петли данной серии — самые распространенные. Для установки на площадку петля «задвигается» на нее, так, что винт установочной площадки входит в паз на задней части плеча петли (см. раздел «Установка петель»).
В ассортименте МДМ данная серия представлена максимально широко — доступны различные петли различных типов (вкладные, накладные, срединные), а также различных углов установки и открывания.
Slide on 96 35 мм 11 мм Внешне выглядят как петли серии Slide on 95, отличаясь от них типом пружины — данные петли работают на открывание двери на всем протяжении цикла открывания (в отличие от стандартных четырехшарнирных петель, которые работают в двух направлениях — в начале цикла открывания пружина стремится закрыть дверь, затем, примерно с середины цикла открывания, пружина стремится открыть дверь).
Петли данной серии используются с системой MAGIC и применяются в мебели в стиле хайтек (без ручек на дверцах).
Anyway Clip 90 35 мм 11 мм Петли данной серии предназначены для быстрого монтажа, а также для дверец с 3-мя и более петлями. Их особенность в том, что нет необходимости «задвигать» петлю под определенным углом на площадку, она защелкивается на ней из любого положения без использования инструментов. Снять петлю тоже предельно просто — достаточно потянуть за защелку на конце плеча петли.Монтажом и демонтажом мебели может заниматься один человек. Большие двери с тремя и более петлями невозможно установить в одиночку.
В ассортименте МДМ есть только одна петля данной серии (прямая накладная 90/110).
Mini 12 26 мм 11,5 мм Предназначены для дверец небольшого веса. Петли данной серии отличаются от серий Slide-on и Anyway Clip меньшим диаметром чашки, и, следовательно, меньшей максимальной нагрузкой. В плече петли есть отверстие в форме замочной скважины (key hole), которым она устанавливается на площадку.Данные петли представлены как для дверец из ДСП, так и для стеклянных дверец.
MiniMAX 26 мм 10 мм Петли данной серии также предназначены для небольших дверец. От серии Mini 12 отличаются меньшей глубиной фрезеровки, и, соответственно, возможностью использования ДСП толщиной от 12 мм. Крепление типа Slide-on дает возможность независимой регулировки (подробнее см. в разделе MiniMAX). MiniMAX рассчитана на большее количество циклов открывания/закрывания, чем Mini 12.
Данные петли представлены как для дверец из ДСП, так и для стеклянных дверец.

Углы установки и открывания

В ассортименте МДМ представлены петли серий Slide-on 95 и Mini 12 c различными углами установки и открывания. Вместе со специальными площадками для изменения угла, ассортимент МДМ позволяет разработать конструкцию любой, даже самой нестандартной конфигурации.
Угол установки (установочный угол) — это угол, под которым дверца находится по отношению к боковине шкафа в закрытом положении. Стандартный установочный угол составляет 90°. Для угловых элементов кухни предусмотрены петли с установочным углом 30°, 45°, 120°, 135°, 180°, 270° (карусельная петля). Установочный угол, также как и наложения (накладная, вкладная или срединная петля) определяется типом плеча петли (см. расшифровку артикула Ferrari).
Угол открывания (угол открытия) — это угол, на который дверца открывается из закрытого положения. Для стандартной петли равен 110°, также доступны петли с углами открывания 95°, 125°, 170° (карусельная петля).
Петли с нестандартными углами установки и открывания используются довольно редко, по сравнению со стандартными прямыми петлями, и обычно находят свое применение в угловых элементах мебели.
В тех случаях, когда для создания некого нестандартного установочного угла (например, 10°) не подходят петли, имеющиеся в ассортименте МДМ, можно использовать площадки для изменения установочного угла. Эти площадки сделаны из пластика и подкладываются под установочные площадки петель при их установке. Помимо пластиковых площадок с жестко заданными углами для петель серии Slide on существует площадка Compasso c динамическим изменением угла в диапазоне 5°-22°.


Типы наложения (навески) петель

Изгиб плеча петли определяет два параметра петли: ее тип (накладная, вкладная, срединная), а также установочный угол. Рассмотрим подробнее типы наложения.

Накладная петля

Как видно из рисунка, накладная петля полностью закрывает боковину конструкции. Это самый распространенный тип петель для дверей из ДСП и МДФ. Большинство кухонь собирается именно с использованием этих петель. Данному типу наложения соответствует тип плеча с кодом A (в конце артикула), например, С95087А.

Полунакладная петля

Полунакладные (срединные) петли используются в том случае, если дверцы, открывающиеся в разные стороны, расположены осями по направлению друг к другу (см.рис.). То есть, в таком случае нельзя использовать накладные петли (дверцы мешали бы друг другу при открывании). Данному типу петли соответствует код B (в конце артикула), например, С95087B.

Вкладная петля

Вкладные петли используются реже, чем накладные, но чаще, чем срединные. В такой конструкции дверцы находятся внутри шкафа и не накладываются на боковины. Данному типу плеча соответствует код C (в конце артикула), например, С95087C.


Установочные размеры

Количество петель на одну дверь

Петли с чашечкой диаметром 35 мм

Петли с чашечкой диаметром 26 мм

Петли тестировались на фасаде шириной 600 мм
Данные получены в лабораторных условиях и служатдля ознакомления. Производитель рекомендует перед использованием изготовить опытный образец. Количество петель, необходимых для установки на дверь, зависит от ее размера, веса и плотности материала, а также от установочной площадки и способа крепления петли.


Расстояние от края до отверстия под чашку петли


Минимальный зазор и фуга

Минимальный зазор L — это расстояние, которое должно оставаться свободным, чтобы обеспечить свободный ход дверцы при открывании. Фуга F — это расстояние до соседней дверцы (для срединных петель) или же до боковины (для вкладных петель).


Высота установочной площадки

Размеры D, L и F используются для расчета требуемой высоты установочной площадки. У каждой петли есть специальная формула, по которой рассчитывается эта высота H (зависит от изгиба плеча петли). От разработчика требуется выбрать глубину наложения S, то есть то, расстояние, на которое дверца будет накладываться на торец боковины и подставить это значение в формулу соответствующей петли.

Важно: фуга (расстояние от дверцы до внешнего края боковины) всегда должна быть больше, чем минимальный зазор L.


Возможности по регулировке

Петли Ferrari имеют очень широкие возможности по регулировке положения дверцы.

Петли серии Slide-on позволяют регулировать дверцу независимо в трех плоскостях, а также динамично изменять установочный угол петли с помощью площадки Compasso.

Петли Key-hole также имеют возможность регулировки, но для ее осуществления требуется предварительно ослабить крепежный винт., то есть это не независимая регулировка

Для петель серии Anyway Clip возможна независимая регулировка в трех плоскостях.

Регулировка по вертикали

Регулировка по горизонтали
(регулировка наложения)

Регулировка по глубине
(фронтальная регулировка)

Мебельные петли: разновидности и виды, установка

Мебельные петли – это важные элементы мебели, ведь именно от них зависит удобство использования конструкций, функциональность и даже эстетика. Поэтому выбору фурнитуры для шкафа стоит уделить особое внимание, так как существуют различные виды и разновидности мебельных петель, и каждая вариация будет выигрышнее в разных случаях, при сборке разных типов мебели. Сегодня мы рассмотрим наиболее распространенные виды петель, особенности их строения и монтажа.

Мебельные петли

Что такое мебельные петли?

Мебельными петлями называют механизмы, которые закрепляются к фасадной части двери и стенке, благодаря чему позволяют открывать и закрывать дверь. Все они выполняют различные функции – есть самые простые петли, которые лишь удерживают дверцу, есть вариации с доводчиком или эффектом «плавного закрывания», без стука.

На сегодняшний день для установки дверей в основном используют четырехшарнирные мебельные петли — подобные конструкции отличаются простотой монтажа, они могут без каких-либо проблем служить долгие годы даже при частой эксплуатации мебели. Механизм представляет собой наличие таких элементов:

  • планка;
  • чаша;
  • плечо.

Пример петли, обеспечивающей дверце плавный ход (стрелкой отмечен доводчик)

К самой дверце петля фиксируется чашкой, а планкой закрепляется к каркасу мебели. Для таких целей чаще всего используют шурпы и саморезы. Плечо в данном случае выполняет связующие функции, находясь между планкой и чашкой. Все элементы соединяются с помощью механизма на четырех шарнирах. В самой планке находится специальный винт, благодаря которому можно контролировать положение двери к каркасу шкафа.

Монтаж мебельных шарниров на кухонный шкаф

Виды петель

По способу фиксации двери и устройству петли мебельная фурнитура имеет несколько видов. Для того, чтобы выбрать ту или иную модель, потребуется ознакомиться с применением каждой.

Таблица 1. Разновидности мебельных петель

Вид, иллюстрацияОписание

Накладные и полунакладные

Петли такого типа на четырех шарнирах имеют большую популярность, чаще всего их можно встретить на различных шкафах с дверцами распашного вида. Отличительной особенностью является хорошая прочность, поэтому они без каких-либо проблем устанавливаются на двери как объемных, так и небольших конструкций. Благодаря подобным петлям дверцы будут легко открываться под максимально прямым углом. Они не позволяют им перекашиваться в одну из сторон, поддерживают их в едином положении.

При внешнем осмотре человек без соответствующего опыта не сможет найти в явные отличия в конструкции накладных и полунакладных петель, но все-таки они существуют. Так, если присмотреться к ним внимательно, то можно обнаружить что у полунакладной петли плечевой рычаг имеет больший изгиб. Эта особенность позволяет дверце в открытом виде заслонять только половину торца стенки. В случае с накладными шарнирами торец остается закрытым. Именно поэтому полунакладные шарниры предпочитают использовать лишь для перекрытий, к которым фиксируются дверцы с обеих сторон (в шкафах с тремя створками).

Рояльные

Такие петли имеют вид пластин, выполненных из металла, которые закрепляются друг с другом шарнирами. Обычно их фиксируют, целиком перекрывая один край конструкции двери, поэтому, даже если при внешнем осмотре они выглядят ненадежными, то в реальности это не совсем так. Петли такого вида позволяют надежно удерживать даже крупногабаритную дверцу. Характерное название им было дано по той причине, что подобную фурнитуру традиционно закрепляют с целью фиксации крышки рояля. Их еще принято называть инверсными, потому что они обеспечивают полное открытие двери. Закрепить шарниры подобного типа можно как с внутренней стороны, так и в торце стенки. В современных шкафах такие петли можно встретить крайне редко. В основном, их устанавливали в изделия производства СССР.

Стоит отметить, что инверсными называют, не только петли рояльного типа, но и другие четырехшарнирные. Полное открытие происходит благодаря хорошему изгибу плеча.

Карточные

Имеют схожую конструкцию с предыдущим видом петель, но при этом они более надежны, поэтому устанавливают подобные шарниры не по всей длине дверцы, а лишь местами. В основном карточные петли используют для установки дверей, входных или межкомнатных. В шкафах и прочих предметах мебели встретить их можно редко (только в крупногабаритных конструкциях с массивными дверцами). Увидеть карточные петли можно в мебели старого образца, различных ретро-сундуках, тяжелых тумбочках.

Внутренние

Применение внутренних петель целесообразно в том случае, если возникает необходимость «утопить» створку в конструкцию шкафа. При этом открытая дверца не будет заслонять стенку. Общий угол открытия в этом случае будет больше 90 градусов. Используют подобные шарниры опять же для тяжелых дверей и шкафов-пеналов.

Угловые

Угловые петли бывают двух разновидностей:
1. Карточные. Их устройство позволяет обеспечить максимальное раскрытие дверей, поэтому они крайне редко используются для предметов мебели. Отличаются они

установка и монтаж для функциональности изделия

Виды мебельной фурнитуры

Из этой статьи вы узнаете:

  • Какие бывают виды мебельной фурнитуры?

  • Что собой представляют ручки, как вид мебельной фурнитуры?

  • Какие колесики используются при производстве мебели?

  • Какие бывают ножки для мебели?

  • Какие петли используются при изготовлении мебели?

  • Что собой представляет выдвижная и подъемная мебельная фурнитура?

  • Какие виды мебельной фурнитуры используются в декоре?

  • Какие виды мебельной фурнитуры используются при сборке мебели?

Несмотря на то, что внешний вид мебели имеет большое значение, ее качество, долговечность, удобство и функциональность не менее важны. А за эти характеристики отвечают различные комплектующие и приспособления. В этой статье мы расскажем о том, какие виды мебельной фурнитуры существуют и на что следует обращать внимание при ее выборе.

Четырехшарнирные петли

Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:

  • высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
  • большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
  • возможность регулировки дверной створки в трех плоскостях.

Конструкция четырехшарнирной петли включает:

  • чашку;
  • плечо;
  • установочную площадку;
  • дополнительные элементы – регулировочный винт и декоративный фланец.

Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце. Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.

Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.

Разновидности петель

Четырехшарнирные мебельные петли в зависимости от сопряжения дверной створки с корпусом изделия делятся на:

  • накладные и полунакладные;
  • угловые;
  • специальные — штольные и инверсные петли.

накладная четырехшарнирная петля

полунакладная четырехшарнирная петля

При изготовлении большинства моделей любых видов корпусной мебели преимущественное распространение нашли первые три вида петельных конструкций.

По способу закрывания этот вид петельной фурнитуры делится на обычные экземпляры и конструкции, оснащенные доводчиком или газлифтом, которые значительно повышают удобство пользование мебелью.

На заметку!

В моделях, где створка «прячется» внутрь корпуса, заподлицо с его фасадом, применяют внутренние модели, которые функционально и конструктивно практически не отличаются от обычных накладных образцов.

Любые виды петель для мебели с четырьмя шарнирами можно установить и отрегулировать самостоятельно. Самым сложным в этом процессе является высверливание глухого отверстия под установку чашки, для чего потребуется сверло (фреза) Фоснера.

Установка фурнитуры

Для выполнения монтажных работ и крепления дверных створок на корпус изделия с использованием петельной фурнитуры с четырьмя шарнирами потребуется следующий инструмент и расходные материалы:

  • строительный угольник;
  • дрель или мощный шуруповерт;
  • фрезу (сверло Фоснера) диаметром 25,0 или 35,0 миллиметров (зависит от диаметра шашки;
  • карандаш;
  • шило;
  • набор отверток или сменные биты для шуруповерта;
  • саморезы 3,5×16,0 миллиметров.

второй этап установки мебельных петель

первый этап установки мебельных петель

Установочные работы начинаются с разметки. Карандашом намечают центры будущих отверстий. Обычно центр глухого отверстия под установку чашки предусматривают на расстоянии 80,0…130,0 миллиметров от верха-низа дверной панели. Общее количество фурнитуры выбирается в зависимости от веса дверной створки.

Большинство моделей четырехшарнирной фурнитуры имеют высоту (глубину) чашки равную 12,0…13,0 миллиметров. При наличии сверла Фоснера проблем с фрезеровкой глухого отверстия не возникает. В мебельном производстве часто применяются специальные концевые фрезы с ограничителем, не допускающим фрезеровку большей глубины отверстия. Если работы выполняются первый раз, то перед фрезерованием реальных отверстий желательно потренироваться на ненужном куске аналогичного материала.

На заметку!

Перед выполнением работ необходимо обратить внимание на качество заточки инструмента. Любые неточности и дефекты заточки могут привести к сколам кромок, фрезеруемых отверстий.

Для стеклянных дверных панелей существуют модели, которые не требуют сверления отверстий, где взамен чаши применена накладная планка. При самостоятельном изготовлении мебели вполне допустима установка этих экземпляров и на фасады, изготовленные из ламинированной древесностружечной плиты или «МДФ» — панелей.

После сверловки углубления, крепления опорной  чаши и установочной площадки к деталям изделия (дверце и стенке мебельного отсека) производится навешивание створки на корпус мебели. Для этого установочный паз корпуса заводится под винт ответной планки, после чего последний предварительно затягивается.

Выбор петель

Петля впервые была изготовлена в 1957 году, фирма, которая изготовила их, существует до сих пор. Петли применяются для удержания створки в закрытом состоянии, мебельные петли не видны снаружи, благодаря чему не портится внешний вид мебели. Петля представляет собой пружинный механизм. Мебельные петли можно использовать для , собственноручной и для навешивания створок, изготовленных из различных материалов древесины, из стекла и алюминиевого профиля.

При выборе петли следует учитывать внешний вид, особенно если при помощи них будут навешиваться стеклянные дверцы. В этом случае ее будет видно не только с внутренней, но и с наружной стороны. Если петля односторонняя, то врезные части скрываются заглушкой.

Металлы, из которых делаются изделия

  • Нержавеющая сталь
  • Бронза
  • Алюминий
  • Твердосплавная латунь

Если петлю установить неправильно, дверца будет плохо открываться и регулироваться.

Составляющие компоненты

  • Основание, которое крепится к монтажной планке. На основание есть винт, для регулировки перемещения вправо или влево.
  • Подвижная часть.
  • Чашка, ее вкладывают в сделанное отверстие.

Мебельные петли бывают различного внешнего вида, функции и конструкции. При выборе петли необходимо учитывать угол открывания и ее способности. Так же обратите внимание на механизм: будет ли дверца ударяться при закрытии или нет.

Это важный фактор, особенно, когда маленький ребенок в доме, чтобы не прищемить пальцы, так как они захлопываются очень резко.

Разновидности петель

  1. Карточные петли, установка очень легкая. Петля состоит из пластины с отверстиями, в которые будет вкручивать шуруп для фиксации на стенке. Бывают левые и правые карточные петли. Самыми первыми появились именно карточные петли, в дальнейшем их усовершенствовали и появились другие разновидности петель.
  2. Полунакладные, применяются для монтировки смежной створки, одна из них должна быть прикреплена к какой-нибудь стенке корпуса мебели. Полунакладная петля имеет характерный изгиб.
  3. Накладные, обычно именно их используют при производстве мебели. При установке этих петель, петельная часть накладывается на торец соседней стенки, в закрытом состоянии.
  4. Внутренние, второе их название вкладные. При установке внутренних мебельных петель, часть петли упирается торцом в соседнюю стенку. Внутренние петли отличаются от полунакладных, основанием изгиба, который у вкладных больше.
  5. Угловые петли, различаются по углу открывания.
  6. Штольные, их второе название глухие петли, угол для установки 180 градусов, а для открывания 90.
  7. Инверсные, применяются во встроенных шкафах, дверца в этом случае образует прямую с боковой линией.

Установка и разметка мебельных петель

  • Установка мебельной петли начинается с разметки, отмечается центр всех будущих отверстий. При установке мебельных петель, разметка, очень важное действие, которое должно быть точным, так как погрешности и ошибки приведут к неправильной установке. Разметку делаем на таком расстоянии, чтобы петля не соприкасалась с петлями и не затрудняла открывание.
  • При сверлении отверстия дрель нужно держать в вертикальном положении, чтобы не было сколов, и глубина отверстия была равномерной.
  • После того, как сделали разметку и просверлили отверстие, проводится установка петли. Для этого ее вставляем в паз и выравниваем.
  • Затем при помощи шила намечаем место под элементы крепежа.
  • После того, как петля установлена, фасад можно навешивать.

Чтобы установить петлю потребуется:

  1. Молоток.
  2. Дрель.
  3. Карандаш.
  4. Шило.
  5. Шуроповерт, крестовая отвертка.
  6. Саморезы 4*16 и петля.

Если использовать петли мебельные внутренние, установка применяется для фасадов под углом 90 градусов к перегородке или боковой стенке.

Этой петлей крепят дверцы, благодаря тому, что, петля находится внутри, не меняется внешний вид мебели, петли удобны в использовании и хорошо выполняют свои функции. Сама петля имеет большой горб.

Установка ответной планки мебельной петли

Петля состоит из двух составляющих ответная планка и навеска. Навеска устанавливается на дверь шкафчика, а планка на внутреннюю сторону:

  • Для установки петли сначала делается углубление диаметром 35 мм под чашку. Сначала устанавливаем навес на планку, винт закручиваем до конца. Петлю необходимо поместить чашкой в углубление дверцы, затем прикрепляем ее саморезами. Затем дверцу прикладываем к стене, как можно плотнее.
  • Карандашом отмечаем места для крепления ответной планки. Центры отверстий отмечаем керном и продолжаем прикручивать отверткой к стенке. При использовании данного метода часто возникают ошибки, так как нужна точность, а погрешности приводят к неточностям, в результате не сразу удается прикрутить винт и планку, или дверь получается не ровной.

Размеры петель:

  1. 26 мм мини-петли.
  2. 35 мм петли подходят для полноформатной мебели.

Если решили установить мебельную петлю 26 мм следует учесть, что нагрузка на них будет более низкая, чем на 35 мм. Такие петли подходят для небольших размеров фасадов, либо для крепления стекол у шкафов.

В настоящее время существует множество различных мебельных петель. Их установка не очень сложная, и можно заменить петлю в домашних условиях, инструмент для замены есть почти у каждого. Поэтому проблему плохого открывания шкафчиков, или когда, петли устаревают и скрепят можно легко изменить, установить новую петлю, благодаря чему шкафчики и тумбы еще долго будут служить.

  • Конструкция мебельных петель

  • Инструменты и материалы

  • Крепление элементов

При покупке новой мебели или замене фасада на вашей кухне возникает необходимость . В данной процедуре нет ничего сложного, поэтому с ней сможет справиться каждый. Главное – это знать некоторые нюансы, с помощью которых у вас получится выполнить работу качественно и быстро.

Конструкция мебельных петель

Чтобы понять, как произвести правильный монтаж мебельных петель, необходимо разобраться в их конструкции. На сегодняшний день наиболее распространенным вариантом креплениям для домашней мебели является четырехшарнирная мебельная петля. Главная особенность данного изделия заключается в том, что с его помощью можно регулировать дверь в пространстве после монтажа. После навески дверей они могут немного перекоситься, размещаться ниже или выше габаритов корпуса. Особенно это заметно, когда мебель оснащена несколькими дверьми. Поэтому для качественной сборки мебели возможность регулировки очень важна.

Основными элементами навески накладных дверей на четырехшарнирные петли являются:

  • дверь;
  • боковая стенка;
  • отверстие под головку крепежного элемента;
  • колодка петли;
  • головка крепления;
  • регулировочный винт;
  • крепежные шурупы;
  • штанга;
  • винт крепления штанги к колодке;
  • заслонка.

Основание петли крепится к монтажной планке. Для возможности регулирования уровня двери в крепежный механизм входит регулировочный винт. Чашка петли монтируется в специальное отверстие, диаметр которого зависит от размеров дверцы. Чаще всего для крепления используются отверстия под чашку с диаметром 35 мм и глубиной о

виды петель для угловых шкафов для кухни, как крепить

Установка и регулировка петель кухонной мебели

Когда описывается процесс самостоятельного изготовления шкафа, чаще всего операции по навешиванию дверей уделяется не так уж много внимания. Установка мебельных петель на двери кухни иногда только упоминается, поскольку считается рутинной операцией. Действительно, особой сложности установка петель не составляет но только для того, кто уже имеет соответствующий опыт. Новичкам же лучше вначале ознакомиться с необходимой последовательностью действий.Сегодня в хозяйственных магазинах и гипермаркетах строительных материалов предлагается очень много самой разной по конструкции мебельной фурнитуры, в том числе и петель. Затевая ремонт кухонной мебели важно понимать особенности конструкций и рассчитывать свои способности.

Виды мебельных петель

Вообще петли для шкафов очень разнообразны, однако на практике применяются чаще всего довольно сходные по виду образцы. В более дорогих моделях присутствует доводчик и быстросъемный механизм. Убедиться в этом можно, осмотрев почти любой готовый шкаф.

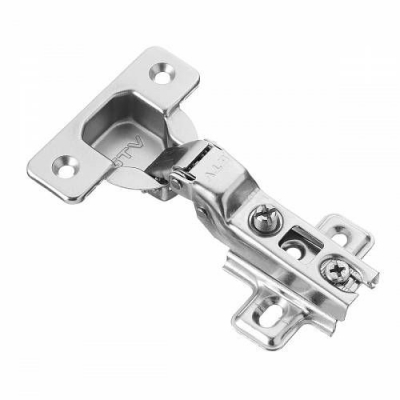

Вот как выглядит наиболее используемая дверная петля для мебели

Обычная дверная петля, но даже она позволяет производить регулировку прижатия и наклона.

Популярность такой конструкции объясняется легкостью ее регулировки. Даже если допущена ошибка и петли для дверей шкафа прикреплены немного неровно есть шанс исправить это положение за счет удобной и простой регулировки.

Петля мебельная с доводчиком и быстросъемным механизмом

Как видно, подобная петля имеет несколько более сложную конструкцию, чем те петли, что когда-то использовались для подвешивания дверец советских шкафов. Это обозначает, что у такой петли сложнее и функциональные механизм с доводчиком и быстросъемом.

Разнообразие моделей и конструкций

Важно учесть, что есть разные модели дверных петель и они существенно отличаются по открыванию, размерам и механизму.

Обычно при сборке шкафов с распашными дверцами используют накладные четырехшарнирные петли ( лягушки). Отличие конструкции является высокая надежность и универсальность. Они обеспечивают диапазон раскрытия дверцы от 90 до 165 градусов.

Для сборки угловых шкафов часто используются угловые мебельные петли. Их задача состоит в креплении фасада к коробу под необходимым углом – обычно в диапазоне от 30 до 175 градусов.

Так называемые инверсные петли применяют в случаях, где створка при открытии должна образовывать с боковой стенкой угол в 180 градусов.

Продаются и дополнительные механизм открытия двери TIP-ON которые помогают открывать створки нажатием без использования ручек.

Механизм открытия двери с различных конструкций

Как установить мебельные петли

Наибольшего внимания в конструкции петли заслуживает чаша. Из картинки понятно, что она должна буквально вставляться в поверхность. Для этого нужно лунка (грубо говоря, незаконченное, не сквозное отверстие), причем весьма солидного диаметра. Обычным сверлом такую лунку сделать нельзя, придется воспользоваться специальной фрезой диаметром стандартным 35 мм, но бывают и другие 25-32 мм посадочные отверстия.

Сверло форстнера регулированием высоты
Существуют разные виды резцов сверла

На иллюстрации показано две фрезы стандартная и слегка модифицированная. Полезно иметь обе. Начинать прорезание лунки лучше обычной фрезой, но затем лучше всего будет поменять ее на модифицированную. Причина наличие у стандартной фрезы выступающего вперед зуба. Новички могут по неосторожности просверлить фрезой сквозное отверстие вместо лунки и зуб на фрезе весьма этому способствует.

Петли должны устанавливаться так, чтобы надежно и без перекосов поддерживать дверцу. Поэтому при крепление мебельных петель важно как можно точнее разметить поверхности шкафа и дверцы, обозначив места для прорезания лунок под чаши петель и для вкручивания саморезов.

В обычных навесных шкафчиках используют крепление двери двумя петлями. В более солидных моделях с высокой массивной дверью потребуется установить не менее трех петель. Все они в идеале должны находиться точно на одной оси. При этом нижняя петля монтируется на высоте не менее 7-12 сантиметров.

Чертеж установки кухонной мебельной петли

Расстояние о верхнего среза шкафа до верхней петли чаще всего составляет семь сантиметров. Вертикальную ось, на которой должны находиться все петли, рисуют на расстоянии двух с небольшим сантиметров от края.

При сверлении отверстия важно учитывать глубину отверстия, для этого лучше использовать фрезу с ограничением.

Геометрия угловых шкафов заставляет мебельных мастеров использовать для подвешивания дверей на такие шкафы специальные петли. Впрочем, понять, как навесить дверь на угловой шкаф, довольно просто. Само по себе крепление таких петель сложностью не отличается, однако сразу же потребуется принять во внимание тот факт, что угловые петли при закрывании шкафа немного заезжают во внутреннее пространство. Учитывая это, придется несколько урезать глубину полок, потому что иначе дверцы углового шкафа просто нельзя будет закрыть.

Как отрегулировать кухонные петли на дверцах шкафа

Теперь давайте рассмотрим, при каких неисправностях может потребоваться регулировка петель на кухонной двери. В закрытом состоянии одна дверь выше другой. Необходимо одну из дверей поднять или опустить до уровня второй.

Для этого на петле проблемной дверцы ослабляют два винта для регулировки высоты, выравнивают, ориентируясь по второй дверце, и затягивают винты обратно. Если щель между закрытыми дверцами слишком большая или неравномерная (расширяющаяся или сужающаяся книзу). Используя ближний винт петли, двигают дверцы навстречу друг другу (или наоборот, если щели нет вовсе, и дверцы цепляются друг о друга). При этом регулировка нижней петли отвечает за нижнюю сторону двери, верхней – за верхнюю сторону.

Регулировка петель на дверцах шкафа кухни

В дополнение рекомендуем посмотреть видео по установке кухонных петель.

Петли для кухонных шкафов

Заказывая кухонный гарнитур, мы надеемся, что он прослужит нам долгие годы, выдержит многочисленные открывания и закрывания. Вот почему так важно выбрать качественную фурнитуру, а особенно петли для дверей. Не так давно советская промышленность производила мебель, на которую устанавливались лишь петли с четырехзвенным шарниром.

Современный же рынок фурнитуры представлен огромным ассортиментом петель для крепления дверей. Это связано с тем, что дизайнеры изобретают все новые формы фасадов и их присоединения к гарнитуру.

Сегодня производители предлагают более десяти различных видов петель для кухонных шкафов. Это от простейших «лягушек» до петель с доводчиками разных усложненных конструкций.

Различные петли для дверок крепятся по-разному.

  • Петля накладная или петля-лягушка. Представляет собой четырехзвенный шарнирный механизм. Он крепко прижимает дверь, позволяет открыть ее на 90 или 165 градусов. Данный вид петель самый распространенный. Его можно встретить практически на любом гарнитуре для кухни, где есть распашные двери. Такие петли позволяют полностью закрывать корпус мебели, на который они крепятся.

  • Полунакладная. Она позволяет частично перекрыть корпус гарнитура. Ее строение имеет небольшой изгиб, за счет которого образуется зазор между створками шкафа, закрепленными на одну стойку, что позволяет без проблем открыть одновременно обе.

  • Внутренняя. Внешне она очень похожа на полунакладную. Но применение ее отличается. Внутренняя петля устанавливается, когда необходимо дверцы гарнитура разместить внутри короба.

  • Инверсная. Позволяет распахнуть дверь шкафа на 180. При этом дверь встает вровень с коробом.

  • Угловая. По ее названию понятно, что она устанавливает двери под углом. Это необходимо для угловых ящиков. Стандартные петли этой категории бывают с углом установки 175,135,90,45 и 30. Но встречаются и нестандартные угловые петли.

  • Антресольная. Служит для навеса горизонтально открывающихся дверок ящиков. В основе данного типа петель лежит пружина.

  • Рояльная. Редко применяется в современной мебели в связи с ее ненадежностью. Ее применяют в основном для столов-книжек, для крепления складывающихся столешниц.

  • Карточная петля. По сути, это та же рояльная петля, только короче. Ее часто используют в мебели ретро-стиля, для этого делают фигурное исполнение этих петель, или придают им форму бабочки.

  • Секретная. Имеет две пластины, при помощи которых крепятся горизонтальные фасады, опускающиеся вниз. Свое название получили за применение в секретерах. Схожа с рояльной петлей.

  • Штольная. Крепятся на шкафах, примыкающих к стене.

  • Ломберная. При помощи их крепятся откидные фасады. Такие петли имеют способность фиксировать створку шкафа. Крепятся с торца на дверку и короб и позволяют открыть конструкцию на 180. Ломберные петли очень популярны на раскладных столах.

  • Реверсивная петля. Позволяет распахнуть двери на 180 градусов и вернуть обратно, как на входе в супермаркет.

  • Пяточная. Крепится в угол фасада. Может углубляться внутрь створки, но подходят только для нетяжелых дверок. Поэтому ее применение очень ограничено.

Также петли различаются по применению в определенных материалах. Для стекла, пластика, ДВП нужны разные петли.

Существует также два вида петель, отличающиеся по монтажу. Slide-on – это стандартные петли, и clip-on – петли мгновенной установки. Петли клип-он сокращают время установки до 60%, за счет разборной петли, которая имеет две части, защелкивающиеся между собой.

Еще один вид петель для кухонной мебели – это петли с оводчиком. Цена их намного выше, но это себя оправдывает. Во-первых, это удобно. Толкнули дверцу, а она закрылась дальше сама собой. Во-вторых, это сохраняет состояние мебели. Так как доводчики сами регулируют силу закрывания двери, тем самым сохраняют и фасады и сам короб в первоначальном состоянии. В-третьих, они предотвращают звук хлопанья дверей, не раздражая нервную систему.

Как правильно установить

Установка накладных дверных петель на кухонных шкафах – процесс несложный. Но все же он требует небольших знаний и умений.

Инструмент, который вам понадобится при установке дверных петель:

  • карандаш;
  • линейка;
  • дрель;
  • фреза;
  • отвертка;
  • саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери – приблизительно 10 см, от бокового края – 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Далее ставите саму петля в отверстие, и крепите ее саморезами.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

Далее производите регулировку фасада.

Есть возможность производить регулировку в трех плоскостях:

  • В сторону. Этот способ обычно применяется сразу после установки, для регулировки диагонали изделия. Для этого используют шуруп в петле, который находится на петле ближе к краю короба.
  • Вниз – вверх. Этот способ также применяется для регулировки двери после установки, и в момент провисания двери во время эксплуатации. Чтобы отрегулировать дверь по вертикале, немного ослабляем саморезы, которыми петля прикручивается к стенке короба после чего имеется возможность поднять или опустить дверцу на несколько миллиметров.
  • В глубину. Здесь регулируется расстояние между фасадом и коробом. Чтобы произвести данную регулировку необходимо немного отвернуть дальний шуруп на петле и подвинуть дверцу на несколько миллиметров вглубь или наружу.

Как выбрать навешивания

При выборе лучше сразу определиться, какие функции вы хотите видеть у дверей кухонной мебели и определить вид петель.

Выбирая петли для дверей кухонной мебели, надо выяснить, из какого материала они изготовлены. Свой выбор нужно остановить на изделиях из высококачественной стали.

Не стоит выбирать дешевые петли для навешивания дверных фасадов на ваш кухонный гарнитур, так как здесь имеется прямая зависимость: цена – качество.

Петли с доводчиком всегда приоритетнее обычных, так как регулируют силу закрывания дверей, сохраняют мебель, не позволяя дверям хлопать, кроме того, данные петли выдерживают большие нагрузки, чем обычные. Чтобы не ошибиться с выбором, приобретайте фурнитуру на кухню только от известных производителей. В этом случае она прослужит вам долго, не требуя замены и особых регулировок.

Петли для кухонной мебели: разметка и монтаж своими руками

Выбирая кухонный гарнитур для установки кухни нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель для фасадов кухни

В первую очередь петли для дверцы мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Устройство и особенности крепления

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок. Про стандартные размеры кухонных гарнитуров можно прочитать в данном материале.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

  • Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
  • Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
  • Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

  • Накладки для чаши.
  • Накладки для плеча.
  • Доводчики (позволяют петле закрываться плавно).

Виды и размеры

  • Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
  • Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
  • Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.
  • Угловые. Петли используются для установки на угловые ящики. При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
  • Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
  • Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
  • Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель в стиле ретро.
  • Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с доводчиками, только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
  • Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
  • Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных откидных столов.
  • Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу фурнитуры для барных стоек в мексиканских странах).
  • Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для малогабаритных угловых кухонь.

Виды мебельных петель, как выбрать:

Как установить на угловую или нестандартную мебель

Как правило, дверцы кухонной мебели уже готовы под установку петель, но если необходим монтаж нестандартной дверки или установить новые петли, то для начала нужно произвести замеры. Про кресло из ротанга можно узнать в данном здесь.

Для того, чтобы просверлить отверстие для чаши, потребуется сверло Форстнера. Также для установки необходимы: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные кронштейны.

Сначала делаем разметку на дверце в зависимости от количества необходимых петель. От края отступаем 21 или 22 мм. В намеченных местах карандашом намечаем центр будущих отверстий. Высверливаем отверстия при помощи сверла Форстнера. Диаметр отверстия под чашу – 35 мм, глубина 12 мм. Перед тем, как начинать сверление необходимо убедиться, что сверло не пройдет насквозь.

Теперь можно прикрепить основание петли в высверленном отверстии. Крепление происходит двумя саморезами с обеих сторон отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы иметь возможность регулировки петли вперед и назад.

Подносим дверку к боковой стенке короба и отмечаем места крепления. Ответная планка фиксируется на расстоянии 37 мм от края. Около 1,5-2 мм оставить между дверью и корпусом. Закручиваем саморезы и регулировочные винты.

Советы по монтажу петель и доводчика

В зависимости от размеров дверцы количество петель, которые нужно установить меняется:

  • Длина двери до 90 см, вес около 4-х кг – 2 петли.
  • Длина от 90 см до 160 см, вес до 13 кг – 3 петли.
  • Длина дверки от 160 см до 200 см, вес до 17 кг – 4 петли.
  • Длина от 200 см до 240 см, вес до 20 кг – 5 петель.
  1. При разметке верхняя и нижняя петля должны быть на расстоянии от 70 до 120 мм от верхнего и нижнего края дверки соответственно.
  2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полочки и перегородки.
  3. Перед началом установки необходимо замерить толщину петли, чтобы она прочно села в высверленное отверстие.

При установке внутренних петель разметка делается от внутренней стороны дверки, учитывая при этом зазор между дверью и коробом 2 мм.

Видео: как заменить петли на дверцах кухонного шкафчика

Замена петли на дверце шкафчика:

Ремонт своими руками

Со временем мебельные петли могут вываливаться из гнезд установки. Не нужно сразу выкидывать шкаф или менять мебельные фасады. Для начала нужно вынуть петлю и осторожно расширить отверстие (10 мм в глубину). Далее нужно смазать деревянный шкант столярным клеем (или ПВА) и загнать его в получившееся отверстие.

Делаем все аккуратно, чтобы не пробить материал насквозь. После полного высыхания клея спиливаем выпирающую часть шканта ножовкой. Закручиваем саморезы, крепящие петли прямо в шканты.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

  1. SCILM. Итальянская фирма, производящая качественную мебельную фурнитуру и комплектующие, рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
  2. Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
  3. «РосАкс». Московский производитель мебельной фурнитуры.
  4. VIBO. Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
  5. BLUM. Австрийский производитель фурнитуры и мебели из массива дерева.
  6. FENNEL. Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
  7. ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент фурнитуры Blum вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и наполнителей шкафов, нужно обращать внимание на следующие факторы:

  • Необходимый угол открытия и расположение шкафа.
  • Вид шкафчиков (угловой, с открытием дверей вверх / вниз и т.д.).
  • Вес двери и ее длина.
  • Качество металла, из которого изготовлена петля (рекомендуется выбирать латунно-цинковый сплав для покрытия мебели).

Петли на дверях, возможно и не самая яркая деталь кухонного фасада, но одна из самых главных. Ведь именно от качества фурнитуры для шкафчиков зависит комфортное и надежное использование мебельного гарнитура. Смотрите также информацию про ручки для кухонной мебели тут.

Петли для кухонных шкафов

Механизм открывания х шкафов гарнитура – самое уязвимое место в конструкции кухонной мебели. Поэтому выбор надежных и долговечных петель – задача не менее важная, чем выбор других качественных материалов для кухни.

А какие нужны петли на кухонные шкафы? Выбор зависит от их назначения, способа крепления и конструкции.

Доступно, понятно и наглядно о видах, о которых речь пойдет ниже, можно посмотреть в видеообзоре:

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

  1. Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
  2. Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

  • накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

  • внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

  • штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

в скошенных торцевых шкафах

Отдельного внимания заслуживают карусельные (инверсные) петли. Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.

Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.

С доводчиком

Сколько петель нужно купить для надежной установки дверцы?

Чтобы самостоятельно установить петли на дверцы, прежде всего, нужно определить требуемое количество устройств. Оно зависит от габаритов и массы навешиваемой дверцы, а также материала из которого она изготовлена.

Сколько нужно купить штук в зависимости от массы и высоты фасада

Чтобы петли в полной мере справлялись с отведенной им задачей – обеспечивали свободное открывание/закрывание дверец без скрипов и смещений, нужно правильно их установить. Обычно к товару всегда приложена инструкция.

Также понять принцип установки поможет видео:

Мебельные петли для дверей шкафа: как выбрать модель с доводчиком под 45, 60 и 90 градусов

В современном производстве используется большое количество фурнитуры. В этой статье мы рассмотрим мебельные петли для шкафов. Это механические устройства открывания и закрывания распашных дверей. В магазинах продается много различных моделей, и перед покупкой желательно знать, какой вариант подойдет к вашим фасадам. Расскажем об особенностях конструкции и монтажа навесов.

Виды петель по конструкции

Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять откры

45в трапециевидных кухонных шкафах, как одностворчатых, так и двухстворчатых
120-135для соединения двух фасадов, отрывающихся «гармошкой»
петли с открыванием против часовой стрелкиприменяются в редких случаях при необходимости

Мебельные петли — это… Что такое Мебельные петли?

Установленная накладная четырёхшарнирная петля системы «Замочная скважина» на крестообразной монтажной планке.
В планке имеются две пары крепёжных отверстий (обозначены А и В) для возможности симметричного монтажа планок по разные стороны одной стенки (друг против друга). В этом случае, для крепления каждой из двух планок используются диагонально расположенные отверстия, в комбинации АВ и ВА

Мебельные петли — петли, дающие возможность открывания стенки корпуса мебели на определённый угол. Наиболее распространённым видом мебельных петель являются четырёхшарнирные петли.

Накладная четырёхшарнирная петля системы «Замочная скважина» с крестообразной монтажной планкой. Для монтажной планки используются предустановленные специальные шурупы — евровинты Полунакладная четырёхшарнирная петля надвижного монтажа с монтажной планкой

История

Скрытая самозакрывающаяся мебельная петля была запатентовала 22 февраля 1957 года итальянской фирмой Salice, названной по имени её основателя Артуро Саличе. Эта компания и по сей день производит и продаёт мебельные петли по всему миру[1].

Описание

Такие петли не видны снаружи. Как правило, в своей конструкции они имеют пружинный механизм, который удерживает створку в закрытом состоянии. Положение петли относительно монтажной планки регулируется двояко: наложением (влево-вправо) и глубиной (вперёд-назад). Монтажная планка позволяет также настраивать третье положение — по-вертикали (вверх-вниз).

Мебельные петли используются для навешивания створок из различных древесных материалов, а также створок с использованием алюминиевого профиля и створок из стекла.

Конструкция

Петля состоит из трёх основных частей:

  • Основание — часть, которая прикрепляется к монтажной планке.
Для корректировки степени наложения створки (влево-вправо), на основании петли имеется специальный регулировочный винт, который у петель системы Slide-on заводится в паз монтажной планки.
  • Четыре шарнира с пружинным механизмом — подвижная часть.
  • Чашка — вкладывается в просверленное в створке отверстие.

Отверстия для чашки

Стандартный размер чашки — для отверстия в створке диаметром 35 мм и глубиной 12—13 мм. Петли с чашкой для диаметра отверстия на 26 мм используются для навешивания небольших створок, лёгких рамочных створок из древесных материалов и створок из стекла. Ещё есть петли с чашкой для диаметра отверстия на 40 мм, отличающиеся минимальными значениями фуги, которые применяются для навешивания створок примерно до 43 мм толщиной.

Отверстия под чашку петли просверливаются свёрлами Форстнера.

Расстояние до чашки

Край отверстия в створке под чашку находится на расстоянии примерно 4—5 мм от края створки. Это значение называется расстоянием до чашки.

Крепёжные отверстия

Чашка петли закрепляется на створке с помощью двух крепёжных элементов, располагающихся по обе стороны от неё. Крепёжные отверстия для чашки находятся на одинаковом расстоянии от края створки.

Один и тот же вид петли может отличаться способом крепления чашки к деревянной створке: прикручивание на саморезы (диаметром 3,5—4,0 мм и длиной 13—16 мм), запрессовка или монтаж без инструмента на муфты (для диаметра отверстий в створке на 8 или 10 мм).

Схемы отверстий

Крепёжные элементы для крепления чашки, даже одного и того же вида петли, могут располагаться на разных расстояниях относительно друг друга. Это необходимо учитывать, в случае предварительного просверливания в створке крепёжных отверстий для чашки. Существует несколько схем отверстий.

Схема выражается двумя числами (значения в миллиметрах), первое из которых показывает расстояние между центрами крепёжных отверстий, а второе — расстояние между центром отверстия для чашки и прямой, проходящей через центры крепёжных отверстий.

Диаметр отверстия
под чашку, мм
Основные схемы отверстий, мм
3545 / 9,548 / 652 / 5,5
2638 / 838 / 7,5
4052 / 7,552 / 5,5

Монтажная планка

Монтажная (ответная) планка — деталь, которая крепится к стенке мебели. К монтажной планке присоединяется основание петли.

Стандартным видом планки является крестообразная монтажная планка. Её особенность заключается в наличии продолговатых крепёжных отверстий, которые позволяют регулировать положение планки по высоте в пределах около ±2 мм. Расстояние между центрами отверстий составляет 32 мм. Располагаются они вдоль кромки стенки, на которую крепится планка.

Для накладных и полунакладных петель, отверстия в стенке мебели для крестообразной монтажной планки делаются на расстоянии 37 мм от переднего края стенки.

Дистанция

Монтажные планки имеют разную дистанцию (высоту), означающую подъём основания петли над стенкой, на которую крепится монтажная планка. Примерные значения в мм: 0, 2, 3, 4 и др.

Дистанция, у накладных и полунакладных петель, влияет на степень наложения петельной части створки на торец боковой стенки, а у вкладных петель — на размер т. н. фуги (зазора) между торцом петельной части створки и боковой стенкой.

Крепёжные отверстия

Продолговатые отверстия, в одном и том же виде планки, могут отличаться своей шириной, в зависимости от используемых метизов:

  • Шурупы диаметром 4 мм (длина 16 мм, с потайной головкой) / Саморезы диаметром 3,5мм длиной 15мм
  • евровинты или еврошурупы — шурупы диаметром 6,3 мм с тупым концом (длина 13 мм, с наружной головкой, под отверстие в стенке мебели диаметром 5 мм).
Способы крепления к монтажной планке

Петли могут прикрепляться к монтажной планке тремя основными способами:

  • Надвижной монтаж (петля англ. Slide-on) — основной и самый недорогой вид конструкции. Основание петли прикрепляется к планке с помощью винта.
  • Система «Замочная скважина» (Key-hole) — во время крепления, головка удерживающего петлю винта пропускается через отверстие в основании петли, похожее на замочную скважину.
  • Быстрый монтаж (петля Clip-on) — петля, которая прикрепляется к монтажной планке и снимается с неё без использования винта и отвёртки.

Наложение

Накладная

Наиболее распространённый вид петли. При использовании этой петли петельная часть створки в закрытом состоянии почти полностью накладывается на торец соседней стенки корпуса мебели.

Полунакладная

Петельная часть створки почти наполовину накладывается на торец соседней стенки, оставляя свободную часть торца для другой створки. Основание такой петли имеет изгиб.

Используется для навешивания смежных створок, когда хотя бы одна из них прикрепляется к стенке корпуса мебели, разделяющей ограничиваемое этими створками пространство.

Вкладная

Петельная часть створки упирается торцом в соседнюю стенку. Основание такой петли имеет больший изгиб, по сравнению с полунакладной петлёй.

Угол установки

Стандартный угол между створкой и стенкой, к которой крепятся петли, равен 90° (прямой угол). Это значение берётся за начало отсчёта и является углом установки 0°. Отрицательный угол установки показывает — на сколько он уменьшен, положительный — на сколько увеличен. Примеры: −45°, 25°, 30°, 45°, 90° и др.

Угол открывания

92°, 95°, 98°, 105°, 110°, 115°, 135°, 165° и др.

Расчёт параметров

Для того, чтобы правильно установить петлю, необходимо воспользоваться специальными таблицами для расчёта минимальной фуги и дистанции монтажной планки. Эти таблицы находятся в документации петель для каждой их разновидности индивидуально.

Минимальная фуга

Минимальная фуга (зазор) — минимально допустимое расстояние между торцом петельной части створки и соседними деталями мебели (другой створкой или стенкой). Этот зазор необходим для беспрепятственного открывания створки.

Расчёт минимальной фуги необходим для подбора подходящей дистанции монтажной планки.

На уменьшение минимальной фуги влияют два фактора:

  • Радиус (закругление) на передней продольной кромке торца петельной части створки. Чем больше радиус, тем больше уменьшается минимальная фуга. Радиус значительно влияет на её уменьшение.
  • Увеличение расстояния до чашки. Степень влияния этого фактора на размер минимальной фуги незначительна.

Таблица (образец) с примерными значениями для расчёта минимальной фуги на одну створку.

Расстояние
до чашки
, мм
Толщина створки, мм
161718192021
Минимальная фуга, мм
30,60,81,11,51,92,4
40,50,71,01,41,82,3
50,20,40,81,31,72,2
600,30,71,31,62,0

Данные в таблице приведены для створок без радиуса.
Радиус 1 мм уменьшает минимальную фугу на 0,4 мм, радиус 3 мм — на 1,2 мм, 4 мм — на 1,7 мм (значения вычисляются с помощью Теоремы Пифагора, с округлением до десятых долей мм).

Дистанция

Накладная и полунакладная петля

Чтобы правильно расчитать дистанцию монтажной планки для накладной и полунакладной петли, необходимо сначала узнать размер минимальной фуги, который вычитается из максимально возможного значения наложения петельной части створки на торец примыкающей стенки.

Таблица (образец) с примерными значениями для расчёта дистанции монтажной планки для накладной петли.

Расстояние
до чашки
, мм
Наложение, мм
141516
Дистанция, мм
33,52,51,5
44,53,52,5
55,54,53,5
66,55,54,5

Пример расчёта для накладной петли:

  • Толщина стенки (16 мм), на которую крепится створка — это максимальное расстояние наложения будет доступно для петельной части створки без учёта минимальной фуги.
  • Берётся значение минимальной фуги (из таблицы).
  • Из максимального значения наложения (16 мм) вычитается значение минимальной фуги.
  • Полученное расстояние наложения используется для нахождения дистанции планки.

Таблица (образец) с примерными значениями для расчёта дистанции монтажной планки для полунакладной петли.

Расстояние
до чашки
, мм
Наложение, мм
678
Дистанция, мм
32,01,00
43,02,01,0
54,03,02,0
65,04,03,0

Пример расчёта для полунакладной петли (двух соседних створок):

  • Толщина стенки (16 мм), на которую крепятся соседние створки делится пополам (8 мм) — это максимальное расстояние наложения будет доступно для петельной части каждой из створок без учёта минимальной фуги.
  • Берётся значение минимальной фуги (из таблицы).
  • Из максимального значения наложения (8 мм) вычитается значение минимальной фуги.
  • Полученное расстояние наложения используется для нахождения дистанции планки.

В данном случае, общая минимальная фуга будет представлять собой сумму значений минимальных фуг для каждой из створок (двойное значение фуги), так как они могут открываться одновременно.

Вкладная петля

Для вкладной петли дистанция планки может расчитываться несколько по иному, нежели для накладной и полунакладной петли — по аналогии с таблицей расчёта минимальной фуги, так как на дистанцию планки для вкладной петли влияет толщина створки.

Таблица (образец) с примерными значениями для расчёта дистанции монтажной планки для вкладной петли. Данные приведены уже с учётом минимальной фуги.

Расстояние
до чашки
, мм
Толщина створки, мм
161718192021
Дистанция, мм
32,12,32,63,03,43,9
43,03,23,53,94,34,8
53,73,94,34,85,25,7
64,54,85,25,86,16,5

Если требуется специально увеличить фугу — сделать больше, чем уже есть минимальная фуга, то в этом случае дополнительное расстояние на столько же увеличивает и дистанцию планки, при одинаковом значении расстояния до чашки.

Корректировка дистанции (примерно ±2 мм) осуществляется регулировочным винтом бокового наложения, находящимся на основании петли.

См. также

Примечания

  1. История компании Salice. salice.com (англ.)

Литература

  • Бромберг А. Петля-«лягушка» // Фурнитура и деревообработка : Журнал. — 2004 (август). — № 2.
  • Осьминин Е. Четыре шарнира — тысячи вариантов! // Фабрика мебели : Журнал. — 2005. — № 1.
  • Техника и технология. Проект, дизайн, воплощение // Hettich Furn Tech GmbH & Co. KG : Каталог. — август 2008.
  • Fusion. Четырёхшарнирные петли // Häfele GmbH & Co. KG : Каталог. — 2010.
  • Петли // FORMENTI & GIOVENZANA S.p.A. : Каталог.

Ссылки

  • Схемы и рекомендации по установке. mebelsam.com

Лучшая цена на половину накладки на петли — Отличные предложения на половину накладки на петлю от глобальных продавцов половинной накладки на петли

Отличные новости !!! Вы попали в нужное место для накладки на половину петли. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя половина накладки на петли должна стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили половину накладки на петли на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как насчет полукрышки на петлю, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести hinge half overlay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Петли с половинным наложением по выгодной цене — отличные цены на петли с половинным наложением от глобальных продавцов петель с полуналожением

Отличные новости !!! Вы находитесь в нужном месте для петли с половинной накладкой.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот шарнир с накладкой на верхнюю половину в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свою половинную петлю на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что петли наполовину накладываются друг на друга, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести петли с наполовину накладкой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отзывы на петли с половинным наложением

— интернет-магазины и отзывы на петли с полуналожением на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для петли с половинной накладкой.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот шарнир с накладкой на верхнюю половину в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свою половинную петлю на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что петли наполовину накладываются друг на друга, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести петли с наполовину накладкой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как сделать полутоновые изображения в Photoshop | Полутоновое изображение 101

Из этого простого руководства по полутонам вы узнаете, как добиться аутентичного винтажного, пиксельного, расфокусированного вида ваших изображений.

Когда дело доходит до цифрового искусства, создатели используют эффект полутонов для получения безошибочного вида.Первоначально используемый и популяризируемый экранными принтерами, такими как Энди Уорхол, он стал повсеместным как формальный стиль в последующих поколениях. Теперь это принято там, где изображения предназначены для искажения или воспроизведения в таких средствах массовой информации, как плакаты, журналы, комиксы и графические романы; везде, где вы хотите использовать шероховатые, низкочастотные или искаженные изображения. Фактически, полутона — это популярная обработка изображений, используемая в журналах, одна из основных тенденций, определенных в нашем отчете о творческих тенденциях за 2019 год.

В этой статье я объясню происхождение стиля полутонов и покажу вам два простых способа создать эффект в Photoshop.


Что такое полутона?

Halftone — это изначально метод репрографии (печати), в котором используются крошечные точки цветных чернил для имитации покрытия сплошными чернилами. При изменении размера и расстояния точки создают плавный цвет и эффект градиента. Вместо того, чтобы намазывать и смешивать кучу чернил на бумаге, полутон использует точное размещение чернильных точек, чтобы создать плавный переход и гарантировать, что бумага не будет полностью насыщена.

Полутона — это то, как CMYK (цветной режим печати) используется так эффективно.Имея всего четыре цвета чернил: голубой (C), пурпурный (M), желтый (Y) и черный (K), вы можете использовать точки каждого из них разного размера и частоты, чтобы создать любой цвет, используя только часть чернил.

Полутона также могут быть чистыми и однородными, создавая более геометрический и организованный вид. В любом случае создание эффекта полутонов в Photoshop может быть вашим новым методом обработки графики. Ничто другое не похоже на него, и оно может передавать определенные жанры или использоваться в качестве слоя для полного искажения изображений для других стилей.


1. Создание эффекта цветных полутонов

Первый и самый простой способ создания полутонов — в Photoshop. Также он позволяет сохранять изображение в цвете, что является большим плюсом.

Изображение Чарльза Т. Педена

изображений RGB будут использовать трехцветный спектр, чтобы сделать смешанные цвета, а также черный; Между тем изображения CMYK будут использовать четыре цвета в своем названии для создания тонов, причем черный будет выделен на собственном канале. Поэкспериментируйте с обоими способами, преобразовав файл для получения желаемых результатов.

Чтобы увидеть, как разные изображения меняют цвет в обоих цветовых режимах, посмотрите это ниже. Это RGB слева и CMYK справа:

Теперь посмотрите на разницу в том, как RGB превращается в три цвета точек по сравнению с четырьмя цветами CMYK. Теперь вы поймете, почему вы определенно хотите поэкспериментировать с обоими.

Сумасшедший, чувак. Просто чокнутые. В любом случае, позвольте мне показать вам, как это сделать с изображением. . .

1. Создайте новый файл или откройте изображение.

2. Выберите свое цветовое пространство, выбрав Изображение> Режим> [выбор цветового пространства], или просто оставьте его как есть. Для полутонов перейдите в Filter> Pixelate> Color Halftone , чтобы открыть диалоговое окно.

В верхнем меню Max Radius определяет размер точек; чем выше число, тем крупнее точки. Вам придется попробовать несколько размеров, чтобы получить то, что вы хотите, если вы еще не знаете, какого размера должны быть точки в пикселях.

Я сделал шестнадцать, потому что это большое изображение, примерно 5000 x 3500 ppi.Углы экрана (градусы) управляют выравниванием отдельных точек для получения смешанных цветов. Я советую оставить их в покое. Это просто сделает вещи странными. Но если вы все-таки возитесь с ними и вам нужно вернуться домой, снова откройте диалоговое окно полутонов и удерживайте клавишу Command . Это превратит кнопку Cancel в кнопку Default , которая сбросит значения.

Это лучший метод для получения точных и предсказуемых полутоновых изображений.Photoshop действительно прошел долгий путь в пересмотре эффекта, чтобы дать больший контроль и больший выбор. Раньше он был довольно ограничен, без возможности преобразования цветовых пространств среди других ограничений, но теперь вы можете получить гораздо более широкий диапазон результатов с любым изображением.


2. Используйте черно-белое растровое изображение для фотокопирования в стиле гранж

Этот второй метод — действительно хороший способ получить больше текстуры и получить «шероховатый» результат, похожий на Xerox.

1. После того, как вы настроили рисунок и цветовые градиенты, перейдите в меню Image> Mode> Grayscale .Это удалит весь цвет с изображения и настроит ваш файл для растрового изображения.

Изображение предоставлено Иржи Себестой

2. Повторите тот же процесс, на этот раз перейдя в Изображение> Режим> Растровое изображение , после чего появится окно ниже. Для этого метода сопоставьте разрешение с тем, что вы установили для разрешения файла. Например, мой установлен на 300 пикселей на дюйм.

3. Выберите раскрывающееся меню в разделе Метод и выберите Полутоновый экран .Поиграйте немного со следующим меню, чтобы получить стиль, который вам нравится для вашего полутонового узора. Для Частота : чем меньше число, тем больше точки.

Угол — это угол, под которым расположены точки. С этим можно смело экспериментировать, так как все точки черные. Он просто меняет угол рисунка. Отменить и вернуть значение по умолчанию на 45 °.

Вот это вблизи. Вы можете видеть, насколько рваные точки — идеально подходят для более грубоватой стороны дизайна.

4. Как только вы будете довольны результатами, вы можете вернуться к Mode> Grayscale , а затем Mode> RGB или CMYK , что позволит вам добавить цвет: или создать двухцветное изображение для большего винтажные варианты.


Фон обложки — Чарльз Т. Педен.

Дополнительные инструкции и дизайн-мышление можно найти в следующих статьях:

Overlays — Сообщество разработчиков Valve

Вы можете создавать эффекты наложения на экран, как когда Гордона телепортируют из лаборатории Кляйнера в начале игры.Для этого используйте объект env_screenoverlay и запустите его с триггерного выхода (через вход StartOverlays )

Вы можете ввести желаемое количество имен оверлеев (см. Список ниже) и решить, как долго каждое из них должно длиться, установив Длительность наложения (-1 означает, что оно остается включенным до тех пор, пока не будет уничтожено возможным триггером)

Названия оверлея

Это названия эффектов, которые вы можете ввести в поле Overlay Name (1-10):

  • Эффекты / alyxmonitor_idle
  • Effects / ar2_altfire1 (большой центр огненного шара)
  • Effects / ar2_altfire1b (большой центр огненного шара)
  • Эффекты / ar2_altfire2
  • Эффекты / ar2_altground2
  • Эффекты / база (большие плоские куски)
  • Эффекты / кровь (пятна крови в перспективе fp)
  • Effects / blood_core (пятна крови на ракурсе fp)
  • Effects / blood_drop (пятна крови на ракурсе fp)
  • Эффекты / blueblackflash
  • Эффекты / blueblacklargebeam
  • Эффекты / blueflare1
  • Эффекты / bluelaser1
  • Эффекты / bluelaser2
  • Эффекты / bluemuzzle
  • Эффекты / синяя искра
  • Эффекты / breenscreen_static01_
  • Эффекты / c17_07camera
  • Эффекты / com_shield002a
  • Эффекты / com_shield003a
  • Эффекты / com_shield004a
  • Эффекты / comb_binocoverlay
  • Эффекты / комбинированныеisplay001a
  • Эффекты / комбинированныеisplay001b
  • Эффекты / комбинированныеisplay002a
  • Эффекты / комбинированныеisplay002b
  • Эффекты / Комбинированный намордник1
  • Эффекты / Комбинироватьmuzzle1_dark
  • Effects / combmuzzle1_nocull
  • Эффекты / комбайнmuzzle1_noz
  • Эффекты / Комбинирование морды2
  • Эффекты / Комбайнmuzzle2_dark
  • Эффекты / комбайнmuzzle2_nocull
  • Эффекты / комбайнmuzzle2_noz
  • Эффекты / энергетический шар
  • Эффекты / energysplash
  • Эффекты / выход1
  • Эффекты / Фильм Зерно128
  • Эффекты / fire_cloud1
  • Эффекты / fire_cloud2
  • Эффекты / fire_embers1
  • Эффекты / fire_embers2
  • Эффекты / fire_embers3
  • Эффекты / fleck_antlion1
  • Эффекты / fleck_antlion2
  • Эффекты / fleck_cement1
  • Эффекты / fleck_cement2
  • Эффекты / fleck_glass1
  • Эффекты / fleck_glass2
  • Эффекты / fleck_glass3
  • Эффекты / fleck_tile1
  • Эффекты / fleck_tile2
  • Эффекты / fleck_wood1
  • Эффекты / fleck_wood2
  • Эффекты / fluttercore
  • Эффекты / fog_d1_trainstation_02
  • Эффекты / Gunshipmuzzle
  • Эффекты / Gunshiptracer
  • Эффекты / Hydragutbeam
  • Эффекты / hydragutbeamcap
  • Эффекты / гидроспинальный спинной мозг
  • Эффекты / laser_citadel1
  • Эффекты / spark_noz
  • Эффекты / заставки2
  • Эффекты / заставки3
  • Эффекты / заставки4
  • Эффекты / заставки5
  • Эффекты / splashwake1
  • Эффекты / splashwake3
  • Эффекты / splashwake4
  • Эффекты / strider_bulge_dudv
  • Эффекты / strider_bulge_dudv_DX60
  • Эффекты / strider_bulge_dx60
  • Эффекты / strider_dark_flare
  • Эффекты / strider_muzzle
  • Эффекты / strider_pinch_dudv
  • Эффекты / strider_pinch_dudv_dx60
  • Эффекты / strider_tracer
  • Эффекты / оглушающий
  • Эффекты / tesla_glow_noz
  • Эффекты / tp_refract
  • Эффекты / tracer_cap
  • Эффекты / tracer_middle
  • Эффекты / tracer_middle2
  • Эффекты / tvscreen_noise001a
  • Эффекты / tvscreen_noise002a
  • Эффекты / water_highlight
  • Эффекты / желтая вспышка
  • Эффекты / yellowflare_noz
  • Эффекты / CombineShield / comshieldwall
  • Эффекты / CombineShield / comshieldwall2
  • Эффекты / CombineShield / comshieldwall2faded
  • Эффекты / CombineShield / comshieldwall3
  • Эффекты / tp_eyefx / tp_black
  • Эффекты / tp_eyefx / tp_eyefx
  • Эффекты / tp_eyefx / tp_eyefx_eli
  • Эффекты / tp_eyefx / tpeye
  • Эффекты / tp_eyefx / tpeye2
  • Effects / tp_eyefx / tpeye3

См. Также

определение петли по The Free Dictionary

Входит лорд Горинг в вечернем платье с петлицей.На нем шелковая шляпа и накидка Инвернесса, Джордж в петлице и простая фуражка, надетая прямо на голову, но прежде, чем они покинули сад, Железный Дровосек, любивший цветы, случайно заметил большую красную розу, растущую на нем. куст; Он сорвал цветок и надежно закрепил его в оловянной петлице на оловянной пазухе. Принц, в петлице на сюртуке которого была большая связка русских фиалок, прошел через порог. Это показалось Ньюленду Арчеру таким же естественным, как все другие условности, на которых была построена его жизнь: например, обязанность использовать две щетки с серебряной подкладкой с его монограммой в синей эмали, чтобы разделить волосы, и никогда не появляться в обществе без цветка (предпочтительно гардении) в петлице .Ее ботинки скрипели всю дорогу по церковному проходу; было обычным слухом, что она каждый день ела мясо на обед; вместо того, чтобы встретить своего любовника у насоса, она провела его в деревню, и он вернулся с дикими розами в петлице, подняв руку, чтобы спрятать их, и на его лице было беспокойное выражение тех, кто знает, что если они возьмут эту даму, они Он должен навсегда отказаться от питья из блюдца. Да Соуза был великолепен в сюртуке и шелковой шляпе, с гвоздикой в ​​петлице, бриллиантом в черном атласном галстуке, но все же он не был полностью счастлив.Я слабо вижу в темноте Прошлого приятную фигуру, похожую на меня, с треуголкой под мышкой, черными колготками на слегка споткнувшихся ногах, розеткой в ​​петлице и обаятельной улыбкой на лице. Он ходил из конца в конец комнаты в образе церемониймейстера. Перед очередным путешествием к своей койке он зацепил петлицу Волка Ларсена жирным указательным пальцем и бессмысленно провозгласил и повторил: «Я получил деньги, я получил деньги, говорю я вам, и «я сын джентльмена.«У него было красивое лицо, искусно скроенная шляпа, стакан в одном глазу и букет цветов в петлице. Уинтерборн на мгновение взглянул на него, а затем спросил:« Вы хотите поговорить с этим человеком? »Брэдли Хедстон посмотрел на него. его палец снова, вынул его из петлицы и посмотрел на нее поближе, прикусил ее сторону и снова посмотрел на нее. Когда он говорил, он поймал свою жертву за петлю, и его лицо все приближалось и приближалось, что было пытался, потому что у него были такие плохие зубы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
