Профиль алюминиевый



Профиль алюминиевый — это изделие из алюминия или алюминиевого сплава с заданными размерами и формой поперечного сечения.

Существует множество действущих стандартов на алюминиевые профили, например: ГОСТ8617-81, ГОСТ13618-97, ГОСТ13620-90, ГОСТ22233-2003, ОСТ 1 90113-96, EN 755-9, EN 12020-2.

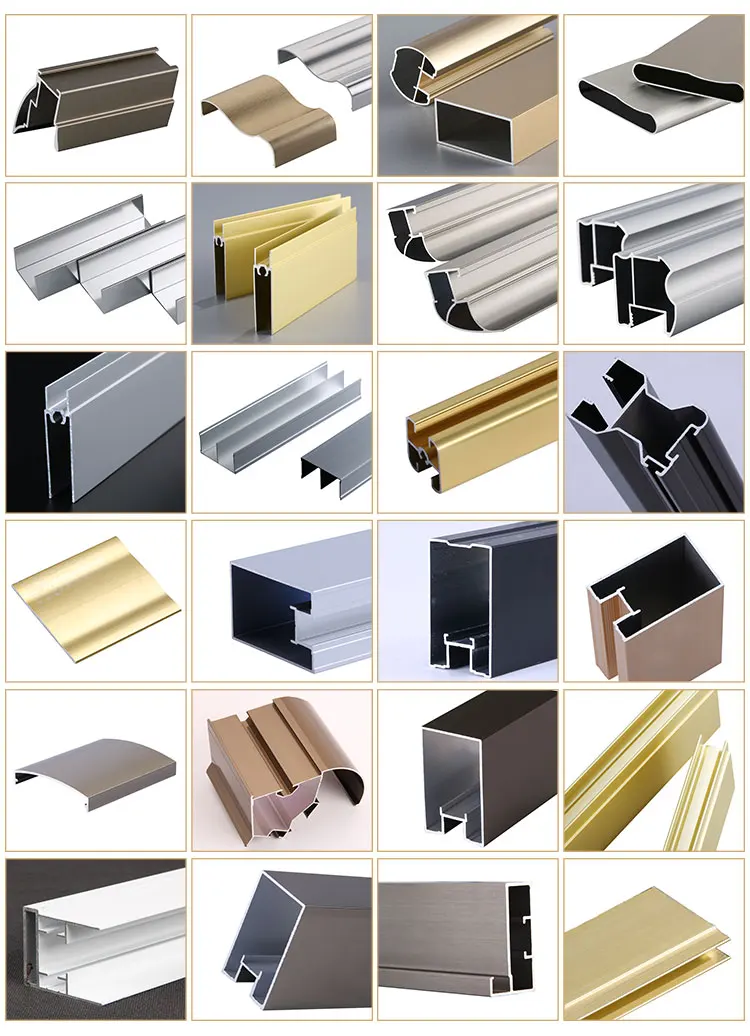

Используя действующие стандарты на алюминиевые профили, весь их сортамент можно подразделить на следующие виды:

  • Сплошной профиль — профиль, в поперечном сечении которого отсутствует внутреннее полое пространство;
  • Полый профиль — профиль, сечение которого включает одно или несколько внутренних полых пространств;
  • Комбинированный профиль — изделие, в котором внутренние и наружные элементы выполнены из алюминиевых профилей одной марки сплава, соединенных между собой термовставкой из материала с более низкой теплопроводностью, и к которым наряду с другими предъявляются требования по сопротивлению теплопередаче.
     Комбинированные профили могут состоять из сплошных и полых профилей любой конфигурации, соединенных между собой термовставкой.

Алюминиевые профили могут изготавливаться из большого количества сплавов в различных состояниях с тем, чтобы удовлетворить требованиям различных сфер их применения. Самые популярные алюминиевые сплавы для профилей — это АД31 и АД33.

Практически все виды алюминиевых профилей получают прессованием и только очень немногие — прокаткой или гибкой. Поэтому обычно прессованные алюминиевые профили называют просто алюминиевыми профилями.

Обобщенным размером алюминиевого профиля является  диаметр окружности, описывающий его поперечное сечение. Этот параметр называют диаметр описанной окружности.

Диаметр описанной окружности действительно связан со сложностью прессования алюминиевого профиля. При прессовании металл стремится течь через различные участки матрицы с различной скоростью: чем дальше от оси заготовки, тем медленнее.

Поэтому, чем больше диаметр, тем сложнее контролировать размеры алюминиевого профиля. Внизу представлины профили в порядке повышения сложности их изготовления.

Стандартные профили Z  U  F  Y
Простые сплошные профили Ƈ  ɽ  ʇ  Ґ
Полузамкнутые профили Ӈ  Ԏ  ɧ  ʋ  Ϥ
Профили с резким изменением тощины ᴥ  ¶
Широкие профили Ԉ Ԋ
Профили со сложными или узкими полузамкнутыми полостями ʩ Ϣ  ѱ ffl
Простые полые профили
Δ  ⌂  ◊
Сложные профили; полые профили с двумя или более полостями œ  Ɵ  ϐ
Трубы с наружными ребрами ¤  ơ  ɒ  ϙ
Трубы с внутренними ребрами Ѻ  Ƀ  ҏ
Большие или широкие полые профили Œ  Ƃ  Ɗ

Алюминиевые профили классифицируются следующим образом:

1) По состоянию материала профили подразделяют на:

  • отожженные;
  • закаленные и естественно состаренные;
  • закаленные и искусственно состаренные;
  • неполностью закаленные и искусственно состаренные;
  • закаленные и искусственно состаренные повышенной прочности.

2) По виду сечения профили подразделяют на:

  • сплошные;
  • полые.

Комбинированные профили следует относить к полым профилям с несколькими внутренними пространствами.

3) По точности изготовления профили подразделяют на типы:

  • Н — нормальной точности;
  • П — повышенной;
  • ПР — прецизионной.

4) Готовые профили, т.е. имеющие защитно-декоративное покрыти, бывают:

  • анодно-окисным — Ан;
  • жидким лакокрасочным — Жл;
  • жидким электрофорезным — Жэ;
  • порошковым полимерным — П;
  • комплексным — К (двухслойное, состоящее из различных видов покрытий).

Алюминиевый профиль нашел широкое приемение в мире. Его можно встретиь и в бытовых изделиях, и в космических ракетоносителях. Однако наиболее активно профиль используется в строительстве и машиностроении.

Тип профиля Марка сплава Цена
100-16 АД31 Уточняйте у менеджеров
100-3 АД31 Уточняйте у менеджеров
100-4 АД31 Уточняйте у менеджеров
1182 АД31 Уточняйте у менеджеров
144 АД31 Уточняйте у менеджеров
147 АД31 Уточняйте у менеджеров
224 АД31 Уточняйте у менеджеров
259-15 АД31 Уточняйте у менеджеров
273 АД31 Уточняйте у менеджеров
358 АД31 Уточняйте у менеджеров



Алюминиевый профиль как универсальный ресурс для сборки чего угодно.

Часть 1 / Хабр

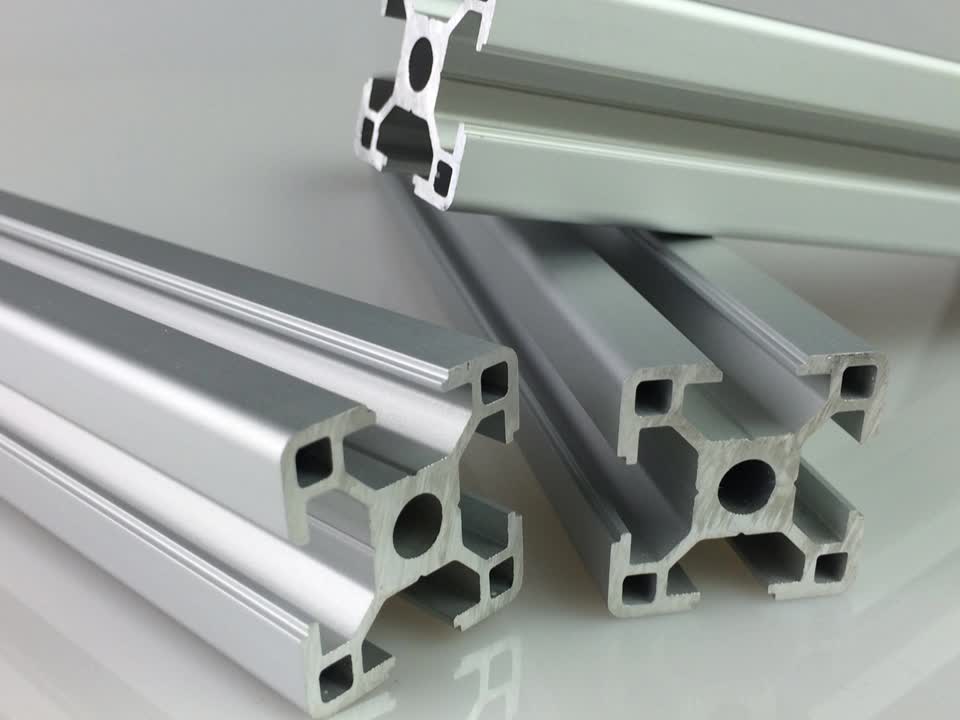

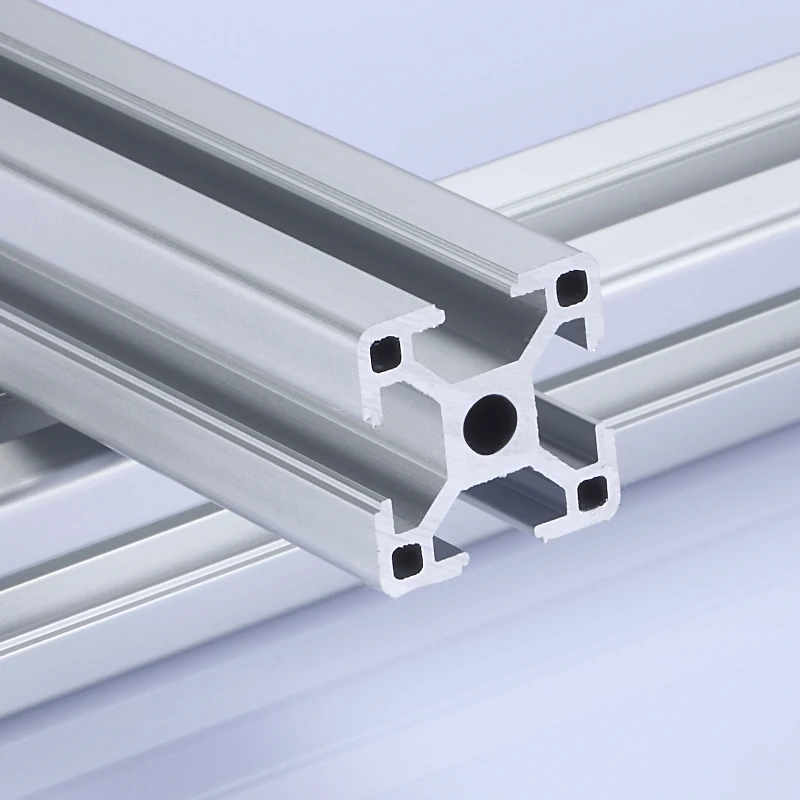

Еще недавно профиль типа Т-слот (T-slot) был не самым популярным, но после того, как его стали применять в конструкции многих моделей 3D-принтеров, он появился везде и всюду. Теперь он используется для сборки тех же 3D-принтеров, лазерных резаков, станков с ЧПУ.

Кроме того, профиль подходит для изготовления верстаков, осветительных приборов, даже рамок для фотографий, если, конечно, такая мысль возникнет. Давайте чуть изучим возможности профиля и посмотрим, для чего, кроме чисто строительных нужд, его можно применять. В первой части рассматриваются особенности профиля и соединений.

Почему профиль удобен?


В общем-то, если у вас прямые руки, то можно строить нужные конструкции из чего угодно, включая дерево, арматуру или обычный алюминий. Профиль же хорош тем, что он относительно недорогой и без проблем поддается модификациям. Все, что нужно мастеру — устройство для разрезания профиля и дрель для сверления отверстий в нем.

Возможно, пригодится еще и приспособление для нарезания внутренней резьбы — иногда это нужно. Имея все это, можно собрать, что угодно — от мелких конструкций до масштабных систем.

Но одного профиля недостаточно — нужны еще специфические запчасти вроде креплений, гаек, болтов, стяжек и прочих аксессуаров. Большим плюсом является наличие в хозяйстве 3D-принтера — многие необходимые элементы можно распечатать самостоятельно.

Типы профилей и их особенности


Говоря о «профиле» мы подразумеваем одновременно несколько типов изделий из алюминия с разной геометрией. Чаще всего встречается профиль в форме квадрата или прямоугольника. Наиболее распространенная разновидность — профиль с квадратным сечением, продольным отверстием в центре и Т-образными пазами для «подключения» самых разных объектов.

Кстати, есть профили, изготовляемые по метрической системе, есть — по имперской. Называют профиль (в данном случае квадратный) по его размерности. Например, квадратный профиль с длиной стороны 20мм будет называться профиль 20Х20. Официально такой профиль называется «алюминиевый станочный профиль 20Х20».

Конечно, есть и другие формы профиля, некоторые из них весьма экзотические. Есть профили с полукруглым корпусом, есть — с треугольным. У каждой формы — собственное предназначение, все зависит от цели мастера и проекта. Пример такого проекта — ниже. Авторы его, семейная пара, собрали шикарный стол из профиля и ДСП.

Крепление к профилю


Чаще всего аксессуары вроде ножек или кронштейнов крепятся к профилю при помощи болтов и гаек, которые вставляются в пазы. Для крепления у мастера должен быть доступ к открытому концу паза профиля. Если нужно вставить дополнительный аксессуар между двумя другими гайками или паз заблокирован кронштейном, дело чуть усложняется — придется конструкцию разбирать. Правда, такие вопросы решаются и при помощи Т-гайки, это популярный крепежный элемент, который обеспечивает надежное соединение в любом профиле в системах из любых материалов.
Об этом — ниже.

Проще всего сразу вкрутить болт в кронштейн, навернуть гайку, потом вставить конструкцию в паз профиля, установить на место и потом уже закрутить гайку. Здесь стоит учитывать длину болта — она должна быть такой, чтобы пройти через кронштейн и гайку, не касаясь профиля с другой стороны. Например, если толщина кронштейна 10мм, толщина гайки — 6мм, то длина болта в идеале должна составлять 15 мм. Если болт будет слишком коротким, то закрепить деталь надежно не удастся, более того, гайка может просто соскочить в самый неожиданный момент.

Что касается T-гаек, то у них есть большое преимущество по сравнению с любыми другими. Если оба конца профиля уже заняты или по какой-либо другой причине вставить крепление в паз с открытого конца нельзя, приходит на помощь Т-гайка. Она входит в паз без проблем, а затем, при закручивании болта, поворачивается на 90 градусов и застревает в пазу. Есть специализированные гайки с пружинами или установочными винтами. Есть и болты с Т-образной головкой.

Соединение профилей между собой


При необходимости концы профилей можно надежно закрепить друг с другом при помощи специальных коннекторов. Большинство вариантов соединений показаны вот в этом видео:

Крепления для профилей выполняются из алюминия или стали. Если есть возможность, их можно и распечатать на 3D-принтере, учитывая, конечно, цели и особенности каждого крепления.

В простейшем случае нужно просто соединить профиль при помощи линейного соединителя — полоски металла, которая вставляется в прорезь (слот).

Еще концы профилей можно закрепить без использования креплений. В этом случае используется болт, для чего требуется высверлить отверстия в закрепляемых профилях, вставить болт и затянуть его.

Аксессуары


Их огромное количество, продаются они там же, где и профили. Есть накладки, ножки, ролики, пружины, ручки и петли, равно, как и другие элементы. На любом сайте 3D-печати есть файлы как этих, так и любых других элементов для крепежей. Это могут быть держатели катушек, держатели для инструментов, лампы и т.п.

Главное, о чем нужно помнить, используя подобный элемент — для его закрепления нужна гайка, так что распечатайте или закупите достаточное их количество.

Где достать профиль?


Профиль можно купить во многих строительных и/или специализированных магазинах. Если есть возможность разрезать профиль, то лучше купить набор новых профилей, затем разрезав их по чертежу/схеме. В некоторых магазинах/мастерских вам могут нарезать профиль так, как нужно — естественно, за деньги.

Немного о 3D-печати креплений


Кронштейны и крепления можно печатать на принтере, о чем говорилось выше. Если есть достаточное количество пластика, можно распечатать и сам профиль. Т-гайки, о которых говорилось выше, тоже можно печатать.

Но здесь нужно быть осторожным. Каким бы хорошим и качественным ни был бы ваш принтер, пластиковые элементы никогда не будут такими же прочными, как металлические.

Еще один нюанс — профили от разных производителей могут чуть отличаться, поэтому и крепления для них будут другими. Крепление от производителя Х могут не подходить к профилям производителя Y.

В следующей статье расскажем и покажем, что можно сделать из профиля, учитывая информацию, изложенную здесь.

ТИПЫ АЛЮМИНИЕВЫХ ЭКСТРУЗИОННЫХ ПРОФИЛЕЙ

Профили бывают разных размеров и типов. В Parco мы предлагаем как дробные, так и метрические профили.

Дробный : Серии 10 и 15 (гладкие и рифленые) со складской длиной 240 дюймов, 120 дюймов, 92 дюйма или нарезанные по длине

Метрические : Серии 30, 40 и 45 (гладкие) 23040 мм, 3040 мм, 3040 мм, 3040 мм, 3040 мм, 3040 мм, 3040 мм, 3048 мм , 6000 мм или нарезанные по длине

Наши конструкционные алюминиевые профили для серий 10 и 15 включают 1”x 1”, 1”x 1” QR, 1”x 2”, 1”x 3”, 2”x 2” , и 2″x 4″. В серии 10 Т-образные пазы имеют ширину 0,255 дюйма и являются модульными друг для друга. Они совместимы со слотом 6.

Используя наши аксессуары, вы обнаружите, что можете построить полную конструкцию из серии 10 и, при необходимости, перенести ее в нашу серию 15. Внутренний радиус конструкции Т-образных пазов серии 10 составляет 0,125 дюйма, что упрощает установку Т-образных гаек.

Серия 15 имеет размеры от 1,5 x 1,5 дюйма до 3 x 6 дюймов. Т-образные пазы серии 15 имеют ширину паза 0,322 дюйма и являются модульными по отношению друг к другу. Они совместимы со слотом 8. Как и в серии 10, аксессуары серии 15 при необходимости можно заменить на серию 10. Для серии 15 конструкция Т-образного паза имеет внутренний радиус 0,187 дюйма

Для метрических профилей они измеряются в миллиметрах: 30 мм, 40 мм, 45 мм и 60 мм. 30 мм и 40 мм имеют слот 8 мм, а 45 мм и 60 мм имеют слот 10 мм.

Отдельные профили

Этот профиль часто используется для настройки ограждений машин, кожухов, тележек и рабочих станций. Эти профили имеют каналы на всех четырех сторонах, предлагая множество дизайнерских возможностей. В отличие от закрытых профилей, одиночные открыты для различных вариантов крепления и комплектующих.

Двойные, тройные и четверные профили

Двойные профили также используются для таких решений, как ограждения машин, кожухи, тележки и т. д. Двойные, а также тройные и четырехугольные профили используются для больших конструкций, таких как балки и стойки в ограждениях. Эти профили имеют от шести до двенадцати открытых Т-образных пазов для соединения фитингов, компонентов и аксессуаров.

Состав конструкционного профиля

Для большинства конструкционных или архитектурных профилей алюминия используется состав алюминиевого сплава серии 6000. Этот сплав имеет:

Умеренная прочность

Чрезвычайно универсальный

Высокопроизводимый

Коррозионный устойчивый Основные элементы этого сплава включают следующее:

– Магний (Mg) 0,45-0,9%

– Кремний (Si) 0,20-0,6%

Буква «Т» после обозначения серии алюминия относится к типу термической обработки или отпуска алюминиевого профиля. Закалка — это нагрев алюминия для изменения его характеристик, чаще всего для повышения прочности. Процесс отпуска Т6 включает обработку на твердый раствор, закалку и искусственное старение.

Обработка раствором потребует нагревания до 1000 F в течение нескольких часов с последующей закалкой или резким охлаждением детали. Оттуда он повторно нагревается до 300–400 F. Процесс отпуска T6 увеличивает прочность сплава до 30%.

Размещение заказа в Parco

Размещение заказа у нас легко сделать, если вы знаете, как читать наши номера деталей.

При чтении наших номеров деталей вы увидите букву в начале. Эта буква обозначает тип детали. Если вы посмотрите на две колонки слева вверху, то увидите все буквенные обозначения наших деталей.

Последняя цифра в номере детали — это серия, к которой принадлежит деталь. Для профилей будут использоваться от 1 до 6. Что касается креплений, то они используют номер 0. Для номеров 8 и 9 они будут либо для переходной, либо для универсальной части. Например, номер детали h30302 — это аппаратная часть, принадлежащая серии 15.

Три способа заказа

При заказе в Parco вы можете отправить заказ одним из трех способов:

Отправить в ваши данные : Факс 260-451-0843 или электронная почта [email protected]

Чертеж SolidWorks : Мы можем создать чертеж САПР и отправить вам PDF-файл. 3D чертежи доступны по запросу.

Готовое изделие : Мы профессионально соберем ваше решение после утверждения дизайна и отправим вам изделие в комплекте с чертежом на этикетке.

Свяжитесь с нами сегодня, чтобы узнать больше о конструкционных алюминиевых профилях и о том, как мы можем помочь вам спроектировать и построить ваше следующее решение.

Как экструдируют алюминиевые профили

Как экструдируют алюминиевые профили — Описание

Главная Знания и техника Профиль и дизайн Экструзия

Знания и техника

Все статьи

Общий

    Данные по алюминию

      Механические свойства

        Допуски

          Обработка

            Обработка поверхности

              Профиль и дизайн

              • 3D-прототипы
              • Металл, напечатанный на 3D-принтере
              • Экструзия
              • Профильная конструкция из экструдированных алюминиевых профилей
              • Изолированные профили
              • Инструмент

              Обработка хранения

                Сертификаты и документы

                  Документация

                    Медные сплавы — Технические описания

                      Нержавеющая сталь

                        Цены на металл

                          Новости цен на металлы 2022

                            Производство алюминиевых профилей

                            Экструзия – это процесс, используемый в производстве алюминиевых профилей, который позволяет создать много новых возможностей в отношении конструкции и дизайна профилей.

                            Как будто зубную пасту выдавливают из тюбика

                            Процесс напоминает выдавливание зубной пасты из тюбика. Зубная паста представляет собой нагретый цилиндрический алюминиевый блок, также называемый заготовкой, а тюбик зубной пасты — это так называемый инструмент. Как видно на иллюстрации, заготовка (предварительно нагретая в индукционной печи до 450-500 градусов Цельсия) проталкивается через инструмент/матрицу, при которой профиль доводится до нужной формы.

                            Когда профиль выходит из инструмента, он охлаждается водой или воздухом, после чего профили вытягиваются, пока они еще «мягкие». Это устраняет любое накопление напряжения в алюминии, в то время как желаемые и правильные размеры профиля достигаются. Затем профили разрезают, после чего им придают окончательную прочность путем термической и/или холодной закалки.

                            Универсальность и низкие затраты на оснастку

                            По сравнению с другими материалами, затраты на оснастку для производства алюминиевых профилей относительно низкие.
