Обзор программ для фрезерного станка с ЧПУ: От макета до гравировки

Возможности фрезерного станка, оснащённого ЧПУ, многократно возрастают. Но только в случае, когда программное обеспечение (ПО) подобрано правильно.

Оглавление

Термином ПО обозначается пакет софта, используемого для управления станком на всех этапах рабочего процесса: от разработки качественной модели, до изготовления готового изделия. В специальной литературе и открытых источниках используется несколько синонимов: ПО, софт, программное обеспечение, управляющие программы.

Основным достоинством станка с ЧПУ является возможность изготовления заготовок и конечных товаров с высоким качеством полностью в автоматическом режиме, что исключа6ет негативное влияние на результат пресловутого «человеческого фактора».

Какой софт необходимо приобрести в первую очередь

Основным требованием, которое предъявляется к софту при его выборе является простота использования и многофункциональность.

Весьма желательно приобретать продукт лицензированный.

Это минимизирует вероятность «зависания» станка, скажется на существенном повышении производительности и эффективности технологических процессов.

Работы рекомендуется начинать с выбора и последующей профессиональной настройки, под существующую модель станка, необходимого блока ПО, обозначаемого международной аббревиатурой САМ (в русском переводе, системы автоматизированного изготовления, производства). Это программа, адаптированная для работы с проектами, подготовленными в ином пакете ПО, CAD (русская расшифровка, система, предназначенная для автоматизированной разработки).

Применение CAD позволяет выполнять проектирование и создание 3D объектов с учётом заданных исходных значений, с их последующим редактированием.

Использование САМ обеспечивает конвертацию цифровой информации в команды, понятные фрезерному станку с ЧПУ. Чаще всего, это G-code, представляющие набор команд, осуществляющих непосредственное управление рабочими органами станка.

Для отдельных случаев, совместимость приобретаемой CAM программы с фрезерным станком может потребовать использования программ, именуемых конверторами: Post Processor, Post. В противном случае, формируемые G-code могут выдать непредсказуемую последовательность управляющих команд при установке на станок и запуске последнего.

Кроме него, на рынке представлены иные языки: Cutter Location, OpenSBP, Data, HPGL, APT.

Достаточно частым решением у многих разработчиков является разработка единого программного пакета CAM/CAD, либо выполняется их заблаговременная подготовка, обеспечивающая успешную интеграцию для совместной работы в любых существующих программно-аппаратных системах (комплексах).

Начинающим пользователям фрезерным станком с ЧПУ не рекомендуется начинать с покупки и установки «самого-полного» комплекта CAM. Попробуйте начать работу с простого пакета. Получите в процессе первичные навыки, который в дальнейшем существенно облегчат вам работу с более функциональным софтом.

Важно понимать, что кроме САМ-программ к управляющему софту относится программы, осуществляющие прямое управление станком с ЧПУ (общее обозначение, machine controller). Они могут (пример) передавать движение пера, мышки на контроллер непосредственно. Самыми востребованными продуктами в данной группе являются: LinuxCNC, PyCNC, Grbl, Inkcut, UGS, Jedicut.

Варианты программ, используемые


для моделирования макета для чпу станка

В зависимости от объёмности будущей детали и её сложности используются разные программные продукты для эскизного моделирования.

Модели 2D

Если предстоит плоская резка, наиболее популярными являются следующие графические редакторы:

  • CorelDraw – позволяет создавать и обрабатывать векторные изображения. Отличается многообразием встроенного инструмента;
  • Adobe Illustrator – также рассчитан на векторную графику. Позволяет выполнять эскизы для предстоящей контурной резки;
  • LibreCAD – обеспечивает простое создание чертежей 2D. Интерфейс понятный и удобный, предусмотрена возможность группировать объекты, множество иных полезных функций.

Модели 3D

В случаях необходимости разработки пространственной модели выбор более значительный. Назовём только программы, являющиеся самыми популярными на рынке:

  • Solidworks – обладает широчайшими возможностями для моделирования твёрдотельного. Высокая производительность и функционал делают данный софт одним из самых востребованных инженерами и проектировщиками.

Обеспечивает проработку сборок и деталей практически любой сложности, анализ предстоящих процессов изготовления и технологичности создаваемой конструкции, проведение рендеринга, создание управляющих программ (УП).

  • MasterCAM – весьма популярная программа для 3D (2D) моделирования с последующей разработкой УП для станков, оснащённых ЧПУ.

В ней несложно разобраться. Обеспечивает значительную скорость выполнения расчётов. Обесп6ечивает создание модели под черновую, чистовую обработку, заблаговременную проверку траекторий перемещения инструмента и заготовки, подбор оптимальных технологических режимов. Комплектуется значительным количеством библиотек, допускающих перенастройку.

  • Type 3 – имеет приложение, применяемое при создании моделей скульптур (Type Art), библиотеку инструмента.

Рассчитана на эффективную работу с моделями в диапазоне 2D-5D. Реализован прямой доступ к непосредственному управлению конкретным станком.

  • AutoCAD – многопрофильная программа с большим числом встроенных инструментов.

Обеспечивает анализ и проектирование объектов 2D, 3D. Интерфейс весьма удобен для пользователя. Имеет встроенную функцию генерации различной техдокументации, возможность создавать и загружать приложения самостоятельно, широкий ряд иных опций и функций.

  • ArtCAM – включает пакет программ, предназначенных для плоского и объёмного моделирования.

Допускает работу с растровой, векторной графикой. Активно востребован для формирования рельефных поверхностных объёмов, обесп6ечивает построение маршрута перемещения фрезы, допускает трансформацию 2D эскиза в 3D объект.

После создания модели (эскиза) следует построить траекторию, по которой должна двигаться фреза, выбрать конкретные типы инструмента, сформулировать указания в части режима обработки (финишная, черновая).

После этого подготовленный файл следует сохранить в формате, понятном имеющейся у вас модели фрезерного станка с ЧПУ.

Работа по созданию управляющей программы завершена. Теперь следует загрузить её в контроллер.

Программы, осуществляющие автоматическое управление манипуляциями, выполняемыми


различными блоками и узлами станка

Эти задачи решает отдельный блок софта. Лидерами по востребованности в данном сегменте являются:

  • Mach4 – эта программа создана на основе Windows. Используется любителями и профессионалами.

Обеспечивает создание пользовательских кодов, позволяет одновременно управлять фрезерованием по шести осям, контролировать скорость вращения шпинделя. Выполняет прямой импорт файлов формата DXF, JPG, BMP, способна генерировать G-code (благодаря встроенному ПО). Совместима с экранами сенсорного типа.

  • NC Studio – этот пакет программ совместим с любым фрезерным станком.

Удобный, интуитивно понятный интерфейс, способность обработки самых сложных УП, работа с G-code, сформированными почти во всех программах моделирования.

  • EMC2 – существенным преимуществом программы является её разработка на Linux, возможность управлять станком через порт LPTспособна контролировать работу по шести осям.

В качестве недостатка можно назвать повышенную сложность управления и установки (необходимо хорошо разбираться в системах UNIX).

Вывод

Приобретая фрезерный станок с ЧПУ модельного ряда WATTSAN, можно быть уверенным в том, что он адаптирован для использования всех наиболее востребованных версий софта (пример, графических редакторов, поддерживающих векторные форматы: CorelDraw, Adobe Illustrator (для 2D моделирования), AutoCAD (для 3D).

Набор программ для ЧПУ станков для начала работы

Программы для ЧПУ станков полный набор для начала работы

2017-09-08

Перед любым владельцем станка с ЧПУ встает вопрос выбора программного обеспечения. Софт, используемый для подобного технологического оборудования, должен быть многофункциональным и простым в использовании. Желательно приобретать лицензионные программные продукты. В этом случае программы для станков с ЧПУ не будут зависать, что позволит повысить эффективность производственных процессов.


Выбор софта во многом зависит от типа оборудования и тех задач, которые пользователь намерен решить. Однако существуют универсальные программы, которые можно использовать практически для всех видов станков с ЧПУ. Наибольшее распространение получили следующие продукты:







1. ArtCAM. Этот программный пакет был разработан для моделирования и проектирования изделий, изготавливаемых на станках. Он оснащен функцией автоматического генерирования моделей из плоских рисунков. Пакет программ ArtCAM содержит все необходимые инструменты для дизайна креативных изделий и создания сложных пространственных рельефов.
Стоит отметить, что данный софт позволяет использовать трехмерные шаблоны для создания проектов будущих изделий из простых элементов. Кроме того, программа позволяет пользователю вставлять один рельеф в другой, как в двухмерном рисунке.










2. Универсальная программа управления LinuxCNC. Функциональным назначением этого софта является управление работой станка с ЧПУ, отладка программы обработки деталей и многое другое.
Подобный программный пакет можно использовать для обрабатывающих центров, фрезерных и токарных станков, а также машин для термической или лазерной резки.
Отличием этого продукта от других программных пакетов является то, что его разработчики частично совместили его с операционной системой. Благодаря этому программу LinuxCNC отличается расширенными функциональными возможностями. Скачать этот продукт можно совершенно бесплатно на сайте разработчика. Она доступна как в виде инсталяционного пакета, так и в виде LifeCD.
Пользовательский интерфейс этого программного обеспечения интуитивно понятный и доступный. Для бесперебойного функционирования софта на жестком диске компьютера должно быть не меньше 4 гигабайтов свободной памяти. Подробное описание программы LinuxCNC можно найти в свободном доступе в интернете.










3. Mach4. У этого программного обеспечения огромная армия поклонников во всех странах мира. Софт используется для управления фрезерными, токарными, гравировальными и другими видами станков с ЧПУ. Этот пакет программ можно установить на любой компьютер с операционной системой Windows. Преимуществом использования данного софта является его доступная стоимость, регулярные обновления, а также наличие русифицированной версии, что облегчает использование продукта оператором, не владеющим английским языком.









4. Mach5. Это новейшая разработка компании Artsoft. Mach5 считается преемницей популярной программы Mach4. Программа считается одной из самых быстрых. Ее принципиальное отличие от предыдущих версий заключается в наличии интерфейса, который взаимодействует с электроникой. Это новое программное обеспечение может работать с большими по объему файлами в любой операционной системе. Пользователю доступно руководство по использованию программы Mach5 на русском языке.











5. MeshCAM. Это пакет для создания управляющих программ для станков с ЧПУ на основе трехмерных моделей и векторной графики. Примечательно, что пользователю необязательно обладать богатым опытом CNC-программирования, чтобы освоить этот софт. Достаточно обладать базовыми навыками работы на компьютере, а также точно задавать параметры, по которым будет производиться обработка изделий на станке.
MeshCAM идеально подходит для проектирования двухсторонней обработки любых трехмерных моделей. В этом режиме пользователь сможет быстро обрабатывать на станке объекты любой сложности.










6. SimplyCam. Это компактная и многофункциональная система для создания, редактирования, сохранения чертежей в формате DXF. Это обеспечение генерирует управляющие программы и G-коды для станков с ЧПУ. Они создаются по растворным рисункам. Пользователь может создать изображение в одной из графических программ своего компьютера, а затем загрузить его в SimplyCam. Программа оптимизирует этот рисунок и переведет его в векторный чертеж. Пользователь также может использовать такую функцию, как ручная векторизация. В этом случае изображение обводится стандартными инструментами, которые используются в AutoCAD. SimplyCam создает траектории обработки изделий на станках с ЧПУ.











7. CutViewer. Это программа имитирует обработку с удалением материала на двухосевых станках с ЧПУ. С ее помощью пользователь может получить визуализацию обрабатываемых заготовок и деталей. Использование этого софта позволяет повысить производительность технологического процесса, устранить имеющиеся ошибки в программировании, а также сократить временные затраты на проведение отладочных работ. Программа CutViewer совместима с широким спектром современного станочного оборудования. Ее действенные инструменты позволяют обнаружить серьезные ошибки в технологическом процессе и своевременно их устранить.











8. CadStd. Это простая в использовании чертежная программа. Она используется для создания проектов, схем и графики любой сложности. С помощью расширенного набора инструментов этой программы пользователь может создать любые векторные чертежи, которые могут использоваться для проектирования фрезерной или плазменной обработки на станках с ЧПУ. Созданные DXF-файлы можно впоследствии загрузить в CAM-программы, чтобы генерировать правильные траектории обработки деталей.


Представленный набор программ позволит быстро ввести в эксплуатацию любое станочное оборудование и производить обработку деталей с минимальными временными потерями. Так же советуем прочитать статью — Наладчик станков с ЧПУ: сложно ли обучиться?

управляющие программное (УП) обеспечение сам для фрезерных cnc с компьютера

Программы для ЧПУ-станков: какими они бывают и для чего нужны

Главная ценность ЧПУ-станков заключается в программах, которыми они управляются. В этой статье будут рассмотрены наиболее популярные программы для разных видов ЧПУ-станков и описаны их преимущества.

Что такое программное обеспечение для станков с ЧПУ и для чего нужно?

Производительность одного станка с числовым программным управлением сопоставима с производительностью в среднем пяти аналогичных устройств без ЧПУ. Точность обработки деталей становится беспрецедентно высокой, а от контролирующего станок оператора требуется лишь минимум усилий. Этих преимуществ удается достичь благодаря правильно подобранному и тщательно составленному программному обеспечению. Без него ЧПУ-станок не обладает практически никакой ценностью.

Как правило, программный пакет для станка содержит в себе CAD-программы и CAM-программы. Аббревиатура CAD расшифровывается как computer-aided design, что переводится с английского как «система автоматизированной разработки». Такие программы позволяют создавать трехмерные объекты, отталкиваясь от неких исходных величин, а потом, при необходимости, редактировать эти объекты. Аббревиатура CAM расшифровывается как computer-aided manufacturing, что означает «система автоматизированного производства». Такие программы работают с объектами, заранее созданными в CAD. CAM-софт конвертирует написанные человеком цифровые объекты в команды формата G-code и направляет их станку. Термином G-code обозначаются управляющие команды для ЧПУ-станков.

Не все CAM-программы «общаются» со станком напрямую. Иногда для конвертации кода применяются дополнительные программы-процессоры.

В зависимости от поставленных задач программное управление станка бывает контурным либо дискретным. Контурное задействуют для токарных и фрезерных установок, оно предусматривает сложную обработку заготовок. Дискретного управления достаточно для наиболее базовых функций и работы с объектами простой формы.

Какие есть программы для написания управляющих программ для станков с ЧПУ?

В этом разделе и ниже в этой статье приводятся наиболее функциональные и востребованные программы. На самом деле разнообразие отраслевого софта намного шире — но не все разработки пользуются одинаковой популярностью на производстве.

Fusion 360

Этим комплексом пользуются для создания программ для 3D-принтеров, а также ЧПУ-станков с поддержкой максимум пяти осей. Чертежи объектов можно создавать непосредственно внутри программы, плюс предусмотрена опция импорта и экспорта AutoCAD-файлов. Эта программа совмещает в себе возможности CAD, CAM и CAE. CAE расшифровывается как computer-aided engineering и переводится как «система автоматизированного проектирования и конструирования». В Fusion 360 содержится обширная библиотека готовых конструкторских решений, которые можно задействовать для разработки нового проекта. Тестирование объектов доступно уже на самых ранних стадиях работы над ними.

Одной из наиболее полезных функций Fusion 360 является генеративный дизайн: программа сама создает десятки моделей, сопоставляет их по значимым параметрам и отбирает те, что наилучшим образом соответствуют поставленной задаче.

MecSoft Corporation

Этот бренд специализируется на создании CAM-программ для среднего и малого бизнеса. В линейку его продукции входят такие хорошо известные профессионалам наименования, как AlibreCAM (ее интерфейс изображен на фото), VisualCAM для SOLIDWORKS, RhinoCAM, VisualCAD/CAM. Все они характеризуются высокой производительностью, простотой применения и доступной стоимостью. Они предлагают разнообразные решения для производства на заказ, выполняют быстрое прототипирование. Наибольшим спросом продукция MecSoft Corporation пользуется в образовательной, автомобилестроительной, деревообрабатывающей и аэрокосмической отраслях, а также для производства оснастки и инструментов.

Лучшие платные управляющие программы для станков с ЧПУ

Платные версии программного обеспечения существенно отличаются по своей стоимости и функционалу, поэтому при выборе лучше ориентироваться на те программы, что предлагают бесплатный 30-дневный период. По статистике, почти никому не удается с первого раза выбрать оптимальный продукт: в среднем каждый пользователь пробует 3 программы, прежде чем определится с выбором и купит наилучшую.

Практически любые распространенные программы сегодня можно найти на русском. В тех случаях, когда официальный производитель не предлагает русифицированной версии, в пользовательских сообществах можно найти инструкции, выполненные самими пользователями.

Программы для управления фрезерного станка с ЧПУ по дереву с компьютера

VCarve

Эта программа поддерживает файлы форматов SKP, OBJ, STL и прочих. В ней исключительно удобно выполнять чертежи с нуля и редактировать их. В VCarve можно импортировать несколько 3D-моделей Vectric Clip Art (V3M), чтобы провести расширенную 3D-сборку. В ней предусмотрен инструментарий для дизайна в 2D, расчета траектории движений шпинделя в 2D и 2.5D, опции импорта и инструментальной обработки одной 3D-модели. Траектории инструментов в 2D и 2. 5D можно проектировать на 3D-поверхность. Перед запуском объекта на производство предлагается в виртуальном пространстве изучить траектории движения всех инструментов — это дает исчерпывающее представление о том, каким получится готовый продукт. Для разных типов операций предлагаются обширные возможности настройки и контроля.

Vectric / Aspire

В этой программе предусмотрены инструменты для проектирования и расчета траекторий в 2D и 2.5D. Проектирование производится для операций профилирования, сверления, фрезеровки углублений, декоративного текстурирования. Инструментарий для дизайна в 3D позволит с нуля создавать объемные модели рельефа, а также подвергать их разнообразным стратегиям обработки в 3D. В программу можно импортировать файлы 2D и 3D из другого софта и редактировать их.

Софт для токарных станков с CNC по металлу

Простая и удобная программа Cut3D совместима с моделями, разработанными в графических редакторах 3D Studio, Rhino3D, AutoCAD, а также с объектами, полученными в ходе сенсорного либо лазерного сканирования. Интуитивно понятный интерфейс дает оператору пошаговую инструкцию к процессу загрузки, заданию габаритов, предварительному просмотру результатов и сохранению ЧПУ-кода.

Если 3D-модель чересчур велика для обработки на станке, программа допускает ее разделение на отдельные части, соответствующие толщине материала и длине резака.

ПО для плоской резки

Для этой задачи оптимальна программа ArtCAM. Она была выпущена в 2003 году, а с течением времени не просто не утратила популярности, но, наоборот, приобрела многочисленных новых приверженцев. ArtCAM допускает работу как в 2D, так и в 3D. Заранее подготовленные модели можно сохранять и интегрировать в сборку. Также предусмотрена возможность импорта моделей, созданных в других программах. Выбирать и выделять рабочую область очень удобно с помощью инструмента «волшебная палочка».

Пользователи ценят ArtCAM за встроенную оптимизацию подач, а также возможность переместить, повернуть или скопировать траекторию движения. Также этот софт способствует сокращению времени обработки команд на оборудовании для работы с деревом и металлом.

В качестве альтернатив ArtCAM можно предложить Mach4, Vectric 2dcut, VSIO-2007. Из этого списка особенно выделяется Mach4, так как эта программа совместима с операционной системой Windows.

Лучшие бесплатные программы для ЧПУ

Бесплатный софт иногда ничем не уступает платному. Более того, многие производители платного софта предлагают бесплатные тестовые периоды, на протяжении которых вы сможете протестировать весь функционал программы, не потратив ни копейки. По истечении тестового периода можно приобрести полную платную версию софта.

DeskProto

Это CAM-программа с базовым функционалом, где можно выполнять векторную обработку AI, EPS или DXF. DeskProto успешно обрабатывает STL-геометрию и растровые изображения форматов TIF, GIF, JGP, PNG, BMP. Эта программа профилирует траектории, основываясь на векторных данных с высотой свободного перемещения и глубиной обработки. Пользователь может устанавливать расстояния между траекториями и значения шагов вдоль траекторий. В программе удобно создавать трехмерные рельефы на основе растровых данных, а также масштабировать, зеркалировать и вращать CAD-модели. В DeskProto встроены опции определения и выбора резцов, регулирования скорости шпинделя и скорости подачи. К программе прилагается постпроцессор.

Бесплатная версия DeskProto разрешает создавать проекты с лимитированными параметрами — то есть с единственной операцией и единственной деталью. Однако ограничений по сложности файла или по габаритам нет, поэтому для большинства операторов это приемлемо.

Достойной альтернативой DeskProto станет Autodesk:

Программы для деревообрабатывающих станков с ЧПУ

Уже упоминавшаяся выше корпорация Mecsoft выпустила программу FreeMILL, которая распространяется бесплатно. Она является CAM-модулем по написанию G-code для фрезеровочных ЧПУ-станков. В ней можно создавать траекторию перемещения инструмента по набору параллельных плоскостей, выбирать между черновыми или чистовыми траекториями, резать или моделировать материал траекторий, писать G-code для конкретного станка.

У FreeMILL нет никаких лимитов на использование — ни по строкам кода, ни по количеству сохранений, ни по времени или числу попыток.

Программы для токарных станков с ЧПУ по металлу

Estlcam ценят в первую очередь за то, что она успешно функционирует на далеко не новых, маломощных компьютерах. Даже «антикварная» операционная система Windows XP не станет для нее помехой. Официально эта CAM-программа платная, однако в ее бесплатной версии тоже получается замечательно работать. С этим софтом легко разберутся даже новички, так как интерфейс у него предельно понятный. Estlcam позволяет не только создавать и редактировать различные форматы файлов, но также и переносить в G-code данные 2.5 и 3D CAD. В этой программе можно переключаться из метрических измерений в английские и обратно.

В Estlcam предусмотрен ЧПУ-контроллер, запускающий станок непосредственно из этого софта. Для этого используются файлы .nc-формата, созданные в Estlcam либо импортированные туда. Управлять ЧПУ-станком можно с помощью клавиатуры, компьютерной мышки или PlayStation-контроллера.

В качестве дополнительной функции Estclam способен перепрограммировать Arduino, который применяется в качестве интерфейса к шаговому двигателю.

ПО для плоской резки

Самый бюджетный способ задать команды для плоской резки — это воспользоваться программой «Блокнот», которая по умолчанию имеется в каждом компьютере. Потом написанный в ней код конвертируется в машинный и отправляется станку. Правда, осуществить такую операцию смогут только специалисты с внушительным опытом.

  • 29 августа 2020
  • 13117

Получите консультацию специалиста

программа управления фрезерным станком с ЧПУ

Программы для фрезерных станков с ЧПУ – важный элемент эффективного решения различных производственных задач. От того, насколько удобной и функциональной будет программная среда у той или иной единицы оборудования, напрямую зависят многие показатели всего бизнеса. Поэтому ознакомление с ПО, которым оснащаются или с которым работают конкретные модели фрезеров, играет не последнюю роль в подборе оборудования для мастерской.



Программное обеспечение ArtCam, с которым в числе прочих работает фрезерно гравировальное оборудование компании «Миртелс», в этом плане является одним из оптимальных.

Для понимания потенциальными покупателями его возможностей и преимуществ мы и решили написать эту статью. Если Вы еще не знакомы или недостаточно знакомы с этим продуктом, настоятельно рекомендуем потратить несколько минут Вашего времени, чтобы ознакомиться с информацией о нем.

ArtCam – очень популярный и распространенный во многих странах программный продукт, с помощью которого выполняется моделирование объектов для механической обработки (в том числе, поверхностной или объемной фрезеровки). С его помощью возможно создавать из плоского рисунка объемную модель заготовки и конечного изделия. При этом программное обеспечение является довольно простым в изучении, поэтому навыки обращения с ним легко приобретут даже новички.



Программа ArtCam: спектр возможностей

Давайте детальнее остановимся на возможностях этого продукта, которые позволяют использовать его не только для производственных нужд при фрезеровании и другой обработке.

Итак, программа ArtCam включает в себя следующие важные инструменты и функции:

  • Инструменты для создания текстовых надписей, двухмерных эскизов, обработки растровой и векторной графики;
  • Механизмы, позволяющие осуществить расчет оптимального раскроя заготовок;
  • Программы для прохода по контуру обрабатываемой детали;
  • Алгоритмы оптимизации траектории фрезы в ходе черновой и чистовой обработки;
  • Инструменты для формирования накладок и дизайнерских вставок в автоматическом режиме;
  • Средства фигурного обвода кромок. Их наличие существенно облегчает исполнение объемного текста;
  • Механизмы «экспресс-гравировки», что позволяют экономить время обработки заготовки на малоответственных участках;
  • Технология оптимизации траектории движения фрезы Automatic Toolpath Panelling.   Она позволяет автоматически подстроить под размеры рабочего стола маршрут перемещения инструмента в процессе работы с крупными заготовками;
  • Механизмы визуализации и моделирования обработки до запуска процесса;
  • Средства по сбору статистических данных. Они позволяют отслеживать информацию по каждому этапу обработки. Полученные данные нужны для планирования и оценки хода и итогов работы фрезерного гравера с ЧПУ.



Программа ArtCam позволяет выполнять:

  1. Моделирование. Используя только ресурсы этого программного обеспечения, можно выполнять формирование художественной модели и генерирование процесса обработку на базе импортированного из иной CAD-системы изображения. При этом ПО позволяет работать с файлами широкого спектра форматов;
  2. Создание векторов и 2D-моделирование. С помощью инструментов ArtCam можно получить очень сложные и наполненные мелкими деталями рисунки и модели обработки заготовок. Кроме того, можно автоматически формировать их из изображение векторных форматов, созданных при помощи другого программного обеспечения;
  3. Графику и 3D-моделирование. Помимо целого ряда возможностей в этом направлении, в базе данных продукта имеется библиотека всевозможных графических фрагментов для формирования объемной модели заготовки либо конечного изделия;
  4. 2D-профилирование с перемычками;
  5. Обработка «карманов» в теле заготовки. Это выполняется благодаря выборке алгоритма переходов между различными участками;
  6. Гравировку. Выполнить рисунок того или иного характера либо выгравировать текст можно при помощи модуля V-Bit Tool. Он автоматически задает глубину и траекторию инструмента при выполнении поставленной задачи;
  7. Объемную обработку 3D-моделей. Траектория движения инструмента фрезерного станка с ЧПУ задается через функцию «Мастер создания обработки», которую можно запустить в Clipart ArtCam;
  8. Создание элементов декора и текстовых надписей;
  9. Визуализацию предстоящей обработки на основе симуляции предстоящего процесса;
  10. Возможность одновременной работы с несколькими аппаратами.



Алгоритм формирования модели обработки заготовки при помощи ArtCam

Алгоритм формирования модели обработки той или иной заготовки с помощью этого ПО имеет следующие пункты:

  1. Создание рабочего эскиза.
    В этом процессе в качестве исходной информации может выступать графические файлы всевозможных форматов (bmp, jpeg, tif, gif), чертежи (dwg, dxf, eps) либо другие импортируемые изображения.
  2. Преобразование рабочего эскиза в объемную модель заготовки. Особый инструмент ArtCam JewelSmith с использованием библиотеки данных (текстур, узоров, шрифтов и так далее) формирует сложные трехмерные объекты на базе чертежей и другим плоских изображений.
  3. Расчет траектории движения фрезы или другого инструмента на базе подготовленной модели. Использую базу данных, программа формирует наилучший вариант черновой и чистовой обработки конкретным инструментом.
  4. Создание прототипа для обработки. Экспортируя имеющийся файл в специальный формат STL, получаем основу для последующего формирования набора управляющих кодов. Этот набор команд и загружается в дальнейшем в управляющий блок фрезерного станка.

Как Вы можете убедиться, совершенно не случайно фрезерно гравировальные станки с ЧПУ от компании «Миртелс» оптимизированы для работы с этим программным продуктом. Дополняемые друг другом эти элементы обеспечивают эффективное решение самых сложных задач при весьма сжатых сроках операционного процесса.

  • Отзывы
  • Купить гравировальный станок
  • Настройка, ремонт, обслуживание гравера
  • Гравировальные аппараты
  • Гравер купить
  • Фрезерно гравировальный станок купить
  • Фрезерно гравировальный станок с ЧПУ купить
  • Граверы купить
  • Фрезерный станок по камню
  • Фрезерный гравер купить
  • Настройка фрезерного станка
  • Ремонт фрезерных станков
  • Купить фрезерный станок с ЧПУ
  • Купить фрезер ЧПУ по дереву
  • ЧПУ станок купить
  • Фрезерное оборудование купить
  • ЧПУ фрезер купить
  • Граверный станок купить
  • Купить настольный фрезерный станок

Обзор программ для работы фрезерного станка с ЧПУ

Программное обеспечение для фрезерного станка с ЧПУ – это пакет софта для управления всеми рабочими процессами оборудования: от создания модели изделия до его фрезеровки.

Список синонимов:

  • ПО для фрезерного станка с ЧПУ;
  • Софт для фрезерного станка с ЧПУ;
  • Программное обеспечение для фрезерного станка с ЧПУ;
  • Управляющие программы для фрезерного станка с ЧПУ.

Главным достоинством программно-управляемых фрезерных станков является создание высококачественных изделий и заготовок в автоматическом режиме, с минимальным человеческим участием. Такая «самостоятельная» работа оборудования стала возможна благодаря использованию программного обеспечения, которое включает в себя программы для компьютерного моделирования и управляющий софт.

Программы для моделирования и создания УП подбираются в зависимости от сложности и объемности будущей заготовки. Для подготовки эскизов для плоской резки используются графические редакторы, среди которых наиболее известны:

  • CorelDraw – графический редактор для создания и обработки векторных изображений.
    Продуманный и удобный в управлении софт с огромным количеством инструментов.
  • LibreCAD – простая в управлении программа для создания двухмерных чертежей. Легко понятный интерфейс, есть возможность группировки объектов, командная строка и много других полезных функций.
  • Adobe Illustrator – еще одна богатая инструментами программа для работы с векторной графикой. В числе прочего, может использоваться для создания эскизов для контурной резки.

Созданием объемных 3D-моделей в основном занимаются в таких популярных программах, как:

  • Solidworks – мощный инструмент для твердотельного моделирования. Отличается высокой производительностью и широко используется в инженерной среде. Обширный функционал позволяет создавать трехмерные модели и сборки любой сложности, проводить рендеринг, анализировать технологичность конструкций и процессов изготовления, создавать УП.

  • AutoCAD – программа, включающая в себя большое количество инструментов для проектирования и анализа объектов любой сложности в двух- и трехмерном пространстве. Удобный пользовательский интерфейс, функция генерации технической документации, возможность разрабатывать собственные приложения и многое другое позволяют этому софту удерживать лидирующие позиции на рынке программного обеспечения уже более 20 лет.
  • MasterCAM – одна из самых популярных систем для моделирования двух- и трехмерных объектов и создания управляющих программ для фрезерных станков с ЧПУ. При широких возможностях отличается простотой в изучении и высокой скоростью расчетов. Как и Solidworks, позволяет создавать черновую и чистовую обработки, проверять траектории, подбирать эффективную стратегию обработки, отличается большим набором настраиваемых библиотек и т.д.
  • ArtCAM – пакет программ для 2D и 3D-моделирования. Работает с векторной и растровой графикой, широко используется для создания объемных рельефных поверхностей, позволяет построить маршрут движения фрезы, преобразует плоские эскизы в трехмерные объекты.
  • Type 3 – программа со встроенной библиотекой инструментов и приложением для скульптурного моделирования Type Art. Подходит для работы как с простыми 2D эскизами, так и со сложными пятимерными моделями. Имеет прямой доступ к функциям управления станком.

После создания эскиза или 3д модели начинается этап построения траектории движения фрезы, выбор типа режущего инструмента, указание режима обработки (черновая/финишная). Затем файл сохраняется в том формате, который будет понятен конкретной модели фрезерного станка с ЧПУ. Управляющая программа готова и может быть загружена в контроллер станка.

Автоматическое управление механическими процессами фрезерного станка требует своего, специализированного ПО. В тройку лидеров входят:

  • Mach4 – всемирно известная программа для управления фрезерным станком с компьютера на базе Windows. Подходит не только для профессионального, но и для любительского использования. Позволяет создавать пользовательские коды, контролировать частоту вращения шпинделя, управлять процессами фрезеровки по 6-и осям. Напрямую импортирует файлы (JPG, DXF, BMP) и генерирует G-коды при помощи встроенного ПО (LazyCam или Wizard). Совместима с сенсорными экранами.
  • NC Studio – программный пакет, совместимый со всеми типами фрезерных станков. Имеет удобный интерфейс, эффективно обрабатывает УП любой сложности, работает с G-кодами большинства программ для моделирования (например, ArtCAM, CorelDraw, AutoCAD).
  • EMC2 – программа на базе Linux для управления рабочими процессами фрезерных станков через LPT порт. Контролирует работу до 6-и осей. Более сложное в установке и управлении ПО, чем перечисленные выше, требует профессиональных знаний UNIX систем.

Программы для фрезерного станка с ЧПУ: по дереву, металлу

Станки с числовым программным управлением положительно влияют на производительность и точность всех проводимых технологических процессов. Для полноценного функционирования оборудования с ЧПУ необходима специальная программа, при помощи которой система будет получать необходимые команды.

Содержание:

  • 1 Общие сведения о программах для фрезерных станков по дереву или металлу
    • 1.1 Их предназначение
    • 1.2 Существующие виды
  • 2 G-код
  • 3 От Vectric
    • 3.1 CUT2D
    • 3.2 CUT3D
    • 3.3 VCARVE
    • 3.4 PHOTOVCARVE
    • 3.5 Aspire
  • 4 ArtCAM
  • 5 Программное обеспечение SprutCAM для фрезера с ЧПУ

Общие сведения о программах для фрезерных станков по дереву или металлу

Для работы станка с числовым управлением необходим ЗD редактор. При создании простейших изделий можно обойтись и без этого софта. Для объемных деталей есть свои виды программ, с последующим преобразованием. ПО напрямую зависит от используемой операционной системы.

Их предназначение

Главным достоинством программ управление является создание продукции высокого качества, с наименьшим человеческим участием. Это позволяет снизить затраты на человеческий труд, а также максимально автоматизировать производство. Один оператор может обслуживать сразу несколько станков.

По сути, оператору достаточно запустить программу и наблюдать за выполнением команд. Программное обеспечение включает в себя программу для компьютерного моделирования и непосредственно управляющий софт.

Существующие виды

На данный момент существует 3 наиболее распространенных вида программ для фрезерных станков с ЧПУ:

  • CAD программы и программы 3d моделирования.
  • САМ программы.
  • CNC программы и системы.

CAD программы и программы 3D моделирования помогут на крупных производствах, где все начинается с чертежа и эскиза будущей детали. Здесь понадобятся точные расчеты, которые автомат произведет намного лучше, чем любой человек.

САМ программы помогают подобрать инструмент, оснастку, исходя из данных, которые есть на чертежах. Они же генерируют управляющую программу для обработки детали на фрезерных или токарно-фрезерных станках. CNC ПО и системы предназначены для воплощения систем разработки на станках с ЧПУ. По сути, это программа управления станком.

Все программы делятся на дискретные и контурные.

  • Дискретные позволяют выполнять базовые функции и устанавливаются на станки, предназначенные для простой обработки деталей.
  • Контурные обрабатывают сложные заготовки и применяются для агрегатов токарного и фрезерного типа с широкими функциональными возможностями.

G-код

На производстве, где работают станки с ЧПУ используется множество различного программного обеспечения, но чаще всего используется наиболее распространенный управляющий софт – G-код. Это условное наименование языка программирования. Он был введен в 1960 году. Окончательная доработка произошла в 80-е годы.

Производители программных систем используют этот код как базовую систему. При этом расширяют ее по своему усмотрению. Продукт, написанный при помощи G-кода, отличается жесткой структурой. Команды по управлению объединены в группы, который состоят из одной или нескольких команд.

Основные команды начинаются с буквы G:

  • команды для перемещения рабочего инструмента с заданной скоростью;
  • типовые последовательности, например, расточка отверстий или фрезерование;
  • управление параметрами инструмента.

Технологические команды начинаются с буквы М.

От Vectric

Программы от Vectric сочетают в себе мощность и простоту в обращении. Легко позволяет работать с графическим изображением, создавать точный набор команд для работы со станком ЧПУ.

CUT2D

Это обеспечение создано для расчета 2D траекторий при фрезеровании, а также для операций по гравировке, вырезании. Программа снабжена специальными инструментами для выполнения целого цикла технологических операций.

Есть возможность добавления границ, масштабирования, а также конвертации изображения из разных форматов в векторный рисунок. Редактирование изображения при помощи CUT2D занимает минимальное количество времени.

CUT3D

Это обеспечение для работы с 3D моделями. Отлично подходит для токарного оборудования. Успешно сочетается с моделями, которые подготовлены в графических редакторах AutoCAD, Rhino3D, 3D Studio, а также с использованием лазерного сканера или сенсора. Основное преимущество – удобный интерфейс с пошаговыми инструкциями, позволяющий загрузить модель, задать размеры, просмотреть примерный результат работы.

VCARVE

Используется как простое и понятное обеспечение для агрегатов по дереву. Сюда относятся инструменты для 2D дизайна, для траекторий движения станочного шпинделя, а также функция импорта нескольких 3 D моделей. Панель содержит большое количество возможностей, чтобы настроить самые разные параметры.

PHOTOVCARVE

С использованием этой программы есть возможность выполнять гравировальные работы, доступные до этого только при наличии лазерной системы. При работе изображение или фотография превращается в набор команд для станка. Сочетается практически со всеми форматами изображений.

Aspire

Позволяет превращать 2 D эскизы, фотографии, рисунки и картинки в различные объемные 3D модели. Имеет интуитивно понятный интерфейс, а также уникальный набор инструментов для 3 D моделирования, редактирования и дизайна.

ArtCAM

ПО ArtCAM представляет собой набор продуктов для моделирования и проектирования, а также проводит на агрегате с числовым управлением автоматическую обработку. В пакет данного ПО входят инструменты, позволяющие создавать разные виды пространственных рельефов. Применяют ArtCAМ на обувной, мебельной промышленности, для создания форм и изделий из пластика.

ПО обладает следующими функциями:

  • создает текстуры для шлифовального оборудования;
  • использует 3Д шаблоны для изготовления простейших конструкций;
  • самостоятельно генерирует 3D модели из 2D рисунков;
  • набор инструментов для создания и редактирования векторных и растровых изображений;
  • большое количество стратегий обработки позволяет выбрать оптимальный путь обработки разной сложности.

Это ПО доступно для пользователей с наименьшими базовыми навыками.

Программное обеспечение SprutCAM для фрезера с ЧПУ

Это отечественный вариант ПО. Применяется, чтобы создать управляющее ПО для большинства операций по обработке заготовок на станках с ЧПУ и центрах обработки. Снабжен полным набором инструментов для работы с высокой производительностью на разных вариантах производства. Имеет несколько вариантов стратегий, базовый набор постпроцессоров, богатым хранилищем с кинематическими схемами.

Программа для станка с ЧПУ зависит от задач, которые на нем будут выполнять, а также особенностей производства. Но большинство перечисленного ПО является универсальным обеспечением с широкими возможностями. Они совместимы с разным видом оборудования и компьютерной техникой.

Лучшее программное обеспечение ЧПУ [2022] для любителей и профессионалов

Когда я впервые вошел в мир ЧПУ, я был ошеломлен множеством программ, используемых в процессе.

Я хотел выяснить, как работают эти программы и какое программное обеспечение лучше всего подходит для конкретной цели (например, ЧПУ для хобби и работы с ЧПУ на производстве).

Здесь я расскажу вам обо всех лучших вариантах программного обеспечения для фрезерных станков с ЧПУ и объясню преимущества и недостатки каждого из них.

В процессе обработки с ЧПУ используются четыре типа программного обеспечения. Это:

  • Программное обеспечение для автоматизированного проектирования (CAD): создание 2D, 2.5D или 3D-проектов
  • Программное обеспечение для автоматизированной обработки (CAM): преобразование проектов в G-код, язык, понятный машинам
  • Программное обеспечение для управления: читает G-код и создает сигналы для управления приводами шаговых двигателей
  • Программное обеспечение для моделирования: считывает G-код и прогнозирует ошибки, которые могут возникнуть при обработке

Однако многие программы могут выполнять более одной функции из четырех.

Для каждой из этих функций есть специальные программы, но есть и универсальные пакеты программ, которые делают все.

Тщательно взвесив простоту использования, кривую обучения, надежность, совместимость и поддержку сообщества, я составил список некоторых из лучших программ для вашего приложения с ЧПУ.

Некоторые из этих программ платные, а некоторые бесплатные. Бесплатные в основном представляют собой программное обеспечение для ЧПУ с открытым исходным кодом.

Я также разделил их на категории, чтобы было легче понять, что делает каждое программное обеспечение.

Что в этом обзоре?

  • Лучшее универсальное программное обеспечение для приложений ЧПУ
  • Лучшее программное обеспечение САПР (моделирования) для приложений ЧПУ
  • Лучшее программное обеспечение CAM для приложений ЧПУ
  • Лучшее программное обеспечение управления для приложений ЧПУ
  • Лучшее программное обеспечение моделирования траектории для ЧПУ
  • Факторы, которые следует учитывать при выборе программного обеспечения для вашего приложения с ЧПУ

Лучшее универсальное программное обеспечение для приложений с ЧПУ

Эти программы имеют функции CAD, CAM, программного обеспечения для управления и моделирования в одном пакете.

Программное обеспечение «все в одном» может сэкономить вам много времени и денег.

1. Easel Software

Easel
CAD CAM Control Simulation Paid/Free
Easel Yes Yes Yes Yes Paid

Краткий обзор программного обеспечения Easel

Программное обеспечение Easel от Inventables — это действительно универсальное программное обеспечение, которое позволяет вам делать все от CAD, CAM и управления в одном программном обеспечении.

Вы можете создавать проекты, преобразовывать их в G-код и запускать станок с ЧПУ с помощью Easel.

Программное обеспечение Easel CNC также имеет профессиональную версию, которая позволяет работать с заготовками 4×8, имеет больше инструментов и библиотек дизайна, а также имеет опцию V-carve.

Easel — это веб-приложение, не требующее установки какого-либо программного обеспечения, поэтому оно может работать в Windows и MacOS.

Однако это также означает, что вам необходимо постоянное активное подключение к Интернету для запуска Easel.

9Программное обеспечение 0002 Easel имеет ежемесячную абонентскую плату около 20 долларов в месяц и годовую подписку около 13 долларов в месяц.

Использование программного обеспечения Easel не требует от вас каких-либо знаний в области программного обеспечения CAD/CAM, оно простое в использовании благодаря удобному пользовательскому интерфейсу.

Это одна из основных причин, почему программное обеспечение Easel идеально подходит для начинающих.

Изучение работы аппаратного обеспечения ЧПУ может быть сложной задачей, а сложное в освоении программное обеспечение ЧПУ может еще больше усложнить задачу.

Вы можете подключиться к станку с ЧПУ через USB-кабель, и Easel лучше всего работает с контроллерами GRBL.

Его можно заставить работать с контроллерами Marlin, но для этого потребуются некоторые доработки.

Программное обеспечение Easel имеет широкую базу пользователей и большое онлайн-сообщество на форуме Inventables Community.

Для изучения программного обеспечения Easel у вас есть десятки бесплатных обучающих видеороликов, предоставленных Inventables, а также несколько пользователей YouTube, которые снимают обучающие видеоролики Easel.

В целом, это отличное комплексное решение для начинающих и любителей, которые не хотят изучать несколько программ для работы с ЧПУ.

Более подробный обзор этого бесплатного программного обеспечения- Обзор программного обеспечения для ЧПУ Карбид Create Да Да Только с ЧПУ Carbide 3D Да Бесплатно
Краткое описание программного обеспечения Carbide Create

Если вам нужно универсальное программное обеспечение, Carbide Create — хороший выбор. Он сочетает в себе возможности CAD, CAM, G-code Sender и моделирования в одном пакете.

Carbide Create был создан компанией Carbide 3D, создателями знаменитого станка с ЧПУ Shapeoko, поэтому он был разработан с учетом потребностей любителей.

Программа проста в использовании, и для ее запуска не требуется специальных знаний в области программного обеспечения CAM. Вы можете импортировать файлы DXF и STL для создания G-кода.

Вы можете создавать 2D-формы непосредственно из Carbide Create, преобразовывать их в G-код и использовать его для управления станком с ЧПУ.

Carbide Create бесплатен и совместим с операционными системами Windows и MacOS.

Carbide Create может выполнять 2,5D-обработку. Для 3D-обработки вы можете использовать MeshCAM — платное, но довольно мощное программное обеспечение.

2.5D-обработка — это когда вы можете одновременно перемещать две оси (x и y) и перемещать третью ось (ось z), в то время как две другие оси неподвижны.

При 2D-обработке вы можете перемещать оси X и Y вместе или по отдельности. В 3D-обработке вы можете перемещать все три оси одновременно или независимо друг от друга. Таким образом, 2.5D находится где-то между 2D и 3D обработкой.

Carbide Create — это хорошее комплексное решение для пользователей Shapeoko и отличное решение CAD+CAM для пользователей, не являющихся пользователями Shapeoko.

Лучшее программное обеспечение CAD для приложений с ЧПУ

Первым шагом в обработке с ЧПУ является создание модели или проектирование. Здесь я рассказываю о лучшем программном обеспечении для проектирования для фрезерования/обработки с ЧПУ.

1. VCARVE PRO

VCARVE PRO CAD + CAM Software
CAD CAM CONTROL Оплаченный/БЕСПЛАТНЫЙ
VCARVE PRO
.

Краткий обзор программного обеспечения VCarve Pro

VCarve Pro от Vectric представляет собой решение CAD плюс CAM для обработки с ЧПУ.

В отличие от других программ САПР для моделирования, таких как Fusion 360 и SolidWorks, которые имеют широкий набор функций, Vectric создает программное обеспечение исключительно для работы с ЧПУ.

Это означает, что в VCarve Pro больше специальных функций и инструментов для работы с ЧПУ по сравнению с другими.

Это программное обеспечение позволяет создавать 2D- и 2,5D-модели, с помощью которых можно создавать траектории (CAM) с помощью самого VCarve.

Некоторые из предлагаемых функций включают 2D-проектирование, трассировку изображения с существующей фотографии, вложение истинной формы (для оптимального использования пространства).

Предлагаемые функции CAM включают генерацию траекторий для механической обработки, вырезания карманов, сверления, вкладок, нарезания резьбы и гравировки.

VCarve Pro продается по цене 700 долларов США за одну лицензию.

Единственной отсутствующей функцией этого решения CAD plus CAM является 3D-моделирование.

Хотя вы можете импортировать 3D-модели в VCarve Pro, для 3D-моделирования вам потребуется программное обеспечение Vectric Aspire.

В CAM функция двусторонней обработки очень удобна для обработки двух сторон объекта за один сеанс.

В CAM-модуле VCarve Pro нет адаптивного фрезерования, и это ключевое отличие от Fusion 360, в котором есть адаптивное фрезерование.

Адаптивное фрезерование — это действительно полезная функция для обработки металлов, которая помогает поддерживать постоянную нагрузку на стружку и, в конечном счете, более высокую точность.

Компания Vectric выпустила десятки бесплатных видеороликов, которые научат вас, как использовать программное обеспечение на вашем станке с ЧПУ, и это большое преимущество для начинающих.

Это программное обеспечение проще в освоении, и его кривая обучения намного ниже по сравнению с Fusion 360. Однако это также немного ограничивает возможности.

Для этого программного обеспечения предлагается бесплатная неограниченная пробная версия, которая позволяет протестировать его функции, кроме сохранения траекторий и функций экспорта.

Время от времени Vectric выпускает новые версии своего программного обеспечения, и для обновления вам необходимо заплатить за обновление.

У Vectric очень активная пользовательская база. Сообщество на форуме vectric может быть очень полезным для обучения и устранения неполадок.

В целом, VCarve Pro — отличный инструмент для CAD-моделирования и создания траекторий CAM, если вы работаете с деревом, алюминием и другими цветными металлами.

2. Autodesk Fusion 360

Autodesk Fusion 360
CAD CAM Control Paid/Free
Fusion 360 Yes Yes No Paid (Free for personal use)

Quick Summary of Fusion 360 Программное обеспечение

Fusion 360 от Autodesk — это известная платформа для проектирования, используемая для создания 2D- и 3D-проектов.

Он может выполнять функции программного обеспечения CAD и CAM и даже имеет редактор G-кода.

Программное обеспечение имеет несколько библиотек инструментов и форм, которые могут сэкономить ваше время. Это действительно инструмент промышленного класса.

CAM в Fusion 360 имеет функцию адаптивного фрезерования, в отличие от VCarve Pro, которая удобна для фрезерования металла.

Вы можете установить его на компьютер с Windows или MacOS. Программное обеспечение является бесплатным для личного использования, но функции в бесплатной версии будут ограничены.

Совместимость Fusion 360 с Mac OS — отличное преимущество, которого нет в VCarve Pro.

Ограничения включают количество активных документов, которые вы можете иметь одновременно (максимум 10), отсутствие функций рендеринга и моделирования.

В CAM к ограничениям относится отсутствие функций автоматической смены инструмента и быстрой подачи. Эти ограничения могут значительно увеличить время вашей работы.

Однако, в отличие от большинства других программ, бесплатная персональная версия позволяет выполнять много полезной работы.

Вы можете получить бесплатную студенческую лицензию, если учебное заведение, к которому вы принадлежите, имеет лицензию Fusion 360. Полноценная версия обойдется вам примерно в 350 долларов в год.

Одно из ключевых различий между лицензированием Fusion 360 и VCarve заключается в том, что Fusion 360 предоставляется по подписке, и вам нужно платить за него каждый год.

Кроме того, Fusion 360 — это облачное программное обеспечение, и вам необходимо подключаться к Интернету как минимум каждые 2 недели, чтобы оно работало должным образом, в отличие от VCarve, которое не является облачным.

С другой стороны, вы покупаете бессрочную лицензию на VCarve Pro, и вам нужно платить снова, только если вы хотите обновить версию с новыми функциями.

Fusion 360 имеет хорошую техническую поддержку от Autodesk, которая предоставляет вам ресурсы для изучения программного обеспечения.

Форумы, блоги и группы на их официальном сайте имеют большое интернет-сообщество пользователей, которые помогут вам с вашими вопросами.

Fusion 360 предназначен для пользователей, которые хотят получить доступ к расширенным функциям обработки с ЧПУ и не возражают против кривой обучения, связанной с ее освоением.

3. SOLIDWORKS

Solidworks
CAD CAM Control Paid/Free
SOLIDWORKS Yes Yes (as add-on) No Paid

Краткий обзор программного обеспечения SOLIDWORKS

SOLIDWORKS от Dassault Systems — это мощное и функциональное программное обеспечение CAD плюс CAM, подходящее для промышленного и профессионального использования.

Программное обеспечение CAM в SOLIDWORKS доступно как отдельное платное дополнение с различными версиями в соответствии с вашими требованиями.

Благодаря широкому спектру возможностей и функций SOLIDWORKS представляет собой тяжелое программное обеспечение с большим объемом загрузки.

Для оптимальной работы с новейшим программным обеспечением SOLIDWORKS рекомендуется иметь компьютер с процессором не менее 3,3 ГГц, 16 ГБ ОЗУ, совместимой видеокартой (ее можно найти на их веб-сайте) и 64-разрядной ОС Windows 10.

Вы можете приобрести студенческую версию примерно за 120 долларов в год на их веб-сайте. Стартапы и предприниматели могут использовать его бесплатно в течение одного года при условии, что SOLIDWORKS примет вашу заявку.

Вы можете создавать как 2D-, так и 3D-модели. Однако для запуска SOLIDWORKS вам потребуется ПК с Windows.

Поскольку это платное программное обеспечение, служба поддержки работает хорошо и надежно. На их веб-сайте есть портал для клиентов, обучающие и обучающие видео.

4. Inkscape

Inkscape 1.1
CAD CAM Контроль Оплаченные/Бесплатные
ne Да is . — использовать программное обеспечение, которое в основном используется для создания векторных рисунков. Преимущество векторного рисования заключается в том, что линии имеют связанную с ними математическую функцию, и ими можно манипулировать для создания G-кода.

Он может экспортировать файлы в формате DXF, которые программное обеспечение CAM может использовать для создания G-кода.

Кроме того, вы также можете загрузить подключаемые модули для Inkscape, которые позволят вам создавать G-код непосредственно в Inkscape.

Вы можете установить его на компьютеры с операционной системой Windows, MacOS или Linux.

На их веб-сайте есть несколько руководств и много других видео на YouTube, которые помогут вам в процессе проектирования.

5. Автокад

Автокад
CAD CAM Control Paid/Free
AutoCAD Yes No No Paid

Quick Summary of AutoCAD Software

Coming from the makers of Fusion 360, AutoCAD является широко известным программным обеспечением САПР и поддерживает как 2D-, так и 3D-моделирование.

Дизайны, которые вы создаете, хорошо детализированы, и это позволяет вам кодировать линии цветом для простоты понимания.

Стоимость годовой лицензии AutoCAD составляет около 1775 долларов США, и вы можете запускать ее на компьютерах с операционными системами Windows или MacOS.

Для ПК с Windows может потребоваться ПК с 64-разрядной версией Windows 10 или 8.1, процессором не менее 2,5 ГГц, 8 ГБ ОЗУ и 1 ГБ графической памяти.

Пользователям MacOS требуется High Sierra или выше, 64-разрядный процессор Intel и не менее 4 ГБ ОЗУ для базовой производительности.

AutoCAD имеет очень большую базу пользователей и субреддит, который можно использовать для устранения неполадок. Он также обеспечивает удобную и надежную официальную поддержку.

Лучшее программное обеспечение CAM для приложений ЧПУ

Программное обеспечение контроллера и контроллеры движения не могут считывать файлы 2D- или 3D-дизайна. Файл проекта необходимо преобразовать в команды направления и скорости, называемые G-кодом.

Программное обеспечение CAM принимает файлы проекта (например, STL, DXF) и преобразует их в G-код.

Затем этот G-код используется управляющим программным обеспечением для вывода сигналов, которые приводят к перемещениям ЧПУ.

Несмотря на то, что существуют решения CAD и CAM, такие как Easel и VCarve Pro, использование специализированного программного обеспечения CAM имеет свои преимущества.

Следующие программы считаются лучшими специализированными программами CAM на рынке.

1. DeskProto — лучшее программное обеспечение CAM для Windows, Mac и Linux

DeskProto software
CAD CAM Control Paid/Free
DeskProto No Yes No Free (limited features)
Paid (advanced features )

Краткое описание программного обеспечения DeskProto

DeskProto — это программное обеспечение CAM, разработанное нидерландским брендом Delft Spline Systems.

Его первая версия появилась на рынке более десяти лет назад, и сегодня это программное обеспечение превратилось в передовое программное обеспечение ЧПУ с многочисленными возможностями.

Их рабочий процесс, основанный на мастере, уникален для этого программного обеспечения и полезен для начинающих, поскольку он без труда проводит их через процесс CAM.

Рабочий процесс мастера DeskProto

DeskProto имеет простой, хорошо продуманный пользовательский интерфейс, в котором легко ориентироваться, и каждый значок показывает имя инструмента, когда вы наводите на них курсор.

В нем есть специальное окно справки, в котором вы можете искать функции инструмента, операции обработки, настройки и т. д.

DeskProto V7 — это последняя версия с улучшенным интерфейсом и расширенными функциями. Кроме того, он поставляется с бесплатной версией, в отличие от предыдущих версий.

Программное обеспечение совместимо с векторными, растровыми и геометрическими файлами. Векторные файлы представляют дизайн в двухмерной плоскости, в то время как растровые изображения могут иметь дизайн деталей с наклоном (обычно известный как 2,5 D).

Файлы геометрии представляют собой трехмерные модели детали, включая такие файлы, как STL, DXF и т. д.

После импорта файлов в DeskProto вас попросят выбрать машину и инструменты, которые вы хотите использовать для обработки заготовка.

Вы также можете изменить списки машин и инструментов в соответствии с вашим инвентарем.

DeskProto работает на компьютерных системах с операционными системами Windows (7 и выше), Mac или Linux.

В случае Windows DeskProto может работать в 32- и 64-разрядных системах, но поддерживает только 64-разрядные версии Mac и Linux.

DeskProto имеет специальный форум для своего сообщества, чтобы участвовать в активных дискуссиях по различным темам, связанным с программным обеспечением.

Вы также можете связаться с разработчиками Delft Spline Systems по телефону или электронной почте. Подробная информация доступна на их контактной странице.

Они предлагают программное обеспечение DeskProto в разных версиях, каждая из которых имеет свои платные и бесплатные версии.

Коммерческая и Хобби/Образовательная — это две версии программного обеспечения, которые у них есть.

В то время как коммерческие лицензии имеют самую низкую цену, многоосевые версии являются самыми дорогостоящими лицензиями программного обеспечения DeskProto.

Вот более подробный обзор программного обеспечения DeskProto.

Вы также можете посетить их веб-сайт для получения дополнительной информации о ценах, поддержке, учебных пособиях и т. д.

Check Price on DeskProto

2. Mesh CAM -CAM software for Mac and Windows

MeshCAM CAM Software
CAD CAM Control Paid/Free
MeshCAM No Да Нет Платно

Краткое описание программного обеспечения MeshCAM

Mesh CAM — это платное программное обеспечение CAM, разработанное и продаваемое GRZ Software.

Это программное обеспечение представляет собой готовое к работе решение, которое значительно сокращает объем необходимых знаний в области обработки.

Программное обеспечение выбирает большинство параметров автоматически на основе выбранного вами уровня качества.

Для опытного машиниста это означает меньше свободы для настройки, в то время как для новичка это упрощает работу.

MeshCAM принимает файлы STL и DXF из всех программ 3D CAD.

Если у вас есть 2D-файл, MeshCAM позволяет загрузить в него файл и выдавить 2D-чертеж в 3D-модель. Затем эти 3D-файлы используются для создания траектории инструмента.

Одной из очень популярных функций MeshCAM является то, что он может преобразовывать изображение JPEG в обрабатываемый 3D-файл. Что значительно ускоряет процесс, поскольку не нужно сначала моделировать его в САПР.

MeshCAM продается в двух версиях: MeshCAM и MeshCAM PRO. Стандартная версия продается за 250 долларов, а версия PRO — за 500 долларов за одну лицензию.

MeshCAM Pro предлагает инструмент моделирования траектории помимо всех функций стандартной версии. Это помогает выявить любые ошибки перед выполнением механической обработки.

Хотя одна лицензия предназначена для одного пользователя, MeshCAM позволяет установить ее на 3 компьютера.

Фрезерный станок с ЧПУ Nomad 3 от Carbide3D использует MeshCAM в качестве программного обеспечения CAM по умолчанию для 3D-моделей.

MeshCAM утверждает, что имеет больше траекторий движения инструмента, чем любое другое конкурирующее программное обеспечение CAM, и это упрощает обработку даже очень сложных деталей с помощью этого программного обеспечения.

Двусторонняя обработка в MeshCAM упрощается благодаря функции, позволяющей добавлять опоры/выступы по бокам заготовки без использования тисков.

Эти выступы очень помогают удерживать припуск на нулевом уровне, а также помогают удерживать деталь после ее переворачивания для обработки другой стороны.

MeshCAM может работать как на ОС Windows, так и на Mac OS.

Если вы не уверены, подходит ли вам MeshCAM, они предлагают 15-дневную бесплатную пробную версию своего программного обеспечения.

Программное обеспечение GRZ предлагает своим клиентам поддержку по электронной почте по любым вопросам, связанным с MeshCAM.

В целом, MeshCAM — это отличное, быстрое и простое CAM-решение для большинства видов фрезерных работ с ЧПУ.

More detailed review of this software- MeshCAM Software Review [2022]

3. CamBam

CamBam CAM software
CAD CAM Control Paid/Free
CamBam No Да Нет Платный

Краткий обзор программного обеспечения CamBam

CamBam — это программное обеспечение CAM, разработанное HexRay Ltd. и очень популярное среди пользователей ЧПУ.

Это программное обеспечение является платным и продается по цене 150 долларов США за одну лицензию.

CamBam обладает всеми функциями CAM, необходимыми для любой задачи обработки с ЧПУ.

В отличие от MeshCAM, CamBam не относится к типу plug-and-play и требует от вас ручного выбора нескольких параметров, которые MeshCAM выбирает за вас.

Это означает, что у CamBam есть кривая обучения по сравнению с MeshCAM, которая не требует больших знаний в области обработки.

Однако, если вы любите задавать каждый параметр вручную и хотите полной свободы при работе с программным обеспечением CAM, то CamBam — отличный выбор.

По сравнению с MeshCAM Pro, CamBam не имеет встроенного симулятора траектории, но CamBam намного дешевле по сравнению с ним.

Для имитации можно использовать отдельный симулятор, такой как NC Viewer, который является бесплатным.

Основным недостатком CamBam было то, что он не поддерживал редактирование сплайнов. Теперь CamBam поддерживает сплайновые объекты и в своем программном обеспечении CAM.

CamBam предлагает бесплатную пробную версию, которая позволяет запустить 40 сеансов со всеми функциями, чтобы все протестировать.

В отличие от MeshCAM, который работает с Mac OS, CamBam работает только с ОС Windows.

Кроме того, многие пользователи предпочитают MeshCAM для 3D-фрезерования, в то время как CAMBAM предпочтительнее, если основное применение — 2D- и 2,5D-фрезерование.

В целом, если вам нужен больший контроль над вашей работой CAM, а не готовое решение, то CamBam — хороший выбор.

4. Estlcam

Estlcam CAM Software
CAD CAM Control Paid/Free
Estlcam No Yes No Платный

Краткий обзор программного обеспечения Estlcam

Estlcam, созданный в 2014 году немецким инженером-программистом по имени Кристиан Кнюль, является самым простым и наименее дорогим (за исключением Openbuilds CAM с открытым исходным кодом) вариантом в этом списке программного обеспечения CAM.

Estlcam позволяет создавать 2D- и 3D-траектории, устраняя все сложности для быстрой работы.

Стоимость одной лицензии составляет 60 долларов США. Estlcam действительно подходит для любителей.

Что примечательно в Estlcam, так это гораздо более низкая кривая обучения и быстрое время выполнения работ, которые предпочитают многие любители по сравнению с большинством других CAM-решений.

Многие новички в работе с ЧПУ используют Estlcam в качестве своего первого программного обеспечения CAM для изучения CAD и CAM, а затем после изучения профессии выбирают более дорогое программное обеспечение.

Estlcam предлагает ограниченную бесплатную пробную версию со всеми функциями, которые вы можете протестировать перед покупкой.

Это программное обеспечение CAM работает только на ОС Windows, но не на Mac OS.

Для Estlcam нет специального форума, однако это программное обеспечение очень популярно среди пользователей Mostly Printed CNC (MPCNC), и на их форуме есть активное сообщество пользователей Estlcam.

В целом, это хороший выбор для любителя, который хочет быстро освоить работу с ЧПУ, но по мере того, как вы учитесь и ваши требования меняются, вы можете чувствовать себя немного ограниченным.

Более подробный обзор этого программного обеспечения CAM — EstlCAM Software Review [2022]

5. Openbuilds CAM

Openbuilds CAM Software
CAD CAM Контроль Оплаченные/Бесплатные
OpenBuilds CAM NO Да Да (с OpenBUILD. Программное обеспечение

Openbuilds CAM — это бесплатное веб-программное обеспечение CAM, созданное и поддерживаемое создателями онлайн-сообщества Openbuilds.

В настоящее время Openbuilds является комплексной компанией по производству станков с ЧПУ, которая продает собственные комплекты станков и программное обеспечение.

В соответствии с философией движения разработчиков программного обеспечения с открытым исходным кодом, программное обеспечение, созданное Openbuilds, бесплатно и открыто для всех.

Openbuilds также делает управление openbuilds, которое представляет собой программное обеспечение для отправки G-кода, о котором я говорил ниже в разделе «Управляющее программное обеспечение».

Одним из важных недостатков Openbuilds CAM является то, что он работает только с отправителем G-кода Openbuilds Control, и вы не можете использовать какое-либо другое управляющее программное обеспечение.

Однако после ввода G-кода в систему управления Openbuilds вы можете отправить его на любую плату контроллера на базе GRBL.

Это программное обеспечение CAM требует активного подключения к Интернету для работы.

Самое замечательное в программном обеспечении Openbuilds — это сообщество вокруг него, которое имеет большой опыт его использования и устранения неполадок.

Вместо поддержки бренда, как в случае с MeshCAM, вы получаете поддержку сообщества Openbuilds, которое, как ожидается, является бесплатным программным обеспечением.

В целом, это хорошее программное обеспечение CAM для любителей и людей, которым нравится простота бесплатного программного обеспечения и большое сообщество, стоящее за ним.

Лучшее программное обеспечение контроллера для приложений ЧПУ

  • Программное обеспечение управления «все в одном»
  • Автономное программное обеспечение отправителя G-кода
  • Прошивка контроллера ЧПУ

компьютер и плата управления ЧПУ.

Это программное обеспечение интерфейса используется для отправки G-кода с компьютера на плату контроллера ЧПУ. Поэтому этот интерфейс также называется отправителем G-кода.

Некоторые примеры автономных отправителей G-кода включают универсальный отправитель G-кода (UGS), GRBL Candle и bCNC.

G-код, полученный аппаратным обеспечением контроллера, интерпретируется прошивкой, установленной на плате управления.

Затем микропрограмма указывает плате посылать сигналы, приводящие в движение ЧПУ.

Примеры автономных прошивок включают GRBL, Marlin.

GRBL обычно используется в контроллерах на базе Arduino.

Я подробно рассказываю о лучшем контроллере на базе GRBL здесь — Лучшие контроллеры GRBL с ЧПУ для любителей.

В настоящее время существуют программы, которые могут выполнять как отправку g-кода, так и задачи интерпретации.

Это универсальное управляющее программное обеспечение выполняет все задачи, которые необходимо выполнить после создания g-кода. Примеры включают Mach4, Mach5, LinuxCNC, PlanetCNC.

Комплексное управляющее программное обеспечение

Эти программы выполняют процесс отправки G-кода, а также интерпретацию G-кода для вывода сигналов для движения двигателя.

Вам не нужна отдельная прошивка контроллера или отправитель G-кода, если вы используете это программное обеспечение.

1. MACH 3
MACH 3
CAD CAM Контроль Оплаченный/БЕСПЛАТНО
MACH4 NO a
als .

Краткое описание программного обеспечения Mach4

Mach 3 — это управляющее программное обеспечение, которое можно установить на ПК с 32-разрядной ОС Windows для управления движениями вашего станка с ЧПУ через графический интерфейс пользователя.

Вы можете либо импортировать G-код из своего программного обеспечения CAM в Mach 3 для обработки, либо использовать надстройку LazyCAM для преобразования DXF, BMP, JPG и HPGL в G-код.

С надстройкой LazyCAM Mach4 можно назвать программным обеспечением CAM plus Control, которое делает все, кроме моделирования в САПР.

Для работы Mach4 компьютер должен быть подключен к ЧПУ с помощью кабеля параллельного порта.

Вы не можете напрямую подключиться к ЧПУ через USB при запуске Mach4 (в отличие от GRBL). Это связано с тем, что Mach4 работает в режиме реального времени, а USB не поддерживает доступ в реальном времени.

В качестве обходного пути можно использовать разделительную доску, такую ​​как Smoothstepper, в качестве посредника.

Smoothstepper имеет конец параллельного порта, который подключается к ЧПУ, а другой конец, который подключается к компьютеру, может быть портом USB или Ethernet.

Версия USB называется USB SmoothStepper (USS), а версия Ethernet называется Ethernet SmoothStepper (ESS).

При отсутствии коммутационной платы Mach4 превращает хост-компьютер в контроллер движения.

Тем не менее, настоятельно рекомендуется использовать коммутационную плату, поскольку она приводит к гораздо более низкой задержке и устойчивости к электрическим помехам по сравнению с подключением напрямую с компьютера.

Mach 3 может управлять максимум 6 осями и совместим с несколькими коммутационными панелями.

Он также предоставляет широкие возможности настройки пользовательского интерфейса и набора операций с помощью мастера. Вы можете использовать их для создания наиболее распространенных дизайнов без необходимости генерировать G-код.

Mach 3 — платная программа, но вы можете использовать демо-версию, которая имеет ряд ограничений по функциям и количеству строк кода.

Если вы любитель, вы можете приобрести одну лицензию и использовать ее на нескольких компьютерах.

Лицензия на Mach 3 обойдется вам примерно в 175 долларов и может быть приобретена на их веб-сайте.

Mach 3 имеет большую базу пользователей. Таким образом, вы сможете найти решение большинства ваших проблем в Интернете. Однако официальные обновления для Mach 3 остановлены.

Программное обеспечение имеет режим имитации, открывающий все функции. Однако вам придется удалить драйверы параллельного порта, чтобы включить его. Это означает, что вы не можете управлять станком с ЧПУ, пока включен режим моделирования.

More detailed review of this control software- Mach4 CNC Control Software Review [2022]

2. Mach 4
Mach 4
CAD CAM Control Paid/Free
Mach5 Нет Да (с надстройкой LazyCAM) Да Платно

Краткое описание программного обеспечения Mach5 контроллер движения.

У него лучший графический интерфейс пользователя, чем у Mach 3, и он может работать с большими файлами. Следовательно, для Mach 4 требуется 512 МБ видеокарты и 1 ГБ оперативной памяти.

Mach 4 стоит 200 долларов за версию для любителей и может работать только на одном ПК, идентификатор которого следует указать при получении лицензии.

Для промышленного использования Mach 4 будет стоить около 1400 долларов.

Он имеет удаленную ссылку, которую вы можете использовать для удаленного управления и мониторинга вашего станка с ЧПУ.

Он имеет модульную конструкцию, что означает, что вы можете легко добавлять, удалять или создавать функции и обеспечивать широкие возможности настройки. К сожалению, он работает только в Windows, как и Mach 3.

Управляющее программное обеспечение действует как интерфейс между вашим компьютером и контроллером вашего станка с ЧПУ. Он считывает инструкции G-кода и преобразует их в команды, понятные коммутационной плате. Его также можно использовать для ручного управления станком с ЧПУ.

A detailed comparison between Mach4 and Mach5 can be found here — Mach4 vs Mach5 for CNC Control

3. LinuxCNC
LinuxCNC Silverdragon UI
CAD CAM Control Paid/Free
LinuxCNC Нет Нет Да Бесплатно

Краткий обзор программного обеспечения LinuxCNC

LinuxCNC — это управляющее программное обеспечение, разработанное с использованием платформы Linux с открытым исходным кодом, и, следовательно, это бесплатное программное обеспечение для ЧПУ.

LinuxCNC существует уже давно и использовался для разработки другого программного обеспечения, такого как программное обеспечение Mach 3 из этого списка.

Может управлять одновременно девятью осями. Однако использование интерфейса USB не рекомендуется, так как передача инструкций через интерфейс USB выполняется медленнее, чем через параллельные порты.

LinuxCNC может работать только на ПК с установленной ОС Linux, а системные требования низкие. Вы даже можете запустить его на Raspberry Pi4 и выше.

Он использует параллельный порт вашего компьютера для взаимодействия со станком с ЧПУ. Вы также можете использовать порт Ethernet для подключения вашего компьютера через коммутационные платы Ethernet (наиболее популярные из них от Mesa).

Так же, как Mach4, LinuxCNC преобразует хост-компьютер в контроллер движения и не обязательно нуждается в коммутационной плате.

Однако использование карты Ethernet (такой как mesa) помогает в аппаратной генерации шагов и подсчете энкодера, а не только при использовании кабеля параллельного порта.

Самый популярный выбор сетевой карты для LinuxCNC — Mesa 7i76e.

LinuxCNC имеет большое онлайн-сообщество, а само программное обеспечение имеет функцию, подобную форуму, которая позволяет вам задавать вопросы другим пользователям по всему миру.

Он имеет графический пользовательский интерфейс с широкими возможностями настройки и поддерживает устройства с сенсорным экраном и подвесные контроллеры.

4. PlanetCNC
PlanetCNC
CAD CAM Control Paid/Free
PlanetCNC No No Yes (only with PlanetCNC hardware) Free

Краткое описание программного обеспечения PlanetCNC

PlanetCNC — это бесплатное программное обеспечение для управления станком с ЧПУ, которое можно использовать для управления станком с ЧПУ с помощью G-кода.

Однако PlanetCNC представляет собой комбинированное аппаратно-программное решение. Программное обеспечение управления работает только с USB-контроллером ЧПУ Mk3/4, который продается PlanetCNC.

Программное обеспечение поставляется бесплатно вместе с оборудованием.

В отличие от LinuxCNC и Mach4, PlanetCNC имеет USB-соединение между контроллером Mk3/4 и компьютером.

Затем этот контроллер подключается к драйверам шаговых двигателей. Если вы не хотите использовать отдельные драйверы шаговых двигателей, PlanetCNC также продает свою плату Mk3/4 со встроенными шаговыми двигателями.

Если вы хотите подключить этот контроллер к драйверу шагового двигателя с параллельным портом, такому как Gecko, вам необходимо купить адаптер DB25, который продается PlanetCNC.

Кроме того, PlanetCNC также имеет возможности программного обеспечения CAM. Вы можете импортировать файлы DXF, NC Drill (Excellon), файлы PLT/HPGL, файлы Gerber и преобразовывать их в G-код.

Помимо создания G-кода, вы также можете редактировать импортированный G-код и масштабировать дизайн в соответствии с размером вашей заготовки.

Вы можете запустить его на 64- и 32-разрядных версиях Windows, MacOS (High Sierra или выше), 64- и 32-разрядных версиях Linux, RaspberryPi 3 и 4.

Взаимодействие с контроллером движения может осуществляться через USB или Ethernet.

Автономное программное обеспечение отправителя G-кода

Эти программы действуют как графический интерфейс или интерфейс между платой контроллера и компьютером.

1. UGS — Universal G-code Sender
UGS — Universal G-code Sender
CAD CAM Control Paid/Free
UGS No No Ony Отправка G-кода Бесплатно

Краткое описание программного обеспечения UGS

UGS — это управляющее программное обеспечение, которое действует как интерфейс между вашим компьютером и станком с ЧПУ.

UGS совместим со многими контроллерами движения, такими как GRBL, и может запускаться на устройствах под управлением Windows, MacOS, Linux или на Raspberry Pi.

Комбинация UGS плюс GRBL является наиболее популярным программным обеспечением для станков с ЧПУ на базе Arduino.

Вы можете бесплатно загрузить его со страницы UGS Github. Есть два варианта на выбор: классика и платформа.

Платформа является последней версией и является более продвинутой, чем классическая версия, с точки зрения графического пользовательского интерфейса и поддержки различных контроллеров.

Вы можете импортировать G-код из вашего программного обеспечения CAD/CAM в G-код и использовать его для запуска вашего станка с ЧПУ, а также позволяя вам редактировать G-код.

2. OpenBuilds CONTROL
OpenBuilds CONTROL
CAD CAM Control Платно/бесплатно
Openbuilds Control Нет Нет Только отправка G-кода Бесплатно

Краткое описание Openbuilds Control Software

.

Мне понравился интуитивно понятный графический интерфейс пользователя с хорошо организованным и лаконичным дизайном.

OpenBuilds CONTROL может считывать G-код и запускать его на вашем станке с ЧПУ. Вы также можете имитировать или редактировать свой G-код.

Вы можете использовать OpenBuilds CONTROL для прошивки прошивки GRBL на контроллеры.

Не поддерживает CAM. Однако вы можете использовать OpenBuild CAM, веб-приложение, которое преобразует ваш проект в G-код и отправляет его непосредственно в OpenBuilds CONTROL.

Вы также можете использовать свой смартфон для управления бегом трусцой, подключив его к той же сети Wi-Fi, что и компьютер.

OpenBuilds CONTROL — это легкое программное обеспечение, которое может работать на компьютерах под управлением Windows, MacOS и Linux.

3. GRBL Candle
GRBL Candle
CAD CAM Control Paid/Free
GRBL Candle No No Ony G-code sending Free

Краткое описание программного обеспечения GRBL Candle

GRBL Candle — это бесплатное программное обеспечение с открытым исходным кодом для управления вашим станком с ЧПУ на базе GRBL.

Его можно бесплатно загрузить с их страницы Github, и вы можете установить его на компьютеры с Windows или Linux.

Минималистичный и простой в использовании пользовательский интерфейс. Кроме того, вы можете назначить клавиши на клавиатуре для управления осями.

Вы можете импортировать, просматривать и редактировать G-код. Кроме того, вы можете просмотреть траекторию движения инструмента до и во время резки.

Связь с контроллером осуществляется через USB. Однако он может поддерживать не более 3 осей.

Подходит для любителей и любителей делать своими руками. Кроме того, GRBL Candle имеет большое онлайн-сообщество пользователей и форумов, которые могут помочь вам с GRBL Candle.

Существует несколько вариантов программного обеспечения, отличных от рассмотренных выше. Лучшее программное обеспечение GRBL [2022]

Прошивка контроллера ЧПУ

Это программное обеспечение, которое запускается только на оборудовании контроллера ЧПУ. Обычно пользователь не взаимодействует с прошивкой, и это делается через другой графический интерфейс, такой как UGS, GRBL Candle или Openbuilds Control.

1. GRBL
Прошивка контроллера GRBL
CAD CAM Управление Оплаченный/БЕСПЛАТНО
GRBL PERDIGHT NO NO БЕСПЛАТНЫЙ

Суммирование GRBL BOARD

GRBL ARBINO.

Эта прошивка подключается к компьютеру через USB-соединение и не требует параллельного порта, что является большим преимуществом.

Это бесплатная прошивка с открытым исходным кодом, которая на протяжении многих лет разрабатывалась в основном для фрезерных станков с ЧПУ.

Текущая версия GRBL — v1.1.

В настоящее время GRBL позволяет управлять только тремя осями, и это одно из ограничений данной прошивки.

GRBL_HAL и GRBL_Esp32 — это варианты GRBL, разработанные для 32-битных плат, в отличие от GRBL, который работает только с 8-битными платами.

GRBL широко используется в бюджетных станках с ЧПУ (например, настольных ЧПУ) и в самодельных ЧПУ, созданных любителями. В первую очередь из-за популярности Arduino.

Почти все ЧПУ 3018, доступные на рынке, используют комбинацию GRBL и UGS в качестве программного обеспечения контроллера.

Хорошо известные бренды ЧПУ, использующие контроллеры на основе GRBL, включают Carbide 3D, BobsCNC, Openbuilds и Spark Concepts.

Существует большое сообщество людей, которые вносят свой вклад в GRBL и помогают в постоянной разработке программного обеспечения.

Лучшее программное обеспечение для моделирования G-кода/траектории

Эти программы используются для моделирования G-кода, который вы получаете из программного обеспечения CAM. Это поможет вам предсказать проблемы, с которыми вы можете столкнуться при реальной обработке с использованием G-кода.

1. NC Viewer

NC Viewer
CAD CAM Control Simulation Paid/Free
NC Viewer No No No Yes Free

Краткое описание NC Viewer

NC Viewer — это симулятор G-кода, который не требует установки. Вы можете посетить их веб-сайт и ввести G-код, сгенерированный вашим программным обеспечением CAM.

NC Viewer — это веб-приложение. Следовательно, он может работать на любой платформе ОС и, следовательно, является хорошим выбором, когда вам нужна быстрая проверка вашего G-кода. Вы даже можете использовать его на своем смартфоне.

Он поддерживает 5-осевое моделирование и поддерживает широкий спектр типов файлов. NC Viewer также может моделировать токарные операции на токарных станках.

NC Viewer предоставит вам имитацию пути, по которому инструмент пойдет в соответствии с вашим G-кодом.

Однако вы не можете установить границы рабочей зоны вашего станка или размер станка, и, следовательно, невозможно предсказать столкновение инструмента с границами. 90,0003

2. Редактор G-Wizard

Редактор G-Wizard
CAD CAM Контроль Моделирование
GVIZARD EDITO Да Платный

Краткий обзор G-Wizard Editor

G-Wizard Editor — платный симулятор и редактор G-кода от CNCCookbook, функциональный и надежный.

Это легкое программное обеспечение, то есть вам не требуется мощный компьютер. Но компьютер с хорошей графической производительностью ускорит вашу работу.

Его можно загрузить и установить на компьютеры с Windows или MacOS. Требуется подключение к Интернету каждые четыре недели.

Вы можете имитировать G-код с помощью программного обеспечения CAM. Редактор G-Wizard укажет на ошибки G-кода и расскажет, как его можно улучшить.

Он имеет обширную библиотеку станков и инструментов с ЧПУ, что делает его подходящим как для хобби, так и для промышленного использования.

Диалоговый мастер ЧПУ позволяет создавать G-код для простых деталей без использования программного обеспечения CAD/CAM.

Это программное обеспечение премиум-класса, используемое ведущими производителями по всему миру, поэтому вы можете доверять его надежности.

Программное обеспечение можно приобрести на их официальном веб-сайте по цене около 300 долларов США за пожизненную лицензию.

CNCCookbook предоставляет большое количество учебных материалов и руководств по устранению неполадок на своем веб-сайте. Кроме того, вы можете связаться со службой поддержки и руководствами прямо внутри программного обеспечения.

3. CNC Simulator Pro

CNC Simulator Pro
CAD CAM Control Simulation Paid/Free
CNC Simulator Pro No No No Yes Paid

Quick Summary of CNC Simulator Pro

Вопреки своему названию, CNC Simulator Pro предоставляет возможности CAD/CAM помимо запуска симуляций вашего G-кода.

Он поддерживает широкий спектр машин, инструментов и контроллеров. Но требует подключения к Интернету для использования.

Вы можете запустить его на любом компьютере под управлением Windows 7 и выше, и он имеет средний пользовательский интерфейс.

Официальный веб-сайт содержит учебные пособия, примеры и видеоролики, которые помогут вам изучить и использовать программное обеспечение. Кроме того, у них также есть официальный канал на YouTube, который может быть полезен.

Программа имеет бесплатную версию с ограниченными возможностями, которая требует ежемесячного посещения веб-сайта для продления лицензии.

Премиум-версию программного обеспечения можно приобрести на их веб-сайте примерно за 100 долларов в год.

Другие обзоры симуляторов ЧПУ — Лучшее программное обеспечение симулятора ЧПУ [2022]

Факторы, которые следует учитывать при выборе программного обеспечения для вашего приложения ЧПУ

1. Возможности и функции

Важно знать ваше приложение с программным обеспечением. Например, если вам нужны сложные проекты, вам потребуется специальное программное обеспечение для проектирования.

Если вы собираетесь выполнять базовые фрезерные операции, 2D CAD будет достаточно, а если вы планируете выполнять 3D рельефную резьбу по дереву, вам потребуется программное обеспечение для 3D-проектирования, такое как Solidworks или AutoCAD.

В большинстве программ CAM четко указаны функции, которые в них поддерживаются. Например. для фрезерования металла адаптивное фрезерование — отличная функция программного обеспечения CAM.

Контроллер или программное обеспечение для моделирования имеют фиксированное количество осей, которыми они могут управлять, поэтому выберите программное обеспечение, которое может работать со всеми осями вашего станка с ЧПУ.

2. Кривая обучения

Работа с любым оборудованием или программным обеспечением требует определенных навыков, поэтому необходимо учитывать навыки, необходимые для использования программного обеспечения.

Если вы собираетесь использовать профессиональное программное обеспечение, такое как AutoCAD, вам необходимо понять основные принципы проектирования и потратить некоторое время на изучение программного обеспечения.

С другой стороны, программное обеспечение, такое как Easel, предоставляет вам простой интерфейс дизайна, где у вас есть доступ к предварительно разработанным формам, которые вы можете комбинировать для создания своих дизайнов.

Но опять же, все зависит от уровня совершенства и детализации, которого вы хотите достичь.

3. Стоимость

Программное обеспечение с открытым исходным кодом, такое как LinuxCNC и Inkscape, можно использовать бесплатно. Вы должны рассмотреть функции, необходимые для создания продукта, и проверить, может ли бесплатное программное обеспечение их предоставить.

Платное программное обеспечение обеспечивает более качественную официальную поддержку клиентов, имеет множество специализированных функций и может быть простым в использовании благодаря инновационным функциям.

Легко переплатить за программное обеспечение с несколькими прибамбасами, но если они не будут служить вам реальной целью, расходы будут пустой тратой.

4. Подписка по сравнению с бессрочной лицензией

Лицензирование требует тщательного рассмотрения. Вы хотите платить определенную сумму каждый год или вы хотите заплатить единовременную фиксированную плату.

Хотя даже программное обеспечение с бессрочной лицензией может взимать плату за обновление версии, например Vectric VCarve Pro.

5. Облачное и не облачное

Если вы работаете в своем гараже или в месте, где трудно получить хороший сигнал Wi-Fi, тогда производительность облачного программного обеспечения будет сомнительной.

В таком случае вам следует выбрать программное обеспечение, для работы которого не требуется активное подключение к Интернету.

6. Активное сообщество

Скорее всего, вы столкнетесь с проблемами хотя бы изредка при использовании программного обеспечения, связанного с ЧПУ. Это связано с тем, что требования к приложениям для каждого человека сильно различаются.

Активное интернет-сообщество может помочь вам с устранением неполадок и запросами. В качестве альтернативы этому можно обратиться в службу поддержки поставщика, которая ответит на ваши вопросы.

Если выбранное вами программное обеспечение не имеет активного сообщества, оно должно как минимум иметь отличную техническую поддержку от производителя.

Многоцелевое или специализированное программное обеспечение ЧПУ?

Многоцелевое программное обеспечение лучше всего подходит для небольших производственных циклов с простыми конструкциями.

Единственной целью специального программного обеспечения является повышение качества и упрощение производства сложных деталей.

Если вам нужны сложные проекты и идеальный контроль над производственными циклами, вы можете выбрать специальное программное обеспечение для каждой цели, поскольку оно обеспечивает более высокое качество на каждом этапе.

Если вы любитель или энтузиаст «сделай сам», универсальное программное обеспечение для ЧПУ будет простым в использовании и освоении.

Бесплатное программное обеспечение для ЧПУ

Введение

Начиная с вашего проекта и заканчивая G-кодом для вашего станка с ЧПУ, вам потребуются несколько программных приложений для ЧПУ:

  • Программное обеспечение САПР (позволяет рисовать вашу деталь)
  • Программное обеспечение CAM (позволяет преобразовать чертеж в траекторию движения инструмента в формате g-кода)
  • Программное обеспечение для управления ЧПУ (заставляет вашу машину следовать пути инструмента G-кода)

Мы расскажем о нескольких платных продуктах в дополнение к бесплатным опциям. Вы можете потратить больше времени на программное обеспечение, чем на фрезерный станок с ЧПУ, поэтому стоит потратить несколько долларов, если платное программное обеспечение упрощает обработку с ЧПУ.

Мы ограничим наш список программным обеспечением для фрезерного станка с ЧПУ или фрезерного станка с ЧПУ и избежим других типов машин, таких как плазменные и лазерные резаки.

Бесплатное программное обеспечение САПР

САПР (автоматизированное проектирование) — это программное обеспечение ЧПУ, позволяющее создавать проекты. Существует множество программных пакетов САПР, но, к сожалению, большинство из них не бесплатны. К счастью, за последние несколько лет в бесплатных опциях произошли значительные улучшения, поскольку 3D-печать, в которой используется та же программа САПР, стала популярной.

FreeCAD

FreeCAD — это полностью бесплатная параметрическая 3D-программа САПР, которая становится все более популярной по мере роста популярности 3D-принтеров. Как и Alibre, он способен создавать очень сложные проекты с очень высокой точностью, но пользовательский интерфейс намного сложнее, и кривая обучения будет намного сложнее. Это не обязательно то, что мы рекомендуем новичкам, но оно бесплатное, поэтому попробовать его можно бесплатно.

Выходные данные FreeCAD, STL, STEP, SVG или DXF можно отправить в любую из программ CAM, перечисленных ниже.

В дополнение к тому, что это бесплатное программное обеспечение, если вы действительно хотите покопаться в САПР, исходный код FreeCAD находится в свободном доступе.

FreeCAD работает на Mac, Windows и Linux.

Solvespace

Solvespace — еще одна бесплатная программа 3D CAD, ставшая почти культовой. Он позволяет вам создавать 3D-детали, как FreeCAD, но, поскольку у него есть несколько ограниченное пользовательское ядро ​​САПР, он лучше подходит для механических деталей, у которых нет сильно скульптурных органических поверхностей.

Пользовательский интерфейс причудливый, но более простой, чем FreeCAD.

Solvespace может экспортировать файлы STL или STEP для сторонних программ CAM.

Solvespace работает на Mac, Windows и Linux, а исходный код находится в свободном доступе.

Inkscape

Inkscape не является строго пакетом САПР, но очень популярен для создания 2D-проектов для станков с ЧПУ. Обычно он используется больше для художественных проектов, чем для точной механической работы, но он должен работать и в том, и в другом случае, если у вас есть терпение.

Inkscape похож на Corel Draw и Adobe Illustrator, но совершенно бесплатен. Он экспортирует файлы SVG и DXF для вашего программного обеспечения CAM.

Inkscape работает на Mac, Windows и Linux.

Недорогое программное обеспечение САПР

Вы можете выполнять много отличных работ с перечисленными выше программами, но стоит подумать о коммерческой программе САПР, особенно если вы занимаетесь 3D-моделированием.

Alibre Atom

Alibre Atom — это полностью параметрическая программа CAD, основанная на истории, которая позволит вам создать практически все, что угодно. Он основан на коммерческом ядре САПР, поэтому он очень надежен и надежен (и поставляется с полной поддержкой).

Кривая обучения умеренная, и у них есть версии более высокого класса, если вы создаете продукты, которые требуют конструкций из листового металла или других сложных функций.

Alibre Atom — это загруженное программное обеспечение, которым вы владеете; он не облачный.

Alibre Atom стоит около 200 долларов США и работает на Windows.

Бесплатное программное обеспечение CAD/CAM

Следующим шагом в цепочке программного обеспечения является программное обеспечение CAM, которое отвечает за принятие ваших проектов и создание траектории движения инструмента, по которой машина следует для вырезания ваших деталей. Существует множество программ CAM, и большинство из них очень дорогие. Написать CAM-программу очень сложно, а рынок невелик, поэтому цены на них соответствующие. К счастью, есть несколько бесплатных вариантов программного обеспечения для камер.

Большинство CAM-программ имеют как минимум ограниченные, если не полные, встроенные возможности CAD, поэтому мы отметим это в описании ниже.

Программы CAD/CAM доступны в двух вариантах: 2D и 3D. Программы 2D CAM ориентированы на создание траекторий движения инструмента для плоских предметов без каких-либо кривых поверхности. Примерами 2D-деталей могут быть шестерни или знаки.

3D-программы CAM могут принимать любую форму и создавать для нее траекторию (с учетом ограничений вашего станка с ЧПУ) «g-код», который представляет собой серию команд движения, которые указывают вашей машине, как она должна двигаться, чтобы вырезать вашу деталь.

Carbide Create

Carbide Create V6 — это бесплатный программный пакет 2D CAM, который также включает базовые 2D CAD, так что вы можете создавать свои проекты и доводить их до G-кода, используя только Carbide Create. Carbide Create позволяет загружать файлы SVG или DXF, если вы хотите начать с внешнего дизайна, и может создавать различные стратегии траекторий:

  • Контурные траектории
  • Карманные траектории
  • Траектории гравировки
  • Текстурные траектории
  • Траектории сверления
  • V-Carve и расширенный V-Carve

Carbide Create работает на компьютерах с Windows или Mac, и это загружаемое программное обеспечение, которое запускается на вашем компьютере локально. Это не облачное решение.

Обратите внимание, что Carbide Create V6 бесплатен для всех, но Carbide Create V7 бесплатен только для станков Carbide 3D, таких как фрезерный станок с ЧПУ Shapeoko и Nomad. Если у вас есть другой станок, вы можете заставить Carbide Create Pro использовать его с вашим станком с ЧПУ.

Easel

Easel — это бесплатная программа CAD/CAM, которая включает в себя контроллер станка для станков с ЧПУ на основе GRBL. Таким образом, это полный пакет программного обеспечения для ЧПУ, если он соответствует вашим потребностям. У него уникальный рабочий процесс, в котором дизайн и траектория — одно и то же. Это отличается от большинства других программ CAD/CAM, где траектории инструментов создаются отдельно от проекта. Этот уникальный рабочий процесс упрощает начало работы с Easel, но может ограничить сложность того, что вы можете создать.

Easel основан на облаке, поэтому он будет работать практически на любой платформе, но нет возможности запускать его локально или в автономном режиме. Это полностью облачное решение.

Makercam

Makercam — это браузерная программа CAD/CAM, позволяющая рисовать простые конструкции и создавать g-код для станка с ЧПУ. Для этого требуется плагин Flash для вашего браузера, поэтому его время, вероятно, ограничено, поскольку Flash постепенно прекращается, но в то же время этот вариант по-прежнему используется многими людьми.

Не совсем бесплатное программное обеспечение CAM

Несмотря на то, что варианты бесплатного программного обеспечения CAM довольно хороши, стоит рассмотреть некоторые из менее дорогих платных вариантов, если вам нужны дополнительные возможности.

MeshCAM

MeshCAM — это специальная программа 3D CAM, созданная для получения внешних проектов и создания g-кода. Он не содержит никаких функций САПР. MeshCAM позволяет загружать файлы STL из любой распространенной программы 3D CAD и быстро создавать для них траекторию. Он включает в себя различные стратегии траекторий:

  • Черновая обработка
  • Отделка ватерлинии
  • Параллельная отделка
  • Карандаш для отделки
  • Сверление
  • 2D-контур (ПРО)
  • Карман 2D (PRO)

MeshCAM работает на компьютерах под управлением Windows и Mac и не требует никаких облачных подписок или платы за обслуживание.

Если вы просто хотите купить 3D-файлы STL или 3D-модели для ЧПУ на Etsy и вырезать их, MeshCAM — хороший вариант.

MeshCAM продается по цене от 250 до 500 долларов США.

Alibre Workshop

Alibre Workshop представляет собой комбинацию программного обеспечения Atom 3D CAD от Alibre и MeshCAM Pro, что делает его лучшим программным обеспечением для ЧПУ.

Помимо фрезерных станков с ЧПУ, файлы STL, созданные с помощью Alibre Atom, идеально подходят для использования в 3D-принтерах.

Alibre Workshop продается примерно за 400 долларов США и работает только на Windows.

ПРИМЕЧАНИЕ. Alibre Workshop входит в комплект поставки нашего настольного фрезерного станка с ЧПУ Nomad 3

Carbide Create Pro

Carbide Create Pro — это дополнительная покупка для Carbide Create, которая добавляет базовый 3D-дизайн и обработку, а также специальную траекторию гравировки.

Carbide Create Pro работает на Mac или Windows и стоит от 120 долларов США в год. Бессрочные лицензии доступны для тех, кто не любит подписки.

Программное обеспечение для управления ЧПУ

Для маршрутизатора с ЧПУ требуется компьютер и программное обеспечение, чтобы фактически заставить его двигаться и следовать файлам g-кода, созданным вашим программным обеспечением CAM. Некоторые фрезерные станки с ЧПУ, особенно профессиональные или промышленные станки, имеют встроенный компьютер, на котором работает управляющее программное обеспечение ЧПУ.

Менее дорогие машины используют внешний компьютер для управления ими. В категории «Бесплатно» у вас действительно есть только два варианта:

  • Linux CNC (ранее EMC2)
  • GRBL плюс отправитель gcode

LinuxCNC

LinuxCNC — это открытая и бесплатная программа управления ЧПУ, которая работает, как следует из названия, в операционной системе Linux. Это полнофункциональная программа, способная запускать огромные машины или маленькие самодельные машины, сделанные из металлолома. Поскольку для этого требуется Linux, потребуется выделенная машина, на которую вы можете установить Linux. LinuxCNC может взаимодействовать с вашим фрезерным станком с ЧПУ через два интерфейса: параллельный порт или интерфейс USB.

Параллельный порт к настоящему времени является устаревшей технологией и не включен во многие ПК, поэтому он больше не является допустимым вариантом.

Существует ряд периферийных USB-устройств для Linux CNC, которые позволяют вашему фрезерному станку подключаться к USB-порту вашего компьютера. Если вы собираетесь пойти по маршруту LinuxCNC, то USB-адаптер должен быть вашим первым выбором.

GRBL

GRBL — это программа, которая запускается в небольшом микроконтроллере вашей машины и выполняет все операции управления движением в реальном времени, что значительно снижает нагрузку на ваш компьютер. Он работает даже на очень простом Arduino.

GRBL все чаще используется на коммерческих фрезерных и фрезерных станках с ЧПУ, потому что он доказал свою надежность и значительно упрощает конструкцию станка.

GRBL по-прежнему требует компьютера, ПК, Mac или Linux для запуска программы под названием «Отправитель GCode». Памяти в GRBL достаточно для хранения нескольких операторов gcode, поэтому компьютер используется для потоковой передачи gcode в GRBL, поскольку он выполняет движения вашего станка с ЧПУ.

ПРИМЕЧАНИЕ. На изображении выше показан интерфейс bCNC для GRBL.

Что выбрать?

По простоте использования GRBL сложно превзойти. Для этого не требуется выделенный компьютер, и он работает хорошо. Тем не менее, если вам нужен более полный набор функций, таких как компенсация режущего инструмента, тогда Linux CNC гораздо больше соответствует стандартам.

Большинству людей, особенно новичкам, лучше всего подойдет GRBL.

Заключение

Никогда не было лучшего времени, чтобы начать работу с ЧПУ, бесплатные варианты программного обеспечения для ЧПУ очень хороши, а также есть много хороших недорогих вариантов. Какой лучший вариант? Как пользователь, на это можете ответить только вы. Мозг каждого работает немного по-разному, и стоит потратить время, чтобы выбрать вариант, который лучше всего соответствует тому, как работает ваш ум.

Программные решения для фрезерных станков с ЧПУ | Mastercam

Перейти к содержимому

Когда вы инвестируете в фрезерный станок с ЧПУ, вам нужно правильное программное обеспечение для фрезерования, чтобы максимизировать производительность и избежать простоев из-за дорогостоящих ошибок. Mastercam Router предоставляет нужный инструмент именно тогда, когда он вам нужен.

Любое лицо, имеющее фрезерный станок с ЧПУ, от домашнего любителя до профессионального производителя, оценит простоту, скорость и надежность программного обеспечения Mastercam Router. Программное обеспечение обеспечивает проверенное в отрасли программирование ЧПУ для безопасной и эффективной фрезерной обработки любых материалов, от дерева до композитных материалов.

  • Программное обеспечение Mastercam CNC Router разработано как комплексное решение для повышения производительности, начиная с создания САПР и заканчивая изготовлением деталей.
  • Программное обеспечение Mastercam CNC Router поддерживает функции, которые являются уникальными для станков с ЧПУ, в том числе вложение траектории и геометрии, поддержка блочного сверления, поддержка агрегатной головки, поддержка пиления и полная обработка от 2 до 5 осей.

Объем многих пакетов CAM для фрезерных станков с ЧПУ ограничен, но с Mastercam у вас есть возможность сделать больше. От простого 2D-программирования до сложной 5-осевой обработки — ведущее в мире программное обеспечение CAM помогает добиться максимальной производительности фрезерных станков с ЧПУ.

  • Полное трехмерное CAD-моделирование.
  • Универсальность для программирования простых контуров и их вложения или настройки автоматической траектории (ATP).
  • Мощное многоосевое движение инструмента.
  • Полная библиотека инструментов и поддержка пользовательских инструментов.
  • Специализированные опции, такие как Art и
    5-осевая криволинейная обработка и сверление.
  • Создание, проверка и моделирование траектории для любого фрезерного станка с ЧПУ.
  • Многофункциональный продукт позволяет магазинам диверсифицировать свою продукцию по мере необходимости, чтобы оставаться конкурентоспособными.
Узнайте, как наши программные решения для фрезерных станков с ЧПУ могут помочь решить ваши производственные задачи.

Характеристики


Моделирование станка

Обнаружение столкновений между заготовкой, инструментом и компонентами станка перед отправкой кода на станок. Машинное моделирование — это безопасный способ проверить 3-осевые, 4-осевые или 5-осевые траектории фрезерования для создания чистых, эффективных и точных программ.

Варианты размещения

Стандартное размещение обеспечивает быстрый, эффективный и легко идентифицируемый способ размещения. Усовершенствованное размещение предоставляет множество дополнительных инструментов, включая размещение TrueShape и размещение в ненужных материалах.

Гравировка с ЧПУ

Вы можете создавать вывески, художественную резьбу, формы и многое другое.


Dynamic Motion™

Увеличьте срок службы инструмента с помощью запатентованных стратегий обработки траекторий, которые максимизируют скорость съема материала и сокращают время цикла.


Управление

Легко регулируйте выступы, ребра и особенности резки для эффективной резки плоских панелей.


ATP

Содержит ссылки на различные популярные программы для проектирования, позволяющие считывать целые проекты и программировать их автоматически с использованием выбранных вами предустановок.


Разборка твердых тел

Автоматически разбирайте сборки и перемещайте компоненты на разные уровни в зависимости от толщины детали.


Обработка на основе элементов

Оценивает особенности детали и автоматически разрабатывает эффективную стратегию обработки.


Скорость

От прямого редактирования ваших твердотельных моделей до расширенных возможностей произвольной формы в Model Prep, Mastercam поможет вам быстрее и эффективнее перейти от идеи к готовой детали.

Системные требования



Минимальные и рекомендуемые конфигурации системы для Mastercam см. в таблице ниже. Эти рекомендации основаны на системах, которые мы используем в CNC Software для целей тестирования и оценки. Мы рекомендуем использовать для своих систем столько мощности (процессор, видеокарта и память), сколько вы можете себе позволить.

Карта

Минимум Рекомендуется
ОС Windows 10 или Windows 11 64-разрядная Профессиональная Windows 10 (версия 20h3 или выше) 64-разрядная Профессиональная
Процессор 64-разрядный процессор Intel® или AMD, 2,4 ГГц или выше 9 i7 или Xeon® E3, Kaby Lake или новее, 3,2 ГГц или быстрее
Память 8 ГБ 32 ГБ
Видео Память OpenCL 1. 2 и OpenCL 1.2 с поддержкой OpenCL 1.2 и OpenCL 1.2 и OpenCL 3.2 Нет встроенной графики. NVIDIA Quadro® или AMD FirePro™ / Radeon Pro с 4 ГБ (или больше) выделенной памяти.
Monitor 1920 * 1080 Решение 1920 * 1080 РЕЗУЛЬТАЦИЯ, Двойные мониторы
СТАРИТЬ Solid State Drive (SSD) с не менее 20 ГБ. Диск NVMe со свободным объемом не менее 20 ГБ
3D-мышь
3D-мышь 3Dconnexion

Для установки, поддержки и обновлений рекомендуется подключение к Интернету и электронной почте.


Посмотреть подробные требования и предложения

ОПЕРАЦИОННЫЕ СИСТЕМЫ

CNC Software продолжает пересматривать требования к операционной системе (ОС) для Mastercam с целью обеспечения наилучшего пользовательского опыта для наших клиентов.

Мы рекомендуем использовать Windows 10 (версия 20h3 или более поздняя) или более поздние 64-разрядные версии Professional. Хотя Mastercam может работать в других редакциях Windows (например, Home Edition) или в виртуальных средах (например, Parallels для Mac), она не тестировалась на этих конфигурациях и поэтому не поддерживается.

Mastercam 2021 был последним выпуском, который официально поддерживал Windows 7, поскольку Microsoft прекратила расширенную поддержку ОС в январе 2020 года. Mastercam 2022 будет установлен в системах Windows 7, но не будет поддерживаться. Будущие версии Mastercam не будут устанавливаться на Windows 7.

ПРОЦЕССОР

Скорость процессора влияет на скорость расчета и выполнения задач программой. С каждым выпуском все больше и больше аспектов Mastercam становятся доступными для многоядерных процессоров. Расчет траектории и моделирование обычно выполняются быстрее с многоядерным процессором. Обычно при использовании новейших процессоров Intel i7 или Xeon время расчета траектории сокращается на 50 %.

ПАМЯТЬ

Когда Mastercam использует всю доступную оперативную память, она переключается на использование виртуальной памяти, которая хранится на жестком диске и значительно замедляет работу системы. Мы рекомендуем не менее 8 ГБ памяти. Для создания и моделирования больших траекторий мы рекомендуем 32 ГБ оперативной памяти.

ВИДЕО

При покупке нового компьютера для Mastercam одним из важнейших компонентов является видеокарта.

Мы рекомендуем карту NVIDIA Quadro® или AMD FirePro™ / Radeon Pro с объемом памяти 4 ГБ или более. Можно использовать и другие видеокарты, но они должны обеспечивать полную поддержку OpenGL 3.2 и OpenCL 1.2. OpenCL требуется для того, чтобы Mastercam мог передавать определенные вычислительные задачи графической карте для повышения производительности системы.

Мы не рекомендуем и не поддерживаем использование встроенной графики в некоторых конфигурациях ПК. Как правило, они не способны управлять приложениями с интенсивным использованием графики, такими как Mastercam, и могут привести к нестабильности системы.

Убедитесь, что вы используете последние версии драйверов от производителя карты. Мы часто видим проблемы, которые решаются с помощью обновленных видеодрайверов. Версия драйвера может иметь большое влияние на работу карты.

Последние версии драйверов для NVIDIA и AMD можно найти по ссылкам в Интернете. Мы рекомендуем использовать функцию автоматического определения, чтобы определить, какая видеокарта установлена. Более подробную информацию о настройке видеокарты можно найти в этой статье базы знаний Mastercam.

МОНИТОР

В большинстве наших внутренних систем используются два монитора, и мы считаем, что это более продуктивная установка. Mastercam отображается на основном мониторе, а такие приложения, как Mastercam Simulator, Code Expert или Tool Manager, отображаются на дополнительном мониторе.

Минимальное рекомендуемое разрешение для основного дисплея составляет 1920 * 1080, типичное для широкоэкранных мониторов, доступных сегодня. Mastercam будет работать на экранах с более низким разрешением, но будьте осторожны с потенциальными проблемами размера с большими диалоговыми окнами и панелями, с которыми может быть неудобно работать. Мониторы с более низким разрешением могут нормально работать в качестве второго монитора в конфигурации с двумя экранами.

Mastercam будет работать на дисплеях большого формата, включая мониторы 4K и устройства с высоким разрешением, однако у нас возникают некоторые проблемы с отображением в этих конфигурациях.

ХРАНЕНИЕ

Мы обнаружили, что одним из лучших способов модернизации компьютера является покупка накопителя NVMe. Эти диски теперь оценены в пункте, который делает их хорошей инвестицией. Многие из наших тестовых систем используют меньший основной диск NVMe для ОС и установленных приложений со вторым обычным диском большой емкости для данных.

3D МЫШЬ

3D-мышь улучшает взаимодействие с 3D-приложением. Она предназначена для использования неведущей рукой в ​​тандеме со стандартной мышью для сбалансированного и совместного стиля работы. Вы осторожно манипулируете колпачком контроллера 3D-мыши, чтобы одновременно перемещать, масштабировать и вращать 3D-контент, в то время как ваша стандартная мышь может свободно выбирать элементы меню или части модели. Дополнительную техническую информацию и информацию о покупке можно найти на веб-сайте 3Dconnexion.

АНТИВИРУСНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Сегодня на большинстве компьютеров установлено какое-либо антивирусное программное обеспечение для защиты от нежелательных вредоносных программ. В некоторых случаях было обнаружено, что они мешают работе таких приложений, как Mastercam, работающих на компьютере. CNC Software не рекомендует определенные антивирусные продукты, но если вы обнаружите непредвиденные проблемы, это может быть конфликт с антивирусным программным обеспечением. Попробуйте временно отключить антивирусное программное обеспечение или установить исключение для Mastercam.

Дополнения

Тематические исследования


Подробнее

SAY Plastics использует Mastercam для производства сложных деталей

Узнать больше


Выбирая самую широко используемую в мире CAM-систему, вы получаете не только преимущества технологий, лежащих в основе нашего программного обеспечения. Наше глобальное сообщество пользователей, экспертов, преподавателей и энтузиастов Mastercam поможет вам получить максимальную отдачу от ваших инвестиций.

  • Онлайн и местное обучение
  • Сеть инноваций
  • Образовательные ресурсы
  • Техническое обслуживание и региональная поддержка
  • Документация «Что нового» для Mastercam и Mastercam для SOLIDWORKS ®

Часто задаваемые вопросы

Что такое программное обеспечение для фрезерного станка с ЧПУ?

Программное обеспечение фрезерного станка с ЧПУ используется для создания траекторий с помощью G-кода для работы фрезерных станков с числовым программным управлением (ЧПУ). Это позволяет автоматизировать станок, когда станок вырезает деталь в соответствии со спецификациями входного кода.

Зачем нужно программное обеспечение роутера?

Фрезерные станки с числовым программным управлением (ЧПУ) представляют собой сложные станки, способные выполнять чрезвычайно точное производство. Программное обеспечение маршрутизатора, такое как Mastercam, необходимо для точного программирования этих научных инструментов, чтобы максимально увеличить время цикла, продлить срок службы инструмента и свести к минимуму износ самого маршрутизатора.

В чем разница между фрезерным станком с ЧПУ и фрезерным станком с ЧПУ?

Есть много общего, но маршрутизатор обычно относится к портальному станку со стационарным столом, где фрезерный станок может иметь подвижный стол и инструмент, удерживаемый в шпинделе оси Z.

Может ли программное обеспечение маршрутизатора повысить производительность?

Программное обеспечение маршрутизатора повышает производительность за счет экономии времени, уменьшения числа ошибок и повышения точности и производительности производственного процесса. Программирование маршрутизатора вручную — это кропотливый процесс, в каждом шаге которого заложена человеческая погрешность. Программное обеспечение для фрезерных станков, такое как Mastercam, делает подготовку деталей и программирование станка гораздо более эффективным и точным процессом.

Можно ли резать металл на фрезере?

Фрезерные станки традиционно предназначались для резки более мягких материалов, таких как дерево или пластик, но современные фрезерные станки обладают точностью и мощностью, необходимыми для точной и безопасной резки некоторых металлов.

Пожалуйста, свяжитесь с местным реселлером Mastercam для получения дополнительной информации и экспертных советов о продуктах и ​​услугах, отвечающих вашим конкретным потребностям.

Найти моего торгового посредника

Обучение программированию фрезерного станка с ЧПУ

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Вы можете научиться программировать фрезерный станок с ЧПУ с помощью нескольких основных команд, которые можно освоить за день или два.

Вы когда-нибудь использовали карточки или компакт-диски для изучения иностранного языка? Чтобы выучить новое слово, вы читаете его с карточки или слушаете, как носитель языка произносит его на новом языке, а затем получаете английский перевод. Я думаю, вы можете применить аналогичный подход к изучению G-кода, языка программирования, управляющего фрезерными станками с ЧПУ.

G-код прост, и его использует каждая машина. Коммерческие машины поставляются с причудливым программным обеспечением, которое добавляет некоторый собственный код к каждой программе, но основные команды всегда одни и те же. Я переведу G-код на английский язык, чтобы вы могли увидеть, как он работает.

Программное обеспечение для программирования ЧПУ

Вам не нужно изучать G-код для создания программ ЧПУ. Есть программное обеспечение, которое напишет код за вас, но оно может быть дорогим. Если вы выучите несколько команд G-кода, вы сможете писать свои собственные программы, не тратя ни копейки. Программу ЧПУ можно создать в любом приложении для редактирования текста. Все, что вам нужно сделать, это ввести код в виде обычного текста и сохранить файл с правильным расширением (.nc или .gcode). Есть и другие расширения, которые будут работать, но эти два являются наиболее распространенными. Загрузите файл в программу управления ЧПУ и запустите программу.

Фразы ЧПУ

Если вы хотите вырезать прямую линию или дугу, просверлить отверстие или вырезать карман, вам нужно использовать соответствующую команду. Воспринимайте команды G-кода как фразы на иностранном языке. Вот список фраз ЧПУ, которые помогут вам начать работу.

  • G0:  Двигаться на полной скорости к определенной точке
  • G1: Разрезать по прямой
  • G2: Вырезать дугу по часовой стрелке
  • G3: Вырезать дугу против часовой стрелки
  • G40: Вырезать прямо по центру линии
  • G41: Резать слева от линии по радиусу инструмента
  • G42: Резка справа от линии по радиусу инструмента
  • G20/G21: Координаты в дюймах/Координаты в миллиметрах

Синтаксис

Вы указываете станку с ЧПУ, что делать, вводя команду, за которой следуют координаты. Если вы хотите разрезать прямую линию, ваш код может выглядеть примерно так:

G1 X3 Y0

На английском языке это означает Отрезать прямую линию, которая заканчивается на 3 дюймах по оси X и на 0 дюймов по оси Y. Ознакомьтесь с этими командами G-кода, а затем их английскими переводами.

  • G0 X10 Y0:   Переместите полную скорость на 10 дюймов по оси X и 0 дюймов по оси Y.
  • G1 X15 Y15:  Отрежьте прямую линию, заканчивающуюся на расстоянии 15 дюймов по оси X и 15 дюймов по оси Y.
  • G2 X1 Y1 R0,5:  Вырежьте дугу по часовой стрелке радиусом ½ дюйма, заканчивающуюся на расстоянии 1 дюйм по оси X и 1 дюйм по оси Y.

Как видите, некоторые команды требуют дополнительных параметров. За приведенной выше командой G2 следует параметр радиуса дуги. Ниже вы увидите параметр P , который используется с компенсацией радиуса инструмента. Перейдите по этой ссылке для получения дополнительной информации о параметрах G-кода.

Компенсация радиуса инструмента

Во всех приведенных выше примерах фреза центрируется по координатам X и Y. Когда это так, окончательный размер того, что вы режете, будет меньше указанных размеров на диаметр сверла. Чтобы исправить это, вы должны использовать команду G41 или G42, которая инициирует компенсацию радиуса инструмента. Взгляните на эти фрагменты G-кода и их английские переводы.

  • G41 P0.125: Компенсация радиуса фрезы путем обрезки на 1/8 дюйма слева от указанных координат X и Y.
  • G42 P0.125: Компенсация радиуса фрезы путем обрезки на 1/8 дюйма вправо от указанных координат X и Y.

Пример программы

Чтобы запрограммировать эту деталь на фрезерном станке с ЧПУ, нам нужно знать все показанные здесь координаты.

Давайте посмотрим на код, необходимый для вырезания показанной выше детали размером 4 x 4 дюйма. Если эта часть имеет толщину 3/4″, нам нужно будет сделать несколько неглубоких проходов, чтобы полностью прорезать материал. Следующий код даст нам вырез глубиной 1/8 дюйма. Чтобы получить полную глубину, мы просто повторяли код несколько раз, добавляя -0,125 для каждого прохода к координате Z во второй строке. Первая строка кода называется 9.1546 вводных перемещений, что дает нам возможность инициировать компенсацию радиуса инструмента.

G0 X-1 Y-1
G1 Z-0,125 (добавьте -0,125 к этой строке для каждого прохода)
G42 P0,125
G1 X0 Y0
G1 X4
G1 Y3
G3 X3 Y4 R1
G1 X0
G1 Y0
G1 Z0.2
G40

Вот как это переводится на английский язык:

  • G0 X-1 Y-1: Двигаться на полной скорости до -1 дюйма по оси X и -1 дюйма по оси Y.
  • G1 Z-0,125: Погружайтесь в материал на 1/8 дюйма.
  • G42 P0.125: Компенсация радиуса фрезы путем обрезки на 1/8 дюйма вправо от указанных координат.
  • G1 X0 Y0: Отрежьте прямую линию, заканчивающуюся на 0″ по X и 0″ по Y.
  • G1 X4: Отрежьте прямую линию, заканчивающуюся на 4 дюйма в X.
  • G1 X3: Отрежьте прямую линию, заканчивающуюся на 3 дюймах по оси Y.
  • G3 X3 Y4 R1: Вырежьте дугу против часовой стрелки с радиусом 1 дюйм, заканчивающуюся на 3 дюймах по X и 4 дюймах по Y.
  • G1 X0: Отрежьте прямую линию, заканчивающуюся на 0 дюймов по оси X.
  • G1 Y0: Отрежьте прямую линию, заканчивающуюся на 0 дюймов по оси Y.
  • G1 Z0.2:  Втяните сверло так, чтобы оно было на 0,20 дюйма выше материала.
  • G40: Отключить компенсацию радиуса инструмента.

Взгляните на деталь в программе просмотра G-кода. Обратите внимание на вводное движение внизу слева.

При использовании компенсации радиуса инструмента подумайте о направлении резания. Если вы движетесь по часовой стрелке, режьте слева от ваших координат. Для резки против часовой стрелки компенсируйте вправо. Возможно, вам придется поэкспериментировать, чтобы освоить компенсацию инструмента.

Произнесение/запись G-кода

Попрактикуйтесь в использовании команд G0, G1, G2, G3 и G40/41/42, написав несколько простых программ. Здесь вы можете скачать программу просмотра G-кода, которая позволит вам увидеть результаты вашего кода. Попробуйте программировать в миллиметрах, написав G21 в первой строке. Когда вы знаете эти команды, вы знаете код G достаточно, чтобы создавать все виды программ ЧПУ.

Подпишитесь на сборку фрезерного станка с ЧПУ от Popular Woodworking University, чтобы получить полные планы, чертежи и инструкции по сборке собственного станка с ЧПУ. Вы узнаете еще больше о G-коде.


Рекомендации по продукту

Вот некоторые материалы и инструменты, которые мы находим необходимыми в нашей повседневной работе вокруг магазина. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

  • Биты Brad Point

  • Биты Форстнера

  • Крег Мини Трак

Ник Льеранс

Ник Льеранс — менеджер онлайн-образования в Popular Woodworking University. Он был профессиональным краснодеревщиком с 2003 года и работал с архитектурными столярными изделиями, шкафами и столешницами.

Последние сообщения

  • Устранение неполадок Завершение работы приложения

  • Наследование

  • Магазин бревенчатых домиков

Лучшее программное обеспечение CAD и CAM для начинающих [Краткое руководство]

Программное обеспечение CAD CAM — что это?



Посмотрим правде в глаза — вам предстоит многому научиться, когда вы только начинаете работать с ЧПУ. ЧПУ — это все о станках с компьютерным управлением, поэтому большая часть этого обучения связана с программным обеспечением. Новичкам в области ЧПУ необходимо разбираться в пакете программного обеспечения, лежащего в основе всей работы с ЧПУ. И программное обеспечение CAD и CAM очень важно для этого набора программного обеспечения для начинающих.



Для ЧПУ нужно многому научиться. Что такое ярлыки?



Существует множество различных программ для ЧПУ, которые мне нравится называть «цифровыми инструментами». Вам не нужно знать обо всем программном обеспечении, но если вам интересно, узнайте больше из нашего Полного руководства по программному обеспечению для ЧПУ. Он точно описывает, что делает каждый тип программного обеспечения ЧПУ.

В этой статье вы узнаете:

  • Самый простой комплект программного обеспечения для ЧПУ для начинающих.
  • Как выбрать каждый компонент в наборе ЧПУ для начинающих, чтобы убедиться, что вы получите лучший вариант для вас.
  • Некоторые специальные предложения, которые сэкономят вам деньги на некоторых комбинациях.

Комплект программного обеспечения CAD CAM для начинающих

Вам нужен простейший набор программного обеспечения для поддержки основного рабочего процесса CAD/CAM:

Для этого вам понадобятся следующие типы программного обеспечения:

  • Программное обеспечение САПР: САПР означает автоматизированное проектирование. Программное обеспечение CAD предназначено для черчения на компьютере, но с измерениями, применяемыми к чертежам. Используйте его для создания и редактирования своих проектов. Программное обеспечение САПР — это то, как вы создаете «чертежи» деталей в мире ЧПУ.

  • Программное обеспечение CAM: CAM означает автоматизированное производство. Он берет файл чертежа САПР и с большим количеством подсказок от вас использует информацию для создания g-кода. G-Code сообщает вашему станку с ЧПУ, как именно резать.

  • Калькулятор подачи и скорости: некоторые пакеты CAM имеют ужасные ограничения подачи и скорости. Плохая подача и скорость были одной из главных жалоб на программное обеспечение CAM в наших ежегодных опросах. Новичкам нужна вся возможная помощь, чтобы не сломать инструменты. Хороший калькулятор подачи и скорости облегчит вам эту задачу.

  • Программное обеспечение для управления
  • . Оно обычно встроено в ваш станок с ЧПУ, поэтому здесь я привожу только общий обзор.

Мы рассмотрим каждую категорию, чтобы помочь вам сделать лучший выбор для покупки. Прежде чем мы это сделаем, я хочу затронуть пару более общих тем. Во-первых, я хочу обсудить, подходят ли вам свободные программы. Во-вторых, я хочу поговорить о том, как профессионалы и новички/любители подходят к своему программному обеспечению для ЧПУ. У каждого свои потребности, которые влияют на то, как вы выбираете программное обеспечение. Наконец, я хочу, чтобы вы использовали программное обеспечение, прежде чем купить станок с ЧПУ.

Бесплатное программное обеспечение CAD CAM: подходит ли оно вам?



Подходит ли мне бесплатное ПО?

Ответ не очевиден, несмотря на то, что говорит вам ваш бумажник. Проблема в том, что бесплатные программы редко бывают лучшими в чем-либо, кроме цены .

Как я уже упоминал, нужно многому научиться, прежде чем вы сможете изготавливать детали на станке с ЧПУ. Вы не хотите вести тяжелую битву с глючным или неинтуитивным программным обеспечением, чтобы сэкономить пару долларов.

Большинство доступных бесплатных программ (но не все!) уступают платным, и есть много платных пакетов, которые в любом случае не так уж и дороги.

CAD/CAM будет самым сложным программным обеспечением, которое вы будете использовать для программирования ЧПУ. И это будет программное обеспечение, на изучение и использование которого вы тратите больше всего времени. Стоит потратить время и, возможно, деньги, чтобы получить правильное решение для вас.

Вам нужно только придумать три пакета программного обеспечения – CAD, CAM и Калькулятор подачи/скорости. Есть даже предложения, которые объединяют пару из них вместе. Читайте дальше, чтобы проверить их. Они сэкономят вам массу времени и нервов в обмен на несколько долларов. Отличное начало работы с ЧПУ того стоит!

Программное обеспечение CAD CAM для профессионалов и начинающих/любителей

Во многих сферах деятельности хочется начать с самого лучшего. Получите то же программное обеспечение, которое используют профессионалы, как вы можете сожалеть об этом?

Причина, по которой это может не сработать, заключается в том, что профессионалам и новичкам нужно решать разные задачи.

Обратите внимание на следующие различия:

  • Многие магазины используют лучшие на рынке пакеты программного обеспечения, потому что им необходимо обмениваться файлами с покупателями.
  • Магазины должны иметь возможность нанимать специалистов, знакомых с программным обеспечением, не требуя дорогостоящего обучения, чтобы набрать скорость.

В любом случае выбор лидера рынка или стандартного программного обеспечения для своего рынка может иметь смысл. Это гарантирует, что у них с большей вероятностью будет то же программное обеспечение, что и у клиентов, поэтому они могут обмениваться файлами. Кроме того, это гарантирует, что новые сотрудники с большей вероятностью узнают популярное программное обеспечение, которое они выбрали, поэтому им требуется меньше обучения.

Новичкам и любителям не стоит беспокоиться ни об одной из этих проблем.

Кстати, ведущим программным обеспечением CAD для профессионалов является SolidWorks, а ведущим программным обеспечением CAM является Mastercam, хотя Fusion 360 быстро развивается.

Профессионалы нуждаются в программном обеспечении, которое лучше всего работает для тех, кто является экспертом в использовании программного обеспечения. Им нужна САПР, позволяющая специалистам быстрее создавать точные чертежи. Им нужно программное обеспечение CAM, генерирующее g-код, который максимально быстро выполняется на их станке с ЧПУ, даже если это означает, что только эксперты могут заставить программное обеспечение вообще что-либо делать. Это потому, что они потенциально производят тысячи деталей из одной программы G-кода.

Хотя более быстрое рисование и более быстрый g-код могут звучать великолепно, новички и любители часто просто хотят как можно скорее приступить к изготовлению своих деталей. Кто хочет тратить сотни часов, прежде чем вы сможете сделать что-то простое?

В моей статье о том, как профессионалы и новички выбирают программное обеспечение, я могу сказать гораздо больше, но давайте не будем усложнять:

в мощном.

У любителей и новичков другие потребности, чем у промышленности. Если вы можете принять это и придерживаться этого, вы будете намного быстрее запускать свои собственные детали с ЧПУ.

Купите программное обеспечение CAD CAM ПЕРЕД станком с ЧПУ

Важный совет: приобретайте программное обеспечение ЧПУ ДО своего станка с ЧПУ!

Послушайте, потребуются недели, чтобы освоить программное обеспечение ЧПУ. Планируйте потратить на это 4-6 недель. Допустим, вы покупаете программное обеспечение одновременно со станком с ЧПУ. Я имею в виду, что эта блестящая машина настолько захватывающая, что вы ДОЛЖНЫ взять ее в свои руки прямо сейчас!

Но как только вы его получите и настроите, вы не сможете его запустить. Не без понимания программного обеспечения ЧПУ. И вам понадобится 4-6 недель, чтобы сделать это. Какой облом!

Сначала получите программное обеспечение. В любом случае это дешевле машины. Изучите программное обеспечение. Повеселитесь с этим. Когда вы почувствуете, что близки к тому, чтобы разобраться с программным обеспечением, закажите станок с ЧПУ. Это умный способ делать вещи.

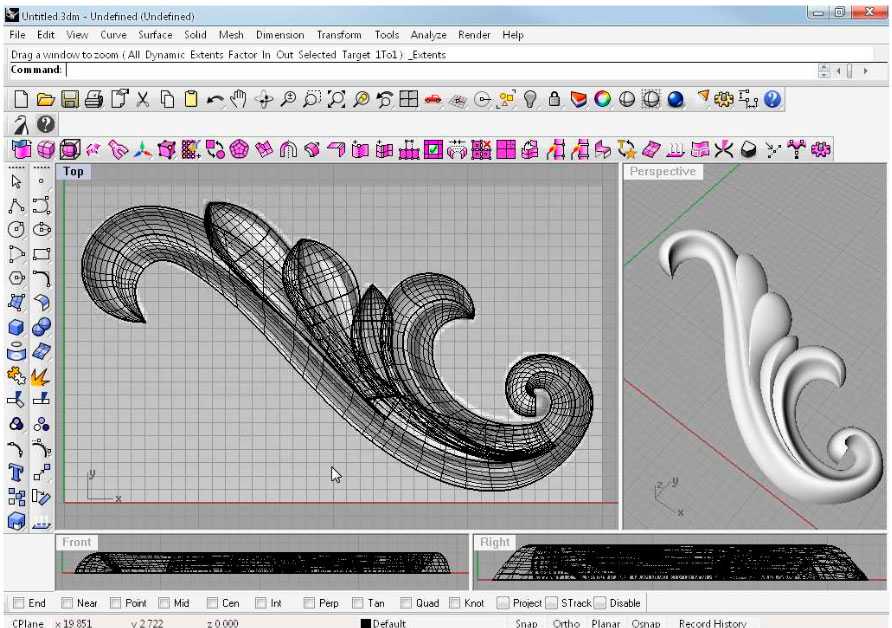

Программное обеспечение САПР для начинающих и любителей

Первый шаг — найти программное обеспечение САПР, которое вы полюбите. Это программное обеспечение, которое вы будете использовать чаще, чем любой другой из трех базовых пакетов, и на его освоение также уйдет больше всего времени. Самое первое, что вам нужно знать, это то, что не существует одного лучшего пакета САПР для всех. Нет лучшего даже для начинающих.

Это потому, что разные люди найдут разные пакеты более или менее интуитивными (т. е. соответствующими их представлениям о рисовании на компьютере) и, следовательно, более легкими для изучения. Кроме того, разные пакеты имеют разные возможности дизайна. Если вы хотите проектировать прецизионные детали машин, это один набор возможностей. Если вы хотите создавать художественные продукты, такие как вывески, которые будут изготовлены на фрезерных станках с ЧПУ, это другой набор возможностей.

Вам потребуется около 2 недель, чтобы опробовать каждый пакет, который вы включили в свой короткий список, и я советую вам попробовать включить в список 3 пакета. Если вы строите станок с ЧПУ или ожидаете его прибытия, потратьте это время с умом, опробовав пакеты САПР, чтобы найти подходящий для вас.

Я расскажу вам больше о том, как их опробовать, как только у вас будет краткий список, но сначала, вот несколько моментов, о которых следует подумать, составляя краткий список пакетов САПР для рассмотрения.

Доля рынка

Как новичок/любитель, вам не нужен малоизвестный пакет, которым пользуются очень немногие. Вы хотите что-то, что многие используют, чтобы оно было в наличии долгое время, и чтобы вы могли найти людей, которые помогут вам с этим. Хорошие новости: мы подробно опросили пользователей ЧПУ о CAD и CAM и можем сказать вам, каковы их доли на рынке.

Интегрированные пакеты CAD/CAM

Вот еще одна заманчивая возможность. Интеграция всегда звучит хорошо, верно? И большинство пакетов CAM имеют встроенный CAD. Так что, возможно, нам не нужно беспокоиться о САПР. Может быть, мы просто выберем правильную CAM, и она решит проблему благодаря встроенному CAD.

Я хочу, чтобы вы усвоили две вещи о перспективах интеграции. Во-первых, гораздо важнее иметь отличный пакет САПР, чем интегрированный пакет CADCAM. Большинство пакетов «все в одном», за двумя исключениями (Fusion360 и Aspire), пронизаны компромиссами, когда мы говорим о программном обеспечении CAM со встроенной функцией CAD. По этой причине я настоятельно рекомендую, если вам нужна интеграция, искать CAM, который интегрируется с пакетом успешного поставщика CAD. Так получилось, что Fusion 360 является таким пакетом, возможно, поэтому он является единственным исключением.

Во-вторых, интеграция гораздо важнее для профессионалов, чем для любителей и новичков. По сути, принимайте это, если выбранные вами CAD и CAM совместимы и являются правильным выбором сами по себе, но в противном случае не беспокойтесь об интеграции.

Сообщество

Я твердо верю, что сообщество должно быть вашим первым соображением при выборе программного обеспечения САПР. Как новичок или любитель, вам понадобится помощь в изучении программного обеспечения. У вас будут вопросы. И вы не знаете, чего вы не знаете. Со всем этим может помочь процветающее интернет-сообщество.

Возьмите свой список потенциальных программ САПР и найдите отличные интернет-сообщества, поддерживающие это программное обеспечение. Я могу сказать вам прямо сейчас, что все, что связано с Autodesk, включая Fusion 360, имеет отличные онлайн-сообщества. У Solidworks большое интернет-сообщество. Rhino3D, который в противном случае был бы одним из моих любимых, использует очень старомодный подход к онлайн-сообществу, который не очень удобен для пользователя. Я не уверен, что могу рекомендовать его по этой причине.

Обязательно посетите YouTube, так как доступ к обучающим видео очень полезен. Вот некоторые данные о доле рынка и видео на YouTube для различных пакетов САПР, которые помогут вам:

Для любого пакета с сотнями тысяч или более миллиона доступных видео на YouTube будет легко найти бесплатное онлайн-обучение. И, кстати, это 6 лучших пакетов по доле рынка из нашего опроса.

Доступность по цене

Большинство начинающих и любителей не могут потратить 4000 долларов на пакет САПР так же, как они не могут купить новый современный VMC. Им нужно что-то доступное, а это означает сотни долларов, а не тысячи долларов.

Хорошая новость заключается в том, что рынки в большей или меньшей степени признают это. Фактически, вы можете получить любой из вышеперечисленных пакетов в ценовом диапазоне, доступном для начинающих и любителей. Я не хочу публиковать сенсацию обо всем этом здесь, потому что я боюсь, что это приведет к тому, что специальные предложения исчезнут, но если вы хотите подписаться на халяву ниже, я могу отправить вам подробности по электронной почте:

2D-моделирование и 3D/твердотельное моделирование

Зачем в наше время рассматривать чистую 2D-систему САПР? Все авторитетные 3D-системы могут читать и записывать DXF (самый популярный формат 2D-файлов), а также могут создавать 2D-модели.

Как оценить и выбрать программное обеспечение САПР

Итак, мы зашли так далеко, и у нас есть несколько практических правил, которые помогут нам попасть в наш короткий список. Теперь, когда у вас осталось всего 2 или 3 варианта, пришло время оценить их. Вам нужно потратить серьезное время на это. Я рекомендую вам потратить 2 недели на каждый пакет. Это потому, что потребуется много времени, чтобы преодолеть первоначальное разочарование и кривую обучения, чтобы вы могли начать понимать, подходит ли вам пакет или нет.

Кроме того, я рекомендую вам попробовать нарисовать как минимум 3 или 4 одинаковых детали в каждой упаковке, которую вы оцениваете. Это может помочь сделать сравнения более похожими на яблоки. Выберите для начала что-то простое. Вот первая деталь, которую я когда-либо нарисовал в пакете САПР:

Трудно сказать, но это задняя пластина для токарного патрона. Это просто достаточно сложно, чтобы быть реальным примером, но на чертеже не так много разных функций, чтобы научиться их делать можно целую вечность. Еще более простой деталью может быть эта прокладка для 4-камерного карбюратора:

Это взято из моей статьи «Секреты перехода от CAD, изображений, DXF или STL к GCode для ЧПУ и 3D-печати».

Вы также должны нарисовать что-то, что требует нескольких компонентов. Это то, что в мире САПР называется «сборкой», и это то, что вам придется делать много раз. Вот несколько простых сборок, которые я нарисовал:

YoYo могут быть потрясающими проектами с ЧПУ!

Хотите больше узнать об инструментах? Вот сделанный мной упор для тисков, который здорово помог мне в мастерской…

Если вы можете нарисовать все это в каждом пакете САПР, который вы оцениваете (или аналогичные вещи, которые вы хотите нарисовать), вы сделали свою домашнюю работу.

Вы должны потратить время, чтобы узнать, какой пакет для вас!

Не существует лучшего пакета САПР для всех. Часто они сильно отличаются друг от друга. То, что имеет смысл для меня, может быть полной чепухой, и вам будет очень трудно научиться. Поэтому запланируйте попробовать несколько и потратьте на каждую пару недель. Нарисуйте одинаковые 3 или 4 детали в каждой упаковке. К тому времени, когда вы просмотрите свой краткий список, один пакет будет сильно выделяться среди других: это ваш лучший выбор.

Вот иллюстрированное руководство, если вам нужен подробный и глубокий процесс выбора программного обеспечения САПР:

Шаг 1. Создайте список кандидатов…

Шаг 2. Проведите онлайн-исследование… 7

Шаг 3: Практическое тестирование. Нарисуйте по 3 детали в каждом пакете САПР, чтобы увидеть, какая из них лучше всего подходит для вас…

Теперь спросите себя: «Какую из них было легче всего изучить?» А также: «Какой из них кажется более естественным, чтобы я хотел продолжать его использовать?»

По всей вероятности, один из пакетов будет выделяться среди других. Ваш выбор, вероятно, не будет таким же, как выбор вашего приятеля или выбор банды на онлайн-доске механиков, говорящей о САПР. Это нормально. У всех нас разные стили. Важно выбрать программу, которая лучше всего подходит для вас!

Программное обеспечение CAM для начинающих и любителей

Выбрав и более или менее контролируемое программное обеспечение CAD, следующим шагом будет программное обеспечение CAM. Напомним, что роль CAM состоит в том, чтобы взять модель CAD и сгенерировать из нее G-код, который может работать на вашем станке с ЧПУ. Программное обеспечение CAM в основном предназначено для создания траекторий движения инструментов, которые направляют режущие инструменты через материал для получения желаемой формы.

Каждый новичок слышит немного о роли программного обеспечения CAM, и у него создается неправильное представление о 90% программ CAM. Они думают, что просто загрузят CAD в пакет CAM, нажмут кнопку, и появится их G-код, готовый к работе. Какое разочарование это узнать, что вещи НАМНОГО сложнее, чем это! По крайней мере, в большинстве случаев они сложнее, чуть позже я упомяну об исключении.

На самом деле использование пакета CAM означает понимание того, какие траектории он может создать, а затем сопоставление этих траекторий с различными элементами готовой детали для вырезания каждого элемента. Наша статья Полное руководство по траекториям CAM проведет вас через все это и включает примеры.

Кстати, для 3D-печати их эквивалентом CAM является программное обеспечение «Slicing», и оно действительно намного проще, чем CAM. Думаю, это одна из причин, по которой многие рекомендуют новичкам начинать с 3D-печати. Но вот в чем дело:

Если вы готовы выбрать правильное упрощенное программное обеспечение CAM вместо того, чтобы настаивать на самом мощном CAM, вы можете значительно сократить время обучения.

Спросите себя: «Хотите ли вы значительно расширить свою кривую обучения в поисках непревзойденной силы или хотите начать делать детали прямо сейчас?»

Ответ определит для вас лучшие решения.

Секретное оружие новичка: самое простое в мире программное обеспечение CAM

Если вы ненадолго готовы принять менее мощную программу CAM, вы можете приступить к изготовлению деталей почти сразу. И вы максимально приблизитесь к идеалу «Нажмите кнопку и автоматически преобразуйте модель CAD в G-Code».

Менее мощная программа CAM, которая вам нужна в этом случае, это MeshCAM. Когда я обнаружил, как легко получать результаты с MeshCAM, я пошел прямо к разработчикам и умолял их позволить мне быть дилером MeshCAM. Я хотел иметь возможность поделиться этой невероятной находкой с другими, особенно с новичками. Лично я считаю, что каждый новичок должен начать с MeshCAM и перейти к чему-то более мощному, когда вы будете готовы. Это позволит вам делать настоящие детали быстрее, чем что-либо еще.

Но от чего ты отказываешься?

MeshCAM идет на некоторые компромиссы для упрощения. Эти компромиссы имеют следующие последствия:

  • Программы G-кода MeshCAM не являются программами оптимальной скорости производства, которые могут создавать другие CAM. Кстати, они тоже не ужасно медленные, они просто не войдут в 10-20% лучших демонов скорости. Для многих любителей машин это вообще не имеет значения. Но если вы пытаетесь вести бизнес с ЧПУ, вы не сможете позволить себе неэффективное производство в течение очень долгого времени.
  • Программы G-кода MeshCAM могут быть длиннее, чем другие программы CAM. Это часть общей эффективности, но рассматриваемая немного по-другому. Если ваш станок с ЧПУ устарел и у него очень мало памяти, это не будет иметь для вас никакого значения.
  • Вы можете отказаться от некоторой точности. Многие новички слишком рано зацикливаются на точности. Дайте соперничающему человеку число, которое он может измерить, и вдруг ему придется его побить. Для большинства работ с ЧПУ MeshCAM подойдет. Если вам нужна точность до последней тысячной, не говоря уже о последней десятитысячной доле дюйма, MeshCAM не дает вам достаточного контроля, чтобы легко добиться этого. Для большинства новичков и любителей это вообще не имеет значения.

С другой стороны, есть буквально ТОННЫ концепций и навыков, которые вам не понадобятся с MeshCAM:

  • Вам не нужно понимать, когда и как использовать миллионы различных типов траекторий. На нашей странице обзора траекторий буквально перечислено множество различных типов, и лучшие пакеты CAM могут выполнять их все. Проблема в том, что нужно многому научиться, чтобы понять, когда использовать каждый из них, не говоря уже о том, как их настроить. MeshCAM ограничивает это всего несколькими и помогает вам определить, какие из них использовать.
  • Указание CAM, где на чертеже САПР разместить траекторию. Это сложный и часто разочаровывающий процесс для новичков. Установка систем координат, исходных точек и обозначение различных функций для вашего программного обеспечения CAM — это проблема. Да, это дает вам полный контроль над тем, что происходит, но для новичков нет золотой середины. С MeshCAM он воспринимает чертеж САПР как дыру и выясняет, что с ним делать. Вы отвечаете на минимум вопросов, чтобы все заработало.
  • Библиотеки инструментов, таблицы стилей и многое другое. Fancy CAM имеет необычные функции для опытных пользователей. Во многих случаях они заставляют вас использовать их независимо от того, нужны они вам или нет. MeshCAM отбросил большую часть этого в интересах простоты. Это означает, что вы получаете g-код для простых задач, выполняемых НАМНОГО быстрее.

У MeshCAM есть бесплатная пробная версия, поэтому я настоятельно рекомендую вам попробовать ее, прежде чем даже смотреть на конкурентов.

Мне нужна СИЛА!

Да, я понял. Все ребята из Machinist’s Board рассказали вам, насколько крутым является программное обеспечение Acme Terminator Super Whiz Bang CAM. Выучили, говорят, легко, так почему бы и вам не научиться?

Конечно, ты МОЖЕШЬ этому научиться. Вопрос только в том, сколько времени это займет. Итак, давайте возьмем как можно больше страниц из нашей оценки САПР. Ищите:

  • Сообщество. Обратите особое внимание на видео
  • Доля рынка и большое количество видео на YouTube: я приведу вам список ниже. Посмотрите множество этих видео и посмотрите, за какими из них легче следить. Это может быть потому, что за этим программным обеспечением CAM легче следить!
  • Доступность: вам не нужен пакет CAM стоимостью 10 000 долларов. По всей вероятности, вам даже не нужен пакет за 1000 долларов.
  • Планируйте попробовать 2 или 3 пакета. Уделите каждому до 2 недель.

Хорошо, давайте посмотрим на долю рынка этих продуктов. Эти диаграммы взяты из нашего обзора CAM 2017 года.

Вы могли бы поступить хуже, чем взять за отправную точку пятерку лучших из этой таблицы. Я также хочу включить так называемые многоуровневые продукты. Они предлагаются в нескольких ценовых диапазонах:

Перейдем к краткому списку CAM-пакетов Боба

Позвольте мне перейти к делу. Я очень подробно изучил большую часть этого программного обеспечения. Я общаюсь со МНОЖЕСТВОМ людей и провел много таких опросов. Мой вывод: вы хотите рассмотреть следующее:

  • MeshCAM: Просто потому, что это действительно самый простой вариант.
  • CamBam: дешево и сердито. Это то, что вы получите, если возьмете обычную CAM, значительно упростите ее и исключите множество функций для опытных пользователей. Думайте об этом как о Мустанге среди Корветов и Порше. Не окончательная, но довольно сладкая поездка. Моя единственная проблема с этим заключается в том, что мне интересно, находится ли он слишком близко к MeshCAM без простоты и слишком далеко от двух других без мощности. Я вроде так и думаю, но это не значит, что вы не должны тратить на это время и принимать собственные решения.
  • Vectric/Aspire: это программное обеспечение очень популярно среди поклонников фрезерных станков с ЧПУ, потому что оно делает много интересных вещей для создания причудливых вывесок и художественных рисунков. Мне это очень нравится, и если бы я хотел сделать кучу вычурных вещей, я бы точно выбрал его, а не Fusion 360.
  • Fusion 360: это текущий фаворит на нижнем уровне. По крайней мере, он сочетает в себе довольно мощный пакет CAM (HSM Works) с довольно хорошим CAD по невероятно низкой цене. Что не нравится? Ну, позвольте мне быть честным. Я использую Fusion 360 больше, чем любую другую CAM, но я ненавижу ее ошибки, и я думаю, что ее пользовательский интерфейс — худший из всех программ, о которых я здесь говорю. Это довольно неприятный подъем, чтобы стать опытным, и если вы не будете использовать его постоянно, вы отступите и вам придется заново изучать вещи, которые должны быть очевидными. Но, как только вы станете опытным, вы будете качаться с этим. За исключением случаев, когда жуки кусаются.

Вот статистика видео на YouTube, доступных для каждого:

Честно говоря, MeshCam настолько проста, что я не могу представить, о чем вы могли бы снять более 2500 видео. Но вы можете ясно видеть, что у Fusion 360 и Vectric Aspire есть масса видео, доступных для обучения.

Лично я рекомендую вам оценить все четыре пакета программного обеспечения. Получите бесплатные пробные версии. Но получайте их по очереди. И обязательно сначала сделайте пробную версию MeshCAM. Таким образом, вы увидите, как легко это может быть. Имея это в виду, то, что вы оцениваете вместе с другими, заключается в том, думаете ли вы, что сможете достаточно быстро овладеть навыками, чтобы быть удовлетворенным, пропустив MeshCAM и перейдя на что-то другое, более мощное. Если сможешь, отлично! Но если вы не можете, не беспокойтесь. MeshCAM поддерживает вас до тех пор, пока у вас не будет достаточно опыта, чтобы снова попробовать что-то еще.

Калькуляторы подачи и скорости

Вы разобрались с CAD и CAM, вы готовы делать детали, верно?

Держись! Друзья не позволяют друзьям изготавливать детали с подачей и скоростью программного обеспечения CAM. Проще говоря, программное обеспечение CAM справляется с этой задачей паршиво, о чем год за годом говорят нам респонденты нашего опроса. Кроме того, когда мы опросили людей и спросили их, что было сложно узнать о ЧПУ, угадайте, что они ответили?

Ой!

Подачи и скорости — это, безусловно, самая сложная вещь для изучения. Гораздо сложнее, чем CAD или CAM. Вот почему вам нужен хороший калькулятор подачи и скорости. И мальчик у меня есть один для вас.

Первый в мире калькулятор подачи и скорости, созданный для начинающих и любителей

Не буду врать — наш калькулятор подачи и скорости G-Wizard — ПОТРЯСАЮЩИЙ для профессиональных станков с ЧПУ. Именно поэтому его используют тысячи лучших мировых производителей.

Но, в то же время, я разговаривал буквально с тысячами новичков в ЧПУ и помог им решить все распространенные проблемы. И каждый раз, когда я обнаруживал случай, когда множество людей сталкивались с одной и той же проблемой, я пытался встроить решение в G-Wizard Calculator. Я хотел, чтобы это помогло новичкам помочь себе, прежде чем они попадут в беду. Этот процесс продолжается и по сей день.

Вот лишь некоторые из вещей, которые G-Wizard делает специально для начинающих:

  • Он создан для преодоления ограничений легких станков с ЧПУ. Он отрегулирует ваши подачи и скорости в соответствии с тем, с чем может справиться ваша машина.
  • Это первый в мире калькулятор подачи и скорости, который учитывает особые потребности фрезерных станков с ЧПУ. Многие новички начинают с этого типа станка, и если вы используете фрезерный станок с ЧПУ, для вас действительно нет лучшего калькулятора.
  • Он дает вам множество письменных советов, которые профессионалы считают само собой разумеющимися, но новички не могут учиться, если им не посчастливится получить наставничество от профессиональных специалистов по ЧПУ.
  • Он имеет мощную «шпаргалку», которая позволяет вам адаптировать разрезы по своему желанию. Вы хотите идти быстрее? Помедленнее? Получить лучшую отделку? Увеличенный срок службы инструмента? Шпаргалка встроена и адаптирует каналы и скорости для ваших целей.
  • База данных гигантских материалов. Но особенно много более мягких материалов часто режут начинающие и фрезерные станки с ЧПУ. Детально рассмотрены дерево и пластмассы.
  • Комплексные фрезы. G-Wizard имеет больше различных типов фрез, чем любой другой калькулятор подачи и скорости, включая специальные фрезы, необходимые для фрезерных станков с ЧПУ. Опытные профессионалы могут найти способ получить подачу и скорость для необычных инструментов, но новички должны легко объяснить это.
  • Путеводители по началу работы и глоссарий. Мы предлагаем лучшее обучение в бизнесе с видео-экскурсиями, примерами работы и даже встроенным глоссарием терминологии. Это все то, что многим приходилось выкапывать по крупицам, которые G-Wizard дает вам в виде легко усваиваемых лакомых кусочков.

Чтобы узнать больше о том, почему G-Wizard идеально подходит для начинающих и любителей, посетите нашу страницу G-Wizard для начинающих и любителей:

[Расскажите мне больше о G-Wizard для начинающих и любителей]

Секретный совет: как Ручные операторы могут обойти программное обеспечение CAD CAM

Вы узнали почти всю историю о том, как новичок может собрать свое программное обеспечение ЧПУ по дешевке и получить лучшее решение для своих нужд. Еще одна или две вещи, которые мне нужно охватить.

Если вы опытный механик, этот раздел для вас. Если нет, идите вперед и пропустите его.

Ручные механики могут изготавливать детали без использования программного обеспечения CAD или CAM. Вы знаете это, если вы ручной машинист. Но вот в чем дело — на станке с ЧПУ можно сделать то же самое, только еще лучше!

Правильно, вы можете использовать свои навыки, чтобы делать детали прямо сейчас. Да, вы тоже захотите изучить CAD/CAM, но сейчас вы можете быть по крайней мере столь же продуктивны, как и на машине с ручным управлением, с минимальной кривой обучения.

MDI превращает ваш ЧПУ в ручной станок с механическими подачами и УЦИ

Первое, что нужно понять, это то, что вы можете управлять своим ЧПУ так же, как ручной станок, используя нечто, называемое «MDI». Это означает «Ручной ввод данных». По сути, вы вводите простую команду, и машина немедленно ее выполняет. Эти команды представляют собой g-код, но все, что вам нужно, — это простое подмножество, состоящее всего из 10 g-кодов. Мы даем вам все необходимое, чтобы освоить его в нашем курсе G-Code. Проверьте это. Вы можете делать чипы на ЧПУ за считанные часы.

Ручной оператор, который понимает MDI, может в основном рассматривать станок с ЧПУ как ручной станок, который имеет DRO и Power Feed на каждой оси. Вы быстро увидите, что это даже лучше. Например, «DRO» связаны с подачей питания, и вы можете настроить их так, чтобы подача прекращалась в точной координате. Кроме того, вы можете двигаться в любом направлении, а не только в X или Y. Таким образом, вы можете резать диагонали. Кроме того, круги и дуги просты — нет необходимости настраивать Rotab. Это довольно мило, когда вы понимаете, как легко делать чипсы таким образом.

Диалоговое программирование делает вас на шаг дальше, чем MDI

Вы когда-нибудь слышали о «диалоговом программировании»?

Это следующий шаг после MDI. С программным обеспечением для разговорного программирования вы отвечаете на вопросы в простом мастере, и он выдает g-код, который вы затем можете запустить. Вопросы простые, и на них может легко ответить любой механик. Например. Предположим, вы хотите обработать несколько наружных диаметров на токарном станке с ЧПУ. Вот Мастер разговорного программирования для этого:

Вы можете создать программу g-кода, чтобы очень быстро вырезать кучу OD на детали с помощью диалогового программирования. Узнай больше об этом здесь.

Программное обеспечение для управления ЧПУ для начинающих

Я хочу кратко рассказать о управляющем программном обеспечении, потому что оно не все создано равным. Некоторые из них мощные, но сложные в использовании, некоторые не такие мощные, но все же не такие простые в использовании, а некоторые соответствуют хорошему балансу.

Отдельно хочу отметить PathPilot Тормаха. Я думаю, что это один из лучших с точки зрения обеспечения мощности и простоты использования. Он даже включает разговорное программирование.

Что касается программного обеспечения управления на станках профессионального класса, Fanuc является наиболее распространенным, но Haas проще в использовании и немного мощнее. Но если вы привыкли к управляющему программному обеспечению на машинах любительского класса, приготовьтесь к обучению на машинах профессионального класса. Я разговаривал с опытными пользователями программного обеспечения управления, такого как PathPilot и Mach 3, и они говорят, что им потребовалось 2-4 недели, чтобы освоиться с их программным обеспечением Pro Control.

Если вы собираете свой собственный станок или используете один из более легких фрезерных станков с ЧПУ, вы столкнетесь с управляющим программным обеспечением, таким как Mach 3 и GRBL. Крупные производители фрезерных станков с ЧПУ потратили время на то, чтобы сделать свое управляющее программное обеспечение интуитивно понятным для начинающих, поэтому рассматривайте это как вескую причину обратить внимание на такие станки, как Shapeoko.

OTOH, безымянные китайские машины часто имеют очень плохо документированное управляющее программное обеспечение, так что будьте осторожны.

Mach 3 в течение многих лет был стандартом де-факто для самодельных машин, но он устарел и довольно глючит. Я бы посмотрел на более новые альтернативы, такие как LinuxCNC (PathPilot построен на LinuxCNC) или Acorn Control от Centroid.

Smokin’ Специальные предложения на программное обеспечение CAD CAM!

Эй, вы провели с нами очень тщательную, но длинную статью — я ценю это! Я знаю, что это важно, поэтому я так усердно работаю над составлением этих статей. Но я хотел бы вознаградить вас курительной сделкой.

Как насчет копии MeshCAM и годовой лицензии на наш G-Wizard Feeds and Speed ​​Calculator?

Если вы покупаете MeshCAM у разработчиков, обычно это 250 долларов. И если вы покупаете у нас калькулятор G-Wizard на 1 год, он обычно стоит 79 долларов. Вместе они обойдутся вам в 329 долларов. Я могу позволить вам купить их вместе за 259 долларов, чтобы вы сэкономили 70 долларов. Иными словами, я даю вам калькулятор GW всего за 9 долларов вместо 79 долларов .

Ого! Вы не видите такие предложения программного обеспечения каждый день, но это поможет вам быстро начать делать детали.

Если вы заинтересованы, вы можете приобрести предложение, просто нажав здесь:

Получите My Special MeshCAM + G-Wizard Deal

Кстати, если вы беспокоитесь о том, что GW Calculator рассчитан только на 1 год, не беспокойтесь. В конце года, когда он истекает, все функции продолжают работать. Единственное, что изменится, это ограничение мощности шпинделя в 2 лошадиные силы. Это все, что нужно многим любителям, и у вас это есть на всю жизнь. Если вы хотите больше, 3-летняя подписка имеет ограничение в 5 лошадиных сил после истечения срока ее действия. Да ладно, если у вас есть машина мощностью более 5 л.с., это очень серьезная машина. Между тем, любители получают пожизненное использование гораздо меньше.



Присоединяйтесь к более чем 100 000 пользователей ЧПУ!  Раз в неделю бесплатно получайте наши последние записи в блоге прямо на вашу электронную почту. Кроме того, мы предоставим вам доступ к некоторым замечательным справочным материалам по ЧПУ, в том числе:

Программирование фрезерных станков с ЧПУ

Master Fusion 360 CAD/CAM и G-Code для владельцев маршрутизаторов

Зарегистрироваться

Изготовьте любую деталь с помощью фрезерного станка с ЧПУ

Получите полный контроль над своим станком и запрограммируйте любую деталь, которую только можете себе представить, как с помощью CAD/CAM, так и с помощью ручного программирования ЧПУ с помощью G-кода!

Полный пакет обучения Fusion CAD/CAM, специально предназначенный для владельцев/программистов и операторов фрезерных станков с ЧПУ.
И полный курс программирования G-кода!

По завершении вы сможете изготовить ЛЮБУЮ деталь , какую только сможете себе представить, на фрезерном станке с ЧПУ.

  • Как использовать программное обеспечение
  • Передовой опыт CAD
  • Траектории инструментов CAM
  • Работа с файлами DXF
  • Коды G и M
  • Абсолютные и инкрементальные
  • научитесь программировать любую деталь
  • Редактирование файлов CAM
  • Полное обучение программированию ЧПУ
  • Овладейте своим станком
  • Советы и рекомендации, используемые в промышленности
  • и многое, многое другое!
  • Зачем вам нужен этот курс


    Зачем изучать Fusion?

  • Бесплатная годовая пробная версия доступна на их веб-сайте
  • Идеально подходит для создания сложных деталей для вашего фрезера
  • Мощные траектории CAM
  • CAD-система профессионального уровня
  • Сделай любую деталь на своем станке!

  • Зачем изучать G-код?
  • Менее сложные детали быстрее программируются с кодом
  • Иметь полное представление о языке, который читает ваша машина
  • Более быстрое решение проблем
  • Получите возможность вносить изменения в свою деталь на лету
  • Полностью понять, как работает ваша машина

  • Зачем проходить этот курс?
  • Избавьтесь от догадок о том, какие траектории инструмента выбрать
  • Меньше поломок и поломок машины
  • Понимание лучших методов обработки
  • Подойдите к эскизу, спроектируйте и изготовьте как инженер
  • Работайте быстрее и умнее
  • Смело нажимайте зеленую кнопку
  • Чему вы научитесь

    Fusion 360 — программное обеспечение, которое предпочитают тысячи владельцев фрезерных станков с ЧПУ

    С помощью Fusion вы можете спроектировать любую вообразимую деталь и вывести модель в G-код, который может быть прочитан вашим фрезерным станком с ЧПУ
    CAD/CAM — обширная область, в которой знание машиностроения необходимо для создания траекторий резки для вашего станка

    Этот курс научит вас пользоваться программой, но это только начало!

    Чтобы максимально эффективно использовать программное обеспечение CAD/CAM, необходимы полные знания принципов резки, инструментов и производства

    Пройдя этот курс, вы будете знать все это и многое другое!

    Ваш фрезерный станок с ЧПУ читает G-Code

    G-Code — это язык станков с ЧПУ, который используется в промышленности уже более 60 лет.
    Fusion 360 выводит свои пути инструментов в G-код, затем он считывается вашей машиной для изготовления ваших деталей.

    Для простых деталей зачастую быстрее написать программу вручную, чем создать модель и построить траектории движения инструмента с помощью CAD/CAM. Редактировать программы Fusion легко, если вы умеете писать G-код. Быть программистом G-Code делает владение фрезерным станком с ЧПУ полезным опытом, а полный контроль и знания о вашем станке открывают целый мир возможностей.

    Зарегистрируйтесь сейчас всего за
    137,00 $

    (обычно 176 $)

    Зарегистрируйтесь!

    Программирование маршрутизатора CAD/CAM и G-кода — учебный план

    • Введение в Fusion 360
    • Обзор меню
    • Обзор навигации
    • Сила ограничений
    • Fusion 360 — основная часть
    • Методы рисования
    • Траектории инструмента с использованием CAM
    • Постобработка
    • Работа с файлами DXF
    • Подготовка и импорт
    • Траектории инструмента
    • Экспорт в машину
    • Fusion — изготовление ключа ко дню рождения
    • Зарисовка ключа
    • Моделирование ключа
    • Черновая обработка ключа
    • Чистовая обработка шпонки
    • Маршрутизация профиля и постобработка
    • Знакомство с G-кодом
    • Понимание Оси
    • Декартова система координат
    • Команды G-кода
    • Линейное перемещение
    • Программирование радиуса
    • М-коды
    • Линия безопасности
    • Изготовление детали с помощью G-кода
    • Программирование детали с помощью G-кода
    • Инкрементальное программирование
    • G-код для программирования полной детали
    • Программирование кармана
    • Программирование профиля
    Научитесь производить любую деталь на фрезерном станке с ЧПУ всего за
    $137,00

    30-дневная гарантия возврата денег. Пожизненные бесплатные обновления.

    Зарегистрируйтесь!

    Ознакомьтесь с бесплатным уроком ниже

    В этом уроке из раздела курса G-код мы напишем короткую программу, объясняющую, как использовать добавочный G-код (G91).
