Набор программ для ЧПУ станков для начала работы

Программы для ЧПУ станков полный набор для начала работы

2017-09-08

Перед любым владельцем станка с ЧПУ встает вопрос выбора программного обеспечения. Софт, используемый для подобного технологического оборудования, должен быть многофункциональным и простым в использовании. Желательно приобретать лицензионные программные продукты. В этом случае программы для станков с ЧПУ не будут зависать, что позволит повысить эффективность производственных процессов.


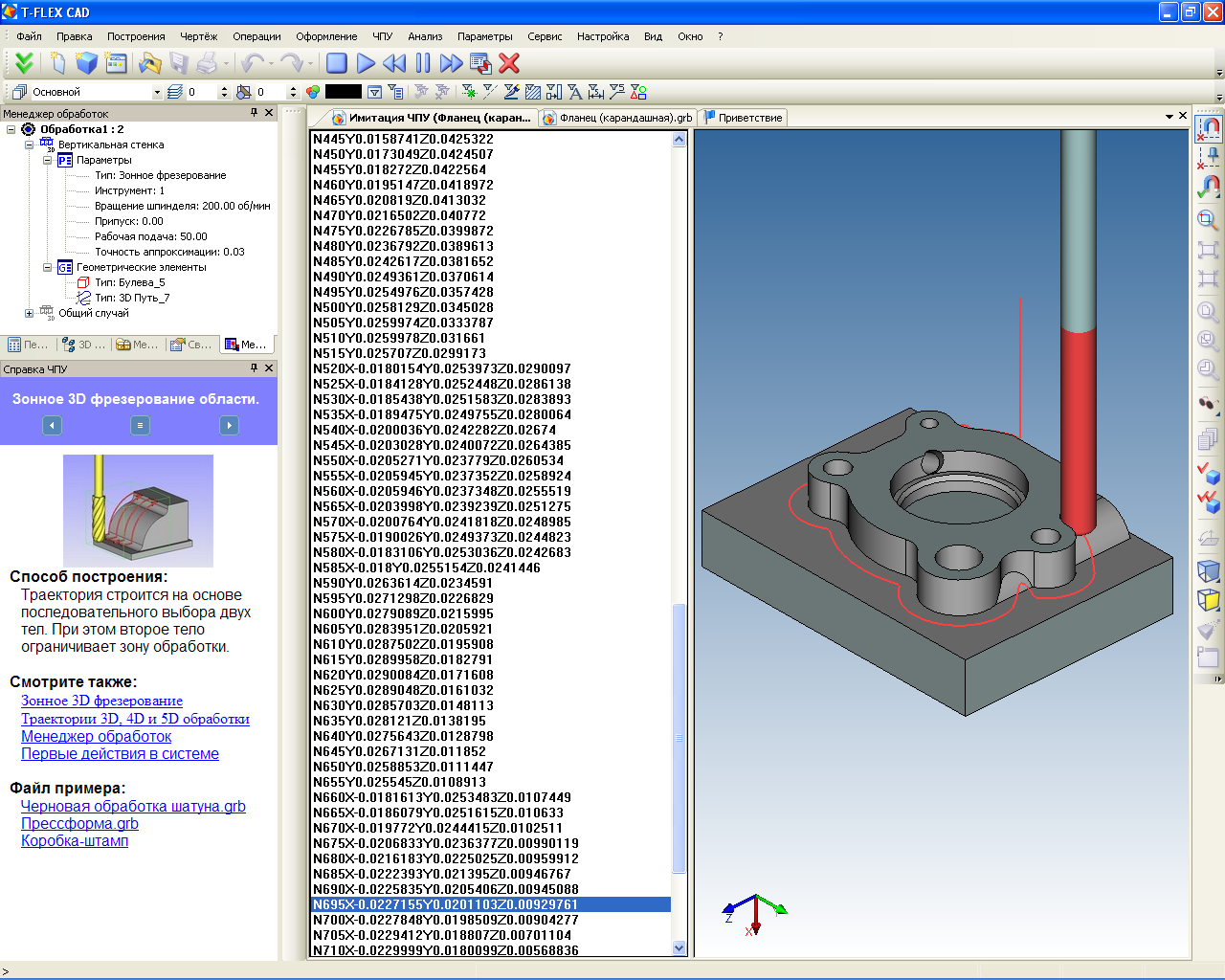

Набор программного обеспечения для станков с ЧПУ

Выбор софта во многом зависит от типа оборудования и тех задач, которые пользователь намерен решить. Однако существуют универсальные программы, которые можно использовать практически для всех видов станков с ЧПУ. Наибольшее распространение получили следующие продукты:







1. ArtCAM. Этот программный пакет был разработан для моделирования и проектирования изделий, изготавливаемых на станках.

Он оснащен функцией автоматического генерирования моделей из плоских рисунков. Пакет программ ArtCAM содержит все необходимые инструменты для дизайна креативных изделий и создания сложных пространственных рельефов.
Стоит отметить, что данный софт позволяет использовать трехмерные шаблоны для создания проектов будущих изделий из простых элементов. Кроме того, программа позволяет пользователю вставлять один рельеф в другой, как в двухмерном рисунке.










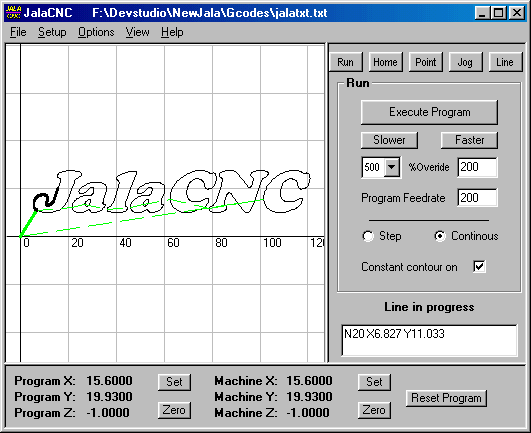

2. Универсальная программа управления LinuxCNC. Функциональным назначением этого софта является управление работой станка с ЧПУ, отладка программы обработки деталей и многое другое.
Подобный программный пакет можно использовать для обрабатывающих центров, фрезерных и токарных станков, а также машин для термической или лазерной резки.
Отличием этого продукта от других программных пакетов является то, что его разработчики частично совместили его с операционной системой.

Благодаря этому программу LinuxCNC отличается расширенными функциональными возможностями. Скачать этот продукт можно совершенно бесплатно на сайте разработчика. Она доступна как в виде инсталяционного пакета, так и в виде LifeCD.
Пользовательский интерфейс этого программного обеспечения интуитивно понятный и доступный. Для бесперебойного функционирования софта на жестком диске компьютера должно быть не меньше 4 гигабайтов свободной памяти. Подробное описание программы LinuxCNC можно найти в свободном доступе в интернете.










3. Mach4. У этого программного обеспечения огромная армия поклонников во всех странах мира. Софт используется для управления фрезерными, токарными, гравировальными и другими видами станков с ЧПУ. Этот пакет программ можно установить на любой компьютер с операционной системой Windows. Преимуществом использования данного софта является его доступная стоимость, регулярные обновления, а также наличие русифицированной версии, что облегчает использование продукта оператором, не владеющим английским языком.









4. Mach5. Это новейшая разработка компании Artsoft. Mach5 считается преемницей популярной программы Mach4. Программа считается одной из самых быстрых. Ее принципиальное отличие от предыдущих версий заключается в наличии интерфейса, который взаимодействует с электроникой. Это новое программное обеспечение может работать с большими по объему файлами в любой операционной системе. Пользователю доступно руководство по использованию программы Mach5 на русском языке.











5. MeshCAM. Это пакет для создания управляющих программ для станков с ЧПУ на основе трехмерных моделей и векторной графики. Примечательно, что пользователю необязательно обладать богатым опытом CNC-программирования, чтобы освоить этот софт. Достаточно обладать базовыми навыками работы на компьютере, а также точно задавать параметры, по которым будет производиться обработка изделий на станке.


MeshCAM идеально подходит для проектирования двухсторонней обработки любых трехмерных моделей. В этом режиме пользователь сможет быстро обрабатывать на станке объекты любой сложности.










6. SimplyCam. Это компактная и многофункциональная система для создания, редактирования, сохранения чертежей в формате DXF. Это обеспечение генерирует управляющие программы и G-коды для станков с ЧПУ. Они создаются по растворным рисункам. Пользователь может создать изображение в одной из графических программ своего компьютера, а затем загрузить его в SimplyCam. Программа оптимизирует этот рисунок и переведет его в векторный чертеж. Пользователь также может использовать такую функцию, как ручная векторизация. В этом случае изображение обводится стандартными инструментами, которые используются в AutoCAD. SimplyCam создает траектории обработки изделий на станках с ЧПУ.











7. CutViewer. Это программа имитирует обработку с удалением материала на двухосевых станках с ЧПУ. С ее помощью пользователь может получить визуализацию обрабатываемых заготовок и деталей. Использование этого софта позволяет повысить производительность технологического процесса, устранить имеющиеся ошибки в программировании, а также сократить временные затраты на проведение отладочных работ. Программа CutViewer совместима с широким спектром современного станочного оборудования. Ее действенные инструменты позволяют обнаружить серьезные ошибки в технологическом процессе и своевременно их устранить.











8. CadStd. Это простая в использовании чертежная программа. Она используется для создания проектов, схем и графики любой сложности. С помощью расширенного набора инструментов этой программы пользователь может создать любые векторные чертежи, которые могут использоваться для проектирования фрезерной или плазменной обработки на станках с ЧПУ. Созданные DXF-файлы можно впоследствии загрузить в CAM-программы, чтобы генерировать правильные траектории обработки деталей.


Представленный набор программ позволит быстро ввести в эксплуатацию любое станочное оборудование и производить обработку деталей с минимальными временными потерями. Так же советуем прочитать статью — Наладчик станков с ЧПУ: сложно ли обучиться?

Софт для ЧПУ и 3D принтеров

СNC USB — от наладки до детали
Софт для ЧПУ и 3D принтеров

К сожалению нормального русифицированного сайта ,посвященного этой программе , в интернете пока нет, только родной сайт программы на английском языке planet-cnc.com.

Построить станок было проще ,чем осваивать новую программу. По мере изучения информации на сайтах по CNC программам по работе с ЧПУ станком в основном вся найденная информация касалась программ созданных под устаревший LPT порт ,что и побудило написать то, что вы сейчас прочтете. Надеюсь это поможет сократить время в изучении программы, если вы построите свой ЧПУ CNC станок . Если кто-то уже имеет уже опыт работы с программой , может поделиться своими знаниями и советами.

Итак программа :







Инструкция на русском для Type 3
Софт для ЧПУ и 3D принтеров

Сегодня у нас русская инструкция по Type 3 — CAM программе, конкуренту АртКам`а.

Эта инструкция пользователя является хорошим дополнением к работе с программой Type 3. В зависимости от того набора опций, которые включены в приобретенную вами версию программы, некоторые части данного руководства могут быть вами не востребованы. Тем не менее, эти главы  дадут вам представление о многочисленных возможностях программы Type3.


Русская инструкция для Math4
Софт для ЧПУ и 3D принтеров

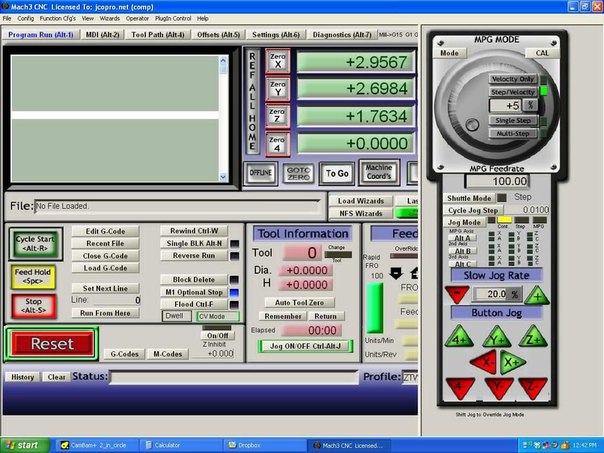

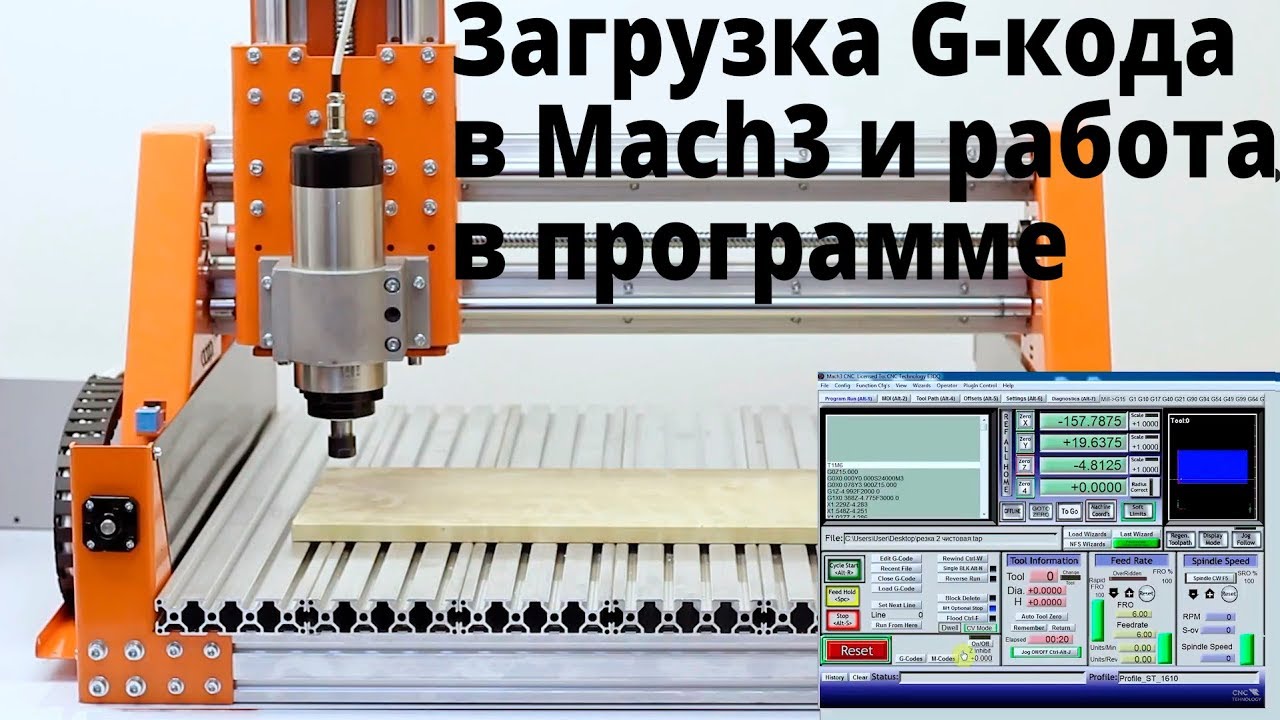

Программа Mach4 — это фактически драйвер который превращает ваш ноутбук или персональный компьютер в станцию управления ЧПУ станком.

При этом тип ЧПУ станка не играет роли, это может быть фрезерный или токарный, лазерно-гравировальный или станок плазменной резки — для для Mach4 нет разницы чем именно управлять. Стоит отметить то, что пакет ПО Mach4 прекрасно используется как на профессиональном оборудовании, так и на самодельных ЧПУ станках.

В продолжении статьи вы можете скачать инструкцию на русском языке для Mach4.


3D Builder — 3-х мерный редактор от Microsoft
Софт для ЧПУ и 3D принтеров

Microsoft позаботилась о владельцах 3D принтеров и, наряду с поддержкой драйверами, разработала программу подготовки трехмерной модели к печати.

Программа называется 3D Builder, имеет в комплекте большую библиотеку готовых компонентов и объектов. Минусом программы 3D Builder является то, что она работает только под Windows 8.1, так что, если у вас установлен Windows 7 или даже восьмая версия винды, то придется обновляться до последней версии.


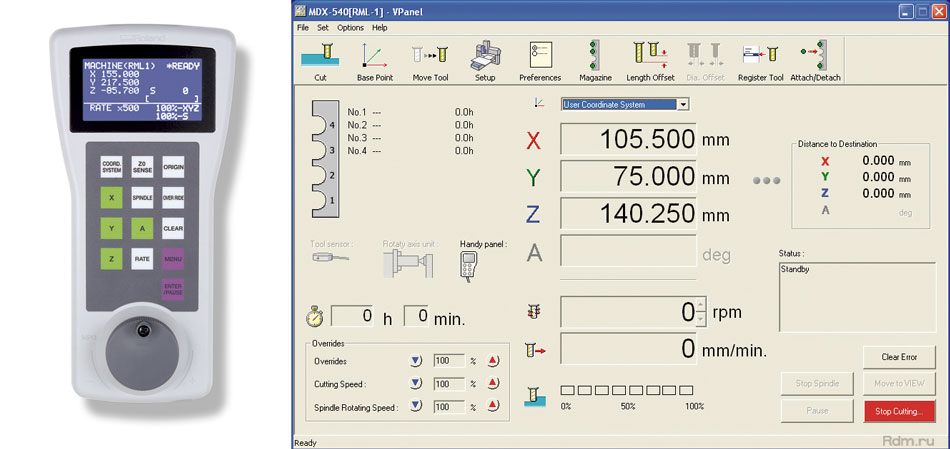

Программы для ЧПУ станка
Софт для ЧПУ и 3D принтеров

ЧПУ станок будь он самодельным или изготовленным на производстве без программы для управления станком это просто кусок железяк и электроники.

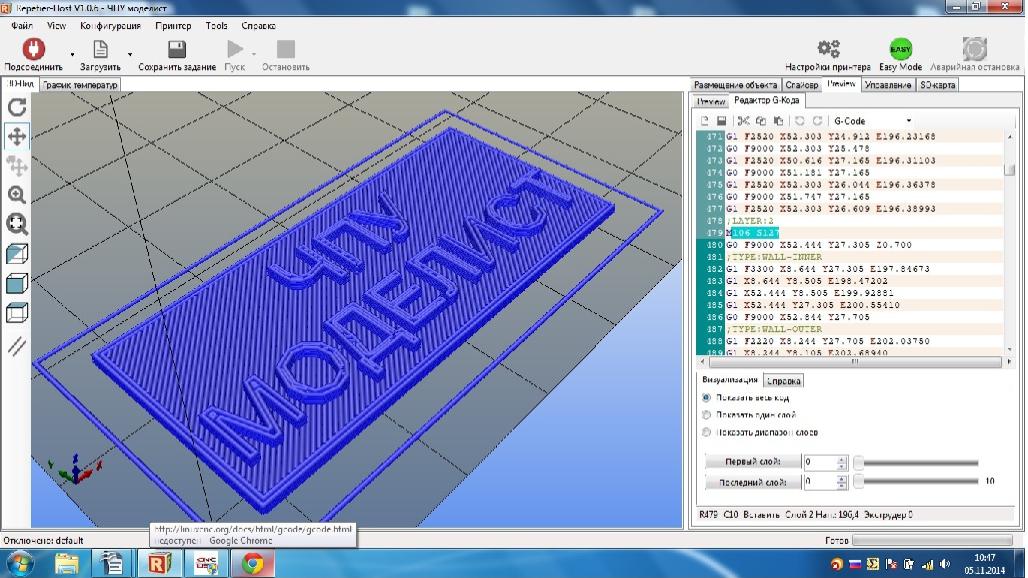

То же самое относится и к 3D принтерам, а так же разновидностям подобного рода, например к граверу на ЧПУ управлении.

Давайте посмотрим, какое программное обеспечение необходимо для того, что бы ЧПУ станок сделанный своими руками заработал.


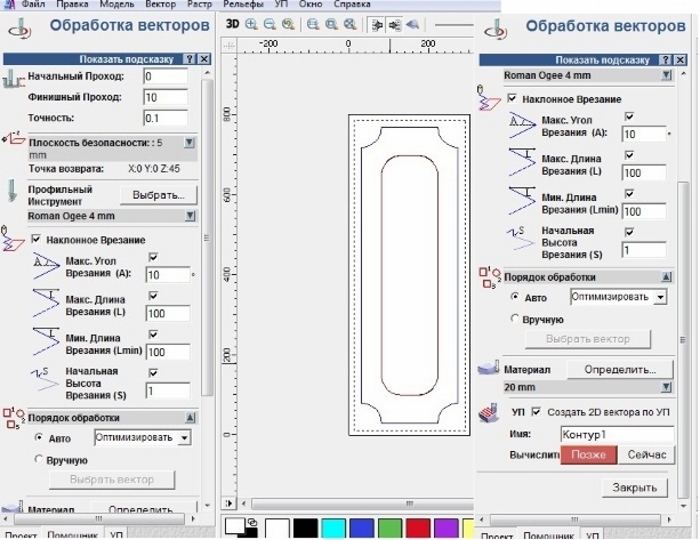

Подготовка модели для ArtCam
Софт для ЧПУ и 3D принтеров

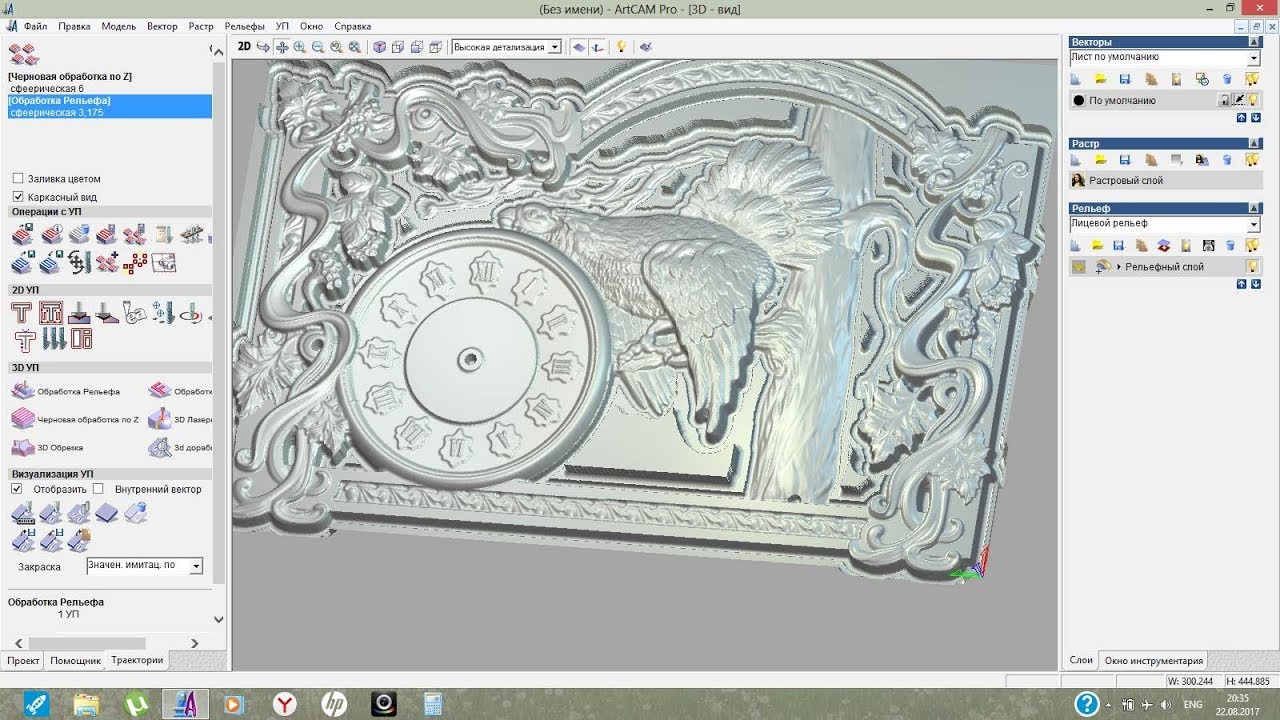

ArtCAM — проприетарная программа для создания пространственной модели с последующей обработкой детали на ЧПУ станке.

Хотя ArtCAM позволяет создавать пространственные модели из обычных растровых рисунков, у него есть много нюансов в случае, если вам надо изготовить какую то конкретную деталь, а не просто выгравировать барельеф или 3D картинку из рисунка.

Для изготовления конкретной детали ее необходимо заранее создать в какой либо программе.


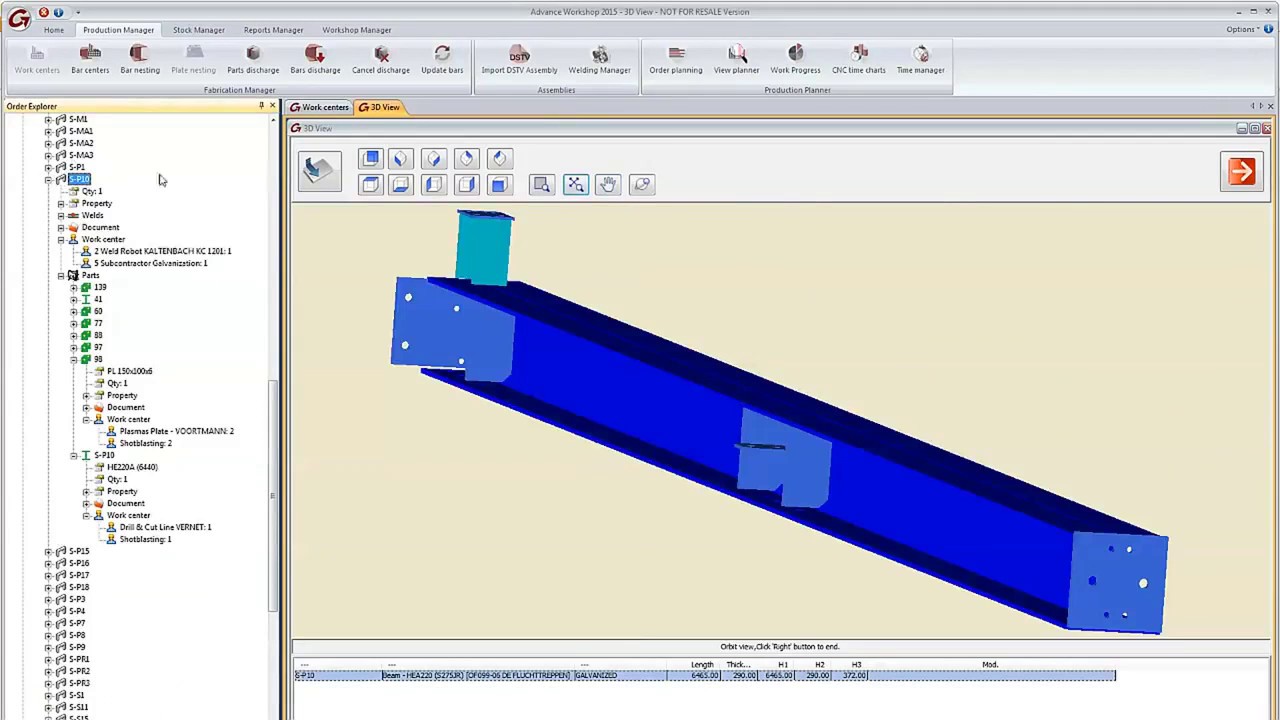

Специализированное ПО для ЧПУ станков
Софт для ЧПУ и 3D принтеров



В этой статье я хочу сделать обзор наиболее часто использующегося программного обеспечения для ЧПУ станков.

Первым в нашем списке идет Delcam plc

Delcam plc — мировой лидер в разработке САПР конструкторско-технологического назначения для моделирования, изготовления и контроля сложных изделий и технологической оснастки.

Данное ПО используется в различных отраслях промышленности, включая аэрокосмическую и автомобильную, энергетику и машиностроение, производство различных изделий из стекла, пластмасс, керамики и резинотехнических изделий. Также его используют при разработке различной упаковки. Не редко на базе этого программного обеспечения решается целый ряд задач начиная от концептдизайна и до изготовления мастер-модели и технологической оснастки.


<< Первая < Предыдущая 1 2 Следующая > Последняя >>
Страница 1 из 2

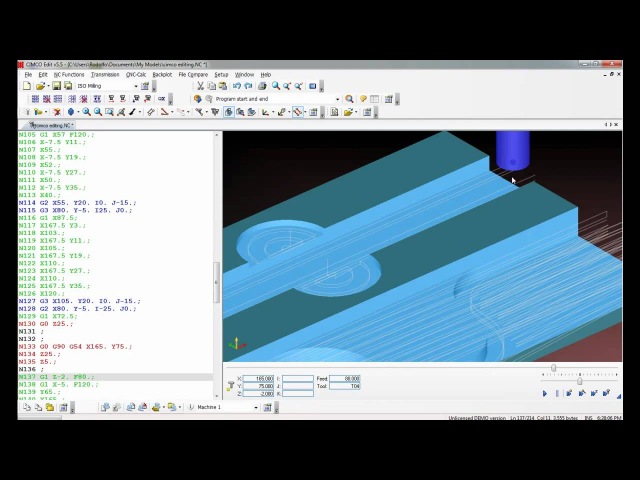

G-код — условное именование языка программирования устройств с числовым программным управлением (ЧПУ).

G-код — условное именование языка программирования устройств с числовым программным управлением  (ЧПУ). Был создан компанией Electronic Industries Alliance в начале 1960-х. Финальная доработка была одобрена в феврале 1980 года как стандарт RS274D. Комитет ISO утвердил G-код, как стандарт ISO 6983-1:2009, Госкомитет по стандартам СССР — как ГОСТ 20999-83. В советской технической литературе G-код обозначается как код ИСО 7-бит (ISO 7-bit). G-код кодировали на 8-мидорожечную перфоленту в коде ISO 7-bit (разработан для представления информации УЧПУ в виде машинного кода так же, как и коды AEG и PC8C), восьмая дорожка использовалась для контроля чётности.

Производители систем УЧПУ (CNC), как правило, используют софт управления станком, для которого написана (оператором) программа обработки в качестве осмысленных команд управления, используется G-код в качестве базового подмножества языка программирования, расширяя его по своему усмотрению.

Структура программы

Программа, написанная с использованием G-кода, имеет жесткую структуру. Все команды управления объединяются в кадры — группы, состоящие из одной или более команд. Кадр завершается символом перевода строки (CR/LF) и имеет номер, за исключением первого кадра программы и комментариев. Первый (а в некоторых случаях ещё и последний) кадр содержит только один символ» %». Завершается программа командой M02 или M30. Комментарии к программе размещаются в круглых скобках, как после программных кодов, так и в отдельном кадре.

Порядок команд в кадре строго не оговаривается, но традиционно предполагается, что первыми указываются подготовительные команды (например, выбор рабочей плоскости), затем команды перемещения, затем выбора режимов обработки и технологические команды.

Подпрограммы могут быть описаны после команды M02, но до M30. Начинается подпрограмма с кадра вида Lxx, где xx — номер подпрограммы, заканчивается командой M17.

Сводная таблица кодов

Основные (называемые в стандарте подготовительными) команды языка начинаются с буквы G:

  • Перемещение рабочих органов оборудования с заданной скоростью (линейное и круговое)
  • Выполнение типовых последовательностей (таких, как обработка отверстий и резьба)
  • Управление параметрами инструмента, системами координат, и рабочих плоскостей

Подготовительные (основные) команды

Коды

Описание

G00-G03

Позиционирование инструмента

G17-G19

Переключение рабочих плоскостей (XY, ZX, YZ)

G20-G21

Не стандартизовано

G40-G44

Компенсация размера различных частей инструмента (длина, диаметр)

G53-G59

Переключение систем координат

G80-G85

Циклы сверления, растачивания, нарезания резьбы

G90-G91

Переключение систем координат (абсолютная, относительная)

Таблица основных команд

Команда

Описание

Пример

G00

Ускоренное перемещение инструмента (холостой ход)

G0 X0 Y0 Z100;

G01

Линейная интерполяция

G01 X0. Y0. Z100 F200;

G02

Круговая интерполяция по часовой стрелке

G02 X15. Y15. R5 F200;

G03

Круговая интерполяция против часовой стрелки

G03 X15. Y15. R5 F200;

G04

Задержка выполнения программы, способ задания величины задержки зависит от реализации системы управления

G04 P500;

G10

Задать новые координаты для начала координат

G10 X10 Y10 Z10;

G15

Отмена полярной системы координат

G15 X15. Y22.5; G15;

G16

Полярная система координат (X радиус Y угол)

G16 X15. Y22.5

G17

Выбор рабочей плоскости X-Y

G18

Выбор рабочей плоскости Z-X

G19

Выбор рабочей плоскости Y-Z

G20

Режим работы в дюймовой системе

G90 G20;

G21

Режим работы в метрической системе

G90 G21;

G22

Активировать установленный предел перемещений (Станок не выйдет за их предел)

G22 G01 X15 Y25;

G28

Вернуться на референтную точку

G29 G91 Z0 Y0;

G30

Поднятие по оси Z на точку смены инструмента

G30 G91 Z0;

G40

Отмена компенсации радиуса инструмента

G1 G40 X0. Y0. F200

G41

Компенсировать радиус инструмента слева от траектории

G41 X15. Y15. D1 F100

G42

Компенсировать радиус инструмента справа от траектории

G42 X15. Y15. D1 F100

G43

Компенсировать длину инструмента положительно

G43 X15. Y15. Z100. h2 S1000 M3

G44

Компенсировать длину инструмента отрицательно

G44 X15. Y15. Z4. h2 S1000 M3

G49

Отмена компенсации длины инструмента

G49 Z100

G53

Отключить смещение начала системы координат станка

G53 G0 X0. Y0. Z0.

G54-G59

Переключиться на заданную оператором систему координат

G54 G0 X0. Y0. Z100.

G68

Поворот координат на нужный угол

G68 X0 Y0 R45;

G70

Цикл продольного чистового точения

G70 P10 Q15

G71

Цикл многопроходного продольного чернового точения

G71 P10 Q15 D0. 5 UO.2 W0.5

G80

Отмена циклов сверления, растачивания, нарезания резьбы метчиком и т. д.

G80

G81

Цикл сверления

G81 X0 Y0. Z-10. R3 F100

G82

Цикл сверления с задержкой

G82 X0. Y0. Z-10. R3 P100 F100

G83

Цикл прерывистого сверления (с полным выводом сверла)

G83 X0. Y0. Z-10. R3 Q8 F100

G84

Цикл нарезания резьбы

G95 G84 M29 X0. Y0. Z-10. R3 F1.411

G90

Задание абсолютных координат опорных точек траектории

G90 G1 X0.5. Y0.5. F10

G91

Задание координат инкрементально последней введённой опорной точки

G91 G1 X4. Y5. F100

G94

F (подача) — в формате мм/мин.

G94 G80 Z100

G95

F (подача) — в формате мм/об.

G95 G84 X0. Y0. Z-10. R3 F1.411

G99

После каждого цикла не отходить на «проходную точку»

G99 G91 X10 K4;

максимум 4 команды в кадре

Таблица технологических кодов

Технологические команды языка начинаются с буквы М. Включают такие действия, как:

  • Сменить инструмент
  • Включить/выключить шпиндель
  • Включить/выключить охлаждение
  • Работа с подпрограммами

Вспомогательные (технологические) команды

Код

Описание

Пример

M00

Приостановить работу станка до нажатия кнопки «старт» на пульте управления, так называемый «безусловный технологический останов»

G0 X0 Y0 Z100 M0

M01

Приостановить работу станка до нажатия кнопки «старт», если включён режим подтверждения останова

G0 X0 Y0 Z100 M1

M02

Конец программы, без сброса модальных функций

M02

M03

Начать вращение шпинделя по часовой стрелке

M3 S2000

M04

Начать вращение шпинделя против часовой стрелки

M4 S2000

M05

Остановить вращение шпинделя

M5

M06

Сменить инструмент

T15 M6

M07

Включить дополнительное охлаждение

M3 S2000 M7

M08

Включить основное охлаждение. Иногда использование более одного M-кода в одной строке (как в примере) недопустимо, для этого используются M13 и M14

M3 S2000 M8

M09

Выключить охлаждение

G0 X0 Y0 Z100 M5 M9

M13

Включить охлаждение и вращение шпинделя по часовой стрелке

S2000 M13

M14

Включить охлаждение и вращение шпинделя против часовой стрелки

S2000 M14

M17

Конец подпрограммы

M17

M25

Замена инструмента вручную

M25

M97

Запуск подпрограммы, находящейся в той же программе (где P — номер кадра, в случае примера переход осуществится к строке N25), действует не везде, предположительно — только на станках HAAS

M97 P25

M98

Запуск подпрограммы, находящейся отдельно от основной программы (где P — номер подпрограммы, в случае примера переход осуществится к программе O1015)

M98 P1015

M99

Конец подпрограммы

M99

M30

Конец программы, со сбросом модальных функций

M30



не больше одного кода в кадре

Параметры команд

Параметры команд задаются буквами латинского алфавита

Код

Описание

Пример

X

Координата точки траектории по оси X

G0 X100 Y0 Z0

Y

Координата точки траектории по оси Y

G0 X0 Y100 Z0

Z

Координата точки траектории по оси Z

G0 X0 Y0 Z100

P

Параметр команды

G04 P101

F

Скорость рабочей подачи.

Для фрезерных станков это дюймы в минуту (IPM) или миллиметры в минуту (mm/min),

Для токарных станков это дюймы за оборот (IPR) или миллиметры за оборот (mm/rev).

G1 G91 X10 F100

S

Скорость вращения шпинделя

S3000 M3

R

Параметр стандартного цикла или радиус дуги (расширение стандарта)

G81 R1 0 R2 −10 F50 или G2 G91 X12.5 R12.5

D

Параметр коррекции выбранного инструмента

G1 G41 D1 X10. F150.

L

Число вызовов подпрограммы

M98 L82 P10 или G65 L82 P10 X_Y_R_

I

Параметр дуги при круговой интерполяции. Инкрементальное расстояние от начальной точки до центра дуги по оси X.

G03 X10 Y10 I0 J0 F10

J

Параметр дуги при круговой интерполяции. Инкрементальное расстояние от начальной точки до центра дуги по оси Y.

G03 X10 Y10 I0 J0 F10

K

Параметр дуги при круговой интерполяции. Инкрементальное расстояние от начальной точки до центра дуги по оси Z.

G03 X10 Y10 I0 K0 F10

L

Вызов подпрограммы с данной меткой

L12

Обработка буквы W (вписанной в прямоугольник 34х27 мм, см. рис.) на условном вертикально-фрезерном станке с ЧПУ, фрезой диаметром 4 мм, в заготовке из органического стекла:

Красным цветом выделен результат обработки.



Кадр

Содержание

Комментарий

 %

Начало программы

N1

G90 G40 G17

Система координат абсолютная, компенсация на радиус инструмента выключена, плоскость интерполяции XoY

N2

S500 M3

Задать скорость вращения шпинделя и включить шпиндель

N3

G0 X2. 54 Y26.15

Переход в точку начала обработки на холостом ходу

N4

Z1.0

Подход к заготовке по Z, недоходя 1 мм, на холостом ходу

N4

G1 Z-1.0 F100

Врезание в заготовку на подаче 100 мм/мин

N5

X5.19 Y 2.0

Первый штрих буквы W

N6

X7.76

Продолжение движения

N7

X16.93 Y26.15

Второй штрих буквы W

N8

X18.06

Продолжение движения

N9

X25.4 Y2.0

Третий штрих буквы W

N10

X25.96

Продолжение движения

N11

X32.17 Y 26.15

Четвертый штрих буквы W

N12

G0 Z12

Отвод инструмента от заготовки на холостом ходу

N13

M5

Выключить шпиндель

N14

M30

Конец программы

.

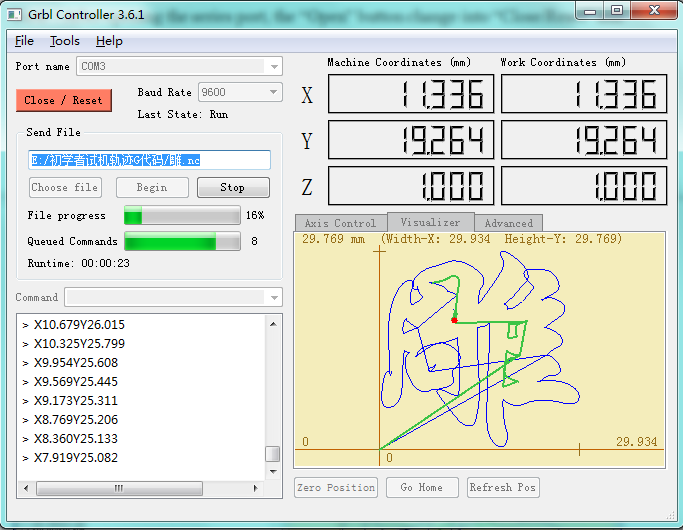

Софт и прочее для Arduino, CNC

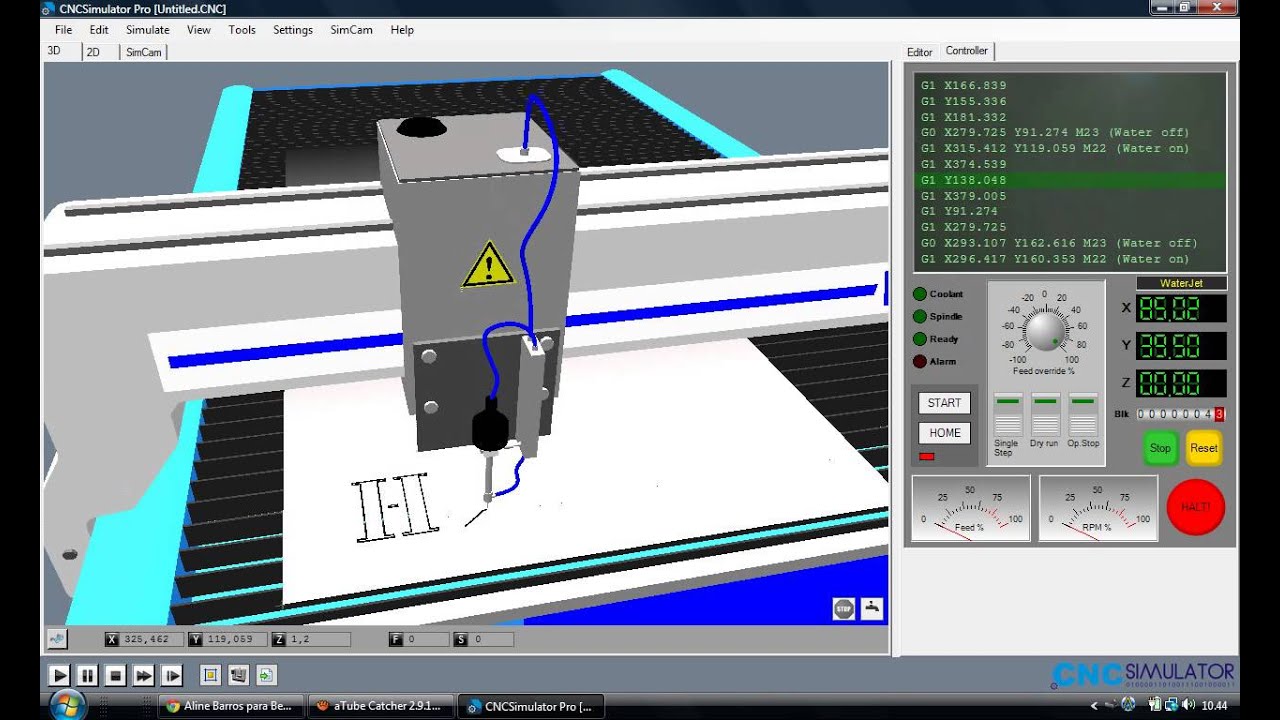

Онлайн программа для симуляции готового G-Code для ЧПУ.

Я уже рассказывал как можно сделать чертеж в формате .svg: Inkscape где скачать русскую версию. Настройка Inkscape. И потом из данного файла сгенерировать G-code для ЧПУ станка: Бесплатный онлайн генератор G-Code для ЧПУ станка — MakerCAM.

Обновлено: 4 мая , 2020

Бесплатный онлайн генератор G-Code для ЧПУ станка — MakerCAM

Я уже рассказывал как в Inkscape можно начертить 2D деталь. Если не читали смотреть тут: Inkscape где скачать русскую версию. Настройка Inkscape
После создания чертежа в формате .svg из него нужно сделать G-code. Это можно сделать и с помощью Inkscape. Но в данной программе делать, это достаточно долго и много ненужных операций. Для себя открыл онлайн генератор кода MakerCAM . Данная программа доступна из любого современного браузера. Не нужно ни чего скачивать на компьютер.

Обновлено: 1 февраля , 2021

PathCAM — Программа генерации g-code для фрезерного ЧПУ станка из 3D моделей .stl или .obj.

Наткнулся недавно на программу которая может сгенерировать траекторию движения для фрезерных ЧПУ станков из 3D моделей в формате .stl или .obj .

Вот что пишет автор о своем программном обеспечении:

«PathCAM — Программное обеспечение для генерации траекторий для роботов с ЧПУ! PathCAM - это простой и удобный инструмент для создания 2,5-мерных траекторий для вырезания форм из заготовки с помощью фрезерного станка с ЧПУ. PathCAM может подключаться напрямую к некоторым роботам с ЧПУ и может экспортировать простой . gcode для других.

Обновлено: 18 июля , 2019

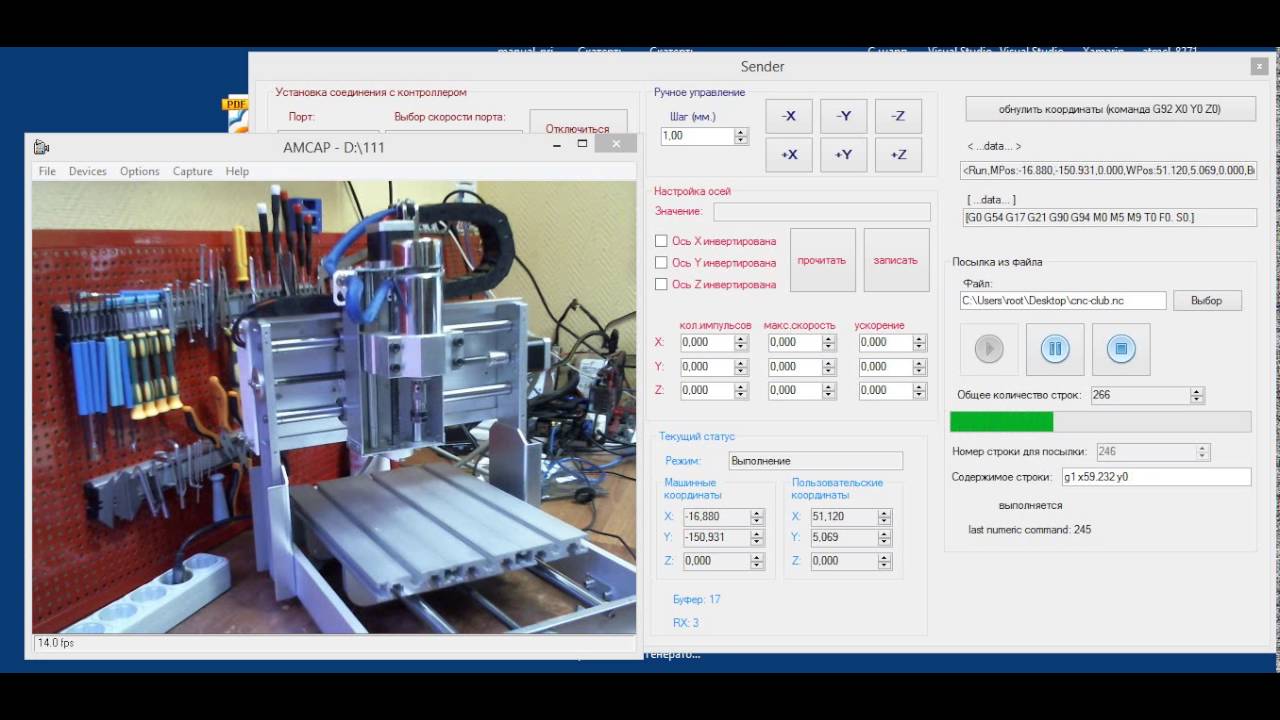

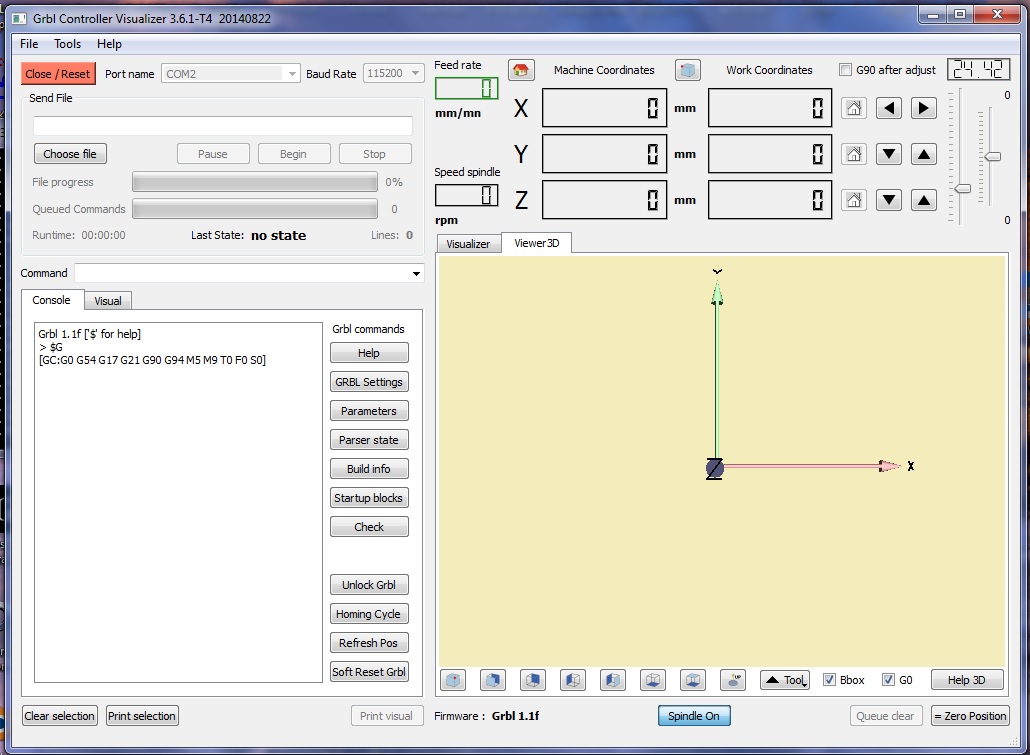

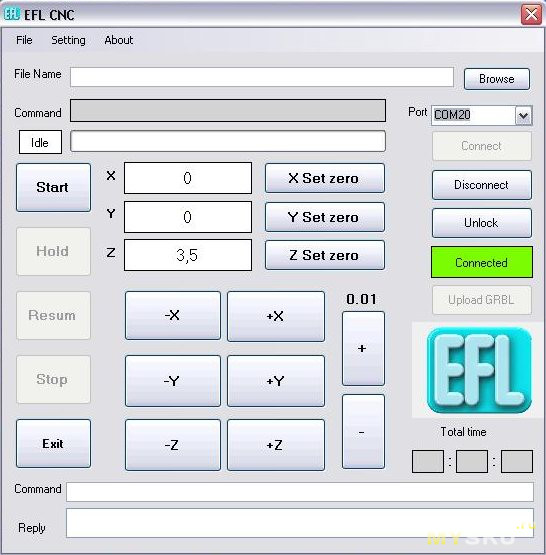

Universal G-Code Sender программа для управления ЧПУ станком.

Для управления ЧПУ станками используется G-Code.
G-Code — это язык программирования, используемый для отправки команд на станки с ЧПУ (числовое программное управление).

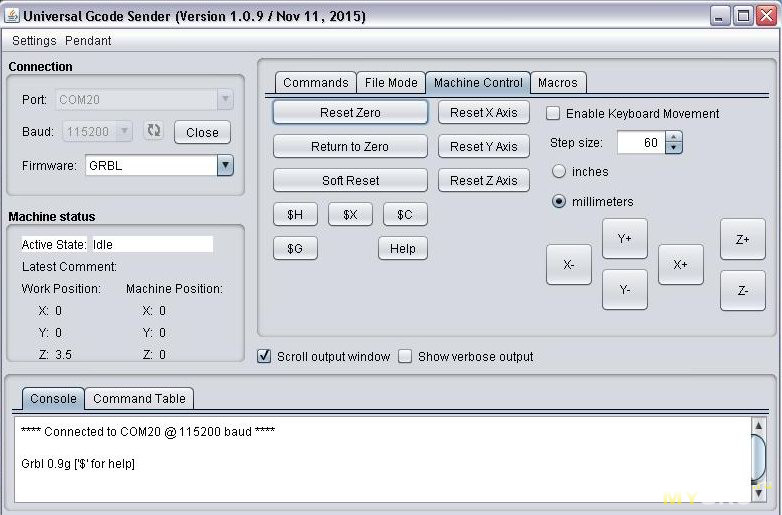

Universal G-Code Sender можно с качать отсюда.
Основным преимуществом является то, что Universal G-code Sender может работать на разных настольных платформах, таких как Windows, OS X, Linux и даже Raspberry Pi.
Для работы Universal G-code Sender необходимо устоновить Java:
  • Java 7 или выше — для Universal G-code Sender 1.0.8 и более ранних
  • Java 8 или выше — для Universal G-code Sender 1.0.9 и 2.0
Обновлено: 20 апреля , 2018

Inkscape где скачать русскую версию. Настройка Inkscape

Мне часто задают вопрос с помощью какой программы я создаю G-Code для своего самодельного ЧПУ станка. Поэтому я решил снять небольшой курс по созданию G-Code для ЧПУ станков. В данном курсе расскажу какими программами пользуюсь я и какие сервисы мне помогают в этом деле.

И начну я с программы Inkscape. Как не странно но найти официальный сайт данной программы найти в поисковике не получается. Поэтому я снял видео как скачать данную программу.

Обновлено: 13 февраля , 2018

Пример создания программы CNC Siemens Sinumerik для вертикально-фрезерного станка Данная ЧПУ программа содержит фрезерование поверхности


Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр. )


54 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.54

Пример создания программы CNC Siemens Sinumerik для вертикально-фрезерного станка Данная ЧПУ программа содержит фрезерование поверхности

Пример создания программы CNC Siemens Sinumerik для вертикально-фрезерного станка Данная ЧПУ программа содержит фрезерование поверхности _ и боковых сторон а также сверление. Примечание Для того чтобы программа работала на станке должны быть правильно установлены машинные данные ( изготовитель станка ). Габаритный чертеж детали Изображение 3-2 Вид сбоку 3.4 Примеры программы 3.4.3 Пример 3 Программа ЧПУ для фрезерной обработки Создание программы ЧПУ Пример программы 3 предназначен для обработки детали на вертикальном фрезерном станке. 840D sl 828D




См. также / See also :

Оснастка для токарных станков по металлу / Lathe tool holders

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Термопатроны / Shrink fit chuck

Гидравлический патрон инструментальный / Hydraulic chucks

Хвостовики инструментов / Shank tool

Резьбонарезные патроны для метчиков / Tapping chucks

Балансировка инструмента / Tool balancing

Штревель / Pull stud
Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр. )

51 Примеры простых программы ЧПУ для металлорежущего оборудования Первые шаги программирования Принцип действий Создание новой программы обрабо52 53 Пример простой ЧПУ программы Siemens Sinumerik 840D для токарной обработке на металлорежущем оборудовании с краткими комментариями Стартовая55 56 Листинг примера программы Sinumerik 840D в руководстве по программированию Программный код и комментарии Предварительный выбор инструмента с57
SIEMENS


Руководство
SIEMENS
2013
840D sl / 828D
Расширенное
программирование
(894 страницы)

Руководство
SIEMENS
2013
840D sl / 828D
Измерительные
циклы
(322 страницы)

Справочник
SIEMENS
2012
Программирование
840D sl 828D
Основы
(680 страниц)

Справочник
SIEMENS
2012
840D sl 828D
SINUMERIK
Фрезерование
(730 страниц)

Справочник
SIEMENS
2012
840D sl 828D
SINUMERIK
Токарная
обработка
(812 страниц)

Системы числового программного управления / CNC programming and machining

Программы для генерации g кода фрезера.

Разберём работу с программой по шагам. Почему использование ПК лучше для генерирования кодов

Числовое программное управление или сокращенно «ЧПУ» – это специализированная системная программа для осуществления контроля над приводами, различным, производственных оборудованием станков и прочих механизмов.

Разновидности агрегатов с ЧПУ

Разновидностями оборудования, оснащённого ЧПУ могут быть:

  • Станки с ЧПУ. Например, станки, предназначенные для работы над пластмассой, деревом, токарные станки, фрезерные. началась еще в 50-х года XIX века;
  • Электрические моторы на базе векторного управления;
  • Инновационные промышленные роботы;
  • Периферийные механизмы, например, 3д сканеры и принтеры.

Именно из-за такого разнообразия систем на базе ЧПУ генерирование спец. кодов для ЧПУ и приобретает такое значение.

Создание кодов

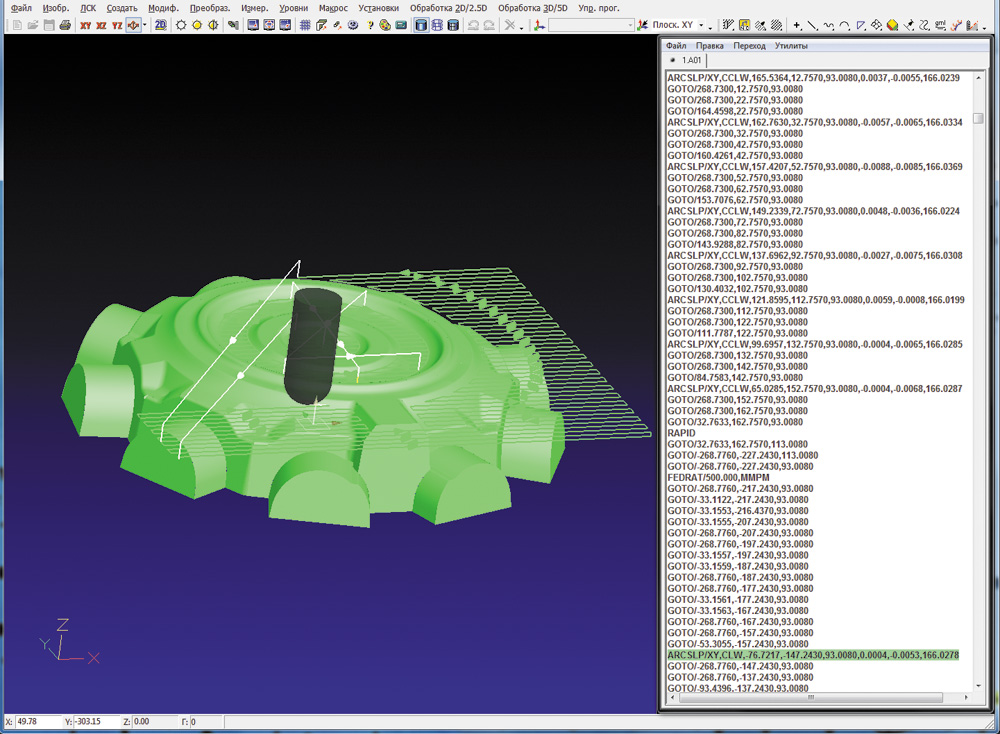

Для генерации кода потребуется специализированная программа для создания этих самых кодов. Часто на производстве уже отлаженно то, каким программным управлением пользуется оператор.

Но при необходимости найти программное обеспечение, чтобы генерировать g коды и в режиме онлайн. Причем для создания программы числовым управлением не потребуется каких-либо дополнительных навыков либо повышенной квалификации в какой-то из областей. Достаточно базовых понятий в определении геометрических и физических величин, основанных на знаниях, полученных в школе.

Например, могут потребоваться знания:

  1. Как ввести геометрические характеристики и размеры детали.
  2. Параметры приборов и инструментов, необходимых для обработки детали.
  3. Насколько большую толщину слоя нужно будет снять.
  4. Насколько глубоко используемый инструмент должен сделать прорези.

Все эти данные звучат довольно сложно. Но для создания g они необходимы. Кроме этого многие из них вполне понятны на интуитивном уровне. Аналогичная программа (которая создает g коды) используется в автоматическом режиме на станках, оснащенных ЧПУ.

Онлайн программы для создания кодов

Сервисы доступные для программного числового управление работают в онлайн. Они предоставляются в режиме «ПО как услуга» (Software as a Service). При этом работая на онлайн сервисах нет необходимости в дополнительной программе для компьютера. Достаточно будет стандартного браузера. Причем доступ можно получить не только со стационарного ПК, но также с ноутбука, планшетного компьютера или смартфона. Главное, чтобы на устройстве был установлен интернет браузер.

Созданные при помощи онлайн сервисов программы можно использовать для фрезерных, плазменных, токарных электроэрозионных и других станков предназначенных для обработки разных материалов.

Почему использование ПК лучше для генерирования кодов

Сегодня есть два основных способа как ввести управляющую программу:

  1. При помощи цехового программирования (через стойку ЧПУ).
  2. Через ПК с дальнейшей передачей в стойку.

Первый метод в современных реалиях считается немного устаревшим и от этого малоэффективным. Поэтому он теперь используется не часто. Также это связанно с тем, что клавиши стойки не такие удобные для ввода данных как клавиатура компьютера. Кроме этого само ПО стойки слабее и предоставляет гораздо меньше возможностей пользователю. В особенности это заметно при необходимости редактировать данные. Кроме этого при вводе. Используя ручной ввод, оператор физически не в состоянии начать процесс работы над деталями на конкретном станке.

Набирать программу кода g на ПК значительно легче. Сделать это можно абсолютно в любом текстовом редакторе системы Виндовс. Даже в стандартном блокноте. Кроме этого существуют специализированные текстовые редакторы, сделанные под кодовую систему g. Они предоставляют расширенный функционал с большими возможностями.

Ведь сами станки работают в форматах м и g на базе стандартных форм EIA/ISO. Именно поэтому, используя подобные текстовые редакторы значительно проще при создании программы передавать данные на станок.

Однако создание программ требует максимум внимательности. Ошибка всего в одно числовое значение способна повредить деталь или даже вывести из строя станок. Печатать на ПК намного проще, чем вводить ее вручную на станке, но при этом сложнее, чем делать в онлайн приложении (как это описано выше). Там меньше шансов ошибиться. Нужно только ввести данные детали, которую следует обработать. А для написания в текстовом редакторе на ПК уже требуются определенные профессиональные навыки. Но на производстве использование онлайн программ допускается не часто. Больше встречается программирование ЧПУ вручную либо при помощи компьютера.

Which produces code for simple CNC hold-down clamp based on input parameters . I made this generator for learning purposes at moment, but I already have ideas to create some others also based on this code. Resulting G-Code should run well on grbl machines (tested).

This is a simple CNC hold-down clamp which can be cut from sheet wood (like plywood). You can configure overall size, slot width, hole diameter and other measurements. I also included 2D and 3D preview in this post so you can play with parameters.

WARNING : I am not taking any responsibility for the generated G-code. Use it at your own risk / for reference only.

About this G-Code generator

You can change various parameters of the clamp in the form below and see instant results online. It generates g-code and also previews results interactively online. This should be straightforward and easy to use.

Keep in mind that resulting code assumes that minimum Z is CNC table zero. Material height is added on top of zero Z. So it starts cutting from positive (material height) until Z zero is reached. You can change this by applying negative Z offset in form. Same value as material height, but negative). Feed rate is fixed at moment, but you can change it later with simple search & replace in the file.

If slot width is smaller than tool diameter it will cut only straight line (no rectangular movements). If hole diameter is smaller than tool diameter it will drill a straight hole. This might not be visible on 2D preview. If a hole doesn’t fit on to clamp it might be skipped.

Lenght and width will be resulting size since this generator takes tool diameter into account.

Photo of the end result – CNC clamp in use

Here is the picture of the clamp in use. It has a bolt through slot and CNC table and hole is for another bolt which is just for height adjustment (didn’t have a shorter bolt for this picture at moment). That second bolt is not actually needed, but it can be used so material and clamp would be in parallel. The real benefit comes from the slot/slit so you can adjust clamp perfectly to a workpiece. You can also check out video how this program runs on

В погоне за мощными постт процесорами — CAM-приложениями станочники не замечают недорогой, доступный и легкий в применении и изучении программмный продукт. На всех форумах, куча вопросов умным гуру — как разобраться в настройках универсальных программ, рыская по интернету в поисках взломанных копий дорогих программам, мы почему-то не задумываемся, что легче приобрести недорогой программмный продукт и честно и законно, а что важно — и весьма эффективно, применять его на своем оборудовании.

Всё большее распространение сейчас получают домашние хоббийные и самодельные или ретрофитные станки с ЧПУ или станки конструкторы. С программой управления обычно всё понятно — это MACH, практически, нет альтернатив. А с выбором пост-процессора у домашнего мастера обычно возникают проблеммы.

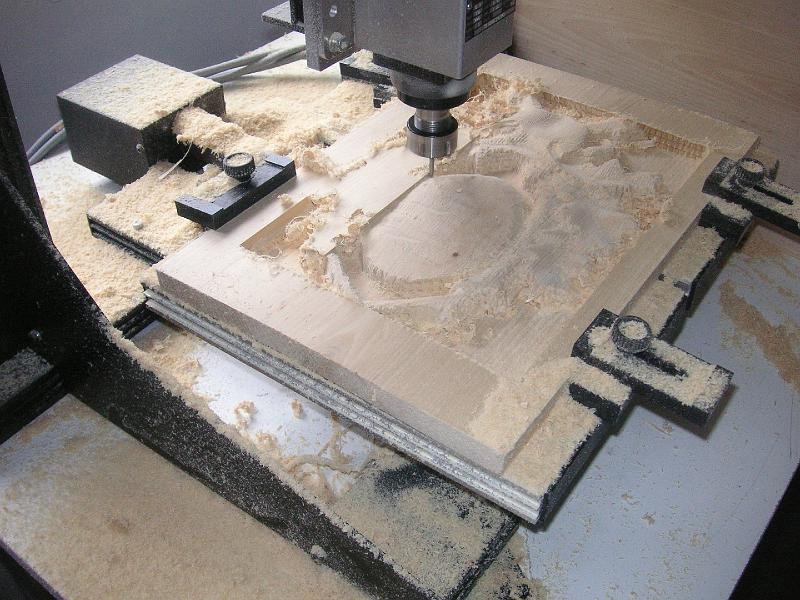

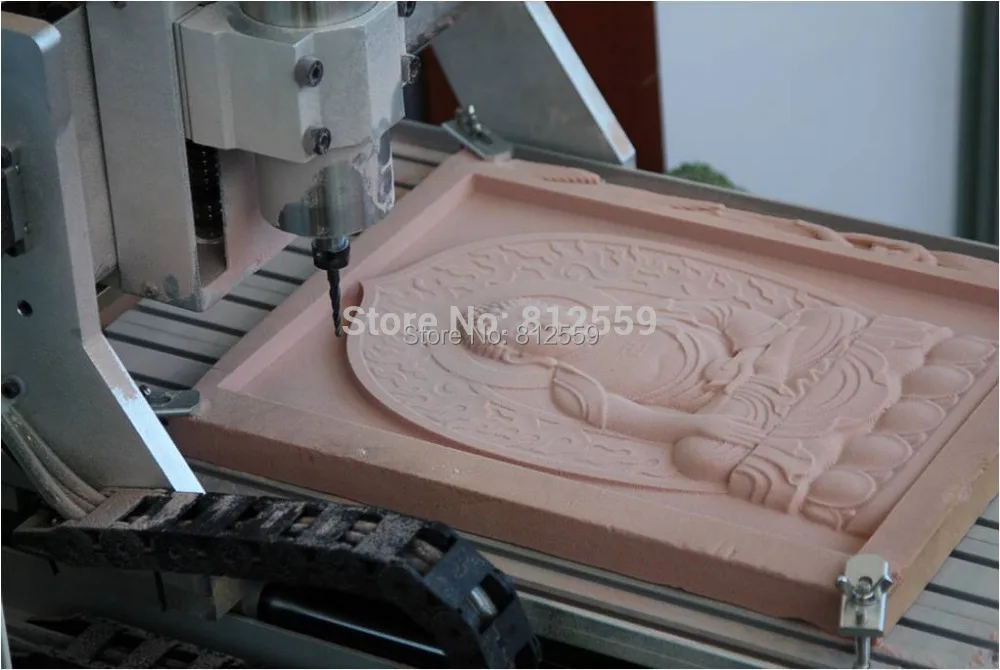

Рассмотрим использование станка с ЧПУ для создания несложного барельефа.

Недорогое решение вопроса G-кода для этой цели — простая и удобная программа Bmp2Cnc.

G-кодовую управляющую программу (УП G-кодов) Bmp2Cnc создает по полутоновому изображению. В программу также можно закачать и цветную фотографию: есть возможность конвертирования цветной картинки в полутоновую, но мы здесь для примера будем применять уже готовый черно-белый рисунок:

Разберём работу с программой по шагам.

Итак, загружаем картинку в программу . Меняем размер изображения на тот, который соответствует размеру будущей барельефа. Вводим значение 100 мм в окошко «Ширина» и, если в чекбоксе ниже стоит птичка, высота картинки изменяется с тем же масштабом:

Далее выбираем ноль. Проще всего за начало координат УП принимать левый нижний угол картинки. Почему? Удобство заключается в том, что габариты барельефа будут в дальнейшем понятнее отображаться в программе управления Mach4, легче далее будет манипулировать управляющей программой — масштабировать деталь, зацикливать, т.е. выполнять несколько одинаковых обработок одной управляющей программой на одной заготовке, и так далее:

Наступает самый интересный момент. Сейчас мы увидим деталь в объеме. В секции «Глубина» мы задаем глубины для белого и черного цвета изображения. Для нашей барельефа размерами 100 на 100 устанавливаем глубину для самого темного оттенка черного сначала 10 мм, нажимаем кнопку «Применить». Через секунду мы видим полученный рельеф в окне графической визуализации:

Нужно добавить еще объему? Задаем глубину 15 мм. Теперь деталь смотрится достаточно объемно:

В следующем диалоге bmp2cnc выбираем подходящий для нашей системы постпроцессор — Mach3-3 в миллиметрах и переходим к выбору инструмента :

Подбираем подходящую фрезу с острым носиком, которая будет достаточно чисто обрабатывать нашу деталь:

Выбирая диаметр инструмента — фрезы и иту параллельных проходов, не стоит увлекаться и задавать слишком высокие параметры — иначе обработка растянется на часы или даже сутки! Здесь лучше пойти на компромисс, пусть деталь получится слегка шершавой, в конце концов, пройтись шкуркой, в любом случае, придется (так как исходная картинка была невысокого качества), зато станок выполнит обработку гораздо быстрее:

Число проходов по глубине можно задать любое в зависимости от твердости материала, качества инструмента и т. д.

Здесь в шестом диалоге программы есть очень полезная функция, которая, кстати, в других маститых программах и реализуется «со скрипом». Нажатием одной кнопки можно отсечь лишние для обработки плоскости, чем существенно укоротить время обработки. Мы отсекаем нижнюю плоскость — и наша модель принимает окончательный вид :

Нажатие кнопки «Вычислить» — и мы видим полученные траектории обработки. В отдельном окошке — готовая управляющая программа:

Далее можно запустить имитацию обработки . Анимированный инструмент-фреза на экране программы будет перемещаться по созданным в Bmp2Cnc траекториям, предоставляя нам прекрасную визуализацию работы станка:

Вот и всё . Файл УП G-кодов можно отдавать на станок, а результаты работы можно сохранить как Bmp2Cnc-проект для последующих обращений и изменений, или как Stl или Dxf модель.

Готовая УП G-кодов загружена в Mach4:

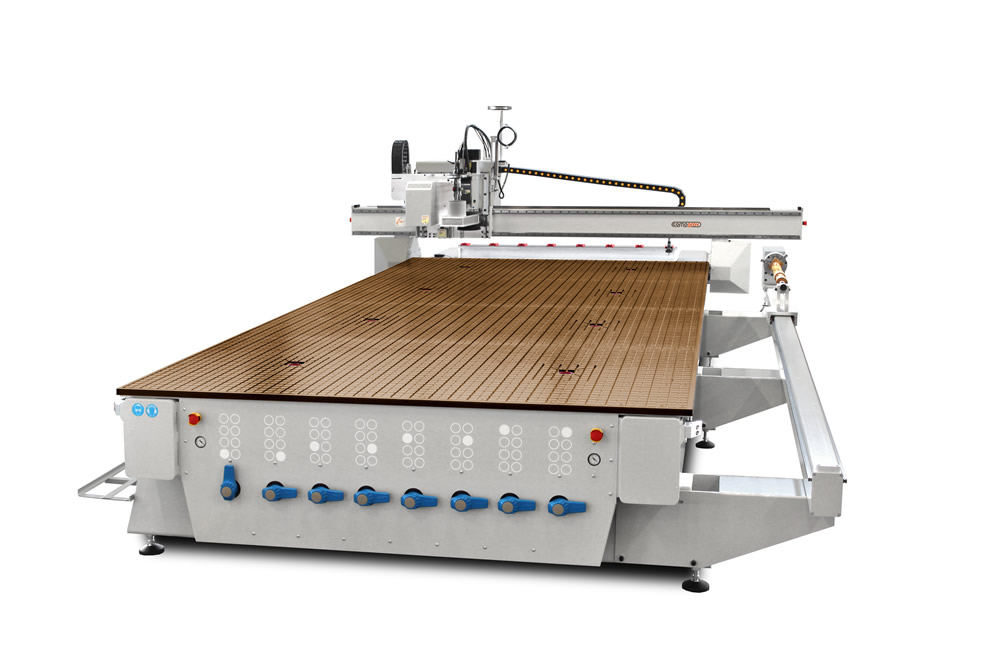

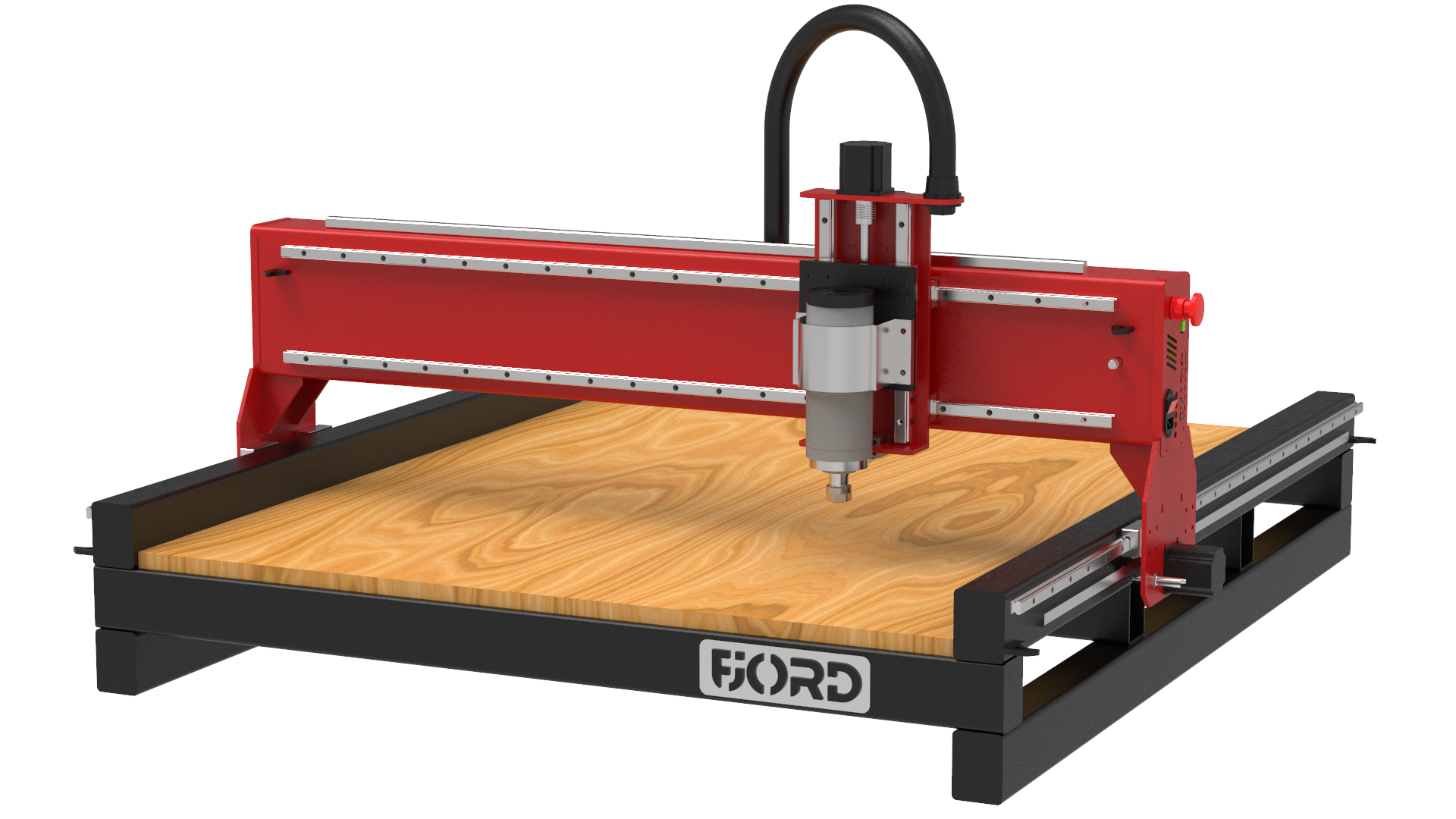

Фрезерный станок по дереву с ЧПУ для домашней мастерской


Современные CAM программы позволяют получать G код для резки на чпу станке за считанные минуты и не требуют специальных навыков и умения писать программы. CAM программа позволяет создать код по чертежу, фотографии или изображению автоматически, пользователю необходимо лишь задать размеры заготовки, глубину фрезеровки и выбрать фрезу (например, см. статью Создание управляющей программы для резки 3D рельефа в программе ArtCAM за 9 шагов).

Простота использования современных CAM программ, а также расширение рынка чпу станков за счет появления оборудования хобби класса и полупрофессиональных станков, с их вполне приемлемой ценой, позволяет многим специалистам, занимающимся резкой, фрезеровкой, гравировкой по дереву и другим материалам, облегчить свой труд и расширить свои возможности.

Вот некоторые области применения станков:

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

  • универсальный;
  • копировальный;
  • настольный;
  • мини фрезер;
  • токарный;
  • сверлильный;
  • расточной;
  • гравировальный.

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

  • расточку;
  • сверление;
  • торцевую фрезеровку;
  • зенкование;
  • отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

Кроме дерева на гравировальных станках обрабатывают ДСП, фанеру, пластик, гипс, оргстекло и алюминий.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

  • одностоечные – вертикальные;
  • двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Разновидности станков

Фрезерные станки, которые оснащены блоком управления ЧПУ, разделяют на следующие типы:

  • консольные. В таких агрегатах рабочий стол способен перемещаться в продольном и поперечном направлении. В этом случае режущий элемент всегда остается неподвижным. Такие станки в основном применяются для обработки стальных заготовок. Для работы с деревом данное оборудование используется редко. В таком случае тяжело обеспечить точный размер заготовки;
  • бесконсольные. В данном случае перемещение фрезы происходит благодаря каретке. Она укомплектована продольными и поперечными направляющими. В данном оборудовании числовой блок может размещаться вертикально или горизонтально.


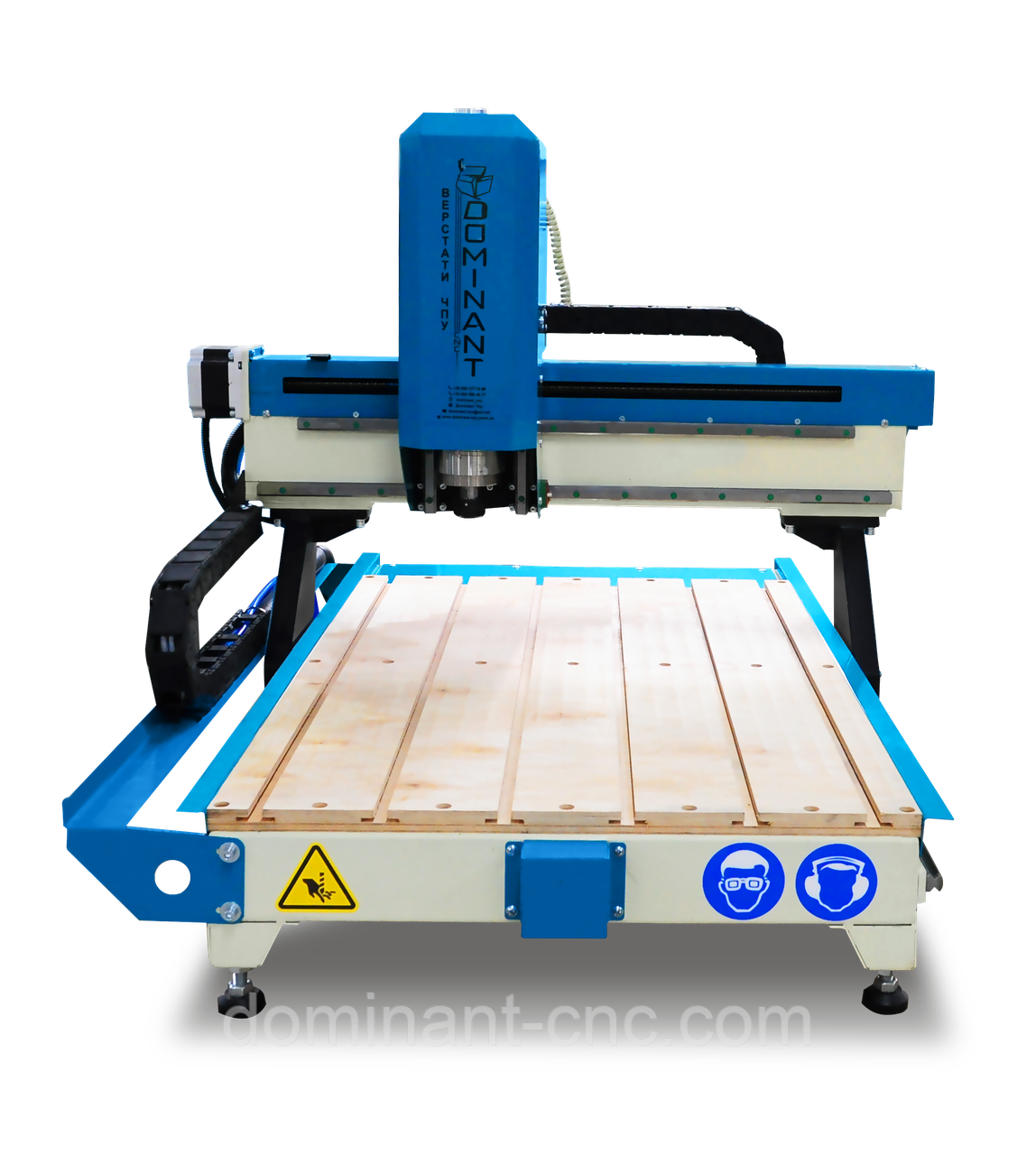

Фрезерный станок бесконсольного типа

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

  • X – шпиндельный узел, перемещающийся по балке поперек стола;
  • Y – перемещение консоли вдоль стола;
  • Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Назначение и возможности ЧПУ станков

Предпринимателей, занимающихся выпуском мебели и деревянных конструкций для строительства из древесины и прессованных стружечных плит, интересует, что можно сделать на фрезерном станке ЧПУ и какие выгоды от его эксплуатации. Перечень выполняемых операций большой:

  • фигурная резка;
  • нанесение объемных узоров;
  • изготовление декоративных деталей для мебели;
  • гравировка по мягким металлам;
  • создание рекламных надписей;
  • построение демо-макетов для выставки и демонстрации архитектурных проектов;
  • изготовление литейных форм;
  • создание заготовок для чип-сетов печатных плат.

Универсальный 3D фрезерный станок ЧПУ по дереву, возможности которого практически не ограничены, создает уникальные объемные резные элементы для мебели, столбы и балясины для лестницы. Настольное оборудование позволяет делать ювелирные изделия, фрагменты резных наличников, рам, багетов, сувенирные изделия.

На станке консольного типа с ЧПУ для дома можно изготавливать элементы декора для фасадов мебели, резные панели, ажурные конструкции из фанеры, дерева и пластика.

В домашних мастерских элменты фигурной мебели, ножки стола, накладные элементы отделки.

Фрезерование дерева на ЧПУ происходит на большой скорости с минимальным участием человека. Производительность оборудования высокая. Рабочий ставит нужную программу, устанавливает заготовку и дает команду начинать работу.

Выбор фрезерного станка по дереву

Перед покупкой оборудования следует определиться с его загрузкой и размерами деталей. Для домашней мастерской подойдет настольная модель с механическим копиром. При серьезном увлечении изготовлением уникальной мебели и для малых мебельных предприятий нужно приобрести станок 3D с ЧПУ. Большое количество совершенно одинаковых деталей за короткий промежуток времени позволит увеличить производительность предприятия, и затраты на приобретение программного блока окупятся.

Консольный фрезеровочный промышленный агрегат оправдает себя только на предприятиях массового производства крупных деталей, при раскрое листов ДВП и других элементов для мебели и строительства.

Станки для деревообработки являются одним из востребованных видов оборудования. Но для оптимизации рабочих процессов классическая компоновка в настоящее время не подходит. Поэтому для повышения функциональности для станков были разработаны блоки с ЧПУ. Это привело к пересмотру принципа конструирования подобных агрегатов.

Преимущества применения станков с ЧПУ

Прежде всего необходимо выяснить – каким образом наличие электронного блока управления сказалось на основных технических и эксплуатационных качествах оборудования. Несмотря на все преимущества применение электронных схем контроля работы влечет за собой ряд особенностей.

Прежде всего это сказалось на производительности. Время выполнения обработки заготовки станками с ЧПУ по дереву значительно меньше, чем в классических моделях. В свою очередь, это приводит к уменьшению себестоимости продукции, так как увеличение производительности является главным фактором регулирования цены.

Кроме этого, можно выделить следующие преимущества применения деревообрабатывающего оборудования с блоком числового программного управления:

  • меньшее количество рабочего персонала. Для нормальной работы оборудования требуется минимум рабочих. Но в связи с возрастающей сложностью эксплуатации повышаются требования к профессионализму персонала;
  • повышение возможностей производства. Это обусловлено многофункциональностью станков с ЧПУ по дереву. В зависимости от изначальных параметров и правильности составления программы действий можно освоить выпуск новой продукции или делать штучные детали;
  • точность. Во время обработки практически полностью исключается человеческий фактор. Но качество деревообработки напрямую зависит от корректности составления программы.

К недостаткам станок для работы по дереву с блоком ЧПУ можно отнести их высокую стоимость по сравнению с классическим оборудованием. Также следует учитывать трудоемкость обслуживания и ремонта.

При выборе режима обработки необходимо брать во внимание не только габариты детали, но и породу древесины. Ее твердость скажется на скорости фрезерования или выполнения токарных работ.

Двигатель станка

Шаговые электрические двигатели преобразовывают электроимпульсы в механическую энергию, которая отображается во вращении ротора. Они способны обеспечить достаточно точный контроль над скоростью движения и позиционированием без обратной связи. Такой мотор относительно прост и стоит недорого.

Сервоприводы отличаются тем, что они не крутятся постоянно. После получения сигнала они совершают оборот, после чего останавливаются. Также сервоприводы оснащены механизмом обратной связи, который позволяет достигнуть высокой точности во время работы.


Сервоприводы

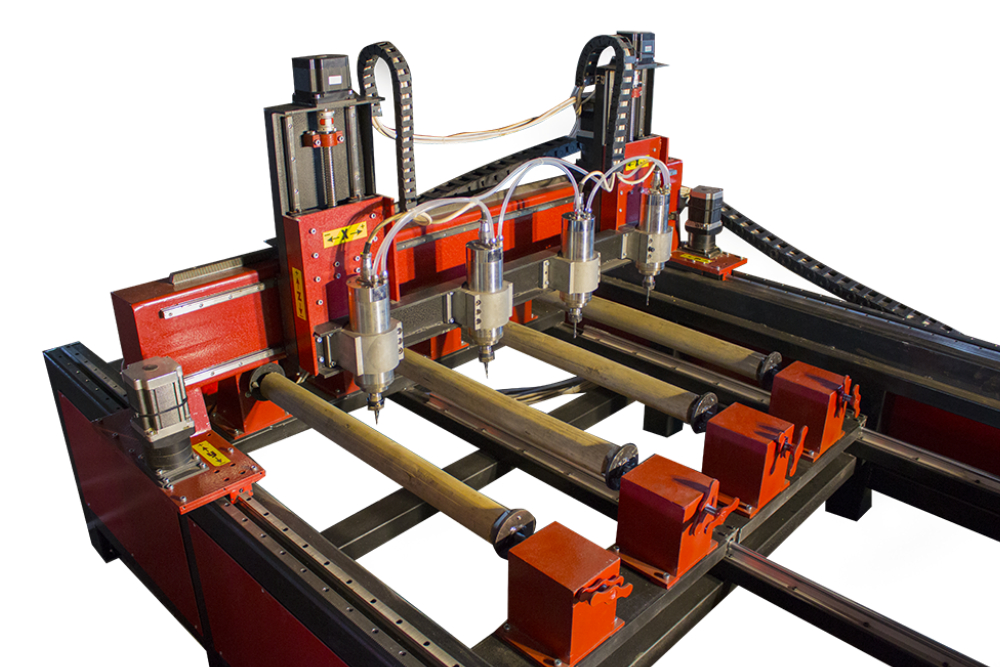

Токарное оборудование

Для обработки заготовок методом вращения применяются токарные станки. В качестве режущих инструментов устанавливают резцы с различной конфигурацией кромок. С помощью подобного оборудования изготавливают деревянные изделия сложной формы.

Одним из отличий моделей является расположение шпиндельной головки. Она может находиться в горизонтальном положении (классическая схема) или в вертикальном. В последнем случае появляется возможность перемещения резца относительно длинной деревянной детали. Ограничения составляют расстояние между передней и задней бабками.

С помощью оборудования по дереву с ЧПУ с горизонтальным расположением резца можно выполнять обработку изделий из твердых пород древесины.

Для выбора токарного оборудования с CNC необходимо учитывать следующие параметры:

  • максимальный вес заготовки и ее габариты;
  • частота вращения шпиндельной головки;
  • мощность электродвигателя главного привода;
  • параметры подач суппорта;
  • характеристики электродвигателей суппорта. Они соединяются с блоком числового программного управления;
  • возможность формирования резьбы различного типа.

Кроме этих факторов следует изучить характеристики блока ЧПУ, установленного на станок для работы по дереву. В частности – возможность использования автоматического или полуавтоматического режима работы, плавность настройки и точность обработки заготовки. В дальнейшем от этих данных будет зависеть перечень выполняемых операций.

Для увеличения функциональности рекомендуется выбирать модели с резцедержателем пистолетного типа. Он рассчитан для установки от 2-х до 6-ти резцов с последующей сменой.

Эксплуатация станков с ЧПУ по дереву

Все производители предъявляют довольно жесткие требования к эксплуатации оборудования с ЧПУ по дереву. Это обусловлено высокой нагрузкой на оборудование. Поэтому перед началом работы необходимо ознакомиться с техническим паспортом.

В процессе эксплуатации следует соблюдать все рекомендации и правила производителя. При наличии системы охлаждения (воздушной или водяной) проверять ее состояние. Также своевременно выполняется замена режущего инструмента. Не допускается превышение нагрузки на электродвигатели.

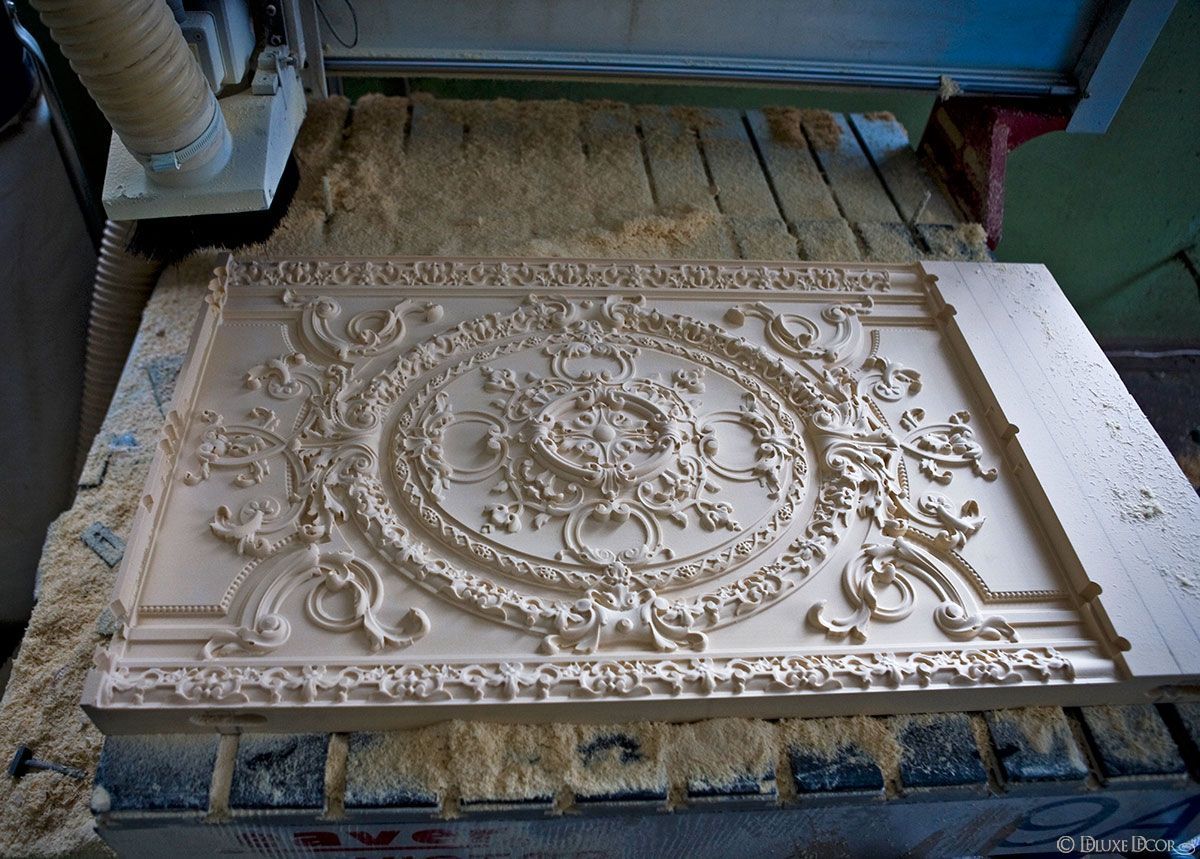

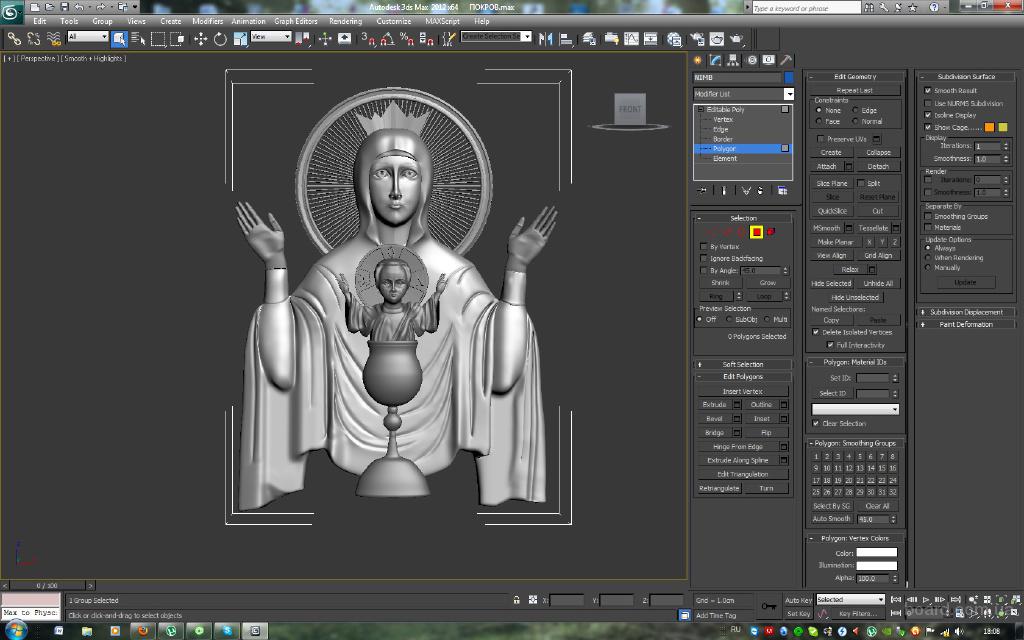

С примером создания художественной 3D модели с помощью станка с ЧПУ по дереву можно ознакомиться в видеоматериале:

Благодаря полномасштабному внедрению компьютерных технологий и систем автоматизации современные деревообрабатывающие станки работают по предварительно заданным программам, что позволяет обеспечить высочайшее качество обработки древесины. Используемые на специализированных деревообрабатывающих фабриках и крупных лесопилках станки с ЧПУ позволяют с легкостью производить распил и обработку древесины, при этом имеется возможность внести соответствующие изменения в работу такого оборудования. Тем самым обеспечивается максимально возможная универсальность использования таких станков для обработки древесины.

При желании вы можете самостоятельно выполнить такие станки с числовым программным управлением, которые будут обеспечивать полную обработку древесины с великолепным качеством выполненных работ. Расскажем вам поподробнее о том, как сделать самодельный станок с ЧПУ своими руками.

Несмотря на кажущуюся сложность конструкции такого оборудования, собрать его самостоятельно не составит особого труда. Сегодня в продаже можно найти уже готовые комплекты для изготовления таких станков с ЧПУ, что позволяет минимизировать ваши затраты, при этом имеется возможность изготовить необходимый фрезерный станок с ЧПУ с 3d, который будет выполнять полный спектр работы с пиломатериалом.

Разновидности ЧПУ

Числовой программный блок, который управляет работой фрезерного станка, может быть:

  • позиционным. В данном случае режущий элемент устанавливается непосредственно на поверхности обрабатываемо детали в заданном положении;
  • контурным. В таком ЧПУ передвижение фрезы происходит по заданной программой траектории;
  • универсальным. Совмещает в себе функции двух предыдущих видов ЧПУ, поэтому достаточно востребован среди пользователей.


ЧПУ

Где используются станки с ЧПУ

Такое оборудование отличается универсальностью в использовании, что положительно сказалось на его востребованности и популярности на рынке. Такие аппараты могут использоваться для работы со следующими материалами:

  • Дерево.
  • Пластмасса.
  • Композиты и полимеры.
  • Тонкий металл.
  • Резина.
  • Другие материалы.

Наиболее востребованные сегодня ЧПУ-станки, которые полностью управляются автоматикой и обеспечивают максимальную точность обработки древесины. С помощью таких деревообрабатывающих станков можно выполнять следующие работы:

  • Распиливать дерево.
  • Разрезать фанеру.
  • Выполнять точную шлифовку.
  • Производить сложный трехмерный и фигурный распил древесины.
  • Изготавливать различные стройматериалы из дерева.

В каждом конкретном случае в зависимости от функционала такого устройства его схема исполнения и используемые компоненты будут различаться. Именно поэтому вам необходимо сначала определиться с функциональными возможностями такого оборудования и уже в зависимости от этого выбирать тот или иной тип и схему для самостоятельного изготовления станка с ЧПУ.

Дополнительные приспособления

В конструкции фрезера с ЧПУ есть планка с разметкой, позволяющая выполнять прямолинейную обработку деталей. Некоторые модели агрегатов оборудованы промышленными мощными пылесосами. Они удаляют древесную стружку, мелкие щепки и пыль со станка.

Производители деревообрабатывающих станков с программным управлением постоянно совершенствуют модели и внедряют приспособления, существенно повышающие возможности оборудования. К примеру, система АТС позволяет максимально быстро сменить режущие элементы автоматически без участия оператора. Также применяются вакуумные столы, защитные устройства направляющих элементов, системы фильтрации и автоматической подачи смазочных и охлаждающих жидкостей, прочее. При выборе модели станка следует обращать внимание на наличие дополнительных систем и приспособлений, от которых зависит производительность оборудования.

Инструкция по сборке

Предлагаем вам достаточно простую инструкцию по сборке фрезерного станка с ЧПУ, что позволит вам самостоятельно выполнить такое оборудование для обработки древесины. Данная схема подразумевает использование уже готовых наборов компонентов, которые включают специально подобранные элементы для изготовления такого оборудования. Впрочем, ничего не мешает вам самостоятельно найти или изготовить все комплектующие, и впоследствии вы не только сможете существенно сэкономить, но и сделаете такой станок, который будет полностью отвечать вашим требованиям.

Подготовительные работы

  • В первую очередь вам необходимо определиться со схемой, по которой в последующем будет работать выполненное вами оборудование. За основу проще всего взять старый фрезеровальный или сверлильный станок. В таком оборудовании рабочая головка с установленным сверлом меняется на фрезерную насадку.
  • Далее вам потребуется самостоятельно выполнить или использовать из набора уже готовый механизм, который позволяет фрезерному инструменту перемещаться в трех плоскостях. Если вы выполняете самостоятельную сборку такого механизма, то его можно выполнить из кареток от старого неработающего лазерного принтера. Такие каретки позволят обеспечить перемещение рабочего инструмента в двух плоскостях.

В последующем к выполненному механизму можно будет с легкостью подключить компьютер или блок управления с программным обеспечением, что позволяет полностью задавать траекторию движения фрезерной рабочей головки. В то же время отметим, что если вами используется каретка от старого фильтра, то использовать такой станок с ЧПУ можно будет лишь для обработки древесины, пластика или тонколистового металла.

Если вам необходим станок с ЧПУ, способный выполнять полноценное фрезерование заготовок из различных материалов, то за перемещение используемого рабочего инструмента должен отвечать мощный шаговый двигатель. Выполнить его можно из обычного электромотора или приобрести уже готовые модели небольшой мощности.

Использование таких двигателей позволит избежать необходимости использования винтовой передачи, которая усложняет всю конструкцию. При этом характеристики такого самодельного оборудования и его функциональные возможности существенно расширяются. Если вы по каким-либо причинам не можете или не хотите использовать мощный шаговый двигатель, то рекомендуем выбирать каретки от принтеров мощных топовых моделей, что позволит обеспечить максимально возможную амплитуду движения фрезеровальной рабочей головки.

Схема и чертежи станка

Основой самостоятельно выполненного станка с ЧПУ станет механизм фрезера. В том случае, если вы используете уже готовые наборы для выполнения такого оборудования, то можно подобрать такой механизм, который будет полностью соответствовать мощности двигателя и выполняемым в последующем работам с древесиной и другими материалами.

В Интернете можно подыскать многочисленные схемы выполнения таких механизмов фрезера для станков с ЧПУ. В каждом конкретном случае используемый механизм будет различаться в зависимости от установленного двигатели и каретки. Выбирая тот или иной чертёж такого фрезеровального станка, необходимо отдавать предпочтение оборудованию, которое сочетает простоту конструкции и при этом полностью соответствуют вашим требованиям.

Собираем станок с ЧПУ

В первую очередь необходимо выполнить основу оборудования, к которой в последующем будут фиксироваться фрезер, каретка и электродвигатель. Выполнить такое основание можно из балок прямоугольного сечения, к которым привариваются или фиксируются на болтах металлические направляющие.

Выполненное основание для станка должно отличаться жесткостью, что необходимо для точного позиционирования фрезерной головки. Специалисты рекомендуют выполнять соединение всех металлических элементов такой несущей конструкции при помощи винтов, что позволяет не только обеспечить нужную прочность, но и в последующем с легкостью модернизировать ваши станки.

В выполненном станке с ЧПУ должен быть предусмотрен механизм, позволяющий перемещать рабочий инструмент в вертикальной плоскости. Можем порекомендовать использовать для такого вертикального перемещения инструмента винтовую передачу, вращение от которой передается с помощью зубчатого ремня.

Вертикальную ось, которая потребуется каждому изготовленному самостоятельно станку с ЧПУ, можно выполнить из алюминиевой плиты. Размеры такой вертикальной оси следует в точности подгонять под общие габариты собираемого вами устройства.

Изготовив или приобретя все комплектующие для такого оборудования, можно начинать сборку станка. Вам необходимо смонтировать два шаговых электродвигателя, которые крепятся к основанию за его вертикальной осью. Первый электродвигатель отвечает за перемещение головки в горизонтальной плоскости, тогда как второй обеспечивает движение резака уже по вертикали. Монтируются используемые узлы и агрегаты, при этом качеству их фиксации следует уделить должное внимание.

В процессе эксплуатации такого оборудования на него приходится повышенная нагрузка с вибрацией, и при некачественном креплении в скором времени могут начаться проблемы с точностью позиционирования головок. Привод всех подвижных элементов и рабочих фрезеровальных головок должен осуществляться исключительно при помощи ременных передач.

Выбор шаговых двигателей

Большинство моделей самостоятельно изготовленных ЧПУ-станков оснащаются шаговыми двигателями, позволяющими перемещать рабочий инструмент в трех плоскостях. В зависимости от конструкции такое оборудование может оснащаться двумя или тремя шаговыми двигателями, а также компоноваться дополнительно электромоторами от компьютерных принтеров.

Выбирая используемые шаговые двигатели, необходимо обратить внимание на количество каналов управления. Наилучшие модели имеют пять каналов управления, что повышает функциональность изготовленного мини-станка. Также, выбирая конкретные модели таких двигателей, следует ознакомиться с их спецификацией и уточнить, на сколько градусов осуществляется изменение положения головки на координатном столе за один шаг мотора. От этой характеристики будет напрямую зависеть точность позиционирования режущего инструмента.

Электронная начинка оборудования

Сегодня в продаже можно найти различные уже готовые микросхемы для управления работой маршевых двигателей. Также не составит труда найти соответствующее программное обеспечение, которое будет подавать управляющие сигналы на двигатели, и, соответственно, они будут, изменяя свое положение, опускать и поднимать рабочий инструмент.

Важный момент в выборе программного обеспечения состоит в том, что оно должно обязательно поддерживать драйвера контроллеров arduino, установленных на вашем мини-станке. Подключение платы управления непосредственно к самодельному станку с ЧПУ осуществляется через порт LPT или CNC.

Проще всего такое электронное оборудование для станка с ЧПУ заказать непосредственно с китайских аукционов и сайтов. Там можно с легкостью найти как готовые наборы для станков, так и отдельно используемое электрооборудование. Стоимость таких микросхем, ПО и контроллеров будет на доступном уровне.

ЧПУ-фрезер своими руками — это универсальное в использовании оборудование, которое позволяет существенно упростить и автоматизировать работу по обработке пиломатериалов, пластика, тонкого металла При наличии соответствующего опыта работы можно самостоятельно изготовить такой станок с ЧПУ, который будет обеспечивать необходимую точность и высокую производительность работы. Вам лишь потребуется подыскать качественную схему исполнения такого оборудования и приобрести уже готовые наборы комплектующих, выбрать используемые маршевые двигатели и автоматику.

Характеристики оборудования: на что обращать внимание

С конструкцией разобрались. Она может немного отличаться на разных моделях, но принцип действия единый. Теперь поговорим о технических параметрах.

Казалось бы, возможности избыточными быть не могут: чем мощнее (длиннее, маневреннее, быстрее), тем лучше. Однако, станок ЧПУ – изделие высокотехнологичное и дорогое. Поэтому для правильного выбора надо понимать, за что платим.

Размер рабочего стола

От этого параметра зависят две вещи, взаимно исключающие друг друга:

  • чем больше стол – можно обработать более крупное изделие;
  • чем меньше стол – тем проще разметить станок в помещении.


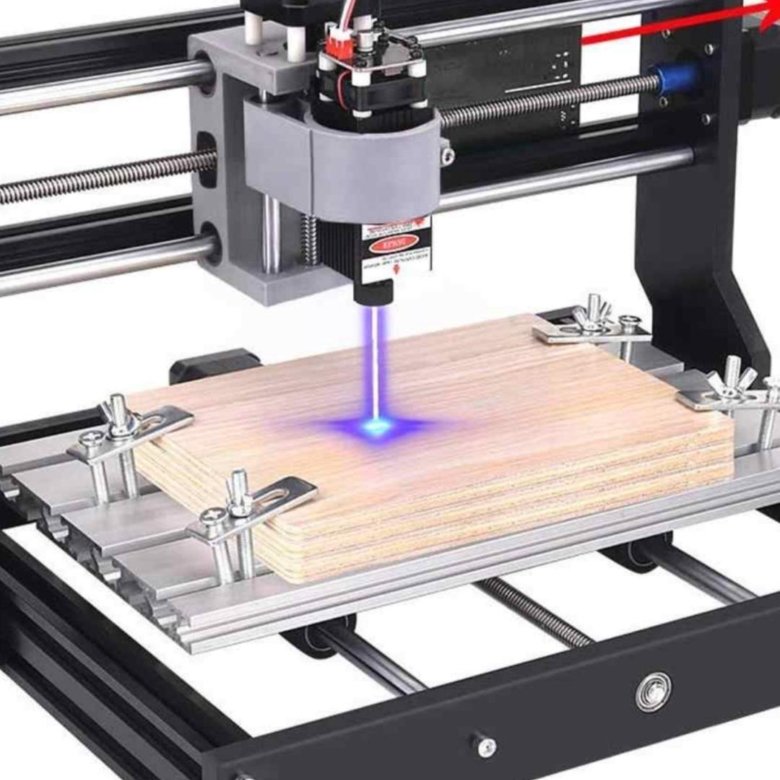

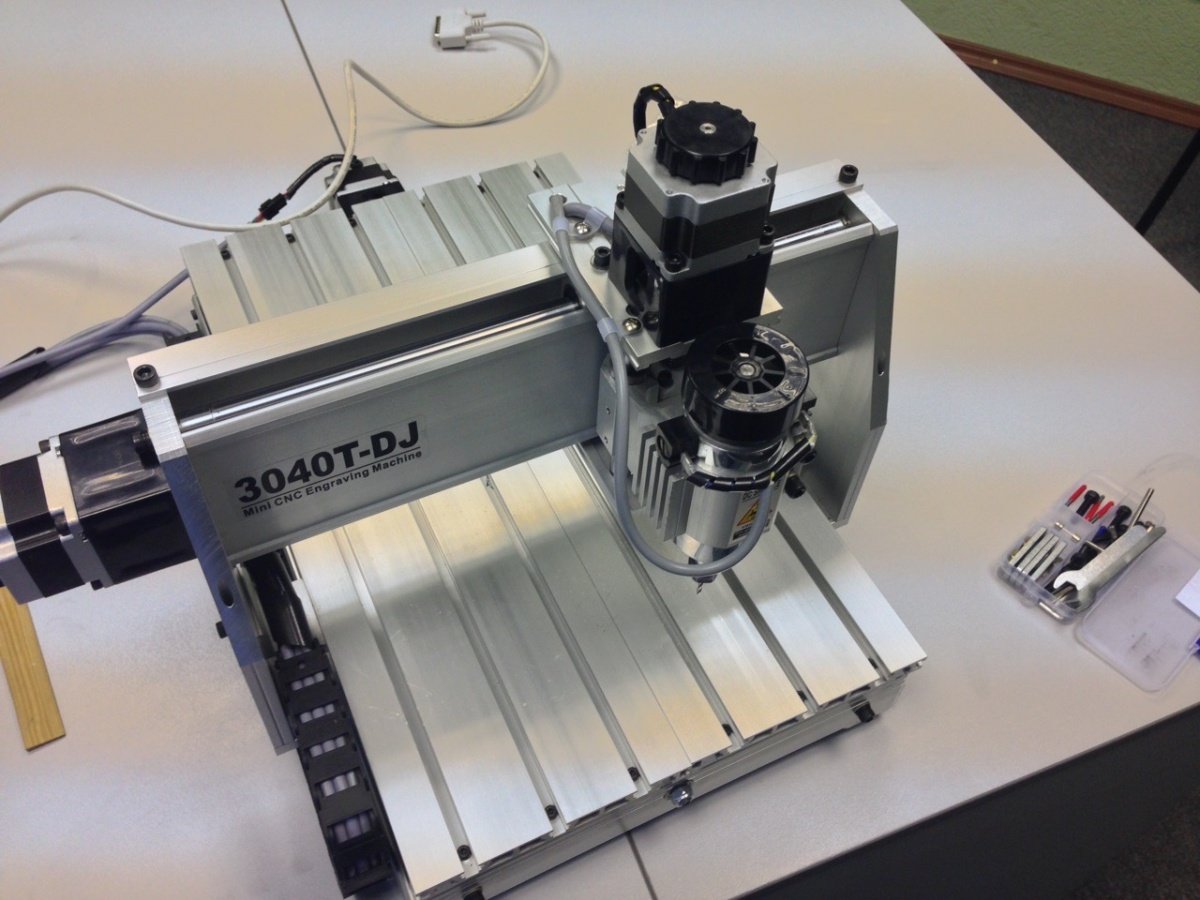

Мини фрезерный станок

Компактный фрезерный станок может все, кроме выпиливания филенок на полотнах дверей (они просто не поместятся в рампу).

Мощность шпинделя

Вопреки распространенному мнению, этот параметр не связан с размером. От него зависит, насколько твердую заготовку вы сможете обработать. На качество фрезеровки напрямую влияет число оборотов вала.

Чем они выше – тем ровнее получается срез. В чем связь с мощностью? При работе с твердым деревом, растет сопротивление. Слабый двигатель начинает терять обороты, и обработка поверхности заготовки будет неравномерной: местами гладко, местами с заусенцами.

Популярное: Сделать приспособления для фрезера своими руками, или приобрести готовые?

От этой характеристики станка зависит еще и скорость работы. Если двигатель работает с нагрузкой 80% — 90%, ему необходимо давать время на остывание. А фрезерный аппарат с 50% запасом мощности, работает на 2/3 номинальной нагрузки, и легко переносит непрерывную работу.

Обратите внимание

Запас мощности — это более высокая стоимость и повышенный расход электроэнергии.

Лучшее программное обеспечение CAD и CAM для начинающих [2021 Easy Guide]

Программное обеспечение

CAD CAM — что это?

Давайте посмотрим правде в глаза — вам предстоит многому научиться, когда вы только начинаете работать с ЧПУ. ЧПУ — это станки с компьютерным управлением, поэтому большая часть этого обучения связана с программным обеспечением. Новичкам в ЧПУ необходимо понимать программный комплекс, лежащий в основе всей работы ЧПУ. И программное обеспечение CAD и CAM очень важно для этого пакета программного обеспечения для начинающих.

Для ЧПУ есть чему поучиться.Какие бывают ярлыки?

Существует множество различных программ для ЧПУ, которые я называю «Цифровые инструменты». Вам не нужно знать обо всем программном обеспечении, но если вам интересно, узнайте больше в нашем Полном руководстве по программному обеспечению для ЧПУ. Он точно описывает, что делает каждый тип программного обеспечения ЧПУ.

Из этой статьи вы узнаете:

  • Самый простой программный пакет ЧПУ для начинающих.
  • Как выбрать каждый компонент из пакета CNC для начинающих, чтобы убедиться, что вы получите лучший вариант для себя.
  • Некоторые специальные предложения, позволяющие сэкономить деньги на некоторых комбинациях.

Пакет программного обеспечения CAD CAM для начинающих

Вам нужен простейший набор программного обеспечения для поддержки базового рабочего процесса CAD / CAM:

Для этого вам понадобятся следующие типы программного обеспечения:

  • Программное обеспечение САПР: САПР расшифровывается как автоматизированное проектирование. Программное обеспечение САПР предназначено для рисования на компьютере, но с измерениями, примененными к чертежам.Используйте его, чтобы создавать и корректировать свои проекты. Программное обеспечение САПР — это то, как вы создаете «чертежи» для деталей в мире ЧПУ.

  • Программное обеспечение CAM: CAM означает автоматизированное производство. Он принимает файл чертежа САПР и с множеством подсказок от вас использует информацию для создания g-кода. G-Code сообщает вашему станку с ЧПУ, как именно нужно резать.

  • Калькулятор каналов и скоростей: некоторые пакеты CAM имеют ограниченные каналы и ужасные скорости. Плохие каналы и скорость были одной из главных жалоб на программное обеспечение CAM в наших ежегодных опросах.Новичкам понадобится всяческая помощь, чтобы не сломать инструменты. Хороший калькулятор подачи и скорости упростит вам задачу.
  • Управляющее программное обеспечение
  • : обычно оно встроено в ваш станок с ЧПУ, поэтому я даю здесь только базовый обзор.

Мы рассмотрим каждую категорию, чтобы помочь вам сделать лучший выбор для покупки. Прежде чем мы это сделаем, я хочу затронуть еще пару общих тем. Во-первых, я хочу выяснить, подходит ли вам свободное программное обеспечение. Во-вторых, я хочу поговорить о том, как профессионалы и новички / любители подходят к своему программному обеспечению ЧПУ.У каждого свои потребности, которые влияют на то, как вы выбираете программное обеспечение. Наконец, я хочу, чтобы вы запустили программное обеспечение ПЕРЕД покупкой станка с ЧПУ.

Бесплатное программное обеспечение CAD CAM: подходит ли оно вам?

Подходит ли мне бесплатное программное обеспечение?

Ответ неочевиден, несмотря на то, что вам может сообщать ваш кошелек. Проблема в том, что бесплатное программное обеспечение редко бывает лучшим по цене .

Как я уже упоминал, нужно многому научиться, прежде чем вы сможете изготавливать детали на своем станке с ЧПУ.Вы не хотите вести тяжелую борьбу с глючным или неинтуитивным программным обеспечением, чтобы сэкономить пару долларов.

Большая часть доступного бесплатного программного обеспечения (но не все!) Уступает платному, и есть много платных пакетов, которые в любом случае не так уж дороги.

CAD / CAM будет самым сложным программным обеспечением, которое вы будете использовать для программирования с ЧПУ. И это будет программное обеспечение, на изучение и использование которого вы тратите больше всего времени. Чтобы найти подходящее решение, стоит потратить время и, возможно, деньги.

Вам нужно придумать только три пакета программного обеспечения — CAD, CAM и Feeds / Speeds Calculator. Есть даже предложения, которые объединяют пару из них вместе. Читайте дальше, чтобы проверить их. Они сэкономят вам кучу времени и сэкономят нервы в обмен на несколько долларов. Хороший старт в ЧПУ стоит того!

Pro против программного обеспечения CAD CAM для новичков / любителей

Во многих сферах деятельности хочется начать с самого лучшего. Получите то, что использует то же программное обеспечение Pro, как вы можете пожалеть об этом?

Причина, по которой это может не сработать, заключается в том, что профессионалам и новичкам нужно решать разные задачи.

Рассмотрим эти различия:

  • Многие магазины используют лидирующие на рынке программные пакеты, потому что им необходимо обмениваться файлами с покупателями.
  • Магазины должны иметь возможность нанимать талантов, знакомых с программным обеспечением, не требуя дорогостоящего обучения, чтобы быстро освоиться.

В любом случае, выбор лидера рынка или программного обеспечения, являющегося отраслевым стандартом для их рынка, может иметь смысл. Это гарантирует, что у них с большей вероятностью будет то же программное обеспечение, что и у клиентов, чтобы они могли обмениваться файлами. И это гарантирует, что новые сотрудники с большей вероятностью будут знать популярное программное обеспечение, которое они выбрали, поэтому меньше обучения.

Новичкам и любителям не должно волновать ни одна из этих проблем.

Кстати, ведущее программное обеспечение САПР для профессионалов — SolidWorks, а ведущее программное обеспечение САПР — Mastercam, хотя Fusion 360 быстро развивается.

Pros необходимо программное обеспечение, которое лучше всего подходит для тех, кто является экспертом в использовании программного обеспечения. Им нужен САПР, который позволяет экспертам быстрее создавать точные чертежи.Им нужно программное обеспечение CAM, которое генерирует g-код, который выполняется с максимальной скоростью на их станке с ЧПУ, даже если это означает, что только эксперты могут заставить программу делать что угодно. Это потому, что они потенциально производят тысячи деталей из одной программы G-кода.

Хотя более быстрое рисование и более быстрый g-код могут показаться отличными, новички и любители часто просто хотят как можно скорее приступить к созданию своих деталей. Кто захочет потратить сотни часов на то, чтобы сделать хоть что-нибудь простое?

В моей статье о том, как профессионалы и новички выбирают программное обеспечение, я могу сказать гораздо больше, но давайте все упростим:

Вам нужно программное обеспечение, простое в освоении и доступное по цене, даже если оно не является самым мощным.

У любителей и новичков разные потребности, чем у представителей индустрии. Если вы примете это и будете придерживаться этого правила, вы будете намного быстрее запускать собственные детали с ЧПУ.

Купите программное обеспечение CAD CAM ПЕРЕД станком с ЧПУ

Большой совет: получите программное обеспечение ЧПУ ПЕРЕД станком с ЧПУ!

Послушайте, на то, чтобы научиться работать с вашим программным обеспечением ЧПУ, уйдут недели. Планируйте потратить на это 4-6 недель. Допустим, вы покупаете программное обеспечение одновременно со станком с ЧПУ.Я имею в виду, что эта блестящая машина настолько захватывающая, что вы ДОЛЖНЫ заполучить ее прямо сейчас!

Но как только вы его получите и настроите, вы не сможете его запустить. Не обошлось и без понимания программного обеспечения ЧПУ. На это вам понадобится 4-6 недель. Какой облом!

Сначала получите программное обеспечение. В любом случае это дешевле, чем машина. Изучите программное обеспечение. Получите немного удовольствия от этого. Когда вы почувствуете, что близки к тому, чтобы программное обеспечение разобралось, закажите свой станок с ЧПУ. Это разумный способ делать что-то.

Программное обеспечение САПР для начинающих и любителей

Шаг первый — найти программное обеспечение САПР, которое вы сможете полюбить. Это программное обеспечение, которое вы будете использовать чаще, чем любой другой из трех базовых пакетов, и на его освоение уйдет больше всего времени. Первое, что вам нужно знать, это то, что не существует единого лучшего пакета САПР для всех. Нет даже лучшего для начинающих.

Это потому, что разные люди найдут разные пакеты более или менее интуитивно понятными (т.е. в соответствии с тем, как они думают о рисовании на компьютере), и поэтому их легче освоить. Также разные пакеты имеют разные дизайнерские возможности. Если вы хотите разрабатывать прецизионные детали машин, это один набор возможностей. Если вы хотите создавать художественные изделия, например вывески, которые можно сделать на фрезерных станках с ЧПУ, это другой набор возможностей.

Вам нужно потратить около двух недель на опробование каждого пакета, который вы включили в свой короткий список, и я советую вам попробовать включить в этот список 3 пакета.Если вы собираете станок с ЧПУ или ждете его прибытия, потратьте это время с умом на опробование пакетов САПР, чтобы найти то, что вам подходит.

Я расскажу вам больше о том, как опробовать их, как только вы составите свой короткий список, но сначала вот несколько вещей, о которых следует подумать при составлении краткого списка пакетов САПР для рассмотрения.

Доля рынка

Как новичок / любитель, вам не нужен непонятный пакет, которым пользуются очень немногие. Вам нужно что-то, чем многие пользуются, чтобы оно существовало долгое время и чтобы вы могли найти людей, которые помогут вам с этим. Хорошие новости: мы тщательно опросили специалистов с ЧПУ о CAD и CAM и можем сказать вам, какова их доля на рынке.

Интегрированные пакеты CAD / CAM

Вот еще одна заманчивая возможность. Интеграция всегда звучит хорошо, правда? И большинство пакетов CAM имеют встроенный CAD. Так что, может быть, нам не стоит беспокоиться о CAD. Возможно, мы просто выберем правильный CAM, и он решит проблему с помощью встроенного CAD.

Я хочу, чтобы вы вынесли две вещи о перспективах интеграции.Во-первых, гораздо важнее иметь отличный пакет САПР, чем интегрированный пакет САПР. Большинство универсальных пакетов с двумя исключениями (Fusion360 и Aspire) пронизаны компромиссом, когда мы говорим о программном обеспечении CAM, которое имеет встроенную функцию CAD. По этой причине я настоятельно рекомендую, если вам нужна интеграция, вы ищите CAM, который интегрируется с пакетом успешного поставщика САПР. Так уж получилось, что Fusion 360 является таким пакетом, вероятно, поэтому он является единственным исключением.

Во-вторых, интеграция гораздо важнее для профессионалов, чем для любителей и новичков. В принципе, принимайте это, если выбранные вами CAD и CAM совместимы и являются правильным выбором сами по себе, но не беспокойтесь об интеграции в противном случае.

Сообщество

Я твердо убежден, что при выборе программного обеспечения САПР вам в первую очередь следует учитывать сообщество. Как новичку или любителю, вам понадобится помощь в изучении программного обеспечения. У вас будут вопросы.И вы не знаете, чего не знаете. Во всем этом может помочь процветающее онлайн-сообщество.

Возьмите свой список потенциального программного обеспечения САПР и ищите отличные онлайн-сообщества, которые поддерживают это программное обеспечение. Я могу сказать вам прямо сейчас, что у Autodesk, включая Fusion 360, есть отличные онлайн-сообщества. Solidworks имеет отличное онлайн-сообщество. Rhino3D, который в противном случае был бы одним из моих любимых, использует очень старомодный (почти еще до ПК) подход к онлайн-сообществу, который не очень удобен для пользователя. Я не уверен, что могу рекомендовать его по этой причине.

Не забудьте также посетить YouTube, так как доступ к обучающим видео очень полезен. Вот некоторые данные о доле рынка и видео на YouTube для различных пакетов САПР, которые могут вам помочь:

Любой пакет, содержащий от сотен тысяч до более миллиона доступных видео на YouTube, будет легко найти бесплатное онлайн-обучение. И, кстати, это шесть лучших пакетов по доле рынка из нашего обзора.

Доступность

Большинство новичков и любителей не могут потратить 4000 долларов на пакет CAD больше, чем они могут купить новый ультрасовременный VMC.Им нужно что-то доступное, а это означает сотни долларов, а не тысячи долларов.

Хорошая новость в том, что рынки признают это в большей или меньшей степени. Фактически, вы можете получить каждый из вышеперечисленных пакетов в ценовом диапазоне, доступном для начинающих и любителей. Я не хочу публиковать здесь всю информацию обо всем этом, потому что боюсь, что специальные предложения исчезнут, но если вы хотите подписаться на бесплатную услугу, указанную ниже, я могу отправить вам подробную информацию по электронной почте:

2D и 3D / твердотельное моделирование

В наши дни, зачем рассматривать чистую 2D-систему CAD? Все известные 3D-системы могут читать и записывать DXF (самый популярный формат файлов 2D), а также создавать 2D-модели.

Как оценить и выбрать программное обеспечение САПР

Хорошо, мы зашли так далеко, и у нас есть несколько практических правил, которые нужно использовать, чтобы добраться до нашего короткого списка. Теперь, когда у вас осталось всего 2 или 3 варианта, пришло время оценить их. Вам нужно потратить на это серьезное время. Я рекомендую вам потратить 2 недели на каждый пакет. Это потому, что вам понадобится много времени, чтобы преодолеть первоначальное разочарование и кривую обучения, чтобы вы могли начать выяснять, подходит ли вам этот пакет или нет.

Кроме того, я рекомендую вам попытаться нарисовать по крайней мере 3 или 4 одинаковых детали в каждом пакете, который вы оцениваете. Это может помочь сделать сравнения больше яблок с яблоками. Для начала выберите что-нибудь простое. Вот первая часть, которую я нарисовал в пакете САПР:

Сложно сказать, но это опора для токарного патрона. Он достаточно сложен, чтобы служить реальным примером, но на чертеже не так много различных деталей, чтобы научиться их делать целую вечность. Еще более простой деталью будет эта распорная пластина карбюратора с 4 цилиндрами:

Это взято из моей статьи «Секреты перехода от CAD, Image, DXF или STL к GCode для ЧПУ и 3D-печати».

Вы также должны нарисовать что-то, что требует нескольких компонентов. Это то, что в мире САПР называется «сборкой», и вы в конечном итоге будете этим заниматься. Вот несколько простых сборок, которые я нарисовал:

YoYo — это потрясающие проекты с ЧПУ!

Больше в инструменты? Вот тиски, которые я сделал, которые очень помогли всему магазину…

Если вы можете нарисовать все из них в каждом оцениваемом пакете САПР (или аналогичные вещи, которые вы хотите нарисовать), вы выполнили свою домашнюю работу.

Вы должны потратить время, чтобы узнать, какой пакет для вас!

Не существует одного лучшего пакета САПР для всех. Часто они сильно отличаются друг от друга. То, что для меня имеет смысл, может быть полной ерундой, и вам очень трудно научиться. Поэтому запланируйте попробовать несколько и потратить пару недель на каждого. Нарисуйте одинаковые 3 или 4 детали в каждой упаковке. К тому времени, как вы изучите свой короткий список, один пакет будет сильно выделяться среди других: это ваш лучший выбор.

Вот иллюстрированное руководство, если вам нужен подробный и глубокий процесс выбора программного обеспечения САПР:

Шаг 1. Составьте список кандидатов…

Шаг 2. Проведите онлайн-исследование…

Шаг 3: Практическое тестирование. Нарисуйте по 3 части в каждом пакете САПР, чтобы определить, какая из них лучше всего подходит для вас…

Теперь спросите себя: «Какой из них было легче всего выучить?» А также: «Какой из них кажется более естественным, чтобы я продолжал его использовать?»

Скорее всего, одна из упаковок будет отличаться от других.Ваш выбор, вероятно, не будет таким же, как выбор вашего приятеля или выбор банды на онлайн-доске машиниста, говорящей о CAD. Это нормально. У всех разные стили. Важно выбрать программное обеспечение, которое лучше всего подходит для вас!

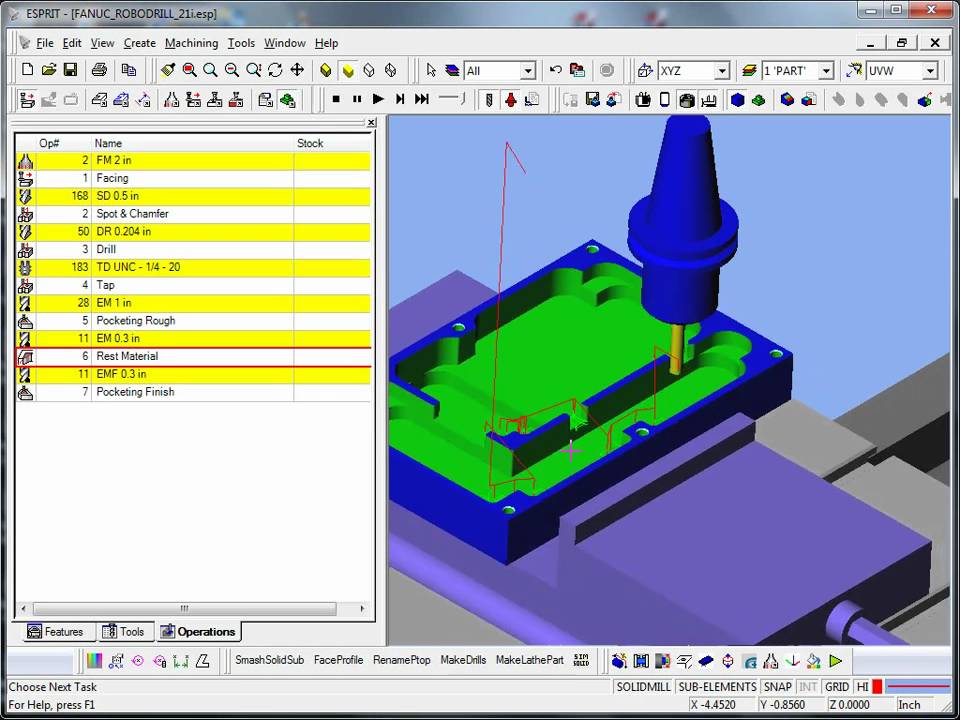

Программное обеспечение CAM для начинающих и любителей

После того, как ваше программное обеспечение CAD выбрано и более или менее находится под контролем, следующим шагом будет программное обеспечение CAM. Напомним, что роль CAM заключается в том, чтобы принять модель CAD и сгенерировать из нее g-код, который может запустить ваш станок с ЧПУ.Программное обеспечение CAM в значительной степени предназначено для создания траекторий, которые направляют режущие части через материал для получения желаемой формы.

Каждый новичок слышит это о роли программного обеспечения CAM, и у них складывается неправильное представление о 90% программ CAM. Они думают, что просто загрузят САПР в пакет CAM, нажмут кнопку, и их g-код будет готов к работе. Какое разочарование узнать, что все намного сложнее! По крайней мере, в большинстве случаев они сложнее, в ближайшее время я упомяну одно исключение.

На самом деле, использование пакета CAM означает понимание того, какие траектории инструмента он может создать, а затем сопоставление этих траекторий с различными элементами готовой детали для вырезания каждого элемента. Наша статья «Полное руководство по путям инструментов CAM» проведет вас через все это и включает примеры.

Кстати, для 3D-печати их эквивалентом CAM является программное обеспечение «Slicing», и оно действительно намного проще, чем CAM. Думаю, это одна из причин, по которой многие люди рекомендуют новичкам начинать с 3D-печати.Но вот в чем дело:

Если вы готовы выбрать правильное упрощенное программное обеспечение CAM вместо того, чтобы настаивать на самом мощном CAM за все время, вы можете значительно сократить время обучения.

Спросите себя: «Хотите ли вы значительно расширить свою кривую обучения в поисках максимальной мощности или вы хотите начать изготовление деталей прямо сейчас?»

Ответ определит для вас лучшие решения.

Секретное оружие новичка: самое простое в мире программное обеспечение CAM

Если вы готовы на какое-то время принять менее мощную программу CAM, вы можете почти сразу приступить к изготовлению деталей.И вы максимально приблизитесь к идеалу «нажмите кнопку и автоматически преобразуйте модель САПР в G-код».

Менее мощная программа CAM, которая вам нужна в этом случае, — это MeshCAM. Когда я обнаружил, насколько легко получить результаты с помощью MeshCAM, я пошел прямо к разработчикам и умолял их позволить мне стать дилером MeshCAM. Я хотел поделиться этой невероятной находкой с другими, особенно с новичками. Лично я считаю, что каждый новичок должен начать с MeshCAM и перейти к чему-то более мощному, когда вы будете готовы.Это позволит вам изготавливать настоящие детали быстрее, чем что-либо еще.

Но что ты сдаешься?

MeshCAM идет на компромиссы, чтобы упростить работу. Эти компромиссы имеют следующие последствия:

  • Программы G-кода MeshCAM не являются программами с оптимальной производственной скоростью, которые могут быть созданы другими CAM. Кстати, они тоже не ужасно медленные, просто они не попадут в топ-10-20% «демонов скорости». Для многих машинистов-любителей это вообще не имеет значения.Но если вы пытаетесь вести бизнес с ЧПУ, вы не сможете долго позволять себе неэффективное производство.
  • Программы G-кода
  • MeshCAM могут быть длиннее, чем другие программы CAM. Это часть общей эффективности, но на нее смотрят несколько иначе. Если ваш станок с ЧПУ не старый и у него очень мало памяти, это не имеет для вас никакого значения.
  • Вы можете отказаться от некоторой точности. Многие новички слишком рано увлекаются точностью. Дайте конкурентоспособному человеку число, которое он может измерить, и ему внезапно придется побить его.Для большинства работ с ЧПУ подойдет MeshCAM. Если вам нужна точность до последней тысячной доли, не говоря уже о последних десятитысячных дюйма, MeshCAM не даст вам достаточного контроля, чтобы легко это сделать. Для большинства новичков и любителей это вообще не имеет значения.

С другой стороны, есть буквально ТОННА концепций и навыков, которые вам не понадобятся с MeshCAM:

  • Вам не нужно понимать, когда и как использовать миллионы различных типов траекторий. На нашей странице обзора траекторий буквально перечислено множество различных типов, и лучшие пакеты CAM могут справиться со всеми ними.Проблема в том, что многому нужно научиться, просто чтобы понять, когда использовать каждый из них, не говоря уже о том, как настраивать каждый из них. MeshCAM ограничивает это количество и помогает вам определить, какие из них использовать.
  • Указывает CAM, где на чертеже САПР разместить траекторию. Это сложный и зачастую утомительный процесс для новичков. Установка систем координат, исходных точек и обозначение различных функций для вашего программного обеспечения CAM — это хлопот. Да, это дает вам полный контроль над тем, что происходит, но для новичков нет золотой середины.С MeshCAM он воспринимает чертеж САПР как дыру и выясняет, как с этим бороться. Вы отвечаете на минимум вопросов, чтобы все заработало.
  • Библиотеки инструментов, таблицы стилей и многое другое. Fancy CAM имеет необычные возможности для опытных пользователей. Во многих случаях они заставляют вас использовать их независимо от того, нужны они вам или нет. MeshCAM отбросил большую часть этого в интересах простоты. Это означает, что вы получаете G-код для простых работ, выполняемых НАМНОГО быстрее.

MeshCAM имеет бесплатную пробную версию, поэтому я серьезно рекомендую вам попробовать, прежде чем вы даже посмотрите на конкурентов.

Мне нужна СИЛА!

Да, я понял. Все ребята из Совета машиниста довели вас до сведения, насколько крута программа Acme Terminator Super Whiz Bang CAM. Они выучили это, они говорят, что это было легко, так почему ты тоже не можешь этому научиться?

Конечно, вы МОЖЕТЕ этому научиться. Вопрос только в том, сколько времени это займет. Так что давайте позаимствуем как можно больше страниц из нашей оценки САПР. Ищем:

  • Сообщество.Обратите особое внимание на видео
  • доля рынка и множество видео на YouTube: я дам вам список ниже. Посмотрите массу таких видео и узнайте, за какими из них легче следить. Это может быть потому, что за этим программным обеспечением CAM легче следить!
  • Доступность: вам не нужен пакет CAM за 10 000 долларов. Скорее всего, вам даже не понадобится пакет за 1000 долларов.
  • Планирую попробовать 2 или 3 пакета. Уделите до 2 недель каждому.

Хорошо, давайте посмотрим на долю рынка этих продуктов.Эти графики взяты из нашего обзора CAM за 2017 год.

Вы могли бы сделать похуже, чем взять пятерку лучших из этой таблицы в качестве отправной точки. Я также хочу включить так называемые многоуровневые продукты. Они предлагаются в нескольких ценовых диапазонах:

Переход к делу с кратким списком пакетов CAM Боба

Позвольте мне перейти к делу. Я подробно рассмотрел большую часть этого программного обеспечения. Я разговариваю со МНОЖЕСТВОМ людей и провела множество опросов. Мой вывод: вы хотите принять во внимание следующее:

  • MeshCAM: Просто потому, что это действительно самый простой с большим отрывом.
  • CamBam: дешево и сердито. Это то, что вы получите, если возьмете обычный CAM, значительно упростите его и опустите множество функций для опытных пользователей. Думайте об этом как о Мустанге среди Корветов и Порше. Не самая лучшая, но довольно приятная поездка. Моя единственная проблема с ним в том, что мне интересно, не слишком ли он подходит к MeshCAM без простоты и слишком далеко от двух других без питания. Я думаю, что да, но это не значит, что вы не должны тратить на это время и принимать собственные решения.
  • Vectric / Aspire: это программное обеспечение очень популярно среди фрезеровщиков с ЧПУ, потому что оно делает так много интересных вещей для создания причудливых вывесок и художественного дизайна. Мне он очень нравится, и если бы я хотел сделать кучу вычурных вещей, я бы наверняка выбрал его, а не Fusion 360.
  • Fusion 360: это текущий фаворит на низком уровне. По крайней мере, он сочетает в себе довольно мощный пакет CAM (HSM Works) с довольно хорошим CAD по невероятно низкой цене. Что не нравится? Что ж, позвольте мне быть честным.Я использую Fusion 360 чаще, чем любой другой CAM, но мне не нравится, насколько он содержит ошибки, и я считаю, что его пользовательский интерфейс — худшее из всех программ, о которых я здесь говорю. Это довольно неприятный утомительный труд, чтобы стать профессиональным, и если вы не будете использовать его постоянно, вы откатитесь назад и вам придется заново учиться тому, что должно быть очевидным. Но как только вы станете профессионалом, вы будете радоваться этому. За исключением случаев, когда клопы кусаются.

Вот статистика видеороликов YouTube, доступных для каждого:

Честно говоря, MeshCam настолько прост, что я даже представить себе не могу, о чем вы бы сняли более 2500 видео.Но вы можете ясно видеть, что у Fusion 360 и Vectric Aspire есть масса видео, на которых вы можете учиться.

Лично я рекомендую вам оценить все четыре программных пакета. Получите бесплатные пробные версии. Но покупайте их по одному. И обязательно сначала сделайте пробную версию MeshCAM. Так вы увидите, насколько это просто. Имея это в виду, вы вместе с другими оцениваете, считаете ли вы, что сможете достаточно быстро овладеть навыками, чтобы удовлетвориться пропуском MeshCAM и переходом к чему-то еще более мощному. Если можете — отлично! Но если не можете, не беспокойтесь. MeshCAM поддерживает вас, пока у вас не наберется достаточно опыта, чтобы снова захотеть попробовать что-то еще.

Калькуляторы подачи и скорости

У вас есть CAD и CAM, вы готовы изготавливать детали, верно?

Держись! Друзья не позволяют им делать детали с помощью программных каналов и скоростей CAM. Проще говоря, программное обеспечение CAM плохо справляется со своей задачей, о чем из года в год говорили нам наши респонденты. Кроме того, когда мы опросили людей и спросили их, что трудно узнать о ЧПУ, угадайте, что они сказали?

Ой!

Feeds and Speeds — самая сложная вещь для изучения.Намного сложнее, чем CAD или CAM. Вот почему вам нужен хороший калькулятор подачи и скорости. И мальчик у меня есть для тебя.

Первый в мире калькулятор подачи и скорости для начинающих и любителей

Не буду лгать — наш калькулятор подачи и скорости G-Wizard УДИВИТЕЛЬНЫЙ для профессиональных ЧПУ. Вот почему его используют тысячи лучших производителей мира.

Но в то же время я поговорил буквально с тысячами новичков в ЧПУ и помог им справиться со всеми типичными проблемами.И каждый раз, когда я обнаруживал случай, когда многие люди сталкивались с одной и той же проблемой, я пытался встроить решение в G-Wizard Calculator. Я хотел, чтобы это помогло новичкам помочь себе, прежде чем они попадут в беду. Этот процесс продолжается по сей день.

Вот лишь некоторые из вещей, которые G-Wizard делает специально для начинающих:

  • Он создан для работы с ограничениями легких станков с ЧПУ. Он отрегулирует ваши подачи и скорости в соответствии с тем, что может обрабатывать ваша машина.
  • Это первый в мире калькулятор подачи и скорости, который учитывает особые потребности фрезерных станков с ЧПУ. Многие новички начинают с этого типа станка, и если вы используете фрезерный станок с ЧПУ, лучшего калькулятора для вас нет.
  • Он дает вам множество письменных советов, которые профессионалы считают само собой разумеющимся, но новички не смогут учиться, если им не посчастливится получить наставничество у профессиональных специалистов по ЧПУ.
  • У него есть мощная «Шпаргалка», которая позволяет вам адаптировать свои сокращения по своему усмотрению.Хотите ехать быстрее? Помедленнее? Получить лучше закончить? Более длительный срок службы инструмента? Шпаргалка встроена и адаптирует каналы и скорости для ваших целей.
  • База данных гигантских материалов. Но особенно часто режут многие из мягких материалов новички и фрезерные станки с ЧПУ. Подробно описаны дерево и пластик.
  • Универсальные резаки. G-Wizard имеет больше различных видов фрез, чем любой другой калькулятор подачи и скорости, включая специальные фрезы, необходимые для фрезерных станков с ЧПУ.Опытные профессионалы могут найти способ получить потоки и скорости для странных инструментов, но новичкам нужно, чтобы это было легко объяснено.
  • Обзорные экскурсии и глоссарий. Мы предлагаем лучшее обучение в бизнесе с видео-экскурсиями, рабочими примерами и даже встроенным глоссарием терминологии. Это все то, что многим пришлось раскопать по крупицам, и G-Wizard дает вам легкие в употреблении лакомые кусочки.

Чтобы узнать больше о том, почему G-Wizard идеально подходит для начинающих и любителей, посетите нашу страницу G-Wizard для начинающих и любителей:

[Расскажите мне больше о G-Wizard для начинающих и любителей]

Секретный совет: как ручные машинисты могут обойти программу CAD CAM

У вас есть почти вся история о том, как новичок может заставить свое программное обеспечение ЧПУ работать вместе по дешевке и получить лучшее решение для своих нужд.Мне нужно рассказать еще об одной или двух вещах.

Если вы опытный механик-машинист, этот раздел для вас. Если нет, пропустите это.

Машинисты

могут изготавливать детали без программного обеспечения CAD или CAM. Вы знаете это, если являетесь ручным машинистом. Но вот в чем дело — вы можете сделать то же самое, только лучше на станке с ЧПУ!

Верно, вы можете использовать свои навыки для изготовления деталей прямо сейчас. Да, вам тоже захочется изучить CAD / CAM, но пока вы можете работать как минимум так же продуктивно, как на ручном станке с минимальной кривой обучения.

MDI превращает ваш ЧПУ в ручной станок с механической подачей и УЦИ

Первое, что нужно понять, это то, что вы можете управлять своим ЧПУ во многом как ручным станком, используя что-то под названием «MDI». Это означает «Ввод данных вручную». По сути, вы вводите простую команду, и машина немедленно ее выполняет. Эти команды представляют собой g-код, но все, что вам нужно, это простое подмножество, состоящее всего из 10 g-кодов. Мы даем вам все необходимое для овладения этим в нашем курсе G-Code. Идите и проверьте это.Изготовить чипы на ЧПУ можно за несколько часов.

Ручной станочник, разбирающийся в MDI, может рассматривать станок с ЧПУ как ручной станок с УЦИ и Power Feed на каждой оси. Но вы быстро увидите, что это даже лучше. Например, «УЦИ» привязаны к источникам питания, и вы можете настроить их так, чтобы они прекращали подачу в точных координатах. Кроме того, вы можете двигаться в любом направлении, а не только по оси X или Y. Таким образом, вы можете вырезать диагонали. Кроме того, круги и дуги просты — нет необходимости настраивать Rotab.Это довольно мило, если вы поймете, как легко приготовить чипсы таким способом.

Диалоговое программирование делает вас на шаг дальше, чем MDI

Вы когда-нибудь слышали о «разговорном программировании»?

Это следующий шаг после MDI. С помощью программного обеспечения для разговорного программирования вы отвечаете на вопросы в простом мастере, который выводит g-код, который затем можно запустить. Вопросы просты, и на них легко может ответить любой механик. Например. Предположим, вы хотите превратить несколько наружных диаметров на токарном станке с ЧПУ.Вот для этого мастер диалогового программирования:

С помощью диалогового программирования вы можете создать программу G-кода, чтобы очень быстро сократить кучу OD на детали. Узнай больше об этом здесь.

Управляющее программное обеспечение с ЧПУ для начинающих

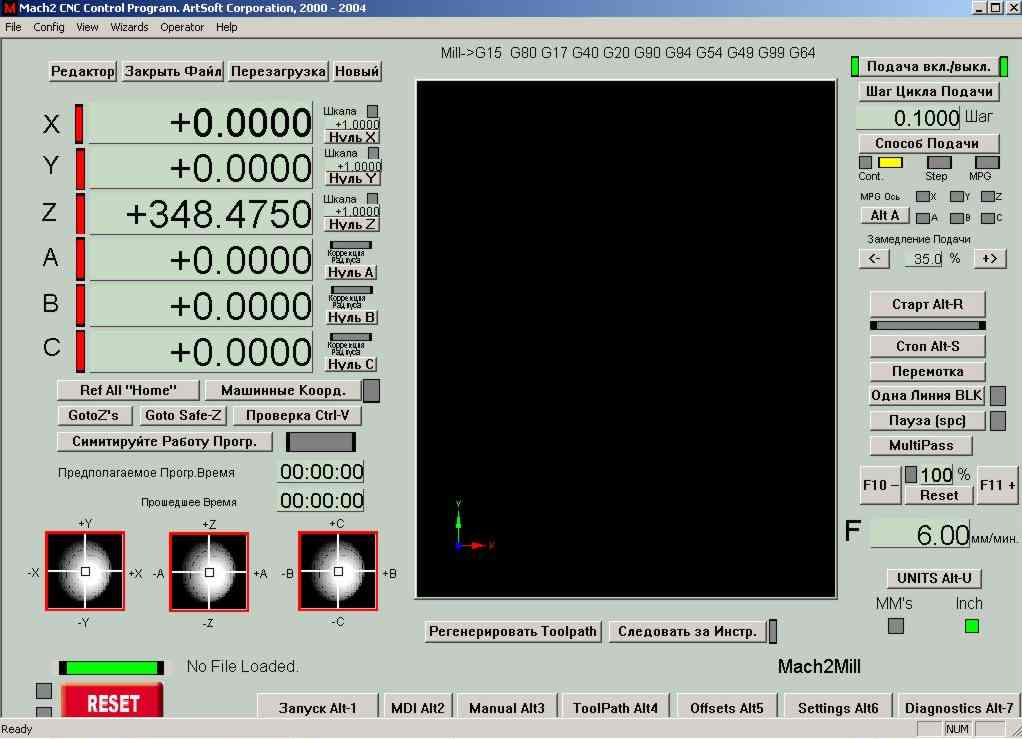

Я хочу кратко поговорить о Control Software, потому что не все равно одинаково. Некоторые из них мощные, но трудные в использовании, некоторые не такие мощные, но все же не такие простые в использовании, а некоторые подходят для хорошего баланса.

Я хочу особо упомянуть PathPilot Тормаха.Я считаю, что он один из лучших с точки зрения мощности и простоты использования. Он даже включает диалоговое программирование.

Что касается управляющего программного обеспечения для станков профессионального класса, Fanuc является наиболее распространенным, но Haas проще в использовании и немного мощнее. Но если вы привыкли к управляющему программному обеспечению на машинах хобби-класса, приготовьтесь к обучению на машинах профессионального класса. Я разговаривал с опытными пользователями управляющего программного обеспечения, такого как PathPilot и Mach 3, и они сказали, что им потребовалось 2-4 недели, чтобы освоиться с их программным обеспечением Pro Control.

Если вы собираете собственный станок или используете один из более легких фрезерных станков с ЧПУ, вы столкнетесь с управляющим программным обеспечением, таким как Mach 3 и GRBL. Крупные производители фрезерных станков с ЧПУ потратили время на то, чтобы их управляющее программное обеспечение было интуитивно понятным для начинающих, поэтому рассматривайте это как определенную причину, чтобы взглянуть на такие машины, как Shapeoko.

OTOH, китайские машины без названия часто имеют очень плохо документированное управляющее программное обеспечение, так что будьте осторожны.

Маха 3 было фактически стандартом на протяжении многих лет для самодельных машин, но он давно заработал и довольно глючит.Я бы посмотрел на более новые альтернативы, такие как LinuxCNC (PathPilot построен на LinuxCNC) или Centroid Acorn Control.

Специальные предложения

Smokin на программное обеспечение CAD CAM!

Эй, вы помогли нам прочитать очень подробную, но длинную статью — я ценю это! Я знаю, что это важно, поэтому я так много работаю, чтобы собрать эти статьи воедино. Но я хотел бы наградить вас Smokin ’Deal.

Как насчет копии MeshCAM и годовой лицензии на наш калькулятор каналов и скорости G-Wizard?

Если вы покупаете MeshCAM у разработчиков, обычно это 250 долларов. И, если вы покупаете у нас калькулятор G-Wizard на 1 год, он обычно стоит 79 долларов. Вместе они обошлись вам в 329 долларов. Я могу позволить вам собрать их обоих вместе за 259 долларов, чтобы вы сэкономили 70 долларов. Другими словами, . Я даю вам калькулятор GW всего за 9 долларов вместо долларов за 79 долларов.

Ух ты! Вы не увидите такие предложения программного обеспечения каждый день, но это поможет вам быстро начать производство деталей.

Если вы заинтересованы, вы можете оформить сделку, просто нажав здесь:

Кстати, если вас беспокоит, что GW Calculator продлится всего 1 год, не беспокойтесь.В конце года, когда он истекает, все функции продолжают работать. Единственное, что изменится, это будет ограничение мощности шпинделя в 2 лошадиные силы. Это все, что нужно многим любителям, и у вас есть это на всю жизнь. Если вы хотите большего, по истечении срока действия трехлетней подписки будет установлено ограничение в 5 лошадиных сил. Да ладно, если у вас есть машина с более чем 5 л. с., это очень серьезная машина. Между тем, любители получают пожизненное использование гораздо дешевле.

Присоединяйтесь к более чем 100 000 ЧПУ! Получайте наши последние сообщения в блоге бесплатно раз в неделю прямо на ваш почтовый ящик.Кроме того, мы предоставим вам доступ к отличным справочным материалам по ЧПУ, включая:

Программирование фрезерных станков с ЧПУ

Зачем нужен этот курс


Зачем изучать Fusion?

  • Бесплатная пробная версия на 1 год доступна на их веб-сайте
  • Идеально подходит для сборки сложных деталей для вашего маршрутизатора
  • Мощные траектории движения инструмента CAM
  • CAD-система профессионального уровня
  • Сделайте любую деталь на своей машине!

  • Зачем изучать G-код?
  • Менее сложные детали быстрее программировать с кодом
  • Иметь полное представление о языке, который читает ваше устройство.
  • Более быстрое решение проблем
  • Получите возможность вносить изменения в вашу деталь на лету
  • Полностью понять, как работает ваша машина

  • Почему именно этот курс?
  • Не гадайте, какие траектории инструмента выбрать
  • Меньше поломок и поломок машины
  • Знакомство с лучшими методами обработки
  • Подойти к эскизу, проектированию и изготовлению как инженер
  • Работайте быстрее и эффективнее
  • С уверенностью нажмите эту зеленую кнопку
  • Что вы узнаете

    Fusion 360 — это программное обеспечение, которое выбирают тысячи владельцев фрезерных станков с ЧПУ

    С помощью Fusion вы можете спроектировать любую деталь, которую только можно вообразить, и вывести модель в G-код, который может быть прочитан вашим маршрутизатором с ЧПУ
    CAD / CAM — это огромный предмет, в котором знания в области машиностроения необходимы для создания траекторий резки для вашего станка

    Этот курс научит вас пользоваться программным обеспечением, но это только начало!

    Для максимально эффективного использования программного обеспечения CAD / CAM требуется полное знание принципов резки, инструментов и производства.

    Пройдя этот курс, вы узнаете все это и многое другое!

    Ваш фрезерный станок с ЧПУ считывает G-код

    G-Code — это язык станков с ЧПУ, он используется в промышленности более 60 лет.
    Fusion 360 выводит информацию о своих инструментах в G-код, затем он считывается вашим компьютером для изготовления ваших деталей.

    Для простых деталей часто бывает быстрее написать программу вручную, чем создать модель и построить траектории инструмента с помощью CAD / CAM. Редактировать программы Fusion легко, если вы умеете писать G-код. Работа программиста G-кода делает владение фрезерным станком с ЧПУ полезным опытом, поскольку полный контроль и знание своего станка открывает целый мир возможностей.

    Обучение программированию фрезерного станка с ЧПУ

    Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

    Вы можете научиться программировать фрезерный станок с ЧПУ с помощью нескольких основных команд, которые можно освоить за день или два.

    Вы когда-нибудь использовали дидактические карточки или компакт-диски для изучения иностранного языка? Чтобы выучить новое слово, вы читаете его с карточки или слушаете, как носитель языка произносит его на новом языке, а затем вы получаете английский перевод.Я думаю, вы можете применить аналогичный подход к изучению G-кода, языка программирования, который управляет маршрутизаторами с ЧПУ.

    G-код прост, и его использует каждая машина. Коммерческие машины поставляются с причудливым программным обеспечением, которое добавляет некоторый частный код к каждой программе, но основные команды всегда одни и те же. Я переведу немного G-кода на английский, чтобы вы увидели, как он работает.

    Программное обеспечение для программирования ЧПУ

    Вам не нужно изучать G-код для создания программ ЧПУ.Есть программное обеспечение, которое напишет код за вас, но оно может быть дорогостоящим. Если вы выучите несколько команд G-кода, вы сможете писать свои собственные программы, не тратя ни копейки. Вы можете создать программу ЧПУ в любом приложении для редактирования текста. Все, что вам нужно сделать, это ввести свой код в виде обычного текста и сохранить файл с правильным расширением (.nc или .gcode). Есть и другие расширения, которые будут работать, но эти два являются наиболее распространенными. Загрузите файл в управляющее программное обеспечение ЧПУ и запустите программу.

    Фразы для ЧПУ

    Если вы хотите вырезать прямую линию или дугу, просверлить отверстие или разметить карман, вам необходимо использовать соответствующую команду.Думайте о командах G-кода как о фразах на иностранном языке. Вот список фраз для ЧПУ, которые помогут вам начать.

    • G0: Двигаться на полной скорости к определенной точке
    • G1: Отрежьте прямую
    • G2: Разрезать дугу по часовой стрелке
    • G3: Отрезать дугу против часовой стрелки
    • G40: Обрезать по центру линии
    • G41: Обрезка слева от линии на радиус инструмента
    • G42: Вырез справа от линии радиусом инструмента
    • G20 / G21: Координаты в дюймах / Координаты в миллиметрах

    Синтаксис

    Вы говорите станку с ЧПУ, что делать, набирая команду, за которой следуют координаты. Если вы хотите вырезать прямую линию, ваш код может выглядеть примерно так:

    G1 X3 Y0

    На английском языке это означает Отрежьте прямую линию, заканчивающуюся на 3 дюйма по оси X и 0 дюймов на оси Y. Ознакомьтесь с этими командами G-кода с их английским переводом.

    • G0 X10 Y0: Перемещение на полную скорость до 10 дюймов по оси X и 0 дюймов по оси Y.
    • G1 X15 Y15: Вырежьте прямую линию, оканчивающуюся на 15 дюймов по оси X и 15 дюймов по оси Y.
    • G2 X1 Y1 R0.5: Вырежьте дугу по часовой стрелке с радиусом ½ дюйма, заканчивающимся на 1 дюйм по оси X и 1 дюйм по оси Y.

    Как видите, для некоторых команд требуются дополнительные параметры. За командой G2, приведенной выше, следует параметр радиуса дуги. Ниже вы увидите параметр P , который используется с компенсацией радиуса инструмента. Перейдите по этой ссылке для получения дополнительной информации о параметрах G-кода.

    Коррекция радиуса инструмента

    Во всех приведенных выше примерах бит маршрутизатора будет центрирован по координатам X и Y.Когда это так, окончательный размер всего, что вы режете, будет меньше заданных размеров на диаметр сверла. Чтобы исправить это, вы должны использовать команду G41 или G42, которая инициирует коррекцию радиуса инструмента. Взгляните на эти фрагменты G-кода и их английские переводы.

    • G41 P0.125: Выровняйте радиус фрезы, отрезая 1/8 дюйма слева от указанных координат X и Y.
    • G42 P0.125: Выровняйте радиус фрезы, отрезая 1/8 дюйма вправо от указанных координат X и Y.

    Пример программы

    Чтобы запрограммировать эту деталь на фрезерном станке с ЧПУ, нам нужно знать все координаты, показанные здесь.

    Давайте посмотрим на код, необходимый для вырезания части размером 4 x 4 дюйма, показанной выше. Если эта часть толщиной 3/4 дюйма, нам нужно будет сделать несколько неглубоких проходов, чтобы прорезать весь материал. Следующий код даст нам разрез глубиной 1/8 дюйма. Чтобы получить полную глубину, мы просто повторяем код несколько раз, добавляя -125 для каждого прохода к координате Z во второй строке.Первая строка кода — это то, что называется ходом вводом , что дает нам возможность инициировать компенсацию радиуса инструмента.

    G0 X-1 Y-1
    G1 Z-0.125 (добавляйте -.125 к этой строке для каждого прохода)
    G42 P0.125
    G1 X0 Y0
    G1 X4
    G1 Y3
    G3 X3 Y4 R1
    G1 X0
    G1 Y0
    G1 Z0.2
    G40

    Вот как это переводится на английский:

    • G0 X-1 Y-1: Перемещение на полной скорости до -1 дюймов по X и -1 дюймов по Y.
    • G1 Z-0.125: Погрузитесь в материал на 1/8 дюйма.
    • G42 P0.125: Выровняйте радиус фрезы, отрезая 1/8 дюйма вправо от указанных координат.
    • G1 X0 Y0: Обрежьте прямую линию, заканчивающуюся на 0 дюймов по X и 0 дюймов по Y.
    • G1 X4: Обрежьте прямую линию, заканчивающуюся на 4 ”в X.
    • G1 X3: Обрежьте прямую линию, заканчивающуюся на 3 дюйма по оси Y.
    • G3 X3 Y4 R1: Вырежьте дугу против часовой стрелки с радиусом 1 дюйм, оканчивающуюся на 3 дюйма по оси X и 4 дюйма по оси Y.
    • G1 X0: Обрежьте прямую линию, заканчивающуюся на 0 ”в X.
    • G1 Y0: Обрежьте прямую линию, заканчивающуюся на 0 дюймов по оси Y.
    • G1 Z0.2: Втяните сверло так, чтобы оно находилось на 0,20 дюйма над материалом.
    • G40: Отключить коррекцию радиуса инструмента.

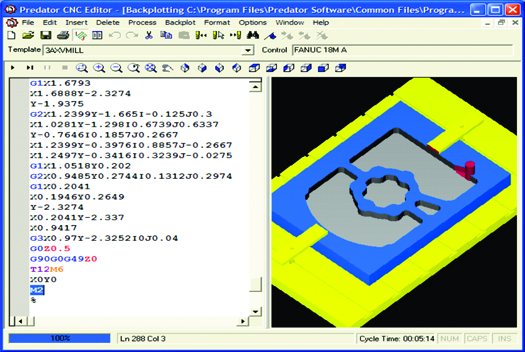

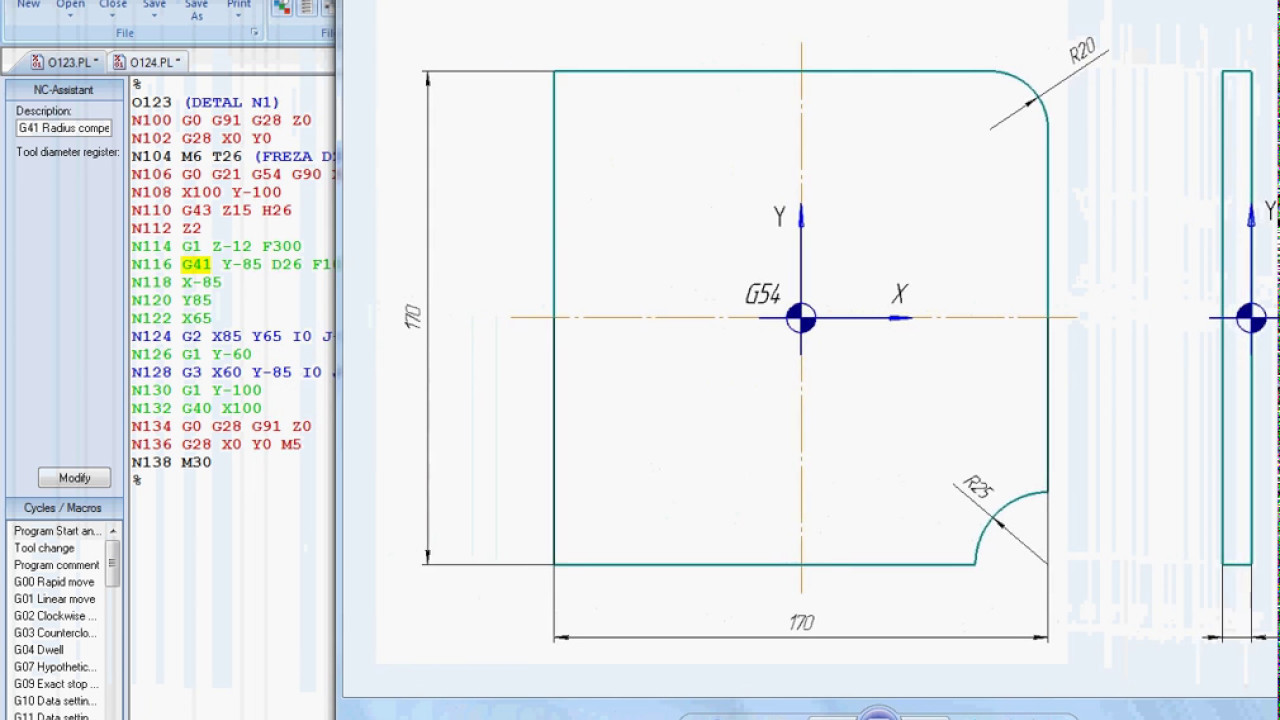

    Вот деталь в программе просмотра G-кода. Обратите внимание на вводное движение в левом нижнем углу.

    При использовании компенсации радиуса инструмента подумайте о направлении резания.Если вы двигаетесь по часовой стрелке, обрезайте слева от ваших координат. Для резов против часовой стрелки компенсируйте вправо. Возможно, вам придется поэкспериментировать, чтобы получить представление о компенсации инструмента.

    Устная / письменная речь G-код

    Попрактикуйтесь в использовании команд G0, G1, G2, G3 и G40 / 41/42, написав несколько простых программ. Вы можете скачать здесь программу просмотра G-кода, которая позволит вам увидеть результаты вашего кода. Попробуйте запрограммировать в миллиметрах, написав G21 в первой строке.Когда вы знаете эти команды, вы знаете достаточно G-кода, чтобы создавать всевозможные программы ЧПУ.

    Подпишитесь на сборку фрезерного станка с ЧПУ в популярном университете деревообработки, чтобы получить полные планы, чертежи и инструкции по созданию собственного станка с ЧПУ. Вы узнаете еще больше о G-коде.


    Рекомендации по продукту

    Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты с учетом их полезности и качества.

    Программное обеспечение от MultiCam | Программные решения для вашей системы резки с ЧПУ

    ОПЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MULTICAM:

    Простое программирование увеличивает производительность — MultiCam специализируется на продаже высокопроизводительных станков с ЧПУ и систем резки. MultiCam гордится тем, что является авторизованным продавцом нескольких простых в использовании программных решений, которые напрямую повлияют на вашу производительность и прибыль.MultiCam поможет вам выбрать правильное программное обеспечение для вашего производственного приложения, установить и интегрировать системы, а также проведет полное обучение для вашей команды.

    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ COREO CAD / CAM

    Coreo — это надежная платформа CAD / CAM, которая красноречиво увлекает пользователя от художественного проектирования вплоть до выполнения готовой работы. Конечные пользователи могут оптимизировать рабочие процессы, чтобы быстро и эффективно обеспечивать качественную резку. Coreo оснащает станки MultiCam расширенными функциями, чтобы свести к минимуму ошибки, которых можно избежать, и повысить производительность.

    • Все в одном ПО ЧПУ
    • Простое и быстрое проектирование деталей
    • Импорт, траектория инструмента, раскладка и вывод
    • Запустить машинные файлы и получить подробные отчеты

    Программное обеспечение EnRoute CAD / CAM

    EnRoute предоставляет программные решения ЧПУ для повседневной резки, изготовления вывесок, приложений для творческого дизайна и многоуровневого производства. Разработанный для фрезерных станков с ЧПУ, лазеров, плазменных и гидроабразивных систем, EnRoute объединяет коммерческие инструменты проектирования и производства в инновационном решении для проектирования CAD / CAM.

    • Полный проект CAD
    • Ассоциативная траектория
    • Вложенное производство и столярные изделия
    • Библиотеки параметрических 3D-текстур

    Engview Пакет для дизайнеров пакетов и дисплеев

    Engview Package & Display Designer Suite специализируется на программном обеспечении CAD / CAM для коробок и дисплеев POP / POS. Engview использует интеллектуальные чертежи и реалистичное виртуальное моделирование, чтобы дизайнеры могли воплощать мечты в реальные концепции. Создавайте инновационную упаковку и дисплеи POP / POS с помощью самого удобного решения, которое даст вашему бизнесу возможность добиться успеха.

    • Поддерживаемые материалы: складной картон, гофрированный картон и жесткий картон
    • Интеграция с Adobe Illustrator
    • Библиотека дизайнов упаковки и дисплеев
    • 3D-ведущий
    • Оптимизатор компоновки / раскроя

    Alphacam

    Alphacam — ведущее CAM-решение для деревянных, металлических, каменных и композитных компонентов. Alphacam был разработан для производителей, которым нужны быстрые и эффективные траектории инструмента и создание надежного, готового к работе кода ЧПУ.

    • Лучшее решение CAM для фрезерования, токарной обработки, профилирования и электроэрозионной обработки
    • Специально разработан для обработки мрамора и камня
    • Многоосевое программирование
    • Эффективная функция раскроя
    • Инструменты для создания 3D-компонентов

    SigmaNEST

    SigmaNEST — лучшее программное обеспечение для раскроя в отрасли и ведущая система CAD / CAM для резки профилей и листового металла. SigmaNEST интегрируется с большинством программ проектирования и производства, используя простой и легкий в освоении интерфейс.SigmaNEST действует как центр интеграции нескольких машин, оптимизирует время производства и сокращает отходы за счет эффективного программирования машин.

    • Разработанный инженерами механизм раскроя обеспечивает беспрецедентное использование материала и эффективность раскроя
    • Совместимость со всеми типами машин, универсальность и масштабируемость

    ProNest

    ProNest — это ведущее в отрасли программное обеспечение для раскроя CAD / CAM для продвинутой механизированной резки. Специально разработан, чтобы помочь производителям и производителям повысить производительность, снизить затраты и улучшить качество деталей.ProNest предлагает решения для резки профилей для систем плазменной, лазерной и гидроабразивной резки.

    • Интуитивно понятное программное обеспечение, простое в использовании и выполняющее задания за меньшее количество шагов
    • Автоматически встраивает опыт процесса резки в код УП для конфигурации станка
    • Интерактивный ручной раскрой для разных материалов, толщины и классов в каждом задании

    НИЖНЯЯ ЛИНИЯ

    Программное обеспечение

    MultiCam является сердцем любого решения для резки MultiCam. Наша цель — упростить процесс программирования.Это повысит производительность, сократит количество отходов и сократит время выполнения заказа. Опыт программирования не должен требоваться для работы на вашем режущем станке, а программное обеспечение MultiCam разработано, чтобы упростить навигацию по программам и резку с ЧПУ на уровне оператора. Автоматизация этих задач экономит драгоценное время и упрощает производственный процесс. MultiCam Software стремится предложить лучшее решение, соответствующее вашим потребностям.

    Если у вас есть вопросы о программном обеспечении или вы хотите получить расценки, позвоните по телефону или по электронной почте .

    Лучшее БЕСПЛАТНОЕ программное обеспечение CAD CAM для фрезерных станков с ЧПУ: 5 лучших вариантов

    Найти идеальное программное обеспечение CAM может быть сложно, не говоря уже о том, чтобы найти его с ограниченным бюджетом.

    Итак, мы нашли время, чтобы найти лучшие бесплатные пакеты программного обеспечения CAM для маршрутизаторов с ЧПУ, которые существуют сегодня. Чтобы максимально использовать возможности вашего станка с ЧПУ, очень важно иметь правильное программное обеспечение для выполнения работы.

    Что такое программное обеспечение CAM?

    Раньше, когда обработка на станках с ЧПУ еще не была внедрена, машинистам требовалось пройти серьезное обучение, прежде чем умело управлять станком.

    Фактически, они были удостоены почетного знака за то, что один-единственный человек должен был выполнять титанические задачи по интерпретации чертежей, определению скоростей, идентификации инструментов и ручному сборке деталей.

    Внедрение программного обеспечения для автоматизированного производства (CAM) произвело революцию во всем производственном процессе и автоматизировало различные действия.

    Vectric VCarve Pro Software v.10

    Программное обеспечение CAM — это цифровой инструмент, который позволяет пользователям создавать подробные инструкции (G-код), управляющие станками с ЧПУ. Каждая часть машины требует своей программы для своего функционирования. Хотя G-код является основным языком программирования ЧПУ, также используются Heidenhain и Mazak.

    Для производства, во-первых, дизайн находится в формате векторного файла и преобразуется в G-код. G-код взаимодействует с машиной и управляет скоростью и перемещением по осям x, y, z.

    Выбор лучшего программного обеспечения CAM может быть непростым и зависит от множества факторов, включая тип вашего маршрутизатора с ЧПУ, оборудование, которое вы используете, и деньги, которые вы готовы вложить.

    В то время как платное программное обеспечение предлагает невероятные функциональные возможности, некоторые отличные бесплатные пакеты программного обеспечения CAM предоставляют ряд привлекательных функций. Здесь мы составили список лучших бесплатных программ CAM для маршрутизаторов с ЧПУ.

    Лучшее бесплатное программное обеспечение CAM для маршрутизаторов с ЧПУ

    1.

    Операционные системы LinuxCNC
    — Linux

    Без сомнения, LInuxCNC является главным конкурентом основного платного программного обеспечения серии Mach. LinuxCNC популярен среди любителей, поскольку он полностью бесплатен, имеет открытый исходный код и предлагает впечатляющие возможности.

    Могут применяться для привода фрезерных станков. 3D-принтеры, токарные станки, плазменные резаки, лазерные резаки, шестигранники, манипуляторы и многое другое. Он использует операционную систему Linux с расширениями реального времени (RTAI и RTLinux) и может управлять до девяти суставов или осей станка с ЧПУ. LinuxCNC может обрабатывать периферийные элементы станка, такие как измерение длины инструмента, процедуры смены инструмента, охлаждение и т. Д.

    Основные характеристики
    • Простота настройки и настройки
    • Полный исходный код доступен под GNU GPLv2
    • Полезное и активное сообщество пользователей
    • Многочисленные предварительно настроенные шаблоны графического интерфейса пользователя
    • Отличная совместимость с популярными аппаратными интерфейсами управления станком
    • Поддержка расширенных функций, таких как жесткое нарезание резьбы, компенсация резца и т. Д.

    2. Универсальный отправитель G-кода

    Операционные системы — Linux, Windows, Raspberry Pie и OS X

    Доступный на GitHub универсальный отправитель G-кода (UGS) — излюбленный выбор бесчисленных любителей ЧПУ. Он включает настраиваемую оптимизацию G-кода, которая удаляет лишний код, такой как пробелы, комментарии и т. Д., И преобразует дуги.

    UGS — это программное обеспечение на основе Java, которое работает с контроллерами ЧПУ, такими как TinyG, GRBL, с помощью ПК. Поскольку он основан на Java, он поддерживает все основные ОС.Он предлагает простое решение, если вы хотите точно управлять станками с ЧПУ TinyG и GRBL.

    Основные характеристики
    • Исполняемые универсальные JAR-файлы, не требующие установки
    • Настраиваемая оптимизация G-кода
    • Элегантный и интуитивно понятный пользовательский интерфейс
    • 3D-визуализатор G-кода с синтаксисом с цветовой кодировкой и инструментом реального времени обратная связь по положению
    • Работает в различных операционных системах
    • Более 3000 строк тестового кода и 1000 строк документации

    3.

    G-Simple
    Операционная система — Windows, Linux и Raspberry Pie

    G-simple — одно из самых простых программ CAM, доступных для 3-осевой обработки.

    Он расширяет возможности за счет использования обновленного дюймового режима, доступа к обширной библиотеке инструментов и материалов, применения различных фильтров для удаления лишнего материала, настройки постобработки, регулировки сверления и гравировки текста.

    Хорошо работает практически с любым ноутбуком или компьютером, что делает его отличным программным обеспечением для ЧПУ.

    Основные характеристики
    • Регулируемый фильтр для удаления излишков материала
    • Перемещение, поворот, отражение, масштабирование
    • Улучшенный дюймовой режим
    • Сжатие и расширение текста
    • Выравнивание текста
    • Простота настройки постпроцессора (GSPOST.EXE)
    • Возможность выбора параметров фрезерования для каждого объекта.

    4. CAMotics

    Операционная система — Linux, macOS, Windows

    С помощью CAMotics вы можете моделировать 3-х осевые программы обработки с ЧПУ и визуализировать их результаты в 3D.Это одно из лучших бесплатных программ CAM, интегрированное с мощными инструментами, которое поможет вам избежать опасных и дорогостоящих ошибок.

    Обширная онлайн-документация, встроенные примеры и поддержка сообщества позволят вам запускать моделирование в кратчайшие сроки.

    Это важный инструмент моделирования с ЧПУ, который подходит для высокотехнологичных пользователей и при этом достаточно удобен для начинающих.

    Основные характеристики
    • Быстрое 3-осевое моделирование с ЧПУ с 3D-визуализацией результатов
    • Имитирует цилиндрические, шероидные, конические, конические и сферические формы инструментов
    • Экспорт в файлы STL
    • Поддержка многопоточности для сложных заданий
    • Трехмерная визуализация траектории движения инструмента
    • Функция измерения высоты для файлов G-кода

    5.

    Программное обеспечение PyCAM для ЧПУ
    Операционная система — Linux

    PyCAM — это популярный генератор траекторий для 3-осевой обработки с ЧПУ. Модель 3D-дизайна в формате STL или 2D-контурные модели из файлов SVG, DXF и PS / EPS можно быстро загрузить и преобразовать в G-код. Полученную программу можно использовать с LinuxCNC или любыми другими контроллерами машины. PyCAM поддерживает широкий спектр стратегий траекторий для трехмерного и двухмерного контурного моделирования.

    Раньше они работали в Windows и macOS, но теперь поддерживают только Linux.Он находится под лицензией GNU GPLv3.

    Основные характеристики
    • Экспорт 3D-модели в STL, SVG и G-код
    • Операции с несколькими 3D-моделями
    • Обнаружение столкновений
    • Операции касания и смены инструмента
    • Указание измерения высоты, точности траектории и скорости обработки
    • Интерактивная 3D-визуализация
    • Параллельная обработка для использования всех ядер ЦП

    Final Take

    Если вы пользователь Windows, мы настоятельно рекомендуем Universal G-Code Sender. Если вы студент, вы также можете иметь право на бесплатную версию программного обеспечения Fusion360.

    Есть несколько хороших вариантов, но бесплатные варианты не всегда могут быть лучшими. Если вы серьезно относитесь к изучению того, как проектировать и программировать с помощью CAD / CAM, мы рекомендуем такое программное обеспечение, как Vectric Vcarve или Aspire.

    В целом, существует несколько отличных бесплатных возможностей CAD / CAM как для опытного машиниста, так и для любителя. Мы рекомендуем опробовать различные варианты, пока вы не найдете бесплатное программное обеспечение CAM, которое вам наиболее удобно для вашего комплекта фрезерного станка с ЧПУ.

    Лучшее программное обеспечение для обработки CAD, CAM и ЧПУ в 2021 году (бесплатно и платно)

    Программное обеспечение числового программного управления (ЧПУ) позволяет создавать программы для работы со станком. Для каждой части станка требуется своя собственная программа ЧПУ. Основным языком программирования ЧПУ является G-Code. В качестве альтернативы G-Code также используются Heidenhain и Mazak.

    G-код запрограммирован таким образом, что он управляет движением станка, регулируя положение осей x, y и z. Он способен контролировать скорость вращения и скорость движения.

    При обработке с ЧПУ обычно используются форматы файлов STEP и IGES. Эти форматы можно использовать на разных платформах.

    От проектирования до производства, станок с ЧПУ использует три различных типа программного обеспечения, а именно: CAD, CAM и программное обеспечение контроллера ЧПУ. Сначала вам понадобится дизайн в векторном файле, если у вас еще нет G-Code. Этот дизайн преобразован в G-код с помощью программы CAM.

    G-код используется для связи с станками с ЧПУ и позволяет станку двигаться по желаемому шаблону.

    Поскольку мы знаем, что многие наши читатели — новички, которые ищут лучшие инструменты для деревообработки и рекомендации.

    Мы подготовили эту статью на основе собственного опыта и исследований, которые позволят вам найти лучшее программное обеспечение для станков с ЧПУ, а также множество различных вариантов, которые являются как платными, так и бесплатными.

    Шаг 1. Создайте векторный файл (DXF) с помощью программы автоматизированного проектирования (CAD).

    Чтобы начать этап проектирования, вам потребуется векторный файл (векторный файл содержит координаты для перемещения инструментов по разным осям).Вы можете создавать дизайны и векторы с помощью программного обеспечения САПР, где САПР означает компьютерное проектирование.

    Самый распространенный формат векторных файлов — DXF. Это расширение файла для графического изображения, обеспечивающее взаимодействие данных между САПР и другими программами. Вы можете открывать файлы DXF в Mac и Windows OS.

    Самые популярные бесплатные сайты с файлами в формате обмена чертежами (DXF):

    1. Scan2CAD

    На этом сайте каждую неделю появляются новые дизайны. Каждая конструкция на 100% готова к резке для любых задач ЧПУ.

    2. Любовь SVG

    Предлагает бесплатные дизайны в форматах SVG и DXF. На этом сайте для загрузки доступно более 600 дизайнов. Папку с дизайнами можно загрузить в формате PNG, SVG, DXF и EPS.

    3. Поноко

    На этом сайте представлены готовые дизайны. Не все дизайны на этом сайте бесплатны. Некоторым платят за использование.

    4. Знаковый факел

    Предлагает множество дизайнерских коллекций DXF. Вы можете скачать в форматах CMX, DXF, EPS, SVG и AI.

    5. Плазменный паук

    Этот сайт предназначен для файлов изображений DXF. Вы можете скачать и поделиться как можно большим количеством файлов DXF.

    Вы можете создавать широкий спектр проектов в программном обеспечении САПР. Кроме того, вы можете использовать Scan2CAD для точного преобразования растрового дизайна в вектор и векторного в другой вектор.

    Это программное обеспечение использует технологию распознавания объектов для преобразования некоторых частей изображения в проекты САПР. Он также использует оптическое распознавание символов для преобразования текста в изображения в векторные форматы.

    Этот шаг относится к системам без G-кода. На рынке доступно много программного обеспечения САПР. Вам необходимо тщательно выбрать подходящее программное обеспечение, соответствующее вашим требованиям.

    5 лучших программ САПР, поддерживающих обработку с ЧПУ

    1. Rhino3D

    Rhino3d в основном используется для создания и редактирования поверхностей, сеток, кривых и твердых тел. В этом программном обеспечении также доступны инструменты трехмерного моделирования произвольной формы. Это коммерческое ПО для компьютерной графики и САПР.

    2. AutoCAD

    AutoCAD — самое популярное программное обеспечение САПР для 2D и 3D чертежей. Это программное обеспечение широко используется в гражданской, механической и архитектурной областях. За 34 года выпущено около 31 версии. Он выпущен как настольное приложение, работающее на микрокомпьютерах.

    3. SolidWorks

    Solidworks — это программа для 3D-моделирования. Это параметрический разработчик моделей. Он может создавать 2D-чертежи вместе с моделированием. Это первый выпущенный значительный инструмент для 3D-моделирования.Его можно использовать для расширенного 3D-моделирования и автоматически создаваемых 2D-чертежей. На данный момент выпущено около 27 версий. Это программное обеспечение широко используется в различных отраслях, таких как строительство, авиакосмическая промышленность, дизайн продукции и многие другие.

    4. Fusion 360

    Это облачное программное обеспечение, сочетающее в себе как механические, так и промышленные образцы. В основном это используется для оформления мебели. Здесь есть самые мощные инструменты моделирования, от базовых эскизов до полностью настраиваемых моделей.

    5.SketchList3D

    Sketchlist3D — это программа для проектирования мебели, которая позволяет упростить трудоемкие, масштабные и повторяющиеся задачи проектирования. Это программное обеспечение может легко манипулировать трехмерными объектами на экране. Это быстро, просто и очень гибко в использовании

    Fusion 360, за которым следует SolidWorks, являются наиболее популярными программными пакетами САПР. В Fusion 360 есть служебный программный инструмент, доступный вместе с пакетом, который позволяет вам делать все в одном месте. Он может работать в Windows, Mac OS и в браузерах.

    Это инструмент нового поколения с множеством возможностей, таких как создание проектов, управление данными, совместная работа, запуск моделирования, проверка проектов и многое другое. Следующее популярное программное обеспечение САПР, SolidWorks, работает в Microsoft Windows и является очень производительным программным обеспечением для работы с 3D. . Он имеет интегрированные инструменты аналитики и автоматизации проектирования.

    Помогает имитировать физическое поведение, подходящее для всех типов конструкций. Это одно из наиболее широко используемых программ САПР.

    Бесплатное программное обеспечение CAD

    1. NanoCAD

    NanoCAD — это недорогое программное обеспечение САПР для файлов DWG, 2D и 3D проектов CAD. Это может создать новый дизайн и поработать над существующим, чтобы улучшить его функции. Некоторые из основных функций этого программного обеспечения — оптимизация, файловая система предварительного просмотра чертежей, сглаживание, улучшенное управление файлами, контекстное меню и многое другое.

    2. Крылья 3D

    Wings 3D — это простой и самый мощный инструмент для моделирования с разбиением на части. Его обычно называют крыльями. Основное применение Wings 3D — модели полигонов низкого и среднего уровня

    3.DraftSight

    DraftSight — отличный поставщик решений 2D и 3D CAD для архитекторов, инженеров и строительных компаний. Он также отвечает требованиям профессиональных пользователей и дизайнеров САПР.

    4. QCAD

    QCAD — это программное приложение, используемое для 2D-проектирования и черчения. Он поддерживается платформами Linux, Unix, Microsoft Windows и Mac OS. Графический интерфейс пользователя основан на Qt Framework. Это программное обеспечение выпущено по Стандартной общественной лицензии.

    5.Проект IT

    Draft IT — это программа 2D САПР, подходящая для всех пользователей, удовлетворяющих требованиям офиса и дома. Вы можете создавать, распечатывать и сохранять свои рисунки.

    6. Sketch Up

    Sketch Up — это компьютерная программа для трехмерного моделирования, используемая для широкого спектра приложений, таких как архитектура, машиностроение, ландшафт, гражданское строительство, проектирование фильмов и видеоигр. Это простое программное обеспечение, но надежное в использовании. Он доступен в виде веб-приложения. Это также одно из лучших программ для деревообработки, и оно часто используется мастерами по дереву, которые ищут бесплатную программу для проектирования мебели.

    7. OnShape

    Программная система

    OnShape доступна и доставляется через Интернет через сервисную модель. Он широко использует облачные вычисления. Каждое обновление этого программного обеспечения выпускается непосредственно в веб-интерфейс. Это позволяет пользователям совместно работать над единым общим дизайном.

    8. FreeCAD

    FreeCAD — это универсальная программа параметрического 3D-моделирования в САПР. Это программное обеспечение для информационного моделирования зданий, которое поддерживает метод конечных элементов. Это программное обеспечение может использовать язык программирования Python.Это в основном предназначено для использования в машиностроении.

    9. TinkerCAD

    TinkerCAD — это онлайн-программа для 3D-моделирования, работающая в веб-браузере. У него простой интерфейс и простота использования. Это популярная программа для создания моделей для 3D-печати и конструктивной твердотельной геометрии

    .

    Это бесплатное программное обеспечение САПР намного проще и проще в использовании. Он не только обеспечивает 2D-рисование, но также помогает создавать 3D-модели.

    Если вы не хотите создавать дизайн самостоятельно, вы можете попробовать вырезать рисунки в формате DXF в качестве альтернативного варианта.Их легко найти на рынке. Лучшие бесплатные сайты в формате DXF: My DXF, Scan2CAD, Vector Ink, Ponoko, SignTorch, Free DXF и т. Д.

    Основным ограничением этого бесплатного программного обеспечения является его ограниченное количество исходных текстов.

    Scan2CAD может добавить больше по сравнению с другими вариантами в списке. Это отличный источник для CAD, CAM и ЧПУ. Он может предоставить вам готовые проекты ЧПУ. Scan2CAD предоставляет гибкие условия лицензирования и круглосуточную поддержку.

    Он предоставляет множество опций в функциях экспорта ЧПУ, таких как настройки Z, настройки масштаба, вращение дуги и окружности, а также опции G-кода Безье.

    Бонус : GrabCAD имеет интересную функцию под названием Workbench, которая позволяет пользователю совместно работать над проектом САПР с другими. Это платформа, на которой люди из всех слоев общества, такие как плотники, архитекторы и профессиональные дизайнеры, могут работать вместе и загружать тонны различных файлов САПР. Приобретенные компанией Stsratasys, теперь у них есть два продукта: GrabCAD Workbench и GrabCAD Print

    .

    Шаг 2: Преобразуйте векторный файл в G-код с помощью программного обеспечения для автоматизированного производства (CAM).

    Из программы CAD векторный файл преобразуется в G-код. Это язык, используемый при обработке с ЧПУ. Этот процесс выполняется с помощью программного обеспечения CAM, которое расшифровывается как Computer Aided Manufacturing. Программное обеспечение CAM может генерировать G-код из проекта САПР или изображения. Это программное обеспечение использует модели и сборки, созданные в программном обеспечении САПР, для создания траекторий, которые заставляют станки превращать конструкции в физические детали.

    Он может устранить разрыв между проектированием и производством путем соответствующей реализации чертежей, проектов и моделей и обеспечить ожидаемый результат. В конечном итоге это расширяет объем производства и изготовления. Некоторые программы CAM могут напрямую редактировать файл САПР и генерировать соответствующие G-коды с помощью программ редактирования САПР. Существуют программы редактирования G-кода, которые можно использовать для преобразования G-кода в Conversation CNC или для моделирования самого G-кода. G-Code — один из самых популярных и широко используемых языков программирования. G-код используется для инструктирования и управления автоматизированными инструментами. Это также указывает направление, в котором машина должна двигаться.

    Управляет машиной по скорости и глубине движения.Существует много типов файлов G-кода, самые популярные типы файлов G-кода — это .CNC, .NC и .TAP. Для простых требований, таких как круги и линии, вы можете легко создать G-код вручную. Но еще проще сделать то же самое с помощью программного обеспечения CAM. В новейшей системе обработки с ЧПУ 2D-чертежи больше не требуются для изготовления станка. Современные системы обработки могут напрямую интерпретировать геометрию детали из файлов 3D CAD. Давайте посмотрим на лучшее программное обеспечение CAM. После того, как модель CAD импортирована в CAM, программное обеспечение приступает к созданию модели для обработки.

    Лучшее платное программное обеспечение CAM
    1. MeshCAM

    1. MeshCAM

    MeshCAM работает со всеми программами 3D CAD. Поддерживаемые форматы файлов — STL и DXF. Это самая быстрая программа для генерации кода.

    2. OneCNC

    Программное обеспечение

    OneCNC предоставляет CAM-систему для фрезерования и токарной обработки станка. Он способен обрабатывать до 5 осей. Это единственное программное обеспечение CAM, необходимое для токарно-фрезерной обработки, плазменной, лазерной, фрезерной обработки с ЧПУ и многого другого.

    3. MasterCAM

    MasterCAM для Solidworks — самая популярная программа CAM. Он поддерживает любые форматы файлов САПР и обеспечивает трехмерное каркасное моделирование в реальном времени. Это самое старое и первое программное обеспечение, которое используется механиками и инженерами, вы можете использовать его для 5-осевой обработки. MasterCAM для solidworks — одно из первых программ, интегрировавших программу CAD с программным обеспечением CAM, поэтому, если вы ищете программное обеспечение CAD CAM, выберите MasterCAM.

    Бесплатное программное обеспечение CAM
    1.FreeMILL

    FreeMILL — фрезерный модуль для фрезерных и фрезерных станков. Это позволяет полностью моделировать модели деталей. Для этого программного обеспечения нет ограничений по времени, кодам или пробным версиям. Это помогает создавать траектории инструмента.

    2. G-Simple

    G-Simple — это простой пакет CAN для 3-осевой обработки. Он применяет различные фильтры для управления инструментами библиотеки, удаляет лишние материалы, настройки сверления и гравировку текста.

    3. PyCAM

    PyCAM генерирует траекторию для 3-осевой обработки. Он поддерживает файлы STL, DXF или SVG. Это поддерживает множество стратегий траектории для 3D и 2D моделей. Работает на Linux

    .

    Scan2CAD конвертирует растровые рисунки в векторный формат файла за несколько секунд. Пакеты растрового и векторного редактирования могут использоваться для создания оптимального векторного изображения для любой конструкции с ЧПУ. Он поддерживает 33 типа файлов и поставляется с пакетной обработкой. Scan2CAD — одно из самых популярных программ CAM.

    Шаг 3: Используйте программное обеспечение ЧПУ для обработки G-кода, чтобы машина работала желаемым образом.

    G-код из программного обеспечения CAM обрабатывается программным обеспечением ЧПУ. Основная задача программного обеспечения ЧПУ теперь состоит в том, чтобы ввести G-код и обеспечить правильные электрические выходы для работы фрезерного станка с ЧПУ. Существует два типа управляющего программного обеспечения с ЧПУ. Одно управляющее программное обеспечение встроено в ваш станок, а другое — программное обеспечение на базе ПК. Если вы используете станок с ЧПУ, такой как HAAS Vertical Machining, вам потребуется комплексное аппаратное и программное решение, встроенное в станок. При этом вы можете передать G-код прямо на машину.

    Лучшее программное обеспечение для контроллеров на базе ПК
    1. Мах

    1. Мах

    Серия Mach работает на большинстве ПК с Windows. Последняя версия — Mach5. Это можно настроить. Это может контролировать до 6 осей станка. Это программное обеспечение очень врожденное и настраиваемое. Mach4 — один из самых известных и широко используемых контроллеров станков с ЧПУ.

    2. LinuxCNC

    LinuxCNC полностью открыт. Это программное обеспечение работает в Linux.Это может контролировать до 9 осей. Это поддерживает жесткое нарезание резьбы и компенсацию резца. Это помогает в числовом управлении станками.

    3. TurboCNC

    TurboCNC может контролировать до 8 осей движения и обеспечивает полностью параметрическое программирование. Это полностью функциональная условно-бесплатная программа.

    4. Универсальный отправитель Gcode

    Universal Gcode Sender — это широко используемое программное обеспечение, используемое для преобразования дуг в линейные сегменты. Это полнофункциональная платформа G-Code, работающая под управлением JAVA.Это настраиваемая оптимизация G-кода, оценка продолжительности, поддержка кроссплатформенности, 3D визуализатор G-кода и многое другое, что можно добавить.

    Другое программное обеспечение для управления ЧПУ включает:

    1. Суппорт2PC

    Caliper2PC — это цифровой индикатор для фрезерных, токарных и других инструментальных станков. Это очень гибкое и удобное программное обеспечение

    2. Балдор HPGL

    Baldor HPGL предлагает бесплатный плоттер HPGL с ЧПУ с 2,5 осями управления.

    3. CNCZeus

    CNCZeus — это современное недорогое программное обеспечение для управления станком. Идеально подходит для больших профессиональных машин. Его функции включают состав резака, датчик оцифровки, оптимизированный язык ассемблера и многое другое.


    ЧПУ для деревообработки

    Деревообработка — это наиболее широко используемое применение фрезерного станка с ЧПУ, поскольку оно предлагает множество преимуществ и гибкость при работе с деревом, чем с любым другим материалом. Новички или мастера по дереву часто начинают работать с одиночными фрезерными станками с ЧПУ для создания вещей и проектов своими руками.

    Для таких пользователей мы рассмотрели лучшее программное обеспечение для деревообработки, поскольку есть много вещей, которые следует учитывать при получении вашего первого программного обеспечения для проектирования деревообработки, которое позволит работать с инструментами и элементами, которые вы хотите.

    3 лучших программы для деревообработки для вашего фрезерного станка с чпу:


    Часто задаваемые вопросы

    Что такое G-код и M-код?

    И G-код, и M-код несут разную информацию. G-код (геометрия) связан с размещением оборудования относительно заготовки, например с задачами резки и определения единиц.M-код (Разное) касается различных функций и конфигураций, таких как команды включения / выключения, скорости, смены инструмента и СОЖ.

    Трудно ли научиться обработке с ЧПУ?

    Научиться обработке с ЧПУ несложно. Хотя, если вы новичок в фрезерных станках / станках с ЧПУ, вам может быть немного сложно привыкнуть к количеству различных функций на станках с ЧПУ. Но как только вы это поймете, со временем все станет легко. Это похоже на изучение нового произведения искусства.


    Заключение

    Основные преимущества использования станков с ЧПУ в каждой отрасли:

    • Повышенная точность обработки
    • Позволяет легко выполнять сложные задачи
    • Обеспечивает гибкость
    • Стоимость обслуживания значительно ниже, если вы не выполняете тяжелые задачи.
    • Он сохраняет свою конструкцию и сокращает трудозатраты.
    • Значительно сокращает время на выполнение работы.
    • Могли работать целый день.
    • Отсутствие возможности человеческой ошибки и ручного вмешательства.

    Используя программное обеспечение станка с ЧПУ, вы можете полностью контролировать все производственные процессы и контролировать их от начала до конца. Процесс производства фрезерного станка с ЧПУ сокращает количество шагов, необходимых для изготовления детали.

    Весь процесс изготовления автоматизирован, и, выбирая правильное программное обеспечение ЧПУ на каждом этапе, вы повышаете эффективность.

    Одни и те же компоненты можно воспроизводить и тиражировать сколько угодно раз без ущерба для качества. Один человек может с легкостью управлять несколькими маршрутизаторами с ЧПУ, если он освоится с программным обеспечением с ЧПУ.

    Нет необходимости делать прототип модели. Вы можете напрямую смоделировать требования в программном обеспечении.

    Есть несколько ограничений, связанных с ЧПУ. Из-за возраста и сложности станки с ЧПУ имеют ограниченные возможности в системах управления и приводов.

    Большинство управляющих программ ЧПУ интерпретируют только движения по прямой и дуги окружности. Во многих случаях дуги ограничиваются главными плоскостями XYZ.

    Спрос на фрезерный станок с ЧПУ с огромными возможностями все еще растет. Хотя у него много ограничений, его преимуществ превосходит их. Следовательно, ЧПУ здесь надолго и время от времени расширяет свои возможности.

    10 Лучшее программное обеспечение для ЧПУ 2022

    Наличие лучшего программного обеспечения ЧПУ необходимо для воплощения ваших проектов в жизнь, независимо от того, новичок вы или любитель.Но с таким количеством различных программных фрезерных станков с ЧПУ, как узнать, какой из них вам подходит? Хорошее программное обеспечение ЧПУ отличается удобством использования, совместимостью с аппаратным и программным обеспечением, рядом функций, поддержкой клиентов и многим другим. Итак, есть ли они в программном обеспечении вашего станка с ЧПУ?

    ЧПУ или полностью называемое компьютерное программное обеспечение с числовым программным управлением позволяет запрограммировать работу станка. Для каждого компонента станка требуется своя программа ЧПУ. G-Code — наиболее часто используемый язык программирования ЧПУ.Хотя существует множество бесплатного программного обеспечения для 3D-ЧПУ, доступного для всех, некоторые из лучших программ могут стоить сотни долларов, поэтому вам нужно будет выбрать то, что соответствует вашему бюджету. Чтобы помочь вам, мы составили список лучшего программного обеспечения для ЧПУ, доступного прямо сейчас, включая бесплатное программное обеспечение с открытым исходным кодом и коммерческое ПО. Чтобы помочь вам принять лучшее решение, мы исследуем важные особенности каждого программного обеспечения. Но сначала давайте более подробно рассмотрим, как работает программное обеспечение ЧПУ.

    Как работает программное обеспечение ЧПУ?

    Первым шагом является создание проекта с помощью CAD, который полностью известен как программное обеспечение для автоматизированного проектирования, которое отличается от программного обеспечения для программирования с ЧПУ. Это можно рассматривать как образец вашего дизайна. Затем программное обеспечение маршрутизатора с ЧПУ использует эти «чертежи», чтобы направлять машину через производственный процесс. С помощью правильного программного обеспечения для проектирования с ЧПУ вы можете воплотить в жизнь любой дизайн, будь то простой кусок дерева или сложные ювелирные украшения, вырезанные лазером. После этого вам нужно будет использовать CAM (программное обеспечение для автоматизированного производства), которое преобразует ваш чертеж САПР в g-код.

    G-код

    является наиболее часто используемым языком программирования ЧПУ, и он, по сути, сообщает станку с ЧПУ, какую работу необходимо выполнить.Программное обеспечение для обработки G-кода позволяет редактировать и вводить ваш G-код, в то время как другие приложения просто отправляют код в прошивку. Протокол передачи, такой как параллельный порт DB25 или USB, напрямую подключает управляющее программное обеспечение ЧПУ к контроллеру ЧПУ. На основе информации, предоставленной программным обеспечением, контроллер направляет центральную коммутационную плату, которая впоследствии передает инструкции драйверам. Двигатели, управляющие каждой осью для производства моделей, получают инструкции от драйверов.Вы можете использовать программное обеспечение ЧПУ для управления станком и создания вашей модели после того, как у вас будет g-код. Это может быть сделано с использованием различных материалов, включая дерево, металлы и полимеры, что дает почти безграничное количество возможностей проекта.

    Выбор редакции: ПРОФЕССИОНАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ДИЗАЙНА ЧПУ VECTRIC VCARVE

    Наш лучший выбор

    9.7 / 10 Наша оценка

    Технические характеристики:

    Хотите создать уникальный дизайн? Vectric Vcarve поможет вам.Профессиональное программное обеспечение для проектирования фрезерных станков с ЧПУ Vectric V-Crave — это программное обеспечение для 2D и 3D, специально разработанное для резьбовых работ. Его способность импортировать векторные файлы дает ему преимущество перед другим программным обеспечением. Этот вид программного обеспечения для программирования с ЧПУ также может импортировать растровые изображения с полным набором 2D-проектов, а также макет инструмента для него.

    Программа может импортировать один файл 3D-модели в таких форматах, как STL, OBJ, 3DM и другие. Чтобы упростить процесс для пользователей, они также поддерживают импорт нескольких файлов изображений Vectric 3D.Он может быть односторонним или двусторонним, а также работать с ротационными заданиями. Если у вас ограниченный бюджет, то здесь также можно найти 3D-клипарт за тысячи долларов.

    Лучшее программное обеспечение для ЧПУ 202 2 — Для всех уровней квалификации

    1.

    Fusion 360 — Бесплатное ПО для ЧПУ

    Кто действительно хочет тратить деньги, когда вы можете получить свои услуги ЧПУ бесплатно? Fusion 360 здесь, чтобы держать ваши карманы полными и выполнять работу по дому.Fusion 360 — это бесплатное программное обеспечение для ЧПУ, которое объединяет дизайн, проектирование, электронику и производство на одной платформе. На единой платформе разработки вы можете интегрировать CAD, CAM, CAE и PCB. Он содержит EAGLE Premium, HSMWorks, Team Participant и доступ к потребительским сервисам, таким как генеративное проектирование, облачное моделирование и облачный рендеринг, в одном пакете. С полным набором инструментов для моделирования вы можете создавать вещи. Эскизы создаются и редактируются с использованием ограничений эскиза, размеров и полного набора инструментов эскиза.Геометрию, импортированную из файлов чужих типов, можно редактировать или восстанавливать. Измените дизайн, не беспокоясь о функциях, зависящих от времени.

    Являясь одним из лучших программ для ЧПУ, оно может разрабатывать и редактировать сложные параметрические поверхности для ремонта, исправления или проектирования геометрии, а также функции на основе истории, которые обновляются с изменениями конструкции, такими как выдавливание, поворот, подъем, сдвиг и т. Д. скоро. С самого начала это программное обеспечение было довольно простым в использовании. Изюминкой является то, что это совершенно бесплатно, а Coursera предлагает отличную специализацию. Это лучшее бесплатное программное обеспечение для ЧПУ. Это позволяет вам записывать процесс вживую.

    Характеристики продукта

    • Это инструмент для 3D-печати. ​​
    • Он использует G-код.
    • Имеет интегрированные CAM, CAD, PCB и CAE. как ремонт и ямка
    • Сюда же входит EAGLE Premium

    Плюсы

    • Имеет удобный графический интерфейс
    • Бесплатно для некоммерческого использования
    • Предпочтительно для таких задач, как 3D-печать
    • У него нет крутой кривой обучения
    • У него отличная служба поддержки
    • Универсальный
    • Это инструмент для точного моделирования

    Минусы

    • Иногда функциональность может измениться в середине проекта, нарушив рабочий процесс
    • Эта программа не для людей, не привыкших к 3D-моделированию.
    • Слабая поддержка органической скульптуры.

    Сводка

    Для людей, которые профессионально занимаются 3D-моделированием или скульптурой.Это отличный инструмент, но для людей, которые только начинают изучать поля, он может не подойти им.


    2. Inkscape — Бесплатное ПО для ЧПУ для 2D-проектирования

    Требуется бесплатное ПО с открытым исходным кодом для ЧПУ? Что ж, Inkscape — это бесплатная программа для рисования векторных изображений с открытым исходным кодом, которая очень популярна среди пользователей ЧПУ для 2D-моделирования. Есть два метода создания цифровых рисунков: растровые (растровые) и векторные. На самом базовом уровне векторы — это математические функции, которые показывают начальную и конечную точки фигуры, а также их координаты.В результате они не зависят от разрешения. Кроме того, поскольку это математические координаты, они могут быть преобразованы непосредственно в координаты резания, поэтому векторный рисунок является таким популярным подходом к моделированию для ЧПУ.

    Сторонние плагины поддерживаются Inkscape, что позволяет расширять его возможности, например создавать G-код прямо в программе. Inkscape — это бесплатное программное обеспечение для ЧПУ . Он экспортирует файлы ODF, DXF, Sk1, PDF, EPS и Adobe PostScript (если вы предпочитаете выполнять процесс CAM в другом месте).Вы также можете найти на их веб-сайте учебные пособия, которые помогут вам начать работу с приложением. Визуализация кода G и надстройки поддерживаются Inkscape. Он работает с большинством операционных систем, включая Windows, Linux и macOS.

    Характеристики продукта

    • Он поддерживает надстройки и экспорт DXF.
    • Поддерживает 2D-моделирование в программном обеспечении ЧПУ.
    • Он также имеет плагины сторонних производителей.
    • Имеет функции для визуализации G-кода.
    • Экспорт ODF, DXF, Sk1, PDF, EPS. , и файлы Adobe PostScript
    • Он позволяет редактировать узлы и упрощает строки
    • Это программное обеспечение ЧПУ с открытым исходным кодом
    • Имеет возможность печати
    • Совместимость со всеми операционными системами

    Плюсы

    • Удобно
    • Он поддерживает Windows и почти все операционные системы
    • Плагины сторонних производителей добавляют к нему дополнительные функции
    • Может экспортировать файлы различных форматов
    • Поддерживает 2D-моделирование

    Минусы

    • Нет поддержки клиентов
    • Пользовательский опыт не так хорош
    • Создание файлов с несколькими страницами — это немного технических вопросов.

    Сводка

    Для непрофессиональных пользователей, у которых нет ни гроша, чтобы потратить на какое-либо программное обеспечение ЧПУ, Inkscape поможет вам.Он предлагает множество функций бесплатно. Хотя в конечном итоге это немного сложно понять, когда кто-то освоится, им довольно легко пользоваться.


    3. Solidworks — Платное программное обеспечение для 3D-проектирования с ЧПУ

    SolidWorks — это комплексная программа моделирования, используемая инженерами в промышленных условиях. Из-за своего огромного объема загрузка и использование может быть немного медленной, так как это довольно большая программа.Трехмерное моделирование, создание чертежей, сборка, моделирование, исследования движения и процедуры CAM — это лишь некоторые из вещей, которых можно достичь. Он также используется для автоматизированного проектирования. Рисует чертежи и может подписывать материалы. Это бесплатное программное обеспечение для 3D ЧПУ для некоммерческого использования.

    SolidWorks, что неудивительно, является дорогой программой, но если ваша школа или образовательный центр приобрели лицензию, вы можете получить бесплатный доступ с академической лицензией. Если у вас нет академической лицензии, обновления выполняются автоматически.Есть много официальной поддержки, а также много официальных и неофициальных видео. Он имеет отдельную лицензию до 4000 долларов и поставляется с бесплатной лицензией, если вы хотите использовать ее в академических целях. Программное обеспечение открывает мир возможностей в сфере производства, позволяя пользователю описывать ограничения на его машине, которые программное обеспечение использует для генерации кода. SolidCAM — это инновация Dessault Systemes, разработанная для повышения эффективности и повышения производительности. Программа поможет вам работать без стресса. Это требует полного внимания потребителей. Программа, среди прочего, рассчитывает время производства, форму продукта и маршрут инструмента.

    Характеристики продукта

    • Используется для 3D-моделирования
    • CAM-моделирование и компьютерное проектирование (CAE) также могут быть выполнены с его помощью
    • Профессиональные чертежи чертежей создаются с помощью этого программного обеспечения ЧПУ
    • Это дает доступ к последним функциям через папку истории FeatureManager
    • Он совместим с операционной системой Windows

    Плюсы

    • Обеспечивает отличную поддержку клиентов
    • Упрощает автоматизацию для пользователя
    • Обеспечивает 3-осевой фрезерный элемент
    • Продукт с помощью этого программного обеспечения имеет гладкую поверхность
    • Дает эффективные результаты на высокой скорости
    • Удобно

    Минусы

    • Программное обеспечение иногда вылетает и тормозит
    • Он не предлагает вариантов с простыми словами, которые может быть трудно понять новичкам.
    • Не для новичков и требует времени для освоения

    Сводка

    SolidWorks, что неудивительно, дорогая программа, но она идеально подходит для вас, если вы находитесь в школе или образовательном центре и приобрели лицензию, вы можете получить бесплатный доступ с академической лицензией.Для профессиональных сотрудников, чтобы получить доступ к его профессиональным функциям, вам потребуется лицензия.


    4. AutoCAD (платный) — популярное программное обеспечение ЧПУ

    Если вы не слышали о программе AutoCAD CNC, значит, вы живете под камнем. Эти программы — единственные в своем роде. AutoCAD — это инструмент САПР, который поддерживает как 2D, так и 3D моделирование и используется в областях архитектуры, инженерии и дизайна.Это одна из наиболее полных программ 2D-моделирования на рынке с размерными линиями, цветовым кодированием, сечениями, интеллектуальными осевыми линиями и направляющими. Среди доступных 3D-услуг — 3D-сканирование, твердотельное, поверхностное и виртуальное моделирование. Вы можете создавать реалистичные визуализации и плоскости сечения.

    Наиболее широко используемое программное обеспечение САПР для 2D- и 3D-проектирования в AutoCAD. Эта программа часто используется в области гражданского строительства, машиностроения и архитектурного проектирования.За 34 года было выпущено около 31 версии. Это доступно как настольное приложение для использования на микрокомпьютерах. В дополнение к моделированию AutoCAD предоставляет функции крупномасштабного строительства, такие как составление бюджета, процесс строительства и возможность преобразовывать 2D-элементы в 3D-объекты. Это , программное обеспечение для фрезерного станка с ЧПУ , включает возможности CAM и позволяет добавлять сторонние надстройки. AutoCAD обеспечивает отличную поддержку клиентов.

    Характеристики продукта

    • Он может выполнять архитектурное и механическое, электрическое моделирование.
    • Он также может предоставлять услуги по моделированию сантехники.
    • Он специализируется на производстве инструментов для 2D- и 3D-моделирования.
    • Он расширяет функциональные возможности сторонних надстроек. -функциональность с Windows и MacOS
    • Совместимость с микрокомпьютерами

    Плюсы

    • Это экономит много времени, предлагая простые решения
    • Имеет множество версий с несколькими вариациями
    • В AutoCAD конфигурация проектирования для печати и рисования очень проста
    • Различные форматы упрощают настройку цветов, полей и слоев
    • Он предлагает универсальность
    • Он связан с несколькими платформами

    Минусы

    • Имеет высокую стоимость
    • Для работы необходим мощный компьютер

    Сводка

    Если вам нужно лучшее для коммерческого использования, AutoCAD — отличный вариант.Он имеет универсальные функции, обеспечивающие единое решение всех ваших проблем с ЧПУ.


    5. Vectric Vcarve — профессиональное программное обеспечение для проектирования ЧПУ

    Хотите создать уникальный дизайн? Vectric Vcarve поможет вам. Профессиональное программное обеспечение для проектирования фрезерных станков с ЧПУ Vectric V-Crave — это программное обеспечение для 2D и 3D, специально разработанное для резьбовых работ. Его способность импортировать векторные файлы дает ему преимущество перед другим программным обеспечением.Этот вид программного обеспечения для программирования ЧПУ также может импортировать растровые изображения с полным набором 2D-проектов, а также макет инструмента для него.

    Программа может импортировать один файл 3D-модели в таких форматах, как STL, OBJ, 3DM и другие. Чтобы упростить процесс для пользователей, они также поддерживают импорт нескольких файлов изображений Vectric 3D. Он может быть односторонним или двусторонним, а также работать с ротационными заданиями. Если у вас ограниченный бюджет, то здесь также можно найти 3D-клипарт за тысячи долларов.

    Характеристики продукта

    • Может импортировать 2D-файлы и изображения в растровые.
    • Предоставляет полный набор инструментов для 2D-дизайна и компоновки.
    • Оптимизация обработки карманов и сверления
    • Вкладыш и быстрая гравировка
    • Файлы 3D-моделей
    • Поддерживает несколько форматов, таких как STL, OBJ, 3DM и SKP

    Плюсы

    • В комплекте бесплатный клипарт стоимостью в тысячи долларов
    • Простота использования
    • Поддерживает различные форматы, что делает его удобным для пользователя
    • Поддерживает как 2D, так и 3D моделирование для ЧПУ
    • Обеспечивает неограниченные траектории и траекторию размера инструмента

    Минусы

    • ПО возврату не подлежит
    • Пользователю нужно время, чтобы понять

    Сводка

    Столярные работники с ограниченным бюджетом могут приобрести это программное обеспечение для ЧПУ, как будто оно служит своей цели и поставляется с бесплатным 3D-клипартом, который не только делает работу увлекательной, но и легкой.


    6. CAD CAM CNC Mill Software for GRML

    Это профессиональный программный пакет для CAD-CAM и станков с ЧПУ , который прост в установке и использовании. Это хорошо интегрированное решение предоставит вам все инструменты, необходимые для создания вашей конструкции и запуска вашего станка с ЧПУ. Вы можете использовать мышь или ввести координаты, чтобы построить простую или сложную геометрию с помощью САПР (автоматизированное проектирование).Вы также можете использовать фотографию и преобразовать ее в загружаемый и редактируемый формат. В меню справки вы можете легко найти обучающие видеоролики, которые покажут вам, как выполнять основные и сложные действия.

    ЧПУ (компьютерное числовое управление) имеет все необходимое для работы с ЧПУ и немедленного выполнения проектирования CAD-CAM. Обработка с ЧПУ выполняется нажатием одной кнопки. Одним щелчком мыши вы можете перейти из CAD-CAM в представление ЧПУ. CAD-CAM поставляется с руководством, в котором ясным и простым языком объясняется, что делать дальше.Каждая задача, которую вы выполняете с ЧПУ, имеет графическое и текстовое описание. Доступен обширный список предварительно определенных файлов конфигурации.

    Характеристики продукта

    • Автоматический установщик для GRBL
    • Имеет прошивку Arduino
    • Он имеет управляемую настройку Ch440
    • Rout Cad CAD-CAM для GRBL
    • USB-накопитель для самостоятельной установки
    • Можно запустить с помощью фрезерного станка с ЧПУ, лазера с ЧПУ
    • Он также служит RoutBot для ЧПУ GBRL

    Плюсы

    • Легко установить
    • Легко начать использовать несколько устройств, таких как фрезерный станок с ЧПУ и лазер
    • Обслуживает как функции CAD-CAM, так и ЧПУ
    • Функциональность упрощает использование
    • Универсальный
    • Поставляется с руководством пользователя
    • В руководстве пользователя также есть видеоуроки для лучшего понимания

    Минусы

    • Нет гарантии

    Сводка

    Это управляющее программное обеспечение для ЧПУ поставляется со всем необходимым для настройки ЧПУ и немедленного начала работы над проектом CAD-CAM.


    7. Becker CAD Программное обеспечение ЧПУ для 2D- и 3D-проектирования

    Кто не слышал о Беккере из программного обеспечения ЧПУ? Программное обеспечение ЧПУ Becker — это профессиональное программное обеспечение ЧПУ, которое предлагает услуги 2D и 3D для проектирования и моделирования. Он совместим с другим программным обеспечением, таким как AutoCAD. Архитекторам, инженерам-электрикам, строителям моделей, специалистам по домам и другим специалистам, которым необходимо создавать точные 2D- и 3D-элементы, понравится Becker CAD 12 3D.Файлы DWG / DXF можно импортировать и экспортировать, что делает их совместимыми с другими программами, такими как AutoCAD. BeckerCAD или также называемое программным обеспечением CNC CAD стало популярной альтернативой другим производителям благодаря своей превосходной функциональности и низкой стоимости.

    Программное обеспечение было разработано в Германии, поэтому оно также доступно на немецком языке. Как только человек купит это программное обеспечение, оно может работать на трех компьютерах. Профессиональные работники предпочитают такое программное обеспечение из-за их основных функций 2D и 3D, таких как округление углов многоугольника или даже добавление допуска к его размеру.

    Характеристики продукта

    • Многоязычное руководство
    • Решения для 2D и 3D моделирования
    • Совместимость с решениями САПР
    • Может импортировать и экспортировать файлы, такие как DXF и DWG
    • Поставляется с лицензией
    • Совместимо с AutoCAD
    • Он также совместим с операционной системой

    Плюсы

    • Это программное обеспечение обеспечивает совместимость с другим программным обеспечением ЧПУ
    • Можно импортировать и экспортировать в различных форматах
    • Это универсальное программное обеспечение
    • Обеспечивает множество функций для решения всех задач программирования ЧПУ
    • Дает плавный результат

    Минусы

    • Иногда он может не поставляться вместе с руководством пользователя, что затрудняет его понимание людьми

    Сводка

    Ищете программное обеспечение ЧПУ для начинающих? Это оно. Программное обеспечение ЧПУ Becker — это профессиональное программное обеспечение ЧПУ, которое предлагает услуги 2D и 3D для проектирования и моделирования. Он идеально подходит для начинающих и любителей. Следовательно, его также называют программным обеспечением для ЧПУ .


    8. RoutCad de Luxe — Профессиональный станок с ЧПУ

    Любимый профессионалами, это программный пакет для CAD-CAM и маршрутизатора с ЧПУ , который прост в установке и использовании. Это хорошо интегрированное решение предоставит вам все инструменты, необходимые для создания вашей конструкции и запуска вашего станка с ЧПУ.Вы можете использовать мышь или ввести координаты, чтобы построить простую или сложную геометрию с помощью САПР (автоматизированное проектирование). Вы также можете использовать фотографию и преобразовать ее в загружаемый и редактируемый формат. В меню справки вы можете легко найти обучающие видеоролики, которые покажут вам, как выполнять основные и сложные действия.

    ЧПУ содержит все необходимое для работы с ЧПУ и выполнения того, что вы создали с помощью CAD-CAM. Нажатие одной кнопки запускает обработку с ЧПУ. Одним щелчком мыши вы можете перейти из режима CAD-CAM в режим ЧПУ.CAD-CAM поставляется с руководством, в котором простым языком объясняется, что вам делать дальше. Каждая задача, которую вы выполняете с ЧПУ, сопровождается графическим и текстовым описанием. Существует длинный список предопределенных файлов конфигурации. Вы можете выбрать ЧПУ из списка для его автоматической настройки или вручную ввести параметры конфигурации. Он поставляется с пошаговой настройкой драйвера Ch440, а также с автоматической установкой для текущего GRBL.

    Характеристики продукта

    • Имеет автоматическое сопряжение
    • Он поддерживает RoutCad CAD-CAM для GRBL
    • Он включает ЧПУ RoutBot для GRBL
    • Поставляется с автоматическим установщиком
    • Он работает как фрезерный станок с ЧПУ и как лазер
    • Плоттер с ЧПУ XY также включен
    • Легко работает с win 2000, XP, 7,8,10 или Pro

    Плюсы

    • Поддерживает английский, французский и испанский
    • Совместима со всеми версиями окон
    • Может легко работать с такими форматами, как. DXF для импорта и экспорта
    • Простота использования
    • Может работать как фрезерный станок с ЧПУ, лазер и XY плоттер
    • В руководстве пользователя также есть видео
    • Имеет автоматический офсет

    Минусы

    • Несовместимо с Linux и MacOS
    • Для правильной работы требуется 512 МБ или больше ОЗУ

    Сводка

    Он имеет все функции, необходимые для удовлетворения их потребностей в программном обеспечении ЧПУ, но он предпочтителен для профессиональных пользователей с тяжелой оперативной памятью и компьютерными системами.


    9. CAD-CAM CNC Laser Software

    Требуется программное обеспечение, которое может выполнять функции лазера? Что ж, это профессиональный программный пакет CAD-CAM и ЧПУ, который прост в установке и использовании. Это хорошо интегрированное решение, программное обеспечение для гравировки с ЧПУ , которое предоставит вам все инструменты, необходимые для создания вашей конструкции и запуска вашего станка с ЧПУ. Вы можете использовать мышь или ввести координаты, чтобы построить простую или сложную геометрию с помощью САПР (автоматизированное проектирование).

    Вы также можете использовать фотографию и преобразовать ее в загружаемый и редактируемый формат. В меню справки вы можете легко найти обучающие видеоролики, которые покажут вам, как выполнять основные и сложные действия.

    Направление и последовательность обработки легко определялись с помощью мыши. ЧПУ (компьютерное числовое управление) имеет все необходимое для работы с ЧПУ и немедленного выполнения проектирования CAD-CAM. Вы можете выбрать лучшее программное обеспечение ЧПУ из списка, чтобы настроить его автоматически, или вручную ввести параметры конфигурации.Он включает пошаговую настройку драйвера Ch440, а также автоматическую установку последней версии GRBL. Обработка с ЧПУ выполняется нажатием одной кнопки. Одним щелчком мыши вы можете перейти из CAD-CAM в представление ЧПУ. CAD-CAM поставляется с руководством, в котором ясным и простым языком объясняется, что делать дальше. Каждая задача, которую вы выполняете с ЧПУ, имеет графическое и текстовое описание. Доступен обширный список предварительно определенных файлов конфигурации.

    Характеристики продукта

    • Он имеет драйвер Ch440.
    • Он имеет автоматическую установку.
    • Предоставляет CAD-CAM, обе функции, а также вид ЧПУ.
    • Обработка с ЧПУ, нажатием одной кнопки.
    • . а также станки

    Плюсы

    • Предоставляет предварительно определенные расширенные файлы
    • Каждая задача ЧПУ имеет графическое или текстовое описание
    • Графика доступна для загрузки и редактирования
    • Поставляется с учебными фильмами
    • Поставляется с текстовым руководством для эффективного обслуживания

    Минусы

    • Несовместимо с другими операционными системами, кроме windows
    • Пользователю нужно время, чтобы понять

    Сводка

    Среди программного обеспечения, выполняющего функции лазера, это первое место. Чтобы понять это, нужно время, но оно хорошо служит своей цели.


    10. AutoCAD 2020 CNC Software — для начинающих

    Среди множества программ AutoCAD 2020 даже не нуждается в представлении. AutoCAD 2020 — это 34-я основная версия флагманского программного обеспечения САПР Autodesk. Новый стиль AutoCAD 2020, вероятно, станет первым, что заметит большинство пользователей. Темой по умолчанию при первом запуске программы является «темная», которая имеет более современный синий фон, который значительно облегчает восприятие глаз.Обновленная версия, а также семь специализированных наборов инструментов — AutoCAD Architecture, AutoCAD Electrical, AutoCAD Map 3D, AutoCAD Mechanical, AutoCAD MEP, AutoCAD Plant 3D и AutoCAD Raster Design — были доступны для загрузки 27 марта. другие наборы инструментов необходимо загружать отдельно, все они включены в единую годовую подписку AutoCAD.

    Членство в AutoCAD 2020 теперь включает бесплатный доступ к приложениям AutoCAD Web и AutoCAD Mobile с прошлого года. Сохраняйте чертежи в облачной службе Autodesk A360, открывайте их в полевых условиях в браузере или на мобильном устройстве, а затем сохраняйте любые изменения обратно в облако с помощью команды «Сохранить в Интернете и на мобильном устройстве».Значки выделяются больше, а контекстно-зависимые ленты выглядят более единообразно. Вы по-прежнему можете использовать «светлую» тему и сделать ленту не совсем белым фоном.

    Характеристики продукта

    • Он поддерживает инструменты рисования
    • Позволяет пользователю добавлять размеры
    • Он поддерживает 2D и 3D моделирование
    • Идеально подходит для архитектурного моделирования и механического, электрического моделирования
    • Он совместим с Windows и MacOS
    • Он также совместим с микрокомпьютерами

    Плюсы

    • Удобно
    • В этой версии особое внимание уделяется взаимодействию с темными и светлыми темами.
    • Имеет множество версий с несколькими вариациями
    • Он предлагает универсальность
    • Легко совместим с различными форматами файлов

    Минусы

    • Имеет высокую стоимость
    • Для работы необходим мощный компьютер
    • Не поддерживает Linux

    Сводка

    Если вы не хотите мгновенно тратить тысячи долларов и хотите опробовать несколько программ ЧПУ, чтобы выбрать наиболее подходящее для вас.Это отличный вариант для этого. Это также дает гораздо лучший пользовательский опыт.

    Руководство пользователя для получения лучшего программного обеспечения для ЧПУ

    При составлении этого списка мы просмотрели все программы, представленные на рынке, и выбрали лучшие по следующим критериям:

    Адаптивность

    Крайне важно найти надежное сочетание программ, которые будут работать с различными платами управления, а также определить, с какими технологиями резки программа могла бы работать для управляющего программного обеспечения. Кроме того, программное обеспечение должно быть совместимо с вашей текущей технологией.

    Рентабельно

    Программное обеспечение должно быть рентабельным, нужно платить только за те функции, которые он будет использовать. Ищите варианты, доступные как для любителей, так и для профессионалов.

    Характеристики

    Для программного обеспечения моделирования, например, рассматривается, поддерживает ли оно 2D или 3D моделирование, включает ли оно CAM, а также сложность моделей, которые оно может создавать.В случае программного обеспечения для моделирования вы должны сконцентрироваться на количестве машин, которые оно может моделировать, и количестве инструментов, которые оно может использовать. Визуализация процесса управления в реальном времени и пользовательский интерфейс были ключевыми аспектами управляющего программного обеспечения.

    Удобство для пользователя

    Ищите программное обеспечение, которое простое и удобное в использовании, чтобы вам не приходилось тратить месяцы на его изучение. Также просмотрите отзывы пользователей и выберите программы, которые выполняют свои обещания с точки зрения емкости, пользовательского интерфейса, ценности и других факторов.


    Часто задаваемые вопросы

    Какое программное обеспечение для управления ЧПУ самое лучшее?

    Нашим фаворитом являются профессиональные программы для проектирования фрезерных станков с ЧПУ AutoCAD 2020 и Vectric V-Crave.

    Какое программное обеспечение ЧПУ является наиболее распространенным?

    Fusion 360, без сомнения, самая широко используемая программа на рынке. Это программа управления, которая работает с широким спектром оборудования и зарекомендовала себя как лидер на рынке недорогого программного обеспечения для управления ЧПУ.

    Какое программное обеспечение вам нужно для станка с ЧПУ?

    На станке с ЧПУ создание детали представляет собой трехэтапную процедуру. Для создания детали используется приложение для рисования САПР (системы автоматизированного проектирования), такое как AutoCAD. Затем чертеж САПР преобразуется в G-код с помощью приложения CAM (Computer-Aided Manufacturing). Наконец, станок с ЧПУ управляется G-кодом, пока он производит деталь.

    Какое программное обеспечение G-кода самое лучшее?

    Если вы любитель и используете G-Code только для программирования домашнего 3D-принтера, то, например, лучшим решением будет один из автономных симуляторов с открытым исходным кодом или программное обеспечение AutoCAD или Solidworks.Одну из библиотек MATLAB или Python, возможно, стоит проверить, если вы исследователь или программист, желающий глубже погрузиться в моделирование. Наконец, если вы работаете в отрасли, вам понадобится программное обеспечение, простое в использовании, надежное и не доставляющее вам лишних головных болей. RoboDK — отличный выбор для роботизированной обработки и 3D-печати. Посмотрите на хороший пакет CAM для любого другого ЧПУ.


    Наши лучшие предложения

    Хотя, все программное обеспечение ЧПУ, которое мы подобрали для вас, идеально подходит.Но эти двое — наш лучший выбор

    1. AutoCAD 2020

    Это программное обеспечение ЧПУ обладает всеми функциями AutoCAD, но с гораздо лучшими темами и дизайном. Делает его простым в использовании и приятным на вид.

    2. Vectric V-Crave профессиональная программа для проектирования фрезерных станков с ЧПУ

    Профессиональное программное обеспечение для проектирования фрезерных станков с ЧПУ Vectric V-Crave представляет собой программу 2D и 3D, разработанную специально для вырезания лекал. У него есть преимущество перед другим программным обеспечением, поскольку он может импортировать векторные файлы.


    Заключение

    Вы можете полностью контролировать все процессы, связанные с производством, и контролировать непрерывный процесс с помощью программного обеспечения станка с ЧПУ. Технология изготовления фрезерного станка с ЧПУ сводит к минимуму количество шагов, необходимых для создания детали. Весь процесс изготовления автоматизирован, и вы можете повысить производительность, выбрав соответствующее программное обеспечение ЧПУ на каждом этапе. Без ущерба для качества одни и те же компоненты можно дублировать и воссоздавать столько раз, сколько потребуется.Если он ознакомится с программным обеспечением ЧПУ, один человек сможет легко контролировать множество фрезерных станков с ЧПУ.

    Программное обеспечение

    ЧПУ позволяет станкам с ЧПУ, которые достаточно точны для производства высококачественных компонентов для конечных приложений с числовым программным управлением. Адаптивность материалов этого метода позволяет изготавливать широкий ассортимент продукции. Обработка с ЧПУ стала рентабельной производственной технологией для множества проектов, и это было достигнуто только с помощью программного обеспечения ЧПУ. Потребность в маршрутизаторах с ЧПУ с широкими возможностями продолжает расти.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
