Пылевато глинистые грунты это: Глинистые грунты: классификация, характеристика, консистенция, пластичность

Глинистые грунты: классификация, характеристика, консистенция, пластичность

Вторсырье → Почва → Классификация и свойства глинистых грунтов

Содержание:

• 1 Гранулометрический состав и пластичность
• 2 Составы с различными примесями

Глинистые грунты по праву считаются наиболее распространенным типом горных пород.

Рассмотрим более подробно характеристику глинистых грунтов:

• В их состав входят  мельчайшие глинистые частицы (размером менее  0,01 мм, имеющие форму пластинок или чешуек) и частицы песка.
• Обладают большой пористостью, в связи с этим имеют способность свободно поглощать и удерживать воду. Даже при частичном высыхании  удерживают в себе влагу.
• При замерзании жидкость превращается в лед, при этом увеличивая общий объем грунта. Все породы, которые содержат в себе частицы глины, подвержены этому негативному влиянию, и чем больше ее в составе, тем сильнее проявляется данное свойство.
• Благодаря консистенции глинистых грунтов, порода обладает связывающими свойствами, которые выражаются в способности сохранять свою форму.
• В соответствии с содержанием частиц глины, существует классификация глинистых грунтов: глина, суглинки и супеси.
• Способность деформирования породы без разрывов под воздействием внешних нагрузок, и сохранение формы после ее прекращения, называют пластичностью глинистых грунтов. Степень пластичности определяет строительные свойства глинистых пород: влажность, плотность, сопротивлению сжатию. При увеличении влажности происходит уменьшение плотности и сопротивление сжатию.

Гранулометрический состав и пластичность

Классификация глинистых грунтов более детально:

Супесь

• Содержание в супеси глинистых частиц около 10 %, остальной объем занимают песчаные частицы.
• По своим характеристикам почти не отличается от песка. Бывает двух видов: легкая (в составе до 6%  глиняных частиц) и тяжелая (до 10%).
• Растирая супесь во влажных ладонях, отчетливо заметны частицы песка.
• Комки в сухом состоянии  имеют рассыпчатую структуру и легко крошатся при ударе.
• Шар, сформированный из увлажненной супеси, при давлении легко рассыпается.
• Отличается сравнительно низкой пористостью (0,5-0,7), по причине высокого содержания песка.
• Несущая способность супеси имеет прямую зависимость от влажности глинистых грунтов.

Суглинок

В суглинке содержание глинистых частиц  может достигать 30% от общего веса. Как и в супеси, суглинок содержит большую часть песка, поэтому его можно назвать песчано-глинистым грунтом.

• В сравнении с супесью, отличается большей связанностью, при определенных условиях может сохранять форму, не распадаясь на мелкие куски.
• Тяжелые суглинки содержат до 30% глинистых частиц, а легкие до 20%.
• Сухие куски сглинка не так тверды, как глина, при ударении рассыпаются на небольшие куски.
• При увлажнении суглинок мало пластичен.
• При растирании, в ладонях четко заметны песчаные частицы.
• Комки легко раздавливаются.
• Шар, сформированный из увлажненного суглинка, при надавливании превращается в лепешку, с характерными трещинами по краям.
• Пористость суглинка несколько выше, чем супеси (0,5­–1).

Глина

В глине содержится более 30% глинистых частиц. Среди грунтов, она имеет наибольшую связанность.

• В сухом состоянии глина твердая, при увлажнении становиться пластичной, вязкой, прилипает к пальцам.
• При растирании в ладонях песчаных частичек практические не ощущается, комки раздавить довольно затруднительно.
• При разрезании ножом пласта сырой глины, на гладком срезе не видно песчинок.
• Скатанный шарик из увлажненной глины при надавливании превращается в лепешку без трещин.
• Обладает наибольшей пористостью (до 1,1).

Составы с различными примесями

Пылевато-глинистые грунты представляют собой состав, в котором содержится примесь органических веществ (0,05–0,1). По степени  засоленности их разделяют:

• засоленные – содержание солей в составе превышает 5%;
• незасоленные;

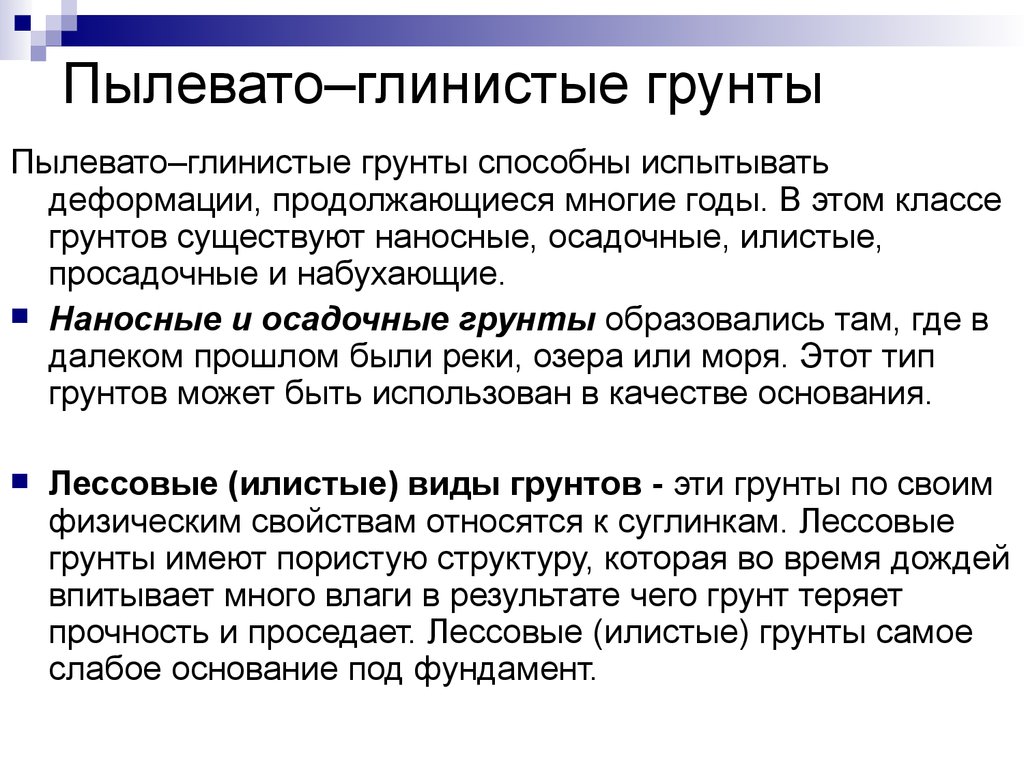

Пылевато-глинистые грунты включают в свой состав специфические породы, которые проявляют неблагоприятные свойства при замачивании:

• набухающие – грунты, которые при замачивании химическими растворами или водой способны увеличиваться в объеме.

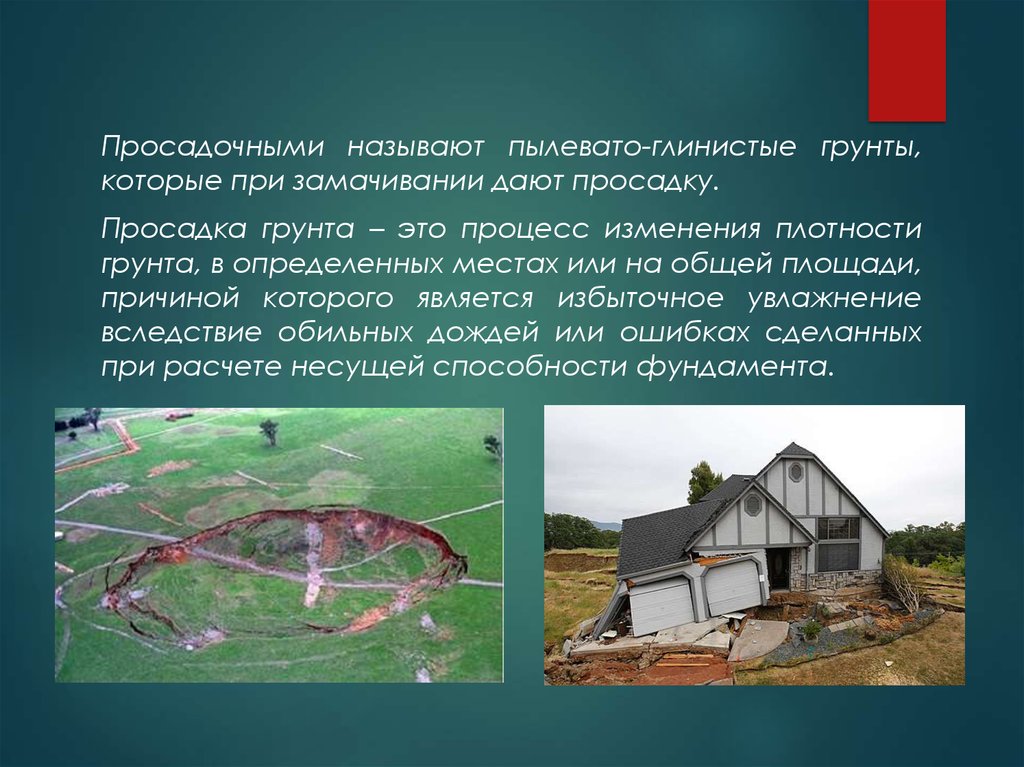

• просадочные – породы, которые под воздействием внешнего давления или собственного веса, а также при значительном увлажнении водой способны давать просадку.

Среди пылевато-глинистых пород следует отдельно выделить илы и лессы.

• Лессовые породы имеют характерную макропористость, в их составе содержится карбонат кальция, а при замачивании большим количеством воды под нагрузкой дают просадку, легко размокают и размываются.
• Илом называют осадок водоемов, который образовался в результате различных микробиологических процессов, имеющий влажность, граничащую с текучестью.

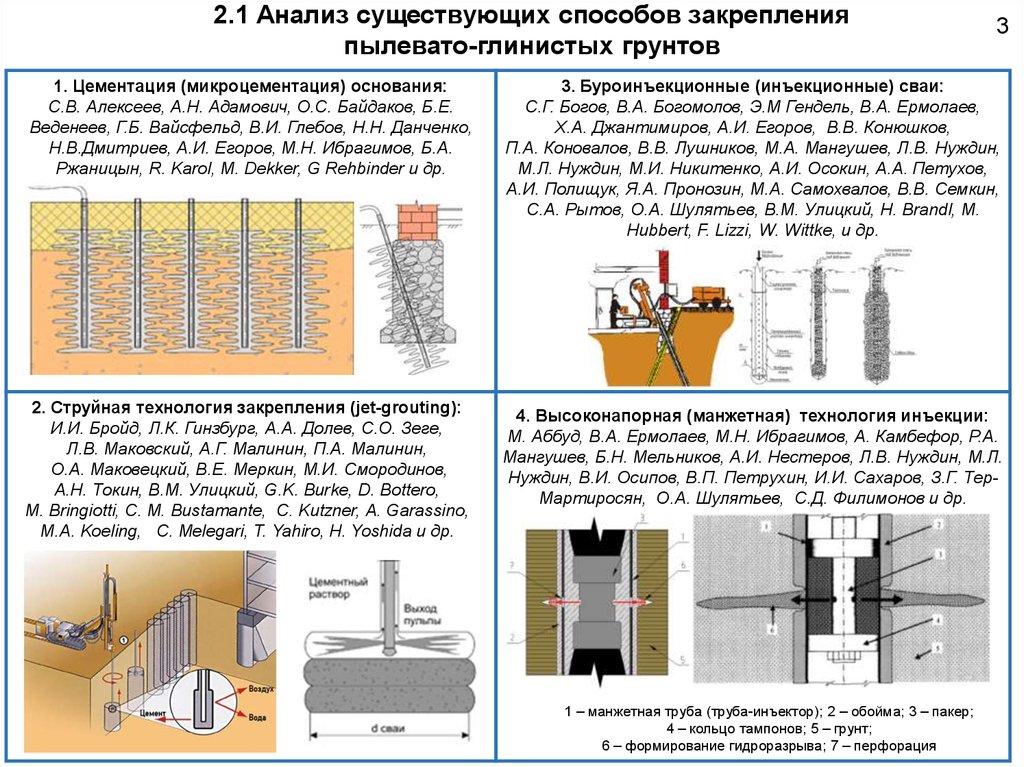

Все вышеперечисленные породы от супесей до глины, при создании определенных гидродинамических условий способны принимать плывунное состояние, превращаясь в густую, вязкую жидкость.

Посмотрите видео: Вывоз грунта

Глинистые грунты

Глинистые грунты относятся к группе связных. Они являются продуктом механического распада и химического разложения горных пород. Глинистые грунты представляют собой агрегаты мельчайших гли­нистых частиц чешуйчатого строения (слюда, хлорит и др.) размером менее 0,005 мм и песчаных — зернистых частиц разных размеров.

Чешуйчатая и мелкозернистая (пылеватая) фракции глинистых грунтов имеют большую удельную поверхность соприкасания и тонкие капилляры (рис. 1, г). Такое строение грунтового скелета и наличие пленок воды, обволакивающей частицы, придают глинистым грунтам связность и способность деформироваться под влиянием нагрузки во влажном состоянии без появления трещин на поверхности. Связность глинистых грунтов увеличивается с уменьшением влажности. Глинистые грунты благодаря своей структуре обладают малым коэффициентом фильтрации и слабой водопроницаемостью. Водопроницаемость глинистых грунтов увеличивается с увеличением размеров и количества зернистых частиц.

По процентному содержанию глинистых частиц различают глины, суглинки и супеси, а по размерам песчаных частиц — глинистые, глинисто-пылеватые грунты. Классификация глинистых грунтов по зерновому составу, принятая в дорожном деле, приведена в таблице классификации глинистых грунтов по зерновому составу:

Порода	Размеры частиц, мм
	глинистые 0,002	пылеватые 0,002 – 0,05	песчаные 0,5 – 2,0
Глинистые грунты	Содержание фракции, % по весу
Глина	>30	—	Больше, чем пылеватых
Суглинок	30—10	—
Супесь	10—3	—
Глинисто-пылеватые грунты
Пылеватая глина	>30	Больше, чем песчанных	—
Пылеватый суглинок	30—10		—
Пылеватая супесь	10—3		—

По консистенции глинистые грунты подразделяются на твердые, пластичные и текучие. При этом по мере насыщения водой твердые глинистые грунты размягчаются и переходят сначала в пластичное, за­тем в текучее состояние. Процентное содержание воды при переходе из одного состояния консистенции в другое является пределом (границей) пластичности.

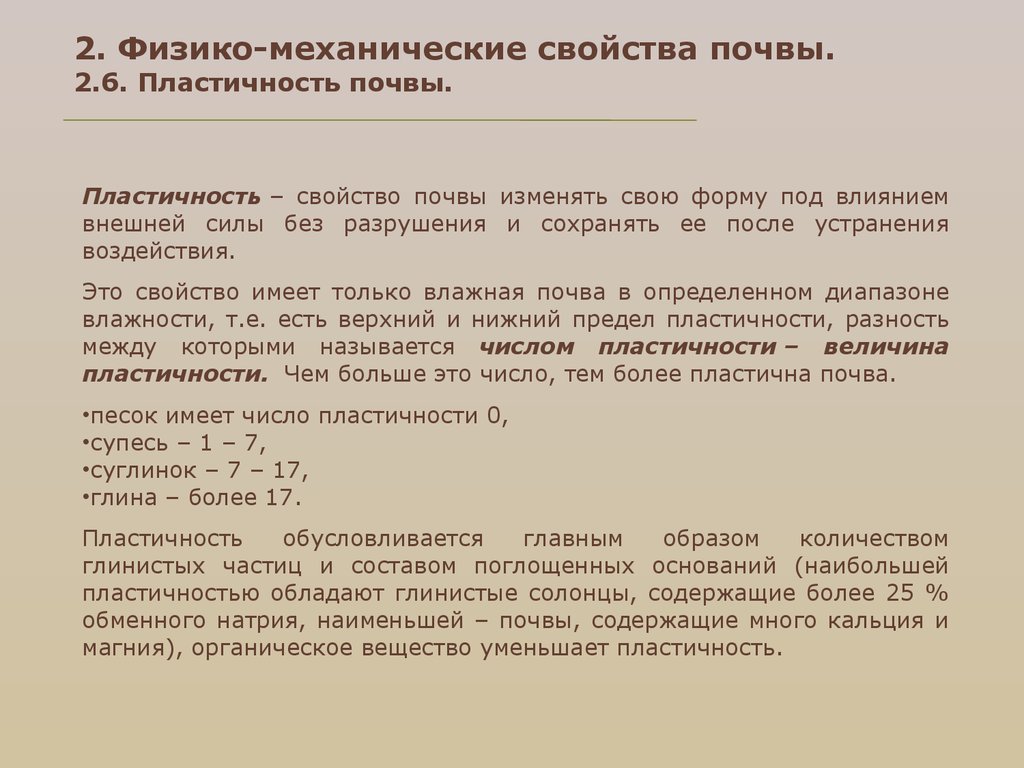

Каждый вид глинистого грунта имеет два предела пластичности. Нижний предел Wp соответствует минимальной влажности, при которой грунт из твердого состояния переходит в пластичное, и называется гра­ницей раскатывания. Верхний предел Wt соответствует максимальному проценту влажности, при котором глинистый грунт переходит из пластичного состояния в текучее.

Разность влажностей между верхним и нижним пределами пластичности называется числом пластичности.

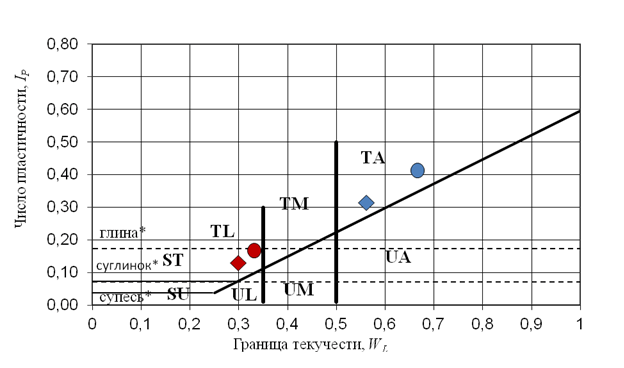

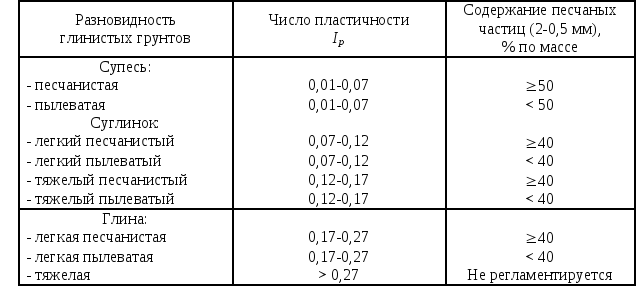

Глинистые грунты в зависимости от числа пластичности подразделяются на следующие виды:

• Супесь
• Суглинок
• Глина

Так, например, если природная влажность грунта равна 28 %, влаж­ность нижнего предела пластичности W_Р=21 %, верхнего W_Т=48 % и число пластичности W_П=48 – 21=27 %, то это указывает на то, что, во-первых, грунт принадлежит к виду глинистых, так как число пластич­ности W_П=27 > 17, и, во-вторых, глина находится в пластичном состоя­нии, так как природная влажность ее — между верхним и нижним пределами пластичности (48 > 27 > 21).

Число пластичности глинистых грунтов является условной характеристикой, определяющей их строительные свойства — плот­ность, влажность и сопротивление сжатию. С уменьшением влажности плотность возрастает, а сжимаемость уменьшается. С увеличением влажности плотность уменьшается, а сжимаемость увеличивается.

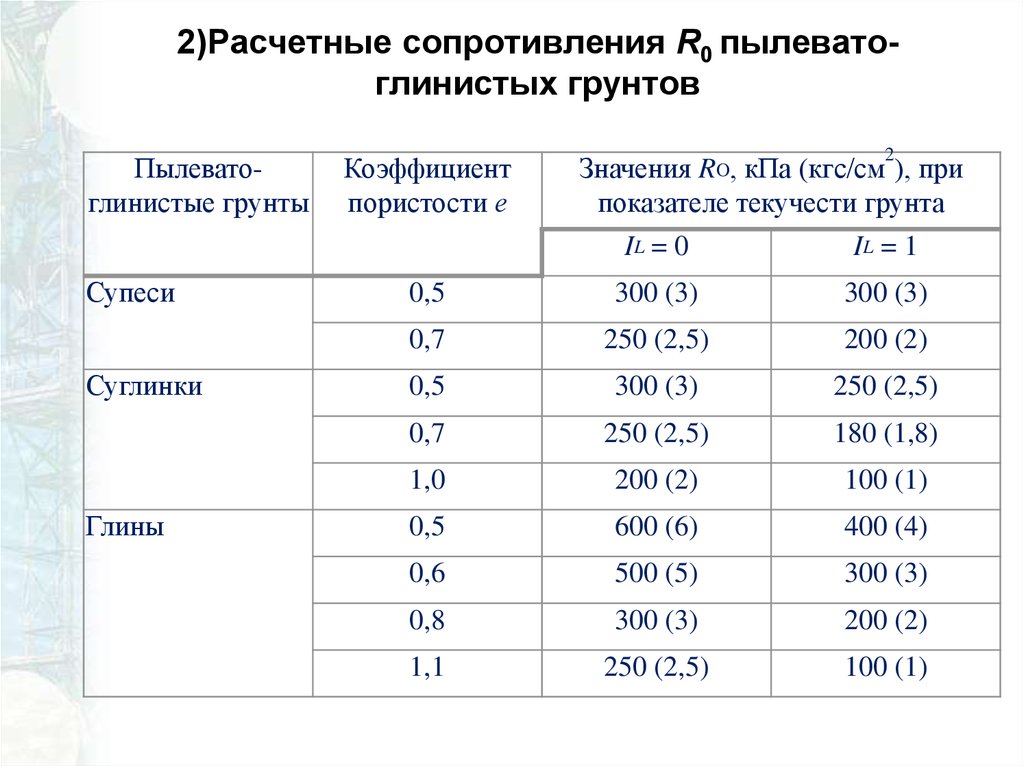

Вели­чина расчетных сопротивлений непросадочных глинистых грунтов приведена в таблице:

Пылевато-глинистые грунты	Коэф.пористости	R0 (кг/см2)
		Сухой грунт	Влажный грунт
Различные супеси	0,3	4	3,5
	0,5	3	2,5
	0,7	2,5	2
Различные суглинки	0,3	4	3,5
	0,5	3	2,5
	0,7	2,5	1,8
	1	2	1
Различные глины	0,3	9	6
	0,5	6	4
	0,6…0,8	5…3	3. .2
	1,1	2,5	1

Вели­чина расчетных сопротивлений просадочных глинистых грунтов приведена в таблице:

Просадочные грунты	Плотность грунта в сухом состоянии(кг/л)	R0 (кг/см2)
		Сухой грунт	Влажный грунт
Супеси	1,35	3,0	1,5
	1,55	3,5	1,8
Суглинки	1,35	3,5	1,8
	1,55	4,0	2,0

Из изложенного видно, что физические свойства песчаных грунтов отличаются от физических свойств глинистых грунтов. Следовательно, эти грунты отличаются друг от друга и строительными качествами.

1. Влажность песчаных грунтов колеблется от 0 % (сухой песок) до 30–45 % (насыщенный водой песок), то есть процент влажности пес­чаных грунтов (при полном насыщении) равен проценту пустотности и его объем не изменяется с увеличением влажности. В глинистых же грунтах влажность колеблется от 3 % (сухая глина) до 80–90 % (разжиженная глина), причем по мере насыщения их водой объем гли­нистых грунтов значительно увеличивается за счет изменения объема пустот между частицами — утолщения капиллярной воды.
2. Плотность песчаных грунтов (гравелистых, крупно- и среднезернистых, за исключением мелкозернистых и пылеватых) не зависит от влажности песка; песчаный грунт может быть насыщенным водой и одновременно плотным. Плотность же глинистых грунтов является функцией давления и влажности, так как сухая глина всегда плотная, а влажная или насыщенная водой всегда пластична или соответственно текучая.
3. В песчаных грунтах силы взаимодействия между частицами весь­ма малы (влажный песок) или отсутствуют (сухой песок или насыщенный водой песок), и потому песчаные грунты сыпучи. Глинистые же. грунты благодаря водо-коллоидным пленкам, обволакивающим частицы, обладают силами взаимодействия — связностью.
4. Уплотнение и осадка песчаных грунтов происходит одновременно с приложением силы, а глинистых грунтов — постепенно, в течений длительного времени после приложения нагрузки.
5. Песчаные грунты водопроницаемы, глинистые — водонепрони­цаемы или слабоводопроницаемы (суглинки) в зависимости от процен­тного содержания в них зернистых частиц и их диаметров.

Прочностные характеристики глинистого грунта, стабилизированного золой опилок

Прочностные характеристики глинистого грунта, стабилизированного золой опилок

Скачать PDF

Скачать PDF

• Техническое примечание
• Открытый доступ
• Опубликовано: 21 октября 2016 г.

• Ваджид Али Батт ¹ ,
• Каран Гупта ² и
• Дж. Н. Джа ²

Международный журнал геоинженерии том 7 , номер статьи: 18 (2016) Процитировать эту статью

• 11 тыс. обращений

• 25 цитирований

• Детали показателей

Abstract

Из-за быстрой урбанизации во всем мире образуется огромное количество опилок. Утилизация опилок на открытых площадках или на свалках не является безопасным для окружающей среды решением. Использование опилок в качестве золы в геотехнических целях, вероятно, является лучшим решением. Имея это в виду, было проведено обширное экспериментальное исследование, чтобы продемонстрировать перспективность улучшения почвы золой опилок (SDA) путем проведения испытаний на коэффициент несущей способности (CBR) в Калифорнии и испытаний на прочность при неограниченном сжатии. Экспериментальное исследование показало, что добавление SDA приводит к значительному увеличению CBR и неограниченной прочности на сжатие. Кроме того, полученные значения CBR находятся в пределах, рекомендованных Институтом асфальтобетона для дорожного основания и грунтового основания. Таким образом, из настоящего исследования сделан вывод, что SDA, промышленные отходы, является дешевым удовлетворительным стабилизирующим агентом для подстилающего слоя и основного слоя в глиняных засыпках; хотя его характеристики можно улучшить, комбинируя его с другими связующими материалами, такими как известь, и он становится альтернативой использованию промышленных отходов для снижения стоимости строительства дорог, особенно в сельских районах страны.

Предыстория

Ремонт и замена существующих дорожных одежд поглощает огромное количество бюджетов транспортных ведомств в каждой стране мира. Методы снижения стоимости строительства и продления срока службы дорожного покрытия могут помочь лучше поддерживать дорожную сеть при ограниченном бюджете. Ожидается, что современные дороги обеспечат высокий уровень безопасности и комфорта для пользователей. Почва может быть улучшена либо корректировкой, либо стабилизацией, либо тем и другим. Изменение почвы осуществляется путем добавления в почву различных типов добавок, таких как (цемент, известь и т. Д.), Чтобы изменить индексные свойства почвы, хотя стабилизация почвы — это ее обработка для повышения ее прочности и долговечности, так что сделать его пригодным для построения предлагаемой конструкции [1, 2]. Стабилизация грунта – это модификация или корректировка свойств грунта для выполнения заданных технических требований. Способы стабилизации грунта – уплотнение и использование добавок. Обычно используемые стабилизаторы для изменения свойств почв – это известь и цемент. Недавние исследования указывают на использование твердых отходов, таких как летучая зола и зола рисовой шелухи, для стабилизации почвы с помощью извести или цемента или без них [3]. Опилки являются побочным продуктом деревообрабатывающих и деревообрабатывающих предприятий. Опилки сами по себе обладают небольшой вяжущей способностью, но в присутствии влаги они вступают в химическую реакцию и образуют вяжущие соединения, что способствует повышению прочности и сжимаемости грунтов. Силикагель является основным компонентом зольных опилок (SDA), который определяет реакционную способность золы. Соединения кремния составляют максимальное количество в виде восьми семерок в земной коре, а кремнезем является основным компонентом почвы [4]. Технология строительства подвергается модификации, чтобы преодолеть постоянно меняющуюся транспортную схему, материалы для строительства и грунтового основания. В основном разрушения дорожного покрытия могут быть связаны с наличием чистых условий земляного полотна, и дорогостоящее земляное полотно является одним из таких сложных состояний [5]. Ряд исследователей изучали физические и химические свойства АСД. Элинва и др. [6, 7] установили, что SDA можно использовать в сочетании с металлокаолином в виде тройной смеси для использования в качестве добавки в бетон. Магесвари и Видивелли [8] изучили использование SDA в качестве замены мелкого заполнителя в бетоне путем замены песка на 5–30% SDA и получили результаты, аналогичные результатам, полученным с песком. Исследования Элинвы и Абдулкадира [9] подтвердили, что SDA является посолиновым материалом и снижает пористость, а также эффективно снижает коррозию арматуры. Недавние исследования Ettu et al. [10] подтвердили пригодность нигерийского SDA в качестве пуццоланового материала для производства бетона, пескобетона или грунтбетона. Отоко и Хонест [11] провели исследования по стабилизации нигерийских дельтовых латеритов с помощью SDA. Окунада провел исследования влияния добавок древесной золы и зольных опилок на технические свойства бурого латеритно-глиняного кирпича. Высокий процент кремнистого материала, присутствующего в SDA, указывает на то, что он обладает пуццолановыми свойствами. Обычный метод преобразования опилок в золу – сжигание. Характеристики SDA зависят от того, полностью или частично сгорели опилки.

В связи с необходимостью улучшения инженерно-геологических свойств глинистых грунтов и использования промышленных отходов было проведено настоящее экспериментальное исследование. Также целью данного исследования является определение влияния стабилизатора СДА на геотехнические свойства глинистых грунтов. Это будет стимулировать использование SDA в качестве стабилизатора в дорожном строительстве.

Методы

Почва

Почва, используемая в настоящем исследовании, была получена на месте на глубине около 1,25 м под землей. Почва была глинистой по своей природе и привезена из района Rajouri J&K India. Все необходимые физико-механические свойства были определены в соответствии с соответствующими стандартными испытаниями (IS: 2720). Физические свойства приведены в таблице 1.

Таблица 1 Свойства используемой почвы

Полноразмерная таблица

Зола опилок (SDA)

Опилки были собраны с местной лесопилки в промышленной зоне, Кхеора Раджури, 2 рупии за кг. Собранные опилки были получены при распиловке древесины деодара и каила. Опилки на самом деле являются побочным продуктом лесопильных заводов, образующимся при распиловке древесины. Это свободные частицы или древесная стружка, получаемая при распиловке древесины на пригодные для использования размеры. После сбора чистые опилки, не имеющие большого количества коры и, соответственно, небольшого количества органических веществ, сушили на воздухе и сжигали при комнатной температуре. Затем SDA просеивали через сита с размером ячеек 600 микрон для удаления комков, гравия, несгоревших частиц и других материалов, вредных для почвы. Для лабораторных работ использовали SDA, пропущенную через сито 600 мкм. На рис. 1 показаны опилки, на рис. 2 показано горение опилок, а на рис. 3 показан SDA, использованный в настоящем исследовании. Основные химические компоненты опилок: углерод 60,8 %, водород 5,19 %.%, кислорода 33,83 % и азота 0,90 %. Удельный вес SDA составляет 2,03, а потери при прокаливании составляют 4,27 %. Химический состав опилок: SiO ₂ – 86 %, Al ₂ O ₃ – 2,6 %, CaO – 3,6 %, Fe ₂ O ₃ – 1,8 %, MgO – 0 0,27 %, MnO 0,07%, K ₂ O 0,11 %, SO ₂ 0,45 % и P ₂ O ₅ 0,43 %. Физические свойства приведены в таблице 2.

Рис. 1

Опилки

Увеличенное изображение

Рис. 2

Сжигание опилок

Увеличенное изображение

Рис. 3

Зола опилок

Увеличенное изображение

Таблица 2. Свойства золы опилок, используемых

Полный размер таблица

Лабораторные исследования

Лабораторные исследования проведены на образцах глинистого грунта и грунта с различным процентным содержанием SDA0036

Полноразмерный стол

1. я.

   Предел жидкости и предел пластичности Испытания предела текучести и предела пластичности были проведены на образцах почвы, смешанных с различными процентными содержаниями SDA, такими как 0, 4, 8, 12 %, в соответствии с процедурами, изложенными в IS: 2720, часть V, 1985 г. , подтверждено в 1995 г. [12].

2. II.

   Тест Проктора на уплотнение Использовалась форма объемом 1000 мл с внутренним диаметром 100 мм и высотой 127,3 мм. Испытания Проктора на уплотнение проводились на образцах почвы, смешанных с различными процентными содержаниями SDA: 0, 4, 8, 12 % в соответствии с IS: 2720, часть VII (легкое уплотнение), 1980 г., подтверждено в 1997 г. [13].

3. III.

   Испытание на безграничное сжатие Для испытания использовались цилиндрические испытательные образцы диаметром 38 мм и высотой 76 мм, изготовленные с использованием повторно формованных образцов. Период отверждения образцов составлял 7 дней, и в каждом случае испытывали по три образца. Испытания проводились в соответствии с IS: 2720 часть 10, 1991 [14]. Все образцы были приготовлены путем статического прессования с использованием разъемной формы при оптимальном содержании влаги (OMC) и максимальной плотности в сухом состоянии (MDD).

4. IV.

   Калифорнийское испытание на передаточное отношение Калифорнийское испытание на передаточное отношение (CBR) проводилось в соответствии со стандартом IS: 2720, часть 16, 1987 г., подтвержденным в 1997 г. [15]. Испытания проводились при оптимальном содержании влаги, а образцы испытывали в непропитанных условиях. Форма для размещения образца CBR имеет внутренний диаметр 150 мм и высоту 175 мм и перед испытанием выдерживалась для отверждения во влажном песке в течение 7 дней.

Результаты и обсуждение

Пределы консистенции

Изменение пределов консистенции в зависимости от содержания SDA (%) показано на рис.  4. Как видно из рисунка, как предел текучести, так и предел пластичности увеличиваются с увеличением содержания SDA. Это можно рассматривать как результат добавления SDA, который имеет более высокое сродство к водопоглощению.

Рис. 4

Изменение пределов консистенции в зависимости от зольности опилок (%)

Изображение полного размера

Характеристики уплотнения

Изменение максимальной плотности в сухом состоянии и оптимальной влажности в зависимости от содержания SDA (%) показано на рис. 5 и 6 соответственно. Максимальная сухая плотность уменьшается с увеличением содержания SDA. Однако оптимальная влажность увеличивается с увеличением содержания АСД до 8 % и уменьшается. Уменьшение веса сухой единицы может быть связано с более низким удельным весом SDA, в то время как увеличение оптимального содержания влаги может быть результатом потребности в воде для гидратации.

Рис. 5

Изменение максимальной плотности в сухом состоянии в зависимости от зольности опилок (%)

Изображение полного размера

Рис.  6

Изменение оптимальной влажности в зависимости от содержания золы опилок (%)

Изображение полного размера

Соотношение несущей способности для Калифорнии

Метод CBR признан наиболее надежным практическим средством определения прочности земляного полотна (несущей способности грунта) и оценки требуемой толщины дорожного покрытия для удовлетворения заданной нагрузки. CBR — это мера сопротивления прямому проникновению (несущая способность) любого грунта, которая выражается в процентах от несущей способности стандартных образцов щебня (которая принимается за 100 % значение), определяемой испытанием на проникновение. В настоящем исследовании была предпринята попытка провести испытания CBR на почве, стабилизированной различными пропорциями SDA. На рисунке 7 показаны результаты испытаний CBR для стабилизированного грунта. Как видно, значения CBR стабилизированного грунта значительно улучшились, что благоприятно для строительства дорожных покрытий. Институт асфальта [16] рекомендовал значение CBR 7–20 % для подстилающего слоя шоссе и 0–7 % для материалов земляного полотна. Исходя из этого, грунт, стабилизированный СДА, можно использовать в качестве подстилающего материала при устройстве дорожной одежды. На рис. 8 показано изменение CBR с содержанием SDA. Увеличение CBR может быть связано с пуццолановым эффектом SDA, а снижение после оптимального значения связано с низкой прочностью, проявляемой SDA.

Рис. 7

Кривые пенетрации для испытаний CBR для глинистых грунтов, стабилизированных золой опилок (SDA)

Изображение в полный размер

Рис. 8

Вариация CBR с добавлением различного процентного содержания золы опилок

9000 2 полных size image

Прочность на безнапорное сжатие

Испытание на прочность на безнапорное сжатие является наиболее распространенным, популярным и приемлемым методом оценки прочности связных и стабилизированных грунтов. Это испытание можно рассматривать как частный случай испытания на трехосное сжатие, когда боковое всестороннее давление равно нулю. Это основной тест, рекомендуемый для определения необходимого количества добавки для стабилизации грунтов. Как правило, для данного типа стабилизации чем выше прочность на сжатие, тем выше качество стабилизируемого материала. Кривая напряжение-деформация для всех образцов представлена ​​на рис. 9.Изменение прочности при неограниченном сжатии в зависимости от содержания SDA показано на рис. 10. Прочность при неограниченном сжатии увеличивается с 248 до 313,14 кН/м ² при добавлении 4 % SDA, которое принято за оптимальное. Увеличение прочности может быть связано с пуццолановыми реакциями SDA с образованием цементирующих продуктов между CaOH, присутствующим в почве, и пуццоланом, присутствующим в SDA. При этом прочность снижается до 184,428 и 182 кН/м ² при добавлении 8 и 12 % SDA соответственно. Это связано с низкой прочностью SDA, которая, следовательно, занимает образец. При внесении в почву избытка SDA он образует слабые связи между почвой и образовавшимися вяжущими соединениями. По Дасу [17] плотность глинистого грунта можно определить следующим образом: 0–25 КН/м ² очень мягкая, 25–50 кН/м ² мягкая, 50–100 кН/м ² средне мягкая, 100–200 кН/м ² жесткая, 200–400 кН/м ² очень жесткая и более 400 кН/м ² указывает на твердую глину. Из района исследования: консистенция простого глинистого грунта и глинистого грунта с содержанием ПДА 4 % очень жесткая, тогда как глинистый грунт с содержанием ПДА 8 и 12 % является жестким. Если целевая почва изменяется, свойства и прочность могут измениться в зависимости от состава почвы.

Рис. 9

Кривые напряжение-деформация для глинистого грунта, стабилизированного различным процентным содержанием SDA

Изображение полного размера

Рис. 10

Вариация UCS с добавлением различного процентного содержания золы опилок

Изображение полного размера

Выводы

1. 1.

   Предел текучести, предел пластичности, индекс пластичности, удельный вес, ненасыщенный CBR и прочность на сжатие стабилизированных грунтов без ограничений были оптимально улучшены путем добавления SDA.

2. 2.

   При увеличении содержания SDA наблюдалось общее снижение максимальной массы сухой единицы. Оптимальное содержание влаги (OMC) увеличивается с увеличением содержания SDA.

3. 3.

   Значение CBR увеличивается на 103,11 %, а предел прочности при неограниченном сжатии увеличивается на 26,35 при содержании SDA 4 %, которое принято за оптимальное.

4. 4.

   Это исследование показало, что SDA приемлемо действует как дешевый стабилизирующий материал для земляного полотна и подстилающего слоя в глинистых грунтах.

Таким образом, можно сделать вывод, что SDA является удовлетворительным стабилизирующим агентом для глинистых грунтов. Утилизация промышленных отходов, таких как SDA, является альтернативой снижению стоимости строительства дорог, особенно в сельских районах развивающихся стран, таких как Индия.

Ссылки

1. Рамаджи А.Е. (2012) Обзор стабилизации грунта с использованием недорогих методов. J Appl Sci Res 8(4):2193–2196

   Google Scholar

2. Alhassan M (2008) Возможности золы рисовой шелухи для стабилизации почвы. Предполагаемый университет J Technol 11 (4): 246–250

   Google Scholar

3. Дахале П.П., Нагарнаик П.Б., Гайбхие А.Р. (2012) Использование твердых отходов для стабилизации грунта: обзор. Electron J Geotech Eng 17: 2443–2461

   Google Scholar

4. Thenabadu MW (1977) Содержание кремнезема в рисовой шелухе, определяемое свойствами почвы и сортовыми различиями. Троп Агрик 133:71–80

   Google Scholar

5. Котешвара Р.Д., Ануша М., Пранав ПРТ (2012) Влияние хлорида железа и золы рисовой шелухи на стабилизацию расширяющегося грунта для основания дорожного покрытия. Int J Eng Sci Adv Technol 2 (2): 146–153

   Google Scholar

6. Элинва А.У., Эджех С.П., Мамуда М.А. (2008) Оценка свойств свежего бетона самоуплотняющегося бетона, содержащего зольные опилки. Constr Build J 22:1178–1182

   Артикул Google Scholar

7. Элинва А.У., Эджех С.П., Акпабио И.О. (2005) Использование метакаолина для улучшения опилко-зольного бетона. Concr Int 27(11):49–52

   Google Scholar

8. Mageswari M, Vidivelli B (2009) Использование зольных опилок в качестве замены мелкого заполнителя в бетоне. J Environ Res Dev 3(3):720–726

   Google Scholar

9. Elinwa AU, Abdulkadir S (2011) Характеристика золы опилок для использования в качестве ингибитора коррозии арматуры. Новые подсказки Sci 1:1–10

   Google Scholar

10. Ettu LO, Ibearugbulem OM, Anya UC, Awodiji CT, Njoku FC (2013) Прочность бинарных смешанных цементных композитов, содержащих золу из опилок. Int J Eng Sci 2 (4): 51–56

    Google Scholar

11. Отоко Г.Р., Честный Б.К. (2014) Стабилизация нигерийских дельтовых латеритов золой опилок. Int J Sci Res Manag 2: 1287–1292

    Google Scholar

12. «>

    Бюро стандартов Индии (1985 г.) Индийский стандартный метод испытаний почв, IS: 2720 Часть-5 Определение предела текучести и предела пластичности (Вторая редакция)-1985. (подтверждено в 1995 г.)

13. Бюро Индийских Стандартов (1980 г.) Индийский стандартный метод испытаний почв, IS: 2720 Part-7 Определение отношения содержания воды к плотности в сухом состоянии с использованием легкого уплотнения (Вторая редакция)-1980 г. (Подтверждено в 1997 г.)

14. Бюро стандартов Индии (1991 г.) Индийский стандартный метод испытаний грунтов, IS: 2720 Part-10, Определение прочности на сжатие без ограничения, (Вторая редакция)-1991. (Подтверждено в 1995 г.)

15. Бюро стандартов Индии (1980 г.) Индийский стандартный метод испытаний почв, IS: 2720 Part-16, Лабораторное определение CBR-1980. (Подтверждено в 1997 г.)

16. Институт асфальта (1962 г.) Справочник по асфальту. Мэриленд, стр. 176

17. Das BM (2000) Основы геотехнической инженерии. В: Фриас М. (редактор) Томсон изучает США и исследования цемента и бетона, 4-е изд.

Ссылки на скачивание

Вклад авторов

WAB и KG провели эксперимент. JNJ предоставил руководство. Все авторы прочитали и одобрили окончательный вариант рукописи.

Конкурирующие интересы

Авторы заявляют, что у них нет конкурирующих интересов.

Информация об авторе

Авторы и организации

1. Инженерно-технологический колледж, Университет BGSB, Раджури, 185234, Джамму и Кашмир, Индия

   Ваджид Али Батт

90 011

Инженерный колледж Гуру Нанак Дев, Лудхияна, Пенджаб, Индия

Каран Гупта и Дж. Н. Джа

Авторы

1. Ваджид Али Батт

   Посмотреть публикации авторов

   Вы также можете искать этого автора в PubMed Google Scholar

2. Karan Gupta

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

3. J. N. Jha

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

Автор, ответственный за переписку

Ваджид Али Батт.

Права и разрешения

Открытый доступ Эта статья распространяется в соответствии с условиями международной лицензии Creative Commons Attribution 4.0 (http://creativecommons.org/licenses/by/4.0/), которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии вы должным образом указываете автора (авторов) и источник, предоставляете ссылку на лицензию Creative Commons и указываете, были ли внесены изменения.

Перепечатка и разрешения

Об этой статье

Улучшение геотехнических свойств глинистых грунтов стабилизацией золы опилками

Открытый доступ

Проблема		Веб-конференция E3S. Том 340, 2022 13-й -й -й Международный семинар и выставка в Ачехе по устойчивому восстановлению после цунами (The 13 -й AIWEST-DR 2021)
Номер статьи		01009
Количество страниц)		4
Раздел		Характеристика опасностей и моделирование
DOI		https://doi.org/10.1051/e3sconf/202234001009
Опубликовано онлайн		25 января 2022 г.

E3S Web of Conferences 340 , 01009 (2022)

Хайзал Джамалуддин и Реза Пахлеви Мунирван ^*

Факультет гражданского строительства, Universitas Sy ия Куала, Jl. тгк. Сиеч Абдур Рауф № 7 Банда Ачех, Ачех 23111, Индонезия

^* Автор, ответственный за переписку: [email protected]

Резюме

Быстрая урбанизация и строительство увеличивают потребление цемента и заполнителей, используемых в строительстве. Однако производство цемента и бетона увеличивает выбросы углекислого газа и истощает запасы природных заполнителей. В связи с этим требуются альтернативные материалы для строительства зданий. Замещающий материал, зольные опилки (SDA), получают на дровяных электростанциях, целлюлозно-бумажных комбинатах и ​​других предприятиях, работающих на древесине. Однако производственный сектор SDA требует огромных участков земли в сельской местности. В результате некоторые древесные отходы разбрасываются по открытой местности, а другие сжигаются в мусоросжигательных заводах, что способствует загрязнению воздуха, что является серьезной экологической проблемой. Целью данного исследования является предоставление краткого обзора практического использования SDA в качестве материала-заменителя в строительном секторе, особенно для стабилизации грунта. В статье представлен обзор использования ПДД в строительной сфере и рассмотрены такие направления развития, как прочность и долговечность. Результаты показывают, что внедрение SDA в сектор стабилизации почвы приносит пользу как устойчивости, так и безотходной технологии. Также обсуждаются экологические опасения по поводу использования SDA, а также методы минимизации опасного влияния на окружающую среду для снижения риска бедствий в будущем из-за разрушения почвы.

© The Authors, опубликовано EDP Sciences, 2022

Это статья с открытым доступом, распространяемая в соответствии с лицензией Creative Commons Attribution License 4.0, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии, что оригинал работа цитируется правильно.

Показатели текущего использования показывают совокупное количество просмотров статей (просмотры полнотекстовых статей, включая просмотры HTML, загрузки PDF и ePub, согласно имеющимся данным) и просмотров рефератов на платформе Vision4Press.
