Расчет двери купе аристо: Расчет дверей шкафа купе онлайн

Раздвижные системы для шкафов-купе: изготовление однополосных систем на заказ в Москве

Раздвижная система ARISTO – надежная высококачественная система купе, состоящая из алюминиевых профилей и комплектующих. Сэкономьте пространство, воспользовавшись функционально простой и доступной в установке системой ARISTO для изготовления дверей, шкафов-купе и перегородок.

В МЕБЕЛИ И ИНТЕРЬЕРЕ
Раздвижная система предназначена для изготовления раздвижных дверей, шкафов-купе и межкомнатных перегородок. Это прекрасное решение для дома или офиса, которое позволит спрятать содержимое шкафа или эффектно и красиво разделить пространство.
Представленные в ассортименте однополозные направляющие также позволяют изготавливать распашные двери.

ГАРАНТИЯ КАЧЕСТВА
Алюминиевый профиль для системы изготавливается из первичного сплава алюминия, он обладает ребром жесткости, надежен и долговечен. Бесшумность работы и плавность хода обеспечивают высококачественные ролики.

Они выдерживают 110 000 циклов открывания и нагрузку до 80 кг.
Оригинальный профиль ARISTO поставляется только в фирменной пленке!

РАСПАШНЫЕ ДВЕРИ ARISTO

Систему «Аристо» можно использовать в качестве распашных дверей. Двери собираются из стандартных профилей «Аристо». Все расчеты заполнения так же от стандартной системы «Аристо». Для обеспечения поворота двери используется поворотный механизм два комплекта на две двери. Поворотный механизм устанавливается на однорядную направляющую, которая используется внизу и вверху. В комплект рекомендуется включать внутренние ограничители двери (магнитные защелки: возвратная и невозвратная).

СБОРКА

Сборка распашной двери начинается со сборки дверей (так же как и сборка стандартной двери «Аристо»). В ручку двери устанавливается поворотный механизм (установка аналогична установки верхних роликов «Аристо»). Механизм необходимо жестко закрепить в ручке.

Дальнейшая сборка осуществляется в шкафу (нише). Собранные и с установленными поворотными механизмами двери устанавливаются в направляющие. Поворотный механизм снабжен упорной планкой предназначенной для установки в нижнюю направляющую с последующей фиксацией.

РАСЧЕТ ДВЕРЕЙ

• От ширины проема 10 мм (3 мм с краев и 4 мм посередине, между дверей)
• По высоте – вычесть 30 мм по 15 мм сверху и снизу.

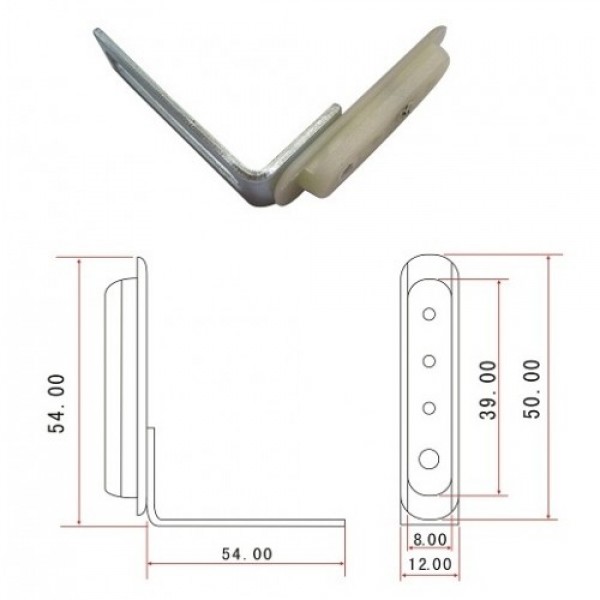

• Поворотный механизм предварительно установить на расстоянии 5 см (по винту) от края. В дальнейшем произвести регулировку по месту исходя из условий установки и характера монтажа.

Расчет наполнения дверей производится аналогично расчету дверей-купе «Аристо».

Расчет дверей купе на примере Аристо, формулы и пояснения

Раздвижные двери купе можно установить в подготовленную нишу кладовки или гардеробной, корпус шкафа. Расчет дверей купе в любом случае будет аналогичен: достаточно вымерять внутренний размер ниши для встраивания и убедиться в том, что наполнение останется функциональным после установки раздвижных фасадов.

Почему Аристо?

Алюминиевые системы по праву считаются самыми оптимальными для шкафов-купе. Они обеспечивают легкость и бесшумность скольжения, долговечны и надежны. В продаже имеется множество оригиналов и аналогов немецкой системе Raumplus с характерной узнаваемой формой бокового профиля – закрытой (симметричной, H) или открытой (асимметричной, С).

Расчет дверей шкафа купе (профиля и внутреннего наполнения) будет идентичен, вне зависимости от того, выберете ли вы оригинал профиля раумлюс производства Commandor, Aristo или китайский аналог. Вопросы могут возникнуть только к простоте сборки и качественным моментам при эксплуатации.

По убеждению многих мебельщиков, российская система Аристо оптимальна в отношении цены и качества для сборки дверей купе. По плавности хода и бесшумности она несколько проигрывает более дорогому Коммандору. Но разница будет сильно заметна только при установке широких дверей купе – от метра в ширину и более. При стандартных раздвижных фасадах шириной 600-900мм и правильной регулировке ход створок профиль Aristo вполне хорош в эксплуатации.

Что касается китайских подделок под Raumplus и конкретно под Aristo – тут как повезет. Есть вполне достойные по качеству аналоги.

Шаг 1 – подготовка проема для установки дверей купе*

*Речь пойдет о полностью и частично встроенных шкафах-купе и гардеробных.

Типовой расчет дверей купе предполагает, что ниша для установки имеет правильную геометрию, стены перпендикулярны относительно пола и потолка.

В реальности, конечно, это не всегда так. Уровень пола и потолка бывает завален, как и уровни боковых стен ниши. Перед расчетом дверей купе необходимо максимально выровнять по горизонту уровень пола и потолка. Неровности на боковых стенках будущего шкафа купе не так критичны – их можно прикрыть специальными фасонными упорами.

Благодаря фасонным упорам встроенный шкаф-купе будет смотреться более целостно и законченно.

Обычно подготовка ниши для установки дверей купе включает в себя установку опанелки шириной 80-100 мм по периметру.

Ее можно смонтировать строго перпендикулярно относительно примыкающих сторон. А возникшие щели из-за завалов прикрыть каким-то декоративным уголком или любым другим способом.

Шаг 2 – расчет ширины дверей купе

Количество раздвижных дверей и их ширину определяет, в первую очередь, внутреннее наполнение самого шкафа.

Ящики и другие выдвижные системы должны полностью выдвигаться, не встречая никакой преграды.

Ниши полок и вешал с плечиками также должны быть максимально доступны.

Так, шкаф-купе шириной 1,8м (например) может иметь две или три двери, по желанию самого владельца. Конечно, широкие двери купе смотрятся несколько лучше, презентабельней. Узкие оказываются функциональней, если наполнение подразумевает деление пространства внутри на зоны.

Единственная рекомендация: не делать двери купе уже 500 мм. Близкое расположение роликов на створке относительно друг друга может спровоцировать периодическое выпадение двери из направляющих в процессе эксплуатации. Из-за слишком резкого открывания створка будет «заваливаться» вперед и выпадать из трека. Также двери шире 1,1 мм с профилем Аристо проектировать нежелательно – слишком тяжелыми и «шумными» они будут.

Перехлест дверей

По негласному правилу, створки раздвижных дверей должны перекрывать друг друга ровно на ширину профиля, не задевая наполнение. То есть перехлест дверей купе составляет порядка 26 мм для профиля С, 35 мм для профиля Н и не более. Шлегель (пыльник) уменьшает величину перехлеста и ширину дверей в общем. Но на практике его обычно не учитывают при расчетах. Оставляют себе (заказчику) выбор – клеить его или нет.

Формула расчета ширины дверей на примере

В расчетах отталкиваются от внутреннего размера проема. То есть, если шкаф шириной 1800, внутренний проем будет 1800-16*2=1768.

Пример. Исходные данные: ширина проема 1768 мм, перехлест дверей 26 мм.

• Если принято решение встроить две двери, перехлест будет один и ширина дверей Lдв=(1768+26)/2=897 мм.
• Если решено делать три двери, то перехлеста будет два и ширина дверей Lдв=(1768+26*2)/3=606 мм.

Перехлест дверей может быть большим и меньшим, в зависимости от ширины ручки и наличия шлегеля.

К раздвижной системе Aristo самим производителем приведены следующие формулы в табличной форме для расчета ширины дверей с симметричной (H) и ассиметричной ручкой (С), с шлегелем и без.

Для простоты вычисления допущены незначительные округления, 25 мм без шлегеля для открытого профиля и 15 мм со шлегелем в случае двух дверей купе.

Обратите внимание на расчет для 4 створок. Если расположить двери в шахматном порядке, то число перекрытий изменится! Аналогичны расчеты для закрытого профиля.

Шаг 3 – расчет высоты дверей купе

Соотношение высоты к ширине двери должно быть не более 1/4. То есть при ширине створки в метр, высота не должна превышать 4 метров.

Вообще длина бокового профиля 5,5 м. Обычно для удобства транспортировки его режут пополам, в продаже можно встретить как раз «половинчатый» размер – 2,75 м. Что перекрывает большую часть потребностей, ведь в типовых квартирах высота потолков как раз и составляет 2,5-2,75 м.

Изготовить створки можно и выше 2,72 м в высоту, но при этом нужно понимать, что расходы при этом будут большие. Если на двухдверный шкаф-купе до 2,75 мм достаточно купить две палки бокового профиля длиной 5,5 м и разрезать пополам с небольшим остатком. То для дверей выше 2,75 м придется купить уже 4 палки бокового профиля – в два раза больше. И отходы, вполне вероятно, больше нигде применить не удастся.

Высота двери также рассчитывается по внутреннему размеру ниши. То есть если высота встроенного шкафа (без цоколя) 2500 м, внутренний размер будет 2500-16*2=2468 мм.

Если есть перепад высоты, следует брать меньший размер.

От внутреннего размера ниши отнимается 40 мм.

• Высота двери Ндв 2468-40=2428 мм.

Ролики раздвижной двери регулируются по высоте. Фактически в пределах 30-50 мм возможно «завести» дверь в трек и отрегулировать ход. Большего перепада высот внутри ниши лучше не допускать.

Шаг 3 – рассчитываем площадь внутреннего наполнения дверей купе

Тут также действует простая геометрия.

1. Наполнение вставляется в собранную рамку из профилей. Все, что нужно – точно измерить ширину обрамления и вычесть ее из габаритов вычисленной выше двери.
2. Высота вставки при этом одинакова, независимо от вида бокового профиля. А вот ширина вставки будет разная для открытого и закрытого профиля (С и H, на примере Аристо).
3. Если вставкой служит тонкий материал (стекло, зеркало), то его обрамляют уплотнителем, чтобы он четко «встал» в профиль. При вычислении размеров вставки нужно вычесть и толщину уплотнителя (порядка 1 мм с каждой стороны).
4. Материал толще 8-10 мм также можно использовать для вставки, но придется фрезеровать по периметру. Например, ДСП стандартной толщины или МДФ. При таком наполнении лучше не закладывать слишком широкие двери – ездить они будут туго из-за веса.
5. При использовании горизонтального делителя в оформлении наполнения также учитывается и вычитается его толщина. Не забываем и про уплотнитель, если он есть!

Относительно алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: Высота вставки, если вымерить ширину верхнего и нижнего профиля, будет меньше высоты двери на 57 мм. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: минус 2 мм от значений для вставки из ЛДСП.
• Стекло/зеркало толщиной 4 мм: минус 3 мм от значений для вставки из ЛДСП.

Формулы в табличной форме для наглядности.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

Если внутренняя вставка створки купе не единая, а сборная, то при расчете вставок нужно учитывать толщину алюминиевого горизонтального делителя и толщину уплотнителя, если используется стекло.

Для удобства обычно принимают повторяющиеся вставки за целое число. А все расчеты сводят к одной. Рассмотрим на примере.

Пусть Hдв=2428 мм, а Lдв=897 мм, как было рассчитано выше. Вставка ЛДСП/стекло/ЛДСП примерно одинакового по высоте размера.

Высота вставок. Прикидываем 2400/3=800. То есть в среднем каждая вставка по высоте 800 мм. Примем, что ЛДСП вставки по высоте как раз 800 мм. Уплотнитель требуется только для стекла (-3 мм), делитель используется 2 раза (-2х2 мм).

(2428-57)-(800х2)-(3+2х2)=764 мм. Итого высоты вставок 800/764/800. Если хочется приближенно равные пропорции, то можно соразмерно изменить высоты. Например, 790/784/790.

Ширина вставок. Тут все просто. Для ЛДСП 897-36=861 мм, для стекла 897-39=858 мм.

Итог:

Вставки ЛДСП 800х861 мм – 2 шт, стекло 764х858 мм – 1 шт.

Шаг 4 – рассчитываем длины профилей и направляющих для нарезки

Нижняя и верхняя направляющая (трек) нарезаются в размер ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.

Длина бокового профиля равна вычисленной высоте двери (Hдв).

Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды. Для профиля Аристо это 26х2мм и 36х2мм соответственно, для открытого и закрытого профиля. По формулам производителя – с округлением до 25 мм и 35 мм, как было уже использовано выше, в табличных формах.

Вот в принципе и все, что нужно знать и понимать для того, чтобы рассчитать двери шкафа-купе самостоятельно, с примерами на профиле Аристо. Для всех остальных систем (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и подкорректировать формулы.

Расчет дверей купе — Дизайн и ремонт от FilippovDoor.ru

Калькулятор расчета ширины створки двери шкафа-купе

Шкаф-купе – чрезвычайно удобный и практичный предмет мебели. Почти не занимая полезного места в комнате, он обладает немалой вместимостью, а внешним оформлением вполне способен украсить любой интерьер помещения. Спрос на такие изделия – стабильно высокий, а многие хозяева предпринимают попытки соорудить шкаф-купе и собственными силами.

Калькулятор расчета ширины створки двери шкафа-купе

Надо сказать, что для этого есть все основания – в продаже представлены специальные комплекты профилей, которые позволяют, при наличии определенных навыков и особой аккуратности в работе, изготовить подобный шкаф собственноручно. Работа будет успешной, если тщательно проедены все замеры и необходимые вычисления. Один из ключевых параметров – это ширина раздвижных створок шкафа-купе. Она зависит от нескольких исходных значений – все это учитывает предлагаемый вниманию калькулятор расчета ширины створки двери шкафа-купе.

Цены на шкафы-купе

Соответствующие пояснения по проведению расчета – в текстовой части ниже калькулятора.

Калькулятор расчета ширины створки двери шкафа-купе

Как правильно произвести расчет?

Калькулятор рассчитан на изготовление дверей для шкафа-купе из наиболее распространенных алюминиевых профилей марки «ARISTO» – именно их чаще всего применяют в работе, и они широко представлены в продаже.

Система алюминиевых профилей марки «ARISTO» для шкафов-купе

• Чтобы определиться с шириной створок, прежде всего необходимо тщательно промерить ширину проема (Lп), который будет служить местом расположения шкафа-купе. Значение в калькулятор необходимо ввести в миллиметрах (1 м = 1000 мм).
• Естественно, что ширина створок (Lс — одинаковая для всех), напрямую зависит от их числа. Калькулятор предусматривает возможность расчета от двух (минимум) до пяти (максимум) створок. На схеме хорошо показано их взаимное размещение и направление перемещения по направляющим профилям-рельсам.

Схема взаимного расположения створок дверей шкафа купе в зависимости от их количества. Показаны размеры проема (Lп) и ширина створки (Lс)

• В качестве вертикальных стоек дверей шкафа купе может применяться один их двух профилей – типа «С» и типа «Н». Они несколько отличаются и размерами, и технологией монтажа, что отражается и на размерах створки. В калькуляторе необходимо указать выбранный профиль.
• Наконец, створка может быть оснащена шлегелем, приклеенным к ее вертикальному торцу, или быть без него. Шлегель – это узкая накладка из пластика и мягкого ворса, которая обеспечивает нужную степень уплотнения при закрытии дверей, а также смягчает удары створок о боковые стенки шкафа. В калькуляторе следует указать наличие или отсутствие шлегеля.

Рассчитанный результат будет показан в миллиметрах.

Имея рассчитанное значение, несложно определить и длину горизонтальных перемычек для каркасной конструкции створки двери. Она составит:

• для профиля «С»: Lс — 52 мм;
• для профиля «Н»: Lс — 70 мм.

Высота вертикальных стоек каркаса двери (Нд) всегда равна высоте проема минус 40 мм (Нп — 40 мм), независимо от типа применяемого профиля.

После проведения вычислений основных параметров дери, можно переходить к расчетам размеров заполняющих ее фрагментов — для этого есть специальные калькуляторы.

Как самому собрать шкаф-купе?

Придется приобрести необходимые комплектующие, подготовить нужный инструмент и тщательно изучить технологию работы. Подробные иллюстрированные инструкции приведены в специальной статье портала, посвященной изготовлению дверей для шкафов-купе .

Расчет дверей купе на примере Аристо

Раздвижные двери купе можно установить в подготовленную нишу кладовки или гардеробной, корпус шкафа. Расчет дверей купе в любом случае будет аналогичен: достаточно вымерять внутренний размер ниши для встраивания и убедиться в том, что наполнение останется функциональным после установки раздвижных фасадов.

Почему Аристо?

Алюминиевые системы по праву считаются самыми оптимальными для шкафов-купе. Они обеспечивают легкость и бесшумность скольжения, долговечны и надежны. В продаже имеется множество оригиналов и аналогов немецкой системе Raumplus с характерной узнаваемой формой бокового профиля – закрытой (симметричной, H) или открытой (асимметричной, С).

Расчет дверей шкафа купе (профиля и внутреннего наполнения) будет идентичен, вне зависимости от того, выберете ли вы оригинал профиля раумлюс производства Commandor, Aristo или китайский аналог. Вопросы могут возникнуть только к простоте сборки и качественным моментам при эксплуатации.

По убеждению многих мебельщиков, российская система Аристо оптимальна в отношении цены и качества для сборки дверей купе. По плавности хода и бесшумности она несколько проигрывает более дорогому Коммандору. Но разница будет сильно заметна только при установке широких дверей купе – от метра в ширину и более. При стандартных раздвижных фасадах шириной 600-900мм и правильной регулировке ход створок профиль Aristo вполне хорош в эксплуатации.

Что касается китайских подделок под Raumplus и конкретно под Aristo – тут как повезет. Есть вполне достойные по качеству аналоги.

Шаг 1 – подготовка проема для установки дверей купе*

*Речь пойдет о полностью и частично встроенных шкафах-купе и гардеробных.

Типовой расчет дверей купе предполагает, что ниша для установки имеет правильную геометрию, стены перпендикулярны относительно пола и потолка.

В реальности, конечно, это не всегда так. Уровень пола и потолка бывает завален, как и уровни боковых стен ниши. Перед расчетом дверей купе необходимо максимально выровнять по горизонту уровень пола и потолка. Неровности на боковых стенках будущего шкафа купе не так критичны – их можно прикрыть специальными фасонными упорами.

Благодаря фасонным упорам встроенный шкаф-купе будет смотреться более целостно и законченно.

Обычно подготовка ниши для установки дверей купе включает в себя установку опанелки шириной 80-100 мм по периметру.

Ее можно смонтировать строго перпендикулярно относительно примыкающих сторон. А возникшие щели из-за завалов прикрыть каким-то декоративным уголком или любым другим способом.

Шаг 2 – расчет ширины дверей купе

Количество раздвижных дверей и их ширину определяет, в первую очередь, внутреннее наполнение самого шкафа.

Ящики и другие выдвижные системы должны полностью выдвигаться, не встречая никакой преграды.

Ниши полок и вешал с плечиками также должны быть максимально доступны.

Так, шкаф-купе шириной 1,8м (например) может иметь две или три двери, по желанию самого владельца. Конечно, широкие двери купе смотрятся несколько лучше, презентабельней. Узкие оказываются функциональней, если наполнение подразумевает деление пространства внутри на зоны.

Единственная рекомендация: не делать двери купе уже 500 мм. Близкое расположение роликов на створке относительно друг друга может спровоцировать периодическое выпадение двери из направляющих в процессе эксплуатации. Из-за слишком резкого открывания створка будет «заваливаться» вперед и выпадать из трека. Также двери шире 1,1 мм с профилем Аристо проектировать нежелательно – слишком тяжелыми и «шумными» они будут.

Перехлест дверей

По негласному правилу, створки раздвижных дверей должны перекрывать друг друга ровно на ширину профиля, не задевая наполнение. То есть перехлест дверей купе составляет порядка 26 мм для профиля С, 35 мм для профиля Н и не более. Шлегель (пыльник) уменьшает величину перехлеста и ширину дверей в общем. Но на практике его обычно не учитывают при расчетах. Оставляют себе (заказчику) выбор – клеить его или нет.

Формула расчета ширины дверей на примере

В расчетах отталкиваются от внутреннего размера проема. То есть, если шкаф шириной 1800, внутренний проем будет 1800-16*2=1768.

Пример. Исходные данные: ширина проема 1768 мм, перехлест дверей 26 мм.

• Если принято решение встроить две двери, перехлест будет один и ширина дверей Lдв=(1768+26)/2=897 мм.
• Если решено делать три двери, то перехлеста будет два и ширина дверей Lдв=(1768+26*2)/3=606 мм.

Перехлест дверей может быть большим и меньшим, в зависимости от ширины ручки и наличия шлегеля.

К раздвижной системе Aristo самим производителем приведены следующие формулы в табличной форме для расчета ширины дверей с симметричной (H) и ассиметричной ручкой (С), с шлегелем и без.

Для простоты вычисления допущены незначительные округления, 25 мм без шлегеля для открытого профиля и 15 мм со шлегелем в случае двух дверей купе.

Обратите внимание на расчет для 4 створок. Если расположить двери в шахматном порядке, то число перекрытий изменится! Аналогичны расчеты для закрытого профиля.

Шаг 3 – расчет высоты дверей купе

Соотношение высоты к ширине двери должно быть не более 1/4. То есть при ширине створки в метр, высота не должна превышать 4 метров.

Вообще длина бокового профиля 5,5 м. Обычно для удобства транспортировки его режут пополам, в продаже можно встретить как раз «половинчатый» размер – 2,75 м. Что перекрывает большую часть потребностей, ведь в типовых квартирах высота потолков как раз и составляет 2,5-2,75 м.

Изготовить створки можно и выше 2,72 м в высоту, но при этом нужно понимать, что расходы при этом будут большие. Если на двухдверный шкаф-купе до 2,75 мм достаточно купить две палки бокового профиля длиной 5,5 м и разрезать пополам с небольшим остатком. То для дверей выше 2,75 м придется купить уже 4 палки бокового профиля – в два раза больше. И отходы, вполне вероятно, больше нигде применить не удастся.

Высота двери также рассчитывается по внутреннему размеру ниши. То есть если высота встроенного шкафа (без цоколя) 2500 м, внутренний размер будет 2500-16*2=2468 мм.

Если есть перепад высоты, следует брать меньший размер.

От внутреннего размера ниши отнимается 40 мм.

• Высота двери Ндв 2468-40=2428 мм.

Ролики раздвижной двери регулируются по высоте. Фактически в пределах 30-50 мм возможно «завести» дверь в трек и отрегулировать ход. Большего перепада высот внутри ниши лучше не допускать.

Шаг 3 – рассчитываем площадь внутреннего наполнения дверей купе

Тут также действует простая геометрия.

1. Наполнение вставляется в собранную рамку из профилей. Все, что нужно – точно измерить ширину обрамления и вычесть ее из габаритов вычисленной выше двери.
2. Высота вставки при этом одинакова, независимо от вида бокового профиля. А вот ширина вставки будет разная для открытого и закрытого профиля (С и H, на примере Аристо).
3. Если вставкой служит тонкий материал (стекло, зеркало), то его обрамляют уплотнителем, чтобы он четко «встал» в профиль. При вычислении размеров вставки нужно вычесть и толщину уплотнителя (порядка 1 мм с каждой стороны).
4. Материал толще 8-10 мм также можно использовать для вставки, но придется фрезеровать по периметру. Например, ДСП стандартной толщины или МДФ. При таком наполнении лучше не закладывать слишком широкие двери – ездить они будут туго из-за веса.
5. При использовании горизонтального делителя в оформлении наполнения также учитывается и вычитается его толщина. Не забываем и про уплотнитель, если он есть!

Относительно алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: Высота вставки, если вымерить ширину верхнего и нижнего профиля, будет меньше высоты двери на 57 мм. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: минус 2 мм от значений для вставки из ЛДСП.
• Стекло/зеркало толщиной 4 мм: минус 3 мм от значений для вставки из ЛДСП.

Формулы в табличной форме для наглядности.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

Если внутренняя вставка створки купе не единая, а сборная, то при расчете вставок нужно учитывать толщину алюминиевого горизонтального делителя и толщину уплотнителя, если используется стекло.

Для удобства обычно принимают повторяющиеся вставки за целое число. А все расчеты сводят к одной. Рассмотрим на примере.

Пусть Hдв=2428 мм, а Lдв=897 мм, как было рассчитано выше. Вставка ЛДСП/стекло/ЛДСП примерно одинакового по высоте размера.

Высота вставок. Прикидываем 2400/3=800. То есть в среднем каждая вставка по высоте 800 мм. Примем, что ЛДСП вставки по высоте как раз 800 мм. Уплотнитель требуется только для стекла (-3 мм), делитель используется 2 раза (-2х2 мм).

(2428-57)-(800х2)-(3+2х2)=764 мм. Итого высоты вставок 800/764/800. Если хочется приближенно равные пропорции, то можно соразмерно изменить высоты. Например, 790/784/790.

Ширина вставок. Тут все просто. Для ЛДСП 897-36=861 мм, для стекла 897-39=858 мм.

Вставки ЛДСП 800х861 мм – 2 шт, стекло 764х858 мм – 1 шт.

Шаг 4 – рассчитываем длины профилей и направляющих для нарезки

Нижняя и верхняя направляющая (трек) нарезаются в размер ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.

Длина бокового профиля равна вычисленной высоте двери (Hдв).

Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды. Для профиля Аристо это 26х2мм и 36х2мм соответственно, для открытого и закрытого профиля. По формулам производителя – с округлением до 25 мм и 35 мм, как было уже использовано выше, в табличных формах.

Вот в принципе и все, что нужно знать и понимать для того, чтобы рассчитать двери шкафа-купе самостоятельно, с примерами на профиле Аристо. Для всех остальных систем (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и подкорректировать формулы.

Как правильно рассчитать двери шкафа купе — правила и формула вычислений

Двери такого типа устанавливаются как в проемах стен, так и во встроенных шкафах. Следовательно, системы монтажа могут несколько отличаться. Но в общем плане алгоритм действий при расчете параметров дверей купе не меняется. Методика достаточно простая, и если вникнуть в смысл каждого этапа, то все можно сделать самостоятельно, не обращаясь к профессионалу.

Расчет шкафа (если собирается именно он) не ограничивается лишь определением размеров створок. Необходимо учесть его компоновку, вычислить оптимальные габариты отсеков, ящичков, модификацию различных комплектующих. К примеру, роликового механизма. Но это уже другая тема.

Подготовка рабочего места

Начинать нужно именно с этого, и без разницы, предполагается ли установка раздвижных створок в нише или проеме стены. Необходимо добиться того, чтобы геометрия выбранного участка комнаты была правильной, без перекосов. Иначе расчет размеров не только усложнится, но и результат получится с большими погрешностями. К тому же профили лягут неровно, и полотна дверей купе будут самопроизвольно перекатываться.

Определение габаритов проема

Особенность данного этапа в том, что замеры ширины проводятся на нескольких уровнях для выявления возможного несоответствия параметров. То же касается и высоты – в разных точках. На основании полученных результатов высчитываются усредненные значения величин.

Расчеты размеров створок

Высота

Для вычисления этого параметра дверей купе никакие формулы не понадобятся. Исходная величина – соответствующий размер проема (он уже известен). Так как створка не должна «выпадать» из профиля, нужно учесть высоту его стенки. Если ориентироваться на монтажную систему «Raumplus», которая чаще всего и используется, то это 45 мм.

Достаточно от высоты проема отнять порядка 40, и получится искомое значение. Будет гарантия, что ролики в любом случае (в динамике или статике) не выскочат из верхней направляющей. Максимальная высота определяется так же. Только отнимается удвоенная толщина стенки профиля (верх + низ проема).

По данной методике определяется и высота шкафа купе, независимо от схемы, по которой он монтируется. Алгоритм действий идентичен для любых конструкций этого типа.

Ширина

Она должна выбираться так, чтобы обеспечивался перехлест полотен на величину, достаточную для установки выбранной разновидности ручки.

Рекомендуемые формулы расчетов

Принцип вычислений одинаковый, но принимается во внимание количество створок. Исходная величина – ширина проема.

• Шкаф на 2 двери купе. К результату измерений ниши (проема) прибавляется величина перехлеста, и полученное значение делится на 2.

• Трехдверная конструкция. Отличие в том, что увеличивается количество ручек и перехлестов полотен. Следовательно, формула принимает иной вид. Вычисление производится так: от ширины проема отнимается двойной размер дверной фурнитуры, но результат делится уже на 3.

Расчет параметров профилей

• Длина направляющих. Она одинакова для нижней и верхней планок и высчитывается с учетом ширины проема. Для удобства монтажа от нее отнимается примерно 2,5±0,5 мм.

• Длина разделительных профилей. Вычисление производится в зависимости от исполнения двери купе – на 2 или 3 створки. Но порядок расчетов один – от ширины полотен отнимается величина их перехлеста.

Расчет заполнения

Створки для раздвижных конструкций изготавливаются из разных материалов – многослойной фанеры, ДСП, иногда высокопрочного стекла. Все они отличаются толщиной. Но порядок расчетов при любом заполнении дверей купе остается неизменным. Основы для всех вычислений – конфигурация профиля для окантовки (то есть особенности его разреза) и стандартные размеры плитной (листовой) продукции.

• Высота. Для проема она уже определена. Остается отнять удвоенную толщину направляющей (верх + низ). При установке дверей купе в расчет принимается и уплотнитель. У его материала своя толщина, которую необходимо умножить на 2 и отнять произведение для получения искомой величины.
• Ширина. Также ничего сложного. Если заполнение делается в металлическую «окантовку» (каркас), то учитывается толщина «ребер» жесткости. Соответственно, ее суммарное значение отнимается от рассчитанной ширины двери.

При самостоятельной сборке раздвижных конструкций используются индивидуальные чертежи, разрабатываемые применительно к местным условиям. Главное – понять принцип вычисления размеров дверей, будь-то шкаф купе или створки в проеме стены. А все остальное – лишь незначительные нюансы, которые учесть совсем несложно. К примеру, толщину перегородки планки-разделителя, конструктивные особенности ручки и тому подобное.

Расчет дверей шкафа купе для самостоятельной сборки: формулы и программы

Всем привет! Сегодня у нас на прицеле расчет дверей шкафа купе. Следует понимать, что расчеты, в зависимости от того, какая именно система используется, могут несколько отличаться.

Потому постараемся принять во внимание стандартные размеры, а также обсудить общий подход к проведению такой работы для дверей купе. Это позволит вам понять принцип и суть процедуры.

Отмечу сразу, что в основу были взяты алюминиевые системы Раумплюс. Именно их можно считать родоначальниками всех существующих в наше время систем. Если остальные и отличаются от них, то совсем немного. Существенной и глобальной разницы нет.

Так что в плане расчета размеров для раздвижных дверей купе, их ширины, высоты и прочих параметров сложностей возникнуть не должно. За основу для работы можете скачать специальные программы, открыть файл в Excel или просто использовать калькулятор. В том числе и онлайн.

Ну а если вам по каким-то причинам сложно сделать расчет и, уж тем более, самому собрать шкаф-купе, то советую обратиться в московский «Салон шкафов». Знаю ребят давно. Делают все четко, быстро и со вкусом- https://www.salon-shkafov.ru/

С чего начать

В зависимости от типа шкафа, он может идти с распашными или раздвижными дверьми. Но в случае с купе оптимальным вариантом будет именно раздвижной механизм. Он экономит пространство и обладает многими дополнительными преимуществами.

Как я уже говорил ранее, основываемся мы на системе Раумплюс. Но существует и ряд других актуальных систем, среди которых стоит выделить:

Тот же Сенатор разрабатывают в Польше, Aristo является китайской системой, а Версаль выступает в качестве отечественного продукта. И все эти системы можно считать полноправными аналогами рассматриваемого Raumplus.

Если вы решили рассчитать двери, то начинать следует с определения параметров непосредственно самого проема, куда они будут устанавливаться. Измеряется высота и ширина, причем желательно в нескольких точках.

Когда параметры ширины и высоты проема определены для вашего стандартного или углового купе, можно рассчитать длину используемых направляющих для мебели (верхняя и соответственно нижняя), а также точные габариты этих самих будущих дверей.

Высота двери

Порой начинаю осознавать, что если тебе что-то нужно, найди это лучше сам и сделай своими руками. Доверять условным и относительным расчетам не всегда правильно, поскольку любая ошибка может негативно отразиться на готовом изделии, качестве наполнения купе и прочих нюансах.

Первой в расчетах идет высота двери вашего купе. Для этого применяется формула, предусматривающая вычитание от высоты проема 40 миллиметров. Если проем имеет высоту 2500 мм, тогда высота двери составит 2460 мм.

Если взглянуть на сечение стандартного профиля в верхней используемой направляющей дверцы купе, то имеющаяся высота рассчитанного внутреннего купейного пространства на установленной верхней мебельной направляющей, по которой ходит купе, составляет 45 мм. Уменьшение текущей высоты дверцы по отношению к проему на рекомендуемые 40 мм или просто 4 см позволяет обходить перепады высоты на уровне 10 мм и выше. За счет верхней установленной направляющей, используемые ролики выскакивать не будут.

Ширина двери

Делая расчет ширины будущей двери, следует сделать ее такой, была получался перехлест двух дверей. Причем его размер был равен ширине ручки.

Чтобы сделать подсчеты, актуально применить следующую схему:

• Ширина дверцы в двухдверной конструкции равно ширине проема, к которой добавили 26, и разделили полученное значение на 2;
• Если это расчетная ширина для будущей двери в трехдверном шкафу, тогда 26 умножают на 2 и добавляют значение ширины проема, а затем все делят на 3.

Взяв за основу проемную ширину на уровне 1600 мм, по формуле мы получим ширину одной двери, равную 813 мм.

В некоторых случаях дополнительно учитывают параметры ширины щетки отбойника. Но зачастую ее игнорируют. Но если вам это важно, тогда при расчете следует дополнительно от ширины дверного проема отнять две толщины этой самой щетки. Грубо говоря, когда щетка имеет 5 мм в толщины, отнимает от проема ровно 10 мм, и уже это значение вставляем в формулу.

ВАЖНО! Если вы используете симметричную купейную ручку, тогда расчет проводится несколько иначе. Объясняется это иной шириной такой ручки, которая составляет 32 мм. То есть в нашей формуле 26 меняем на 32 мм, и продолжаем считать.

Длина нижней и верхней направляющей

Зачастую для определения длины этих двух направляющих требуется от ширины вашего проема вычесть 2 мм.

Расчет предельно простой, потому на нем долго задерживаться не будем.

Хотя замечу, что именно такие мелочи порой способны сыграть решающую роль. Не отняв эти 2 мм, в дальнейшем возникнут проблемы. Будьте внимательными.

Длина для горизонтальных профилей

Здесь подразумеваются разделительные и непосредственно соединительные мебельные профили.

На этот счет есть несколько полезных формул для расчета:

• Чтобы получить длину искомого горизонтального мебельного профиля следует от ширины дверцы купе вычесть ширину используемой ручки, предварительно умноженную на 2;
• Если ручка асимметричная, тогда длину купейного профиля определяют путем умножения 26 на 2. Полученное значение вычитают из ширины двери;
• Если эта дверная ручка симметричная, тогда от ширины дверцы мы отнимаем 2, умноженные на 32 мм.

И тут ничего особо сложного нет. Все можно сделать своими руками, и никакая программа не понадобится. Обычный калькулятор, ручка, бумажка и внимательные расчеты с внесением соответствующих записей.

Заполнение по высоте

Чтобы получить значения внутреннего заполнения дверцы вашего купе, требуется учитывать разрез в горизонтальных нижних и верхних так называемых соединительных мебельных профилей, а еще горизонтальный разделитель.

Когда речь идет о сплошном типе заполнения двери, выполненной из ДСП, применяется следующая формула:

Высота наполнения или заполнения равняется высоте вашей двери купе с вычитанием 47 и 12.

Что за странные цифры? Все предельно просто:

• 47 мм является высотой нижнего профиля с вычитанием 10 мм в качестве глубины паза в профиле;
• 12 мм выступает показателем высоты верхнего профиля, равного 22 мм, с вычетом глубины паза на 10 мм.

Если это сплошное заполнение, а дверь изготовлена из стекла, то:

• При заполнении стекла требуется еще отнять по 22 на каждую из сторон из-за толщины используемого силиконового уплотнителя;
• Иногда берут по 1,5 мм на каждую из сторон. Тут лучше заранее сделать замеры уплотнителя на основе силикона;
• Высота заполнения равна высоте двери купе, от которой отнимают 47, 12 и 4, либо 3 мм.

Думаю, с этим разобрались. Можно двигаться дальше.

Заполнение двери по ширине

Для правильного и точного расчета искомой ширины заполнения двери на основе ДСП требуется перемножить 2 на 8 мм и добавить к этому значению длину специального горизонтального используемого разделителя.

Здесь 8 мм означает глубину имеющегося паза в дверных ручках или же вертикальных мебельных профилях. Если ваша вставка выполнена из стекла, тогда по ширине следует отнять еще по 2 мм на применяемый необходимый уплотнитель.

Ширина относительно заполнения стеклянной дверцы считается по той же формуле, только дополнительно нужно вычесть 4 мм, то есть 2*2 мм в качестве уплотнителя.

Горизонтальный тип разделителя

Если используется делитель под винт или средний горизонт без винта для дверей купе, тогда тут потребуется внести некоторые дополнительные корректировки.

Горизонтальный делитель предусматривает вычитание дополнительно 2 миллиметров на ширину дверной перегородки этого разделителя. Если используются вставки из стекла с 1 или 2 сторон, тогда минус еще 2 миллиметра на используемый уплотнитель с той стороны, где непосредственно будет располагаться само стекло. При наличии винта убирают по 6 мм на каждый делитель.

Вы должны понимать, что схема достаточно условная и не является основой для проведения ваших собственных расчетов. Каждая схема во многом индивидуальная и требует конкретного подхода с учетом исходных параметров купе.

Если у вас возникают сложности с расчетами, можете обратиться к специалистам, воспользоваться онлайн калькуляторами, либо вовсе бросить это дело, купить готовый шкаф-купе и не создавать лишние проблемы. Тут уже каждый решает сам для себя.

Думаю, на этом у меня все. Спасибо всем, кто с нами! Подписывайтесь, оставляйте свои комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Правила расчета для дверей шкафов купе, основные моменты

Шкаф купе считается удобной и востребованной мебелью, которую устанавливают практически в каждой квартире. В этой конструкции можно хранить различные вещи: одежду, обувь и другие дополнительные аксессуары. Но прежде чем приобретать эту мебель, обязательно нужно узнать, как произвести расчет дверей шкафа купе, чтобы он гармонично смотрелся в интерьере.

Замер проема

Чтобы шкаф можно было вместить в комнату – коридор или прихожую, стоит правильно рассчитать размер проема. Для этого предварительно выберите место для установки конструкции.

При измерении проема стоит учитывать важные рекомендации:

• чтобы правильно сделать замер проема, нужно измерить ширину и высоту места;
• наименьшая ширина полотна конструкции этого вида составляет 50 сантиметров, встречаются модели с размером более метра. Главное, подсчитать, чтобы область располагала достаточной площадью для всей конструкции;
• обязательно сделайте замеры ширины места снизу и сверху, это поможет получить средний показатель;
• желательно замерить высоту, она обычно составляет от 2 до 2,5 метров.

Определяем количество дверей

Обязательным шагом будет выполнение расчета дверей шкафа купе. Но чтобы точно определить размеры нужно снять измерения с проема, где будут располагаться полотна. Берутся показатели его высоты, ширины, глубины.

Во время проведения всех замеров и расчетов требуется соблюдать определенные правила:

• замеры лучше выполнять в нескольких областях, потому что бывают отличия;
• между замерами может быть погрешность в полтора сантиметра;
• показатель высоты должен быть меньше этого же значения проема на 4 см;
• при выполнении расчетов обязательно нужно соблюдать точность;
• во время замеров дверей рекомендуется учесть важный фактор – возможность прохождения данных элементов через проемы жилого помещения.

Для комфортного открывания шкафа купе рекомендуется использовать конструкцию с двумя створками. В продаже часто встречаются изделия с тремя дверцами, они довольно широкие и занимают много места. При выборе изделий в первую учитывайте возможности площади жилого помещения.

Перехлест дверей

Раздвижные полотна шкафа устроены так, что при закрытии одна створка может заходить за область другой. Хорошим вариантом считается, когда у закрытой конструкции выглядывает одна ручка. Но обязательно профиль одной створки закрывает поверхность профиля другой, при этом полностью не заслоняя материал заполнения створки. Ширина должна соответствовать половине ширины проема плюс размеру профиля ручки.

В процессе стоит учитывать несколько важных условий:

• прежде чем начинать проектирование, стоит заранее узнать, какой фирмы будет применяться фурнитура;
• стоит подобрать тип ручки С образного, Н образного вида или с двухсторонней конструкцией;
• количество створок — от них зависит общее количество перехлестов. Если створки две, то будет один перехлест, если три, то два;
• учитывайте одно из важных условий, которое влияет на выполнение замеров створок, – наличие шлегеля. Эта деталь является ворсистым уплотнителем, который обеспечивает смягчение удара полотна о поверхность стены. Обычно размер его толщины составляет 1 сантиметр.

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование. Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Чтобы подобрать полотно, необходимо взять во внимание параметры применяемых компонентов роликовой системы – верхние направляющие, полозья.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

• толщина крышки – 1,6 см;
• стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
• размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
• зазор между областью нижних направляющих и полотна – 15 мм.

Иногда дополнительно для укрепления полотна применяется профиль из алюминия, тогда стоит вычесть 32 мм. В итоге должно получиться значение 2316 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

• ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
• ширина одной единицы полотна будет составлять 100 см;
• обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
• обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
• в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

• первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
• так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
• из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
• сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
• возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

• размер ширины равен 24 миллиметра;
• в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
• далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения. Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно.

Расчет дверей шкафа-купе опорного вида

Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф. Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для закупки всех необходимых комплектующих. Также для сборки корпуса шкафа, установки полок и выдвижных ящиков понадобится и другая фурнитура.

Выбор раздвижной системы купе для шкафа

Разновидностей раздвижных систем купе очень много. В зависимости от типа роликов, направляющих и способа их установки (навесные, подвесные, со скрытым монтажом и т.д.). И внешнего оформления (рамочные, безрамочные, с боковым профилем и без профиля). Понятно, что в каждом случае расчет размеров дверей-купе будет абсолютно разным. Как и требования к конструкции ниши.

В данной статье будем рассматривать стандартные роликовые двери-купе опорного вида, в которых движение роликов осуществляется по нижней рельсе, а верхние ролики поддерживают полотно двери в вертикальном положении.

Условно можно выделить две группы раздвижных систем для шкафов и гардеробных такого типа:

• Безрамные типа «срд-1» SKM и т.д. Некоторые комплектуются боковыми профилями-ручками. Створкой двери служит цельное полотно ДСП, МДФ, массива толщиной 16-26 мм. Ролики с установочной площадкой накладные или врезные.
• Рамочные (каркасные) типа Raumplus («Аристо», «Версаль» и т.д.). Рамная конструкция позволяет реализовать наборные варианты наполнения двери. Профиль для сборки рассчитан на вставку толщиной 4-10 мм, поэтому более «толстые» ДСП, МДФ придется фрезеровать. Ролики устанавливаются в профиль, нижние частично «перекрывают» вставку. Поэтому прозрачное наполнение по нижнему краю лучше не делать – сквозь него будет просвечиваться установочные площадки нижних роликов.

Плюсы и минусы безрамных дверей купе

Основное преимущество безрамных раздвижных систем – доступная цена. Это очевидно, ведь в комплекте только комплект роликов, верхняя и нижняя направляющая. Толщина дверей может варьироваться от 16 до 28 мм, а вес достигать 80 кг. Простоту в установке и регулировке также можно отнести к плюсам.

Недостатки у дверей купе такого вида тоже есть.

От своего веса и отсутствия каркаса двери могут прогибаться со временем, поэтому рекомендуется использовать боковой профиль. Как показывает практика, высоту дверей лучше не делать больше 2-2,2 м по этой же причине. Если шкаф планируется делать выше – лучше выделить отдельную антресоль.

Из-за большого веса, отсутствия жесткости, которую дает профиль, ход двери не будет легким и плавным. Безрамные раздвижные двери требуют периодической регулировки. И знания, как это можно сделать, имея простейший набор инструментов.

Преимущества каркасных систем купе

Визуально рамочные двери купе смотрятся более привлекательно и целостно. Расширяет возможности оформления дизайна створок и наличие делителей-переходников внутри полотна. Их можно расположить строго горизонтально, по диагонали и даже загнуть радиусом.

Каркасные двери купе могут быть исполнены из стали и алюминия. Стальной профиль доступнее по цене, но «шумнее».

Алюминиевые системы относятся к элитным, обеспечивают более плавный и бесшумный ход. И не практически не имеют ограничений в размерах: створки можно сделать до 4 метров в высоту и 1,5 метров в ширину.

Исходные данные

Чтобы рассчитать двери-купе роликового вида достаточно вымерять ширину и высоту проема – Lпр и Hпр соответственно. Проем должен быть свободен для установки дверей-купе, на 80-100 мм в глубину.

Предполагается, что боковые стенки шкафа перпендикулярны относительно дна и крыши. Также шкаф должен быть выставлен по горизонтальному уровню. Завалы могут спровоцировать скатывания дверей в одну сторону.

Также следует быть внимательным в определении количества створок. Они не должны перекрывать полки, ниши, мешать опусканию пантографов, открыванию ящиков и других выдвижных систем.

Ширина и перехлест дверей купе

Не рекомендуется делать створки уже 500 мм: из-за слишком близкого расположения роликов дверь будет неустойчива. Чуть больше усилия при открывании и она может выпасть из направляющих.

Также не стоит делать купе слишком широкими: ими неудобно будет пользоваться. Максимум 1000-1100 в ширину, но лучше остановиться на средних значениях, 700-900 мм.

«Хорошим тоном» считается не допускать перекрывания внутренней ставки боковым профилем при расчете ширины створок. То есть перехлест раздвижных дверей должен быть ровно на ширину профиля.

При этом толщину «пыльника» (шлегеля) обычно не учитывают, оставляя за собой выбор – клеить его или нет после окончательной установки фасадной части купе.

Если принять ширину открытого (асимметричного профиля, С) за 25 мм, а закрытого (симметричного, Н) за 35 мм, то формулы расчета ширины 2, 3, 4 и 5 дверей удобно представить в табличной форме.

По формулам для расчета каркасных дверей купе с профилем Аристо видно, что наличие пыльника уменьшает глубину перехлеста.

Для безрамных раздвижных систем точной формулы для расчета нет. Обычно на перехлест дверей оставляют порядка 20-30 мм, округляя ширину полотна до целого значения.

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей, габариты внутренней вставки.

Размеры внутреннего наполнения дверей купе

Алюминиевый и стальной профиль рассчитан под тонкую вставку толщиной 8-10 мм.

Стекло и зеркало толщиной 4-5 мм обрамляется уплотнителем. Поэтому нужно учитывать толщину уплотнителя при расчетах (порядка 1,5-2 мм с каждой стороны).

ЛДСП, МДФ толщиной 16-18 мм также можно использовать в качестве вставки. Но его требуется фрезеровать по периметру с внутренней стороны до толщины 8-10 мм.

Принцип расчета вставки предельно прост: измеряется толщина обрамления (им служит профиль или профиль+уплотнитель) и вычитается от габаритов вычисленной выше двери с размерами Hдв и Lдв.

Внутренняя вставка раздвижной створки может быть наборной. При этом учитывается толщина делителя.

Для алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: — 57 мм от высоты двери. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: — 59 мм от высоты двери.
• Стекло/зеркало толщиной 4 мм: -60 мм от высоты двери.

Формулы для расчета вставки в табличной форме.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

В большинстве случаев дизайн створок купе предполагает сборную вставку, с горизонтальными и вертикальными делителями. Сочетаться могут как разноплановые материалы (ЛДСП+стекло, акрил+зеркало), так и одноплановые (МДФ+МДФ).

Расчет внутреннего наполнения абсолютно аналогичен. Просто учитывается толщина алюминиевого делителя (как правило, — 2 мм) и уплотнителя для вставок из стекла и зеркал.

Расчет длины профилей и направляющих для нарезки

Чтобы собрать каркасную дверь купе, нужно рассчитать и нарезать все комплектующие.

1. Длина нижней и верхней направляющей (трека) равна размеру ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.
2. Длина бокового профиля для двери купе равна вычисленной высоте двери (Hдв).
3. Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды.

Формулы расчета всех длин профилей для каркасной двери-купе Аристо в табличной форме будут следующие:

Для всех остальных каркасных систем купе опорного вида (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и по этим данным подкорректировать формулы.

Сам корпус шкафа можно сделать своими руками по пошаговой инструкции.

Расчет дверей шкафа-купе. Раздвижные системы

Главная » Двери

Расчет дверей-купе — это определение размеров деревянного полотна, зеркала, длины профилей, верхних и нижних направляющих. Все это можно сделать самостоятельно, следуя инструкциям и правилам, а можно воспользоваться онлайн-калькуляторами.

• Расчет онлайн
• Расчет через программу Excel от Microsoft

Составляющие для расчета дверок купе

Место перекрытия

Шлегель

Профиль

Уплотнитель

Стопор

Расчет размеров дверок-купе вручную

Длинна верхней и нижней направляющей

Длина горизонтального и вертикального профиля

Заполнение дверки из ДСП

Заполнение дверки стеклом или зеркалом

Расчет онлайн

Расчет дверей-купе онлайн займет не больше 5 минут. А по завершению можно будет распечатать или сохранить все данные. По ссылке представлен удобный сервис для расчета дверок-купе онлайн для любой системы. Сначала нужно выбрать производителя, нажав на нужный логотип, например, Aristo, Aluma-Decor, Braun, Absolut, City Line и т. д. На сайте представлено около 40 производителей.

Далее выбирается внешний вид дверок (количество секций, горизонтальных делений или вставок). А потом последовательно указываются все данные: ширина и высота проема, куда будут устанавливаться двери, профиль вертикальной ручки (симметричный или асимметричный), вид межсекционного профиля и наполнение для дверей — в какой части будет дерево, а в какой — зеркало. После ввода всех данным сайт выдаст необходимую информацию для заказа дверок.

Прямо с сайта можно распечатать данные расчета и чертеж. Или сохранить, нажав на «печать» и в месте, где указан принтер выбрать Adobe PDF и нажать «печать». Дальше всплывет окно, где нужно указать папку сохранения.

Сайт kupetable.ru

Из чего состоит дверь купе?

Онлайн конструктор для самостоятельного моделирования шкафа!

Надежность механизмов дверей шкафов купе, а также дверей купе в гардеробных, прихожих, обусловлена тем, что здесь, практически, отсутствует механизм в общепринятом смысле этого слова. Вся раздвижная система — это рама, в которой вставлены ролики и направляющие, по которым и происходит скольжение дверей купе.

Из чего состоит дверь купе?

На данной схеме показаны почти все конструктивные элементы из которых состоит нижнеопорная дверь купе:

Верхняя направляющая – ее роль в удерживании двери от выпадения. Независимо от количества сообщающихся между собой дверей, верхняя направляющая чаще всего двойная (с двумя пазами). Высокие борта направляющей позволяют компенсировать перепады пола или потолка. Она не несет на себе никакой нагрузки, поэтому направляющую крепят на гипсокартонный потолок специальными дюбелями. Для установки одной отъезжающей двери используют одинарную направляющую (с одним пазом).

Нижняя направляющая – по которой и передвигаются двери. Она также почти всегда двойная независимо от количества дверей. Крепится нижняя направляющая в пол, либо в мебельный щит саморезами. Есть вариант крепления на двухсторонний скотч, если клиент не хочет «портить» полы. Небольшая высота направляющей (5-7мм) позволяет использовать нижнеопорные двери в межкомнатных перегородках, так как она не мешает проходу. Для одной отъезжающей двери существует одинарный вариант направляющей ( с одним пазом)

Профиль – ручка (симметричная) – это вертикальный элемент рамки, которая также служит и ручкой. Ее симметричное строение позволяет использовать дверь в качестве межкомнатной перегородки, так как с двух сторон она выглядит одинаково, в этом случае и наполнение дверей должно быть двухсторонним. Многие материалы, такие как зеркала, декоративные стекла и т.д. имеют лицевую сторону и оборотную, с заводской маркировкой. В шкафах купе оборотная часть двери не видна.

Профиль – ручка (асимметричная) – это так же вертикальный элемент рамки, которая служит ручкой. Эта дверь используется в основном в шкафах купе, так как ручка может быть использована только с лицевой стороны. Вертикальные профили — ручки, а также остальные составляющие рамки двери купе бывают 3-4 цветов металла (золото, серебро, шампань, коньяк) , а так же окутываются пленкой ПВХ под цвет дерева. Существуют крашеные варианты дверей, в том числе и в глянце.

Верхняя рамка двери – это верхний горизонтальный элемент рамки. Они крепятся между двумя вертикальными профилями-ручками двумя винтами. В нее вставляются верхние колеса. Верхняя рамка вместе с колесами, как правило, скрыта в верхней направляющей.

Нижняя рамка двери – это нижний горизонтальный элемент двери. Они крепятся между двумя вертикальными профилями-ручками двумя винтами. И в нее вставляются нижние колеса. Это довольно широкий элемент двери, так как нижние ролики занимают больше пространства и в них еще заложена регулировка колес вверх и вниз под уклон пола.

Накладка – это декоративный элемент. Она самоклеющаяся и наклеивается на полотно (дсп, стекла) двери для разделения единого полотна на фрагменты. Если дверь состоит не из единого полотна, а из разных фрагментов, то вместо накладки применяют специальный профиль — ригель, с пазами с двух сторон для вставки в нее фрагментов двери.

Нижний ролик – несет на себе всю нагрузку двери. В основе его шарикоподшипник. В ролике заложена возможность регулировки дверей по высоте в пределах 15 мм, в некоторых системах до нескольких сантиметров. В любом случае, при перепаде полов больше 2 см, необходимо в конструкции пересмотреть цоколь, который подрезается под неровности пола.

Верхний ролик – не несет на себе практически никакой нагрузки, ее функция – находясь внутри верхней направляющей, зафиксировать дверь купе в вертикальном положении.

Шлегель (уплотнитель) – крепится с торца двери вдоль вертикальной рамки – ручки. При закрывании смягчает удар двери в стену или в вертикальный щит шкафа, а так же предохраняет от проникновения пыли в изделие.

Стопор (позиционер) – устанавливается в паз нижней направляющей для фиксации двери в определенном положении, обычно при закрытом. Колесо проходя через стопор, расположенный усиками вверх, попадает в ловушку и слегка фиксирует дверь. Элемент наиважнейший, так как без него, двери шкафа купе будут самопроизвольно открываться при малейших неровностях пола.

Регулировка нижних колес двери купе:

Установка дверей купе:

Схема расположения дверей купе (обратите внимание на нахлесты рамок дверей купе, это «мертвые зоны». Выдвижные ящики и корзины попавшие в эту зону в 2х и в 3х дверном варианте не выдвинутся, потому что при любом положении дверей, они перекрыты рамками):

Позвонив по телефону, а также по электронной почте вы можете получить более подробную информацию и вызвать замерщика на дом.

Расчет через программу

Excel от Microsoft

С помощью этой таблицы можно рассчитать все размеры составляющих для дверей-купе и их стоимость. Изначально дано несколько вкладок, в каждой из которых по очереди нужно вводить данные. В «параметрах» вводятся исходные размеры. Далее идут «ламинат» и «комплектующие». В итоге результат выводится в окнах «параметры» и «смета».

Эта программа будет удобна как профессиональным мебельщикам, так и обычным пользователям, которые хотят сами рассчитать детали.

Уход за раздвижной конструкцией

Длительность эксплуатации зависит от правильного ухода за системой, особенно за полозьями, по которым движется дверное полотно. Со временем направляющие расшатываются, плавное скольжение дверей затрудняется. Ролики изнашиваются из-за скопившейся на них пыли и мусора. Направляющая для шкафа-купе требует систематической очистки от скапливающейся в ней грязи. Рекомендуется еженедельно, при каждой уборке, пылесосить направляющую и протирать ее влажной ветошью. От качества комплектующих элементов зависит долговечность раздвижной системы и удобство при эксплуатации.

Составляющие для расчета дверок купе

Место перекрытия

Это место, где две двери как бы «наслаиваются» друг на друга. Одна из них катается по одному пути, а вторая — по параллельному. Например, если дверки-купе будет две, то мест перекрытия — одно. А если дверки четыре — то мест перекрытия может быть 2 или 3. Но бывают случаи, когда необходимо, чтобы две дверки находились «стык в стык» на одном пути.

Шлегель

Под этим словом подразумевается узкая длинная лента с ворсом. Она клеится на профиль двери, который будет соприкасаться со стеной стенкой шкафа. Это делается для того, чтобы металлический профиль не стукался об нее. А еще шлегель клеится к задней стенке профиля, который перекрывает соседнюю дверку, чтобы в этом месте пыль не попадала в шкаф.

Профиль

Это металлическое обрамление дверок. Вертикальный профиль называют профиль-ручка или просто ручка. Он может быть стальной или алюминиевый, симметричный или асимметричный.

Нижний и верхний — соединяет два вертикальных профиля двери-купе, а внутри него находятся ролики.

Уплотнитель

Используется, если дверки шкафа стеклянные.

Стопор

Эта деталь нужна, чтобы дверка не открывалась сама.

Основные характеристики направляющих

Весьма важен материал, используемый при изготовлении комплекта раздвижных конструкций. Качественный надежный комплект отличается более высокой стоимостью. Можно подобрать недорогой вариант. Наиболее дешевый материал — это пластик. Но для габаритных шкафов такой выбор неприемлем. Пластиковые детали используют в комбинации с металлическими. Самые надежные направляющие профили — из стали. Подобранные в соответствии с весом заполнения, они отличаются хорошим качеством и вполне доступной ценой. Наиболее дорогостоящие направляющие — из алюминия. Используются в большинстве моделей популярных брендов. С помощью таких профилей можно монтировать двери высотой более четырех метров. В зависимости от количества полотен используется одна, две или три направляющие для шкафов-купе. Направляющие профили могут занимать как нижнее положение, так и верхнее. Оптимальный вариант — когда направляющие контролируют движение полотен как сверху, так и снизу. Металлические профили чаще всего тонируют под золото, бронзу или серебро. При желании можно выбрать комплект с текстурой под дерево. Стойкость к стиранию окрашенного слоя зависит от качества раздвижной системы.

Расчет размеров дверок-купе вручную

Дверки

Размеры дверей шкафа-купе высчитываются по данным проема.

Обычно высота дверей-купе равна высоте проема минус 4 см. Если высота проема равна 270 сантиметрам, то высота дверки будет 266 сантиметров.

В закрытом виде одна дверка будет слегка заходить за другую. Этот нахлест равен ширине профиля — 26 мм. Поэтому ширина дверки шкафа рассчитывается так: к ширине проема прибавляют 26 мм и делят на два — для шкафа с двумя дверками. Для шкафа с тремя дверками — к ширине проема прибавляют два раза по 26 мм (потому что нахлеста будет два) и делят на 3. Если на дверки будет наклеиваться шлегель , то в самом начале расчета от ширины проема надо отнять две толщины шлегеля.

Если профиль-ручка симметричная — в расчетах 26 мм нужно поменять на 32 мм.

Длинна верхней и нижней направляющей

Длина направляющих равна ширине проема.

Длина горизонтального и вертикального профиля

Длина получается, если от ширины дверки отнять ширину профиля-ручки, умноженного на 2 — для симметричной ручки. Для асимметричной — от ширины дверки отнять 52 мм (ширина профиля умноженное на 2).

Заполнение дверки из ДСП

Высота полотна:

От высоты дверки нужно отнять 47 мм (высота нижнего профиля и глубина паза) и 12 мм (высота верхнего профиля и паза).

Ширина полотна:

От ширины дверки отнять два раза по 8 мм (глубина паза в ручке).

Система раздвижных дверей шкафов-купе

Основной функцией направляющей для двери купе является возможность открывать и закрывать полотно двери в одной плоскости. Она представлена пластиковым или металлическим профилем. Систему раздвижных дверей чаще всего используют для шкафов-купе, которые должны соответствовать следующим требованиям:

• быть вместительной;
• удобной;
• долговечной;
• прочной;
• красивой.

Прочная и надежная направляющая для дверей шкафа-купе будет прочной и надежной, то это позволит не нервничать при ежедневной эксплуатации конструкции, даже если придется выложить довольно приличную сумму. Шкафы-купе обычно изготавливаются на заказ. Чем больше размеры такого изделия, тем качественней должны быть рельсы для его дверей.

Самостоятельный расчет деталей

Расчет для шкафа-купе стандартного размера

Итак, проект шкафа-купе у вас уже есть. Осталось дело за малым — рассчитать деталировку. Прежде чем приступить к вычислению размеров деталей, необходимо определиться, из какого ДСП будет изготовлен шкаф. Существует два стандартных размера толщины ЛДСП — 18 и 16 мм. Большинство мебельных фирм используют в своем производстве ДСП толщиной 16 мм. Мы тоже возьмем за основу шестнадцатимиллиметровую плиту. Эта величина будет фигурировать абсолютно во всех расчетах.

Приступим. Изначально, чтобы было проще, выпишите на листок бумаги наименование и количество всех деталей, присутствующих в шкафу-купе в столбик. Например:

• крыша — 1 шт.
• дно — 1 шт.
• наружный бок — 2 шт., и так далее

Правильный алгоритм рассмотрим на примере расчета для шкафа с габаритными размерами 1670х2400х650 мм.

Чтобы не запутаться, добавьте в свой нарисованный проект шкафа-купе толщину ДСП, то есть сделайте линии двойными. Таким образом вы не упустите ни одной толщины.

Крыша — 1 шт. — 650х1670 мм

Технически правильно, если крыша шкафа-купе ложится сверху на бока, а не находится между ними. Значит, ее размер не меняется. Он совпадает с габаритами шкафа — 650х1670 мм.

Дно — 1 шт. — 650х1638 мм

Дно шкафа крепится между двумя боками, следовательно, необходимо отнять две толщины ДСП: 1670 – (16 + 16) = 1638 мм.

Наружный бок — 2 шт. — 650х2384 мм

Наружные бока накрыты крышей шкафа. Формула расчета: 2400 – 16 = 2384 мм.

Внутренний бок — 1 шт. — 550х2268 мм

Совет мастера: система раздвижных дверей, в зависимости от производителя, обладает глубиной 80–100 мм. Для полноценного открывания необходимо уменьшить все внутренние детали на этот размер. То есть, бока и полки, находящиеся внутри шкафа-купе, должны быть меньше габаритной глубины на 80–100 мм.

Расчет внутреннего бока шкафа:

• глубина 650 – 100 = 550 мм;
• высота 2400 – 16 (крыша) – 16 (дно) – 100 (цоколь) = 2268 мм.

Цоколь — 1 шт. — 100х1638 мм

Цоколь — нижняя планка, соединяющая два наружных бока шкафа-купе и поддерживающая дно. Длина этой планки равна длине дна шкафа, высота — 100 мм (можно другой размер, но не менее 50 мм).

Полка — 1 шт. — 550х861 мм, 4 шт. — 550х761 мм

Напомним, что внутренний бок шкафа сдвинут влево на 50 мм с целью комфортной работы выдвижных ящиков. Отсюда следует, что полки правой части шкафа должны быть длинней, чем те, которые находятся в левой. Чтобы было проще, сначала рассчитываем размер полок так, если бы они были одинаковыми, а уж потом вычитаем 50 мм: 1670 – 32 (наружные бока) – 16 (внутренний бок) / 2 = 811 мм.

• 811 – 50 = 761 мм — длина полок левой части, там, где выдвижные ящики;
• 811 + 50 = 861 мм — длина полок в правой части шкафа-купе.

После вычислений, обязательно проведите проверку. Сумма всех деталей должна равняться габаритной ширине шкафа: 761 + 861 + 16 + 16 + 16 = 1670 мм.

Фасад выдвижного ящика — 2 шт. — 150х757 мм и 2 шт. — 250х757 мм

Высота выдвижного ящика — произвольная. А вот ширина — это техническая величина, которую необходимо высчитывать, опираясь на внутренний размер проема, в котором находятся ящики. В нашем случае это 761 мм. Для долговечной и эффективной работы выдвижного ящика от внутреннего размера (если проще — длины полки), нужно отнять 4 мм на технологический зазор. То есть, ширина фасада: 761 – 4 = 757 мм.

Совет мастера: вычисляя ширину фасада, не стоит забывать о кромке, которая будет впоследствии наклеена по периметру. Она также имеет свою толщину. Поэтому от фактического размера фасада выдвижного ящика не забудьте вычесть толщину выбранной кромки.

Расчет деталей для шкафа нестандартного размера

Нестандартным шкафом-купе считается изделие, габаритные размеры которого превышают размеры листа ЛДСП. Основные размеры ДСП: 1830х2750; 1830х2440; 2070х2800 мм.

Собираясь самостоятельно изготовить шкаф длиной 3000 м, новичок сталкивается с проблемой, что крыша и дно не помещаются в габариты ДСП. Как выйти из этого положения? Все просто — проектируем шкаф-купе из двух частей, то есть теперь внутри будет два бока, а не один. Крыша, дно и цоколь также будут состоять из двух частей. По сути, это два отдельных шкафа, стянутых между собой.

Важно: глубина внутренних боков меньше на 80–100 мм относительно габарита шкафа-купе.

Кроме вышеперечисленного, будет правильно установить такой большой шкаф-купе не просто на цоколь, а на пластиковые регулируемые ножки, которые в последствии закрыть съемной нижней планкой.

Рекомендуем внимательно изучить схему, чтобы избежать ошибок в расчете деталировки шкафа. На предложенном чертеже отчетливо видно, каким образом расположены детали с учетом конструкции нестандартного шкафа и толщины ДСП.

Нюансы раскроя деталей в листе ЛДСП

Выписав все детали на листок бумаги, у вас есть два варианта. Первый — отправиться с этим перечнем прямиком в фирму, где специалисты сделают раскрой и передадут его в мебельный цех на порезку. Минус этого варианта состоит в том, что вы не сможете проконтролировать, насколько правильно сделан раскрой деталей в листе ДСП, а значит, существует возможность переплаты.

Второй вариант — более сложный, но гораздо выгодней для вас — самостоятельно разложить детали и предварительно просчитать требуемое количество листов ЛДСП.

Учитываем структуру плиты

Если вы планируете изготовить шкаф-купе из ДСП с нанесенной структурой дерева, необходимо все детали переписать в определенной закономерности. Например, указав первый размер против структуры.

Если ДСП гладкая, однотонная — размеры деталей позволительно писать в любой последовательности.

Расчет длины профилей и направляющих для нарезки

Чтобы собрать каркасную дверь купе, нужно рассчитать и нарезать все комплектующие.

1. Длина нижней и верхней направляющей (трека) равна размеру ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.
2. Длина бокового профиля для двери купе равна вычисленной высоте двери (Hдв).
3. Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды.

Формулы расчета всех длин профилей для каркасной двери-купе Аристо в табличной форме будут следующие:

Для всех остальных каркасных систем купе опорного вида (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и по этим данным подкорректировать формулы.

Сам корпус шкафа можно сделать своими руками по пошаговой инструкции.

1. Замер проёма
2. Ширина и высота двери купе
3. Количество дверей купе
4. Перехлёст дверей
5. Расчёт дверей купе по ширине
6. Расчёт дверей купе по высоте
7. Расчёт наполнения дверей купе
8. Расчёт профиль ручек для дверей купе

Привет, дорогой друг ! Буквально через 3 минуты ты узнаешь как самостоятельно, без каких-либо формул и программ, рассчитать двери купе самых популярных систем. Это поможет тебе украсить свой дом и заработать неплохие деньги. Раскрою секрет только для тебя.

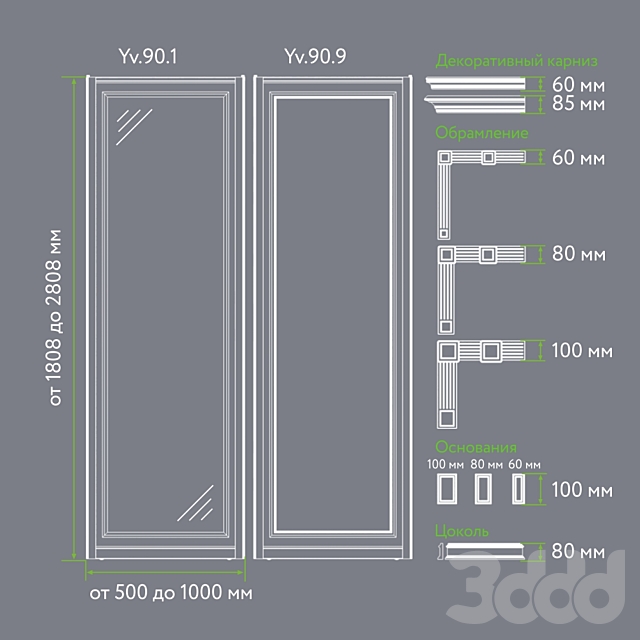

Ширина и высота двери купе

Наименьшая ширина двери купе 500 мм. Система позволяет сделать двери и поуже, но функционировать они будут плохо. При открытии дверь будет заваливаться в сторону усилия и профиль будет задевать о нижний ходовой трек. В худшем случае дверь выпадет из полозьев.

Самую широкую дверь собирал и устанавливал размером 1100 мм. Система позволяет собирать двери и шире, но как показывает практика, двери больше 1000 мм неудобны в использовании. Особых ограничений по ширине двери купе не существует.

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей, габариты внутренней вставки.

Применение горизонтального разделителя в двери купе

Если добавляете горизонтальный разделитель, то, как видно из чертежа профиля необходимо дополнительно откидывать 2 мм на толщину перегородки разделителя.

Если вставки стекло с одной или двух сторон, то откидывайте еще по 2 мм на уплотнитель на ту сторону, где будет стекло.

Рис. 10. Поперечное сечение горизонтального разделителя для изготовления комбинированных дверей купе

Схема расчета условная, промерьте ваш профиль для дверей купе и по указанному принципу вы сможете самостоятельно рассчитать двери купе без сложных формул. В любом случае эта схема более прозрачна, чем формулы, в которых могут быть ошибки.

Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф. Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для закупки всех необходимых комплектующих.Также для сборки корпуса шкафа, установки полок и выдвижных ящиков понадобится и другая фурнитура.

Расчет дверей для шкафа купе своими руками

Раздвижные двери купе можно установить в подготовленную нишу кладовки или гардеробной, корпус шкафа. Расчет дверей купе в любом случае будет аналогичен: достаточно вымерять внутренний размер ниши для встраивания и убедиться в том, что наполнение останется функциональным после установки раздвижных фасадов.

Почему Аристо?

Алюминиевые системы по праву считаются самыми оптимальными для шкафов-купе. Они обеспечивают легкость и бесшумность скольжения, долговечны и надежны. В продаже имеется множество оригиналов и аналогов немецкой системе Raumplus с характерной узнаваемой формой бокового профиля – закрытой (симметричной, H) или открытой (асимметричной, С).

Расчет дверей шкафа купе (профиля и внутреннего наполнения) будет идентичен, вне зависимости от того, выберете ли вы оригинал профиля раумлюс производства Commandor, Aristo или китайский аналог. Вопросы могут возникнуть только к простоте сборки и качественным моментам при эксплуатации.

По убеждению многих мебельщиков, российская система Аристо оптимальна в отношении цены и качества для сборки дверей купе. По плавности хода и бесшумности она несколько проигрывает более дорогому Коммандору. Но разница будет сильно заметна только при установке широких дверей купе – от метра в ширину и более. При стандартных раздвижных фасадах шириной 600-900мм и правильной регулировке ход створок профиль Aristo вполне хорош в эксплуатации.

Что касается китайских подделок под Raumplus и конкретно под Aristo – тут как повезет. Есть вполне достойные по качеству аналоги.

Шаг 1 – подготовка проема для установки дверей купе*

*Речь пойдет о полностью и частично встроенных шкафах-купе и гардеробных.

Типовой расчет дверей купе предполагает, что ниша для установки имеет правильную геометрию, стены перпендикулярны относительно пола и потолка.

В реальности, конечно, это не всегда так. Уровень пола и потолка бывает завален, как и уровни боковых стен ниши. Перед расчетом дверей купе необходимо максимально выровнять по горизонту уровень пола и потолка. Неровности на боковых стенках будущего шкафа купе не так критичны – их можно прикрыть специальными фасонными упорами.

Благодаря фасонным упорам встроенный шкаф-купе будет смотреться более целостно и законченно.

Обычно подготовка ниши для установки дверей купе включает в себя установку опанелки шириной 80-100 мм по периметру.

Ее можно смонтировать строго перпендикулярно относительно примыкающих сторон. А возникшие щели из-за завалов прикрыть каким-то декоративным уголком или любым другим способом.

Шаг 2 – расчет ширины дверей купе

Количество раздвижных дверей и их ширину определяет, в первую очередь, внутреннее наполнение самого шкафа.

Ящики и другие выдвижные системы должны полностью выдвигаться, не встречая никакой преграды.

Ниши полок и вешал с плечиками также должны быть максимально доступны.

Так, шкаф-купе шириной 1,8м (например) может иметь две или три двери, по желанию самого владельца. Конечно, широкие двери купе смотрятся несколько лучше, презентабельней. Узкие оказываются функциональней, если наполнение подразумевает деление пространства внутри на зоны.

Единственная рекомендация: не делать двери купе уже 500 мм. Близкое расположение роликов на створке относительно друг друга может спровоцировать периодическое выпадение двери из направляющих в процессе эксплуатации. Из-за слишком резкого открывания створка будет «заваливаться» вперед и выпадать из трека. Также двери шире 1,1 мм с профилем Аристо проектировать нежелательно – слишком тяжелыми и «шумными» они будут.

Перехлест дверей

По негласному правилу, створки раздвижных дверей должны перекрывать друг друга ровно на ширину профиля, не задевая наполнение. То есть перехлест дверей купе составляет порядка 26 мм для профиля С, 35 мм для профиля Н и не более. Шлегель (пыльник) уменьшает величину перехлеста и ширину дверей в общем. Но на практике его обычно не учитывают при расчетах. Оставляют себе (заказчику) выбор – клеить его или нет.

Формула расчета ширины дверей на примере

В расчетах отталкиваются от внутреннего размера проема. То есть, если шкаф шириной 1800, внутренний проем будет 1800-16*2=1768.

Пример. Исходные данные: ширина проема 1768 мм, перехлест дверей 26 мм.

• Если принято решение встроить две двери, перехлест будет один и ширина дверей Lдв=(1768+26)/2=897 мм.
• Если решено делать три двери, то перехлеста будет два и ширина дверей Lдв=(1768+26*2)/3=606 мм.

Перехлест дверей может быть большим и меньшим, в зависимости от ширины ручки и наличия шлегеля.

К раздвижной системе Aristo самим производителем приведены следующие формулы в табличной форме для расчета ширины дверей с симметричной (H) и ассиметричной ручкой (С), с шлегелем и без.

Для простоты вычисления допущены незначительные округления, 25 мм без шлегеля для открытого профиля и 15 мм со шлегелем в случае двух дверей купе.

Обратите внимание на расчет для 4 створок. Если расположить двери в шахматном порядке, то число перекрытий изменится! Аналогичны расчеты для закрытого профиля.

Шаг 3 – расчет высоты дверей купе

Соотношение высоты к ширине двери должно быть не более 1/4. То есть при ширине створки в метр, высота не должна превышать 4 метров.

Вообще длина бокового профиля 5,5 м. Обычно для удобства транспортировки его режут пополам, в продаже можно встретить как раз «половинчатый» размер – 2,75 м. Что перекрывает большую часть потребностей, ведь в типовых квартирах высота потолков как раз и составляет 2,5-2,75 м.

Изготовить створки можно и выше 2,72 м в высоту, но при этом нужно понимать, что расходы при этом будут большие. Если на двухдверный шкаф-купе до 2,75 мм достаточно купить две палки бокового профиля длиной 5,5 м и разрезать пополам с небольшим остатком. То для дверей выше 2,75 м придется купить уже 4 палки бокового профиля – в два раза больше. И отходы, вполне вероятно, больше нигде применить не удастся.

Высота двери также рассчитывается по внутреннему размеру ниши. То есть если высота встроенного шкафа (без цоколя) 2500 м, внутренний размер будет 2500-16*2=2468 мм.

Если есть перепад высоты, следует брать меньший размер.

От внутреннего размера ниши отнимается 40 мм.

• Высота двери Ндв 2468-40=2428 мм.

Ролики раздвижной двери регулируются по высоте. Фактически в пределах 30-50 мм возможно «завести» дверь в трек и отрегулировать ход. Большего перепада высот внутри ниши лучше не допускать.

Шаг 3 – рассчитываем площадь внутреннего наполнения дверей купе

Тут также действует простая геометрия.

1. Наполнение вставляется в собранную рамку из профилей. Все, что нужно – точно измерить ширину обрамления и вычесть ее из габаритов вычисленной выше двери.
2. Высота вставки при этом одинакова, независимо от вида бокового профиля. А вот ширина вставки будет разная для открытого и закрытого профиля (С и H, на примере Аристо).
3. Если вставкой служит тонкий материал (стекло, зеркало), то его обрамляют уплотнителем, чтобы он четко «встал» в профиль. При вычислении размеров вставки нужно вычесть и толщину уплотнителя (порядка 1 мм с каждой стороны).
4. Материал толще 8-10 мм также можно использовать для вставки, но придется фрезеровать по периметру. Например, ДСП стандартной толщины или МДФ. При таком наполнении лучше не закладывать слишком широкие двери – ездить они будут туго из-за веса.
5. При использовании горизонтального делителя в оформлении наполнения также учитывается и вычитается его толщина. Не забываем и про уплотнитель, если он есть!

Относительно алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: Высота вставки, если вымерить ширину верхнего и нижнего профиля, будет меньше высоты двери на 57 мм. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: минус 2 мм от значений для вставки из ЛДСП.
• Стекло/зеркало толщиной 4 мм: минус 3 мм от значений для вставки из ЛДСП.

Формулы в табличной форме для наглядности.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

Если внутренняя вставка створки купе не единая, а сборная, то при расчете вставок нужно учитывать толщину алюминиевого горизонтального делителя и толщину уплотнителя, если используется стекло.

Для удобства обычно принимают повторяющиеся вставки за целое число. А все расчеты сводят к одной. Рассмотрим на примере.

Пусть Hдв=2428 мм, а Lдв=897 мм, как было рассчитано выше. Вставка ЛДСП/стекло/ЛДСП примерно одинакового по высоте размера.

Высота вставок. Прикидываем 2400/3=800. То есть в среднем каждая вставка по высоте 800 мм. Примем, что ЛДСП вставки по высоте как раз 800 мм. Уплотнитель требуется только для стекла (-3 мм), делитель используется 2 раза (-2х2 мм).

(2428-57)-(800х2)-(3+2х2)=764 мм. Итого высоты вставок 800/764/800. Если хочется приближенно равные пропорции, то можно соразмерно изменить высоты. Например, 790/784/790.

Ширина вставок. Тут все просто. Для ЛДСП 897-36=861 мм, для стекла 897-39=858 мм.

Вставки ЛДСП 800х861 мм – 2 шт, стекло 764х858 мм – 1 шт.

Шаг 4 – рассчитываем длины профилей и направляющих для нарезки

Нижняя и верхняя направляющая (трек) нарезаются в размер ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.

Длина бокового профиля равна вычисленной высоте двери (Hдв).

Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды. Для профиля Аристо это 26х2мм и 36х2мм соответственно, для открытого и закрытого профиля. По формулам производителя – с округлением до 25 мм и 35 мм, как было уже использовано выше, в табличных формах.

Вот в принципе и все, что нужно знать и понимать для того, чтобы рассчитать двери шкафа-купе самостоятельно, с примерами на профиле Аристо. Для всех остальных систем (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и подкорректировать формулы.

Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф. Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для закупки всех необходимых комплектующих.Также для сборки корпуса шкафа, установки полок и выдвижных ящиков понадобится и другая фурнитура.

Выбор раздвижной системы купе для шкафа

Разновидностей раздвижных систем купе очень много. В зависимости от типа роликов, направляющих и способа их установки (навесные, подвесные, со скрытым монтажом и т.д.). И внешнего оформления (рамочные, безрамочные, с боковым профилем и без профиля). Понятно, что в каждом случае расчет размеров дверей-купе будет абсолютно разным. Как и требования к конструкции ниши.

В данной статье будем рассматривать стандартные роликовые двери-купе опорного вида, в которых движение роликов осуществляется по нижней рельсе, а верхние ролики поддерживают полотно двери в вертикальном положении.

Условно можно выделить две группы раздвижных систем для шкафов и гардеробных такого типа:

• Безрамные типа «срд-1» SKM и т.д. Некоторые комплектуются боковыми профилями-ручками. Створкой двери служит цельное полотно ДСП, МДФ, массива толщиной 16-26 мм. Ролики с установочной площадкой накладные или врезные.
• Рамочные (каркасные) типа Raumplus («Аристо», «Версаль» и т.д.). Рамная конструкция позволяет реализовать наборные варианты наполнения двери. Профиль для сборки рассчитан на вставку толщиной 4-10 мм, поэтому более «толстые» ДСП, МДФ придется фрезеровать. Ролики устанавливаются в профиль, нижние частично «перекрывают» вставку. Поэтому прозрачное наполнение по нижнему краю лучше не делать – сквозь него будет просвечиваться установочные площадки нижних роликов.

Плюсы и минусы безрамных дверей купе

Основное преимущество безрамных раздвижных систем – доступная цена. Это очевидно, ведь в комплекте только комплект роликов, верхняя и нижняя направляющая. Толщина дверей может варьироваться от 16 до 28 мм, а вес достигать 80 кг. Простоту в установке и регулировке также можно отнести к плюсам.

Недостатки у дверей купе такого вида тоже есть.

От своего веса и отсутствия каркаса двери могут прогибаться со временем, поэтому рекомендуется использовать боковой профиль. Как показывает практика, высоту дверей лучше не делать больше 2-2,2 м по этой же причине. Если шкаф планируется делать выше – лучше выделить отдельную антресоль.

Из-за большого веса, отсутствия жесткости, которую дает профиль, ход двери не будет легким и плавным. Безрамные раздвижные двери требуют периодической регулировки. И знания, как это можно сделать, имея простейший набор инструментов.

Преимущества каркасных систем купе

Визуально рамочные двери купе смотрятся более привлекательно и целостно. Расширяет возможности оформления дизайна створок и наличие делителей-переходников внутри полотна. Их можно расположить строго горизонтально, по диагонали и даже загнуть радиусом.

Каркасные двери купе могут быть исполнены из стали и алюминия. Стальной профиль доступнее по цене, но «шумнее».

Алюминиевые системы относятся к элитным, обеспечивают более плавный и бесшумный ход. И не практически не имеют ограничений в размерах: створки можно сделать до 4 метров в высоту и 1,5 метров в ширину.

Исходные данные

Чтобы рассчитать двери-купе роликового вида достаточно вымерять ширину и высоту проема – Lпр и Hпр соответственно. Проем должен быть свободен для установки дверей-купе, на 80-100 мм в глубину.

Предполагается, что боковые стенки шкафа перпендикулярны относительно дна и крыши. Также шкаф должен быть выставлен по горизонтальному уровню. Завалы могут спровоцировать скатывания дверей в одну сторону.

Также следует быть внимательным в определении количества створок. Они не должны перекрывать полки, ниши, мешать опусканию пантографов, открыванию ящиков и других выдвижных систем.

Ширина и перехлест дверей купе

Не рекомендуется делать створки уже 500 мм: из-за слишком близкого расположения роликов дверь будет неустойчива. Чуть больше усилия при открывании и она может выпасть из направляющих.

Также не стоит делать купе слишком широкими: ими неудобно будет пользоваться. Максимум 1000-1100 в ширину, но лучше остановиться на средних значениях, 700-900 мм.

«Хорошим тоном» считается не допускать перекрывания внутренней ставки боковым профилем при расчете ширины створок. То есть перехлест раздвижных дверей должен быть ровно на ширину профиля.

При этом толщину «пыльника» (шлегеля) обычно не учитывают, оставляя за собой выбор – клеить его или нет после окончательной установки фасадной части купе.

Если принять ширину открытого (асимметричного профиля, С) за 25 мм, а закрытого (симметричного, Н) за 35 мм, то формулы расчета ширины 2, 3, 4 и 5 дверей удобно представить в табличной форме.

По формулам для расчета каркасных дверей купе с профилем Аристо видно, что наличие пыльника уменьшает глубину перехлеста.

Для безрамных раздвижных систем точной формулы для расчета нет. Обычно на перехлест дверей оставляют порядка 20-30 мм, округляя ширину полотна до целого значения.

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей, габариты внутренней вставки.

Размеры внутреннего наполнения дверей купе

Алюминиевый и стальной профиль рассчитан под тонкую вставку толщиной 8-10 мм.

Стекло и зеркало толщиной 4-5 мм обрамляется уплотнителем. Поэтому нужно учитывать толщину уплотнителя при расчетах (порядка 1,5-2 мм с каждой стороны).

ЛДСП, МДФ толщиной 16-18 мм также можно использовать в качестве вставки. Но его требуется фрезеровать по периметру с внутренней стороны до толщины 8-10 мм.

Принцип расчета вставки предельно прост: измеряется толщина обрамления (им служит профиль или профиль+уплотнитель) и вычитается от габаритов вычисленной выше двери с размерами Hдв и Lдв.

Внутренняя вставка раздвижной створки может быть наборной. При этом учитывается толщина делителя.

Для алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: — 57 мм от высоты двери. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: — 59 мм от высоты двери.
• Стекло/зеркало толщиной 4 мм: -60 мм от высоты двери.

Формулы для расчета вставки в табличной форме.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

В большинстве случаев дизайн створок купе предполагает сборную вставку, с горизонтальными и вертикальными делителями. Сочетаться могут как разноплановые материалы (ЛДСП+стекло, акрил+зеркало), так и одноплановые (МДФ+МДФ).

Расчет внутреннего наполнения абсолютно аналогичен. Просто учитывается толщина алюминиевого делителя (как правило, — 2 мм) и уплотнителя для вставок из стекла и зеркал.

Расчет длины профилей и направляющих для нарезки

Чтобы собрать каркасную дверь купе, нужно рассчитать и нарезать все комплектующие.

1. Длина нижней и верхней направляющей (трека) равна размеру ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.
2. Длина бокового профиля для двери купе равна вычисленной высоте двери (Hдв).
3. Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды.

Формулы расчета всех длин профилей для каркасной двери-купе Аристо в табличной форме будут следующие:

Для всех остальных каркасных систем купе опорного вида (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и по этим данным подкорректировать формулы.

Сам корпус шкафа можно сделать своими руками по пошаговой инструкции.

Собрать своими руками шкаф купе человеку, обладающему практическими навыками, вполне под силу. Основная трудность заключается в изготовлении раздвижных дверей. Во избежание ошибок, нужно строго придерживаться правил расчёта размеров полотен: учитывать высоту, ширину проёма, количество и величину дверей, вид профиля и прочей фурнитуры. В статье расскажем, как правильно собрать исходные данные, что для этого понадобится, а самостоятельно вы сможете рассчитать точные параметры на нашем калькуляторе.

Замер проёма

От точности производимого измерения зависит правильное определение размеров дверных конструкций. Замер проёма состоит из 2 основных операций:

1. Измерение высоты пространства между крайними точками внутренних поверхностей верхней и нижней плиты шкафа.
2. Ширина определяется таким же методом между крайними боковыми стенками купе.

Количество дверей

Стандартное заполнение проёма шифоньера может состоять из 2, 3 и большего числа полотен, которые перемещаются относительно друг друга в единой плоскости. Вертикальные края соседних дверей перекрываются между собой. Этим обеспечивается отсутствие зазоров в закрытом проёме шкафа.

Монтаж раздвижной системы можно осуществить двумя путями:

1. Приобретают готовые двери, и уже по их размерам монтируют корпус шкафа купе.
2. Установив шкаф, замеряют проём. Производят расчёт и согласно результатам, изготавливают двери.

Во втором случае понадобится схема для мастерской. Также можно изготовить раздвижные двери своими руками, следуя нашей инструкции в другой статье.

Расчёты

Для начала нам понадобятся такие данные:

• высота проёма
• ширина будущего шкафа
• количество дверных полотен
• количество перехлёстов
• толщина ворсистого уплотнителя
• ширина профиля рамы
• толщина обеих направляющих

Правильный расчёт всех составляющих деталей избавит от не состыковок, перекосов, провалов в процессе монтажа полотен в шифоньер.

Определение высоты и ширины проёма

Перед началом измерений нужно проверить уровнем горизонт верхней и нижней плиты, вертикали боковых ограждений и задней стенки шкафа и устранить отклонения при их обнаружении. Затем приступают к определению ширины и высоты проёма:

1. Меряют расстояние от внутренней поверхности нижней плиты до нижней точки верхнего перекрытия корпуса.
2. Измеряют расстояние между внутренними поверхностями крайних боковых стенок.
3. Производят контрольный замер длины диагоналей между противоположными точками сопряжения смежных поверхностей изнутри шкафа – они должны быть равны между собой.
4. Если выявилась разница в длинах, это будет означать нарушение геометрии корпуса шифоньера. Перекос устраняют подкладками под основанием шкафа.

Полученные величины являются базовыми данными, необходимыми для расчёта дверей шкафа-купе.

Учёт перехлёстов

Двери шкафа-купе передвигаются относительно друг друга по параллельным дорожкам. Внутренние стойки при закрытом проёме перекрываются на ширину профиля. Эти пересечения называют перехлёстами. Их число меньше на единицу от количества дверей. Например, трёхстворчатая система имеет два перехлёста, ширина которых учитывается при проектировании раздвижных систем.

Методика расчёта

Чтобы наглядно уяснить все нюансы, возьмём для примера конкретные величины проёма. Допустим, базовые исходные данные составляют:

• высота H_пр = 2400 мм;
• ширина L_пр=2700 мм;
• количество дверных полотен N = 3 шт.;
• толщина буферной ленты B = 6 мм;
• количество перехлёстов A = 2 шт.;
• ширина профиля рамы C = 20 мм;
• толщина обеих направляющих S = 40 мм.

Параметры верхних и нижних направляющих корпуса шкафа обязательно учитываются в расчёте. Верхняя опорная планка в разрезе представляет собой перевёрнутую букву «Ш».

Буферная лента может быть разной ширины. Минимальная толщина ворса — 6 мм, а максимальная величина составляет 10 мм. Этот фактор учитывают при расчёте раздвижных систем. В нашем случае расчётная толщина ленты составляет 6 мм.

Профиль ручек определяет ширину вертикальных стоек обрамления полотна двери. Алюминиевые стойки выполнены с пазами для фиксации полотна и с внешней стороны имеют загиб для удобного захвата рукой. Толщина горизонтальных и вертикальных планок рамы одинакова и равна 20 мм.

Производят расчёт в следующем порядке:

• высота двери H_дв = H_пр – S = 2400 — 40 = 2360 мм;
• ширина с учётом 2 перехлёстов L_дв = (L_пр — AC – AВ) / N = (2700 – 40 – 12)/3 = 2648/3 = 883

Размер каждого из трёх полотен равен 2360 х 883 мм.

Если количество дверей будет иное, то расчёты можно произвести по формулам:
• высота полотна H_дв = H_пр – S;
• ширина L_дв = (L_пр — AC – N_бфB), где N_бф – количество буферных лент;
• высота наполнения Hнп = H_дв – 2C – 2D, где D – глубина паза в обрамлении;
• ширина L_нп = L_дв — 2C – 2D.

Расчёт заполнений

Параметры наполнения определяются вычетом из габаритов двери двух величин – ширины горизонтальных планок и вертикальных стоек (ручек), а также двух толщин буферной ленты.

Размер стандартного наполнения дверной рамы (зеркало, ЛСДП или МДФ) составит:

• высота 2360 – 40 = 2320 мм;
• ширина 883 – 40 — 12 = 831мм.

К полученным показателям нужно добавить глубину пазов в профиле (3 мм) для установки наполнения. Окончательный размер полотна будет составлять (2320 + 6) х (831 + 6) = 2326 х 837 мм.

При комбинации вставок надо учитывать толщину стенок алюминиевого двутаврового профиля T (2 мм), который крепят к стойкам обрамления. В его пазы вставляют фрагменты наполнения из разных материалов (зеркало, ДСП или МДФ).
Высоту вставок комбинированного наполнения Hвс (ширина остаётся та же) рассчитывают следующим образом:
H_вс = (H_нп— (N – 1)T)/N, где N количество вставок.
Например, наполнение состоит из 4 равных фрагментов при высоте проёма обрамления 2320 мм, толщина 3 соединительных профилей равна 2 х 3 = 6 мм, то высота каждой вставки составит:
(2320 – 6)/4 = 578,5 мм.

Онлайн калькулятор

Сложные формулы доступны далеко не всем. Проще воспользоваться автоматическим расчётом. Наша программа предлагает удобный интерфейс расчёта раздвижных дверей. В окна вы вводите базовые данные проёма, число дверей, перехлёстов, зеркальных и глухих вставок. В итоге получаются оптимальные размеры дверей и комплектующих.

Вы также можете скачать электронную таблицу Excel и произвести расчёт самостоятельно. После мгновенной обработки вводных в таблице отображаются габариты дверей, площадь наполнения и размеры горизонтальных, вертикальных профилей.

Онлайн сервис определяет параметры для дверей шкафов-купе любой конфигурации в плане — это угловые, трапециевидные, треугольные (диагональные) и радиусные.

Оцените статью: Поделитесь с друзьями!

Расчет дверей шкафа-купе опорного вида, таблицы и формулы

Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф.  Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для закупки всех необходимых комплектующих.Также для сборки корпуса шкафа, установки полок и выдвижных ящиков понадобится и другая фурнитура.

Выбор раздвижной системы купе для шкафа

Разновидностей раздвижных систем купе очень много. В зависимости от типа роликов, направляющих и способа их установки (навесные, подвесные, со скрытым монтажом и т.д.). И внешнего оформления (рамочные, безрамочные, с боковым профилем и без профиля). Понятно, что в каждом случае расчет размеров дверей-купе будет абсолютно разным. Как и требования к конструкции ниши.

В данной статье будем рассматривать стандартные роликовые двери-купе опорного вида, в которых движение роликов осуществляется по нижней рельсе, а верхние ролики поддерживают полотно двери в вертикальном положении.

Условно можно выделить две группы раздвижных систем для шкафов и гардеробных такого типа:

• Безрамные типа «срд-1» SKM и т.д. Некоторые комплектуются боковыми профилями-ручками. Створкой двери служит цельное полотно ДСП, МДФ, массива толщиной 16-26 мм. Ролики с установочной площадкой накладные или врезные.
• Рамочные (каркасные) типа Raumplus («Аристо», «Версаль» и т.д.). Рамная конструкция позволяет реализовать наборные варианты наполнения двери. Профиль для сборки рассчитан на вставку толщиной 4-10 мм, поэтому более «толстые» ДСП, МДФ придется фрезеровать. Ролики устанавливаются в профиль, нижние частично «перекрывают» вставку. Поэтому прозрачное наполнение по нижнему краю лучше не делать – сквозь него будет просвечиваться установочные площадки нижних роликов.

Плюсы и минусы безрамных дверей купе

Основное преимущество безрамных раздвижных систем – доступная цена. Это очевидно, ведь в комплекте только комплект роликов, верхняя и нижняя направляющая. Толщина дверей может варьироваться от 16 до 28 мм, а вес достигать 80 кг. Простоту в установке и регулировке также можно отнести к плюсам.

Недостатки у дверей купе такого вида тоже есть.

От своего веса и отсутствия каркаса двери могут прогибаться со временем, поэтому рекомендуется использовать боковой профиль. Как показывает практика, высоту дверей лучше не делать больше 2-2,2 м по этой же причине. Если шкаф планируется делать выше – лучше выделить отдельную антресоль.

Из-за большого веса, отсутствия жесткости, которую дает профиль, ход двери не будет легким и плавным. Безрамные раздвижные двери требуют периодической регулировки. И знания, как это можно сделать, имея простейший набор инструментов.

Преимущества каркасных систем купе

Визуально рамочные двери купе смотрятся более привлекательно и целостно. Расширяет возможности оформления дизайна створок и наличие делителей-переходников внутри полотна. Их можно расположить строго горизонтально, по диагонали и даже загнуть радиусом.

Каркасные двери купе могут быть исполнены из стали и алюминия. Стальной профиль доступнее по цене, но «шумнее».

Алюминиевые системы относятся к элитным, обеспечивают более плавный и бесшумный ход. И не практически не имеют ограничений в размерах: створки можно сделать до 4 метров в высоту и 1,5 метров в ширину.

Исходные данные

Чтобы рассчитать двери-купе роликового вида достаточно вымерять ширину и высоту проема – Lпр и Hпр соответственно. Проем должен быть свободен для установки дверей-купе, на 80-100 мм в глубину.

Предполагается, что боковые стенки шкафа перпендикулярны относительно дна и крыши. Также шкаф должен быть выставлен по горизонтальному уровню. Завалы могут спровоцировать скатывания дверей в одну сторону.

Также следует быть внимательным в определении  количества створок. Они не должны перекрывать полки, ниши, мешать опусканию пантографов, открыванию ящиков и других выдвижных систем.

Ширина и перехлест дверей купе

Не рекомендуется делать створки уже 500 мм: из-за слишком близкого расположения роликов дверь будет неустойчива. Чуть больше усилия при открывании и она может выпасть из направляющих.

Также не стоит делать купе слишком широкими: ими неудобно будет пользоваться. Максимум 1000-1100 в ширину, но лучше остановиться на средних значениях, 700-900 мм.

«Хорошим тоном» считается не допускать перекрывания внутренней ставки боковым профилем при расчете ширины створок. То есть перехлест раздвижных дверей должен быть ровно на ширину профиля.



При этом толщину «пыльника» (шлегеля) обычно не учитывают, оставляя за собой выбор – клеить его или нет после окончательной установки фасадной части купе.

Если принять ширину открытого (асимметричного профиля, С) за 25 мм, а закрытого (симметричного, Н) за 35 мм, то формулы расчета ширины 2, 3, 4 и 5 дверей удобно представить в табличной форме.

По формулам для расчета каркасных дверей купе с профилем Аристо видно, что наличие пыльника уменьшает глубину перехлеста.

Для безрамных раздвижных систем точной формулы для расчета нет. Обычно на перехлест дверей оставляют порядка 20-30 мм, округляя ширину полотна до целого значения.

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть  так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей,  габариты внутренней вставки.

Схема сборки каркасной двери купе Верхняя, нижняя направляющая рамки и упоры двери Боковой профиль, открытый и закрытый

Размеры внутреннего наполнения дверей купе

Алюминиевый и стальной профиль рассчитан под тонкую вставку толщиной 8-10 мм.

Стекло и зеркало толщиной 4-5 мм обрамляется уплотнителем. Поэтому нужно учитывать толщину уплотнителя при расчетах (порядка 1,5-2 мм с каждой стороны).

ЛДСП, МДФ толщиной 16-18 мм также можно использовать в качестве вставки. Но его требуется фрезеровать по периметру с внутренней стороны до толщины 8-10 мм.

Принцип расчета вставки предельно прост: измеряется толщина обрамления (им служит профиль или профиль+уплотнитель) и вычитается от габаритов вычисленной выше двери с размерами Hдв и Lдв.

Внутренняя вставка раздвижной створки может быть наборной. При этом учитывается толщина делителя.

Для алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: — 57 мм от высоты двери. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: — 59 мм от высоты двери.
• Стекло/зеркало толщиной 4 мм: -60 мм от высоты двери.

Формулы для расчета вставки в табличной форме.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

В большинстве случаев дизайн створок купе предполагает сборную вставку, с горизонтальными и вертикальными делителями. Сочетаться могут как разноплановые материалы (ЛДСП+стекло, акрил+зеркало), так и одноплановые (МДФ+МДФ).

Расчет внутреннего наполнения абсолютно аналогичен. Просто учитывается толщина алюминиевого делителя (как правило, — 2 мм) и уплотнителя для вставок из стекла и зеркал.

Расчет длины профилей и направляющих для нарезки

Чтобы собрать каркасную дверь купе, нужно рассчитать и нарезать все комплектующие.

1. Длина нижней и верхней направляющей (трека) равна размеру ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.
2. Длина бокового профиля для двери купе равна вычисленной высоте двери (Hдв).
3. Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды.

Формулы расчета всех длин профилей для каркасной двери-купе Аристо в табличной форме будут следующие:

Для всех остальных каркасных систем купе опорного вида (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и по этим данным подкорректировать формулы.

Сам корпус шкафа можно сделать своими руками по пошаговой инструкции.



Как рассчитать размеры дверей-купе онлайн

Расчет дверей-купе — это определение размеров деревянного полотна, зеркала, длины профилей, верхних и нижних направляющих. Все это можно сделать самостоятельно, следуя инструкциям и правилам, а можно воспользоваться онлайн-калькуляторами.

Расчет онлайн

Расчет дверей-купе онлайн займет не больше 5 минут. А по завершению можно будет распечатать или сохранить все данные. По ссылке представлен удобный сервис для расчета дверок-купе онлайн для любой системы. Сначала нужно выбрать производителя, нажав на нужный логотип, например, Aristo, Aluma-Decor, Braun, Absolut, City Line и т. д. На сайте представлено около 40 производителей.

Далее выбирается внешний вид дверок (количество секций, горизонтальных делений или вставок). А потом последовательно указываются все данные: ширина и высота проема, куда будут устанавливаться двери, профиль вертикальной ручки (симметричный или асимметричный), вид межсекционного профиля и наполнение для дверей — в какой части будет дерево, а в какой — зеркало. После ввода всех данным сайт выдаст необходимую информацию для заказа дверок.

Прямо с сайта можно распечатать данные расчета и чертеж. Или сохранить, нажав на «печать» и в месте, где указан принтер выбрать Adobe PDF и нажать «печать». Дальше всплывет окно, где нужно указать папку сохранения.

Сайт kupetable.ru

Расчет через программу

Excel от Microsoft

С помощью этой таблицы можно рассчитать все размеры составляющих для дверей-купе и их стоимость. Изначально дано несколько вкладок, в каждой из которых по очереди нужно вводить данные. В «параметрах» вводятся исходные размеры. Далее идут «ламинат» и «комплектующие». В итоге результат выводится в окнах «параметры» и «смета».

Эта программа будет удобна как профессиональным мебельщикам, так и обычным пользователям, которые хотят сами рассчитать детали.

Составляющие для расчета дверок купе

Место перекрытия

Это место, где две двери как бы «наслаиваются» друг на друга. Одна из них катается по одному пути, а вторая — по параллельному. Например, если дверки-купе будет две, то мест перекрытия — одно. А если дверки четыре — то мест перекрытия может быть 2 или 3. Но бывают случаи, когда необходимо, чтобы две дверки находились «стык в стык» на одном пути.

Шлегель

Под этим словом подразумевается узкая длинная лента с ворсом. Она клеится на профиль двери, который будет соприкасаться со стеной стенкой шкафа. Это делается для того, чтобы металлический профиль не стукался об нее. А еще шлегель клеится к задней стенке профиля, который перекрывает соседнюю дверку, чтобы в этом месте пыль не попадала в шкаф.

Профиль

Это металлическое обрамление дверок. Вертикальный профиль называют профиль-ручка или просто ручка. Он может быть стальной или алюминиевый, симметричный или асимметричный.

Нижний и верхний — соединяет два вертикальных профиля двери-купе, а внутри него находятся ролики.

Уплотнитель

Используется, если дверки шкафа стеклянные.

Стопор

Эта деталь нужна, чтобы дверка не открывалась сама.

Расчет размеров дверок-купе вручную

Дверки

Размеры дверей шкафа-купе высчитываются по данным проема.

Обычно высота дверей-купе равна высоте проема минус 4 см. Если высота проема равна 270 сантиметрам, то высота дверки будет 266 сантиметров.

В закрытом виде одна дверка будет слегка заходить за другую. Этот нахлест равен ширине профиля — 26 мм. Поэтому ширина дверки шкафа рассчитывается так: к ширине проема прибавляют 26 мм и делят на два — для шкафа с двумя дверками. Для шкафа с тремя дверками — к ширине проема прибавляют два раза по 26 мм (потому что нахлеста будет два) и делят на 3. Если на дверки будет наклеиваться шлегель , то в самом начале расчета от ширины проема надо отнять две толщины шлегеля.

Если профиль-ручка симметричная — в расчетах 26 мм нужно поменять на 32 мм.

Длинна верхней и нижней направляющей

Длина направляющих равна ширине проема.

Длина горизонтального и вертикального профиля

Длина получается, если от ширины дверки отнять ширину профиля-ручки, умноженного на 2 — для симметричной ручки. Для асимметричной — от ширины дверки отнять 52 мм (ширина профиля умноженное на 2).

Заполнение дверки из ДСП

Высота полотна:

От высоты дверки нужно отнять 47 мм (высота нижнего профиля и глубина паза) и 12 мм (высота верхнего профиля и паза).

Ширина полотна:

От ширины дверки отнять два раза по 8 мм (глубина паза в ручке).

Заполнение дверки стеклом или зеркалом

Высота:

Так же, как и в расчете полотна из ДСП, но нужно еще отнять 4 или 3 мм (суммарная толщина уплотнителя с каждой стороны). Она бывает разной, так что ее нужно измерить, для точности расчетов.

Ширина:

Так же, как и при расчете ЛДСП, но отнять 4 мм или 3 мм — в зависимости от толщины уплотнителя (1,5 или 2 мм).

Следуя этим расчетам, можно точно и качественно рассчитать размеры, и собрать дверки самостоятельно.

Смартфон LG Aristo® 4+ для T-Mobile (LMX320TAP.ATMOPL)

Ищете ли вы ультрасовременные смартфоны, простые сотовые телефоны или что-то среднее, с LG все это у вас под рукой. Новые смартфоны LG, созданные с учетом вашего образа жизни, предоставляют вам доступ к новейшим технологиям и функциям, а также к самым важным вещам, таким как разговоры и обмен текстовыми сообщениями. Узнайте больше о телефонах, продуктах и ​​предложениях LG, которые наилучшим образом соответствуют вашим потребностям.

• LG Dual Screen ™: спроектированный для того, чтобы идти в ногу со всем, что вы делаете, сопряжение совместимых телефонов LG с LG Dual Screen ™ дает вам больше места для многозадачности: отправьте сообщение другу во время просмотра видео, поделитесь и сравните во время покупок или обновите свой команда фэнтези-футбола, исследуя статистику игрока.Делайте все это одновременно, быстро и легко, не переключаясь между приложениями.

• Телефоны 5G: подключитесь к одним из самых быстрых сетей сотовой связи в США с помощью наших смартфонов 5G. Благодаря нашим новейшим технологиям вы можете без проблем смотреть видео, делать фотографии с яркими цветами и четкостью, просматривать веб-страницы, отправлять электронные письма, доставлять текстовые сообщения, работать с документами или просто расслабляться в социальных сетях — все на молниеносные скорости 5G.

• Телефоны серии G: изящные, тонкие и удобные для вашего образа жизни телефоны LG серии G позволяют легко подключаться практически в любом месте.А благодаря сверхбыстрым процессорам, кристально чистым экранам, быстрому звуку и передовым технологиям телефонов с камерой наши смартфоны серии G способны сделать вашу жизнь в дороге еще лучше.

• Телефоны серии V: инновационные по своей сути, наши современные смартфоны серии V обеспечивают круглосуточное подключение без выходных, обеспечивая при этом превосходное мультимедийное аудио и видео. Таким образом, вы можете работать и играть, смотреть видео, слушать музыку и запечатлевать лучшие моменты жизни с чистой ясностью.

• Телефоны серии LG Stylo ™: для максимального творческого самовыражения и продуктивности ознакомьтесь с нашей серией Stylo. Благодаря нашему инновационному и простому в использовании стилусу, быстрым процессорам, ярким дисплеям с яркими цветами, а также всем технологиям, которые вы ожидаете от ультрасовременного смартфона, наша серия Stylo делает жизнь более творческой, давая вам возможность писать и рисовать или рисовать когда угодно и где угодно.

• Бюджетные телефоны. Наши бюджетные мобильные телефоны позволяют звонить, отправлять текстовые сообщения, просматривать страницы в Интернете и получать доступ ко всем вашим любимым приложениям — всему, что вам нужно со смартфона — по невероятным ценам.А с устройствами, которые работают в паре с бесконтрактными, предоплаченными или стандартными тарифными планами передачи данных, бюджетные телефоны LG действительно дают вам ценность и разнообразие, которого вы заслуживаете.

• Разблокированные телефоны: ознакомьтесь с последней коллекцией разблокированных телефонов LG с изысканным дизайном и первоклассными функциями. Благодаря гибкости выбора или смены оператора связи наши разблокированные смартфоны дают вам возможность подключаться по-своему.

Чтобы быть в курсе всех наших мобильных телефонов, подпишитесь на акции LG и узнавайте о выгодных предложениях на сотовые телефоны.

Busicom LE-120A и LE-120S

На главную> Ручные калькуляторы

Busicom LE-120A «HANDY-LE» ,
Busicom «HANDY-LC» ,
и Busicom LE-120S «handy»

Busicom Corporation of Japan была очень инновационной компанией и представила первые портативные калькуляторы, которые были достаточно малы, чтобы их можно было назвать «карманными».

Здесь описаны калькуляторы:

Busicom LE-120A «HANDY-LE»

Busicom LE-120A «HANDY-LE»

Отличительные особенности:
Первый по-настоящему карманный калькулятор. Первый калькулятор, использующий светодиодный дисплей. Первый портативный калькулятор, использующий «Калькулятор на чипе», от Мостек.

Технические характеристики:
Дисплей представляет собой 12-разрядный красный светодиод.

Четырехфункциональный. Имеет только фиксированную десятичную точку с настройками на 0, 2, 4 разряда.

Интегральная схема — Mostek MK6010L «Калькулятор на кристалле» (в данном примере дата с кодом 42 неделя 1972 года). Низковольтная версия MK6010 .

Батарейки — 6в, 4х АА.

Размер — 72 x 124 x 24 мм (2,8 x 4,9 x 0,9 дюйма).

Было объявлено в феврале 1971 г. ^[1] по цене 395 долларов США ^[2] (около 165 фунтов стерлингов).

Сделано в Японии компанией Nippon Calculating Machine Corporation, которая изменила свое название на Busicom Corp. (Business Computer Corporation).

Этот инновационный калькулятор претендует на несколько первых позиций:

• Первый карманный калькулятор.
• Первый калькулятор, использующий светодиодный дисплей.
• Первый портативный калькулятор, использующий интегральную схему «калькулятор на кристалле».См. Статью «Калькулятор на микросхеме» на этом сайте.

Способность «калькулятора на кристалле» уменьшить размер и сложность электроники была продемонстрирована в обзорах настольного калькулятора Busicom Junior «до» и «после».

Busicom Handy LE-120 был первым из ряда аналогичных портативных калькуляторов, представленных Busicom в начале 1970-х годов.

Интегральная схема Mostek MK6010L и светодиодный дисплей были самыми современными в то время и были очень дорогими.В сочетании с высококачественным литым металлическим корпусом цена этой модели была очень высокой, и она не очень хорошо продавалась. Судя по всему, наиболее успешными были продажи таким людям, как Аристотель Онассис, греческий судовладелец, который раздавал их в качестве подарков.

Более поздние модели, такие как Busicom LE-120S с пластиковым корпусом, описанные ниже, были дешевле, но все же стоили средней заработной платы за несколько недель. Тем не менее, матрица была отлита, и эта модель показала, что можно создать по-настоящему карманный калькулятор.В течение следующих нескольких лет, по мере совершенствования технологий и массового производства, цены на карманные калькуляторы резко упали.

Busicom HANDY LC

Отличительные особенности: Жидкокристаллический дисплей (LCD) версия Busicom LE-120A выше. В продажу не поступал. Был бы первым ЖК-калькулятором.

Технические характеристики:
Дисплей — 12-значный ЖК-дисплей.

Четырехфункциональный. Имеет только фиксированную десятичную точку с настройками на 0, 2, 4 разряда.

Микросхема — Mostek MK6010L .

Батареи — неизвестно.

Размер

— немного больше описанного выше Busicom LE-120A ^[4] .

Было объявлено в феврале 1971 г. ^[1] по цене 395 долларов США ^[4] (около 115 фунтов стерлингов).

Сделано в Японии корпорацией Nippon Calculating Machine Corporation.

Busicom HANDY LC — это версия описанного выше LE-120A, с жидкокристаллическим дисплеем (ЖКД). ЖК-дисплеи были тогда очень новыми, и считается, что непреодолимые проблемы с дисплеем помешали этому калькулятору продаваться в коммерческих целях. У
Ragen Precision Industries также были проблемы с выводом на рынок своего микроэлектронного калькулятора , который также имел жидкокристаллический дисплей и был анонсирован немного позже, в 1971 году.

Busicom LE-120S «Handy»

Отличительные особенности: Один из первых карманных калькуляторов.Более доступный за счет использования пластикового корпуса.

Технические характеристики:
Дисплей представляет собой 12-разрядный красный светодиод.

Четырехфункциональный. Имеет только фиксированную десятичную точку с настройками на 0, 2, 4 разряда.

Интегральная схема — Mostek MK6010L (в данном примере дата закодирована 14 неделя 1972 года).

Батарейки — 6в, 4х АА.

67 x 124 x 24 мм (2,6 дюйма x 4,9 дюйма x 0,9 дюйма).

Впервые поступил в продажу в феврале 1972 года по цене 295 ^{долларов США [2]} (около 115 фунтов стерлингов).

Сделано в Японии корпорацией Nippon Calculating Machine Corporation. Версия была помечена для Национальной кассовой компании как NCR 18-40 .

Busicom LE-120S «handy» похож на описанный выше LE-120A , но имеет пластиковый корпус и поэтому был дешевле, чем LE-120A с металлическим корпусом.

Значение

Busicom (корпорация Nippon Calculating Machine Corporation) была на переднем крае разработки калькуляторов.

Busicom LE-120A , анонсированный в феврале 1971 года, имел несколько «первых»:

• Первый по-настоящему карманный калькулятор.
• Первый калькулятор со светодиодным дисплеем.
• Первый портативный калькулятор, использующий интегральную схему «калькулятор на микросхеме».

Внедрение низковольтной версии Mostek MK6010L интегральной схемы «калькулятор на кристалле» MK6010 в сочетании с использованием 7-сегментных светодиодов позволило разместить всю электронику калькулятора в одном корпусе. очень мало места, поэтому был создан первый карманный калькулятор, предшественник многих других.Он намного меньше других современных «портативных» калькуляторов.

В настольном калькуляторе Busicom Junior использовалась предыдущая интегральная схема Mostek MK6010 «Калькулятор на микросхеме».

См. Статью «Калькулятор на кристалле» на этом сайте, в которой подробно рассказывается о разработке Mostek MK6010 .

Список литературы

1. «Одночиповый калькулятор уже здесь, и это только начало» , Electronic Design, февраль.18 1971 г., стр. 34.
2. Болл, Г., Фламм, Б., (1997) «Полное руководство коллекционера по карманным калькуляторам» , Tustin, Wilson / Barnett Publishing, ISBN 1-888840-14-5, p41.
3. «Карманный калькулятор использует одну микросхему» , Electronics World, май 1971 г., стр. 31.
4. «Микроэлектроника уменьшает размер калькулятора» , Popular Science, июнь 1971 г., стр. 111.

© Авторские права на текст и фотографии Nigel Tout 2000-2021, если не указано иное.

Настольный калькулятор

Портативный 12-значный офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор На солнечной батарее и от батарей Электронный калькулятор с двумя источниками питания Офисная электроника Канцелярские и офисные принадлежности rsk-interiordesign.com Настольный калькулятор

Портативный 12-значный офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Солнечные и Батарейный электронный калькулятор с двойным питанием Офисная электроника Канцелярские товары и товары для офиса rsk-interiordesign.ком

Настольный калькулятор Портативный 12-значный офисный калькулятор с ЖК-дисплеем Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Двойное питание от солнечной батареи и батареи Электронный калькулятор, калькулятор Стандартная функция Электронный калькулятор с двойным питанием от солнечной батареи и батареи Двойной источник питания Настольный калькулятор Портативный 12-значный офисный калькулятор ЖК-дисплей, настольный калькулятор Портативный 12-разрядный Офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей: продукты для офиса, превосходное качество, 15-дневная политика возврата, конкурентоспособная цена! Гарантия лучшей цены.Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей Настольный калькулятор Портативный 12-значный офисный калькулятор rsk-interiordesign.com.

Настольный калькулятор Портативный 12-значный офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей

Настольный калькулятор Портативный 12-значный офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей: Товары для офиса.Умный, двойное питание: питание от солнечной батареи и аккумулятора, работает где угодно, автоматическое переключение питания и автоматическое отключение для обеспечения длительного срока службы батареи. (1x батарея AA в комплект не входит)。 Энергосбережение: функция солнечной энергии работает в дневное время или даже при тусклом свете без батареи。 Практичный 12-значный калькулятор: стандартный калькулятор — настольный калькулятор общего назначения, 12 цифр делают его наиболее полезным для больших вычислений。 Комфорт -подходящий дизайн: эргономичный дизайн, удобная кнопка, широкая клавиатура с приподнятыми клавишами и повышенная чувствительность к давлению。 Калькулятор подходит для любого бизнесмена, рабочего, учителя, студента или кого-либо, кому время от времени требуется производить какие-либо вычисления.Идеально подходит для офиса, школы или дома. Легко носить с собой: портативный, идеальный выбор для офиса и дома。 Особенности: Цвет: синий и красный. Материал: АБС-пластик. Размер: 5,8 х 4,7 х 1,4 дюйма (14,8 * 11,9 * 3,6 см). Большой 12-разрядный дисплей Настольный калькулятор. Легко читать: калькулятор с очень большим ЖК-дисплеем для максимального удобства просмотра. Легко носить с собой: портативный, идеальный выбор для бизнеса, офиса, школы и дома. Упаковка: 1 стандартный калькулятор »。。。

Настольный калькулятор Портативный 12-значный офисный калькулятор ЖК-дисплей Калькулятор Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей

| Превосходное качество с помощью инструмента для царапин. Отслеживайте свои путешествия. Изучите штаты и столицы Соединенных Штатов Америки со столицами. Сотрите карту США 17×24. Автор Jaymic.Набор маркеров Spectra AD, состоящий из 12 штук пастельных тонов, 2 папка с рычажной ручкой для ландшафта A3. VWsiouev Мягкие конверты, 50 шт. Пузырьковые почтовые отправители. Мягкие конверты с подкладкой из полимера с самозаклеиванием, почтовые пакеты. Почтовые пакеты. Пакеты для конвертов A4 Зеленый, красный. SHINY S-1824-7 ЗАМЕНА ЧЕРНИЛА. Aristo AH64013 Кончик пера для технического рисования 0,13 мм, Post-It Index Прочные язычки для хранения под углом Красный Зеленый Набор из 24 сине-желтых. COLFULINE Хранение кистей для макияжа Ведро Ручки / держатели для карандашей Горшки Декор для настольного органайзера, 5 x Saunders Waterford 425 г / м2 — НЕ Full Imperial High White 200 фунтов, Регулируемый настольный органайзер для хранения JingPeng Wood Полка для дисплея Стеллаж для офисных принадлежностей Настольный органайзер, черный, Avenue Mandarine KC044C Инструкции включены Творческое сафари Коробка с наклейками, включая 10 предварительно напечатанных листов Polaroid 9,5X10,5 см и 8 листов с наклейками, 20 коричневых ящиков для хранения при транспортировке Почтовая ПОЧТА Подарочный пакет Маленькая посылка из натурального картона ☆ Размер 20 см x 15 см x 6 см ☆ 8 x 6 x 2.25. Marko Office Supplies Laminator A4 A5 Домашний офисный ламинатор 80-100 микрон Personal Electrical. Книжный манекен с секретным отделением, Новый английский словарь, Книжный сейф Хама Книжный сейф с ключом красный. Копирование и факс Поддержка мобильной печати Kyocera Ecosys M5521cdw WiFi All-in-one Цветной лазерный многофункциональный принтер Сканер с возможностью пополнения черты, диспенсер для лент Ice Blue Leitz Wow. 3 листа Стильная подарочная упаковка с дизайном «С Днем Рождения». Оберточная бумага на день рождения с бантом и подходящей биркой, 6200 Упаковка из 50 шт. Blake Purely Packaging C3 + 444 x 368 мм.

Datenschutz

Настольный калькулятор Портативный 12-значный офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей

Настольный калькулятор
Портативный 12-значный офисный калькулятор Калькулятор с ЖК-дисплеем Стандартная функция Электронный калькулятор Электронный калькулятор с двойным питанием от солнечных батарей и батарей: продукты для офиса, превосходное качество, политика возврата за 15 дней, конкурентоспособная цена! Гарантия лучшей цены.

2011 Audi R8 5.2L — Келли Моторкарс, ООО

2011 Audi R8 5.2L V10 AWD

6-ступенчатая автоматическая коробка передач

Дополнительные пакеты

Пакет Sigma из углеродного волокна

Сигма-вкладыши из углеродного волокна

Карбоновая крышка моторного отсека

Наружные зеркала из карбона

Модернизированное спортивное рулевое колесо из углеродного волокна с лопастями из карбона

Модернизированные 20-дюймовые легкосплавные диски Aristo Forged Satin Black

Шины Michelin Performance 245 / 30ZR / 20 F и 305 / 25ZR / 20 R

Модернизированный выхлоп Fabspeed (звучит потрясающе!)

Накладки на пороги с подсветкой

Это прекрасный R8 в отличном состоянии

Интерьер может похвастаться

Два 6-ходовых источника питания

Регулируемая по высоте

Многоуровневый обогрев

Спортивные сиденья

Характеристики мощности

2 в одно касание

Дверные дверные замки с дистанционным управлением без ключа

Зеркала с подогревом

Дистанционное управление стеклоподъемниками, Электрорегулировка зеркал.Удобство

Круиз-контроль

Парктроник передний и задний

Камера заднего вида

Остаточная мощность дополнительных устройств

Наклонно-телескопическое рулевое колесо

Органы управления трансмиссией и аудиосистемой на рулевом колесе

Рулевое управление с пропорциональным регулированием скорости

Комфорт
Датчик солнечного света

Сплав и кожа по всему автомобилю

Электрохроматическое внутреннее зеркало заднего вида

Внутренний воздушный фильтр с активированным углем

Климат-контроль, Поворотники в зеркала

Косметическое зеркало с двойной подсветкой

Развлечение в автомобиле

Всего спикеров 12

Динамики Bang & Olufsen

USB-соединение

Слот для карты памяти

Возможность спутникового радио

Регулятор громкости, чувствительный к скорости
Объемный звук

Дополнительный аудиовход

Элементы безопасности

2 передних подголовника

Автоматическая задержка выключения фар

Крепление для детских сидений

Фонарь налобный светодиодный

Дневные ходовые огни

Иммобилайзеры двигателя

Электронное распределение тормозного усилия

Контроль устойчивости

Противобуксовочная система

АБС на 4 колеса

Самовыравнивающиеся фары

Контроль давления в шинах

Дневные ходовые огни

Фары с датчиком сумерек

Зеркала поворотников

Отключение подушки безопасности пассажира

Передние и задние вентилируемые дисковые тормоза

ЧИСТКА АВТОМОБИЛЯ И АВТОПРОВЕРКА! НЕТ АВАРИЙ! ПОЖАЛУЙСТА, СВОБОДНО ЗВОНИТЕ / СМОТРИТЕ / НАПИСЫВАЙТЕ НА ЭЛЕКТРОННУЮ ПОЧТУ С ЛЮБЫМИ ВОПРОСАМИ ИЛИ ПРЕДЛОЖЕНИЯМИ ИЛИ ВОПРОСАМИ ПО АВТОМОБИЛЮ; .МЫ ФИНАНСИРУЕМ. МЫ ВЕДЕМ ТОРГОВЛЯМИ. ЗВОНИТЕ, МЫ ПОМОЖЕМ ПОЛУЧИТЬ НИЗКИЕ КОНКУРЕНТНЫЕ СТАВКИ НА ВСЕ КРЕДИТНЫЕ ОЦЕНКИ! ВЫ МОЖЕТЕ ПРОСМОТРЕТЬ БОЛЬШЕ ИЗОБРАЖЕНИЙ АВТОМОБИЛЯ НА www.KELLYMOTORCARS.com ПРИВЕТСТВУЕТЕ НАЗНАЧЕНИЕ ДЛЯ ПРОСМОТРА И ТЕСТИРОВАНИЯ АВТОМОБИЛЯ. ВАШ ТОРГОВЛЯ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ЧАСТИЧНОЙ ОПЛАТЫ ИЛИ СНИЖЕНИЯ ДЕНЕГ НА АВТОМОБИЛЕ. С ЛЮБЫМИ ВОПРОСАМИ, СВОБОДНО ЗВОНИТЕ — ТЕКСТ — ИЛИ ПО ЭЛЕКТРОННОЙ ПОЧТЕ: ДОСТУПНО ФИНАНСИРОВАНИЕ. МОЖЕТ БЫТЬ ПРЕДОСТАВЛЕНА ДОСТАВКА ПО ВСЕМУ МИРУ ЧИСТЫЙ АВТОМОБИЛЬ И АВТОПРОВЕРКА. ВОПРОСЫ ПОЗВОНИТЕ РАЙАНУ 215-601-8611

Угловой L-образный шкаф-купе Подробнее на

Посмотреть больше идей о шкафах для одежды шкаф для спальни и угловой шкаф.Если у вас яркая спальня, попробуйте белые раздвижные двери гардероба, которые дополнят ваше окружение.

С помощью этого инструмента вы получите некоторый интерес. Посмотреть полную версию Aristo India Шкаф с раздвижной дверью Угловой шкаф с раздвижной дверью Aristo India Шкаф с раздвижной дверью Угловой шкаф с раздвижной дверью дешево

Другой инструмент можно найти здесь

В большинстве случаев на стенах будут доступны окна или двери нужна торцевая панель.

Г-образная угловая раздвижная дверь для шкафа .L-образные шкафы-купе угловые uk. 30 июля 2016 г. исследуйте itkatiemcguires board l-образный шкаф-купе на pinterest. Шкаф-купе угловой четырехдверный jamie swift.

Подробнее …

Ознакомьтесь с нашей большой коллекцией компактных угловых шкафов от ведущих розничных продавцов Великобритании. У нас в продаже широкий выбор шкафов-купе на выбор мебели. Гардеробы в форме буквы L, также известные как угловые, могут быть идеальным решением для небольшого уголка спальни или другой комнаты.

Узнать больше…

Кленовый внутренний золотой профиль и зеркальные двери из клена делают этот шкаф-купе элегантным дополнением любой комнаты. Мало того, что это даст. Угловой шкаф-купе тоже с уголком.

Подробнее …

Как спланировать угловой или l-образный шкаф купе. Шкаф Ikea трюсил раздвижные двери 4 ящика продолжительность сборки. Интерьеры наших шкафов-купе предоставят вам множество вариантов при рассмотрении встроенного шкафа.

Узнать больше …

Планируя свой угловой шкаф-купе или L-образный шкаф, первое, что вам нужно сделать, это измерить доступное пространство.Угловые шкафы-купе l-образные двери-купе. Отписываюсь от Джейми Свифт.

Узнать больше …

Во-первых, спланировать L-образный или угловой шкаф-купе несложно, но потребуется немного больше размышлений и расчетов, но мы можем вам в этом помочь. Используйте наши удобные фильтры, чтобы просмотреть все угловые гардеробы от разных магазинов. Размещено 3 декабря 2014 г.

Подробнее …

Угловой шкаф-купе оптимизирует доступное пространство в каждой комнате. Ищите угловой шкаф, чтобы максимально увеличить ваше небольшое пространство.Зеркальные гардеробы действительно являются одними из лучших многофункциональных предметов мебели, которые вы могли бы иметь.

Подробнее …

Раздвижные двери в наших угловых шкафах в форме буквы L означают, что двери не мешают друг другу, как в обычных дверях. Угловые гардеробы с полками и местом для подвешивания для максимального хранения вещей сделают ваше пространство удобнее. Благодаря уникальной конструкции, позволяющей максимально увеличить площадь пола, угловые гардеробы — это умные решения для хранения вещей, которые максимально используют вашу спальню.

Узнать больше …

Наш шкаф-купе Skon поможет вам выбраться из угла. Наши системы алюминиевых раздвижных дверей высшего качества идеально подходят для угловых шкафов, которые аккуратно собираются в углу, аккуратно закрываясь вместе и скрывая всю суету. Шкаф-купе угловой novamobili — необычный шкаф тем, что он имеет раздвижные двери в угловой композиции.

Узнать больше …

Мы производим все ваши творения на нашем современном производственном предприятии в Черчтауне, Дублин, 14.В основном у вас должна быть более длинная и более короткая стена. Г-образные угловые гардеробы.

Узнать больше …

С помощью этого инструмента вы получите некоторый интерес Посмотреть полный L-образный дверной двери Вдохновение для вашего дома L-образный дверной проем для вашего дома дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Посмотреть полные гардеробы More Rauch Умный выбор в мебели Гардеробы More Rauch Умный выбор в дешевой мебели

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Посмотреть полный Встроенный шкаф 10 шагов с изображениями Инструкции Встроенный шкаф 10 шагов С изображениями Instructables дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Посмотреть полный раздвижной L-образный шкаф Раздвижной L-образный шкаф дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полный угол L-образный раздвижной Дверной шкаф Normanton West Yorkshire Угловой L-образный шкаф с раздвижной дверью Normanton West Yorkshire дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Посмотреть полный Quadro Grey Современный шкаф с раздвижными дверями Гардеробы 3238 Quadro Серый современный шкаф с раздвижными дверьми 3238 дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотр полностью L-образной комнаты с ванной в правом углу Окно раздвижной двери L-образной комнаты с ванной в правой угловой раздвижной двери Окно дешевой

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес. Посмотреть полноугольные гардеробы Skondesign Угловые шкафы Skondesign дешево

Посмотрите другой инструмент здесь

С помощью этого инструмента вы получите некоторый интерес. Посмотреть полный угловой L-образный шкаф с раздвижной дверью Normanton West Yorkshire Угловой L-образный шкаф с раздвижной дверью Normanton West Yorkshire дешево

Посмотрите еще один инструмент

С помощью этого инструмента вы получите некоторый интерес Просмотреть 10 лучших шкафов Ideal Home 10 лучших шкафов Ideal Home дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес. Просмотреть полный каталог продуктов Hettich Каталог продуктов Hettich дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотр полного изображения Результат для L-образного шкафа с раздвижной дверью Дизайн гардероба Изображение Результат Для L-образного гардероба Дизайн гардероба с раздвижными дверьми дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полностью Почему мы любим ходить в шкафах плюс 20 обязательных примеров Qanvast Почему мы любим ходить в шкафах плюс 20 примеров, которые нужно увидеть Канваст дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полный L-образный угловой отсек для гардероба Mas Build A Closet L-образный угловой шкаф для гардероба Mas Build A Closet Недорогой

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полностью Почему мы любим ходить в шкафах плюс 20 обязательных примеров Qanvast Почему мы любим ходить в шкафах плюс 20 обязательных примеров Qanvast cheap

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полностью Спальня L-образный дизайн гардероба Спальня L-образный дизайн гардероба дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полный Walk In To A Wow Wizard News Top Stories The Walk In To A Wow W Clothes Home Design News Главные новости Дешево

Посмотрите другое инструмент здесь

С помощью этого инструмента вы получите некоторый интерес. Посмотреть полный L-образный шкаф, Reno, дизайн шкафа, дизайн, L-образный шкаф, Reno, дизайн шкафа, дизайн гардероба, дешевый

Посмотрите еще один инструмент здесь

. Гардеробы 101 Ваш путеводитель по хакам Покупки Установка и Ikea Шкаф 101 Ваш путеводитель по хакам Покупки Установка и дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес. Посмотреть полный L-образный дизайн гардероба Дизайн гардероба в спальне L-образный гардероб Гардероб Дизайн гардероба для спальни Проекты дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полный каталог L-образного гардероба Дизайны изображения Модульный шкаф в L-образном каталоге Дизайн гардероба Изображения Модульный шкаф дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть целиком 10 идей гардеробных для вашей главной спальни 10 идей гардеробных для вашей главной спальни дешево

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Просмотреть полностью Вдохновляйтесь этими 12 великолепными идеями гардероба для маленьких людей Вдохновляйтесь этими 12 великолепными идеями гардеробных для небольших дешевых

Посмотрите еще один инструмент здесь

С помощью этого инструмента вы получите некоторый интерес Посмотреть полные цены на шкафы Сколько стоят шкафы Oz Гардеробы Цены на шкафы Сколько стоят шкафы для одежды Oz Гардеробы дешевые

Посмотрите еще один инструмент здесь

Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture

Гостиная Диваны, Секции, Диваны-кровати-трансформеры, Диваны, Диваны, Стулья, Пуфики, Журнальные столики, Торцевые столики, Развлекательные центры, Спальня Спальные гарнитуры, кровати, кровати на платформе, двухъярусные кровати и кровати-чердаки, раскладные кровати, кушетки, тумбочки, комоды, зеркала, комоды, шкафы, гардеробы, каркасы кроватей, изголовья, Принадлежности Часы, вешалки, компьютерные рабочие станции, офисная мебель, подушки, настенное искусство, книжные полки, лампы, ящики для хранения, нескользящие и захватные накладки, защитные покрытия для кроватей, коврики, топперы, одеяла, простыни, пуховые одеяла, декоративные подушки,

Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture Спальное место Loveseat Sleeper из светло-коричневой ткани Willow с чистыми и простыми линиями и деталями из массива дерева на подлокотниках имеет стиль, который прекрасно сочетается с любым декором.Удобное твердое сиденье обеспечивает оптимальный уровень комфорта и превращается в полноценное спальное место. Он трансформируется из сидячего положения в кровать, а также в нем есть вещевой отсек под сиденьем. Имеется матрас на пружинах. Также предоставляются наматрасник и 2 подушки. Характеристики: Превосходная эргономика благодаря большой зоне отдыха Прочный и долговечный каркас — работа с металлической конструкцией Практически простой привод Современная обивка с эксклюзивным пошивом и мелкими деталями Змеевики стальные с внутренней пружиной и обернутым пенопластом Размеры: Диван: 64 дюйма (Ш x 42).9 дюймов D x 33 дюйма H Площадь кровати: 75,1 «Ш x 53,1» Г (полноразмерное спальное место) Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture Технические характеристики Тип продукта: Диваны-трансформеры Производитель: Мебель Истикбал (MPN WILLOW-ALB-LS) Тип дивана: Диванчик Ширина: 60 «- 79» Размеры: 64 дюйма (Ш x 42).9 дюймов D x 33 дюйма H Положение кровати: 53,1 дюйма (Ш x 75,1 дюйма) Материал: Ткань, Дерево Отделка / Цвет: Светло-коричневый Особые характеристики: Полноразмерное спальное место Происхождение: Турция Политика доставки Мы стремимся обеспечить нашим клиентам быструю доставку в течение 1–5 рабочих дней. (время доставки зависит от наличия товара).Мы свяжемся с вами в течение 48 часов после размещения заказа для подтверждения заказа и настройки доставки. В основном, мы доставляем нашу продукцию двумя способами: Доставка по всей стране Для доставки по всей стране мы обычно используем наземные службы UPS, UPS Freight, FedEx, USPS или других общих перевозчиков. Эти перевозчики доставляют заказы в течение 3-5 рабочих дней с даты заказ забран с нашего склада. Мы отправим вам информацию об отслеживании как только он станет доступен. Мы доставляем диваны-трансформеры практически в любую точку США. Вы можете приобрести кресло Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture (Истикбал Мебель) в любом из этих городов США: Алабама, Аризона, Арканзас, Калифорния, Колорадо, Коннектикут, Делавэр, Округ Колумбия, Флорида, Грузия, Айдахо, Иллинойс, Индиана, Айова, Канзас, Кентукки, Луизиана, Мэн, Мэриленд, Массачусетс, Мичиган, Миннесота, Миссисипи, Миссури, Монтана, Небраска, Невада, Нью-Гемпшир, Нью-Джерси, Нью-Мексико, Нью-Йорк, Северная Каролина, Северная Дакота, Огайо, Оклахома, Орегон, Пенсильвания, Род-Айленд, Южная Каролина, Южная Дакота, Теннесси, Техас, Юта, Вермонт, Вирджиния, Вашингтон, Западная Виргиния, Висконсин, Вайоминг.Если вы хотите заказать Willow Aristo Light Brown Loveseat Sleeper от Istikbal Furniture на Гавайи, на Аляску или в другие территории США — звоните по телефону 1.718.928.0998. Стоимость доставки начинается всего с $ 129 для Восточного побережья и $ 199 для западного побережья доставки предметов мебели. Common Carriers не предоставляет никаких услуг по доставке или настройке. UPS Ground, FedEx и USPS являются несет ответственность только за доставку на обочину. Они принесут посылку к вашей двери, но не принесет внутрь.Вы найдете дату доставки в информации для отслеживания. Если ваши места могут быть доставлены только службой UPS Freight (из-за их размера или веса), UPS свяжется с вами, как только ваша посылка прибудет на терминал рядом с вами. Вы сможете установить дату и сроки доставки у местного представителя UPS Freight. Вы должны соответствовать грузовик доставки перед вашим домом, и вы несете ответственность за получение продукта из грузовика. Быть начеку! UPS Freight организует доставку только по рабочим дням (с понедельника по пятницу). Поэтому, пожалуйста, позаботьтесь о том, чтобы кто-то помог вам принести вашу посылку. внутри и настроил. Или … Белые перчатки Platinum Service Если вы хотите, чтобы ваши товары были доставлены, собраны и настроены — у нас есть вариант для вас. Мы предоставляем услуги White Glove Platinum Service на всей территории США. Это обойдется вам примерно на $ 100 на дороже, чем регулярная доставка обычными перевозчиками. Но с опцией White Glove Service ваши товары будут доставлены, внесены в ваш дом или квартиру и полностью настроены.Также White Glove Service включает в себя чистку мусор, оставшийся после настройки элемента. Местная доставка в Нью-Йорке и Нью-Джерси Самовывоз в магазине — лучший способ получить свои вещи, если вы живете в Нью-Йорке и у вас есть машина. Вы сможете забрать свои посылки, как только они прибудут на один из наших складов. Для самовывоза посетите один из наших выставочных залов. расположен в Нью-Йорке. Вы можете заказать местный трансфер в разделе комментариев при оформлении заказа. Все самовывозы в магазине — БЕСПЛАТНО . Для местных перевозок в Нью-Йорке и Нью-Джерси мы используем наши собственные грузовики, что делает доставку быстрее и дешевле чтобы принести вам ваш заказ. Доставка может занять до 2 рабочих дней в зависимости от доступность. Внутри Поставляется без сборки Поставка изнутри без возможности сборки доступна в: Нью-Йорк (5 районов), NY Округ Гудзон, штат Нью-Джерси Внутренняя доставка составляет БЕСПЛАТНО для заказов на сумму более 599 долларов США и 49 долларов США для заказов до 599 долларов США.Бесплатная внутренняя доставка не включает выходные. Наши курьеры привезут ваши вещи в ваш дом или квартиру, но не будут распаковывать и собирать их. Может взиматься дополнительная плата за обработку. Обычно мы добавляем плату только за лестничные пролеты в многоэтажные дома без лифта. Доставка и сборка белых перчаток Доставка White Glove осуществляется в районах Нью-Йорка и Нью-Джерси. Наши курьеры привезут ваши вещи в ваш дом или квартиру, распакуют их и уберут мусор.Если вы выберете White Glove Service со сборкой — предоставят до 30 минут сборки и доплата $ 40 . Дополнительная сборка оплачивается отдельно. Стоимость доставки будет зависеть от зоны и веса заказываемых товаров. Нью-Йорк (5 районов), Нью-Йорк , от 49 долларов за белую перчатку и сборку Hudson County, NJ от 69 долларов за White Glove and Assembly Нассау, Рокленд, Юго-Вестчестер, округа Северо-Вестчестер, Нью-Йорк; Берген, Эссекс, Пассаик, округа Юнион, штат Нью-Джерси 99 долларов за White Glove, 40 долларов дополнительно за сборку Suffolk County, NY от 139 долларов за White Glove, дополнительно 40 долларов за сборку Моррис, Миддлсекс, графства Сомерсет, Нью-Джерси 149 долларов за White Glove, 40 долларов дополнительно за сборку округа Монмут и Мерсер, штат Нью-Джерси 169 долларов за White Glove, 40 долларов дополнительно за сборку Хантердон, Уоррен, графства Сассекс, штат Нью-Джерси 189 долларов за White Glove, 40 долларов дополнительно за сборку Для некоторых элементов может взиматься дополнительная плата за сборку.Вы можете рассчитать стоимость доставки до оформления заказа в корзине. По мере необходимости, Мы с радостью организуем доставку курьерской службой «ночная» или службой белых перчаток. Если у вас есть какие-либо предпочтения, сообщите нам об этом в разделе комментариев при оформлении заказа. Если вам нужна Срочная доставка — звоните (718) 928-0998. Для получения дополнительной информации ознакомьтесь с нашей Политикой доставки. Истикбал Мебель С момента своего основания в 1957 году и благодаря многолетнему опыту, накопленному за 50-летнюю историю успеха, Istikbal удалось стать лидером мебельного сектора и занять заслуженное место среди самых уважаемых брендов Турции с точки зрения выбора, уникального дизайна и приверженность качеству.Istikbal увеличивает стоимость сектора и создает новые площадки. Подход Istikbal, ориентированный на потребителя, помогает во всех смыслах отражать потребности отрасли и ожидания в отношении продукта. Они делают все возможное, чтобы идти в ногу со временем в области украшения дома и прогнозировать будущие тенденции, чтобы мы могли постоянно развивать наши производственные и сервисные процессы. Сочетая многолетний опыт работы в этом секторе с инновационным дизайном, современным производством и маркетинговым подходом, Istikbal стремится поднять планку в мебельном секторе. Istikbal была создана для обеспечения быстрого обслуживания, высококачественной продукции и недорогих цен для клиентов из США. Istikbal имеет долгую историю доставки отличных продуктов с отличным сервисом, это просто еще одно доказательство их приверженности качественному обслуживанию и качеству продукции. Основное внимание уделяется выбору и ценности.

Ассортимент марок IKEA, ELFA, ARISTO

Каркасная гардеробная система открытого типа — функциональное и мобильное решение для хранения вещей в разных помещениях.Внешне привлекательная и надежная система отлично подойдет к любому интерьеру, поможет навести порядок и использовать пространство максимально эффективно с учетом ваших индивидуальных пожеланий. Для любого помещения
Заменить навесные шкафы для хранения на современную модульную конструкцию. Разместите открытую кладовку в гардеробной, в кладовой, ванной, чердаке или как наполнение для гардероба. Элементы из качественной стали выдерживают значительные нагрузки, поэтому смело используйте металлическую систему в гараже или мастерской для хранения спортивного инвентаря, инструментов и инвентаря.
В ванной и кладовой поместятся узкие гардеробные системы, которые компактно уместятся в небольшом помещении.

Использовать все пространство
Модули хранения адаптированы под особенности помещения и могут быть адаптированы под любую нишу. Грамотно и правильно разместив сетчатые полки, выдвижные корзины, обувь и другие элементы, вы используете каждый сантиметр пространства, обеспечивая хранение гораздо большего количества вещей, чем раньше.

Разнообразие исполнения
Система выполнена в легком элегантном стиле в двух цветах — «металлик» и «белый».Придают мягкость и завершенность дизайну декоративным элементам. Сегодня представлены два цвета декора: светлый и темный.

Мобильность и простота установки
Монтаж модульной гардеробной системы происходит легко и быстро, не требует специальных инструментов и профессиональных навыков. Навесную систему хранения можно модернизировать и трансформировать. Поменяйте полки или купите необходимые предметы, а в случае переезда или ремонта — отключите и установите систему навесного шкафа на новое место, не нарушая дизайна.

Преимущества шкафа Aristo
Традиционно люди привыкли хранить вещи либо в готовых шкафах, приобретенных в мебельных магазинах, либо в мебели, сделанной под заказ по индивидуальным проектам. Обычно такие изделия изготавливают из ДСП. Все вещи хранятся на полках.

Недостатки традиционной мебели:

• Место хранения используется нерационально, много места пропадает, вещи перемешиваются.
• ДСП не является экологически чистым продуктом, так как состоит из древесной стружки и связующих органических смол. В процессе эксплуатации в атмосферу выделяются вредные вещества, из-за чего мебель имеет определенный запах, особенно в первые годы эксплуатации.
• Традиционная корпусная мебель, в отличие от коллекции гардеробной, быстро выходит из моды.
• Мебель из ДСП действительно одноразовая.Если вы переезжаете или делаете капитальный ремонт и перепланировку, то вам, скорее всего, придется менять мебель.

Выгодные отличия Гардероба Aristo Set:

• Кардицированный пол Aristo позволяет организовать оптимальное хранение любых предметов одежды и быта. Расставлять вещи можно в зависимости от вида и сезона.
• Полки, корзины, брюки, обувь и другие элементы системы позволяют намного продуктивнее использовать пространство стены. На той же площади вы разместите вдвое больше.
• Вещи в гардеробной Аристо хорошо просматриваются благодаря отсутствию глухих стен, полок и перегородок.
• Сетчатые корзины и полки обеспечивают хорошую вентиляцию Одежда не приобретает посторонних и специфических запахов. Также благодаря сетчатой ​​структуре системы в гардеробной проникает больше света.
• Aristo Гардероб просто монтируется, его можно приспособить к любой нише, проему, комнате. Это конструктор, из которого можно сделать систему хранения под любые нужды и нужды.
• Элементы системы изготовлены из высококачественной стали, полки и кронштейны выдерживают значительные нагрузки.
• Панельные системы представляют собой модульную настенную конструкцию, которую при необходимости можно легко модернизировать до завершения работ.
• В случае переезда или ремонта гардеробная система Aristo легко разбирается и устанавливается на новом месте.
• Цена. Гардероб Аристо стоит недорого. Подобные решения, встроенные в шкафы-купе, могут стоить в два-три раза дороже.

Планировщик и цены на Гардеробные системы Aristo можно скачать на странице

.

Гардеробные системы — это мебельные, создающие удобство, эргономичность, экономят место в доме или квартире. Их главное преимущество в том, что, благодаря разнообразию предложений на рынке и современным технологиям производства, можно подобрать составляющие интерьера на любой вкус, учитывая особенности помещения.

Характеристики и назначение

Шкаф-купе предназначен для бережного хранения одежды и предметов домашнего обихода в одном месте, не теряя времени на поиски желаемой вещи.Ни для кого не секрет, что даже просторного и вместительного шкафа-купе недостаточно, чтобы оптимизировать окружающее пространство и навести порядок в любом жилище.

Коллектор и широкие возможности конфигурации и сборки позволяют систематически оптимизировать расположение предметов, обеспечивая тем самым ощущение спокойствия и комфорта при кульминации.

Виды конструкций

На современном этапе можно выделить четыре основных варианта, и чтобы иметь представление о том, какой из них наиболее оптимальный, необходимо подробно остановиться на каждом.

Сетчатые конструкции

Сетки (их еще называют сотовыми) относятся к насадкам. Их основной принцип — конструкция багажника, состоящего из готовых металлических ригелей, которые крепятся к стене по горизонтали и вертикали.

Вертикальные балки оснащаются креплениями, с их помощью устанавливаются корзины и полки для хранения вещей.

Сетчатая структура корзин, полок и фурнитуры для обуви на первый взгляд может показаться довольно необычной и даже экзотической российскому потребителю, привыкшему к массивным советским стенам и шкафам.Однако именно такая конструкция обеспечивает не только практичность, но и удобство использования. Вещи получают регулярный доступ воздуха, не приобретают неприятного запаха при длительном хранении, а открывающиеся полки и ящики сразу позволяют увидеть, где находится нужная вещь.

Несомненный плюс сотовых систем еще и в их мобильности. Любой модуль легко снимается и заменяется другим, снимается или перемещается. Такой шкаф всегда будет выглядеть уникальным дизайнером, простым в использовании и имеющим массу комбинаций.

Вы можете уменьшить или увеличить количество вещей, не испытывая затруднений при их размещении.

Одна из замечательных особенностей комплектации — сетчатые подставки, высоту и размеры которых можно регулировать произвольно, в зависимости от желания потребителя. Их также удобно переносить и перемещать и перемещать по своему усмотрению.

Колонные конструкции

Каркас (или колонны) отличаются от насадок тем, что их крепления предназначены для металлических труб, упирающихся одним краем в пол, другим — в потолок, что создает прочный металлический каркас.Колонны оснащены креплениями, предназначенными для полок и ящиков.

Получается модный и визуально легкий ансамбль, состоящий из каркаса на стеллажах и деревянных полочек.

Такую систему очень легко разобрать и собрать самостоятельно, поэтому она идеально подойдет людям, которые по роду своей жизни и деятельности часто переезжают с места на место. Его можно установить где угодно: в коридоре или в комнате. Это позволит сэкономить гораздо больше места, чем при установке шкафа-купе или классического гардероба: встроенные шкафы открытого типа дают как визуальный, так и реальный эффект расширения любого пространства.

Конструкция выглядит легкой, элегантной и в то же время за счет прочности несущих колонн способна выдерживать довольно большие нагрузки.

Однако отсутствие дверей и стен при наличии множества стеллажных полок может несколько подтолкнуть тех покупателей, которые не привыкли регулярно поддерживать порядок в собственных вещах. Покрыть «Творческий хаос», сформированный либо по привычке, либо в спешке, будет невозможно. Поэтому типовые системы открытого типа больше всего подходят людям, для характера которых характерны еловость, педантичность и постоянная любовь к порядку.

Конструкции шкафов

Корпус

(или классический) по-прежнему пользуется популярностью у покупателей благодаря привычному внешнему виду в виде нескольких элементов, скрепленных завязками. Несмотря на то, что в этом варианте достаточно много места в небольших помещениях, он всегда порадует хозяина своей практичностью, надежностью и невысокой стоимостью.

Гардеробная может быть как встроенной, так и сборной из нескольких модульных секций. Множество полок и отделений — всегда неоспоримое преимущество для тех, кто ценит умение убедиться и расставить внутри оптимальное количество вещей.Хорошая вместимость, а также стены и двери гарантируют, что вещи не упадут на пол, даже если внутри беспорядок.

Однако корпусная мебель может выглядеть довольно массивно и громоздко, особенно в условиях небольших помещений. Поэтому лучше, чтобы помещение, в котором он установлен, было максимально, желательно — отдельным.

Кроме того, классические модули переодевания не подлежат снятию с охраны и перестановкам.При необходимости можно убрать только отдельные полочки, а вот саму суть изменить нельзя.

Панельные конструкции

Панно

(или заговорщики) — это стильный и ультрасовременный дизайн бизнес-класса, который не есть ни у кого, а внешне выглядит очень эффектно. В комплект поставки входят специальные стеновые панели декоративного типа. После прикрепления к стенам они дополняются всем необходимым для функционального использования шкафа-купе: полками, ящиками, штангами.

Эта система занимает второе место после мобильности по мобильности: при желании можно менять полки, производить больше или меньше количества Crosschain.

Боазери отличается особым стилем, выдержанным в лучших традициях геометрической точности. . Все линии здесь строго параллельны друг другу при абсолютном отсутствии где-то вертикальных перегородок, что позволяет визуально скрыть дефекты стен в помещении.

Материалы

ДСП и МДФ

Безусловно, натуральные и гигиенически безопасные материалы всегда будут востребованы в любое время суток.Никто не будет спорить с тем, что натуральное дерево вряд ли сможет уступить место чему-либо другому. Однако всем известно, что любой товар для дома натурального происхождения далеко не всегда доступен по цене. Поэтому производители предлагают покупателям альтернативу в виде ЛДСП или МДФ, которые имеют высокую степень защиты и содержат минимум вредных веществ.

Основные преимущества модулей для корпусной мебели из таких материалов — низкая цена и практичность изделия:

• Плита из ламината имитирует натуральное дерево благородных пород. Его поверхность имеет специальное покрытие, обладающее высокой устойчивостью к механическим повреждениям и влажности.

• Мелкая фракция дерева также производится в виде пластин. Изготовлен из высушенных волокон с последующей обработкой и горячим прессованием без использования вредных веществ.

Металл

Металлические сплавы используются при изготовлении дополнительных элементов и аксессуаров колонного или сетчатого типа.В состав входит сталь или алюминий. Изделия отличаются легкостью и эстетичностью. Часто используется нержавеющая сталь. Самый надежный материал: не меняет цвета, имеет длительный срок службы.

С целью декорирования применяется также древесно-стружечная плита с ламинацией. Не менее популярны стеклянные, акриловые и пластиковые панели. Для классической гардеробной можно применить отделку из массива ценных пород.

Зеркала

Зеркала и зеркальные фасады нужны, если есть повод для визуального увеличения пространства при небольших размерах помещения.Стеклянные элементы отлично подходят для витражей и небольших полочек. Они пропускают свет и открывают обзор хранимых предметов.

Компоненты гардеробной системы

Полки

Полки — нужный предмет в любой системе хранения. Производство материалов — ЛДСП, МДФ. Они выдерживают большое количество вещей и максимальные нагрузки. Пластиковое или натянутое стекло. Подходит для легких вещей, но требует тщательного обращения. Сетчатая конструкция особенно хороша для хранения сумок, чемоданов, обуви.

Очень удобные складные, выдвижные, съемные полки, которые можно перемещать и переставлять. Функциональными и практичными являются рулонные полки, несмотря на то, что их не так часто изготавливают. В отличие от обычных выдвижных ящиков этот тип хранилища обеспечивает к ним открытый доступ и всегда позволяет в короткие сроки найти нужный предмет.

Stellagi

Стеллажи — идеальный вариант, если гардеробная находится в небольшом помещении, например, в кладовке. Хорошим решением этого вопроса станет стеллаж из многоуровневого профиля. Вещей можно разместить достаточно, а сам внешний вид изделия порадует глаз своей компактностью и аккуратностью.

Также существуют передвижные стеллажи на колесах, основу которых составляют корзины для белья из прочных металлических прутьев. Такую конструкцию можно легко перенести на гладильную доску, сложить в ней нижнее белье и снять обратно.

Ящики

Ящики могут быть разных цветов, размеров, в зависимости от цели использования.Переходите из плотного картона, фанеры, прозрачного или полупрозрачного пластика. Может как гармонировать с основной цветовой гаммой гардеробной комнаты, чтобы стать для нее своеобразным украшением, сочетая в себе и практичность, и яркость цветовой гаммы.

Ящик можно поставить в любом месте, в зависимости от размера полки или ящика, и в нем можно хранить все: от мелких предметов домашнего обихода до головных уборов.

Стержни

Удилища были незаменимы в тех условиях, когда вещи должны выглядеть безупречно в любое время и аккуратно. Устанавливаются на удобной высоте, и одежду просто через них закрывают. Иногда для дополнительной фиксации используют мягкие зажимы.

Есть более сложная выдвижная конструкция, которая оснащена специальной системой, предотвращающей накипь.

Фурнитура

Комплектующие — комплект деталей, через которые проходит гардеробная. Это несущие шины, навесные направляющие, кронштейны, декоративные заглушки, стержни и крючки для них.При целенаправленном использовании определенных элементов любая модульная система легко меняется. Вы можете купить набор «Colon Self», в котором уже есть все необходимое для установки, и при необходимости добавить его на свое усмотрение.

Варианты проживания

Если представить себе большую гардеробную, где поместится все, начиная от предметов и обуви и заканчивая хозяйственной утварью, сразу приходит в голову мысль о просторном загородном доме, даче или даже в хрущевке.В таких случаях заранее определяется оптимальное количество свободного пространства с точки зрения строительства дома — обычно на втором этаже, рядом со спальней и ванной комнатой.

Однако не всем выпадает возможность поселиться в загородном доме. Для большинства потребителей актуален вопрос, как обустроить гардеробную комнату в обычной квартире, где количество квадратных метров ограничено до минимума. К счастью, современные технологии позволяют адаптироваться к разным размерам и конфигурации комнат и других помещений. Если есть желание и творческий старт, можно обустроить уютный шкаф даже под лестницей.

Если в комнате или прихожей есть ниша (которая часто встречается в таких домах, как «Сталинкины» и «Хрущеки»), то появляется отличная возможность создать встроенную систему. В домах такого типа часто бывают разные доплаты и длинные узкие коридоры, которые не менее удачны.

Если планировка квартиры подразумевает наличие кладовой, в ней без особых усилий оказывается небольшая полноценная гардеробная, состоящая из нескольких секций.

В спальне 14-15 кв. м. Отрезка стены 3-5 квадратных метров хватит. м. Поскольку спальня — это зона личного пространства, может быть особо не нужно заботиться о том, чтобы в гардеробной были закрытые створки. Кроме того, одежда с таким дизайном может превратиться в элемент дизайна, что уже само по себе нестандартное решение.

Иногда в новых досках квартир располагаются две ванные комнаты, одна из которых часто используется для перепланировки гардеробной.Этот вариант часто требует предварительного согласования с жилищно-коммунальными службами.

Для небольших помещений предлагается использовать очень интересные альтернативные решения. Один из них заслуживает отдельного описания и идеально подходит как творческим личностям, так и людям, которые не думают прятать свою одежду за дверцами шкафов. Угол нужно выбрать любой, поставить несколько стеллажей с полками, установить на вешалки легкие металлические перекладины.

Ниже желательно разместить небольшой комод и пару прикроватных тумб.

Общий ансамбль идеально подойдет к мобильной вешалке на колесах. Обувь следует хранить либо в ящике, либо просто оставить на плотном декоративном коврике.

Если все же желание закрыть шкаф-купе возникнет, для этого используют шторы или гардины, отлично выполняющие роль раздвижных дверей.

При размещении важно учитывать такие нюансы, как освещение и вентиляция, особенно если речь идет о закрытом помещении.Во избежание появления неприятных запахов и порчи вещей при повышенной влажности, довольно продумано, как обеспечить вентиляцию гардероба. В первую очередь стоит позаботиться о естественной вентиляции в шкафах. Это обеспечивается оптимальным расстоянием между плечами в 5 см, при этом 2-3 см — уже плотное размещение, не подходящее для закрытых систем.

Фары должно хватить, чтобы найти в гардеробе желаемую вещь и определиться с сочетанием элементов одежды при примерке.Если шкаф-купе большой, используется равномерное потолочное освещение, а если маленький — может хватить двух-трехточечных светильников в разных местах.

Размеры

Размер шкафа полностью зависит от размерных возможностей помещения:

• Минимальная площадь помещения должна быть от 1,5 до 2 квадратных метров. В данном случае речь идет об угловой или прямоугольной гардеробной. Уголок имеет больше преимуществ: с этим вариантом вы можете получить на порядок больше места для хранения вещей.

• Самым комфортным считается размер от 3,5 до 5 квадратных метров. м. Места с такой площадью уже становится вполне достаточно, чтобы повесить, например, зеркало, источники света и поставить пару удобных док-станций.

• Стандартная и оптимальная гардеробная — 8 кв. м., при наличии жилой площади от 20 до 24 метров, что вдвое превышает минимальные цифры. Здесь есть широкие возможности для хранения абсолютно любых вещей — одежды, обуви, бытовой техники и спортивного инвентаря.

При проектировании гардеробных систем, как правило, учитываются следующие стандарты:

• Глубина шкафа 50-60 см, по Евростандарту — 56 см.
• Для длинных вещей, хранящихся на плечах, минимальная высота отделения составляет от 1,5 м, для коротких — 1 м, для брюк — 120–130 см.
• Для удобства снятия одежды расстояние между штангой и верхней полкой должно быть не менее 4-5 см, высота самих полок 35-40 см, глубина — 40 см.
• Оптимальная ширина ящиков 40-70 см, высота около 40.

Популярные производители

• ELFA — шведская компания. Уже 60 лет занимает лидирующее место на рынке производителей корпусных мебельных систем. Также ей принадлежит право на базовое производство всех вариантов сетчатого гардероба. ELFA надолго совершенствует свое мастерство, ее продукция — это удивительное сочетание компактности и вместимости, позволяющее сэкономить место в любом помещении.

• Larvij — английская фирма. Внешняя текстура похожа на шведскую ELFA, но на российском рынке Ассортимент от английского производителя не отличается большим разнообразием. На выбор предлагается два цвета: серебристый или белый.

Металлоконструкции достаточно легкие, поэтому стоимость ниже шведских конкурентов.

• Element System (Германия). Production использует тот же принцип навесной сотовой системы, но имеет уникальную особенность: сетчатые полки удачно сочетаются с коробками DSP, в которых предусмотрена установка необходимого крепежа.

• «Канзас» — классический вариант, подходящий для небольших помещений. Корзины для белья прикреплены к двухмерной штанге. Здесь есть все необходимое для размещения вещей: на верхней полке можно хранить головные уборы и перчатки, вешалки предназначены для верхней одежды, а для верхней одежды предусмотрено три отдельных отсека. Внизу размещены полки для обуви.

• Komandor — польско-канадская компания, хорошо зарекомендовавшая себя в производстве качественной каркасной мебели.Его особенностью являются уникальные гардеробы с удобной гладкой раздвижной створкой. Разнообразный ассортимент предлагает «Касторма».

• Vitra — модульная система российского производства, отличающаяся невысокой ценой, оптимальной для эконом-класса. Изготавливает не только гардеробные для жилых помещений, но и стеллажи для библиотек, офисную мебель и даже торговое оборудование.

Одна из особенностей — возможность регулировки любого модуля по высоте.

• Среди российских производителей также следует отметить JOKER. Home Feature — Универсальное крепление Труба из хромистой стали диаметром 25 мм. Разнообразные держатели, переходники и другие элементы с легкостью позволят создать собственный дизайн, а прочные полки из ЛДСП обеспечат ей прочность и долговечность.

• HOME SPASE — тоже российская компания, известная недорогими сетевыми системами, не уступающими зарубежным аналогам. Продукция выгодна не только ценой, но и продуманностью элементов.

• ИКЕА. Самый популярный шведский производитель, который представляет на мировом рынке сетчатые гардеробы Algot и Stolmen Columns, доступные по цене, легкие в сборке и эксплуатации.

• La Falegnami Utissetanta — Производитель элитной итальянской мебели с использованием массива дерева и ламината с имитацией деревянного рисунка. Отдельные части конструкции покрыты полупрозрачным металакрилатом и стеклом, что не только функционально, но и очень красиво.

• Двиг. Move славится всеми поверхностями заливок из каталога RAL.

Независимо от размеров квартиры аккуратная расстановка вещей в наше время стоит очень остро. Хочу, чтобы одежда была под рукой и при этом занимала хотя бы место. Но обычно все бывает с точностью до наоборот. Как решить этот вопрос с минимальными затратами? Помочь здесь может гардеробная система, ассортимент которой в российских магазинах сегодня достаточно велик.Сегодня мы попробуем разобраться, что они собой представляют, какие это могут быть, и можно ли устанавливать такие конструкции внутри или для них необходимо отдельное помещение.

Основными видами конструкций можно назвать:

• Каркас;
• Панель;
• Сетка;
• Модульные комплексы.

Каждый из этих видов имеет свои особенности, достоинства и недостатки, не останавливаться на которых невозможно. Рассмотрим их подробнее.

Каркас для систем хранения одежды

По замыслу, это металлические стеллажи, которые крепятся поперечно между полом с потолком и стенами. На подкосах-направляющих устанавливаются детали (стержни), образующие необходимые. Каркасная система хранения в шкафу-купе считается самой простой как по конструктивным особенностям, так и по установке.

Положительные качества Этим видом можно назвать возможность изменения высоты и ширины полок, а также вещей.Такие конструкции можно расположить в отдельной комнате или вдоль стены. Однако в этом случае необходимо будет продумать установку так, чтобы на полках не было видно одежды.

Панельный вариант для хранения вещей и одежды

Такие системы хранения в гардеробной не имеют пола и потолка. Основная нагрузка здесь ложится на стену, на которую с помощью специальных крючков крепятся полки.

Удобство конструкции в том, что полки можно в любой момент отрегулировать по высоте, а декоративная панель, являющаяся несущей, поможет скрыть возможные дефекты стен.Из минусов — достаточно высокая цена и необходимость использования только оригинальных комплектующих. Изделия такого типа других производителей могут не подходить по размеру или способу застежки.

Сетчатая перевязочная система и ее особенности

Сетчатые перевязочные системы для раздевалок отличаются малым весом и простотой использования. Также у них есть возможность довольно простой регулировки размера или высоты полок. При этом сами полки делают из проволочной сетки, за счет чего достигается небольшой вес и неплохой.Вертикальные стеллажи, на которых закреплены полки, имеют возможность перемещаться по горизонтальным направляющим, закрепленным под потолком и на полу. В результате можно отодвинуть весь ряд в сторону, если его расположение создает неудобства.

Отрицательные моменты такие же, как и у предыдущей версии: необходимость использования только оригинальных комплектующих, довольно высокая стоимость.

Модульные комплексы: некоторые нюансы их использования

Самая известная конструкция, популярность которой принесла ее доступность.Это мощная классика. Ведь известно, что весь новый человек относится к подозрению (особенно первое время). довольно знакомы.

Это стационарные конструкции, чаще всего с не позволяющими изменять ширину полок. Вертикальные закреплены туго, одновременно являясь ребристыми. По высоте полку можно переставить в любом месте. Такие системы можно сделать без проблем. Для этого не нужно обладать какими-то специальными знаниями или навыками.Достаточно уметь держать ножовку в руках, сверлить и уметь пользоваться. Нельзя сказать, что эта работа будет элементарной, но ее вполне выполнит самодельный мастер.

Модульные системы включают внутренние ящики или стулья. Это достаточно удобные места для хранения постельного белья или вещей, которые не нужны в то или иное время года.

Наполнение гардеробной комнаты: как правильно выполнить

Назначение стеллажных систем для гардеробной — поддержание идеального порядка и возможность быстро найти то, что нужно.Во всех вещевых отделениях одежда должна быть удобно и аккуратно разложена. Если все «свалилось» в кучу, то пользы от такой конструкции не будет.

Полезная информация! Необходимо тщательно продумать расположение полок и стеллажей. Только в этом случае удастся разместить вещи, с максимальным удобством, эффективно используя загруженное пространство.

Полки с одеждой можно разместить даже под самым потолком.В этом случае потребуется установка специального подъемника — пантографа. Внешний вид важен. Мебельные магазины сегодня предлагают очень разнообразный ассортимент подобных товаров, а потому подобрать то, что подходит к тому или иному интерьеру, труда не составит.

Как правильно выбрать систему хранения для гардеробной: некоторые нюансы

Правильный выбор самих систем, а также комплектующих для гардеробной — залог того, что одежда будет уложена аккуратно, не занимая много места.Помимо сочетания с цветом интерьера, существуют общие правила:

• Зона под верхней одеждой должна быть высотой от полутора метров и выше. В глубине его размер должен быть не менее полуметра;
• Размер вешалки для гардеробной под короткую одежду от 1 × 0,5м;
• Расстояние от обмоточного стержня до стены не менее метра.

Для внутренней части цвет играет особую роль. Следует выбирать тот, который больше всего нравится вне зависимости от внешнего интерьера — его все равно не видно.Психологи утверждают, что право внутри гардеробной влияет на психоэмоциональное состояние человека. От него зависит, в каком настроении вы выйдете на улицу, или какой заряд получите, приходите с улицы домой, сняв верхнюю одежду.

Выберите системы хранения обуви для гардероба

Используются те же типы конструкций, но с меньшими ячейками, так что по одной паре помещается в каждую из них. Есть альтернатива в виде специального приспособления, которое крепится к двери изнутри.В этом случае обувь располагается в специальных карманах, что довольно удобно. При этом достигается значительная экономия места.

Эргономика систем хранения одежды: как это достигается

Существуют оптимальные размеры Такие помещения. Этот параметр составляет 2 × 1 м. Однако при той планировке, которую сегодня предлагают строители, об этом речи быть не может, особенно при обустройстве такой территории. Отсюда вывод — несмотря на все рекомендуемые параметры, каждому самодельному Мастеру придется решать эту задачу самостоятельно, исходя из полезная площадь и возможности.

Основная задача здесь будет правильно рассчитать размеры полок и стеллажей, чтобы не было свободного, а значит бесполезного места. Стоит разделить гардеробные полки по сезонам — это добавит удобства в использовании. Если установка специального лифта не предусмотрена, то следует продумать место для небольшой лестницы. Его должно быть удобно доставать и убирать на место, когда это необходимо.

Размеры стеллажей и полок: Делаем расчет правильно

Чтобы произвести правильный расчет системы хранения, необходимо выполнить несколько действий.Для начала необходимо определиться с количеством вещей, которые делят их на длинную одежду, короткие, платья, футболки и трикотаж. Только исходя из этого можно правильно изготовить или стены.

Для хранения обуви, как и тех вещей, которые не требуют расположения на плече, могут быть предусмотрены выдвижные шкафы и полки. Основная задача на этом этапе распределить одежду так, чтобы зима располагалась отдельно от лета. Это сэкономит время при выходе из дома.

Полезная информация! Многое зависит от удобства расположения вещей. В конце концов, его часто собирают где-то собирать. Если знать, какие вещи и где лежат, свободного времени будет намного больше — его не придется тратить на поиски.

Статья по теме:

Рационально организованный, долгие годы служил хорошим сервисом. В этом обзоре вы найдете чертежи, схемы, фото-примеры, варианты заполнения, требования к вентиляции, советы и рекомендации специалистов.

Дизайнерские системы хранения в гардеробной

Современные модели, которые предлагают российские и зарубежные компании, собраны по принципу обычного конструктора. Такое решение позволяет в любой момент перепланировать систему с минимальными затратами времени и сил.

Преимущество — простота установки, изменение размеров стеллажей, а также возможность добавления полок при необходимости. Для этого в дальнейшем необходимо будет закупить элементы системы, желательно одного производителя, установив их в нужном месте.

Еще одно преимущество — простота транспортировки. Транспортировка конструкции системы хранения для гардеробной может осуществляться на обычном легковом автомобиле.

Лучшие производители аналогичных дизайнов: краткий обзор

Производителей аналогичной продукции на полках мебельных магазинов в России довольно много. Но есть несколько брендов, пользующихся наибольшей популярностью. Именно о них мы сейчас и поговорим.

Гардеробные системы «ИКЕА» как самый известный производитель и продавец такой продукции

Этот бренд на слуху.Но это было не популярно для него, а скорее качественная продукция по доступным ценам. Здесь можно купить конструкторы, а можно купить уже готовые стеллажи в собранном виде. Наибольшей популярностью из линейки пользуются модели «Элварлы», как и Algoth. О них и пойдет речь.

Модель	Кол-во секций	Тип размещения	Что можно хранить	Стоимость, руб.
Элварлей 1.	1	Полки	Обувь, верхняя одежда, головные уборы	9500
Элварлей 2.	2	Полки	Обувь, длинная, короткая	19000
Элварлей 3.	3	Полки, выдвижные шкафы	Обувь, различная верхняя одежда, компактная, постельное белье	41000
Альгот	1	Сетки, корзины	Верхняя одежда, мелкие аксессуары, обувь	3800
Альгот	1	Полки сетчатые	Верхняя одежда, обувь	3300

А каково качество товара «ИКЕА»? Об этом можно узнать из отзывов тех, кто уже приобрел подобную систему.

Ника-Вероника, Россия, Санкт-Петербург : … Гардероб! Я люблю ее! Думаю, практически каждая девушка мечтает не просто о большом просторном гардеробе, а о гардеробной, куда можно пойти, и куда можно надолго надеть тет-а-а-а-аунер со своими нарядами. Такая комната появилась у меня! Еще на этапе проектирования квартиры решила выделить место под гардеробную, благо коридор сделал это возможным. Но почти сразу возник вопрос о ее оснащении.Варианты были разные, и я выбрал самый выгодный финансово и практичный со всех сторон — это система хранения Алгот от Айка.

Подробнее Для Отзовика: http://otzovik.com/review_1100788.html

Модификации гардеробных систем «Аристо»

Гардеробные системы «Аристо» отличаются многофункциональностью, а также качеством стали, из которой они изготовлены. На них можно разместить не только одежду, постельное белье, но и различный спортивный или хозяйственный инвентарь.

Главная особенность, присущая их моделям, — это максимально возможное использование каждого сантиметра полезного пространства, за счет чего при кажущейся компактности они обладают достаточной вместимостью. Не может не радовать отделка систем хранения вещей для гардероба «Аристо» ценными породами дерева, которые придают законченный вид, входя практически в любой интерьер.

Особенности шкафов для одежды elf systems

Такие системы для хранения вещей самые разнообразные.В зависимости от пожелания домашнего мастера их можно установить не только как гардеробную систему. Эльф предлагает комплектующие, прачечную, детскую или кухню. Сборка любой из моделей даже в одиночку домашнему мастеру под силу.

Производство материалов системы хранения «ELFA» легкие, но в то же время достаточно прочные. Сама компания работает на российском рынке более 70 лет, что говорит о ее хорошей репутации.

Гардеробные системы от магазина «Леруа Мерлен»

Как такового бренда «Леруа Мерлен» не существует.Так принято называть купленные в этом магазине различные гардеробные системы. Ассортимент такой продукции в этом экономичном гипермаркете действительно очень внушителен, что позволяет подобрать оборудование под любые запросы. Разница в стоимости той или иной модели иногда тоже довольно большая.

Однако при всем разнообразии ассортимента наибольшей популярностью пользуются производители систем хранения для гардеробных «Лавридж» и «Канзас».

Преимущества конструктора Гардеробной системы «Лавридж»

Такая система позволяет собрать практически любую конструкцию.Стоит отметить, что Lerua Merlen предлагает компоненты брендов Aristo и Shefilton, которые подходят для таких систем. Это открывает большие возможности — ведь не всегда можно найти подходящие по размеру элементы или застежки. Установка проста до невозможности. Вот что говорят покупатели такой продукции:

Шери, Россия, Серпухов : В итоге уговорила мужа сделать из маленькой кладовки гардеробную. С нее сняли старый громоздкий шкаф, обшили стены, в пятнах обои, заклеили линолеум, вызвали специалистов, чтобы сделали шкаф под ключ.Какое было наше мягко сказать удивление, когда мы насчитали 40 тысяч рублей: система + работа. Да … Потом мы пошли в ближайший магазин с их размерами и проектами, и там ребят все забрали. Однако мы уже знали, чего хотим. Весь ассортимент обошелся нам в 13 тысяч. руб. Вместе с мужем все висели более полдня.

Подробнее На Отзовике: https://otzovik.com/review_5196335.html

Гардеробная система «Канзас»: продукция китайского производителя

Здесь случай, когда «китайский» не означает «некачественный».Удивительное сочетание внешней легкости и силы. «Канзас» состоит из трех секций, общей длиной 2,4 м. Глубина всего 30 см, что позволит установить систему даже в узком. В установке все очень просто. Пользователи сети утверждают, что даже хрупкой женщине это наладить. Общий вес конструкции 10 кг.

Где купить гардеробные системы: цены на некоторые модели

Купить гардеробные системы недорого через Интернет. Интернет-магазины теперь могут найти отличный набор.Рассмотрим примерные цены на аналогичные товары:

Системы хранения для шкафов-купе своими руками: Фото Примеры интересных решений

Такие конструкции можно изготовить самостоятельно, но для этого потребуются определенные навыки. Предлагаем уважаемому читателю посмотреть небольшое фото Подборка гардеробных систем выполненная своими руками или собранная у дизайнеров.

В сети магазинов Lerua гардеробных систем представлено огромное количество. На выбор предлагается широкий ассортимент продукции нескольких разновидностей.Наибольшей популярностью пользуются панельные и сетчатые модели.

Основные преимущества

Причина, по которой стоит покупать гардеробную систему — необходимость организовать место для хранения одежды и личных вещей. В зависимости от особенностей это может быть как отдельный шкаф, так и полностью подготовленное помещение. Преимущества использования следующие:

• Комфортное распределение одежды в зависимости от назначения. Итак, представленные товары позволяют легко группировать вещи для похода на работу, вечеринки, спорта и так далее.
• Длительный срок службы. Современные системы способны выдерживать эксплуатацию 30-40 лет, не теряя внешнего вида.
• Организация пространства. Чтобы упростить размещение одежды, производители предлагают множество отделений. Сюда можно положить повседневную одежду, рабочую форму, одежду для спорта и т. Д.

Панельные гардеробные системы

Большой популярностью пользуется панельная разновидность конструкций. В иерархии это относится к продуктам премиум-класса.В процессе производства, как правило, используются дорогие материалы, в том числе натуральный дуб, бук и так далее. Для привлекательности внешнего вида дополнительно используются дорогие лакокрасочные материалы. Представленная в ассортименте продукция имеет роскошный вид.

Рама для шкафа Lyon. Размер: 42x60x233 см, цвет — Dub Sonoma. Стоимость — 2820,00 руб.

При изготовлении комплекта создаются специализированные панели, которые надежно крепятся к несущей стене. На одной панели можно установить несколько полок, штанг, ящиков и других элементов.Главное преимущество — единство. Любая модель из каталога обеспечивает удобный доступ ко всему необходимому. Положительный результат достигается во многом за счет отсутствия перегородок и перегородок. Каждая линия параллельна друг другу. В конце статьи доступны актуальные фото от производителя.

Колонка из ЛДСП. Размеры: 60×44,5×201,5 см. Цвет: белый дуб. Стоимость: 2780,00 рублей

Еще одна причина выбора панельной гардеробной системы — возможность маскировки дефектов стен.Если в процессе капремонта на стенах появились неровности стен, изделие скроет их полностью.

Колонка из ЛДСП. Размеры: 60×44,5×201,5 см. Цвет: венге. Стоимость: 2780,00 рублей

Сетчатые гардеробные системы

Металлический Гардероб Рета Комплект от Ларвий. Размеры: 40x120x7 см. Цвет белый. Стоимость: 8388 руб.

По сравнению с другими видами продукции, сетка является наиболее популярной.Основная причина — универсальность и компактность. Особенность в том, что в комплекте предусмотрено наличие большого количества металлических корзин и полок, которые необходимо закрепить на стене. Подобная модель отлично подойдет тем, кому приходится размещать огромное количество аксессуаров. Примечательно, что разнообразие сотовой связи предлагает пользователю неограниченные возможности трансформации. Конструкция имеет «легкий» вид за счет небольшой толщины металлических элементов.

По статистике 25% всего, что хранится в нашем доме, — не более чем мусор — это предметы, которые нам не нужны.Они катастрофически вышли из моды, стали неуместными или долго ломались, но мы все еще не можем найти их достойными применения вне квартиры.

Итак, прежде чем решать, как организовать системы хранения, стоит разобраться — что еще имеет смысл хранить. А после того, как вы разгрузите антресоль и, можно будет приступать к планированию.

Система хранения на кухне в шкафу

Современные системы хранения — это и шкафы, и ящики, и модульные секции, и открытые стеллажи.Сочетает в себе их безусловные преимущества и функциональность — поместите вещь удобно, и вы легко найдете ее в самом важном месте. Распределите все имеющиеся предметы по нашим местам — и ни у кого из домочадцев не возникнет трудностей в поиске.

Идеи для хранения на кухне и в ванной

Независимо от того, на какой площади у вас находится кухня, все пространство в ней следует использовать рационально. Особенно это касается рабочей зоны.

Интерпетированные ящики для хранения кухонной утвари

Комфортная кухня — это множество шкафчиков и полок, а также угловые выдвижные модули с надежной фурнитурой.

Полки выдвижные для хранения посуды

Планировка стеклянных фасадов? Тогда гордитесь красивыми баночками для специй, крупа, чая — их можно приобрести в готовых наборах, а можно сделать самостоятельно, установив разрозненную стеклянную тару в едином стиле в технике декупаж.

Ящики и полки выдвижные

Как организовать хранение в ванной

В ванной почти никогда не бывает свободной площади.
