Виды петель – как выбрать, как рассчитать количество
Содержание
- 1 Последствия неправильного выбора
- 2 Критерии подбора
- 2.1 Подбираем материал
- 2.2 Выбираем подходящую конструкцию
- 2.3 Правые или левые – как определить
- 3 Расчет количества и размеров
- 4 О чем еще следует помнить
Петли – важный элемент дверей и окон, ведь фурнитура отвечает за подвижность тех или иных компонентов конструкции и обеспечивает их правильную работу. Существуют самые различные виды петель, среди которых можно найти мебельные, оконные и дверные. С одной стороны, это разнообразие позволяет без труда отыскать петли, необходимые для конкретного случая. Однако, с другой стороны, большой выбор может ввести в ступор — как из широкого разнообразия выбрать то, что вам надо? Данное руководство ответит на все ваши вопросы, которые касаются конструкции, особенностей, достоинств и недостатков тех или иных оконных и дверных петель.
Различные виды дверных петель
Последствия неправильного выбора
Перед тем, как вы отправитесь в магазин за петлями, посмотрите на последствия плохого выбора:
- Перекос дверных или оконных створок, что приводит к неплотному их закрыванию.
- Ускоренный износ петель (например, при установке тяжелых створок на «легкие» петли).
- Быстрая потеря ресурса и поломка фурнитуры ввиду низкого качества материалов.
- Отсутствие возможности регулировки положения створок из-за простоты петель.
Вот вам четыре причины, из-за которых следует еще раз подумать перед тем, как покупать дешевые оконные или дверные петли сомнительного качества. Чтобы избежать подобных ситуаций, следуйте советам, которые будут далее.
Критерии подбора
Подбираем материал
Дверные и оконные петли изготавливаются из различных материалов, и от выбранного для создания фурнитуры материала будут полностью зависеть ее свойства и особенности.
Дверные петли из различных материалов
Чтобы определить, какие петли выбрать в вашем случае, руководствуйтесь следующей инструкцией:
- Если на первом месте для вас устойчивость петель к коррозии и привлекательный внешний вид с множеством доступных цветовых расцветок, ваш выбор – латунированные петли.
- Если вы цените легкость и длительный срок службы – ваш выбор петли из латуни.
- Для ценителей исключительной прочности и надежности подойдут стальные петли.
Материал играет определяющую роль при выборе дверных петель. Выбирая, будьте бдительны, так как не подходящий к вашей ситуации материал даже при всех плюсах доставит проблемы.
Петли из любого материала выпускаются в богатой цветовой гамме
Выбираем подходящую конструкцию
В зависимости от конструкции можно выделить следующие типы петель, которые имеют свои достоинства, на которые просто нельзя не обратить внимание:
- Универсальные. Совместимы как с правыми, так и с левыми дверьми. Отличаются простой установкой, с которой под силу справиться даже человеку, далекому от подобных занятий. Имеет простую и прочную конструкцию, которая определяет надежность и долговечность.
- Съемные. Хорошо подходят в случаях, когда дверь необходимо быстро и без труда снять с петель – эта операция может быть выполнена за несколько секунд. Также такие петли отличаются простой установкой – достаточно лишь навесить дверь, что занимает минуты.
- Ввертные. Оптимальный вариант для установки дверей и окон с наличием европритвора. Являются универсальным вариантом, так как подходят и для правых, и для левых дверей.
- Барные. Отдельный вид петель, которые позволяют открывать створки с одинаковым успехом как внутрь, так и наружу. Имеют высокую прочность и длительный срок службы.
Также такие петли отличаются простой установкой – достаточно лишь навесить дверь, что занимает минуты.Разновидности оконных петель не отличаются таким разнообразием – в большинстве случаев используются накладные элементы, которые обладают широкими возможностями регулировки.
Наиболее распространенные варианты петель
Правые или левые – как определить
Довольно часто при покупке комплекта петель люди путаются при выборе, по незнанию или по ошибке приобретая правые петли для левых дверей и наоборот. Чтобы не ошибиться в этом деле и не потратить деньги на ветер, необходимо определить, какая именно дверь в вашем доме.
Для этого встаньте напротив двери в сторону ее закрывания, после чего откройте, потянув на себя. Если дверная створка, ведомая правой рукой, уходит вправо, значит, вам необходимо купить правые петли. В противном случае вам потребуется приобрести комплект левых дверных петель.
Также есть альтернативный вариант – начертите приблизительный план своего дома и укажите на нем направление открывания дверей. Этот план необходимо показать консультанту магазина, в котором вы собираетесь приобрести петли. Он обязательно подскажет вам подходящие петли.
Правильное определение типа петли
Расчет количества и размеров
Теперь разберемся, как выбрать петли по размеру. Для этого нужно узнать вес створок: чем тяжелее дверь или окно, тем больше и прочнее должны быть петли.
Если вы не уверены насчет выбора петель в зависимости от массы створок, обратитесь к продавцу – наверняка он сможет ответить на ваш вопрос и показать подходящие для вашего случая изделия. Также эту информацию можно получить в каталоге товаров, если вы приобретаете двери, или же спросить у менеджера, если речь идет об оконных створках – обычно программы для расчета окон предоставляют такую информацию.
Можно взвесить створки, однако при больших размерах изделий это может быть проблематично. В таком случае стоит воспользоваться рисунком ниже, который позволит определить примерный вес и количество петель.
Схема правильного определения количества дверных петель
Если вес створок (двери) известен, нужно выполнить расчет. Сначала необходимо разделить расстояние между максимально удаленными между собой петлями на ширину двери. В соответствии с полученным числом Х определяем количество петель, используя таблицу ниже.
Фактический вес двери необходимо изменить с учетом нескольких поправок в зависимости от будущих условий эксплуатации. Итак, расчетный вес корректируется по двум факторам:
- в зависимости от дополнительного оборудования;
- в зависимости от частоты эксплуатации.
Как вес створки и размеры петель зависят друг от друга, приведено в таблице ниже.
| Масса от 10 до 25 кг | Высота петель – 7-8 см |
| Масса от 25 до 40 кг | Высота петель – 10-12 см |
| Масса более 40 кг | Высота петель – 14-15 см |
О чем еще следует помнить
Даже если вы хорошо знаете, какие петли лучше подойдут для ваших окон или дверей, вам явно не помешают некоторые рекомендации, следование которым позволит быстро и без особого труда подобрать долговечную, прочную и надежную фурнитуру для вашего дома или квартиры:
- Старайтесь выбирать петли, которые позволяют производить регулировку окон и дверей как минимум в двух положениях. Предпочтительны петли с 3D-регулировкой. Несмотря на высокую цену, они позволяют поддерживать полотно в ровном состоянии в любое время.
- Не покупайте чрезмерно дешевые петли от неизвестных производителей. Основные виды петель высокого качества можно найти только у проверенных поставщиков.
- Тщательно изучите технические характеристики петель, не отходя от прилавка магазина. Проверьте их грузоподъемность, материал и страну изготовления, на какой профиль рассчитаны петли, правые они или левые, а также другую необходимую информацию.
Предпочтительны петли с 3D-регулировкой. Несмотря на высокую цену, они позволяют поддерживать полотно в ровном состоянии в любое время.Никогда не экономьте на качественной дверной и оконной фурнитуре, если не хотите на личном опыте узнать, какие бывают проблемы с использованием дверей и окон на плохих петлях. Плохая фурнитура обязательно со временем начнет раздражать своим скрипом, а также повлияет на образование сквозняков, опасных для обитателей дома или квартиры. Однако вы можете быть уверены в том, что надежные и прочные петли прослужат вам не один десяток лет при правильной эксплуатации, а скупой в этом деле заплатит даже не дважды, а гораздо больше.
Различные оконные петли
Теперь вы хорошо знаете, как сделать правильный выбор в отношении дверной и оконной фурнитуры. При наличии желания вы можете закрепить полученные в данном руководстве знания, просмотрев весьма полезное видеоруководство, воспроизвести которое можно ниже.

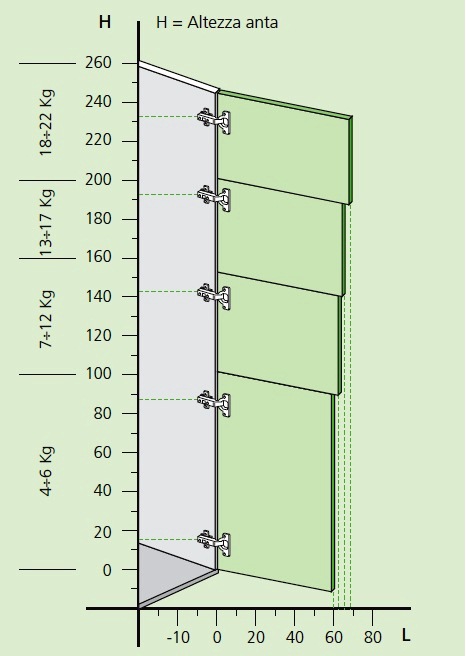

Правильный расчёт количества мебельных петель
Главная » Мебельная фурнитура » Мебельные петли

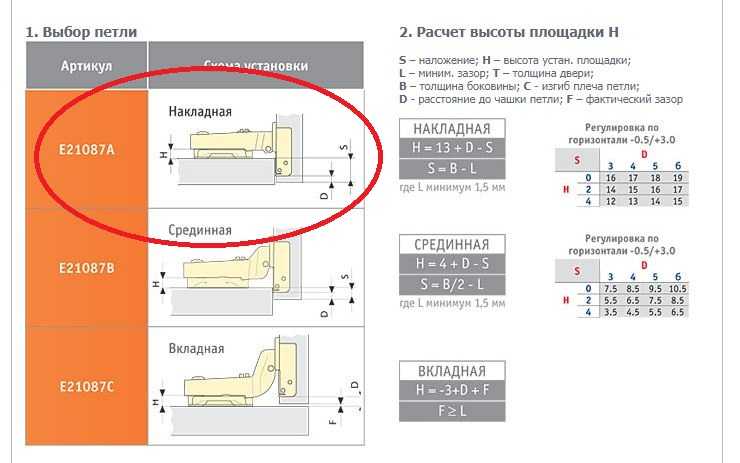

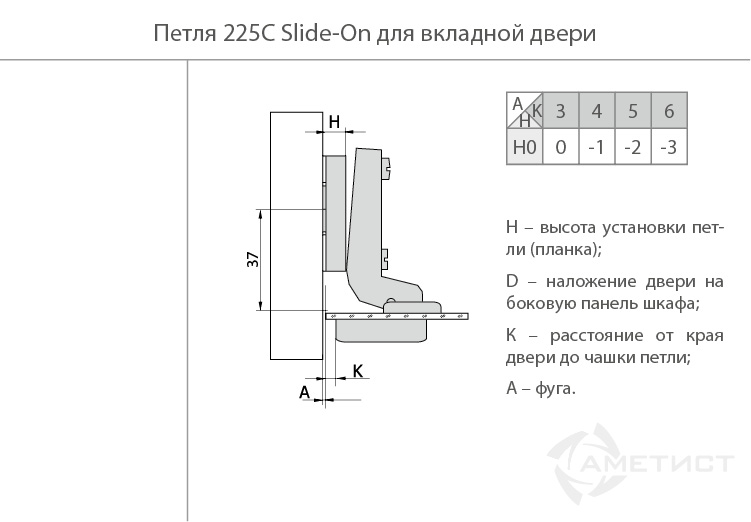

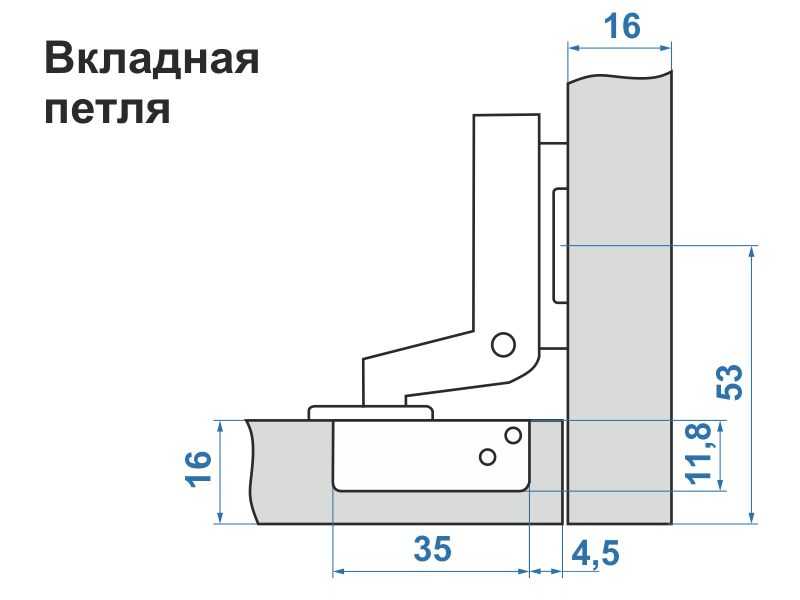

Мебельные петли
Автор marafon На чтение 3 мин Просмотров 93 Опубликовано
Мебельные петли относятся к компактному и надежному механизму особого назначения.
Благодаря их правильной установке обеспечивается правильное функционирование мебельных дверок, установленных на разной фурнитуре. Сегодня можно встретить огромное количество разных типов мебельной фурнитуры. Поэтому не опытный специалист может затрудняться в процессе выбора петли для шкафа. А также при правильном расчете нужного количества вышеуказанных элементов.
Для большинства людей известно, что петли считается ключевым элементом шкафчиков, подвесных и напольных тумбочек и любой другой мебельной фурнитуры. Так как они обеспечивают правильное функционирование у существующих конструкций. Поэтому на сегодняшний день можно встретить достаточно актуальный запрос в сети Интернет: сколько нужно мебельных петель на дверцы.
Для правильного произведенного расчёта необходимо учесть множество ключевых моментов. Более подробно в данной статье мы рассмотрим о том, как произвести расчёт мебельных петель. Внушительное количество разнообразия обеспечивает возможность без затруднений найти петли, нужные для определенного случая.
Известно, что в процессе эксплуатации различной фурнитуры нагрузка на мебельную петлю бывает достаточно значительный. Поэтому целесообразно в данной ситуации будет разобраться к специалистам, и выбрать петли по размеру и существующей выносливости. Первоначально нужно узнать вес створок, ведь тем тяжелее дверца у мебели, тем устойчивее нужно выбрать элементы.
В случае, если вы не знаете массу дверных створок, тогда целесообразно будет проконсультироваться со специалистом. Если масса дверок неизвестна, тогда нужно произвести самостоятельный расчёт. В соответствии чего, определится с нужным количеством петель, которое понадобится для установки мебельной дверцы.
Расчет количества мебельных петель для дверей является не простой процедурой для новичка, поэтому мы решили рассмотреть подробней на примере.
К примеру, если вам необходимо навесить два существующие фронта, состоящие из ДСП на короба. С такими размерами, как: первый 500 на 300 миллиметров, а другой – 1600 на 400 миллиметров, и вас интересует количество петель, которые потребуются на каждый из существующих фасадов, тогда мы ответом и на него. В данной ситуации ответ прост: на первый потребуется как минимум две петли, а на второй – четыре штуки. Известно, что чем больше фасад, тем значительней будет его масса, а также больше нагрузка на петлю. В данной ситуации целесообразно будет навесить большее количество петель. Конечно же, чем больше петель вы навесите, тем лучше, но это не всегда является так. Ведь в процессе эксплуатации сложнее будет регулировать фронт и ухудшится функционирование всей конструкции
