3D Расчет трехмаршевой лестницы с забежными ступенями

Также можно рассчитать

Отображение

Единицы измерения:

DU

Цвет чертежа:

CL

Вариант лестницы

LF

Правозаходная

RG

Левозаходная

Конструкция крепления поворотных ступеней

LOC

Соединение Шип-Паз

INT

В разрез опорного столба

Размеры лестницы

Высота проема от пола до пола между этажами:

Y

Длина лестницы по проекции вдоль выбранного марша:

X

Ширина марша лестницы:

Z

Считать длину лестницы по проекции вдоль

FTP

Верхнего марша

FMD

Промежуточного марша

FBT

Нижнего марша

Ступени

Кол-во нижних:

QB

Кол-во промежуточных ступеней:

QM

Кол-во верхних:

QT

Толщина:

SW

Выступ ступени:

SF

SP

Ступень ниже уровня 2-го этажа

Подступенки

H

Устанавливать

Толщина:

HT

Косоуры прямого марша

Толщина:

T

Ширина:

WI

Забежные косоуры

Толщина:

IT

Ширина:

IW

Опорные балки жесткости

Толщина:

JT

Ширина:

JW

Опорные столбы

Сторона сечения:

SB

Плита перекрытия

Толщина:

ST

Ограждение лестницы

Высота поручней:

RH

Сторона сечения балясины:

BA

Толщина поручня:

RT

Ширина поручня:

RW

Стена

Толщина:

WT

Выберите проекцию:

• Вид лестницы сбоку
• Вид спереди
• Вид лестницы сверху
• Опорные столбы
• Нижний косоур поворотной лестницы
• Косоур нижних забежных ступеней №1
• Косоур нижних забежных ступеней №1 шаблон для изготовления
• Косоур промежуточных поворотных ступеней
• Косоур промежуточных поворотных ступеней (шаблон)
• Косоур верхних забежных ступеней №2
• Косоур верхних забежных ступеней №2 шаблон для изготовления
• Верхний косоур забежной лестницы
• Ступень прямого косоура
• Нижняя забежная ступень
• Средняя забежная ступень (линейные размеры)
• Средняя забежная ступень (размеры вдоль сторон)
• Верхняя забежная ступень
• Подступенок прямых ступеней
• Подступенок нижней поворотной ступени
• Подступенок средней поворотной ступени
• Подступенок верхней поворотной ступени

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Лестница

• Угол наклона лестницы: 32. 01 °

• Формула удобства (h + s): 43.33 см

• Формула удобства Блонделя (2h + s): 60 см

• Высота ступеней: 16.67 см

• Ширина доски для изготовления ступени: 34.17 см

• Ширина проступи: 26.67 см

• Кол-во ступеней: 17 шт

• Ширина лестницы: 100 см

• Мин. ширина косоура: 15.87 см

Нижний косоур забежных ступеней

Верхний косоур забежных ступеней

Промежуточный забежной косоур

Материалы конструкции

Нижний косоур

• Ширина: 30 см

• Длина: 155.11 см

• Толщина: 6 см

• Количество: 2 шт

• Объем: 0. 056 м³

Косоур нижних забежных ступеней №1

• Ширина: 40 см

• Длина: 112.11 см

• Толщина: 6 см

• Кол-во: 1 шт

• Объем: 0.027 м³

Промежуточный забежной косоур

• Ширина: 40 см

• Длина: 216.06 см

• Толщина: 6 см

• Кол-во: 1 шт

• Объем: 0.052 м³

Косоур верхних забежных ступеней №2

• Ширина: 37.52 см

• Длина: 110.76 см

• Толщина: 6 см

• Кол-во: 1 шт

• Объем: 0.025 м³

Верхний косоур

• Ширина: 30 см

• Длина: 198. 6 см

• Толщина: 6 см

• Количество: 2 шт

• Объем: 0.071 м³

Нижняя забежная ступень

• Ширина: 66.2 см

• Длина: 100 см

• Толщина: 4 см

• Количество: 2 шт

• Объем: 0.053 м³

Средняя забежная ступень

• Ширина: 68.78 см

• Длина: 139.03 см

• Толщина: 4 см

• Количество: 2 шт

• Объем: 0.076 м³

Верхняя забежная ступень

• Ширина: 56.68 см

• Длина: 119.73 см

• Толщина: 4 см

• Количество: 2 шт

• Объем: 0. 054 м³

Ступень прямого марша

• Ширина: 34.17 см

• Длина: 100 см

• Толщина: 4 см

• Количество: 11 шт

• Объем: 0.15 м³

Подступенки прямых маршев

• Ширина: 12.67 см

• Длина: 100 см

• Толщина: 2.5 см

• Количество: 11 шт

• Объем: 0.035 м³

Подступенок нижней забежной ступени

• Ширина: 12.67 см

• Длина: 100 см

• Толщина: 2.5 см

• Количество: 2 шт

• Объем: 0.006 м³

Подступенок средней забежной ступени

• Ширина: 12. 67 см

• Длина: 106.3 см

• Толщина: 2.5 см

• Количество: 2 шт

• Объем: 0.007 м³

Подступенок верхней забежной ступени

• Ширина: 12.67 см

• Длина: 105.99 см

• Толщина: 2.5 см

• Количество: 2 шт

• Объем: 0.007 м³

Ограждение лестницы

• Ширина поручня: 8 см

• Толщина поручня: 4 см

• Длина ограждения: 369.01 см

• Объем: 0.012 м³

Рядовые балясины

Опорная балясина центральная поворотная, нижняя

Опорная балясина центральная поворотная, верхняя

Опорные столбы поворотной части

Опорные балки жесткости

• Ширина заготовки: 15 см

• Длина: 80 см

• Толщина: 5 см

• Кол-во: 2 шт

• Объем: 0. 012 м³

• Ширина 1-ой балки: 15 см

• Ширина 4-ой балки: 15 см

Указанные «Размеры»

Отображение

• Единицы измерения: см

• Цвет чертежа: цветной

Вариант лестницы

Конструкция крепления поворотных ступеней

Размеры лестницы

• Высота проема от пола до пола между этажами: 300 см

• Длина лестницы по проекции вдоль выбранного марша: 260 см

• Ширина марша лестницы: 100 см

Считать длину лестницы по проекции вдоль

Ступени

• Кол-во нижних: 5 шт

• Кол-во забежных: 6 шт

• Кол-во промежуточных ступеней: 0 шт

• Кол-во верхних: 6 шт

• Общее кол-во: 17 шт

Подступенки

• Толщина: 2. 5 см

Косоуры прямого марша

• Толщина: 6 см

• Ширина: 30 см

Забежные косоуры

• Толщина: 6 см

• Ширина: 40 см

Опорные балки жесткости

• Толщина: 5 см

• Ширина: 15 см

Опорные столбы

Плита перекрытия

• Толщина: 20 см

Ограждение лестницы

• Высота поручней: 90 см

• Сторона сечения балясины: 5 см

• Толщина поручня: 4 см

• Ширина поручня: 8 см

Стена

• Толщина: 20 см

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание:

• Зеленым выделены допустимые значения расчета.
• Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
• Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.

{{/isCaption}}

Расчет лестниц с площадкой, расчет П-образной лестницы

Расчет трехмаршевой лестницы на 180° с площадкамиzamerdoma2018-05-22T09:44:39+00:00

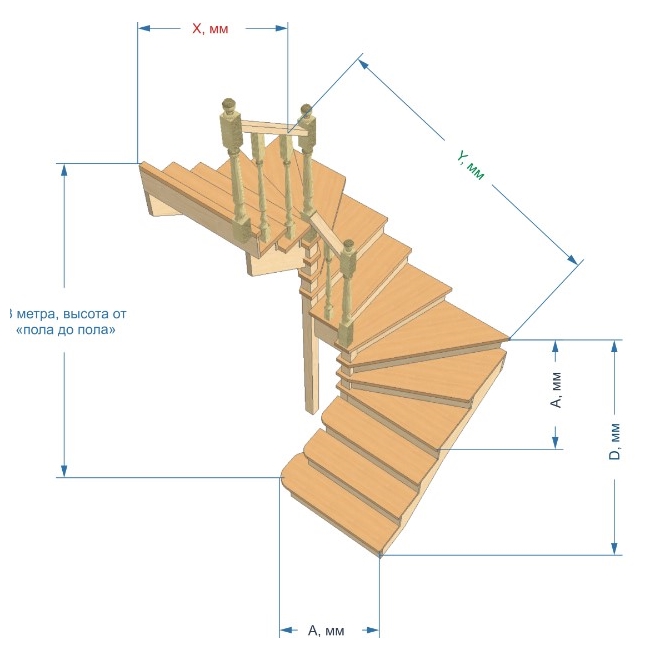

Укажите размеры вашей лестницы в мм

Высота проема Y

Длина проема X

Ширина лестницы E

Ступени (верхние) A

Ступени (средние) B

Ступени (нижние) C

Толщина ступеней Z

Выступ края ступеней F

Определите положение первой ступени относительно уровня пола второго этажа

Верхняя ступень по уровню 2 этажа

Верхняя ступень ниже пола 2 этажа

*Параметры лестницы

Поделитесь с друзьями бесплатным онлайн калькулятором!

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для П-образной лестницы на 180° с двумя площадками. Начните расчет лестницы!

Рассчитать лестницу с двумя ровными площадками

Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенника = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы.
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета трехмаршевой лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша лестница с 2 площадками удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных параметров. Варьируйте количество ступеней, выберите самое подходящее количество ступеней для вашей лестницы на 3 пролета. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы сами указываете в калькуляторе.

Профессионалы рекомендуют делать количество ступеней лестницы на 3 марша не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

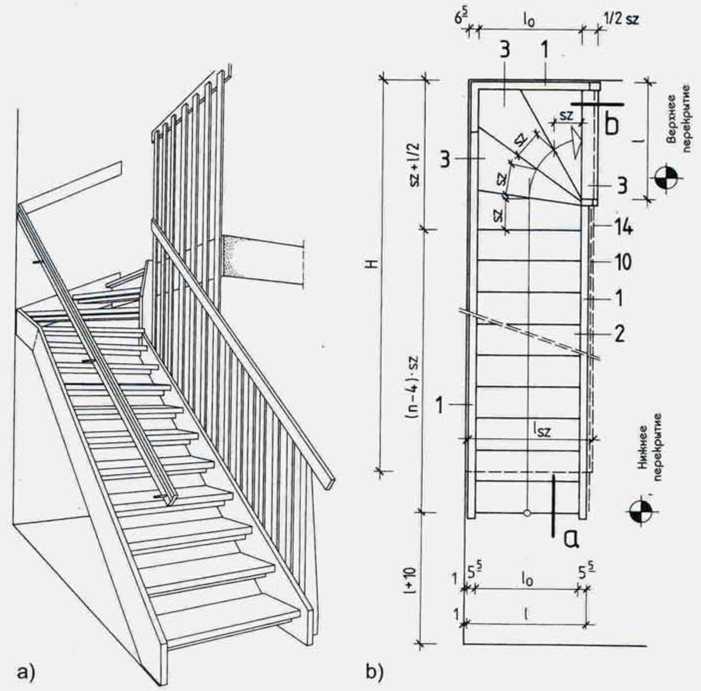

 Чертеж лестницы

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.

Как рассчитать лестницу — наше руководство Easy 101



Какова максимальная/минимальная ширина лестницы?



Для зданий, не являющихся жилыми:

Минимальная ширина лестницы 1200 мм допустима, если лестница находится между ограждающими стенами, колоннами или верхними стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы более 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилых помещений:

Допустимая ширина лестницы — 900 мм.

Сколько ступеней требуется для приземления?

Для лестниц общего доступа требуется максимум 12 ступеней перед площадкой. Для служебных лестниц допускается не более 16 ступеней перед площадкой. Ни при каких обстоятельствах не должно быть одной ступеньки, поэтому лучше сбалансировать положение приземления так, чтобы по обе стороны от приземления было как минимум две или более ступенек.

Какая минимальная высота между лестницей и потолком?

Строительными нормами предусмотрено, что высота потолка на лестничных площадках и лестничных маршах должна быть не менее 2 м.

Минимальная высота при переоборудовании мансарды может быть уменьшена до 1,8 м в самой нижней точке и 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. Согласно строительным нормам вы можете иметь открытые стояки как в жилых домах, так и в зданиях, не являющихся жилыми. Стоит отметить определенные ограничения:

Жилые помещения

Ступени должны перекрываться минимум на 16 мм.

Ступени должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый подступенок.



Здания, кроме жилых

То же, что и выше, хотя предпочтительным является закрытый стояк.



Какой длины может быть лестничный пролет?



Лестничный пролет с более чем 36 подступенками в последовательных маршах между маршами должно быть предусмотрено как минимум одно изменение направления – это относится как к жилым помещениям, так и к зданиям, не являющимся жилыми.

Для пролетов между площадками максимальное количество подступенков должно быть:

Подсобные лестницы – 16 подступенков

Лестницы общего доступа – 12 подступенков



Должны ли быть предусмотрены перила?

Да, во всех зданиях должны быть предусмотрены перила, расположенные на расстоянии от 900 до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.



—

При проектировании лестницы обязательно ознакомьтесь с документами, утвержденными строительными нормами, с различными требованиями, установленными в зависимости от того, является ли лестница лестницей для эвакуации в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

Это был немного длинный пост, но, надеюсь, он будет полезен, когда вы приступите к работе со своей лестницей.

Это, как правило, немного проб и ошибок, и, конечно, зависит от пространства, которое у вас есть в здании, которое вы проектируете. Если у вас есть какие-либо вопросы или другие способы проведения этих расчетов, пожалуйста, напишите комментарий ниже. Спасибо!

РАСЧЕТ ЛЕСТНИЦЫ

Расчет лестницы является наиболее важным шагом для правильного определения размеров вертикальной циркуляции вашего проекта, который обычно вызывает беспокойство у многих специалистов. Чтобы облегчить себе жизнь, прочтите и изучите все необходимые шаги для безопасного и эффективного подъема по лестнице, а также несколько важных советов!

ТИПЫ ЛЕСТНИЦ

Несмотря на то, что лестница является постоянным элементом движения, она может играть заметную роль в проектном решении здания, где мы можем исследовать ее формат и взаимодействие с проектом.

Лестницы обычно занимают значительное пространство, поэтому работа с разными форматами может быть решением, которое, помимо эффективности, обеспечивает большую гармонию с предполагаемым использованием площадей, запланированных в проекте.

Давайте узнаем наиболее распространенных форматов и какой из них лучше всего соответствует потребностям вашей работы.

• Прямая лестница – самый простой формат, соединяющий один уровень с другим, где может потребоваться высота и промежуточный уровень.
• L-образная лестница – также широко используется, начинаясь с лестничного марша и изменяя свой путь на 90°, форма, напоминающая букву L, что и является причиной ее названия.
• U-образная лестница – также широко используемая, начинающаяся со ступенчатого марша и изменяющая свой путь на 180°, с формой, похожей на U, что и дало ей название.
• Круговая / винтовая лестница – один из форматов, который занимает меньше места, так как его ступени распределены вокруг центральной оси.

Еще одна важная характеристика заключается в том, что в форматах, где у нас есть изменение направления, обычно используются веерообразные ступени, также известные как винтовые или поворотные лестницы, которые обычно уменьшают пространство, занимаемое лестницей.

Это ступени, так называемые забежные ступени, которые имеют разную ширину между правой и левой стороной — очень часто встречаются на круговых или винтовых лестницах, но их также можно применять на L- или U-образных лестницах.

Винтовые лестницы должны соответствовать NBR 9077 – Аварийные выходы в зданиях, где наименьшая сторона вентилятора на ступеньке должна быть равна или больше 15 см.

Даже при таком разнообразии форматов необходимо учитывать, что расчет правильного размера лестницы одинаков.

Ведь на каждой лестнице, независимо от формы, есть одни и те же основные элементы.

Но что это за элементы? Давайте рассмотрим их ниже!

РАСЧЕТ ЛЕСТНИЦЫ: ИЗ КАКИХ ОСНОВНЫХ ЭЛЕМЕНТОВ?

A ЛЕСТНИЦА РАСЧЕТ вертикальной циркуляции для разных уровней, обеспечивающий доступ между ними.

Следующие компоненты составляют основную конструкцию лестницы:

• Ступень – горизонтальная поверхность, по которой мы поднимаемся или спускаемся по лестнице;
• Подступенок – вертикальный элемент, отделяющий одну ступеньку (проступь/ступеньку) от другой;
• Носок – выступающий край ступени;
• Рейс – набор ступеней между двумя уровнями или уровнями, не превышающий 16 ступеней и не превышающий по высоте 2,90 м;
• Площадка – горизонтальная опорная поверхность, расположенная между двумя лестничными маршами и должна иметь глубину не менее трех ступеней;
• Перила – элемент для поддержки рук при подъеме или спуске по лестнице;
• Перила – вертикальный элемент, устанавливаемый вдоль лестницы и служащий защитой от случайного падения.

Для безопасного использования лестницы необходимо принять некоторые меры предосторожности, особенно при выборе размеров ступеней, в данном случае проступи и подступенка, для правильного расчета лестницы.

КАК СДЕЛАТЬ РАСЧЕТ ЛЕСТНИЦЫ?

Расчет лестницы не производится произвольно. При ее разработке необходимо следовать техническим критериям, обеспечивающим безопасность и удобство лестницы.

Мы должны учитывать некоторые важные данные для правильного определения размеров лестницы:

• высота ступеней (подступенков) должна быть постоянной по всей лестнице;
• минимальная ширина лестницы частного пользования 90 см;
• Лестница должна обеспечивать свободную высоту 2,00 м или более;
• Каждый марш лестницы должен иметь максимум 16 ступеней или 2,90 м в высоту;
• Площадка должна иметь ширину не менее трех ступеней , не менее ширины лестницы.

Для расчета высоты подступенков и глубины проступей нам нужно использовать Формула Блонделя.

ФОРМУЛА БЛОНДЕЛЯ

Стремясь спроектировать безопасную и эффективную лестницу, француз Николя Франсуа Блондель разработал эффективный расчет идеальных размеров лестницы.

Блондель наблюдался между 63 см и 64 см. Однако, эффективный, каждый 1 см высоты шага, шаг уменьшается на 2 см, когда он натыкается на ступеньку.

Следуя этому критерию, Блондель установил, что сумма высоты двух ступеней (подступенков) плюс одна проступь равна отклонению одной ступени, где идеальный размер составляет от 16 см до 18 см для высоты подступенка и не менее 25 см до проступи.

Однако мы должны учитывать вопрос доступности, который регулируется NBR 9050.

РАСЧЕТ ЛЕСТНИЦ СОГЛАСНО NBR 9050

NBR 9050, бразильская норма, устанавливает критерии и параметры доступности зданий для максимально значительное количество людей, независимо от возраста, телосложения или ограничений подвижности.

Согласно норме, мы должны использовать формулу Блонделя, , но мы должны использовать значения в диапазоне результатов, где у нас есть небольшая корректировка формулы.

Мы понимаем, что результат должен быть между 0,63 м и 0,65 м.

Но результат должен соответствовать следующему диапазону:

• Шаг (G) должен быть между 28 см и 32 см.
• Высота ступени (H) должна быть от 16 см до 18 см.

Может быть, при практическом применении эту концепцию будет легче понять. Ознакомьтесь со следующей темой ниже.

ПРИМЕР РАСЧЕТА — РАЗНИЦА 2,85 м

Предполагая, что мы должны преодолеть перепад 2,85 м, нам необходимо узнать количество ступеней и размеры проступей и подступенков.

Согласно NBR 9050 максимальная высота ступени (подступенка) составляет 18 см. Взяв величину преодолеваемого промежутка и разделив на максимальную высоту подступенка, получим:

Очень часто получается десятичное число, что подразумевает округление результата до 16 подступенков.

Однако это влияет на общую высоту. Ведь 16 подступенков по 18см дают нам в сумме 2,88м высоты. Для решения сохраним 16 ступеней и пересчитаем высоту подступенков.

Процесс прост, просто возьмите значение высоты (2,85 м) и разделите его на полученный результат (16 шагов).

С новым результатом для значения подступенка у нас есть информация, необходимая для формулы Блонделя, и мы получаем размер протектора.

С новым результатом для значения подступенка у нас есть информация, необходимая для формулы Блонделя, и мы получаем размер протектора.

Помимо лестницы правильного размера, в нашем проекте нам необходимо работать с качественными моделями, но нет необходимости делать конфигурации или даже вводить формулы. Вы можете рассчитывать на Blocks Revit, который предлагает доступ к высококачественной библиотеке и регулярно обновляется.

Откройте для себя плагин Blocks для Revit и настройте свой проект с помощью сотен параметрических семейств для проектов архитектуры и интерьера.

КАК РАССЧИТАТЬ ЛЕСТНИЦУ В REVIT?

В Revit лестницы являются системными семействами. То есть , их нельзя сохранить во внешние файлы, но можно скопировать из одного файла в другой или продублировать существующее семейство лестниц и настроить.

Расчет лестницы в Revit представляет собой простой процесс, поскольку корректировки не требуют усилий.

В верхней панели инструментов Архитектура у нас есть панель Циркуляция . Внутри него у нас есть доступ к инструменту Stair .

Нажав на инструмент «Лестница», мы перейдем к панели «Свойства» , чтобы щелкнуть «Тип редактирования».

Здесь вы можете выбрать семейство и тип лестницы, для которых вы хотите установить расчет лестницы. Я собираюсь использовать семейство навесных лестниц и семейство Duplicate .

Я назову его NBR 9050 и нажмите ОК.

В окне свойств типа мы внесем необходимые коррективы, чтобы исправить нашу лестницу в поле правил расчета. В поле Правила расчета нажмите Изменить.

В окне Калькулятор лестницы мы можем внести необходимые корректировки, но нам нужно активировать Использовать калькулятор лестницы для поля расчета уклона.

В этом окне мы можем сделать необходимые корректировки для расчета лестницы по формуле Блонделя. Тем не менее, как мы видели ранее, мы также должны учитывать информацию, представленную в NBR 9050.

Процесс довольно прост. Давайте начнем с формулы Блонделя, которая, согласно NBR 9050, выглядит следующим образом:

Итак, мы знаем, что должны умножить два шага на (в Revit как высоту) и добавить к значению протектора (в Revit как глубину). При этом у нас есть значение 0,65 м.

Затем мы должны настроить диапазон значений для действительного результата расчета, который представляет собой интервал между 0,63 и 0,65 м, и который мы должны заполнить следующим образом:

• Максимальный результат для расчета лестницы: 0,65;
• Точный результат для расчета лестницы: автоматический;
• Минимальное воздействие для расчета лестницы: 0,63;

После завершения настроек мы можем нажать OK.

Окно закроется, и мы вернемся в окно свойств типа. Здесь мы можем завершить настройку в поле Правила расчета.

Согласно NBR 9050, диапазон результатов для подступенка и проступи должен быть:

• Ширина протектора (G) должна быть от 28 см до 32 см.
• Подступенок (Н) должен быть от 16 до 18 см.

Итак, заполним поля следующим образом:

• Максимальная высота подступенка: 0,18;
• Минимальная глубина протектора: 0,28.
• Минимальная ширина пролета: контролирует ширину лестницы, может быть изменена позже.

Готово! У нас есть семейство лестниц, сконфигурированных в соответствии с формулой Блонделя и NBR 9.050.

Вы по-прежнему можете настроить лестницу, изменив все ее характеристики в соответствии с вашими потребностями, и она по-прежнему будет иметь правильные размеры!

ЗАКЛЮЧЕНИЕ

Правильно подобранная лестница предлагает покупателю практичность, комфорт и безопасность, которые могут играть важную роль в дизайне здания, несмотря на то, что она является постоянным элементом движения.
