Расчет элементов tandembox - тандембоксов от компании Blum

Расчет дна и задней стенки тандембокса

Размеры деталей, в частности, ширина «танцуются» от внутренних размеров короба (LW).

Длина направляющих (или номинальная длина NL)

Высота задней стенки зависит от высоты держателей задней стенки. Она составляет:

  • Высота N 69 мм
  • Высота M 84 мм
  • Высота B 135 мм
  • Высота D 199 мм

Ширина задней стенки — внутренняя ширина корпуса (LW) — 87.

Длина дна равна  NL  — 24,         если материал ЛДСП и  NL- 22, если материал —  сталь,

где NL длина направляющих (см.выше)

Ширина дна — внутренняя ширина корпуса (LW) — 75.

Думаю, что при применении кромки (меламин или 0,4  ПВХ) стоит вычесть еще по 1 мм (т.е. по 0,5 с каждой стороны).

При использовании 18 мм ЛДСП (что бывает значительно реже), задняя стенка  должна быть на 18 мм ниже, а дно на 18 мм длиннее (задняя стенка ставится на дно).

Для монтажа дно по нижнему боковому краю фрезеруется на 2 мм с обеих сторон, отступ от края дна — не менее 18 мм. На дне со стороны задней стенки с обеих сторон фрезеруются выемки 18х6 мм — см рис.

Высота задней стенки соответствует:

  • Высота N 51 мм
  • Высота M 66 мм
  • Высота B 117 мм
  • Высота D 181 мм

Ширина задней стенки  LW — 87.

Длина дна равна  NL  — 6,

Расчет передней панели для внутреннего ящика

 Для Tandembox Plus =  LW — 87.

 Для Tandembox Intivo, Antaro =  LW — 132.

Расчет поперечных рейлингов для внутренних ящиков

 Для Tandembox Plus =  LW — 68.

 Для Tandembox Intivo, Antaro =  LW — 122.

Расчет длины бокового стабилизатора

Для всех систем Plus, Intivo, Antaro, а так же для монтажа сверху и сзади

LW — 86


Калькулятор тандембоксов для различных ящиков

Расчет метабоксов и тандембоксоа

Инструкция, установка Tandembox M.

Инструкция, установка Tandembox M.
  • +375 (29) 620 55 13 (Vel)
  •   +375 (29) 702 13 46 (MTC)
  • e-mail: [email protected]
  • Работаем ежедневно с 8:00 до 20:00
  • Доставка
  • Задать вопрос
  • Обратный звонок
  • Карта скидок
  • Оплата

Стандартный корпус Тандембокс означает, что крепится наружный фасад. На основе ящика M (базовый ящик) комплектуются все остальные ящики, B(140мм) с одним релингом, D(204мм) с одним или двумя релингами, или BOXSIDE.
Наш интернет - магазин предлагает два цвета боковин: белый или серый, нержавейка только в Тандембоксах Intivo.

Tandembox plus: стандартный ящик, высота M (83 мм).

Комплектность Tandembox plus: стандартный ящик, высота M (83 мм).

Направляющие Тандембокс M (30, 50 и 65 кг) длина (артикул):

  • 270 мм (558.2701B) - 30 кг.
  • 350 мм (558.3501B01) - 30 кг.
  • 400 мм (558.4001B01) - 30 кг.
  • 450 мм (558.4501B01) - 30 кг.
  • 450 мм (559.4501B) - 50 кг.
  • 500 мм (558.5001B) - 30 кг.
  • 500 мм (559.5001B) - 50 кг.
  • 500 мм (556.5001B) - 65 кг.
  • 650 мм (559.6501B) - 50 кг.
  • 650 мм (556.6501B) - 65 кг.

Направляющие Тандембокс M с TIP-ON длина (артикул):

  • 270 мм (559.2701T) - 20 кг.
  • 350 мм (559. 3501T) - 30 кг.
  • 400 мм (559.4001T) - 30 кг.
  • 450 мм (559.4501T) - 50 кг.
  • 500 мм (559.5001T) - 50 кг.
  • 650 мм (559.6501T) - 50 кг.

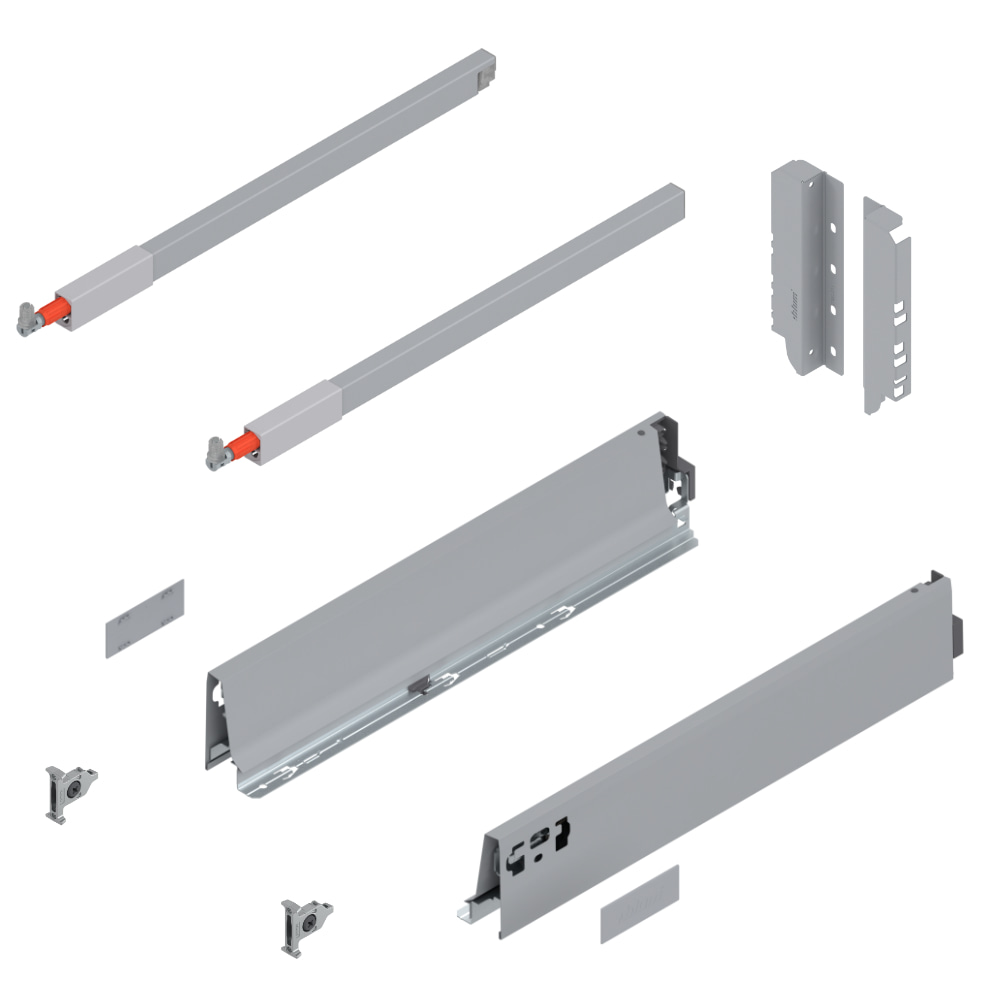

Боковины (царги) Тандембокс M
длина (артикул):

  • 270 мм ( 358M2702S )
  • 350 мм ( 358M3502S )
  • 400 мм ( 358M4002S )
  • 450 мм ( 358M4502S )
  • 500 мм ( 358M5002S )
  • 650 мм ( 359M6502S)

Держатель задней стенки левый/правый

Крепление фасада INSERTA - 2 шт

  • ZSF.3902 - быстрый монтаж

ИЛИ

Крепление фасада на шуруп - 2 шт

  • ZSF.3502 - на шуруп
> Перейти к ценам на Tandembox Antaro

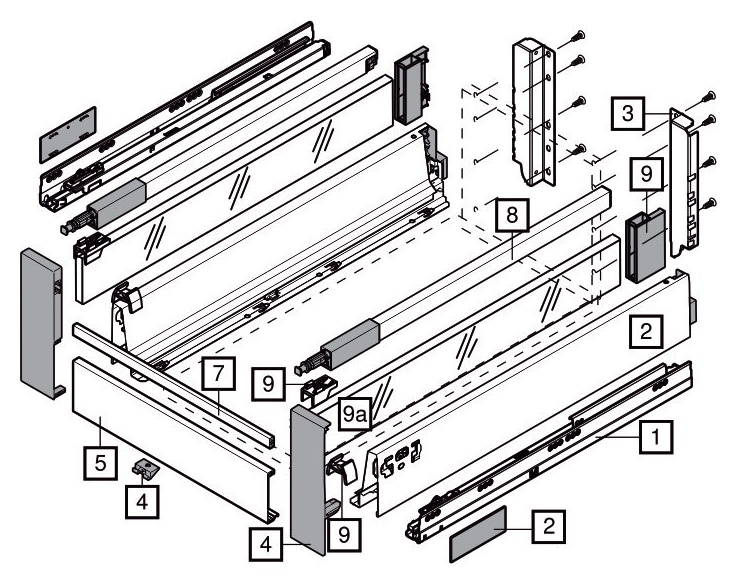

Tandembox plus: внутрений ящик, высота M (83 мм).

Комплектность Tandembox plus: внутрений ящик, высота M (83 мм).

Аксессуары для Tandembox plus: внутрений ящик, высота M (83 мм).



Ручка для внутреннего Тандембокс

Ручка с поводком
для внутреннего Тандембокс





> Перейти к ценам на Tandembox Antaro

Стандартный корпус, высота M, Тандембокс plus: информация для заказа.

> Перейти к ценам на Tandembox Antaro

Стандартный корпус, высота M, Тандембокс plus: проектирование, позиции крепления направляющих к корпусу.


> Перейти к ценам на Tandembox Antaro

Внутрений ящик, высота M, Тандембокс plus: информация для заказа.


> Перейти к ценам на Tandembox Antaro

Внутрений ящик, высота M, Тандембокс plus: проектирование, позиции крепления направляющих к корпусу.


> Перейти к ценам на Tandembox Antaro

Стандартный корпус, высота M, Тандембокс plus: монтаж, демонтаж, регулировка.


> Перейти к ценам на Tandembox Antaro

Внутрений ящик, высота M, Тандембокс plus: монтаж, демонтаж, регулировка.


Скачать каталог BLUM (pdf | | 92 МБ)
Корзинка пуста

+375 (29) 620 55 13 Минск (Велком)    +375 (29) 702 13 46 Минск (МТС)    E-mail: [email protected]
Продавец: ИП Шолохов А.Д. УНП 192238803

© 2011 - 2021 г. ИП Шолохов А.Д. Все права защищены.

Тандем,Мовенто расчет

Тандем Movento: инструкция, изготовление выдвижного ящика.

В принципе, левого рисунка достаточно для того, чтобы сделать выдвижной ящик Тандем полного или частичного выдвижения с доводчиком (Blumotion) или Tip-on (система открывания нажатием на фасад), также все вычисления можно применять для Мовенто. Мы привели чертежи из официальной инструкции производителя - BLUM.

Tandem и Movento - это братья, Movento - новое поколение направляющих, в которые уже встроен доводчик Blumotion или Tip-on (система открывания нажатием на фасад).

Movento - только полное выдвижение.

Для тех, кто уже устанавливал Tandem, установить Movento не будет представлять каких - либо трудностей, едиинственная разница - Мовенто на 1 мм выше, чем Тандем . Tandem с Tip-on также на 1 мм выше (звездочка на рисунке).

Этот 1 мм никак не скажется при проектировании высоты ребра ящика, его ширины или длины даже потому, что 1 мм - это погрешность разметки, раскроя, и установки. Единственно, его нужно учитывать при разметке и установке направляющих на стенку корпуса (шкафчика), но и то, только в том случае, если Вы делаете чертеж установки с размерами и по нему устанавливаете. Однако, на практике, устанавливают по месту.

Как же сделать выдвижной ящик, все просто, вот что нужно рассчитать:

1. Правильно рассчитать выступающее ребро боковины ящика, особенно важно, если Вы работаете с ДСП 18 мм. Если есть возможность, лучше работайте с ДСП 16 мм.

2. Размеры дна ящика.

3. Высоту боковины.



1.
Обработка боковин. Ширина ДНА выдвижного ящика Тандем.
Рассчёт боковин и ширины дна ящика для направляющих для выдвижных ящиков Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем - это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть не более 16 мм. Подойдет ДСП 16 мм. Но т.к. не очень популярно, то можно применять и ДСП 18 мм, для этого придется его обрабатывать, (рис. справа)
ПРАВИЛЬНО РАССЧИТАЙТЕ ШИРИНУ ДНА!
ДСП 16 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 42 мм.
ДСП 18 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 42 мм - 2*X.
X - глубина выборки в ДСП 18 мм.
Разберем на примере.
Допустим у нас ящик с внутренней шириной корпуса 464 мм.
Мы используем ДСП 18 мм. Делаем выборку 4 мм.
Тогда ШИРИНА ДНА = 464 - 42 - 2*4 = 414 мм.



2. Длина ДНА и глубина корпуса.
Длина ДНА и глубина корпуса. Необходимое пространство.

После сборки все должно выглядеть так, как на рисунке слева.


Обратите внимание, на Длину дна.
ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ - 10 мм.
Разберем на примере.
Допустим, мы выбрали направляющую 500 мм.
Тогда ДЛИНА ДНА = 500 - 10 = 490 мм.

Обратите внимание на глубину корпуса!
Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.
Это официальная инструкция, однако, мы бы рекомендовали давать допуск 10 мм, т.е. в примере 510 мм.






TANDEMBOX внутренний М (83 мм)

 Раскрой передней панели: Внутренняя ширина корпуса минус 87 мм

*Минимальная внутренняя глубина  + 3 мм



ZIF.7005      Ручка без поводка для открывания внутреннего ящика, цвет серый, пластмасса

ZIF.7007      Ручка с поводком для открывания внутреннего ящика с внешним (одновременно), цвет серый, пластмасса

*



*Пример расчета  задней стенки ДСП 16 мм

Из расчета:  Ширина корпуса 600 мм минус 32мм  (толщина Левой и Правой боковой стенки) = 568 мм

LW

LW  - 87 мм (568 - 87) = 481мм, ширина задней стенки. Высота задана 84 мм

*Пример расчета Дна, ДСП 16 мм

Из расчета:  Ширина корпуса 600 мм минус 32 мм  (толщина Левой и Правой боковой стенки) = 568 мм LW

LW  - 75 мм (568 - 75) = 493 мм, ширина Дна. Глубина равна NL (номинальная глубина направляющих)  450 мм минус 24 мм (450 - 24) = 426 мм

*Пример расчета  передней панели  (Z31A1081A)

Из расчета:  Ширина корпуса 600 мм минус 32 мм  (толщина Левой и Правой боковой стенки) = 568 мм LW

LW  - 87 мм (568 - 87) = 481мм, длина передней панели

Дополнительная информация:

В комплект Внутреннего TANDEMBOX входят: 2 двустенные царги высотой 83 мм, 2 направляющих на 30 кг (глубина 600,650 мм - 50кг) с BLUMOTION (система бесшумного закрывания), 2 декоративные заглушки, 2 держателя задней стенки (М), комплект держателя передней панели высота "М", перелняя панель под раскрой (Максимальная ширина корпуса для внутренних ящиков с передней панелью = 1200 мм)

- Полное выдвижение
- TANDEM insidе – для плавного хода на весь срок службы мебели
- Царги из стали белые (W), RAL 9006 серый
- Установка фасада без инструмента
- Регулировка фасада в двух плоскостях
- Со встроенным BLUMOTION для мягкого и бесшумного закрывания, можно использовать с SERVO-DRIVE
- Внутренний ящик либо с ручкой, либо с ручкой с поводком

Направляющие скрытого монтажа, расчет ящиков и схема установки



Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

  • Quadro Stop Control – плавное дотягивание (самозакрывание).
  • Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
  • Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».



Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

  1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
  2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
  3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
  4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

  1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
  2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
  3. Дно ящика 358х326 – 2шт. Без кромки.
  4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.



Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Кухонный короб с выдвижными ящиками тандембокс » Kuhna-Sam

Сегодня мы разберем изготовление кухонного короба в нижнюю базу с выдвижными ящиками. Ящики в расчетах будут использоваться тандембоксы Австрийской фирмы Blum. Но в статье я выложу свой простенький калькулятор для расчета других популярных выдвижных систем.

Проект PRO100 этого короба я уже выкладывал ранее, но размеры в детализацию в этом файле я не проверял (он больше для дизайнеров).

Итак, мой короб имеет ширину 900, глубину (с фасадом) 532 мм, высоту (с опорами) - 830 мм. - не совсем стандартный размер, но пересчитать его вы сможете самостоятельно, главное уловить суть. Тандембоксы в нем используются Antaro.


Notice

Для расчетов tandembox, а так же  других выдвижных систем, а именно, бюджетных металлбоксов и китайско-польских аналогов тандембоксов - modernbox-ов, я использую следующий калькулятор:
Скачать калькулятор для выдвижных ящиков Exel

На всякий случай, выложу исходник этого короба PRO100, может кому понадобится. ..


Разберем данный элемент подетально (черточки справа от цифры - это схематическое обозначение кромки - по одной стороне или по двум сторонам)

Мебельный короб
корпусная планка 868 100 2 шт.
стойка 714 516 2 шт.
нижний горизонт 900 516 = 1 шт.
задняя стенка ДВП 720 899 1 шт.
Выдвижные ящики
тандембокс задняя стенка 781 199 2 шт.
тандембокс задняя стенка 781 81 1 шт.
танембокс дно 793 476 3 шт.
фасад верх 150 897 1 шт.
фасад низ 284 897 2 шт.

Фурнитура нам понадобится следующая:

  • Конфирматы - 8 шт.
  • Опоры регулируемая H=100 мм - 4 шт.
  • Саморезы длиной 14-15 мм -  46 шт.
  • Саморезы длиной 25-30 мм -  25 шт.
  • Комплект tandembox Antaro высотой N - 81 мм, глубиной 500мм - 1 шт.
  • Комплект tandembox Antaro высотой С - 196 мм, глубиной 500мм - 2 шт.
  • Мебельные ручки - 3 шт.

Ну что же, мы прикупили все необходимое, заказали и забрали из цеха распил и кромление. Теперь можно приступать к сборке.

Warning!

Сразу оговорюсь, что разметка на детали уже нанесена. Как это было сделано я оговорюсь отдельно, чтобы не повторяться с каждым новым коробом.

Начинать следует с разметки и монтажа направляющих на стойки.На передней кромке каждой стойки откладываем сначала высоту фасадов (вместе с промежутками между ними). Учитывая, что дно в нашем коробе накладное, то из первого размера надо вычесть 16 мм (толщина дна). Получается

268 - 3 - 284 - 3 - 150 - 5 мм.

Затем переходим с самой разметке направляющих. От нижней кромки и нижней границы каждого фасада откладывается по 33 мм. К этой точке проводим перпендикуляр, после чего отмечаем на нем 37 мм. Точку накалываем шилом.

Это центр третьего отверстия в направляющей. То есть, укладываем направляющую на линию, чтобы ее было видно в отверстия. Вворачиваем саморез в третье отверстие (в размеченную точку, естественно). Затем снова выравниваем направляйку,чтобы разметочная линия проходила через центры всех отверстий и закручиваем в нее еще пару саморезов.

В результате у нас должна получиться вот такая картинка, только парная. (конечно в зеркальном отображении).

Приступаем к сборке короба.Четверкой конфирматов прикручиваем стойки к дну (делать это лучше, положив короб на спину). Так мы можем видеть соотношение деталей и, при необходимости, поправить его).

Опять конфирматами крепим корпусные планки (кромка направлена вперед).

Теперь укладываем короб на лицевую сторону, накладываем на него заднюю стенку, выравниваем стенки относительно краев ДВП и временно фиксируем тремя гвоздиками (или саморезами), чтобы не смещалось. Затем тонким сверлом засверливаем отверстия под саморезы и крепим стенку к коробу.

Переворачиваем уже практически собранный жесткий короб "на голову" и прикручиваем ноги. Точки крепления для саморезов желательно заранее разметить и накернить.

В общем, готовый короб имеет вот такой внешний вид.

Переходим к сборке самих выдвижных ящиков. Сначала к задней стенке прикручиваем пару боковых фиксаторов. Верхний край детали из ЛДСП (где есть кромка) должен быть на одном уровне с металлической деталькой. Если сразу не получилось, то крепежные отверстия имеют продолговатую форму и позволяют внести коррективы в пределах пары миллиметров.

Прикрепляем к задне стенке стенки боковые, для этого защелкиваем их на фиксаторах задней стенки (заводим их в пазы и нажимаем о щелчка.

Защелкнув обе боковые стенки на причитающиеся им места, вставляем в пазы на нижней стороне стенок дно.

Переворачиваем ящик, и прижимая одной рукой боковушку к дну, закручиваем саморезы в крепежные отверстия (по 23- шт. на сторону).

Таким же образом собираем остальные ящики. (рейлинги пока не ставим - они устанавливаются вместе с фасадами).

Устанавливаем ящики на направляющие. Для этого просто вытягиваем последние, ящики укладываем сверху и задвигаем их до упора. В определенный момент раздастся металлический лязг и ящик четко встанет на место.

Следующим будет этап установки фасадов. Для начала производим их разметку. На фото  привожу разметку нижнего и остальных фасадов они отличаются друг от друга, т.к. нижний закрывает еще и дно короба. Два нижних отверстия - под крепление самого фасада, верхнее же - под рейлинг.

Сверлом на 10 мм сверлим слепые отверстия глубиной 12 мм. Лучше делать это на станке или воспользоваться любым ограничителем глубины сверления, иначе может быть очень грустно.

После этого берем в руки держатели (в покое они загнуты на сторону), вставляем в нижнюю пару отверстий и выпрямляем (таким образом, они фиксируются враспор). Надо сказать, что достаточно жестко.

Ставим фасад на место. Для этого просто вщелкиваем держатели в боковые стенки тандембокса.

Теперь для глубоких ящиков необходимо установить рейлинги. К фасаду они крепятся по аналогии с держателями, то есть, ставятся в отверстия и выпрямляются.

К задней стенке рейлинг крепится защелкиванием. Он ставится на "надрезанный" угол и движением вниз защелкивается.

Вращая оранжевую часть рейлинга можно регулировать наклон фасада. Все эти регулировочные приспособы зарываются сдвиганием пластиковой муфты вперед, опять таки до щелчка.

Точно так же ставим все остальные фасады.

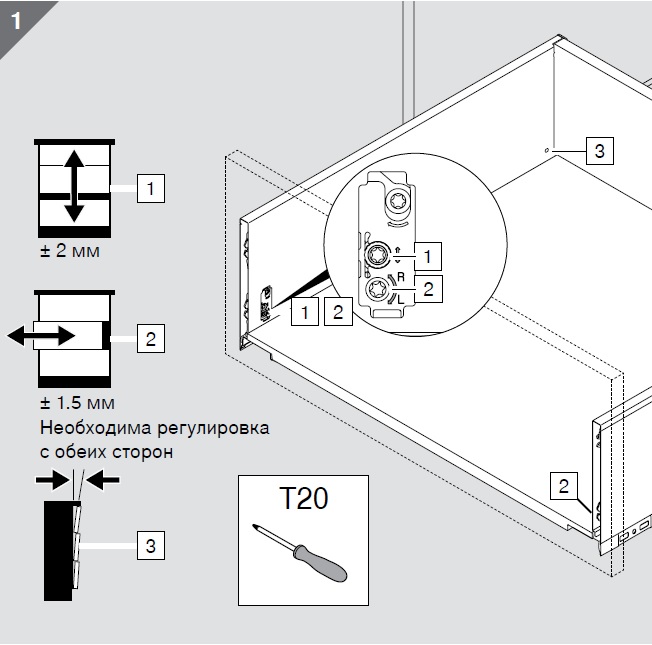

Остается только провести регулировку. Для этого на боковых стенках тандембокса имеются регулировочные винты и прорези (под крестовую отвертку).

В резльтате короб принимает вот такой вид. Осталось только прикрутить ручки, которые еще даже не выбрали )))

1.1. расчет раскроя днища ящика InnoTech

Glissando Системы мягкого закрывания дверей

Glissando Системы мягкого закрывания дверей Самый широкий набор решений для мягкого Бесшумное и плавное движение всех дверей и ящиков вашей мебели Адаптируемость В системах предусмотрены регулировочные

Подробнее

системы выдвижных ящиков

системы выдвижных ящиков системы выдвижных ящиков 444 Moovit Информация Moovit Standart Moovit Optional Moovit: Применение СТРАНИЦЫ СТРАНИЦЫ СТРАНИЦЫ СТРАНИЦЫ 446 448 451 455 Moovit: Монтаж Moovit: CONFIGURATOR

Подробнее

Создайте свою собственную атмосферу

222 Создайте свою собственную атмосферу Понять настоящие потребности это значит предложить именно то, в чем пользователь по-настоящему нуждается. Система Invaria позволяет наиболее оптимальным образом

Подробнее

Системы для выдвижных ящиков

Системы для выдвижных ящиков Направляющие роликовые Боковины на роликовых направляющих Аксессуары для боковин на роликовых направляющих Направляющие шариковые Направляющие для клавиатуры Направляющие скрытого

Подробнее

Выдвижной ящик InnoTech Quadro V6 Push to open

Выдвижной ящик InnoTech Quadro V6 Push to open ТЕПЕРЬ ЯЩИКИ InnoTech ОТКРЫВАЮТСЯ ПРОСТЫМ НАЖАТИЕМ НА ФАСАД БЕЗ ЭЛЕКТРОПРИВОДА Надвижной монтаж просто поместите ящик на направляющие и подтолкните. Push

Подробнее

Направляющие для деревянных ящиков

674 www.hettich.com Обзор Направляющие для деревянных ящиков Направляющие Quadro Обзор ассортимента 678-681 Направляющие для деревянных ящиков Роликовые направляющие FR Обзор ассортимента 709 Technik für

Подробнее

Система OVERLINE PLUS

CОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ РАЗДВИЖНОЙ СИСТЕМЫ Доводчик Верхняя направляющая рельса Крепление доводчика ктиватор внутренней Верхний ходовой элемент внутренней Верхний ролик внешней ктиватор внешней Нижний ролик

Подробнее

CОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ РАЗДВИЖНОЙ СИСТЕМЫ

CОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ РАЗДВИЖНОЙ СИСТЕМЫ Позиционер Верхняя направляющая рельса Верхний ролик внутренней двери Верхний ролик внешней двери Нижняя направляющая рельса Нижний ходовой элемент внутренней двери

Подробнее

3 Системы выдвижения ящиков

3 Системы выдвижения ящиков ИСПАНИЯ Attraction металлические ящики с двойными стенками на направляющих полного выдвижения с системой плавного закрывания Преимущества: Ящики с двойными металлическими стенками.

Подробнее

Шкаф раздвижной Практик S

Шкаф раздвижной Практик S 1. Корпус раздвижной Практик S......2-6 2. Двери раздвижные Практик без доводчика......7-12 3. Двери раздвижные Практик с доводчиком...13-20 4. Полка Практик...21-22 5. Полка

Подробнее

Механизмы в базу 150 мм

Механизмы в базу 150 мм 315L Модель 315L с механизмом плавного закрывания ширина базы, мм 315L выкатной механизм в базу 150 мм, глубина 500 мм 150 хром квадрослайды мягкий ход доводчик с самовзводом и

Подробнее

Фурнитура для складных дверей

Фурнитура для складных дверей Элегантный, универсальный и необыкновенно практичный: с двумя створками (каждая весом до 25 кг) и четырьмя створками (каждая весом до 20 кг). Весь дверной пакет может передвигаться

Подробнее

Создан для будущего: ArciTech

Создан для будущего: ArciTech ArciTech Уникальная плавность хода Максимальная стабильность Концепция единой платформы Движение, доведенное до совершенства: Безупречная плавность хода Идеальная координация

Подробнее

ПОДЪЕМНЫЕ МЕХАНИЗМЫ 3

ПОДЪЕМНЫЕ МЕХАНИЗМЫ механизмы механизмы GRASS Газ-лифты и прочие механизмы cтр. cтр. 0 0 Центральный офис «ЦентроКомплект»: () 0, www.ckplus.ru 0 . ПОДЪЕМНЫЕ МЕХАНИЗМЫ GRASS Подъемный механизм KINVARO

Подробнее

Шкаф-стеллаж раздвижной Практик M

Шкаф-стеллаж раздвижной Практик M 1. Корпус раздвижной Практик M......2-6 2. Двери раздвижные Практик без доводчика......7-12 3. Полка Практик...13-14 4. Полка Т-образная Практик...15-16 5. Комод встроенный

Подробнее

Серия "СТАНДАРТ" Модули ВЕРХНИЕ

Фасады, столешницы, дополнительную фурнитуру и т.д. можно заказать отдельно, заполнив соответствующие бланки. Рекомендуемые габаритные размеры фасадов можно получить при заказе модулей. Стоимость модулей

Подробнее

Шкаф-стеллаж раздвижной Практик L

Шкаф-стеллаж раздвижной Практик L 1. Корпус раздвижной Практик L......2-6 2. Двери раздвижные Практик без доводчика......7-12 3. Двери раздвижные Практик с доводчиком...13-20 4. Полка Практик...21-22 5.

Подробнее

ÏÎÐßÄÎÊ Â ÄÎÌÅ ÍÀØ ÏÐÎÔÈËÜ!

ÏÎÐßÄÎÊ Â ÄÎÌÅ ÍÀØ ÏÐÎÔÈËÜ! ÃÀÐÄÅÐÎÁÍÀß ÑÈÑÒÅÌÀ 2019 Гардеробная система Удобное, функциональное и мобильное решение для хранения вещей в различных помещениях. Система подстраивается под особенности проекта

Подробнее

Мебельные петли

Мебельные петли Мебельные петли 222 Петли Duomatic Premium Lapis Петли Duomatic Premium Titanium Петли Duomatic Premium Петли Duomatic Standart СТРАНИЦЫ СТРАНИЦЫ СТРАНИЦЫ СТРАНИЦЫ 227 230 232 242 ПЕТЛИ

Подробнее

www.tbm.ru www.tbmmarket.ru 1 СОДЕРЖАНИЕ Описание... 3 Ассортимент.... 6 Преимущества... 8 Удобство установки... 9 Система присадок. .. 10 Варианты комбинаций корпусов... 11 Примеры готовых кухонь... 14

Подробнее

SlideLine M дизайн в движении

SlideLine M дизайн в движении SlideLine M Содержание презентации Разнообразие применения Преимущества продукта Ассортимент Технические характеристики 2 SlideLine M Разнообразие применения SlideLine M.

Подробнее

Фурнитура для складных дверей

Фурнитура для складных дверей WingLine 70 обеспечивает угол открывания створки до 70 и свободный доступ к содержимому шкафа. Прикрепленная к верхнему щиту направляющая штанга обеспечивает легкое и плавное

Подробнее

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ 5 Центральный офис «ЦентроКомплект»: (95) 5 858, www.ckplus.ru ОБОРУДОВАНИЕ ДЛЯ СБОРКИ РУЧКИ Прессы для сборки ящиков GRASS NOVA PRO cтр. 56 Схема раскроя ДСП для ящиков GRASS NOVA

Подробнее

Стандартный ящик высота N

LEGRAOX Стандартный ящик высота N монтажа фасада под саморезы Карта сверления фасада под EXPANDO или под пресс FA Наложение фасада * + 1 мм при монтаже направляющей до сборки корпуса Позиции крепления

Подробнее

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ 6 Центральный офис «ЦентроКомплект»: (95) 5 858, www.ckplus.ru ОБОРУДОВАНИЕ ДЛЯ СБОРКИ РУЧКИ Оборудование 5 Пневматический пресс для сборки ящиков GRASS NOVA PRO cтр. 6 Схема раскроя

Подробнее

СИСТЕМЫ СОРТИРОВКИ И ХРАНЕНИЯ

17 СИСТЕМЫ СОРТИРОВКИ И ХРАНЕНИЯ Обзор коллекций Ведра и системы хранения для каркасов с распашными дверями Ведра и системы хранения для каркасов с выдвижными ящиками Ведра и системы хранения с креплением

Подробнее

Система модульных щитков "RAM base"

Система модульных щитков "RAM base" Сфера применения 124 Настенные распределительные модульные щитки 125 Встраиваемые распределительные модульные щитки 132 Аксессуары для модульных щитков 134 Таблица подбора

Подробнее

Шкаф распашной Практик

Шкаф распашной Практик 1. Корпус распашной Практик...2-5 2. Дверь распашная Практик...6-8 3. Полка Практик...9-10 4. Полка Т-образная Практик...11-12 5. Комод встроенный Практик..13-20 6. Ящик выдвижной

Подробнее

Система ящиков Atira Контур с характером

Система ящиков Atira Контур с характером Содержание 1. Введение 2. Позиция на рынке 3. Основные аргументы 4. Программа продукции 5. Монтаж и регулировки 6. Резюме 2 Система ящиков Atira Введение Введение

Подробнее

AVENTOS HL. 2a 7. Базовый комплект SERVO-DRIVE

AVENTOS HL 4 9 7 6b 6c 6d 8 1 3e 1 6a 3d Базовый комплект SERVO-DRIVE 44 1 Силовой механизм 4 Крепление фасада Левый рычаг Овальный поперечный стабилизатор Правый рычаг Заглушка для поперечного стабилизатора

Подробнее

МЕБЕЛЬНЫЕ ПЕТЛИ/ СИСТЕМЫ ОТТАЛКИВАНИЯ

4 МЕБЕЛЬНЫЕ ПЕТЛИ/ СИСТЕМЫ ОТТАЛКИВАНИЯ Центральный офис «ЦентроКомплект»: (4) 0, www. ckplus.ru МЕБЕЛЬНЫЕ ПЕТЛИ/ СИСТЕМЫ ОТТАЛКИВАНИЯ 4 Мебельные петли/ РУЧКИ системы 4 отталкивания фасадов Петли серии

Подробнее

Как рассчитать размер кухонных ящиков с тандемными направляющими Blum

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Нэнси Хиллер является еженедельным участником блога магазина. Ищите ее статьи каждый понедельник утром и обязательно посмотрите ее книгу Making Things Work.


Ящики в этой штанге устанавливаются на направляющие Blum Tandem.

Итак, вы решили установить ящики для своего проекта на направляющих Blum Tandem.Что нужно знать, прежде чем приступить к вырезанию деталей ящика?

1. Выберите модель и длину слайда

Примечание. Следующие инструкции относятся к слайдам Blum Tandem 563. Требования к ширине ящика немного отличаются от требований для модели 569.

Слайды бывают с шагом 3 дюйма, начиная с 9 дюймов и заканчивая 30 дюймами, но наиболее часто используемая длина составляет 21 дюйм, потому что это размер, который подходит для стандартных базовых шкафов глубиной 24 дюйма.Почему бы не использовать слайд длиной 24 дюйма? Стандартный шкаф глубиной 24 дюйма не поместит его. Длина слайдов номинальная, а не фактическая; они относятся к глубине ящика, который вы построите, а не к длине направляющей. Сами направляющие немного длиннее своего номинального размера, чтобы приспособиться к возможностям регулировки.

Несколько недель назад в блоге я рассказал, как установить Blum Tandem Slides с двумя приспособлениями. Как только вы разместите слайды, вот что будет дальше.

2. Определите толщину деталей ящика для ящиков

Толщина частей ящика влияет на длину передней и задней части ящика, поэтому рекомендуется заранее выбрать этот элемент.Моя предпочтительная толщина для большинства применений - 1/2 дюйма, потому что она выглядит тоньше, чем, скажем, 5/8 или 3/4 дюйма. Тем не менее, если вы начинаете с 4/4 заготовки и просто собираетесь превращать ненужную толщину в стружку, вы можете предпочесть, чтобы ваши детали были толще, чтобы сэкономить материал и время. В этом упражнении я буду использовать толщину 1/2 дюйма.

3. Определите другие размеры деталей вашего ящика

Помните из моего последнего поста, что если вы используете слайды Blum Tandem, вам нужно будет нанести лицевую сторону на переднюю часть ящика, чтобы скрыть пространство вокруг ящика.Лицевая сторона может быть врезной, наполовину или полностью наложенной. В этом посте я остановлюсь на ящике, отдельно от лица.

При определении размера выдвижного ящика необходимо учитывать три основных параметра: ширину, глубину (от передней до задней; в данном случае глубина ящика соответствует длине ползуна) и высота.

A. Глубина ящика спереди назад (т. Е. Длина сторон)

В этом упражнении мы используем стандартные направляющие ящика 21 ″ (номинал). Поскольку я собираюсь построить ящик со сквозными ласточкинами хвостами, мои стороны будут равны полной (номинальной) длине направляющей ящика: 21 дюйм.

Этот ящик сделан со сквозным ласточкиным хвостом.

То же самое применимо, если бы я складывал ящик вместе с печеньем; боковые стороны должны доходить до передней части ящика с передним и задним прилеганием между ними, чтобы обеспечить максимальную прочность (т. е. чтобы противостоять разъединению под натяжением тяги вперед).

Необработанная стрелка указывает на заднюю часть ящика, где механизм регулировки наклона входит в отверстие в задней части ящика.

Если вы планируете использовать заглушку «ласточкин хвост» , например, те, которые производятся на многих приспособлениях для фрезерования, вам нужно будет вычесть количество древесины, оставшейся спереди и сзади, из общей длины направляющей, чтобы определить длину сторон ящика.

B. Высота

Поскольку направляющие спроектированы так, чтобы располагаться между сторонами ящика и имеют высоту 1/2 дюйма, высота вашего ящика должна быть учтена с учетом этого 1/2 дюйма ниже дна ящика плюс толщины дна, плюс, сколько вам потребуется вертикального зазора для содержимого, которое вы планируете хранить в ящике. Допустим, вы собираете ящик для кухонного комбайна, блендера и еще нескольких небольших кухонных приборов. Первый вопрос: можно ли разобрать прибор, чтобы уменьшить необходимую высоту?

Этому кухонному комбайну и блендеру требуется всего 10 дюймов для хранения в разобранном виде.

Теперь добавьте требуемую высоту нетто + толщину дна ящика + 1/2 ″, необходимую для направляющих, чтобы получить чистый вертикальный размер . * Обратите внимание, что стороны ящика не должны доходить до верха содержимого.Для многих приложений удобнее иметь нижние стороны ящика, поскольку они облегчают перемещение громоздких предметов в ящик и из него. Для ящиков для бытовой техники я часто делаю боковые, переднюю и заднюю стороны достаточно высокими, чтобы содержимое не выскользнуло - в данном случае 4 дюйма. Но чистый вертикальный размер по-прежнему определяется высотой, требуемой для содержимого .

Этот большой ящик для складских контейнеров имеет относительно высокие стенки, чтобы контейнеры и их крышки не падали за края. Аналогичный ящик для крупногабаритных предметов вроде бытовой техники или кастрюль и сковородок можно было бы сделать с нижними сторонами.

Вам потребуется не менее 9/16 ″ ниже сторон ящика и 1/4 ″ над ними , то есть всего 13/16 ″ дополнительной высоты, чтобы определить минимальное вертикальное отверстие .

Допустим, я собираюсь использовать для этого ящика дно толщиной 1/2 дюйма, потому что эти и другие приборы, которые я собираюсь хранить в нем, относительно тяжелые. Это означает, что мне нужно:

10 ″ + 1/2 ″ (толщина дна ящика) + 1/2 ″ (требования к направляющим) = мой чистый вертикальный размер , т.е.е. 11 ″

Теперь я добавлю 13/16 ″ пространства для зазора снизу и сверху, чтобы получить минимальное вертикальное отверстие : 11 13/16 ″.

Если я помещаю этот ящик внизу стопки с тремя ящиками в шкафу с традиционной лицевой рамкой и направляющими ящика, это означает расстояние между нижней направляющей шкафа (т. Е. Верхним краем нижнего лицевого элемента рамы). ) и первая направляющая ящика (т. е. нижний край самой нижней направляющей ящика) должны быть не менее 11-13 / 16 ″.Конечно, я могу увеличить это расстояние, если у меня есть место и эстетика, , но я не могу сделать его меньше .

Чтобы расположить вертикальные компоненты шкафа, вам необходимо выполнить приведенные выше вычисления (если только вы не хотите расставлять ящики в зависимости от того, как будут выглядеть грани, а не пытаться спланировать отдельные объекты, которые необходимо сохранить). После того, как вы это сделаете, если вы решите, что для вашего ящика с ящиком будет удобнее всего иметь высоту всего 4 дюйма (даже если пространство, в которое он поместится, будет не менее 11-13 / 16 дюймов), сделайте это. .Это измерение, которое я собираюсь использовать здесь.

Итак, теперь мы знаем, что наши стороны будут 4 ″ x 21 ″.

C. Ширина

Ширина передней и задней части ящика будет определяться (а) типом столярных изделий, которые вы планируете использовать, (б) толщиной частей вашего ящика и (в) шириной проема.

Например, если вы делаете свой ящик с печеньем, передняя и задняя часть уместятся между сторонами. Если вы делаете ящик с ласточкиным хвостом, передняя и задняя часть будут занимать всю ширину ящика.

Ширина проема - это ширина между сторонами корпуса или, если вы используете лицевую рамку, между стойками лицевой рамки. * Примечание: если стойки вашей лицевой рамки выступают в тушу, вам нужно будет либо отодвинуть стороны на величину этого выступа, чтобы направляющие ящика находились заподлицо с внутренним краем лицевой рамы (как в моем последнем посте). ) или вам понадобится задний монтажный кронштейн.

Да, это то же изображение, что и предыдущее.Здесь я использую его, чтобы показать, что имеется в виду под «шириной проема», то есть шириной между стойками лицевой рамки. Из-за конструкции направляющих Blum Tandem между внешней стороной ящика (слева и справа) и краями лицевой рамки будет небольшой зазор.

Задние монтажные кронштейны (L-образные детали внизу справа) позволяют устанавливать в шкафах со стойками лицевой рамы, которые выступают в каркас. В этом случае направляющая ящика привинчивается к шкафу спереди, а затем вставляется в задний монтажный кронштейн, который привинчивается к задней части шкафа.

В конечном итоге при определении ширины ящика с выдвижным ящиком важно процитировать инструкцию по установке Blum:

«Внутренняя ширина ящика должна равняться ширине открывания минус 42 мм (1-21 / 32 ″), чтобы ТАНДЕМ мог выравниваться и функционировать оптимально».

Если вы используете столярные изделия из печенья, это позволяет легко определить, какой длины должны быть передняя и задняя часть, поскольку длина передней и задней части в точности равна «внутренней ширине ящика». Скажем, проем вашего ящика (проем между стойками лицевой рамы) составляет 15 дюймов.Ваша «внутренняя ширина ящика» будет

.

Открытие ящика 15 ″ - 1-21-32 ″ = 13-11 / 32 ″.

Если вы используете "ласточкин хвост", расчет требует дополнительного шага:

Размер отверстия ящика 15 ″ - 1-21 / 32 ″ = внутренняя ширина ящика 13-11 / 32 ″, как указано выше. Теперь вам нужно добавить длину штифтов, которая будет такой же, как толщина стенок вашего ящика. Итак, если стороны имеют толщину 1/2 дюйма, весь расчет будет:

Открытие ящика 15 ″ - 1-21 / 32 ″ + (2 x 1/2 ″) = 14-11 / 32 ″.Поскольку 21/32 ″ - это всего лишь волос больше 5/8 ″, и поскольку, как я упоминал выше, я использую стороны ящика толщиной 1/2 ″, я могу сократить размер и просто вычесть 5/8 ″ из ширина открывания при расчете длины передней и задней части ящика.

Итак, вот мой законченный список вырезов, основанный на заготовке толщиной 1/2 дюйма для ящика высотой 4 дюйма, сделанной со сквозными ласточкиными хвостами:

Стороны: 2 @ 1/2 ″ x 4 ″ x 21 ″

Передняя и задняя: 2 @ 1/2 ″ x 4 ″ x 14-3 / 8 ″.

Я разрежу детали по длине и сделаю столярку так, чтобы задняя часть имела ту же ширину, что и передняя, ​​затем разорву ее, чтобы она поместилась на дно ящика, после того как прорежу канавки спереди и по бокам.

В Blum Media Center на сайте blum. com есть руководства по установке всего оборудования. Ищите «бегунов», затем переходите к разделам Blum Tandem. https://www.blum.com/us/en/02/90/ Всегда следите за соблюдением инструкций для конкретной модели, которую вы используете.

- Нэнси Хиллер


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Внутренний ящик с поручнями, Blum Tandembox antaro, системная высота D, высота стороны ящика 83 мм

Определение

ⓐ направляющая шкафа

ⓑ боковые стенки ящика antaro с заглушками

ⓒ комплект фурнитуры задней панели

ⓓ Крепление спереди кронштейн

ⓔ Комплект передних кронштейнов для внутреннего ящика

ⓕ Внутренняя панель для внутреннего ящика

ⓖ Наконечник Blumotion и следящий элемент

ⓗ Комплект боковых перил

ⓙ Поперечные поручни для внутреннего выдвижения

ⓚ Комплект синхронизации для наконечника -На Blumotion

ⓛ Поддержка внутренней панели

Боковая конструкция ящика

Высота стороны ящика 68 мм

Системная высота N

Высота стороны выдвижного ящика 83 мм

Высота системы M

Системная высота M с перилами D

D Высота системы

Схема сверления для шкафа

Схема сверления направляющей шкафа Blumotion, грузоподъемность 30–65 кг, передний зазор 0 мм

Схема сверления для направляющей шкафа Tip-On Blumotion, грузоподъемность 30–65 кг, передний зазор 2. 5 мм

Размеры резки панелей (толщина панели 16 мм)

Высота стороны ящика 115 мм

Системная высота K

9013
2 902

(1) Нижняя панель ящика:

(2) Задняя панель:

9196 Y - 9196 Y - 9195 = X - 87 мм

B = X - 75 мм

C = см. Таблицу

Шпонка

длина

B = ширина

C = высота

X = внутренняя ширина шкафа

Y = номинальная длина

9196

69 мм

9192 дверь для двери 900 переднее крепление / внутреннее выдвижение с перилами

кг

Высота стороны ящика

Системная высота

Высота нагрузки

Задняя панель

Выдвижной ящик / внутренний ящик

68 мм

N

30 кг

69 мм

30/65 кг

84 мм

115 мм

K

30/65 кг

116 мм

83 мм

M, перила C

30/65 кг

167 мм

83 мм

52 M, перила D

199 мм

115 мм

K, Перила D

30/65 кг

199 мм

Размеры выреза для внутреннего ящика (аксессуары)

Панель:

Внутренняя ширина корпуса - 132 мм

Поперечные перила:

Внутренняя ширина шкафа - 122 мм

Размеры резки для вставных элементов собственного производства

Длина A = номинальная длина направляющей шкафа - 33 мм

Высота B =

59. 5 мм (перила C)

91,5 мм (перила D)

Примечание

Вставные элементы нельзя использовать с высотой стороны ящика K

Расчет внутренних размеров ящика (толщина панели 16 мм)

Внутренняя глубина ящика = номинальная длина - 24 мм

Внутренняя глубина шкафа

Мин. внутренняя глубина шкафа = номинальная длина NL + 3 мм

Регулировочные приспособления

Регулировка по высоте и по бокам

Монтаж панели без инструментов, демонтаж с помощью отвертки

Установка и снятие выдвижного ящика

Выдвижные ящики для измерения и заказа

Выдвижные ящики для измерения и заказа | Двери шкафа 'N' More

ИЗМЕРИТЕЛЬНЫЕ ЯЩИКИ ДЛЯ ЯЩИКА

Мы поможем вам получить ящики для ящиков нужных размеров, если вы хотите заменить ящик с ящиком существующего размера или если вам нужно выполнить другие измерения, используя размер проема шкафа. Чтобы обеспечить правильную совместимость с вашими новыми ящиками, вам необходимо учитывать следующее:

  • Все наши ящики из массива березы имеют толщину 5/8 дюйма.
  • Ящики для ящиков доступны в размерах от 2 до 12 дюймов в высоту.
  • Ящики с выдвижными ящиками доступны с шагом 1/2 дюйма по высоте и 1/16 дюйма по ширине и глубине.

Высота Ширина Глубина

Ящик для ящиков Доступные размеры

С ящиком для ящиков или без него, вот как измерить размер ящика, чтобы он идеально подходил:
  • Замена существующего ящика:
    • Если вы планируете использовать те же направляющие для выдвижных ящиков (боковые или нижние), измерьте высоту, ширину и глубину , измерив внешние размеры ящика. Вам не нужно включать размер передней части ящика.
  • Измерение через проем шкафа с помощью боковых направляющих:
    • Измерьте ширину проема шкафа (от рамы до рамы) и вычтите 1 дюйм из ширины проема рамы шкафа. Типичные направляющие ящика с боковым креплением занимают 1/2 дюйма с каждой стороны ящика. В зависимости от выбранных направляющих, возможно, потребуется вычесть больше.
    • Измерьте высоту проема шкафа (от рамы до рамы) и вычтите как минимум 1/2 дюйма из высоты проема.Если размер проема вашего шкафа составляет 3 3/4 дюйма, вам нужно округлить до 3 1/2 дюйма ящика.
    • Для глубины мы рекомендуем вычесть 1 дюйм из длины боковых направляющих ящика. Если длина направляющих 21 дюйм, вычтите 1 дюйм для ящика глубиной 20 дюймов.
    • Измерьте глубину своего шкафа, обязательно проверьте наличие препятствий, таких как водопроводные или газовые трубы. Типичная глубина напольного шкафа кухни составляет 24 дюйма.

    • Измерение через проем шкафа с использованием направляющих под монтажную площадку:
      • Ширина проема - вычтите 3/8 дюйма из ширины проема (по 3/16 дюйма с каждой стороны).
      • Высота проема - вычтите 3/4 дюйма от высоты проема, затем округлите до ближайшего 1/2 дюйма (поскольку мы продаем ящики только высотой 1/2 дюйма).
      • Не забудьте заказать опцию «вырез и отверстие» для каждого ящика, в котором будут использоваться направляющие для монтажа под монтажом.
      • Примечание. Глубина ящика с выдвижным ящиком будет определять длину скольжения под столешницей. Вы должны заказать такую ​​же длину скольжения, что и глубина вашего ящика для ящика (21 дюйм под монтажными направляющими = глубина ящика 21 дюйм).Направляющие для нижнего крепления выпускаются с шагом 3 дюйма, наиболее популярным из которых является 21 дюйм.
      • Мы рекомендуем нижние направляющие Blum 563H для наших ящиков. Посетите наш блог, чтобы узнать больше о том, «как рассчитать размер кухонных ящиков с помощью тандемных направляющих Blum для монтажа под столешницу».
      • Ознакомьтесь с нашими предложениями для скользящих опор под креплением в разделе «Аксессуары» - доступны длины 15, 18 и 21 дюйм.
    • BLUM 563H Undermount Glide Информация:

    Десятичная дробь:

    Опции ящика для ящиков:

    Лопатка с совком

    • Минимальная допустимая ширина коробки - 8 дюймов
    • Ручная тяга шириной 5-1 / 4 дюйма и глубиной 11/16 дюйма расположена по центру перед ящичком.

    Паз и отверстие для направляющих под опорой

    • Минимальная допустимая ширина коробки 6 дюймов

    РАЗМЕЩЕНИЕ ЗАКАЗА НА ЗАМЕНУ ЯЩИКА ДЛЯ ШКАФА:
    • После измерения запасного ящика шкафа нажмите на заголовок ящика шкафа и выберите высоту. Ящики с выдвижными ящиками доступны высотой от 2 до 12 дюймов с шагом 1/2 дюйма.
    • Введите ваши измерения ширины и глубины:
      • Введите ширину (пример: 15 и 1/2 дюйма (таблица приращения сдвинется вниз, когда вы нажмете на пробел)
      • Введите глубину (пример: 21 и 3/4 дюйма (шкала приращения развернется, когда вы нажмете на пробел)
    • После этого вы увидите стоимость доставки для предоставленных вами размеров ящика.
    • Введите ваше количество.
    • Выберите свои варианты: выемка и отверстие для скольжения под опорой или ручное тяговое усилие.
    • В корзину.
    • Если вы хотите добавить больше компонентов, нажмите «Продолжить покупки». Если все готово, нажмите "оформить заказ".
    • Введите свою личную информацию и информацию о доставке, просмотрите свой заказ в последний раз и оплатите.
    • После завершения вы получите электронное письмо с подтверждением от CDNM.
    • Ваш заказ будет отправлен в течение 10-15 рабочих дней (обычно от доставки до прибытия требуется 1-4 дня).

    Если у вас есть какие-либо вопросы о заказе каких-либо компонентов, позвоните нам по телефону 844-915-1150 или напишите нам по адресу [email protected]

    Свяжитесь с нами сегодня

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
