Дюбель для гипсокартона. Размеры дюбелей

Часто так бывает, что нужно привесить полку или даже шкаф для посуды. Но что делать, если недавно был сделан ремонт, или дом новый, и все стены сделаны из гипсокартона? В него просто так гвоздь не вобьешь и саморез не вкрутишь – он просто вывалится.

Гипсокартон – листовой материал. А стена из него — это полое сооружение. А для всех полых конструкций требуется иметь крепежные дюбели, чтобы прикрепить что-либо к стене. Рассмотрим некоторые популярные виды крепежа для гипсокартона.

Дюбель-бабочка (дешевая)

Наш хит парад открывает известная в строительных кругах «бабочка». Для ее монтажа делают отверстие диаметром 10 мм, вставляют в него дюбель и вкручивают саморез средней длины. При вкручивании, дюбель создает распорку, которая удерживает его в стене. Вкручивать саморез следует аккуратно, при чрезмерном усилии дюбель может повредиться. Для этого вида крепежа лучше использовать саморезы диаметром 4.2 мм, они лучше распирают тело дюбеля изнутри и, соответственно, лучше держатся в отверстии.

Типовые размеры дюбеля для гипсокартона: 4х32, 4х46, 4х55 мм.

Дюбель Driva

У этого вида крепежа лишь одно достоинство – скорость монтажа. Достаточно надеть его на биту шуруповерта и закрутить в стену. Затем, не меняя оснастку, закручивается саморез. Надежность крепления немногим превышает надежность пластиковой бабочки. Различаются металлические и пластиковые дюбели. Для пластикового варианта нужно предварительно высверливать отверстие, а потом закручивать дюбель отверткой во избежание срыва пластикового крестообразного шлица.

Однако, существует хитрость, благодаря которой можно закрутить его при поврежденном шлице. Для этого нужно выточить на закручивающей поверхности плоский шлиц тонким диском УШМ или строительным ножом и закрутить плоской отверткой.

Типовые размеры дюбель дрива для гипсокартона: 14х32, 14х38 мм.

Алюминиевый анкер Molli

Molli раскрывает за листом гипсокартона, как зонтик. Продавцы-консультанты часто советуют, что для установки этого крепежа достаточно просверлить отверстие и закрутить винт. Но при этой технике крепеж не раскроется, а повредит ГКЛ. Для правильной установки этого дюбеля нужен специальный инструмент – заклепочник.

Однако, если у вас уже есть такие анкеры, и нужно подвесить полку, исправить проблему можно, взяв кусачки и отвертку. Для этого нужно вставить крепеж и немного закрутить винт. Затем он захватывается кусачками и немного вытаскивается наружу, и снова немного закручивается винт. Повторить операцию до тех пор, пока крепеж прочно не зафиксируется.

Прочность крепления считается одной из самых лучших. При попытке вырвать анкер, вместе с ним открываются и куски гипсокартона.

Типовые размеры дюбель молли: 4х21, 4х32, 4х38, 4х46, 4х54 мм.

Бабочка HILTI, Knauf и остальные дорогие

Один из самых дорогих дюбелей. Технология установки ничем не отличается от монтажа дешевой бабочки. У этой бабочки лапки, которые упираются в гипсокартон, отличаются большей площадью, а, значит, они обеспечивают большую надежность крепления. Но если не дотянуть саморез, то прочность будет сопоставима с дюбелем Driva.

Типовые размеры такие же, как у дешевой бабочки.

Как видно, дешевые дюбели ведут себя непредсказуемо при монтаже, и на них можно вешать очень легкие предметы. Поэтому не стоит экономить на крепеже. Лучше купить что-то получше и не ждать, пока полка с книгами свалится на голову.

Как правильно выбрать дюбель для строительства | Советы по строительству

Главная

Обзоры и советы

Советы по строительству

Как правильно выбрать дюбель для строительства

Современное капитальное строительство сложно представить без применения дюбелей. Это такой специальный крепеж. Он бывает разным по материалу изготовления, цели использования, материалу в котором предполагается его дальнейшее использование. Некоторые категории таких изделий предназначены для фиксации легких бытовых предметов, другие рассчитаны на высокие нагрузки. Эта статья о том, какие дюбеля бывают, как выбрать нужный крепеж.

Для чего нужны дюбели

Дюбелем называется специализированный крепеж, который используют для монтажа и соединения конструкций. Для разных видов материалов существуют разные категории изделий, которыми можно соединять:

• бетон,
• камень,
• гипсокартон,
• древесину и т. д.

Применяют в случаях отсутствия доступа к краю соединительного стержня шурупа, т. е. при необходимости сделать отверстия без выхода наружу. Прекрасно проявляют себя при креплении пустотных стен, когда другие крепления неэффективны. Данное изделие при соединении стен фиксирует конструктивные элементы, благодаря наличию в нем ребер и «зацепок», которые распираются внутри конструкции, удерживая дюбель от выскальзывания. Некоторые снабжены ограничителем-манжеткой, предотвращающим проваливание материала внутрь.

Категории фиксаторов

Дюбели могут принадлежать самым разным категориям и значительно различаться по весу, типу, размеру, материалу изготовления, другим характеристикам. Некоторые категории изделий такого рода:

• Полипропиленовый и полиэтиленовый распорный дюбель используется для фиксации деталей или предметов меблировки в стены (бетон, кирпич, камень). Идет в комплекте с саморезами и универсальными шурупами.
• Распорный внедряется в бетон, имеет распорки для фиксации.
• Крепежи для гипсокартона, выполняются из металла или пластмассы, предназначены фиксировать детали конструкции в мягких материалах (ГВЛ, пористый бетон), идут с саморезами, универсальными шурупами. Металлический крепеж делается из цинково-алюминиевого сплава. Их устанавливают без подготовки отверстий, так как его кончик заострен, а резьба на стенках позволяет ввинчивать дюбель обычной отверткой.

Дюбель-гвозди применяются для быстрой сборки окон, металлического профиля, бруса, реек, фанеры, кабель-каналов, других элементов конструкций. Используется для быстрой сборки и фиксации на камне, бетоне, кирпичной кладке. Крепеж идет в комплекте с гвоздем, который снабжен накаткой на удерживание. Для внедрения в стену дюбель-гвоздей, используются перфоратор, дрель, или их забивают молотком, как обычные метизы.

Где используется каждый тип

Весь крепеж имеет свое назначение и используется в разных ситуациях:

• Для обычных стен используется стандартный нейлоновый или полиэтиленовый дюбель.
• Газобетонные поверхности требуется предварительно просверлить.
• Рамные фиксаторы бывают 2 видов для щелевых стен и мягких материалов, и для твердых сплошных стен. Используется для навешивания дверей, конных коробок.
• Юстировочный крепеж предполагают закрепление реек обрешетки с промежутком между рейками и стеной.
• Нейлоновым изделием прикрепляют предметы к пустотелой стене.
• Металлическим дюбелем-бабочкой фиксируют при сборке пустотелые и гипсокартонные стены.

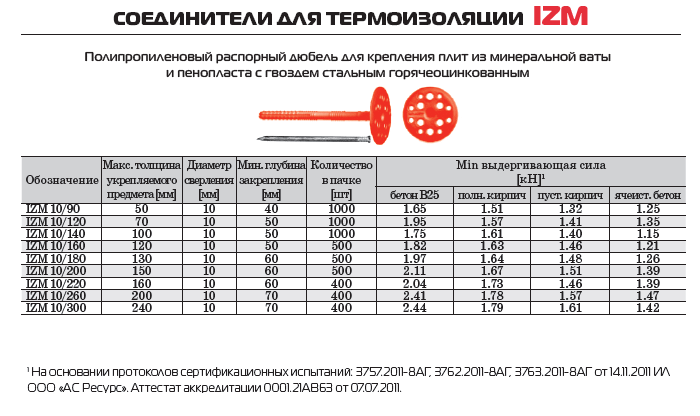

• Дюбелем для термоизоляции присоединяют утеплитель: минеральную вату, и другие материалы.

Все эти операции выполняются крепежами разного вида. Размеры дюбелей могут варьироваться от 4Х20 до 16Х80 мм, это стандартные размеры, где первая цифра обозначает диаметр изделия, вторая — длину. Есть другие категории дюбелей с другими геометрическими размерами.

Для крепления тяжелых предметов, длина дюбеля должна быть не менее 8-10 см, в остальных случаях достаточно 3-5 см.

штифтов | DIN 6325 и IS 6669 Спецификация

DIN 6325 — Штифты

Эквивалентные нормы: ISO 8734; CSN 22152; UNI 6364A;

Легенда:
Z1- Taper
L1- Lenght
Z2- длина круглого конца
L2- Длина часы
R- радиус
D- Диаметр штифта
Создание:
Сталь: 550-650 HV30
Нержавеющая сталь: —
Пластик: —
Цветные металлы: —

Резьба: —
Примечания: —
Таблица согласно ISO 8734:
dimensions in mm

d	m6		1	1,5	2	2,5	3	4	5	6	8	10	12	16	20
c	=		0,2	0,3	0,35	0,4	0,5	0,63	0,8	1,2	1,6	2	2,5	3	3,5
л			торговая длина
	мин.	макс.
3	2,75	3,25	+
4	3 ,75	4,25	+	+
5	4,75	5,25	+	+	+
6	5,75	6,25	+	+	+	+
8	7,75	8,25	+	+	+	+	+
10	9,75	10,25	+	+	+	+	+	+
12	11,5	12,5		+	+	+	+	+	+
14	13,5	14,5		+	+	+	+	+	+	+
16	15,5	16,5		+	+	+	+	+	+	+
18	17,5	18,5			+	+	+	+	+	+	+
20	19,5	20,5			+	+	+	+	+	+	+
22	21,5	22,5				+	+	+	+	+	+	+
24	23,5	24,5				+	+	+	+	+	+	+
26	25,5	26,5					+	+	+	+	+	+	+
28	27,5	28,5					+	+	+	+	+	+	+
30	29,5	30,5					+	+	+	+	+	+	+
32	31,5	32,5						+	+	+	+	+	+
35	34,5	35,5						+	+	+	+	+	+
40	39,5	40,5						+	+	+	+	+	+	+
45	44,5	45,5							+	+	+	+	+	+
. 0068	+	+	+	+	+	+	+
55	54,25	55,75								+	+	+	+	+	+
60	59,25	60,75								+	+	+	+	+	+
65	64,25	66,75									+	+	+	+	+
70	69,25	70,75									+	+	+	+	+
75	74,25	75,75									+	+	+	+	+
80	79,25	80,75									+	+	+	+	+
85	84,25	85,75										+	+	+	+
90	89,25	90,75										+	+	+	+
95	94,25	95,75										+	+	+	+
100	99,25	100,75										+	+	+	+

DIN 6325 Type 2

Diameter	1	1. 5	2	2.5	3	4	5	6	8	10	12	14	16	20	25
z2 ≈	0.08	0.12	0.18	0.25	0.3	0.4	0.5	0.6	0.8	1	1.3	1.3	1.7	2	—
z1 ≈	0.15	0.23	0.3	0.4	0.45	0.6	0.75	0.9	1.2	1.5	1.8	2	2.5	3	—
l1	0.4	0.5	0.6	0.7	0.8	1	1.2	1,5	1,8	2	2,5	2,5	3	4	—
Длина (мм)	151515151515151515151515151515151515151515151515151515151515. .

DIN 7 Размеры установочного штифта

• Домашний
• Крепеж DIN
• DIN 7 / ISO 2338: штифты (допуск M6)

Эквивалентные стандарты

• ISO 2338
• ЧСН 22150
• Номер детали 85021
• УНИ 1707

d1 m6	р	c макс.
0,8	0,8	0,12
1	1	0,15
1,5	1,5	«> 0,23
2	2	0,3
2,5	2,5	0,4
3	3	0,45
4	4	0,6
5	5	0,75
6	6	0,9
8	8	1,2
10	10	«> 1,5
12	12	1,8

д1	л	Вт
0,8	3	0,012
0,8	4	0,016
0,8	5	0,020
0,8	6	0,024
0,8	8	0,032
0,8	10	0,040
0,8	12	0,048
1	3	0,018
1	4	0,025
1	5	0,032
1	6	0,038
1	8	0,050
1	10	0,062
1	12	0,074
1,5	3	0,044
1,5	4	0,058
1,5	5	0,072
1,5	6	0,085
1,5	8	0,113
1,5	10	0,141
1,5	12	0,168
1,5	14	0,195
1,5	16	0,225
2	4	0,105
2	5	0,130
2	6	0,155
2	8	0,203
2	10	0,253
2	12	0,302
2	14	0,351
2	16	0,405
2	18	0,521
2	20	0,500
2	24	0,598
2,5	4	0,165
2,5	5	0,204
2,5	6	0,243
2,5	8	0,320
2,5	10	0,397
2,5	12	0,474
2,5	14	0,55
2,5	16	0,627
2,5	18	0,705
2,5	20	0,782
2,5	24	0,937
3	4	0,245
3	5	0,300
3	6	0,355
3	8	0,466
3	10	0,577
3	12	0,688
3	14	0,799
3	16	0,910
3	18	1,020
3	20	1,130
3	24	1. 350
4	5	0,440
4	6	0,640
4	8	0,840
4	10	1,040
4	12	1,230
4	14	1,440
4	16	1,630
4	18	1,830
4	20	2,030
4	24	2,430
4	28	2,820
4	32	3. 210
4	36	3,60
4	40	4,00
5	6	1,02
5	8	1,33
5	10	1,64
5	12	1,95
5	14	2,26
5	16	2,57
5	18	2,88
5	20	3,80
5	24	3,91
5	28	4,42
5	32	5,03
5	36	5,65
5	40	6,27
5	45	7,03
5	50	7,80
6	8	1,97
6	10	2,41
6	12	2,85
6	14	3,29
6	16	3,73
6	18	4,17
6	20	4,61
6	24	5,50
6	28	6,40
6	32	7,30
6	36	8,19
6	40	9,08
6	45	10. 20
6	50	11.30
6	60	13,50
8	10	4,37
8	12	5,16
8	14	5,95
8	16	6,74
8	18	7,53
8	20	8,31
8	24	9,89
8	28	11,50
8	32	13. 00
8	36	14,60
8	40	16.20
8	50	20.10
8	60	24.00
8	70	28.00
8	80	32,00
10	12	8,24
10	14	9,47
10	16	10,70
10	18	11,90
10	20	13. 20
10	24	15,60
10	28	18.00
10	32	20,60
10	36	23.10
10	40	25,50
10	45	28,60
10	50	31,70
10	60	37,90
10	70	44. 10
10	80	50,30
10	90	56,50
10	100	62,70
12	14	13,80
12	16	15,60
12	18	17,40
12	20	19.20
12	24	22,80
