Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону  при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля.  Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.

д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

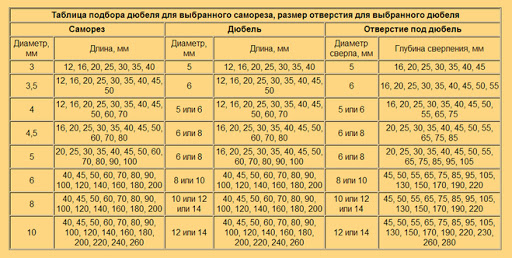

Таблица соответствия саморезов и дюбелей



 Диаметр дюбеля (мм.)

 Длина дюбеля (мм.)
 Толщина прикрепляемого  материала (мм.)
 Размер самореза (мм.)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 10 4х45
6 35 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4×60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10 5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30 5х120
10 50 10 6х60
10 50 20
6х70
10 60 20 6х80
10 60 30 6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100
50
6х150
10 100 60 6х160
12 70 10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12
100
60 8х160
12 120 40 8х160
12 120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 10х120
14 100 20 10х120
14
100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 10х180
14 135 45 10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

  1. кровельные саморезы
  2. кровельные саморезы по металлу со сверлом
  3. саморез кровельный по металлу

Дюбель фасадный — ISOMAX

Проблема теплопотерь зданий через ограждающие конструкции начала волновать давно. Все это время успешно внедряются системные решения по теплоизоляции, с использованием современных материалов и решений, например таких как фасадный тарельчатый дюбель.

Результатом многолетней работы инженеров компании «ISOMAX», собравший в себе все технологические инновации и накопленный опыт в создании систем утепления фасадов, является фасадный дюбель «BOGIRUS». Широкая линейка размеров, выпускающаяся в настоящее время, закрывает все потребности современного строительства и решает задачу качественного крепления элементов конструкции из различных материалов.

Основными преимуществами фасадных дюбелей «BOGIRUS» являются:

  • 100% первичное сырье;
  • Термоголовка из стеклонаполненного полиамида (РА) L=22 мм, соответствует самым жестким требованиям по теплопроводности дюбеля;
  • Оцинкованный стальной гвоздь;
  • Возможность использования в самых жестких температурных условиях;
  • Повышенные вырывные нагрузки из стеновых материалов;
  • Многообразие размеров под любую задачу;
  • Повышенная эластичность


Продукция «BOGIRUS» имеет всю необходимую документацию для использовании на объектах Российской Федерации и стран СНГ, с которой вы можете ознакомится в соответствующем разделе на нашем сайте.

Дюбель огнестойкий — ЕВРОРЕСУРС — Разработка и производство материалов и средств огнезащиты

  Группа компаний  «ЕВРОРЕСУРС» г. Санкт-Петербург, занимает  лидирующие  позиции  в  разработке  и производстве  современных  средств  огнезащиты  зданий  и  сооружений.   В ассортименте разработок нашей компании представлен дюбель огнестойкий (ТУ 22.23.19. — 001 — 11180063 – 2018).

Описание: Огнестойкое крепёжное изделие распорного типа, которое совместно с другим крепёжным изделием (саморезом или шурупом) различными способами закрепляется в материале несущего основания и удерживает какую-либо конструкцию (элементы кабельных линий, элементы кабельных и трубных проходок и пр.). Дюбель огнестойкий предназначен для крепления к пустотелым и полнотелым кирпичам, бетонным и пенобетонным поверхностям, в помещениях с высоким уровнем требований пожаробезопасности. Дюбель изготавливается из смеси синтетических полимеров, наполненных антипиреновой композицией.

Назначение: Для монтажа огнестойких узлов и конструкций различного типа.

Преимущества: Дюбель огнестойкий при пожаре не поддерживает горение. При огневом воздействии материал дюбеля расширяется, заполняя все отверстие в стене и обволакивая саморез негорючей пенококсовой шубой с высокими теплоизолирующими свойствами, что позволяет последнему не деформироваться (в отличие от полимерных и металлических дюбелей) и удерживать конструкцию в течение требуемого времени.

Инструкция по применению:

Крепление выполняется с предварительным сверлением, после которого огнестойкий дюбель вставляется в очищенное отверстие. Изделие имеет ребристую поверхность, что обуславливает прочную фиксацию. При вкручивании самореза стенки дюбеля распираются в просверленном отверстии.

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Дюбель

Отверстие под дюбель

Диаметр шурупа, мм

диаметр, мм

длина, мм

диаметр сверла, мм

глубина сверления, мм

6

41

6

46

4,0 — 5,0

                 Стоимость огнестойкого дюбеля, в российских рублях, с НДС, за 1 штуку.

Размер, мм

до 10 000 штук

     до 20 000 штук

свыше 20 000 штук

6 х 41

Договорная

Договорная

Договорная

Стоимость указана на складе производителя.

Доставка оплачивается отдельно.

Под заказ возможно изготовление огнестойких дюбелей других размеров.

Цвет: черный

Огнестойкий дюбель абсолютно безопасен, не выделяет вредных веществ, устойчив к воздействию влаги и воды. Масло- и бензостоек. Устойчив к растворителям.

Срок службы — не лимитирован!

Дюбель для бетона и для кирпичной стены: размеры и монтаж

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

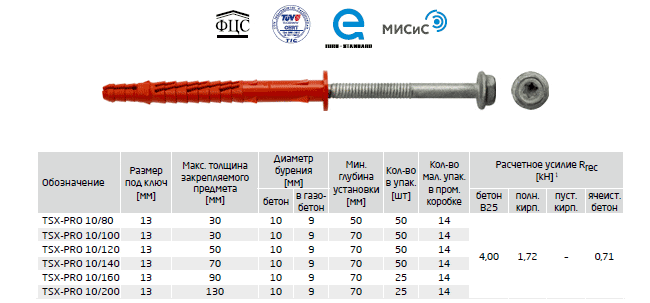

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Крепежный элемент, который в процессе эксплуатации будет постоянно находиться под нагрузкой, должен быть правильно подобран не только по своим размерам, но и по другим параметрам. Только в таком случае он будет способен обеспечить высокую надежность и долговечность формируемого соединения.

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

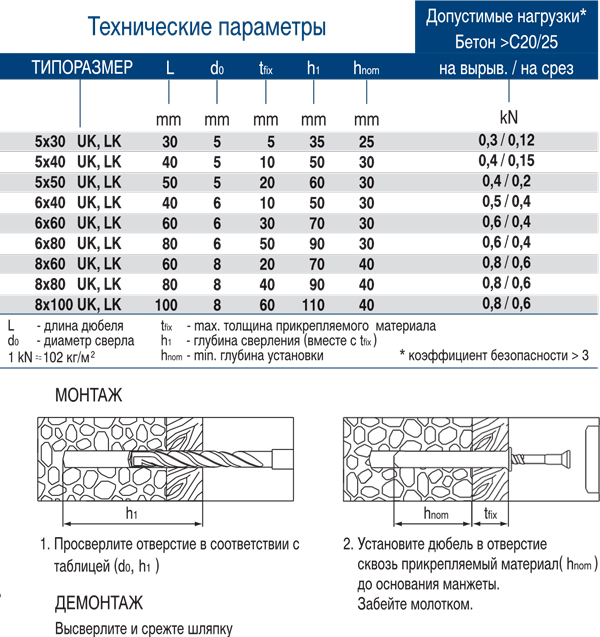

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

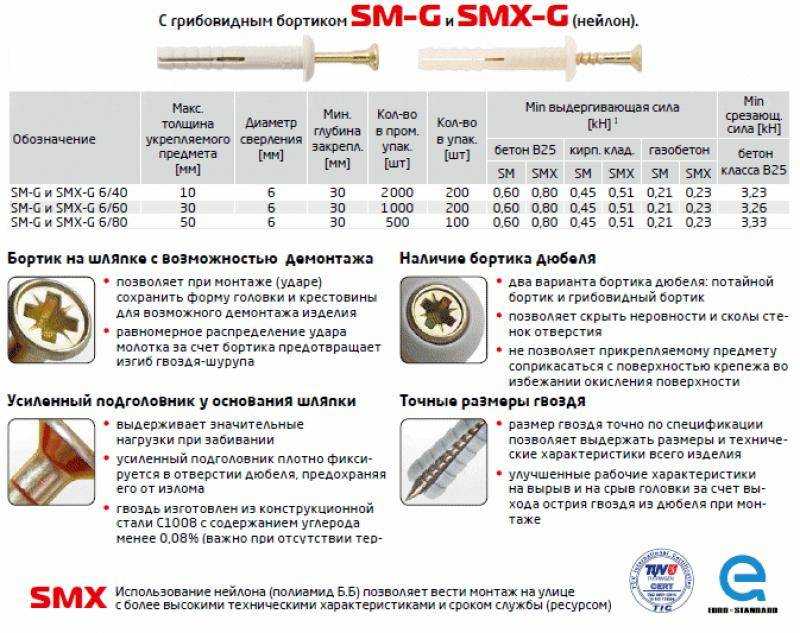

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

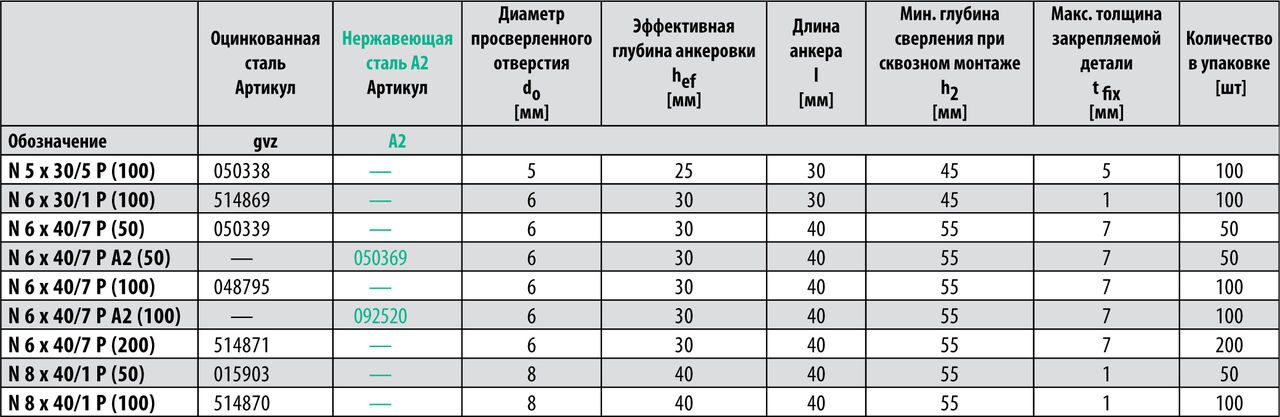

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

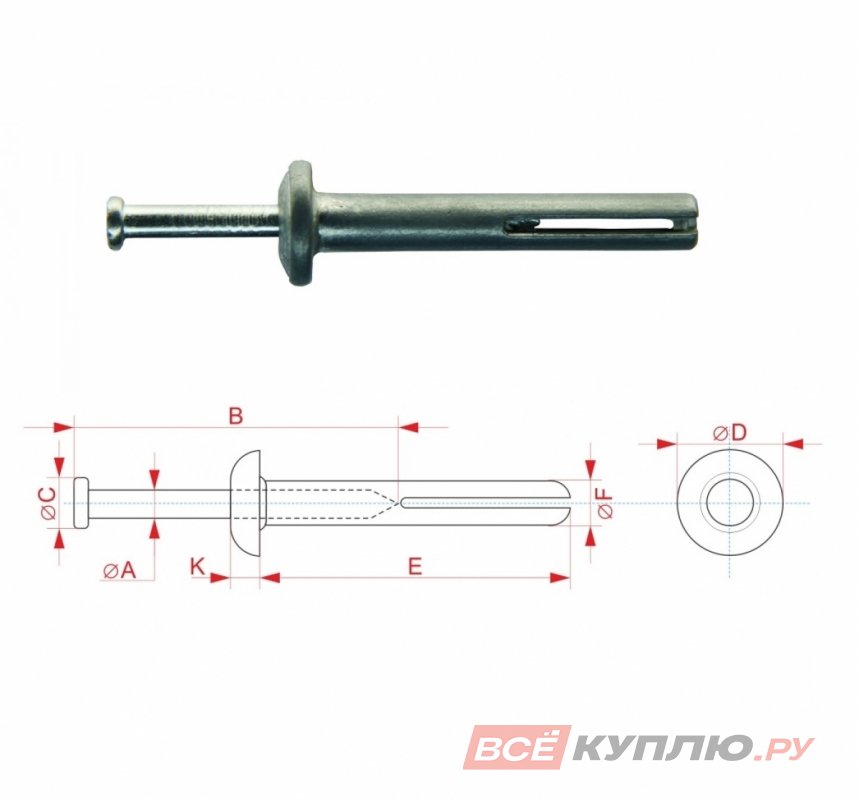

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

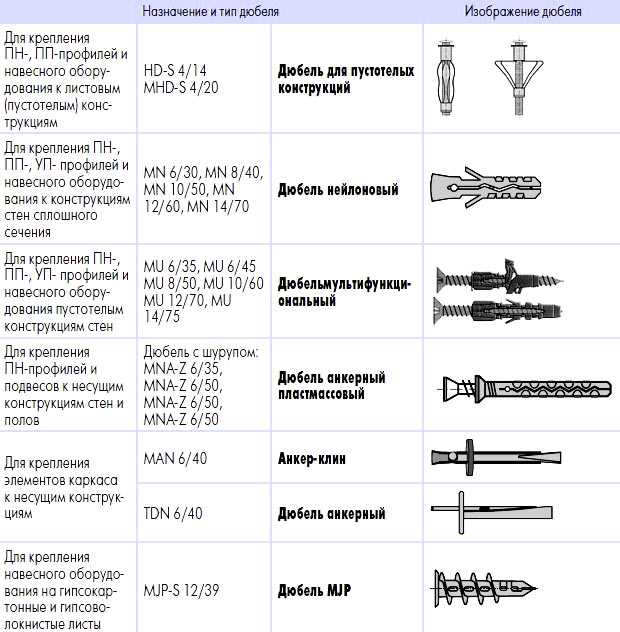

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

  • перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
  • сверло соответствующего диаметра;
  • клей, предназначенный для укладки керамической плитки;
  • набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

  1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
  2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
  3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
  4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Распорный нейлоновый дюбель PND

Продукция / PND

РАСПОРНЫЙ НЕЙЛОНОВЫЙ ДЮБЕЛЬ PND

PND — нейлоновый дюбель

PND L — удлиненный нейлоновый дюбель
PND F — нейлоновый дюбель с широким фланцем



Дюбели PND и PND L — распорные дюбели из полиамида для небольших нагрузок.
PND 6F — распорный дюбель с широким фланцем для крепления сквозь прикрепляемый материал (толщина прикрепляемого материала не более 10 мм).

Дюбели PND и PND F применяется для крепления в бетоне и кирпиче.
Дюбель PND L, благодаря длинной распорной зоне, может применяться в пористых основаниях, таких как вспененный бетон, керамзитобетон и пустотелый кирпич.

Применение:
— предметы домашнего интерьера;
— коммуникации;
— легкие и средние конструкции;
— строительные леса (PND 14 и 14L).

d0 — диаметр сверления;
L — длина дюбеля;
минимальная глубина сверления = L + 5мм
длина шурупа = 0. 8-1 от длины дюбеля + толщина прикрепляемого материала

Тип L
мм
d0
мм
шуруп
Ø мм
Рекомендуемые нагрузки, кг
кирпич/бетон/газобетон
PND 4 20 4 2,5 — 3,0 10/20/-
PND 5 25 5 2,5 — 4,0 20/30/-
PND 6 30 6 3,5 — 5,0 30/40/-
PND 6F 40 6 3,5 — 5,0 30/40/-
PND 6L 50 6 3,5 — 5,0 30/40/10
PND 8 40 8 4,5 — 6,0 50/60/-
PND 8L 65 8 4,5 — 6,0 50/60/20
PND 10 50 10 6,0 — 8,0 70/100/-
PND 10L 80 10 6,0 — 8,0 70/100/30
PND 12 60 12 8,0 — 10,0 100/150/-
PND 12L 100 12 8,0 — 10,0 100/150/40
PND 14 70 14 10,0 — 12,0 120/250/-
PND 14L 100 14 10,0 — 12,0 120/250/50

МОНТАЖ PND и PND L

  1. Просверлите отверстие диаметром d0.
  2. Забейте дюбель молотком в отверстие.
  3. Закрутите шуруп.



МОНТАЖ PND F

  1. Просверлите отверстие диаметром d0.
  2. Забейте дюбель молотком в отверстие сквозь прикрепляемый материал (толщина прикрепляемого материала не более 10 мм).
  3. Закрутите шуруп.



сортамент, размеры, инструкция по монтажу, фото

Для крепления к кирпичным стенам мебели, картин или других предметов используются дюбеля, так как они способны выносить большие нагрузки. Чтобы крепеж надежно удерживался в основании, необходимо правильно подобрать его тип и размер в зависимости от сортамента кирпича или бетона. Если применять дюбель не по назначению, он может не выдержать нагрузки и выпасть из отверстия.

Оглавление:

  1. Разновидности крепежа
  2. Рекомендации специалистов
  3. Пошаговое руководство по монтажу
  4. Для чего нужен строительный пистолет?

Виды дюбелей и их особенности

1. Внешне дюбель похож на пробку, имеет цилиндрическую форму с полостью. При вкручивании винта его корпус расширяется и упирается в стенки отверстия. Наиболее распространенными являются нейлоновые и полиэтиленовые распорные дюбеля. Чтобы шуруп или гвоздь не провалился внутрь, крепеж оснащен специальной манжетой, равной диаметру шляпки винта.

2. Для стен, сделанных из пористого или пустотелого кирпича, используются анкерные крепежи. Как только такой дюбель начинают завинчивать в кирпичную кладку, его конец расширяется или закручивается в виде узла. Полученная «гайка» внутри пустот надежно удерживает любой предмет.

3. Гвоздевые дюбеля применяются для крепления реек под обшивку финишным материалом, имеют небольшие размеры. В комплекте с ними идет гвоздь. Устанавливают их вместе через отверстие в рейке и стене. После чего заколачивают молотком.

4. Для крепления теплоизоляции используются специальные дюбеля-зонтики. В отверстие в стене и сквозь утеплитель вставляется зонт, а затем заколачивается гвоздь (пластиковый или металлический). Для больших нагрузок, например, до нескольких тонн, применяются металлические дюбеля для бетона и кирпича.

5. Для подвесных потолков лучше всего подойдут крепежи из металлов. В случае пожара пластиковые расплавятся и потолок рухнет.

Преимущества дюбелей:

  • надежное крепление, способное выдерживать большие нагрузки;
  • удобны в применении;
  • возможно использование как внутри, так и снаружи помещения.

Благодаря наличию на них шипов и усов, во время завинчивания шурупа они не прокручиваются.

Нюансы и рекомендации

Перед тем, как сверлить, нужно узнать, из чего сделана стена. Для этого в дрель устанавливают победитовое сверло и включают ее в безударном режиме. Медленно делают пробное отверстие. При этом дрель следует держать только перпендикулярно стене. По затраченным усилиям определяется степень мягкости материала. Если временами сверло проходит легко, с провалами, значит, стены построены из пустотелого кирпича.

Также материал можно определить по пыли из отверстия:

  • бетон – светло-серая, белая, на ощупь как мука;
  • силикатный – белая, как песок;
  • пенобетон – мягкая, крупнозернистая, тоже как мука;
  • кирпич – красная.

Подбирая дюбеля, нужно учитывать, какую нагрузку им предстоит выдерживать. Так, например, для тренажеров рекомендуется использовать крепежи с глубиной не меньше 85 мм. Дюбеля должны быть такого же размера, что и отверстие.

Руководство по монтажу

Раствор между кирпичами от механических воздействий может крошиться, поэтому с кирпичными стенами необходимо работать аккуратно. Для сверления следует применять дрель, а не перфоратор. Так как от ударов кирпич разрушается. Это не только портит внешний вид стены, но и делает последующее использование поврежденного места для монтажа дюбеля затруднительным. Сделать отверстие ровным и нужного размера в кирпичной стене, которая крошится, крайне сложно. Пустотелый строительный материал ни в коем случае нельзя сверлить ударным методом, так как это вызовет его растрескивание.

Пошаговое руководство:

  1. В месте, где планируется высверлить отверстие, наносится метка (карандашом, ручкой).
  2. Ножом или гвоздем делается углубление. С ним будет намного удобнее начать сверлить ровное отверстие.
  3. Подбирая диаметр сверла, следует учитывать, что дюбель должен входить с небольшим усилием. Если диаметр крепежа 9 мм, то такой же диаметр должен быть и у отверстия. Если дюбель для кирпича будет двигаться, то под тяжестью груза он может выпасть. Глубина отверстия должна быть равна длине дюбеля. Также необходимо проверить, чтобы шуруп соответствовал длине дюбеля, не был слишком коротким или чересчур длинным.
  4. Дрель устанавливается перпендикулярно углублению, и медленно начинают сверлить в безударном режиме. Как только глубина стала равна 1 см, увеличивают обороты и просверливают дальше до нужных размеров.
  5. Если на дрели нет упора-ограничителя, то, чтобы не сделать отверстие слишком глубоким, на сверле ставится отметка. Для этого к нему прикладывается дюбель и на одинаковом с ним уровне наносится метка или наклеивается лента.
  6. После того как в кирпичной стене было высверлено отверстие, его тщательно очищают от пыли и кусочков кирпича. Для этой цели отлично подходит пылесос. Одновременно с техникой можно прочищать карандашом, двигая его внутрь и наружу.
  7. В отверстие вставляется дюбель и аккуратно заколачивается молотком, не сильно, так, чтобы не повредить, иначе его придется заменить. Если планируется подвесить шкафчик на специальные петли, то сначала завинчивается шуруп, но не до конца, оставляя зазор примерно в 2 мм. После чего на него навешивается мебель. В других случаях, например, при креплении реек обрешетки, закручивается (забивается) до конца.

В бетоне углубления пробиваются с помощью перфоратора. При этом сечение бура должно совпадать с размером дюбеля. В отличие от кирпича в бетоне отверстие делается на 5 мм длиннее крепежа. После чего оно очищается от пыли и крошек, и только потом забивается крепеж.

Если дюбелей не хватило, то их всегда можно сделать своими руками. Для этого из деревянного бруска вырезается круглый колышек нужной длины и диаметра. Желательно, чтобы он имел форму конуса, так как это делает крепление более надежным. Стандартные размеры дюбелей: диаметр – 5, 6, 8, 10 и 12 мм, длина – от 25 до 160 мм.

Строительный пистолет

Это современное устройство поможет быстро «забить» дюбеля, а точнее, для него используются специальные дюбеля-гвозди с передвигающейся шайбой. Для работы с ним не требуется делать отверстия. Благодаря сильному поршню строительный пистолет выстреливает крепежный элемент с большой силой. Он отлично подходит как для полнотелых кирпичей, так и для бетона. Глубину забивания можно регулировать. На конце дюбеля расположена шайба, которая во время забивания передвигается к шляпке. В итоге посадка получается еще более надежной. Строительным пистолетом крепят металлические и деревянные предметы к бетону или кирпичу.

Перед тем как выбрать крепеж, следует точно определить нагрузку, которую он будет испытывать, а также материал, из которого сделана стена или потолок. Чтобы он максимально прочно держался в кирпичной стенке, можно использовать сухой плиточный клей. Раствор проталкивают внутрь углубления, после чего вставляют крепежный элемент. Через сутки (в зависимости от скорости высыхания клея) можно завинчивать шуруп.

Дюбель для бетона: характеристики, размеры и цены

Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии. Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.

Оглавление:

  1. Что представляют собой дюбеля?
  2. Классификация и технические параметры
  3. Цены

Виды и характеристики крепежа для бетона

Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.

Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу. Ввиду неоднородности кладки требуется:

  1. втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
  2. увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.

Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.

Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.

Классификация

Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:

  • универсальный;
  • распорный;
  • гвоздь;
  • бабочка;
  • фасадный;
  • КВТ;
  • GB;
  • химический.

Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм. Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.

1. Распорный.

Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.

2. Бабочка.

Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.

3. Универсальный.

Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей. Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.

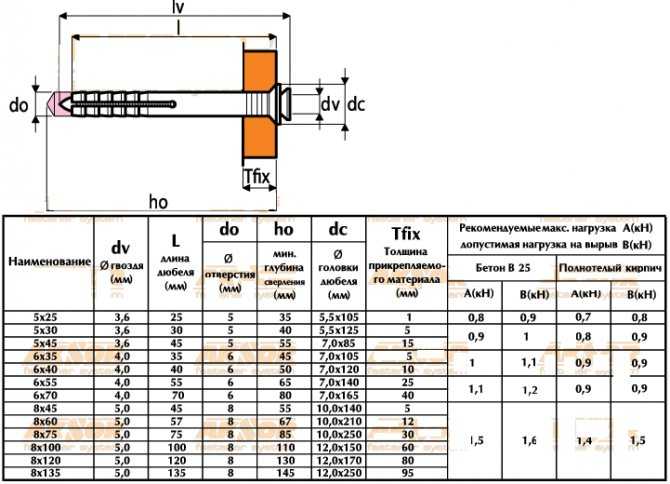

4. Гвоздь.

На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.

Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.

Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.

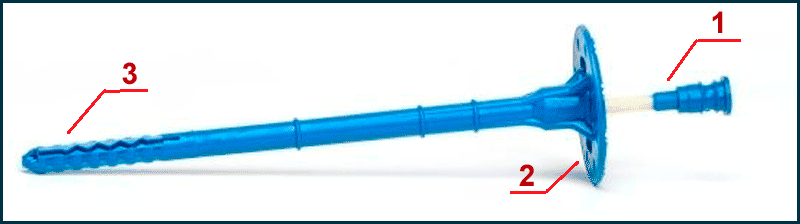

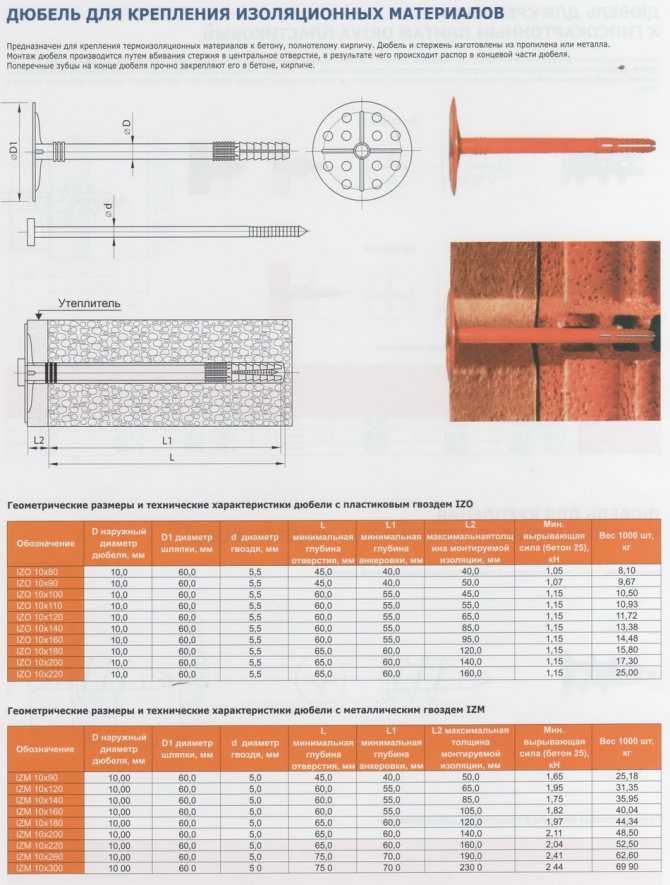

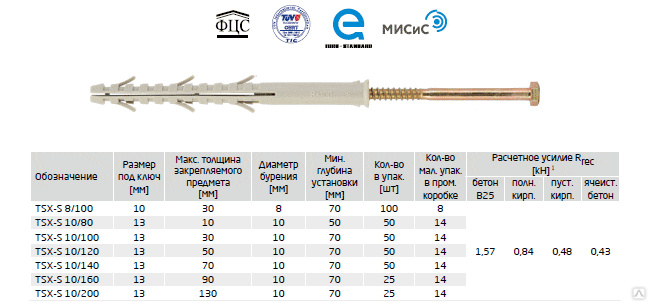

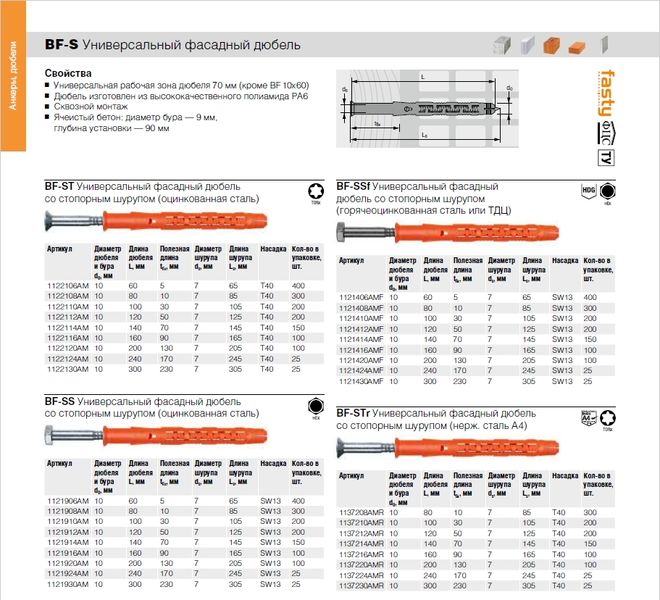

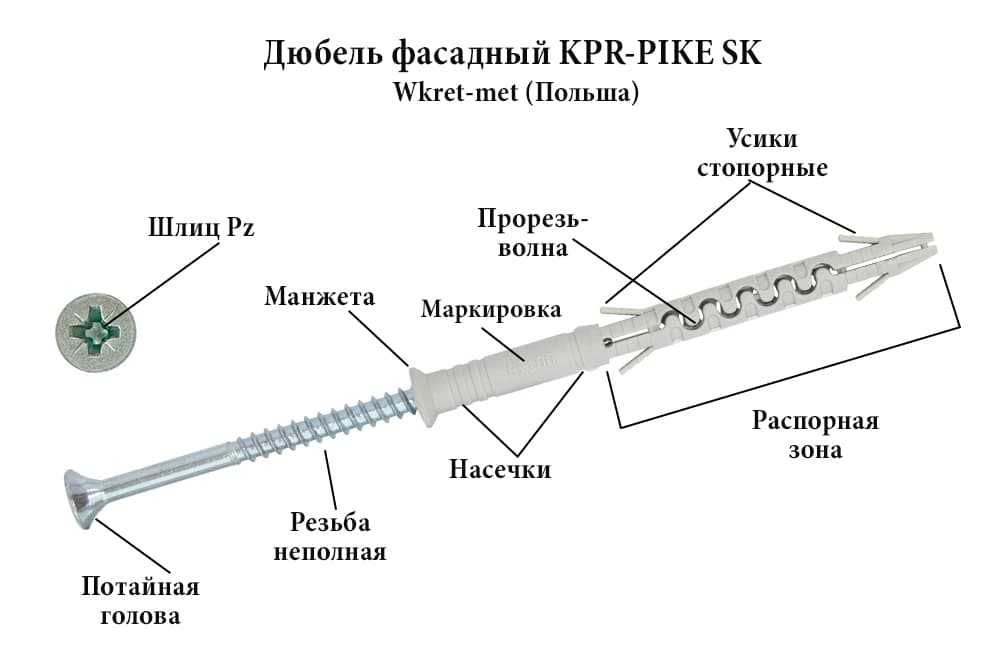

5. Фасадные виды.

Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки). Втулка и металлический винт изготовлены из ударопрочных материалов.

6. Химический.

Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.

7. КВТ.

Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.

8. GB.

Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.

9. Саморезы.

Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).

Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).

Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:

  1. Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.
  2. Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.




Какая древесина лучше всего подходит для краснодеревщика?

Дюбели отлично подходят для укрепления деревянных соединений или для поддержки стеллажей. Это маленькие удилища, которые можно купить либо в стандартных размерах, либо в виде больших удилищ и обрезать до необходимого размера.

Размеры дюбелей

При измерении дюбелей чаще всего используют диаметр или ширину. Это связано с тем, что вам необходимо подобрать сверло по ширине используемых дюбелей.

Выбор нужного размера

Пластиковые дюбеля можно обрезать даже с помощью острого ножа для торта.Длина дюбеля, который вы отрежете, будет зависеть от задачи, которую вы взяли на себя. Например, если вы ремонтируете отверстие для винта, вы будете резать дюбель примерно того же размера, что и винт, который к нему подходит, тогда как для изготовления оси для игрушечной машинки потребуется дюбель такой же ширины, как автомобиль. ты делаешь. Отрегулировать длину дюбеля относительно легко, потому что его можно просто обрезать, даже если он сделан из металла или пластика. Уменьшение ширины сделать точно гораздо сложнее.

Доступность

Дюбели бывают различной ширины, которая может измеряться в метрических (миллиметрах) или имперских (дюймах) единицах измерения. Размеры дюбелей обычно указываются в миллиметрах, но стержни дюбелей могут быть указаны либо в миллиметрах, либо в дюймах. Дюбельные стержни обычно имеют ширину от 3,175 мм (1/8 дюйма) до 50,8 мм (2 дюйма), но могут достигать 304,8 мм (12 дюймов). Обычно они имеют длину от 304,8 мм (12 дюймов) до 2,4 м (9431/64).

Стандарты

Предварительно вырезанные дюбели обычно имеют ширину 6 мм (¼ дюйма) и длину 30 мм (13/16 дюйма), или ширину 8 мм (5/16 дюйма) или 10 мм (3/8 дюйма) и длину 40 мм (19/16 дюйма). 16″) в длину. При покупке специального оборудования для забивки дюбелей, такого как сверла, упоры и центрирующие головки, эти размеры считаются стандартными.

Источник: https://www.wonkeedonkeetools.co.uk/dowels/what-sizes-do-dowels-come-in

Ящики для ящиков

Если вы ищете ящики для ящиков самого высокого качества по лучшим ценам цены нет лучшего источника, чем Drawer Connection. Мы предоставляем вам выбор древесины и используем только самое качественное сырье. Все наши изделия отличаются высокой точностью и долговечностью. Независимо от того, выбираете ли вы массив дерева с соединением типа «ласточкин хвост» или меламин с соединением типа «ласточкин хвост», каждый выдвижной ящик рассчитан на долгий срок службы!

Размеры и характеристики установочных штифтов



Установочные штифты (ANSI B18.8.8) | Единицы: Дюйм

Номинальный
Размер или базовый
Диаметр

Нажмите на размер, чтобы купить товары

Диаметр штифта.
(A)

Штифты стандартной серии

Диаметр штифта.
(А)

Пальцы увеличенного размера

Наконечник
Диам.
(Б)
Корона
Высота
(С)

Корона
Радиус
(R)

Базовый Максимум Мин. Базовый Максимум Мин. Максимум Мин. Максимум Мин.
1/16 0.0627 0,0628 0,0626 0,0635 0,0636 0,0634 0,058 0,048 0,020 0,008
5/64 0,0783 0,0784 0,0782 0,0791 0,0792 0,0790 0,074 0,064 0,026 0.010
3/32 0,0938 0,0941 0,0939 0,0948 0,0949 0,0947 0,089 0,079 0,031 0,012
1/8 0,1252 0,1253 0,1251 0,1260 0,1261 0,1259 0. 120 0,110 0,041 0,016
3/16 0,1877 0,1878 0,1876 0,1885 0,1886 0,1884 0,180 0,170 0,062 0,023
1/4 0,2502 0,2503 0,2501 0.2510 0,2511 0,2509 0,240 0,230 0,083 0,031
5/16 0,3127 0,3128 0,3126 0,3135 0,3136 0,3134 0,302 0,290 0,104 0,039
3/8 0.3752 0,3753 0,3751 0,3760 0,3761 0,3759 0,365 0,350 0,125 0,047
7/16 0,4377 0,4378 0,4376 0,4385 0,4386 0,4384 0,424 0,409 0,146 0. 055
1/2 0,5002 0,5003 0,5001 0,5010 0,5011 0,5009 0,486 0,471 0,167 0,063
5/8 0,6252 0,6253 0,6251 0,6260 0,6261 0,6259 0.611 0,595 0,208 0,078
3/4 0,7502 0,7503 0,7510 0,7510 0,7511 0,7509 0,735 0,715 0,250 0,094
7/8 0,8752 0,8753 0,8751 0.8760 0,8761 0,8759 0,860 0,840 0,293 0,109
1 1. 0002 1.0003 1.0001 1.0010 1.011 1.0009 0,980 0,960 0,333 0,125



Согласно: ANSI B18.8.2
Сквозная закалка: сердцевина 50~58 HRC
Цементная закалка: сердцевина 47~58 HRC
Твердость поверхности: Мин. HRC 60

Дополнительные ресурсы




Загрузить штифты в формате PDF





Магазин сопутствующих товаров

Штифты с плоской головкой
Шплинты
Пружинные штифты

Стальные дюбели Master Sure-Lock (True-Line)

Дюбели Master Sure-Lock (True-Line) доступны в стандартных и специальных длинных размерах. Стандартные дюбели Sure-Lock True-Line универсальны (они бывают как протяжными, так и фланцевыми). Специальные длинные дюбели имеют только фланцевые прорези. Дюбели Master Sure-Lock (True-Line) доказали свою ценность в тысячах модельных магазинов по всему миру. Разработанные для использования с металлическими моделями, стержневыми ящиками, выдувными и ротационными формами, они обладают следующими преимуществами:
— Они вставляются легко, быстро и точно.
— Универсальные дюбели можно вставлять с помощью фланцевых шлицевых или протяжных ключей.
— фланец с прорезями позволяет снять корпус, если штифт сломан.
— Квадратный буртик обеспечивает точную посадку
— Точная конусная посадка корпуса надежно фиксирует дюбель
— Шпонки изготовлены из специальной легированной стали, закалены и просверлены для предотвращения коррозии
— Специальные длинные размеры обеспечивают более точную затяжку Корпуса специальных длинных размеров могут быть собраны с гайками для более надежной установки

Freeman True-Line Dowels объединились с мастером, заблокированные стальные дюбели, поэтому следующие номера деталей были прекращены и заменены на:

5 2 New Снятые Новый 161120 166100 161125 166105 161130 90 071 166110 161135 166115 161140 & NBSP 166140 161 145 & NBSP 166145 161150 166150 +161155 166155 161160 166120 161165 166125 161170 3 166130 0 3 161175 2 3 166135 9003 5

Штифты | DIN 6325 и IS 6669 Спецификация

DIN 6325 — Штифты

Эквивалентные нормы: ISO 8734; CSN 22152; UNI 6364A;

Условные обозначения:
z1 — конус
l1 — длина
z2 — длина круглого конца
l2 — длина фаски
R — радиус
D — диаметр штифта
Изготовление: H 5 5040 Сталь : —
Пластик: —
Цветной металл: —
Резьба: —
Примечания: —
Таблица согласно ISO 8734:
размеры в мм


4 3 4 4 9 10 90men 4,25 + + + 8 + + 10 + + 11,5 + +
+ + + + + 17,5 + + + 19,5 + + + + + + + + + + + + + 9 0071 + + + + + + + + + 49,5 50,5 + + + + + 64,25 + + 70 + +
6
6
6
6
+ + + + 89,25 + 94,25 + + 9007 1
D D M6 1 1,5 2 2,5 5 6 10 12 16 20
C C = 0,2 0,3 0,35 0,4 0,5 0,63 0,8 1, 2 1,6 2 2,5 3 3,5
l
мин. макс.
3 2,75 3,25 +
4 3 , 75 +
5 4,75 5,25 + +
6 5,75 6,25 + + +
7,75 8,25 + + +
9,75 10,25 + + + +
12 12,5 + + + +
14 13,5 14,5   + + + + +
16 15,5 16,5 + + + +
18 18,5 + + + +
20 20,5 + + + +
22 21,5 22,5 + + + +
24 23,5 24,5 + + + +
26 25,5 26,5 + + + +
28 27,5 28,5 + + + + + + +
30 29,5 30,5 + + + +
32 31,5 32,5 + + + +
35 34,5 35,5 + + + +
40 39,5 40,5 + + + + + + +

16
45 ,
5 45,5 + + + +
50 + + + +
55 54,25 55 , 75 + + + +
60 59,25 60,75 + + + + + +
65 66,75 + + +
69,25 70,75 + + +
75 74,25 75,75 + + + + +
80 79,25 80,75 + +
85 84,25 85,75 + +
90 90,75 + + +
95 95,75 + +
100 99,25 100,75 + + + +

DIN 6325 Тип 2

Диаметр 1 1. 5 2 2,5 3 4 5 6 8 10 12 14 16 20 25
z2 ≈ 0,08 0,12 0,18 0,25 0,3 0,4 0,5 0,6 0,8 1 1,3 1,3 1,7 2
z1 ≈ 0.15 0,23 0,3 0,4 0,45 0,6 0,75 0,9 1,2 1,5 1,8 2 2,5 3
l1 0,4 0,5 0,6 0,7 0,8 1 1,2 1,5 1,8 2 2,5 2,5 3 4
Длина (мм ) Упак.

Размеры штифта DIN 7

Размеры штифта DIN 7

Эквивалентные стандарты

DIN 7 Размеры для штифтов

д1 м6 р c макс.
0,8 0,8 0,12
1 1 0.15
1,5 1,5 0,23
2 2 0,3
2,5 2,5 0,4 ​​
3 3 0,45
4 4 0,6
5 5 6 6 0,9
8 8 1,2
10 10 1,5
12 12 1,8
д1 л Вт
0.8 3 0,012
0,8 4 0,016
0,8 5 0,020
0,8 6 0,024
0,8 8 0,032
0,8 10 0,040
0. 8 12 0,048
1 3 0,018
1 4 0,025
1 5 0,032
1 6 0,038
1 8 0,050
1 10 0.062
1 12 0,074
1,5 3 0,044
1,5 4 0,058
1,5 5 0,072
1,5 6 0,085
1,5 8 0. 113
1,5 10 0,141
1,5 12 0,168
1,5 14 0,195
1,5 16 0,225
2 4 0,105
2 5 0.130
2 6 0,155
2 8 0,203
2 10 0,253
2 12 0,302
2 14 0,351
2 16 0,405
2 18 0. 521
2 20 0,500
2 24 0,598
2,5 4 0,165
2,5 5 0,204
2,5 6 0,243
2,5 8 0.320
2,5 10 0,397
2,5 12 0,474
2,5 14 0,55
2,5 16 0,627
2,5 18 0,705
2,5 20 0. 782
2,5 24 0,937
3 4 0,245
3 5 0,300
3 6 0,355
3 8 0,466
3 10 0,577
3 12 0.688
3 14 0,799
3 16 0,910
3 18 1,020
3 20 1. 130
3 24 1,350
4 5 0,440
4 6 0.640
4 8 0,840
4 10 1,040
4 12 1.230
4 14 1.440
4 16 1,630
4 18 1,830
4 20 2. 030
4 24 2.430
4 28 2,820
4 32 3.210
4 36 3,60
4 40 4,00
5 6 1,02
5 8 1.33
5 10 1,64
5 12 1,95
5 14 2,26
5 16 2,57
5 18 2,88
5 20 3,80
5 24 3. 91
5 28 4,42
5 32 5,03
5 36 5,65
5 40 6,27
5 45 7,03
5 50 7,80
6 8 1.97
6 10 2,41
6 12 2,85
6 14 3,29
6 16 3,73
6 18 4,17
6 20 4,61
6 24 5. 50
6 28 6,40
6 32 7,30
6 36 8.19
6 40 9.08
6 45 10.20
6 50 11.30
6 60 13.50
8 10 4,37
8 12 5,16
8 14 5,95
8 16 6,74
8 18 7,53
8 20 8,31
8 24 9. 89
8 28 11,50
8 32 13.00
8 36 14,60
8 40 16.20
8 50 20.10
8 60 24.00
8 70 28.00
8 80 32.00
10 12 8,24
10 14 9,47
10 16 10,70
10 18 11,90
10 20 13. 20
10 24 15,60
10 28 18.00
10 32 20,60
10 36 23.10
10 40 25,50
10 45 28.60
10 50 31,70
10 60 37,90
10 70 44. 10
10 80 50,30
10 90 56,50
10 100 62.70
12 14 13,80
12 16 15,60
12 18 17.40
12 20 19.20
12 24 22,80
12 28 26. 40
12 32 30.00
12 36 33,60
12 40 37,20
12 45 41,70
12 50 46,20
12 60 55.20
12 70 64.10
12 80 73,00
12 90 82. 10
12 100 91.00

Дюймовые и метрические металлические установочные штифты

Прецизионные установочные штифты и валы дюймовых и метрических размеров

Вкл.США производит инструментальное качество, прецизионные шлифованные валы и установочные штифты из различных материалов, диаметров и длин. Валы из стали и нержавеющей стали предлагаются в нескольких вариантах, включая концевые валы с распилом, концевые валы с фаской или без фаски, валы с канавками, а также односторонние или двусторонние валы редуктора. Диаметры варьируются от 1/32” до 1-1/4” и длины до 60”. Метрические диаметры варьируются от 1 мм до 30 мм при длине до 900 мм.

Наши дюймовые и метрические установочные штифты доступны из нержавеющей стали 303, 416 и легированной стали.Доступны варианты номинальной посадки и посадки с натягом. Диаметры варьируются от 1/32” до 1/2” и от 0,8 мм до 12 мм. Для более длинных стальных установочных штифтов и большего диаметра обратитесь к нашим валам.

Большинство прецизионных валов доступны для отправки в тот же день. Запросите ценовое предложение на прецизионные установочные штифты или валы или свяжитесь с нами, чтобы обсудить нестандартные размеры, изготовленные на заказ.

Штифты и стержни из нержавеющей стали и стали

Наши валы предлагаются в 4 вариантах. Нержавеющая сталь 303 — это немагнитная нержавеющая сталь общего назначения.Он может проявлять небольшой магнетизм в меньших диаметрах или при нагартовке. Мы также предлагаем валы из нержавеющей стали 316, которая обладает лучшей коррозионной стойкостью и идеально подходит для использования в соленой воде или рядом с ней. Валы из нержавеющей стали 17-4PH закалены до RC 40–47 и рекомендуются для применений, где трение может повредить более мягкие материалы вала. Валы из углеродистой стали 12L14 лучше всего подходят для применений, не подверженных коррозии или трению.
Прецизионные установочные штифты от Ondrives.US предлагаются из нержавеющей стали 303, нержавеющей стали 416 и сплавов.

Нержавеющая сталь и стальной вал

Мы предлагаем прецизионные бесцентровые шлифованные валы из широкого спектра материалов, диаметров валов и жестких допусков по диаметру для плотной посадки скольжения в стандартные шарикоподшипники и компоненты.
  • Нержавеющая сталь 303: Нержавеющая сталь 303 представляет собой немагнитную нержавеющую сталь общего назначения. Он может проявлять небольшой магнетизм в меньших диаметрах или при нагартовке.
    • Дюймовые и метрические диаметры: Доступны дюймовые диаметры от 1/32” до 1-1/4” и метрические диаметры от 1 мм до 20 мм.Длина варьируется от 3 дюймов до 60 и от 100 мм до 1000 мм. Доступны концы с фаской 45° и концы с прямым обрезом
    • .0003 Заниженные диаметры:  Наши инкрементные валы 303 имеют концевую фаску под углом 45° и допуски на плотную посадку в шарикоподшипниках ABEC от 3 до 9. Диаметры варьируются от 1/8 дюйма до 1/2 дюйма с шагом 1/8 дюйма, начиная с 1 дюйма и до 36 дюймов.
  • Нержавеющая сталь 316: валы из нержавеющей стали 316 часто используются в морской технике из-за их устойчивости к соленой воде.У нас на складе 316 валов с номинальным диаметром от 1/32” до 3/4” и метрическим диаметром от 1 мм до 10 мм. Оба конца скошены под углом 45°.
  • Номинальные валы 12L14: Наши валы 12L14 изготовлены из прецизионной шлифованной стали и имеют диаметр от 1/32” до 1-1/4” и длину от 3” до 48”. Доступны концы с фаской 45° и концы с прямым обрезом.
  • Номинальные валы 17-4PH: Ondrives. Состояние US 17-4PH 900 валов имеют номинальные диаметры от 1/32” до 1/2” и метрические диаметры от 1 мм до 9 мм.Валы из нержавеющей стали 17-4PH подвергаются дисперсионному твердению примерно до RC40. Оба конца скошены под углом 45°. Эти закаленные валы идеально подходят как для линейных, так и для вращательных применений.

Линейные валы

  • 440C Линейные валы: Точно отшлифованные и имеющие твердость от RC50 до RC55, эти валы из нержавеющей стали идеально подходят для использования с линейными рециркуляционными шариковыми втулками (подшипниками) или для других применений с высоким трением или высоким износом. В настоящее время на складе имеются диаметры ½”, ¾” и 1” и длины 12”, 24” и 36 футов.
  • Линейные валы C1060: Эти стальные валы, идентичные нашим линейным валам 440C, имеют поверхностную твердость от RC60 до RC65
  • Номинальные валы 17-4PH: Ondrives. Состояние US 17-4PH 900 валов имеют номинальные диаметры от 1/32” до 1/2” и метрические диаметры от 1 мм до 9 мм. Валы из нержавеющей стали 17-4PH подвергаются дисперсионному твердению примерно до RC40. Оба конца скошены под углом 45°. Эти закаленные валы идеально подходят как для линейных, так и для вращательных применений.

Валы с пазами

Мы производим уникальный ассортимент валов с канавками диаметром от ¼ до 1 дюйма и длиной от 3 до 12 дюймов. Идеально подходит для прототипов, канавки предназначены для стандартных стопорных колец. Две канавки на одном конце вала расположены так, чтобы соответствовать ширине популярных шарикоподшипников. Другой конец вала имеет 4 или 5 канавок, поэтому пользователь может устанавливать компоненты в различных положениях. Для каждого диаметра вала имеется упаковка из 6 стопорных колец и 6 прокладок.

Валы коробки передач

Некоторые редукторы Ondrives.US имеют полые входные или выходные отверстия. Мы предлагаем базовый выбор односторонних или двусторонних стальных валов для сборки этих редукторов. Все валы редуктора поставляются со шпонками и стопорными кольцами. Изготовлены из коррозионностойкой нержавеющей стали диаметром от 6 мм до 25 мм и длиной от 25 мм до 70 мм.

Прецизионные установочные штифты

Наши установочные штифты изготавливаются из нержавеющей стали серий 303 и 416 или из легированной стали.Мы предлагаем дюймовые и метрические дюбели длиной от 3/32 дюйма до 2 дюймов и от 4 мм до 100 мм. Диаметры наших прецизионных стальных установочных штифтов варьируются в зависимости от номинальной посадки и посадки с натягом.

Преимущество Ondrives.US: лучшее качество для всех ваших потребностей в валах и установочных штифтах

  • Прецизионная шлифовка с допуском диаметра -0,0002 дюйма
  • Прямолинейность в пределах 0,0003 дюйма/дюйм для валов диаметром 1/8”, 3/16” и 1/4”
  • Прямолинейность в пределах 0,0004 дюйма/дюйм для всех валов большего диаметра
  • Доступные на складе материалы: 303, 316, 416, 440, C1060, 17-4 PH, 12L14, сплав
  • Дюймовые и метрические размеры
  • Диаметры от 1/32” до 1-1/4”
  • Длина до 60 дюймов в наличии
  • Доступны специальные диаметры, длины и материалы
  • Нестандартные валы и шпонки на заказ.
  • Настройка: канавки, шейки, плоские поверхности, просверленные отверстия, резьба, резьбовые отверстия, фаски, специальные материалы, диаметры или длины

Свяжитесь с Ondrives.

US для прецизионных штифтов и валов Наши прецизионные установочные штифты и валы предлагаются в различных вариантах материалов и размеров. Пожалуйста, свяжитесь с нашими инженерами по применению, чтобы обсудить ваши конкретные потребности в вале и установочном штифте.

Штифты Powertec из закаленной стали — точная форма для точного выравнивания (больше размеров)

  • НАЗНАЧЕНИЕ: Выравнивание петель, соединений, приспособлений или компонентов станка для получения стабильных результатов, обеспечивая при этом структурную целостность ваших заготовок – также идеально подходит для замены штифтов двухъярусных кроватей или деталей стеллажей
  • PREMIUM BUILD: Эти цилиндрические стержни изготовлены из термообработанной конструкции из высококачественного стального сплава и слегка покрыты маслом для оптимальной твердости, коррозионной стойкости и долговечности на протяжении всего срока службы ваших проектов
  • ПРОСТОТА В ИСПОЛЬЗОВАНИИ: штифты из закаленной стали имеют закругленные и скошенные концы, которые плавно вставляются в отверстия для надежной и эффективной посадки – инструменты не требуются
  • СДЕЛАНО ТОЧНО: Отшлифован до нуля. Диапазон допуска точности диаметра 0001”- 0,0005”;

Эти сплошные цилиндрические стержни обычно используются для соединения или выравнивания компонентов машин; но также могут эффективно использоваться в качестве шарниров, петель, калибров-пробок, валов для любого количества применений. При установке они удерживают детали в фиксированном и оптимальном положении. Прямая, точно выполненная конструкция обеспечивает стабильные и высококачественные результаты. Эти штифты универсальны и подходят как для внутреннего, так и для наружного применения.Независимо от того, являетесь ли вы профессионалом или энтузиастом, вы найдете множество применений для этих надежных, точно спроектированных штифтов.

Простой в использовании дизайн

Каждый штифт имеет закругленные скошенные концы (оба конца). Они точно изготовлены в соответствии со стандартами и, в качестве бонуса, слегка покрыты маслом для придания полированного вида, а также помогают обеспечить плавную и бесшовную вставку в отверстие 5/16 дюйма. Это также придает штифту коррозионностойкие свойства и обеспечивает оптимальную защиту от окисления.

Премиум-сборка

Наши прецизионные штифты изготовлены из высококачественной легированной стали (марка SCM440). Они соответствуют размерным стандартам ASME и проходят термообработку (HRC60) для придания твердости и устойчивости к повреждениям.

Обычно используется для

  • Станок в сборе
  • Ремонт двухъярусной кровати
  • Выравнивание панели и крепления
  • Ремонт столов и скамеек
  • Складные лотки
  • Сменные штифты для полок

Технические характеристики

  • (71473) Диаметр 3/8 дюйма, длина 4 дюйма — соответствует стандартам размеров ASME
  • .
  • (71474) Диаметр 1/2 дюйма, длина 3 дюйма. Соответствует стандартам размеров ASME
  • .
  • (71475) Диаметр 1/4″, длина 1-1/2″. Соответствует стандартам размеров ASME
  • .

Добавить комментарий

Ваш адрес email не будет опубликован.
