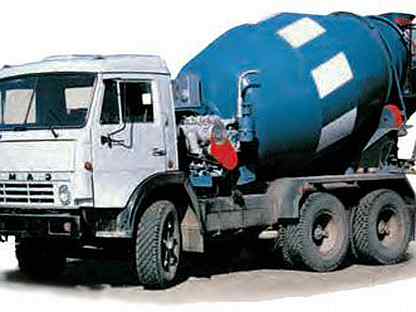

Автобетоносмеситель 5814А7
Автобетоносмеситель 58147A предназначен для доставки готовой бетонной смеси потребителям с сохранением свойств смеси в пути следования и для выгрузки смеси в место укладки или бетонотранспортные средства (автобетононасосы, стационарные бетононасосы и т.д.).Технические особенности:
Привод смесительного барабана осуществляется от автономного двигателя.
Система гидропривода оснащается надёжными гидравлическими компонентами ведущих европейских и отечественных производителей:
- планетарный редуктор с высоким запасом крутящего момента — «ZF»,Германия, «РМР» Италия;
- маслоохладитель со встроенным электровентилятором и масляным фильтром — «AKG Thermotechnik International GmbH&Co.KG», Германия; «Oesse S.r.l.», Италия;
- эластичная муфта — демпфер привода гидронасоса «Centa», Германия;
- гидростатическая трансмиссия ГСТ-90 — «PSM-HYDRAULICS», Россия.
ОПЦИИ:
- Система централизованной смазки опорных роликов. Позволяет снизить затраты и повысить качество и удобство работ при техническом обслуживании автобетоносмесителя.
- Система видеонаблюдения. Обеспечивает удобство и полный контроль над процессом парковки и разгрузки бетонных смесей в стесненном пространстве.
- Пластиковые разгрузочные лотки. Позволяют облегчить труд оператора, снижают травмоопасность при работе.
- Светодиодная подсветка градуированной шкалы водобака.
- Двухстороннее расположение лестницы с площадкой для удобства оператора.
- Трехстороннее месторасположение рычагов управления приводом смесителя — с левой, с правой стороны и с верхней площадки обслуживания.
- Термомат для обогрева водобака от бортовой сети шасси (24В).
- Электронное управление фирмы «BOSCH» (Германия).
- «Зимний» вариант технологического оборудования, обеспечивающее надежную защиту бетонной смеси при низких температурах до — 40 °С.
Технические характеристики
- Модель
Базовое шасси KAMAZ-65115 6х4 Вместимость бака для воды, л 650 Грузоподъемность по бетонной смеси, кг 23900 Мощность привода смесительного оборудования, кВт 45,6 Тип привода от автоном. двигателя - Весовые параметры и нагрузки
Масса технологического оборудования, кг 4070 Полная масса а/м, кг не более 25200 Распределение полной массы, кг на заднюю тележку 19000 на переднюю ось 6200 Снаряженная масса, кг 11465 - Габаритные размеры, мм
Длина, мм 8150 Ширина, мм 2500 Высота, мм 3700 - Скорость передвижения, км/ч
максимальная 60 - Смесительный барабан
Вместимость смесительного барабана по выходу готовой смеси, м3 7 Высота выгрузки, мм 150-2200 Высота загрузки, мм 3700 Геометрический объем смесительного барабана, м3 11,11 Скорость выгрузки, м3/мин 1 при подвижности бетонной смеси, см 5-6 Тип привода смесительного барабана гидромеханический с отбором мощности от автономного двигателя Д-243 или Hatz, Deutz Частота вращения смесительного барабана, об/мин 0-14
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров,
носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.
Как перевозят бетон — характеристики бетоносмесителей
Описание автобетоносмесителей
Как известно, прошли те времена, когда бетон доставляли самосвалами. Теперь для доставки бетонной смеси до объекта используются автобетоносмесители (АБС или миксер). Задача АБС по ГОСТу — исключать возможность попадания в них атмосферных осадков, нарушения однородности, потери цементного раствора, а также обеспечивать предохранение смеси в пути от воздействия ветра и солнечных лучей. Сохранность и однородность бетонной смеси при транспортировке обеспечивается вращением барабана.Внутри барабана находятся спиральные лезвия. При вращении в одном направлении (при загрузке и транспортировке) лезвия загоняют смесь глубже в барабан. Во время движения автобетоносмесителя с бетонной смесью и на временных остановках, вращение барабана в противоположенном направлении категорически запрещено. При вращении в другом направлении (при разгрузке) используется механизм Винт Архимеда, с помощью которого смесь выгружается.
Приготовление бетонной смеси возможно непосредственно в автобетоносмесителе при транспортировке, когда в барабан загружаются цемент, вода и заполнители. В российской практике бетонирования более распространена схема транспортировки готовой бетонной смеси, замешанной на заводе.
Объемы автобетоносмесителей
Наиболее востребованным на российском рынке является АБС КАМАЗ объемом 7 м.куб., за ним идет 9 м.куб. Тройку замыкают маленькие двухосные миксера на базе японских праворульных грузовиков объемом от 2 до 5 м.куб.АБС с объемом бочки 7 м.куб. как правило загружается на 6-6,5 м.куб., а с объемом бочки 9 м.куб. на 8-8,5. Недолив до полного объема связан с рядом факторов:
- Предотвращение проливания подвижного бетона при транспортировке.
- Уменьшение нагрузки на шины, раму, подрамник и ходовой части АБС.
- Чем меньше объем загрузки машины, тем более она проходима по пересеченной местности.
Габариты автобетоносмесителей
АБС 7 м.
куб. на базе КАМАЗ 65115 имеет следующие габаритные размеры:- Длина — 7800 мм.
- Ширина — 2500 мм.
- Высота воронки — 3700 мм.
- Масса без бетона — 12500 кг.
- Масса с нагрузкой в 6 кубов — 27500 кг.
- Вместимость бака для воды — 650 литров.
- Суммарная длина стандартных желобов (1 желоб + 2 удлинителя) — 2500 мм.
- Суммарная длина стандартных желобов (1 желоб + 2 удлинителя + доп. желоб) — 6500 мм.
- Максимальная высота выгрузки — 1700 мм.
- Длина — 8800 мм.
- Ширина — 2500 мм.
- Высота воронки — 3850 мм.
- Масса без бетона — 14500 кг.
- Масса с нагрузкой в 8 кубов — 34500 кг.
-
Вместимость бака для воды — 1000 литров.
- Суммарная длина стандартных желобов (1 желоб + 2 удлинителя) — 2500 мм.
- Суммарная длина стандартных желобов (1 желоб + 2 удлинителя + доп. желоб) — 6500 мм.
- Максимальная высота выгрузки — 1900 мм.
бетономешалка, автобетоносмеситель, технические характеристики, ширина, объем миксера, высота, бетоносмеситель, габариты, бетоновоз, габариты
На шасси грузового многотонного автомобиля часто устанавливают разные приспособления для выполнения работ узкой спецификации. Автобетоносмеситель КамАЗ является представителем специализированной техники, оборудованной вращающимся резервуаром для приготовления, перемешивания, хранения и транспортировки цемента.
Автобетоносмеситель имеет много названий, среди которых:
- автомиксер;
- бетономешалка;
- АБС.
Конструкция и принцип работы
Технологический процесс получения бетона может осуществляться гравитационным или принудительным способом.
Гравитационный способ: емкость в виде груши постоянно вращается, поддерживая смесь в жидком состоянии, препятствует нарушению однородности и расслоению материала, защищает от вредных погодно-климатических факторов и предупреждает потери.
Для загрузки и выгрузки раствора внутри барабана расположены 2-заходные винтовые лопасти, работающие по принципу винта Архимеда. При вращении элементов в одном направлении цемент и вода с разными наполнителями или уже готовый заводской бетон движутся к центру смесителя, при смене движения раствор выталкивается наружу.
Поворотный механизм перемещает лоток на 180° по горизонтали и на 60° по вертикали.
С помощью гидромеханической передачи происходит плавное вращение барабана. Рабочее давление в системе составляет 20-22 МПа.
В принудительном способе барабан не движется, вращаются только внутренние лопасти.
Устройство автомиксера выглядит так:
- шасси;
- дозировочно-промывочный бак;
- смесительный барабан;
- загрузочный бункер;
- разгрузочный бункер;
- складной лоток;
- поворотный механизм;
- органы управления спецоборудованием;
- контрольно-измерительные приборы.
Для удобной подачи бетона на площадку используют:
- желоба;
- трубы, рукава;
- насосы;
- транспортерные ленты с выгрузкой до 14 м.
Телескопическая стрела увеличивает подачу раствора на 60 м.
Виды миксеров и их параметры
АБС подразделяются:
- по объему смесителей;
- типу разгрузки;
- виду привода;
- принципу действия;
- работе двигателя.
Модельный ряд бетономешалок на базе КамАЗа включает около 20 единиц, отличающихся друг от друга мощностью техники, проходимостью, маневренностью, частотой вращения барабанного устройства, продолжительностью перемешивания и размерами.
КамАЗ-581453 — распространенная 3-осная бетономешалка с колесной формулой 6х4. Технические характеристики миксера:
- грузоподъемность — 18900 кг;
- мощность мотора — 320 л. с.;
- емкость бака для воды — 450 л;
- высота загрузки барабана — 3800 мм;
- высота выгрузки — 2200 мм;
- длительность перемешивания — 20 мин.
- габаритные размеры — 8600х2500х3800 мм.
Модификация 58147С на базе КамАЗа-53229 эксплуатируется при температурах окружающей среды от -20 до + 40°С. Весит машина 24 т. Особенности винтовой линии миксера обеспечивают равномерное перемешивание цемента и уменьшают время выгрузки.
Габариты бетономешалки 58147С:
- длина — 9000 мм;
- высота — 2500 мм;
- ширина — 3700 мм.
Скорость вращения смесителя составляет 0-18 об/мин.
Гидромеханический привод работает на базе автономного двигателя.
АБС способен загружать смесь на высоту до 3700 мм, высота выгрузки — 500-2000 мм.
Миксер 69369В на шасси КамАЗа-65115 с колесами 6х4 характеризуется такими техническими параметрами:
- скорость вращения смесителя — 0-14 об/мин;
- объем бака для воды — 600 л;
- загрузка — 3530 мм;
- выгрузка — 0-2 м;
- габаритные размеры — 7500х2500х3500 мм;
- мощность автономной силовой установки Д-144 — 240 л. с.;
- вес перевозимого бетона — не более 10915 кг;
- максимальная транспортная скорость с грузом — 50 км/ч.
Габариты бетономешалки КамАЗ
Модельный ряд автобетономешалок довольно широк. Различаются такие модификации размерами, а также в качестве основы используются разные шасси КамАЗ. АБС имеют разный привод, например, у некоторых моделей он осуществляется напрямую от дизельного двигателя. При выборе бетономешалки важно обращать внимание на диапазон температур, при которых может осуществляться исправная работа, в среднем это -20 — +40. Габариты различных моделей АБС КамАЗ:
- 581453
- Длина – 8,6 м
- Высота – 2,5 м
- Ширина – 3,8 м
- Бак для воды – 450 л
- Смесительный барабан – 14 м³
- ДхВхШ — 9х2,5х3,7 м
- Объем смесительного барабана – 12 м³
- Длина – 7,8 м
- Высота – 2,5 м
- Ширина – 3,7 м
- Вместительность миксера – 10 и 11,6 м³
- Данная модель имеет гидромеханический привод, позволяющий барабану иметь независимую скорость вращения.
- Длина – 7,4 м
- Ширина – 3,5 м
- Высота – 2,5 м
- Длина – 8,8 м
- Высота – 2,5 м
- Ширина – 3,8 м
- Объем барабана – 3,8 м³
Сколько кубов бетона в миксере КамАЗа
Вместимость барабана в бетономешалке — 2-15 м³.
Грузовики с емкостью цистерны 5-9 м³ подходят для транспортировки раствора на небольшие строительные участки, с барабанами 10-15 м³ — для крупных объектов.
При расчете количества бетона в миксере учитывают следующее.
Емкость смесителя является заводским параметром, который определяет максимальную загруженность, и не соответствует объему бетона в КамАЗе. Внутри устройства обязательно должно оставаться свободное место для перемешивания.
Поэтому в бетоновоз с геометрическим объемом 8 м³ входит не более 5 м³ смеси. Данный факт обусловлен грузоподъемностью машины и функциональными возможностями шасси.
Работали ли Вы с автобетоносмесителем КамАЗ? Считаете ли данную технику надежной?
АБС СБ-172-1 Камаз 55111 — Автобетоносмеситель
Код модели: 3335
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
| Двигатель Камаз 740.70 | |
|---|---|
| Тип двигателя | Дизельный с турбонаддувом |
| Количество и расположение цилиндров | V-8 |
| Рабочий объём цилиндров, см3 | 11760 |
| Степень сжатия | 16,8 |
| Максимальная мощность, кВт | 240 (330 л. с.) |
| Максимальный крутящий момент, Н*м | 1373 |
| Топливо | Дизельное |
| Основные характеристики | |
|---|---|
Колесная формула | 6×4 |
| Тип автобетоносмесителя | СБ-172-1 |
| Геометрический объем смесительного барабана, м3 | 10 |
| Частота вращения смесительного барабана, об./мин. | 0 — 18 |
| Полная масса автомобиля, кг | 22 200 |
Продолжительность перемешивания, мин | 15 — 20 |
Вместимость бака для воды, л | 450 |
| Тип привода смесительного барабана | гидромеханический от автономного двигателя |
Габаритные размеры, м | 7,6 х 2,5 х 3,6 |
Автобетоносмеситель СБ-172-1, установленный на шасси Камаз 55111, предназначен для доставки готовой бетонной смеси с сохранением свойств продукции во время следования до объекта назначения.
Кроме того АБС может использоваться приготовления бетонной смеси в пути следования или по прибытии на объект. Температурный режим эксплуатации — от –30 до +40 °С. Надежен при эксплуатации как равнине, так и в горных условиях.
Автобетоносмеситель СБ-172-1 имеет гидромеханический привод смесительного барабана от автономного двигателя. Конструкция смесительного барабана унифицирована с конструкцией европейских фирм, благодаря чему данная модель полностью соответствует европейским стандартам.
