В настоящее время наиболее распространены 3 вида многопустотных перекрытий, отличающихся не только названием, но и способом изготовления, а также геометрическими размерами:
- ПК — типовые,
- ПБ; ППС – стендового формования,
- 1,6ПБ; ПНО; ПБО — облегченные.
В этой статье рассмотрим, какие геометрические размеры имеют каждый из этих видов, а также диаметр и расположение отверстий.
Размеры плит ПК
Это наиболее часто встречающиеся панели, которые производятся в металлоформах, с сеточным (длиной до 4,2) либо преднапряженным (свыше 4,5) армированием. Маркировка изделий содержит геометрические габариты по длине и ширине, а также нагрузку и иногда метод армирования. Например, ПК 51-18-8. Длина 5,1, ширина 1,8, нагрузка 800 кгс/м2.
Стандартная ширина панелей может быть 1; 1,2; 1,5 и 1,8. Чаще всего встречаются плиты 12 и 15 дм. Обычно, ими можно набрать любую необходимую ширину проема.
Длина, как правило, варьируется в пределах от 1,8 до 7,2 метра, но встречаются панели и до 9 метров. Фактическая длина всегда меньше номинальной, т.е. указанной в маркировке, на 2 см. Это необходимо учитывать при расчете опирания плиты на стену. Предельное отклонение – 8 мм для длины до 4 метров и 10 мм — для более длинных изделий.
Обычно выпускаются панели с отверстиями диаметром 159 мм. В терминах ГоСТа это плита 1ПК. Расстояние между отверстиями составляет 185 мм от центра до центра пустот. Надо понимать, что это цифры, заложенные ГоСТом, фактические размеры конкретных производителей могут отличаться от заявленных.
Размеры плит перекрытий ПБ
Эти панели производятся по сравнительно новой технологии формования на стендах без использования форм. Основной особенностью является использование преднапряженного армирования вне зависимости от длины, а также марка бетона М-400 и выше. Расшифровка маркировка аналогична ПК.
Ширина зависит от установленного стенда, как правило, это 1,2 метра, но бывают дорожки и другой ширины. Просто 12 дм наиболее удобна для заполнения среднестатистического проема.
Длина очень вариативна и может быть от 1,8 до 12 в зависимости от получаемой нагрузки и высоты плиты. Как правило, типовую нагрузку 800 кгс/м2 для высоты 220 мм по этой технологии можно получить до длины в 9,6 метров. Дальше, либо падает несущая способность, либо увеличивается толщина панелей.
Диаметр, форма отверстий, а также расстояние между ними определяется изготовителем оборудования и проектом. Для каждого завода эти параметры индивидуальны. Обычно круглые отверстия имеют несколько меньший диаметр, например 150 мм, чтобы обеспечить прочность при давлении вышележащей стены по торцам без использования дополнительного армирования.
Если стандартные пустотные перекрытия имеют толщину от 220 мм и больше, то облегченные плиты перекрытия рассчитаны на высоту 16 см, что накладывает определенные ограничения на длину этих изделий.
По стандартной технологии изготовления (с помощью форм) на Рязанском заводе №2 выпускаются панели ПНО длиной до 6,3 метра при ширинах 10, 12 и 15 дм.
По технологии стендового формования — облегченные 1,6ПБ и ПБО, без падения несущей способности могут быть до 7,6 метра. Диаметр отверстий, естественно, меньше, и отличается у разных производителей. Так, например, на Воскресенском заводе ЖБКиИ он составляет 102 мм.
Плиты перекрытия для частного дома. Размеры и правила монтажа?
Плиты перекрытия (ПП) пустотные из железобетона являются наиболее распространенным элементом междуэтажных горизонтальных конструкций. Они отделяют цокольный (подвальный) этаж от первого и, в случае многоэтажного строительства, каждый последующий этаж от нижележащего. Железобетонные конструкции используют в капитальных строениях по причине значительного веса перекрытий и необходимости установки плиты на опорную часть длиной не менее 90 мм. Это возможно при толщине стен не менее 200-250 мм.
Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.
Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.
Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.
Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.
Опорные части ПП
Требования к плитам перекрытия
Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.
Ребристые плиты перекрытия
Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов. Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

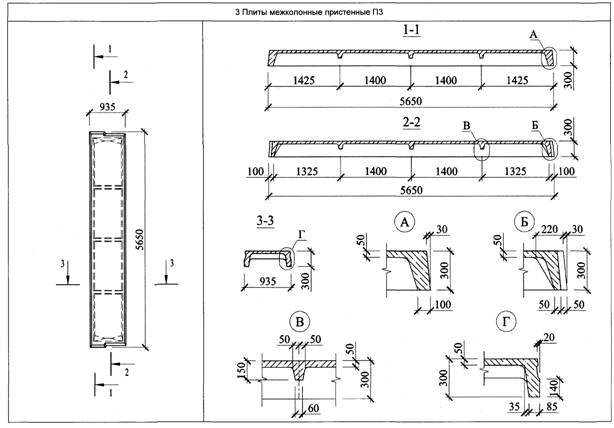

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.
Установка плит перекрытия
Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта.
После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.
После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона – читайте статью.
какая толщина плиты в строительном проекте? минимальная толщина плиты?
Содержимое
Плита представляет собой плоскую секцию, перпендикулярную силе тяжести. Секция плиты помогает передать состояние нагрузки от различных сил на балку, а через нее она будет передаваться на колонны и, наконец, на секцию фундамента. В зависимости от конструктивных соображений здания меняется толщина сечения плиты. Для базового здания первого этажа или строительных конструкций G+1 плита принимается толщиной 5 дюймов с минимумом бетона марки М20 и стали марки Fe415.
Толщина плиты |
Существует два типа плит, которые описаны ниже
- Односторонняя плита
- Двусторонняя плита
Односторонняя плита — это сечение, которое обычно используется, если отношение большего пролета к меньшему больше или равно 2 коэффициенту. При этом распределение нагрузки будет в одном направлении, а секция плиты опирается на две противоположные стороны.
| Одностороннее поперечное сечение плиты |
Двусторонняя плита – это сечение, которое обычно используется, если отношение большего пролета к меньшему меньше 2-кратного коэффициента.
В этом случае плита поддерживается со всех четырех сторон, распределение нагрузки будет происходить во всех направлениях одинаково.
| Двустороннее поперечное сечение плиты |
Какая толщина перекрытия в здании для разных этажей?
Толщина плиты строительной конструкции зависит от различных факторов, таких как количество этажей, общая нагрузка, тип опоры, марка бетона, длина пролета и т. д.,
После различной толщины плиты мы рассмотрим по стандартам. Пожалуйста, используйте эти значения только в образовательных целях для четкого понимания концепций проектирования перекрытий.
Минимальная толщина обычно считается равной четырем номинальным размерам крупных заполнителей. Например, если мы возьмем максимальный размер крупного заполнителя 20 мм, тогда мы должны взять минимум 4X20 = 80 мм в соответствии с положениями кодекса IS.
Примечание: Толщина плит варьируется в зависимости от особенностей конструкции здания.
С. № | Количество этажей | Высота здания в метрах | Толщина плиты |
1 | Земля | 3 м | 100 мм |
2 | Г+1 | 6м | 125 мм |
3 | Г+2 | 9м | 125 мм |
4 | Г+3 | 12 м | 150 мм |
5 | Г+4 | 15м | 150 мм |
6 | Г+5 | 18 м | 150 мм |
7 | Г+6 | 21м | 180 мм |
8 | Г+7 | 24 м | 180 мм |
9 | Г+8 | 27м | Зависит от различных факторов |
10 | Г+9 | 30м | Зависит от различных факторов |
Толщина плиты для различных этажей здания объясняется на канале YouTube с подробным объяснением, нажмите здесь, чтобы увидеть.
Итак, поясняемые концепции относятся к толщине перекрытий для различных этажей от цокольного этажа до проектов зданий G+9. Для одноэтажного здания высотой 3 м минимальная толщина перекрытия составляет 100 мм, для двухэтажного здания высотой 6 м минимальная толщина составляет 125 мм, для трехэтажного здания высотой 9 м минимальная толщина составляет 125 мм, для четырех, пяти, шестиэтажное здание высотой 12 м, 15 м, 18 м минимальная толщина перекрытия в здании составляет 150 мм, для семи и восьмиэтажного здания высотой 21 м и 24 м минимальная толщина принимается равной 180 мм, а для остальных этажей толщина будет изменяется в зависимости от различных соображений конструкции здания.
Размеры колонн для разных этажей описаны в моем предыдущем посте, нажмите здесь, чтобы прочитать.
Размеры балок для разных этажей описаны в моем предыдущем посте, пожалуйста, нажмите здесь, чтобы прочитать.
Пожалуйста, следите за моим каналом YouTube, чтобы узнать больше тем и концепций, связанных с гражданским строительством. Если у вас есть какие-либо вопросы о толщине плиты для различных этажей в здании, не стесняйтесь обращаться к нам на странице контактов.
Спасибо.
Ваш шраван.
Добрый день.
Связанный пост
Полное руководство по толщине бетонных плит для жилых проектов
Бетон является одной из самых прочных и износостойких поверхностей и обеспечивает прочную основу для целого ряда строительных проектов. Независимо от того, прокладываете ли вы подъездную дорожку, устанавливаете автомобильный подъемник или строите садовый сарай, вы, вероятно, рассматриваете возможность использования бетона для фундамента.
Как вы, возможно, уже знаете, вам нужно тщательно продумать толщину бетона, который вы укладываете, так как для некоторых проектов требуется более толстый бетон, чем для других. Поэтому мы составили это полезное руководство по толщине бетона, чтобы помочь вам выбрать правильную толщину бетона для вашего жилого проекта. Начнем с определения минимальной толщины бетонной плиты.
Какой толщины должна быть бетонная плита?
Для жилых помещений бетонная плита должна иметь толщину не менее четырех дюймов, чтобы соответствовать строительным нормам. Дополнительные два дюйма рекомендуются, если ваш бетон будет регулярно получать тяжелые грузы, такие как дома на колесах или мусоровозы.
Но в целом бетона толщиной 4-6 дюймов должно быть достаточно для большинства жилых проектов. Бетонная смесь также должна соответствовать требованиям прочности на сжатие, которые обычно составляют 3000 фунтов на квадратный дюйм.
Более того, большинство бетонных оснований жилых домов следует уплотнять поверх толстого основания из гравия или камня, глубина которого должна составлять от 4 до 8 дюймов.
Некоторые домовладельцы предпочитают добавлять арматуру в свой бетон, чтобы еще больше укрепить его, но это не является абсолютно необходимым.
Давайте рассмотрим рекомендации по толщине бетона для различных типов проектов по благоустройству дома.
1. Толщина бетона для подъездной дорожки
При заливке надлежащего основания и укладке профессионалом бетонная подъездная дорожка является наиболее прочным и долговечным вариантом, доступным домовладельцам. Он также требует ограниченного обслуживания и является экономичным вариантом в долгосрочной перспективе. Если ваша подъездная дорожка точно описывается как «общего пользования» и требуется в основном для вашего семейного автомобиля, стандартной регулярной бетонной смеси толщиной четыре дюйма должно быть более чем достаточно.
Однако, если ваша подъездная дорожка должна выдерживать дополнительный вес самосвалов, вилочных погрузчиков, строительных машин или жилых автофургонов, вам нужно выбрать толщину на пару дюймов больше.
В то время как случайный HGV может поддерживаться на подъездной дорожке толщиной четыре дюйма, вам нужно выбрать более толстое бетонное основание, если вы размещаете тяжелый автомобиль на своем подъезде в течение любого периода времени.
2. Толщина бетона для автомобильного подъемника
Если вы планируете установить автомобильный подъемник на своем участке, вам необходимо убедиться, что бетон имеет достаточную толщину, чтобы выдержать его вес, что указано в таблице ниже:
Lift Specifications | Minimum Concrete Thickness |
|---|---|
8,500 lbs – 10,000 lbs | 4 inches |
11,000 lbs – 15,000 фунты | 6 дюймов |
Автомобильные подъемники должны устанавливаться на железобетон не менее 3000 фунтов на квадратный дюйм.
Лучше всего поговорить с вашим установщиком о точных требованиях к выбранному вами автомобильному подъемнику, поскольку они могут немного отличаться в зависимости от модели и ее веса.
3. Толщина бетона для бетонных плит патио
Согласно большинству строительных норм требуется, чтобы бетонные плиты патио укладывались минимальной толщиной 3,5 дюйма с прочностью на сжатие 3000 фунтов на квадратный дюйм. Учитывая, что отраслевой стандарт для жилой недвижимости составляет четыре дюйма, было бы неплохо заложить в бюджет эти дополнительные 0,5 дюйма для обеспечения дополнительной поддержки. Поскольку большинство плит патио используются для размещения садовой мебели и не выдерживают большого веса, вам не нужно слишком беспокоиться об их укреплении или толщине более четырех дюймов.
Однако, если вы планируете установить джакузи или построить постоянную беседку, вы можете выбрать более толстое бетонное основание, учитывая дополнительный вес, который оно будет вынуждено выдерживать.
(Статья по теме: Руководство по стоимости и стоимости бетонных патио)
4. Толщина бетона для гаража
Когда вы готовите бетонную плиту для своего гаража, вам нужно будет уложить ее толщиной не менее шести дюймов. Для подавляющего большинства домовладельцев шесть дюймов будут достаточно толстыми, чтобы выдерживать регулярное повседневное использование. Его также должно быть достаточно, чтобы поддерживать припаркованный автомобиль и любые другие инструменты и оборудование, которые вы храните в своем гараже.
Как упоминалось выше, если вы планируете, например, хранить в гараже тяжелую строительную технику или дом на колесах, вам лучше увеличить толщину бетонного основания на дюйм или два, чтобы оно могло выдержать дополнительный вес.
5. Толщина бетона для сарая
Бетонная плита является идеальным основанием для садового сарая, за ней легко ухаживать. Так же, как и подъездная дорога к жилому дому, бетона толщиной четыре дюйма должно быть достаточно для размещения типичного садового сарая.
Таким образом, толщина вашего бетона во многом будет зависеть от его предполагаемого назначения. Подводя итоги, мы составили следующую таблицу:
Type of concrete slab | Minimum Thickness |
|---|---|
Driveway (standard use) | 4 inches |
Driveway (to | 6 дюймов |
Автомобильный подъемник (до 10 000 фунтов) | 4 дюйма | 6 inches |
Patio | 3. |
Garage | 6 inches |
Сарай | 4 дюйма |
5 – 4 inchesКак правило, всегда лучше заливать более толстый бетон, чем заливать бетон, который не подходит для работы! Последнее, что вы хотите, это чтобы ваш бетон треснул и рассыпался под слишком большим весом.
Сколько стоит бетонная плита?
По данным Home Advisor, средняя стоимость установки бетонной плиты составляет 5400 долларов.
Но, конечно же, на цену, которую вы заплатите за бетонную плиту, влияет множество факторов, и толщина является одним из самых значимых. В таблице ниже вы можете увидеть среднюю стоимость установки бетонной плиты по толщине, чтобы вы могли получить представление о том, чего ожидать:
Толщина | Cost with labor | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 inches | $4.55 per square ft. | ||||||||||||||||||||||
4 inches | $5. | ||||||||||||||||||||||
5 дюймов | $ 5,80 за квадратный фут.0579 8 дюймов | 7 долларов США за квадратный фут. о рассмотрении вашего бюджета для проекта. В то же время на стоимость вашего проекта будет влиять тип бетона, который вы укладываете, и мы представляем некоторые из ваших вариантов в следующем разделе. Какие существуют виды бетона?Прежде чем приступить к проекту, вам необходимо рассмотреть различные типы бетона, которые вам доступны, и то, для чего они лучше всего подходят. For residential projects, the following types of concrete are typically used:
Естественно, очень важно, чтобы вы работали с бетоном соответствующей прочности, и выбор неправильного типа может поставить под угрозу весь проект. Часто задаваемые вопросы (FAQ)Как получить бетон по лучшей цене? Для проектов профессионального подрядчика я рекомендую получать предложения через сеть HomeAdvisor. Обычно вы обнаружите, что их подрядчики более конкурентоспособны по цене и пунктуальны, чем другие. Это беспроигрышный вариант для домовладельцев! Отправьте запрос на бесплатную оценку здесь. Цены на настоящий бетонный раствор у поставщиков обычно немного отличаются, если только вы не заказываете большой объем (например, более 100 кубических ярдов). Обратите внимание, что некоторые поставщики бетона могут указывать низкую цену, но затем взимать дополнительные сборы. Какая минимальная толщина бетона мне может сойти с рук? Для жилых проектов абсолютная минимальная толщина бетона, которую вы должны учитывать, составляет 3,5 дюйма, но на самом деле вам следует выбрать четыре дюйма, чтобы быть в безопасности. Как усилить бетонную плиту? Армирование бетонной плиты — разумный шаг, потому что это увеличивает ее прочность и долговечность. Вы можете уложить стальную проволоку внутри бетонного основания, чтобы укрепить его или добавить дополнительную глубину по краям. Это делает основание более прочным и снижает риск растрескивания бетона. Можно ли заливать новый бетон поверх старого бетона? Да, вы можете заливать новый бетон поверх старого бетона. Однако перед укладкой нового бетона вам нужно будет исправить все трещины или морозные пучения, иначе та же проблема сохранится. Может ли бетон быть слишком толстым? Бетон толще, чем необходимо, определенно лучше, чем слишком тонкий бетон, который не подходит для этой цели! Основная причина, по которой следует закладывать оптимальное количество бетона, связана с его стоимостью. |
35 per square ft.
подъездные пути
Мы завершаем эту статью, отвечая на некоторые часто задаваемые вопросы о толщине бетона, которые помогут вам выбрать идеальное бетонное основание для вашего будущего проекта.
