Винты по DIN 84 и ГОСТ 1491. Сравнение нормируемых технических характеристик

Винты входят в число самых востребованных крепежных элементов. Наиболее широко применяются эти метизы в автомобилестроении, машиностроительной отрасли и прочих важных областях промышленного производства. Терминологию в сфере крепежа устанавливают положения ГОСТа 27017-86. Винт им определяется, как изделие, служащее для фиксации либо скрепления, и представляющее собой цилиндрический стержень с витками резьбы. На его другом конце имеется конструктивный элемент, посредством которого осуществляется передача момента вращающей силы. Таковым может быть шлиц на торце ножки/стержня, если головка конструкцией не предусмотрена, плоская круглая шляпка с боковым рифлением, либо всем привычная головка с углублением под отвертку. Рассматриваемые стандарты – и российский ГОСТ 1491-80, и немецкий DІN 84– нормируют производство винтов со шляпкой цилиндрической формы, в которой проделан прямой шлиц.

Исполнение

Отечественным нормативным документом утверждено одно исполнение данных крепежных деталей.


Исполнение винтов по нормам ГОСТ 1491-80

Немецкий стандарт DІN 84 устанавливает два допустимых варианта изготовления винтов со шляпкой цилиндрической конфигурации.


Отличие требований к конструкции данных крепежных элементов, произведенных в соответствии с положениями рассматриваемых нормативных документов, проявляется в первом исполнении по стандарту DІN 84 – здесь резьба накатана по всей длине стержня. Что же касается ГОСТа 1491-80, то чертеж предусматривает нанесение резьбовых витков лишь на определенном участке стержня, а его оставшийся отрезок до перехода в головку гладкий. Собственно, такой вариант изготовления утверждает второе исполнение по немецкому стандарту.

Но отличия и здесь все-таки имеются. Так, нормы DІN 84 требуют, чтобы кромки головки были слажены либо скруглены. В результате ее поперечное сечение непрямоугольное, даже если не принимать во внимание шлицевое углубление

Размеры

Прежде всего следует отметить в этом плане более широкий ряд размеров метрической резьбы по ГОСТу 1491-80. Это относится не только к количеству номенклатурных позиций данной характеристики, но и к ее диапазону предельных значений – минимального и максимального. Данный фактор расширяет сферу применения метизов, произведенных по нормам отечественного стандарта по сравнению с зарубежным.

Размеры винтов по ГОСТу 1491-80

Размеры рабочих параметров винтов со шляпкой цилиндрической конфигурации, отображенные на чертеже исполнения, утвержденном ГОСТом 1491-80, представлены в табличной форме. Единица измерения здесь и далее –миллиметры.

Ном. диаметр резьбы (обозначение d)

20,0

18,0

16,0

14,0

12,0

10,0

8,0

6,0

5,0

Длина резьбовой накатки (b)

*

46,0

42,0

38,0

34,0

30,0

26,0

22,0

18,0

16,0

**

70,0

64,0

58,0

52,0

46,0

40,0

34,0

28,0

25,0

Высота шляпки (параметр k)

11,0

10,0

9,0

8,0

7,0

6,0

5,0

3,9

3,3

Диаметр шляпки (обозначение D)

30,0

27,0

24,0

21,0

18,0

16,0

13,0

10,0

8,5

Шаг витков резьбы

@

1,5

1,25

1,0

       ——

@@

2,5

2,0

1,75

1,5

1,25

1,0

0,8

Продолжение таблицы.

Ном. диаметр резьбы (обозначение d)

4,0

3,5

3,0

2,5

2,0

1,6

1,4

1,2

1,0

Длина резьбовой накатки (b)

*

14,0

13,0

12,0

11,0

10,0

9,0

8,0

**

22,0

20,0

19,0

18,0

16,0

                   ———

Высота шляпки (параметр k)

2,6

2,4

2,0

1,6

1,3

1,0

0,9

0,8

0,7

Диаметр шляпки (обозначение D)

7,0

6,0

5,5

4,5

3,8

3,0

2,6

2,3

2,0

Шаг витков резьбы

@

                                                     ———

@@

0,7

0,6

0,5

0.

45

0,4

0,35

0,3

0,25

Длина винта (параметр L) изменяется в пределах 2,0, мм ≤L≤120,0 мм. Диаметр гладкого отрезка стержня (d1) должен быть равен одному из следующих диаметров: наружному резьбовому, либо диаметру, сформированному под накатку метрической резьбы.

В таблице приняты такие обозначения:

  • символ «*» – «нормальная»;

  • символы «**» – «удлиненная»;

  • символ «@» – «мелкий»;

  • символы «@@» – «крупный».

Размеры винтов по DІN 84

Размерные характеристики винтов с цилиндрической шляпкой, отображенные на чертежах их исполнений, утвержденных положениями стандарта DІN 84, представлены в таблице.

Диаметр метрической резьбы (параметр d)

M10

M8

M6

M5

M4

M3,5

M3

х, макс.

3,8

3,2

2,5

2,0

1,75

1,5

1,25

w, мин.

2,7

2,2

1,6

1,52

1,06

0,96

0,76

t, мин.

2,4

2,0

1,6

1,3

1,1

1,0

0,85

r, мин

0,4

0,25

0,2

0,1

n

Макс.

2,81

2,31

1,91

1,51

1,2

1,0

Мин.

2,56

2,06

1,66

1,26

1,06

0,86

Номинал

2,5

2,0

1,6

1,2

1,0

0,8

k

Мин.

5,7

4,7

3,6

3,12

2,46

2,26

1,86

Макс.

6,0

5,0

3,9

3,3

2,6

2,4

20

dа, макс.

11,2

9,2

6,8

5,7

4,7

4,1

3,6

dk

Мин.

15,73

12,73

9,78

8,28

6,78

5,82

5,32

Макс

16,0

13.0

10,0

8,5

7,0

6,0

5,5

b, мин

38,0

25,0

а, макс

3,0

2,5

2,0

1,6

1,4

1. 2

1,0

Шаг крупной резьбы

1,5

1,25

1,0

0,8

0,7

0,6

0,5

Продолжение таблицы

Диаметр метрической резьбы (параметр d)

M2,5

M2

M1,8

M1,6

M1,4

M1,2

M1,0

х, мин.

1,1

1,0

0,9

0,75

0,6

w, мин.

0,56

0,36

0,26

0,21

0,16

t, мин.

0,7

0,6

0,5

0,45

0,4

0,3

0,25

r, мин

0,1

n

Макс.

0,8

0,7

0,6

0,5

0,45

Мин.

0,66

0,56

0,46

0,36

0,31

Номинал

0,6

0,5

0,4

0,3

0,25

k

Мин.

1,46

1,16

1,06

0,86

0,76

0,66

0,56

Макс.

1,6

1,3

1,2

1,0

0,9

0,8

0,7

dа, макс.

3,1

2,6

2,2

2,0

1,8

1,6

1,4

dk

Мин.

4,32

3,62

3,22

2,86

2,46

2,16

1,86

Макс

4,5

3,8

3,4

3,0

2,6

2,3

2,0

b, мин

25,0

а, макс

0,9

0,8

0,7

0,6

0,5

Шаг крупной резьбы

0,45

0,4

0,35

0,3

0,25


Номинальная длина винта (на чертежах обозначается литерой «l») изменяется в пределах 2,0 мм≤l≤80,0 мм.


Сравнение размерных характеристик

Анализ представленных выше данных позволяет сформировать итоговую таблицу отличий основных размерных характеристик винтов с цилиндрической шляпкой, изготовленных в соответствии с положениями отечественного и немецкого стандартов. Выглядит она так:

Размерная характеристика

ГОСТ 1491-80

DІN 84

Длина винта общая

2,0≤l≤120,0

2,0≤l≤80,0

Высота шляпки

0,7≤k≤11,0

0,7≤k≤6,0

Диаметр шляпки

2,0≤D≤30,0

2,0≤dk≤16,0

Диаметр метрической резьбовой накатки

M1≤d≤M20

M1≤d≤M10

Материал изготовления

Стандарт DІN 84 устанавливает, что в качестве сырья для изготовления крепежных деталей рассматриваемого типа должен использоваться металл. Это может быть углеродистая сталь, «нержавейка», либо цветные сплавы. Конкретные марки такой сталелитейной продукции в данном нормативном документе не указаны, но в нем содержатся требования к ее механическим свойствам, точнее, к прочностным характеристикам.

  • Сталь углеродистая. Ее прочность должна соответствовать условиям следующих классов: 8.8; 5.8 и 4.8. Поверхность черная после химической или термической обработки.

  • Сталь нержавеющая. В этом случае данный показатель зависит от диаметра метрической резьбы винта. В частности, при для изготовления изделий с d<M2 применяется «нержавейка» А1-50; когда производится винты с d>M1, использовать нужно антикоррозионную сталь А4-70, а также А2-70. Нанесение покрытия не требуется.

  • Цветные металлы. В стандарте DІN 84 указана только латунь – СuZn.Причем право выбора меди по валентности – Сu2 или Сu3 – отдано производителю. Необходимость в формировании защитного слоя тоже отсутствует.

В отечественном ГОСТе 1491-80 материал изготовления винтов вообще не упоминается. Поэтому меткомбинаты ориентируются в этом плане на нормы Госстандарта 1759.4-87. Данный нормативный документ устанавливает химический состав стального сплава в зависимости от требуемой прочности конечной продукции. В таблице приведена информация для каждого класса этой характеристики, а также применяемая термообработка.

Класс прочности винта

Т-ра отпуска, min, С°

Химический состав, определяемый контрольным анализом, %

Металл и его обработка

Сера (S)

Фосфор (Р)

Углерод (С)

max

max

max

min

12. ,3

+340

0,035

0,35

0,15

Сталь углеродистая, содержащая добавки хрома (Сr), марганца (Мn), бора (В), подверженная закалке и последующему отпуску

9.8

+425

0,035

0,55

0.25

Сталь углеродистая, не содержащая добавки, подверженная закалке и последующему отпуску

0,035

0,35

0,15

Сталь углеродистая, содержащая добавки хрома (Сr), марганца (Мn), бора (В), подверженная закалке и последующему отпуску

8. » – допускается использование сплавов, рекомендуемых для производства винтов с прочностью, удовлетворяющей условиям класса 10.9;

  • «1» – на поверхности винтов, подвергаемых в ходе эксплуатации напряжениям на растяжение, и прочностные характеристики которых соответствуют требованиям класса 12.9, не допускается присутствие фосфористого белого налета;

  • «2» – уровень прокаливаемости используемого сплава должен быть достаточным для формирования структуры, содержащей в сердцевине участка с витками резьбы мартенсита в объеме примерно 90%;

  • «3» – маркироваться винт должен подчеркиванием цифр, отображающих соответствие примененного сплава конкретному классу прочности.

  • Заключение

    Отличаются рассматриваемые нормативные документы требованиями к точности производства винтов с цилиндрической шляпкой и плоским шлицем. По нормам ГОСТа 1491-80 она может быть, как повышенной – класс «А», так и нормальной – это уже класс «В». Стандарт DІN 84 требует соответствие размерных характеристик требованиям только класса «А».

    Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

    Винт с полукруглой головкой

    Инструмент и все виды
    крепёжных изделий

    Главная

    Спецификации

    Винты

    Винт барашковый

    Винт мебельный с плоской головкой и внутренним шестигранником

    Винт с полукруглой головкой

    Винт с полусферической головкой

    Винт с полусферической головкой и прессшайбой

    Винт с потайной головкой

    Винт с потайной головкой

    Винт с потайной головкой и внутренним шестигранником

    Винт с увеличенной полукруглой головкой

    Винт с цилиндрической головкой

    Винт с цилиндрической головкой

    Винт с цилиндрической головкой и внутренним шестигранником

    Винт установочный с внутренним шестигранником

    в магазин

    Стандарты DIN ГОСТ 17473-80 ТУ

    Назначение

    Винты с полукруглой головкой применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения

    Материалы

    сталь; нержавеющая сталь: А2, А4

    Покрытие

    без покрытия; гальваническое оцинкование

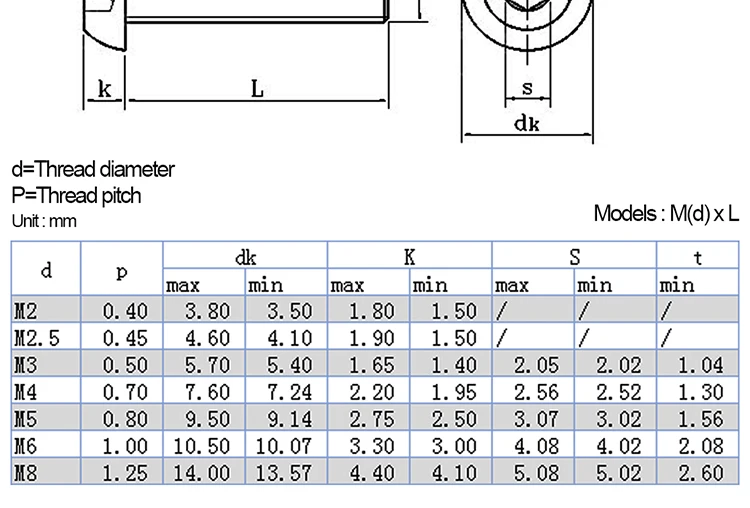

    Конструкция и размеры винтов (мм)

    Номинальный диаметр резьбы   d

    1

    1,2

    1,4

    1,6

    2

    2,5

    3

    3,5

    4

    5

    6

    8

    10

    12

    14

    16

    18

    20

    Шаг резьбы, Ркрупный0,250,250,30,350,40,450,50,60,70,811,251,51,75222,52,5
    мелкий11,251,251,51,51,51,5
    Диаметр головки, D22,32,63,03,84,55,56,07,08,51013161821242730
    Высота головки, k0,70,80,951,11,41,72,12,42,83,54,25,6789,5111214
    Длина резьбы, bудлиненная1618192022252834404652586470
    нормальная89991011121314161822263034384246

    Теоретическая масса винтов

    Длина винта

    Масса 1000 шт. стальных винтов с крупным шагом резьбы кг ≈ при номинальном диаметре резьбы d , мм
    L , мм 1 1,2 1,4 1,6 2 2,5 3 3,5 4 5 6 8 10 12 14 16 18 20

    2

    0,0180,0280,0400,056xxxxxxxxxxxxxx

    2,5

    0,0200,0310,0440,0620,112xxxxxxxxxxxxx

    3

    0,0220,0340,0490,0670,1210,2020,344xxxxxxxxxxx

    3,5

    0,0250,0380,0530,0730,1300,2170,365xxxxxxxxxxx

    4

    0,0270,0410,0580,0790,1390,2320,3870,5270,763xxxxxxxxx

    5

    0,0310,0480,0670,0900,1570,2610,4300,5850,840xxxxxxxxx

    6

    x0,0540,0760,1010,1750,2900,4740,6440,9161,580xxxxxxxx

    7

    x0,0610,0850,1120,1930,3200,5170,7020,9931,7022,643xxxxxxx

    8

    xx0,0940,1230,2110,3490,5600,7611,0691,8242,818xxxxxxx

    9

    xx0,1030,1350,2290,3780,6040,8191,1461,9462,993xxxxxxx

    10

    xx0,1120,1460,2470,4070,6470,8781,2222,0683,167xxxxxxx

    11

    xx0,1210,1570,2650,4370,6900,9361,2992,1913,342xxxxxxx

    12

    xxx0,1680,2830,4660,7340,9951,3752,3133,5167,003xxxxxx

    13

    xxx0,1800,3010,4950,7771,0531,4512,4353,6917,318xxxxxx

    14

    xxx0,1910,3190,5250,8201,1121,5282,5573,8667,634xxxxxx

    16

    xxxx0,3550,5830,9071,2291,6812,8024,2158,264xxxxxx

    18

    xxxx0,3910,6420,9941,3461,8343,0464,5648,89615,19xxxxx

    20

    xxxxx0,7011,0801,4631,9873,2904,9149,52616,19xxxxx

    22

    xxxxx0,7591,1671,5802,1393,5355,26310,15717,1925,02xxxx

    25

    xxxxx0,8471,2971,7562,3693,9015,78711,10418,6827,2039,96xxx

    28

    xxxxxx1,4271,9312,5984,2686,31112,05020,1829,3742,93xxx

    30

    xxxxxx1,5142,0482,7514,5126,66012,68121,1830,8244,9162,77xx

    32

    xxxxxxx2,1669,9044,7567,00913,31122,1732,2646,8965,42xx

    35

    xxxxxxx2,3413,1335,1237,53314,25823,6734,4349,8569,4089,3x

    38

    xxxxxxxx3,3635,4908,05715,20425,1636,6052,8273,3894,2x

    40

    xxxxxxxx3,5165,7348,40715,83526,1638,0554,8076,0397,5129,4

    42

    xxxxxxxxx5,9788,75516,46527,1639,5056,7878,68100,8133,6

    45

    xxxxxxxxx6,3459,28017,41228,6641,6759,7482,66105,8139,8

    48

    xxxxxxxxx6,7119,80318,35830,1543,8462,7186,64110,7146,0

    50

    xxxxxxxxx6,95610,15218,98931,1545,2964,6889,29114,0150,2

    55

    xxxxxxxxxx11,02520,56633,6448,9169,6395,92122,2160,5

    60

    xxxxxxxxxx11,89922,14336,1352,5274,58102,55130,5170,9

    65

    xxxxxxxxxxx23,72038,6356,1479,52109,19138,7181,3

    70

    xxxxxxxxxxx25,29741,1259,7684,47115,81146,9191,7

    75

    xxxxxxxxxxxxx63,3889,42122,44155,2202,1

    80

    xxxxxxxxxxxxx67,0094,35129,07163,4212,4

    85

    xxxxxxxxxxxxx70,6199,30135,70171,6222,8

    90

    xxxxxxxxxxxxxx104,24142,34179,9233,2

    95

    xxxxxxxxxxxxxxx148,96188,1243,0

    100

    xxxxxxxxxxxxxxxx196,4253,9

    110

    xxxxxxxxxxxxxxxx212,8274,7

    120

    xxxxxxxxxxxxxxxxx295,4

    Как определить размер болта, гаек, шпилек, винтов

    Определение размера крепежного изделия часто вызывает сложности. Без необходимых знаний и навыков потребуется много времени, чтобы выбрать подходящий метиз. На первый взгляд достаточно найти показатели толщины, длины и диаметра изделия. Но даже при выборе простых болтов и гаек возникают различные вопросы.

    Главными параметрами, с помощью которых определяется вид и размер крепежного элемента, считаются длина, толщина и диаметр (в некоторых случаях высота).

    Диаметр изделия обозначается буквой “D”, допускается написание как заглавной, так и маленькой (от сокращенного “diameter”). Соответственно, длина — это “lenght”, поэтому для обозначения используется буква “L”. Для толщины применяется понятие “stoutness” — “S”. Если понадобилось указать высоту, то указывается буква “H”, что означает “high”.

    Перейдем к некоторым особенностям, которые встречаются при измерении основных видов метизов.

    Определение размеров болта

    Если болты имеют метрическую резьбу на стержне, то в прилагающейся документации используется формат MDxPxL. Обозначение расшифровывается следующим образом:

    • M — указание метрической резьбы;
    • D — показатель диаметра изделия;
    • P — данные о шаге резьбы (виды отличаются, встречается мелкий, крупный, особо мелкий), при особо крупном значение не добавляется;
    • L — показатель длины метиза.

    Все перечисленные параметры указываются в миллиметрах.

    Для того, чтобы узнать тип и размеры какого-либо болта, потребуется определить его вид. Рекомендуется руководствоваться отечественными стандартами ГОСТ или европейским ISO. Также допускается применение немецкого DIN. После того, как тип будет известен, можно определять размеры.

    Диаметр крепежного элемента определяется с помощью различных инструментов — штангенциркуль, шаблонная линейка, а также микрометр. При этом точность измерений контролируется калибрами типа “ПР-НЕ”. Название приспособления расшифровывается как “проход-непроход”. Первая часть при накручивании на болт не требует прикладывания усилий, вторую деталь невозможно закрутить совсем.

    Для измерения показателя длины также применяется линейка или штангенциркуль. Если потребовалось узнать шаг резьбы, то для крепежного элемента используется специальный инструмент шагомер. При отсутствии нужного приспособления допускается замер расстояния между парой витков с применением штангенциркуля.

    Инструмент подойдет и предоставит точные показатели только в том случае, если измеряется крупный диаметр резьбы. Более правильные параметры получаются в результате проверки нескольких витков вместо двух. Полученный результат необходимо разделить на количество витков, используемых для измерения.

    Если число, полученное в результате проверки, совпадает с каким-либо значением резьбового ряда, то это является справочным значением и искомый шаг присутствует. Если измерение не принесло необходимого результата, то вероятно перед вами дюймовый тип резьбы. В таком случае потребуется дополнительное уточнение для точного определения шага.

    Болты имеют определенные разновидности, которые определяются геометрической формой метиза. Поэтому методы измерения для каждой группы отличается. Различают 2 варианта:

    • с выступающей формой головки;
    • потайной вид головки.

    Для определения длины крепежных элементов с выступающей головкой не требуется задействовать саму головку.

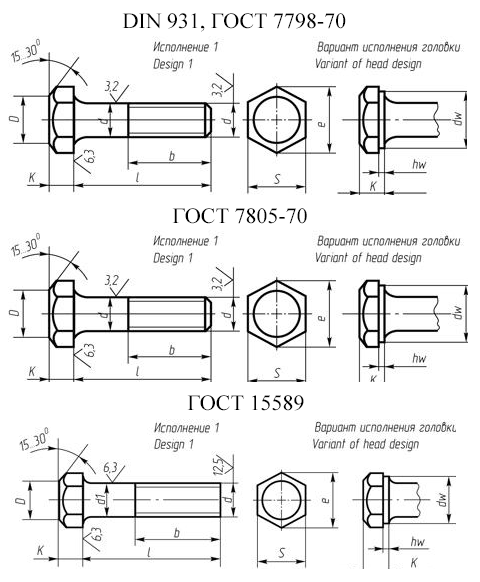

    • метизы с шестигранной головкой, соответствующие нормативам ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
    • варианты с уменьшенными размерами головки и шестью гранями, изготовленные по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
    • крепежные элементы с высокой прочностью ГОСТ 22353-77;
    • высокопрочные метизы с шестью гранями и увеличенным размером под ключ ГОСТ Р 52644-2006;
    • болты, которые имеют шестигранную головку, а также дополнены направляющим подголовком ГОСТ 7811-70, 7795-70, 15590-70;
    • головка метиза уменьшена, имеет 6 граней и применяется для монтажа в отверстия из-под развертки ГОСТ 7817-80;
    • головка является увеличенной, также предусмотрен ус ГОСТ 7801-81;
    • рым-болт, соответствующий отечественному стандарту ГОСТ 4751-73;
    • варианты с полукруглой головкой увеличенных размеров, а также оснащенные квадратным подголовком ГОСТ 7802-81.

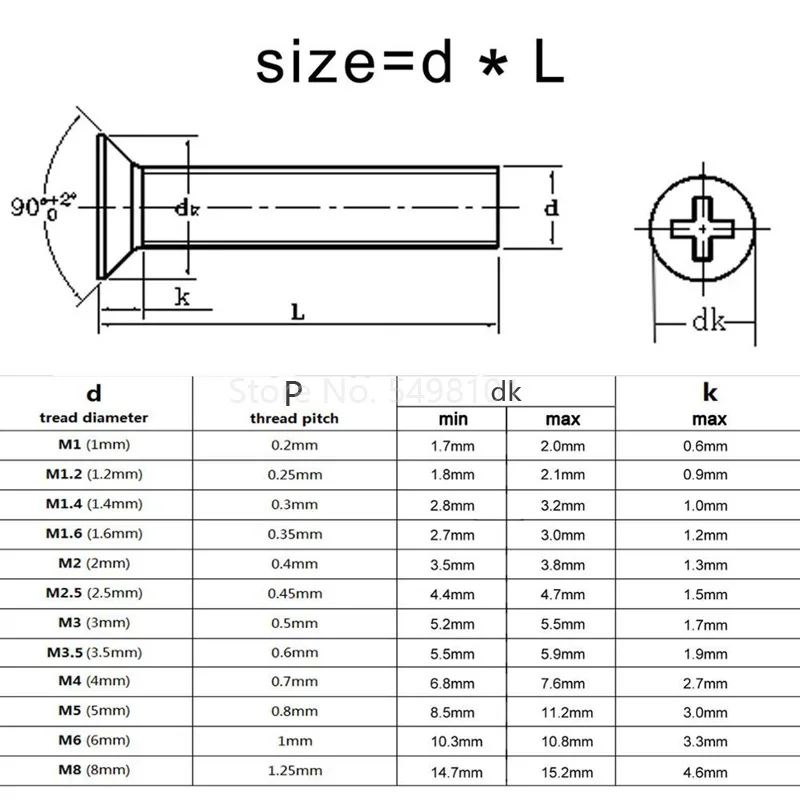

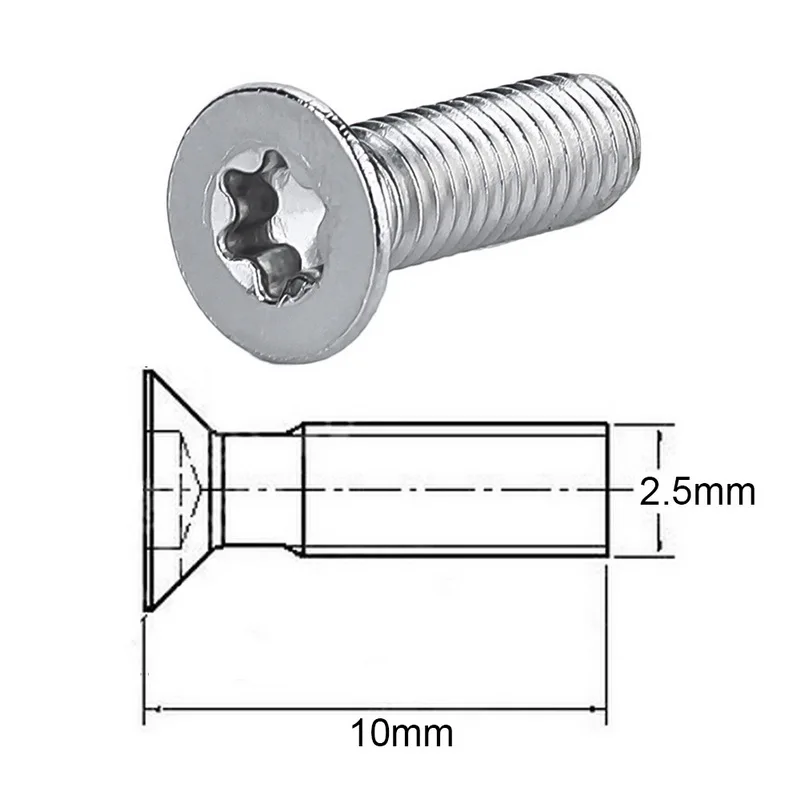

    Если перед вами болт с потайной головкой, то потребуется измерять длину с учетом ее размеров:

    • шинные метизы ГОСТ 7787-81;
    • с потайной головкой, оснащенные усом и соответствующие нормативам ГОСТ 7785-81;

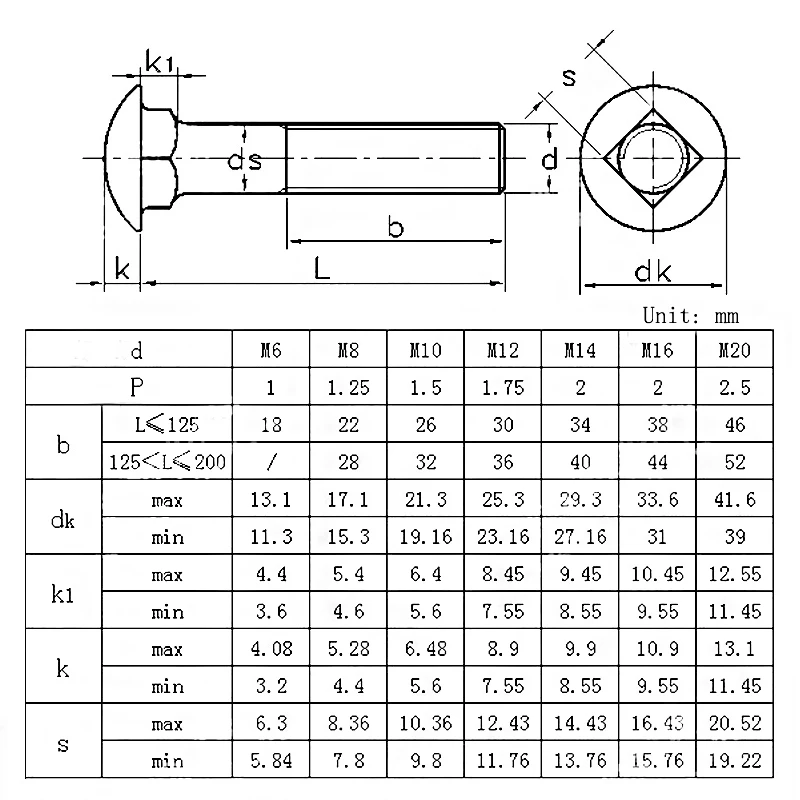

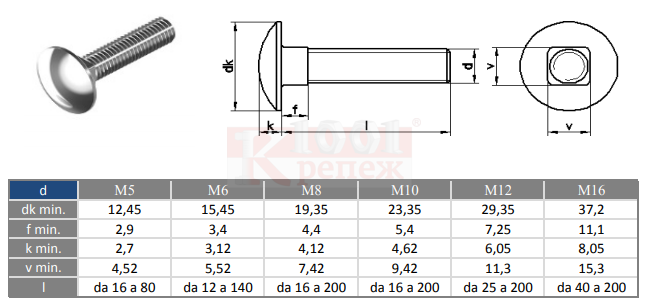

    • стандартный вариант с квадратным подголовком и потайной разновидностью головки ГОСТ 7786-81.

    Для определения вида болта и соответствующего ему стандарта применяется размер головки. Например, “под ключ” для головок с шестью гранями, если болт оснащен цилиндрической головкой, то используется диаметр.

    Как правильно определить размер дюймового болта

    Если рассматривать различную документацию для дюймовых болтов, то встречается аббревиатура для обозначения конструкции в виде D”-NQQQxL. Расшифровывается она следующим образом:

    • D” — показатель диаметра резьбы, которая может быть указана как целое число, а также в формате дроби или номера, если метиз представлен с малым диаметром;
    • N — обозначение, сколько витков находится на одном дюйме;
    • QQQ — встречаются как 3, так и 4 буквы, которые означают дюймовую резьбу;
    • L — показатель длины крепежного элемента, также измеряется в дюймах.

    Если вам потребовалось узнать резьбовой диаметр для дюймового болта, то необходимо полученные показатели разделить на 25,4 мм. Значение в результате соответствует дюймовому. Затем цифры сопоставляются с подходящим в таблице UNC.

    Для точного определения шага резьбы метиза нужно посчитать число витков, расположенных на дюйме крепежного элемента. Облегчить задачу можно с помощью дюймового резьбомера.

    Показатели длины по методу измерения практически не отличаются от метрического варианта. Единственная разница в том, что полученный результат обязательно делится на 25,4 мм. Число также сравнивается, как резьбовой диаметр, с данными в таблице.

    Как узнать размер винта

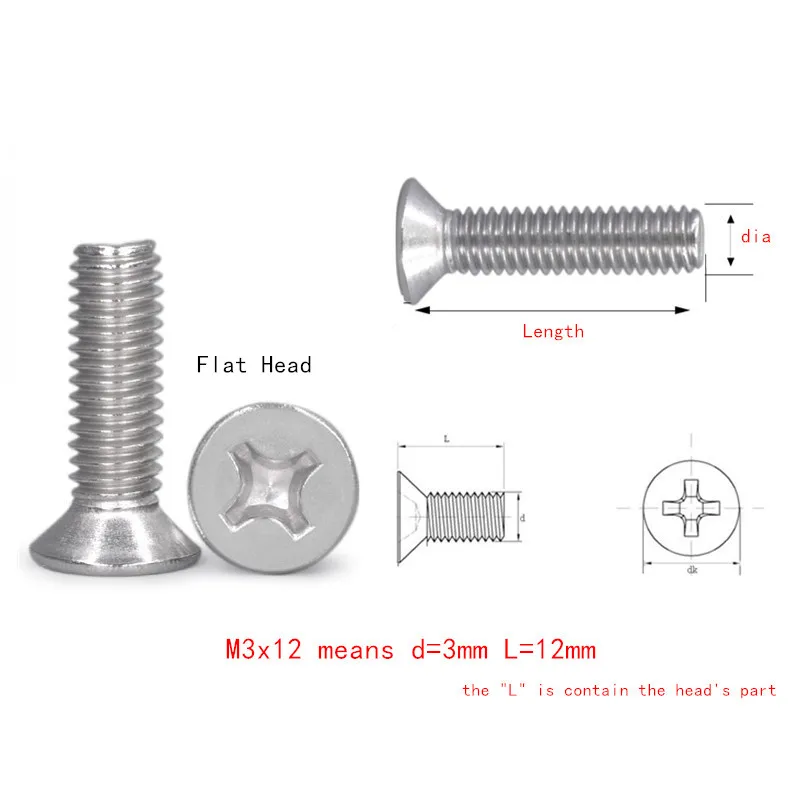

    Винт с метрической резьбой, как и соответствующие болты, имеет аббревиатуру MDxPxL. Расшифровка тоже не отличается от стандартной:

    • M — обозначается показатель метрической резьбы;
    • D — показатель диаметра метиза;
    • P — обозначение резьбы;
    • L — данные о длине крепежного элемента.

    Прежде чем начать измерения, определите, к какому стандарту относится винт, а также ознакомьтесь с разновидностью метиза. Диаметр резьбы конструкции получается соответственно методу, который применяется для измерения болтов.

    Всего насчитывается 4 группы крепежных элементов:

    • которые имеют выступающую головку;
    • полупотайные;
    • потайные;
    • головка у винта отсутствует.

    Для каждого варианта используются соответствующие отечественные стандарты:

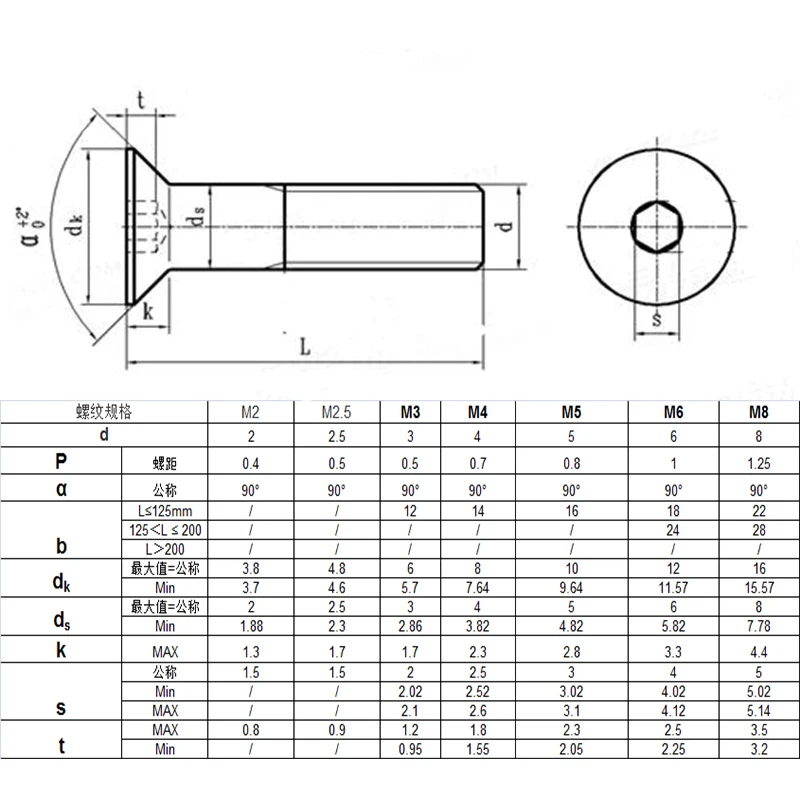

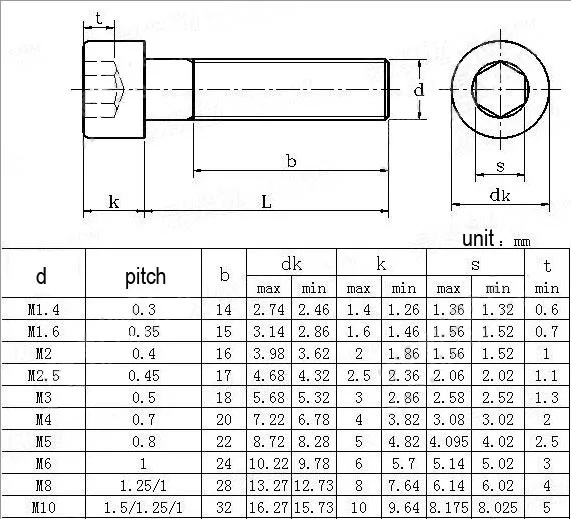

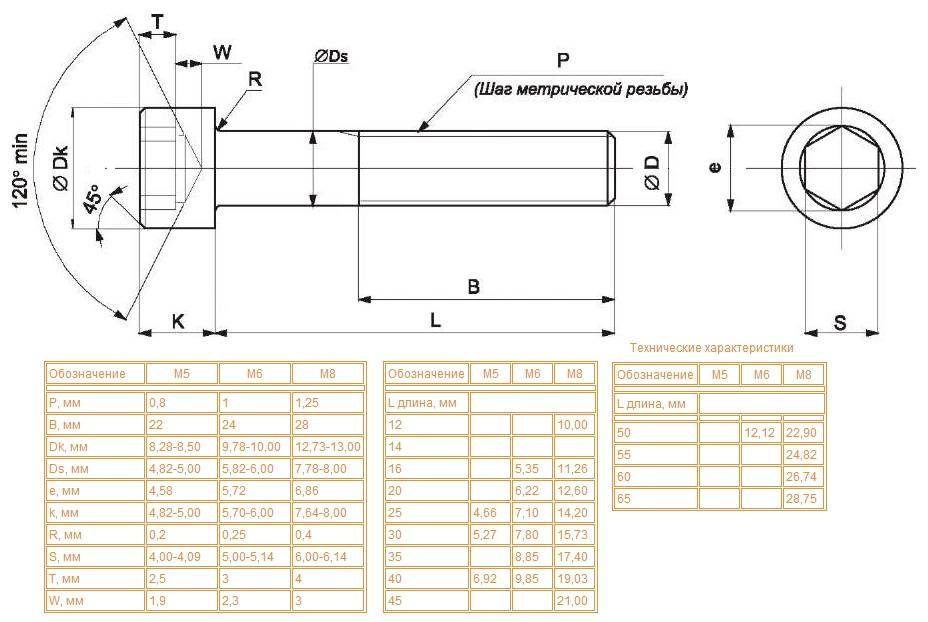

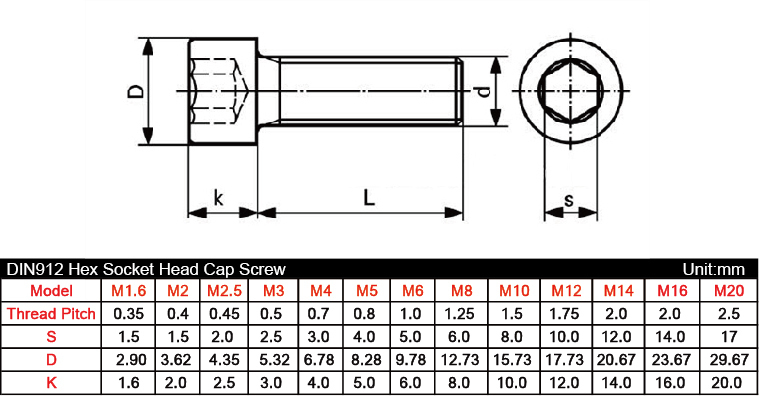

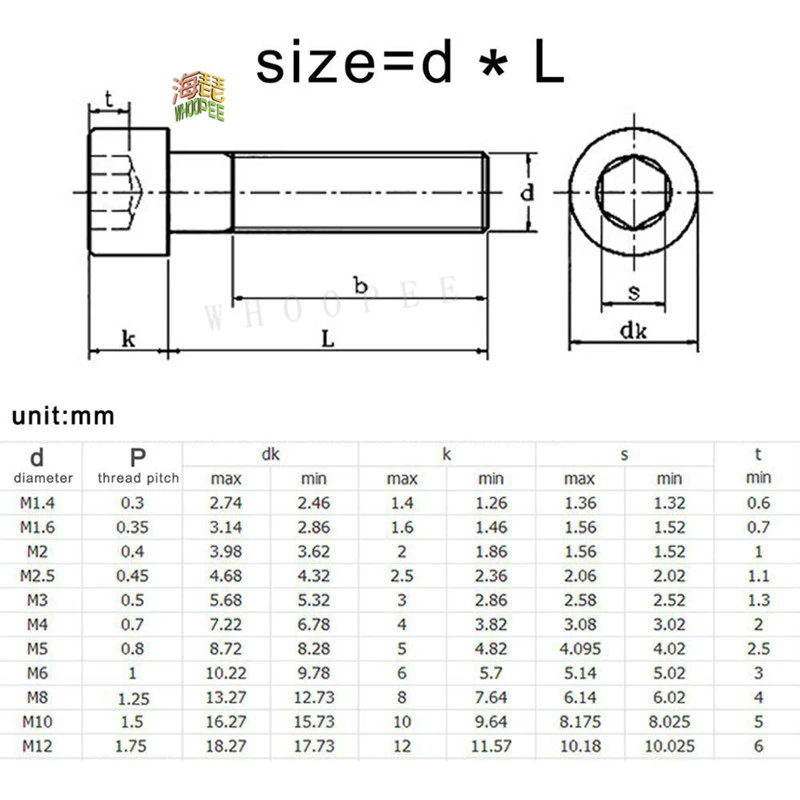

    • метизы, которые имеют головку в форме цилиндра и внутренний шестигранник, изготавливаются по ГОСТ 11738-84;

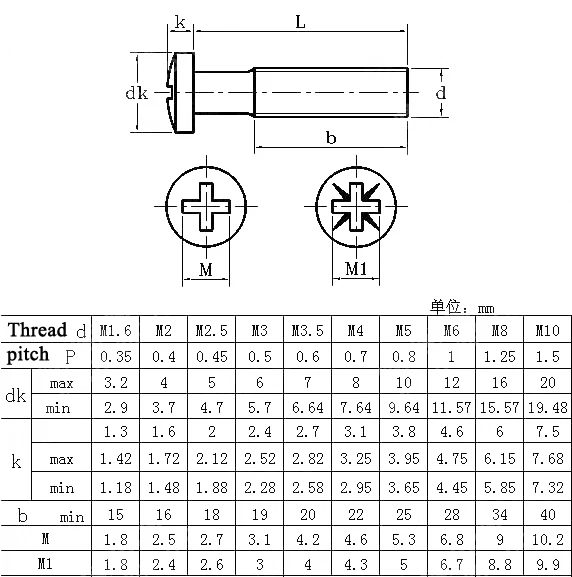

    • для крепежных изделий, оснащенных полукруглой головкой, применим ГОСТ 17473-80;
    • варианты с полупотайным типом головки соответствуют ГОСТ 17474-80;

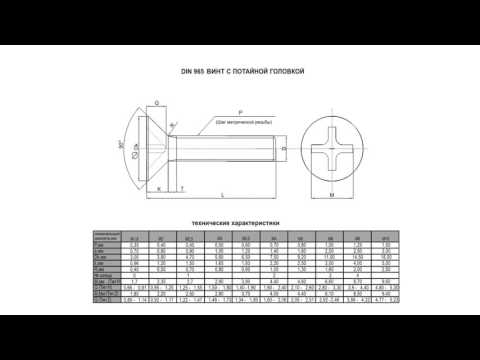

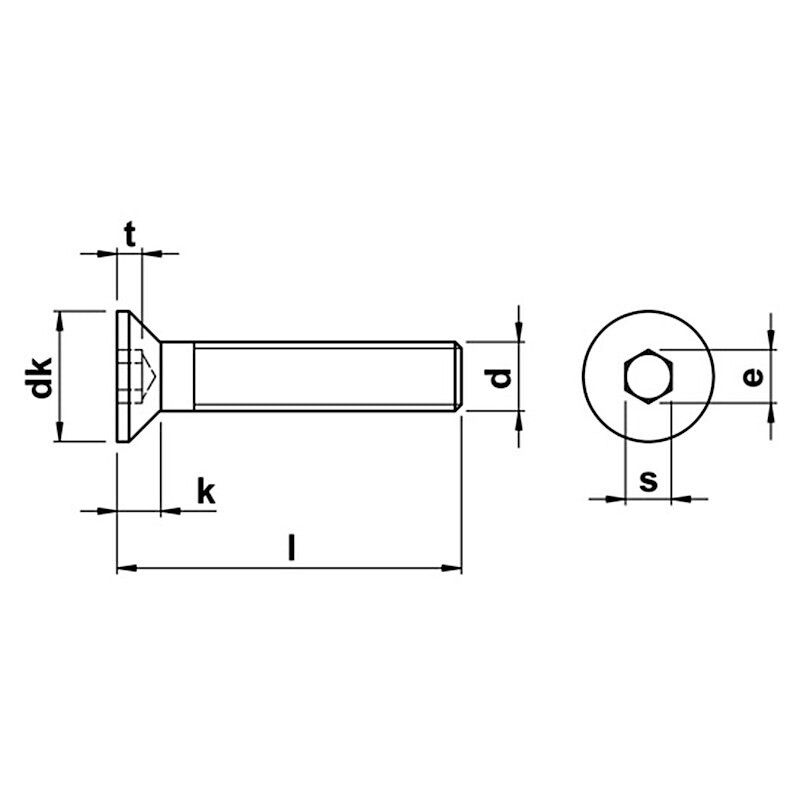

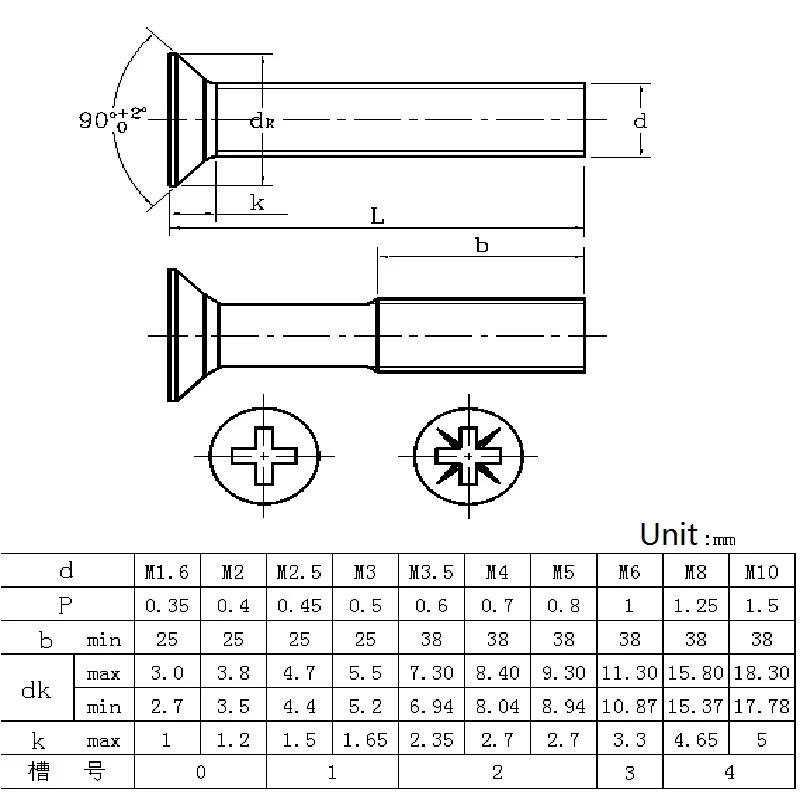

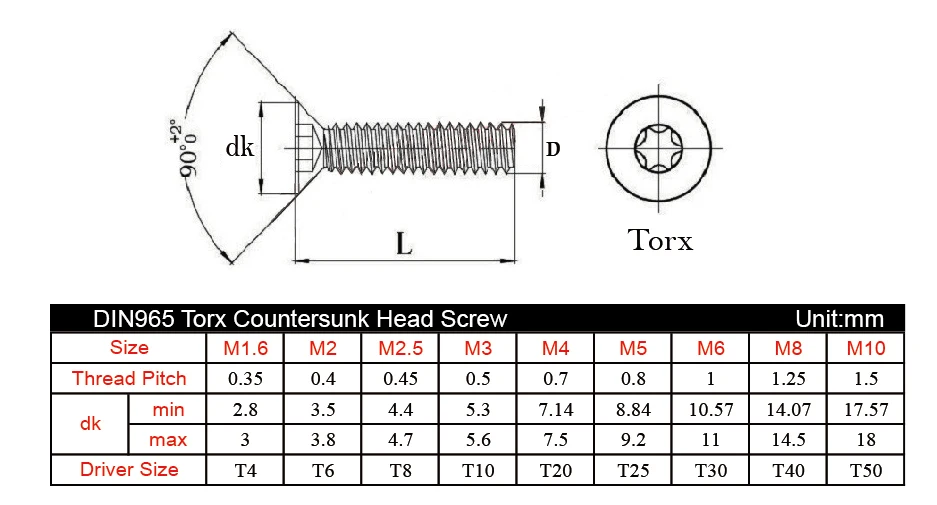

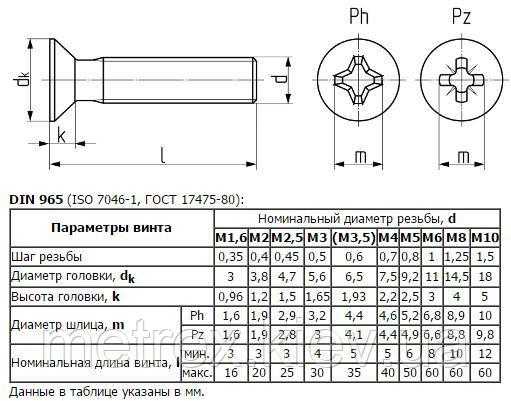

    • если перед вами винт, оснащенный потайной головкой, то для него используется ГОСТ 17475-80;

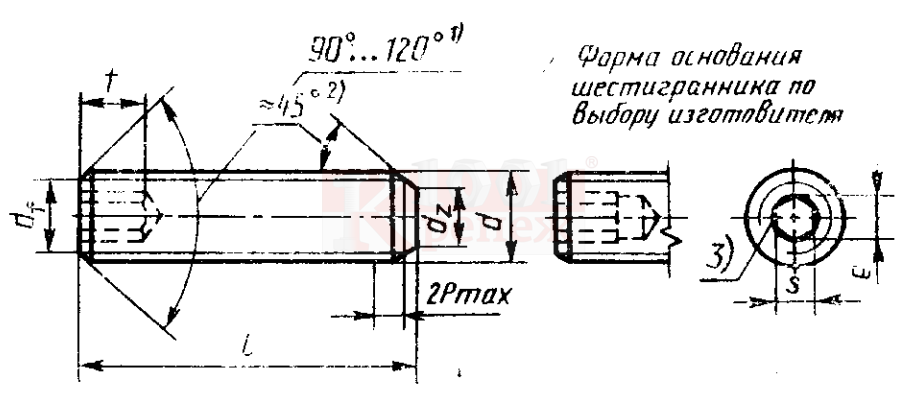

    • установочная разновидность, которая отличается от других наличием прямого шлица, регулируется несколькими стандартами — ГОСТ 1476-93, 1477-93, 1478-93, 1479-93;
    • метизы, относящиеся к категории установочных, для которых применяется шестигранник, соответствуют ГОСТ 8878-93, 11074-93, 11075-93;
    • менее распространенные метизы с квадратным типом головки производят по стандартам ГОСТ 1482-84, 1485-84.

    Технология измерения размеров шпилек

    Шпильки, как и другие метизы, отличаются наличием метрической резьбы, поэтому имеют соответствующую аббревиатуру MDxPxL. Расшифровка тоже не отличается от предыдущих крепежных элементов:

    • M — буквой обозначается метрическая резьба метиза;
    • D — применяется для указания диаметра;
    • P — разновидность шага, показатель в миллиметрах;
    • L — данные о длине рабочей части конструкции.

    Вид измерения выбирается в соответствии с подходящим нормативом ГОСТ, а также типом шпильки. Всего существует 2 больших группы для определения принадлежности метиза:

    • конструкции, которые используются для монтажа в гладкие отверстия;
    • крепежные элементы с концом, который завинчивается в отверстие.

    В первом случае рабочая часть представлена по всей длине метиза, во втором случае используется только хвостовик, при этом конец для закручивания не учитывается.

    Шпильки, как и другие метизы, производят по стандартам:

    • метизы с резьбой DIN 975;
    • размерный вариант, соответствующий DIN 976-1;
    • конструкции, предназначенные для установки в гладкие участки, регулируются ГОСТ 22042-76, 22043-76;
    • метизы для создания фланцевого прочного соединения ГОСТ 9066-75.

    Также есть другие варианты, которые отличаются закручиваемым концом и показателем длины. Для них применяются прочие нормативы ГОСТ.

    Как узнать размер заклепки

    Полнотелые заклепки, оснащенные замыкающей головкой и устанавливающиеся с помощью молотка представлены в документах в виде аббревиатуры DxL. Расшифровка следующая:

    • D — показатель диаметра тела;
    • L — показатель длины.

    В зависимости от используемых нормативов ГОСТ и конструкции полнотелой заклепки, возможна разница между способами определения длины метиза, поэтому предусмотрено 3 отдельных группы по видам:

    • с выступающей головкой;
    • крепежный элемент с потайной головкой;
    • вариант с полупотайной головкой.

    При изготовлении применяются разные ГОСТы:

    • для метизов с головкой в форме цилиндра ГОСТ 10303-80;
    • варианты с потайной головкой производятся согласно ГОСТ 10300-80;
    • метизы с полукруглой формой головки ГОСТ 10299-80;
    • полупотайной вариант ГОСТ 10301-80.

    Также встречаются отрывные заклепки, монтаж которых производится за счет пистолета. Метизы в этом случае тоже обозначаются, как и предыдущие.

    Если рассматривать стандарты производства, то можно выделить следующие:

    • отрывные крепежные элементы с цилиндрической формой головки DIN 7337, ISO 15977, ISO 15979, ISO 15981, ISO 15983, ISO 16582;
    • вариант, оснащенный потайным вариантом головки DIN 7337, ISO 15978, ISO 15980, ISO 15984.

    Способы для измерения размера шплинта

    Предусмотрено три варианта шплинтов, при этом для каждого применяется свой метод измерения.

    У разводных шплинтов в число размеров входит условный диаметр. Значение параметра определяется показателем диаметра отверстия, предназначенного для монтажа. Примечательно, что реальный диаметр крепежного элемента имеет меньшие размеры, чем условный. Возможная разница между ними указана в ГОСТ 397-79.

    Для нахождения длины разводного шплинта существует специальный способ. Метиз отличается коротким и длинным концом, поэтому требуется измерить участок от изгиба ушка крепежного элемента до окончания с короткой стороны.

    Игольчатый вариант шплинтов характеризуется фиксированной длиной, регулируемой нормативом DIN 11024. Чтобы узнать размер метиза, требуется проверить показатели диаметра шплинта.

    Быстросъемные метизы, оснащенные кольцом, тоже отличаются фиксированной длиной. Для конструкций применяется DIN 11024. Чтобы узнать размер крепежного элемента, воспользуйтесь полученными показателями диаметра.

    Как измерять гайку

    Большинство гаек имеют метрическую резьбу. Для измерения показателя диаметра резьбы потребуется чуть больше действий, чем в остальных случаях. По возможности рекомендуется проверять размер не самой гайки, а болта или винта, используемого для нее. Так можно добиться более точного результата.

    Значение, которое получилось после измерения внутренней резьбы, является показателем внутреннего диаметра dвн.

    Для того, чтобы точно определить диаметр метрической резьбы метиза, потребуется узнать соответствие dвн наружному диаметру используемого болта. Это производится с помощью специальной таблицы.

    Точность контролируется за счет применения определенных калибров “проход-непроход”. Одна часть должна хорошо соединяться с гайкой, вторая часть наоборот, не должна.

    Гайки отличаются по своему виду, и его легко определить при детальном осмотре. Чтобы узнать стандарт крепежного элемента, может потребоваться измерение высоты метиза, поскольку встречаются высокие, низкие, особо высокие и другие варианты.

    Также для классификации шестигранных гаек используются габариты “под ключ”. Это объясняется тем, что метизы также различаются своими видами.

    Для точного измерения шага резьбы допускается применение способа, рассматриваемого в случае с болтом. Понадобится резьбомер или придется посчитать количество витков на необходимом промежутке.

    Определение размеров дюймовых гаек

    Чтобы проверить размеры резьбы дюймовой гайки, необходимо рассмотреть резьбу болта или другого метиза, используемого с ней. Если подходящего нет под рукой, но есть информация о наличии дюймовой резьбы, то воспользуйтесь соответствующим резьбомером. При этом не забывайте разделять полученное значение на 25,4 мм.

    Определение размеров шайбы

    Для шайб используется короткое обозначение в виде D, что расшифровывается как диаметр метрической резьбы метиза, который применяется для крепежного элемента.

    Чтобы точно измерять показатели, подойдет линейка или штангенциркуль. В результате получается значение, которое немного превышает показатель в обозначении. Это объясняется тем, что при монтаже требуется свободный ход, для чего выполняется небольшой зазор.

    Руководство по размерам шурупов для дерева

    Меню

    Учетная запись

    Цветовые коды отверток
    Размер винта Размер драйвера Цвет ручного привода (обычно)
    #4 #0 Бит Светло-желтый
    № 5, 6, 7 Бит #1 Средне-зеленый
    #8, 9, 10 Бит #2 Красный
    #12, 14 #3 Бит Черный
    #5/16 дюйма и выше Бит #4 Без кода;
    Выберите из нашего ассортимента биты с квадратным хвостовиком и воспользуйтесь фильтрами слева, чтобы найти биты нужного вам цвета.

    Не знаете, какой размер вам нужен? Приведенные ниже чертежи максимально точны, чтобы помочь вам решить, какой размер требуется для вашей работы. Кроме того, следующие рекомендации могут помочь вам выбрать правильный размер:

    #4 Предназначен для небольших поделок, шкатулок для драгоценностей, крепления петель и т. д. Очень легкий. Доступны размеры от 3/8 дюйма до 3/4 дюйма.

    #6 Мелкие поделки, петли и направляющие для ящиков, детская мебель, игрушки, приспособления и приспособления для легких грузов и т. д.  Легкие. Доступны размеры от 1/2 дюйма до 1-1/2 дюйма.

    #8 Общие конструкции мебели, шкафы, легкие конструкции. Хороший универсальный. Длина от 5/8 до 3 дюймов.

    #10 Общестроительные работы, мебель для тяжелых условий эксплуатации, проекты на открытом воздухе, террасы, садовая мебель, строительство лодок и т. д. Доступны варианты длины от 3/4 до 4 дюймов.

    № 12 и № 14 Для тяжелых конструкций, подвесных дверей с цельным сердечником и т. д. Доступны варианты длины от 3/4 дюйма до 6 дюймов в выбранных стилях. (показан № 12).

    Воспользуйтесь нашим разделом «Выберите винт», и с помощью фильтров слева вы сможете быстро сузить свой выбор до винтов, которые вы ищете.

    Длина винта

    Жестких правил, касающихся требований к длине винта, не существует. Иногда у вас нет большого выбора длины из-за деталей конструкции. В общем, однако, винт всегда должен проходить через более тонкую часть и ввинчиваться в более толстую часть. При выборе длины старайтесь, чтобы 2/3 винта ввинчивались во «вторичную» деталь, как показано на рисунке. Однако по мере увеличения толщины пиломатериала это соотношение может быть уменьшено, так что только 1/2 стержня ввинчивается во второстепенную деталь. Не случайно только 2/3 стержня имеют резьбу на наших 1-дюймовых и более шурупах.

    Размеры винтов

    Размеры винтов для производственных винтов указаны в двух формах: таблица, показывающая максимальные и минимальные десятичные размеры, и таблица, показывающая максимальные дробные размеры. Обратите внимание, что дробные размеры являются лучшим приближением к фактическим десятичным размерам.

      «А»
    Плоская головка
    «А»
    Частичная головка
    «A»
    Круглая шайба
    «B»
    Диаметр корпуса
    «C»
    Диаметр резьбы
    Размер Максимум Мин. Максимум Мин. Т макс Максимум Мин. Т макс Максимум Мин. Максимум Мин.
    4 0,225 0,195 0,219 0,205 0,086 н/д н/д Н/Д 0,095 0,084 0,116 0,105
    6 0,279 0,244 0,270 0,256 0,103 н/д н/д н/д 0,118 0,107 0,142 0,131
    8 0,332 0,292 0,322 0,306 0,120 0,376 0,352 0,110 0,136 0,125 0,168 0,157
    10 0,385 0,340 0,373 0,357 0,137 0,443 0,411 0,125 0,157 0,146 0,194 0,183
    12 0,438 0,389 0,425 0,407 0,153 н/д н/д н/д 0,176 0,165 0,220 0,209
    14 0,507 0,452 0,492 0,473 0,175 н/д н/д н/д 0,201 0,190 0,246 0,235
    Примечание: Стандарты IFI определяют допуск на длину винта +0″, -1/16″.
      «А»
    Плоская головка
    «А»
    Частичная головка
    «A»
    Круглая головка шайбы
    «B»
    Диаметр корпуса
    «C»
    Диаметр резьбы
    Размер Максимальный диаметр Максимальный диаметр Т макс Максимальный диаметр Т макс Мин. Макс.
    4 7/32 7/32 3/32 н/д н/д 3/32 1/8
    6 32 сентября 17/64 7/64 н/д Н/Д 1/8 9/64
    8 21/64 21/64 1/8 3/8 7/64 9/64 11/64
    10 25/64 3/8 9/64 7/16 1/8 5/32 3/16
    12 7/16 27/64 5/32 н/д Н/Д 11/64 7/32
    14 1/2 31/64 11/64 н/д Н/Д 13/64 1/4



    Таблица размеров винтов: найдите нужные размеры смысл.

    Но вот самое интересное:

    Я здесь, чтобы сказать вам, что размер правильного винта больше не должен быть догадкой!

    К концу этого руководства вы сможете уверенно читать таблицу размеров винтов и самостоятельно расшифровывать все размеры на обозначении винтов.

    От метрических и имперских стандартов размера до всех других связанных тонкостей, я все это рассмотрел ниже.

    Начнем!

    Как читать винтовую диаграмму

    Если вы живете в Соединенных Штатах, вы входите в число трех стран мира, использующих имперскую систему.

    Это означает, что вам придется следовать стандартным размерам винтов ASME/ANSI, который называется унифицированным стандартом резьбы (UTS).

    Все размеры в системе UTS указаны в дюймах.

    Для остального мира вы, вероятно, будете использовать метрическую систему, соответствующую стандарту резьбы ISO.

    Независимо от того, пытаетесь ли вы прочитать кривую диаграмму или этикетку для винтов с напечатанной на ней выноской, вам следует ознакомиться с обеими системами

    Как читать винтовую диаграмму UTS (имперская система)

    Таблица резьбы UTS обычно содержит три параметра: калибр резьбы, количество витков на дюйм (TPI) и стандарт резьбы.

    Наша обширная таблица винтов также указывает шаг винта в дюймах, который представляет собой расстояние между каждой резьбой.

    Это может пригодиться, если вы конвертируете из метрической системы в имперскую, но это не то, что обычно есть в винтовых диаграммах UTS.

    Наконец, выноска на коробке с винтами может содержать номер класса допуска, символ LH, если винты левосторонние, и длину винта.

    Итак, подводя итог, вот шесть терминов, с которыми вам следует ознакомиться в системе UTS:

    1. Стандарт резьбы
    2. Манометр
    3. Количество витков на дюйм (TPI)
    4. Длина винта
    5. Класс точности
    6. левый или правый
    1. Стандарт резьбы

    В таблице UTS есть два стандарта резьбы: основная (UNC) и мелкая (UNF).

    Существует также стандарт сверхтонкой резьбы (UNEF), но он не так популярен, как два других.

    2. Калибр (большой диаметр)

    Винтовой калибр представляет собой диаметр наружной резьбы в дюймах , лучше именуемый «большим диаметром».

    Все, что меньше ¼ дюйма, будет промаркировано от #0 до #12. № 0 имеет внешний диаметр 0,06 дюйма, а № 12 имеет внешний диаметр 0,216 дюйма.

    После #12 размер манометра указан в соответствии с внешним диаметром. Если винт имеет внешний диаметр 0,25 дюйма, размер калибра будет ¼ дюйма и так далее.

    Это поможет вам узнать, какие размеры сверл использовать при сверлении дерева, металла, пластмассы и любого другого материала.

    3. Число витков на дюйм (TPI)

    Число витков на дюйм означает количество витков на дюйм. Он указан сразу после калибра.

    Давайте представим это в перспективе:

    Если у вас есть винт калибра №8. Этот винт будет иметь 32 витка резьбы на одном дюймовом участке крупного винта (#8-32 UNC).

    Если винт из серии Fine, он будет иметь 36 витков резьбы на дюйм (#8-36 UNF).

    5. Длина винта

    Длина винта равна длине вала. Вал — это часть винта, которая входит в поверхность.

    Головки некоторых винтов можно полностью ввинтить в поверхность. Это означает, что головка винта является частью длины винта.

    Винты, которые можно полностью ввинтить в поверхность, называются шурупами с потайной головкой.

    Некоторые винты, такие как анкерные, круглые, шестигранные, полукруглые и полукруглые, не полностью входят в поверхность.

    Эти винты известны как незенкерованные. Длина винта измеряется от нижней части головки винта до кончика.

    Читая выноску на коробке с винтами, вы увидите длину винта, указанную в самом конце выноски.

    Итак, если вы видите 0,5 в конце выноски, это означает, что длина винта составляет ½ дюйма.

    6. Класс точности

    Класс точности указывает, в какие типы отверстий или гаек может входить винт.

    Указывается после длины винта. Существует пять классов точности, от класса 1 до класса 5.

    Винты размера 1 крепятся свободнее, чем винты размера 2. Это потому, что у них больше места между их потоками. Размер 3 подходит для самых узких.

    Также рядом с номером может быть буква А или В, что указывает на немного другой размер.

    7. Правосторонние или левосторонние

    Наконец, левосторонние винты маркируются символом LH сразу после класса точности.

    Винты с левой резьбой имеют обратную резьбу, что может вас смутить, если вы не знаете символ LH.

    Левосторонние винты ослабляются при повороте их по часовой стрелке и затягиваются при повороте против часовой стрелки.

    Как читать таблицу размеров метрических винтов (ISO)

    Таблица размеров метрических винтов принципиально отличается от таблиц дюймовых винтов, поскольку они не содержат информации о количестве витков резьбы на дюйм.

    Вместо этого метрические измерения определяют только шаг резьбы, то есть расстояние между витками резьбы на винте.

    Итак, что в итоге?

    Эти таблицы обычно содержат три параметра:

    • Диаметр винта
    • Шаг резьбы
    • Длина винта

    Мы также указали размер метчика для каждого размера винта, чтобы вам было удобнее нарезать резьбу сверлом.

    Для получения дополнительной информации см. нашу полную таблицу размеров метчиков!

    К счастью, я уже рассказал все, что вам нужно знать о диаметре, шаге и длине винтов.

    Итак, если у вас есть винт с метрическими размерами, все, что вам нужно сделать, это взять калькулятор и перевести их в дюймы.

    Чтение американских винтов Выноски

    Популярная викторина! Вы найдете коробку с винтами, на которой напечатана выноска.

    Это #3-48 UNC-2B-LH x 0,5

    К настоящему времени вы должны быть в состоянии расшифровать всю информацию на выноске.

    Если у вас не получилось, не расстраивайтесь!

    Давайте разберемся вместе:

    1. Калибр №3 (0,099 дюйма в таблице диаметров винтов)
    2. 48 — количество витков на дюйм
    3. UNC означает, что винт грубый
    4. 2B определяет класс допуска
    5. LH означает, что вам придется нехотя повернуть его в противоположном направлении
    6. .5 означает, что длина винта ½ дюйма

    Reading International Screws Callouts

    Вот номер выноски на коробке с винтами. Выноска начинается с буквы М, так что это должно быть хорошим признаком того, что вы имеете дело с винтами международного стандарта.

    M10 x 1,5 x 75

    Разберем:

    1. Первая цифра буквы M указывает на диаметр винта, который составляет 10 мм.
    2. Второе число — это шаг винта, который составляет 1,5 мм.
    3. Третье число — это длина винта, равная 75 мм.

    Подробные таблицы размеров винтов для США и других стран

    Наши обширные таблицы размеров винтов включают:

    • Единый стандарт резьбы (UTS), используемый в основном в США и Канаде
    • Таблица размеров резьбы ISO, используемая в остальном мире

    Таблица размеров британских винтов (UTS)

    Манометр Диаметр (дюймы) Диаметр (миллиметр) Резьба на дюйм (UNC) Шаг (UNC) Резьба на дюйм (UNF) Смола (UNF)

    #0

    0,0600

    1,5240

    Н/Д

    Н/Д

    80

    0,012500

    #1

    0,0730

    1,8542

    64

    0,015625

    72

    0,013888

    #2

    0,0860

    2. 1844

    56

    0,017857

    64

    0,015625

    #3

    0,0990

    2,5146

    48

    0,020833

    56

    0,017857

    #4

    0,1120

    2,8448

    40

    0,025000

    48

    0,020833

    #5

    0,1250

    3.1750

    40

    0,025000

    44

    0,022727

    #6

    0,1380

    3,5052

    32

    0,031250

    40

    0,025000

    #8

    0,1640

    4. 1656

    32

    0,031250

    36

    0,027778

    #10

    0,1900

    4.8260

    24

    0,041667

    32

    0,031250

    #12

    0,2160

    5.4864

    24

    0,041667

    28

    0,035714

    1/4″

    0,2500

    6.3500

    20

    0,050000

    28

    0,035714

    5/16″

    0,3125

    7,9375

    18

    0,055556

    24

    0,041667

    3/8″

    0,3750

    9,5250

    16

    0,062500

    24

    0,041667

    7/16″

    0,4375

    11. 1125

    14

    0,071428

    20

    0,050000

    1/2″

    0,5000

    12.7000

    13

    0,076923

    20

    0,050000

    9/16″

    0,5625

    14.2875

    12

    0,083333

    18

    0,055556

    5/8″

    0,6250

    15.8750

    11

    0,0

    18

    0,055556

    3/4″

    0,7500

    19. 0500

    10

    0,100000

    16

    0,062500

    7/8″

    0,8750

    22.2250

    9

    0,111111

    14

    0,071428

    1″

    1.0000

    25.4000

    8

    0,125000

    12

    0,083333

    1 1/8″

    1.1250

    28.5750

    7

    0,142857

    12

    0,083333

    1 1/4″

    1. 2500

    31.7500

    7

    0,142857

    12

    0,083333

    1 3/8″

    1.3750

    34.9250

    6

    0,166667

    12

    0,083333

    1 1/2″

    1,5000

    38.1000

    6

    0,166667

    12

    0,083333

    1 3/4″

    1,7500

    44.4500

    5

    0,200000

    Н/Д

    Н/Д

    2″

    2. 0000

    50,8000

    4 1/2

    0,222222

    Н/Д

    Н/Д

    2 1/4″

    2.2500

    57.1500

    4 1/2

    0,222222

    Н/Д

    Н/Д

    2 3/2″

    2,5000

    63,5000

    4

    0,250000

    Н/Д

    Н/Д

    2 3/4″

    2,7500

    69.8500

    4

    0,250000

    Н/Д

    Н/Д

    3″

    3. 0000

    76.2000

    4

    0,250000

    Н/Д

    Н/Д

    3 1/4″

    3.2500

    82.5500

    4

    0,250000

    Н/Д

    Н/Д

    3 3/2″

    3,5000

    88.9000

    4

    0,250000

    Н/Д

    Н/Д

    3 3/4″

    3,7500

    95.2500

    4

    0,250000

    Н/Д

    Н/Д

    4″

    4. 0000

    101.6000

    4

    0,250000

    Н/Д

    Н/Д

    Таблица размеров метрических винтов (ISO)

    Диаметр (миллиметры) Шаг (крупный) Метчиковое сверло (грубое) Шаг (высокий) Резьбонарезное сверло (тонкое)

    М1

    0,25

    0,75

    0,2 ​​

    0,8

    М1.2

    0,25

    0,95

    0,2 ​​

    1

    М1. 4

    0,3

    1.1

    0,2 ​​

    1,2

    М1.6

    0,35

    1,25

    0,2 ​​

    1,4

    М1.8

    0,35

    1,45

    0,2 ​​

    1,6

    М2

    0,4

    1,6

    0,25

    1,75

    М2,5

    0,45

    2

    0,35

    2.1

    М3

    0,5

    2,5

    0,35

    2,6

    М3,5

    0,6

    2,9

    0,35

    3. 1

    М4

    0,7

    3,3

    0,5

    3,5

    М5

    0,8

    4,2

    0,5

    4,5

    М6

    1

    5

    0,75

    5,2

    М7

    1

    6

    0,75

    6,2

    М8

    1,25

    6,8

    0,75 или 1

    7,2

    М10 ​​

    1,5

    8,5

    1 или 1,25

    9 или 8,8

    М12

    1,75

    10,2

    1,25 или 1,5

    10,8 или 10,5

    М14

    2

    12

    1,5

    12,5

    М16

    2

    14

    1,5

    14,5

    М18

    2,5

    15,5

    1,5 или 2

    16,5 или 16

    М20

    2,5

    17,5

    1,5 или 2

    18,5 или 18

    М24

    3

    21

    2

    22

    М27

    3

    24

    2

    25

    М33

    3,5

    29,5

    2

    31

    М36

    4

    32

    3

    33

    М39

    4

    35

    3

    36

    М42

    4,5

    37,5

    3

    39

    М45

    4,5

    40,5

    4

    41

    М48

    5

    43

    4

    44

    М52

    5

    47

    4

    48

    М56

    5,5

    50,5

    4

    52

    М60

    5,5

    54,5

    4

    56

    М64

    6

    58

    4

    60

    Часто задаваемые вопросы

    Вот некоторые из наиболее частых вопросов, которые мы получаем.

    Каков диаметр головки винта?

    Диаметр головки винта примерно вдвое больше диаметра хвостовика. Хвостовик представляет собой длинную часть винта под головкой винта.

    Независимо от того, имеет ли хвостовик резьбу, частичную резьбу или полное отсутствие резьбы, концепция остается неизменной.

    Например, винт с внешним диаметром 1–4 дюйма должен иметь диаметр головки примерно 1–2 дюйма.

    Однако вы никогда не сможете точно рассчитать размер головки винта, удвоив только внешний диаметр.

    Лучший способ определить точный размер головки винта — это измерить ее самостоятельно:

    Сколько типов винтов существует?

    Доступно более 60 типов винтов. Наиболее распространенным типом шурупа является шуруп по дереву.

    К другим типам винтов относятся:

    • Болты/винты с затяжкой (см. таблицу размеров винтов с затяжкой здесь)
    • Шурупы по дереву (см. нашу таблицу размеров шурупов здесь)
    • Шурупы для листового металла
    • Винты для палубы (см. нашу таблицу винтов для палубы здесь)
    • Крепежные винты (см. нашу таблицу здесь)
    • Шурупы для кладки

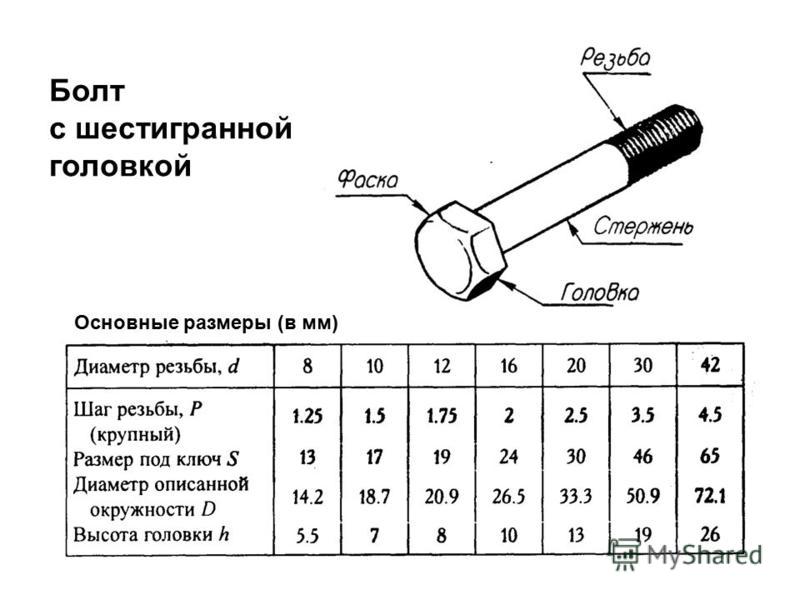

    • Болты с шестигранной головкой

    Подведение итогов

    Наше обширное руководство предназначено для охвата всех тонкостей и спецификаций, которые вы обычно найдете в таблице размеров винтов.

    Независимо от того, пытаетесь ли вы прочитать этикетку на коробке с винтами или ищете винты идеального размера для своего проекта, в этом руководстве вы найдете всю необходимую информацию.

    Делиться — значит заботиться!

    Руководство по крепежным винтам | Центр знаний

    7 минут | 24 января 2022 г.

    Что такое крепежный винт? Американское общество инженеров-механиков (ASME) определяет крепежные винты как имеющие диаметр до 0,75 дюйма. Хотя диаметры крепежных винтов могут быть меньше этого, они не могут быть больше, что означает, что крепежные винты обычно меньше, чем большинство других винтов.

    Еще одна особенность, которая характеризует эти винты, — равномерная резьба, а не конусная. Это просто относится к внешней резьбе. На машинном винте он остается одинакового размера сверху донизу. Крепежный винт также входит в гайку или резьбовое отверстие.

    Крепежный винт и болт

    Если его можно использовать с гайкой, в чем разница между крепежными винтами и болтами? Помните, маленькие крепежные винты являются нормой. Однако основное отличие заключается в том, как они затягиваются в резьбовом отверстии. Болты вкручиваются, а затем затягиваются поворотом гайки. Крепежные винты не вкручиваются, а ввинчиваются, и к головкам прилагается крутящий момент.

    Еще одно ключевое отличие: все винты могут быть болтами, но не все болты могут быть винтами. Крепежные винты используются с резьбовым отверстием для соединения двух компонентов вместе, иногда для этого требуется гайка. Болты опираются на гайки и вставляются через отверстие с зазором для скрепления деталей.

    Типы крепежных винтов

    Типы головок крепежных винтов разнообразны. Как и их приложения, которые включают в себя защиту компонентов двигателей, электронных продуктов и общего оборудования. Еще одним интересным аспектом является то, как размеры головки машинного винта могут отличаться от винта к винту.

    Тип и характеристики крепежных винтов

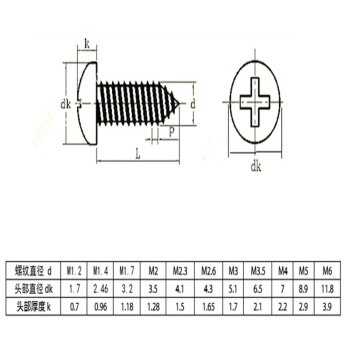

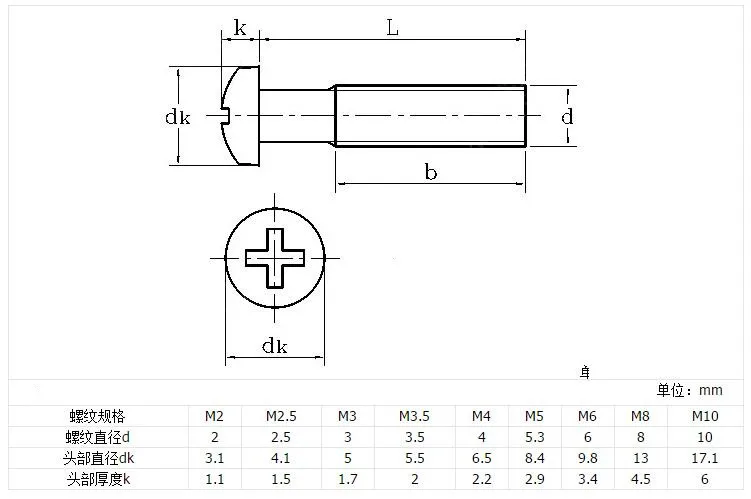

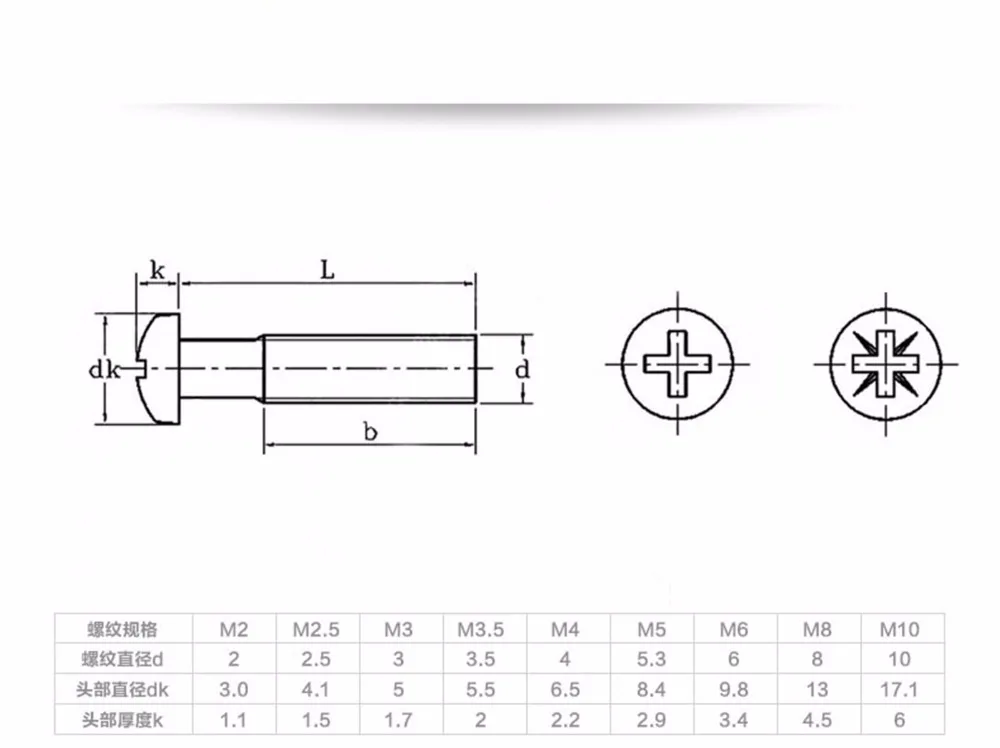

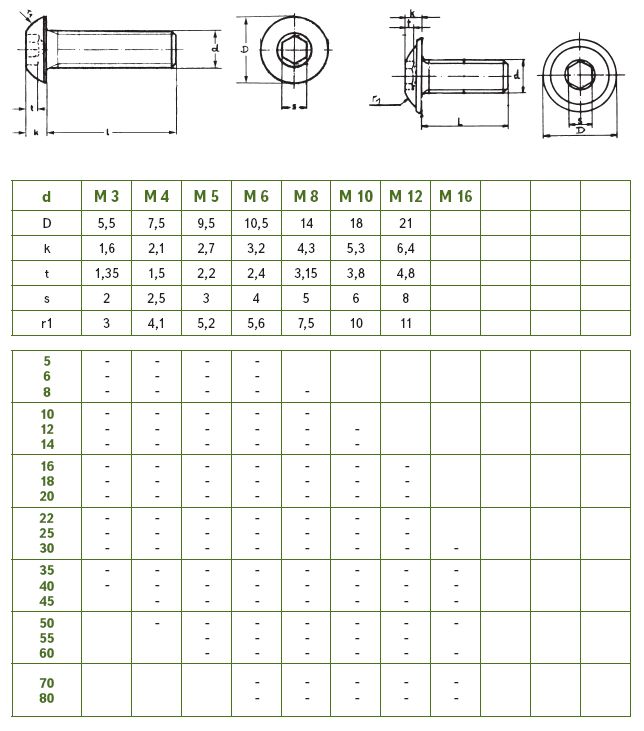

    Винт с полукруглой головкой

    • Широкая круглая головка с плоской опорной поверхностью для надежной фиксации. Головка либо плоская, либо слегка выпуклая
    • Обычно шлиц или приводы Phillips, но также доступны и другие типы приводов
    • Гладкая, без острых краев для безопасности
    • Эстетическая привлекательность

    Применение : Машины и автомобильные детали и аксессуары, например номерные знаки и фары

    Винт с переплетной головкой

    • Головка толще, чем форма, с более глубоким пазом
    • Головка имеет скошенный внешний край головка, обеспечивающая место для проводных соединений

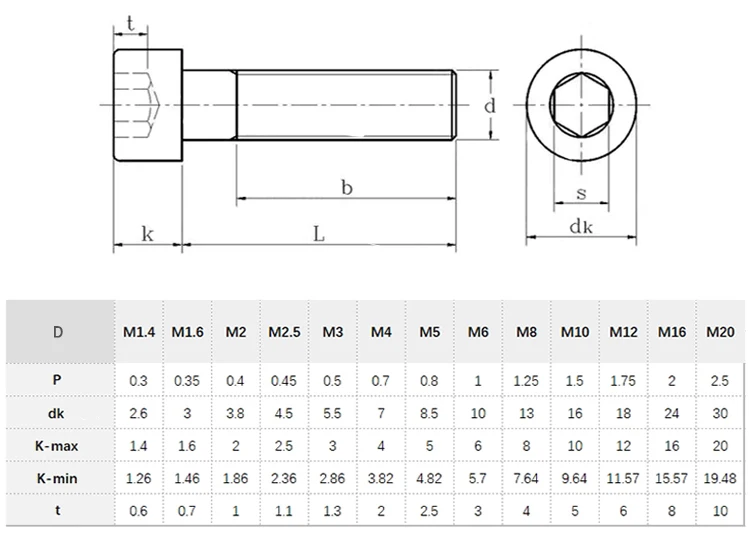

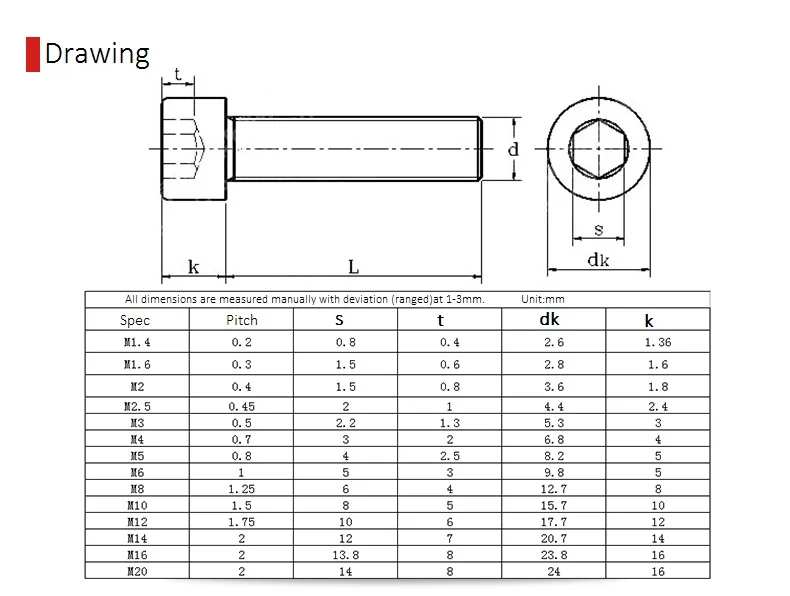

      Винт с цилиндрической головкой

      • Глубокая головка с глубоким шлицем – идеально подходит для шлицевых приводов
      • Головка составляет примерно половину своего диаметра
      • Плоская верхняя часть диска и плоская опорная поверхность
      • Точность и превосходная управляемость

      Применение : Бытовая техника, автомобильная техника и ремонт электрических компонентов; Версия с крестообразным приводом, используемая в автомобильных фарах

      Винт с цилиндрической головкой

      • Предлагается с приводом со шлицем или крестообразным шлицем
      • С выпуклой вершиной и плоской опорной поверхностью
      • Увеличенная головка похожа на головку для сковороды и сыра, но наполнитель имеет большую высоту
      • Используется для расточенных отверстий
      • Защищает поверхность, поднимая уровень, на котором используется отвертка

      Применение : Прецизионные инструменты и узлы машин

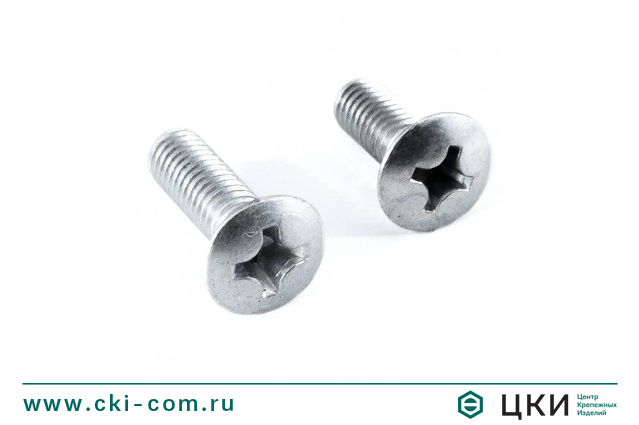

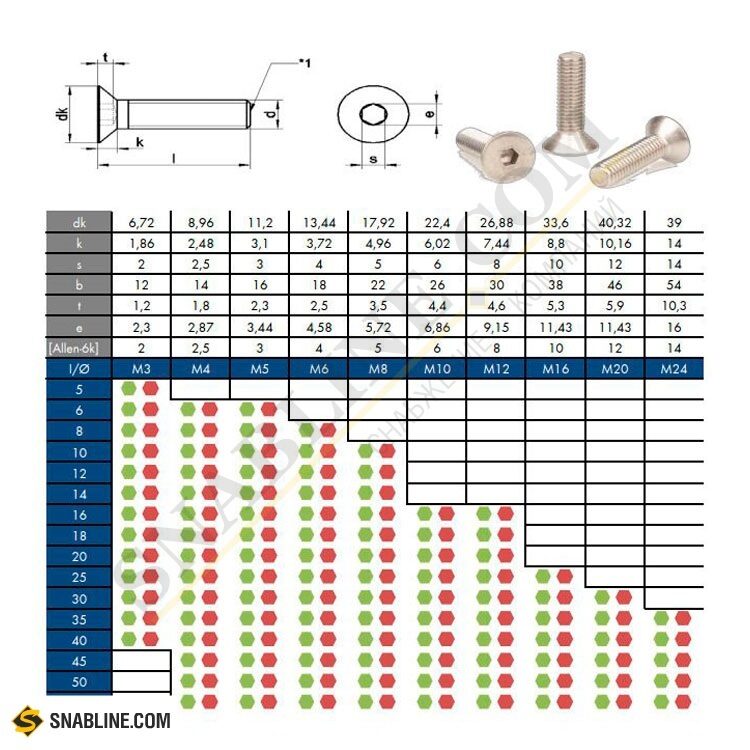

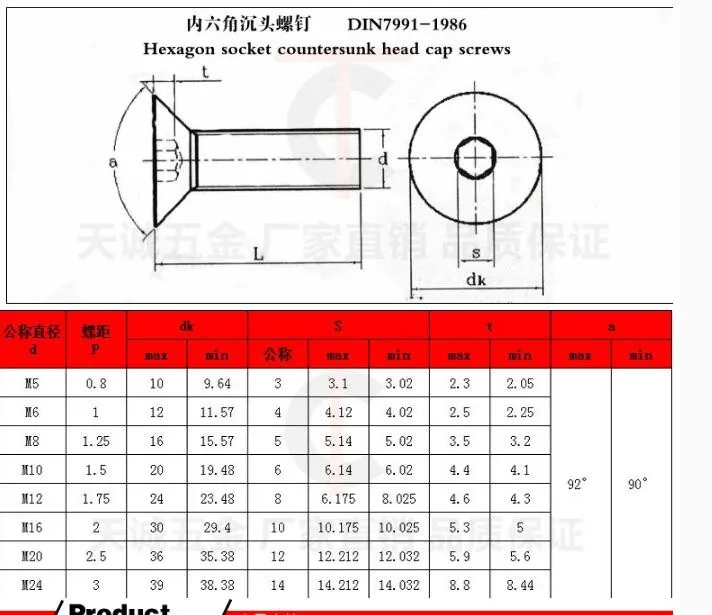

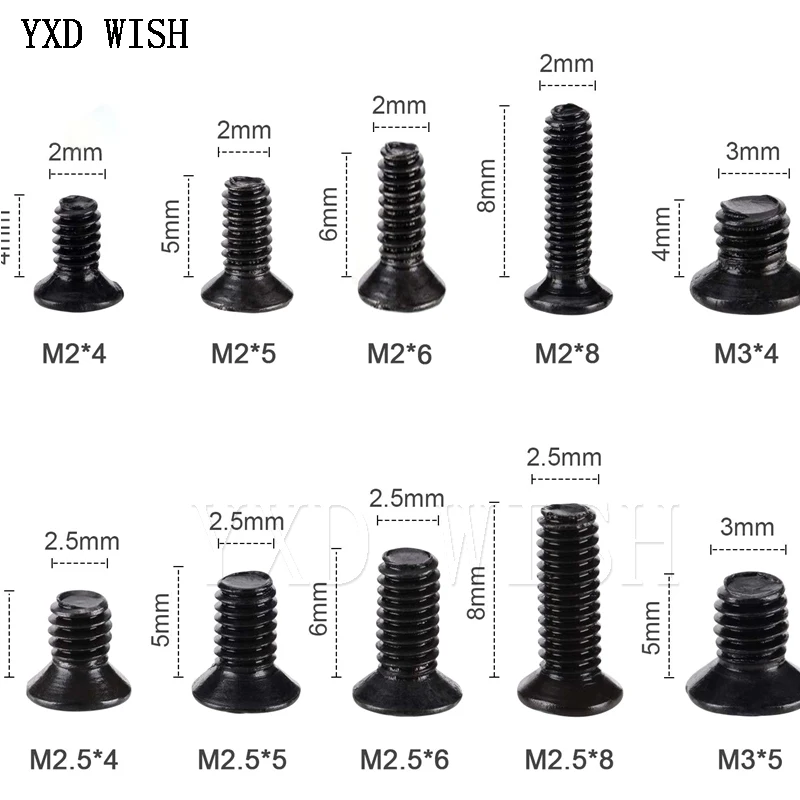

      Винт с плоской головкой

      • Также называются винтами с потайной головкой
      • При установке головка располагается заподлицо с поверхностью
      • Крепежный винт с острым концом
      • Отсутствие выступов при полной потайной головке – предотвращает зацепление за кожу и одежду

      Применение : Поручни, мебель и осветительные приборы

      Винт с полукруглой головкой

      • Также называется винт с полупотайной головкой
      • Закругленная верхняя поверхность и коническая опорная поверхность
      • Используется, когда готовые поверхности нуждаются в узле крепления заподлицо
      • Эстетическая привлекательность

      Области применения : Крышки и конструкции переключателей, особенно когда требуется декоративная отделка

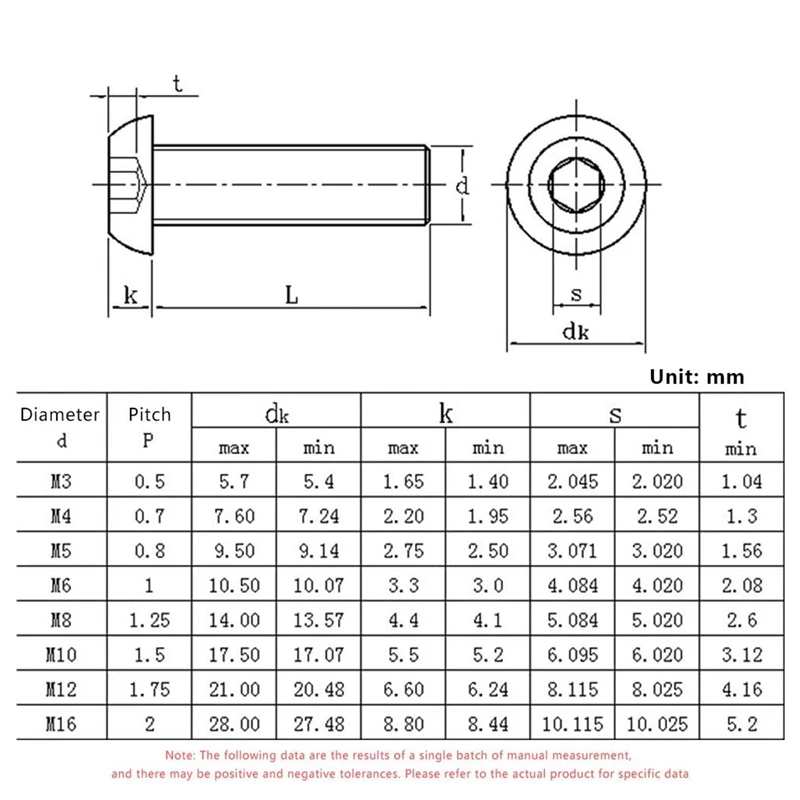

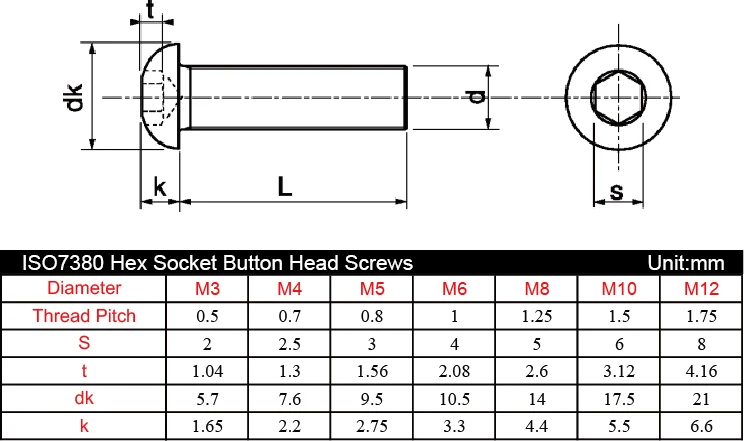

      Винт с круглой головкой

      • Большой купол
      • Дополнительный захват при регулировке
      • Привлекательный внешний вид

      Применение : Машинное оборудование

      Материалы для крепежных винтов

      Эти винты в основном используются в промышленных машинах, транспортных средствах, строительном оборудовании, двигателях, электронных устройствах и других устройствах, подверженных вибрации. Крепежные винты должны выдерживать вибрацию. Здесь решающую роль играет материал. Прочность машинного винта зависит не только от конструкции винта, но и от материала, из которого он изготовлен. Ошибитесь, и винт может треснуть во время вибрации приложения. Также важно использовать устойчивый к коррозии материал, если винт будет подвергаться воздействию влаги.

      Итак, из чего сделаны крепежные винты? Обычно используемые материалы включают пластмассы и металлы. Диаграмма здесь только обзор. Полипропилен обладает хорошей прочностью на растяжение, но невысокой, поэтому мы не поставили ему галочку. Поговорите с производителем винтов, чтобы узнать больше о материале, который вы рассматриваете. Если материалы обладают теми же характеристиками, которые вы ищете, стоимость может помочь вам принять окончательное решение. Наше руководство по крепежным материалам может оказаться полезным.

      Обзор:

      Приоритет

      Нержавеющая сталь

      Оцинкованная низкоуглеродистая сталь

      Нейлон

      ПЭЭК®

      Полипропилен (ПП)

      Поливинилиденфторид (ПВДФ)

      Долговечность

      х

      х

      х

      х

      х

      х

      Высокая прочность на растяжение

      х

      х

      х


      х

      Коррозионная стойкость

      х

      х

      х

      х

      х

      х

      Химическая стойкость

      х

      х

      х

      х

      х

      Виброустойчивость

      х

      х

      х

      Легкий

      х

      х

      х

      х

      Как измерить крепежный винт

      Размеры крепежных винтов самые разные. Номинальная длина крепежного винта измеряется от нижней части головки до кончика винта. Так обстоит дело с большинством винтов. Винты с потайной головкой — или любые другие винты с потайной головкой — измеряются по-разному. Длина любого винта обычно параллельна длине отверстия. Размеры крепежного винта с потайной головкой рассчитаны на то, чтобы сидеть заподлицо с поверхностью его корпуса. Таким образом, эти винты измеряются от верхней части головки до нижней части винта.

      Доступны винты как с дюймовой, так и с метрической резьбой. Вы можете узнать больше о размерах, а также о стандартах, проверив В чем разница между метрическими и стандартными крепежными элементами?

      Как насчет размеров резьбы машинных винтов? См. таблицу размеров крепежных винтов ниже.

      Диаметры крепежных винтов США

      Крепежные винты с номерами размеров

      Номинальный диаметр резьбы

      Десятичный (мм)

      Ближайшая дробная часть (in)

      #0

      0,060

      1/16

      #1

      0,073

      5/64

      #2

      0,086

      3/32

      #3

      0,099

      7/64

      #4

      0,112

      7/64

      #5

      0,125

      1/8

      #6

      0,138

      9/64

      #8

      0,164

      5/32

      #10

      0,190

      3/16

      #12

      0,216

      7/32

      Номинальный диаметр резьбы измеряется снаружи резьбы согласно ASME B18. 6.3. Информацию о том, как измерить диаметр, см. в разделе Что такое головки винтов, приводы и резьба?

      Скачайте бесплатные САПР и попробуйте перед покупкой

      Бесплатные CAD доступны для большинства решений, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами размеры крепежных винтов соответствуют вашим потребностям. Вам может пригодиться Полное руководство по крепежу. Если вы не совсем уверены, какие дюймовые или метрические крепежные винты лучше всего подходят для вашего применения, наши специалисты всегда рады проконсультировать вас.

      Какими бы ни были ваши требования, вы можете рассчитывать на быструю отправку. Запросите бесплатные образцы или загрузите бесплатные CAD прямо сейчас.

      Вопросы?

      Напишите нам по адресу [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .
