Регулировка пластиковых дверей при помощи навесов

Пластиковые двери стали достойной альтернативой деревянным и по внешнему оформлению, и по стоимости, и по износоустойчивости. Чтобы обеспечить высокую долговечность, следует помнить, что любой механизм нуждается в периодической настройке, поэтому регулировка пластиковых дверей является обязательной процедурой. Далее мы детально разберем, как отрегулировать пластиковую дверь самому, используя минимальный набор инструмента.

Регулировка пластиковой двери задача вполне реальная.

Прежде чем регулировать двери своими руками, изучите документы на приобретенное изделие. Во-первых, там может быть детальная инструкция по настройке именно этой модели, а во-вторых, следует убедиться, что гарантия уже вышла, ведь если дверь на гарантии, то достаточно одного звонка, и ее настроят за вас.

Содержание статьи

Чем отличается регулировка балконных и входных дверей

Настройка входных и межкомнатных пластиковых дверей своими руками отличается от регулировки пластиковых балконных конструкций.

Вызвано это несколькими причинами:

  • Толщина пластика и конфигурация профиля у балконных и межкомнатных дверей разные. Кстати, конструкция входных и межкомнатных дверей практически одинаковая, поэтому регулировка пластиковой входной двери выполняется так же, как и настройка межкомнатной.
  • Регулировка входных пластиковых дверей в основном ведется путем настройки петель, а в регулировке балконных дверей участвует еще дополнительная фурнитура и ручки.
  • Балконная дверь зачастую оборудуется откидным механизмом проветривания, который также регулируется, в то время как её входные и межкомнатные аналоги откидного механизма проветривания вообще не имеют.
  • На то, как регулировать пластиковые двери, во многом влияет вес конструкции. Зачастую балконная дверь чуть ли не вполовину легче, а значит в конструкции меньше регулировочных и стопорных винтов.

Разновидности пластиковых дверей.

О том, как правильно отрегулировать пластиковую балконную дверь, подробно с примерами и пояснениями написано «здесь». Если же вашу балконную пластиковую дверь полностью заклинило, то информация о причинах поломки и способах ремонта есть «здесь».

Когда нужно регулировать двери

Любая, даже самая дорогая и красивая пластиковая дверь рано или поздно нуждается в регулировке. Необходимость периодической настройки вызвана следующими причинами:

  • Может просесть само здание. В этом случае слегка перекашивает короб.
  • Проблемы могут быть вызваны неправильной установкой. Здесь ошибки проявятся в течение месяца. Как правило, дверь туго или плохо закрывается.
  • Неправильная или интенсивная эксплуатация. Зачастую здесь требуется регулировка петель и замена уплотнителя.
  • Двери могут проседать под собственным весом. Здесь так же подтягивают петли по высоте, плюс иногда требуется регулировка прижима пластиковой двери.

Перед тем как регулировать пластиковую дверь, вам нужно ее продиагностировать. Это даст четкое понимание, какой именно узел нуждается в настройке.

Перво-наперво осмотрите дверное полотно и принимающий короб по периметру. Небольшие потертости указывают на то, что дверь просела. Сразу отметьте эти места карандашом.

Потёртости на торце дверного полотна говорят о просадке.

Если вы заметили, что через двери начало сквозить, значит, где-то по периметру полотна есть щель. Обследовать прижим при помощи зажженной свечи в пластиковых дверях бесполезно, пламя начнет колебаться только в случае очень большого зазора, в то время как мелкие щели прикрыты уплотнителем, и свеча на них не реагирует.

Просевший участок можно выявить при помощи листа бумаги. Вам нужно вставить лист бумаги между рамой и дверным полотном, после чего закрыть двери и попытаться вытянуть бумагу. Если прижим хороший, то бумага будет сидеть плотно, а при плохом прижиме вы свободно вытащите лист. Так обследуется весь периметр.

Случается, что прижим двери абсолютно ни при чем, просто на каком-то участке износился или поврежден резиновый уплотнитель. В этом случае нужно сначала заменить уплотнитель, а потом уже проверять прижим.

Диагностика прижима пластиковых дверей листом бумаги.

Чтобы выявить искривление дверного полотна по горизонтали и вертикали, вам нужно полностью закрыть двери и обвести полотно по контуру простым карандашом. Дальше берете линейку и измеряете расстояние от прочерченной линии до края короба.

По вертикали нужно измерять в трех-четырех точках, по горизонтали в двух-трех точках. Хотя иногда и без замеров, невооруженным глазом видно, куда сместились двери.

Обводим дверное полотно по контуру.

Не так часто, но все же бывает, что причиной неполадок с дверями становятся непосредственно замки, ответные и стопорные планки замков, а также шпингалеты и доводчик. Поэтому мы рекомендуем при диагностике доводчик отсоединить первым, после чего проверить замковую группу. Если там все в порядке, то можно начинать проверку по вышеописанной схеме, то есть – поиск потертостей, контроль прижима бумажным листом и обрисовка контура полотна.

Кстати, если у вас выяснится, что причина в доводчике, то информацию по его настройке можно найти «здесь».

Основные узлы стандартной пластиковой двери.

Техника регулировки различных узлов в пластиковых дверях

Однозначно сказать, как отрегулировать пластиковую входную дверь, невозможно, ведь фурнитуру выпускает множество фирм, а значит, и ее схема регулировки в каждом отдельном случае может отличаться. Как уже было замечено – если есть проблемы с закрыванием входных дверей и замки в порядке, значит, нужно смотреть петли.

Если двери оснащены петлями GreenteQ

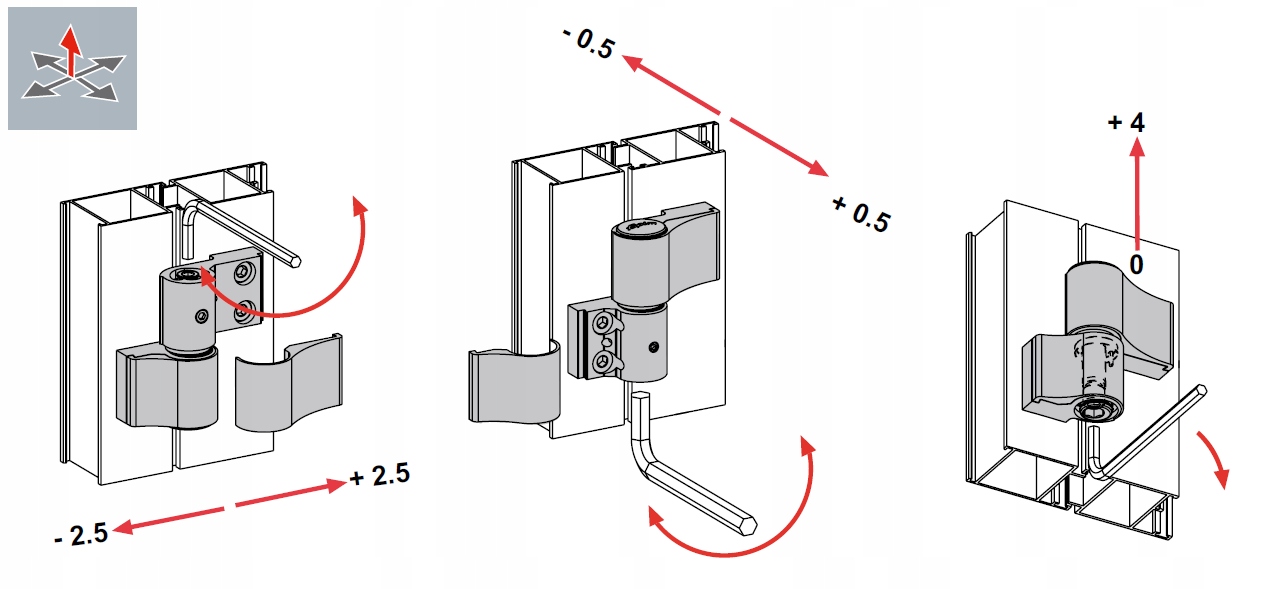

Вне зависимости от того, какая фирма изготавливала петли, во всех подобных механизмах регулировка пластиковых дверей самостоятельно может выполняться в трех направлениях:

  1. Дверь не плотно закрывается, то есть прижим.
  2. По вертикали – это когда дверь нужно поднять или опустить.
  3. По горизонтали – это когда необходимо подтянуть полотно вправо или влево.

Дверными петлями от торговой марки GreenteQ оснащена чуть ли не половина существующих нынче пластиковых дверей. Плюс многие конкуренты просто копируют общий принцип работы данного механизма, поэтому на нем мы и остановимся.

Чтобы добраться до регулирующей системы, вам вначале нужно вынуть три пластиковые заглушки: сверху, снизу и сбоку.

Декоративные заглушки на дверных петлях.

Дальше нужно снять саму декоративную накладку. Для этого вам необходимо открыть дверь и выкрутить фиксирующий винт, который находится изнутри петли. В петлях GreenteQ этот винт сделан под крестовую отвертку, также встречаются винты под плоскую отвертку и тонкий шестигранник.

Винт фиксирующий накладную декоративную коробку.

Прижим на петлях GreenteQ регулируется верхним вертикальным эксцентриком. Данный механизм находится на той части петли, которая закреплена на дверном полотне.

Вам нужно вставить внутрь эксцентрика шестигранник сечением 4 мм, после чего крутить его по часовой стрелке или против. Вращая шестигранник, вы сможете отрегулировать прижим примерно на 0,75 мм.

Регулировка прижима дверного полотна к коробу.

Если люфт в 0,75 мм вас не устраивает, к примеру, по причине замены резинового уплотнителя на более толстый, тогда можно заменить прокладку под той частью петли, которая закреплена на коробе. Такие прокладки продаются. Толщина идет от 1 до 5 мм, с шагом в 1 мм.

Прокладка под петли может иметь толщину от 1 до 5 мм.

По горизонтали механизм этой модели регулируется боковым винтом. Головка винта сделала под шестигранник 4 мм, а сам винт является частью горизонтальной конструкции. Чтобы отрегулировать петлю вам нужно вначале распустить шесть крепежных винтов под крестовую отвертку. Полностью выкручивать винты не стоит, только слегка отпустить, чтобы механизм двигался.

Дальше вставляете шестигранник в регулировочный винт и настраиваете систему. Полезный ход винта составляет +/- 5 мм, соответственно, полотно вы можете сдвигать по горизонту на эти 5 мм.

Регулировка петель по горизонтали.

Для вертикальной регулировки дверного полотна нужно затягивать или отпускать нижний винт. Примечательно, что дверь, отрегулированная на заводе, опускается только на 1 мм, а поднимается на 4 мм. Такой парадокс вызван тем, что зачастую полотно нужно поднимать, так как оно проседает под собственным весом.

Пластиковые двери – регулировка дверного полотна по вертикали.

После всех настроек закрывается пластиковая декоративная накладка, вкручивается внутренний винт, фиксирующий эту накладку, последними устанавливаются заглушки.

Настройка петель модели WX

Если петли типа GreenteQ ставятся как на межкомнатные, так и на входные пластиковые двери, то петли модели WX больше рассчитаны на тяжелые уличные двери, причем они устанавливаются не только на пластик, но еще и на алюминиевые конструкции.

Первыми снимаются декоративные заглушки снизу и сверху. Они сидят не плотно, чтобы снять такую заглушку, ее достаточно поддеть ножом.

Снимаем заглушку.

Дальше нам нужно освободить верхнюю накладку, она зафиксирована винтом под шестигранник. Для этого открываем двери, изнутри находим этот винт и выкручиваем.

Выкручиваем фиксатор декоративной накладки.

Изнутри, рядом с фиксатором крышки есть еще один стопорный винт под шестигранник. Он фиксирует непосредственно механизм, отвечающий за регулировку дверного полотна по горизонтали. Полностью этот винт выкручивать не нужно, только отпустить.

Выкручиваем нижний стопорный винт.

Как правило, декоративная защитная крышка в этих моделях полностью не снимается, она только чуть приподнимается. Так вот, когда вы ее приподнимите, то сбоку найдете регулировочный винт, этим винтом и регулируются двери.

Регулировка по горизонту шестигранником.

При вращении винта двери будут сдвигаться вправо или влево. Максимальный ход здесь составляет порядка 3 мм.

Принцип регулировки по горизонтали.

В петлях модели WX еще можно регулировать прижим. Сам механизм находится во второй, ответной части конструкции. Чтобы его увидеть, нужно вначале снять заглушку. После этого также открываете дверь и отпускаете стопорный винт изнутри петли.

Стопорный винт для механизма регулирующего прижим дверей.

В этом механизме есть еще одна фиксирующая заглушка. Она установлена сверху и сделана под шестигранник. Эта заглушка выкручивается и вынимается полностью.

Выкручиваем полностью вторую фиксирующую заглушку.

Теперь пришло время отрегулировать прижим. Для этого в специальные пазы вставляется ключ или какое-либо подходящее по размерам приспособление, и механизм поворачивается. Ход ключа составляет около 90º, величина прижима +/- 1 мм.

Не забывайте, что механизмы «нежные». После регулировки они обязательно должны закрываться, а стопорные винты затягиваться. Закрытие выполняется в обратном порядке.

Принцип регулировки прижима на петлях WX.

Пару слов о замене уплотнителя

В данном случае радует то, что оконные и дверные уплотнители практически одинаковые, а главное – принцип замены у них ничем не отличается. Производители обещают, что дверной уплотнитель способен простоять 5–7 лет, но со слов бывалых мастеров, максимум для резинового уплотнения на дверях не превышает 2–3 года.

Запомните, любая пластиковая конструкция оснащена несколькими контурами уплотнения, и конфигурация каждого из этих контуров отличается, поэтому брать желательно полный комплект.

Пример трехконтурного уплотнения для пластиковой конструкции.

Отрегулировать уплотнитель невозможно, в какой-то мере можно продлить ему жизнь, смазав силиконом, но не более того. Если резина износилась, то ее нужно только менять.

Технология замены предельно проста:

  • Находите край старого уплотнителя и, поддев его чем-нибудь острым, вытаскиваете из пазов.
  • Дальше ножом или тонкой отверткой вычищаете остатки клея и резины из паза.
  • После этого заталкиваете той же отверткой или чем-либо подобным язычок нового уплотнителя в паз по всему периметру.
  • Чтобы уплотнитель во время эксплуатации не вывернуло из паза, он сажается на клей, но действовать нужно без фанатизма, клей капаем точечно, с шагом 50–100 мм, иначе при следующей замене вы устанете чистить пазы.

Пошаговая инструкция по замене уплотнителя.

Вывод

Если разобраться, то отрегулировать входную или межкомнатную пластиковую дверь через петли не составит большого труда. Это гораздо проще, чем настраивать балконную или оконную фурнитуру. Регулировку других видов дверей с подробными фото и видео вы можете найти «здесь».

Регулировка доводчика двери по силе закрывания: инструкция

Содержание статьи

Виды доводчиков

Задача механизмов – обеспечивать плавное открывание/закрывание дверных полотен с регулируемым усилием и скоростью, делать паузу в открытом положении для облегчения прохода людям с особыми потребностями. Такие параметры функционирования дверей исключают стуки и поломки механизмов из-за чрезмерных механических усилий. Для выполнения поставленных задач требуется энергия, она аккумулируется во время открывания дверного полотна. Как работает механизм, мы подробно рассмотрим немного ниже, а сейчас надо ознакомиться с их видами.

Доводчик для двери

Таблица. Виды доводчиков двери

Тип доводчикаКраткое описание и технические параметры

Пружинный

Традиционная и самая простая модель. При открывании двери металлический рычаг сжимает пружину, в дальнейшем она возвращается в исходное состояние и закрывает полотно. Пружинные доводчики очень надежные и дешевые, но имеют один неприятный недостаток – двери сильно хлопают. Это не только раздражает пользователей, но и становится причиной поломок дверных замков.

Кулачковый

Более современный механизм, имеет скользящую (слайдовую) по специальной направляющей металлическую тягу. Применяется чаще всего для межкомнатных дверей с небольшим весом. Тяжелые полотна имеют значительный момент инерции, что усложняет работу механизма.

С зубчатым приводом

Более надежный и самый распространенный вариант, очень надежное устройство. Универсального назначения, не имеет ограничений по весу и размерам дверей.

Покупая любые механизмы надо всегда иметь в виду простую зависимость: чем проще устройство – тем оно надежнее. Это аксиома для всех инженерных конструкций, имейте ее в виду во время принятия окончательного решения.

Как выбрать доводчик для дверей

Цены на доводчики для дверей

Доводчики для дверей

Типы доводчиков по способу монтажа

Механизмы могут фиксироваться в различных местах, потребители самостоятельно решают, какой тип им подходит более всего.

  1. Накладные доводчики. Очень распространенные механизмы универсального назначения, могут монтироваться как на входные, так и на межкомнатные двери. Устанавливаются в верхней части дверей, механизм закрывается декоративной крышкой, имеет несколько важных параметров регулировок, что повышает удобство пользования.

    Самый популярный тип доводчика – накладной

  2. Напольные. Используются только для дверей из стекла. Механизм небольших размеров, закрывание выполняет пружина. Дополнительных регулировок не имеет.

    Напольные доводчики устанавливаются на стеклянные двери

  3. Скрытые. По размерам занимают промежуточное положение. Устройство прячется в дверном полотне, что намного усложняет процесс монтажа. Кроме того, скрытые доводчики рекомендуется устанавливать на сплошных деревянных дверях, каркасные не подходят. Во время выдалбливания отверстия под механизм критически уменьшается прочность деревянных реек, что может вызывать деформацию полотна.

    Принцип монтажа скрытого доводчика

Устройство механизма доводчика

Не понимая устройства и принципа работы механизмов очень сложно правильно выполнять регулировки. Для того чтобы предвидеть, к каким последствиям приводит неквалифицированное вмешательство в заводские регулировки, надо ознакомиться с назначением каждого элемента доводчика.

  1. Зубчатая шестерня. Главный элемент механизма, изготавливается из прочных легированных сталей, поверхность закаляется токами высокой частоты. Входит в зацепление с поршнем доводчика. По высоте регулируется специальным винтом, в верхней части к шестерне прикреплена металлическая рейка для передачи усилий.

    Шестерня – главный элемент механизма

  2. Поршень. Совершает внутри корпуса возвратно-поступательные движения, одновременно или поочередно закрывает/открывает технологические отверстия перетока масла. Одна часть поршня упирается о пружину. Поршень имеет идеально отшлифованные поверхности, скользящие по цилиндру. Во время движения зубья поршня вращают зубчатую шестерню, управляющую положением и режимом движения дверей, а масло перетекает из одной полости в другую.

    Поршень имеет гладко отшлифованные поверхности

  3. Регулятор скорости. Специальный винт с масляным сальником, установлен в корпусе на резьбе. При закручивании уменьшается технологическое отверстие перетока масла, изменение объема происходит медленнее. Дверь открывается с трудом, угловая скорость заметно уменьшается.

    Регулятор обеспечивает оптимальную скорость открывания и закрывания дверей

  4. Регулятор плавности хода. Не доходя до конца цилиндра поршень закрывает отверстие, отвечающее за скорость закрытия дверей и открывает следующее, отвечающее за плавность хода при касании с дверной коробкой. Принцип регулирования не отличается от вышеописанного, только закручивать/откручивать надо другой болтик. Изменение скорости закрывания происходит перед самым закрытием дверного полотна.

    Благодаря этому регулятору дверное полотно не хлопает при закрывании

  5. Система защиты. С двух сторон поршень имеет шариковые клапаны, их пружины рассчитываются по максимальным усилиям. Если на двери воздействуют критические нагрузки, не предусмотренные рекомендациями по эксплуатации, то срабатывают предохранительные клапаны и масло перетекает с одной части механизма в другую. За счет этого минимизируется вероятность механических поломок шестерней и рычагов, доводчик не отрывается от дверного полотна.

    Система защиты препятствует поломке доводчика при критических нагрузках

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

  1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

    Винт крепления находится в нижней части доводчика

  2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

    При нажатии на винт тяга поднимается

  3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

    Нужно убедиться, что тяга расположена параллельно каналу

Практический совет. Для лучшего дожима следует установить тягу под углом примерно 8° к каналу. За счет такого положения пружина дополнительно сжимается, на дверное полотно действует постоянное усилие.

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей – если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Важно. Перед регулировкой проверьте работоспособность дверного замка. Довольно часто проблемы с закрытием могут возникать из-за его поломок.

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

  1. Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается. Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.

    При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик

  2. Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.

    Доводчики для тяжелых дверей

  3. Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.

    Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции

  4. Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

    Доводчики известных марок обладают высоким качеством и длительным сроком службы

Узнайте, как отремонтировать дверную ручку металлической двери своими руками, в специальной статье на нашем портале.

Последствия неправильной эксплуатации

Несмотря на то, что качественные устройства имеют довольно высокие показатели прочности, у них также иногда наблюдается преждевременный выход из строя.

При неправильной эксплуатации даже качественные доводчики выходят из строя

  1. Механические поломки доводчика: деформация штанг, нарушения функциональности поршня. Такие поломки появляются как результат неправильной эксплуатации дверей и чрезмерных физических усилий на полотна.
  2. Бывают ситуации, когда в механизмах используется масло, не предназначенное для эксплуатации при минусовых температурах. Оно резко повышает вязкость, двери открываются/закрываются с трудом, требуется прилагать большие физические усилия.
  3. Нарушение герметизации и вытек масла. Сальники не выдерживают давления и прорываются. Во время пользования дверьми масло постепенно подтекает, его место занимает воздух. Кроме ухудшения внешнего вида дверей, нарушается работоспособность доводчика.
  4. Установка жесткого доводчика на пластиковые двери. Эти конструкции не могут выдерживать значительные усилия, элементы дверной коробки со временем расшатываются, корпус механизма падает со всеми крайне негативными последствиями.

Тип доводчика должен соответствовать конструкции двери

Еще раз напоминаем, что длительность пользования доводчиком во многом зависит от потребителей. Если они соблюдают все рекомендации производителей, то никаких неожиданных проблем не возникает.

Цены на входные двери

Двери входные

Видео – Регулировка доводчика двери по силе закрывания

Правильно отрегулированный доводчик препятствует самопроизвольному открыванию дверей, шумным ударам при захлопывании, провисанию полотна. Надежный замок обеспечивает защиту от проникновения посторонних в дом. Но от промерзания входной двери ни замок, ни доводчик защитить не смогут. Как утеплить металлическую дверь, и что для этого понадобится, можно прочитать на нашем сайте.

Регулировка пластиковых дверей самостоятельно, инструкция

Регулировка пластиковых дверей самостоятельно, инструкция

Салют, читатели! На днях наведался в аптеку для пополнения домашнего запаса лекарств.

Дойдя до аптеки, столкнулся с молодой мамой, которая не могла с коляской проехать в двери.

Я попытался ей помочь и отодвинуть вторую створку двери в сторону, на что получил грозный укор от аптекарши, мол, она потом не сможет потом все на место поставить.

Я не растерялся и провел для нее мастер класс: регулировка пластиковых дверей самостоятельно инструкция. А теперь пишу его и для вас.

Дверь не только разграничивает жилое помещение с балконом, но и служит препятствием для проникновения шума и холода, а также является дополнительным источником света.

На сегодняшний день большой популярностью пользуются ПВХ двери, которые имеют массу преимуществ, однако ввиду большой массы они со временем провисают под собственной тяжестью, становится менее герметичными и хуже закрываются.

Содержание статьи:

Как регулировать пластиковые двери

Если вы столкнулись с подобными неисправностями, а срок гарантийного обслуживания истек, единственным выходом является регулировка балконной двери своими руками, которая поможет исправить ситуацию.

Если время гарантированного обслуживания не истекло, вызывайте мастера, который сделает всю необходимую работу абсолютно безвозмездно.

Для самостоятельной же регулировки необходимо строго следовать инструкции, а если у вас возникают малейшие сомнения в своих способностях, обратитесь к специалисту.

Показатели качественного монтажа

Дверь, установленная согласно технологии, соответствует следующим показателям:

  • Максимально плотно прижимается к дверной коробке
  • Дверь не смещается по вертикальной линии
  • В открытом состоянии дверь не закрывается (открывается) произвольно

При надлежащей установке балконной двери регулировка ее своими силами потребуется нескоро. Однако при первых же признаках неисправности стоит самостоятельно заняться регулировкой двери, либо вызвать специалиста.

Именно поэтому нужно внимательно следить за процессом монтажа и действиями рабочих во время установки конструкции, чтобы они выполнили все как можно качественней.

Способы выявления дефектов

Распознать момент, когда балконная дверь нуждается в регулировке, поможет обычный бумажный листок. Его необходимо положить на раму двери, когда она находится в открытом положении. Затем закройте плотно дверь и начните тянуть лист на себя.

Таким образом, проведите проверку по всему периметру, фиксируя усилия, с которым вам приходится вытаскивать бумагу в том, или ином месте. В тех местах, в которых вам удалось вытащить лист без особых усилий, дверь плохо прижата к коробке.

Для выявления перекоса необходимо обвести дверное полотно в закрытом состоянии. Далее откройте дверь и сверьте проведенную линию с рамой. Они должны быть строго параллельны.

Обратите внимание!

Выполнение ремонтных работ собственными усилиями допускается лишь после истечения гарантийного срока.

С помощью этих нехитрых способов вам удастся вовремя обнаружить неисправности и заняться починкой конструкции.

Инструменты для регулировки

Чтобы беспроблемно выполнить ремонт, вам следует запастись определенными инструментами:

  • Несколько шестигранных ключей
  • Крестовая и плоская отвертки
  • Прокладки из пластика
  • Рулетка
  • Инструкция с технологией регулировки двери

Регулировка пластиковой двери, ведущей на балкон, может выполняться как горизонтально, так и вертикально, это зависит от стороны, в которую произошло смещение дверного полотна.

Процесс регулировки двери

Процесс регулировки двери

При горизонтальном смещении двери откройте дверь, снимите декоративную заглушку, расположенную над петлями.

Затяните саморез петли, далее с помощью шестигранного ключа вращайте горизонтальный шуруп.

Таким образом, вы произведете горизонтальную регулировку дверного полотна.

Чтобы отрегулировать прижимной механизм, который находится в центре дверного торца, применяется отвертка.

При вертикальном смещении дверного полотна вам придется регулировать петли снизу или сверху, чтобы поднять или опустить дверь.

Для этого первоначально потребуется убрать заглушки, под которыми находится шуруп, расположенный снизу петли.

Используя шестигранный ключ, крутите шуруп: для поднятия двери – против часовой стрелки, а для опускания – по ходу часовой стрелки.

Это важно!

Именно с помощью регулировочных шурупов, расположенных внутри петель, производится регулирование дверной створки. При правильном выполнении всех действий дверь в закрытом состоянии будет плотно соприкасаться с рамой.

В том случае, когда вышеописанные советы не помогли исправить неприятности, то для избавления от дефекта без наличия профессионального опыта вам потребуется воспользоваться видеоинструкцией.

Схема регулировки двери

Несмотря на то, что имеется множество производителей пластиковых балконных дверей, для каждой из них используется аналогичный способ регулировки. Главное — запастись терпением, вниманием и инструкцией.

Если же после выполнения всех советов вам ничего не удалось, а просмотр видеоинструкции не принес результата, все же целесообразно будет обратиться за помощью к специалистам, которые выполнят все быстро и качественно.

Только в этом случае ваша квартира будет надежно защищена от проникновения звуков и холода с улицы.

источник: http://www.stroitelstvosovety.ru

Регулировка пластиковой балконной двери

Активное применение пластиковых модулей (окон и дверей) вызвано неоспоримыми преимуществами изделий указанного типа.

Высокие потребительские показатели, эргономичность, удобство применения, надежность и долговечность способствуют тому, что указанные строительные конструкции все чаще можно встретить на объектах промышленного и бытового предназначения.

Полезный совет!

Однако, гарантировать заявленные показатели металлопластиковых систем можно лишь при полном соблюдении мероприятий по их техническому обслуживанию.

Ввиду чего целесообразно рассмотреть, как осуществляется регулировка пластиковой балконной двери своими руками.

Перед тем как приступать к проведению технических операций, рекомендуется приготовить место выполнения работ и запастись всем необходимым инструментом. То есть обеспечить беспрепятственный доступ к объекту и подготовить набор ключей (шестигранников) и отверток.

Сразу же следует отметить, что регулировка пластиковой двери может осуществляться в нескольких полостях: по вертикали (вверх-вниз), по горизонтали (вправо-влево), по прижиму (вперед-назад).

Регулировка дверей по горизонтали

Для того чтобы выполнить регулировку балконной двери по горизонтали можно воспользоваться регулировочными винтами (под шестигранник), которые располагаются под технологическими отверстиями верхних и нижних петель.

Для того, чтобы обеспечить доступ к месту регулировки, балконную дверь следует открыть. Тогда как сама процедура корректировки предполагает вращение регулировочного винта каждой петли по направлению, или против часовой стрелки.

Обратите внимание!

Причем в первом случае дверь перемещается в сторону навеса, а во втором – от него. За счет указанного метода можно обеспечить ход двери на 2 мм, что позволяет устранить возможные перекосы или затирания.

Вдобавок, за счет такой регулировки можно обеспечить отклонение балконной двери по вертикали (путем регулировки верхних и нижних навесов с различной интенсивностью).

Причем в некоторых дверных конструкциях для того, чтобы добраться до регулировки верхних навесов требуется вывести дверь из стандартного зацепления. Для чего следует в открытом положении нажать на язычок (с торца двери) и перевести рукоятку в положение «проветривание».

После проведения всех корректировок дверь следует утопить в проем, а после ручку вернуть в положение открытия, после чего конструкция встанет на место.

Регулировка дверей по вертикали

Обеспечение вертикальной регулировки конструкции можно обеспечить за счет нижнего навеса. Для чего вначале с механизма удаляется защитный кожух (пластиковый), а затем обеспечивается вращение регулировочного винта (расположен вертикально) до получения требуемого эффекта.

При вращении указанного винта по часовой стрелке дверь поднимается, а против часовой – опускается. Ход такой корректировки также составляет 2 мм.

Регулировка дверей фронтальная

Для возможности прижима конструкции к раме осуществляется фронтальная регулировка пластиковой двери.

Причем она может быть обеспечена за счет эксцентриков, которые располагаются с торцевой части двери (по всему периметру), либо же путем изменения положения прижимного механизма, который располагается со стороны навесов.

Так, что касается регулировки за счет эксцентриков, то следует отметить, что изменение их положения (путем поворота) позволяет изменить и степень прижатия дверей к раме.

При этом, если выбрано смещение эксцентрика в сторону улицы, то дверь будет прижиматься более плотно (зимний режим), если же в обратную сторону – зазор между дверью и рамой будет более существенный (летний режим).

Эксцентрики двери

Изменение положения эксцентриков следует выполнять однотипно, разворачивая их все в одну сторону.

Причем обеспечить указанное вращение можно вручную (методом оттягивания подпружиненного эксцентрика на себя и последующего отпускания после разворота).

Или же при помощи специализированного инструмента (ключа, плоскогубцев), что зависит от конструктивных особенностей дверного блока.

За счет указанного метода регулировки можно обеспечить фронтальное перемещение балконной двери (прижим-отжим) на 0.8мм, что позволяет не терять уровня герметичности при ослаблении уплотнителя.

Прижим балконной двери

Очень часто процесс регулировки пластиковых балконных дверей включает в себя мероприятия, связанные с улучшением потребительских свойств модулей.

  1. Для чего предполагается смазывание фурнитуры при помощи технического вазелина, подтягивание ослабевших зажимов, регулирование отдельных элементов.
  2. При разбалтывании или проворачивании ручки, рекомендует провернуть декоративную накладку на 90 градусов, освободив крепежные винты.
  3. А после произвести их выкручивание, удалить ручку и выполнить восстановление, вышедших из строя узлов. Сборку комплектующих следует производить в обратной последовательности.

Таким образом, можно отметить, что регулировочные операции по настройке работы окон и дверей не такие уж сложные и вполне могут быть выполнены своими руками.

источник: http://domgvozdem.ru

Устраняем распространённые проблемы

Регулировка пластиковых дверей — инструкция.Регулировка балконной (и не только) пластиковой двери представляет собой комплекс действий, направленных на устранение проблем, возникших при обращении с ПВХ (поливинилхлорид) конструкцией.

Не зависимо от того, насколько дорогая пластиковая конструкция установлена в помещении, а также насколько качественная в ней фурнитура, рано или поздно может возникнуть ситуация, в которой потребуется регулировка механизма двери.

Это может произойти как на следующий день после монтажа пластиковой конструкции, так и через 10 лет после этого.

Если собственник помещения, в котором установлена пластиковая дверь, или иной человек не желает обращаться за помощью к специалистам в этой отрасли, а хочет самостоятельно решить проблему, он должен быть осведомлен в следующих вопросах:

  • в каких местах дверного механизма находятся узлы, предназначенные для регулировки пластиковой двери
  • проблемы, которые могут возникнуть при обращении с пластиковой дверью и пути их разрешения
  • регулировка дверных петель

Элементы регулировки пластиковой двери

Итак, для регулировки балконной пластиковой двери нужно иметь всего лишь шестигранный ключ диаметром 4 мм. В отдельных случаях могут понадобиться пассатижи.

  • Первая точка регулировки находится на нижней петле двери.
  • Декоративный колпачок, прикрывающий шток петли, необходимо снять.
  • Регулировка в этом месте позволит поднять или опустить дверь. В этой же точке находится узел, позволяющий сместить низ двери влево или вправо.
  • Для того чтобы сместить влево или вправо верх двери нужно регулировать узел механизма, расположенный у верхней петли.
  • Узел регулировки верхней части пластиковой двери.
  • Для того чтобы появилась возможность его регулировки, необходимо открыть дверь.

Следующим элементом, позволяющим регулировать силу прижима пластиковой двери к коробке, являются эксцентрики, расположенные в торцевой части двери по всему ее периметру.

  1. В том случае, если механизм двери поворотно-откидной, который позволяет открывать дверь на проветривание, есть возможность регулировать силу прижима верхней части двери винтом.
  2. Для этого необходимо открыть дверь в «необычном» режиме, когда дверь открыта и настежь и на проветривание.
  3. Дверной механизм имеет так называемый блокировщик, позволяющий защитить его от произвольного открытия в описанном положении.
  4. Чтобы обойти его необходимо открыть дверь настежь, выровнять пластинку, расположенную в торце двери возле ручки, параллельно уплотнительной резинке и повернуть ручку в режим проветривания.

Регулировка пластиковой двери при провисании

Первая и наиболее распространенная проблема, возникающая при обращении с пластиковой дверью, это провисание двери, в результате чего нижний профиль ее начинает тереть о раму, а в более запущенном случае дверь закрывается с трудом.

Чаще всего возникает из-за большого веса двери. Чтобы устранить описанное неудобство необходимо поднять дверь вверх. Для этого нужно вставить шестигранный ключ в разъем, расположенный в середине нижней петли и двигать его по часовой стрелке.

Это важно!

Соответственно круговое движение ключа против часовой стрелки будет опускать дверь вниз. В случае если раму задевает только дальняя от петель часть двери, то исправить это можно горизонтальной регулировкой верхней петли.

Для этого необходимо вставить ключ в разъем и круговыми движениями по часовой стрелке притягивать верхнюю часть двери к раме.

Если дверь трет о коробку

При возникновении ситуации, в которой по каким-либо причинам боковая часть двери трет о дверную коробку, нужно отвести дверь влево или вправо. Чтобы это сделать, нужно сначала отвести нижнюю её часть.

Для этого вставить ключ в соответствующий разъем на нижней петле и двигать его в ту или иную сторону. Затем нужно отвести верхнюю часть двери. Сделать это можно способом, описанным выше.

Регулировка прижима пластиковой двери

Проблема, которая проявляется в холодное время года — плохой прижим двери к коробке, из-за чего может возникать продувание холодного воздуха. Решается эта проблема регулировкой эксцентриков.

При закрывании двери каждый эксцентрик на двери заходит за прижимную пластину. Таким образом, для того чтобы увеличить прижим двери, нужно повернуть каждый эксцентрик одинаково.

В этом не стоит слишком переусердствовать, потому-как уплотнительная резинка двери при сильном прижиме к раме рассыхается и в последующем не выполняет своей функции. В теплое время года рекомендуется возвращать эксцентрики в прежнее положение.

Если дверь трудно закрывается

Еще одна проблема, которая может возникнуть – это ситуация когда следует приложить значительное усилие для того чтобы повернуть ручку и закрыть дверь.

Свидетельствует такая ситуация о том, что эксцентрики уже переведены в зимний режим. Соответственно в этом случае необходимо ослабить прижим. Также в некоторых ситуациях тугой ход ручки двери может быть причиной засорения всего механизма двери.

Исправить это можно смазкой механизма, а в некоторых случаях необходимо разбирать его и чистить. По истечении нескольких лет пользования пластиковой дверью ручка ее может расшататься.

Чтобы устранить это, нужно повернуть верхнюю пластину основания ручки, под которой находятся крепежные болты, и затянуть их отверткой или шуруповертом.

Регулировка пластиковой двери с петлями GreenteQ

Пластиковые двери, обладающие массой более 40 кг и высокой пропускной способностью, чаще всего оснащают петлями GreenteQ.

Регулировка такой двери имеет значительные отличия от дверей с оконными петлями. Регулировать её можно в трех плоскостях:

  • вертикальной
  • горизонтальной
  • и прижим двери к коробке

Для регулировки петель нужно снять с них пластиковые заглушки, которые просто вытаскиваются. Чтобы поднять или опустить такую дверь необходимо вставить ключ в разъем, расположенный в нижней части петли и круговыми движениями регулировать её.

  1. Регулировку необходимо начинать с нижней петли, а среднюю и верхнюю петли подгонять под неё.
  2. Чтобы сместить дверь вправо или влево необходимо ввинчивать или выкручивать винт, который расположен под декоративной планкой каждой петли.
  3. Декоративную планку для этого можно не снимать, а ключ вставлять в торец петли.
  4. Для регулировки прижима такой двери необходимо вставить ключ в торец петли сверху и круговыми движениями менять положение каждой петли.

Таким образом, регулировка механизма пластиковой двери не очень трудоемкий процесс, который, требует внимательности и старательности. Такое умение позволит сэкономить на вызове специалистов некоторую часть карманных расходов!

источник: http://rems-info.ru

Особенности наладки пластиковой двери

Особенности наладки пластиковой двери

Известно, что пластиковые двери и окна заняли прочные позиции на строительном потребительском рынке.

Связано это с тем, что конструкции отличаются простотой эксплуатации, длительным сроком службы и высокими тепло- и звукоизоляционными свойствами.

Для сбережения всех этих характеристик, изделию, на определенном этапе использования, может понадобиться регулировка петель или ответных планок.

Как быстро после монтажа пользователю потребуется регулировка пластиковых дверей зависит от качества дверного изделия, правильности установки и условий эксплуатации.

Следует отметить, что заказывать установку дверей нужно только у проверенных надежных поставщиков и производителей пластиковых изделий.

Экономия на качестве этой продукции приведет к тому, что пользователю потребуется регулировка пластиковой двери сразу же после ее покупки.

Во избежание таких неприятностей важно сразу после установки дверного изделия мастером проверить качество прижима створки, просмотреть петли и ручки. Если обнаружены какие-то дефекты, о них не нужно молчать и необходимо требовать немедленного их устранения.

Обратите внимание!

Самостоятельно не стоит регулировать пластиковую дверь и в гарантийный период, в течение которого фирма-поставщик обязана бесплатно оказывать услугу регулировки петель и производить другие мероприятия по наладке нормального прижима двери.

Критерии, с учетом которых можно понять, нужна ли регулировка

Чтобы оценить особенности прижима дверного изделия на конкретном участке соприкосновения двери и косяка, нужно зажать между ними обычный бумажный лист.

Если при закрытом состоянии двери бумага легко выскальзывает с места прижима, то, скорее всего на этом участке наблюдается неплотное прилегание и может потребоваться регулировка петель или других элементов.

Качество прижима. Если дверная створка максимально плотно и одинаково хорошо прилегает к коробке по всему периметру, то регулировка пластиковой двери, скорее всего не требуется. В таком случае изделие выполняет все возложенные на него задачи, а именно надежно защищает жилище от проникновения звуков и потоков воздуха извне.

Задержка двери в заданном положении. Если створка остается в той позиции в которой ее оставляет пользователь, то установлена она правильно и наладка на данном этапе не требуется. Но в случае, когда она произвольно распахивается или, напротив, замыкается, то хозяину уже нужно думать о том, как отрегулировать пластиковую дверь.осмотр платиковой двери

Особенности открывания-закрывания дверного полотна. Самостоятельно определить необходимость регулировки петли и наличника можно и с учетом качества использования двери. Если наблюдается ее плавный ход, открытие-закрытие не требует значительных усилий, то наладки пока можно избежать.

Но если, же наблюдается смещение двери, выявить которое можно обычным строительным уровнем, нужна наладка. Регулировка может быть выполнена самостоятельно, если под рукой есть подробная инструкция.

Наличие провисаний. О том, что дверь провисает можно понять и по результатам простой проверки. Для этого нужно закрыть створку и при помощи простого карандаша обрисовать ее контур по всему периметру.

Потом, когда дверное полотно открыто, следует просмотреть, соответствует ли положение створки приближенному к нему краю дверной коробки. В случае, когда есть отклонения от параллели, нужно задуматься, как будут регулироваться петли.

Инструкция по регулировке для конкретного случая

Независимо от того, какая причина регулировки – скрипящие петли, туго поворачивающаяся ручка, неплотно примыкающаяся створка или вдавленный уплотнитель, нужна регулировка.

Если проигнорировать проблему, то в скором времени может потребоваться уже дорогостоящий ремонт пластикового изделия, самостоятельно который произвести намного сложнее. Итак, чтобы начать наладку понадобится инструкция и стандартный набор инструментов.

1. Регулировка пластиковой двери в горизонтальной плоскости.

Необходимость в такой наладке возникает в случае провисания дверной створки. Из-за собственной тяжести, в ходе интенсивного использования (частые открытия-закрытия) полотно несколько смещается. Итак, чтобы добраться к регулировочным шурупам нужно обработать две верхние петли.

Крепления можно открутить трехмиллиметровыми шестигранными ключиками. После чего можно закрыть дверь и снять накладки, под которыми и спрятаны регулировочные болты.

Самый длинный, горизонтально расположенный шуруп, и должен быть подвергнут регулировке.

Для устранения перекоса створки пользователь самостоятельно может наладить положение средней и верхней петли, сильнее зажать в ней указанный болт. Чтобы достичь равномерного сдвига полотна по всему периметру, нужно снять наладки и с нижних петель, отрегулировав в них положение всех болтов.

2. Регулировка пластиковой двери по горизонтали.

Чтобы наладить прижим порой требуется опустить или же поднять створку. Делать эти действия нужно в четком соответствии с инструкцией. Первоначально нужно найти регулировочный болт в нижнем торце петли, он должен быть направлен вдоль оси.

Пользователям, которые впервые налаживают прижим и производят регулировку петли стоит учесть, что регулировочные болты могут быть укрыты под декоративными заглушками.

Наладка должна производиться шестигранником: если крутить его в направлении часовой стрелки – можно приподнять дверную створку, вращая ключ в обратном направлении – полотно удастся опустить.схема регулировеи пластиковых дверей

3. Наладка прижима.

Качество прижима следует регулировать в соответствии с сезоном, усиливать его рекомендуется в холодную пору года, ослабление можно производить в теплое время. Только делается это не при помощи петель, а посредством наладки запорных цапф, что расположены на дверной раме.

Итак, по засечке-индикатору, находящейся на каждой из запорных петель, можно налаживать плотность прилегания створки к косяку.

  1. Для ослабления прижима нужно повернуть цапфу в такое положение, чтобы засечка была направлена к раме.
  2. Если она будет повернута в обратном положении, то усилится плотность соприкосновения створки с коробкой.

Предусмотрен еще один способ регулировки прижима при помощи ответной планки.

Используется он для тех изделий, на профиле которых, в области планки, имеется разъем под 6-ти гранный ключ. Движение ключом в пол оборота поможет изменить плотность прилегания створки.

Если под рукой есть подробная инструкция и нужный инструмент, то сложностей с регулировкой пластиковой двери быть не должно.

Это важно!

Тем не менее, если у пользователя возникают сомнения или не получается самостоятельно выполнить те или иные наладческие мероприятия, то стоит воспользоваться услугами профессионала.

Наблюдая за действиями специалиста, на момент регулировки двери, можно почерпнуть для себя бесценный опыт и в следующий раз без проблем совершить наладку петель самому.

источник: http://dokatop.ru/

Как регулировать пластиковые двери на балконе

Двери из ПВХ достаточно популярны сегодня, они имеют много положительных характеристик. Однако они достаточно тяжелы, и ввиду этого по истечении некоторого времени провисают, а значит, теряют герметичные свойства.

Но не выбрасывать же пластиковые двери на балкон: конструкция и регулировка позволяют исправить все изъяны, благодаря чему устройство прослужит много лет. Балконные пластиковые двери необходимо регулировать в следующих ситуациях:

  • если в ней треснул стеклопакет
  • если фурнитура установлена некачественно
  • при первых признаках появления холодного воздуха в комнатах и помещенияхкогда проседают петли
  • проседание дает щели, как показано на фото
  • если пластиковые окна были установлены в новом доме

Что делать?

Если при перекашивании дверки балкона вы решили все же отрегулировать ее своими руками, то следует в первую очередь воспользоваться механизмами для регулировки, которые находятся в группах петель:

  1. Горизонтальные элементы группы помогают регулировать углы, которые находятся сверху и снизу конструкции. Благодаря этому дверное полотно двигается в левую и в правую сторону;
  2. Вертикальные механизмы петельного блока служат для поднимания и опускания изделия, то есть двигают ее вверх и вниз.

Инструкция

Инструкция

Чтобы правильно отрегулировать дверные ПВХ конструкции, необходимо иметь при себе:

  • Ключ-шестигранник в виде буквы «Г» на 4 миллиметра
  • Накладки из пластика

Имея под рукой эти инструменты, следует выяснить первопричину дисфункции дверной конструкции.

Чтобы грамотно определить вид поломки следует открыть устройство и обследовать уплотнительный элемент.

Нужно выяснить направление смещения двери. На это будет указывать уплотнитель, который будет находиться в сдавленном состоянии, и пробит дверными створками, как видно на фото.

Еще одним признаком того, что створка находится в состоянии смещения, будет являться некачественная работа ручки. Чтобы повернуть ее, нужно будет прикладывать больше усилий. Также поворот ручки будет менее обширным.

Основные правила

Существует ряд пунктов, которые помогут провести грамотную регулировку балконных пластиковых дверей:

  • С помощью ключа-шестигранника следует сдвинуть верхний дверной угол в левую и праву сторону
  • Нужно снять заглушку с петельки, которая расположена сверху, а также слегка подтянуть петельный винт
  • Для регулировки створок по горизонтали, необходимо поворачивать створки двери вокруг нижней петельки вправо и влево, как показано на видео
  • Следует снять заглушку с нижней петельки, чтобы сдвинуть нижний дверной угол в левую и в правую сторону;
  • Для подтяжки винта петель, необходимо применить 4-хмиллиметровый ключ-шестигранник;
  • Чтобы отрегулировать изделие по горизонтали, поворачивают створки вокруг петель, которые расположены сверху;
  • Если имеется деформация уплотнительного элемента снизу, шестигранным ключом регулируют дверь по вертикали и слегка приподымают створку своими руками;
  • Если же деформация просматривается вверху, то следует попытаться наладить петлю так, чтобы можно было опускать створку вниз.
Полезный совет!

В случае если вы намерены опустить створку вниз, то винт петли покрутите вправо, если же необходимо поднять устройство, то вращать винт нужно влево.

Но бывают случаи, когда весь вышеописанный процесс не дает положительных результатов. Тогда двери «вытягивают». Извлекают штапики. Конструкцию (верхний край) и стеклопакет прокладывают пластиковыми элементами. Прокладок может быть несколько.

Такую работу нужно выполнять крайне скрупулезно. В противном случае есть опасность утратить гарантийные условия на недавно купленное балконное изделие.

Часто требуется отрегулировать двери балкона, когда те имеют негерметичный прижим. Для устранения такого недостатка применяют ответную планку на профиле. Если на ней есть отверстие для ключа-шестигранника, то ключ вставляют в него и прокручивают до половины.

Это важно!

Если же отверстия не обнаруживаются в дверной конструкции, то можно воспользоваться цапфой, которая есть на дверной фурнитуре. Цапфы необходимо прокрутить пассатижами, при этом контролировать расположение цапф.

Если они располагаются параллельно балконному профилю, то прижиматься будут слабо. Если цапфы имеют перпендикулярное расположение, то дверное полотно будет прилегать максимально плотно.

Чтобы пластиковые двери прослужили не один десяток лет, за ними нужен правильный уход. При обнаружении провисания или других деформаций изделие можно отрегулировать, не прибегая к посторонней помощи, главное знать, как это правильно делать.

источник: www.balkongid.ru

Это интересно:

Регулировка порога двери ~ Wood's Home Maintenance Service | BlogWood's Home Maintenance Service | Blog

Недавно я «поговорил» (с помощью функции личных сообщений Facebook) с моей дочерью о процессе регулировки порога входной двери, чтобы не допустить вторжения жуков. Обсуждая некоторые тонкости настройки дверного порога, я понял, как часто я оказывал эту услугу своим клиентам. Поскольку ей так удалось отрегулировать порог входной двери, я подумал, что это будет хороший пост в моем блоге, так что приступим.

Не каждый порог регулируется, но для тех, кто это делает, правильная регулировка порога двери приведет к увеличению срока службы, меньшему износу, герметичному уплотнению и, что наиболее важно, двери, которая легко открывается и закрывается.

Если у вашей двери сквозняк снизу, пропускает свет снизу или пропускает насекомых или пауков, порог двери необходимо отрегулировать или, в случае нерегулируемых порогов, заменить.

Чтобы определить, регулируется ли дверной порог, поищите заглушки размером в несколько центов вдоль самой высокой части порога.Под этими крышками находятся латунные винты, которые регулируют порог вверх и вниз. На некоторых дверных порогах винты видны всегда. Их настройка в одном направлении поднимет порог, а в другом - снизит.

Шаги для правильной регулировки порога двери

Перед тем, как пытаться отрегулировать, закройте дверцу и посмотрите на резиновую скобу внизу дверцы. Он не должен касаться регулируемой части порога. В этом можно убедиться, поместив источник света с противоположной стороны двери и посмотрев, не просачивается ли свет под ней.В качестве альтернативы можно положить лист бумаги над порогом двери, когда она находится в открытом положении, а затем закрыть дверь над ним. Если под дверью виден свет или бумага легко движется по нижней части дверцы, порог не закреплен достаточно плотно. Если при закрытии двери порвана бумага или дверь закрывается слишком сложно, порог может быть слишком плотным.

Нижняя часть двери должна иметь какой-нибудь элемент (резиновую прокладку или ребра), который слегка сжимается, когда дверь закрывается за порог.Возможно, что в одних областях порог достаточно жесткий, а в других имеет пробел. Регулировочные винты должны использоваться для того, чтобы регулируемая часть порога была параллельна низу двери и была достаточно плотно прилегающей, чтобы герметизировать, не связывая дверь, когда она закрывается.

Советы по правильной регулировке порога двери:

  • не вносите никаких изменений, пока не убедитесь, что это необходимо.
  • определите план действий - не начинайте вращать винты
  • вносите небольшие поправки и проверяйте правильность закрытия после каждой регулировки.
  • убедитесь, что дверной порог правильно отрегулирован по всей длине.
  • НЕ увеличивайте слишком сильно порог. Если дверь закрывается слишком плотно, это приведет к чрезмерному износу и преждевременному выходу из строя дверного проема.

Вам понравился этот пост? Расскажите нам, что вы думаете, в поле для комментариев ниже.


Хотите узнать больше?
Подпишитесь на нашу RSS-ленту или подпишитесь по электронной почте

Wood’s Home Maintenance Service предлагает решения для широкого спектра потребностей в строительстве, обслуживании и ремонте.Позвоните нам или нажмите кнопку ниже, чтобы связаться с нами сегодня и получить бесплатную оценку.

О Тони Вуде

Тони - пожизненный житель Северной Каролины с более чем 30-летним опытом работы в различных сферах промышленного, коммерческого и жилищного строительства. В течение последних 23 лет он владел и управлял Wood's Home Maintenance Service, оказывая услуги в основном в округах Джонстон, Уэйк и Сэмпсон в Северной Каролине.______________ ______________________________________________________ Информация, содержащаяся в этом блоге, основана на практическом опыте более 30 лет в строительной отрасли и обширных исследованиях автора. Все постулаты относятся к географическому положению, в котором был получен этот опыт.

Регулировка двери ▷ Испанский перевод

Регулировка двери ▷ Испанский перевод - Примеры использования регулировки двери в предложении на английском языке

Ajuste de la puerta

Закрытие Регулировка двери : уменьшение нижнего предела. Ajuste de la puerta cerrada: disminuya el límite inferior.Регулировка открытия двери : уменьшение верхнего предела. Ajuste de la puerta abierta: disminuya el límite superior.

Другие примеры предложений

После того, как блок будет выровнен и регулировка двери завершена, закрепите блок к проему, чтобы обеспечить правильную посадку и надежную установку. Después de nivelar la unidad y completetar el ajuste de la puerta , fije la unidad a la abertura para asegurarse de que esté bien ajustada y la instalación sea segura.Защелкните крышку штифта регулировки двери (входит в комплект поставки холодильника) на место. Encaje a presión la cubierta del pasador de ajuste de la puerta (provista con el coldrador) en su lugar.Выравнивание холодильника и регулировка двери (при необходимости.) 19. Nivelación del Refrigerador y ajuste de las puertas (si process) 82. Регулировка двери может быть произведена, слегка ослабив ВИНТЫ на ПОВОРОТНЫХ ПЕТЛЯХ и перемещая ДВЕРЬ по мере необходимости. Puede hacer los ajustes de puerta aflojando un poco los TORNILLOS de las BISAGRAS DE PIVOTE y moviendo la PUERTA según Requiera.

Руководство по поиску и устранению неисправностей при установке стандартных стальных дверей и рам

Содержание

  1. Предисловие
  2. Неправильный зазор двери / рамы
  3. Петля с фиксатором
  4. Петля с упором
  5. Витая дверь
  6. Регулировка витой двери
  7. Витая рама
  8. Набор рамок квадратный
  9. Рама с зазубринами, загнутыми внутрь или наружу
  10. Глушители
  11. Замок свободно устанавливается на Strike
  12. Замок слишком плотно прилегает к Strike
  13. Место выключения замка на месте перекрытия двери в раме в стене
  14. Угол наклона рамы не закрыт
  15. Слишком малый зазор в нижней части двери
  16. Несоосность рамы и дверных петель
  17. Каркас свободный на гипсокартоне
  18. Стеклопакеты
  19. На огнестойкой раме отсутствует этикетка
  20. На противопожарной двери отсутствует этикетка
  21. Проблемы с краской
  22. Водяное пятно Урон
  23. Тепловой лук

Предисловие

Материал, содержащийся в этом документе, был разработан под эгидой Технического комитета Института стальных дверей.

The Steel Door Institute не одобряет и не поощряет методы ремонта, которые могут отрицательно повлиять на производительность продукта или нарушить и / или аннулировать гарантии на продукт.

Пользователь этого документа принимает на себя всю ответственность, связанную, но не ограничиваясь, с эксплуатационными характеристиками продукта и нарушением гарантий на любой продукт, связанный с установкой и предлагаемыми в этом документе методами ремонта.

Назначение

Целью данного документа является освещение проблем, возникающих при установке в полевых условиях, наиболее часто возникающих при установке стандартных стальных дверей и рам.Следует понимать, что большинство проблем возникает из-за неправильного применения продуктов и / или неправильной установки.

Предлагаемый метод ремонта требует только основных ручных инструментов и относительно небольшого времени. Следует понимать, что могут существовать более сложные проблемы или сложные проблемы, требующие обширного ремонта в полевых условиях и модификации продукции. Эти типы проблем с установкой в ​​полевых условиях не рассматриваются в этом документе и не должны выполняться без предварительной консультации с производителем.

Изменения, внесенные в огнестойкие двери и рамы, должны выполняться в соответствии с NFPA 80.

НЕПРАВИЛЬНЫЙ ЗАЗОР ДВЕРИ / РАМЫ

Для обеспечения надлежащего функционирования двери и рамы необходимо правильно поддерживать зазор между дверью и рамой. Все производители стандартных стальных дверей и рам строго придерживаются допусков, в результате которых номинальный зазор между дверью и рамой составляет 1/8 дюйма. Если этот зазор не соблюдается, могут возникнуть помехи и смещение оборудования.

Правильная установка чрезвычайно важна для создания зазоров и предотвращения множества потенциальных проблем.

Институт стальных дверей опубликовал множество публикаций, разработанных для установления отраслевых стандартов и помощи в определении, а также установке стандартных стальных дверей и рам. Одна публикация, ANSI / SDI 250.11, Рекомендуемые инструкции по монтажу стальных рам, будет полезной при возведении и установке стандартных стальных рам.

Модификации петель от стандартных до тяжелых

Хотя стили и типы различаются, многие производители предлагают встроенные функции, позволяющие изменять карманы на петлях на дверях и рамах со стандартного веса на тяжелый. Примерами различных методов являются: шлифование или выравнивание выпуклых тиснений на регулировочных пластинах или арматуре; снятие или отламывание шайб-регулировочных шайб петли; регулировочные установочные винты; и снятие регулировочных шайб. Все эти варианты включают удаление материала из кармана для достижения большой глубины.Как всегда, уточняйте у отдельных производителей, какие модификации предлагаются.

Перестановка петель
В следующем примере показано, как переставить створку петли, чтобы исправить незначительные неправильные зазоры двери / рамы. Этот конкретный метод позволяет выполнять перестановку, в то время как дверь остается в проеме, а петли остаются на двери и раме. В примере показано изменение положения верхней петли для исправления провисания.Тем не менее, любой из петель может быть изменен таким образом, чтобы компенсировать условия, противоположные условиям провисания.

Как показано на рисунке, поворотные кулаки дверной петли перемещаются в новое положение после того, как установлен зазор у упора. Теперь шарниры створок петель на раме должны быть переустановлены (согнуты) для совмещения с новым расположением шарниров створок петель на двери. Самый простой способ сделать это - использовать трубный гаечный ключ на 5/8 - 11/16 дюймов (серповидный ключ подойдет как второй вариант).Просто наденьте трубный ключ на 1-й сустав и совместите его с новым положением. После того, как первый сустав выровнен, ключ теперь скользит ко второму кулаку для совмещения. Повторите процесс на третьем суставе.

ПРИМЕЧАНИЕ : Как всегда, следует проявлять осторожность, когда створки петли не сняты. Чрезмерное давление может повредить двери / рамы. В качестве альтернативного метода перестановки шарнир можно снять и зажать в тисках для перестановки.

Дверь закрывается?
Рамы, расположенные не по вертикали, могут вызвать неправильную работу фиксаторов и заклинивание болтов при ударе.Перед настройкой оборудования внимательно проверьте установку рамы.

ПЕТЛЯ НАПОРНАЯ, ПРОТИВ КРЕБАНА

Обычно петля находится между дверью и пазом. Есть несколько способов установки прокладок, которые перемещают дверь в разные стороны. При применении регулировочных прокладок следует использовать следующие рекомендации.

ПЕТЛЯ НАПОРНАЯ, ПРОТИВ ОПОРА

Привязка петли к упорам рамы возможна в полевых условиях. Опять же, есть несколько способов установки прокладок, которые будут перемещать дверь в желаемом направлении.При применении регулировочных прокладок следует использовать следующие рекомендации.

Регулировка зазора между дверью и рамой может осуществляться следующим образом:

  1. При использовании только прокладки «A» дверь будет перемещена в направлении стрелки «X».
  2. Использование только регулировочной прокладки «B» перемещает дверцу и осевую линию корпуса петли в направлении стрелки «X».
  3. Использование обеих прокладок «A» и «B» переместит дверь в направлении стрелки «X» на большее расстояние, чем при использовании только прокладки «B».
  4. Используя только прокладку «C», дверь будет перемещена в направлении стрелки «Y».
  5. При использовании только прокладки «D» и дверца, и центральная линия цилиндра петли будут двигаться в направлении стрелки «Y».
  6. Использование обеих прокладок «C» и «D» переместит дверь в направлении стрелки «Y» на большее расстояние, чем при использовании только «C» или «D». Центральная линия цилиндра петли будет перемещена так же, как при использовании только прокладки «D».

ДВЕРЬ ЗАВИНЕННАЯ

При нормальной установке плоскость лицевой стороны двери параллельна плоскости лицевой стороны коробки.Если рама квадратная и отвесная, все лицевые поверхности рамы будут в одной плоскости. Перекрученная дверь «пробьет» лицевую плоскость рамы. УБЕДИТЕСЬ, что рама квадратная и ровная. Если это не так, проблема, вероятно, в установке рамы, а НЕ в двери.

РЕГУЛИРОВКА ВИНТОВОЙ ДВЕРИ

При необходимости можно «пружинить» дверь обратно в (или намного ближе) к ее идеальному положению, параллельному воображаемой плоскости на лицевых сторонах рамы.Обычно это можно сделать, оставив дверь в раме. Между дверью и коробкой необходимо положить деревянную колодку. Затем прикладывают давление к скрученной области, чтобы «пружинить» дверь. Однако следует проявлять осторожность при установке гипсокартона, так как каркас может потеряться от стены, особенно с каркасами из гипсокартона.

Скрученный сверху
Когда верхний замок двери «пробивает» воображаемую плоскость, поместите деревянный брусок на пол между дверью и рамой, как показано.Приложите давление к верхней области замка, как показано, чтобы «пружинить» дверь обратно на место. Снимите деревянный брусок, закройте дверь и проверьте состояние. При необходимости повторить.
Скручен снизу
Когда нижний замок двери «пробивает» плоскость, поместите деревянный брусок между головкой рамы и дверью, как показано. Приложите давление к области нижнего замка, как показано, чтобы «подпружинить» дверь обратно на место. Удалите дерево, закройте дверь и проверьте состояние.При необходимости повторить.

Можно также использовать альтернативный метод, который позволит двери оставаться в проеме. Этот метод может быть уместен при установке гипсокартона, как упоминалось ранее. Хотя в показанном примере отклоняется верхняя половина двери, этот метод можно использовать и для нижней половины двери.

КВАНТАЯ РАМА

Состояние стены и методы крепления могут привести к «перекручиванию» рамы в проеме.Две грани косяка (петля и защелка) не находятся в одной плоскости, как описано в разделе скрученной двери. Это можно проверить с помощью уровня и / или отвеса. Рамки не имеют регулировок, когда дело касается «скрутки».

Состояние «скручивания» обычно вызвано состоянием стен. Не допускается установка граней косяка рамы в одной плоскости, поскольку стены изначально находятся вне плоскости.

Доступные варианты решения этой проблемы в значительной степени зависят от конструкции стены.

РАМА НЕПРАВИЛЬНАЯ

Трудно переоценить правильную установку рамы. В большинстве стеновых конструкций (за исключением каркасов из гипсокартона «надвижные») «быстрые» или «легкие» ремонтные работы на месте ограничены. Неправильно установленные рамы, которые сильно выходят за рамки квадрата, вызовут серьезные проблемы с дверью и оборудованием. Такие ситуации потребуют обширного ремонта в полевых условиях и могут привести к снятию рам со стен.

Если состояние «вне квадрата» небольшое, можно произвести некоторую регулировку, установив регулировочные шайбы и / или отрегулировав анкеры, особенно если рама, над которой выполняется работа, представляет собой надвижной гипсокартон.

Самым универсальным каркасом для исправления таких условий является "надвижной" каркас из гипсокартона. Следует ссылаться на инструкции производителей, но, как правило, у большинства «надвижных» каркасов из гипсокартона есть анкер подоконника в нижней части косяка и анкер сжатия между верхней петлей и коллектором.Кроме того, у большинства косяков есть угловые зажимы, в которых есть отверстие для винта. Угловой зажим и отверстие совпадают с отверстием в заголовке. Регулировку каркасов из гипсокартона можно производить с помощью этих анкеров или угловых зажимов.

ПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА
Все углы 90º. Размер, взятый в точке «A», равен размеру, проверенному в точке «B». И шарнирные, и ударные косяки вертикальные и ровные.

Следующие примеры иллюстрируют, как кадр может быть расположен вне квадрата.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (A)

Один угол больше 90 °, а один угол меньше 90 °. Митры не выровнены друг с другом должным образом, и в митрах образуются «зазоры», которые противоположны друг другу. Размер, взятый в точке «A», останется прежним при проверке в точке «B», если углы 90º выходят за пределы квадрата на равное количество градусов.

Это состояние можно исправить, отрегулировав прижимные анкеры в каждом косяке и / или вне его по мере необходимости.Перед регулировкой ослабьте винты углового зажима, если рама так оборудована; затяните, когда закончите. Анкеры сжатия необходимо отрегулировать (повернуть) в противоположных направлениях, чтобы косяки могли двигаться.

Для показанной иллюстрации винт зажимного анкера ударного откоса должен быть повернут против часовой стрелки, чтобы втянуть компрессионный анкер и дать место для установки рамы в исходное положение с помощью нажимного анкера шарнирного откоса. Затем анкерный винт сжатия косяка петли поворачивают по часовой стрелке, чтобы продвинуть анкер и подтолкнуть раму к комнате, образованной у откоса.Рама должна быть совмещена с коллектором и анкером сжатия шарнирного косяка. Как только это будет сделано, анкерный винт сжимающего упора можно повернуть по часовой стрелке, продвигая анкер вплотную к шпильке. Затем необходимо повторно затянуть угловые скользящие винты.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (B)

Оба угла больше или меньше 90º. Митры неправильно совмещены друг с другом.Когда угол меньше 90º, в митре будет зазор, который увеличивается по мере продвижения к обратной стороне. Когда угол больше 90º, в митре будет зазор, который увеличивается по мере приближения к фальцу. Размеры, взятые в точках «А» и «В», не будут равны. Это условие всегда будет приводить к тому, что размер «B» будет больше или меньше номинального размера проема, который может быть получен при проверке между косяками вдоль жатки.

Чтобы исправить это состояние, необходимо ослабить анкеры порога, чтобы можно было сдвинуть и / или выдвинуть нижнюю часть каждого откоса.В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкерам. Этот тип анкера обычно используется, потому что его можно скрыть, накрыв его обшивкой плинтуса.

Если косяки согнуты в порогах, то, возможно, придется немного втянуть прижимные анкеры, чтобы можно было выдвинуть порог (основание) косяков. Косяки должны быть закреплены по вертикали, выровнены с жаткой и выровнены по мере их выталкивания в надлежащее положение.Анкеры порога должны быть переустановлены, анкеры сжатия отрегулированы и повторно затянуты. Облицовку плинтуса следует снова прикрепить к стене, если она была снята.

Аналогичную процедуру нужно использовать, если косяки выбиты на порогах. Порог (основание) косяков нужно вдавить в сторону проема. Косяки должны быть закреплены вертикально, выровнены с жаткой и выровнены по мере их установки в надлежащее положение. Анкеры порога следует переустановить, анкеры сжатия отрегулировать (удлинить) и повторно затянуть.Облицовку плинтуса следует снова прикрепить к стене, если она была снята.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (C)

Один угол правильно установлен на 90 °, а другой угол больше или меньше 90 °. Размер, взятый в точке «A», будет постоянно меняться при проверке в различных точках, идущих к точке «B.» Угловой скос не будет правильно совмещен между жаткой и косяком, который не установлен на 90º.

Косяк, который не находится под углом 90º к жатке, должен быть перемещен.Чтобы исправить это условие, необходимо ослабить анкер порога, чтобы можно было сдвинуть или выдвинуть нижнюю часть откоса по мере необходимости. В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкеру. Этот тип анкера обычно используется, потому что его можно скрыть, накрыв его обшивкой плинтуса.

Если косяк находится на пороге, то, возможно, придется слегка отвести нажимной анкер, чтобы можно было выдвинуть порог (основание) косяка.Косяк должен быть закреплен отвесом, пригнан к жатке и выровнен по мере выталкивания в правильное положение. Якорь порога необходимо переустановить, якорь сжатия отрегулировать и снова затянуть. Облицовку плинтуса следует снова прикрепить к стене, если она была снята.

Аналогичную процедуру следует использовать, когда косяк выступает за подоконник. Порог (основание) косяка следует вдавить в сторону проема. Косяк должен быть закреплен отвесом, пригнан к жатке и выровнен, когда он вставлен в правильное положение.Анкер порога должен быть переустановлен, анкер сжатия отрегулирован (закреплен) и повторно затянут. Облицовку плинтуса следует снова прикрепить к стене, если она была снята.

РАМА С СНОСОМ ИЛИ ВЫНУЖДЕНИЕМ КРОЛИКОВ

В этом состоянии очевидна важность правильной первоначальной установки рамы. В большинстве стеновых конструкций, за исключением каркасов из гипсокартона, «быстрые», «легкие» полевые исправления ограничены. Неправильно установленная рама, в которой ножки сильно загнуты или выдвинуты, потребует обширного ремонта в полевых условиях и в большинстве случаев требует входа в стену, чтобы получить доступ к креплению рамы.

Состояние с носком или наружу хуже у пола. Жатка не дает верхней части косяков входить или выходить с носком, но по мере того, как вы отодвигаетесь от подборщика к полу, косяки имеют больший потенциал сгибания во время установки.

Единственный каркас с таким состоянием, который можно исправить без особых трудностей, - это каркас из гипсокартона «надвигающийся». Поскольку в «надвижном» каркасе из гипсокартона используются только анкеры сжатия около головы и анкеры подоконника около нижней части косяков, это состояние легко исправить.

Обратите внимание, что поверхности фальца не расположены под углом 90 ° к плоскости стены. В этом можно убедиться, приложив линейку к поверхности обоих косяков.

Прямая кромка должна прилегать к обеим сторонам одновременно. Если косяки скручены, образуется «зазор», как показано на рисунке слева.

На рисунках справа показаны два типичных типа анкеров для подоконников, используемых в «надвижном» каркасе из гипсокартона.

«A» показывает анкер, который будет прикрыт обшивкой плинтуса. Чтобы получить доступ к этому анкеру, сначала необходимо снять обшивку плинтуса. Далее необходимо удалить гвозди или шурупы, крепящие анкеры к стене. Это ослабит косяк и позволит придать ему квадратную форму в проеме.

«B» показывает винт, проходящий через лицевую сторону рамы в стену. Это удерживает порог рамы на месте. Этот винт открыт и легко доступен. Удаление винта ослабит косяк и позволит ему «скруглить» в отверстии.Если оба косяка согнуты внутрь / наружу, они оба должны быть «согнуты». Это можно проверить, произведя измерения, как показано ниже. Размеры «A» и «B» будут одинаковыми, если рамы установлены правильно. Однако косяки рамы должны быть отвесными, ровными и перпендикулярными по отношению к головке рамы.

Если оба косяка согнуты внутрь / наружу, они оба должны быть «согнуты». Это можно проверить, произведя измерения, как показано выше.Размеры «A» и «B» будут одинаковыми, если рамы установлены правильно.

На рисунке ниже показано состояние, при котором может создаться впечатление, что рама установлена ​​правильно. Оба размера «A» и «B» будут равны, но рама не будет квадратной в проеме. Оба косяка можно скрутить, чтобы получился параллелограмм. Это можно проверить, поместив прямую кромку через грани обоих косяков (прямая кромка представлена ​​пунктирной линией, показанной ниже. Прямая кромка должна быть плоской на обеих гранях одновременно.Если косяки перекручены, образуется «зазор», как показано на рисунке. «Разрывы» будут с той же стороны, если был создан параллелограмм. Зазоры также могут быть на противоположных сторонах, как показано на рисунке Типичное состояние схождения или развала на предыдущей странице.

Это состояние можно исправить, как описано в других примерах «схождения наружу» или «схождение внутрь».

ГЛУШИТЕЛИ

Некоторые производители предусматривают отверстие для глушителя в упоре рамы для установки вставного глушителя.«Наклеиваемый» глушитель также доступен для установки на рамы без отверстия для глушителя. Глушитель действует как «резиновый амортизатор», который равномерно удерживает дверь от упора на постоянном расстоянии. Если дверь удерживается за пределами упора, а не слегка перемещается в направлении упора, трубка защелки будет плотнее входить в зацеп. На ударной косе размещаются три глушителя: один ближе к верхней части косяка (ближе к жатке), второй - к нижней части косяка (ближе к порогу), а третий - рядом с подготовкой удара.

ЗАМОК ПОДСОЕДИНЯЕТСЯ НА УДАР

Это состояние не может быть вызвано неправильно установленной дверью и / или рамой. Если замок на двери не был должным образом совмещен с защелкой на раме, может возникнуть столкновение или защелка защелки заблокируется при ударе. Поскольку это не так; причина не в неправильной установке. Необходимо проверить следующее:

ПРАВИЛЬНЫЙ УДАР

Прикреплена ли к раме соответствующая запорная планка?

УСТРОЙСТВА ВЫХОДА ОБОДА

Имеется регулируемая запорная планка.Правильно ли отрегулирована ответная планка, чтобы обеспечить надежную фиксацию?

ЗАМОК СЛИШКОМ УСТАНАВЛИВАЕТСЯ В УДАР

Правильная установка двери и рамы имеет важное значение. Если дверь и рама не выровнены должным образом, ригель защелки может застрять при ударе. Необходимо проверить следующие позиции:

I ПРАВИЛЬНЫЙ ЗАЗОР / ПРОБАД ДВЕРИ
Для различных условий щелкните здесь.

ПЕТЛИ
Чтобы узнать о различных условиях крепления петель, щелкните здесь.

СКВОЗНАЯ ДВЕРЬ
Чтобы узнать о различных условиях витой двери, нажмите здесь.

КРУТЫЕ РАМЫ
Чтобы узнать о различных условиях скрученных рам, щелкните здесь.

РАМКА НЕКВАДРАТНАЯ
Чтобы узнать о различных состояниях рам, установленных вне квадрата, щелкните здесь.

PROPER STRIKE
Надлежащая запорная планка прикреплена к раме?

Необходимо проверить ранее упомянутые позиции и исправить любые проблемы.Если защелка продолжает плотно прижимать защелку, можно создать дополнительный зазор, приложив удар или изогнув кромку защелки, как показано. Однако это следует делать только в качестве окончательного варианта.

ЗАМК В ОТКРЫТОМ МЕСТЕ НА ДВЕРИ ИЛИ ЗАБОР В РАМКЕ В СТЕНЕ

Незначительные корректировки местоположения обычно могут быть выполнены путем изменения ответной планки. Изменение ответной планки "расширит" отверстие, чтобы трубка защелки могла правильно зацепить удар.Это похоже на раздел «Lock Fits Too Too For Strike» за исключением того, что количество материала, удаленного из удара, больше. Это может компенсировать незначительное смещение ответной планки на раме и / или расположение замка на двери. Эти общие шаги необходимо выполнить для модификации ответной планки.

  • Отметьте на ответной планке участок, который необходимо снять.
  • Снять запорную планку с рамы.
  • Отцентрируйте углы удаляемой области и просверлите отверстие диаметром 1/8 дюйма в каждом углу.
  • Используйте сабельную пилу и прорежьте существующее отверстие до отверстий диаметром 1/8 дюйма. Оставшийся материал между двумя отверстиями 1/8 дюйма следует отпилить.
  • Обработайте все неровности и углы напильником. Это должно быть сделано, так как любые неровные края или края с заусенцами могут вызвать защелку трубки «сопротивление» или «повесить трубку» в запорной планке.
  • Сборки удар пластины к раме и выравниванию проверки с Lockset на двери, а также функцией фиксация трубы в и из ударной пластины.

ПЛОСКА НЕ ЗАКРЫТА НА РАМЕ

Основной причиной неправильного выравнивания и «закрывания» митров является неправильная установка. Последствия неправильной установки на стыковые швы описаны в предыдущем разделе «Неровная рама». В этом разделе следует обратиться к подробным объяснениям условий, которые могут возникнуть, и решениям по устранению проблем.

Это состояние также может быть вызвано условиями, описанными в разделе «Свободный каркас на гипсокартоне» - рисунки на стр. 28.

ЗАЗОР У НИЖНЕЙ ДВЕРИ СЛИШКОМ МАЛЕНЬКИЙ

Возможные варианты решения этой проблемы ограничены. Каркасы, которые постоянно прикреплены к конструкции стены (например, к каменной кладке или стальной стойке), оставляют мало альтернатив. Единственное доступное «решение» - это обрезать нижнюю часть двери, если конструкция двери допускает обрезку. Как показано на рисунке ниже, номинальный «зазор от порога» должен составлять дюйма. Зазор порога - это расстояние от низа двери до низа косяков рамы, а ¾ ”- это стандартный промышленный размер.

Косяки рамы должны быть установлены на уровне пола, в результате чего расстояние между нижней частью двери и полом составляет inch дюйма.

“также обеспечивает достаточно места для установки« приподнятого порога », который является разновидностью плоского порога. Если используется приподнятый порог, уменьшается зазор в ¾ дюйма.

Перед внесением любых изменений необходимо проверить размеры двери по высоте.
Высота дверцы определяется путем измерения, представленного на рисунке размером «A».Если высота двери слишком велика, зазор внизу будет слишком мал.

Высота косяка рамы (равная высоте проема) определяется путем измерения, представленного размером «B». Если высота косяка меньше размера, то зазор внизу будет слишком мал.

Нижняя часть косяков рамы должна быть установлена ​​«на» пол, а не «в пол». В некоторых особых случаях косяки могут быть установлены «в пол», но это требует особого подхода к проектированию и корректировки высоты двери и высоты косяка.Если бы это не было компенсировано проектной высотой, зазор внизу мог быть слишком мал.

Взяв эти основные размеры, вы можете проверить, какой элемент проема является ошибочным. Если рассматривается возможность обрезки нижней части двери, вы должны убедиться, что конструкция двери допускает такую ​​модификацию. Лучше всего обратиться к дистрибьютору или производителю, чтобы определить, можно ли и насколько можно обрезать дверь. Эти типы модификаций отделки могут быть относительно простыми или более обширными в зависимости от конструкции двери.

СООТВЕТСТВИЕ РАМКИ И ДВЕРНОЙ ПЕТЛИ

Несоосность рамы и дверных петель может вызвать множество проблем. Когда происходит смещение, либо места петель двери, либо петли рамы немного смещаются. Это может относиться к модернизации существующих проемов, где заменяется дверь или рама, но не то и другое вместе. Когда новые двери и рамы поставляются от одного производителя, этой проблемы не существует.

Пример, показанный на следующей странице, отражает опускание петельной створки, которая прикрепляется к двери, по отношению к петлевой створке на раме.Однако, удалив материал с противоположного конца кулаков, полотно дверных петель также можно было поднять. Петли рамы также могут быть перемещены аналогичным образом.

РАМА ОТКЛЮЧАЕТСЯ НА СУХОЙ СТЕНЕ

Производители рам строго контролируют размеры своих рам. Поскольку используется автоматизированное оборудование, эти размеры легко повторяются от детали к детали. В большинстве случаев, когда рамы незакреплены на гипсокартоне, выявляется, что общая толщина стены не соблюдалась должным образом.Условия толщины стенок могут варьироваться от меньшего до большего размера. По возможности следует проверить толщину стены на соответствие техническим условиям.

Для каркасов, установленных в стенах из гипсокартона, можно использовать два разных метода крепления:

СТАЛЬНЫЕ И ДЕРЕВЯННЫЕ СТАЛЬНЫЕ ИЛИ ДЕРЕВЯННЫЕ АНКЕРЫ СВАРОЧНЫЕ ИЛИ ДЕРЕВО

В некоторых рамах используются стальные или деревянные анкеры, приваренные или вставные. Эти рамы устанавливаются до того, как гипсокартон будет прикреплен к стойкам. Гипсокартон может быть либо «прижат» к возврату рамы, либо «заправлен» за обратный ход рамы.Только в установке, где гипсокартон «заправлен» за обратку, может возникнуть состояние, при котором каркас свободно прилегает к гипсокартону. Этот зазор мог быть равномерным по всей длине (высоте) косяка или мог быть только на определенных участках. Поскольку рама не снимается, единственные доступные варианты - заделать зазор или закрыть его отделкой.

РАМА НАКОНЕЧНИКОВ С КОМПРЕССИОННЫМИ ЯКОРАМИ

Эти рамы предназначены для установки после завершения возведения стены.Методы привязки, используемые в этом типе рамы, позволяют при желании удалить раму. При снятии и повторной установке рамы необходимо соблюдать инструкции по установке производителя. Для накладных рам из гипсокартона, которые «свободно прилегают к стене», могут существовать три условия.

1) Первое условие - это равномерный зазор по всей длине (высоте) косяков рамы. Следует снять раму с проема и проверить толщину стены во многих местах вокруг проема.Эти измерения следует сравнить с рабочими спецификациями. Если толщина стенки меньше номинальной, доступны два варианта.

a) Если зазор относительно невелик, можно рассмотреть возможность использования уплотнения или обрезки для закрытия зазора при установке рамы.

б) Если зазор больше, использование «распорок» может компенсировать недостаточную толщину стенки. Использование распорок требует, чтобы рама была снята с проема, прикреплена распорка (и) и рама переустановлена. Распорки можно использовать на одном или обоих возвратных элементах рамы, что приведет к установке распорок на одной или обеих сторонах стены.Прокладки доступны у производителя рамы.

2) Вторым условием будет зазор, который меняется по длине (высоте) косяка. Это состояние обычно встречается в конструкции стальных шпилек и приводит к "чрезмерно толстым" стенам в верхних углах проема, см. Рис. 5. Обычно это прямой результат того, как стальные заглушки шпилек были прикреплены к вертикальным стальным шпилькам, чтобы формируют проем. Когда стена слишком велика (в этой области), она заставит коллектор и ограничители косяка раздвинуться и фактически расширит размеры горловины, чтобы принять слишком большую стену.Это приведет к тому, что углы рамы будут очень плотно прилегать к стене, и по мере того, как вы продвигаетесь по косяку, начнет образовываться зазор, который затем постепенно исчезнет ближе к полу, см. Рисунок ниже в разделе «Зазор из-за слишком большой стены» .

Об этом состоянии следует сообщить соответствующему персоналу на рабочем месте. Состояние можно исправить, установив опорные пластины с каждой стороны угла и сжав внутренние стальные шпильки зажимом.Однако ответственность за исправление этого состояния несет субподрядчик, отвечающий за фактическое строительство стены.

3) Третье условие отличается от первых двух, которые касаются «подгонки» рамы по толщине стены. Причина в том, что анкеры сжатия не были затянуты. Тогда каркас гипсокартона будет свободен по ширине проема и будет перемещаться из стороны в сторону против грубого проема.

Рама должна быть закреплена вертикально, квадратной формы и закреплена в проеме путем правильной регулировки анкеров сжатия в соответствии с инструкциями производителя.

СТЕКЛЯННЫЕ ОКНА

Полые металлические заимствованные осветительные, транцевые и комбинированные рамы для боковых фонарей - отличный выбор для наружных проемов благодаря их гибкости конструкции, тепловым характеристикам и безопасности. Эти типы рам не имеют заводской герметизации для предотвращения проникновения воды; подрядчик / установщик должен герметизировать все стыки, которые подвергаются воздействию элементов после установки рамы в сборе.

По возможности настоятельно рекомендуется устанавливать стекло и остекление на наружный паз рамы.Это будет сдерживать проникновение воды.

Производители не могут контролировать качество изготовления, связанное с установкой этих типов рам, поэтому эта работа должна быть указана в разделе спецификаций по установке / остеклению / герметизации.

ЭТИКЕТКА ОТСУТСТВУЕТ НА ПОЖАРНОЙ РАМЕ

Как и двери, огнестойкие рамы являются важным элементом соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток, прикрепленных к раме, является высшим приоритетом для производителя, официального представителя кодекса и агентства по маркировке.Когда продукт находится в поле, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель агентства по маркировке производителя не проверил продукт на соответствие процедурам производителя. Только уполномоченные лица могут иметь и прикреплять ярлыки к противопожарной продукции в полевых условиях.

Все таблички на огнестойких рамах расположены на косяке петель между верхней и средней петлей (см. Рисунок ниже).Следует отметить, что некоторые рамки имеют тисненую этикетку, а не этикетку, прикрепленную к поверхности. Этикетка с тиснением проштампована в паз рамы и может быть закрашена.

Если этикетка или тиснение отсутствуют, следует связаться с дистрибьютором рам.

Особые примечания:

  • Заимствованные световые рамы могут иметь наклейки на потолок рамы из-за расположения стекла и планки остекления.
  • Рамы со сплошными петлями могут иметь этикетки, нанесенные на потолок или головку рамы.
  • См. Процедуры производителя.

ОТСУТСТВУЕТ ЭТИКЕТКА НА ПОЖАРНОЙ ДВЕРИ

Противопожарные двери - важный элемент соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток является высшим приоритетом для производителя, официального представителя кодекса и агентства по маркировке. (Производитель должен учитывать каждую используемую этикетку, и этикетка может быть нанесена только на предприятии производителя или у авторизованного дистрибьютора этикеток производителя.) После того, как продукт находится в поле, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель агентства по маркировке производителя не проверил продукт на соответствие процедурам маркировки производителя. Только уполномоченные лица могут иметь и прикреплять ярлыки к противопожарной продукции в полевых условиях.

Таблички на огнестойких дверях расположены в одном из двух мест: между верхней и средней петлей или на верхнем канале (см. Рисунок).Убедитесь, что вы ищете этикетку в правильном месте.

Если этикетка отсутствует, обратитесь к дистрибьютору дверей.

Особые примечания:

  • Маркированные двери со сплошными петлями могут иметь наклейки, размещенные на верхнем канале двери. Обратитесь к конкретному производителю, чтобы определить расположение этикетки.
  • Полые металлические транцевые панели с этикетками, возможно, придется удалить для проверки маркировки, если они полностью закрыты фиксированной полой металлической рамой.
  • См. Процедуры производителя.

ПРОБЛЕМЫ С КРАСКОЙ

ПИЛИНГ КРАСКИ ГОЛОМУ МЕТАЛЛУ

Существуют два условия, которые необходимо учитывать при оценке отслоения краски до голого металла.

1. ТОЛЬКО PRIME PAINT

Если продукт окрашен только грунтовкой и произошло отслоение, значит, между грунтовкой и оголенным металлом плохая адгезия. Обычно это связано с недостаточной подготовкой поверхности перед грунтовкой.Для обеспечения хорошей адгезии грунтовки необходимо подготовить голый металл. Дверь следует полностью отшлифовать, промыть растворителем и повторно загрунтовать. Операции шлифования и промывки позволяют получить поверхность, достаточную для обеспечения хорошей адгезии грунтовки.

2. ПРАЙМ КРАСКА И ТОП (ОТДЕЛКА) ПОКРЫТИЕ

Неисправность может быть вызвана либо плохой подготовкой поверхности перед грунтовкой, либо использованием несовместимой финишной краски, которая вступила в реакцию с грунтовкой и сняла всю краску с голого металла.В любом случае корректирующая мера будет одинаковой. Дверь следует полностью отшлифовать и промыть подходящим растворителем. Затем дверь следует повторно загрунтовать. Слегка отшлифуйте грунтовочный слой, протрите и закрасьте его совместимым верхним слоем. Каждый раз, когда дверь готовится к финишной или финишной окраске, поверхность необходимо очистить. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

КРАСКА В РЕЗИНОВЫХ ОТВЕРСТИЯХ

Как полые металлические двери, так и рамы имеют различные отверстия, в которых просверлены отверстия и нарезаны резьбы.Эти отверстия находятся в различных компонентах, таких как арматура. Все компоненты собираются вместе перед окраской.

Производители могут использовать различные методы окраски. Некоторые из этих методов могут привести к скоплению краски в резьбовых отверстиях арматуры. Этот нарост может затруднить установку винтов. Нарост следует удалить, чтобы упростить установку винтов и обеспечить их правильную посадку.

Наилучший метод очистки резьбовых отверстий - использование метчика, соответствующего резьбе винта.Кран легко срезает и удаляет скопившуюся краску, вводя и выводя ее из отверстия. Если нарост не такой большой и имеются (или могут быть получены) дополнительные винты, то винт можно ввернуть в отверстие и вывести из него, чтобы удалить незначительные наросты перед окончательной установкой винта.

ПОВРЕЖДЕНИЕ ОТ ВОДЫ

Повреждения, вызванные водой, являются прямым результатом неправильного хранения. Если продукт все еще покрыт грунтовкой (финишный слой не был нанесен), легко определить следующее состояние:

  • Первоначально водное пятно проявляется в виде обесцвечивания или изменения блеска или блеска грунтовки.Поврежденные участки будут выглядеть и, возможно, ощущаться иначе, чем остальная часть продукта.
  • Если водное пятно существовало в течение длительного времени и было вызвано • большим количеством воды, на обесцвеченных участках начнет появляться ржавчина.

Если на продукт был нанесен финишный слой краски, повреждение, нанесенное водой, также может вызвать повреждение финишного покрытия:

  • Пятна от воды можно обнаружить по случайным участкам повреждения лакокрасочного покрытия на двери, а также по появлению на этих участках равномерного развития ржавчины.В некоторых случаях финишная краска будет демонстрировать хорошую адгезию к участкам, поврежденным водой, но также будет показывать равномерный слой ржавчины, развивающейся через финишную краску.

Чтобы исправить повреждения, вызванные водяными пятнами, используйте следующие рекомендации:

  • Для продуктов, окрашенных только грунтовкой, пораженные участки должны быть • тщательно отшлифованы. При необходимости поверхность следует отшлифовать до металла. Затем всю поверхность двери / рамы следует слегка отшлифовать и нанести «неровностями» на любые сильно отшлифованные участки.Затем необходимо заново загрунтовать всю поверхность.
  • Для продуктов, подвергнутых финишной окраске, пораженные участки следует отшлифовать. • При необходимости поверхность отшлифовать до металла. Затем всю оставшуюся поверхность после финишной окраски следует слегка отшлифовать и «растушевать» на сильно отшлифованных участках. Если виден голый металл, эти области следует повторно загрунтовать и слегка отшлифовать, чтобы они «растушевывались» до слегка отшлифованных участков, окрашенных финишной краской. Затем изделие следует повторно покрасить.
  • Когда дверь готовится к покраске финишного или финишного покрытия, поверхность следует сначала очистить. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

ТЕРМИЧЕСКИЙ ЛУК

Установщики должны знать о состоянии, известном как Thermal Bow. Thermal Bow - это временное состояние, которое может возникнуть в металлических дверях из-за разницы температур внутри и снаружи. Это чаще встречается, когда прямые лучи солнца попадают на поверхность двери.Это временное состояние и в значительной степени зависит от цвета двери, конструкции двери, продолжительности воздействия, температуры и т. Д. Это состояние часто можно улучшить, покрасив открытую поверхность в светлый цвет. Тепловой изгиб может происходить наоборот в очень холодных условиях. Типичными симптомами теплового изгиба являются трудности с фиксацией оборудования и проблемы с дверным проемом.

Nissan Sentra Service Manual: Задняя дверь - С интеллектуальной системой ключей - Дверь и замок

Дверь в сборе

ДВЕРЬ В СБОРЕ: снятие и установка

ВНИМАНИЕ:

  • Снимайте или устанавливайте заднюю дверцу в сборе вдвоем. из-за большого веса.
  • При снятии и установке задней двери в сборе опереть заднюю дверь подходящим инструментом.

СНЯТИЕ

  1. Снимите втулку жгута проводов в сборе задней двери (левая) (1), затем потяните. наружный жгут от кузова (2).


  1. Отсоедините разъем жгута проводов (A) от жгута проводов двери.


  1. Выверните болт крепления контрольной тяги из корпуса.
  2. Снимите гайки шарниров задней двери в сборе (A) (со стороны двери) и снимите дверной узел (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Затяните гайки петель задней двери (со стороны двери) до указанного момента.

ВНИМАНИЕ:

  • После установки проверьте открытие / закрытие, блокировку / разблокировку задней двери операция.
  • После установки выполните процедуру регулировки задней двери.См. DLK-169, "ДВЕРЬ В СБОРЕ : Регулировка ».

ДВЕРЬ В СБОРЕ: Регулировка

РЕГУЛИРОВКА


  1. Крыло переднее
  2. Дверь в сборе
  3. Задняя дверь в сборе
  4. Наружная сторона кузова
  5. Упор задней двери
  6. Петля верхняя задняя дверь
  7. Петля нижняя задняя дверь
  1. Винты фиксатора задней двери

Проверьте зазор и высоту поверхности между задней дверью и каждой частью визуальный осмотр и тактильные ощущения.

Если зазор и высота поверхности не соответствуют спецификации, отрегулируйте их. согласно процедуре настройки.

ПРОДОЛЬНЫЙ ЗАЗОР

  1. Снимите верхнюю отделку центральной стойки. См. INT-28, "ЦЕНТРАЛЬНАЯ СТОЙКА ВЕРХНИЙ ФИНИШЕР: Удаление и установка ».
  2. Ослабьте гайки верхнего шарнира задней двери.
  3. Ослабить болты нижних петель задней двери.
  4. Сдвиньте заднюю дверь вперед или назад по мере необходимости, пока предоставленные спецификации.
  5. Затяните нижние болты шарнира в соответствии со спецификацией.

Болты нижней петли задней двери 22 Н · м (2,2 кг-м, 16 фунт-футов)

  1. Затяните гайки верхнего шарнира в соответствии со спецификацией.

Гайки верхней петли задней двери 22 Н · м (2,2 кг-м, 16 фунт-футов)

  1. Установите верхнюю отделку центральной стойки. См. ИНТ-28, "ЦЕНТР" ВЕРХНИЙ ФИНИШЕР СТОЙКИ: Снятие и установка ».

РЕГУЛИРОВКА ВЫСОТЫ ПОВЕРХНОСТИ

  1. Ослабьте гайки петель задней двери (со стороны двери) (A).
  2. Переместите верхнюю и / или нижнюю часть задней двери (1) внутрь или наружу, как необходимо, пока не будет соответствовать предоставленным спецификациям.
  3. Затяните гайки петель задней двери (со стороны двери) (A) в соответствии со спецификацией.

Гайки задней двери 28,0 Н · м (2,9 кг-м, 21 фут-фунт)

ВНИМАНИЕ:

РЕГУЛИРОВКА ЗАМКА ДВЕРИ

Отрегулируйте фиксатор задней двери в сборе так, чтобы он стал параллелен дверному замку. направление вставки.

Петля дверная

Петля дверная: снятие и установка

ВНИМАНИЕ:

  • Снимать или устанавливать заднюю дверь в сборе необходимо вдвоем. своему большому весу.
  • При снятии и установке задней двери в сборе, поддержка двери с помощью подходящего инструмента.

СНЯТИЕ

  1. Снять узел задней двери.См. DLK-168, «ДВЕРЬ В СБОРЕ: Снятие. и установка ».
  2. Снимите верхнюю облицовку центральной стойки (только верхний шарнир). См. INT-28, "ЦЕНТРАЛЬНАЯ СТОЙКА ВЕРХНИЙ ФИНИШЕР : Снятие и установка ».
  3. Отверните и снимите гайки верхнего шарнира задней двери в сборе (A).


  1. Снимите и снимите болты нижнего шарнира задней двери в сборе (A).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Затяните гайки и болты шарниров задней двери в сборе с указанным моментом. ДЛК-169, "ДВЕРЬ В СБОРЕ: Регулировка »

ВНИМАНИЕ:

  • Нанести антикоррозионное средство на сопрягаемую поверхность петли.
  • После установки проверьте открытие / закрытие задней двери, блокировку / разблокировку операция.
  • После установки выполните процедуру регулировки задней двери.См. DLK-169, "ДВЕРЬ В СБОРЕ : Регулировка ».

Перемычка двери

ПРОВЕРКА ДВЕРИ: снятие и установка

СНЯТИЕ

  1. Полностью закройте стекло задней двери.
  2. Снять динамик задней двери (если есть). См. AV-61, «Снятие и Установка »(БАЗА АУДИО), AV- 206, «Снятие и установка» (ДИСПЛЕЙ АУДИО С БОСОМ), AV-125, «Снятие и установка » (ДИСПЛЕЙ АУДИО БЕЗ БОСА) AV-409, «Снятие и установка» (НАВИГАЦИЯ С БОСОМ) и АВ-301, «Снятие и установка» (НАВИГАЦИЯ БЕЗ БОСА).
  3. Remove доводчик ссылка болт из тела.
  4. Вывернуть болты тяги стопора двери на панели двери.
  5. Снимите контрольную тягу двери (1) через отверстие в панели двери (2).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:


Передняя дверь
Сборка двери Сборка двери: снятие и установка ВНИМАНИЕ: Для снятия или установки передней двери в сборе используйте двух человек. из-за большого веса.При снятии и установке из ...
Дверная ручка
Ручка передней двери Ручка передней двери: в разобранном виде Кронштейн внешней ручки Передняя прокладка Внешняя ручка Интеллектуальная ключевая кнопка Шток цилиндра ключа двери Сборка внутренней ручки Задняя крышка ...
Прочие материалы:

Меры предосторожности при круиз-контроле
Переключатель ACCEL / RES Переключатель COAST / SET Переключатель CANCEL ON · OFF переключатель Если круиз-контроль неисправен, он отменяется автоматически.Индикатор CRUISE индикатор на приборной панели затем мигает предупредить водителя, см. «Предупреждения / индикатор Световые и звуковые напоминания »...

Подготовка
Специальный сервисный инструмент Фактическая форма инструментов может отличаться от изображенной здесь. Инструменты коммерческого обслуживания Список клипов Описания для клипов Замените все зажимы, поврежденные при снятии или установке. ...

Меры предосторожности
Меры предосторожности для дополнительной удерживающей системы (SRS) «ПОДУШКА БЕЗОПАСНОСТИ» и «РЕМЕНЬ БЕЗОПАСНОСТИ» ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ " Дополнительная удерживающая система, такая как «подушка безопасности» и «преднатяжитель ремня безопасности», используется вместе ремнем безопасности спереди, помогает снизить риск или тяжесть травмы...

© 2014-2020 Авторские права www.nisentra.com

Регулировка карманной двери

| Карманные двери | Межкомнатные двери | Двери

Распространенная проблема с дверцами с карманами - затруднение их фиксации. Наборы замков для карманных дверей довольно чувствительны и не допускают большой ошибки. Регулировка двери кармана необходима для устранения проблем с высотой и выравниванием. Когда вы работаете с защелкой, высота имеет решающее значение.

Не уверены, что это ваша проблема? См. Статьи «Устранение неисправностей дверных карманов» и «Карманные двери вне трассы», чтобы узнать о некоторых распространенных датчиках карманных дверей.Для обсуждения общих проблем с дверьми см. «Ремонт жилых дверей».

Устранение неполадок, связанных с регулировкой дверцы кармана

Для того, чтобы отрегулировать защелку, необходимо получить высоту двери выстроились с ударной пластиной правильно. См. Инструкции в следующем разделе.

Если фиксатор не входит в зацепление, это обычно означает, что запорная пластина и фиксатор не выровнены должным образом.

Поднесите дверь как можно ближе к ответной планке и поверните замок, чтобы увидеть, не слишком ли высоко или слишком низко язычок на защелке.Защелка действует как крючок, удерживая дверь закрытой, когда она открыта.

Если ваша дверь слишком низкая, возможно, царапает пол, вам нужно будет ее поднять. Будьте осторожны, слишком большое изменение высоты дверцы может привести к тому, что защелка дверцы кармана не сработает.

Когда дверь имеет зазор по бокам, регулировка может быть немного сложной. Вы должны понимать, как дверь реагирует, когда вы поднимаете или опускаете только одну сторону. См. Заголовок « Регулировка боковых полей дверцы кармана » ниже.

Регулировка высоты карманной двери

Способ установки дверцы кармана позволяет регулировать высоту. Стандартную распашную дверь так не отрегулировать.

Вам понадобится гаечный ключ, чтобы отрегулировать подвесы на дверце кармана. В верхней части дверцы есть относительно узкое пространство, где гайка находится на подвеске. Большинство карманных дверей имеют две вешалки. См. Разделы «Карманные дверные ключи» и «Карманные дверные вешалки» для получения дополнительной информации.

При повороте гайки по часовой стрелке дверца поднимается, а против часовой стрелки - опускается.При регулировке высоты необходимо повернуть каждую гайку на одинаковую величину. Поднятие одной вешалки больше или меньше другой приведет к изгибу двери в проеме.

Поверните каждую гайку на один полный оборот и проверьте высоту. Продолжайте поднимать или опускать дверцу, пока не будет достигнута желаемая высота.

Будьте осторожны, когда поднимаете или опускаете дверцу, это может повлиять на работу защелки дверцы кармана. Подъем двери может показаться логичным выбором, когда вы добавляете новый пол.Тем не менее, его такое увеличение, скорее всего, приведет к прекращению работы lockset. Дверь лучше обрезать внизу, а не пытаться поднять.

Регулировка бокового поля дверцы кармана

Боковые регулировки дверцы кармана работают не так, как вы думаете. Если зазор в вашей двери не так уж и плох, вам нужно будет отрегулировать только одну из вешалок на двери, желательно ту, которая находится дальше всего от дверной защелки. См. Разделы «Карманные дверные ключи» и «Карманные дверные вешалки» для получения дополнительной информации.

Зазор вдоль двери будет либо вверху, либо внизу. Я опишу это словами, но вы хотите посмотреть на картинки, чтобы понять, что происходит.

Если зазор находится в верхней части двери, вы хотите поднять дверь за подвес, который находится дальше всего от защелки. Используйте карманный дверной ключ и поворачивайте его на четверть-пол-оборота за раз, пока дверь не станет параллельна косяку.

Для зазора в нижней части двери нужно сделать прямо противоположное.Опустите дверь за самую дальнюю от дверной защелку вешалку. Это заставит нижнюю часть двери сдвинуться к косяку, закрывая зазор. Поворачивайте его на четверть-пол-оборота за раз, пока он не выровняется должным образом.

Возможно, вам придется немного отрегулировать высоту двери после того, как вы откорректируете поля. Проверьте работу фиксатора и отрегулируйте соответственно.

Сводка по регулировке дверцы кармана

После того, как дверца вашего кармана отрегулирована должным образом, вы должны убедиться, что она правильно фиксируется.См. Инструкции и информацию в статьях «Устранение неисправностей карманных дверных замков» и «Карманные дверные направляющие».

Регулировка дверцы кармана не так уж и сложна, если у вас еще есть гаечный ключ, поставляемый с дверцей. Как только вы поймете, как движется дверь, регулировку станет проще.

Kia Soul: Регулировка - задняя дверь

Регулировка стекла

Проверить канал стеклоподъемника на предмет повреждений или износа, и при необходимости замените их.

1.

Снимаем обивку задней двери.

(См. Задняя дверь - "Облицовка задней двери")

2.

Снимите заглушку монтажного отверстия стекла задней двери (A).

3.

Осторожно сдвиньте стекло окна задней двери (A), пока оно не крепежные болты видны, затем ослабьте их.

4.

Убедитесь, что стекло движется плавно.

Регулировка фиксатора двери

Убедитесь, что дверца надежно фиксируется, не хлопая ее.При необходимости отрегулируйте фиксатор (A): гайки фиксатора зафиксированы. Стойку можно точно отрегулировать вверх или вниз, внутрь или наружу.

1.

Ослабьте винты (B) ровно настолько, чтобы ударник сместился.


Момент затяжки:

(B): 16,7 ~ 21,6 Н.м (1,7 ~ 2,2 кгсм, 12,3 ~ 15,9 фунт-футов)


2.

Постучите по бойку пластиковым молотком, чтобы отрегулировать ударник. Нападающий не будет сильно двигаться, но немного подстроится.

3.

Вытяните наружную ручку и прижмите дверцу к корпусу. чтобы быть уверенным, что фиксатор позволяет установить заподлицо.Если дверь фиксируется правильно, затяните винты и повторите проверку.

Регулировка положения двери

После установки двери проверьте установку заподлицо с соседние панели кузова, затем проверьте равные зазоры между передняя, ​​задняя и нижняя части, края двери и кузов.Проверьте чтобы края двери и кузова были параллельны. Перед настройкой, заменить крепежные болты.

1.

Убедитесь, что края двери и корпуса параллельны.

2.

При регулировке установите автомобиль на твердую ровную поверхность. двери.

3.

Отрегулируйте на петлях (A):

А.

Слегка ослабьте болты крепления дверцы и переместите дверь внутрь или наружу, пока она не будет на одном уровне с корпусом.

Б.

Слегка ослабьте крепежные болты петли и переместите дверь вперед или назад, вверх или вниз по мере необходимости для выравнивания пробелы.

К.

Поместите магазинное полотенце на домкрат, чтобы не повредить его. дверь при регулировке двери.


Момент затяжки:

(B): 21,6 ~ 26,5 Н · м (2,2 ~ 2,7 кгсм, 15,9 ~ 19,5 фунт-футов)

(C): 34,2 ~ 41,2 Н · м (3,5 ~ 4,2 кгс.м, 25,3 ~ 30,4 фунт-футов)


4.

Смажьте поворотные части шарниров, указанные стрелками.

5.

Проверить на утечку воды.

Расположение компонентов и компонентов
Компоненты (1) 1.Крышка задней двери 2. Крышка внутренней ручки задней двери. 3. Внутренняя крышка треугольника задней двери 4. Обшивка задней двери. 5. Ремень задней двери внутри уплотнителя. 6. Стекло задней двери ...
См. Также:

Сообщение о дефектах безопасности
Если вы считаете, что ваш автомобиль имеет дефект, который может вызвать аварию, травму или смерть, вы должны немедленно проинформировать Национальную администрацию безопасности дорожного движения (NHTSA) в ...

Удаление
1.Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель. 2. Отсоедините разъем выключателя сцепления (A). ...

Открытие капота
1. Потяните за рычаг разблокировки, чтобы открыть капот. Капот должен слегка приоткрыться. Открыть капот после выключения двигателя на ровной поверхности, переключив переключатель рычаг в положение P (Парковка) для...

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
