Шарнирная петля это: Шарнирная петля — Карта знаний

четырехшарнирная мебельная петля без фрезеровки и ее установка

То, как выглядит мебель, имеющая в своей конструкции дверцы, зависит от правильно выбранной и установленной крепежной фурнитуры. Мебельная петля представляет собой сложный функциональный механизм, с помощью которого можно отрегулировать расположение дверей, угол их раскрытия, а также надежность всей конструкции мебельного изделия.

Особенности

Мебельная четырехшарнирная петля-лягушка считается наиболее универсальным и распространенным крепежным элементом, с помощью которого закрепляются распашные дверцы мебельных шкафов, тумб, кухонных гарнитуров.

Четырехшарнирные петли имеют особый способ крепления, а также разный угол поворота в зависимости от своей модификации. Чаще всего в мебельном производстве применяются вкладные или накладные петли, способные удерживать вес как небольших дверок кухонного шкафа, так и тяжеловесных дверей шифоньера.

По своей конструкции четырехшарнирные крепления обладают определенными особенностями. Несмотря на разнообразие модификаций, крепления имеют общие детали.

• Чашки, располагающиеся на специальной планке для монтажа. Чтобы закрепить чашку на полотне мебельной дверцы, с ее изнаночной стороны коронкой сверлят глухое отверстие, равное диаметру крепления.
• Следующим элементом является рычажная петля, которая крепится к конструкции шкафа.
• Устройство шарнирного типа, обеспечивающее подвижность мебельной петли.
• Мебельные метизы для фиксации петли.

Примечательно, что накладные мебельные крепления не требуют предварительного высверливания для установки, тогда как вкладные петли крепятся с предварительной подготовкой основания для фиксации. Существуют отличия между вкладными и накладными мебельными петлями.

• При использовании накладных креплений дверца при открытии закрывает собой часть торцевой планки конструкции шкафа. При использовании врезной модели во время открывания дверца заходит вовнутрь корпуса шкафа.
• Выбор конструкции креплений зависит от того, какой толщины стенки и дверцы у шкафа. Для установки петли с чашкой потребуется вырезать отверстие глубиной не менее 11 мм. Стандартная толщина конструкций для мебели составляет 16 мм. Если толщина у изделия меньше нормы, то при монтаже дверок используют накладные петли.
• У врезных мебельных креплений изгиб монтажной пластины небольшой, поэтому при открытии дверки срабатывает шарнирный механизм, не предусмотренный у накладных типов петель.

Четырехшарнирное мебельное крепление устроено как механизм, состоящий из пары рычагов. На одной стороне крепления расположен шарнирный механизм, а на второй – шашка петли, закрепляемая в глухом отверстии дверцы. Петельное крепление сконструировано так, что рычаги находятся в положении, когда чашка стоит параллельно корпусу шкафа или перпендикулярно ему. Шарнирный механизм состоит из пары пружин спирального или плоского типа. Разгибательное усилие пружинного механизма создает силу прижатия дверцы к корпусу шкафа. Современные модели креплений имеют регулировочный винт для коррекции степени такого прижатия.

Еще одной важной деталью мебельной петли является ее чашка, которая имеет соединение с монтажной (ответной) планкой. Планка имеет П-образное сечение и крепится под прямым углом к боковой стенке шкафа.

У монтажной планки четырехшарнирного крепления есть специальные боковые ушки с отверстиями, с помощью которых и происходит крепление петли к шкафу.

У дорогостоящих моделей петель имеется эксцентриковая регулировка положения петли относительно конструкции шкафа.

Ответная монтажная планка и чашка крепления соединяются специальным винтом для крепления, вкрученным в планку. Сама петля уходит в ответную планку так, чтобы винт крепления свободно передвигался по пазу, расположенному на конце плеча планки. Корректировка расположения механизма мебельной петли происходит путем подкручивания регулировочного винта, который упирается в ответную монтажную планку. Такой винт может быть закрыт пластиковой или металлической декоративной накладкой. В некоторых моделях соединение тела крепления с ответной монтажной планкой происходит при помощи специального защелкивающегося механизма.

Какими бывают?

Мебельная четырехшарнирная петля имеет несколько разновидностей, среди них есть наиболее распространенные виды.

• Механизм-лягушка. Считается сложным механизмом шарнирного типа, оснащенным пружиной и 4 узлами поворота. Такая конструкция дает возможность распахивать дверцу шкафа на 175°. Мебельная петля подобного типа может быть установлена на тяжелые по весу массивные двери шкафа, выполненного из натуральной древесины или ДСП, выдерживая при этом значительные нагрузки.

• Механизм с доводчиком. Этот механизм обеспечивает мягкое и плавное движение петли при открытии/закрытии дверцы шкафа. Благодаря системе амортизации дверки шкафа не хлопают, их перемещение происходит бесшумно. Достигается это тем, что механизм доводчика размещается в специальном корпусе, заполненном вязкой жидкостью. Корпус герметично запаян, и вытекание жидкости невозможно. Мебельные петли с доводчиком предназначены для тяжелых дверок шкафа и могут выдерживать значительные механические нагрузки при эксплуатации.

• Накладные модели австрийского бренда Blum. Устанавливается механизм без фрезеровки, имеет регулировку трехмерного типа. Механизмы Blum являются надежной конструкцией и выдерживают несколько десятков тысяч циклов открытия/закрытия дверок. Применяются для кухонной мебели – изделия устойчивы к повышенной влажности и перепадам температур.

С помощью механизмов креплений можно отрегулировать положение дверки по высоте, а также скорректировать силу прижима дверцы к плоскости шкафа.

Установка

Эффективность работы мебельных четырехшарнирных механизмов зависит от их правильной установки.

Чтобы правильно установить мебельные петли, необходимо определить вес дверцы и ее размеры. В некоторых случаях на дверях шкафа может быть расположено большое зеркало, вес которого также необходимо учитывать при монтаже креплений. Обычно для дверок кухонных шкафов используется 2 крепления, тогда как для больших книжных шкафов или шифоньеров на дверцу закрепляют по 4 крепежных механизма. Если дверца мебели выполнена из тяжелого массива натурального дерева, то на ней может быть установлено 5–6 петель. Для выполнения монтажа креплений к мебельной конструкции потребуется подготовить следующий инструмент:

• рулетка, линейка, карандаш;
• электрическая дрель, шуруповерт;
• сверло по дереву, сверло-коронка;
• мебельные метизы.

Перед установкой мебельных четырехшарнирных петель потребуется выполнить измерения и разметку точек крепления. От верхнего и нижнего края отступ до места крепления петли должен быть не более 12 см. Оставшееся расстояние делят на количество размещаемых петель. Расстояние от смежного края дверцы должно быть не менее 20 мм. Для облегчения задачи по разметке используют специальные готовые разметочные шаблоны. При выполнении разметки учитывают конструкцию четырехшарнирной петли и места ее фиксации.

После того как разметка выполнена, делают подготовительные отверстия для чашки четырехшарнирной петли и для ее крепежных элементов. Отверстия для саморезов выполняют простым сверлом по дереву, а отверстие для чашки делают коронкой на глубину 11 мм. Для саморезов отверстия выполняют на глубину 2/3 от их длины.

Сначала размечают и крепят четырехшарнирную петлю к дверце шкафа, и только после того, как эта часть крепления будет установлена, переходят к разметке и креплению петли на поверхности шкафа. При навешивании креплений необходимо проверить, насколько правильно выполнено их размещение и. Плотность контакта дверки со шкафом регулируется более сильной затяжкой саморезов и регулировочным винтом петли. С его же помощью устраняются перекосы и зазоры между дверцей и шкафом. Результатом работы должно быть плотное прилегание дверцы и свободное ее открывание/закрывание.

Некоторые модели накладных четырехшарнирных креплений имеют 2 регулировочных механизма, и при корректировке положения дверцы сначала ослабляют или затягивают ближний регулятор, а затем те же манипуляции производятся с дальним регулятором.

Такая корректировка позволяет выровнять положение дверок относительно линии пола и всего корпуса шкафа.

О том, как установить мебельную петлю без фрезеровки, смотрите в следующем видео.

Отраслевая энциклопедия. Окна, двери, мебель

Во все времена человек стремился к уюту и комфорту при обустройстве окружающего его пространства. Одним из путей реализации этого стремления к лучшему и совершенному является создание различных предметов мебели и интерьера. За многовековую историю человечества при изготовлении мебели изменялись мода, дизайн, материалы и технология производства готовых изделий. Но неизменным при производстве предметов мебели оставалось использование различной мебельной фурнитуры – от простых крепежных элементов до высокотехнологичных систем и механизмов.

В современной системе стандартизации приводятся различные термины и определения для мебельной фурнитуры. Одно из них звучит так:

Фурнитура (мебельная) – детали или сборочные единицы, имеющие вспомогательный характер по отношению к элементам мебели, посредством которых осуществляется сборка (крепление), подвижное взаимодействие элементов мебели, взаимное соединение и крепление, ориентация и фиксация элементов мебели, восприятие веса мебели, размещение и хранение предметов, декоративная отделка элементов и изделий мебели.

Из всего разнообразия мебельной фурнитуры мы рассмотрим мебельные петли. Они не только обеспечивают в мебели подвижное взаимодействие различных элементов, но зачастую также являются элементами художественного решения и декоративной отделки мебели. В повседневной жизни при эксплуатации мебели потребитель очень часто встречается с работой этих элементов мебельной фурнитуры и, наверное, даже не задумывается об их назначении. Если Вы открываете дверцу шкафа, комода, кухонного шкафчика, секретера, крышку шкатулки или поворачиваете боковую створку трельяжа, то всегда сталкиваетесь с работой мебельной петли различной конструкции.

Давайте рассмотрим классификацию мебельных петель по видам и основные требования к их качественным характеристикам. Ведь от правильного выбора того или иного вида фурнитуры во многом зависит срок службы изделия, его эксплуатационные характеристики и удобство в пользовании. В настоящее время многие производители выпускают качественные мебельные петли, но все петли могут быть разделены на несколько видов. Так Государственный Стандарт Республики Беларусь «Фурнитура мебельная.

Общие технические условия» (СТБ 1157-99) устанавливает следующую классификацию по видам мебельных петель:

Классификация по видам мебельных петель

• Петли 4- шарнирные
• Петли 2-шарнирные, в том числе секретерные
• Петли карточныевключая рояльные
• Петли штырьевые
• Петли трельяжные
• Петли других видов

Современная мебельная индустрия насчитывает огромное количество видов мебельных петель, но наибольшее применение получили современные и практичные мебельные петли, получившие название четырехшарнирнные петли. Петля в том виде, в каком представлена сейчас, появилась недавно. Скрытая самозакрывающаяся мебельная петля запатентована 22 февраля 1957года итальянской фирмой Salice. Названной по имени её основателя Артуро Саличе, который еще в первой половине прошлого века изобрел механизм для навешивания и открывания мебельной двери. В дальнейшем функциональные возможности мебельных петель только повышались. Например, появились петли с механизмом быстрого монтажа на корпус мебели, а также петли с функцией Soft-Close (беззвучным мягким закрыванием) посредством встроенного демпфера.

Конструкция петли

Основа любой петли- корпус с механизмом из двух рычагов. Одна сторона каждого, жестко закреплена на корпусе шарниром, а другая удерживает чашку петли, которая устанавливается в отверстие на внутренней стороне открываемой двери. Механизм состоит таким образом, что рычаги имеют только два фиксированных положения, в которых чашка располагается параллельно или перпендикулярно корпусу. Конструкция устройства, приводящего рычаги в эти два крайних положения из любых промежуточных, составляет основное отличие многочисленных типов четырехшарнирных петель, выпускаемых сегодня. Усилие пружин, расположенных между рычагами, обеспечивает надежность примыкания двери в закрытом положении к корпусу мебели.

Корпус петли с чашкой присоединяется к так называемой установочной площадке петли – монтажной планке. Иначе ее называют “ответная планка”, которая закрепляется на вертикальной боковой стенке каркаса изделия мебели. Монтажная планка имеет различную конфигурацию. Стандартным видом монтажной планки является крестообразная монтажная планка. Её особенность заключается в наличии продолговатых крепежных отверстий, которые позволяют производить перемещение всей петли вдоль кромки корпуса в пределах ±2мм и регулировку фасада по вертикали (вверх-вниз).

Четырехшарнирные петли

это петли универсальные, которые способны выдержать большие нагрузки и имеют солидный запас прочности. Четырёхшарнирные петли выпускаются для установки дверей с углом раскрытия от 92° до 175°, возможна регулировка петель в трех плоскостях. Чашка петли чаще всего имеет диаметр 35мм, но при наличии других требований к петле выпускаются также петли с чашкой 26 и 40мм. Петли с чашкой 26мм используются для навешивания небольших створок, легких рамочных створок и створок из стекла. Для навешивания тяжелых створок толщиной до 43мм применяются петли с чашкой 40мм.

Для длительной и комфортной эксплуатации мебели важны высокие технические параметры фурнитуры. Для четырехшарнирных петель в системе сертификации готовой мебели проводятся испытания на прочность и долговечность. Петли для дверей с вертикальной осью вращения и ограниченным углом открывания (к ним относятся и четырехшарнирные петли) должны выдерживать не менее 60 тыс. циклов рабочих ходов (открыто-закрыто). За один цикл принимается одно возвратно-колебательное движение двери на величину раскрытия петли. Количество циклов открывания является очень важным показателем и должно всегда учитываться при выборе производителя. Многие ведущие производители анонсируют работу четырехшарнирных петель при более чем 100 тыс. открываний, но следует учитывать присутствие на рынке и малоизвестных производителей, где заявленное качество петель требует обязательного контроля.

Требования к черырехшарнирным петлям на прочность и долговечность распространяются на все типы петель независимо от их конфигурации по виду наложения и угла установки. Наибольшее применение при современном производстве мебели имеет накладная четырехшарнирная петля. При использовании этой петли створка со стороны установки петли в закрытом состоянии почти полностью закрывает торец соседней стенки корпуса мебели.

Полунакладная петля или петля для смежных дверей

Если створка со стороны петель почти наполовину накладывается на торец соседней стенки, оставляя свободную часть торца для другой створки, тогда такую петлю называют полунакладная петля или петля для смежных дверей. Основание такой петли в месте соединения с чашкой имеет изгиб 9мм.

Третий тип – это внутренняя петля

Она используется в случае внутреннего крепления дверцы, когда дверца находится внутри той ниши, в которой она расположена. При этом соседняя стенка не перекрывается створкой, а основание петли имеет еще больший изгиб – 16мм.

Тип петли может также определяться в зависимости от угла установки по отношению к корпусу. Стандартный угол между створкой и стенкой корпуса, к которой крепится петля, равен 90° (прямой угол). Это значение берется за начало отсчета и является углом установки 0°. Отрицательный угол установки показывает – насколько он уменьшен, а положительный – на сколько он увеличен. Примеры: -45°, -30°, -25°, +30°, +45°, +90° и др. Как правило, такие петли применяются для крепления створок для угловых шкафов, угловых тумб и других изделий мебели со сложной конфигурацией фасадной линии.

К черырехшарнирным петлям также относятся и мебельные петли для стекла.

Этот вид петель считается одним из надежных для крепления дверок из стекла. Плюс ко всему, такие петли красиво смотрятся в готовом изделии. В отличие от обычных (шарнирных петель для стекла) четырехшарнирные петли позволяют крепить дверцу в различных положениях относительно боковин изделия, под различными углами. Также эти петли позволяют производить регулировку уже установленной двери в трех плоскостях, что не могут себе позволить другие виды петель. К недостатку фурнитуры такого типа можем отнести сложность сверления отверстий под петли в стеклянной дверце в домашних условиях. Однако один этот минус с лихвой перекрывается описанными выше плюсами.

Петли для стекла несколько отличаются от обычных четырехшарнирных петель конструкционными особенностями. Чашка петли диаметром 26мм выполнена из пластмассы и имеет уплотнительное кольцо для фиксации стеклянной створки на чашке петли. С наружной стороны чашка петли закрывается декоративной заглушкой. Для петель есть два вида заглушек: в форме круга и в форме полукруга. Выбор формы и цвета заглушек зависит от дизайнерского решения при проектировании мебели, на прочности соединения и работу петли это не сказывается.

Для обеспечения требований на прочность и долговечность петли для стеклянных дверей с вертикальной осью вращения и ограниченным углом открывания должны выдерживать не менее 30 тыс. циклов рабочих ходов (открыто-закрыто). За один цикл принимается одно возвратно-колебательное движение. На видимых поверхностях, например заглушках, не допускаются дефекты в виде вмятин, раковин, трещин, неравномерного окрашивания, искривления формы и т.д.

Петли для стеклянных дверок разделяются на:

накладные, полунакладные, внутренние и петли для крепления деталей под углом, отличным от 0°.

Петли 2-шарнирные получили меньшее применение и, как правило, применяются при изготовлении отдельных предметов мебели вместе с петлями других видов. К двухшарнирным петлям относятся ломберные петли и комбинированные двухшарнирные петли, в том числе секретерные. Двухшарнирные ломберные петли имеют угловые пластины и серьгу, соединенные между собой осью. Секретерные двухшарнирные петли отличаются от ломберных петель методом крепления к элементам корпуса и состоят из чаши и карты, соединенных между собой серьгой и двумя осями.

Срок службы этих петель зависит от соблюдения требований на прочность и долговечность. Секретерные петли должны выдерживать 20 тыс. циклов рабочих ходов (открыто-закрыто) и сохранять прочность после приложения статической нагрузки величиной 40даН. Секретерные петли должны также выдерживать динамическую нагрузку при падении двери из вертикального в горизонтальное положение под воздействием собственного веса.

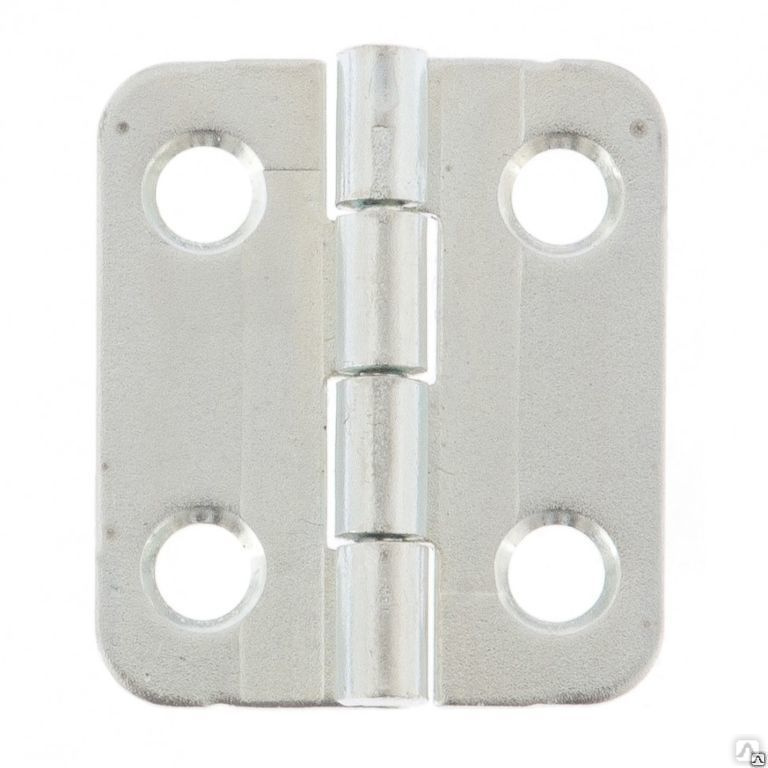

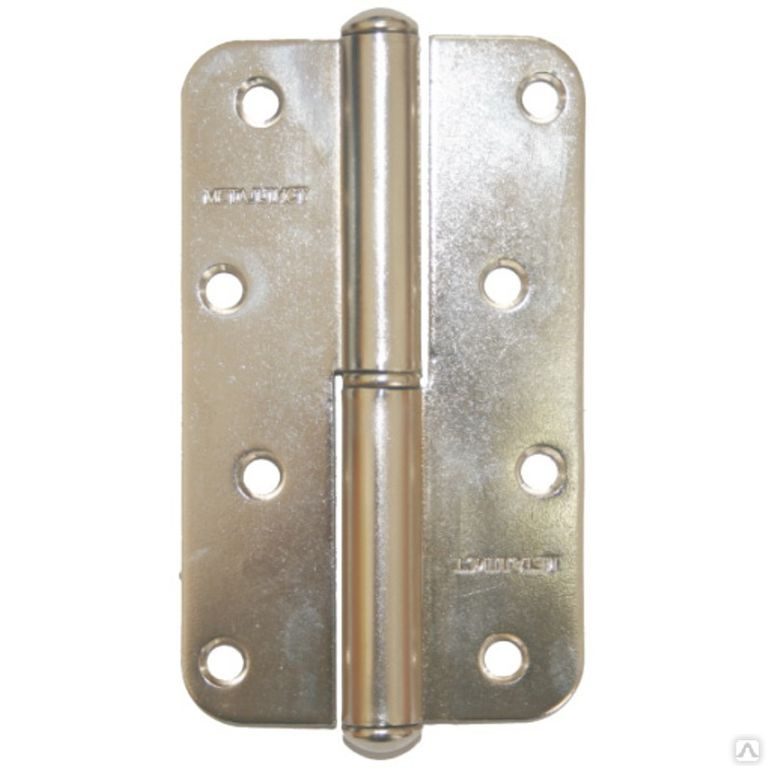

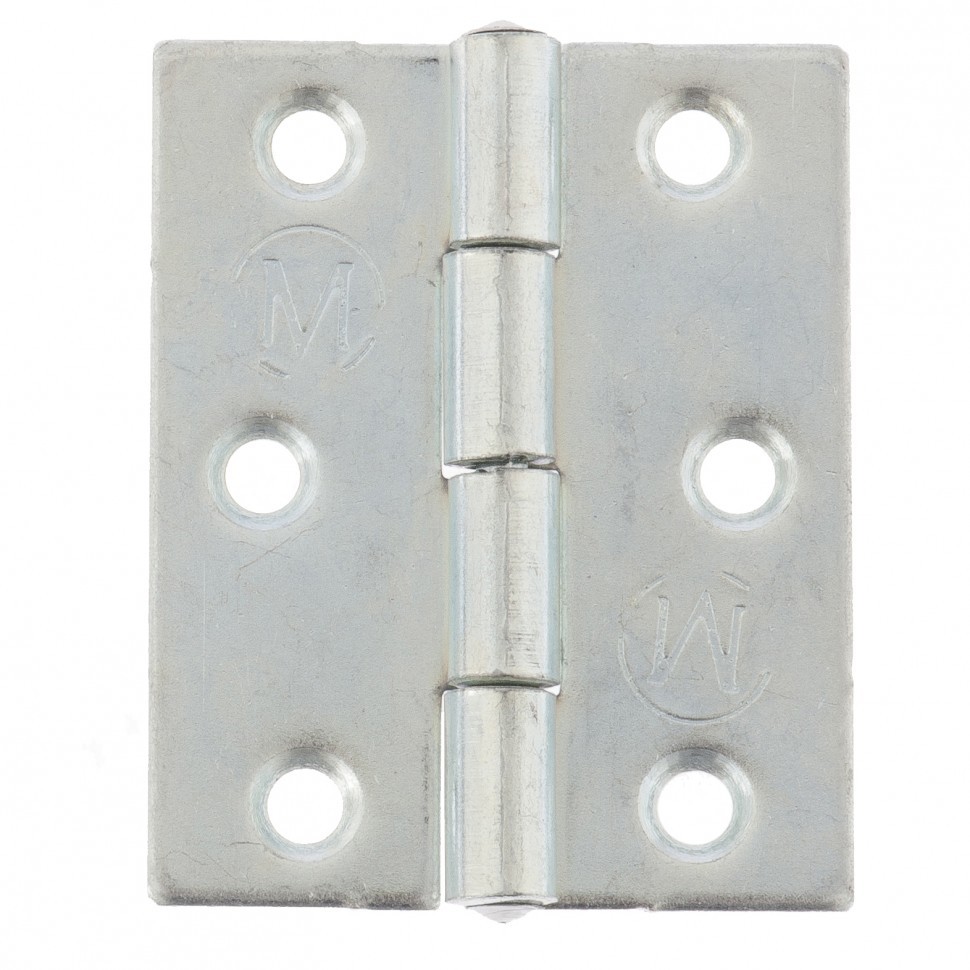

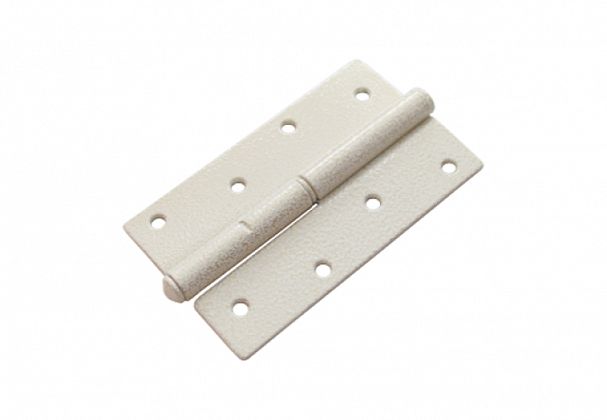

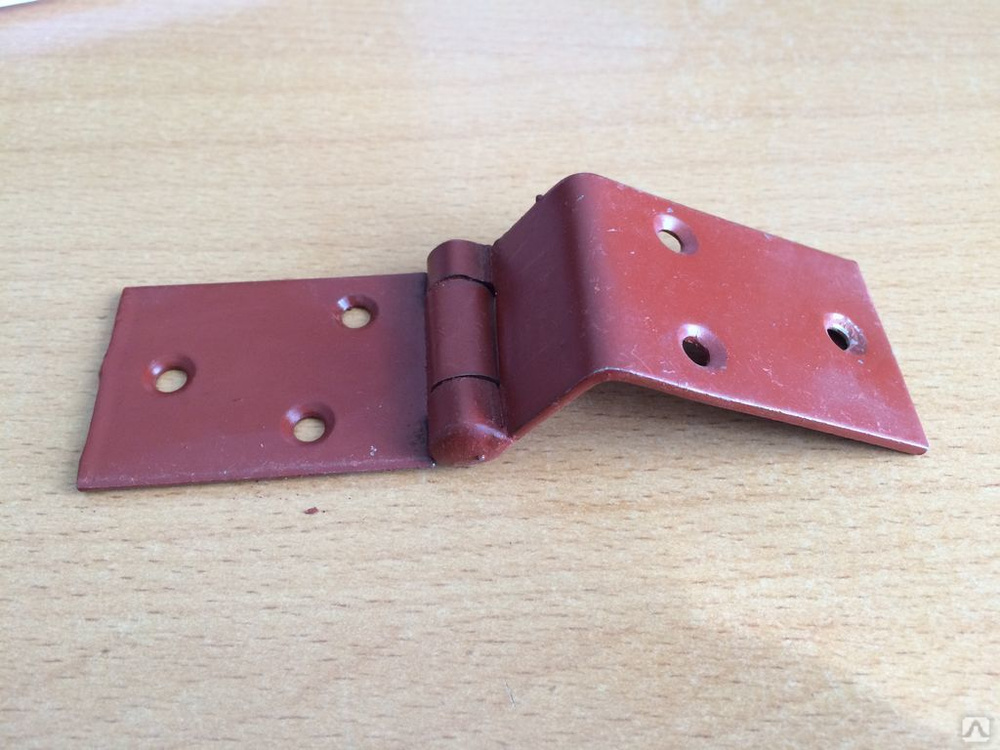

Карточные одношарнирные петли

применяются при изготовлении мебели с давних времен, но в дальнейшем уступили первенство петлям четырехшарнирным. Карточные петли состоят из прямых или изогнутых пластин (карт), подвижно соединенных между собой при помощи оси, которая обеспечивает свободное вращение карт. Такие петли могут быть разъемными и неразъемными. Применение разъемных петель облегчает установку и навеску дверей. В зависимости от назначения петли изготовляют правого и левого исполнения. Карточные петли могут иметь симметричные пластины (карты) или пластины, различные по конфигурации в зависимости от назначения и области их применения. Карточные петли с элементами, выступающими на наружные лицевые поверхности мебели, являются одним из компонентов ее художественного оформления.

К виду карточных петель относятся и рояльные петли. Рояльная петля – механизм очень простой и недостаточно надежный. Данная петля состоит из двух одинаковых лент из стали, латуни или другого металла, соединенных между собой с помощью стальной проволоки посредине. Рояльные петли используются при изготовлении кухонных уголков, музыкальных инструментов и в тех конструкциях, где нецелесообразно ставить мебельную петлю другого вида и подвижное соединение двух элементов мебели нужно обеспечить на большой длине по линии сопряжения деталей.

Петли карточные в сложенном состоянии должны совпадать по всему контуру (при симметричных картах петли). В карточных и рояльных петлях должно быть обеспечено плотное прилегание продольного обрезка трубки к плоскости карт. Допускаемый продольный зазор должен быть не более 0,5мм.

Концы стержня петель должны быть срезаны перпендикулярно к оси и заподлицо с торцами трубок или оканчиваться декоративными головками. Допускается утопание стержня в пределах допуска на его длину при одинаковом номинальном размере с длиной карты. На видимых при эксплуатации поверхностях не допускаются дефекты в виде вмятин, раковин, следов коррозии, окалины, трещин, искривления формы, пятен, заусенцев и т.п.

Петли штырьевые и петли трельяжные

при изготовлении мебели применяются не очень широко, но, тем не менее, выполняют свою функцию взаимного соединения, крепления и подвижного взаимодействия элементов мебели с учетом ее конструкционных особенностей.

При конструировании мебели используют нормализованную фурнитуру. Однако иногда при разработке той или иной конструкции мебельного изделия создают для него и специальную фурнитуру. В том числе помимо перечисленных выше видов мебельных петель при изготовлении мебели могут использоваться и другие их виды.

В одной статье невозможно дать описание всему разнообразию мебельных петель, которые могут использоваться при изготовлении мебели и обеспечивать доступ к внутреннему пространству мебельного изделия, обеспечивая функциональность изделия, удобство и комфорт при повседневном использовании. А при выборе производителя мебельной фурнитуры, в том числе мебельных петель, следует помнить, что одним из важных стандартов, которому обязательно должны отвечать современные петли мебельные, является полное соответствие требованиям безопасности. Петли мебельные не должны иметь опасных зон в виде острых углов, т. к. они могут стать причиной причинения травмы человеку, который в своем обиходе довольно часто сталкивается с петлями мебельными (каждодневное пользование шкафами, гардеробами и предметами мебельных гарнитуров). Петли мебельные должны обеспечивать оптимальное усилие при закрытии/открытии дверцы и в обязательном порядке соответствовать предъявляемым к ним требованиям на прочность и долговечность.

История мебельных петель — статья от пользователя ОБИ Клуба

История развития

Когда человек, живший в пещере и от сквозняка занавешивавший вход в нее шкурой животного, понял, что эта преграда должна обеспечивать еще и безопасность от несанкционированного проникновения, — тогда он придумал дверь, которая сначала висела на веревочных петлях.

Потом, с развитием способов обработки металла, появились кованые навесные петли, одновременно скреплявшие дверь, сначала состоявшую из отдельных, вертикально поставленных досок. На этих же петлях откидывались и крышки сундуков.

Карточная петля была придумана и получила распространение только с появлением филенчатой двери. Шкаф в жилище появился совсем недавно — всего-то два-три века назад, и вполне естественно, что его двери стали открываться на петлях, конструкция которых была отработана веками применения.

Но переход к промышленным технологиям производства мебели и широкое использование древесностружечных плит заставили искать замену карточной петле — ее крепление при сборке изделия оказалось слишком трудоемким: невозможно было крепить шурупами в рыхлую кромку ДСП, и она не позволяла регулировать положение двери. А это оказалось крайне необходимым, так как корпуса изделий новой конструкции обладали значительно меньшей жесткостью, чем раньше.

Конструкция четырехшарнирной петли

Выходом из положения оказался изобретенный еще до войны итальянцем Артуро Сaличе (Salice) механизм для навешивания и открывания мебельной двери, получивший в русской терминологии название «петля четырехшарнирная» или «петля чашечная».

Основой такой петли является корпус с механизмом из двух рычагов. Одна сторона каждого из них жестко закреплена на корпусе шарниром, а другая удерживает чашку петли, которая устанавливается в отверстие на внутренней стороне открываемой двери. Механизм устроен таким образом, что рычаги имеют только два фиксированных положения, в которых чашка располагается параллельно или перпендикулярно корпусу. Конструкция устройства, приводящего рычаги в эти два крайних положения из любых промежуточных, как раз и составляет основное отличие многочисленных типов четырехшарнирных петель, выпускаемых сегодня. Изначально оно было выполнено в виде двух спиральных пружин, которые затем сменились более компактными плоскими. Усилие этих пружин обеспечивает надежность примыкания двери в закрытом положении к корпусу мебели. Некоторые конструкции петель имеют возможность регулировки этого усилия.

Корпус петли с чашкой присоединяется к так называемой установочной площадке петли (иначе ее называют «ответная планка»), которая закрепляется на вертикальной боковой стенке каркаса изделия мебели. Установочная площадка изначально имела вид детали П-образного сечения, закрепленной перпендикулярно кромке вертикальной стенки мебели. В дальнейшем они стали изготавливаться в виде металлического бруска, отлитого из пластмассы или легкого сплава, а большинство конструкций четырехшарнирных петель, выпускаемых сегодня, имеют установочные площадки, оснащенные двумя боковыми выступами с пазами для их закрепления (крестовая ответная планка). Наличие этих пазов обеспечивает возможность регулировочного перемещения всей петли вдоль кромки стенки мебели, что раньше оказывалось невозможным. Некоторые крестовые установочные площадки имеют встроенный эксцентриковый механизм для регулировки их положения по высоте изделия мебели (вдоль кромки корпуса). Такие планки значительно дороже стандартных и используются в дорогой мебели, как правило изготавливающейся под заказ.

Соединение корпуса петли с чашкой и установочной площадкой обычно осуществляется крепежным винтом, ввернутым в ответную планку. Петля «задвигается» на установочную площадку таким образом, что крепежный винт скользит в пазе, имеющемся на конце плеча петли, и затем поджимается этим же винтом.

Регулирование положения корпуса петли по высоте относительно плоскости боковой стенки корпуса изделия производится другим винтом на корпусе петли, упирающимся в установочную площадку или входящим в имеющийся на ней паз. Эти винты могут закрываться съемной пластмассовой или металлической декоративной накладкой с логотипом производителя петли или изготовителя самой мебели. Разработаны и многочисленные конструкции петель, обеспечивающие быстрое соединение корпуса петли с ответной планкой посредством защелки (так называемые серии Clip-on или Anyway Clip).

Крепление петли

Четырехшарнирная петля присоединяется к изделию мебели своей установочной площадкой и чашкой.

Крестовые ответные планки крепятся в два отверстия, расположенные параллельно кромке корпуса мебельного изделия, с расстоянием 32 мм между ними с помощью саморезов или заранее ввинченных в нее винтов. Некоторые ответные планки при изготовлении оснащаются привинченными к ним пластмассовыми муфтами, которые вдавливаются в отверстия на корпусе изделия, что позволяет использовать более простые конструкции оборудования для автоматической установки фурнитуры. При разборке изделия или замене петли планки отвинчиваются от муфт, последние остаются в теле детали. Некоторые изготовители применяют разрезные муфты, которые при повороте винта, закрепляющего их на ответной планке (на 90°), раскрываются и фиксируют муфту в отверстии. Варианты конструкций с муфтами значительно дороже и используются в дорогой мебели.

Крепление чашки петли к двери осуществляется в заранее просверленное отверстие, диаметр которого одинаков у всех производителей и в зависимости от типоразмера составляет 35 мм для стандартных петель или 26 мм для петель уменьшенного размера с меньшей несущей способностью.

Прочность закрепления чашки в этом отверстии достигается за счет ее плотной посадки. Чашка дополнительно закрепляется саморезами, которые вворачиваются через отверстия в ее отбортовке в полость двери. Расстояние между центрами отверстий у разных производителей составляет разную величину. У итальянских производителей петель, таких как Ferrari, Salice, FGV это расстояние составляет 48 мм и является самым распространенным на рынке. В ассортименте австрийской компании Blum большинство петель имеет межцентровое расстояние 45 мм, у немецкого Hettich — 52 мм. Как правило, в ассортименте этих компаний есть и петли с межцентровыми расстояниями 48 мм, но большая часть ассортимента составляют петли именно с указанными размерами.

Существуют конструкции петель, в которых отбортовка при изготовлении петли снабжается привинченными к ней пластмассовыми муфтами с кольцевыми выступами, удерживающими их в специально высверленных отверстиях. Муфты могут выполняться также разрезными, и их разжим и закрепление производятся путем поворота крепежных винтов на угол 90°. Существуют конструкции петель, устанавливаемых с помощью муфт, с чашкой, закрепляемой в отверстии посредством откидной планки, в рабочем положении разжимающей саму чашку, что приводит к ее фиксации в установочном отверстии. Такие варианты значительно дороже стандартной отбортовки под саморезы и используются в дорогой мебели.

Источник http://mmi.ru/vc/

Петля

— Викисловарь

Английский [править]

Этимология [править]

Среднеанглийский henge , древнеанглийский * henġe («шарнир»), сравните древнеанглийский henġe- в henġeclif («нависающий утес»), староанглийский henġen («висит; который висит »), возможно, от протогерманского * хангаз , * хангиз (« висит », прилагательное). Сродни шотландцам heenge («петля»), Saterland Frisian Hänge («петля»), голландскому heng («дверная ручка»), нижненемецкому henge («крючок, петля, ручка»), Среднеголландское henghe, hanghe («крючок, петля, ручка»), Scots hingel («любое приспособление, с помощью которого что-то подвешивается или крепится»), голландское hengel («крючок»), geheng ( «Петля»), hengsel («ручка»), диалектный немецкий Hängel («крючок, шарнир»), немецкий Henkel («ручка, крючок»), староанглийский hōn («повесить») , Hangian («вызвать повесить, положить трубку»). Подробнее на зависании.

Произношение [править]

Существительное [править]

петля ( множественное число петли )

1. Шарнирное или гибкое устройство, которое позволяет поворачивать дверь и т. Д.
   • 1826 , Мэри Шелли, Последний человек, том 3, глава 1

     Массивные порталы церквей раскачивались со скрипом на петлях ; а некоторые лежали мертвые на тротуаре.

2. Соединение, встречающееся в природе, по форме или действию напоминающее такое оборудование, как в раковине двустворчатого моллюска.
   • 1862 , Чарльз Дарвин, Различные приспособления, с помощью которых орхидеи оплодотворяются насекомыми :

     Цветоножка поллиния, как и прежде, прикрепляется к диску с помощью петли ; он может свободно перемещаться только в одном направлении из-за того, что один конец диска перевернут.

3. Петля для марок, сложенный и склеенный бумажный прямоугольник для крепления почтовых марок в альбоме.
4. Принцип или момент времени, от которого зависят последующие рассуждения или события.

   Этим аргументом была петля , на которой был поставлен вопрос.

   • 1840 , Адам Дункан Тейт, Замечания к брошюре преподобного Джеймса Бьюкенена , стр. 26:

     Но позвольте мне сказать со всем уважением, что эти позиции мне не кажутся коснитесь петли аргумента перед нами .

5. (статистика) Медиана верхней или нижней половины пакета, выборки или распределения вероятностей.
6. Одна из четырех сторон света: восток, запад, север или юг.
   • 1697 , Thomas Creech, Пять книг г-на Манилиуса, содержащие систему древней астрономии и астрологии: вместе с философией стоиков , стр. 121:

     Если, когда Луна находится в Петля на востоке / Рождение вырывается вперед из своего родного покоя; / Полных восьмидесяти лет, если два года утихнут, / Эта станция дает и надолго откладывает свою судьбу

Синонимы [править]

• (устройство, на котором висит дверь): har
• (статистика): квартиль

Меронимов [править]

• (устройство, на котором висит дверь): pintel

Производные термины [править]

Переводы [править]

устройство для открывания двери

Как подобрать размер петель | Центр знаний

4 минут | 09 октября 2019

От скрытых дверных петель до подъемных петель из нержавеющей стали — ваш выбор огромен. И независимо от того, где вы работаете, будь то шкаф для данных или наружный кабельный корпус, ваши петли просто созданы для них. Вам нужно подумать о:

• Размер двери, высота и ширина
• Подвесной груз
• Конструкция двери, в том числе из материала
• Предполагаемое использование и / или движение, ожидаемое через дверь

Правильный выбор петли имеет решающее значение. Например, скрытые петли меньшего размера могут вызвать преждевременный выход двери из строя и создать проблемы с безопасностью.

Во-первых, давайте посмотрим на анатомию петли, которая в какой-то степени разделяет все стили. Это будет важно понимать при расчете размера необходимой петли.

Словарь по петлям

• Створка — плоская прямоугольная часть петли, которая крепится к двери или дверному косяку, является створкой. Стандартная петля состоит из двух створок.
• Knuckle / Barrel — это круглые катаные полые «цилиндры», через которые вставляется шарнирный палец. Они позволяют петле гнуться, как суставы пальцев на ваших пальцах.Термины «кулак» и «ствол» часто используются как синонимы. Костяшки на одном листе смещены относительно суставов на другом, чтобы они могли сцепляться. Расстояние от верхнего ствола до нижнего ствола, измеренное параллельно штифту, называется длиной ствола.
• Штифт — стержень, который вставляется в суставы пальцев для соединения с петлями.
• Высота створки — общая длина створки, измеренная параллельно оси, является высотой створки.
• Ширина створки — это размер, измеряемый от центра штифта до внешнего края створки, напротив сустава или ствола.Не путайте это измерение со следующим.
• Ширина петли / открытой створки — это общая ширина открытой петли, измеренная перпендикулярно стержню петли. Это будет важным аспектом, который необходимо понимать при расчете, заказе или указании петли или набора петель.
• Подставка петли — хотя она не является частью самой петли, важно знать этот размер для расчета размера петли. Это расстояние, на которое край петли отведен от поверхности двери.
• Зазор — Зазор лучше всего описать как зазор между дверью и рамой или косяк при полностью открытой двери. Это важное измерение для ваших расчетов, поскольку оно используется для предотвращения контакта двери с деталями отделки на внешней стороне рамы.

Теперь, когда мы знаем, что это за термины, давайте посмотрим, как они используются при выборе правильного размера петли для вашего приложения.

Расчет размера петли

Как уже отмечалось, нас интересуют два размера петель: высота створки или петли и общая ширина петли (измеренная при полностью открытом положении петли).

Требуемая высота петли определяется толщиной и шириной двери. Ширина двери важна, потому что она влияет на вес двери. Более широкая дверь потребует большей несущей способности для устойчивости.

Например, если дверь имеет толщину 1–3 / 8 дюйма, а ширина не более 32 дюймов, высота петли составляет 3–1 / 2 дюйма. Однако, если размер двери составляет от 32 до 36 дюймов, высоту створки петель необходимо увеличить до 4 дюймов, чтобы выдержать увеличенный вес.

Вот простая таблица, которая поможет определить высоту створки:

Толщина двери	Ширина двери	Приблизительная высота петли
1-3 / 8 »	до 32 дюймов	3-1 / 2 »
1-3 / 8 »	32 «-36»	4 »
1-3 / 4 »	до 36 дюймов	4-1 / 2 »
1-3 / 4 »	36 «-48»	5 »
1-3 / 4 »	Более 48 дюймов	6 »
2 дюйма, 2-2 / 4 дюйма, 2-1 / 2 дюйма	до 42 дюймов	5 дюймов (коммерческая пошлина)
2 дюйма, 2-1 / 4 дюйма, 2-1 / 2 дюйма	Более 43 дюймов	6 дюймов (коммерческая пошлина)

Следующим шагом является определение общей ширины петли с учетом того, что она измеряется при полностью открытой петле, также называемой полным размахом створки.

Минимальную ширину можно определить простым расчетом с использованием трех измерений:

• Толщина двери
• Задник
• Требуемый допуск

Чтобы определить заднее расстояние, вот общее практическое правило: для дверей толщиной от 1-3 / 8 дюймов до 2-1 / 4 дюймов стандартное заднее расстояние составляет дюйма. Для дверей толщиной 2-1 / 2 дюйма стандартное заднее расстояние составляет 3/8 дюйма.

Определите, какой зазор вам понадобится, чтобы дверь не касалась обшивки или облицовки.

Затем используйте эту формулу для расчета ширины петли: (толщина двери — задняя часть) x 2 + требуемый зазор = общая ширина петли

Если результат вашего расчета не соответствует стандартному размеру петли, перейдите к следующему размеру выше.

Вы также можете использовать следующую таблицу, чтобы определить ширину петли. Только не забудьте сверить его с вашим индивидуальным заявлением на точность.

Толщина двери	Стандартная задняя часть	Максимальный предоставленный зазор	Приблизительная ширина петли
1-3 / 8 »	1/4 »	1-1 / 4 « 1-3 / 4″	3-1 / 2 «
1-3 / 4 »	1/4 »	1 « 1-1 / 2″ 2 « 3″	4 дюйма 4-1 / 2 дюйма 5 дюймов 6 дюймов
2 »	1/4 »	1 « 1-1 / 2″ 2-1 / 2 »	4-1 / 2 « 5″ 6 »
2-1 / 4 »	1/4 »	1 « 2″	5 дюймов 6 дюймов
2-1 / 2 »	3/8 »	3/4 « 1-3 / 4″	5 дюймов 6 дюймов

Заключительные мысли

Эти расчеты и таблицы помогут вам выбрать дверную петлю правильного размера для вашего применения. Вот еще несколько советов.

По высоте двери определяется, сколько стыковых петель вам нужно. В общем, вам нужно использовать одну петлю на каждые 30 дюймов высоты двери. Например:

• Используйте две петли для дверей высотой до 60 дюймов
• Используйте три петли, если высота двери составляет от 60 до 90 дюймов.
• Для дверей от 90 до 120 дюймов используйте четыре петли.

Если ваша дверь имеет ширину от 37 до 120 дюймов, установка дополнительной петли обеспечит дополнительную прочность, чтобы выдержать дополнительный вес и усилие, прилагаемое к раме.

Наконец, материал, из которого изготовлена ​​петля, может иметь большое значение в ее долговечности и прочности. Для больших дверей петли для тяжелых условий эксплуатации выдерживают вес и могут быть окрашены в тон. Если это подходит для вашего приложения, подумайте о тяжелых стальных петлях.

Если коррозия и химические вещества вызывают проблемы, подумайте об использовании петель из нержавеющей стали. А как насчет эстетики? Петли для фортепиано из латуни или стали, например? Петли из латуни улучшают общий вид. Однако имейте в виду, что латунь не обладает прочностью стали или нержавеющей стали.Никогда не жертвуйте безопасностью ради внешнего вида.

Если вам нужна помощь в выборе размера петли, Essentra Components будет рада помочь. Мы предлагаем широкий ассортимент петель и можем помочь вам решить, какая из них идеально подходит для вашего применения:

Вам также могут понравиться следующие статьи:

Типы петель и материалы для петель

Примеры петель

Изображение предоставлено: Parilov / Shutterstock.com

Петли — это простые механические подшипниковые устройства, которые используются для соединения двух частей и позволяют им вращаться относительно друг друга вокруг фиксированной оси.В зависимости от используемого типа компоненты могут перемещаться (чаще всего) в пределах ограниченной дуги или со свободой 360 °.

Эти устройства используются для различных целей, включая двери, ворота, оконные ставни, крышки и т. Д. Чтобы удовлетворить различные требования этих приложений, доступны петли с широким спектром технических характеристик продукта, например, для декоративного или функционального назначения. , внешнее и внутреннее размещение, стиль монтажа, полный или половинный врезной монтаж, ограниченное пространство, грузоподъемность и т. д.Исходя из этих конструктивных характеристик, доступно множество различных типов и стилей петель.

Петли для бочек

Изображение предоставлено: MZinchenko / Shutterstock.com

Петли для бочек состоят из двух бочкообразных компонентов, соединенных шарниром. Как правило, эти типы петель используются для скрытого крепления в шкафах и мебели.

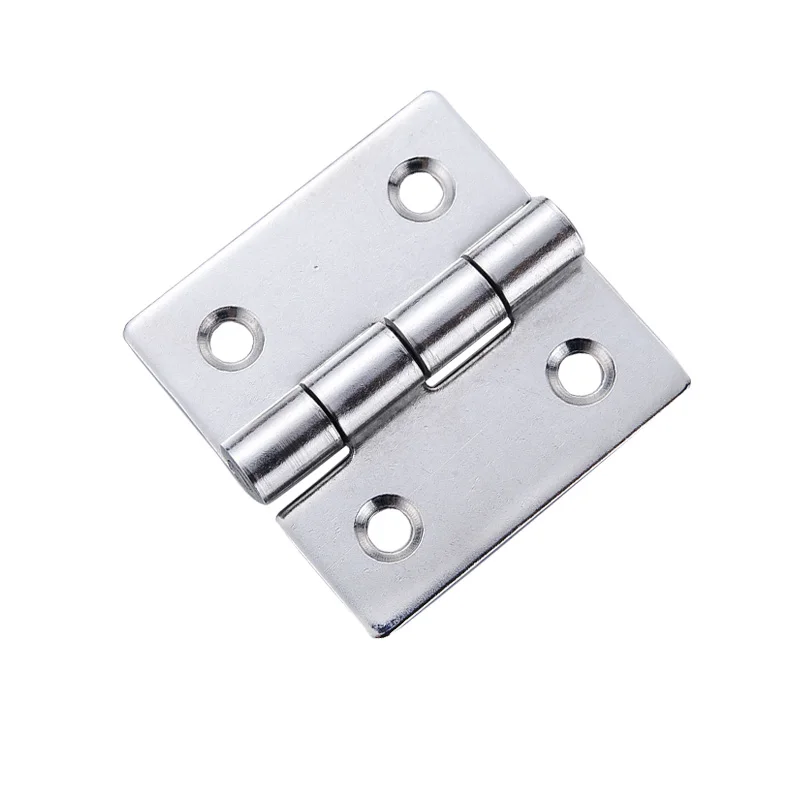

Петли стыковые

Изображение предоставлено: InkheartX / Shutterstock.ком

Один из наиболее часто используемых типов петель, стыковые петли (также известные как врезные петли), состоят из двух пластин — т. Е. Листов — с соединяющимися друг с другом наборами петель, т. Е. Суставов, скрепленных вместе центральным направляющим штифтом или стержнем для образования гибкий сустав. Эти типы петель, которые обычно используются парами или множеством, размещенными с интервалами вдоль внутренней части стыка, используются для множества применений, включая прикрепление дверей, окон, панелей и крышек к соответствующим рамам таким образом, чтобы в закрытом состоянии два компоненты установлены вплотную друг к другу.

Петли-бабочки и футляры

Изображение предоставлено: paha1205 / Shutterstock.com

Как и стыковые петли, петли-бабочки и петли корпуса сконструированы с учетом функционального и декоративного дизайна. Более изысканный дизайн этих петель делает их подходящими для внешнего размещения, например, на шкатулках для драгоценностей и портфелях.

Петли сплошные

Изображение предоставлено: VDB Photos / Shutterstock. ком

Также известные как петли для фортепиано, непрерывные петли состоят из компонентов, аналогичных компонентам стыковых петель. Однако они длиннее и уже, и, как правило, один проходит по всей внутренней длине стыка, образованного между двумя прикрепленными предметами, такими как столы, сундуки, душевые и, как показано на изображении выше, пианино.

Европейские петли

Изображение предоставлено: romchik911 / Shutterstock.com

Европейские петли

обычно используются как в безрамных, так и в лицевых шкафах, поскольку они расположены внутри и позволяют полностью скрыть аппаратный компонент при закрытой двери.Эти типы петель предлагают множество функций (например, мягкое и бесшумное закрывание) и подходят для широкого спектра стилей дверей, от плоских врезных до угловых. Эти петли также позволяют регулировать расположение дверцы шкафа относительно рамы шкафа с помощью набора регулировочных винтов, расположенных на каждой петле.

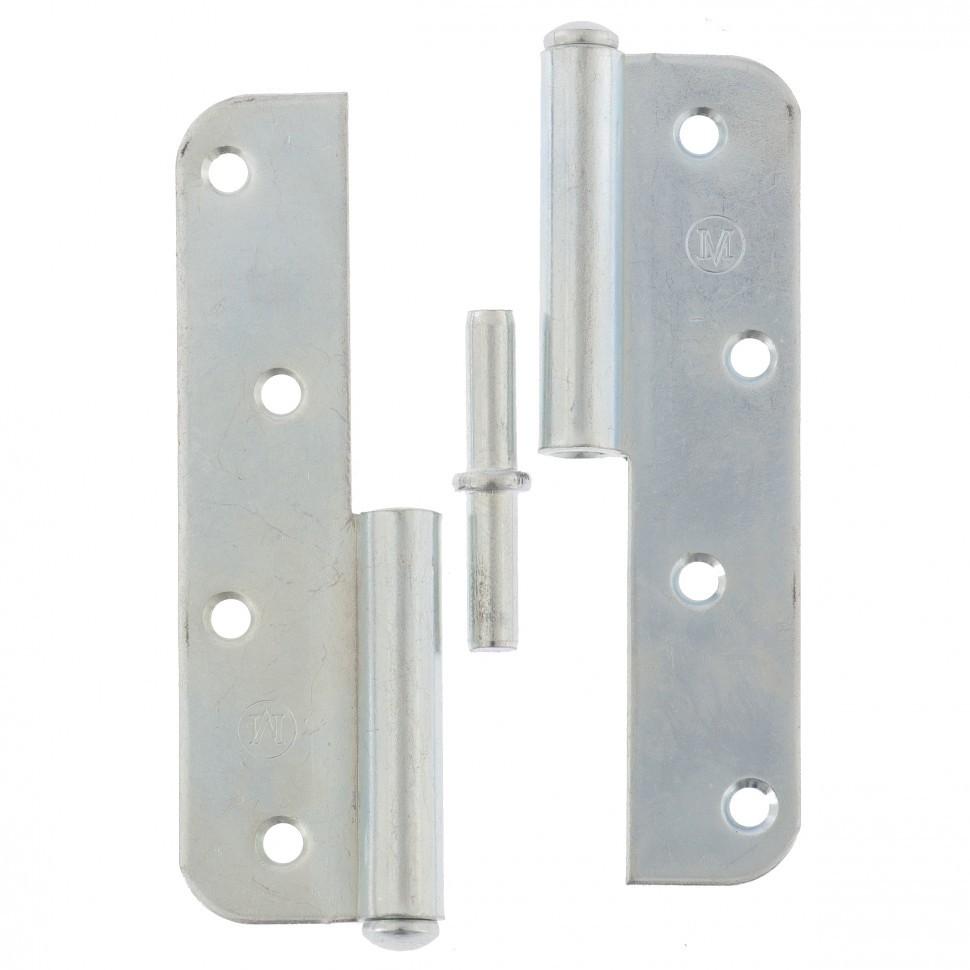

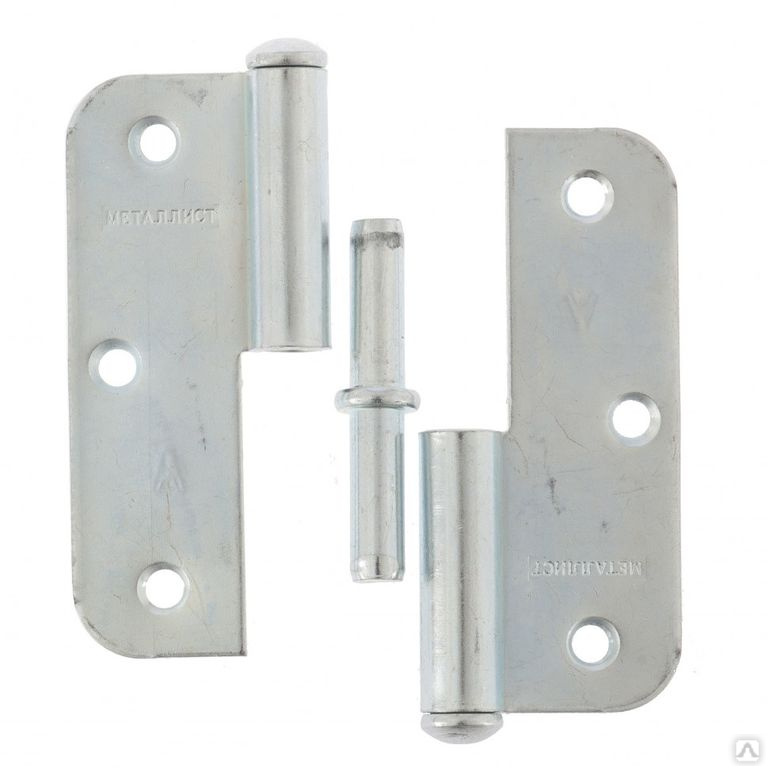

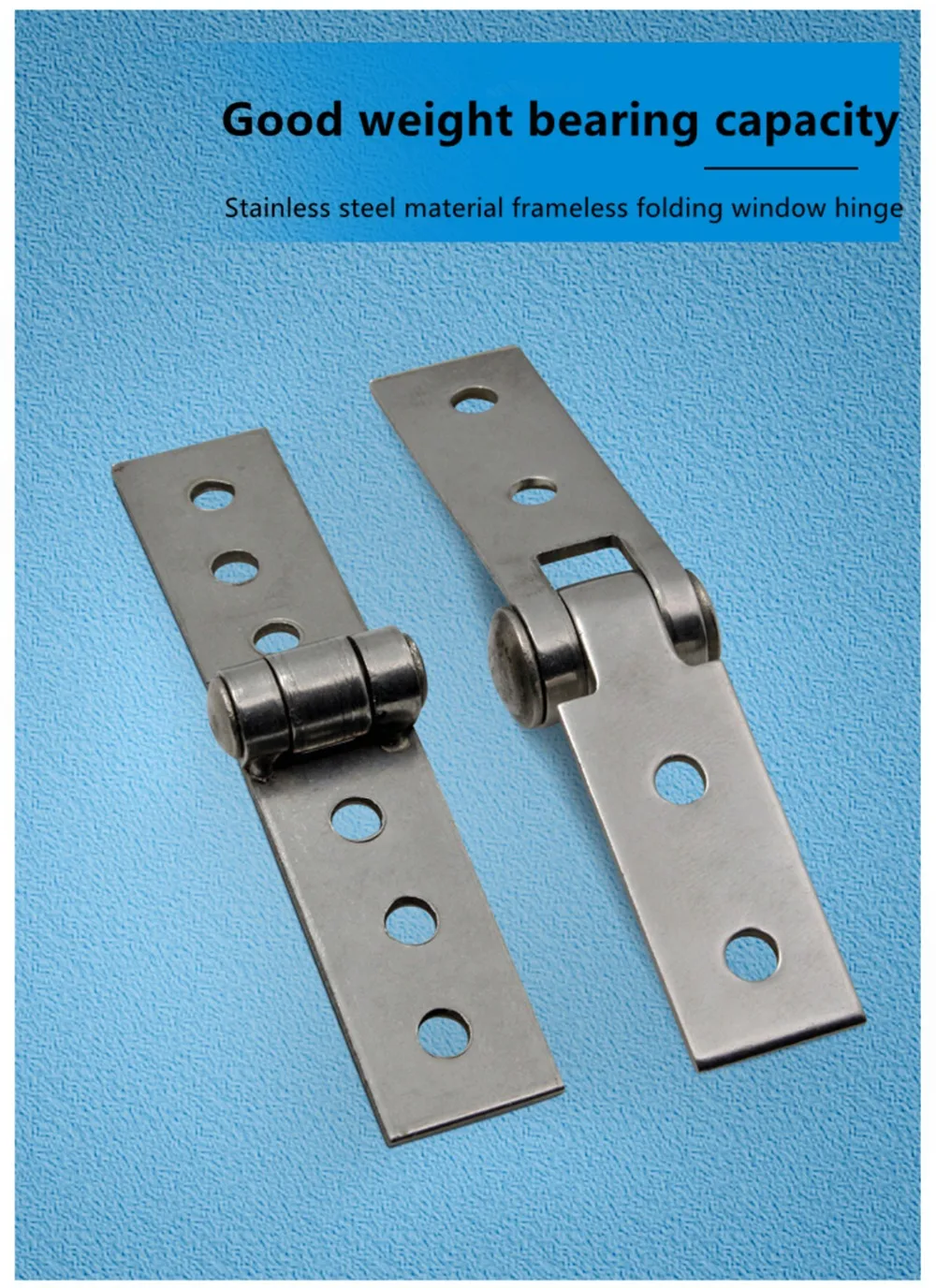

Петли для флажков

Изображение предоставлено: Jefco Manufacturing Inc.

Петли для флажков имеют фиксированный штифт, вставленный в один из прямоугольных элементов створки.Конструкция этих типов петель позволяет вращать их на 360 °, а также при необходимости легко разбирать узел.

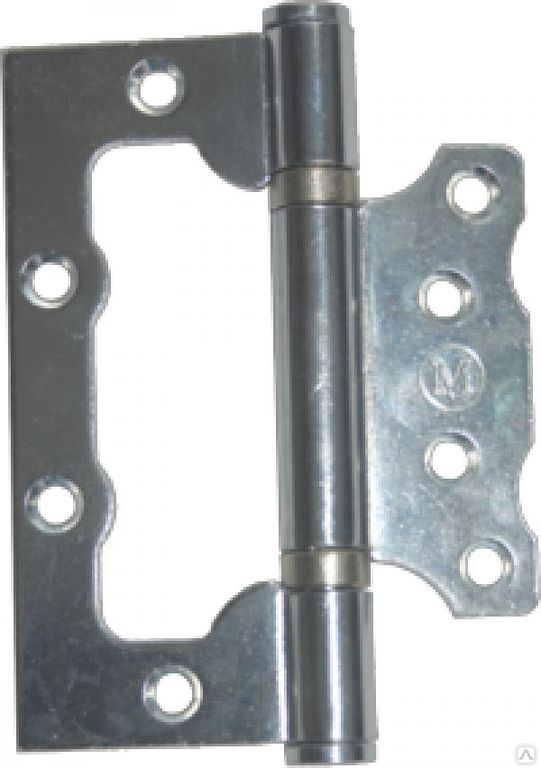

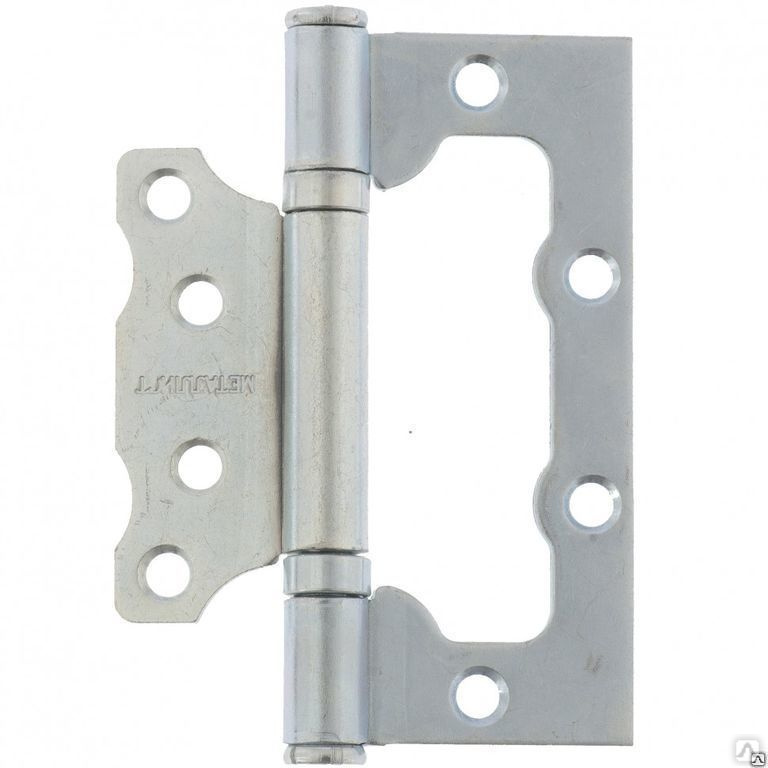

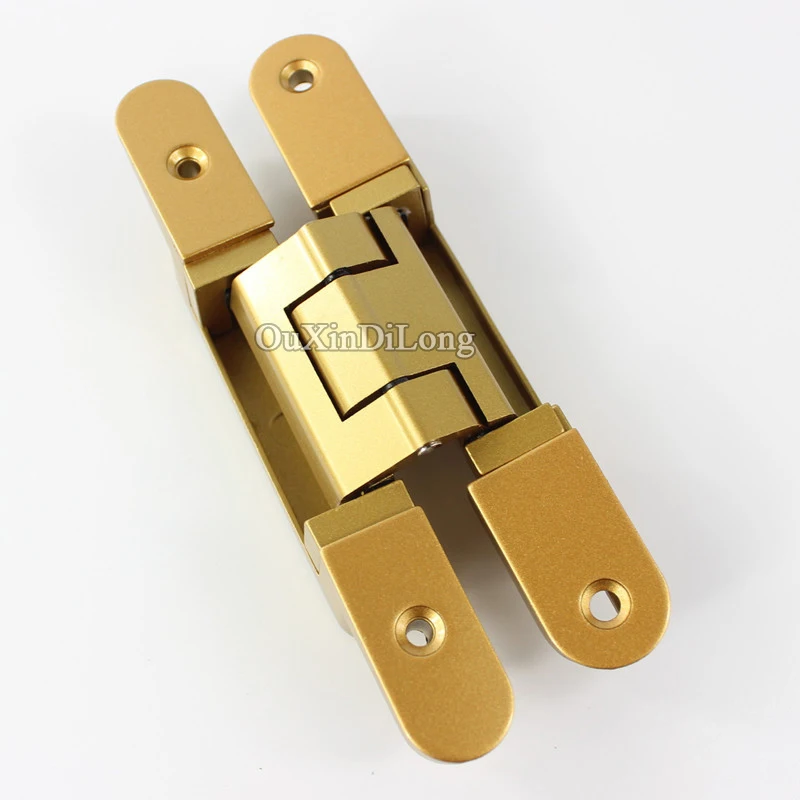

Петли заподлицо

Изображение предоставлено: Suncor Stainless, Inc.

Как следует из названия, скрытые петли спроектированы так, чтобы плотно прилегать друг к другу и занимать меньше места; это достигается без выемки, вставляя одну створку внутрь другой. Как правило, эти типы петель используются для более легких приложений.

Петли с четырьмя стержнями

Изображение предоставлено: Ади Чи / Shutterstock.com

Петли с четырьмя стержнями, также называемые петлями с несколькими стержнями, состоят из нескольких стержней, которые позволяют прикрепленному компоненту перемещаться наружу, когда он открывается, чтобы избежать удара о край рамы. Эти типы петель подходят для створчатых, выступающих и параллельно открывающихся окон и панелей.

Петли с крючком и проушиной

Петли с крючком и проушиной состоят из L-образного крючка и петли или винта в форме глаза.Эти типы петель обычно используются для наружных работ, например, ворот.

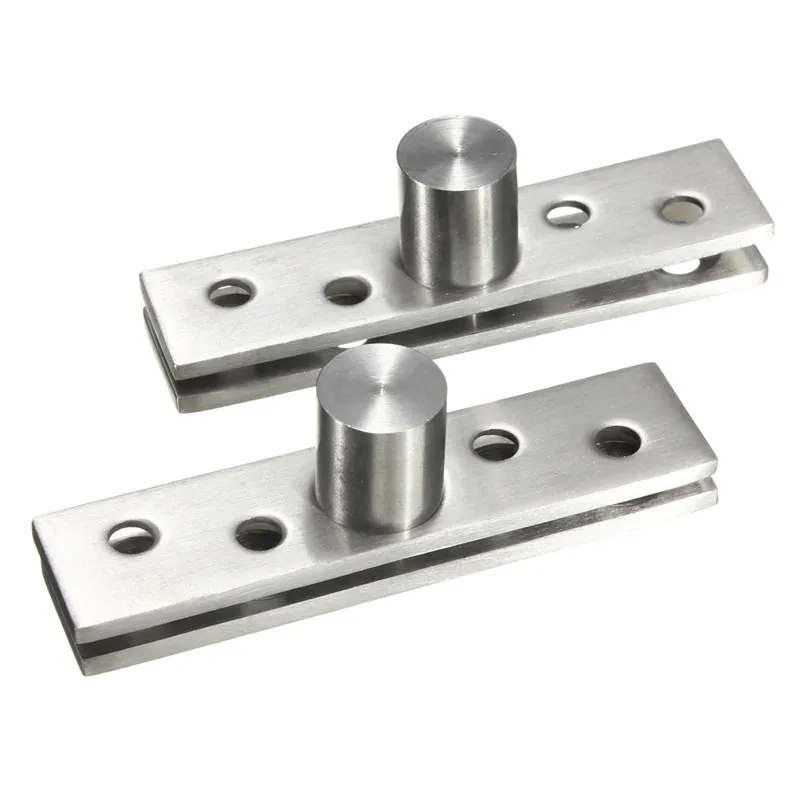

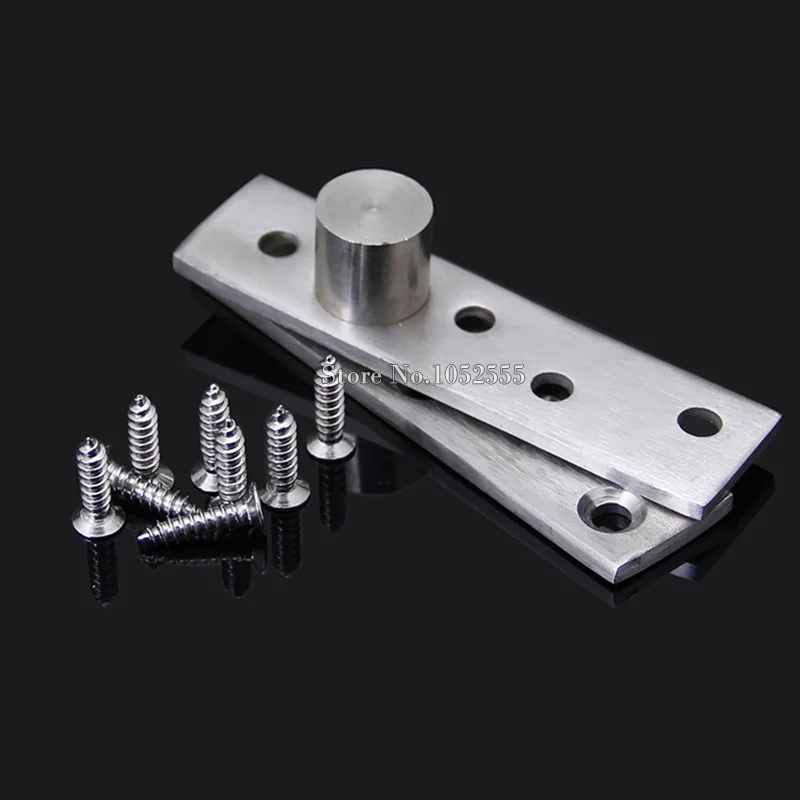

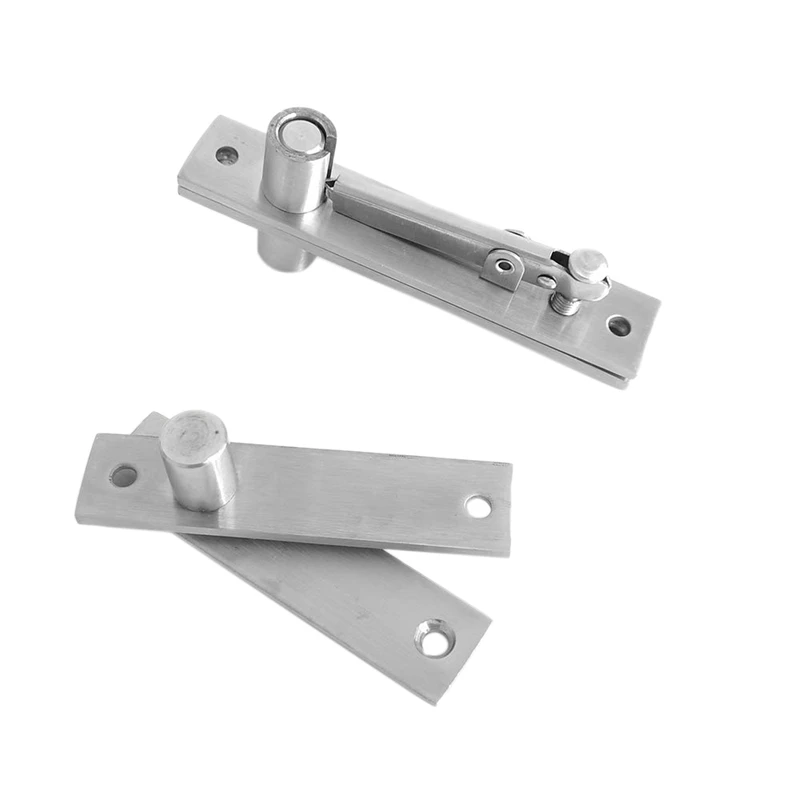

Петли шарнирные

Изображение предоставлено: Moore Industrial Hardware

В основном используется для дверей, поворотных петель или поворота вокруг одной точки поворота. В отличие от большинства петель (например, стыковых петель), эти типы петель обычно размещаются на расстоянии от края рамы над и под дверью, а не по бокам рамы, что позволяет скрыть оборудование и, в некоторых случаях дверь перемещается в обе стороны.

Пружинные петли

Изображение предоставлено: Moore Industrial Hardware

Петли

Spring разработаны со встроенным пружинным компонентом, что делает их пригодными для приложений, требующих, чтобы дверь, крышка или панель находились в открытом или закрытом положении. Пружинные петли двойного действия используются во внутренних помещениях, так как их конструкция позволяет перемещаться в обоих направлениях.

Петли для ремня

Изображение предоставлено: Suncor Stainless, Inc.

Петли с ремешком — это более короткие петли с более длинными створками, которые используются для поддержки дверей, ворот и других панелей. Эти типы петель, используемые парами или несколькими, обычно не предназначены для скрытия при использовании и часто доступны с учетом как функции, так и украшения.

Материалы и отделка петель

Петли должны выдерживать нагрузки, возникающие при постоянном открытии и закрытии, в зависимости от области применения, в которой они применяются.Чтобы выполнить это требование, многие петли изготовлены из нержавеющей стали, поскольку прочность стальных материалов позволяет оборудованию выдерживать тяжелые компоненты, а характеристики нержавеющей стали предотвращают ржавчину и коррозию. Последнее важно, потому что петли, используемые для наружного применения, особенно вблизи океана или соленых озер, могут быстрее уставать и выходить из строя из-за воздействия влаги и соли в окружающей среде.

Нержавеющая сталь, однако, не сразу поддается обработке.В результате для скрытых петель чаще используется нержавеющая сталь, а петли из латуни, бронзы, а также петли с латунным и бронзовым покрытием более распространены для более заметного размещения. Латунь и бронза — оба сплава на основе меди — являются прочными металлами, которые могут противостоять экстремальным погодным условиям, включая дождь, соленый воздух, смог, и могут образовывать более толстые петли, чем нержавеющая сталь. В то время как латунь требует дополнительной обработки поверхности, чтобы выдерживать воздействие соленой воды, бронза по своей природе устойчива к атмосферным воздействиям и подходит для использования в морских приложениях.Оба материала также хорошо поддаются отделке, поэтому на них можно наносить широкий спектр цветов, чтобы дополнить множество различных слоев краски. Эти варианты отделки включают:

• Медь: Изготавливает основной металл из твердых сплавов бронзы и латуни, а также материалы, используемые для покрытия бронзы и латуни.
• Цинкование: Процесс электрохимической обработки, при котором сталь покрывается для защиты от ржавчины
• Japanning: Европейская техника отделки, 17 ^th Азиатское тиснение лаком
• Воронение: Процесс пассивации, придающий стальному материалу голубоватый оттенок.

Выбор подходящего материала

Атмосферостойкость и эстетическая привлекательность — не единственные важные факторы при выборе материала для петли. При принятии осознанного решения важно учитывать стоимость.Уравновешивание требований к окружающей среде и конструкции петли со стоимостью может привести к использованию различных типов материалов.

Например, если устойчивость к атмосферным воздействиям не имеет решающего значения для конструкции петли (например, для использования во внутренней среде), сталь с покрытием является более дешевой альтернативой по сравнению с латунью, которая по-прежнему имеет некоторую эстетическую ценность и способна выдерживать нагрузки, связанные с прикреплением. Однако, если прикрепленный компонент будет находиться в прямом контакте с внешней средой, дополнительные расходы на латунь могут окупить вложения для большей устойчивости к атмосферным воздействиям и долговечности.

Обращение за помощью к производителю петель или даже в местный магазин бытовой техники может помочь в принятии окончательного решения.

Сводка

Это руководство дает общее представление о петлях, включая доступные типы, а также некоторые соображения по материалам и отделке.

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники

1. https://bonito.in/2014/various-types-of-hinges-and-where-to-use-them/
2. https://kitchencabinetkings.com/glossary/butt-hinge/
3. https://www.builder-questions.com/construction-glossary/barrel-hinge/
4. https://www.
