Мебельный щит своими руками: инструкция от мастеров

Содержание:

• Инструменты и материалы для изготовления мебельного щита
• Подготовительные работы
• Пошаговая инструкция по изготовлению мебельного щита
• Способы соединения делянок в щите

Успешные занятые люди должны иметь хобби. Это снимает стресс и уменьшает опасность инфаркта. Можно собирать фантики и монетки, а можно заняться серьезным ремеслом. Например, склеить мебельный щит своими руками. Процесс не так сложен, как может показаться, однако требует хотя бы минимального владения инструментом.

Инструменты и материалы для изготовления мебельного щита

• Дисковая пила.
• Фрезерный станок.
• Дрель.
• Молоток.
• Электрорубанок.
• Ленточная и плоскошлифовальная машинки. Можно зачищать дерево наждачной шкуркой, навернув ее на колодку. Правда, это будет немного дольше.
• Рейсмус.
• Струбцины или самодельные приспособления для стягивания досок.
• Длинная металлическая линейка, карандаш, рулетка.
• Пиломатериал.
• Фанера и тонкие рейки для сплачивания щита.
• Клей.

Подготовительные работы

Сначала определимся, какого размера мебельный щит нам нужен, чтобы запастись достаточным количеством материала. Заготовки в любом случае должны быть длиннее и толще, чем окончательные параметры щита. Доски выбираем из дерева одной породы, сухие и ровные, с минимумом сучков. Необходимо также знать основные свойства древесины. Предлагаем небольшой словарик столяра, чтобы не путаться в понятиях:

• Пласти – широкие продольные стороны досок.

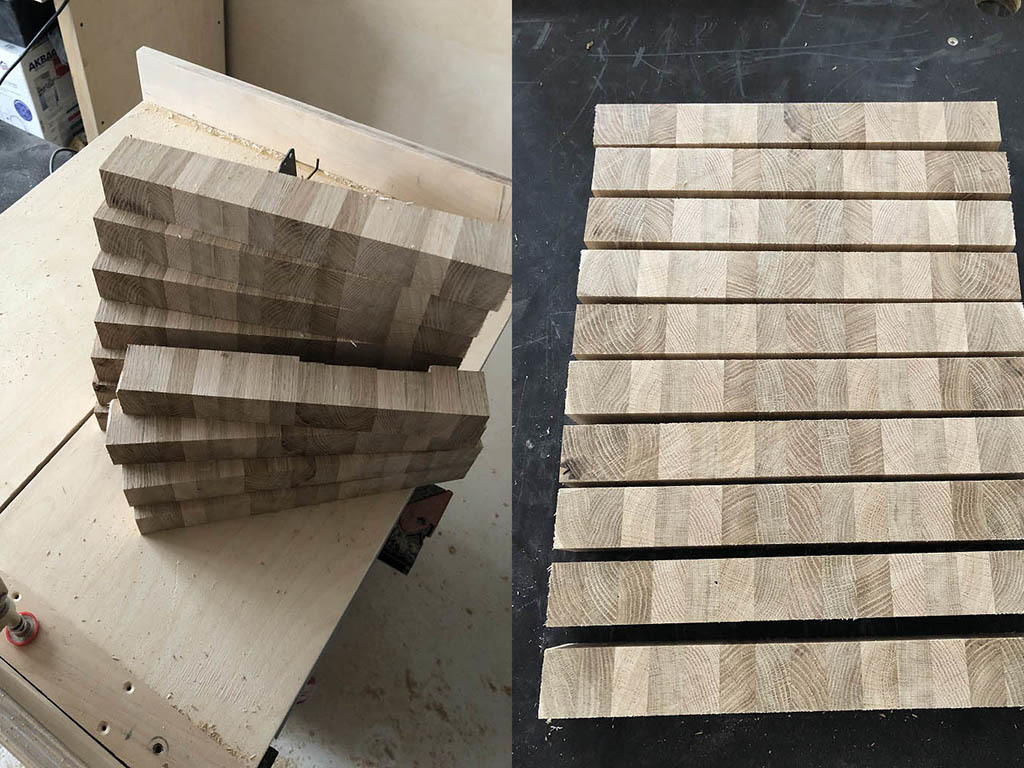

• Делянки – отдельные бруски, планки, выпиленные из широкой доски.
• Ламели – цельные, несрощенные заготовки. Фактически то же самое, что и делянки.
• Свилеватость – беспорядочное расположение древесных волокон в заготовке. Встречается, когда доска выпилена из комля дерева.
• Заболонь – наружный слой древесины, расположенный сразу под корой.

По советам старых мастеров, как сделать мебельный щит хорошего качества, берутся делянки, имеющие соотношение ширины к толщине, как 3х1. Такая ламель стабильна, поскольку внутреннего напряжения древесины не хватает, чтобы расколоть рейку. Все мы видели доски, треснувшие с торца. Это тот самый случай, когда напряжение материала, вызванное неправильной сушкой, раскалывает заготовку. Значит, сначала распускаем пиломатериал на рейки шириной не более 15 см. В процессе распила заодно удаляем все дефектные участки досок.

Перед сборкой щита учитываем, что древесина при усушке коробится в разных направлениях. Сильнее всего – по направлению годичных колец (тангенциальное направление), в два раза слабее – по направлению сердцевинных линий (радиальное направление). Напиленные заготовки склеиваем в порядке, указанном на самом первом фото:

Щиты a и b: сердцевина сплачивается с сердцевиной, заболонь с заболонью. Это позволит избежать коробления при усушке щита, снижающего прочность клеевых соединений.

Щиты c и d: заготовки с выраженной свилеватостью ориентируем по линиям годовых колец, тогда деформация готового щита будет намного меньше.

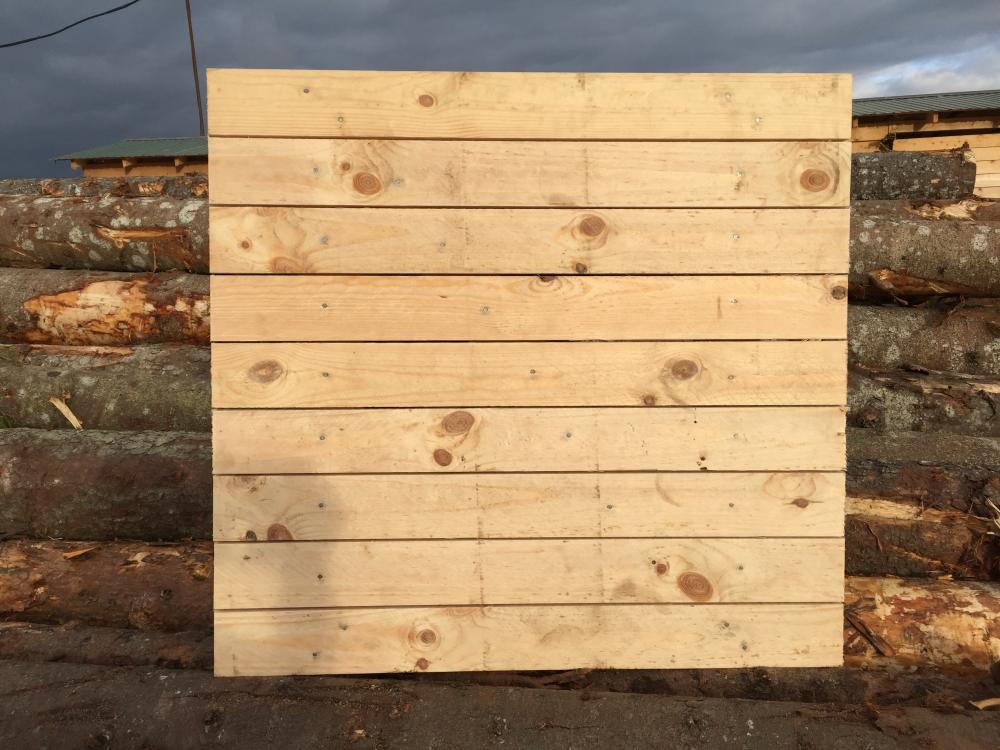

Пошаговая инструкция по изготовлению мебельного щита

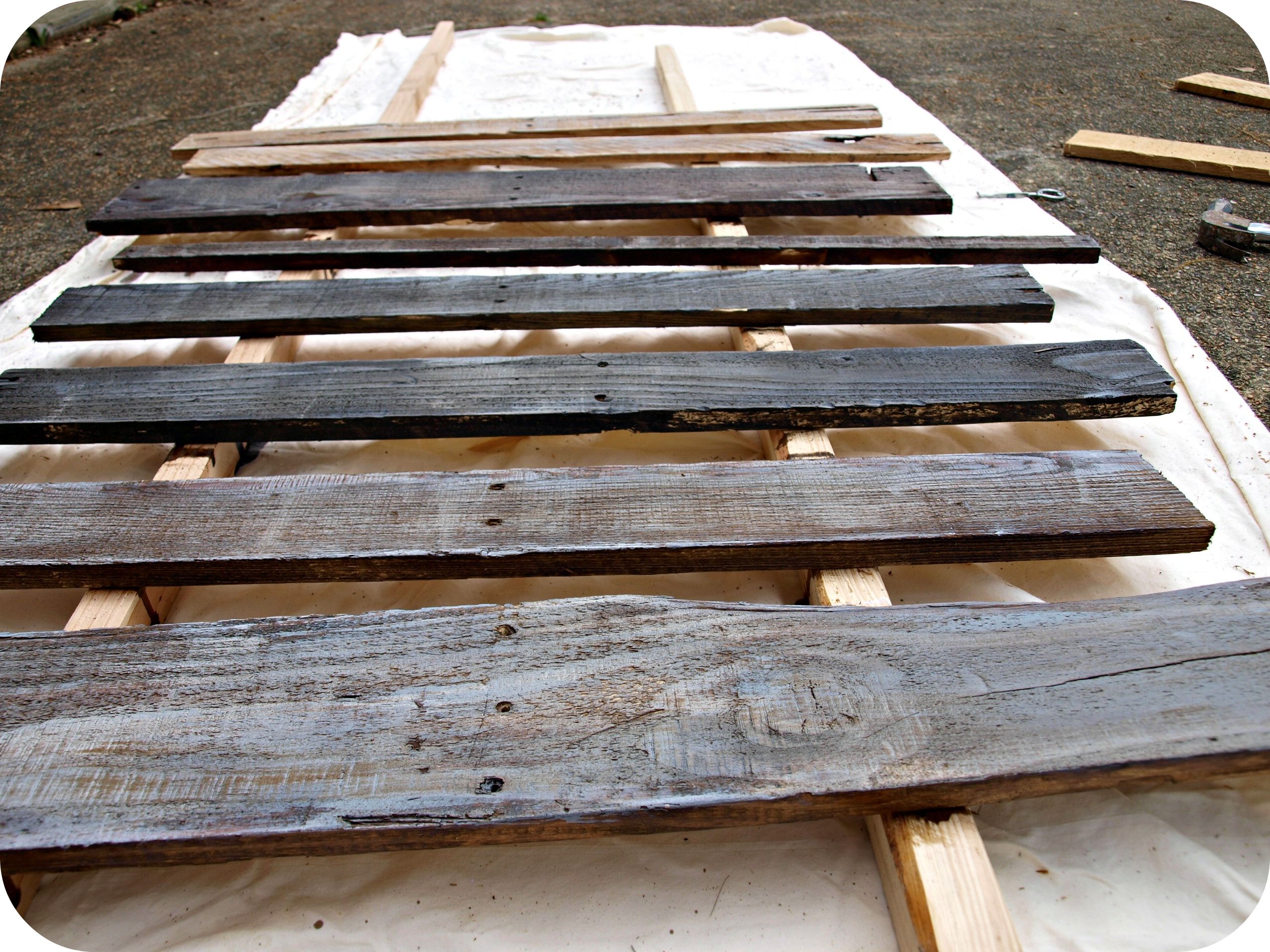

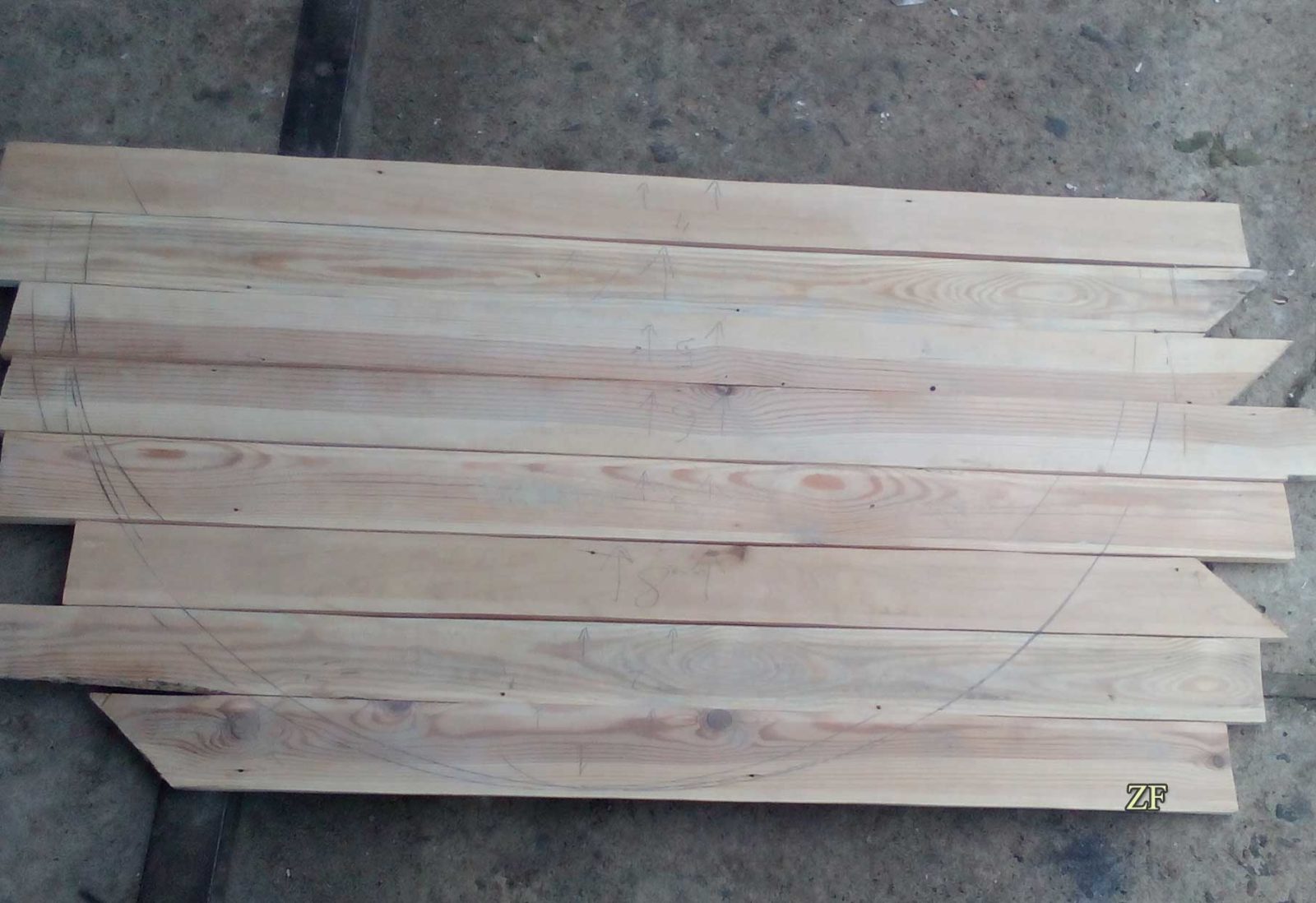

1. Укладываем доски в нужное положение, добиваясь оптимального расположения годовых колец. Перед тем, как разобрать конструкцию, помечаем материал понятным нам образом (например, начертив треугольник). Разметка поможет в дальнейшем быстро найти нужную ламель. Торцы досок перед склейкой необходимо отфуговать.

2. Чтобы изготовление мебельного щита своими руками пошло быстрее, складываем доски в пачку и промазываем торцы клеем. Если уложить делянки в полиэтиленовый мешок, клей будет схватываться медленней, и мы успеем собрать заготовки в щит.

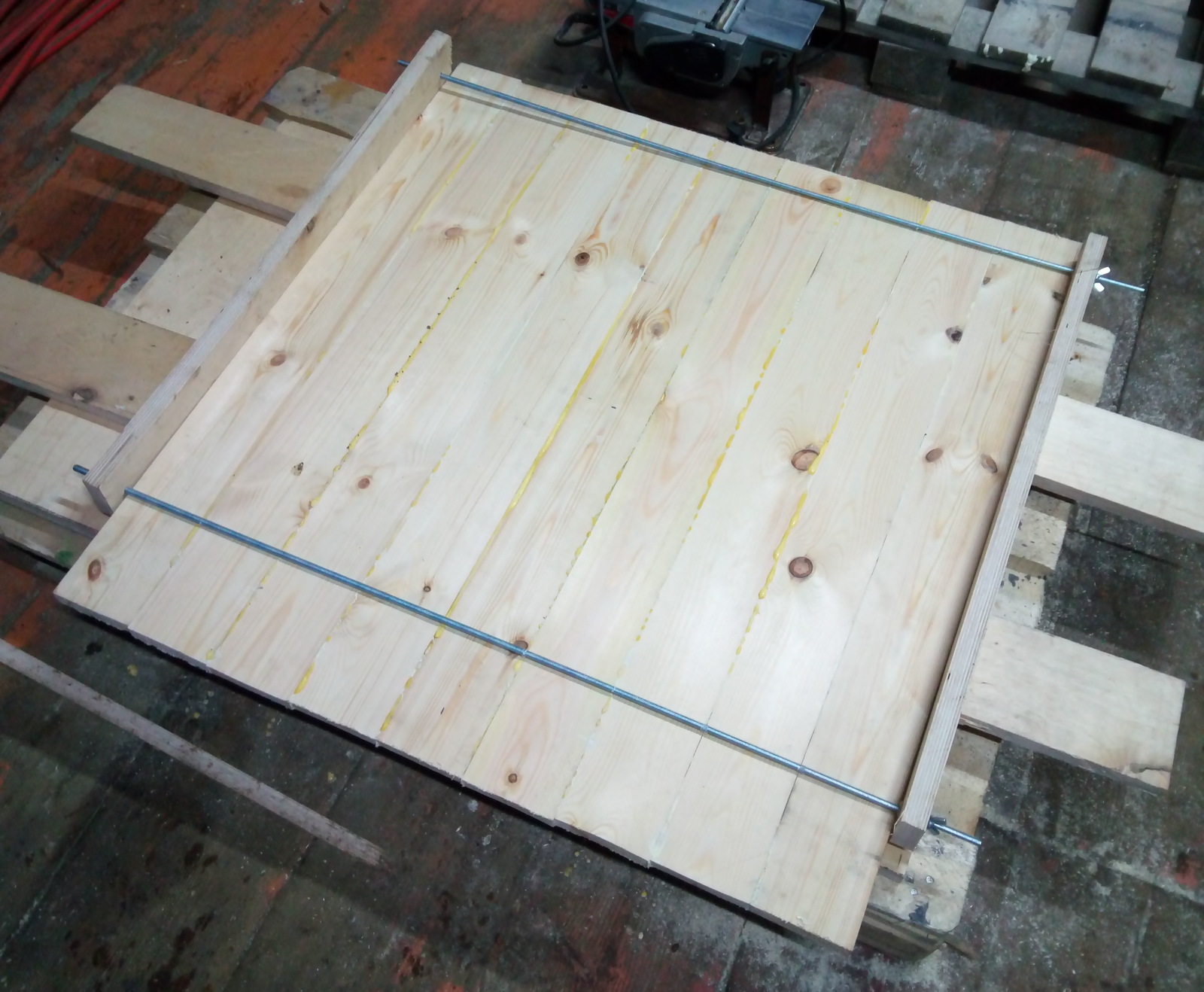

3. Если в хозяйстве имеются большие струбцины, стягиваем склеенную древесину ими. Многие мастера применяют такое приспособление, как вайма, собранная из обрезков досок. Стягивающий момент обеспечивается забиванием клиньев между упором и торцом доски.
   Можно сжать доски между кронштейнами металлических стеллажей. Принцип тот же самый – сплачивание кромок происходит при помощи клиньев и деревянных брусков.

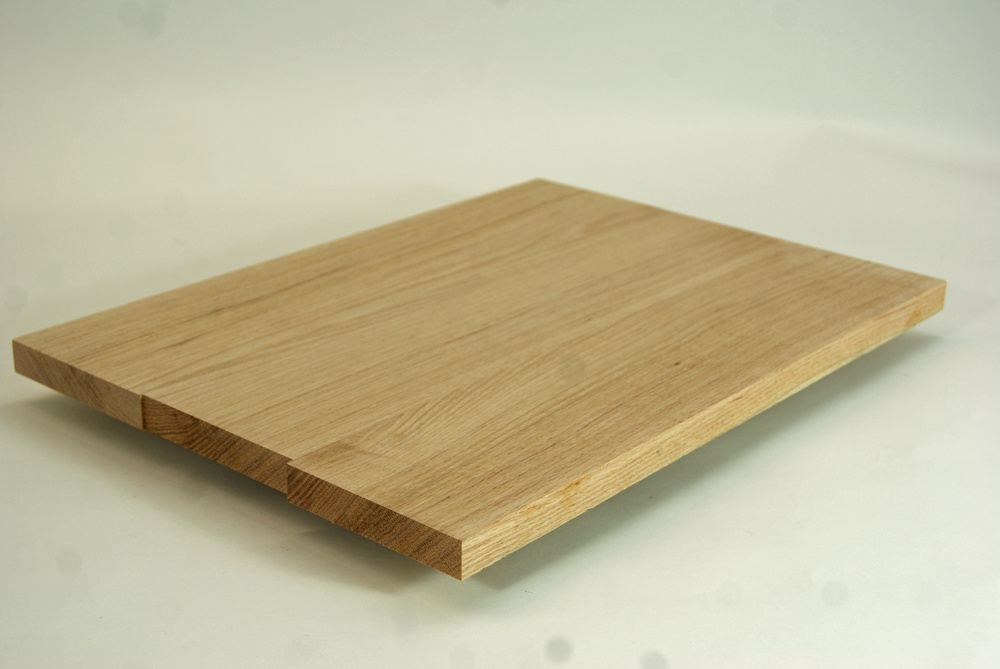

4. Тщательно, не жалея времени, просушиваем склеенный щит. Для получения ровной и гладкой поверхности древесину стругаем, шлифуем, одновременно удаляя следы клея.


Способы соединения делянок в щите

Как сделать мебельный щит своими руками, чтобы в дальнейшем древесина сохраняла первоначальную стабильность? Справиться с короблением щита, вызванным свилеватостью пиломатериала, можно несколькими путями.

Склеиваем ламели на шпонках (нижний щит на фото 6) или используем завершающие наконечники, по примеру чертежной доски. Для фиксации недлинных досок применяем наконечник с узлом паз-гребень (верхний щит на фото), соединенный с ламелями заподлицо. Наконечник может иметь выступ над одной (средний щит) или обеими пластями, в зависимости от назначения изделия.

Если мебельный щит намечено использовать в условиях постоянного колебания влажности, целесообразнее будет не склеивать доски. Компенсация древесины при частом разбухании достигается различными способами сплачивания делянок. Верхний щит на фото 7 соединен в четверть, средний – в четверть со снятием фаски с верхних кромок. Доски нижнего щита сплочены также в четверть, но уже с выборкой профильных кромок на лицевой стороне.

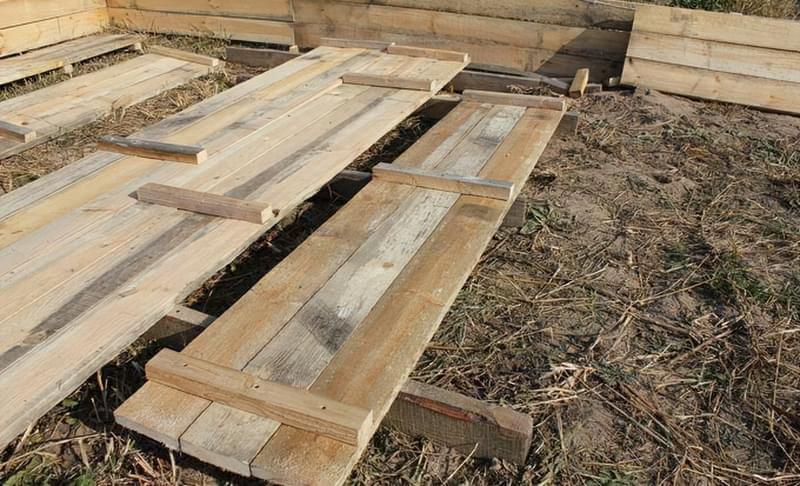

Еще один вид сопряжения делянок без использования клея – это применение нащельных планок. Верхний щит на фото 8 стянут обычной рейкой, средний – профилированной планкой без пазов, нижний – профилированной планкой с пазами.

Если мебельный щит будет эксплуатироваться при постоянной механической нагрузке, в условиях высокой влажности и перепада температур, то доски должны иметь более мощное сопряжение. На фото 9 показаны примеры подобных соединений. Верхний щит собран на шкантах, средний – на фанерную рейку. Ширина рейки должна равняться толщине делянок, толщина рейки – одной трети толщины делянок.

На примере нижнего щита показано соединение в шпунт, применяемое при настилании пола или облицовке перегородок. Все эти методы могут быть использованы при изготовлении разборных щитов (к примеру, для раздвижной мебели). Клей в указанных соединениях не применяется.

Склеивание ламелей на шкантах требует идеальной точности расположения отверстий, иначе геометрия щита будет нарушена. Разметка гнезд производится маркерами. Сверлить торцы лучше всего с использованием сверлильной стойки и упора. Глубина обеих отверстий в сумме должна превышать длину крепежного элемента на 2-3 мм.

Если нет фрезерного станка, пазы и профили на торцах выводят с помощью дрели, закрепленной на стойке. На инструмент устанавливают соответствующую фрезу и включают высокие обороты.

Собранный, просушенный и отшлифованный щит опиливаем до нужных размеров. Теперь можно пускать его в работу – делать мебель, двери, подоконники, обшивать стены и потолки. Прочность, эстетичность, натуральность мебельных щитов – это лучшие рекомендации для строительного материала.
