характеристики бетономешалок и бетоновозов на базе этого автомобиля
Автобетоносмесители или автомобильные миксеры, относятся к разряду тяжёлой техники. Они используются при строительстве зданий, сооружений, мостов и шахт, прокладке дорог и тоннелей – везде, где необходимы бетонные работы.
Автомобильный миксер представляет собой комплекс оборудования, с помощью которого он осуществляет доставку на строительную площадку готового бетона, либо сухих компонентов и воды. Автобетоносмесители устанавливают на грузовые автомобильные шасси или полуприцепы, сцеплённые с трёхосными тягачами.
Водитель-оператор миксера осуществляет 3 основные функции. Он принимает бетон, выполняет его доставку, а потом разгружает бетон.
Автобетоносмесители КамАЗ
Автобетоносмесители, выполненные на базе КамАЗа, используются с целью транспортировки бетонной смеси от производителя на строительный объект. Посредством применения такой машины также производится перемещение раствора по всему периметру стройки. Благодаря постоянному вращению бетонная смесь внутри смесителя поддерживается в жидком состоянии. Автомобильная бетономешалка КамАЗ препятствует нарушению гомогенности раствора и не допускает потерю смеси при транспортировке, погрузке и выгрузке.
Нюансы при доставке бетона миксерами
Рассчитав объем заливаемого бетона и зная, сколько кубов бетона в миксере камаза нанятой вами компании производителе материала вы просто и быстро рассчитаете количество рейсов. Однако надо учитывать факт недобросовестности некоторых поставщиков выражающейся в нарушениях правил ухода за техникой. Так если внутренняя поверхность барабана смесителя не промывается после слива груза, оставшийся на его стенках бетон застывает и существенно снижает количество «годного» материала последующих поставок.
Проверить добросовестность компании можно двумя способами. Первый способ – лично выехать на производственную площадку и посмотреть, как происходит (или не происходит) промывка барабанов и загрузка материала. Второй способ – рассчитать количество доставленного бетона по следующей простой технологии:
- Примерный расчет по весу бетона. Согласно правил торговли, перед загрузкой материала должно проводиться «затаривание» (взвешивание) машины. После загрузки машина взвешивается еще раз, а количество загруженного материала указывается в накладной на груз. Зная вес материала можно высчитать его объем. Для этого массу раствора в килограммах (из накладной) делят на ориентировочную плотность бетона в кг/м3: 1800-2400 кг/м3 – тяжелый бетон; 500-800 кг/м3 легкий бетон, 500 кг/м3 пено- и сверхлегкий бетон;
- По времени выгрузки. В среднем 1 м3 бетона выгружается в течение 10 минут. Поэтому можно стать возле машины, засечь время выгрузки машины в минутах и разделив полученную цифру на 10 определить сколько кубов материала вам привезли (или не привезли).
При этом оба способа проверки добросовестности компании можно реализовать одновременно, независимо друг от друга. Подобная проверка особенно актуальна, если вы покупаете значительное количество строительного материала – несколько или несколько десятков рейсов КАМАЗА.
Также можно поинтересоваться есть ли у компании система GPS-слежения за передвижением автомобилей. Как правило, добросовестные компании имеют такую систему, чем полностью исключают частичную выгрузку (воровство) материала водителем на пути к заказчику.
Устройство
Особенности конструкции автомобильной бетономешалки обусловлены необходимостью исключения попадания атмосферных осадков в готовую бетонную смесь. Сохранность и однородность бетона достигается за счет вращения барабана во время движения.
Барабан-смеситель установлен на шасси КамАЗ под углом 10 градусов. Внутри него установлены специальные спиральные лезвия. Когда они вращаются в противоположном направлении, то производится выгрузка бетонной смеси. Бетон вытекает из емкости по установленным желобам. Один из них установлен непосредственно в бетоносмесителе, а второй притягивается к машине на месте разгрузки. Для этих целей также могут использоваться специальные насосы.
Привод смесительного барабана может быть механическим и гидромеханическим. В первом случае отбор мощности производится от автономной силовой установки через систему механических передач. При использовании гидромеханического привода отбор мощности происходит через гидромеханическую передачу.
Нюансы при доставке бетона миксерами
Рассчитав объем заливаемого бетона и зная, сколько кубов бетона в миксере камаза нанятой вами компании производителе материала вы просто и быстро рассчитаете количество рейсов. Однако надо учитывать факт недобросовестности некоторых поставщиков выражающейся в нарушениях правил ухода за техникой. Так если внутренняя поверхность барабана смесителя не промывается после слива груза, оставшийся на его стенках бетон застывает и существенно снижает количество «годного» материала последующих поставок.
Проверить добросовестность компании можно двумя способами. Первый способ – лично выехать на производственную площадку и посмотреть, как происходит (или не происходит) промывка барабанов и загрузка материала. Второй способ – рассчитать количество доставленного бетона по следующей простой технологии:
- Примерный расчет по весу бетона.
Согласно правил торговли, перед загрузкой материала должно проводиться «затаривание» (взвешивание) машины. После загрузки машина взвешивается еще раз, а количество загруженного материала указывается в накладной на груз. Зная вес материала можно высчитать его объем. Для этого массу раствора в килограммах (из накладной) делят на ориентировочную плотность бетона в кг/м3: 1800-2400 кг/м3 – тяжелый бетон; 500-800 кг/м3 легкий бетон, 500 кг/м3 пено- и сверхлегкий бетон;
- По времени выгрузки. В среднем 1 м3 бетона выгружается в течение 10 минут. Поэтому можно стать возле машины, засечь время выгрузки машины в минутах и разделив полученную цифру на 10 определить сколько кубов материала вам привезли (или не привезли).
При этом оба способа проверки добросовестности компании можно реализовать одновременно, независимо друг от друга. Подобная проверка особенно актуальна, если вы покупаете значительное количество строительного материала – несколько или несколько десятков рейсов КАМАЗА.
Также можно поинтересоваться есть ли у компании система GPS-слежения за передвижением автомобилей. Как правило, добросовестные компании имеют такую систему, чем полностью исключают частичную выгрузку (воровство) материала водителем на пути к заказчику.
Факторы, на которые стоит обратить внимание при заказе бетона в миксере. Зная количество раствора в КАМАЗе, необходимого для заливки фундамента, и сколько кубов бетона в миксере, несложно рассчитать нужное количество рейсов
Но здесь надо учитывать тот факт, что в миксерах, которые используются без соблюдения соответствующих правил, бетон может оставаться на стенках и засыхать
Зная количество раствора в КАМАЗе, необходимого для заливки фундамента, и сколько кубов бетона в миксере, несложно рассчитать нужное количество рейсов. Но здесь надо учитывать тот факт, что в миксерах, которые используются без соблюдения соответствующих правил, бетон может оставаться на стенках и засыхать.
Избежать этого позволят следующие правила:
- Выбирать более новые и ухоженные машины.
- Проследить, чтобы после слива раствора, барабан тщательно промыли водой.
- Засечь время выгрузки бетона и рассчитать его количество, зная, что 1 м3 раствора вытекает в течение 10 минут.
Следуя этим правилам, можно легко просчитать, сколько бетона в миксере КАМАЗа содержится по факту.
Модельный ряд
В модельной линейке представлены вариации машин, которые в качестве основы используют различные модели грузовиков КамАЗ. Этот момент во многом определяет эксплуатационный потенциал транспортного средства.
КамАЗ 581453
Трехосный бетоносмеситель имеет колесную формулу 6х4. Грузовик укомплектован гидромеханическим приводом и надежной силовой установкой немецкого производства. Планетарный редуктор при этом был изготовлен в Италии. Основные функциональные элементы, подверженные наибольшему износу, выполнены посредством использования высокопрочной стали. Данный момент обеспечивает общий максимальный срок эксплуатации машины. Модель предназначена для эксплуатации на протяжении всего года. Это становится возможным благодаря тому, что двигатель шасси подогревает жидкость в водобаке выхлопными газами.
Технические характеристики бетоносмесителя КамАЗ 581453:
Характеристики | Показатели |
Общая масса, кг | 27500 |
Грузоподъемность, кг | 18900 |
Базовое шасси | КамАЗ 6520 |
Габариты, мм: | |
— длина | 8600 |
— высота | 2500 |
— ширина | 3800 |
Вместительность бака для воды, л | 450 |
Объем смесительного барабана, м3 | 14 |
Высота загрузки барабана, мм | 3800 |
Высота выгрузки, мм | 2200-500 |
Продолжительность перемешивания, мин | 20 |
Мощность двигателя, л.с. | 320 |
Мощность двигателя, кВт | 235 |

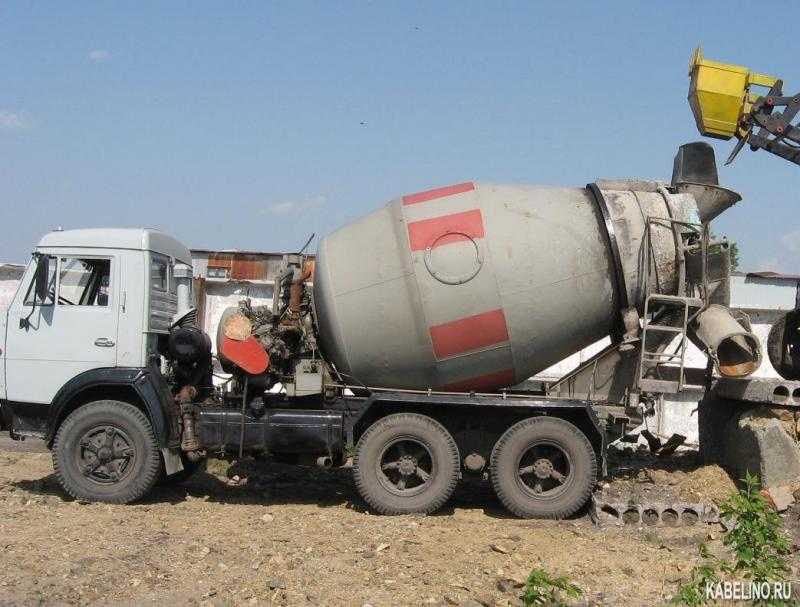

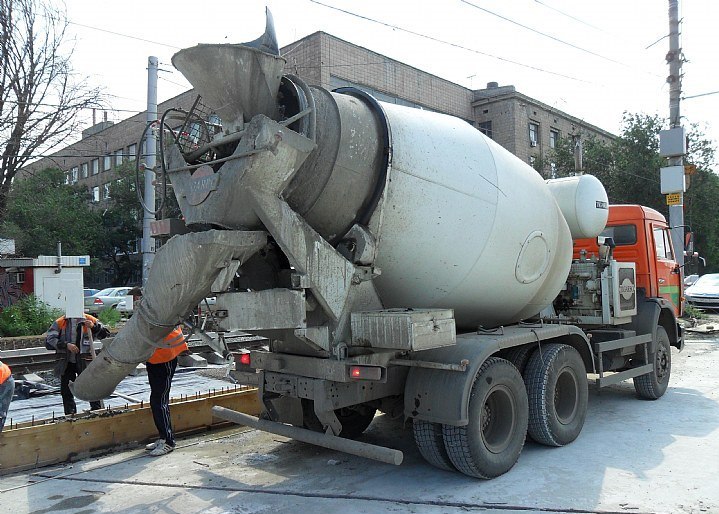

Фото автобетоносмесителя КамАЗ-581453
КамАЗ 58147с
Данная модель предназначена для эксплуатации в температурном режиме от -20 до +40 градусов. Бетоносмесительная установка способна функционировать полностью в автономном режиме. Это становится возможным благодаря наличию индивидуальной силовой установки и бака. Управление топливным насосом высокого давления осуществляется при использовании гибкого троса.
В качестве опции автомобильная бетономешалка может комплектоваться специальным технологическим оборудованием с термоизоляцией, обеспечивающим защиту транспортируемой смеси от негативного влияние минимальных температур.
Технические характеристики модели КамАЗ 58147с:
Характеристики | Показатели |
Общая масса, кг | 24000 |
Базовое шасси | КамАЗ 53229 r |
Габариты, мм: | |
— длина | 9000 |
— высота | 2500 |
— ширина | 3700 |
Вместительность бака для воды, л | 450 |
Объем смесительного барабана, м3 | 12 |
Высота загрузки барабана, мм | 3700 |
Высота выгрузки, мм | 2200-500 |
Мощность двигателя, л.![]() | 330 |
Мощность двигателя, кВт | 240 |
КамАЗ-58145z
Такие автобетоносмесители отличаются высокой производительностью. Модель построена на шасси КамАЗ 65115 62. При общей массе 27,5 т максимальная грузоподъемность транспортного средства держится на уровне 17 т. В качестве силовой установки используется 300-сильный агрегат, способный вырабатывать 225 кВт.
Внутренняя часть смесительных барабанов таких моделей оснащена двухзаходными винтовыми лопастями. Последние обеспечивают погрузку, перемешивание и выгрузку бетонной смеси во время вращения барабана.
Технические характеристики:
Характеристики | Показатели |
Общая масса, кг | 27500 |
Грузоподъемность, кг | 17000 |
Базовое шасси | КамАЗ 65115 62 |
Вместительность бака для воды, л | 800 |
Объем смесительного барабана, м3 | 11 |
Высота загрузки барабана, мм | 3690 |
Высота выгрузки, мм | 2200-500 |
Мощность двигателя, л.![]() | 300 |
Мощность двигателя, кВт | 225 |
Фото автобетоносмесителя КамАЗ-58145z
КамАЗ-581462
Данная модель бетономешалки на базе КамАЗа 53229r используется при необходимости доставки готовой бетонной смеси с сохранением свойств продукции. Трехосный грузовик оснащается 330-сильным комплектующим агрегатом, способны вырабатывать 240 кВт. Крутящий момент при этом держится на уровне 1373 Нм. Технические характеристики автобетоносмесителя КамАЗ 681462:
Характеристики | Показатели |
Общая масса, кг | 24000 |
Базовое шасси | КамАЗ 53229r |
Габариты, мм: | |
— длина | 7800 |
— высота | 2500 |
— ширина | 3600 |
Вместительность бака для воды, л | 450 |
Объем смесительного барабана, м3 | 10 |
Высота загрузки барабана, мм | 3000 |
Высота выгрузки, мм | 2000-500 |
Мощность двигателя, л.![]() | 330 |
Мощность двигателя, кВт | 240 |
Фото автобетоносмесителя КамАЗ-581462
КамАЗ-69361n
Модель 69361n оснащена гидромеханическим приводом барабана. Отбор мощности в этом случае производится от дизельной силовой установки, способной функционировать в автономном режиме.
В качестве основного материала для изготовления смесительного барабана выступает износостойкая сталь повышенной прочности. Модель комплектуется словацким планетарным редуктором и маслоохладителем из Германии. Базовая версия транспортного средства оснащена боковыми отражателями, тормозной лентой и задней противотуманной фарой.
Технические характеристики КамАЗ-69361n:
Характеристики | Показатели |
Общая масса, кг | 24000 |
Базовое шасси | КамАЗ 53229r |
Габариты, мм: | |
— длина | 7800 |
— высота | 2500 |
— ширина | 3720 |
Вместительность бака для воды, л | 600-850 |
Объем смесительного барабана, м3 | 11,6 |
Высота загрузки барабана, мм | 3600 |
Высота выгрузки, мм | 2000 |
Мощность двигателя, л.![]() | 240 |
Мощность двигателя, кВт | 176 |
Автобетоносмеситель КамАЗ-69361n
КамАЗ-58149z
Автобетоносмеситель 58149z на базе КамАЗ оснащен комплектующим агрегатом, способным вырабатывать 320 лошадиных сил. Силовая установка работает в паре с шестнадцатиступенчатой коробкой переключения передач. Колесная формула 6х4 делает данную вариацию транспортного средства максимально маневренной и устойчивой на любом типе грунта.
Максимальная масса транспортируемой бетонной смеси достигает 17510 кг. Модель оснащается импортным маслоохладителем, увеличивающим срок эксплуатации транспортного средства посредством повышенной теплоотдачи.
Технические характеристики модели 58149n:
Характеристики | Показатели |
Общая масса, кг | 33100 |
Базовое шасси | КамАЗ 6520 9 м.куб. |
Габариты, мм: | |
— длина | 8800 |
— высота | 2500 |
— ширина | 3800 |
Вместительность бака для воды, л | 800 |
Объем смесительного барабана, мм | 3800 |
Высота выгрузки, мм | 2200-500 |
Мощность двигателя, л.![]() | 320 |
Мощность двигателя, кВт | 235 |
КамАЗ-580702
Этот автобетоносмеситель оснащен гидромеханическим приводом смесительного барабана. Наличие данного элемента помогает добиться независимой скорости вращения. Используемый поворотный лоток имеет некоторые конструктивные особенности, которые облегчают процедуру выгрузки бетонной смеси в необходимом направлении. Машина имеет механическую дистанционную систему управления. Основой для изготовления такого транспортного средства является шасси от КамАЗа 55111 с колесной формулой 6х4. Технические характеристики:
Характеристики | Показатели |
Общая масса, кг | 19475 |
Базовое шасси | камАЗ 55111 |
Габариты, мм: | |
— длина | 7400 |
— высота | 2500 |
— ширина | 3500 |
Вместительность бака для воды, л | 400 |
Объем смесительного барабана, м3 | 9 |
Высота загрузки барабана, мм | 3500 |
Высота выгрузки, мм | 2200-500 |
Продолжительность перемешивания, мин | 20 |
Мощность двигателя, л.![]() | 240 |
Мощность двигателя, кВт | 176 |
Возможно вас заинтересует: gaz-kashirka.ru/avto/gazon-next-bortovoj
Сколько кубов бетона в миксере Камаза. Параметры бетономешалок
Содержание:
- 1 Что такое бетономешалка
- 2 Назначение автобетоносмесителей
- 3 Устройство АБС
- 3.1 Конструкция машины
- 3.2 Подача раствора
- 4 Чем доставляют бетон?
- 5 Автобетоносмесители КамАЗ
- 5.1 Устройство миксера
- 5.2 Виды миксеров КАМАЗОв и их вместительность кубов бетона.
- 6 Типы автобетоносмесителей
- 6.1 Классификация машин
- 6.2 Характеристики машин
- 6.3 Наиболее распространенные марки миксеров
- 7 Показатели, влияющие на вместимость миксера
- 8 Каким образом бетон выгружается из миксера?
- 9 Таблица характеристик бетонных смесей
- 10 Особенности заказа готового бетона
- 11 Принцип Работы
- 12 Варианты расчета количества раствора
- 12.
1 Вариант 1
- 12.2 Вариант 2
- 12.3 Вариант 3
- 12.
- 13 Классификация конструкций
Что такое бетономешалка
Бетономешалкой называется специализированный вид строительной машины, которая предназначена для приготовления жидких растворов, используемых для стяжки, заливки фундамента, кирпичной кладки и т.п. Изделия состоят из емкости разного объема с открытой частью. Бак приводится в движение приводным устройством. Применяется такое оборудование не только в частном строительстве, но и в промышленных масштабах.
Используются агрегаты для смешивания различных компонентов, а основным из них является цемент. Для приготовления соответствующих растворов, в емкость машины загружаются такие материалы, как песок, щебень, гравий, вода и т.п. Все зависит от того, какой вид смеси необходимо получить на выходе. Благодаря специальной конструкции устройства, после приготовления состава происходит удобное выливание смеси в подставляемую емкость для последующей ее транспортировки к месту назначения.
Это интересно! Изобретателем бетономешалки является американец армянского происхождения Степан Степанян, который получил патент в 1935 году. Однако конструкция подобного типа была представлена гораздо раньше, только тогда комиссией не был подтвержден патент.
Назначение автобетоносмесителей
К автобетоносмесителям относят устройства, выполненные на базе шасси грузовых автомобилей и рассчитанные на изготовления бетонной смеси с ее одновременной транспортировкой и поддержанием свойств на первоначальном уровне в течение длительного времени.
Кроме того, автобетоносмесители КАМАЗ могут использоваться и непосредственно на объекте, так как обладают достаточной автономностью, не нуждаются в дополнительных источниках энергии, а также имеют большой объем рабочей емкости, благодаря чему могут заменить не только компактные мешалки, но и стационарные агрегаты.
Устройство АБС

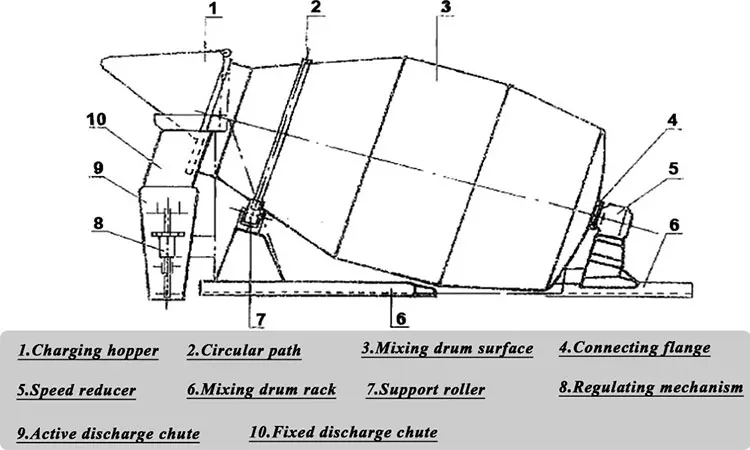

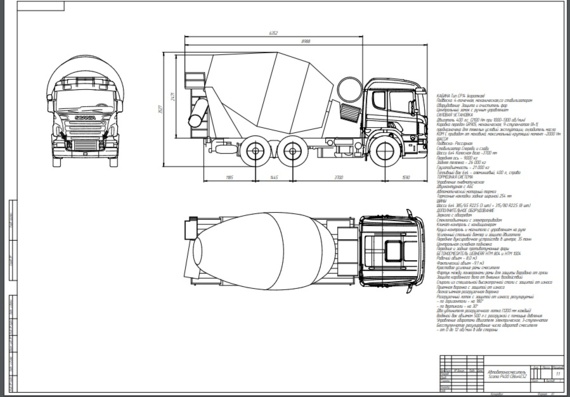

Схема миксера.
Все авто-миксеры оснащены барабанами, имеющими продолговатую форму. Эта емкость монтируется на автомобиль под углом в 10/15°.
Конструкция машины
- Однородность и сохранность раствора при его доставке обеспечивает вращение барабана.
- Внутри него расположены спиральные лопасти.
- Вращаясь в одну сторону при загрузке и доставке, они загоняют смесь в резервуар глубже. При перемещении лезвий в другом направлении (применяется принцип «винта Архимеда»), бетон выгружается.
Обратите внимание! Устройство автобетоносмесителя таково, что раствор можно готовить в нем самом. Для этого надо в барабан загрузить наполнители, воду и цемент.
- При выгрузке раствор под давлением выталкивается из барабана и стекает по лоткам в место работ. Подобных устройств два: одним оборудован сам миксер, второй рабочие своими руками устанавливают от стройплощадки.
Если машина не вездеход, то АБС зачастую не может подъехать к месту работ на необходимое расстояние. В этом случае лотки не могут достать до участка выгрузки.
Подача раствора
Миксер с удлиненным лотком.
Подавать раствор на стройплощадку миксер может при помощи таких устройств:
- стандартного или удлиненного лотка для бетона;
- транспортерной ленты;
- трубы;
- бетононасоса;
- ПУМИК.
Удлиненные лотки применяются при выгрузке заводского раствора на длину до 7 м. Выдвигаются они с помощью гидравлики. Труба может соединяться со стандартным лотком АБС, длиной 3 м.
Она также может увеличить протяженность подачи бетона до 7 м.
- Транспортерные ленты имеют вид резиновой дорожки шириной 0.4 и длиной 10/14 м. Работают они по конвейерному принципу.
- Инструкция говорит о том, что они способны подавать смесь на высоту до 4 м.
- Такое устройство можно поворачивать влево/вправо под прямым углом.
На фото схема работы АБС с насосом.
Автобетоносмеситель с бетононасосом оснащается раскладной стрелой и может качать раствор по горизонтали и вертикали. Длина стрелы, в зависимости от модели миксера, может достигать 60 м. Протяженность подачи бетона можно увеличить при помощи дополнительных шлангов длиной в 5 м. Их можно ставить до 4 штук. Производительность агрегата до 80 кубических метров в час.
Условия успешной работы АБС с насосом таковы.
- Для установки устройства нужна прочная площадка, исходя из модели автобазы — от 9?12 м до 12?15 м.
- Желательно, чтоб строительный объект имел воду для технического промывания агрегата и место под ее слив.
- Перерывать подачу раствора можно не более чем на полчаса. При температурах менее -5 либо выше +25 градусов перерывов быть не должно.
- Подавать агрегат может бетон марки не ниже М-200 (класс В-15), имеющий пластичность до П-4.
ПУМИК — это машина, которая совмещает в себе автобетономешалку и бетононасос. Она может перекачивать смесь на высоты до 28 м, при радиусе действий в 24 м.
Обратите внимание! Для установки агрегата не нужна просторная площадка.
Для работы машины необходим плотный грунт и свободное пространство вокруг нее.
Чем доставляют бетон?
Чтобы доставить бетонный раствор с завода к площадке строительства, понадобится транспорт. Самосвалу не под силу справиться с задачей, ведь открытое пространство способствует расслоению раствора и его утечке.
Миксер – специальная машина, он служит средством перевозки груза к строительной площадке, является емкостью для приготовления раствора. Процесс транспортировки не влияет на характеристики состава, бетон не утрачивает свои свойства. Перед заказом стоит определиться в количестве требуемого материала, размере, типе миксера.
Автобетоносмесители КамАЗ
Автобетоносмесители, выполненные на базе КамАЗа, используются с целью транспортировки бетонной смеси от производителя на строительный объект. Посредством применения такой машины также производится перемещение раствора по всему периметру стройки. Благодаря постоянному вращению бетонная смесь внутри смесителя поддерживается в жидком состоянии. Автомобильная бетономешалка КамАЗ препятствует нарушению гомогенности раствора и не допускает потерю смеси при транспортировке, погрузке и выгрузке.
Устройство миксера
На автомобилях используют гравитационные реверсные бетоносмесители с барабаном, выполненным в форме груши. Барабан обязательно имеет наклон к горизонтальной плоскости под углом 10-15 градусов.
Устройство миксера
Внутри емкости имеются винтообразные лопасти. При вращении барабана в одну сторону, они обеспечивают перемешивание раствора, а при вращении в другую сторону – осуществляется полная выгрузка раствора.
Следует отметить, что современные автобетоносмесители оборудованы системой водоснабжения, которая позволят промывать барабан от оставшейся смеси. Также они могут обладать такими функциями, как взвешивание и дозирование. Это позволяет приготовить качественный бетон с теми или иными техническими характеристиками.

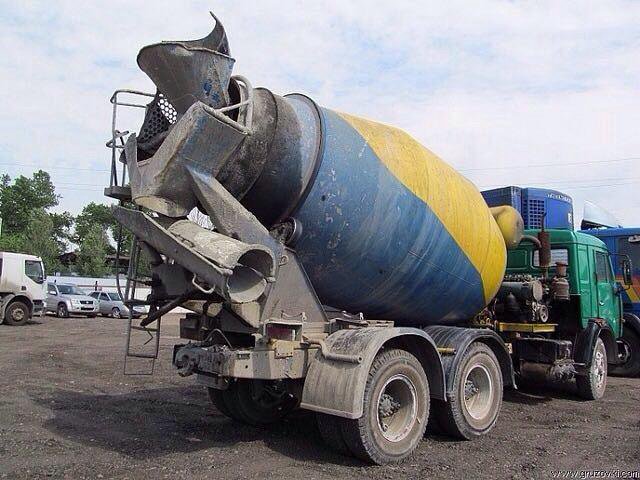

Бетономиксер на базе автомобиля «КамАз»
Виды миксеров КАМАЗОв и их вместительность кубов бетона.

Промышленный миксер представляет собой грузовое авто с установленным на нём грушевидным барабаном, предназначенным для смешивания и транспортировки бетонного раствора. Данный механизм закреплён на полуприцепе и снабжён отдельным приводом. Этот факт позволяет использовать его после отделения от машины и установки на территории строительной площадки.
Сравнивая виды бетономешалок, следует обратить внимание на такие основные параметры:
- объём барабана, выраженный в м3;
- длина рукава;
- вес загруженной техники.
Камский автомобильный завод выпускает гравитационные реверсивные модели АБС на базе шасси КамАЗ 65115, 69343, 63963, 53229-15 и других, с различными техническими характеристиками и объемом миксера 5-12 м³. Наиболее востребована техника с параметром груши 9 м³.
Что касается массы, миксер на 7 куб. м весит 12 тонн, миксер на 5 куб. м – 11. Бетон объемом 1 куб. м весит 2,4 тонны. Соответственно, миксер на 7 куб. м будет весить около 29 тонн, а на 7 куб. м – 23 тонны. Это необходимо учитывать при заказе автобетоносмесителя, ведь не каждое дорожное покрытие и строительная площадка выдержат такой вес.
Характеристики популярных моделей указанны в таблице:
Технические характеристикиКамАЗ-65115-3958КамАЗ 53229-1569363B (АБС-5DА) на шасси КАМАЗ-55111 6х4
Вместимость бака для воды, л | 650 | 450 | 600 |
Тип привода | Гидромеханическая передача отбор мощности от двигателя шасси (CUMМINS) через независимую коробку отбора мощности (КОМ) | Гидромеханический с отбором мощности от автономного двигателя | Гидравлический от автономного двигателя Д-144 |
Частота вращения смесительного барабана, об/мин. | 0…14 | 0…18 | 0-14 |
Высота загрузки смесительного барабана, мм | 3560 | 3700 | 3530 |
Высота выгрузки бетонной смеси, м | 0,15-2,2 | 0,5-2 | 0-2 |
Геометрический объём смесительного барабана, м3 | 6 | 7 | 9 |
Габаритные размеры (длина x ширина x высота), мм | 8500 х 2500 х 3600 | 9000 х 2500 х 3700 | 7500 х 2500 х 3500 |
Типы автобетоносмесителей
Между моделями разных производителей, а также техникой одного бренда существуют различия, которые определяют принадлежность к определенному виду оборудования:
- в зависимости от установленного двигателя классифицируют автономные АБС (процесс смешивания не прекращается даже при поломке авто) и устройства на шасси;
- по установленному приводу различают механические и гидравлические АБС;
- по направлению выгрузки: с разгрузкой назад и вперед.
Миксеры устанавливаются на шасси под уклоном. 10-15 градусов – оптимальный угол для вращения смеси. Зависимо от типа автобетоносмесителей, определяется его надежность и простота применения в условиях строительства.
Если взять во внимание только Камский автомобильный завод, то востребованными основами шасси являются «Камаз» 65115 и 69343, 63963 и 53229-15.

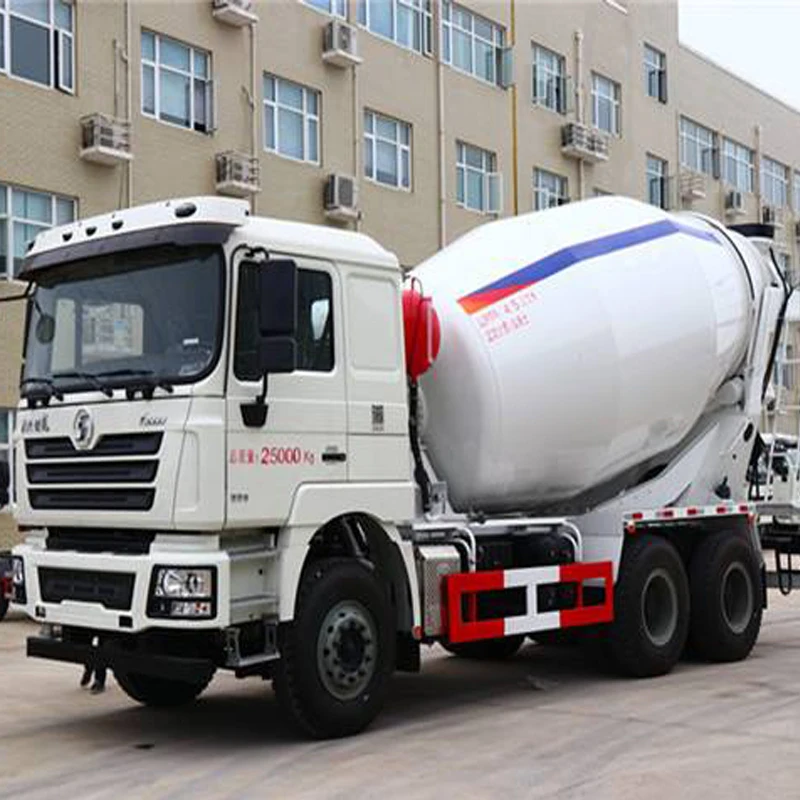

В сфере доставки бетона могут использоваться самые разные марки ТС, вплоть до современных китайских образцов машин, которые специально адаптированы под российские условия и имеют такие особенности как:
- Экономичный расход горючего.
- Утепленную кабину водителя для суровых регионов.
- Встроенную усиленную подвеску, мост и раму.
По типу разгрузки принято различать две разновидности машин, «с задней» и «передней» стороной.
Первый вариант исполнения более распространен.
Приводной двигатель может быть связан с мотором машины, а также работать автономно, даже когда ТС заглушено, надежность второго образца находится на высоком уровне.
Внимание! Автономный миксер не такой шумный, экологически чистый, простой в использовании, а при доставке груза, внезапные неисправности в работе шасси авто на качество бетона не влияют.
Привод, идущий на резервуар в современных ТС гидравлический, но ранние модели автобетоносмесителей оснащались исключительно цепными образцами приспособлений.
Величина барабана также является важной, на стройплощадках получится увидеть емкости вместительностью от 2 до 15 кубов.
Эксперты делят машины на две группы: цикличного и непрерывного действия, способов смешивания бывает несколько:
- Гравитационные.
- Принудительные.
- Непрерывные.
- Авторастворосмеситель.СБ-178-1.
- Емкости на полуприцепе.
Классификация машин
АБС с транспортерной лентой.
- Тип рабочего мотора. Двигатель может быть автономным либо монтироваться на шасси. Первый тип дает возможность перемешивать бетон и в том случае, если сама автомашина сломалась.
Исходя из этого, специалисты считают автономный мотор наиболее надежным. Двигатели, смонтированные на шасси, имеют меньший вес и большую экологичность, они мало шумят.
- Привод емкости-смесителя. Раньше АБС оборудовались механическим его типом. Сейчас же современные технологии дают возможность ставить на агрегат гидропривод.
- Способ выгрузки может быть задним и передним. Первый метод более распространен, потому как дает возможность ближе подъезжать к точке разгрузки и подавать бетон точно. Передняя выгрузка дает водителю возможность контроля процесса прямо из кабины автомобиля.
- Размер барабана является одной из основных характеристик машины. Самый маленький — автобетоносмеситель 2 м3. Стандартный наибольший объем смесителя — 12 кубических метров.
Характеристики машин
Пример технических характеристик АБС.
Технические характеристики автобетоносмесителя учитывают следующие показатели.
- Максимальный объем раствора, который можно загрузить в барабан.
- Максимальный вес бетона (с полностью наполненным водяным баком).
- Масса снаряженного смешивающего устройства. Тут учитывается и нагрузка на заднюю и переднюю ось либо оси.
- Общая масса автомобиля и всех специальных устройств.
- Объем водяного бака.

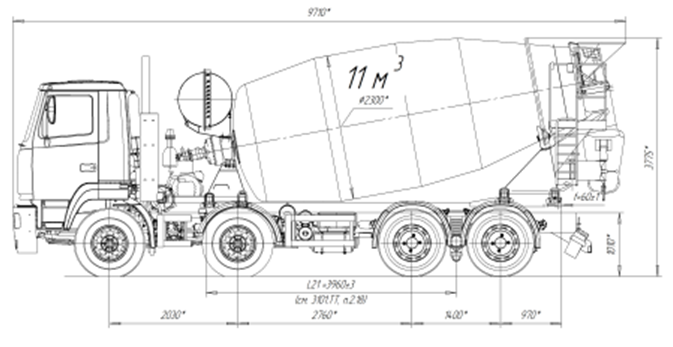

Как уже говорилось, модельная линейка миксеров представляет 10 типов АБС, оснащенных барабанами на 2/12 кубических метров. На заказ можно приобрести самый большой автобетоносмеситель, который способен перевозить по 15 кубических метров раствора единовременно. Однако цена такой машины довольно велика.
Обратите внимание! К стандартным моделям авто-миксеров можно применять множество модификаций. Они могут касаться гидравлической трансмиссии, установки баков для воды разного объема, барабанов-смесителей. Изменения могут совершенствовать управление АБС, автономный двигатель, подачу воды.
Наиболее распространенные марки миксеров

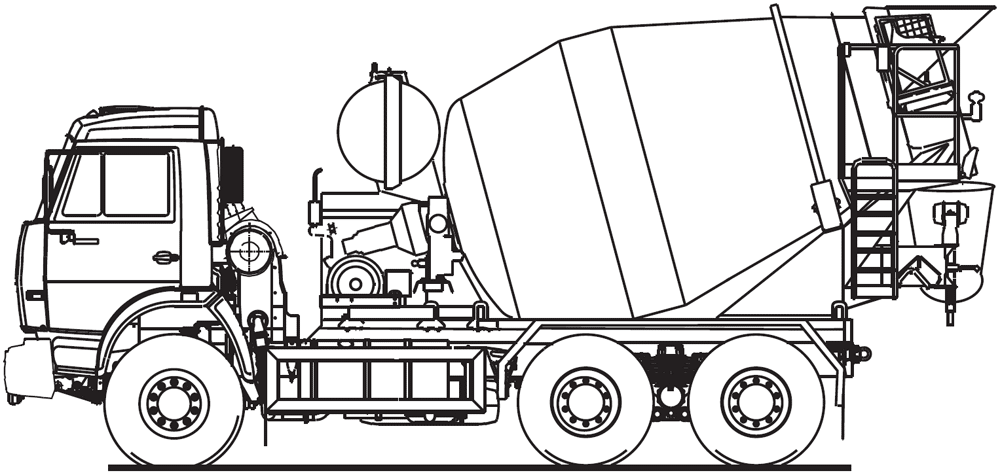

Миксер на базе КамАЗа.
Смесительное и дополнительное оборудование может устанавливаться на шасси автомашины российского либо зарубежного производства.
Самые качественные и популярные отечественные модели миксеров собираются на базе таких марок машин:
Наиболее часто АБС собирают на шасси КамАЗ/6520, так как его технические характеристики оптимальны для установки оборудования.
Самые популярные модели зарубежных миксеров:
- MAN;
- Ford;
- Volvo;
- Mercedes-Benz;
- Scania;
- Iveco;
- Renault.
Показатели, влияющие на вместимость миксера
Номинальный объем бетоносмесителя напрямую зависит от типа производителя, а также модели аппарата. Различают варианты от 2-х до 15-ти кубических метров. Часто в строительной сфере используется КАМАЗ миксер с вместимостью на 5-9 куб. м.
Выбор объема зависит от того, насколько крупный участок будет заливаться. Если площадь небольшая, то крупным смесителям будет негде развернуться и правильно слить раствор. В таком случае используются менее габаритные машины.
.» src=»https://www.youtube.com/embed/Exc7XKFmWHg?feature=oembed» frameborder=»0″ allowfullscreen=»allowfullscreen»>Каким образом бетон выгружается из миксера?
Бочка-бетоносмеситель использует механизм «винта Архимеда».
Когда бочка крутится по часовой стрелке — бетон переваливается из одного жёлоба в другой — но не расплескивается из бочки и по-прежнему остается в ней.
Но как только бочка начинает вращаться против часовой стрелки — бетон выгружается из бочки, поднимаясь с самых низов наверх.
Таблица характеристик бетонных смесей
Класс | Марка | Евро- класс | Подвижность | Прочность | Водо- непрони- цаемость | Морозо- стойкость | Жёсткость |
В10 | М150 | c8/10 | П2 — П4 | 163 кг/см2 | W2 — W4 | F 50 | Ж1 — Ж4 |
В15 | М200 | с12/15 | П2 — П4 | 196 кг/см2 | W2 — W4 | F 100 | Ж1 — Ж4 |
В20 | М250 | с16/20 | П2 — П4 | 275 кг/см2 | W4 — W6 | F 150 | Ж1 — Ж4 |
В22,5 | М300 | с18/22 | П2 — П4 | 296 кг/см2 | W6 | F 200 | Ж2 — Ж4 |
В25 | М350 | с20/25 | П2 — П4 | 337 кг/см2 | W6 — W8 | F 200 | Ж2 — Ж4 |
В30 | М400 | с25/30 | П3 — П5 | 392 кг/см2 | W10 | F 300 | Ж3 — Ж4 |
В35 | М450 | с30/37 | П3 — П5 | 458 кг/см2 | W10 — W12 | F 200 — F300 | Ж3 — Ж4 |
В40 | М550 | с32/40 | П3 — П5 | 524 кг/см2 | W10 — W16 | F200 — F300 | Ж3 — Ж4 |
В45 | М600 | с35/45 | П4 — П5 | 591 кг/см2 | W12 — W18 | F200 — F400 | Ж3 — Ж4 |
Особенности заказа готового бетона
Существуют, конечно, и свои особенности, а также некоторые нюансы. Скажу, что каждый второй завод имеет у себя в наличии бетономешалки. Ведь этот аппарат очень сильно упрощает работу. Но забывайте учитывать то, что оплатить вам придется все отдельно, а именно, за доставку бетона, за сам строительный материал и время простоя.
Также, я бы порекомендовала вам миксер, нежели бетономешалку, потому, как миксер позволит получить бетон более лучшего и проверенного качества, плюс если знать как посчитать кубатуру бетона, то можно заказать именно нужное количество материала.
Немаловажно отметить и всяческие преимущества миксера. Как у всех аппаратов, которые задействованы в строительстве. Имеют свои преимущества и, конечно же, свои какие-то недостатки. Поговорим о достоинствах миксера.
Принцип Работы
Оператор приводит миксер в место хранения материалов и помещает все сырьевые материалы, необходимые для производства, в смесительный барабан с ковшом. Потом смесительный барабан начинает смешивать все материалы, после завершения бетонного смешивания оператор отправляет бетонную смесь на назначенную строительную площадку во время транспортировки самоходный бетоносмеситель будет продолжать смешивать бетон, чтобы предотвратить замерзание бетонной смеси.
Варианты расчета количества раствора
Рассчитать, сколько бетона войдет в миксер, можно несколькими способами. Каждый мастер выбирает наиболее подходящий для него.
Для того чтобы посчитать, сколько бетона входит в миксер, необходимо знать несколько параметров: вес спецтехники, масса одной тонны бетона. Для этого нужно рассчитать общую нагрузку, которая производится на дорожное покрытие.
Сколько стоит куб бетона в миксере и какой его объем? Как правило, 1 м3 бетонного материала весит всего 2,4 тонн. В конструкцию объемом 7 м3 влазит всего 12 тонн. То есть общая масса будет равна 29 тонн. В устройство объемом 5 м3 влазит 11 тонн, то есть общая масса — 23 тонн.
При расчете того, сколько кубов бетона в миксере на базе КамАЗа, нужно обязательно учитывать то, что чем больше материала вам понадобится, тем спецтехника большего размера понадобится вам.
Вариант 1
Не дает точных результатов – скорее, примерный расчет, который базируется на массе бетона и предполагает личное присутствие мастера на заводе при промывке барабана и погрузке смеси. До наполнения автобетономешалки ее взвешивают (масса нетто), после наполнения манипуляции повторяют (масса брутто). Потом от второй величины отнимают первую и получают массу загруженного материала.
Чтобы подсчитать число кубов раствора в барабане, нужно вес бетона по накладной поделить на плотность.
Показатели плотности:
- 500 кг/м3 – сверхлегкий бетон, пенобетон
- 500-800 кг/м3 – это бетон легкого типа
- 1800-2400 кг/м3 – показатель тяжелого бетона
Вариант 2
Этот способ позволяет рассчитывать объем смеси и общую нагрузку техники на покрытие дороги. Один кубический метр смеси весит до 2.4 тонн – значит, в 7-кубовом барабане находится 16.8 тонн бетона.
Вариант 3
В среднем кубический метр смеси загружается за 10 минут. Если засечь время выгрузки, можно примерно рассчитать объем поставляемой смеси. Сначала определяется число минут выгрузки, потом делится на 10. Так можно получить число кубов смеси.
При выборе надежного и добросовестного поставщика можно не беспокоиться о том, сколько кубов бетона вмещается в автобетономешалке. Достаточно просчитать объем раствора, который нужен для выполнения работ и определить оптимальное время доставки. Все остальное – забота поставщика.
Классификация конструкций
Классификация данного оборудования происходит по нескольким техническим параметрам. Существует 3 основных категория.
По типу привода различают механический привод (почти не используется в наше время), а также гидравлический.
По типу расположения смесительной установки. Переднее расположение для водителя является самым удобным. Таким образом он следит за всеми процессами, не покидая кабину. Задняя разгрузка, в свою очередь, встречается чаще в силу низкой стоимости аппарата. Требует непосредственного присутствия и контроля водителя.
По источнику тяги. Вращение барабана – это основная функция смесителя. Таким образом, различают:
- Автономную тягу. Резервуар двигается самостоятельно, он не связан с основным мотором транспорта. Такой КАМАЗ миксер работает по принципу передачи усилия двигателя к барабану через ленту.
Шума при этом становится больше, но размешивание выполняется качественнее;
- Совмещенную тягу. Барабан двигается лишь совместно с работой машины. Главный параметр – меньший шум и экономия ресурсов.
Источники
- https://cargo-expres.ru/brendy/gabarity-miksera.html
- https://kamaz-dealer.ru/avtobetonosmesiteli/
- https://gp-prsmah.ru/specializaciya/kamaz-mikser-7-kubov.html
- http://stroitel-list.ru/poleznye-stati/skolko-kubov-betona-v-miksere-kamaz-obem-betonosmesitelya.html
- https://ardies.ru/vysota-miksera-dlya-betona/
- https://evacuatornahabino.ru/spetstehnika/skolko-kubov-betona-v-miksere-kamaz-obem-betonosmesitelya.html
- https://evakuator-ru-ru.ru/kommunalnaya/vysota-miksera-dlya-betona.html
- https://RetroTruck.ru/gruzovoj-transport/avtobetonosmesitel-kamaz-tehnicheskie-harakteristiki.html
- https://DelaJakcent.ru/avtobrendy/shirina-kamaza-betonomeshalki.html
- https://www.vladbeton.
ru/articles/avtobetonosmesiteli.html
- https://tractoramtz.ru/kamazy/gabarity-betonomeshalki-kamaz.html
[свернуть]
Стандартный смеситель — McNeilus
Удовлетворенная репутация для тяжелой работы и низкого обслуживания. С 1975 года стандартный смеситель McNeilus определяет, каким должен быть бетоносмеситель. Мы лучше смешиваем, лучше наливаем и предлагаем лучшую цену, чем другие бренды. От цельной головной части до усиленных ребер, стандартный миксер оснащен самым прочным барабаном в отрасли. Компоненты, такие как коробки передач ZF, обеспечивают надежность и сохраняют стоимость при перепродаже.
Технические характеристики
| |
Емкость барабана | 11 куб.![]() |
Выпускное отверстие | 42 дюйма |
Трансмиссия барабана | ПМП ПМБ 7.1 |
Толщина головки | 1/4 дюйма |
Толщина кожи | 3/16 дюйма |
Толщина ребра | 3/16 дюйма |
Плавники | На болтах |
Люк | Один, на болтах |
Длина | 5 футов |
Материал желоба | Сталь |
Лифт | Гидравлический привод |
Замок | Воздушный шлюз |
Длина | Переходник 30 дюймов. |
Внутренний номер 1 | 4 фута |
Дополнительный номер 2 | 4 фута |
Бак | Сталь, 125 галлонов |
Водяные клапаны | Стандартные шаровые краны |
Светодиодные фонари | |
3-полосный индикатор, расположенный на загрузочном бункере | |
Насос | Итон 54 серии |
Двигатель | Eaton 54 серии |
Резервуар | Нейлон |
Крепление резервуара | Внутри пьедестала |
Управление барабаном, тип | Кабель управления FLEX |
Конфигурация кабины | Трос управления |
Материал кожи | Сталь |
Брызговики | Белый пластик |
— Стальная дробеструйная обработка барабана и компонентов перед нанесением эпоксидного грунта с высоким содержанием твердых частиц — стандартная отделка: одноцветный (белый), Sikken’s Autocoat BT LV650 Topcoat, высокоэффективный полиуретан с высоким сухим остатком | |
— FLEX Controls — Система промывки — Алюминиевый бак для воды — Камера заднего вида — Легкие желоба — Откидной бункер — Бункер SAT — Главное рабочее колесо (с покрытием/без покрытия) — Раздельная крышка ВОМ — Разгрузочное отверстие асфальтоукладчика 46 дюймов — Привод барабана ZF — Система промывки Enviroguard — Система возврата промывки желоба — Камнеразрушитель или заслонка желоба — Буксировочный крюк |
Укладка бетона | Дулут Готовая смесь
Обычно, когда вы заказываете бетон, он поступает в смеситель с задней разгрузкой, если вы не заказываете фронтальную разгрузку или конвейер. Средний миксер весит от 30 000 до 37 000 фунтов в пустом состоянии и до 76 000 фунтов в загруженном состоянии, при этом 3 оси касаются земли на месте. Если на вашем участке грязь, рыхлый песок или крутая местность, вам, вероятно, следует рассмотреть возможность переднего выброса с полным приводом.
— Задний привод Задний выброс Смеситель 30-74000 фунтов, минимальная высота грузовика от 11 футов 8 дюймов (по запросу) до 12 футов 2 дюйма Длина оси грузовика до 28-32 футов, ширина 8 футов (9чтобы очистить) 19 футов парашюта. Максимальная высота желоба 5 футов в зависимости от осадки и длины.
— Полный привод Передний выброс Смеситель 32-76000 фунтов, минимальная высота грузовика 12 дюймов 2-13 дюймов 2 длина оси до 38-42 футов, ширина 8 футов (9 футов, чтобы очистить) 21 фут желоба. Максимальная высота желоба 6 футов в зависимости от осадки и длины.
— Задний привод Конвейер, установленный на смесителе 32-68000 фунтов, минимальная высота грузовика 13 дюймов 3 Длина Длина 30 футов, ширина 8 футов (12 для очистки выносных опор), см. ниже.
Передний и задний выброс Максимальная вместимость 10 куб. ярдов (зависит от дорожных условий, типа грузовика, типа бетона и т. д. Звоните, чтобы узнать)
Конвейер на смесителе Максимальная вместимость 7 куб. ярдов (зависит от дорожных условий, типа грузовика, типа бетона и т. д.) для запросов)
* Мы оставляем за собой право отклонить любой заказ, который не соответствует местным законам об ограничении веса дороги, а также любой ущерб, нанесенный миксером существующей проезжей части из-за веса.
В настоящее время у нас есть установленный на смесителе конвейер Theam, который может достигать рабочих мест на 55 футов. Отлично подходит для выполнения любой работы, требующей более 21 фута длины желоба обычного грузовика. Экономьте время и деньги с низкими арендными ставками и выполняйте свою работу быстрее. Эти транспортеры привозят бетон с собой и имеют меньшую площадь установки по сравнению с нашими большими конвейерами или автонасосами.
