Леса строительные: размеры секций, характеристики, описание
Строительные леса во многом облегчают процесс сооружения различных объектов, обеспечивая эффективность и достойное качество труда рабочих. Важно сделать правильный выбор в пользу того или иного вида лесов, чтобы достичь наилучшего результата в строительстве какого-либо объекта. Так, для работ на малых высотах с небольшой нагрузкой (отделочные или фасадные работы) можно выбрать более легкие системы – рамные, штыревые леса или вышки-туры, а для возведения высотных зданий лучше использовать более сложные конструкции лесов – клиновые или хомутовые.

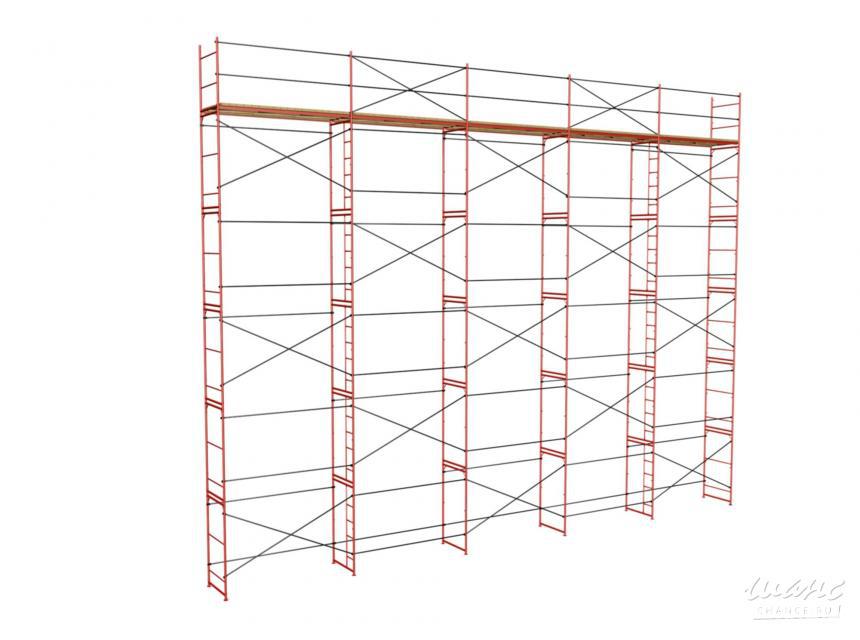

Строительные леса рамного типа имеют трубчатую конструкцию, несущим элементом которой является сварная рама из облегченной трубы. Такие системы лесов достаточно легкие и позволяют быстро осуществлять монтаж и демонтаж конструкций. В зависимости от диаметра и толщины стенки трубы, из которой изготавливаются вертикальные элементы рамных лесов, можно выделить несколько марок данных конструкций:
| Марка | Диаметр/толщина стенки трубы, мм | Максимальная высота лесов, м | Высота секции, м | Длина секции вдоль стены, м | Ширина прохода рам, м |
| ЛРСП-30/40 | 42/1,5 | 30 или 40 | 2 | 2 или 3 | 0,976 |
| ЛРСП-60 | 42/2 | 60 | 2 | 2 или 3 | 0,976 |
| ЛРСП-100 | 48/3 | 100 | 2 | 2 или 3 | 0,976 |
Рамные леса можно использовать для фасадных работ как единую конструкцию из заранее заготовленных секций, скрепленных между собой флажковыми фиксаторами, а также для работ внутри небольших помещений, воспользовавшись одной из секций в качестве строительного помоста.
Такой помост легко перемещать с места на место вручную за счет легкого веса и компактности.
Штыревые строительные леса также являются трубчатыми. Элементы этого вида лесов изготавливаются из толстостенных стальных труб диаметром 48 мм и 57 мм, и соединяются между собой при помощи штырей, которые припаяны к несущим опорам, и вставляются в специальные отверстия – проушины. Такая конструкция обеспечивает леса надежной устойчивостью и высокой несущей способностью. Штыревые леса, которые используются для фасадных и отделочных работ, а также для каменной и кирпичной кладки имеют следующие характеристики:
| Марка | Диаметр/толщина стенки трубы, мм | Максимальная высота лесов, м | Высота секции, м | Длина секции вдоль стены, м | Ширина прохода от стены, м |
| ЛШ-50 | 48/3 | 50 | 2 | 1,5; 2; 2,5; 3(в зависимости от типа работ) | 1; 1,2; 1,5; 2(в зависимости от типа работ) |
| ЛСПШ-2000-40 | 48/3 | 40 | 2 | 2,5 | 1,6 |
| Э-507 | 57/3,5 | 60 | 2 | 2 | 1,6 |
Учитывая то, что элементы штыревых строительных лесов соединяются между собой без помощи болтов, хомутов и прочих приспособлений, монтаж и демонтаж этих конструкций достаточно простой и нетрудоемкий процесс.
Кроме того, при комбинировании штыревых лесов с хомутовыми конструкциями можно получить строительные леса для работы с объектами сложных форм и рельефов.
Вышка-тура строительная представляет собой металлоконструкцию башенного типа, компактную и мобильную за счет легкого веса и несложной схемы сборки и разборки. Чаще всего применяется для отделочных и фасадных работ на небольшой высоте, для внутренних ремонтных работ, а также для других работ, не имеющих особой сложности.
Конструкция вышки-туры чаще всего изготавливается из алюминиевых труб или из тонкостенных стальных труб с порошковым покрытием.
| Марка | Диаметр трубы, мм | Высота вышки/рабочая высота, м | Размер площадки, м | Размер секции, м |
| ВСРП-2500 «Атлант» | 42 (сталь) | 4,2/5,2 | 2х2 | 1х2 |
| ВСРП-2500 «Радиан» | 42 (сталь) | 5/5,8 | 2х0,8 | 1,2х0,9 |
| ВМА 700П/4 | -/(алюминий) | 3,1/4,1 | 2х0,7 | 2х0,7 |
Клиновые строительные леса представляют собой пространственную металлическую конструкцию.
| Марка | Диаметр/толщина стенки трубы, мм | Максимальная высота лесов, м | Высота секции, м | Длина секции вдоль стены, м | Ширина прохода, м |
| ЛСК-60 | 48/2 | 60 | 2 | 2; 3 | 1; 1,5; 2; 3 |
| ЛСК-100 | 48/3 | 100 | 2 | 2; 3 | 1; 1,5; 2; 3 |
По сравнению с штыревыми и рамными строительными лесами клиновые леса являются более надежными, но и более сложными в монтаже и демонтаже.
Кроме того, достаточно гибкая конструкция клиновых лесов позволяет использовать их на неровном рельефе местности.
Хомутовые строительные леса являются сложной металлической конструкцией, элементы которой крепятся между собой при помощи хомутов или болтов. Такой вид крепления позволяет легко варьировать формы и размеры лесов, подстраивая их под нестандартный рельеф строения или какого-либо другого объекта. Хомутовые леса требуют трудоемкого процесса установки, но при этом выигрывают за счет устойчивой конструкции и универсальности. Данный вид лесов изготавливают из стальных труб диаметром 42 мм, 48 мм, 57 мм, 60 мм и толщиной стенки 2 мм, 2,5 мм, 3 мм, 3,5 мм.
| Марка | Диаметр/толщина стенки несущей трубы, мм | Максимальная высота лесов, м | Высота секции, м | Длина секции вдоль стены, м | Ширина прохода от стены, м |
| ЛХ-30 | Вертикальная стойка — 42/2Горизонтальные элементы – 42/3 | 30 | 2 | 3 | 1 |
| ЛХ-60 | Вертикальная стойка — 48/2Горизонтальные элементы – 48/3 | 60 | 2 | 2,5 | 1 |
| ЛХ-80УС | Вертикальные и горизонтальные элементы -57/3 | 80 | 2 | 2 | 1,5 |
Хомутовые строительные леса, как и клиновые, могут использоваться не только в строительных работах, но также при возведении зрительских трибун, при работах на промышленных объектах повышенной сложности.
Таким образом, при выборе строительных лесов следует учитывать специфику объекта и тип работ, чтобы из существующего ассортимента строительных конструкций выбрать наиболее оптимальный вариант, с учетом цены и качества.
Леса строительные: размеры, габариты и применение
Из всего многообразия конструкций для работ на высоте, особой популярностью пользуются рамные строительные леса. Они просты в сборке и демонтаже, удобны в эксплуатации и долговечны. Ниже рассмотрим размеры строительных лесов рамного типа, которые производит завод МВК.

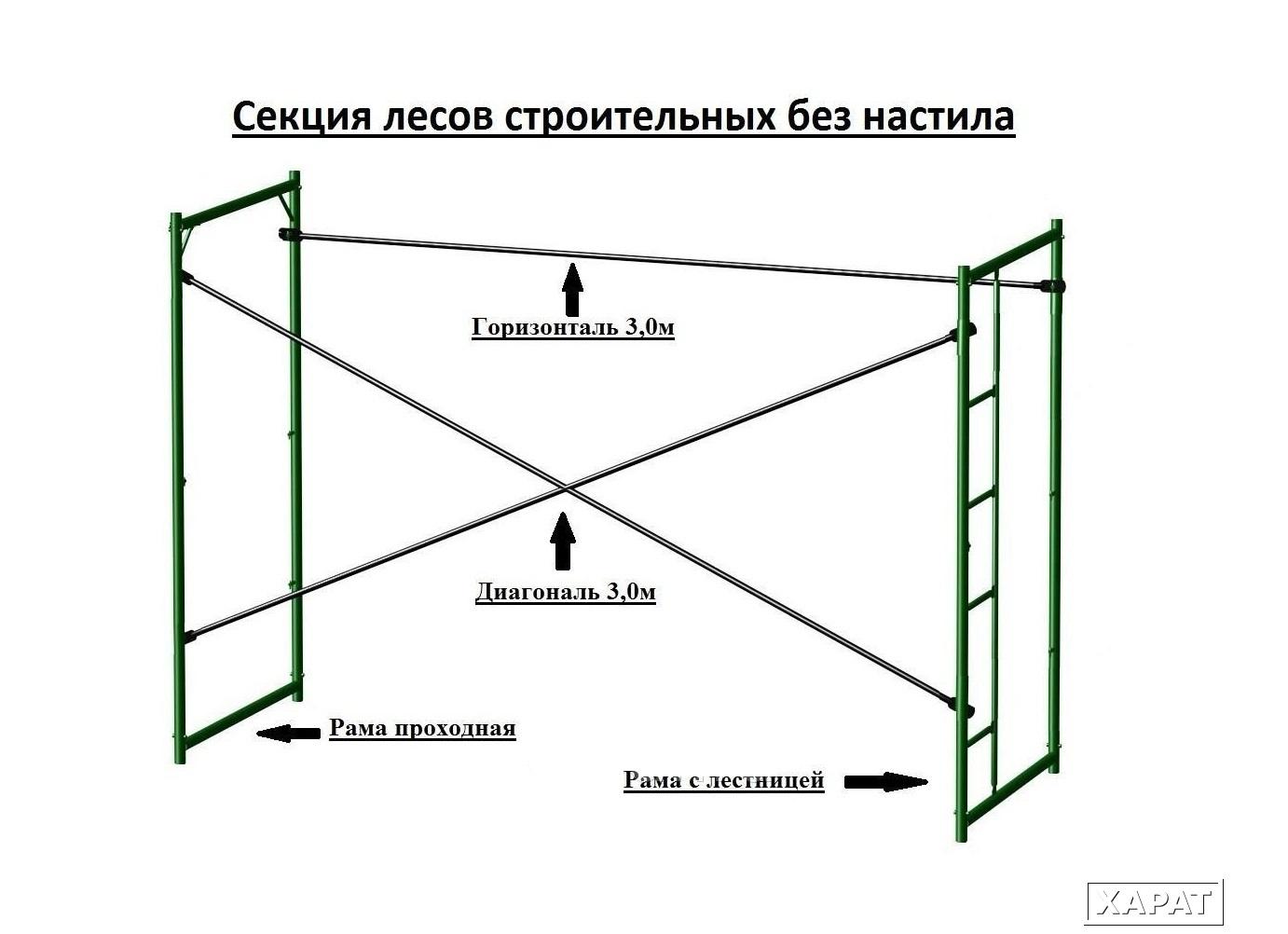

Конструкция рамных строительных лесовСекции строительных лесов состоят из вертикальных металлических рам, которые соединены между собой горизонтальными и диагональными связями. Благодаря модульной конструкции и соединению «труба в трубу», они быстро наращиваются до необходимой высоты.
Каждый тип лесов имеет допустимую высоту и нагрузку.
Размеры лесов ЛРСП-200ЛРСП-200 — это оборудование, которое предназначено для строительных, отделочных, ремонтных работ на фасадах зданий и строений. Также используется для каменной кладки.
Характеристики и размеры при использовании на фасадах:
- максимальная высота: 40 м;
- шаг яруса: 3 м;
- шаг рам вдоль стены: 3 м;
- ширина прохода между стойками: 0,95 м;
- поверхностная нагрузка при высоте до 20 м: 200 кгс/м;
- поверхностная нагрузка при высоте более 20 м: 100 кгс/м;
- настил металлический 0,3х3,0 м;
- настил деревянный: 1,0х1,0 м.
При использовании лесов типа ЛРСП-200 для каменной кладки максимальная высота сборки составляет 20 м, а шаг рам вдоль стены — 2м. Остальные характеристики те же.
Строительные леса типа ЛСПР-40 — это аналог ЛРСП-200, поэтому все характеристики у этого оборудования аналогичны.
В первом и втором случае аббревиатура означает: «леса рамные строительные приставные». Маркировка «200» говорит о максимальной нагрузке, а «40» о максимальной высоте.

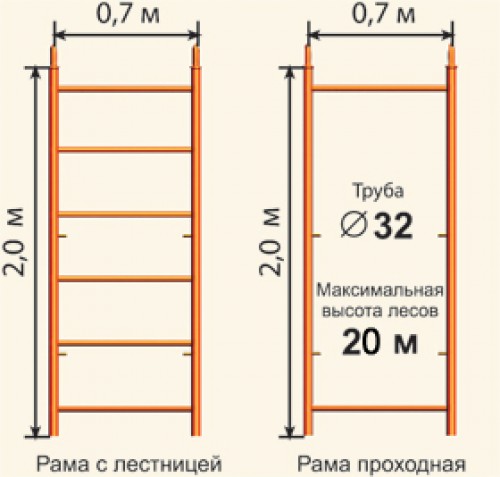

Строительные леса ЛР-20 — это облегченный вид оборудования для малоэтажного, а также частного строительства и ремонта. Предназначены для отделочных, штукатурных работ и реконструкции, ремонта зданий высотой до 20 метров.
Характеристики и размеры лесов строительных облегченных ЛР-20:
- максимальная высота лесов: 20 м;
- шаг яруса: 2 м;
- шаг рам вдоль стены: 2,3 м;
- ширина прохода между стойками рам: 0,67 м;
- нормативная поверхностная нагрузка: 200 кгс/м;
- рама (с лестницей и проходная): 2х0,7 м;
- цельнометаллический настил: 0,3×3 м;
- настил деревянный: 1,0х1,0 м.
Леса облегченные ЛР-20 помогают каждому хозяину иметь в своем распоряжении надежного помощника на даче или личном участке.
При компактности и недорогой стоимости, они обеспечивают безопасность и жесткость конструкции в течение десятков лет.
Для строительных, ремонтных работ на высоте, в том числе монтажа и текущего содержания разного рода оборудования, используют также вышки-туры. Они отличаются от лесов мобильностью, конструкцией и размерами.
Строительные леса хомутовые, рамные, клиновые, штыревые. СЛ Систем
Стоимость — от 5500 р за м2., более точную цифру можно получить только после изучения проекта. На стоимость влияют высота потолка, толщина перекрытия и расположение балок перекрытия.
Параметры клиновых лесов
| Максимальная высота лесов | 80 м |
| Высота рабочего яруса | 2м |
| Шаг яруса | 0,5м; 1м; 2м |
| Минимальная ширина яруса (прохода) | 1м |
| Длина секции | 2м; 2,5м; 3м |
| Диаметр трубы | 48мм |
| Толщина стенки | 3мм |
| Допускаемая нагрузка на вертикаль по условию смятия торцевой поверхности | 9000 кгс |
| Допускаемая нагрузка на установочную пяту по прочности витков гайки на срез | 7800 кгс |
| Допускаемая нагрузка на лестницу | 500 кгс |
| Допускаемая рассредоточенная нагрузка на настил | 500 кгс |
Леса клиночного типа поставляются в комплекте, включающем в себя вертикальные, горизонтальные и диагональные элементы, установочные пяты, стартовые элементы и кронштейны для крепления лесов к стене.
На всю площадь в горизонтальной проекции леса комплектуются стальными настилами и лестницами.
Преимущества клиновых лесов
— Быстрота и точность сборки — Клиновидное крепление обеспечивает высокую скорость монтажа. Узлы закрепляются ударом молотка, нет необходимости в дополнительных инструментах и усилиях, а отверстия на фланце позволяют формировать каркас в нужном направлении.
— Безопасность — В системе клинового крепления отсутствует риск падения материалов, все горизонтальные и диагональные трубки закрепляются в момент установки. Благодаря этому даже можно собрать строительные леса в одиночку, при этом на возведение не требуются большие затраты времени.
— Универсальность применения —
Применять клиновые леса можно в любой области – от промышленного производства до реставрации памятников и исторических зданий. Данный тип лесов легко сочетается с другими.
— Высокая несущая способность — Каркас клиновых лесов очень устойчив за счет узлов, прочно соединяющих элементы. Несущая способность данного типа строительных лесов составляет 500 кг на 1 кв. м, при этом важно отметить, что вес конструкции небольшой, что также делает ее удобной в обращении.
— Компактность при транспортировке и хранении — Элементы лесов клинового типа компактны, мобильны и удобны в хранении. Этот фактор также влияет на быстроту доставки.
г. Тула, Новомедвенский пр-д, 3
| Ниже мы приводим подробное описание, конструкции, характеристики и размеры рамных строительных лесов. В «ДОТЯНИТЕСЬ ДО НЕБЕС» Вы можете купить строительные леса различного типа по самым выгодным ценам в Туле и области, а также заказать аренду строительных лесов на выгодных условиях. Осуществляем доставку по всей России. Характеристики и стоимость строительных конструкций различного типа и условия аренды узнайте здесь: Распродажа б/у деревянных настилов для строительных лесов 1,05 м*0,95 м. Характеристика строительных лесов рамных приставных ЛРПВысота этажа — 2 м Строительные рамные леса ЛРП представляют собой конструкцию, собираемую из следующих элементов: вертикальных рам, диагональных и горизонтальных связей, ограждений рамных лесов, настилов, элементов анкерного крепления строительных рамных лесов. Рамы у рамных лесов имеют высоту 2 м, ширина рамы — 1 м (по спецпроекту возможны и другие варианты исполнения рам). Рамы строительных рамных лесов наращивают друг над другом до необходимой высоты, методом соединения «труба в трубу». Рамные строительные леса ЛРП 2000-30
Рамные строительные леса ЛРП 2000-40
Рамные строительные леса ЛРП 2000-60
Рамные строительные леса ЛРП 2000-100
|
Условия бесплатной доставки уточняйте по телефонам.
Для устойчивости рамы связывают между собой диагональными и горизонтальными связями. На рамах предусмотрены флажковые замки (для крепления диагональных и горизонтальных связей). Настилы рамных лесов изготавливают из досок, пропитанных антисептиком. Для защиты от атмосферных электрических разрядов многие строительные рамные леса оборудуются молниеприемником и заземлением. Применяя дополнительные элементы, стало возможно устанавливать рамные леса строительные на наклонную поверхность, способную огибать выступающие элементы. Облегченный вариант рамных лесов марки ЛРП очень удобен для малоэтажного строительства и внутренних работ. Благодаря уменьшенному весу рамной конструкции, леса легко и быстро монтируются. Рамные леса изготавливаются в соответствии с требованиями нормативных документов на строительные рамные леса и средства подмащивания. Они хорошо зарекомендовали себя в эксплуатации. Рамные леса ЛРП монтируют на высоту до 100 м. Шаг стоек вдоль стены и ширина рабочего настила определяются размерами горизонтальной рамы, принимающей на себя рабочую нагрузку.
Наиболее удобны в работе леса с горизонтальными рамами размером 1х2 м. Ширина рамы обеспечивает достаточную зону проведения работ, быстрый монтаж и уменьшение количества деталей. Рама легка, не вызывает трудностей при монтаже и имеет хорошие прочностные характеристики. Конструкция рамных лесов проста и надежна. В опорные башмаки (опоры) вставляются стойки рам, имеющие флажковые замки для крепления диагональных и горизонтальных связей. Стойки рам стыкуются между собой с помощью патрубков по принципу «труба в трубу». Соединение достаточно надежно, так как для изготовления патрубков используются качественные трубы. Строительные рамные леса с горизонтальными рамами применяются при строительстве зданий и сооружений; выполнении штукатурных работ; реставрации фасадов зданий и внутренней отделке помещений и др. Конструкция лесов рамных с горизонтальными рамами в отличие от других конструкций имеет следующие преимущества: быстрый монтаж-демонтаж каркаса; надежность и простота сборки; маленькая номенклатура комплектующих деталей; совместимость с другими видами строительнах лесов.
)
Благодаря своим конструктивным особенностям и использованию дополнительных элементов на базе хомутовых лесов, появилась возможность монтировать рамочные леса в самых труднодоступных местах.
, и толщиной стенки 3 мм. Рамные леса этой серии устанавливаются на высоту 100 метров, но следует учесть что при монтаже лесов на высоту выше 60 метров или при ведении строительных работ связанных с кирпичной или каменной кладкой диагональные связи необходимо устанавливать в каждую ячейку собираемой конструкции.Требования к строительным лесам – устройство строительных лесов
Главная > Каталог > Леса и вышки-туры > Полезные статьи > Требования к строительным лесам

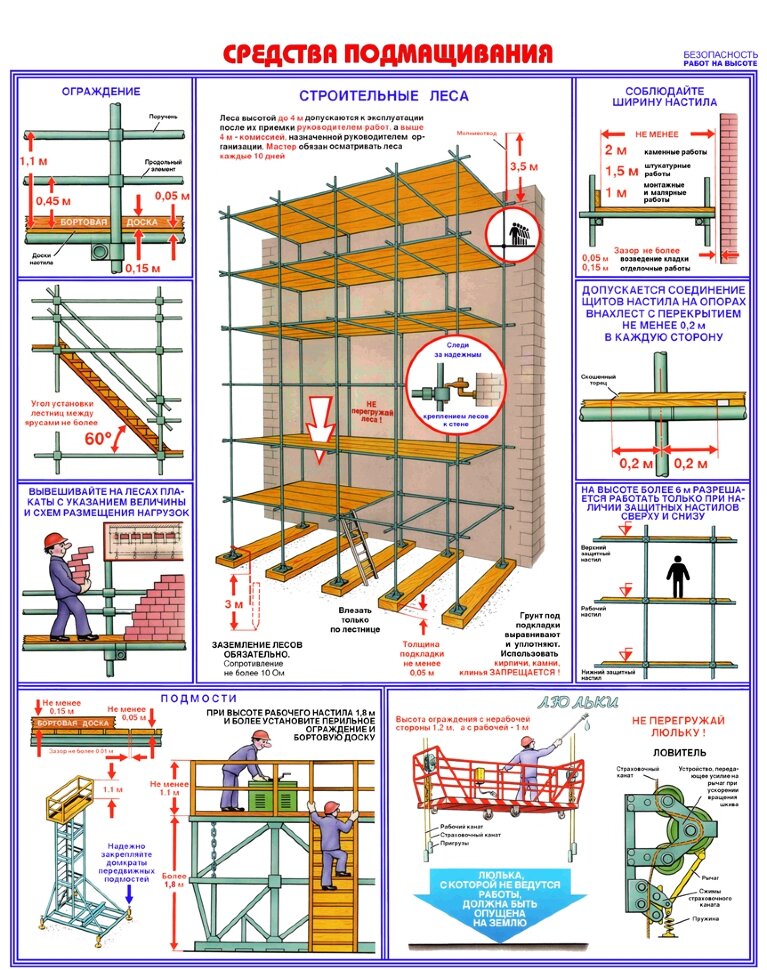

Строительные леса являются обязательной конструкцией, которая обеспечивает возможность поднятия рабочих на высоту и безопасность проведения работ.
Сами по себе строительные леса – это временная установка, на которой размещаются рабочие, материалы и инструменты. Эксплуатировать леса можно как снаружи, так и внутри зданий.
- Если Вы решили леса строительные купить, обратите внимание на то, что ширина настила монтажных подмостей должна быть не менее 1 метра, зазор между настилами не более 10 см, безопасные перила строительных лесов не менее 1 метра высотой.
- Леса, для проведения строительных работ на высоте 1.5 метров, должны быть оснащены лестницам и перилами.
- При длине мостиков и трапов более 3 м, под ними устанавливаются промежуточные опоры. Ширина мостиков не менее 0.6 м, настила не менее 1 м.
- Запрещено крепить строительные леса к балконам, карнизам, парапетам и другим выступающим элементам здания.
- Запрещено проводит монтаж/демонтаж строительных лесов при сильном ветре, дожде, гололеде и снегопаде.
- Разбирая строительные леса, важно использовать грузоподъемные механизмы. Сбрасывать элементы лесов с высоты запрещено.
- Строительные леса металлические обязательно заземляются.
Строительные леса могут отличаться типом крепления, соединительными сооружениями и классификацией по типу эксплуатации. Леса рамные, клиновые, хомутовые и вышки тур купить можно в «ПромОборудовании» по доступной цене. Практические все типы лесов имеют одинаковое устройство:
- Основной элемент сооружения – это вертикальная стойка, на которую оказывается давление всей конструкции при работе.
- Следующий элемент – это башмак, на который устанавливается первый ряд стоек. Башмак представляет собой трубу различного диаметра, приваренную к металлическому основанию.
- Горизонтальная связь необходима для соединения вертикальных стоек, и чтобы не допустить складывания конструкции.
- Диагональная связь соединяет конструкцию по диагонали, чтобы увеличить прочность строительных лесов.
- Настилы – это деревянные приспособления, предназначеные для свободного перемещения рабочих на разных высотах.
- Ригель настила представляет собой расположенный горизонтально несущий стержень.
- Лестница крепится для подъема рабочих на высоту и спуска.
- Крепящий элемент кронштейн нужен для крепления лесов к стене. Благодаря такому креплению леса становятся устойчивее, и не опрокидываются.
Леса строительные рамные ЛРСП-40
Леса строительные.

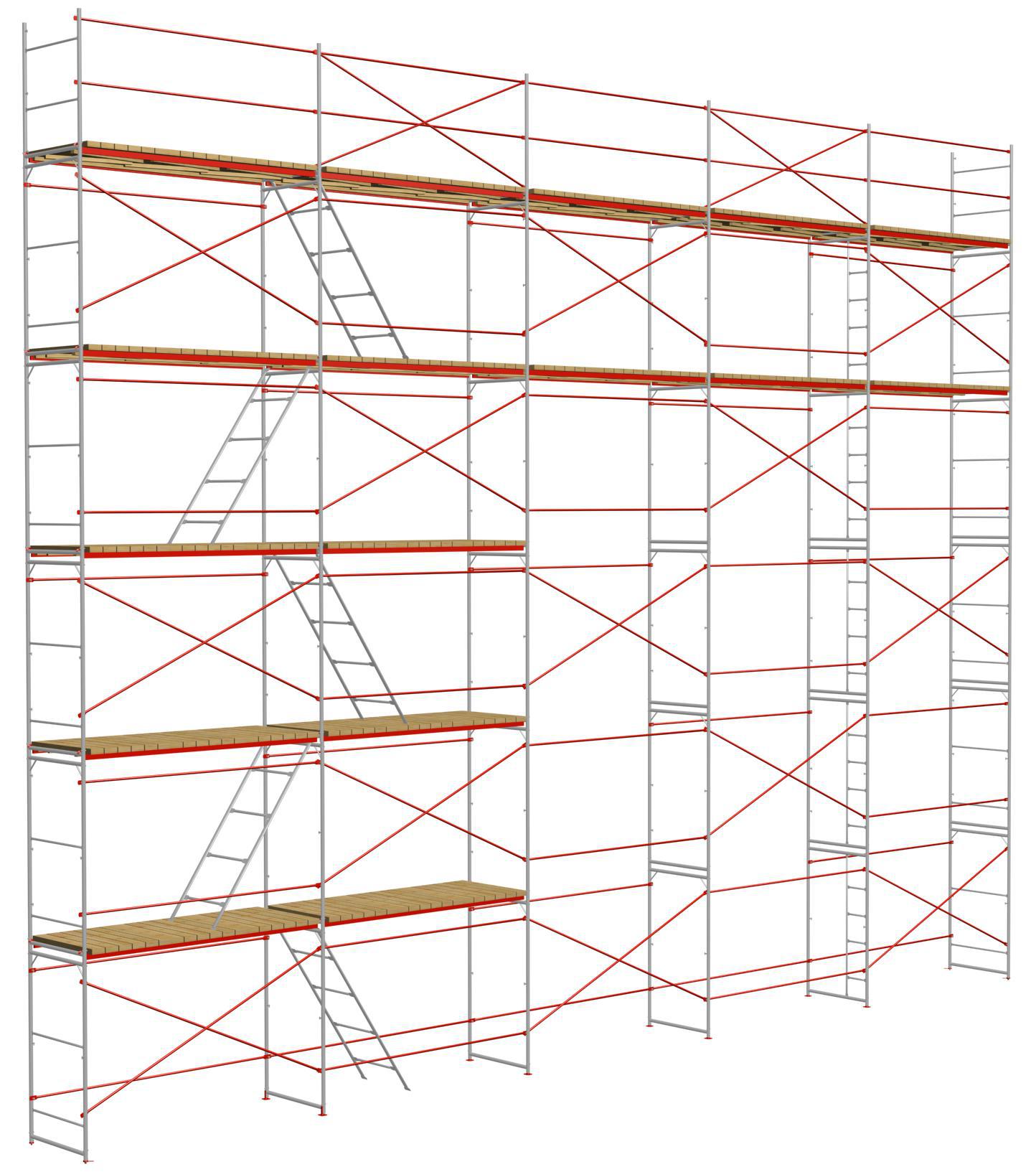

Рамные леса – трубчатые строительные леса, где вертикальным несущим элементом является сварная рама, некоторые называют их рамочные леса. Строительные леса рамного типа очень легкие, благодаря облегченной трубе диаметром 42х1,5мм. С помощью рамных лесов очень часто ведутся работы по ремонту и отделке фасадов, из-за чего их часто называют леса строительные фасадные.
Также данный вид лесов легко монтировать и демонтировать, за счет флажкового соединения вертикальных и горизонтальных элементов лесов между собой.
Строительные леса рамного типа – один из самых распространенных видов лесов в строительстве. Простота и легкость в эксплуатации, позволяет рабочим быстро завершать поставленные на строительной площадке задачи. Этим они хорошо зарекомендовали себя на строительном рынке страны. В данный момент, производством лесов рамного типа, занимается практически каждый производитель строительных лесов.
В производстве рам (вертикальных элементов), как правило, используют облегченную трубу диаметром 42мм с толщиной стенки трубы 1,5 мм и 2 мм. Также их изготавливают из трубы 48х2мм и 48х3мм. При этом возрастает высота установки рамных лесов или максимальная поверхностная нагрузка на леса.
Область примененияРамные леса применяются в основном на фасадах зданий, для отделочных и строительно-монтажных работ на высоте до 40 метров.
Леса рамные фасадные хорошо подходят для ремонта и монтажа фасадов, покраски и утепления, оштукатуривания и герметизации межпанельных швов фасадов зданий. Область их применения на этом не заканчивается. Такие леса хорошо подходят для малоэтажного и частного строительства. В последнее время, рамные строительные леса используют для строительства дачи. С них также можно работать и внутри помещения, для этого достаточно установить одну секцию и вы получите строительный помост высотой 2м, длиной 3м, единственным недостатком будет отсутствие колес в основании.
Основные технические данные и характеристики:
| Диаметр трубы, мм | 42 |
| Максимальная высота, м | 60 |
| Высота рабочего яруса, м | 2,0 |
| Ширина рабочего яруса, м | 1,0 |
| Максимальная нагрузка на настил, кгc/м2 | Шаг по фасаду, м | |
| 2,0 | 3,0 | |
| 2 балки настила | 350 | 200 |
| 3 балки настила | 450 | 300 |
| Цельнометаллический настил | — | 300 |
| Металлический каркас | — | 250 |
| Настил под кирпичную кладку | — | |
Отношение высоты к ширине основания для передвижных подмостей с/без выносных опор.
10 марта 2004 г.
Дэвид А. Бошан, президент
Industrial Design Associates
40106 Roshani Drive
Temecula, CA 92591
Re: Соответствует ли конструкция выносных опор 29 CFR 1926.46.4. .
Уважаемый г-н Бошан!
Это ответ на ваше письмо от 30 декабря 2002 г. в Управление по охране труда (OSHA), а также на несколько бесед с моими сотрудниками.Ваш запрос касается соответствия конструкции выносных опор вашим передвижным лесам с фиксатором, используемым в строительстве. Прошу прощения за задержку с завершением этого письма.
Вопрос: Соответствуют ли представленные мной проекты передвижных лесов со стопорными штифтами применимым строительным требованиям OSHA в отношении отношения высоты к ширине основания для поддерживаемых лесов? 1
Ответ
I. Справочная информация
Во-первых, обратите внимание, что OSHA не утверждает и не поддерживает продукты.Кроме того, переменные условия труда на рабочих местах и возможные изменения или неправильное применение безопасного в других отношениях продукта могут легко создать опасные условия, не зависящие от производителя.
Тем не менее, при необходимости, мы пытаемся дать работодателям некоторые рекомендации, чтобы помочь им оценить, подходят ли продукты для использования, и обеспечить ли защиту, требуемую OSHA.
Раздел 1926.451(c)(1) гласит:
Критерии для поддерживаемых лесов . (1) Подмости на опорах с отношением высоты к ширине основания ( включая опоры выносных опор, если они используются ) более четырех к одному должны быть защищены от опрокидывания с помощью растяжек, связей, распорок или эквивалентных средств… [Выделение добавлено.]
В 1983 году OSHA объяснило, что для целей отношения высоты лесов к ширине основания Агентство использует «общую высоту» по отношению к меньшему размеру основания. OSHA продолжает использовать взаимосвязь между общей высотой и наименьшим размером основания для расчета отношения высоты к ширине основания. Как заявило Агентство в письме 1983 года 2
. . . отдельно стоящие леса считаются безопасными, если общая высота в четыре раза меньше минимального или наименьшего размера основания.
[Выделение добавлено.]На основании предоставленной вами информации мы не смогли рассчитать общую высоту строительных лесов. Однако с учетом размеров ширины ваших материалов мы рассчитали максимально допустимую высоту лесов для использования без ограничений.
В ваших материалах описаны три модели строительных лесов типа «шпилька». Номинально они имеют длину 4 фута и ширину 26 дюймов, длину 6 футов и ширину 29 дюймов и длину 7 футов и ширину 40 дюймов. Мы будем называть их соответственно 4-футовыми, 6-футовыми и 7-футовыми моделями.
II. Использование подмостей, когда на них никого нет во время их перемещения
Без использования выносных опор
В приведенной ниже таблице показано, на какой высоте в соответствии с положением OSHA об ограничениях (§1926.451(c)(1)) требуется указанная модель подмостей, при использовании без выносных опор необходимо фиксировать (оттяжками, связями, распорками или аналогичными средствами) для предотвращения опрокидывания.
| Модель (без выносных опор) | Общая высота*, при которой требуется фиксация |
|---|---|
| 4 фута (ширина 26 дюймов) | больше 8.668 футов |
| 6 футов (шириной 29 дюймов) | более 9,668 футов |
| 7 футов (ширина 40 дюймов) | более 13,332 футов |
| * включая вертикальные стойки, ограждения, ролики и т. д. | |
Использование аутригеров
Если (в качестве примера) пользователь добавил 2-футовые аутригеры в каждом углу и перпендикулярно длинной стороне базовой секции лесов, ширина основания увеличилась бы до такой степени, что становится больше номинальной длины.
Поскольку устойчивость лесов оценивается по наименьшему размеру и поскольку номинальная длина в этом сценарии становится наименьшим размером, максимальная высота без ограничений не должна превышать номинальную длину в четыре раза.
Наш анализ показывает изменения базовой геометрии на всех трех моделях. Добавление ваших аутригеров увеличивает ширину на 4 фута и эффективно создает новую длину для каждой модели. 4-футовые леса становятся 4 фута на 6,167 фута; 6-футовые леса становятся 6 футов на 6,417 футов.; 7-футовые леса становятся 7 футов на 7,333 фута. Выбор наименьшего размера обеспечивает следующую ширину: 4-футовые леса составляют 4 фута; 6-футовые леса составляют 6 футов; 7-футовые леса — это 7 футов.
В приведенной ниже таблице показано, на какой высоте в соответствии с положениями об ограничениях OSHA (§1926.451(c)(1)) указанная модель лесов при использовании с выносными опорами, как описано выше, должна быть закреплена (с помощью растяжек, привязок, распорок или аналогичных средств).
средства) для предотвращения опрокидывания.
| Модель (с использованием выносных опор, как описано выше) | Общая высота*, при которой требуется фиксация |
|---|---|
| 4 фута (шириной 4 фута) | более 16 футов |
| 6 футов (шириной 6 футов) | более 24 футов |
| 7 футов (шириной 7 футов) | более 28 футов |
* включая вертикальные стойки, ограждения, ролики и т. д. | |
III. Использование подмостей, когда работник находится на них во время их перемещения
Передвижные подмости должны соответствовать более строгому соотношению высоты к ширине основания, если рабочие остаются на подмостках во время движения. Раздел 1926.452(w)(6) запрещает перемещение передвижных лесов с находящимися на них работниками, если не выполняются определенные требования. Одним из таких требований является §1926.452(w)(6)(ii), в котором говорится:
Отношение высоты к ширине основания лесов во время движения составляет два к одному или менее, за исключением случаев, когда строительные леса спроектированы и изготовлены в соответствии с национальными требованиями к испытаниям на устойчивость или превосходят их, например, перечисленные в пункте [w] Приложения A к этой части (ANSI/SIA A92.5 и А92.6). [Выделение добавлено.]
Предоставленные вами материалы не указывают на то, что вы спроектировали и построили строительные леса со стопорными штифтами в соответствии с «национально признанными требованиями к испытаниям на устойчивость» или превосходят их.
Если бы они на самом деле не были спроектированы таким образом, высоту, указанную в таблицах выше, пришлось бы уменьшить, чтобы соответствовать соотношению 2:1 для использования подмостей, когда они перемещаются с рабочими на них.
Обратите внимание, что в соответствии с §1926.452(w)(6)(iii), когда рабочий едет на строительных лесах,
Рамы выносных опор, при использовании, [должны быть] установлены с обеих сторон лесов. 3
Если вам нужна дополнительная информация, свяжитесь с нами по факсу (202-693-1689) по адресу: Министерство труда США, OSHA, Управление строительных стандартов и рекомендаций. Вы также можете связаться с нами по почте в Департаменте труда США, OSHA, Office of Construction Standards and Guidance, Room N3468, 200 Construction Avenue, N.W., Washington, D.C. 20210, хотя мы будем получать корреспонденцию по почте с задержкой.
С уважением,
Рассел Б.Суонсон, директор
Управление строительства
1 В своем письме вы указали, что ваш вопрос гораздо шире, чем этот — то есть .
, соответствуют ли ваши проекты всем применимым требованиям OSHA к лесам, используемым в строительстве. Многие из этих требований относятся к способу использования строительных лесов и воздействующим на них нагрузкам. Поэтому невозможно прокомментировать адекватность конструкции строительных лесов без ссылки на конкретную информацию об использовании.Короче говоря, в свете этого и с учетом ограниченного объема представленной информации мы можем прокомментировать только применимые требования к соотношению ширины основания к высоте. [ вернуться к тексту ]
2 Письмо Агентства от 13 октября 1983 г. Джона Б. Майлза, директора Управления полевых операций, мистеру Бадду. [ вернуться к тексту ]
3 Отметим, что на представленных чертежах аутригерная рама изображена только с одной стороны лесов.
Однако наши расчеты в таблицах были основаны на использовании аутригеров с обеих сторон. [ вернуться к тексту ]
Насколько широкими должны быть площадки для строительных лесов и проходы?
1 мая 2019 г. Топая по настилу в рабочих ботинках со стальными носками, становится очевидно, что не каждый человек, работающий на высоте, может похвастаться кошачьими рефлексами.Это одна из причин, по которой платформы для строительных лесов должны быть широкими. Просто представьте сцену. Эти полностью обшитые досками террасы должны быть достаточно широкими, чтобы несколько рабочих могли безопасно выполнять свои повседневные рабочие обязанности. Широкий и плоский настил дает достаточно места, чтобы неустойчивый сотрудник мог раздвинуть ноги.
Факты и цифры: Ширина площадок для строительных лесов
В разных странах используется разная ширина обшивки. В некоторых странах ожидайте 46-сантиметровый (18-дюймовый) коридор безопасности.Другие международные ограничения устанавливают это значение как минимум 43 см. Для австралийской рабочей площадки леса, возводимые техником-постановщиком, должны иметь ширину не менее 45 см. Вообще говоря, этот коэффициент ширины составляет в среднем от 44 до 45 см минимальной ширины. Инструменты и строительные материалы могут быть безопасно расположены на рабочем настиле, когда применяются эти ограничения по размерам, как и этот безопасный коридор с интенсивным движением оперативно-мобилизационных помещений. При перемещении в рабочее положение или приседании для выполнения работы минимальное пространство на платформе и проходах обеспечивает безопасность и устойчивость даже самых неуклюжих рабочих.Между прочим, если работник все еще чувствует себя неуверенно, возможно, ему следует поговорить со своим мастером, поскольку проблемы с внутренним ухом могут нарушать его чувство равновесия.
Создание безопасного и стабильного коридора
Можно сказать, что это самая важная часть промежуточной башни, по крайней мере, так воспринимают ситуацию сотрудники. Лестницы и проходы должны постоянно соответствовать этой минимальной ширине 45 см, а их внутренние доски должны поддерживать ухоженный вид.Промежутки между досками также имеют заданные ограничения по ширине. Чтобы соответствовать этим ограничениям, монтажная бригада и инспекторы по монтажу следят за тем, чтобы расстояние между планками не превышало максимум 10 мм. Помните, что большие зазоры могут создать ощущение неустойчивости. Почти так же плохо, что эти щели приведут к потенциально опасным падениям строительных материалов. Хорошо, кирпич не провалится через широкую щель, но, возможно, легкий молоток или тяжелая черепица проскользнет в щель. Это возможность, которой нельзя позволить продолжаться, пока сотрудники находятся на земле или на следующем уровне ниже.
Прежде всего, говорит компетентный специалист по монтажу строительных лесов.
Начинается процесс возведения, собирается прочная и устойчивая опорная башня, устанавливаются все средства защиты от падения. Далее на повестке дня стоит установить эти многоуровневые коридоры безопасности. Доски должны быть однородными, расстояние между ними не должно превышать 10 мм. Наконец, с установленными поручнями и защитой пальцев ног минимальная ширина платформы для пешеходных дорожек составляет 45 см. При таком наборе ширины рабочей зоны инструменты, строительные материалы и работники безопасно сосуществуют друг с другом.
Оптимизировано NetwizardSEO.com.au
Свод правил Калифорнии, раздел 8, раздел 3622. Общие положения.
Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.
дир.ca.gov. Эти правила предназначены для
удобства пользователя, и не делается никаких заявлений или гарантий, что информация
является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html. Подраздел 7. Общие приказы по промышленной безопасности
Группа 4. Общее мобильное оборудование и вспомогательное оборудование
Статья 23. Передвижные лестничные стойки и подмости (вышки)
(a) Все строительные леса должны быть установлены в соответствии с положениями статьи 21 Приказов о безопасности строительства.
(b) Номинальная нагрузка.
(1) Расчетная рабочая нагрузка лестничных стоек должна рассчитываться на основе одного или нескольких человек весом 200 фунтов вместе с оборудованием весом 50 фунтов каждый.
(2) Расчетная нагрузка всех лесов должна рассчитываться на основе:
(A) Легкий — спроектирован и сконструирован так, чтобы выдерживать рабочую нагрузку 25 фунтов на квадратный фут.
(B) Средний — спроектирован и сконструирован так, чтобы выдерживать рабочую нагрузку 50 фунтов на квадратный фут.
(C) Тяжелый — рассчитан на рабочую нагрузку 75 фунтов на квадратный фут.
(3) Все лестничные стойки и подмости должны выдерживать как минимум в 4 раза большую расчетную рабочую нагрузку.
(c) Материалы. Материалы, используемые в передвижных лестничных стойках и подмостках, должны быть выбраны так, чтобы безопасно выдерживать расчетную рабочую нагрузку, и должны поддерживаться в рабочем состоянии для защиты от коррозии и износа.
(г) Крепеж.Гвозди, болты или другие крепежные элементы, используемые при строительстве лестниц, подмостей и башен, должны быть надлежащего размера и в достаточном количестве в каждом соединении, чтобы обеспечить расчетную прочность блока. Гвозди должны быть забиты на всю длину. (Все гвозди должны быть немедленно извлечены из разобранных пиломатериалов.)
(e) Качество изготовления.
На всех открытых поверхностях не должно быть острых краев, заусенцев или других опасностей порезов.
(f) Рабочие уровни.
(1) Максимальная высота рабочего уровня не должна превышать 3-кратный размер наименьшего основания под платформой.Если базовая мобильная единица не соответствует этому требованию, должны использоваться опорные рамы для достижения этого наименьшего базового размера или должны быть предусмотрены растяжки или распорки установки от опрокидывания.
(2) Минимальная ширина платформы для любого рабочего уровня должна быть не менее 20 дюймов для мобильных лесов (вышек). Стойки для лестниц должны иметь минимальную ширину ступени 16 дюймов.
(3) Несущая конструкция для рабочего уровня должна быть жестко закреплена с использованием поперечных связей или диагональных связей с жесткими платформами на каждом рабочем уровне.
(4) Ступени лестничных стоек должны быть нескользкими.
(5) Рабочая площадка подмостей (вышек) должна быть на всю ширину подмостей, за исключением необходимых проемов.
Рабочие платформы должны быть закреплены на месте. Все платформы строительных лесов должны соответствовать требованиям Приказа о безопасности строительства, раздел 1637.
(6) Все рабочие уровни строительных лесов на высоте 6 футов или выше над землей или полом должны иметь бортики в местах, где люди должны работать или проходить под лесами.(См. Раздел 3210.)
(7) Все рабочие уровни строительных лесов на высоте 30 дюймов или выше над землей или полом должны иметь ограждение, соответствующее требованиям разделов 3209 и 3210.
(8) Лестница или лестница для подъема должны быть предусмотрены для надлежащего доступа и выхода, они должны быть закреплены или встроены в леса и расположены таким образом, чтобы их использование не приводило к опрокидыванию лесов. Посадочная платформа должна быть предусмотрена с интервалами, не превышающими 30 футов.
(ж) Колеса или ролики.
(1) Колеса или ролики должны быть надлежащим образом рассчитаны на прочность и размеры, чтобы выдерживать четырехкратную расчетную рабочую нагрузку.
(2) Все колеса лесов, ролики и вертлюги должны быть снабжены надежными блокирующими устройствами или другими эффективными средствами для предотвращения движения лесов.
(3) Лестничные стойки должны иметь как минимум 2 фиксирующих ролика или другие средства фиксации устройства на месте.Если используются только 2 ролика, они должны быть направляющего типа, а если используются 4 ролика, по крайней мере 2 из них должны быть поворотного типа.
(4) Запорные устройства должны оставаться в запертом положении, когда рабочие поднимаются или работают на лесах и лестничных подставках.
(5) Если требуется выравнивание приподнятой рабочей платформы, винтовые домкраты или другие подобные средства для регулировки высоты должны быть предусмотрены в базовой части каждой мобильной единицы.Винтовой домкрат должен входить в свою опорную трубу не менее чем на 1/3 своей длины, но ни в коем случае открытая часть винтового домкрата не должна превышать 12 дюймов.
ИСТОРИЯ
1. Поправка к подразделу (а), поданная 11-18-76; вступает в силу на тридцатый день после этого (регистр 76, № 47).
2. Поправки к подразделам (a)(3), (e)(1), (e)(6) и (f), поданные 12-19-78; вступает в силу на тридцатый день после этого (регистр 79, № 1).
3. Поправка подана 10-12-84; вступает в силу на тридцатый день после этого (регистр 84, №41).
4. Поправка к подразделу (f)(5), поданная 19 июня 2001 г.; оперативный 19.07.2001 (регистр. 2001 г. № 25).
5. Поправка к подразделу (f)(5), поданная 11 февраля 2010 г.; действует от 02.12.2010 (регистр. 2010 г. № 45).
Вернуться к статье 23 Содержание
Последние правила техники безопасности на строительных лесах | Решения для строительных лесов
Опубликовано 22 декабря 2019 г. в Новости Системы строительных лесов строго регулируются многочисленными законами.Подавляющее большинство этих законов исходит от OSHA, но некоторые из них также изложены правительствами штатов, чтобы помочь заполнить пробелы в соблюдении.
Часто принимаются новые законы, и правила со временем могут меняться. Таким образом, важно быть в курсе правил безопасности при работе со строительными лесами, которые охватывают все, от конструкции и проектирования строительных лесов до того, кто проводит обучение сотрудников, работающих на высоте.
Важные последние инструкции по безопасности на строительных лесах
Следующие рекомендации и правила особенно важны для работы на строительных лесах:
- Ограждения и/или системы защиты от падения являются обязательными при работе на высоте более 10 футов.
- Ограждения должны быть высотой от 38 до 45 дюймов.
- Платформы лесов должны быть полностью накрыты или обшиты досками.
- Опорные леса с отношением высоты к основанию более 4:1 должны быть закреплены с помощью растяжек, распорок и т. д.
- Леса должны выдерживать нагрузку, в четыре раза превышающую их максимальную.
- Проверки должны проводиться перед каждой рабочей сменой.
- Работодатели должны обучать всех работников, работающих на высоте, правилам техники безопасности.
Эти правила техники безопасности при работе со строительными лесами, взятые непосредственно из стандартов OSHA, более подробно рассматриваются в следующих разделах.
Требования к конструкции и дизайну
Системы строительных лесов должны быть спроектированы и построены определенным образом, чтобы считаться безопасными. Различные правила применяются к различным типам систем строительных лесов, таких как опорные леса и подвесные платформы, но общая предпосылка одна и та же: убедитесь, что конструкция надежна и безопасна в использовании.
Ограждения, промежуточные поручни и поперечные распорки
На поддерживаемых лесах OSHA требует установки ограждений на высоте более 10 футов в большинстве случаев.Ограждения должны быть высотой от 38 до 45 дюймов, а промежуточные ограждения должны быть установлены примерно на половине этой высоты.
При использовании для поддержки верхней направляющей ограждения поперечная распорка должна достигать требуемой высоты от 38 до 45 дюймов.
Верхние поручни ограждений не должны изготавливаться из стальных или пластиковых полос. Он должен быть достаточно прочным, чтобы остановить падение.
Платформы
Настил, установленный на подмости, должен выдерживать нагрузку, по крайней мере, в четыре раза превышающую расчетную, плюс собственный вес без разрушения.Он не должен прогибаться более чем на 1/60 своей длины между опорами.
Платформы должны быть изготовлены из цельного дерева или сборных досок.
Опора и ограничители для лесов
Когда отношение высоты к основанию поддерживаемых лесов превышает 4:1, для предотвращения их опрокидывания требуются растяжки, стяжки или другие ограничители. Ограничители должны быть установлены каждые 20 футов по вертикали для ширины менее трех футов или 26 футов для ширины более трех футов.
Горизонтальные распорки должны быть установлены на каждом конце и на расстоянии не более 30 футов от одного конца.
Грузоподъемность лесов
Леса должны выдерживать нагрузку, в четыре раза превышающую предполагаемую нагрузку на них.
Вес, размещенный на лесах, никогда не должен превышать предусмотренную нагрузку или максимальную грузоподъемность, в зависимости от того, что ниже.
Техническое обслуживание и ремонт
Учитывая риски, связанные с работой на строительных лесах, важно постоянно поддерживать их в хорошем состоянии.
Частота осмотров
Частые осмотры занимают центральное место в обслуживании и безопасном использовании строительных лесов.Осмотр должен проводиться квалифицированным специалистом в начале каждой смены и после любого инцидента, который может повлиять на структурную целостность строительных лесов.
Например, если строительные леса были перемещены или повреждены, их следует осмотреть, чтобы убедиться, что они безопасны для использования.
Квалифицированное лицо
Квалифицированное лицо определяется как лицо, получившее подготовку и образование, необходимые для выполнения конкретных задач. Как правило, это означает, что они либо получили степень или сертификат, либо иным образом доказали свою способность решать связанные проблемы благодаря обширным знаниям или опыту.
Осмотр строительных лесов должен выполняться квалифицированным специалистом.
Требования личной безопасности для безопасного использования строительных лесов
Лица, работающие на высоте, несут такую же ответственность за свою безопасность, как и их работодатели. Тем не менее, есть некоторые вещи, которые работодатели должны предоставить своим сотрудникам для обеспечения их безопасности.
Системы защиты от падения
Любой, кто работает на высоте более 10 футов, должен иметь либо систему защиты от падения, либо ограждения.В соответствии с правилами OSHA для одно- или двухточечных подвесных лесов требуются оба варианта. Индивидуальные страховочные системы состоят из привязных ремней, ремней, карабинов, спасательных тросов, D-образных колец и точек крепления.
В соответствии с законодательством штата могут потребоваться дополнительные средства индивидуальной защиты (СИЗ). Как правило, ответственность за предоставление этого оборудования лежит на работодателе.
Защита от падающих предметов
Сотрудники должны носить каски на рабочем месте, чтобы защитить себя от падающих предметов, таких как инструменты, мусор и т. д.Кроме того, стандарты OSHA требуют установки бортиков, экранов, сеток или баррикад для улавливания падающих предметов.
Обучение
Сотрудники должны быть обучены квалифицированным специалистом опасностям, связанным с работой на высоте, а также процедурам, используемым для снижения этих рисков. Те, кто собирает, перемещает, ремонтирует, обслуживает, проверяет или эксплуатирует леса, также должны пройти обучение у компетентного лица.
Переподготовка требуется, когда работодатель считает, что работнику не хватает навыков или знаний, необходимых для безопасной работы, или в случаях, когда обучение не проводилось после изменения рабочего места.
Соблюдение правил техники безопасности при работе с лесами
Конечно, это лишь некоторые из правил техники безопасности при работе с лесами.
Дополнительные правила применяются к определенным типам лесов (таким как подвесные системы или воздушные подъемники), требованиям к доступу для сотрудников, которые разбирают или устанавливают леса, и методам доступа, и это лишь некоторые из них.
Поддержание соответствия этим стандартам часто является вопросом отраслевого опыта. Подрядчики, которые специализируются на проектировании и монтаже строительных лесов, как правило, соблюдают эти законы и правила.
См. наше руководство по безопасности на строительных лесах
Безопасность на высоте 14 м
Алюминиевые леса
Покупка строительных лесов — большие расходы; мы слишком хорошо знаем это в Altrex. Вот почему мы хотим перечислить все важные аспекты, прежде чем вы купите строительные леса. Это сделает вас хорошо информированным, и вы купите подходящие алюминиевые леса для своей работы.
Леса Altrex производятся на нашем собственном заводе в Нидерландах, что гарантирует их изготовление из прочного и высококачественного алюминия.
На нашей 75-метровой сварочной линии почти все детали строительных лесов аккуратно и бесшовно свариваются миллиметр за миллиметром, даже самые тонкие материалы.
Ступени с приваренным по периметру противоскользящим материалом и фиксированными стопорными штифтами делают рамы сверхпрочными и на 100 % надежными. С версией Safe-Quick® у вас всегда будет всесторонняя защита, и вы всегда будете в безопасности.
Покупка передвижной башни
Широкий выбор перекатных башен Altrex подходит как для небольших домашних работ, так и для самых крупных проектов, а также для всего, что между ними.Роликовая вышка, полностью отвечающая вашим требованиям. Легкий и удобный для перемещения. В течение многих лет вы будете наслаждаться катящейся мачтой Altrex. Кроме того, прокатные башни Altrex соответствуют действующим нормам и требованиям безопасности.
Преимущества перекатной башни Altrex:
- Стандартная 5-летняя гарантия
- Испытано, одобрено и сертифицировано: максимальная надежность
- Подходит для интенсивного использования
Широкие или узкие алюминиевые леса
Вы сами решаете, нужен ли вам широкий (1.35 метров) или узкие леса (0,75 или 0,90 метра). Более широкие подмости имеют две платформы, расположенные одна рядом с другой, что дает вам большую рабочую поверхность. Это очень удобно, если вы долго работаете на одном и том же месте. Узкие леса имеют только одну платформу на каждом уровне, что делает их удобными, когда у вас мало места для работы.
Топ 3 самых продаваемых алюминиевых лесов :
Какие платформы выбрать?
Исходя из длины площадок можно определить ширину подмостей.
На самом деле вы можете сделать его таким большим или маленьким, как пожелаете. Наши платформы доступны в размерах 1,85 м, 2,45 м и 3,05 м. Если вы выберете подмости из серии RS TOWER 4, вы можете выбрать длину 1,85 м и 2,45 м.
Материал платформы также чрезвычайно важен. На выбор предлагаются деревянные платформы или платформы Fiber-Deck®. Древесина дешевле, чем Fiber-Deck®. Для сравнения, Fiber-Deck® на 30% легче, сверхпрочен и не поддается разрушению.Если вы регулярно собираете и разбираете строительные леса, вы наверняка можете себе представить положительное влияние этой версии на ваше тело. Максимальная нагрузка на платформу составляет 250 кг.
Как высоко я должен построить свои леса?
Возможно, наиболее важным фактором является определение вашей рабочей высоты. Это, конечно, связано с высотой, которую вы должны достичь.
Рабочая высота равна высоте платформы лесов плюс 2 метра, но это также зависит от вашего собственного роста. Чем выше ваш рост, тем выше рабочая высота.
Максимальная рабочая высота узких подмостей составляет 10,2 метра как внутри, так и снаружи. В помещении можно установить широкие леса высотой до 14,2 метра. Таким образом, высота платформы составляет 8,2 метра и 12,2 метра соответственно.
Эшафот с ограждениями
Леса Altrexполностью оснащены ограждениями Safe-Quick® и больше не содержат традиционных диагональных раскосов.Вы соответствуете новейшему методу строительства и, кроме того, можете соединить несколько лесов друг с другом с помощью Safe-Quick®.
Все преимущества Safe-Quick®
- Меньше компонентов, быстрее строительство
- Бесконечное соединение с помощью зацепов в шахматном порядке
- На 75 % меньше подъемных движений
- Возможна установка отдельно от фасада
- Легко штабелируется
- Соответствует обязательному методу строительства
Настройте свой собственный эшафот
Вы сделали свой выбор? Потрясающий! Если вы все еще не уверены на 100%, соберите свои собственные леса с помощью конфигуратора строительных лесов Altrex.
В три шага найдите леса, которые лучше всего подходят для ваших нужд. Кроме того, вы всегда можете запросить бесплатную демонстрацию. Испытайте на себе все преимущества, а мы расскажем все об ограждениях Safe-Quick® и платформах Fiber-Deck®.
Сравнение различных лесов?
Алюминиевая лестница для строительных лесов, размер: ширина лесов-1,35 м и длина лесов-2,00 м высота платформы-3,50 м до 14,10 м, 215000 рупий / комплект
О компании
Год основания2013
Юридический статус фирмы Limited Company (Ltd./Pvt.Ltd.)
Характер деятельностиПроизводитель
Количество сотрудников от 26 до 50 человек
Годовой оборот2010-11 рупий. 50 лакхов — прибл. 1 крор.
IndiaMART Участник с мая 2010 г.
GST33AAACZ6972h2Z1
Код импорта-экспорта (IEC) 04140*****
Основанная в 2013 , мы, 360 Degree Global Equipments Pvt.
Ltd. являются ISO 9001: 2008 Сертифицированная компания занимается производством, поставкой, торговлей, экспортом, оптовой торговлей, распространением и розничной торговлей погрузочно-разгрузочного оборудования и подъемных решений. Мы также добились замечательных позиций на внутреннем рынке, предоставляя Погрузочно-разгрузочное оборудование и подъемные решения. Наш ассортимент включает высотное оборудование, мини-башенный кран, одноместный ножничный подъемник, алюминиевые лестницы и алюминиевые леса .Мы также поддерживаем экспертные знания в области предоставления мобильных кранов, лестниц и строительных лесов, а также электрических подъемников и грузовых подъемников. Они произведены, используя качественные компоненты & материал, который мы обеспечиваем от проверенных продавцов. Наш ассортимент промышленной и инженерной продукции включает в себя промышленное оборудование, энергетическое оборудование, решения для конференц-связи, средства связи, средства обеспечения безопасности, гидроизоляцию, инструменты и приспособления, средства обеспечения безопасности, промышленные лифты и изделия для залов заседаний.
Мы также предлагаем услуги по аренде нашей продукции для наших ценных клиентов.Погрузочно-разгрузочное оборудование и грузоподъемные решения, предлагаемые нами, находят применение в небольших и крупных отраслях промышленности, а также в машиностроении, строительстве и других секторах. Наши ценные услуги также отвечают требованиям фирм частного сектора, правительства. Организации, ПГУ и оборонные организации. Наша команда профессионалов также следит за требованиями клиента и предоставляет им эффективные решения согласно их бюджету и требованиям. Все эти факторы позволили нам создать огромную клиентскую базу, включая корпораций, предпринимателей и компании, и выполнить множество оптовых заказов для проектов в PAN INDIA.
Видео компании
Строительство — Контрольный список строительных лесов — HSE
Это руководство предназначено для того, чтобы разъяснить, когда требуется проектирование лесов и какой уровень подготовки и компетентности должны иметь лица, занимающиеся монтажом, демонтажем, модификацией, инспектированием и надзором за операциями по возведению лесов.
Конструкция лесов
Требования Правил работы на высоте 2005 г.: если строительные леса не собраны в соответствии с общепризнанной стандартной конфигурацией, например, в соответствии с Техническим руководством NASC TG20 для трубчатых лесов и фитинговых лесов или аналогичным руководством производителей системных лесов, строительные леса должны быть спроектированы индивидуальный расчет, выполненный компетентным лицом, чтобы обеспечить достаточную прочность, жесткость и устойчивость при монтаже, эксплуатации и демонтаже.
В начале процесса планирования пользователь должен предоставить соответствующую информацию подрядчику строительных лесов, чтобы обеспечить соблюдение точного и надлежащего процесса проектирования. Обычно эта информация должна включать:
- местоположение объекта
- период времени, в течение которого леса должны находиться на месте
- использование по назначению
- высота и длина и любые критические размеры, которые могут повлиять на леса
- количество бортовых лифтов
- максимальные рабочие нагрузки и максимальное количество людей, одновременно использующих леса
- тип доступа на леса, например, лестница, лестничный пролёт, внешние лестницы
- есть ли необходимость в пленке, сетке или ограждении кирпичной кладкой
- любые специальные требования или положения, например, пешеходная дорожка, ограничение мест крепления, включение/обеспечение механического погрузочно-разгрузочного оборудования, например, подъемника)
- Характер грунтовых условий или опорной конструкции
- информация о сооружении/сооружении, на котором будут установлены леса вместе с любыми соответствующими размерами и чертежами
- любые ограничения, которые могут повлиять на процесс монтажа, переделки или демонтажа
Перед установкой подрядчик или проектировщик строительных лесов может предоставить соответствующую информацию о лесах.
Это должно включать:
- Тип требуемого каркаса (труба и фитинг или система)
- максимальная длина отсека
- максимальная высота подъема
- Схема посадки на платформу (т.е. 5 + 2) и количество лифтов с посадкой, которые можно использовать одновременно
- безопасная рабочая нагрузка / класс нагрузки
- максимальная нагрузка на ноги
- максимальное расстояние между стяжками как по горизонтали, так и по вертикали и режим работы стяжек
- детали дополнительных элементов, таких как балочные мосты, вентиляторы, погрузочные площадки и т. д., которые могут быть стандартной конфигурации (см. примечание 1, ссылка TG20:13) или специально разработанными
- информация может быть включена в соответствующие чертежи, если это необходимо
- любая другая информация, относящаяся к конструкции, установке или использованию лесов
- номер ссылки, дата и т.д.для включения записи, ссылки и проверки
Все строительные леса должны монтироваться, демонтироваться и переделываться безопасным способом.
Это достигается путем следования указаниям, предоставленным NASC в документе SG4 «Предотвращение падений в строительных лесах» для трубчатых и фитинговых лесов, или следованию аналогичным указаниям, предоставленным производителями системных лесов.
Для строительных лесов, которые выходят за рамки общепризнанной стандартной конфигурации, конструкция должна быть такой, чтобы можно было использовать безопасные методы монтажа и демонтажа на протяжении всего периода работ.Для обеспечения устойчивости более сложных лесов должны быть изготовлены чертежи, которые при необходимости могут быть дополнены конкретными инструкциями.
Любая предлагаемая модификация или изменение, выводящее строительные леса за рамки общепризнанной стандартной конфигурации, должна быть разработана компетентным лицом и подтверждена расчетом.
Строительные леса, которые обычно требуют индивидуального проектирования
Включает:
- все подмости (неподвижные, сгребающие, летающие)
- консольные леса 1
- Леса на фермах
- фасадная фиксация
- подмости с более чем двумя рабочими подъемниками 2
- Отдельно стоящие леса с подпорками
- временные крыши и временные постройки
- опорные подмости
- сложные погрузочные эстакады 1
- мобильные и стационарные башни 1
- отдельно стоящие подмости 1
- временные пандусы и эстакады
- лестницы и пожарные выходы (если не указано в инструкциях производителя)
- зрительские террасы и трибуны
- мостовые подмости 1
- опоры, требующие оттяжек или анкеров
- морские леса
- пешеходные мосты или пешеходные дорожки
- Подвесные и подвесные леса
- защитные вентиляторы 1
- мостовые мостовые
- морские леса
- подмости для котлов
- пересечения ЛЭП
- подъемные платформы и башни
- подмости шпиля
- Радиальные / косые подмости на фигурных фасадах
- системные подмости вне руководства производителя Вывеска
- поддерживает
- герметизация торцевых конструкций (таких как временные экраны)
- временное хранение на площадке
- мачты, опоры освещения и опоры ЛЭП
- рекламные щиты/баннеры
- мусоропровод
- любая конструкция лесов, не упомянутая выше, которая не соответствует критериям «совместимых лесов» в TG20 или аналогичном руководстве производителей системных лесов.
Приведенный выше список не является исчерпывающим, и для любых лесов, не являющихся стандартной конфигурацией или не соответствующих опубликованным рекомендациям производителей, потребуется разработка специальной конструкции компетентным лицом.
Примечание
- TG20:13 предлагает подмости, соответствующие требованиям, для ограниченного ряда консольных подмостей, погрузочных площадок, статических вышек, использования граблей, мостов и защитных вентиляторов. Вернуться к ссылке примечания 1
- TG20:13 предлагает ряд совместимых лесов, на которые можно установить любое количество подъемников, но одновременно в качестве рабочих платформ можно использовать только две платформы.Вернуться к ссылке примечания 2
Компетентность и надзор за рабочими лесов
Все сотрудники должны быть компетентны в отношении типа работ на строительных лесах, которые они выполняют, и должны пройти соответствующее обучение, соответствующее типу и сложности строительных лесов, на которых они работают..jpg)
Работодатели должны обеспечить надлежащий уровень надзора с учетом сложности работы, уровня подготовки и компетентности задействованных строительных лесов.
В качестве минимального требования в каждую бригаду строительных лесов должен входить компетентный строитель лесов, прошедший обучение по типу и сложности строительных лесов, подлежащих возведению, изменению или демонтажу.
Строители лесов-стажеры всегда должны работать под непосредственным руководством обученного и компетентного строителя лесов. Оперативники классифицируются как «стажеры» до тех пор, пока они не пройдут утвержденную подготовку и оценку, необходимые для признания их компетентными.
Монтаж, переделка и демонтаж всех конструкций лесов (базовых или комплексных) должны производиться под непосредственным руководством компетентного лица.Для сложных конструкций это обычно будет «Продвинутый строитель лесов» или лицо, прошедшее обучение работе с определенным типом системных лесов для сложности соответствующей конфигурации.
Операторы строительных лесов должны быть в курсе последних изменений в правилах техники безопасности и передовых методах работы в отрасли строительных лесов. Проведение оперативных инструктажей перед началом работы и регулярные беседы с инструментами — хороший способ информировать их.
Руководство по соответствующему опыту строительных лесов и строительных лесов повышенной сложности, включая сведения о том, какие конструкции они считаются компетентными возводить, можно получить на веб-сайте Схемы учета строительных лесов (CISRS).
Осмотр строительных лесов
Пользователи/наниматели строительных лесов несут ответственность за проверку всех строительных лесов следующим образом:
- после установки / перед первым использованием
- с интервалом не чаще, чем каждые 7 дней после этого
- при любых обстоятельствах, которые могут поставить под угрозу безопасность установки, например, при сильном ветре.
Все проверки лесов должны проводиться компетентным лицом, чье сочетание знаний, подготовки и опыта соответствует типу и сложности лесов.
Компетентность может быть оценена в соответствии с CISRS, или человек может пройти обучение по проверке определенного типа системных лесов у производителя/поставщика.
Лицо, не работающее в строительных лесах, но прошедшее курс проверки строительных лесов (например, начальник участка), может быть сочтено компетентным для проверки базовой конструкции строительных лесов.
В отчете об осмотре строительных лесов должны быть отмечены любые дефекты или вопросы, которые могут создать риск для здоровья и безопасности, а также любые предпринятые корректирующие действия, даже если эти действия предпринимаются незамедлительно, поскольку это помогает выявить любую повторяющуюся проблему.
Дополнительная информация
Национальная конфедерация доступа и строительных лесов
.
