строение, виды и их применения в строительстве

В современной строительной сфере практически невозможно обойтись без болтов.  Хотя и, кажется, что и без них можно обойтись, но в действительности болты являются незаменимыми помощниками в разных сферах деятельности человека. Наша фирма предлагает вам ассортимент болтов, которые применяются в различных сферах. Далее мы более подробно рассмотрим строение болтов, их виды и где их применяют.

Составные части болта



Болты являются крепёжными  деталями, которые состоят из двух частей: ножки с резьбой и шляпки, соединяющейся с ножкой через отверстие. Как правило, такие крепежные детали изготавливаются из высококачественной углеродистой стали. В зависимости от технологий изготовления болты бывают оцинкованные и не оцинкованные.

Преимущества оцинкованных крепежных деталей состоит в том, что  они более невосприимчивы к  коррозии и не теряют  металлический блеск на протяжении всего срока эксплуатации. Преимущественно такие болты применяются в видимых местах соединения деталей, например: во время сборки мебели, различной техники, внешней обшивки, а также в интерьерной мебели.

Кроме того болты также могут изготавливаться из жаропрочной, нержавеющей стали, а вот из меди или латуни  болты практически не изготавливаются. Изготавливаются болты в соответствии с рекомендациями  ГОСТа и DINа.

Разновидности болта

По форме шляпки

В зависимости от формы головки и предназначения   различают следующие метизы.  Наиболее часто изготавливаются болты, имеющие шестигранную или же круглую шляпку, но встречаются также с овальной и квадратной. Помимо этого шляпки также различаются и по размерам головки. Так по стандартам DINа существуют, такие крепежные детали, имеющие  стандартные, уменьшенные и увеличенные профиля.

Сама форма головки  так же может быть трёх видов: плоской, выпуклой и скрытой. Последняя форма головки является  скрытой, которые используются в сборке мебели. Иногда во время ремонта многие используют болты со скрытой шляпкой, чтобы  они не портили эстетичный вид  комнаты.



•                    на первом и втором шляпка в форме шестигранника;

•                    на третьем и четвертом представлена форма головки с лысками под ключ;

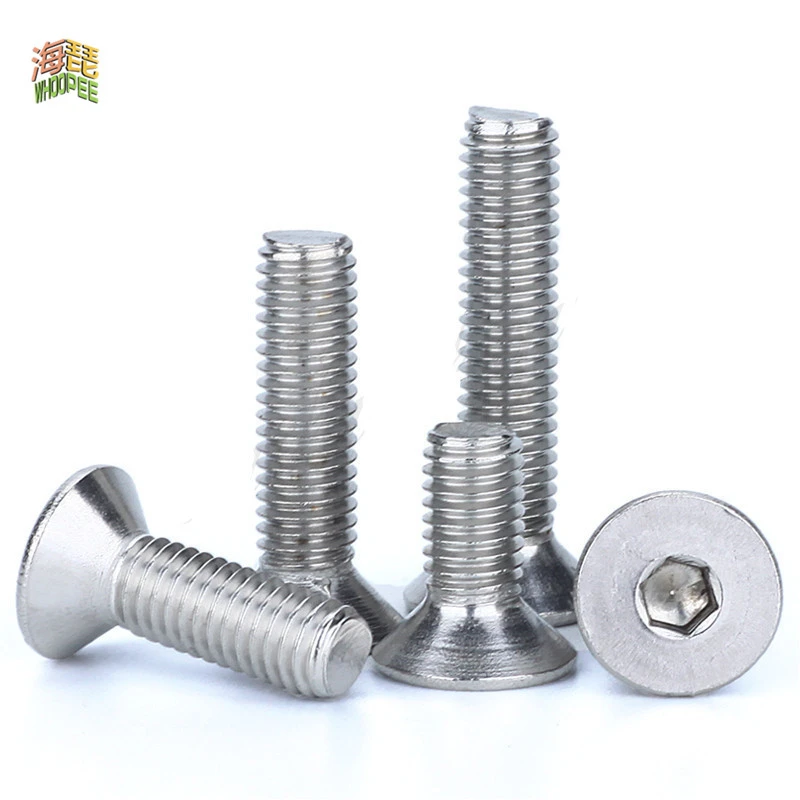

•                    на пятом шляпка болта имеет внутренний шестигранник;

•                    на шестом рисунке изображена шляпка с треугольными шлицами;

•                    на седьмом показано скрытое расположение болта с внутренними шестигранниками.

По типу ножки болта

Как правило, ножки болта изготавливаются со стандартным диаметром  всего стержня. Но встречаются в продаже и болты со ступенчатой ножкой, где нарезная часть уже гладкой.  Такая форма болта помогает уравновесить нагрузку, потому такой вид деталей крепежа используют в соединении очень тяжелых частях. Таким образом, различают следующие виды болта:

•                    со стандартным стержням

•                    болт с подголовком стержня

•                    с уплотненной ножкой для установки в отверстие без зазоров

•                    с ножкой меньшего диаметра гладкой части

По виду и шагу резьбы

Также болты различаются  и  по различному нанесению резьбы, которая бывает:

•                    десятичная;

•                    инч;

•                    трапецевидная;

•                    цилиндрическая;

•                    квадратная и прямоугольная;

•                    усиленная.

В быту чаще используются болты, имеющие десятичную резьбу, шаг нарезания которой бывает крупным либо мелким.

По применению и группы точности

 Согласно ГОСТу все болты подразделяются на три группы точности:

•                    Первая группа (А)- метизы усиленной точности, в которых зазор между ножкой и отверстием не должен быть больше 0,3мм. Такие болты используются в особо важных конструкциях;

•                    вторая группа (В)- самые распространенные болты высокой точности, где несоответствия допускаются от одного до полтора миллиметра

•                    третья  группа (С)- болты обычной точности разница между отверстием и стержнем может достигать три миллиметра.

•                    Помимо этого болты различаются и по назначению, в зависимости от сферы назначения они бывают:

•                    машинные, которые используются при сборке автомобилей или станков;

•                    конструкционные, применяются при стройке жилых и промышленных помещений;

•                    дорожно-строительные – применяются в возведении тоннелей, мостов и дорожных металлических заграждениях;

•                    железнодорожные – стыковые, закладные, клеммные;

•                    автомобильные;

•                    сошниковые – специальные метизы, которые используются  во время сборки сельхозтехники;

•                    текстильные и декоративные.

Таким образом, как вы уже убедились такая крепежная деталь, как болт применяется почти во всех сферах деятельности человека,  и при строительстве домов, и в промышленной сфере и повседневной жизни человека.

В наше время существует огромное разнообразие этих элементов крепежа, отличающихся по форме, размеру и применению. Необходимо принимать во внимание то, что стоимость  болтов, изготовленных из высокопрочной стали более высока, чем из других материалов, потому как такие болты характеризуются повышенной прочностью, надежностью и безопасностью.

Сферы применения болтов разнообразные, довольно трудно привести перечень всех направлений, где используются данные детали крепежа. Так метизы используются в машиностроительстве, и в мебельном производстве, а также без болтов не обходятся и в промышленной сфере.

При выборе болтов, нужно сначала узнать, из какого материала они изготовлены. Как уже ранее говорилось, чаще всего болты изготавливаются из сплава стали и алюминия, причем, чем меньше в этом сплаве доля алюминия, тем выше прочность болта. Для каждого болта характерны свои механические свойства, например, класс прочности, который позволяет определить стойкость изделия к различным динамическим и статическим нагрузкам, возникающим при эксплуатации оборудования или строительных конструкций.

Главное предназначение болта, это соединять все части в одно изделие. Болтами можно соединить элементы пластиковой, стеклянной, металлической и деревянной  конструкции, выбирая при этом специально  предназначенные. Помимо всего названного маленькие болтики используются и в стоматологической сфере.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Как выкрутить сломанный болт — РИНКОМ

Как выкрутить сломанный болт — РИНКОМ

Главная

Статьи

Как выкрутить сломанный болт Как выкрутить сломанный болт

21 апреля 2020

Гирин Кирилл

Болты применяются очень широко. Этот крепеж используют для соединения конструкций и материалов, проделывание необходимых отверстий в которых не приводит к появлению трещин и иных дефектов.

Содержание

Как выкрутить сломанный болт

1. Почему болты ломаются?
   1. Характеры поломок
2. Что нужно сделать перед тем, как выкрутить сломанный болт
3. Как выкрутить сломанный болт своими руками при помощи специального инструмента или подручных средств
   1. Как выкрутить сломанный болт при помощи экстрактора
   2. Как выкрутить сломанный болт при помощи отвертки
   3. Как выкрутить сломанный болт при помощи другого болта
   4. Как выкрутить сломанный болт при помощи сварки
   5. Как выкрутить сломанный болт при помощи имеющихся в наличии подручных средств
   6. Как высверлить сломанный болт
4. Где купить инструменты, при помощи которых можно высверлить сломанный болт

Основных сфер применения болтовых соединений — три.

1. Создание разборных конструкций. Болтовые соединения используются для их возведения и демонтажа.

2. Изготовление динамических конструкций, а также механизмов и агрегатов. Входящие в них узлы и детали постоянно перемещаются или движутся.

3. Возведение надежных металлических каркасов. Крепеж используют для их упрочнения.

Все эти конструкции при эксплуатации рано или поздно выходят из строя. Разрушение креплений — одна из основных причин. Поэтому вопрос, как выкрутить сломанный болт, никогда не потеряет актуальности.

Фотография №1: поломка болтового соединения

В этой статье мы расскажем обо всем в деталях. Начнем с причин поломки болтов.

Почему болты ломаются?

Основная причина поломки болтов — коррозия, которой металлоконструкции неизбежно подвергаются при эксплуатации (особенно сильно — во влажных и агрессивных средах). Окисление приводит к неравномерному износу крепежа. Приспособления разрушаются в самые неожиданные моменты, не выдерживая нагрузок.

Также болты нередко ломаются по следующим причинам.

1. При закручивании метиза к ключу было приложено слишком большое усилие.

2. Крепеж оказался бракованными (имелись невидимые глазу микротрещины и иные дефекты).

3. Произошло сильное прикипание. В этом случае головки болтов отрываются при больших усилиях, прилагаемых для выкручивания.

Характеры поломок

Есть три случая. Рассмотрим сначала самые простые.

Если болт сломался, но его часть выступает из резьбового отверстия, вам повезло! В этом случае сломанный болт можно легко выкрутить двумя простыми способами.

1.      Если выступающая часть метиза большая, зажмите ее пассатижами или разводным ключом. С выкручиванием болта проблем возникнуть не должно.

Фотография №2: вариант поломки болта, при котором его выкручивание пройдет максимально быстро и просто

2.      Если обломок метиза невозможно зажать из-за малых размеров, действуйте так.

1. Сделайте пропил по диаметру выступающей части при помощи болгарки.

2. Выкрутите сломанный болт отверткой.

Фотография №3: таким же способом, кстати, выкручивают и шурупы с поврежденными головками

Перейдем к самому сложному случаю. Чаще всего болты ломаются заподлицо с поверхностями или, что еще хуже — на глубине отверстий.

Фотография №4: самый сложный случай поломки болта

Как выкрутить сломанный болт в таких сложных случаях, расскажем ниже.

Что нужно сделать перед тем, как выкрутить сломанный болт

Перед тем, как выкрутить сломанный заподлицо с поверхностью болт или метиз, разрушившийся на глубине отверстия, нужно обязательно подготовиться к операции.

1. Возьмите керн и молоток. Постучите по обломку болта легкими ударами. Это ослабит посадку приспособления, застрявшего в отверстии.

2. Прогрейте место поломки газовой горелкой. В результате снимутся внутренние напряжения.

3. Очистите место поломки от загрязнений. Вытрите все насухо.

4. Нанесите или впрысните WD-40 для облегчения процесса выкручивания болта.

Фотография №5: состав WD-40 — отличный помощник для слесаря

Как выкрутить сломанный болт своими руками при помощи специального инструмента или подручных средств

Выкрутить сломанный болт своими руками можно при помощи различных по сложности способов.

Выбирайте наиболее подходящий в вашем случае по наличию нужных инструментов.

Важно! Во многих случаях вам придется просверливать в центре обломков отверстия. Чтобы при этом не повредить резьбу отверстия под сам болт, сверло должно располагаться точно по направлению центральной оси. Для центрирования подойдут специальные втулки и центровочные сверла.

Как выкрутить сломанный болт при помощи экстрактора

Это специализированный инструмент, предназначенный для извлечения поврежденного крепежа из отверстий. Поэтому на вопрос, как выкрутить сломанный болт экстрактором ответим в первую очередь.

Фотография №6: набор экстракторов

Чтобы выкрутить сломанный болт при помощи экстрактора, действуйте по следующей схеме.

1. Просверлите в обломке отверстие необходимого диаметра.

2. Вставьте в него экстрактор.

3. Вращая инструмент против часовой стрелки, выкрутите сломанный болт.

Как выкрутить сломанный болт при помощи отвертки

Этот способ подойдет для того, чтобы выкрутить болт, который сломался заподлицо с поверхностью или на небольшой глубине. Действуйте так.

1. Возьмите дрель и тонкое сверло.

2. Просверлите несколько отверстий и соедините их. Получится углубление для отвертки.

3. Вставьте в него инструмент и выкрутите обломок болта.

Как выкрутить сломанный болт при помощи другого болта

Этим способом выкручивают большие по диаметру болты. Риск повредить резьбу отсутствует.

1. Просверлите в центре обломка отверстие под резьбу.

2. Нарежьте ее левым метчиком.

3. Вкрутите подходящий болт.

4. При затягивании он будет выкручивать обломок.

Как выкрутить сломанный болт при помощи сварки

Выкрутить сломанный болт при помощи сварки можно четырьмя способами. Выбор подходящего зависит от характера поломки.

1. Если часть метиза торчит снаружи, приварите к ней гайку. Выкрутите обломок при помощи гаечного ключа.

2. Если болт сломался заподлицо с поверхностью, приварите к обломку шайбу (с отверстием меньшим, чем диаметр болта, изнутри отверстия), а к шайбе – гайку. Выкрутите метиз при помощи гаечного ключа.

3. Чтобы выкрутить сломанный на небольшой глубине болт, можно удлинить обломок непосредственно сваркой. Затем к ней приваривается гайка или полоска металла. Чтобы извлечь обломок, используется гаечный ключ или пассатижи.

4. Если на большой глубине сломан тонкий болт, выкрутить его при помощи сварки не получится. Если же разрушился толстый метиз, можно приварить к нему металлическую трубку (электрод вставляется в имеющееся в ней отверстие).

Как выкрутить сломанный болт при помощи имеющихся в наличии подручных средств

В их список входят:

1. трехгранные напильники;

2. шестигранники;

3. развертки;

4. отвертки с металлическими ручками.

Чтобы выкрутить сломанный болт одним из этих инструментов, действуйте так.

1. Просверлите в обломке отверстие диаметром, немного меньшим, чем габариты подручного средства.

2. Забейте инструмент в отверстие при помощи молотка. В результате оно расклинится.

3. Попытайтесь выкрутить болт.

Как высверлить сломанный болт

Этот способ выкручивания сломанных болтов используется только в крайних случаях (велик риск повредить резьбу) или тогда, когда можно или нужно нарезать новую.

Для высверливания вам понадобятся левые сверла по металлу.

1. Наметьте центр отверстия.

2. Просверлите отверстие тонким левым сверлом.

3. Постепенно увеличивая диаметры инструментов, высверлите болт.

Чтобы не повредить резьбу, тщательно контролируйте направление сверления на всех этапах.

Фотография №7: высверливание сломанного болта

Где купить инструменты, при помощи которых можно высверлить сломанный болт

Купить сверла по металлу и иные инструменты, которые могут пригодиться для выкручивания сломанных болтов, работы с резьбовыми соединениями или выполнения иных операций, вы можете непосредственно в нашем интернет-магазине по доступным ценам.

Всегда в наличии:

1. левые сверла по металлу;

2. развертки;

3. метчики;

4. отвертки;

5. дрели;

6. дополнительные приспособления;

7. и многое-многое другое.

Желаем вам приятных покупок.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

2 апреля 2021

Методы измерения резьбы на производстве и в домашних условиях

28 июня 2018

Как вытащить сломанный метчик

22 мая 2018

Как высверлить сломанное сверло из металла

19 июля 2017

Резка металла болгаркой: основные правила

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Направляющие для крепежа — Классы болтов и маркировка головок | Fastener SuperStore

Направляющие для крепежа — классы болтов и маркировка головок | Супермагазин крепежа | Объемные промышленные крепежные детали

(866) 688-2500

• Войти / Зарегистрироваться
• Корзина
• Электронная почта

• Винты
• Болты
• Орехи
• Шайбы
• Заклепки
• Распорки и стойки
• Гайки для монтажа в стойку
• Метрика
• Розетки
• Mil-Spec
• Другие категории продуктов

• Дом
• > Направляющие крепежа
• > Марки болтов и маркировка головок

Многие из наших типов болтов доступны в различных вариантах прочности и класса, каждый из которых имеет отличительную маркировку на головке. Следующие маркировки являются основными индикаторами, используемыми на наших деталях.

Загрузить руководство

Стандартные детали

Марка материала	Маркировка	Внешний вид	Диапазон номинальных размеров	Пробная нагрузка (PSI)	Предел текучести (мин. PSI)	Прочность на растяжение (мин. фунт/кв. дюйм)
2 класс	Без маркировки		1/4″ — 3/4″ 3/4″ — 1 1/2″	55 000 33 000	57 000 36 000	74 000 60 000
5 класс	3 радиальные линии		1/4″ — 1″ 1″ — 1 1/2″	85 000 74 000	92 000 81 000	120 000 105 000
8 класс	6 радиальных линий		1/4″ — 1 1/2″	120 000	130 000	150 000
Нержавеющая сталь 18-8 и 316	Нет стандартной маркировки		До 1 дюйма		45 000 минимум	85 000 минимум
Конструкционные болты A325	А325		1/2″ — 1″ 1 1/8″ — 1 1/2″	85 000 74 000	92 000 81 000	120 000 105 000

Метрические детали

Класс материала	Маркировка	Внешний вид	Диапазон номинальных размеров	Пробная нагрузка (МПа*/фунт на квадратный дюйм)	Предел текучести (МПА*/PSI)	Прочность на растяжение (МПа*/фунт на квадратный дюйм)
Класс 8. 8	8,8		<16 мм 16 мм — 72 мм	580 / 84 100 600 / 87 000	640 / 92 800 660 / 95 700	800 / 116 000 830 / 120 000
Класс 10.9	10,9		5 мм — 100 мм	830 / 120 350	940 / 136 300	1040 / 150 800

*MPA = Мегапаскаль.
