Телекоммуникационные шкафы и стойки: какие бывают и как выбрать

Если маленький офис способен обойтись «легкой сетью»: ноутбуки, беспроводной роутер, сетевой принтер и двух- / четырех- дисковый NAS для хранения файлов, а роль почтового сервера берёт на себя бесплатный хост, то с ростом бизнеса такой вариант изживает себя буквально на втором падении одного их главных узлов: или роутер дал сбой, или у провайдера проблемы на линии, или после падения со стола вместе с собой ноутбук прихватывает папку с очень нужными файлами, копия которых сделана более недели назад и на данный момент уже не актуальна.

Первое такое происшествие воспринимается как случайность, а вот второе и последующие уже заставляют задуматься над потерянной выгодой из-за простоя и/или сорванного рабочего дня вследствие сгоревшего роутера из-за скачка электричества. Да и просто с ростом бизнеса «домашний вариант» локальной сети уже не сможет обеспечивать все потребности офиса, гарантируя его максимальную производственную работоспособность.

Что-же делать в таком случае? – Строить серьезную локальную сеть добавив в нее минимально-необходимое оборудования для бесперебойного функционирования. Нет это не только источники бесперебойного питания, это ещё и управляемые свичи, и системы хранения данных, и инфраструктура контроля окружающей среды и конечно-же центральный нервный узел всей сети – сервер (а зачастую и несколько серверов). Под всё это оборудование, конечно можно найти уголок в одной из комнат, красиво всё расставив, при этом не запутаться в проводах и отгородив ограничительной лентой украсить табличкой «Не трогать!». Но зачем? Если для этих целей есть профильное решение: стойки и шкафы.

Как уже говорилось в статье о серверах – именно возможность установки сервера в стойку и определяет его «серьёзность».

Немного углубившись в историю мы выясним, что как и множество других «19-inch rack» тоже поучаствовал в «войне стандартов» и выиграл её у «23-inch rack» (который на данный момент поддерживается крайне малым количеством производителей), так-же оставив позади стандарт ETSI rack (из-за близости размеров, называемый «21-inch rack»).

Дословно 19-inch rack это 19 дюймовая стойка – ширина устанавливаемого в стойку оборудования, притом эта ширина определяется расстоянием между крайними точками крепежных ручек, или «ушек», а не самого корпуса. Ширина корпуса оборудования не превышает 450 мм (или 17,7 дюйма) – именно такое расстояние в стойках между вертикальными направляющими. Расстояние-же между центрами крепёжных отверстий в свою очередь равна 465 мм или 18,3 дюйма. А ширина самой стойки или шкафа по внешним габаритам ещё больше, т.е. как это обычно бывает у компьютеров – объём называется весом и измеряется в метрах.

И как-бы это забавно не выглядело, но в 19-дюймовом шкафу вы эти 19 дюймов ни где фактически не найдете, а чтоб не запоминать множество чисел просто сохраните картинку ниже.

Вторая единица стандарта — высота оборудования и равна одна «одной единицы», что в переводе и означает «UNIT» и сокращается до U. Из-за краткости наименования зачастую шкафы этого стандарта и называют  «девятнадцатиюнитовыми» или «19U» / «19U rack».

Технически это конечно не корректно, но такое наименование на столько прочно вошло в обиход, что так или иначе связанные с IT люди сразу понимают, о чем идет речь, притом под таким шкафом подразумевают стандартное исполнение высотой в 42U. Как и 19’’ и 1U, общая высота шкафа на 42 единицы тоже долгое время считалась стандартной, но из-за удобства создаваемого шкафом или стойкой и дешевизной (на фоне серверов) спрос на них стремительно вырос, а надобность в полной высоте была нужна далеко не всем (а кому-то и мала), поэтому на данный момент на рынке присутствует множество самых разнообразных вариантов высотой от 4U до 58U.

Еще один интересный факт: хоть высота посадочного места и равна 1U (или 44,4 см), высота оборудования всегда будет чуть меньше, примерно на 0,5-1 мм сделано это специально, чтоб вы могли свободно как извлечь устройство из общей группы, так и добавить новое на свободное место, ни прилагая при этом ни каких усилий.

В чем же отличие стойки от шкафа?

Стойка представляет из себя открытую конструкцию без ограничения доступа к оборудованию, такой вариант подойдет, если есть выделенная серверная, или весь персонал имеющий доступ в помещение знает что можно делать с оборудованием, а главное – что нельзя. Как и в других случаях у стоек есть несколько вариантов как по формату, так и установке.

Стойка может быть однорамной с жесткой установкой по средствам крепления к полу болтами, на регулируемой или роликовой опоре  – хороший вариант в условиях ограниченного пространства или при отсутствии тяжелого оборудования (стойка выдержит любое оборудование, которое предусматривает крепление только за ушки и не предполагает использование рельс).

Двухрамные стойки фактически представляют из себя шкаф без внешних панелей, но некоторые варианты можно доукомплектовать дополнительно боковыми панелями и дверьми. Да и вообще обилие вспомогательных опций с легкостью позволяет внести все необходимые изменения и собрать то, что нужно именно вам.

Если вы впервые собираетесь брать стойку или шкаф высотой более 20U возьмите сразу 2 блока розеток, 1 полку, несколько одиночных кабельных органайзеров из расчета минимум 1 шт. на каждые 5U и монтажный комплект (винт, шайба, гайка) – поверьте удобство от этих опций многократно превышает их незначительную стоимость.

Шкафы

На шкафах следует остановиться подробнее, т.к. при отсутствии опыта может возникнуть как множество вопросов, так и вероятность совершить ошибку при выборе. Первое, что может способно вызвать вопросы это параметр «глубина» и «полезная глубина». И так, в чём-же разница?

«Глубина» шкафа — это практически его внешние габариты, т.е. размер от передней до задней стойки по внешнему измерению. Почему «практически»? В эту величину, как правило, не входят дверь вместе с петлями и ручкой замка и задняя стенка, т.е. это внешние габариты шкафа без лицевой двери и задней стенки – имейте это ввиду, если вы строго ограничены в размерах места будущей установки шкафа и делайте прибавку в среднем на 5 см.

«Полезная глубина» — это максимальное расстояние между вертикальным

Как избежать распространенных ошибок при размещении сервера в стойке

Как избежать распространенных ошибок при размещении сервера в стойке 06 мая 2015 г. | Стивен Бигалоу | Категория: Обсуждаем статью Повышение физических требований к современному IT-оборудованию может вызвать проблемы в ходе использования классических корпусов стоек. В процессе покупки новых стоек или оборудования рекомендуем обратить внимание на следующие факторы. Стойки изготавливаются на основе стандартов, однако габариты IT-оборудования варьируются, а количество кабелей, необходимых для питания и сетевого подключения современных серверов, коммутаторов и хранилищ может стать причиной возникновения неожиданных проблем при развертывании. Большая часть оборудования дата-центра устанавливается в стойки, которые поставляются в стандартных типоразмерах. Стоечные модули (или юниты, обозначаемые буквой U) вмещают различное оборудование — системы управления воздухотоком, управление кабелями, а также устройства доступа в стойку — съемные двери или направляющие. Когда вы устанавливаете в стойку сервер, проверьте габариты и физическую совместимость между стойкой, направляющими и сервером, а также прочим IT-оборудованием, которое вы собираетесь там разместить. Если вы выполняете развертывание своими силами, проведите предварительную проверку, чтобы убедиться, что все подходит. Скрытые проблемы размещения сервера в стойке Стойка обычно вмещает серверы шириной 19 дюймов (482,6 мм). Высота стойки складывается из множества ячеек высотой 1,752 дюйма (44,5 см), и это и есть стандартный размер одного юнита (U). Например, стойка 42U имеет пространство шириной 19 дюймов и высотой 73,6 дюймов (1,8669 м). Девятнадцатидюймовая стойка подходит для любого оборудования шириной 19 дюймов: сервера, коммутатора, панели распределения питания, ИБП, и прочего стандартного оборудования. Прибавьте сюда высоту по вертикали и убедитесь, что проем стойки достаточно высок для размещения всех планируемых устройств. Например, если вам надо развернуть 14 новых серверов высотой 2U каждый, одну распределительную панель 4U, и источник бесперебойного питания 8U, то понадобится стойка шириной 19 дюймов и высотой как минимум 40U. Более высокая стойка также сгодится, особенно если вы не исключаете дальнейшей реконфигурации. Два плюс два Двухопорная стойка — это пара вертикальных рейлингов. Каждый рейлинг соединяется со средней частью каждого сервера (или иного оборудования). Как правило, двухопорные стойки подходят для небольших развертываний, для облегчения доступа без затрагивания вопросов воздушного коридора. Стойка на четырех опорах – это корпус с четырьмя углами или шкаф. Каждый сервер (или иное устройство) устанавливается вдоль горизонтальных направляющих, закрепляется с помощью винтов или зажимов через отверстия на передней панели. Стойка на четырех опорах обеспечивает безопасность IT-оборудования, защищает систему сетевых и электрических кабелей и обеспечивает поток воздуха для горячего/холодного коридора. Самая большая проблема со стойками – это их глубина. Такие производители серверов, как Dell, HP, IBM и прочие выпускают модели, глубина которых варьируется от 28,5 до 29,125 дюймов. Более новые серверы могут не встать в направляющие старых стоек до конца, и вам придется заменить шкафы на новые, чтобы иметь возможность безопасно и надежно установить новое оборудование. Иногда сам сервер помещается, но не остается места для электрической проводки и сетевых кабелей. Проблемы умножатся, если вы рассчитаете, что стойка размером 42U вместит 42 сервера (или иных устройств) размером 1U, при этом каждое устройство имеет шлейф кабелей. Без достаточного свободного пространства массивный клубок кабелей может затруднить ток воздуха или помешать закрытию задней двери стойки. Большинство производителей серверов предлагают линейку опций кабеля питания для моделей стоечных серверов, либо вы можете сами приобрести низкопрофильные кабели от сторонних вендоров, например, YP-12L-9 от  Signal & Power Delivery Systems, чтобы освободить место. Существуют специальные рукава для организации электрических и сетевых кабелей в механических контейнерах позади серверной стойки. С их помощью можно привести стойку в аккуратный вид, однако они затрудняют обнаружение конкретного кабеля, предотвращение неполадок и его замену. Некоторые рукава довольно глубоки и скорее будут мешать серверам большой глубины. Пользователь может снять рукава, хотя это может привести к образованию «гнезд» из кабелей. Выбирайте рукава небольшого размера, или узкие рукава от производителя стойки, снижайте количество серверов в стойке, чтобы освободить место, или замените всю стойку на более глубокую модель, в которой будет достаточно пространства сзади. Ширина стойки, высота и глубина (как внутренние, так и внешние) варьируются в зависимости от производителя. Как эти габариты впишутся в ваш план этажа? Слишком большие стойки могут изменить параметры вашего ряда с точки зрения герметизации коридоров, либо придется сместить другие стойки, и вместе с ними поменять весь план воздухотока. Небольшое отклонение в размерах может показаться несущественным, однако любое увеличение размера стойки может привести к полному хаосу в строгом проекте размещения оборудования ЦОДа. Отверстия и снова отверстия Стойки имеют ряд отверстий для монтирования серверов, коммутаторов и прочих устройств. Однако, производители не придерживаются какого-либо стандарта для таких отверстий, поэтому отверстия с резьбой, без резьбы или прямоугольные отверстия могут стать настоящей проблемой. Отверстия для креплений с резьбой используются на сравнительно толстых опорах с отверстиями, подготовленными для стандартных винтов, включая 10-32, 12-24 или метрическую резьбу M6. Сервер устанавливается на место, а техник выравнивает отверстия на его передней панели так, чтобы они совпадали с соответствующими резьбовыми отверстиями стойки. Более глубокие и длинные корпуса без направляющих довольно трудно установить на резьбовых отверстиях, но задача облегчается, если корпус относительно невелик. Безопасность стойки Сервер, закрепленный зажимами на направляющих, может быть отключен и изъят из стойки в течение считанных секунд. Это замечательно для целей обслуживания, но вместе с тем подвергает риску дорогое IT-оборудование и данные, содержащиеся в нем. Если стойка не имеет запирающихся дверей, следует использовать запирающий механизм, например, Secure Server Unit. Это устройство требует пространства в стойке высотой 3U, и на него может не найтись места, если стойка плотно упакована. Поскольку резьбовые отверстия могут срываться и нужен более толстый лист металла для нанесения резьбы, многие производители стоек используют отверстия без резьбы. Это подходит для оборудования, располагающегося в основном на направляющих или иных механических средствах поддержки – корпус проскальзывает на поддерживающих его рейлингах. Сервер можно в этом случае легко вынуть для осмотра или об

Как выбрать стоечный сервер с оптимальными параметрами

Серверы представлены в широком ассортименте различного конструктивного исполнения. Традиционным является устройство desktop, которое имеет схожесть с офисным компьютером. Однако его корпус обладает большими габаритами и весом. Это обусловлено тем, что дополнительно размещаются блоки питания, радиаторы и вентиляторы. Подобное исполнение неудобно и имеет невысокую вычислительную мощность.

Отличной заменой традиционному оборудованию стал стоечный сервер. Он выполняется в виде широкого и плоского коробка. Устройство имеет толщину 1u или 2u, которая обычно присутствует в его маркировке. 1u представляет собой 1,75 дюйма или примерно 44 мм. Буква U означает единицу измерения unit. Толщина сервера действительно небольшая, однако, его вес по-прежнему большой.

Вентиляторы, которые установлены в сервере 1u имеют небольшой размер, однако они довольно мощны. Также плоское исполнение имеют и питающие блоки. Подобные вторичные источники питания в основном не прикрепляются к корпусу. Конструкция сервера 1u оснащена специальным рычажком сбоку, который обеспечивает легкое извлечение из корпуса. Это существенно уменьшает время простоя оборудования.

Выбор хорошего сервера — задача нетривиальная

Стоечный корпус удобен также тем, что для его открытия не требуется длительно откручивать винты. Чаще всего на крышке сервера 1u имеется специальный замок. С его помощью можно за считанные секунды получить доступ к необходимым компонентам. К тому же прибор 1u обладает крепежами, позволяющими выполнять монтаж к стойке. Сервер можно подключить к локальной сети и монитору для чего предусмотрены соответствующие разъемы и порты.

Отличия между Rack и Blade серверами

В процессе выбора оборудования покупателю может быть непонятно, что такое Rack или Blade сервер. Однако они имеют существенные отличия.

Rack-серверы представляют собой автономное оборудование, монтируемое в специальную стойку (rack). Внутри его корпуса находятся все компоненты, к которым относится материнская и сетевая плата, источник питания, жесткий диск и вентилятор.

Blade-сервером является минимизированный компьютер. Он состоит из материнской платы с процессором. А оперативную память устанавливают внешне с помощью слота. Сетевые платы, жесткий диск и питание устанавливаются в стойке для использования несколькими компьютерами.

К серверу Rack можно подключить лишь один компьютер. Для каждого компьютера придется покупать отдельный сервер. Целесообразней будет установка Blade устройства. Blade позволяют подключать дополнительные устройства, что будет гораздо удобнее и экономичнее. При использовании Blade можно достичь существенной экономии на сетевых интерфейсах, охлаждении и источниках питания.

Инфраструктуру Rack стоит применять, если в ближайшей перспективе система не будет значительно расширяться.

Что учитывать при выборе

Выбор сервера лучше доверить опытному IT-специалисту. Он рассчитает номинальную мощность системы. Если при выборе сервера применяется непрофессиональный подход, это может привести к нежелательным последствиям. Система будет работать неэффективно и со сбоями.

На производительность сервера влияет частота системной платы, характеристики винчестеров объем и скорость оперативной памяти, количество и мощность процессоров.

Безусловно, чем больше оперативной памяти, тем лучше. Но она стоит недешево, поэтому специалист должен учесть что рассчитать какой целесообразно поставить не меньше необходимого объема, а сверх того уже смотрите из своего бюджета и рекомендаций. Но ее модули имеют немаленькую стоимость, по этой причине желательно с предельной точностью рассчитать необходимый объем оперативной памяти.

При выборе прибора типа Rack для него необходимо выделять отдельное помещение. Устройство системы охлаждения, которая отличается высоким уровнем. Однако подобная инфраструктура позволит монтировать дополнительные устройства.

Основные критерии при выборе:

• производительность;
• условия эксплуатации;
• экономическая целесообразность.

Если специалист правильно рассчитает потребности компании и в соответствии с ними подберет оборудование, функционирование системы всегда будет находиться на высоком уровне.

Выбор сервера по функциональному назначению

Классификация устройств по функциональному назначению является самой популярной. Производители конфигурируют серверы с учетом ресурсов, предназначенных для выполнения поставленных задач:

• Сервер базы данных. Назначение состоит в обработке и хранении информации, обеспечении сетевого доступа.
• Файловый сервер. Используется для организации сетевого доступа и хранения данных.
• Web-сервер. С помощью сети Интернет обеспечивает для аудитории доступа к данным.
• Почтовый сервер. Организация корпоративной почты.
• Сервер приложений. Позволяет нескольким пользователям получать доступ к ресурсам одновременно.

Можно подобрать комбинированный стоечный сервер, однако он требует обеспечения наличия вычислительных ресурсов.

Вычислительная мощность устройства

Предприятию невыгоден, не только недостаток, но и переизбыток вычислительных ресурсов. Выбирать офисный сервер необходимо в соответствии с текущими потребностями. Иначе расходы на обслуживание оборудования существенно возрастут.

Вычислительную мощность можно определить по таким параметрам, как оперативная память, быстродействие, производительность процессора и объем физической памяти.

Производительность процессорной системы должна быть высокой. При необходимости создания эффективной системы стоит выбрать 4-ядерный процессор. Однако если установить стоечный сервер с несколькими 1-ядерными устройствами в будущем можно повысить производительность, не меняя платформу в целом. На производительность системы влияет объем оперативной памяти. Ее подбирают исходя их количества сотрудников компании, работающих с базами данных.

В процессе выбора важны интерфейсы подключенных дисков, их тип и объем физической памяти. Они влияют на быстродействие дисковой подсистемы. Выбор стоит остановить на твердотельных дисках SSD. Они имеют высокую стоимость, поэтому можно заменить их винчестерами со встроенным RAID-массивом. При необходимости покупки недорогой системы стоит выбрать диски SATA, но они имеют невысокую стоимость. Определив, какие показатели должно иметь устройство, можно купить наиболее подходящее.

Описание сервера HP Proliant DL380 Gen9

Сервер HP ProLiant DL180 Gen9

Отличными примерами серверов является продукция компании HP. Наиболее примечательным является стоечный сервер HP Proliant DL380 Gen9. Он представляет собой стоечное двухсокетное устройство, которое позволяет достичь максимальной производительности системы и обладает неплохими способностями масштабирования.

Оборудование HP Proliant DL380 Gen9 оснащено двумя процессорами Intel E5-2600 v3, которые в сравнении с предшествующим поколением повышают производительность на 70%. Также в комплект входят модули памяти HP SmartMemory DDR4. Для данной модели можно установить 24 модуля с общим объемом памяти в 768 Гб и диски SAS 12 Гб/с.

Также возможен выбор адаптеров HP FlexibleLOM или PCIe 1GbE и 10G. Их применение позволяет получить высокую гибкость коммутационной матрицы. К тому же это способствует оперативному реагированию на регулярные изменения требований компании. Оборудование снабжено блоками питания HP Flexible Slot. Они обеспечивают высокую эффективность работы системы HP и экономии электроэнергии.

Почему лучше установить именно стоечный сервер

Серверная стойка обладает следующими достоинствами:

• Стоечный корпус специально разработан для экономии пространства.
• Система отличается гибкостью, что позволяет настраивать ее под любые потребности предприятия.
• Возможность расширения. Систему 1u можно дополнить новыми компонентами или произвести замену старых.
• Высокая надежность. Предотвращен выход из строя всей системы в случае поломки одной детали.
• Быстродействие. Нагрузка на оборудование в целом уменьшается благодаря распределению серверных функций.
• Стоечный корпус специально разработан для экономии пространства.

Недостатком серверов данного типа является довольно высокий уровень шума при работе системы охлаждения. Поэтому для их размещения понадобятся отдельные помещения.

Требования при покупке

Для установки сервера стоит предусмотреть специальное место. Это обусловлено тем, что корпус для сервера регулярно пропускает воздушный поток. Он содержит в себе пыль, которая накапливается в блоке питания. Хорошие устройства имеют воздушные фильтры. Они задерживают пыль, однако создают шум. Наличие специального пространства является обязательным условием для содержания сточного сервера.

К помещениям предъявляются следующие требования:

• наличие кондиционирования воздуха;
• отсутствие пыли;
• отдельный контур заземления;
• дополнительный ввод питания.

Можете обратить внимание на продукцию компании HP, которая является показателем качества и функциональности.

Статья о том, чем обустроить серверную

Создание собственного серверного зала — один из самых ответственных шагов в жизни любого предприятия. Рано или поздно телекоммуникационного шкафа станет не хватать для расширения инфраструктуры и придется озаботиться устройством серверной.

Все аспекты этого процесса потребуют внимания: проведение питания обычного и аварийного, кондиционирование, обустройство достаточно широкого сетевого канала, возможно, устройство фальш-пола… Естественно, вам придется заняться также и тем, чтобы выбрать для своей серверной стойки или телекоммуникационные шкафы.
Обычные стойки тут, конечно же не подойдут, как и подойдут не всякие шкафы. Давайте разберемся в предмете!

На чем только сервер держится

Существует стандарт Rackmount, по которому изготавливаются сервера форм-фактора Rack и Blade. Согласно ему сервер должен обладать точно определенной шириной (девятнадцать дюймов), а в глубину стойка или шкаф может быть 60, 80 или 90 сантиметров. При этом высота устройства тоже жестко определена и исчисляется в серверных монтажных единицах — units: 1U, 2U и т.д.

Каждый U — 1,75 дюйма, но сам сервер 1U будет немного меньше — чтобы помещаться; скидку на небольшой «зазор» между устройствами делают в оборудовании любого размера, хоть 10U.

А такие бывают — правда, только форм-фактора blade. Rackmount же обычно не превышают 4 единиц. В каждой стойке и шкафу также помещается несколько коммутаторов, а потому они рассчитаны на 24 или 42 монтажные единицы — чтобы хватило всему.

Стойка — наиболее простая конструкция под Rackmount-стандарт, а также и наиболее распространенная. Она проста в установке, обычно лишена всего лишнего (максимум устанавливается на колесики — но такое бывает редко). Однако прогресс не стоит на месте, и вполне возможно, что вместо стоек есть смысл приобретать сразу телекоммуникационные шкафы.

Комплектация телекоммуникационного шкафа

Шкаф считается более продвинутым решением, чем стойка. Один телекоммуникационный шкаф может позволить предприятию месяцы или годы работать без серверной вообще: его можно поставить в углу или в коридоре, и он даже будет снижать шум. А вот стопка серверов на стойке в углу быстро может привести к проблемам!
Часто корпоративные ЦОДы комплектуются не стойками, а именно шкафами, и вот почему:

• Каждый отдельный шкаф может быть заперт — как на ключ, так и на магнитный замок, что позволяет обезопасить каждую отдельную стойку и создать жесткую иерархию уровней доступа к оборудованию.
• Шкафы часто обеспечивают дополнительные функции: кондиционирования, питания, упорядочения кабелей. Иногда выгоднее брать стойку с кондиционированием, чем устраивать кондиционирование помещения — особенно в случае с одним телекоммуникационным шкафом с серверами на компанию.
• Также существуют продвинутые версии телекоммуникационных шкафов, которые централизованно обеспечивают подачу энергии, кондиционирование, аварийное питание — это уже не «стойка со стенками и створками», а отдельное высокотехнологическое оборудование.
• В конце концов, существуют даже «десантные» шкафы — их можно парашютировать в труднодоступных районах, развертывать и содержать прямо под открытым небом (и прямо в снегу!) Шкафы просто «для улицы» и даже для тяжелых погодных условий тоже существуют.
• Хотя шкафы — более серьезное решение, чем стойки, они встречаются и миниатюрными: для 12 серверных единиц, например, в случае необходимости обустроить IT-инфраструктуру в удаленном от головного офисе.

Поэтому если вы попадете в современный корпоративный ЦОД, то велик шанс, что там вы найдете не стойки, а шкафы — или усредненный вариант, несколько телекоммуникационных шкафов с самым важным оборудованием и несколько стоек.

В сухом остатке

Выходит, что вы можете воспользоваться одним из трех вариантов:

• Создать на территории предприятия телекоммуникационный шкаф — это временное решение для малых или средних предприятий, но зато масштабируемое, т.е. проблем с расширением до серверного зала не возникнет.
• Установить в серверном зале стойки, обеспечить внешний периметр безопасноси, провести кондиционирование и питание в сам зал — наиболее распространенный вариант, золотая середина.
• Создать серверную или целый корпоративный ЦОД с телекоммуникационными шкафами, подвести питание к каждому, кондиционирование установить внутри них самих (или оставить внешнее для подстраховки) — этот вариант подходит в случае больших корпораций, озабоченных безопасностью и отказоустойчивостью IT-инфраструктуры, но обычно все это излишне.

В конце концов, выбирать будет необходимо под уровень и потребности вашего собственного предприятия.

Однако помните, что вам в любом случае потребуются крепления, которыми серверы будут устанавливаться в шкафы или стойки, и они могут оказаться достаточно дорогими: это жестко брендированные детали, считающиеся комплектующими сервера! Конечно, в такой ситуации захочется снизить издержки на такие мелочи — поэтому лучше всего будет взять крепления б/у: https://www.ittelo.ru/partsittelo/rails/

Переход на удаленку. Как обеспечить бесперебойную работу IT в новых условиях

9 Апреля 2020

Читать

Как выбрать источник бесперебойного питания?

27 Июня 2019

Читать

Как настроить Advanced Group Policy Management и зачем она нужна

21 Марта 2019

Читать

Как выбрать стоечный сервер

«Стоечный сервер» (он же сервер стоечного исполнения) – самая распространенная форма серверного корпуса, широкий и плоский металлический короб со стандартной толщиной 1U или 2U. U означает unit, «единица», и это обозначение толщины: сервер стоечный 1U=1.75 дюймов или 44 мм шириной.

Фактически, под корпусом стоечного (настольного, напольного или какого угодно) сервера может скрываться любое оборудование, но этот формат – самый эффективный в плотности размещения вычислительного оборудования, обеспечивающий максимальную масштабируемость.

Конечно, так дела обстоят потому, что такие серверы обладают целым рядом достоинств:

• Конечно, они экономят место, что в дата-центрах или серверных комнатах очень важно;
• Любые потребности предприятия могут быть обеспечены благодаря гибкости системы из стоечных серверов;
• Система легко расширяется и масштабируется, а в случае поломки одной детали не выходит из строя;
• Функции сервера распределяются так, что нагрузка ослабевает, а это плюс к быстродействию.

Но есть и минус – уровень шума при работе такого сервера очень высок, так что это не домашний вариант, а для серверной или дата-центра; у любого стоечного сервера есть для монтажа в стойку специальные крепления и крепежи.

«Рэк» или «Блэйд»?

Первое, с чем нужно определиться при подборе своего сервера в стойку – это ищите вы для себя Rack-сервер или Blade? У них одинаковая ширина, так что они устанавливаются в одинаковые стойки, но Rack-серверы – это самостоятельные компьютеры, под одним корпусом в них питание, приводы внешних систем хранения и жесткие диски. Это вполне стандартный, «традиционный вариант», если вам нужен один сервер, два, пять, двадцать пять – но если больше, то стоит обратить внимание на систему Blade.

Сам Blade-сервер – своего рода минимизированная машина, плата+процессор+оперативная память, и сама по себе она не жизнеспособна. Это и не нужно: Blade-серверы существуют исключительно системами с общим охлаждением, подачей питания, сетевой платой, жесткими  дисками, что переводит экономию места и уплотнение вычислительных мощностей на новый уровень. Однако и удовольствие это не из дешевых.

Основные критерии выбора

Конечно, доверить выбор серверов лучше профессионалу – без расчета под конкретные задачи требуемой мощности системы подобрать ее не получится. Однако и к такому расчету можно подходить с разных сторон: можно выбрать по назначению необходимой машины, а можно по таким критериям, как производительность, экономическая целесообразность, условия эксплуатации.

Производительность

Быстродействие и производительность выбранного вами сервера будет складываться из количества и мощности его процессоров, частоты системной платы, объема и скорости оперативной памяти, а также характеристики винчестеров.

Экономическая целесообразность

Конечно, практически в каждом из этих пунктов действует правило «чем больше – тем лучше»; однако, говоря об экономической целесообразности, в каждом случае ваш специалист должен рассчитывать необходимый минимум, так как чрезмерная мощность увеличит расходы на обслуживание оборудования, она попросту невыгодна.

Условия эксплуатации

Это – особый пункт при выборе стоечного сервера, поскольку для его работы вам понадобится стойка для размещения, возможность размещаться в дата-центре, а то и собственная серверная комната. Не забудьте про высокий уровень шума, который этот сервер обязательно обеспечит!

Поэтому есть ряд требований к помещениям, где будет стоять оборудование:

• Обязательный дополнительный ввод электроэнергии;
• Наличие кондиционирования;
• Отсутствие загрязнения воздуха;
• Наличие отдельного заземления.

Выбор стоечного сервера под задачу

Это наиболее популярный подход – всегда легче выбрать на основании тех функций, которые вы на сервер возложите. Вот варианты самых распространенных задач:

• Веб-сервер, обеспечивающий доступ к данным интернет-аудитории через Internet.
• Почтовый сервер, на котором организуется корпоративная почта.
• Файловый сервер, на котором хранятся данные для сетевого доступа.
• Сервер базы данных, обрабатывающий, хранящий данные, обеспечивающий к ним сетевой доступ.
• Терминальный сервер, обеспечивающий доставку приложений к компьютерам и тонким клиентам.

Оптимальный выбор

В свете всего изложенного выше мы можем порекомендовать один из следующих стоечных серверов:

Серверная стойка и шкаф. Предназначение и отличия.

Что такое серверная стойка?

Серверная стойка — представляет собой стеллаж, специально предназначенный для размещения и организации ИТ-оборудования. Стандартная серверная стойка имеет 19-дюймовую лицевую панель и имеет три стандартные ширины: 19 ”, 23”, 24 ”.

Что такое серверный шкаф?

Серверный шкаф похож на серверную стойку в том, что он содержит и организует ИТ-оборудование. Основное различие между ними заключается в том, что серверный шкаф обычно закрыт, и имеет двери в передней и задней части стойки. Эти двери бывают как с перфорирацией, для улучшения вентиляции внутри шкафа, так и со окном из плексигласа. Шкаф для серверной стойки обеспечивает дополнительную безопасность благодаря возможности блокировки.

Монтажная единица юнит

Пространство U (иногда называемое Rack Unit или RU) является средством измерения для ИТ-оборудования. Один юнит «U» соответствует 1,75 дюйма. Расстояние между отверстиями для стандартной 19-дюймовой стойки вырезается группами по три отверстия, эта группа из трех отверстий определяется как одно пространство U.

Размер и емкость

В связи с растущей потребностью в вычислительной мощности и пространстве в центрах обработки данных, серверная стойка часто используется для достижения высокой плотности установки оборудования. Правильное использование серверных стоек ЦОД может помочь упорядочить, безопасно и эффективно консолидировать различное сетевое оборудование. Существует много типов серверных стоек для центров обработки данных, но какой из них наиболее подходит для вас?

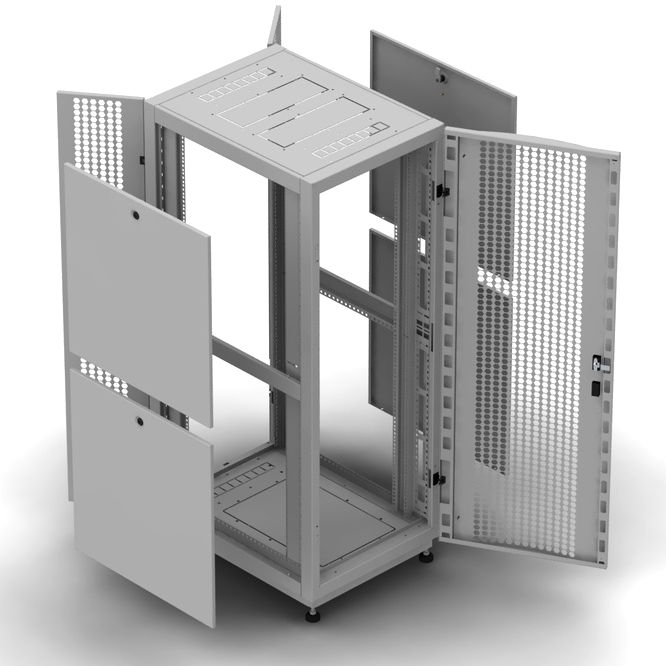

Из чего состоит серверный шкаф/стойка?

Монтажные рейки (или рельсы).

Каждая из монтажных реек представляют собой две вертикальные пластины из алюминия или стали с отверстиями, рассчитанные для монтажа. Прорези бывают стандарта EIA (круглыми) или универсальными квадратными. Интервал между ними на всем протяжении рейки стандартный. По типу рейки существуют в зависимости от вида отверстий. С помощью монтажных реек можно фиксировать компьютерное, сетевое оборудование и консольные стеллажи, предназначенные для такого оборудования, которое не вмонтировать в рейку. Кроме основного предназначения конструкция монтажных реек обеспечивает добавочную вентиляцию. При выборе монтажных рельсов нужно ориентироваться на вид оборудования, предполагаемого для фиксации в телекоммуникационной стойке или шкафу. Большая часть сетевого оборудования (маршрутизаторы, концентраторы, коммутационные панели и др.) монтируется с помощью прорезей стандарта EIA. Некоторые изготовители комплектуют аксессуары с инструментами для крепления в универсальные отверстия. В этом случае можно приобрести отдельно соответствующие винты и гайки.

Передние двери.

В продаже есть передние двери, отличающиеся размерами и наличием всевозможных отверстий для вентиляции. На большей части из них прикреплены замки. Перед приобретением нужно уточнить у продавца некоторые нюансы таких видов дверей:

• Сплошная дверь из стали без каких-либо отверстий на ней;
• Перфорированная дверь из стали, создающая вспомогательную вентиляцию;
• Перфорированная дверь из стали с вставкой из органического стекла;
• Прочная дверь из стали с щелями для вентиляции;
• Дверь из термопластичного пластика плексигласа, представляющая собой цельное органическое стекло, окруженное рамкой из алюминия.

Задние двери.

В продаже представлены двери, различающиеся размерами и вариантами вентиляции, на большей части из них есть замки. Виды дверей:

• Сплошная дверь из стали;
• Перфорированная дверь из стали, дополняющая имеющуюся вентиляцию;
• Цельная дверь из стали с отверстиями для вентиляции.

Верхние панели.

Они могут защищать встроенное в стойку или шкаф оборудование от предметов, которые могут упасть сверху, а также используются для крепления вентиляторов, вытягивающих горячий воздух. В продаже имеются вентилируемые панели как с прорезями для прокладки кабелей или вентиляции, так и без.

Боковые панели.

Они предназначены в целях безопасности. Виды боковых панелей:

• Твердые фиксированные – при их установке доступ к оборудованию отсутствует, а в дальнейшем невозможно осуществить расширение;
• Твердые съемные – обеспечивают с боковой стороны доступ к оборудованию, позволяют при желании объединить несколько стоек между собой и содержат защелки;
• Жалюзийные.

Заглушки. Применяются чаще всего для выполнения эстетических целей: заполнения незадействованного при монтаже места и придания наружному облику корпуса стойки законченности и привлекательности. Более интересно они смотрятся в случаях, если передняя дверь изготовлена из плексигласа.

Настраиваемые ножки. Предназначены для регулировки точной, ровной позиции и расстояния до пола.

Противоскользящие ножки. Стабилизаторы Anti-Tip обеспечивают устойчивость стоек и шкафов, вес которых находится в пределах от среднего до тяжелого.

Колесики в количестве 4 штук. Фиксируются снизу стойки или шкафа, способствуя их передвижению по помещению. В случае необходимости устойчивого положения на одном месте два из них можно блокировать.

Вентилятор. Выполняет назначение циркуляции воздуха, поддержания температуры, безопасной для функционирования оборудования. Монтируется в верхнюю панель шкафа, содействует устранению горячего воздуха из него.

Типы серверных стоек центров обработки данных

Открытая серверная стойка

Серверная стойка для ЦОД состоит из монтажных направляющих без боков или дверей — это конструкция под открытым небом для монтажа сетевого оборудования.  Обычно они используются для серверной комнаты, где не требуется физическая безопасность и не требуется дополнительный контроль воздушного потока.

Стеллаж с открытой рамой обеспечивает легкий доступ и предоставляет много свободного пространства для прокладки кабелей, что делает это решение идеальным для сетевых шкафов и распределительных коробок с кабелями высокой плотности.

Существует два основных типа серверных стоек: двух- и четырёх опорные.  Стойки с двумя опорами обычно требуют меньшей глубины, но поддерживают меньший вес, чем стойки с четырьмя опорами.

Преимущества

Недостатки

— Цена: Стеллаж с открытой рамой дешевле, чем стоечный шкаф аналогичного размера.  — Воздушный поток: открытая стойка сервера центра обработки данных обеспечивает воздушный поток во всех направлениях, что может помочь улучшить охлаждение оборудования. — Легкий доступ: в случае поломки одного из устройств доступ к панели управления легко доступен.  — Отсутствие безопасности: любой может подойти к стойкам и отсоединить кабели или все, что пожелает.

— Отсутствие безопасности: любой может подойти к стойкам и отсоединить кабели или все, что пожелает.  — Пыль: оборудование, установленное на открытой серверной стойке центра обработки данных, гораздо более восприимчиво к пыли и другому мусору, который со временем может вызвать проблемы.

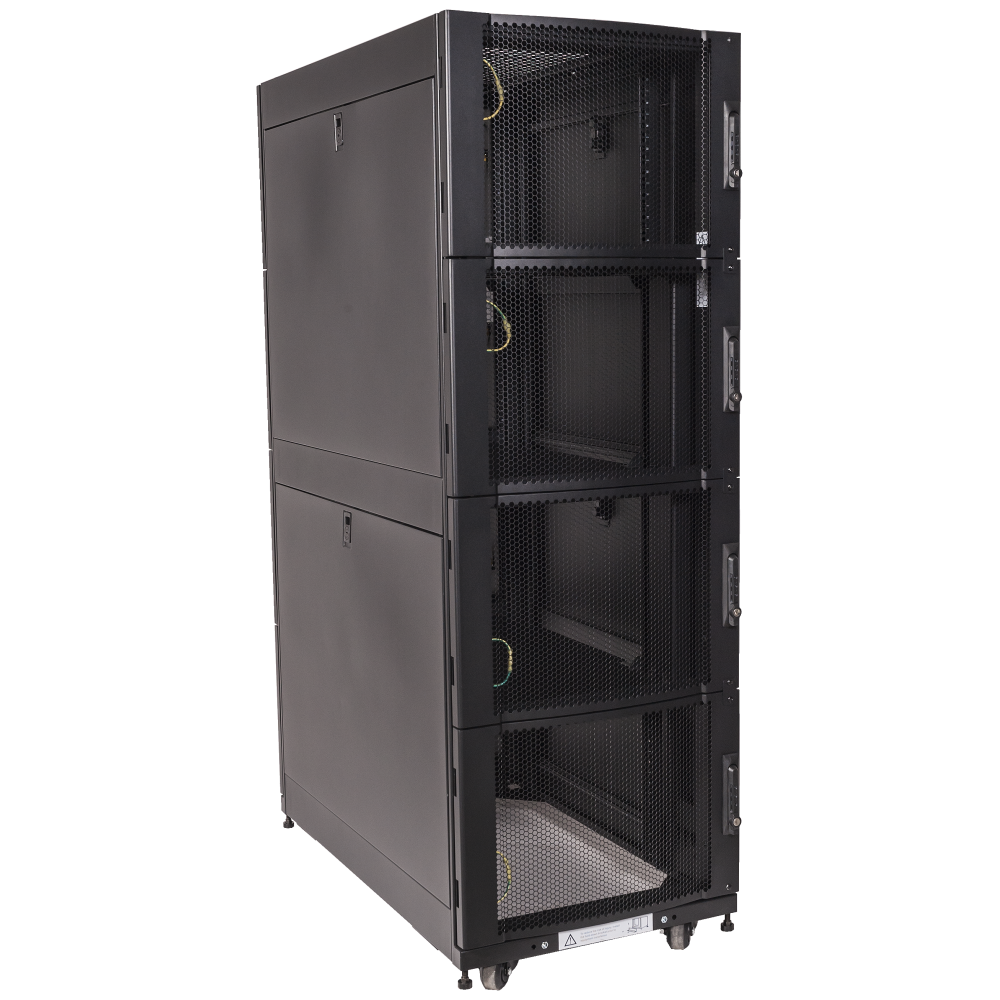

 Серверный шкаф ЦОД

Серверный шкаф имеет передние/задние двери, боковые панели и четыре регулируемых вертикальных монтажных рейки (стойки). Обычно это относится к «закрытой стойке». Поскольку двери и боковые панели могут быть заперты, закрытые стойки обеспечивают физическую безопасность оборудования. Несмотря на преимущества сетевых шкафов, они также создают некоторые проблемы, особенно в области охлаждения. Очевидно, что стойка сервера центра обработки данных имеет гораздо меньше доступа к воздуху для охлаждения. Так что для хорошего охлаждения потребуется дополнительная установка вентиляторов, для отвода теплого воздуха из шкафа.

Преимущества	Недостатки
— Защита: закрытый стеллаж может быть заблокирован для дополнительной защиты от доступа посторонних лиц к   оборудованию.  — Скрытие кабелей: прилагаемая стойка может более эффективно скрывать кабели, что улучшает внешний вид и помогает снизить риск повреждения кабелей.	— Стоимость: по сравнению со стойкой с открытой рамой, шкаф значительно дороже.   — Доступность: когда дело доходит до установки или работы с оборудованием в закрытой стойке, остается меньше места для выполнения работы.

Настенное крепление

Стойка для настенного монтажа предназначена для крепления к стене, чтобы сэкономить пространство и поместиться в местах, где расположить традиционные стойки не получится. Обычно он выполнен в стиле открытой рамы или шкафа и в основном используется для размещения сетевого оборудования, такого как оптоволоконные коммутационные панели и коммутаторы. Но у него также есть некоторые недостатки: он меньше других стоечных шкафов, поэтому не может выдержать большой вес и не обеспечивает такой же уровень безопасности, как полноценная стойка для сервера центра обработки данных.

Размер

Правильно выбранная стойка сервера центра обработки данных должна соответствовать размерам оборудования. Хотя 19-дюймовые стойки всегда имеют одинаковую номинальную ширину, высота и глубина варьируются.  Обычно используемой мерой высоты стойки является так называемая единица стойки (U), которая определяется как 1,75 дюйма. Ширина и глубина стойки обычно измеряются в стандартных единицах. Самые популярные стандартные стойки для центров обработки данных имеют ширину 19 дюймов и высоту 42U (высота 73,5 дюйма).

Гибкость и управляемость

Для гибкой и простой в управлении кабельной среды после установки устройств в стойке должно быть достаточно свободного места. Кроме того, на некоторых серверных стойках центра обработки данных даже есть колеса на случай, если стойки следует перемещать.

Достаточный вес

Поскольку в центр обработки данных добавляется все больше и больше устройств, сетевые стойки должны иметь достаточную грузоподъемность. Количество переключателей, кабелей, PDU и подвесных кабельных креплений следует учитывать при выборе стойки. Выбор сильной стойки необходим.

Эффективность охлаждения

Стоимость охлаждения ЦОД в настоящее время продолжает расти. Надлежащие серверные стойки способствуют эффективности охлаждения. Стойки с аксессуарами для управления воздушным потоком могут быть хорошим выбором. Некоторые другие аксессуары, такие как дверцы стеллажей, также могут влиять на эффективность охлаждения. Большая часть дверцы стойки обеспечивает перфорацию не менее 64% для правильного воздушного потока.

Безопасность

Некоторые устройства в дата-центрах могут нуждаться в защите. Таким образом, двери, боковые панели и крыша могут быть установлены на серверных стойках ЦОД. Конструкции этих аксессуаров также бывают разных типов в зависимости от применения.

Какие аксессуары можно установить в стойку сервера центра обработки данных?

Серверная стойка центра обработки данных может вместить все стандартное 19-дюймовое оборудование, монтируемое в стойку, при условии, что оно не слишком глубокое для стоечного шкафа или слишком высокое, чтобы поместиться в доступных пространствах стойки. Оборудование часто включает в себя съемные монтажные кронштейны, которые крепятся к вертикальным рейкам с помощью винтов.

Более тяжелое оборудование может также включать горизонтальные рельсы или полки, которые устанавливаются в стойку для обеспечения дополнительной поддержки. Другие аксессуары для стоек, поддерживающие работу производственного оборудования, включают системы ИБП, PDU, кабельные органайзеры, коммутаторы, коммутационные панели и оптоволоконные корпуса.

Заключение

Когда вы проектируете центр обработки данных, решение о том, какая серверная стойка должна быть развернута, должно быть в списке приоритетных задач. Независимо от того, какое решение для стойки вы выберете, важно обеспечить безопасность системы и правильное распределение кабелей для создания организованной системы.

Data Center Server Rack Wiki: определение, типы и руководство по покупке

Сообщество
Home





• Обновления продукта
• Аналитика и новости
• Успех клиентов
• Поддержка

ФС.com

В поле зрения

• Сети
• Оптический трансивер
• OTN
• Оптоволоконный кабель
• Кабели Ethernet

Посмотреть все 

Новости

• Новое поступление массивного модуля FS 400G QSFP-DD и инвентаря ЦАП
• FS Корпоративные проводные и беспроводные решения для кампуса
• FS обновляет серию модулей 400G и кабелей DAC для постоянного тока (обновлено 26.10.2020)
• ФС.COM и США Conec партнеры по поставке продуктов серии MTP®
• FS передает более 1000 изолирующих халатов для помощи в борьбе с COVID-19 в Нью-Йорке

Посмотреть все 

• Энергия
• Коммерческие и профессиональные услуги
• Бытовые услуги
• Розничная торговля
• Розничная торговля продуктами питания и основными продуктами питания
• Товары для дома и личной жизни
• Медицинское оборудование и услуги
• Программное обеспечение и услуги
• Технологии, оборудование и оборудование
• Услуги связи
• СМИ и развлечения



Поддержка продукта



Запросить техническую поддержку



Запросить цену

Руководство по покупке серверной стойки

— Информация для заказа серверной стойки

Выбор корпуса серверной стойки может быть наиболее важной частью этапа проектирования.Чтобы помочь выбрать подходящий вариант для вашей среды, следует учитывать 8 факторов, которые следует учитывать в отношении стойки:

1. Стойка какого размера мне нужна?
   Выбор правильного размера серверного шкафа зависит от двух основных факторов: типа оборудования, необходимого для установки в стойку, и количества оборудования, требующего места в серверной стойке. Ключ к хорошему опыту покупки серверных стоек — это планирование. В идеале пользователи должны подсчитать общее количество единиц стойки, необходимых в настоящее время, а также иметь в виду будущее расширение, поскольку единицы шкафа стойки не могут быть добавлены после того, как серверная стойка будет изготовлена.Если требуются дополнительные аксессуары для монтажа в стойку, такие как мониторинг окружающей среды, резервное питание от батарей и / или удаленное управление питанием, может потребоваться дополнительное пространство спереди и сзади в шкафу, чтобы в достаточной степени установить аксессуары стойки по вертикали и горизонтали. Щелкните здесь, чтобы выбрать стеллажи размером .
2. Какое значение имеют размеры внутреннего шкафа стойки?
   Внутренние размеры следует использовать в качестве ориентира для определения размера и количества оборудования, которое можно установить в серверные стойки.Внутренние вертикальные измерения от самой высокой точки любой боковой направляющей до нижнего шасси считаются общей внутренней высотой. Внутренняя глубина рассчитывается путем измерения от внутренней стороны как передних, так и задних дверей. Наконец, внутренняя ширина простирается от одной боковой панели до другой.

   При определении требований к установке в стойку при измерении внутренних размеров следует также учитывать оборудование стойки и аксессуары, которые обычно устанавливаются внутри на задней или боковой стороне шкафов. Во время изготовления стойки можно изменить дополнительное пространство, чтобы можно было установить оборудование в стойке сбоку, сзади или спереди.Кроме того, во вспомогательном отсеке будет место для систем вентиляции, громоздких шнуров питания и требований к прокладке кабелей.

3. Какое значение имеют размеры корпуса внешнего стоечного шкафа?
   Определение местоположения серверной стойки в центре обработки данных или на объекте совместного размещения часто упускается из виду, пока корпус стойки не прибывает в док для доставки. Для пользователей очень важно определить, подходят ли окончательные точные внешние размеры серверной стойки через дверные проемы и другие препятствия намеченного целевого места.Тщательно учитывайте факторы окружающей среды, такие как высота потолка и правила свободного пространства в вашем центре обработки данных или серверной ферме. Также обязательно соблюдайте размеры лестниц и грузовых лифтов, если серверные стойки необходимо транспортировать через них для окончательного размещения.
4. Подойдет ли мой стоечный шкаф в комнату, для которой он предназначен?
   Такие факторы, как вес и высота серверной стойки, являются очень важными факторами, которые следует учитывать при перемещении серверных стоек с места на место.Отдельные серверные стойки могут весить более 300 фунтов. и может быть очень высоким — более 7 футов. Стеллажи для серверов — это большие предметы, которые требуют значительных усилий при перемещении, скруглении углов, подъеме по лестнице и установке в любых ограниченных пространствах. Перед покупкой и окончательной установкой стоек убедитесь, что выделено и учтено достаточно места.
5. Подходит ли шкаф-стойка для всех дверей на пути в комнату назначения?
   Все наши серверные стойки поставляются полностью собранными.Есть некоторые съемные компоненты, такие как дверь в виде боковых панелей, но это не изменит внешние размеры рамы стойки, которую нельзя разобрать. Пожалуйста, внимательно изучите все размеры продукта, чтобы серверные стойки соответствовали всем правилам зазора.
6. Что такое стойка? Что значит 40U? 44U? 48U? и т. д.
   «Стойка» или «U» — это стандартная единица допуска EIA для измерения оборудования, устанавливаемого в стойку. Один «модуль стойки» равен 1,75 дюйма в высоту. Чтобы рассчитать внутреннее полезное пространство шкафа стойки, просто умножьте общее количество модулей стойки на 1.75 дюймов. Например, у стойки 44U будет 77 дюймов внутреннего полезного пространства (44 x 1,75). Щелкните здесь, чтобы выбрать стойки высотой .
7. Как рассчитать необходимое количество стоек?
   Многие менеджеры центров обработки данных рассчитывают необходимую высоту стойки, определяя оптимальное использование стойки. Например, если пользователи знают, что в планах на будущее добавление 20 серверов размером 2U, они могут рассчитывать на необходимость в стойке 44U. Этого будет достаточно для размещения примерно 20 серверов, места для коммутационной панели 1U и резервной батареи ИБП 2U.Устройства управления питанием, установленные сзади или сбоку, также будут иметь достаточно места для выполнения своих функций.
8. Каково назначение релейной стойки с 2 опорами?
   Релейная стойка представляет собой двухопорную алюминиевую или стальную конструкцию со стандартными (круглыми) монтажными отверстиями EIA или универсальными (квадратными) монтажными отверстиями. Релейные стойки также известны как стойки с двумя опорами или стойки с открытым отсеком. Расстояние между вертикальными отверстиями в релейных стойках стандартизовано для установки телекоммуникационного или компьютерного / сетевого оборудования.В релейные стойки также можно устанавливать консольные полки для другого оборудования, не устанавливаемого в стойку.
   Конструкция стойки Open Bay также обеспечивает максимальный поток воздуха для всей стойки благодаря конструкции с открытой рамой.

Универсальные монтажные рейки
Стандартные монтажные рейки EIA 10/32 с резьбой

Стойки для монтажа в стойку: Мы можем изготовить серверные стойки с универсальными монтажными рейками (квадратные отверстия с гайками в обойме) или с рейками стандарта EIA (10/32 резьбовых отверстия).Все направляющие нашего шкафа изготовлены из высококачественной стали (толщиной 1/8 дюйма или более) и имеют гальваническое покрытие для максимальной защиты.

Универсальные направляющие : универсальные направляющие подходят для монтажа в стойку шириной 19 дюймов и сетевого оборудования, а также почти вся тяжелая техника. Гайки и винты в обойме понадобятся для крепления оборудования к универсальным монтажным шинам.

Стандартные монтажные рельсы EIA: Стандартные монтажные рельсы поддерживают установку в стойку шириной 19 дюймов EIA и сетевое оборудование, а также оборудование для монтажа в стойку некоторых других производителей.Имейте в виду, что не все оборудование для монтажа в стойку будет соответствовать схеме отверстий EIA 1032 на стандартных направляющих. Стандартные монтажные рейки не позволяют использовать гайки для клетки.

Какие монтажные рельсы мне нужны? Это зависит от оборудования, которое вы будете устанавливать в стойку. Большинство стоечного и сетевого оборудования, такого как концентраторы, маршрутизаторы, коммутационные панели и т. Д., Будут соответствовать стандартному расстоянию между отверстиями EIA. Тем не менее, некоторые производители серверов и аксессуаров для стоек будут реализовывать комплекты для монтажа в стойку, чтобы облегчить прикрепление оборудования к универсальным направляющим.В этом примере, скорее всего, потребуются подходящие гайки и винты в обойме для установки оборудования для монтажа в стойку этого типа в одном из наших серверных шкафов.

В настоящее время существует 3 типа монтажного оборудования, используемого с рельсами для наших серверных шкафов:

10-32 Гайки и винты с резьбой — Американская версия — Обычно используется во всех приложениях для монтажа в стойку, включая музыку, видео, трансляцию, данные и т. . Цифра «10» относится к размеру сверла для нарезного (резьбового) отверстия. Внешний диаметр винта 10-32 равен 0.19 дюймов, это меньше, чем винт 12-24. Этот тип винта имеет 32 резьбы на дюйм.

Винты с резьбой 12-24 — Американская версия — «12» обозначает размер сверла, необходимый для нарезания резьбы ) отверстие (сверло №12 составляет 0,189 дюйма). Внешний диаметр винта 12-24 составляет 0,2160 дюйма. Это больше, чем у винта 10-32. Этот тип винта имеет резьбу 24 на дюйм

M6 Гайки и винты с резьбой M6 — Метрическая версия — Размер резьбы 6 миллиметров Типичный размер резьбы для европейских стеллажей.Также используется в стойках Compaq и стойках Euro, продаваемых здесь, в США. Больше, чем 10-32 и 12-24.

Какое крепежное оборудование мне нужно?
Это зависит от монтажных направляющих корпуса стойки или релейной стойки, которую вы заказываете. В большинстве серверных стоек, шкафов и корпусов для ЛВС с четырьмя опорами используются гайки и винты с решеткой для универсальных монтажных рельсов с квадратным отверстием или винты 1032 для стандартных монтажных рельсов EIA с круглыми отверстиями. Имейте в виду, что почти во всех открытых релейных стойках с 2 опорами используются саморезы 1032 (монтажные шины с круглыми отверстиями).

Доступны входные двери разных размеров и вариантов вентиляции. Запорные механизмы доступны на большинстве дверей; однако, пожалуйста, проконсультируйтесь с нашими инженерами перед проектированием и заказом.

Задние двери также доступны в различных размерах и вариантах вентиляции. Запорные механизмы доступны на большинстве дверей; однако, пожалуйста, проконсультируйтесь с нашими инженерами перед проектированием и заказом.

Охлаждающий наконечник: добавление вентилируемой передней и задней дверцы будет способствовать циркуляции воздуха за счет создания схемы потока от передней к задней.

Сетка — Перфорированная стальная дверь добавляет вентиляцию в стойку любого размера.	Жалюзи — прочная стальная дверь с вентиляционными прорезями для облегчения вентиляции стойки.	Solid — Стальная задняя дверь

Верхняя панель с вентиляцией
Верхняя панель с вентиляцией
с 4-дюймовым отверстием для кабелей

Верхняя панель поможет защитить серверы и ценное стоечное оборудование от проникновения посторонних предметов в серверную стойку сверху.Верхние панели можно заказать с перфорированными прорезями для дополнительной вентиляции, а также с отверстиями для прокладок для дополнительных кабельных каналов. Верхние панели также предназначены для установки вытяжных вентиляторов, помогающих выводить горячий воздух из корпуса стойки.

Обратите внимание, что специальные шкафы, такие как пыле- и водонепроницаемые серверные стойки, не поддерживают вентиляцию или вентилятор.

Боковые панели обеспечивают безопасность и доступны в 3 вариантах: сплошные фиксированные, сплошные съемные и решетки.

Шкаф для серверной стойки Съемная боковая панель

Съемные сплошные боковые панели: Рекомендуются, если вам понадобится случайный боковой доступ к вашему оборудованию или если вы собираетесь объединить стойки вместе.Если вы заказываете 2 или более стойки, вам понадобится только один набор левой и правой боковых панелей для корпусов стойки на концах вашего ряда корпусов — стойки в середине не потребуются, поскольку они будут собраны вместе. Это позволит вам получить доступ к боковой части шкафа. Двери имеют защелки на лицевой стороне и открываются. При отпускании панели открываются как двери. Каждая съемная боковая панель добавляет 0,75 дюйма к ширине шкафа. Помните об этом, когда будете выяснять, есть ли у вас место для шкафа.

Фиксированные сплошные боковые панели: Это экономичный вариант для тех, кому не нужен боковой доступ к своему оборудованию или кто покупает одну стойку и не планирует в будущем расширять или объединять стойки вместе. Эти панели постоянно прикреплены к серверной стойке и сохраняют исходные размеры.

Для тяжелонагруженных стоек от средней до верхней: выдвижные стойки Anti Tip Feet стабилизируют стойку, чтобы ваша серверная стойка не упала.

Ролики прикрепляются к нижней части серверных шкафов для облегчения перемещения стоек вокруг центра обработки данных.Два из четырех колес блокируются, чтобы предотвратить скатывание серверной стойки.

Выравнивающие устройства следует использовать, если используются ролики, чтобы гарантировать, что стойка остается ровной после перемещения из одного места в другое. И ролики, и выравниватели устанавливаются вместе в серверную стойку для обеспечения максимальной устойчивости.

Вентилятор для серверной стойки — лучший способ поддерживать безопасную рабочую температуру для ценного стоечного оборудования. Вентиляторы прикрепляются к верхней панели и помогают отводить горячий воздух из серверного шкафа.Вентилятор, установленный наверху серверной стойки, поможет поддерживать более низкие температуры на серверах.

Вентилятор — это вытяжной вентилятор, который вытягивает горячий воздух из серверной стойки, при этом более холодный воздух поступает из нижней части серверной стойки. Один вентилятор, устанавливаемый наверху, который мы предлагаем, рассчитан на 550 кубических футов в минуту, однофазный, 50/60 Гц.

Какая полка для серверной стойки лучше всего подходит для моего серверного шкафа? Общее практическое правило — измерять на 6 дюймов меньше глубины шкафа для всех шкафов с 4 опорами.Это измерение позволит вычислить оптимальную глубину полки для вашего конкретного шкафа. Также обратите внимание, что рельсы часто устанавливаются на расстоянии меньше, чем фактическая глубина внутреннего размера.

Твердая плоская полка — Плоская полка, которую иногда называют стационарной или фиксированной полкой в ​​стойке, крепится ко всем 4 монтажным направляющим серверной стойки / электронного шкафа с 4 опорами. Из-за своей простоты плоские полки часто занимают менее 1U в стойке.
Предел веса: 150 фунтов.

Регулируемая полка — Похожая на плоскую полку, регулируемые полки крепятся ко всем 4 монтажным направляющим 4-позиционной серверной стойки / корпуса LAN. Основное различие между ними заключается в том, что задние монтажные проушины для регулируемой полки регулируются на 4 дюйма меньше глубины полки и на 4 дюйма больше глубины полки. Например, 18-дюймовую регулируемую полку можно установить на стойки глубиной от 14 до 22 дюймов.
Ограничение по весу: 150 фунтов

Heavy Duty — Полки Heavy Duty сконструированы особым образом, чтобы вместить особые потребности в установке.Полки Heavy Duty занимают полный размер стойки 1U (1,75 дюйма) и выдерживают вес до 300 фунтов. Полки Heavy Duty прикрепляются ко всем 4 монтажным направляющим серверной стойки с 4 опорами.
Ограничение по весу: 300 фунтов

Выдвижная полка для клавиатуры — Эта специальная полка предназначена для размещения клавиатур, оптимизированных для стойки. Выдвижная полка для клавиатуры прикрепляется ко всем 4 монтажным направляющим в корпусе серверной стойки с 4 опорами.
Ограничение по весу: 75 фунтов

Плоская вентилируемая полка — вентилируемые полки аналогичны стандартным полкам, однако вентиляционные прорези обеспечивают дополнительную циркуляцию воздуха между стойками.Вентиляционные полки крепятся ко всем 4 направляющим серверного шкафа с 4 опорами.
Предел веса: 150 фунтов.

Выдвижная выдвижная полка — Выдвижные полки полезны для размещения оборудования, не устанавливаемого в стойку, в серверной стойке, которая требует частого доступа. Выдвижные выдвижные полки крепятся ко всем 4 монтажным рейкам серверной стойки с 4 опорами.
Предел веса: 150 фунтов.

Вращающаяся полка для клавиатуры — Эти полки, предназначенные для размещения клавиатур стандартного размера, вращаются по мере того, как блок выходит за пределы шкафа, что упрощает набор текста на стандартной клавиатуре.Эти полки устанавливаются на все 4 монтажные рейки серверной стойки с 4 опорами.
Предел веса: 50 фунтов.

Консольные полки — Предназначены для установки на оба монтажных рельсы стойки 2-Post Open Bay Relay.

Вентилируемая консольная полка — вентилируемая консольная полка снабжена вентиляционными прорезями для обеспечения дополнительной циркуляции воздуха между стойками. Вентилируемые Полки консольные предназначены для установки на обеих монтажных рельсах стойки 2-Post Open Bay Relay.

центр Маунт Консольные полки — Предназначен для равномерного распределения веса на обе монтажные направляющие стойки 2-Post Open Bay Relay.

Разветвители питания можно разделить на 2 категории: стандартные и интеллектуальные. Стандартные удлинители просто обеспечивают равномерно распределенное электрическое питание серверов и аксессуаров стойки. Иногда стандартные удлинители предоставляют такие функции, как замена предохранителей или отображение токового выхода. Интеллектуальные удлинители обеспечивают удаленное управление питанием.Эта функция позволит вам выключить и снова включить питание или полностью перезагрузить сервер или стоечное устройство с помощью простого интернет-браузера или сеанса Telnet.

Какие удлинители требуются для моей стойки?
При выборе удлинителя необходимо учитывать 5 основных факторов:

• Требования к усилителю
• Количество требуемых розеток
• Требования к вилкам / розеткам
• Требования к резервированию (одно-, двух-, четырех-)
• Удаленное или стандартное питание

1. Какие удлинители требуются для моей стойки? Вертикальные и горизонтальные блоки распределения питания представляют собой корабль с 8,10,11,12, 14, 16, 20 или 24 розетками.Крайне важно учитывать общие возможности AMP удлинителей и ваши потребности в избыточности, чтобы обеспечить соответствие требований к питанию каждым отдельным удлинителем.
2. Требования к усилителю: Мы предлагаем модели удлинителей на 15, 20 и 30 А. Важно рассчитать общую потребляемую мощность вашего оборудования, чтобы не допустить превышения рекомендованной допустимой силы тока удлинителя.
3. Требования к штепсельной вилке / розетке: Большинство серверов и сетевого оборудования в U.S. имеют стандартные штекеры NEMA 5-15P или стандартные штекеры NEMA 5-20P. Вилки этого типа подходят только для стандартных розеток NEMA 5-15R или стандартных розеток NEMA 5-20R.

   Убедитесь, что заказанный вами удлинитель имеет соответствующий стандарт розетки, к которому вы можете подключить свое оборудование, и что вилка, идущая от удлинителя, имеет правильную вилку, соответствующую розетке источника питания, к которой вы будете его вставлять.
   (см. Схемы разъемов и розеток NEMA ниже)

4. Требования к резервированию: Некоторые высокопроизводительные критически важные серверы и сетевое оборудование предлагают вариант резервного источника питания.Идея состоит в том, что в случае отказа основного источника питания в вашем оборудовании у вас будет резервное копирование или отказоустойчивое питание, чтобы исключить время простоя. Отказ источника питания может быть результатом выхода из строя самого блока питания или перебоя в источнике питания. Многие менеджеры центров обработки данных планируют оба непредвиденных обстоятельства и предусматривают более одного падения мощности для подачи питания на критически важное оборудование в каждой стойке. Другими словами, вместо того, чтобы вставлять обе вилки питания от критически важного резервного оборудования в один и тот же удлинитель, они подключают их к 2 (или более) удлинителям, питаемым от 2 (или более) источников питания.
5. Удаленное питание или стандартный блок распределения питания. Когда серверы устанавливаются в стойку, скорее всего, питание будет обеспечиваться от какого-либо удлинителя. Специальные удлинители для серверных стоек устанавливаются вертикально или за монтажными стойками в задней части шкафа. Вертикально установленные сзади блоки питания не занимают каких-либо стоек, напротив горизонтально установленных блоков распределения питания, которые могут занимать драгоценное пространство стойки размером 1U, 2U или более. Блоки распределения питания

   предлагают пользователям равномерно распределенную мощность по всему удлинителю.Стандартные PDU просто обеспечивают пользователей только электроэнергией.

   Чтобы выключить и снова включить серверы и сетевое оборудование, удаленное отключение питания системы является единственным вариантом полной холодной перезагрузки. Управление питанием при удаленной перезагрузке осуществляется через стандартный безопасный сеанс Интернет-браузера — специального программного обеспечения не требуется. Кроме того, в некоторых моделях доступны альтернативные варианты удаленного доступа, такие как Telnet или последовательное управление.

NEMA = Национальная ассоциация производителей электрооборудования

NEMA, созданная осенью 1926 года в результате слияния Electric Power Club и Associated Manufacturers of Electrical Supplies, предоставляет форум для стандартизации электрического оборудования, позволяя потребителям выбирать из ряда безопасных, эффективных и совместимых электрических продуктов.

Монтируемые в стойку ЖК-клавиатуры — Максимальное увеличение ограниченного пространства в стойке и повышение уровня комфорта для администраторов являются основными преимуществами, полученными за счет установки ящиков KVM с ЖК-дисплеем 1U. Тонкие ящики KVM с ЖК-дисплеем 1U для монтажа в стойку позволяют упорядочить и упорядочить загруженные серверные помещения, установив клавиатуру, видеомонитор и мышь в аккуратно установленный компактный выдвижной ящик 1U. Удобные KVM-блоки с ЖК-дисплеем 1U легко монтируются в любом месте стандартного 4-портового шкафа шириной 19 дюймов.

Дополнительные 8- или 16-портовые KVM-переключатели можно установить в задней части большинства ящиков с ЖК-дисплеями 1U для полного управления стойкой.Возможность установки KVM-переключателя в той же стойке, что и KVM-ящик высотой 1U, в конечном итоге поможет уменьшить беспорядок в шкафу. Часто бывает проще приобрести секцию KVM с ЖК-дисплеем 1U с установленным ранее 8- или 16-портовым KVM-переключателем, потому что сложно добавить его позже из-за сложного шасси 1U.

Заглушки стойки сервера (иногда называемые панелями-заглушками) используются в основном в эстетических целях, чтобы заполнить неиспользуемое монтажное пространство и придать стойке полный и привлекательный вид.Панели-заглушки особенно привлекательны, когда передняя дверца шкафа-стойки часто открыта или если смотреть через дверцы из плексигласа.

Все универсальные серверные шкафы SRO отправляются воздушным транспортом и / или грузовиком с мягкой подкладкой в ​​указанное вами место. Для больших серверных ферм и центров обработки данных, пожалуйста, укажите место серверной стойки, в котором вы хотите, чтобы мы разместили вашу стойку.

• Доставка из док-станции в док-станцию ​​ — Мы можем доставить серверные стойки прямо к вашей док-станции.Клиенты должны будут переместить серверную стойку в конечный пункт назначения.
• Внутренняя доставка — В дополнение к доставке из док-станции в док-станцию ​​мы разместили серверную стойку в комнате, где будет размещаться серверная стойка. Плата за внутреннюю доставку составляет 65 долларов США. Если речь идет о лестнице или если установка занимает более 1 часа, взимается дополнительная плата в размере 65 долларов в час.
• Внутренняя доставка и удаление упаковки — В дополнение к внутренней доставке мы распакуем вашу серверную стойку, открепим прикрепленный поддон и утилизируем все транспортировочные материалы.Плата за внутреннюю доставку и снятие упаковки составляет 225 долларов США. Если речь идет о лестнице или если установка занимает более 1 часа, взимается дополнительная плата в размере 65 долларов в час.

Шкафы для установки в стойку для конкретных серверов Apple Xserve

Могу ли я установить свои серверы Apple Xserve в универсальные стойки?
Да, и многие наши клиенты знают. Серверы Apple Xserve предназначены для монтажа в 19-дюймовую стойку EIA-310-D и надежно помещаются в наши универсальные стойки.Вы, естественно, захотите выбрать одну из наших стоек, достаточно глубокую, чтобы выдержать самое глубокое оборудование. Apple рекомендует использовать «стойки с четырьмя опорами глубиной от 29 до 36 дюймов» или стойки для телефонной связи / реле с двумя опорами. Кроме того, поскольку Apple определяет охлаждение спереди и сзади для своих серверов Xserve, рекомендуется рассмотреть такие варианты, как передние и задние вентилируемые или щелевые дверцы

Каковы преимущества наших стоек для конкретных серверов Apple Xserve?
Наш шкаф для установки в стойку для конкретного сервера Apple Xserve помогает избежать путаницы или догадок.Как и все наши универсальные серверные стойки, вы можете настроить эти стойки в соответствии со своими требованиями. Однако глубина стойки и доступные варианты были специально разработаны с учетом требований к установке и вентиляции сервера Apple Xserve EIA-310-D.

Обратите внимание, что серверы Apple Xserve поставляются с кронштейном для укладки кабелей для стоек с четырьмя опорами и монтажными винтами 10/32 дюйма.

Шкафы для установки в стойку для серверов Sun для конкретных серверов

Могу ли я установить свои серверы Sun в стойку в ваши универсальные стойки?
Да, и многие из наших клиентов это делают.Серверы Sun монтируются в 19-дюймовую стойку EIA и надежно помещаются в наши универсальные стойки. Естественно, вы захотите выбрать одну из наших стоек, достаточно глубокую, чтобы выдержать самую глубокую часть оборудования. Поскольку серверное оборудование Sun имеет тенденцию работать на горячей стороне , также рекомендуется рассмотреть такие варианты, как вентилируемые дверцы, полки и вытяжной вентилятор.

Каковы преимущества стоек для конкретных серверов Sun?
Стойки для монтажа в стойку для конкретных серверов Sun были разработаны специально для установки снизу вверх для полной совместимости с серверами Sun.Многие серверы Sun имеют боковой выхлоп, и наши шкафы для монтажа в стойку разработаны с учетом этого. Наши стойки Sun стандартно поставляются с дополнительной вентиляцией, рельсами для монтажа в стойку, специально разработанными для серверов Sun, и возможностью установки серверов Sun с боков.

Найдите серверную стойку по размеру в Server Racks Online!

Рекомендации при выборе стойки по высоте : При выборе высоты серверной стойки необходимо учитывать как внешнюю высоту шкафа, так и количество U-образных единиц (единиц стойки) для оборудования, монтируемого в стойку. вам нужно вписаться в него.Высота 1U (одна стойка) равна 1,75 дюйма по высоте монтажной рейки.

Другая высота и дополнительные сведения

Рекомендации при выборе стойки по глубине : при выборе глубины серверной стойки необходимо учитывать самую глубокую часть оборудования, которую вы будете ставить в стойку, а затем добавьте еще пару дюймов для размещения кабелей и шнуров питания. Также имейте в виду, что полезная глубина стойки «rail-to-rail» обычно составляет 1 3 / 4 дюйма меньше фактической глубины стойки.

Другая глубина и дополнительные сведения

После того, как вы выберете необходимую высоту стойки, вы сможете выбрать глубину стойки для сервера и производителя стойки для сервера, а также настроить стойку в соответствии с вашими конкретными требованиями.

Внешняя высота : Определение правильной высоты стойки чрезвычайно важно. Вы должны не только учитывать ваши текущие и будущие требования к внутреннему пространству стойки, но также убедитесь, что у вас достаточно места для потолочного зазора и любых требований к кабелям или месту, а также любых ограничений дока или грузового лифта, которые могут у вас возникнуть.

Стойки : За исключением некоторого устаревшего оборудования, мониторов и клавиатур, большая часть продаваемого сегодня серверного и сетевого оборудования предназначена для монтажа в стойку. Высота 1U (одна стойка) составляет примерно 1,75 дюйма, высота 2U — 3,5 дюйма и т. Д. Так, например, если у вас есть серверы высотой 20 x 2U, которые вам нужно смонтировать, вам понадобится серверная стойка, в которой будет не менее 40U места в стойке — не забывайте о любом месте, которое вам нужно для KVM-переключателя, ИБП, патч-панели и т.

Стойки 42U: Стойки для серверов 42U — это самая распространенная высота стойки, продаваемая для центров обработки данных.42U = 42 единицы стойки на монтажных салазках = 73,5 дюйма доступного пространства для монтажа в стойку. Обратите внимание, что фактическая внутренняя и внешняя высота зависит от производителя стойки.

Другая высота стойки: В зависимости от вашего приложения, требований и ограничений по пространству , более специализированная стойка меньшего размера может быть лучшим вариантом для ваших нужд. Хотя может показаться интуитивно понятным, что меньшая стойка будет дешевле из-за меньшего количества используемой стали, стойки высотой 42U производятся массово и поэтому обычно имеют гораздо меньше Стоимость производства.Ниже приведены ссылки на другие доступные высоты стойки.

После выбора глубины, которая соответствует вашим потребностям, вы можете выбрать высоту, производителя, а затем настроить серверную стойку в соответствии с вашими конкретными требованиями.

Фактическая глубина стойки : Измерения, показанные выше, представляют собой фактическую внешнюю глубину серверных стоек от передней части стойки до задней.

Полезная глубина стойки : Хотя большинство монтажных рельсов в стойку полностью регулируются, все серверные стойки должны оставлять небольшое пространство (7/8 дюйма) спереди и сзади для установки направляющих и дверей. открыть.Поэтому при расчете требуемой глубины имейте в виду, что полезная глубина будет на 1 3/4 дюйма меньше, чем фактическая глубина. Например, серверная стойка глубиной 30 дюймов будет иметь 28 1/4 дюйма полезной ширины между направляющими. -rail «пространство.

30″ Фактическая глубина = 28,25 «Полезная глубина

32″ Фактическая глубина = 30,25 «Полезная глубина

36″ Фактическая глубина = 34,25 «Полезная глубина

40″ Фактическая глубина = 38,25 дюйма Полезная глубина

Сравнение серверных стоек может оказаться непростой задачей.Даже сравнивать стеллажи схожих размеров можно все равно, что сравнивать яблоки с апельсинами. Помимо требований к размерам, примите во внимание возможности охлаждения стойки и варианты охлаждения, совместимость, грузоподъемность, варианты прокладки кабелей, аксессуары для стойки, монтаж на направляющих и общую возможность расширения стойки. За дополнительной помощью обращайтесь к нашим опытным специалистам по продажам по телефону 1-866-722-5776.

Компьютерная серверная стойка. Факты, вопросы и ответы.

Рейтинговые центры обработки данных:
Система классификации центров обработки данных Uptime Institute

Что такое система уровней?
Система Tier Classification System — это система сравнительного анализа от Uptime Institute для определения доступности или времени безотказной работы центра обработки данных.К какому уровню относится центр обработки данных, зависит ряд факторов, в том числе системы питания, охлаждения и вспомогательные системы центра обработки данных. Каждый более высокий уровень обеспечивает больше времени безотказной работы, производительность центра обработки данных и требует больше инвестиций. Центры обработки данных варьируются от уровня I до уровня IV, причем каждый уровень включает требования более низкого уровня. Каждый уровень является прогрессивным, причем уровень I является самым простым, а уровень IV — наиболее устойчивым. Уровень III — это обычное коммерческое решение для поставщиков услуг колокации и оптовых центров обработки данных.Центры обработки данных уровня Tier IV предназначены для предприятий, не склонных к риску, с критически важными приложениями. Центры обработки данных используют следующие критерии, чтобы определить, к какому уровню относится объект:

Пример объекта уровня III, сертифицированного Uptime Institute

• Tier I Центры обработки данных базовой мощности имеют единый путь питания с использованием источника бесперебойного питания (ИБП) для устранения коротких отключений, специализированных систем охлаждения и двигателей-генераторов для длительных отключений.Центр обработки данных уровня I должен иметь собственное выделенное пространство, а также выделенную инфраструктуру сайта для ИТ-поддержки за пределами офиса. Центры обработки данных уровня I не предлагают избыточности.
• Tier II Центры обработки данных с резервными компонентами, как и центры обработки данных уровня I, имеют единый путь для распределения питания и охлаждения и добавляют избыточность, используя такое оборудование, как модули ИБП, чиллеры или насосы, а также двигатели-генераторы, которые защищают его от сбоев в ИТ-процессах.
• Tier III Центры обработки данных с одновременным обслуживанием имеют резервные компоненты и несколько каналов распределения, чтобы не допускать остановок для обслуживания, ремонта или замены оборудования.Центры обработки данных уровня Tier III имеют активные каналы распределения питания и охлаждения с двухкабельным ИТ-оборудованием.
• Tier IV Отказоустойчивые центры обработки данных предлагают несколько путей распределения питания и охлаждения с автономным реагированием на сбой. Центры обработки данных уровня IV обладают функцией самовосстановления в случае неисправностей, разделены на секции, чтобы ограничить воздействие одной серьезной неисправности, и имеют непрерывное охлаждение для перехода от электросети к двигателям-генераторам. Подобно центрам обработки данных уровня III, ИТ-оборудование оснащено двухкабельным соединением, поэтому в случае отказа оборудования его работа не будет прервана.

Мы спросили отраслевых экспертов, Кита Клеснера, старшего вице-президента Uptime Institute по Северной Америке, и Хосе Руиса, вице-президента по операциям в Compass Data Centers, о системе классификации и сертификации Uptime Institute.

Как выбрать уровень, соответствующий моей бизнес-модели?
Один уровень не лучше другого. То, как компания выбирает уровень своего объекта, зависит от потребностей ее центра обработки данных. Например, небольшая юридическая фирма может иметь объект уровня I, в то время как крупномасштабный веб-сайт электронной коммерции может потребовать объект уровня III или уровня IV.«Это действительно зависит от того, что нужно компании», — говорит Хосе Руис. «Поскольку уровни зависят от времени безотказной работы объекта, компания должна задавать себе вопрос, можно ли время от времени отключаться», — продолжил Руиз. «Например, — говорит он, — провайдеру облачных приложений, который уже реплицирует свои данные в другом месте, может не потребоваться средство уровня III или IV, и достаточно будет системы уровня II». Руис заявил: «С другой стороны, крупному финансовому институту, где время безотказной работы гораздо более критично, более чем вероятно потребуется объект уровня III или уровня IV.”
Операционный план по управлению предприятием также играет огромную роль. «То, какой уровень обслуживания вы планируете использовать, во многом зависит от критичности бизнеса и того, как вы планируете работать в долгосрочной перспективе», — сказал Клеснер. «Какую операционную модель вы используете и как вы планируете укомплектовать свой объект персоналом? Хорошо укомплектованный, минимальный персонал или даже полностью оборудованный дата-центр? Это повлияет на выбор топологии при проектировании и строительстве вашего центра обработки данных ». Uptime Institute также предлагает сертификаты для работы объекта.Руис предлагает: «Если вы будете следовать тому, что предлагает Uptime для работы, то у вас будет очень хорошо управляемый центр обработки данных».

Каковы затраты на отсутствие должным образом «многоуровневого» объекта?
Стоимость центра обработки данных, отвечающего требованиям Uptime для многоуровневого объекта, зависит от бизнес-модели объекта. Настоящий вопрос, который должен задать себе бизнес, заключается в следующем: каковы издержки несоблюдения этих требований? «Компания всегда должна учитывать стоимость простоя, — сказал нам Кейт Клеснер.«И не только прямые, но и косвенные». Клеснер привел в пример недавнюю неудачу Jet Blue. «Сотни рейсов были отложены из-за их простоя, что может привести к потерям бизнеса в будущем».
Отсутствие должным образом многоуровневого объекта может быть дорогостоящим из-за длительных периодов без надлежащего обслуживания. «Неуровневые объекты могут быть отложены на техническое обслуживание, что в конечном итоге может привести к катастрофическим отключениям». — заявил Клеснер. «Эти сбои могут вызвать уязвимости в инфраструктуре, что может оказаться очень дорогостоящим для бизнеса.”

Не все «многоуровневые» объекты на самом деле сертифицированы
Хотя центры обработки данных могут рекламировать себя как определенный уровень в зависимости от их конструкции, система классификации уровней относится исключительно к сертификатам Uptime Institute. Большое количество предприятий заявляют, что они относятся к уровням III или IV, но на самом деле гораздо меньше из них действительно сертифицированы как таковые. Большое количество компаний рекламируют себя как многоуровневые объекты или спроектировали их в соответствии с определенным стандартом, фактически не имея какой-либо сертификации и используя «уровень» как сокращение для уровня избыточности своей системы.Клеснер заявил: «Самостоятельно сертифицированный дата-центр — это всего лишь то, что вам нужно. По мере перехода ИТ-отрасли к поставщикам услуг центров обработки данных отрасль требует сертификации от независимых экспертов, таких как Uptime Institute ».

Почему компании следует пройти сертификацию?
Многие компании считают, что им не нужно сертифицировать свои предприятия или что это слишком дорогое мероприятие. Если компания может просто спроектировать себя до определенного уровня, какую цель или пользу принесет сертификация? Руис настоятельно рекомендует сертифицировать производственные объекты, чтобы обеспечить компании спокойствие и беспристрастность со стороны третьих лиц.«Если компании требуется« многоуровневый »объект, она также должна требовать сертификации для этого, — говорит он. «Люди должны внимательно прочитать стандарты и обратиться в Uptime Institute». «Люди могут подумать, что это слишком дорого, чтобы оправдать затраты, но без сертификата у вас нет сторонней проверки». Далее он объяснил: «Uptime Institute предлагает бесплатные ресурсы о процессе и стандартах сертификации».
Руис также предложил, чтобы центры обработки данных получили как сертифицированный проект объекта на бумаге, так и построенный объект.«Некоторые поставщики могут сертифицировать дизайн, но находят способ снизить затраты во время фактического строительства». Он привел пример компании Compass в качестве примера того, почему важно иметь оба сертификата. «У нас уже был проект центра обработки данных, сертифицированный Uptime, и было сертифицировано фактическое строительство объекта. Во время демонстрации вышло из строя несколько выключателей. Оказалось, что выключатели были неправильно подключены и маркированы, и в результате демонстрация провалилась.Вы не проверяете эти проблемы на бумажном дизайне. Исправление положения этикеток устранило проблему, но это был случай, когда, если бы мы не сертифицировали построенный объект, это могло привести к серьезному отключению.

Что отрасль может сказать о стандарте?
В целом отрасль очень положительно оценивает систему классификации Uptime Institute. «Система уровней — фантастический стандарт для нашей отрасли для классификации центров обработки данных», — сказал Руис.«Не у всех центров обработки данных одинаковые потребности». Руиз похвалил систему классификации Uptime Institute, сказав: «Система сертификации Uptime Institute, вероятно, единственная система, которая хорошо работает благодаря тому количеству внимания, которое они ей уделяют». Руис сказал, что система классификации сыграла решающую роль в Compass Datacenters. «Сертификаты, которые они предлагают, убеждают нас в том, что наши центры обработки данных являются такими, какими мы их задумали, и тем, что мы продаем нашим клиентам».

Дополнительная литература
Tier Classification System
Объяснение Tier Classification System Uptime Institute
Digital Realty, Uptime Debate Tier System

Стандартная серверная стойка

| Корпус для монтажа в стойку

Подробнее о стандартной серверной стойке

Cruxial Core Standard 42u, стандартный серверный шкаф Linier Series, Rack Basics и стандартный серверный шкаф ERK — отличное соотношение цены и качества при ограниченном бюджете.Эти стандартные серверные стойки обычно доставляются в тот же или на следующий день и обладают теми же замечательными функциями, что и серверные шкафы высшего класса, за небольшую часть стоимости. Разнообразие стандартных серверных шкафов, представленных ниже, включает в себя небольшую глубину, дополнительную глубину, узкие рамы, несколько стилей дверей и очень прочные. Это обеспечивает отличный выбор стандартных серверных стоек. Нужен заказ? Мы также можем разработать что-нибудь для вас.

Позвоните по телефону 1-800-352-6631 или поговорите с нашей внутренней группой экспертов по ИТ-решениям.

Стандартная серверная стойка Cruxial Core

Стандартная серверная стойка Cruxial Core Standard — это 19-дюймовая серверная стойка шириной 42u, построенная с использованием передовых функций по доступной цене.Этот корпус для монтажа в стойку с несколькими встроенными модулями подготовлен для вывода кабеля сверху и снизу или для привязки к прилагаемой направляющей для кабелей. Вертикальные монтажные рельсы регулируются и предварительно промаркированы, что упрощает установку оборудования на разную глубину. Эта стандартная серверная стойка включает в себя набор из 50 гаек и винтов, ролики и выравниватели, а также раздельные боковые панели с замками.

Если вам нужна помощь в поиске аксессуаров или вы хотите приобрести аксессуары и предварительно установить их, обратитесь в наш отдел продаж по телефону 1-800-352-6631!

Что делает серию серверных стоек LINIER лучшей?

Различная высота и глубина

Эти 19-дюймовые серверные шкафы производятся в США и представляют собой экономичное, гибкое и реконфигурируемое решение для монтажа в стойку с максимальным увеличением ваших инвестиций.Доступен со стеклянной или перфорированной передней дверью и перфорированной задней дверью.

Универсальное хранилище

Разработан в соответствии с универсальными стандартами EIA и совместим с OEM-серверами от ведущих поставщиков, таких как IBM, HP, Dell и Sun, а также со всеми продуктами для монтажа в 19-дюймовую стойку.

Требования к охлаждению

Этот серверный шкаф обеспечивает повышенную гибкость хранения, обеспечивая при этом выполнение множества требований к охлаждению. Серия SR обеспечивает значительную эффективность охлаждения за счет ряда выдающихся конструктивных и технических особенностей.Расширенная стальная конструкция всех дверок корпуса для монтажа в стойку дает 80% перфорированной площади, что обеспечивает оптимальную схему воздушного потока.

Кабельная проводка

Шкафы

Linier обеспечивают простую и универсальную прокладку кабелей по всей раме стойки. Каркас стойки, состоящий из торцевых рам, вертикалей, горизонтальных монтажных кронштейнов на панели и уменьшенных кабельных каналов, обеспечивает разнонаправленные кабельные трассы и множество эффективных вариантов прокладки кабелей для легкого прохождения большого количества кабелей.

PCI-совместимая серверная стойка

Если вам нужна большая универсальность размеров и опций, наша стандартная серия серверных стоек, произведенная в США, удовлетворит ваши потребности.

Основы стойки Экономичный серверный шкаф

С серверными шкафами Hammond Rack Basics у вас есть несколько вариантов высоты с дополнительной глубиной полезного пространства 37 дюймов. Изготовленная из стали 16-го калибра и снабженная замками со всех сторон, эта совместимая с PCI серверная стойка является отличным выбором для ваших ИТ-потребностей. В комплект поставки стойки 24u, 42u или 48u на ваш выбор входит стартовый набор винтов для стойки, два кабельных лотка PDU без инструментов и перфорированные дверцы, обеспечивающие 65% дополнительного воздушного потока.Нужно соединить несколько шкафов вместе? Серия RB-DC также имеет возможность группирования с помощью соединительного комплекта. Поговорите с торговым представителем сегодня о заказе этого вместе с другими аксессуарами. Звоните сегодня по телефону 1-800-352-6631!

Серверный шкаф эконом-класса серии ERK

Различная высота, одна глубина, передние двери и 2-й комплект направляющих опционально

Серия серверных шкафов ERK производится в США. Сейсмичность соответствует требованиям для верхнего этажа сейсмической зоны 4 UBC и группы III использования сейсмостойкости IBC для 600 фунтов основного оборудования с дополнительными анкерными кронштейнами ERKZ4.

Эта серия серверных шкафов 19 дюймов включает в себя шпильку заземления / соединения в основании стойки, которая обеспечивает надлежащее заземление и соединение электронного оборудования в соответствии со стандартами NEBS и NEC.

Серверные шкафы имеют один передний комплект из 10-32 реек стойки с резьбой, которые предварительно перфорированы для встроенной прокладки кабелей. Несколько точек шнуровки и кронштейны для направляющих с прорезями добавляют удобство вертикальной или горизонтальной прокладки кабелей. Серия серверных шкафов ERK имеет съемные задние панели, которые позволяют легко пропускать пучки кабелей над стандартной задней дверью с замком или под ней.Добавьте задний комплект направляющих для стойки, если вам нужно четырехточечное крепление AV-оборудования, оборудования безопасности или ИТ-оборудования.
