Стол распилочный: Распиловочный стол, выбор материалов, алгоритм создания своими руками

Распиловочный стол своими руками из ручной циркулярной пилы: фото, описание

Самодельный распиловочный стол своими руками, фото и подробное описание прилагаются.

Вот решил сделать дешёвый и практичный распиловочный стол из ручной циркулярной пилы.
Купил ЛДСП (да, подобные вещи не правильно делать из дсп, но, реалии таковы, что влагостойкую фанеру я не нашел, да и признаться, в Минске я ее вообще в глаза никогда не видел).
Взял два куска 600 х 800 х 16 мм и 300 х 800 х 16 мм.
Купил алюминиевый уголок 20 х 40 х 2000 мм и швеллер 10 х 10 х 2000 мм.
Взял 40 конфирматов, две металлические линейки по 500 мм.

Приступил к работе.
Основанием будет плита 600 х 800 мм. Плиту 300 х 800 мм, распустил на ламели 50 х 800 мм.
Из них сделал окантовку…которая добавила жесткости. Собирал все с использованием Kleiberit PUR 501.

Фрезернул полость под швеллер и вклеил его на Soudal Fix All Classic. Очень жаль что швеллер десяточка…а не 15…ну что есть…найду, может переделаю. Дальше фрезернул дорожки под линейку.

Линейки порезал в размер, точно позиционировал по диску и так же вклеил на Soudal.

Дальше взялся за параллельный упор.
Как-то опять каждый раз пережимать обрезок палки струбцинами желания не было, и упор решил делать на подобии заводских распиловочных станков. Основа алюминиевый уголок 20 х 40 мм.
Жесткость у него не особо, по этому усилил его деревянной планкой, склеив их fix all-ом.
К задней части направляющей приклепал уголок 20 х 20 мм. Это уже позволит позиционировать упор перпендикулярно столу.
А вот с креплением решил заморочиться.
Для реализации мысли, нужен был кусок алюминия.

Где взять кусок алюминия? Отпилить от диска.

Взял не нужную струбцину…позаимствовал нужные для меня части с нее.

Нарезал резьбу в болванке.

Параллельный упор поженил с зажимом двумя болтами с анаэробным клеем.

Получилось очень удобно…не сильно хуже заводских быстросъемных упоров.  Дальше уже мелочи…установка розетки, проводка, выключатель. Кнопка в пиле зафиксирована.

Все это работает в связке с пылесосом с автопуском. Каретку протяжки забыл сфотографировать…но там все ясно.
Циркулярка сейчас стоит на базе 160-того диска…это конечно мало.
На данный момент толщина пропила составляет 37 мм.

Наверное, через месяц я куплю и установлю другую циркулярку…на основе 210 или 235 диска.
Обязательно это будет циркулярка с расклинивающим ножом.
Если поставлю циркулярку с 210-235 диском, до тогда обязательно соберу модуль плавного запуска для пилы.

Конечно, такой распиловочный стол из ручной циркулярной пилы — это эконом вариант…нужда заставляет. И не заменяет это в полной мере заводское изделие…особенно если речь идет о пилении под углами.
В моем столе сделано два положения…под 90 и 45 градусов. Как правило, этого достаточно.
Без учета дисковой пилы, которая была в хозяйстве…стоимость всех материалов (без клея) составила $30…даже с учетом пилы на 235-тый диск, стоимость такого станка не превысит $160…что ровно в два раза дешевле, заводского стола вроде Bosch или Makita.

Автор самоделки: Андрей Дрозд. Беларусь. г. Минск. sam-stroitel.com

Деревообрабатывающий распиловочный станок: тонкости выбора

Деревообрабатывающий циркулярный станок (распиловочный) предназначен для распиливания древесины в продольном и поперечном направлениях и под углом. Широкий ассортимент распиловочных станков, предлагаемый отечественными и зарубежными производителями, позволит вам выбрать оптимальное оборудование. Вы можете найти прекрасный инструмент для вашей домашней мастерской и производства. Как бы там ни было, круглопильный станок сделает работу быстрее и качественнее.

По конструкции выделяются следующие типы распиловочных станков.

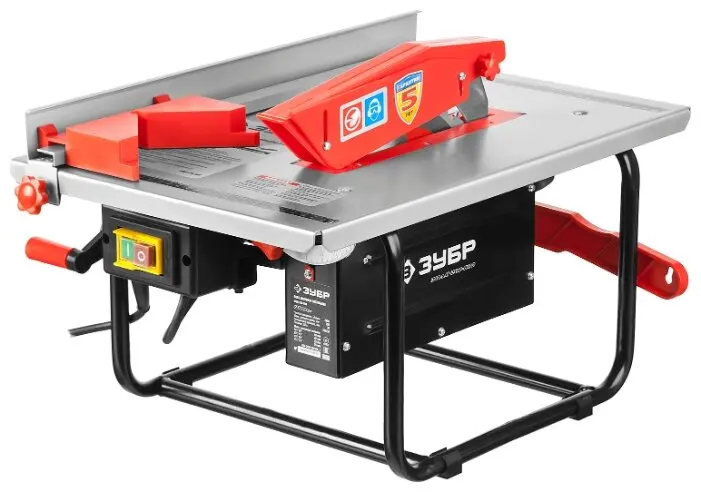

• Станок распиловочный циркулярный настольный — это прекрасный экземпляр для условий домашней мастерской. Масса большинства таких моделей колеблется в районе 20 кг. Для производства работ такой станок может установить на верстак, а по окончании убирать для хранения в более подходящее место. Максимальная глубина прямо пропила таких станков варьируется от 40 до 80 мм.

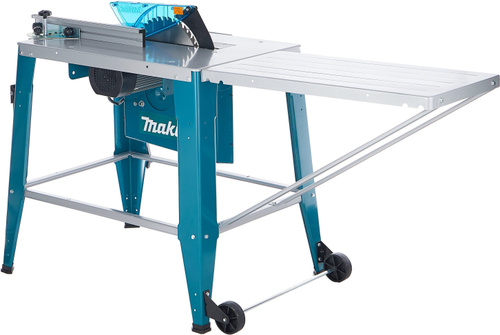

• Распиловочный станок, оснащенный подставкой. Удлинитель стола такого станка позволит обработать габаритные заготовки. У отдельных распиловочных станков опорные ножки откидываются, что позволяет быстро сложить их для транспортировки станка. Глубина пропила таких станков под прямым углом от 80 до 90 мм.
• Стационарные круглопильные станки. Такие станки рекомендуются в качестве основного оборудования для небольших предприятий, а на крупном производстве могут применять для производства вспомогательных операций. Устойчивость станины таких станков гарантирует высокое качество работы. Их максимальный пропил составляет от 70 до 125 мм.

В каждой из перечисленных групп распиловочных станков можно найти образцы для бытового и профессионального применения. Последние имеют более качественное исполнение, их легче настраивать, они укомплектованы разнообразными дополнительными приспособлениями.

Все модели распиловочных станков оборудуются штуцером для вытяжки опилок.

Важные характеристики распиловочных станков

• мощность станка выступает показателем его производительности;
• глубина пропила станка. Циркулярный станок выбирают в зависимости от размеров заготовок; максимальная предполагаемая глубина.
• частота вращения шпинделя станка, частота зависит от пильного диска и количества зубьев. Чем больше эта величина, тем качественнее и производительнее работает распиловочный станок.

Оснастка распиловочного станка

Можно вооружить распиловочный станок для дсп обычным пильным диском по древесине. Этот диск подходит для обработки как прессованных плит, так и ламината и мягких пород дерева. Для твердых пород древесины желательно применять оснастку с особыми зубьями для осуществления быстрого пропила. При выборе дисков для распиловочного станка вам нужно обратить внимание на их диаметр и размеры посадочного места.

Рациональнее всего выполнять распиловку древесины (а точнее именно брёвен) на технологической линии, которая включает в себя одну или несколько пилорам для предварительной распиловки брёвен, а также продольно-распиловочные круглопильные станки для обрезания досок и их раскроя, делительные, торцовочные станки, оборудование для переработки побочных продуктов распиловки, то есть дробилки и утилизаторы. Станки для распиловки это основа любого распиловочного цеха или участка. Многие распиловщики позабыли о рамных пилорамах и теперь считают ленточнопильные распиловочные станки единственным приемлемым оборудованием, и делают выбор только между распиловочными станками среднего и тяжелого класса. Но, на самом деле, у каждого вида станков имеется своя индивидуальная и рациональная область использования. В отдельных случаях рациональным и эффективным решением будет применение и современных легких пилорам, и тяжелых станков для дисковой распиловки.

Инструмент и оборудование для распиловочного станка

Эффективность и производительность работы распиловочного участка или цеха зависит от диапазона возможностей используемого инструмента и ухода за ним. .

На распиловочных станках нужно применять только дисковые пилы, на которых имеются твердосплавные напайки, предпочтительнее если они еще имеют термокомпенсирующие прорези, а для продольной распиловки и расклинивающие ножи. Экономия на рабочем инструменте неминуемо приведет к потерям на производстве, из-за неэффективного и неполного применения оборудования, браку в процессе распиловки и проч.

Для поддержания ваших дисковых пил в отличной форме, на вашем распиловочном участке (цехе) нужен точный и довольно простой в эксплуатации специальный станок для заточки дисковых пил по передней и задней поверхностям и, желательно, чтобы это был полуавтомат. Универсальные заточные станки эффективны и более подходят только при наличии больших объемов производства, потому, что требуют наличия высококвалифицированного обслуживающего персонала.

Выбор распиловочных станков для обработки весьма широк. Каждый, нуждающийся в таком оборудовании сможет подобрать подходящий для себя и своей работы вариант, который удовлетворит его как по техническим характеристикам, так и по стоимости.

В сети магазинов «Удачная техника» вы можете приобрести надежные распиловочные станки следующих брендов:

Энкор – российский бренд, продукция которого отличается высоким качеством, надежностью, компактностью, эргономичностью, а также доступной ценой.

Jet – американская компания, основанная в 1950 году. Надежность, направленность на новые современные технологии, уверенность в качестве – это то, на что клиент может рассчитывать, покупая продукцию «Jet».

Настольная пила №1 в Америке. Лидер в области безопасности настольных пил

ТЕПЕРЬ В НАЛИЧИИ

Следующее большое достижение от SawStop – это маленькое.

Поступит в продажу 14 сентября. 10-дюймовая компактная настольная пила оснащена функциями, обеспечивающими мощность, точность, производительность и безопасность на любой рабочей площадке.

Узнайте больше о компактной настольной пиле

• Компактная настольная пила

  НОВИНКА: Самая маленькая и портативная пила в линейке обеспечивает качество и точность на стройплощадке.

• Jobsite Saw Pro

  SawStop Jobsite Saw Pro отличается долговечностью, инновациями и точностью, а его конструкция создана для работы на стройплощадке.

• Пила для подрядчиков

  Универсальность, надежность и безопасность для различных пользователей.

• Профессиональная корпусная пила

  Отмеченная наградами конструкция, разработанная с учетом требований взыскательных столяров.

• Промышленная кабинетная пила

  Максимальная безопасность и производительность для промышленных и тяжелых условий эксплуатации.

БЕЗОПАСНОСТЬ НА ЛЮБОЙ РАБОЧЕЙ ПЛОЩАДКЕ

Компактная настольная пила

НОВИНКА: Самая маленькая и самая портативная пила в линейке обеспечивает качество и точность на стройплощадке.

Конструкция и ценаПодробнееСравнить

САМАЯ БЕЗОПАСНАЯ В МИРЕ МОБИЛЬНАЯ ПИЛА

Строительная пила Pro

Строительная пила SawStop Pro отличается надежностью, инновациями и точностью благодаря конструкции, созданной специально для стройплощадки.

Конструкция и ценаПодробнееСравнить

UNIVERSAL PERFORMANCE

Подрядная пила

Универсальность, надежность и безопасность для самых разных пользователей.

Конструкция и ценаПодробнееСравнить

ЛУЧШАЯ В КЛАССЕ ПРОИЗВОДИТЕЛЬНОСТЬ

Профессиональная кабинетная пила

Отмеченная наградами конструкция, разработанная с учетом требований взыскательных столяров

Сборка и ценаПодробнееСравнить

HEAVY-DUTY PRECISION

Промышленная корпусная пила

Максимальная безопасность и производительность для промышленных и тяжелых условий эксплуатации.

Сборка и ценаПодробнееСравнить

Как работает SawStop?

Воспроизвести видео

1. 1 Detect

   • Лезвие несет слабый электрический сигнал.
   • При контакте кожи с лезвием сигнал меняется, поскольку человеческое тело является проводящим.
   • Изменение сигнала активирует систему безопасности.

2. 2 СТОП

   • Алюминиевый тормоз пружинит на пути лезвия.
   • Нож полностью останавливается, и питание двигателя отключается.

3. 3 DROP

   • После остановки лезвия угловой момент лезвия перемещает его под стол, устраняя риск последующего контакта.
   • Все это происходит менее чем за 5 миллисекунд.

4. 4 СБРОС

   • Сбросить настройки пилы самостоятельно очень просто. Просто осмотрите лезвие (и замените его, если оно повреждено) и замените тормозной картридж, и ваша пила будет работать.
   • Весь процесс занимает 90 секунд, и вы снова можете работать.

Авария

«Когда что-то пойдет не так, вы просто не сможете двигаться быстрее, чем вращающееся лезвие».

Жертвы несчастных случаев с настольной пилой

Эти плотники удостоили нас своими историями. Пожалуйста, найдите минутку, чтобы послушать.

Две аварии за один месяц

Джо М. (столяр)

Джо, сейчас на пенсии, 30 лет проработал генеральным подрядчиком. Джо дважды попадал в аварию за один месяц, когда занимался деревообработкой в ​​качестве хобби. В результате аварии он перестал чувствовать кончики пальцев левой руки, а правая рука выглядит деформированной.

Ампутация пальца

Брэндан С. (любитель)

«Мой палец отлетел. Я не мог выключить пилу, потому что был в шоке».

Ампутация нескольких пальцев

Ник С. (любитель)

«Я занимаюсь этим уже много лет, и мне никогда не было больно. В тот вечер я провел 14 часов в операционной».

Ампутация пальца

Тристан (столяр)

«У вас есть только доля секунды между наличием пальца и его отсутствием».

Ампутация нескольких пальцев

Том Л. (любитель)

«У меня были все меры предосторожности. Это был последний разрез».

Поделитесь своей историей Еще новости

SawStop в действии

Пользователи SawStop рады безопасности в своем магазине

Джим М. (любитель)

У меня не было оценок. У меня не было крови. Спасибо SawStop!

Анонимный рабочий (столяр)

Спасибо SawStop за спасение моего пальца! Лезвие тут же остановилось.

Мик Д. (строитель)

Гораздо больше роскоши, чем многие могут ожидать от строительной пилы.

Марка (diyer)

Избегайте несчастных случаев для вас и вашей семьи. Пожалуй, лучшая покупка, которую я когда-либо делал.

Дуг Дж. (краснодеревщик)

Вчера у нас было первое «сохранение». Это может случиться с каждым.

Крис А. (домостроитель)

Часть сложенного материала упала и толкнула мою руку в лезвие.

Сообщить о сохранении Еще новости

#SawStopFollow Us:

Подпишитесь на Instagram

Это сообщение об ошибке видно только администраторам WordPress.

• Знакомство с верстаком

  Найдите вдохновение для своего следующего проекта, узнайте советы по максимально эффективному использованию пилы, поделитесь своими личными проектами и многое другое.

  Узнать больше

• Создайте свой идеальный пильный станок

  Используйте наш инструмент «Сборка и цена», чтобы создать идеальную пилу.

  Соберите свою пилу

Начните штабелировать с нашими совершенно новыми дисками Dado

Получите непревзойденную производительность с нашим совершенно новым набором Dado на самых надежных пилах Америки. Этот набор премиальных пазов оснащен основными лезвиями с 24 зубьями, измельчителями с плоской шлифовкой различной ширины для максимальной гибкости и крюком -5 для меньшего разрыва и более чистого среза в целом.

Узнать больше

Купить настольные пилы в Rockler

Перейти к содержанию

Магазин не будет работать корректно в случае, если куки отключены.

Возможно, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Типы настольных пил

Переносные или на рабочей площадке: Небольшие пилы, которые можно легко перемещать из одного места в другое. Обычно в них используется механизм прямого привода, в котором двигатель подключается непосредственно к оправке лезвия. Некоторые используют лезвия меньшего размера, чем 10-дюймовые лезвия, стандартные для большинства настольных пил. От 1-1 / 2 до 2 л.с., как правило, обеспечивают большую мощность и работают тише. Производительность пилы для подрядчиков также, как правило, выше, чем у портативных пил. Их обычно можно подключать к стандартным бытовым розеткам на 110 вольт.

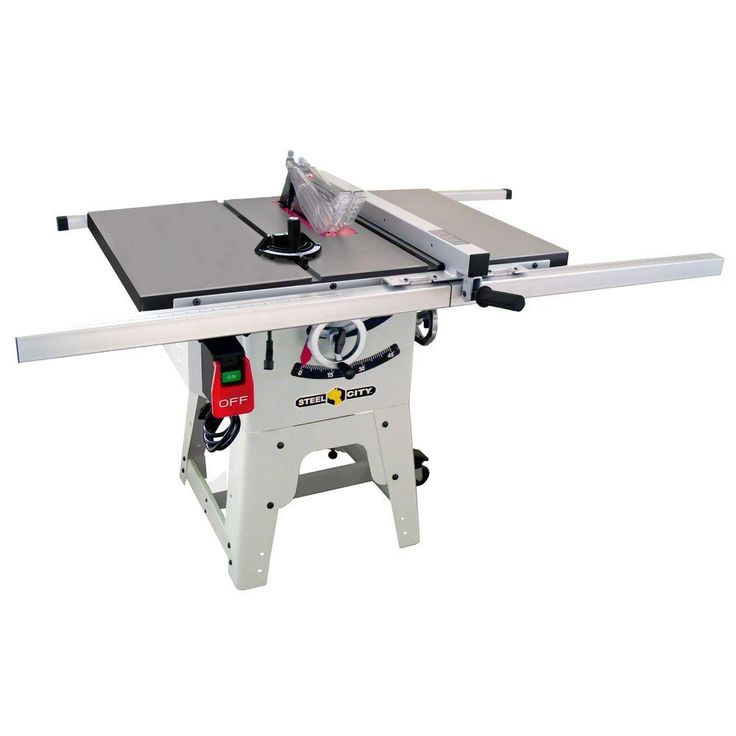

Шкаф: Благодаря закрытому корпусу, увеличенному весу и увеличенному размеру двигателя эти пилы обычно обеспечивают наибольшую мощность и режущую способность при меньшей вибрации. Обычно они имеют двигатели мощностью 3 или 5 л.с., которым могут потребоваться розетки на 230 вольт.

Факторы, которые необходимо учитывать

Наклон отвала: Наклоняется ли отвал вправо или влево? Обрезки с меньшей вероятностью застревают в заборе и потенциально отскакивают на пилах с левым наклоном.

Мощность разрыва: Насколько правее лезвия можно установить забор? Это определяет максимальную ширину, которую вы можете разорвать. Если вам нужно разрезать панели шире, чем позволяет ваша пила, вам придется использовать ручную циркулярную пилу.

Ограждение: Насколько надежно ограждение? Он двигается плавно, но при этом плотно фиксируется? Он жесткий или легко прогибается? Хорошо ли он обозначен для легкой регулировки? Насколько сложно настроить так, чтобы он был параллелен лезвию?

Мощность: Какие работы по дереву вы будете выполнять, как часто вы будете это делать и какие материалы вы будете использовать? Если портативность важна, вам понадобится строительная пила.
