Столик «Инфинити» своими руками - МозгоЧины


Доброго времени суток, мозгоремесленики! Сегодня расскажу вам, как создать интересный столик, который, несомненно, удивит ваших друзей и придаст интерьеру изюминку.




Некоторое время назад мне понравилась идея столика с отличным эффектом бесконечности, но у меня не было подходящих инструментов и материалов. Но проявив мозгосмекалку, я все-таки воплотил эту самоделку, используя простые инструменты и доступные материалы, причем моя конструкция столика стала более вариабельной, то есть можно «играть» с размерами и получать более глубокие оптические иллюзии.



Шаг 1: Инструменты и материалы

• фрезер с насадкой для окружностей
• лобзик
• паяльник и припой
• дремель с насадками
• нож
• карандаши, линейки, маркеры…
• круглое зеркало диаметром 60 см
• лист оргстекла/прозрачного ПВХ толщиной 4мм и не менее 65х65см
• самоклеющаяся глянцевая пленка, например для тонировки авто
• металлическая полоса для окон
• USB кабель для питания микроконтроллера
• блок питания 5/5.

5В 200/300мА с выходом USB
• провода
• суперклей
• качественный двухсторонний скотч
• Arduino Uno
• цветная светодиодная лента – 2 метра, у меня (Adafruit NeoPixel)
• программатор для Arduino для проектов





 Шаг 2: Полупрозрачная крышка




Приступаем к созданию мозгоподелки и для начала берем в руки оргстекло, которое обычно имеет с обеих сторон две защитные пленки, и я их советую не снимать. Из оргстекла вырезаем круг диаметром выбранного круглого зеркала, фрезер при этом лучше вести быстро, не допуская расплавления краев. Маленький совет: по центру будущего круга лучше приклеить на двухсторонний скотч кусочек дерева, который будет служить опорой для фрезера.

После того как круг вырезан, зачищаем края от заусенцев, сметаем стружку и приступаем к веселому действию, которое возможно придется повторить несколько раз, то есть наклеиваем самоклеющуюся пленку.

Для этого:

• на 4 кусочка двустороннего скотча приклеиваем круг из оргстекла к столу
• снимаем защитную пленку с оргстекла
• снимаем защитную пленку с самоклеющейся пленки
• на оргстекло разбрызгиваем воду
• аккуратно помещаем самоклеющуюся полупрозрачную пленку на круг из оргстекла
• разгоняем пузыри

Если не получилось, то повторяем все заново, а если все отлично, то:
• осторожно обрезаем лишние края полупрозрачной пленки
• даем высохнуть в течение дня





Шаг 3: Металлическая полоса




По краю оргстекла с небольшим нахлестом приклеиваем металлическую полосу, которая используется для изготовления окон. На внутреннюю стороны полосы клеим двусторонний скотч, а на него светодиодную ленту.

Рядом с местом крепления проводов к ленте высверливаем отверстия в металлической полосе чтобы вывести эти провода наружу.





Шаг 4: Код

К этому мозгоруководству я прилагаю код_для_столика, собранный из различных бесплатных кодов для эффектов со светодиодными лентами.

Но вы, конечно, можете написать его сами, и для этого вам понадобится библиотека Neopixel от Adafruit, которая находится здесь, а как подключить ленту здесь.

Схема подключения:



Шаг 5: Сборка




Для окончательного монтажа из остатков оргстекла нарезаем небольшие прямоугольники-подпорки, приклеиваем их на зеркало, именно на зеркало. Высота прямоугольников такова, что при установке на них оргстекла со светодиодной лентой, металлическая полоса на оргстекле перекрывала зеркало. Итак, к зеркалу приклеиваем около десятка подпорок и устанавливаем на них оргстекло с LED-лентой, сверху можно положить что-то для утяжеления, и даем клею высохнуть.





Шаг 6: Установка на опору




Снимаем вторую защитную пленку с оргстекла и, в принципе, поделка готова, ее можно повесить на стену, но мы установим ее на опору стола.

Для этого монтируем свою самоделку на круглый стол со столешницей того же диаметра или чуть менее.

Подключаем Arduino, загружаем код и подаем питание. Сам микроконтроллер можно поместить в небольшую коробочку и приклеить ее к низу столешницы.





Шаг 7: P.S. Идея для апгрейда




Данную поделку можно доработать: убрать провода питания! Для этого я планирую установить на микроконтроллер аккумулятор, который будет питать и Arduino и светодиодную ленту, а заряжаться от блока питания посредством USB порта Arduino. Конечно придется использовать меньшую яркость ленты, да и аккумулятор нужен большой емкости. Но нет предела совершенству!





Удачи и успехов!

( Специально для МозгоЧинов #Infinity-mirror-and-table-With-casual-tools

такой можно легко сделать в собственном гараже

Наши друзья часто приходят к нам в гости. Мы весело проводим время, играем в настольные игры. Однако раньше у нас не было достаточно места, чтобы всем гостям было комфортно. В прошлом году мы решили обновить игровую зону и обустроить ее заново. Поскольку моему мужу хотелось сотворить нечто уникальное, он сам сделал проект стола, в центр которого для дополнительного света и настроения поместил зеркало со светодиодами, благодаря чему удалось произвести эффект бесконечности.

Здесь вы найдете подробную инструкцию, как собрать восьмиугольный стол со встроенным стеклом и светодиодными лентами. Этот же принцип можно применять при оформлении окон и других конструкций.

Что понадобится

Из лесоматериалов супруг использовал дубовые и сосновые доски. Для создания эффекта бесконечности купите светодиодную ленту, источники питания, двусторонний скотч на вспененной основе и декоративную оконную пленку. В качестве крепежных элементов пригодятся шурупы для дерева и дюбели.

Перечень основных инструментов выглядит так:

  • пила для составной резки;
  • стамеска;
  • клей для дерева;
  • измерительная лента;
  • электродрель.

Подготовка

Для начала придется потратить некоторое время на компоновку и определение размеров составляющих деталей. Это важный шаг, потому что каждый фрагмент стола должен иметь одинаковую форму, но разные фактические размеры. После того как вы разложите основные сегменты по срезам, сразу станет видно, какую форму им лучше придать. Без точных измерений в готовом изделии останутся выступы или большие зазоры.

Благодаря использованию составной торцовочной пилы, электрической дрели и клея для дерева вам удастся создать неординарный предмет интерьера. В ходе работы понадобится достаточно свободного пространства. Поэтому тем, у кого есть гараж, справиться с задачей будет намного легче, чем тем, кто решиться делать это в квартире.

Моделирование

После покупки всех нужных материалов уделите время созданию модели в трехмерном изображении. Это позволит избежать растрат лишнего материала из-за ошибок при измерении.

В нашем варианте «колодец» стола получился достаточно глубоким, но вы можете изменить габариты. При этом даже незначительные отличия в размерах могут повлиять на конечный результат. Муж склонен к работе с конкретными чертежами и макетами, ему нравится получать хорошее представление обо всех измерениях.

Обрезка досок

Не сомневайтесь, это самая важная часть проекта. Возьмите регулируемый транспортир и отметьте угол в 45° для обозначения стыковочных линий на отдельных элементах. Кстати, некоторые режущие пилы оснащены функцией установки угла. Измеряйте и отмечайте до тех пор, пока вы не будете удовлетворены полученным размером.

Кроме того, муж настоятельно рекомендует использовать упор там, где это возможно. У большинства пил есть задвижка, которая обеспечивает отличный зажим куска древесины. Как только вы получите свой первый срез, добавьте этот фрагмент доски в конец и зажмите его на месте.

Рубанок (необязательно)

Столярный рубанок является отличным инструментом для обработки деталей с тонкими краями. Если у вас нет возможности его использовать, для создания стола лучше использовать готовые лесоматериалы (например, ЛДСП). Благодаря рубанку можно сделать прорези в коротких краях каждой части столешницы.

Сбор каркаса столешницы

Это основной и самый ответственный этап работы. Посадка стекла на дерево должна быть умеренно тугой. Склейте широкие доски до конца, используя любой стандартный клей для дерева. Положите второй слой досок на стол (сборка по типу «верх-низ») и промажьте клеем между слоями, а затем скрепите обе части ремнем с храповым механизмом, чтобы клей лучше схватился. При возможности установите на склеенные поверхности дополнительный груз, чтобы создать максимальное давление и достичь надежной фиксации.

Между стеклом и зеркалом, как видно на фото, расположена небольшая лунка. Принимая во внимание тот факт, что внутренний край «колодца» будет немного уже, чем у стекла, не сомневайтесь: данная особенность предусмотрена дизайном при подгоне второго слоя дерева под стекло.

Использование рубанка на данном этапе значительно бы облегчило задачу. У этого инструмента есть наклонная опорная плита, которая позволяет выбирать необходимый угол среза. Вы можете отрегулировать высоту стола, а зажим сможет удерживать доски в ровном положении во время склеивания. Также стоит использовать ремень для лучшего натяжения и давления на соединяемую поверхность.

Установка зеркала с эффектом бесконечности

Расположите лунку напротив стола и зажмите ее на месте. Не спешите сразу устанавливать стекло: предварительно просверлите отверстия в блоках и вставьте винты на место. Убедитесь, что ваши зажимы плотно прилегают к столешнице. Любые недоделки на этом этапе отразятся на качестве сборки и надежности конечного продукта.

Положите стол на ровную поверхность и вставьте стекло так, чтобы оно было на одном уровне со столешницей. Это позволит идеально разместить внутренние части колодца, но учитывайте, что между настольной древесиной и стеклом должен быть плавный переход. Как только стекло станет в паз, вы можете положить на место внутренние подпорки и зажать их.

Окрашивание колодца

За основу мой муж взял комбинацию грунтовки черного цвета и краску на основе латекса. Этой смесью он покрыл внутренние поверхности дерева. На мой взгляд, темное покрытие улучшило внешний вид стола, в результате чего иллюзия кажется более выраженной. После окрашивания оставьте стол на 10-12 часов для высыхания краски.

Резка зеркала

Работа со стеклом может быть опасной. Если у вас нет денег для приобретения готового стекла или зеркала под заказ, отложите работу до лучших времен. Не экономьте на собственной безопасности и купите разрезанное зеркало с закаленными краями!

Если же вы все-таки решитесь делать это самостоятельно, применяйте пластиковые или резиновые фиксаторы, чтобы закрепить стекло. Как только закончите с зеркалом и оно легко ляжет в дно колодца, установите опорные части из тонких деревянных щепок.

Крепеж светодиодной ленты

Прежде чем наносить последние штрихи, нужно перевернуть стол. Используя двусторонний скотч, аккуратно приклейте его по внутреннему краю колодца и разместите светодиоды. Высота полосы будет влиять на окончательную иллюзию, поэтому, если вы планируете использовать одну полосу светодиодов, поместите полосу на половину внутреннего обода.

Если же вы хотите использовать две или больше полос светодиодов, помещайте их на ширину внутреннего обода от стекла.

На светодиодных лентах, которые сегодня продаются, обычно уже имеется слой клея на задней панели. Лучше удалить его с помощью пластикового скребка, поскольку при длительном нагревании этот клей рассыхается.

Светоотражатель

Светоотражающая пленка играет важную роль для оптического обмана. Она предназначена для применения внутри стеклянных конструкций, и будет отражать свет одинаково с обеих сторон. Оттенок пленки здесь не имеет значения, поскольку покроет зеркальную сторону сверху стола, благодаря чему возникнет иллюзия бесконечного освещения.

Перед нанесением убедитесь, что стекло идеально чисто. Сначала мыльным раствором обрызгайте участок, который должен быть покрыт светоотражателем, а потом нанесите саму пленку. Разгладьте поверхность, устраните все неровности и пузырчатости.

Итак, можете подключать светодиоды! Если вы не отступали от инструкции, описанной выше, то перед вами должен находиться очень крепкий и красивый стол с оптической иллюзией. Такой предмет мебели удивит любого гостя дома. Теперь вам остается только отшлифовать края, установить ножки и окрасить поверхность по своему усмотрению.

Нашли нарушение? Пожаловаться на содержание

Светодиодный столик своими руками | Как это сделано

Идея мне пришла в голову когда на забугорном сайте увидел большой деревянный стол с эффектом бесконечности, сделанный студентами для какого-то конкурса. Очень захотелось заиметь что-то подобное и себе. Начал искать, где такие можно купить. А когда нашел, посмотрел на цены и понял, что лучше я сделаю сам.

Для начала немного теории. Как же получается такой эффект бесконечности?

Для тех кто в курсе, смело листайте ниже.

Все дело в многократном отражении от двух зеркал, расположенных друг перед другом. Причем одно зеркало должно быть прозрачным со стороны наблюдателя.

Эффект зависит от разницы освещенности двух сторон. Т.е. чем светлее внутри столика и чем темнее у вас, тем лучше будет эффект. Вы могли много раз видеть подобное в фильмах или сериалах про полицейских, помните эти комнаты допроса?

Такой эффект достигается титановым покрытием обычного стекла.

С теорией закончили, приступаем к практике, а точнее к изготовлению.
За основу как было сказано выше я взял журнальный столик из Икеи серии LACK размером 550х550 мм.

Первым делом необходимо в столешнице вырезать центр, куда будет устанавливаться зеркало, светодиодная лента и прочее.

Можно было сделать это и лобзиком, но края получались рваными, поэтому решил все делать вручную. Отмерил по краям по 6 сантиметров, отчертил, вырезал.
Использовал вот такой инструмент:

Внутри оказался наполнитель в виде картона, который удерживал всю верхнюю плоскость. Его нужно полностью убрать, а низ зашкурить. По итогу должно получиться так:

Как видите, по углам располагаются деревянные кубики, они создают жесткость и именно в них вкручиваются ножки. Прокрасьте черной краской торцы внутренней рамки (линия распила), иначе, освещенная светодиодами она будет сильно заметна.

Для формирования стенок я использовал деревянные уголки 30х50 мм. Выбирайте такую высоту уголка, чтобы он почти полностью закрывал пространство от «пола» до «полтолка». Обязательно покрасьте их в черный цвет. Достаточно хотя бы с той стороны, с которой они будут смотреть внутрь стола. Обычная краска в баллончиках прекрасно подойдет. Вместо уголков можно использовать деревянный брус, выпиленный по размерам. Но я оперировал ровно тем, что нашел в строительном магазине, именно поэтому высота стенок не доходят но верха несколько миллиметров. Но как показала практика, это совершенно не влияло на конечный результат.

Затем, после того как уголки высохли, надо размерить «стенки» и нарезать 4 штуки. Заметьте, что деревянные кубики не всегда одинаковые, от столика к столику длинна уголков у меня плавала в среднем на 0,7 см. Надо внимательно замерять расстояние.

После того как «стенки» готовы, самое время их установить на свои места по бокам, приклеив к основанию любым универсальным клеем. Внимание! Установите только 3 уголка, одну сторону пока оставьте свободной.

Далее, по центру устанавливается обычное зеркало толщиной 4 мм, размером 425х425 мм, методом проб и ошибок я решил, что это самый оптимальный размер, по краям должно быть свободное место в 3-5 мм для удобства монтажа. Перед установкой зеркала прокрасьте черной краской места, где будет этот зазор. Зеркало приклеивается к основанию все тем же универсальным клеем. Достаточно нанести клей на несколько точек посередине, а когда прижмете, клей равномерно распределится по поверхности и надежно прихватит зеркало.

Вид сверху:

Теперь самое интересное — выбор и монтаж светодиодной ленты.
Я предпочитаю ленту RGB SMD 5050 для 12В. Причем я беру без водозащиты, т.е. со степенью защиты IP33, субъективно, светит ярче, нет лишнего поглощения и рассеивания света за счет силиконовой оболочки.

Обратите внимание на количество светодиодов на один метр ленты. Их бывает разное количество, от 30 до 120. Разумеется, чем больше светодиодов, тем больше потребление энергии, тем дороже выйдет блок питания. Но зато столик будет ярче. Смотрите, что вам больше нравится. Я выбрал золотую середину — 72 светодиода на метр.

Как выбрать блок питания?
Все зависит от типа ленты и количества светодиодов, которые вы хотите задействовать.
В нашем случае мы имеем 4 стенки по 430 мм, итого, длина ленты по периметру выходит 1,72м. Смотрим в ТТХ купленной ленты, в моем случае потребление одного метра составляет 17,3 Вт. Следовательно, потребление всего столика составит 29,756 Вт. Исходя из суммарной мощности выбираем блок питания. Важно, чтобы мощность блока была не ниже вашей рассчитанной, выше, сколько угодно, но учтите, что чем выше мощность блока, тем он больше и дороже. Выбор пал на 36Вт с входным напряжением 220В и выходным 12В, чтобы без проблем подключать к ближайшей квартирной розетке. Кстати, не всегда на упаковке пишут мощность блока. Но всегда присутствуют значения выходного напряжения и выходного тока. По этим двум числам можно посчитать мощность как P = IxU. Т.е. в моем случае 12В и 3А = 36 Вт.

Как выбрать контроллер?
Контроллеров бывает великое множество, с ИК управлением от пульта, кнопочные, сенсорные, через домашний WIFI. Но задайте себе вопрос, надо ли вам такие навороты? Это ж обычный столик а не квартирная иллюминация. Берите Простой контроллер с ИК управлением, и не забудьте, что контроллер мы будем монтировать внутрь столика, поэтому размер имеет значение. И кстати, если вы выбрали одноцветную ленту, то RGB контроллер вам не нужен, достаточно блока питания с выключателем (ну или без, вставил в розетку — включил, вынул — выключил).
Есть кстати и отличные бескорпусные контроллеры, которые очень малы, но они не имеют выносного ИК приемника.

Схема подключения RGB ленты приведена ниже:

Для монтажа контроллера я первым делом избавился от пластикового корпуса, дабы он без проблем входил внутрь столика, оставив только плату с элементами. Докупил отдельный коннектор (гнездо) 5.5х2.1 мм, чтобы сформировать удобное место подключения питания.

Помните, я говорил что нужно поставить только три стенки? С незакрытой стороны просверливаем два отверстия, одно будет для вывода гнезда под питание 5,5 мм, второе под вывод кабеля с ИК датчиком от RGB контроллера. Сама плата контроллера будет располагаться на стенке, ее так же как и все остальное можно просто приклеить.

Так это будет выглядеть по итогу:

Теперь будет один из самых ответственных моментов. Приклеивание и пайка светодиодной ленты. Ленту надо клеить ровно по центру между нижним зеркалом и верхней столешницей. Если сместить ее чуть вниз или вверх, то световой туннель будет смещен, и смотреться будет так, как получилось у моего первого столика:

В четвертом уголке надо выпилить отверстие для вывода проводов подключения светодиодной ленты.

Начало ленты начинается от угла, где находится RGB контроллер. Припаяйте 4 проводка от соответствующих контактов контроллера к контактам ленты, предварительно не забыв залудить последние. Проводки я использовал из жил витой пары, отлично подходят по диаметру и удобно использовать цветную маркировку, чтобы не запутаться где какой. Можно заменить пайку специальными коннекторами для светодиодных лент. Но опять же, субъективно пайка мне кажется надежнее механического соединения.

После подключения ленты к контроллеру аккуратно начинайте приклеивать ее к стенкам строго параллельно основанию. Получиться должно так:

Светодиодные ленты обычно продаются бобинами по 5 м. Излишек ленты обрежьте по линии разреза на ленте (располагаются через каждые 5 см).

После укладки ленты остался последний шаг — приклеивание столешницы.
Я выбрал для себя стекло-шпион размером 550х550, о котором писал выше. Делается оно всегда на заказ, толщину я выбрал 6 мм, так как считаю ее самой оптимальной для столика. Умеренно тяжелое, придавливает столик к полу и не дает ему гулять даже при толчке, выдерживает нагрузки в приделах разумного, может выдержать падения на него различных предметов обихода с небольшой высоты. Обязательно при заказе нужно просить о скруглении и шлифовке граней, иначе можно порезаться о край стола.

А теперь… Я объясню почему я выбрал именно стекло-шпион а не глянцевую пленку. Известно, что добиться эффекта бесконечности можно просто приклеив с одной стороны пленку к обычному стеклу. Да, все будет работать, и выйдет дешевле, но если положить перед собой стекло-шпион и обычное стекло с наклеенной пленкой, то можно наглядно увидеть разницу. Слева зеркало-шпион, справа стекло + пленка.

Я всегда стремился к тому, что если я могу что-то сделать лучше, я так и делаю не останавливаясь на полумерах. Тем более, часть столиков я делал для продажи, и хотелось показать качество, хотя потенциальные покупатели никогда и не видели разницы.

Перед установкой столешницы обязательно, очень кропотливо и внимательно уберите все пылинки, всю грязь, все опилки, которые неизбежно у вас будут. Лучше всего это делать в проветриваемом помещении пылесосом. Так же, отчистите нижнее зеркало и внутреннюю сторону стеклянной столешницы от разводов, используйте моющее средства без разводов для стеклянных поверхностей. Это очень важно, потому, что после приклеивания столешницы вы законсервируете столик, и уже не доберетесь до внутренностей. Только если насильно не отодрать столешницу, вместе с кусками дерева.

После очистки столика и внутренней стороны столешницы нанесите клей на углы и боковые стороны столика ближе к внешнему краю, когда прижмете столешницы к основанию, клей равномерно распределится. Не используйте много клея! Если излишки вытекут с внешней стороны, их после засыхания легко подрезать ножом, но если они вытекут вовнутрь столика, то это уже не исправить, только отрывать и переделывать. В принципе, уже можно включить столик и наслаждаться результатом, главное не наклонять его до полного высыхания. По началу я думал что клей не выдержит массивное 6-и миллиметровое стекло, однако конструкция получилось очень крепкой и чтобы отодрать столешницу даже надо неплохо попотеть. Перед тем как выставлять первый столик на продажу я решил устроить небольшой краш-тест, чтобы посмотреть как поведет себя конструкция когда поедет к заказчику. Положил столик без ножек в багажник автомобиля на сутки и ездил по своим делам. Результатом остался доволен. Столешница на месте, лента тоже, как будто это было единое изделие, сделанное на заводе.

И вот результат работы:

Как видите, такой столик может сделать абсолютной каждый, конечно есть много нюансов, но я думаю принцип вы поняли. Все вышесказанное не является четким руководством, лишь мой личный опыт. Экспериментируйте! Используйте другие ленты, другие типы контроллеров, другие материалы, творите! Главное, чтобы результат приносил удовольствие в первую очередь Вам.

Ну и на последок фото моей маленькой балконной мастерской.

Источник

Зеркальный журнальный столик со светодиодной лентой своими руками | Своими руками

Решил смастерить журнальный столик, но не банальный, а яркий и очень необычный. Как раз пригодились давно отложенные старые широкие доски. Купил светодиодную ленту с дистанционным управлением, зеркальную пленку для тонировки стекол — и работа закипела.

СТОЛИК С ПОДСВЕТКОЙ: ПОШАГОВОЕ ОПИСАНИЕ РАБОТЫ

1. От старого разобранного серванта взял стеклянную полочку и зеркало. Снял с них размеры и нарисовал эскиз.

2. Обработал доски шлифовальной машинкой.

3. Распилил доски и получил 4 заготовки. Закрепил их на каркасе из бруса 50×100. Из бруса 40×50 выполнил ножки столика и зафиксировал их к каркасу мебельными винтами.

4. Разметил посадочные места для стеклянных вставок. Для этого приложил стекло сверху к столешнице, а зеркало — снизу к каркасу. Пазы выбрал фрезером (можно стамеской) (фото 1)

5. Забрашировал деревянную поверхность изделия: хорошенько обжег столешницу, каркас и ножки газовой горелкой. Затем удалил выжженную древесину жесткой одежной щеткой, которая не оставляет царапин. Мокрой ветошью протер от сажи. Высушил. Покрыл несколькими слоями яхтного лака с промежуточной просушкой (три — на столешницу, по одному — на каркас и ножки).

6. Стекло затонировал пленкой по инструкции на упаковке.

7. Далее по размерам отпилил из алюминиевого профиля детали охлаждения ленты (фото 2) и закрепил их точно по центру ниши (фото 3) А по внутреннему размеру последней отрезал светодиодную ленту и проклеил по профилю (фото 4). Элементы управления светодиодами разместил в дальнем углу ниши и вывел гнездо питания к ножке столика (фото 5).

8. Закрепил зеркало на дне столика рейками (фото 6) и вложил тонированное стекло в посадочное место столешницы. Для надежности можно зафиксировать его на герметик.

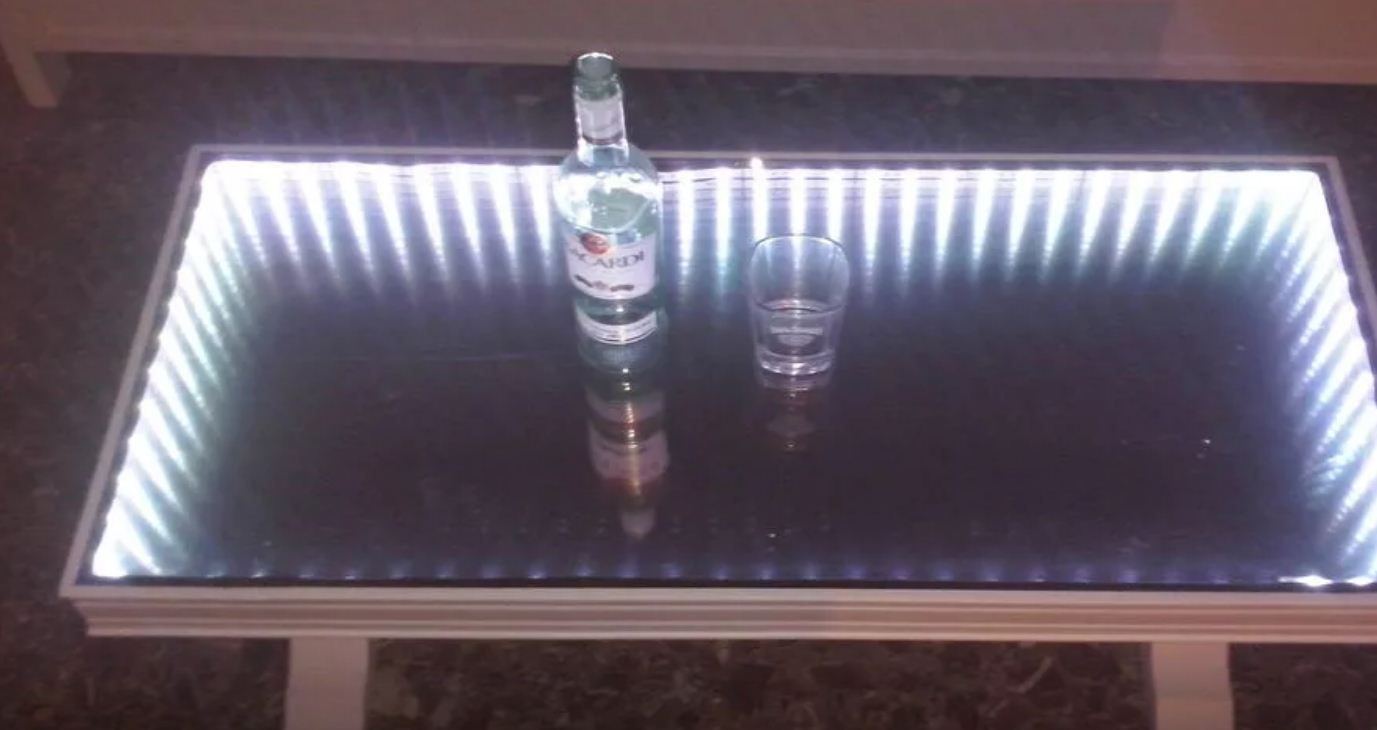

9. Включаю подсветку — и создается иллюзия туннеля. Супруга была в восторге от такого эффекта. Особенно радует то, что смастерил необычную красоту своими руками!


Также советуем прочитать: Потрясающий ЖУРНАЛЬНЫЙ столик своими руками – фото и чертежи


ЖУРНАЛЬНЫЙ СТОЛИК С ПОДСВЕТКОЙ СВОИМИ РУКАМИ – ФОТО

СТОЛЫ С ПОДСВЕТКОЙ И ЭФФЕКТОМ БЕСКОНЕЧНОСТИ – ВИДЕО

столик журнальный с подсветкой эффектом бесконечности . table infinity mirror


Watch this video on YouTube

© Автор: Константин Иванов, х. Островянсжий Ростовской обл. Фото автора
