Стяжка эксцентриковая угловая — винт
110305 Винт угловой для стяжки эксцентриковой угловой. Размер крепежной мебельной фурнитуры. Винт: резьба М6, длина 40,3 миллиметра. Металл.
Товар представлен без гайки, Вам потребуется купить отдельно эксцентрик и втулку. Такой способ позволяет подобрать саму гайку — эксцентрик подобрать по размеру, так как они бывают разных размеров по высоте и диаметру, для различной толщины плит массива, ДСП или МДФ.
В наше время считается современным способом нестандартной угловой стяжки, когда для угловой стяжки стенок мебели нужен угол не девяносто градусов, а совсем иной. Стяжка позволяет многократно разбирать и собирать мебель, это увеличивает срок службы мебели. При покупке оптом предлагаем скидки, в зависимости от суммы партии.
Кликните на картинку посмотрите способы применения крепежной фурнитуры для кухонной и другой корпусной мебели.
И еще немного о главном, рекомендуем после покупки зайти на главную страницу и снова посмотреть — какая ещё фурнитура для кухни и корпусной мебели Вам может понадобится.
Просто полистайте разделы магазина — это поможет избежать расходов на дополнительную доставку.
Производитель: LogAtask
110305 Винт угловой для стяжки эксцентриковой Отзывы
Ваш отзыв может быть первым.
Написать отзыв
По Москве:
Срок доставки:
2-3 рабочих дня.
Доставка до подъезда:
Свыше 3300 р. — БЕСПЛАТНО.
Менее 3300 р. — 330 р.
За МКАД — 20 р./км (в одну сторону).
Часы доставки оговариваются индивидуально.
Если вес товара превышает 30 кг,
то стоимость доставки может повыситься.
В случае отказа, клиент должен оплатить транспортные расходы.
По России::
Предоплата 100%. Отправка транспортной компанией (ТК).
Свыше 3300 р. — доставка до ТК БЕСПЛАТНО.
Оплата до Вашего города ТК по получению.
Менее 3300 р. — доставка до ТК 330 р. Оплата до Вашего города ТК по получению.
Оплату за товар можно произвести переводом через банк или при помощи электронных денег.
Срок и стоимость доставки зависит от удаленности региона и объема груза.
Схема доставки по регионам России:
Вы оформляете заказ на сайте интернет-магазина. Доставка продукции транспортной компанией.
Стоимость доставки оплачиваете транспортной компании при получении груза.
Посылкой товар отправляем в редких случаях, если позволяет объем, например, почта не принимает посылку, когда размер одной и сторон превышает 80 сантиметров.
Отправка через день, после оплаты.
Примечание.
А города московской области, находящиеся чуть дальше:
Королёв, Одинцово, Щёлково, Пушкино, Краснознаменск, Ивантеевка, Зеленоград,
Дубна, Дмитров, Дедовск, Лобня будет небольшая доплата, при такой незначительной цене на аксессуары для кухни и мебельную фурнитуру.
По регионам доставлены заказы в города: Альметьевск, Астрахань, Брянск, Братск,
Волгоград, Владимир, Грозный, Дальний Восток, Ейск, Калининград.
Ленинградскую область, Липецк, Минск, Мурманск, Новгород Великий и Новгород Нижний,
Омск, Петрозаводск, Сахалин и многие другие.
Важно:
Если комплектующие мебельной системы вы покупаете в разных магазинах.
Где совмещение деталей вызывает у нас сомнение.
В этом случае мы не выполняем такие заказы или просим предоплату.
Кроме того, любая компания имеет право отказать в выполнении, по различным причинам.
Это могут быть какие то не выполнимые условия по наличию товара, по времени и расстоянию доставки,
ОТКАЗ ОТ ОПЛАТЫ ИЛИ ОБЫЧНОЕ ХАМСТВО.
МЫ ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО ОТКАЗЫВАТЬ В ОБСЛУЖИВАНИИ БЕЗ ОБЪЯСНЕНИЯ ПРИЧИН!
Также мебельные ручки, петли и направляющие — предоплата. Если вы не уверены и ехать на склад вам далеко, то заказывайте одну ручку, если устраивает довезем остальное на следующий день.
Вы можете оплатить заказ любым удобным Вам способом: карта, наличные, перечислением. На некоторые виды мебельной фурнитуры возможна предоплата.
Обзор эксцентриковой стяжки VB-35 от компании Hettich: инструкция применения
Поговорим о такой эксцентриковой стяжке, как VB-35 от компании Hettich (имеются и ее реплики других производителей, отличающиеся ценой и качеством, но основные характеристики не сильно отличаются).
Итак, эта стяжка отлично подходит для установки полок. Ее выгодно отличает от конфирматов возможность установки и демонтажа полки без разбора корпуса, а так же отсутствие отверстий на наружных стойках, что иногда очень важно. Из минусов можно назвать более высокую стоимость (раза в 4 дороже), большую требовательность к точности присадки, а так же меньшую силу стягивания (по сравнению со стяжкой на конфирмат).
Сама стяжка состоит из двух составных частей: штока и эксцентрика в корпусе (металлическом или пластиковом). Цвета пластиковых кожухов могут отличаться (белые, коричневые, бежевые, черные).
Перейдем к самой присадке. Начнем с разметки стойки. Танцуем от переднего края стойки – отмечаем 75 мм. Сверлим глухое отверстие диаметром 5 мм. Глубина его должна быть 12 мм (для того, чтобы не протии насквозь, желательно пользоваться ограничителями сверления или сверлильным станком).
В это отверстие шток вворачивается простой отверткой до ограничителя.
Переходим к разметке полки для присадки, собственно, эксцентрика. Так же ориентируемся на передний край (они после установки должны совместиться, как передний край, так и задний). Откладываем те же 75 мм. Проводим перпендикуляр на котором отмечаем 9,5 мм. – центр сверления.
Для присадки нам потребуется сверло Форстнера диаметром 20 мм. На фото представлено профессиональное сверло Freud, которое имеет очень маленький центральный шип, который не продавливает ламинат с обратной стороны.
Для сверления желательно пользоваться сверлильным станком (или стойкой для дрели) с ограничителем глубины сверления.
У меня станочек made in USSR, доработанный под мои нужды.
Использование станка с направляющей обладает такими преимуществами, как четкая повторяемость расстояния от края до центра стяжки и, что самое главное, глубины сверления (12,5 мм).
В каждой полке сверлится по четыре отверстия. В которые необходимо запрессовать эксцентрик. Можно сделать это либо руками, либо, помогая себе легкими ударами киянки.
После запрессовки стяжка приобретает вот такой внешний вид. Обратите внимание, что дно корпуса опирается на «остатки» материала – именно это делает важным глубину сверления. Недостаточная глубина не позволит полностью завести стяжку в материал, избыточная снизит прочность.
На следующем фото, полка полностью подготовленная для установки в короб.
Приступаем к монтажу. Короб может быть собранным. Полка просто заводится сверху на штоки. При этом стяжки оказываются снизу.
Штоки заводятся внутрь корпусов эксцентриков.
Обратите внимание, что при правильной присадке четко сопоставляются края полки и паза под заднюю стенку.
Спереди все так же точно.
После чего по часовой стрелке эксцентрик затягивается, притягивая край к стенке короба.

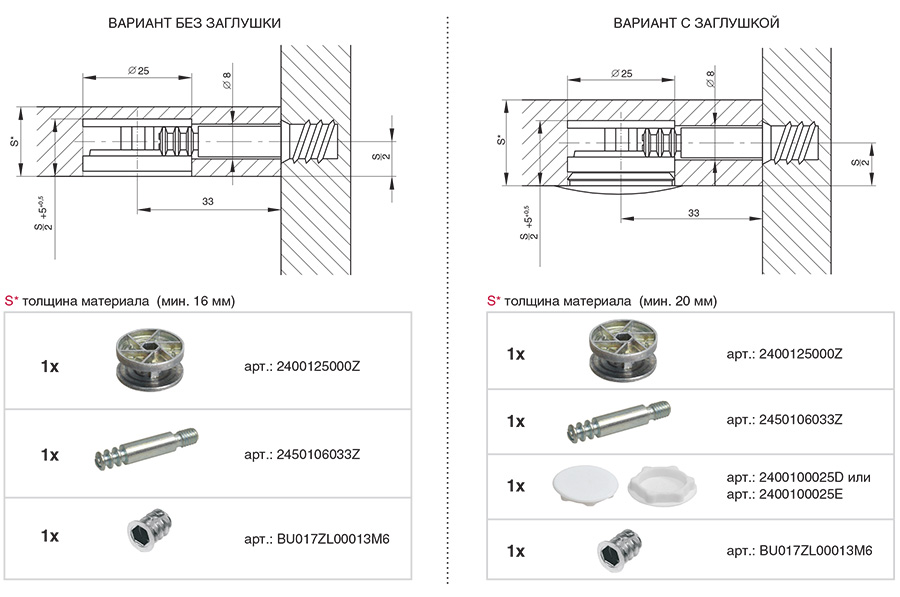

Для полноты картины приведу так же присадочную схему.
Из нее, кстати, видна еще одна особенность – возможность затягивания сверху. Для этого по оси сверления делается еще одно отверстие диаметром 12 мм, через которое осуществляется доступ к телу эксцентрика. Для этого, крестообразная прорезь для отвертки имеется с обеих сторон. Данная особенность актуальна при установке таких стяжек в местах, доступ к которым снизу затруднен (например, нижние горизонты коробов).
1056-10-4EB — Эксцентриковая серия | Эксцентриковое соединение 10″ CI или PL с 4″ CI или PL | Скачать |
1056-10-6EB — Эксцентриковая серия | Эксцентриковое соединение 10″ CI или PL с 6″ CI или PL | Скачать |
1056-10-8EB — Эксцентриковая серия | Эксцентриковое соединение 10″ CI или PL с 8″ CI или PL | Скачать |
1056-12-6EB — Эксцентриковая серия | Эксцентриковое соединение 12″ CI или PL с 6″ CI или PL | Загрузка |
1056-12-8EB — Эксцентриковая серия | Эксцентриковое соединение 12″ CI или PL с 8″ CI или PL | Скачать |
1056-1210EB — Эксцентриковая серия | Эксцентриковое соединение 12″ CI или PL с 10″ CI или PL | Скачать |
1056-1512EB — Эксцентриковая серия | Эксцентриковое соединение 15″ CI или PL с 12″ CI или PL | Скачать |
1056-315EB — Эксцентриковая серия | Эксцентриковое соединение 3″ CI или PL с 1½ CI или PL | Скачать |
1056-32EB — Эксцентриковая серия | Эксцентричное соединение 3″ CI или PL с 2″ CI или PL | Скачать |
1056-415EB — Эксцентриковая серия | Эксцентричное соединение 4″ CI или PL с 1½» CI или PL | Скачать |
1056-42EB — Эксцентриковая серия | Эксцентричное соединение 4″ CI или PL с 2″ CI или PL | Скачать |
1056-43EB — Эксцентриковая серия | Эксцентриковое соединение 4″ CI или PL с 3″ CI или PL | Скачать |
1056-54EB — Эксцентриковая серия | Эксцентричное соединение 5″ CI или PL с 4″ CI или PL | Скачать |
1056-6/150EB — Эксцентриковая серия | Эксцентриковое соединение 6″ CI или PL с 1½» CI или PL | Скачать |
1056-63EB — Эксцентриковая серия | Эксцентриковое соединение 6″ CI или PL с 3″ CI или PL | Скачать |
1056-64EB — Эксцентриковая серия | Эксцентричное соединение 6″ CI или PL с 4″ CI или PL | Скачать |
1056-65EB — Эксцентриковая серия | Эксцентричное соединение 6″ CI или PL с 5″ CI или PL | Скачать |
1056-83EB — Эксцентриковая серия | Эксцентриковое соединение 8″ CI или PL с 3″ CI или PL | Скачать |
1056-84EB — Эксцентриковая серия | Эксцентриковое соединение 8″ CI или PL с 4″ CI или PL | Скачать |
1056-85EB — Эксцентриковая серия | Эксцентриковое соединение 8″ CI или PL с 5″ CI или PL | Скачать |
1056-86EB — Эксцентриковая серия | Эксцентричное соединение 8″ CI или PL с 6″ CI или PL | Скачать |
Концентрический переходник, эксцентрический переходник или переходная муфта
Сценарии установки, количество деталей и предпочтения монтажника определяют, какой фитинг с канавкой лучше всего подходит для соединения противопожарных труб разного размера
Системы труб с канавками облегчают и ускоряют установку труб в системах пожаротушения и других устройствах.
Канавки позволяют быстро и надежно установить муфты, создающие водонепроницаемое уплотнение без отбортовки или сварки. Конечно, монтажникам часто необходимо соединить трубу большего диаметра с трубой меньшего диаметра, и для этого есть несколько вариантов: переходные муфты , концентрические переходники и эксцентриковые переходники . Но какой фитинг с канавкой лучше подходит для конкретной работы?
Как и во многих других аспектах противопожарной защиты, ответ — «это зависит от обстоятельств». Вот объяснение того, когда и почему вы можете использовать каждый тип устройства уменьшения (или расширения).
QRFS предлагает оборудование, необходимое для вашего следующего проекта: ознакомьтесь с нашим полным набором фитингов с пазами , включая гибкие и жесткие муфты и переходники и переходники .
Как концентрические переходники, так и переходные муфты удерживают трубы по центру
Эти два устройства для соединения труб разного диаметра имеют общую характеристику: как переходные муфты, так и концентрические переходы (иногда называемые «коническими переходами») удерживают центральную ось соединяемых труб и протекающую по ним воду .
Отсюда они немного отличаются: переходные муфты соединяют две трубы разного размера с меньшим пространством между ними — корпус имеет ширину 1,8–2,4 дюйма, а концы двух труб почти соприкасаются — и требуется только одно соединение
Как переходные муфты, так и концентрические переходы позволяют переходить с большей трубы на меньшую (и наоборот). Основное отличие состоит в том, что муфты уже, переход происходит быстрее и задействовано меньше деталей.
Тем не менее, концентрические переходники могут обеспечить немного лучший поток воды, чем переходные муфты.
Итак, как насчет реальных случаев использования, когда одно может быть предпочтительнее другого?
Одним из возможных вариантов является установка вертикальной трубы. Чтобы понять почему, давайте рассмотрим, как монтажники соединяют трубы с пазами с помощью муфт. Они:
- Разберите муфту
- Нанесите смазку на внутреннюю прокладку
- Поместите прокладку вокруг нижней рифленой трубы
- Выровнять трубы
- Поместите металлический корпус муфты вокруг прокладки, убедившись, что он входит в канавки трубы
- Вставьте гайки и болты, затем затяните гайки, чтобы образовать водонепроницаемое уплотнение
В этом видеоролике от Victaulic показана горизонтальная установка переходной муфты :
Потенциальная проблема в вертикальных установках — гравитация.
Во-первых, необходимо удерживать на месте длинную часть верхней, меньшей трубы, сохраняя осевую линию, при этом размещая металлический корпус вокруг прокладки и затягивая гайки. И поскольку размеры труб различаются, а гравитация — это то, что есть, может возникнуть риск того, что меньшая труба втянется в большую.
Таким образом, некоторые установщики говорят, что используют концентрические переходники, потому что это надежный способ избежать телескопирования. Это потому, что после того, как они прикрепляют концентрический переход — небольшую деталь, с которой очень легко обращаться — к нижней трубе с помощью муфты, нет риска телескопирования при креплении верхней трубы, потому что отверстия имеют одинаковый размер. Кроме того, верхняя часть переходника имеет стабильную поверхность, что позволяет легко центрировать трубу при присоединении и затягивании верхней муфты.
Тем не менее, высококачественные переходные муфты либо имеют дополнительные стальные шайбы, либо стальные шайбы, встроенные в прокладку, для предотвращения телескопирования
.
Например, переходные муфты GemLock размером 2 дюйма и выше имеют встроенную шайбу. Таким образом, когда установщик размещает и выравнивает верхнюю трубу, шайба блокирует соскальзывание этой меньшей трубы в большую. И снова монтажникам, использующим переходные муфты для вертикальной установки, требуется меньше деталей: одна переходная муфта вместо двух муфт и концентрического переходника.Ларри Гринберг, инженер компании Core & Main, которая производит системы труб GemLock® с желобками, не верит, что всегда есть 100% очевидный вариант использования одного над другим.
«Концентрический редуктор может обеспечить немного лучший поток, и мы обычно видим, что инженерные компании склонны использовать только их», — говорит он. «Но другие монтажники труб используют переходные муфты, потому что они требуют меньшего количества деталей».
Как насчет концентрического или эксцентричного редуктора?
Сценарии, требующие использования эксцентриковых переходников вместо переходной муфты или концентрического переходника, более просты — и иногда требуются эксцентриковые фитинги.
Эксцентриковый переходник имеет выпуклую или угловую форму, которая не поддерживает центральную ось трубы или потока воды . Вместо этого ось изменяется, поскольку эти устройства поддерживают «отметку BOP (нижней части трубы) трубопровода».
Таким образом, основным вариантом использования эксцентрикового редуктора является сценарий установки, при котором «одна из внешних поверхностей трубопровода должна оставаться неизменной» (верхняя, нижняя или боковая). Эти переходники обычно используются для соединения горизонтальных труб и всасывающих труб. Как и пазовый концентрический переход, пазовые эксцентриковые переходы крепятся к соединяемым трубам двумя стандартными пазовыми муфтами соответствующих размеров.
Несмотря на преимущества сохранения высоты нижней части трубы, установка эксцентрикового переходника плоской стороной вниз может вызвать проблемы в некоторых случаях, когда по горизонтальным трубам передаются жидкости.
В частности, при такой ориентации воздух может попасть в ловушку. Исключением является использование эксцентрикового редуктора, который питает регулирующий клапан: «плоской стороной вниз будет обеспечен более постоянный поток через регулирующий клапан, чем концентрический редуктор или эксцентриковый редуктор плоской стороной вверх, что приведет к большему нарушению потока».
Что говорят стандарты NFPA о переходниках и фитингах с канавками?
В стандартах на установку противопожарной защиты имеется несколько требований, определяющих, какой тип переходника использовать. Например, NFPA 13: Стандарт по установке спринклерных систем не упоминает их в разделе «методы соединения с канавками». В нем упоминаются только переходники в разделе, посвященном сварным фитингам , и не указывается их форма:
Из издания NFPA 13 9 2022 г.0018
7.5.2.3.4 При уменьшении размера трубы в участке трубопровода следует использовать предназначенный для этой цели переходной патрубок в соответствии с требованиями 7.
5.2.3.1.
5.2.3.1.В разделе 7.5.2.3.1 указаны стандарты, в соответствии с которыми должны быть перечислены различные металлические фитинги.
Но NFPA 20 : Стандарт для установки стационарных насосов для противопожарной защиты
содержит требование, касающееся эксцентриковых переходников. Он предписывает использовать их вместо концентрических переходов для присоединения к входу всасывающей трубы, которая соединяет подачу воды с пожарным насосом:Из редакции NFPA 2022 20
4.16.6.4 Эксцентриковый конический переходник или переходник.
Если всасывающая труба и всасывающий фланец насоса имеют разный размер, они должны быть соединены эксцентриковым коническим переходником или переходником, установленным таким образом, чтобы избежать образования воздушных карманов.
Комментарий к NFPA 20 Handbook (2016) указывает на установку эксцентрикового редуктора плоской стороной вверх при «снабжении пожарного насоса снизу или в горизонтальной плоскости».
Опять же, все эти требования — по использованию эксцентриковых переходников на всасывающих трубах и по их расположению — направлены на то, чтобы избежать попадания воздуха, что очень плохо для пожарных насосов.
В этой части диаграммы A.4.16.6 из NFPA 20 показано, как эксцентриковый переходник (слева) должен соединять всасывающую трубу с пожарным насосом вместо концентрического переходника (справа). Поскольку эксцентриковый редуктор устанавливается горизонтально, его также следует размещать плоской стороной вверх. Оба эти требования предотвращают попадание воздушных карманов в насос.Другие сценарии, требующие использования эксцентриковых и концентрических фитингов
Выбор концентрического или эксцентричного фитинга также имеет значение в отношении дренажных заглушек, другого типа переходных фитингов, используемых для вспомогательного дренажа системы противопожарной защиты.
Эксцентриковые дренажные заглушки со смещенным от центра отверстием следует использовать при сливе воды из горизонтальных труб, тогда как концентрические или эксцентриковые дренажные заглушки подходят для слива вертикальных труб. Узнайте больше о рифленых крышках слива пожарных спринклеров, включая все возможные варианты их использования.
Используйте трубный фитинг или муфту с пазами, которые подходят для вашего сценария соединения труб и ваших предпочтений
Помимо соблюдения нескольких правил NFPA, «эмпирические правила» использования переходных муфт, концентрических переходов или эксцентрических переходов сводятся к следующему:
- Выполняете ли вы горизонтальную, вертикальную установку или установку на всасывающей трубе.
- Нужно ли поддерживать осевую линию трубы (переходная муфта или концентрический переходник) или поддерживать ось одной стороны трубы (эксцентрический переходник).
