Классификация грунтов – Таблицы по ГОСТ, свойства

Перед строительством фундамента (неважно, что вы планируете построить: одно-, двух- или трехэтажный частный дом), обязательно нужно определить типы грунта, его характеристики, а также произвести расчеты на возможные нагрузки, которое сможет выдержать основание. Лучше, если вы закажете инженерно-геологические услуги, но, если не позволяют условия или финансовая возможность, то хотя бы изучите грунт самостоятельно и проведите минимальные расчеты.

В этой статье мы разберем, что такое грунт, какие его разновидности определяют строительные нормы, и какие типы грунта подпадают под разряд «не повезло».



Состав и строение грунта

Прежде чем разбирать разновидности грунтов нужно понимать, что такое грунт, основной его состав, чтобы лучше в дальнейшем понять его структуру и свойства. В разъяснении нам поможет замечательное пособие С. А. Пьянкова «Механика грунтов», а также ГОСТ.



Разновидности грунта согласно ГОСТ 25100-2011

Все грунты можно классифицировать по гранулометрическому составу на:

  1. Скальные
  2. Дисперсные
  3. Мерзлые, мы их не будем рассматривать в рамках этой статьи.

Упростим сложную и подробную классификацию, приведенную выше:

  1. Самые прочные и способные нести высокую нагрузку – скальные (известняки — но не все, и только не при высоком уровне вод, а также гранит, сланцы), они не часто встречаются, более распространены дисперсные. Скальные грунты не вспучиваются, не проседают.
  2. Дисперсные грунты. Нас интересуют следующие типы грунтов: крупнообломочные (например, валуны, дресва, галька), глина, суглинки, супесь, песок, ил, песок, торф, пылеватый песок, лёссовые грунты.

По классификации гранулометрического состава, приведенной ниже в таблице несложно определить размерность частиц.

Если вы по какой-то причине не можете отнести в лабораторию пробы грунта (например, нет в вашем городе лаборатории), то без лаборатории, так сказать «в полевых условиях», грунт можно диагностировать по описанию в следующей таблице:

Еще один популярный способ определения в полевых условиях типа грунта — во влажном состоянии, будем «катать колбаски». Разумеется, щебень или торф вы и так определите визуально, такой способ подходит для глиносодержащих видов грунта. Смачиваете образец грунта водой и пытаетесь скатать жгутик ладонями. По признакам определяете тип.

Для того, чтобы у вас было представление о том, как выглядят суглинок, супесь, глинистая почва, песчаная почва приведем следующее изображение:

Есть некоторые способы, по которым можно определить типы грунта, гранулометрический их состав, а также некоторые их характеристики, вроде плотности, влажности, но для этого вам придется проводить опыты (которые, к слову, мы бы не советовали вам проводить самостоятельно, проще обратиться в лабораторию, и заниматься тем, что у вас отлично получается, предоставив лабораторные опыты специалистам, которые смогут замерить физ.свойства грунтов, их состав наиболее точно, без больших погрешностей).



Проблемные, сложные грунты

Если вы несчастливый обладатель подобных грунтов на участке, будьте внимательны и бдительны, много раз подумайте, прежде чем строить, а лучше проконсультируйтесь со специалистом и обязательно сделайте анализ грунта на участке, если еще не сделали.

Далее рассмотрим, как выглядят определенные разновидности грунта, и разберем их основные характеристики. Не будем рассказывать о валунах, гальке, щебне, вы сможете отличить такой тип грунта, видели неоднократно.

Расскажем о других типах, которые зачастую бывают проблемными, теряя свою прочность под внешним воздействием, например, напитываясь водой, или соединяясь с другими грунтами и их примесями.

Такие грунты — структурно-неустойчивые грунты, то есть изменяющие свою структуру под внешними влияниями, просадочные грунты.

  • Мерзлые и вечномерзлые
  • Карстующиеся грунты
  • Лессовые грунты
  • Органоминеральные и органические грунты
  • Набухающие
  • Слабые водонасыщенные глинистые
  • Насыпные
  • Засоленные

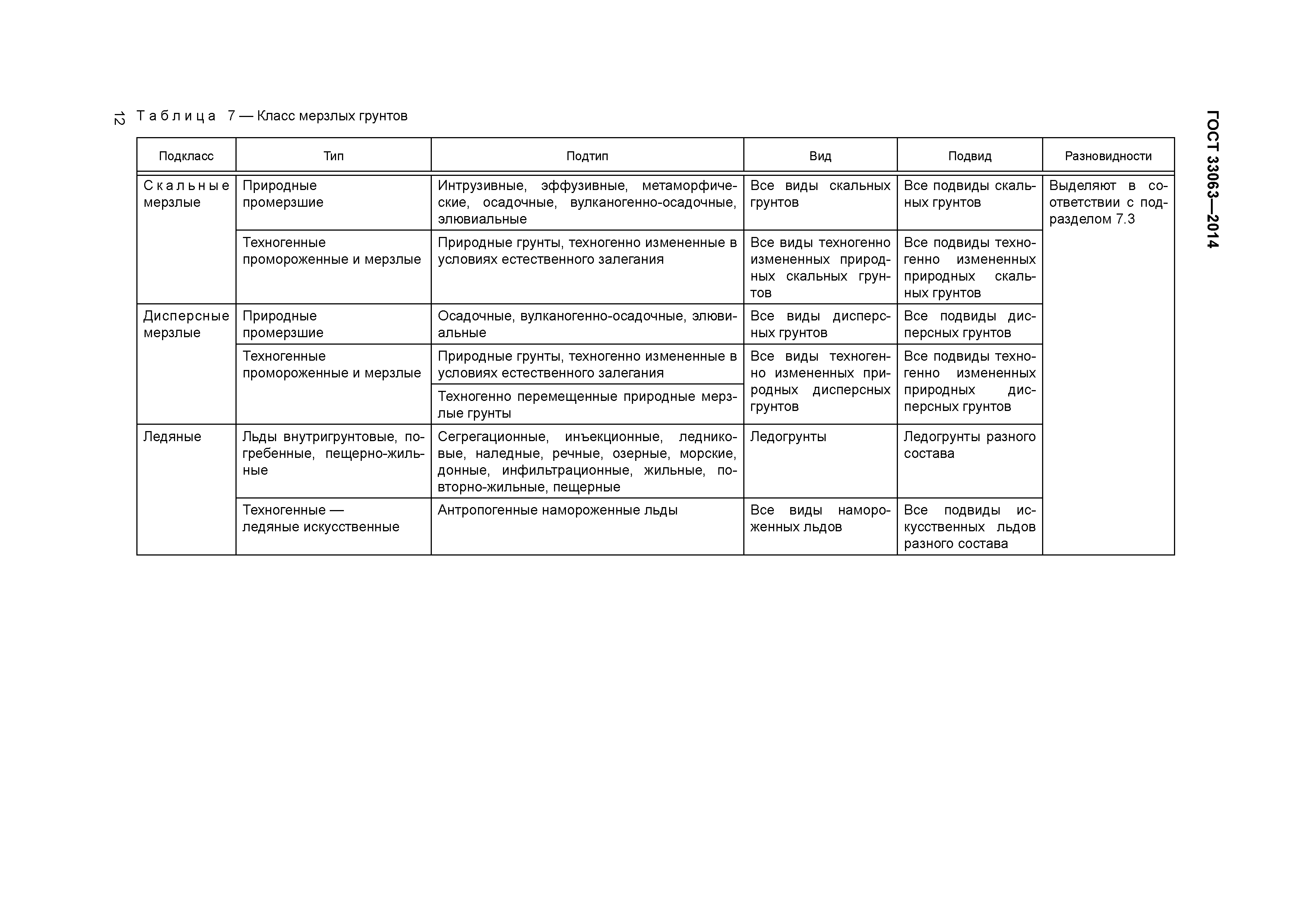

Мерзлые и вечномерзлые

Мерзлые грунты имеют температуру ниже нуля, в том или ином виде содержат в составе частицы льда. После нахождения в мерзлом состоянии от 3 лет и больше такие грунты уже приобретают свойства вечномерзлых грунтов.



В замерзшем состоянии мерзлые и вечномерзлые грунты очень прочные, не подвержены деформациям, так как связующие их криогенные структуры повышают первоначальную прочность.

В процессе таяния полностью меняется структура и физико-механические свойства, происходят серьезные деформации. Некоторые грунты даже становятся жидкими после оттаивания.

Основная особенность всего класса мерзлых грунтов — просадочность при таянии, когда происходит масштабное уменьшение объема грунта. Вечномерзлые грунты — достаточно проблемный тип грунта для проектирования и строительства.

Какой фундамент выбрать? Это можно определить только после определения всех необходимых расчетных деформационо-прочностных характеристик в процессе лабораторных испытаний.

  • Первый вариант — сохранить структуру криогенных связей — мерзлое состояние как во время строительства, так и при дальнейшей эксплуатации. Сохранение вечной мерзлоты грунта сохраняется путем организации холодных первых этажей, проветриваемых холодных подполий с вентилируемыми продухами. В этом случае определяем мин.глубину заложения фундамента по СНиП 2.02.04-88:
  • Второй вариант — подготовка сооружения к неравномерной осадке. Можно заменить неустойчивый грунт на непосадочный песок или крупнообломочный грунт. Можно также опирать фундамент на более прочный слой, тогда можно использовать вечномерзлые грунты в оттаявшем состоянии или состоянии таяния. Это возможно лишь при условии наличия в массиве грунта прочных малодеформирующихся в процессе оттаивания грунтов.

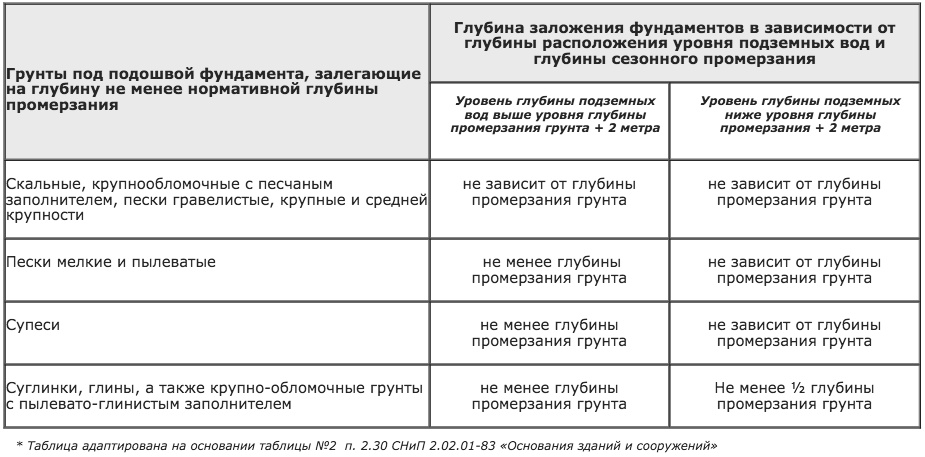

Заглубление фундамента в этом случае осуществляется на основании расчетной глубины сезонного промерзания грунта df и уровню подземных вод, которые образуются в процессе оттаивания.

Необходимо застраивать площади на вечномерзлой земле только по одному из вариантов, а не так, что сосед выбирает холодный первый этаж, а вы — сваи.

Стоить отметить, что широко используемые в северном строительстве сваи тоже подвержены негативному воздействию: напорному давлению вод при промерзании грунта; хим. агрессивности воды оттаявшего слоя; появлению трещин из-за температурных деформаций.



Известняки

Известняки, как и другие грунты из группы скальных осадочных карбонатных пород, в сухом виде — прочные, а при намокании грунтовыми водами ее теряют.

Есть известняки изначально с низкой плотностью и широкой «пористостью» — ракушечники, есть и другая намного более плотная разновидность с низкой пористостью. Прочность у первых в сотни раз ниже, чем у вторых.

Одна из разновидностей известнякового грунта – мергель, который представляет собой микс из известняка и глины.

Основание из известняка (кстати, это же касается и доломита, мела) — довольно опасно для сооружения фундамента, хотя казалось бы скальный грунт. Там, где пласт известняка легко доступен воде, может со временем сформироваться большущая воронка, так как известняки подвержены размытию. Известняки относятся к карстующимся породам (также как гипс, доломит) — горные породы, способные растворяться при размывании поверхностными и подземными водами. В итоге может произойти карстовый провал:

В случае залегания пласта известняка на участке необходимо определить его пористость и продумать отвод поверхностных вод. В таком неблагоприятном случае многие прибегают к использованию свайного фундамента. Советуем не импровизировать, лучшим вариантом для вас будет консультация с хорошим специалистом геологом, инженерные изыскания в данном случае обязательны.



Лёссовые грунты, лёссы, лессовые суглинки

Нельзя сказать с точностью, каким образом появились такие грунты, ученые до сих пор об этом спорят. Лёссовые породы относятся к структурно-неустойчивым грунтам (но не все из них просадочные).

Такой тип очень распространен на протяжении больших территорий в России, Украине, Европе, причем лёссом занято более 80 % территории Украины. Залегание такого типа грунта обычно располагается сразу под почвенным покровом, в верхних слоях.

Лессовые грунты обычно светло-желтого или светло-коричневого цвета (его еще называют палевый цвет), или же даже буро-желтого.

Лессовые грунты содержат больше воздуха, чем твердых частиц, содержат множество макропор, пористость до 60%. Больше 60 процентов частиц – мелкие пылеватые, также содержится глина и в меньшей степени песок.

На изображениях ниже можно рассмотреть характерное для лёссовых пород наличие вертикальных «бороздок», прожилок или канальцев. Такие макропоры в виде трубочек доходят в диаметре до 3 мм.

Различают типичные лёссы и лессовые суглинки. Лёссовые суглинки содержат больше глины, чем типичные лёссы, им присущ более темный цвет, иногда красновато-бурый. Лёссовые суглинки менее пористые и, следовательно, более плотные, менее просадочные.

В обычном состоянии лессовые отложения весьма прочные, способны выдерживать большие нагрузки, но при увлажнении прочность теряется, возникают дополнительные просадочные деформации от нагрузки – как внешней, так и от собственного веса.

Чтобы определить степень просадки лёсса, его в лабораторных условиях уплотняют под давлением, а затем подвергают замачиванию.



Органоминеральные и органические грунты — торфы, заторфованные, сапропели

Торфяники распространены в Подмосковье, на востоке и северо-востоке. Они относятся к слабым грунтам, с присущей низкой прочностью.

Заторфованный грунт отличается от торфа процентным соотношением содержанием органического вещества – содержание больше 50% органики говорит о торфе, а содержание от 10 до 50% орган.остатков говорит о том, что перед нами заторфованный грунт, на основе песчаного грунта или глинистого.

Какие характеристики присущи торфам и заторфованным грунтам?

  • Высокая водонасыщенность
  • Сильная сжимаемость
  • Осадочность, медленно протекающая
  • Изменяемость характеристик под нагрузками
  • Подземные воды представляют собой весьма агрессивную среду по отношению к строительным конструкциям.

Помимо градации по количественному содержанию торфа органоминеральные и органические грунты делятся на:

  • Открытые, находящиеся близ поверхности;
  • Погребенные, располагающиеся в виде слоев или линз в глубине толщи;
  • Искусственно погребенные

Также важно значение степени разложения торфяных грунтов – степень разложения слагаемых его растительных остатков – гумуса.

Очень важно оценить и характер залегания торфосодержащих пород:

Напластование, имеющее в составе торф и заторфованные грунты — одно из наихудших оснований, так как приводит к дальнейшим деформациям и просадкам.

Сапропель – илосодержащая и одновременно торфосодержащая порода, с процентным содержанием органических веществ больше 10%. Коэффициент пористости сапропеля — в районе е> 3, характерна текучепластичная или текучая консистенция.

Нельзя возводить фундамент с непосредственным опиранием его на сильнозаторфованные грунты, торфы, сапропели и ил.

Мероприятия по укреплению неустойчивых органических и органикоминеральных грунтов описаны в СП 22.13330.2011 разделе 6.4 «Органоминеральные и органические грунты».

В числе мероприятий замена нейстойчивого грунта средне- или крупнозернистым песком, гравием (что может быть очень дорого, например, в виду высокой мощности слоя торфа), а также можно прибегнуть к строительству свайного фундамента с опиранием свай на слой грунта с высокими прочностными характеристиками.

Нельзя забывать, что в органических грунтах очень агрессивная среда для бетона и металла, поэтому нежелательно использовать стальные сваи, нужно позаботиться об изоляции свай для продлевания срока использования строения.



Набухающие

К таким грунтам можно отнести некоторые разновидности глиносодержащих грунтов. Набухающие грунты имеют свойство увеличиваться в объемах при контакте с водой, им также свойственна усадка при высыхании. Показатель влажности на пределе текучести, а также число пластичности у таких грунтов весьма высокие, природная влажность < влажности на границе раскатывания. Пески и супеси не подвержены набуханию практически, зато суглинки и глины подвержены этому свойству пропорционально содержанию в них частиц глины.

Опасность таких грунтов заключается в том, что любое изменение уровня грунтовых вод спровоцирует набухание, и последующую просадку грунта в связи с уменьшением объема грунта после подсыхания.

Степень возможного набухания определяется в процессе лабораторных компрессионных испытаний.

Подробнее про набухающие грунты, про расчетные характеристики, про деформации основания в следствии усадки и набухания — прочитайте в разделе 6.2 «Набухающие грунты» в СП 22.13330.2011. Там же приведена формула по расчету подъема основания в результате набухания.

Какие меры принимают для предотвращения усадок грунта под фундаментом?

  • хороший дренаж и водоотведение;
  • предварительное замачивание;
  • устройство песчаных подушек;
  • замена набухающего грунта полностью или частично;
  • прорезка набухающего грунта, опирание фундамента на более надежный слой грунта (если слой набухающего грунта не больше 12 м).



Слабые водонасыщенные глинистые

Эта группа представлена илом, сапропелем, а также глинистыми грунтами в текучем или текучепластичном состоянии . Характерными свойствами такого типа сложных грунтов являются:

  • большая водонасыщенность: влажность от 0,8, больше 80% заполненных водой пор;
  • значение угла внутреннего трения 3°-14°, сцепления 0-0,02 МПа
  • частая большая мощность водонасыщенного слоя — до 20 м;
  • высокая сжимаемость грунта и малая прочность;
  • расчетные осадки сооружений разнятся иногда значительно с реальными, фактическими посадками.
  • неравномерная и очень большая осадка фундамента, построенного на водонасыщенном грунте.

Сапропель мы описывали и показывали чуть выше, приведем только его физические свойства:

Ил – органоминеральный грунт, с содержанием >3 % органики и >30% мелких частиц менее 0,01мм, с текучей консистенцией IL> 1, коэффициентом пористости е ≥ 0,9.

Какие варианты фундаментов используют в строительстве?

  • свайные фундаменты из железобетонных свай,
  • песчаные подушки,
  • дрены (песчаные сваи),
  • известковые сваи,
  • дренажные прорези

Стоит отметить, что имеет место быть процесс кольматации песка (естественное попадание мелких частиц, особенно глинистых и пылеватых в поры и трещины оснований) при устройстве песчаных подушек, свай, что со временем снижает устойчивость и прочность фундаментов.



Насыпные

Насыпные грунты относятся к так называемым техногенным грунтам, их особенностью является то, что они имеют нарушенную структуру.

К их основным характеристикам относятся:

  • неравномерная сжимаемость, и как следствие дальнейшие деформации, особенно в связи с вибрационными нагрузками, замачиванием;
  • постепенное самоуплотнение

Насыпные грунты могут самоуплотняться, продолжительность этого процесса различна, в зависимости от разновидности насыпи. Примерный срок самоуплотнения приведен в СП:

Примерные значения физико-механических свойств насыпных грунтов (НИИОСП)
 удельный вес, кН/м3 уд. вес частиц грунта, кН/м3 модуль деформации, Мпа угол внутренннего трения сцепление, кПа
слежавщиеся возрастом более 100 лет16,526,5от 8 до 1218-204-8
планомерно возведенные насыпи из песчаных грунтов16,526,5от 10 до 15221
непланомерно возведенные, неслежавщиеся насыпи1626,5от 6 до 817-180-2



Уровень прочности насыпных грунтов повышается с помощью их уплотнения различными способами:

  • трамбовкой, укаткой, гидровиброуплотнение
  • устройство грунтовых подушек
  • прорезка свайным фундаментом
  • химическим способом, например, силикатизацией

Засоленные

Засоленные грунты в России распространены примерно на 10 процентах всей территории, преимущественно в Крыму, на Кавказе, а также Западно-Сибирской низменности.



Цитата из СП 22.13330.2011: «Степень засоленности грунта Dsal, % — отношение массы водорастворимых со лей в грунте к массе абсолютно сухого грунта.»

Засоленные грунты при фильтрации воды подвергаются выщелачиванию. Вода растворяет соли, способствуя увеличению пористости. Основания грунтов в конечном итоге подвержены суффозионной осадке. При увлажнении засоленных грунтов изменяются их физико-механические свойства: плотность, прочность, деформируемость и водопроницаемость. К тому же еще одна опасность засоленных грунтов — агрессивность воды с растворенными в ней солями к стройматериалам, бетону.

Засоленные грунты в замоченном состоянии могут быть набухающими или просадочными. Все расчеты по засоленным грунтам доверьте специалистам.

Каким бы сложным грунт ни был на вашем участке, современные технологии строительства могут обеспечить вам прочную постройку на любом основании. Но только при условии полноценного инженерно-геологического обследования, проведения всех необходимых расчетов на основании этого исследования. Обладая знанием о всех возможных нагрузках на основание и будущее сооружение, можно сделать экономически целесообразный выбор подходящего по всем параметрам фундамента, который не даст трещины и деформации.

Если вы уже знаете, какой грунт у вас на участке, мы предлагаем вам воспользоваться калькулятором фундамента для расчета количества материалов и допустимых параметров конструкции.

Различия грунта, Таблица видов грунта, Виды грунта по ГОСТу

Основные различия грунтов заключаются в их составе, особенности структуры и залегания. У каждой разновидности материала свои характеристики, на основании которых производится их классификация.

Используется грунт для разных работ – строительства, промышленного производства, благоустройства садово-парковых зон и придомовых территорий. При этом наибольший интерес представляют пески, супеси и глина. Эти материалы отличаются физическими характеристиками. Песок при снижении влажности не теряет в объеме, не обладает пластичными свойствами. Глина при намокании – расширяется, обладает высоким показателем пластичности.

В строительстве наиболее востребованы глинистые грунты, которые подразделяются на несколько видов в зависимости от показателя пластичности. Определить разновидность можно самостоятельно, воспользовавшись одним из предложенных методов.

Таблица видов грунта
Вид грунтаОпределение с помощью ладониОпределение по скатыванию в шнур
СупесиВ структуре – подавляющее большинство приходится на песчинки и пылеобразные частицыШнур невозможно скатать или сделать это очень сложно
СуглинкиЕсли растирать в руке, будут явно ощущаться песчинки.Можно скатать шнур диаметром 10 мм или небольшие шарики, которые при нажатии растрескиваются по краям
ГлиныПри растирании не чувствуются твердые частицыСкатываются в прочный и длинный шнур длиной до 10 мм и шарики, которые при сдавливании не растрескиваются.

Супесь представляют собой песок, в котором содержится до 5,0 — 10,0% примесей. У суглинков примесные компоненты составляют от 10,0 до 30,0%, по своим характеристикам они находятся между глинами и песком, в зависимости от количества примесей делятся тяжелые, средние и легкие.

Глина – это горная порода, состоящая из мельчайших фракций с минимальным количеством песчинок. В естественном состоянии этот материал практически всегда находится в увлажненном состоянии.

Плодородный грунт, чернозем с органическими компонентами неравномерно сжимаются и плохо выдерживают нагрузки, поэтому используются для выращивания тепличных культур, обустройства парковых зон, цветников, облагораживания придомовых территорий.

Основные виды грунта по ГОСТу распределяются на три больших группы — скальные, дисперсные, мерзлые.

Приобрести природный строительный материал и плодородный чернозем для выращивания различных культур по доступным ценам и с возможностью доставки предлагает компания «Инерт Групп».

Таблица выбора удельного сопротивления различных типов грунтов и воды

ПОСЛЕДНИЕ НОВОСТИ

10.03.2020

Замена освещения на производстве OGLAEND HILTI по адресу:   Левашово, Горское шоссе, 169к2В

20.12.2019

Выполнены электромонтажные работы в паркинге ЖК Палацио по адресу: СПБ, 26-я линия В.О., 7

25.07.2019

Выполнены электромонтажные работы на заводе Siemens по адресу: СПБ, ул. Электропультовцев д.7

25.12.2018

Выполнены электромонтажные работы в здании росреестра по адресу: СПБ, ул. Грибакиных д.24 лит. А

15.12.2018

Выполнены электромонтажные работы в Санкт-Петербургском университете МЧС  по адресу: СПБ, Московский пр. д. 149

10.10.2018

Выполнены работы по реконструкции электроснабжения по адресу: СПБ, Лиговский пр., д. 270

05. 09.2018

Выполнен комплекс электромонтажных работ в офисных помещениях «АСТА»  по адресу: СПБ, ул. Земледельческая д.12

13.08.2018

Выполнен комплекс электромонтажных работ в помещениях взрывоопасной зоны по адресу: пр. Маршала Говорова 52. лит.Б

29.05.2018

Завершены электромонтажные работы в ТЦ «Галерея»

24.12.2017

Завершен комплекс электромонтажных работ в комплексе «Лиговский 50»

13.11.2017

Завершен комплекс электромонтажных работ в садоводстве «Электрон» Приозерского р-на Ленинградской области

15.06.2017

ФСК Защитит птиц ленинградской области от гибели на линиях электропередач.

18.05.2017

Выполнены электромонтажные работы на Кировском заводе.

28.04.2017

Выполнен монтаж контура заземления в Санатории «Северная ривьера» г. Зеленогорск

Группы грунтов для смет таблица


Сборник 1 «Земляные работы»

Государственный комитет СССР
по делам строительства
(Госстрой СССР)
Строительные нормы и правила СНиП IV-2-82
Сборники
элементных сметных норм
на строительные конструкции
и работы
Том 1
Взамен
глав IV части СНиП-65:
10 (вып. 1, изд 1977 г.),
10 (вып. 2, изд. 1965 г.),
13 (изд. 1971 г.),
14, 16, 17
(изд. 1965 г.
),
18, 39 (изд. 1966 г.)
УДК 624.13.003.12(083.75)

СБОРНИК 1. ЗЕМЛЯНЫЕ РАБОТЫ

Разработан институтами: Гидропроект, Гидроспецпроект и ПК Гидромехпроект Минэнерго СССР; Главтранспроекта Минтрансстроя; В/О Союзводпроект Минводхоза СССР; НИПИЭСУнефтегазстроя; Ленаэропроект Министерства гражданской авиации; Фундаментпроект Минмонтажспецстроя СССР и Мосинжпроект Мосгорисполкома под методическим руководством НИИЭС Госстроя СССР и рассмотрен Отделом сметных норм и ценообразования в строительстве Госстроя СССР.

Редакторы — инженеры В. А. Лукичев, Н. И. Денисов, В. К. Шамаев (Госстрой СССР), инж. И. И. Григоров, канд. техн. наук В. Н. Ни, канд. экон. наук. А. А. Солин (НИИЭС Госстроя СССР), Н. В. Пивоваров (Гидропроект Минэнерго СССР), С. И. Агуреев (Главтранспроект Минтрансстроя),

Т. Н. Баукова (В/О Союзводпроект Минводхоза СССР), В. Ю. Яворский (НИПИЭСУ-нефтегазстроя), А. А. Коршунов (Мосинжпроект Мосгорисполкома), И. И. Цукерман (Ленаэропроект Министерства гражданской авиации), Л. Н. Шарыгин (Фундаментпроект Минмонтажспецстроя СССР, С. Н. Махлис (Мосгипротранс).

В н е с е н ы
Отделом сметных норм и ценообразования
в строительстве Госстроя СССР
У т в е р ж д е н ы
Постановлением
Государственного комитета СССР
по делам строительства
от 17 марта 1982 г. № 51
Срок введения в действие 1 января 1984 г.

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Общие указания

1.1. В настоящем сборнике содержатся нормы на разработку и перемещение грунтов и на сопутствующие работы в промышленном, жилищно-гражданском, транспортном и водохозяйственном строительстве, при сооружении линий электропередачи и связи, трубопроводов и др. Нормы на горно-вскрышные работы предусмотрены в сб. 2, на земляные конструкции гидротехнических сооружений — в сб. 36 элементных сметных норм на строительные конструкции и виды работ.

1.2. При пользовании сборником следует: способы производства работ, дальность перемещения грунта, характеристики землеройных машин и транспортных средств принимать по проектным данным с учетом указаний и рекомендаций, приведенных ниже в настоящей технической части;

классификацию грунтов по трудности разработки производить, руководствуясь их краткой характеристикой, приведенной в табл. 1, 5 и 6. При этом среднюю плотность грунтов в естественном залегании, указанную в гр. 3 табл. 1, за определяющий показатель классификации принимать не следует.

1.3. В нормах, за исключением табл. 34-44 и 126, предусмотрена разработка грунтов естественной влажности и плотности, не находящихся во время разработки под непосредственным воздействием грунтовых вод. При разработке траншей для магистральных трубопроводов в пустынных и безводных районах из норм табл. 34-41 исключаются водоотливные установки. Затраты на разработку мокрых грунтов необходимо определять применением к нормам коэффициентов, приведенных в разд. 3 Технической части.

Стоимость водоотливных работ при разработке грунтов следует исчислять только на объем грунта, лежащего ниже проектного уровня грунтовых вод.

При водоотливе из котлованов площадью по дну до 30 м2 и траншей шириной по дну до 2м, за исключением траншей уличных и внеплощадочных коммуникаций, следует применять нормы, приведенные в табл. 88; при водоотливе из котлованов площадью по дну более 30 м2 из траншей шириной по дну более 2 м, а также из траншей для внеплощадочных и уличных коммуникаций должны составляться калькуляции на основании проектных данных о силе притока воды, продолжительности производства водоотливных работ и применяемых водоотливных средств.

1.4. Нормирование разработки выемок, каналов, котлованов и траншей в послойно залегающих грунтах разных групп по трудности разработки следует производить по соответствующим нормам на отдельные группы.

Таблица 1-1

Распределение грунтов на группы по трудности разработки

№ п/п

Наименование и краткая характеристика грунтов

Сред-
няя плот-
ность в естест-
венном зале-
гании, кг/м3

Механизированная разработка грунтов
Разра-
ботка грунтов вруч-
ную
Разрых-
ление мерзлых грунтов клин-
бабой
Нарезка про-
резей в мерзлых грунтах баро-
выми уста-
новка-
ми
экскаваторами скрепе-
рами
бульдо-
зерами
грейде-
рами
грей-
дер-
элева-
торами
бури-
льно-
крано-
выми маши-
нами
одно-
ковшо-
выми
много-
ковшо-
выми
ротор-
ными при соору-
жении магист-
ральных трубо-
про-
водов
1 Алевролиты:
а) низкой прочности 1500 IV IVр
б) малопрочные
2200
V
2 Ангидрит 2900
VI
3 Аргиллиты:
а) плитчатые малопрочные 2000 V
б) массивные средней прочности 2200
VI
4 Бокситы средней прочности 2600 VI
5 Вечномерзлые и мерзлые сезонно-протаивающие грунты:
а) растительный слой, торф, заторфованные грунты; пески, супеси, суглинки и глины без примесей 1150 I
1750 II
б) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве до 20% и валунов до 10% 1950 III IIм IIм IIм
в) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве более 20% и валунов более 10%, а также гравийно-галечные и щебенисто-дресвяные грунты 2100 III IIIм IIIм IIIм
6 Галечно-гравийно-песчаные грунты (кроме моренных) при размере частиц:
а) до 80 мм 1750 I II II II III II
б) свыше 80 мм 1950 II III III III
в) свыше 80 мм, с содержанием валунов до 10% 1950 III

files. stroyinf.ru

СНиП IV-2-82 Сборник 1. Земляные работы, СНиП от 17 марта 1982 года №IV-2-82

СНиП IV-2-82

СМЕТНЫЕ НОРМЫ И ПРАВИЛА

Правила разработки и применения элементных сметных
норм на строительные конструкции и работы

Приложение. Сборники элементных  сметных норм
на строительные конструкции и работы. Том 1

СБОРНИК 1. ЗЕМЛЯНЫЕ РАБОТЫ

Дата введения 1984-01-01

РАЗРАБОТАН институтами: Гидропроект, Гидроспецпроект и ПК Гидромехпроект Минэнерго СССР; Главтранспроекта Минтрансстроя; В/О Союзводпроект Минводхоза СССР; НИПИЭСУнефтегазстроя; Ленаэропроект Министерства гражданской авиации; Фундаментпроект Минмонтажспецстроя СССР и Мосинжпроект Мосгорисполкома под методическим руководством НИИЭС Госстроя СССР и рассмотрен Отделом сметных норм и ценообразования в строительстве Госстроя СССР

РЕДАКТОРЫ — инженеры В. А. Лукичев, Н. И. Денисов, В. К. Шамаев (Госстрой СССР), инж. И. И. Григоров, канд. техн. наук В. Н. Ни, канд. экон. наук А. А. Солин (НИИЭС Госстроя СССР), Н. В. Пивоваров (Гидропроект Минэнерго СССР), С. И. Агуреев (Главтранспроект Минтрансстроя), Т. Н. Баукова (В/О Союзводпроект Минводхоза СССР), В. Ю. Яворский (НИПИЭСУнефтегазстроя), А. А. Коршунов (Мосинжпроект Мосгорисполкома), И. И. Цукерман (Ленаэропроект Министерства гражданской авиации), Л. Н. Шарыгин (Фундаментпроект Минмонтажспецстроя СССР), С. Н. Махлис (Мосгипротранс)

ВНЕСЕН Отделом сметных норм и ценообразования в строительстве Госстроя СССР

УТВЕРЖДЕН постановлением Государственного комитета СССР по делам строительства от 17 марта 1982 г. № 51

ВЗАМЕН глав IV части СНиП-65: 10 (вып.1, изд. 1977 г.), 10 (вып. 2, изд. 1965 г.), 13 (изд. 1971 г.), 14, 16, 17 (изд.1965 г.), 18, 39 (изд. 1966 г.)

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Общие указания

1.1. В настоящем cборнике содержатся нормы на разработку и перемещение грунтов и на сопутствующие работы в промышленном, жилищно-гражданском, транспортном и водохозяйственном строительстве, при сооружении линий электропередачи и связи, трубопроводов и др. Нормы на горно-вскрышные работы предусмотрены в сб. 2, на земляные конструкции гидротехнических сооружений — в сб. 36 элементных сметных норм на строительные конструкции и виды работ.

1.2. При пользовании сборником следует:

способы производства работ, дальность перемещения грунта, характеристики землеройных машин и транспортных средств принимать по проектным данным с учетом указаний и рекомендаций, приведенных ниже в настоящей технической части;

классификацию грунтов по трудности разработки производить, руководствуясь их краткой характеристикой, приведенной в табл. 1, 5 и 6. При этом среднюю плотность грунтов в естественном залегании, указанную в гр. 3 табл. 1, за определяющий показатель классификации принимать не следует.

1.3. В нормах, за исключением табл. 34-44 и 126, предусмотрена разработка грунтов естественной влажности и плотности, не находящихся во время разработки под непосредственным воздействием грунтовых вод.

При разработке траншей для магистральных трубопроводов в пустынных и безводных районах из норм табл. 34-41 исключаются водоотливные установки.

Затраты на разработку мокрых грунтов необходимо определять применением к нормам коэффициентов, приведенных в разд. 3 Технической части.

Стоимость водоотливных работ при разработке грунтов следует исчислять только на объем грунта, лежащего ниже проектного уровня грунтовых вод.

При водоотливе из котлованов площадью по дну до 30 м и траншей шириной по дну до 2 м, за исключением траншей для уличных и внеплощадочных коммуникаций, следует применять нормы, приведенные в табл. 88; при водоотливе из котлованов площадью по дну более 30 м, из траншей шириной по дну более 2 м, а также из траншей для внеплощадочных и уличных коммуникаций должны составляться калькуляции на основании проектных данных о силе притока воды, продолжительности производства водоотливных работ и применяемых водоотливных средств.

1.4. Нормирование разработки выемок, каналов, котлованов и траншей в послойно залегающих грунтах различных групп по трудности разработки следует производить по соответствующим нормам на отдельные группы.



Таблица 1-1

Сред- няя
плот- ность

Механизированная разработка грунтов

Раз- ра-
бот- ка

Раз- рых-
ле- ние

На- резка
про- резей



Наименование и

в ес- тест-

экскаваторами

скре-
пера-

буль-
дозе-

грей-
дера-

грей-
дер-

бу-
риль-

грун- тов

мерз- лых

в мерз-

п.п

краткая характеристика грунтов

вен- ном зале- гании, кг/м

одно-
ковшо-
выми

много-
ковшо-
выми

ротор-
ными
при соо-
руже- нии
магист-
раль- ных
трубо- про-
водов

ми

рами

ми

эле-
вато-
рами

но-
кра-
но- вы-
ми
ма- ши-
нами

вруч- ную

грун- тов клин-
бабой

лых грун- тах
баро- выми уста-
нов- ками

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1

Алевролиты:

а) низкой прочности

1500

IV

IV р

б) малопрочные

2200

V








V р



2

Ангидрит

2900

VI

3

Аргиллиты:

а) плитчатые малопрочные

2000

V

V р

б) массивные средней прочности

2200









VI



4

Бокситы средней прочности

2600









VI



5

Вечномерзлые и мерзлые сезонно- протаивающие грунты:

а) растительный слой, торф,
заторфованные грунты

1150

I








I м

I м

I м

пески, супеси, суглинки и глины без примесей

1750

II








I м

I м

I м

б) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве до 20% и валунов до 10%

1950

III

II м

II м

II м

в) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве более 20% и валунов более 10%, а также гравийно-галечные и щебенисто-дресвяные грунты

2100

III


III м

III м

III м

6

Галечно-гравийно- песчаные грунты (кроме моренных) при размере частиц:

а) до 80 мм

1750

I

II

II

II

III

II

б) свыше 80 мм

1950

II

III

III

III

в) свыше 80 мм, с содержанием валунов до 10%

1950

III




III




III



г) свыше 80 мм, с содержанием валунов до 30%

2000

IV




IV




IV



д) свыше 80 мм, с содержанием валунов до 70%

2300

V




IV




V р



е) свыше 80 мм, с содержанием валунов более 70%

2600

VI

IV

VII

7

Гипс

2200

V


III






V р



8

Глина:

а) мягко- и тугопластичная без примесей

1800

II

II

II

II

II

II

II

I

II

III м

II м

б) мягко- и тугопластичная, с примесью щебня, гальки, гравия или строительного мусора до 10%

1750

II

II

II

II

II

III

I

II

III м

II м

в) мягко- и тугопластичная с примесью более 10%

1900

III


III

II

II




III

IV м

IV м

г) полутвердая

1950

III

III

II

III

III

III

II

III

д) твердая

1950- 2150

IV


III


III



II

IV

IV м

III м

9

Грунт растительного слоя:

а) без корней кустарника и деревьев

1200

I

I

I

I

I

I

I

I

I

I м

I м

б) с корнями кустарника и деревьев

1200

I

II

I

I

II



I

II

I м

I м

в) с примесью щебня, гравия или строительного мусора

1400

I

II

II

I

II

II

II м

III м

10

Грунты ледникового происхождения (моренные):

а) пески, супеси и суглинки при коэффициенте пористости или показателе консистенции более 0,5 и содержании частиц крупнее 2 мм до 10%

1600

I

I

I

б) пески, супеси и суглинки при коэффициенте пористости или показателе консистенции до 0,5, глины при показателе консистенции более 0,5 и содержании частиц крупнее 2 мм до 10%

1800

II

II

II

в) глины при показателе консистенции до 0,5 и содержании частиц крупнее 2 мм до 10%

1850

III

III

III

пески, супеси, суглинки и глины при коэффициенте пористости или показателе консистенции более 0,5 и содержании частиц крупнее 2 мм:

г) до 35%

1800

II

II

II

д) до 65%

1900

III

III

III

е) более 65%

1950

IV

III

IV

пески, супеси, суглинки и глины при коэффициенте пористости или показателе консистенции до 0,5 и содержании частиц крупнее 2 мм:

ж) до 35%

2000

IV

III

docs.cntd.ru

Классификация грунтов по группам в строительстве таблица — MOREREMONTA

  • Tweet
  • Share 0
  • Pinterest 0
  • Email
  • VKontakte

Классификация грунтов по группам. Виды грунтов

• I — категория — Песок, супесь, суглинок лёгкий (влажный), грунт растительного слоя, торф
• II — категория — Суглинок, гравий мелкий и средний, глина лёгкая влажная
• III — категория — Глина средняя или тяжёлая,разрыхлённая, суглинок плотный
• IV — категория — Глина тяжёлая. Вечномёрзлые сезонно промерзающие грунты:растительный слой,торф, пески, супеси, суглинки и глины
• V — категория — Крепкий глинистый сланец. Некрепкий песчаник и известняк. Мягкий конгломерат. Вечномёрзлые сезонно промерзающие грунты:супеси, суглинки и глины с примесью гравия,гальки,щебня и валунов до 10% по объёму,а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 30% по объёму.
• VI — категория — Сланцы крепкие.Песчаник глинистый и слабый мергелистый известняк. Мягкий доломит и средний змеевик. Вечномёрзлые сезонно промерзающие грунты: супеси, суглинки и глины с примесью гравия, гальки, щебня и валунов до 10% по объёму, а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 50% по объёму
•VII — категория — Сланцы окварцованные и слюдяные. Песчаник плотный и твёрдый мергелистый известняк. Плотный доломит и крепкий змеевик. Мрамор. Вечномёрзлые сезонно промерзающие грунты: моренные грунты и речные отложения с содержанием крупной гальки и валунов до 70% по объёму.

• Плывуны — содержат мелкие глинистые или песчаные частицы, разбавленные водой. Степень плывучести определяется по количеству воды в грунте.
Сыпучие грунты (песок, гравий, щебень, галька) состоят из слабосцепленных между собой частиц разного размера.
• Мягкие грунты — содержат слабосвязанные между собой частицы землистых пород (глинистых или песчано-глинистых).
Слабые грунты (гипс, глинистые сланцы и др.) состоят из слабосвязанных между собой частиц пористых пород.
• Средние грунты — (плотные известняки, плотные сланцы, песчаники, известковый шпат) состоят из связанных между собой частиц пород средней твердости.
• Крепкие грунты — (плотные известняки, кварцевые породы, полевые шпаты и др.) содержат связанные между собой частицы пород большой твердости.
Разрабатывать плывуны, сыпучие, мягкие и слабые грунты легко, но они требуют постоянного укрепления стенок шахты деревянными щитами с распорками. Средние и крепкие грунты разрабатывать тяжелее, но они не осыпаются и не требуют дополнительного крепления.
• Асфальт (от греч. άσφαλτος — горная смола) — смесь битумов (60-75 % в природном асфальте, 13-60 % — в искусственном) с минеральными материалами: гравием и песком (щебнем или гравием, песком и минеральным порошком в искусственном асфальте). Применяют для устройства покрытий на автомобильных дорогах, как кровельный, гидро- и электроизоляционный материал, для приготовления замазок, клеев, лаков и др. Асфальт может быть природного и искусственного происхождения. Часто словом асфальт называют асфальтобетон — искусственный каменный материал, который получается в результате уплотнения асфальтобетонных смесей. Классический асфальтобетон состоит из щебня, песка, минерального порошка (филера) и битумного вяжущего (битум, полимерно-битумное вяжущее; ранее использовался дёготь, однако он в настоящее время не применяется). Для разрушения (пропилки) асфальтовых покрытий существует такая техника в аренду

Согласно ГОСТ 25100-95 «Грунты. Классификация», все грунты по общему характеру структурных связей делятся на четыре класса:

I. Класс природных скальных грунтов (с жесткими структурными связями — кристаллизационными и цементационными) – магматические, метаморфические и прочные осадочные грунты.

II. Класс природных дисперсных грунтов (с механическими и водно0колоидными структурными связями) – рыхлые осадочные грунты.

III. Класс природных мерзлых грунтов (с криогенными структурными связями, т.е. с наличием льда и отрицательной температурой) – скальные и дисперсные грунты.

IV. Класс техногенных грунтов (с различными структурными связями, возникающими в результате деятельности человека) – скальные, дисперсные и мерзлые грунты.

Классы грунтов, согласно ГОСТ 25100-95, подразделяются на пять таксономических единиц по следующим признакам:

Группа – по характеру структурных связей (с учетом их прочности)

Подгруппа – по происхождению и условиям образования

Тип – по вещественному, т.е. химико-минеральному составу

Вид – по наименованию грунтов (с учетом размеров частиц и показателей свойств)

Разновидность – по количественным показателям состава, свойств и структуры грунтов.

Наименование грунтов должны содержать сведения об их геологическом возрасте. Например: «верхнечетвертичные суглинки», «палеогеновые глины» и т.п.

Основные признаки и критерии, по которым выделяются таксономические единицы для скальных и дисперсных грунтов, указаны в таблицах.

Классификация грунтов по ГОСТ 25100-95 распространяется на все грунты и является обязательной при производстве инженерно-геологических изысканий, проектировании и строительстве зданий и сооружений.

Класс природных скальных грунтов

Скальные грунты– магматические (гранит, диорит и др.), метаморфические (гнейс, кварцит и др.) и осадочные породы (известняки, кремнистые песчаники и др.). Классифицируются по прочности, по коэффициенту размягчаемости и по степени выветрелости. Эти грунты залегают в виде сплошного массива или трещиноватого слоя. Они несжимаемы, водоустойчивы, практически водонепроницаемы. Вода фильтруется только по трещинам.

Скальные грунты подразделяют по степени выветрелости на:

— монолитные – практически нетронутые выветриванием, слабовыветрелые (трещиноватые), залегающие в виде несмещенных глыб;

— выветрелые – сильно раздробленные, состоящие из мелких кусков.

Высокие прочностные свойства скальных грунтов объясняются наличием в их структурах кристаллических связей, которые возникают при раскристаллизации магмы, либо в результате цементизации рыхлых образований.

Полускальные грунты– трещиноватые, сильно выветрелые магматические породы, а также такие осадочные породы как гипс, мергель и др. Все эти породы по прочности достаточно устойчивы. Полускальные грунты в отличие от несжимаемых скальных, при обычных величинах давлений, передаваемых на них, обладают некоторой способностью пластически консолидироваться. Грунт под фундаментами зданий и сооружений в ряде случаев способен уплотняться.

Важной характеристикой полускальных грунтов является их недостаточная устойчивость к воде (размягчение и растворение). Например, гипс и каменная соль растворимы в воде, другие только размягчаются. После размягчения несущая способность грунтов уменьшается, изменяется величина сопротивления сдвигу.

Для многих полускальных грунтов важной особенностью является трещиноватость. Прочность отдельных образцов полускальных грунтов может дать ошибочное представление о прочности всего массива. Т.е. образцы грунтов могут обладать большой прочностью, а грунты в массиве, будучи рассечены многочисленными трещинами, могут быть неустойчивым основанием для сооружения.

Трещиноватость грунтов бывает различного происхождения и характера. Выделяют трещины, возникающие при горообразовании, трещины напластования, выветривания и др. Данные о трещиноватости можно получить с помощью бурения скважин, визуального изучения грунтов, а также путем опытного нагнетания в шурфы воды. Чем больше трещиноваты грунты, тем большее количество воды они поглощают.

Процесс выветривания приводит к механическому распаду полускальных грунтов и к химическому разложению их минералов, что приводит к снижению прочности грунтов.

ГРУНТЫ

На производство земляных работ большое влияние оказывают физико-механические свойства грунтов: средняя плотность, влажность, сила внутреннего сцепления частиц, разрыхляемость. Различают следующие виды грунтов.

Пески — сыпучая смесь зерен кварца и других минералов крупностью 0,25. 2 мм, образовавшаяся в результате выветривания горных пород.

Супеси — пески с примесью 5. 10% глины.

Гравий — горные породы, состоящие из отдельных скатанных зерен диаметром 2. 40 мм, иногда с некоторой примесью глинистых частиц.

Глины — горные породы, состоящие из чрезвычайно мелких частиц (менее 0,005 мм), с небольшой примесью мелких песчаных частиц.

Суглинки — пески, содержащие 10. 30% глины. Суглинки делятся на легкие, средние и тяжелые.

Лёссовидные грунты — содержат более 50% пылевидных частиц при незначительном содержании глинистых и известковых частиц. Лёссовидные грунты при наличии воды размокают и теряют устойчивость.

Плывуны — песчано-глинистые грунты, сильно насыщенные водой.

Растительные грунты — различные почвы с примесью 1 . 20% перегноя.

Скальные грунты — состоят из твердых горных пород.

Грунты в зависимости от трудности и способа их разработки делятся на категории (табл. 1).

При разработке грунт разрыхляется и увеличивается в объеме. Объем насыпи будет больше объема выемки, из которой грунт взят. Грунт в насыпи под действием собственного веса или механического воздействия уплотняется постепенно, поэтому различны значения первоначального процента увеличения объема (разрыхления) и процента остаточного разрыхления после осадки грунта (табл. 2).

moreremonta.info

Группы грунтов

Наименование и характеристика грунта Средняя плотность, кг/см2 Используемая техника
I группа грунта
Галька и гравий размером до 80 мм 1700 — 1800
Грунт растительного слоя без корней и с корнями 1200
Лёсс естественной влажности рыхлый с примесью гравия и гальки 1600 — 1750 Грунторез 2086.31-51
Песок всех видов, в том числе с примесью щебня, гравия или гальки 1600 — 1700 Агрегат траншейный АТ
Солончак и солонец, мягкие 1600 Агрегат траншейный АТМ
Суглинок легкий и лессовидный 1700
Супесок всех видов, в том числе с примесью гравия, щебня или строительного мусора 1600 — 1900 Агрегат траншейный АТМ-11
Торф без корней и с корнями толщиной до 30 мм 600 Грунторез ЭТЦ 1609
Чернозем и каштановые земли естественной влажности 1300
Шлак котельный 750
II группа грунта
Галька и гравий размером более 80 мм с примесью булыг 1900
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня или гравия до 10% 1800
Грунт растительного слоя с примесью гравия, щебня или строительного мусора 1400 Грунторез 2086.31-51
Мерзлые грунты песчаные, предварительно разрыхленные 1750 Агрегат траншейный АТ
Суглинок с примесью гравия, щебня, булыг или строительного мусора 1750 — 1950 Агрегат траншейный АТМ
Строительный мусор рыхлый и слежавшийся Агрегат траншейный АТМ-11
Торф с корнями толщиной более 30 мм 600 Грунторез ЭТЦ 1609
Чернозем и каштановые земли отвердевшие 1200
Щебень всякий, а также с примесью булыг 1750 — 1950
Шлак металлургический выветрившийся 1600
III группа грунта
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня, гравия или булыг более 10% 1950 Грунторез 2086.31-51
Глина тяжелая ломовая 1900 Агрегат траншейный АТ
Солончак и солонец, отвердевшие 1800 Агрегат траншейный АТМ
Строительный мусор сцементированный 1800 Агрегат траншейный АТМ-11
Шлак металлургический невыветрившийся 1800 Грунторез ЭТЦ 1609
IV группа грунта
Гипс мягкий 2200
Глина мореная с примесью до 30% валунов 1950
Глина сланцевая 1950
Глина твердая 2000 Грунторез 2086.31-51
Лёсс отвердевший 1800 Агрегат траншейный АТ
Мел мягкий 1550 Агрегат траншейный АТМ
Мореные грунты с валунами 2100 Агрегат траншейный АТМ-11
Опоки 1900
Скальные грунты предварительно разрыхленные 1800
Скальные грунты, не требующие разрыхления 1750
Трепел слабый 1500
V группа грунта
Мерзлые грунты глинистые и суглинистые 1850 Агрегат траншейный АТ

kopimash-pkt.ru

Группы грунтов: для смет, таблица, классификация

Понятия и критерии

Понятие происходит от немецкого слова, обозначающего основу или почву. Природные, такие как горные породы или почвы, а также техногенные различаются по своему составу и характеру структурных связей. По этим основаниям классифицируют. При нормировании строительных работ, определении их стоимости и для смет группы грунтов также делят по этим признакам.
По общему показателям различают четыре класса:

  • скальный;
  • дисперсный;
  • мерзлый;
  • техногенный.

По группам классификация грунтов, входящих в классы, различается по степени прочности структурных связей.

Виды

1 группа грунтов – это природные скальные с жесткими кристаллизационными или цементационными связями. Сюда же относят и полускальные. Они имеют ряд особенностей и характеристик: по пределу прочности, по плотности скелета, выветрелости, размягчаемости, засоленности, растворимости, водопроницаемости, структуре, текстуре и температуре.

несколько слоев поверхностного грунта

2 группа грунтов – это природные дисперсные со связями воднокаллоидными или механическими, а именно связные осадочные. Здесь идет разделение в зависимости от: гранулометрического состава, пластичности, однородности, текучести, степени набухания, проседания, водонасыщения, пористости, плотности, выветрелости, истираемости, содержания органического вещества, степени разложения, зольности, пучения и температуры.

Правила и нормы

Проведение инженерно-конструкторских и строительно-монтажных работ, расчеты расходов и нормирование определяется в сборниках строительных норм и правил.

В Сборнике 1 «Земляные работы» от 1 января 1984 года установлены нормы в разных сферах строительства, а также стоимость и нормирование в зависимости от видов.

Видео — Консультации у геологов перед строительством дома

ecology-of.ru

Классификация грунтов

Магматические породы мелкозернистые невыветрелые исключительной прочности (диабазы, габбро, диориты, джеспилиты, порфириты и др.) и метаморфические породы мелкозернистые невыветрелые исключительной прочности (кварциты и др.), сливные кварцы, титано-магнетитовые руды

11

f ³ 19

Магматические породы мелкозернистые невыветрелые очень прочные (диабазы, диориты, базальты, граниты, андезиты и др.) и метаморфические породы мелкозернистые невыветрелые очень прочные (кварциты, роговики и др.)

10

19 > f ³ 17

Кремень, кварцитовые песчаники, известняки невыветрелые исключительной прочности, мелкозернистые магнетитовые и магнетито-гематитовые железные руды

17 > f ³ 15

Магматические породы среднезернистые невыветрелые и слабовыветрелые прочные (граниты, диабазы, сиениты, порфириты, трахиты и др.) и метаморфические породы среднезернистые невыветрелые прочные (кварциты, гнейсы, амфиболиты и др.)

9

15 > f ³ 12

Песчаники мелкозернистые окварцованные, известняки и доломиты очень прочные, мраморы очень прочные, кремнистые сланцы, кварциты с заметной сланцеватостью, окремнелые бурые железняки, мелкозернистые свинцово-цинковые и сурмяные руды с кварцем, прочные медноникелевые, магнетитовые и герматитовые руды

12 > f ³ 10

Конгломераты и брекчии прочные на известковом цементе, доломиты и известняки прочные, песчаники прочные на кварцевом цементе, колчеданы, мартито-магнетитовые руды, крупнозернистые магнетито-гематитовые железистые руды, бурые железняки, хромитовые руды, меднопорфировые руды

8

10 > f ³ 8

Магматическое породы крупнозернистые невыветрелые и слабовыветрелые (граниты, сиениты, змеевики и др.) и метаморфические породы крупнозернистые невыветрелые (кварцево-хлоритовые сланцы и др.)

8 > f ³ 7

Аргиллиты и алевролиты прочные, магматические породы выветрелые (граниты, сиениты, диориты, змеевики и др.) и метаморфические породы выветрелые (сланцы и др.), известняки невыветрелые средней прочности, сидериты, магнезиты, мартитовые руды, медный колчедан, ртутные руды, кварцевые полиметаллические руды (пириты, галениты, халькопириты, пироксены), хромитовые руды в серпентинитах, апатитонифелиновые руды, бокситы прочные

7

7 > f ³ 5

Известняки и доломиты слабовыветрелые средней прочности, песчаники на глинистом цементе, метаморфические породы среднезернистые выветрелые (сланцы слюдистые и др.), бурые железняки, глинозернистые руды, ангидриты, крупнозернистые сульфидные свинцово-цинковые руды

6

5 > f ³ 4

Известняки и доломиты выветрелые средней прочности, мергель средней прочности, метаморфические породы крупнозернистые средней прочности (глинистые, углистые, песчанистые и тальковые сланцы), пемза, туф, лимониты, конгломераты и брекчии с галькой из осадочных пород на известняково-глинистом цементе

5

4 > f ³ 3

Антрациты, крепкие каменные угли, конгломераты и песчаники средней прочности, алевролиты и аргиллиты средней прочности, опоки невыветрелые средней прочности, малахиты, азуриты, кальциты, туфы выветрелые, крепкая каменная соль

5

3 > f ³ 2

Аргиллиты и алевролиты малопрочные, опоки выветрелые средней прочности, известняки и доломиты выветрелые малопрочные, валунные грунты, каменный уголь средней крепости, крепкий бурый уголь

4

2 > f ³ 1,5

Глины карбонатные твердые, мел плотный, гипс, мелоподобные породы малопрочные, ракушечник слабо сцементированный, гравийные, галечниковые, дресвяные и щебенистые грунты с валунами. Каменный уголь мягкий, отвердевший лесс, бурый уголь, трепел, мягкая каменная соль, глины и суглинки твердые и полутвердые, содержание до 10 % гальки, гравия или щебня

3

1,5 > f ³ 1

Глины и суглинки без примесей гальки, гравия или щебня туго- и мягкопластичные, галичниковые, гравийные, щебенистые грунты плотного сложения, пески гравелистые, грунты с корнями и с примесями, шлак слежавшийся

2

1 > f ³ 9

Пески, грунты растительного слоя без корней и примесей, торф без корней, доломитовая мука, шлак рыхлый, рыхлые гравийные, галечниковые, дресвяные и щебенистые грунты, строительный мусор слежавшийся

1

0,9 > f ³ 0,5

Рыхлые известняковые туфы, лесс, суглинки лессовидные, супеси и песок без примесей или с примесью щебня, гравия или строительного мусора. Пески-плывуны

0,5 > f ³ 0,4

studfile.net

Группы грунтов

Наименование и характеристика грунта Средняя плотность, кг/см2 Используемая техника
I группа грунта
Галька и гравий размером до 80 мм 1700 — 1800
Грунт растительного слоя без корней и с корнями 1200
Лёсс естественной влажности рыхлый с примесью гравия и гальки 1600 — 1750 Грунторез 2086.31-51
Песок всех видов, в том числе с примесью щебня, гравия или гальки 1600 — 1700 Агрегат траншейный АТ
Солончак и солонец, мягкие 1600 Агрегат траншейный АТМ
Суглинок легкий и лессовидный 1700
Супесок всех видов, в том числе с примесью гравия, щебня или строительного мусора 1600 — 1900 Агрегат траншейный АТМ-11
Торф без корней и с корнями толщиной до 30 мм 600 Грунторез ЭТЦ 1609
Чернозем и каштановые земли естественной влажности 1300
Шлак котельный 750
II группа грунта
Галька и гравий размером более 80 мм с примесью булыг 1900
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня или гравия до 10% 1800
Грунт растительного слоя с примесью гравия, щебня или строительного мусора 1400 Грунторез 2086.31-51
Мерзлые грунты песчаные, предварительно разрыхленные 1750 Агрегат траншейный АТ
Суглинок с примесью гравия, щебня, булыг или строительного мусора 1750 — 1950 Агрегат траншейный АТМ
Строительный мусор рыхлый и слежавшийся Агрегат траншейный АТМ-11
Торф с корнями толщиной более 30 мм 600 Грунторез ЭТЦ 1609
Чернозем и каштановые земли отвердевшие 1200
Щебень всякий, а также с примесью булыг 1750 — 1950
Шлак металлургический выветрившийся 1600
III группа грунта
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня, гравия или булыг более 10% 1950 Грунторез 2086.31-51
Глина тяжелая ломовая 1900 Агрегат траншейный АТ
Солончак и солонец, отвердевшие 1800 Агрегат траншейный АТМ
Строительный мусор сцементированный 1800 Агрегат траншейный АТМ-11
Шлак металлургический невыветрившийся 1800 Грунторез ЭТЦ 1609
IV группа грунта
Гипс мягкий 2200
Глина мореная с примесью до 30% валунов 1950
Глина сланцевая 1950
Глина твердая 2000 Грунторез 2086.31-51
Лёсс отвердевший 1800 Агрегат траншейный АТ
Мел мягкий 1550 Агрегат траншейный АТМ
Мореные грунты с валунами 2100 Агрегат траншейный АТМ-11
Опоки 1900
Скальные грунты предварительно разрыхленные 1800
Скальные грунты, не требующие разрыхления 1750
Трепел слабый 1500
V группа грунта
Мерзлые грунты глинистые и суглинистые 1850 Агрегат траншейный АТ

ufa.kopimash-pkt.ru


1.3. Классификация грунтов

Грунты оснований зданий и сооружений подразделяются на два класса [1]: скальные (грунты с жесткими связями) и нескальные (грунты без жестких связей).

ГОСТ 25100-95 Грунты. Классификация

В классе скальных грунтов выделяют магматические, метаморфические и осадочные породы, которые подразделяются по прочности, размягчаемости и растворимости в соответствии с табл. 1.4. К скальным грунтам, прочность которых в водонасыщенном состоянии менее 5 МПа (полускальные), относятся глинистые сланцы, песчаники с глинистым цементом, алевролиты, аргиллиты, мергели, мелы. При водонасыщении прочность этих грунтов может снижаться в 2—3 раза. Кроме того, в классе скальных грунтов выделяются также искусственные — закрепленные в естественном залегании трещиноватые скальные и нескальные грунты.

ТАБЛИЦА 1.4. КЛАССИФИКАЦИЯ СКАЛЬНЫХ ГРУНТОВ

ГрунтПоказатель
По пределу прочности на одноосное сжатие в водонасыщенном состоянии, МПа
Очень прочныйRc > 120
Прочный120 ≥ Rc > 50
Средней прочности50 ≥ Rc > 15
Малопрочный15 ≥ Rc > 5
Пониженной прочности5 ≥ Rc > 3
Низкой прочности3 ≥ Rc ≥ 1
Весьма низкой прочностиRc < 1
По коэффициенту размягчаемости в воде
НеразмягчаемыйKsaf ≥ 0,75
РазмягчаемыйKsaf < 0,75
По степени растворимости в воде (осадочные сцементированные), г/л
НерастворимыйРастворимость менее 0,01
ТруднорастворимыйРастворимость 0,01—1
Среднерастворимый– || – 1—10
Легкорастворимый– || – более 10

Эти грунты подразделяются по способу закрепления (цементация, силикатизация, битумизация, смолизация, обжиг и др.) и по пределу прочности на одноосное сжатие после закрепления так же, как и скальные грунты (см. табл. 1.4).

Нескальные грунты подразделяют на крупнообломочные, песчаные, пылевато-глинистые, биогенные и почвы.

К крупнообломочным относятся несцементированные грунты, в которых масса обломков крупнее 2 мм составляет 50 % и более. Песчаные — это грунты, содержащие менее 50 % частиц крупнее 2 мм и не обладающие свойством пластичности (число пластичности Iр < 1 %).

ТАБЛИЦА 1.5. КЛАССИФИКАЦИЯ КРУПНООБЛОМОЧНЫХ И ПЕСЧАНЫХ ГРУНТОВ ПО ГРАНУЛОМЕТРИЧЕСКОМУ СОСТАВУ

ГрунтРазмер частиц, ммМасса частиц, % от массы
воздушно-сухого грунта
Крупнообломочный:
   валунный (глыбовый)
   галечниковый (щебенистый)
   гравийный (дресвяный)

> 200
> 10
> 2
> 50
Песок:
   гравелистый
   крупный
   средней крупности
   мелкий
   пылеватый

> 2
> 0,5
> 0,25
> 0,1
> 0,1

> 25
> 50
> 50
≥ 75
 < 75

Крупнообломочные и песчаные грунты классифицируются по гранулометрическому составу (табл. 1.5) и по степени влажности (табл. 1.6).

ТАБЛИЦА 1.6. ПОДРАЗДЕЛЕНИЕ КРУПНООБЛОМОЧНЫХ И ПЕСЧАНЫХ ГРУНТОВ ПО СТЕПЕНИ ВЛАЖНОСТИ Sr

ГрунтСтепень влажности
Маловлажный0 < Sr ≤ 0,5
Влажный0,5 < Sr ≤ 0,8
Насыщенный водой0,8 < Sr ≤ 1

Свойства крупнообломочного грунта при содержании песчаного заполнителя более 40 % и пылевато-глинистого более 30 % определяются свойствами заполнителя и могут устанавливаться по испытанию заполнителя. При меньшем содержании заполнителя свойства крупнообломочного грунта устанавливают испытанием грунта в целом. При определении свойств песчаного заполнителя учитывают следующие его характеристики — влажность, плотность, коэффициент пористости, а пылевато-глинистого заполнителя — дополнительно число пластичности и консистенцию.

Основным показателем песчаных грунтов, определяющим их прочностные и деформационные свойства, является плотность сложения. По плотности сложения пески подразделяются по коэффициенту пористости е, удельному сопротивлению грунта при статическом зондировании qс и условному сопротивлению грунта при динамическом зондировании qd (табл. 1.7).

При относительном содержании органического вещества 0,03 < Iот ≤ 0,1 песчаные грунты называют грунтами с примесью органических веществ. По степени засоленности крупнообломочные и песчаные грунты подразделяют на незасоленные и засоленные. Крупнообломочные грунты относятся к засоленным, если суммарное содержание легко- и среднерастворимых солей (% от массы абсолютно сухого грунта) равно или более:

  • – 2 % — при содержании песчаного заполнителя менее 40 % или пылевато-глинистого заполнителя менее 30 %;
  • – 0,5 % — при содержании песчаного заполнителя 40 % и более;
  • – 5 % — при содержании пылевато-глинистого заполнителя 30 % и более.

Песчаные грунты относятся к засоленным, если суммарное содержание указанных солей составляет 0,5 % и более.

Пылевато-глинистые грунты подразделяют по числу пластичности Ip (табл. 1.8) и по консистенции, характеризуемой показателем текучести IL (табл. 1.9).

ТАБЛИЦА 1.7. ПОДРАЗДЕЛЕНИЕ ПЕСЧАНЫХ ГРУНТОВ ПО ПЛОТНОСТИ СЛОЖЕНИЯ

ПесокПодразделение по плотности сложения
плотныйсредней плотностирыхлый
По коэффициенту пористости
Гравелистый, крупный и средней крупностиe < 0,550,55 ≤ e ≤ 0,7e > 0,7
Мелкийe < 0,60,6 ≤ e ≤ 0,75e > 0,75
Пылеватыйe < 0,60,6 ≤ e ≤ 0,8e > 0,8
По удельному сопротивлению грунта, МПа, под наконечником (конусом) зонда при статическом зондировании
Крупный и средней крупности независимо от влажностиqc > 1515 ≥ qc ≥ 5qc < 5
Мелкий независимо от влажностиqc > 1212 ≥ qc ≥ 4qc < 4
Пылеватый:
   маловлажный и влажный
   водонасыщенный

qc > 10
qc > 7

10 ≥ qc ≥ 3
7 ≥ qc ≥ 2

qc < 3
qc < 2
По условному динамическому сопротивлению грунта МПа, погружению зонда при динамическом зондировании
Крупный и средней крупности независимо от влажностиqd > 12,512,5 ≥ qd ≥ 3,5qd < 3,5
Мелкий:
   маловлажный и влажный
   водонасыщенный

qd > 11
qd > 8,5

11 ≥ qd ≥ 3
8,5 ≥ qd ≥ 2

qd < 3
qd < 2
Пылеватый маловлажный и влажныйqd > 8,88,5 ≥ qd ≥ 2qd < 2

ТАБЛИЦА 1.8. ПОДРАЗДЕЛЕНИЕ ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ ПО ЧИСЛУ ПЛАСТИЧНОСТИ

ГрунтЧисло пластичности, %
Супесь1 < Ip ≤ 7
Суглинок7 < Ip ≤ 17
ГлинаIp > 17

Среди пылевато-глинистых грунтов необходимо выделять лёссовые грунты и илы. Лёссовые грунты — это макропористые грунты, содержащие карбонаты кальция и способные при замачивании водой давать под нагрузкой просадку, легко размокать и размываться. Ил — водонасыщенный современный осадок водоемов, образовавшийся в результате протекания микробиологических процессов, имеющий влажность, превышающую влажность на границе текучести, и коэффициент пористости, значения которого приведены в табл. 1.10.

ТАБЛИЦА 1.9. ПОДРАЗДЕЛЕНИЕ ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ ПО ПОКАЗАТЕЛЮ ТЕКУЧЕСТИ

ГрунтПоказатель текучести
Супесь:
   твердая
   пластичная
   текучая

IL < 0
0 ≤ IL ≤ 1
IL > 1
Суглинок и глина:
   твердые
   полутвердые
   тугопластичные
   мягкопластичные
   текучепластичные
   текучие

IL < 0
0 ≤ IL ≤ 0,25
0,25 ≤ IL ≤ 0,5
0,5 ≤ IL ≤ 0,75
0,75 ≤ IL ≤ 1
IL > 1

ТАБЛИЦА 1.10. ПОДРАЗДЕЛЕНИЕ ИЛОВ ПО КОЭФФИЦИЕНТУ ПОРИСТОСТИ

ИлКоэффициент пористости
Супесчаныйе ≥ 0,9
Суглинистыйе ≥ 1
Глинистыйе ≥ 1,5

Пылевато-глинистые грунты (супеси, суглинки и глины) называют грунтами с примесью органических веществ при относительном содержании этих веществ 0,05 < Iот ≤ 0,1. По степени засоленности супеси, суглинки и глины подразделяют на незаселенные и засоленные. К засоленным относятся грунты, в которых суммарное содержание легко- и среднерастворимых солей составляет 5 % и более.

Среди пылевато-глинистых грунтов необходимо выделять грунты, проявляющие специфические неблагоприятные свойства при замачивании: просадочные и набухающие. К просадочным относятся грунты, которые под действием внешней нагрузки или собственного веса при замачивании водой дают осадку (просадку), и при этом относительная просадочность εsl ≥ 0,01. К набухающим относятся грунты, которые при замачивании водой или химическими растворами увеличиваются в объеме, и при этом относительное набухание без нагрузки εsw ≥ 0,04.

В особую группу в нескальных грунтах выделяют грунты, характеризуемые значительным содержанием органического вещества: биогенные (озерные, болотные, аллювиально-болотные). В состав этих грунтов входят заторфованные грунты, торфы и сапропели. К заторфованным относятся песчаные и пылевато-глинистые грунты, содержащие в своем составе 10—50 % (по массе) органических веществ. При содержании органических веществ 50 % и более грунт называется торфом. Сапропели (табл. 1.11) — пресноводные илы, содержащие более 10 % органических веществ и имеющие коэффициент пористости, как правило, более 3, а показатель текучести более 1.

ТАБЛИЦА 1.11. ПОДРАЗДЕЛЕНИЕ САПРОПЕЛЕЙ ПО ОТНОСИТЕЛЬНОМУ СОДЕРЖАНИЮ ОРГАНИЧЕСКОГО ВЕЩЕСТВА

СапропельОтносительное содержание вещества
Минеральный0,1 < Iот ≤ 0,3
Среднеминеральный0,3 < Iот ≤ 0,5
СлабоминеральныйIот > 0,5

Почвы — это природные образования, слагающие поверхностный слой земной коры и обладающие плодородием. Подразделяют почвы по гранулометрическому составу так же, как крупнообломочные и песчаные грунты, а по числу пластичности, как пылевато-глинистые грунты.

К нескальным искусственным грунтам относятся грунты, уплотненные в природном залегании различными методами (трамбованием, укаткой, виброуплотнением, взрывами, осушением и др.), насыпные и намывные. Эти грунты подразделяются в зависимости от состава и характеристик состояния так же, как и природные нескальные грунты.

Скальные и нескальные грунты, имеющие отрицательную температуру и содержащие в своем составе лед, относятся к мерзлым грунтам, а если они находятся в мерзлом состоянии от 3 лет и более, то к вечномерзлым.

Удельное сопротивление грунта

Грунт

Удельное сопротивление, среднее значение (Ом*м) Сопротивление заземления для комплекта
ZZ-000-015, Ом
Сопротивление заземления для комплекта
ZZ-000-030, Ом
Сопротивление заземления для комплекта
ZZ-100-102, Ом
Асфальт 200 — 3 200 17 — 277 9,4 — 151 8,3 — 132
Базальт 2 000 Требуются специальные мероприятия (замена грунта)
Бентонит (сорт глины) 2 — 10 0,17 — 0,87 0,09 — 0,47 0,08 — 0,41
Бетон 40 — 1 000 3,5 — 87 2 — 47 1,5 — 41
Вода
Вода морская 0,2 0 0 0
Вода прудовая 40 3,5 2 1,7
Вода равнинной реки 50 4 2,5 2
Вода грунтовая 20 — 60 1,7 — 5 1 — 3 1 — 2,5
Вечномёрзлый грунт (многолетнемёрзлый грунт)
Вечномёрзлый грунт — талый слой (у поверхности летом) 500 — 1000 20 — 41
Вечномёрзлый грунт (суглинок) 20 000 Требуются специальные мероприятия (замена грунта)
Вечномёрзлый грунт (песок) 50 000 Требуются специальные мероприятия (замена грунта)
Глина
Глина влажная 20 1,7 1 0,8
Глина полутвёрдая 60 5 3 2,5
Гнейс разложившийся 275 24 12 11,5
Гравий
Гравий глинистый, неоднородный 300 26 14 12,5
Гравий однородный 800 69 38 33
Гранит 1 100 — 22 000 Требуются специальные мероприятия (замена грунта)
Гранитный гравий 14 500 Требуются специальные мероприятия (замена грунта)
Графитовая крошка 0,1 — 2 0 0 0
Дресва (мелкий щебень/крупный песок) 5 500 477 260 228
Зола, пепел 40 3,5 2 1,7
Известняк (поверхность) 100 — 10 000 8,7 — 868 4,7 — 472 4,1 — 414
Известняк (внутри) 5 — 4 000 0,43 — 347 0,24 — 189 0,21 — 166
Ил 30 2,6 1,5 1
Каменный уголь 150 13 7 6
Кварц 15 000 Требуются специальные мероприятия (замена грунта)
Кокс 2,5 0,2 0,1 0,1
Лёсс (желтозем) 250 22 12 10
Мел 60 5 3 2,5
Мергель
Мергель обычный 150 14 7 6
Мергель глинистый (50 — 75% глинистых частиц) 50 4 2 2
Песок
Песок, сильно увлажненный грунтовыми водами 10 — 60 0,9 — 5 0,5 — 3 0,4 — 2,5
Песок, умеренно увлажненный 60 — 130 5 — 11 3 — 6 2,5 — 5,5
Песок влажный 130 — 400 10 — 35 6 — 19 5 — 17
Песок слегка влажный 400 — 1 500 35 — 130 19 — 71 17 — 62
Песок сухой 1 500 — 4 200 130 — 364 71 — 198 62 — 174
Супесь (супесок) 150 13 7 6
Песчаник 1 000 87 47 41
Садовая земля 40 3,5 2 1,7
Солончак 20 1,7 1 0,8
Суглинок
Суглинок, сильно увлажненный грунтовыми водами 10 — 60 0,9 — 5 0,5 — 3 0,4 — 2,5
Суглинок полутвердый, лесовидный 100 9 5 4
Суглинок при температуре минус 5 С° 150 6
Супесь (супесок) 150 13 7 6
Сланец 10 — 100
Сланец графитовый 55 5 2,5 2,3
Супесь (супесок) 150 13 7 6
Торф
Торф при температуре 10° 25 2 1 1
Торф при температуре 0 С° 50 4 2,5 2
Чернозём 60 5 3 2,5
Щебень
Щебень мокрый 3 000 260 142 124
Щебень сухой 5 000 434 236 207

Типы грунтов таблица

Содержание

Грунт в строительном деле, слой горных пород, служащий основанием сооружения. Свойствами грунтов, характеризующими их как основания, являются: сжимаемость под нагрузкой, способность сопротивляться сдвигам и выдавливанию из-под сооружения, способность впитывать и отдавать, воду, связность, влияние воздействия воды, водопроницаемость, размываемость, растворимость, стойкость против выветривания и др. Этими свойствами определяются система основания сооружения, размеры фундаментов и способ производства работ.

Основными типами являются: скальные, сцементированные, щебенистые, конгломераты, рыхлые, щебенистые, галечные гравелистые, пески, глины, суглинки, лёсс, илистые, торфяные и насыпные.

Скальные грунты

Скальные, представляющие сплошные изверженные кристаллические породы, отличаются высоким сопротивлением, ничтожной сжимаемостью, стойкостью по отношению к воде и водонепроницаемостью, поскольку слои не разбиты трещинами. Скальные, представляющие осадочные породы, являются слоистыми образованиями. Сюда относятся песчаники, кремнистые породы, углекислые-породы, мергели, глинистые сланцы. Сам материал в большинстве практически водонепроницаем, поскольку слои не разбиты трещинами. Обычно осадочные скальные породы разбиты трещинами.

Песчаники

Песчаники представляют пески, зерна которых сцементированы каким-либо веществом. В зависимости от цементирующего вещества различают: кремнистые песчаники и кварциты, известковые глинистые, битуминозные, слюдистые и песчаники с гипсом. В зависимости от плотности и рода цемента определяются свойства песчаников по отношению к воде. Из кремнистых пород наиболее часто встречаются кремнистые сланцы, нерастворимые в воде, и трепелы, распадающиеся в воде в порошок. Углекислые породы представлены обширной группой известняков, мелом, мрамором и доломитом. Наиболее слабые разновидности — мел и глинистый известняк, распадающиеся в воде. Сжимаемость известняков мала, водонепроницаемость обусловливается трещиноватостью. Некоторые известняки растворимы в воде, что ведет к образованию каверн. В большинстве известняки впитывают воду.

Мергели

Мергели представляют переход от известняков к глинам. Плотность мергелей различна. Менее плотные впитывают значительное количество воды, размягчаются и легко выветриваются.

Глинистые сланцы

Глинистые сланцы легко выветриваются, размягчаются от увлажнения.

Каменный щебень

Каменный щебень, скатывающийся с гор, скапливается в каком-либо месте и сцементированный затем веществами, выделенными промывающей его водой, образует брекчии. Сжимаемость брекчий невелика; сопротивление сдвигам вследствие остроугольности щебня и соединения цементом значительное, однако род цементирующего вещества имеет большое значение. При глинистом заполнении вода действует размягчающим образом. Конгломераты подобны брекчиям, но представляют скопление галек и гравия; вследствие округлости каменного материала они менее сопротивляются сдвигам, чем брекчии. Рыхлый горный щебень, галечник и гравелистые отличаются большей подвижностью и водопроницаемостью, чем сцементированные; они являются опасными основаниями в сейсмических местностях при наклонном залегании.

Пески

Пески представляют скопление зерен диаметром менее 2 мм и являются продуктом измельчения скальных горных пород. Различают пески горные с остроугольными зернами, речные и морские с окатанными зернами. Дюнные пески, переносимые ветром, имеют размеры зерен 0,1—0,4 мм. Наиболее часто встречаются пески кварцевые. Пески встречаются в разрыхленном и плотном состоянии, отчего зависят их сжимаемость и сопротивление сдвигам. Степень водопроницаемости песков зависит от крупности их частиц. Тонкозернистые пески отличаются малой водопроницаемостью. Песок легко размывается водой. Очень мелкие пески с водой отличаются большой подвижностью.

Зернистые

Зернистые в зависимости от крупности частиц имеют различные наименования. Пористость песков колеблется от 30 до 50%. Чистые, плотные пески при увлажнении и высыхании не изменяют объема. Под нагрузкой песок сжимается быстро, но незначительно.

Глина

Глина является продуктом разрушения и химического распада кристаллических полевошпатовых пород, причем частицы, из которых состоят глины, представляют мельчайшие чешуйки. Глина может впитывать большое количество воды, в зависимости от влажности бывает в состоянии твердом, пластичном или текучем. Глины практически водонепроницаемы. При увлажнении глина разбухает, при высыхании уменьшается в объеме.

Галька . . …………….. ………5,00 м/м
Гравий ………………… ……..5,00—2,00 м/м
Песок очень крупный ……2,00—1,00 м/м
Песок крупный . . . . ………1,00—0,50 м/м
Песок средний ……………. 0,50—0,20 м/м
Песок мелкий ……………… 0,20—0,10 м/м
Песок тонкий…………………0,10—0,05 м/м
Пыль крупная ………………..0,05—0,01 м/м
Пыль тонкая ………………….0,01—0,005 м/м
Глина……………………………..< 0,005 м/м

Влажная глина сильно сжимаема. Осадка под нагрузкой протекает длительно. Сопротивление сдвигам зависит от влажности и при большой влажности незначительно; в твердом же состоянии глина отличается большим сопротивлением сдвигу, что объясняется сцеплением (капиллярным натяжением воды, заполняющей поры). Суглинки представляют смеси глины с песком.

Лёсс

Лёсс представляет эоловые отложения, т. е. отложения частиц, перенесенных ветром. Мельчайшие частицы пыли могли задерживаться только на пространствах, покрытых травой; в противном случае они были бы увлечены дальше. Отмиравшие корни растительности обусловили пористое в вертикальном направлении строение лёсса. Количество пылевидных частиц в лёссе достигает 75%, остальное — преимущественно глина, известь и железо. Пористость — до 50%. Лёсс проницаем для воды в вертикальном направлении, значительно менее проницаем в горизонтальном направлении, в воде распадается, чем объясняется его свойство давать значительные осадки при увлажнении. Весьма часто встречается суглинок лёссовидной структуры. В России лёсс или лёссовидные суглинки имеют большое распространение. При разрушении структуры путем увлажнения и уплотнения лёссовые грунты становятся практически водонепроницаемыми.

Илистые

Илистые представляют пыль с органическими примесями, сильно насыщаются водой и дают в этом состоянии большие осадки под нагрузкой. Илистые принадлежат к числу слабых грунтов, водопроницаемость имеют малую, но быстро разрыхляются при фильтрации в благоприятных для нее обстоятельствах и могут вытекать вместе с водой.

В отношении глин, суглинков и илистых для определения их качества как грунт оснований особенно существенное значение имеют их влажность и пористость; то же в отношении песков — их пористость.

Торфяные

Торфяные отличаются весьма большой сжимаемостью, а в сухом состоянии — горючестью. В исключительных случаях на грунтах с влажными торфяными прослойками сооружения возводятся; но как правило эти грунты непригодны для естественных оснований сооружений.

Насыпные

Насыпные являются результатом деятельности человека и отличаются неопределенностью состава, будучи почти всегда весьма рыхлыми. В последнее время в связи с бурным развитием промышленного и жилищного строительства в России насыпные грунт используются в качестве оснований с предварительным уплотнением или принятием конструктивных мер в самих сооружениях.

Одна из разновидностей насыпных грунтов — нарефулированный песок — является хорошим основанием, т. к. в этом случае песок уплотняется действием фильтрующейся через него сверху вниз водой.

Главные типы грунтовых оснований и их свойства.

Обозначение групп

После высушивания

При встряхивании высушенной пробы с водой

После повторного высушивания и пропитывания водой

На открытом пламени

Волокнистые органические массы

Сжимается и разбухает

Сгорает

Плотная устойчивая порода

Без изменения

Без изменения

Без изменения

Крошащаяся порода

Распадается на более мелкие куски

Частично сцементированное скопление зерен

Образует связанную б. или м. твердую массу

Распадается лишь отчасти на более мелкие куски

Несцементирован. скопление зерен, связанных сцеплением

Распадается вполне на отдельные зерна

Без изменения

Аморфные органические массы

Сгорает вполне или отчасти

Скопление зерен, не связанных сцеплением

Состоит из отдельных зерен

Свойство грунтов

Свойство грунта сопротивляться сдвигам до известной степени характеризуется углом естественного откоса (что наиболее справедливо для песков). Свойства одного и того же грунта могут резко меняться в зависимости от того, имеет ли он температуру выше или ниже 0°. Особенно это относится к грунтам, насыщенным водой. Последние в мерзлом состоянии являются водонепроницаемыми и в отношении способности нести нагрузку приобретают характер скалы.

Обширные пространства севера России покрыты слоем вечной мерзлоты, т. е. грунта никогда не оттаивающего в этих местах на некоторой глубине. В зависимости от того, сохраняется мерзлота под сооружениями или последняя будет растоплена, способность грунта нести нагрузку будет совершенно различна.

Глинистые влажные — при замерзании имеют способность вспучиваться. По этой причине в пределах глубин промерзания не может быть использован как основание под сооружение за исключением неответственных сооружений при наличии; скальных и сухих песчаных грунтов. При сколько-нибудь значительных размерах сооружений в плане весьма важна равномерность грунтов в горизонтальных направлениях. Изложенное показывает, насколько существенно важно тщательное изучение грунтов при возведении сооружений.

Существенно важно знать, образовались ли изучаемые слои путем смыва грунта дождевыми водами со склонов возвышенности или они являются отложениями двигавшихся в свое время ледников; являются ли рассматриваемые слои отложениями реки, образовавшей из увлеченных ею наносов широкую пойму и откладывавшей их в различных местах в зависимости от уменьшения скорости течения и рода грунта, смытого в вышерасположенных частях, или же это эоловые или морские отложения и т. п.

Некоторые категории грунтов вызывают особые затруднения при возведении на них сооружений. С этой стороны д. б. отмечены в первую очередь грунты, дающие значительные осадки, притом зависящие от увлажнения. Представителями этого рода являются, вообще говоря, суглинки делювиального происхождения и особенно лёссовидные. Характерной их особенностью является большая пористость. Однако кроме пористости самым важным свойством их являются комковатость делювиальных суглинков и специальная структура лёссовидных.

И тот и другой состоит из агрегатов, причем поры в агрегатах одного порядка величины с частицами, а поры между агрегатами-комочками одного порядка с величинами агрегатов. По этой причине при нагрузке происходит уплотнение комочков между собой. Большая пористость обусловливает проникание воды в весь объем при увлажнении. При дополнительном увлажнении таких грунтов под нагрузкой комочки становятся более пластичными или распадаются, и происходит резкое уплотнение их с резкой осадкой.

Не являются исключением и делювиальные суглинки с большим количеством щебня и плиткообразных кусков, обычные в горных местах. Такие грунты трудны для разработки и производят впечатление с высокими несущими способностями. Однако это объясняется тем, что при разработке лом или кайла попадает при ударе на плитки значительных размеров, которые опираются хотя и на рыхлый комковатый суглинок, но способный без заметной осадки испытать незначительное давление от силы удара, распространенной на большую площадь. При нагрузке же от сооружения комковатый рыхлый суглинок сминается и дает большие осадки, еще более возрастающие, если грунт будет замочен.

Описанные грунтов требуют к себе внимания при проектировании, возведении и эксплуатации сооружений. Вторая категория — значительные толщи сильно влажных глин и илов. Большие осадки этих грунтов через некоторое время приводят сооружение в существенно отличное положение от первоначального, причем от величины отдельных частей сооружения и их весов зависят скорость и величина осадки и кренов при неравномерной нагрузке.

Указанные обстоятельства создают значительные трудности при проектировании сооружений на таких грунтах, не говоря уже о трудностях, сопряженных с производством работ по возведению сооружений. И наконец третья категория — обладающих свойствами, затрудняющими их использование как грунт оснований для сооружений, это — плывуны.

Классификация почв | NRCS почвы

Подпишитесь на рассылку новостей по классификации почв

Таксономия почв

Таксономия почв — основная ссылка на классификацию почв.

Определители таксономии почв — таксономические ключи для классификации полей.

Форум таксономии почв

Учебные материалы WRB

Грунт серии

Ссылки на официальные описания серий почв (OSD), базу данных классификации серий почв (SC), инструмент обслуживания SC / OSD и инструмент отчета по классификации почв перемещены в Инструменты и данные.

Модель

Имитационная модель Java Newhall (jNSM) — традиционная имитационная модель почвенного климата (программное обеспечение, руководство пользователя и образцы данных).

Исторические документы

Предыдущие версии Определителей таксономии почв

Интервью с Гаем Смитом: обоснование концепций таксономии почв
— Интервью The Post Guy Smith: достижения в таксономии почв с середины 1980-х годов

Развитие и значение великих почвенных групп США (PDF; 5.82 МБ) Чарльза Э. Келлогга; издано в 1936 г.

Ключи классификации почв 1918-1922 гг. Для почвенных провинций и почвенных регионов США (PDF; 800 КБ)

Исторические рекомендации Международного комитета (ИКОМФАМ, ИКОМИД и др.)

Медиа-файлы

Карты распространения доминирующих почвенных порядков — изображения и карты.

Двенадцать порядков таксономии почв — плакат.

Другие системы классификации

Универсальная система классификации почв — рабочая группа при Комиссии 1.4 (Классификация почв), которая является частью Отдела 1 (Почвы в пространстве и времени) Международного союза почвоведения (IUSS)

Всемирная справочная база (WRB) — WRB, наряду с таксономией почв, служит международными стандартами для классификации почв. Система WRB одобрена Международным союзом почвоведения и разработана в рамках международного сотрудничества, координируемого Рабочей группой IUSS. WRB в значительной степени заимствует современные концепции классификации почв, включая таксономию почв, легенду для Почвенной карты мира ФАО 1988 г., Référentiel Pédologique и российские концепции.

Прогноз урожайности кукурузы на 2018 г. Таблица 2 Типы почв | CropWatch

Ames, IA суглинок алевритовый — суглинок илистый (37%) суглинок — суглинок илистый (25%) суглинок алевритовый — суглинок алевритовый (14%) 63
Беатрис, NE суглинок алевритовый — суглинок алевритовый (65%) илистая глина — суглинок алевритовый (19%) суглинок алевритовый — суглинок алевритовый (17%) 8
Bondville, IL суглинок алевритовый — суглинок алевритовый (18%) суглинок алевритовый — суглинок алевритовый (17%) суглинок алевритовый — суглинок алевритовый (16%) 61
Батлервилль, IN суглинок алевритовый — суглинок алевритовый (67%) суглинок алевритовый — суглинок алевритовый (11%) 26
Ceresco, MI супеси — супеси (39%) суглинок алевритовый — суглинок илистый (36%) суглинок — супесчаный (25%) 31
Центр глины, NE суглинок алевритовый — суглинок алевритовый (46%) суглинок алевритовый — суглинок алевритовый (33%) суглинок алевритовый — суглинок алевритовый (21%) 0
Columbia City, IN суглинок алевритовый — глина илистая (14%) суглинок алевритовый — суглинок (12%) суглинок алевритовый — суглинок алевритовый (12%) 65
Конкорд, NE суглинок алевритовый — суглинок алевритовый (61%) суглинок алевритовый — суглинок алевритовый (39%) 2
Crawfordsville, IA суглинок алевритовый — суглинок алевритовый (37%) суглинок алевритовый — суглинок алевритовый (31%) суглинок алевритовый — суглинок алевритовый (12%) 49
Кустар, Огайо суглинок — глина (15%) суглинок — суглинок (11%) суглинок алевритовый — суглинок 10% 79
Дэвис, IN суглинок алевритовый — суглинок алевритовый (26%) суглинок алевритовый — глина илистая (10%) суглинок алевритовый — суглинок алевритовый (9%) 64
Dazey, ND суглинок алевритовый — суглинок алевритовый (100%) 0
Элдред, Миннесота суглинок алевритовый — суглинок алевритовый (39%) илистая глина — илистая глина (36%) суглинок алевритовый — суглинок алевритовый (26%) 5
Фрипорт, Иллинойс суглинок алевритовый — суглинок алевритовый (52%) суглинок алевритовый — суглинок алевритовый (48%) 27
Холдрег, NE суглинок алевритовый — суглинок илистый (100%) 0
Hutchinson, KS суглинок алевритовый — суглинок алевритовый (44%) суглинок алевритовый — суглинок алевритовый (33%) суглинок алевритовый — суглинок алевритовый (23%) 1
Kanawha, IA суглинок — суглинок илистый (38%) суглинок алевритовый — суглинок илистый (20%) 73
Ламбертон, Миннесота суглинок — суглинок илистый (36%) суглинок алевритовый — суглинок алевритовый (36%) 61
Льюис, IA суглинок алевритовый — суглинок алевритовый (82%) суглинок алевритовый — суглинок алевритовый (18%) 41
Манхэттен, Канзас суглинок алевритовый — суглинок алевритовый (41%) суглинок алевритовый — глина илистая (32%) суглинок алевритовый — суглинок илистый (27%) 2
McCook, NE суглинок алевритовый — суглинок илистый (100%) 0
Мид, NE суглинок алевритовый — суглинок алевритовый (46%) суглинок алевритовый — суглинок алевритовый (37%) суглинок алевритовый — суглинок алевритовый (17%) 6
Монро-Сити, Миссури суглинок алевритовый — глина илистая (24%) суглинок алевритовый — суглинок алевритовый (20%) суглинок алевритовый — суглинок алевритовый (14%) 9
Нашуа, IA суглинок ил — суглинок илистый (52%) суглинок алевритовый — суглинок алевритовый (26%) 64
North Platte, NE суглинок алевритовый — суглинок алевритовый (100%) 0
Олни, Иллинойс суглинок алевритовый — суглинок алевритовый (37%) суглинок алевритовый — суглинок алевритовый (30%) 14
Пеория, Иллинойс суглинок алевритовый — суглинок алевритовый (45%) суглинок алевритовый — суглинок алевритовый (15%) суглинок алевритовый — суглинок алевритовый (14%) 61
Scandia, KS суглинок алевритовый — суглинок алевритовый (51%) суглинок алевритовый — суглинок алевритовый (26%) суглинок алевритовый — суглинок алевритовый (23%) 1
Сильверлейк, KS суглинок алевритовый — суглинок алевритовый (38%) суглинок илистый — суглинок илистый (31%) суглинок алевритовый — глина илистая (31%) 3
Южный Чарльстон, Огайо суглинок алевритовый — суглинок илистый (32%) илистый суглинок — суглинок (20%) суглинок — суглинок (12%) 47
Спрингфилд, Иллинойс суглинок алевритовый — суглинок алевритовый (45%) суглинок алевритовый — суглинок алевритовый (17%) 30
St Joseph, MO суглинок алевритовый — суглинок алевритовый (56%) суглинок алевритовый — суглинок илистый (30%) суглинок алевритовый — суглинок алевритовый (15%) 15
Sutherland, IA суглинок алевритовый — суглинок алевритовый (40%) суглинок алевритовый — суглинок алевритовый (34%) суглинок алевритовый — суглинок алевритовый (26%) 46
Waseca, Миннесота суглинок алевритовый — суглинок алевритовый (41%) суглинок — суглинок илистый (26%) 56
West Lafayette, IN илистый суглинок — илистый суглинок (41%) суглинок алевритовый — суглинок алевритовый (10%) суглинок алевритовый — суглинок алевритовый (7%) 57
Вустер, Огайо суглинок алевритовый — суглинок алевритовый (33%) суглинок алевритовый — суглинок алевритовый (29%) 53
† Данные были взяты из почвенной базы данных GSSURGO (NRCS, Soil Division).Учитывались только почвы под возделывание сельскохозяйственных культур засушливых земель. Данные о почве использовались только для моделирования богарных культур кукурузы (данные о почве не требовались для моделирования орошаемых культур).
‡ Структура почвы в верхнем слое (0-1 фут) и подпочве (2-4 фута) и связанная с этим распространенность каждого типа почвы (в%) в каждом месте. (Источник: Global Yield Gap Atlas, www.yieldgap.org).
* Покрытие уровня грунтовых вод было определено на основании самых последних данных по подземному дренажу плит, представленных сельскохозяйственной переписью США (USDA-NASS, 2012).

Характеристики почвы — Пневматический инструмент для земляных работ AirSpade

Классификация почв

Нам часто задают вопрос: «Будет ли AirSpade эффективно работать на моем сайте вакансий?» Ответ во многом зависит от типа почвы. Хотя существуют сотни различных типов почв, Управление по охране труда и технике безопасности (OSHA) классифицирует почвы на четыре общие категории (в порядке убывания прочности):

  • Стабильная скала
  • Связный грунт типа A
  • Связный грунт типа B
  • Связный грунт типа C

Относительная прочность этих четырех классификаций грунта измеряется с использованием метрики «Прочность на неограниченное сжатие», выраженной в тоннах на квадратный фут.Данные об этих почвах содержатся в следующих трех таблицах:

Стабильная порода


Прочность на неограниченное сжатие по типу породы
Тип рок Прочность на неограниченное сжатие (тонны / кв. Фут)
Минимум Максимум
25 Шаль 254 2537
Мел, известняк, долустон 18 1,100
Песчаник 50 2 100
Каменная соль, калий, гипс, ангидрит 120 1 000
Алевролит 190 870
Магматические / метаморфические 750 3 400

Связные грунты


Прочность на неограниченное сжатие по типу грунта
Когезив OSHA
Тип почвы
Описание почвы Без ограничения
Прочность на сжатие

(тонн / кв. Фут)
А Глина, илистая глина, супесчаная глина, суглинок, калича, твердый слой
Некоторые илистые суглинки, супеси
≥1.5
B Гранулированные связные почвы, такие как угловатый гравий, ил, илистый суглинок, супесь
Некоторые илистые суглинки, супеси
0,5 — 1,5
С Гранулированные почвы, такие как гравий, песок, суглинистый песок, затопленный грунт
Почва, из которой свободно просачивается вода
≤0,5

Глины


Прочность на неограниченное сжатие по консистенции
Согласованность Прочность на неограниченное сжатие
(тонн / кв. Фут)
Очень мягкий 0-0.25
Мягкий 0,25 — 0,5
Средний 0,5 — 1
Жесткий 1–2
Очень жесткая 2–4
Жесткий> 4

Текстуры почвы

Типы связных грунтов OSHA (A, B или C) можно определить по текстуре данного грунта. Внизу слева представлена ​​таблица классификации почв Texturl Министерства сельского хозяйства США.Эта диаграмма отображает состав почвы как процентное содержание песка, ила и глины и классифицирует каждую уникальную комбинацию. Таблица справа содержит ту же информацию с наложенными типами связных грунтов OSHA.

Таким образом, понимание почвы на данной рабочей площадке является ключом к определению эффективности копания с помощью AirSpade.

% PDF-1.4 % 450 0 объект > endobj xref 450 662 0000000016 00000 н. 0000014700 00000 п. 0000014847 00000 п. 0000017479 00000 п. 0000017867 00000 п. 0000017981 00000 п. 0000018093 00000 п. 0000019086 00000 п. 0000019616 00000 п. 0000019997 00000 п. 0000020578 00000 п. 0000021076 00000 п. 0000021161 00000 п. 0000021930 00000 п. 0000022345 00000 п. 0000022683 00000 п. 0000023211 00000 п. 0000023637 00000 п. 0000024098 00000 п. 0000024506 00000 п. 0000025288 00000 п. 0000025555 00000 п. 0000025879 00000 п. 0000026661 00000 п. 0000027629 00000 н. 0000028402 00000 п. 0000029204 00000 п. 0000030020 00000 п. 0000034898 00000 п. 0000039187 00000 п. 0000041510 00000 п. 0000043481 00000 п. 0000043516 00000 п. 0000043594 00000 п. 0000089445 00000 п. 0000089761 00000 п. 0000089827 00000 н. 0000089943 00000 н. 0000089978 00000 н. 00000

00000 п. 0000109011 00000 н. 0000109340 00000 п. 0000109406 00000 п. 0000109522 00000 н. 0000109557 00000 н. 0000109635 00000 н. 0000113338 00000 п. 0000113666 00000 н. 0000113732 00000 н. 0000113848 00000 н. 0000113883 00000 н. 0000113961 00000 н. 0000117813 00000 н. 0000118142 00000 н. 0000118208 00000 н. 0000118324 00000 н. 0000118359 00000 н. 0000118437 00000 н. 0000123455 00000 н. 0000123786 00000 н. 0000123852 00000 н. 0000123968 00000 н. 0000124003 00000 н. 0000124081 00000 н. 0000129125 00000 н. 0000129453 00000 н. 0000129519 00000 п. 0000129635 00000 н. 0000129670 00000 н. 0000129748 00000 н. 0000143114 00000 п. 0000143448 00000 н. 0000143514 00000 н. 0000143630 00000 н. 0000143665 00000 н. 0000143743 00000 н. 0000148367 00000 н. 0000148697 00000 н. 0000148763 00000 н. 0000148879 00000 н. 0000148914 00000 н. 0000148992 00000 н. 0000151934 00000 н. 0000152265 00000 н. 0000152331 00000 н. 0000152447 00000 н. 0000152482 00000 н. 0000152560 00000 н. 0000155488 00000 н. 0000155820 00000 н. 0000155886 00000 н. 0000156002 00000 н. 0000156037 00000 н. 0000156115 00000 н. 0000159035 00000 н. 0000159365 00000 н. 0000159431 00000 н. 0000159547 00000 н. 0000159582 00000 н. 0000159660 00000 н. 0000164322 00000 н. 0000164652 00000 н. 0000164718 00000 н. 0000164834 00000 н. 0000164869 00000 н. 0000164947 00000 н. 0000168035 00000 н. 0000168366 00000 н. 0000168432 00000 н. 0000168548 00000 н. 0000168583 00000 н. 0000168661 00000 н. 0000168992 00000 н. 0000169058 00000 н. 0000169174 00000 н. 0000169209 00000 н. 0000169287 00000 н. 0000169618 00000 н. 0000169684 00000 н. 0000169800 00000 н. 0000169835 00000 н. 0000169913 00000 н. 0000170242 00000 н. 0000170308 00000 н. 0000170424 00000 н. 0000170459 00000 н. 0000170537 00000 п. 0000170865 00000 н. 0000170931 00000 н. 0000171047 00000 н. 0000171082 00000 н. 0000171160 00000 н. 0000171491 00000 н. 0000171557 00000 н. 0000171673 00000 н. 0000171708 00000 н. 0000171786 00000 н. 0000176786 00000 н. 0000177118 00000 н. 0000177184 00000 н. 0000177300 00000 н. 0000177335 00000 н. 0000177413 00000 н. 0000177744 00000 н. 0000177810 00000 н. 0000177926 00000 н. 0000177961 00000 н. 0000178039 00000 н. 0000178370 00000 н. 0000178436 00000 н. 0000178552 00000 н. 0000178587 00000 н. 0000178665 00000 н. 0000178994 00000 н. 0000179060 00000 н. 0000179176 00000 н. 0000179211 00000 н. 0000179289 00000 н. 0000198436 00000 н. 0000198765 00000 н. 0000198831 00000 н. 0000198947 00000 н. 0000198982 00000 н. 0000199060 00000 н. 0000199391 00000 н. 0000199457 00000 н. 0000199573 00000 н. 0000199608 00000 н. 0000199686 00000 н. 0000212842 00000 н. 0000213171 00000 п. 0000213237 00000 н. 0000213353 00000 п. 0000213388 00000 н. 0000213466 00000 н. 0000213799 00000 н. 0000213865 00000 н. 0000213981 00000 п. 0000214016 00000 н. 0000214094 00000 н. 0000214427 00000 н. 0000214493 00000 п. 0000214609 00000 н. 0000214644 00000 н. 0000214722 00000 н. 0000215055 00000 н. 0000215121 00000 н. 0000215237 00000 н. 0000215272 00000 н. 0000215350 00000 н. 0000215680 00000 н. 0000215746 00000 н. 0000215862 00000 н. 0000215897 00000 н. 0000215975 00000 н. 0000226740 00000 н. 0000227063 00000 н. 0000227129 00000 н. 0000227245 00000 н. 0000227280 00000 н. 0000227358 00000 н. 0000232624 00000 н. 0000232951 00000 н. 0000233017 00000 н. 0000233133 00000 п. 0000233168 00000 п. 0000233246 00000 н. 0000236774 00000 н. 0000237091 00000 н. 0000237157 00000 н. 0000237273 00000 н. 0000237308 00000 н. 0000237386 00000 н. 0000237717 00000 н. 0000237783 00000 н. 0000237899 00000 н. 0000237934 00000 п. 0000238012 00000 н. 0000238327 00000 н. 0000238393 00000 п. 0000238509 00000 н. 0000238544 00000 н. 0000238622 00000 н. 0000242159 00000 н. 0000242480 00000 н. 0000242546 00000 н. 0000242662 00000 н. 0000242697 00000 н. 0000242775 00000 н. 0000244704 00000 н. 0000245030 00000 н. 0000245096 00000 н. 0000245212 00000 н. 0000245247 00000 н. 0000245325 00000 н. 0000245648 00000 н. 0000245714 00000 н. 0000245830 00000 н. 0000245865 00000 н. 0000245943 00000 н. 0000246265 00000 н. 0000246331 00000 п. 0000246447 00000 н. 0000246482 00000 н. 0000246560 00000 н. 0000257446 00000 н. 0000257773 00000 н. 0000257839 00000 н. 0000257955 00000 п. 0000257990 00000 н. 0000258068 00000 н. 0000261596 00000 н. 0000261916 00000 н. 0000261982 00000 н. 0000262098 00000 н. 0000262133 00000 п. 0000262211 00000 н. 0000262530 00000 н. 0000262596 00000 н. 0000262712 00000 н. 0000262747 00000 н. 0000262825 00000 н. 0000268852 00000 п. 0000269180 00000 н. 0000269246 00000 н. 0000269362 00000 н. 0000269397 00000 н. 0000269475 00000 н. 0000275588 00000 н. 0000275916 00000 н. 0000275982 00000 н. 0000276098 00000 н. 0000276133 00000 н. 0000276211 00000 н. 0000295165 00000 н. 0000295495 00000 н. 0000295561 00000 н. 0000295677 00000 н. 0000295712 00000 н. 0000295790 00000 н. 0000298366 00000 н. 0000298684 00000 н. 0000298750 00000 н. 0000298866 00000 н. 0000298901 00000 н. 0000298979 00000 н. 0000301729 00000 н. 0000302050 00000 н. 0000302116 00000 н. 0000302232 00000 н. 0000302267 00000 н. 0000302345 00000 н. 0000305765 00000 н. 0000306087 00000 н. 0000306153 00000 п. 0000306269 00000 н. 0000306304 00000 н. 0000306382 00000 п. 0000309765 00000 н. 0000310087 00000 н. 0000310153 00000 п. 0000310269 00000 п. 0000310304 00000 п. 0000310382 00000 п. 0000312735 00000 н. 0000313061 00000 н. 0000313127 00000 н. 0000313243 00000 н. 0000313278 00000 н. 0000313356 00000 п. 0000315145 00000 н. 0000315468 00000 н. 0000315534 00000 н. 0000315650 00000 н. 0000315685 00000 н. 0000315763 00000 н. 0000317516 00000 н. 0000317839 00000 н. 0000317905 00000 н. 0000318021 00000 н. 0000318056 00000 н. 0000318134 00000 н. 0000319821 00000 н. 0000320145 00000 н. 0000320211 00000 н. 0000320327 00000 н. 0000320362 00000 н. 0000320440 00000 н. 0000322715 00000 н. 0000323040 00000 н. 0000323106 00000 н. 0000323222 00000 н. 0000323257 00000 н. 0000323335 00000 н. 0000325187 00000 н. 0000325515 00000 н. 0000325581 00000 н. 0000325697 00000 н. 0000325732 00000 н. 0000325810 00000 н. 0000335113 00000 п. 0000335441 00000 п. 0000335507 00000 н. 0000335623 00000 п. 0000335658 00000 н. 0000335736 00000 н. 0000337544 00000 н. 0000337872 00000 н. 0000337938 00000 п. 0000338054 00000 н. 0000338089 00000 н. 0000338167 00000 н. 0000338493 00000 п. 0000338559 00000 н. 0000338675 00000 н. 0000338710 00000 н. 0000338788 00000 н. 0000339115 00000 н. 0000339181 00000 п. 0000339297 00000 н. 0000339332 00000 н. 0000339410 00000 п. 0000339720 00000 н. 0000339786 00000 н. 0000339902 00000 н. 0000339937 00000 н. 0000340015 00000 н. 0000340323 00000 н. 0000340389 00000 н. 0000340505 00000 н. 0000340540 00000 п. 0000340618 00000 н. 0000340932 00000 н. 0000340998 00000 н. 0000341114 00000 н. 0000341149 00000 н. 0000341227 00000 н. 0000341555 00000 н. 0000341621 00000 н. 0000341737 00000 н. 0000341772 00000 н. 0000341850 00000 н. 0000342175 00000 н. 0000342241 00000 п. 0000342357 00000 п. 0000342392 00000 н. 0000342470 00000 п. 0000342792 00000 н. 0000342858 00000 н. 0000342974 00000 н. 0000343009 00000 н. 0000343087 00000 н. 0000353178 00000 п. 0000353496 00000 н. 0000353562 00000 н. 0000353678 00000 н. 0000353713 00000 н. 0000353791 00000 н. 0000364600 00000 н. 0000364929 00000 н. 0000364995 00000 н. 0000365111 00000 п 0000365146 00000 п 0000365224 00000 н. 0000372084 00000 н. 0000372406 00000 н. 0000372472 00000 н. 0000372588 00000 н. 0000372623 00000 н. 0000372701 00000 н. 0000373011 00000 н. 0000373077 00000 н. 0000373193 00000 п. 0000373228 00000 н. 0000373306 00000 н. 0000373614 00000 н. 0000373680 00000 н. 0000373796 00000 н. 0000373831 00000 н. 0000373909 00000 н. 0000374223 00000 п. 0000374289 00000 н. 0000374405 00000 н. 0000374440 00000 н. 0000374518 00000 н. 0000374847 00000 н. 0000374913 00000 н. 0000375029 00000 н. 0000375064 00000 н. 0000375142 00000 н. 0000375468 00000 н. 0000375534 00000 н. 0000375650 00000 н. 0000375685 00000 н. 0000375763 00000 н. 0000376088 00000 н. 0000376154 00000 н. 0000376270 00000 н. 0000376305 00000 н. 0000376383 00000 п. 0000376710 00000 н. 0000376776 00000 н. 0000376892 00000 н. 0000376927 00000 н. 0000377005 00000 н. 0000383184 00000 п. 0000383512 00000 н. 0000383578 00000 н. 0000383694 00000 н. 0000383729 00000 н. 0000383807 00000 н. 0000385710 00000 н. 0000386037 00000 н. 0000386103 00000 п. 0000386219 00000 н. 0000386254 00000 н. 0000386332 00000 н. 0000395660 00000 н. 0000395988 00000 н. 0000396054 00000 н. 0000396170 00000 п. 0000396205 00000 н. 0000396283 00000 н. 0000396610 00000 н. 0000396676 00000 н. 0000396792 00000 н. 0000396827 00000 н. 0000396905 00000 н. 0000401203 00000 н. 0000401525 00000 н. 0000401591 00000 н. 0000401707 00000 н. 0000401742 00000 н. 0000401820 00000 н. 0000402148 00000 п. 0000402214 00000 н. 0000402330 00000 н. 0000403746 00000 н. 0000404064 00000 н. 0000404424 00000 н. 0000405714 00000 н. 0000406029 00000 н. 0000406387 00000 н. 0000406716 00000 н. 0000406794 00000 н. 0000406907 00000 н. 0000407160 00000 н. 0000407238 00000 п. 0000407603 00000 н. 0000407681 00000 н. 0000408048 00000 н. 0000408126 00000 н. 0000408493 00000 п. 0000408571 00000 н. 0000408938 00000 н. 0000409016 00000 н. 0000409384 00000 п. 0000409462 00000 н. 0000409820 00000 н. 0000409898 00000 н. 0000410256 00000 н. 0000410334 00000 п. 0000410691 00000 п. 0000410769 00000 н. 0000411124 00000 н. 0000411202 00000 н. 0000411559 00000 н. 0000411637 00000 н. 0000411993 00000 н. 0000412071 00000 н. 0000412428 00000 н. 0000412506 00000 н. 0000412864 00000 н. 0000412942 00000 н. 0000413301 00000 п. 0000413379 00000 н. 0000413734 00000 н. 0000413812 00000 н. 0000414167 00000 н. 0000414245 00000 н. 0000414602 00000 н. 0000414680 00000 н. 0000415038 00000 н. 0000415116 00000 н. 0000415473 00000 н. 0000415551 00000 п. 0000415908 00000 н. 0000415986 00000 н. 0000416342 00000 п. 0000416420 00000 н. 0000416787 00000 н. 0000416865 00000 н. 0000417222 00000 н. 0000417300 00000 н. 0000417665 00000 н. 0000417743 00000 н. 0000418103 00000 п. 0000418181 00000 п. 0000418541 00000 п. 0000418619 00000 п. 0000418979 00000 п. 0000419057 00000 н. 0000419414 00000 н. 0000419492 00000 н. 0000419609 00000 н. 0000419862 00000 н. 0000419940 00000 н. 0000420201 00000 н. 0000420279 00000 н. 0000420598 00000 н. 0000420676 00000 н. 0000420996 00000 н. 0000421075 00000 н. 0000421398 00000 н. 0000421477 00000 н. 0000421836 00000 н. 0000421915 00000 н. 0000422041 00000 н. 0000422306 00000 п. 0000422385 00000 п. 0000422649 00000 н. 0000422728 00000 н. 0000422991 00000 н. 0000423070 00000 н. 0000423333 00000 н. 0000423412 00000 н. 0000423738 00000 п. 0000423817 00000 н. 0000424142 00000 н. 0000424221 00000 н. 0000424486 00000 н. 0000424565 00000 н. 0000424826 00000 н. 0000424905 00000 н. 0000425164 00000 п. 0000425243 00000 н. 0000425500 00000 н. 0000425579 00000 н. 0000425948 00000 н. 0000426027 00000 н. 0000426287 00000 н. 0000426366 00000 н. 0000426622 00000 н. 0000426701 00000 н. 0000426971 00000 н. 0000427050 00000 н. 0000427176 00000 н. 0000427440 00000 н. 0000427519 00000 п. 0000427781 00000 н. 0000427860 00000 н. 0000428124 00000 н. 0000428203 00000 н. 0000428467 00000 н. 0000428546 00000 н. 0000428816 00000 н. 0000428895 00000 н. 0000429165 00000 н. 0000429244 00000 н. 0000429514 00000 н. 0000429593 00000 н. 0000429961 00000 н. 0000430040 00000 н. 0000430310 00000 п. 0000430389 00000 п. 0000430708 00000 н. 0000430787 00000 н. 0000431108 00000 н. 0000431187 00000 н. 0000431509 00000 н. 0000431588 00000 н. 0000431855 00000 н. 0000431934 00000 н. 0000432198 00000 н. 0000432277 00000 н. 0000432540 00000 н. 0000432619 00000 н. 0000432878 00000 н. 0000432957 00000 н. 0000433214 00000 н. 0000433293 00000 н. 0000433612 00000 н. 0000433691 00000 п. 0000434054 00000 н. 0000434133 00000 п. 0000434454 00000 п. 0000434533 00000 п. 0000434855 00000 н. 0000434934 00000 п. 0000435202 00000 н. 0000435281 00000 п. 0000435548 00000 н. 0000435627 00000 н. 0000435893 00000 п. 0000435972 00000 н. 0000436242 00000 п. 0000436321 00000 п. 0000436584 00000 н. 0000436663 00000 н. 0000436933 00000 п. 0000437012 00000 н. 0000437278 00000 н. 0000437357 00000 п. 0000437619 00000 п. 0000437698 00000 п. 0000438066 00000 н. 0000438145 00000 п. 0000438513 00000 н. 0000442585 00000 н. 0000446657 00000 н. 0000470580 00000 п. 0000573651 00000 п. 0000577714 00000 н. 0000581777 00000 н. 0000609163 00000 п. 0000735785 00000 н. 0000739857 00000 н. 0000743929 00000 н. 0000770125 00000 н. 0000879233 00000 н. 0000014514 00000 п. 0000013536 00000 п. трейлер ] / Назад 953264 / XRefStm 14514 >> startxref 0 %% EOF 1111 0 объект > поток h ޴ OhWǿo_fMd1qYwMI ْ T4J} & hHqke / -B ‘ژ zih) h + Qqрy {= H) {V = IvCJO} 0 | ~ N`uQ / $ nI9’R! ݓ ī ֟} 6` v.ZZJ ݠ 8 * nN «6rUX [G ݴ Ĕ} ex_24j ‘% خ, DMZ]՜ KL * ˊROkua _ /. {Q #! Ī | Uz /. {CIo bEE /: wK. 4zf װ JV1d \} S4E! E Fu, Rz lt &

Типы почвы как первостепенный аспект продуктивности сельского хозяйства

Чтобы получить богатый урожай, аграр должен посеять правильное растение, в нужное время и в нужном месте. Правильное место определяется не только географическим положением и особенностями климата, но и типом почвы.

Каждый из них имеет свои преимущества и недостатки, и разные типы почв подходят для выращивания разных культур в отношении:

  • Содержание питательных веществ : Достаточно ли этого для растений или нужно вносить подкормки?
  • Обработка почвы: насколько легко обрабатывается земля? Таким образом, вы можете сажать культуры, которые либо нуждаются в частом выращивании, либо нет.
  • Полив / орошение: как быстро вода ищет и сливается? Соответственно, потребуется дополнительная подача воды или наоборот, полив для отвода лишней влаги?

Управляя этими ключевыми видами сельскохозяйственной деятельности, вы можете извлечь максимальную пользу из ситуации.

Но для этого вам нужно знать, с каким именно типом вы имеете дело.

Какие типы почв — ключевые особенности, которые имеют решающее значение

По классификации типов почв единого мнения нет.В зависимости от основного отличительного признака существует несколько подходов. Однако чаще всего парадигма основана на композиции. Также следует отметить, что в разных отраслях есть свои классификации.

Определения типа почвы обычно объясняют элементы, из которых состоит вещество: песок, глина и ил. Таким образом, существует три основных материала для создания различных типов почв с их сильными и слабыми сторонами. Пытаясь понять, в чем разница, следует обратить внимание на размер частиц.Самые маленькие характерны для глины. Чем мельче частицы, тем меньше воздуха остается между ними и тем ближе они прилипают друг к другу.

Давайте сравним преимущества и недостатки каждого компонента в основных типах.

Песок (размер частиц 0,05-2 мм) Глина (размер частиц <0,002 мм) Ил (размер частиц 0,002 — 0,05 мм)
Легко до Трудно до Легко до
С низким содержанием питательных веществ Богато питательными веществами Содержит достаточно питательных веществ
Быстро сохнет Сохнет медленно, но при высыхании трескается Сохнет не слишком быстро, но при высыхании трескается и требует вспашки для лучшей циркуляции воздуха
Быстро прогревается после зимы Медленно прогревается после зимы Быстро прогревается после зимы
Плохо задерживает воду
Скорость всасывания * (0.6 дюймов / час)
Пропускная способность * (0,1%)
Слишком долго задерживает воду
Скорость всасывания (0,1 дюйма / час)
Объем поля (0,357%)
Хорошо дренирует, но сохраняет достаточное количество влаги
Скорость всасывания (0,3 дюйма / час)
Объем поля (0,255%)


* Скорость всасывания
— это время, необходимое почве для поглощения количества воды.
* Вместимость поля — это процент влаги в почве после того, как больше не осталось воды.

Похоже, что ил является оптимальным составом для нужд сельского хозяйства, так как имеет наиболее «мудрое» сочетание всех параметров.«Исходные данные» много значат, но не являются решающими. При повышенных температурах и отсутствии воды вы можете столкнуться с ошибками. Однако, если вы смешаете песчаную почву с илом или торфом, у вас есть все шансы добиться наилучших результатов. В случае с глиной хорошо бы смешать ее с песком.

Ил пока кажется лучшим вариантом, но, как кажется, не обязательно.

Помимо песчаных, глинистых или илистых почв, существуют еще три типа: торф, мел и суглинок.

  • Торфяные почвы богаты органическими веществами (навозом) и встречаются на берегах рек, в болотах или в лесах.
  • Меловые почвы содержат известь или карбонат кальция. Они очень щелочные и не подходят для выращивания растений, которым нужны кислые почвы. Однако, если вы подкисляете такие земли или выращиваете виды, которым требуются щелочные почвы, у вас все равно есть все шансы на успех. Говоря о садоводстве, лимонному дереву или азалии требуются высококислотные почвы, поэтому все ваши попытки вырастить их на меловых почвах потерпят полное фиаско. С другой стороны, регулируя PH с помощью удобрений (в данном случае увеличивая его), вы можете выращивать растения, которым это будет вполне комфортно.
  • Суглинистые почвы кажутся джекпотом для всех фермеров. Они включают глину, песок и ил и представляют собой наилучшее сочетание всех отрицательных и положительных качеств. Он считается лучшим типом почвы и более удобен для садоводов, чем любые другие, так как не требует дополнительных вложений. Что касается собственно состава, то он состоит из 40% ила, 40% песка, 20% глины.

3 типа грунта в строительстве: что обеспечивает безопасность труда

Классификация типов почв для посадки отличается от соответствующих классификаций в других сферах деятельности.Когда первостепенным параметром в сельском хозяйстве является способность почвы давать высокие урожаи, другие отрасли промышленности руководствуются требованиями безопасности.

Таким образом, они относятся к типу грунта a b c, и основным показателем является связующий элемент. Он определяет «безопасность» зоны для эскалации и рытья траншей. Ключевым аспектом этой классификации является способность земли обрушиваться и скользить. Когда речь идет о безопасности человеческой жизни, только грамотный человек должен оценить ситуацию и однозначно сказать, о каком типе почвы идет речь.

В этом плане идеален Solid Rock — он не падает и не ищет воды. Тем не менее, наиболее распространены три типа почвы:

  • почва типа А — самая связная и надежная;
  • позиций почвы типа B посередине;
  • Грунт
  • типа С наименее безопасен.

Сколько типов почв существует: существует ли определенное число?

Поскольку существуют различные параметры классификации, однозначного ответа на этот вопрос нет.Если говорить о строительстве и строительстве — их 3 (а, б, в). Если принять во внимание состав почвы, можно выделить 6 основных типов: песок, глина, ил, мел, торф и суглинок.

Как определить тип почвы: простые, но информативные приемы

Существует несколько базовых и быстрых тестов для понимания типов структуры почвы. Для большей точности необходимо отделить от него крупные и тяжелые частицы, например, камни и гравий, и предварительно перемешать пробы с разных участков поля.

1. Мяч. Сделайте шар из влажного (но не насквозь мокрого) вещества и бросьте его примерно на полметра в высоту. Лови. Если он развалится, значит, он слишком песчаный. Если он еще слипается — значит, в нем много глины. Другой вариант — просто отжать. Если сломается, то песчаный. Если он прилипнет к рукам, значит, он сделан в основном из глины.

2. Зерно гороха. Возьмите небольшое количество земли и потрите пальцами. Если вещество как бы маслянистое на ощупь, прилипает к пальцам и плавно растекается — это глина.Если он песчаный и с трудом растекается, это песок.

3. Палка. Сделайте палку из влажной земли, катая ее между руками. Положить его. Если возвести без дробления — глины достаточно. Если нет, то в основном он состоит из песка.

4. Баночка (флакон). Этот вариант включает немного математики и физики. Насыпьте горсть земли в бутылку и залейте водой. Как следует встряхните. В результате эксперимента будут получены разные слои в зависимости от их веса.Измерьте их и рассчитайте соотношение. Учтите, что глина может падать несколько дней. Последовательность элементов зависит от их веса. Самый тяжелый — песок, он будет на дне. Ил будет посередине. Самая легкая — глина — она ​​будет сверху.

EOS Crop Monitoring

Доступ к спутниковым изображениям высокого разрешения для эффективного управления полями!

Сельскохозяйственное программное обеспечение и карты типов почвы как наиболее точный метод определения типа почвы

Эти тесты являются приблизительными и могут дать вам лишь общее представление.Их легко проводить и они подходят в качестве школьных экспериментов в науке. Если вы хотите знать наверняка и обратиться за профессиональным советом, вы можете положиться на спутники. Они могут предоставить вам карту типов почвы с оценкой радиации земной поверхности.

Различные типы почвы излучают разные сигналы (также называемые температурой), которые распознаются и регистрируются спутниками. Специальное программное обеспечение, доступное на сельскохозяйственных платформах, интерпретирует сигнал и выдает готовые высокоточные результаты.

Типы почвы при мониторинге сельскохозяйственных культур

Платформа обеспечивает функцию картографирования почв. Для этого представим себе следующее: фермер рисует конкретное поле на карте, выбирает «Тип почвы» и получает запрошенную карту, чтобы продолжить свои методы ведения сельского хозяйства. Затем, в зависимости от типа почвы, фермер на основе этих данных принимает информированное решение о том, какую культуру посеять. Платформа также предоставляет рекомендации относительно того, какие удобрения можно использовать для поддержания и / или повышения продуктивности почвы.

Еще одна полезная функция в мониторинге урожая — это возможность для фермеров видеть историю развития растительности любого конкретного поля за последние 5 лет. Эта функция используется для сравнения состояния полей в предыдущие годы и определения факторов, влияющих на развитие того или иного вида сельскохозяйственных культур. Таким образом, они могут выбирать удобрения, температуру и уровень влажности почвы, а также другие требования для удовлетворения потребностей конкретного типа почвы.

Какой тип почвы лучше всего подходит для сельского хозяйства — как сделать правильный выбор?

Не существует единого рецепта успеха, когда дело доходит до подходящего типа почвы для растений, но суглинистые почвы кажутся идеальными.

Даже если трава за забором кажется более зеленой, у вашего соседа, скорее всего, такая же почва, как и у вас. Редко бывает, что в одном районе встречаются разные типы почв. Наиболее точный ответ может дать онлайн-программное обеспечение для управления фермой — спутники могут контролировать площадь, обрабатывать данные и давать точный ответ с помощью диаграммы типа почвы вашего поля.

Следует также отметить, что «чистые» типы встречаются редко — скорее всего, вам придется иметь дело со смесями, такими как песчаная глина, илистая глина, суглинистая глина, илистый суглинок, суглинистый песок и т. Д.

Кроме того, следует учитывать и типы загрязнения почвы. Наряду с естественными «включениями», такими как навоз и экскременты, производимые животными и людьми, существуют радиоактивные загрязнители, городские и промышленные отходы, влияющие на состав и общее качество почвы.

Итак, главный способ преуспеть в сельском хозяйстве здесь — это знать свой конкретный тип почвы и выращивать растения, наиболее подходящие для этого случая.

HYSOGs 250m, глобальные гидрологические группы почв с координатной сеткой для моделирования стока на основе номеров кривых

Мы кратко описываем оценки неопределенности прогнозов SoilGrids (почвенные сети. анализ; тем не менее, читатели могут обратиться к соответствующим публикациям для подробного описания методов и анализа неопределенностей.

SoilGrids

Данные профиля почвы были собраны ФАО примерно на 150 000 уникальных участков, охватывающих все континенты; однако тропики, полузасушливые и сверхзасушливые регионы и горные районы были недостаточно представлены 15 .Кроме того, почвы с высоким потенциалом стока, вероятно, недооценены из-за неопределенности, связанной с глубиной залегания коренных пород 15 . Однако их модели глубины до коренных пород показали себя достаточно хорошо и объяснили более 50% глобальных изменений (R 2 = 0,54).

Оценка точности проводилась с 10-кратным повторением перекрестной проверки с использованием данных профиля почвы из ок. 150 000 глобально распределенных участков, используемых для разработки почвенных сетей 250m 15 . Во всех случаях количество вариаций, объясняемых моделями текстуры почвы, превышало 72.6%; Среднеквадратичная ошибка (RMSE) была самой низкой для глины (9,5%), за ней следовали ил (9,8%) и песок (13,1%) 15 .

Глубина залегания грунтовых вод

В общей сложности 1 603 781 скважина была собрана из государственных архивов и опубликованной литературы для создания прогнозов глобальной глубины залегания грунтовых вод 16 . В среднем смоделированный уровень грунтовых вод был на 1,62 м (± 17,91 м) ниже, чем наблюдения в глобальном масштабе. Обратите внимание, что локальные водоносные горизонты не моделировались 16 .Перекачивание, дренаж и орошение грунтовых вод не были представлены, таким образом, игнорировалась местная сложность человеческого влияния и отражались только широкомасштабные структуры грунтовых вод 16 .

Сравнение с другими наборами данных

Гонконг и Адлер 19 сообщили, что в глобальном распределении почв преобладает умеренно низкий потенциал стока (36,8%), за которым следуют высокий (25,3%), низкий (20,5%) и умеренно высокий (17,4%) потенциал стока. Хотя это резко контрастирует с тем, что мы сообщаем, эти расхождения в значительной степени объясняются разными схемами классификации (таблица 1) и, в меньшей степени, разными методологиями.

Исключительно для сравнения мы использовали ту же схему классификации, что и Хонг и Адлер 12,19 . Это сравнение показало, что распределение двух наборов данных находится в более близком соответствии, и что в почвах преобладает умеренно низкий потенциал стока (37%), за которым следуют высокий (32%), низкий (17%) и умеренно высокий (15%). ) потенциал стока. Однако важно отметить, что схема классификации, представленная Хонгом и Адлером, была основана на более ранней работе Масгрейва 13 с использованием измерений осадков, стока и инфильтрометра 13 , практика, от которой с тех пор отказались USDA 11 .Кроме того, устаревшая схема классификации не учитывает наличие непроницаемых слоев (например, коренная порода) или глубины до уровня грунтовых вод.

Прочие соображения

Обратите внимание на то, что могут существовать существенные различия внутри и между классами текстуры почвы и их соответствующими гидравлическими свойствами (рис. 6). Согласно пересмотренному NEH 11 , HSG-A обычно состоит из грунтов, классифицируемых как песок (например, более 90% песка и менее 10% содержания глины), но может включать суглинистый песок, супесчаный суглинок, суглинок или ил. суглинок.Аналогичным образом, HSG-B обычно состоит из супесей и супесей, но может содержать суглинок, илистый суглинок, ил или супесчаный суглинок, в то время как HSG-C обычно состоит из суглинка, илистого суглинка, супеси, суглинка и илистого суглинок, но может включать глину, илистую глину и текстуру песчаной глины 11 .

Рис. 6: Распределение гидрологических групп почв для отдельных регионов.

( a ) Юго-восток США, ( b ) Юго-Восточная Азия, ( c ) север Южной Америки, ( d ) Австралия.

Свод правил штата Калифорния, раздел 8, раздел 1541.1. Требования к защитным системам, приложение А

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на https://www.dir.ca.gov / od_pub / disclaimer.html.

Подраздел 4. Правила техники безопасности при строительстве
Статья 6. Раскопки.



(a) Сфера применения и применение.


(1) Область применения. В этом приложении описан метод классификации почвенных и горных отложений на основе местности и условий окружающей среды, а также структуры и состава земных отложений. Приложение содержит определения, устанавливает требования и описывает приемлемые визуальные и ручные тесты для использования при классификации почв.


(2) Заявление. Это приложение применяется, когда наклонная система или система скамейки спроектирована в соответствии с требованиями, изложенными в Разделе 1541.1 (b) (2) как метод защиты сотрудников от обвалов. Это приложение также применяется, когда деревянная опора для земляных работ спроектирована как метод защиты от провалов в соответствии с Приложением C к этой статье, и когда алюминиевая гидравлическая опора спроектирована в соответствии с Приложением D. Это приложение также применяется, если другие защитные системы разработаны и выбраны для использования на основе данных, подготовленных в соответствии с требованиями, изложенными в Разделе 1541.1 (c), и использование данных основывается на использовании системы классификации почв, изложенной в этом приложении.


(б) Определения.


Вяжущий грунт. Почва, в которой частицы удерживаются вместе химическим агентом, таким как карбонат кальция, так что образец размером с руку не может быть раздавлен в порошок или отдельные частицы почвы давлением пальца.


Связный грунт. Глина (мелкозернистый грунт) или грунт с высоким содержанием глины, обладающий когезионной прочностью.Связный грунт не крошится, его можно копать с вертикальными боковыми откосами, а во влажном состоянии он пластичен. Связный грунт трудно разрушить в сухом состоянии, а при погружении в воду он демонстрирует значительное сцепление. Связные почвы включают глинистый ил, песчанистую глину, илистую глину, глину и органическую глину.


Сухая почва. Почва без видимых признаков влажности.


Трещиноватая. Почвенный материал, который имеет тенденцию к разрушению по определенным плоскостям разрушения с небольшим сопротивлением, или материал, который имеет открытые трещины, такие как трещины растяжения, на открытой поверхности.


Гранулированный грунт. Гравий, песок или ил (крупнозернистая почва) с небольшим содержанием глины или без нее. Гранулированный грунт не обладает связующей силой. Некоторые влажные зернистые почвы демонстрируют явное сцепление. Гранулированный грунт не деформируется во влажном состоянии и легко крошится в сухом состоянии.


Многоуровневая система. Два или более совершенно разных типа почвы или породы, расположенных слоями. Слюдистые пласты или ослабленные плоскости в горных породах или сланцах считаются слоистыми.


Влажная почва. Состояние, при котором почва выглядит влажной.Влажный связный грунт можно легко сформировать в шар и свернуть в нити небольшого диаметра перед тем, как крошиться. Влажная зернистая почва, содержащая некоторый связующий материал, будет демонстрировать признаки сцепления между частицами.


Пластик. Свойство грунта, которое позволяет ему деформироваться или формироваться без трещин или заметного изменения объема.


Насыщенная почва. Грунт, в котором пустоты заполнены водой. Насыщенность не требует растекания. Насыщение или близкое к насыщению необходимо для правильного использования таких инструментов, как карманный пенетрометр или прозрачная лопасть.


Система классификации почв. Метод категоризации отложений почвы и горных пород в иерархии устойчивых пород, типа A, типа B и типа C в порядке убывания устойчивости. Категории определяются на основе анализа свойств и эксплуатационных характеристик отложений и условий окружающей среды воздействия.


Устойчивая порода. Природное твердое минеральное вещество, которое можно выкапывать вертикальными сторонами и которое остается нетронутым при обнажении.


Затопленный грунт.Грунт, находящийся под водой или свободно просачивающийся.


Грунт типа А. Связные грунты с неограниченной прочностью на сжатие 1,5 тонны на квадратный фут (tsf) или больше. Примерами связных грунтов являются: глина, илистая глина, супесь, суглинок и, в некоторых случаях, илистый суглинок и супесчаный суглинок. Цементированные почвы, такие как калише и твердый пластик, также считаются типом А. Однако почвы не относятся к типу А, если:


(1) Почва трещиноватая; или же


(2) Почва подвержена вибрации от интенсивного движения, забивки свай или аналогичных воздействий; или же


(3) Почва ранее была нарушена; или же


(4) Грунт является частью наклонной, слоистой системы, где слои погружаются в котлован с уклоном четыре горизонтальных к одному вертикальному (4H: 1V) или больше; или же


(5) На материал влияют другие факторы, которые потребовали бы отнесения его к категории менее стабильных.


Грунт типа B:


(1) Связный грунт с пределом прочности на неограниченное сжатие более 0,5 тсф, но менее 1,5 тсф; или же


(2) Гранулированные несвязные почвы, в том числе: угловой гравий (похожий на щебень), ил, илистый суглинок, супесчаный суглинок и, в некоторых случаях, илистый суглинок и супесчаный суглинок.


(3) Ранее нарушенные почвы, кроме тех, которые иначе классифицировались бы как почвы типа C.


(4) Грунт, отвечающий требованиям по прочности на неограниченное сжатие или цементированию для типа A, но имеющий трещины или подверженный вибрации; или же


(5) Сухая нестабильная порода; или же


(6) Материал, который является частью наклонной, слоистой системы, в которой слои погружаются в котлован на склоне менее крутого, чем четыре горизонтальных к одной вертикальной (4H: 1V), но только если в противном случае материал классифицировался бы как тип B .


Грунт типа C:


(1) Связный грунт с прочностью на неограниченное сжатие 0,5 tsf или менее; или же


(2) Гранулированные почвы, включая гравий, песок и супеси; или же


(3) Затопленный грунт или грунт, из которого свободно просачивается вода; или же


(4) Затопленная порода нестабильна, или


(5) Материал в наклонной, слоистой системе, где слои погружаются в котлован или наклоняются от четырех горизонтальных до одной вертикальной (4H: 1V) или более крутой.


Прочность на сжатие без ограничений. Нагрузка на единицу площади, при которой грунт не сжимается. Его можно определить с помощью лабораторных испытаний или оценить в полевых условиях с помощью карманного пенетрометра, с помощью тестов на проникновение большого пальца и других методов.


Влажная почва. Почва, которая содержит значительно больше влаги, чем влажная, но в таком диапазоне значений, что связный материал оседает или начинает течь при вибрации. Гранулированный материал, который проявлял бы когезионные свойства во влажном состоянии, потеряет эти когезионные свойства во влажном состоянии.


(c) Требования.


(1) Классификация отложений почв и горных пород. Каждое месторождение грунта и породы должно быть классифицировано компетентным лицом как стабильная порода, тип A, тип B или тип C в соответствии с определениями, изложенными в параграфе (b) этого приложения.


(2) Основа классификации. Классификация отложений должна производиться по результатам как минимум одного визуального и как минимум одного ручного анализа. Такие анализы должны проводиться компетентным лицом с использованием тестов, описанных в параграфе (d) ниже, или других утвержденных методов классификации и испытаний почв, например, принятых Американским обществом по испытанию материалов или U.S. Система текстурной классификации Министерства сельского хозяйства.


(3) Визуальный и ручной анализ. Визуальный и ручной анализы, такие как те, которые отмечены как приемлемые в параграфе (d) этого приложения, должны быть разработаны и проведены для получения достаточной количественной и качественной информации, которая может потребоваться для правильного определения свойств, факторов и условий, влияющих на классификация депозитов.


(4) Многослойные системы. В многоуровневой системе система должна быть классифицирована в соответствии с ее самым слабым слоем.Однако каждый слой можно классифицировать индивидуально, если более стабильный слой находится под менее стабильным слоем.


(5) Реклассификация. Если после классификации месторождения свойства, факторы или условия, влияющие на его классификацию, каким-либо образом изменяются, эти изменения должны быть оценены компетентным лицом. При необходимости депозит будет реклассифицирован с учетом изменившихся обстоятельств.


(d) Приемлемые визуальные и ручные тесты.


(1) Визуальные тесты.Визуальный анализ проводится для определения качественной информации относительно места раскопок в целом, почвы, прилегающей к выработке, почвы, образующей стороны открытой выработки, и грунта, взятого в качестве образцов из выкопанного материала.


(A) Осмотрите образцы грунта, который выкапывают, и почвы по бокам котлована. Оцените диапазон размеров частиц и относительное количество размеров частиц. Почва, состоящая в основном из мелкозернистого материала, является связным материалом.Почва, состоящая в основном из крупнозернистого песка или гравия, представляет собой зернистый материал.


(B) Понаблюдайте за почвой, когда она выкапывается. Почва, которая остается комками при выемке, является связной. Грунт, который легко ломается и не собирается комковаться, является зернистым.


(C) Осмотрите сторону открытого котлована и площадь поверхности, прилегающую к котловану. Подобные трещинам отверстия, такие как трещины от растяжения, могут указывать на растрескавшийся материал. Если куски почвы откалываются от вертикальной стороны, почва может быть потрескавшейся.Небольшие сколы свидетельствуют о подвижном грунте и указывают на потенциально опасные ситуации.


(D) Осмотрите территорию, прилегающую к выемке, и непосредственно к выемке, чтобы убедиться в наличии существующих инженерных сетей и других подземных сооружений, а также определить ранее нарушенную почву.


(E) Осмотрите открытую сторону котлована, чтобы определить слоистые системы. Изучите многослойные системы, чтобы определить, имеют ли слои уклон в сторону выемки. Оцените степень уклона слоев.


(F) Осмотрите территорию, прилегающую к выемке, и стороны открытой выемки на предмет наличия поверхностных вод, просачивания воды по сторонам выемки или расположения уровня грунтовых вод.


(G) Осмотрите территорию, прилегающую к выемке, и область внутри выемки на предмет источников вибрации, которые могут повлиять на устойчивость забоя выемки.


(2) Ручные тесты. Ручной анализ образцов почвы проводится для определения количественных и качественных свойств почвы и для получения дополнительной информации для правильной классификации почвы.


(A) Пластичность. Слепите влажный или влажный образец почвы в шар и попытайтесь скатать его в нити толщиной до 1/8 дюйма. Связующий материал можно успешно свернуть в нити без крошки. Например, если, по крайней мере, два дюйма длиной 1/8 дюйма резьбы можно удержать на одном конце без разрывов, почва будет липкой.


(B) Прочность в сухом состоянии. Если почва сухая и рассыпается сама по себе или при умеренном давлении на отдельные зерна или мелкий порошок, она является зернистой (любая комбинация гравия, песка или ила).Если почва сухая и падает на комки, которые распадаются на более мелкие комки, но более мелкие комки могут быть разбиты с трудом, это может быть глина в любой комбинации с гравием, песком или илом. Если сухая почва распадается на комки, которые не распадаются на мелкие комки и которые могут быть только разбиты с трудом, и нет визуального признака трещин в почве, почва может считаться неразрушенной.


(C) Проникновение большого пальца. Испытание на проникновение большого пальца можно использовать для оценки прочности связных грунтов на неограниченное сжатие.Грунты типа A с прочностью на неограниченное сжатие 1,5 tsf можно легко вдавить большим пальцем; однако большой палец в них может проникнуть только с очень большим усилием. Грунты типа C с прочностью на неограниченное сжатие 0,5 tsf могут быть легко пронизаны большим пальцем на несколько дюймов и могут быть сформированы легким давлением пальца. Это испытание следует проводить на ненарушенном образце почвы, таком как большой кусок грунта, как можно скорее после выемки грунта, чтобы свести к минимуму последствия воздействия высыхающих воздействий (дождь, наводнение), классификация почвы должна быть соответственно изменился.


(D) Прочие испытания на прочность. Оценки прочности грунтов на неограниченное сжатие также можно получить с помощью карманного пенетрометра или с помощью ручной лопаточной лопатки.


(E) Испытание на высыхание. Основная цель теста на сушку — различить связный материал с трещинами, неразрушенный связный материал и гранулированный материал. Процедура испытания на высыхание включает сушку образца почвы толщиной примерно один дюйм и диаметром шесть дюймов до полного высыхания:


1.Если при высыхании на образце появляются трещины, это указывает на наличие значительных трещин.


2. Образцы, которые сохнут без трещин, должны быть разбиты вручную. Если для разрушения образца требуется значительная сила, почва содержит значительное количество связующего материала. Грунт можно классифицировать как неразрушенный связный материал, и следует определить предел прочности при неограниченном сжатии.


3. Если образец легко ломается вручную, это либо трещиноватый связный материал, либо гранулированный материал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
