Травление стекла: Травление стекла

Матирование и травление стекла

 Матирование и травление стекла.

http://kuvalda.com.ua/onlineresourses185.html

Снижение прозрачности стекла достигается его матованием. Матование красочными составами производится следующими способами:

1) стекло окрашивают цинковыми белилами, разведенными скипидаром пополам с масляным лаком до лессировочного состояния. Свежеокрашенную поверхность торцуют щеткой-торцовкой;

2) стекло окрашивают тем же составом, но вместо торцовки производят туповку сухим тампоном из марли с ватой. При этом способе рисунок на стекле получается более мелким;

3) красочный состав наносят на стекло аэрографическим краскораспылителем СО-6А без последующей торцовки;

4) свежеокрашенное стекло торцуют резиновой торцовкой, получая рисунок, напоминающий узоры мороза;

5) стекло прокатывают с двух сторон обычной стекольной замазкой до получения ровной матовой поверхности, как при матовании стекла песком.

При матовании стекол краску наносят на внутреннюю сторону стекла зимних рам (со стороны междурамного пространства). Краска, наложенная на внешнюю сторону (со стороны помещения), разрушается от влаги.

Матование стекла с применением шлифовальных кругов — один из способов создания долговечной матовости стекла. Стекло устанавливают на ровную поверхность стола, имеющего желоба для стока воды, и обрабатывают шлифовальными кругами с песком, смоченным водой. Фактура матования зависит от крупности песка. Этот способ применяют при небольших объемах работ.

Матование стекла с помощью пескоструйного аппарата производится значительно быстрее, чем при применении шлифовальных кругов. Стекло устанавливают вертикально с небольшим наклоном, опирая его всей площадью на жесткую подставку с мягкой прокладкой (обычно войлочной). Поверхность стекла обрабатывают сухим песком при давлении воздуха 2—3 кг/см2. Этот вид обработки производят в мастерских, оборудованных камерами с вытяжной вентиляцией.

Рис.1. Последовательность выполнения морозных узоров на стекле с применением клея: а – стекло, смазанное клеем, б – период удаления влаги из клеевого слоя с образованием трещин, в – отрыв клеевой пленки с пластинками стекла, г – поверхность стекла после обработки.

Морозные узоры (рис. 1) на стекле получают с помощью столярного клея, используя его свойство при высыхании значительно уменьшать свой объем. Для этого стеклу сначала придают матовость, предварительно обрабатывая его песком вручную или пескоструйным аппаратом. На матовую поверхность наносят слой горячего крепкого раствора столярного клея толщиной 2—3 мм. Высыхая, клей отрывает тонкую пленку стекла. Чтобы ускорить процесс высыхания, стекло в горизонтальном положении помещают в сушилку с температурой 50—60°С.

Чтобы получить крепкий раствор столярного клея, плиточный клей замачивают в воде в течение суток, затем излишнюю воду сливают, а набухший клей разогревают на паровой бане.

Для обработки морозным узором можно применять только толстые сорта оконного стекла (двойное или тройное), так как высыхающий клей согнет тонкие листы стекла, не оторвавшись от его поверхности. Клей с осколками стекла можно использовать неоднократно, но необходимо каждый раз добавлять не менее 50% нового клея. Его можно использовать также для малярных работ, так как при разваривании осколки стекла оседают на дно и легко удаляются.

Стекло, подвергнутое матованию, не задерживает лучей света и рассеивает их под различными углами.

Протирать эти стекла следует осторожно, так как острые грани узора могут поранить руку.

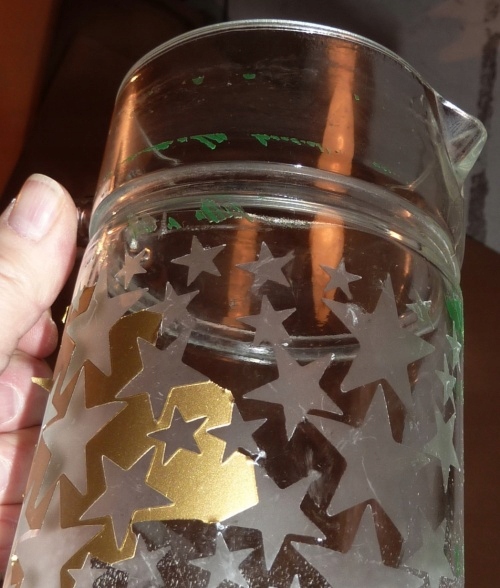

Матование и художественное травление стекла плавиковой кислотой. Плавиковая (фтористоводородная) кислота — водный раствор фтористого водорода с содержанием его до 40%. Плотность кислоты 1,149 г/см3 (при 15°С). Она разрушает металлы за исключением золота и платины. Не растворяет воски, смолы, жиры и их смеси. Разъедает стекло, поэтому для кратковременного хранения кислоты стеклянную посуду изнутри покрывают слоем парафина или воска или же применяют эбонитовую, каучуковую или хлорвиниловую посуду.

Свойство плавиковой кислоты растворять стекло и не растворять органические и синтетические воски и смолы, а также жиры и их смеси используют для поверхностной обработки стекла матованием или художественными росписями.

Перед травлением поверхность стекла обезжиривают раствором соды, тщательно промывают водой и сушат. Необходимо учитывать, что следы пальцев на поверхности стекла являются уже защитной пленкой — в этих местах травление дает слабый отпечаток рисунка кожи пальцев.

Матование стекла выполняют, применяя пасты при небольших размерах изделия и растворы — при больших. Пасты готовят такой консистенции, при которой их можно наносить на поверхность мягкой кистью. В зависимости от стойкости стекла применяют два вида паст.

Состав для стойких стекол (в частях по массе).

Фтористый аммоний — 7
Сернокислый барий (осажденный) — 4
Плавиковая кислота 40%-ная до рабочей консистенции

Состав для менее стойких стекол (в частях по массе)
Фтористый калий — 10
Сернокислый калий — 4
Крахмал картофельный — 0,8
Плавиковая кислота 40%-ная — 5,1—5,2

Способ приготовления составов. В фарфоровой ступке тщательно растирают, одновременно перемешивая, сухие компоненты. Перед процессом травления сухую смесь затворяют плавиковой кислотой.

Промытое и высушенное стекло покрывают пастой и выдерживают 10 мин, после чего пасту удаляют каучуковым шпателем (резиновой пластинкой), а стекло хорошо промывают чистой водой и насухо вытирают.

Матование стекол больших размеров удобнее выполнять в ванне с раствором плавиковой кислоты. Для этого обычно применяют деревянные ванны, покрытые изнутри битумом, парафином, асфальтовым лаком (обязательно по сухой поверхности).

Состав раствора для матового травления (в частях по массе).

Плавиковая кислота (35—40%-ная) — 2
Фтористый аммоний — 4
Кристаллическая сода — 1

Способ приготовления. В отвешенное количество плавиковой кислоты вводят фтористый аммоний и периодически перемешивают. Полученный раствор через 8 ч фильтруют через плотную ткань и вводят малыми дозами кристаллическую соду, избегая разбрызгивания и вспенивания. Состав хорошо перемешивают и выдерживают несколько минут. Признак готовности состава — отсутствие появления пузырьков CО2 на поверхности.

При отсутствии кристаллической соды можно применять кальцинированную с соответствующим пересчетом (1г кристаллической соды соответствует 0,3706 г кальцинированной).

Перед травлением стеклянное изделие тщательно промывают в 3%-ном растворе соляной кислоты и устанавливают вертикально для стекания излишка влаги. Подготовленное изделие берут щипцами (деревянными или металлическими с резиновыми держателями), погружают в травильную жидкость и несколькими движениями взад и вперед как бы взбалтывают жидкость, одновременно омывая изделие, которое после этого вынимают и укладывают на столе с трехгранными деревянными подкладками.

Через 1—3 мин изделие приобретает необходимую матовость; его промывают сначала в чистой холодной проточной воде, а затем щеткой и ветошью — в теплой.

Травление в растворе состава дает белую шероховатую поверхность; для получения мелкозернистой, шелковистой матовой поверхности уменьшают количество соды. В этом случае отрезки стекла одного и того же качества обрабатывают раствором с различным содержанием соды, опытом устанавливая необходимое ее количество. Получение хорошей матовой поверхности обеспечивается травлением при температурах травильной жидкости не ниже 10°С, а воздуха в помещении — 16°С.

При одностороннем матовании одну из поверхностей изделия покрывают защитной пленкой из расплавленного парафина, церезина или озокерита, которую наносят в расплавленном состоянии на сухое стекло кистью.

После окончания травления и промывки изделия защитную пленку счищают острым шпателем или гибким ножом, а остатки смывают растворителем (скипидаром, лаковым керосином).

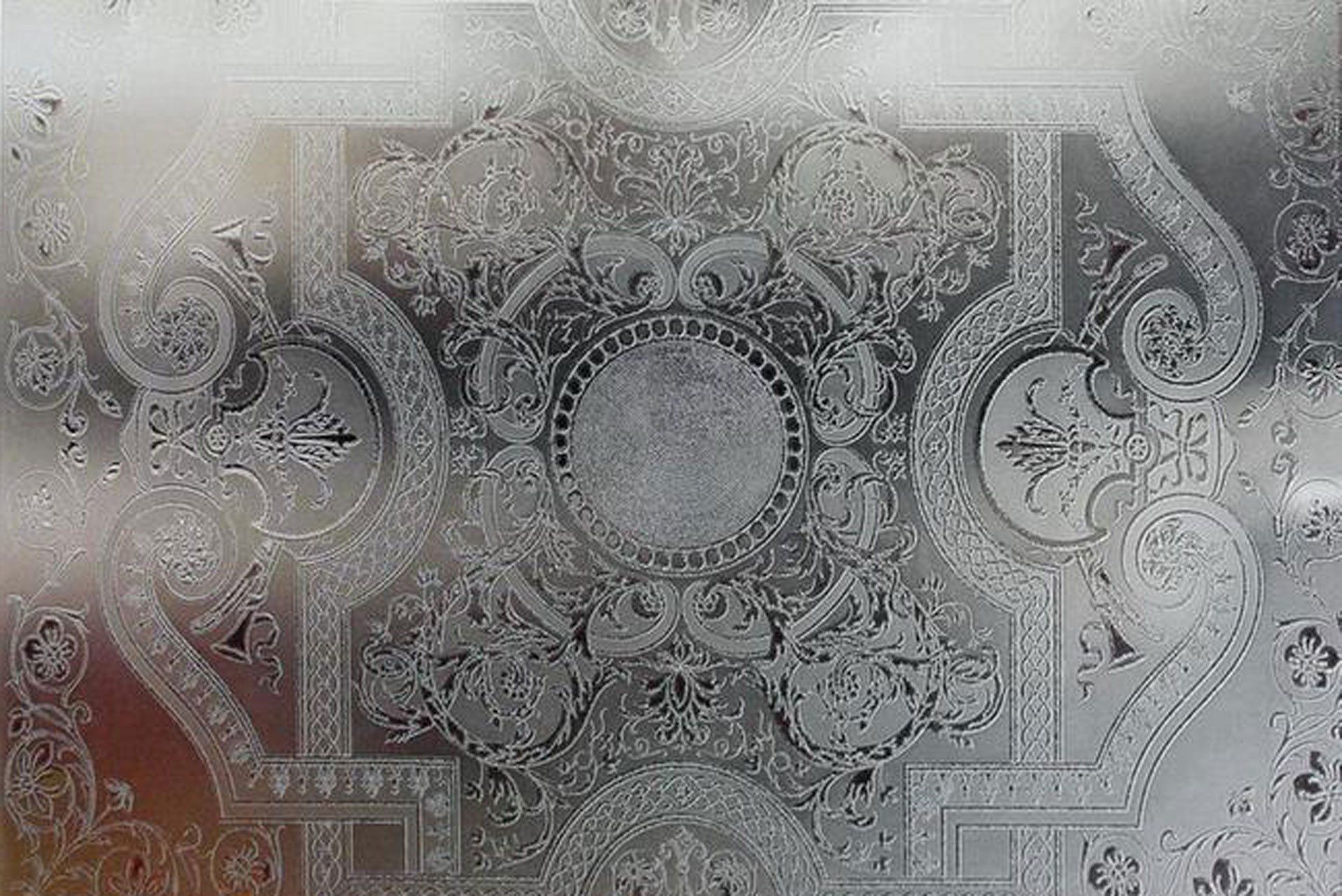

Художественное травление плавиковой кислотой. Технология художественного травления состоит из следующих процессов: подготовки стекла с обезжириванием поверхности, нанесения защитного покрытия, гравирования рисунка, травления, промывки изделия, удаления защитного покрытия и окончательной промывки поверхностей.

При художественной обработке стекла все поверхности, не подлежащие травлению, должны быть покрыты защитной пленкой. Выбор материала для защитной пленки зависит от способа гравирования рисунка по защитному слою. Защитные пленки могут наноситься кистью, ручным краскораспылителем, погружением изделия в расплавленную массу.

Защитными покрытиями, наносимыми кистью или ручными краскораспылителями, являются лаки из природных или синтетических смол и растворителей или краски на олифе. Чаще всего применяют красочный состав, приготовленный по рецепту. По просохшей пленке этого состава рисунок наносят ручным гравированием.

Красочный состав для ручного гравирования (в частях по массе).
Сурик железный сухой — 7
Канифоль — 3
Олифа льняная — 2
Растворитель (скипидар или лаковый керосин) — 3
Способ приготовления. Сурик железный, растертый на растворителе, и предварительно раздробленную канифоль, растворенную также в растворителе, смешивают и разводят олифой. Состав тщательно перетирают курантом или в фарфоровой ступке.

Составы, наносимые на поверхность окунанием в расплавленную массу, очень разнообразны. Из одного пчелиного воска получают тонкие, химически стойкие, упругие, но очень мягкие покрытия. Озокерит обладает теми же свойствами. Церезин повышает механическую прочность покрытия, но одновременно повышает хрупкость его.

В табл. 1 приведены составы защитных покрытий, наиболее часто наносимые методом окунания.

Составляющие	Количество в частях по массе
	1	2	3	4	5	6
Пчелиный воск	80	75	80	80	93	80
Канифоль	10	15	12	8	—	10
Технический каучук	—	—	—	1	2	—
Церезин	10	10	10	10	—	10
Парафин	10	—	—	—	—	—

Таблица 1. Составы для предохранительных покрытий.

Способ приготовления. Составы готовят только на песчаной или водяной бане. Вначале расплавляют материалы с наибольшей температурой плавления, вводя поочередно материалы с меньшей температурой плавления.

Для установления правильной последовательности приготовления составов ниже приводится средняя температура плавления отдельных составляющих, °С:

Озокерит	72	Пчелиный воск	61-64
Церезин	66-80	Парафин химически чистый	49-54
Стеарин	72	Парафин технический	42
Канифоль	52-68	Жир	43
		Каучук	125

В перечне приведены материалы, не предусмотренные табл. 2. Эти материалы также применяют при нанесении защитных покрытий, и они могут быть использованы в практике обработки стекла травлением.

Очень часто при художественной отделке поверхностей, к которой не предъявляется особых требований, применяют состав.

Состав для защитного покрытия (в частях по массе).

Парафин — 2
Церезин — 2
Озокерит — 1

Способ приготовления. Расплавляют, поочередно загружая церезин, озокерит и парафин.

Все составы, перечисленные в табл. 2 и рецепте, перед нанесением разогревают до температуры 80—100°С, поддерживая эту температуру во время всего процесса нанесения.

Составы, предназначенные для нанесения окунанием, можно наносить на поверхность и мягкой кистью с одной только стороны, подогревая их до температуры не ниже 100°С.

Гравирование (процарапывание) рисунка. Перед травлением художественный рисунок процарапывают в толще защитного слоя, обнажая стекло. При ручном гравировании применяют три способа нанесения рисунка: при применении прозрачных лаков и восковых составов (при одностороннем нанесении их на стекло кистью) рисунок подкладывают под стекло и переносят процарапыванием на защитную пленку; при применении непрозрачных жестких красочных составов готовят копировальную бумагу, нанося на лист белой бумаги сплошной графитовый слой мягким карандашом. Копировальную бумагу и рисунок накладывают поверх отвердевшего защитного слоя и переводят рисунок на него, после чего процарапывают защитный слой. Для того чтобы лист с рисунком во время работы не смещался, его делают на бумаге размером больше стекла, что дает возможность подогнуть ее края под стекло со всех четырех сторон; при защитных пленках из восковых композиций, выполненных окунанием или кистью, рисунок на защитный слой наносят с помощью пантографа, одной иглой обводя по линиям рисунка, а другой процарапывая его копию в защитном слое. В этом случае рисунок можно с большой точностью выполнить в большем масштабе, а перевести на защитный слой в меньшем, установив пантограф соответствующим образом.

На рис. 2 приведены штриховые рисунки, подготовленные для травления плавиковой кислотой.

Рис.2. Штриховые рисунки для травления плавиковой кислотой.

Травление в плавиковой кислоте производят: при двустороннем защитном слое — окунанием в сосуд с кислотой, при одностороннем — путем налива кислоты на процарапанный защитный слой горизонтально установленного стекла. В последнем случае рисунок ограждают валиком из полутвердой асфальтовой мастики или суриковой замазки (сурик железный, затворенный на олифе).

Для травления неразбавленной плавиковой кислотой (35—40%-ной) достаточно от 1 до 3 мин, а разбавленной водой в соотношении 1:1—10 (плавиковая кислота:вода) — от 10 до 30 мин. После травления окунанием стекло вынимают из ванны с кислотой и промывают вначале холодной проточной водой, а затем теплой. При травлении наливом кислоты на горизонтально поставленное стекло кислоту сливают со стекла в емкость и промывают его водой так же, как и в первом случае.

Покрытия из восковых композиций снимают, погрузив стекло в теплую воду с последующим подогреванием до температуры 90°С, при которой восковые покрытия расплавляются и всплывают на поверхность. Восковые композиции, собранные с поверхности воды и просушенные, используют неоднократно, вводя в состав до 30% новых составляющих.

Лаковые и красочные защитные покрытия удаляют растворами щелочей или растворителями, выдерживая травленое стекло в них до размягчения защитного слоя.

При травлении плавиковой кислотой необходимо соблюдать большую осторожность, так как пары кислоты ядовиты и действуют на органы дыхания, а ожоги кислотой весьма болезненны. Поэтому травление кислотой допускается в хорошо вентилируемых помещениях, а при малых размерах стекла — в вытяжках шкафа. Для предохранения кожного покрова от ожогов травление выполняют в резиновых перчатках. При случайном попадании кислоты на кожу необходимо промыть ее чистой водой, а затем раствором соды.

По мотивам книги «Альфрейно-живописные работы» А.Е.Суржаненко.

kuvalda.com.ua

==============================================================

http://remount.ru/article_rubric_251.html

Процесс травления стекла.

Травление можно производить парами неразбавленной или разбавленной плавиковой кислоты. Именно парами вытравливают обычно мерные и тонкие линии. Этот метод, как правило, используют для получения всевозможных линий разметок. Чтобы получить такие линии, их процарапывают на защитном покрытии, а после этого протравливают. Неразбавленную плавиковую кислоту HF употребляют для травления чрезвычайно редко, так как она быстро испаряется. Концентрированную кислоту употребляют для протравливания небольших участков стекла чаще всего путем нанесения кистью и выдерживая стекло под ее действием в течение 1 мин. Увеличение времени действия кислоты, например до 3 мин, приводит к образованию на поверхности стекла нерастворимых солей. В зависимости от концентрации можно получить протраву тусклого цвета и светлую с блестящей поверхностью. Время действия кислоты на стекло от 10 до 30 мин в зависимости от глубины протравы. Для увеличения блеска протравленного рисунка в травильный раствор добавляют серную кислоту. При этом травильный состав представляет собой 1 ч. HF, 3 ч. воды и 0,1 ч. h3S04. В травильном процессе изделия проходят ряд операций, следующих друг за другом: погружение изделия в кислоту, выдержка в кислоте, извлечение изделия из кислоты, отмывание его холодной водой, снятие защитного слоя (в горячей воде, если восковые покрытия, в скипидаре, если лаковые), промывание в щелочном растворе и окончательная просушка. В некоторых случаях готовые изделия вместо промывания в щелочном растворе протирают древесными опилками. Плавиковая кислота в процессе действия ее на стекло постепенно улетучивается из раствора, крепость ее ослабевает. В то же время на дне емкости собирается осадок кристаллов солей, которые смываются с разрушенной поверхности стекла. Через определенные промежутки времени приходится менять кислоту и очищать емкость от осадков. Удобнее всего собирать осадок широкой лопаткой. Для этого раствор взбалтывают деревянной лопаткой, на дно емкости ставят другую емкость высотой в 3-4 см, полностью закрывающую собой емкость с раствором. Поднявшиеся во время взбалтывания частички разложившегося стекла начинают осаждаться во второй емкости, которую затем осторожно вынимают вместе с осадком. Удаление разложившихся частичек стекла можно производить и кистью, но при этом необходимо строго соблюдать технику безопасности. Светлое травление и полирование стекла. Светлое травление, в отличие от матового, дает возможность получать рисунок, отличающийся прозрачностью и блеском. Его производят смесью плавиковой и серной кислоты, которая не только разрушает стекло, но и хорошо удаляет с его поверхности слой образующихся при этом кристаллов. Применяют следующие составы:

плавиковая кислота (35%). …16,7
серная кислота (80%)……..22,6
вода……………………60,7

плавиковая кислота (35%)…100
серная кислота (80%)……..40
вода……………………60

В зависимости от сорта стекла, температуры травильного состава, глубины рисунка время действия кислоты может колебаться в довольно больших пределах — от 2 до 30 мин. На основе светлого травления разработана технология химического полирования изделий из стекла. Используют, например, смесь такого состава (в массовых частях):

плавиковая кислота (60-65%)..25
серная кислота (80%)………50
вода…………………….25

Как видим, по сравнению с раствором, применяющимся при светлом травлении, при полировке доля серной кислоты возрастает с 40 массовых частей до 50. Это делают для того, чтобы повысить растворимость и смываемость образующихся солей. Для этой цели изделие после 15-30 с химической обработки опускают в теплую воду, которая и смывает соли с поверхности стекла. Переменное погружение может повторяться 3-4 раза. Возможен и другой ритм травления, а именно 8-10 погружений продолжительностью по 5 с. Температура должна поддерживаться на уровне 40-50°С. После употребления смеси в течение 1-3 ч в нее добавляют дополнительно HF и h3S04 в соотношении 1:2 (на 10 л раствора достаточно добавить 0,5 л новой смеси). По окончании полировки изделие должно быть тщательно промыто в теплой воде, в противном случае рисунок, а иногда и поверхность изделия в отдельных местах получатся матовыми. Это происходит не только от небрежного мытья, но и от несвоевременности промывки, так как оставшаяся на его поверхности кислота продолжает разъедать поверхность. Химическая полировка изделий не только улучшает блеск изделия, но и повышает в 3-4 раза производительность труда по сравнению с механической полировкой. Но при этом изделие лишается своего естественного блеска, получающегося в процессе огневой полировки слоя, что значительно снижает его механическую прочность. Кроме того, эта работа требует чрезвычайно строгого соблюдения правил техники безопасности. Матовое травление позволяет получатьc веторассеивающую поверхность стекла.В зависимости от вида стекла применяют различные составы:

фтористый аммоний ……….. 125 г
плавиковая кислота ………. 150 мл
вода дистиллированная ……. 250 мл;

фтористый аммоний ……….. 250 г.
серная кислота …………… 50 мл
сульфат аммония . …………. 25 г
вода дистиллированная ……. 250 мл

кремнефтористый калий ……. 250 г
соляная кислота …………. 250 г.
сульфат калия …………… 140 г
вода дистиллированная …… 1000 мл

кремнефтористый аммоний ….. 160 г
сернокислый барий ……. 200-220 г
вода дистиллированная ……. 200 мл.

Часто для усиления образования солей на протравливаемой поверхности и получения более равномерного матового слоя к основному составу добавляют соли K2S04, ZnCl2 и др. Наиболее тонкую матовую поверхность получают при помощи солей калия. Натриевые соли, хотя и быстрее действуют на поверхность изделия, но образуют неровно-грубоватую поверхность. Аммониевые соли делают поверхность более тонкой. Характер матовости зависит от температуры раствора и продолжительности процесса. Температура колеблется от 15 до 30°С, продолжительность от 1 до 15 мин. Иногда матировать изделие удобнее не раствором, а пастой. Для получения матирующих паст употребляют индифферентные вещества (загустители): декстрин, крахмал, муку, казеин, фторит, криолит и др. В связи с тем, что при протравливании пастами любое их движение исключено, получают более зернистые и грубые поверхности. Если в матирующий состав добавить соли калия, то это придаст поверхности стеклоизделий более мягкую и ровную фактуру.
Примерный состав пасты:

фтористый аммоний ………10 г
плавиковая кислота (50%)…10 мл
сульфат бария ………….25 г

При соотношении пасты и загустителя 1:1 матирование продолжают 5-10 мин. Если к пасте добавить небольшое количество глицерина, то ею можно писать при помощи пера. Для усиления действия пасты добавляют плавиковой кислоты. При протравливании небольшого участка стекла, чтобы паста не расползалась в стороны, ее окружают небольшим валиком из воска, парафина или пластилина. Рисунок можно нанести при помощи резинового штемпеля. Для этого употребляют жировые вещества, которые затем припудривают солями фтористого аммония. Для проведения более интенсивной реакции изделие нагревают до 30-40°С. Этим же штемпелем можно отпечатать рисунок из защитного материала, тогда рисунок будет блестящим, а фон — матовым.

Техника надписей на стекле кистями

На стекле пишут несколько иначе, чем на других материалах. Текст на стекле пишут с обратной стороны, как правило, по шаблону, вычерченному на кальке. При отсутствии кальки шаблон можно сделать из проолифленной белой бумаги. Шаблон должен быть вычерчен тщательно, особенно для академического шрифта. Приступая к выполнению надписи на стекле, его прежде всего необходимо промыть водой с мылом или содой и высушить. Затем на столе расстилают белую бумагу и на нее кладут стекло. На это стекло наклеивают шаблоны букв, которые необходимо написать. Для наклейки шаблонов может быть использован столярный клей, декстрин или просто мякиш свежего ржаного хлеба. Наклеив буквы, стекло поворачивают оборотной стороной и буквы прописывают с тыльной стороны стекла. Получаем зеркальное изображение надписи. После окончания работы следует внимательно просмотреть все буквы на просвет и, если будут обнаружены не покрытые краской места, их следует еще раз прописать. Через один-два дня, когда краска подсохнет, шаблоны снимают, стекло кладут на лист белой бумаги и по металлической линейке ножичком или лезвием бритвы подравнивают границы линий (рис. 3.29).

Рис. 3.29. Подравнивание простых надписей на стекле

Необходимо помнить, что линии в углах должны несколько выдаваться к полю, чтобы при подравнивании границ получить резкий прямой угол. Затем составляют из масляных красок нужный колер для фона, на котором будет располагаться надпись, и им покрывают всю поверхность стекла, где написаны буквы. Краску наносят тампоном, обернутым марлей. После того как краска высохнет, поверхность покрывают вторично более плотным слоем, который проверяют просмотром стекла на просвет. На стекле обычно пишут масляными или эмалевыми красками. Этими же красками тонируют и фон стекла. Если же стекло с надписью будет лежать на какой-нибудь специальной цветной подставке, его можно не тонировать. Надписи на стекле можно сделать и таким способом: вырезанные из бумаги или материи цветные буквы наклеить на стекло и подложить какую-либо цветную подкладку. Таким способом делают на стекле и красивые орнаментальные узоры. Более сложной является шрифтовая надпись «на просвет». В этом случае окрашивают только фон, а текст остается не заполненным. Для выполнения такой надписи изготовляют шаблон букв, наклеивают его на стекло и с оборотной стороны прописывают вертикальные просветы между буквами и пустоты внутри букв. Оконтурив кромки строки, покрывают фон (рис. 3.30).

Рис. 3. 30. Выполнение надписей на стекле «на просвет»

После высыхания фона и исправления на нем всех дефектов делают из марли и ваты тампон, с помощью которого и лессировочной краски в виде кармина или краплака покрывают все буквы тонким слоем. Приемом «на просвет» можно сделать непрозрачную надпись бронзой. Для этого после высыхания фона буквы покрывают смесью равного количества масляного лака и олифы. Когда лак немного подсохнет, широким мягким флейцем наносят на поверхность букв бронзовый порошок, а затем слой бронзового порошка слегка уплотняют, приглаживая его через бумагу. Если бронзу покрыть сверху еще охрой или кроном, она приобретет яркий блестящий цвет. Надписи «на просвет» можно сделать и другим способом: стекло покрывают каким-либо тоном масляной краски, поверхность которой после высыхания грунтуют белилами. Затем на белую поверхность переводят по шаблону шрифт и процарапывают буквы лезвием бритвы или ножа. Прямолинейные контуры букв при этом тщательно соскабливают по линейке, а криволинейные — по лекалу. Выскабливание букв обычно дает более четкий контур, чем выполнение их кисточкой. Выскобленные на стекле буквы покрывают бронзовым или алюминиевым порошком, или какой-либо другой краской. Если буквы покрыть цветным спиртовым прозрачным лаком и осветить с тыльной стороны, можно получить оригинальную световую надпись, часто применяемую в рекламах. В плакатно-шрифтовых работах надписи часто выполняют палочкой для письма, изготовленной из сухой древесины твердых пород: бука, березы (рис. 3.31). Один конец палочки застрагивают наподобие лопаточки. Для написания шрифтов применяют также плакатные перья (рис. 3.32). Надписи по шаблону или трафарету выполняют довольно часто, так как это значительно облегчает работу.

Рис. 3.31. Выполнение надписей палочкой для письма

Шрифтовые трафареты для набивки полусухой кистью могут быть нескольких видов: в виде целой азбуки, отдельных букв, части букв, отдельных слов, фраз, указателей и т. д.

Рис. 3.32. Палочка для письма и плакатные перья

Пользуясь хорошо вырезанными трафаретами можно достаточно четко написать текст. За неимением под рукой готовых шрифтовых трафаретов их можно вырезать из использованной целлулоидной рентгеновской пленки. Чтобы пленка при работе находилась на некотором расстоянии от бумаги, снизу ее края оклеивают целлулоидными пластинками шириной 5 мм и толщиной 0,5-1 мм. Прочный трафарет получают, склеивая два листа ватмана с прослойкой бязи между ними. После склейки трафарет хорошо проолифливают. При вырезании трафаретов букв, чтобы сохранить в трафарете выпадающие серединки, а также удержать при набивке вырезанные в буквах места, оставляют перемычки, например в буквах Н, Б, В и др. Для набивки букв по трафарету размечают предварительно места расположения букв и затем кистью набивают трафарет. Надписи на стекле можно получать также используя специальные чернила.

Белые чернила для стекла. В фарфоровой ступке перемешивают 20 г каолина хорошего помола и 80 г жидкого стекла (силикатного клея). Полученную смесь хранят в стеклянной посуде. Перед употреблением ее тщательно перемешивают.

Черные чернила для стекла. Тщательно перемешивают 20 г древесного угля в порошке, 20 г полиграфической черни и 60 г жидкого стекла. Смесь процеживают через сито. Хранят в стеклянной посуде. Перед употреблением тщательно перемешивают.

Травильные чернила для стекла:

Раствор А. 36 г фтористого натрия и 7 г сернокислого калия в 0,5 л воды.

Раствор Б. 14 г хлористого цинка в 0,5 л воды с добавлением 65 г соляной кислоты.

Перед употреблением раствор Б малыми дозами вливают в раствор А до получения соотношения 1:1, после чего хорошо взбалтывают. С помощью мягкого пера, тонкой кисти, деревянной палочки или трубочки из пластмассы рисуют на стекле буквы. Спустя полчаса на стекле появляется сделанная кистью или пером матовая надпись. Этим способом можно изготовлять этикетки на стеклянных банках или бутылках вместо бумажных. Такие надписи-этикетки удобнее не только в том отношении, что они прочнее бумажных, но и подменить их не так легко.

ВСЕ О РEМОНТЕ

http://remount.ru/article_rubric_251.html

===============================================================

http://hutor.com.ua/publicat139.html

 Травление стекла.

Варианты составов на основе плавиковой кислоты:

Плавиковая кислота 50%. Обработку ведут по следующей технологии. Стекло помещают в рамку из деревянных реек, снизу которой натянуты два слоя полиэтиленовой пленки. По краю стекла делают небольшой буртик из пластилина. Сверху тонким слоем наливают раствор плавиковой кислоты и выдерживают в течение 5—10 с. при температуре раствора 30—40 °С. После этого стекло промывают 5%-ным раствором питьевой (кальцинированной) соды, затем водой. 2. Плавиковая кислота—12 м. ч., сернокислый барий — 10 м. ч., фтористый аммоний — 10 м. ч. Заливают поверхность стекла тонким слоем раствора. Как только раствор высохнет, поверхность промывают 5%-ным раствором соды, а затем водой. В 25 м. ч. дистиллированной воды распускают 1 м. ч. желатина и добавляют 2 м. ч. фтористого натрия (калия). Покрывают этим раствором чистое стекло, сушат. Затем поверхность заливают 6% соляной кислотой. Время обработки 40—50 с, температура около 18 °С. После этого стекло тщательно промывают водой. Насыпают на стекло тонким слоем 12 м. ч. фтористого натрия. Отдельно смешивают 30 м. ч. воды, 30 м. ч. этилового спирта и 4 м. ч. Ледяной уксусной кислоты. Этим раствором заливают поверхность, посыпанную фтористым натрием. Время обработки 30—40 с, температура около 18°С. После обработки стекло тщательно промывают водой. Необходимо отметить, что в двух последних рецептах в результате реакции образуется плавиковая кислота. Она-то и травит стекло, делая его матовым. Есть также проверенный рецепт, где отсутствуют плавиковая кислота и жидкое стекло. Он включает два раствора. Раствор А: в 35 м. ч. дистиллированной воды растворяют 8 м. ч. хлористого натрия (поваренной соли) и 0,7 м. ч. сернокислого калия. Раствор Б: в 50 м. ч. дистиллированной воды растворяют 1,5 м. ч. хлористого цинка и 6,5 м. ч. соляной кислоты. Раствор Б вливают в раствор А малыми порциями и непрерывно перемешивают. Состав наносят на подготовленное стекло и выдерживают 30 мин. Затем стекло тщательно промывают. Используя матовое стекло, можно делать и различные «занавески». Стекло тщательно моют с мылом и сушат. По верхнему краю приклеивают широкую изоляционную ленту (хлорвиниловую). Ниже, отступив 3—4 см, наклеивают узкую полоску изоляционной ленты. Готовят предохранительный состав: в 20—30 м. ч. расплавленного парафина вводят 70 м. ч. керосина (осторожно — огнеопасно!). Резиновым штампом (можно использовать часть резинового валика для накатки рисунков при малярных работах) в промежутке между изолированными лентами наносят предохранительным составом рисунок. Затем по краю стекла и верху широкой изоляционной ленты делают валик из пластилина. Стекло кладут в ванночку. На поверхность, ограниченную валиком, наливают тонкий слой раствора и проводят травление раскрашенной стороны стекла. «Занавеска» на один переплет готова. «Тюль» на всей плоскости стекла делают с помощью уже упоминавшегося резинового валика для накатки рисунка при малярных работах. Выбирают валик с самым мелким рисунком. Можно некоторые крупные детали на валике разделить острым ножом на мелкие. Готовят стекло и предохранительный состав. В последний добавляют небольшое количество любой темной жирорастворимой краски (чтобы рисунок было легко видеть). Резиновым валиком за несколько проходов покрывают стекло рисунком из предохранительного состава. Иногда имеет смысл один или два прохода сделать под углом 90° к первоначальному (для большей оригинальности рисунка). Стекло по краю окантовывают валиком из пластилина и кладут в ванночку для травления. После обработки предохранительный состав смывают ацетоном. Затем стекло моют с мылом. «Тюль» готов.

http://hutor.com.ua/publicat139.html

===============================================================

http://glass.scud.ru/etching_glass/matting_glass.php

Хороший рецепт для приготовления небольшого количества травильной жидкости дает А. Гопкинс в «Scientific American»: 24 плавиковой кислоты, 60 кристаллической соды (в порошке), 10 см3 воды. Употреблять эту травильную жидкость лучше всего следующим образом: сначала тщательно очищают стекло от всякой грязи. Затем место, которое надлежит сделать матовым, обводят бордюром из восковой массы, составленной из воска, сала, канифоли и асфальта (в порошке), смешанных вместе. Бордюр не дает разлиться травильной жидкости на те части поверхности стекла, которые не желают травить. Стекло подвергается сначала действию (в течение нескольких минут) обыкновенного травильного раствора (раствор плавиковой кислоты 1 : 10), который затем сливается. После этого поверхность стекла обмывается водой и высушивается как можно тщательнее с помощью губки или ватки. Затем стекло подвергается действию вышеуказанной травильной жидкости, которая наливается на стекло до тех пор, пока не образует толстого слоя. Жидкость оставляют на стекле в течение часа, после чего ее сливают и поверхность обмывается водой. Воду оставляют на стекле, пока образуется тонкая пленка силиката. Пленку эту счищают, а поверхность стекла еще раз промывают водой и бордюр из воска снимают.

Некоторые вещества прилипают к стеклу так крепко, что если их постараться отделить, то вместе с ними отдираются чешуйки стекла. Этот факт обратил на себя внимание французского профессора Калльетэ в то время, как он изучал способ припаивания стекла к металлам.

Изобретенный им тогда способ спайки применяется при приделывании кранов и прочих металлических приспособлений к стеклянным трубкам, предназначенным для проводки газов под высоким давлением. Для того чтобы припаять кусок металла к стеклянной трубке, достаточно посеребрить последнюю, чтобы сделать ее проводником электричества, и затем наложить на посеребренную часть кольцо из гальванической меди, к которой можно припаять любой металл оловом. Гальваническая медь, наложенная таким образом, так крепко прилипает к стеклу, что, если не захотят снять, то вместе с нею сдираются кусочки стекла.

Еще более простой способ был предложен Кампманном в Вене. При приготовлении травильной жидкости последний употребляет деревянную посуду, железные части которой (обручи и т. п.) защищены от разъедающего действия кислотных паров слоем асфальтового лака.

Этот сосуд наполняется на 1/5 своего объема крепкой плавиковой кислотой, которая частично нейтрализуется осторожным и постепенным прибавлением нескольких кристаллов соды. Затем прибавляют еще немного соды небольшой деревянной лопаточкой. Сода прибавляется до тех пор, пока смесь не начнет пениться и не загустеет настолько, что будет прилипать к деревянной лопатке. Ввиду того, что кислотные пары очень вредны для здоровья, эту операцию следует производить на открытом воздухе, чтобы пары быстро уносились. Содержимое котла состоит теперь из хлористого натрия и нейтрализованной плавиковой кислоты. Смесь переливают в деревянную чашку и разбавляют водой, в 5-10-кратном количестве ее объема, смотря по тому, какой крепости желают получить травильную жидкость. Не рекомендуется употреблять смесь в слишком концентрированном виде, потому что в таком случае поверхность стекла при травлении получается неровной, грубозернистой и обсыпанной мелкими кристаллами. Если, с другой стороны, травильная жидкость слишком разбавлена водою, то поверхность стекла получится прозрачной, а не матовой. Оба эти недостатка можно легко исправить: если раствор слишком крепкий, то нужно прибавить небольшое количество плавиковой кислоты, частично нейтрализованной содой.

До настоящего времени предполагали, что для матовой протравы стекла необходимо употребление дорогостоящих хлористых солей. Недавно А. Лайнер открыл, что можно приготовить сравнительно дешевую травильную жидкость без хлористых солей. В «Polytechnisches Journal» помещены следующие два его рецепта:

а) Сначала приготовляют два раствора: Раствор I, состоящий из 1 части соды в 2 частях теплой воды и Раствор II, состоящий из 1 ч.поташа в 2 ч. теплой воды. Оба раствора I и II смешивают и к смеси прибавляют 2 ч. концентрированной плавиковой кислоты, а затем Раствор III, состоящий из 1 ч. сернокислого калия в 1 ч. воды.

б) Второй рецепт состоит из следующих составных частей: 8 воды, 4 поташа, 1 растворенной плавиковой кислоты и 1 сернокислого калия. Эту смесь обрабатывают хлористоводородной кислотой и поташом, пока она не вызовет матовой поверхности желаемой степени на пробном куске стекла.

Истолочь в фарфоровой ступке 1 хлористого аммония и 1 сернокислого бария в мелкий порошок, высыпать в свинцовый сосуд и прибавить хлористоводородной кислоты до получения густой жидкости, размешивая свинцовой палочкой.
(В таком составе раствор конечно ничего травить не будет, скорее всего имеется в виду не хлористый аммоний, а фтористый, или как описано в похожем рецепте травления стекла).

Жидкость можно влить в склянку, покрытую внутри парафином, для чего подогревают склянку, вливают в нее немного расплавленного парафина и вертят ее до тех пор, пока парафин покроет дно и внутренние стенки.

Начертание букв и узоров на стекле производится отточенным гусиным пером, и через полминуты жидкость смывается. При употреблении кислоты нужно соблюдать крайнюю осторожность, чтобы она не попала на кожу. Кислота вызывает сильные ожоги, трудно поддающиеся лечению. Пары также очень вредны для здоровья, поэтому процесс травления должен быть произведен в стеклянном шкафу.

http://glass.scud.ru/etching_glass/matting_glass.php

Вытравливание надписей на стекле

Для получения на стекле, например на бутылках с химикалиями и шкалах, несмывающихся надписей, составляют отдельно два раствора (частей):
1.
хлористого цинка .. 14
соляной кислоты … 65
воды ………….. 500
2.
поваренной соли … 36
сернистого калия .. 7
воды ………….. 500

Оба раствора в равных частях смешивают в углублении, сделанном в толстом куске парафина. Полезно к смеси растворов добавить две-три капли туши (но не чернил!), чтобы надписи были заметны во время их выполнения. Надписывание производят острым кончиком кисточки для акварельных красок или чистым пером. Надпись вытравливается на стекле примерно через полчаса, после чего стекло необходимо промыть водой.

Е.Н. Горячкин «Лабораторная техника и ремесленные приемы» Москва Просвящение 1969, стр 331-332

Это еще один яркий пример того, как в книгах перевирают рецепты, похоже на детскую игру в испорченный телефон. Естественно, что в таком составе никакого травления, кроме вони от выделившегося сероводорода, не будет. Здесь просто нет реагента, который мог бы травить стекло. Ниже приведен правильный рецепт.

Надписи-этикетки на стекле

В некоторых случаях бывает полезно вместо бумажных этикеток, наклеиваемых на стеклянные бутылки и банки, делать матовые надписи непосредственно на стекле. Такие надписи-этикетки удобнее не только в том отношении, что они прочнее бумажных, но и подменить их не так легко. Ввиду этого считаем небесполезным привести следующий состав, рекомендуемый для вытравления на стекле матовых надписей-этикеток.

1.
хлористого цинка .. 14
соляной кислоты … 65
воды ………….. 500
2.
фтористого натрия… 36
сернокислого калия . 7
воды . ………….. 500

При употреблении оба эти раствора смешивают в равной пропорции и с помощью мягкого пера или тонкой кисти рисуют на стекле буквы. Спустя полчаса на стекле появляется сделанная кистью или пером матовая надпись-этикетка

713 секретов производственных технологий (справочник)



Стекло, травление — Справочник химика 21

    Матирование стекла. Матовые стекла нужны в качестве полупрозрачных экранов для опытов по оптике. Химический способ матирования стекла — травление плавиковой кислотой, очень прост, однако в школьных условиях недопустим, так как пары этой кислоты ядовиты. Наиболее приемлемым является механический способ, который заключается в следующем. Мелкий наждачный порошок захватывают на смоченное водой основание пробки и трут им поверхность стекла, совершая круговые движения. Еще лучше наклеить на деревянный брусочек осколок стекла и перемещать его по матируемому стеклу, покрытому наждачным порошком, смоченным водой. [c.331]

    ТРАВЛЕНИЕ СТЕКЛА Травление стекла раствором плавиковой кислоты [c.99]

    Соломенной целлюлозы Стекла (травление и шлифование) [c.638]

    Стекло обладает чрезвычайно высокой поверхностной энергией, и получение истинно чистой стеклянной поверхности почти невозможно [20]. Чаще всего эта поверхность адсорбирует материалы (как правило, воду), которые модифицируют ее и которым она обязана своими свойствами. Повышение эффективности поверхности стекла травлением можно объяснить, по-видимому, тем, что в процессе травления вместо плохо смачиваемой гидратированной поверхности образуется легко смачиваемая поверхность, покрытая слоем соли [21, 22]. Позднее вместо травления стеклянные капилляры стали промывать растворами солей. После такого промывания колонку просушивали, в результате чего на ее поверхности оставался тонкий слой кристаллов соли, а затем обрабатывали поверхностно-активным реагентом и покрывали пленкой неподвижной жидкой фазы [23].  [c.37]

    Г. М. Бартенев считает [33], что истинная прочность стекла, как материала с неидеальной микрооднородной структурой достигает в вакууме при 20 °С (для силикатных и кварцевых стекол при растяжении) 5000 и 9000 кгс/см . Известно также, что стеклянные волокна, покрытые слоем размягченного стекла [34, 35] (при 700 °С), выдерживают напряжения до 9000 кгс/см . Сейчас разработана рецептура такой обработки стекла травлением и последующим воздействием силиконовыми маслами, которая дает значительное увеличение прочности изделий. Эти данные указывают на большие возможности использования стекла как материала для изготовления аппаратуры высокого давления. В литературе имеются также указания об упрочнении стекла адсорбцией аргона на его поверхности [36]. [c.28]

    Получение пленок травлением поверхности деталей применимо только для силикатных стекол и эффективно лишь для стекол с Пв> 1,6. Этот метод был впервые разработан в СССР и широко применялся на заводах. Созданием поверхностных пленок на стекле травлением занимались и в других странах [5, 121, 122, 127, 128]. Травление поверхности стекла для уменьшения отражения света от поверхностей оптических деталей в настоящее время используют, в тех случаях, когда стеклянное изделие или слишком велико, или имеет сложные габариты, или, наконец, когда необходимо иметь особо прочное просветляющее покрытЯе на наружных поверхностях приборов. [c.27]

    Описанный выше метод получения прозрачных тонких пленок имеет весьма существенное значение и во многих других случаях. Например, процесс образования пленок кремнезема на стекле травлением его растворами кислот послужил основой создания защитных покрытий для изделий из химически неустойчивых стекол. Наиболее эффективным оказалось сочетание формирования пористой пленки кремнезема с последующим химическим блокированием ее пор органическими гидрофобными соединениями. В качестве гидрофобных веществ были предложены частично окисленный парафин и пчелиный воск [46, 129, 130]. В этом случае поверхность стеклянных деталей после выщелачивания водными растворами кислот и сушки обрабатывается в расплавленном парафине при температуре около 230° С. В результате этого поры пленки блокируются продуктами окисления парафина, и взаимодействуя с кремнеземом, образуют плотный гидрофобный поверхностный слой, состоящий из кремиеорганических соединений. [c.28]

    Механизм появления повреждений объясняется проникновением воды (либо через смолу, либо между смолой и стеклом). До сих пор еще не установлен тот факт, что специфические повреждения могут возникать из-за выщелачивания щелочных материалов с поверхиости стекла стекло, травленное соляной кислотой, обладает лучшими свойствами в сравнении с нетравленным. Однако хотя изменения в композиции могут внести некоторые улучшения [Л. 20-189], воз- [c.324]

---

Химическое травление стекла — история процесса ― Стекольная Компания

Первые стеклянные изделия были обнаружены при раскопках Древнего Египта и датируются 7000 лет до нашей эры. Это были — стеклянными бусы и амулеты. А первые стекольные заводы начали появляться только в XVIII веке.
Стекло сейчас является одним из самых распространенных материалов применяемых в нашей повседневной жизни. Бутылки , окна, посуда, и т.д.
И с тех пор как появилось стекло, появилось и желание человека изменить его свойства. Сделать более прозрачным, либо менее прозрачным, цветным , рельефным, узорчатым….
Первое упоминание о травлении стекла для придания ему матовости, мы находим в Американском научном журнале, начала двадцатого века. Одним из первых его описал химик Хопкинс(Гопкинс) Фредерик Гоуленд (1861-1947) — основатель научной школы, член (1905) и президент (1930-35) Лондонского королевского общества, иностранный почетный член АН СССР (1934). Его трактовка опубликованная в «Scientific American» примерно такова: Стекло очищают от всякой грязи. Затем место, которое надлежит сделать матовым, обводят бордюром из восковой массы, составленной из воска, сала, канифоли и асфальта (в порошке), смешанных вместе (бордюр не дает разлиться травильной жидкости на те части поверхности стекла, которые не желают травить). Стекло подвергается сначала действию слабо концентрированной плавиковой кислоты. Потом поверхность стекла моется водой и высушивается как можно тщательнее с помощью губки или ватки. Затем стекло подвергается травлению другим составом(24 плавиковой кислоты ,60 кристаллической соды (в порошке) ,10 грамм воды) , который наливается на стекло до тех пор, пока не образует толстого слоя. Жидкий состав оставляют на стекле в течение часа, после чего ее сливают и поверхность моется водой. Воду оставляют на стекле, пока образуется тонкая пленка силиката. Пленку эту счищают, а поверхность стекла еще раз промывают водой и бордюр из воска снимают.
Этот процесс основан, на свойствах паров плавиковой кислоты взаимодействовать со стеклом, образуя нерастворимые соли. В зависимости от режима обработки, травление позволяет получить , как равномерно матовый, так и прозрачный, с различной глубиной обработки, рисунок. Данный процесс очень трудоемок и опасен ,поэтому в первой половине XX века использовался только для декорирования дорогостоящих высокохудожественных изделий. С 70-х годов двадцатого века процесс нашел свое применение для массового промышленного производства матового и декоративного узорчатого стекла.
Сейчас же появились автоматические линии , минимизирующие участие человека.

Попов И.С.



Матирование стекла: виды и технологии

Элементы декора и функциональные детали интерьера, а также уникальные предметы искусства изготавливают с использованием стекла, которое благодаря современным технологиям обработки приобретают интересную фактуру и изысканный вид. Сегодня все чаще прибегают к технологии матирования поверхности стекла в отделке столешниц, зеркал, дверей. Чтобы достичь желаемого эффекта, мастера используют различные вещества, придающие поверхности шероховатости и матовости.

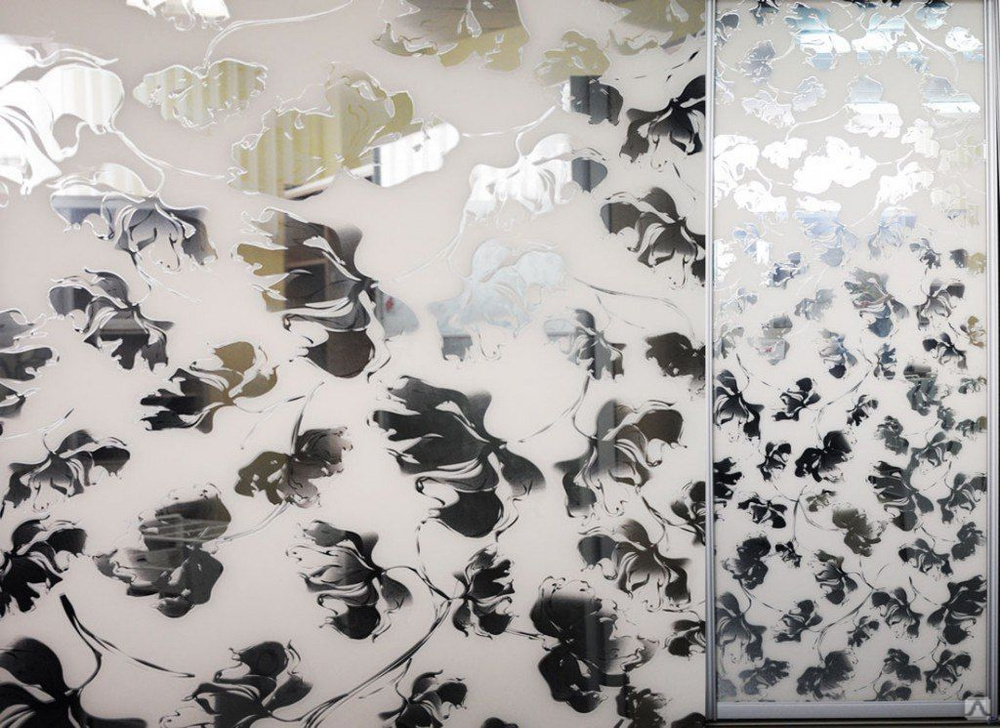

Матовые стекла можно разделить на два вида – пескоструйные и сатинированные. Если требуется получить сплошную матовую поверхность с максимально презентабельным видом, используют сатинат. В остальных случаях стекло обрабатывают сжатым воздухом или песком. Рассмотрим подробнее существующие технологии матирования – особенности, плюсы и минусы.

Технологии матирования стекол

Чтобы добиться определенного эффекта используют один из следующих способов:

• Пескоструйная обработка – для этого вида матирования потребуется специальное оборудование. Используется аппарат, при помощи которого создают рельефные узоры разной толщины. Стекло становится матовым под воздействием мельчайших частиц песка, которые поступают из специального устройства под высоким давлением. При необходимости поверхность дополнительно обрабатывается, чтобы придать узору завершенности. Из преимуществ – высокая скорость обработки, из минусов – расходы, связанные с покупкой необходимого оборудования, абразивов и других материалов.
• Матирование кислотосодержащими препаратами – технология для создания замысловатых узоров. В качестве активных растворов используют фтористый аммоний и бифторид аммония. Реагенты полностью изменяют структуру стекла, что позволяет создавать тончайшие узоры и обрабатывать небольшие участки. Также используют плавиковую кислоту – водный 40% раствор фтористого водорода. Такая технология известна давно, но вещество имеет неприятный запах и требует осторожности в обращении.
• Химическая обработка при помощи матирующей пасты – технология, позволяющая не только матировать стекло, снизив его прозрачность, но и нанести определенный рисунок. На рабочую поверхность наносится узор таким образом, что матируется не вся поверхность, а только отдельные участки. Эта технология позволяет создать практически идеально ровную поверхность, для нанесения рисунка используют специальный трафарет – узор выглядит эффектно и не тускнеет. По стоимости химическая обработка обходится недорого – пасты для работы просты в изготовлении, а сам процесс не требует использования специального дорогостоящего оборудования. Стоит учитывать, что хотя химическое травление образует устойчивое покрытие и быстро наносится, есть риск получить неравномерное матирование на отдельных участках.

Каждая из технологий матирования стекла имеет свои преимущества и успешно используется для декорирования стеклянных поверхностей в интерьере.

Химическое травление стекла | Витражи Тиффани на заказ

Разберем еще один метод придания поверхности стекла похожих свойств – химическое травление. Состоит он в том, что для создания эффекта матирования тонкий слой с поверхности стекла убирает не песок, а реактив. Для химического травления используются составы, содержащие плавиковую кислоту (HF), поскольку плавиковая кислота – это один из немногих реактивов, взаимодействующих со стеклом. Раньше использовались водные растворы плавиковой кислоты, сейчас появились пасты, которые очень удобны для матирования небольших изделий. Чтобы получить не просто однородное матовое стекло, а рисунок на нем, поверхность, предназначенную для матирования заклеивают пленкой с вырезанным рисунком, либо на места, в которых стекло в соответствии с рисунком должно остаться гладким, накладывается защитный слой на основе парафина, воска или озокерита, не допускающий попадания реактива на эти участки. Перед нанесением такой состав подогревается, в горячем расплавленном виде наносится на стекло мягкой кисточкой, а охлаждаясь, застывает на нем. Изделие в зависимости от размера травится либо погружением в раствор плавиковой кислоты, либо устанавливается в строго горизонтальном состоянии и по периметру стекла вылепливаются бортики из состава, не реагирующего с плавиковой кислотой, и наше стекло становится похожим на широкую плоскую ванночку, в которую для протравливания и наливается реактив.

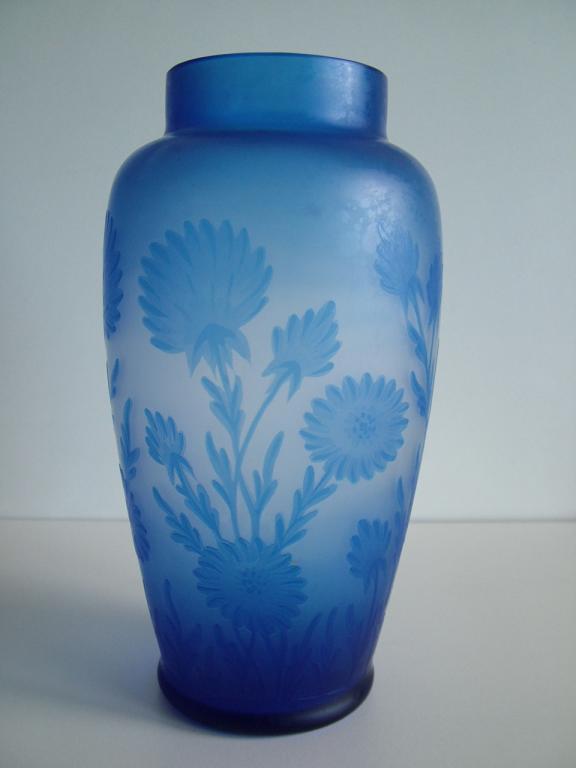

Технология художественного травления раствором плавиковой кислоты примерно следующая: сначала стекло тщательно промывается и обезжиривается, поскольку даже легкое прикосновение пальцев оставит на нем отпечаток и может испортить наш результат. Затем кисточкой наносится защитное покрытие, в котором мелкие детали рисунка процарапываются. Делаются бортики, если это необходимо. Дальше производится само травление, после травления – промывка и снятие защитного слоя мягким шпателем и удаление его остатков растворителем, и окончательная промывка готового изделия.
Травление пастой на основе плавиковой кислоты состоит из тех же этапов. Сначала изделие промывается и обезжиривается, затем наносится защитная пленка с прорезанным на ней рисунком, наносится паста, выдерживается заданное время, после этого паста снимается шпателем, изделие промывается, дальше снимается защитная пленка, завершающий этап – финальная промывка готового изделия, и … можно пользоваться.
Химическое травление стекла относится к разряду вредных производств, поскольку плавиковая кислота – крайне ядовитое вещество, она легко испаряется из раствора, и реагирует с подавляющим большинством веществ, то есть, является так называемой «агрессивной средой». Поэтому работа с ней требует большой осторожности, обязательного применения средств защиты, и должна проводиться в помещениях с хорошей вентиляцией. Пасты для травления в этом отношении удобнее, но и при работе с ними не лишним будет соблюдать все меры предосторожности.

Травление стекла в растворах кислот

В процессе исследований было установлено, что основной метод определения прочности стекла с помощью растяжения и изгиб а образца дает значение прочности стекла, которое на несколько порядков меньше теоретического. Выяснилось, что главной причиной этого несоответствия является дефектность испытуемых образцов, т. е. наличие на их поверхности трещин, неоднородностей, включений и т. п., возникающих на образце в процессе его изготовления и служащих источниками его разрушения при испытании. Были предложены различные способы удаления дефектного поверхностного слоя с образца, а именно травление стекла в растворах кислот, нанесение на поверхность образца слоя стекла другого химического состава путем ионного обмена при тепловой обработке дефектного образца в расплаве солей, содержащих щелочные элементы, а также некоторые другие способы. Эти виды обработки стекла обеспечили получение образцов с прочностью, равной 100—300 кГ/мм .  [c.3]
ТРАВЛЕНИЕ СТЕКЛА В РАСТВОРАХ КИСЛОТ  [c.157]

Различные методы упрочнения стекла описаны в главе шестой. Наиболее современными методами упрочнения стекла являются метод травления стекла в растворе плавиковой кислоты с последующей защитой поверхности пластмассовой пленкой, метод закалки стекла в жидкостях и дополнительного травления в плавиковой кислоте и, наконец, метод тепловой обработки стекла в расплаве солей, при которой с поверхности стекла удаляется дефектный слой и образуется ионообменный слой за счет диффузии щелочных ионов из расплава солей в стекло.  [c.4]

Травление стекол, закаленных в кремнеорганических жидкостях, повышает их прочность, что указывает на наличие дефектов на поверхности, ослабляющих стекла по сравнению с теми, которые должны были бы получиться при достижении той же степени закалки, но без дефектного слоя. Чем больше величина закалочных напряжений в стеклах, тем большее увеличение прочности получается при травлении образцов в растворе плавиковой кислоты.  [c.173]

Фтористый водород HF — бесцветный газ с резким запахом, разъедает стенки дыхательных путей хорошо растворим в воде, образуя фтористоводородную (плавиковую) кислоту. Плавиковая кислота разрушает стекло и кварц и используется для травления стекла, при анализе металлов и сплавов, для очистки металлического литья от песка и пр. Плавиковую кислоту можно хранить в посуде из свинца, парафина, эбонита, пластмасс. При попадании на кожу плавиковая кислота вызывает сильные ожоги. В последнее время фтор нашел широкое применение при получении фтор-производных органических соединений, используемых для производства охлаждающих смесей (фреонов), различных пластмасс (тефлон) и др.  [c.383]

Поверхности промытых деталей, кроме наплавляемой, покрывают обмазкой, состоящей из двух объемных частей жидкого стекла и одной части воды. Обмазку следует наносить мягкой кистью или щеткой. После нанесения обмазки рабочие поверхности деталей подвергают флюсованию. В качестве флюса используется травленная цинком соляная кислота с добавлением в нее технического хлористого аммония, ГОСТ 3773—72, из расчета 30—40 г на 1 л кислоты. Травить кислоту следует осторожно с соблюдением всех необходимых мер. Травление производится в хорошо вентилируемом помещении или на открытом воздухе. Уровень кислоты и цинка в сосуде не должен превышать трех четвертей его глубины во избежание переливания раствора через край во время реакции.  [c.130]

Покрытие стекла сплавом никель — фосфор. Подготовка обезжиривание в растворе едкого натра травление хромовой смесью сенсибилизация раствором двухлористого олова гидролиз в воде сушка при 100° С активирование раствором двухлористого палладия обработка 3%-ным раствором гипофосфита натрия. Никелирование при 70—80°С в составе (г/л) натрия (моно) гипофосфит—16 натрия ацетат — 10 никеля хлорид —22 уксусная кислота-до pH = 4,5—5. Промывка горячей водой и сушка при 100° С.  [c.210]

Геометрические параметры кромок, обработанных под сварку, приведены в табл. 10.12. Перед сваркой они должны быть очищены от загрязнения и оксидных пленок напильником и металлической щеткой. При повыщенных требованиях к качеству швов детали подвергают обезжириванию или травлению. Обезжиривание осуществляют бензином, дихлорэтаном или ацетоновой смывкой, иногда используют водный раствор, содержащий 0,5… 1 % едкого натра, 5 % фосфорнокислого натрия и 3 % жидкого стекла. После обезжиривания детали промывают в горячей воде и просушивают. Травление производят в 10 %-м растворе едкого натра с последующей промывкой в воде и нейтрализацией в 10 %-м растворе азотной кислоты. Затем детали промывают с использованием волосяных щеток и сушат при температуре 100… 120 °С. Возможны и другие составы растворов для травления. Во избежание нового окисления деталей сварку выполняют не позднее чем через 3… 6 ч после травления и промывки.  [c.339]

В случаях, когда травление в растворах невозможно, очистку и травление выполняют пастами., Пасту наносят на обрабатываемую поверхность, выдерживают на ней заданное время, а затем механически удаляют или смывают водой. Для травления коррозионно-стойких и жаростойких сталей применяют пасту следующего состава, % по массе алюминий (окись) 16—19, никель (окись) 1—1,8, стекло (порошок) 68—74, глина огнеупорная до 100%. Сварные швы деталей из титановых сплавов очищают пастой, содержащей, % по массе азотную кислоту (1,4)10, плавиковую кислоту (1,13)25, соляную кислоту (1,19) 10, двуокись титана 45 воду 10.  [c.124]

Наибольший эффект упрочнения стекла достигается при возможно более полном удалении поверхностного дефектного слоя (обычно на глубину 50—150 мк) в результате его растворения (травления) в агрессивно действующих на стекло растворах кислот и щелочей. Обычно для этой цели применяют растворы плавиковой кислоты или ее смесей с серной, азотной или фосфорной кислотами.  [c.189]

На рис. П. 13 показан характер изменения прочности промышленного листового полированного стекла (толщиной 5—6 мм) при изгибе во время удаления с его поверхности дефектного слоя толщиной 100 мк в результате травления стекла раствором плавиковой кислоты различной концентрации. Прочность стекла при этом увеличивается почти в 4,5 раза.Уменьшение степени упрочнения стекла  [c.190]

Перед травлением стекла свинцовый сосуд с кислотой помещают в песчаную баню, нагреваемую электроплиткой приблизительно до 30°. Подогревание сосуда с плавиковой кислотой имеет целью повысить действие паров последней. Раствор кислоты дымится на воздухе и дает сильно разъедающие и весьма ядовитые пары, которыми и пользуются для травления поверхности стекла. Обратную сторону стекла, не подвергающуюся травлению, предохраняют от паров кислоты посредством нанесения на разогретую пластину тонкого защитного слоя — основы.  [c.438]

Для травления стекла были также опробованы [12] смеси плавиковой кислоты с лимонной кислотой или глицерином и проведена длительная обработка его в азотной кислоте и даже в воде. Это также способствовало удалению поверхностного слоя стекла. Действие этих растворов было обнаружено на пластинках диаметром 20 мм и толщиной около 1 мм, у которых одна сторона подвергалась действию растворов, а другая была надежно защищена пленкой. Такая пластинка после обработки в растворах изгибалась, а степень изгиба измерялась по интерференционным кольцам, образующимся между обработанной поверхностью и эталонной плоскостью. Эти измерения показали, что травленая поверхность из  [c.159]

Таким образом, закалка стекол в газовой среде и расплавах металлов дает возможность получать стекла с прочностью до 50— 60 кГ/мм , в то время как метод травления тех же исходных стекол в растворе плавиковой кислоты обеспечивает получение образцов с прочностью до 200 кГ/мм и выше. По-видимому, главным преимуществом закаленных стекол при их уже сравнительно высокой прочности по сравнению с исходным стеклом является большая устойчивость к действию окружающей среды, чем стекол, обработанных в растворах плавиковой кислоты.  [c.177]

Рекомендуется производить травление инструмента в спиртовом растворе азотной и соляной кислот по следующему технологическому процессу обезжиривание очищенным бензином, сушка на воздухе в течение 2 мин, промывка техническим спиртом, первое травление в 5 %-ном спиртовом растворе азотной кислоты в течение 1 мин, второе травление в 12 %-ном спиртовом растворе соляной кислоты в течение 1 мин, нейтрализация в 5 %-ном растворе кальцинированной соды, промывка в составе нз 3,5 % эмульсола, 0,4 % кальцинированной соды, 0,5 % жидкого стекла и воды (остальное), осушка ветошью и просмотр под микроскопом всех поверхностей.  [c.185]

Травление также предназначено для образования шероховатой поверхности. Изделия из фарфора, ультрафарфора, стеатита обрабатывают в течение 1—2 мин при комнатной температуре в растворе состава, мл/л серная кислота (уд. вес 1,84) —125, плавиковая кислота (30%-я) —125, хромовый ангидрид—62,5 г/л. Детали из стекла и кварца обрабатывают в течение 1 —2 мин при комнатной температуре в растворе плавиковой кислоты (38 мл/л) и фтористого аммония (12,5 г/л) титанат бария — в концентрированной серной или ортофосфорной кислоте при 40—90° С и выдержке до 6 мин.  [c.260]

Технология никелирования стекла марки С-49-2 включает матирование, сенсибилизацию, активирование, химическое и электролитическое никелирование. Матирование проводят протиркой стекла в течение 1 ч пастой из 50 г сернокислого бария, 10 г фтористого аммония и 28 мл плавиковой кислоты (уд. вес 1,49) или травлением в растворе из 35 мл/л плавиковой кислоты (40%-й) и 20 г/л фтористого аммония при комнатной температуре в течение 5 мин сенсибилизация — в растворе двухлористого олова (20 г/л) и соляной кислоты (70 мл/л) в течение 5 мин при комнатной температуре активирование — в растворе хлористого палладия (1 г/л) в течение 10 мин при комнатной температуре.  [c.271]

Химическое травление производят в кислотах или их смесях. Так, кварц, например, травят в плавиковой кислоте. Стекло и керамику травят в одном из следующих [42] растворов  [c.47]

Перед заливкой баббитом вкладыш сначала промывают керосином, затем бензином. После просушки производят окончательное обезжиривание в водном растворе (1 дм воды, 25 г тринатрийфосфата, 15 г жидкого стекла) при температуре 70—90° С. После промывки вкладыш просушивают сжатым воздухом поверхности, не подлежащие заливке баббитом, обмазывают тонким слоем мелового раствора (вода, жидкое стекло, мел) и просушивают в электропечи при температуре около 200° С. Наконец, для лучшего приставания баббита вкладыш покрывают полудой — оловом или баббитом. Перед полудой соответствующие поверхности смазывают соляной кислотой, предварительно травленной цинком.  [c.470]

Рис. П. 13. Изменение прочности промышленного листового стекла при изгибе в результате травления его поверхности различными растворами плавиковой кислоты.

Химические методы создания шероховатости в очень сильной степени зависят от природы непроводника. В качестве травильных или растворяющих средств для пластмасс служат окислительные кислоты, щелочи или органические растворители. Для травления керамических деталей, деталей из стекла или кварца пригодны растворы плавиковой кислоты или кислые растворы, содержащие фториды. Некоторые примеры приведены ниже  [c.402]

Промываются подшипники в 10%-ном горячем (80°С) водном растворе каустической соды, а затем в горячей воде. Старый баббит удаляется нагреванием паяльной лампы, в электрических печах, погружением в ванну с расплавленным баббитом. Обезжириваются подшипники в 10%-ном растворе каустической соды с промывкой в воде. Обезжиривать подшипники следует до тех пор, пока капля воды не начнет растекаться по их поверхности. При наличии на вкладышах подшипников ржавчины она должна быть удалена травлением в течение 2—3 мин в 50%-ном растворе соляной кислоты или 15%-ном водном растворе серной кислоты с последующей промывкой в щелочном растворе и воде. После обезжиривания и промывки проводится флюсование (покрытие слоем потравы) вкладыша. В качестве флюса используют хлористый цинк и нашатырь. Сразу же за флюсованием проводится лужение. Для этого применяют сплав третник , состоящий из двух частей свинца и одной части олова. Лужение производится палочкой третника или погружением подшипника в расплавленный третник. Части подшипника, не подвергаемые лужению, покрывают изолирующим раствором (1 л воды 0,5 л жидкого стекла или столярного клея и 800 г мела). Через 20— 30 с после лужения подшипник заливают расплавленным баббитом в специальном приспособлении (при индивидуальном производстве) или центробежным способом (при серийном производстве). При заливке подшипника баббитом следует оставлять припуск на обработку отверстия вкладыша. После заливки подшипники очищают опиливают литники, удаляют наплывы и брызги, очищают шабером  [c.372]

Для травления черных металлов, кроме серной и соляной кислот, находят применение фтористоводородная, азотная, фосфорная и хромовая кислоты. Фтористоводородная кислота используется при травлении отливок, имеющих на поверхности формовочный песок. Для растворения кремнезема применяется разбавленный раствор фтористоводородной (плавиковой) кислоты, содержащий от 2 до 5% фтористого водорода. Плавиковая кислота ядовита и при работе с ней необходимо соблюдать соответствующие правила по технике безопасности хранят ее в парафиновой, каучуковой или свинцовой посуде, так как стекло и дерево она разъедает.  [c.37]

Химическое травление металла кислотами и щелочными растворами производится в ваннах из нержавеющей стали, оборудованных вытяжной вентиляцией или расположенных под навесом на обособленной площадке. Все рабочие на травильных участках снабжаются очками с бесцветными прозрачными стеклами, спецодеждой и резиновыми или пластикатовыми фартуками, перчатками и сапогами. Спецодежда должна храниться в отдельных шкафчиках и систематически подвергаться стирке. Перчатки, сапоги и фартуки следует промывать ежедневно в конце смены.  [c.200]

Рассматриваются следующие механические свойства двух-, трех- и многокомпонентных стекол прочность на растяжение, прочность по сошлифовыванию, упругие постоянные и внутреннее трение. Приводятся результаты опытов по упрочнению стекла методом травления его в растворах кислот, термообработки в расплаве солей и закалки в струе воздуха, в жидкостях и расплавах металлов.  [c.2]

Для удаления поверхностного дефектного слоя широкое применение нашло травление стекла в растворе плавиковой кислоты или в смеси ее с серной кислотой. Этим способом для образцов промышленных стекол получено значительное увеличение прочности средняя прочность образцов после их травления в кислоте достигала 210—250 вместо 5—12 кГ/мм для исходного стекла. Результаты опытов различныхисследователейприведены втабл. 41.  [c.157]

Левенгуд [20—22 ] несколько изменил методику опытов Герца. В его опытах стальной шарик диаметром около 8 мм под нагрузкой 500 г прокатывался по образцу со скоростью 0. 5 см/сек. При этом на поверхности образца образовывались дугообразные трещины, которые хорошо выявлялись после травления стекла слабым раствором плавиковой кислоты. Количество и длину трещин определяли с помощью оптического микроскопа при стократном увеличении. Длину трещины Fj измеряли с точностью до 1 мк, кроме того, подсчитывали среднее число трещин F на единицу длины перемещения шарика. Величина Fi является мерой относительной прочности связей в стекле при данных условиях опыта, а характеризует жесткость связей, т. е. является фактором хрупкости.  [c.37]

Богуславский и Сильвестрович [26] предложили производить закалку стекол в кремнеорганических жидкостях, в результате которой прочность их достигала 40—50 кГ/мм , что в два раза больше прочности стекол, подвергнутых воздушной закалке при той же величине А (1.5—2.5 Л /см). Дополнительный эффект упрочнения стекла был объяснен тем, что при этом процессе улучшается состояние поверхностного слоя обрабатываемого образца стекла за счет цементации поверхностных дефектов полимерными соединениями, имеющими большое химическое сродство со стеклом. Однако дальнейшие исследования этого процесса упрочнения стекла показали, что цементация имеет незначительное влияние на увеличение его прочности. Дополнительная обработка закаленного в кремнеорганических жидкостях стекла в растворе плавиковой кислоты увеличивает прочность стекла до 100— 150 кГ/мм . Метод закалки стекла в кремнеорганических жидкостях с последующим травлением его в растворе плавиковой кислоты [26—37] получил название термофизического метода упрочнения стекла.  [c.171]

Известны также способы подготовки алюминиевых сплавов без цйнкатной обработки. В одном варианте проводят следующие операции 1) травление в течение 30 с в 10%-м растворе едкого натра при 70—80° С 2) травление электрохимическое в растворе с 3—5 г/л едкого натра, 40—50 г/л тринатрийфосфата, 20—30 г/л жидкого стекла при плотности тока 2 А/дм, 1 = 20° С и т = 30 с 3) промывка в горячей (80—90° С) проточной воде 4) промывка в холодной (водопроводной) проточной воде 5) декапирование в 5%-м растворе соляной кислоты (уд. вес 1,19) при 1 = 17—20° С, после чего детали без промывки (что затрудняет образование окисной пленки) завешивают в ванну для химического никелирования.  [c.197]

К ситаллам относят материалы, получаемые, подобно стеклу, сплавлением неорганических окислов но подвергаемые затем управляемой кристаллизации. Таким образом в этих системах содержится как аморфная, так и кристаллическая фаза. Помимо обычных окислов в их. состав предварительно вводят тонкодисперсные примеси, служащие для образования зародышевых центров, вокруг которых вырастает астрономически большое количество микроскопически малых кристаллов название с и т а л л происходит от слов стекло и кристалл. Кристаллизация такого стекла может быть обусловлена ф о т о х и -. м и ч е с к и м и и каталитическим и процессами. В первом случае в так называемых фотоситаллах, распределенные в объеме примеси солей металлов под действием света или иного облучения, становятся металлическили- частицами. Обычно используют ультрафиолетовое облучение с длиной волны Я = 260 360 ммкм] появляется скрытое изображение для его проявления стекло прогревают. Термическая обработка стекла сопровождается образованием и ростом ультратонких разветвленных неметаллических кристаллов. вокруг металлических частиц. Если облучать не всю поверхность изделия, а лишь определенные участки, то будут закристаллизованы лишь соответствующие объемы. Оказалось, что закристаллизованные непрозрачные участки значительно легче растворяются в кислотах, чем примыкающие к ним прозрачные участки. Это позволяет травлением получать в изделии отверстия, выемки и т. п.  [c.138]

Снятие тонких слоев проводили методом стравливания образца стекломассы плавиковой кислотой. Некоторые исследователи [4] считают этот метод непригодным, так как возможно избирательное травление поверхности, образование рельефа. Действительно, мик-рогетерогенная структура стекла дает, по-видимому, основание для такого рода опасений. Однако механизм разрушения стекол химическими реагентами позволяет предположить, что неравномерное снятие слоев является результатом применения концентрированных растворов плавиковой кислоты, имеющих низкую вязкость. Предварительные опыты подтвердили, что для равномерного снятия слоев стекломассы необходимо использовать очень слабые растворы плавиковой кислоты в глицерине, что хорошо согласуется с литературными данными [5, 6]. Слои толщиной 5—10 мк снимали в растворе плавиковой кислоты (1 10) в глицерине в течение 1 ч при комнатной температуре. Как показали профилограммы, полученные на профилографе завода Калибр при увеличении х 1000, рельеф поверхности стекол после травления незначителен (не превышает I—3 мк).  [c.210]

Стекло упрочненное, т. е. приведенное в высокопрочное состояние Оизг — = 50-ь 100 кПмм и выше), получают преимущественно в результате ослабления раз-упрочняющего влияния поверхностных дефектных слоев на обычном промышленном (низкопрочном) стекле. Это достигается удалением таких слоев химическим травлением в растворах плавиковой кислоты (химическое упрочнение), путем создания в этих слоях блокирующих напряжений сжатия (упрочнение технической закалкой или ионным обменом на поверхности) или, путем улучшения состояния ( залечивания ) и физико-химической защиты самой де( ктной поверхности стекла с помощью разнообразных защитных покрытий — кремнийорганических, окисно-металлических и др.  [c.462]

Суков [17 ] также иришел к выводу, что герцевские разрушения определяются размерами, положением и плотностью распределения трещин, находившихся до образования круговой трещины в области действия индентора на стекло. Применяя для выявления трещин травление поверхности стекла слабьш раствором плавиковой кислоты, он нашел, что минимальные размеры их равны 40 А, а плотность распределения составляет 150—300 на 1 мм .  [c.35]

Химическим способом, заключающимся в кислотном или щелочном травлении, удаляют в основном остатки застывшей пленки стеклосмазки. Наиболее эффективно стекло растворяет плавиковая кислота, особенно смесь ее с серной кислотой. Однако эти составы активно взаимодействуют с основным металлом. При точной штамповке с малыми припусками на обработку резанием это может привести к получению бракованных заготовок. Целесообразнее заготовки травить в расплаве щелочей КОН или NaOH с добавлением окислителя.  [c. 112]

Скорость травления в растворе № 1 сильно зависит от содержания в нем воды и соотношения кислот. При 10% воды травится лишь эпоксидная смола, при увеличении ее содержания травление смолы замедляется к начинается травление стекла. Оптимальное содержание воды, когда скорости травления обоих компонентов равны, следующее 18—30 27 и 14% при соотношении содержания кислот h3SO4/HF 6 3 и 9, соответственно.  [c.46]

В табл. 70 приведены некоторые виды обработки образцов из американского титанового сплава Т1—6А1—4У, скленных клеями АР-31 на основе фенольной смолы и нитрильного каучука и НР-422 — на основе фенольной и эпоксидной смол. Как видно из табл. 70, наилучшие показатели прочности получены в случае анодирования в серной кислоте, в серной кислоте с добавкой хромового ангидрида, травления в горячей серной кислоте, травления в горячей серной кислоте с последующей обработкой жидким стеклом. Хорошие результаты также получены при обработке в 10% растворе НР, в растворе НМОз и НР, в растворе НР и Н3РО4 с последующей обработкой раствором жидкого стекла. Однако травление в растворе НР и в смеси с ННОз и Н3РО4 приводит к некоторому снижению теплостойкости соединений на клее АР-31 при 312° С. С клеем НР-422 такое явление, как правило, не наблюдается.  [c.145]

Ситаллы применяются для изготовления ответственных изделий. Помимо хороших электроизоляционны.х свойств, важную роль играют высокая механическая прочность и пониженная (по сравнению со стеклами) хрупкость, возможность широкого варьирования значений а , высокая точность размеров изделий. Особую область применения имеют фотоситаллы после воздействия на заготовки из светочувствительного стекла (возможно по определенному рис-сунку, сквозь отверстия в трафарете) ультрафиолетового облучения и кристаллизации засвеченной заготовки последняя может подвергаться травлению в кислоте, причем менее кислотостойкая закристаллизовавшаяся часть изделия растворяется таким образом, получается изделие сложной формы, которое вновь подвергается всестороннему облучению и дополнительно кристаллизуется уже при более высокой температуре.  [c.168]

Травитель 2 [2—3 мл h3SO4 20—30 мл глицерина 10 г желатины 2 мл 7%-ного раствора рвотного камня 40 мл HjO], По данным Визели [4], этот реактив готовят следующим образом желатину в течение 1 ч размачивают в воде, добавляют глицерин, подогревают эту смесь на водяной бане до растворения желатины и добавляют рвотный камень и серную кислоту. Для травления наносят одну каплю слегка подогретого раствора (тепло рук) на покровное стекло, которое кладут осторожно на шлиф подогретого образца. Сульфиды мгновенно окружаются оранжевым кольцом из сульфида сурьмы.  [c.176]

Химическая подготовка поверхности сводится к обезжириванию, травлению и фосфатированию. Для обезжиривания применяются органические растворители и различные комбинации щелочей тринатрий фосфата, жидкого стекла, мыла и кальцинированной соды. Для травления— растворы серной и соляной кислот с ингибиторами. -(Составы растворов ошканы в начале главы). Более эффективно применение растворов для одновременного травления и обезжиривания. Для изделий слабо и сред-  [c.131]

---

Матирование стекла, пескоструйная обработка стекла

Информация о доставке

Матирование стекла или зеркала производится путем воздействия абразива, или так называемого песка, распыляемого под большим давлением на поверхность изделия. Матирование может быть как сплошным, когда поверхность стекла полностью обрабатывается пескоструем, так и художественным, когда на поверхность стекла с помощью шаблона из специальной пленки наносится пескоструйный рисунок. Для нанесения художественного матирования подойдет стекло и зеркало с гладкой поверхностью, любой толщины и марки. Помимо поверхностного матирования, можно так же углубить рисунок или сделать его объемным. Для достижения глубины, материал с рисунком несколько раз подвергается автоматической обработке песком в пескостуйном оборудовании. При нанесении объемного матирования, художник обрабатывает каждую деталь рисунка вручную, достигая нужной глубины за счет разного по времени воздействия песком. Для того что бы стекло в дальнейшем можно было закалить, глубина матирования рисунка не должна превышать 1-1,5 мм. Если стекло должно быть гнутым (моллированным), то пескоструйный рисунок наносится до того как стекло отправляется в печь моллирования. В качестве конечной обработки матированную поверхность обычно покрывают специальным антипальцевым покрытием. Либо если это необходимо, рисунок можно окрасить специальными эмалями.

Пескоструйная обработка стекла по низким ценам в сжатые сроки!

В нашей компании вы можете приобрести стекло с пескоструйным рисунком, выбрав его из каталога матировки или предложив свой вариант. Огромным спросом пользуется стекло с пескоструем в качестве логотипа организации, такое нанесение рисунка долговечно и не будет со временем терять цвет (как при фотопечати), оно выдерживает агрессивные условия внешней среды.

Благодаря своей стойкости, пескоструйная обработка стекла имеет очень большой спектр использования: душевые кабины, офисные и межкомнатные перегородки, окна, двери, двери для шкафов купе, зеркала, потолки, кухонные фасады и т.д.

Примеры работ

Как купить стекло с матировкой

Хотите сделать заказ?

Оставьте заявку и наш специалист свяжется с Вами

Задать вопрос







Возможно, вас также заинтересует

Как травить стекло в домашних условиях — практически функционально

Я люблю травить стекло, и это на удивление легко сделать! Гравированная стеклянная посуда — отличный персональный подарок, который идеально подходит для свадьбы, дня рождения, праздника или любого другого случая, и это займет всего около десяти минут. Сегодня я покажу вам, как травить стекло в домашних условиях с помощью крема для травления, кисточки и трафарета!

Закрепить этот пост!

Как травить стекло в домашних условиях

Как только вы научитесь травить стекло, вы сможете сделать столько всего! Попробуйте выгравировать стаканы для питья, бокалы для вина или бокалы для шампанского в качестве персонализированного свадебного подарка.Или графин с гравировкой или кастрюля станут отличным индивидуальным подарком к празднику; не стесняйтесь стать полностью творческим!

Мне нравится покупать простую стеклянную посуду в комиссионных магазинах и приносить ее домой, чтобы превратить в нечто еще более потрясающее!

Оборудование

Материалы

• стеклянная посуда для травления
• крем для травления
• клейкий трафарет; вы можете сделать свой собственный трафарет из винила ( , если ваш дизайн сложный и состоит из нескольких частей, копировальная бумага поможет скрепить части вместе, или вы можете использовать ленту васи, малярную ленту или малярную ленту )

Сначала вы должны очистить свое стекло. Он должен быть очищен от грязи и масла, чтобы трафарет прилипал к нему, иначе протравочный крем будет подтекать под края трафарета.

Когда ваше стекло будет чистым, вырежьте трафарет. Мне нравится вырезать свои трафареты из трафаретного винила с помощью режущего станка, потому что он может легко делать забавные и сложные вырезы, но если у вас есть ножницы или нож X-acto и твердая рука, вы можете вырезать свои собственные трафареты. рукой! Вы также можете использовать контактную бумагу, но я считаю, что трафаретная виниловая пленка держится лучше, а крем для травления не попадает под трафарет и не размывает края рисунка.

Если ваш трафарет состоит из нескольких отдельных частей, вы можете использовать копировальную бумагу, чтобы легко перенести трафарет с клейкой подложки на стекло, не потеряв ни одной из частей. Просто снимите подложку с копировальной бумаги, приклейте ее к клейкому трафарету и хорошо прижмите везде.

Затем снимите подложку с клейкого трафарета, оставив копировальную бумагу на месте. Приклейте трафарет, переводную бумагу и все остальное на стекло. Очень хорошо прижмите виниловый трафарет к стеклу, убедившись, что края вашего дизайна действительно прилипли к стеклу, чтобы крем для травления не просочился под края.

Кроме того, не забудьте оставить достаточное количество материала для трафарета вокруг внешних краев рисунка, чтобы крем для травления не вытекал за края трафарета. Вы можете использовать ленту васи или малярную ленту, чтобы добавить немного дополнительного материала по краям, если это необходимо.

После того, как ваш трафарет приклеится к стеклу, нанесите толстый слой травильного крема на все отверстия в трафарете. Убедитесь, что это хороший толстый слой, который покрывает все!

Оставьте травильный крем на стекле на некоторое время; прочитайте инструкции, прилагаемые к крему для травления, но я обычно оставляю свой на пять минут.

Когда время истечет, промойте стакан в раковине, чтобы избавиться от крема для травления. Возможно, вам придется немного потереть его, чтобы убрать все со стекла.

Затем снимите клейкий трафарет, высушите стекло, и у вас есть собственное травленое стекло!

Эти очки — свадебный подарок, но вы можете выгравировать любой дизайн для любого случая!

Хотите поделиться этим руководством с друзьями? Просто нажмите любую кнопку «Поделиться» слева, чтобы поделиться ею с Facebook, Pinterest, Twitter и т. д.!

Как травить стекло в домашних условиях

Стеклянная посуда для травления станет отличным персонализированным подарком на свадьбу, день рождения, праздник или любое другое событие, и это удивительно легко сделать! Все, что вам нужно для этого забавного проекта по настройке, — это крем для травления, кисть, трафарет и около 15 минут.

Активное время 10 минут

Время ожидания 5 минут

Общее время 15 минут

Выход 1 травленое стекло

Стоимость $10

• Очистите стекло от грязи и масла.

• Создайте трафарет, используя трафаретный винил и режущий станок.

• Снимите подложку с клейкого материала трафарета и приложите трафарет к стеклу. Очень хорошо прижмите виниловый трафарет к стеклу, убедившись, что края вашего дизайна действительно прилипли к стеклу, чтобы крем для травления не просочился под края.

• Нанесите толстый слой крема для травления на все отверстия в трафарете так, чтобы вся область была полностью покрыта.Оставьте крем для травления на стекле примерно на пять минут (обязательно прочитайте инструкцию, прилагаемую к крему для травления, чтобы узнать точное время!)

• Смойте крем для травления со стекла; возможно, вам придется немного потереть его, чтобы убрать все со стекла.

• Снимите трафарет со стекла, и готово!

Сохраните ваши любимые проекты!

Создайте бесплатную учетную запись, чтобы легко сохранять свои любимые проекты, учебные пособия и рецепты.

Создать учетную запись

Что это? Как ПРОСТО добавить травление к стеклу

Главная » Учебники своими руками » Лучшие уроки DIY » Травление стекла

Ну, до сегодняшнего дня я тоже.

Но ничего себе. Такое легкое, но милое прикосновение, которое можно добавить к любому бокалу.

Взгляните на мою новую и улучшенную миску Trifle Bowl с гравировкой.

Идеальная ваза для десертов всех видов…..и даже место для свежих фруктов на прилавке. И я обожаю эту маленькую птичку , сидящую на ветке.

Травление на стекле — это также отличный способ нанести свое имя на посуду из пирекса, чтобы убедиться, что она вернется к вам.

А как насчет того, чтобы добавить немного дополнительной информации, просто потому что……

(Отредактировано для добавления: шрифт, используемый здесь, называется Smiley Monster, и я скачал его бесплатно здесь.)

Мило во всех смыслах.

Вы хотите сделать свой собственный?

(Эта техника навсегда протравит ваше стекло. Вы не сможете удалить ее после того, как закончите. С учетом сказанного ваше творение не сотрется и не смоется, а останется на месте, пока длится посуда. )

Во-первых, вам понадобится кусок винила с клейкой стороной, такой как винил, который вы покупаете для винилового декора стен. Вы можете купить его в рулонах или листах в магазинах для рукоделия (если вам нужно сегодня ) или вы можете купить отличный винил намного дешевле у одного из моих спонсоров, Expressions Vinyl.Если у вас нет какого-либо канцелярского резака, чтобы вырезать изображение (как у меня), то вы можете обвести изображение, форму или буквы на виниле, а затем вырезать их с помощью канцелярского ножа или универсального инструмента. нож. (И я не пробовал это, но я думаю, что вы сможете использовать технику травления стекла с помощью кусочка контактной бумаги, если вы собираетесь вырезать свои формы свободной рукой с помощью экзакто-ножа.)

Затем очистите уберите формы, оставив негативное пространство одним куском. (Имейте в виду, если вы используете точный нож, чтобы не прорезать пустое пространство.Вырежьте фигуры/буквы, но оставьте основную часть вместе, без надрезов и надрывов.

Код силуэта птицы/ветки: bird_on_branch_C00044_23067 18.01.2010

Затем поместите лист копировальной бумаги (я думаю, для этого тоже можно использовать контактную бумагу…), липкий с одной стороны, чтобы лицевая сторона вашего винила.

Затем снимите виниловую подложку. (Красная сторона, которую вы видите ниже, — это липкая сторона.)

Затем приложите винил к стеклу, убедившись, что изображение расположено по центру именно там, где вы хотите.Сильно нажмите вниз, затем снимите бумагу для переноса/контактную бумагу.

Видишь, какие пузырьки воздуха? Плотно прижмите их пальцами. Если они находятся далеко от открытия вашего изображения, не беспокойтесь о них. Вы просто не хотите, чтобы крем для травления попал под края и испортил изображение.

Затем нанесите слой травильного крема на открытое стекло. (Я нашел этот крем у Майкла.) Следуйте инструкциям на бутылке и дайте крему впитаться и сделать стеклянную поверхность шероховатой.(Я оставил свой на 10 минут. )

**Опять же, этот процесс делает травление постоянным. Крем представляет собой кислоту, которая вытравливает поверхность вашего стекла……. навсегда меняет внешний вид вашего стекла. Таким образом, вы не можете стереть или смыть травление.

Затем я очень хорошо смыла водой и пальцами смыла все это. Затем я отклеил винил и снова промыл водой с мылом.

Высушите бокал и полюбуйтесь прекрасной гравировкой, которую за вас сделал крем.

(Отредактировано для добавления: Используемый здесь шрифт называется Smiley Monster, и я бесплатно скачал его здесь.)

Удачи!

 Отличная техника, правда?

И только подумай… ты мог бы собрать несколько блюд из пирекса для молодоженов, выгравировав их новую фамилию. Добавьте грелки, кухонную утварь и свои любимые рецепты. Идеальный подарок.

. . . . .

  Теперь, когда вы можете украшать стекло в своем доме, вы можете наслаждаться этими проектами и демонстрировать свои новые навыки!

Сохранить

Гравировка стекла |

Используя машину Silhouette, вы можете создать трафарет и нанести крем для травления стекла на поверхность стекла, чтобы создать индивидуальный рисунок с травлением на стекле. Это может показаться немного сложным, но процесс довольно прост. Просто следуйте, чтобы увидеть, как это делается.

1. Откройте дизайн в Silhouette Studio®. Убедитесь, что у вас достаточно места по бокам вашего дизайна, чтобы защитить окружающее стекло. (Если вы этого не сделаете, вы можете наклеить малярную ленту на внешнюю сторону винила, чтобы крем для травления не попал на стекло.)

2. Поместите виниловый трафарет на коврик для резки и загрузите коврик для резки в силуэт.Выберите «Винил, глянцевый» в раскрывающемся меню материала на панели «Отправить», настройте лезвие в соответствии с предложенными настройками (если вы не используете AutoBlade) и нажмите «Отправить».

3. С помощью инструмента «Силуэт» аккуратно удалите ДИЗАЙН с винила, чтобы создать трафарет с оставшимся пустым пространством. Это немного сложно, потому что это отличается от того, что вы делаете с обычным винилом. Просто подумайте об этом как о креме для травления, а не о трафарете, который создает ваш дизайн. Поэтому не забудьте удалить фактический дизайн.

4. Наклейте переводную ленту на дизайн и используйте скребок, чтобы удалить пузырьки. Снимите виниловую подложку. Убедитесь, что все части трафарета приклеены к переводной ленте.

5. Приклейте винил клейкой стороной к чистому и сухому стеклу. Разгладьте винил по стеклу с помощью скребка, чтобы удалить пузырьки.

6. Когда винил действительно надежно закреплен, снимите переводную ленту.Убедитесь, что все части трафарета остаются на стекле.



7. С помощью ватной палочки или скребка нанесите толстый и равномерный слой травильного крема на открытое стекло. Дайте крему застыть в течение 30–60 секунд. При работе с кремом для травления стекла надевайте защитные перчатки и не допускайте его попадания в глаза! Аккуратно соскребите остатки крема обратно в бутылку. Удалите остатки травильного крема бумажным полотенцем и тщательно промойте стекло.

8. Снимите винил с поверхности стекла. Удалите отпечатки пальцев средством для чистки стекол.

Как травить стекло липким винилом | Глифы студии силуэта

Когда мы начали работать над проектом tablescape, мы знали, что должны попробовать свои силы в травлении стекла. Преимущество силуэтной камеи в том, что проекты, которые вы можете создавать, бесконечны. Знаете ли вы, что вы действительно можете использовать клейкий винил для создания трафарета для травления стекла? Все верно, используя только Silhouette, крем для протравки и OraCal 651, вы можете создать великолепный протравленный рисунок, который будет стойким и его можно мыть в посудомоечной машине.



Что я использовал:

Когда я начинал, я имел в виду тип шрифта. К счастью, я получил этот великолепный шрифт Sarcastic из Hungry JPEG в качестве халявы. Каждую неделю они размещают один из своих шрифтов бесплатно с коммерческими правами. Я скачиваю все до единого, потому что никогда не знаешь, верно?! Самое приятное в этом шрифте то, что у него так много альтернативных версий, что, к сожалению, не всегда легко найти их в Silhouette Studio.

Впрочем, это можно легко обойти. Если вы используете Mac, вы откроете книгу шрифтов, найдете шрифт, а затем фактическую версию буквы, которую хотите использовать. Затем вы щелкните по нему, чтобы выделить его, нажмите CMD + C, чтобы скопировать. После того, как вы скопируете свой выбор, вы откроете Silhouette Studio, создадите текст и вставите его. Возможно, он не будет выглядеть правильно, но теперь все, что вам нужно сделать, это выделить букву и выбрать тот же шрифт, что и вы скопировали из своей книги шрифтов.

Если вы используете ПК, вам нужно открыть карту персонажа.Вы можете найти это, если вы не знакомы с этим. Затем вы измените свой набор символов на Unicode и измените группу на поддиапазон Unicode. Затем в поле выбора вы выберете личных персонажей. Отсюда вы сможете найти свой шрифт, в данном случае Sarcastic. Опять же, вы найдете нужную версию буквы или глифа, скопируете ее, используя CNTRL + C, затем вставите ее в Silhouette Studio и убедитесь, что выбран тот же шрифт.

После того, как мой персонаж появился в Silhouette Studio, я немного отредактировал его.Обычно мне не нравится искажать мой шрифт, но поскольку эти очки были такими тонкими, я действительно хотел, чтобы эта буква H была немного тоньше. После того, как я был удовлетворен размером, я продублировал H, чтобы мне хватило на полный комплект. Теперь я был готов резать! Так как я использовал OraCal 651 для этого проекта травления стекла, я вырезал свои рисунки с лезвием 1, скоростью 8 и толщиной 9.

После того, как я вырезал свои рисунки, я вырезал все буквы. Поскольку я собирался создать трафарет, мне пришлось отсеять области, которые я хотел протравить.Это означало, что мне нужно было удалить букву H и сохранить границу. Затем я применил свою прозрачную аппликационную ленту, сжав ленту с помощью моего Lil’ Chizler. Затем я выстроил букву H на стекле и повторил этот шаг для всего набора. Поскольку я использовал крем для травления, я действительно сосредоточился на том, чтобы эти рисунки были нанесены на очки. После использования Lil’ Chizler и снятия ленты я провел рукой по всему виниловому дизайну, чтобы максимально прижать OraCal к стеклу. Я сосредоточился на краях.Я также использовал малярную ленту, чтобы покрыть края моего дизайна, чтобы дать мне больше пространства для маневра с кремом для травления.

А теперь начинается то, что некоторым может показаться страшным! Нанесение протравливающего крема! Верьте или нет, вам не нужно много на всех. Я нанесла травильный крем на стакан палочкой от эскимо. Вы можете использовать кисть, свой Lil’ Chizler, что угодно, но мне больше удавалось с твердым предметом. Как только я полностью покрыл свой дизайн, я немного подвигал кремом для травления, чтобы удалить пузырьки воздуха из крема.Если вы этого не сделаете, вы можете увидеть неровные участки на травлении. Затем оставляю на 2 минуты.

На 2-й минуте я взял палочку от эскимо, очень осторожно стер со стекла лишний травильный крем и положил ее обратно в банку. Правильно, его можно использовать повторно, поэтому сохраните его как можно больше! Затем я промыл стекло перед удалением винила. Это помогло убрать лишний крем, чтобы убедиться, что он не попал на участки, которые мне не нужны. Будет трудно увидеть ваш дизайн, пока стекло мокрое.Обязательно высушите его, чтобы увидеть полное травление.

Я смог покрыть все дизайны сразу, а не по одному стакану за раз. Эта часть зависит от вас. Если вам неудобно делать их все сразу, можно и по одному.



Советы:

• Носите перчатки! Эта штука мощная. Вы не хотите получить это на свои руки.
• После ополаскивания очков слейте дополнительную воду в раковину, чтобы убедиться, что вы полностью смыли воду из раковины.
• Если вы беспокоитесь о том, что рисунок прилипнет к поверхности стекла, немного нагрейте его феном.
• Сделайте несколько пробных запусков вашего дизайна на стекле, которое не предназначено для клиента или важно. Я проверил этот дизайн 2-3 раза на мусорной бутылке, чтобы убедиться, что я понял процесс, прежде чем тратить очки.
• Используйте обрезки цветного винила, которые вы не используете часто. Это идеальное время, чтобы использовать любые цвета, которые вы считаете некрасивыми или которые вы купили на распродаже!













Как коды, выгравированные на стекле, предотвращают кражу автомобилей и влияют на автострахование?

Когда вы, наконец, нашли автомобиль своей мечты или купили свой первый новый автомобиль, получения базовой автостраховки просто недостаточно для защиты ваших инвестиций.Отпугивание угонщиков автомобилей с помощью видимых и трудно взломанных элементов безопасности, таких как гравировка VIN на окнах и других стеклах, делает еще один шаг вперед, чтобы ваш автомобиль оставался на подъездной дорожке и не был поврежден. Потратив немного денег на гравировку окон, вы также получите скидку на страховку на владение автомобилем на весь оставшийся срок службы автомобиля. Детали наверняка убедит вас приложить усилия, будь то набор для самостоятельной сборки или профессиональный сервис.

Что такое травление стекла?

Травление стекла — это простой процесс, который вы можете выполнить дома или в дилерском центре, прежде чем завладеете автомобилем.Он включает в себя гравировку VIN-номера автомобиля в углу каждого окна, лобового стекла и другого стекла автомобиля. Это означает, что если какое-либо из стекол снято или стекло разобрано, то все равно можно отследить машину и определить вора. Угонщикам труднее зарабатывать деньги, разбивая машину или крадя только окна или лобовое стекло. Большинство лучших страховых поставщиков спрашивают об этой функции, наряду с другими распространенными средствами защиты от кражи, когда вы впервые подаете заявку на расценки.Вы заметите заметную скидку, когда установите флажки для таких дополнительных обновлений.

Почему это предотвращает кражу?

Травление

VIN является одной из наиболее заметных форм защиты от угона, доступных для транспортных средств. Видимость — вот почему это такое популярное средство защиты от кражи, рекомендованное страховыми компаниями автовладельцев. Автомобильные угонщики, как правило, небрежно проверяют вашу машину, делая вид, что завязывают шнурки на ботинках, или подбирают упавший предмет рядом с вашей дверью. Когда они заметят видимую и постоянную гравировку на всем стекле, они решат, что вы серьезно относитесь к предотвращению кражи и поимке их на месте преступления.Это мощный умственный сдерживающий фактор, который заставляет любого преступника со здравым смыслом перейти к более легкой цели. Предотвратить кражу намного проще, чем пытаться отследить вашу машину и вернуть ее до того, как она будет разбита на части.

Как травление влияет на страхование вашего автомобиля?

После того, как вы нанесете гравировку на окна и лобовое стекло своего автомобиля и уведомите свою страховую компанию , вы можете рассчитывать на скидку от 5 до 15 процентов на следующий период страхования и на все будущие продления. Если вам не нравится сумма скидки, которую вы получаете от своего текущего страховщика, она служит хорошей отправной точкой для сравнения поставщиков страховых услуг друг с другом.

Что еще можно использовать в качестве средства защиты от кражи?

Для наибольшего снижения тарифов автострахования вам понадобится нечто большее, чем просто окна с гравировкой. Блоки GPS-слежения, гравировка на ключевых деталях под капотом и передовые системы сигнализации также в значительной степени способствуют скидкам от вашей страховой компании.Страхование Freeway предлагает скидки на травленые окна, а также на многие другие хорошие привычки вождения и функции безопасности. Позвоните нам сегодня по телефону 800-777-5620, чтобы получить бесплатное предложение, или запросите расчет стоимости страхования автомобиля онлайн.

Создавайте нестандартные гравированные стаканы для простых и недорогих подарков — Cricut

Перейти к инструкциям

Очки с индивидуальной гравировкой Cricut — это простые, профессионально выглядящие личные подарки для друзей и семьи.

Вы ищете простой, недорогой, продуманный подарок? Член сообщества Cricut Ванесса Теран создала бокал для вина с гравировкой на день рождения учителя своего сына. Это был не только ее первый опыт травления стекла, но и результат, превосходящий ожидания. Это просто и понятно, не требует особого ухода — профессионально выглядящий персонализированный подарок менее чем за 5 долларов!

Бокал для вина : 4 доллара за четверых (минимум) от Dollar Tree
Крем для травления : ~ 10 долларов за 3 унции.бутылка от Joann, Michaels или Amazon
Винил Cricut : от 2,99 долларов США за рулон

Общая стоимость бокала вина : 4,25 доллара США или меньше.
Крем для травления и винил прослужат более четырех стаканов, так что чем больше вы будете создавать нестандартных подарков, тем меньше будет стоимость каждого предмета!

---

Вот как сделать собственное травленое стекло на заказ

Для этого проекта вам понадобится следующее:

*Цветное стекло нельзя травить. Цветное стекло, на которое нанесено покрытие, препятствует действию травильного крема. Однако настоящее цветное стекло, окрашенное насквозь, как правило, все еще реагирует на крем для травления.

+Обратите внимание, что эти инструкции относятся к созданию трафарета с помощью Cricut. Вам не обязательно нужна машина Cricut для выполнения этого проекта, но она поможет создать более точный трафарет для достижения лучших результатов.

Очистите поверхность

Сначала подготовьте стеклянную поверхность, очистив ее изопропиловым спиртом, чтобы удалить отпечатки пальцев, пыль и жир.Дайте ему полностью высохнуть после тщательной очистки.

Сделайте виниловый трафарет с вашим дизайном

Чтобы вырезать трафарет с помощью машины Cricut, вам нужно поместить его на холст в Design Space. Ванесса выбрала фразу « сок планирования урока » для учительницы своего сына, миссис Ортис. Она сопровождала бокал с индивидуальной гравировкой бутылкой своего любимого вина.

Ванесса использовала бесплатный шрифт с dafont.com. Воссоздайте тот же вид с помощью шрифта Simple Script.

После того, как вы поместите свой текст в пространство дизайна, как вы хотите, чтобы он выглядел, обведите его, чтобы сделать ваш трафарет «наклейкой».» Не забудьте подогнать весь дизайн под свою поверхность! Контур облегчит крепление к поверхности стекла и ограничит площадь прополки.

Затем «сделайте это» на своей машине Cricut и отредактируйте свой дизайн, удалив пустые места с винила.

Примените трафарет

Возьмите вырезанный дизайн и нанесите его на чистую стеклянную поверхность с помощью переводной ленты. Аккуратно приклейте трафарет к поверхности стекла, сильно нажимая, чтобы сгладить весь рисунок.Сдвиньте пузыри вниз и разгладьте рисунок как можно лучше. Вы также можете изогнуть дизайн, чтобы он лучше держался на закругленных поверхностях. Оклейте рисунок малярным скотчем или малярным скотчем, чтобы защитить остальную поверхность.

Наконечник Pro : Поднесите трафарет и стекло к свету, чтобы увидеть, нет ли случайных отверстий или разрывов в виниле. Эти пятна могут случайно протравиться вместе с вашим рисунком, если он подвергнется воздействию крема для травления. Накройте их лентой, чтобы предотвратить ничего не подозревающие травления.

Травление стекла

Безопасность прежде всего . Прежде чем прикасаться к травильному крему, наденьте защитное снаряжение. В конце концов, это кислота, которая использует химическую реакцию для удаления поверхности стекла с целью его травления. Убедитесь, что рабочая зона имеет комнатную температуру (около 70 ° F / 21 ° C), хорошо проветривается и легко доступна для проточной воды.

Встряхните травильный крем , чтобы перераспределить все, что могло осесть в контейнере.Затем используйте маленькую кисть, чтобы нанести толстый слой крема на трафаретную поверхность, убедившись, что он полностью покрыт. Имейте в виду, что крем начинает реагировать сразу же после попадания на поверхность. Старайтесь безопасно быстро и равномерно нанести крем для достижения наилучших результатов.

Дайте крему впитаться без помех. Ванесса оставила крем для травления ровно на три минуты и добилась отличных результатов. Armor Etch фактически рекомендует от одной до пяти минут в зависимости от продукта.Небольшие пробы и ошибки помогут улучшить ваши результаты, поскольку они будут зависеть от количества наносимого вами крема и основного материала. Стекло с высоким содержанием свинца, такое как хрусталь, более устойчиво к крему (а в некоторых случаях может вообще не травиться).

Если оставить травильный крем на слишком долго, он «обожжет» стекло. Если вы не оставите его на достаточно долгое время, это может не дать ему достаточно времени для правильного травления. Длительное воздействие также разъедает винил .Мы рекомендуем ознакомиться с инструкциями производителя и вообще советуем не оставлять его включенным более чем на пять минут.

Удалите травильный крем

Смойте протравливающий крем, когда будете готовы перейти к следующему шагу. Ванесса смыла крем не только водой, но и средством для мытья посуды. Это хорошо сработало для нее.

Предпочтительны раковины из нержавеющей стали или пластиковое ведро с водой . Фарфоровые и эмалированные раковины со временем могут потускнеть из-за химических веществ, присутствующих при вымывании травильного крема. Используйте кисть, чтобы помочь стереть крем для травления, если это необходимо, или удвойте это время, чтобы также ополоснуть кисть.

Покажите финальную гравировку

После того, как стекло высохнет, снимите ленту и виниловый трафарет, чтобы открыть гравировку. Еще раз очистите стекло изопропиловым спиртом.

Травление будет выглядеть лучше всего после того, как оно будет промыто и полностью высушено.

Никаких специальных инструкций по уходу не требуется, обещает Ванесса.Просто помойте стекло как обычно. Травление ничем не покрывать . Эффект как на фото.

Это был первый раз, когда Ванесса травила , и это было так просто, что она стала «одержима результатами». Затем она будет гравировать подарок ко Дню отца, который ее сын помог разработать.

«Для моего следующего проекта по травлению стекла я попытаюсь сделать персональный подарок на день отца для моего мужа. Он и наш 6-летний сын разделяют любовь к серии Avengers , поэтому наш сын создал этот дизайн самостоятельно.

Как гравировать стекло с помощью Cricut

Я обнаружил еще одну вещь, которую могу делать с помощью Cricut Explore Air 2. Знаете ли вы, что с помощью Cricut можно гравировать стекло? Я даже не знал, что это вещь! Используя ваш Cricut, сделайте трафарет, приложите трафарет к стеклу, нанесите крем для травления, подождите и готово – матовое стекло!

Обратите внимание, что этот пост может содержать некоторые партнерские ссылки для вашего удобства. Если вы совершите покупку после перехода по ссылке, я могу заработать небольшую комиссию, но это не будет стоить вам ничего больше или доплаты. Прочтите мою полную Политику конфиденциальности.

Было немного проб и ошибок — признаюсь, у меня есть пара «секунд» — очков, которые не очень хорошо получились. Я тренировался на очках из магазина за доллар, так что тот факт, что они не идеальны, меня не беспокоит.

Список материалов для травления стекла с помощью Cricut

• рисунок для гравировки
• какое-то стекло
• трафаретная пленка (я использовал трафаретную пленку Oramask 813 (синяя) и 810 (серая), однако я читал и слышал о других, использующих съемный винил, например, Oracle 631) .Oramask 813 предназначен для плоских поверхностей, а 810 — для изогнутых, но я использовал оба, и оба работали одинаково. Я не заметил никакой разницы между 813 и 810.
• инструмент для прополки
• переносная пленка (я использовал марку Cricut, но их много)
• инструмент для полировки/скребок
• крем для травления (я использовал Rustoleum Tub и Крем для травления плитки – можно приобрести в Home Depot в отделе красок)

• пластиковая ложка
• бумажные полотенца
• перчатки (если у вас чувствительная кожа и/или вы не хотите контактировать с кремом для травления)
• медицинский спирт и ватные тампоны (или что-то подобное для очистки поверхности стекла)
• ваша машина Cricut (хотя вы можете сделать это с любой режущей машиной)

Пошаговый процесс травления стекла с помощью Cricut

1. Используйте Cricut, чтобы вырезать рисунок на трафаретной пленке. Не забудьте оставить достаточно места вокруг рисунка, так как его легче наносить по трафарету (вам не нужно беспокоиться о том, чтобы быть так близко к краю).
   СОВЕТ :  Либо переместите рисунок на мате в растровой матрице так, чтобы он не оказался в узком углу (вы можете отрегулировать положение на ширме перед резкой), ЛИБО поместите трафаретную пленку за границы мата, чтобы вы получить, что дополнительный немного места вокруг. Я использовал коврик со средним сцеплением и обычную настройку виниловой резки для Oramask.

2. Прореживание графики — вместо обычного удаления всего, кроме графики, вы сделаете обратное — уберете то, что хотите, чтобы на нем был трафарет (я называю это обратной прополкой).Здесь вы увидите, что я использовал оба типа трафаретного винила.


3. Будьте осторожны с мелкими деталями на закрученных шрифтах и ​​внутренней частью букв, таких как «o», «b», «e» и т. д. Я обнаружил, что Oramask не очень липнет к бумажной подложке, поэтому пока прополка, обратите особое внимание на внутреннюю часть этих букв — убедитесь, что они не прилипают к тому, что вы выбрасываете (признаюсь, что мне пришлось дважды вырезать рисунок, потому что я потерял внутреннюю часть буквы).
   СОВЕТ . Чтобы свести к минимуму это, выбирайте «толстые» шрифты и используйте инструмент для удаления сорняков, чтобы удерживать внутреннюю часть букв, пока вы отрываете настоящую букву.
   СОВЕТ :  не нужно сваривать буквы (чтобы получилась цельная деталь) — на самом деле проще отрывать по одной букве за раз. Если делать обычный винил (не трафарет), я бы сварил, чтобы буквы были соединены, но в этом случае обратного прополки на самом деле проще, когда все буквы разделены.
4. Подготовьте стекло – я протер спиртом. Он удаляет отпечатки пальцев и любые липкие остатки с любой этикетки.
5. Для того, чтобы перенести трафарет на стекло, включая внутреннюю часть букв, я использовал переводную ленту.Есть много видов – у меня под рукой оказалась марка Cricut. Некоторые люди считают бренд Cricut слишком липким, но в данном случае это хорошо, потому что вы хотите убедиться, что не пропустите внутренности ваших букв или точки над буквами, например, букву «i». Я наклеил переводную ленту прямо поверх трафаретной пленки. Я снял оба слоя с бумажной подложки и нанес на стекло. Как только он оказался на стекле, я снял переводную ленту.

   СОВЕТ:  чтобы стекло ложилось, а не катилось, я использовал скомканную коричневую бумагу, чтобы зафиксировать его на месте.
   СОВЕТ:  не размещайте трафарет слишком высоко. Имейте в виду, что обод стекла находится там, где будет чей-то рот, поэтому вам не понадобится протравленная часть слишком высоко.
6. Используйте скребковый инструмент для полировки. Вы должны обратить пристальное внимание на фактическое изображение — если есть пузырь, то немного крема для травления просочится в него, и тогда ваше изображение не будет идеальным. Не обязательно, чтобы он был идеальным для всего трафарета — вам нужно быть аккуратным только вокруг вырезов, чтобы не было утечки.Пузыри снаружи (вдали от рисунка) в порядке. Поскольку стекло изогнуто, будет сложно (если не невозможно) сделать его идеальным, поэтому просто беспокойтесь о самом трафарете.


7. Используя пластиковую ложку, нанесите на трафарет тонкий слой травильного крема. Убедитесь, что все «дыры» закрыты. Много не надо (в первый раз много нанесла!). Тонкое покрытие нормальное — правда, через него трафарет все равно видно.

   СОВЕТ : Положите стекло, так как гравитационный крем будет стекать. Если это произойдет, вытрите капли бумажным полотенцем, иначе на стекле останутся случайные пятна травления.Для этого хорошо подходит скомканная бумага — она не скатывается. Я сохраняю вещи из своих посылок на Amazon. На самом деле удивительно, как мало крема для травления вам нужно. Если у вас чувствительная кожа, вы можете надеть перчатки для этого. Я просто убедился, что вымыл руки сразу после нанесения.
   СОВЕТ:  , если вы беспокоитесь о том, что крем для травления сочится (под действием силы тяжести!) на стекло, я использовал малярный скотч, чтобы сделать область «больше». Таким образом, вам не нужно беспокоиться о том, что крем для травления попадет на стекло (у меня было несколько очков, в которых это произошло).

   СОВЕТ :  После нанесения травильного крема еще раз обработайте стекло медицинским спиртом. что это протравило стекло.
8. Я ждал 20 минут, пока крем для протравки подействовал. Просто установите таймер и займитесь чем-нибудь другим.
   СОВЕТ:   Периодически проверяйте стекло и перемещайте крем для травления. Этот способ поможет вам получить ровное покрытие.Иногда есть маленькие пузырьки воздуха, которые остаются в ловушке, и вы не можете их увидеть — таким образом вы получите ровное травление.
9. Протравочный крем можно использовать повторно! Я думаю, что ванна, которую я купила, прослужит мне буквально всю жизнь. Используя пластиковую ложку, я наскреб столько, сколько смог, и положил ее обратно в ванну. Затем я вытер бумажным полотенцем все излишки.
10. Снимите трафарет. К сожалению, с Oramask трафарет нельзя использовать повторно — он порвется, когда вы его снимете. Вам придется соскоблить маленькие кусочки внутри букв (я просто использовала ногти).
11. Промыть водой. Заодно помыл стекло. Убедитесь, что весь травильный крем ушел. Дайте высохнуть. Я переворачиваю их вверх дном на плите.

Вот и все! Посмотрите, как легко можно травить стекло с помощью Cricut? Я просто рисовал словесную графику, но вы могли бы сделать что угодно — подумайте о резке обычного винила — это тоже сработает для травления (только не забудьте перевернуть травку). Возможности этого безграничны. Они станут отличным подарком на свадьбу или Рождество.Я не могу дождаться, чтобы сделать больше.

Обязательно ознакомьтесь с моим последним постом о том, как травить стекло на форме для выпечки!

Вот краткий обзор того, как сделать гравировку на стекле с помощью Cricut.

Материалы

• Графика для травления
• Какая-то стеклянная посуда
• Трафаретная пленка/винил
• Трансферная пленка/лента
• Крем для травления
• Бумажные полотенца
• Перчатки — опционально
• Протирочный спирт и ватные тампоны — или что-то похожее для очистки стеклянной поверхности

Инструменты

• Машина для крикета
• Инструмент для прополки
• Инструмент для полировки/шабер
• Пластиковая ложка

Инструкции

1. Используйте Cricut, чтобы вырезать рисунок на трафаретной пленке/виниле. Не забудьте оставить достаточно места вокруг рисунка, так как его легче наносить по трафарету (вам не нужно беспокоиться о том, чтобы быть так близко к краю).
2. Прополоть графику — вместо обычного удаления всего, кроме графики, вы собираетесь сделать обратное — убрать то, что вы хотите использовать для трафарета.
3. Подготовьте стекло, очистив его спиртом и ватным тампоном.
4. Нанесите переводную ленту на трафарет и приложите ее к стеклу. Оказавшись на месте, снимите переводную ленту.
5. Используйте скребковый инструмент для полировки.
6. Нанесите на трафарет слой травильного крема. Убедитесь, что он полностью закрыт.
7. Подождите 20 минут, пока протравочный крем подействует.
8. Соскребите протравочный крем и верните его обратно в ванну, чтобы использовать повторно. Вытрите излишки бумажным полотенцем.
9. Снимите трафарет. Обязательно достаньте эти маленькие кусочки из писем.
10. Промыть водой. Убедитесь, что весь травильный крем ушел.
