Трехкамерное или пятикамерное окно: Отличие трехкамерного окна от пятикамерного — Какое выбрать

Пяти- и трехкамерные пластиковые окна. Достоинства и недостатки. Какие окна ПВХ лучше?

Главная / Про окна / Пяти- и трехкамерные пластиковые окна. Достоинства и недостатки. Какие окна ПВХ лучше?

Стеклопакет является одной из основных составляющих окна из пластика. Он необходим не только как защитный барьер, отделяющий пространство помещения от окружающей среды, но и как светопропускающий элемент. Кроме того, стеклопакет значительно увеличивает тепло- и звукоизоляцию за счет своих уникальных свойств.

В первую очередь, высокие технические характеристики окна возможны благодаря использованию многокамерного стеклопакета. Его конструкция такова, что позволяет избегать сквозняков, сохранять в помещении тепло или прохладу, в зависимости от времени года и температуры за окном. Избежать шума с улицы также поможет такой стеклопакет.

Сегодня изготавливают окна ПВХ с различным количеством камер в стеклопакете. Однако стоит остановить внимание на наиболее востребованных трехкамерных и пятикамерных вариантах. Естественно, что последний стоит дороже, но намного ли он превосходит своего собрата с тремя камерами в стеклопакете? Для ответа на этот вопрос стоит рассмотреть каждый вид в отдельности и в общем проанализировать предложения различных производителей.

Трехкамерные окна ПВХ

Любой изготовитель стеклопакетов предлагает их в качестве элементов оконных конструкций. Это значит, что на показатели окна в целом влияет не только сам стеклопакет, но и другие составляющие, в том числе профиль. Например, окна KBE обладают одним из лучших профилей, и это позволяет сделать всю оконную конструкцию более целостной и высококлассной.

Что, в свою очередь, отражается на технических и качественных характеристиках оконного изделия. Если говорить непосредственно про стеклопакет, то вариант с тремя камерами в большинстве случаев более экономичный. Это позволяет производителю предлагать пластиковые окна по более низкой стоимости, нежели с пятикамерным стеклопакетом.

В большинстве регионов нашей страны трехкамерный вариант приемлем и с практической стороны. Ведь он обеспечивает достаточную защиту. Окно с таким стеклопакетом помогает сохранять тепло, даже при низких температурах зимой и прохладу, когда на улице настоящая жара. По соотношению цены и качества трехкамерный вариант считается одним из лучших. Именно такие стеклопакеты предлагает большинство «оконных» компаний, так как они пользуются наибольшим спросом у потребителей.

Пятикамерные пластиковые окна

Конечно, всегда существуют покупатели, которым нужны эксклюзивные решения. Они готовы платить достаточную цену, чтобы получить отличные оконные конструкции. Какие же окна пластиковые готов предложить производитель такому заказчику? Для респектабельных домов, солидных офисов и прочих зданий и помещений всегда требуется достойное оформление.

Это касается и окон. Пятикамерный стеклопакет в этом случае будет не лишним, так как обеспечит непревзойденную защиту от внешних природных воздействий. Кроме того, благодаря высочайшей тепло- и звукоизоляции окна с пятью камерами могут быть использованы в шумных районах города, на промышленных объектах и пр. Везде, где необходимо защитить человека, находящегося в помещении, от низких температур и излишнего шума.

Такие окна ПВХ стоят достаточно дорого, вот почему обычный горожанин навряд ли захочет приобретать их. Однако пятикамерный стеклопакет актуален в особо суровых условиях нашего Севера, при больших звуковых и температурных нагрузках на оконную конструкцию. Он поможет, когда температура на улице опускается до огромных минусовых отметок, при постоянном шуме и вибрации.

Итоги сравнения. Какие окна ПВХ лучше

Несомненно, что решать какая оконная конструкция предпочтительнее должен сам потребитель. Полученная информация поможет ему лишь утвердиться в своем мнении или сделать новый выбор. Кроме того, стоит отметить факт влияния конкретных конструктивных решений на технические и качественные показатели окон. Некоторые трехкамерные стеклопакеты могут обладать гораздо более высокими характеристиками, чем пятикамерные стеклопакеты. Многое зависит от производителя, применяемых им технологий, решений, материалов и пр.

В итоге экономичные и практичные пластиковые окна с тремя камерами пользуются популярностью у большинства потребителей. Трехкамерные стеклопакеты применяются в основном в городских квартирах и офисах, любых других зданиях. Пятикамерные вариации более подходят в качестве эксклюзивных решений, а также там, где необходима высочайшая тепло- и звукоизоляция, защита от сквозняков и порывов ветра.

Они используются и на объектах, требующих высоких показателей по защите от взлома. Пятикамерный стеклопакет, особенно усиленный специальными покрытиями, трудно выбить или пробить пулей. Он предпочтителен в качестве элемента оконных конструкций, используемых для защиты от проникновения в помещение.

К списку статей

четырехкамерный, пятикамерный, разница между ними

Во многих домах стоят двухкамерные и однокамерные окна, но вместе с тем популярностью стал пользоваться и трехкамерный стеклопакет. Массивная, толстая конструкция с высокими шумоизолирующими, энергосберегающими характеристиками. У таких комплектов есть и некоторые недостатки, ограничивающие их использование.  Из-за этого на рынке они занимают незначительный сегмент.

Содержимое

• Тройной стеклопакет: характеристики
• Разница между трехкамерным и двухкамерным окном
  • Оконные комплекты с двумя камерами
  • Оконные конструкции с 3-мя секциями
• Как отличить двухкамерный стеклопакет от трехкамерного окна
• Четырехкамерный стеклопакет: характеристики
• Пятикамерный стеклопакет: описание
• Цена металлопластиковых трехкамерных рам

Тройной стеклопакет: характеристики

Трехкамерное окно – стеклянная замкнутая конструкция, состоящая из разделенного рамками стекла разной или одинаковой толщины и воздушных герметичных камер, образовавшихся между ними, а также промежутков, заполненных газовым либо воздушным гелем.

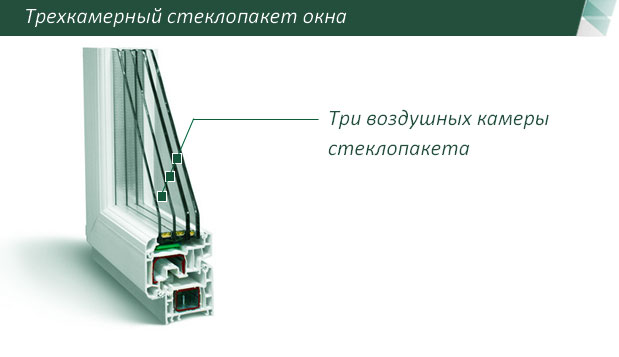

В трехкамерных комплектах – 3 камеры и 4 стекла. Тройное остекление подойдет в следующих случаях:

• суровый климат;
• нужна хорошая теплоизоляция;
• защита от проникновения посторонних звуков.

Внимание! Когда говорят пластиковые окна с 4, 5 камерами, имеется в виду их количество в несущем профиле, но не в светопропускных элементах.

3-х камерные стеклопакеты не подходят для старых деревянных домов, коттеджей каркасного типа, для заполнения больших конструкций и отделки балконов, лоджий.

Разница между трехкамерным и двухкамерным окном

Камера – пространство, расположенное между стеклами. В простых оконных комплектах внутрь закачивается сухой воздух. Для выведения излишней влажности в стеклопакетах применяют силикагель, повышения теплоизоляции – пространство заполняется инертным газом, безопасным для человека.

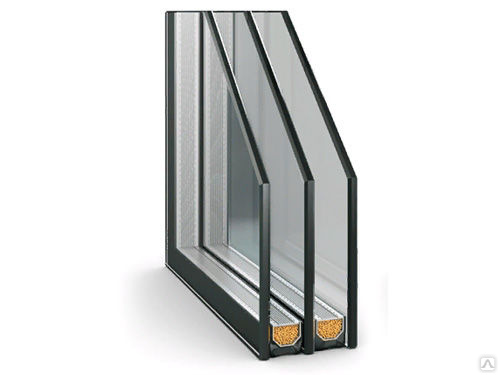

Оконные комплекты с двумя камерами

Стеклопакет состоит из 3-х стекол и 2-х камер. Преимущества 2-х камерного стеклопакета:

• Высокие показатели сопротивления передачи тепла. Не пропускают в помещение холодный воздух, что уменьшает расходы на отопление.
• Шумоизоляция более 29 дБ (внешнее стекло – 4 мл). Звуки с улицы не проникают внутрь. При толщине 6 мм, звукоизоляция увеличивается в 2 раза.
• Стопропускные характеристики – 77%. В помещении будет солнечно, комфортно.
• Монтаж 2-х камерных комплектов выполняет только несколько специалистов.

Покупая комплекты с 2-мя камерами, стоит обратить внимание и на некоторые недостатки. А именно:

• Вес многокамерных изделий в несколько раза больше, чем однокамерных. Потребуется хорошее крепление, качественная фурнитура, иначе крепежи и механизмы быстро придут в негодность.
• 2-хкамерные системы пропускают на 10-12% меньше света, чем окно с 1-им отделением.
• 2-х камерные стеклопакеты не подходят для строений с тонкими стенками из-за толщины.
• Цена многокамерных окон выше на 15%, чем на простые изделия.

Двухкамерные ПВХ-конструкции подходят для офисных помещений, общественных зданий и административных объектов, коттеджей, загородных домовладений и квартир.

Внимание! За счет хорошей звукоизоляции, энергоэффективности возможен монтаж комплектов с несколькими камерами с большей толщиной или эмиссионных стекол. Такие окна быстро адаптируются под конкретные требования – можно увеличить шумоизоляцию, утеплить.

Оконные конструкции с 3-мя секциями

Многокамерное стандартное изделие состоит из 4х стекол (разной толщины), разграниченных дистанционной рамой. В таких металлоконструкциях применяется 3 секции.

3 камерный стеклопакет имеет следующие плюсы:

• Оконные 3х-камерные комплекты имеют повышенный показатель сохранения тепловой энергии. 3 х камерная система лучше защищает помещение от холодного воздуха, чем однокамерная и надежнее, чем 2-х камерная на 25%.
• Ширину секций можно при необходимости увеличить или установить стекла сохраняющих энергию, что улучшит сопротивление передачи тепла на 30%.
• Хорошие шумоизоляционные характеристики. Используя такие оконные рамы, владелец жилья защитит помещение от постороннего шума.
• Минимизация расходов на отоплении. Трехслойное окно хорошо подходит для районов с суровым климатом.
• Защита от накапливания влажности, конденсата.
• Хорошее качество материала, использующегося для стеклопакетов.

Несмотря на множество достоинств, трехкамерное остекление имеет и некоторые особенности, о которых не следует забывать. К недостаткам 3-х камерных систем можно отнести:

• светопропускная способность – 65%;
• толщина трехкамерной системы – от 640 мл, отсюда следует, что такое окно не подходит для строений с тонкими стенками;
• массивность, вес кв. м- 40 кг, есть ограничения по размерам;
• цена – до 50% больше, чем на оконные конструкции с двумя камерами;
• определенные требования к креплениям, фурнитуре, проемам.

Устанавливаются в отапливаемых строениях. 3-х камерные оконные системы подойдут для заполярных, северных районов. В регионах с умеренными климатическими условиями монтаж таких конструкций нецелесообразен.

Как отличить двухкамерный стеклопакет от трехкамерного окна

Как выглядит 2-хкамерная оконная система: от стандартных изделий ее можно отличить по 3-м стеклам, каждое из которых по 4 мм. Оно больше весит, содержит дополнительные элементы. Двухкамерные стеклопакеты самые популярные в России. Такие ПВХ-комплекты хорошо подходят для холодных зим, межсезонья и теплого лета.

Определить какой стеклопакет на первый взгляд сложно, если не рассматривать оконную систему в разрезе. Так сколько стекол в 3-хкамерной системе – их четыре. Разница с 2-хкамерными стеклопакетами заключается в том, что такие конструкции смотрятся массивнее, тяжелее, чем двухкамерные ПВХ-окна, сильно нагружает раму. Производители устанавливают множество форточек, чтобы она смогла выдержать комплект.

Четырехкамерный стеклопакет: характеристики

Окна-ПВХ имеют разную конфигурацию. Характеристики – ширина профиля и количество секций. Оконные системы из 4-хкамерного профиля с 2-хкамерными стеклопакетами отличаются более высокой шумо- и теплоизоляцией, чем 3-хкамерные. Высокие показатели сохранения тепла четырехкамерных конструкций защитят офис, дом от холода, шума.

Рамы из 4-хкамерного металлопрофиля подходят для коттеджей с отдельным отоплением.

Пятикамерный стеклопакет: описание

Окна-ПВХ получили широкое распространение за счет технических характеристик. Они хорошо защищают жилье от постороннего шума, отличаются отличными теплоизоляционными свойствами. Цена на пластиковые стеклопакеты значительно снизились, что позволяет устанавливать их повсеместно.

Пятикамерные окна – металлопластиковые стеклянные пакеты, отличающиеся отличными техническими параметрами в сравнении с другими. Секции в оконной раме – полые отделения, заполненные воздухом, защищающим помещение от посторонних звуков, холода.

Пятикамерные пластиковые окна

В отличие от других металлопластиковых стеклянных пакетов с меньшим числом секций,  в 5-ти камерном комплекте металлическое армирование изнутри профиля находится дальше от петель. Это дает возможность блокировать воздух, проникающий с улицы в самых уязвимых местах.

Рамы с 5 секциями – ПВХ-конструкция, состоящая из нескольких отделений, центральная секция играет роль основы для металлопрофиля, обеспечивает стеклопакету жесткость. Сбоку центрального отделения расположены по 2 допкамеры, увеличивающие теплоизоляционные характеристики, защищающие от постороннего уличного шума.

Главная секция металлопрофиля с пятью отделениями изготовлена из материала высокой прочности, она предупреждает возможную деформацию, повреждения оконной системы. Пятикамерные стеклопакеты практичные, прочные, больше подходят для жилых помещений.

Цена металлопластиковых трехкамерных рам

Стоимость зависит от множества параметров. Первый – используемый металлопрофиль: размеры в сечении, число секций, толщина внутренних перегородок и внешней стенки, наличие вставки для термоизоляции и армирующей детали. Имеют значения и техусловия монтажа, комплектация стеклопакета отливным профилем и подоконником.

Чтобы подобрать комплект для дома, нужно внимательно изучить технические характеристики изделий, преимущества и недостатки, фото готовых систем. Стеклопакеты с тремя камерами не популярны. Это объясняется сложным, трудоемким процессом изготовления и высокой ценой комплектов.

Большой вес 3-хкамерных пакетов ограничивает область использования, изделия нуждаются в хорошей фурнитуре, трудоемки при установке. Двухкамерные рамы обладают хорошими шумоизоляционными и теплоизоляционными характеристиками и подходят для многих регионов.

Понравилась статья? Расскажите друзьям:

5 Пятикамерные пластиковые окна станут гарантией тепла и уюта в Вашем доме

Навигация:

Старые окна требуют замены? Потрепанный вид деревянных створок отталкивает, а попытка их открыть требует физических усилий, сопровождаемых пугающим треском рамы?Потратив изрядное количество нервов ради одного только желания пустить свежий воздух в помещение, со временем Вы придете к выводу, что видавшее виды окно лучше заменить на современное пластиковое изделие.

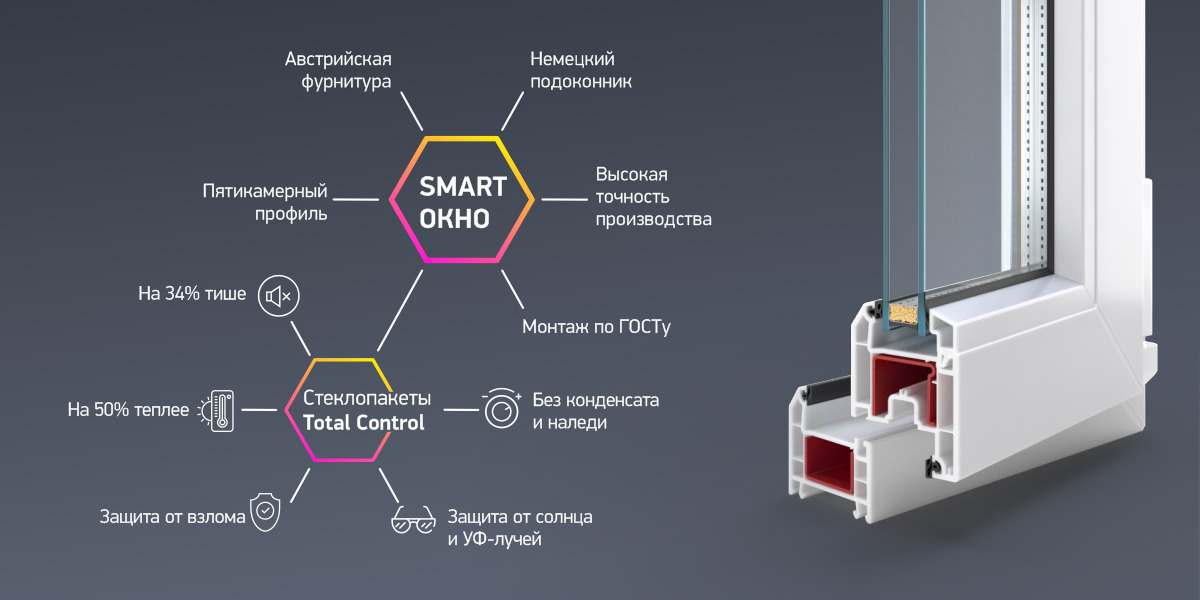

нажмите чтобы увеличить

Выбор модели во многом зависит о расположения дома. Если район, где Вы живете, относительно шумный (например, возле дороги) или одно из Ваших предпочтений — полная тишина в помещении, то окно должно иметь достаточную звуконепроницаемость. Данный параметр во многом зависит от профиля изделия, который характеризуется количеством камер.

Камера — это пространство внутри профиля. Она защищает помещение не только от шума, но и от холода. Поэтому пяти 5 камерные пластиковые окна наиболее предпочтительны. Такой вид профиля создаст максимальный уровень комфорта, позволяя не задумываться о морозе или звуках, доносящихся с улицы.

Как выбрать окно?

При выборе окна стоит обращать внимание на:

• Профиль.
• Марку профиля (или бренд).
• Стеклопакет.
• Фурнитуру.

Как классифицируются профили?

Сами профили пластиковых окон в большинстве своем делятся на пятикамерные и трехкамерные.

Но условно можно назвать три категории профилей.

Некачественный профиль. Он будет трескаться от холода, желтеть и неприятно пахнуть. Это происходит из-за плохого сырья, используемого при производстве (к примеру, вторично переработанный ПВХ), и стабилизаторов, отвечающих за цвет профиля.

Элитные профильные системы. Подобные окна достаточно дорогостоящие. Их внутренние перегородки, как и сам профиль, толще, а, следовательно, надежнее, жестче и более устойчивы к взломам.

Марка профиля

Сегодня существует множество марок профиля. Они различаются по надежности, функциональности и даже дизайну. Но основная характеристика, на которую обращает внимание покупатель — цена.

В данном аспекте марки можно разделить на категории:

• Эконом.
• Классик.
• Премиум.

Если у Вас ограниченный бюджет на покупку окон, то лучше искать производителя окон эконом класса. Для их изготовления чаще всего используются отечественные материалы, поэтому траты на логистику меньше, что влияет на конечную стоимость продукта.

У категории классик качество изделий сравнительно выше, но она также доступна по цене. Подобные окна наиболее популярны. Они прослужат долго без лишних затрат.

Профиль премиум почти не отличается от классики. Но производители окон этого типа имеют высокие позиции на мировом рынке, что обусловливает значительную стоимость подобных изделий.

В современном мире можно насчитать несколько десятков производителей оконных профилей. Каждая компания предлагает целые линейки изделий, которые различаются толщиной, контурами уплотнений, дизайном и так далее.

В продажу часто поступают, так называемые, объектовые профили, предназначенные для нежилых помещений. Внешне подобное окно сложно отличить от трехкамерного. Но толщина стенок объектового изделия меньше стандартной, и для его производства используется пластик вторичной переработки.

Некоторые компании в погоне за легкой прибылью могут распространять такие окна под видом обычных. Распознать обман в данном случае сложно.

Если Вы не хотите стать жертвой махинаций, то лучше приобретать пятикамерные пластиковые окна, которые подделывают значительно реже.

Стеклопакет

нажмите чтобы увеличить

Существуют одно- и двухкамерные стеклопакеты. В данном случае слово «камера» подразумевает пространство между стеклами, которое наполнено газом и разреженным воздухом, защищающими помещение от холода или шума.

Количество камер не означает количество стекол. В однокамерном стеклопакете используется два стекла, в двухкамерном — три.

Сами стекла тоже различаются в зависимости от вида окна:

• Закаленные стекла, имеющие повышенную прочность. Когда подобное изделие разбивается, то крошиться на мелкие куски, у которых нет острых краев.
• Стекла со специальным напылением, увеличивающим теплоизоляцию.
• Стекла, покрытые пленкой (ламинированные), делающие материал более стойким. Такое изделие не разобьется при ударе.

Для изготовления обычных стеклопакетов применяется полированное стекло, не создающее преград для обзора.

Комбинируя стеклопакеты и профили, можно получить варианты:

• однокамерный стеклопакет, трехкамерный профиль. Слабая защита от холода и шума. Подходит только для окна, которое выходит на застекленный балкон.
• двухкамерный стеклопакет, трехкамерный профиль. Защита лучше, чем в предыдущем варианте, но все равно не достаточная.
• двухкамерный стеклопакет, пятикамерный профиль. Максимальная защита. Такой вариант подойдет для любого помещения.

Фурнитура

На этом критерии лучше не экономить, чтобы впоследствии не платить еще и за ремонт.

Разновидностей фурнитуры достаточно много. У каждой есть свои тонкости, так, например, если она будет частично сделана из металла и пластика, то потребуется регулярная регулировка фурнитуры пластиковых окон. А позднее — и ее полная замена.

Поэтому выбор лучше доверить специалисту.

В чем преимущества 5 камерных пластиковых окон перед 3 камерными?

Конечно, трехкамерное окно тоже защищает от холода и шума, но пятикамерное изделие делает это гораздо надежнее.

Их различие состоит в том, что 5 камерное пластиковое окно имеет профиль, который разделен перегородками на 5 воздушных камер, 3 камерное, соответственно, на 3 камеры.

Но суть не столько во внутреннем строении, сколько в толщине самого профиля. У трехкамерного изделия она составляет 58-60 мм, а у пятикамерного — целых 70 мм.

В данном случае толщина определяет такие характеристики, как сопротивление теплоотдачи и жесткость профиля.

Пятикамерные пластиковые коричневые окна в полтора раза «тепле», чем трехмкамерные. Пятикамерный профиль обеспечивает необходимую жесткость, которая сравнительно выше, чем у трехкамерного изделия.

Кроме того, в пятикамерное окно можно установить стеклопакет большей толщины.

Трехкамерный профиль вмещает стеклопакеты до 32 мм. Пятикамерный — до 44 мм. Это дает существенные преимущества в плане звукоизоляции и энергосбережения.

Трехкамерное окно при сильном холоде будет промерзать в районе петель. Подобный недостаток связан с конструктивными особенностями данного профиля. Металлическая армировка, находящаяся внутри пластика, располагается слишком близко к петле, что создает своеобразную дорогу для холода. Поэтому зимой рядом с петлями может образовываться иней.

Пятикамерное пластиковое окно не станет причиной таких проблем. В нем армировка и петли разделяются дополнительной воздушной камерой. В силу чего профиль не промерзает даже под воздействием очень низких температур.

Разница в цене данных профилей не значительна. А установив пятикамерное пластиковое окно, Вы получите теплую и надежную конструкцию, которая верно прослужит долгие годы.

Чтобы узнать стоимость нужной вам конструкции, мы рекомендуем провести онлайн расчет стоимости пластиковых окон который поможет вам определиться с бюджетом и выбрать производителя отвечающего вашим требованиям.

Закажите у нас:

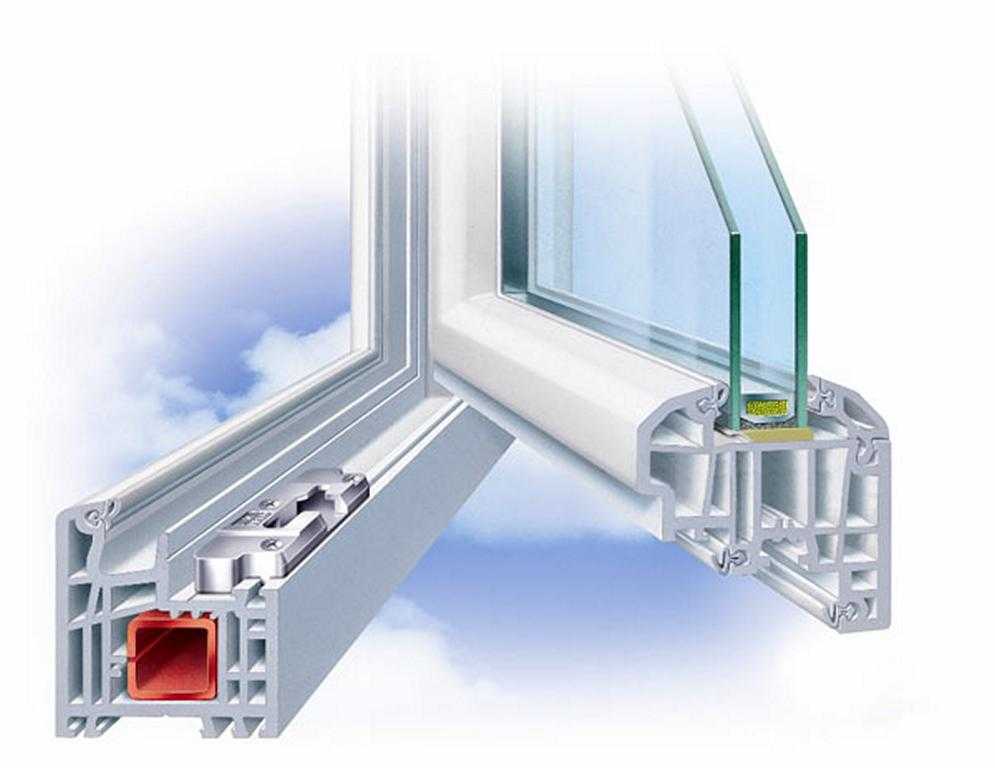

Количество камер в профиле и стеклопакетах пластиковых окон

Достаточно часто клиенты не видят разницы между камерами в стеклопакете и оконном профиле. А меж тем, это совершенно понятия.

Окно состоит из рамы – профиля – и стеклопакета. Каждый из этих элементов имеет камеры, даже задачи таких полостей сходны – сбережение тепла и защита от внешних шумов. Но по конструктивным особенностям и расположению камеры профиля и стеклопакета различаются. Рассмотрим, какие камеры существуют в пластиковых окнах и что они собой представляют.

Поливинилхлорид – материал, из которого делают окна – не отличается хорошими показателями сохранения тепла. Однако воздух – самый эффективный и при этом бесплатный утеплитель. Производители ПВХ конструкций придумали способ использовать воздух для удержания тепла в квартире. С этой целью внутри профиль делают не сплошным, а со специальными ячейками, которые называются камерами.

Покупатели ПВХ конструкций, изучая их технические характеристики, наверняка, обращали внимание на то, что профиль может быть трех, пяти-, шестикамерным. Но что такое камера профиля? Это полость в раме, ограниченная стенками. Ее задача – сохранение тепла и защита от шума. Чем больше камер, тем окно лучше защищает от внешних звуков и теплопотерь.

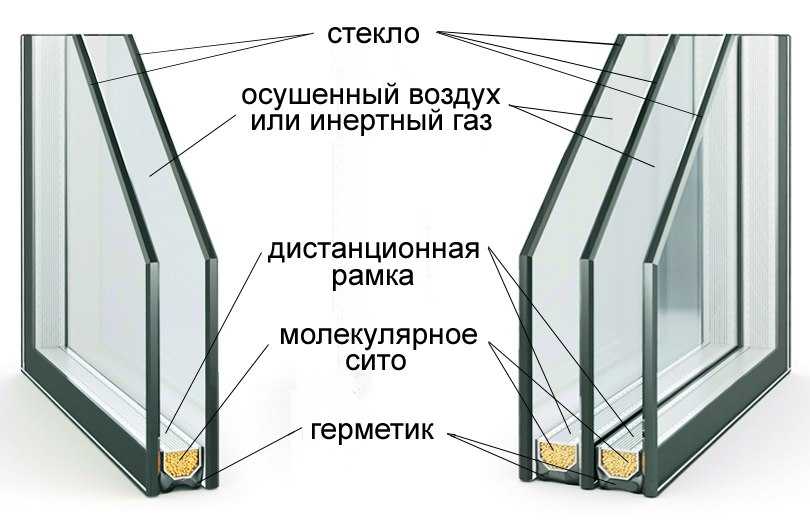

Стеклопакет – система из 2, 3 или 4 стекол, между которыми имеется свободное пространство – камера. У однокамерного стеклопакета два стекла, между ними имеется полость – камера, у двухкамерного стекол три, следовательно, полостей две и так далее. Чем больше ячеек, тем лучше конструкция сохраняет тепло. Однако производители выпускают низкоэмиссионные стекла – энергосберегающие варианты, позволяющие максимально эффективно сохранять тепло и тишину.

Полости между стеклами могут быть заполнены воздухом или инертным газом. В первом случае показать теплоэффективности ниже. Газы, используемые для заполнения камер:

• аргон;
• криптон;
• ксенон.

Самый дешевый, а потому – наиболее популярный – аргон, однако криптон и ксенон лучше всего сохраняют тепло и защищают от внешних шумов.

Максимальное количество камер в стеклопакете не регламентируется ГОСТами. Но на практике их число не превышает 3.

Количество камер профиля может быть различным, поэтому в продаже можно встретить несколько систем остекления. При выборе профиля очень важно ориентироваться на климатические особенности своего региона. Например, для жителей Москвы и МО достаточным будет окно с тремя камерами профиля, но для более эффективного сохранения тепла можно увеличить их количество до пяти.

Это профили с меньшей камерностью, одно- и двухкамерных вариантов не существует. Внутри 3-камерного ПВХ каркаса располагаются замкнутые полости, следующие друг за другом в горизонтальной плоскости. Первая предназначена для отведения влаги, вторая увеличенной толщины и содержит армирующий профиль. Третья помогает сохранить герметичность конструкции и используются для крепления фурнитурных механизмов. Монтажная глубина профиля 58 или 60 мм, для остекления подойдет стеклопакет с 1 или 2 камерами.

Особенности:

• Показатель теплоизоляции средний. Для регионов с теплым климатом такое окно подойдет, но для северных широт лучше выбрать 5-камерный профиль.
• Звукоизоляция средняя. Конструкция подойдет для монтажа в домах, расположенных в отдалении от дорог, торговых центров, детских площадках и других «шумных» объектов.
• Есть возможность модификации: утепления, установка дополнительных стекол для повышения теплоизоляционных параметров.

Такие окна чаще всего устанавливают в небольших оконных проемах, в том числе нестандартной формы. А также для монтажа на неотапливаемых лоджиях и балконах. Такие профили дешевые, имеют небольшой вес, а сохранять тепло способны лучше, чем старые деревянные рамы. Кроме того, выглядят они эстетичнее.

Они незначительно отличаются от трехкамерных вариантов по параметрам тепло- и звукоизоляции. Основной минус при покупке профиля с тремя камерами – можно столкнуться с недобросовестными продавцами, которые предложат заказчику системы, ориентированные на монтаж не в жилом помещении, а, например, в складском. С оконными конструкциями с 4 камерами такой риск исключен. Особенности:

• Хороший уровень звукоизоляции. Профиль надежно защитит жилье от уличного шума.
• Защита от сквозняков. При условии грамотного монтажа по ГОСТу.
• Соответствие строительным нормам.
• Системная глубина чаще 60 мм. Имеются модели с показателем 70 мм, в них можно устанавливать более толстые стеклопакеты.

Чаще всего их выбирают для установки в окнах квартир и загородных домов, выходящих на безветренную сторону. Если же окна находятся на ветреной стороне, выходят на водоем или лесной массив, то лучше выбрать вариант с 5 воздушными полостями.

От того, сколько камер в системе, зависит ее эффективность, поэтому в «сложных» условиях рекомендуется монтировать 5-камерные конструкции. Такие профили сохраняют на 30% больше тепла, чем 3-камерные, допускается установка в любом климатическом регионе, даже на севере. Сохраняют тепло, даже если за окном до -60 градусов. Армирующие элементы из металла располагаются на значительном удалении от места крепежа петель, поэтому в традиционно «слабом» месте окна обеспечивается максимальная степень защиты от теплопотерь.

Особенности:

• Конструктивная глубина 70 мм, толщина стеклопакета – до 42 мм.
• Повышенный уровень взломобезопасности. Точек крепления у какой конструкции больше, чем у описанных ране вариантов, поэтому она более жесткая.
• Срок службы – не менее 59-60 лет.
• Хорошие параметры тепло- и шумоизоляции за счет центральной секции с двумя боковыми камерами.

Подходит для монтажа в любом жилом помещении, используется с одно-, двух- и трехкамерными стеклопакетами, для повышения эффективности можно оснастить окно мультифункциональными, энергосберегающими, шумопоглощающими или тонированными стеклами. Единственный минус – такие конструкции дороже.

Встречаются и комбинированные варианты: с 4 камерами в створках и 5 – в самой раме.

Это наиболее прочные, а потому – дорогие варианты. Монтажная глубина – 76-90 мм. Хорошо защищают от утечек тепла и проникновения внешних звуков, оснащаются стеклопакетами с тремя камерами толщиной 50-52 мм.

Используются в регионах с очень холодным климатом, а также в домах, расположенных рядом с объектами повышенного уровня шума: стройками, остановками, транспортными узлами. Могут монтироваться в панельных и кирпичных домах.

Число камер, шт.	Системная глубина, мм	Теплоизоляция, м2°С/Вт	Шумоизоляция, дБ
3	60	0,70	25
4	60	0,78	25
5	70	0,80-0,85	32-45
6, 7, 8	80-86	0,95-1,05	36-47

В дачных домиках, а также при проживании в тихом районе с умеренным климатом можно ограничиться профилями с тремя камерами. Однако если речь идет об остеклении загородного дома, находящегося рядом с водоемом или квартиры, окна которой выходят на автомобильную магистраль, то лучше выбрать конструкции с количеством камер 5+.

Тем, кто покупает окна в первый раз и не может выбрать, лучше обратиться к нашим менеджерам. Они помогут выбрать профиль, который будет справляться с задачами сохранения тепла и защиты от шума максимально эффективно.

Покупателям нужно знать, сколько бывает камер в стеклопакете. Количество полостей между стеклами различно, чаще всего 1, 2 или 3, они различны по тепло-и звукоизоляции и толщине, имеют свои плюсы и минусы.

Это стандартная конструкция толщиной стекол 4-7 мм, расстояние между которыми – до 1,6 см. Камера одна. Особенности такого стеклопакета:

• Малый вес. 1 кв.м весит около 20 кг, двух- и трехкамерные варианты весят больше на 50%.
• Нагрузка на раму, фурнитуру и опорные конструкции минимальна.
• Светопропускная способность до 85%, монтаж допустим на северной и западной сторонах квартиры.
• Низкая цена.
• Простота монтажа.
• Показатели тепло- и шумоизоляции невелики, стеклопакет плохо сохраняет тепло, защищает от шума до 24 дБ.

Такой вариант подойдет для дачных домиков, неотапливаемых помещений для хозяйственных нужд, балконов и лоджий. Не используется в высотном строительстве из-за малой сопротивляемости ветровой нагрузке.

Стеклопакет с 2 камерами имеет в своей конструкции 3 стекла. Конструкция хорошо сохраняет тепло и защищает от внешних шумов от 29 дБ в зависимости от толщины стеклопакета. Светопропускная способность – 77%. Соотношение цены и качества оптимальное, монтаж чаще всего производится двумя специалистами. Особенности:

• Вес конструкции в 2 раза выше, чем у однокамерных вариантов. Поэтому фурнитура и крепежи должны быть надежными, рама – прочной.
• Монтировать их в домах с тонкими стенами нельзя.

Подойдет для установки в жилых домах и квартирах, офисах, медицинских и образовательных учреждениях. При необходимости можно выбрать эмиссионные стекла для повышения коэффициента теплоизоляции.

Стеклопакет с 3 камерами – конструкция из 4 стекол с полостями, разделенными дистанционной рамкой. Стекла могут быть одинаковой или разной толщины. Они лучше всего защищают жилье от утечек тепла (на 25% эффективнее систем с 2 камерами), обладают хорошими звукоизолирующими параметрами. Владелец квартиры с такими окнами не услышит звук двигателя проезжающего на улице автомобиля. А шум от поезда, трамвая будет практически не различим.

Особенности:

• Подходят для монтажа в северных широтах.
• Появление конденсата практически исключено, такие окна не будут «плакать».
• Способность светопропускания – до 65%.

При своих плюсах эта конструкция имеет и недостатки. Прежде всего, это большой вес – 40 кг каждый кв.м, а также толщина от 40 мм, что делает установку в домах с тонкими стенами невозможной. Фурнитура, проемы и крепежи должны быть прочными. Еще один минус – такие конструкции дороже, чем стеклопакеты с 1 и 2 камерами.

Иногда можно встретить упоминание о стеклопакетах с 4 и даже 5 камерами, но таковых не существует, речь идет об оконном профиле соответствующей камерности.

Параметр сравнения	1 камера	2 камеры	3 камеры
Вес, кг на кв. м.	20	35-40	40
Светопропускание, %	85	77	65
Звукоизоляция, дБ	24	29	30-39

В профиле

Первое правило, позволяющее узнать, сколько камер в пластиковом окне – считать следует только в вертикальной плоскости, поскольку часто производители оснащают каркас дополнительными внутренними перегородками для повышения жесткости. Если изделие готовое, то сделать это невозможно, поскольку полости располагаются внутри рамы. Но некоторые производители располагают шоу-румами, где клиенты могут посмотреть, как выглядят профили изнутри.

Есть несколько способов, позволяющих определить, сколько камер в установленном окне. Прежде всего, трех- и пятикамерные пластиковые конструкции отличаются визуально. Поэтому при возникновении сомнений можно просто посмотреть в каталоге производителя и сопоставить фото с установленной в вашем доме системой.

Второй вариант, позволяющий узнать сколько полостей в установленной системе – провести измерения пластикового окна. Системная глубина профиля различна в зависимости от количества воздушных камер. Конкретные размеры различаются у разных производителей, но общие диапазон бывает таким:

• 3 камеры – от 54 до 60 мм;
• 4 – от 62 до 67 мм;
• 5 – 65-72 мм;
• 6 – от 75 мм.

В открытых источниках можно встретить и довольно экстравагантный способ проверки, которым большинство клиентов воспользоваться не захотят или не имеют возможности. Предлагается купить одно «лишнее» окно, распилить его, пересчитать камеры и проверить честность производителя. Но чтобы избежать таких излишеств, лучше изначально обращаться к нам. Мы не обманываем собственников жилья, каждая конструкция соответствует заявленным параметрам.

В стеклопакете

Казалось бы, самый простой вариант узнать, сколько камер в стеклопакете – посчитать количество стекол и, исходя из него, определить число полостей. Но не все так просто – современные пластиковые конструкции настолько совершенны, что понять, сколько в них стекол, не визуально не удастся. Как быть? Можно воспользоваться простым бытовым способом:

1. Взять зажигалку.
2. Поднести ее к окну.
3. Посмотреть на количество отражений. Стекол в конструкции столько же, сколько и отражений пламени.
4. Вычесть один. Получится число камер.

Часто покупатели пластиковых окон слышат выражение «трех- или пятикамерная система», в этом случае речь идет о количество камер в профиле. Это популярные варианты, имеющие определенные отличия. Прежде всего, это ширина, у пятикамерного она больше, поскольку внутреннее пространство делится на 5 полостей при помощи перегородок. Такие конструкции дороже, но более эффективно сохраняют тепло и защищают от шума.

Особенности:

• 3-камерный профиль подойдет для монтажа в небольших оконных проемах.
• 5-камерный лучше выбрать при остеклении балкона, а также для загородной недвижимости. Они только более эффективны, но и лучше защищают от незаконных проникновений. Часто системы монтируют в офисных зданиях для создания обстановки повышенного комфорта.

При выборе следует ориентироваться на регион проживания. Для северных и дальневосточных широт оптимальны 5-камерные конструкции, для центра России и юга подойдут и с тремя воздушными полостями. Но при условии, что ваш дом находится в тихом районе.

Определить число камер непросто, особенно тем, кто первый раз в жизни сталкивается с выбором пластикового окна. Поэтому заказывать системы лучше всего там, где клиентов не обманывают. Недобросовестные продавцы, желающие получить прибыль, могут:

• Продавать трехкамерные системы под видом пятикамерных.
• Предлагать конструкции с 3 камерами, предназначенные для нежилой недвижимости, тем клиентам, которых интересует остекление квартиры/дома. В итоге профили не смогут сохранить тепло.

Чтобы не стать жертвой такого мошенничества, обращайтесь к нам. Мы – официальный партнер немецкого бренда Рехау, поэтому покупаем профили у производителя и имеем возможность предлагать оригинальные системы по низким ценам. Мы дорожим своей репутацией, поэтому не позволим себе обмануть клиентов, которые доверили нам свой комфорт и безопасность своей семьи.

Каждый профиль имеет сертификат соответствия, ознакомиться с ним можно на сайте. Мы работаем более 10 лет, доверяем монтаж только опытным профессионалам с образованием и квалификацией. На все виды работ и сами окна действует гарантия.

Отправьте заявку и узнайте
стоимость Вашего окна!

ЗАКАЗАТЬ ЗАМЕР

Написать директору

Трехкамерный стеклопакет | Двойной или тройной стеклопакет выбрать

Содержание

1. Трехкамерный стеклопакет: что это такое
2. Сколько стекол в трехкамерном стеклопакете
3. Как выглядит трехкамерный стеклопакет
4. Толщина трехкамерного стеклопакета
5. Двухкамерные пластиковые окна
6. Характеристики: двойной или тройной выбрать
7. Как отличить двухкамерный стеклопакет от трехкамерного окна
8. Пятикамерные пластиковые окна
9. Какие принципиальные отличия 5-камерного стеклопакета
10. Из скольки камер и стекол состоит конструкция стеклопакета
11. Характеристики стеклопакета
    1. Камерность стеклопакета
    2. Теплоизоляция
    3. Шумоизоляция
    4. Светопропускная способность
    5. Вес
12. Замена стеклопакета
13. Зависимость цены от вида
14. Стоимость окон с трехкамерными стеклопакетами
15. Стеклопакет с энергосберегающим напылением и аргоном
16. Дополнительная камера: за и против
17. Фурнитура для конструкций с трехкамерным стеклопакетом

Трехкамерный стеклопакет: что это такое

Что из себя представляет трехкамерный стеклопакет, и чем он отличается от обычного или двухкамерного? Такие вопросы часто слышат менеджеры компании ОкноТэк. Не все клиенты понимают, о чем идет речь. Хотя на сайте есть фото наших изделий. В том числе, в схематическом плане. Но люди все равно интересуются данным вопросом. И мы готовы дать развернутые ответы. Расскажем все о трехкамерном стеклопакете. Укажем, чем отличаются трехслойные окна от обычных.

Сколько стекол в трехкамерном стеклопакете

Самый частный вопрос, который задают покупатели. Действительно, если в окне стоит одно стекло, затем камера и еще одно стекло, получается однокамерный вариант. Выходит, что трехкамерный стеклопакет состоит из 4 стекол и 3-х камер.

Как выглядит трехкамерный стеклопакет

Конструкция представляет собой каркас из алюминиевой рамки, в которую установлены стекла на расстоянии в несколько мм. Профиль надежно удерживает стекла внутри. Между камер может быть воздух или инертный газ. От последнего параметра зависит энергоэффективность системы. Инертный газ запирает тепло внутри помещения, а также сдерживает шум с улицы.

Толщина трехкамерного стеклопакета

Расстояние или ширина внутри рамы может быть разной. В некоторых случаях одна камера в окне может быть шире других. Но чаще всего все расстояния внутри пакета имеют одинаковые параметры. При расчете учитывают величины до миллиметра:

1. Толщина камеры – минимальное расстояние от 6 мм.
2. Толщина стекла – от 4 мм (в стандартном исполнении).

Перемножим полученные результаты. Получим значение в 18 мм (по камерам) и 16 мм (по стеклам). Сложим расстояния. Итого – 34 мм. Это и есть минимально значение толщины.



Двухкамерные пластиковые окна

Как следует из названия – это система, где есть 2 пустоты (камеры) и 3 стекла. Подобная конструкция пользуется большой популярностью среди населения. Однако у него есть и свои минусы. Рассмотрим отличия трехкамерного стеклопакета от двухкамерного варианта ниже.

Характеристики: двойной или тройной выбрать

Наша компания делает любое остекление. Поэтому мы знаем об этих окнах практически все. Рассказываем о различиях трехкамерного стеклопакета и двухкамерного варианта:

1. Вес. Дополнительное стекло добавляет веса. Каждая секция становится более тяжелой. Окно выглядит массивней. Оно прибавляет от 5 до 15 кг к весу, в зависимости от конструктивных особенностей. Также стоит учесть и дополнительную нагрузку от массивной рамы.
2. Размер. Трехкамерный стеклопакет имеет большие габариты. Под него нужно использовать широкий профиль. Не каждый ПВХ будет подходить под трехкамерную конструкцию. Это важная характеристика, которую нужно учесть еще на моменте замера оконной рамы.
3. Фурнитура. Обычный комплект из ручек и петель уже не подойдет. Нужно подбирать более крепкую и надежную фурнитуру.
4. Стоимость. Обычно цены на трехкамерный стеклопакет немного выше, чем на обычные окна. Не каждая компания имеет производство, где можно сделать подобное изделие. Высокий ценник обусловлен качеством продукции.
5. Энергосберегающий режим. Важное условие, которое становится решающим в выборе, несмотря на цену. Заполнение инертным газом позволяет экономить до 40% энергии на отопление. Трехкамерный стеклопакет ставят в помещение с выходом на улицу или северную сторону дома.

Конечно, если бюджет не позволяет установить подобную конструкцию, лучше купить двухкамерный или однокамерный стеклопакет. Плюс установить дополнительный радиатор.

Как отличить двухкамерный стеклопакет от трехкамерного окна

Ответ довольно прост – в окне с двумя камерами тройной ряд стекол. Это видно невооруженным глазом, если посмотреть внутрь рамы. В трехкамерном стеклопакете четыре ряда стекол. Их тоже видно в рамке профиля. При этом внешне окна могут и не отличаться, если смотреть на них со стороны, а не с близкого расстояния.

Пятикамерные пластиковые окна

В этом случае мы говорим не о стеклопакетах! Это важно. Пятикамерный стеклопакет не производят. Обычно речь идет о профиле, состоящем из 5 полостей. Так повышаются показатели энергоэффективности всей конструкции и окна в целом.

Какие принципиальные отличия 5-камерного стеклопакета

Принципиальные различия заключаются в строении профиля. Он состоит из трех основных камер и дополнительных двух секций. Пятикамерный профиль имеет большую ширину. Обычно она составляет от 68 до 70 мм. Также внутри конструкции может стоять дополнительный утеплитель или металлический профиль для улучшения показателей жесткости конструкции.

Из скольки камер и стекол состоит конструкция стеклопакета

Трехкамерный стеклопакет состоит из 4 стекол. Между остеклением присутствует воздушный слой – камеры в количестве 3 штук. Может использоваться теплоизоляционный инертный газ – аргон. Его закачивают в пустоты, чтобы улучшить эксплуатационные параметры окна.

Характеристики стеклопакета

Каких-то особых требований к стеклопакету нет. Для него используют разный тип стекол (по толщине). Сама конструкция крепится при помощи алюминиевого профиля. Обычно устанавливают остекление в 4 мм, так как больший размер по толщине значительно увеличивает вес секции. Допускается использование более толстых стекол, при установке усиленной рамы и фурнитуры.

Главная характеристика, которая может влиять на выбор профиля – это толщина трехкамерного стеклопакета. Например:

• для 44 мм трехкамерного стеклопакета используют профиль Rehau INTELIO;
• для 52 мм трехкамерного стеклопакета используют профиль REHAU Geneo.

Максимальный размер стеклопакета – 60 мм. Это очень толстая рама. Рассмотрим подробнее прочие характеристики трехкамерного стеклопакета.

Камерность стеклопакета

Под этим понятием подразумевается количество камер. Следовательно, камерность трехкамерного стеклопакета равняется трем.

Теплоизоляция

Трехкамерный пластиковый стеклопакет обладает высокими показателями теплоизоляции. Много камер в сочетании с использованием инертного газа помогают экономить деньги на отоплении даже в регионах с суровым климатом. Их часто используют в северных широтах, в условиях затяжных зим в Заполярье. Также они отлично справляются с суровыми морозами Сибири, Дальнего Востока.

Шумоизоляция

Любой шумоизоляция основана на простом принципе – разнородности сред. Окно, это сложная конструкция, в которой применяется дистанционный способ разделения камер при помощи профилей и воздушной прослойки. Большее количество разнородных перегородок справляются с шумом лучше. Окно будет работать эффективней, если в его конструкции будут применять профиль с большим количеством внутренних камер. Также важен качественный монтаж. Если установка окна проходит не по правилам, то шум будет проходить не через остекление, а по другим звуковым мостикам – стыкам, щелям.

Светопропускная способность

Большое количество камер окна дают свой минус. Они плохо пропускают свет. Каждая стеклянная поверхность преломляет и частично поглощает свет. Трехкамерный стеклопакет затемняет помещение. Ненамного, но все же такой эффект присутствует. Впрочем, для северных широт такие показатели не критичны.

Вес

При расчете веса стеклопакета отталкиваются от следующих параметров. Стекло площадью 1 м/кв, толщиной в 4 мм вытягивает на 10 кг. Получается, что вес составит: 10 кг * 4 = 40 кг. Эта цифра взята без учета рамки. На нее можно добавить еще порядка 2 кг. Полный вес окна может перевалить за отметку в 45-50 кг. Чем толще стекла, тем больше вес.

Замена стеклопакета

Полный демонтаж и монтаж стеклопакета из рамы ничем не отличается от аналогичной операции с двухкамерным вариантом. Такую работу лучше доверить профессионалам. При этом стоит позвать как минимум двух мастеров, чтобы они смогли осторожно извлечь остекление из рамы.

Зависимость цены от вида

В среднем трехкамерные изделия стоят на 50% дороже, чем двухкамерные стеклопакеты. Это обуславливается сложностью производства и наличием подходящего профиля. Большинство компания предпочитают не изготавливать сложные конструкции. ОкноТэк не боится сложностей. Мы делаем любые окна, и готовы обсудить индивидуальные цены для наших клиентов.

Стоимость окон с трехкамерными стеклопакетами

Говорить о полной стоимости можно только при наличии нескольких параметров:

1. Площади остекления. Нужно знать все размеры окон.
2. Типа профиля. Чем толще профиль, тем дороже конечная продукция.
3. Используемого типа стекол. Стандартное остекление на 4 мм или более толстые стекла.
4. Фурнитура. Изначально потребуется усиленная фурнитура, которая подбирается исходя из габаритов и веса окна.

Как было сказано выше, стоимость трехкамерного стеклопакета в полтора раза выше обычного окна. Можно брать данный показатель за примерный ориентир.

Стеклопакет с энергосберегающим напылением и аргоном

Дополнительное напыление пропускает и запирает излучение внутри помещения. Возникает парниковый эффект. Аргон внутри рамок не дает теплу уйти через остекление. Он помогает сдерживать температуру даже в самых морозных регионах. Конечно, за такие «опции» придется доплатить сверху.

Дополнительная камера: за и против

Рассмотрим все «за»:

1. Теплоизоляция. Пластиковое окно отлично держит тепло даже в базовом исполнении, без закачивания инертного газа. Вы сможете экономить на отоплении до 40% бюджета. За несколько лет накопится ощутимая выгода, которая перекроет стоимость пластикового окна.
2. Звукоизоляция. Наличие нескольких прослоек воздуха и твердого материала позволяет довольно эффективно гасить колебания и вибрации извне.
3. Прочность и безопасность. Четыре стекла сложнее сломать. Они станут прочной преградой для веток во время урагана или сильного ветра. Пластиковое окно вряд ли пробьет камень, если его кинут с улицы.
4. Герметичность. За счет большого количества камер отсекается проблема конденсата и обледенения. Воде некуда стечь. Она просто не образуется на внутренней части пластикового окна.

Теперь оценим все «против»:

1. Высокая стоимость. Трехкамерное металлопластиковое окно – это недешевое изделие. Но оно быстро окупается в частных домах или квартирах в морозных регионах.
2. Сложность в производстве. Не каждая компания возьмется за изготовление подобной конструкции. Для ОкноТэк данный пункт не является минусом.
3. Вес. Пластиковое окно в сборе довольно увесистое. Впрочем, это критично только в том случае, если клиент собирается заниматься монтажом самостоятельно.

Получается, есть только один весомый минус, который со временем может перерасти в плюс.

Фурнитура для конструкций с трехкамерным стеклопакетом

Для крепления рамок используют усиленные петли. Обычно фурнитуру делают из специальных сплавов стали. Петли и замки добавляют веса пластиковому окну. Альтернативный вариант использования стандартной фурнитуры – разбивка окна на большее количество рамок. Таким образом вес отдельной секции находится в рамках допустимых значениях для обычных петель. Изготовление пластиковых окон с трехкамерным стеклопакетом английского типа (раздвижные) невозможно в силу конструктивных особенностей механизма открытия.



Вызов менеджера

Как вас зовут? Ваш телефон:

Для консультации звоните: +7 (495) 221-33-10

Как отличить пятикамерное окно от трехкамерного

Трехкамерный профиль или пятикамерный

Чем отличается трехкамерный профиль от пятикамерного

Даже если вы и знаете, что пластиковые окна оснащены внутри воздушными камерами, вряд ли вы сможете отличить их друг от друга. Также вы врядли знаете, на что влияют камеры и для чего они вообще нужны. Давайте разберемся в этих вопросах, чтобы навсегда избавить вас от сомнений и догадок.

Все очень просто

На самом деле, все довольно-таки логично и просто. Трехкамерный профиль так называется, потому что он разделен на три воздушные камеры. Соответственно, пятикамерный профиль разделен на пять камер. В центральной, самой большой камере, находится металлический усилительный профиль. Именно он делает пластиковое окно устойчивым и придает жесткость всей конструкции. Воздушные камеры, находящиеся по бокам, сделаны для более эффективной теплоизоляции. Выбирая пластиковое окно, обращайте особое внимание на коэффициент теплопередачи. Чем больше будет этот коэффициент, тем лучше окно будет сохранять тепло в доме. Трехкамерный профиль имеет коэффициент теплопередачи от 0,6 до 0,65 м2*КВТ. Пятикамерный профиль обладает коэффициентом теплопередачи – 0,75 – 0,8 м2*КВТ.

Наглядная экономия

На основании всех этих данных можно сделать вывод, что эффективнее всего именно пятикамерные окна ПВХ. По сравнению с трехкамерными профилями у них теплопередача лучше на 25%. Конечно, стоят такие окна на 8 – 10% дороже трехкамерных, но они позволят вам сэкономить деньги на отоплении в доме. Уже через несколько лет их стоимость полностью вам окупится. Не жалейте денег, если речь идет о комфортной микросреде вашего дома. И это уже не говоря о том, что отсутствие сквозняков в доме и теплая атмосфера избавят вас и ваших домочадцев от болезней и простуд.

Внешние отличия пятикамерного профиля от трехкамерного

Трехкамерный профиль отличается своей шириной – 58 – 62 мм. Пятикамерный профиль имеет другую ширину – 68 – 70 мм. Также в них устанавливают совершено разные стеклопакеты. В трехкамерные профили ставят стеклопакеты толщиной до 32 мм, а в пятикамерные – до 40 мм. Двухкамерные стеклопакеты толщиной 32 мм имеют коэффициент теплопередачи 0,53 м2*КВТ, а толщиной 40 мм — 0,56 м2*КВТ. Все эти данные рассчитаны для обычных стеклопакетов, которые не разработаны по энергосберегающим технологиям. На окна маленьких размеров рекомендуем вам устанавливать окна с трехкамерными профилями. Большие по размеру окна нуждаются в пятикамерных профилях. Окна ПВХ с пятикамерными профилями будут незаменимы в частных домах и коттеджах, ведь они помогут сэкономить на отоплении помещения.

Чем отличаются трехкамерные окна от пятикамерных?

Окна в помещениях определяют облик комнаты, задают общее настроение. Однако окно должно быть не только красивым, но и обладать множеством иных характеристик: долговечность, надежность, высокая способность к шумо- и звукоизоляции, защита от холода и пыли улиц. Сегодня на рынке представлен огромный выбор пластиковых окон. Какую фирму предпочесть – каждый потребитель решает для себя, благо, производителей достаточно на любой вкус и кошелек. Наша компания работает с оконными профилями фирмы Exprof. Окна Exprof бывают с тремя или пятью камерами. Но давайте разберемся – чем же отличаются трехкамерные окна от пятикамерных?

Трехкамерные окна

Почему они так называются? Элементарно – оконный профиль разделен с помощью перегородок на три камеры. Разберемся в их устройстве. Камера (воздушная подушка), расположенная в центре, придает конструкции устойчивость и жесткость, обеспечивая ее прочность. Боковые камеры способствуют эффективной шумоизоляции и помогают лучше сохранить тепло в помещении. Трехкамерый профиль отличается от пятикамерного по ширине – она составляет примерно 60 мм, а также по цене – в среднем он дешевле на 15%. Подобные оконные профили рекомендуется устанавливать на небольшие окна, кроме того, это вполне приемлемый и экономичный вариант для квартир – гарантирована достаточная защита от жары летом и холода зимой, но более капитальные конструкции даже в квартире (лоджии, балконы ) требуют профиля пятикамерного.

Пятикамерные окна

Этот вариант оконного профиля обеспечит лучшую защиту от внешнего шума, а также плохой погоды, однако стоит дороже. Обычно устанавливается в городских зданиях, а также в помещениях, которым требуется дополнительная защита — подобное окно тяжелее разбить. Есть еще один аргумент в пользу выбора пятикамерного профиля – он позволяет существенно сэкономить на электроэнергии, ведь чем больше воздушных подушек (камер), тем прочнее конструкция, и тем лучше теплоизоляция, что особенно актуально для загородных домов. Ширина профиля составляет около 70 мм. и именно это позволит лучше защитить ваше окно от образования конденсата и промерзания. Кроме того, звукоизоляция в данном случае будет максимальной.

Пятикамерные и трехкамерные окна внешне практически неотличимы, различаясь лишь по характеристикам. Пятикамерное окно прочнее, лучше защищает помещение, но для стандартной городской квартиры, где не требуется дополнительная защита от суровых погодных условий или сильного шума, вполне подойдет и трехкамерное. Однако для оформления офиса, загородного коттеджа лучше выбрать пятикамерное окно, невзирая на цену – расходы окупятся в течение полугода.

Любая конструкция за 5 дней!

2015-03-22

Трехкамерный профиль или пятикамерный? Вот в чем

Трехкамерный профиль или пятикамерный? Вот в чем вопрос

Очень многие покупатели новых ПВХ окон помимо всего прочего предъявляют высокие требования к их теплотехническим характеристикам, на что, как правило, следует наиболее частый ответ: «Берите пятикамерный профиль с трехкамерными обычными или двухкамерными энергосберегающими стеклопакетами».

И если со стеклопакетами все просто, чем больше камер, тем лучше их теплотехнические характеристики, то сравнив трехкамерный оконный профиль и пятикамерный мы не увидим заметной разницы в коэффициенте теплопроводности. В чем же причина?

На рисунках ниже представлены образцы обычного трехкамерного профиля (слева), обычного пятикамерного профиля (по центру) и энергосберегающего шестикамерного профиля (справа). Синими линиями мы обозначили линии разреза профиля рамы и профиля створки, красными линиями — линию разреза в плоскости соединения рамы со створкой.

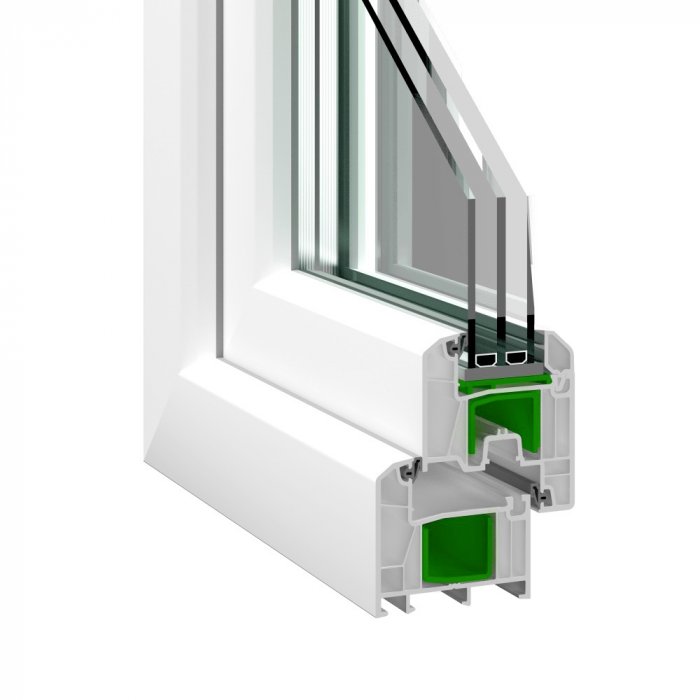

Трехкамерный профиль — количество камер в разрезе синих линий — три, количество камер в разрезе красной линии — три.

Пятикамерный профиль — количество камер в разрезе синих линий — пять, количество камер в разрезе красной линии — те же три, это говорит о том, что плоскость соединения рамы со створкой перечеркивает преимущество пяти камер и сводит коэффициент теплопроводности на уровень трехкамерного профиля.

Шестикамерный профиль — количество камер в разрезе синих линий — шесть, количество камер в разрезе красной линии — шесть, здесь мы видим сложную конструкцию профиля, которая обеспечивает улучшенные теплотехнические характеристики в любой плоскости.

Резюме. Разница между трехкамерным и пятикамерным профилем в жесткости конструкции, т.е для большинства стандартных конструкций достаточно трехкамерного профиля, для габаритных конструкций (остекление балконов, веранд и т.п.) имеет смысл применять пятикамерный профиль.

Если же вы заинтересованы в покупке полноценных энергосберегающих окон, то ваш выбор это шестикамерные или более профиля специальной конструкции. Исключение — глухие окна из пятикамерного профиля, поскольку в таких окнах присутствует только основная пятикамерная рама, то и коэффициент теплопроводности будет на высоте.

Пятикамерный стеклопакет — что это такое?

Пластиковые окна стали распространенными благодаря техническим характеристикам. Такие конструкции надежно защищают помещение от посторонних звуков извне и обеспечивают повышенный уровень теплоизоляции жилья. Кроме того в последнее время цены на пластиковые окна значительно снизились, что сделало их доступными для всех вне зависимости от уровня дохода.

Что такое пятикамерный профиль

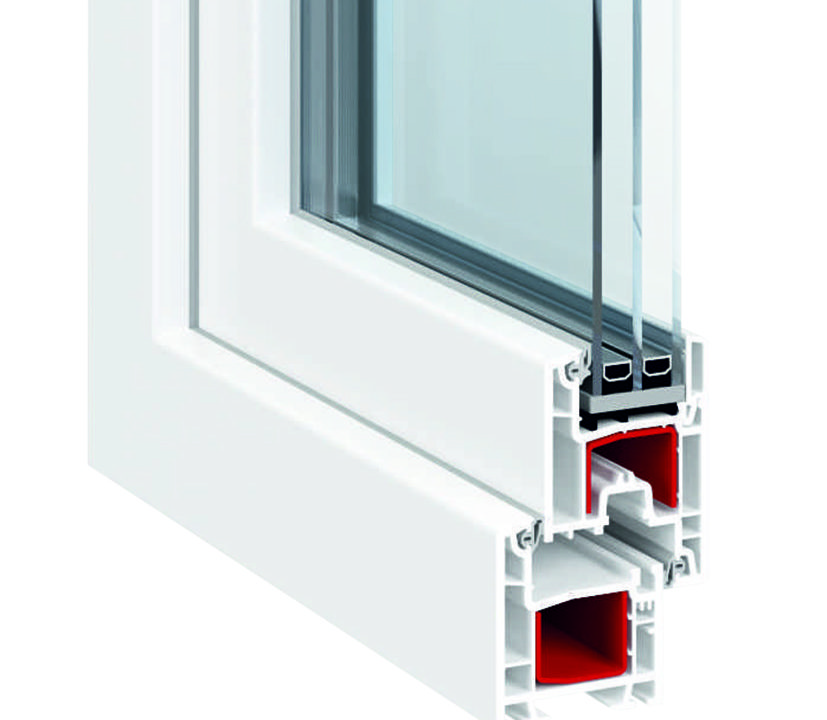

Фото: пятикамерный профиль в разрезе

Пятикамерные окна – лучший представитель металлопластиковых конструкций, так как они обладают самыми высокими техническими параметрами по сравнению с другими аналогами.

Камеры в конструкции металлопластикового окна – это полые секции, заполненные воздухом, который предохраняет помещение от низких температур и различных шумов.

В отличие от аналогов с меньшим количеством камер, в такой конструкции металлическое армирование внутри профиля располагается дальше от мест крепления петель, что перекрывает путь для потока холодного воздуха в самых уязвимых местах окна.

5-ти камерное окно представляет собой конструкцию из нескольких секций, центральная из которых выполняет функции основы для профиля и обеспечивает жесткость конструкции.

По бокам центральной секции находятся по две дополнительные камеры, отвечающие за теплоизоляционные свойства и обеспечивающие защиту и от проникновения шума.

Основная секция пятикамерного профиля изготовлена из высокопрочного материала, и ее наличие предотвращает возможные искривления и повреждения конструкции окна. Модели с пятью камерами прочные и более практичные для установки в жилых помещениях, чем конструкции с меньшим количеством секций.

Отличия окна с пятью секциями

В отличие от трехкамерного профиля, стеклопакет с пятью камерами оснащен двумя дополнительными боковыми камерами, которые обеспечивают больший уровень теплоизоляции. Установка пяти камерного окна актуальна в тех регионах, где преобладают очень низкие температуры. В свою очередь окна с тремя секциями рекомендованы к установке практически во всех центральных регионах страны.

Коэффициент сохранения тепла в обеих конструкциях выглядит следующим образом:

• профиль с тремя камерами – от 0,6 до 0,65 м2*K/BT;
• профиль с пятью камерами — от 0,75 до 0,8 м2*K/BT.

Так же отличием между обеими конструкциями стало то, что пятикамерные окна обеспечивают уровень шумозащиты на почти на 30% выше, чем окна с тремя камерами. Кроме того по ценовому диапазону различие между ними составляет всего 8-12%. Несмотря на то, что пятикамерный профиль дороже, чем окно с тремя воздушными секциями, он намного лучше других, более простых аналогов.

Отличием является и толщина металлопластиковой конструкции. Профиль с тремя камерами может иметь ширину от 58 до 62 мм., а пятикамерный — от 68 до 70 мм.

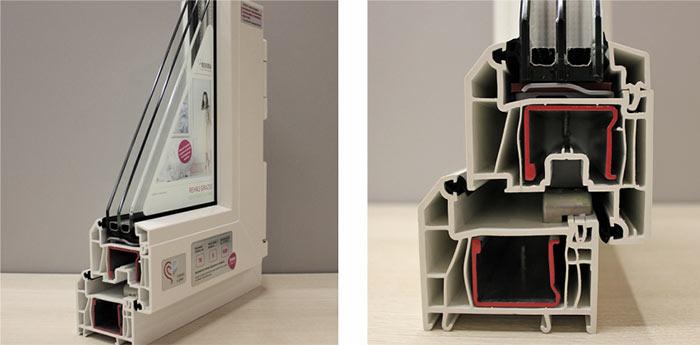

Фото: отличия трехкамерного стеклопакета от пятикамерного

Толщина стеклопакетов в обеих конструкциях так же отличается друг от друга. В трехкамерном окне устанавливаются стеклопакеты толщиной до 32 мм, а в пятикамерный профиль — до 40 мм., Толщина стеклопакета в первую очередь влияет на теплоизоляционные характеристики:

• уровень теплоизоляции стеклопакета толщиной 32 мм. составляет 0.53 м2*К/ВТ;
• уровень теплоизоляции стеклопакета толщиной 40 мм. составляет 0.56 м2*К/ВТ.

Главным недостатком окна с тремя воздушными секциями от пятикамерной модели стало то, что его строение не усиливает защиту от шума и низких температур в области расположения элементов крепежа.

Многие владельцы трехкамерных пластиковых окон со временем начинают замечать, что со стороны петель постоянно продувает, что влияет на сохранение тепла в помещении. Поэтому для исключения таких неприятностей в процессе эксплуатации пластиковых окон рекомендовано обращать свое внимание на стеклопакет с пятикамерным профилем, особенно если вопрос касается установки конструкции в северных регионах страны.

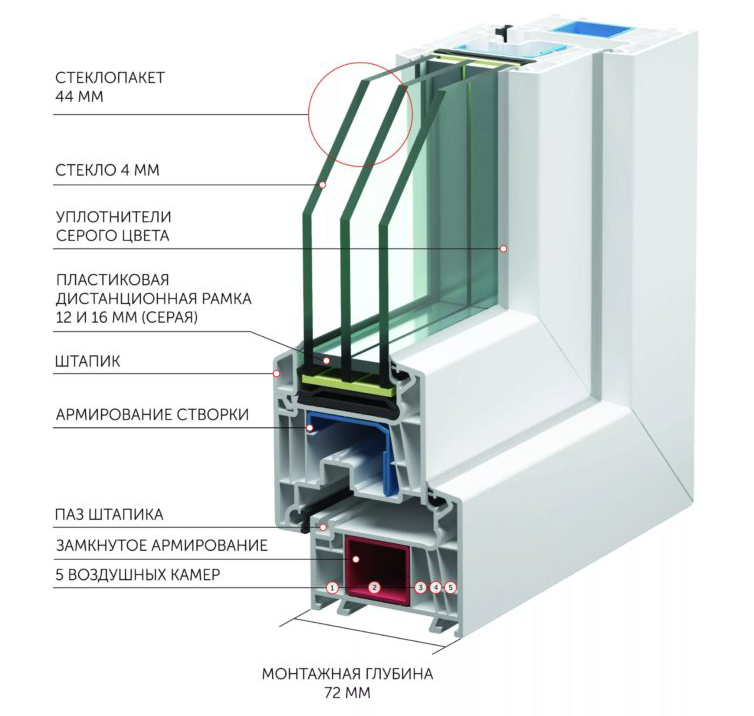

Технические характеристики

Пять секций в оконном металлопластиковом окне на сегодняшний день является пределом. Стандартные пятикамерные конструкции обладают следующими характеристиками:

• Воздушные отсеки – 5 шт.;
• Толщина внутренней перегородки – 3мм.;
• Толщина стеклопакета – 42мм.;
• Толщина профиля – 70мм;
• Замкнутая система армирования.

При выборе пластикового окна с пятью воздушными секциями очень важно обратить внимание на систему армирования. Она должна быть изготовлена из стального сплава и иметь толщину перегородок до 1,5мм.

Стеклопакеты для пятикамерного окна

Для пятикамерного профиля существует три вида стеклопакетов:

От того или иного типа установленного стеклопакета в первую очередь зависит уровень теплоизоляции окна и его шумозащитные характеристики. Все стеклопакеты герметичны и заполнены специальным газом, который препятствует потению стекол изнутри.

Однокамерный стеклопакет состоит из двух слоев стекла, каждый из которых имеет толщину 4 мм., а общая толщина стеклопакета 24 мм. Он обеспечивает низкую защиту от проникновения шума и холода в помещении и устанавливается обычно на балконах или в офисных помещениях.

Стеклопакет с двумя камерами включает в себя три слоя стекла с такой же шириной, как и у однокамерного аналога. Он способен обеспечить хорошую шумоизоляцию и надежно защитит помещение от проникновения холода. Рекомендовано устанавливать двухкамерные стеклопакеты в квартирах или загородных домах.

Конструкция трехкамерного стеклопакета состоит из четырех стекол. Толщина каждого может быть от 4 до 6 мм., а общая толщина стеклопакета составляет 40 мм. Такой стеклопакет обеспечивает наилучшую защиту от холода и шума и актуален при суровых климатических условиях.

Кроме всего перечисленного все стеклопакеты для пятикамерных оконных профилей делятся на несколько категорий:

• шумоизоляционный;
• энергосберегающий;
• защитный;
• стеклопакет с тонировкой;
• декоративный.

Шумоизолирующий стеклопакет имеет три стекла, первое из которых имеет толщину 6 мм и располагается снаружи, а другие 2 стекла имеют толщину 4 мм и находятся близко друг к другу с внутренней стороны окна. Он обеспечивает повышенную уровень шумоизоляции и зачастую устанавливаются с той стороны помещения, где расположена проезжая часть.

Энергосберегающая конструкция изготавливается из особого теплового стекла, на котором нанесено специальное зеркальное покрытие с помощью вакуумного распыления серебряных частиц. Такой стеклопакет обеспечивает высокий уровень теплоизоляции и устанавливается в тех регионах, где преобладают низкие температуры.

Стекла защитного стеклопакета покрыты специальной пленкой, которая обеспечивает им хорошие прочностные характеристики. Благодаря пленке стекло не разлетится в случае разбития и не причинит вред людей, находящихся рядом. Ввиду своей повышенной прочности такие стеклопакеты чаще всего устанавливаются на витринах магазинов, в отелях, детских и учебных заведениях.

Тонированный стеклопакет покрыт тонировочной пленкой, которая защищает помещение от сильного солнечного света. Он устанавливается с солнечной стороны зданий и препятствует постоянному проникновению солнечных лучей в помещение.

Декоративная конструкция стеклопакета имеет искривленные или украшенные стекла, которые придают помещению необычный и красивый вид. Такие стеклопакеты не обладают какими-либо особыми характеристиками и используются для установки в ресторанах и развлекательных заведениях.

Правильный подход к выбору профиля

Пятикамерный профиль по всем параметрам лучше, чем трехкамерная конструкция, но такие окна не всегда актуальны для установки. Все зависит от того, в каких погодных условиях будут эксплуатироваться окна. Если помещение расположено далеко от проезжей части или любых других источников сильного шума, при этом климатические условия вполне благоприятны для проживания, то подойдет трехкамерное окно с одно-, или двухкамерным стеклопакетом.

Если же помещение находится близко к проезжей части, а так же недалеко от поля, где может быть сильный ветер и пониженная температура, то лучшим вариантом будет установка пятикамерного окна с двух-, или трехкамерным стеклопакетом.

Рекомендации к приобретению пластикового окна

Металлический каркас должен быть квадратной формы, чтобы обеспечивать всестороннюю надежную опору для металлопластикового профиля. Некоторые недобросовестные производители в целях экономии материалов на изготовлении продукции устанавливают в своих изделиях П-образный каркас, который со временем искривляется и приходит в негодность.

Лучше всего потребовать у представителя компании, занимающейся установкой пластиковых окон, образец конструкции окна в разрезе. Если продавцу нечего скрывать – он покажет клиенту образец окна и расскажет о его характеристиках.

Не менее важно осмотреть фурнитуру, которой укомплектовано пятикамерное окно. От фурнитуры зависит не только переключение режимов использования оконного блока, но и открывание и закрывание оконных створок.

Так же рекомендовано осмотреть уплотнитель на оконной конструкции, ведь от его качества зависит теплоизоляция помещения. Если уплотнитель отслаивается или слишком жесткий, то эффективность пятикамерного профиля будет значительно снижена ,и в помещении постоянно будут присутствовать сквозняки.

Пластиковые окна. 3-х камерный и 5-ти камерный профиль – в чем различие?

В пластиковое окно изготовленное из трехкамерного профиля, обычно устанавливается стеклопакет толщиной до 32 мм, тогда как в 70 мм пятикамерный профиль можно установить стеклопакет до 44 мм, а это существенная прибавка в энергосбережении и звукоизоляции.

Промерзание верхней петли

Существенным недостатком трехкамерного ПВХ профиля является то, что часто в холодное время года происходит промерзание в районе верхних петлей. Это связано с конструктивной особенностью, при которой металлическая армировка внутри пластика находится очень близко к стальной петле, создавая мостик холода, по этому зимой вокруг петлей часто образуется иней или даже наледь.

Пятикамерная система лишена этого недостатка. Теперь петли с армировкой разделяет дополнительная воздушная камера, полностью исключающая промерзание профиля даже при очень низких температурах.

Выводы

Итак, мы выяснили, что заказав пластиковое окно из 5-ти камерного профиля, получаем более надежную, теплую конструкцию. Учитывая, не значительную ценовую разницу между трех камерным и пяти камерным профилем, установка 3-х камерных пластиковых окон оправдана только для помещений не отапливаемые зимой, либо где вопрос теплосбережения не стоит, а также если окно является дополнительным контуром остекления, выходя на остекленный балкон или лоджию.

Компания Окна Лидер предлагает широкую линейку оконных профилей от 3-х камерных до 6-ти камерных систем.

Пластиковые окна Подольск, Чехов, Серпухов, Протвино, Заокский

Отличия трехкамерного окна от пятикамерного

Пятикамерное пластиковое окно сохраняет тепло лучше, чем трехкамерное равной площади и с одинаковым количеством стекол.

Трех- и пятикамерные профили REHAU

В оконном блоке понятие камеры фигурирует дважды: когда речь идет о заполненных воздухом или инертным газом пространствах между стеклами и аналогичных пространствах в профиле (раме). И если в стеклопакете камер редко бывает больше двух, то минимальное количество их в профиле — три: центральная с армирующей накладкой и две боковые (внутренняя и наружная). В пятикамерном стеклопакете боковых камер вдвое больше.

Зачем нужны воздушные камеры в профиле

Воздух плохо проводит тепло и считается самым дешевым и легким изолятором для полимерных конструкций. Сам по себе поливинилхлорид не особенно энергоэффективен.

Расположение камер в профиле REHAU Blitz и REHAU Delight

Воздушной камерой профиля считается продольное пространство, на сколько бы сегментов оно ни было разделено. В отдельных 5- и 6-камерных решениях REHAU площадь камеры больше, чем в конкурентных продуктах. Например, Geneo, который показывает максимальный среди доступных вариантов коэффициент сопротивления теплоотдаче 1,05, тогда как аналоги едва ли дотягивают до единицы. А именно этот показатель считается основным в деле определения энергоэффективности окна.

Чем отличается трехкамерные окна от пятикамерных

Трехкамерный и пятикамерный профили для окон пользуются максимальным спросом на российском рынке. При этом трехкамерные стеклопакеты предпочитают жители южных регионов, а пятикамерные — жители областей, расположенных в северных районах и на дальнем востоке.

В каждой области есть свой оптимальный предел коэффициента сопротивления теплоотдаче (КСТ). Так, в Новосибирске оконный профиль с КСТ ниже 0,64 считается бесполезным приобретением для отапливаемых помещений. А КСТ от 0,64 и выше показывают только продукты с количеством камер от пяти. Для юга — Крыма, Краснодарского края — вполне хватит и трехкамерного профиля с КСТ 0,6. Даже зимой такое окно не будет «течь», ведь отрицательные температуры в той части страны скорее редкость.

Основное отличие трехкамерных и пятикамерных окон — их теплопроводность. Чем больше камер, тем медленнее будет остывать застекленное помещение. Но и количество камер стеклопакета также оказывает влияние на энергоэффективность окна. Поэтому КСТ профиля нельзя считать единственным определяющим фактором при выборе оконной конструкции.

Стоит различать понятие камер в оконном профиле и камер в стеклопакетах, недобросовестные продавцы часто вводят покупателей в заблуждение, говоря о количестве камер.

Стеклопакеты | ООО «КОНТИНЕНТ-ГРУПП»

ОДНОКАМЕРНЫЙ СТЕКЛЯННЫЙ БЛОК (ДВА СТЕКЛА)

При изготовлении окон, отвечающих самым высоким требованиям, как однокамерных (два стекла), так и в основном применяются двухкамерные (три стекла) стеклопакеты. Однокамерные стеклопакеты устанавливаемые, как правило, в офисных зданиях и нежилых помещениях, 2-х камерные стеклопакеты в жилых домов, 3-х камерные стеклопакеты применяются в районах с особо суровыми климатическими условиями условия.

Специалисты советуют выбирать стеклопакет на окно в зависимости от климатических условий местности в котором он установлен, и все свойства стеклопакета зависят от количества камер и тип стекла в стеклопакете.

Только самые качественные стеклопакеты способны максимально эффективно решить все задачи и требования насколько это возможно. А качество стеклопакета, конечно же, напрямую зависит от комплектующих, используемых для его производство.

Обыкновенный стеклопакет подходит только для технического использования. При использовании энергосберегающего стекла хорошие показатели теплосбережения зимой получаются. При использовании многофункционального стекла к хорошему теплу добавляется солнцезащитный фактор. защитными свойствами, а стеклопакет находит широкое применение в помещениях, окна которых обращены к солнцу напрямую. Однокамерный стеклопакет имеет плохие звукоизоляционные характеристики.

Дополнительные изоляционные свойства благодаря специальному покрытию

Энергоэффективность

Долгий срок службы

Стеклопакет однокамерный

	Двойное остекление	Одноместный	Одноместный
Тип стеклопакета	4+16+4 _24	4+16+4низкая-Э _24низкая-Э	4+16+4low-E _24low-E с аргоном
Коэффициент теплопередачи, Вт/м 2 К	2,7	1,4	1,1
Передача солнечной энергии	80%	73%	57%
Звукоизоляция	низкий	низкий	низкий
Приложение	в офисных, производственных и коммерческих зданиях, где нет высокой тепло- и звукоизоляции. требуется	в зданиях любого назначения в тихих помещениях в помещениях нижних этажей или выходящих на северную сторону	в зданиях любого назначения в тихих помещениях в помещениях верхних этажей или выходящих на южную сторону

Стеклопакет двухкамерный (ТРИ СТЕКЛА)

Двухкамерный стеклопакет значительно лучше сохраняет микроклимат в помещении, чем однокамерный стеклопакет. Кроме, этот стеклопакет обладает лучшими звукоизоляционными свойствами. В отличие от однокамерного стеклопакета, два энергосберегающих стекла (для максимальных значений теплосбережения в помещении) или энергосберегающее и многофункциональное стекло (для максимальные значения сбережения тепла в помещении с дополнительным солнцезащитным фильтром) можно использовать в нем одновременно время.

В зависимости от используемого стекла и комплектующих различают следующие типы стеклопакетов:

• Стандарт — без дополнительных возможностей.
• Шумоизоляционный — двухкамерный с разной шириной камер.
• Энергосберегающие — с одним или двумя энергосберегающими стеклами, с теплой дистанционной планкой, наполненные газом.
• Защита от солнца — с многофункциональным стеклом.
• Тонированные — с цветными стеклами, окрашенными в массе.
• Ударопрочный — изготовлен из специального закаленного стекла или безопасного стекла.

Значительное повышение теплоизоляции

Энергоэффективность

Минимальные коэффициенты теплопередачи

Наши стеклопакеты решают основные задачи:

• Энергосбережение — впустить тепло, сохранить его; задержать холод и ветер на улице.
• Шумоизоляция — оставьте весь шум снаружи.
• Регулятор света — впустите максимум света.
• Безопасность — защитить здание, если оно доступно снаружи.
• Долговечность — сохранение характеристик на весь срок службы.

Стеклопакет занимает 90% площади окна и, следовательно, срок службы и характеристики обоих от качества комплектующих будет зависеть стеклопакет и весь оконный блок, а следовательно, удовлетворенность покупателя оконного изделия микроклиматом помещения, в котором оно будет установлено.

Энергосбережение – стеклопакет Премиум удерживает тепло в помещении в 2,6 раза лучше, чем обычное стекло 24 мм Ед. изм. Экономичность – использование двух энергосберегающих стекол в одном стеклопакете сводит потери тепла к нулю.

Стеклопакет двухкамерный

	Оптима	Супер	Премиум
Тип стеклопакета	4-20Ар-4-16Ар-4_48	4-20Ар-4-16Ар-4и_48и	4и-20Ар-4-16Ар-4и_48и
Коэффициент теплопередачи, Вт/м 2 К	1,7	0,9	0,5
Передача солнечной энергии	72%	66%	42%
Звукоизоляция	высокий	высокий	высокий
Приложение	во всех типах помещений с минимальными требованиями по теплосбережению в шумных кварталах города, вблизи автомобильные и железные дороги	во всех типах помещений с минимальными требованиями по защите от солнца в шумных кварталах города, вблизи автомобильные и железные дороги	во всех типах помещений с минимальными требованиями к верхним этажам, выходящим на южную сторону в шумных кварталы города, вблизи автомобильных и железных дорог

Галерея

У вас есть еще вопросы?

Свяжитесь с нашим партнером и узнайте больше!

Свяжитесь с нами

Окна с двойным и тройным остеклением.

Какой выбрать?

Окна с двойным и тройным остеклением. Какое решение выбрать?

23 апреля 2021 0

Два стекла лучше, чем три? Теоретически да, на практике все гораздо сложнее. Хотя тройной (двухкамерный) оконный пакет действительно будет лучше в обоснованных случаях, преимуществами такого окна воспользуются лишь некоторые люди. Многое зависит от коэффициента теплопередачи всего дома и применяемых энергосберегающих решений.

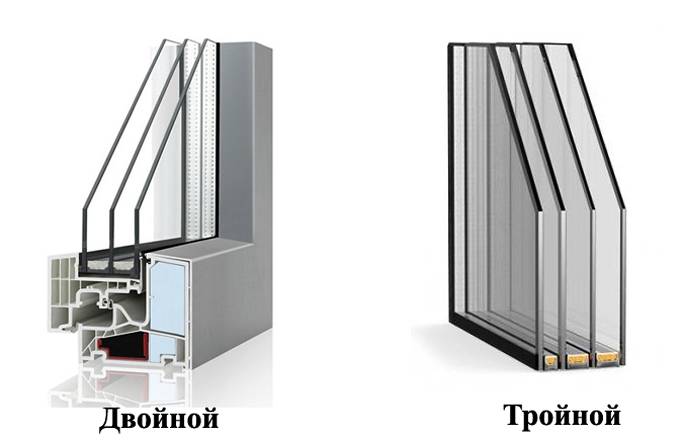

Двойные и тройные стеклопакеты – отличия

Рисунок 1 Трехкамерный стеклопакет в деревянном профиле

Стандартом в оконной столярке являются стеклопакеты (однокамерные) окна , изготовленные из два стекла, между которыми находится изолирующая камера, заполненная газом – часто аргоном или криптоном .

Именно газ обладает теплоизоляционными свойствами, и от него в значительной степени зависит коэффициент теплопередачи остекления. В сочетании с рамой соответствующей конструкции такого окна достаточно для поддержания коэффициента теплопередачи всего окна на уровне ниже (а часто и значительно ниже) 1,1 Вт/(м2-К) при расчетной температуре ≥ 16°С. С, т.е. для отапливаемых помещений.

Только для пакета остекления значение Ug обычно составляет 0,5-0,6 Вт/(м2-K) для аргона и 0,3 Вт/(м2-K) для криптона. Так что окна с криптоном теплее. При этом следует помнить, что сам пакет остекления — это еще не все ; конструкция рамы и способ крепления стекол в окне также имеют большое значение.

Тройное остекление (двойное остекление) Пакет характеризуется более низким коэффициентом теплопередачи, даже ниже 0,6 Вт/(м2-К).

Это связано с использованием двух газонаполненных камер для еще лучшей изоляции и более широких рам для лучшей производительности. Дополнительным преимуществом пакетов с тройным остеклением является их большая устойчивость к взлому – труднее пробить три слоя армированного стекла.

Однако это решение значительно дороже стандартного, а в плохо изолированных помещениях оно не принесет никакой пользы. Если окно имеет низкий Uw, но стены и потолок негерметичны с многочисленными мостиками холода, окно не будет способствовать утеплению квартиры. В этом случае это будут ненужные расходы.

Не только стеклопакет (мы различаем однокамерные и двухкамерные пакеты)

Рисунок 2 Стеклопакет однокамерный в стальном профиле

Специальные профили, уменьшающие теплопотери, также используются в энерго- эффективные окна. В настоящее время на рынке преобладают деревянные оконные рамы с профилями 68мм и 72мм, а также изготовленные из 3,4,5 и 6-камерного профиля (это касается окон ПВХ).

Существуют также профили с большим количеством камер и специальной конструкцией. Однако большее количество камер не всегда напрямую влияет на теплопередачу, так как чем меньше камеры, тем ниже их эффективность, а с увеличением количества камер увеличивается толщина рамы.

Другим важным фактором является способ установки окна . Неправильная установка может привести к возникновению тепловых мостов и утечек, что приведет к снижению коэффициента теплопередачи.

Поэтому в энергоэффективных и пассивных домах необходимо уделять особое внимание правильной установке рам – независимо от того, изготовлены ли они из дерева, стали, алюминия или пластика.

Тройной стеклопакет в пассивном доме – лучший выбор

В обычном, хорошо утепленном доме, достаточно хороших стеклопакетов (т.е. однокамерных) . Нет смысла переплачивать за решение, преимущества которого все равно не будут использованы.

Конечно, ничто не мешает людям его установить, но жильцы не заметят существенного изменения по сравнению с высококлассными однокамерными окнами.

Окна с тройным остеклением (двухкамерные) не столько рекомендуются, сколько являются необходимостью в домах, построенных таким образом, чтобы свести к минимуму потребление энергии, необходимой для обогрева и охлаждения внутренних помещений. Благодаря значительно уменьшенному коэффициенту теплопередачи потери энергии будут намного меньше.

Эти модели также имеют благоприятный коэффициент пропускания солнечной энергии, что является характерным параметром для активных окон. Они извлекают солнечную энергию для обогрева помещения, но не вызывают чрезмерного перегрева.

Иногда выбор правильного решения может быть неочевидным. Рекомендуем записаться на консультацию к специалисту WoodSton. Мы поможем выбрать и подскажем, какое решение лучше всего подойдет для вашего дома и бюджета. При составлении сметы мы всегда учитываем ваше мнение и рассматриваем различные варианты в зависимости от оценки этих потребностей.

Трехкамерное остекление и его особенности

• Какие особенности имеет тройное остекление?
• Когда нужен трехкамерный стеклопакет?
• Нужны ли мне дополнительные камеры?
• Соотношение цены и качества
• Что такое структура поперечного сечения?

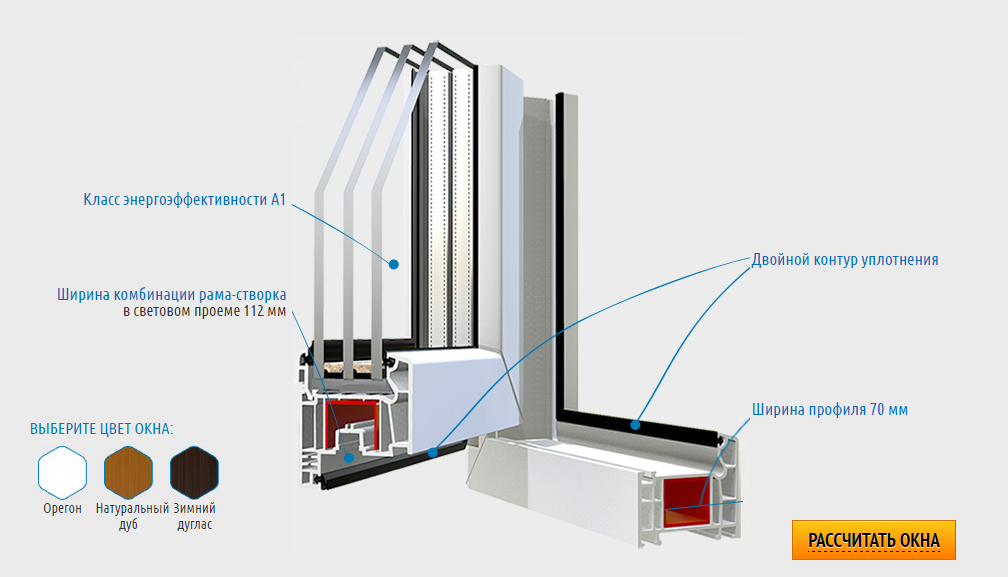

Трехкамерный стеклопакет очень популярен в России. Для большинства районов страны он наиболее оптимально отвечает поставленным задачам, качественно сохраняет тепло, изолирует шум, если окна выходят на шумные улицы или дворы. Именно оптимальная толщина и цена товара смогут решить большинство проблем.

Какие особенности имеет тройное остекление?

В отличие от однокамерных и двухкамерных, трехкамерные окна отличаются значительно большей толщиной и, следовательно, большим весом. Есть еще е боле толстой конструкции, имеющие дополнительные подушки безопасности, однако трехкамерная модель считается самой удачной и лучшей. Он хорошо справляется с утеплением помещения с улицы, имеет не самый большой вес и более доступен по цене. Часто ставить толщину изделия нет смысла.

Конструкция представляет собой остекление, имеющее три герметичные воздушные камеры и четыре окна. Камеры могут быть заполнены сухим воздухом или газом, кроме того, они могут отличаться по толщине.

Когда нужен трехкамерный стеклопакет?

Окна пластиковые трехкамерные могут быть любых размеров и форм. Их выбор зависит от следующих факторов:

• Особенности климата. Обычно такое остекление нужно там, где температура зимой может опускаться ниже -30 градусов.
• Если строительная площадка находится в шумном районе, а вам нужно тихое помещение.

Нужны ли мне дополнительные камеры?

Чаще всего толстостенные окна можно встретить в северных регионах страны. Обычно в южной части России и в средней ее полосе окна изготавливаются строго поштучно, а их производство незначительно налажено в связи с низким спросом.

Стоит отметить, что чем больше камер, тем выше коэффициент сопротивления. Каждая дополнительная камера увеличивает в 1,5 раза.

Если сравнивать стекла с тремя камерами и одной, то первая будет намного теплее, в помещении почти не слышно на улице, пока однокамерное изделие не способно адекватно изолировать звук. При температуре -15 начнет замерзать.

При выборе остекления обратите внимание, какое стекло используется. Главное качество зависит от того, низкоэмиссионное стекло или нормальная стоимость. В случае обычного стекла количество камер роли не играет.

Трехкамерные окна отлично справляются с шумопоглощением. Чем больше камер, тем тише в комнате. Стоит отметить, что в основном остекление способно избавить вас от высокочастотного шума. От таких звуков, как движение поездов, он, к сожалению, не спасает. Толстые пластиковые окна пропускали значительно меньше света, чем обычно, поэтому стоит быть готовым к тому, что в комнате будет не так светло. Однако в тех районах, где освещения и так недостаточно, например, в Арктике, разница заметна не так сильно.

Salamander BluEvolution

Соотношение цены и качества

При выборе новых окон, двухкамерных или трехкамерных, многие покупатели ориентируются на цену изделия. Трехкамерное изделие значительно дороже двухкамерного, примерно на 50% стоимости. Цена обусловлена ​​дороговизной непрофильного, технического и сложного процесса изготовления. К тому же не все компании производят такие окна, из-за этого существует некая монополия.

Кроме того, чем больше вес в остеклении, тем прочнее должен быть профиль. Его нужно укреплять, иначе есть риск пригибания конструкции. Фурнитуру сразу не выбирайте качественную, иначе она быстро выйдет из строя, а это еще и удорожает окно.

Не доверяйте установку окон непрофессиональным работникам. Важно, чтобы конструкция была установлена ​​правильно и аккуратно, от этой операции зависит ее качество.

Для того, чтобы экран прослужил дольше, не делайте много открываний створок — идеально фиксируется остекление, т.к. на открытую створку ложится слишком большая нагрузка. Так как помещение необходимо проветривать, можно заказать конструкцию с форточкой или установить специальный вентиль для проветривания. Цена товара

зависит от количества открывающихся створок

Что такое структура поперечного сечения?

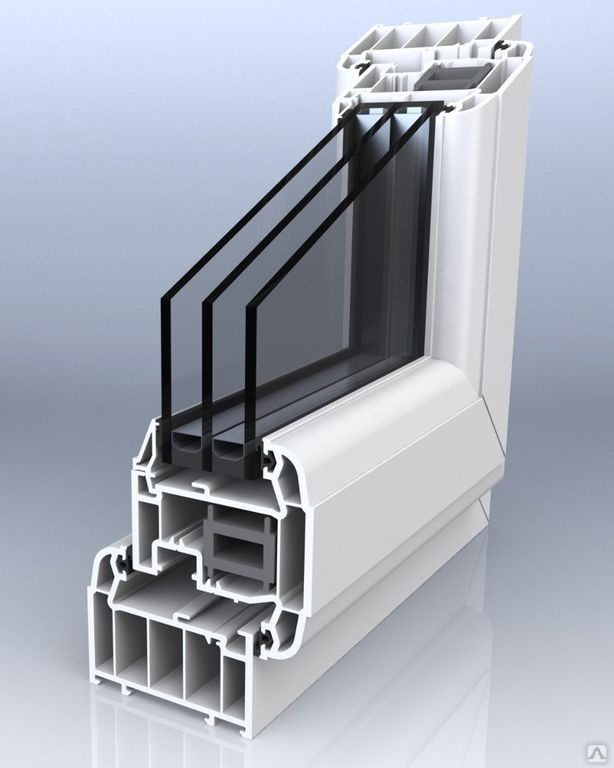

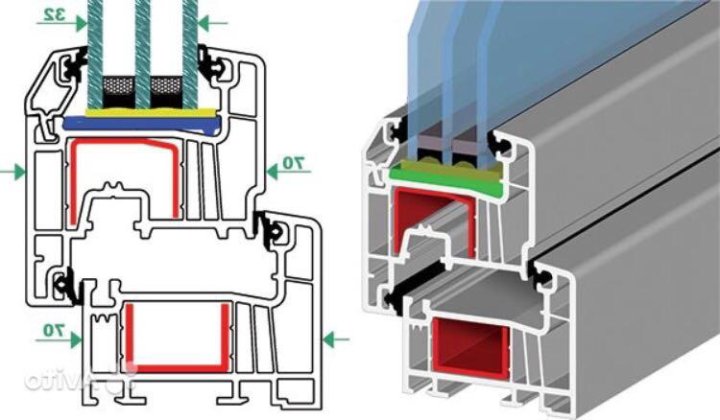

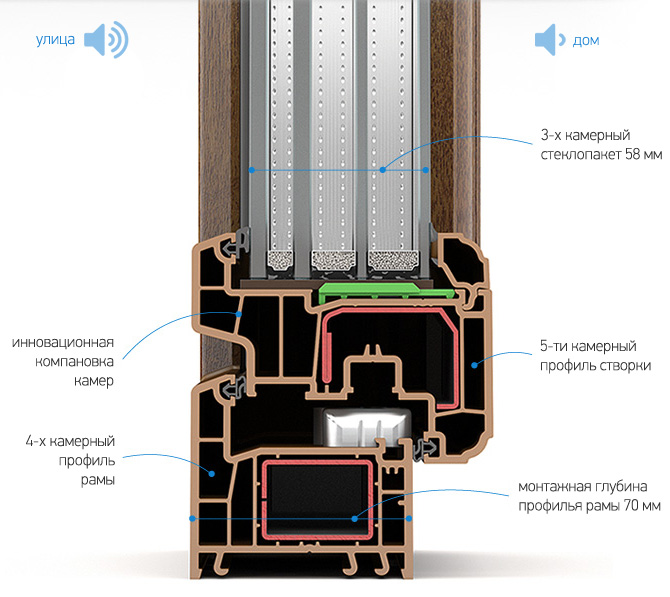

Если посмотреть на трехкамерный стеклопакет в разрезе, то мы увидим 4 стекла, между которыми есть пустоты, заполненные газом или воздухом. Собранный стеклопакет герметичен полностью, Газ хранится внутри него в течение всего срока службы стеклопакета, если не нарушать условия его эксплуатации. Внутри полостей может быть распорный каркас, они служат для усиления конструкции. Герметик для остекления с наружным покрытием; обычно используется прозрачный, чтобы не портить эстетику дизайна.

Отличить трехкамерную конструкцию визуально достаточно просто. Он имеет большую толщину. Чтобы профиль выдержал вес остекления, сам профиль делают шире, а площадь стекла – ниже. Расстояние между стеклами может быть до 6 мм. Толщина самого стекла редко превышает 4 мм. Исходя из этого, можно сделать вывод, что толщина стеклопакета с тремя воздушными камерами будет не менее 34 мм.

Самая распространенная конструкция, толщина которой составляет 40 мм. Это оптимальное сочетание качества, не сильно влияет на вес конструкции. Таким образом, обычно используется 4 стекла толщиной 4 мм, а толщина воздушной камеры 8 мм.

Трехкамерный стеклопакет отлично справляется с холодоизоляцией, может сделать помещение очень тихим. Конструкция тяжелая, и установить ее не всегда возможно в любой оконный проем.

Видео:

Видео:

Фокусированное УЗИ сердца для нефролога: Апикальное окно

Фокус на POCUN

20 сентября 2019 г.

17 9974

Читать позже Делиться

Апикальное окно входит в стандартную комплектацию FoCUS. обследования и в основном используется для оценки систолического давления в правом желудочке. функции и его размеров относительно левого желудочка. Это также лучше для доплера исследование митрального и трехстворчатого клапанов. Кроме того, это окно полезно для оценки регионарных нарушений движения стенки левого желудочка и дифференцировать циркулярные и локализованные перикардиальные выпоты. Есть различные верхушечные виды, такие как четырехкамерный, пятикамерный, двухкамерный, длинная ось и короткая ось, которые можно получить из этого окна, но два часто используемыми видами для целенаправленных обследований являются четырех- и пятикамерные.

Как изображения приобретенный?

Получение изображений адекватного качества с апикального окно может быть сложным и требует больше практики, чем парастернальное и субкостные виды. По возможности положение пациента слева помогает лежачее положение на боку. Апикальную четырехкамерную проекцию получают размещение датчика в 4 ^th или 5 ^th межреберье пространство с маркером ориентации, обращенным к левому плечу пациента (где-то положение между 2 и 3 часами подходит большинству пациентов). Более практичным способом является определение верхушечного импульса и размещение датчика там. Наклоняйте лицевую часть датчика к голове пациента до тех пор, пока видны четыре камеры. Затем датчик следует аккуратно переместить выровняйте межжелудочковую перегородку в вертикальном положении по центру экран. Ультразвуковой луч разрезает сердце так же, как разрезает булочку. половина [ Рисунок 1 ].

Рисунок 1 : Изображение, демонстрирующее положение и ориентацию датчика, а также плоскость ультразвукового луча при получении апикальной четырехкамерной проекции. Этот самолет часто сравнивают с разрезанием булочки пополам.

С четырехкамерной проекции, если датчик слегка наклонены вверх, аортальный клапан и выходной тракт левого желудочка появляться. Это называется апикальной пятикамерной проекцией (5 ^й камера выходной тракт левого желудочка) и полезен для оценки аортального функция клапана [ Рисунок 2 ].

Рисунок 2: Вид на апикальные 4 и 5 камеры

Сонографический анатомия и ориентация:

Четырехкамерный вид [ Рисунок 3 ] демонстрирует все четыре камеры сердца, то есть две предсердия и два желудочка. Желудочки находятся в верхней части изображения, как и мы. отображаются изображения верхушки сердца и структур, расположенных ближе к датчику в верхней части изображения, как обсуждалось ранее. Поскольку маркер зонда указывает на левое плечо, изображение в сторону индикатора ориентации экрана соответствует к левой половине сердца и, напротив, к правой. Появляется левый желудочек в виде усеченного эллипса с большей длиной, чем ширина, и сужающимся, но закругленная вершина. Право желудочек треугольной формы с полостью до двух третей левой желудочек. Это важно помнить при поиске расширенного права. желудочек. Если вы хотите получить точные измерения, диаметр правого желудочка >41 мм у основания и >35 мм на срединном уровне считается ненормальным. Кроме того, правый желудочек более трабекулярный. и его вершина менее круглая и более базальная, чем левый желудочек. Также обратите внимание что кольцо трехстворчатого клапана располагается несколько (до 1,0 см) ближе к верхушке, чем митральное кольцо. Пятикамерный вид [ Рисунок 4 ] похож на четырехкамерный вид, за исключением того, что аортальный клапан и видны пути оттока левого желудочка. Это отличный вид для доплеровского допроса аортального клапана, так как поток через него почти параллелен ультразвуковому луча (идеальный доплеровский угол).

Рис. 3: Апикальная 4-камерная проекция Рис. 4: Апикальная 5-камерная проекция

Советы по оптимизация изображения:

В хорошей апикальной четырехкамерной проекции все четыре камеры визуализируются, межжелудочковая перегородка вертикальна в центр изображения. Ниже приведены три распространенных типа неоптимальных изображений. которое можно исправить соответствующим расположением зонда.

1. Предсердия не видны

Если вы предсердий не видно, датчик может быть направлен слишком назад. Наклоните лицо преобразователя вверх, пока они полностью не станут видны [ Рисунок 5 ].

Рисунок 5 : Наклон датчика вверх способствует оптимальной визуализации предсердий

Обратите внимание, что межпредсердная перегородка расположена параллельно ультразвуковому лучу в апикальной четырехкамерной проекции, поэтому «выпадение» или отсутствие отраженного сигнала от области ямки овалис распространен. Это не следует путать с дефектом межпредсердной перегородки. Вы можете видеть это здесь, на правом изображении (межпредсердная перегородка исчезает внизу изображения).

2. Наклон сердца

Если сердце кажется наклоненным в анатомическую левую сторону, вы слишком медиальны. Перемещение датчика сбоку должно помочь [ Рисунок 6 ].

Рисунок 6 : Наклонное изображение и последующая оптимизация с перемещением датчика

3. Ракурс левого желудочка:

Если датчик не расположен на истинной верхушке, будет виден левый желудочек в ракурсе, со сферической формой и небольшим сужением вершины вместо нормальной формы пули. Ракурс необходимо отличать от болезни процессы, такие как хроническая аортальная недостаточность, которые приводят к увеличению сферичность желудочка. С другой стороны, патологии верхушки, такие как на таком изображении можно не заметить инфаркт или тромб. Это может быть корректируется перемещением датчика более апикально (на 1 межреберье ниже) и сбоку [ Рисунок 7 ].

Рисунок 7 : Ошибочное закругленное верхушечное изображение, исправленное путем перехода к апикальному и латеральному

Рисунок 8 является еще одним примером этого явления.

Рисунок 8: Пример ракурса

В следующем посте поговорим о некоторых необходимо знать аномалии, видимые в этом представлении.

Абхилаш Коратала, Мэриленд

Абхилаш Коратала ЭХО ФОКУС ПОКУН ПОКУС

Предыдущий пост

Биопсия почки месяца: проксимальная тубулопатия легких цепей с кристаллами (LCPT)

Следующий пост

Осадок мочи месяца: микроорганизмы

Карьера в области нефрологии: выпуск рабочей силы ACKD

Уголок Нейта

Видеоролики Arkana Live Pathology

Клинический сборник RFN Nephrology Fellow

NephSIM

Добро пожаловать в сеть Fellow Network!

Серия сообщений

Редакционная комиссия

Редакторы RFN
Маргарет Деоливейра, MD (2022-2024)
Elinor Mannon (2022-2024)

RFN Faculty
665

RFN Faculty. , MS, FASN
Sam Kant, MD

Совет факультета RFN (2022-2023)

POCUN Заместитель редактора
Abhilash Koratala, MD 0 Series Leader 9

902 6020258
Келли Хайндман, доктор философии (основные науки)
Танеция Митчелл, доктор философии (основные науки)
Леонардо Риелла, доктор медицины (трансплантация почки)

Последние сообщения

• Зачем быть PICC-Y о центральных линиях у пациентов с ХБП?
• Лизис лейкоцитов в разбавленной моче
• Можно ли использовать ингибиторы SGLT2 при лечении гипомагниемии?
•  ПОБЕДА: стратегии успешного лидерства в нефрологии
• Симпозиум стипендиатов Американского общества трансплантологии (AST): 23 сентября – 25 сентября.

Архивы

Архивы Выберите месяц Август 2022 (4) Июль 2022 (5) Июнь 2022 (1) Май 2022 (5) Апрель 2022 (5) Март 2022 (7) Январь 2022 (6) Декабрь 2021 (3) Ноябрь 2021 (4) Октябрь 2021 ( 5) сентябрь 2021 г. (8) август 2021 г. (5) июль 2021 г. (8) июнь 2021 г. (7) май 2021 г. (6) апрель 2021 г. (10) март 2021 г. (7) февраль 2021 г. (8) январь 2021 г. (6) декабрь 2020 г. ( 7) ноябрь 2020 г. (8) октябрь 2020 г. (8) сентябрь 2020 г. (6) август 2020 г. (11) июль 2020 г. (13) июнь 2020 г. (7) май 2020 г. (9)) Апрель 2020 г. (6) Март 2020 г. (10) Февраль 2020 г. (9) Январь 2020 г. (9) Декабрь 2019 г. (7) Ноябрь 2019 г. (6) Октябрь 2019 г. (8) Сентябрь 2019 г. (9) Август 2019 г. (7) Июль 2019 г. (10) ) Июнь 2019 г. (12) Май 2019 г. (14) Апрель 2019 г. (13) Март 2019 г. (13) Февраль 2019 г. (14) Январь 2019 г. (13) Декабрь 2018 г. (12) Ноябрь 2018 г. (14) Октябрь 2018 г. (13) Сентябрь 2018 г. (9) ) август 2018 г. (5) июль 2018 г. (6) июнь 2018 г. (4) май 2018 г. (7) апрель 2018 г. (5) март 2018 г. (15) февраль 2018 г. (26) январь 2018 г. (8) декабрь 2017 г. (6) ноябрь 2017 г. (6) ) Октябрь 2017 г. (6) Сентябрь 2017 г. (7) Август 2017 г. (5) Июль 2017 г. (5) Июнь 2017 г. (5) Май 2017 г. (6) Апрель 2017 г. (8) Март 2017 г. (7) Февраль 2017 г. (8) Январь 2017 г. (7) ) Декабрь 2016 г. (7) Ноябрь 2016 г. (3) Октябрь 2016 г. (3) Сентябрь 2016 г. (2) Август 2016 г. (3) Июнь 2016 г. (4) Май 2016 г. (6) Апрель 2016 г. (4) Март 2016 г. (7) Февраль 2016 г. (5) ) Январь 2016 г. (4) Декабрь 2015 г. (8) Ноябрь 2015 г. (3) Октябрь 2015 г. (3) Сентябрь 2015 г. (3) Август 2015 г. (5) Июль 2015 г. (1) Июнь 2015 г. (7) Май 2015 г. (1) Апрель 2015 г. (5) Март 2015 г. (10) Февраль 2015 г. (7) Январь 2015 г. (2) Декабрь 2014 г. (6) Ноябрь 2014 г. (9)) октябрь 2014 г. (6) сентябрь 2014 г. (3) август 2014 г. (5) июль 2014 г. (8) июнь 2014 г. (8) май 2014 г. (5) апрель 2014 г. (5) март 2014 г. (12) февраль 2014 г. (7) январь 2014 г. (12) ) Декабрь 2013 г. (7) Ноябрь 2013 г. (9) Октябрь 2013 г. (9) Сентябрь 2013 г. (6) Август 2013 г. (9) Июль 2013 г. (13) Июнь 2013 г. (13) Май 2013 г. (9) Апрель 2013 г. (6) Март 2013 г. (13) ) Февраль 2013 г. (9) Январь 2013 г. (10) Декабрь 2012 г. (11) Ноябрь 2012 г. (14) Октябрь 2012 г. (12) Сентябрь 2012 г. (11) Август 2012 г. (10) Июль 2012 г. (11) Июнь 2012 г. (4) Май 2012 г. (8) ) апрель 2012 г. (8) март 2012 г. (7) февраль 2012 г. (8) январь 2012 г. (9)) декабрь 2011 (12) ноябрь 2011 (10) октябрь 2011 (15) сентябрь 2011 (20) август 2011 (16) июль 2011 (10) июнь 2011 (11) май 2011 (14) апрель 2011 (17) март 2011 (15) ) Февраль 2011 г. (17) Январь 2011 г. (14) Декабрь 2010 г. (17) Ноябрь 2010 г. (14) Октябрь 2010 г. (18) Сентябрь 2010 г. (10) Август 2010 г. (19) Июль 2010 г. (19) Июнь 2010 г. (25) Май 2010 г. (20) ) Апрель 2010 г. (20) Март 2010 г. (29) Февраль 2010 г. (14) Январь 2010 г. (25) Декабрь 2009 г. (24) Ноябрь 2009 г. (24) Октябрь 2009 г. (25) Сентябрь 2009 г.(30) август 2009 г. (22) июль 2009 г. (26) июнь 2009 г. (25) май 2009 г. (22) апрель 2009 г. (24) март 2009 г. (28) февраль 2009 г. (28) январь 2009 г. (28) декабрь 2008 г. (26) ноябрь 2008 г. (24) октябрь 2008 г. (26) сентябрь 2008 г. (28) август 2008 г. (29) июль 2008 г. (22) июнь 2008 г. (21) май 2008 г. (21) апрель 2008 г. Care

1. Sloth E, Torp P. Трансторакальная эхокардиография (FATE) с оценкой фокуса при замене аортального клапана: P-70. Евр Дж Анаэстезиол. 2005;22:28. [Академия Google]

2. Cowie B. Фокусированное ультразвуковое исследование сердечно-сосудистой системы, проводимое анестезиологами в периоперационном периоде: возможно и изменяет ведение пациентов. J Cardiothorac Vasc Anesth. 2009; 23:450–6. [PubMed] [Google Scholar]

3. Коуи Б.С. Фокусированная трансторакальная эхокардиография в периоперационном периоде. Интенсивная терапия Анест. 2010; 38: 823–36. [PubMed] [Google Scholar]

4. Holm JH, Frederiksen CA, Juhl-Olsen P, Sloth E. Периоперационное использование трансторакальной эхокардиографии с оценкой фокуса (FATE) Anesth Analg. 2012;115:1029–32. [PubMed] [Google Scholar]

5. Жуйте MS. Гемодинамический мониторинг с помощью эхокардиографии у больных в критическом состоянии: обзор. Кардиол Рес Практ. 2012;2012:139537. [PMC free article] [PubMed] [Google Scholar]

6. Macas A, Maciuliene A, Ovsianas J, Juodviroyte G, Bakoyte G. Эхокардиография для оценки фокуса, выполненная неопытными исследователями в кардиологическом отделении интенсивной терапии. Proc Латвийской академии наук Sect B. 2014; 68: 242–6. [Google Scholar]

7. Дженсен М.Б., Ленивец Э., Ларсен К.М., Шмидт М.Б. Трансторакальная эхокардиография для сердечно-легочного мониторинга в реанимации. Евр Дж Анаэстезиол. 2004; 21: 700–7. [PubMed] [Академия Google]

8. Нескович А.Н., Эдвардсен Т., Галдеризи М., Гарби М., Гуллас Г., Юркут Р. и соавт. Фокусное ультразвуковое исследование сердца: точка зрения Европейской ассоциации кардиоваскулярной визуализации. Eur Heart J Cardiovasc Imaging. 2014;15:956–60. [PubMed] [Google Scholar]

9. УЗИ Дыхательных Путей Дыхание Кровообращение Dolor Organisation; Базовая FATE (трансторакальная эхокардиография с оценкой фокуса) [последний доступ 18 ноября 2018 г.]. Доступно по адресу: http://www.usabcd.org.

10. Йоргенсен М.Р., Боткер М.Т., Юл-Олсен П., Фредериксен К.А., Ленивец Э. Ультрасонография в месте оказания медицинской помощи. ОА Крит Уход. 2013;1:8. [Академия Google]

11. Canty DJ, Royse CF, Kilpatrick D, Bowman L, Royse AG. Влияние фокусированной трансторакальной эхокардиографии на предоперационную клинику. Анестезия. 2012;67:618–25. [PubMed] [Google Scholar]

12. Matulevicius SA, Rohatgi A, Das SR, Price AL, DeLuna A, Reimold SC, et al. Надлежащее использование и клиническое значение трансторакальной эхокардиографии. JAMA Стажер Мед. 2013; 173:1600–7. [PubMed] [Google Scholar]

13. Oveland NP, Bogale N, Waldron B, Bech K, Sloth E. Focus оценил трансторакальную эхокардиографию (FATE) для диагностики плевральных выпотов, вызывающих нарушение гемодинамики. Представитель Clin Med. 2013;2:189–93. [Google Scholar]

14. Khasawneh FA, Smalligan RD. Фокусированная трансторакальная эхокардиография. последипломная мед. 2010;122:230–7. [PubMed] [Google Scholar]

15. Price S, Via G, Sloth E, Guarracino F, Breitkreutz R, Catena E, et al. Практика эхокардиографии, обучение и аккредитация в интенсивной терапии: документ для всемирной интерактивной сети, ориентированной на критический ультразвук (WINFOCUS) Cardiovasc Ultrasound. 2008; 6:49. [Бесплатная статья PMC] [PubMed] [Google Scholar]

16. Нельсон Б.П., Сангхви А. Ультразвуковое исследование сердца в месте оказания медицинской помощи: возможность выполнения некардиологами. Глоб Сердце. 2013;8:293–7. [PubMed] [Google Scholar]

17. Ланг Р.М., Бадано Л.П., Мор-Ави В., Афилало Дж., Армстронг А., Эрнанде Л. и др. Рекомендации по количественному определению камер сердца с помощью эхокардиографии у взрослых: обновленная информация Американского общества эхокардиографии и Европейской ассоциации визуализации сердечно-сосудистых заболеваний. J Am Soc Эхокардиогр. 2015;28:1–39.e14. [PubMed] [Google Scholar]

18. Кумар Н., Ооммен Р., Томсон В.С., Хосе Дж.В. Оценка систолической функции левого желудочка с помощью визуализации вектора скорости. Indian Heart J. 2012; 64: 146–9.. [Бесплатная статья PMC] [PubMed] [Google Scholar]

19. Андрус П., Дин А. Фокусированное ультразвуковое исследование сердца. Глоб Сердце. 2013; 8: 299–303. [PubMed] [Google Scholar]

20. Savage RM, Aronson S, Shernan SK. 2-е изд. Филадельфия, США: Уолтерс Клувер/Липпинкотт Уильямс и Уилкинс; 2011. Комплексный учебник периоперационной чреспищеводной эхокардиографии. [Google Scholar]

21. Перес-Касарес А., Сезар С., Брюнет-Гарсия Л., Санчес-де-Толедо Дж. Эхокардиографическая оценка перикардиального выпота и тампонады сердца. Фронт Педиатр. 2017;5:79. [Бесплатная статья PMC] [PubMed] [Google Scholar]

22. Темпе Д.К., Субраманиам Б., Субраманиам К., Рамакришна Х. Нью-Дели, Индия: CBS Publishers; 2014. Чреспищеводная эхокардиография на основе проблем. [Google Scholar]

23. Goodman A, Perera P, Mailhot T, Mandavia D. Роль прикроватного ультразвука в диагностике перикардиального выпота и тампонады сердца. J Экстренный травматический шок. 2012;5:72–5. [бесплатная статья PMC] [PubMed] [Google Scholar]

24. Сарти А., Лука Лорини Ф. Springer Science & Business Media; 2012. Эхокардиография для реаниматологов. [Академия Google]

25. Sosland RP, Gupta K. Изображения в сердечно-сосудистой медицине: знак Макконнелла. Тираж. 2008; 118:e517–8. [PubMed] [Google Scholar]

26. Diaz-Gomez J, Ripoll JG, Ratzlaff RA, Tavazzi G, Via G, Mookadam F, et al. Периоперационное УЗИ легких для кардиоторакального анестезиолога: растущее значение и клиническое применение. J Cardiothorac Vasc Anesth. 2017;31:610–25. [Google Scholar]

27. Мандавиа Д.П., Хоффнер Р.Дж., Махани К., Хендерсон С.О. Прикроватная эхокардиография врачами скорой помощи. Энн Эмерг Мед. 2001; 38: 377–82. [PubMed] [Академия Google]

28. Меламед Р. , Спренкл М.Д., Ульстад В.К., Герцог К.А., Leatherman JW. Оценка функции левого желудочка реаниматологами с помощью ручной эхокардиографии. Грудь. 2009; 135:1416–20. [PubMed] [Google Scholar]

29. Kratz T, Steinfeldt T, Exner M, Dell Orto MC, Timmesfeld N, Kratz C, et al. Влияние фокусированной интраоперационной трансторакальной эхокардиографии анестезиологами на ведение гемодинамически нестабильных пациентов с высоким риском внесердечных хирургических вмешательств. J Cardiothorac Vasc Anesth. 2017; 31: 602–9. [PubMed] [Google Scholar]

30. Маргале С., Марудхачалам К., Натани С. Клиническое применение трансторакальной эхокардиографии по месту оказания помощи в периоперационном периоде. Индиан Джей Анаст. 2017;61:7–16. [Бесплатная статья PMC] [PubMed] [Google Scholar]

31. Диас-Гомес Дж. Л., Виа Г., Рамакришна Х. Фокусированное УЗИ сердца и легких: последствия и применимость в периоперационном периоде. Ром Джей Анаст Интенсивная терапия. 2016; 23:41–54. [Бесплатная статья PMC] [PubMed] [Google Scholar]

32. Atkinson PR, McAuley DJ, Kendall RJ, Abeyakoon O, Reid CG, Connolly J, et al. Оценка органов брюшной полости и сердца с помощью УЗИ при шоке (ACES): подход врачей неотложной помощи к использованию ультразвука у пациентов с недифференцированной гипотензией. Emerg Med J. 2009; 26:87–91. [PubMed] [Google Scholar]

33. Breitkreutz R, Walcher F, Seeger FH. Целенаправленная эхокардиографическая оценка в управлении реанимацией: концепция усовершенствованного алгоритма жизнеобеспечения. Крит Уход Мед. 2007;35:S150–61. [PubMed] [Академия Google]

34. Breitkreutz R, Price S, Steiger HV, Seeger FH, Ilper H, Ackermann H, et al. Целенаправленная эхокардиографическая оценка при жизнеобеспечении и пери-реанимации неотложных пациентов: проспективное исследование. Реанимация. 2010;81:1527–33. [PubMed] [Google Scholar]

35. Ghane MR, Gharib M, Ebrahimi A, Saeedi M, Akbari-Kamrani M, Rezaee M, et al. Точность раннего экспресс-УЗИ при шоке (RUSH), проводимого врачом скорой помощи для диагностики этиологии шока у пациентов в критическом состоянии. J Экстренный травматический шок. 2015;8:5–10. [Бесплатная статья PMC] [PubMed] [Google Scholar]

36. Orme RM, Oram MP, McKinstry CE. Влияние эхокардиографии на ведение пациентов в отделении интенсивной терапии: аудит практики районной больницы общего профиля. Бр Джей Анаст. 2009; 102:340–4. [PubMed] [Google Scholar]

37. Frederiksen CA, Knudsen L, Juhl-Olsen P, Sloth E. Трансторакальная эхокардиография с оценкой фокуса в положении сидя: два случая спасения жизни. Acta Anaesthesiol Scand. 2011;55:126–9. [PubMed] [Google Scholar]

38. Faris JG, Veltman MG, Royse C. Фокусированная трансторакальная эхокардиография в периоперационном периоде. Интенсивная терапия Анест. 2011;39: 306–7. [PubMed] [Google Scholar]

39. Platts DG, Sedgwick JF, Burstow DJ, Mullany DV, Fraser JF. Роль эхокардиографии в ведении пациентов, поддерживающих экстракорпоральную мембранную оксигенацию. J Am Soc Эхокардиогр. 2012; 25:131–41. [PubMed] [Google Scholar]

Верхушечная четырехкамерная эхокардиограмма

Сердечно-сосудистая медицина

Глава радиологии

• Ишемическая болезнь сердца
• Ишемическая ангиография
• Ангиопластика
• Коронарная КТ-ангиография
• Оценка кальция на КТ сердца
• МРТ сердца
• Сердечная визуализация
• Показания к визуализации сердечного стресса
• Фармакологический стресс-тест
• Визуализация перфузии миокарда с помощью аденозина
• Добутамин Эхокардиограмма
• Визуализация стрессовой перфузии миокарда
• Эхокардиограмма при инфаркте миокарда
• Стресс-эхокардиограмма
• ИБС
• Визуализация врожденных пороков сердца у взрослых
• Рентген грудной клетки при врожденных пороках сердца
• Хроническая сердечная недостаточность
• Ядерная вентрикулограмма
• Эхокардиограмма при застойной сердечной недостаточности
• Рентген грудной клетки при застойной сердечной недостаточности
• Гипертония
• Почечная симпатическая денервация
• УЗИ
• Трансторакальная эхокардиограмма
• Допплер УЗИ
• Апикальная четырехкамерная эхокардиограмма
• Парастернальная эхокардиограмма по длинной оси
• Парастернальная эхокардиограмма по короткой оси
• Подреберная эхокардиограмма
• Надгрудинный вид эхокардиограммы
• УЗИ нижней полой вены для определения объема
• Нарушения кровообращения
• Ангиография аорты
• Чреспищеводное УЗИ

II. Техника: Преобразователь

1. Ориентация датчика: 4-камерный апикальный вид
   2. Датчик размещается на уровне PMI или приблизительно на уровне мечевидного отростка (6-е межреберье) по среднеключичной линии или линии сосков
      1. Идентификация верхушки сердца с помощью других проекций (например, PLAX)
   3. Индикатор датчика направлен влево от пациента (положение 3:00)
   4. Направление энергии вправо Плечо вдоль длинной оси сердца кровати для получения наилучшего угла через сердце
   5. Четырехкамерная апикальная проекция будет выглядеть пулевидной, ориентированной вертикально
   6. Альтернативный метод определения апикальной позиции
      1. Начните с PSAX View и переместите датчик в точку максимального импульса, направленного краниально
2. Ориентация датчика: 5-камерная апикальная проекция
   2. При 4-камерной проекции датчик наклоните немного вперед к грудной стенке (уменьшенный угол к грудной клетке)
3. Ориентация датчика: 2-камерный апикальный вид
   2. Передний 5-камерный вид, поверните датчик на 1:00 в сторону левого плеча
4. Ориентация датчика: 3-х камерный апикальный вид
   1. Передний 2-х камерный вид, поверните датчик в положение 11:00 вправо Плечо
5. Изображения

III. Техника: Ориентиры

1. Вид на апикальную 4 камеру
   2. Правый желудочек
      1. Треугольный вид
      2. Не доходит до верхушки (если только сердце не укорочено из-за неадекватного обзора)
   3. Левый желудочек
      1. Вид должен показывать верхушку для зондирования, ниже грудной клетки
   4. Митральный клапан
      1. Следы регургитации часто
   5. Правое предсердие, левое предсердие
   6. Легочные вены и нисходящая аорта
2. Верхушечный 5-камерный вид
   1. Аналогичен 4-камерному, но отток аорты, аортальный клапан и корень аорты видны между правым и левым предсердием
   2. Правый желудочек, внутрижелудочковая перегородка и левый желудочек
   3. Трехстворчатый клапан и митральный клапан
   4. Правое предсердие, аортальный клапан отток, аортальный клапан, корень аорты и левое предсердие
3. Апикальный вид на 2 камеры
   1. Апекс
   2. Левый желудочек
   3. Митральный клапан
   4. Левое предсердие и ушко левого предсердия
4. Апикальная трехкамерная проекция
   1. Аналогична стандартной проекции PLAX, но ориентация на экране повернута на 90 градусов по отношению к вертикали
   2. Левый желудочек, внутрижелудочковая перегородка и выходной тракт правого желудочка
   3. Левое предсердие, выходной тракт левого желудочка и аорта

IV. Интерпретация: Общий

1. Доступ
   1. Перикардиальный выпот (лучший вид для перикардиоцентеза)
   2. Апикальный тромб (уменьшите глубину, чтобы увидеть, верхушка ближе всего к зонду в этом месте)
   3. Систолическая дисфункция
   4. Нарушения движения стенки6
   5. Измерения: 2D
      1. Функция левого желудочка (фракция выброса) с помощью биплана (метод дисков Симпсона)
         3. Проследите объем левого желудочка (от середины митрального кольца до вершины) в конечной диастоле и конечной систоле в 4-камерной проекции
         4. Проследите объем левого желудочка (от середины митрального кольца до вершины) в конце диастолы и конце -систола в 2-камерной проекции
            1. Длина желудочка должна быть одинаковой в 4-камерной и 2-камерной проекциях
      2. Размеры левого предсердия
         3. 0116
         4. Норма <34 мл/м2
         5. Повышение (увеличение левого предсердия) при артериальной гипертензии, митральном стенозе, митральной недостаточности, диастолической дисфункции левого желудочка
   6. Измерения: доплер
      1. Митральный клапан (вид из 4 камер)
         1. Цвет: максимальные струи, эксцентрические струи, множественные струи
         2. Допплер пульсовой волны: волны E и A митрального клапана (с курсором на створках митрального клапана)
            2. Характеристика Двухфазная М-конфигурация
            3. Волны прямые (к датчику)
         3. Непрерывно-волновая допплерография: митральная регургитация Скорость струи (следящая волна)
            1. Нормальная пиковая скорость митрального клапана от 0,6 до 1,3 м/с
            2. датчика) во время систолы
            3. Митральный стеноз будет иметь уплощенный/зазубренный вид на зубцах E и A во время диастолического наполнения
         4. Площадь митрального клапана по времени полураспада давления (PHT) для нативных клапанов
            1. Оптимизация непрерывной допплерографии притока к митральному клапану
            2. Трассировка кривой E митрального клапана
            3. Машина рассчитает PHT, время, когда давление упало на 50%
            4. МВА (в см2) = 220/PHT
            5. Нормальная MVA >= 2 см2
               1. Тяжелый митральный стеноз MVA <1 см2 (средний градиент давления >10 мм рт. ст.)
      2. Трехстворчатый клапан (вид из 4 камер)
         1. Аналогичен митральному клапану (двухфазная пульсовая волна) конфигурация М)
         2. Аналогичен митральному клапану при непрерывной волновой допплерографии
            1. Нормальная пиковая скорость трикуспидального клапана от 0,3 до 0,7 м/с от датчика) во время систолы
         3. Измерение систолического давления в правом желудочке (RVSP)
            1. Даже следы регургитации трикуспидального клапана могут использоваться для расчета систолического давления в правом желудочке
            2. Измерение пиковой скорости трикуспидальной регургитации (TRPV или TRV, м/с) с помощью непрерывной допплерографии
               1. Типичная пиковая скорость трикуспидального клапана = 2,5 м/с НПВ)
                  1. РПД 3 мм рт.ст.: НПВ <2,1 см и коллапс >50% на вдохе
                  2. РПД 8 мм рт.ст.: НПВ <2,1 см (~3 мм рт.ст.) и коллапс <50% на вдохе
                  3. РАП 15 мм рт.ст.: НПВ >2,1 см (~3 мм рт.ст.) и коллапс <50% на вдохе 92
      3. LVOT и аортальный клапан (5 камера)
         1. Вытекает от преобразования (отрицательный отклонение)
         2. . Нормальная пик аорта.
         3. Аортальная регургитация приведет к положительным отклонениям (к датчику)
         4. Аортальный стеноз приведет к отрицательным отклонениям (от датчика)
      4. Допплер пульсовой волны
      5. Меры предосторожности
         1. Струю аортального стеноза и струю митральной регургитации можно спутать друг с другом

V. Интерпретация: ударный объем (интеграл скорость-время или VTI)

1. Меры предосторожности
   1. Неточны при умеренной и тяжелой аортальной регургитации или динамической обструкции ВОЛЖ
2. Проекция: апикальная 5-камерная проекция
   1. Начните с 4-камерной апикальной проекции (см. выше)
   2. Наклоните датчик немного вперед к грудной стенке
3. Измерение интеграла скорость-время (VTI) выводного тракта левого желудочка (LVOT)
   1. Настройка ультразвукового аппарата на импульсно-волновой допплер (PWD)
   2. Поместите курсор в выводной тракт левого желудочка (LVOT)
      1. Поместите курсор как можно ближе к аортальному клапану, не включая его
   3. Захват формы импульсной доплеровской волны (PWD) и заморозьте изображение
      1. Форма волны PWD будет выглядеть как плавник акулы
   4. форма волны PWD (VTI LVOT)
      1. Выберите VTI LVOT в меню расчетов ультразвука
      2. Вручную отследите волну с помощью курсора
      3. Аппарат вычислит площадь под кривой (VTI в см)
4. Интерпретация интеграла скорость-время (VTI в см)
   1. Нормальный VTI для взрослых = от 18 до 22 см (при частоте сердечных сокращений от 55 до 95 уд/мин)
5. Ссылки
   1. Blanco (2015) J Ultrasound Med 34(9): 1691-700 [PubMed]

VI. Интерпретация: Реакция жидкости на основе интеграла скорость-время (VTI в см)

1. Техника
   1. Получение первоначального измерения VTI (см. выше)
   2. Выполнение маневра пассивного подъема ноги (маневр PLR)
   3. Повторное измерение VTI (см. выше)
2. Интерпретация
   1. Увеличение интеграла скорость-время (VTI в см) на 15 % при пассивном подъеме ноги предполагает реакцию на жидкость
3. Каталожные номера
   1. Блейс (2009 г.) Crit Care 13(6): R195 [PubMed]

VII. Ресурсы

1. Верхушечный 4-камерный просмотр видео (SonoSite)
   1. http://www.youtube.com/watch?v=_eHZz-OCc_M
2. Эхокардиограф
   1. http://echocardigrapher.org/

VIII. Ссылки

1. Jordan (2019) Cardiac Ultrasound Protocol Manual, Gulfcoast Ultrasound, стр. 13-22
2. Рейнольдс (2018) Карманный справочник эхокардиографа, Аризонская кардиологическая ассоциация, с. 323-4
3. Palma, Bourque and Jordan (2019) Introduction to Adult Echo Ultrasound Conference, GulfCoast Ultrasound, Санкт-Петербург
4. Mateer and Jorgensen (2012) Введение и Конференция по УЗИ передовой неотложной медицинской помощи, GulfCoast Ultrasound, St. Pete’s Beach
5. Благородный (2011) Экстренная и интенсивная терапия Ультразвук, издательство Кембриджского университета, Нью-Йорк, с. 61-88
6. Орман, Доусон и Маллин в Majoewsky (2013) EM:Rap 13(1): 4-6
7. Рирдон (2011) Карманный атлас экстренного ультразвукового исследования, Макгроу Хилл, Нью-Йорк, с.
