Дальномеры. Принцип лазерной дальнометрии

Измерение дальности.

Способность электромагнитного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта. Так, при импульсном методе дальнометрирования используется следующее соотношение:
L = ct/2, где L — расстояние до объекта, с — скорость распространения излучения, t — время прохождения импульса до цели и обратно.

Рассмотрение этого соотношения показывает, что потенциальная точность измерения дальности определяется точностью измерения времени прохождения импульса энергии до объекта и обратно. Ясно, что чем короче импульс, тем лучше.

Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отраженным от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазо-импульсный.

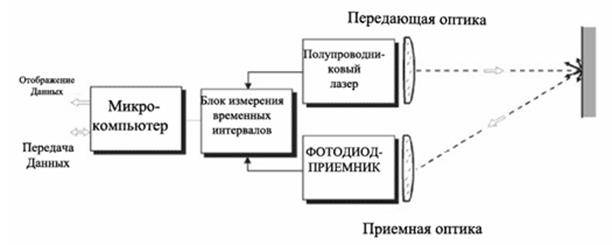

Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылают зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса) определяется расстояние до объекта.

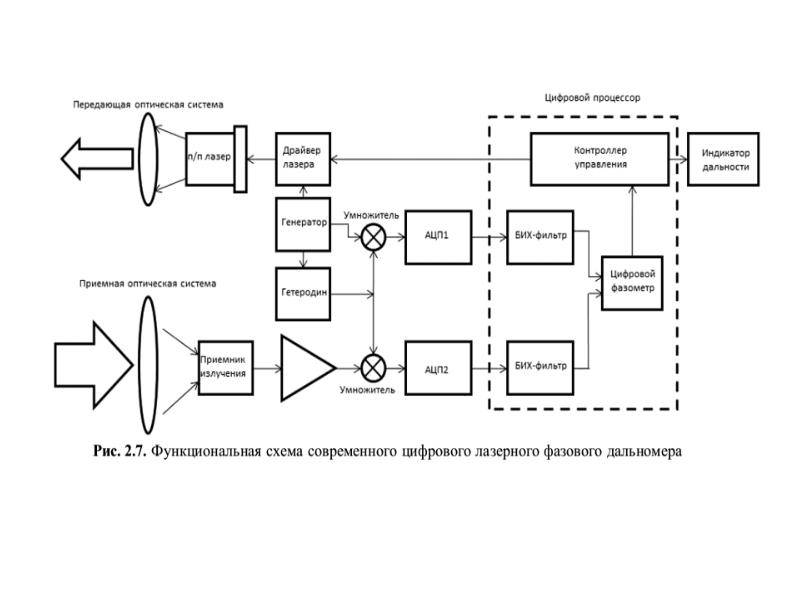

При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону с помощью модулятора (электрооптического кристалла, изменяющего свои параметры под воздействием электрического сигнала). Обычно используют синусоидальный сигнал с частотой 10…150 МГц (измерительная частота). Отраженное излучение попадает в приемную оптику и фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, определяют расстояние до объекта.

Использование лазерных дальномеров в военных целях.

Лазерная дальнометрия является одной из первых областей практического применения лазеров в зарубежной военной технике. Первые опыты относятся к 1961 г., а сейчас лазерные дальномеры используются в наземной военной технике (артиллерийские, танковые), и в авиации (дальномер, высотомер, целеуказатель), и на флоте. Эта техника прошла боевые испытания во Вьетнаме и на Ближнем Востоке. В настоящее время ряд дальномеров принят в армиях ряда стран.

Первый лазерный дальномер XM-23 прошел испытание во Вьетнаме и был принят на вооружение в армии США. Он был рассчитан на использование передовых наблюдательных пунктах сухопутных войск. Источником излучения в нем являлся лазер с выходной мощностью 2.5 Вт и длительностью импульса 30 нс. В конструкции дальномера широко использовались интегральные схемы. Излучатель, приемник и оптические элементы смонтированы в моноблоке, который имеет шкалы точного отсчета азимута и угла места цели. Питание дальномера осуществлялось от батареи никелево-кадмиевых аккумуляторов напряжением 24 В, обеспечивающий 100 измерений дальности без подзарядки.

Один из первых серийных моделей — шведский дальномер, предназначенный для использования в системах управления бортовой корабельной и береговой артиллерии. Конструкция дальномера отличалось особой прочностью, что позволяло применять его в сложных условиях. Дальномер можно было сопрягать при необходимости с усилителем изображения или телевизионным визиром. Режимом работы дальномера предусматривалось либо измерения через каждые 2 с в течение 20 с, либо через каждые 4 с в течение длительного времени.

С начала 70-х годов на зарубежных танках устанавливаются лазерные дальномеры. Установка лазерных дальномеров на танки сразу заинтересовала зарубежных разработчиков вооружения. Это объясняется тем, что на танке можно ввести дальномер в систему управления огнем танка, чем повысить его боевые качества. По сравнению с оптическими они имеют ряд преимуществ: высокое быстродействие, автоматизированный процесс ввода измеренной дальности в прицельные устройства, высокую точность измерения, малые размеры, вес и т. д. Для этого в США был разработан дальномер AN/VVS-1 для танка М60А. Он не отличался по схеме от лазерного артиллерийского дальномера на рубине, однако помимо выдачи данных о дальности на цифровое табло имел устройство, обеспечивающее ввод дальности в счетно-решающее устройство системы управления огнем танка.

При этом измерение дальности могло производиться как наводчиком пушки, так и командиром танка. Режим работы дальномера — 15 измерений в минуту в течение одного часа.

Лазерные дальномеры, установленные на современных танках, позволяют измерять дальность до цели в пределах от 200 м до 8 000 м (на американских и французских танках) и от 200 до 10 000 м (на английских и западногерманских танках) с точностью до 10 м. Большинство активных элементов лазерных дальномеров, устанавливаемых в настоящее время на танках и БМП западного производства, созданы на основе кристалла граната с примесью неодима (активный элемент — кристалл иттриево-алюминиевого граната Y3A15O3, в который в качестве активных центров введены ионы неодима Ш3+). Эти лазеры генерируют излучение на длине волны 1,06 мкм. Имеются также лазерные дальномеры, в которых активным элементом служит кристалл розового рубина. Здесь основой является кристалл окиси алюминия А12О3, а активными элементами ионы хрома Сг3*. Лазеры на рубине генерируют излучение на длине волны 0,69 мкм.

В последнее время на зарубежных боевых машинах начали применяться лазерные дальномеры на углекислом газе. В СО2-лазере в газоразрядной трубке находится смесь, состоящая из углекислого газа (СО2), молекулярного азота (N,) и различных небольших добавок в виде гелия, паров воды и т. д. Активные центры — молекулы СО2. Преимущество лазера на двуокиси углерода заключается в том, что его излучение (длина волны 10,6 мкм) относительно безопасно для зрения и обеспечивает лучшее проникновение через дым и туман. Кроме того, лазер постоянного излучения, работающий на этой длине волны, может использоваться для подсветки цели при работе с тепловизионным прицелом.

Бурное развитие микроэлектроники обеспечило уменьшение массо-габаритных показателей лазерных дальномеров, что позволило создать портативные дальномеры. Весьма удачным оказался норвежский лазерный дальномер LP-4. Он имел в качестве модулятора добротности оптико-механический затвор. Приемная часть дальномера является одновременно визиром оператора.

Диаметр оптической системы составляет 70 мм. Приемником служит портативный фотодиод. Счетчик снабжен схемой стробирования по дальности, действующий по установке оператора от 200 до 3000 м. В схеме оптического визира перед окуляром помещен защитный фильтр для предохранения глаза от воздействия своего лазера при приеме отраженного импульса. Излучатель и приемник смонтированы в одном корпусе. Угол места цели определяется до ~25 градусов. Аккумулятор обеспечивал 150 измерений дальности без подзарядки, его масса всего 1кг. Дальномер был закуплен Канадой, Швецией, Данией, Италией, Австралией.

Портативные лазерные дальномеры были разработаны для пехотных подразделений и передовых артиллерийских наблюдателей. Один из таких дальномеров выполнен в виде бинокля. Источник излучения и приемник смонтированы в общем корпусе с монокулярным оптическим визиром шестикратного увеличения, в поле зрения которого имеется световое табло из светодиодов, хорошо различимых как ночью, так и днем. В лазере в качестве источника излучения используется алюминиево-иттриевый гранат, с модулятором добротности на ниобате лития.

Это обеспечивает пиковую мощность в 1.5 МВт. В приемной части используется сдвоенный лавинный фотодетектор с широкополосным малошумящим усилителем, что позволяет детектировать короткие импульсы с малой мощностью. Ложные сигналы, отраженные от близлежащих предметов исключаются с помощью схемы стробирования по дальности. Источник питания — малогабаритная аккумуляторная батарея, обеспечивающая 250 измерений без подзарядки. Электронные блоки дальномера выполнены на интегральных схемах, что позволило довести массу дальномера вместе с источником питания до 2 кг.

Следующий этап военного применения лазерных дальномеров — их интеграция с индивидуальным стрелковым оружием пехотинца.

Примером может служить штурмовая винтовка F2000 (Бельгия). Вместо прицела на F2000 может устанавливаться специальный модуль управления огнем, включающий в себя лазерный дальномер и баллистический вычислитель. Основываясь на данных о дальности до цели, вычислитель выставляет прицельную марку прицела как для стрельбы из самого автомата, так и из подствольного гранатомета (если он установлен).

Американская система OICW (Objective Individual Combat Weapon — объективное индивидуальное боевое оружие) является попыткой резко повысить эффективность вооружения пехотинца. В настоящее время разработка находится на стадии создания прототипов. Начало производства планируется на 2008 год, поступление на вооружение — на 2009 год. По текущим планам, на каждое отделение пехоты будет приходится по 4 OICW. OICW представляет собой модульную конструкцию, состоящую из трех основных модулей: модуля «KE» (Kinetic Energy), представляющего собой слегка модернизированную винтовку Хеклер-Кох G36; Модуля «HE» (High Explosive), представляющего из себя самозарядный 20 мм гранатомет с магазинным питанием, устанавливаемый сверху на модуль «КЕ» и использующий для стрельбы общий с модулем «КЕ» спусковой крючок; и, наконец, модуль управления огнем, включающий в себя дневной/ночной телевизионный прицелы, лазерный дальномер и баллистический вычислитель, который автоматически выставляет в объективе прицельную марку в соответствии с дальностью до цели, а также используется для программирования дистанционных взрывателей 20 мм гранат.

Перед выстрелом по данным с лазерного дальномера взрыватель гранаты программируется на подрыв в воздухе на заданной дальности, чем обеспечивается поражение укрытых целей осколками сверху или сбоку. Определение дальности для дистанционного подрыва осуществляется путем подсчета оборотов, совершенных гранатой в полете.

как выбрать электронную (цифровую) рулетку для строительства, как работает, как пользоваться

Автор Александр Макарычев На чтение 11 мин. Просмотров 766 Опубликовано

В строительстве часто приходится сталкиваться с проблемами при измерении каких-либо параметров конструкции на её труднодоступных участках. Использование ленточной рулетки в таких случаях не будет эффективным. Лазерные дальномеры работают с гораздо большими расстояниями и величинами. Неважно, прямоугольную или трапециевидную форму имеет стена, с помощью лазерной рулетки будет просто измерить её размеры и площадь.

Содержание

  • Устройство лазерного дальномера

    • Фотогалерея: разновидности лазерных дальномеров

    • Основные элементы строительного дальномера

  • Виды дальномеров

    • Фазовые измерители

    • Импульсные измерители

    • Сравнение принципов работы импульсных и фазовых измерителей

    • Видео: принцип работы лазерного дальномера

  • Применение и функции лазерного дальномера

    • Дополнительные функции некоторых современных дальномеров

    • Работа с лазерной рулеткой

      • Видео: как пользоваться лазерной рулеткой

    • Правила эксплуатации дальномера

  • Рекомендации по выбору лазерной рулетки

    • Видео: обзор лазерного дальномера ЛДМ-70

    • Дополнительные функции дальномера

    • Видео: измерение площади непрямоугольных стен лазерным дальномером

Устройство лазерного дальномера

Лазерный дальномер предназначен для измерения расстояний. Работа этого прибора основана на следующем принципе: он посылает лазерный сигнал, который отражается от объекта и возвращается обратно, измеряет время его прохождения и относительно него высчитывает расстояние до объекта. Большинство современных дальномеров имеет компактную форму и удобны в применении. Чтобы пользоваться таким устройством, не нужно особых умений. Лазерные измерители расстояния получили широкое распространение в астрономии, строительстве, военной отрасли и навигации. Дальномеры также применяются для топографических съёмок.

Фотогалерея: разновидности лазерных дальномеров

Топографический лазерный дальномер позволяет вычислять расстояние до территорий или участков земли
Навигационный дальномер помогает определять расстояние до объектов на воде
Лазерные дальномеры используют в военной отрасли для оружейных прицелов
Строительным лазерным дальномером можно определять расстояния до стен и высчитывать площадь и объём помещений

В строительстве лазерный дальномер часто используется для измерения расстояния до стен и порогов. С его помощью можно также вычислять площади помещений. Прибор нужно установить на нужную опцию, установить на рабочей поверхности и направить лазер на интересующий объект, например, противоположную стену. Для получения более точных показаний дальномер необходимо устанавливать строго перпендикулярно. Для облегчения этой задачи в строительных лазерных измерителях имеется специальный уровень с пузырьком.

Основные элементы строительного дальномера

  1. Оптический лазерный излучатель — служит для генерирования и посылки луча в нужную точку.
  2. Оптический отражатель — принимает отражённый луч.
  3. Компьютерный преобразователь или микропроцессор.
  4. Встроенная программа вычислений — предназначена для обработки результатов измерений и выдачи их в нужном виде.
  5. Фиксатор дальномера.
  6. Оптический прицел — позволяет направить луч точно в нужное место.
  7. Пузырьковый уровень.Пузырьковый уровень, встроенный в лазерный дальномер, позволяет устанавливать прибор ровно на поверхности

В строительных лазерных дальномерах есть блокнот и калькулятор. Прибор сам будет производить вычисления и сохранять данные в памяти.

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер.

Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Сравнение принципов работы импульсных и фазовых измерителей

  1. Фазовый дальномер при измерении расстояния использует модулированный световой сигнал, а импульсный — световой импульс.
  2. Импульсные дальномеры измеряют гораздо большие расстояния, чем фазовые, так как мощность посылаемых импульсов у них гораздо больше.
  3. Импульсный метод измерения расстояния менее точен, чем метод измерения разности фаз. Но благодаря современным методикам обработки сигнала в импульсных дальномерах это различие становится не таким значительным.
  4. Размер отражаемой лазерной точки становится больше с увеличением расстояния. Это справедливо для обоих принципов измерения, хотя отклонение лазера от точки отражения разное, так как отличаются размер и форма лазерного пятна.
  5. Фазовый и импульсный принципы работы различаются также чувствительностью к прерыванию сигнала. При работе под воздействием некоторых внешних факторов (в потоке транспорта, при плохих погодных условиях) фазовый дальномер будет работать хуже, чем импульсный.

Видео: принцип работы лазерного дальномера

Применение и функции лазерного дальномера

С помощью лазерной рулетки можно рассчитать объём, вычислить площадь помещения, замерить сложные недоступные отрезки, определить длину ската крыши и угол его наклона, найти площадь стены с наклоном у потолка, а также её диагональ.

Дополнительные функции некоторых современных дальномеров

  1. Подсветка.
  2. Ватерпас или пузырьковый уровень. Это приспособление чаще всего устанавливают на строительных лазерных рулетках. Оно поможет определить, ровно ли располагается прибор на поверхности.
  3. Визир — специальное устройство, приближающее точку, до которой ведётся измерение. Функция работает аналогично цифровому увеличению (зуму) на видеокамерах и особенно актуальна для работы на больших расстояниях.Визир представляет собой миниатюрную камеру, которая позволяет приблизить объект измерений
  4. Дисплей с цветным экраном.
  5. Измеритель температуры воздуха. Допустимые погодные условия для использования каждого прибора указаны в инструкции. В любом случае при работе на морозе необходимо дать устройству некоторое время на адаптацию к окружающей температуре.
  6. Датчик для измерения наклона в пределах до 45o. Он нужен для проведения расчёта угла ската крыши, наклона навеса и других аналогичных операций. Лазерный дальномер со встроенным датчиком измерения угла наклона позволяет вычислять расстояния на криволинейной поверхности
  7. Индикатор уровня зарядки батареи.
  8. Функция Bluetooth.
  9. Трекинг — непрерывное измерение расстояний. При перемещении дальномера трекинг производит замеры не один, а несколько раз с определённой периодичностью и показывает получаемые результаты. Такая опция необходима для того, чтобы отмерить нужную длину конструкции или помещения.
  10. Различные математические функции.

Наличие в лазерном дальномере дополнительных функций помогает более точно и удобно производить необходимые замеры и во многом облегчает работу. Но и цена таких приборов гораздо выше.

Работа с лазерной рулеткой

  1. Установить и зафиксировать прибор в точке начала измерений.
  2. Включить дальномер при помощи специальной кнопки.
  3. Выбрать нужную точку отсчёта. Во многих моделях для удобства встроена возможность выбора точки — от передней части корпуса прибора или от задней. Такая функция нужна для определения расстояния без учёта размеров корпуса. Некоторые устройства также оснащены специальными скобами, позволяющими проводить измерения в неудобных местах. Точку отсчёта в них можно выбрать от края корпуса либо от самой скобы.
  4. Выбрать необходимые единицы измерения.
  5. Начать измерения, нажав функциональную кнопку.
  6. Просмотреть результат на дисплее прибора.Лазерный дальномер позволяет определить длину, ширину и высоту помещений, а также автоматически посчитать его площадь и объём

Например, если нужно определить расстояние от одной стены до другой, необходимо провести следующие действия:

  1. Установить прибор на одной стене.
  2. Убедиться, что прибор зафиксирован ровно на поверхности и плотно у стены.
  3. Назначить точкой отсчёта прижатую часть корпуса. Это позволит учесть в расчётах толщину самой рулетки.
  4. Включить функцию начала замеров.
  5. Посмотреть полученные результаты на экране.Для того чтобы измерить необходимое расстояние, нужно приложить прибор к стене и нажать функциональную кнопку — все остальные действия прибор произведёт сам

Для получения более точных расчётов не рекомендуется держать прибор в руках при измерении. Запрещается направлять лазерный луч прибора в лицо, потому что он может обжечь сетчатку глаза.

Видео: как пользоваться лазерной рулеткой

Правила эксплуатации дальномера

  1. Лазерную рулетку следует эксплуатировать согласно технической инструкции.
  2. Нельзя допускать попадания влаги и грязи в прибор, а также перегрева и переохлаждения дальномера.
  3. Необходимо беречь прибор от падения и ударов.
  4. Проводить ремонт дальномера следует только в специальных мастерских.
  5. Хранить лазерный дальномер рекомендуется в специальном чехле.

Рекомендации по выбору лазерной рулетки

  1. Каждый лазерный дальномер имеет определённый диапазон расстояний. При выборе рулетки необходимо знать, какие приблизительные размеры вам надо будет определять. Приобретать рулетку следует с несколько большей максимальной дальностью, чтобы был хотя бы небольшой запас.
  2. Чем мощнее микропроцессор дальномера, тем быстрее и точнее анализируются данные. Но если лазерная рулетка нужна для несложных измерений в быту, будет достаточно самой простой модели, иначе вы переплатите деньги за функции и способности прибора, которыми не будете пользоваться. Простые рулетки настроены только на измерение расстояния. Приборы с мощным микропроцессором и улучшенным программным обеспечением могут производить множество расчётов с применением сложных геометрических формул (площади, объёма, углов и т. д.).Современные лазерные дальномеры с мощными процессорами позволяют рассчитывать расстояния до объектов, площади и объёмы помещений и переводить результат в разные системы единиц
  3. Лазерную рулетку лучше приобретать с надёжным штативом, если в корпусе прибора есть крепёжная резьба. Для произведения расчётов в комнатных условиях достаточно будет неподвижно зафиксировать прибор на полу, у стены или на предмете с ровной поверхностью. Если при измерении дальномер плотно зафиксирован, то погрешность в расчётах сведётся к минимуму.
  4. При покупке важно учитывать тип элементов питания дальномера. Не стоит приобретать прибор со встроенным аккумулятором, так как по истечении ресурса заменить его будет сложно. Лучше остановить выбор на рулетке, работающей от батареек.

Видео: обзор лазерного дальномера ЛДМ-70

Дополнительные функции дальномера

  1. Функция измерения площади полезна во время ремонта, когда требуется рассчитать необходимое количество материала. Нужно включить специальную опцию дальномера (кнопка обычно имеет обозначение в виде плоской и объёмной фигуры, они символизируют измерение площади и объёма соответственно) и измерить все стороны помещения. Далее аппарат проведёт расчёты путём умножения сторон и выдаст результат на дисплее. С помощью этой функции можно определить площадь пола, стен и потолка.Выбор режима вычислений производится при помощи специальной кнопки с изображением плоской и объёмной фигуры
  2. Измерение объёма проводится аналогично измерению площади. При нахождении объёма помещения сначала замеряются стороны пола, затем высота. Прибор анализирует полученные данные и вычисляет объём комнаты. Эта опция дальномера полезна, например, при выборе кондиционера, когда нужно знать объём расходуемого в помещении воздуха.
  3. Выдвижная скоба. Для проведения измерений из неудобных точек некоторые модели дальномеров оборудованы специальной скобой. Например, для определения размера комнаты по диагонали можно упереть прибор скобой в один из углов и включить необходимый режим. Для получения точного результата нужно назначить точкой отсчёта начало скобы.
    В современных дальномерах скоба может фиксироваться в нескольких положениях, чтобы можно было максимально просто проводить измерения из неудобных точек
  4. Трекинг. Если нужно отмерить определённое расстояние от стены, например, для того, чтобы возвести перегородку, нужно воспользоваться функцией трекинга. Некоторые строительные модели лазерных рулеток оснащены режимом непрерывного измерения расстояния. Для нахождения нужного отрезка таким способом потребуется включить прибор и перемещать его вдоль выбранной линии до получения искомого расстояния.
  5. Некоторые лазерные дальномеры оснащаются функцией поиска минимальных и максимальных расстояний. С её помощью также можно вычислить точную диагональ помещения. Для этого необходимо установить прибор в одном углу, а луч направить на противоположный угол комнаты, стараясь попасть в границу между стенами как можно точнее. Рулетка произведёт серию измерений и найдёт максимальное значение, которое и будет искомой диагональю. Таким же способом проводится и поиск минимального расстояния.
  6. Измерение сторон стены в форме трапеции — ещё одна опция некоторых современных лазерных рулеток. Для этого необходимо включить нужный режим и измерить три стороны стены, расположенных под углом 90o друг к другу. Далее дальномер с помощью полученных данных автоматически произведёт расчёт четвёртой стены и выведет результат на экран.Одну из сторон трапеции (например, длину ската кровли) лазерный дальномер может рассчитать по трём остальным сторонам
  7. Косвенный метод измерения расстояний — функция теоремы Пифагора. Позволяет определить расстояния и длины отрезков на труднодоступных участках. Допустим, нужно измерить расстояние от пола до шурупа в стене. Сначала выбираем начальную точку на небольшом расстоянии от стены на полу и измеряем расстояние от неё до стены. Затем направляем точку лазера на шуруп. Отрезок от рулетки до стены будет являться катетом, а длина от прибора до шурупа — гипотенузой. При включении рассматриваемой опции прибор автоматически произведёт вычисления, найдёт второй катет треугольника и выдаст, на какой высоте от пола находится шуруп.
  8. В солнечную погоду удобно пользоваться специальными очками. Они имеют красный или зелёный цвет стекла в зависимости от цвета луча лазера. Эти защитные стёкла оснащены световым фильтром, который приглушает все остальные цвета, кроме своего, тем самым позволяя легко находить точку отражения луча.Световой фильтр в очках приглушает все цвета, кроме своего, поэтому, например, в красных очках намного проще увидеть луч красного лазера

Видео: измерение площади непрямоугольных стен лазерным дальномером

Сделав правильный выбор лазерной рулетки, можно во многом облегчить работу. С использованием лазерного дальномера будет возможно вычислить любые нужные длины и площади. Несмотря на множество проводимых вычислительных операций, такой прибор прост для использования и не требует никаких особых знаний или навыков.
