Дюбель | это… Что такое Дюбель?

Запрос «Чопик» перенаправляется сюда; см. также другие значения.

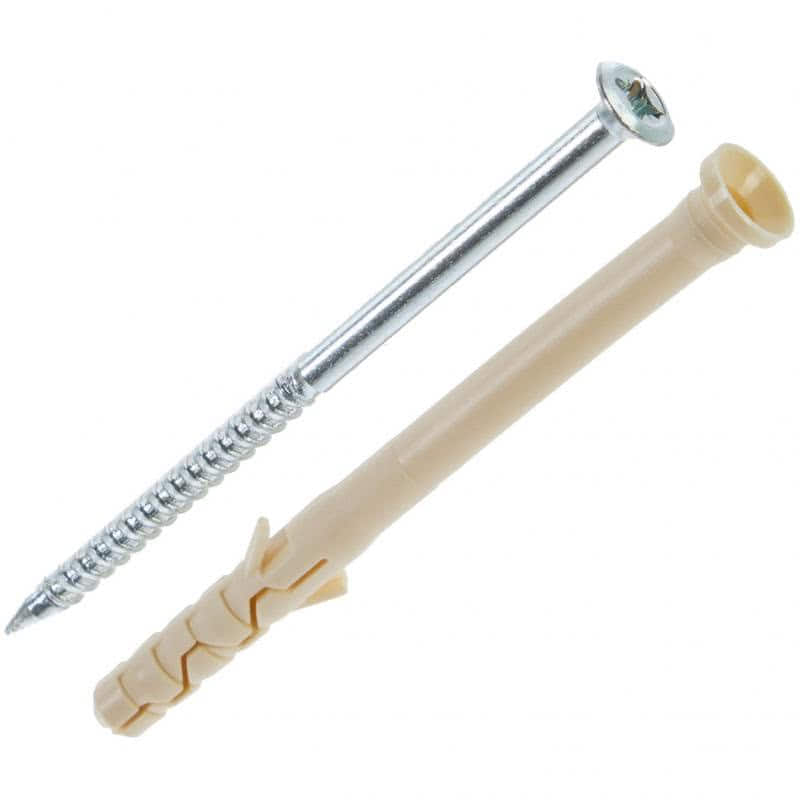

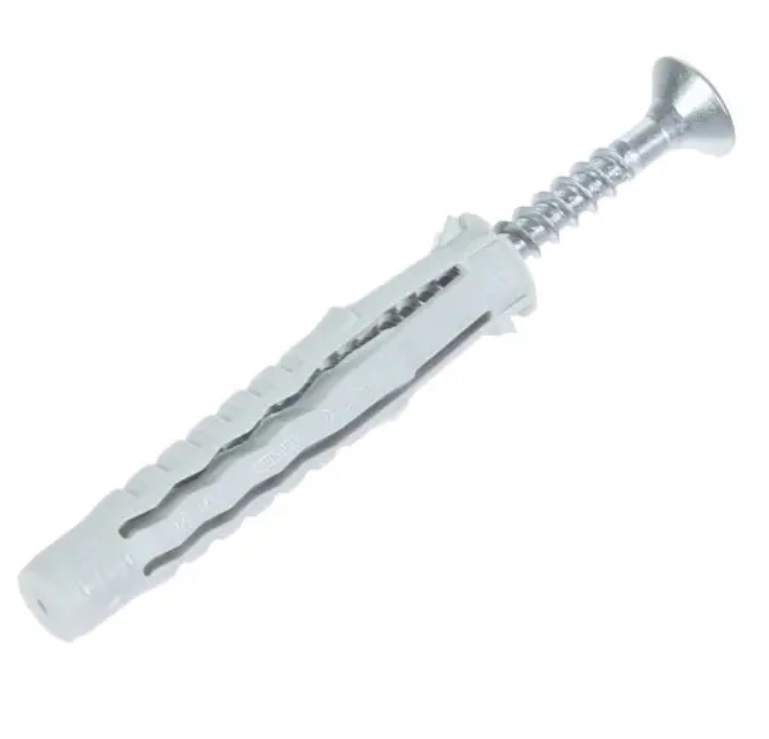

Пластмассовые дюбели с шурупами

К сожалению, в вашем браузере отключён JavaScript, или не имеется требуемого проигрывателя.
Вы можете загрузить ролик или загрузить проигрыватель для воспроизведения ролика в браузере.

Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

Содержание

1 История
2 Конструкция
3 Классификация
- 3.1 Способы закрепления дюбеля
- 3.2 Способы монтажа, в зависимости от конструкции дюбеля
- 3. 3 Материал изготовления
- 3.4 Виды монтажа
- 3.5 Назначение
  - 3.5.1 Назначение по материалу основания
  - 3.5.2 Назначение по области применения
4 Размеры дюбелей, шурупов к ним и отверстий под дюбели
5 Установка
6 См. также
7 Литература
8 Ссылки

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из — за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

Сила трения — дюбель своими стенками прижимается к основанию.
Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

Забивание
Закручивание

Материал изготовления

Пластмассовый (из полипропилена, полиэтилена или нейлона [полиамида]).
Металлический (латунный, из нержавеющей стали и других сплавов).

Виды монтажа

Сквозной монтаж с использованием дюбель гвоздя/глухаря

Предварительный монтаж — дюбель устанавливается в основание на всю длину.
Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов

Дюбель для газобетона

Дюбель с наружной резьбой для гипсокартона, со вставленной насадкой к шуруповёрту в виде специального сверла-отвёртки

Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал

Для плотных полнотелых материалов: кирпича, бетона, природного камня.
Для пористых и пустотелых материалов: ячеистого бетона (газобетона, пенобетона), шлакобетона, пустотелого кирпича и пустотелых бетонных блоков. Отличается удлинённой распорной частью.
Для листовых материалов: гипсокартона, ДСП.

Назначение по области применения

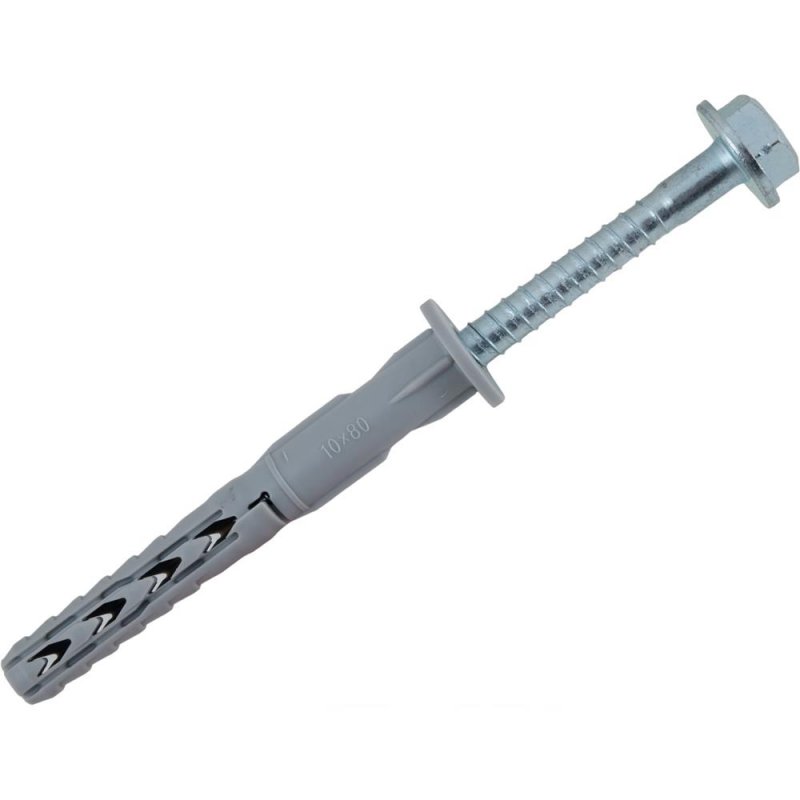

Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
Для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. Используется для сквозного монтажа. Отличается увеличенной манжетой (тарелкой).

Мебельный дюбель.

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Дюбель		Отверстие под дюбель		Диаметр шурупа, мм
диаметр, мм	длина, мм	диаметр сверла, мм	глубина сверления, мм	Диаметр шурупа, мм
5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

Анкер
Глухарь
Дюбель-гвоздь
Саморез
Шуруп

Литература

Панкратов Б. Крепёж в ассортименте или Где пасуют гвозди и шурупы // Техника — молодёжи : Журнал. — 1996. — № 4. — С. 66—68. — ISSN 032—33IX.

Ссылки

Дюбели. Параметры и виды.
Выбираем дюбель.
