Виды крепежных винтов. Особенности подбора и применения
Винт – это изделие, относящееся к категории резьбового крепежа. Его внешний вид примерно такой же, как и у болта, но отличаются данные соединительные детали по преимущественной методике установки. Так, если болт используется чаще всего совместно с гайкой, то винт применяется, в основном, как самостоятельное крепежное приспособление. По конструктивному исполнению он выглядит в виде стержня с витками резьбы, накатанными по всей его длине либо на некоторой части. Передача момента вращающего усилия осуществляется, как сказано в ГОСТе 27017-86, размещенным на одном из концов стержня специальным конструктивным элементом. Таковым может быть плоская круглая головка с боковыми насечками или шляпка со шлицем. Допускается также выполнение винтов и без шляпки/головки. Но тогда на торце стержня обязательно должен иметься шлиц.
Классификация
Для подразделения винтов на отдельные виды сегодня применяется множество критериев.
-
винты крепежные. С их помощью детали соединяются в определенную конструкцию без применения сквозных отверстий. Винты данного типа сегодня наиболее востребованы;
-
винты установочные. Отличаются отсутствием головки. Служат фиксаторами для точной установки пространственного расположения одного элемента конструкции относительно другого.
На рынке метизов в широком разнообразии представлены винты крепежные. Рассмотрим эту группу более подробно.

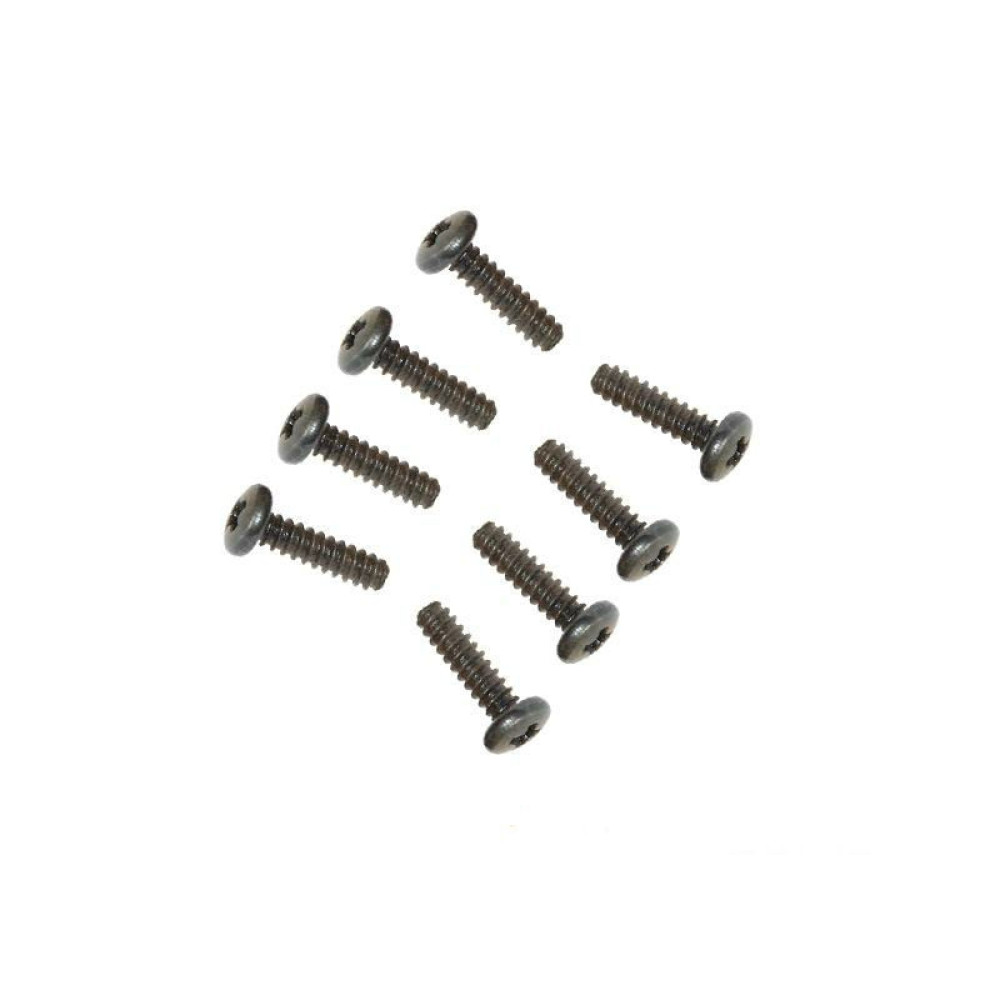

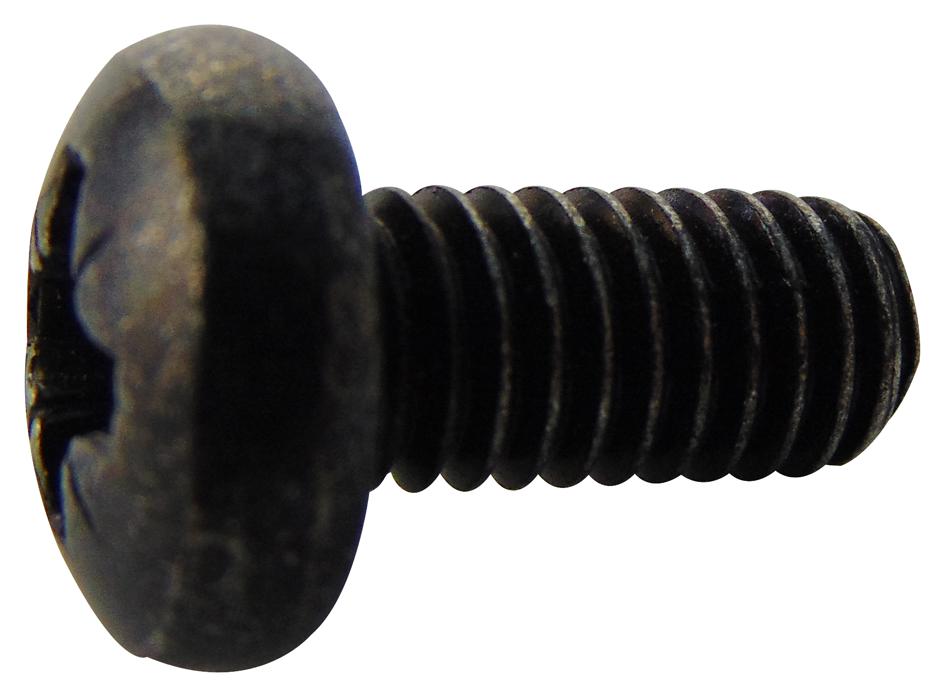

Винты со шляпкой цилиндрической конфигурации
Данные соединительные детали подразделяются на 2 типа. Производство каждого из них нормирует свой Государственный стандарт.

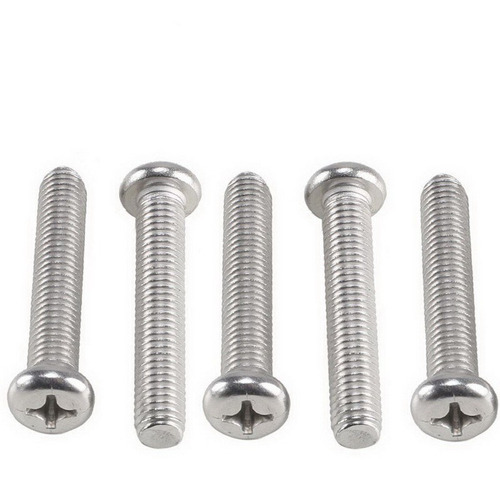

Винты с плоским шлицем
Заводы-изготовители крепежа данного типа руководствуются положениями ГОСТа 1491-80.
Он устанавливает одно исполнение винтов с цилиндрической шляпкой, в которой проделан плоский шлиц.
В таблице представлены значения (в миллиметрах) отображенных на чертеже рабочих параметров.
|
Параметр d |
20,0 |
18,0 |
16,0 |
14,0 |
12,0 |
10,0 |
8,0 |
6,0 |
5,0 | |
|
Длина резьбы (обозначение b) |
@ |
46,0 |
42,0 |
38,0 |
34,0 |
30,0 |
26,0 |
22,0 |
18,0 |
16,0 |
|
@@ |
70,0 |
64,0 |
58,0 |
52,0 |
46,0 |
40,0 |
34,0 |
28,0 |
25,0 | |
|
Параметр k |
11,0 |
10,0 |
9,0 |
8,0 |
7,0 |
6,0 |
5,0 |
3,9 |
3,3 | |
|
Параметр D |
30,0 |
27,0 |
24,0 |
21,0 |
18,0 |
16,0 |
13,0 |
10,0 |
8,5 | |
|
Шаг резьбы |
* |
1,5 |
1,25 |
1,0 |
—— | |||||
|
** |
2,5 |
2,0 |
1,75 |
1,5 |
1,25 |
1,0 |
0,8 | |||
Продолжение таблицы.
|
Параметр d |
4,0 |
3,5 |
3,0 |
2,5 |
2,0 |
1,6 |
1,4 |
1,2 |
1,0 | |
Длина резьбы (обозначение b) |
@ |
14,0 |
13,0 |
12,0 |
11,0 |
10,0 |
9,0 |
8,0 | ||
|
@@ |
22,0 |
20,0 |
19,0 |
18,0 |
16,0 |
——- | ||||
|
Параметр k |
2,6 |
2,4 |
2,0 |
1,6 |
1,3 |
1,0 |
0,9 |
0,8 |
0,7 | |
|
Параметр D |
7,0 |
6,0 |
5,5 |
4,5 |
3,8 |
3,0 |
2,6 |
2,3 |
2,0 | |
|
Шаг резьбы |
* |
—— | ||||||||
|
** |
0,7 |
0,6 |
0,5 |
0,45 |
0,4 |
0,35 |
0,3 |
0,25 | ||
В таблице приняты обозначения:
-
символ «@» – «нормальная»;
-
символы «@@» – «удлиненная»;
-
одна звездочка «*» – «мелкий»;
-
две звездочки «**» – «крупный»
Параметр «l» – длина стержня – изменяется в диапазоне 2,0 мм≤l≤120,0 мм.

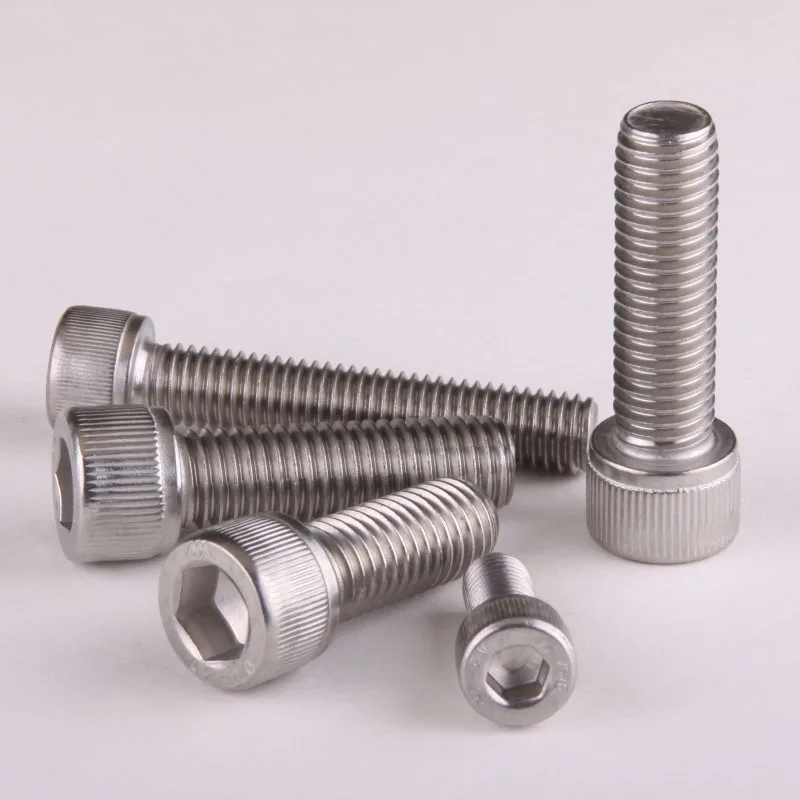

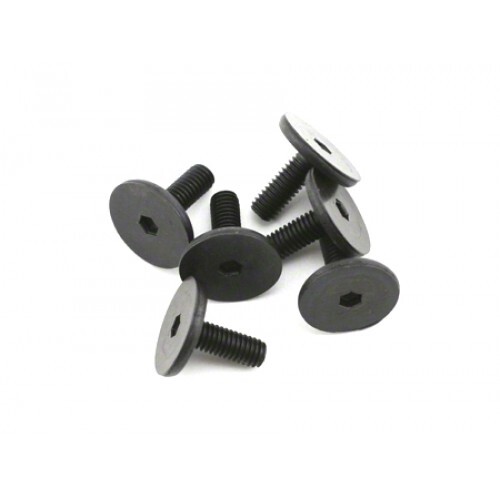

Винты с шестигранным шлицем
Производство винтов с цилиндрической шляпкой, в которой проделано углубление под имбусовый ключ, нормируют положения ГОСТа 11738-84. Он устанавливает исполнение данных крепежных деталей, представленное на ниже размещенных чертежах.
В табличной форме представлены значения, которые принимают отображенные на чертежах рабочие характеристики винтов рассматриваемого типа.
|
d |
36,0 |
33,0 |
30,0 |
27,0 |
24,0 |
22,0 |
20,0 |
18,0 |
16,0 |
|
b |
84,0 |
78,0 |
72,0 |
66,0 |
60,0 |
56,0 |
52,0 |
48,0 |
44,0 |
|
R1 либо с1, не больше |
3,6 |
3,3 |
3,0 |
2,7 |
2,4 |
2,2 |
2,0 |
1,8 |
1,6 |
|
с |
3,0 |
2,5 |
2,0 | ||||||
|
dw, не меньше |
52,54 |
48,62 |
43,61 |
38,72 |
34,81 |
31,85 |
28,87 |
26,02 |
23,17 |
|
dа, не больше |
39,4 |
36,4 |
33,4 |
30,4 |
26,4 |
24,4 |
22,4 |
20,2 |
18,2 |
|
R, не меньше |
1,0 |
0,8 |
0,6 | ||||||
|
f, не больше |
2,89 |
2,04 |
1,87 | ||||||
|
t, не меньше |
19,0 |
17,5 |
15,5 |
13,5 |
12,0 |
11,0 |
10,0 |
9,0 |
8,0 |
|
w, не меньше |
15,3 |
13,8 |
12,9 |
11,9 |
10,4 |
9,4 |
8,6 |
7,8 |
6,8 |
|
е, не меньше |
30,85 |
27,43 |
25,15 |
21,73 |
19,44 |
16,02 | |||
|
S |
27,0 |
24,0 |
22,0 |
19,0 |
17,0 |
14,0 | |||
|
k |
36,0 |
33,0 |
30,0 |
27,0 |
24,0 |
22,0 |
20,0 |
18,0 |
16,0 |
|
D1 |
32,0 |
28,5 |
26,2 |
22,7 |
20,4 |
16,7 | |||
|
D |
54,0 |
50,0 |
45,0 |
40,0 |
36,0 |
33,0 |
30,0 |
27,0 |
24,0 |
|
d1 |
36,0 |
33,0 |
30,0 |
27,0 |
24,0 |
22,0 |
20,0 |
18,0 |
16,0 |
Продолжение таблицы
|
d |
14,0 |
12,0 |
10,0 |
8,0 |
6,0 |
5,0 |
4,0 |
3,0 |
|
b |
40,0 |
36,0 |
32,0 |
28,0 |
24,0 |
22,0 |
20,0 |
18,0 |
|
R1 либо с1, не больше |
1,4 |
1,2 |
1,0 |
0,8 |
0,6 |
0,5 |
0,4 |
0,3 |
|
с |
2,0 |
1,6 |
1,0 |
0,5 | ||||
|
dw, не меньше |
20,17 |
17,23 |
15,33 |
12,33 |
9,38 |
8,03 |
6,53 |
5,07 |
|
da, не больше |
16,2 |
14,2 |
11,2 |
9,2 |
6,8 |
5,7 |
4,7 |
3,6 |
|
R, не меньше |
0,6 |
0,4 |
0,25 |
0,2 |
0,1 | |||
|
f, не больше |
1,87 |
1,02 |
0,68 |
0,60 |
0,51 | |||
|
t, не меньше |
7,0 |
6,0 |
5,0 |
4,0 |
3,0 |
2,5 |
2,0 |
1,3 |
|
w, не меньше |
5,8 |
4,8 |
4,0 |
3,0 |
2,3 |
1,9 |
1,4 |
1,15 |
|
е, не меньше |
13,74 |
11,45 |
9,17 |
6,87 |
5,73 |
4,59 |
3,44 |
2,87 |
|
S |
12,0 |
10,0 |
8,0 |
6,0 |
5,0 |
4,0 |
3,0 |
2,5 |
|
k |
14,0 |
12,0 |
10,0 |
8,0 |
6,0 |
5,0 |
4,0 |
3,0 |
|
D1 |
14,3 |
12,0 |
9,7 |
7,2 |
6,1 |
4,9 |
3,8 |
3,2 |
|
D |
21,0 |
18,0 |
16,0 |
13,0 |
10,0 |
8,5 |
7,0 |
5,5 |
|
d1 |
14,0 |
12,0 |
10,0 |
8,0 |
6,0 |
5,0 |
4,0 |
3,0 |

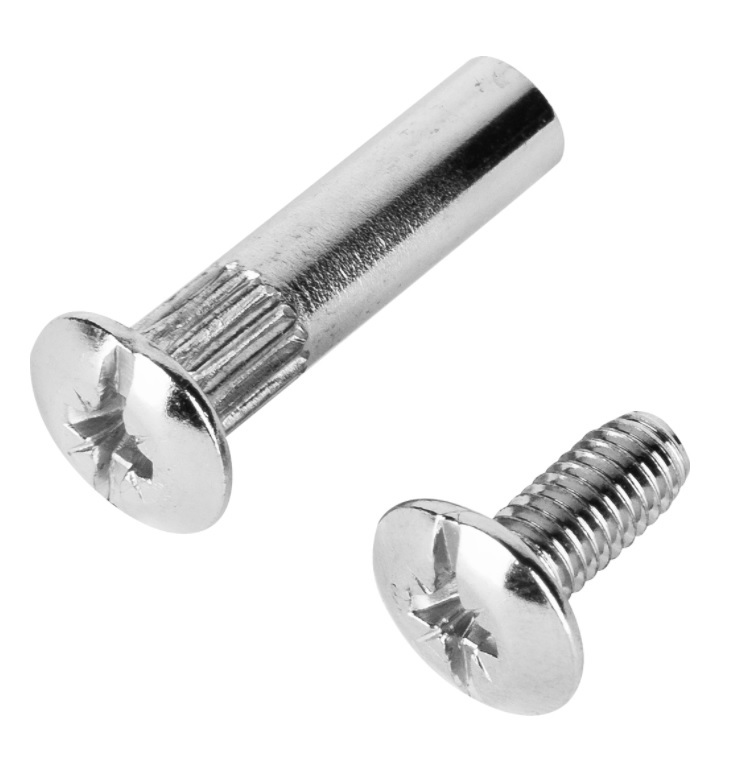

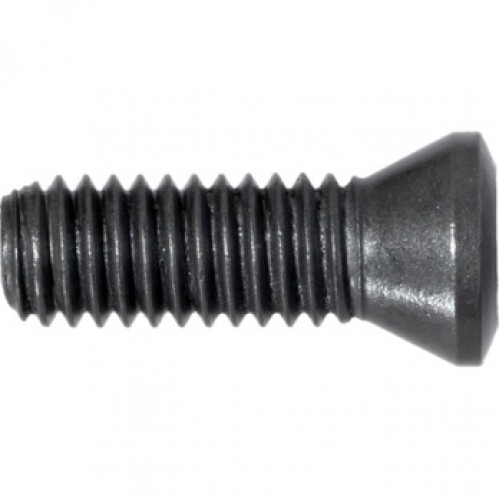

Винты со шляпкой впотай
Данные крепежные детали пользуются высокой популярностью.
Объясняется это конической формой опорной поверхности головки, при этом ее внешняя поверхность плоская, но в ней проделан шлиц. Благодаря такой конфигурации, шляпка полностью утапливается в подготовленном гнезде и в месте соединения отсутствуют выступы, сводящие на нет привлекательность созданной конструкции.
Меткомбинаты, в номенклатуре товарных позиций присутствуют винты с головкой под потай, при производстве данной продукции руководствуются положениями ГОСТа 17475-80. Он устанавливает 2 исполнения, отличающиеся только шлицем: он может плоским, а также крестообразным
В табличной форме представлены в миллиметрах значения отображенных на чертежах рабочих параметров винтов с потайной шляпкой.
|
d |
20,0 |
18,0 |
16,0 |
14,0 |
12,0 |
10,0 |
8,0 |
6,0 |
5,0 | |
|
b |
# |
46,0 |
42,0 |
38,0 |
34,0 |
30,0 |
26,0 |
22,0 |
18,0 |
16,0 |
|
## |
70,0 |
64,0 |
58,0 |
52,0 |
46,0 |
40,0 |
34,0 |
28,0 |
25,0 | |
|
ГВКвШКК |
@ |
—— |
5,9 |
4,9 |
3,8 |
2,8 |
2,1 | |||
|
@@ |
—— |
6,4 |
5,4 |
4,3 |
3,3 |
2,6 | ||||
|
h |
—— |
5,6 |
4,6 |
3,7 |
2,7 |
2,3 | ||||
|
m |
—— |
10,7 |
9,7 |
7,5 |
6,5 |
4,6 | ||||
|
НКШ |
—— |
4 |
3 |
2 | ||||||
|
k, не больше |
10,0 |
9,0 |
8,0 |
7,0 |
6,0 |
5,0 |
4,0 |
3,0 |
2,5 | |
|
D |
36,0 |
32,5 |
28,5 |
25,0 |
21,5 |
18,0 |
14,5 |
11,0 |
9,2 | |
|
Шаг резьбы |
^ |
1,5 |
1,25 |
1,0 |
——- | |||||
|
^^ |
2,5 |
2,0 |
1,75 |
1,5 |
1,25 |
1,0 |
0,8 | |||
Продолжение таблицы.
|
d |
4,0 |
3,5 |
3,0 |
2,5 |
2,0 |
1,6 |
1,4 |
1,2 |
1,0 | |
|
b |
# |
14,0 |
13,0 |
12,0 |
11,0 |
10,0 |
9,0 |
8,0 | ||
|
## |
22,0 |
20,0 |
19,0 |
18,0 |
16,0 |
—— | ||||
|
ГВКвШКК |
@ |
1,8 |
1,5 |
1,4 |
1,25 |
0,9 |
—— | |||
|
@@ |
2,3 |
2,0 |
1,7 |
1,55 |
1,2 |
—— | ||||
|
h |
2,0 |
1,7 |
1,5 |
1,4 |
1,1 |
—— | ||||
|
m |
4,3 |
4,0 |
2,8 |
2,7 |
2,0 |
—— | ||||
|
НКШ |
2 |
1 |
0 | |||||||
|
k, не больше |
2,2 |
1,93 |
1,65 |
1,5 |
1,2 |
0,96 |
0,84 |
0,72 |
0,6 | |
|
D |
7,4 |
6,5 |
5,6 |
4,7 |
3,8 |
3,0 |
2,6 |
2,3 |
1,9 | |
|
Шаг резьбы |
^ |
——- | ||||||||
|
^^ |
0,7 |
0,6 |
0,5 |
0,45 |
0,4 |
0,35 |
0,3 |
0,25 | ||
В таблице приняты обозначения:
ГВКвШКК – Глубина Внедрения Калибра в Шлиц Крестообразной Конфигурации;
НКШ – Номер Крестообразного Шлица;
символ «#» – «нормальная»;
символы «##» – «удлиненная»;
символ «@» – «не меньше»;
символы «@@» – «не больше»
символ «^» – «мелкий»;
символы «^^» – «крупный»

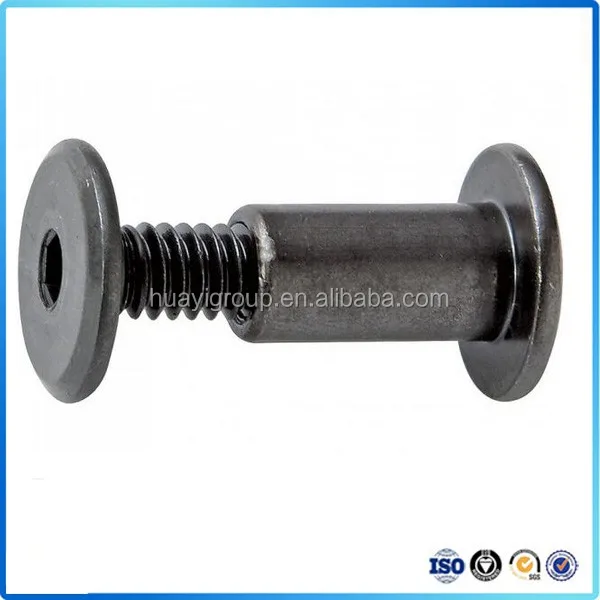

Винт-конфирмат
Отличается винт-конфирмат формой головки.
Основная часть выполнена в виде гладкого цилиндра. Участок его перехода в стержень имеет конфигурацию усеченного конуса. А внешняя поверхность шляпки – это круглый буртик большего по сравнению с цилиндром диаметра. Шлиц в головке чаще всего представляет собой шестигранное углубление, но может быть также и крестообразным.
Преимущественная сфера применения винтов-конфирматов – производство корпусной мебели. С их помощью соединяются элементы, в качестве сырья для изготовления которых использовалось не только натуральное дерево, но и продукты его переработки – ДСтП и МДФ.
Металлургические заводы с целью унификации выпускают данные изделия в одном исполнении.
Значения рабочих параметров винтов-конфирматов наиболее ходовых типоразмеров, указаны в таблице.
|
Обозначение типоразмера |
7×70 |
7×60 |
7×50 |
7×40 |
5×50 |
5×40 |
|
D3 |
4,45-4,55 |
3,15-3,25 | ||||
|
D1 |
6,92-7,0 |
4,92-5,0 | ||||
|
М |
4,02-4,12 |
3,02-3,10 | ||||
|
Н |
10,0 |
6,0 | ||||
|
D2 |
4,7 |
3,4 | ||||
|
D |
6,72-7,05 |
4,72-5,05 | ||||
|
А |
9,5-10,0 |
7. | ||||
|
L |
68,5-70,0 |
58,5-60,0 |
48,5-50,0 |
35,5-40, 0 |
48,5-50,0 |
38,5-40,0 |
0-7,5Конструктивное исполнение отдельных категорий данных крепежных деталей включает специальный зуб. Располагается он под шляпкой. Предназначение этого элемента – формирование фаски для потайного размещения самой шляпки.

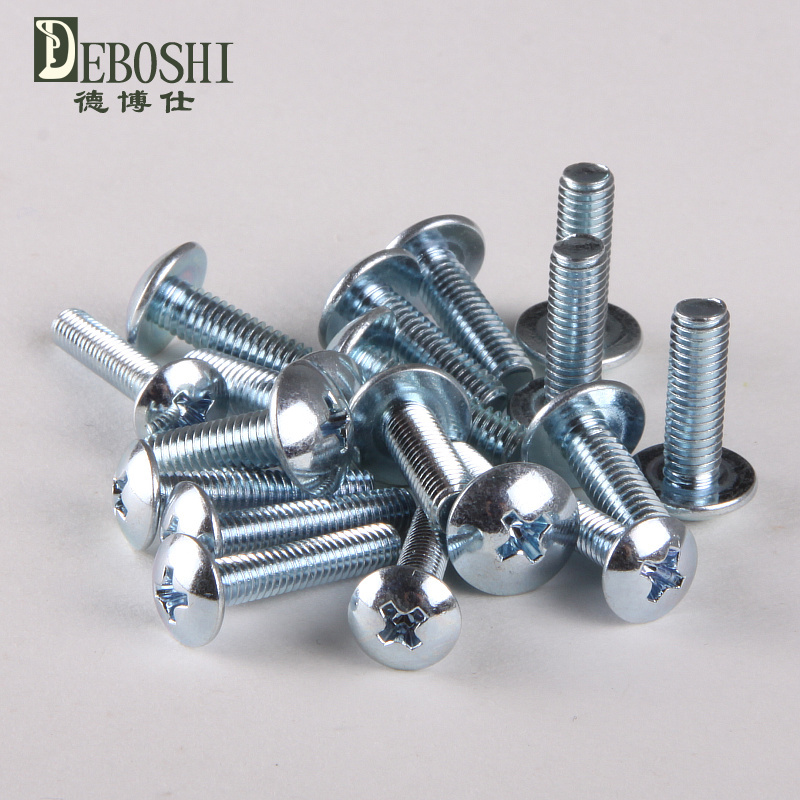

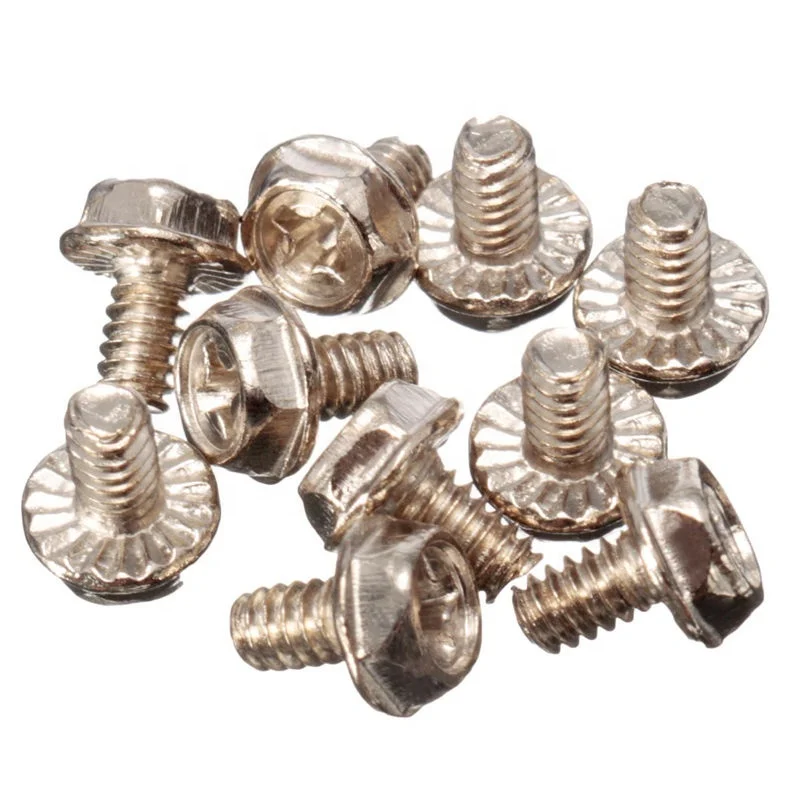

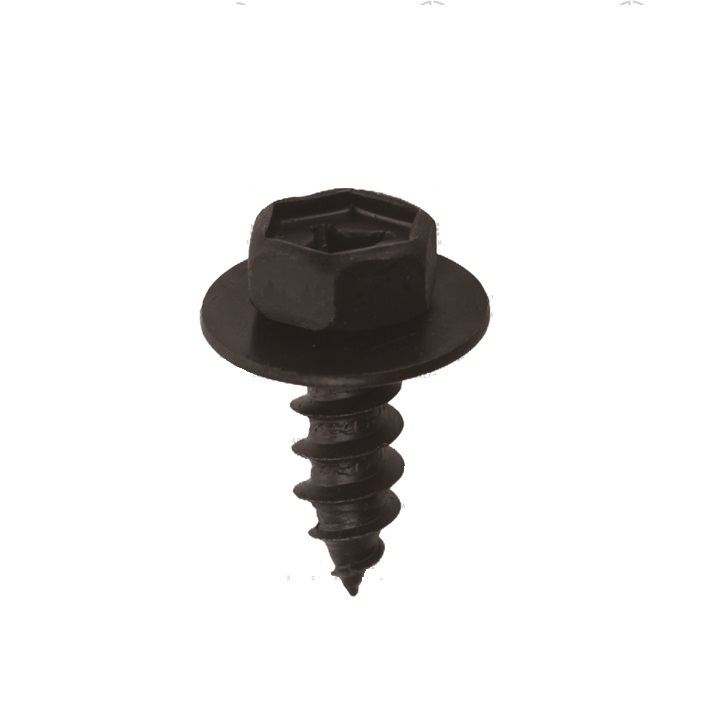

Винты с полусферической шляпкой с прессшайбой
Изготавливаться данные крепежные детали могут с
резьбой, накатанной по всей длине стержня, либо на его части. Благодаря тому,
что их полусферическая шляпка дополнена прессшайбой, увеличивается площадь
соприкосновения с опорной поверхностью. По этой причине давление на материал
установочного основания уменьшается, что снижает вероятность его деформирования
с последующим растрескиванием.
Нормируют производство винтов с полусферической шляпкой с прессшайбой положения стандарта DІN 967. Он устанавливает 2 исполнения данных крепежных деталей по длине резьбовой накати – полная либо частичная, а также 2 варианта шлицев: форма «Н» (шлиц Phillips) и форма «Z» (шлиц Pozidrive)
Значения, которые могут принимать отображенные на чертежах параметры, указаны в табличной форме.
|
Метрическая резьба |
M8 |
M6 |
M5 |
M4 |
M3,5 |
M3 | |||
|
ШКК |
Форма Z |
Глубина |
Макс. |
4,52 |
3,48 |
2,74 |
2,34 |
1,93 |
11,83 |
|
Мин. |
4,06 |
3,02 |
2,28 |
1,88 |
1,47 |
1,58 | |||
|
Параметр m |
8,8 |
6,7 |
4,7 |
4,3 |
3,9 |
2,9 | |||
|
Форма Н |
Глубина |
Макс. |
4,68 |
3,66 |
2,87 |
2,46 |
2,03 |
1,8 | |
|
Мин. |
4,18 |
3,0 |
2,26 |
1,8 |
1,4 |
1,35 | |||
|
Параметр m |
9,0 |
7,1 |
5,0 |
4,6 |
4,2 |
3,0 | |||
|
РШКК |
4 |
3 |
2 |
1 | |||||
|
х, макс. |
3,2 |
2,5 |
2,0 |
1,75 |
1,5 |
1,25 | |||
|
rf ,примерно |
11,0 |
8,2 |
6,6 |
5,8 |
4,6 |
3,8 | |||
|
r, мин. |
0,4 |
0,25 |
0,2 |
0,1 | |||||
|
с |
Мин. |
1,8 |
1,4 |
1,05 |
0,9 |
0,7 |
0,6 | ||
|
Макс. |
2,2 |
1,8 |
1,35 |
1,1 |
0,9 |
0,8 | |||
|
k |
Мин. |
5,6 |
4,25 |
3.25 |
2,75 |
2,35 |
2,1 | ||
|
Макс. |
5,9 |
4,55 |
3,55 |
3,05 |
2,6 |
2,35 | |||
|
dk |
Мин. |
18,16 |
13,8 |
10,8 |
9,42 |
8,42 |
6,92 | ||
|
Макс. |
19,0 |
14,5 |
11,5 |
10,0 |
9,0 |
7,5 | |||
|
dа, макс. |
9,2 |
6,8 |
5,7 |
4,7 |
4,1 |
3,6 | |||
|
b, мин. |
38,0 |
25,0 | |||||||
|
а, макс. |
2,5 |
2,0 |
1,6 |
1,4 |
1,2 |
1,0 | |||
|
Шаг резьбы |
1,25 |
1,0 |
0,8 |
0,7 |
0,6 |
0,5 | |||
Аббревиатуры в таблице обозначают:
Как правильно выбрать
Приобретаться винты могут для проведения сборки конструкции либо замены уже изрядно износившихся экземпляров или пришедших в негодность, например, под воздействием повышенных внешних нагрузок. Следует также принимать во внимание условия эксплуатации:
требования к уровню надежности сформированного соединения;
степень защищенности крепежного узла;
тип нагрузок – статического характера либо динамического;
место установки – на открытом пространстве либо внутри помещения.
Если требуется скрепить металлический каркас или тонкие пластины/листы, рекомендуется применять винты с полусферической шляпкой и прессшайбой. Для сборки предметов корпусной мебели используются конфирматы. Стяжка (это еще одно название такого винта) является надежным и прочным изделием. Перед его установкой требуется, наряду с высверливанием отверстия, подготовка посадочного места для головки впотай фиксатора.
Необходимость в винте с цилиндрической шляпкой возникает при скреплении листа металла к конструкции, выполненной из такого же материала. Внешний вид этого изделия весьма эстетичен.
Посредством винта с головкой под потай принято
соединять с металлическим каркасом утолщенный листовой материал. Здесь тоже его
установку предваряет ряд действий. Во-первых, нужно высверлить отверстие.
Во-вторых, снять фаску с таким расчетом, чтобы внешняя торцевая плоскость головки
располагалась после ввинчивания крепежной детали на одном уровне с поверхностью
пластины.
Привлекательный внешний вид сформированного таким образом соединения
нивелируется слабой устойчивостью к воздействию динамических нагрузок.
Заключение
Одной из важных характеристик винтов являются их размеры. При решении задачи определения оптимального значения диаметра резьбового стержня подлежат обязательному учету геометрия фиксируемых элементов, величина рабочих нагрузок и механические качества соединяемых материалов. В случае наличия проекта создаваемой конструкции, приобретать следует винты с параметрами, указанными в его спецификации.
Товары каталога:
Please enable JavaScript to view the comments powered by Disqus. comments powered by
Винт крепежный, 100шт., Провенто, S 6.10 MX
Артикул:
S 6.
10 MX
Производитель:
Страна производства:
Россия
Технические характеристики товара:
Винт крепежный, 100шт.
Диаметр резьбы:
Единицы измерения:
компл
Есть на складе
По вопросам актуальных цен, наличия и сроков поставки просьба обращаться к менеджерам.
Аналоги «S 6.10 MX»
Артикул:
ВМ6х10
Производитель:
Лидер
2.89 руб/шт
Артикул:
CLP1M-V-6-10
Производитель:
IEK
9.50 руб/шт
(Кратность: 200шт)
Популярные товары раздела «Винты»
Артикул:
ВМ6х10
Производитель:
Лидер
2.
89
руб/шт
Производитель:
Провенто
1360 руб/компл
Артикул:
ВМ6х12
Производитель:
Лидер
3.35 руб/шт
Производитель:
Провенто
1440 руб/компл
Винт крепежный, 100шт., Провенто, S 6.16 M
Производитель:
Страна производства:
Россия
Технические характеристики товара:
Винт крепежный, 100шт.
Диаметр резьбы:
Единицы измерения:
компл
Есть на складе
По вопросам актуальных цен, наличия и сроков поставки просьба обращаться к менеджерам.
Аналоги «S 6.16 M»
Артикул:
ВПМ6х16
Производитель:
Лидер
3.
94
руб/шт
Популярные товары раздела «Винты»
Артикул:
ВМ6х10
Производитель:
Лидер
2.89 руб/шт
Артикул:
S 6.10 MX
Производитель:
Провенто
1460 руб/компл
Артикул:
ВМ6х12
Производитель:
Лидер
3.35 руб/шт
Производитель:
Провенто
1440 руб/компл
Винты крепежные — Энциклопедия по машиностроению XXL
Наиболее широко применяют винты крепежные общего назначения с цилиндрической головкой по ГОСТ 1491—80 (СТ СЭВ 2653—80), рис.
8.48, а с полукруглой — по ГОСТ 17473—80, рис. 8.48, б с потайной — по ГОСТ 17475—80 (СТ СЭВ 2652—-80), рис. 8.48, а с полупотайной головкой по ГОСТ 17474—80 [c.243]Винты крепежные и установочные [c.364]
| Рис. 46. Резцовая головка сборная, двусторонняя, = 400 мм для чернового нарезания конических колес с дуговыми зубьями 1 — корпус 2 — резец наружный а — резец внутренний 4, 5 — подкладки в — винт крепежный 7 — винт указательный а — винт съемочный 9 — винт крепежный 10 — кольцо |
Рис, 48. Резцовая головка типа Т, трехстороннего резания, 1) — 400 мм для чернового нарезания конических колес с дуговыми зубьями i — корпус 2 — резец наружный з — резец внутренний 4, 5 — подкладки б — винт крепежный 7 — винт указательный Л — винт съемочный 9 — винт крепежный 10 — кольцо II — резец средний 12 — подкладка под средний резец [c.274] Различаются винты крепежные п ходовые.
Крепежные резьбовые соединения относятся к группе разъемных для того чтобы винты не разбалтывались, в резьбе должно быть обеспечено достаточно большое трение. Ходовые винты используются в машинах для превращения вращательного движения в поступательное они должны иметь минимальное трение и возможно высокие точность и к. п. д. Отсюда следует, что для винтов обоих видов требуется резьба разного типа.
[c.56]Установить на проверяемом колесе прибор Ар. 5106 и затем подвернуть винты крепежного устройства на длину, необходимую для зацепления с кромкой обода [c.191]
Винт крепежный — крепежная деталь в виде цилиндрического стержня с головкой или без нее и резьбовым концом, завинчиваемым в резьбовое отверстие. [c.407]
Фиг. 34. Индикаторный нутромер I — рычаг 2 — неподвижный стержень 3 — корпус 4 — шарик 6 — подвижной стержень 6 — ось 7 — шток 8 — трубка 9 — пружина 10 — индикатор 11 — кожух 12 — винт крепежный 13 — термоизолятор 14 — центрирующее приспособление 15 — пружинка. |
На рис. 330, а—г, 331 даны условные соотношения элементов винтов — крепежных и установочных — в зависимости от диаметра резьбы 4. [c.292]
Форма стержня 115, 116 Винт крепежный — Болт 113 [c.642]
Проверяют натяжение ремней привода генератора. Прогиб каждой ветви ремня при нажатии в середине с силой 50 Н должен быть 10 мм. Ремни, проходящие через шкив генератора, натягивают отклонением генератора. Для этого отворачивают две нижние гайки и завинчивают верхние гайки винта крепежного устройства. [c.239]
Винты крепежные Сталь углеродистая Ст. 3 380-60 [c.49]
Ослабить винты крепления крепежной планки и, передвигая лампу (например, с помощью спички), добиться максимального отклонения стрелки микроамперметра после этого затянуть винты крепежной планки. [c.79]
| Рис. 9.8. Винты крепежные общего назначения с цилиндрической (а), полукруглой |
Если соединение деталей разъемное, то эту сборочную единицу, в свою очередь, можно разобрать на отдельные детали.
[c.6]На рис. 187 показаны для сравнения чертежи двух вариантов простой ручки — из пластмассы и армированная. Пластмассовая ручка (рис. 187, а) крепится к сопрягаемой детали винтом, армированная (рис. 187, б) навинчивается и не требует дополнительно крепежных изделий. [c.243]
Резьбовые соединения могут быть получены путем навинчивания одной детали на другую или посредством болтов, шпилек, винтов и других стандартных крепежных деталей с резьбой. [c.278]
Чертежи изделия с резьбовыми соединениями деталей были рассмотрены в 54 (см. рис. 198, а, 199 и 200). На этих чертежах встречались изображения различных соединений деталей путем свинчивания и при помощи крепежных резьбовых деталей. Болты, винты и шпильки были изображены, как это и принято, неразрезанными, с резьбой, указанной условно.
[c.
281]
В крепежных деталях (винты, болты, шпильки, гайки). Профиль такой резьбы-по СТ СЭВ 180-75 равносторонний треугольник с углом 60° при вершине (рис. 288,а). [c.151]
Для разъемного соединения деталей мапшн, приборов и т. п. широко применяются резьбовые крепежные детали-болты, винты, шпильки, гайки. [c.159]
Стандартные крепежные детали можно разделить на две группы 1) резьбовые крепежные детали (болты, винты, шпильки, гайки) 2) крепежные детали без резьбы шайбы (обыкновенные, пружинные, стопорные) и шплинты. В зависимости от требова- [c.166]
Крепежные детали предназначены для жесткого соединения деталей машин, приборов и т. п. К ним относятся детали с резьбой — болты, винты, шпильки, шурупы, гайки, соединительные детали трубопроводов (фитинги), а также детали без резьбы — шайбы и шплинты (необходимые элементы резьбового соединения), а также штифты. [c.170]
Неспецифицированными называют изделия, не имеющие составных частей, изготовленные из одного куска однороднс1ГО материала путем обработки на станках, на кузнечном оборудовании, а также изделия, полученные в результате литейного процесса, прессованием пластмасс и т.
п. Примерами неспецифициро-ванных изделий могут сл>жить метчик, резец, сверло (изделия инструментального завода), гвоздь, шуруп, заклепка, винт крепежный (продукция завода металлических изделий), тройник, муфта, угохьник (изделия литейного завода) и т. п.
[c.152]
Винты крепежные Винты съемников Втулки съемников Гайкк. … Колонки направляющие [c.185]
Главное изображение для фланца выбрано из технологических соображений — сложный разрез с горизонтальным расположением оси и кольцевой канавкой направо, т. е. повернутое на 180° изображение на чертеже общего вида резонатора. Расположение секущих плоскостей сложного разреза выбрано так, чтобы выявить форму 1фепежных отверстий и конструктивные размеры для размещения гайки или головки винта крепежного элемента (он соответствует разрезу Д — Д на чертеже общего вида). Масштаб изображения — по чертежу общего вида М 2 1. Планировку чертежа см. на рис. [c.321]
Фиксирующий винт Ceveron alpha 10 шт.
Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее актуальный опыт, запоминая ваши предпочтения и повторяя посещения. Нажимая «Принять все», вы соглашаетесь на использование ВСЕХ файлов cookie. Однако вы можете посетить «Настройки файлов cookie», чтобы предоставить контролируемое согласие.
Требуемые файлы cookie
Активен всегда
Эти файлы cookie строго необходимы для работы сайта, вы можете отключить их, изменив настройки вашего браузера, но вы не сможете нормально пользоваться сайтом.
Используемые файлы cookie
Функциональные файлы cookie
Эти файлы cookie предоставляют необходимую информацию приложениям самого веб-сайта или интегрированным третьим лицам, если вы отключите их, вы можете столкнуться с некоторыми проблемами в работе страницы.
Используемые файлы cookie
Куки производительности
Эти файлы cookie используются для анализа трафика и поведения клиентов на сайте, помогают нам понять и понять, как вы взаимодействуете с сайтом, чтобы повысить производительность.
Используемые файлы cookie
Управляемые файлы cookie
Эти файлы cookie могут быть от самого сайта или от третьих лиц, они помогают нам создать профиль ваших интересов и предлагать вам рекламу, ориентированную на ваши предпочтения и интересы.
Используемые файлы cookie
Пользователю сообщается, что у него есть возможность настроить свой браузер таким образом, чтобы он был проинформирован о получении файлов cookie, имея возможность, если он того пожелает, предотвратить их установку на свой жесткий диск.
Ниже мы приводим ссылки различных браузеров, через которые можно сделать такую настройку:
Firefox отсюда: http://support.mozilla.org/es/kb/habilitar-y-deshabilitar-cookies-que-los-sitios-web
Chrome отсюда: https://support.google.com/chrome/answer/95647?hl=es
Проводник отсюда: https://support.
microsoft.com/es-es/help/17442/windows-internet-explorer-delete-manage-cookies
Safari отсюда: http://support.apple.com/kb/ph5042
Опера отсюда: http://help.opera.com/Windows/11.50/es-ES/cookies.html
Дежурный | Винты | Шурупы
Политика в отношении файлов cookie
Мы используем собственные куки-файлы, а также куки-файлы третьих сторон, чтобы анализировать использование веб-сайта и параметры потребления, чтобы мы могли улучшить наши услуги. Чтобы изменить настройки файлов cookie или получить дополнительную информацию, нажмите здесь.
Установка куки перед браузером
-
Google Аналитика
- _га
- _gat
- _гид
- __utma
- __utmb
- __utmc
- __утмз
- Двойной щелчок
- Гугл
-
Твиттер
- _twitter_sess
- ct0
- eu_cn
- язык
- ГТ
- guest_id
- персонализация_id
- syndication_guest_id
-
Ютуб
- GPS
- ПРЕФ
- ПОСЕТИТЕЛЬ_INFO1_LIVE
- ИСЦ
Как отремонтировать шурупы для гипсокартона
Как отремонтировать шурупы для гипсокартона
Шурупы для гипсокартона легко починить.
Это определенно то, что человек, который делает все сам, способен справиться самостоятельно. Все, что вам нужно, это небольшой нож для гипсокартона, шестидюймовый нож для гипсокартона подойдет лучше всего, и электрическая отвертка, чтобы установить два винта для каждого крепежа, который выскочил. Прежде чем мы обсудим, как решить эту проблему, вам нужно понять причину.
Что вызывает треск шурупов для гипсокартона
Листы гипсокартона устанавливаются на металлические или деревянные стойки и крепятся гвоздями или металлическими шурупами. Форма головки на крепежных элементах для гипсокартона, будь то гвозди или шурупы, специально разработана для удержания гипсокартона, оставляя гладкую поверхность, которую можно покрыть тонким слоем смеси для гипсокартона и отполировать до гладкости.Крепеж для гипсокартона очень слегка вдавливает поверхность бумаги для гипсокартона, так что головка крепежа устанавливается чуть ниже поверхности.
Давление, оказываемое шурупом или гвоздем на поверхность бумаги, представляет собой натяжение, удерживающее гипсокартон на стене.
Из-за этого, если головка крепежа для гипсокартона проникает в поверхность бумаги, ее способность удерживать лист в этой области нарушается. Для дальнейшего обсуждения этой темы см. статью «Можно ли использовать аккумуляторную дрель для установки гипсокартона?» Правильная глубина шурупов имеет решающее значение при попытке предотвратить выскакивание шурупов из гипсокартона.Винты, установленные слишком глубоко, являются основной причиной хлопков винтов.
Теперь, если вы понимаете, что застежка, проникшая в поверхность бумаги листа гипсокартона, не имеет удерживающей силы, вы понимаете причину выскакивания гвоздей. Их называют хлопками, потому что гипсокартон выскочил из крепления, которое его удерживало. Когда это происходит, лист гипсокартона может свободно двигаться внутрь и наружу, в то время как гвоздь или шуруп остаются надежно прикрепленными к стойке внизу. Нанесение покрытия непосредственно на лопнувший винт без устранения первопричины бессмысленно.Когда гипсокартон в этой области немного сдвигается внутрь или наружу, он выталкивает грязь из гипсокартона из винта.
Как закрепить шурупы для гипсокартона
Шаг 1. Закрепите незакрепленный гипсокартон
Чтобы правильно закрепить шурупы для гипсокартона, сначала необходимо снова прикрепить лист гипсокартона к стойке сзади. Для этого вы можете взять аккумуляторный шуруповерт или шуруповерт для гипсокартона и установить два винта, один над и один под крепежом, вызывающим проблему. Это гарантирует, что поверхность не сдвинется и не лопнет грязь из гипсокартона в будущем.Вы можете использовать гвозди для гипсокартона, если вам это абсолютно необходимо, однако, поскольку первоначальным виновником проблемы является крепеж для гипсокартона, разумно использовать наиболее безопасные средства для решения проблемы, которыми как раз являются винты для гипсокартона.
Шаг 2. Заполните головки винтов раствором для гипсокартона
Как только вы убедитесь, что поверхность надежно закреплена, вы можете заполнить эти головки шурупов раствором для гипсокартона. Используйте шестидюймовый нож для гипсокартона и нанесите тонкий слой состава для гипсокартона, удаляя излишки.
Убедитесь, что нож для гипсокартона плотно прижат к поверхности, чтобы большая часть грязи была снята с области, окружающей головку крепежа.
Какой тип бурового раствора использовать
Вы можете использовать практически любой тип соединения, который вы предпочитаете. Многие профессионалы предпочитают пятиминутную быстросхватывающуюся грязь для гипсокартона или «горячую грязь» при нанесении таких небольших пятен, потому что вы можете нанести второй и третий слой за считанные минуты. Для получения дополнительной информации о типах раствора для гипсокартона вы можете ознакомиться с нашей статьей, в которой обсуждается, какой тип раствора для гипсокартона лучше всего подходит для того или иного применения.
Шаг 3. Ретекстурирование при необходимости
Если вы ремонтируете текстурированную стену, перед покраской вам необходимо повторно текстурировать область.Полезно помнить об этом при заполнении головок винтов на предыдущем шаге. Ограничение области воздействия при нанесении покрытия на шурупы значительно облегчит текстурирование.
Вы можете получить несколько советов по подбору существующей текстуры гипсокартона в сопроводительной статье.
Этап 4 — Шлифовка
Наконец, легкое шлифование гарантирует, что не останется следов инструмента. Если вы текстурировали заплатку, будьте осторожны, не шлифуйте слишком сильно и не удаляйте текстуру. Тем не менее, легкое шлифование помогает обеспечить ровное соответствие окружающей поверхности.В большинстве случаев можно использовать наждачную бумагу с зернистостью 150.
Шаг 5 — Краска
При покраске любого типа заплаты для гипсокартона, включая саморезы, вам, как правило, придется красить всю стену, чтобы все смешалось. Даже если у вас есть оригинальная краска, покраска от стены к стене и от потолка до пола поможет выровнять любые несоответствия блеска. Напротив, если вы нарисуете только то место, которое было отремонтировано, оно обычно будет видно из-за того, как отражается свет. Он может выглядеть более блестящим или более тусклым, чем окружающая область.
Вкратце
Короче говоря, чтобы починить шурупы для гипсокартона, вы должны сначала снова прикрепить гипсокартон в области, которая движется. Движение — это то, что заставляло винты лопаться. При заглублении шурупов следите за тем, чтобы головка крепежа не прорвала бумагу на поверхности гипсокартона. Как только гипсокартон будет закреплен, вы можете смазать головки винтов двумя или тремя тонкими слоями состава для гипсокартона. Отшлифуйте и покрасьте, и эта проблема вряд ли вернется.
Можно ли использовать беспроводную подвеску для гипсокартона?
Как я могу оценить материал гипсокартона для моего проекта?
Предыдущая: Обзор ремонта гипсокартона Следующая статья: Типы крепежа для гипсокартонаКак заделать отверстия для шурупов в дереве
Фото 1.Я по ошибке четыре раза втыкал шурупы в эту столешницу! Я думал, что у меня есть винт нужной длины. Мальчик, я был неправ.
Вы использовали слишком длинный винт, и теперь он торчит из столешницы? Вот «отличное» ремонтное решение.
Пробить винт через столешницу, прикрепляя его к фартуку, — это катастрофа, в этом нет никаких сомнений. Мне удалось сделать это четыре раза, когда я взял винты неправильной длины из мусорного ведра (Фото 1)! Я все сделал правильно: верх был готов, и я перевернул его на одеяло, чтобы защитить поверхность; Я предварительно просверлил пилотные отверстия для винтов; Я даже добавил немного воска на винты, чтобы они плавно вкручивались в столешницу.Однако я не забыл дважды проверить длину винта непосредственно на толщину верхней части. Большая ошибка.
Возможно, было бы проще просто заменить столешницу, но мне очень понравилась текстура этого конкретного стола из красного дуба, поэтому я решил ее исправить. Отверстия были относительно небольшими, а дуб — пористая древесина, поэтому я знал, что устранить эти отверстия, вероятно, будет проще, чем отремонтировать дерево с плотной текстурой, такое как клен или вишня.
Фото 2. При внимательном осмотре видны небольшие стружки, выдавленные винтом.
Я аккуратно оставляю чипы нетронутыми, чтобы использовать их для заполнения пустоты после удаления винта.
Фото 3. Я наношу дистиллированную воду на отверстия и на стружку, которая была выдавлена шурупами, чтобы набухли волокна древесины. Шприц позволяет воде точно капать на ошибки и окружающие стружки.
Выкрутил винты и пошел работать. Первым шагом к фиксации верха было применение дистиллированной воды для набухания волокон древесины. С помощью недорогого шприца легко получить воду именно там, где вы хотите (Фото 3). Я использовал дистиллированную воду, потому что слышал, что минералы в водопроводной воде могут вступать в реакцию с дубильными веществами дуба, делая древесину темнее. Хотя я не знаю, правда ли это, я решил, что лучше перестраховаться, чем сожалеть.
Фото 4. Я распрямляю волокна и возвращаю их на место с помощью тонкого твердого предмета, например, кредитной карты.Влажные волокна довольно хорошо возвращаются на место.
Когда волокна дерева высохли, я использовал небольшой кусок пластикового ламината (кредитная карта отлично подойдет), чтобы вернуть волокна на место (фото 4).Фото 5. Я ввожу клей в отверстия с нижней стороны стола, чтобы пропитать каждое отверстие и мелкие волокна. Как только я вижу клей, вытекающий из отверстия, я знаю, что он готов к зажиму.
Затем тем же шприцем впрыснул клей в отверстия снизу стола (Фото 5).Я приложил к шприцу достаточное давление, чтобы увидеть, как клей выходит из верхней части.Фото 6. Я зажимаю волокна с помощью плоских блоков обрезков, обернутых в пластик, чтобы они не прилипали к столу. Я оставляю этот клей на ночь, чтобы убедиться, что клей полностью высох.
После нанесения клея на каждое отверстие я зажал волокна (Фото 6). Я поместил небольшой зажимной блок, обернутый в пластик, между зажимом и столешницей, чтобы сильно раздвинуть волокна в отверстиях.
Я хотел убедиться, что фиксатор полностью высох, поэтому я оставил зажим на ночь.К следующему утру клей конечно высох, поэтому я снял хомуты. Я был рад обнаружить, что мои отверстия почти полностью исчезли. Как только я отшлифую и закончу верхнюю часть, они станут почти невидимыми.
Фото 7. Протираю поверхность денатуратом, чтобы были видны пятна клея, оставшиеся после шлифовки. Если они появляются, я еще немного шлифую и повторяю процесс. После очистки от пятен столешница готова к отделке.
Затем я удалил существующую отделку (в данном случае полиуретан) и подготовил верхнюю часть.Чтобы гарантировать, что на столешнице не осталось остатков клея, я протер поверхность тряпкой, смоченной денатуратом (Фото 7). Это не только удалило опилки, но и обнажило оставшийся клей. Как только верхняя часть была очищена от клея и мусора, ее можно было отполировать и прикрепить к фартуку. На этот раз я не забыл использовать винт правильной длины!Фото Майка Кривита
Типы креплений — Проектирование зданий
Крепления (или застежки) используются для скрепления вещей или их прикрепления к таким поверхностям, как стены, пол или крыша.
Они представляют собой форму соединителя и играют незаменимую роль в строительстве.
Выбор правильного крепления для конкретной работы очень важен. Типичные крепления включают в себя:
Гвозди — это древний метод скрепления двух предметов, и хотя они грубы, они относительно дешевы и просты в использовании. В основном они используются в деревянных изделиях, например, для скрепления клеевых швов, для крепления гипсокартона к стенам и потолкам, а также для прибивания половиц и обрешетки крыши.
Доступно множество типов, включая:
Для получения дополнительной информации см.: Типы гвоздей
В отличие от гвоздей, которые забиваются, шурупы требуют фиксации отверткой. Для этой цели они поставляются с головками различной формы – прорезными, крестообразными (Phillips) или другими – и из различных материалов. При скреплении материалов вместе или креплении предметов к стене шурупы могут быть предпочтительнее гвоздей, поскольку они обычно обеспечивают лучшую зажимную силу, а также могут быть удалены и восстановлены в процессе, обратном процессу крепления.
Однако при использовании в каменных стенах дюбели необходимы для обеспечения лучшего сцепления с закрепляемым материалом, будь то кирпичная кладка или бетон. В этих случаях шурупы ввинчиваются не в стену напрямую, а в дюбель (обычно пластиковый), который вставляется в просверленное отверстие. Они доступны в формованном или экструдированном пластике или традиционном волокнистом материале. Распорные втулки также доступны для использования с гвоздями для каменной кладки и используются для крепления облицовки стен и плинтусов.
В работе по дереву, когда шурупы используются с клеем, обычно нет необходимости временно скреплять две детали вместе, как это может быть необходимо при простом использовании клея.
Винты обычно изготавливаются из мягкой стали, но также доступны из коррозионностойкой нержавеющей стали и латуни. Некоторые из них также могут быть покрыты цинком, хромом или латунью.
Типичными элементами винта являются:
- Головка, которая определяет, какой тип отвертки можно использовать – e.
g с крестообразным или шлицевым шлицем – и позволяет заворачивать винт. Сама головка винта может принимать различные формы в зависимости от выполняемой работы. К ним относятся винты с потайной головкой, круглой (или куполообразной) головкой, с выступающей головкой, зеркальные винты или винты с плоской головкой (саморезы).
- Вал, который состоит из стержня (который действует как штифт) под головкой и резьбовой части, которая обычно составляет около двух третей длины вала и заканчивается заострением для облегчения запуска.
Винты обычно описываются по их длине и диаметру хвостовика (калибр или SWG – обычно число от 1 до 20).
Другие аксессуары, которые можно использовать с винтами, включают колпачки, чашки и гнезда.
Для получения дополнительной информации см. Типы винтов.

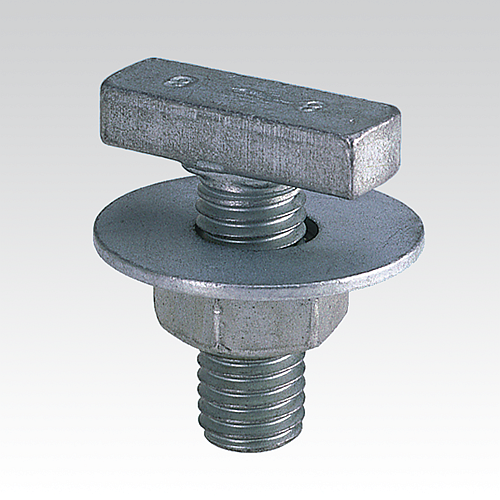

Болт — это тип крепежного изделия, обычно изготавливаемого из металла, который обычно имеет головку на одном конце, фаску на другом и стержень, характеризующийся внешним спиральным выступом, известным как «резьба».
Болты обычно используются для скрепления материалов или объектов или для позиционирования объектов.
Фаска на противоположном конце головки обеспечивает слегка скошенный край, который помогает вставлять болт в отверстия и гайки.Для болтов обычно (но не всегда) требуется гайка, которая прикладывается с помощью крутящего момента, пока болт удерживается на месте (или наоборот). Вибрация или динамические нагрузки могут ослабить гайки, что потребует использования контргаек, стопорных шайб или фиксаторов резьбы, которые могут обеспечить сопротивление ослаблению.
Для получения дополнительной информации см. Типы болтов и Типы гаек.
Доступен ряд специальных настенных креплений, которые можно использовать для крепления к полым стенам. По мере того, как шуруп закручивается в анкер/фиксатор, захваты расширяются, чтобы приложить усилие к другой стороне материала, будь то гипсокартон, фанера и т. д., тем самым обеспечивая хороший захват и фиксацию.
Заклепка представляет собой механическую застежку для неразъемного соединения двух или более металлических листов.
Клепка — это процесс скрепления или закрепления двух пластин одной или несколькими заклепками. Заклепка состоит из стержня с гладким концом (или хвостиком) и головки на другом конце. Заклепка зарекомендовала себя как одно из самых надежных и безопасных средств крепления, образуя неразъемное и конструктивно прочное соединение.
Для получения дополнительной информации см.: Заклепка.
Клеи представляют собой связующие вещества, используемые для соединения материалов путем склеивания.
Для получения дополнительной информации см. Клеи.
Сварка — это метод, который можно использовать для соединения металлических компонентов с применением тепла. Он обеспечивает надежное и прочное соединение за счет объединения двух металлов в один, а не с помощью других процессов, таких как пайка и пайка, которые соединяют детали вместе.
Для получения дополнительной информации см.: Сварка.
Другие типы крепления включают:
NB Приспособление — это «…имущество, которое установлено или иным образом закреплено в здании или на земле или на нем, чтобы стать частью этого здания или земли по закону» (например, котел)».
Ссылка HMRC
Metabo 623566000 Крепежный винт для твердосплавных пластин (фрезы для инструмента для снятия фаски) 10 шт.
| Цена по прейскуранту | 164 доллара.00 |
| Ваша цена | $124,64 |
Вы экономите, вы сохраняете
39 долларов. 36 |
- F1Прочная и надежная
- F2Прочная конструкция
- F3Долговечность
- F4Поставляется в упаковке по 10 шт.99
- УПК4007430306364
- МПН623566000
404 | Alltricks
(1)
Скидка от РРЦ.
(2)
Цена рассчитана по самой низкой цене Alltricks за 30 дней до предложения о продаже.
(3)
Скидка рассчитывается по самой низкой цене Alltricks в течение 30 дней до оформления.
(4)
Принять условия. Действительно для продуктов, проданных и отправленных Alltricks.
(5)
часовой пояс GMT+1.
(6)
Часовой пояс GMT+1, только заказы кредитной картой и PayPal. До 18:00 с Chronopost и до 15:00 с другими способами доставки.
Действительно только для всех продуктов, проданных и отправленных Alltricks. Без учета праздников.
(7)
Обычное время доставки.
(8)
Обычное количество времени для подготовки вашего заказа.Действительно только для всех продуктов, проданных и отправленных Alltricks.
(9)
Введите код ваучера на странице корзины.
(10)
Для платежей кредитной картой от 80 до 6000 евро. Действительно на материковой части Франции только для всех продуктов, продаваемых и поставляемых Alltricks.
(11)
Только заказы кредитной картой и PayPal.
(12)
Для некоторых заказов компания Oney проводит выборочную проверку безопасности. Этот контроль занимает 24 часа.
(13)
Неограниченная бесплатная доставка с Alltricks Premium для всех продуктов, продаваемых и поставляемых Alltricks.Действительно во Франции только для: Chronopost relais и Chronopost domicile (Chronopost по записи исключен), Mondial relay, Colissimo и France Express.
(14)
Дополнительная скидка 10% на все товары, продаваемые и поставляемые Alltrics.
