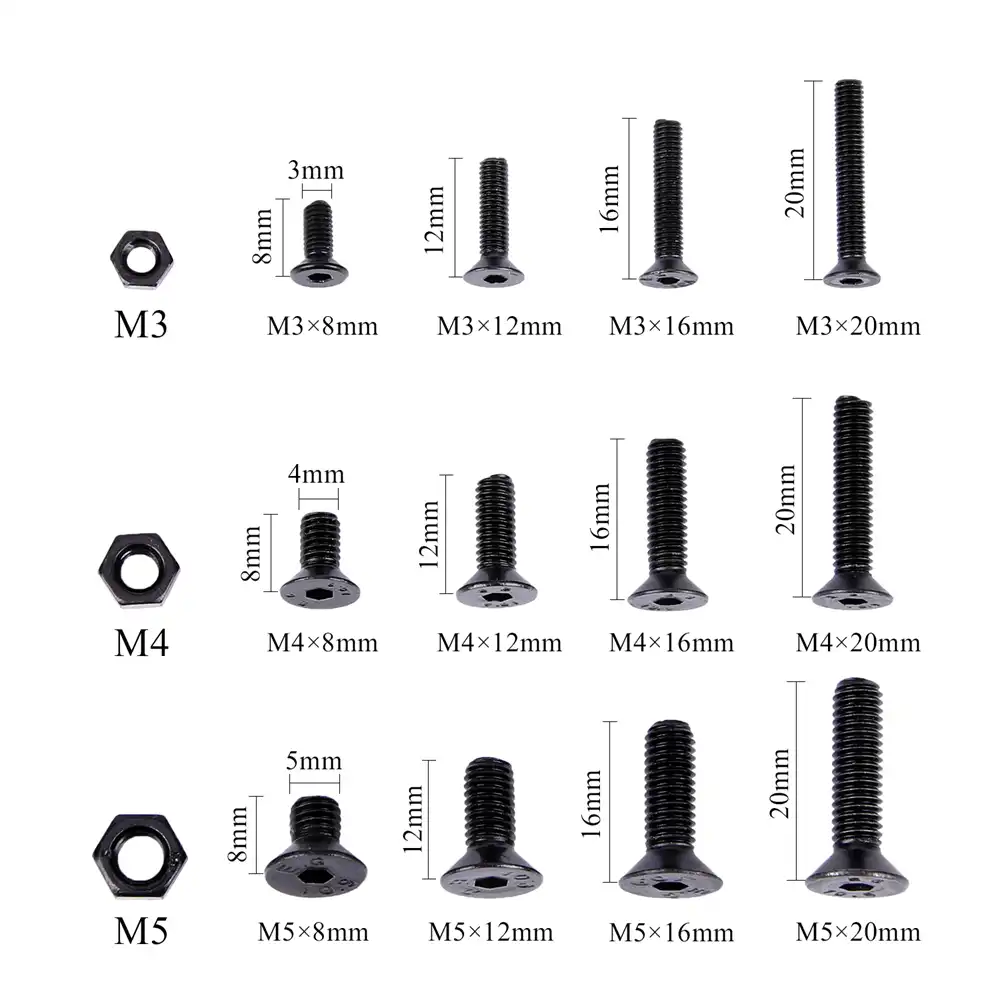

Винт М3 — виды и применение

Как известно, болты имеют много разновидностей, отличающихся формой головки и сферами применения. Одной из ответвившихся разновидностей болтов стал крепежный элемент под названием «винт», который был вынесен в отдельную группу метизов. Принципиальным отличием винтов является то, что данный крепежный элемент ввинчивается в резьбовое отверстие, образуя разъемное соединение, тогда как на болт накручивается гайка. Для установки винта используют такие инструменты, как прямая или крестовая отвертка или шестигранник (для винтов с цилиндрической головкой и внутренним шестигранником).

Винт М3, как крепежный элемент, изготавливается в соответствии с ГОСТ. В ГОСТах указаны допустимые размеры винта, есть чертеж и пояснения к изготовлению. Винт М3 может быть с разными головками (потайная, цилиндрическая, шестигранная) и шлицами разной формы (прямой, крестообразный, внутренний шестигранник). Информация о них указана в ГОСТ 1491-80, ГОСТ 11074-93, ГОСТ 11644-75 и других.

Винт М3 делают из стали, которая в дальнейшем подвергается оцинковке. Эта процедура увеличивает срок службы винта, позволяет использовать его в условиях повышенной влажности. В случае необходимости винт М3 может быть изготовлен из нержавеющей стали и стали высокого класса прочности.

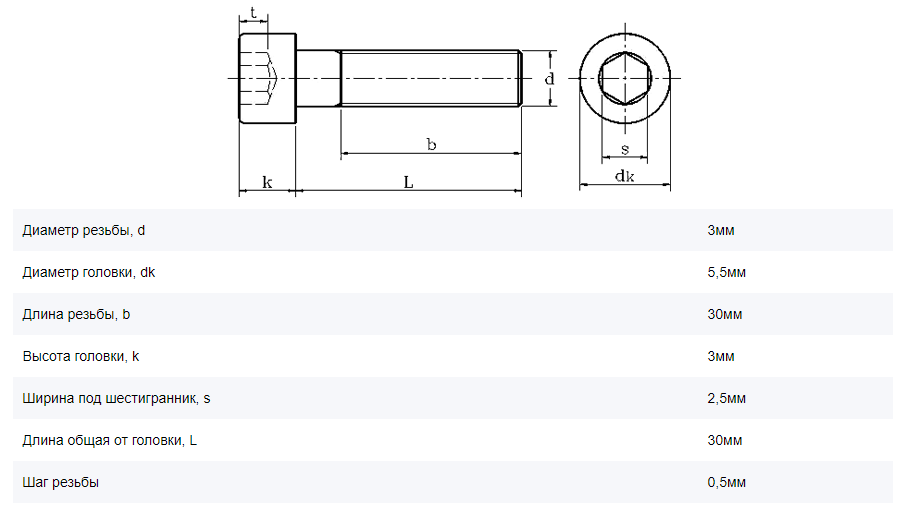

Винт М3, соответствующий ГОСТ 17475-80, имеет следующие размеры: диаметр резьбы — 3мм, шаг резьбы — 0,5мм, диаметр головки — 5,6мм, высота потайной головки — 1,65мм, номер крестообразного шлица — 1, длина резьбы — 12 или 19мм, длина винта — от 4 до 30мм.

Так как винт М3 имеет малый диаметр, то его в основном применяют в приборостроении, а также при производстве мебели. Чтобы правильно подобрать винт М3 (его форму, длину, класс прочности стали), можно обратиться за консультацией к специалистам, занимающимся продажей крепежных изделий. Они ответят на интересующие вас вопросы и помогут подобрать правильный крепежный элемент, удовлетворяющий вашим потребностям.

Просмотров: 6681
07. 06.2017

Энциклопедия крепежных стандартов. Тайвань Метиз Альянс

ВВЕДЕНИЕ



Для того чтобы стандартизировать изделия крепежа в мире повсеместно создавались стандарты, описывающие тот или иной элемент крепежа максимально подробно, его вид, условия изготовления, материал, прочие характеристики. В СССР стандартами являлись ГОСТы, в Германии DIN (Deutsches Institut für Normung), в Италии UNI, для приведения всех стандартов к единному образцу разрабатывались общие стандарты — так для Европы были созданы стандарты EN, мировыми стандартами стали стандарты ISO.



Энциклопедия крепежных стандартов является некоммерческим информационным ресурсом Тайвань Метиз Альянс. Сайт разработан специально для Вашего  удобства и экономии времени по поиску необходимой информации о крепеже и стандартах. Просмотрев публикации, Вы получите краткую информацию о метизной продукции, особенностях, номенклатуре.

В разделах сайта представлены статьи, связанные с крепежом общего и специального назначения, крепежом и деталях, используемых в автомобильной промышленности, авиационной промышленности, энергетических отраслях, на железной дороге, в строительстве. Выложены материалы о применении шурупов, саморезов, дюбелей, анкеров, болтов, гаек, шайб, заклепок и других комплектующих.



Сайт позволяет ознакомиться с действующими стандартами на крепежные изделия, болты, гайки, шайбы, шпильки, а также гвозди, муфты, шпонки, заклепки и такелаж. В разделах также представлена таблица соответствия крепежа немецкого стандарта

DIN, российского стандарта ГОСТ, международного стандарта ISO.



Мы верим и надеемся, что информация, выложенная на сайте, поможет Вам правильно подобрать тот или иной крепежный элемент для решения стоящих перед Вами задач. В том случае, если Вам потребуется наша помощь или консультация, наши специалисты с радостью помогут Вам.



С уважением,
Тайвань Метиз Альянс

Как определить размер болта, гаек, шпилек, винтов

Определение размера крепежного изделия часто вызывает сложности. Без необходимых знаний и навыков потребуется много времени, чтобы выбрать подходящий метиз. На первый взгляд достаточно найти показатели толщины, длины и диаметра изделия. Но даже при выборе простых болтов и гаек возникают различные вопросы.

Главными параметрами, с помощью которых определяется вид и размер крепежного элемента, считаются длина, толщина и диаметр (в некоторых случаях высота).

Диаметр изделия обозначается буквой “D”, допускается написание как заглавной, так и маленькой (от сокращенного “diameter”). Соответственно, длина — это “lenght”, поэтому для обозначения используется буква “L”. Для толщины применяется понятие “stoutness” — “S”. Если понадобилось указать высоту, то указывается буква “H”, что означает “high”.

Перейдем к некоторым особенностям, которые встречаются при измерении основных видов метизов.

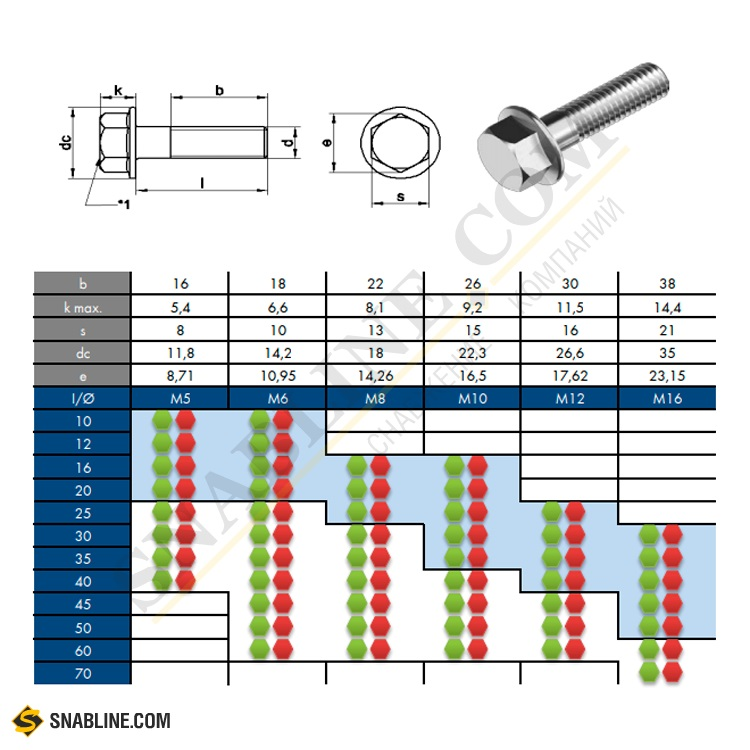

Определение размеров болта

Если болты имеют метрическую резьбу на стержне, то в прилагающейся документации используется формат MDxPxL. Обозначение расшифровывается следующим образом:

• M — указание метрической резьбы;
• D — показатель диаметра изделия;
• P — данные о шаге резьбы (виды отличаются, встречается мелкий, крупный, особо мелкий), при особо крупном значение не добавляется;
• L — показатель длины метиза.

Все перечисленные параметры указываются в миллиметрах.

Для того, чтобы узнать тип и размеры какого-либо болта, потребуется определить его вид. Рекомендуется руководствоваться отечественными стандартами ГОСТ или европейским ISO. Также допускается применение немецкого DIN. После того, как тип будет известен, можно определять размеры.

Диаметр крепежного элемента определяется с помощью различных инструментов — штангенциркуль, шаблонная линейка, а также микрометр. При этом точность измерений контролируется калибрами типа “ПР-НЕ”. Название приспособления расшифровывается как “проход-непроход”. Первая часть при накручивании на болт не требует прикладывания усилий, вторую деталь невозможно закрутить совсем.

Для измерения показателя длины также применяется линейка или штангенциркуль. Если потребовалось узнать шаг резьбы, то для крепежного элемента используется специальный инструмент шагомер. При отсутствии нужного приспособления допускается замер расстояния между парой витков с применением штангенциркуля.

Инструмент подойдет и предоставит точные показатели только в том случае, если измеряется крупный диаметр резьбы. Более правильные параметры получаются в результате проверки нескольких витков вместо двух. Полученный результат необходимо разделить на количество витков, используемых для измерения.

Если число, полученное в результате проверки, совпадает с каким-либо значением резьбового ряда, то это является справочным значением и искомый шаг присутствует. Если измерение не принесло необходимого результата, то вероятно перед вами дюймовый тип резьбы. В таком случае потребуется дополнительное уточнение для точного определения шага.

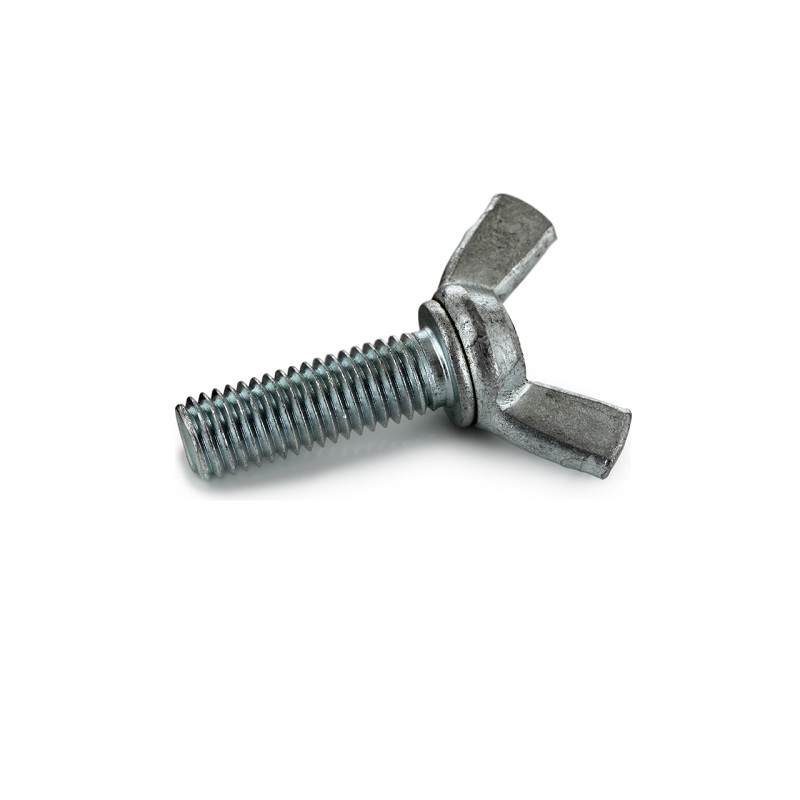

Болты имеют определенные разновидности, которые определяются геометрической формой метиза. Поэтому методы измерения для каждой группы отличается. Различают 2 варианта:

• с выступающей формой головки;
• потайной вид головки.

Для определения длины крепежных элементов с выступающей головкой не требуется задействовать саму головку.

• метизы с шестигранной головкой, соответствующие нормативам ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
• варианты с уменьшенными размерами головки и шестью гранями, изготовленные по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
• крепежные элементы с высокой прочностью ГОСТ 22353-77;
• высокопрочные метизы с шестью гранями и увеличенным размером под ключ ГОСТ Р 52644-2006;
• болты, которые имеют шестигранную головку, а также дополнены направляющим подголовком ГОСТ 7811-70, 7795-70, 15590-70;
• головка метиза уменьшена, имеет 6 граней и применяется для монтажа в отверстия из-под развертки ГОСТ 7817-80;
• головка является увеличенной, также предусмотрен ус ГОСТ 7801-81;
• рым-болт, соответствующий отечественному стандарту ГОСТ 4751-73;

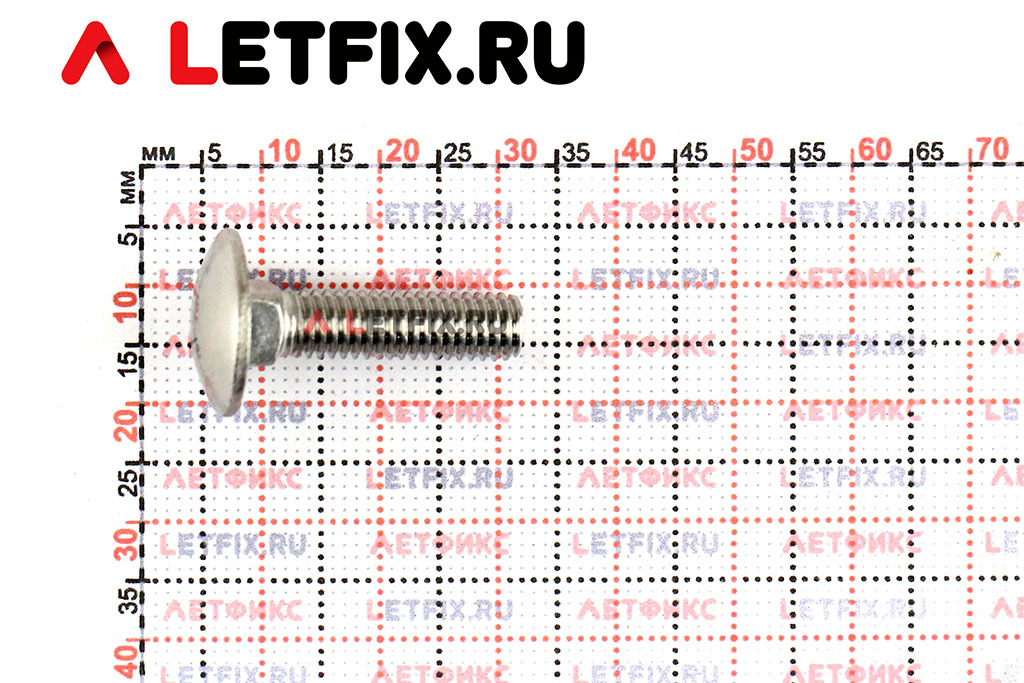

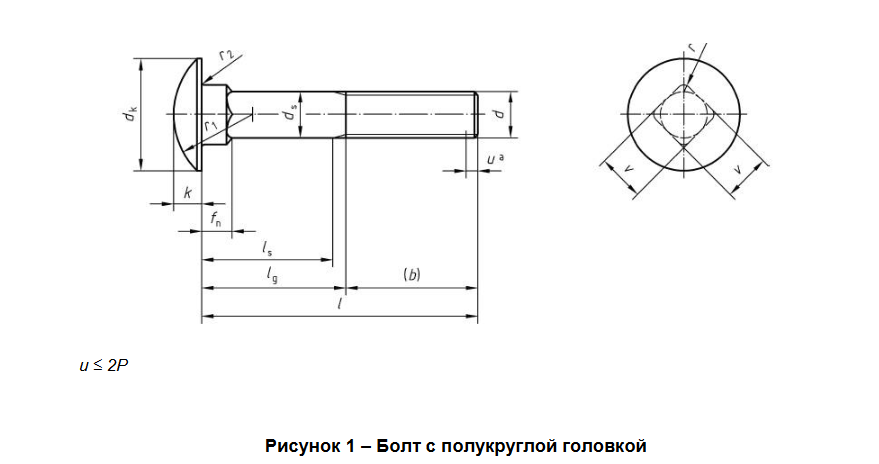

• варианты с полукруглой головкой увеличенных размеров, а также оснащенные квадратным подголовком ГОСТ 7802-81.

Если перед вами болт с потайной головкой, то потребуется измерять длину с учетом ее размеров:

• шинные метизы ГОСТ 7787-81;
• с потайной головкой, оснащенные усом и соответствующие нормативам ГОСТ 7785-81;

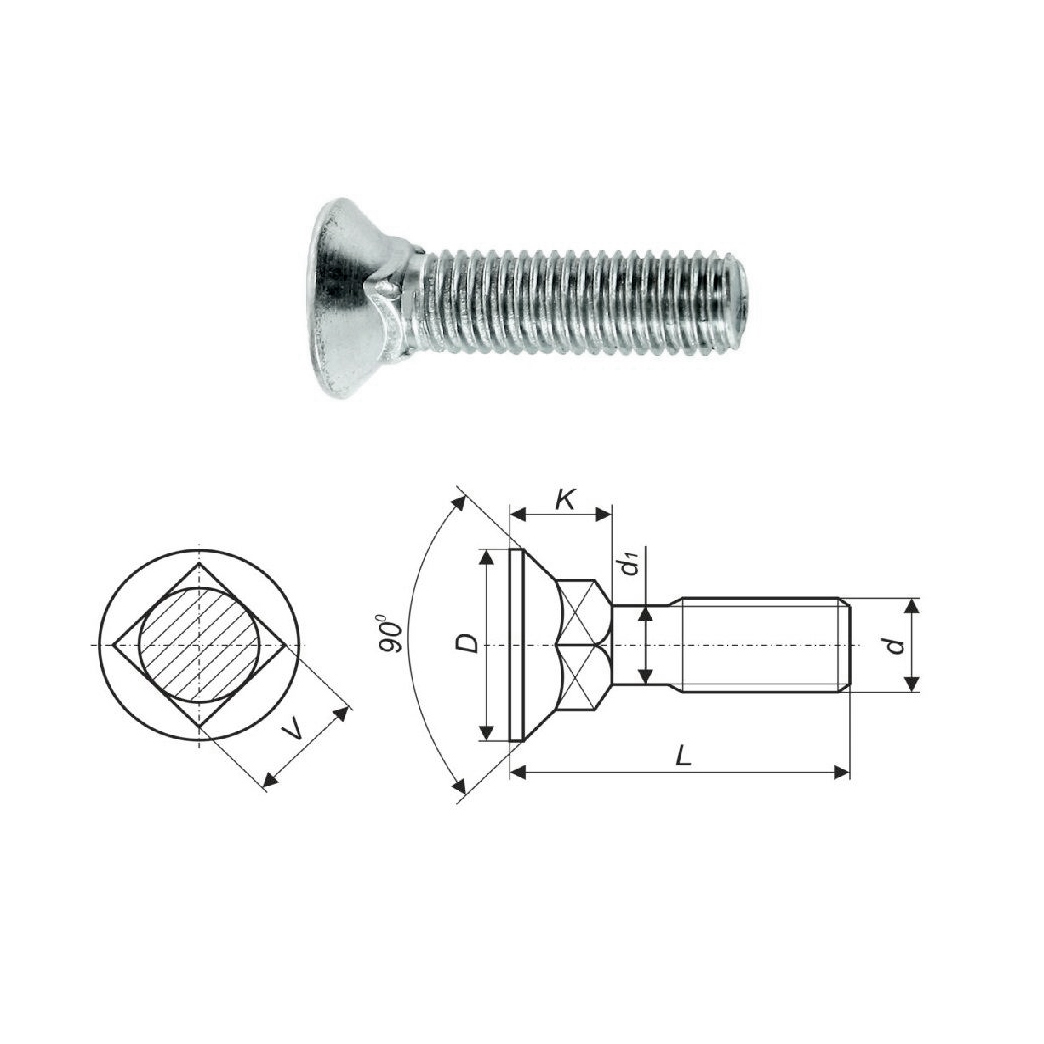

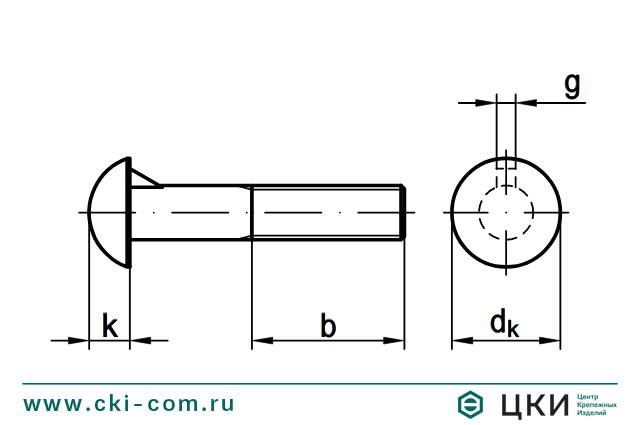

• стандартный вариант с квадратным подголовком и потайной разновидностью головки ГОСТ 7786-81.

Для определения вида болта и соответствующего ему стандарта применяется размер головки. Например, “под ключ” для головок с шестью гранями, если болт оснащен цилиндрической головкой, то используется диаметр.

Как правильно определить размер дюймового болта

Если рассматривать различную документацию для дюймовых болтов, то встречается аббревиатура для обозначения конструкции в виде D”-NQQQxL. Расшифровывается она следующим образом:

• D” — показатель диаметра резьбы, которая может быть указана как целое число, а также в формате дроби или номера, если метиз представлен с малым диаметром;
• N — обозначение, сколько витков находится на одном дюйме;
• QQQ — встречаются как 3, так и 4 буквы, которые означают дюймовую резьбу;
• L — показатель длины крепежного элемента, также измеряется в дюймах.

Если вам потребовалось узнать резьбовой диаметр для дюймового болта, то необходимо полученные показатели разделить на 25,4 мм. Значение в результате соответствует дюймовому. Затем цифры сопоставляются с подходящим в таблице UNC.

Для точного определения шага резьбы метиза нужно посчитать число витков, расположенных на дюйме крепежного элемента. Облегчить задачу можно с помощью дюймового резьбомера.

Показатели длины по методу измерения практически не отличаются от метрического варианта. Единственная разница в том, что полученный результат обязательно делится на 25,4 мм. Число также сравнивается, как резьбовой диаметр, с данными в таблице.

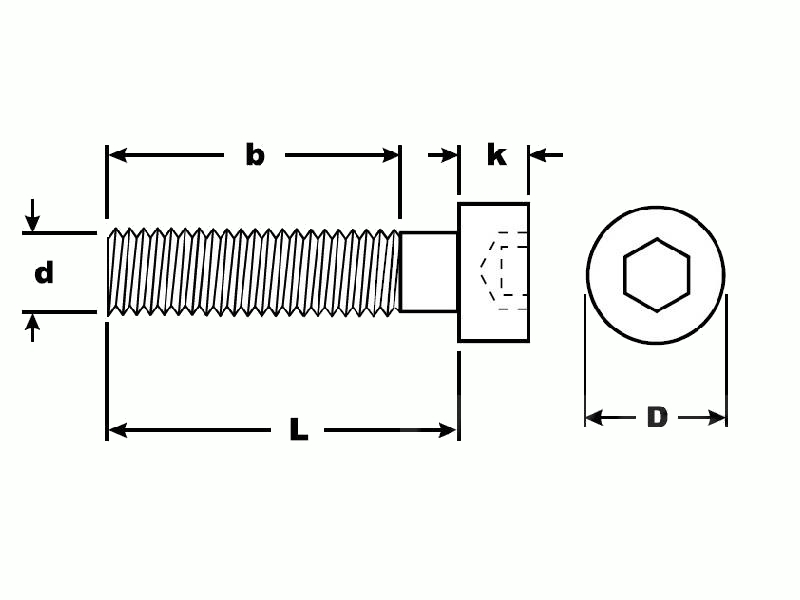

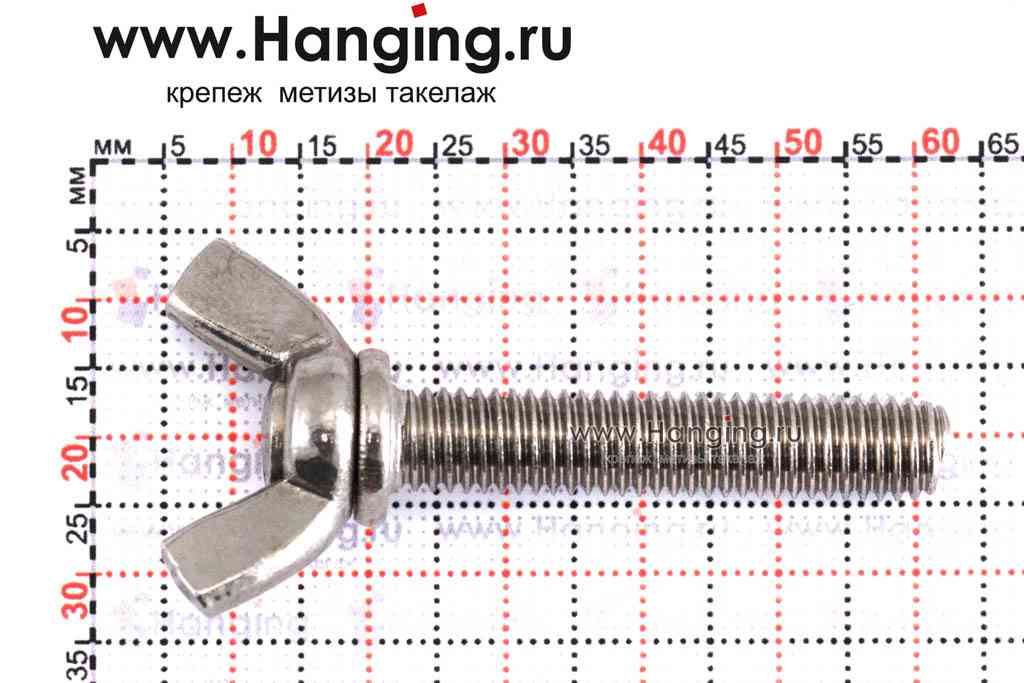

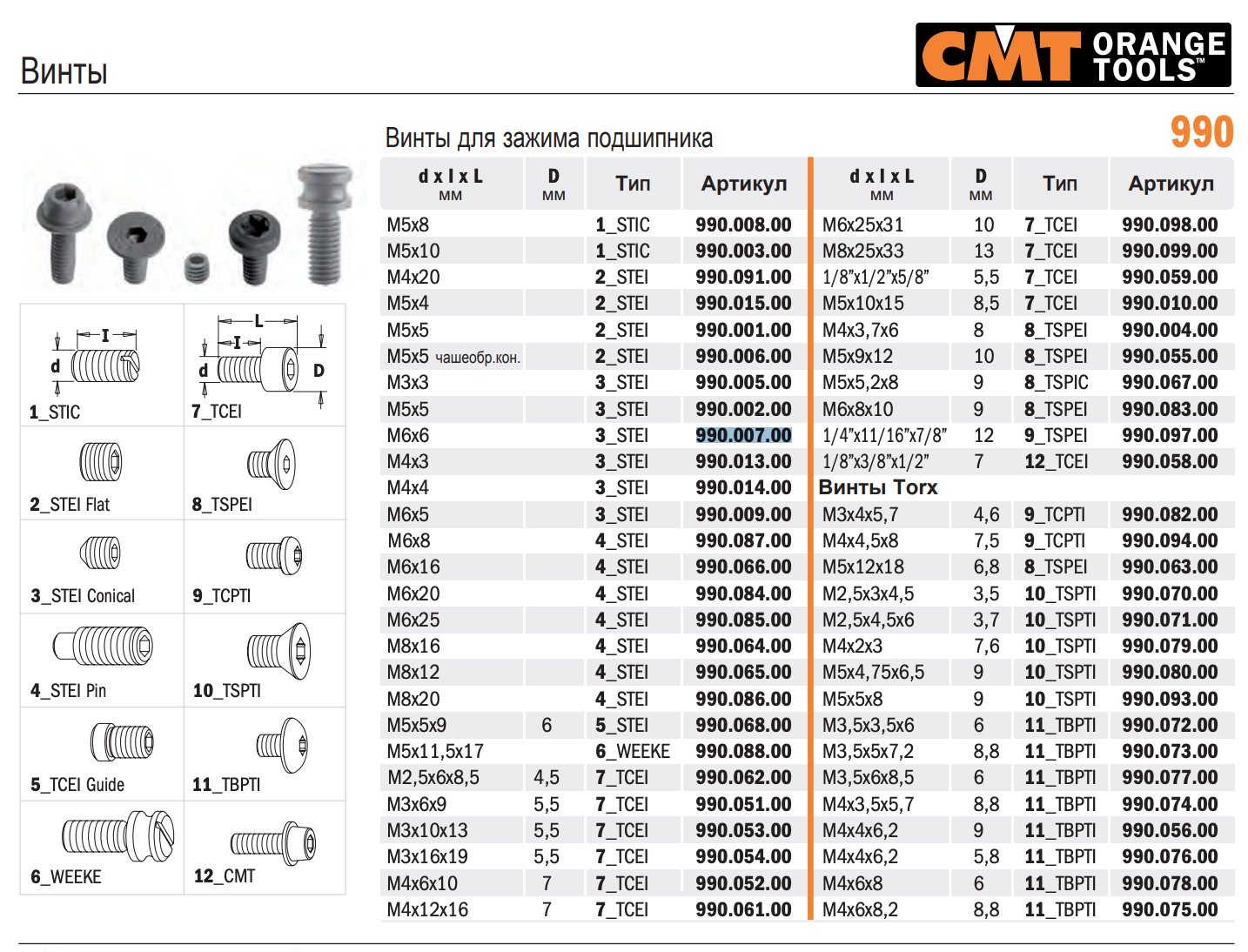

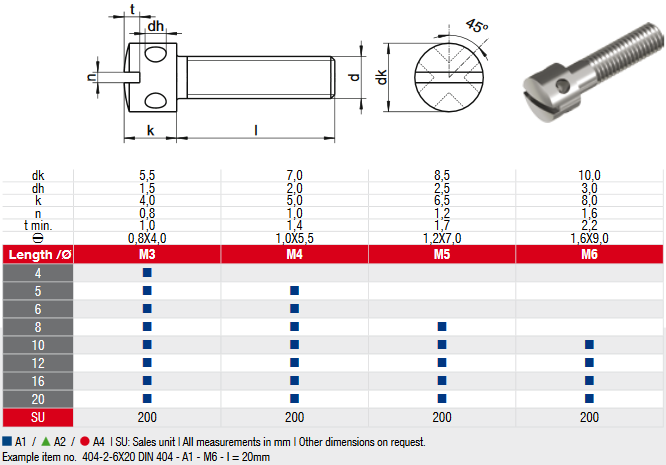

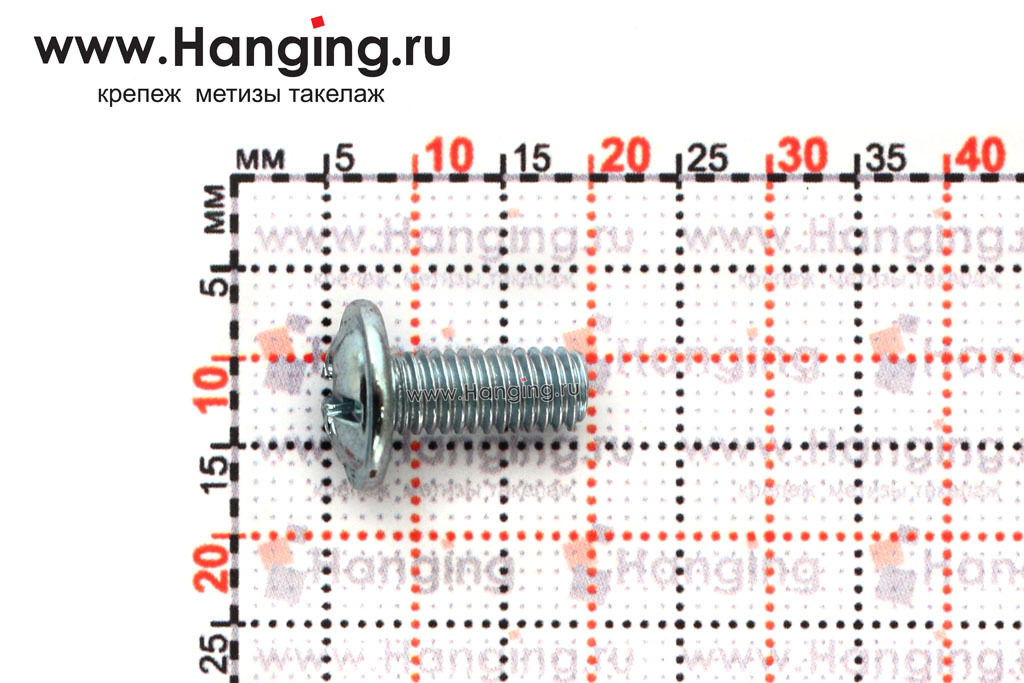

Как узнать размер винта

Винт с метрической резьбой, как и соответствующие болты, имеет аббревиатуру MDxPxL. Расшифровка тоже не отличается от стандартной:

• M — обозначается показатель метрической резьбы;
• D — показатель диаметра метиза;
• P — обозначение резьбы;
• L — данные о длине крепежного элемента.

Прежде чем начать измерения, определите, к какому стандарту относится винт, а также ознакомьтесь с разновидностью метиза. Диаметр резьбы конструкции получается соответственно методу, который применяется для измерения болтов.

Всего насчитывается 4 группы крепежных элементов:

• которые имеют выступающую головку;
• полупотайные;
• потайные;
• головка у винта отсутствует.

Для каждого варианта используются соответствующие отечественные стандарты:

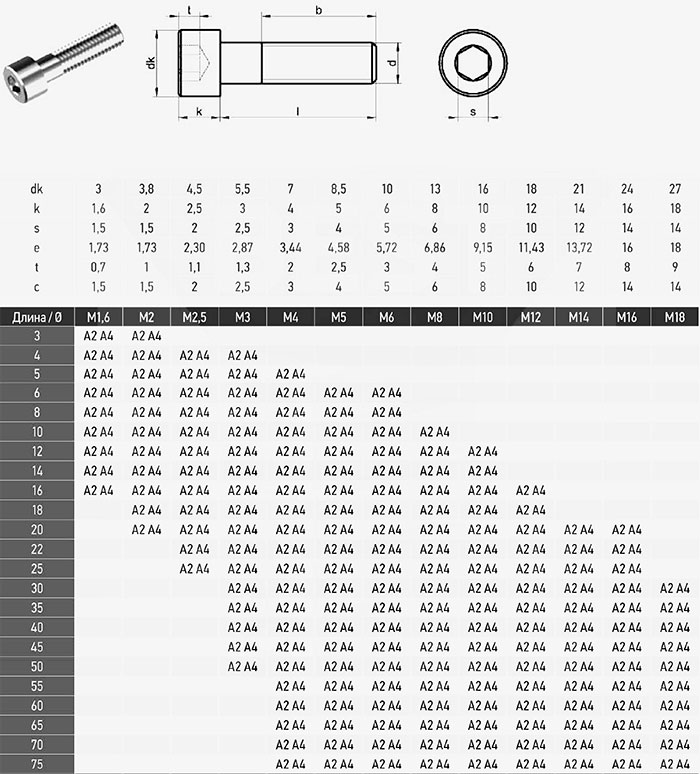

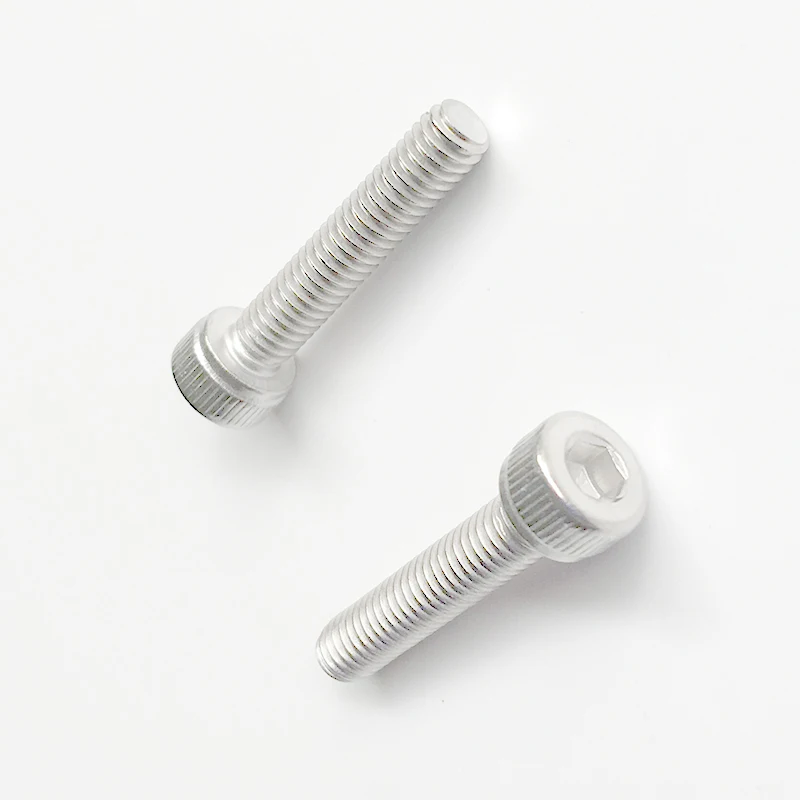

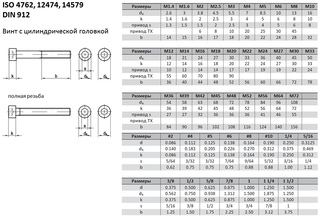

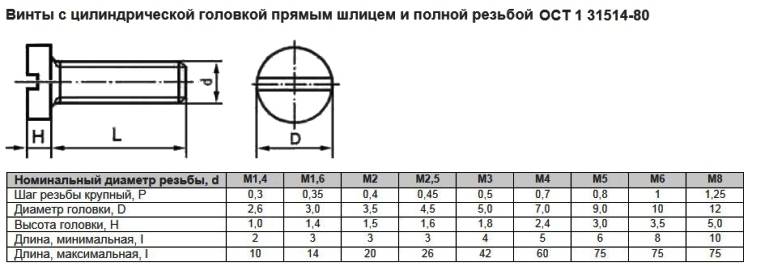

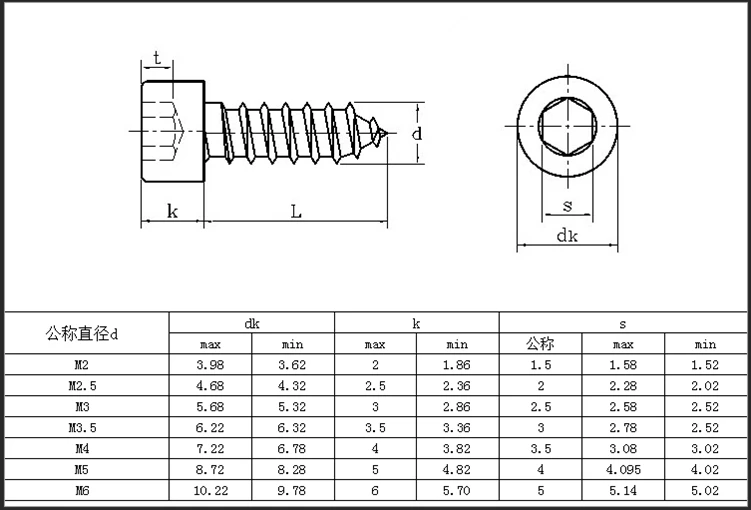

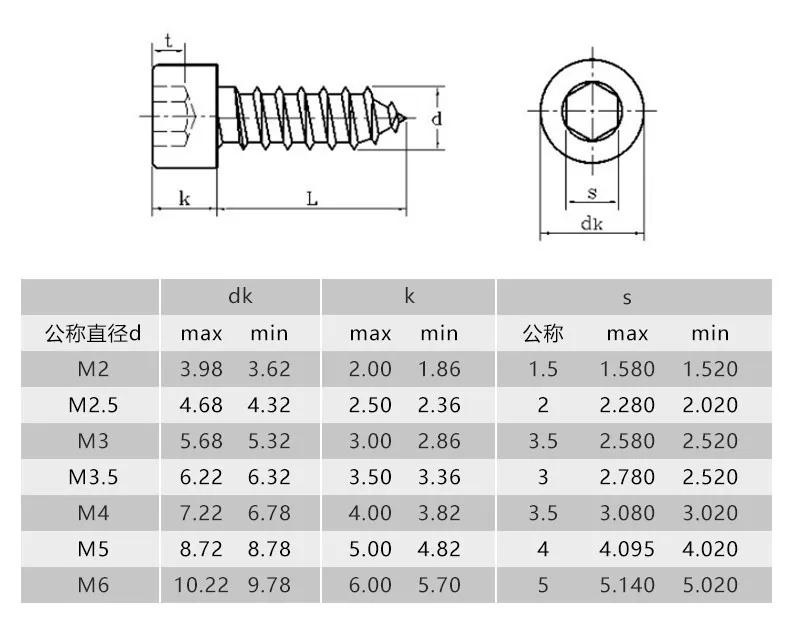

• метизы, которые имеют головку в форме цилиндра и внутренний шестигранник, изготавливаются по ГОСТ 11738-84;

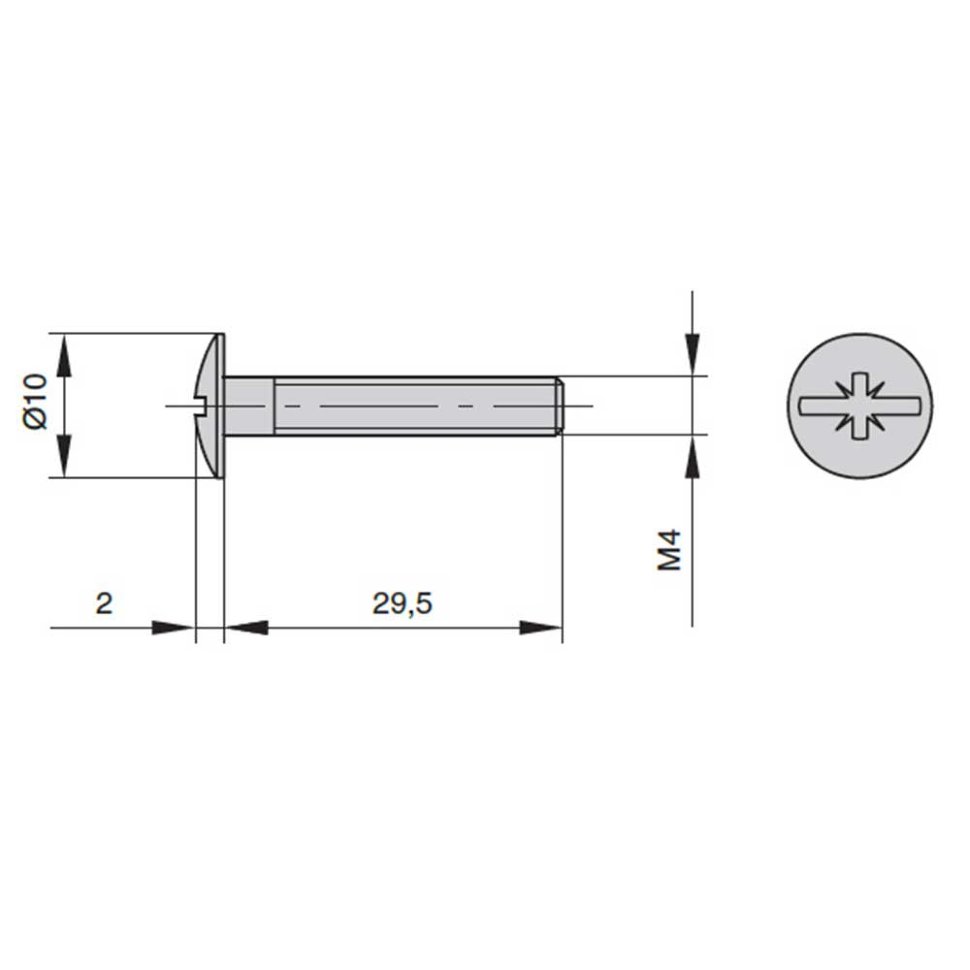

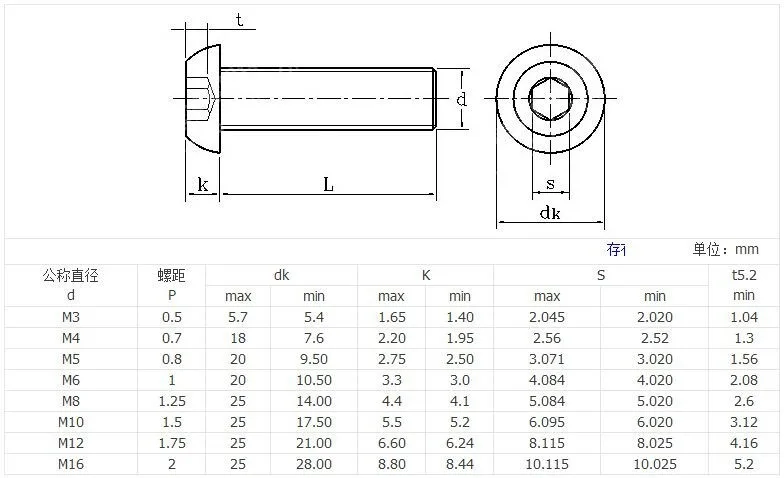

• для крепежных изделий, оснащенных полукруглой головкой, применим ГОСТ 17473-80;
• варианты с полупотайным типом головки соответствуют ГОСТ 17474-80;

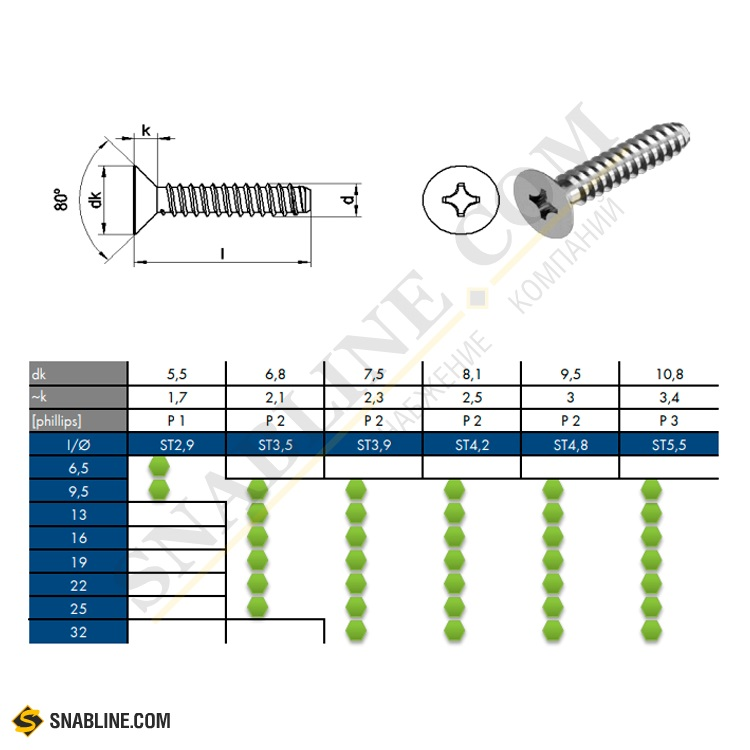

• если перед вами винт, оснащенный потайной головкой, то для него используется ГОСТ 17475-80;

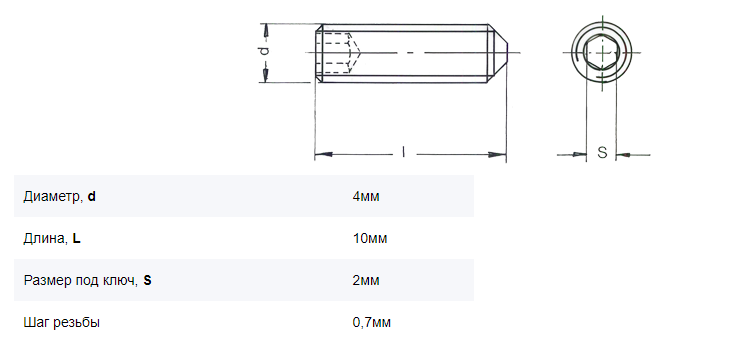

• установочная разновидность, которая отличается от других наличием прямого шлица, регулируется несколькими стандартами — ГОСТ 1476-93, 1477-93, 1478-93, 1479-93;
• метизы, относящиеся к категории установочных, для которых применяется шестигранник, соответствуют ГОСТ 8878-93, 11074-93, 11075-93;

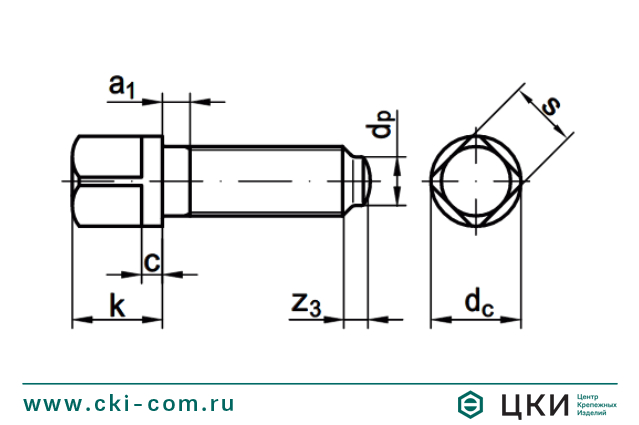

• менее распространенные метизы с квадратным типом головки производят по стандартам ГОСТ 1482-84, 1485-84.

Технология измерения размеров шпилек

Шпильки, как и другие метизы, отличаются наличием метрической резьбы, поэтому имеют соответствующую аббревиатуру MDxPxL. Расшифровка тоже не отличается от предыдущих крепежных элементов:

• M — буквой обозначается метрическая резьба метиза;
• D — применяется для указания диаметра;
• P — разновидность шага, показатель в миллиметрах;
• L — данные о длине рабочей части конструкции.

Вид измерения выбирается в соответствии с подходящим нормативом ГОСТ, а также типом шпильки. Всего существует 2 больших группы для определения принадлежности метиза:

• конструкции, которые используются для монтажа в гладкие отверстия;
• крепежные элементы с концом, который завинчивается в отверстие.

В первом случае рабочая часть представлена по всей длине метиза, во втором случае используется только хвостовик, при этом конец для закручивания не учитывается.

Шпильки, как и другие метизы, производят по стандартам:

• метизы с резьбой DIN 975;
• размерный вариант, соответствующий DIN 976-1;
• конструкции, предназначенные для установки в гладкие участки, регулируются ГОСТ 22042-76, 22043-76;
• метизы для создания фланцевого прочного соединения ГОСТ 9066-75.

Также есть другие варианты, которые отличаются закручиваемым концом и показателем длины. Для них применяются прочие нормативы ГОСТ.

Как узнать размер заклепки

Полнотелые заклепки, оснащенные замыкающей головкой и устанавливающиеся с помощью молотка представлены в документах в виде аббревиатуры DxL. Расшифровка следующая:

• D — показатель диаметра тела;
• L — показатель длины.

В зависимости от используемых нормативов ГОСТ и конструкции полнотелой заклепки, возможна разница между способами определения длины метиза, поэтому предусмотрено 3 отдельных группы по видам:

• с выступающей головкой;
• крепежный элемент с потайной головкой;
• вариант с полупотайной головкой.

При изготовлении применяются разные ГОСТы:

• для метизов с головкой в форме цилиндра ГОСТ 10303-80;
• варианты с потайной головкой производятся согласно ГОСТ 10300-80;
• метизы с полукруглой формой головки ГОСТ 10299-80;
• полупотайной вариант ГОСТ 10301-80.

Также встречаются отрывные заклепки, монтаж которых производится за счет пистолета. Метизы в этом случае тоже обозначаются, как и предыдущие.

Если рассматривать стандарты производства, то можно выделить следующие:

• отрывные крепежные элементы с цилиндрической формой головки DIN 7337, ISO 15977, ISO 15979, ISO 15981, ISO 15983, ISO 16582;
• вариант, оснащенный потайным вариантом головки DIN 7337, ISO 15978, ISO 15980, ISO 15984.

Способы для измерения размера шплинта

Предусмотрено три варианта шплинтов, при этом для каждого применяется свой метод измерения.

У разводных шплинтов в число размеров входит условный диаметр. Значение параметра определяется показателем диаметра отверстия, предназначенного для монтажа. Примечательно, что реальный диаметр крепежного элемента имеет меньшие размеры, чем условный. Возможная разница между ними указана в ГОСТ 397-79.

Для нахождения длины разводного шплинта существует специальный способ. Метиз отличается коротким и длинным концом, поэтому требуется измерить участок от изгиба ушка крепежного элемента до окончания с короткой стороны.

Игольчатый вариант шплинтов характеризуется фиксированной длиной, регулируемой нормативом DIN 11024. Чтобы узнать размер метиза, требуется проверить показатели диаметра шплинта.

Быстросъемные метизы, оснащенные кольцом, тоже отличаются фиксированной длиной. Для конструкций применяется DIN 11024. Чтобы узнать размер крепежного элемента, воспользуйтесь полученными показателями диаметра.

Как измерять гайку

Большинство гаек имеют метрическую резьбу. Для измерения показателя диаметра резьбы потребуется чуть больше действий, чем в остальных случаях. По возможности рекомендуется проверять размер не самой гайки, а болта или винта, используемого для нее. Так можно добиться более точного результата.

Значение, которое получилось после измерения внутренней резьбы, является показателем внутреннего диаметра dвн.

Для того, чтобы точно определить диаметр метрической резьбы метиза, потребуется узнать соответствие dвн наружному диаметру используемого болта. Это производится с помощью специальной таблицы.

Точность контролируется за счет применения определенных калибров “проход-непроход”. Одна часть должна хорошо соединяться с гайкой, вторая часть наоборот, не должна.

Гайки отличаются по своему виду, и его легко определить при детальном осмотре. Чтобы узнать стандарт крепежного элемента, может потребоваться измерение высоты метиза, поскольку встречаются высокие, низкие, особо высокие и другие варианты.

Также для классификации шестигранных гаек используются габариты “под ключ”. Это объясняется тем, что метизы также различаются своими видами.

Для точного измерения шага резьбы допускается применение способа, рассматриваемого в случае с болтом. Понадобится резьбомер или придется посчитать количество витков на необходимом промежутке.

Определение размеров дюймовых гаек

Чтобы проверить размеры резьбы дюймовой гайки, необходимо рассмотреть резьбу болта или другого метиза, используемого с ней. Если подходящего нет под рукой, но есть информация о наличии дюймовой резьбы, то воспользуйтесь соответствующим резьбомером. При этом не забывайте разделять полученное значение на 25,4 мм.

Определение размеров шайбы

Для шайб используется короткое обозначение в виде D, что расшифровывается как диаметр метрической резьбы метиза, который применяется для крепежного элемента.

Чтобы точно измерять показатели, подойдет линейка или штангенциркуль. В результате получается значение, которое немного превышает показатель в обозначении. Это объясняется тем, что при монтаже требуется свободный ход, для чего выполняется небольшой зазор.

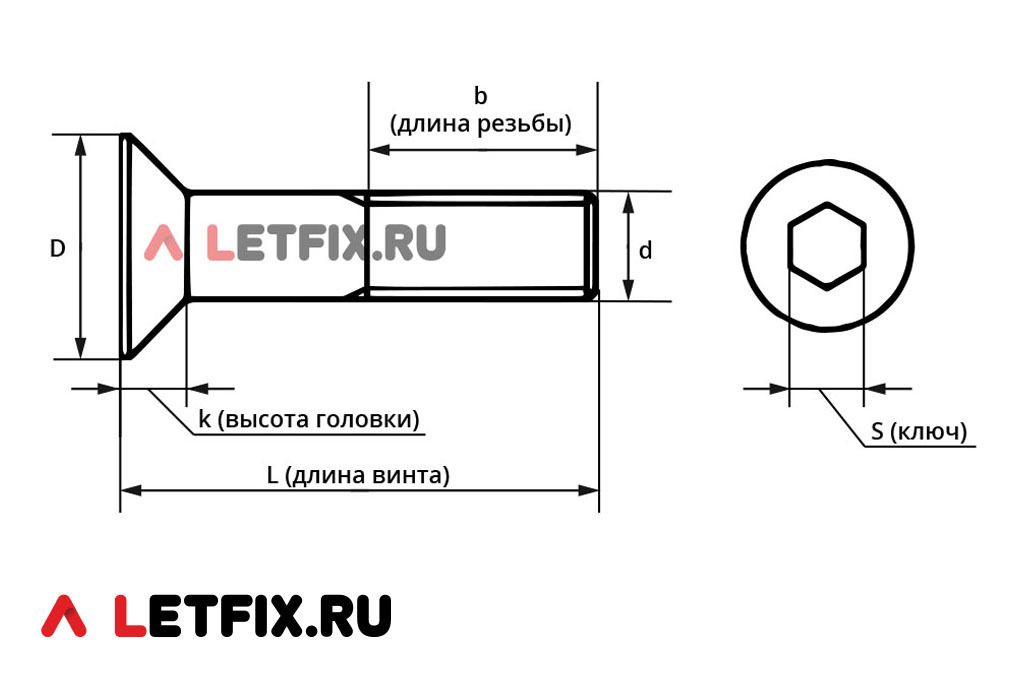

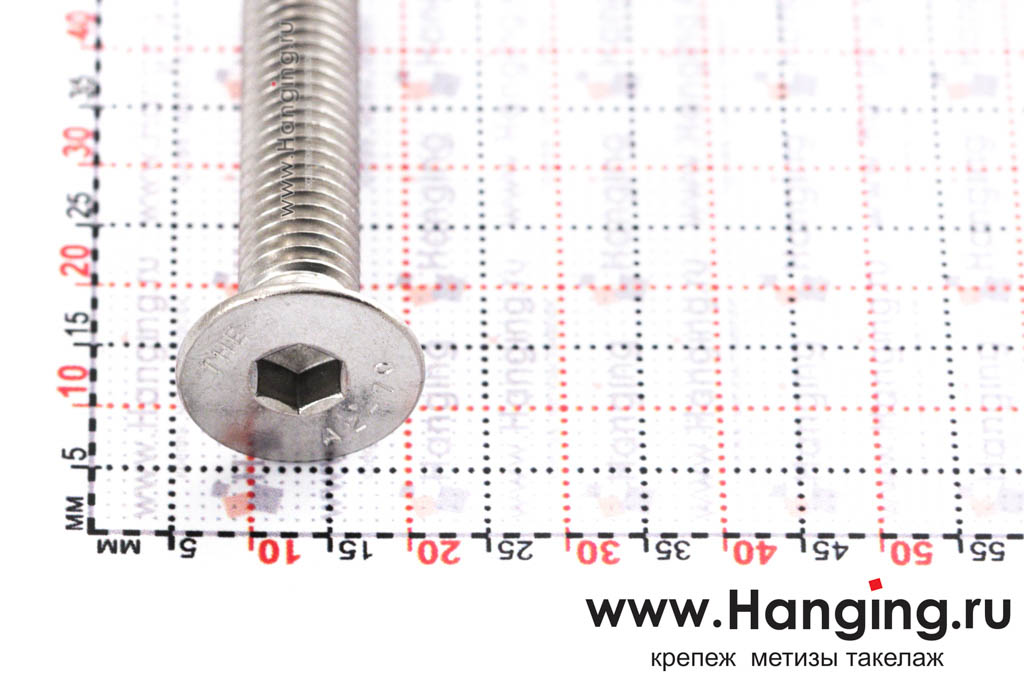

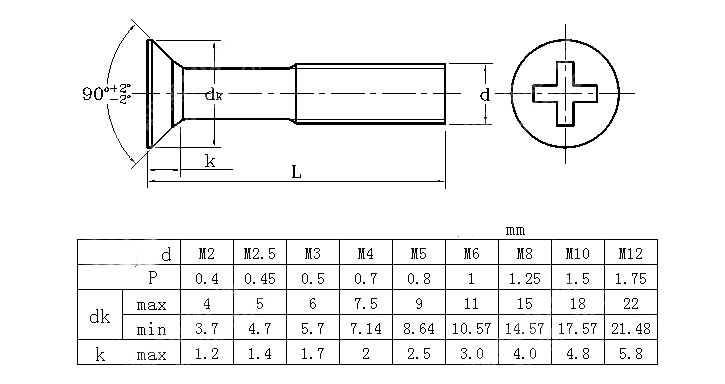

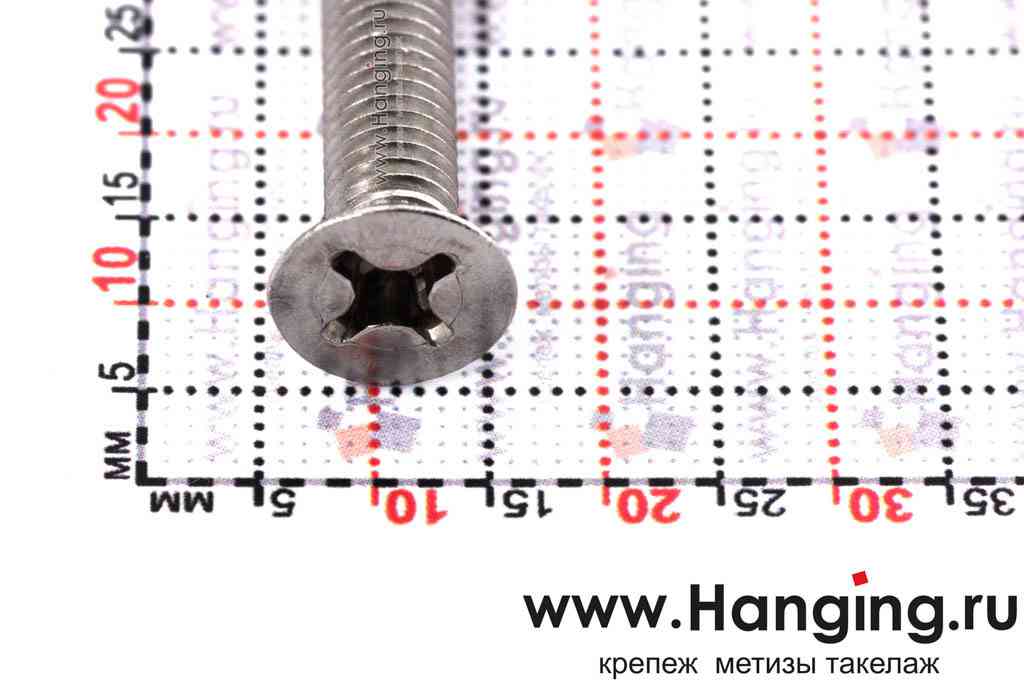

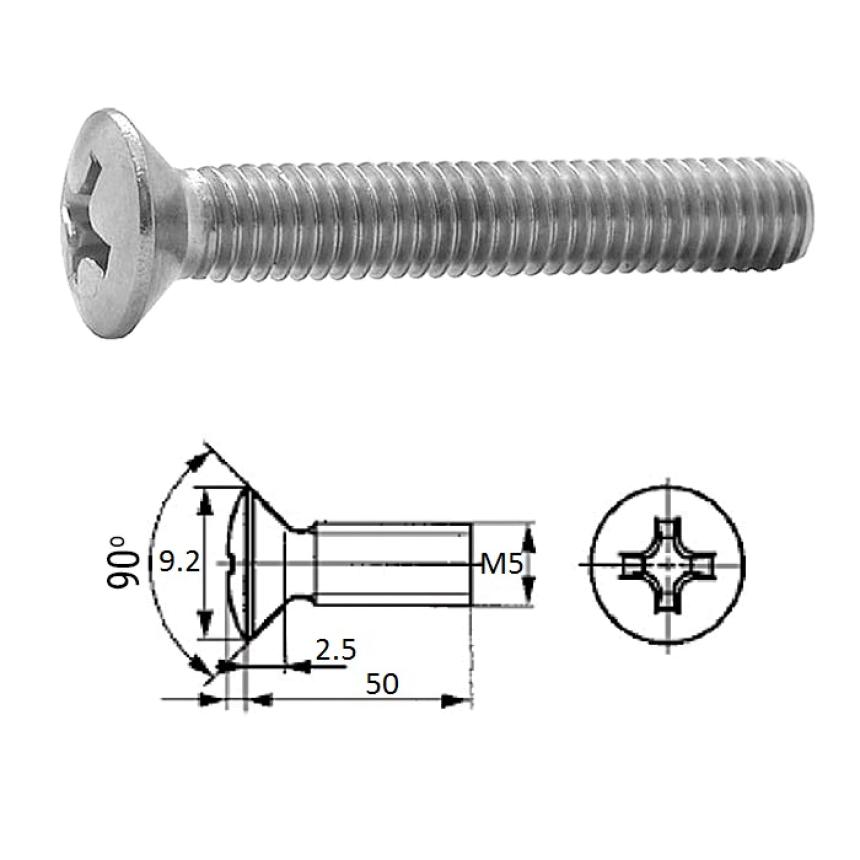

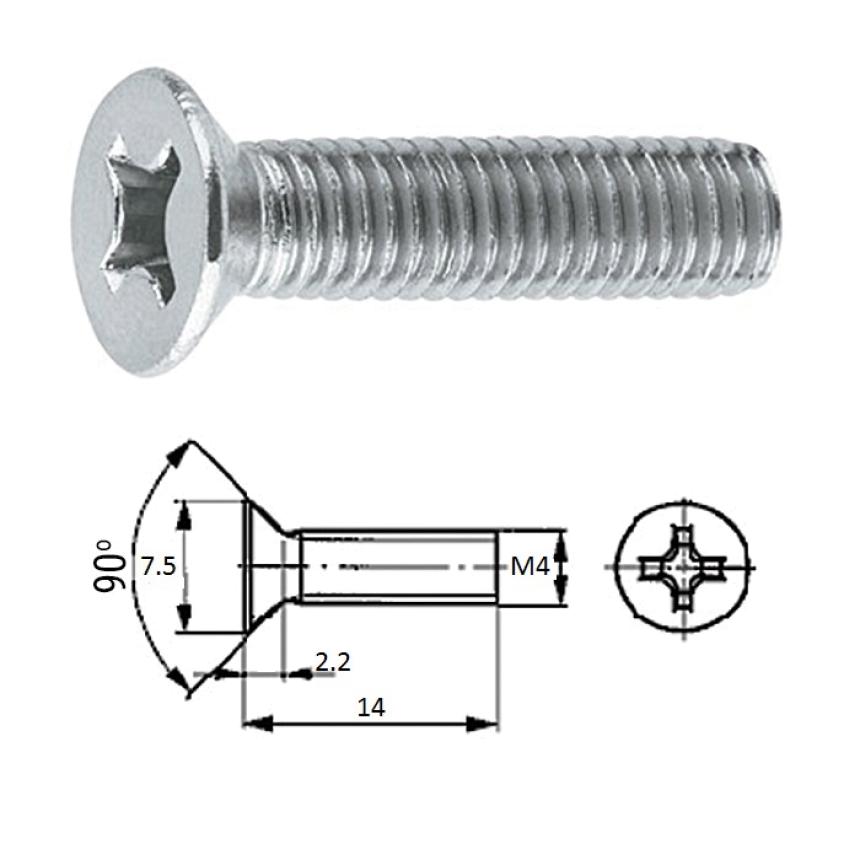

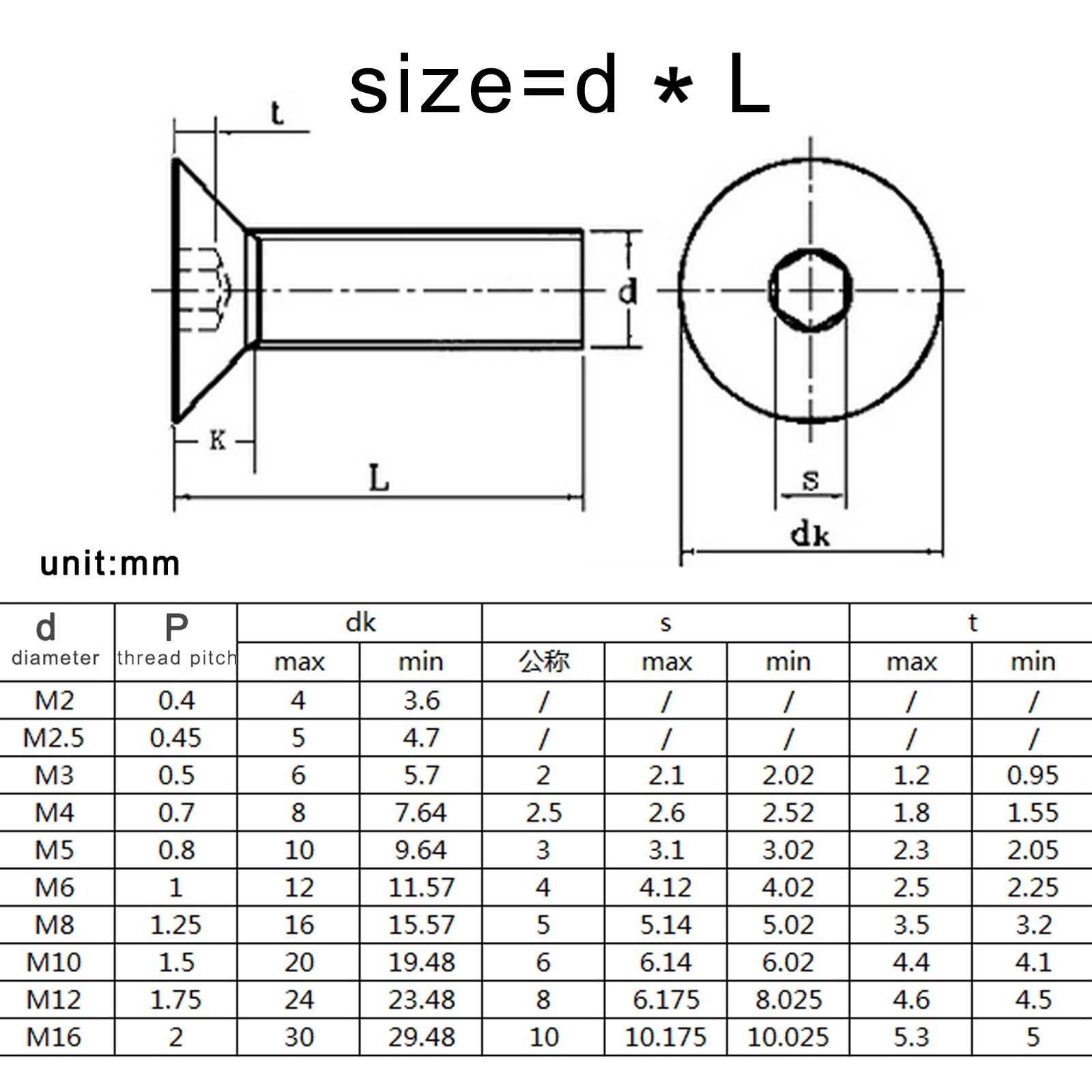

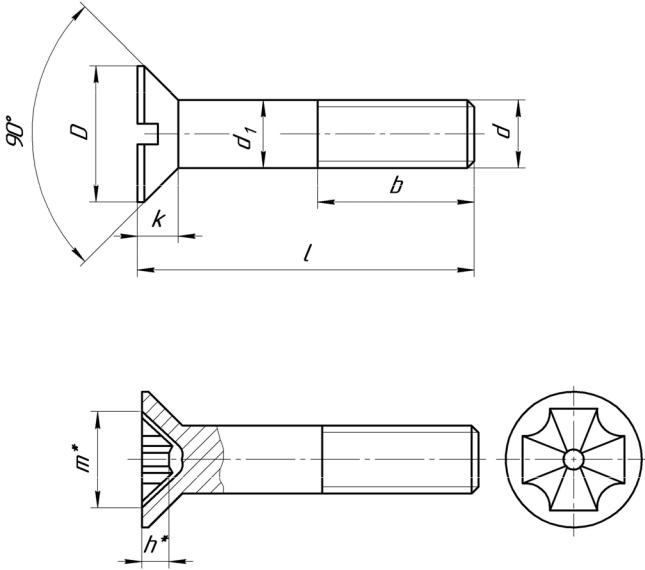

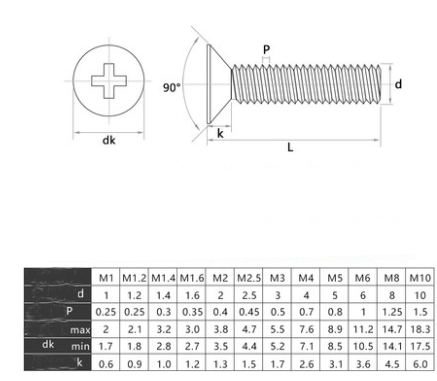

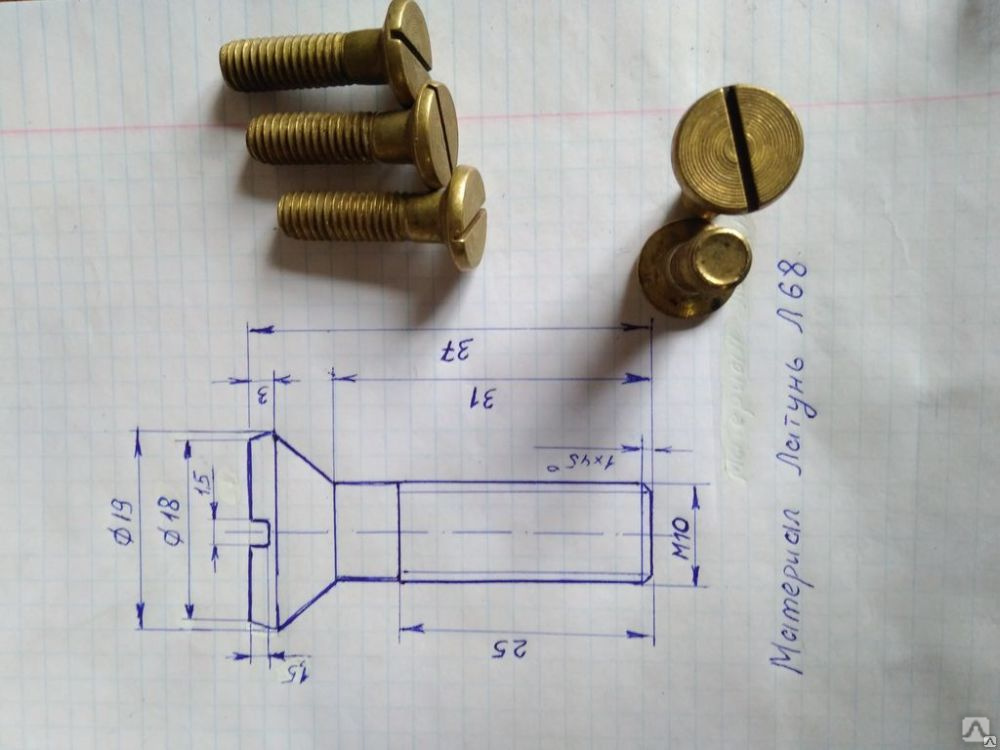

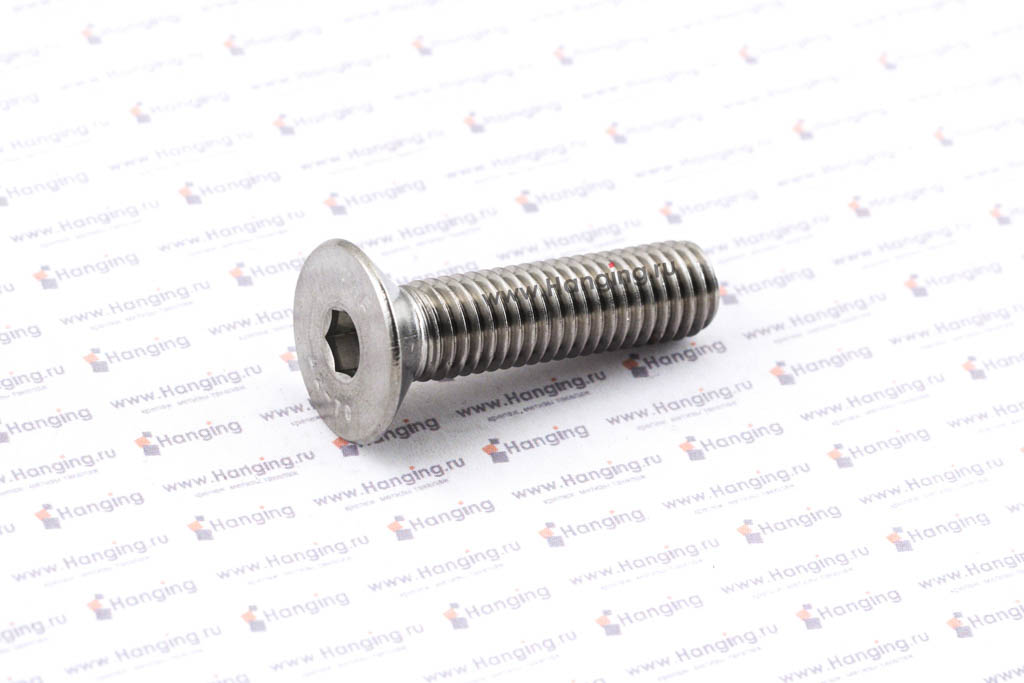

Винт потай

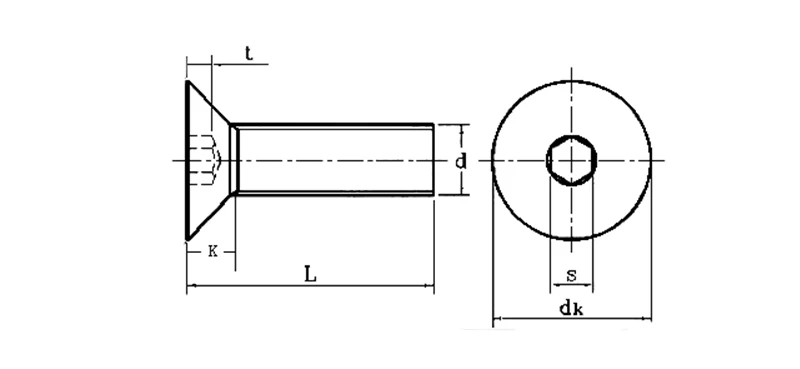

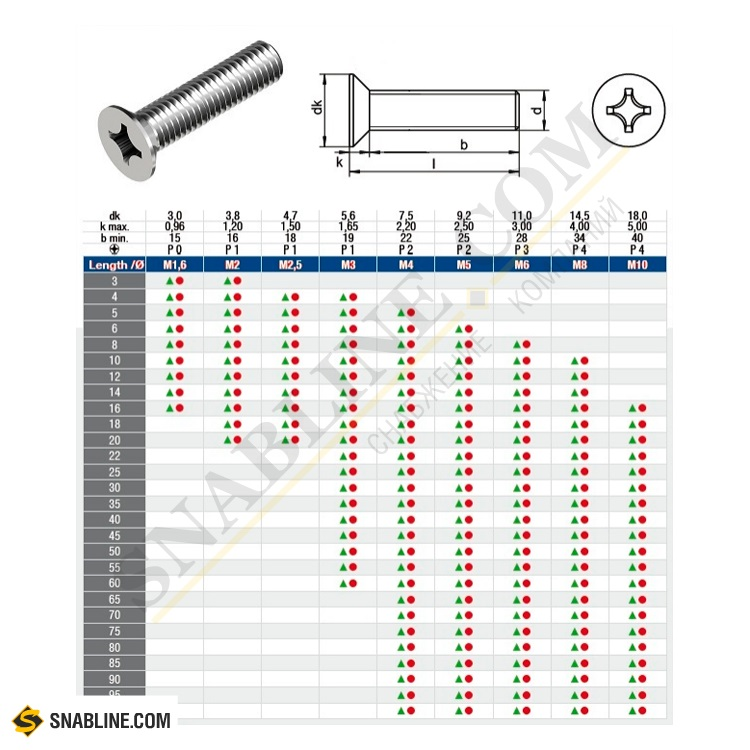

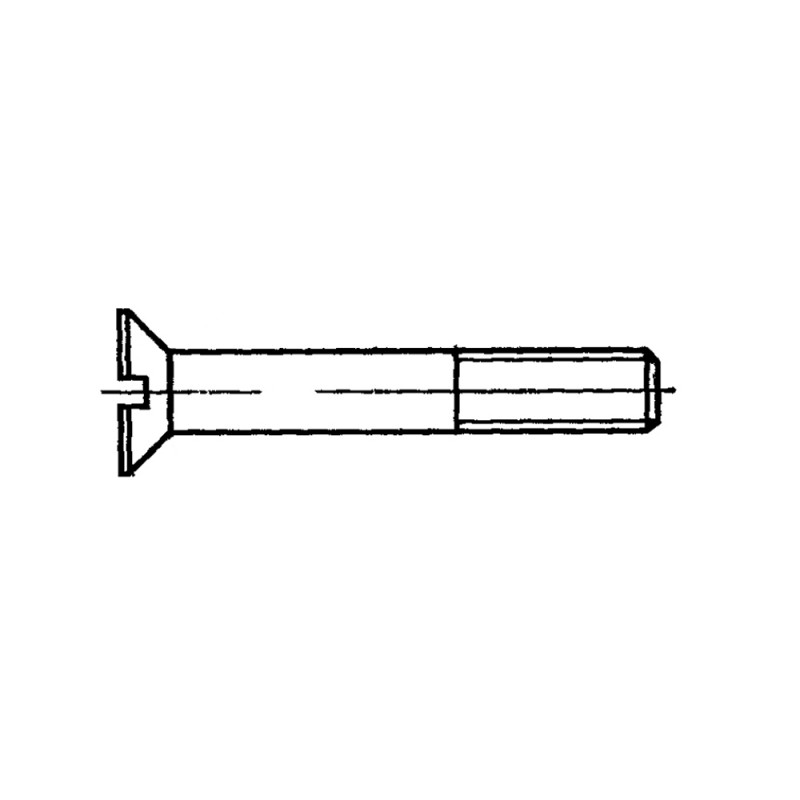

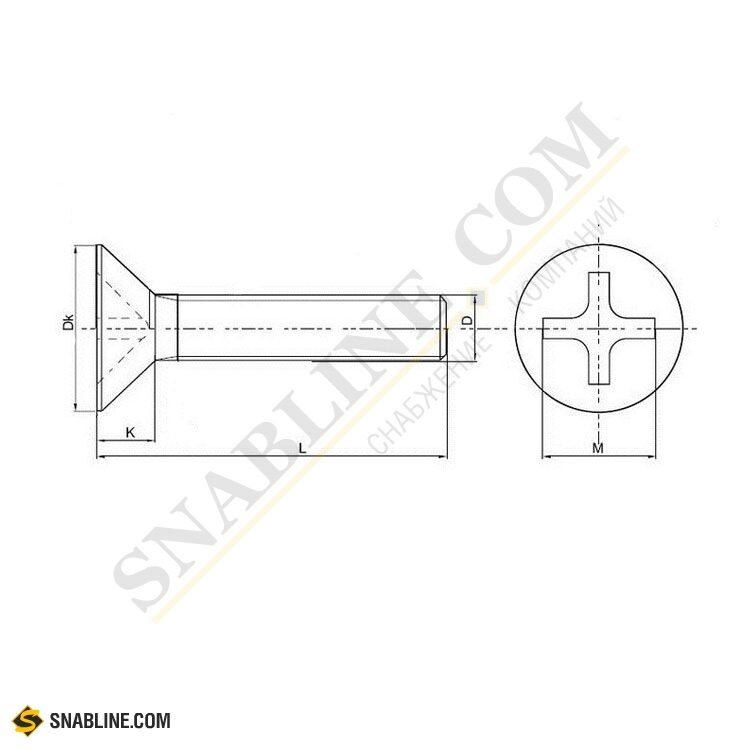

ВИНТ С ПОТАЙНОЙ ГОЛОВКОЙ (DIN 965, ISO 7046, ГОСТ-17475) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ диаметр, мм. М1,6 М2 М2,5 МЗ М3,5 М4 М5 Мб М8 М10 Р, мм 0,35 0,40 0,45 0,50 0,60 0,70 0,80 1,00 1,25 1,50 а, мм 0,70 0,80 0,90 1,00 1,20 1,40 1,60 2,00 2,50 3,00 Dk, мм 3,00 3,80 4,70 5,60 6,50 7,50 9,20 11,00 14,50 18,00 к, мм 0,96 1,20 1,50 1,65 1,93 2,20 2,50 3,00 4,00 5,00 R, мм 0,40 0,50 0,70 0,80 0,95 1,00 1,30 1,60 2,00 2,50 № шлица 0 1 2 3 4 М, мм (Тип Н) 1,7 2,35 2,7 2,90 3,90 4,40 4,60 6,60 8,70 9,60 Q(Тип Н) 0,66 — 0,91 0,95-1,25 1,25-1,55 1,50-1,80 1,40-1,90 1,90-2,40 2,10-2,60 2,80 — 3,30 3,9-4,40 4,80-5,30 М, мм (Тип Z) 1,80 2,20 2,50 2,80 3,70 4,00 4,40 6,10 8,50 9,40 Q(Тип Z) 0,89-1,14 0,92-1,17 1,22-1,47 1,48-1,73 1,34-1,80 1,60-2,06 2,05-2,51 2,92 -2,46 3,86-4,32 4,77-5,23 Приблизительный вес 1000 штук, кг Номинальный, мм Длина, мм. М1.6 М2 М2.5 МЗ М3.5 М4 М5 Мб М8 М10 3 0,18 4 0,21 0,29 0,43 5 0,24 0,34 0,49 0,68 6 0,27 0,38 0,55 0,75 1,21 8 0,33 0,47 0,67 0,91 1,45 2,19 10 0,39 0,56 0,79 1,06 1,70 2,54 5,03 12 0,45 0,64 0,91 1,22 1,95 2,89 5,67 9,59 14 0,51 0,73 1,03 1,37 2,19 3,25 6,30 10,60 16 0,57 0,82 1,15 1,53 2,44 3,60 6,94 11,60 18 0,63 0,91 1,27 1,68 2,69 3,95 7,57 12,60 20 0,69 1,00 1,39 1,84 2,94 4,31 8,21 13,60 22 0,75 1,10 1,51 1,99 3,18 4,66 8,84 14,60 25 0,84 1,22 1,69 2,22 3,55 5,19 9,79 16,10 28 1,35 1,87 2,46 3,93 5,72 10,70 17,60 30 1,44 1,99 2,61 4,16 6,08 11,70 18,60 35 2,29 3,00 4,65 6,96 13,00 21,10 40 3,38 5,40 7,84 14,60 23,60 45 3,71 6,02 8,73 16,20 26,10 50 4,04 6,65 9,61 17,80 28,60 55 10,46 19,40 31,10 60 11,30 21,15 33,70

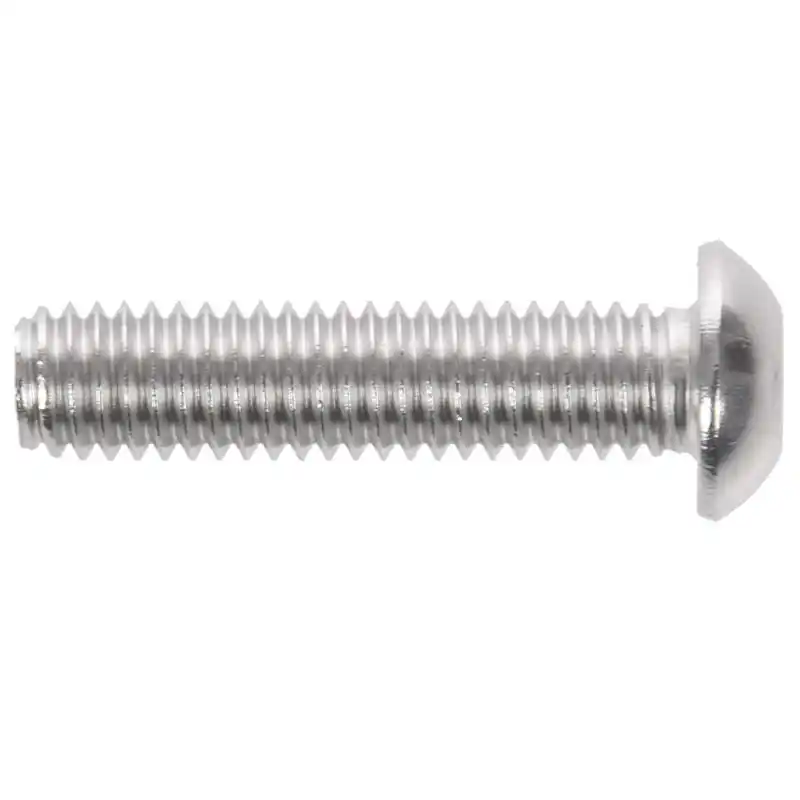

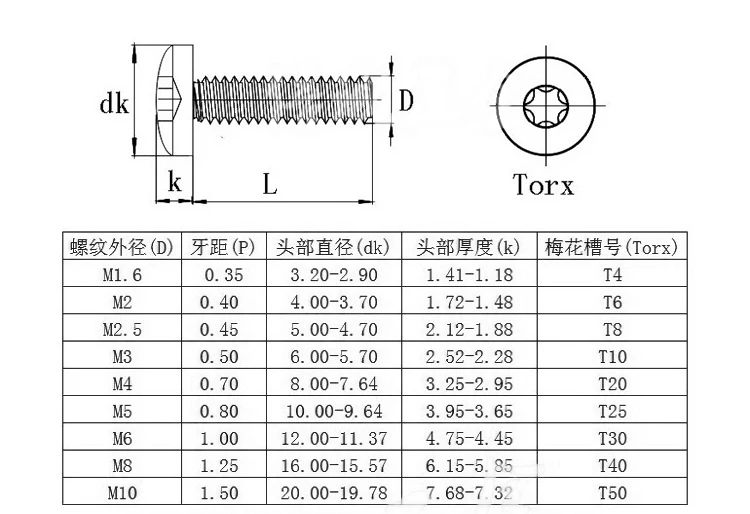

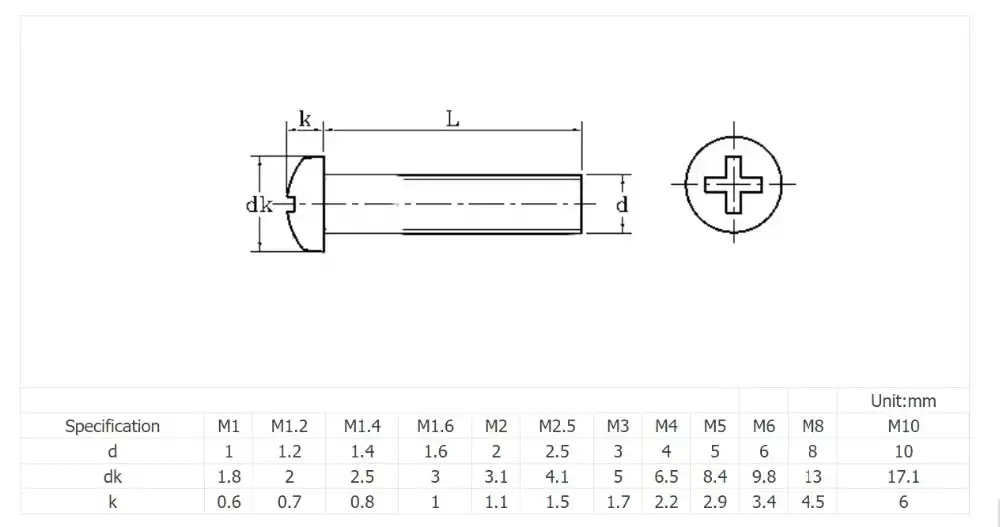

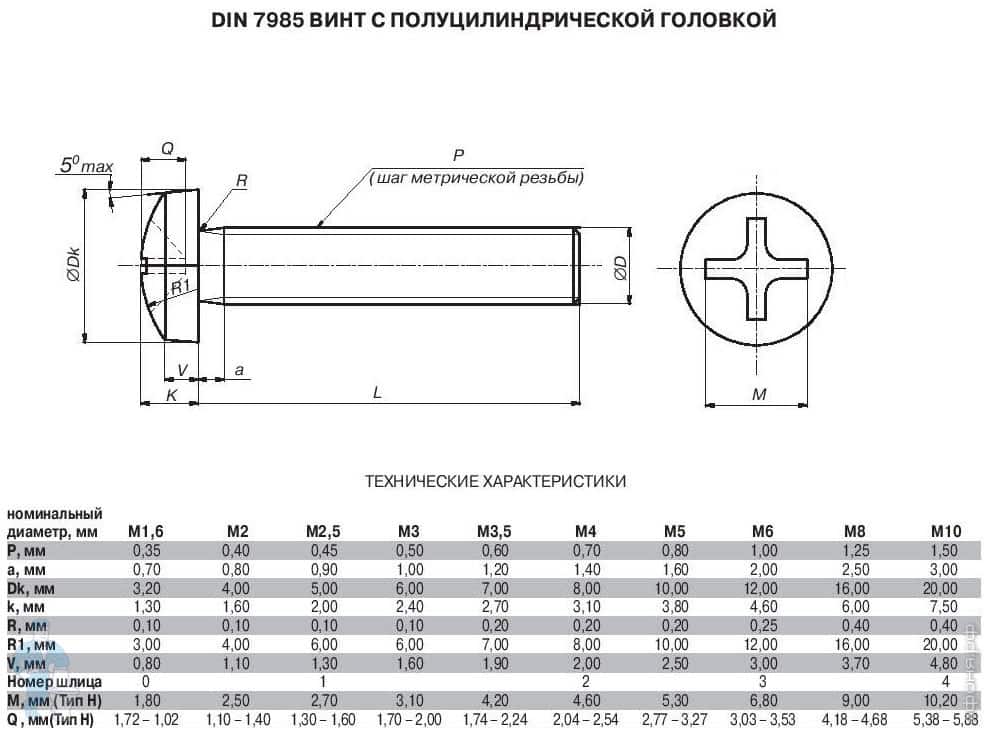

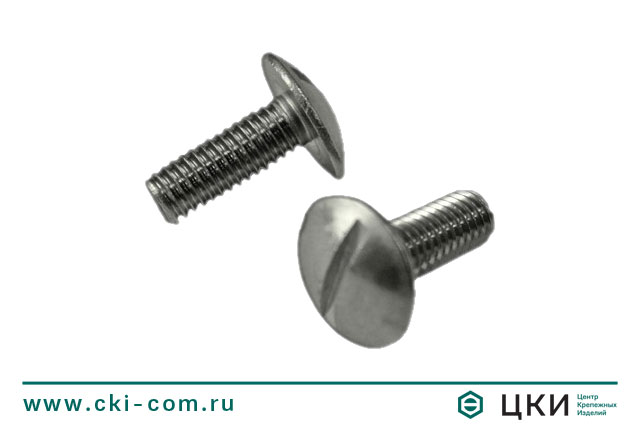

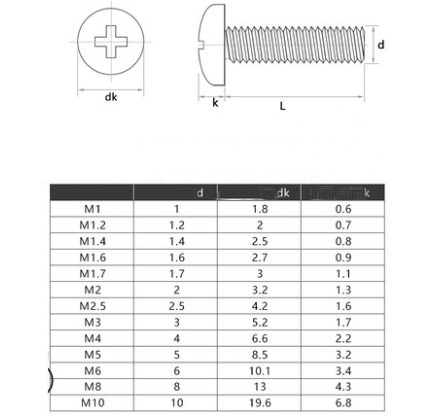

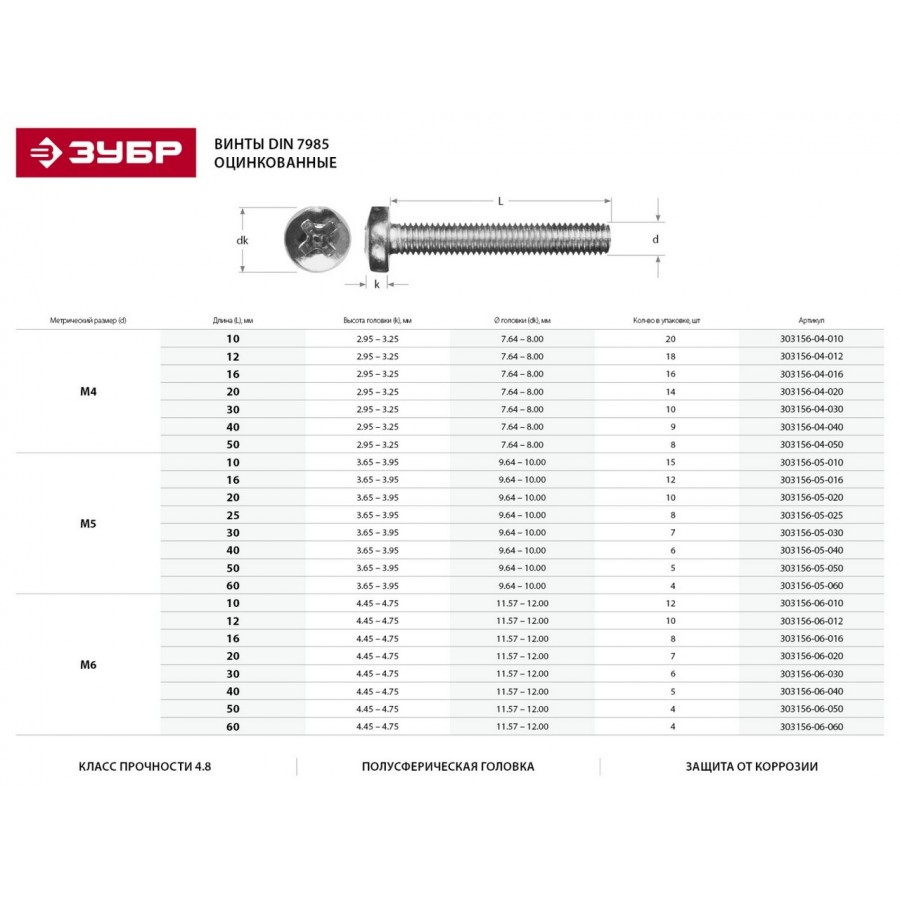

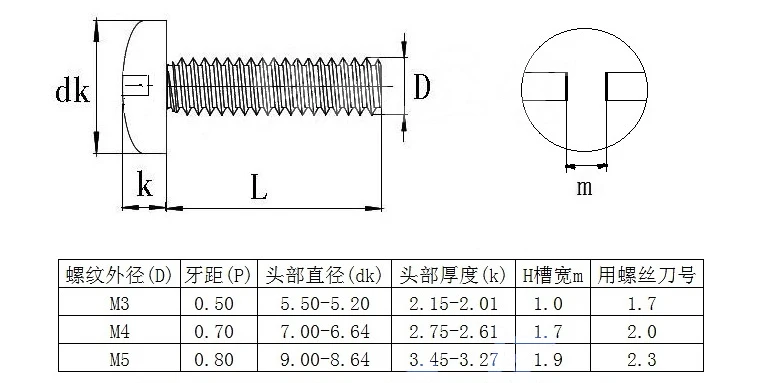

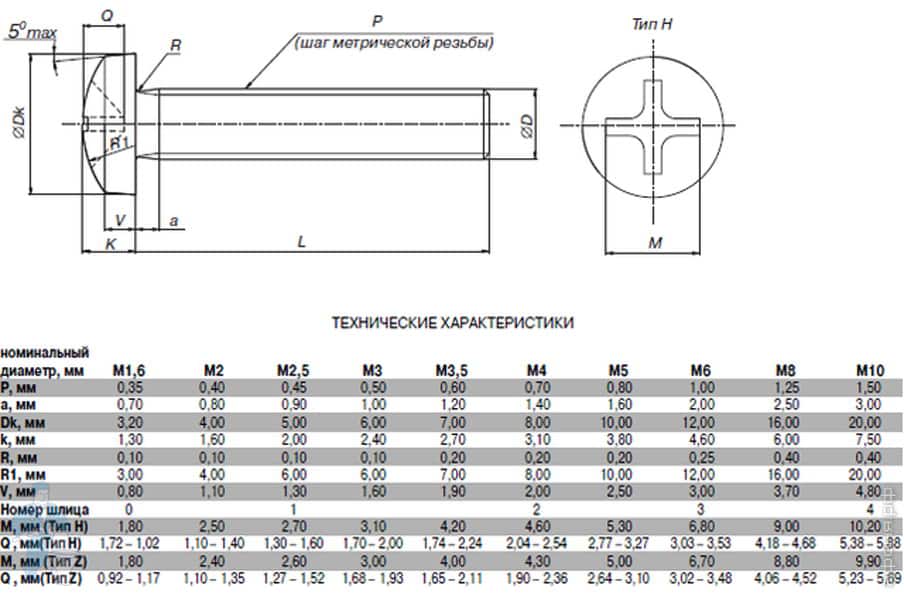

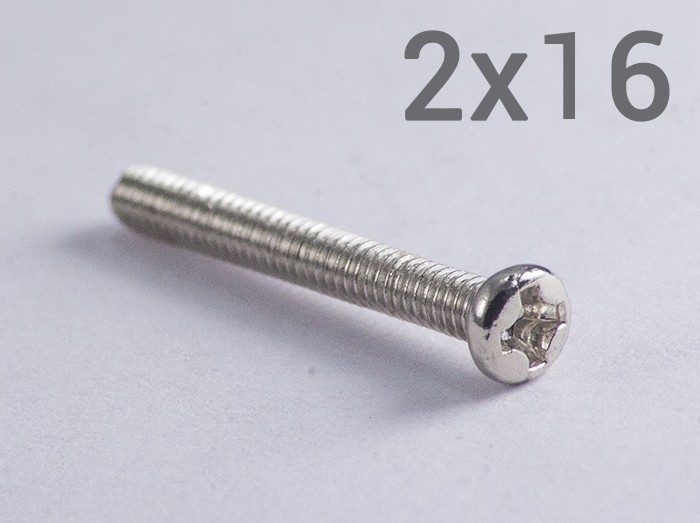

Винт М3 с полукруглой головкой DIN 7985 Гост 17473

Винт М3 с полукруглой головкой DIN 7985 Гост 17473-80

Винты  с полукруглой головкой производятся в соответствии с требованиями отечественного стандарта ГОСТ 17473-80. Они могут иметь шлиц прямой или крестообразной формы, а также повышенный или нормальный класс точности.

Аналогичными являются метизы, изготавливаемые по немецкому DIN 7985, однако их головка имеет более цилиндрическую форму со скруглением, а шлиц – крестообразный двух типов.



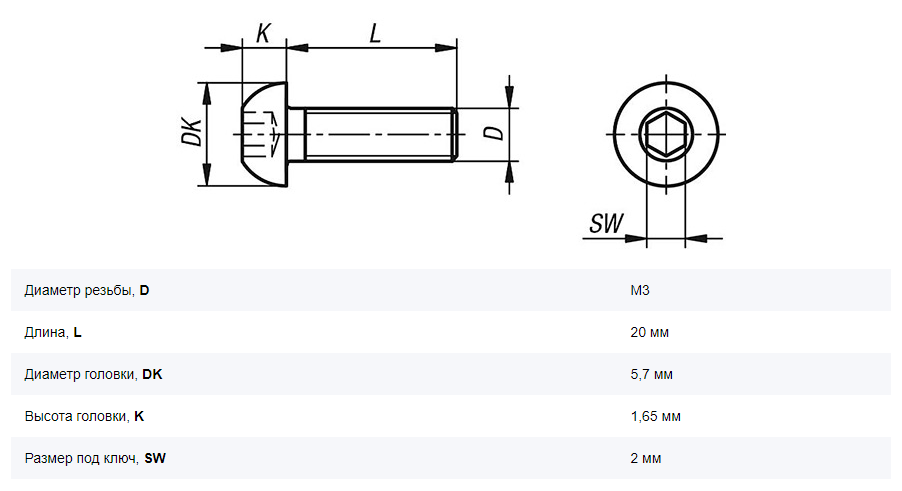

Винты с полукруглой головкой в диаметре М3 имеют размеры:

Характеристика	По ГОСТ 17473-80	По DIN 7985
Чертеж
Шаг резьбы	0.5	0.5
Диаметр головки, D	5.5	6.0
Высота головки, k	2.1	2.4
Номер шлица	1	1



Теоретический вес 1000 винтов М3, кг

Длина винта, мм	По ГОСТ 17473-80	По DIN 7985
3	0. 344	—
3.5	0.365	—
4	0.387	0.62
5	0.430	0.67
6	0.474	0.71
7	0.517	—
8	0.560	0.80
9	0.604	—
10	0.647	0.88
11	0.690	—
12	0.734	0.95
13	0.777	—
14	0.820	1.03
16	0.907	1. 11
18	0.994	1.19
20	1.080	1.27
22	1.167	1.35
25	1.297	1.47
28	1.427	1.59
30	1.514	1.71



Предлагаем купить винты, выполненные из углеродистых сталей. Для защиты крепежа от воздействия агрессивной среды и мелких повреждений, его подвергают оцинковке. Цена винтов Вас приятно удивит. Свяжитесь с нашими менеджерами и мы поможем осуществить выгодную закупку метизной продукции наилучшего качества.



Подтверждение авторства:

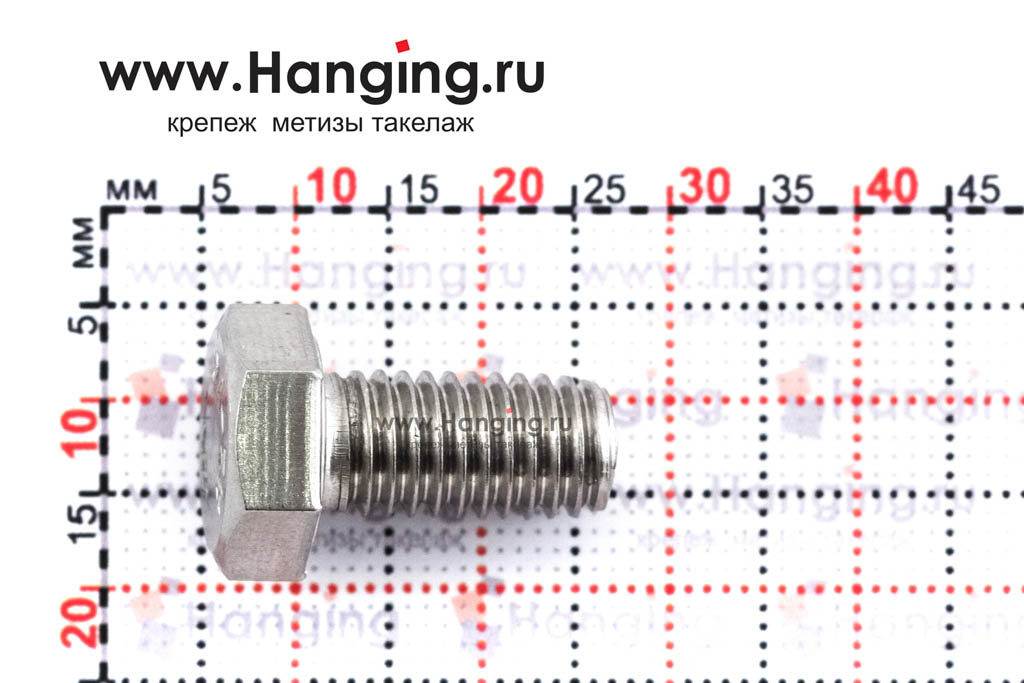

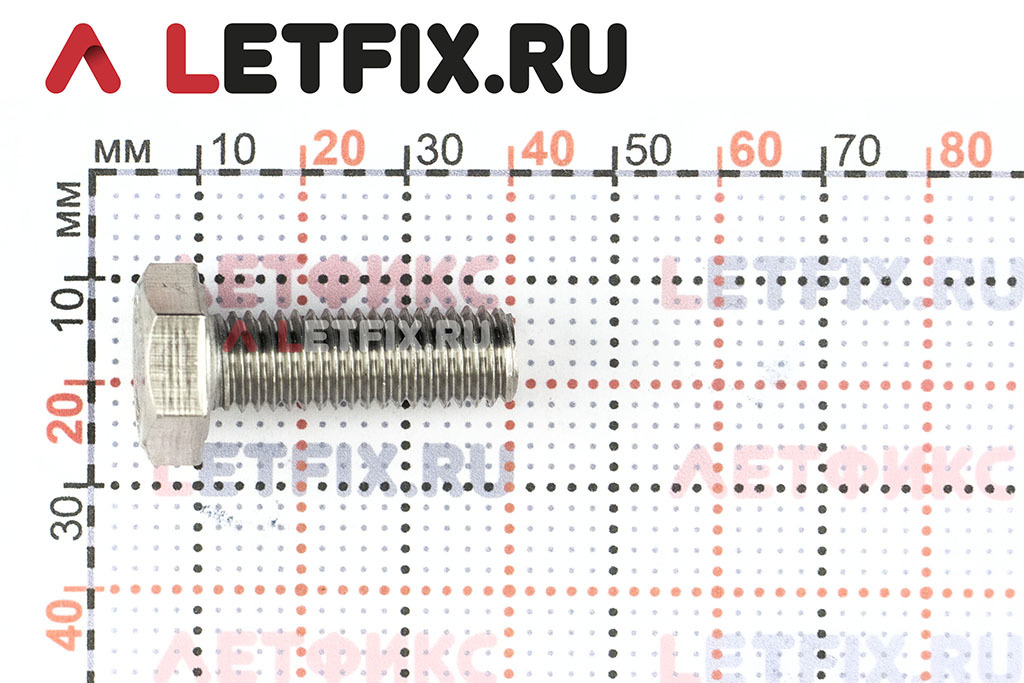

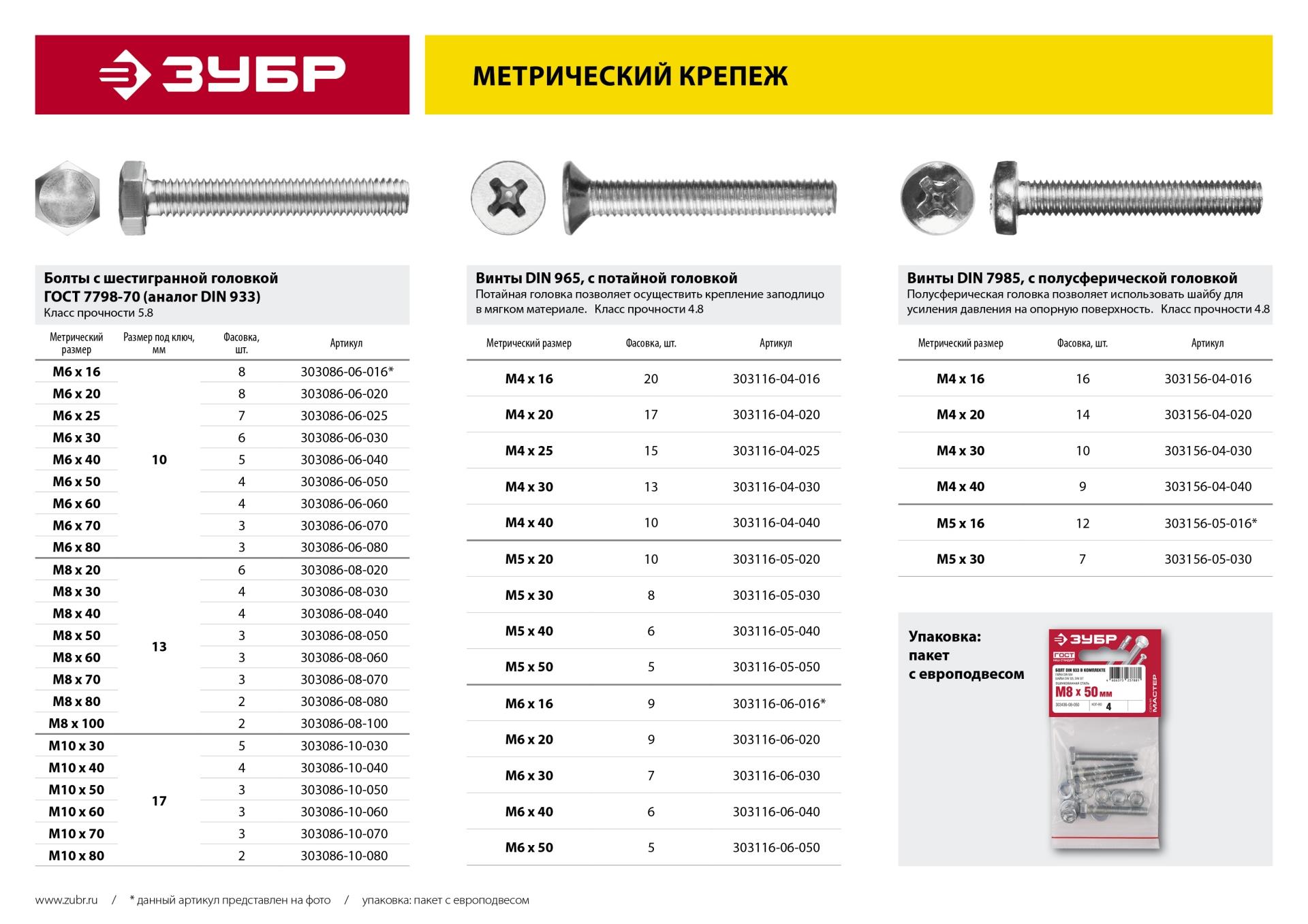

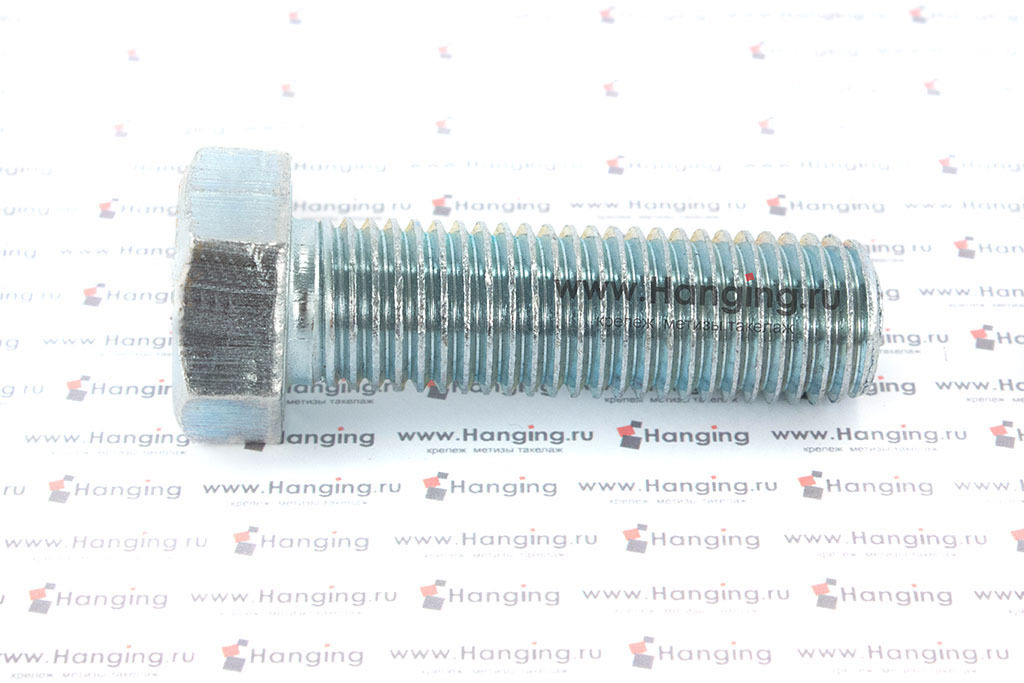

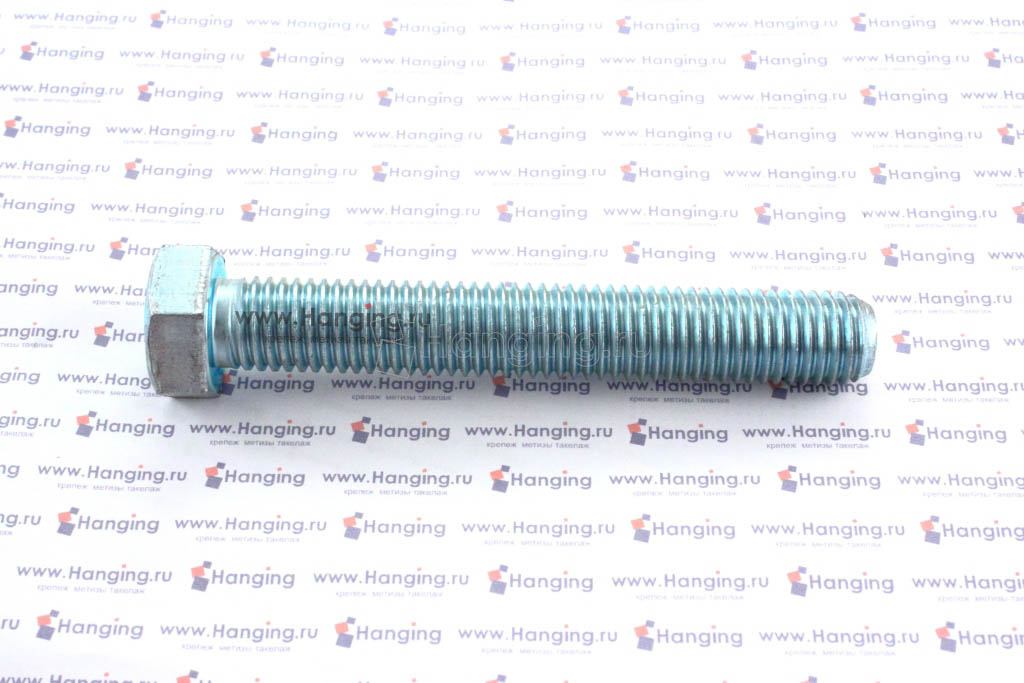

болт м6, м8, м10, м12, м16, м20

ГОСТ 7798-70 — самый известный и наиболее широко применяемый вид болтов. Основное назначение: соединение разнообразных деталей в машиностроении.

Для их производства применяется стальная среднеуглеродистая проволока повышенной точности изготовления. Применяемые марки стали — сталь 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 45 и др. Производство осуществляется холодной высадкой на специальных автоматах с последующей накаткой резьбы.

ГОСТ 7798-70 — болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм (зарубежные аналоги — DIN 933 и DIN 931). Стандарт полностью соответствует СТ СЭВ 4728-84.

Конструкция и размеры указаны на чертеже и в таблицах:

Таблица 1

Марка стали:	10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 20Г2Р
Класс точности:	В
Класс прочности:	4,8; 5,8; 8,8; 10,9
Поле допуска резьбы:	6g
Аналог:	DIN933, 931, ТУ 14-4-1760-94

Номинальный диаметр резьбы d		болт м6	болт М8	болт М10	болт М12	(14)	болт М16	(18)	болт М20	(22)	болт м24	(27)	болт м30	болт м36	болт м42	болт м48
Шаг резьбы	крупный	1	1,25	1,5	1,75	2		2,5			3		3,5	4	4,5	5
	мелкий	—	1	1,25		1,5					2			3
Диаметр стержня d1		6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Размер «под ключ» S		10	13	17	19	21	24	27	30	34	36	41	46	55	65	75
Высота головки k		4,0	5,3	6,4	7,5	8,8	10,0	12,0	12,5	14,0	15,0	17,0	18,7	22,5	26,0	30,0
Диаметр описанной окружности е, не менее		10,9	14,2	17,6	19,9	22,8	26,2	29,6	33,0	37,3	39,6	45,2	50,9	60,8	71,3	82,6
dw, не менее		8,7	11,5	14,5	16,5	19,2	22,0	24,8	27,7	31,4	33,2	38,0	42,7	51,1	59,9	69,4
hw	не менее	0,15					0,20								0,25
	не более	0,6					0,8
Диаметр отверстия в стержне d3		1,6	2,0	2,5	3,2		4,0			5,0			6,3		8,0
Диаметр отверстия в головке d4Н15		2,0	2,5		3,2		4,0							5,0
Расстояние от опорной поверхности до оси отверстия в головке l2js15		2,0	2,8	3,5	4,0	4,5	5,0	6,0	6,5	7,0	7,5	8,5	9,5	11,5	13,0	15,0

Примечание: Размеры болтов, приведенные в скобках, использовать не рекомендуется.

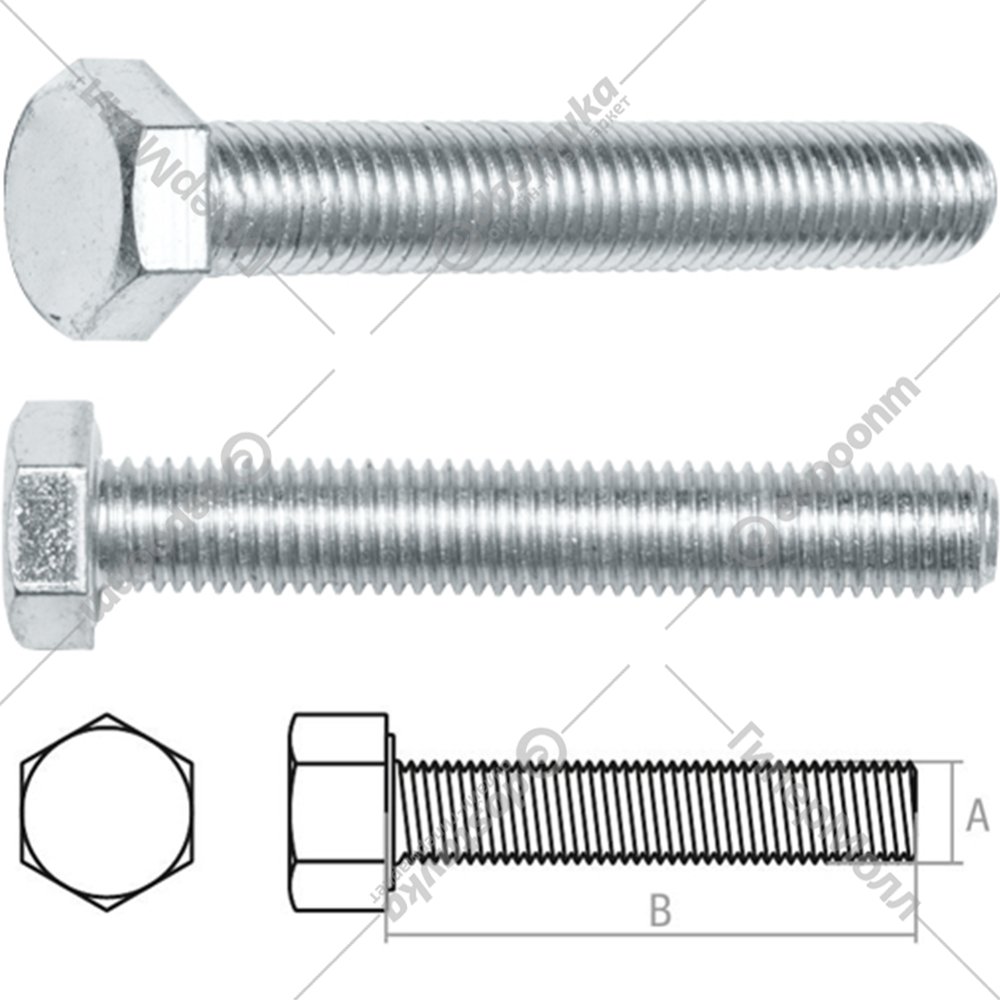

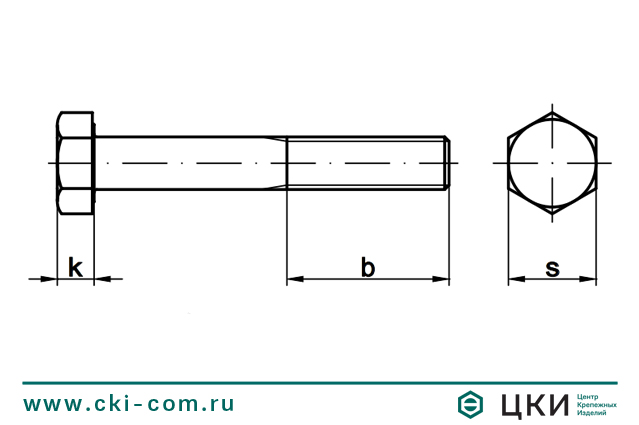

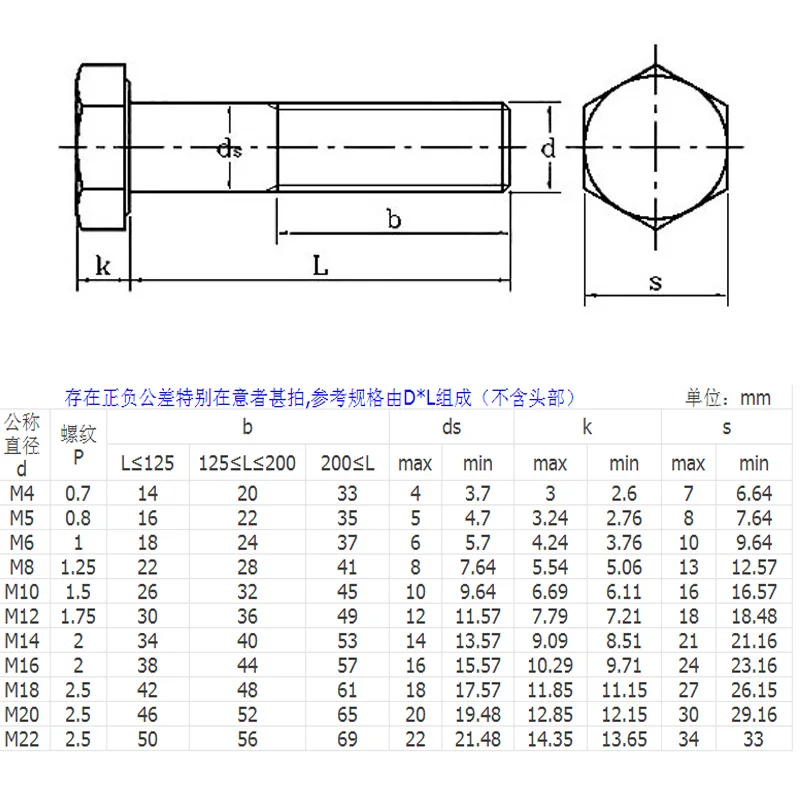

Чертеж болта 7798:



Перевод болтов из штук в килограммы приведен в таблице 2.

Таблица 2

Длина болта, мм	Теоретическая масса 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
	болт м6	болт М8	болт М10	болт М12	болт м14	болт М16	болт м18	болт М20	болт м22	болт м24	болт м27	болт м30	болт м36	болт м42	болт м48
8	4,306	8,668	—	—	—	—	—	—	—	—	—	—	—	—	—
10	4,712	9,394	16,68	—	—	—	—	—	—	—	—	—	—	—	—
12	5,118	10,120	17,82	—	—	—	—	—	—	—	—	—	—	—	—
14	5,524	10,850	18,96	27,89	—	—	—	—	—	—	—	—	—	—	—
16	5,930	11,570	20,10	29,48	43,98	—	—	—	—	—	—	—	—	—	—
18	6,336	12,300	21,23	31,12	46,21	65,54	—	—	—	—	—	—	—	—	—
20	6,742	13,020	22,37	32,76	48,45	68,49	95,81	—	—	—	—	—	—	—	—
22	7,204	13,520	23,51	34,40	50,69	71,44	99,52	—	—	—	—	—	—	—	—
25	7,871	14,840	25,22	36,86	54,05	75,87	105,10	133,3	—	—	—	—	—	—	—
28	8,537	16,330	26,92	39,32	57,40	80,29	110,60	140,2	—	—	—	—	—	—	—
30	8,981	17,120	28,52	40,96	59,64	83,24	114,30	144,8	193,0	—	—	—	—	—	—
32	9,426	17,910	29,43	42,59	61,87	86,19	118,00	149,4	198,6	237,0	—	—	—	—	—
35	10,090	19,090	31,28	45,34	65,24	90,62	123,60	156,3	207,0	246,9	340,6	—	—	—	—
38	10,760	20,280	33,18	48,00	68,59	95,04	129,20	163,2	215,4	256,9	353,3	—	—	—	—
40	11,200	21,070	34,36	49,78	71,25	97,99	132,90	167,8	221,0	263,5	361,8	474,8	—	—	—
45	12,310	23,040	37,45	54,22	77,30	105,70	142,10	179,4	235,0	280,1	373,0	500,9	—	—	—
50	13,420	25,020	40,53	58,67	83,35	113,60	152,40	190,9	249,0	296,7	404,1	526,9	834,5	—	—
55	14,530	26,990	43,62	63,11	89,39	121,50	162,40	203,7	263,1	313,3	425,3	553,0	872,1	1304	—
60	15,640	28,970	46,70	67,55	95,44	129,40	172,40	216,0	278,9	329,9	446,5	579,0	909,8	1356	—
65	16,760	30,940	49,79	71,99	101,50	137,30	182,40	228,4	293,8	348,8	467,7	605,1	947,4	1407	2009
70	17,870	32,910	52,87	76,44	107,50	145,20	192,40	240,7	308,8	366,5	491,1	631,1	985,0	1458	2076
75	18,980	34,890	55,96	80,88	113,60	153,10	202,40	253,0	323,7	384,3	513,6	659,7	1023,0	1509	2143
80	20,090	36,860	59,04	85,33	119,60	161,00	212,40	265,0	338,6	402,1	536,1	687,5	1061,0	1561	2211
85	21,200	38,840	62,13	89,77	125,70	168,90	222,40	277,7	353,6	419,8	558,6	715,2	1098,0	1612	2278
90	22,310	40,810	65,21	94,20	131,70	176,80	232,40	290,1	368,5	437,6	581,0	743,0	1141,0	1663	2345
95	—	42,790	68,30	98,64	137,80	184,70	242,40	302,4	383,4	455,4	603,5	770,8	1181,0	1715	2412
100	—	44,760	71,38	103,10	143,80	192,60	252,40	314,7	398,3	473,2	626,0	798,5	1221,0	1766	2479
105	—	—	74,47	107,50	149,90	200,50	262,40	327,1	413,3	490,9	648,5	826,3	1261,0	1826	2546
110	—	—	77,55	112,00	155,90	208,40	272,30	339,4	428,2	508,7	671,0	854,1	1301,0	1880	2614
115	—	—	80,63	116,40	162,00	216,30	282,30	351,8	443,1	526,5	693,5	881,8	1341,0	1934	2690
120	—	—	83,72	120,90	168,00	224,20	292,30	364,1	458,1	544,2	716,0	909,6	1381,0	1989	2760
125	—	—	86,80	125,30	174,00	232,10	302,30	376,4	473,0	562,0	738,5	937,4	1421,0	2043	2831
130	—	—	89,89	129,70	180,10	240,00	312,30	388,8	487,9	579,8	761,0	965,2	1461,0	2098	2903
140	—	—	96,06	138,60	192,20	255,80	332,30	413,5	517,8	615,3	806,0	1021,0	1541,0	2207	3045
150	—	—	102,18	147,50	204,30	271,60	352,30	438,1	547,6	650,8	850,1	1076,0	1621,0	2315	3187
160	—	—	108,38	156,40	216,40	287,40	372,30	462,8	577,5	686,4	895,9	1132,0	1701,0	2424	3329
170	—	—	114,58	165,30	228,50	303,20	392,30	487,5	607,4	721,9	940,9	1188,0	1780,0	2533	3471
180	—	—	120,68	174,20	240,60	319,00	412,30	512,2	637,2	757,5	985,9	1243,0	1860,0	2642	3614
190	—	—	126,88	183,10	252,70	333,80	432,30	536,9	667,1	793,0	1031,0	1299,0	1940,0	2751	3756
200	—	—	133,08	191,90	264,70	350,60	452,20	561,5	697,0	828,6	1076,0	1354,0	2020,0	2860	3898
220	—	—	—	209,70	228,90	382,20	492,20	610,9	756,7	899,6	1166,0	1465,0	2180,0	3077	4182
240	—	—	—	227,50	313,10	413,80	532,20	660,3	816,4	970,8	1256,0	1576,0	2340,0	3295	4466
260	—	—	—	245,20	337,60	445,40	572,20	709,6	876,1	1042,0	1346,0	1687,0	2500,0	3513	4751
280	—	—	—	—	361,50	476,90	612,20	759,0	935,9	1113,0	1436,0	1798,0	2660,0	3730	5035
300	—	—	—	—	385,70	508,50	652,20	808,3	995,6	1184,0	1526,0	1910,0	2820,0	3948	5319

Варианты исполнения головки болта устанавливает производитель болтов. Наиболее широко применяются  болты м6, м8, м10, м12, м16, м20 по типу исполнения 1. Болты по типу исполнения 2 и 3, как правило, производятся на заказ.

Примеры условного обозначения:

• Болт М12 — 6gх60.58 (S19) ГОСТ 7798-70

Болт тип исполнения 1, с диаметром резьбы d=12 мм, с размером «под ключ» S=19 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, черный.

• Болт М10х1,25 — 6gх60.109.40Х.016 ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=10 мм, с размером «под ключ» S=17 мм, с мелким шагом резьбы 1,25 мм., с полем допуска 6g, класса прочности 10.9, изготовленный из стали марки 40Х, с покрытием типа 01 толщиной 6 мкм. (болт оцинкованный)

• Болт М16 — 6gх60.58 (S24) ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=16 мм, с размером «под ключ» S=24 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5. 8, черный без покрытия.

• Болт М16х1,5 — 6gх60.109.40Х.016 ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=16 мм, с размером «под ключ» S=24 мм, длиной 60 мм, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм.

• Болт 2М20 — 6gх60.58 (S30) ГОСТ 7798-70

Болт исполнения 2, с диаметром резьбы d=20 мм, с размером «под ключ» S=30 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, без покрытия.

Узнать цены и оформить заказ на данную продукцию оптом от одного ящика вы можете у наших менеджеров.

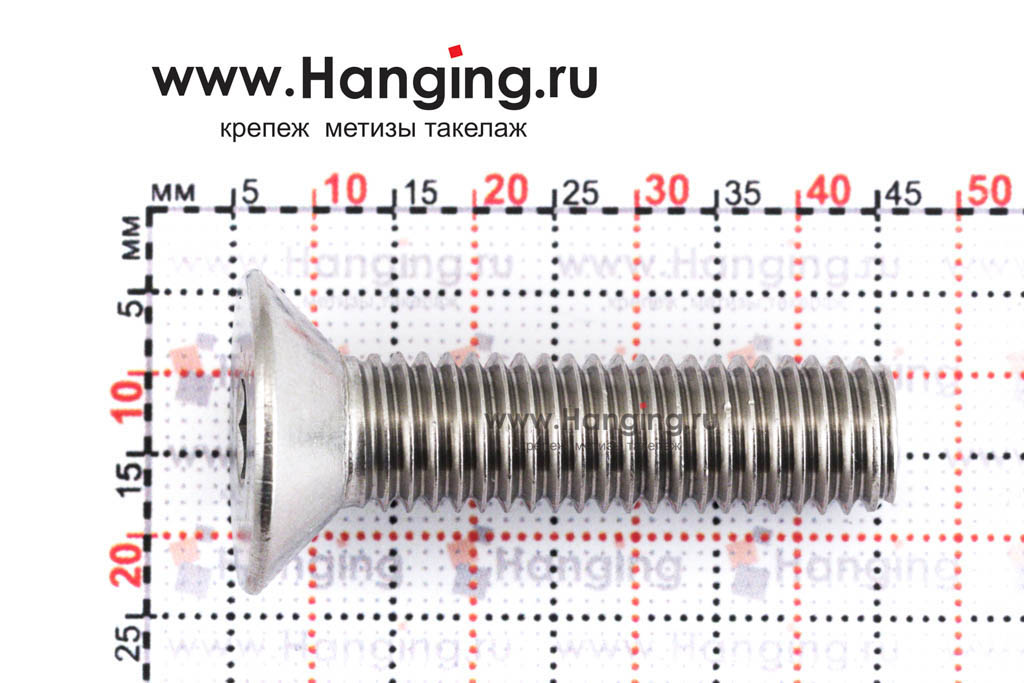

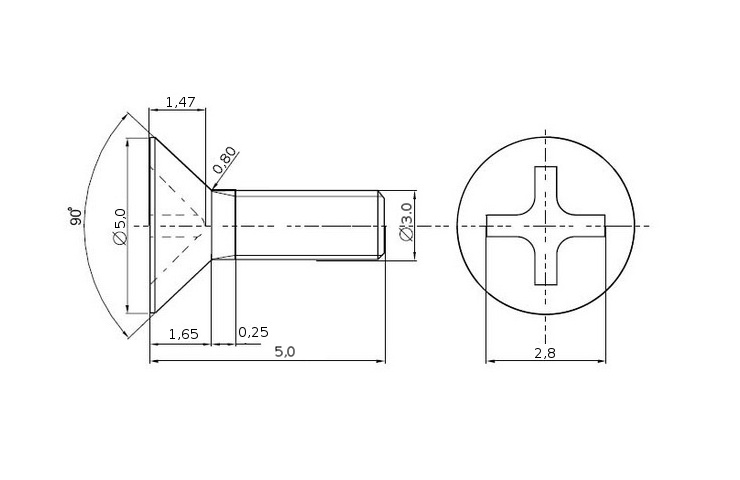

Винт с потайной головкой ГОСТ 17475-80: технические характеристики

Винт с потайной головкой применяется в машиностроении, приборостроении, автомобилестроении, мебельной промышленности для соединения деталей машин и механизмов.

Класс точности: A, B.
Поле допуска резьбы: 6g.
Класс прочности: 3,6; 4,6; 4,8; 5,8.

Близкие аналоги (ISO, DIN, EN ISO):

Стандарт	Наименование	Примечание
DIN 963 (EN ISO 2009)	Винт с потайной головкой и прямым шлицем	Существует различия в параметрах изделия. По форме шлица DIN 963 (EN ISO 2009) соответствует ГОСТ 17475-80 (исполнение 1).
DIN 965 (EN ISO 7046-1)	Винт с потайной головкой и крестообразным шлицем	Существует различия в параметрах изделия. По форме шлица DIN 965 (EN ISO 7046-1) соответствует ГОСТ 17475-80 (исполнение 2).

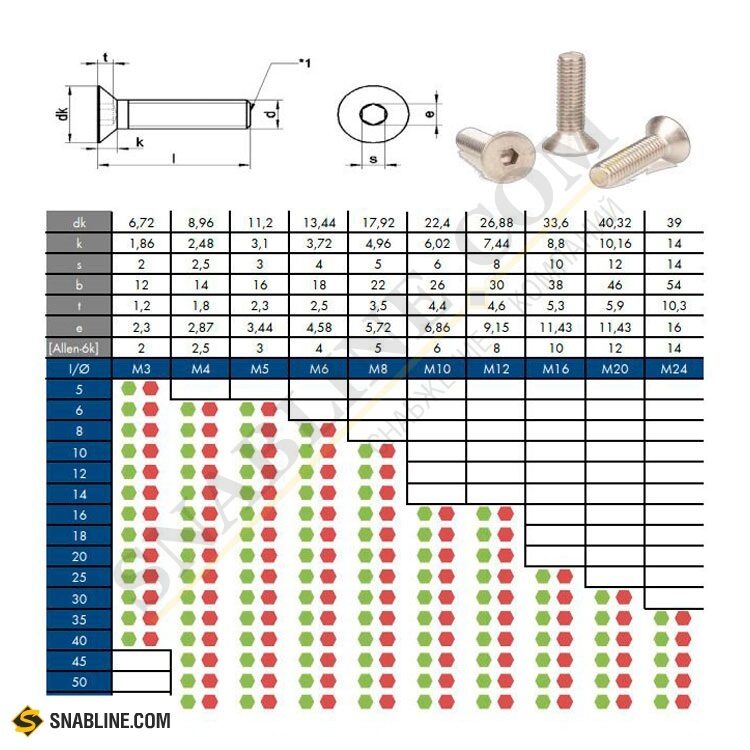

DIN 7991 (EN ISO 10642, 14582)	Винт с потайной головкой: с внутренним шестигранником; с отверстием под ключ TORX.	Основное отличие в форме шлица.

ГОСТ 17475-80:

Параметры винта		Номинальный диаметр резьбы d1
		М1,6	М2	М2,5	М3	М (3,5)	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
Шаг резьбы, P	крупный	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5
	мелкий	—	—	—	—	—	—	—	—	1	1,25	1,25	1,5	1,5	1,5	1,5
Диаметр головки, D		3	3,8	4,7	5,6	6,5	7,4	9,2	11	14,5	18	21,5	25	28,5	32,5	36
Высота головки, k		0,96	1,2	1,5	1,65	1,93	2,2	2,5	3	4	5	6	7	8	9	10
Диаметр крестообразного шлица m		—	2	2,7	2,8	4	4,3	4,6	6,5	7,5	9,7	10,7	—	—	—	—
Глубина крестообразного шлица h, не более		—	1,1	1,4	1,5	1,7	2	2,3	2,7	3,7	4,6	5,6	—	—	—	—
Номер крестообразного шлица		—	0	1	1	2	2	2	3	3	4	4	—	—	—	—
Длина резьбы нормальная*, b		9	10	11	12	13	14	16	18	22	26	30	34	38	42	46

Все параметры в таблице указаны в мм.

ГОСТ предусмотрена возможность производства крепежа с удлиненной резьбовой частью.



Длина винта l, мм	Теоретическая масса 1000 шт. винтов с крупным шагом резьбы, кг. при номинальном диаметре резьбы d
	М1,6	М2	М2,5	М3	М (3,5)	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
3	0,052	0,091
3,5	0,058	0,100	0,171	0,254
4	0,063	0,109	0,186	0,276
5	0,075	0,127	0,215	0,319	0,461	0,624
6	0,086	0,145	0,245	0,362	0,519	0,701	1,147
7	0,097	0,163	0,274	0,406	0,576	0,777	1,269
8	0,108	0,181	0,303	0,449	0,635	0,854	1,391	2,091
9	0,120	0,199	0,333	0,492	0,693	0,930	1,513	2,271
10	0,131	0,217	0,362	0,536	0,752	1,007	1,636	2,445	4,770
11	0,142	0,235	0,391	0,579	0,810	1,083	1,758	2,620	5,085
12	0,153	0,253	0,421	0,622	0,869	1,159	1,880	2,794	5,400	9,050
13	0,165	0,271	0,450	0,666	0,927	1,236	2,002	2,969	5,716	9,550
14	0,176	0,289	0,479	0,709	0,986	1,312	2,124	3,144	6,031	10,050
16	0,198	0,325	0,538	0,796	1,103	1,465	2,369	3,493	6,662	11,060	16,800
18		0,361	0,597	0,882	1,220	1,618	2,613	3,842	7,293	12,050	18,970
20		0,394	0,665	0,969	1,337	1,771	2,857	4,191	7,924	13,050	21,140
22			0,714	1,056	1,454	1,924	3,102	4,541	8,555	14,050	21,14
25			0,802	1,186	1,630	2,153	3,468	5,064	9,501	15,540	23,310	33,17
28				1,315	1,805	2,383	3,835	5,588	10,445	17,040	25,490	36,13
30				1,402	1,922	2,536	4,079	5,938	11,079	18,040	26,930	38,11	51,67
32					2,039	2,689	4,324	6,287	11,709	19,030	28,380	40,09	54,32
35					2,215	2,918	4,690	6,811	12,556	20,530	30,550	43,06	58,30	75,89
38						3,147	5,057	7,335	13,602	22,020	32,720	46,02	62,27	80,83
40						3,300	5,301	7,684	14,233	23,020	34,170	48,00	64,93	84,13	106,90
42							5,546	8,034	14,864	24,020	35,620	49,99	67,58	87,42	111,00
45							5,912	8,557	15,810	25,520	37,790	52,94	71,56	92,36	117,30
48							6,279	9,082	16,756	27,010	39,960	55,91	75,53	97,31	123,50
50							6,523	9,430	17,387	28,010	41,410	57,89	78,19	100,60	127,60
55								10,304	18,964	30,500	45,030	62,83	84,82	108,84	138,00
60								11,177	20,541	33,000	48,640	67,78	91,45	117,08	148,40
65									22,118	35,490	52,260	72,72	98,08	125,31	158,80
70									23,695	37,980	55,880	77,67	104,71	133,55	169,10
75									25,272	40,470	59,500	82,61	111,34	141,78	179,50
80									26,849	42,970	63,120	87,56	117,97	150,01	189,90
85										45,460	66,730	52,50	124,60	158,26	200,30
90										47,950	70,35	97,44	131,23	166,49	210,70
95										50,450	73,97	102,39	137,85	174,73	221,00
100										52,940	77,59	107,33	144,49	182,97	231,40
110														199,44	252,20
120															272,90

Таблицы размеров крепежных винтов и таблицы преобразования

Размер винта №8 составляет 0,164 доли дюйма. Диаметры, указанные в таблице ниже, указаны в долях дюйма, поэтому диаметр № 12 составляет всего 1/4 дюйма. Ниже представлена ​​более подробная таблица с количеством резьб, а также размерами метчиков. Подробные таблицы размеров винтов. Размеры сверла для винтов и метчиков Размеры крепежных винтов Номер размера 000 00 0 1 2 3 4 5 6 8 10 12 Диаметр . 034 .047 .060 .073 .086 .099 .112 .125 .138 .164 .190 .216 Диаметр отверстия .040 .053 .066 .080 .094 .107 .120 .133 .146 .173 .198 .224 Десятичные и миллиметровые эквиваленты дробных чисел Части дюйма Дробь Десятичный Миллиметр Дробь Десятичный Миллиметр Дробь Десятичный Миллиметр 1 1. 0000 25.4000 21/32 0,6562 16.6687 5/16 0,3125 7,9375 63/64 0,984 25.0031 41/64 0,6406 16.2719 19/64 0,2969 7.5406 31/32 0.9688 24.6062 5/8 0,6250 15.8750 32 сентября 0,2812 7. 1437 61/64 0,9531 24.2094 39/64 0,6094 15.4781 17/64 0,2656 6,7469 15/16 0.9375 23.8125 19/32 0,5938 15.0813 1/4 0,2500 6.3500 59/64 0,9219 23.4156 37/64 0,5781 14.6844 15/64 0,2344 5,9531 29/32 0. 9062 23.0187 16 сентября 0,5625 14.2875 7/32 0,2188 5,5563 57/64 0,8906 22.6219 35/64 0,5469 13.8906 13/64 0,2031 5.1594 7/8 0,8750 22.2250 17/32 0,5312 13.4937 3/16 0,1875 4,7625 55/64 0,8594 21. 8281 33/64 0,5156 13.0969 11/64 0,1719 4,3656 27/32 0,8438 21.4312 1/2 0,5000 12.7000 5/32 0,1562 3,9688 53/64 0,8281 21.0344 31/64 0,4844 12.3031 9/64 0,1406 3,5719 13/16 0,8125 20. 6375 15/32 0.4688 11.9062 1/8 0,1250 3.1750 51/64 0,7969 20.2406 29/64 0,4531 11.5094 7/64 0,1094 2,7781 25/32 0,7812 19.8438 7/16 0,4375 11.1125 3/32 0,0938 2,3812 49/64 0,7656 19. 4469 27/64 0,4220 10,7188 5/64 0,0781 1,9844 3/4 0,7500 19.0500 13/32 0,4062 10.3187 1/16 0.0625 1,5875 47/64 0,7344 18.6531 25/64 0,3906 9.9219 3/64 0,0469 1. 1906 23/32 0,7188 18.2563 3/8 0,3750 9,5250 1/32 0,0312 0.7937 45/64 0,7031 17.8594 23/64 0,3594 9.1281 1/64 0,0156 0,3969 16.11 0,6875 17.4625 32.11 0,3438 8. 7312 — — — 43/64 0.6719 17.0656 21/64 0,3281 8.3344 — — — Версия 3.7.8

Размеры шурупов

Размеры шурупов по дереву

Для размеров 0–24: головка — хвостовик — корень — TPI

---

На этой странице приведены основные физические размеры шурупов по дереву от № 0 до № 24. Существует также страница о размерах направляющих отверстий для шурупов по дереву, на которой также перечислены основные размеры, а также различные рекомендации по размерам направляющих отверстий, включая те, которые подходят для чистовой работы, а также те, которые подходят для строительства.

№ из Винт	Головка Диаметр		Диаметр хвостовика			Диаметр основания			Резьба на дюйм	№ винта
	Мин.	Макс.	Базовый Дек.Размер	Ближайший дробный Эквивалент		Средний Дек. Размер	Ближайший дробный Эквивалент
0	. 105	0,119	0,060	1/16	+.002	0,040	3/64	+.007	32	0
1	.130	0,146	0,073	5/64	+.005	0,046	3/64		28	1
2	.156	0,172	0,086	3/32	+. 007	0,054	1/16	+.008	26	2
3	.181	.199	0,099	7/64	— .010	0,065	1/16	— 0,002	24	3
4	.207	0,225	0,112	7/64	— .003	0,075	5/64	+. 003	22	4
5	.232	0,252	0,125	1/8		.085	5/64	— 0,007	20	5
6	.257	0,279	0,138	9/64	+.002	.094	3/32		18	6
7	. 283	.305	.151	5/32	+.005	.102	7/64	+.007	16	7
8	.308	0,332	0,164	5/32	— 0,007	.112	7/64	— 0,003	15	8
9	.334	0,358	0,177	11/64	— 0,005	. 122	1/8	+.003	14	9
10	.359	0,385	.190	3/16	— 0,002	.130	1/8	— 0,005	13	10
11	.385	.411	.203	13/64		.139	9/64	+. 001	12	11
12	.410	0,438	0,216	7/32	+.003	.148	9/64	— 0,007	11	12
14	.461	0,491	0,242	1/4	+.008	.165	5/32	— 0,009	10	14
16	. 512	0,544	0,268	17/64	— 0,002	.184	3/16	+.003	9	16
18	.563	0,597	0,294	19/64	+.003	.204	13/64	— .001	8	18
20	.614	0,650	. 320	5/16	— 0,007	.223	7/32	— 0,004	8	20
24	.716	0,756	0,372	3/8	+.003	.260	1/4	— 0,010	7	24

---

Пожалуйста, ознакомьтесь с информацией о файлах cookie, конфиденциальности и отказе от ответственности на веб-сайте, нажав ЗДЕСЬ.

---

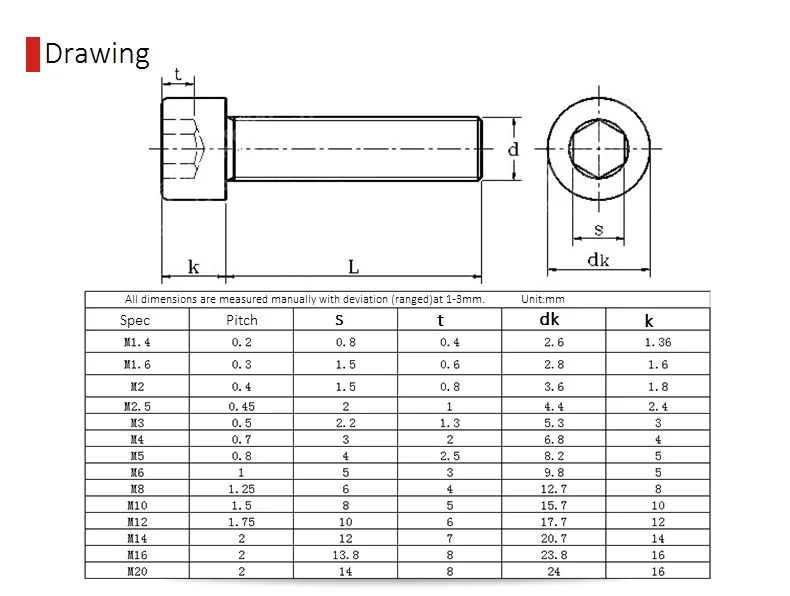

Таблица размеров крепежных винтов с цилиндрической головкой



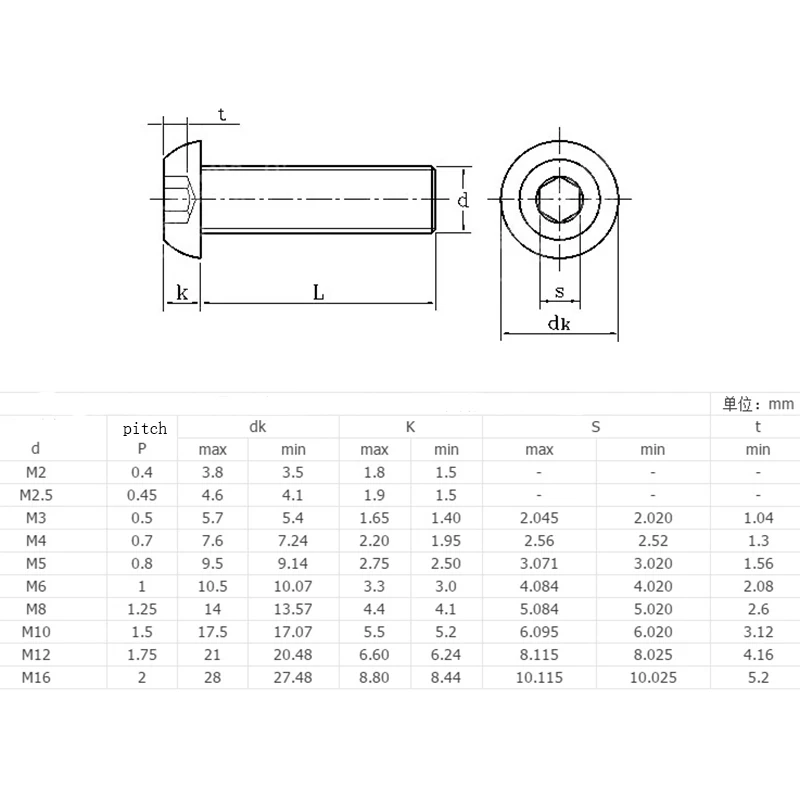

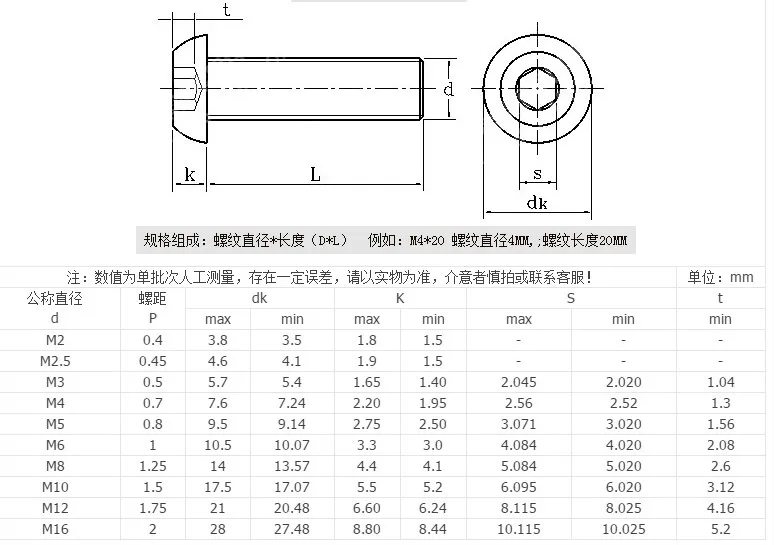

Крепежные винты с полукруглой головкой — Таблица размеров со шлицем и крестообразным шлицем
Номинальный Размер	А		Н		высота 2		Дж				Т		М	Г			Размер отвертки Phillips
	Размеры головки		Высота головы				Ширина паза				Глубина паза		Размеры углубления
			Щелевой		Встраиваемый								Диаметр		Измерение глубины проникновения углубления
	Диаметр
0	. 116	.104	.039	.031	.044	.036	..023		.016		.022	.014	.060		.032	.014	0
2	.167	.155	.053	.045	.062	.053	.031		.023		.031	.022	.097		.052	.034	1
3	.193	.180	.060	.051	.071	.062	.035		.027		.036	.026	.105		.061	.043	1
4	.219	.205	.068	.058	. 080	.070	.039		.031		.040	.030	.115		.071	.053	1
5	.245	.231	.075	.065	.089	.079	..043		.035		.045	.034	.152		.072	.046	2
6	.270	.256	.082	.072	.097	.087	..048		.039		.050	.037	.159		.080	.055	2
8	.322	.306	.096	.085	.115	.105	.054		. 045		.058	.045	.175		.097	.071	2
10	.373	.357	.110	.099	.133	.122	.060		.050		.068	.053	.192		.113	.089	2
12	.425	.407	.125	.112	.151	.139	.067		.056		.077	.061	.252		.124	.098	3
1/4	.492	.473	.144	.130	.175	.162	.075		.064		.087	.070	. 274		.144	.118	3
5/16	.615	.594	.178	.162	.218	.203	.084		.072		.106	.085	.343		.173	.149	4
3/8	.740	.716	.212	.195	.261	.244	.094		.081		.124	.100	.382		.213	.190	4
1/2	.987	.958	.281	.260	.348	.325	.106		.091		.161	.131	.428		.260	.235	4





Крепежные винты с полукруглой головкой — Таблица размеров комбинированного привода
Номинальный Размер винта	Г		Н		Дж		А		М		Т		Н	Углубление Проходка		Размер драйвера
	Размеры головки				Размеры паза				Размеры углубления
	Диаметр головки		Высота головки		Ширина		Глубина		Диаметр		Глубина		Ширина углубления
	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Мин.	Макс.	Мин.
4	.219	.205	.080	.070	.039	.031	.040	.027	.122	.109	.078	.060	.019	.071	.053	1
6	.270	.256	.097	.087	.048	. 039	.050	.033	.166	.153	.091	.066	.028	.080	.055	2
8	.322	.306	.115	.105	.054	.045	.058	.041	.182	.169	.108	.082	.030	.097	.071	2
10	.373	.357	.133	.122	.060	.050	.068	.048	.199	.186	.124	.100	.031	.113	.089	2
12	.425	.407	.151	.112	.067	.056	.077	.055	.259	. 246	.141	.115	.034	.124	.098	3
1/4	.492	.473	.175	.162	.075	.064	.087	.063	.281	.268	.161	.135	.036	.144	.118	3
5/16	.615	.594	.218	.203	.084	.072	.106	.076	.350	.337	.193	.169	.059	.173	.149	4



Крепежные винты с полукруглой головкой — Таблица размеров квадратного хвостовика
Номинальный Размер или базовый Диаметр винта		А		Н		М	Т	Ф		Размер драйвера
		Диаметр головки		Высота головки		Углубление Квадрат	Углубление Глубина	Углубление Измерение глубины
		Макс.	Мин.	Макс.	Мин.	Артикул	Артикул	Макс.	Мин.
4	.1120	.219	.205	.086	.076	.070	.066	.038	.028	0
6	.1380	.270	.256	.103	.093	.091	.106	.065	.050	1
8	.1640	.322	.306	.120	.110	.112	.127	.075	.060	2
10	.1900	.373	.357	.137	. 126	.112	.127	.075	.060	2
12	.2160	.425	.407	.153	.141	.133	.158	.095	.080	3
1/4	.2500	.492	.473	.175	.162	.133	.158	.095	.080	3
5/16	.3125	.615	.594	.218	.203	.191	.194	.100	.085	4
Квадратное центральное отверстие имеет такую ​​же выемку, слегка скошенные боковые стенки и коническое дно.







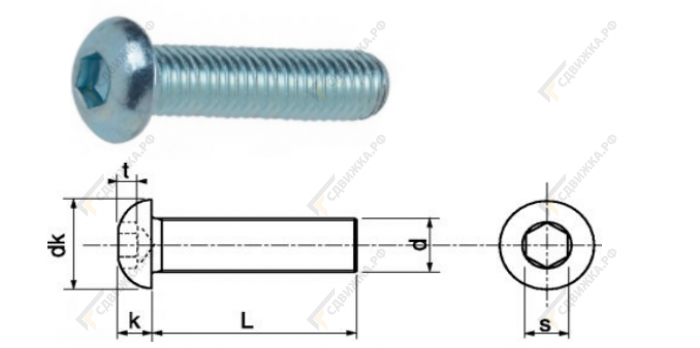

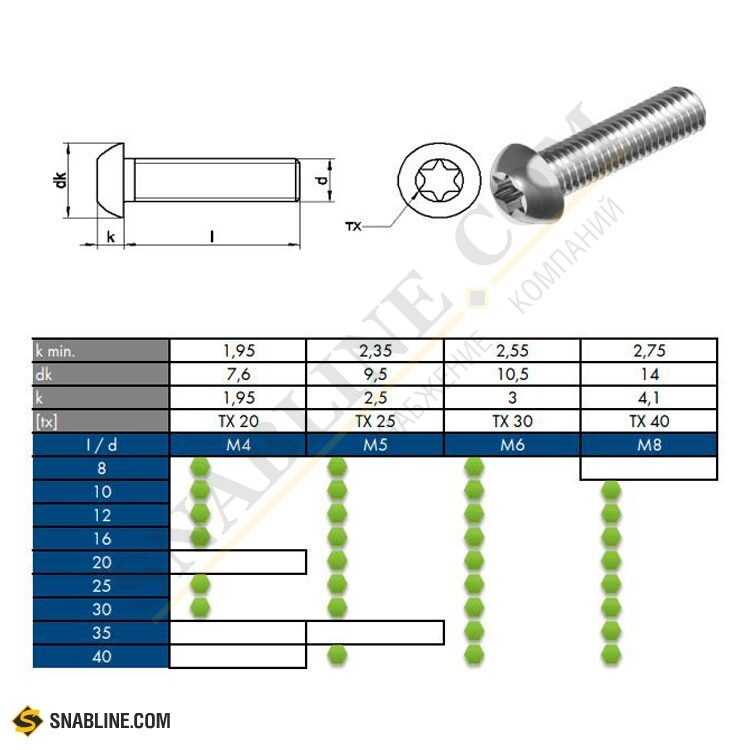

Крепежные винты с полукруглой головкой — Таблица размеров привода с шестью лепестками
Размер винта	Д		Н		Р	Г		Размер драйвера
	Размеры головки				Размеры головки
	Диаметр головки		Высота головки		Артикул	Калибр Пенетрация Мин.	(Fallaway) Макс. Проникновение
	Макс.	Мин.	Макс.	Мин.
0	.116	.104	.044	.036	.058	.015	.009	Т5
2	.167	.155	.062	.053	.094	.030	.019	Т8
3	.193	.180	.071	.062	.094	.033	.019	Т8
4	.219	.205	.080	.070	.111	.035	.022	Т10
5	. 245	.231	.089	.079	.111	.045	.022	Т10
6	.270	.256	.097	.087	.132	.045	.026	Т15
8	.322	.306	.115	.105	.155	.055	.031	Т20
10	.373	.357	.133	.122	.178	.070	.036	Т25
12	.425	.407	.151	.139	.200	.070	.040	Т27
1/4	.492	.473	.175	.162	.221	.085	.044	T30
5/16	. 615	.594	.218	.203	.266	.105	.047	T40
3/8	.740	.716	.261	.244	.312	.130	.055	Т45

Дополнительные ресурсы



Загрузить Крепежные винты с полукруглой головкой PDF





Магазин сопутствующих товаров

Крепежные винты
Шайбы
Установочные винты

Таблица допусков размеров внешней резьбы ANSI

Меню аппаратного обеспечения ANSI  Крепление и конструкция винта/болта, формула и расчеты Таблица размеров резьбы с внешней резьбой Размер винта Класс Резьба Большой диаметр Диаметр шага Малый Диаметр Базовый и Макс. Мин. Макс. Мин. Макс. 0-80 2А 0,0600 0,0595 0,0563 0.0514 0,0496 0,0442 0-80 3А 0,0600 0,0600 0,0568 0,0519 0,0506 0. 0447 1-64 2А 0,0730 0,0724 0,0686 0,0623 0,0603 0,0532 1-64 3А 0. 0730 0,0730 0,0692 0,0629 0,0614 0,0538 1-72 2А 0,0730 0,0724 0.0689 0,0634 0,0615 0,0554 1-72 3А 0,0730 0,0730 0,0695 0,0640 0. 0626 0,0560 2-56 2А 0,0860 0,0854 0,0813 0,0738 0,0717 0,0635 2-56 3А 0. 0860 0,0860 0,0819 0,0744 0,0728 0,0641 2-64 2А 0,0860 0,0854 0.0816 0,0753 0,0733 0,0662 2-64 3А 0,0860 0,0860 0,0822 0,0759 0. 0744 0,0668 3-48 2А 0,0990 0,0983 0,0938 0,0848 0,0825 0,0727 3-48 3А 0. 0990 0,0990 0,0945 0,0855 0,0838 0,0734 3-56 2А 0,0990 0,0983 0.0942 0,0867 0,0845 0,0764 3-56 3А 0,0990 0,0990 0,0949 0,0874 0. 0858 0,0771 4-40 2А 0,1120 0,1112 0,1061 0,0950 0,0925 0,0805 4-40 3А 0. 1120 0,1120 0,1069 0,0958 0,0939 0,0813 4-48 2А 0,1120 0,1113 0.1068 0,0978 0,0954 0,0857 4-48 3А 0,1120 0,1120 0,1075 0,0985 0. 0967 0,0864 5-40 2А 0,1250 0,1242 0,1191 0,1080 0,1054 0,0935 5-40 3А 0. 1250 0,1250 0,1199 0,1088 0,1069 0,0943 5-44 2А 0,1250 0,1243 0.1195 0,1095 0,1070 0,0964 5-44 3А 0,1250 0,1250 0,1202 0,1102 0. 1083 0,0971 6-32 2А 0,1380 0,1372 0,1312 0,1169 0,1141 0,0989 6-32 3А 0. 1380 0,1380 0,1320 0,1177 0,1156 0,0997 6-40 2А 0,1380 0,1372 0.1321 0,1210 0,1184 0,1065 6-40 3А 0,1380 0,1380 0,1329 0,1218 0. 1198 0,1073 8-32 2А 0,1640 0,1631 0,1571 0,1428 0,1399 0,1248 8-32 3А 0. 1640 0,1640 0,1580 0,1437 0,1415 0,1257 8-36 2А 0,1640 0,1632 0.1577 0,1452 0,1424 0,1291 8-36 3А 0,1640 0,1640 0,1585 0,1460 0. 1439 0,1299 10-24 2А 0,1900 0,1890 0,1818 0,1619 0,1586 0,1379 10-24 3А 0. 1900 0,1900 0,1828 0,1629 0,1604 0,1389 10-32 2А 0,1900 0,1891 0.1831 0,1688 0,1658 0,1508 10-32 3А 0,1900 0,1900 0,1840 0,1697 0. 1674 0,1517 1/4-20 2А 0,2500 0,2489 0,2408 0,2164 0,2127 0,1876 1/4-20 3А 0. 2500 0,2500 0,2419 0,2175 0,2147 0,1887 1/4-28 2А 0,2500 0,2490 0. 2425 0,2258 0,2225 0,2052 1/4-28 3А 0,2500 0,2500 0,2435 0,2268 0. 2243 0,2062 16-18 5/18 2А 0,3125 0,3113 0,3026 0,2752 0,2712 0,2431 16-18 5/18 3А 0. 3125 0,3125 0,3038 0,2764 0,2734 0,2443 16-24 мая 2А 0,3125 0,3114 0. 3042 0,2843 0,2806 0,2603 16-24 мая 3А 0,3125 0,3125 0,3053 0,2854 0. 2827 0,2614 3/8-16 2А 0,3750 0,3737 0,3643 0,3331 0,3287 0,2970 3/8-16 3А 0. 3750 0,3750 0,3656 0,3344 0,3311 0,2983 3/8-24 2А 0,3750 0,3739 0. 3667 0,3468 0,3430 0,3228 3/8-24 3А 0,3750 0,3750 0,3678 0,3479 0. 3450 0,3239 16-14 июля 2А 0,4375 0,4361 0,4258 0,3897 0,3850 0,3485 16-14 июля 3А 0. 4375 0,4375 0,4272 0,3911 0,3876 0,3499 16-20 июля 2А 0,4375 0,4362 0. 4281 0,4037 0,3995 0,3749 16-20 июля 3А 0,4375 0,4375 0,4294 0,4050 0. 4019 0,3762 1/2-13 2А 0,5000 0,4985 0,4876 0,4485 0,4435 0,4041 1/2-13 3А 0. 5000 0,5000 0,4891 0,4500 0,4463 0,4056 1/2-20 2А 0,5000 0,4987 0. 4906 0,4662 0,4619 0,4374 1/2-20 3А 0,5000 0,5000 0,4919 0,4675 0. 4643 0,4387 16-12 сентября 2А 0,5625 0,5609 0,5495 0,5068 0,5016 0,4617 16-12 сентября 3А 0. 5625 0,5609 0,5495 0,5068 0,5016 0,4617 16-14 сентября 2А 0,5625 0,5510 0. 5507 0,5146 0,5096 0,4760 16-16 сентября 2А 0,5625 0,5611 0,5517 0,5205 0. 5158 0,4866 16-16 сентября 3А 0,5625 0,5625 0,5531 0,5219 0,5184 0,4880 16-18 сентября 2А 0. 5625 0,5611 0,5524 0,5250 0,5205 0,4950 16-18 сентября 3А 0,5625 0,5625 0. 5538 0,5264 0,5230 0,4964 16-20 сентября 2А 0,5625 0,5612 0,5531 0,5287 0. 5245 0,5017 16-20 сентября 3А 0,5625 0,5625 0,5544 0,5300 0,5268 0,5030 16-24 сентября 2А 0. 5625 0,5613 0,5541 0,5342 0,5303 0,5117 16-24 сентября 3А 0,5625 0,5625 0. 5553 0,5354 0,5325 0,5129 16/9-32 2А 0,5625 0,5615 0,5555 0,5412 0. 5377 0,5243 16/9-32 3А 0,5625 0,5625 0,5565 0,5422 0,5396 0,5253 5/8-11 2А 0. 6250 0,6234 0,6113 0,5644 0,5589 0,5119 5/8-11 3А 0,6250 0,6250 0. 6129 0,5660 0,5619 0,5135 5/8-18 2А 0,6250 0,6236 0,6149 0,5875 0. 5828 0,5554 5/8-18 3А 0,6250 0,6250 0,6163 0,5889 0,5854 0,5568 3/4-10 2А 0. 7500 0,7482 0,7353 0,6832 0,6773 0,6255 3/4-10 3А 0,7500 0,7500 0. 7371 0,6850 0,6806 0,6273 3/4-16 2А 0,7500 0,7485 0,7391 0,7079 0. 7029 0,6718 3/4-16 3А 0,7500 0,7500 0,7406 0,7094 0,7056 0,6733 7/8 -9 2А 0. 8750 0,8731 0,8592 0,8009 0,7946 0,7368 7/8 -9 3А 0,8750 0,8750 0. 8611 0,8028 0,7981 0,7387 7/8-14 2А 0,8750 0,8734 0,8631 0,8270 0. 8216 0,7858 7/8-14 3А 0,8750 0,8750 0,8647 0,8286 0,8245 0,7874 1-8 2А 1. 0000 0,9980 0,9830 0,9168 0,9100 0,8446 1-8 3А 1.0000 1.0000 0.9850 0,9188 0,9137 0,8466 1–12 2А 1. 0000 0,9982 0,9868 0,9441 0.9382 0,8960 1–12 3А 1.0000 1.0000 0,9886 0,9459 0,9415 0,8978 1-1/8-7 2А 1. 1250 1.1228 1.1064 1.0300 1.0228 0,9475 1-1/8-12 2А 1.1250 1.1232 1. 1118 1.0691 1.0631 1.0210 1-1/4-7 2А 1.2500 1,2478 1.2314 1.1550 1. 1476 1.0725 1-1/4-12 2А 1.2500 1.2482 1,2368 1.1941 1.1879 1.1460 1-3/8-6 2А 1. 3750 1,3726 1,3544 1,2643 1,2563 1.1681 1-3/8-12 2А 1,3750 1.3731 1. 3617 1.3190 1.3127 1.2709 1-1/2-6 2А 1,5000 1,4976 1,4794 1.3893 1. 3812 1.2931 1-1/2-12 2А 1,5000 1.4981 1,4867 1.4440 1.4376 1,3959 1-3/4-5 2А 1. 7500 1,7473 1,7268 1,6174 1,6085 1.5019 2 — 6 2А 2.0000 1,9971 1.9751 1,8528 1,8433 1,7245 а. Базовый = Номинальный

Сравнительная таблица размеров винтов, долей в дюймах, десятичных дробях и миллиметрах

При рассмотрении болтов кузова, винтов для листового металла и соответствующих U-образных зажимов и даже автомобильных крепежных деталей, таких как канцелярские кнопки или рождественские елки, номенклатура, используемая каждым производителем для описания размера крепежного элемента или размера отверстия, в которое он входит. в, иногда может сбивать с толку.Некоторые производители могут указывать застежку панели как подходящую для отверстия 1/4″, а другие — как подходящую для отверстия 6,35 мм. Мы составили приведенную ниже таблицу, чтобы упростить сопоставление размеров винтов, дюймовых долей, десятичных дробей и миллиметров.

мм мм дюймов

0 мм

0 дюймов мм

Dimals

8

8

8

Dimals 30178 91/325
4 26.575

# 3

8 5.556

8 0.23437

8 90.4877

8 0.29687

3 3

8 0.

3593778 96.838

8 3-9375

8 100013

8 0.4375

8 0.46875

8 4.1875

8 106.363

Размер винта	дюймов
	фракций
		0. 0004	0,01	57/64	0,8906	2,2,622		2,8346	72
		0,004	0,1		0,9055	23		2,874
		0.01	0.25	29/32	0,	23.019	2-7 / 8	2,875	73.025
	1/64	0.0156	0,397	59/64	0,	23,416		2,9134	74
		0.0197	0.5	15/16	0.9375	23.813	2-15 / 16	29375	74613
		0,0295	0,75		0,9449	24		2,9017 5	5	5
	1/32	0.03125	0,794	61/64	0,		24,209		2,9921	76
		0. 0394	1	0,	24.606	3	3	3.000	76.2
	3/64	0.0469	1.191		0,9843	25		3.0315	77
		0.059	1,5		1,063	27	3-1/16	3,062	77,788
# 1	1/16	0,0625	1.588	1-1 / 32	1.094	27.781	1	1	1	25.4
# 2	5/64	0.0781	1.984		1.1024	28		1.0236	26
		0.0787	2	1-1/8	1.125	28.575	1-1/32	1.0312
3/32	0. 094	0.094	2.381		1.1417	29	1-1 / 16	1.062	26.988
		0.0984	2.5	1-5 / 32	1.156	29.369		3.0709	78
#4	7/64	0.1093	2.776		1.1811	30		3.1102	79
		0.1181	3	1-3 / 16	1.1875	30.163	3-1 / 8	3-125	79.375
# 5
# 5	1/8	0.125	3.175	1-7 / 32	1.219	30.956		3.1496	80
		0.1378	3.5		1.2205	31	3-3/16	3.1875	80.963
# 6	9/64	0. 1406	3.572	1-1 / 4	1.25	31.75		3.1890	81
# 8	5/32	0.15625	3.969		1.2598	32		3.2283	82
		0.1575	4	1-9/32	1,281	32,544	3-1/4	3,25	82,55
#
# 9
11/64	0.17187	4.366		1.2992	33		3.2677	83
		0.177	4.5	1-5 / 16	1.312	33.338		3.3071	84
#10	3/16	0.1875	4.763		1.3386	34	3-5/16	3.312	84.1377
		0.1969	5	1-11 / 32	1. 344	34.131		3.3464	85
# 11	13/64	0.2031	5.159	1-3 / 8	1.375	34.925	3-3 / 8	3.375	85.725
		0.2165	5,5		1,3779	35		3,3858	86
# 12	7/32	0.21875	1-13 / 32	1.406	35.719		3.4252	87
# 13	15/64	5.953		1.4173	36	3-7 / 16	3.438	87.313
		0.2362	6	1-7/16	1438	36.513		3.4646	88
# 140053	№ 14	1/4	0.25	6.35		14567	37	3-1 / 2	3. 5	88.9
		0.2559	6.5	1-15 / 32	1469	37.306		3.5039	89
#16	17/64	0.2656	6,747		14961	38		3,5433	90
		0.2756	7	1-1 / 2	1500	38.100	3-9 / 16	3.562
8 9/32	0.28125	7.144	1-144	1-17 / 32	1.531	38.894		3.5827	91
		0.2953	7,5		1,5354	39		3,622	92
19/64	19/64	7.541	1-9 / 16	1.562	39.688	3-5 / 8	3. 625	92.075
# 20
5/16	0.3125	7.938	9.938		1.5748	40		3.6614	93
		0.315	8	1-19/32	1.594	40.481	3-11/16	3.6875
	21/64	0.3281	8.334		1.6142	41		3.7008	94	94
		0.335	8.5	1-5 / 8	1.625	41.276		3.7401	95
	32.11	0.34375	8.731		1.6535	42	3-3/4	3.750	95.25
		0.3543	9	1-21 / 32	1.6562	42.069	8 3.7795	96
	23/64	9.128	1-11 / 16	1.6875	42.863	3-13 / 16	3.8125
		0.374	9,5		1,6929	43		3,8189	97
# 240053	3/8	0.375	9.525	9.525	1-21 / 32	1.719	43.656		3.8583	98
	25/64	0.3906	9.922	9.922		1.7323	44	3-7 / 8	3.875	98.425
		0.3937	101	1-3/4	1,75	44,45		3,8976	99
	13/32	0.4062	10.319		1.7717	45		3.937	100
		0.413	10. 5	1-25 / 32	1.781	45.244	3-15 / 16
	27/64	0.42187	10,716		1,811	46		3,9764	101
		0.4331	11	1-13 / 16	1.8125	46.038	4	4	4	101.6
	7/16	11.113	11.113	1-27 / 32	1.844	46.831	4-1 / 16	4.062	103.188
	29/64	0.4531	11.509		1.8504	47	4-1/8	4.125	104.775
	15/32	11.906	1-7 / 8	1.875	47.625		4.1338	105
		0. 4724	12		1.8898	48	4-3 / 16
	31/64	0.48437	12.303	1-29/32	1.9062	48.419	4-1/4	4.25

1 0.492 12.5 1.9291 49 4-5 / 16 4.312 109.538 1/2 0.5 12.7 12.7 1-15 / 16 1.9375 49.213 4.3307 110 0.5118 13 1,9685 50 4-3/8 4,375 111,125 33/64

8 0.5156

13.097 1-31 / 32 1.969 50.006 4-7 / 16 4438 112.713 17/32 0. 53125 13.494 13.494 2 2

8 2

78 50.8 4-1 / 2 4,500 114.3 35/64 0.54687 13.891 2.0079 51 4.5275 115 0.5512 14 2.0472 52 4-9 / 16 4.562

8 115.888

9/16 0.5625 14.288 14-1 / 16 2.062 52.388 4-5 / 8 4.625 117.475 0,571 14,5 2,0866 53 4,7904 20178

8 37/64

8 0.57815

14.684 2-1 / 8 2.125 53.975 4-3 / 4 4-75 120.65 0,5906 15 2,126 54 4-7/8 4. 875 123.825 19/32

8 0.59375

15.081 2165 55 49212 125 39/64

8 0.60937

15.478 2-3 / 16 2-1875 55.563 55.563 5

8 5.000

127 5/8 0,625 15,875 2,2047 56 5.1181 130 0.6299 16 2.244 57 5-1 / 4 5.250 133.35

8 41/64

0.6406 16.272 2-1 / 4 2-1 / 4 2.25 57.15 5-1 / 2 5-5 139.7 0,6496 16,5 2,2835 58 5. 5118 140 21/32 0.65625 16.669 2-5 / 16 2.312 58.738 5-3 / 4 5-750 0,6693 17 2,3228 59 5,9055 7 50018 10115 9018 43/64

8 0.67187

17.066 17.066 2.3622 60 6 6 152.4 11/16 0.6875 17.463 2-3 / 8 2.375 6-1 / 4 6-1 / 4 6.25

8 158.75

45/64 0,7031 17.859 2.4016 61 6.2992 160 0,7087 18 2-7/16 2,438 61,913 9017 9,75 9018 6-01/25 165,1 23/32 0. 71875 18.2564 24409 62 6.6929 170 0.7283 18.5 2.4803 63 6-3 / 4 6.75 171.45 47/64

8 0.73437

18.653 2-1 / 2 2-1 / 2 2.5 63.5 7 7 177.8 0,748 19 2,5197 64 7,0866 5 18017 3/4 0.75 19.05 2.559 65 7.4803 190

8 49/64

8 0.7656

19.447 2-9 / 16 2-562 65.088 65.088 7-1 / 2 7.5 190.5 25/32 0. 78125 19.844 2,5984 66 7.8740 200 0.7874 20 2-5 / 8 2.625 66.675 8 8 203.2

8 51/64

8 0.79687

20.2414 2638 67

8 8.2677

210 13/16 0.8125 20.638 2.6772 68 8-1/2 8.5 215.900 0.8268 21 211/16 2.6875 68.263 8.6614 220 53/64 0.8281 21.034 2.7165 69 9 9 228.6 27/32 0.84375 21.431 2-3/4 2,75 69,85 9,0551 230 55/64 0. 85937 21.828 27559 70 9.4488 240 0.8662 22 2.7953 71 9-1 / 2 9.5 241.3 7/8 0.875 22225 2-13/16 2,8125 71,438 9,8425 250

Руководство по размерам и размерам крепежа

Общие сведения о стандартных размерах

Размер Размер относится к диаметру винтов, болтов и штифтов и внутреннему диаметру гаек и шайб. Вы можете искать свой продукт по диаметру, выбрав измерение в раскрывающемся списке «Размер».Другие измерения размеров, такие как винты, болты, длина штифта, наружные диаметры гаек и шайб и т. д., отображаются в самом результате поиска.

A. Детали, требующие согласования с сопрягаемым элементом

Например: Винты или болты, которые просверливают гайки, шайбы

Те детали, которые требуют согласования с сопрягаемым элементом — винты или болты с гайками или шайбами ​​— имеют диаметры, выраженные в фактических дюймах или их долях, за которыми следует число витков резьбы на дюйм.

Винты и болты, сопрягаемые с гайкой, а также сами гайки обозначаются как таковые. Шайбы нет.

Важно отметить, что при согласовании шайбы с винтом или болтом диаметр вала винта или болт должен соответствовать внутреннему диаметру шайбы. Например, болт -16 должен сочетаться с шайбой. Внутренний диаметр ? шайба, на самом деле, будет немного больше, чем ? тем самым давая возможность шайбе поместиться вокруг болта.Следовательно, при заказе шайбы для использования, отличного от сопоставления ее с винтом или болтом, следует определить фактическую внутреннюю диаметр стиральной машины перед размещением заказа.

Примеры:

1. Дробь, за которой следует дефис, за которым следует число:

Дробь — это диаметр вала в долях дюйма. Число, следующее за дефисом, – это количество витков резьбы на дюйм , то есть количество витков резьбы на самом валу на дюйм длины вала.

1/4-20: диаметр вала одна четверть дюйма, 20 витков резьбы на дюйм

3/4-16: диаметр вала три четверти дюйма, 16 витков резьбы на дюйм

2. Для деталей размером 1 дюйм и больше:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, затем дефис, затем дробь или целое число:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, — это диаметр вала. Число после дефиса означает количество витков на дюйм ; то есть количество витков резьбы на самом валу на дюйм длины вала. То же, что и для более мелких деталей.

1-12: диаметр вала один дюйм, 12 витков резьбы на дюйм

2-1/4-4-1/2: Диаметр вала два с половиной дюйма, четыре с половиной витка резьбы на дюйм

Примечание. Диаметры некоторых крепежных винтов меньшего размера (хотя они могут иметь сопрягаемую часть) обозначены в отраслевой системе числовых значений, описанной ниже.См. раздел C ниже для уточнения.

B. Детали, не требующие сопряжения с сопрягаемым элементом

Те детали, которые не требуют сопоставления с сопрягаемым элементом — винты или болты, которые просто просверливают поверхность или просверливают ее — часто обозначаются отраслевыми числовыми размерами, которым предшествует знак #. Они не показывают число витков на дюйм. Эти отраслевые числовые размеры варьируются от № 0 до № 15, где № 0 — самый маленький, а № 15 — самый большой.

Эти числовые размеры представляют собой диаметры валов (и внутренние диаметры некоторых шайб), которые были стандартизированы несколько лет назад Американским обществом инженеров-механиков (ASME), Американским обществом испытаний и материалов (ASTM) и другими организациями по стандартизации. Эти размеры были стандартизированы на основе размеров, уже широко используемых на рынке.

1. Примеры:

Отраслевой числовой размер, которому предшествует знак #:

#6: размер A № 6 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

#8: размер A № 8 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образной головкой)

#14: размер A 14 (шурупы для листового металла, шурупы Teks, шурупы для дерева)

2. Основные основные диаметры промышленных численных размеров Винты:

(в дюймах)

#0: 0,0600 или 3/50 в
#1: 0,0730 или 73/1000 в
#2: 0,0860 или 43/500 в
#3: 0,0990 или 99/1000 в
#4: 0,1120 или 14/125 в
#5: 0,1250 или 1/8 дюйма
#6: 0,1380 или 69/500 в
#7: 0,151 или 77/512
#8: 0,1640 или 41/250 в
№ 9: 0.1770 или 11/64 в
#10: 0,1900 или 19/100 в
#12: 0,2160 или 27/125 в
#14: 0,2500 или 1/4 дюйма
#15: 0,3120 или 5/16 в
#16: 0,3750 или 3/8 дюйма

Цифровые номиналы крупнее #16 встречаются редко.

Диаметры

основаны на серии ASME с крупной резьбой (UNC/UNRC) и серии ASME с мелкой резьбой (UNF/UNRF)

.

C. Диаметры крепежных винтов, выраженные в отраслевой числовой системе размеров

Диаметры меньших крепежных винтов обозначаются теми же основными основными диаметрами промышленных числовых размеров винтов, которые указаны в разделе B. 2. выше, но также и с количеством витков на дюйм. Далее следует список в дюймах:

2-56: диаметр 0,0860 или 43/500; 56 витков на дюйм
4-40: диаметр 0,1120 или 14/125; 40 витков на дюйм
5-40: 0,1250 или 1/8 диаметра; 40 витков на дюйм
6-32: диаметр 0,1380 или 69/500; 32 витка на дюйм
8-32: диаметр 0,1640 или 41/250; 32 витка на дюйм
10-32: диаметр 0,1900 или 19/100; 32 нити на дюйм
10-24:0.1900 или 19/100 в диаметре; 24 витка на дюйм
12-24: диаметр 0,2160 или 27/125; 24 витка резьбы на дюйм

Контрольный, зазор, метрический, дюбели-

Шуруповерт, метрический, размер, зазор, направляющие отверстия и дюбели

Какой выбрать?

Я объяснил эти данные винта в простой для понимания таблице, потому что я нахожу рекомендации производителей часто расплывчатыми и общими, я имею в виду; почему бы не уточнить? Я понимаю, что есть «диапазон», но почему бы не дать нам «идеальное» измерение, потому что в основном у нас есть выбор?

В таблице ниже показаны :

• Метрические эквиваленты в британских единицах измерения.
• Какой размер направляющего отверстия для сверления в деревянном основании для лучшего захвата шурупов.
• Какой размер сквозного отверстия для просверливания крепимого бруса.
• Какой размер пластикового дюбеля использовать с винтами каждого размера или калибра.

Правильно-хо, давайте сразу…. (вы можете бесплатно загрузить эту таблицу в формате PDF внизу)

3 2,5 мм 1.0mm 3.0mm

8

4

78

30 мм

78

3,5 мм 3,5 мм

78

Желтый (5 мм)

8

6 8

8

8

8 40 мм 2,5 мм

78

50 мм 50 мм

8

коричневый (7 мм)

7

8

8

8

14

8

6.5 мм 9000 7.0mm

Датчик	Метрический эквивалент.+	направляющее отверстие +	Зазор отверстие +	размер Кладка пробка +
				Желтый ( 5mm Hole)
3. 5 мм
2,5 мм	4,5 мм	красный (6 мм отверстия) или коричневый (7 мм отверстие)
30 мм	5.5 мм
12	5.5 мм
40 мм	Синий (отверстие 10 мм)

(щелкните, чтобы загрузить и распечатать таблицу с описанием винтов в формате PDF для справки) это…. . :-))

Если вы не уверены, что делают все эти отверстия; вот краткое объяснение….

Насколько плотно?

Рекомендации по направляющим отверстиям в таблице типичны для хвойных пород. Для твердой древесины может потребоваться немного большее направляющее отверстие. Если винт начинает затягиваться слишком сильно, рекомендуется отступить и заново просверлить направляющее отверстие большего размера, чем рисковать сломать винт (у вас будет очень плохой день, если вы сломаете винт…..).

На самом деле, если какой-либо винт начинает сильно затягиваться, лучше остановиться и хорошенько подумать, прежде чем сломать винт или лопнуть материал.Шурупы должны быть затянуты, но не до безумия, «попотеть, чтобы их закрутить» туго! Просто нажмите реверс и выньте его.

Тогда вам нужно будет решить , использовать ли шуруп меньшего диаметра или просверлить направляющее отверстие большего размера, если оно в дереве. В кирпичной кладке у вас всегда есть возможность повторно просверлить отверстие на один размер больше (просверлить существующую дюбель) и использовать дюбель большего размера, например, от красного до коричневого.

Общие советы

Между прочим, калибр относится к толщине стержня или корпуса винта и относится только к винтам с дюймовыми размерами.Метрические винты просто измеряются, а толщина указывается в миллиметрах. Эквивалентный размер метрического винта является приблизительным, но, поскольку мы движемся в этом направлении, нам нужно научиться и привыкнуть к ним!

По стечению обстоятельств размер дюймовой головки винта также примерно соответствует калибру. Например, винт 8-го калибра имеет головку шириной 8 мм… удобно, да?

Насколько глубоким должен быть дюбель? Я много говорил об этом в другом посте, вот ссылка: Как правильно использовать настенные дюбели

Напутственное замечание о настенных дюбелях: Имейте в виду, что не все следуют цветовым «правилам», все вилки ведущих брендов серые например, и другие, ну; они могут быть любого цвета под солнцем (как видно на фото моей коробки выше).
