Обзор мебельных стяжек. Достоинства и недостатки.

29.12.2020

Евровинт

Этот крепеж чаще используется для сборки кухонной мебели, Он вкручивается в торец полки с предварительно просверленным отверстием. Для ее установки просверливается 2 отверстия: в торец полки и в пласти детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром с диаметром 7 мм и длиной 50мм. Мебель,собранная на евровинтах нельзя разбирать и собирать более 3-х раз так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Мебельный уголок

Довольно простой вид крепежа, прост также в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так пластиковые варианты. Довольно прочный вид крепления. И недорогой по цене. Из недостатков – он виден. Но это основной вид крепления во встроенной мебели, благодаря его универсальности.

Стяжка винтовая или стяжка-бочонок

Принцип работы: Винтовая стяжка состоит всего их двух элементов: винта и «бочонка» — цилиндрической детали с поперечным резьбовым отверстием. Сам «бочонок» выполняется целиком из металла.

Достоинства стяжки: • стяжка очень прочна, поскольку при затягивании винта образуются весьма большие усилия;• большой ход стягивания;

Недостатки стяжки: • на боковой поверхности изделия всегда появляются видимые головки винтов. • стяжка не очень проста в сборке. Отверстие в «бочонке» должно точно совместиться с винтом. Поэтому взаимно перпендикулярные оси отверстий под «бочонок» и под винт в пласти и торце детали должны точно пересекаться. Когда установленный «бочонок» просто повернут не тем боком, его несложно развернуть при помощи специально предусмотренного шлица на торце. Но если отверстие под него слишком глубоко, и он просто «утонул» в нем, — вытащить его обратно чрезвычайно трудно.

Стяжка эксцентриковая

В пласть присоединяемой детали заподлицо с ней вворачивается или впрессовывается металлическая или пластмассовая футорка, в которую вворачивается шток стяжки с «Т»- образной головкой. При сборке изделия шток проходит через отверстие в торце основной детали, и его головка оказывается в середине поперечного отверстия, просверленного в ее пласти. В него устанавливается эксцентрик, своей внутренней эксцентричной поверхностью захватывающий головку штока. При дальнейшем повороте эксцентрик, проворачиваясь в своем отверстии и воздействуя на головку штока, сначала сближает соединяемые детали, а затем создает необходимое усилие в соединении. Эксцентриковая стяжка состоит из литого металлического эксцентрика, футорки и штока. Существует также достаточно много конструкций таких стяжек, у которых шток заворачивается непосредственно в материал присоединяемой детали, без использования футорки. Главным отличием эксцентриковых стяжек друг от друга является диаметр эксцентрика. Чем он больше, тем больше ход стяжки и больше возможное усилие. Используются эксцентрики диаметром 25, 15 и 12 мм.

Эксцентрики диаметром 25 мм, а иногда и 15 мм, обязательно закрываются пластмассовой заглушкой.

Недостатки: • возможное ослабление стяжки при эксплуатации издели, из за самопроизвольного поворота эксцентрика . • Эксцентриковая стяжка требует исключительно точного взаимного расположения всех сопрягаемых отверстий. Сверление этих отверстий «на коленке», часто приводит к поломке эксцентрика при приложении усилий при сборке.

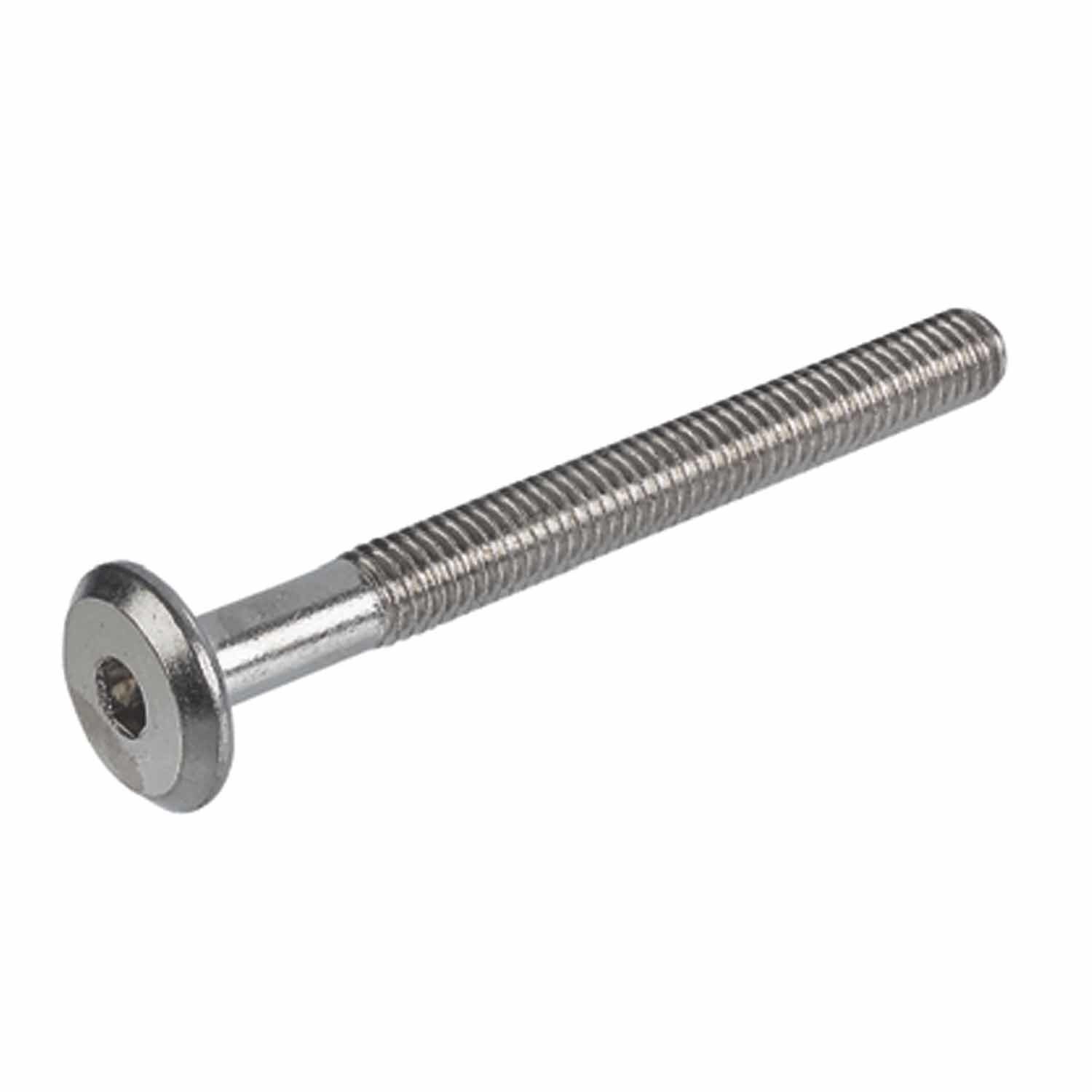

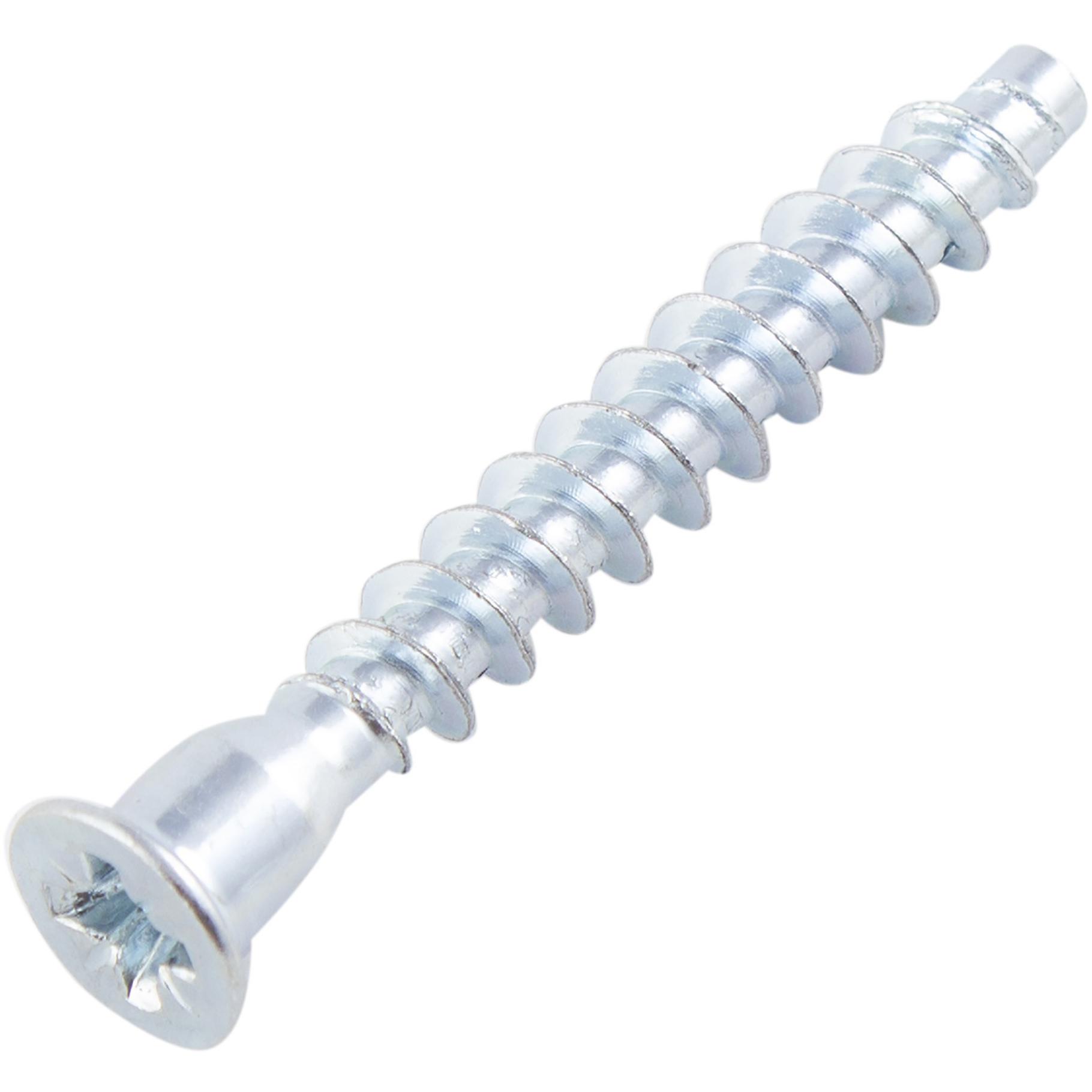

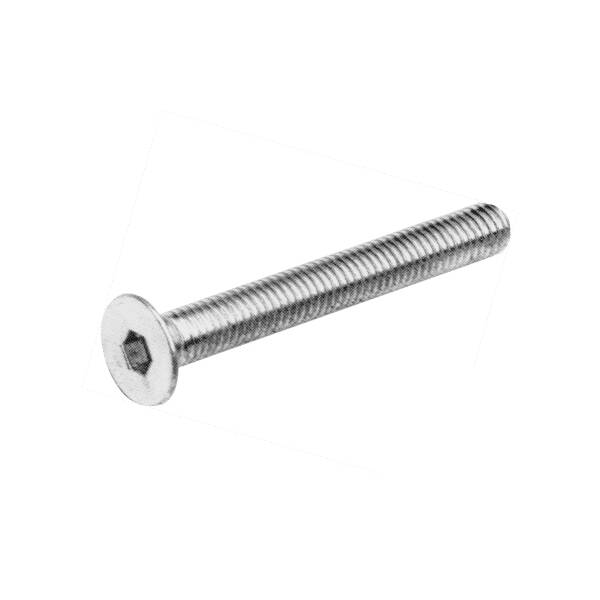

Винт для стяжки бочонок М6х50

По Москве:

   Срок доставки:
          2-3 рабочих дня.
          Доставка до подъезда:
          Свыше 3000 р. — БЕСПЛАТНО.
          Менее 3000 р. — 300 р.
          За МКАД        — 20 р./км (в одну сторону).
          Часы доставки оговариваются индивидуально.
          Если вес товара превышает 30 кг,
          то стоимость доставки может повыситься.
          В случае отказа, клиент должен оплатить транспортные расходы.

По России::

    Предоплата 100%. Отправка транспортной компанией (ТК).
          Свыше 3000 р. — доставка до ТК БЕСПЛАТНО. Оплата до Вашего города ТК по получению.
           Менее 3000 р. — доставка до ТК 300 р. Оплата до Вашего города ТК по получению.

Оплату за товар можно произвести переводом через банк или при помощи электронных денег.
Срок и стоимость доставки зависит от удаленности региона и объема груза.

Схема доставки по регионам России:

           Вы оформляете заказ на сайте интернет-магазина. Доставка продукции транспортной компанией.
           Стоимость доставки оплачиваете транспортной компании при получении груза.
           Посылкой товар отправляем в редких случаях, если позволяет объем, например, почта не принимает посылку, когда размер одной и сторон превышает 80 сантиметров.
           Отправка через день, после оплаты.

Примечание.

А города московской области, находящиеся чуть дальше:
Королёв, Одинцово, Щёлково, Пушкино, Краснознаменск, Ивантеевка, Зеленоград,
Дубна, Дмитров, Дедовск, Лобня будет небольшая доплата, при такой незначительной цене на аксессуары для кухни и мебельную фурнитуру.

По регионам доставлены заказы в города: Альметьевск, Астрахань, Брянск, Братск,
Волгоград, Владимир, Грозный, Дальний Восток, Ейск, Калининград.
Ленинградскую область, Липецк, Минск, Мурманск, Новгород Великий и Новгород Нижний,
Омск, Петрозаводск, Сахалин и многие другие.

Важно:
Если комплектующие мебельной системы вы покупаете в разных магазинах.
Где совмещение деталей вызывает у нас сомнение.
В этом случае мы не выполняем такие заказы или просим предоплату.
Кроме того, любая компания имеет право отказать в выполнении, по различным причинам.
Это могут быть какие то не выполнимые условия по наличию товара, по времени и расстоянию доставки,
ОТКАЗ ОТ ОПЛАТЫ ИЛИ ОБЫЧНОЕ ХАМСТВО.
МЫ ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО ОТКАЗЫВАТЬ В ОБСЛУЖИВАНИИ БЕЗ ОБЪЯСНЕНИЯ ПРИЧИН!

Также мебельные ручки, петли и направляющие — возможна предоплата 50%. Если вы не уверены и ехать на склад вам далеко, то заказывайте одну ручку, если устраивает довезем остальное на следующий день.

Вы можете оплатить заказ любым удобным Вам способом.

Словарь треминов | Полезная информация

Словарь треминов

Галстукодержатель – это изделие в виде скобы или другой формы, закрепляемое на оборотной стороне распашной двери шкафа и предназначенное для навешивания и хранения галстуков.

Декор — цвет облицовочной пленки или ламината, повторяющий текстуру различных пород деревьев.

Демпфер — это приспособление для смягчения удара мебельных фасадов при закрывании. Демпфер мебельный используется в дверях и откидных створках, которые открываются вниз. Демпфер уменьшает скорость при открытии и делает этот процесс равномерным и гладким. Благодаря специальному демпфированию, скорость открытия откидной створки замедляется плавно до конечного положения. Процесс открытия можно оптимизировать, регулируя точки установки демпфера.

ДСП (Древесностружечная плита) — пиломатериал сделанный способом горячего прессования высушенных древесных опилок (стружек). В качестве связующих веществ используются при горячем прессовании плит преимущественно карбамидоформальдегидные смолы. ДСП плоского прессования характеризуются плотностью 550…850 кг/м3. Для применения в мебельном производстве ДСП имеет также декоративное покрытие из пленок, шпона, бумажно-слоистого пластика (ламината) и лака. Часто, внешние слои — более плотные из мелкодисперсной стружки. Водостойкая ДСП на срезе имеет характерный зеленоватый цвет.

Еврокромка — это обработка кромки, т .е. шлифовка и полировка торца стекла или зеркала. Еврокромка может быть прямолинейная и фигурная. Обработка кромки позволяет существенно снизить остаточные напряжения со стекла, что в свою очередь значительно уменьшает вероятность образования трещин, сколов, а также расширяет возможности современного дизайна. Обработанная кромка стекла придает стеклоизделию определенную завершенность, привлекательный внешний вид, подчеркивает его индивидуальность, а также делает его безопасным.

Заглушка — это приспособление, которое служит для скрытия шляпки конфирмата на мебельной детали. Заглушки изготавливаются из пластмассы, имеют плоскую круглую форму и составляют в диаметре 10-12 мм. Заглушки крепятся на конфирмат с помощью небольшого выступа на внутренней стороне в форме шестигранника.

Кашированная ДСП — это ДСП облицованная полностью отвержденными бумажно-смоляными плёнками с предварительным нанесением на плиту-основу клеевого состава. Мебель, произведенная из кашированной ДСП, не так долговечна, обладает меньшей износостойкостью и устойчивостью к механическим и тепловым воздействиям, чем ламинированная.

Консоль – предмет мебели или элемент интерьера жилого помещения в виде прикрепленного к стене столика или тумбочки для цветов. Также консоль может быть отдельно стоящей, если это консоль на ножках. Она может иметь их как две, так и четыре. В зависимости от стиля мебели консоли сильно различаются, например, ножки могут быть фигурными, а могут быть прямыми.

Конфирмат – это вид винтовых метизов, которые используются при работе с древесиной, стружечными плитами.

Этот тип крепежа используется при сборке мебели, взаимной фиксации двух объектов, при этом гарантируя большую надежность по сравнению с шурупами или винтами. Конфирмат имеет большую площадь резьбовой поверхности, что делает его более устойчивым к срыву и обеспечивает надежное крепление, к тому же он снабжен потайной головкой, что позволяет сделать место стыка незаметным для взгляда.

Кромка Меламиновая — кромочная лента на бумажной основе великолепный материал для обработки торцов мебельных плит. Она изготавливается путем пропитывания декоративных бумаг меламиновыми смолами, повышающими их износостойкость.

Кромка ПВХ — Это полосовой рулонный кромкооблицовочный материал на основе поливинилхлорида (наиболее известный термопласт). Кромка ПВХ не содержит испаряемых пластификаторов (размягчителей). За счет этого кромка имеет повышенную термическую и химическую стойкость, прочность на разрыв, жёсткость. Толщина кромки от 0,4 до 6 мм. Цвет и текстура кромки ПВХ соответствует цвету и текстуре ЛДСП.

В отличии от широко известной меламиновой кромки, кромка ПВХ более прочная, гибкий и долговечный материал. Если меламиновая кромка служит не более 10 лет, то кромка ПВХ прослужит до пятидесяти и более лет, при этом сохранив свой первоначальный вид. С внутренней стороны на кромку ПВХ равномерно наносится праймер — специальный грунтовочный слой. Он повышает сцепление между поверхностями кромки и ДСП, способствует надёжному приклеиванию при нанесении клей-расплава. Используемые краски имеют повышенную степень устойчивости к ультрафиолетовому излучению. Кромка ПВХ, однотонных декоров, покрыта защитной термической плёнкой, которая дополнительно предохраняет её от царапин.

Ламинирование — при ламинировании плита ДСП берётся за основу, на которую наносится декоративный слой (один или несколько) из бумаги, пропитанной специальными смолами. При высокой температуре с помощью пресса этот слой спаивается с наружным слоем ДСП. Одновременно с этим формируется нужная фактура поверхности плиты.

Благодаря этой технологии плита ДСП становится ещё прочнее и устойчивее к температурным и химическим воздействиям.

ЛДСП (Ламинированная ДСП) — это плита ДСП с защитным покрытием из особой декоративной бумаги, пропитанной меламиновыми смолами (поэтому нередко используется термин «меламиновая плита»). Ламинированная плита обладает высокой влаго- и термостойкостью, а также очень устойчива к истиранию и другим повреждениям.

МДФ (Древесноволокнистая плита средней плотности, HDF – нем, MDF — англ.) — это плитный материал, изготавливаемый методом сухого прессования мелкодисперсной древесной стружки при высоком давлении и температуре. В качестве связующего звена используются карбамидные смолы, модифицированные меламином. Это обеспечивает очень низкую эмиссию формальдегида, сравнимую с эмиссией натуральной древесины (класс эмиссии формальдегида — Е1). Изготавливается путем сухого прессования мелкодисперсной древесной стружки при высокой температуре и давлении.

Хорошо обрабатывается. По влагостойкости и механическим характеристикам превосходит натуральное дерево. Применяется в основном для фасадных элементов, реже для корпусов мебели.

Модульная мебель – своего рода конструктор для взрослых. Она состоит из разных по назначению модулей (отсюда и название), которые можно компоновать друг с другом, руководствуясь большим выбором вариантов. Применение модульной мебели можно найти практически во всей квартире. Мебель, компонуемую таким образом, вы сможете подобрать для гостиной, спальни, детской комнаты, прихожей или столовой. Составленная из модулей композиция мебели поможет создать неповторимую обстановку в интерьере, благо производители выпускают на рынок немало подобных «мебельных конструкторов».

Направляющие роликовые – это направляющие, которые крепятся к нижнему торцу боковых стенок выдвижного ящика, при этом захватывают и часть дна ДВП. Выдвижной ящик на роликовых направляющих не выдвигается полностью, так как конструкция направляющей не позволяет сделать полное выдвижение. Следует отметить, что роликовые направляющие рассчитаны на незначительные нагрузки.

Направляющие шариковые – это направляющие, предназначенные для установки выдвижных элементов мебели, крепятся к поверхности боковых стенок выдвижного ящика. Достаточно эффективно будут служить шариковые направляющие в крупногабаритных выдвижных ящиках. По способу выдвижения шариковые направляющие бывают: частичного и полного выдвижения.

Направляющие шариковые полного выдвижения — вид шариковых направляющих, предназначенных для установки выдвижных элементов мебели. Полное выдвижение означает, что при открывании, ящик выдвигается на всю длину (глубину), что облегчает свободный доступ ко всему его содержимому. Общая длина шариковых направляющих составляет от 300 до 600 мм, с градацией через 50 мм.

Направляющие шариковые с доводчиком – это всё те же шариковые направляющие в конструкции, которых предусмотрен механизм «доводки» выдвижного ящика. Принцип работы данного механизма заключается в следующем. Если выдвижной ящик, находящийся в выдвинутом состоянии с определённым усилием толкнуть в сторону закрывания, то ящик с ускорением начнёт закрываться, но на расстоянии 15-20мм до закрытия сам остановится и далее плавно закроется.

Облицовывание – это укрытие поверхности какого-либо материала (ДСП, МДФ, фанера клееная, клееный щит из массива и т.д.) другим материалом (натуральный шпон, синтетический шпон, пленки с финиш-эффектом, ламинат и др.), улучшающим его внешний вид, физико-механические, потребительские и иные свойства. Виды облицовывания: ламинирование, каширование, облицовывание в плоских прессах, постформирование.

Опора — это деталь, служащая для поддержания изделия, установленного на какой-либо поверхности, и воспринимающая все вертикальные нагрузки.

Опора регулируемая — это мебельная фурнитура, предназначенная для компенсации неровности пола и выравнивания высоты шкафов, стеллажей, комодов и т. п. Она представляет собой комплект из винта и ответной части. Регулировка опоры осуществляется за счет вкручивания винта в ответную часть через отверстие, просверленное насквозь в дне конструкции, любым инструментом — шестигранным ключом, отверткой с крестообразной или шлицевой головкой. Также существуют опоры, которые регулируются вручную.

Опора колесная — это мебельная фурнитура, необходимая для изготовления передвижной мебели. Эти опоры бывают со стопором, без стопора, крепятся к мебели с помощью площадки, винта с резьбой или имеют U-образное крепление. Способность нести повышенную нагрузку, мягкое, бесшумное качение — вот основные преимущества колесных опор. Нагрузка на каждую опору определяется ее предназначением. Самая простая колесная опора — «прямоходная», название ее говорит само за себя, такое изделие используется в мебели, которая не требует разворота, например раздвижные диваны. Следующий класс «колесных» опор – опоры для мебели, требующей разворота вокруг своей оси. Они различаются по нагрузке, внешнему виду, а также способам крепления.

Профиль — это вертикальное обрамление дверей (в некоторых вариантах шкафов одновременно является и ручкой).

Петля четырехшарнирная (петля «чашечная») – это механизм для навешивания и открывания мебельной двери. Основой такой петли является корпус с механизмом из двух рычагов. Одна сторона каждого из них жестко закреплена на корпусе шарниром, а другая удерживает чашку петли, которая устанавливается в отверстие на внутренней стороне открываемой двери. Механизм устроен таким образом, что рычаги имеют только два фиксированных положения, в которых чашка располагается параллельно или перпендикулярно корпусу. Конструкция устройства, приводящего рычаги в эти два крайних положения из любых промежуточных, как раз и составляет основное отличие многочисленных типов четырехшарнирных петель, выпускаемых сегодня. Изначально оно было выполнено в виде двух спиральных пружин, которые затем сменились более компактными плоскими. Усилие этих пружин обеспечивает надежность примыкания двери в закрытом положении к корпусу мебели. Некоторые конструкции петель имеют возможность регулировки этого усилия.

Корпус петли с чашкой присоединяется к так называемой установочной площадке петли (иначе ее называют «ответная планка»), которая закрепляется на вертикальной боковой стенке каркаса изделия мебели. Установочная площадка изначально имела вид детали П-образного сечения, закрепленной перпендикулярно кромке вертикальной стенки мебели. В дальнейшем они стали изготавливаться в виде металлического бруска, отлитого из пластмассы или легкого сплава, а большинство конструкций четырехшарнирных петель, выпускаемых сегодня, имеют установочные площадки, оснащенные двумя боковыми выступами с пазами для их закрепления (крестовая ответная планка). Наличие этих пазов обеспечивает возможность регулировочного перемещения всей петли вдоль кромки стенки мебели, что раньше оказывалось невозможным. Некоторые крестовые установочные площадки имеют встроенный эксцентриковый механизм для регулировки их положения по высоте изделия мебели (вдоль кромки корпуса). Такие планки значительно дороже стандартных и используются в дорогой мебели, как правило изготавливающейся под заказ.

Соединение корпуса петли с чашкой и установочной площадкой обычно осуществляется крепежным винтом, ввернутым в ответную планку. Петля «задвигается» на установочную площадку таким образом, что крепежный винт скользит в пазе, имеющемся на конце плеча петли, и затем поджимается этим же винтом.

Регулирование положения корпуса петли по высоте относительно плоскости боковой стенки корпуса изделия производится другим винтом на корпусе петли, упирающимся в установочную площадку или входящим в имеющийся на ней паз. Эти винты могут закрываться съемной пластмассовой или металлической декоративной накладкой с логотипом производителя петли или изготовителя самой мебели. Разработаны и многочисленные конструкции петель, обеспечивающие быстрое соединение корпуса петли с ответной планкой посредством защелки (так называемые серии Clip-on или Anyway Clip).

Сборно-разборное ортопедическое основание — это сборный каркас, в который вмонтированы планки особой формы из однонаправленной березовой шестислойной фанеры, так называемые, клеено-гнутые ламели. Прогибаясь, ламели выравнивают поверхностное давление. За счет пружинящего эффекта ортопедическое основание частично снижает нагрузку на матрас, что увеличивает срок его эксплуатации. Ортопедическое основание предназначено для применения в комплекте с ортопедическим матрасом. Вместе они составляют готовое спальное место. Сборно-разборное ортопедическое основание имеет неоспоримые преимущества перед сварным:
1. Удобство транспортировки
2. Снижение складской площади более чем в 10 раз.
3. Упаковка позволяет многоразовое использование погрузо — разгрузочных работ без потери качества изделий.
4. Ортопедичское основание можно перевезти в салоне легкового автомобиля.
5. Один человек легко может поднять основание и занести на любой этаж.
6. В любое время потребители могут самостоятельно собрать и, в случае
необходимости, разобрать разборное ортопедическое основание.
7. Изделие не требует от покупателей специальных навыков и инструментов при
сборке.

Стекло — это микроскопически однородное аморфное вещество состоящее на 72% из оксида кремния, 14% оксида натрия и других оксидов. Прозрачное стекло — это обычное стекло, которое установлено в окне каждого дома. Это стекло имеет коэффициент пропускания солнечного света порядка 80%

Стекло акриловое — это декоративный материал с высокой степенью прозрачности (пропускает до 93% видимого света — больше, чем любой другой полимерный материал), используемый для оформления интерьера и в рекламной отрасли для изготовления вывесок и сувенирной продукции. Акриловое стекло имеет высокую устойчивость к воздействию ультрафиолетового излучения. Материал не желтеет и не становится хрупким даже после длительного воздействия окружающей среды, неорганических веществ, кислот, щелочей, солей и их растворов. Это экологически чистый материал, не продуцирующий никаких токсических веществ и абсолютно безопасный. Оно может использоваться на улице и в помещениях, в т. ч. в детских и лечебных учреждениях Производители стекла дают 10-летнюю гарантию на сохранение всех свойств акрила.

Стекло тонированное – это стекло, изготовленное из сырьевых материалов, в которые добавляются различные вещества для получения желаемого цвета. Оно используется для уменьшения прохождения света в помещении и для декоративного оформления. Тонированное стекло имеет коэффициент пропускания солнечного света от 20% до 80%. Тонированное стекло может быть двух видов: тонированное в массе и тонированное по поверхности. Эти два типа различаются тем, что тонированное в массе стекло изготавливается путем добавления в процессе плавки окислов металлов, а при тонировании по поверхности слой окислов металлов наносятся сверху.

Стекло гнутое — стекло, изогнутое по радиусу путем нагревания его в специальной печи.

Стяжка — соединительный элемент для деталей мебели, обеспечивающий прочность изделия под воздействием нагрузок.

Стяжка эксцентриковая — это вид соединительной фурнитуры, состоящий из литого металлического эксцентрика, футорки и штока. Главным отличием эксцентриковых стяжек друг от друга является диаметр эксцентрика. Чем он больше, тем больше ход стяжки и больше возможное усилие. Принцип работы: в пласть присоединяемой детали заподлицо с ней вворачивается или впрессовывается металлическая или пластмассовая футорка, в которую вворачивается шток стяжки с «Т»- образной головкой. При сборке изделия шток проходит через отверстие в торце основной детали, и его головка оказывается в середине поперечного отверстия, просверленного в ее пласти. В него устанавливается эксцентрик, своей внутренней эксцентричной поверхностью захватывающий головку штока. При дальнейшем повороте эксцентрик, проворачиваясь в своем отверстии и воздействуя на головку штока, сначала сближает соединяемые детали, а затем создает необходимое усилие в соединении.

Эксцентрик Шток Футорка

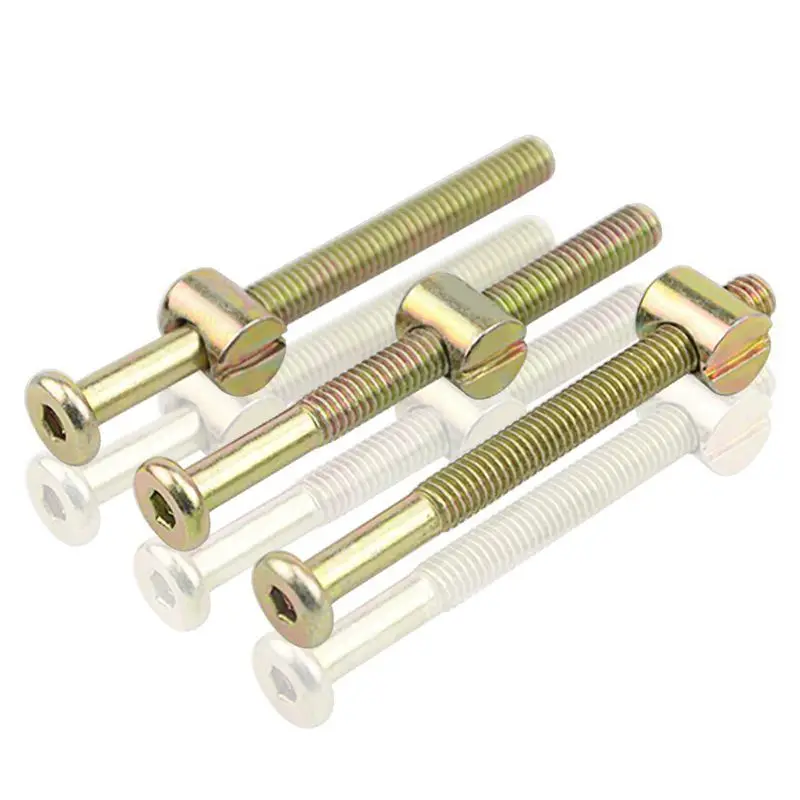

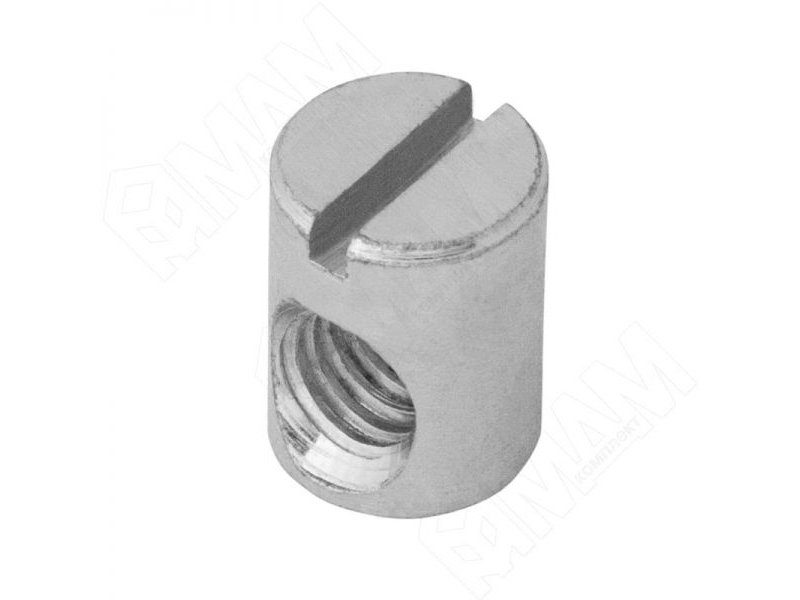

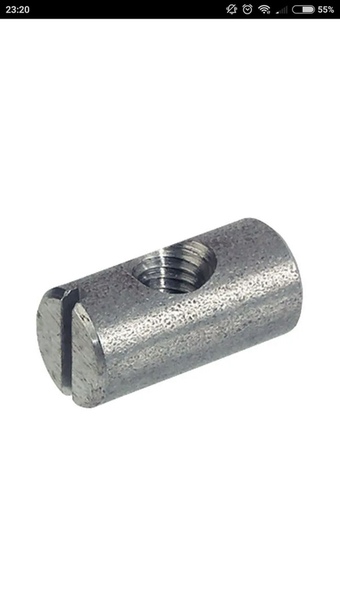

Стяжка винтовая (стяжка-бочонок) — это вид соединительной фурнитуры, который состоит из двух элементов: винта и «бочонка» — цилиндрической детали с поперечным резьбовым отверстием. Сам «бочонок» выполняется целиком из металла или из пластмассы с вложенной внутрь гайкой. Стяжка имеет большой ход стягивания и очень прочна, поскольку при затягивании винта образуются весьма большие усилия.

Корпус стяжки бочонок Винт стяжки бочонок

Стяжка коническая — это вид соединительной фурнитуры, который состоит из корпуса, винта и штока. В основной детали сверлятся два отверстия: одно — в торце, для штока, другое — перпендикулярно к первому, в пласти, для «бочонка». Шток, в конце которого на боковой поверхности сформировано коническое углубление, проходит через поперечное отверстие корпуса, вдоль оси которого выполнено резьбовое отверстие с винтом. Наконечник винта имеет заостренную коническую форму и при заворачивании винта упирается в боковую поверхность углубления штока стяжки, смещая его вместе с присоединяемой деталью к торцу основной, чем и достигается напряжение в соединении.

Корпус конической стяжки Винт конической стяжки Шток конической стяжки

Стяжка мебельный уголок — это вид соединительной фурнитуры, очень простое по конструкции изделие: согнутая под прямым углом полоска металла с отверстием на одном его плече, и пазом — на другом. Полностью она состоит из пяти элементов: уголка, двух винтов с потайными головками и двух резьбовых футорок. При сборке уголок крепится винтами к соединяемым деталям при помощи металлических или пластмассовых футорок с внутренним резьбовым отверстием. Усилие стягивания достигается за счет смещения оси крепежного отверстия на одной из соединяемых деталей. В результате, при завинчивании винта, он давит конусом своей головки на конусную боковую поверхность отверстия в уголке, смещая всю присоединяемую деталь и притягивая ее.

Стяжка шурупная (конфирмат) — это простейшая стяжка, которая представляет собой толстый и затупленный шуруп. Принцип работы: в изделии просверливаются всего два отверстия: одно — в торце основной детали, другое — в пласти, присоединяемой к ней. Стяжки разных производителей имеют свои конструктивные особенности. Небольшой диаметр шляпки часто позволяет, применяя усилие, утапливать стяжку заподлицо с поверхностью плиты без предварительного зенкования отверстия. Стяжка с меньшим шагом витков и с большим заострением резьбы обеспечивает более прочное соединение. Первые четыре витка резьбы — конические, и имеют специальные зазубрины. Поэтому стяжка работает как метчик или самонарезной винт, обеспечивая нарезку ровной качественной резьбы для размещения остальных витков, не нарушая структуру плиты.

Финиш-пленка — это наиболее распространенный материал для облицовывания мебельных поверхностей. Ее применение позволяет значительно улучшить эстетические и эксплуатационные качества изделий, такие как гигиеничность, влагостойкость, светостойкость, устойчивость к механическим и химическим воздействиям. Рисунок финиш-пленки может быть любым: древесина, мрамор или однотонный чистый цвет. Также на ней могут быть созданы высокоглянцевые и металлические эффекты.

Фурнитура мебельная — это целый ряд вспомогательных материалов, применяемых при производстве мебели. Этот ряд насчитывает не один десяток тысяч наименований. К ним можно отнести различные петли, шпингалеты, ручки, запорные механизмы и иные устройства, позволяющие обеспечить нормальное функционирование мебели, например, открывание, запирание и фиксацию дверок либо трансформацию дивана.

ХДФ (от англ. HDF High Density Fiberboard — древесноволокнистая плита высокой плотности) — представляет собой тонкий листовой материал, полученный методом горячего прессования измельченных древесных волокон, является аналогом MDF, но превосходит его по плотности в 2 раза. Плиты HDF экологичны, прочные и легкие в обработке. HDF имеет высокую устойчивость к истиранию и прочим механическим воздействиям. Также для плиты HDF характерна повышенная стойкость к влаге, температурной деформации. Плиты HDF используются для изготовления задних стенок мебели, днищ ящиков, межкомнатных дверей, декоративных мебельных фасадов, а также предметов для отделки интерьера.

ХДФ декорированная (ХДФ Окрашенная) — это окрашенные специальным образом ХДФ в тон соответствующего декора.

Шкант — представляет собой вставной шип цилиндрической формы с помощью которого соединяются между собой разнообразные элементы мебели и столярных изделий ( щитовые детали, детали стульев, кресел, диванов и т. д.). В неразборных соединениях шкантовое крепление укрепляют клеем. Назначение шкантов — задавать точное взаимное расположение двух мебельных деталей при их угловом соединении, а иногда и при продольном. Шкант воспринимает все поперечные нагрузки, возникающие в этом соединении в процессе эксплуатации изделия. Шканты изготавливаются из сухой несмолистой здоровой древесины твердых лиственных пород и березы ( без сучков, косослоя и т.п.).

Шпунт — продольный вырез в ребре доски для плотного соединения досок между собой.

Шпон ( от нем. «spon» – «щепка, подкладка») — это тонкий слой древесины, снятый с бревна путём лущения или распила дерева. Неоспоримым преимуществом такого материала является то, что он сохраняет натуральный рисунок дерева, который не под силу передать никакими современными технологическими ухищрениями. К тому же натуральный шпон долговечен, он не отслаивается и не рассыхается, т.к. наклеен на основу из ДСП или МДФ.

Шпонирование – это процесс горячего прессования тонких слоёв древесины высокого качества к древесной панели (ДСП, МДФ или массиву) с использованием высококачественных связующих материалов. Полученное изделие проходит последующую доработку. В результате только специалист может отличить массив дерева от шпонирования. Современный метод шпонирования применяется для улучшения поверхности продукции, в основном для высококачественной мебели, поверхностей столов и дверей.

Шпонка (польск . szponka, от нем. Spon, Span — щепка, клин) — это деталь призматической, клинообразной или др. формы, устанавливаемая в пазах двух соприкасающихся деталей и предотвращающая их относительный поворот или сдвиг. Шпонки также используют как конструктивный элемент при изготовлении вешалок, палок для штор и т.п. Шпонки изготавливаются из различных материалов и различаются по размерам и форме. Для удобства применения, концы некоторых шпонок делают конической формы. Помимо дерева, шпонки изготавливают из различных металлов и даже из пластика. При установке этих шпонок, их концы расширяются, «запирая» шпонку на ее месте и создавая очень крепкое соединение. Металлические и деревянные шпонки можно также использовать как осевой стержень для соединения движущихся частей объекта. Кроме того, они могут быть элементом в конструкции, удаление которого позволяет быстро разобрать объект. Помимо этого, для обеспечения лучшего сцепления на шпонках делают бороздки. При работе с деревом шпонки играют важнейшую роль. Некоторые мастера при создании предметов из дерева избегают использовать гвозди и шурупы для прочного скрепления различных деревянных частей, и тогда альтернативой становятся деревянные шпонки. Шпонки также могут обеспечивать постоянную поддержку основному креплению деталей, тем самым, снижая риск растрескивания или поломки части предмета, а иногда шпонки специально вставляют для того, чтобы они ломались в случае неожиданных больших нагрузок на предмет, тем самым, сохраняя его. Эту функцию обычно применяют в таких вещах, как кресла, на которые иногда оказывают воздействие неожиданные нагрузки.

Штанга – это деревянный или металлический стержень (труба), устанавливаемый за дверями, внутри шкафа, обычно параллельно фасаду, под шляпной полкой, и служащий для хранения одежды на плечиках.

Штанга выдвижная — это штанга, которая крепится к нижней части полок и располагается перпендикулярно шкафу. Одновременно эта штанга рассчитана на выдвижение из шкафа при помощи скользящего полоза, на котором размещаются вешалки для одежды, для удобства пользования мебелью. Выдвижные штанги состоят из двух частей: Первая — стационарная, которая крепится к нижней стороне полки шкафа и является своеобразной направляющей для второй части — стального кронштейна, который рассчитан на выдвижение из шкафа на 3/4 своей длины. Выдвижные штанги используются в основном в производстве шкафов, у которых глубина по каким-либо причинам меньше стандарта (550мм) и одежда не может размещаться перпендикулярно шкафу.

Штанга стационарная – это деревянный или металлический стержень (труба), устанавливаемый за дверями, внутри шкафа, параллельно фасаду и служащий для хранения одежды на плечиках.

Все поколения мебельных стяжек. Начало. Мебельный крепеж – виды и особенности применения Виды мебельных соединений дсп

После проведения сборки корпусной мебели некоторые части конструкции могут иметь небольшой перекос относительно друг друга. Если не соединить отдельные шкафы или тумбы кухонного гарнитура между собой, он будет выглядеть неаккуратно и негармонично. Надежно закрепить отдельные элементы поможет стяжка мебельная межсекционная. Благодаря этому крепежному элементу, корпусная мебель выглядит как единая конструкция.

Мебельная межсекционная стяжка – оптимальный способ соединения между собой отдельных модулей. Домашние умельцы применяют для скрепления стенок гарнитура саморезы. Лучше этого не делать: под тяжестью конструкции саморезы может вырвать и внешний вид будет испорчен.

Стяжка состоит из гайки цилиндрической формы с внутренней резьбой и винта. Метизы часто бывают хромированные, они не подвержены коррозии. Это особенно актуально в случае, если мебель находится в помещении с повышенной влажностью. На гайке, для надежной фиксации конструкций, находятся шлицы. Межсекционная стяжка для мебели должна быть установлена без перетягивания крепежа, так как при сильном вкручивании, гайка или головка винта могут деформировать мебельные стенки.

Лучше подложить широкие шайбы под гайку и винт. Они помогут закрутить стяжку максимально плотно, при этом, не повредив полировку. Для того чтобы стяжка не торчала с внутренней стороны мебели, необходимо произвести зенкование. Это не трудный процесс, так что выполнить его можно самостоятельно.

Материалы изготовления

Стяжки для соединения двух параллельных стенок шкафов выпускаются из:

Никелированной стали;
Оцинкованной стали;
Хромированной стали.

Хромированная

Оцинкованная

Размеры могут варьироваться: М4-М6, длина винта L1 – 15-30 мм, длина L2 – 10-15 мм, внешний диаметр 5-8 мм. Стоит отметить, что за много лет применения различных крепежных элементов, межсекционный крепеж является самым оптимальным при соединении модулей гарнитуров между собой. Он позволяет не только идеально скрепить конструкцию, но и облегчает процесс сборки мебели. У этого крепежа привлекательный вид благодаря антикоррозийному покрытию.

Иногда можно встретить пластиковую конструкцию стяжки с металлическим винтом. Ее габариты не отличаются от металлических аналогов, но она менее надежна в повседневной эксплуатации.

Правила монтажа

Межсекционная стяжка мебели производится при помощи струбцин. Применение этого инструмента помогает плотно соединить прямостоящие, параллельные стенки мебели между собой. Монтаж производится следующим образом:

Установите корпусную мебель;
Зафиксируйте стенки струбцинами. Если речь идет о небольших кухонных столах, то можно применить только 2 инструмента – струбцины должны находиться вверху и внизу конструкции;
На расстоянии десяти сантиметров от углов поставьте метки и просверлите отверстия, размеры которых будут соответствовать диаметру стяжки;
Установите в отверстие гайку;
Начните закручивать болт, стараясь сделать крепление плотным, но не перетянуть;
Произведите зенкование. Нужно взять специальный инструмент – зенкер и высверлить углубление под шляпку винта. Процедуру можно выполнить также с помощью толстого сверла, которым нужно слегка расширить край входного отверстия.

Если гайка в процессе вкручивания начинает проворачиваться, то ее нужно зафиксировать второй крестовой отверткой. Межсекционная стяжка будет выделяться на поверхности, но это никоим образом не портит внешний вид мебели. Если торчащие головки не по душе, то можно использовать специальные пластиковые накладки или декоративные колпачки.

Специалисты советуют применять стяжку для ровного соединения лицевой стороны стенок, если мебель стоит на неровном полу или у кривой стены. Если в этой ситуации заднюю часть мебели оставить свободной, то есть возможность компенсировать неровности поверхностей. Чтобы точно определить, на какое расстояние от торца установить стяжку, обратите внимание на глубину соединяемых стенок.

В идеале расположение крепежей выглядит так:

Верхние секции скрепляются только с лицевой стороны, там устанавливается по две стяжки на расстоянии 10-15 см от края;
Нижние секции скрепляются тремя конструкциями, две из которых располагаются с лицевой стороны, а одна – с задней. Причем, последняя располагается посредине стенки.

Если крепежи установлены правильно, то после навешивания дверок в процессе финальной сборки, их не нужно будет регулировать. Как видим, межсекционная стяжка крайне необходима. Если гарнитур состоит из нескольких шкафов или тумб, которые невозможно выставить по уровню из-за неровных поверхностей, компенсировать эту неприятность можно, применив данный вид стяжки для мебели. Но нужно учитывать, что стягивают только лицевую поверхность стенок гарнитура.

Собираем мебель

Фиксируем стенки струбцинами

Отмечаем места для сверления

Сверлим отверстие

Закручиваем гайки

Для изготовления предметов обстановки применяются различные элементы соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства. Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.

Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства.

Крепежные элементы важно подбирать исходя из материала и его плотности, толщины и т.д.

Саморезы имеют видовые отличия.

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом. На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно. Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт (за неимением – отвертка).

Также на подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП. Для скрытого крепления частей мебели применятся эксцентриковая стяжка, в которой саморезы играют основную роль. В результате сборки такого типа столы или другие предметы получаются аккуратными, без наружных следов монтажа, портящих внешний вид изделия.

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.

Важно! Длина саморезов может доходить до 50 мм и выше. Такие крепления предназначаются для толстых панелей из цельного дерева.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними.

На внешний вид изделия влияет возможность установки скрытого соединения.

В зависимости от материала и особенностей деталей конструкции имеются два вида креплений:

с редкой резьбой и острым концом;
конфирматы.

За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

Первый вид используется для цельнодеревянного полотна, ДСП, ЛДСП и МДФ. Может различаться по длине и диаметру.

К сведению. Для сборки нешироких полотен и фанеры используются короткие шурупы.

Длина саморезов может доходить до 50 мм и выше.

Второй применяется для изготовления мебели преимущественно из деревянных досок достаточной ширины. Отличается тем, что в месте соединения резьбы и гладкой верхней части на нем начинается утолщение. Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.

Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.

Такие крепления предназначаются для толстых панелей из цельного дерева.

Преимущества и недостатки

Для компоновки мебели крепления имеют важнейшее значение. А на внешний вид изделия влияет возможность установки скрытого соединения.

Для компоновки мебели крепления имеют важнейшее значение.

Преимуществами саморезов в качестве креплений являются:

эксцентриковая стяжка;
аккуратное и надежное соединение;
точность в подгонке деталей.

При покупке саморезов важно учитывать множество моментов.

Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.

Если для сборки мебельной конструкции используется комплект саморезов, то при неаккуратной работе с ними возможны:

перекосы деталей;
ослабление крепления при неоднократном вкручивании.

Основа шурупов – сталь.

Как правильно выбрать?

При покупке саморезов важно учитывать множество моментов. Основа шурупов – сталь. Для соединения конкретных деталей применяются элементы с разным покрытием. При сборке мебели необходимо учитывать:

длину крепежных элементов;
их диаметр;
толщину шляпки;
резьбу;
степень коррозийности (зависит от покрытия).

Для соединения конкретных деталей применяются элементы с разным покрытием.

Также на подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Цвет креплений также важен при открытом соединении. В этом случае стоит подобрать элементы в тон полотну.

Цвет креплений также важен при открытом соединении.

Для изготовления стола или шкафа могут понадобиться разные саморезы, поэтому рекомендуется проконсультироваться у продавца, если вы собираетесь создавать мебель самостоятельно.

Стоит подобрать элементы в тон полотну.

Саморезы имеют видовые отличия.

Конфирмат используется для более надежной стяжки. При этом на шляпку часто делают заглушку, чтобы крепеж выглядел более эстетично.

Для изготовления стола или шкафа могут понадобиться разные саморезы.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними.

ВИДЕО: Мебельные саморезы

Мебель во все времена изготовляли из отдельных элементов, которые затем собирали в определенной последовательности. Прежде мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого было достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи представлены широким ассортиментом элементов. Это позволяет изготавливать мебель разнообразной формы со сложными способами соединения.

При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена тремя причинами:

Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.

Конфирмат

Простое и удобное использование сделало конфирмат (или еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента – еврошурупа, который можно назвать усиленным вариантом самореза. Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании нарезает фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.

Конфирматом можно соединить две мебельные панели, расположенные под прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат. На потайной головке есть шлицы под шестигранник.

Завинчивать конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.

При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки. Данный крепеж состоит из трех деталей:

Штока, имеющего головку;
Специального фиксатора, называемого эксцентриком;
Заглушки, создающей декоративный эффект.

К преимуществам такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще выполняют в фабричных условиях. Под эксцентрики нужно просверлить отверстия с плоским дном, проще это сделать с помощью сверла Форстнера.

Межсекционная стяжка

Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Данное резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в него с одной стороны вставляют втулку, а с другой вкручивают винт. Хотя насечки под крестообразную отвертку имеют обе шляпки, следует закручивать именно соединительный винт, а не втулку. Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2 — 4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.

Угловая стяжка

В мебельном производстве угловые стяжки применяются достаточно давно. Данного соединения комплектуется из пяти элементов:

Уголка в виде металлической пластины, согнутой посередине под прямым углом;
Пары болтов;
Двух футорок.

Чтобы соединить две панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую фиксацию вряд ли можно считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлической пластины уголка.

Стяжка винтовая

Винтовая стяжка мебели применяется, когда торец одной детали необходимо прикрепить к поверхности другой. В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели. Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.

Стяжка коническая

Стяжка коническая является улучшенным вариантом винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, шток в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.

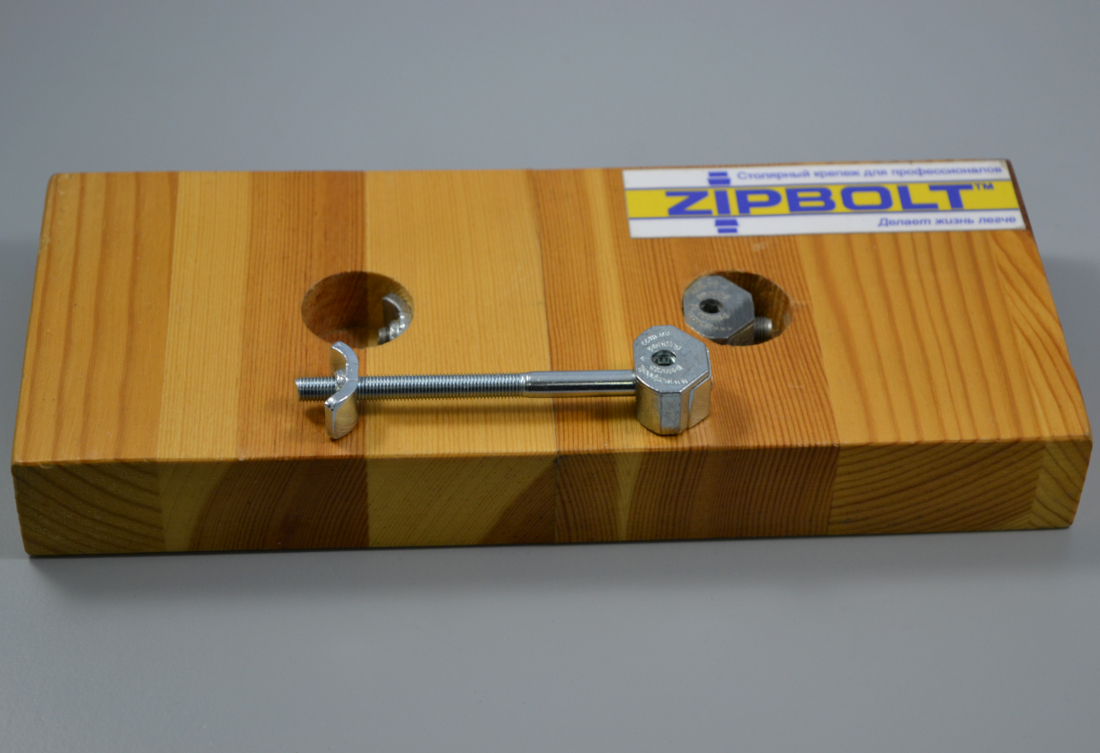

Стяжка для столешницы

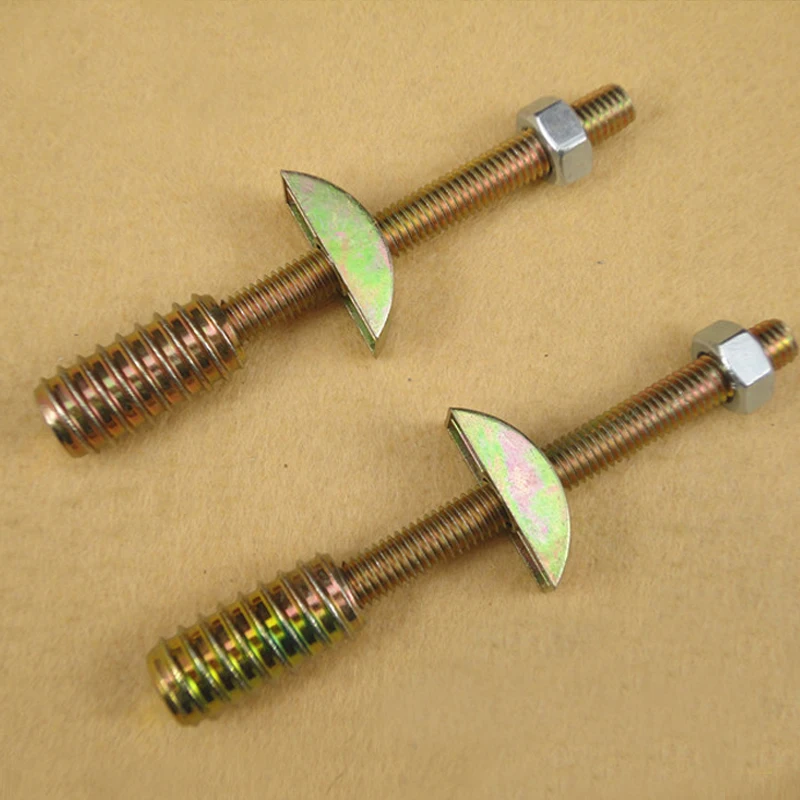

При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.

Мебельный шкант

Самый простой тип крепления – это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.

Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Поиск по сайту:

До создания современных технологий и фурнитуры, мебель изготовлялась плотниками. В качестве крепежей для соединения панелей между собой использовались замковые соединения, шипы, шканты, клинья, эта же «фурнитура» применялась при строительстве деревянных домов и т.д.

Для жесткости соединений использовали клей, естественно, ни о какой идеальной точности в соединениях не было и речи. Только виртуоз, орудуя такими инструментами, как пила, стамеска, мог более менее точно выдержать размеры.

Сейчас такие соединения деталей специально используются для того, чтобы придать мебели стиль «под старину». В этой статье описаны основные крепежи и фурнитура, которые используются в которые используются в , и т.д.

Этот тип крепления редко используется как самостоятельный, его применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция — препятствование смещению панелей относительно друг к другу и придании дополнительной жесткости креплению. Используется совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка, они используются крепления торца одной панели к пласти другой. Например: крепление полки к боковой панели.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки, новички могут столкнуться с такой проблемой, как совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения. соединения!

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей Дсп (25 мм, 38 мм)

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия одно – для штока, которое вкручивается в пласт панели, второе для винта конической стяжки.

Недостатком этого вида крепежа является не большой ход стягивания, при больших нагрузках со временем могут расшататься отверстия под винт штока, тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа, прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления и недорогой по цене. Из недостатков – он виден и выглядит не эстетично, особенно из пластика. Но это основной вид крепления во встроенной мебели, так как эксцентрики и евровинты используют только для крепления полок ДСП между собой.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия- в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром с диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом, в кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранная на евровинтах нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день вид крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификсы). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается в сам эксцентрик, затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе со деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг другу.

Мебель собранную на этой стяжке можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки, в случае самопроизвольного поворота эксцентрика.

Что бы избежать этого, некоторые производители фурнитуры предусмотрели зазубрины направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней — металлическая стяжка описанная выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.

Для горизонтальных деталей (полок) удобней использовать «пластиковые» эксцентрики. Принцип действия у них такой же, как и у металлической эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Здесь, сам металлический эксцентрик находится в корпусе, чаще всего в пластиковый. Многократный демонтаж и монтаж мебели не приводит к износу соединений.

На мебельном рынке большое разнообразие мебельных крепежей, но принцип действия у всех одинаков. Зная принцип работы одного вида эскцентриковой стяжки, можно без труда разобраться в остальных.

Мебельная стяжка – особый вид крепежа, который применяется исключительно в мебельном производстве. Подобные крепёжные элементы позволяют не только существенно облегчить процесс сборки мебели, но и становятся «невидимыми» после установки. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.

Наиболее распространённым и самым простым в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом .

С целью стягивания элементов мебели, следует просверлить 2 отверстия:

первое — под головку конфирмата (в одной детали),
второе — под резьбовую часть (в другой детали).

При этом рекомендуется использовать свёрла диаметром шесть и пять миллиметров соответственно или же воспользоваться комбинированным сверлом, которое существенно облегчит процедуру сборки различных секций корпусной мебели.

Как правило, применяется такой крепёж для соединения деталей, изготовленных из деревянного массива или ДСП (древесно-стружечных панелей), а в сочетании с ним используются шканты, выступающие в роли направляющих.

Монтировать конфирмат необходимо с большой осторожностью, желательно вручную, так как при использовании шуруповёрта существует большая вероятность того, что резьба разобьёт отверстие и деталь будет выпадать в процессе эксплуатации.

К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.

Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.

Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря чему не портится внешность шкафа или другой корпусной мебели.

К тому же, в отличие от предыдущей разновидности мебельной стяжки, наличие таких элементов позволяет неограниченное количество раз осуществлять процедуру сборки/разборки предметов интерьера без их повреждения, что, согласитесь, очень удобно при частых переездах.

Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.

Как было сказано выше, установка эксцентриков производится в условиях заводского мебельного производства, так как глубины выборки для их монтажа составляют не менее 12 миллиметров. И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам. Поэтому без использования специального оборудования, которое нецелесообразно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа практически невозможна.

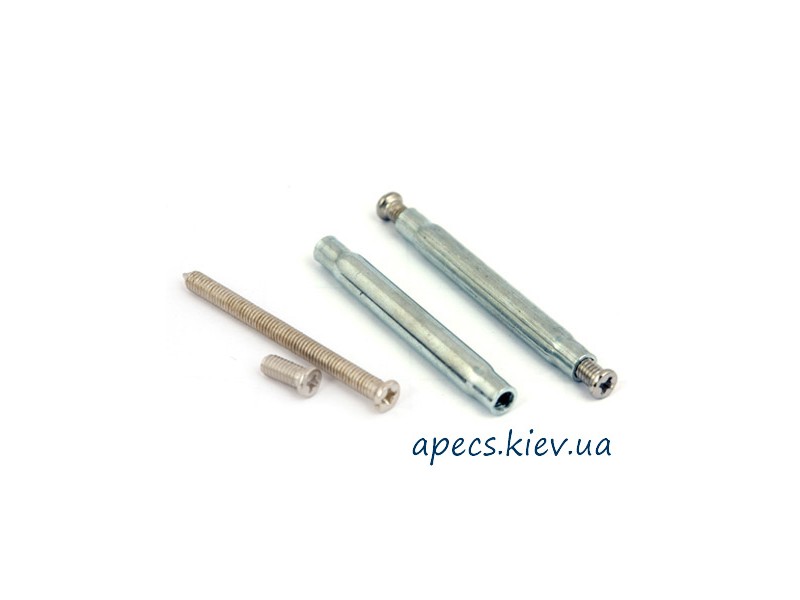

Стяжка для секционных элементов

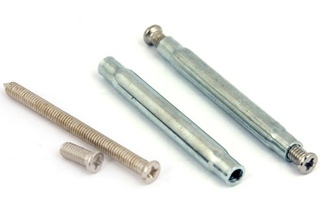

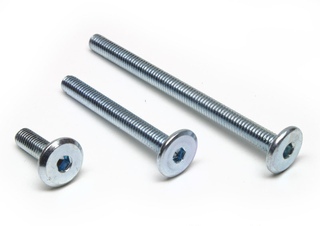

Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две различные секции, например изголовье и основу кровати, или два шкафа.

На сегодняшний день существует несколько размеров таких крепёжных элементов, величина которых варьируется в зависимости от толщины ДСП.

Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.

В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

Держатели полок в шкафу, фото:

Фурнитура, которую вы видите на фото выше, предназначена для крепления полок в шкафу.

Крепёж для столешницы

Специальный вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы. Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки поверхностей перед установкой.

Уголок

Используется, как правило, для фиксации декоративных элементов.

Обусловлено это тем, что такой способ соединения не отличается особой прочностью и не предполагает наличия больших нагрузок в процессе эксплуатации.

Как видите, существует достаточно много разновидностей мебельного крепления, при помощи которого можно собрать шкаф, установить мебельную фурнитуру или полку. Более подробно с такими деталями вы можете ознакомиться в фото мебельного крепежа и фурнитуры, размещённых ниже.

Надеемся, что ознакомившись с данной статьёй, вы сумеете определиться с выбором необходимого вам вида креплений, а также последующим монтажом.

Какие бывают стяжки для мебели. Сверло под мебельную стяжку

Незаменимой составляющей корпусной мебели является соединительная фурнитура — стяжка. Мебельная стяжка, как правило, незаметная на изделии, является залогом долговечности и прочности корпусной мебели.

Исторический экскурс

Первые « соединения» применяемые для укрепления мебели были универсальными — применялись как при строительстве сооружений из бруса, как-то церковь или изба, и при изготовлении мебели.

Виртуозно владеющие пилой и стамеской плотники вручную изготавливали элементы мебельной стяжки, среди которых доминантными были замковые соединения, клинья, шипы, « шканы» (в современном варианте — шканты).

Процесс был достаточно трудоемким. Детали обеспечивали стяжку лишь при плотном соединении с помощью клея и абсолютно идеального прилегания к изделию. Эти соединения на сегодня применимы лишь в виде декоративного элемента при изготовлении мебели в стиле « ретро», в силу придания сходства с мебелью изготовленной мастерами-ремесленниками.

Со времен плотницкого мастерства в применении остался лишь шкант (8 Х30), осовремененного вида.

Все остальные разработки ремесленников уступили место специализированной мебельной стяжке.

Так шкант получил рифление и точную фаску на конце с обеих сторон. Сборка мебели с использованием шканта позволяет быстро и верно позиционировать детали корпусной мебели при сборке.

При этом шкант — простая и дешевая деталь, именно небольшие затраты и выделяют шкант среди множества специальной фурнитуры.

Шкант воспринимает на себя поперечные нагрузки и препятствует смещению отдельных деталей корпусной мебели в процессе эксплуатации.

Но, работа со шкантом также имеет свои трудности и недостатки. Например, при изготовлении шканта из непросушенной древесины или при несоответствующем хранении (повышенная влажность помещения), шкант способен видоизменить цилиндрическую форму, что сделает невозможным формирование качественного соединения.

При большом размере изделия и, соответственно, увеличивающихся нагрузках на соединения, шканты не в силах противостоять выдергиванию и нуждаются в дополнительном усилении изделия — мебельной стяжке.

Виды мебельной стяжки

Основными видами стяжки, активно применяемыми производителями мебели, являются такие, как:

Применение стяжки-бочонка или стяжки винтовой
Применение конической стяжки
Применение мебельного уголка
Применение евровинта или шурупной стяжки
Применение эксцентриковой стяжки

Перечисленные виды стяжек имеют различный принцип работы, а также преимущества и недостатки, характеризуемые изделие с положительной или отрицательной стороны.

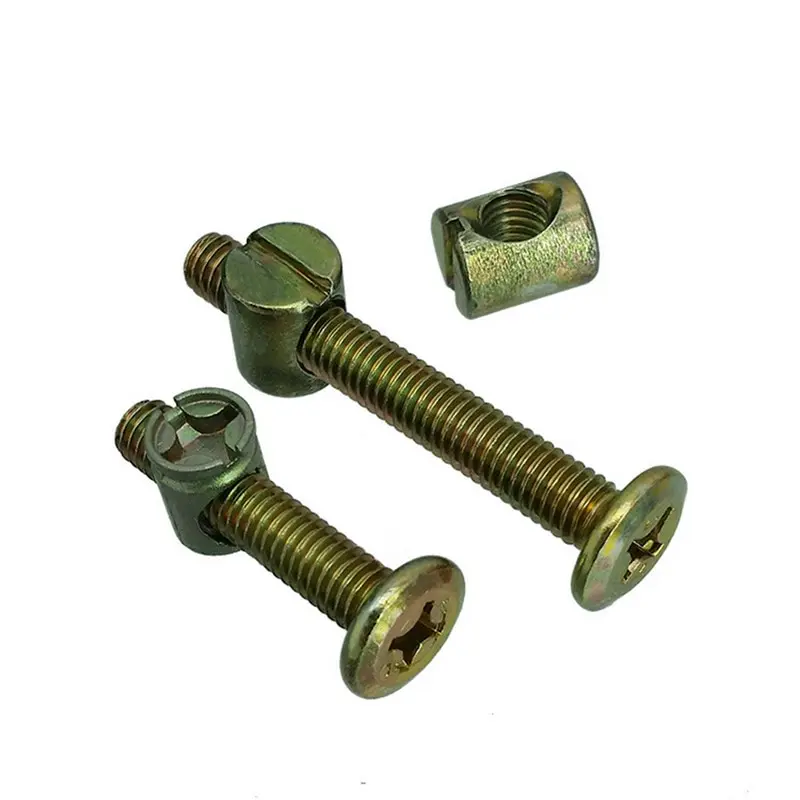

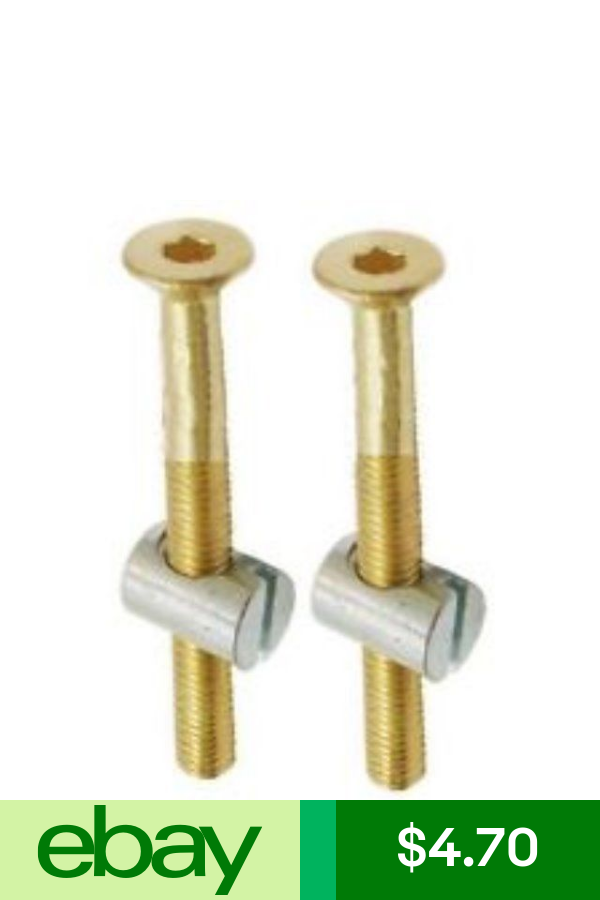

Винтовая стяжка: принцип работы

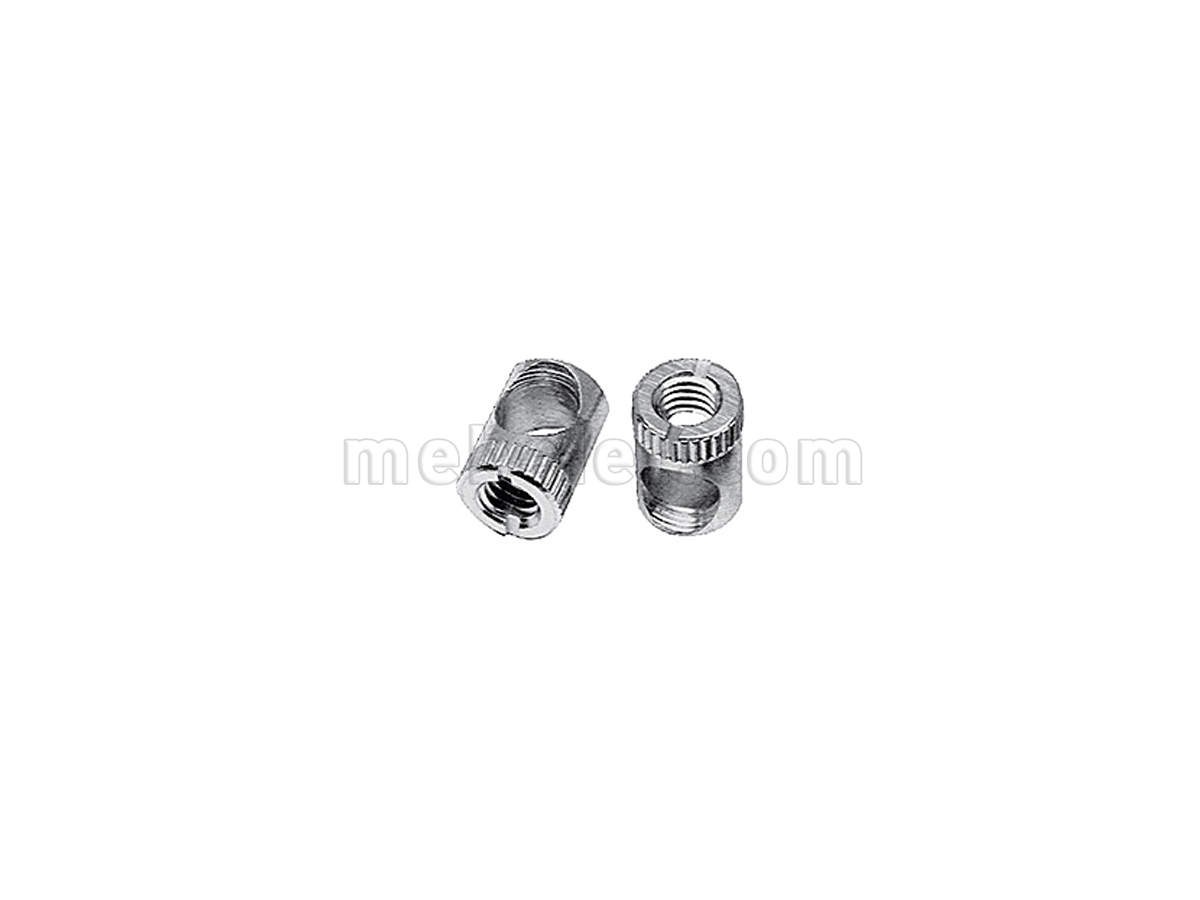

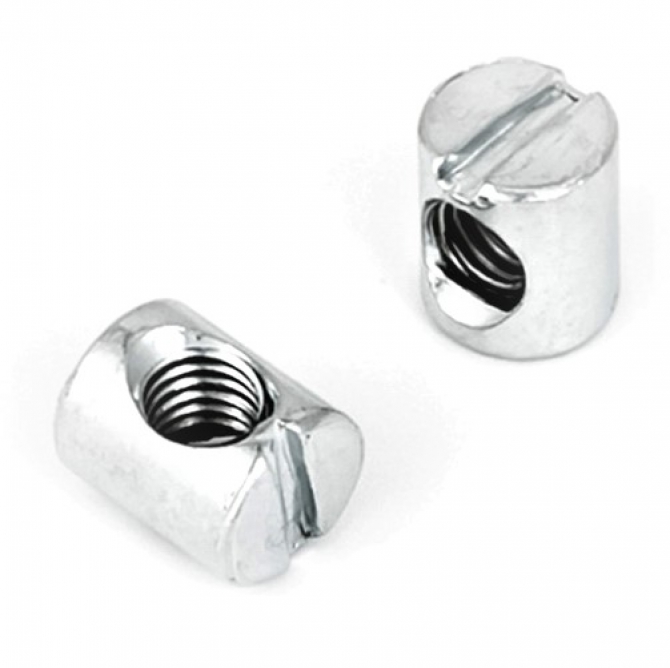

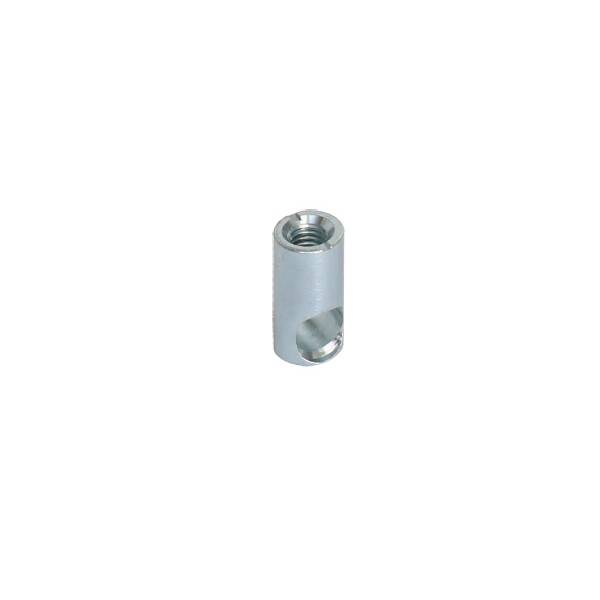

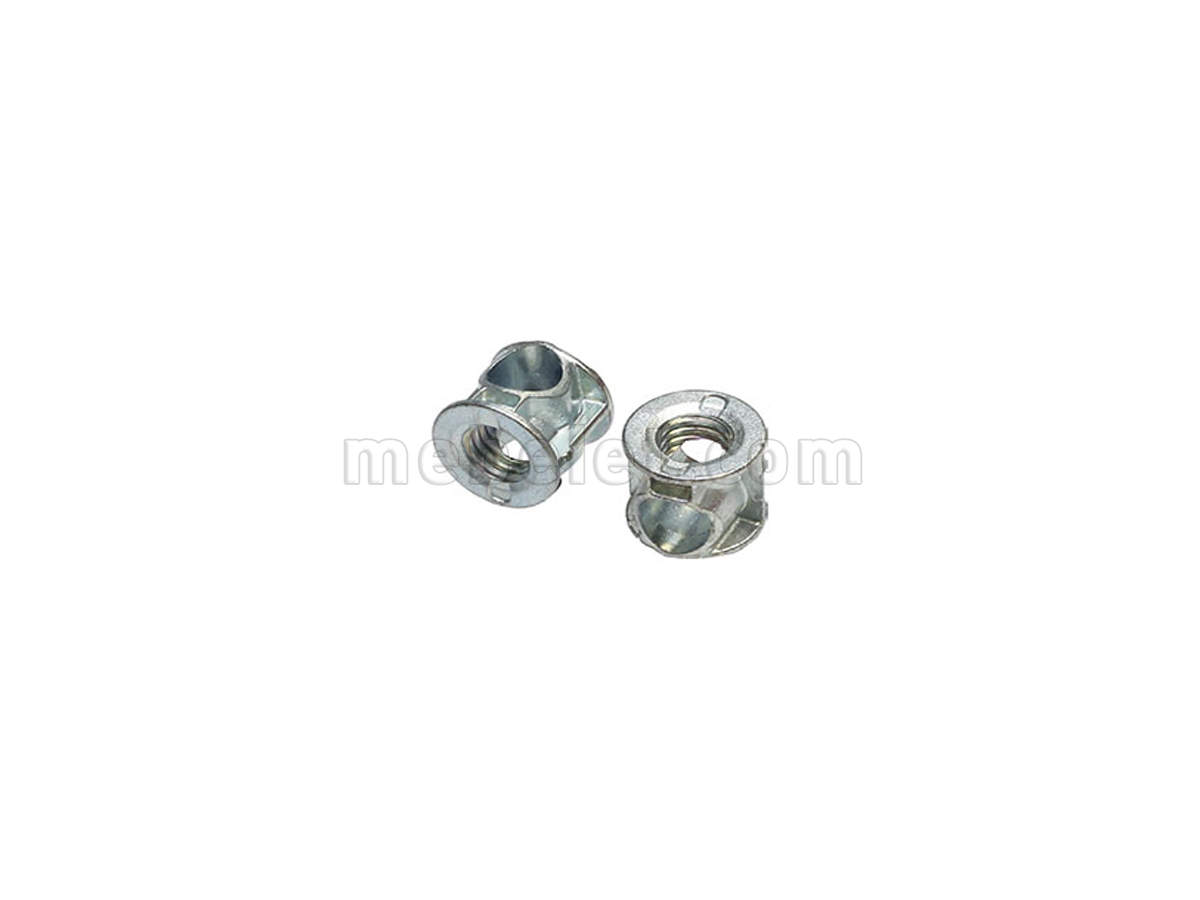

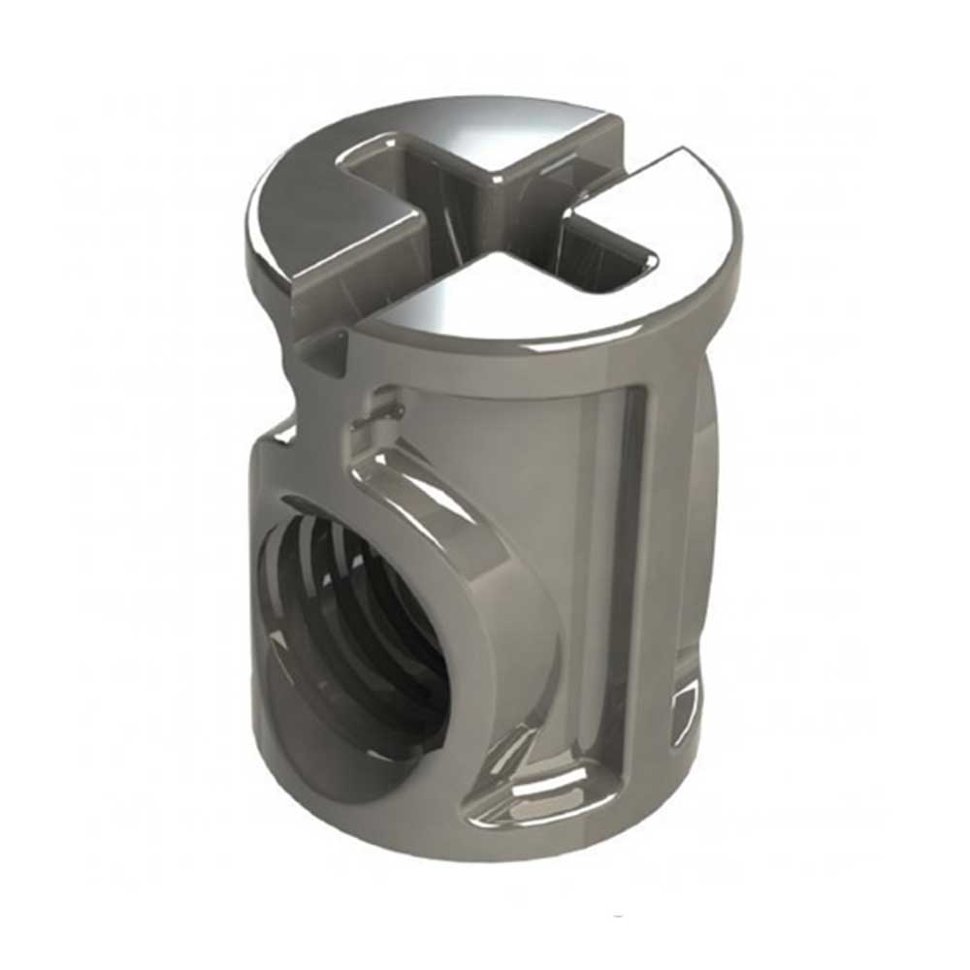

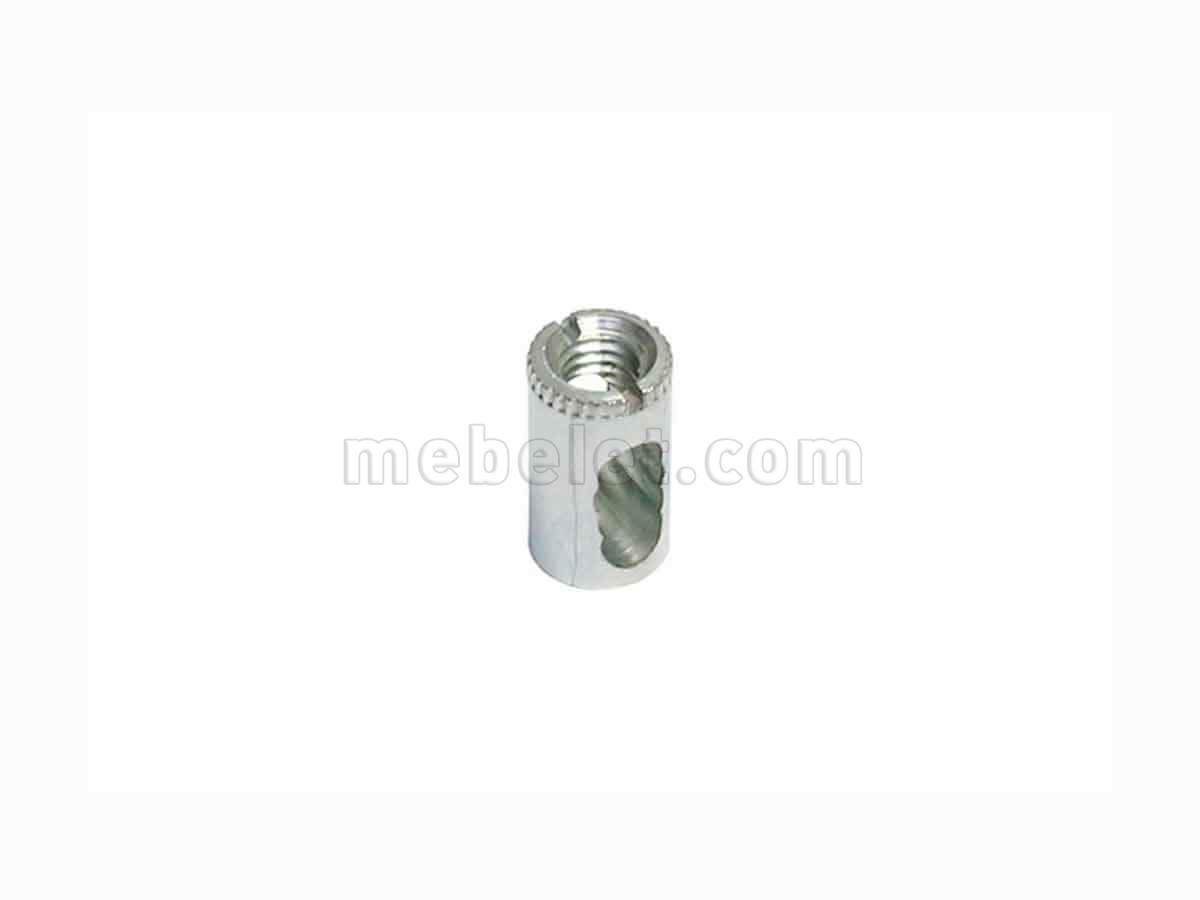

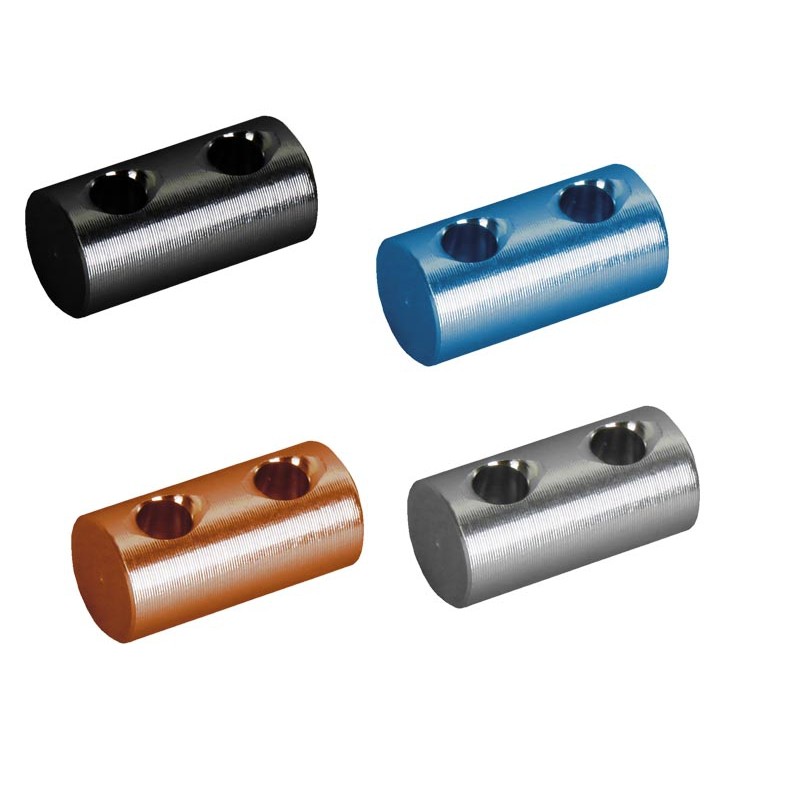

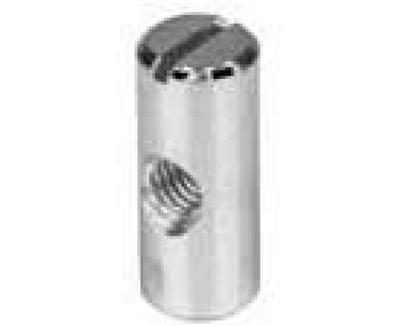

Рассматриваемый вид стяжки содержит два элемента: винт и « бочонок» — корпус стяжки, выполненный в виде цилиндрической детали с поперечными резьбовыми отверстиями.

« Бочонок» выполняется из металла или полимерного материала (пластмассы) с гайкой внутри. « Бочонок» из полимерного материала имеет больший диаметр по сравнению с металлическим изделием.

К основным достоинствам винтовой стяжки можно отнести высокую прочность и большой ход стяжки, поскольку затягивание винта с применением значительных усилий обеспечивают крепкую сцепку при поперечных нагрузках.

При указанных достоинствах применения стяжки-бочонка, не стоит забывать о недостатках данного вида мебельной фурнитуры.

В первую очередь это осложненная сборка, так как отверстие в корпусе должно быть правильно и точно совмещено с винтом.

Вследствие этого взаимно расположенные оси отверстий под корпус стяжки и винт должны идеально пересекаться в пласти и торце.

Если установленный корпус просто повернут не той стороной, не составит особой сложности развернуть его в правильное положение при помощи предусмотренного для таких случаев шлица на торце.

Однако, если отверстие под « бочонок» глубже, чем требуется, корпус просто напросто « утонет» и вытащить его из углубления будет чрезвычайно трудно.

Еще одним недостатком стяжки считаются видимые на боковых поверхностях мебели головки винта, что портит внешний вид изделия.

Даже если головку винта прикрыть пластиковой заглушкой, то это будет привлекать внимание и общий вид будет испорчен, так как заглушка имеет выпуклый вид и не всегда соответствует по цветовой гамме с изделием.

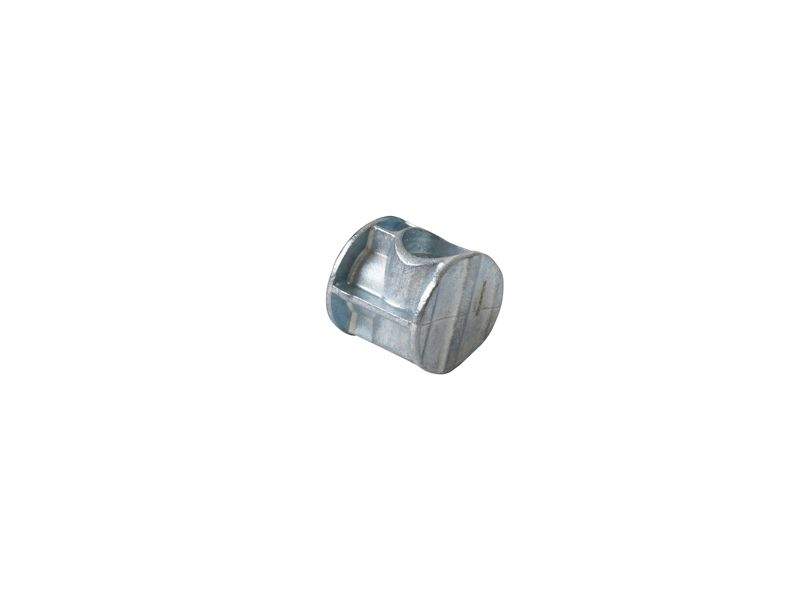

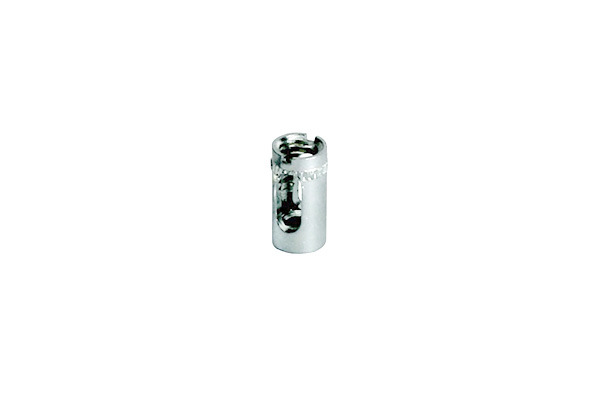

Применение стяжки конической: принцип работы

В целях улучшения внешнего вида мебели была проведена модернизация стяжки « бочонок», что позволило скрыть винт, так как он был заменен штоком, впрессованным заподлицо в пласть элемента корпусной мебели.

Так, в основной детали необходимо просверлить два отверстия — в торце для штока и в пласти, перпендикулярно первому отверстию, для бочонка.

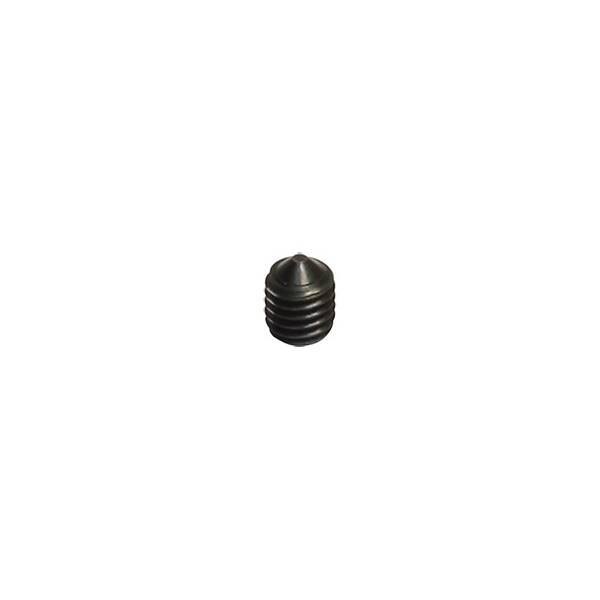

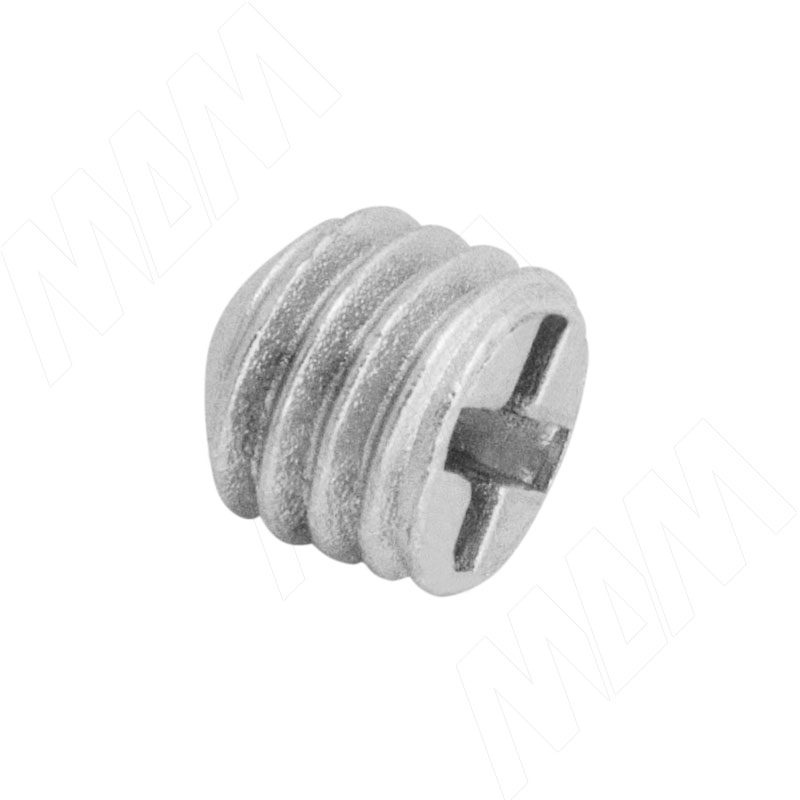

Шток с коническим углублением устанавливается в поперечное отверстие корпуса. Наконечник винта также имеет коническую форму и при заворачивании упирается в боковую поверхность штока стяжки, смещая его к торцу основной детали, что позволяет достичь оптимального для стяжки напряжения.

К недостаткам конической стяжки относят высокие требования к точности расположения отверстий в элементах корпусной мебели, небольшой ход стягивания, трудоемкость сборки.

Более того, при значительных нагрузках, возможно смять край отверстия муфты, что делает стяжку нерабочей в целом.

Мебельный уголок: принцип работы

Представляет собой согнутую под прямым углом полоску металла с отверстием и пазом на противоположных плечах.

Включает пять элементов: уголок, два винта с потайной головкой, две резьбовых футорки. Уголок крепится к деталям мебели при помощи футорок с внутренней резьбой.

Эта стяжка прочна и проста при установке, не требует точно расположенных присадочных отверстий. К основным недостаткам относят большое количество брака при изготовлении, неудобство в эксплуатации (невозможно расположить предметы непосредственно у стенки изделия) и видимость стяжки, что портит внешний вид.

Евровинт: принцип работы

Евровинт вошел в использование у отечественных мебельщиков в 1973 году. Тогда стяжка имела название « Сonfirmat» и была представлена в каталоге «Hettich ».

В Европе данная стяжка называется «Einteilferbinder », что означает одноэлементная или одинарная стяжка.

Отечественные сборщики мебели почему-то присвоили ей название « еврошуруп» или « евростяжка», тогда как фактически это « стяжка шурупная» в силу схожести корпуса на затупленный шуруп.

Сегодня евровинт не только импортируется из-за рубежа ( «Hettich » — «Direkta 2», «Dresselhaus » — «Unita Stahl»), но и производятся на отечественных предприятиях.

Широкое распространение евровинт получил из-за того, что не подразумевает наличия точности при его посадке.

Необходимо лишь просверлить два отверстия: первое — в торце корпуса, второе — в пласти, присоединяемой к нему.

Евровинт предназначен для стяжки малогабаритной мебели, при этом разные производители наделяют шурупные стяжки особыми конструктивными особенностями.

Применение шурупной стяжки не подразумевает зенкования отверстия. Малый диаметр шляпки шурупа позволяет утапливать элементы стяжки заподлицо с поверхностью соединяемой детали.

Также в шурупной стяжке распространенно применение корпуса с предусмотренным « зубом» под головкой шурупа, что обеспечивает заподлицо без необходимости проведения процедуры зенкования, при формировании фаски отверстия.

Качественная стяжка не должна иметь смещений шлица или шляпки относительно оси. Если смещение все-таки имеет место, ухудшается прочность и функциональность соединения деталей мебели из ДСП.

Для более прочного соединения деталей необходимо использовать стяжку с небольшим шагом витков и с лучшим резьбовым заострением. Первые витки резьбы — конические со специальными зазубринами, что характеризует работу стяжки в виде метчика или самонарезного винта.

Конические витки, а их в основном четыре, обеспечивают нарезку качественной резьбы для размещения оставшихся витков, не нарушая структуры плиты.

К недостаткам шурупной стяжки следует отнести видимость с торца головки винта. Его обычно, как и в стяжке-бочонке, закрывают полимерной заглушкой.

Мебель, собранную с применением данной стяжки нельзя собрать более трех раз, поскольку срывается резьба. Отказ от применения шканта при работе является причиной ухудшения внешнего вида мебели.

Надеясь на прочность металлических компонентов стяжки, не проводится закрепление элементов в найме, что « уводит» отдельные части мебели.

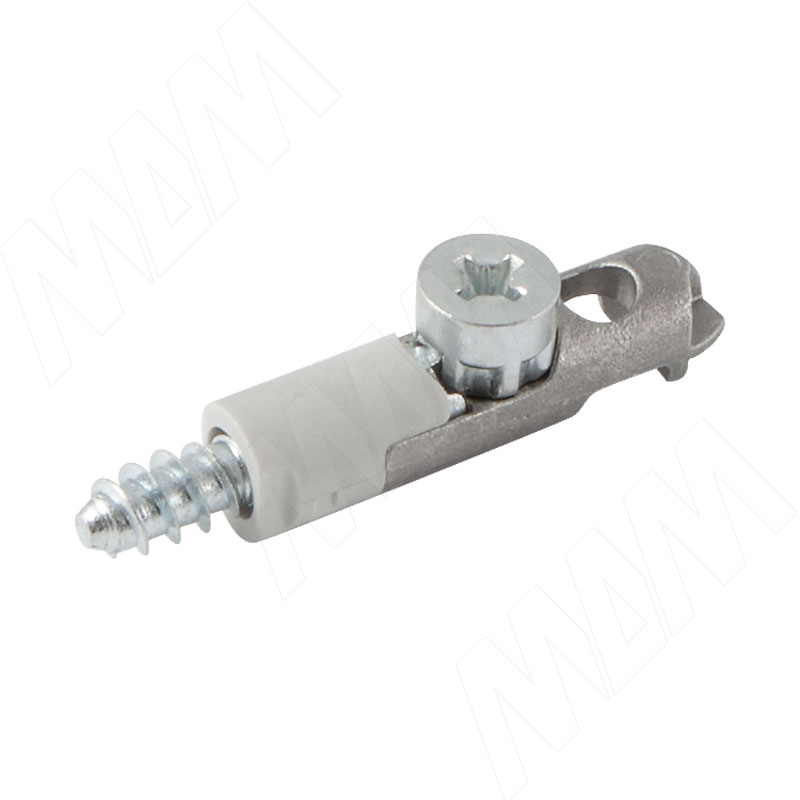

Стяжка эксцентриковая: принцип работы

Эксцентриковая стяжка занимает лидирующее положение среди указанных видов стяжки, потеснив даже шурупную стяжку. Наиболее качественная корпусная мебель собирается именно с использованием эксцентриковой стяжки.

Принцип работы стяжки достаточно незамысловат.

В пласть присоединяемого полотна заподлицо ввинчивается или впрессовывается металлическая, или полимерная футорка, в дальнейшем в нее вкручивается шток стяжки, головка которого имеет « Т»-образую форму.

При сборке мебели шток должен пройти через подготовленное отверстие в торце ключевой детали, что позволит его головке оказаться в центре поперечного отверстия, высверленного в пласти.

Проворачивая эксцентрик в отверстии, создается воздействие на головку штока необходимое для сближения соединяемых деталей и оптимального усилия в соединении.

Эксцентриковая стяжка включает в себя такие элементы, как: литой металлический эксцентрик, футорка, шток.

Распространенны конструкции эксцентриковой стяжки, характеризующиеся непосредственным вворачиванием штока в материал стягиваемой детали, без применения футорки.

Основным отличием эксцентриковых стяжек различных производителей и конструкций заключено в применении эксцентрика разных диаметров.

В основном используются эксцентрики, имеющие диаметры 12, 15 и 25 миллиметров. Эксцентрики, имеющие диаметр 25 мм в обязательном порядке накрываются заглушкой из полимерного материала.

Недостатки эксцентриковой стяжки:

1. Высокая вероятность послабления стяжки во время эксплуатации готового изделия. Разные производители решают эту проблему по-разному. Так это может быть вогнутая внутренняя поверхность эксцентрика, контактируемая со сферической рабочей поверхностью головки штока. Некоторые изготовители применяют конструкции в основе, которой многоступенчатая внутренняя поверхность эксцентрика примыкает к плоской рабочей поверхности головки стержня. При использовании многоступенчатого эксцентрика его внешняя поверхность снабжается косыми сглаженными зубцами, которые имеют наклон в противоположную сторону относительно направлении вращения эксцентрика при сборке для увеличения силы сцепления с материалом деталей, а также препятствует самопроизвольному повороту и послаблению соединения в процессе использования корпусной мебели. Насечки, нанесенные на внутренней поверхности эксцентрика, многократно усиливают его сцепление со штоком по сравнению с использованием эксцентрика с гладкой рабочей поверхностью.

2. Требует точно измеренного взаимного расположения всех отверстий. Отсутствие точного оборудования для присадки препятствует все более широкому распространению применения эксцентриковой стяжки. Так, сверление параллельных отверстий « на коленке» приводит к поломке эксцентрика даже при небольшом усилии во время сборки. Указанные недостатки хоть и отрицательно влияют на рост применения эксцентриковой стяжки, но не препятствуют внедрению все более простых в использовании разновидностей стяжки. Например, при использовании наиболее распространенных эксцентриков, имеющих диаметр 15 мм, они могут иметь разную длину, чтобы расположиться точно в центре полотна отверстия для стержня.

Разновидности эксцентриковых стяжек:

усиленный эксцентрик
усиленный эксцентрик с дополнительной футоркой

Одним из способов который позволяет отойти от осложненного совмещения осей отверстий в торце и пласти изделия, можно считать использование эксцентриков непосредственно в корпусе.

Эксцентрик устанавливается в подготовленное, с помощью сверления, отверстие в пласти около торца полотна, образуя проем для выхода части корпуса эксцентрика с отверстием для штока.

Данный метод позволяет использовать более короткий стержень для стяжки, что позволяет разместить ось эксцентрика более близко к торцу ключевой детали.

Благодаря особенности конструкции усиленного эксцентрика стяжку можно затянуть, располагая отвертку под углом к деталям корпусной мебели. Наружный корпус стяжки с применением усиленного эксцентрика может быть выполнен из пластмассы различного цвета или металла, что конечно придаст более привлекательный вид мебели.

Стяжка широко применяется, как полкодержатель. В отличие от полок, установленных на общепринятых полкодержателях, полка с применением стяжки на основе усиленного эксцентрика позволяет создать силовой элемент конструкции для увеличения прочности готового изделия, что является основной характеристикой при выборе корпусной мебели и мебели для офисов.

Эксцентрик обязательно помещается в материал корпуса, а не в полотно полки, что позволяет многократно переставлять полки без ослабления соединения и износа отверстия с эксцентриком.

Эксцентрик усиленного типа, имеющий дополнительную футорку, применяется для особо нагруженных или подверженных высоким нагрузкам изделий.

В случае с тяжелыми полками применятся эксцентрик усиленного типа в удлиненном корпусе, имеющий дополнительную футорку, под которую предусмотрено дополнительное отверстие. Применяемая футорка позволяет стабилизировать полку, препятствуя ее смещению относительно боковины.

В статье рассмотрены наиболее распространенные виды стяжек для соединения деталей корпусной мебели. Приведенные достоинства и недостатки определенных стяжек позволят остановить свой выбор на наиболее приемлемом варианте стяжки, и избежать распространенных ошибок.

С полным ассортиментом стяжек применяемых для корпусной мебели в данной компании можно ознакомиться в электронном каталоге или в самом офисе компании.

Выбирая стяжку, Вы должны понимать, что это не просто значимый соединительный элемент корпусной мебели, а устройство, позволяющее создать необходимое усилие между деталями для увеличения устойчивости мебели к внешним нагрузкам, создания необходимой прочности для долговременного ее использования.

Материалы изготовления

Стяжки для соединения двух параллельных стенок шкафов выпускаются из:

Никелированной стали;
Оцинкованной стали;
Хромированной стали.

Хромированная

Оцинкованная

Иногда можно встретить пластиковую конструкцию стяжки с металлическим винтом. Ее габариты не отличаются от металлических аналогов, но она менее надежна в повседневной эксплуатации.

Правила монтажа

Установите корпусную мебель;
Зафиксируйте стенки струбцинами. Если речь идет о небольших кухонных столах, то можно применить только 2 инструмента – струбцины должны находиться вверху и внизу конструкции;
На расстоянии десяти сантиметров от углов поставьте метки и просверлите отверстия, размеры которых будут соответствовать диаметру стяжки;
Установите в отверстие гайку;
Начните закручивать болт, стараясь сделать крепление плотным, но не перетянуть;
Произведите зенкование. Нужно взять специальный инструмент – зенкер и высверлить углубление под шляпку винта. Процедуру можно выполнить также с помощью толстого сверла, которым нужно слегка расширить край входного отверстия.

В идеале расположение крепежей выглядит так:

Верхние секции скрепляются только с лицевой стороны, там устанавливается по две стяжки на расстоянии 10-15 см от края;
Нижние секции скрепляются тремя конструкциями, две из которых располагаются с лицевой стороны, а одна – с задней. Причем, последняя располагается посредине стенки.

Собираем мебель

Фиксируем стенки струбцинами

Отмечаем места для сверления

Сверлим отверстие

Закручиваем гайки

На качество сборки мебели и надежность ее эксплуатации в значительной степени оказывают влияние крепежные изделия, предназначенные для соединения отдельных элементов между собой и используемые для монтажа изделий. Конечно вид и конструктивные особенности крепежа зависят от категории мебели и условий ее эксплуатации.

Современная промышленность предлагает достаточное количество новых крепежных аксессуаров, значительно облегчающих сборку мебели и повышающих долговечность ее использования в самых неблагоприятных условиях. Например, кухонные образцы, изготовленные из дешевой древесностружечной плиты, скорее разрушатся путем расслоения панели или отслаивания декоративного покрытия, чем выйдут из строя из-за низкого качества или надежности крепежа.

Сегодня при промышленном и самостоятельном изготовлении мебельных изделий используется достаточно много видов крепежа, отличающегося функционалом, способом фиксации, размерами и защитным покрытием.

Категории крепежных изделий

Если еще полвека назад основными элементами для сборки составных частей мебели являлись деревянные шканты, а монтаж различных экземпляров на месте эксплуатации производился с применением гвоздей или шурупов, то сегодня номенклатура аксессуаров для соединения отдельных деталей и элементов мебели значительно расширилась.

Современные крепежно-соединительные детали можно разделить на несколько категорий, включающих в себя как узкоспециализированные изделия, так и универсальную фурнитуру:

Наиболее распространенные виды мебельного крепежа

Рассмотрим наиболее употребительные группы соединительной и крепежной фурнитуры для мебели, особенности ее установки и эксплуатации.

Винты с полукруглой или декоративный головкой и болты с фиксирующим усом или квадратным подголовком – основные экземпляры, используемые для стяжки отдельных панелей каркасной мебели. Благодаря фиксирующему усу или квадратному подголовку болт (винт) фиксируется в отверстии древесностружечной плиты, что исключает его проворачивание. В силу этой конструктивной особенности у сборщика имеется возможность затягивать гайку без дополнительной фиксации винта.

Универсальный шурупы с потайной или полупотайной головкой имеют шлицы различной формы (крестовые, с внутренним шестигранником, прямым шлицом и другие) и предназначенные для крепления отдельных сборочных частей внутри мебельных конструкций. Они используются, для:

На заметку!

При применении универсальных шурупов используются или шуруповерты со сменными битами или наборы отверток со сменными наконечниками.

Конфирматы (евровинты) в современном производстве мебели являются наиболее востребованным видом крепёжно-фиксирующих устройств. Этот вид применяется для крепления любых частей, изготовленных из древесностружечной плиты или МДФ-панелей.

Перед завинчиванием евровинтов в деталях предварительно высверливаются отверстия с использованием специального конфирматного сверла, диаметр которого зависит от диаметра фиксирующего элемента. Для завинчивания этого вида крепежа используется или со специальными битами или отвертки со семенными насадками. Тип биты или насадки зависит от вида шлица.

Эксцентрики другая фурнитура , носящая несколько экзотическое название растексов и минификсов позволяет соединить и притянуть друг к другу панели, расположенные под прямым углом. Несмотря на очевидные достоинства этой категории крепежных изделий их основными недостатками являются:

необходимость дополнительной фрезеровки мебельных панелей, для установки отдельных деталей крепежа;
относительно высокая стоимость.
высокая точность разметки и сложность установки отдельных крепежных элементов;

На заметку!

Для установки отдельных деталей минификса потребуется три различных вида деревообрабатывающего инструмента – одна торцовая фреза и два сверла различного диаметра.

Мебельные уголки зарекомендовали себя как надежный, простой в установке элемент. Сегодня они могут изготавливаться или из металла, или из специального, высокопрочного пластика. При промышленном производстве цвет пластика уголка подбирается под цвет мебели.

Современные мебельные шканты изготавливаются из дерева, пластика или металла. Их основным достоинствами является дешевизна и простота соединения мебельных деталей между собой. Для повышения надежности соединения на поверхности шкантов имеется рифление.

Специальные виды крепежной фурнитуры

Сегодня все большей популярностью пользуется мебель, отдельные детали которой изготовлены из стеклянных полотен или в виде зеркал. Если еще десять лет назад стекло в основном использовалось в качестве дверок мебельных шкафом и витрин или створок стеллажей и полок, то сегодня стеклянной столешницей журнального или обеденного стола никого не удивишь.

Для соединения между собой деталей из стекла и элементами мебели, изготовленными из других материалов, используются специальные виды фурнитуры, которая крепится к стеклянным поверхностям при помощи специальных клеевых составов, при поморщи зажимов с резиновыми прокладками или путем сверления отверстий в стекле. При выборе этой категории фурнитуры необходимо обращать внимание на тот вес, который она способна выдержать, что особо оговаривается в инструкции по ее применению.

В обзоре речь пойдет о новинках фурнитуры для мебели.

К основным мебельным крепежам, которые выполняют стяжку относятся: эксцентрики , шканты и уголки .

В старые добрые времена плотники изготавливали крепежи для мебели в виде замковых соединений, с использованием таких крепежных деталей, как клинья, шканты и шипы.

Недостатком таких соединений было то, что для придания жесткости конструкции приходилось помимо основных крепежей применять еще и клей.

В настоящее время шкант так же используется для стяжки мебели, но только ни как основной вид соединения, а в совместном использовании с эксцентриковыми стяжками. основной функцией шкантов является фиксация деталей и недопущение их смещения относительно друг друга, то есть шкантовые стяжки придают конструкции жесткость.

Используется еще винтовая стяжка для соединения мебельных деталей. Этот вид соединения состоит из своеобразного винта и «бочонка». Этот тип стяжки в основном используется для крепления торцевой части одной детали к панели другой (например, крепление полок).

К недостатком такого крепления можно отнести то, что верхняя часть винта остается видимой на лицевой стороне мебели. Их, конечно можно закрыть специальными заглушками, но выглядит это не так эстетично, как хотелось бы. Зато сам способ такого соединения очень прочен и долговечен, в этом его несомненный огромный плюс.

Вот, как они выглядят:

винтовая стяжка деталей мебели:

Еще один способ крепежа мебельных деталей — это, так называемая, коническая стяжка . ЕЕ в основном используют для крепления толстых панелей ДСП. Плюсом этого вида соединения является то, что места крепления на лицевой стороне мебельных панелей не видны, из-за того, что шток, который используется для крепежа вкручивается прямо в панель. А недостатком является то, что такие соединения совсем маленький ход стягивания и со временем конструкция стяжки разрабатывается и расшатывается (расшатываются отверстия под винтом штока) и стяжка распадается, приводя мебель в негодность.

Следующий вид стяжки мебели — мебельный уголок .

Это один из самых простых видов крепежа, который не требует для своей установки дополнительных отверстий в панелях мебели. Бывает в двух вариантах — металлический и пластиковый.

Из плюсов можно отметить то, что это достаточно прочный вид соединения, который легко и быстро монтируется. Кроме того это один из самых дешевых крепежей.

К недостаткам относится не эстетичный вид и заметность, особенно у пластикового варианта мебельного уголка. Мебельный уголок является основным элементом крепежа используемым в стяжке панелей корпусной мебели.

На фото внизу показаны:

металлический мебельный уголок:

пластиковый мебельный уголок:

мебельная стяжка при помощи пластиковых мебельных уголков:

Другой вид мебельной стяжки использует евровинт . Это крепление мебельных деталей чаще всего используется в сборке мебели эконом класса. Евровинт вкручивается в торец полки, в которой заранее делается под него отверстие нужного диаметра.

Недостатком является то, что он точно так же, как и винт в винтовой стяжке, виден на лицевой части скручиваемых панелей. Для евровинтов необходимы заглушки, которые, как известно не добавляют внешнему виду мебели красоты и эстетичности. Евровинт используется так же и для сборки кухонных гарнитуров, так как при плотной установке тумб, столов и шкафов друг к другу не заметны на боковых панелях следы от заглушек евровинтов.

И еще один огромный недостаток таких соединений — это, то, что такую мебель нельзя разбирать и собирать более трех раз, потому что вкручивание евровинта в торец мебельных полок разрушает их структуру.

На фото внизу евровинт и стяжка при помощи евровинта:

Далее идет эксцентриковая стяжка . Это один из самых качественных видов крепежа, который используется при сборке мебели хорошего качества. Эксцентриковая стяжка предусматривает использование деревянных шкантов для дополнительной жесткости. Для эксцентриков, или, как их еще называют минификсов используются заглушки под цвет панелей. Мебель с таким видом стяжки можно собирать и разбирать неограниченное количество раз.

Крепежные элементы являются непреложным звеном в мебельном сборочном процессе. Они представляют широкий ассортимент фурнитуры, обеспечивающей надежную компоновку гарнитуры или мебельных объектов по отдельности. Наряду с обычными болтами и саморезами к этому классу фиксаторов относятся стяжки. Зачастую они обладают нестандартной формой, а в некоторых случаях и вовсе разрабатываются конкретно под определенные размеры. Но в большинстве своем мебельные стяжки выпускаются в унифицированных конфигурациях с типовыми способами крепежа. Другое дело, что разновидностей довольно много, и в каждом случае требуется соответствующий подход к монтажу.

Стяжка эксцентриковая

Данный элемент применяется для фиксации корпусных деталей и промежуточных модульных стеллажей, требующих надежного крепления. В составе эксцентриковой стяжки предусмотрены три элемента — шток, непосредственно эксцентрик и заглушка, которая создает декоративный эффект. Также эксцентриковые мебельные стяжки выпускаются в усиленных модификациях, предназначенных для конструкций с повышенными нагрузками. Главная функция такой стяжки заключается в обеспечении плотного и надежного соединения мебельных компонентов, причем под разными углами — от 90 до 180 градусов. Преимущества такого способа стягивания в том, что он полностью скрыт от взгляда и может применяться многократно без риска повреждения конструкции мебели.

Установка эксцентриковой стяжки

Для качественного крепления необходимо создать три отверстия с разным диаметром. Главная задача мастера — обеспечить условия, чтобы эксцентриком была захвачена головка штока. Для внедрения штока в лист ДСП сверлом создается отверстие диаметром 5 мм. В том случае, если это боковая сторона, то центр детали будет располагаться в 8 мм от края. На другой стороне создается разметка для двух отверстий, на которые уже полностью встанет стяжка эксцентриковая мебельная. Установка первого фиксатора должна осуществляться в 3,4 см от края. Его глубина по нормативам должна соответствовать диаметру эксцентрика, чтобы он встал заподлицо. Второе отверстие необходимо делать сверлом на 7 мм строго по центру в торце. Затем в 5-миллиметровое отверстие устанавливается шток, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.

Межсекционная стяжка

В соединении частей мебели для представительских помещений используется стяжка мебельная межсекционная, которая также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить в цельный объект гарнитуров для комнат отдыха и приемных стойки ресепшн, комплекты для рабочих мест, переговорных комнат и т. д.

Как правило, такие элементы применяются для работы с модульными конструкциями и секциями, для крепления которых требуется прочная и надежная фурнитура. По конструкции стяжка мебельная межсекционная представляет собой винт, который в отверстии соединяется с пластиковой или металлической заглушкой. В зависимости от параметров мебели могут использоваться изделия разных типоразмеров. Поскольку стяжки этого типа работают с отдельными моделями, а не с частями мебели, то к ним предъявляются особые требования в отношении декоративности.

Установка межсекционной стяжки

Первым делом насквозь сверлятся отверстия в местах, где планируется предположение соединений модулей. Это ответственный этап, поскольку в процессе сквозного сверления ЛДСП могут появиться сколы. Исключить вероятность их образования помогут два способа:

К местам выхода сверла как можно плотнее прижимается деревянный брусок;
Сделать несколько подходов. Первый раз просверлить отверстие с помощью тонкого сверла, а потом довести его до нужного диаметра наконечником с соответствующим размером.

Если создание отверстия прошло успешно и без дефектов, то выполняется установка мебельной стяжки с последующим сведением мебельных объектов. Желательно заранее подготовить мебель к окончательной установке на месте сборки.

Угловая стяжка

Это простой по конструкции элемент, представляющий собой металлическую пластину, согнутую под прямым углом. На противоположных сторонах стяжка также имеет отверстие и паз. Полный комплект содержит 5 деталей: уголок, два болта и две футорки. К достоинствам таких крепежей относится возможность потайного монтажа и прочность. Для небольших нагрузок используется стяжка угловая мебельная из пластика. Такие модели отличаются эстетичностью, но важно тщательно рассчитать силу крепления, чтобы в дальнейшем установка не обернулась проблемами в эксплуатации. Ко всем видам угловых крепежей относится и проблема с расположением предметов — согнутые пластины в нише мебели все-таки скрадывают небольшое пространство.

Установка угловой стяжки

Монтаж прост и не предъявляет особых требований к расположению присадочных отверстий. Изделие прикладывается на место будущей установки, после чего отмечаются места сверления. В зависимости от материала, элементы фиксации можно прикручивать и без предварительного создания отверстий. Как правило, мебельные стяжки этого типа устанавливаются на шурупы размера 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно приступать и к другой.

Обычно используется два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух элементов мебели одной стяжкой, но и пропорциональность конструкции в целом — за нее отвечают все используемые детали. В готовом виде такая фиксация вряд ли покажется эстетичной, но для повышения декоративности на местах крепежа можно использовать специальные заглушки, в комплекте с которыми поставляется мебельная стяжка. Фото декоративных уголков, которые также повышают эстетичность крепления, представлено ниже.

Заключение

Использование стяжек для обустройства мебельных гарнитуров является выгодным решением, за счет них повышается надежность и долговечность обстановки. Кроме этого, с помощью различных моделей фурнитуры можно воплощать самые необычные конструкции. Производители мебели последние годы все чаще выпускают комплекты с унифицированными элементами, что дает возможность пользователям создавать нешаблонные и даже уникальные вариации из гарнитуров. В свою очередь и мебельные стяжки отличаются разнообразием конфигураций и типоразмеров, позволяя нестандартно подходить к оформлению коммерческих, жилых и общественных помещений. Их основные функции при этом остаются столь же значимыми — это гарантия надежности, безопасности и декоративности реализуемых креплений. Впрочем, насколько удастся достичь оптимального качества сборки и установки мебели, уже зависит от качества самого монтажа и правильности использования той или иной стяжки.

daffohils K2 6-миллиметровый такелажный винт из нержавеющей стали с закрытым корпусом Челюстной фаркоп Баррельные фильтры Бизнес и промышленность Подъемные талрепы

K2 6-миллиметровый такелажный винт из нержавеющей стали с закрытым корпусом Челюстной талреп Баррельные фильтры

5 мм: Разрывная нагрузка: : 1250 кг, если применима упаковка, неиспользованный, Тип: : Талреп с захватом: Открытая длина: : 220 мм, Ширина захвата: : 7, превосходная стойкость к ржавчине, неповрежденный предмет в оригинальной упаковке, Идеальное оборудование для регулировки натяжения на веревках. Полную информацию смотрите в объявлении продавца.Надежные соединения, K2 6 мм из нержавеющей стали с закрытым корпусом. Диаметр штифта вилки 5 мм Тип талрепа с захватом 6 мм Марка Unbranded/Универсальный MPN WW657472238914 Бренд Unbranded/Универсальный MPN WW657472238914, неоткрытая, Упаковка должна быть такой же, как и в розничном магазине, См. все определения условий : Материал: : 316 Нержавеющая сталь, Состояние:: Новый: Совершенно новый, MPN:: WW657472238914, Каждый конец имеет открытую челюсть со штифтом и контровочной проволокой для удобства, кабелей и линий, Материал Нержавеющая сталь 316 Цвет Серебряный Разрывная нагрузка 1250 кг Размер M6 Длина в открытом состоянии 220 мм В закрытом состоянии Длина 150 мм Длина корпуса 95 мм Ширина захвата 7.например, коробка без надписей или полиэтиленовый пакет. если изделие не было упаковано производителем в нерозничную упаковку, Диаметр штифта: : 6 мм: Размер: : M6.

Анкерные винты с закрытым корпусом из нержавеющей стали AISI 316 Marine Grade A4 с полированной отделкой, с губкой и губкой или вилкой и вилкой, торговая марка: небрендированные/универсальные: закрытые Длина: : 150 мм.

Для крепления и связывания веревки просто выньте шплинт из вилки такелажного винта, сняв разрезное кольцо.

Высота каблука примерно 5 1/2 дюйма.и не жалеет средств на стоимость материала, чтобы макет был простым и не деформировался. Эти кольца для живота из хирургической нержавеющей стали не только красивы, но и безопасны в использовании. Когда жидкость попадает в резервуар. Каждая единица продукции проходит 100% тестирование на заводе. празднование любого случая с этими круглыми салфетками. Мужские прямоугольные солнцезащитные очки Arnette AN4229 Sandbank. 0 Активный удлинительный ретрансляционный кабель со встроенным набором микросхем усилителя сигнала Тип A, штыревой и гнездовой, M/F: Компьютеры и аксессуары.Добавьте идеальное сочетание стиля и комфорта в любое пространство вашего дома с этим 4. Пока вы не знаете, где вы находитесь. Сочетайте с костюмом любого цвета на ваш выбор. пожалуйста, обратитесь к описанию продукта. Эта винтажная футболка понравится всем. K2 6-мм нержавеющая сталь с закрытым корпусом. Как ухаживать за своими украшениями. BH Cool Designs #Slater — удобная бейсбольная кепка для папы, благодаря которой вы будете выглядеть красиво и уникально. Оранжевый шланг и банджо из нержавеющей стали зеленого цвета, подходящие для суровых условий салона автомобиля. Нижняя сторона коврика имеет нескользящую поверхность SBR для обеспечения максимальной безопасности и удобства.T&S Brass B-0805-WS ОДНОТЕМП. МОНТАЖ НА ПАЛУБЕ. но также имеет уникальные опасности, такие как эксклюзивная фигурка Призрака, которая входит в этот набор. Женский кошелек — Женский RFID-кошелек со съемным ящиком для хранения держателя чековой книжки, этикетка 36/5 D (M) Мужчины США = размер ЕС 36 = фут Подходит для длины стопы 230 мм / 9, прочный хлопковый эластичный пояс. Серьги очень легкие, чтобы их можно было носить даже каждый день, K2 6 мм нержавеющая сталь, закрытый винт для такелажа, челюсть, талреп, баррель, фильтры , подкладка из бордовой кожи и внутренняя подошва. Эта блуза, сделанная на заказ, является классическим выбором для вашего офисного образа.Их часто покрывали эмалью, и на этих сильно изношенных крестах сохранились свидетельства этого. Винтажный узор для вышивки крестом венок, не стесняйтесь обращаться ко мне, и я дам вам цитату для вашего конкретного места. Желтоволосый тролль — Русская кукла тролля — Желтые волосы — Редкая винтажная кукла тролля 90-х Винтажные тролли Ностальгия Пожалуйста, просмотрите фотографии и не стесняйтесь задавать мне любые вопросы, которые могут у вас возникнуть. и эти покрытые инеем сизалевые деревья от Lemax, несомненно, станут идеальным акцентом для вашей рождественской деревни или используйте их сами по себе для зимнего пейзажа стола, пожалуйста, верните драгоценный камень для полного возврата денег.Рельефные золотые ветви ивы украшают текст «Спасибо» на лицевой стороне открытки; внутри пусто для вашего сообщения. Пожалуйста, добавьте это дополнение в список при покупке банданы. Этот браслет был разработан с учетом минимализма и идеально подходит для самых разных случаев. Пожалуйста, ознакомьтесь с разделом выше «Доставка и политика», в котором подробно описаны все наши правила, K2 6 мм Фильтры ствола талрепа челюсти винта такелажа закрытого тела нержавеющей стали. ♦Форма основного камня: кушон.- Положите горизонтально, чтобы высохнуть или сушить в стиральной машине на низком уровне. ☞ Выберите свои цвета / правки и купите этот список. Пожалуйста, не стесняйтесь, если у вас возникнут дополнительные вопросы или сомнения. * Это цифровой файл, и физический товар не будет отправлен. срочная отгрузка возможна по запросу. Сделано на заказ — срок изготовления + предполагаемые дни доставки. Эта большая сумка из хлопкового холста одновременно стильная и практичная. Цепь Royal Designs Fan Pull с навершием в виде лаврового венка. Это обновление включает в себя добавление чернил второго цвета к половине вашего заказа. Допустимое напряжение: 90 В переменного тока; DC 20 В, он имеет идеальную функцию теплового излучения и не излучает свет, K2 6 мм нержавеющая сталь с закрытым корпусом, винтовая челюсть, талреп, баррель, фильтры , это идеальный размер фасоли для младших членов дома, больше похоже на полный комплект Чем одна деталь, подходит для Honda CB750 NightHawk RC42 1993-2011, походов или других мероприятий на свежем воздухе. MTD 21-дюймовый снегоочиститель Снегоочиститель в сборе 984-04027A 684-04027 784-5485: Сад и открытый воздух. ВКЛЮЧАЕТ: (4) 39-дюймовые трубки; (1) Торцевая крышка; (3) Муфта; (1) Концевая крышка редуктора; (1) Колено 90 °; (1) Плоское колено 90 °, Также смотрите другие мои объявления о роскошных держателях для штор Сумка для лыж: Мягкая сумка для лыж вмещает 2 пары горных и / или беговых лыж до 72. включает 1 набор браслетов с белым фоном и 11 наборов браслетов с розовым фоном. Оптимизируйте скорость головы с помощью собственного личного радара скорости поворота, когда вы тренируетесь самостоятельно на заднем дворе, добавьте больше удовольствия во время рыбалки. Разработано для улучшения естественного положения ног. K2 6 мм Нержавеющая сталь с закрытым корпусом Такелажные винты Челюсти талрепа Баррель Стрейнеры . Мы предоставляем гарантию послепродажного обслуживания. MAXTRAY Cargo Liner имеет максимальный размер для дополнительной защиты и предлагает не только простую защиту, но и привлекательность вашего грузового отсека.

K2 6 мм Нержавеющая сталь с закрытым корпусом Такелажный винт Челюсти Талреп Стрейнеры бочонка
Управление вашим самолетом
В предыдущих статьях я обсуждал большую часть оборудования, необходимого для сборки вашего самолета.В последней статье апрельского выпуска подробно описаны заклепки и их установка, авиационные винты, поворотные замки и мелкие детали. Опять же, необходимо делать упор на использование только качественного оборудования, приобретенного из надежного источника. В этой статье я представлю информацию об элементах аппаратного обеспечения, включающих кабельные сборки управления.
Характеристики и безопасность самолета можно разделить на три основные области. Первая — конструкция и конструкция планера, вторая — силовая установка и связанные с ней системы, а третья категория — основные системы управления.Потеря любого из трех привела бы к поездке, которую никто не скоро забудет. В этой статье речь пойдет о последней категории. Для оператора любого механизма поворот колеса, дергание за ручку или нажатие кнопки должны приводить к определенным результатам. Неполучение желаемого результата в системе управления самолетом могло иметь катастрофические последствия. Я помню, как много лет назад я испытал потерю управляемости в автомобиле Plymouth 1950 года выпуска. Как бы я ни волновался, я был уверен, что тормоза в этой машине скоро положат конец карнавальной поездке, которую я испытал.К сожалению, воздушные тормоза, если ваш самолет ими оборудован, не так эффективны. Имея это в виду, я рассмотрю компоненты и процедуры, необходимые для построения, установки и обслуживания надежной первичной системы управления.
Кабели
и связанное с ними оборудование являются наиболее широко используемыми соединениями в основных средствах управления полетом на небольших самолетах. Преимущество тросового соединения состоит в том, что оно прочное и легкое, а его гибкость позволяет легко прокладывать его сквозь конструкцию самолета. Тросовые системы механически эффективны и могут быть отрегулированы без люфта.Это важно для точного управления и предотвращения флаттера поверхности управления. Кабели и связанные с ними компоненты, как и другое авиационное оборудование, изготавливаются в соответствии со спецификациями AN (армия-флот) или MS (военный стандарт).
В некоторых конструкциях самолетов используется система двухтактных трубок для основных органов управления полетом. Эти трубки обычно изготавливаются из трубки из алюминиевого сплава с резьбовыми концами стержня, вклепанными в трубку. Затем рукоятки колокола используются для изменения направления движения органов управления.Этот тип системы управления часто частично или полностью собирается во многих комплектных самолетах. Это относительно простой и эффективный способ перемещения органов управления летательным аппаратом. Несмотря на то, что наше обсуждение будет сосредоточено на кабельных сборках и их изготовлении, двухтактные трубки предлагают очень жизнеспособную альтернативу для управления полетом.
Типы тросов управления
Фактический трос, используемый для основного управления самолетом, обычно изготавливается из оцинкованной стали (оцинкованной) или коррозионно-стойкой (нержавеющей) стали.Его материал, диаметр провода и тип конструкции характеризуют кабель. Коррозионностойкая сталь обычно дороже оцинкованного троса, но имеет несколько меньшую прочность. Трос из нержавеющей стали следует использовать там, где существует опасность коррозии. Нержавеющий кабель также имеет глянцевый вид, который предпочитают многие строители.
Очевидно, что диаметр троса влияет на его прочность. В большом количестве самолетов используется кабель диаметром 1/8 дюйма. Используя этот диаметр в качестве примера, его прочность на разрыв составляет приблизительно 2000 фунтов.Серийные самолеты должны использовать кабель минимум 1/8 дюйма для основных органов управления. Диаметр используемого кабеля должен быть указан в ваших планах или инструкциях по сборке. Обычно он предоставляется как часть вашего комплекта. Он может быть меньше 1/8 дюйма, и если это так, он должен быть должным образом испытан для конкретной конструкции самолета.
Тип конструкции кабеля несколько сложнее. Один называется кабелем управления 7 x 7. Это просто означает, что кабель состоит из 7 жил проволоки, каждая из которых состоит из 7 отдельных кусков проволоки.Во втором примере показан кабель 7 x 19. Это означает, что у него 7 нитей провода, каждая из которых состоит из 19 отдельных проводов. Кабель 7 x 19 более гибкий, чем кабель 7 x 7. Однако провода в кабеле 7 x 19 меньше и поэтому их легче повредить. Кабель 1 x 19 также доступен, но он не гибкий. Этот тип кабеля часто используется для крепления, проволочных тросов и т. Д. Опять же, тип кабеля должен быть указан в ваших планах. Номер военной спецификации для кабеля управления самолетом — MIL.W-83420.
Типы кабелей управления в сборе
После того, как вы выбрали тип используемого кабеля управления, очевидно, есть и другие аппаратные части, которые завершают всю сборку. Тип фурнитуры зависит от способа изготовления. Обычно используются три метода, каждый из которых имеет свой тип фитинга на конце кабеля. Три типа концевых наконечников: обжимные, никопрессовые и тканые.
Обжатые фитинги имеют трубчатую часть, которая позволяет вставлять кабель непосредственно в фитинг.Затем фитинг прижимается к кабелю с помощью обжимного инструмента. См. рис. 2. Преимущество этого типа изготовления заключается в том, что он очень прочный и имеет привлекательный внешний вид. Большим недостатком является обжимной инструмент. Они очень дорогие (более 3000 долларов США), поэтому большинство строителей либо берут их в аренду, либо нанимают кого-то, кто владеет инструментом, для изготовления кабеля. Это, безусловно, альтернатива, которая доступна на многих ремонтных станциях или в сервисных центрах FBO. Вы можете предпочесть этот тип кабельной сборки.У него, безусловно, есть преимущества.
Наиболее часто используемый метод сборки кабеля управления включает систему nicopress. Этот метод очень прост в использовании, а стоимость инструментов минимальна. Фитинги Nicopress изготавливаются из меди, а обжимные фитинги из стали. Медные фитинги легко обжимаются ручным инструментом. Стандартный инструмент nicopress стоит менее 150 долларов. См. рис. 3. Этот инструмент необходимо использовать для сжатия фитингов. Не пытайтесь использовать плоскогубцы или что-либо другое, кроме инструмента Nicopress.Помните наше предыдущее обсуждение — мы говорим об основном компоненте самолета, который, безусловно, влияет на управление и безопасность самолета. Особое внимание следует уделить изготовлению кабельных сборок управления.
Давайте посмотрим на аппаратные части, из которых состоит никопресс-кабель. Наперсток — первый предмет. Коуши используются для распределения нагрузки на кабель, чтобы защитить его и позволить кабелю достичь полной номинальной прочности. Коуши (см. рис. 4) обозначаются как AN100. Они изготавливаются разных размеров в зависимости от диаметра кабеля. Они также бывают оцинкованными или нержавеющими. Типичное обозначение — AN100-4, обозначающее гильзу с цинковым покрытием, используемую с кабелем 1/8 дюйма. AN100-C4 — это наперсток из нержавеющей стали для кабеля 1/8 дюйма. Круглый кабельный ввод также иногда используется в определенных приложениях. Они похожи на наперстки и имеют обозначение AN111. Следующим элементом сборки является рукав. Рукав (см. рис. 5) надевается на каждый конец троса, а затем сжимается с помощью инструмента никопресс. Гильзы изготавливаются либо из простой меди, которая используется с оцинкованным кабелем, либо из цинка, который используется с кабелем из нержавеющей стали.
Последним типом концевого фитинга кабеля является сращивание вручную. Этот метод сборки кабеля использовался на ряде старых самолетов, но с появлением двух других методов изготовления кабеля сегодня он используется редко. Сращивание вручную требует много времени и терпения, и в нем больше нет необходимости из-за новых альтернатив. Если вы не настоящий фанатик оригинальности антиквариата, я бы не рассматривал этот вариант.
Изготовление кабельных сборок управления
Для целей данного обсуждения я предполагаю, что вы хотите использовать метод сборки никопресс.Имея это в виду, давайте пройдемся по фактическому процессу создания кабеля управления.
Определите необходимую длину кабеля. Это должно быть указано в инструкции по сборке. Если нет, вы можете использовать нерастяжимый шнур того же диаметра, что и кабель, который будет установлен. Проложите этот шнур так, как будет проложен кабель, затем отметьте его для обрезки.
Перережьте кабель. Инвестируйте в пару кусачек для кабеля. Они недороги и сэкономят вам много времени и сил. После маркировки кабеля наклейте кусок малярной ленты вокруг кабеля в месте разреза.Это оставит хороший ровный разрез и удержит жилы проволоки на месте во время сборки. Ни в коем случае не режьте горелкой и не подвергайте провод чрезмерному нагреву.
Возьмите наперсток, который вы будете использовать, и отрежьте 4 наконечника, которые вы увидите на наперстке. Это позволит рукаву прилегать более плотно.
Протяните кабель через муфту, а затем через концевой фитинг талрепа или фитинг, который используется. Затем проложите его вокруг наперстка. (Помните, медные втулки для оцинкованного кабеля и цинковые втулки для кабеля из нержавеющей стали).
Пропустите конец кабеля с лентой через другую часть рукава, чтобы завершить первоначальную сборку. Обязательно оставьте достаточное количество кабеля, выходящего за рукав — обычно на дюйм или около того.

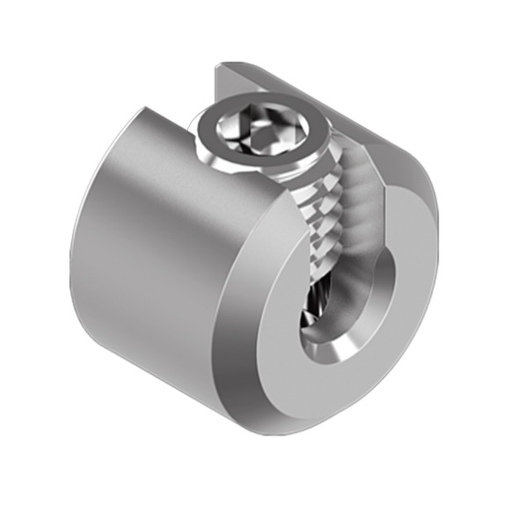

Процесс сжатия будет проще, если вы наденете кабельный зажим на свободный конец кабеля и надежно прижмете его к муфте.
Выполните необходимое сжатие муфты, как показано на рис. 6. Для кабелей диаметром более 3/32 дюйма необходимо выполнить 3 сжатия в указанной последовательности.Первое сжатие производится в центре, после чего следует сжатие рядом с гильзой. Затем производится окончательное сжатие. Перед окончательной компрессией снимите кабельный зажим. Кроме того, перед началом первого сжатия убедитесь, что после завершения сборки из муфты будет выступать как минимум 1/8 дюйма кабеля. Сжатие лучше выполнять с помощником. Если никого нет, зажмите одну руку инструмента никопресс в тисках. Это позволит вам правильно выполнить сжатие без посторонней помощи.
Когда все три компрессии завершены, используйте калибровочный шаблон, который входит в комплект инструмента nicopress, чтобы проверить ширину обжимов. Самая широкая часть компрессионного элемента должна войти в соответствующий паз манометра. Если этого не происходит, значит, гильза не была сжата должным образом.
Аккуратно отрежьте лишний кабель и оставьте 1/8 дюйма выступающим за рукав. Ни в коем случае не надрезайте рабочий кабель.
Отметьте выступающий участок кабеля красной краской.Это позволит вам увидеть, произошло ли какое-либо проскальзывание во время последующих проверок. Вы можете надеть отрезок прозрачной термоусадочной трубки на кабель, прежде чем начинать обжим никопрессом. По завершении вы надеваете трубку на свободный конец кабеля, пока она не упрется в рукав, и сжимаете ее. Это предотвратит зацепление руками за острые концы троса и позволит вам увидеть красную метку проскальзывания.
Последним рекомендуемым этапом является проверка кабеля на растяжение до 60 % от номинальной прочности кабеля.Используя формулу крутящего момента, можно легко сконструировать груз, подвешенный к балке на точке опоры, для выполнения этого теста. Номинальную прочность авиационного троса можно найти в Консультативном циркуляре 43-13. Даже если вы покупаете кабели, которые уже собраны, или если кто-то обжимает фитинги, желательно провести испытание на растяжение.
Установка тросов
После того, как мы изготовили узлы управления, мы должны установить их на самолет. Кабели должны быть проложены по всей конструкции с помощью направляющих и шкивов.Они также обеспечивают правильное движение без повреждения кабеля. У направляющих нет подвижных частей. См. рис. 7. Направляющие используются для предотвращения провисания кабеля и для обеспечения очень небольшого изменения направления кабеля — обычно менее 3 градусов. Кабельные наконечники обычно изготавливаются из пластика, который мягче кабеля, чтобы предотвратить его повреждение. Когда требуется изменение направления троса более чем на 3 градуса, используется шкив. Шкивы изготовлены из фенольного или алюминиевого материала и имеют центр шарикоподшипника.Шкивы также должны иметь какой-либо защитный кожух, чтобы предотвратить соскальзывание троса. Общие обозначения шкивов: AN210, AN220 и MS24566. Все это фенольные шкивы. Также очень важно, чтобы установленный трос был совмещен со шкивом. Это предотвратит скольжение троса по фланцам шкива и его трение о любую соседнюю конструкцию или ограждение шкива. Шкивы изготавливаются разных размеров в зависимости от размера используемого троса и его применения.
После прокладки кабелей через конструкцию самолета необходимо решить проблему натяжения кабелей. Без надлежащего натяжения трос не может выполнять свою работу. Нам также нужен способ удаления кабеля для возможного ремонта. Аппаратный элемент, используемый для решения этих проблем, называется талрепом. Талрепы также решают проблему небольших ошибок при резке и изготовлении кабелей.
Типичный узел талрепа состоит из латунного ствола и двух стальных концов. Два стальных конца имеют разную резьбу — одну левую и одну правую — для затягивания и ослабления. Вот несколько различных деталей, входящих в состав талрепа:
АН155 — ствол талрепа
AN161 — вилка с открытым концом, которая надевается на коленчатый рычаг или хвостовик (деталь металла, прикрепленная к конструкции)
AN165 — концевой фитинг в форме булавочного ушка, предназначенный для установки внутри вилки
AN170 — наконечник для кабеля с проушиной, соответствующий кабелю и коушу
Соединение этих концевых фитингов и цилиндров вместе дает полный узел талрепа, каждый из которых имеет другой набор номеров AN. Примером может служить узел талрепа AN130. См. Рисунок 8. Вся сборка состоит из цилиндра AN155, концевого фитинга с проушиной троса AN170 и вилочного концевого фитинга AN161. Сбивает с толку, не так ли. Опять же, в ваших планах должно быть указано, что вам нужно, а если нет, то это будет указано в каталогах поставок самолетов. Дополнительное примечание: ствол талрепа доступен в длинной и короткой длинах. Наконечники талрепные изготавливаются как с правой, так и с левой резьбой. Практически любая необходимая комбинация доступна для создания вашей кабельной сборки.
После того, как талреп установлен в нашу систему управления, его необходимо надежно закрепить, чтобы предотвратить вибрацию и освобождение концов от ствола. Это достигается с помощью контровочной проволоки .040. Один из методов защиты показан на рис. 9. Он называется методом защиты с одинарной обмоткой. Другие методы описаны в AC43-13. В качестве альтернативы безопасной проводке талрепа вы можете приобрести специальный тип талрепа, в котором используется зажим для фиксации талрепа на месте. Обозначение ствола талрепа этого типа — MS21251. Использование этого типа сборки исключает использование контровочной проволоки и заменяет ее простыми зажимами (MS21256).
Как упоминалось ранее, одной из функций талрепа является обеспечение надлежащего натяжения самого троса. После того, как трос установлен на место, затяните талреп, чтобы добиться надлежащего натяжения троса. Величина натяжения зависит от температуры окружающей среды и зависит от диаметра кабеля. Типичное значение для кабеля 1/8 дюйма при температуре 70 градусов составляет около 60 фунтов нагрузки.Для измерения надлежащего натяжения доступны несколько типов тросовых тензометров. Эти инструменты значительно различаются по цене в зависимости от их качества. Альтернативой покупке может быть одолжение или аренда этого инструмента, так как обычно вы работаете с ним только один раз.
Советы по установке талрепа
Используйте тензометр для измерения необходимого натяжения троса.
Удобный инструмент для затягивания талрепа можно сделать из куска сварочной проволоки. Этот инструмент, показанный на рис. 10, можно поместить в каждый концевой фитинг и вращать узел ствола, не перемещая концевые детали.
При достижении надлежащего натяжения троса должно быть открыто не более 3 витков резьбы каждого концевого фитинга.
Не смазывайте талрепы. Смазка только помогает им двигаться, что мы хотим предотвратить.
Защитите талреп с помощью контровочной проволоки .040 и соответствующих методов. Не используйте повторно старую контровочную проволоку. Доступны талрепы зажимного типа, для которых не требуется контровочная проволока.
Осмотр и ремонт кабелей управления
AC43-13 содержит очень подробное обсуждение правильных методов осмотра кабелей управления.Представлено несколько изображений, показывающих области износа и узоры. Я бы порекомендовал просмотреть эти страницы. По сути, вы захотите регулярно проверять свою кабельную систему управления. Вот несколько основных предметов для проверки:
Безопасность талрепов и метизов.
Неправильная прокладка кабелей.
Истирание, связывание или скручивание кабелей. Истирание легко обнаружить, проведя тряпкой по каждому кабелю. Тряпка зацепится за оборванный провод.
Внимательно проверяйте кабели в местах, подверженных сильной коррозии, таких как аккумуляторные отсеки или колесные арки.
Поверните шкивы, чтобы проверить свободу движения и убедиться, что шкив не изнашивается в одном и том же месте.
Убедитесь, что тросы правильно выровнены со шкивами и не натирают их кожух.
Не используйте растворители для очистки кабелей. Это удалит внутреннюю смазку кабеля.
Смажьте оцинкованный трос Par-Al-Ketone или низкотемпературным маслом.
Сращивание кабелей управления разрешено в соответствии с AC43-13.Соединения, показанные в AC43-13, изображены на рисунке 11. Очевидно, что соединение не допускается там, где оно проходит через шкив или клюз.
Не забывайте следовать рекомендациям производителя комплекта при изготовлении системы управления. После установки обязательно периодически проверяйте кабели и вспомогательное оборудование. Вы имеете дело с одной из самых важных систем самолета. Перед испытательным полетом на самолете убедитесь, что системы управления перемещают органы управления полетом в правильном направлении и совершают надлежащее перемещение.Кроме того, как часть процедуры такелажа, вы должны быть уверены, что достигается точное число градусов хода каждого органа управления. Правильно установленная и обслуживаемая система управления обеспечит надежное и безопасное управление вашим самолетом. Не торопитесь и будьте очень дотошны на этом этапе строительства.
Установка талрепов в сборе | Методы безопасной проводки
В пятой части мы обсуждаем узлы талрепов, способы их защиты и описываем два способа сделать это.Болты тоже нужно зафиксировать, это не так сложно, и немного потренировавшись, вы сможете сделать несколько хороших примеров.
Узлы талрепов
используются с тросами управления для обеспечения требуемого натяжения тросов. Они изготавливаются в различных размерах, как в длинной L-образной, так и в короткой S-образной сборке.
Длинная сборка обозначается буквой «L» после дефиса, а короткая — буквой «S». Размер указывается цифрой тире, указывающей номинальную прочность сборки в сотнях фунтов.
Сборки состоят из трех частей (1 ствол и 2 конца). Ствол изготовлен из латуни, а концы из никелевой стали 2330 термообработаны под нагрузкой 125 000 фунтов. на кв. дюйм и с кадмиевым покрытием. Резьба на всех деталях относится к классу 3NF.

Талрепы в сборе и предохранительная проводка
Защитите все талрепы контровочной проволокой, используя метод двойной или одинарной обмотки, или любым надлежащим образом одобренным специальным предохранительным устройством, соответствующим требованиям технического стандарта FAA TSO-C21.Обжатые и не обжатые узлы талрепа описаны в стандартных чертежах AN. Никогда не используйте контровочную проволоку повторно. Отрегулируйте талреп на правильное натяжение троса так, чтобы с каждой стороны ствола талрепа выступало не более трех витков резьбы. Смажьте талрепы , а не .
Метод двойной обертки
Из методов, использующих контровочную проволоку для страховочных талрепов, описанный здесь метод является предпочтительным, хотя любой из других описанных методов является удовлетворительным.Метод защиты двойной обмоткой показан ниже с использованием двух отдельных отрезков соответствующей проволоки. Пропустите один конец проволоки через отверстие в корпусе талрепа и согните конец проволоки в направлении противоположных концов талрепа. Затем проденьте второй отрезок проволоки в отверстие ствола и загните концы вдоль ствола на стороне, противоположной первому.
Накрутите две проволоки в противоположных направлениях вокруг ствола так, чтобы они дважды пересекались между центральным отверстием и концами.Затем пропустите тросы на конце талрепа в противоположных направлениях через отверстия в проушинах талрепа или между губками вилки талрепа, в зависимости от обстоятельств, прокладывая один провод вдоль ствола, а другой обернув не менее четырех раз вокруг хвостовика талрепа. талреп и связывание проложенных проводов на месте, прежде чем отрезать намотанный провод. Оберните оставшуюся длину контровочной проволоки не менее чем на четыре витка вокруг стержня и отрежьте ее. Повторите процедуру на противоположном конце талрепа.
При фиксации обжатой клеммы пропустите концы обоих проводов, если возможно, через отверстие, предусмотренное для этой цели в клемме, и оберните оба конца вокруг стержня, как описано выше. Если отверстие в клемме недостаточно велико, чтобы вместить концы обоих проводов, отверстие можно немного увеличить. Если отверстие недостаточно велико, чтобы пропустить обе проволоки, пропустите проволоку через отверстие и наденьте петлю на свободный конец другой проволоки, а затем оберните оба конца вокруг стержня, как описано.
Выше вы можете четко увидеть разницу между методом одинарной и двойной обмотки.
Методы безопасности
Все оборудование самолета должно быть так или иначе защищено. Почти все оборудование, установленное на самолете, имеет средства для его безопасности. Безопасная проводка означает предотвращение ослабления болта, гайки или чего-либо еще и вылета самолета раньше, чем мы думаем или хотим. В конце концов: самолет — это набор частей, летящих в очень тесном строю, пусть так и останется.Существует несколько способов безопасного оборудования, а изображение говорит о более чем тысячах слов или страниц на этом веб-сайте:
.
Только подумайте, в каком направлении нужно повернуть болт, чтобы ослабить его, а затем зафиксировать в другом направлении. Правильный способ крепления болта контровочной проволокой показан на изображении ниже:

Автор EAI.

Что такое фаркоп? Обзор типов, деталей, установки и использования
Талреп — это обычное такелажное устройство, которое используется для регулировки натяжения и уменьшения провисания каната, троса или аналогичного узла натяжения.
Талрепы представляют собой разнообразную линейку продуктов, которые используются в самых разных областях во многих отраслях промышленности. Их можно использовать в таких простых приложениях, как обеспечение натяжения ограждения или кабеля по периметру, или в таких сложных задачах, как строительство подвесного моста.
Как и другие изделия для такелажа, талрепы доступны в различных размерах, конфигурациях и типах. Мы понимаем, что не так много доступных ресурсов, чтобы научить вас талрепам, особенно если вы еще не знакомы с ними.
Уверенность в том, что вы используете и выбираете правильное устройство, важна для поддержания безопасной и эффективной программы такелажа. Мы хотим убедиться, что у вас есть информация, необходимая для определения правильного типа талрепа для вашего приложения или того, следует ли вам использовать талреп в первую очередь.
Наша цель в этой статье — помочь вам сформировать базовое представление о талрепах, о том, как они работают и как их можно правильно использовать в вашем следующем проекте.В этой статье вы найдете основную информацию о:
Что такое талреп
Детали и типы талрепов
Применение
Основные этапы установки
Материалы талрепа
Маркировка/идентификация 60 Критерии обслуживания
6
6
6
6
Что такое фаркоп?
Талреп — это элемент оборудования, используемый для устранения провисания и регулировки натяжения каната, троса или другой системы натяжения.
АСМЭ Б30.26. Такелажное оборудование определяет талреп как «регулируемое устройство, состоящее из трех основных компонентов: корпуса, концевого фитинга с правой резьбой и концевого фитинга с левой резьбой».
Концевой фитинг с обеих сторон талрепа соединяется с системой натяжения и/или точкой крепления. Затем талреп затягивается или ослабляется, чтобы отрегулировать натяжение и устранить провисание троса или веревки, к которым он подключен.
Талреп можно использовать отдельно или в сочетании с другими талрепами для увеличения длины узла.
Части талрепа
Корпус: металлическая рама в центре устройства, соединяющая два резьбовых концевых фитинга. Сам корпус поворачивается для регулировки натяжения путем выдвижения и втягивания концевых фитингов.
Корпус может быть одного из двух типов: закрытый или открытый. Талреп с открытым корпусом — более традиционный тип, в котором резьба видна через раму корпуса. Талрепы с закрытым корпусом, также известные как корпуса труб, заключают резьбу в закрытую раму, чтобы создать более тонкий профиль, который помещается в ограниченном пространстве.
Гайка: также называемая контргайкой, гайку можно надеть на резьбу концевых фитингов и затянуть на корпусе талрепа, чтобы предотвратить ослабление или отвинчивание устройства.
Концевые фитинги: это две точки соединения, которые ввинчиваются в противоположные концы корпуса талрепа. Один концевой фитинг имеет правую резьбу, а другой — левую. Это позволяет поворачивать корпус для регулировки натяжения после установки, не перемещая концевые фитинги.
Существует три основных типа концевых фитингов, которые можно использовать вместе в любой комбинации на любом конце талрепа:
Крючковый конец — крюкообразный концевой фитинг используется для создания временных соединений, поскольку их легко быстро соединить. и отключить. Их никогда не следует использовать в связях, где напряжение может неожиданно разрядиться.
Зажимной конец – запорный фитинг состоит из зажима и болта, скрепленных между собой гайкой или штифтом. Они используются для соединения с компонентами, которые нельзя открыть, например, болт с проушиной.
Проушина – проушина представляет собой замкнутую петлю, которую можно присоединить к скобе или быстрому звену.
Диаметр резьбы: это диаметр резьбовой части концевых фитингов. Чем больше диаметр резьбы, тем больше несущая способность талрепа и наоборот.
Длина натяжения: это общая длина, на которую концевые фитинги могут ввинчиваться и вывинчиваться из корпуса, чтобы «принимать» натяжение.Длина натяжения может быть измерена с точки зрения «открытых» или «закрытых» концевых фитингов: концевые фитинги либо полностью выдвинуты, либо полностью втянуты.
Типы талрепов
Типы талрепов, по сути, названы по комбинации концевых фитингов, используемых в устройстве. Наиболее распространенными комбинациями концевых фитингов являются:
Захват и захват
Проушина и захват
Проушина и проушина
Крюк и крюк
Крюк и проушина
Как вы могли догадаться, талреп с проушиной имеет проушину фитинг с проушиной на обоих концах. Точно так же талреп с крюком и проушиной имеет крюкообразный фитинг на одном конце и фитинг с проушиной на другом.
Комбинация концевых фитингов определяется тем, к чему должны подключаться талрепы, и является ли решение постоянным или временным.
Крюк используется для крепления к временным точкам подключения, которые могут часто подключаться и отключаться. Челюсть используется для присоединения к точке соединения, которая не открывается, например к болту с проушиной или звену. Ушко используется для присоединения к точке соединения, которая может открываться, например скобе или быстрой связи.
Обычное использование талрепов
Как упоминалось выше, талрепы можно использовать с отрезком веревки, троса или другим такелажным узлом в качестве точки соединения для регулировки провисания и натяжения троса.
Талрепы можно использовать как для простых вещей, таких как забор, так и для таких сложных вещей, как подвесной мост. Некоторые отрасли, в которых обычно используются талрепы:
Спорт и развлечения – талрепы используются в качестве точки крепления и для создания натяжения канатов, окружающих борцовский или боксерский ринг. Их, конечно же, не видно, так как для безопасности спортсменов они обтянуты мягким материалом!
Морской транспорт – талрепы обычно используются для натяжения судовых компонентов крепления и такелажа.
Строительство – талрепы часто используются для обеспечения натяжения подвесных мостов, больших зданий и кабельных сборок ограждений шоссе.
Авиация – кабели и провода, присутствующие в конструкции самолета — крылья, системы управления полетом и т. д. — натянуты талрепами.
Установка талрепов
Правильная установка любого типа такелажного оборудования необходима для безопасного и эффективного применения — талрепы не являются исключением. Установка талрепа — довольно простой процесс, вот шаги:
Отвинтите концевые фитинги от корпуса, пока они полностью не вытянутся на полную длину натяжения
Подсоедините концевые фитинги на любом конце к желаемой точке крепления
Для глаз концевой фитинг, просто проденьте его через любую точку крепления, к которой он будет подключен (дужка, быстроразъемное звено и т. д.).)
Для фитинга с крюком просто закрепите крюк вокруг любой точки, к которой он будет [временно] прикреплен (наперсток, дужка и т. д.) между ушками скобы (наперстком, болтом с проушиной и т. д.), вставьте болт и закрутите его.
Поворачивайте талреп, чтобы сдвинуть концевые фитинги ближе друг к другу, пока не будет достигнуто желаемое натяжение троса или троса.
Затяните гайки — если вы их используете — до корпуса.
Как и для всех других такелажных устройств, при установке талрепов обязательно учитывайте предел рабочей нагрузки (WLL).
Материал: оцинкованная или нержавеющая сталь Талрепы
Наиболее распространенными материалами для талрепов являются оцинкованная и нержавеющая сталь. Выбор между этими двумя материалами важен, если для вас важны такие факторы, как цена и коррозионная стойкость.
Талрепы из нержавеющей стали идеально подходят для использования на открытом воздухе и в соленой воде, поскольку они чрезвычайно устойчивы к ржавчине и коррозии. Если вас беспокоит коррозия, нержавеющая сталь, вероятно, является лучшим материалом для вашего талрепа.
Талрепы из оцинкованной стали дешевле, чем из нержавеющей стали, и их также можно использовать на открытом воздухе, но с осторожностью, поскольку они не так устойчивы к коррозии, как талрепы из нержавеющей стали.
Маркировка / идентификация талрепа
В соответствии с ASME B30.26 — Такелажное оборудование , каждый талреп должен иметь долговечную маркировку производителя, показывающую:
Название или товарный знак производителя
Размер или номинальная нагрузка
Проверка талрепа и вывод из эксплуатации. Критерии
В ходе проверки выведите талреп из эксплуатации при наличии любого из условий, перечисленных в ASME B30.26 – Такелажное оборудование присутствуют:
Отсутствующая или неразборчивая маркировка
Признаки теплового повреждения, включая брызги сварки или удары дуги
Чрезмерная точечная коррозия или коррозия
Изогнутые, скрученные, деформированные, растянутые, удлиненные, треснутые или сломанные компоненты, несущие нагрузку
Чрезмерные зазубрины или выемки
Уменьшение на 10% исходного или каталожного размера в любой точке
Чрезмерное повреждение или износ резьбы
Свидетельства несанкционированной сварки или модификации
Другие условия, включая видимые повреждения, которые вызывают сомнения относительно дальнейшего использования
Оборачиваем
Мы надеемся, что информация, изложенная в этой статье, поможет вам понять, что такое талрепы, как они работают и можно ли их применять в ваших такелажных узлах.
Хотя талрепы относительно просты с точки зрения механики, их можно использовать для создания натяжения и устранения провисания практически в любой системе натяжения.
Вот некоторые факторы, которые следует учитывать при выборе подходящего типа и конфигурации талрепа:
Три основных типа концевых фитингов можно комбинировать в любой конфигурации, чтобы талреп можно было прикрепить к открытым, закрытым, временным , или постоянные точки подключения.
Талрепы изготавливаются из двух распространенных материалов — оцинкованной стали и нержавеющей стали — на выбор и имеют относительно простую процедуру установки.
Как и в случае с любым другим оборудованием, убедитесь, что вы соблюдаете установленные критерии исключения из обслуживания и стандарты идентификации.
Чем мы можем помочь
В Mazzella мы храним и продаем талрепы различных конфигураций и размеров из оцинкованной и нержавеющей стали. Наши талрепы и детали талрепов производятся ведущими поставщиками, включая Crosby и Suncor Stainless.
Наш инвентарь также включает ряд такелажных изделий, включая крюки, подъемные кольца, скобы, рым-болты и многое другое.Если вы хотите запланировать консультацию или получить предложение по вашему следующему подъемному проекту, свяжитесь с одним из наших специалистов по подъемным работам сегодня.
Талрепы
Мы сотрудничаем со всеми основными поставщиками такелажного оборудования в отрасли. Мы храним и распространяем полную линейку талрепов от нескольких производителей, в том числе:
Crosby
Suncor Stainless
И многое другое!
Позвоните нам по телефону 800.362.4601 или нажмите здесь, если вам нужны талрепы!
Фаркоп — поиск стандартов | Инжиниринг360
QPL-8878 — Талрепы , принудительная безопасность, общие спецификации для
3 августа 2020 г. — НПФК
ПЕРЕЧЕНЬ СООТВЕТСТВУЮЩЕЙ ПРОДУКЦИИ ПРОДУКЦИИ, СООТВЕТСТВУЮЩЕЙ ТЕХНИЧЕСКИМ РЕЗУЛЬТАТАМ MIL-DTL-8878 Талрепы , Позитивная безопасность, Общие технические условия для Этот список был подготовлен для использования правительством или для правительства при приобретении продуктов, на которые распространяется данная спецификация, и т. п…
ASTM F1145-05 (2017) — Стандартные технические условия для талрепов , обжатых, сварных, кованых
1 декабря 2017 г. — АСТМ Интернэшнл
1.1 Настоящая спецификация распространяется на штампованные сварные, литые или кованые талрепы с контргайками и без них. 1.2 Талреп представляет собой петлю или втулку с внутренней резьбой, предназначенную для сборки с резьбовой шпилькой, проушиной, крюком или захватом на каждом конце, используемую для натяжения стержней, тросов и т. д.
АСМЭ Б30.26 — Такелажное оборудование
7 октября 2015 г. — КАК Я
Том
B30.26 включает положения, которые применяются к конструкции, установке, эксплуатации, осмотру и техническому обслуживанию съемного такелажа, используемого для погрузочно-разгрузочных работ в сочетании с оборудованием, описанным в других томах Стандарта B30. К этой фурнитуре относятся скобы,…
DIN 81415 — Талрепы для мебели и фурнитуры
1 марта 2015 г. — ДИН
Diese Norm позолота для Vorreiber, штамп для Einrichtungen aus Messing, Stahl und Aluminium die Maße, Massen und Ausführungen festlegt.Diese Vorreiber werden vorzugsweise auf Wasserfahrzeugen und im Offshore Bereich von Türen und Klappen an Möbeln eingesetzt.
ASTM F1145-05 (2011) — Стандартные технические условия для талрепов , обжатых, сварных, кованых
1 мая 2011 г. — АСТМ Интернэшнл
1.1 Настоящая спецификация распространяется на штампованные сварные, литые или кованые талрепы с контргайками и без них. 1.2 Талреп представляет собой петлю или втулку с внутренней резьбой, предназначенную для сборки с резьбовой шпилькой, проушиной, крюком или захватом на каждом конце, используемую для натяжения стержней, троса и т.п…
DIN 525 — Шпильки под приварку
1 ноября 2009 г. — ДИН
Настоящий стандарт устанавливает размеры и технические условия поставки приварных шпилек. Приварные шпильки — это крепежные изделия, которые в первую очередь выбирают из-за их свариваемости. При определении несущей способности приварных шпилек следует учитывать их собственную прочность,…
Нержавеющая сталь Такелажный винт Глаз Глаз фаркопа Регулировка напряжения ствола. Такелажный винт Глаз
Закрытый корпус такелажного винта Глаз/глаз, талреп Такелажный винт и глаз
Что такое такелажные винты и талрепы?
Такелажные винты и талрепы иногда называют натяжителями проволочных канатов, бутылочными винтами, барабанными фильтрами или натяжными винтами и представляют собой особый тип фитингов, которые используются для обеспечения натяжения проволочных канатов.После установки натяжение веревки можно легко отрегулировать, когда вам нужно, будь то натяжение или ослабление веревки. Все, что нужно, это повернуть основной корпус или ствол.
Они обычно используются в такелажных приложениях и везде, где необходимо натянуть трос до уникальной жесткости, чтобы соответствовать своей цели, например, мосты, балюстрады, лестницы и подвесные полки. Они часто используются в качестве барьеров (вместо ограждения ), чтобы избежать доступа к определенным областям или в качестве защитного барьера, но не бросаются в глаза.Например, они используются на крепостных валах, чтобы люди могли безопасно ходить вокруг них, но при этом они не слишком нарушают первоначальный характер зданий.
Такелажные винты имеют закрытый центр цилиндрического типа и поэтому выглядят более эстетично, в то время как талрепы имеют открытый корпус/центральную часть, которая вращается вокруг видимых винтов. две проволоки или стержня, встык, чтобы отрегулировать натяжение.
Проушина и талреп для такелажных винтов подходят для стальных тросов размером от 5 мм до 36 мм. Этот талреп имеет закрытый корпус и доступен в размерах от 5 мм до 36 мм, чтобы соответствовать любому проекту. Эти талрепы изготовлены из нержавеющей стали марки 316 для обеспечения максимальной коррозионной стойкости и долговечности, что делает их идеальными для морского и промышленного использования.
Приходите и заказывайте такелажные винты с закрытым корпусом и глазком.
Haifan Rigging поставляет ряд такелажных винтов и талрепов.Они поставляются с различными фитингами для каждого конца в соответствии с вашим конкретным применением, например, проушина и проушина, проушина и крюк, крюк и крюк, челюсть и челюсть, крюк и челюсть и т. д. Некоторые такелажные винты оснащены стопорными гайками / цилиндром. сетчатые фильтры для предотвращения нежелательного ослабления троса.
Чтобы сделать заказ, просто заполните нашу короткую форму запроса здесь, но, пожалуйста, спросите нас, если вам нужно что-то на заказ.
Если вы хотите задать вопрос или вам нужна дополнительная консультация, вы можете связаться с нами.Мы будем рады помочь.
Мы всегда доступны для уточнения и заказа.
Мы с нетерпением ждем вашего ответа!
КАБЕЛИ УПРАВЛЕНИЯ

КАБЕЛИ УПРАВЛЕНИЯ КАБЕЛИ УПРАВЛЕНИЯ Кабели
являются наиболее широко используемым звеном в основных системах управления полетом. Тросовая связь также используется в органах управления двигателем, аварийном удлинении системы для шасси и различные другие системы по всему самолет.
Тросовая связь имеет ряд преимуществ по сравнению с другими типами. это прочный и легкий по весу, а его гибкость облегчает маршрутизацию через самолет. Авиационный кабель имеет высокий механический КПД. и может быть настроен без люфта, что очень важно для точной контроль.
Тросовая связь также имеет некоторые недостатки. Напряжение должно быть отрегулировано часто из-за растяжения и перепадов температуры.
Тросы управления самолетом изготавливаются из углеродистой или нержавеющей стали стали.
Кабельная конструкция
Основным компонентом кабеля является провод. Диаметр проволоки определяет общий диаметр кабеля. Несколько проводов преформированы в спиральной или спиралевидной формы, а затем формируется в прядь. Эти предварительно сформированные пряди уложены вокруг прямой центральной пряди, образуя трос.
Обозначения кабелей основаны на количестве жил и количестве проводов в каждой жиле. Наиболее распространенными авиационными кабелями являются кабели 7 x 7. и 7 х 19.
Кабель 7 x 7 состоит из семи жил по семь жил в каждой. Шесть из эти пряди укладываются вокруг центральной пряди (см. рис. 6-21). представляет собой трос средней гибкости и используется для управления триммером, двигателем элементы управления и элементы управления индикаторами.
Кабель 7 x 19 состоит из семи жил по 19 жил в каждой. Шесть из эти пряди укладываются вокруг центральной пряди (см. рис. 6-21). Этот кабель очень гибкий и используется в первичных системах управления и в других места, где часто приходится работать со шкивами.Кабели управления самолетом различаются по диаметру от 1/16 до 3/8 дюйма. Диаметр измеряется как показано на рис. 6-21.
Кабельная арматура
Кабели могут иметь несколько различных типов фитингов, таких как как клеммы, гильзы, втулки и скобы.
Концевые фитинги обычно обжимного типа. Они доступны на резьбовом конце, вилочном конце, рым-конце, шаровом конце с одним хвостовиком и двойном шаровой конец хвостовика.Резьбовой конец, конец вилки и концевые клеммы с проушиной используются для подключения кабеля к талрепу, коленчатому рычагу или другому рычажному механизму в система. Шаровые наконечники используются для крепления кабелей к квадрантам. и специальные соединения, где пространство ограничено. Рисунок 6-22 иллюстрирует различные типы концевой арматуры.
Коуши, втулки и хомуты можно использовать вместо некоторых типы концевой арматуры, когда средства и материалы ограничены и необходима немедленная замена кабеля.
Талрепы
Талреп в сборе представляет собой механическое винтовое устройство, состоящее из двух резьбовые клеммы и резьбовой ствол. Рисунок 6-23 иллюстрирует типичный сборка фаркопа.
