Крепежные винты | variant2264722450012 | TJ Hettich eShop
Карта сверления
- T1 (1)
Макс. толщина двери мм
- 6 мм (1)
Компоненты
- принадлежности (1)
Мин. толщина двери мм
Диаметр
- 3.0 мм (1)
- 3.5 мм (2)
Поверхность
- никелированная (4)
Тип Принадлежности
- винты (3)
Материал
- сталь (1)
Наименование
—
— для монтажа петель под запрессовку (замещающий артикул) Фиксирующие винты для дверей толщиной 5,5 — 6,5 мм для монтажа петель на дверях с алюминиевыми рамами для крепления петель в индустриальной древесине
Размеры
—
—
для отверстия ø 10 мм x 11 мм
Для стекла толщиной 5,5 — 6,5 мм
3,5 x 9,5 ø
ø 3.
Кол-во в упаковке
—
— 200
Артикул
—
— 45169 9082429 41296 71925
| Продукт | Наименование | Размеры | Кол-во в упаковке | Артикул | ||
|---|---|---|---|---|---|---|
| 300019323 | Комплект муфты с винтом, для чашки петли | для монтажа петель под запрессовку (замещающий артикул) | для отверстия ø 10 мм x 11 мм | 200 | 45169 | |
| 300019327 | Винт со сферической головкой д ля петли для стеклянных дверей, 5,5-6,5 мм, никелированный | Фиксирующие винты для дверей толщиной 5,5 — 6,5 мм | Для стекла толщиной 5,5 — 6,5 мм | 200 | 9082429 | |
| 800008284 | Шуруп с потайной головкой для алюминиевых рамок, D3,5х9,5, никелированный | для монтажа петель на дверях с алюминиевыми рамами | 3,5 x 9,5 ø | 200 | 41296 | |
| 800008292 | Винт с потайной головкой для чашки, D3, 5х16, никелированный | для крепления петель в индустриальной древесине | ø 3. 5 x 16 | 200 | 71925 |

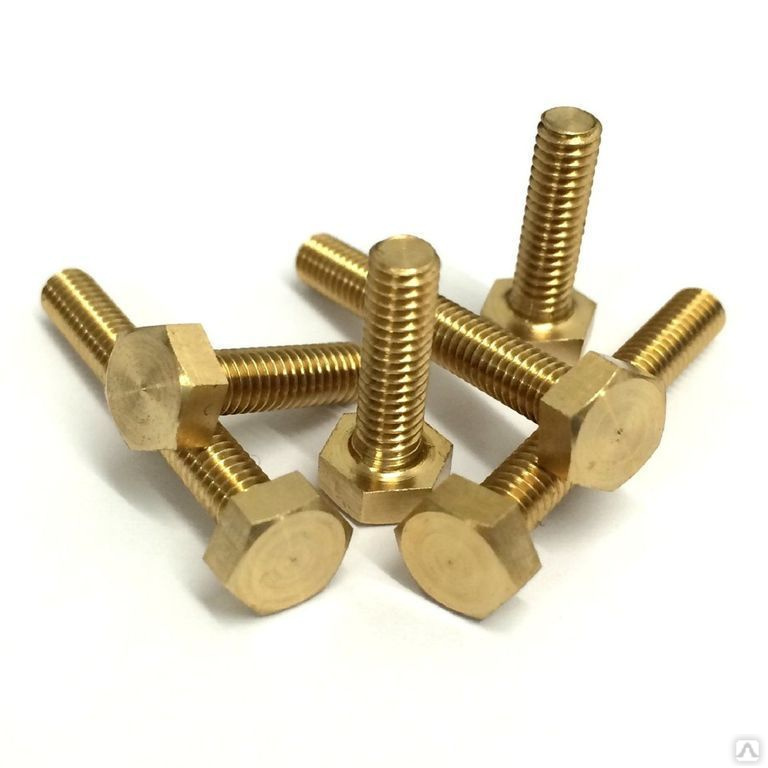

Винты и их отличия от болтов
Винт – крепёжное изделие для соединения деталей, одна из которых может быть с внутренней резьбой. Винт имеет вид стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом. Передающим усилие элементом могут являться различного рода головки, шлицы в торце стержня и другие конструктивные особенности изделия.
Винт предназначен для образования резьбового соединения или фиксации.
Разновидностью винта также является шуруп. Это крепёжное изделие отличается тем, что имеет коническое сужение на конце и более редкую резьбу. Шуруп, создающий резьбу при вкручивании, называется самонарезающим винтом — в просторечии «саморезом».
Размеры винтов
Каждый винт маркируют двумя числами, например 4×30. Первое число — это диаметр винта под головкой в миллиметрах, второе — длина в миллиметрах участка винта, находящегося внутри детали, т.
е. длина от острия до большего из поперечных сечений головки. Для винтов с потайной головкой это суммарная длина стержня и головки, в то время как для винтов с полукруглой головкой — только длина стержня.
У винтов для металла, называемых также машиностроительными, метрическими или просто винтами, диаметр стержня постоянен по длине.
Винт либо вкручивают в просверленное в металле резьбовое отверстие либо пропускают в сквозное отверстие в пакете скрепляемых деталей, после чего на его конец надевают плоскую или пружинную шайбу и навинчивают гайку так, что детали крепко сжимаются между собой. Гайки обозначаются буквой М и маркируются цифрами от М1 до М68. Цифра обозначает диаметр винта в миллиметрах, для накручивания на который предназначена гайка: например, гайка М4 подходит к винту диаметром 4 мм. Однако, даже если диаметры гайки и винта одинаковы, это еще не говорит о том, что гайку во всех случаях можно накрутить на винт: если гайка и винт имеют разные шаг и профиль резьбы (высоту витков), то они не подойдут друг к другу.
Винт от болта отличается способом соединения. Расчет болта идет на срез (большая нагрузка приходится на место, перпендикулярное соединяемым деталям). Расчет винта идет на нераскрытие стыка (основная нагрузка приходится на место, расположенное вдоль или параллельно оси скрепляемых деталей).
По конструкции винт очень похож на болт. Тем не менее их основное различие заключается в применении: болт проходит через соединяемые детали насквозь, на него накручивется гайка, а винт при помощи отвертки вкручивается в одну из соединяемых деталей, имеющую резьбу.
Винт можно затянуть либо выкрутить с помощью отвертки или торцевого ключа, вставленного в прорезь его головки. Болт затягивается гаечным ключом или гайкой. Болт не может вращаться в результате соединения двух деталей, как некоторые разновидности винтов, используемые в подвижных перемещающихся машинных механизмах.
Головку винта при вкручивании часто углубляют в соединяемую деталь, при болтовом соединении она чаще остается на поверхности.
Разница между болтом и винтом
- Изделия отличаются креплением. Винт, хоть и допускает использование гаек, все же предназначен для крепления в резьбовых отверстиях, как и болт – для соединения с определенными деталями.
- Специфика монтажа. Винт прокручивается, а болт остается в статическом положении.
- При работе используются разные инструменты и какого-либо универсального ключа или отвертки не существует.
- Болт не вращается, а винты имеют такое свойство. Поэтому, последние могут использовать для оснащения подвижных механизмов.
- Болты всегда с головками, у винтов встречаются разновидности без них.
- Винты бывают с небольшим диаметром, а болты нет (самый мелкий диаметр болта — М6), поэтому диапазон размеров у них отличается.
- При выборе винтового соединения важно учитывать нагрузку только на растяжение, в случае с болтами – растяжение и срез.
Виды винтов

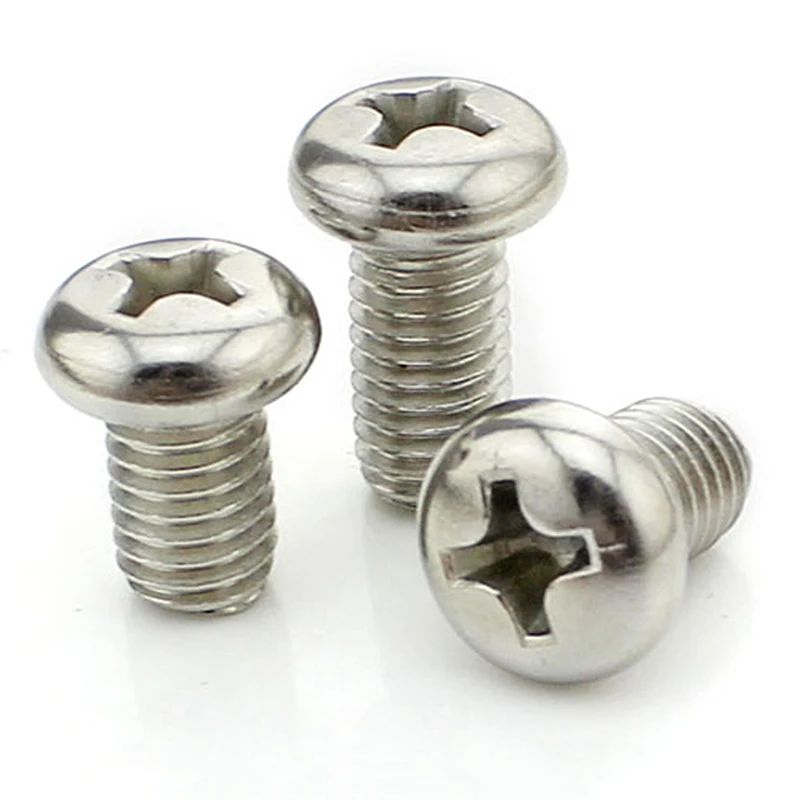

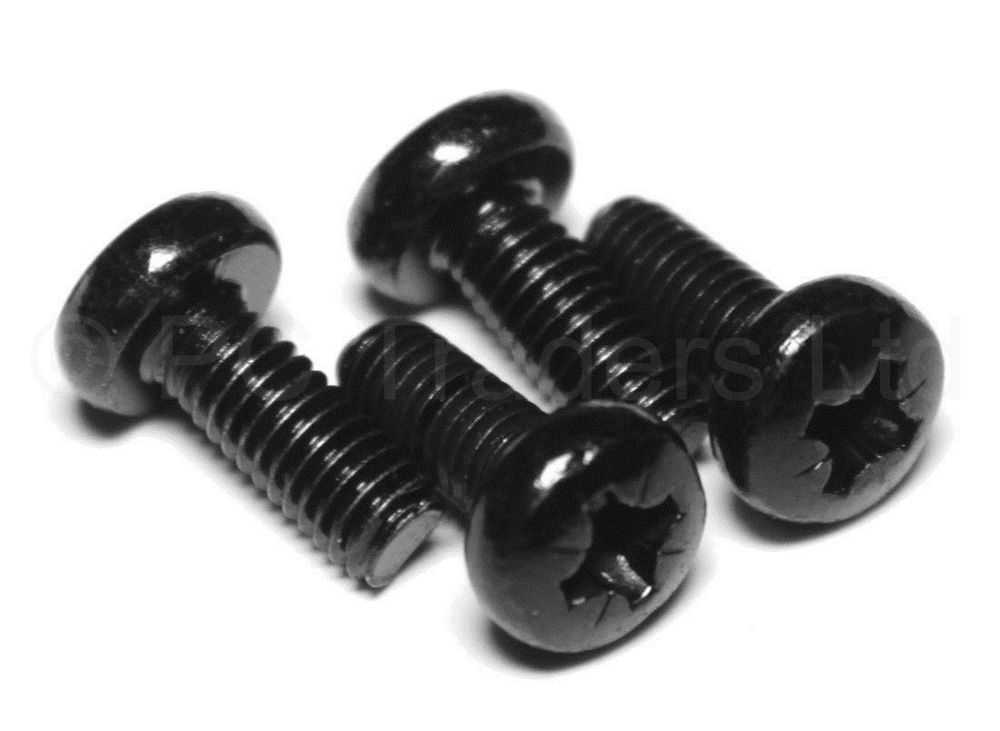

Винт DIN 7985
Винт полусфера: применяется в крепежных соединениях в комплекте с гайкой, шайбой.
Используется в строительстве, машиностроении, мебельном производстве.
Материал: сталь с 1008, класс прочности 4.8, головка потайная, шлиц Pozidriv, Philips, резьба полная метрическая среднего класса точности.

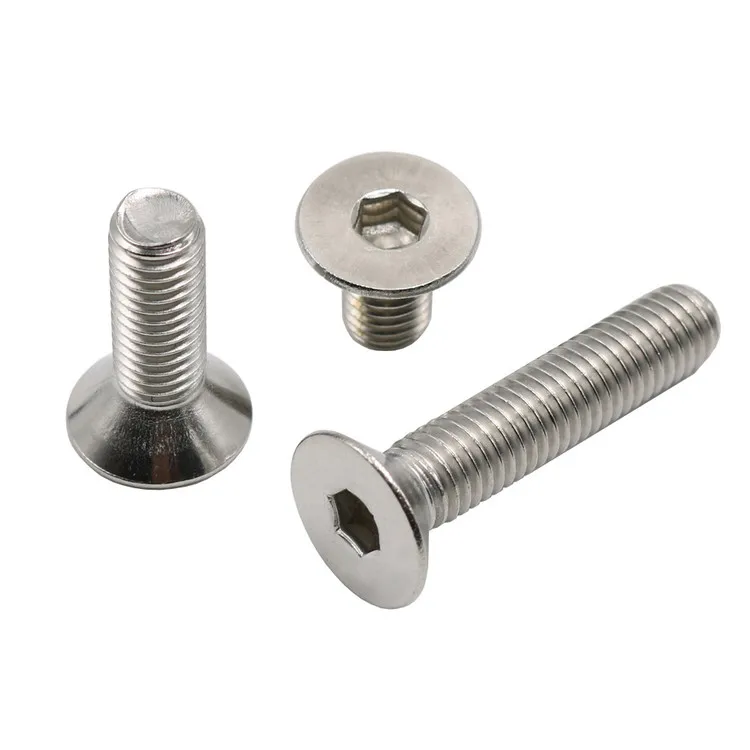

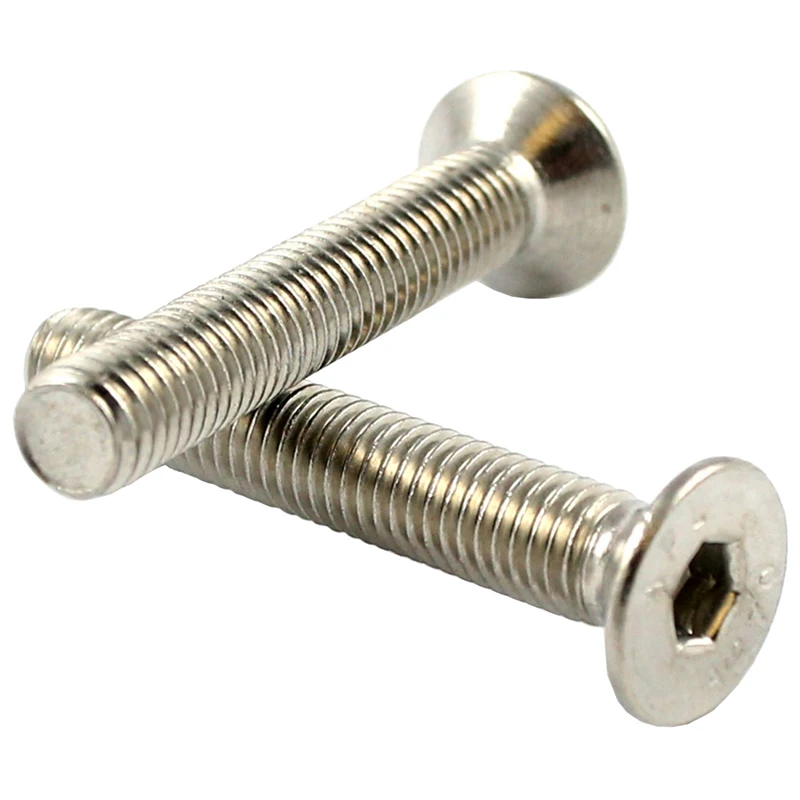

Винт DIN 965
Винт потайной: применяется в крепежных соединениях в комплекте с гайкой, шайбой. Используется в строительстве, машиностроении, мебельном производстве.
Материал: сталь с 1008, класс прочности 4.8, головка потайная, шлиц Pozidriv, резьба полная метрическая среднего класса точности.

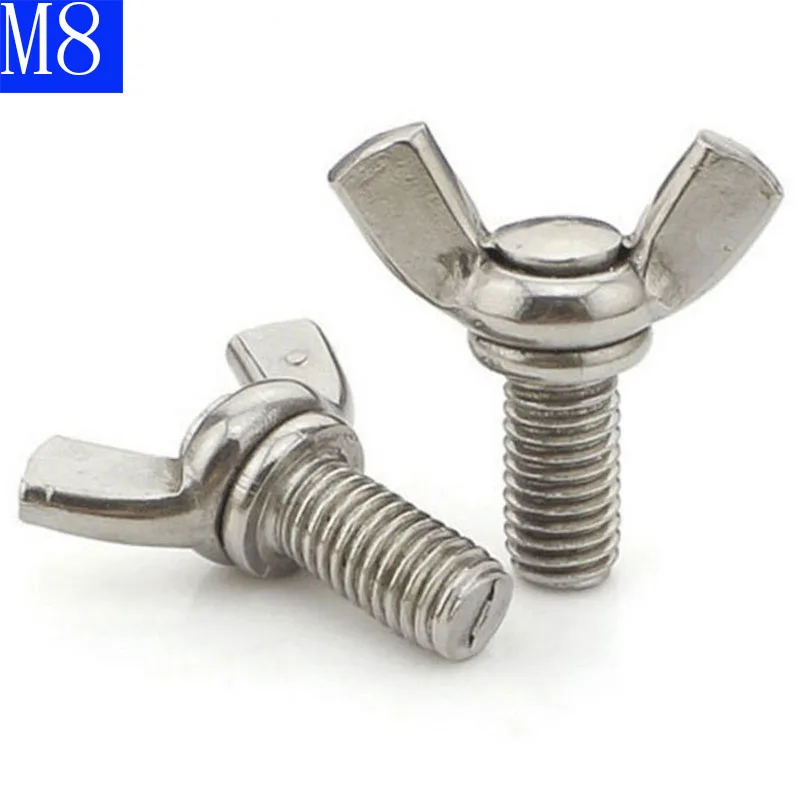

Винт барашковый DIN 316, сталь С1008, оцинкован
Применяется в крепежных соединениях в комплекте с гайкой и шайбой при необходимости быстрой и четкой разборки соединения. Отличительной особенностью рассматриваемого винта от его аналогов является наличие специальных двух лепестков, благодаря которым монтаж и демонтаж соединения можно выполнять вручную, без помощи каких-либо инструментов.
Используется в машиностроении и строительстве.
Чаще всего такой крепежный элемент используется при сборке мебели и в быту.
Винт c кольцом DIN 444
Эксплуатируют винт DIN 444 в разнообразных шарнирных и такелажных конструкциях, обеспечивая при этом высокую степень надежности .Применяют в машиностроении, приборостроительной отрасли, строительстве и других областях.

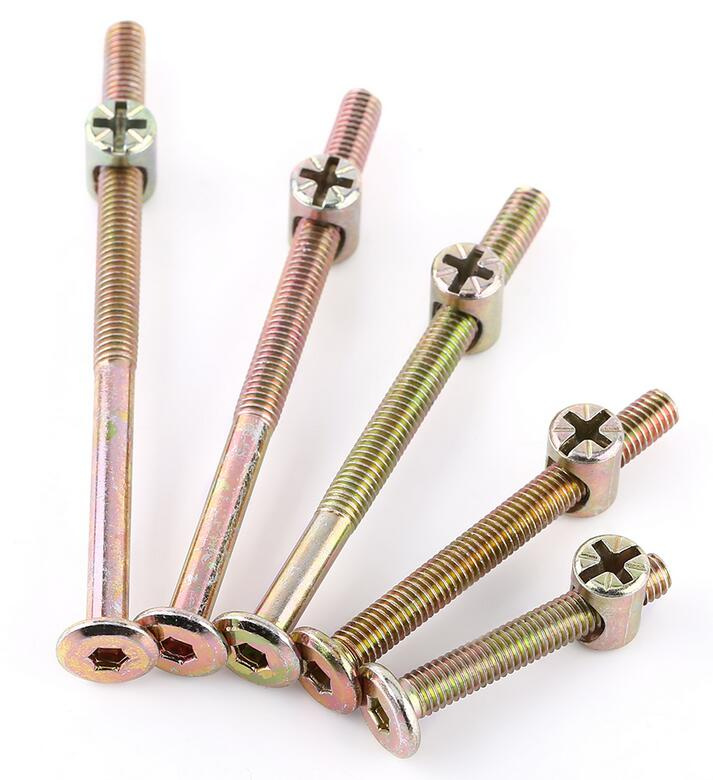

Винт конфирмат предназначен для сборки, стяжки элементов мебели из древесины, древесно-стружечной плиты, клееной фанеры и т.п. Благодаря специальному профилю резьбы и ее чистой поверхности можно быстро и легко ввинтить конфирмат, получая высокую точность соединения. Небольшой диаметр стержня позволяет исключить появление трещин. Необходимо предварительное сверление.
Головка — потайная Шлиц — внутренний шестигранник Резьба — разреженный шаг Наконечник – тупой, Материал — сталь С1022 Покрытие – цинк.
Винт с крюком используется на строительных площадках или при ремонтно-отделочных работах.
Имеют широкий спектр применения во многих отраслях, а так же широко используются в быту для различных крепежей и подвесов.
КАТАЛОГ ВИНТОВ
С уважением,
Команда Факультета Крепежных систем
#РДС-Академия
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Различаются модификациями головки, полным или неполным нанесением резьбы, мелким и сверхмелким шагом резьбы.
Сфера применения шпилек — монтаж систем кондиционирования, водопровода, автомобилестроение, станкостроение.
Особенно эффективна в качестве контрящего элемента стопорная или гроверная шайба.Винты | Технологическая группа HARTING
Поиск продукта (25 товаров)
- интернет-магазин
- Промышленные соединители Han ®
- Аксессуары
- Винты
Сортировать по:
Новые продукты — по возрастанию
Крепежные винты
Крепежный винт для одного рычага Han B
Артикул.
№: 09 30 000 9831
Набор винтов
Комплект Han HPR-Compact SCL, один удлинитель
Артикул. №: 09 40 500 9902
Удлинитель, M6 x 20, M6 x 60
Набор винтов
Han HPR-Compact SCL комплект из двух удлинителей
Артикул. №: 09 40 500 9903
Удлинитель, M6 x 50, M6 x 90
Крепежные винты
Крепежные винты Han® S M3x6 ISO 7380-2
Артикул. №: 09 93 000 9950
Крепежные винты
Самостопорящийся винт M4x10 f. 0
05603
Артикул. №: 09 00 000 5612
для номера детали 09 00 000 5603
Крепежные винты
Крепежный винт Han Compact
Артикул.
№: 09 12 000 9921
Полиэтиленовый винт
Винт Han-Modular PE M3
Артикул. №: 09 14 000 9953
Han-Modular ® шарнирные рамы
Полиэтиленовый винт
Винт Han-Modular PE M4
Артикул. №: 09 14 000 9954
Han-Modular ® шарнирные рамы
Крепежные винты
Крепежный винт M3x10 f. вставки
Артикул. №: 09 16 000 9903
Крепежные винты
Уплотнительный винт Han 3A IP67 M3
Артикул. №: 09 20 000 9918
С уплотнением, Han ® 3 A
Полиэтиленовый винт
PE-Kombischraube M3,5
Артикул.
№: 09 20 000 9919
Хан А ® , Хан ® 15 D, Хан ® 25 D
Крепежные винты
Винт зубчатый M3x6 (упаковка 100 шт.)
Артикул. №: 09 20 000 9995
Хан ® 3 А
Контактный винт
Контактный винт f. Хан А / Стаф
Артикул. №: 09 30 000 9997
Хан А ®
Винт с накатанной головкой
Винтовой штифт Han
Артикул. №: 09 33 000 9910
Буш
Втулка Han
Артикул. №: 09 33 000 9912
Полиэтиленовый винт
Полиэтиленовый винт M4
Артикул.
№: 09 33 000 9925

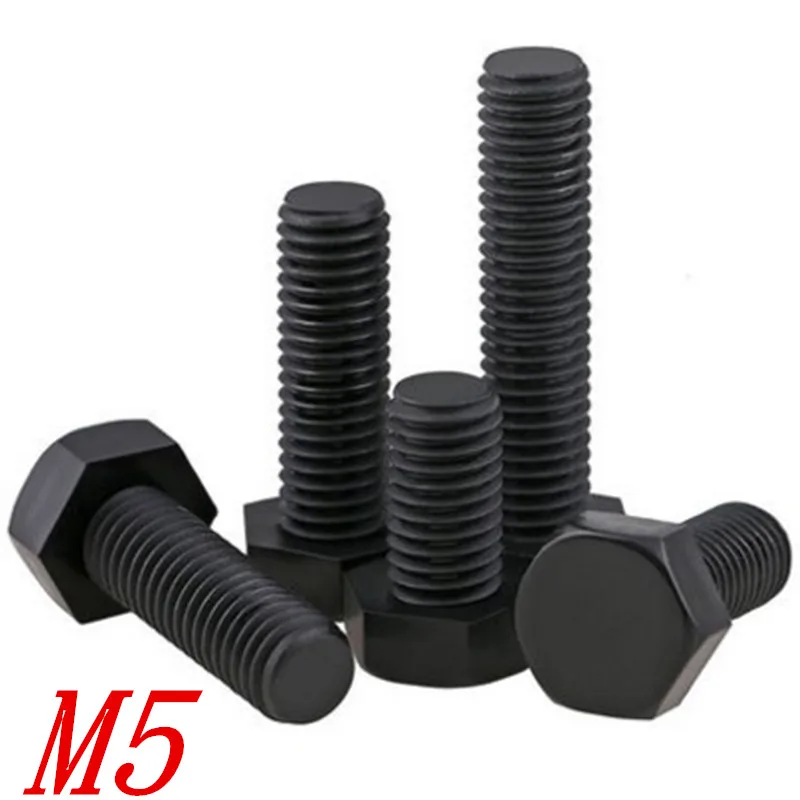

Винт полиэтиленовый
PE Винт M5 с шайбой
Артикул. №: 09 33 000 9926
Han-Com ® , Han ® HSB
Стопорный винт
Винтовой стопорный элемент Han 3HPR
Артикул. №: 09 40 000 9929
Стопорный винт тумблера
Han HPR Toggle Locking Element
Артикул. №: 09 40 000 9931
Хан ® 6/10/16/24 HPR
Стопорный винт
Стопорный винт 6-24 HPR
Артикул. №: 09 40 000 9932
Хан ® 6/10/16/24 HPR
Стопорный винт тумблера
Han 3HPR Toggle Locking Element
Артикул.
№: 09 40 000 9933
Стопорный винт
Стопорный винт Han 48HPR; М6х35
Артикул. №: 09 40 000 9937
48 л.с.
Плоский с потайной головкой
самонарезающий винт с потайной головкой
Артикул. №: 09 70 000 9902
Запчасть
Плоский с потайной головкой
плоская потайная с уплотнением
Артикул. №: 09 70 000 9905
С уплотнением, Запчасть
Крепежные винты
Винт M3 с нейлитом для Хана Йеллока 10
Артикул. №: 11 20 003 9903
М3, для Хан- Желтый ® 10
Видео продукта
Как исправить зачищенное отверстие для винта
По
Крис Бэйлор
Крис Бэйлор
Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела.
Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.
Узнайте больше о The Spruce Crafts’ Редакционный процесс
Обновлено 03.05.21
Когда шурупы перестают держаться в деревянном соединении, обычно это происходит потому, что древесные волокна вокруг резьбы шурупа по какой-то причине оторвались. Резьбовые соединения получают свою прочность из-за того, что резьба вклинивается в древесные волокна, и если из-за износа или внезапной нагрузки на соединение эти древесные волокна отрываются, результатом является неудачное соединение.
Это довольно часто встречается в местах, где соединение часто перемещается или когда на резьбовое соединение оказывается большая нагрузка. Это может произойти в любом соединении, где используются шурупы, но очень часто это происходит там, где петли крепятся к дверям и дверным коробкам. Петли на дверцах шкафов, входных дверях, крышках сундуков и других подобных местах сильно изнашиваются.
Входная дверь, например, имеет петли, которые подвергаются тысячекратному напряжению, и довольно часто винты, удерживающие эти петли, со временем теряют свою хватку.
Также возможно содрать древесину, если при установке закручивать шуруп со слишком большим усилием. Если шурупы слишком сильно затянуты, резьба может вырвать древесину, а не застрять между волокнами. Древесина также может быть вырвана, если соединение внезапно подвергается большему давлению, чем могут выдержать древесные волокна, например, когда шкаф или ящик с резьбовыми соединениями падает на твердую поверхность.
Вот пять различных решений, которые вы можете попробовать, когда винты ослабляются или отрываются от дерева, которое они должны удерживать. Как и в большинстве случаев ремонта, лучше всего сначала начать с самого простого решения и перейти к более сложному ремонту, если он необходим.
Используйте винт большего размера
Первое решение, которое вы можете попробовать, – это заменить сорванный винт на другой, который немного длиннее или имеет немного больший диаметр.
Или, что еще лучше, используйте винт, который больше (с большим номером калибра) и длиннее. Резьба на новых винтах должна иметь либо тот же тип резьбы, что и на старом винте, либо резьбу немного крупнее и агрессивнее. Более агрессивные, грубые винты имеют меньше витков резьбы на дюйм (TPI) или более крутой шаг резьбы. Больший размер и более грубая резьба гарантируют, что новый шуруп врежется в свежую древесину.
Просто сделайте так, чтобы новый шуруп не был настолько большим, чтобы он расколол древесину, когда вы его вкручиваете. Обычно это означает, что при выборе нового шурупа необходимо увеличить калибр на один или два размера. И старайтесь не прилагать слишком много усилий при закручивании нового винта, иначе он тоже может снова повредить древесину. После того, как отверстие уже было повреждено, не потребуется много усилий, чтобы сделать это снова.
Фиксатор для спичек/зубочисток
Для быстрого исправления — особенно в хвойных породах — вставьте в отверстие несколько деревянных спичек (с отрезанными головками) или деревянных зубочисток.
Вы можете использовать несколько капель столярного клея в отверстии, прежде чем заполнять его спичками, но склеивание не является абсолютно необходимым. Спички имеют одинаковую ширину и достаточную толщину, чтобы не отломиться при вбивании их в отверстие. Дюбели из твердой древесины также могут подойти, в зависимости от размера отверстия, которое необходимо заполнить. Отломите спички или зубочистки заподлицо с деревянной поверхностью и отшлифуйте поверхность до гладкости, прежде чем вкручивать шурупы.
Ремонтный комплект для винтов
Некоторые производители предлагают комплекты для ремонта винтов, которые продаются в интернет-магазинах и магазинах деревообработки. Большинство таких наборов состоит из простых пластиковых анкеров и клея. Когда анкеры приклеены внутри отверстия для винта, они обеспечивают поверхность для захвата резьбы винта при повторном заворачивании винта. Хотя эти наборы могут работать для простых и легких приложений, они не являются лучшим решением для большинства ситуаций.
И они также значительно дороже, чем другие самодельные исправления, которые вы можете попробовать.
Заполните отверстие и закрутите винт
Если вкручивание шурупа большего размера нецелесообразно, следующим лучшим решением будет заполнить отверстие для шурупа небольшими полосами из того же типа дерева, а затем снова закрутить шуруп.
Нарежьте несколько тонких полосок или стружки из куска древесины той же (или похожей) породы. Опустите кончики полосок в столярный клей и слегка постучите по ним молотком, пока отверстие не будет заполнено. Дайте клею высохнуть в течение нескольких часов.
Обрежьте полоски острым ножом или долотом, если они торчат из отверстия, и при необходимости отшлифуйте этот участок. С помощью шила или сверла с небольшим спиральным сверлом просверлите очень маленькое направляющее отверстие в заполненной древесине, затем вверните оригинальный шуруп в направляющее отверстие.
Лучше всего нарезать полоски из того же дерева, потому что они будут выглядеть и вести себя так же, как исходная древесина.
Например, если вы используете наполнитель из твердой древесины в заготовке из мягкой древесины, твердая древесина может расколоть мягкую древесину, поскольку она расширяется при вкручивании шурупа. винт.
Заглушка из твердых пород дерева
Есть несколько случаев, когда исправления с заполнением неэффективны. ДСП и МДФ (древесноволокнистая плита средней плотности) особенно восприимчивы к зачищенным отверстиям для винтов из-за особенностей их конструкции. Эти изделия изготавливаются из мелких частиц древесины, соединенных вместе клеем и смолами, и они могут сломаться или сильно вырваться при нагрузке на резьбовые соединения. Это делает стандартные исправления неэффективными. Простые исправления также могут быть неэффективными в ситуациях, когда тяжелая дверь привела к тому, что винты петель срезали древесину на краю двери или дверной раме.
В таких ситуациях лучший метод ремонта — просверлить отверстие для винта сверлом на 1/2 дюйма, а затем заполнить увеличенное отверстие приклеенной дюбельной пробкой на 1/2 дюйма или дюбелем из твердой древесины.
