Мебельная врезная гайка: назначение и особенности монтажа
Мебельная врезная усовая гайка является узкоспециализированным крепежным элементом, который используется для монтажа различных конструкций из дерева. Изделие изготовлено с учетом особенностей материала. Важный фактор — усыхание дерева в сухом помещении и набухание под воздействием влаги.
Преимущества метиза
Чаще всего для монтажа деревянных элементов используются гвозди и саморезы. Но этих крепежей недостаточно, поскольку через некоторое время соединение ослабевает, что приводит к выпадению самореза. Широкого шага метиза недостаточно для сохранения прочности при различных нагрузках.
Мебельные гайки подходят для создания высокопрочных соединений, при этом требуют отверстия с метрической резьбой для установки. Ее невозможно нарезать прямо в древесине, поэтому вспомогательным элементом является гайка. При монтаже она забивается в основание, после чего закручивается винт. Конструкция соответствует нормативам DIN 1624.
Забивная мебельная гайка чаще применяется на автоматизированном производстве. В бытовых условиях изделие встречается намного реже. На фабрике в конструкции подготавливается подходящее отверстие, затем врезается гайка. При сборке мебели достаточно закрутить винт или болт. Это обеспечивает точность, качество и высокую скорость монтажа.
Особенности конструкции

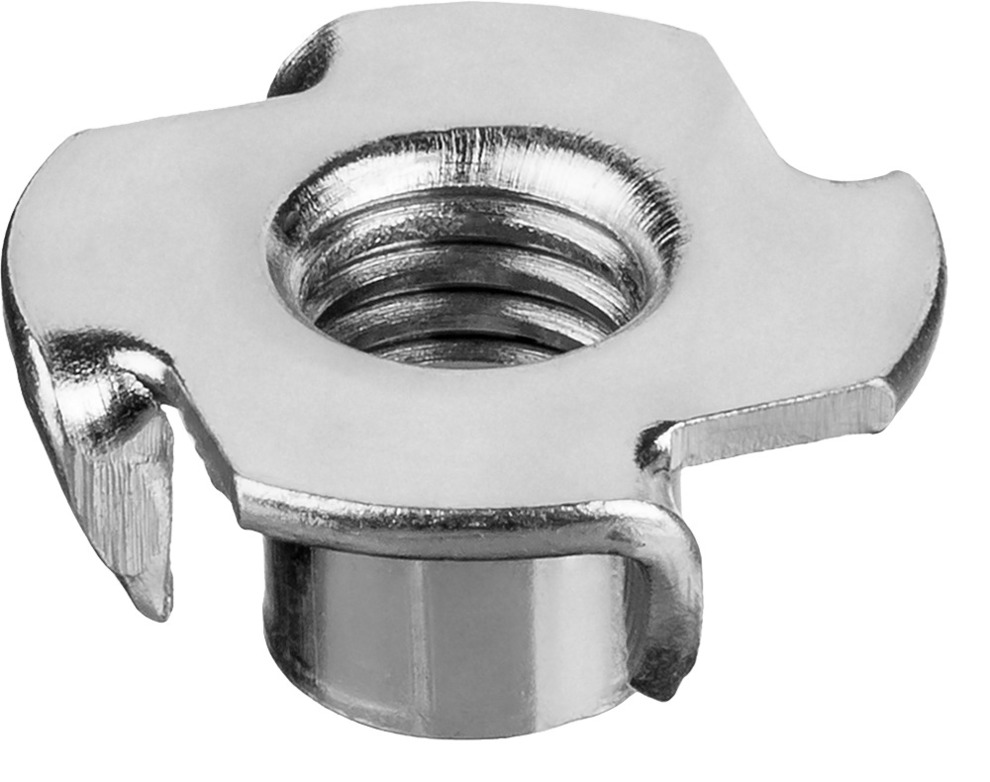

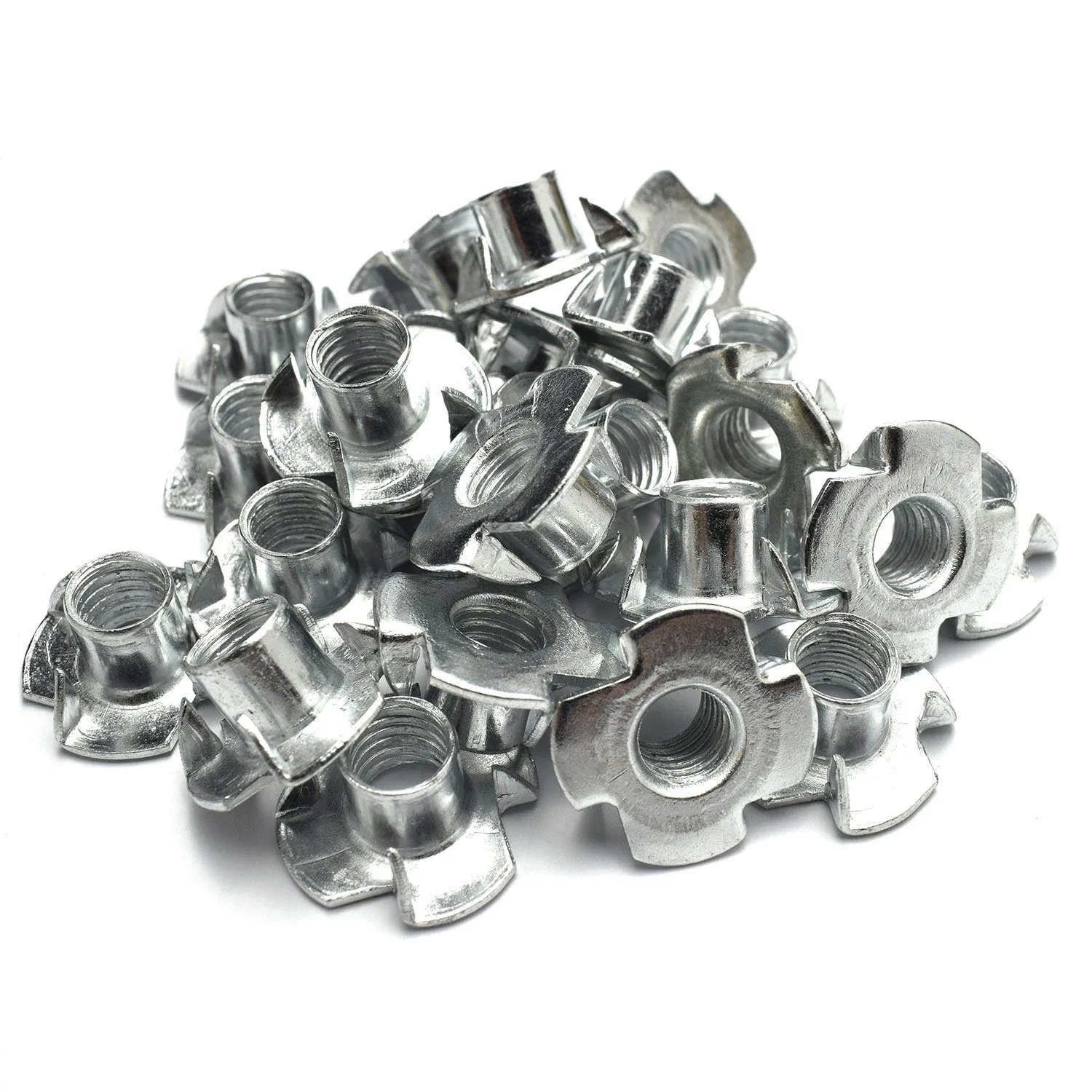

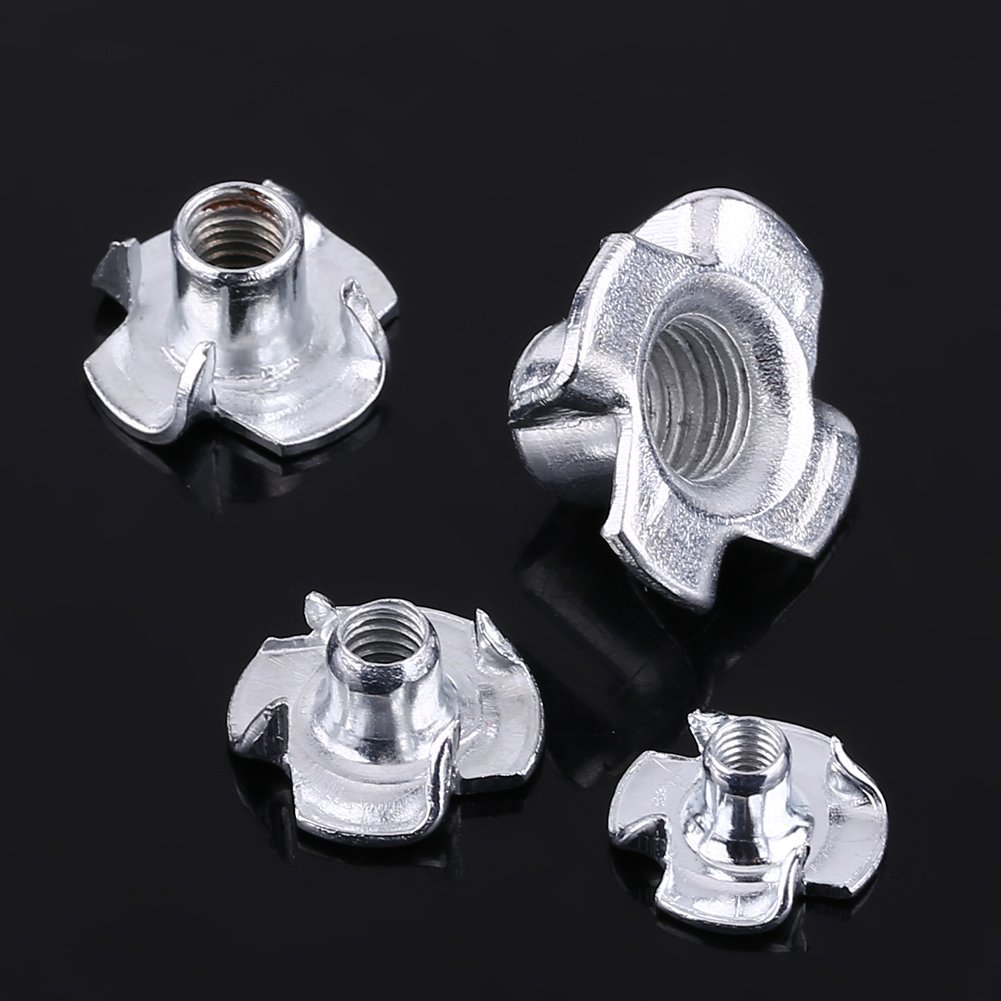

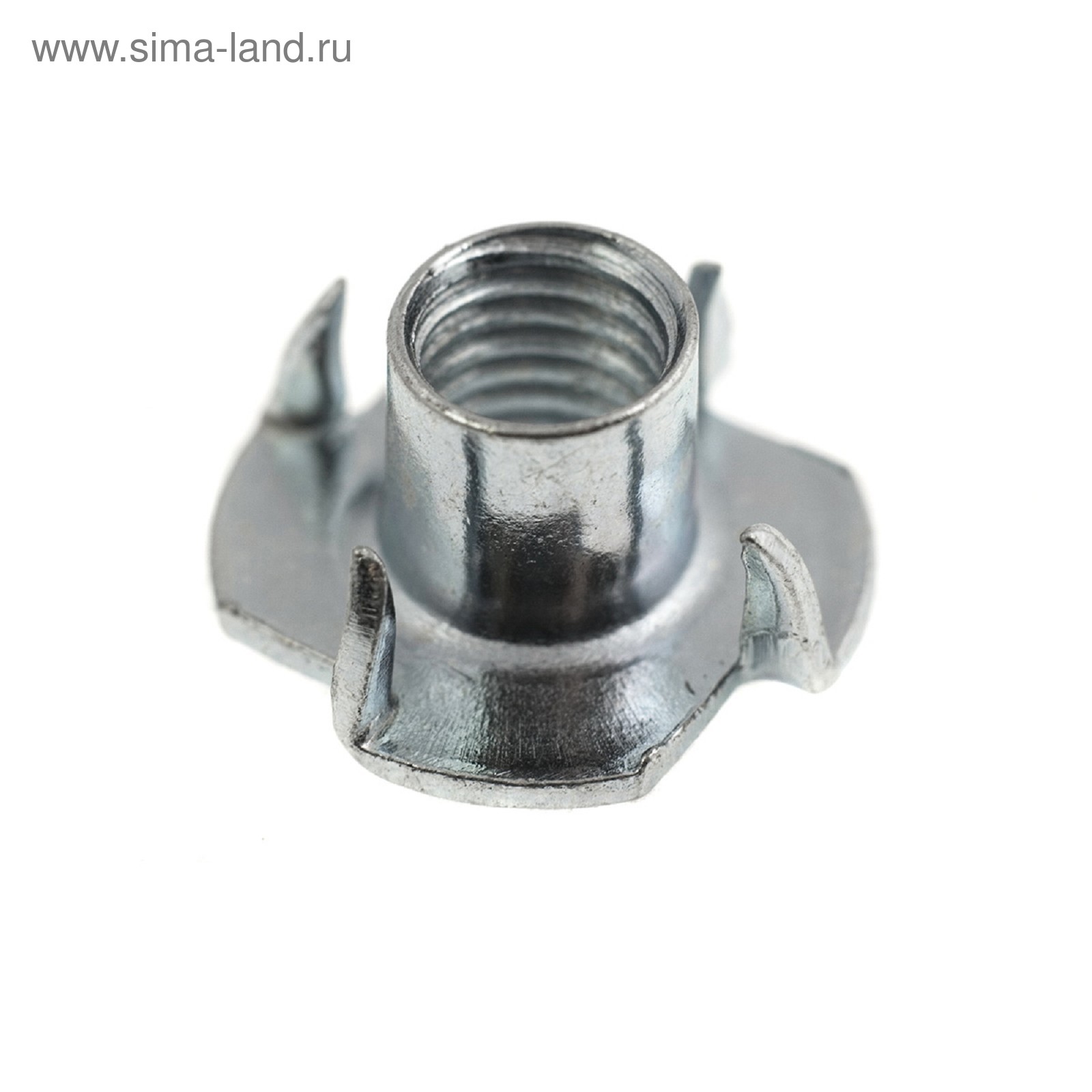

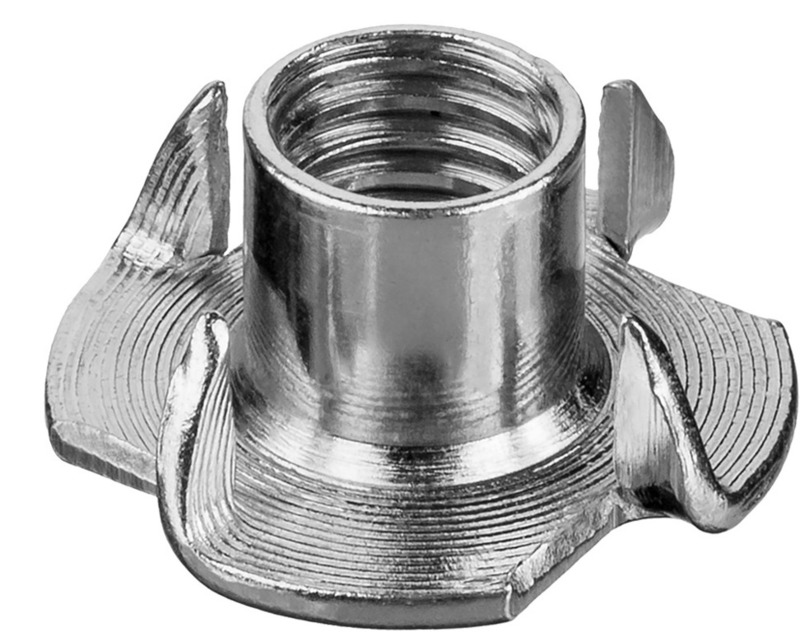

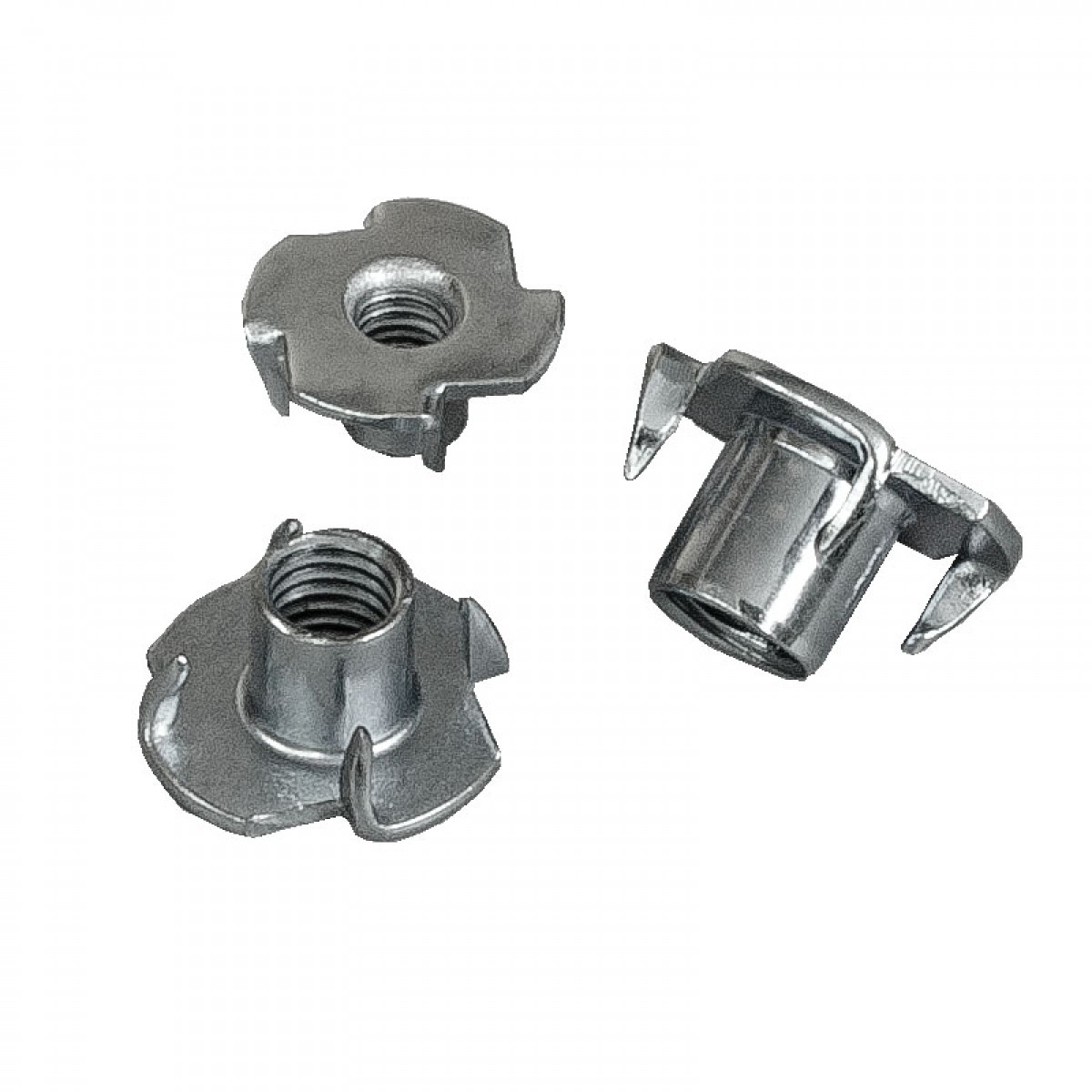

Забивная гайка имеет несколько названий — усовая, врезная. Конструкция представляет собой цилиндр (втулка) с нанесенной внутри метрической резьбой, оснащенный специальными упорными усиками.
На фланце усиков предусмотрены небольшие усики, которые исключают самопроизвольное откручивание метиза после установки. Конструкция охватывает оптимальную площадь для равномерного распределения нагрузки.
Наименования
Казалось бы, одна гайка, но по определенным причинам у нее несколько названий. Основные различия во внешних характеристиках и специфике монтажа. Различают следующие виды:
- усовая — изготовлена со специальными усиками на фланце, исключающими прокручивание при установке и в процессе эксплуатации;
- врезная — требует подготовки отверстия перед монтажом для установки;
- забивная — устанавливается путем забивания в основание;
- мебельная потайная — позволяет создать скрытое (потайное) соединение, метрическая часть располагается в основании;
- носковая;
- крыльчатая — оснащается ушками или крыльями, за счет чего нагрузка распределяется равномерно.
Особенности монтажа
Монтаж мебельной гайки представляет собой односторонний процесс и производится в несколько этапов:
- подготовка посадочного места в деревянном основании, соответственно показателям диаметра цилиндра, с помощью сверла;
- для создания потайного места крепления применяется фреза;
- крепежное изделие забивается вручную или автоматически;
- болт или винт после прохождения через конструкцию закрепляется с другой стороны.
Многие мебельные гайки для защиты от внешних воздействий, долговечности и эстетичного вида обрабатываются методом гальванического цинкования. Также распространены метизы из нержавеющей стали. Если планируется монтаж в помещении с повышенной влажностью или в условиях агрессивной среды, рекомендуется использовать крепежные элементы из особостойкой стали.
Самыми распространенными размерами мебельной гайки являются М6, М8, М10. Для строительства чаще применяются метизы с типоразмерами М5 и М12.
Гайка мебельная врезная (забивная) — преимущества и этапы монтажа
Время прочтения статьи: 15 минут
Автор статьи: pkmetiz.ru
Врезной гайкой называют крепеж, имеющий специальные шипы для более плотного контакта с рабочей поверхностью и жесткой фиксации в месте крепления. Конструктивно гайка представляет собой цилиндр с резьбой на внутренней стороне. С одной стороны цилиндрического тела расположена шляпка с широкими полями, на которой и размещены шипы.
Функциональность
Материалом для изготовления гаек служит углеродистая нержавеющая сталь. Чаще всего эти метизы покрываются белым цинком, предотвращающим коррозию и имеющим приятный вид, удовлетворяющий декоративным целям.
Так как шипы гайки идеально подходят для мягких материалов, чаще всего гайки мебельные врезные используют для соединения деревянных частей в единую конструкцию. Этот метиз надежно фиксируется в месте крепления и выдерживает вес, достаточный для обеспечения функциональности мебели или других изделий.
Упомянутые крепежные элементы — относительно новая технология. До появления этих метизов (как и сейчас, в случаях с дорогой авторской мебелью под старину) в мебельной промышленности для соединения составляющих в единую конструкцию применялись клинья и шканты. Однако, стяжка всегда была головной болью мастеров, поскольку любой элемент интерьера, так или иначе, подвергается нагрузкам, связанным с человеческой деятельностью. Так технологии пришли к металлическим метизам, обладающих достаточным уровнем прочности.
Общепринятая классификация
В специализированной литературе и в прайсах этот метиз известен как гайка мебельная врезная DIN 1624. Этот тип метизов имеет свою классификацию от М4 до М10, но самое большое распространение имеют крепежи М6, М8 и М10. Благодаря своим размерам, они отвечают большинству задач.
- М6 имеет внутренний диаметр 7,2 мм, высоту от 9 до 12 мм при шаге резьбы в 1 мм.
- М8 обладает внутренним диаметром 9,1 мм, высотой от 11 до 15 мм при шаге 1, 25 мм.
- М10 имеет внутренний диаметр 12,5 мм, высоту 12,5 мм при шаге 1,5 мм.
Необходимо также отметить, что в строительной сфере — в отличие от мебельной — распространены крепежные элементы с маркировкой М5 и М10.
Процесс монтажа
На первый взгляд может показаться, что гайка накручивается на болт, который заблаговременно вкручен в дерево. Но это не так. Этапы работы с этим метизом выглядят по-другому. Заблаговременно в нужном месте просверливается отверстие, диаметр которого аналогичен диаметру болта. Потом гайка фиксируется в месте крепления с помощью молотка, чтобы шипы крепко вошли в дерево, закрепив метиз. После этого с обратной стороны вкручивается болт. В зависимости от мягкости дерева можно обойтись и без молотка, но для лучшего результата гайку необходимо забить до полного погружения шипов.
Именно поэтому такие гайки в мебельном производстве называют забивными. При изготовлении мебели на станках гайки монтируются и забиваются с помощью автоматики прямо на сборочном конвейере.
Преимущества метиза
Гайка мебельная забивная врезная получила свою популярность как среди мастеров, так и в обывательской среде, благодаря преимуществам над аналогичными крепежами.
Во-первых, за счет своих шипов метиз обеспечивает надежную посадку, исключающую расшатывание скрепляемых деталей даже при постоянных нагрузках с переменным весом.
Во-вторых, метиз компактен, и при аккуратном подходе не травмирует мягкую поверхность. При небольшом практическом опыте достаточно легко избежать сколов и повреждений дерева.
В-третьих, опять же благодаря маленькому размеру, крепежи удобно использовать внутри сложных композитных конструкций, куда осложняется доступ с другими типами крепежей.
Гайки мебельные врезные забивные аккуратно ставятся на свои места и остаются практически незаметны.
Варианты наименований
На сегодняшний день существует большое количество разнообразных метизов, в нюансах которых легко запутаться. Обычные метизы имеют разные особенности конструкции и назначения. Различия есть не только в форме и внешнем виде, но и в качестве металла, размерах, условиях эксплуатации и даже шаге резьбы. Чтобы помочь покупателю, продавцы метизов часто ориентируются на следующую классификацию метизов:
- Крепежные элементы для безударного соединения.
- Крепежные элементы для сверхплотного соединения.
- Крепежные элементы высокой прочности.
- Крепежные элементы для соединений с полимерным материалом.
- Крепежные элементы широкого профиля применения.
Перед покупкой
Напоминаем про ГОСТы! Выбирая деталь для покупки, стоит обращать внимание на шаг резьбы, форму головки, вид шлица, диаметр будущего отверстия, длину тела метиза.
Качество крепежного элемента проверяется простым способом: гайка закручивается, а потом выкручивается обратно с помощью ключа.
Инструментов для работы с этими метизами тоже довольно много. В основном это гаечные ключи кольцевые, торцевые с шестигранным углублением, рожковые односторонние и комбинированные. Самый популярный — механизированный инструмент последнего поколения с электрическим приводом на основе пневматики. Он прост в использовании и безопасен для работы.
Крыльчатые Гайки Врезные DIN 1624 в Череповце
Крыльчатые гайки – это крепёж с резьбой в форме цилиндра. На втулке есть шляпка с лепестками. По-другому строители называют её гайкой с лепестками или усовой втулкой. Гайка крыльчатая широко используется в мебельном производстве, где почти всегда используется дерево. Она была разработана как раз для работы с этим материалом, так как идеально подходит как для натуральной древесины, так и для ее производных, например фанеры или ДСП.
Крыльчатые гайки и их преимущества.
Данный крепёж очень надежно крепится в мебели и хорошо скрепляет все составные элементы. Различают два типа крепления: на промышленном производстве и ручное закрепление. На производстве используют станки для монтировки гаек. В ручном варианте нужно просверлить отверстие точно по размеру гайки. Позже используется молоток – им вбивают гайку крыльчатую врезную для надежной фиксации. Далее винт затягивается с противоположной стороны. Таким образом, зубчики не позволяют крепежу прокручиваться. Материал гайки крыльчатой не подвержен коррозии и увеличивает прочность крепежа.
Доставка и оплата
Оплата наличными.
Оплатите свою покупку наличными на кассе.
Оплата банковской картой.
Оплатите покупку банковской картой в нашем магазине по адресу: улица Чкалова 23А. Мы принимаем все виды карт.
Оплата интернет заказа по выставленному счёту.
Выставляем Вам счёт и присылаем ссылку на оплату (на электронную почту или в СМС) через сервис Яндекс.
Деньги с возможностью выбора из более чем 20 способов оплаты.
Оплата по безналичному расчёту.
Выставляем счёт с НДС для индивидуальных предпринимателей и юридических лиц. Возможна работа по договору с отсрочкой платежа.
Доставка по Череповцу.
Доставляем собственным транспортом. Стоимость доставки зависит от суммы заказа, объёма и адреса. Детали по доставке уточняйте по телефону 8 (8202) 744-844.
Доставка по РФ.
Отправим Ваш заказ через транспортные компании «Деловые линии» и «ПЭК», а также через курьерские службы «СДЭК» и «Boxberry».
Врезные кольца, зажимные кольца, гайки
Не все резьбовые соединения одинаковы! Это особенно актуально для резьбовых соединений из нержавеющей стали, от которых зависит надежность и бесперебойная работа оборудования.
Главный компонент резьбового соединения по EN ISO 8434-1 (DIN 2353) – это врезное кольцо. Используемые врезные кольца специально сконструированы, изготавливаются на высокоточном оборудовании, прошли необходимые испытания и поэтому уже доказали свою высокую надежность.
Врезное кольцо герметизирует полностью собранное резьбовое соединение в трех местах.
Преимущества:
+ хорошее скрепление составных деталей
+ высокая герметичность, отсутствие образования ржавчины на поверхности
+ безопасный монтаж
+ зафиксированное врезное кольцо
Благодаря использованию накидных гаек с обработанной поверхностью момент затяжки сокращается до 35%. Кроме того, больше нет необходимости в холодной сварке.
Описание функционирования соединений с врезным кольцом:
При затягивании гайки врезное кольцо входит в конусную канавку. Конусная канавка помогает прижимать режущую кромку к поверхности трубы при затягивании гайки. На передней части режущей кромки образуется кантик. Труба вставляется в штуцер и при правильном монтаже образуется герметичное соединение. С другой стороны под действием давления кольцо под гайкой врезается в трубу. При динамической нагрузке такая прессовая посадка обеспечивает дополнительную поддержку.
Если труба отреза строго перпендикулярно и срез аккуратно зачищен от заусениц, то соединение с трубой становится герметичным.
Резьбовые соединения с врезным кольцом выпускаются в трех сериях:
LL для сжатого воздуха, пластмассовых трубопроводов, лабораторий, приборостроения; серия рассчитана на низкое давление до макс. PN 100 L при избыточном давлении до макс. PN 315, для контрольно-измерительных приборов, в бумажной, полимерной и фармацевтической промышленностях, авиации, гидравлических системах и лакокрасочной промышленности. S при сильных скачках давления, вибрации и высокой механической нагрузке в тяжелом машиностроении, судостроении, горнодобывающей, химической промышленностях, крупных холодильных и шлюзовых установках, в портовых сооружениях, нефтехимии, в диапазоне давлений от PN 250 до 400, при использовании конусной ввертной резьбы до PN 630.
Благодаря использованию накидных гаек с обработанной поверхностью момент затяжки сокращается до 35%.
Кроме того, больше нет необходимости в холодной сварке.
Трубы: Мы рекомендуем использовать бесшовные мягкие прокаленные трубы, изготовленные с высокой точностью из нержавеющей стали, материал 1.4571 по DIN 2462, класс допуска D4/T3. Не использовать сварные трубы: в области сварного шва изменяется структура материала, вследствие чего врезка кольца может быть недостаточно фиксированной. Из экономических соображений, однако, применяются тонкостенные трубы, которые при монтаже не выдерживают давление врезного кольца. Чтобы, тем не менее, гарантировать функцию завинчивания, мы рекомендуем использование усилительных гильз.
Каталог продукции | Компания АЗИМУТ ФОТОНИКС является официальным дистрибьютором (прямым дилером) продукции Thorlabs в России, предлагая весь ассортимент из каталога Thorlabs по ценам в российских рублях с учетом всех налогов и НДС, оказывает полную техническую поддержку и распространяет гарантийные обязательства на все поставляемое оборудование.
| |||||
в коробке, Thorlabs
, Thorlabs
, для рельсов шириной 95 мм, ThorlabsГайки врезные по дереву (с усом) оцинкованные, КНР
Кросс-таблица технических характеристик
| Покрытие | оцинкованный |
| Производитель | КНР |
Технические характеристики
| Имя/Размер | Обозначение | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|
| Диаметр резьбы | d, мм | 6,3 | 7,2 | 9,1 | 12,3 |
| Номинальный диаметр | D, мм | 5 | 6 | 8 | 10 |
| Размер под ключ | D2, мм | 17 | 19 | 22,2 | 25,4 |
| Высота | w, мм | 8 | 9 | 11 | 12,5 |
Теоретические массы (по размерам)
| Длина, мм/Диаметр | 5,00 | 6,00 | 8,00 | 10,00 |
|---|---|---|---|---|
| 0 | 2,50 | 3,80 | 5,80 | 8,20 |
Что такое врезной и теноновый сустав
Паз и шип — одно из самых известных и полезных средств соединения дерева.
В основном используется при обработке массивной древесины для соединения торцевых волокон с краями. В основном паз и шип — это штифт, вставляемый в отверстие. Мы покажем вам детали пазового и шипового соединения и то, как они должны сочетаться друг с другом.
Видео по построителю навыков
Что такое врезной и теноновый сустав — стенограмма видео
Speaker 1: Давайте внимательнее рассмотрим паз и шип.Шип — это прямоугольная часть на конце заготовки. Обычно у него четыре плеча, которые охватывают его по всей длине, это эти горизонтальные части. Вертикальная часть шипа называется «щекой». Теперь шипы входят в пазы на сопрягаемой заготовке. Паз — это не что иное, как четырехстороннее отверстие, размер которого соответствует шипу. Теперь, в типичном пазовом и шиповом соединении, толщина шипа составляет примерно одну треть толщины его заготовки.
Это делает шип достаточно прочным, но также оставляет достаточно материала вокруг паза, который называется «стенками» паза, чтобы сделать паз достаточно прочным.Шипы могут быть толще одной трети с более узкими уступами, если пазовая заготовка толще, так что ее прочность не будет снижена. Теперь, вот еще несколько вещей, которые нужно знать о шипованных плечах. Они служат трем целям. Во-первых, выступы предотвращают полное смещение шипа на дно паза. Это оставляет некоторое свободное пространство в нижней части паза для миграции клея. Плечи также добавляют шву боковой устойчивости и полностью скрывают паз при сборке шва.Вот почему, когда вы делаете паз и шип, вы хотите, чтобы плечи выровнялись по всей длине шипа, и вы хотите, чтобы щеки шипа плотно прилегали к стенкам паза. Качественно выполненный паз и шип должны соответствовать друг другу, как поршень и цилиндр.
Плоские столярные изделия — 16-223 Creative Kinetic Systems
Столярные изделия относятся к технике жестко соединяющей индивидуальные квартиры.
части для построения конструкции.Подвижные соединения рассматриваются отдельно как стыков .
Соединения с невыпадающими винтами . Назначение соединения с невыпадающими винтами — создать стыковое соединение , зажатое винтом и гайкой в плоскости одного из две части. Основными преимуществами являются соединение, которое можно плотно зажать с помощью широкий допуск на вариации толщины материала. Это также может быть легко разобраны и повторно собраны, а крепеж повторно использовался много раз.В Основными недостатками являются вес и стоимость стального крепежа, необходимость обеспечьте доступ к головке винта и гайке для затяжки, а слабость к сопротивление вращению вокруг оси винта.
Лазерная резка врезных и шиповых винтов с невыпадающими винтами
Пример соединения невыпадающими винтами, включающего два пазовых и шиповых соединения. Паз для невыпадающего винта вырезан лазером, чтобы плотно прилегать к гайке 1 / 4-20.
Вид в разрезе, показывающий два шипа, вдавленные в пазы, и зажимной винт.
Это соединение с невыпадающими винтами включает пару запрессованных врезные и шиповые швы. Каждый шип-шип слегка заострен и может быть вставлен в соответствующий паз. Винт надежно зажимает две части все вместе.
Типичные размеры элементов показаны ниже при условии использования фанеры толщиной 6 мм и винт 1 / 4-20 длиной 3/4 дюйма. Обратите внимание на конус шипов на 2 градуса.
Столярные изделия с невыпадающими винтами с ЧПУ
Пример соединения невыпадающими винтами, соединяющего две пластины под прямым углом.
В этом примере используется круглая геометрия паза для обеспечения совместимости с
фрезерование и фрезерование; элемент можно фрезеровать по контуру с помощью фрезера 6,35 мм (1/4 дюйма) или
Концевая фреза меньшего размера. Такой подход занимает больше места, чем плотно прилегающий квадрат.
возможно исполнение паза с помощью лазерного резака..png)
Но побочная выгода — избегать
концентрации напряжений на острых внутренних углах. В этом примере отсутствуют шипы
и может поворачиваться не на своем месте, если не будет дополнительных ограничений.
при условии.
Вид сбоку на соединение с невыпадающими винтами, соединяющее две пластины под прямым углом.
Деталь соединения невыпадающих винтов, соединяющего две пластины под прямым углом.
Типичные размеры паза невыпадающего винта для винта M6 или 1 / 4-20. Все размеры указаны в миллиметрах.
Ниже приведены примеры соединений с невыпадающими винтами для различной толщины заготовки. В комплект входят шайбы для распределения усилий гайки и головки по более широким поверхностям. каждый конец слота, хотя в некоторых случаях они могут быть опущены:
Длина винта следующая:
Наличие Винт 3 мм M6 x 20 6 мм M6 x 25 9 мм M6 x 25 12 мм M6 x 30
Обратите внимание, что винт имеет частичную посадку на гайку корпуса 9 мм, что может
можно улучшить, исключив шайбу.
Стандартные схемы отверстий
(нужен эскиз или фотографии для: стандартной схемы отверстий, паза для соединения внахлест и т. Д.)
| SEHMA-12 — оправка с хвостовиком 1/2 «для резьбы 1/4» -28 Прейскурантная цена: 4 доллара.60 USRT Цена: 3,45 доллара Сэкономьте 1,15 доллара! | SEHMA-14 — оправка хвостовика 1/4 «для резьбы 1/4» -28 Прейскурантная цена: 4,60 доллара США Цена USRT: 3,45 доллара США Сэкономьте 1,15 доллара США! | SEHMA-12-516 — оправка с хвостовиком 1/2 «для резьбы 5/16» -24 Прейскурантная цена: 5 долларов США. USRT Цена: 4,43 доллара Сэкономьте 1,47 доллара! | ||
| Держатель хвостовика 1/2 «для резьбы 1/4» -28 | Держатель хвостовика 1/4 «для резьбы 1/4» -28 | Держатель хвостовика 1/2 «для резьбы 5/16» -24 | ||
| SEHMA-14-516 — оправка хвостовика 1/4 «для резьбы 5/16» -24 Прейскурантная цена: 5 долларов США. USRT Цена: 4,43 доллара Сэкономьте 1,47 доллара! | SEHMA-12-XL — оправка с хвостовиком 1/2 «для резьбы 1/4» -28 Прейскурантная цена: 7,87 долларов США Цена USRT: 5,90 долларов США Сэкономьте 1,97 доллара США! | SEHMA-12-XXL — оправка с хвостовиком 1/2 «для резьбы 1/4» -28 Прейскурантная цена: 14 долларов США.29 USRT Цена: 10,72 $ Сэкономьте 3,57 $! | ||
| Держатель хвостовика 1/4 «для резьбы 5/16″ -24 » | Держатель хвостовика 1/2 «для резьбы 1/4» -28 | Держатель хвостовика 1/2 «для резьбы 1/4» -28 | ||
| SE1300 — Врезная коронка 1/2 » Прейскурантная цена: 15 долларов.53 USRT Цена: $ 11,65 Сэкономьте 3,88 $! | SE1303 — Врезная насадка 1 1/4 » Прейскурантная цена: 18,23 доллара США Цена USRT: 13,67 доллара США Сэкономьте 4,56 доллара США! | SE1301 — Врезная коронка 5/8 » Прейскурантная цена: 18 долларов. USRT Цена: 13,67 $ Сэкономьте 4,56 $! | ||
| Врезная насадка 1/2 » | Врезная насадка 1 1/4 » | Врезная насадка 5/8 » | ||
| SE1302 — Врезная коронка 3/4 дюйма Прейскурантная цена: 19 долларов.98 USRT Цена: 14,99 $ Сэкономьте 4,99 $! | SE13500 — Врезная коронка 1/2 «на винтах Прейскурантная цена: 25,67 долларов США Цена USRT: 19,25 долларов США Сэкономьте 6,42 доллара США! | SE13515 — Врезная долота с резьбой 33/64 дюйма Прейскурантная цена: 25 долларов. USRT Цена: 19,25 $ Сэкономьте 6,42 $! | ||
| Врезная насадка 3/4 дюйма | 1/2 «врезной бит с винтом | 33/64 «Врезная коронка с саморезом | ||
| SE13531 — Врезная долота с саморезом 17/32 дюйма Прейскурантная цена: 25 долларов. USRT Цена: 19,25 $ Сэкономьте 6,42 $! | SE13562 — Врезная коронка с резьбой 9/16 » Прейскурантная цена: 25,67 долларов США Цена USRT: 19,25 долларов США Сэкономьте 6,42 доллара США! | SE13625 — Врезная коронка 5/8 «с саморезом Прейскурантная цена: 25 долларов.67 USRT Цена: 19,25 $ Сэкономьте 6,42 $! | ||
| 17/32 «Врезная коронка с саморезом | 9/16 «Врезная коронка с саморезом | 5/8 «Врезная коронка с саморезом | ||
| SE13640 — Врезная коронка 41/64 «с саморезом Прейскурантная цена: 25 долларов.67 USRT Цена: 19,25 $ Сэкономьте 6,42 $! | SE13656 — Врезная долота с саморезом 21/32 дюйма Прейскурантная цена: 25,67 долларов США Цена USRT: 19,25 долларов США Сэкономьте 6,42 доллара США! | SE13687 — Врезная долота с саморезом 11/16 дюйма Прейскурантная цена: 25 долларов. USRT Цена: 19,25 $ Сэкономьте 6,42 $! | ||
| 41/64 «Врезная коронка с саморезом | 21/32 «Врезная коронка с саморезом | 11/16 «Врезная коронка с саморезом | ||
| SE13719 — Врезная долота с саморезом 23/32 дюйма Прейскурантная цена: 25 долларов. USRT Цена: 19,25 $ Сэкономьте 6,42 $! | SE1304 — Врезная насадка 1 1/4 » Прейскурантная цена: 25,92 долларов США Цена USRT: 19,44 долларов США Сэкономьте 6,48 долларов США! | SE13750 — Врезная коронка 3/4 дюйма Прейскурантная цена: 26 долларов.21 USRT Цена: 19,66 $ Сэкономьте 6,55 $! | ||
| Врезная коронка с резьбой 23/32 » | Врезная насадка 1 1/4 » | 3/4 «Врезная коронка с саморезом | ||
| SE13764 — Врезная долото с саморезом, 49/64 дюйма Прейскурантная цена: 26 долларов.21 USRT Цена: 19,66 $ Сэкономьте 6,55 $! | SE13781 — Врезная долота с саморезом 25/32 дюйма Прейскурантная цена: 26,21 долларов США Цена USRT: 19,66 долларов США Сэкономьте 6,55 долларов США! | SE13812 — Врезная коронка с резьбой 13/16 » Прейскурантная цена: 26 долларов. USRT Цена: 19,66 $ Сэкономьте 6,55 $! | ||
| 49/64 «Врезная коронка с саморезом | 25/32 «Врезная коронка с саморезом | 13/16 «Врезная коронка с саморезом | ||
| SE13875 — Врезная долота с саморезом 7/8 » Прейскурантная цена: 26 долларов. USRT Цена: 19,66 $ Сэкономьте 6,55 $! | SE13937 — Врезная долота с саморезом 15/16 дюйма Прейскурантная цена: 26,21 долларов США Цена USRT: 19,66 долларов США Сэкономьте 6,55 долларов США! | SE131000 — 1-дюймовая врезная коронка Прейскурантная цена: 27 долларов.54 USRT Цена: 20,66 $ Сэкономьте 6,88 $! | ||
| 7/8 «Врезная коронка с саморезом | 15/16 «Врезная коронка с саморезом | 1-дюймовая врезная коронка | ||
| SE131125 — Врезная коронка с резьбой 1 1/8 » Прейскурантная цена: 27 долларов.54 USRT Цена: 20,66 $ Сэкономьте 6,88 $! | SE131250 — Врезная насадка с резьбой 1 1/4 » Прейскурантная цена: 27,54 долларов США Цена USRT: 20,66 долларов США Сэкономьте 6,88 долларов США! | SE131250-516 — Врезная насадка с резьбой 1 1/4 » Прейскурантная цена: 27 долларов. USRT Цена: 20,66 $ Сэкономьте 6,88 $! | ||
| 1 1/8 «Врезная насадка с саморезом | 1 1/4 «Врезная насадка с саморезом | 1 1/4 «Врезная насадка с саморезом | ||
90
90
gif» colspan=»5″>
23
67
67
gif» colspan=»5″>
67
67
gif» colspan=»5″>
21
21
gif» colspan=»5″>
54 Benchcrafted Blog
У нас есть отношения любви-ненависти с нашими орешками.С одной стороны, они предлагают действительно быстрый, надежный и дешевый способ собрать разборную основу рабочего стола. С другой стороны, если вы не выровняете отверстия, вы легко можете заправить крепежные детали поперек и испортить их. Я знаю это не понаслышке, потому что делал это сам, когда строил скамейки в коммерческих целях, а также во время урока, который я преподавал в школе Келли Мелер несколько лет назад.
Я даже попросил одного студента сходить в строительный магазин за краном, чтобы починить ему гайки. Так что я ускользнул к местному крану, чтобы поплакать с другими орехами. Но альтернатива столь же привередлива. Мы давно думали о замене цилиндрической гайки на плоскую пластину с резьбой, которая могла бы скользить в квадратный паз и очень легко скользить вокруг, чтобы найти конец болта, исключая самозакручивание круглой гайки. Проблема с этим двоякая. Для начала необходимо вырезать квадратный паз. Это отнимает много времени по сравнению с пробиванием четырех отверстий на сверлильном станке. А стоимость резки, обточки, сверления и нарезания резьбы на квадратном листе намного выше, чем на точение круглой гайки.Первое потребует много машинного времени и человеческого участия. Последние автоматически обтачиваются на токарном станке с ЧПУ с подачей прутка, поэтому мы можем продать набор менее чем за 30 долларов (и эта цена оставалась неизменной в течение нескольких лет, даже если цена в какой-то момент снизилась).
Вот. последовательность, которую мы используем для установки бочковых гаек. Это применимо как к нашим основным цилиндрическим гайкам, так и к цилиндрическим гайкам с торцевой крышкой. Эти инструкции также скоро будут доступны в формате PDF на нашей странице загрузок.
Просверлите отверстие ½ дюйма в ножке с помощью сверлильного станка (если
возможно) за болт. Для внешнего вида можно расточить шайбу и болт.
голова, если вы хотите, чтобы она была утоплена в край ноги. Расположите отверстие так, чтобы оно было
по центру рельса в обоих направлениях. Бочковые гайки хорошо работают в материалах нет.
тоньше, чем 1-3 / 4 ”. Это позволяет оставить достаточно материала внизу.
отверстие для гайки ствола, чтобы его не было видно с передней части направляющей.Но если твой
направляющая тоньше, а отверстие для гайки ствола должно полностью проходить через направляющую,
все в порядке. Затем соберите основание верстака (по возможности зажмите, или
прикрепите его к стене или скамейке) и просверлите отверстие длинным сверлом ½ дюйма.
в конце рейки. Отверстие в ножке действует как направляющая втулка, поэтому отверстие
прямо в конец рельса. Просверливайте не более дюйма за раз, отступая
часто убирать стружку. Просверлите как можно глубже. Если тебе нужно пойти
глубже (в зависимости от ширины вашей ноги и длины сверла) удалите
ногу и продолжайте сверлить только рельс.
Расположение гайки ствола
Чтобы определить положение отверстия под гайку цилиндра, вы собираетесь используйте положение отверстия, которое вы только что просверлили, в качестве ориентира. Вставьте болт глубоко в направляющую и соблюдайте положение точный центр болта вверх, поперек паза и только на лицевой стороне рельса.Затем поместите линейку на отметку, прицелитесь сверху и выровняйте его так, чтобы он был строго параллелен болту. Отметьте линию напротив прямой край.
Накрутите цилиндрическую гайку на болт так, чтобы болт выступал примерно на ¼ дюйма за гайку, и, удерживая болт в месте, соответствующем ширине вашей ноги, отметьте центр цилиндрической гайки на линии затвора.
Просверлите отверстие диаметром 1 дюйм на отметке, просверлив на 1/8 дюйма глубже. должен быть разрешен некоторый зазор.
В рейке толщиной 1-3 / 4 дюйма хватит цилиндрической гайки. выступающий, что вы можете легко схватить его пальцами и ввинтить болт другой рукой.
Болт должен заканчиваться прямо в центре отверстия для гайки ствола. Последний шаг — увеличить отверстие под болт на ножке и рельс. Из-за сезонного движения вы хотите, чтобы болт всегда сидел свободно. Это нисколько не снижает прочности.Это также позволяет немного прощения если некоторые из ваших отверстий расположены не так точно, как должны. Увеличить отверстия до 9/16 дюйма или даже 5/8 дюйма с помощью спирального сверла. Если вы также ошиблись отверстие для гайки ствола достаточно, чтобы болт не мог легко завинтить вручную, вы можете исправить ошибку, увеличив отверстие под гайку цилиндра или просто просверлив некоторые отходы по обе стороны от существующего отверстия, используя сверло Форстнера. Убеждаться вы крепко зажимаете направляющую на столе сверлильного станка при резке этого частичного отверстие.
Если вы чувствуете сопротивление при ввинчивании болта в
орех, остановись и исследуй, что происходит. Крепежи должны соединиться.
легко и плавно, и вам понадобится всего лишь гаечный ключ для последнего поворота или двух.
может потребоваться подтянуть болты в середине зимы, когда части скамейки высохнут и
сокращаться. Это нормально.
Выходное устройство с врезным замком
— Lawrence Hardware
8620S (SMOOTH) / 8820S (GROOVED)
Выходные устройства с врезным замком с защитой от паники
8620F (SMOOTH) / 8820F (GROOVED)
Противопожарные устройства выхода с врезным замком
Технические характеристики
- Длина устройства Короткая (36 ”) фактическая длина от конца до конца 33-15 / 32” (850 мм)
Длинная (48 ”) фактическая длина от конца до конца 44-3 / 4” (1137 мм ) - Ширина двери Короткая (36 дюймов) для ворот размером от 29 до 36 дюймов (от 736 до 914 мм)
Длинная (48 дюймов) для дверей от 33 до 48 дюймов (от 838 до 1219 мм) размер двери - Мин.Ширина стойки 4-1 / 4 ”(108 мм)
- Защелка Болт Механический из двух частей из нержавеющей стали 3/4 ”(19 мм) с антифрикционной вставкой
и вспомогательной защелкой - Удары Универсальная изогнутая губа, без рук, 818 (паника), 828 (огонь). Опционально 831 (паника)
или 832 (пожар) плоский ANSI Strike - Преследование Паническое устройство — фиксатор с шестигранным ключом (RD) стандарт
Пожарное устройство — без фиксатора (ND) - Опции захвата Фиксатор цилиндра (CD)
Меньше захвата (LD) - Застежка Паника — крепежные винты входят в стандартную комплектацию HMD.
Для деревянных дверей секс-гайки и болты (SNB) можно заказать отдельно.
Противопожарное устройство — секс-гайки и болты (SNB), входящие в стандартную комплектацию - Монтажная высота Стандартная осевая линия устройства от чистого пола составляет 40 дюймов (1016 мм)
- Выступ Нажимная штанга Нейтраль: 3–1 / 16 ”(78 мм), Нажимная штанга в нажатом положении: 2–19 / 32” (66 мм)
Опционально 831 (паника) Стандарт для:
8620S
8820S
Для использования на:
стандартно 1-3 / 4 ”или
2-1 / 4” одинарной двери и
2-1 / 4 ”двойной двери с астрагалом внахлест и координатором
Стандарт для:
8620F
8820F
Для использования на:
стандартно 1-3 / 4 ”или
2-1 / 4” одинарной двери и
2-1 / 4 ”двойной двери с астрагалом внахлест и координатором
Sargent Инструкции по установке дверных доводчиков серии 351 с держателями UH / HZ / HZA / PH9 A7341A
Руководство пользователя: Инструкции Sargent по установке дверных доводчиков серии 351 с держателями ‘UH / HZ / HZA / PH9’ Таблицы с инструкциями
Откройте PDF напрямую: просмотрите PDF.
Количество страниц: 6
МОДЕЛЬ 351 СЕРИИ POWERGLIDE ИНСТРУКЦИЯ ПО УСТАНОВКЕ САРГЕНТНОЙ ДВЕРИ ДОРОЖКИ С ДЕРЖАТЕЛЯМИ "H" СЕРИЯ 351 НЕТРАЗМЕРНЫЕ РЕГУЛИРУЕМЫЕ РАЗМЕРЫ от 1 до 6 ВНИМАНИЕ: НЕПРАВИЛЬНАЯ УСТАНОВКА ИЛИ НАСТРОЙКА МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ. ДЛЯ ПОМОЩИ ПОЗВОНИТЕ СЛУЖЕБНОМУ ТЕЛЕФОНУ 1-800-727-5477. 1 СТАНДАРТНЫЕ И ЛУЧШИЕ ПРИМЕНЕНИЯ СТАНДАРТНОЕ ПРИМЕНЕНИЕ (ТИП 25-H РЫЧАГ) ИСПОЛЬЗОВАТЬ СТРАНИЦА 2 БЛИЖЕ УСТАНОВЛЕННЫЙ НА ПЕТЛЯ ДВЕРИ ШИРИНА ДВЕРИ (ДЮЙМЫ) 24 30 32 36 40 42 44 год 46 48 БОЛЕЕ 48 КОЛИЧЕСТВО ОБОРОТОВ РЕГУЛИРОВОЧНОГО ВИНТА ПРУЖИНЫ ИЗ ЗАВОДСКОЙ НАСТРОЙКИ (ИСПОЛЬЗУЙТЕ ТАБЛИЦУ ТОЛЬКО В КАЧЕСТВЕ РУКОВОДСТВА) ВНУТРЕННИЕ ДВЕРИ ПРИБЛИЗИТЕЛЬНО НАРУЖНЫЕ ДВЕРИ ВЕС ДВЕРИ (ФУНТОВ) ЗАВОДСКИЙ НАБОР 80 110 1-4 CW 115 1-5 против часовой стрелки 130 4-7 CW 150 155 7-10 CW ЗАВОДСКИЙ НАБОР 165 170 1-5 CW 10-12 CW 180 ДО 18 CW ПО ТРЕБОВАНИЮ.5 CW И ВВЕРХ, КАК ТРЕБУЕТСЯ. ОТРЕГУЛИРУЙТЕ МОЩНОСТЬ ПРУЖИНЫ СОГЛАСНО ТАБЛИЦЕ * ПРИМЕЧАНИЕ: ДЛЯ МОНТАЖА РУКОЯТКИ H8 СМОТРЕТЬ ПРИЛОЖЕННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ TOP JAMB ЗАЯВЛЕНИЕ (ТИП 25-H, 25-HZ, 25-HZA) + ИСПОЛЬЗОВАТЬ СТРАНИЦА 3 - УВЕЛИЧИВАТЬ МОЩНОСТЬ СНИЖАТЬСЯ МОЩНОСТЬ ПО ЧАСОВОЙ СТРЕЛКЕ (CW) ПРОТИВ ЧАСОВОЙ СТРЕЛКИ (CCW) 5/8 "ПРУЖИНА СИЛА РЕГУЛИРОВОЧНАЯ ГАЙКА ОСТАВИЛ РУЧНАЯ ДВЕРЬ ТЯНУТЬ ПЕТЛЯ СТОРОНА СТОП (НАЖАТЬ) СТОРОНА БЛИЖНИЙ УСТАНОВЛЕН НА РАМЕ На стопе сторону двери ТЯНУТЬ ПЕТЛЯ СТОРОНА ВЕРНО РУЧНАЯ ДВЕРЬ СТОП (НАЖАТЬ) СТОРОНА ТОЛЬКО ПАРАЛЛЕЛЬНОЕ ПРИМЕНЕНИЕ ПАРАЛЛЕЛЬНАЯ РУКА ЗАЯВЛЕНИЕ (ТИП 25-PH9) ИСПОЛЬЗОВАТЬ СТРАНИЦА 4 БЛИЖЕ УСТАНОВЛЕННЫЙ НА ОСТАНОВИТЬ СТОРОНУ ДВЕРИ ШИРИНА ДВЕРИ (ДЮЙМЫ) 24 30 32 36 40 42 44 год 46 48 БОЛЕЕ 48 КОЛИЧЕСТВО ОБОРОТОВ ГАЙКИ РЕГУЛИРОВКИ СИЛЫ ПРУЖИНЫ ИЗ ЗАВОДСКОЙ НАСТРОЙКИ (ИСПОЛЬЗУЙТЕ ТАБЛИЦУ ТОЛЬКО В КАЧЕСТВЕ РУКОВОДСТВА) ВНУТРЕННИЕ ДВЕРИ ПРИБЛИЗИТЕЛЬНО ВЕС ДВЕРИ (ФУНТОВ) НАРУЖНЫЕ ДВЕРИ 80 2-6 CW 110 115 6-8 CW 1-5 против часовой стрелки 130 150 ЗАВОДСКИЙ НАБОР 8-11 CW 155 165 170 180 11-13 CW 1-7 CW ДО 18 CW ПО ТРЕБОВАНИЮ.
8 CW И ВВЕРХ, КАК ТРЕБУЕТСЯ.
ОТРЕГУЛИРУЙТЕ МОЩНОСТЬ ПРУЖИНЫ СОГЛАСНО ТАБЛИЦЕ *
* ЕСЛИ ВНУТРЕННИЕ ДВЕРИ НЕ ОБЯЗАНЫ СООТВЕТСТВОВАТЬ ТРЕБОВАНИЯМ ADA, НАСТРОЙКИ НАРУЖНЫХ ДВЕРЕЙ
РЕКОМЕНДУЕТСЯ. ПРИ НАЛИЧИИ СИЛЬНОЙ ПРОТЯЖКИ УВЕЛИЧИВАЙТЕ МОЩНОСТЬ ПРУЖИНЫ ПО ТРЕБОВАНИЮ ПОВОРОТА
ВИНТ РЕГУЛИРОВКИ ПРУЖИНЫ ПО ЧАСОВОЙ СТРЕЛКЕ. ПРИ НЕОБХОДИМОСТИ УМЕНЬШИТЕ СИЛУ ПРУЖИНЫ, ПОВОРАЧИВАЯ ВИНТ.
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.
Авторское право © 2007, 2008, Производственная компания Sargent, входящая в группу ASSA ABLOY.
Все права защищены. Воспроизведение полностью или частично без письменного разрешения
Производственная компания Сарджент запрещена.A7341A
1
351 СТАНДАРТНАЯ ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
ВАЖНАЯ ИНФОРМАЦИЯ: ИСПОЛЬЗУЙТЕ ДРУГИЕ КРЕПЛЕНИЯ, ЕСЛИ ДВЕРЬ
ОТКРЫТЬ ЗА ПРЕДЕЛАМИ, ПОКАЗАННЫМИ ДЛЯ СТАНДАРТНОЙ МОНТАЖА
РУКА
ТИП
МОНТАЖ
МАКСИМУМ. ДВЕРЬ
ОТКРЫТИЕ
РАЗМ.
А
РАЗМ.
B
РАЗМ. "B"
"ЧАС"
ДЕРЖАТЕЛЬ
РУКА
СТАНДАРТНЫЙ
110
9 1/2 "
12 3/4 "
АЛЬТЕРНАТИВНЫЙ
160
6 1/2 "
9 3/4 "
РАЗМ. "А"
1 1/8 "
2 1/2 дюйма
ВЕРХНЯЯ ДВЕРЬ
ЕСЛИ ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ, РАМА И СТЕНА РАЗРЕШАЮТ ДВЕРЬ
ОТКРЫТЬ 180 °
1
2
ПОКАЗАНА ПРАВАЯ ДВЕРЬ.
ЛЕВАЯ РУКА
ДВЕРЬ ПРОТИВОПОЛОЖНАЯ.
2 1/2 дюйма
9/16 "
ДАННЫЙ РАЗМЕР ПРИНЯТ НА ПЕТЛИ.
КРАЙКА ДВЕРИ ДЛЯ НЕВИДИМЫХ ПЕТЛИ.9 "

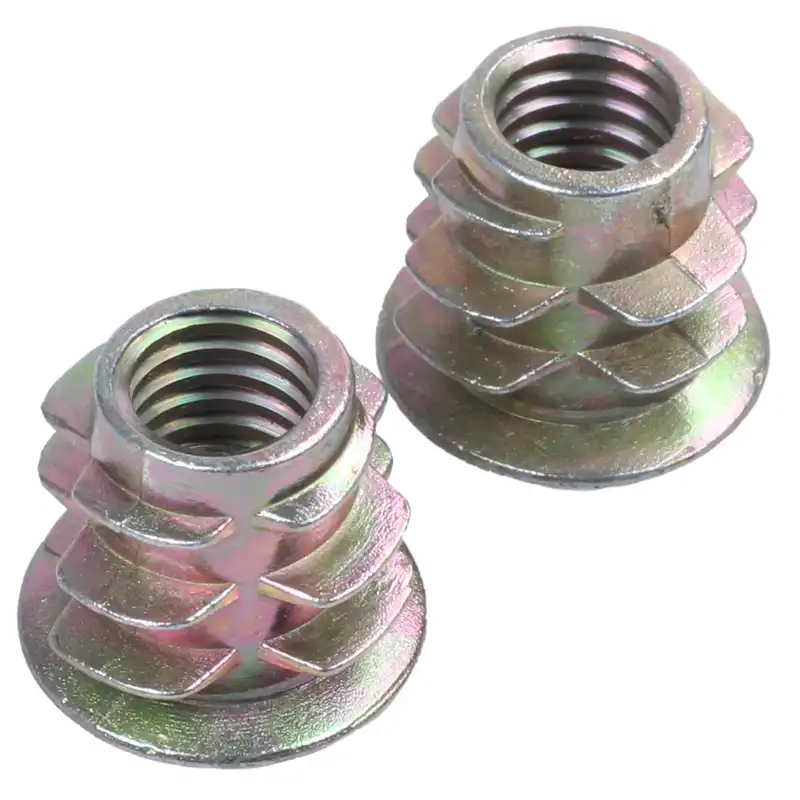

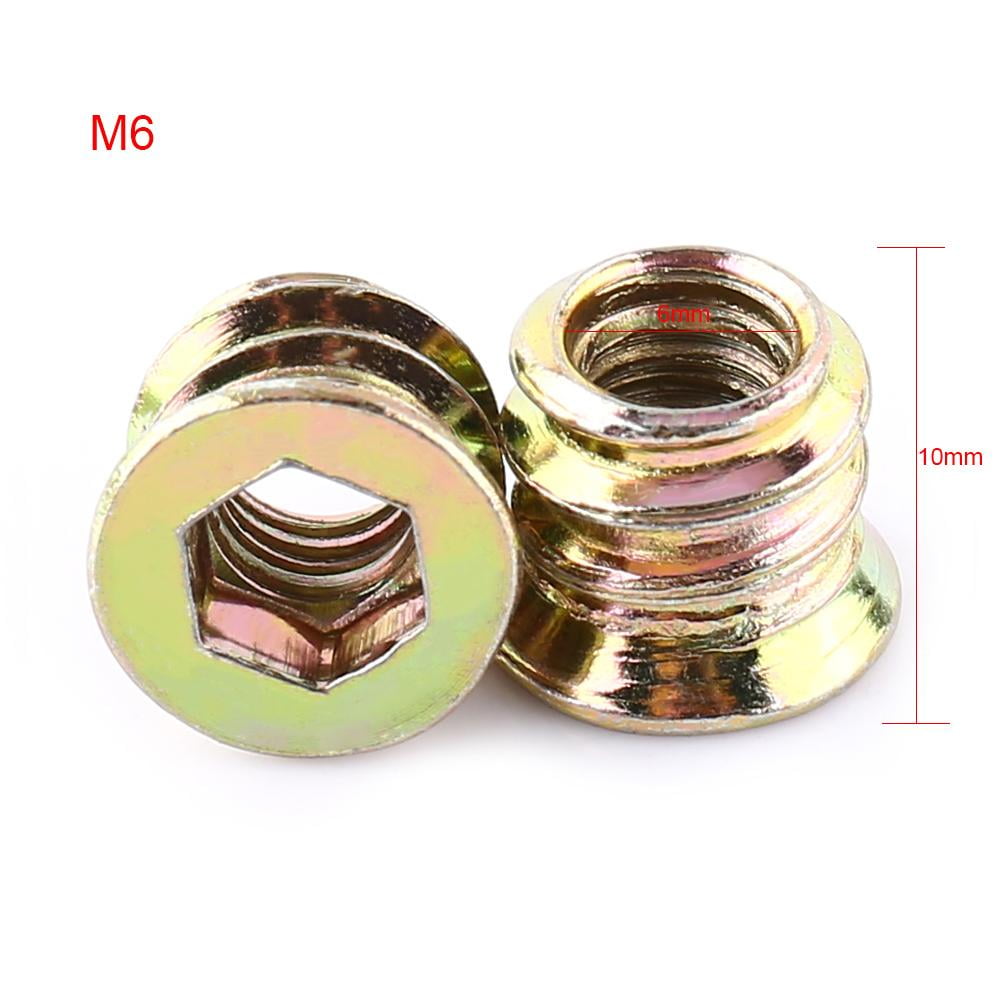

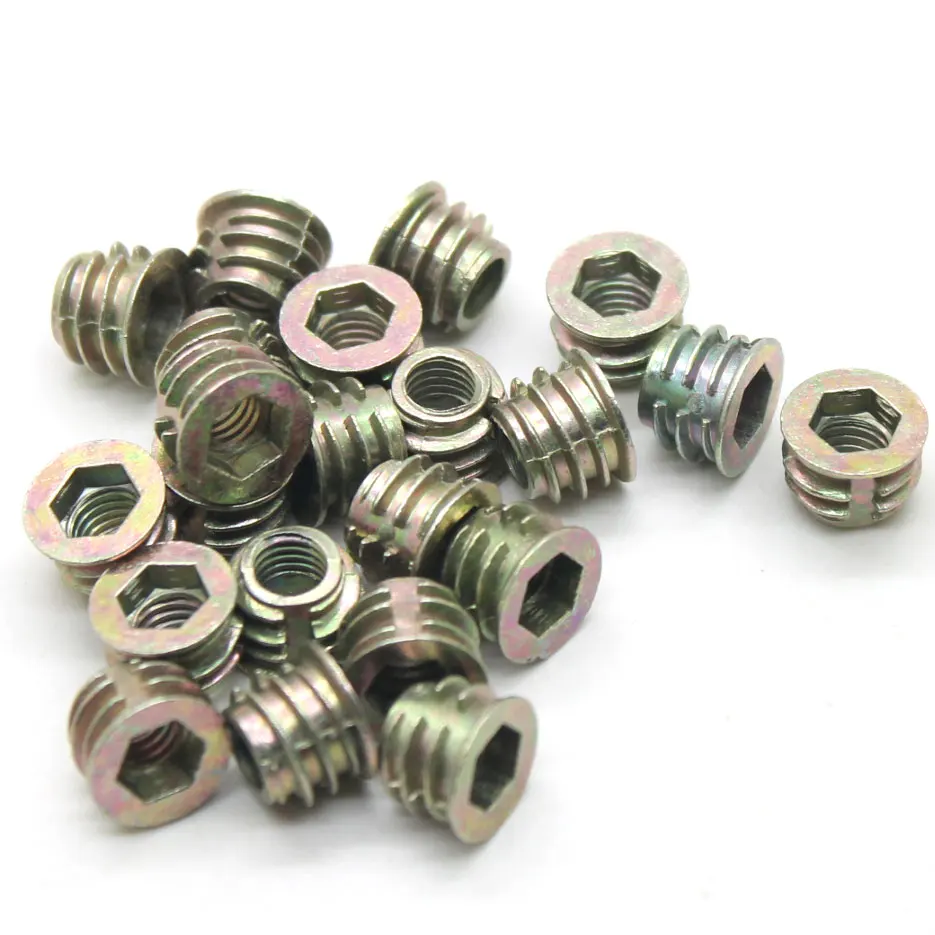

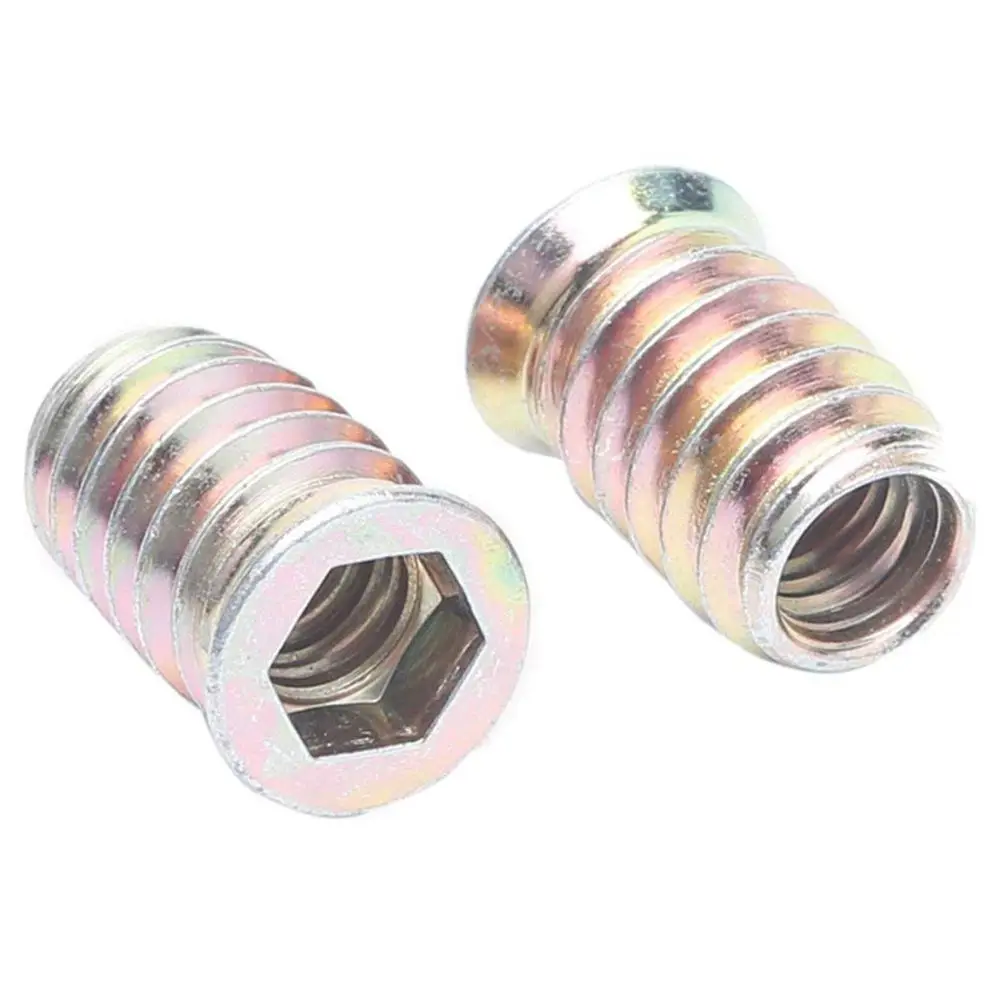

СВЕРЛИТЬ, НАБИВАТЬ И ИСПОЛЬЗОВАТЬ ВИНТЫ ИЛИ ИСПОЛЬЗОВАТЬ ВРЕЗ
ОРЕХИ, КОГДА НЕОБХОДИМО. СМОТРИТЕ СТРАНИЦУ 6 ДЛЯ ВРЕЗНЫХ ОРЕХОВ.
# 12 x 3 ДЕРЕВО
ВИНТЫ ИЛИ
# 12-24 X 2 1/4
ПЛОСКАЯ ГОЛОВКА
ВИНТЫ МАШИНЫ
CL ПОВОРОТА ПЕТЛИ:
НОЖКИ, СМЕЩЕННЫЕ ПОВОРОТЫ,
ПЕРЕКАЧИВАЕМЫЙ, ЦЕНТРАЛЬНЫЙ ПОДВЕСНОЙ
ИЛИ НЕВИДИМЫЕ ПЕТЛИ
А
УСТАНОВИТЕ ДВЕРЬ БЛИЖЕ К ДВЕРИ С
ОТВОДИТЕ ГАЙКУ ДЛЯ РЕГУЛИРОВКИ ПРУЖИНЫ ОТ ПЕТЛИ.
ПРИМЕЧАНИЕ: 351 БЛОК КОРПУСА НЕРУЧНЫЙ.
ВАЖНО, ЧТОБЫ ТЕЛО БЫЛО БЛИЖЕ
ОТМЕЧЕНО СИМВОЛОМ «ПРАВОЙ» ВЕРХНЕЙ ПРАВЫЙ
РУЧНЫЕ ДВЕРИ. СИМВОЛ «LH» Вверху СЛЕВА
РУЧНЫЕ ДВЕРИ.RH
ПРАВАЯ РУКА
ДВЕРЬ ПОКАЗАНА
ПРИКРЕПИТЕ НОЖКУ К РАМЕ, КАК ПОКАЗАНО
С ГАЙКОЙ ВВЕРХ ДЛЯ ПРАВОЙ ДВЕРИ ИЛИ
ВНИЗ ДЛЯ ЛЕВОЙ ДВЕРИ.
C
ПРИКРЕПИТЕ РЫЧАГ С УКАЗАТЕЛЬНОЙ ЗНАКОМ НА ШПИНДЕЛЕ, ВЫПОЛНЕННО, КАК ПОКАЗАНО ЗАКРЕПИТЕ ВИНТОМ И
ШАЙБА. ВСТАВЬТЕ КОНЦЕВОЙ ШТОК В ПОВОРОТНЫЙ РЫЧАГ И ЗАТЯНИТЕ ВИНТ РЫЧАГА, КАК ПОКАЗАНО НИЖЕ.
ГАЙКА ЛИЦАМИ ВВЕРХ
ГЛАВНАЯ РУКА
3
1
ПОЛОЖЕНИЕ
ГЛАВНЫЙ РЫЧАГ КОГДА
СБОРКА
НА ШПИНДЕЛЬ
5
ОТКРЫТЬ
РУКА
ВЕРНО
РУКА
ДВЕРЬ
ОСТАВИЛ
РУКА
ДВЕРЬ
4
ДВЕРЬ ПРАВАЯ
2
B
РУКА
ВИНТ
90 °
ИНДЕКС МАРКА
НА ШПИНДЕЛЕ
СТЕРЖЕНЬ
ГАЙКА ЛИЦАМИ ВНИЗ
Авторское право © 2007, 2008, Производственная компания Sargent, входящая в группу ASSA ABLOY.
Все права защищены. Воспроизведение полностью или частично без письменного разрешения
Производственная компания Сарджент запрещена.
A7341A
2
351 ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ВЕРХНЕГО JAMB
РУКА
ТИП
РАСКРЫВАТЬ
ГЛУБИНА
ДВЕРЬ
ОТКРЫТИЕ
"ВРЕД
0 "ДО 2"
140
«HZ» ARM
2 1/8 "ДО 5"
140
«ХЗА» АРМ
5 1/8 "ДО 8"
140
1
ПОКАЗАНА ПРАВАЯ ДВЕРЬ, СЛЕВА
РУЧНАЯ ДВЕРЬ ПРОТИВОПОЛОЖНАЯ.
3
ДАННЫЙ РАЗМЕР ПРИНЯТ НА ПЕТЛИ.
КРАЙКА ДВЕРИ ДЛЯ НЕВИДИМЫХ ПЕТЛИ.
4
ВОЗМОЖНО ОТКРЫТИЕ ДВЕРИ НА 180, ЕСЛИ
ГЛУБИНА ОТКРЫТИЯ НЕ БОЛЬШЕ 2 "
СВЕРЛИТЬ, НАБИВАТЬ И ИСПОЛЬЗОВАТЬ ПРЕДОСТАВЛЕННЫЕ ВИНТЫ ИЛИ ИСПОЛЬЗОВАТЬ ВРЕЗНЫЕ ГАЙКИ ПРИ
ОБЯЗАТЕЛЬНЫЙ.СМОТРИТЕ СТРАНИЦУ 6 ДЛЯ ВРЕЗНЫХ ОРЕХОВ.
5 3/8 "
2 1/8 "
9 "
1 1/2 "
2 1/2 дюйма
ОДИНАРНАЯ КРЕПЛЕННАЯ РАМА
6 дюймов
3 3/8 "
1 "
МОНТАЖНАЯ ПЛАСТИНА
13/16 "
РАМКА
ДВЕРЬ
351-А
ВЕРХНЯЯ ДВЕРЬ
ГЛУБИНА ВЫЯВЛЕНИЯ
2 5/16 "
7/16 "
1 "
8 7/8 "
CL ПОВОРОТНОЙ ПЕТЛИ
# 12 X 1 1/2 "
ДЕРЕВЯННЫЕ ВИНТЫ ИЛИ
# 12-24 X 5/8 "
ПЛОСКАЯ ГОЛОВКА
ВИНТ МАШИНЫ
2 1/2 дюйма
351-A МОНТАЖНАЯ ПЛИТА, НЕОБХОДИМАЯ ДЛЯ
ДВОЙНАЯ КАРКАСНАЯ ДВЕРЬ.
3 3/8 "
1 "
1 3/4 "
МИН.
1 "
C
L ПЛАСТИНЫ
МОНТАЖ
ВИНТЫ
7/16 "
ГЛУБИНА ВЫЯВЛЕНИЯ
ДВОЙНАЯ КРЕПЛЕННАЯ РАМА С НЕОБХОДИМОЙ МОНТАЖНОЙ ПЛИТОЙ 351-A
А
УСТАНОВИТЕ ДВЕРЬ БЛИЖЕ К РАМЕ / МОНТАЖНОЙ ПАНЕЛИ
С РЕГУЛИРОВОЧНОЙ ГАЙКОЙ ПРУЖИНЫ В ОТДЕЛЕНИИ ОТ ПЕТЛИ.B
ПРИМЕЧАНИЕ: 351 БЛОК КОРПУСА НЕРУЧНЫЙ.
ВАЖНО, ЧТОБЫ ТЕЛО БЫЛО БЛИЖЕ
ОБНАРУЖЕН СИМВОЛОМ «ПРАВОЙ» Вверху, СЛЕВА
РУЧНЫЕ ДВЕРИ. СИМВОЛ «LH» Вверху справа
РУЧНЫЕ ДВЕРИ.
ПРИКРЕПИТЕ НОЖКУ К ДВЕРИ
ГАЙКА ВВЕРХ ДЛЯ ЛЕВОГО, ВНИЗ ДЛЯ ПРАВОГО
ГАЙКА ЛИЦАМИ ВВЕРХ
LH
ПРАВАЯ РУКА
ДВЕРЬ ПОКАЗАНА
ПРАВАЯ РУКА
ДВЕРЬ
ВЕРНО
РУКА
ДВЕРЬ
ГАЙКА ЛИЦАМИ ВНИЗ
C
УСТАНОВИТЕ ГЛАВНЫЙ РЫЧАГ НА ШПИНДЕЛЬ И ЗАКРЕПИТЕ ВИНТОМ И ШАЙБОЙ, КАК ПОКАЗАНО.
ВСТАВЬТЕ КОНЦЕВОЙ ШТОК В ГЛАВНЫЙ РЫЧАГ И ЗАТЯНИТЕ ВИНТ РЫЧАГА.
ОРУЖИЕ В РУКИ И ДОЛЖНЫ
Будь такой же рукой, как дверь.
ЛЕВАЯ ДВЕРЬ
ДВЕРЬ ПРАВАЯ
1
5
ПОЛОЖЕНИЕ
ГЛАВНЫЙ РЫЧАГ КОГДА
СБОРКА
НА ШПИНДЕЛЬ
90 °
ИНДЕКС МАРКА
НА ШПИНДЕЛЕ
2
3
РУКА
ВИНТ
ГЛАВНАЯ РУКА
ОТКРЫТЬ
РУКА
РУКА
ВИНТ
90 °
4
ОТКРЫТЬ
РУКА
СТЕРЖЕНЬ
СМОТРЕТЬ СМОТРЕТЬ
ПРИ СБОРКЕ
РЫЧАГ НА ШПИНДЕЛЬ
СТЕРЖЕНЬ
Авторское право © 2007, 2008, Производственная компания Sargent, входящая в группу ASSA ABLOY.
Все права защищены. Воспроизведение полностью или частично без письменного разрешения
Производственная компания Сарджент запрещена.
ПОЛОЖЕНИЕ
ГЛАВНЫЙ РЫЧАГ КОГДА
СБОРКА
НА ШПИНДЕЛЬ
A7341A
3
351 ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ПАРАЛЛЕЛЬНОЙ РЫЧАГА
РАЗМ.
А
МАКСИМУМ. ДВЕРЬ
ОТКРЫТИЕ
C OF
ШАРНИР L
(ПЕТЛЯ ПОКАЗАНА)
РАЗМ.
B
2 1/2 дюйма
5/16 "
120
9 7/8 "
10 1/4 "
180
7 "
7 3/8 "
# 12 ДЕРЕВЯННЫЕ ВИНТЫ
ИЛИ # 12-24 x 5/8 ПЛОСКАЯ ГОЛОВКА
ВИНТЫ МАШИНЫ
1 1/4 "
ДВЕРЬ
ВИД СВЕРХУ
1/2 "
ПОКАЗАНА ЛЕВАЯ ДВЕРЬ. ПРАВАЯ РУКА
ДВЕРЬ ПРОТИВОПОЛОЖНАЯ.1
7/8 "
РАЗМ. B
НЕ ИСПОЛЬЗУЙТЕ ЭТО КРЕПЛЕНИЕ ДЛЯ
ПЕТЛИ «ПОВОРОТНЫЕ».
2
ВЕРХ
ДВЕРЬ
РАЗМ. А
ДАННЫЙ РАЗМЕР ПРИНЯТ НА ПЕТЛИ.
КРАЙКА ДВЕРИ ДЛЯ НЕВИДИМЫХ ПЕТЛИ.
3
2 3/8 "
СВЕРЛИТЬ, НАБИВАТЬ И ИСПОЛЬЗОВАТЬ ВИНТЫ, ПРЕДОСТАВЛЕННЫЕ ИЛИ ИСПОЛЬЗУЕМЫЕ
ВРЕЗНЫЕ ОРЕХИ, КОГДА ТРЕБУЕТСЯ. СМОТРИТЕ СТРАНИЦУ 6
ВРЕЗНЫЕ ОРЕХИ.
ОСТАНАВЛИВАТЬСЯ
2 1/2 дюйма
# 12 x 3 ДЕРЕВЯННЫХ ВИНТА ИЛИ
# 12-24 X 2 1/4 "МАШИНА
ВИНТ
9 "
C OF
ШАРНИР L
А
B
УСТАНОВИТЕ ДВЕРЬ БЛИЖЕ К ДВЕРИ С РЕГУЛИРОВКОЙ ПРУЖИНЫ
ГАЙКА ОТ ПЕТЛИ.
ПРИКРЕПИТЕ НОЖНОЙ КРОНШТЕЙН К УПОРУ РАМЫ И
УСТАНОВИТЕ ОТКРЫТЫЙ РЫЧАГ НА КРОНШТЕЙН
РЕГУЛИРОВКА ГАЙКИ ВНИЗ ВЛЕВО
РУКА, ЛИЦОМ ВВЕРХ ДЛЯ ДВЕРИ ПРАВОЙ РУКИ.ПРАВАЯ РУКА
ДВЕРЬ ПОКАЗАНА
RH
ПРИМЕЧАНИЕ: 351 БЛОК КОРПУСА НЕРУЧНЫЙ.
ВАЖНО, ЧТОБЫ ТЕЛО БЫЛО БЛИЖЕ
ОТМЕЧЕНО СИМВОЛОМ «ПРАВОЙ» ВЕРХНЕЙ ПРАВЫЙ
РУЧНЫЕ ДВЕРИ. СИМВОЛ «LH» Вверху СЛЕВА
РУЧНЫЕ ДВЕРИ.
ГАЙКА ЛИЦАМИ ВНИЗ
ГАЙКА ЛИЦАМИ ВВЕРХ
ИСПОЛЬЗУЯ КЛЮЧ НА НИЖНЕМ КОНЦЕ ШПИНДЕЛЯ, ВРАЩАЙТЕ ШПИНДЕЛЬ 45 И СБОРКУ ОСНОВНОЙ
РУКОЯТКА БЛИЖЕ, КАК ПОКАЗАНО, ЗАТЕМ ВСТАВЬТЕ КОНЦЕВОЙ ШТОК В ПОВОРОТНЫЙ РУКОЯТ И ЗАТЯНИТЕ
ПОЛОЖЕНИЕ ВИНТА РЫЧАГА РЫЧАГ на 1/2 "ОТ ДВЕРИ.
ИНДЕКС МАРКА
НА ШПИНДЕЛЕ
ИНДЕКС МАРКА
НА ШПИНДЕЛЕ
45 °
2
ПРЕДВАРИТЕЛЬНАЯ ЗАГРУЗКА
ПРИМЕР. 45 °
ДОПОЛНИТЕЛЬНАЯ ПРОМЫВКА ПЕРЕДНЕЙ НОЖКИ.СМ. ИНФОРМАЦИОННЫЙ ЛИСТ В ПРИЛОЖЕНИИ.
КРОНШТЕЙН Ph5
4
1
45 °
2
ОСНОВНОЙ
РУКА
5
3
5
1
ПРАВАЯ РУКА
ДВЕРЬ ПОКАЗАНА
ВИД УКАЗАТЕЛЯ СПРАВА
ВИД НА УКАЗАТЕЛЬ СЛЕВА
3
C
ЛЕВАЯ РУКА
ДВЕРЬ ПОКАЗАНА
ПОЛОЖЕНИЕ ГЛАВНОЙ РУКИ
ПРИ СБОРКЕ
НА ШПИНДЕЛЬ
4
ГЛАВНАЯ РУКА
ВНИМАНИЕ: ДОВОДЧИК
НЕ БУДЕТ РАБОТАТЬ
ПРАВИЛЬНО, ЕСЛИ РУКА НЕТ
УКАЗАНО ПРАВИЛЬНО.
ДВЕРЬ ПРАВАЯ
1/2 "
ЛЕВАЯ РУКА ПРОТИВОПОЛОЖНАЯ
ГЛАВНАЯ РУКА
ПОВОРОТНЫЙ РЫЧАГ
ДЕРЖАТЬ ОТКРЫТЫЙ РУК
РУЧНОЙ ВИНТ
НОЖНОЙ КРОНШТЕЙН
Авторское право © 2007, 2008, Производственная компания Sargent, входящая в группу ASSA ABLOY.Все права защищены. Воспроизведение полностью или частично без письменного разрешения
Производственная компания Сарджент запрещена.
A7341A
4
ОКОНЧАТЕЛЬНАЯ РЕГУЛИРОВКА И ПОРЯДОК РЕГУЛИРОВКИ
ОБРАТНАЯ ПРОВЕРКА
КЛАПАН
ДОПОЛНИТЕЛЬНАЯ ЗАДЕРЖКА
ДЕЙСТВУЮЩИЙ КЛАПАН
ОТЛОЖЕННОЕ ДЕЙСТВИЕ
ДИАПАЗОН
СКОРОСТЬ ДВЕРИ
КЛАПАН
СКОРОСТЬ ЗАКРЫТИЯ
ДИАПАЗОН
ОБРАТНАЯ ПРОВЕРКА
ДИАПАЗОН
ФИКСАЦИЯ
СКОРОСТНОЙ КЛАПАН
А
ФИКСАЦИЯ
ДИАПАЗОН СКОРОСТИ
B
РЕГУЛИРОВКА СКОРОСТИ ДВЕРЦЫ И СКОРОСТИ ЗАПИРАНИЯ ПО НЕОБХОДИМОСТИ.
ИСПОЛЬЗУЙТЕ ГАЕЧНЫЙ КЛЮЧ С ШЕСТИГРАННЫМ (1/8 "ДЮЙМ) И ПОВОРОТНЫЕ КЛАПАНЫ ПО ЧАСОВОЙ СТРЕЛКЕ
ДЛЯ ЗАМЕДЛЕНИЯ ВНИЗ ИЛИ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ ДЛЯ Ускорения открытия двери
ДВИЖЕНИЕ.БЫСТРЕЕ
(+)
C
ДЛЯ РЕГУЛИРОВАНИЯ ИНТЕНСИВНОСТИ ОБРАТНОГО ДЕЙСТВИЯ ПОВОРОТНОГО КЛАПАНА
ПО ЧАСОВОЙ СТРЕЛКЕ ДЛЯ УВЕЛИЧЕНИЯ ИЛИ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ ДЛЯ УМЕНЬШЕНИЯ
ПРОВЕРКА.
ВНИМАНИЕ: УСТАНОВИТЕ КЛАПАН НА НЕБОЛЬШОЕ ДЕЙСТВИЕ ДУШЕНИЯ. ЭТО
УЩЕРБ ДЛЯ БЛИЖЕГО, ЕСЛИ ПРОВЕРЯЮЩИЕ ДЕЙСТВИЯ СЛИШКОМ ПРЕРЫВНЫ.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЗАДНЮЮ КОЖУ В КАЧЕСТВЕ ДВЕРИ.
ВСЕГДА ИСПОЛЬЗУЙТЕ ДВЕРНОЙ УПОР, ЧТОБЫ ОСТАНОВИТЬ ДВЕРЬ.
ПОМЕДЛЕННЕЕ
(-)
ДЛЯ МОДЕЛЕЙ С ДОПОЛНИТЕЛЬНОЙ ФУНКЦИЕЙ ОТЛОЖЕННОГО ДЕЙСТВИЯ
РЕГУЛИРОВКА ЗАДНЕЙ ЧАСТИ
D
«ОТЛОЖЕННОЕ ДЕЙСТВИЕ» ОБЕСПЕЧИВАЕТ МЕДЛЕННОЕ ЗАКРЫВАНИЕ ДВЕРИ
ДИАПАЗОН ОТЛОЖЕННЫХ ДЕЙСТВИЙ
ПОВЕРНИТЕ КЛАПАН ПО ЧАСОВОЙ СТРЕЛКЕ, ЧТОБЫ ЗАМЕДЛИТЬ ИЛИ СЧЕТАТЬ
ПО ЧАСОВОЙ СТРЕЛКЕ ДЛЯ Ускорения движения двери
РЕГУЛИРОВКА ОТКРЫТОГО РЫЧАГА.НЕБОЛЬШОЕ ЗАТЯЖЕНИЕ ИЛИ ОСЛАБЛЕНИЕ УДЕРЖИВАНИЯ ОТКРЫТОГО
ГАЙКА МЕНЯЕТ УДЕРЖИВАЮЩЕЕ ПОЛОЖЕНИЕ ДВЕРИ.
ПРИМЕЧАНИЕ: ЧТОБЫ ЗАЩИТИТЬ СТЕНУ, ОТДЕЛКА И БЛИЖЕ,
ИСПОЛЬЗУЙТЕ ДВЕРНОЙ СТОП
10 ЗА ПРЕДЕЛАМИ ОТКРЫТОГО
ИСПОЛЬЗОВАНИЕ 15/16 "
ПОЗИЦИИ, НО НЕ
ГАЕЧНЫЙ КЛЮЧ
НАСТРОИТЬ
ЗА ПРЕДЕЛАМИ МАКС.
ОРЕХ
ПОКАЗАНО ОТКРЫТИЕ ДВЕРИ
ПО ИНСТРУКЦИИ.
ДЕРЖАТЬ
ОТКРЫТО
ОРЕХ
E
УСТАНОВИТЕ КРЫШКУ ДВУМЯ ВИНТАМИ, КАК ПОКАЗАНО.
ВСТАВКА СЪЕМНАЯ.
МЕСТО В НЕИСПОЛЬЗОВАННОМ ОТКРЫТИИ.
Авторское право © 2007, 2008, Производственная компания Sargent, входящая в группу ASSA ABLOY.
Все права защищены. Воспроизведение полностью или частично без письменного разрешения
Производственная компания Сарджент запрещена.A7341A
5
ИСПОЛЬЗОВАНИЕ ВРЕЗНЫХ ГАЙКОВ С ЗАЩИТНЫМ ДОВОДЧИКОМ
1. СМОТРИТЕ ИНСТРУКЦИИ ИЛИ ТЕХНИЧЕСКИЙ ПАСПОРТ, УПАКОВАННЫЙ С ДОВОДЧИКОМ ДЛЯ ДВЕРИ, ДЛЯ РАЗМЕРОВ, РАСПОЛОЖЕННЫХ
БЛИЖЕЕ КОРПУС И НОПА НА ДВЕРИ И РАМЕ.
2. ВРЕЗНАЯ ГАЙКА ПРЕДНАЗНАЧЕНА ДЛЯ НЕУСИЛЕННОЙ МЕТАЛЛИЧЕСКОЙ ДВЕРИ.
3. ПРИ ИСПОЛЬЗОВАНИИ ВЕРХНЕГО ПРОФИЛЯ И УГЛОВОГО КРОНШТЕЙНА: НОЖКА ДВЕРНОГО ДОВОДЧИКА БУДЕТ ПРИКРЕПЛЕНА К ДВЕРЦЕ ТАКЖЕ
ТО, ПОКАЗАННОЕ ДЛЯ МОНТАЖА БЛИЖАЙШЕГО КУЗОВА.
4. ДЛЯ ДВЕРЕЙ ТОЛЩИНОЙ 2 1/4 ": ВРЕЗНАЯ ГАЙКА, ПОКАЗАННАЯ ДЛЯ ДВЕРЕЙ ТОЛЩИНОЙ 1 3/4", БУДЕТ ОБОРУДОВАНА ПРОДОЛЖИТЕЛЬНЫМИ БОЛТАМИ С ПОДХОДЯЩЕЙ ДЛИНОЙ.КОНСТРУКЦИЯ ДВЕРИ ДОЛЖНА ПРЕДОСТАВЛЯТЬ УСИЛЕНИЕ МОСТОВОГО ТИПА, ЧТОБЫ ПРЕДОТВРАЩАТЬ ДВЕРНУЮ РЕЙКУ ОТ СХВАТА ПРИ ЗАВИНОВАНИИ
ЗАТЯГИВАЮТСЯ.
SARGENT 1430
СЕРИЯ БЛИЖЕ
ПОКАЗАНО. (ДРУГИЕ
ПОДОБНАЯ СЕРИЯ)
СМОТРИТЕ ПРИМЕЧАНИЕ № 1 НИЖЕ ДЛЯ ИНФОРМАЦИИ О РАЗМЕРАХ.
ЕСЛИ ИСПОЛЬЗУЕТСЯ РАЗМЕР МЕНЬШЕ 7/8 ". ДВЕРЬ
СТОП ДОЛЖЕН БЫТЬ ОБРЕЗАН, ЧТОБЫ ОЧИСТИТЬ ГОЛОВКУ ВРЕЗНОЙ ГАЙКИ
ЛИБО ГОЛОВКА ВРЕЗНОЙ ГАЙКИ ДОЛЖНА БЫТЬ УДАЛЕНА.
(СМ. УВЕЛИЧЕНИЕ "Y")
РАМКА
ДВЕРНОЙ ОГРАНИЧИТЕЛЬ
ПОКРЫТИЕ
ГОЛОВКА ВРЕЗНОГО ОРЕХА
ДВЕРЬ
СВЕРЛО 3/8 "ДИАМ.
ОТВЕРСТИЕ ДЛЯ ВРЕЗА
ОРЕХОВОЕ ТЕЛО.
СВЕРЛО 1/4 "ДИАМ.ОТВЕРСТИЕ
ДЛЯ МОНТАЖНЫХ ВИНТОВ
1/8 "
КОРОТКАЯ ВРЕМЯ
ГАЙКА ТЕЛА К
ЭТА ДЛИНА
5/8 "ДИАМ. ОТВЕРСТИЕ
РАМКА
ДВЕРЬ
ОСТАНАВЛИВАТЬСЯ
ДВЕРЬ
351 ДОВОДЧИК ПОКАЗАН
(СБОРКА ГУСЕНИЙ
МОНТАЖ АНАЛОГИЧЕН)
1/4 "ДИАМ.
Просверленное отверстие
# 12-24 РЕЗЬБА
ВРЕЗНЫЙ ОРЕХ
ВРЕЗНЫЙ ОРЕХ
ГЛАВА
ДИАМ. ОТВЕРСТИЕ 3/8 "
9/16 "
DIA.
7/64 "
1 11/16 "ДЛЯ ТОЛЩЕЙ ДВЕРИ 1 3/4"
1 5/16 "ДЛЯ ТОЛЩЕЙ ДВЕРИ 1 3/8"
(СМ. ПРИМ. № 4 ДЛЯ ДВЕРЕЙ ТОЛЩИНОЙ 2 1/4 ")
Авторское право © 2007, 2008, Производственная компания Sargent, входящая в группу ASSA ABLOY.
Все права защищены. Воспроизведение полностью или частично без письменного разрешения
Производственная компания Сарджент запрещена.A7341A
6
Исходные данные Exif:
Тип файла: PDF Расширение типа файла: pdf Тип MIME: приложение / pdf Версия PDF: 1.4 Линеаризованный: Нет Количество страниц: 6 X Press Private: %% DocumentProcessColors: голубой, пурпурный, желтый, черный. %% EndComments Создатель: QuarkXPress (R) 7.31 Дата изменения: 2008: 07: 03 08:53:01 Дата создания: 2008: 07: 03 08:53:01 Производитель: QuarkXPress (R) 7.31 год Название: Макет 1EXIF Метаданные предоставлены EXIF.tools
SARGENT 5800 и 12-5800 Руководство пользователя аппаратного обеспечения выхода с тревогой | 4 страницы
A7421B
A7421B
А
В
1. Установите рычаг на доводчик так, чтобы метка на конце шпинделя находилась под 45 ° от оси рычага, как показано ниже. Используйте шайбу и винт
.для прикрепления рычага.
ПРАВАЯ
ИЛЛЮСТРАЦИЯ
С
Дверь левая
Положение рычага при
монтаж на шпиндель
45
°
Доводчик, шайба
и винт.
Дверь правая
45
°
Индексная метка
на шпинделе
Основная
рука
Основная
рука
Индексная метка
на шпинделе
Доводчик, шайба
и винт
.
С помощью прилагаемых крепежных элементов прикрепите корпус доводчика к двери
, отрегулировав усилие от петли.
1431 (OD, ODB, HD, HDB) ДВОЙНОЙ EGRESS
ИНСТРУКЦИИ ПО УСТАНОВКЕ БОКОВОЙ ГУСЕНИЦЫ
ВНИМАНИЕ: НЕУДАЧНАЯ УСТАНОВКА ИЛИ НАСТРОЙКА
МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ.
Для получения помощи свяжитесь с SARGENT по телефону 800-727-5477 или www.sargentlock.com
ПРИМЕЧАНИЕ: НЕОБХОДИМ ДОПОЛНИТЕЛЬНЫЙ ОСТАНОВ ДВЕРИ
ИЛИ
Предварительное сверление — отверстия 3/32 дюйма для
Саморезыили сверло # 16 для
# 12-24 метчик для крепежных винтов
Просверлить и постучать по двери и раме.
Размеры см. На стр. 4.
Дополнительные врезные гайки
со стяжными болтами
Рама
Дверь неармированная
Дверной упор
Гайка врезная
Сверло 3/8 «диам. .
Отверстие для корпуса врезной гайки.
Сверло 1/4 «отверстие диаметром
для крепежных винтов
Copyright © 2006, 2008, Sargent Manufacturing Company, входящая в группу ASSA ABLOY
. Все права защищены. Полное или частичное воспроизведение без письменного разрешения
компании Sargent Manufacturing Company запрещено.
Авторские права
©
2006, 2008, Сарген
т Производственная компания
, А
SS
А
ABL
O
Я
Группа компаний
.Хорошо
с резервуаром
вед. Воспроизведение полностью или по пар.
т без
экспресс-приказ
десять разрешение Саргена
т Производственная компания запрещена.
.
