Выдвижные ящики как сделать: Как сделать выдвижной ящик своими руками

Как сделать выдвижные ящики самостоятельно | Новости | FURNISET

Когда мы обустраиваем свое жилое пространство у нас всегда возникает вопрос – как организовать места для хранения мелких вещей и бытовых предметов. Да, мы покупаем или собираем сами различные шкафы и полки, делаем кладовки и гардеробные комнаты. Но все это отлично подходит для хранения крупных вещей – верхней одежды, постельного белья и других крупных вещей. Но мелочевку лучше всего хранить в небольших ящиках, а удобнее всего, что бы эти ящики были выдвижные.

Преимущества выдвижных ящиков.

Такие ящики экономят место. В них удобно хранить мелкие и небольшие вещи. Такие как нижнее белье, косметику и другую мелочь. На кухне в таких ящиках можно максимально компактно разместить нужную вам посуду и другую утварь.

Обычно корпусная мебель комплектуется такими ящиками. Но что делать если их нет? Или есть, но мало? А если вы решили сами собрать комод? Не беда, выдвижные ящики можно сделать и самому.

И в этой статье мы подробно расскажем, как осуществить такой план.

Для начала разберемся из чего делают выдвижные ящики.

Материалы.

ДСП – недорогой и легкий в обработке материал. При должном обращении служит долго.

Мебельный щит – Прочный материал, довольно плотный. Дороже чем ДСП, но при этом значительно долговечнее.

Направляющие.

Роликовые. Невысокая цена плюс надежный механизм и простая конструкция делают роликовые направляющие самыми востребованными.

Телескопические. Набирают популярность. Не смотря на стоимость телескопические направляющие имеют много преимуществ. Бывают полного выката и неполного. Очень надежные. Выдерживают большую нагрузку — до сорока килограмм.

Деревянные планки. Очень простой и самый недорогой вариант. Делаются из дерева. Используются для установки небольших ящиков, которые не несут большой нагрузки.

Теперь приступим непосредственно к сборке.

Сначала следует определится с материалом. Самый оптимальный вариант — вот такой набор: ДСП для боковых стенок и ДВП для днища, и направляющие полного выката.

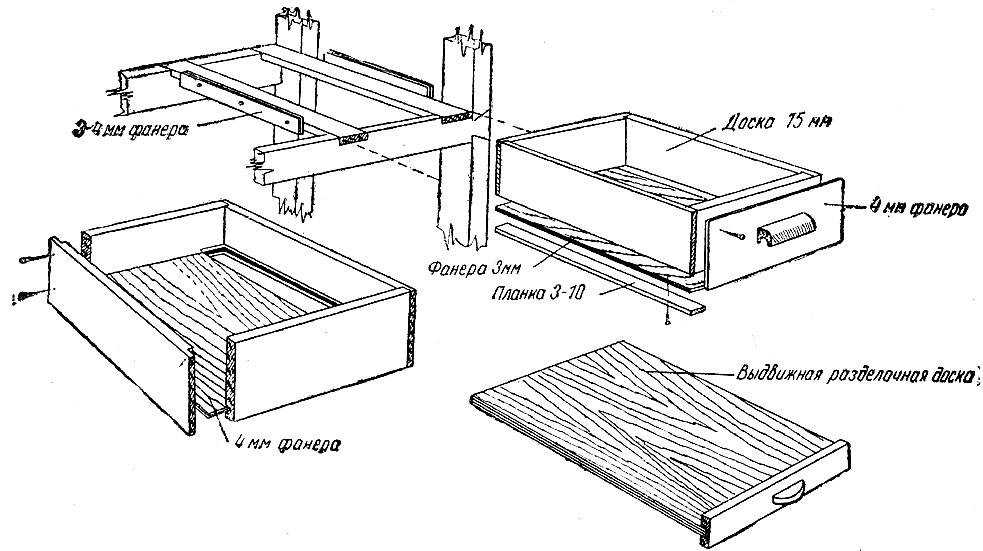

Далее следует сделать чертеж. На бумаге начертить будущий ящик со всеми размера и местами крепления.

Как правильно рассчитать параметры выдвижного ящика.

Расчет ширины. Замеряйте ширину места куда будет устанавливается ящик и отнимите 26 миллиметров. Для установки направляющих требуется по 13 мм с каждой стороны ящика.

Расчет длины. Для этого нужно замерять глубину места где будет находится ящик. В зависимости от размера выбираем направляющие. Они бывают разной длины, от 250 до 800 мм. Желательно чтобы длина ящика была не на много больше длины направляющих.

Расчет высоты бортика. Высота зависит от конструкции мебели. Но обычно используется такое правило – высота бортика выдвижного ящика должна быть на 40-50 мм ниже высоты фасадной части.

Какие инструменты и материалы используются при сборке выдвижных ящиков.

Мы подготовили для вас список необходимых инструментов.

• Дрель и/или шуроповерт;
• Электролобзик;
• Линейка, рулетка и столярный угол;
• Карандаш;
• Крепежи – шурупы, саморезы, мебельные гвоздики;
• Направляющие;
• Материал из которого будете собирать конструкцию.

Рассмотрим пошаговую инструкцию на примере сбора тумбочки с выдвижными ящиками.

Сначала собираем каркас тумбы. На боковые части можно сразу нанести разметку для крепления направляющих.

Дальше крепим часть направляющих, которые крепятся к боковым стенкам. Крепим саморезами 3х15 которые обычно идут в комплекте.

Затем подготавливаем боковины и дно ящика. Для легкости работы используем заранее подготовленный чертеж, где обозначены все размеры.

К боковинам прикручиваем вторую часть направляющих.

После этого можно собирать ящики. Соединяем детали можно как при помощи саморезов так и при помощи специального мебельного клея. Если вы сомневаетесь в прочности ящика или будете хранить в них тяжелое вещи, то ящик можно усилить мебельными уголками.

И последний штрих – крепление фасадов.

Очень важно правильно выставить фасады. Зазор между ящичками должен быть одинаковым. Отрегулировать положение фасадов можно при помощи обычного скотча. Клеим двусторонний скотч на передние стенки, временно крепим фасады, регулируем зазоры. Сверлим дырки, снимаем скотч, окончательно закрепляем фасады. Ящик готов!

Но в разных предметах мебели конструкция ящиков может незначительно отличатся, особенно в месте крепления фасадов.

Но в этом нет ничего страшного или сложного. И вы без труда справитесь.

В конце статьи хочется добавить, что наш магазин является официальным представителем компании GTV которая производит качественную мебельную фурнитуру. У нас вы найдете направляющие разной конструкции – роликовые, телескопические, направляющие скрытого монтажа, Push To Open, Modern Box и Linos Box.

Выдвижные ящики под кровать своими руками. Изготовление выдвижных ящиков своими рукамиИнформационный строительный сайт |

В современных квартирах, не многие из которых могут «похвастаться» большой площадью, каждый квадратный метр на счету. Особое место в обстановке квартиры занимает мебель. Ее функциональность может существенно сэкономить дорогие квадратные метры, которых, как правило, всегда не хватает.

Содержание

• Как сделать выдвижной ящик своими руками для готовой кровати
• Изготовление кровати с выдвижными ящиками своими руками
• Кресла кровати с ящиком для белья: фото
• Изготовление выдвижных ящиков своими руками: видео

Односпальные кровати с ящиками для белья появились сравнительно давно. Такой предмет мебели позволяет максимально эффективно использовать пространство помещения. В нишах или выдвижных ящиках можно хранить постельное белье, одежду или другие временно ненужные вещи. Стоит отметить, что стоимость таких моделей гораздо выше, чем обычных, но благодаря своей эргономичности популярность их растет с каждым годом.

Как сделать выдвижной ящик своими руками для готовой кровати

Ящик для кровати можно вполне сделать своими руками. При наличии определенного инструмента и начальных навыков работы с ним такая задача не будет сложной. Использовать с пользой свободное пространство под ложем кровати можно двумя путями:

1. Сделать подъемное ложе с нишей под ним.
2. Сделать выкатные или выдвижные ящики, которые будут открываться перед кроватью или сбоку.

Второй вариант, конечно, предпочтительней, хоть и предполагает наличие «мертвой зоны» в месте выдвижения ящика. На этом месте невозможно будет поставить какой-либо предмет. Однако, использовать такую конструкцию намного легче и безопаснее, чем подымать тяжелый матрац. О том, как сделать кровать с ящиками своими руками – далее в статье.

Такой вариант является довольно популярным для тех, кто покупает фабричную мебель, но со временем задумывается о более эффективном пространстве. В этом случае выдвижной ящик представляет собой отдельную конструкцию, которая не является частью самой кровати. Выдвигаются такие конструкции не на направляющих, как встроенные, а на собственных колесиках.

Для сооружения такого ящика обязательными параметрами являются:

• Расстояние между ножками кровати. Для того чтобы ящик нормально выдвигался и не зацепился за габариты кровати, его ширина должна быть немного меньше, чем расстояние между ножками. Однако не стоит делать ящик слишком узким. При использовании он будет перекашиваться, что затруднит его выдвигание. Зазора между ящиком и ножками в 20 мм будет достаточно.
• Высота ящика должна быть на 10-15 мм ниже высоты от нижней панели кровати до пола.
• Глубина ящика должна быть такой, чтобы его передняя панель пряталась под кроватью.
• Для хранения постельного белья, чтобы оно не пылилось, на поверхность ящик одевается специальный чехол с молнией, который будет при необходимости открываться и закрываться.

Для изготовления выдвижного ящика понадобится:

• Плита ламинированной ДСП. Размеры должны соответствовать размерам изделия. Из нее будет изготовлено днище ящика. Для данной работы нельзя использовать ДВП, так как днище должно быть жестким, ведь к нему будут крепиться ролики ящика.
• Материал для бортов. Идеальным вариантом для производства бортов ящика может стать ламинат, особенно, если этот материал остался после укладки напольного покрытия. При своей относительно небольшой толщине он обладает прекрасными эксплуатационными и прочностными характеристиками.
• Мебельная фурнитура. Для сооружения выдвижного ящика понадобятся следующая фурнитура: ролики (минимум 4 шт.), пара мебельных ручек, мебельные стальные уголки, саморезы.
• Если стандартной длины ламинированной панели не хватит, ее можно сложить из двух кусков в замок, предварительно смазав замки клеем для дерева.

Из инструмента гарантированно понадобится:

• Электролобзик.
• Электрошуруповерт.
• Отвертка.
• Рулетка, карандаш угольник.

Порядок работ:

1. Первым делом необходимо выпилить основание ящика из ламинированной ДСП. Делать это нужно аккуратно, чтобы не повредить кромку плиты. Если есть готовая столешница необходимых размеров (например, от старого стола) можно использовать ее.
2. Далее нужно приготовить борта ящика. Для этого соединяем полосы ламината при помощи мебельных стальных уголков. Так как ламинат — это довольно тонкий материал, без уголков собрать его воедино не получится. При сборке бортов ящика необходимо сделать так, чтобы углы между планками были строго прямыми.
3. Саморезы прикручиваются при помощи шуруповерта. Очень важно подобрать крепеж таким образом, чтобы при сборке он не прошел насквозь. Использовать дрель, особенно со стальным патроном, в такой работе нельзя. Она обладает большой инерцией вращения и за счет этого может провернуть саморез несколько лишних раз. В этом случае стенки отверстия разрушатся и не смогут держать саморез в неподвижном состоянии.
4. Перед сборкой бортов ящика необходимо удалить замки ламинированных панелей. Делается это очень просто – при помощи электролобзика. В области замка ламинат имеет наименьшую толщину, поэтому избавиться от него не составит труда.
5. После того как отбортовка собрана, с внутренней стороны внизу к ней прикручиваются мебельные уголки с шагом не более 120-160 мм. Делается это по всему периметру. Именно при помощи них отбортовка будет крепиться к днищу ящика.
6. После того как уголки прикручены можно крепить борта к днищу. Делается это помощи тех же саморезов. Если все сделано правильно, в местах соединения не должно быть никакого зазора.
7. Следующим шагом следует установка роликов. Купить их можно в любом магазине мебельной гарнитуры. Устанавливаются они по углам днища. Если их установить близко к центру, ящик будет неустойчивым.
8. Последним штрихом в сборке выдвижного ящика станет установка ручек. Для более легкого выкатывания последнего ставятся две ручки.
9. После окончания монтажа изделие закатывается под кровать. При правильной эксплуатации такой ящик может служить довольно долго.

Изготовление кровати с выдвижными ящиками своими руками

Чтобы изготовить кровать с ящиками своими руками, необходимо потрудиться.

Конструкция кровати будет состоять из нескольких основных узлов:

• Изголовье.
• Изножье
• Короба для ящиков
• Поддерживающая сетка
• Ящики.

Порядок работ:

1. Первым делом изготавливается изголовье кровати двуспальной с ящиками для хранения. Так как оно, а также изножье, будут основными опорными конструкциями, их каркас изготавливают из бруса сечением 100х100 мм. Высота изголовья будет равна 1400 мм, изножья – 600 мм. Ширина обеих деталей должна быть одинаковой и составит 160 см. Такая ширина вполне достаточна для двуспальной кровати. Чтобы сделать эти детали более привлекательными между брусьями можно вставить лист фанеры. Для этого в них делаются специальные пазы.
2. Для сборки изголовья и изножья используют столярный клей и гвозди.
3. После окончания изготовления этих деталей начинают работу с коробами. Длина трехсекционного короба составит 2000 мм, ширина – 400 мм, высота 350 мм. Короба собираются из фанеры толщиной 20 мм, ширина каждой секции под ящик — 650 мм. Сборка коробов производится при помощи гвоздей и столярного клея. Обязательно стоит укрепить стенки короба стальными мебельными уголками.
4. После окончания работ задняя стенка короба закрывается листом ламинированной ДВП. Таким же образом изготавливается и второй короб.
5. Затем короба крепятся к изголовью и изножью. Важно, чтобы места крепления были на брусьях. В качестве крепежа используют конфирматы. Теперь уже конструкция больше напоминает кровать. Однако, между коробами образовалось пространство, на которое невозможно будет уложить матрац (он просто будет проваливаться). Для того чтобы это предотвратить, между коробами устанавливается поддерживающая сетка. На каждом из коробов на 20 мм ниже от верхнего края по всей длине крепится брус сечением 20х20 мм. В торцах он закрепляется к изголовью и изножью. К брусу и коробам с обеих сторон в середине ложа крепятся дополнительные ножки. Они нужны, чтобы снизить нагрузку на короба с ящиками и на конструкцию изголовья и изножья. Дополнительные ножки изготавливаются из бруса сечением 20 мм х 20 мм.
6. Далее сверху на закрепленные брусья устанавливаются короткие планки из того же материала. Шаг установки планок – не более 100 мм. Крепятся они гвоздями или шурупами. Если весь процесс монтажа выполнен правильно, поверхность ложа будет на одном уровне.
7. Теперь можно приступать к изготовлению выдвижных ящиков под кровать своими руками. Для такой конструкции кровати их нужно будет 6 штук (по 3 с каждой стороны). Стенки ящиков изготавливаются из фанеры толщиной 20 мм, а днище из листа толщиной 6 мм. Размер каждого ящика 630 мм х 350 мм. Стенки соединяются между собой при помощи клея и гвоздей. С фронтальной стороны каждого ящика устанавливается передняя декоративная крышка с молдингами. Молдинги можно сделать самостоятельно либо купить готовые в магазине.
8. Готовый ящик устанавливаются на специальную фурнитуру. Направляющие для выдвижных ящиков своими руками должны быть установлены на расстоянии не менее 25 мм от края ниши. В таком случае декоративная панель с молдингами будет располагаться заподлицо, что сделает кровать более привлекательной. Чтобы ящики легко было выдвигать, к ним приделывают ручки. Особенно красиво будут смотреться ручки «под старину».
9. Последним штрихом станет покрытие всей конструкции кровати защитным покрытием, которое воспрепятствует порче древесины. Для начала всю поверхность кровати вскрывается морилкой. Она придаст дереву отличный вид, подчеркивая его фактуру. Процедуру повторяют два раза. Затем наносится два слоя бесцветного лака. Он станет защитным слоем, чтобы не повредить древесину. Единственное, что остается, положить матрац на кровать.

Кресла кровати с ящиком для белья: фото



Изготовление выдвижных ящиков своими руками: видео

Как построить ящик с выдвижными ящиками

В этом посте я расскажу, как сделать простой ящик с выдвижными ящиками для вашего следующего проекта мебели или шкафа!

Если вы еще этого не сделали, обязательно ознакомьтесь с этим постом о том, как сначала измерить и определить размер ящиков . Это поможет вам определить общий размер, необходимый для изготовления ящика.

После того, как вы определились с нужными размерами, пришло время сделать немного опилок и приступить к сборке выдвижных ящиков!

Прежде чем мы начнем что-то резать, давайте сначала обсудим инструменты и материалы.

*Этот пост содержит партнерские ссылки. Ознакомьтесь с политикой веб-сайта.

Какое дерево следует использовать для изготовления выдвижного ящика?

Если вы зададите этот вопрос 100 людям, вы, скорее всего, получите 100 ответов. И это потому, что нет конкретной древесины, которую вы «должны» или «не должны» использовать.

Некоторые люди предпочитают использовать твердую древесину для своих ящиков. Другие предпочитают фанеру. Кому-то нравится более тонкий материал, а кому-то более толстый.

Лично я использую фанеру твердых пород толщиной ¾ дюйма (например, березу или клен) для боковин ящиков и фанеру толщиной ¼ дюйма для дна ящиков.

Я всегда люблю говорить: «Если это работает, то это работает». Существует миллион вариантов, которые отлично подойдут для выдвижных ящиков, поэтому не подчеркивайте, что вам нужно использовать что-то конкретное. Используйте то, что лучше всего работает для вас!

Для метода, показанного ниже, помимо пиломатериалов, для сборки вам понадобятся только другие материалы: 1 винты с потайными отверстиями ¼″ и окантовка кромки, которая не является обязательной.

Материалы, необходимые для сборки ящика:

• Фанера ¾″
• Фанера ¼″
• 1 винты с потайными отверстиями ¼″
• Утюг на кромке

Почему фанера подходит для ящиков?

Одна из основных причин, по которой я предпочитаю использовать фанеру для выдвижных ящиков, заключается в том, что фанера более устойчива, чем массивная древесина – движение древесины практически незначительно.

Таким образом, ящики из фанеры меньше расширяются, деформируются или создают нагрузку на направляющие ящиков из-за движения древесины, чем ящики из цельного дерева.

Фанера из лиственных пород также дешевле пиломатериалов из цельных лиственных пород и более доступна в большинстве мест.

Фанеру также легко обрезать до нужных размеров, в то время как при использовании цельной древесины может потребоваться склеивание в зависимости от того, насколько большими будут ваши ящики.

Обычно я держу в магазине фанеру ¼″ и ¾″, так что это то, что я использую практически для всего. Тем не менее, многие люди вместо этого делают ящики из фанеры толщиной ½″, и это тоже отлично работает!

Вы можете посмотреть это видео, чтобы узнать, почему я не использую фанеру ½″.

Что касается нижних панелей, так как у меня обычно в магазине есть фанера толщиной ¼″, я использую ее для экономии средств. Однако, если вы хотите построить всю коробку из фанеры толщиной ½ или ¾ дюйма, вы, безусловно, можете это сделать.

До тех пор, пока ваш ящик с выдвижными ящиками будет соответствовать вашим габаритным размерам, вы можете построить его практически из любого материала, который вам нравится.

Как сделать ящики

В этом уроке я буду использовать ¾″ фанера для боковин ящика и ¼″ фанера для нижней панели, так как это то, что я обычно использую в своих проектах.

Какие инструменты нужны для сборки ящика?

Это инструменты, которые я использую при сборке ящиков. Обратите внимание, что некоторые из этих инструментов являются необязательными.

Я знаю, что у многих людей нет настольной пилы или фрезера, и я не хочу, чтобы вы думали, что вам нужно иметь то или другое, чтобы построить ящик. Вы все еще можете построить ящик без настольной пилы или фрезера!

Инструменты:

• Торцовочная пила
• Дрель/винтоверт
• Циркулярная пила (требуется только при использовании фанеры)
• Kreg Rip Cut (дополнительно)
• Приспособление для отверстий в кармане (дополнительно)
• Настольная пила или фрезер (дополнительно)

Я использую настольную пилу для вырезания пазов в ящиках ящиков, но их можно вырезать и с помощью фрезера. И, если у вас их нет, это абсолютно нормально, потому что я покажу вам, как собрать оба ящика с пазами и без них, выполнив следующие шаги.

Мне нравится резать листы фанеры с помощью циркулярной пилы и направляющей для резки Kreg Rip Cut . Однако, если вы строите не из фанеры, циркулярная пила и направляющая для резки не нужны.

Если у вас нет шаблона для отверстий в карманах, вы можете не использовать отверстия в карманах и использовать вместо них обычные шурупы.

Таким образом, минимальный необходимый минимум — это торцовочная пила и дрель/шуруповерт. Если у вас есть это, вы можете построить ящик с ящиками!

Какой вес может выдержать ящик с выдвижными ящиками?

Объем ящика, который может вместить ящик, во многом зависит от типа направляющих, которые вы используете, а не от самого ящика.

Большинство стандартных направляющих для выдвижных ящиков с боковым креплением на шарикоподшипниках рассчитаны на нагрузку 100 фунтов. Тем не менее, некоторые более тяжелые слайды рассчитаны на большее. Проверьте спецификации производителя на ваших конкретных слайдах.

Я вешу более 100 фунтов, и я снял видео, показывающее, как я могу стоять в ящике, который я построил, используя метод дадо, описанный ниже, и дно держится просто отлично.

@woodshopdiaries

Достаточно ли ⅕” фанеры для дна ящика? #learnontiktok #tiktokpartner #buildityourself #furnituremaker #testitout

♬ оригинальный звук – Дневники Woodshop

Так что, если выдвижной ящик может вместить более 100 фунтов, то вы, скорее всего, ограничены рейтингом направляющих, а не конструкцией ящика коробка.

Как сделать ящик для ящиков

Это, безусловно, не единственный способ построить ящик, но я делюсь своим личным пошаговым процессом ниже.

Этот способ сборки выдвижных ящиков очень прост, прост и требует небольшого количества инструментов. Но он дает прочные, прочные и красивые результаты, которые легко воспроизводимы и просты в изготовлении.

Если вы предпочитаете посмотреть, у меня также есть видео по сборке ящиков:

Шаг 1: Вырежьте боковые стенки ящика

Как я упоминал ранее, я делаю стенки ящика из фанеры толщиной 3/4 дюйма. Итак, во-первых, я вырезаю полоски фанеры толщиной 3/4 дюйма до ширины, которая мне нужна для высоты ящика.

Например, если я делаю ящики для выдвижных ящиков высотой 4 ½ дюйма, я разрезаю фанеру на 4 ½ дюйма в ширину. Вы можете рассчитать размеры ящика для ящика, используя этот пост о том, как измерить и определить размер ваших выдвижных ящиков.

Из этих фанерных полос я вырезал 2 куска необходимой длины для ящика (показаны синим цветом ниже) и 2 куска на 1 ½″ короче необходимой ширины ящика для ящика (показаны розовым цветом ниже).

Синие элементы вверху — это СТОРОНЫ ящика, а розовые — передняя и задняя часть ящика.

ПРИМЕЧАНИЕ: Большая часть фанеры, которая упоминается как ¾″, ДЕЙСТВИТЕЛЬНО имеет толщину 23/32″. Таким образом, 1/32 дюйма меньше полного ¾ дюйма. Таким образом, когда вы собираете ящик вместе, общая ширина будет на 1/16 дюйма меньше желаемого общего размера ящика.

Вы, конечно, можете добавить это 1/16″ к передней/задней части ящика, если хотите быть очень точным, но есть достаточно места для маневра с боковыми направляющими, так что эта небольшая вариация незначительна. Лично я не учитываю это в своих расчетах и ​​просто вычисляю свои измерения, используя полные ¾″.

Очевидно, что если вы используете материал, отличный от толщины 3/4 дюйма, вам необходимо соответствующим образом отрегулировать длину передней и задней частей.

Но как только 4 стороны ящика будут отрезаны по длине, соедините их вместе, чтобы убедиться, что общие размеры соответствуют вашему ящику.

При желании вы можете нанести утюг на кромочную окантовку на верхние края деталей ящика. Утюг по кромке необязателен, но мне нравится добавлять его в свои ящики, так как он выглядит немного чище.

У меня есть руководство по нанесению железа на кромку фанеры здесь.

Шаг 2: Вырежьте пазы для установки дна ящика (дополнительно)

Я вырезал пазы в боковинах ящика, чтобы установить нижнюю панель из фанеры толщиной ¼ дюйма. Это надежный и простой способ добавить нижнюю панель, не требуя большого количества дополнительного оборудования.

Однако это необязательный шаг, поэтому, если у вас нет настольной пилы или фрезера для резки пазов — или вы просто не хотите их резать — вы можете пропустить этот шаг.

Чтобы вырезать пазы, я использую настольную пилу. Я подробно описал этот процесс в видео на YouTube, но сначала я отрегулировал высоту лезвия примерно до ¼ дюйма с помощью инструмента Kreg MultiMark . Это позволяет мне вырезать пазы на ¼ дюйма вглубь боковин ящика.

Обычно я не использую лезвие для вырезания пазов, я просто использую лезвие общего назначения и делаю пару проходов. Если у вас есть лезвие дадо, не стесняйтесь использовать его.

Если я просто делаю несколько надрезов, то обычно не заморачиваюсь заменой лезвий, потому что это довольно хлопотно.

Мне нравится обрезать пазы примерно на ½ дюйма от нижнего края ящика. Поэтому я регулирую направляющую планку так, чтобы ВНЕШНЯЯ СТОРОННЯЯ часть лезвия срезала ½ дюйма от нижнего края, и пропускаю каждую сторону ящика, чтобы сделать надрез.

В этом случае ширина ящиков моего ящика составляла 4 ½″, поэтому я отрегулировал внешнюю сторону лезвия на 4″ от направляющей планки.

Затем я регулирую направляющую планку так, чтобы ВНУТРЕННЯЯ часть лезвия срезала ¾ дюйма от нижнего края ящика.

В этом случае детали моего ящика были шириной 4 ½ дюйма, поэтому я отрегулировал внутреннюю часть лезвия на расстоянии 3 ¾ дюйма от направляющей планки и снова пропустил доски.

Затем я немного подгоняю и снова прохожу, чтобы вырезать этот средний кусок.

Я знаю, что это кажется долгим процессом, но если вы делаете это партиями и только для нескольких ящиков за раз, это происходит очень быстро.

Вы также можете использовать прямое сверло ¼″ в маршрутизаторе, чтобы проложить этот патрубок.

СВЯЗАННЫЕ: Как пользоваться фрезером

Шаг 3: Размер и вырез нижней панели ящика

Чтобы рассчитать размер дна из фанеры, которое должно входить в пазы, вы просто берете размер отверстия плюс ½. ″ в обоих направлениях. Это позволяет оставить ¼ дюйма со всех четырех сторон — это была глубина пазов.

Вы также можете рассчитать это как длину переда и спинки + ½″ x длину сторон – 1″.

Давайте рассмотрим пример: когда я соединяю детали ящика вместе, если размер отверстия составляет 12 ½″ x 14 ½″, то мне нужно вырезать нижнюю панель из фанеры ¼″ на 13″ x 15″.

Однако, если вы пропустили вырезание пазов, просто обрежьте нижнюю фанерную панель толщиной 1/4 дюйма по размеру ящика.

Шаг 4: Сборка ящика

Я собираю ящики, используя карманные отверстия, потому что это просто и прочно. Чтобы отверстия в конечном результате были скрыты, я просверливаю их в передней и задней части коробки с ПРОТИВОПОЛОЖНОЙ стороны, как цапфы.

Так как для этих деталей я использую фанеру толщиной 3/4 дюйма, я просверливаю карманные отверстия диаметром 3/4 дюйма.

СВЯЗАННЫЕ: Как использовать шаблон для отверстий в кармане

Затем я использую винты с отверстиями в кармане 1 ¼″, чтобы собрать три из четырех сторон.

Я вставляю нижнюю фанерную панель ¼″ в пазы, а затем добавляю четвертую сторону с помощью винтов с потайными отверстиями 1 ¼″.

Карманные отверстия сзади не будут видны после установки, а отверстия спереди будут скрыты передней панелью ящика после его установки.

Однако, если вы не хотите использовать карманные отверстия, вы, безусловно, можете просто использовать столярный клей и отделочные гвозди или шурупы по бокам.

ПРИМЕЧАНИЕ: Лично я не использую столярный клей при сборке ящиков с карманными отверстиями. Однако, если вы используете гвозди или шурупы по бокам, я определенно рекомендую использовать их.

Если вы решили не вырезать пазы для нижней панели, вы можете собрать четыре стороны ящика таким же образом, только без нижней панели.

Затем с помощью столярного клея и скоб или шурупов прикрепите нижнюю панель к нижней части коробки.

ПРИМЕЧАНИЕ: Если вы добавите нижнюю панель к нижней части ящика, имейте в виду, что это увеличит общую высоту ящика. Вы можете отрегулировать ширину боковин ящика, чтобы приспособиться к дополнительной толщине.

Как убедиться, что ваш ящик для ящиков остается квадратным

Это ОЧЕНЬ распространенный вопрос, когда речь идет о сборке ящиков. Мой совет номер один: убедитесь, что сначала вы вырезали ровные квадратные кусочки. Невозможно построить квадратный ящик с непрямыми вырезами.

Но мой второй совет похож, только с большим акцентом на нижней панели. Убедитесь, что ваша нижняя панель имеет квадратную форму , независимо от того, устанавливаете ли вы ее непосредственно на дно или внутрь пазов.

Нижняя панель должна плотно прилегать в любом случае, поэтому, если она квадратная, она притянет ящик к себе после установки. Однако, если он не квадратный, он вытянет стороны ящика из квадрата.

Еще один, более очевидный совет, это использовать угловые зажимы, чтобы удерживать детали идеально ровно, когда вы их скручиваете.

Как проверить квадратность

Вы можете проверить квадратность нижней панели и ящика (после его сборки), просто измерив диагонали и проверив, равны ли они.

Математически, если две диагонали прямоугольника равны, то углы квадратные.

Готовы установить выдвижной ящик?

Существует СТОЛЬКО способов сделать ящик с выдвижными ящиками. Метод, которым я поделился выше, — это тот, который я использую во всех своих проектах, и я надеюсь, что вы найдете его полезным для своих собственных проектов.

Если вы готовы научиться устанавливать выдвижные ящики, у меня есть полное руководство , а также видео по установке выдвижных ящиков. После этого проверьте, как завершить установку выдвижного ящика с помощью , установив фасады выдвижного ящика.

Если вы хотите взять с собой в магазин всю серию по сборке ящиков в виде распечатки, вы можете получить руководство по сборке ящиков для печати здесь:

Если вам понравился этот урок и вы хотите первыми узнавать о новых проектах и посты выходят, обязательно подпишитесь на рассылку ниже!

Чтобы сохранить это на потом, не забудьте закрепить!

До новых встреч, друзья, удачного строительства!

Как собрать ящики с минимальными инструментами

У нас были сомнения.

У наших друзей были сомнения. В интернете тоже были сомнения.

Но это сработало! Нам удалось создать полный набор ящиков для нашей нестандартной области хранения с помощью всего лишь нескольких простых инструментов и без настольной пилы. В этом посте я расскажу, как мы спроектировали, подготовили, построили и установили наши ящики. Весь процесс занял у нас 3 дня.

В нашей планировке мы расширили нишу, чтобы в ней могла поместиться двуспальная кровать. Мы хотели использовать пространство под этим расширением для хранения, но в ИКЕА ничего не подходило для узкой ширины. Пространство также было довольно глубоким — 22 дюйма.

Хотя мы собирались построить все шкафы с нуля, мы изначально отказались от этого, потому что у нас не было нужных инструментов. Однако эта область не оставила нам другого выбора, кроме как С ящиками справимся сами

Здесь вы увидите встроенные ящики, сложенные внутри пространства до того, как мы их установили.

Первоначальные наброски

Я любитель карандашей и бумаги, поэтому сначала я набросал ящики от руки и записал размеры.

Используя это, я спланировал большие нижние ящики и ящики такого же размера наверху. Я рад, что мы запланировали только две высоты для ящиков, так как это значительно упростило раскрой древесины и сортировку панелей.

В основе нашего дизайна лежат типичные ящики ИКЕА с цельными передними панелями, но с укороченными боковыми и задними панелями. Это не только уменьшает количество необходимой нам фанеры (и стоимость), но и уменьшает вес внутри нашего грузовика. Вместо этого мы будем использовать тканевые коробки или разделители для организации наших вещей.

Обратите внимание, что эти панели образуют только ящик BOX. Мы добавим дополнительные доски внешнего вида сверху.

Сам ящик представляет собой четыре простые стенки, где передняя и задняя панели накладываются на края боковых панелей. Стеновые панели полностью перекрывают края нижней панели, чтобы можно было использовать винты сбоку для максимальной жесткости.

В качестве направляющих для ящиков мы остановились на шарикоподшипниках с плавным закрыванием от Amazon , которые были очень прочными, чтобы мы могли полностью выдвигать ящики, не опасаясь, что они выпадут или сломают нашу раму.

Проверка кишечника в Tinkercad

По прихоти мы решили подтвердить наши измерения в Tinkercad.

После просмотра многочисленных видеороликов на YouTube мы поняли, насколько тщательными мы должны были быть при изготовлении этих ящиков. Например, при расчете ширины ящика мы должны были учитывать три вещи:

1. Ширина самого пространства,
2. Толщина фанеры и
3. Зазор, необходимый для направляющих ящика.

В своих набросках я рассчитал погрешность +/- 2 см. Если вы уже строили шкафы раньше, вы знаете, что это неприемлемо.

В Tinkercad мне нужно было распланировать только один ящик, чтобы определить ширину остальных.

Мы рады, что перепроверили, потому что поняли, что не учли толщину передней и задней панелей, что повлияло на размер нижней панели. Если бы мы этого не заметили, то в день игры обрезали бы 4 см с семи панелей.

Заготовка материалов

Наш перечень материалов:

• Лист фанеры 1/2 дюйма размером 4 х 8 футов (достаточно большой для общей площади поверхности всех панелей, достаточно толстый для шурупа)
• Шурупы для дерева 1 дюйм (по 14 на ящик, поэтому упаковки из 100 шурупов достаточно)
• Дерево клей
• Акриловое защитное покрытие
• Щетка из щетины Premium
• Наждачная бумага (подойдет любая зернистость ниже #200, если только вы не любите гладкие ящики)
• Направляющие для ящиков с плавным закрыванием

Короткая поездка в Home Depot охватила все вышеперечисленное. Ничего себе, мы действительно не следили за стоимостью здесь. Направляющие для ящиков обошлись нам в 182 канадских доллара. Все остальные материалы стоят 80 канадских долларов. Общая стоимость составила 262 доллара.

Приобретение инструментов

Мы приобрели большинство наших инструментов подержанными на Kijiji, Facebook Marketplace и на местных аукционах. Это снижает стоимость наших инструментов на 50-75%. Если у вас есть время планировать заранее, мы рекомендуем вам сделать то же самое. Конечно, соблюдайте безопасное социальное дистанцирование и дезинфицируйте руки после каждой транзакции, прежде чем есть или прикасаться к лицу.

Три совета при покупке инструментов:

1. По возможности используйте аккумуляторы. Батареи в настоящее время намного опережают то, что было раньше. Мы использовали нашу шлифовальную машину Makita (купленную после этого проекта) в течение 2 часов подряд, и она израсходовала только 75% нашей батареи емкостью 5 Ач.
2. Будьте верны одному и тому же бренду. Поскольку вы используете беспроводную связь, вам понадобятся батарейки. Покупка одного бренда означает, что ваши батареи можно использовать со всем вашим арсеналом инструментов.
3. Купить несколько батарей . Раньше у нас было три батареи, что означало, что мы могли использовать одну в каждой из наших дрелей, а другую в пиле. Недавно мы добавили четвертую после обнаружения кражи Киджиджи.

Инструменты, которые мы использовали:

• Карандаш
• Рулетка
• Циркулярная пила
• Сверла Makita x2
• Торцовочная пила
• Пильный диск 12″ для торцовочной пилы
• Кусок картона для соскабливания клея
• Большое сверло для зенкерования (или возьмите настоящее сверло с зенковкой)

Мы рекомендуем иметь два сверла — одно для сверления направляющих отверстий, а другое — для завинчивания шурупов.

У нас нет торцовочной пилы, но, к счастью, она есть у наших друзей наверху. Они любезно одолжили его нам, и мы предложили заменить им пильный диск. В противном случае вы можете арендовать торцовочную пилу в Home Depot по цене 60 долларов в день. Это понадобится вам для эффективной и точной резки ваших панелей.

План действий

Далее мне нужно было спланировать, как разрезать лист фанеры, чтобы минимизировать количество отходов.

Новое любимое высказывание Морица обо мне: «Если у вас есть только молоток, все выглядит как гвоздь».

Я открыл Excel и начал выбивать электронную таблицу. Час спустя, довольный своим результатом, я показал его Моритцу, сияя, что мы можем разместить каждую панель на фанере И свести к минимуму количество разрезов, которые нам нужно сделать!

Оказывается, есть отличный и БЕСПЛАТНЫЙ веб-сайт под названием Cut List Optimizer, где вы вводите размеры вашего листа (фанеры) и панелей, и он оптимизирует ваши раскрои для вас. Он даже будет учитывать направление зерна. Даже мой человеческий мозг и электронная таблица не были такими сложными. Мой разум был взорван.

Вот как выглядел наш окончательный лист, размеченный разрезами, которые мы сделали с помощью циркулярной пилы. Этот лист АБСОЛЮТНО спас нас.

Настал день игры. Поскольку у нас была торцовочная пила, а не циркулярная пила, мы сначала разрезали лист на подходящую ширину с помощью циркулярной пилы.

Мориц обслуживал торцовочную пилу, потому что я боялся подходить к ней без охраны. Поскольку торцовочная пила сгрызает около 2 мм древесины, нам приходилось измерять, резать и продолжать измерение, а не мерить все сразу. Мы вошли в хороший ритм, когда я измерял и сортировал панели, пока он резал дерево.

Весь этот процесс занял у нас около 6 часов. Если вы не возитесь с видеозаписью, это, вероятно, займет 4 часа.

Первые несколько ящиков мы собрали, соорудив четыре стенки, а затем каким-то образом зажав нижнюю панель. Не рекомендуется.

Вместо этого сделайте это. Вам понадобятся четыре руки, или друг, или несколько зажимов.

1. Конечный продукт: ящик в сборе с винтами. Нам потребовалось всего четыре винта на каждом углу передней и задней панелей, а затем по три винта на каждом краю нижней панели.

2. Установи свою «мис на месте». Расположите панели, укладывая «стеновые» панели на соответствующие края по отношению к нижней панели. Соберите свои инструменты. Подготовка рабочего места поможет вам работать быстрее.

3. Разместите первый угол. Для начала поднимите переднюю и боковые панели и прижмите их к нижней панели. Нижняя панель действует как направляющая, чтобы углы были прямыми.

3.  Просверлите направляющее отверстие для винта №1 и вставьте винт. Просверлите отверстие, проходящее через переднюю панель в боковую панель вверху. Вставьте временно винт, чтобы удерживать панель на месте, чтобы второе направляющее отверстие было выровнено.



4. Просверлите направляющее отверстие для винта №2. Просверлите второе отверстие в нижней части передней панели. Теперь, когда у вас есть два отверстия, которые выровнены, удалите первый винт.

5. Зенковка и клей. № Пока один человек наносит и распределяет клей по шву боковой панели, другой готовит зенковку для отверстия.



6. Соедините переднюю и боковые панели вместе. Вставьте оба винта частично через переднюю панель, чтобы они служили направляющими в направляющих отверстиях. Затяните винты.

7. Промыть и повторить для другой стороны! Повторите шаги 2–6 на противоположной боковой панели.

8. Просверлите направляющие отверстия для задней панели. Перед сверлением направляющих отверстий убедитесь, что последняя стенка плотно прижата к нижней панели и вокруг нее. На этот раз просверлите оба верхних отверстия, временно закрепите их винтом, а затем просверлите нижние направляющие отверстия.

9. Удалите оба винта с потайной головкой и приклейте . Один человек создает четыре углубления, а другой наносит и распределяет столярный клей на все четыре края нижней панели , , а также на два вертикальных края боковых панелей , которые будут прижиматься к лицевой стороне задней панели.

10. Прикрепите заднюю панель. Вставьте четыре винта, чтобы прикрепить заднюю панель к боковой панели. В этот момент нижняя панель вклеена в четыре стенки ящика, но не прикреплена.

11. Закрепите нижнюю панель. Заключительный шаг – прикрепить нижнюю панель к четырем стенам. Вставьте столько винтов, сколько считаете нужным. Мы просверлили пилотные отверстия и вставили по 3 винта с каждой стороны.

Наша окончательная проверка путем измерения угла к углу по диагонали показала, что наши ящики для выдвижных ящиков не были идеальными (это было вызвано первыми надрезами, сделанными циркулярной пилой) и были отклонены не более чем на 4 мм. Мы не были уверены, что это было достаточно хорошо, но в итоге все получилось хорошо.

Нашим последним шагом было шлифование и нанесение финишного покрытия на ящики, а затем еще раз шлифование. Обычно мы используем акрил для всех наших работ по дереву, потому что он недорогой, быстросохнущий, нетоксичный, легко моется (просто смойте водой, так как он на водной основе) и подходит для новичков.

Это была настоящая головная боль.

Существует хорошо известный термин DIY-накопление (сродни бионакоплению), когда ошибки новичка постепенно складываются в разрушающие отношения, вызывающие гнев и вызывающие слезы препятствия на пути проекта.

Шучу, я придумал этот термин. Но здесь это определенно применимо.

Во-первых, наш ящик на грузовике не квадратный. Тут или там все на дюйм смещено, но поскольку коробка сделана в основном из алюминиевых скоб и листов, это не было проблемой.

Несмотря на усилия Морица построить раму под прямым углом, идеально прямых углов не получалось.

Опять же, не были выдвижными ящиками, которые измеряли в 4 мм несоосности в худшем случае и 1 мм в лучшем случае.

Установка направляющих ящика

Мы следовали инструкциям производителя по установке направляющих ящика. Обязательно отмерьте пять раз и один раз ввинтите, чтобы у вас не хватило места для ошибок.

Вы начинаете с разделения направляющих ящика на две части: одна крепится к ящику, а другая крепится к раме.

Прикрепите правильную часть к ящику, а затем задвиньте часть рамы обратно.

Установка ящиков в раму

Опять же, следуя инструкциям производителя, мы установили ящики на место и измерили места их крепления к раме.

Большинство шкафов имеют соответствующие панели с обеих сторон, к которым можно прикрепить направляющие ящика. У нас были только наши рамы, поэтому мы должны были стратегически подходить к тому, где мы их установили. Нам пришлось несколько раз отрегулировать саму рамку, чтобы выровнять их, что было довольно неприятно, но помогло.

Мы были так счастливы, когда ящики подходили и выдвигались должным образом. Они немного липкие из-за наших несоответствий, но мы будем жить с этим.

1. Настольная пила . Это изменило бы правила игры. Наша циркулярная пила сбилась с курса, и это были единственные разрезы, которые изменили размеры наших ящиков. Мы должны были подавить свое эго и попросить наших друзей через улицу или взять напрокат один из Home Depot (45 долларов в день — мы не знали, что это так дешево).
2. Механическая шлифовальная машина. То есть не Сатико, а настоящая шлифовальная машина с электрическим приводом. Шлифовка всех этих проклятых ящиков вручную была утомительной и отнимала много времени. Я бы предпочел сохранить свою энергию для установки.
3. Делайте шкаф для ящиков, а не ящики для рамы. Обычно так и происходит. Вы бы построили весь шкаф, а затем установили его в фургон. Тем не менее, серебряная подкладка заключается в том, что если у вас есть такие странные места в вашем кемпере, можно построить ящики для этого места.
