Доводчики для кухонных шкафов как установить: правила выбора и инструкция по монтажу

правила выбора и инструкция по монтажу

Выполнение регулировки доводчиков для кухонных шкафов

После того как установлен мебельный доводчик, необходимо выполнить регулировку его работы

Первым делом следует обратить внимание на скорость скольжения механизма. Она должна быть оптимальной: не слишком быстрой, что может способствовать удару дверцы о корпус, но и не медленной

После того, как механизм установлен, его обязательно нужно отрегулировать

С помощью винта, который устанавливается на петле, следует выбрать необходимое положение. Данный элемент изменяет пропускную способность канала оттока, что приводит к перетеканию жидкости по гильзе с разной скоростью. При его закручивании скорость постепенно возрастает. Раскручивание винта способствует снижению скорости движения дверей. Винт можно крутить всего на один оборот в соответствующую сторону. Осуществление двух и более оборотов приведет к повреждению механизма.

Также следует уделить внимание плотности прилегания фасада к мебели. Регулировка выполняется по вертикали и горизонтали с помощью соответствующих винтов на подвесах для кухонных шкафов

Важно! Не следует слишком сильно откручивать винты. Это может привести к вытеканию масла и негативно отразится на работе механизма

Регулировка доводчиков для кухонных шкафов Blum или других брендов должна осуществляться с предельной осторожностью: каждое движение требует аккуратности. Несмотря на высокую надежность и прочность механизма, он может выйти из строя или сломаться при чрезмерном давлении

При усилении винта, увеличивается скорость закрытия дверки

Принцип действия

Работа доводчиков строится следующим образом: к железной формочке, наполненной маслом, прикреплена металлическая пружина. Когда дверь закрывается, она давит на упор конструкции. Находящаяся внутри жидкость перемещается в заднюю часть формочки, которую сдерживают сальники.

Возможно изменение оборотов поршня регулировочным звеном, задача которого — сужать или расширять путь оттока. Чем выше частота движений поршня, тем быстрее закроется дверь.

Даже при серьезных повреждениях детали, механизм не позволяет маслу вытекать из доводчиков.

Большинство моделей помогают закрыть створки. Но выпускают устройства, обеспечивающие плавный ход дверей в обе стороны.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации.

Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Критерии выбора выдвижных ящиков

Обычно, приобретая кухонный гарнитур, все обращают в первую очередь свое внимание на его внешний вид, то есть, красиво или не очень, впишется ли в интерьер кухни или нет. Тут же проверяется, а поместится ли вся мебель в запланированное место. Затем рассматривают функциональность

Затем рассматривают функциональность.

Но не менее важным будет установленная фурнитура, к которой относятся и доводчики. Ведь именно они делают мебель для кухни удобной в использовании и повышают ее функциональность. Необходимо обозначить, что выдвижные ящики делятся на два вида: метабоксы и тандембоксы.

Метабоксы

Данная разновидность выдвижных ящиков – это конструкция, в которой боковые стенки изготавливаются из прочного металла (сталь), покрашенного обычно белой эмалью. В их конструкции есть ролики, упирающиеся на направляющие доводчика. Плюс ко всему производители дают возможность правильно организовать пространство за счет такой функции метабокса, как поднятие его на определенную высоту. Для этого в конструкции ящика используются специальные элементы.

В системе метабоксов уже устанавливаются кухонные доводчики, так что это готовый к использованию элемент. Он закрывается бесшумно и очень плавно. Надо только подтолкнуть его немного.

Тандембоксы

Это все тот же выдвижной ящик, только его боковые стенки могут быть изготовлены или из стали, или из стекла. При этом он снабжен специальным трубчатым рейлингом, который обеспечивает выдвижения конструкции. Кстати, выдвигаются тандембоксы на максимальную длину, что очень удобно. По умолчанию они снабжаются автоматическими доводчиками. Необходимо отметить, что есть в группе тандембоксов разновидность, в конструкцию которой включен электрический двигатель. С его помощью и происходит открывание и закрывание ящиков. Надо просто нажать на лицевую панель ящика или потянуть слегка за ручку, он и откроется. Толкнули его слегка, он начнет закрываться.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд.

Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch5danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Доводчики для кухонных шкафов

Доводчики делают кухню удобнее

Доводчики устанавливаются на большинство современных моделей мебели. Имея под рукой инструкцию, не составит труда самостоятельно установить механизм на любые модели кухонных фасадов.

Петли призваны удерживать дверки в закрытом состоянии. Это означает, что дверцы не защищены от резкого закрытия (сильный хлопок, повреждение поверхности). Если внутри дверки находится стекло или дверка полностью стеклянная, то сильное воздействие на нее может привести к трещинам.

Принцип действия

Процесс работы доводчиков прост. Механизм – пружина, которая надежно спрятана внутрь специальной металлической капсулы, наполненной маслом или жидкостью с силиконом. Скорость закрытия дверок регулируется при помощи специальных клапанов.

На дверцу кухонного фасада из массива оказывается давление, и она начинает закрываться под действием своего веса. В свою очередь дверь все сильнее начинает действовать на упор доводчика. Жидкость, которая покрывает пружину, стекает в гильзу капсулы (заднюю ее часть). В гильзе ее удерживает двойная система сальников. Специальный регулировочный элемент, который сужает и расширяет канал оттока, позволяет контролировать скорость закрытия дверок. Это происходит за счет регулировки этим элементом скорости движения поршня.

Хорошие доводчики защищают шкафчик от повреждений

Закрываясь, дверка сильнее действует на доводчик. Регулировочный элемент расширяется все сильнее и канал оттока поршня из-за этого становятся все меньше. Поршень замедляется, что позволяет дверце закрываться плавно и бесшумно.

Газовые доводчики чаще устанавливают на дешевые кухни. Принцип их работы заключается в следующем – дверь закрывается на максимальной скорости до определенного момента. В конце цикла закрытия, дверь действует на доводчик, который использует газ, находящийся в капсуле. Благодаря этому, дверка шкафа закрывается бесшумно и плавно.

Преимущества и недостатки

Плюсы о которых стоит знать:

• Плавное закрытие двери, предотвращающее поломки.
• Полное закрытие дверки.
• Если происходит значительная поломка доводчика, масло или жидкость остаются внутри капсулы. Жидкость не портит поверхность навесных полок с ящиками.
• Выдерживают достаточную нагрузку (можно использовать для массивных дверей).
• Большой выбор и различная стоимость механизмов.
• Длительный срок использования доводчиков.
• Легкая установка.

Недостатки:

• Монтаж механизма должен быть правильным (строго по инструкции).
• Внешний вид установленного доводчика не очень эстетичный.
• Масляные доводчики работают хуже при низких температурах (повышенная вязкость масла).

Регулировка фасадов на выдвижных системах, бутылочницах.

Кухонные гарнитуры комплектуются системами от двух компаний: Vibo (Италия) и бюджетный вариант Калибра (Китай)

Регулировка бутылочницы VIBO

Для регулировки фасада по вертикали сначала нужно ослабить винт под № 1. Винтом под № 2 происходит сама регулировка: закручивая винт по часовой стрелке фасад поднимается, выкручивая винт фасад опускается. После регулировки, винт под №1 закрутите обратно. Регулировка по горизонтали происходит за счёт винта под №3. Выкрутите винты и выставите фасад. После регулировки закрутите винты обратно.

Регулировка бутылочницы Калибра

Для регулировки фасада по вертикале открутите болт под № 1 на верхнем и нижнем креплениях. Выставите фасад и закрутите болт обратно. Для регулировки фасада по горизонтали или по плоскости к корпусу открутите болт под № 1, болтами под № 2 выставите равномерное примыкание к корпусу. Для регулировки по горизонтали, фасад, нужно сместить методом передвижения его руками. После регулировки болт под № 1 закрутить до плотного примыкания к креплению.

Регулировка более сложных фасадов и фурнитуры шкафов

Для регулировки остальных сложных систем, таких как: волшебные уголки, колоны, выдвижные сушки, располагающиеся в нижних базах, мусорные системы и т.д. рекомендуем воспользоваться услугой «Вызов мастера на адрес»

Регулирование доводчика при монтаже

Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.

Темп передвижения двери

По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.

Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.

Установка дохлопа

Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.

Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.

Калибровка открытого положения

Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:

1. Открывают створку под 90 градусов.
2. Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.

Интересно! При установке другого градуса, функция не сработает.

Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма. В зависимости от места применения установка для дверей бывает:

• мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
• дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками. Конфигурация доводчиков по устройству:

• устройство с приводом и зубцами;
• применение кулачкового вала.

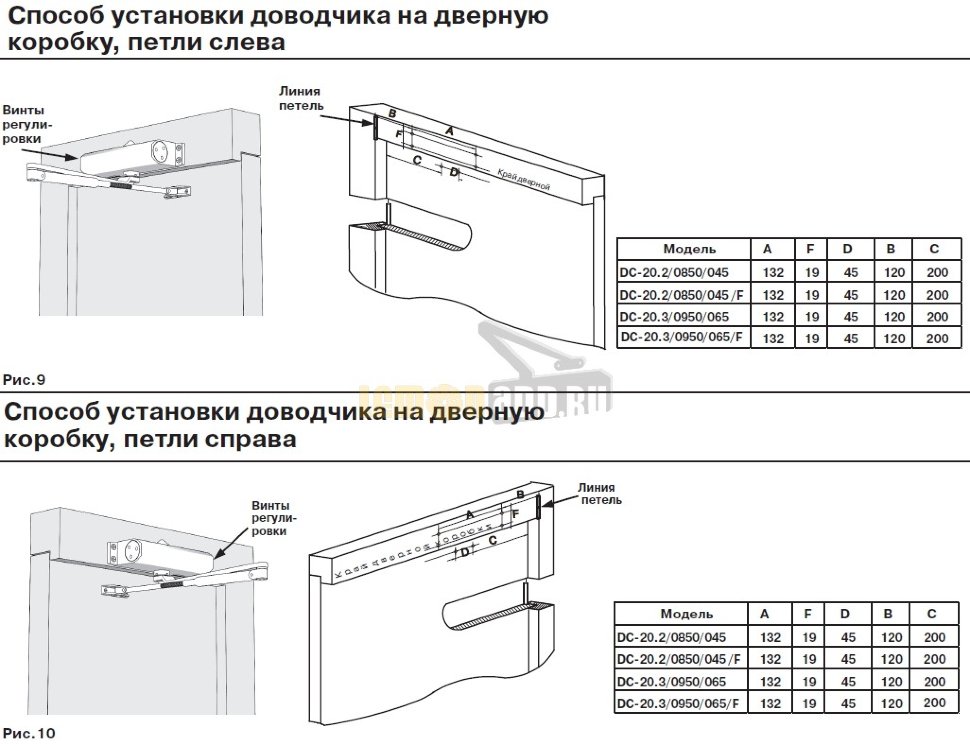

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Как понять, что требуется регулировка?

Чтобы не дожидаться сигналов доводчика о потребности настройки, следует проверять работоспособность каждые 3 месяца — это достаточно большой период. Профилактика предоставит возможность обнаружить неисправность на начальной стадии, отрегулировать работу, заменить.

Обязательно проводить настройку доводчика на смену сезонов. Механизм гидравлический, имеет внутри масло, которое при повышении, понижении температуры меняет свою консистенцию. Когда температура ближе к зимней, масло загустевает, летом становится жидким.

Корректировать работу конструкции следует при обнаружении неполадок. Среди них:

• торможение дверного полотна при закрывании;
• захлопывание с высокой скоростью;
• движение рывками.

Если доводчик сломался, то эффективность регулировки сводится к минимуму — надо ремонтировать.

Как отрегулировать доводчик

Есть несколько способов отрегулировать фурнитуру доводчика двери. Аналогичное действие выполняется в трех плоскостях: вертикальной, горизонтальной и фронтальной. Перед началом работы необходимо провести некоторые подготовительные мероприятия:

1. В первую очередь стоит оценить равномерность фиксации механизма. Для этого нужно взять строительный уровень. Если ошиблись в фазе атаки, можно заметить разницу в длине ног. В этом случае корректировочные работы не дадут положительных результатов.
2. Далее следует оценить необходимость выравнивания дверей. Допустимое расстояние не должно превышать 5 мм.
3. Следующим шагом будет оценка положения чашки петли в двери. Если установка производилась с ошибкой, корректировка ближайшего не решит проблему.
4. Перед корректировкой размеров необходимо удалить из шкафа все лишние элементы, чтобы обеспечить свободный доступ к фурнитуре.
5. Все детали механизма обработаны маслянистой жидкостью или силиконовой смазкой.
6. Первая регулировка проводится сразу после появления на кухне новой мебели. В противном случае могут появиться отклонения ширины пробелов от нормальных значений.
7. Регулировка начинается с выравнивания дверей. Впоследствии вносятся изменения и в другие параметры.

Вертикальная регулировка необходима в тех случаях, когда дверцы шкафа расположены на разных уровнях, одна над другой. Чтобы контролировать вертикальную однородность, вам нужно закрыть шкаф, а затем найти два крепежных винта. Они отодвигаются, и дверь встает на место. После выравнивания фасада винты следует надежно затянуть.

такие действия лучше проводить в компании помощника, чтобы он проверял положение дверей при затяжке шурупов.

Если зазор увеличивается вниз или вверх, его необходимо отрегулировать по горизонтали. Он состоит из закручивания винта в круглой прорези, расположенной у самой двери. Конструкцию необходимо периодически закрывать для проверки ее однородности.

Если дверь упирается в бок коробки, необходимо будет произвести регулировку фасада. Для этого используется самый дальний от двери винт. Его нужно немного открутить и потянуть на себя. Затем дверь открывается и закрывается пару раз. Все это время проводится проверка изменения ширины зазора. Когда необходимое расстояние будет достигнуто, остается затянуть винт.

Простые модели доводчиков могут быть регулируемыми и нерегулируемыми. В зависимости от конструктивных особенностей регулировка осуществляется по разным технологиям. Товары на кассе и в газовых лифтах не подлежат настройке, поэтому их необходимо снимать и снова собирать на место.

Остальные регулируемые доводчики оснащаются регулировочным винтом или специальной створкой. На этапе монтажа необходимо оценить герметичность закрытия дверцы. Запрещается полностью откручивать регулировочные винты. В противном случае может произойти утечка масла. Винт вращается медленными движениями, на один оборот. В противном случае ближайший может выйти из строя.

Пружинный дверной доводчик

Использование пружины – простой вариант доводчика. Здесь есть некоторые факторы, которые будут влиять на мягкость открытия, закрытия двери. Это: длина пружины, жесткость. Пружина должна иметь эффект замедления при движении, спокойно притягивать дверь.

Схема устройства пружинного доводчика

Фиксируется пружина возле петель. Один конец требуется закрепить на коробке, а другой на полотне.

Вариант конструкции пружинного доводчика

Доводчик, сделанный из пружины своими руками, работает по принципу – при открытии двери она не дает сделать резких движений, а при закрытии пружина притягивает дверь к своему основанию.
В видео показан принцип работы пружинного дверного доводчика.

Доводчики для кухонных шкафов, мебельные доводчики для ящиков для кухни, установка и регулировка

Последнее время очень много внимания уделяется не только функционалу мебели, но и обеспечению комфортабельности при ее эксплуатации. Если раньше бесшумное, плавное фасадов можно было увидеть только на мебели премиум-сегмента, то теперь установить доводчик на выдвижной ящик не так уж и дорого. Конечно, мебельные доводчики на распашные двери куда дешевле. Но мебель с выдвижными ящиками (в частности кухни) всегда стоит дороже. Как и их оснащение различными аксессуарами.

Принцип действия

Работа доводчиков строится следующим образом: к железной формочке, наполненной маслом, прикреплена металлическая пружина. Когда дверь закрывается, она давит на упор конструкции. Находящаяся внутри жидкость перемещается в заднюю часть формочки, которую сдерживают сальники.

Возможно изменение оборотов поршня регулировочным звеном, задача которого — сужать или расширять путь оттока. Чем выше частота движений поршня, тем быстрее закроется дверь.

Даже при серьезных повреждениях детали, механизм не позволяет маслу вытекать из доводчиков.

Большинство моделей помогают закрыть створки. Но выпускают устройства, обеспечивающие плавный ход дверей в обе стороны.

Их каких составляющих состоит петля для двери

Сама петля состоит из трёх частей, первая это чашка петли, которая устанавливается в отверстие в дверке, вторая это плечо петли, которое соединяет чашку с третьей частью петли ответной планкой. Ответная планка крепится на боковой стенке корпуса.

Рис. 6. Составные части петли

Пробежались немного по петлям, теперь перейдём к изучению вопроса, как сделать, чтобы двери закрывались без стука.

Как выбрать доводчик

Выбирать следует качественную фурнитуру, которая будет долго служить. В строительных магазинах можно купить изделия фирм Blum (Блюм), ТБМ, Hettich, Fev, Boyard.

При покупке прикиньте, какой вес будет сдерживать доводчик на каждом шкафу. Недостаточно прочный механизм не выдержит веса двери и сломается. Если установить на легкие створки доводчик, предназначенный для тяжелых, обеспечить плавный ход не удастся.

Производители и модели

Blum – австрийская компания, производящая мебельную фурнитуру. Самый дешевый доводчик стоит 150 р., самый дорогой (программируемые электроподъемники) — до 3000 р. Торговое название – Blumotion.

Подъёмный механизм AVENTOS HK-S 20K2E00. 02 PHU-GRAL

Демпферы разработаны для совместной работы с петлями CLIP top и гарантируют безупречную работу и длительный срок службы только в сочетании с ними. Устанавливаются непосредственно на петлю Blum в специальные посадочные гнезда. Для маленьких дверей достаточной одного доводчика, в тяжелые двери рекомендуется монтировать два.

Доводчик с функцией плавного и бесшумного закрывания предназначен для установки в выдвижные ящики весом до 25 кг. Продается как правило в комплекте с метабоксами. Для больших корпусов ставят 2 штуки одновременно.

Hettich – немецкая высококачественная фурнитура. В основном компания производит регулируемые петли и системы подъемников. Цены начинаются от 300 р.

В спецификации Hettich встроенные доводчики на петли для кухонных шкафов обозначены как «Функция самозакрывания». Внешне они неотличимы от обычных петель. Также есть модели с опциональным демпфером, которые одеваются на петлю с разных сторон.

Vauth Sagel – фурнитура производства Германии, ориентированная на установку в элитную мебель. На рынке уже 20 лет, самый дешевый доводчик стоит 300 р.

Boyard – российская компания, импортер китайской фурнитуры. Цена начинается от 100 р.

Hafele – немецкий производитель качественной фурнитуры и кухонных аксессуаров с официальным представительством в России. Цена на подъемники варьируется от 647 р. до 5424 р. Для правильной установки можно скачать и распечатать шаблон для каждой модели.

GTV – польская компания мебельной фурнитуры и светодиодного освещения с официальными дилерами в России и производством в Китае. Есть газовые лифты от 118 р. за штуку.

Samsung Irex – корейские газлифты с доводчиками, остановка в любом положении. Цена за штуку – 338.7 р.

Виды

Доводчики, как и многочисленные дверные петли, представлены в нескольких видах. В соответствии с механизмом действия выделяются разновидности:

• газовые, в которых содержится специальный газ, располагающийся в герметичной и хорошо закрытой капсуле;
• масляные, причем в их конструкции может содержаться не только газ, но и особая другая подходящая жидкость.

Поставить доводчики можно разными способами, поэтому они подразделяются на конструкции, прикрепляющиеся непосредственно к корпусу мебели или устанавливающиеся на ящики стола, используемые на кухне. Допускается устанавливать конструкции на петли или между двух петель. Отдельно выделяются специальные доводчики, предназначенные для монтажа на выдвижных ящиках или шкафчиках.

Газовый

Пружинный

Петля с доводчиком

Как правильно установить

Недостаточно выбрать хорошую фурнитуру, способ и порядок монтажа не менее важен. В упаковке с механизмом как правило находится инструкция. Популярные бренды также размещают буклет каждой модели на сайте компании. Если же вы купили продукцию китайского производителя без имени и хотите собрать механизм самостоятельно, а никакой документации в наличии нет, предлагаем универсальное руководство по установке газлифта.

Чтобы прикрепить доводчик, следуйте нехитрым правилам:

1. Перед установкой газлифта нарисуйте разметку по шаблону на дверце и корпусе шкафа.
2. Прикрутите петли в размеченные места.
3. Окончательно ставить механизм следует после того, как надежно закрепили петли.
4. Вставьте концы доводчика в специальные отверстия внутри петель до характерного щелчка.

Подробное объяснение процесса представлено в видеоролике. После установки проверьте работу механизма. Если дверка закрывается не до конца, отрегулируйте плотность крепления доводчика винтом.

О монтаже остальных видов читайте в соответствующих инструкциях.

Регулировка

Грамотно устанавливаемый доводчик нуждается после монтажа в оптимальной регулировке, а иначе им будет затруднительно и некомфортно пользоваться. Во время регулирования учитываются разные факторы:

• скорость, с которой осуществляется скольжение;
• насколько плотно прилегает дверца к шкафчику;
• с какой скоростью закрывается дверка шкафа.

Регулировка считается простым процессом, так как достаточно для этого пользоваться специальным винтом, располагающимся на корпусе изделия. Если его усиливать, то значительно увеличивается скорость, с которой закрывается фасад, а если ослабить, то скорость уменьшается. Регулировка с помощью винта обеспечивается тем, что изменяется пропускная способность канала оттока оборудования, поэтому жидкость, имеющаяся в изделии, перетекает с разной скоростью по гильзе, что гарантирует контроль перемещения дверцы.

Таким образом, доводчики часто выбираются для кухонных шкафов. Они считаются комфортными, простыми в установке, недорогими и обеспечивающими надежную защиту разных шкафчиков и иных конструкций от ударов и разрушения. Они представлены в нескольких видах, причем их монтаж упрощен, поэтому легко выполняется своими руками. После установки важно тщательно отрегулировать изделие, чтоб обеспечивалось мягкое, медленное и тихое закрывание дверок.

Как отрегулировать доводчик

Простые модели есть регулируемые и не регулируемые. В зависимости от типа устройства, настройка производится разными методами. Модели для ящиков и газлифты можно отрегулировать только изменением места установки – сами по себе они не настраиваются.

В тех механизмах, где настройка возможна, вы найдете на корпусе барашек или регулировочный винт.

Проверьте плотность закрывания дверей. Регулирующие винты нельзя откручивать до конца, чтобы не протекло масло. Если в капсуле его не будет, механизм перестанет работать. Крутить винт нужно не спеша, по одному обороту за раз, чтобы доводчик не получил повреждение.

Регулировка петель на дверцах шкафа производится всегда одинаково независимо от наличия доводчика.

Правила установки

Обычно доводчики продаются в комплекте со всеми необходимыми элементами, используемыми во время установки, поэтому не требуется дополнительно покупать какие-либо приспособления. Лучше всего выбирать способ установки на петли. Как установить доводчик правильно? Для этого выполняются последовательные действия:

Рекомендуется перед непосредственными работами посмотреть обучающее видео, содержащее основные этапы, которые можно посмотреть наглядно, причем это позволит выполнить работу оперативно и без ошибок. Таким образом, если грамотно разобраться в инструкции, то правильно поставить доводчик самостоятельно не составит труда. Не придется пользоваться какими-либо специфическими крепежами или необычными инструментами.

Как снять и отремонтировать доводчик

Если механизм не работает, его можно демонтировать и починить. Для этого выкрутите винты с корпуса, затем с места соединения рычага. Часто проблема возникает из-за следующих факторов:

• механизм заржавел в условиях влажного сырого воздуха;
• дверь открывали или закрывали с усилием, мешая работе доводчика;
• на слабый механизм приходился слишком большой вес двери;
• вытекло масло;
• деформировалась штанга.

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

При протечке масла ремонт возможен, если внутри капсулы его осталось достаточное количество. Нужно долить содержимого (подойдет машинное масло или амортизационная жидкость), затем залатать поврежденное место герметиком. Если же масла вытекло значительно больше половины, ремонт невозможен.

При деформации штанги поступают так:

• Если проблема в ржавчине, проводят очистку специальной смазкой.
• Надломленную штангу можно починить сваркой.
• Небольшие искривления устраняются молотком. Работать нужно аккуратно. Если вернуть изначальную форму рычага не удается, заменяют сломанную деталь.
• При значительной деформации требуется покупка новой штанги.

Ремонтировать поврежденную деталь следует сразу же, иначе конструкция доломается окончательно. За состоянием фурнитуры нужно следить внимательно, так как она нуждается в более тщательном уходе. Периодически протирайте механизмы от пыли и смазывайте маслом.

Плавное закрывание дверей с помощью петель с интегрированным доводчиком

Петли плавного закрывания от Blum

Начнём обзор плавного закрывания с инновации от компании Blum. Инновация заключается в том, что система плавного закрывания, вы не поверите, встроена в чашку петли. То есть, установив такую петлю, ваши дверки уже не будут закрываться со стуком, даже если вы попытаетесь хлопнуть дверкой специально.

Рис. 7-8. Система плавного закрывания интегрирована в чашку петли

Петли плавного закрывания других производителей

А что же петли от других производителей? Для примера приведу фото петель также с системой амортизации, но не в чашке, а в плече или в ответной планке, а также остановимся на собственном неудачном опыте их эксплуатации.

Первый образец – это петля GTV с системой амортизации в виде маленького поршня в плече петли. Система выглядит грубо в сравнение с Blum и со временем начала заедать и не срабатывать.

Рис. 9-10. Петли GTV и Blum с доводчиками

Следующий вариант – это такая зеленая коробочка с амортизатором, которая устанавливается в ответную планку петли, с наружной части есть регулировочный винтик. Работала эта петля поначалу исправно, но со временем система амортизации стала отказывать.

Вывод, такую систему можно использовать в шкафах, где дверки не открываются часто, то есть это не вариант для кухни. Только петля Blum показала надежную работу во времени, стабильное плавное закрывание дверок без шума.

Рис. 11-12. Амортизатор для петли установлен в ответную планку

Разница в цене между такими петлями где-то раза в два, но лучше один раз потратится и наслаждаться плавным закрыванием, чем покупать новые петли.

Да, и ещё один не маловажный момент петли Blum монтируются почти без инструмента, называется эта система монтажа Clip Top.

Рис. 13-14. Крепление петли Blum по технологии CLIP TOP

Силиконовые амортизаторы

Силиконовые амортизаторы выпускают на самоклеющейся основе, используют как дополнение к основным системам амортизации. Такой кружочек отделяется от основы и наклеивается на торец корпуса или фасада.

Некоторые мебельщики ограничиваются только силиконовыми амортизаторами, но они не обеспечат плавное закрытие дверей, только приглушат стук дверки при её закрытии.

Рис. 26. Силиконовые амортизаторы

Регулируем фасады выдвижных ящиков

Рассматриваем механизмы для выдвижных ящиков под столовые и кухонные принадлежности — «Тандембоксы» и «Легранбоксы».

Фабрикой используются механизмы двух ведущих фирм Европы BLUM (Австрия) и Hettich (Германия). Обе компании зарекомендовали себя с наилучшей стороны у производителей мебели. И каждая, предоставляет пожизненную гарантию на свою продукцию. Какая именно система будет установлена в гарнитуре выбирает лично заказчик.

Как регулировать тандем Hettich

Для начала регулировки тандема Hettich демонтируйте декоративную накладку под №1 с надписью Hettich. Накладка может быть с надписью «ENLI» как на фото (компания Hettich для крупных компаний изготавливает накладки с логотипом компании). Фасад ящиков регулируется колёсиком под № 2, расположенным на тандеме. При прокручивании ролика на себя/от себя край фасада опускается или поднимается.

Как регулировать глубокий ящик с рейлингом

Для регулировки глубокого ящика с рейлингом для равномерного примыкания к корпусу, отщелкните декоративную заглушку № 3 вглубь ящика. После этого освободите рейлинг от крепления на фасаде и методом выкручивания/вкручивания крепления под №4 отрегулируйте равномерное примыкание фасада к корпусу. После регулировки вставьте крепление обратно и защелкните декоративное крепление.

Регулируем фасад на легранбоксе Blum

Легранбокс BLUM регулируется с внутренней стороны ящика. Для регулировки понадобятся насадки звездочки. Для начала регулировки нужно снять декоративную накладку под № 1. Болтом под № 2 регулируется высота фасада. Выкручивая/закручивая винт, вы опустите или поднимите край фасада, на котором находится система регулирования. Болтом под № 3 регулируется равномерное примыкание к корпусу. Глубокие ящики комплектуются без рейлинга. Высота легранбокса увеличена. Регулировка происходит, как и у низкого легранбокса.

ВНИМАНИЕ! У Всех систем ящиков «ТАНДЕМЫ» и «ЛЕГРАНБОКСЫ» каждый край фасада (левый или правый) регулируются отдельно. Если вам нужно отрегулировать правую сторону, то регулировка находится на правом механизме, с левой стороной регулировка происходит аналогично правой.

Секрет надежного крепления петель

Есть такой важный момент при применении петель – это надежность крепления дверок. Без надежного крепления система плавного закрепления окажется ненужной.

Крепление чашки петли

Закрепить чашку петли к дверке можно с помощью саморезов, но есть более надежный способ крепления с помощью специальных распорных пробок и винтов.

Для установки пробок необходимо засверлить два отверстия диаметром 8 мм. Узнайте оказывают ли такую услугу в том месте, где вы заказываете сверление под навесы.

Рис. 27-28. Засверловка фасада под чашку петли и распорные пробки

Рис. 29. Распорные пробки для крепления чашки петли

Рис. 30. Схема монтажа петли с распорными пробками Expando

Крепление ответной планки

Ответную планку можно закрепить к боковой стенке с помощью саморезов, евровинтов и самый надежный способ это евровинтами меньшего диаметра через распорные пробки.

Структура ДСП рыхлая и саморез или евровинт может со временем вырваться из ДСП и обратно вы его не закрутите, придётся вклеивать чопики, пересверливать и то, это не надолго, придется менять боковую стенку. Только планка под распорные пробки обеспечит длительное и надежное крепление.

Сверление производится сверлом диаметром 5мм аналогично сверлению под евровинты.

Как установить петли с плавным закрыванием на любой шкаф

предыдущий | Next

Установка плавно закрывающихся петель на дверцы шкафа — это обновление кухни, которое вы обязательно оцените по достоинству. Если вы хотите установить их, вот как правильно установить петли с плавным закрыванием на любой шкаф, чтобы вы могли наслаждаться максимальной функциональностью.

Как работают петли плавного закрывания

Петли плавного закрывания поставляются со встроенным механическим устройством. Это устройство предотвращает хлопанье дверцы шкафа, чтобы предотвратить травмы. Он замедляет дверь, чтобы вы могли ее мягко закрыть. Устройство также иногда может называться самозакрывающейся петлей.

Зачем устанавливать петли с плавным закрыванием?

Всегда гораздо приятнее закрывать дверцу шкафа, оснащенную петлей с плавным закрыванием. Дверь шкафа закроется медленным движением, таким образом оставаясь тихой все время. Многие домовладельцы стали одержимы петлями с плавным закрыванием из-за этого основного преимущества. Добавление плавно закрывающихся петель к дверям шкафа также является возможным проектом «сделай сам», который не будет стоить слишком дорого. Вы можете наслаждаться более роскошным ощущением, не тратя слишком много денег. Единственная трудная часть проекта «Сделай сам» — это выбрать правильный тип петель с плавным закрыванием для дверей вашего шкафа. Вам нужно знать, какой тип совместим с дверцами вашего шкафа, прежде чем устанавливать их, чтобы они действительно функционировали по мере необходимости.

Установка петель с плавным закрыванием на двери шкафа

Их установка относительно проста, и вы можете легко выполнить ее всего за один уик-энд. Вы можете обновить свою кухню, даже не нуждаясь в профессиональной помощи. Все, что вам нужно, это несколько простых инструментов для установки и расходных материалов, а также немного усилий.

Инструменты и расходные материалы для установки

• Электродрель
• Петли Blum
• Сверло

Удаление старых дверей шкафа и петель

Сначала вам нужно снять старые дверцы шкафа вместе с петлями. Используйте маленькие шурупы для дерева, чтобы прикрепить петли к шкафу с помощью электродрели и сверла № 2. Если у вас ее нет, старомодная отвертка также справится с задачей, приложив немного больше усилий.

Просверлите отверстие диаметром 35 мм

Если в ваших старых шкафах есть скрытые петли, там уже должно быть отверстие диаметром 35 мм, куда вы сможете закрепить новые петли. Если у вас их еще нет, вам нужно будет просверлить новые отверстия с помощью регулируемого сверла 35 мм. Двери шкафа с отверстиями необходимо сначала проверить, чтобы убедиться, что их глубина подходит для новых петель. Обычные петли без плавного закрывания часто намного мельче, поэтому может потребоваться дополнительное сверление.

Установка петель в двери шкафа

После того, как старые петли были сняты и вы просверлили отверстие диаметром 35 мм, теперь можно установить новые петли в двери. Это простой шаг. Если отверстие имеет правильную глубину, петли плавного закрывания должны плавно встать на место. Он должен плотно прилегать и не должен требовать большого усилия, чтобы установить его на место.

Купите высококачественные петли с плавным закрыванием в Hinge Outlet, Inc. сегодня

Hinge Outlet, Inc. предоставляет бесплатную доставку для любых заказов на сумму более 100 долларов США и обеспечивает обмен продукта, если клиенты заказали неправильную отделку или размер. Мы также предлагаем возврат средств, если вы не удовлетворены качеством товара.

Если у вас есть какие-либо вопросы о наших петлях с плавным закрыванием, свяжитесь с нами сегодня.

Сколько стоит установить петлю для шкафа?

КАЛЬКУЛЯТОР СТОИМОСТИ

Типовой диапазон: 214–440 долларов США

Узнайте, сколько будет стоить ваш проект

Почтовый индекс

Стоимость установки петли для шкафа Калькулятор

Для вашего проекта с почтовым индексом 21310 с этими опциями стоимость установки петли для шкафа начинается от 35,69–73,34 долларов США. на петлю. Ваша фактическая цена будет зависеть от размера работы, условий, вариантов отделки, которые вы выберете.

Существует множество вариантов установки новой петли шкафа. Декоративная петля может придать помещению свежий, новый вид. При правильной установке новая петля также может обеспечить бесшумную и безотказную работу, чтобы шкаф функционировал бесперебойно долгие годы. Установка петли шкафа — простая задача, но отсутствие точности может привести к кривым дверям, которые не открываются и не закрываются должным образом. Работа с профессиональным установщиком может гарантировать, что все петли будут правильно выровнены и надежно закреплены, чтобы они выдержали годы использования.

Калькулятор стоимости

Почтовый индекс

Расчеты зависят от того, где вы живете

Петли

Петли

---

Стандартные услуги 9 0100		Количество	Низкий	Высокий
Что вы можете Ожидайте
. 0119 214 долларов		440 долларов
Оценка: 327 долларов
	Основной труд для шкафа Hi Установка nge	3 часа	85 долларов	276 долларов	arrow_drop_down
	Стоимость работ по полной установке в стандартных условиях. После оценки пространства будут отмечены места для петель, изготовлены крепления, установлены и отрегулированы.
	Рабочие принадлежности для установки петель на шкафу 13	arrow_drop_down
	Стандартные расходные материалы, используемые в процессе установки, такие как крепеж, соединители и материалы для подготовки и отделки поверхности.
	Допуск на оборудование для установки петель шкафа	1 задание	$54	$78	arrow_drop_down
	Пособие на приобретение специальных инструментов в размере суточной арендной платы.

Стандартные услуги

Основные работы по установке петель шкафа
$85 -$276

arrow_drop_down

3 9 0082 часа

Трудозатраты на тщательную установку в стандартных условиях. После оценки пространства будут отмечены места для петель, изготовлены крепления, установлены и отрегулированы.

Рабочие принадлежности для установки петель шкафа
$75 -$85

arrow_drop_down

6
петли

Стандартные расходные материалы, используемые в процессе установки, такие как крепеж, соединители и материалы для подготовки и отделки поверхности.

Пособие на оборудование для установки петель шкафа
$54 -$78

arrow_drop_down

1
job

Пособие на оборудование для специальных инструментов, оцениваемое как ежедневная арендная плата.

Дополнительные услуги

Что вы можете ожидать

Диапазон на петлю:
$36 — $73

Диапазон для этого типа проекта:
$214 — $440

Оценка:
$327 900 03

Сравнение затрат

ВАША ОЦЕНКА

$327

---

СРЕДНИЙ ДИАПАЗОН ПО СТРАНЕ

$214 -$440

ВАША ОЦЕНКА

Установка петли для шкафа: средняя стоимость по стране

Средняя стоимость материалов для установки петли для шкафа по стране составляет $ 13,37 за петлю в диапазоне от 12,51 до 14,23 доллара США. Общая стоимость работ и материалов на одну петлю составляет 54,52 доллара США, что составляет от 35,69 долларов США.до 73,34 доллара. Типичный проект с 6 петлями стоит 327,10 долларов США в диапазоне от 214,15 до 440,04 долларов США. Ваша фактическая цена будет зависеть от вашего местоположения, размера работы, условий и выбранных вами вариантов отделки.

стоимость установки петли шкафа
Ср. Материалы Стоимость одной петли	$13,37
Ср. Стоимость ( работа и материалы ) для 6 петель	327,10 $
Национальный диапазон цен ( работа и материалы ) для 6 петель	$214,15 — $440,04

Установка

• Новая установка: При новой установке убедитесь, что шкаф обращен к месту установки шарнира. прочен и достаточно хорошо закреплен, чтобы выдерживать вес двери в течение длительного времени. Также проверьте крепежные винты на правильную длину. Если винты длиннее толщины стенки шкафа, они могут выступать сзади и причинять вред тому, кто пытается проникнуть внутрь шкафа.
• Замена установки: Если петля устанавливается в качестве замены, установщик должен проверить поверхность шкафа, чтобы убедиться, что старая петля не оставила следов на дереве там, где на нее не была нанесена первоначальная морилка или краска. Перед установкой новой петли, возможно, потребуется выполнить некоторые подготовительные действия, чтобы отодвинуть область или удалить всю окружающую отделку.
• Выравнивание по вертикали: Установите петлю на строго вертикальном отвесе. Установщик должен использовать точный уровень, чтобы убедиться, что ось центрального штифта петли выровнена по вертикали во всех направлениях.

Стиль петли

Петли доступны во многих стилях, отделках и цветах, чтобы соответствовать существующему декору или теме интерьера комнаты.
