Как правильно подключить духовой шкаф к электросети — рассказывает электрик

Совершенно очевидно, что в настоящее время, на смену малофункциональным электроплитам приходят раздельные духовые шкафы и варочные поверхности. Два этих устройства обладают улучшенными возможностями для приготовления пищи, а также эстетично располагаются в кухонном интерьере. И если встраивание в кухонную мебель особых трудностей не вызывает, то подключение к электросети требует особого внимания.

Современные духовки — достаточно мощные потребители электроэнергии. В паспортных данных на духовой шкаф можно увидеть обозначение P=3500 W, на поверхность P=7200 W (цифры на разные модели, соответственно разные). Или, рассматривая варочную поверхность, можно увидеть подобную наклейку:

Нас, сейчас интересует надпись 7200W (что, есть так же 7200 Вт /7.2 кВт /7,2 kW).

Что это, собственно значит? Любое устройство, работающее от электроэнерги и характеризуется рядом параметров.

Для того, чтоб электрическая жилая сеть квартиры (дома) работала корректно (не выбивало бы автоматы защиты, и как следствие не гас свет) имеют значения величины потребляемой мощности и потребляемого тока потребителя электроэнергии (у нас это духовой шкаф и варочная поверхность).

Немного теории

Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:

P=I*U*cosφ

Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).

Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7.2 кВт, согласно формуле 1) равен 34А.

Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).

Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.

Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.

Зная все это, попытаемся понять, как нам корректно подключиться к электросети.

Рассмотрим две ситуации:

в квартире (доме) делается ремонт, и
ремонт уже выполнен.

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток.

Важно понимать, что не следует устанавливать розетку непосредственно сзади духового шкафа или варочной поверхности – кроме того, что можно ошибиться размером по глубине (когда вилка будет подключена в розетку, шкаф может не вместиться), нарушиться принцип, действующий, например, при гарантийном ремонте – cначала обесточить, только потом демонтировать.

Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:

Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:

В этом случае, налицо неудобства использования (доступ ограничен глубиной кухонной мебели; при наличии нижних мебельных фасадов необходим их демонтаж; вероятность “не вписаться” в размер и не безопасно – слишком близкое расположение розеток от пола; прорвало шланг крана и для наступившего в лужу есть шанс оказаться под напряжением 220В).

При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм² можно задуматься, об использовании этого кабеля. Если старый кабель алюминий такого же сечения или медь более низкого сечения, однозначно, лучше заменить на ВВГ-нг-3*6.

В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой. Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6.5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.

Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).

Попытки подключить шкаф совместно с розетками кухни имеют место.

Но нужно быть готовым к ситуации с электрочайником, описанной выше.

В пользу этого метода можно отметить лишь то, что реальная мощность электроприборов может быть несколько ниже паспортной, загрузка электрического шкафа не всегда максимальная (но не стоит забывать о праздниках) – главный принцип — когда работает шкаф, больше не работает ничего или искать сочетание: такой процент мощности шкафа – можно еще что-то включить.

Включение в одну розетку духового шкафа и варочной поверхности не эффективно, но опасно.

Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм², а для поверхности минимум 4мм². Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм². Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает — рассматривать не будем).

Подводные камни после снятия упаковки

После приобретения духового шкафа (как, впрочем, и варочной поверхности), после изъятия из упаковочной тары, иногда случается неприятный сюрприз – выясняется, что нет питающего кабеля. Но это не оплошность производителя, а возможность для покупателя выбрать способ подключения изделия к своей электрической сети. Их несколько. Либо это будет механическое соединение питающего кабеля духового шкафа (варочной поверхности) с предусмотренной проводкой жилья, либо соединение розетка – вилка.

Попытаемся выбрать нужный способ подключения (для этого предположим, что питающий кабель изделия уже установлен, как это сделать самостоятельно будет указано ниже).

Первый способ заключается в том, что питающий кабель, соединяется с предусмотренными проводами (выводы из стен для духового шкафа, варочной поверхности) напрямую. Это означает механическое соединение (болтовое соединение, скрутка проводов, соединение с помощью клемной колодки).

Перечисленные виды соединения – надежные. Но в случае необходимости отключить изделие от электросети, обесточить (гарантийный случай, уборка, что-то упало нужно извлечь) потребуются услуги электрика или потеря времени на отсоединение и присоединение. Чем обусловлен этот способ – мощностью оборудования. Ведь как мы выяснили выше, мощность, указанная в паспорте говорит о потребляемом токе. В случае, когда расчетный ток вилки и розетки меньше тока, потребляемого электроприбором, следует выполнить соединение напрямую. Так многие виды бытовых духовых шкафов потребляют ток не более 16А, а варочные поверхности не более 32А. Номенклатура производимых розеток и вилок в постсоветском пространстве полностью размещается в этом диапазоне – поэтому нет острой необходимости в этом способе, кроме специфических случаев (техническая либо эстетическая необходимость).

Второй способ — это подключение с помощью вилки и розетки. Это удобно. Это превращает устройства для приготовления пищи в обычные бытовые приборы. Включаем вилку – под напряжением, нужно отключить — вынимаем вилку из розетки. Нужно помнить – все включения или отключения производить в режиме “ВЫКЛ» или «OFF».

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм²). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К РОЗЕТКЕ

Теперь нужно освободить от упаковки варочную панель или поверхность, кому как нравиться ее называть. Как правило, в ее комплекте отсутствует кабель, но есть инструкция к его подключению. И уж тем более нет вилки. Вилку нужно купить отдельно. Но отдельно от розетки ее не продают, потому покупайте вместе с розеткой. Розетка выглядит так же, как и в спаренной. Почему в комплекте со спаренной розеткой нет вилок, я тоже не знаю, и даже не имею предположений.

Провод к клеммам варочной панели нужно монтировать в соответствии с инструкцией варочной панели, она у каждой своя. Провод купить нужно многожильный, но сечение провода должно соответствовать сечению кабеля (или провода) идущего от щитка к розетке. Пример подключения варочной панели.

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым – нулю, все остальные цвета – фазе. Если вы все поняли, то проблем у вас не возникнет.

Даже если все провода по цветам у вас подключены как вам взбрело в голову, главное, чтобы фаза и ноль были на местах, не взирая на цвет. Фазу в розетке можно проверить обычной индикаторной отверткой при включении автомата в щитке. Фаза в клеммах на варочной панели обозначена буквой.

В инструкции к варочной панели фаза и ноль указаны так. L – фаза. N – ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

Духовой шкаф, в отличии от варочной панели, практически всегда снабжен вилкой, так же как телевизор, фен, холодильник и другие электроприборы. Здесь делать ничего не нужно. Не нужно искать соответствий и совпадений в фазе и нуле. Не нужно разбирать вилку и смотреть где какого цвета провод. Точно так же, как вы не делаете этого, включая в розетку другие бытовые электроприборы.

Кстати, о стиральных машинах. Случается, что некоторые стиральные машины, подключенные без УЗО и заземления, “пощипывают” владельцев током. В этом случае нередко помогает следующее простое решение. Выньте вилку из розетки и воткните ее обратно, сменив местами “зубья” вилки.

Что касается подключения к розетке духового шкафа и варочной панели, то это все что я хотел написать. Если возникнут затруднения, спрашивайте в комментариях. Надеюсь, что все изложенное выше, очень вам поможет.

Розетка для варочной панели и духового шкафа: что учесть при подключении

Встраиваемая бытовая техника для кухни сегодня очень популярна. Особое место занимают в списке популярности варочная панель и духовой шкаф. Эти два прибора в настоящее время продаются отдельными элементами, что очень удобно, и комплексом, как любая варочная плита старого образца. Но когда разговор идет об электрических моделях, необходимо в первую очередь говорить не о презентабельном внешнем их виде и не о функциональности этих приборов, главное – это правильное их подключение. И здесь важную роль играет розетка для варочной панели и духового шкафа.

Начнем с того, что электрическая духовка – прибор с не самым большим потреблением электроэнергии, ее мощность не превышает 3,5 кВт. Что не скажешь о варочной панели, у которой потребляемая мощность некоторых моделей достигает 8 кВт. А значит, для каждой из них необходимо своя розетка с определенными техническими характеристиками.

Для духовки подойдет обычная евро-розетка на 16 А.
Для варочной поверхности необходима совершенно другая конструкция, в состав которой входит три отдельные клеммы, одна из которых заземление. Сам прибор должен выдерживать силу тока в 40 А.

Конечно, надо говорить и о том, что розетка для духового шкафа также должна иметь заземляющий контакт, но он в основном используется в конструкции не как клемма.

Необходимо отметить, что обе розетки устанавливать по отдельности сложно и трудоемко. Поэтому производители сегодня выпускают сдвоенные модели, когда в одной конструкции присутствуют розетки для установки варочной панели и духового шкафа.

Вилка и розетка для подключения варочной панели

Правила установки сдвоенной розетки

Во-первых, необходимо отметить, что данная розетка чаще на рынке представлена накладными приборами. Во-вторых, состоят они из двух элементов: непосредственно розетки и суппорта (это монтажная металлическая площадка, на которую розетка и крепится).

Как производится монтаж.

В первую очередь надо определиться с местом установки. Обычно это участок около питающего кабеля.
К стене надо прикрепить сначала суппорт. Крепеж может быть любым, все зависит от материала, из которого стена возведена. Если это кирпич или бетон, тогда в стене делаются отверстия, точно совпадающие с отверстиями на суппорте. В отверстия вставляются пластиковые дюбеля. Затем приспособление прикладывается к стене и крепится саморезами. Если стена деревянная или из пеноблоков, то крепление можно проводить саморезами, непосредственно вкручивая их в мягкий материал.
Теперь надо разобрать саму розетку, для чего нужно просто выкрутить винт, шляпка которого расположена на лицевой стороне прибора.
В конструкции монтажной платформы есть специальное посадочное «ушко». В розетке есть выступ. Так вот при установке последней выступ должен точно войти в «ушко». Это фиксация посадки. Само же крепление производится болтами, которые вставлены в приборе. Их надо просто закрутить так, чтобы они вошли в отверстия, которые сделаны с резьбой на суппорте.
После подключения питающего кабеля сверху устанавливается крышка прибора, которая затягивается снятым винтом.

Установка розетки для электроплиты

Это процесс установки сдвоенной розетки под варочную плиту и духовой шкаф. Теперь о подключении.

Правила подключения

Подключение варочной панели и духового шкафа производится по обычной схеме. Но так как в приборе присутствуют две розетки, то подключают их обычно последовательно. Но само подключение производится через силовую часть, то есть, через розетку для варочной панели. Здесь три клеммы: фаза, ноль и заземление. Они обычно обозначаются буквенными символами, так что ошибиться невозможно.

В конструкции присутствуют стандартные зажимы, поэтому надо предварительно зачистить жилы кабеля, установить их по месту назначения и прижать винтами. Соединение между розетками производится кусочками кабеля сечением 2,5 мм². Этого достаточно для духовки. Так как соединение последовательное, то между собой клеммы на двух частях прибора стыкуются по схеме: фаза с фазой, ноль с нулем, заземление с заземлением. Теперь надо все еще раз проверить и подтянуть зажимные болты. Остается лишь установить на место крышку прибора и включить в распределительном щитке автоматический выключатель.

Другие варианты

Необходимо сказать, что комбинированная розетка появилась на рынке не так давно. До нее подключение производилось по отдельности. Это не всегда было удобно, потому что до места установки приходилось тянуть сразу два кабеля, монтировать и подключать к ним отдельные автоматы. А это связано со штроблением стен и их ремонтом. Во все остальном, а это в основном касается подключения, ничем не отличается от описанной технологии.

Подключение варочной плиты

Правда, существует до сих пор вариант, когда подключение варочной плиты производиться через специальное клеммное устройство. То есть, к нему подключаются жилы питающего провода с одной стороны. А с другой стороны подключаются жилы кабеля самой варочной плиты. Минус данного варианта заключается в том, что приходится срезать вилку плиты. То есть, если по каким-то причинам панель вышла из строя, а гарантийный ее срок эксплуатации еще не закончился, на ремонт или обратно прибор не возьмут. Вилки-то нет, то есть, получается, что потребитель своими руками просто испортил кухонное оборудование.

Конечно, вопрос, какие розетки нужны для варочной панели, очень важен. Как показывает практика, не зря производители стали выпускать сдвоенные модели. Они проще в монтаже, это высокая гарантированная безопасность их эксплуатации, удобство расположения в одной конструкции. Стоят они дороже отдельных элементов, но если разобраться, то в конечном итоге получается дешевле. Нет необходимости тянуть отдельный провод до каждой отдельно расположенной розетки. К сдвоенной модели тянется один провод.

Итак, в статье был рассмотрен вопрос, как правильно подключить варочную панель и духовой шкаф. Разобранный вариант на самом деле является правильным и современным. Такой подход дает возможность и сэкономить, и обезопасить себя в плане правильной эксплуатации электрических приборов.

Как правильно расположить розетку для духового шкафа

Главная » Розетки » Как правильно расположить розетку для духового шкафа 06.09.2015

Проектируя короб для духового шкафа, не все хозяева помещения и сборщики мебели вспоминают об одной важной особенности: необходимо правильно расположить розетку устройства, выбрав для нее наиболее удачное место. Для этого нужно выполнить определенные правила.

Установка розетки для духового шкафа: основные правила

Зачастую для того чтобы подводить электропитание к устройству, применяют обычный удлинитель. Но не всегда есть возможность это осуществить. Тогда нужно продумать расположение так, чтобы разместить розетку непосредственно в зоне нахождения духового шкафа.

В любом случае прежде чем приступать к установке розетки, нужно ознакомиться с рекомендациями, которые дают в паспорте к духовому шкафу. В паспорте указываются и габаритные показатели электрооборудования, влияющие на выбор короба, прежде всего на его размер.

Очень важно помнить, что существуют зоны, где устанавливать розетку нельзя. К ним относятся:

место на стене сразу за духовым шкафом. Такое расположение делает невозможным использование розетки, а также затрудняет размещение духовки в коробе;
в местах, где возможно попадание на розетку воды — возле мойки или канализационного слива. Если возникает проблема недостатка места и розетку приходится устанавливать под мойкой, она должна быть надежно защищена от влаги. Чтобы обеспечить такую защиту, нужно обратиться к профессионалу.
по соседству с варочной панелью.

Где можно устанавливать розетку для духового шкафа?

В связи с тем, что электрическое оборудование не терпит соседства с водой, в первую очередь важно, чтобы розетка находилась подальше от объектов водоснабжения и водоотведения.

Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе. Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи. Чтобы это осуществить, можно снять заднюю стенку короба или ее часть.

Постоянный доступ к розетке необходим из соображений безопасности, так как поломка или возгорание может случиться даже при правильной установке. В этом случае необходимо очень быстро отключить прибор от сети.
Розетку для духового шкафа можно установить не только в коробе, но и в следующих местах:

на стене рядом с коробом, рассчитанным для вытяжки;
на одной из рабочих стен кухонного гарнитура.

Устанавливают розетку, если это удобно, и за в пределами гарнитура.

Удлинитель в помощь

Что касается запитки от духового шкафа к розетке, ее осуществляют, как правило, посредством удлинителя. Благодаря такой возможности удаленность розетки от духового шкафа не имеет важного значения.

Чтобы удлинитель не бросался в глаза и не создавал помехи, его скрывают. К примеру, можно разместить удлинитель за гарнитуром, удобное место для него — зазор между стеной и коробом. Если использование удлинителя нежелательно, нужно заранее продумать расположение прибора и розетки. В этом случае розетку нужно установить не далее, чем в 1 метре от зоны установки духового шкафа.

Для того чтобы не ошибиться в установке и не переделывать в дальнейшем эту операцию, рекомендуют обратиться за советом к профессионалу или полностью доверить мастеру эту процедуру. Квалифицированный электрик сможет помочь определиться с выбором наиболее удачного места для размещения розетки для духового шкафа, а, если это необходимо, — и займется монтажом розетки. В таком случае можно быть уверенными в том, что розетка для духового шкафа не только будет иметь правильное расположение, но и будет отвечать правилам техники безопасности.

схемы + советы. Варианты установки розеток на кухне

Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

розетки на кухне должны быть расположены не выше 2 м от плинтуса;
та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

накладные дизайнерские модели;
встраиваемые варианты, монтируемые внутри стены;
скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу скрытые розетки врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.
Вот примерный их перечень:

освещение – 150-200 Ватт

Микроволновка – 2000 Ватт

Холодильник – 100 Ватт

Посудомоечная машина – 1000-2000 Ватт

Чайник электрический – 2000 Ватт

Духовой шкаф – 2000 Ватт

Водоподогреватель – 2000 Ватт

Варочная панель – 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.
Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

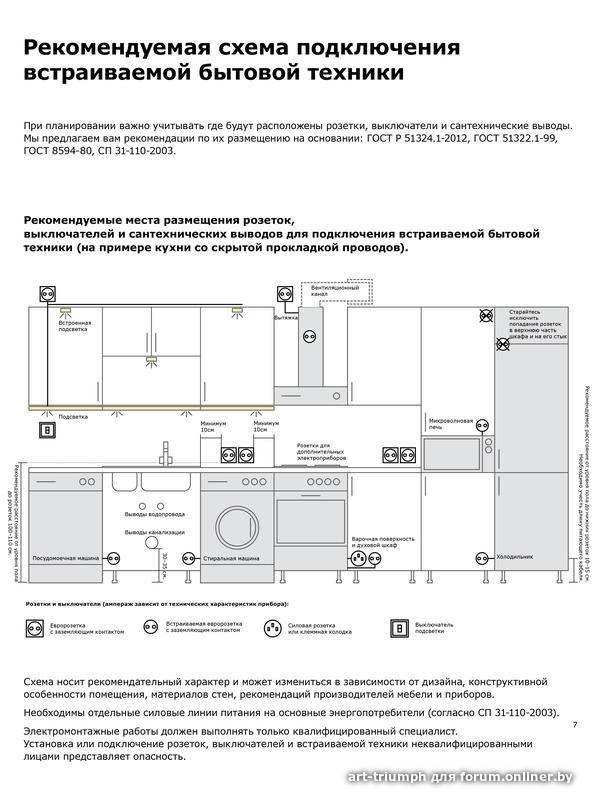

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Три уровня высоты

Условно вся электрическая фурнитура на кухне размещается в 3 уровнях. Соответствующую систему нельзя назвать исключительной и идеальной, однако на нее вполне можно ориентироваться в собственном будущем проекте. Рекомендуется придерживаться следующих высот:

15–35 см — под крупные бытовые приборы;
15–25 см от уровня столешницы — под технику, подключаемую к розеткам фартука кухни;
200 см и более от пола — под вытяжку и подсветку.

В зависимости от ситуации, индивидуальных предпочтений, специфики кухни, геометрии помещения данные значения допускается изменять.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.
Какую мощность потребляют кухонные бытовые приборы:

освещение –200 Вт;
микроволновая печь – 2000В;
холодильник – 100 Вт;
электрочайник – 2000 Вт;
посудомоечная машина – 1500-2000Вт;
водонагреватель – 2000Вт;
стиральная машина – 2500 Вт;
электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Выбираем оптимальное количество

Кухня – это самое энерго потребляемое помещение. На кухнях в домах старой постройки обычно было по 2-3 розетки, и этого вполне хватало. Но сегодня стандарты оснащения кухонь изменились, причем значительно – поэтому и схема электроснабжения должна быть откорректирована в сторону увеличения количества точек для подключения приборов.

Как правило, в помещении необходимо подключать розетки для нескольких стационарных устройств:

Холодильник.
Вытяжку.
Электроплиту.
Посудомоечную машину.
Стиральную машину (ее тоже часто ставят в кухне).
Микроволновую печь.
Духовой шкаф.
Подсветку рабочей зоны.
Чайник.
Розетки рабочей зоны и т.д.

Кроме того, нужны будут розетки для питания небольшой стационарной техники, кофе машины, кухонного комбайна, тостера и т. д.

Подсветка на кухне

Розетка для микроволновки

Розетка для электроплиты

Розетка для вытяжки

Розетка для кофемашины

Розетка для холодильника

Отдельная группа розеток выделяется для переносных электроприборов, таких как блендер. Место подключения для блендера должно размещаться максимально удобно.

Оптимальное количество розеток высчитывается по формуле: число стационарных электроприборов + 20-25%. Этот «запас» можно разделить на несколько групп и распределить по кухне так, чтобы с любой рабочей поверхности был доступ к сети.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

Крупной техники: электрическая духовка – от 2500 Вт;
варочная поверхность – 1000-1500 Вт;
посудомоечная машина – от 1000 Вт;
стиральная машина – от 1500 Вт;
водонагреватель – от 1500 Вт;
холодильник – 200-1000 Вт;
морозильная камера – 300 Вт.

Мелкой кухонной техники:

микроволновая печь – от 800 Вт;

чайник электрический – от 500 Вт;

блендер – до 300 Вт;

кухонный комбайн – 1200-1500 Вт;

кофеварка – от 900 Вт.

Дополнительной техники, которая может присутствовать на кухне:

телевизор – 200-330 Вт;

ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Количество розеток

Сколько минимально розеток требуется на кухне?
Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Установка

После того, как Вы определили, какое будет размещение розеток на кухне, нужно приступать к их установке. Мы обсуждали, как монтировать силовую розетку под электроплиту. Теперь рассмотрим общий принцип монтажа розеток (в большинстве случаев они скрытые):

Первоначально нужно распределить розетки по стенам и на фартуке, наметить их и рассчитать количество проводов к каждой от входящего кабеля напряжения;
Практически все специалисты в один голос утверждают, что на кухне розетки должны быть внутренними. Наружная разводка более экономна (не нужно разбивать стены и т.д.), но не безопасна. Поэтому прокладываем по стенам пути для проводов, для этого можно воспользоваться перфоратором или зубилом;

Фото — Разводка розеток на кухне
После в местах расположения розеток нужно вырезать в стене отверстия. Они должны соответствовать по высоте и глубине размеру короба;
Вводим по путям в получившееся углубление провода питания и устанавливаем пластмассовый короб;
Теперь осталось только установить розетку, подключить её к сети и поверить работоспособность.

Конечно, в каждой квартире свои особенности монтажа, но принцип приблизительно один и тот же. Таким же образом монтируется розетка в столешницу на кухне. Сложнее всего дела обстоят с установкой розеток на плитке. Главным недостатком является то, что, скорее всего, придется повредить поверхность, если не для установки скрытой розетки, то для прокладки проводов.

Фото — розетки на плитке

Если Вы не хотите разбивать панели и стены, то существует еще одно альтернативное решение – удлинители и сетевые фильтры. Их можно легко спрятать или разместить на выдвижные полки на кухне, как розетки. По стеновой поверхности (скажем у пола), можно установить специальные скобы для проводов и аккуратно пустить кабель от фильтра. Если интерьер позволяет, то можно даже декорировать провод или прикрыть его какой-нибудь панелью.

Общие рекомендации по установке:

Даже для маленькой розетки желательно установить специальную крышку, это поможет защитить её от загрязнения или попадания внутрь воды;
Сделать правильную разводку на кухне довольно сложно. Установка розеток требует определенных навыков и опыта, поэтому если Вы не уверены в себе, обратитесь за помощью;
Сейчас очень часто в малогабаритных квартирах устанавливают угловые розетки, они помогают экономить место и просты в эксплуатации;
Если Вам понадобится перенести розетку без разрушения стены, то продумайте вариант, в котором можно пустить провод аккуратно по плинтусу. Это сэкономит Ваши деньги и время, и не испортит декор помещения;
Установите для силовых розеток на кухне (под индукционную плиту, вытяжку и холодильник) отдельные автоматические выключатели. Это правильно с точки зрения безопасности и так рекомендуется в документации.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота – не менее 2 м от уровня пола.

Как установить?

Остается приступить к монтажу согласно подготовленной схеме:

Сначала розетки распределяются по стенам и на кухонном фартуке, делаются отметки, соотносятся с выведенными кабелями напряжения.
Затем в отмеченных местах делаются отверстия в стене, необходимые для правильной установки при помощи перфоратора и круглой насадки.
Устанавливается подрозетник, который надежно фиксируется в стене.
К розетке подводятся силовые линии, фиксируются в соответствии с правилами монтажа, устанавливаются накладки.
Остается проверить работоспособность.

Выдвижные варианты устанавливаются в отверстие, которое высверливается в рабочей поверхности. Подключить их можно в спрятанную за кухонным гарнитуром розетку или расположенную в фартуке.

Если у вас нет опыта, лучше не рисковать и обратиться к специалистам.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника

розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника

допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Виды и характеристики розеток

Евророзетки подходят только для евровилок, но есть и переходники
Розетки в интерьере играют важную роль. Они могут быть незаметными или выступающими, подобранными в цвет, соответствовать общему стилю — богатство электроассортимента позволяет решить любую дизайнерскую задачу. При выборе следует сочетать разумное с красивым, поэтому рассмотрим основные виды розеток:

Выбирая розетки для кухни, сначала обращайте внимание на способность электрооборудования выдерживать предполагаемую мощность приборов, безопасность, а затем на дизайн или дополнительные функции.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола. А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.
Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Сложности монтажа

Разводка проводки в кухне сопряжена с целым рядом сложностей:

При проектировании нужно учитывать множество факторов, начиная от площади и конфигурации помещения и заканчивая размещением электроприборов и характеристиками имеющейся проводки.
Скрытый монтаж проводов предполагает нарезку штроб, поскольку почти всегда приходится ставить несколько отдельных групп для подключения к электрощиту.
Все расчеты по мощности нужно выполнять максимально точно, закладывая в конструкцию запас надежности во избежание перегрузок.
Сами розетки надо выбирать с учетом мощности подключаемых электроприборов, места установки и требований к защите от влаги.

Эти и другие сложности приводят к тому, что от самостоятельной реализации таких проектов владельцы домов и квартир часто отказываются.

Поручив установить розетки на кухне электрикам из , вы сведете к минимуму все возможные риски, связанные с ошибками в планировке и монтаже. Большой опыт решения таких задач позволяет нашим специалистам учитывать все факторы (в том числе неочевидные) – потому электросеть будет смонтирована быстро и качественно. А дополнительным подтверждением квалификации монтажной бригады станет гарантия (до 5 лет на электромонтаж), зафиксированная в договоре.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель		Автомат в щитке
Виды техники	Максимальная потребляемая мощность	Розетка	Однофазное подключение	Трёхфазное подключение	Автомат в щитке
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 34) 8,3–11 кВт/6 мм² (ПВС 36)	До 9 кВт/2,5 мм² (ПВС 32,5) 9–15/4 мм² (ПВС 34)	отдельный, не менее 25 А (только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 34) 8,3–11 кВт/6 мм² (ПВС 36)	До 9 кВт/2,5 мм² (ПВС 32,5) 9–15/4 мм² (ПВС 34)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 32,5) от 4 до 6 кВт/4 мм² (ПВС 34)		16 А 25 А
Газовая панель	евророзетка	1,5 мм² (ПВС 3*1,5)		16А
Газовый духовой шкаф	евророзетка	1,5 мм² (ПВС 3*1,5)		16А
Стиральная машина	2,5 кВт 7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 32,5) 7 кВт/4 мм² (ПВС 34)		отдельный, 16 А отдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)		отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)		16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)		16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)		16 А

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Расположение и высота розеток на кухне.

Не все и не всегда считают нужным тратить лишние деньги на создание электропроекта начиная ремонт квартир. Это понятно и объяснимо, что не всегда хочется тратить свои сбережения на те вещи которые считаешь ненужными. Данный пост не об этом, не о плюсах и минусах необходимости проектной документации, а о том, чтобы подсказать как правильно расположить розетки на кухне, сколько нужно розеток, где и какая высота должна быть.

Из чего складывается проблема с розетками?

Подавляющее большинство жилых домов старой постройки имеют примитивную электросеть – ее проектировщики предполагали, что в квартире вряд ли будет использовать одновременно много электроприборов. Время показало, что они были не правы, и сегодня наличие 1-2 розеток на кухне совершенно не соответствует запросам хорошей домохозяйки. В среднем на современной кухне используется от 4 до 9 различных электроприборов, каждый из которых нуждается в отдельной розетке. Вариант с электрическими удлинителями или разветвителями отбрасываем сразу – если уж мы решили облагородить свою кухню, то всяким временными решениям в ней не место.

Подключать электрический кабель напрямую к стационарным устройствам, таким как электрическая печка или вытяжной шкаф, тоже не стоит. Или, по крайней мере, в таком случае каждый кабель надо оснастить отдельным автоматом, что выйдет куда дороже. К тому же, если какой либо электроприбор выйдет из строя и потребуется отнести его в сервис, то отключить от розетки будет проще, чем разбирать для демонтажа кабеля.

Одной из целей любого ремонта является придание помещению эстетически красивого вида. А разбросанные там и сям по стенам розетки, как и идущие к ним кабели, в эту концепцию совершенно не вписываются. Поэтому расположению розеток на кухне стоит уделить большое внимание. Для начала стоит подумать о том, как сделать электросеть скрытой, но при этом обеспечить свободный доступ к ее основным узлам. Обычно данный вопрос решается за счет использования защитных кожухов с декоративной отделкой либо путем использования конструктивных особенностей кухонной мебели.

Часто возникающие вопросы у наших клиентов:

Как расположить розетки на кухне.
Какая должна быть высота у розеток.
Сколько необходимо розеток на кухне и много других вопросов на которые мы постараемся дать ответ.

Сколько необходимо розеток на кухне.

Вопрос казалось бы совершенно понятен и прост. Вам известно что и какое электрическое оборудование будет на вашей кухне, которое требует свою розетку, от сюда и количество плюс минус розетки для рабочей зоны и вспомогательных розеток.

Вопрос в другом сколько должно быть групп (отдельных линий) розеток, какое оборудование требует свою линию и свой автомат.

Вы не заказали проект и вам нужен совет? — мы постараемся вам помочь. Количество групп розеток кухни будет зависеть напрямую от оборудования. Из опыта, из многочисленных проектов и главное из правил электроустановок следует отметить, что в собственной линии нуждается :

стиральная машина,
посудомоечная машина,
холодильник,
духовой шкаф мощностью более 4 kW,
электроплита
и линия для розеток рабочей зоны кухни (к этой группе подключается электрический чайник, микроволновая печь, возможно телевизор и какая то электрическая кухонная утварь миксер и т. д.) В данном случае мы рассмотрели те вещи которые присутствуют на кухне практически в каждом доме или квартире. Чем больше такой техники тем больше будет групп розеток на кухне.

Например, если стиральная машина и посудомоечная машина находятся в кухне, то их можно посадить на одну группу защищённую УЗО и поставить автомат или дифференциальным автоматом мощностью 16 Ам, если суммарная мощность оборудования не превышает 4 kW. Не рекомендуется запускать в работу оба оборудования одновременно или разнести их отдельно.

Холодильник на отдельную линию! Потому что правильно подключив холодильник к электросети в дальнейшем избежим неисправностей. Именно многие производители рекомендуют подключать его на отдельную линию. Розетка должна соответствовать вилке и иметь исправно работающий земляной контакт! Не рекомендуется подключать через удлинитель.

Многие говорят, что за бред и для чего это нужно, чтобы дать исчерпывающий ответ на этот вопрос нужно как следует изучить правила электроустановок.

Коротко же ответ прозвучит так: это необходимо для электробезопасности сети вашего дома, для правильной работы и безопасности оборудования, для равномерного распределения напряжения и нагрузок в сети, чтобы всё работало как часы.

Все эти моменты прописаны в ПЭУ чёрным по белому, а так же в инструкциях к некоторому оборудованию из чего создаётся электропроект.

Каждая своя группа розеток должна иметь свой дифференциальный автомат, автомат, или автомат защищённый УЗО в зависимости от типа оборудования, которому принадлежит та или иная группа розетки.

Конечно чтобы стоимость электромонтажных работ не была высока можно эти работы минимизировать, сэкономить на проводах, на дорогостоящих УЗО и дифференциальных автоматах. Сделать минимальное количество групп, скажем две или три, и при этом всё будет работать и возможно очень долгое время, но в таком случае требовать от исполнителей гарантий и нести ответственность за какие либо последствия просто неразумно.

Какая должна быть высота розеток на кухне и как их расположить.

Здесь всё намного проще. Прежде всего высота розеток обуславливается расположением самого оборудования, вашей кухонной мебелью и как вам удобно пользоваться теми или иными розетками.

Розетки в рабочей зоне кухни

Например розетки над рабочей зоной стоит расположить в 10-15 см от поверхности стола или точнее 100 — 115 см от чистого пола, это обуславливается высотой кухонной мебели, которая равна 90 см. Всё же посмотрите визуально как вам будет более удобно и на какой высоте вы хотели бы видеть розетки в рабочей зоне на такой высоте они они и окажутся при монтаже или при составлении проекта.

Для встраиваемой техники духовой шкаф, электроплита, посудомоечная машина розетки в основном располагают с краю от оборудования на высоте 10 см от чистого пола до верхнего края розетки — это обуславливается современной мебелью, которая имеет свой цоколь до 12 см в котором и располагаются розетки, к ним имеется доступ. Расположить розетки за мебелью невозможно, так как мебель прижимается вплотную к стене.

Розетки для стиральной машины и посудомоечной машины

Давайте посмотрим на схему выше. Мы видим что розетка для стиральной машины находиться в цоколе, что на самом деле очень неудобно, в данном случае её нужно вывести в область под раковиной и расположить так чтобы она была отведена от водоснабжения, рядом разместить дополнительную розетку на случай установки дополнительного оборудования для раковины, например — измельчителя.

Подумайте так же о дополнительных розетках. Например возле обеденного стола, если кухня достаточно большая, добавьте розетки в свободные углы, высоту для этих используйте стандартную от 20 до 30 см от чистого пола. Возможно будет в кухне небольшой телевизор, тогда расположите розетки за телевизором.

Розетка для холодильника

Смотрим снована картинку выше и читаем выписку из инструкции по эксплуатации. Решите сами, есть ли быстрый и удобный доступ к вилке для экстренного отключения холодильника? По моему мнению, отдельная линия для холодильника и в этом имеет плюс, что отключить экстренно вы можете его в щите, щёлкнув автомат.

ВНИМАНИЕ! Должна быть
обеспечена возможность
отключения прибора от сети
электропитания; поэтому после
установки холодильника должен
быть обеспечен легкий доступ к
вилке сетевого шнура.

Напоследок несколько советов для достижения максимального эффекта от расположения розеток на кухне.

Тщательно планируйте схему кухонной электросети и старайтесь установить сразу максимальное количество розеток – в последствии будет проблематично прокладывать новые кабели. Либо придется заново делать отделку стен.
Используйте услуги профессионального монтажника. Он поможет вам правильно рассчитать нагрузку на электросеть и подобрать соответствующее оборудование для нее.
Для маломощных электроприборов питание можно подавать по обычной проводке, но электрической печи, скорее всего, потребуется магистраль, рассчитанная на высокий вольтаж. Не во всех квартирах она есть.
Розетки в области мойки должны иметь защиту от влаги согласно соответствующему стандарту. Они стоят дороже, но безопасность важней.
Удобство использования розетки важней ее внешнего вида. Если декоративная отделка интерьера мешает нормально эксплуатировать розетку – ее стоит убрать.

Стоит помнить, что качественный ремонт кухни зависит не только от идеально ровных стен и красивого фартука, но и от правильно и удобно расположенных розеток, которые делают вашу кухню удобнее и комфортной.

Как подключить к розетке духовой шкаф и варочную панель? — Про дизайн и ремонт частного дома

Подключение духового шкафа и панели к розетке

Если ваши друзья подарили вам духовой шкаф и варочную панель с раздельным питанием, но забыли рассказать о том, как правильно подключить их, то вы можете узнать об этом на этой странице.

Даже детям и банковским служащим известно, что для подключения электроприборов нужна розетка.

Кто-то возразит, что можно лишь соединить провода, идущие от варочной панели и духового шкафа скрутив их, и зажать клеммами с электрическим кабелем идущего от щитка, но мы знаем, что наши электроприборы достойны большего. Они достойны качественной розетки, имеющей простое преимущество перед скруткой. Преимущество это состоит в быстром разъеме соединения и качественном контакте.

Какая же розетка потребуется для того, чтобы подключить и духовой шкаф и варочную панель? Решение простое, и оно нашло свое выражение в фотографии ниже.

Расположение розетки

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой — духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там. Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Крепление розетки для духового шкафа и панели

Разобрав розетку, вы найдете металлическую панель для крепления розетки к стене. Ее нужно закрепить в первую очередь через имеющиеся отверстия. Приложите панель к стене, сделайте разметку и смело сверлите перфоратором. В отверстия отлично входят дюбель гвозди диаметром в 6 мм. Если стена бетонная, используйте дюбель 6х40. Если же стена кирпичная, то длину дюбеля выбирайте исходя из плотности стены.

Нужно помнить, что дюбель при вбивании или закручивании в него гвоздя, расширяется в своей дальней части. Поэтому если при сверлении вы чувствуете пустоту в кирпиче ближе к поверхности стены, берите длинный дюбель. Длину выбираете так, чтобы ему было в чем закрепиться. Если же при сверлении сразу чувствуется сопротивление кирпича, то достаточно будет короткого дюбеля как для бетона.
Но если вы не уверены в прочном креплении панели, просверлите в ней дополнительные отверстия сверлом по металлу и повторите все заново.

Монтаж проводов для розетки

Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах.
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей. По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.

А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.

Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием.
Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.

Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине — для заземления. Все видно на фото, смотрите ниже.

Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.

Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.

Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.

К сожалению отечественные технологии сильно страдают некоторой «топорностью». Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.

Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.

Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.

Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке.
Теперь можно смело закрыть все крышечкой и наслаждаться работой.

Монтаж вилки для варочной панели

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым — нулю, все остальные цвета — фазе. Если вы все поняли, то проблем у вас не возникнет.

В инструкции к варочной панели фаза и ноль указаны так. L — фаза. N — ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

Кстати, о стиральных машинах. Случается, что некоторые стиральные машины, подключенные без УЗО и заземления, «пощипывают» владельцев током. В этом случае нередко помогает следующее простое решение. Выньте вилку из розетки и воткните ее обратно, сменив местами «зубья» вилки.

Как подключить к розетке духовой шкаф и варочную панель?

Любая современная хозяйка желает иметь под рукой качественную варочную панель и духовой шкаф, которые помогут ей готовить удивительные и вкусные блюда, что понравятся семье и гостям дома. Но для корректной работы вышеупомянутые приспособления должны иметь правильное и стабильное энергоснабжение. Попробуем разобраться, какой должна являться розетка для подобных вещей, как варочная поверхность и духовой шкаф, а также в тонкостях подключения такой техники.

Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники. Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод.

Оба устройства следует подключить при помощи заземления. В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Следует сказать, что заземление тогда должно иметься обязательно, не следует им пренебрегать.

Место установки

Если ваши друзья или знакомые подарили вам такую технику, что имеет раздельное питание, то вам нужна комбинированная силовая розетка. Такая сдвоенная розетка позволит осуществить подключение сразу двух устройств станет единым источником питания для всей этой системы. Да и такой контакт будет качественным и при необходимости можно будет осуществить быстрый соединительный разъем. То есть к большой розетке идет подключение панели для варки, а к маленькой – духовки.

Необходимо определиться, где будем ставить розетку. Если, например, есть место за мебелью слева либо справа от духовки, то можно установить розетку там. Строгих правил нет. Хотя важным моментом по евростандарту является то, что розетка не может устанавливаться ниже, чем в 15 сантиметрах от пола. Но чаще розетку ставят на расстоянии 16-25 сантиметров от пола, тут все будет зависеть от каждого конкретного случая, поставленных целей и условий, что имеются.

Еще один момент – розетка подобного типа обычно делается накладной. То есть она не входит в стену, а как бы накладывается поверх нее. Но данный момент не должен никого пугать. Подключение розетки к электрической сети происходит с использованием отверстия, расположенного сбоку.

Поэтому при необходимости или отсутствии желания разбивания стены и прокладывать провод, можно просто подсоединить кабель от щитка по стенке и закрепить его при помощи специальных дюбель-хомутов. Или же просто утопить провод в штробу.

Схема подключения

Теперь поговорим о том, как осуществляется подключение интересующей нас техники к электропитанию. Для подводки техники возможно применить одну из двух схем:

однофазную;
двух либо трехфазную.

Первый вариант осуществляется при монтаже оборудования в помещениях, где присутствует лишь 1-фазная сеть с напряжением 220 Вольт. Второй случай будет использоваться для повышения мощности и эффективности техники. Сразу определить схему редко когда возможно, по причине чего те же варочные поверхности стандартными электровилками не оснащаются.

Если говорить о духовках, то им может хватать и напряжения 220 Вольт, то есть однофазного решения. Поэтому такие варианты оснащаются обычной евровилкой, что предусматривает в собственной конструкции заземлительные контакты.

Данное решение подойдет для духовок, где значение номинального тока будет не выше 16 ампер.

Однофазное подключение происходит с применением кабеля с тремя жилами, куда входят заземляющий, нулевой и фазный проводники. Если требуется подсоединить панель для варки в старом доме, то линия там обычно сделана из алюминия, по причине чего ее нужно заменить. Чтобы подключить интересующие нас виды техники к розетке, потребуется силовой вариант с номинальным током со значением 32 ампера. Такая двойная розетка должна иметь заземление.

При присоединении конфорок к электрощитку необходимо применить одну линию, которая будет иметь свой отдельный автопредохранитель. Для техники, где номинальный ток не будет выше 16 ампер, можно использовать автомат на 25 ампер, а для решений 32-амперного типа – на 40 ампер. Обязательно также должно присутствовать заземление защитного типа. Обычно в обоих вариантах рассматриваемых устройств есть одна заземляющая жила, которая имеет зелено-желтую изоляцию, и она присоединена к корпусу устройства и выведена к необходимому контакту на электровилке.

Если жилу фазы определить довольно просто с использованием простой отвертки индикаторного типа, то вот отличить ноль от земли бывает сложнее. Лучше будет воспользоваться тестером. Определение всех трех типов кабелей осуществляется следующим образом.

Там, где будет ставиться розетка, что предназначается для подключения необходимой техники, с использованием отвертки индикаторного типа следует определить фазу. После этого ее следует подписать либо пометить.
На электрощитке, куда будет подключаться розетка, следует определить назначение каждого кабеля, что уходит к потребителю. Нулевой и фазный провода определить легко с использованием той же индикаторной отвертки. Если говорить о заземлении, то оно подключено к корпусу электрощитка либо специальному клеммному ящику.
Отключаем ноль и фазу от автомата ввода и соединяем.
Теперь определяем при помощи тестера сопротивление между фазным и остальными кабелями. Там, где значение будет наименьшим, будет нулевой кабель.
Когда все концы кабелей мы определили, остается осуществить установку розетки и подсоединить привод к автопредохранителю.

Теперь о самом подключении. Если реализуется однофазный вариант на 220 вольт, то:

провод фазы подсоединяется на клеммы L1-3, между которыми необходимо поставить несколько перемычек, выполненных из меди;
кабель ноля соединяется с клеммами N1-2;
земля идет на клемму с оставшимся обозначением.

Если реализуется трехфазный вариант на 380 вольт, то делается это так, что фазы с обозначением A, B, C идут на клеммы с номерами L1-3. Оставшиеся клеммы подсоединяются по варианту, описанному выше.

В данном случае использовать перемычки необходимости нет.

Если осуществляется подключение по 2-фазной схеме на 380 вольт, то следует сказать, что такой вариант встречается нечасто. Бывает так, что А и С есть, а третьего кабеля не будет. Соединение будет осуществляться так, что фаза А будет подключиться на L1-2 при помощи перемычки, а фаза С уйдет на L3. Все остальные действия будут делаться, как и в других схемах.

Еще один вариант, что следует рассмотреть – подключение панели без вилки. Когда от стены розетка отходит на пару-тройку сантиметров, это не устраивает владельцев помещения. Решить вопрос можно, если спрятать части розетки, что выступают. Это делается по одному из двух вариантов:

при помощи специального монтажного ящика;
при помощи луженых гильз, сделанных из меди.

Необходимо сначала определиться с проводниками. На ряде моделей из панели выводится уже подключенный провод, состоящий из четырех жил. Но в ряде случаев присутствует лишь 3-жильный вариант. Такие решения будут рассчитаны на 1-фазное подключение на 220 вольт или на 2-фазное – на 380 вольт. То есть часть оборудования будет получать энергию от одной фазы, а часть – от другой. Причем мощность будет распределена по ним одинаково. Для подключения по варианту 220 вольт следует осуществить изоляцию одной из жил.

Теперь остается подключить ноль, землю и фазу. Если есть желание, то две фазы можно соединить в одной через наконечник. В ряде случаев бывает техника, которая имеет кабель, состоящий из 5 жил. Такие решения очень мощны и рассчитаны на подключение к 380 Вольт. Чтобы подключить панель к 220-вольтовой электросети, следует объединить попарно две жилы. Например, коричневый и черный кабели направляются на фазу, а на ноль идут синий и серый провода. Земля должна остаться одиночной.

Возможные ошибки

Одной из наиболее распространенных ошибок является то, что панель сама по себе подключена, но может самостоятельно включаться и выключаться. Это будет следствием неправильной установки. Проблема эта может быть из-за:

активной защиты от детей;
попадания влаги на сенсорные элементы оборудования;
случайного нажатия не на ту клавишу.

Ряд моделей имеет особую функцию распознавания посуды, поэтому пока на панели не будет сковороды или кастрюли, оборудование не начнет работу. Еще одна проблема – только 2 из 4 конфорок работают. Данная ситуация может сложиться по причине блокировки, что появляется при подключении однофазным способом 3-фазных моделей.

Блокировка делается программным методом, поэтому прежде чем смотреть особенности подключения, следует ознакомиться с инструкцией к оборудованию. Как можно убедиться, осуществить подключение к розетке варочной панели и духового шкафа своими руками не так уж и сложно.

Главное, знать основные правила работы с электроприборами и немного разбираться в схемах их подключения.

О том, как подключить варочную панель к электросети, смотрите в следующем видео.

Как подключить духовку и варочную панель | Комбинированная розетка

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.

Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.

Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает , сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене , рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж , обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене . Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки . Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте , на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты , что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля , необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке , при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм , после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

Выбор и установка розетки для духового шкафа и варочной панели

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

Покупают силовую вилку на 220 Вольт (переменное напряжение).
Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

Отключаем поступление тока в питающий кабель.
Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
На контактный разъем подключаем ноль.
Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

к содержанию ↑

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
Нулевой провод (N) соединяем с клеммами N-1 и N-2.
Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
На L-3 ставим фазу C.
Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

С помощью гильз ГМЛ (гильзы медные луженые).
С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Преобразование духовки с проводным подключением в сменную духовку |

Многие приборы продаются в магазине со шнуром, который предназначен для подключения к дому, а не для подключения к розетке. Такая ситуация, когда шнур электроприбора не соответствует домашней электросети, особенно характерна для духовок. Если в вашем доме есть электрическая розетка, к которой можно подключить духовку, но духовка спроектирована так, чтобы в нее можно было подключить провод, может быть полезно знать , как преобразовать духовку с проводным подключением в вставную духовку .В Expert Electric наша команда бытовых электриков имеет опыт адаптации всех видов бытовых электрических установок для бытовых приборов, и мы знаем, как сделать любую печь совместимой с домашней схемой.

Советы по замене духовки с электропроводкой на сменную духовку

Для безопасности вашего дома и всех, кто в нем находится, всегда консультируйтесь с лицензированным электриком, прежде чем вносить какие-либо изменения в какие-либо электрические системы. Изменения в электропроводке бытовых приборов при неправильном выполнении могут привести к поражению электрическим током или возгоранию, поэтому электромонтажные работы должны выполняться только опытными и знающими людьми.

Если вам необходимо преобразовать духовку с электропроводкой в подключаемую духовку, выполните следующие действия:

1. Оцените установку разъемов и проводки

Перед началом любых работ проверьте металлическую идентификационную бирку на духовке и сравните данные на бирке с номером на вашем автоматическом выключателе 240 В. Если номера не совпадают, прекратите все работы и вызовите электрика. Если числа совпадают, посмотрите на розетку, к которой будет подключаться духовка. Оцените тип розетки: четырехконтактную или трехконтактную, и убедитесь, что у вас есть оборудование для соответствующей адаптации шнура питания.

2. Отделите и зачистите провода печи

Обрежьте шнур духовки и отделите все внутренние провода друг от друга. Зачистите каждый провод и убедитесь, что вы отметили, какой из проводов должен быть горячим, заземленным и нейтральным. Для 4-контактной вилки будет 2 провода под напряжением, 1 заземление и одна нейтраль. Трехконтактная вилка не имеет нулевого провода.

3. Подсоедините новый штекер к шнуру

Откройте новую вилку, чтобы открыть гнезда для проводов.Вставьте каждый из отдельных проводов жесткого шнура духовки в соответствующие гнезда для проводов. Убедитесь, что ни на одном из проводов нет меди, показывающей, где они подключаются к своим гнездам. Если они это сделают, вытащите провода, обрежьте их и снова подключите.

4. Закройте и заверните заглушку

Изолентой оберните провода вместе у основания вилки, чтобы они больше не были оголены. Закройте корпус вилки на шнур и при необходимости оберните место соединения вилки и шнура изолентой.Перед тем, как подключить преобразованный шнур духовки в розетку, используйте тестовый набор, чтобы убедиться, что новая установка работает правильно.

Чтобы узнать больше о том, как преобразовать духовку с проводным подключением в съемную духовку, или обсудить любые другие наши услуги в быту, свяжитесь с Expert Electric по телефону 604-681-8338. Мы предлагаем разнообразные услуги по всей Британской Колумбии.

Можете ли вы достать электрическую духовку на 13 ампер?

Да, электрические духовки на 13 ампер доступны на рынке .

Несмотря на то, что сейчас выбор больше, чем раньше, все же гораздо меньший по сравнению с их аналогами с более высоким номинальным усилителем.

Кроме того, вы, вероятно, обнаружите, что в подключаемых духовках на 13 ампер не так много функций, поскольку им не хватает мощности для выполнения определенных функций.

Если вы специально собираетесь купить духовку на 13 А, убедитесь, что мощность электрического подключения меньше 3 кВт. Или производитель заявляет, что к духовке прилагается вилка на 13 ампер.

Спешите? Ознакомьтесь с моей таблицей лучших выборов ниже.

Что такое печь на 13 А

Духовка на 13 ампер, которую иногда называют подключаемой духовкой, представляет собой электрическую духовку, к которой прилагается стандартная трехконтактная вилка на 13 ампер.(или тот, который можно к нему прикрепить).

Вы можете подключить их напрямую к обычной розетке, и их не нужно подключать профессиональным электриком.

Духовка с вилкой на 13 ампер

Зачем вам электрическая духовка на 13 ампер?

Может быть несколько причин, по которым вам может понадобиться духовка на 13 ампер. Чаще всего это происходит из-за того, что у вас нет правильной проводки, чтобы можно было установить более мощную электрическую духовку.

Для питания многих электрических духовок требуется более 3 кВт, что будет более мощным, чем обычная розетка на 13 А.Поэтому вам понадобится отдельный специальный кабель от блока предохранителей до духовки, который может выдерживать большую электрическую нагрузку. Это часто называют жестким или жестким монтажом духовки.

Установка этого специального нового кабеля может быть очень сложной и / или дорогостоящей. Обычно вы сталкиваетесь с этим сценарием, если у вас ремонт кухни и вы не хотите выполнять какие-либо серьезные строительные работы, но хотите установить новую духовку. Вот почему некоторые люди могут захотеть духовку на 13 ампер.

Каковы преимущества и недостатки духовок на 13 ампер?

Преимущества духовки на 13 А в том, что они гораздо более гибкие в установке и не требуют каких-либо профессиональных услуг по установке.

Он также может сэкономить деньги на необходимости проведения любых дополнительных строительных и электромонтажных работ, чтобы профессионально установить специальный кабель и цепь более высокого класса.

Недостатки духовки на 13 ампер заключаются в том, что на рынке доступно меньше моделей, а возможности и функции, которые вы получаете, могут быть немного ограниченными по сравнению с их аналогами с более высоким рейтингом.

Например, такие функции, как пиролитическая очистка и быстрый нагрев, часто предназначены для более мощных духовок.Мощность, необходимая для выполнения этих функций, может быть слишком большой, чтобы сработать предохранитель на 13 А.

Поэтому убедитесь, что требования к мощности духовки соответствуют требуемым характеристикам.

Вам также могут понравиться:
Пиролитические печи: обязательно ли они иметь?

Электрическую духовку лучше подключить?

Если возможно, я считаю, что электрическую духовку лучше подключить жестко. Он должен быть подключен к выделенной цепи более высокого номинала с отдельным выключателем изоляции плиты (большой красный выключатель).Вместо того, чтобы вставлять его в розетку, которая является частью существующей цепи. Даже если в духовке указано, что она рассчитана на 13 ампер.

Духовки часто используются в течение длительного времени и требуют высокой электрической нагрузки. Если вы также используете другие устройства, подключенные к той же цепи, вы можете вызвать перегрузку этой цепи.

Например, даже небольшие приборы, такие как чайник, хотя и не используются в течение длительного времени, могут потребовать высокой электрической нагрузки. Если ваша духовка работает и у вас есть несколько других предметов, которые питаются от одной цепи, включение чайника может стать причиной перегрузки цепи.

Вот почему, если возможно, я думаю, что лучше подключить духовку к отдельной отдельной цепи, чтобы избежать подобных ситуаций.

Можно ли получить двойную духовку на 13 ампер?

Нет. Насколько я знаю как дизайнер кухни и после долгих исследований, я не смог найти двойную духовку на 13 ампер. Проще говоря, мощность, необходимая для работы двух духовок (хотя и меньшего размера), больше, чем может обеспечить вилка на 13 ампер.

По этой причине двойная печь должна быть подключена к подходящему источнику питания с более высоким током.

Сколько кВт может потреблять вилка на 13 А?

Как правило. Вилки на 13 ампер могут потреблять максимум 3 кВт (3000 Вт).

Расчет силы тока, необходимой для питания духовки, — это быстрый и простой расчет.

Ампер = Ватт / Напряжение.

Пример. Требуемая духовка имеет мощность 3000 Вт (3 кВт).

Итак, 3000/240 (напряжение в Великобритании) = 12,5 ампер.

Следовательно, вам понадобится предохранитель на 12,5 ампер или более, чтобы запитать духовку.Ближайший предохранитель — предохранитель на 13 ампер.

Вам также может понравиться:
Вы можете получить индукционную плиту на 13 ампер?

Заключительные мысли…

Я надеюсь, что этот пост помог немного подробнее рассказать о духовках на 13 ампер и доступных вам вариантах.

Если вы в чем-то не уверены, попросите квалифицированного электрика проверить его перед покупкой нового прибора.

Если вы ищете информацию о других устройствах, ознакомьтесь с моим разделом Appliance Guide для получения дополнительной информации и рекомендуемых продуктов.

Духовки | Электробезопасность прежде всего

Духовка незаменима в любом домашнем хозяйстве, но при неправильном использовании и обслуживании она может стать причиной серьезного пожара.

Безопасность духовки

Безопасность прежде всего

При покупке новой духовки всегда покупайте ее у надежного продавца и следуйте инструкциям производителя по установке, использованию и очистке.
Всегда регистрируйте новый прибор у производителя. Таким образом, с вами можно будет легко связаться, если потребуется уведомление о безопасности или отзыв.Хотя вероятность того, что неисправный продукт приведет к серьезному повреждению, невелика, риск все же существует, и вернуть неисправный продукт или заказать его ремонт очень легко. Чтобы зарегистрировать все свои устройства, независимо от возраста, посетите нашу страницу регистрации продукта.
Воспользуйтесь нашей программой проверки отзывов продукции, чтобы узнать, не были ли отозваны какие-либо из ваших электрических элементов.
Если у вашей духовки есть вилка, убедитесь, что это вилка британского стандарта. Если это не так, не используйте адаптер для путешествий из Великобритании, а попросите продавца установить в прибор вилку из Великобритании.
Регулярно проверяйте вилку и розетку (где возможно) на наличие следов ожогов, звуков «дуги» (жужжания или потрескивания) или ощущения слишком высокой температуры для прикосновения.
Убедитесь, что ваш дом полностью защищен с помощью УЗО (устройство защитного отключения), которое обычно находится в коробке предохранителей (также известной как потребительский блок). УЗО — это спасательное устройство, которое защищает от опасного поражения электрическим током и снижает риск электрического пожара.
Если у вас нет защиты от УЗО в блоке предохранителей для розеток, подумайте об установке розетки или вилки УЗО, чтобы защитить вас и вашу собственность от серьезных неисправностей устройства.
Иногда возгорание бытовых приборов вызвано чем-то не зависящим от вас. Дымовая сигнализация и тепловые извещатели необходимы для обеспечения вашей безопасности, поскольку они поднимают тревогу в случае пожара. На каждом этаже должен быть минимум один сигнализатор / извещатель, и их должно хватить, чтобы охватить все зоны, где может начаться пожар, и регулярно проверять их.
Если пожар действительно начался, не пытайтесь тушить огонь. Выйдите и немедленно позвоните в службу 999, чтобы поднять тревогу.

Безопасное использование

Никогда не оставляйте готовящуюся еду без присмотра, даже если вы только на минуту выскочили.
Не используйте духовку как шкаф для хранения вещей — кто-то может забыть и включить ее.
Следите за тем, чтобы духовка была чистой — жир и брызги пищи могут загореться.
Никогда не используйте воду для тушения жира!
Храните перчатки для духовки, кухонные полотенца и другие легковоспламеняющиеся материалы вдали от источников тепла.
Всегда выключайте духовку, если ею не пользуетесь.
Если у вас есть газовая духовка и вы чувствуете запах газа, откройте окно и выйдите из комнаты, прежде чем вызывать инженера по газовой безопасности.

Преобразование духовки с проводным подключением в сменную духовку

18 апр 2019 Лицензированный электрик

Многие приборы продаются в магазине со шнуром, который предназначен для подключения к дому, а не для подключения к розетке. Такая ситуация, когда шнур электроприбора не соответствует домашней электросети, особенно характерна для духовок.Если в вашем доме есть электрическая розетка, к которой можно подключить духовку, но духовка спроектирована так, чтобы в нее можно было подключить провод, может быть полезно знать , как преобразовать духовку с проводным подключением в вставную духовку . В Expert Electric команда лицензированных электриков имеет опыт адаптации всех видов бытовых электрических установок для бытовых приборов, и они знают, как сделать любую печь совместимой с домашней схемой.

Советы по замене духовки с электропроводкой на сменную духовку

Для безопасности вашего дома и всех, кто в нем находится, всегда консультируйтесь с лицензированным электриком, прежде чем вносить какие-либо изменения в какие-либо электрические системы.Изменения в электропроводке бытовых приборов при неправильном выполнении могут привести к поражению электрическим током или возгоранию, поэтому электромонтажные работы должны выполняться только опытными и знающими людьми.

1. Оцените установку разъемов и проводки

Перед началом любых работ проверьте металлическую идентификационную бирку на духовке и сравните данные на бирке с номером на вашем автоматическом выключателе 240 В. Если номера не совпадают, прекратите все работы и вызовите электрика.Если числа совпадают, посмотрите на розетку, к которой будет подключаться духовка. Оцените тип розетки: четырехконтактную или трехконтактную, и убедитесь, что у вас есть оборудование для соответствующей адаптации шнура питания.

2. Отделите и зачистите провода печи

Обрежьте шнур духовки и отделите все внутренние провода друг от друга. Зачистите каждый провод и убедитесь, что вы отметили, какой из проводов должен быть горячим, заземленным и нейтральным.Для 4-контактной вилки будет 2 провода под напряжением, 1 заземление и одна нейтраль. Трехконтактная вилка не имеет нулевого провода.

3. Подсоедините новый штекер к шнуру

Откройте новую вилку, чтобы открыть гнезда для проводов. Вставьте каждый из отдельных проводов жесткого шнура духовки в соответствующие гнезда для проводов. Убедитесь, что ни на одном из проводов нет меди, показывающей, где они подключаются к своим гнездам. Если они это сделают, вытащите провода, обрежьте их и снова подключите.

4. Закройте и заверните заглушку

Изолентой оберните провода вместе у основания вилки, чтобы они больше не были оголены. Закройте корпус вилки на шнур и при необходимости оберните место соединения вилки и шнура изолентой. Перед тем, как подключить преобразованный шнур духовки в розетку, используйте тестовый набор, чтобы убедиться, что новая установка работает правильно.

Чтобы узнать больше о том, как преобразовать стационарную духовку в подключаемую духовку, или обсудить любые другие услуги в быту, свяжитесь с Expert Electric по телефону 604-681-8338.Они предлагают разнообразные услуги по всей Британской Колумбии.

Можно ли подключить плиту к розетке на 13 ампер?

Плиты — это сердце нашей кухни, и они используются почти каждый день для приготовления наших повседневных блюд или выпечки угощений. Если ваша электрическая духовка сломана или начинает стареть, вы можете быть готовы заменить ее новой электрической плитой.

Если у вас уже есть розетка в том месте, где вы планируете установить плиту, возможно, вы думаете о покупке нового прибора, который вы можете просто подключить самостоятельно.Но можно ли подключить любую новую электрическую духовку к обычной розетке на 13 ампер, или электрические духовки должны быть подключены жестко?

Когда дело доходит до установки новой электрической плиты, есть две основные категории:

Вилка на 13 А — Плиты мощностью менее 3 кВт, которые могут работать от вилки на 13 А.
Hardwired — Плиты, рассчитанные на мощность более 3 кВт и нуждающиеся в проводном подключении (встраивании в бытовую проводку).

Некоторые основные электрические духовки могут работать от вилок на 13 ампер.Однако по мере того, как электрические плиты становятся все более продвинутыми, с такими возможностями, как программы самоочистки и быстрого предварительного нагрева, многие плиты теперь рассчитаны на мощность более 3 кВт. Это означает, что им потребуется проводка в бытовую проводку.

Часто кухонные плиты, произведенные в европейских странах за пределами Великобритании, нуждаются в проводке. Многие европейские модели рассчитаны на работу с европейскими вилками на 16 А, а не с вилками на 13 А, которые используются в стандартной комплектации в Великобритании.

Кроме того, более высокая розетка позволяет печи потреблять больше энергии для более быстрого и эффективного производства и поддержания тепла.Маловероятно, что вилки на 13 А хватит для модели, в которой есть плита и духовка.

Некоторые производители, такие как Neff, признали отсутствие функций в плитах мощностью менее 3 кВт, и теперь делают модели с более продвинутыми многофункциональными функциями, которые все еще можно подключить к вилке на 13 ампер.

Небольшие духовки, которые предназначены для использования в оборудованной кухне, часто имеют мощность менее 3 кВт, и их можно заменить, просто подключив новую модель к существующей розетке на 13 ампер.Отдельно стоящие плиты большего размера обычно рассчитаны на мощность более 3 кВт и требуют проводки.

Перед покупкой вы можете ознакомиться с инструкциями и техническими характеристиками большинства моделей в Интернете. В качестве альтернативы, если вы посетите крупный магазин или выставочный зал, вы можете заглянуть внутрь духовки, где вы найдете паспортную табличку с указанием мощности, которая определяет требуемый ток.

Некоторые электрики считают, что всегда лучше подключить любую электрическую духовку к выделенной цепи более высокого номинала с отдельным выключателем для плиты, даже если в спецификациях и руководстве указано, что она может работать от 13-амперной вилки.

В отличие от таких бытовых приборов, как тостеры или чайники, которые нагружают цепи только на небольшой промежуток времени, духовки могут быть включены на несколько часов. Не всегда рекомендуется загружать таким образом схему, совместно используемую с другими сокетами, поскольку цепь может быть перегружена. Это особенно верно, если он используется совместно с другой востребованной техникой.

В случае сомнений попросите квалифицированного электрика обследовать вашу кухню и проверить новую плиту перед установкой нового прибора.

Можно ли установить варочную панель и настенный духовой шкаф на одном контуре?

8 декабря 2010 г. | от Фреда (электронная почта) |
В то время как традиционные комбинации духовки / плиты подключаются к трех- или четырехконтактной розетке на 240 вольт, настенные духовые шкафы и варочные панели должны подключаться напрямую с помощью соответствующих распределительных коробок, обычно устанавливаемых в шкафу над или под настенной духовкой, и / или в шкафу под варочной панелью.
Часто возникает вопрос, можно ли установить отдельную варочную панель и настенный духовой шкаф в одном контуре.Ответ, согласно Национальному электротехническому кодексу 2008 года, — ДА, при соблюдении определенных условий при установке.
В общем, правило раздела 220.55 NEC гласит, что до двух настенных духовых шкафов и варочной панели можно считать одним прибором, если они установлены в одной комнате и соответствуют другим относительно простым условиям. Это означает, что они могут быть установлены на в одной цепи, а также дает некоторые преимущества при расчете предельной нагрузки для схемы.
Факторы спроса на настенные духовые шкафы и варочные панели
В том же разделе кода есть таблица (также пронумерованная 220,55), в которой показаны допустимые коэффициенты потребления и пределы нагрузки для данного количества устройств и общая мощность устройства, что позволяет устанавливать провода большего сечения и более низкую защиту от перегрузки по току, чем номинальная комбинированная мощность в противном случае диктовала бы.
Например, варочная панель и настенная духовка могут иметь номинальное комбинированное потребление 12 000 Вт (12 кВт), если все элементы включены одновременно; однако код позволяет устанавливать эти блоки с максимальной потребляемой мощностью 8000 Вт (8 кВт).Это потому, что неразумно ожидать, что все элементы варочной поверхности и настенной духовки будут работать одновременно. Даже когда все элементы включены вместе, они не потребляют электричество одновременно. Варочные поверхности и настенные духовые шкафы циклически меняют элементы в соответствии с внутренним термостатом. Когда элемент достигает желаемой температуры, он отключается.
Следуйте NEC, но не платите за это!
В результате существует множество ситуаций и соображений, которые мы не можем осветить в этой публикации.Если вы собираетесь выполнить эту работу самостоятельно, нет необходимости покупать копию NEC, которая легко обойдется вам в 60 долларов по ссылке выше, на Amazon или у другого продавца книг. Вы можете найти его в справочном разделе вашей местной библиотеки и сделать ксерокопии раздела 220 кода, который вам понадобится для этой установки.
Помните, вы всегда должны соблюдать ВСЕ местные правила при выполнении электромонтажных работ. В вашей юрисдикции может потребоваться, чтобы вы были лицензированным электриком для выполнения любых электромонтажных работ, даже в вашем собственном доме.В вашей местной юрисдикции также могут быть дополнительные требования (помимо кодекса) в отношении того, что требуется для электричества в вашем районе. Например, некоторые местные нормы и правила могут не разрешать установку духовки и варочной панели на одном контуре, даже если NEC 2008 разрешает это. Вам следует связаться с вашим местным регулирующим органом и узнать, какие правила действуют в вашем районе.
Стоимость лицензированных специалистов
Конечно, всегда полезно обратиться к лицензированному специалисту, прежде чем браться за эту работу.Мы ожидаем, что электрик потребует от 400 до 1000 долларов для запуска новой схемы для варочной панели или настенной духовки в доме, в зависимости от того, какие есть доступы и насколько далеко варочная панель находится от главной электрической панели. Будьте готовы заплатить немного больше, если электрику придется оторвать и отремонтировать гипсокартон для установки.
Почему моя духовка отключает мою электрика?
Сегодня воскресенье, и вы запланировали приготовить идеальное жаркое для всей семьи, но как только вы включаете электрическую духовку, вся электричество в доме отключается.Вы ругаетесь и сбрасываете предохранитель перед тем, как снова включить духовку; только для того, чтобы произошло то же самое. Теперь ты беспокоишься. В конце концов, жаркое по воскресеньям бывает только раз в неделю.
Если электрическая система продолжает отключаться, это может быть связано с одной из многочисленных проблем. Как правило, если отключение происходит всякий раз, когда включается электрическая духовка, то это обычно проблема в цепи или проводке. Однако если это происходит при использовании определенной функции духовки, то это может быть связано с неисправностью компонента, связанного с этой функцией.
Нужна страховка бытовой техники? — Крышка для духовки и другой бытовой техники Щелкните здесь, чтобы узнать цену в один шаг!
Ваш технический специалист может выполнить ряд проверок, чтобы сузить потенциальную причину отключения. Вот несколько примеров:
1) Проблема со схемой
Техник проверит перегрузку цепи. В качестве первого шага они посмотрят, есть ли несколько приборов, подключенных к той же цепи, что и электрическая духовка. Если это так, отключите другие приборы и снова включите духовку.Он больше не должен отключаться. Затем вам, возможно, придется модернизировать избыточную цепь, чтобы увеличить мощность, или добавить приборы в другую цепь — обычно для «Вилок» есть отдельная цепь.
Если к той же цепи не подключены другие устройства, они, вероятно, выполнят следующие проверки:
С помощью токоизмерительных клещей они будут измерять текущую силовую нагрузку в цепи при включенной духовке. Если нагрузка слишком велика для схемы, вам придется обновить ее.
Электричество также может отключаться, если есть неисправный автоматический выключатель или проблема с проводкой в цепи. Обратитесь к квалифицированному электрику для проверки изоляции проводов цепи на предмет повреждений. Чтобы электрик проверил автоматический выключатель, он мог заменить его выключателем того же номинала из другой работающей цепи.
2) Проблема с сетевой вилкой / проводкой духовки
Техник может измерить ток, когда духовка выключена. Обычно это значение равно нулю.Если сила тока> 0,3 А, возможно повреждение провода печи. После отключения прибора технический специалист может осмотреть вилку кабеля питания на наличие сажи или повреждений проводки.
Некоторые производители оснащают духовки клеммными колодками, предназначенными для использования в Европе. Чтобы они были совместимы со схемами в Великобритании, необходимо правильно расположить ссылки. Итак, если вы недавно приобрели духовку, ознакомьтесь с инструкциями по правильному размещению ссылок в руководстве пользователя.
Если это более старый продукт, убедитесь, что клеммная колодка находится в рабочем состоянии.Клеммные колодки со временем изнашиваются, и в этом случае их необходимо заменить; обязательно посоветуйтесь с техническим специалистом, какая модель будет правильной для покупки.
3) Проблема с компонентами печи
Чтобы проверить, есть ли проблема с самой электрической духовкой, убедитесь, что никакие другие приборы не подключены к той же цепи. Включите духовку на низкую температуру. Если электричество не отключается сразу, это подтверждает отсутствие короткого замыкания в предохранителе, в который он вставлен.
Теперь увеличьте температуру духовки. Если электричество отключается при достижении более высокой температуры, скорее всего, проблема в одном из нагревательных элементов. Вам нужен новый элемент, чтобы устранить неисправность. Вызовите специалиста по обслуживанию прибора, чтобы он заменил его для вас.
Другие компоненты, которые потенциально могут вызвать отключение электричества, включают:
Селекторный переключатель (используется для изменения функций духового шкафа)
Вентиляторы
Термостаты
Внутренняя лампа
В процессе устранения вы можете определить общую область, в которой возникает неисправность, выбрав определенные функции, чтобы увидеть, отключается ли духовка только при использовании этих функций.
Есть также определенные инструменты, предназначенные для измерения компонентов в духовках, чтобы убедиться, что они работают правильно. Вы можете найти подробную информацию о том, как проверить термостат, например, на UK Whitegoods. Однако рекомендуется обратиться за помощью к специалисту, если вы не обучены работе с электроникой.
Отключение электричества может произойти из-за короткого замыкания в любом месте вашего дома. Если бытовой прибор сработал более одного или двух раз, вы должны обратиться к квалифицированному электрику, чтобы выяснить причину.
Запомните:
Приборы
следует регулярно обслуживать в соответствии с инструкциями производителя, которые подробно описаны в руководстве по продукту. Если у вас возникла проблема с прибором, вызовите зарегистрированного инженера NICEIC или Gas-Safe для ремонта вашего прибора. Не забывайте, что если ваш прибор не работает оптимально, вам также следует отдать его в сервисный центр, чтобы предотвратить его серьезное повреждение.
.

Как правильно подключить духовой шкаф к электросети — рассказывает электрик

Немного теории

Подводные камни после снятия упаковки

Как своими силами подключить питающий кабель

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К РОЗЕТКЕ

Розетка для варочной панели и духового шкафа: что учесть при подключении

Правила установки сдвоенной розетки

Правила подключения

Другие варианты

Как правильно расположить розетку для духового шкафа

Установка розетки для духового шкафа: основные правила

Где можно устанавливать розетку для духового шкафа?

Удлинитель в помощь

схемы + советы. Варианты установки розеток на кухне

Розетки на кухне: ГОСТы и СниПы

Разновидности розеток для кухни

Мощность электроприборов на кухне

Основные требования к размещению розеток на кухне

Три уровня высоты

Какой кабель выбрать для кухни

Как распределить силовую нагрузку

Выбираем оптимальное количество

Правила и схема расположения розеток

Основные ошибки в размещении розеток

Количество розеток

Установка

На какой высоте их делать?

Как установить?

Расстояния и места размещения

Розетка для холодильника

Розетки рабочей зоны и над столешницей

Вытяжка

Виды и характеристики розеток

Особенности расположения розеток на кухне для разных приборов

Как правильно разместить

Где располагать для встраиваемой техники

Как лучше разместить для вытяжки

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Как установить розетки для моечной машины: схема подключения

Установка для мелких бытовых приборов

Схема размещения: пример правильно планировки

Рекомендации по проводке и автоматам

Сложности монтажа

Таблица: мощность и сечение проводов для подключения кухонной техники

Расположение и высота розеток на кухне.

Из чего складывается проблема с розетками?

Часто возникающие вопросы у наших клиентов:

Сколько необходимо розеток на кухне.

Какая должна быть высота розеток на кухне и как их расположить.

Розетки в рабочей зоне кухни

Розетки для стиральной машины и посудомоечной машины

Розетка для холодильника

Напоследок несколько советов для достижения максимального эффекта от расположения розеток на кухне.

Как подключить к розетке духовой шкаф и варочную панель? — Про дизайн и ремонт частного дома

Подключение духового шкафа и панели к розетке

Расположение розетки

Крепление розетки для духового шкафа и панели

Монтаж проводов для розетки

Монтаж вилки для варочной панели

Как подключить к розетке духовой шкаф и варочную панель?

Требования к проводке

Место установки

Схема подключения

Возможные ошибки

Как подключить духовку и варочную панель | Комбинированная розетка

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Схема подключения проводов к комбинированной розетке

Выбор и установка розетки для духового шкафа и варочной панели

Требования к проводке

Расположение шкафа

Кабель и защитный автомат

Вилка для варочной панели

Разъемы для варочной поверхности

Место установки

Схемы подключения

Однофазная схема на 220 Вольт

Трехфазная схема 380 В

Двухфазная схема на 380 Вольт

Подключение панели без вилки
