Угловые шкафы пользуются заслуженной популярностью. В связи со всем этим возникает вопрос: как собрать угловой шкаф и где его лучше установить? Они подходят для любых комнат. Это первый плюс. Второй заключается в том, что с их помощью можно экономить пространство в небольших помещениях, оборудовав при этом достаточно места для хранения вещей.

Особенности дизайна угловой конструкции

Угловой шкаф — довольно функциональный предмет мебели, который идеально впишется в любой интерьер. Однако особенно удобным он будет в небольших по размеру помещениях, поскольку одно из главных его преимуществ — экономия пространства и при этом вместительность.

Конструкция шкафов такого типа имеет ряд особенностей:

В отличие от обычных имеет 4 стенки. 2 расположены по бокам и служат опорой для корпуса, а 2 другие прилегают к стене.
Перед тем, как выбирать шкаф, нужно тщательно измерить помещение, в котором он будет находиться. Это поможет определиться с наиболее подходящими размерами: шириной, глубиной, высотой, а также наполнением изделия.
Двери могут быть раздвижными и распашными. Если планируется самостоятельный монтаж, лучше выбирать второй вариант, поскольку их легче установить.

Также стоит задуматься о том, как именно устанавливать шкаф: будет ли он корпусным или встраиваемым.

Мнение эксперта

Виктор Андреевич

Эксперт в области корпусной мебели, занимался сборкой корпусной мебели, а так же её производством.

Монтаж углового шкафа — не такая и сложная задача. Если это угловая мебель-купе, тогда при сборке могут возникнуть трудности. К примеру, с установкой дверных створок. А так же полками и направляющими. Тут уже речь идёт о том, куда будут крепиться полки. К голой стене, которая одновременно будет служить боковиной, или будет присутствовать боковина из ЛДСП? В общем, такие нюансы тоже стоит учитывать.

А вообще, со всеми изделиями из магазинов, идёт в комплекте инструкция. Редко когда они забывают её положить. Если только вы купили шкаф с рук — тогда смотрите ниже. Мы приложили схему по сборке, в том числе и навесного шкафа, являющегося аналогом представленных моделей.

Ориентир при сборке — форма деталей

Форма конструкции — еще один параметр, на который стоит обращать внимание. В зависимости от него выделяют такие виды угловых шкафов:

Треугольные. Ставят непосредственно в угол комнаты. У такой мебели нет боковых стенок, а все полки выполнены в форме треугольника.
Диагональные. Монтаж таких шкафов происходит или возле входной двери, или возле окна. В зависимости от расположения у них 1 или 2 боковые стенки. Изделие вместительное, но более громоздкое, по сравнению с предыдущим видом.
Радиусные. Подходят для больших по размеру помещений. Чаще всего изготавливаются на заказ.
Трапециевидные. Мебель такой формы оснащена раздвижными дверями и полками в виде трапеции. Это универсальная конструкция, подходящая практически для всех комнат: детская, гостиная, офисное помещение и т.д.
В форме буквы L. В этом случае шкаф занимает и угол, и 2 образующие его стены. Чаще всего его устанавливают в гардеробных или спальнях. Во втором случае двери можно сделать зеркальными.

В зависимости от формы самого шкафа меняется и форма его деталей. Соответственно, процесс установки будет отличаться. Обычно в комплекте с изделием идет пошаговая инструкция по его сборке. Если таковой нет, можно воспользоваться специальными схемами.

Сборка в зависимости от дизайна и модели углового шкафа

Как сказано выше, сборка углового шкафа во многом зависит от его формы. Однако есть и общий план действий, включающий в себя подготовку и основную часть.

Материалы и инструменты

Для самостоятельной сборки углового шкафа понадобятся:

шуруповерт;
дрель;
отвертка и шестигранник;
угольник;
столярный и обычный молоток;
рулетка или сантиметровая лента;
карандаш;
специальный утюг для кромки;
отвес (для того, чтобы правильно собрать встраиваемую конструкцию).

Также может пригодиться ножовка. С ее помощью удобно обрезать лишние сантиметры.

Важные моменты

Перед тем, как начать собирать угловой шкаф, стоит учесть ряд особенностей и изделия, и рабочего процесса:

Монтаж можно проводить по предоставленным производителем чертежам. Альтернатива — созданные собственноручно схемы сборки.
Если речь идет о самостоятельной вырезке всех деталей, лучше обратиться за помощью к специалисту, поскольку в случае с угловым шкафом могут возникнуть трудности.
Для повышения прочности стоит выбирать материал, толщина которого не менее 2 см.
Не стоит забывать о неровностях пола. Если двери распашные, исправить ситуацию поможет регулировка навесной системы. А если раздвижные — установка роликов на другой высоте.
Направляющие должны располагаться строго параллельно друг другу.
Особого внимания заслуживают и направляющие для ящиков.
При установке зеркал сначала нужно приклеить уплотнитель.

Еще один важный момент касается кромки. Она фиксируется на срезах утюгом.

Пошаговая инструкция сборки углового шкафа

Чтобы собрать угловой шкаф, нужно сделать чертеж, а после, следуя ему, поочередно установить все детали. Если схема предоставлена производителем, достаточно точно ее придерживаться.

Процесс проводится в несколько этапов.

Изучение деталей

Обычно на схеме все детали шкафа обозначены каким-то номером. В качестве примера можно взять за основу инструкцию по сборке классической модели углового шкафа с распашными дверцами.

Для того, чтобы не запутаться, далее все детали называются по номерам.

Установка фурнитуры

На дно (элемент с номером 4) ставят штоки для стяжки, мебельные шканты и замки. Также закрепляют ножки шкафа и опорный цоколь.

Такая же фурнитура нужна и для верхней крышки, обозначенной номером 1.

Подготовка боковых панелей

Эти детали самые большие по размеру. Снизу на них нужно зафиксировать ножки, закрутить штоки и вставить шканты. На правую панель (7) установить подпетелники, а на левую (6) — держатели для полок.

Внутренние вертикальные панели

Их 2: с номером 71 и 61. На первой должен быть установлен уголок, замки и штоки, предназначенные для верхней полки. На второй — полкодержатели и небольшие по размеру штоки для средней полки.

Монтаж конструкции

Плане действий выглядит примерно так:

Дно (4) нужно поставить на ножки. Закрепить на нем внутренние боковые панели, которые обозначены номерами 61 и 71. Первая фиксируется в центре, а вторая – по заднему краю. Для соединения деталей между собой используется уголок.

2. Теперь нужно поставить боковую стенку (7) и закрыть замки.

3. Соединить перечисленные ранее детали с треугольной верхней крышкой (1).

4. Согласно инструкции по сборке углового шкафа, теперь следует закрепить вторую боковую стенку (6), все также закрывая в процессе замки.

5. Последний этап сборки корпуса — установка полок и задник стенок. Сначала нужно вложить элементы 2 и 3, потом закрепить детали под номером 19 и 20 и, наконец, 4 полки под номером 21.

Навеска двери на угловой шкаф

Собирать двери несложно. Для этого также понадобится схема.

Итак, на полотне с помощью саморезов нужно зафиксировать петли. Потом вставить их в подпетельники. Закрепить с помощью винта, обозначенного на схеме буквой А.

Теперь самое сложное — регулировка. Она осуществляется тремя винтами:

С — вниз-вверх;
В — вправо-влево;
А — на себя-от себя.

Если речь идет о зеркальных дверях, то между поверхностью и металлическими деталями, в частности, ручкой, всегда должна быть распорная шайба.

Чертежи и схемы

Обычно к угловому шкафу прилагается несколько инструкций и чертежей.

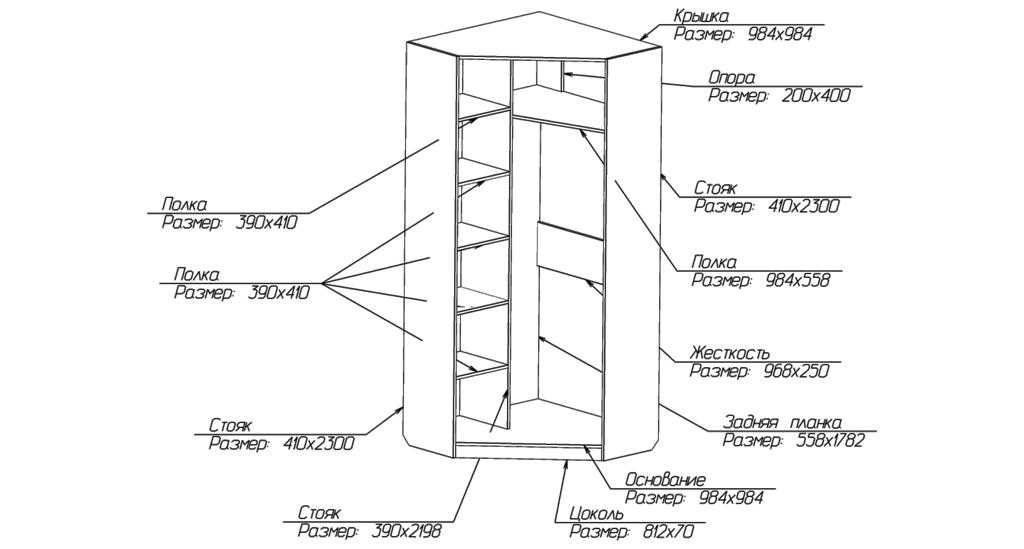

Схема деталей

Сообщает о размерах каждого отдельного элемента:

Вид сверху. Содержит информацию о таких размерах изделия, как глубина и угол изгиба, а также ширина дверей.
Вид сбоку. Показывает ширину и высоту дверей и отмечает места, где должна находиться фурнитура.
Вид изнутри. Сообщает о том, как должны быть размещены полки и ящики.

Благодаря всем этим схемам собрать шкаф можно самостоятельно, не прибегая к помощи специалистов. Исключение — конструкция нестандартной формы.

Схема сборки

Это пошаговая инструкция, как собрать угловой шкаф. На ней подробно расписано, куда и с помощью каких крепежных элементов устанавливаются отдельные детали.

Установка

Обычно сборка происходит на полу. После того, как шкаф готов, его передвигают в тот угол, где он будет стоять. Но это не самый удачный вариант. Лучше собирать конструкцию на подготовленном для нее месте.

Если шкаф встроенный, собирать его рекомендуется сразу у стены. Для усиления прочности боковые стенки прикрепляют к стенам, а при необходимости к полу и потолку.

Двери в шкафах всех моделей устанавливают в конце сборки.

Куда лучше установить угловой шкаф

Этот предмет мебели гармонично впишется в интерьер любой комнаты, независимо от ее размера. Есть несколько примеров:

Кухня. Наиболее практичными угловые конструкции будут в домах, где кухни не могут похвастаться габаритами. Они дадут больше места для хранения посуды и различных приспособлений, но при этом не будут забирать свободное пространство.
В прихожей угловой шкаф тоже более, чем уместен. Причина, как и в случае с кухней, — недостаток места.
Детская. При оформлении интерьера этой комнаты главная задача — оптимизировать пространство. Угловые изделия на 100% с ней справляются. В них можно хранить и одежду, и игрушки.

И, конечно же, не стоит забывать о гардеробной. Установка углового шкафа в ней — возможность максимально эффективно использовать свободное место. Большие отсеки подойдут для хранения верхней одежды, ящики — для белья и аксессуаров и т.д.

Заключение

Сборка углового шкафа — дело непростое. И в некоторых случаях лучше доверить его специалистам. Но, если строго следовать инструкции, можно справиться и самостоятельно, поскольку чаще всего в ней не только пронумерованы все детали, но и показан порядок действий.
