Простота и надежность: верхние позиционеры Raumplus | Новости

При разработке дизайн-проектов мебели на заказ или шкафов-купе, предназначенных для дальнейшей реализации, производители стараются учитывать все нюансы, которые могут оказать влияние на удобство и практичность продукции. Верхние позиционеры RAUMPLUS позволяют надежно фиксировать откатные створки, пока те находятся в закрытом состоянии. Эти приспособления обладают целым рядом преимуществ, выгодно выделяющих их из всех существующих сегодня аналогов.

Наиболее удобны в изготовлении мебели на заказ и её дальнейшей эксплуатации верхние позиционеры. Они обладают целым ряд достоинств, которых не имеют другие приспособления для фиксации дверей-купе:

  • простота установки в верхней направляющей;
  • быстрота монтажа;
  • возможность установки без разборки мебели;
  • использование одного типа позиционера вне зависимости от массы дверей;
  • возможность демонтажа и переустановки оборудования в другом месте верхней направляющей, благодаря чему можно, например, изменять положение дверей относительно друг друга;
  • возможность использования нижних роликов и фиксаторов.

Верхние позиционеры устанавливаются на дверях шкафов-купе и раздвижных перегородках с нижним роликом. Обычно на одной раздвижной двери устанавливают один позиционер.

Процесс установки позиционера в верхней составляющей включает в себя несколько этапов:

  • При вставке позиционера внутри алюминиевого профиля в пазы один из дверных роликов в закрытом положении должен находиться точно между пластиковыми усиками оборудования.
  • При необходимости, если усики задевают верхний горизонтальный профиль двери, следует их укоротить.
  • Фиксация позиционера осуществляется прижатием его гайкой и винтом к горизонтальной поверхности верхней составляющей.

В случае если дверная рамка имеет узкий вертикальный профиль, такой как S751, 710 и др., установка приспособления над тем роликом, который находится возле стенки корпуса, невозможна. Если возникла такая проблема, монтаж можно произвести над другим, вторым, дверным роликом.

Как Поставить Фиксаторы На Двери Шкафа Купе

0.06 0.04=c0.00+p0.03

3:44 Регулировка шкафа купе. Все тонкости настройки дверей … ↗

0:45 Верхний и нижний стопор для шкафа-купе ↗

3:06 Верхние и нижние позиционеры для дверей купе которые … ↗

3:42 Замена позиционеров дверей купе и шлегеля ↗

Стопор для дверей шкафа-купе – установка и принцип … ↗шкаф купе 2 двери Не знаете, как установить стопор для дверей шкафа—купе? Интересует принцип его работы? Не можете понять, зачем вообще нужен стопор? Ответы …
Как установить стопор в дверь шкафа-купе самостоятельно ↗

Для чего используется стопор в раздвижных дверях шкафа—купе. Как установить: пошаговая инструкция. Для чего нужны доводчики и щеточный . ..

Установка стопора на двери шкафа-купе своими руками ↗

Как установить стопор на раздвижные двери шкафа—купе — Ответ … верхнего ролика паркуется в углублении пластикового фиксатора, …

Стопор для шкафа купе: как установить и отрегулировать ↗

Стопором дверей для шкафов—купе называют специальный элемент фурнитура. Его основная задача заключается в том, чтобы зафиксировать …

Как установить раздвижные двери в шкаф купе своими … ↗

Фиксатор. Буферная лента. Регулятор дверей. Обрамление из выбранного материала. Основной материал двери.

Установка направляющих шкафа купе: верхняя и нижняя …
↗

Установка стопора (фиксатора). Стопор нужен для того, чтобы дверь фиксировалась в закрытом …

Установка направляющих рельсов и стопора для … ↗

Завершающими шагами конструирования шкафа—купе станут прикрепление верхних и нижних направляющих рельсов и установка раздвижных дверей.

установка стопоров на двери шкафов-купе — Шкафы ↗

Помогите пожалуйста! Заказал двери для шкафа—купе в «НАЙДИ», все сделали хорошо и вдобавок дали стопора для дверей. Как их не …

ШКАФЫ-КУПЕ И ГАРДЕРОБНЫЕ по индивидуальным проектам.

Получить консультации и рассчитать предварительную стоимость шкафов купе на заказ Вы можете по телефону (495) 968-92-23.

Антресоли – применительно к мебели это самая верхняя полка под потолком. В обычных (распашных) шкафах антресольные полки могут быть закрыты отдельными фасадами. В шкафах-купе обычно все полки, в т.ч. и антресольные закрыты единой раздвижной дверью. При необходимости, могут быть изготовлены и маленькие раздвижные или распашные двери для верхней полки.

Бамбук – это не дерево, а гигантская трава. Произрастает преимущественно в тропиках и субтропиках. Это растение знаменито тем, что вырастает до одного метра в сутки. Бамбук – очень легкий, но прочный материал. Он традиционно используется для изготовления головных уборов, плетёные корзин, штор и для производства мебели, т.к. прекрасно гармонирует с другими материалами. Двери шкафа-купе из бамбука (с бамбуковыми вставками) смотрятся очень привлекательно.

Возможные опечатки — (шкаф-купэ, шкаф куппе, щкаф-купе, каф-купе). Если Вы случайно набрали шкаф-купэ, шкаф куппе, щкаф-купе или каф-купе, не страшно. Это типичные опечатки при наборе «слепым» методом. Если Вас интересует информация о шкафе купе, прочитайте статью «Все про шкафы купе».

Вставка – тот материал, которым заполняются двери шкафов-купе (ДСП, зеркало, цветное стекло, фотопечать, ротанг, бамбук, кожа, т.д.). В одной раздвижной двери можно использовать вставки из нескольких разных материалов.

Дверная система (система раздвижных дверей) — совокупность направляющих, вертикальных и горизонтальных профилей, роликов и другой фурнитуры, из которых состоят двери шкафов-купе.

ДВП — древесноволокнистые плиты — листовой материал, изготовляемый в процессе горячего прессования массы из древесных волокон. Для улучшения эксплуатационных свойств в массу добавляют упрочняющие вещества (например, синтетические смолы), гидрофобизаторы (парафин, церезин), антисептики и др. В основном из ДВП изготавливают задние стенки шкафов и тумб, дно выдвижные ящиков. На практике твёрдую ДВП иногда называют оргалитом. Современным материалом для изготовления задней стенки является ХДФ.

Он обладает преимуществами перед ДВП.

Доводчик раздвижных дверей – механизм, который позволяет дверям шкафа купе мягко и плавно вернуться в исходное закрытое положение. Человеку необходимо лишь легко толкнуть дверь в нужном направлении, доводчик доделает все остальное.

ДСП — сокращенное наименование древесностружечной плиты, которая изготавливается из прессованных древесных опилок и стружек, пропитанных связывающим веществом, а именно — формальдегидными смолами различных типов. Используется для изготовления ламинированной ДСП, широко применяющейся при изготовлении шкафов-купе. Ламинат при этом, как правило, наносится на обе стороны ДСП.

Задняя стенка – это, материал, закрывающий заднюю часть шкфа-купе. Обычно используется один из 3-х вариантом изготовления задней стенки:
— ХДФ толщиной 3 мм, крепящийся к каркасу шкафа-купе;

— тонкий (8-10мм) ДСП, крепящийся сзади к торцам каркаса шкаяа;
— ДСП толщиной 10-16мм, крепящийся между боковыми, верхними и нижними панелями шкафа-купе.

Замок на двери шкафа-купе – механизм, который позволяет зафиксировать в закрытом положении двери шкафа купе. Фиксирует между собой две раздвижные двери. Если в шкафу 3 двери, то необходимо использовать 2 замка, если 4 двери – то 3 замка и т.д. Замок для шкафа купе применяется не во всех системах дверей.

Зеркальные двери — для изготовления зеркальных дверей в шкафах-купе используются зеркала с защитной пленкой. Делается это для того, чтобы зеркало случайно не разбилось при сильном точечном ударе. Полотна зеркал могут быть обычными («серебрянными»), и тонированными (самые популярные среди них «бронзовые» — с тонировкой коричневого оттенка).

Кант (кромка) — прочная пластиковая лента (шириною 8, 10, 16,18, 25 или 28мм). Придает конструктивным элементам (панелям) шкафа-купе законченный вид и защищает их торцевые поверхности от влаги и случайных физических воздействий.

Козырёк – выступающая за пределы боковин часть крыши шкафа-купе, в которую по желанию заказчика возможна установка подсветки. Обычно ширина этой выступающей части составляет порядка 10 см.

Ламинат — многослойное покрытие. Состоит из декоративного слоя бумаги (текстура дерева, однотонные цвета, фантазийные декоры, нанесенные типографским способом), и защитного слоя меламиновой смолы. Кроме декоративной функции, обеспечивает высокую прочность поверхности мебели. Ламинат – это ударо -, влаго -, термостойкий материал. Он используется для изготовления ламинированной ДСП, из которой изготавливаются панели шкафов-купе.

Ламинированная ДСП (ЛДСП)— плита с защитным покрытием из особой декоративной бумаги, пропитанной меламиновыми смолами. ЛДСП обладает высокими потребительскими качествами: термо- и влагостойкостью, а также высокой устойчивостью к истиранию и другим повреждениям. Основной материал при изготовлении панелей для шкафов-купе.

Массив – мебельные панели, изготовленные из склеенных между собой брусков цельной древесины. Используется, как правило, для изготовления элитной мебели, кухонных фасадов вставок для дверей шкафов-купе.

МДФ (мелкодисперсная фракция) плиты, изготовляемые из очень мелких древесных опилок путем сухого спресовывания при высокой температуре и давлении. По своим свойствам плита МДФ отличается от ДСП более высокой прочностью, влагоустойчивостью, широким диапазоном толщины (от 3 до 30 мм) и более широкими возможностями в плане декоративной обработки. Цена МДФ существенно выше цены ДСП. Поэтому применяются МДФ плиты обычно только для изготовления тех элементов, которые нуждаются в повышенной прочности, устойчивости к воздействиям окружающей среды. А также при необходимости фрезеровки или изготовления криволинейных (гнутых) изделий. МДФ широко используется при изготовлении фасадов кухонной и другой корпусной мебели, т.к. очень хорошо переносят воздействие кухонного пара (не разбухают, не коробятся).

В шкафах-купе применяется при изготовлении распашных дверей.

Меламиновая кромка представляет собой ленту, сделанную из декорированной плотной бумаги и наклеенную на подложку из папирусной бумаги. Защитные свойства кромке придают меламиновые смолы. Чтобы предотвратить их испарение, поверхность кромки обрабатывается лаком. Толщина меламиновой кромки обычно не превышает 0,4 мм. С внутренней стороны она может быть обработана специальным клеем-расплавом, который позволит сделать приклеивание более простым и дешевым. Ее недостатком является тонкость материала и слабая защита от механических повреждений, поэтому меламиновую кромку допустимо применять только для отделки внутренних деталей мебели, которые не испытывают сильные нагрузки и не используются во влажной среде. На сегодняшний день ее используют только при производстве дешевой низкокачественной мебели.

Мёртвая зона – тот участок шкафа-купе, который накладывает ограничения по проектированию и использованию шкафа купе. Например, в шкафу купе есть зоны, в которых не могут размещаться выдвижные ящики, т.к. при выдвижении они будут упираться в открытую дверь шкафа-купе.

Направляющие шкафа-купе — рельсы, по которым движутся двери-купе.

Обвязка (отбойник) — узкая панель шириной 8-10см. Используется в проёмах между стенами помещения при изготовлении встроенных шкафов купе. Удешевляет конструкцию шкафа-купе, не влияя на его качество. При закрытых дверях шкафа-купе создаётся впечатление, что шкаф купе боковые панели, дно и крышу. Т.е. выглядит как корпусной шкаф купе. В основном обвязка несёт декоративную функцию.

ПВХ (PVC) кромка – кромка, изготовленная из поливинилхлорида (синтетический материал, применяемый во многих отраслях промышленности). Она придает мебельным элементам повышенную износостойкость, долговечность и хорошо защищает торцы изделий от сколов, проникновения влаги и других повреждений, возможных в процессе эксплуатации. Благодаря своей пластичности, при нанесении кромка плотно прилегает к мебельной плите и обеспечивает полное оптическое слияние поверхностей

Подложка — узкая панель шириной 8-10см. Является частью обвязки. Служит для продления срока службы нижнего трека шкафа-купе, располагается непосредственно под нижним треком. Применяется в случаях, когда пол покрыт плиткой или ковролином, или имеет неровную поверхность.

Позиционер (стопор дверей шкафа-купе) — стальная скоба, закреплённая в полозе нижнего трека шкафа-купе. Количество позиционеров, обычно равно количеству дверей в шкафу. Применяется для фиксирования дверей в определённом месте шкафа-купе. Данная деталь применяется в системе Raumplus и ее аналогах.

Профиль — вертикальное или горизонтальное обрамление дверей шкафа купе. В большинстве случаев вертикальный профиль является и ручкой, за которую открывается/закрывается дверь. Различаются по форме, цветам и материалам. Профили дверей шкафа-купе бывают стальными или алюминиевыми.

Разделитель — элемент системы раздвижных дверей, располагающийся на стыке 2-х вставок в дверь. Он закрывает края соединяемых материалов и придает конструкции жесткость. Может применяться и в случае использования одного материала для декоративного зонирования двери.

Ротанг – натуральное полотно, которое производится из ротанговой пальмы. Ротанговая пальма представляет собой тропическую лиану. Ее древесина имеет трехслойную структуру и состоит из очень прочной коры, сравнительно более мягкого и пористого среднего слоя и, наконец, весьма твердой сердцевины. Ротанговое полотно (ротанг) используется для изготовления вставок в двери шкафа купе, декорирования различных фасадов и для производства плетенной ротанговой мебели.

Сотовые аксессуары — это полки, корзины и другие элементы из высококачественной конструкционной стали, покрытые экологические безопасным полимерным покрытием. Применяются для наполнения шкафа-купе.

Текстура — (от лат. textura — ткань, связь, соединение, строение). Характер поверхности какого-либо материала, обусловленный его внутренним строением, структурой. Текстура воспринимается зрительно и осязательно. Например, продольный срез дерева показывает его волокнистую структуру, а поперечный — структуру роста в виде годовых колец.

Тиснение – метод получения рельефной поверхности. Деформация материала происходит под высоким давлением между позитивным и негативным валиками.

Трек — направляющая, по которой двигаются двери шкафа-купе. Трек бывает, соответственно, верхний и нижний. Треки бывают стальными или алюминиевыми (как и сама система дверей).

Фальшь-панель — декоративная пластина из ДСП, которую используют для увеличения высоты шкафа-купе (уменьшения высоты раздвижных дверей), сокрытия пустот и неровностей поверхностей, к которым примыкает встроенный шкаф купе. По фактуре и цвету она, как правило, такая же, как и отделка дверей.

Фасад — фронтальная часть мебели, например двери шкафов-купе. Именно они являются лицом мебели, поэтому часто изготавливаются из более привлекательных и дорогих материалов, чем внутренние панели мебели, которых при закрытых фасада не видно.

Филенка — тонкая отделочная доска, фанера или панель МДВ с выпуклым рисунком, покрытая пленкой или эмалью и вставленная в рамку. В итоге единый мебельный фасад.

Фурнитура — ручки, петли, мебельные замки, направляющие для ящиков и другие механизмы, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.

ХДФ – это твёрдая древесноволокнистая плита (HDF — High Density Fibreboard). Важной составляющей ХДФ является стволовая древесина твёрдых пород дерева, например, бука или дуба. В составе ХДФ, в отличии от ДВП нет ни низкокачественной древесины, ни коры, ни синтетических смол. В процессе его производства к волокнам твёрдой древесины добавляется мягкая древесина хвойных пород, например, ели или сосны. Содержание в них природной смолы способствует склеиванию при высокой температуре спрессованных волокон. Поэтому ХДФ пришла на смену ДВП при производстве мебели.

Цоколь — декоративная планка, закрывающая ножки шкафов. В кухнях цоколь — как правило, пластиковый, легкосъемный. В основном является не несущим, а декоративным элементом. В шкафа-купе цоколь, как правило, является опорной планкой, на которую устанавливают шкаф.

Шкаф-купе – тип шкафов, в которых двери отъезжают в стороны по специальным направляющим, а не открываются по распашному типу, как в обычных шкафах. Более подробно читайте в статье «Все про шкафы купе».

Шлегель — уплотнитель-амортизатор. Ворсистые щетки толщиной 5мм (амортизаторы) и 10 мм (противопыльные). Наклеиваются на двери шкафа-купе. Они смягчают удары дверей при касании им боковых стенок и предотвращают проникание пыли внутрь шкафа.


Раздвижные двери для шкафов купе


Как работает позиционер двери шкафа-купе?

Дверные стопоры могут быть нижними или верхними, но работают они по одинаковому принципу. В них есть углубления. Колесико нижнего ролика катится по направляющей, наезжает на металлическую пружину, попадает в углубление и фиксируется. Колесико верхнего ролика паркуется в углублении пластикового фиксатора, рабочая часть которого имеет U-образную форму. Сам верхний стопор приклеивается к внутренней боковой стенке верхнего профиля.

Для постановки двери на стопор нужно приложить незначительное усилие. С этим без проблем справится даже ребенок. На нижней фурнитуре двери нужно перекатиться через пружину, на верхней — через подъем.

Вариант №1. Она действительно кривая сама по себе

Установили вам новый предмет интерьера, вроде все отлично, все сдвигается-раздвигается, закрывается и открывается, а как только уходят рабочие, замещаете, что дверь шкафа купе на самом деле кривая: углы не прямоугольные или же она не плоская, а представляет собой некое подобие изогнутого пропеллера.

Регулировка

В этом случае смело идите к продавцу и требуйте замены, ведь это заводской брак, который уж точно не произошел по вашей вине. Сами ничего не пытайтесь сделать, ибо лишь усугубите ситуацию. Придет потом представитель продавца и скажет: «А что это тут у вас царапины, сами крутить пытались? Ну тогда вина не наша, сами виноваты!» Не давайте поводов для отказа в замене – идите в магазин сразу!

Как установить стопоры?

Установка позиционеров не представляет особой сложности и может быть выполнена своими руками.

Верхние

Верхний стопор шкафа-купе представляет собой пластиковую пластинку с утолщением к середине. В центре выполнено углубление для ролика. Большинство производителей делают нижнюю часть клейкой с покрытием антиадгезионной бумагой.

Для установки стопора нужно сначала отметить место колесика в точке парковки двери. Затем с позиционера снимается антиадгезионная бумага и он приклеивается на внутреннюю поверхность профиля. Лучше клеить стопор внутри на наружной стенке — так его не будет видно.

Специалисты рекомендуют устанавливать стопоры на средние двери шкафа-купе, когда их три и более. Тогда средние двери при качении не будут подпрыгивать.

Нижние

Изначально нижний стопор устанавливается перед креплением нижнего трека. Он заводится в паз для колесика и фиксируется в нем за счет распора пружинными планками. После навешивания двери позиционер ставится на нужное место легким постукиванием с помощью плоской отвертки и молотка. Соответственно, замена стопоров выполняется в последовательности — извлечение дверей, снятие профиля, удаление старого стопора с помощью отвертки, установка нового, постановка на место профиля и дверей, перемещение позиционера в нужную точку.

Совет

При установке верхнего и нижнего стопоров капните на обратную поверхность несколько капель цианакрилатного клея. Это обеспечит лучшее схватывание с основанием и предотвратит последующее смещение фурнитуры.

Регулировка шкафа-купе.

Все тонкости настройки дверей.

Статья о мебели

Основа двери-купе ЛДСП или МДФ и она вдруг изогнулась? Двери бьются и задевают друг друга, нужно как то их выпрямить, но как?

Если кратко, то нужно разбить вставки на несколько составляющих, разрезать их.

Если у вас бескаркасная конструкция дверей, тогда нужно купить ручку профиль и надеть, так же можете использовать выпрямители дверей.

Бескаркасные двери-купе, это когда вся дверь состоит из одного целого куска, например это может быть деревянный щит, или чаще всего ЛДСП и МДФ, это полотно служит дверью и не имеет металлического каркаса. Верхние и нижние ролики крепятся непосредственно к панели, а затем устанавливаются на шкаф. Опытные мастера заранее вставляют с обратной стороны металлические выпрямители, для того, чтобы в будущем можно было исправить возможную деформацию двери. Посмотрите видеоролик ниже, в нем специалист показывает что такое выпрямители и как их устанавливать.

Так почему со временем может выгнуть такую дверь? Тут все просто. Дерево «живой» материал и остается «живым» даже в ламинированной плите, даже в виде опилок оно способно расширяться и сужаться в зависимости от влажности. Чаще всего деформация происходит осенью, когда меняется погода, часты перепады влажности и отопительный сезон еще не начался. Бывает, что дверь возвращается в исходное положение самостоятельно, но пользоваться шкафом когда двери изогнуты мучительно.

Чем шире дверь, тем больше шансов что ее поведет. Если полотно полностью (одним куском) из дерева или из мебельного щита, деформация неизбежна. Даже если очень хорошо обработанное дерево, с использованием специальных растворов, которые якобы не дают портится волокнам, все равно через 3-4 года дверь искривится. Лучше сразу ставьте выпрямители (или их называют: выравниватели, натяжители.), чтобы потом, в случае чего, исправить положение.

Посмотрите отличный ролик на эту тему. В нем рассказывается с какими проблемами вы можете столкнуться, если захотите бескаркасные широкие двери.

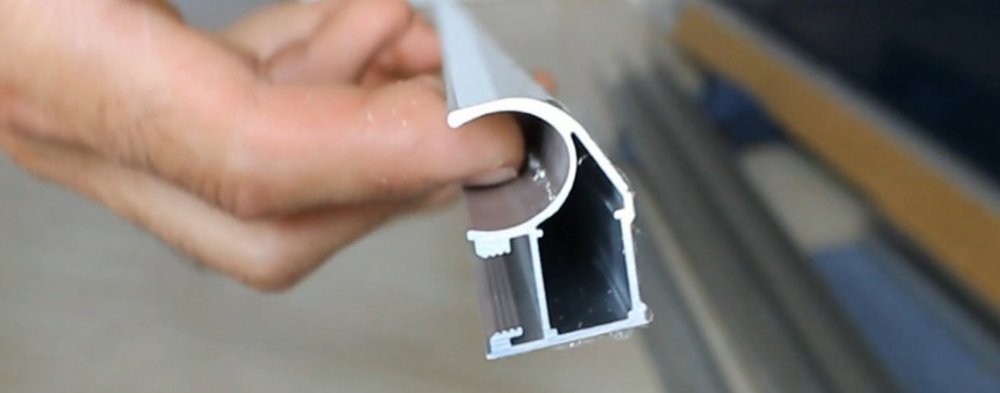

Каркасные двери-купе, это когда берется алюминиевый профиль, вставляется во внутрь него ЛДСП или МДФ 8-10мм. и получается дверь. Каркас из металла обеспечивает прочность, тонкая вставка служит декором. Технология проверенная и надежная, но даже тут может поджидать неприятный сюрприз. Целиковая вставка шириной больше 90см., это риск, дверь может изогнуться. Даже такая тонкая плита в 8-10мм. способна согнуть металл и чаще это происходит во внутрь шкафа, потому что вертикальная ручка крепче с лицевой стороны, чем с изнаночной.

Толстый и качественный профиль, не дает гарантию, что он удержит древесную плиту. Вот вам наглядный пример в качестве видео с комментариями.

Три двери купе «Раум+», а это пожалуй самый лучший профиль на Российском рынке, две зеркальные и одна с целиковой вставкой ЛДСП. Дверь со вставкой из ЛДСП выгнуло, даже толстый профиль «Раум+» ее не удержал.

Как утверждает хозяйка шкафа, дверь разобрали, ЛДСП подержали под гнетом, затем снова собрали и устанавливали на свое место. Но про прошествии времени, дверь опять выгнулась.

Исправить такую дверь можно путем деления вставки на горизонтальные куски. Есть специальный алюминиевый делитель, у каждой марки профиля он свой. Разбираете дверь, делите ее на равные части (размеры прямоугольников рассчитывайте сами, чтоб было симпатично) и собираете заново, но уже используете алюминиевые планки. Для перестраховки, можете обработать все края древесных вставок тонким слоем лака. Лак немного затормозит попадание влаги в тело плиты.

Для тех, кто только собирается заказывать двери-купе вывод напрашивается следующей. Если у вас будут бескаркасные двери купе, лучше сразу использовать выравниватели. Если двери каркасные, тогда лучше отказаться от больших целиковых вставок из ЛДСП или МДФ, разделите их на части.
Все статьи

Монтирование направляющих рельсов

Установка направляющих рельсов для раздвижных дверей, пожалуй, самая сложная и кропотливая часть всего процесса монтажа. Выполнять эту работу спустя рукава недопустимо, так как чревато постоянными заеданиями, некачественной работой механизма и, в последствии, поломкой шкафа купе.

  1. Для того, чтоб установить рельсы корректно, следуйте таким указаниям:
  2. Обратите внимание на длину направляющей — она должна быть точно равна ширине проема в шкафу;
  3. Первый делом устанавливайте верхний направляющий рельс ровно, вплотную к боковым переборкам, прикрутив его к потолку шкафа;
  4. Нижний направляющий рельс сместите вглубь шкафа на 2 см от края, не закрепляйте его пока;
  5. Вставьте одну из дверей на рельсы;
  6. С помощью строительного уровня отрегулируйте необходимую глубину установки нижнего рельса таким образом, чтоб дверь находилась в строго вертикальном положении;
  7. Отметьте место закрепления рельса, снимите дверь и прикрутите рельс.

А что, если со временем дверь перестала быть плоской?

Такое тоже бывает, особенно из-за повышенной влажности в помещении, хотя и очень редко. Если уж лакокрасочное покрытие не помогло справиться с чрезмерной влажностью и изделие потеряло свою плоскую форму, выгнулось и деформировалось, то здесь вряд ли чем-то можно помочь. Лучше будет просто заказать новую по размерам старой, а еще лучше не нарушать требуемые условия эксплуатации и все будет хорошо.

Статья по теме: Грибок под полом в частном доме: как избавиться

Итак, с реальной деформацией разобрались, теперь переходим к «ложной». Что мы имеем в виду? Все очень просто: шкаф купе – штука сложная и состоит не только из деревяшек, но еще и из различных механизмов, которые со временем тоже могут выйти из строя. И когда подводят именно они, тоже возникает ощущение, что вся конструкция кривая. Именно о таких ситуациях и поговорим дальше.

Вариант №2: вина лежит на стопоре

Отодвиньте дверь и посмотрите на нижний «рельс». Видите маленькие изогнутые пластинки (две как минимум есть на окончаниях «рельса»)? Это и есть стопоры – стальные пластинки, которые служат для фиксации. Т.е. Колесико просто закатывается в этот стопор и прочно фиксируется в нем, но не настолько сильно, чтобы совсем нельзя было открыть дверь. Так вот эти стопоры вставляются в «рельсы»-направляющие при сборке, но не намертво, т.е. Они могут двигаться, пусть и не свободно. И, как вы уже понимаете, со временем стопоры постепенно сдвигаются, в результате чего колесо фиксируется, но на недостаточном расстоянии торца шкафа, что и образует зазор.

Как решить такую проблему? Очень просто: берете минусовую отвертку и постепенно передвигаете стопор, каждый раз закрывая и проверяя, есть зазор или нет. Переборщить тоже нельзя, иначе будет плохо ненадежно фиксироваться. А после регулировки можно аккуратно капнуть пару капель клея на стопор, чтобы прочно его зафиксировать на месте.

И самая интересная проблема: а если стопора вообще нет? Да, такое тоже бывает. В таком случае его просто нужно приобрести в магазине. Но помните, что стопор вставляется в направляющую чаще всего через торец, поэтому придется разбирать весь шкаф или же думать, как монтировать его без разборки шкафа.

Статья по теме: Какая оптимальная высота установки ручки межкомнатной двери

Регулировка дверей

Нижние колеса были разработаны так, чтобы с помощью регулировочного винта, расположенного на них, можно было отрегулировать равномерность прилегания двери к боковине поверху и понизу. Для этого понадобится специальный ключ шестигранник 4 мм.

При необходимости опустить правый угол и отрегулируйте правое колесо. Для этого прокрутите регулировочный винт против часовой стрелки и наоборот.

Какая фурнитура нужна для шкафа-купе?

Современные шкафы-купе существенно экономят площадь помещения, так как встраиваются в ниши, и устанавливаются во всю высоту комнаты. Ширина и глубина шкафов подбираются индивидуально под параметры каждой комнаты, как и размеры фурнитуры для шкафов-купе. В процессе использования, возможно дополнить готовый шкаф новыми элементами. Разнообразная по назначению, фурнитура для шкафов-купе с раздвижными дверями используется для нескольких целей:

  • для механизма по открыванию и закрыванию дверей;
  • для установки выдвижных ящиков;
  • для фиксирования дверей;
  • для организации внутреннего пространства шкафа.

Современные двери-купе своими руками (видео)

Раздвижные двери – это современный и стильный вариант оформления межкомнатных дверных проемов. С установкой таких конструкций вполне можно справиться без помощи профессионального мастера. Следуйте нашим советам, и пусть ремонт вам будет в радость!

Внимание, только СЕГОДНЯ!

В просторной или небольшой квартире обязательно находятся шкафы, шкафчики, тумбочки, которые предоставляют места для систематизирования и надежного сохранения за закрытым фасадом одежды, посуды, книг, других необходимых вещей. Именно поэтому двери шкафа выполняют одну из наиболее важных функций конструкции.

Сегодня предлагаетсяиспользоватьразличные способы крепления традиционных распашных дверей, а также раздвижных, которые устанавливаются преимущественно в шкафах-купе.Своими руками можно установить в шкаф любые двери, если ознакомиться с механизмами их действия и следовать подробным инструкциям.

История одного шкафа-купе

Месяц назад к нам в редакцию обратился читатель с просьбой помочь выбрать шкаф-купе. Мы пообещали сделать все возможное, но с одним условием: он расскажет нам подробности покупки и позволит провести съемки процесса установки шкафа. Вот что из этого получилось.

Введение

Вболее дешевой комплектации боковые и задняя стенки шкафа-купе отсутствуют. Поэтому полки крепят прямо к стенам. При сверлении стен опытные специалисты используют пылесосРанее мы много раз писали о шкафах-купе, их производителях и обо всем, что связано с этой темой. Напомним некоторые детали. Сегодня на рынке встречаются шкафы из стального и алюминиевого профиля, который служит каркасом дверей. Двери могут распахиваться или передвигаться (откатываться) по направляющим. Передвижение осуществляется за счет роликов, закрепленных на профиле. Как правило, для шкафов-купе выбирают системы нижнего качения. Вэтом случае дверь опирается на нижнюю направляющую, а верхняя удерживает полотно в вертикальном положении. Хороший профиль, оснащенный качественной системой качения, характеризуют: жесткость конструкции; отсутствие скрипа, дребезжания и раскачивания при движении; плавный ход; наличие нижнего ролика с пружинным поджимом (это устройство препятствует выпадению двери при неосторожном с нею обращении).

Конструкции шкафа крепят к оштукатуренной кирпичной стене с помощью пластикового дюбеля диаметром 6мм. Для стен, обшитых гипсокартоном, применяют металлические дюбели типа «Дрива» диаметром 15мм с винтовой нарезкойВкачестве способов отделки металлического профиля предлагаются различные виды ламинирования и окраски металла, декорирование шпоном натурального дерева и, наконец, анодирование. Вкаркас створки шкафа-купе вставляют либо зеркало, либо покрытую ламинатом или меламином плиту ДСП или МDF. Иногда покупатели выбирают цветное или матовое стекло, но при недостаточной плотности тонировки за ним просматривается одежда. Для ее размещения внутри шкафа предназначаются так называемые системы хранения. Они представляют собой разные по конфигурации и размерам полки и ящики, сетки для белья и вешалки для верхней одежды. Внутреннее наполнение чаще всего изготавливают из ДСП, покрытых меламином. Причем большинство фирм-производителей предлагают «начинку» из этого материала дешевле, если покупателя устраивает белый цвет. Встоимость засчитываются лишь металлические детали: направляющие, штанги, сетки, крепежные элементы.

На этом общие черты шкафов-купе заканчиваются. Сборка начинается с крепления полок к вертикальным стойкам Дело в том, что эта мебель выпускается на заказ по индивидуальным меркам. Отсюда огромное число вариантов комплектации и оформления. Двух одинаковых шкафов, как и двух одинаковых людей, в природе не существует. Но существуют отличительные черты изделий того или иного производителя. Для большинства покупателей это форма металлического профиля. По нему легко опознается шкаф, изготовленный дилерами компаний Mr.DOORS, COMANDOR, ECALUM (Россия), RAUMPLUS и т. д.

Выбор

Неотделанные видимые кромки плит ДСП закрывают на месте пластиковыми накладками. Задние кромки ламинируют по желанию клиентаСемейные планы. Обратившийся к нам читатель составил некоторое представление о будущей покупке. На семейном совете было принято решение установить в спальне большой шкаф типа купе с зеркальными дверцами. Цена- не более $1500-2000.

Местоположение было выбрано очень удачно с точки зрения планировки помещения и экономии денежных ресурсов. Расстояние между дверью и короткой стеной спальни- около 1м. Это позволило установить конструкцию по ширине комнаты, в нише, образованной двумя внутренними стенами, и отказаться от боковых стенок. Врезультате стоимость шкафа снизилась на 5%.

Габариты. Для ускорения процесса покупки мы порекомендовали хозяевам сделать приблизительные Монтаж верхней направляющей замеры самостоятельно. Так специалисты фирмы-изготовителя смогут прикинуть ориентировочную стоимость шкафа-купе до выезда замерщиков. Основные параметры- габариты проема, который предстоит перегородить раздвижными дверями (поскольку двери вносят наибольший вклад в стоимость проекта). Внашем случае высота составила 3м, ширина- 3,75м.

Установка планок прихода створокПосле первичных консультаций с сотрудниками организаций, предлагающих свои услуги, выяснилось, что одни из них не могут изготовить створки высотой 3м по причине ограниченной длины профиля; другие не отказываются это сделать, но предупреждают, что цена возрастет; третьи предлагают оценить возможность транспортировки столь высоких панелей по лестнице. Врезультате хозяева решили ограничиться высотой 2,7м, а впоследствии сделать над шкафом, в образовавшемся темном «кармане», подсветку из цветных люминесцентных ламп.

Цена вопроса. Ссамого начала знакомства с

ДСП, не закрытая меламином или шпоном, выглядит неэстетично, кроме того, существует вероятность попаданий вредных для здоровья паров формальдегидных смол в воздух помещения, поэтому производители предлагают закрыть кромки пластиковым профилем либо ламинировать их. Отделка белым пластиковым профилем- операция бесплатная. Задние кромки ламинируют по желанию клиента. Это платная операция. Если ее проводят на заводе, она стоит $0,8/пог. м, если на месте- $0,5/пог.м.

Наклейка щеток на боковину профиля. Они предохранят его от повреждения при столкновении дверец друг с другом и с боковой планкой. Щетки также являются барьером для домашней пылиУразных компаний цены на изготовление одного и того же шкафа-купе из одного и того же профиля сильно разнятся. Одна фирма оценила производство и установку шкафа с тремя зеркальными дверцами высотой 270см и шириной 90см в $2500, другая- в $1800, но не принимала заказов в течение полуторамесяцев из-за большой загруженности. И, наконец, третья компания после прикидочных расчетов в офисе предложила приемлемую цену- $2000 и двухнедельный срок изготовления, что совпадало с планами хозяев.

Замеры. На дом выехали замерщики, которые не только выяснили линейные размеры будущего шкафа, но и оценили отклонения стен от вертикали, а пола от горизонтали. Отметим этот важный момент. Если отклонения малы (в пределах 2-3см на 3м), их удается нивелировать регулировкой опорных роликов. Если расхождения больше, требуется установка боковых стенок и доборных панелей с правой или с левой стороны проема либо изготовление отдельно стоящего шкафа.

Ивот настал день монтажа…

Редакция благодарит фирму KARDINAL за помощь в подготовке и проведении съемок, а также компании Mr.DOORS и ALDO.

Установка шкафов-купе в Рязани. Заказать шкаф-купе по размерам. Шкафы-купе от производителя АртМебель

4.2 Сборка рамки (опционально)

Построение рамки поможет с выравниванием огрехов стен и потолков, упростит крепление и увеличит стабильность готового шкаф.

В любой проем шире, чем 2600 мм понадобятся две состыкованные вместе планки.

СОВЕТ — При резке планок и вкладышей по длине используйте липкую ленту (скотч) вдоль линии разреза, чтобы предотвратить поверхности ламината от сколов. Тщательно удалите ленту, после того, как вы закончили резать.

Проверьте все уровни до окончательной фиксации планок.

4.3 Установка Боковой Панели (опционально)

Если вы не используете полную ширину ниши, вам потребуется установка боковой панели. Это может быть прикрепленная к полу, потолку и задней стене с помощью крепежных уголков панель из ЛДСП. Боковая панель заменяет одну из боковых планок, и поэтому нуждается в тщательном позиционировании и резке в размер.

СОВЕТ — Если вы собираете шкаф, в котором потребуется верхняя панель (см. раздел 4.4), убедитесь, что конец панели расположена выше, чем высота рамки на 16 мм, так, чтобы верхняя панель соответствовала уровню верхнего края боковой панели см. в правом верхнем рисунке.

4.4 Монтаж Верхней Панели (опционально)

Если вы не используете потолок для крепления к нему верхней планки вашего шкафа, то вам понадобится добавить верхнюю панель. Она может быть прикреплена к верхней планке, боковой панели и задней стенке с помощью крепления уголков.

При наличии натяжного потолка без заранее подготовленной закладной, это пожалуй единственно верное решение проблемы.

4.5 Фриз – Фальш-планка (опционально)

 В качестве альтернативы верхней панели  может быть использован фриз, применяется он для скрытия отверстия образованного между верхней рамкой и потолком вашей комнаты. Фриз может быть в длину до 2600 мм и высотой до 500 мм в зависимости от конкретной цели, с которой он устанавливается в шкаф. Фриз идеально подходит для скрытия коммуникаций, которые могут проходить под потолком внутри шкафа.

4.6 Внутреннее наполнение — вертикальные стойки и полки

Вертикальные опоры для поддержки внутренних полок должны быть установлены с интервалом не менее 1200 мм. После проверки вертикальных опоры отвесом  они должны быть надежно зафиксированы к полу, стенам и потолку с помощью крепежных уголков или с помощью деревянных брусков и винтов. Полки могут быть присоединены к стенам, боковой панели и вертикальным опором с помощью крепежных уголков или с помощью деревянных брусков и винтов.

4.7 Резка треков

Тщательно измерить расстояние  вверху и внизу. Вычесть 2 мм от каждого измерения и обрезать нижний и верхний трек до нужной длины ножовкой.

ПРИМЕЧАНИЕ — верхние и нижние треки поставляются в немного большем размере, что позволяет обрезать их точно в размер.

4.8 Позиционирование и установка направляющих

Для обеспечения правильного позиционирования нижнего трека, используйте отвес от переднего края верхнего трека нужно отметить на полу или нижней планке три метки (крайние левая и правая и центр). Проведите прямую линию через эти три метки с помощью правила. Расположение нижнего трека будет отличаться в зависимости от того, является ли ваши ручки купе симметричными или ассиметричными. Если у вас профиль ассиметрия, то положение нижнего трека 20мм за сделанной вами линией (см. Рис. a). Отметьте на нижнем треке среднюю линию, для равномерного распределения винтов. Просверлите сверлом по металлу 4мм по одному отверстию  на расстоянии по 80мм с каждой стороны, а остальные отверстия равномерно по всей длине с интервалом примерно 400-500мм. Установите нижний трек согласно инструкции приведенной выше и сквозь отверстия в профиле отметьте центра будущих отверстий под дюбеля. Установить нижний трек для профиля симметрия можно используя тот же метод, но с смещением нижней направляющей на 15мм за отмеченной линией (см. Рисунок b). Отметьте на нижнем треке среднюю линию, для равномерного распределения винтов. Просверлите сверлом по металлу 4мм по одному отверстию  на расстоянии по 80мм с каждой стороны, а остальные отверстия равномерно по всей длине с интервалом примерно 400-500мм. Установите нижний трек согласно инструкции приведенной выше и сквозь отверстия в профиле отметьте центра будущих отверстий под дюбеля.

4.9 Установка дверей

Примечание: В зависимости от материала и размера ваших дверей они могут быть очень тяжелыми. Желательно устанавливать двери-купе вдвоем. Установите заднюю дверь(и) первой. Наклоните каждую дверь, как показано на рисунке, и полностью вставьте верхнюю часть двери в задний канал верхнего трека (A). Осторожно, чтобы не повредить нижние ролики, привести их в соответствие с нижней направляющей (B) и медленно опустите дверь, опустив ролики должны войти в трек пазы. Повторите процесс с передней дверью(ми), в передний канал и перед нижней направляющей.

 СОВЕТ — По умолчанию нижние ролики устанавливаются в самое низкое положение, так что вам возможно придется скорректировать это поднятием их до правильного положения двери. Если двери находятся на самом низком положении, соблюдайте осторожность, чтобы не поцарапать нижний трек.

4.10 Проверка движения

Убедитесь, что двери и треки расположены параллельно и на уровне. Проверьте, что обе двери плавно передвигаются по всей ширине. Выполните следующие шаги, чтобы сделать окончательные корректировки.

Урок 10 Двери купе Версаль

Устройство двери-купе  Версаль напоминает конструктор. Все ее составляющие  можно условно разделить на две  большие категории:

  • заполнение
  • алюминиевый каркас

Заполнение, в свою очередь представляет собой какой-нибудь листовой материал (10 мм ЛДСП, стекло или зеркало, МДФ и пр. ), который при сборке закрепляется в пазах каркаса.

В случаях, когда в структуру двери включены стекло или зеркало, используется силиконовый уплотнитель, который надежно фиксирует 4-х миллиметровый лист в 10-ти миллиметровом пазу.

Алюминиевый же каркас представлен совокупностью профилей различного сечения.

Разберем их подробнее

Верхняя направляющая (верхний трек) — это Ш-образный (двойной) или П-образный профиль в котором перемещается верхний край двери, упираясь в боковые выступы роликами. К ЛДСП верхняя направляющая крепится саморезами с шагом 300-500 мм.

Верхний горизонтальный профиль (верхний горизонт) — Ограничивает заполнение двери сверху. В нижней части имеется 10 мм паз для заполнения, в верхней — канал под монтажные винты, посредством которых горизонт крепится к профиль-ручкам, стягивая их между собой, заодно фиксируя верхний ролик (см. ниже).



Профиль ручки — ограничивают двери с боков, попутно придавая жесткость всей конструкции. Выпускается две основных разновидности — симметричные и асимметричные. Если форма первых у всех производителей примерно одинакова,

то симметричные ручки могут сильно отличаться друг от друга, и не только по форме — в Н-образный профиль от фирмы Grandis (№3 на рис.) можно устанавливать пвх кромку любого цвета, что значительно расширяет возможность декора. Ручки компании «Найди» (№1 и 2) подходят только для дверей больших размеров из-за своей визуальной массивности.

Во внутренний паз устанавливается заполнение. С противоположной ему стороны имеется углубление под самоклеющуюся щетку-шлегель.

В верхней и нижней частях ручек сверлятся монтажные отверстия — не менее 3 на ручку (2 на соединение профилей между собой — может быть и больше [для профилей-делителей]. Самое нижнее — для крепления опорных роликов).


Межсекционный профиль (делитель) это профиль H-образной формы, служащий для соединения деталей заполнения, как разнородных (например, стекло и ЛДСП), так и однородных (ЛДСП разного декора).

Выпускается так же двух основных разновидностей — с каналом для винта и без него. Первый считается усиленным и дает возможность дополнительно стянуть конструкцию винтами.

Существуют так же разделители-наклейки, которые позволяют визуально разделить заполнение на несколько секций, не усложняя процесс сборки.

Нижний горизонтальный профиль (нижний горизонт)  — высокий профиль, который не только стягивает нижнюю часть профиль-ручек, но и скрывает нижние ролики, не давая им смещаться в поперечном направлении.

В верхней части — паз для заполнения — в нижней — канал для монтажных винтов и роликов.

Нижняя направляющая так же может быть двойной и одинарной по ней на роликах перемещается сама дверь, кроме этого в направляющие пазы ставятся стопоры (позиционеры).

Цветовое исполнение профилей Версаль довольно обширно. Оно включает в себя анодированные декоры, так и обклеенные пленкой «под дерево».

Остальная фурнитура для дверей-купе Версаль

Комплект роликов — на одну дверь состоит из пары верхних и пары нижних роликов. Нижние все одинаковы, в то время, как верхние различаются по типу профиль-ручке на симметричные (правый на рис.) и асимметричные (левый на рис.).

Верхние ролики крепятся непосредственно к профиль-ручке, прижимаясь монтажным винтом.

Нижний ролик крепится отдельным винтом (самое нижнее отверстие). Этот же винт является регулирующим. Вращая его можно поднимать/опускать край двери.

В комплект так же входит 4 монтажных винта 5х30

Силиконовый уплотнитель — служит для крепления в пазах профилей заполнения из стекла. Стекло должно быть «обернуто» уплотнителем по периметру.

Он бывает различного сечения. Разновидности отличаются по силе крепления размеру зажимаемого стекла (4 или 8 мм) и, соответственно, цене.

Стопор-позиционер устанавливается в нижние направляющие.

Их функция останавливать дверь в нужном положении (открытом/закрытом).

Щетка-шлегель (ворсистая щетка) служит для смягчения ударов о боковую стенку корпуса при закрытии двери, а так же более плотного прилегания двери к корпусу (защита от пыли).

С внутренней стороны снабжен липким слоем, которым клеится на профиль-ручку.

Защелка для шлегеля (прищепка) — призвана  предотвратить отклеивание щетки-шлегеля, которое начинается, как правило, с краев. Прижимает щетку к профиль-ручке.

Наклейки для закрытия отверстий в профиль-ручках — на них лучше прилипает щетка-шлегель.

Статьи по теме дверей-купе

Расчет дверей-купе Версаль

Расчет дверей для углового шкафа-купе

Кондуктор для дверей-купе

Двери-купе с фотопечатью «карандашный эскиз»

В следующем разделе я расскажу Вам о еще одном виде мебельной фурнитуры — Системе Joker. Благо даря своей универсальности она достаточно часто применяется в корпусной мебели, как правило, в форме вешал разного рода, но у нее еще тысячи применений, многие из которых неочевидны.

Вернуться на Урок 9

% PDF-1.3 % 382 0 объект > эндобдж xref 382 70 0000000016 00000 н. 0000002662 00000 н. 0000002747 00000 н. 0000003440 00000 п. 0000003564 00000 н. 0000003689 00000 н. 0000003813 00000 н. 0000003937 00000 н. 0000004062 00000 н. 0000004188 00000 п. 0000004314 00000 н. 0000004440 00000 н. 0000004566 00000 н. 0000004692 00000 н. 0000004818 00000 н. 0000004944 00000 н. 0000005070 00000 н. 0000005197 00000 н. 0000005324 00000 н. 0000005451 00000 п. 0000005578 00000 н. 0000005705 00000 н. 0000005832 00000 н. 0000005959 00000 н. 0000006086 00000 н. 0000006212 00000 н. 0000006339 00000 н. 0000006464 00000 н. 0000006591 00000 н. 0000006717 00000 н. 0000006844 00000 н. 0000006971 00000 н. 0000007098 00000 н. 0000007225 00000 н. 0000007352 00000 н. 0000007479 00000 н. 0000007605 00000 н. 0000007736 00000 н. 0000007867 00000 н. 0000007998 00000 н. 0000008129 00000 н. 0000008260 00000 н. 0000008391 00000 п. 0000008522 00000 н. 0000008653 00000 н. 0000008784 00000 н. 0000008915 00000 н. 0000009045 00000 н. 0000009677 00000 н. 0000010287 00000 п. 0000010337 00000 п. 0000010451 00000 п. 0000010885 00000 п. 0000018035 00000 п. 0000018600 00000 п. 0000018957 00000 п. 0000019304 00000 п. 0000025546 00000 п. 0000026018 00000 п. 0000026393 00000 п. 0000028784 00000 п. 0000029346 00000 п. 0000029679 00000 н. 0000035718 00000 п. 0000036192 00000 п. 0000036538 00000 п. 0000037072 00000 п. 0000041579 00000 п. 0000044205 00000 п. 0000001696 00000 н. трейлер ] / Назад 800061 >> startxref 0 %% EOF 451 0 объект > поток hb«`b«d31 + P` +; ASBs’CBs + (`: p3PZ% 5CEɤ & 1 $ {~ ‘YS -xp: 02: 4.wpV3)), t`IM «@ Pm5dh4Gm7dg`aJ` ̠0ф) au? 9L, 8751

Повышение эффективности предприятия за счет инновационных позиционеров

Рис. 1. Установка интеллектуальных позиционеров с возможностью удаленного монтажа на заводе по производству этанола в США. Перед операторами по всему миру стоит задача максимизировать эффективность и производительность существующих объектов, что может стать серьезной проблемой при наличии большого количества клапанов и приводов. Стратегия управления предприятием для выполнения этой задачи включает в себя улучшение понимания того, как клапаны и средства управления работают на поле и принять профилактическое обслуживание, чтобы минимизировать простои завода.Сегодня технология позиционирования клапанов была разработана, чтобы помочь руководителям предприятий решить эту серьезную проблему.

ТЕХНОЛОГИЯ ПОЗИЦИОНЕРА КЛАПАНА

Рынок позиционеров клапана значительно вырос за последние годы и составил около 1 миллиарда долларов во всем мире. Технология выросла из необходимости поддерживать устойчивое состояние управления технологическими клапанами, такими как запорные, высокопроизводительные дисковые затворы, шаровые и пробковые клапаны, используемые для дросселирования или регулирования технологического процесса на заводе. По мере развития заводских сетевых технологий и инфраструктуры, также появляются инновации в позиционерах клапана.

Инженерам предприятия, желающим интегрировать позиционер клапана, доступны три технологических варианта:

Механический: Позиционер подсоединен к штоку клапана, так что положение можно сравнить с положением, продиктованным контроллером через рычаг с уравновешенным усилием.

Рис. 2. Вверху: пневматический позиционер для поворотных клапанов. Справа: интеллектуальный цифровой позиционер для поворотных и линейных клапанов Электропневматический: Эти позиционеры основаны на том же принципе баланса сил, что и механические позиционеры, но технология работает с сигналом преобразователя тока к давлению, обычно 4-20 мА , который затем передает положение клапана приводу.Эти системы устанавливаются непосредственно и в осевом направлении на шток привода и подходят для использования с четвертьоборотными поворотными приводами.

Интеллектуальные / цифровые позиционеры: Этот вариант позиционера со встроенными микропроцессорами обеспечивает более точный контроль над производственными активами, а также может предоставлять диагностические данные, которые используются для составления графиков профилактического обслуживания.

РАЗУМНЫЕ ТЕХНОЛОГИИ

За последние 10 лет разработки интеллектуальных и цифровых позиционеров клапана превзошли возможности механических и электропневматических систем.Достижения в протоколах цифровой связи позволили технологии интеллектуальных контроллеров развиваться, интегрируя более сложные функции. Такие инновации привели к созданию цифровых позиционеров клапана, которые работают как мини-регуляторы устойчивого состояния, что позволяет осуществлять автоматическое управление на уровне поля.

Например, если оператор хочет послать сигнал на клапан, чтобы дросселировать на X градусов поворота до определенного положения с целью достижения желаемой уставки, привод применяет только крутящий момент, достаточный для перемещения клапана на Y градусов вращения.Интеллектуальный позиционер может передавать больший крутящий момент, пока не будет достигнута требуемая уставка. Технология на основе микропроцессоров дает возможность вносить эти необходимые настройки в полевых условиях. В отличие от обычных механических и электропневматических позиционеров, цифровые контроллеры обеспечивают точную обратную связь по положению клапана без необходимости использования рычагов, поворотных или линейных уплотнений. Определение положения полностью выполняется бесконтактными средствами, что позволяет использовать передовые стратегии управления.

Путем точного измерения и регистрации положения штока клапана, входного сигнала и давления в приводе интеллектуальные позиционеры могут предоставить информацию для генерации сигнатуры регулирующего клапана. Эти возможности могут быть дополнительно расширены с помощью беспроводной технологии, позволяющей немедленно предоставлять отчеты о состоянии инженерам на местах, устраняя необходимость доступа к клапанам и приводам в труднодоступных или опасных местах. Это позволяет предприятию внедрять методы профилактического обслуживания, которые могут привести к повышению производительности, безопасности и снижению неэффективности за счет ненужных простоев и последующих затрат.

Технология интеллектуального позиционера клапана

предоставляет операторам установки дополнительные возможности по сравнению с обычными контроллерами клапана. Например, интеллектуальный позиционер может использовать бесконтактную обратную связь для управления положением клапана, что позволяет устанавливать позиционер удаленно от клапана. Это дает преимущества установкам, где регулирующий клапан находится в среде с высокой вибрацией или в коррозионной среде.

В дополнение к приложениям с поворотными клапанами, функция определения положения и микропроцессорная технология интеллектуального позиционера клапана означают, что одно устройство может использоваться для управления поворотным и линейным клапаном и без клапана.

РАЗРАБОТКИ ПРОТОКОЛОВ

Протокол связи HART был ранней реализацией протокола цифровой промышленной автоматизации, основанной на общей инфраструктуре проводки 4–20 мА, установленной во всем мире. Это позволило протоколу предложить решение перехода для многих операторов предприятий, которые привыкли к аналоговому сигналу 4–20 мА, но хотели реализовать «умный» протокол.

По мере того, как операторы предприятий все больше знакомились с протоколами промышленной автоматизации, появились протоколы цифровой связи, такие как FOUNDATION Fieldbus (FF) и PROFIBUS PA (Process Automation), которые предлагали большую функциональность и улучшенную диагностику.

FF — это мощное сетевое решение, которое сокращает затраты и время, необходимые для установки и подключения устройств промышленной автоматизации. Имея возможность соединять как сложные, так и простые устройства от нескольких поставщиков в одной сети, FF поддерживает распределенное управление, позволяя конфигурировать устройства для локального управления в полевых условиях, на хосте или для обоих источников.

Разработанный на основе варианта PROFIBUS DP (децентрализованные периферийные устройства), PROFIBUS PA контролирует измерительное оборудование через систему управления процессом в приложениях автоматизации процессов.PA использует тот же формат данных, что и гораздо более быстрый протокол DP, что обеспечивает простую и бесшовную интеграцию между устройствами в обеих сетях. Как и в случае с FF, с системой PROFIBUS возможны удаленная конфигурация, управление активами и плановое техническое обслуживание.

В дополнение к расширенной функциональности и расширенной диагностике протоколы FF и PA имеют явное преимущество при рассмотрении доступности питания по сравнению с HART, позволяя позиционерам запускать процессоры быстрее, повышая производительность связи.

РЕАГИРОВАНИЕ НА ИЗМЕНЕНИЕ ПРИЛОЖЕНИЙ

Многие нефтегазовые, нефтехимические и технологические предприятия сейчас работают в широком диапазоне температур, давлений и расходов. Суровые условия требуют, чтобы клапаны и устройства управления работали в тяжелых условиях эксплуатации, требуя более жестких и надежных компонентов, способных выдерживать экстремальные колебания температуры или давления и сохранять химическую и коррозионную стойкость.

Операторы предприятий теперь обращаются к решениям по управлению и мониторингу, которые могут использоваться в различных приложениях.Что касается технологии позиционирования клапана, развитие строительных материалов должно было идти в ногу с этими меняющимися требованиями к применению.

Рынок положения клапана и управления в значительной степени определяется изменениями требований клиентов, которые затем влияют на конструкцию системы, конструкцию корпуса или рабочие характеристики. Например, в опасных зонах нержавеющая сталь заменила алюминий в конструкции корпусов позиционеров клапана — нововведение, обусловленное требованиями заказчиков в нефтегазовой отрасли.

СПЕЦИФИКАЦИЯ ПОЗИЦИОНЕРА КЛАПАНА

Рис. 3. Установка интеллектуальных позиционеров клапана в шкафу на заводе по производству этанола в США. Ключевым моментом для операторов заводов, желающих разработать и разработать решение для позиционера клапана, является системная интеграция с существующей сетевой инфраструктурой завода. Нейтральность хоста, которая обеспечивает интеграцию с цифровой системой управления и местной инфраструктурой предприятия, гарантирует, что инженеры могут быстро выполнить калибровку и интеграцию без необходимости крупных инвестиций в систему.

Технология позиционирования клапана

, объединяющая инновационные цифровые средства связи, обеспечивает операторам предприятий большую видимость и контроль над активами предприятия. Интеллектуальные позиционеры клапанов предлагают операторам оборудования расширенные возможности и практические преимущества в отношении повышения производительности и эффективности работы. Многие из продуктов, доступных сегодня, обладают такими функциями, как расширенная автокалибровка и одинарная конструкция для линейных и поворотных приложений, а также приводы с пружинным возвратом и двойного действия для снижения требований к инвентарным запасам предприятия.

Возможность удаленного монтажа и различные материалы конструкции, такие как синтетическая смола, алюминий и нержавеющая сталь, а также способность работать при низком и высоком расходе, позволяют технологии интеллектуального позиционера клапана удовлетворять потребности требовательных производственных приложений. Доступные сегодня улучшенные характеристики в сочетании с ценными диагностическими данными и надежными протоколами связи гарантируют, что операторы предприятия могут воспользоваться последними инновациями в технологии управления предприятиями.

Лео Минервини — генеральный директор Westlock Controls Global (www.westlockcontrols.com).

10 причин для установки позиционера клапана

Позиционеры клапана — это практические решения для оптимизации гидравлической системы клапана. Проще говоря, позиционер — это устройство, которое обеспечивает правильное рабочее положение клапана в соответствии с контролируемым сигналом.

Когда в гидравлическую систему вносятся изменения, клапан должен адаптироваться к новым условиям.При установленном позиционере клапан настраивается в правильное положение на основе механической обратной связи от штока клапана и контроллера.

Прежде чем мы углубимся в позиционеры клапана, важно понять, что позиционер можно использовать только в сочетании с приводом клапана. Привод клапана — это механизм, который открывает и закрывает клапан. Вместо ручного управления клапаном можно установить привод, позволяющий регулировать клапан удаленно.

Приводы

имеют силовой привод и используют давление или электричество для быстрого срабатывания клапанов.Если вы не используете приводы клапана, ознакомьтесь с этими 5 причинами для установки привода клапана. Для получения дополнительной информации прочтите наше Краткое руководство по приводам клапанов.

ПРИЧИНЫ ДЛЯ УСТАНОВКИ ПОЗИЦИОНЕРА КЛАПАНА:
  1. МИНИМИЗАЦИЯ ТРЕНИЯ
    Позиционеры сводят к минимуму трение уплотнения штока клапана и связанный с этим гистерезис. Это особенно полезно для высокотемпературных упаковочных материалов, таких как графит.
  2. УВЕЛИЧИВАЕТ ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОННЫХ СИГНАЛОВ 4-20 мА
    Входы / выходы могут быть расположены в позиционере, который находится на клапане.
  3. ТОЧНОСТЬ
    Позиционеры обеспечивают точное управление с лучшим разрешением и точностью за счет полного использования сигнала. Это компенсирует изменение жесткости пружины диапазона привода, которое может изменяться на ± 8%.
  4. ПОВЫШЕННОЕ ВРЕМЯ ОТКЛИКА
    Позиционеры увеличивают время отклика на изменение процесса. Это позволяет ускорить загрузку и удаление воздуха.
  5. ОТРИЦАЕТ ВЫЗВАННЫЕ ПОТОКОМ РЕАКЦИИ НА ПЕРЕПАД ВЫСОКОГО ДАВЛЕНИЯ.
    Это компенсирует дисбаланс внутренних сил.
  6. ПОВЫШЕННАЯ ГИБКОСТЬ
    Позволяет использовать поршневые приводы с высоким давлением подачи воздуха в КИП.
  7. ВЫБОР ДИАПАЗОНОВ НАСТРОЙКИ ПРИВОДА, КОТОРЫЕ НЕ СООТВЕТСТВУЮТ
    Позиционеры облегчают выбор диапазонов стендовых установок привода, которые не «совпадают» или не «согласовываются» по сигналу. Например, при использовании сигнала 3-15 фунтов на кв. Дюйм с эталонным значением клапана 10-35 фунтов на квадратный дюйм. Однако, если большее значение контрольной установки превышает 15–18 фунтов на кв. Дюйм, технически требуется позиционер.
  8. РАЗРЕШЕНИЯ ДЛЯ РАЗДЕЛЕНИЯ ДИАПАЗОНА
    Это дает вам возможность использовать один контроллер для двух клапанов; 4-12 мА и 12-20 мА.
  9. КЛАПАНЫ ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК
    Позиционеры позволяют встраивать кулачки для определения характеристик, чтобы варьироваться от присущих поворотному регулирующему клапану характеристик до сформированных характеристик.
  10. ТРЕНИЕ СЕДЛА
    Преодолевает эффект трения седла при перемещении ниже 10%, позволяя дросселировать около «закрытого» положения поворотного регулирующего клапана.

Позиционеры клапана доступны в трех различных конфигурациях; пневматические, аналоговые I / P, интеллектуальные или цифровые позиционеры. Любой из них станет отличным дополнением к вашей системе (ам). Автоматизация позиционера клапана повысит эффективность вашего предприятия, сэкономит время и деньги и сократит время простоя.

Возникли вопросы по установке позиционера клапана в вашей системе? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

Как установить раздвижные двери шкафа на наклонный пол

  • Вы здесь:
  • Дом
  • Помощь / Совет
  • Как установить раздвижные двери шкафа на наклонный пол

Наклонный пол может стать головной болью при установке такой мебели, как шкафы-купе. Но наклонные полы не должны быть проблемой. Прежде чем раздирать пол в спальне, прочтите наше руководство по простому способу установки раздвижных дверей шкафа на наклонный пол.

Легко предположить, что полы в наших домах все идеально ровные, но если вы когда-либо обустраивали свою собственную кухню, встроенные шкафы или другие встроенные шкафы, вы, вероятно, обнаружите, что это не так!

В старых домах полы со временем склонны провисать или оседать, и даже в новых домах полы могут иметь небольшие уклоны или неровности, которые могут вызвать определенные проблемы у мастера.

В этой статье мы предлагаем практические решения о том, как преодолеть проблемы с наклонным полом, чтобы вы могли выбрать из полного ассортимента шкафов-купе и с уверенностью установить их.

Как определить, ровный ли пол?

Прежде всего вам необходимо определить, является ли пол, на котором вы хотите установить дверцы гардероба, ровным по линии дверей.

Для этого вам понадобится длинный спиртовой уровень или, если у вас его нет, стандартный спиртовой уровень и длинный кусок прямой строганной древесины. Положите длинный спиртовой уровень (или кусок дерева со стандартным спиртовым уровнем сверху) вдоль линии того места, где вы хотите установить дверцы шкафа.

Убедитесь, что пузырек спиртового уровня находится в центре двух направляющих линий. Если он находится с одной или другой стороны от центральной точки, вам нужно будет разместить пакеры под соответствующим концом спиртового уровня (или древесины), чтобы переместить пузырек в центральное положение.

Может оказаться, что для этого подойдет несколько тонких деревянных планок или толстого картона; однако в крайних случаях могут потребоваться более толстые куски дерева, чтобы упаковать спиртовой уровень для достижения ровной поверхности — см. схемы ниже:

Если ваш пол имеет уклон более 8 мм по всей ширине дверцы шкафа, мы рекомендуем вам включить в заказ нижнюю и верхнюю облицовку.Это значительно упростит вам задачу.

Используя тот же метод, что и выше, вы можете обнаружить, что ваш пол находится на одном уровне с каждой стороны, но имеет провал или провисание к центру. В этом случае вставьте пакеры на равном расстоянии по ширине зазора между длиной бруса и полом — см. Диаграмму ниже.

Эти пакеры затем могут использоваться для поддержки нижнего хвостовика в различных точках по ширине установки для достижения идеально ровной поверхности.См. Раздел ниже, чтобы узнать, как закрепить пакеры и нижнюю облицовку на месте.

При проверке уровня пола также рекомендуется проверить, ровные и ровные ли стены. Об этом мы писали в нашей статье Как установить двери шкафа-купе, если у вас стены не отвесные и прямые .

Что мне делать, если мой пол неровный?

Если пол имеет уклон более 5 мм по ширине в месте установки раздвижных дверей или проседает в центре, есть два простых варианта создания ровной поверхности, на которой можно закрепить нижнюю направляющую для двери:

— Нижний хвостовик и пакеры

— Плинтус приподнятый

Метод нижнего хвостовика и пакеров

Этот процесс подробно описан в 12-страничном руководстве по установке, которое вы получите вместе с дверьми.Однако на рисунках ниже показан основной метод выравнивания и фиксации нижней облицовки на наклонном или провисшем полу. Когда нижняя облицовка будет идеально ровной и прикреплена к полу подходящими винтами с потайной головкой, нижняя направляющая может быть закреплена на ней.

Если уклон или провисание пола значительный, вам может потребоваться использование бортика квадранта или аналогичного профиля, прикрепленного к переднему краю облицовки, чтобы скрыть любые зазоры между покрытием пола и основанием нижней облицовки — см. ниже , чтобы узнать, как это сделать.

Метод приподнятого цоколя

В качестве альтернативы использованию пакеров с нижним вкладышем для создания ровной поверхности вы можете сделать приподнятый цоколь и пол внутри вашего гардероба. Построение цоколя дает хороший способ скрыть сильные уклоны или провалы пола, поскольку несоответствие уровней легче «потерять» по высоте цоколя. Цоколь можно создать на любой высоте по вашему желанию, но рекомендуется построить его так, чтобы верхняя поверхность находилась на одном уровне с имеющимися плинтусами.В зависимости от того, выровнены ли существующие плинтусы, вы можете использовать соответствующий плинтус соответствующей длины, чтобы он был обращен к переднему краю цоколя. Облицовку цоколя можно обрезать по основанию, чтобы она соответствовала уклону или провисанию пола. Верх цоколя (который будет служить фальшполом для вашего гардероба) может быть изготовлен из МДФ, ДСП или фанеры и должен опираться на деревянные рейки, чтобы создать идеально ровную поверхность, на которой можно закрепить нижнюю направляющую — см. Схемы ниже. .


Установка дверей шкафа-купе прямо над ковровым покрытием

Если вы устанавливаете двери своего шкафа-купе прямо над существующим ковром, то в зависимости от того, насколько пол наклонен или провисает, вы можете использовать пакеры локально под местом, где вкладыш прикручен к полу.

Если зазор достаточно мал (например, менее 5 мм), то ковер должен маскировать разницу. Если зазор больше, см. Раздел ниже .

Как скрыть зазор между ровной облицовкой и наклонным / провисшим полом?

После того, как вы упаковали и выровняли нижнюю облицовку и прикрепили ее к нижележащему полу, у вас может остаться зазор слева, справа или по центру между облицовкой и полом.Это может быть нежелательно, если выбранное вами напольное покрытие (ковролин, ламинат, виниловый пол и т. Д.) Не будет иметь достаточной глубины, чтобы скрыть зазор.

Есть два решения для маскировки любых зазоров:

  • Если зазор составляет от 5 до 10 мм и не может быть замаскирован ворсом ковра или глубиной ламинатных досок, используйте кромку / молдинг квадранта , прикрепленную к переднему краю нижнего вкладыша.

Прикрепите с помощью клея до или после укладки напольного покрытия.Если квадрант или молдинг нужно покрасить или окрасить, лучше всего это сделать до фиксации, чтобы обеспечить аккуратную отделку.

  • Если зазор больше 10 мм, используйте отрез сосновой доски (например, 30 x 3 мм в профиле).

Осторожно сформируйте деревянную полоску по ее длине с помощью ножа или ручного рубанка, чтобы она соответствовала наклону или провисанию пола.

После того, как будет достигнуто хорошее совпадение, профиль из полосовой древесины можно прикрепить к передней поверхности нижней облицовки с помощью тонкой полоски клея для захвата, убедившись, что верхние края обоих находятся на одном уровне друг с другом.

При необходимости покрасьте или протрите полосу. Перед покраской или окрашиванием рекомендуется замаскировать край нижнего вкладыша малярной лентой с низкой липкостью, чтобы предотвратить попадание краски или пятен на сам вкладыш. После снятия малярной ленты готовый край придаст аккуратный вид.

Квадрантный бортик

Квадрантные бусины доступны в нескольких размерах (9, 12, 16, 18 и 21 мм), а также доступны в нескольких цветах и ​​вариантах отделки под дерево.Выберите наиболее подходящий цвет для ваших подкладок и запорных планок. Возможно, стоит посетить поставщика напольных покрытий, поскольку для ламинатных или деревянных полов доступно множество вариантов цвета и отделки.

Если не удается найти подходящего цвета, выберите нейтральный цвет дерева и протрите его морилкой наиболее подходящего цвета.

Чтобы закрепить кромку квадранта, используйте клей для захвата, такой как «No Nails» или аналогичный, следуя инструкциям производителя.

И, наконец, …. двери шкафа-купе, которые двигаются в ночи!

Нет, это не шутка, иногда раздвижные двери ночью могут двигаться сами по себе.

Причина этого обычно может быть связана с тем, что нижняя направляющая не идеально выровнена, и когда ночью температура падает, а нижняя направляющая слегка сжимается, двери иногда могут скользить сами по себе.

Если вы обнаружите, что это происходит с вашими дверями, несложно установить дверные позиционеры, которые войдут либо в нижнюю направляющую (алюминиевая рама), либо в верхнюю направляющую (стальная рама). Которые легко устанавливаются и идут в комплекте с дверьми.

Используйте наш онлайн-инструмент для проектирования прямо сейчас, чтобы выбрать идеальные раздвижные двери для наклонных полов.

Если у вас есть вопросы по установке шкафов купе на наклонный пол или что-то еще; звоните нам по бесплатному телефону 0800036 1730 .

Статьи по теме, которые могут вам также понравиться

Купить DIY Деревообработка Локатор для сверления Дверь шкафа Позиционер для ручки Локатор для перфорации Направляющая втулка для сверла ► Alitools

  • Продажа надежных брендов.

  • Продавец работает на платформе более двух лет.

  • Покупатели довольны сообщением продавца.

  • Товары продавца соответствуют их описанию.

  • Продавец отправляет быстро.

  • 6% покупателей недовольны товаром от продавца.

    • YVP110 Улучшенный позиционер клапана | Иокогава Америка

    SAITO Yoji 1 NISHIJIMA Takeshi 1 INOUE Akira 1 MASUKI Koichi 1

    YVP110 — позиционер клапана, соответствующий стандарту FOUNDATION ™ fieldbus. YVP110 поддерживает высокую надежность за счет использования бесконтактного датчика положения и недавно разработанного небольшого модуля I / P. По сравнению с обычными аналогово-механическими позиционерами, YVP110 демонстрирует значительно расширенные функциональные возможности и улучшенные характеристики позиционирования, достигаемые с помощью диагностики клапана и алгоритма управления нелинейной компенсацией. В этом документе описываются характеристики YVP110, а также его превосходная управляемость и способность к техническому обслуживанию, которые способствуют снижению эксплуатационных расходов завода.

    1. Продукты Business Div.

    ВВЕДЕНИЕ

    Рис. 1 YVP110
    Установлено на фактическом заводе
    (любезно предоставлено заводом
    в Фушики компании Nippon Paper Industries)

    Окружающая среда, окружающая перерабатывающую промышленность, резко изменилась из-за недавних экономических изменений, дерегулирования и все более жесткой конкуренции между глобальными компаниями.Пользователи настоятельно требуют от поставщиков контрольно-измерительного оборудования снизить общие затраты на протяжении всего жизненного цикла и повысить эффективность работы предприятия.

    В этих условиях некоторые полевые устройства и РСУ с поддержкой FOUNDATION ™ fieldbus были коммерциализированы компанией Yokogawa с 1998 года. Больше всего пользователи ожидают от использования сетевых технологий сокращения затрат, связанных с эксплуатацией конечных элементов управления (регулирующих клапанов, в том числе позиционеры) — наиболее важные элементы в установке — и другие соответствующие периферийные устройства.

    Следующие подходы были предприняты для решения проблемы такого снижения эксплуатационных расходов в случае усовершенствованного позиционера клапана YVP110 (рис. 1) — устройства, разработанного совместно с Dresser Flow Control, вторым по величине производителем регулирующих клапанов в мире под управлением Masoneilan. бренд.

    1. Достижение долгосрочной надежности
      Это означает обеспечение долговременной стабильности и надежности работы за счет использования малогабаритного модуля I / P (преобразователь тока в пневматический) и бесконтактного датчика перемещения.
    2. Улучшение динамических характеристик
      Это означает улучшение способности отслеживать слабые сигналы и динамические характеристики, такие как выбросы, за счет использования алгоритма управления клапаном с компенсацией нелинейности. Эти улучшения сделаны для того, чтобы помочь повысить производительность систем управления заводом и, следовательно, повысить качество производимой продукции.
    3. Добавление функций диагностики
      Это означает дальнейшую установку функций диагностики клапана в режиме онлайн / в автономном режиме в дополнение к функциям самодиагностики самого позиционера.Эта установка реализована, чтобы помочь сократить время обслуживания и выполнить профилактическое обслуживание.
    4. Облегчение установки
      Это означает добавление функций автонастройки для измерения характеристик клапана для определения параметров. Это также означает разработку инструментов человеко-машинного интерфейса (HMI) и, таким образом, сокращение времени установки.

    В следующем обсуждении мы сосредоточимся на том, что YVP110 дает пользователям, а также обсудим наши перспективы в отношении будущего развития усовершенствованных позиционеров клапана.

    ОСОБЕННОСТИ YVP110

    Рисунок 2 Блок-схема YVP110

    На рисунке 2 представлена ​​блок-схема YVP110. Открытие клапана определяется датчиком перемещения. Результат вычисления управления клапаном преобразуется в пневматическое давление модулем I / P, а затем усиливается управляющим реле. Особенности усовершенствованного позиционера клапана YVP110:

    1. Компактная и легкая конструкция
      Мы полностью сократили строительные блоки YVP110, уменьшив размер модуля I / P и плотно интегрировав электронные схемы с использованием специализированных ASIC.Эти усилия помогли улучшить характеристики виброустойчивости позиционера клапана, установленного на месте (задано как 4 мм при 5–15 Гц и как 2 G при 15–2000 Гц). YVP110 весит всего 2,3 кг, это самый легкий в мире позиционер клапана по состоянию на март 2001 года по сравнению с позиционерами того же класса.
    2. Надежный бесконтактный датчик перемещения
      Все электрические контакты и скользящие части чувствительного элемента были исключены из датчика перемещения, который является ключом к высокой надежности.В качестве альтернативы был принят метод бесконтактного обнаружения изменений взаимной индуктивности. Этот датчик смещения помог устранить люфт и гистерезис, которые были неизбежны при использовании обычного контактного метода, что повысило точность YVP110. Кроме того, был обеспечен достаточный уровень долговечности для повторяющихся действий, а также для непрерывных незначительных изменений входного уровня при определенной степени открытия клапана и около нее.
    3. I / P-модуль
      Недавно разработанный миниатюрный I / P-модуль отличается облегченной конструкцией, так как вес движущихся частей был уменьшен до 0.5 г, что составляет 1/200 веса наших более ранних моделей, благодаря конструкции заслонок с металлическими диафрагмами. При этом количество точек крепления заслонки было уменьшено для упрощения конструкции модуля. Такая конструкция обеспечивала надежность в той степени, в которой модуль работал стабильно в течение длительного периода времени даже при таких серьезных нарушениях, как циклическое нагревание или вибрация.
    4. Множество функций
      YVP110 обладает множеством функций, которые ни один обычный аналоговый механический позиционер клапана не может предложить. К этим функциям относятся:
      • монитор сигнала открытия клапана
      • монитор сигнала выходного давления клапана (опция)
      • возможность изменения характеристик расхода (оптимизация технологического процесса)
      • функция герметичного закрытия (совместимость между управляемостью и герметичностью) отключение)
      • автонастройка (автоматическая регулировка нуля / диапазона и параметров управления)
      • интеграция параметров рабочего состояния клапана
    5. Функциональные блоки
      Следующие четыре функциональных блока были установлены в YVP110.
      • Блок аналогового выхода (AO)
      • Блоки дискретного входа (DI) (два; предназначены для функции концевого выключателя)
      • Блок ПИД (опционально; предназначен для функции контроллера процесса)
      Если эти функциональные блоки объединены с блоком AI на На стороне датчика становится возможным сконфигурировать контур управления без необходимости в контроллере. Обратите внимание, что YVP110 был первым в мире позиционером клапана, который прошел тест на совместимость ITK4.0 в соответствии с последним стандартом FOUNDATION ™ Fieldbus.

    ПОВЫШЕННАЯ УПРАВЛЯЕМОСТЬ

    Рисунок 3 Блок-схема ПИД-регулирования с компенсацией нелинейности

    Характеристики регулирующего клапана чрезвычайно важны для обеспечения стабильного управления и работы установки, минимизации изменчивости технологического продукта и, таким образом, повышения качества и эффективности.

    Динамические характеристики регулирующего клапана, такие как время отклика, мертвое время для слабых сигналов и перерегулирование, особенно важны, поскольку они значительно влияют на качество контура управления.

    Тем не менее, клапаны и механические элементы (модуль I / P и управляющее реле) позиционера включают гистерезис, зоны нечувствительности и другие нелинейные факторы. Для YVP110 мы разработали алгоритм управления для компенсации этих нелинейных факторов (Рисунок 3). Следовательно, мы достигли динамических характеристик, которые позволяют регулярно используемым клапанам отслеживать сигналы от 0,1% или меньше. На рисунках 4 и 5 показано наличие / отсутствие эффекта нелинейной компенсации для случая, когда используется один и тот же параметр ПИД.

    Рисунок 4 Характеристики отклика нормального ПИД-регулирования Рисунок 5 Характеристики отклика ПИД-регулирования с нелинейной компенсацией

    Позиционер также снабжен функцией автонастройки для оптимальной настройки параметров управления различных клапанов. Эта функция разработана таким образом, что характеристики клапана измеряются на стороне позиционера для определения параметров управления.

    ПОВЫШЕННАЯ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    Чего пользователи больше всего ожидают от позиционеров клапана в полевых условиях, так это снижения эксплуатационных расходов за счет улучшения ремонтопригодности. В дополнение к функции самодиагностики самого позиционера, YVP110 снабжен функцией диагностики клапанов, которые наиболее уязвимы, но чрезвычайно важны на предприятии. Функция диагностики клапана примерно подразделяется на оперативную и автономную диагностику.

    1. Оперативная диагностика
      Следующие параметры состояния работы клапана интегрированы в позиционер.
      • Время открытия и закрытия
      • Время почти полного закрытия
      • Величина позиционного смещения и количество циклов
      Хотя срок службы клапана варьируется в зависимости от фактических условий эксплуатации, время обслуживания клапана может быть оптимизировано путем сбора данных. Например, время почти полного закрытия получается путем интегрирования отрезков времени, в течение которых степень открытия клапана является предельной и, следовательно, скорость потока высока. Ожидается, что этот параметр состояния будет эффективным для прогнозирования эрозии.
    2. Автономная диагностика
      Следующие связанные с клапаном физические параметры и коэффициент усиления контура системы управления измеряются при выполнении автонастройки или самопроверки.
      • Значения пропорциональны производительности привода клапана
      • Гистерезис и ширина залипания-проскальзывания
      • Диапазон рабочего давления клапана
      Измеряя эти параметры при каждом периодическом осмотре, можно обнаружить изменения в характеристиках клапана. Простое сравнение может быть выполнено с параметрами, полученными ранее, с помощью функции базы данных Plant Resource Manager, интегрированного пакета управления устройствами, предоставляемого Yokogawa.
    3. Дальнейшее развитие диагностических возможностей
      В качестве следующего шага на пути развития YVP110 мы разрабатываем функцию сигнатурного анализа, расширенную версию функций автономной диагностики. Эта функция предназначена для измерения нижеперечисленных характеристик позиционера и внутреннего сохранения данных об измеренных характеристических кривых.
      • Характеристики входов / выходов клапана (давление в зависимости от открытия клапана)
      • Характеристики ступенчатой ​​характеристики клапана (время в зависимости ототкрытие клапана)
      • Характеристики входов / выходов позиционера (уставки в зависимости от открытия клапана)
      Таким образом, функция позволит провести углубленную диагностику путем сравнения с более ранними характеристиками.

    ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

    Рисунок 6 Пример экрана ValveNavi

    Чтобы максимально использовать богатство функций YVP110 и предоставить пользователям превосходные человеко-машинные интерфейсы, мы разрабатываем ValveNavi (рис. 6), специальное программное обеспечение для управления на базе Windows.Основные функции этого человеко-машинного интерфейса включают:

    • Администрирование (пользовательские ограничения по эксплуатации)
    • Изменение режима работы (Нормальный, Ручной и O / S)
    • Изменение тега устройства и адреса узла
    • Просмотр тенденций и гистограмм
    • Функция мастера настройки
    • Изменение параметров
    • Отображение результатов диагностики
    • Вид блоков PID в формате лицевой панели
    • Функция отчета о настройках (выводится как файл.html файл)

    Во время начальной настройки после установки позиционера на клапан можно выполнить все основные настройки позиционера, просто выбрав Мастер настройки в меню и запустив его. Поскольку интерфейс поддерживает экраны трендов, также можно регулировать клапан, наблюдая за формой волны, представляющей фактическое открытие клапана.

    ЗАКЛЮЧЕНИЕ

    В этой статье мы обсудили усовершенствованный позиционер клапана YVP110, сосредоточив внимание на его функциях и улучшении управляемости и ремонтопригодности.Мы значительно улучшили YVP110 по его функциональности и производительности по сравнению с обычными аналогово-механическими позиционерами, сохранив при этом требуемый уровень надежности. В будущем мы продолжим расширять диагностические возможности, установив такие функции, как анализ сигнатур, чтобы помочь снизить общие затраты пользователей на протяжении всего жизненного цикла.

    ССЫЛКИ

    1. Омура К., Нисидзима Т. и др. «Интеллектуальный позиционер клапана для эпохи Fieldbus», ISA, 1996, стр.663-672.
    2. Иноуэ А., Нисидзима Т. и др. «Повышение эффективности и функциональности регулирующего клапана с помощью цифрового позиционера Fieldbus», ISA, 2000, № 1032.
    • Названия продуктов, программного обеспечения и технологий, упомянутые в этом документе, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний или организаций.

    Регулирующий клапан Masoneilan Продукция | Электропривод

    GE Energy’s Masoneilan * Control Solutions

    В любое время дня и ночи глобальная сеть заводов MARC® (авторизованный ремонтный центр Masoneilan) и Chalmers & Kubeck (Северная и Южная Каролина) будет рядом с вами, предоставляя услуги и поддержку, необходимые для обеспечения эффективной работы вашего предприятия. и безопасно.

    Обученные на заводе и сертифицированные на заводе
    На предприятиях, авторизованных Chalmers & Kubeck, работают обученные на заводе, сертифицированные на заводе технические специалисты, которые прошли интенсивное аудиторное и практическое обучение и сдали тщательные письменные и практические экзамены. Производственные объекты также должны проходить регулярные проверки со стороны Dresser Masoneilan, чтобы убедиться, что они соответствуют строгим техническим стандартам, стандартам обслуживания и деловой практики.

    Подлинные изделия Dresser Masoneilan
    Услуги Chalmers & Kubeck и MARC® (авторизованный ремонтный центр Masoneilan) предоставят вам быстрый доступ к необходимым клапанам и деталям — в любом месте и в любое время.В каждом из них имеется большой запас оригинальных клапанов Dresser Masoneilan. Каждый также может использовать дополнительные запасы на миллионы долларов через глобальную сеть предприятий MARC и Dresser Direct, авторизованных представителей и производственных центров.

    Программы и услуги

    Предприятия Chalmers & Kubeck и MARC® предлагают полный набор услуг и инструментов, которые помогут поддерживать работу ваших клапанов с максимальной производительностью. Они включают:
    • Диагностическая система ValScope® Pro
    • Программное обеспечение для обслуживания и управления клапанами ValvKeep®
    • Замена позиционеров в горячем режиме — даже преобразование аналогового оборудования в цифровое — пока они остаются в эксплуатации и функционируют
    • Инвентаризация и оценка арматуры на предприятии
    • Планирование и прогнозирование технического обслуживания, контроль активов и записи, а также помощь в применении
    • Планирование капитальных ремонтов — на месте или удаленно
    • Пусконаладочные работы
    • Увеличение срока службы клапана за счет ремонта, модернизации и оптимизации
    • Прицеп для ремонта мобильных
    • Диагностика регулирующего клапана

    Отраслевые сертификаты
    Все предприятия Chalmers & Kubeck соответствуют международным, национальным или региональным нормам и стандартам, регулирующим промышленность регулирующих клапанов, в том числе установленным Американским обществом инженеров-механиков (ASME), Американским национальным институтом стандартов (ANSI).

    Prev post Шкаф напольный под мойку: МЕТОД Напольный шкаф под мойку с дверью/фронтальная панель, белый, Сэведаль белый, 60x60 см купить в интернет-магазине
    Next post Кухонный гарнитур на ножках или цоколь что лучше: Оформление низа кухонного гарнитура: ножки или цоколь?

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
