какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации.

Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт.

Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

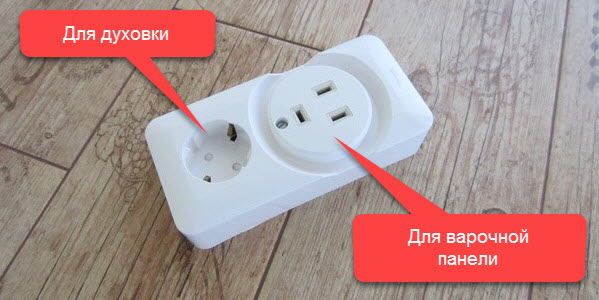

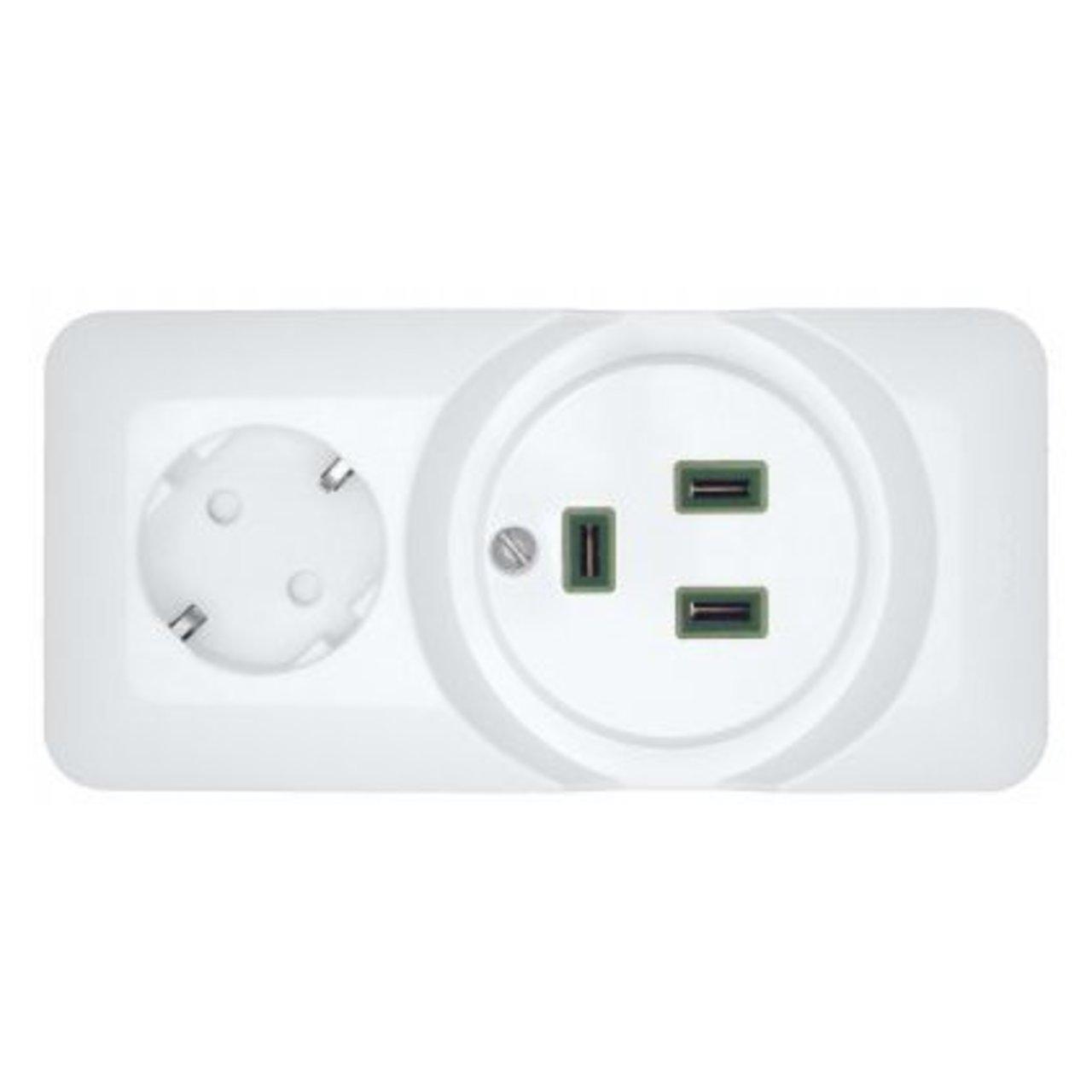

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

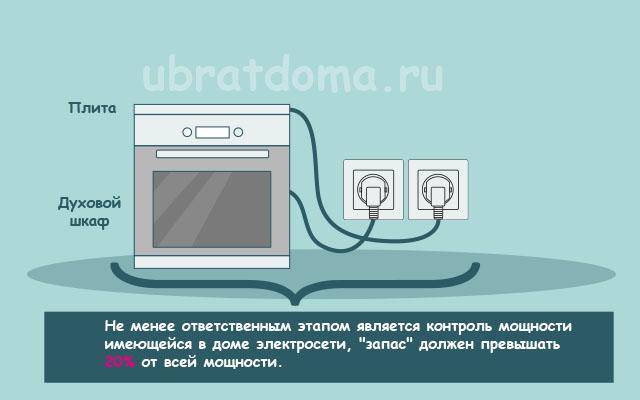

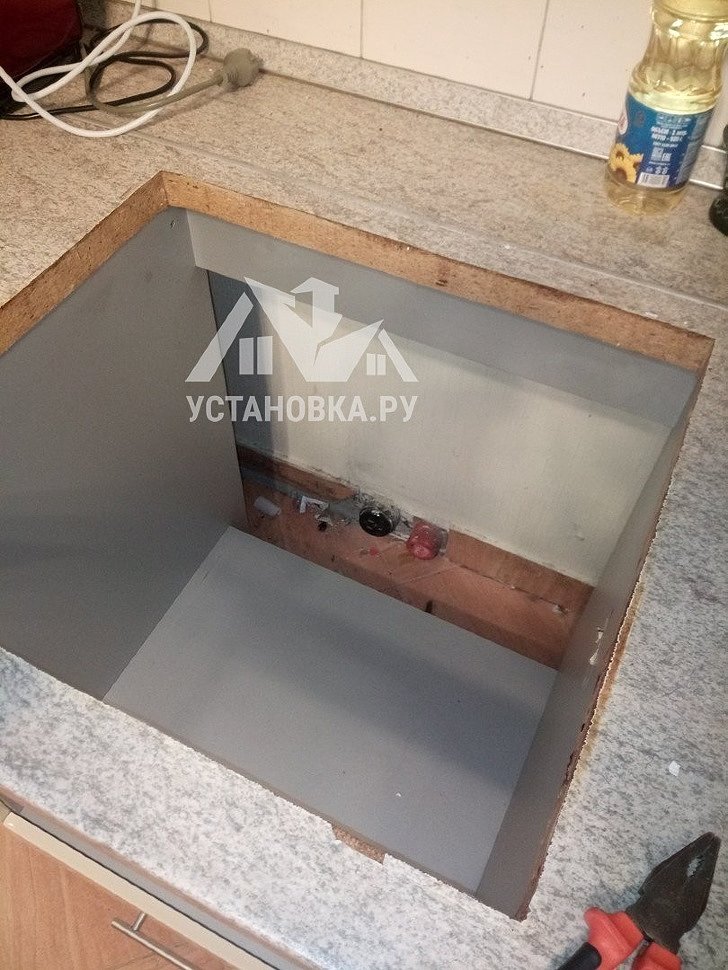

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

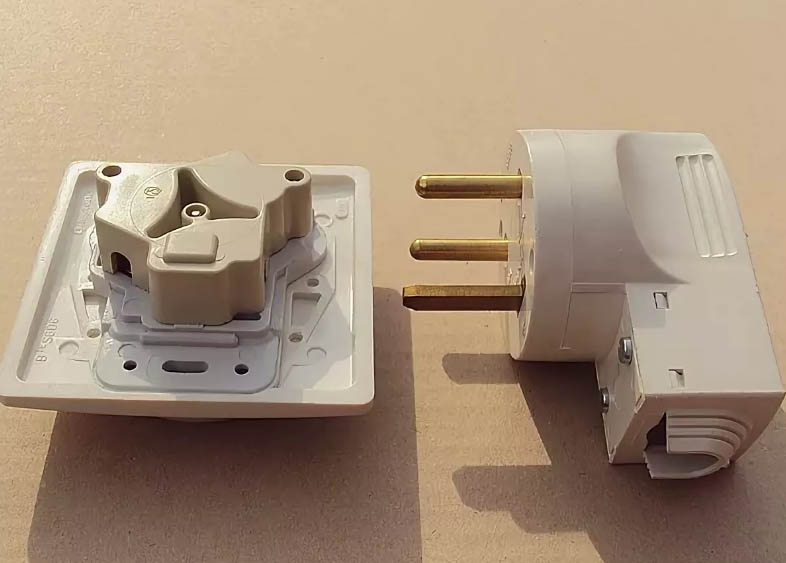

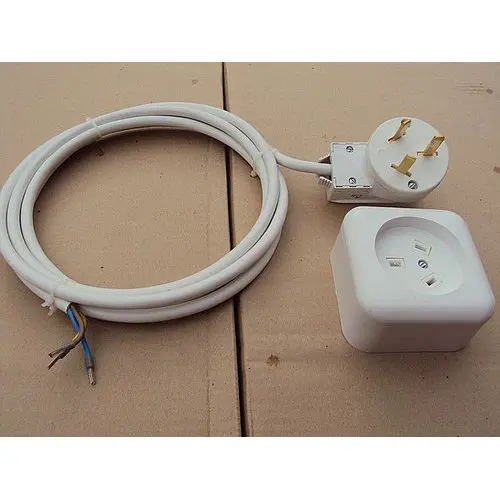

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

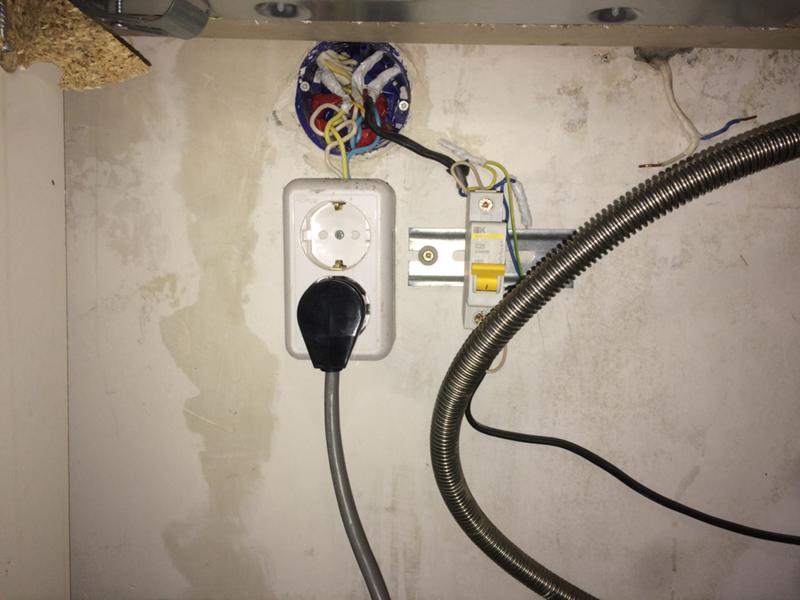

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель.

Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

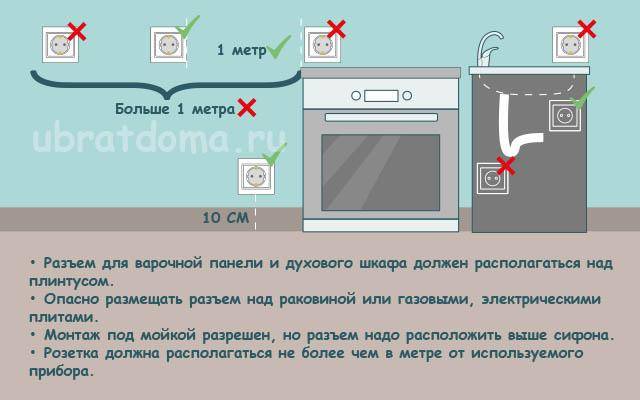

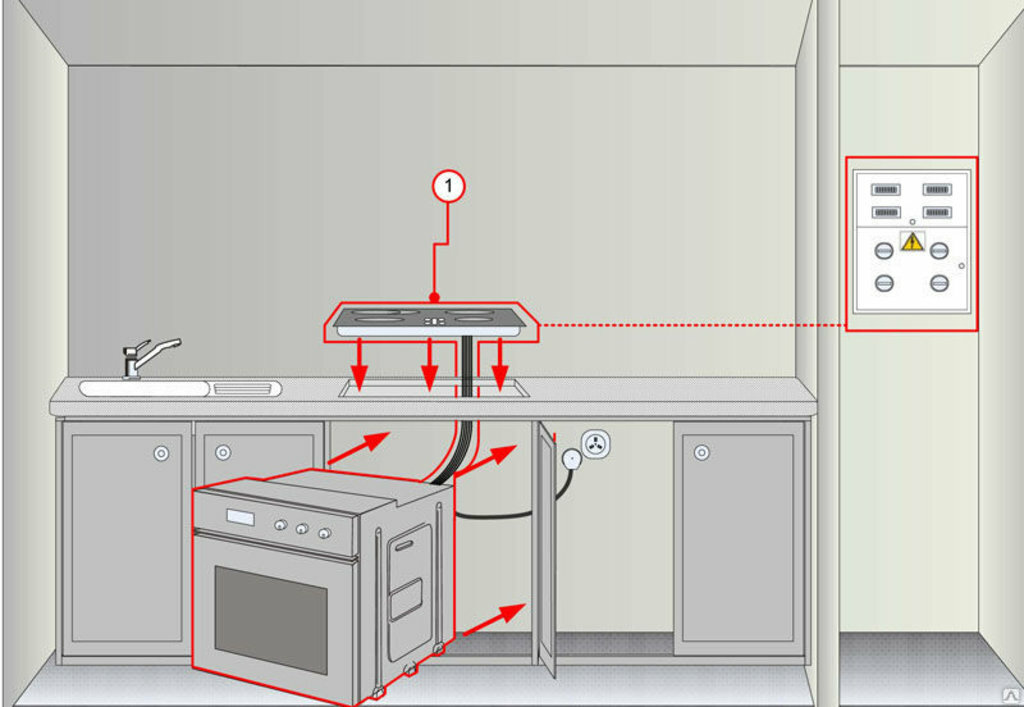

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей.

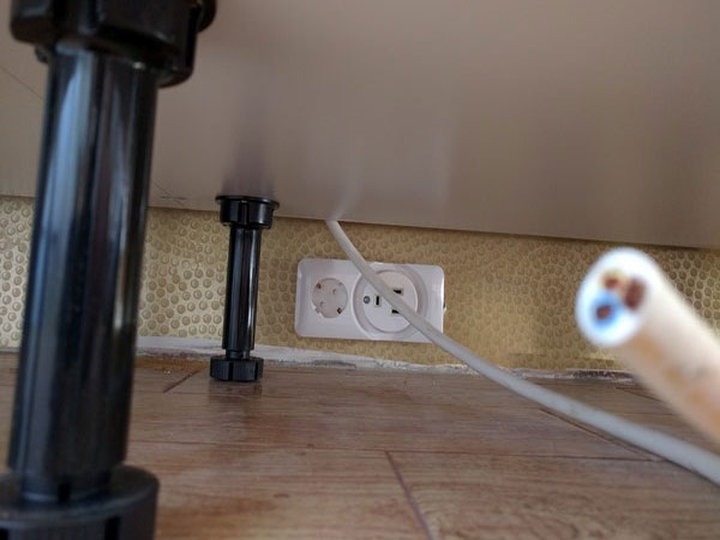

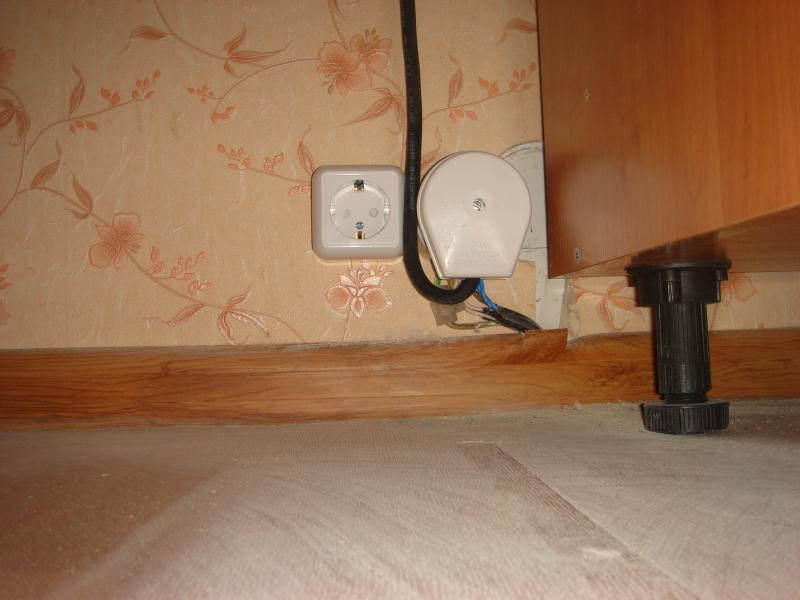

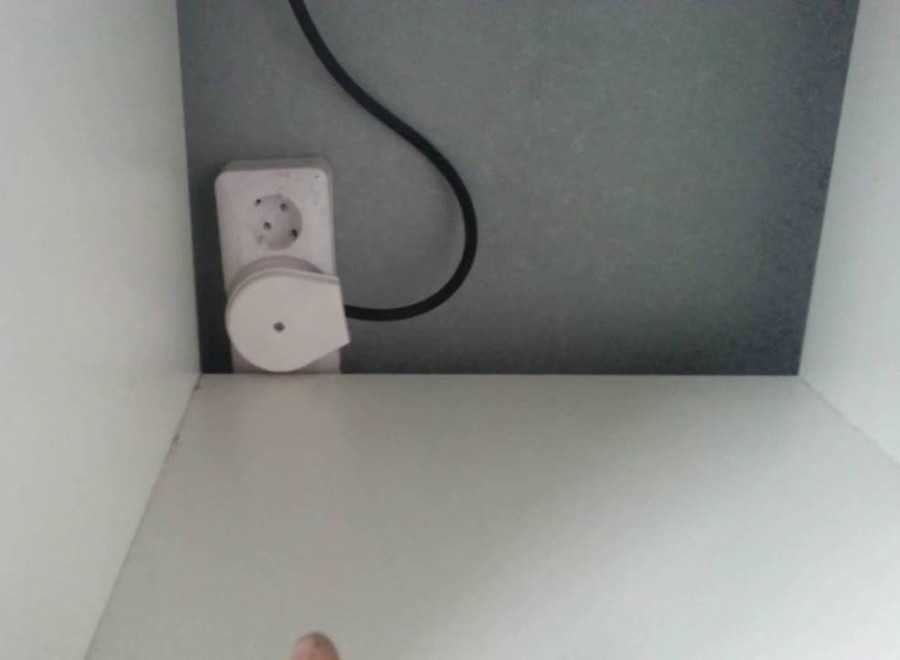

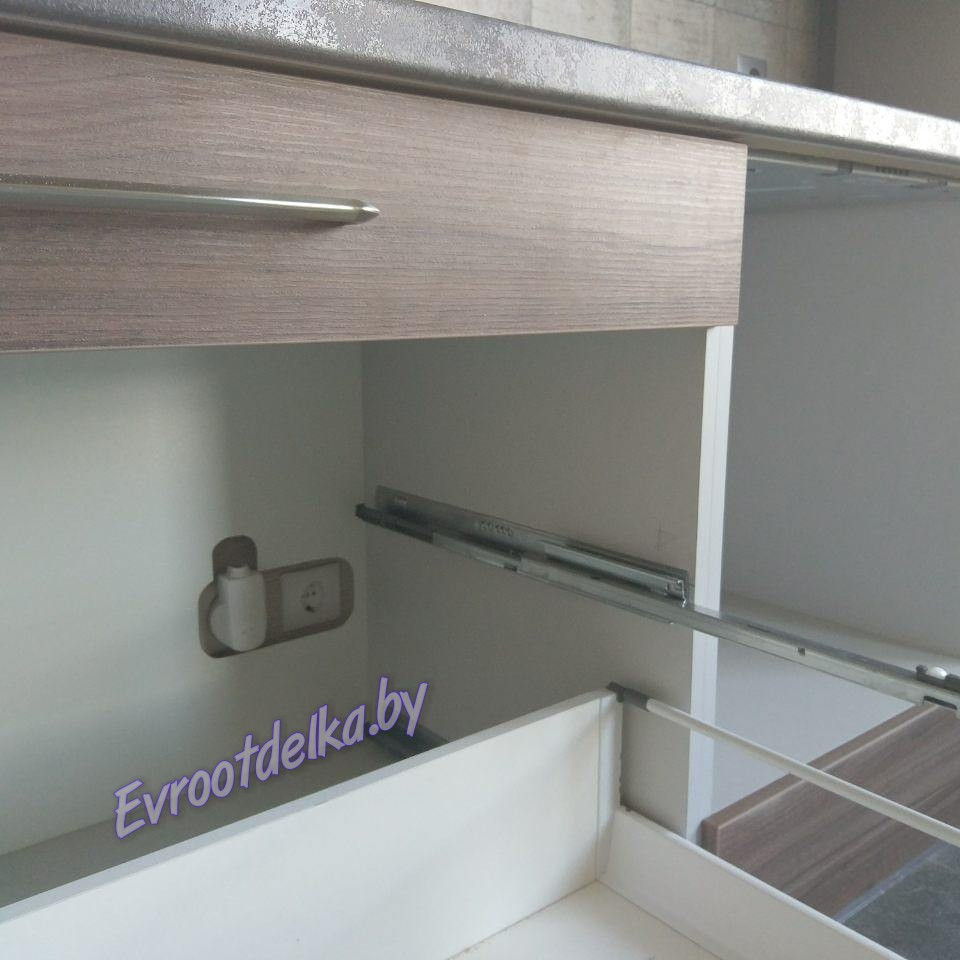

Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

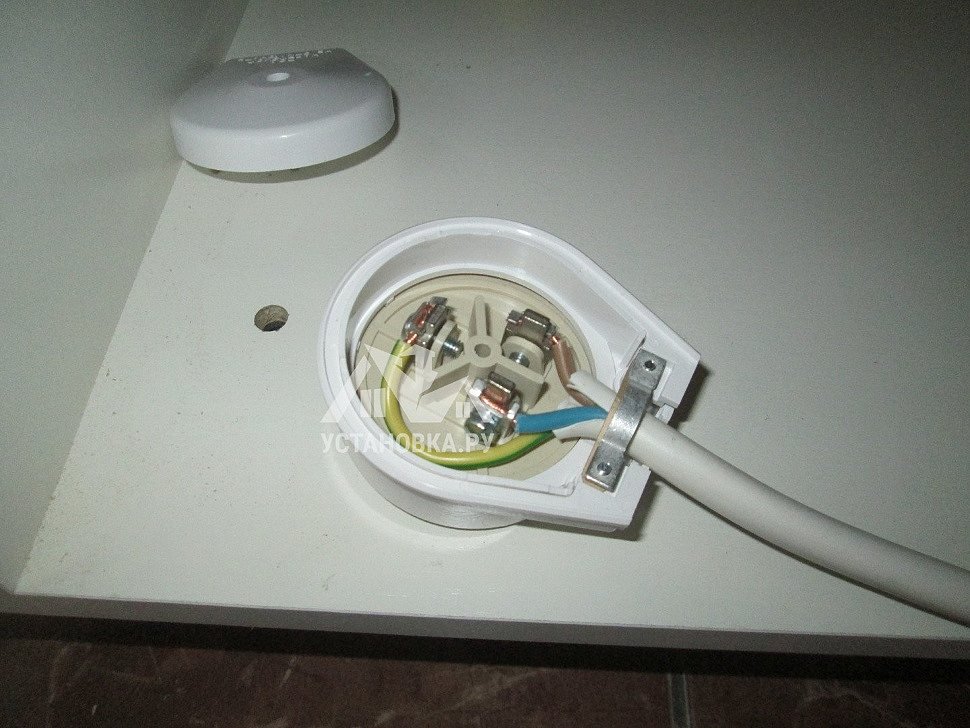

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

Какую бытовую технику нельзя включать вместе в одну розетку под какую технику нужна отдельная линия?

Отдельная линия (провод от щитка к бытовому прибору) нужна для мощных бытовых электроприборов.

Это кондиционер, электрическая духовка (духовой шкаф), проточный водонагреватель, накопительный водонагреватель (бойлер), стиральная машина, электрическая плита (плиты бывают разной мощности, но в целом, это так) и.т.д.

Одновременно нельзя включать в розетку бытовые приборы суммарная мощность которых превышает допустимую нагрузку и на розетку и на проводку к этой розетки (на кабель).

Например в розетку на 6-10 Ампер, нельзя одновременно включать электрочайник мощностью 1,5 кВт и более и микроволновку мощностью 1,2 кВт и больше.

Их суммарная мощность 1,5 + 1,2 = 2,7 кВт, тут уже нужна розетка на 16 Ампер.

Так же важно учитывать, сечение проводов, материал их изготовления и + о каких розетках идёт речь.

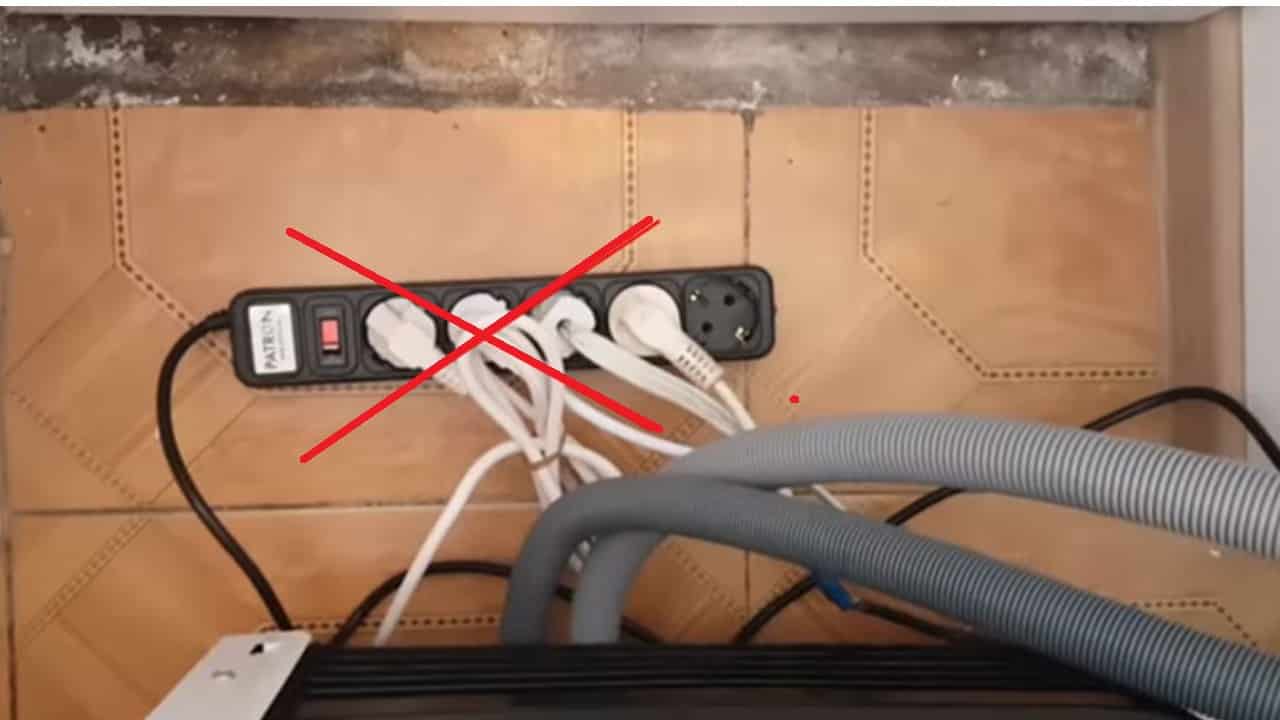

При подключении бытовой техники в одну розетку (через двойники, тройники), важно учитывать и нагрузку на которую рассчитана розетка и суммарную мощность бытовых приборов.

Так, к примеру в розетку на 10 Ампер, одновременно можно подключить бытовые приборы с суммарной мощностью, не превышающую 2,2 кВт.

Это может быть электрочайник + телевизор, или микроволновка и холодильник и.т.п.

Розетка на 16 Ампер выдерживает нагрузку в 3,5 кВт, в неё можно одновременно включать более мощные бытовые приборы, например стиральную машину и термопот.

Обычно при замене электропроводки на новую (медь) на розетки «кидают» медный провод сечением 2,5 квадрата, такой провод выдерживает нагрузку до 5,9 кВт, (сеть напряжением 220 Вольт), вот таблица

для ознакомления.

Холодильник, хотя он и не относится к мощным бытовым приорам, тоже лучше включать в отдельную розетку.

Это рекомендация от производителя, современные холодильники, это сложная бытовая техника и любые скачки напряжения могут привести к его поломки (а они будут, если в одну розетку с холодильником включать несколько бытовых приборов).

Так же, (это помимо отдельной линии) при подключении мощных бытовых приборов устанавливается УЗО, к примеру УЗО необходимо той же стиральной машине, бойлеру.

А из личного опыта могу добавить, вообще не стоит подключать мощные бытовые приборы через двойники, тройники, одна розетка, один бытовой прибор, это самый оптимальный вариант.

Подключение духового шкафа | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Подключение духового шкафа. Если вы хотите выполнить подключение духового шкафа самостоятельно, то, прежде всего, необходимо изучить инструкцию и выяснить, какую мощность будет потреблять приобретенный вами духовой шкаф.

Если его мощность меньше 3,5 кВт, то можно воспользоваться стандартной розеткой на 16 ампер с заземляющим контактом. Розетку для подключения духового шкафа желательно выбрать от известных производителей. Дешевые розетки могут «потечь» при полной нагрузке.

При установке стандартной розетки, подключение духового шкафа следует выполнять отдельным трехжильным кабелем сечением жил 2,5 мм², например ВВГ 3х2,5. Кабель следует подключить к отдельному автоматическому выключателю 20А. В некоторых моделях шкафов, составляющих единый комплект с варочной поверхностью, подключение духового шкафа производится к варочной поверхности или к панели управления, а те, в свою очередь, к специальной розетке для электроплит.

Если мощность вашего духового шкафа вместе с варочной поверхностью, больше чем 3,5 кВт, для подключения электрического духового шкафа следует использовать специальную розетку для электроплит. Такую розетку следует подключать кабелем сечением 4 мм2, например NYM 3х4, и защищать автоматическим выключателем на 40А.


Схема подключения духового шкафа:

Некоторые модели духовок, вообще не имеют вилки для подключения духового шкафа к электросети. Они имеют только контакты для подключения. В этом случае, подключение электрического духового шкафа следует выполнить при помощи готового гибкого кабеля соответствующего сечения с вилкой, выполненной заводским способом (в случае, если мощность подключаемого духового шкафа не превышает 3,5 кВт) или самостоятельно изготовить кабель со специальной вилкой для подключения электроплит.

• Если вы выполняете подключение духового шкафа самостоятельно, следует особое внимание уделить вопросу защиты от поражения электрическим током. Во-первых, обязательно подключение защитного заземления. Заземляющий желто-зеленый провод следует подключить к заземляющему контакту розетки. Запрещается заземлять бытовые приборы на трубы водоснабжения и газовые трубы.

• Во-вторых, в щитке рекомендуется установить УЗО или дифференциальный автомат для дополнительной защиты членов вашей семьи от поражения током.

При самостоятельном подключении электрического духового шкафа, обратите особое внимание на качество контактных соединений. Из-за большого тока, потребляемого духовым шкафом, контакты могут нагреваться, что может привести к пожару.


Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.
И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом.
Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

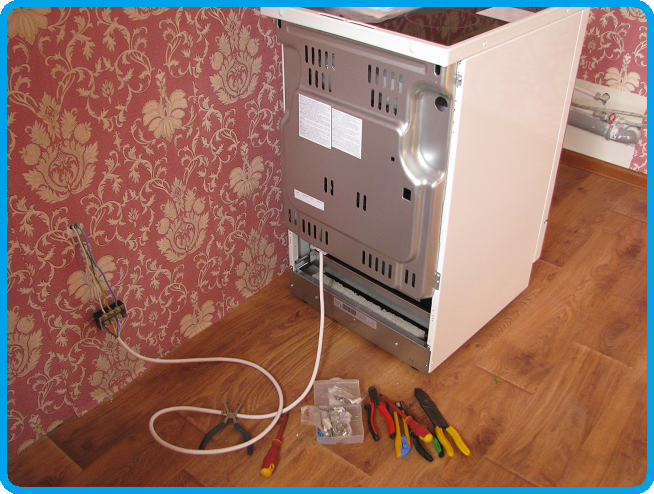

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

Размещения электрических розеток на кухне: общие советы

Вступление

Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.

Размещения электрических розеток на кухне для плиты и мойки

1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол.

2. Сушка для посуды нужно разместить над мойкой.

3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.

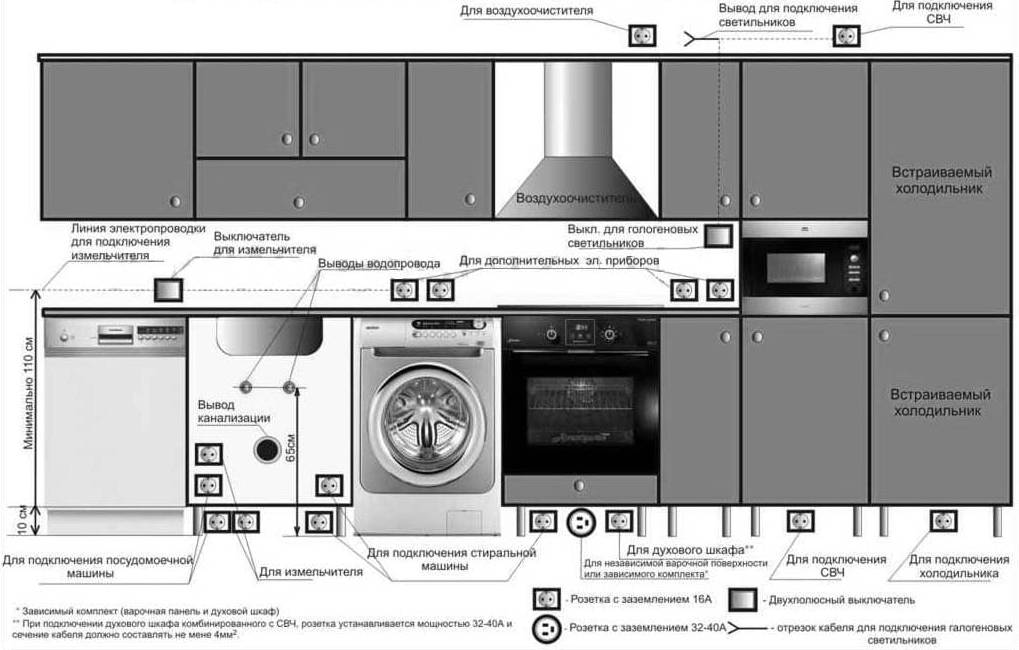

Схема размещения электрических розеток на кухне

Розетка для духовки

4. При установке отдельного духового шкафа необходимо помнить, что отдельный духовой шкаф устанавливается почти в плотную к стене. Это означает, что все коммуникации должны располагаться под духовкой на высоте не выше 10-15 см. от пола.

Розетка для плиты

5. Обязательно нужно спланировать установку мощной розетки для электрической плиты. Разместить их нужно под рабочей поверхностью, соседней с плитой, секцией мебели. Высота установки должна быть 60-70 см. от пола. Для удобства доступа к розетке для плиты, в стенке рабочего стола за которой находится розетка нужно вырезать отверстие. Если у Вас планируется установка варочной панели, помните, что таких розеток может быть две. Одна для панели (20-32-40 Ампер), вторая для духового шкафа( 16 Ампер).

Розетка для вытяжки

6. Обязательно предусмотрите розетку для вытяжки. Она должна располагаться на 10-20 см. выше поверхности полок и на 30 см. справа или слева от центра самой вытяжки.

Розетка и подводка для посудомойки

7. Электророзетку для посудомоечной машины располагайте, также как и розетку для плиты, за правым или левым рабочими столами по отношению к посудомоечной машине. Подвод воды и розетку для посудомоечной машины желательно разнести по разные стороны. Это увеличит электробезопасность кухни.

8. Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки.

9. Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой.

Розетки над рабочим столом

10. Запланируйте один или лучше два блока розеток на поверхности фартука кухни. Фартук кухни-это пространство между поверхностью рабочего стола и навесными полками. Планируйте размещение блоков розеток только над рабочими столами (не размещайте розетки над плитой и мойкой). Высота размещения розеточных блоков 110-115 см от пола.

Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.

Розетка для телевизора

11. И последнее. Не забывайте запланировать розетки на противоположенной стене от кухонного гарнитура, а также электрическую розетку и вывод телевизионной антенны для телевизора.

На этом все! Это все советы для правильного размещения электрических розеток на кухне ! Успехов Вам, в ваших начинаниях!

©www.otdelochnik24.ru

Другие статьи раздела: Ремонт кухни

55.61953237.741349

Похожие записи

Как подключить независимый духовой шкаф и варочную панель

Итак, здравствуйте. Спешу вас поздравить с приобретением варочной панели и духового шкафа, иначе вас не интересовал бы данный вопрос. А возможно, вы еще только хотите сделать приобретение, и я сделаю небольшое отступление по этому поводу. Сейчас стала модной тема одного окна, когда вместе с техникой вам предлагают услуги по её установке. Редко, но встречаются не очень честные консультанты, которые утверждают, что если вы не воспользуетесь услугами установки от магазина, то вам не предоставят гарантию. На самом деле – всё не так. Вы лишаетесь гарантии только в случае, если ваши неправильные действия при установке привели к поломке техники. То есть, вам никто не запрещает делать установку самостоятельно. Ну а раз вы теперь это знаете, можете собираться в ближайший магазин электротехники. Вам потребуется кабель, сечением не менее 4 мм², а количество жил будет зависеть от того, какое напряжение у вас имеется в наличии: если это 230 вольт – 3 жилы, если 380 – 5 жил (в этом случае будет достаточно сечения кабеля 2,5 мм²). Кабель желательно взять однопроволочный (не гибкий), так как с ним легче работать. Если вы решите взять многопроволочный (мягкий), тогда не забудьте взять к нему подходящие по размеру наконечники гильзы, чтобы обеспечить хороший контакт. Поскольку сейчас хорошие силовые розетки либо стоят дорого, либо способны выдерживать большие токи, но при этом большие по размеру, то я рекомендую очень надежное и недорогое соединение – сжим У739М (название изготовителя не имеет значения). Часто их называют «орехи». И вам их потребуется всего лишь три штуки (или пять, если у вас три фазы). Минус у данного типа соединения только один – оно получается неразъемным. Учитывая то обстоятельство, что автомат на плиту отдельный, я не вижу в этом никаких сложностей и проблем. А вот о плюсах упомяну лишь вкратце: легкий монтаж, полная безопасность (их даже можно влажной тряпкой протирать), компактность, надежность, не требуется периодического подтягивания винтов. В общем, достаточно один раз сделать и к ним можно больше не возвращаться. Но для тех, кто желает оставить розетку, расскажу несколько нюансов. Первый – это затягивание проводов. Провод нужно зачистить, сделать колечко и только после этого затягивать. Если этого не сделать, то может получиться ситуация, когда затянули вы хорошо, но контактная площадка всего лишь деформировалась, винт полностью закручен, а провод так и остался особо не зажатым, есть лишь видимость этого. Только вот в электричестве первое и главное правило – это хороший контакт. Если он плохой, то начинает греться, а в дальнейшем недалеко до возгорания. Перед тем, как ставить крышку розетки на место нужно подогнуть контакты, как это показано на фото (синим цветом показаны не подогнутые, а красным подогнутые контакты). Затем установить крышку и очень аккуратно, непосредственно перед тем, как закончить все работы и больше не возвращаться к электрической части – воткнуть вилку. Из инструментов вам потребуются: пассатижи, нож (любой), две отвертки (крестовая и плоская). В правой части фотографии инструмент, который облегчает работу, но не требуется в обязательном порядке. Зависимые духовые шкафы, как и независимые варочные панели, рассчитаны на работу, как от однофазной сети, так и от трехфазной, и, в большинстве случаев, не комплектуются кабелем. Чаще всего в квартирах подключение однофазное, а это означает, что в панели (зависимые духовые шкафы я упоминать в тексте дальше не буду, но все сказанное в равной мере относится и к ним) придется установить перемычки, которые производитель оставляет в клеммной колодке. Как правило, на самой задней панели есть схема установки перемычек или она есть в инструкции. Дальше берем провод, аккуратно срезаем наружную изоляцию, обкусываем провода, как показано на фотографии (так их удобно будет прятать в клеммной колодке). Желательно фазный провод подключать на среднюю клемму, где соединяются две перемычки. Так вы равномерно распределяете нагрузку на перемычки. В случае, если у вас имеется три фазы, то перемычки устанавливать не нужно, но надо крайне внимательно отнестись к подключению, поскольку если в однофазной сети ваше оборудование просто не заработает в случае ошибки, то в трехфазной сети обязательно сгорит. Зачищаем и делаем небольшие полукольца. Здесь есть несколько нюансов. Во-первых, изоляцию с самого провода нужно снимать только вдоль провода. Как бы вы не старались, если вы делаете поперечный надрез, вы все равно повредите жилу, которая может сломаться, пока вы будете укладывать провод в клеммную колодку. Для тех, кто планирует заниматься подключением профессионально, рекомендую присмотреть подходящий стриппер для снятия изоляции, как, например, у меня. На фото видно уже зачищенную им изоляцию и видно, что жила при этом не повреждается. Во — вторых, полукольца позволяют лучше зафиксировать провод, увеличивают площадь контакта, а это всегда хорошо. К сожалению, на примере этой клеммной колодки показать, как делать полукольца и заводить их в клеммы не получится, потому что в ней это сделать затруднительно. После того, как вы зафиксируете кабель в клеммной колодке, укладываете его. Желательно сделать так, чтобы провода не перекрещивались (это не всегда получается и это не страшно) и не касались соседних клемм или перемычек. Если будете выравнивать жилы кабеля, старайтесь не повредить изоляцию. Затем собираете клеммник и приступаете непосредственно к подключению к силовой сети. Однако, прежде чем это сделать, обязательно отключите напряжение. Еще лучше, если прочитаете краткую инструкцию по безопасности при выполнении электромонтажных работ. На самой первой фотографии показано, как разобрать «орех». Для этого в область, помеченную красным кружком на фотографии, вставляете тонкую отвертку и снимаете металлическое колечко (то же самое нужно сделать с другой стороны). Далее срезаете первичную изоляцию с кабеля, который уже подключили к панели и зачищаете жилу ровно настолько, чтобы жила умещалась в «орехе». Если зачистили чуть больше – не страшно, просто откусите лишнюю часть жилы кусачками. Точно так же поступаете со всеми жилами, которые будут обжиматься «орехом». Духовые шкафы, как правило, комплектуются кабелем и обычно он заканчивается вилкой. В этом случае у вас три варианта: Позвонить в магазин и узнать, будет ли отрезание вилки трактоваться, как потеря гарантии. Если нет, то срезаете вилку и зачищаете жилу раза в два больше, чем это делается на однопроволочном кабеле. Если да, читайте второй пункт. Аккуратно, стараясь не оставить следов на винтах вскрываете крышку, где крепится кабель, меняете заводской кабель на любой подходящий (сечением не менее 1,5 мм², а лучше 2,5 мм²) и продолжаете работу по подключению духовки. Ну и более доступный вариант, берете розетку, к ней подключаете любой подходящий кабель, который в свою очередь подключаете к «орехам». Если кабель многопроволочный, то плотно обматываете его вокруг однопроволочного, отрезаете лишнее и заводите в «орех». Здесь будет уместно пройтись по цветам проводов. Есть международная маркировка. Синий – всегда ноль, желто-зеленый – всегда защитный нулевой (заземление), все остальные цвета фазные. Если электропроводку вам делал грамотный электрик, то цвета в вашей розетке для варочной панели будут именно этих цветов. В противном случае, желательно определить, где и какой вывод у вас. Фазный определить просто – на нем будет напряжение, а вот определить нулевой и заземляющий проводник сложнее. Самый простой способ – вызвать электрика для этой цели или поискать информацию на соответствующих ресурсах. После того, как все провода зачищены и подготовлены, по одну сторону пластины заводите кабель из стены, а по другую сторону пластины кабели от варочной панели и духового шкафа и затягиваете соединение. Если вы будете собирать медный и алюминиевый провода – не страшно, поскольку в «орехе» три пластины и проводники между собой непосредственного контакта не имеют. Собираете скорлупу ореха и надеваете металлические колечки. Если все сделано правильно, то попасть под напряжение, случайно схватившись за «орех» нереально, поскольку расстояние до токоведущих жил довольно велико, чтобы палец мог до них достать. Обязательно проверяете свою работу и идете включать электричество. Панель может мигнуть и больше никаких опознавательных знаков подачи напряжения не показывать, а могут гореть некоторые индикаторы. Духовой шкаф, если у него есть электронное табло, должен начать мигать. Осталось открыть инструкцию, прочесть, как пользоваться варочной панелью и как установить время на духовом шкафу, а так же, как им пользоваться. Какие могут быть ошибки. Если вы подали фазу от линии на корпус духового шкафа или варочной панели, то ничего не заработает, но очень велика опасность поражения электрическим током, поэтому после первого включения, если ничего не заработало, не спешите хвататься за металлические поверхности. Возьмите тестер или индикаторную отвертку и проверьте – нет ли напряжения на корпусе. Если напряжения на корпусе нет, но ничего не работает, проверьте, есть ли вообще напряжение. Если при включении духового шкафа или варочной панели выбивает УЗО или диффавтомат – наиболее вероятной причиной является то, что вы перепутали заземляющий и нулевой проводники. Если при включении автомата его выбивает сразу (до того, как вы попытаетесь включить духовой шкаф или варочную панель) – ищите замыкание там, где вы производили работы. Если следов замыкания вы не видите, пробуйте отключать по очереди (и обязательно изолировать отключенные провода) духовой шкаф и варочную панель. Частой причиной подобного замыкания бывает небрежное выполнение работ и повреждение вторичной изоляции (изоляции самой жилы) и жила либо касается соседней оголенной жилы, либо перемычки в клеммной колодке. Если первое включение автомата прошло удачно, но при включении духового шкафа или варочной панели его выбивает (он отличается от УЗО и диффавтомата), то наиболее вероятно, что повреждение в духовом шкафе или варочной панели. На самом деле, за три года моей практики по установке варочной панели и духового шкафа автомат ещё ни разу не выбивало, то есть новое оборудование обычно начинает работать без проблем.

Должна ли электрическая духовка быть жестко подключена? – Мои бюджетные рецепты

Электрические духовки — это фантастические устройства, которые позволяют с невероятной легкостью готовить самые разные блюда. На мой взгляд, это один из самых универсальных и незаменимых кухонных приборов на любой кухне.

Однако электрические духовки не рекомендуется использовать со штепсельной розеткой. Вместо этого производители электрических духовок рекомендуют, чтобы прибор был подключен к электрической системе квалифицированным специалистом.

Рекомендуется для обеспечения безопасности вашего прибора и контура в долгосрочной перспективе, и поэтому часто входит в стандартную комплектацию или в качестве дополнения при покупке новой электрической духовки в большинстве крупных магазинов.

В некоторых случаях после оценки квалифицированным специалистом может быть рекомендовано или разрешено использование вашего прибора с розеткой.

Для печей требуются специальные цепи

Из-за требований к электропитанию прибора, который сильно нагревается, для вашей духовки потребуется отдельная цепь.

Выделенная цепь — это цепь, которая не использует питание совместно с какой-либо другой машиной. Для электрической духовки требуется цепь с напряжением 240 В. Стандартная розетка имеет напряжение 120В.

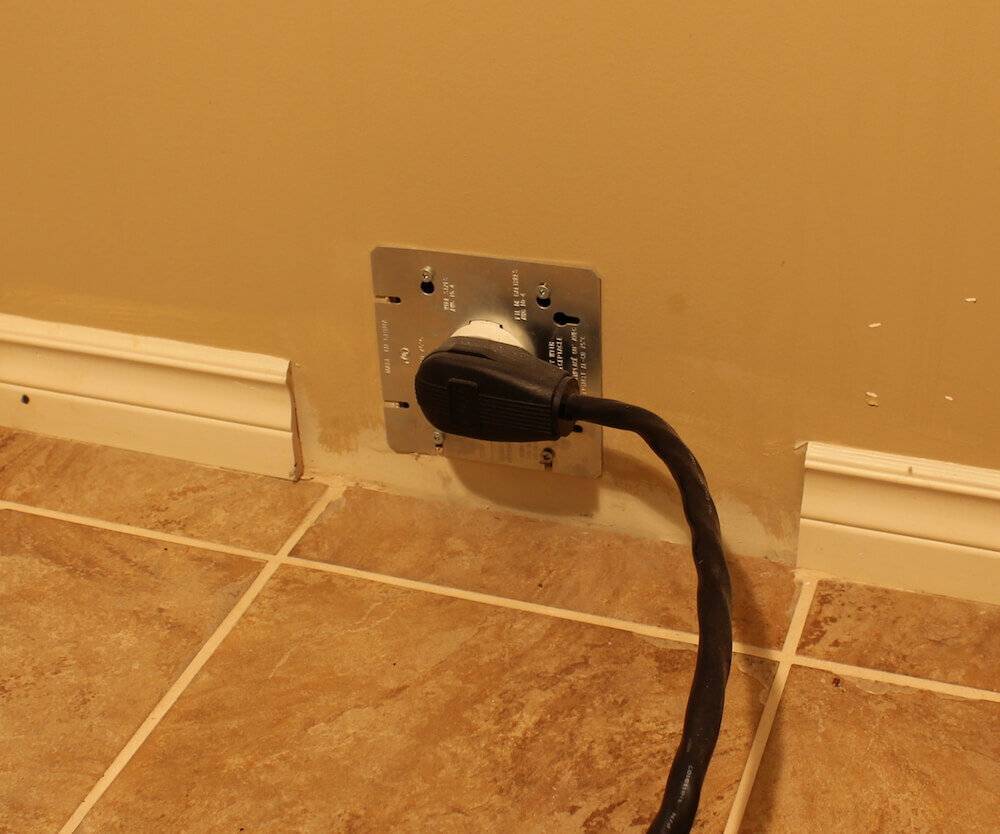

Как узнать, может ли розетка безопасно питать духовку

Розетки

240 В можно узнать по количеству контактов, которые они содержат. Если у вас старый дом, ваша розетка, скорее всего, будет трехконтактной. Если ваш дом более современный или был обновлен, розетка будет оснащена четырьмя контактами (три контакта плюс заземляющий провод.)

Вилка на 240 В не подходит к розетке на 120 В. Любая попытка сделать это может привести к поломке или небезопасной вилке. Остановитесь, если вы попытались включить электрическую духовку в розетку 220 В. Прежде чем двигаться дальше, замените шнур питания. Или вы можете проверить его у квалифицированного электрика, чтобы убедиться, что он по-прежнему безопасен в использовании.

Чтобы быть слишком осторожным, вы можете проверить свою розетку с помощью мультиметра. Я рекомендую цифровой мультиметр AstroAI 6000 Counts от Amazon. Этот мультиметр позволит вам измерять напряжение, а также проверять провода под напряжением, а также содержит полезные инструкции для начинающих пользователей.

Быстрая проверка блока предохранителей позволит убедиться, что ваша розетка имеет правильную маркировку. Быстрый просмотр поможет избежать дорогостоящих проблем в будущем и быстро определить, не перегорел ли предохранитель.

Важно помнить, что духовка должна быть единственным прибором, питаемым от этой розетки. Выбрав розетку, убедитесь, что другие приборы (или светильники) не питаются от этого источника.

Что делать, если у вас есть только розетки на 120 В

Предположим, вы проверили свои розетки и не можете найти ни одну, отвечающую требованиям мощности вашей электрической плиты.Или единственная совместимая розетка находится слишком далеко от вашей духовки или в настоящее время используется. Затем вам нужно будет внести коррективы в текущую настройку, прежде чем безопасно использовать свой диапазон.

Если у вас есть розетки только на 120 В, вам придется переоборудовать их на 240 В. Сделать это легко при правильном оборудовании и мерах предосторожности.

Однако работа с электрическими розетками является опасным процессом. Если вы не уверены в своих способностях, обратитесь за помощью к лицензированному электрику в вашем регионе.

Как преобразовать розетку 120 В в розетку 240 В

Розетки

120 В можно легко преобразовать в розетки 240 В за 16 шагов, используя всего четыре источника питания.

Посмотрите это видео для визуальной демонстрации того, как преобразовать ваш сокет:

Материалы, необходимые для преобразования:

Первые шаги наиболее важны для вашей безопасности:

1. Проверьте цепи, чтобы убедиться, что к ответвленной цепи подключено только одно устройство. Вставьте что-нибудь в каждую розетку (можно использовать лампу или мультиметр), затем отключите цепи в автоматическом выключателе по одной. Это должно отключить питание подключенного элемента. После того, как вы подтвердите, что в розетку больше не подается питание; пометьте автоматический выключатель.
2. Убедившись, что выключатель выключен, осмотритесь и убедитесь, что к этой цепи ничего не подключено. Переверните выключатели света и проверьте другие активные предметы.
3. Отвинтите переднюю часть розетки и осмотрите провода внутри:
   1. Черный/красный/синий/желтый (в порядке сходства цветов) провод — это горячий провод (на нем есть напряжение).
   2. Бело-серый провод — это нейтральный провод.
   3. Зеленый провод — это заземление.
4. Снимите розетку 120 В и проверьте калибры цепи, чтобы убедиться, что вы используете подходящий провод и розетку:
   1. В цепи на 15 ампер следует использовать провод калибра 14.
   2. В цепи на 20 А следует использовать провод калибра 12.
5. Оставьте приблизительно 15 сантиметров торчащего провода.
6. Пометьте существующий нейтральный провод черной/красной изолентой, потому что он станет горячим проводом в вашей новой установке.
7. Убедитесь, что все провода имеют хорошие петли для соединения с винтами.
8. Подсоедините провод заземления к винту заземления.
9. Подсоедините два провода питания к латунным винтам на розетке.
10. В блоке предохранителей выключите главный выключатель, прежде чем снимать панель.
11. Вам понадобятся два автоматических выключателя, расположенных рядом друг с другом, чтобы создать розетку 240 В. Попробуйте использовать автоматический выключатель на 120 В рядом с существующим автоматическим выключателем на 120 В. В противном случае вам нужно будет переместить все соединение на новое место.
12. Проследите нейтральный провод, который мы преобразуем в провод под напряжением, в блок предохранителей и отвинтите от нейтрального стержня коробки.
13. Используйте черную/красную изоленту, чтобы пометить провод как горячий.
14. Удалите существующий выключатель и соседний пустой выключатель. (Чтобы в новой розетке было 240 В, новый выключатель должен иметь соединения с обеими шинами — с обеих сторон — в блоке предохранителей) выключатель.
15. Включите главный выключатель и проверьте питание новой розетки 240В.

И последнее соображение: если ваша плита находится в пределах шести футов (1,8 метра) от источника воды (например, вашей кухонной раковины), код требует защиты GFCI.

GFCI означает прерыватель цепи замыкания на землю. Розетка GFCI отключит электроэнергию мгновенно (или очень близко к этому) в случае замыкания на землю.

В настоящее время легче найти выключатель GFCI, такой как двухполюсный автоматический выключатель GFCI Square D, найденный на Amazon, который имеет дополнительное преимущество, заключающееся в отключении питания в случае чрезвычайной ситуации.

На какой высоте устанавливать розетки для микроволновых печей?

Микроволновые печи повсюду в моде. Они придают вашей кухне приятный вид и, в случае небольшой кухни, максимально увеличивают пространство. Установку часто оставляют профессионалам, но опытный мастер может взять ее на себя. Для микроволновой печи, которая работает повсюду, ей также нужна розетка. Вот несколько советов по размещению и высоте розетки и микроволновой печи.

На какой высоте не должна находиться микроволновая печь?

Как правило, высота установки 66 дюймов является стандартной, но может варьироваться. Точное расстояние, на котором микроволновая печь в помещении должна быть от плиты, варьируется от марки к марке. Ознакомьтесь с рекомендациями производителя. Для разных продуктов могут потребоваться разные расстояния. Вы также должны проверить местные строительные нормы и правила, поскольку некоторые из них могут иметь особые требования.

Оптимальная высота розетки зависит от высоты микроволновой печи, которая находится в пределах допустимого диапазона. Эти микроволновые печи включают в себя вентиляционные системы, которые вентилируют выхлопные газы от варочной панели, что особенно необходимо при приготовлении мяса или других продуктов, которые выделяют дым или пар.Доступные микроволновые печи рассчитаны на высокие температуры, поэтому их не нужно располагать очень далеко от плиты.

Проверьте микроволновые печи на Amazon.

Другие проблемы с областью

То, что микроволновая печь может находиться недалеко от плиты, не означает, что так и должно быть. Если вы заядлый кулинар, вы можете немного поднять микроволновую печь, чтобы освободить место для высоких кастрюль.

Вы также должны убедиться, что микроволновая печь не находится так близко к детектору дыма, что вы рискуете отключить ее во время приготовления овсянки.Также следует позаботиться о том, чтобы на него не попало много воды. Вода и электричество — не лучшее сочетание.

Когда вы достаете что-то из микроволновой печи, обычно оно горячее и его нужно быстро поставить. Убедитесь, что рядом с микроволновой печью есть место на диске. Слишком высокая установка может затруднить перенос предметов из микроволновой печи на прилавок до того, как вы обожжете пальцы.

Установить розетку

Установка кабельного вывода может быть выполнена всего за 30 минут.Если вы раньше не работали с электропроводкой, можно вызвать электрика. Для начала установите электрическую коробку, в которой будет размещаться кабель у стены. Используйте карандаш, чтобы отметить, где вы хотите разместить его. С помощью пилы вырежьте отверстие размером с коробку.

Поместите электрическую коробку в отверстие, которое вы только что создали. Протяните кабель через отверстие. Когда он полностью вошел, закрепите ящик винтами для крепления к стене. Полностью закрутите коробку. Убедитесь, что винты затянуты так, чтобы выпускное отверстие не двигалось.

Теперь на нее можно надеть переднюю панель или крышку розетки. При установке микроволновой печи на участке необходимо подключить ее к этой розетке. Вы можете проверить розетку чем-то вроде зарядного устройства для мобильного телефона, прежде чем приступать к установке микроволновой печи.

Установка микроволновой печи

Прежде чем приступить к установке микроволновой печи, прочтите инструкции производителя для конкретной модели, которую вы приобрели. Некоторые из этих шагов могут немного отличаться в зависимости от этих рекомендаций.

Начните с распаковки микроволновки. Сделайте это осторожно и убедитесь, что у вас есть все необходимые детали, прежде чем переходить к следующему шагу.

Используйте искатель булавок, чтобы отметить болты в стене, где вы устанавливаете микроволновую печь. Выберите место для установки микроволновой печи. Затем используйте шаблон, который идет в комплекте с микроволновой печью. если он не был включен в пакет, распечатайте его онлайн. Шаблон должен содержать четкие инструкции о том, где разместить микроволновую печь и где разместить монтажные кронштейны и другие детали, необходимые для установки.

Отметьте стену в соответствии с шаблоном, затем удалите шаблон и начните сверлить отверстия в соответствующих местах. После того, как винты будут на месте, вы можете прикрепить монтажные кронштейны к стене.

Перед размещением собственно микроволновой печи в зоне монтажных кронштейнов убедитесь, что вентилятор микроволновой печи соответствует вашему вытяжному устройству. Если у вас есть выхлопной канал, то да.

Убедитесь, что у вас есть доступ к шнуру питания, так как вам нужно будет протянуть его через шкаф или шкаф, чтобы микроволновая печь могла подключиться к уже установленной розетке.

Протестируйте устройство, чтобы убедиться, что оно работает. Если это так, вы готовы наслаждаться переполненной микроволновой печью.

Когда вы покупаете по ссылкам на нашем веб-сайте, мы можем получать комиссионные бесплатно для вас.

Использование зонда для мяса — Справка по продукту Fisher & Paykel

Использование зонда для мяса



Используйте щуп для мяса, чтобы точно определить, готово ли мясо. Вы можете использовать зонд с любой функцией.

Не используйте термощуп при использовании набора для гриля (кабель может запутаться и повредиться).

1. Выберите функцию и температуру духового шкафа. Разогрейте духовку, если это необходимо. Помните, что жаркое и гриль с вентилятором не требуют предварительного нагрева.

2. Вставьте металлический зонд горизонтально в центр самой толстой части полностью размороженного мяса. Чем толще мясо, тем дольше оно будет готовиться, поэтому важно, чтобы датчик измерял температуру мяса в самом толстом месте.Убедитесь, что зонд не касается кости, жира или хрящей, так как они нагреваются быстрее, чем постное мясо.

3. Поместите мясо в жаровню (или другую подходящую открытую посуду).

4. Когда духовка предварительно нагреется (при необходимости) до заданной температуры, поместите блюдо в духовку и вставьте вилку термощупа в гнездо термощупа, используя прихватку, если духовка горячая. Гнездо зонда находится с левой стороны духовки, между уровнями 4 и 5. Убедитесь, что зонд полностью вставлен в гнездо, затем закройте дверцу духовки.

5А. Нажмите правую кнопку прокрутки  4 раза, загорится индикатор щупа для мяса, а на дисплее отобразится 65. 5Б. Нажмите кнопку выбора для подтверждения. Затем на дисплее будет мигать 65.	6. С помощью кнопок прокрутки установите требуемую температуру мяса (например, 75ºC).
7. Нажмите «Выбор» для подтверждения. Индикатор щупа для мяса останется включенным На дисплее будет попеременно отображаться заданная температура и внутренняя температура мяса.	8А.При достижении заданной температуры: Сигнал будет звучать каждые 15 секунд Духовка выключится На дисплее отобразится время суток. 8Б. Нажмите любую кнопку, чтобы отменить сигнал.

Как заменить лампочку в духовке | Главная Справочники

Светильники духовки, также называемые осветительными приборами, устанавливаются в стенке духовки.Освещение духовки используется для освещения духовки, чтобы вы могли наблюдать за едой во время ее приготовления и всякий раз, когда дверца духовки открыта. Если ваша духовка больше не работает, и вы обнаружите, что замена лампочки не загорается, необходимо заменить розетку духовки. Заменить розетку духовки проще, чем заменить потолочный светильник в вашем доме, потому что проводка соединяется с помощью простого жгута, также называемого пластиковым разъемом для проводов, который скрепляется вместе.

Отключите духовку от сети и вытащите ее из стены.

Снимите винты с дверцы духовки с помощью отвертки или торцевого ключа. Крепко возьмите дверь руками с каждой стороны и потяните ее вверх и снимите с петель. Аккуратно опустите дверь.

Накройте конец плоской отвертки малярной лентой, чтобы защитить крышку фонаря от царапин. Вставьте лезвие отвертки в прорезь, расположенную на передней части крышки освещения духовки, и подденьте ее.

Наденьте рабочие перчатки. Вытащите старую лампочку прямо из патрона, чтобы вынуть ее.

Выверните винты, расположенные на задней стороне верхней крышки корпуса печи, и снимите ее.

Аккуратно отодвиньте изоляцию из стекловолокна от задней части патрона. Если ваша рука не помещается вокруг задней части патрона, используйте конец отвертки, чтобы аккуратно отодвинуть изоляцию от патрона.

Сдвиньте внутреннюю часть патрона светильника к задней части духовки или, если фиксатор патрона светильника имеет выступы, подденьте стопорные выступы с помощью отвертки, чтобы снять патрон со стенки печи.

Снимите патрон с подсветкой, вытащив его прямо из стенки духовки. Аккуратно вытяните провода розетки освещения и пластиковый разъем, соединяющий провода освещения с проводами духовки, из стенки духовки.

Отсоедините провода от разъема фары в сборе.

Защелкните разъем проводов новой розетки фары в пластиковом узле разъема проводов.

Вставьте новую розетку в стенку духовки и протолкните ее внутрь, чтобы защелки защелкнулись.

Вставьте новую лампочку прямо в патрон.

Вставьте нижнюю часть дверцы духовки обратно на петли и закрепите ее с помощью снятых винтов. Для этого вам может понадобиться помощник.

Снова включите духовку, чтобы проверить ремонт.

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

8 декабря 2010 г. | Фред (электронная почта) |

В то время как традиционные комбинации духовки и плиты подключаются к 3- или 4-контактной розетке на 240 В, настенные духовки и варочные панели должны подключаться напрямую с помощью соответствующих распределительных коробок, обычно устанавливаемых в шкафу над или под настенной духовкой, и/ или в шкафчике под варочной панелью.

Часто возникает вопрос, можно ли установить в одном и том же контуре отдельную варочную панель и настенную духовку. Ответ, в соответствии с Национальным электротехническим кодексом 2008 года, ДА, при условии соблюдения определенных условий при установке.

В общем, правило в разделе 220.55 NEC гласит, что до двух настенных духовых шкафов и варочная панель могут считаться одним прибором, если они установлены в одном помещении и удовлетворяют другим относительно простым условиям. Это означает, что они могут быть установлены в одной и той же цепи, а также дает некоторое преимущество при расчете предела нагрузки для цепи.

Факторы спроса на настенные печи и варочные панели

В том же разделе кода есть таблица (также пронумерованная 220.55), в которой показаны допустимые коэффициенты нагрузки и пределы нагрузки для заданного количества устройств и общей мощности устройств, что позволяет вам установить провод большего сечения и более низкую защиту от перегрузки по току, чем в противном случае диктовала бы номинальная комбинированная мощность.

Например, варочная панель и настенная духовка могут иметь номинальную общую потребляемую мощность 12 000 Вт (12 кВт), если все элементы включены одновременно; однако код позволяет устанавливать эти блоки с максимальной потребляемой мощностью 8000 Вт (8 кВт). Это связано с тем, что неразумно ожидать, что все элементы варочной панели и настенной духовки будут работать одновременно. Даже когда все элементы включены вместе, они не потребляют электричество одновременно. Варочные панели и настенные духовки переключают элементы в соответствии с внутренним термостатом. Когда элемент достигает нужной температуры, он отключается.

Следуйте NEC, но не платите за это!

В результате существует множество ситуаций и соображений, которые мы не можем охватить в этом посте.Если вы планируете выполнять эту работу самостоятельно, вам не нужно покупать копию NEC, которая легко обойдется вам в 60 долларов по ссылке выше или в Amazon или другом книготорговце. Вы можете найти его в справочном разделе вашей местной библиотеки и сделать фотокопии раздела кода 220, который вам понадобится для этой установки.

Помните, что при выполнении электромонтажных работ всегда следует соблюдать ВСЕ местные нормы и правила. В вашей юрисдикции может потребоваться, чтобы вы были лицензированным электриком для выполнения любых электромонтажных работ, даже в собственном доме. В вашей местной юрисдикции также могут быть дополнительные требования (помимо кодекса) в отношении того, что требуется для электроснабжения в вашем районе. Например, некоторые местные правила могут не разрешать установку духовки и варочной панели в одной и той же цепи, даже если это разрешено NEC 2008. Вам следует связаться с местным регулирующим органом и узнать, какие конкретные правила действуют в вашем регионе.

Стоимость лицензированных специалистов

Конечно, всегда полезно обратиться к лицензированному специалисту, прежде чем браться за эту работу.Мы ожидаем, что электрику понадобится примерно 400-1000 долларов, чтобы запустить новую цепь для варочной панели или настенной духовки в доме, в зависимости от того, какие доступы доступны и как далеко варочная панель находится от основного электрического щита. Будьте готовы заплатить немного больше, если электрику придется вырвать и отремонтировать гипсокартон, чтобы выполнить установку.

7 распространенных проблем с духовкой и способы их устранения | Домашние дела

Ваша духовка не нагревается? Горелка Ranger не включается? Не закрывается дверца духовки? У нас есть решения этих распространенных проблем с духовками и многое другое.

Духовой шкаф — один из самых важных приборов на вашей кухне. Вы можете не использовать его каждый день, но постарайтесь прожить без него неделю! Печете ли вы партию печенья или буханку хлеба или просто добавляете замороженную пиццу после долгого и утомительного рабочего дня, вам нужна духовка. Поэтому, когда с ним что-то пойдет не так, вам нужно знать, как это исправить — и не пора ли выбросить кухонное полотенце и позвонить профессионалам. Вот пошаговое руководство по устранению семи наиболее распространенных проблем с духовкой:

---

---

1.Газовая горелка не зажигается

Если у вас есть газовая плита, вы можете зажечь конфорки плиты спичкой, если электроподжиг не работает. Однако, если горелки не загораются и это не является результатом очевидной проблемы, такой как отключение электроэнергии, вам следует устранить ее.

1. Снимите решетку горелки, крышку горелки и основание горелки.
2. Очистите горелку от остатков пищи зубочисткой или сжатым воздухом.
3. Очистите решетку, крышку и корпус, пока вы это делаете.
4. Проверьте провода, соединяющие воспламенитель с модулем управления. Если здесь есть слабое соединение, затяните его.

Горелка по-прежнему не зажигается? Возможно, вам придется заменить воспламенитель. Также может быть другая проблема, например, перегиб в газовой магистрали. Время звонить профессионалам.

2. Горелка плиты не нагревается

Если у вас есть электрическая плита, горелки вашей плиты нуждаются в электричестве для нагрева. Иногда эти горелки выходят из строя и требуют замены.Если одна из ваших электрических конфорок не нагревается, выполните следующие действия:

1. Замените неисправную горелку на заведомо исправную. Просто отключите его от розетки горелки и подключите работающий.
2. Если рабочая горелка нагревается, проблема в вашей горелке. Замени это.
3. Если работающая конфорка не греет, проблема либо в бесконечном выключателе, либо в розетке. Розетка выглядит сгоревшей или поврежденной? Возможно, вам придется заменить его.
4. Снова проверьте горелку.Если он по-прежнему не работает, проверьте и замените бесконечный переключатель.

3. Духовка не нагревается

Духовка не нагревается, как правило, из-за неисправного запальника (для газовой духовки) или нагревательного элемента (для электрической духовки). Если и ваша газовая духовка, и газовые горелки перестали работать, проблема, скорее всего, связана с газовой магистралью и потребует профессионального ремонта. Тем не менее, вы можете заменить нагревательный элемент или зажечь самостоятельно.

1. С помощью отвертки удалите старый запальник или нагревательный элемент.Нагревательные элементы обычно располагаются внутри духовки, а к запальнику можно получить доступ снизу.
2. Чтобы добраться до воспламенителя, снимите жаровню или ящик для хранения.
3. Перед обслуживанием духовки обязательно отключите питание.
4. Если ваш нагревательный элемент скрытого типа, возможно, вам придется вызвать мастера для его замены.

4. Духовка не нагревается до нужной температуры

Это может быть проблема с датчиком температуры, газовым запальником или нагревательным элементом.

1. Проверьте датчик температуры. Он не должен касаться внутренней стенки духовки.
2. Используйте омметр, чтобы убедиться в работоспособности датчика. Сопротивление должно увеличиваться по мере увеличения температуры духовки.
3. Если датчик не работает, замените его.
4. Убедитесь, что нагревательный элемент или газовый запальник работают, и замените их, если они не работают.
5. Если все было проверено или заменено, выполните повторную калибровку печи.
6. Разогрейте духовку до 350 градусов по Фаренгейту.Проверяйте температуру внутри духовки с помощью термометра для духовки через 20 минут, а затем каждые 20 минут в течение следующих 90 минут – двух часов.
7. Сложите сумму показаний температуры и разделите на количество снятых вами показаний, чтобы получить среднюю температуру духовки.
8. Соответствующим образом отрегулируйте регулятор температуры духовки.

5. Дверца духовки не закрывается

Духовка, которая не закрывается, небезопасна для использования. Выполните следующие действия, чтобы исправить это:

1. Отключите духовку от сети и выключите газ, если это газовая модель.
2. Потяните дверцу прямо вверх и наружу, чтобы извлечь ее из печи. Если он не поднимется, попробуйте открутить все винты, удерживающие петли внутри духовки.
3. Проверьте петли. При необходимости замените их.
4. Проверьте, не сломаны ли дверные пружины. Выдвиньте нижний ящик и загляните под духовку, чтобы увидеть дверные пружины.
5. Удалите сломанные пружины плоскогубцами. Концы должны быть обернуты вокруг двух болтов. Замените их, повторно обернув концы новых пружин вокруг болтов.
6. Замените силиконовую или резиновую прокладку вокруг дверцы.
7. Если дверца духовки по-прежнему не закрывается, возможно, необходимо заменить датчик дверцы.

6. Не горит внутреннее освещение

Как и другие лампочки, лампочка внутри духовки иногда гаснет. Вот как его заменить:

1. Снимите крышку лампы, обычно повернув ее на четверть оборота против часовой стрелки.
2. Снимите старую лампочку, вытянув ее наружу.
3. Используя сухую ткань или перчатки для работы с новой лампой, замените старую лампу на лампу того же типа.

7. Духовка не самоочищается

Что хорошего в самоочищающейся духовке, если она не самоочищается? Вот что делать, если ваш цикл самоочистки перестает работать:

1. Убедитесь, что вы правильно запускаете цикл.
2. Правильно установите таймеры и ручки.
3. Управляйте своими ожиданиями. Крупные разливы внутри духовки оставят слой пепла, который может потребовать ручной очистки.
4. Если у вас по-прежнему возникают проблемы с циклом самоочистки, вам, вероятно, придется вызвать мастера, чтобы заменить электродвигатель дверного замка и переключатель, плату управления, термостат или какой-либо другой компонент, который не позволяет духовке работать самостоятельно. -цикл очистки.

Проблемы с духовкой никогда не бывают веселыми. Но приложив немного усилий и ноу-хау, вы сможете решить многие распространенные проблемы с духовкой самостоятельно. Об остальном позаботится ваша домашняя гарантия.

---

AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.

%PDF-1.4 % 1 0 объект >>> эндообъект 2 0 объект >поток 2015-12-11T16:34:28+09:002015-12-11T16:34:38+09:002015-12-11T16:34:38+09:00Adobe InDesign CC 2015 (Windows)uuid:b3219ecd-3045-486b -ae62-027741837fcbxmp.сделал: 3E3438FB0F3FE511ABDEC1D9384AF4BBxmp. id: 15c1f37c-c2f2-0445-9916-8ff6747f3454proof: pdfxmp.iid: bf245d40-d2ac-5544-934e-9a9cf0153535xmp.did: 53973f84-1327-ae44-8469-c2ea749f242axmp.did: 3E3438FB0F3FE511ABDEC1D9384AF4BBdefault

convertedfrom применение / х -indesign в приложение/pdfAdobe InDesign CC 2015 (Windows)/2015-12-11T16:34:28+09:00

приложение/pdfБиблиотека Adobe PDF 15.0False конечный поток эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 3 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 53 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[32.0079 32.0079 760.512 547.913]/Тип/Страница>> эндообъект 54 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[32.0079 32.0079 760.512 547.913]/Type/Page>> эндообъект 55 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[32.
