Шкафы распределительные
Шкафы коллекторные ШРН, ШРВ
Коллекторный шкаф служит для установки элементов для системы водоснабжения, отопления или теплого пола. Объем изделия позволяет правильно разместить приборы расхода воды, теплоэнергии и запорную арматуру, обеспечить к ним свободный доступ.
Виды коллекторных шкафов
- Шкафы коллекторные могут монтироваться на горизонтальных (пол) и вертикальных (стены) поверхностях.
- По способу монтажа различают настенные (наружные) и встраиваемые коллекторные шкафы, которые устанавливаются в специальных нишах. Главным критерием выбора изделия служит площадь и конфигурация помещения, где должно разместиться оборудование.

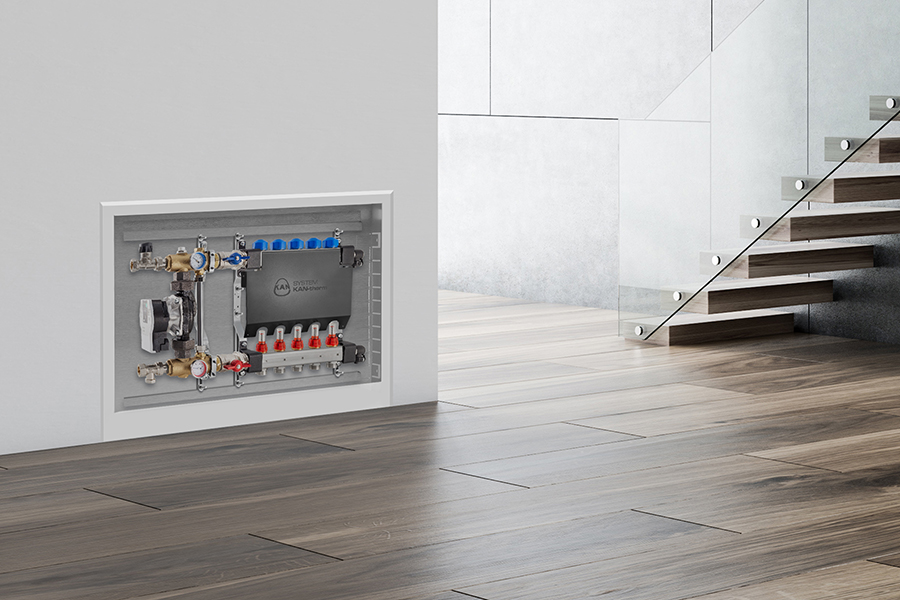

Встраиваемые коллекторные шкафы
Встраиваемые варианты монтируют в мебель, стены или ниши. Наш интернет-магазин предлагает большой выбор различных моделей ШРН любых размеров, благодаря чему нетрудно подобрать оптимальное изделие, подходящее под параметры предназначенного для него места.
Главное преимущество этого вида продукции заключается в том, что встраиваемый коллекторный шкаф не портит общего вида помещения, легко вписывается в любые интерьерные решения, скрывая от глаз смесительные узлы и коммуникационные развязки.

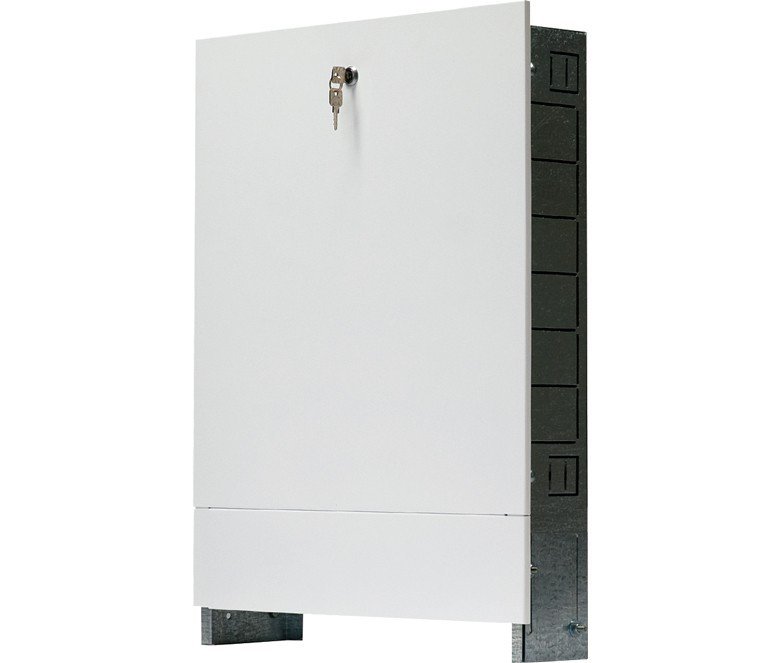

Наружные коллекторные шкафы
Наружные модели, которые можно приобрести в нашем интернет-магазине по наиболее низкой цене, устанавливаются возле стен или крепятся на них.
- Такое изделие надежно защищает оборудование от случайного повреждения.
- Лаконичность и простота дизайна коллекторных шкафов ШРН позволяет монтировать их в разных помещениях без негативного влияния на интерьер.
- Правильно подобранная на нашем сайте конструкция спрячет непривлекательные, но необходимые элементы коммуникационных развязок, блоков смесителей, счетчиков и т. д.
- Для ограничения доступа к ним на дверцах шкафов предусмотрены замки.
Купить недорого коллекторный шкаф
Все изделия данной группы, предлагаемые в нашем интернет-магазине, снабжены ножками и деталями для крепления, позволяющими фиксировать оборудование на стенах или внутри разнообразных проемов.
В случае возникновения потребности, это позволяет легко менять тип установки.
Составить представление о внешнем виде коллекторных шкафов ШРН и ШРВ можно по фотографиям, размещенным на нашем сайте. Здесь же предлагаем ознакомиться с характеристиками разных приборов надежных изготовителей, получить консультацию квалифицированных специалистов и в несколько кликов купить выбранный товар по конкурентоспособной стоимости, доступной большинству потребителей.
Как определить размер коллекторного шкафа?
Габариты ШРН зависят от числа нагревательных контуров. Если их два, стоит купить коллекторный шкаф с размерами 685х120х565 мм, три-пять – необходимы размеры 685х120х715 мм. Для 6–8-контурного коллектора подойдет шкаф с габаритами 685х120х865 мм, 9–10-контурного – 685х120х1000 мм, 11 и более – 670х125х1194 мм.
Широкий выбор коллекторных шкафов в каталоге интернет-магазина позволяет сделать оптимальный выбор, исходя из особенностей места установки и конструкции изделия.
Все реализуемые модели просты в монтаже, имеют доступную цену.
О наличии товаров на складе, а так же по другим вопросам, звоните нам по номеру +7(495)799-75-11.
Наш магазин предоставляет не только радиаторы отопления КЕРМИ, но и весь спектр арматуры для легкого монтажа.
Мы работаем с понедельника по пятницу с 09 до 18 часов. On line заказ, доступен в круглосуточном режиме.
Коллекторный шкаф для отопления и водоснабжения
Говоря о системах отопления и водоснабжения мы, чаще всего, представляем себе трубы, радиаторы и котлы, но кроме всех этих составляющих, системы также включают в себя такой, не менее важный элемент, как коллекторный шкаф, который поможет решить сразу несколько задач.
Основная задача монтажного шкафчика это скрыть сам коллектор и подсоединяющиеся трубы теплого пола или радиаторного отопления. Помимо этого в коллекторном шкафу можно разместить другие соединения, приборы учета, вентили и выключатели.
Так же коллекторный шкаф позволяет обеспечить безопасность окружающих, и ограничить доступ детей и животных к элементам системы.
Коллекторные шкафы имеют такие характеристики:
- Материал корпуса распределительного шкафчика. Он может быть выполнен из нержавеющей стали или пластика. В нашем ассортименте представлены коллекторные шкафчики из высококачественной оцинкованной стали с антикоррозийным покрытием.
- Покрытие. Корпус может быть покрыт различными видами красок и эмалей. В нашем случае шкафчики окрашены эмалью белого цвета, что гарантирует эстетический внешний вид шкафов, без царапин и сколов.
- Крепление. В зависимости от размещения коллекторные шкафчики могут иметь различные виды креплений.
- Регулируемые параметры. В шкафчиках W-Line есть возможность регулировки высоты и ширины конструкции.
- Дверца и замок. Позволяет обеспечить безопасность окружающих и защитить непосредственно элементы системы от посторонних вмешательств.
Существует два типа коллекторных шкафов в зависимости от монтажа. Это шкафчики внутреннего монтажа и наружного. Подробнее про эти типы вы можете почитать в статье.

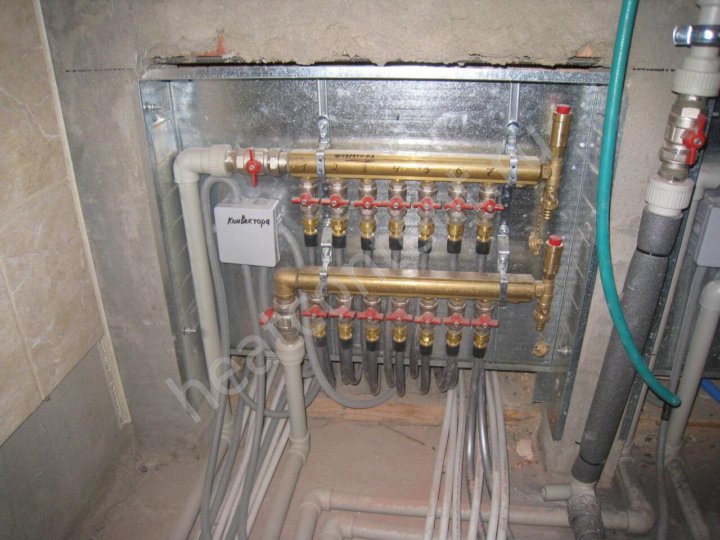

В этой статье мы рассмотрим — как установить коллекторный шкафчик.
Для коллекторных шкафчиков скрытого монтажа необходимо наличие заранее запланированной ниши в стене.
Последовательность скрытого монтажа:
- Делаем разметку на стене, учитывая выходы труб
- С помощью инструмента необходимо сделать отверстия в стене для крепления шкафчика
- Используйте анкера для крепления корпуса шкафчика, крепление происходит по бокам в стенной нише
- На монтажные планки в самом шкафу крепится коллектор, к которому подсоеденяються контура
- По завершению установки системы проводятся испытания на герметичность
- Устанавливаем дверцу
- Отверстия между шкафчиком и стеной замазываются раствором и шпатлюется
Последовательность настенного монтажа:
- Отмечаем места крепления на стене
- Делаем отверстия для анкеров
- Фиксируем шкафчик при помощи шурупов
- На монтажные планки в самом шкафу крепится коллектор, к которому подсоеденяются контура
- По завершению установки системы проводятся испытания на герметичность
- Устанавливаем дверцу шкафчика
При установке коллекторного шкафчика для системы теплого пола необходимо учитывать то, что при заливке уровень пола поднимется.
После установки коллекторного шкафчика к нему подводится подающая (подводит горячую воду) и обратная (отводит остывшую воду обратно к котлу) труба. Также, при размещении шкафчика, необходимо учитывать длину всех подводящих контуров, они должны быть равными и длинной не более 50 м один контур.
Монтаж коллекторного шкафчика не составит большого труда, но придаст аккуратности Вашему помещению и сделает его безопасным для окружающих.
+38(067) 110 69 72
Коллекторные коробки — Вт
Коллекторные коробки — ВтОсобенности
- Высота ящика над полом регулируется
- Дверца с замком защищает коллекторы
- может использоваться для настенных или потолочных коллекторных систем
- Дверь и рама с порошковым покрытием
Литература
- Брошюра — Коллекторы из нержавеющей стали
- Рекламный проспект — Коллекторы из нержавеющей стали
- Схема — коллектор RadiantPEX — модели сжатия
- Схема — коллектор RadiantPEX — модели SlideLock
- Схема — коллекторы из нержавеющей стали
- Спецификация — RadiantPEX Plus — коллектор
- Спецификация — коллекторы из нержавеющей стали
- Спецификация — Коллекторы из нержавеющей стали — Байпас Рабочий лист
- Вт радиационной зоны
- Письменные спецификации — RadiantPEX и RadiantPEX Plus
- Письменные спецификации — катушки RadiantPEX-AL
{{/если}}
Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретных коллекторных коробок
Посмотреть все модели
{{# каждое значение}}
{{Отображаемое значение}}
{{/каждый}}
{{/каждый}}
{{/если}}
{{Имя}}
{{#if Upc}}СКП: {{UPC}}
{{/если}} {{#if код заказа}}Код заказа: {{Код заказа}}
{{/если}} {{#если Описание}}{{Описание}}
{{/если}} {{#if Ремкомплекты}}Комплекты
{{#каждый ремонтный комплект}}
{{#если URL-адрес изображения}} {{еще}} {{/если}}{{Имя}}
СКП: {{UPC}}
{{/если}} {{#if код заказа}}Код заказа: {{Код заказа}}
{{/если}} {{#если Описание}}{{Описание}}
{{/если}} {{#если функции}}- {{#каждая функция}}
- {{этот}} {{/каждый}}
{{/каждый}}
{{/если}} {{/каждый}}результатов не найдено
Загрузи больше
Найти торгового представителя
Найти оптовика/дистрибьютора
Поделитесь этим продуктом
Создайте свою спецификацию менее чем за 5 минут
Узнать больше
Информация об утверждении/сертификации
Информацию об утверждении для конкретного продукта см.
| АССЭ | CSA | Сертификаты FM | НСФ |
| UL | УЛК | УСК | WQA |
ЛКС2410318
- ЛК Системы
- >
- Продукты
- >
- Пол с подогревом
- >
- Монтажные шкафы
- >
- Шкафы
- >
- Шкаф коллектора LK HX
×
Шкаф коллектора LK HX предназначен для использования там, где требуется скрыть блок теплообменников LK -10n2 и коллектор LK RF до типоразмера VKF RF 5.
LK Коллекторный шкаф HX с соответствующей инструкцией по сборк…
Подробнее
Шкаф коллектора LK HX
Варианты
| Статья | Ширина | Высота | Глубина | Вес (кг) | Упаковка | Список предметов |
|---|---|---|---|---|---|---|
| 241 03 18 | 800 мм | 710 мм | 145 мм | 13,2 кг |
| Ширина | 800 мм |
| Высота | 710 мм |
| Глубина | 145 мм |
| Вес (кг) | 13,2 кг |
| Упаковка | |
| Список позиций |
Подробная информация
Описание
Шкаф коллектора LK HX предназначен для использования там, где требуется скрыть блок теплообменников LK -10n2 и коллектор LK RF до типоразмера VKF RF 5.
LK Коллекторный шкаф HX с соответствующими инструкциями по сборке полностью соответствует отраслевым нормам Швеции «Säker Vatteninstallation». Шкаф имеет плотное основание с резиновыми втулками для труб и снабжен дренажным отверстием, которое позволяет сливать любую протечку воды в место, которое можно осмотреть. Шкаф изготовлен из листовой стали толщиной 1 мм с порошковым покрытием RAL 9.016. Шкаф предназначен для установки в стене или снаружи на стене. При встраивании в шкаф минимальная толщина стоек составляет 145 мм.
Шкаф должен быть дополнен рамой/люком, которых бывает двух видов, в зависимости от того, встраивается ли шкаф во внутреннюю стену или устанавливается снаружи. При внешней установке шкаф также необходимо дополнить основанием, чтобы скрыть трубы между шкафом на полу.
LK Блок теплообменника монтируется с правой стороны шкафа
Коллекторный шкаф LK HX поставляется с трубными втулками, сильфонной муфтой для дренажа, 1,5-метровым каналом для дренажа, дренажным коленом с выпускной пластиной, кабельными втулками для управления помещением, защитой от брызг и инструкциями по установке.
Документация
Инструкция по монтажу
Шкаф коллектора LK HX
×
Артикул 241 03 18
| Количество | EAN | Упаковка | Глубина | Ширина | Высота | Вес (кг) |
|---|---|---|---|---|---|---|
| 1 | 73315 973 | Случай | 145 | 800 | 710 | 13. 2 |
| 8 | 73315 980 | поддон | 1200 | 800 | 910 | 112 |
Артикул 241 03 18
| Количество | 1 |
| EAN | 73315 973 |
| Упаковка | Случай |
| Глубина | 145 |
| Ширина | 800 |
| Высота | 710 |
| Вес (кг) | 13. 2 |
| Количество | 8 |
| EAN | 73315 980 |
| Упаковка | поддон |
| Глубина | 1200 |
| Ширина | 800 |
| Высота | 910 |
| Вес (кг) | 112 |
сопутствующие товары
Аксессуары
LK Каркас/люк Шкаф счетчика воды UNI
Рама с люком для шкафа водомера UNI 8/6, встраиваемого в стену.
Не устанавливайте в помещениях с водо…
LK Рама/люк UFH INB
Рама/люк LK UFH INB предназначена для использования с распределительным шкафом LK UFH и шкафом шунтирования LK UFH, когда…
LK Рама/люк UFH UTV
Рама/люк LK UFH UTV предназначена для использования с распределительным шкафом LK UFH и шкафом шунтирования LK UFH, когда…
ЛК База УФХ
LK Base UFH используется, когда распределительный шкаф UFH устанавливается на поверхность существующей стены.
ЛК Ба…
LK Увеличенная рама UFH
Эту рамку можно использовать, если шкаф установлен слишком далеко от конструкции стены. В…
LK Подкрашивающая краска
Подкрашивающая краска монтажных шкафов LK UNI и GV. RAL 9016. Краска на водной основе. Должно быть …
LK Люк для влажной зоны PRESEAL UNI
LK Мозаичная конструкция PRESEAL
Стандартная конструкция LK PRESEAL
Запчасти
LK Резиновая трубная втулка 8-20
Подходит для всех шкафов LK с подогревом пола и универсальных шкафов с отверстиями диаметром 40 мм для проходной втулки.
LK Резиновая втулка для подводящей трубы 12-34
Трубная втулка для монтажных шкафов ЛК для входа питательной трубы диаметром 12-34 мм. Размер входного патрубка. 40 …
Вход трубы LK UNI
Используется для распределительного шкафа LK UNI при вытягивании трубы. 20-34 через входное отверстие. Переход к со…
ЛК Защита от брызг
Защита от брызг LK является запасной частью для всех шкафов LK.
