Крепление дверей для шкафа купе: Как установить раздвижные двери в шкаф купе своими руками. Руководство и видео-инструкции

Содержание

Как крепить ролики на дверь шкафа купе: инструменты, материалы, виды креплений

Установку направляющих под раздвижные двери для шкафа-купе следует проводить с использованием уровня — обязательно соблюдайте точность геометрии и одинаковый отступ по всей длине элемента, иначе двери будут установлены криво, что не только ухудшит внешний вид, а и может сделать затруднённым или невозможным их движение.

Обратите внимание, что верхняя направляющая не подвергается нагрузкам и не является опорной. Она просто поддерживает конструкцию в заданном положении и направляет движение роликов в правильном направлении. Вес двери будет распределён по нижнему элементу, к монтажу которого мы дальше и переходим.

Правильный монтаж раздвижных дверей шкафа-купе подразумевает точную установку нижнего направляющего элемента, поскольку от этого зависит лёгкость движения (открытие и закрытие). Действуем следующим образом:

1. Выбираем правильную позицию.

  • Прикладываем направляющую к поверхности;
  • Выбираем правильную горизонтальную позицию с использованием уровня.

2. Регулируем вертикаль.

  • Устанавливаем на будущее место одну из дверей;
  • Заводим ролики верхнего края в ручей верхней направляющей;
  • Приподнимаем ролики нижнего края и заводим их в ручей нижней.

3. Проводим разметку.

  • Используя уровень выстраиваем правильную вертикаль;
  • Отмечаем карандашом места для креплений и очерчиваем саму деталь по периметру;
  • Снимаем дверь.

Сборка нижнеопорной системы «Рамир»

Таким образом мы получаем размеченное место для монтажа нижнего направляющего элемента. Перед тем, как установить двери-купе своими руками, следует помнить, что монтаж нижней направляющей можно выполнить двумя способами: при помощи дюбелей и саморезов, а также при помощи крепкого двустороннего скотча. Каждый из этих вариантов обладает собственными особенностями.

Установка дверей

Монтаж дверей шкафа-купе начинается с фиксации изделия на внутренние рельсы/направляющие. Вторая конструкция крепится на наружную дорожку. В случае, если у в модели шкафа предусмотрено три ограждения, 2 из них фиксируются роликами на дорожки внутри, а 1 устанавливается на наружные рельсы. Допускается выполнение монтажа в обратном порядке, но предыдущий способ позволит подчеркнуть изящность фасада.

Перед тем как установить двери для шкафа-купе, следует ознакомиться с такой последовательностью действий:

  1. Дверное полотно заводится с помощью горизонтальных роликов в проем направляющей рейки сверху.
  2. Опорные ролики поджимаются руками с подгибанием пружин.
  3. Ролики закрепляются на нижней направляющей планке.
  4. При обнаружении проблем с ходом раздвижной конструкции выполняется регулировка механизмов.

Виды роликов — фото

Если делать шкаф-купе на балконе, то возможно лучше будет делать распашные двери, для более детального решения — нужно смотреть расстояние от стены до края балкона (лоджии).

Крепление верхних роликов

  1. Подготовка профиля к вставке ролика — нужно закрутить болт, что бы он вошел в профиль, что бы шляпка самореза была по середине, между лапок ролика, иначе не удастся вставить крепёжные лапки в профиль — они будут упираться в болт, или наоборот, болт будет упираться в них.
  2. Болт — не докручиваем до конца — оставляем зазор под лапку ролика (вставляем ролики)
  3. После чего, прижимаем лапку ролика болтом
  4. Вид с торца

Мнение эксперта

Виктор Андреевич

Эксперт в области корпусной мебели, занимался сборкой корпусной мебели, а так же её производством.

С первого раза, может показаться не понятным — как же вставить эти ролики в верхнюю часть профиля дверей-купе. Но на самом деле всё не так сложно, просто сперва закрутите болт. Это нужно сделать почти до конца, оставив лишь зазор 3-5 мм, для того, что бы прошла лапка кроншейна ролика.

Ну и второе, что бы обе лапки хорошо заходили — нужно делать отверстие в профиле — чётко по центру, иначе одну из лапок придётся отламывать (а то будет упираться в саморез и стенку профиля), что бы вмонтировать их в профиль.

Устанавливаем уголки для крепления каркаса к стене

И заканчиваем со стенками каркаса из ЛДСП установкой на них металлических уголков для закрепления на задней стене комнаты и на полу.

В своем шкафу-купе металлические уголки для крепления к стене я максимально разместил в местах, которые не будут видны после установки полок (красные квадратики на эскизе).

После того, как мы определились с местами установки уголков, закрепляем их на стенках шурупами 4х16 мм.

Пластиковые уголки для крепления правой стенки к потолку будем устанавливать по месту — во время установки каркаса на постоянное место.

Итак, стенки каркса полностью подготовлены. Можно переходить к его сборке.

Необходимые инструменты

Перед тем как собрать двери для шкафа и провести установку направляющих, следует подготовить ряд инструментов. В их числе:

  1. Металлическая линейка, угольник и рулетка.
  2. Дрель-шуруповерт.
  3. Электрический лобзик.
  4. Ножовка для обработки металла.
  5. Вороток для саморезов.
  6. Строительный уровень и отвес.
  7. Резак и ножницы.

Материалы и размеры

В мебельных магазинах доступны готовые комплекты для сборки дверей шкафа-купе, поэтому вам не придется долго разбираться, как правильно собрать шкаф с раздвижными системами и сделать дверцы своими руками. Доступные на рынке изделия различаются лишь внутренним устройством, спецификой установки и цветовым оформлением. Принцип их работы остается идентичным.

Изготовление дверей для шкафа купе своими руками — как это делал я (пошаговый план):
  1. Снял замеры с предварительно собранной коробки шкафа купе (так как планировал установку натяжного потолка, то пришлось делать закладную под верхнюю направляющую), нам понадобились высота от нижней направляющей (на фото её пока нет), до верхней. Далее общую ширину разделили на 3 или 4 части, в зависимости от того, сколько дверей у нас будет. В данном случае делим на 3. Фото коробки:


фото: встроенная коробка шкафа по которым снимаем размеры
2. Далее — едим на склад мебельной фурнитуры, отдаём размеры, чаще всего они знают, по каким размером раскроить ЛДСП и нарезать профиль. Предварительно выбираем профиль, направляющие, стыковочные планки (если дверь будет со вставками акриловго стекла или другими декоративными элементами).

3. Везём всё напиленное домой и дома собираем двери. Если описать процесс сборки, то это выглядит так:

  • Вставляем в пазы бокового профиля Лист ЛДСП — если он цельный, если это зеркало или стекло — то в пазы профиля вставляем специальные проставки под стекло или зеркало.
  • После вставки в пазы бокового профиля вставляем нижний профиль, и стягиваем его специальными болтами с помощью ключа — шестигранника.
  • Нижний и верхний профиля предусмотрены для установки роликов — соответственно, на нижний профиль устанавливаем нижние ролики, на верхний — верхние (верхние обычно двойные — так как могут опираться на любую из опор верхнего направляющего профиля).
  • Установка двери — берём, загоняем сначала верхние ролики в верхний профиль, далее нижние, прижав пальцами к верху (что бы они как бы скрылись заподлицо с профилем в котором они установлены), вставляем их в паз нижней направляющей. Дверь установлена.


скрин: шкаф с раздвижными дверями своими руками

При выборе фурнитуры и комплектующих не стоит экономить. Профили из алюминия и стали должны обладать идеальной геометрией, а роликовые конструкции работать без малейших ошибок. Крепежные элементы лучше выбирать из качественного металла. Если использовать неподходящие материалы, в процессе открытия и закрытия дверей будут возникать сложности. Да и срок службы системы окажется небольшим.

Разбираясь, как сделать двери для шкафа-купе своими руками, нужно подготовить ДСП или МДФ для полок и стенок, а также ряд материалов для внутреннего заполнения:

  1. Направляющие (нижние и верхние). В их качестве используются рельсы, по которым будут двигаться створки. Основная нагрузка приходится на нижнюю часть, а верхняя используется для стабилизации полотна по вертикали.
  2. Верхние и нижние горизонтальные профили. В их числе – опорно-соединительные изделия, которые выполняют функции каркаса.
  3. Опоры или роликовые подвески. Нужны для свободного хода дверей.
  4. Промежуточный профиль. Он используется при большой ширине двери. Если створки узкие, вертикальные стойки не обязательны.
  5. Профильные заглушки. Крепятся с торцевой части.

Для расчета размеров дверного полотна необходимо измерить ширину и высоту проема, а также измерить уровнем для исключения наклона направляющих. При отсутствии регулировки створки будут скатываться.

В первую очередь стоит уточнить высоту потолка (стандартная высота составляет 2,5 м) и вычесть 4 см для зазора направляющих.

Уточнив высоту, стоит определить ширину. Она определяется конфигурацией устанавливаемой ручки: обычно используется 2 разновидности: открытая и закрытая. В первом случае открытие производится со стороны зацепа. Второй вариант везде одинаковый.

Конструкция механических узлов

Раздвижная система шкафа купе имеет массу конструкций и модификаций. Рассмотрим, что собой представляет одна из наиболее популярных систем Aristo, рассчитанная на две створки.

На схеме обозначены:

  • Боковые профили открытого или закрытого типа 1, в которых закреплены верхние ролики 13;
  • Верхний 3 и нижний 6 трек;
  • Верхние и нижние ролики 13 и 14;
  • Цифрами 5 и 6 обозначены рамки створки.

В конструкции нижнего профиля предусмотрен монтажный канал для сборочного винта, а в его глубоких полках размещаются опорные ролики.

Виды креплений дверей

Или, какие крепления ещё бывают

Помимо классического рельсового крепления, можно собрать шкаф с подвесной системой или «гармошкой».

Подвесное крепление

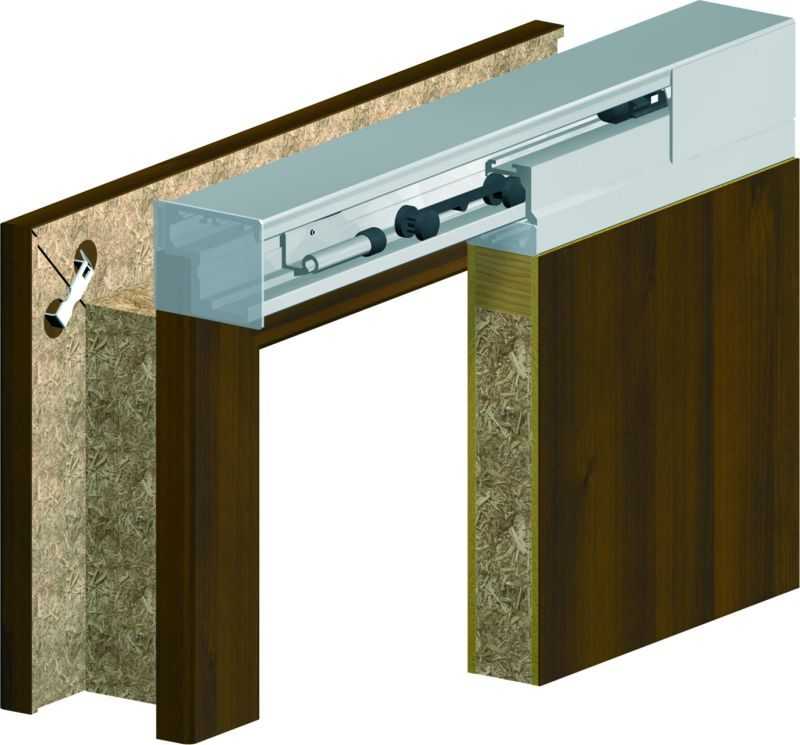

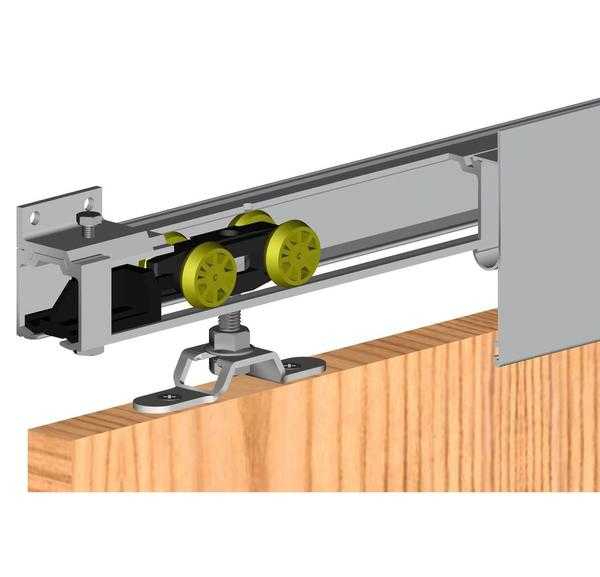

Данный вариант подразумевает подвешивание дверей к верхнему направляющему профилю. Полотна двигаются в горизонтальном пазу, который закреплен на верхней плите интегрированного шифоньера. Снизу конструкция может быть свободной или оснащаться выступами из пластика, которые скользят по дорожке направляющей планки.

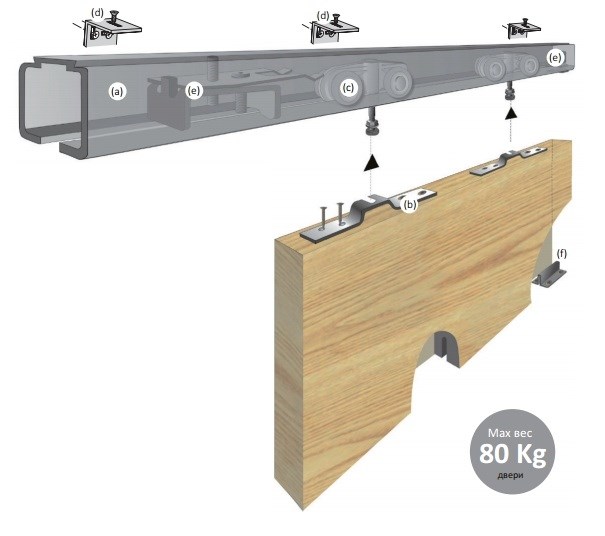

фото: подвесное крепление двери шкафа купе

Подвески используются в небольших комплектах, которые встречаются в подсобных комнатах. Для сборки полотен используют бюджетные материалы, обладающие небольшим весом. Система не рассчитана на интенсивную эксплуатацию, но выделяется легкостью монтажа и невысокой стоимостью.

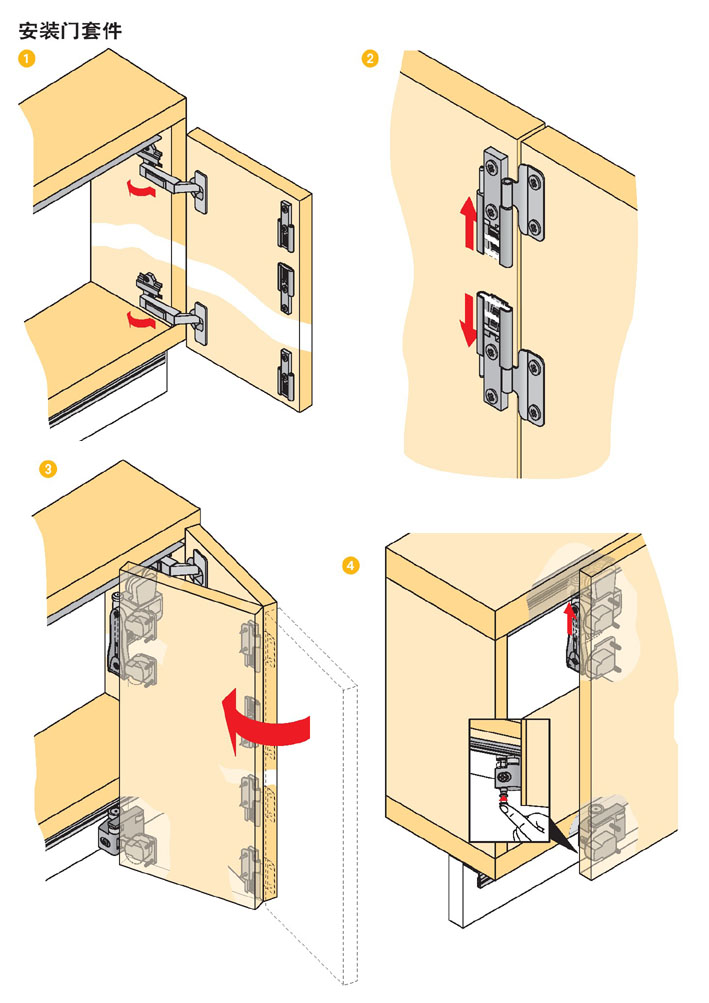

Гармошка

По внешнему виду и принципу действия конструкция напоминает оконные ставни. Для соединения узких полотен используются рояльные петли. В нижней и верхней части на дверцах установлены горизонтальные ролики, которые движутся в пазах направляющих планок. Данная система подходит для встроенных шкафов-купе.

Преимуществом крепления является такой принцип: при раздвижении «ставней» предоставляется доступ ко всему объему шкафа. Для заполнения рам подходит любой листовой металл. Полотна, собранные из панелей ламината, будут выглядеть весьма оригинально и внесут в интерьер особую изюминку.

Почему шкафы-купе пользуются спросом

Те, кто хотя бы раз в жизни пользовался шкафом-купе, отмечают его главные преимущества:

  • дверь при правильной установке составляющих не закрывается самостоятельно;
  • дверное полотно двигается по роликам без усилий, свободно;
  • при этом если в комнате сквозняк, дверь не открывается;
  • современные модели шкафов-купе предполагают подключение к автоматизированному управлению;
  • если в квартире или доме проживает инвалид-колясочник, он может миновать шкаф беспрепятственно, что существенно облегчает ему жизнь;
  • наконец, шкаф-купе – стильный предмет мебели, который гармонично вписывается в любое дизайнерское решение и композицию. Это один из стильных шкафов, который не портит внешний вид комнаты, будь это детская, спальня или прихожая.

Пошаговая инструкции по сборке раздвижных дверей

Чтобы изготовить раздвижную систему для шкафа своими руками, следует в точности придерживаться пошаговой инструкции и крепить полотна по определенной схеме.

Расчет

Перед закупкой материалов и комплектующих для сборки, следует точно рассчитать размеры будущего изделия. Существующие типы профилей, включая рельсовые и опорные, выпускаются в стандартных конфигурациях, что упрощает монтажные работы. Нарезку и обработку краев, а также стекол, стоит заказать в проверенной фирме.

Чертежи и деталировка

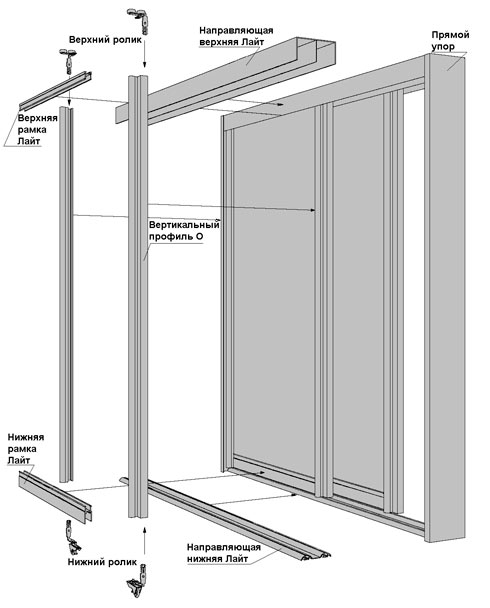

Чтобы получить общее представление, как собрать раздвижную дверь для шкафчика и закрепить ее на направляющих роликовых подвесках, необходимо подготовить чертежи размещения всех деталей. На схеме указано положение главных деталей:

  1. Стойка ручка.
  2. Полотно.
  3. Направляющая рейка сверху.
  4. Нижняя рейка.
  5. Верхняя перекладина.
  6. Нижняя планка.

13 пунктом обозначены верхние ролики, а 14-а – саморез для фиксации опорных роликов.

Допустимая погрешность

При выполнении и установке деталей раздвижной системы допускается погрешность +- 5 мм. При этом даже незначительное отклонение от заданных параметров может спровоцировать люфт створок. Это не критичный, но весьма неприятный момент.

Установка верхней направляющей

Профиль в верхней части фиксируется заподлицо с боковыми стенками. Любой зазор между торцами профиля и боковой стенкой не допускается. Длина должна соответствовать внутренней ширине шкафа.

Крепить детали можно с помощью шурупов с потайной головкой или саморезов с пресс-шайбов.

Так как створка будет удерживаться на нижнем профиле, а верхние не будут подвергаться нагрузкам, допускается выбор шага между крепежными элементами в 25-35 см. Врезка выполняется в разных каналах (первый саморез в правом, а второй в левом).

Установка нижней направляющей

Перед фиксацией нижней направляющей необходимо выполнить простую «примерку. Для этого потребуется установить верхний профиль, поместить на дно нижний профиль без прикручивания саморезами, а затем поставить 1 створку. Подобные манипуляции помогут определить, на сколько мм и в каком направлении потребуется сместить нижнюю направляющую. Это делается по уровню с оценкой ровности по всей длине.

Если профиль будет размещаться в нужном месте, его потребуется отметить линией по всей длине. После этого створку следует снять, а направляющую зафиксировать к дну шкафа посредством саморезов.

Сборка рамы для заполнения

Если двери были отправлены в демонтированном виде, либо вы производите сборку шкафа с нуля, следующий этап будет сводиться к сборке рамы. Для этого нужно подготовить:

  1. Два вертикальных профиля.
  2. Две горизонтальных рамки, соответствующие ширине 1 створки.
  3. Ролики.
  4. Крепежные элементы.
  5. Дрель для сверления.
  6. Регулировочные винты.

Для сборки нужно предварительно «примерить» детали друг к другу, разложить профили и выполнить отверстия для сборки прямоугольной рамы. Затем следует установить роликовые элементы и регулировочные винты.

Установка заполнения

Чтобы заполнить створки, можно использовать следующие материалы:

  1. МДФ (толщина 6-12 мм).
  2. Зеркало (толщина 4 мм).
  3. Стекло (толщина 4 мм).
  4. Ротанг.

Материалы для заполнения заказывают после проведения расчетов размеров створки.

Чтобы заполнить полотно, крепежи рамы следует послабить или выкрутить.

Наклейка буферной ленты

Буферная лента используется для защиты внутреннего пространства шкафа от наружной пыли, а также минимизации ударов створок о боковые стенки. Конструкция представляет собой тонкую полоску эластичного материала с ворсистой поверхностью. Она фиксируется с обратной стороны вертикального направляющего профиля.

Вставка створки в направляющие

Створка фиксируется в направляющие, начиная с дальнего профиля. Для этого нужно следовать такой инструкции:

  1. Перенести дверь к проему.
  2. Поднять створку в рабочее положение и наклонить верхнюю часть в сторону верхней направляющей.
  3. Вправить ролики в пазы верхнего профиля.
  4. Приподнять створку.
  5. Проверить плавность движения дверки и отрегулировать ее в случае необходимости.
  6. Поставить вторую створку.
  7. Проверить плавность хода второй створки.

Придерживаясь пошаговой инструкции и чертежей, можно провести сборку дверок шкаф-купе своими руками и без каких-либо сложностей.

Изготовление и установка верхней направляющей

На уровне потолка измеряем ширину дверного проёма – расстояние между левой декоративной планкой и правой стенкой.

Это расстояние отмеряем на заготовке профиля и ножовкой по металлу отрезаем деталь нужной длины. Если оба конца заготовки профиля неровные, сначала подравниваем один из концов заготовки, и уже от него отмеряем нужное расстояние.

В изготовленной верхней направляющей изнутри размечаем места для шурупов крепления к потолку.

Изготовитель профиля рекомендует крепить направляющую шурупами с шагом 250 – 300 мм. Но я хотел, чтобы после установки верхней направляющей шурупов не было видно, и сместил линии отверстий ближе к лицевой части направляющей.

При этом, поскольку суммарная прижимная сила шурупов, смещенных к краю направляющей, меньше, чем если бы их прикручивали по центру, количество шурупов увеличил (см.рисунок с разметкой отверстий в верхней направляющей). Наносим разметку и сверлим отверстия “изнутри” детали.

Прикручиваем верхнюю направляющую к потолку, максимально выдвинув ее наружу, но не выходя за границы плоскости “фасада” левой декоративной планки и правой стенки из ЛДСП (см.фото ниже).

Крепление роликов к дверям шкафа купе

Содержание

  • 1 Почему шкафы-купе пользуются спросом
  • 2 Разновидности роликов на двери шкафа-купе
  • 3 Подготовительный этап к установке роликов
  • 4 Пошаговая инструкция установки шкафа-купе с роликами
  • 5 Составляющие системы открывания шкафа-купе
  • 6 Необходимые материалы и инструменты
  • 7 Последовательность сборки двери
  • 8 Монтаж направляющих
  • 9 Стопор
  • 10 Регулировка
  • 11 Расчет размера
  • 12 Подборка и установка элементов обрамления и роликов
  • 13 Установка наполнения
  • 14 Преимущества шкафа-купе
  • 15 Сборка шкафа
  • 16 Инструкция по сборке верхней рельсы направления
  • 17 Нижняя направляющая
  • 18 Стопоры
  • 19 Как регулировать дверь?
  • 20 Буферная лента для дверей
  • 21 Пошаговое руководство расчета сборки и монтажа дверей для шкафа купе
    • 21. 1 Начнем с ширины
    • 21.2 После этого можно определятся с высотой
  • 22 Обрамление фасадной части
  • 23 Проводим сборку
  • 24 Устанавливаем наполнение

Ролики, которые входят в каждый шкаф-купе, выполняют важные функции. Они выравнивают двери и регулируют их положение в пространстве. На первый взгляд сборка механизма кажется сложной и трудоемкой, но это не так. Как самостоятельно установить ролики на двери шкафа-купе, рассказывают мебельщики.

Почему шкафы-купе пользуются спросом

Те, кто хотя бы раз в жизни пользовался шкафом-купе, отмечают его главные преимущества:

  • дверь при правильной установке составляющих не закрывается самостоятельно;
  • дверное полотно двигается по роликам без усилий, свободно;
  • при этом если в комнате сквозняк, дверь не открывается;
  • современные модели шкафов-купе предполагают подключение к автоматизированному управлению;
  • если в квартире или доме проживает инвалид-колясочник, он может миновать шкаф беспрепятственно, что существенно облегчает ему жизнь;
  • наконец, шкаф-купе – стильный предмет мебели, который гармонично вписывается в любое дизайнерское решение и композицию. Это один из стильных шкафов, который не портит внешний вид комнаты, будь это детская, спальня или прихожая.

Разновидности роликов на двери шкафа-купе

Ролики, монтируемые на дверное полотно шкафа с раздвижной системой, бывают верхние и нижние, в зависимости от места, где их закрепляют. Особенности устройств следующие:

  1. Верхние – устанавливают для снижения шума при движении по направляющим. Состоят из 2-х колес, оснащенных подшипниками. Снаружи плоскость покрыта упругой резиной. Могут быть разной величины. Если профиль покрыт металлом, специалисты рекомендуют применять ролики 39 мм. Деревянная поверхность требует роликов 37 мм.
  2. Нижние детали – в большей степени определяют срок эксплуатации всего дверного полотна. Выбирая шкаф в магазине, обратите внимание, есть ли на изделиях впрессованные подшипники. Это самые качественные образцы роликов.

Не стоит покупать дешевые детали, они прослужат мало, к тому же придется постоянно чинить шкаф-купе. Чаще всего изнашивается механизм открывания дверей из-за соринок, скопившихся в направляющих. От этого страдает колесо и устройство крепежа ролика. Двери начинают скользить по напольному покрытию или на внутренней плоскости направляющей. Чтобы избежать загрязнений и увеличить срок службы деталей, специалисты советуют регулярно протирать направляющие от пыли.

Если поломка все же произошла, видеоинструкция, как заменить ролики, расположенные в нижней части двери шкафа-купе, придется как нельзя кстати:

Подготовительный этап к установке роликов

Чтобы двери шкафа-купе двигались на роликах свободно, перед сборкой необходимо провести подготовительные работы:

  1. Нарежьте профильные компоненты, исходя из собственных расчетов.
  2. Сделайте при помощи дрели отверстие с наружной стороны профиля, который находится по вертикали. Отступ для верхней части от границы 8 мм, для нижней – 42 и 8 мм. Причем на внутренней стороне диаметр отверстия должен достигать 5,5 мм, а на наружной 10 мм.
  3. Чтобы не повредить зеркальную поверхность шкафа, наклейте специальную пленку.
  4. Предусмотрите по периметру силиконовые вставки. Материал срезают так, чтобы по ширине створки он 2-3 мм не доходил до края.

Пошаговая инструкция установки шкафа-купе с роликами

Первое, над чем придется потрудиться – вставить полотно в паз профиля. Для этого возьмите брус из дерева или ДСП. Горизонтальный профиль устанавливают, расположив вставку предмета мебели на полу. Уприте вставку одним краем в напольную поверхность, а вторым в стену. Профиль обоприте и противоположный край двери. Для плотной установки полотна в паз пройдитесь резиновым молотком.

Если заметили сдвиг уплотняющего материала, демонтируйте полуодетый профиль, а затем разместите уплотнитель в необходимом месте. Если этого не сделать, стекло при последующем открытии дверей может повредиться.

Теперь приступайте к фиксации вертикальных компонентов.

Створку размещают на ребре. Чтобы начать установку сборочного механизма вместе с роликами, нужно иметь под рукой саморезы. Роликовые изделия на двери шкафа-купе должны быть установлены в такой последовательности:

  1. Монтируйте деталь вверху.
  2. Затем нижний.
  3. Скрутите профили по вертикали и горизонтали.
  4. Вооружившись саморезом, разместите его в верхнем отверстии. Так изделие фиксируется в пазу. Далее вкрутите крепежную деталь до самого конца. Как понять, что установка осуществлена правильно? Саморез проходит через профиль по вертикали и размещается в канавке горизонтального элемента.
  5. Следуя такой же схеме, установите второй ролик.

После этого стяните горизонтальный и вертикальный профили саморезами, ориентируясь на нижнюю часть дверей шкафа-купе. Крепеж ведут через верхние отверстия для монтажа, отступив расстояние 42 мм. Далее вставьте в дверную конструкцию верхний и нижний направляющие компоненты. Чтобы отрегулировать и добиться идеального положения дверной плоскости, рекомендуется воспользоваться контрольными винтами.

Видеоинструкции по самостоятельной установке роликов на дверях шкафа-купе представлены ниже:

В статье описана инструкция по сбору дверей шкафа-купе, рассказано, что необходимо для работы и как происходит установка роликов. Подробно обрисован порядок сборки, как важных элементов конструкции, так и всех дверей. Расскажу, как провести замер габаритов створок.

Составляющие системы открывания шкафа-купе

Правильная и надежная работа возможна, только если придерживаться последовательности установки частей. Сначала нужно собрать и закрепить все направляющие.

Нагрузку от массы дверцы воспринимают нижние направляющие, по этой причине экономить на них не стоит. При необходимости снизить затраты, лучше приобрести двери с меньшим весом а направляющие нужно покупать качественные.

Еще один важный элемент конструкции – стопор. Он позволяет производить регулировку раскрытия створок.

Необходимые материалы и инструменты

Чтобы навесить двери шкафа-купе, нужно подготовить определенный инструмент и материалы:

  1. Шуруповерт;
  2. Отвес;
  3. Рулетку;
  4. Уровень;
  5. Карандаш;
  6. Стамеску.

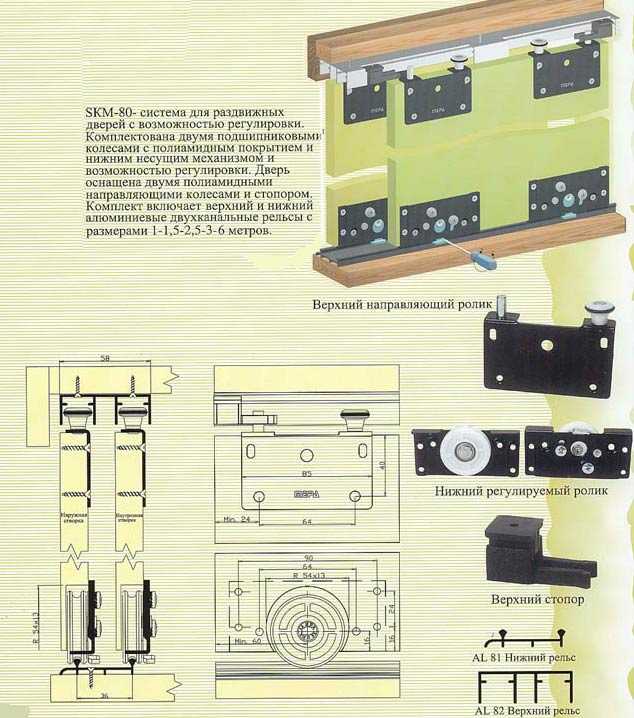

В комплект креплений входят направляющие, профиль и верхние/нижние ролики

  1. Дверная фурнитура и крепежные элементы;
  2. Ролики;
  3. Брус сечением 50х50 мм;
  4. Дверная коробка и наличники;
  5. Анкера.

В комплекте идут все раздвижные элементы, необходимые крепления и фурнитура. А если вы изготавливаете двери-купе самостоятельно, потребуется их покупать отдельно, эти детали можно найти в точках торгующих строительными материалами.

Длина должна быть такая же, как двойная ширина двери. При отсутствии дверного проема дверь монтируется до потолка, поэтому необходимо ставить направляющую на потолок.

Последовательность сборки двери

При самостоятельной сборке дверей шкафа-купе, сперва необходимо провести точные замеры. Приобретают вставки ДСП, стекла и зеркала, нужного размера. Торцовочной пилой или ножовкой по металлу отрезают 2 вертикальные, нижние и верхние профили для каждой двери.

При самостоятельной сборке размеры профилей и направляющих должны быть измерены точно

После этого проводится работа согласно схеме:

  • Монтаж горизонтальных профилей;
  • Монтаж вертикальных профилей;
  • Сборка конструкции и установка роликов;
  • Сборка верха двери;
  • Сборка низа двери.

Монтаж направляющих

Вверху дверок направляющий профиль нужно встроить так, чтобы он не выступал над боковыми стенками. Но и нельзя оставлять щель между профилем и стеной, необходима такая же длина, как и ширина шкафа.

Так как дверные створки стоят на нижнем профиле, их нужно крепить саморезами с шагом 25-35 см. Вкручивать их нужно поочередно в разные каналы.

Первым крепится верхний профиль

До установки нижней направляющей нужно:

  1. Закрепить верхний профиль
  2. Положить на место не закрепляя нижний профиль
  3. Установить 1 дверную створку

Так можно определить, насколько и куда нужно передвинуть нижнюю направляющую. После того как профиль будет выставлен, можно снять створку и закрепить направляющую саморезами.

Нижний профиль крепят на саморезы только после регулировки створки

Стопор

Стопор ставится в паз нижней направляющей. Створки должны иметь свои фиксаторы. После этого монтируют дверки и стопором регулируют плотность закрывания дверей.

Чтобы фиксатор находился в подходящем месте, полностью прикройте дверку, и правильно установите стопор. Если потребуется его можно сместить плоской отверткой.

Стопор необходим для фиксации створки в закрытом положении

Регулировка

Ролики делают так, чтобы можно было отрегулировать плотность прилегания дверок специальным винтом.

Регулировка угла установки створки производится через специальное отверстие в профиле

Если нужно сместить правый угол вниз, проверните винт предназначенный для регулировки против часовой стрелки.

Расчет размера

  1. Габариты проема. В месте, предназначенном для шкафа-купе, вымеряют ширину и высоту;
  2. Ширину дверок. Размер проема делят на предполагаемую ширину створки (примерно 60-90 см). Нужно учитывать нахлест половинок дверок – 25-50 мм.

Разрешена погрешность при выполнении расчетов не более 5 мм в большую и меньшую сторону. Но даже 1-2 «лишних» миллиметров могут стать причиной появления люфта дверок. Это не критично, но лучше сделать работу качественно.

Подборка и установка элементов обрамления и роликов

Потребуется приобрести 2 комплекта фурнитуры, содержащих:

  • 4 самореза предназначенных для установки профилей;
  • 2 ролика;
  • 2 болта крепящие ролики;
  • 2 опоры для верхней направляющей.

В комплект роликов входят верхние опоры с колесиками и нижние ролики

Потом вертикальный профиль обрезают по высоте дверки. В результате у вас должно быть в наличии 4 отрезка необходимого размера.

Установка наполнения

Процесс зависит от используемого наполнения дверки, к примеру, вы решили вставить зеркало. Сначала по его периметру устанавливают резину для уплотнения. Потом дверцу разбирают, нижние ролики снимать не стоит. Зеркало с резинкой устанавливают в верхнюю и нижнюю планки, и конструкцию собирают.

Контролируйте, чтобы саморезы затягивались с одинаковым усилием, иначе зеркало треснет. Так же собирают дверку, при установке плиты USB.

Полная схема сборки наполнения и фурнитуры двери шкафа-купе

Хотя сборка раздвижных дверок шкафа-купе на роликах не выглядит сложно, неопытные мастера могут совершить ошибки. Желательно сперва попробовать это сделать на дачном шкафу, чтобы узнать все важные моменты. Можно украсить створку дверок оригинальным наполнением – к примеру, установить стекло с гравированным рисунком или фотопечатью.

Шкаф купе можно установить даже в маленькой комнате. Если вы купили шкаф и хотите установить двери самостоятельно или просто заменить старые на новые, следуйте рекомендациям, указанным в статьях. В работе не возникнет сложностей, и установка будет очень быстрой, не отнимая силы. Раньше самым проблемным местом считалась установка петель на двери шкафа. Сейчас же, это в прошлом, ведь простые платяные шкафы мало кому интересны, а вот шкафы купе – приобретают в каждый дом.

Раздвижная система шкафов купе обеспечивает открывание мебели на 90 градусов, а по прямой, за счет этого рядом не обязательно оставлять пространство. Вещи из такого шкафа достаются легко, а фасад может иметь разнообразный вид, за счет чего подобрать мебель сможет даже человек, у которого помещение оформлено в необычном стиле. Конструкцию можно украсить самостоятельно росписью, разместив фотографию или нарисовав необычный пейзаж. Кроме того, на такой мебели будет удачно смотреться лепка или искусственное состаривание.

Сборка шкафа

Собрать шкаф легко. В поставляемой комплектации имеется пошаговая инструкция. Некоторые сложности могут возникнуть при монтаже фасада, ведь для их точной и долгосрочной работы требуется установить точно по схеме.

Для монтажа потребуются: две направляющие на каждую дверцу (для двухдверной – 4 шт, для трехдверной – 6 шт.). Экономия на деталях такого типа нельзя, так как именно они принимают на себя весь вес раздвижной системы. Также нужен стопор. Он обеспечивает плавное и надежное закрытие дверей.

Проверяйте детали на соответствие. Каждая должна равняться ширине самого фасада. Погрешность в несколько сантиметров несущественна. Переходим к монтажу двери для шкафа-купе своими руками. Начинаем с установки направляющих. Важно делать все поэтапно, согласно схеме сборки. Увидеть, как повесить дверь, можно ознакомившись с видео материалом.

Инструкция по сборке верхней рельсы направления

Для ее крепления потребуются саморезы с пресшабой размером 4. 2 мм на 16 мм либо универсальные шурупы имеющие потайную головку размером 3.5 мм на 16 мм.

В самой направляющей нужно проделать отверстие, используя сверло в 0.4 см и оставляя шаг в 30 сантиметров.

Для шурупов в отверстии оставляем зеновку, используя сверло в 0.6 или 0.8 см. когда все готово, вставляем крепежи в отверстия, выравниваем и фиксируем конструкцию.

Нижняя направляющая

Нижнюю часть смещаем в средину на 2 сантиметра и только после этого ее можно фиксировать. Чтобы точно определить отступ и расположить направляющую ровно, положите сам профиль внутрь. Затем надо поставить саму дверь. Двигайте ролики до тех пор, пока не станет вертикально (проверяйте уровнем). Когда все стоит ровно, отмечаем линии карандашом и можно приступать к фиксации.

Стопоры

Когда обе направляющие установлены, переходим к монтажу стопорных деталей.

Фиксаторы – системы, котоые позволяют плотно удерживать дверь в требуемом положении. Монтаж происходит в нижних частях, в пазах нижней рельсы направления. Для одной двери будет достаточно одного стопора.

Для двухсторчатой двери нужно в каждый паз ввести вводим один стопор, прикручиваем нижнюю направляющую. Вставляем дверь, регулируем плотность закрытия установленной системой.

Важно! Для точности монтажа системы в требуемом месте, необходимо плотно закрыть дверцу, отметить средину ролика на самой линии. Убираем дверь и ставим стопор срединой к отмеченной точке. Если потребуется, он легко сдвигается с помощью плоской отвертки.

Как регулировать дверь?

Регулировка дверей купе мебели не требует большого количества времени и сил. Ролики на дверцы были сделаны так, чтобы, используя винт для регулирования выставить плотность прижатия фасадной части к боковой сверху и снизу. Для самой регулировки нужен шестигранный ключ на 0.4 сантиметра.

Если потребуется, опустите правую часть двери и выставьте параметры правого колесика, прокручивая винт по или против часов стрелки.

Буферная лента для дверей

Эта лента требуется, чтобы защитить «нутро» с вещами в шкафу от попадания пыли. Она крепится на боковую часть самого фасада и обеспечивает смягчение ударов дверей о боковые части каркаса при закрывании. Если больше не потребуется отрегулировать механизм, можно приступать к поклейке буферной ленты. С ее помощью вы закроете все возможные отверстия с вертикального торца самой дверцы.

В продаже имеется лента с коротким и длинным ворсом. Первый тип имеет ворс от 3х до 6 миллиметров, второй – от 6 до 12 миллиметров. Какую ленту приобрести, зависит от вашего желания. Короткий ворс приобретают чаще, за счет более низкой цены, но ее аналог со своей задачей справляется лучше. Оттенок приспособления подбираем к цвету самой мебели. Чтобы приклеить, снимаем защитную часть с клейкой стороны и начиная сверху или снизу плавно придавливаем к торцу.

Пошаговое руководство расчета сборки и монтажа дверей для шкафа купе

Изготовление распашных дверей намного легче, чем производство и установка раздвижной системы. Но, если вы не уверены в своих силах, проще приобрести готовую систему «альянс” или любую другую, которая вам понравится больше. Тогда работа будет продвигаться быстрее.

Для начала рассмотрим, как отмерять требуемую ширину дверной системы, чтобы потом не пришлось обрезать или менять.

Начнем с ширины

К примеру, весь шкаф имеет 200 сантиметров ширины. Отнимаем толщину стенки с каждой стороны (по 1.5 сантиметра). Получается общая ширина для дверей – 197 сантиметров. Здесь предполагается установка двух створок, соответственно необходимо учитывать расстояние, которое будут перекрывать створки друг другу. Специалисты рекомендуют оставлять запас в 2.5 сантиметра. Добавляем эту цифру к общей ширине и получаем 202 сантиметра, делим цифру на два и получаем по 101 сантиметру ширина каждой створки.

После этого можно определятся с высотой

Берем высоту конструкции (к примеру 240 сантиметров), также вычитываем толщину (по 1.5 см. с каждой стороны), вычитываем зазор между направляющими (1.5 см.) и получаем (240-3-3=234) высоту дверцы. Получается, что габариты фасада имеют размер 101*234 сантиметра.

Как только все размеры готовы, нужно подсчитать количество требуемого материала и его комплектующей фурнитуры. Зачастую необходимо: 4 вертикальные ручки, профиль для обрамления нижней и верхней части.

Обрамление фасадной части

Чтобы соорудить каркас потребуются:

  • 8 саморезов для стягивания профилей между собой;
  • 4 колесика для опоры;
  • 4 болтика, чтобы закрепить колеса;
  • 4 позиционированные опоры на верхнюю рельсу направления.

На вертикальном профиле ручке и делаем ее равной высоте дверцы (снимать защитную пленку не нужно). По итогу должны получится части. Отрезаем верх и низ по горизонтали так, чтобы сделанный ранее размер соответствовал ширине, и отнимаем по 2.5 сантиметра с каждой стороны.

Отмечаем места для отверстий. Отмеряем 7.5 миллиметров с края вертикальной и горизонтальной части и сверлим в точке соприкосновения. Производим расчеты со всех сторон и проделываем в этих точка отверстия диаметров в 0.5 сантиметров.

Проводим сборку

Соединяем горизонтальную часть с двумя частями вертикальной планки и, используя саморезы, соединяем их. Прежде чем полностью затянуть, устанавливаем позиционированную опору в верхнюю часть.

После устанавливаем колесики в нижнюю часть, закрепляем болтом, закручивая его на 0.2 сантиметра.

Устанавливаем наполнение

Многие задаются вопросом как приклеить зеркало к дверце шкафа? Так вот клеить ничего не нужно. Главное правильно его вставить.

Если решили произвести установку зеркала, начинаем с установки уплотнительной резинки по всему периметру зеркальной части. После этого, немного раскручиваем обрамление (чтобы сделать это быстро, вынимаем саморезы, которыми стягивали профили). После вставляем готовое соединение (зеркало + уплотнитель). Главное установить в верхней и нижней частях, боковые соберутся самостоятельно. После, вновь, стягиваем конструкцию воедино.

Важно следить за равномерным соединением, в противном случае зеркальная поверхность может треснуть. Такой же принцип сборки подходит для usb прилиты, пластиковых панелей или другого материала для фасада.

Когда фасад вставлен и надежно закреплен, возможна установка раздвижных дверей шкафа купе. Делаем все по инструкции выше. Заводим дверь в верхнюю направляющую и вталкиваем нижнюю часть двери в нижнюю направляющую. Проверяем легкость хода и работу стопоров. И раздвижная система готова.

“>

  • Автор: Мария Сухоруких
