Навешивание верхних кухонных шкафов на стену – Сделаем мебель сами

Здравствуйте уважаемые начинающие (эту статью будут читать только таковые) мебельщики!

Сегодня мы с вами поговорим о навеске верхних шкафов.

Верхние модули кухни можно навесить с помощью самых простых приспособлений – ушек, либо с помощью регулируемых навесов.

Какую фурнитуру можно использовать в результате данной операции – зависит от ситуации, но использование регулируемых навесов имеет ряд неоспоримых преимуществ:

  1. Для разметки крепления монтажной планки под верхние модуля, не нужно размечать короб вживую (подняв его на предполагаемое место навески и разметив отверстия для отверстий под анкера или конфирматы).
  2. Данные навесы регулируются по высоте и глубине (ширина регулируется самим местоположением короба) – а это большое преимущество в случае, когда кухонный гарнитур имеет большие размеры. Ошибившись «в уровне», можно через пару-тройку навешенных модулей обнаружить, что перепад «по уровню» между крайними модулями составляет 20 и более миллиметров. В случае, когда верх кухонного гарнитура навешивается прямо под потолок (который, в свою очередь – ровный), перепад будет заметен.
  3. И опять же, еще одно преимущество в том, что можно навешивать модуля прямо под потолок (не нужно свободное пространство сверху модуля, чтобы просунуть туда руку, и закрепить ушко к стене.

Теперь коснемся, непосредственно, навешивания верхних кухонных секций. Для этого, нужно иметь сами навесы, монтажную планку (которая крепится на стену болтами), ну, и крепеж, для крепления навесов к коробам.

Итак, для начала, нужно установить навесы в короба. Крепятся они, когда в коробах еще нет задней стенки. Причем, сам навес не должен доходить до задней плоскости короба на 5 мм (или, около того). Но, если зазор будет более 5-ти миллиметров, то изнутри шкафа, в месте установки навеса, будет видна щель (между ним и задней стенкой).

После того, как навес установлен, на задней стенке шкафа (из ДВП), размечается вырез под этот самый навес, после чего, выровняв диагонали шкафа, набивается эта задняя стенка.

Далее, вымеряется уровень, на который будет монтироваться монтажная планка, размечаются отверстия для ее монтажа. После чего, сделав в стене отверстия, в них:

  1. Если стена хорошая (бетонная) – забиваются пластиковые чепики, после чего, монтажная планка крепится к стене болтами или конфирматами.
  2. Если стена «мягкая», либо навешиваемые модули должны выдерживать слишком большой вес – то монтажная планка крепится к стене анкерами.

После этого, верхний шкаф просто цепляется за эту планку, и регулируется по уровню.

Да, монтажную планку не обязательно набивать на стену целиком. Она легко ломается на секции – можно ее навешивать секциями, под размеры навешиваемых коробов.

Вот, в принципе, и вся наука. Все предельно просто и доступно.

Как повесить кухонные шкафы на стену монтажной рейкой и другим крепежом

Вешать кухонные шкафы на стену – процесс не самый сложный. Если чётко следовать инструкциям установки, то с этой работой можно легко справиться самостоятельно, не прибегая к помощи мастеров. Тем более, сегодня в качестве крепёжных изделия используются новейшие материалы, такие как: монтажная рейка и регулируемые навесы. Поэтому в статье рассмотрим, как правильно повесить кухонные шкафы на монтажную рейку.

Высота подвеса

Высота навешивания шкафчиков будет зависеть от роста человека. Поэтому существуют определённые рекомендации относительно двух этих величин: роста и высоты подвеса.

  • Если рост человека составляет 160 сантиметров, то шкафчики вешаются на высоту 175 сантиметров.
  • Рост 170-175 сантиметров – высота 185 сантиметров.
  • Рост 180-190 сантиметров, высота навешивания 200 сантиметров.

Следовательно, учитывая эти соотношения, на стене вымеряется нужная высота: от пола откладывается требуемое расстояние, которое отмечается на стене горизонтальной линией. Горизонт наносится по строительному уровню.

Сборка крепежей

Крепежи для навесных шкафов

Перед тем как повесить кухонные шкафы, следует тщательно подготовиться к этому процессу. Во-первых, монтажный процесс производится на отделанную и выровненную стену. Во-вторых, с внутренней стороны шкафов устанавливаются и закрепляются саморезами навесы регулируемого типа. Это специальные устройства, которые закрепляются к боковинам шкафа кухонного гарнитура. Устанавливают их на расстоянии 5 миллиметров от задней стенки, где предварительно под металлическую часть навеса делается отверстие. Существуют определённые размерные величины, которые рекомендуется использовать в процессе установки каждого подвеса:

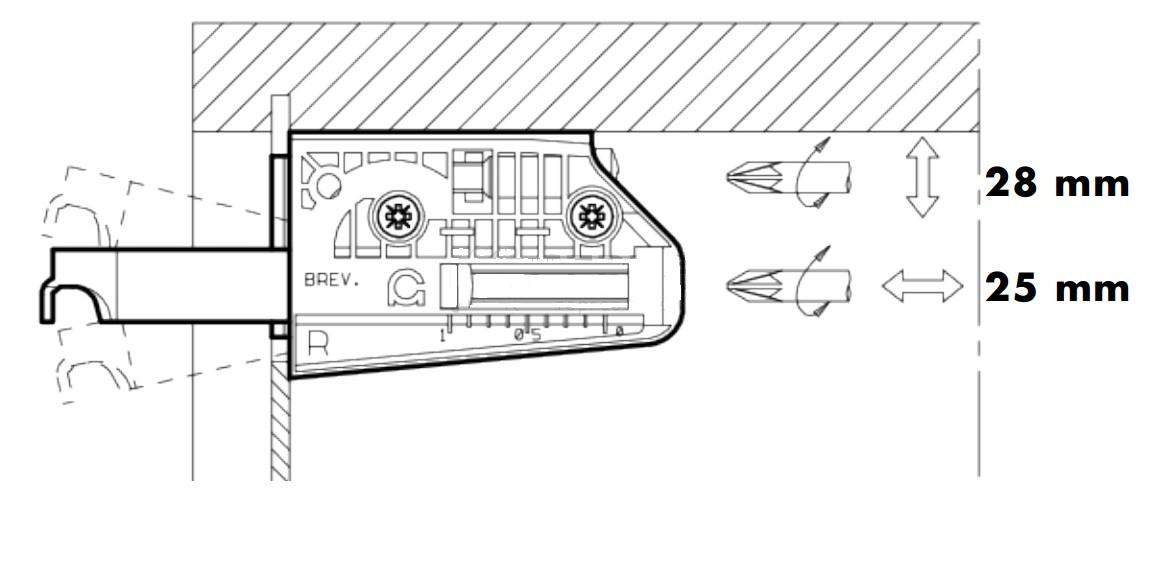

  • Расстояние от верхней поверхности шкафа до нижней части навеса – 55 миллиметров.
  • От внешней поверхности боковины до внутреннего края навеса – 32 миллиметра.
  • От верхней плоскости шкафа до центра металлической части – 35 миллиметров.

Для установки навеса эти размеры не потребуются. Он прикладывается к боковине и плотно прижимается к внутренней плоскости крышки. А размеры нужны для проделывания отверстия в задней стенке навесного шкафчика.

Кстати, если сборка мебели производится самостоятельно, то навесы лучше монтировать до того, как будет собираться шкаф.

Монтажная планка

Это металлический элемент, где сделано большое количество отверстий, расположенных вдоль планки точно посередине. Отверстия находятся на определённом расстоянии друг от друга, одни из них большого диаметра, другие малого. По месту расположения они чередуются между собой. Это сделано специально, потому что в отверстия с большим диаметром устанавливаются металлические дюбеля, а через малые отверстия производится крепёж саморезами, если нужно повесить кухонный шкаф на деревянную стену.

Процесс крепления планки на деревянную стену очень прост. Для этого нужно:

  • Приложить монтажную планку к стене, на нанесённую горизонтальную линию.
  • Вкрутить через отверстия в стену саморезы с помощью шуруповёрта. Чем больше мест крепления, тем лучше.

Саморезы обязательно вкручиваются в стену через два крайних отверстия. Если навешивание настенных шкафчиков производится на бетонную или кирпичную стену, то к вышеописанной монтажной технологии прибавляется ещё одна операция. По приложенной планке, по большим отверстиям делаются пометки на стене. Отложив планку в сторону, по меткам в стене производятся отверстия под металлические дюбеля.

Обычно для этого используется сверло или бур диаметром 10 миллиметров. Теперь остаётся только приложить планку к месту установки и вставить в отверстия на стене дюбеля. Чем больше крепёжных изделий будет использовано, тем лучше шкафчики прикрепятся к поверхности. Таким образом, монтажная планка установлена, остаётся навесить на неё настенные шкафы.

Особенности монтажного процесса

Ниже приведены полезные советы, касающиеся правильного навешивания шкафов на стену. Соблюдая их, можно быстро и без особых трудностей справиться с монтажным процессом.

  • Для удобства металлическую планку нужно уложить на прямую плоскость и надавить на свисающий конец. Изделие сломается ровно по линии плоскости.
  • Если на стену навешиваются сразу несколько шкафов кухонной мебели, то планку можно не разрезать под каждый предмет.
  • Навешивание шкафов начинается с угла помещения. Сначала нужно повесить первый шкаф точно по месту. Затем второй, при этом следует плотно прижать его к первому.
  • После чего производится регулировка каждого шкафа по отдельности и всех вместе. Это делается регулируемыми навесами с помощью обычной отвёртки. Затем навесные элементы мебели соединяются между собой крепёжными деталями.
  • Ровная поверхность – это стопроцентный залог успешно проведённого монтажного процесса.
  • Не стоит заказывать навесные модули глубиною больше 40 сантиметров. Их сложнее устанавливать, к тому же они будут сильно выпирать.

Навешивание углового шкафа

Сегодня очень популярны П-образные и Г-образные гарнитуры. С их установкой появляется возможность использовать угол помещения, который часто выпадает из зоны эксплуатации. Но при этом сразу возникает вопрос, как повесить угловой шкаф. С напольными тумбами всё понятно, ведь крепить их никуда не нужно. С навесными шкафами всё намного сложнее.

Установка и крепление монтажной планки выполняется по знакомой схеме. Единственное отличие — монтаж двух планок, по одной на каждой смежной стене. Вся сложность заключается в количестве использованных регулируемых навесов. Ведь основное требование к крепежу – безопасность эксплуатации предмета мебели. А для настенного варианта – прочная установка, чтобы планка не сорвалась с крепежей или вместе с ними. Поэтому существуют определённые рекомендации от производителей мебели.

Во-первых, следует обозначить конструкцию углового шкафа. В ней присутствует задняя вертикальная планка, к которой будет крепиться один из навесов. Она находится в углу конструкции и крепится к верхней и нижней полке шкафчика. То есть, это такой же несущий элемент, как и боковины. На фото ниже всё хорошо видно.

Во-вторых, схема установки регулируемых подвесов. Существует довольно много мнений по этому поводу. Некоторые мастера считают, что устройства прочные и надёжные, так что двух планок, закреплённых к боковым стенкам шкафа, вполне хватит. Кто-то говорит о том, что для установки углового шкафчика надо как минимум, три навеса. А лучше, если будет две вертикальные планки и четыре крепежа.

Чтобы вы поняли, о чём идёт речь, внизу показана схема расположения навесов.

Если шкаф будет заполнен тяжёлыми предметами кухонной утвари, то лучше установить все четыре крепёжных изделия. Если в нём будут храниться баночки со специями и другая мелочёвка, не создающая большой нагрузки, то можно обойтись и двумя элементами. Европейцы подходят к такой проблеме по-другому. Они используют три крепежа: 1-2 и 4 или 3-4 и 1.

На той стене, где устанавливаются два навеса, делается упор на прочность и надёжность. Ведь на эту стену и навешивается шкаф. Третьим крепежом производится выравнивание установки. Хотя он, в принципе, тоже держит шкаф на своей стене.

При этом чаще всего учитывалась конфигурация предмета мебели. Например, асимметричная конструкция устанавливалась так: на длинную сторону фиксировалось два навеса, на короткую один. Если шкаф симметричный, то производилось монтирование двух или четырёх крепёжных деталей.

Заключение

Таким образом, в статье был подробно разобран монтаж настенного шкафа на монтажную рейку, изготовленную из металла. А также были даны рекомендации по проведению такого процесса. Если следовать всем правилам, касающимся установки мебели, то можно говорить о хорошем качестве конечного результата.

Как правильно повесить аксессуары или кухонные верхние шкафы на стену из гипсокартона, кирпича или пеноблоков

При установке кухонного гарнитура возникает несколько вопросов. В частности, перед тем как повесить различные кухонные верхние шкафы нужно сделать выбор, какие крепежи для этого лучше использовать: крюки и петли, либо монтажную планку или рейку. Кроме того, методики монтажа подбираются в зависимости от материала, из которого выложена стена. Например, для крепления к многофункциональной гипсокартонной конструкции используются одни дюбеля и шурупы, а при установке мебели к кирпичной традиционной стене, либо выложенной из пеноблоков подбираются другие. Подробней об этом расскажет статья и видеоролик.

Основные способы крепежа

Существует два способа надежного крепления подвесных шкафов:

  • с помощью специальных мебельных крюков и петель;
  • при помощи монтажной ленты.

Первый вариант используется не так широко. Он подходит в том случае, если во время ремонта стены не выравнивались. Это весьма кропотливый процесс, требующий определенного опыта. При малейшей ошибке в расчетах приходится все переделывать заново.

Размещение верхних шкафов на кухне

Работы с монтажной рейкой также требуют выполнения определенных правил, но при этом такой метод имеет ряд преимуществ:

  1. Под крепежную рейку намного проще выполнять разметку.
  2. Монтаж и демонтаж мебели проводится достаточно легко, при этом точность установки кухонных шкафов выше благодаря наличию регулировки на подвесах.
  3. Все шкафы выставляются в один плотный ряд, без зазоров.

Внимание! Перед работой с монтажной планкой нужно учесть, что после установки между стеной и шкафами останется небольшой зазор. Чтобы выровнять его по всей высоте, нужно либо в районе нижней части мебели крепить такую же рейку, либо подбирать высоту установки с учетом нахлеста шкафов снизу на кухонный фартук.

Правила монтажа шкафов на рейку:

  1. Первое, что требуется сделать — прикрепить подвесы к боковым стенкам. При этом, их крючки должны выступать за боковой лист так, чтобы смогли зацепиться за планку.
  2. После этого, нужно замерить расстояние от крюка до верхнего листа шкафа.
  3. Учитывая полученные данные и высоту шкафа, делается разметка по уровню места для отверстий.
  4. Устанавливаются дюбели и рейка прикручивается к стене.
  5. Навешиваются шкафы и с помощью винтов в подвесах производится точное регулирование их уровня.
  6. Если устанавливается несколько элементов, они скрепляются межсекционной стяжкой, после чего на смежных шкафах выравниваются дверцы.

Как подвесить кухонные шкафы на гипсокартонную стену с помощью монтажной рейки

Чтобы не тратить время на многослойное оштукатуривание и тщательное выравнивание стен для оформления помещения часто используется гипсокартон. Обшивают им специально установленный стальной каркас. На такую стену можно повесить что-нибудь легкое, например, картину или полочку до 5 кг.

Монтажная рейка

Кухонные же шкафы обычно загружены посудой и различной другой утварью, в результате чего имеют приличный вес. Поэтому на сам гипсокартон их вешать нельзя. В этом случае монтаж проводится так, чтобы шурупы-саморезы проходили через весь его лист и крепились на стальное основание.

Если нужно подвесить кухонный шкаф весом в 15-20 кг, то лучше проделать в гипсокартоне отверстие, сквозь которое пройдет шуруп и крепить мебель непосредственно к стене.

Совет. Тяжелый шкаф, подвешенный на стену из гипсокартона лучше дополнительно прикрепить к потолку декоративным тросом.

Как крепить кухонную мебель на кирпичные стены

В качестве крепежных элементов здесь можно использовать дюбели из пластика, использующиеся при работах с кирпичными стенами. Они имеют специальные выступы, которые не дают им проворачиваться во время ввинчивания шурупа. При закручивании в такой дюбель самореза или вбивания гвоздя, он как бы сворачивается в узел, благодаря чему занимает всю пустоту. Поэтому – для кирпичных стен это очень надежное крепление, на которое можно без опаски повесить кухонный шкаф любого веса.

Внимание! Кирпич — хрупкий строительный элемент, поэтому при проделывании отверстий нельзя использовать перфоратор, а нужно применять сверло. Во время работы следует следить, чтобы не появились сколы и сам кирпич не растрескался.

Крепление проводится в несколько этапов:

  1. В стене высверливается отверстие не менее 8 мм в диаметре.
  2. В него вставляется дюбель и забивается до упора молотком.
  3. Через монтажную рейку в дюбель вставляется шуруп.
  4. Шуруп накрепко затягивается.

Дюбеля

Крепление шкафов на стену из пеноблока

На пеноблочную стену можно подвешивать шкафы с помощью такого же крепления, как и на кирпичную. Но существует еще вариант химического анкера. Это специальный раствор, который задувается в проделанное отверстие, после чего в него вставляется анкерный болт. Такое крепление способно выдерживать вес 10 взрослых мужчин.

Внимание! Перед задуванием химического анкера отверстие нужно тщательно очистить от осколков и пыли. Это можно сделать с помощью пылесоса и ершика.

Используя вышеописанные методики и материалы для крепежа, можно самостоятельно без особых усилий, и, главное, надежно повесить на любую стену не только шкафы, но и другие кухонные аксессуары.

Крепление навесных кухонных шкафов: видео
