Ламинарные шкафы BA-Safe | Белаквилон

Skip to content Ламинарные шкафы BA-Safe

Ламинарные шкафы микробиологической безопасности BA-Safe

Оборудование зарегистрировано в МЗ РБ и МЗ РФ

Компания ОДО «БЕЛАКВИЛОН» является производителем ламинарных шкафов микробиологической безопасности class II.

Ламинарный шкаф микробиологической безопасности предназначен для уменьшения риска заражения оператора во время работы с опасными или потенциально опасными микроорганизмами и защиты образца, является результатом производства шкафов биологической защиты с учетом пожеланий пользователей. Ламинарный шкаф автоматически поддерживает требуемую скорость ламинарного воздушного потока для обеспечения необходимой чистоты среды в рабочей зоне.

Во время работы воздух из помещения попадает на входную решетку. В отсеке, под рабочей зоной, он смешивается с воздухом, только что проходившим через рабочую область.

Этот «отработанный» воздух втягивается с помощью вентилятора через заднюю область ламинарного шкафа, где приблизительно 70% воздуха рециркулирует через входной НЕРА- фильтр и возвращается в рабочую зону. Воздух, выходящий из ламинарного шкафа, проходит очистку на выходном НЕРА фильтре.

Наименование характеристики	Единица измерения	Шкаф ламинарный класс II, ВА safe-0,9 с подставкой TY BY 190150278.001-2013	Шкаф ламинарный класс II, ВА safe-1,2 с подставкой TY BY 190150278.001-2013	Шкаф ламинарный класс II, ВА safe-1,5 с подставкой TY BY 190150278.001-2013	Шкаф ламинарный класс II, ВА safe-1,8 с подставкой TY BY 190150278.001-2013
Ламинарный бокс биологической безопасности класс II /тип А2/
Описание:
Ламинарный бокс биологической безопасности класс II /тип А2/ предназначен для физической изоляции (удержания и контролируемого удаления из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды, а также для защиты рабочих агентов внутри рабочей зоны от внешней и перекрестной контаминации.		Наличие	Наличие	Наличие	Наличие
Технические характеристики:
Габариты изделия с подставкой:
ширина	мм	1068,5	1368,5	1668,5	1968,5
глубина	мм	766,2	766,2	766,2	766,2
высота	мм	2169 + 16	2169 + 16	2169 + 16	2169 + 16
Габариты рабочей камеры:
ширина	мм	930	1230	1530	1830
глубина	мм	680	680	680	680
высота	мм	640	640	640	640
Размеры рабочей зоны:
ширина	мм	890	1190	1490	1790
глубина	мм	505	505	505	505
Размеры рабочего проема:
ширина	мм	926	1226	1526	1826
высота	мм	510	510	510	510
Степень очистки выбрасываемого воздуха от взвешенных частиц размером 0,3 мкм	%	не менее 99,995	не менее 99,995	не менее 99,995	не менее 99,995
Количество ступеней фильтрации воздуха подаваемого в рабочую область	ступени	не менее 1	не менее 1	не менее 1	не менее 1
Класс устанавливаемых фильтров по ГОСТ Р ЕН 1822-1-2010	класс	Н14	Н14	Н14	Н14
Фильтр для удаления воздуха из бокса		Наличие	Наличие	Наличие	Наличие
Фильтр на входе в рабочую камеру		Наличие	Наличие	Наличие	Наличие
Время замены фильтров	мин	15	15	15	15
Система статической стабилизации расхода воздуха для обеспечения постоянного воздушного баланса внутри рабочей камеры вне зависимости от степени загрязнённости фильтра		Наличие	Наличие	Наличие	Наличие
Степень рециркуляции	%	не менее 70	не менее 70	не менее 70	не менее 70
Режим «Подготовка к работе» (самотестирование бокса)		Наличие	Наличие	Наличие	Наличие
Автоматическая проверка работоспособности основных систем перед началом работы – самотестирование бокса		Наличие	Наличие	Наличие	Наличие
Режим обработки УФО- Автоматический		Наличие	Наличие	Наличие	Наличие
Средняя скорость воздушного потока, входящего в бокс через рабочий проем	м/с	не менее 0,44	не менее 0,44	не менее 0,44	не менее 0,44
Средняя скорость нисходящего воздушного потока в рабочей камере	м/с	не менее 0,31	не менее 0,31	не менее 0,31	не менее 0,31
Отклонение скорости воздушного потока в рабочей камере в “Рабочем” режиме от средней в каждой из установленных точек	%	не более 20	не более 20	не более 20	не более 20
Балансировочная заслонка выпускного проема для создания баланса входящего и нисходящего воздушных потоков		Наличие	Наличие	Наличие	Наличие
Освещение рабочей поверхности	Лк	не менее 1500	не менее 1500	не менее 1500	не менее 1500
Время непрерывной работы бокса в любом режиме- неограниченное		Соответствует	Соответствует	Соответствует	Соответствует
Уровень звуковой мощности	дБА	не более 60	не более 60	не более 60	не более 60
Визуальная и звуковая сигнализация неправильного положения фронтального стекла		Наличие	Наличие	Наличие	Наличие
Визуальная и звуковая сигнализация при полном или частичном нарушении ламинарных потоков воздуха в окне оператора по ГОСТ Р ЕН 12469-2010		Наличие	Наличие	Наличие	Наличие, красный цвет во всей рабочей зоне
Фронтальное стекло – Закаленное		Наличие	Наличие	Наличие	Наличие
Наклон фронтального стекла по вертикали	градусов	10 град	10 град	10 град	10 град
Способ открывания фронтального стекла- сдвижной.		Наличие	Наличие	Наличие	Наличие
Механизм подъема фронтального стекла – на противовесах		Наличие	Наличие	Наличие	Наличие
Боковые стенки рабочей камеры- глухие		Наличие	наличие	наличие	наличие
Полный доступ ко всем внутренним участкам фронтального стекла и рабочей камеры для санитарной обработки и дезинфекции		Наличие	Наличие	Наличие	Наличие
Потребляемая мощность (без учета нагрузки на блок розеток)	Вт	800	800	800	800
Суммарная максимально допустимая нагрузка на блок розеток	Вт	600	600	600	600
При открытии окна оператора более 195 мм на ЖК-дисплее появляется предупреждающая надпись.		Наличие	Наличие	Наличие	Наличие
Датчик положения фронтального стекла, срабатывающий при появлении зазора в 3-4 мм		Наличие	Наличие	Наличие	Наличие
При нарушении ламинарных потоков на ЖК-дисплее появляется предупреждающая надпись:		Наличие	Наличие	Наличие	Наличие
При перекрытии перфорации столешницы на ЖК-дисплее появляется предупредительная надпись.		Наличие	Наличие	Наличие	Наличие
Масса бокса с подставкой	кг	200	230	260	330
Панель управления с контактным цветным ЖК-дисплеем. Информация выводится на русском и других языках		Наличие	Наличие	Наличие	Наличие
Функции панели управления с ЖК-дисплеем:					Наличие
Индикация при включении:
бокса		Наличие	Наличие	Наличие	Наличие
освещения		Наличие	Наличие	Наличие	Наличие
вентилятора		Наличие	Наличие	Наличие	Наличие
УФО		Наличие	Наличие	Наличие	Наличие
засоренности НЕРА фильтра (в режиме запуска)		Наличие	Наличие	Наличие	Наличие
Кнопки включения/выключения:
освещения рабочей камеры		Наличие	Наличие	Наличие	Наличие
вентилятора		Наличие	Наличие	Наличие	Наличие
звуковой сигнализации в режиме подготовки бокса к работе			Наличие	Наличие	Наличие
Просмотр общих данных (версия программного обеспечения, общее время наработки фильтра, общее время наработки шкафа, общее время наработки лампы УФО		Наличие	Наличие	Наличие	Наличие + график скоростивоздушных потоков за не менее чем 48 последних часов.
Установка интервала работы лампы УФО, минимальное значение	мин	не более 1 сек	не более 1 сек	не более 1 сек	не более 1 сек
Установка интервала работы лампы УФО, максимальное значение	мин	не менее 99 часов	не менее 99 часов	не менее 99 часов	не менее 99 часов
Для определения концентрации тестового аэрозоля в камере высокого давления (перед фильтрами) при проверке фильтров и их уплотнений на целостность и герметичность- Встроенный штуцер для отбора проб воздуха		Наличие	Наличие	Наличие	Наличие
Автоматическое поддержание потока воздуха внутри рабочей камеры и в рабочем проеме, вне зависимости от степени загрязненности фильтра		Наличие	Наличие	Наличие	Наличие
Комплектация:
Ламинаризатор из нержавеющей стали.		Наличие	Наличие	Наличие	Наличие
Столешница съемная 1- секционная из нержавеющей стали с функциональным антипроливочным буртиком, для обеспечения предотвращения попадания жидкости в область фильтров		1 секционная из нержавеющей стали с функциональным буртиком	1 секционная из нержавеющей стали с функциональным буртиком	1 секционная из нержавеющей стали с функциональным буртиком	1 секционная из нержавеющей стали с функциональным буртиком
Рамочная подставка с винтовыми опорами для фиксации и регулировки положения, для работы сидя (высота: 690 ± 16 мм).		Наличие	Наличие	Наличие	Наличие
Эл. розетки в рабочей камере	шт	2 шт	2 шт	2 шт	2 шт
Стационарно смонтированный в заводских условиях блок УФО		Лампа УФО – встроенна стационарно	Лампа УФО – встроенна стационарно	Лампа УФО – встроенна стационарно	Лампа УФО – встроенна стационарно
Бактерицидная лампа (Osram, Philips) мощностью	Вт	не менее 30	не менее 30	не менее 30	не менее 30
Опции:
Рамочная подставка с винтовыми опорами для фиксации и регулировки положения, для работы стоя (высота 800 ± 16 мм) .		опция	опция	опция	опция
Рамочная подставка передвижная, с роликовыми опорами, для работы сидя (высота 700 мм)		опция	опция	опция	опция
Встроенные краны для газа, воды, вакуума		опция	опция	опция	опция
Специальная конструкция стекла для микроскопа		______	опция	опция	опция
Область рабочей поверхности с нагревом и поддержанием температуры (с циркуляционным термостатом производсва Julabo GmbH в комлекте)		______	опция	опция	опция
Антивибрационная рабочая поверхность		______	опция	опция	опция
Дополнительный осветитель на задней стенке рабочей камеры		______	опция	опция	опция
Дополнительные эл. розетки в рабочей камере		______	опция	опция	опция

Отличительные особенности ламинарных шкафов ОДО «БЕЛАКВИЛОН»

четыре исполнения с разной шириной рабочей зоны: 90, 120, 150, 180;
легкость управления и удобство эксплуатации;
высокоэффективное бестеневое рассеянное панорамное освещение повышенной яркости (не менее 1500 лк) с регулировкой яркости для комфортной работы;
стабильный воздушный барьер и постоянный нисходящий поток в рабочей зоне обеспечивает максимальную защиту персонала и образца. Эти условия постоянно контролируются автоматикой;
лицевой экран из 6 мм закаленного стекла с 2-мя ручками и углом наклона 10°, с 20 см (доступно 16– 25 см) рабочей высотой подъема;
переднее рабочее стекло без кромки, что позволяет наблюдать за рабочим процессом без помех;
наличие всех запасных частей на складе (включая металлические панели корпуса и стекло).

Конструкция рабочей зоны — из нержавеющей стали, устойчивая к обработке дезрастворами, вогнутая рабочая поверхность, удобная для очистки. Пластиковые детали также устойчивы к дезобработке.

Внешний корпус – сталь с порошковым полимерным покрытием.

Рабочая зона сконструирована так, чтобы максимально облегчить очистку. Внутреннее пространство — ровная поверхность с минимальным количеством стыков. Подъем лицевого экрана до 510 мм, что позволяет размещать приборы и легко очищать внутреннюю поверхность шкафа .

Встроенная Touch-панель управления. Меню с возможностью выбора языка. Touch-панель управления находится в поле зрения и в пределах досягаемости в сидячем положении.

Простота доступа к панели управления – на дисплее панели управления отображаются все эксплуатационные характеристики и данные по безопасности (выбор языка, таймер, кнопка включения и выключения вентилятора, состояние фильтра, кнопка включения и выключения светодиодного освещения, УФ-лампа, настройка).

Звуковой и визуальный предупреждающие сигналы.

Шкаф предназначен для использования только в помещении; условия эксплуатации: температура 10° — 40°C, максимальная относительная влажность 80 %.

Второе поколение ламинарных шкафов BA-Safe обладает новыми технологиями и рядом преимуществ.

BA ECO Energy – Применение ЕС мотора. EC-вентиляторы обеспечивают снижение до 30 % расхода электрической энергии в сравнении с обычными трехфазными AC-вентиляторами, плавно реагируют на изменение требований по выходной мощности, работают в особо экономном режиме частичной нагрузки и нечувствительны к колебаниям напряжения.

BA Purity Control – Технология постоянного контроля равномерности и интенсивности ламинарного потока. Отключение и блокировка работы оборудования при опасных отклонениях в работе. Наличие звуковой и яркой световой сигнализации.

BA Fast UV – Автоматическое включение и выключения УФ света, без необходимости дополнительных ручных манипуляций с дополнительным оборудованием.

BA Flow Boost – Технология контроля скорости потока со стороны оператора. Возможность регулировки потока с применением PID регулирования в широких диапазонах без потери ламинарности.

BA Smart Stream – Компенсация засорения фильтра увеличением скорости двигателя и повышением межфильтрового давления. Как следствие, сохранение постоянной скорости потока при разных степенях засорения фильтра.

BA Simple Touch – Применения тачскрина в панели управлении. При этом сохранена возможность управление в перчатках. Легкий и быстрый доступ ко всем функциям оборудования.

BA Perfect Tune – Широкие возможности настройки работы оборудования. Полный контроль над условиями работы системы освещения, УФ дезинфекции и над скорость нисходящего потока.

BA Total Safety – Независимая от основного контроллера дополнительная система безопасности и светового оповещения при аварии и опасных отклонениях в работе.

BA Filter Overdrive – Продление срока работы фильтра за счет оптимального распределения потоков и режимов работы двигателя.

BA ID Lock – Наличие пароля оператора с блокировкой настроек оборудования.

BA Handy Light – Настройка интенсивности светового потока во всем диапазоне интенсивности освещения.

BA True Illumination – Яркое панорамное мульти-точечное бестеневое освещение. Высокие показатели яркости без использования белых светоотражающих экранов.

BA Digital Ambience – Полностью цифровое оборудование и цифровые линии связи между узлами.

BA Silence Care – Благодаря оптимальному распределению воздушных потоков и приминению современного EC мотора с цифровым микроэлектронным регулированием шкаф производит низкий уровень шума.

BA Instant Link – Повышенная скорость работы внутренней шины данных. Это обеспечивает быстрый отклик на команды оператора и быструю реакцию на внешние и внутренние события.

BA Opti Sense – Приминение только бесконтактных оптических датчиков.

Документы

Производитель – Белаквилон

Тип оборудования – Ламинарные шкафы

Производство ламинарных шкафов | Шкаф ламинарный Sanbela

Ламинарный шкаф II класса микробиологической безопасности, типа А2 позволяет защитить от загрязнения не только окружающую среду, но и оператора рабочей зоны и сам продукт. Назначение конструкции заключается в полной антибактериальной защите от контаминации при взаимодействии с микроорганизмами и патогенными агентами, передающимися воздушно-капельным путём.

Что представляет собой устройство шкафа ламинарного?

Ламинарный шкаф 2 класса защиты представляет собой бокс с приоткрытым оконным проёмом посредствам которого оператор может выполнять любые операции с продуктом в пределах рабочей зоны. Отличие шкафа ламинарного от укрытий в том, что шкаф (или бокс) обеспечивает защиту не только продукта и окружающей среды от контаминации, но и оператора, взаимодействующего с продуктом.

Ламинарный шкаф 2-й класс микробиологической защиты: особенности и характеристики конструкции

Рабочая зона выполнена из нержавеющей стали AISI
Передний экран оснащён закаленным стеклом, толщина которого 5 мм.
Панель управления снабжена ярким ЖК либо вакуум-флуоресцентным дисплеем.
Благодаря педали можно осуществлять регулировку высоты переднего окна.
Материал изготовления внешнего корпуса – холодно-катанная сталь, на поверхность которой нанесено эпоксидное покрытие.
Шкаф ламинарный снабжен блокировкой при работающем освещении, вентиляторе, закрытом окне.
Внутри ламинарного шкафа расположены 2 розетки, защищённые от влаги, что позволяет использовать и подключать электрические приборы внутри шкафа.
Бокс класса 2 оснащен пультом дистанционного управления, который позволяет оператору контролировать работу шкафа при отсутствии непосредственного контакта. Данная функция делает его эксплуатацию более простой и комфортной.
Благодаря аэродинамическому исполнению приемной сетки, возникновение турбулентности исключается.
Ламинарный шкаф второго класса защиты оснащён встроенным таймером, аварийным выключателем, повышающим безопасность оборудования, УФ-лампой.

Производство ламинарных шкафов 2 класса биологической безопасности выполняется в соответствии с международными стандартами ANSI/NSF49:2002, EN12469:2000.

Ламинарный шкаф: цена

Цена шкафов ламинарных, предлагаемых компанией SanBela, варьируется в зависимости от назначения оборудования, его комплектации, габаритов и класса чистоты. Купить шкаф с ламинарным воздушным потоком собственного производства вы можете отправив заявку на e-mail, позвонив либо воспользовавшись формой обратной связи на сайте. Обращайтесь!

Технические параметры ламинарных шкафов

Параметры / Модель	11239BBC86
Внутренние размеры, мм	1220x600x660
Внешние габариты, мм	1380x750x1600 (без основания)
Рабочая высота открытия	Безопасная высота открытия = 200 мм
Макс. высота открытия	400 мм
Скорость притока воздуха	0,53 м/с
Скорость оттока воздуха	0,33 м/с
Фильтр	2 HEPA-фильтра, эффективность 99,999%, 0,3 мкм
Переднее окно	2-х слойное закаленное стекло > 5мм
Уровень шума
УФ лампа	30 Вт x 1
Лампа освещения	40 Вт x 2
уровень освещенности, люкс	1000
Потребляемая мощность, Вт	600
Краны воды и газа	вода – 1, газ – 1
Розетки влагозащищенные	Вакуум-флуоресцентный дисплей
Дисплей	ЖКИ
Система контроля	2
Воздушные потоки	70% воздуха – рециркуляция, 30% воздуха – вытяжка
Материал	Рабочая зона – нерж. сталь 304, внешний корпус – холодно катанная сталь с эпоксидным покрытием
Электропитание	110-240 В / 50-60 Гц
Чистый вес, кг	335
Вес брутто, кг	400
Габариты в упаковке, мм	1640x1050x1870
Стандартная комплектация	шкаф, пульт дистанционного управления, ножной переключатель, УФ и лампы освещения

Ламинарные боксы – типы и классы

25 марта 2019 г.

Исследовательским и медицинским лабораториям необходима чистая и стерильная среда. При работе в лаборатории необходимо принимать меры для предотвращения заражения, вызванного инфекционными материалами. Микробиологические процессы могут особенно способствовать образованию твердых частиц и других инфекционных материалов. Ламинарные вытяжки используются в лабораториях, чтобы свести к минимуму такое загрязнение. Таким образом, вытяжные шкафы играют гигиеническую роль и улучшают гигиеническую среду, обеспечивая постоянный поток воздуха и фильтрацию микробов.

Ламинарные вытяжные шкафы обеспечивают движение воздуха в одном направлении с одинаковой скоростью из чистых зон в вытяжные шкафы и затем к выходу. Правильная циркуляция воздуха в лаборатории гарантирует, что рабочая среда останется чистой и стерильной, потому что это очень важно.

Работа ламинарного бокса

Чтобы узнать, хорошо ли работает ваш ламинарный бокс, вам сначала нужно узнать основной принцип работы ламинарного бокса. Типичный вытяжной шкаф состоит из вентилятора, фильтрующей прокладки для удаления твердых частиц и фильтра HEPA (высокоэффективного воздушного фильтра). Эти три основных элемента работают синхронно, чтобы избавиться от микробов в воздухе.

Вентилятор в вытяжке отвечает за всасывание воздуха. Этот воздух проходит через фильтрующие подушки, которые немедленно задерживают частицы пыли.
Когда воздух очищен от пыли, он проходит через фильтры HEPA, которые избавляются от микробов, таких как бактерии и грибки, а также любых других загрязняющих веществ в воздухе. Таким образом, это совершенно безопасно.
Этот отфильтрованный и стерилизованный воздух затем поступает в рабочую зону, где вы можете проводить все свои исследования и эксперименты, не беспокоясь о загрязнении.

Типы вытяжных шкафов

В зависимости от направления потока воздуха в вытяжных шкафах существует два основных типа ламинарных вытяжных шкафов. В зависимости от вашего применения вам нужно будет определить поток ламинарных колпаков.

В вытяжном шкафу с вертикальным потоком загрязненный воздух поступает сверху помещения, а чистый, отфильтрованный подается через отверстия в основании шкафа. Воздушный фильтр в вытяжке монтируется прямо над рабочей зоной. Они обеспечивают защиту работников лаборатории, а также лабораторной среды и образцов.

В горизонтальном ламинарном боксе поток воздуха идет сзади вперед. Загрязненный воздух втягивается через заднюю часть рабочей зоны, а чистый воздух выпускается спереди. Фильтр крепится на стене непосредственно перед верстаком. Таким образом, вытяжки с горизонтальным потоком предназначены для защиты рабочего вещества. Они не гарантируют полной безопасности работников лаборатории.

Классы ламинарных боксов

В зависимости от принципа работы и уровня защиты ламинарные боксы можно разделить на три класса:

Класс I –
Ламинарные вытяжные шкафы класса I являются самыми простыми из всех, по конструкции схожи с химическими вытяжными шкафами. Они обеспечивают достаточную защиту как для лабораторной среды, так и для работников лаборатории. Однако это не защищает рабочие образцы от загрязнения.
Класс II –
Второй класс ламинарных боксов обеспечивает защиту от опасных загрязнений. Таким образом, он дезинфицирует территорию и обеспечивает защиту как работников, так и лабораторных образцов. Они подходят для использования с потенциально опасными материалами.
Класс III –
Ламинарные шкафы класса III обеспечивают высочайший уровень безопасности и создают воздухонепроницаемую среду. Они являются лучшим выбором при работе с инфекционными веществами и патогенами человека.

Ламинарные боксы являются неотъемлемой частью лабораторной среды, обеспечивающей стерильность лаборатории. Следует учитывать их принцип работы и класс, чтобы убедиться, что вытяжка подходит для вашего рабочего места.

Категории: Ламинарный бокс

Каковы классы боксов биобезопасности?

Элизабет Дилле, доктор философии, менеджер по продукции

01 февраля 2023 г. в статьях

Лабораторные колпаки, шкафы биобезопасности и корпуса могут выглядеть одинаково, но все они очень разные по функциям, и каждый из них разработан для конкретных приложений. Понимание того, как устроено каждое из ваших вентиляционных устройств, поможет обеспечить безопасность персонала вашей лаборатории. Поговорим об одном из самых функциональных подразделений лаборатории биологических наук: боксе биобезопасности (БББ).

БББ предназначены для работы с опасными патогенными материалами, среди других биологических опасностей, и регулярно используются в различных типах лабораторий, от фундаментальных исследований до лабораторий с высокой степенью защиты. Иногда бокс биобезопасности в аптеке называют просто боксами для тканевых культур, боксами с ламинарным потоком или боксами для химиотерапии. Каждый БББ относится к определенному классу биологической безопасности: класс I, класс II или класс III. Как узнать, какой вариант лучше всего подходит для вашей лаборатории? В этой статье мы рассмотрим различные классы БББ, обсудим, как работают разные типы БББ, и рекомендуемые методы для каждого типа на основе действующих стандартов безопасности.

Каждый BSC классифицируется по тому, как бокс защищает пользователя и его образцы, а также определяет процессы и приложения, для которых предназначен каждый бокс. В некоторых случаях некоторые классы BSC имеют подтипы (например, тип A, тип B и тип C). Прежде чем мы углубимся в классы и типы боксов биобезопасности, важно понять, откуда берутся эти определения и рекомендации.

Во всем мире различные организации и стандарты используются для определения требований к шкафу для производства и использования. Специалисты по технике безопасности, производители боксов биобезопасности и сертифицирующие органы полагаются на избранные источники, чтобы обеспечить наличие безопасных операционных процедур в лабораториях, использующих боксы биобезопасности. Это включает в себя надлежащее производство в соответствии с применимыми стандартами проектирования. В этой статье мы используем определения боксов биологической безопасности, классификации и параметры использования, изложенные в Руководстве Центров по контролю заболеваний: Биобезопасность в микробиологических и биомедицинских лабораториях (BMBL) и в Международном стандарте NSF (NSF) — Сертификация боксов биологической безопасности: NSF/ANSI 49. В Северной Америке эти стандарты определяют, как боксы биобезопасности могут использоваться в лаборатории и как должны функционировать боксы биобезопасности. Другие важные стандарты проектирования, такие как EN 12469 (Европа), YY 0569 (Китай), AS 2252 (Австралия) и другие, в значительной степени основаны на NSF/ANSI 49 и описаны ниже.

Шкаф класса I. Шкаф биобезопасности класса I определяется как вентилируемый шкаф, обеспечивающий защиту персонала и окружающей среды. БББ класса I спроектированы с открытой передней частью с входящим потоком воздуха (защита персонала) и отработанным воздухом с фильтром HEPA (защита окружающей среды). Они пропускают комнатный воздух через переднюю часть шкафа и через рабочую поверхность от оператора (аналогично вытяжному шкафу) и используют фильтр HEPA на выпускном отверстии. Обычно они рециркулируют воздух обратно в лабораторию, но при необходимости могут отводиться наружу. Для применений, требующих внешнего выхлопа, Labconco предлагает вытяжные патрубки в виде навеса, которые позволяют использовать внутренний вентилятор с выносным вытяжным вентилятором. Боксы биологической безопасности класса I безопасны для использования с агентами, классифицированными как уровни биологической безопасности (BSL) 1, 2, 3 или 4, в сочетании с другими защитными мерами, необходимыми для этих уровней биологической безопасности.

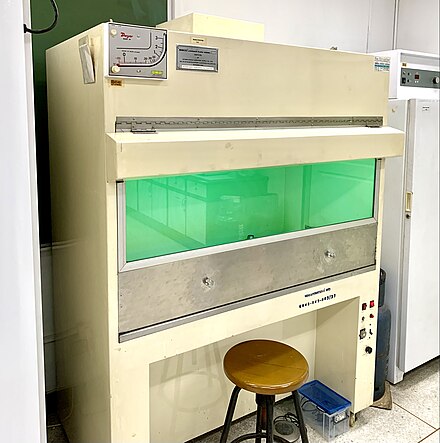

Шкаф класса II определяется как вентилируемый шкаф для защиты персонала, продукции и окружающей среды, часто используемый для микробиологических работ или стерильного аптечного приготовления. В некоторых лабораториях эти защитные кожухи называются боксами для клеточных культур или культур тканей. В аптеках эти колпаки называются химическими колпаками. БББ класса II спроектированы с открытой передней частью с входящим потоком воздуха (защита персонала), нисходящим ламинарным потоком воздуха с фильтром HEPA (защита продукта) и отработанным воздухом с фильтром HEPA (защита окружающей среды). Эти шкафы дополнительно различаются по типам в зависимости от конструкции, воздушного потока и того, как они взаимодействуют с вытяжными системами — A1, A2, B1, B2 и C1. Для всех БББ класса II требуется, чтобы все биологически загрязненные воздуховоды и камеры находились под отрицательным давлением или были окружены воздуховодами и камерами отрицательного давления. Это обеспечивает функцию отказоустойчивости, которая защищает пользователя даже в случае выхода из строя вентиляционной камеры. Шкафы типа B2 делают еще один шаг вперед, требуя, чтобы все биологически загрязненные воздуховоды и камеры находились под отрицательным давлением или были окружены воздуховодами и камерами отрицательного давления с прямым отводом воздуха. Шкафы типа C1 обеспечивают еще большую защиту, сохраняя локализацию от биологических и химических опасностей во время выхода из строя выхлопной системы здания. Как и шкафы класса I, шкафы класса II безопасны для работы с агентами, классифицированными как BSL 1, 2, 3 или 4, в сочетании с другими защитными мерами, необходимыми для этих уровней биологической безопасности.

Тип А2

Шкафы биобезопасности класса II, типа A2 являются наиболее распространенным типом BSC, используемым сегодня, и заменили использование боксов типа A1. Шкафы типа A2 должны поддерживать минимальную среднюю скорость притока 100 футов в минуту через отверстие створки. Часть приточного воздуха выбрасывается, а другая часть рециркулирует внутри шкафа. БББ типа A2 обычно выбрасывают воздух, отфильтрованный HEPA, обратно в лабораторию, но могут быть подключены к лабораторным вытяжным системам через соединение навеса для работы с пахучими образцами или ограниченным количеством летучих химических веществ. Рециркулирующий нисходящий поток воздуха с фильтром HEPA создает среду ISO 5 в рабочей зоне, которая защищает образцы от внешних загрязнений. Ламинарный (однонаправленный) нисходящий поток воздуха помогает предотвратить перекрестное загрязнение внутри бокса между образцами.

Когда требуется ограниченное количество летучих химикатов, как NSF 49, так и BMBL рекомендуют, чтобы устройство было подключено к внешней выхлопной системе через выхлопное соединение в виде навеса, которое подаст звуковой и визуальный сигнал тревоги в течение 15 секунд после отказа выхлопа. При работе с опасными химическими веществами рекомендуется никогда не использовать прямое соединение или соединение с жестким воздуховодом. Вентилируемые шкафы типа A2 с навесом могут использоваться для работы с ограниченным количеством летучих химикатов, если оценка химического риска сочтет это целесообразным. При оценке риска важно отметить, что в шкафу типа A2 часть отработанного воздуха рециркулируется внутри шкафа, что может привести к накоплению химических паров.

Тип B1

Шкафы биобезопасности класса II, типа B1 должны поддерживать минимальную среднюю скорость притока 100 футов в минуту через отверстие створки и должны быть подключены к вытяжной системе здания. Они имеют нисходящий воздух, отфильтрованный HEPA, состоящий в основном из незагрязненного рециркулирующего входящего воздуха, и отводят большую часть загрязненного нисходящего воздуха через специальный воздуховод после прохождения через HEPA-фильтр. Шкафы типа В1 безопасны для работы с ограниченным количеством летучих химических веществ и следовых количеств радионуклидов, если работа выполняется в задней части шкафа за дымоотводом. Задняя часть не имеет маркировки или четких границ и постоянно меняется по мере загрузки фильтров BSC, что делает этот тип корпуса небезопасным для всех, кроме наиболее хорошо обученных пользователей.

Тип B2

Шкафы Класса II, Типа B2 должны поддерживать минимальную среднюю скорость притока 100 футов в минуту через отверстие створки и требуют специальной вытяжной системы и отдельного выносного вентилятора для каждого шкафа. Из-за этого их иногда называют шкафами со 100% вытяжкой или полной вытяжкой. Они имеют нисходящий воздух, отфильтрованный HEPA, поступающий из лаборатории (не рециркулируемый из выхлопной трубы шкафа), и выбрасывают весь входящий и нисходящий воздух в атмосферу после фильтрации через HEPA-фильтр. Шкафы типа B2 подходят для работы с ограниченным количеством летучих химических веществ и следовых количеств радионуклидов в качестве дополнения к микробиологическим приложениям. Хотя БББ типа B2 обеспечивают защиту при использовании больших объемов химикатов в шкафу, они требуют сложных конфигураций вытяжки и потребляют большое количество воздуха для работы. В результате шкафы типа B2 имеют самые высокие затраты на установку и эксплуатацию по сравнению с любым BSC класса II.

Тип С1

Шкаф класса II, тип C1 должен поддерживать минимальную среднюю скорость притока 100 футов в минуту через отверстие створки, как и шкафы типа A2 и B2. Шкафы типа C1 уникальны тем, что они могут работать либо как шкафы типа A в режиме рециркуляции, либо как шкафы типа B при подключении к удаленной вытяжке. Шкафы типа C1 могут быть переведены с одного режима на другой путем подключения или отключения вытяжки и повторной сертификации шкафа. В режиме вытяжки типа B шкафы типа C1 четко определяют области, где пользователи могут безопасно работать, используя разграниченные зоны для хранения и центральную рабочую зону с выделенной прямой вытяжкой для использования с химическими парами, радионуклидами или химиотерапевтическими препаратами. В дополнение к этой гибкости шкафы типа C1 не требуют специальной вытяжной трубы или специального вентилятора, что делает вытяжку воздуха из шкафа проще и дешевле. Простота отвода воздуха в сочетании с меньшими требованиями к воздуху для отвода воздуха в дополнение к гибкости делают шкаф класса II, тип C1 удобным выбором для новых проектов и лабораторий, которым требуется гибкость.

Класс III

Шкаф класса III определяется как полностью закрытый, вентилируемый шкаф с герметичной конструкцией и прикрепленными резиновыми перчатками для выполнения операций в шкафу. Эти шкафы имеют передаточную камеру с блокируемыми дверями, которые позволяют стерилизовать материалы перед входом / выходом из перчаточного ящика. Материалы также можно вводить и вывозить через бак для замачивания, наполненный дезинфицирующим раствором. В шкафу поддерживается отрицательное давление, а приточный воздух всасывается через фильтры HEPA. Отработанный воздух обрабатывается либо двойной фильтрацией HEPA, либо одинарной фильтрацией HEPA с последующим сжиганием воздуха, а затем выбрасывается наружу. Шкафы класса III безопасны для агентов, классифицированных как BSL 1, 2, 3 или 4, в сочетании с другими защитными мерами, необходимыми для этих уровней биологической безопасности, однако они чаще всего встречаются в лабораториях BSL 3 и BSL 4, получивших название кабинетных лабораторий.
