Серверный шкаф на 14 патч-панелей или 5 дней проведенных в серверной / Хабр

В этой статье делюсь своим опытом работы по организации серверной на 14 патч-панелей.

Под катом — много фотографий.

Общая информация об объекте и серверной

Наша компания ДАТАНЕТВОРКС выиграла тендер на построение СКС в новом трёхэтажном офисном здании. Сеть включает в себя 321 порт, 14 патч-панелей. Минимальные требования к медному кабелю и комплектующим cat 6a, FTP, поскольку по новым стандартам ISO 11801 для построения корпоративной сети должна использоваться минимум 6 категория кабеля.

Выбор пал на продукцию компании Corning. Патч-панели выбрали наборные, поскольку их легче обслуживать и при выходе из строя одного порта можно легко его заменить, не теряя полезное пространство панели. Модули использовали Corning XS500, экранированные, cat 6a, установочного типа Keystone. Шкаф решили купить производства CMS на 42U с перфорироваными дверьми для лучшей вентиляции оборудования и увеличенным боковым пространством для оптимизации укладки кабеля и установки сетевого оборудования. В будущем ширина шкафа 800 миллиметров нам очень пригодится. Кабельная трасса в серверной построена из сетчатого лотка 300*50 мм с подвесом на шпильки и цанги.

Построение сети длилось на протяжении года, из-за разной степени готовности объекта. Я и мой напарник приезжали несколько раз помочь в монтаже кабельной трассы и растяжки кабеля, но основную работу делали другие монтажники. Последним этапом нашей работы на объекте стало укладка и расключение кабеля в коммутационном шкафу. Весь процесс занял пять дней, три из которых мы укладывали кабель в лотки и разводили по патч-панелям.

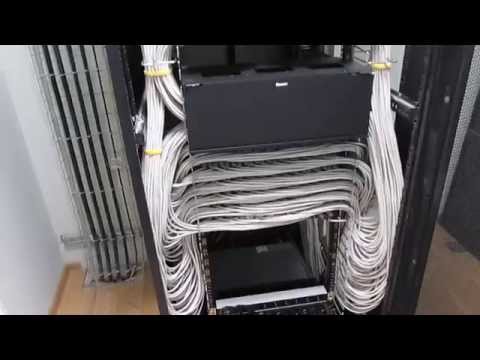

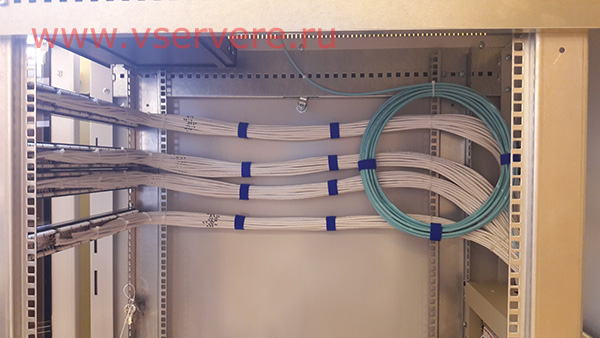

Подготовка кабеля для ввода в стойку и укладка кабельных трасс

Придя в серверную, мы увидели три ввода кабеля, два заходили в лоток под потолком и один выходил с пола под стойкой. Первоначально решили укоротить линки до приблизительно нужной длины, с расчётом метр запаса для расключения и промаркировать. Длина некоторых кабелей была явно больше, чем нужно, что затруднило бы дальнейшую работу по расчесыванию и укладки в лоток. Обрезав лишнюю длину, мы рассортировали кабель по патч-панелям, 24 линка в одну панель и каждый пучок “расчесали” с помощью устройства для укладки кабеля в жгут от компании PANDUIT. Продумав очередность ввода кабельных пучков в шкаф, закрепили их в локте кабельными стяжками с очередностью каждые 25-30 сантиметров. Желательно понимать заранее расположение панелей и укладывать кабель поочередно для избежание переплетения. Этот процесс занял у нас два дня, работа монотонная, но в результате дает визуальный и технический порядок кабельных трасс. При вводе в стойку решено было сделать запас кабеля в виде петли для дальнейшего удобства при сервисном случае.

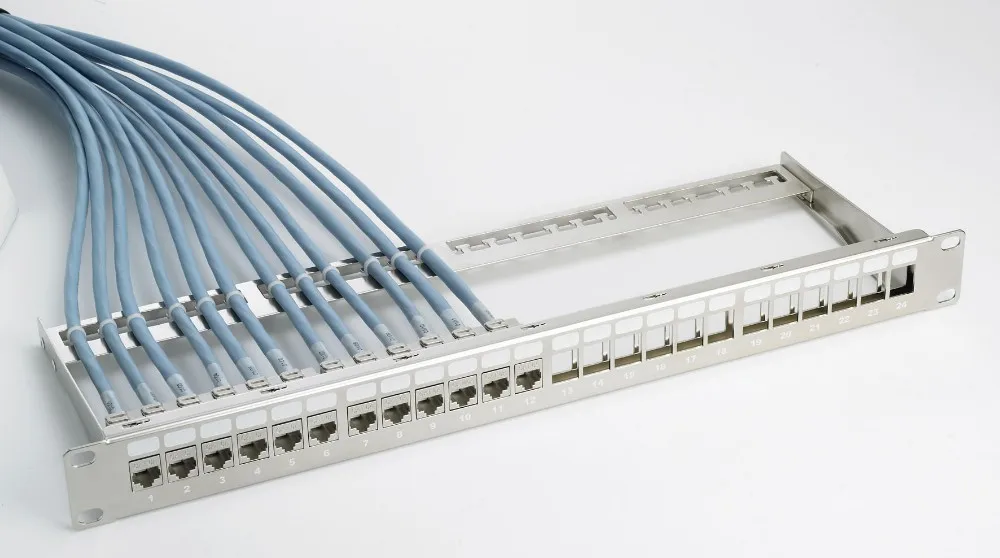

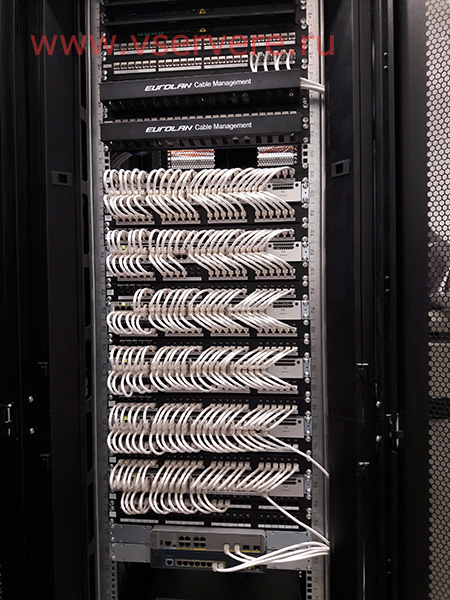

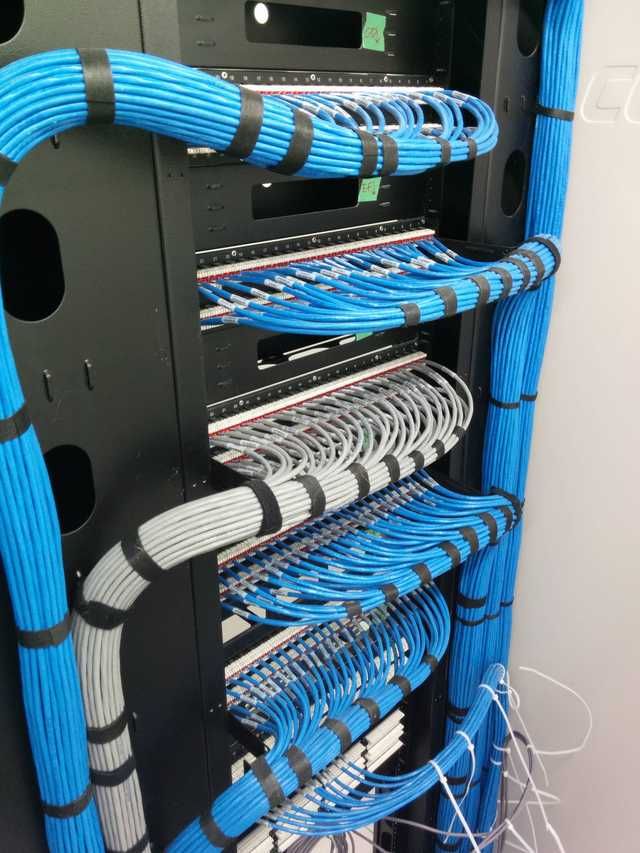

Расключение модулей, набор и монтаж патч-панелей в стойку

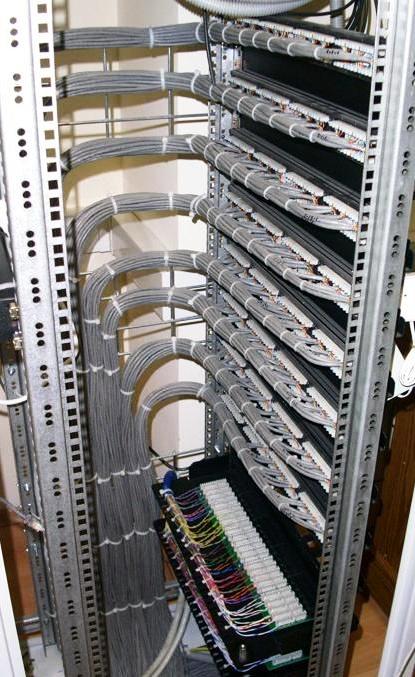

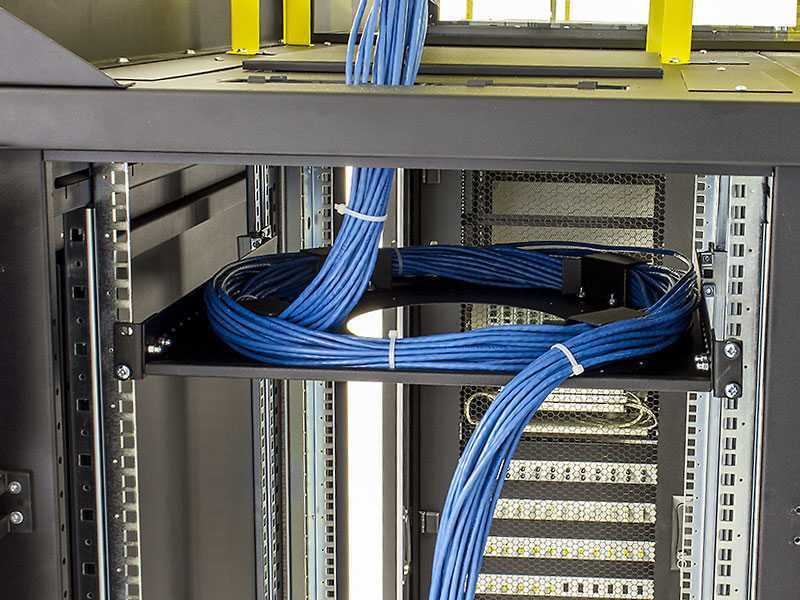

Доведя кабель до места установки патч-панели, мы закрепили кабельными стяжками линки к организатору панели, соответственно номеру порта. Затем обрезали еще раз лишнюю длину кабеля, оставив запас несколько сантиметров для разделки.

За время своей практики перепробовал множество разных модулей различных брендов. Скажу, что самые удобный самозажимной модуль Legrand. У них при повороте пластиковой ручки, ответная часть зажимается и остается только обрезать кончики жил, но, эти компоненты категории 5e UTP, что в данном случае нам не подходит. Модуль компании Corning состоит из двух компонентов и медной самоклеющейся ленты для подключения экрана. Цветовая схема витых пар удачно скомпонована и уменьшает риск перепутать пары при расключении. При тестировании оказалось меньше 10 % ошибок, что для 642 модулей с учетом экрана, нормальный результат. Расключали примерно 15 часов, я с одной стороны стойки, напарник с другой. Все это время мне приходилось работать стоя, возможности соорудить удобное рабочее место не было из-за близкого расположения задней стороны стойки к стене коммутационной. Напарник работал сидя, повезло). В нашей профессии зачастую приходиться работать в неудобных условиях и позах. Бывает жарко, бывает холодно, тесно, слишком высоко или очень низко. Доходило до прокладки кабеля ползком или свисая с высоты на страховочном поясе. За это я люблю свою работу, всегда новые локации, задачи и решения, которые зачастую приходится придумывать самостоятельно. Сидеть в офисе уже точно не мое, после 8 лет таких приключений. Итак, набив 14 патч-панелей пришло время собрать все воедино и увидеть на что было потрачено пять дней. Прикрутив панели и кабельные организаторы на свои юниты (заранее пропустив место установки коммутаторов) и увидев результат, получаешь огромное удовольствие, могу назвать это эйфорией. Думаю заказчик получает меньше удовольствия чем я, когда работа выполнена на совесть. Бывает что-то не доделаешь идеально и потом тяжело уснуть, думаешь об этом, поэтому сделал вывод, что лучше делать сразу хорошо. Надеюсь это и ваше правило в работе!

Тестирование сети прибором Fluke Networks DTX-1500

Тестирование сети на целостность и цветовую распиновку можно выполнить несколькими приборами. Бывают простые тестеры с функцией прозвонки жил и цветового соответствия, но для получения сертификации сети и гарантии на комплектующие от производителя (в нашем случае 20 лет от компании Corning) необходимо протестировать сеть прибором типа DTX-1500 согласно международным стандартам ISO или TIA. Прибор обязательно должен проходить поверку один раз в год, что мы успешно выполняем, иначе результаты не действительны. В отличие от обычного тестера, Fluke показывает какие пары перепутаны, какая длина линка, затухания сигнала и другую информацию. При ошибке Fluke показывает на каком конце кабеля возникла проблема, что значительно упрощает сервис компонента. Прибор недешевый, но для построения крупной СКС он необходим. После окончания тестирования результаты отправляются на рассмотрение производителю и, если все хорошо, он дает гарантию на свою продукцию.

Закончив тестирование, исправив все ошибки и проведя уборку, объект для монтажника можно считать закрытым. Пятидневная командировка закончена, и мы довольные поехали домой. Дальше работа менеджеров и проектировщиков по предоставлению документации.

От автора:

Желаю вам получать удовольствие от работы, от качественно выполненных проектов. Мне лично стыдно, когда работа сделана плохо, постоянно думаешь об этом, нет покоя. Для себя я понял, что проще сразу делать хорошо. Надеюсь это и ваше правило в работе.

4 правила установки серверного шкафа

13 декабря 2016 17:00

Качественная установка серверного шкафа – это залог стабильной работы серверов, источников бесперебойного питания и других устройств, размещенных в нем. Кроме того, правильный монтаж серверного шкафа значительно облегчает работу администраторов сети и всех сотрудников, так или иначе причастных к информационной системе. Поэтому предлагаем вашему вниманию несколько советов о том, как обустроить телекоммуникационный шкаф.

Купить серверный шкаф

• Планируйте размещение шкафа заранее.

В просторных помещениях этот вопрос не настолько проблематичен – при наличии свободного пространства вполне можно подбирать место для него даже после его сборки. Но если шкаф размещается в специализированной серверной комнате, наверняка каждый квадратный сантиметр площади должен быть на счету.
Оптимальный вариант избежать проблем – соотнести чертежи телекоммуникационного шкафа с чертежами помещения и установленного в нем оборудования. Это позволит максимально наглядно “поставить” шкаф на его место. Однако при этом важно помнить о том, что размер серверного шкафа не ограничивается его габаритами. Ведь необходимо также, чтобы его передняя дверь полностью открывалась, ни во что не упираясь и не задевая ничего вокруг.

• Шкаф серверный напольный 19″ 24U, 610х675мм (Ш*Г), усиленный, черный (UA-MGSE2466MB)

  Код товара: 16268 В наличии

  22 911грн.

  Купить

  Передние двери: с поворотной ручкой, замком и каленным стеклом.Задние двери: цельнометаллические с перфорацией типа ” жабры” и с замком.Боковые стенки: съемные с замком.Конструкция шкафа: разборная.Несущая конструкция выполнена из 1.5-2.0 мм стали.Максимальная нагрузка: 500 кг.Максимальная полезная глубина: 615 мм. Масса: 65 кг.Цвет: черный, серый

• Выбирайте удобный способ крепления. Если вы приобретаете настенный шкаф, то вариант крепления у него будет лишь один. И главное в этом случае – удачно определиться с местом его расположения. Напольные шкафы в большинстве случаев вполне надежно стоят на обычных резьбовых регулируемых ножках. Вес оборудования служит дополнительным фактором устойчивости. В некоторых помещениях уместно использование колесиков вместо ножек, а в других – наоборот, их прикрепляют к полу дюбелями. В крупных системах допускается соединение нескольких шкафов в горизонтальном и вертикальном направлениях. Прежде чем применить такие варианты, нужно убедиться, что доступ к тыльной стороне не потребуется.

• Сварная конструкция или сборная? Установка телекоммуникационного шкафа со сварной конструкцией подразумевает только размещение готового устройства в помещении. Габариты вызывают определенные неудобства при доставке и транспортировке, но компенсируются быстротой его установки и повышенной жесткостью. Сборные шкафы поставляются в виде отдельных компонентов, которые удобно переносить даже вручную. Сборка серверного шкафа не требует специальных знаний – понадобятся самые обычные отвертки и ключи, а также следование инструкции производителя.

• Шкаф 9U, EServer 600х350х503 (Ш*Г*В), стекло, черный

  Код товара: 63974 В наличии

  4 249грн.

  Купить

  Высота, U: 9. Высота, мм: 503. Ширина, мм: 600. Глубина, мм: 350. Рабочая глубина, мм: 285. Конструкция: 19″. Цвет: Черный

• Шкаф серверный настенный 12U-600, стекло, серый

  Код товара: 28336 Нет в наличии

  4 825грн.

  Шкаф настенный, Высота 12U, Глубина 604мм, Ширина 602.

• Составьте проект установки устройств в шкафу. Заранее составленный план размещения устройств, в котором будет учтена высота и глубина серверного шкафа, поможет избежать множества неудобств в дальнейшем.
  При высокой плотности установленного оборудования даже незначительное перемещение одного устройства на один юнит может привести к перемещению всех остальных компонентов.

✓ Узнать больше о серверных шкафах

✓ Страницы по теме серверных шкафов:

• Серверные шкафы 42U
• Серверные шкафы 22U
• Настенные шкафы 9U
• Настенные шкафы 6U
• Настенные шкафы 4U
• Настенные шкафы 15U
• Настенные шкафы 12U
• Напольные серверные шкафы 42U
• Напольные серверные шкафы 19″ 27U
• Напольные серверные шкафы 19″ 24U
• Напольные серверные шкафы 19″ 18U
• Напольные шкафы 19″
• Напольные шкафы 19″ 22U

Устройство серверного шкафа от А до Я

Подробности

сентября 08, 2021

Просмотров: 5221

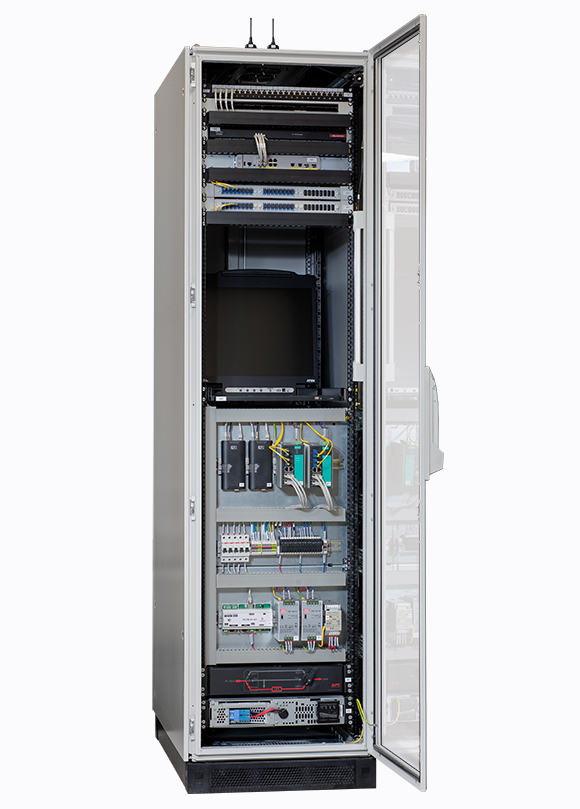

Серверный (монтажный) шкаф – продуманная до мелочей конструкция для компактной установки телекоммуникационного оборудования, обеспечения условий его работы и обслуживания. Представляет собой закрытую панелями раму, что повышает общую жесткость, ограничивает доступ посторонним лицам и предотвращает попадание внутрь грязи, пыли.

Серверные шкафы представлены двумя конструктивами:

• Напольные – фронтальная и задняя части оснащаются дверями для удобного доступа к внутреннему оборудованию с двух сторон. Высота может достигать 2 метра.

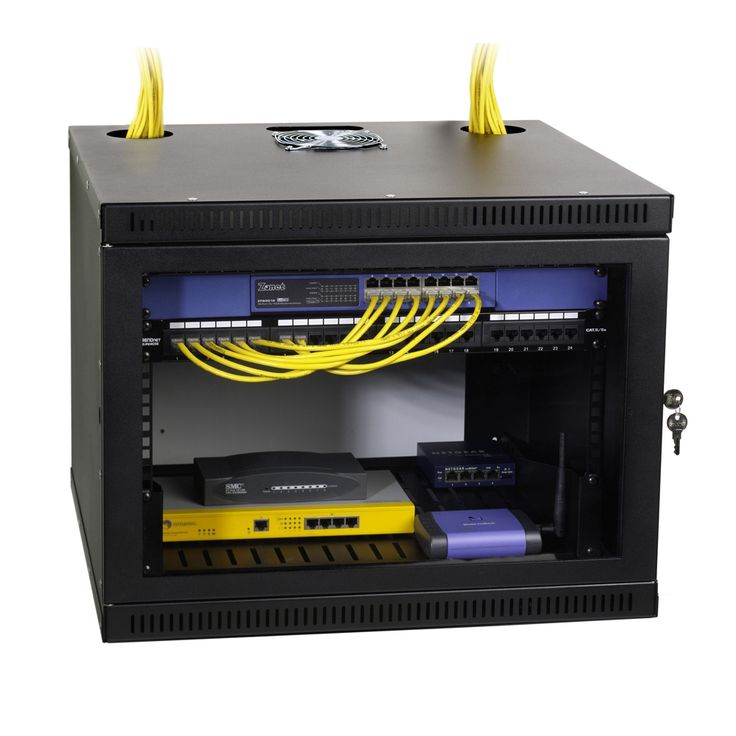

• Настенные (навесные) – компактные конструкции для установки небольшого количества оборудования. Настенный вариант крепления освобождает свободное пространство серверной комнаты. Оснащается одной фронтальной дверью.

Серверный шкаф – универсальное решение для организации оборудования в едином центре.

Геометрические размеры

Монтажный шкаф – стандартизированная система для крепления сетевого оборудования, имеющая конкретные физические размеры и унифицированные монтажные устройства. Его установочная ширина всегда указывается в дюймах, имеет следующие значения:

• 10” – для компактных шкафов в основном настенного монтажа.

• 19-дюймовые шкафы – распространенный размер, в котором изготавливают как настенные, так и напольные модели.

• 21” и 23” – в основном для напольных моделей под установку крупногабаритного оборудования. Встречаются крайне редко.

Установочная ширина – то, на что акцентируется внимание при выборе. При этом глубина установки разная для каждого шкафа, указывается в характеристиках.

Номинальная и общая высота

Для указания внутренней высоты шкафа придумана единица U (юнит), стандартизирующая этот параметр. Юнит – номинальная высота, одна единица которой равна 1,75 дюйма (44,45 мм). Это, по сути, слот. Большая часть серверного оборудования занимает высоту от 1 до 4 юнита.

Зная номинальную высоту конструкции, можно определить, какие сетевые устройства и в каком количестве могут тут устанавливаться. В соответствии со стандартом TIA/EIA-942, номинальная высота серверного шкафа не может быть более 47U.

Общая высота (внешняя) среди шкафов с одинаковой номинальной высотой может значительно отличаться, так как зависит от конструкции, наличия ножек, колесиков, внешних элементов охлаждения, вроде вентиляторов.

Общая глубина и ширина

Для обоих параметров стандартов не существует, однако, они определяются функциональностью, а большинство производителей их придерживаются.

Глубина:

• Для настенных моделей – 450 и 600 мм, 550 мм для двухсекционных вариантов.

• Для напольных моделей – 600, 800, 1000, 1200 мм.

Ширина:

• 600 мм – основной размер

• 800 мм – расширенный размер, упрощающий обслуживание пучков кабелей, позволяющий монтировать системы их управления.

Общая глубина и ширина – внешние размеры шкафа, напрямую не определяют габариты монтируемого оборудования, но всегда больше. Обычно конструкцией предусмотрен 100-миллиметровый запас спереди и сзади для нормальной укладки проводов.

Стандартная конструкция шкафа

Рама шкафа – его скелет, изготавливается из металла сварным или сборным методом. Варианты исполнения с несъемными панелями выдерживают повышенную нагрузку из-за распределения усилия между каркасом и стенками. Материалом для силовых элементов служит L- и/или П-образный профиль. Боковые панели изготавливаются из листового металла толщиной обычно 1,5 – 2 мм.

Модели, оснащенные съемными боковыми панелями, могут быть объединены в один широкий многосекционный шкаф. Такое объединение за счет отсутствия зазоров между отдельными секциями значительно сокращает занятое оборудованием пространство.

Направляющие

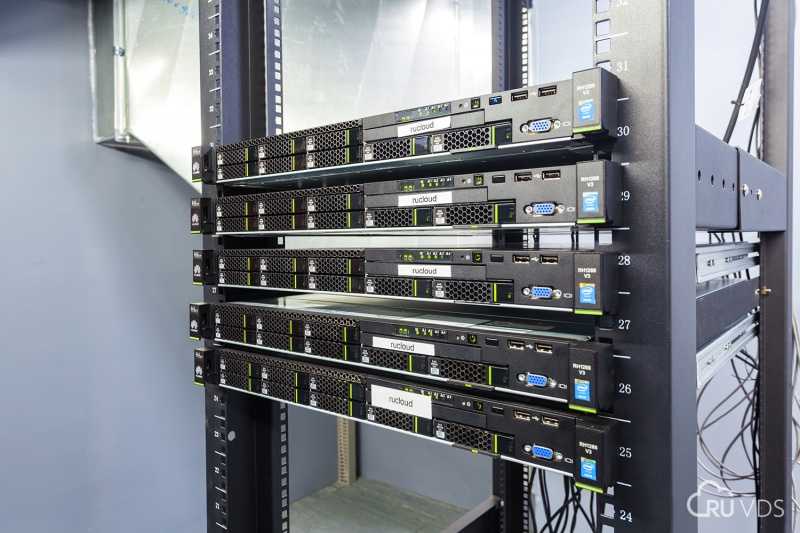

Устанавливаемое в шкаф оборудование крепится к направляющим вертикальным рельсам (рэки, рэковые направляющие). Это жесткие параллельные профили, расстояние между которыми и формирует установочную ширину.

Каждая направляющая имеет монтажные отверстия с периодом в 1U (1,75”). Монтируемое оборудование имеет такие же отверстия на своей фронтальной части. Установка выполняется посредством фиксации устройств в 2 или 4 точках, в зависимости от занимаемой высоты.



Сами отверстия выполняются в круглом сечении, имеют специальные фиксирующие приспособления или резьбу. Для установки оборудование могут использоваться обыкновенные болты с гайками. Для направляющих с квадратной перфорацией применяются крепления на защелке с квадратной гайкой размерности М6.

Полки

Установка некоторого оборудования требует наличия стоечных (серверных) полок, когда на самом устройстве нет монтажных отверстий. Их крепление происходит к рэковым направляющим. Классификация серверных полок по типу:

• Консольные – для монтажа легкого, малогабаритного оборудование, крепится к двум направляющим при помощи 2-х или 4-х крепежных элементов. Глубина полок не превышает 450 мм, они выдерживают нагрузку до 20 кг, занимают до 2-х юнитов по высоте. Грузоподъемность можно повысить в 2 раза путем использования специальных кронштейнов.

• Стационарные – обеспечивают грузоподъемность до 100 кг за счет крепления одновременно к четырем рэкам. Глубина таких полок доходит до 900 мм, что позволяет устанавливать крупногабаритное оборудование.

• Выдвижные (выкатные) – оснащаются салазками (телескопическими направляющими). Полотно полки можно выдвинуть наружу – за пределы лицевой пары рэков шкафа. Грузоподъемность таких полок обычно не превышает 30 кг, но конструкция обеспечивает удобство монтажа и обслуживания установленного оборудования.

Отдельно стоит отметить, что серверный шкаф можно оборудовать выдвижным ящиком для хранения, например, аксессуаров, бумаг и документации. По конструкции это выкатная полка со стенками.

Ножки

Чтобы выровнять напольный шкаф относительно горизонта или обеспечить ему устойчивость на неровном полу, предусматриваются регулируемые ножки. Некоторые конструкции имеют дополнительные колесики (ролики) для удобства перемещения.

Кабельные вводы

Для удобства организации внутреннего пространства кабельные вводы располагаются на панелях сверху и снизу. Обычно в комплекте предусматриваются заглушки для декоративных целей, позволяющие закрыть неиспользуемые места ввода проводов.

Модуль заземления

Обязательный элемент серверного шкафа – модуль заземления. Он имеет несколько конструкций. Обычно это медная шина, закрепленная внизу рэков, к которой подключены все элементы, требующие заземления.

Опциональные дополнения

Стандартная конструкция серверного шкафа дополняется вспомогательными устройствами, среди которых зачастую устанавливают:

• Вентиляторные блоки – опциональная часть серверного шкафа, но необходимая для организации качественной вентиляции в случае установки оборудования с высоким энергопотреблением.

• Плинтусы – закрывают ножки, предотвращают попадание под шкаф грязи

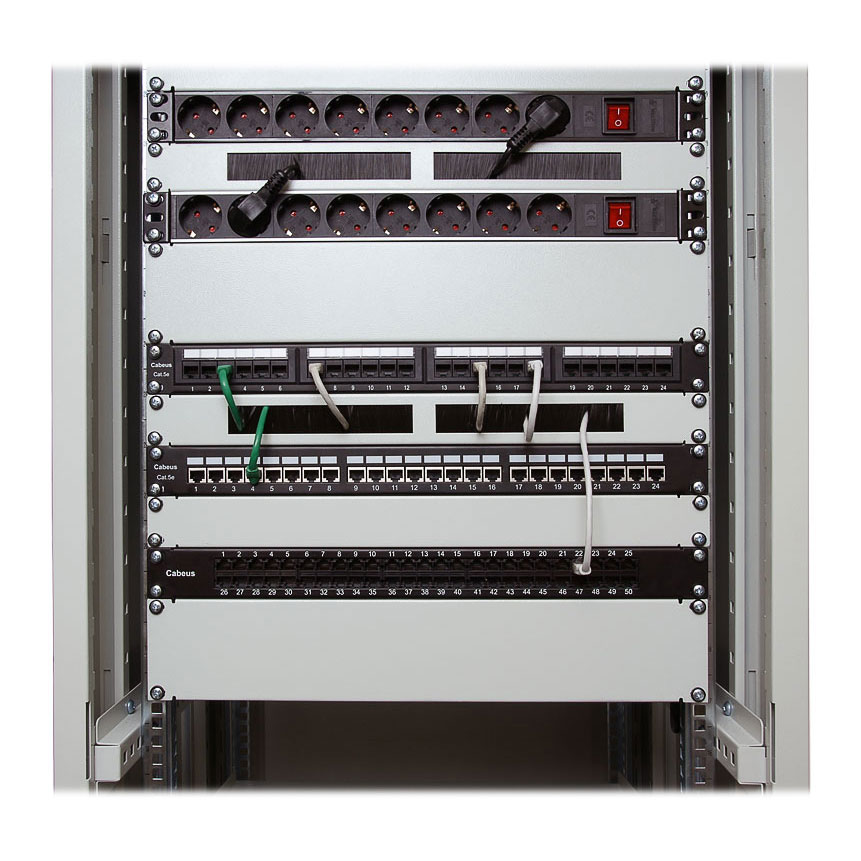

• Удлинители, оптоволоконные панели и патч-панели – обеспечивают кабельную разводку и ее структурирование.

• Кабельные организаторы (органайзеры) – необходимы для структурирования, укладки проводов.

Чтобы предотвратить несанкционированный доступ к серверному оборудованию, устанавливаются двери с антивандальными характеристиками. Для визуального контроля за работой приборов подбирается дверное полотно со вставкой из каленого стекла.

Читайте также

Какие аксессуары нужны для экшн-камеры GoPro

Обзор камеры iPhone 14 Pro: маленький шаг, огромный скачок

Vertu: самый дорогой мобильный бренд.

Что в нем такого особенного?

Вариативные шрифты

Устройство серверного шкафа от А до Я

Как правильно выбрать наушники









Избавляемся от беспорядка в сетях СКС

Перенос сетевых комплектующих в новый коммутационный шкаф

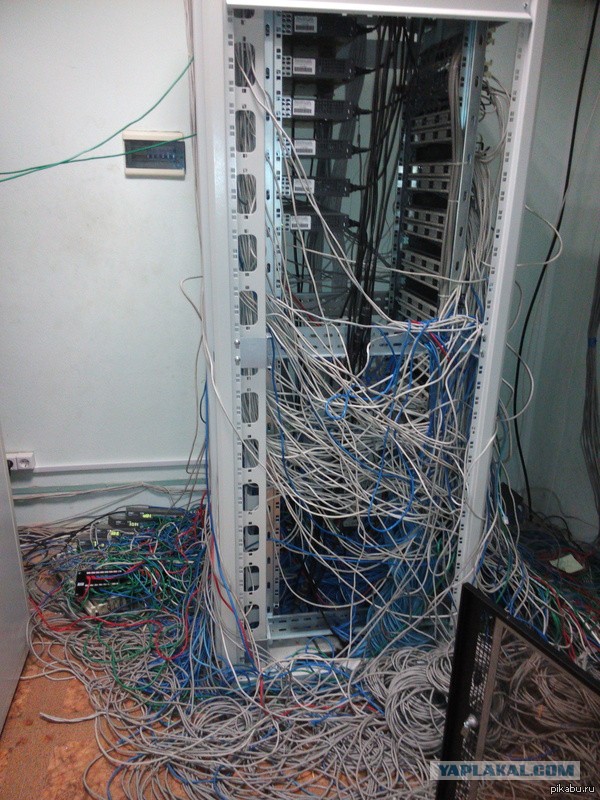

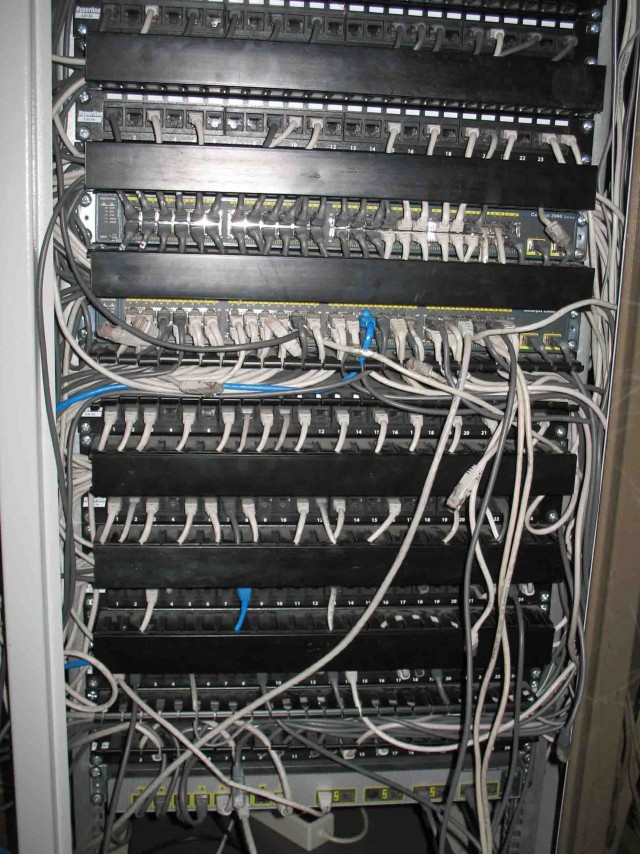

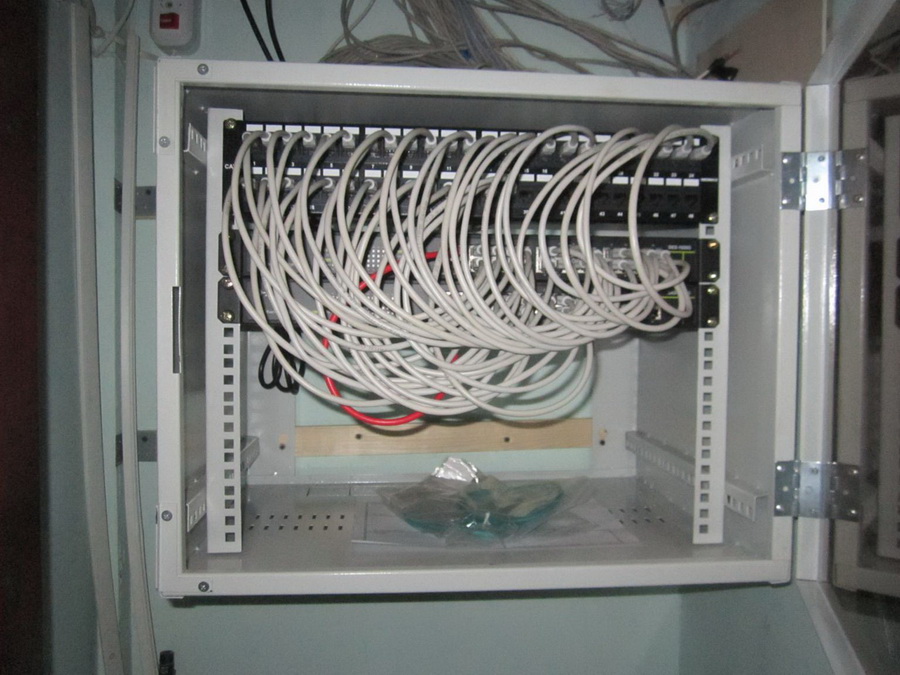

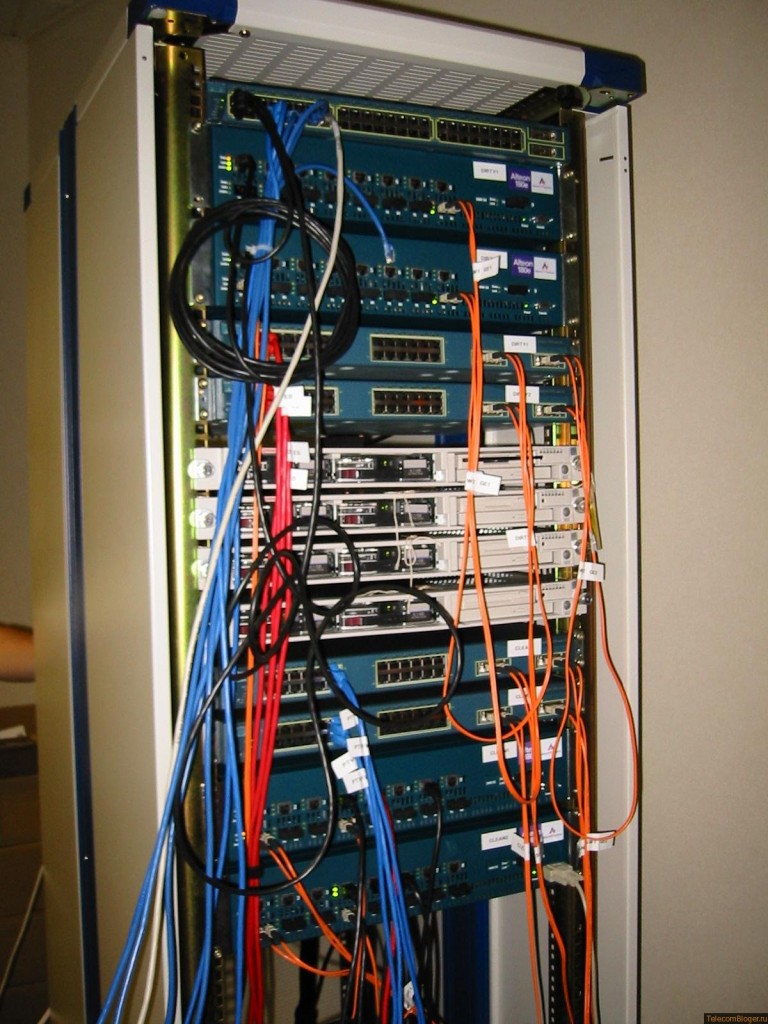

Беспорядок в коммутационных шкафах – это проблема многих компаний, даже при наличии штатных системных администраторов коммутация зачастую происходит вдоль, поперек и другими немыслимыми способами. Думаю, что в данном случае проблема в большом количестве администраторов и отсутствие ответственного лица. В компании меняются сотрудники, приходят, уходят и каждому хочется быстрее закрыть вопрос, невзирая на качество выполненной работы. Казалось бы, подключить патч-корд в патч-панель и коммутатор, ничего сложного, но недобросовестное выполнение такой работы, приводит к затратам времени в будущем для работы администратора или финансовым затратам для оплаты услуг, таких как я монтажников. На фото вы видите результат многолетнего кроссирования как попало, там уже коммутаторы трудно найти для подключения нового пользователя.



Данную компанию мы обсуживаем давно, строим медные и оптоволоконные линии, а коммутацией занимается их IT отдел. Данный шкаф отвечает за локальную сеть пятого этажа, на котором проходит ремонт и основная часть пользователей отключена, предоставляя удобную возможность для проведения работ.



Осмотр объекта, подбор материалов

При монтаже портов локальной сети, мы давно говорили, что в шкафу нет свободных юнитов и даже снимали кабельный организатор для установки патч-панели. Первой и очевидной задачей стало увеличение шкафа. Выбрали шкаф 33U глубиной 675 миллиметров производства компании CMS. Давно используем их сетевые комплектующие и довольны соотношение цены и качества. При выборе сетевого шкафа, обращаю ваше внимание на правильный выбор глубины, ведь многие коммутаторы не становятся в такие размеры как 450мм или даже 500мм. Для организации порядка в коммутации, взяли три металлических организатора, 1u высотой, с крышкой и десять боковых организаторов для укладки вертикальной линии подключения. Сразу стало понятно, что при наличии двух 48и портових свичей и семи панелей, только горизонтальными организаторами мы не ограничимся. Для удобства подключения кабелей питания установили блок розеток на 9 разъёмов высотой один юнит, с крепежом в реки и подключили его в ИБП. Это основные материалы, которые мы выбрали и которые помогу обеспечить порядок и удобство пользование серверным шкафом.



Отключение оборудования, маркировка коммутации

На работы мы потратили меньше двух рабочих дней. В данной сети привязки на портах есть, но поскольку основная часть пользователей отключена, сохранить последовательность включения пришлось лишь на малой части сети, остальные абоненты будут заново подключатся при окончании ремонта. Начинаем разборку шкафа всегда с маркировки оборудования, коммутатор 1, 2, 3 и т. д., в будущем это упрощает обратное подключение. Патч-панели тоже нумеруем. Далее по план-схеме записываем абонентские порты, которые используются и их включение необходимо при сборке нового шкафа. Ну и конечно порядок подключение приходящего сигнала, в нашем случае это оптический патч-корд в коммутатор и от него медные патчи в еще два коммутатора. После подготовки можно начинать отключение и параллельно записывать порт-порт коммутации. При отключении патч-кордов, особенно если их много и не все заводские, решили сортировать их по длине и способу производства, для удобства последующего использования. Отключив все патчкорды мы впервые смогли нормально рассмотреть что находить в шкафу. Две панели были R&M на 60 портов каждая и выстой 3U, три наборных панели Corning на 24 порта и две набивные панели для телефонии. Поскольку ввод в шкаф был забит кабелем, для извлечения панели пришлось разобрать, сделали это с двумя патч-панелями R&M и двумя Corning, подписав номер порта на каждом модуле. Остальные панели достали целиком. Убрав старый шкаф приступаем к сборке нового.



Сборка серверного шкафа, установка панелей и оборудования, кроссировка портов



Сборка шкафов для меня и напарника давно перестала быть проблемой и долгим процессом. У продукции компании CMS есть подробная инструкция и все детали идеально подогнаны. Собрав шкаф и не устанавливая дно, сделаем это в конце, мы подвинули его на место будущей установки и начали заводить кабель. Начали с R&M, поскольку это основная часть линков и сборка панелей проходит быстро. Собрали и установили на свои юниты, предварительно продумав схему размещения в стойке комплектующих и оборудования. Из-за длины кабеля все панели пришлось размещать в нижней части. Далее завели кабель Corning, набрали модули в панель и закрепили на реках. В конце завели телефонию. Установили коммутаторы и ИБП APC с блоком розеток и кабельные организаторы. Старались максимально эргономично разместить все панели для кратчайшего пути подключение патчей и равномерного распределения на порты маршрутизатора. Начали подключать патч-корды согласно записанной документации и укладывать их в кабельные организаторы. В вертикальных опусках использовали дополнительно ленту-липучку. Патч-корды подбирали оптимальной длины и одного производителя, ранее проведенная работа по сортировке пригодилась. Закончив коммутацию проверяем индикацию SFP порта основного маршрутизатора и связь его с другими портами маршрутизаторов. Поскольку работы мы выполняли в выходной день, больше ничего проверить мы не могли. Собрали инструмент, сделали уборку и уехали. Вернулись в понедельник к открытию офиса для контроля запуска и исправления проблем с линиями, если такие возникнут. Всегда приезжаем на запуск, если работы выполнялись в выходной день. Запуск прошел успешно и не одной проблемы не возникло.





Мое имя Святослав (@likemywork), я работаю в компании “DataNetworks”

Похожие статьи

Скрытые камеры

Незаконная установка скрытых систем видеонаблюдения

Рекомендуемые товары

Блок 19″ на 9 розеток, 10А, с индикатором, черный, 1U, без шнура, разъём С14

Производитель: Kingda Страна: Китай . .

833.00грн 925.00грн

Расценки на строительно-монтажные работы | Портал сметчика

---

Список оборудования и материалов:

ID:1

С2000-М Пульт контроля и управления

ID:71

Светильник офисный Армстронг 40W-4800Lm Стандарт встраиваемый светодиодный

ID:877

прожектор светодиодный

ID:343

Светильник аварийного освещения

ID:45

Подключение кабелей и проводов

ID:1049

Кронштейн

ID:5

Коробка монтажная КМ-О(4К)

ID:455

Лоток

ID:808

Кабель силовой и связи

ID:875

Выключатель автоматический

ID:44

Трубы гибкие гофрированные из ПХВ «DKC”

ID:383

Шкаф металлический с монтажной платой

ID:295

ИБП Источники бесперебойного питания

ID:16

Короба пластмассовые

ID:222

UTP Кабели «витая пара» (LAN)

ID:4

Извещатель пожарный ручной ИПР-513

ID:568

DIN-рейка (динрейка)

ID:106

Частотный преобразователь

ID:9

Оповещатель охранно-пожарный световой (табло) «Молния-24»

ID:22

Коммутатор WS-C2960S-48FPS-L

ID:113

ЩРН-П-12 IP41 Щиток модульный навесной

ID:12

Аккумуляторы DTM

ID:177

Патч-панель 19 , 1U, 24 порта RJ-45, категория 5e

ID:1038

Шина нулевая в корпусе

ID:121

RJ-45 коннектор

ID:101

С2000-БКИ Блок индикации с клавиатурой

ID:47

С2000-СП1; СП2; СП4 Блок сигнально-пусковой

ID:404

Приточно-вытяжная установка

ID:486

Герметизация проходов при вводе кабелей, пеной

ID:2359

Обжим коннектора

ID:1533

Насос

ID:753

Трос

ID:25

УК-ВК Устройство коммутационное

ID:2011

Контроллер

ID:332

Датчик температуры наружного воздуха

ID:37

Блок разветвительно-изолирующий БРИЗ

ID:3

Резисторы, диоды, модули нагрузки МПН

ID:274

ВРУ.

Вводно-распределительное устройство

ID:13

Считыватель-2 исп. 01 Монтажная площадка под «Touch Memory»

ID:142

Вентилятор канальный

ID:135

С2000-2 Контроллер доступа

ID:415

Антенна

ID:55

Провод ПВ-1 для заземления

ID:488

Контур заземления

ID:223

Коммутатор

ID:2360

Демонтаж-монтаж брусчатки

ID:108

РИП12 Источник питания резервированный

ID:76

Светильник ПСХ-60 настенный (IP 54)

ID:6

Оповещатель звуковой «Маяк-24-3М2»

ID:8

С2000-АР1; АР2; АР8. Расширитель адресный.

Ещё 50

Разделы сайта ➤

---

С 25 февраля 2023 года начинается поэтапный переход субъектов Российской Федерации на ресурсно-индексный метод определения сметной стоимости строительства ➤

---

Канал «PNR SYSTEM» на Дзен

Где и как учтены расходы на испытания электрооборудования.

Уважаемые коллеги, большая просьба подписаться на канал.

Перейти на канал ➤

---

👱 Сейчас на сайте: 17

---

Ваши вопросы

Уважаемые специалисты сметчики, поучаствуйте в дискуссии. Поможем коллегам!

02.03.2023

Анастасия
Волгоград

Добрый день. Подскажите срок действия проекта по АУПС и СОУЭ. Проект 2009 года.Заказчик просит документ,где прописано что он должен менять проект ...

💬 6     😎 149

01.03.2023

Ольга
Санкт-Петербург

Здравствуйте!!! Выполняем монтаж электрического счетчика. Опломбирование счетчика по какой расценки расценить или эта работа учтена в расценке на монтаж. ...

💬 1     😎 117

28.02.2023

Темур
Ташкент

Здравствуйте! Какую расценку можно применить на  Коробка ответвительная штекерная KXB 8051-800 A  Можно ли взять применительно 10-8-19-1? Спасибо . ..

💬 4     😎 217

Напишите Ваш вопрос или сообщение

Перейти в раздел «Вопросы» Ещё 257 … ➤

---

Группа «PNR SYSTEM» (ВКОНТАКТЕ)

Версия для ПК ➤

Мобильная версия ➤

---

Электронные ссылки

ФГИС ЦС ➤

Минстрой России ➤

Федеральный реестр сметных нормативов ➤

Индексы изменения сметной стоимости ➤

Федеральные единичные расценки ФЕР-2020 ➤

Сметно-нормативная база ФСНБ-2022 ➤

---

     Уважаемые пользователи, информация, размещенная на сайте, является личным мнением администрации сайта, экспертов и пользователей сайта, которое основывается на документах сметного нормирования. Сайт предоставляет информацию, а вы как специалисты решаете использовать эту информацию или нет.

---

Установка телекоммуникационных шкафов

На работоспособность компьютерных и телефонных сетей способны оказывать влияние многочисленные факторы, и в том числе, условия размещения и качество подключения оборудования, кабельной продукции и электропроводки. Для правильного распределения и локализации сетевой аппаратуры рекомендуется использовать металлические шкафы 19”, специально приспособленные для этих целей и выполненные в соответствии с правилами технического дизайна.

Одновременно профессиональная сборка и монтаж телекоммуникационных шкафов позволит не только значительно улучшить качественные показатели работы сетей, но и создать в офисных помещениях комфортную рабочую обстановку. Стойками и шкафами этого вида неизменно оснащаются как небольшие, так и крупные серверные и дата центры. В последние годы телекоммуникационные шкафы устанавливают и в загородных домах, жители которых нуждаются в качественных средствах связи.

Закрытые от постороннего вмешательства шкафы создают несомненные удобства для пользования и обслуживания, в том числе, возможности:

Важны и эстетические качества, благодаря которым телекоммуникационные шкафы хорошо вписываются в общий дизайн офисных и жилых помещений.

Выбирая нужную модель, желательно определиться с ее назначением и планируемыми нагрузками при установке оборудования – выбрать нужный вариант, осуществить сборку и монтаж телекоммуникационных шкафов вам помогут наши сотрудники, имеющие соответствующую подготовку. Среди существующего разнообразия, в соответствии с назначением и высотой (от 6 до 45 U) различают следующие группы шкафов 19”:

Правила установки металлического телекоммуникационного шкафа
Существует ряд требований, способствующих правильному монтажу, поэтому работу лучше доверить опытному исполнителю. В качестве инструмента используют шуруповерт и дрель, для крепления – анкеры или саморезы D 5-8 мм длиной 40-50 мм. В зависимости от плотности материала стен можно увеличить диаметр крепежа до 10 мм. Монтаж включает в себя несколько последовательных операций:

После этого вводят кабель, кроссируют его на патч-панели, подключают оборудование и источник бесперебойного питания. Ввод кабеля осуществляют сверху, это предохранит его от повреждений.

Важно, чтобы габариты шкафа превышали размеры установленной аппаратуры не менее, чем на 150 мм. Это поможет эффективному вентилированию пространства и предупредит перегрев активного оборудования.

В каких населенных пунктах работаем

Брестская область

Барановичский район

Барановичи, Городище, Лесная, Люшнево, Малая Своротва, Миловиды, Молчадь, Новая Мышь, Подгорная, Полонка, Постаринье, Стайки, Тешевля, Утес, Задвея

Березовский район

Белоозерск, Березино, Бобровичи, Борки, Бронная Гора, Давид-Городок, Деревня, Доброе, Дуги, Хороша, Колония, Литва, Лососин, Люша, Медно, Невель, Осса, Паре, Первомайская, Пугачево, Рачки, Селець, Сосновка, Спорово, Старые Пески, Стригин, Судиловичи, Верхи, Высокое, Здитово

Брестский район

Брест, Чернавчицы, Днепровско, Домачево, Леплевка, Мотыкалы, Оберовщина, Приборово, Радваничи-Большие, Старое Село, Страдичи, Стрии, Томашевка

Дрогичинский район

Антополь, Бездеж, Детковичи, Дрогичин, Головчицы, Гутово, Хомск, Малиновка, Радостов, Суличево, Заречка

Ганцевичский район

Будча, Чудин, Денисковичи, Ганцевичи, Хотыничи, Локтыши, Люсино, Мальковичи, Огаревичи, Раздяловичи, Задубье

Ивацевичский район

Битень, Добромысль, Доманово, Гощево, Гортоль, Ивацевичи, Колонск, Коссово, Краи, Квасевичи, Любищицы, Мироним, Нехачево, Оброво, Угли, Волька, Житлин

Ивановский район

Бусни, Достоево, Дружиловичи, Иваново, Карчово, Колено, Крытышин, Мохро, Молодово, Мотоль, Одрижин, Ополь, Потаповичи, Снитово, Тышковичи, Великая Гать

Каменецкий район

Дмитровичи, Каменец, Каменюки, Омеленец, Пелище, Ратайчицы, Верховичи, Видомля, Войская, Волчин

Кобринский район

Батчи, Береза, Болота, Девятки, Дивин, Городец, Грушево, Хидры, Именин, Камень, Кобрин, Леликов, Новоселки, Октябрь, Пески, Повитье, Тевли, Верхолесье, Вуйвичи

Лунинецкий район

Богдановка, Большие Чучевичи, Бостынь, Бродница, Дворец, Дятловичи, Лахва, Лунин, Лунинец, Межлесье, Микашевичи, Озерница, Ракитно, Синкевичи, Велута, Воля, Вулька

Ляховичский район

Кожан-Городок, Кривошин, Куршиновичи, Липск, Ляховичи, Медведичи, Остров, Подлесье, Совейки, Святица, Трухановичи, Туховичи, Жеребковичи

Малоритский район

Бродятин, Черняны, Доропеевичи, Хотислав, Луково, Ляховцы, Лыща, Малечь, Малорита, Масевичи, Меленково, Мокраны, Олтуш, Орехово, Радеж, Великорита, Збураж

Пинский район

Березцы, Березовичи, Чухово, Доброславка, Дубновичи, Дубой, Еловая, Кочановичи, Кончицы, Купятичи, Ласицк, Лемешевичи, Логишин, Лосичи, Малая Плотница, Мерчицы, Молотковичи, Новый Двор, Охово, Озаричи, Парохонск, Пинск, Плещицы, Плоскинь, Плотница, Поречье, Шилин, Завидчицы

Пружанский район

Бакуны, Близная, Броди, Добучин, Хорево, Колозубы, Линово, Лысково, Могилевцы, Пружаны, Ровбицк, Ружаны, Шени, Шерешево, Скорцы, Смоляница, Великое Село, Вулька 1-я, Юндилы

Столинский район

Белоуша, Бережное, Бухличи, Федоры, Глинка, Городная, Хоромск, Хотомель, Колодно, Куляны, Лядец, Нырча, Ольманы, Осовцы, Оздамичи, Посеничи, Речица, Рубель, Рухча-Первая, Семигостичи, Серебрище, Стахово, Столин, Струга, Сварынь, Теребличи, Велемичи, Воловель, Вулька Малая

Жабинковский район

Хмелево, Жабинка

и другие деревни и садовые товарищества Брестской области.

Витебская область

Бешенковичский район

Бешенковичи, Бочейково, Будилово, Остров, Островно, Плиса, Рубеж, Свеча, Улла, Верховье, Забелье

Браславский район

Ахремовцы, Богино, Большой Озерецк, Бородиничи, Босяные, Браслав, Бухово, Цевьи, Щеперня, Щербы, Далекие, Домути, Дрисвяты, Друйск, Друя, Дулино, Едловичи, Голбея, Городиловичи, Гриблы, Гридьки, Гурец, Хомищево, Иказнь, Искозы, Канево, Караевичи, Коковино, Конаши, Кончани, Конный Бор, Костеево, Козяны, Лиопино, Лозичи, Мацуты, Малашенки, Манулки, Межа, Межаны, Мишутки, Мозолово, Низкоборье, Норковичи, Новая Земля, Обруб-Березвечский, Опса, Осово, Пантелейки, Плюсы, Погоща, Погостище, Приперное, Рамшино, Раветичи, Ромальдово, Рюм, Савченки, Шерстово, Шклянцы, Слободка, Стальмаково, Стариновичи, Суромщина, Свольно, Свядица, Теплюки, Тетерки, Тимошково, Тофели, Усяны, Видзы, Воеводки, Волесы, Ворон, Возгеляны, Задетуни, Заесье, Загоряне, Жауры

Чашникский район

Чашники, Черея, Иванск, Краснолуки, Латыголичи, Лукомль, Новолукомль, Октябрьский, Соболи, Тяпино, Замошье

Докшицкий район

Барсуки, Бегомль, Бересневка, Березино, Докшицы, Комайск, Крулевщина, Нестеровщина, Парафьяново, Понизовье, Порплище, Торгуны, Волколата, Юрковщина

Дубровенский район

Баево, Боброво, Добринь, Дубровно, Ляды, Осинторф, Россасно, Якубово

Глубокский район

Глубокое, Кульгаи, Мосар, Подсвилье, Прозороки, Псуя, Урожайная, Узречье, Залесье, Зябки

Городокский район

Большие Стайки, Езерище, Городок, Гурки, Холомерье, Хвошно, Меховое, Новый Болецк, Пролетарск, Смоловка, Веречье, Вировля

Лепельский район

Большой Полсвиж, Домжерицы, Камень, Лепель, Новые Волосовичи, Пышно, Старое Лядно, Юхновка

Лиозненский район

Бабиновичи, Добромысли, Колышки, Ковали, Крынки, Лиозно, Осипово, Стасево, Велешковичи, Великое Село, Выходцы, Высочаны, Заольша

Миорский район

Борки, Черес, Дисна, Дворное Село, Канцерово, Леонполь, Миоры, Николаево, Новгороды, Новый Погост, Погост, Повятье, Слобода, Волковщина, Язно, Заутье

Оршанский район

Барань, Боровуха 1-я, Бурое, Клюковка, Копысь, Крапивно, Лисуны, Луговские, Милашки, Ореховск, Орша, Росский Селец, Шаши, Стайки, Струсто, Высокое, Яковлевичи, Юрцево, Зайково, Заполье, Жегули, Зубово

Полоцкий район

Адамово, Азино, Бабцы, Белое Село, Бобыничи, Черное, Домники, Дретунь, Дубравы, Глоты, Гомель, Горчаки, Гори, Горяни, Грамоще, Христово, Ковалева, Красники, Литовцы, Ловжа, Малое Ситно, Миловиды, Мирная, Мосейки, Навлица, Новая Полота, Новое Село, Новополоцк, Новые Крюки, Орлово, Подворица, Пола, Полоцк, Ремни, Ровное Поле, Русины, Семенцово, Шпаковщина, Ситенец, Смоленская Возвышенность, Смоляны, Соколово, Старая Белица, Старый Погост, Труди, Туровля, Уно, Веремеево, Ветрино, Волча, Вороничи, Захарничи, Заозерье, Заскорки, Зеленка, Зубаки

Поставский район

Бель, Бельки, Дуниловичи, Курополье, Лынтупы, Новоселки, Полесье, Поставы, Воропаево

Россонский район

Горбачево, Клястицы, Краснополье, Россоны, Селявщина, Соколище, Янковичи, Юховичи, Заборье

Сенненский район

Алексиничи, Белая Липа, Богушевск, Латыгаль, Ледневичи, Мошканы, Оболь, Рясно, Сенно, Яново

Шарковщинский район

Германовичи, Иоды, Лонские, Лужки, Шарковщина, Столица, Веретеи

Шумилинский район

Добрино, Кордон, Кривое Село, Лесковичи, Мишковичи, Шумилино, Сиротино, Язвино

Толочинский район

Горщевщина, Коханово, Обольцы, Плоское, Славени, Славное, Толочин, Волосово, Воронцевичи

Ушачский район

Арлея, Большие Дольцы, Дубровка, Двор-Усвея, Глибочка, Косари, Кругляны, Кубличи, Малые Дольцы, Матырино, Несино, Полюдовичи, Селище, Сорочино, Старое Село, Старое Соколино, Туросы, Усая, Ушачи, Весницк, Задежье, Завечелье, Жари

Верхнедвинский район

Бигосово, Борковичи, Дерновичи, Кохановичи, Лисно, Освея, Первомайская, Росица, Сарья, Стрелки, Верхнедвинск, Волынцы, Зельки

Витебский район

Беляи, Белый Двор, Должа, Дрожаки, Дубиново, Еремино, Фролово, Гора, Княжица, Комаи, Коммунарка, Копти, Кострово, Кравцово, Курино, Липовка, Липск, Ложок, Луговая, Лыськово, Малиновка, Низкий Городец, Оконо, Ольгово, Ольховик, Осиновка, Остановка, Островские, Озеры, Посад, Пятигорск, Романово, Ровное, Руба, Саньково, Шатилово, Шо, Скрыдлево, Сосновка, Сосновый Бор, Староселье, Столбцы, Стриги, Сураж, Витебск, Ворони, Яновичи, Загорье, Загородно, Замосточье, Заречье, Зароново, Заслоново

и другие деревни и садовые товарищества Витебской области.

Гомельская область

Брагинский район

Асаревичи, Брагин, Чемерисы, Чернин, Дерновичи, Гдень, Глуховичи, Кливы, Комарин, Кононовщина, Красное, Малейки, Микуличи, Нижние Жары, Новая Иолча, Новая Мильча, Острогляды, Пирки, Рудня, Рудня-Маримонова, Сперижье, Сувиды, Углы, Верхние Жары, Железники

Буда-Кошелевский район

Чеботовичи, Дербичи, Дуравичи, Еленец, Глазовка, Губичи, Ховхло, Калинино, Недойка, Неговка, Потаповка, Радеево, Рогинь, Шарибовка, Уваровичи, Уза

Чечерский район

Беляевка, Чечерск, Ленин, Ленино, Меркуловичи, Покоть, Ровковичи, Сидоровичи

Добрушский район

Большие Селютичи, Добруш, Гордуны, Гороховищи, Корьма, Красная Буда, Лешня, Тереховка, Жгуно-Буда

Ельский район

Богутичи, Движки, Ельск, Кочище, Ремезы, Скородное, Словечно, Валавск

Гомельский район

Бережцы, Бобовичи, Большая Крушиновка, Большевик, Еремино, Грабовка, Климовка, Костюковка, Малевичская Рудня, Маложин, Марковичи, Михальки, Михедовичи, Новая Гута, Новые Громыки, Очесо-Рудня, Поколюбичи, Прибор, Романовичи, Селицкая, Шарпиловка, Скрыгалово, Телеши, Тереничи, Терюха, Урицкое, Ужинец, Васильевка, Зябровка

Хойникский район

Дроньки, Дворище, Хойники, Ломачи, Омельковщина, Рудаков, Стреличево, Велетин, Великий Бор

Калинковичский район

Дудичи, Горбовичи, Горочичи, Гулевичи, Хобное, Холодники, Хомичи, Калинковичи, Козловичи, Кротов, Малые Автюки, Михновичи, Нахов, Озаричи, Великие Автюки, Якимовичи, Юровичи, Замостье, Золотуха

Кормянский район

Буда, Холочье, Каменка, Кляпин, Корьма, Литвиновичи, Новые Журавичи, Октябрево, Себровичи, Сметаничи, Тульговичи, Ворновка, Задубье

Лельчицкий район

Боровое, Буйновичи, Букча, Данилевичи, Дуброва, Дзержинск, Глушкевичи, Гребени, Краснобережье, Лельчицы, Липляны, Милашевичи, Первомайск, Приболовичи, Синицкое Поле, Слобода, Средние Печи, Стодоличи, Тонеж, Замошье, Жмурное

Лоевский район

Бывальки, Деражичи, Хоминка, Крупейки, Липняки, Лоев, Мохов, Новая Борщовка, Переделка, Ручаевка

Мозырьский район

Барбаров, Козенки, Махновичи, Мелешковичи, Моисеевка, Мозырь, Новая Рудня, Осовец, Прудок, Романовка

Наровлянский район

Александровка, Демидов, Головчицы, Грушевка, Красновка, Наровля, Вербовичи

Октябрьский район

Алексеевка, Бабчин, Бартоломеевка, Белобережская Рудня, Белый Переезд, Береговая Слобода, Беседки, Богдановичи, Буда-Кошелево, Червонная Слобода, Добрынь, Довляды, Дубровица, Дьяковичи, Гарусты, Глубочица, Гомель, Грабье, Хоромцы, Хорошовка, Ипполитовка, Карналин, Кнышевичи, Колыбань, Конотоп, Кожушки, Козлы, Кравцовка, Крушники, Крынки, Крюки, Кузьмичи, Липа, Лисное, Лохница, Ломовичи, Ломыш, Лубень, Ляды, Лясковичи, Любань, Марьино, Машево, Молочки, Новая Дуброва, Новое Полесье, Огородня-Кузьмининская, Октябрь, Октябрьский, Петрицкое, Поречье, Протасы, Расова, Речки, Руденка, Рудня-Бартоломеевка, Рудня-Каменева, Семеновка, Шкава, Сивинка, Сколодин, Старо-высокое, Старое Закружье, Старые-Дятловичи, Старые Новоселки, Тесны, Толстыки, Уласы, Усов, Васильково, Вить, Володарск, Волосовичи, Вороново, Юшки, Загорье, Зарубаное, Зеленый Мох, Зимовище, Зломное

Петриковский район

Бобрик, Бринев, Фастовичи, Грабов, Ивашковичи, Колки, Комаровичи, Конковичи, Копа, Копаткевичи, Копцевичи, Кошевичи, Куритичи, Лучицы, Макаричи, Новоселки, Петриков, Рог, Снядин, Теребов, Велавск, Залесье, Зосинцы

Речицкий район

Артуки, Борхов, Бронное, Черное, Чижовка, Демьянки, Ходосовичи, Холмечь, Капоровка, Короватичи, Ковчицы 1-е, Леваши, Лиски, Макановичи, Малодуша, Новые Дятловичи, Новый Барсук, Озерщина, Переволока, Придне, Радин, Речица, Ровенская Слобода, Сологубов, Солтаново, Старые Храковичи, Струмень, Узнож, Василевичи, Заспа

Рогачевский район

Белицк, Довск, Гадиловичи, Городец, Хатовня, Кистени, Красница, Кривск, Лучин, Мадора, Новый Кривск, Озераны, Поболово, Рогачев, Серебрянка, Шапчицы, Станьков, Стреньки, Тихиничи, Турск, Заполье, Журавичи, Звонец

Светлогорский район

Боровики, Челюшевичи, Чирковичи, Хлевно, Хутор, Корени, Осташковичи, Паричи, Сосновый Бор, Светлогорск, Здудичи

Ветковский район

Беседь, Даниловичи, Казацкие Болсуны, Неглюбка, Присно, Радуга, Шерстин, Столбун, Светиловичи, Великие Немки, Ветка

Житковичский район

Белёв, Березняки, Бронислав, Хвоенск, Кольно, Люденевичи, Милевичи, Переров, Погост, Пуховичи, Тимошевичи, Туров, Вересница, Ветчин, Юркевичи, Залютичи, Житковичи

Жлобинский район

Щедрин, Доброгоща, Китин, Коротковичи, Красный Берег, Луки, Майское, Мормаль, Пиревичи, Проскурни, Радуша, Шихов, Симоновичи, Скепня, Солоное, Старая Рудня, Стрешин, Верхняя Олба, Жлобин

и другие деревни и садовые товарищества Гомельской области.

Гродненская область

Берестовицкий район

Берестовица, Большие Эйсмонты, Дворец, Малая Берестовица, Олекшицы, Сенкенята

Щучинский район

Бакшты, Бершты, Щучин, Демброво, Ходилони, Малые Озерки, Мотыли, Орля, Острына, Рожанка, Таневичи, Василишки, Желудок

Дятловский район

Демяновцы, Дятлово, Козловщина, Липичанка, Медвиновичи, Мир, Новоельня, Охоново, Подвеликое, Руда Яворская, Сочевляны, Вензовец

Гродненский район

Богушевка, Большая Берестовица, Щенец, Деревня, Глушнево, Головочи, Гожа, Грандичи, Гродно, Индура, Калеты, Коптевка, Королино, Лаздуны, Новая Руда, Новики, Одельск, Озеры, Поречаны, Ратичи, Рудевичи, Рудня, Рыбница, Шинковцы, Скидель, Скирдимы, Соничи, Сопоцкин, Стриевка, Суботники, Сухари, Суходоли, Вертилишки, Заберезь, Заполье, Житомля

Ивьевский район

Геранены, Ивье, Каменчане, Липнишки, Малые Князиковцы, Морино, Токаришки, Трабы, Юратишки

Кореличский район

Большие Жуховичи, Цирин, Кореличи, Луки, Малюшичи, Миратичи, Турец

Лидский район

Бабиничи, Березовка, Докудово, Гончари, Ходоровцы, Игнатковцы, Крупово, Лида, Лунно, Минойты, Мотевичи, Нетечь, Паперня, Первомайский, Рулевичи, Селець, Симаково, Соколово, Стерково, Ваверка

Мостовский район

Барово, Бондары, Дубно, Куриловичи, Микелевщина, Мосты, Пацевичи, Пески, Погорелка, Рогозница, Сухиничи, Уртишки

Новогрудский район

Большая Изва, Щорсы, Делятичи, Гнесичи, Ивесь, Каменка, Куписк, Любча, Негневичи, Несутичи, Новогрудок, Отминово, Сенежицы, Валевка, Вересково, Вселюб

Ошмянский район

Боруны, Гольшаны, Клевица, Муровано-Ошмянка, Новоселки, Ошмянская, Ошмяны, Песчанка, Привалка, Жупраны

Островецкий район

Быстрица, Древеники, Гервяты, Гири, Гудогай, Изабелин, Кемелишки, Клющаны, Мали, Маркуны, Михалишки, Островец, Рымдюны, Супроненты, Ворняны

Слонимский район

Аталезь, Дубники, Гловсевичи, Каменица, Колпаки, Костенево, Костени, Кули, Лепешки, Михайловщина, Мижевичи, Нагуевичи, Нестанишки, Ногородовичи, Осташино, Острово, Озерница, Павлово, Пелеса, Поречье, Самаровичи, Слоним, Сосновка, Старая Голынка, Струга, Сухая Долина, Ярутичи, Залужье, Жировицы

Сморгоньский район

Крево, Мицкевичи, Шутовичи, Сивица, Сморгонь, Солы, Старая-Руда, Вишнево, Войстом, Залесье, Жодишки

Свислочский район

Дашковичи, Доброволя, Горностаевичи, Гринки, Хоневичи, Новый Двор, Порозово, Студеники, Свислочь, Тиховоля, Вердомичи

Волковысский район

Большие Шиловичи, Чапунь, Духовляны, Хатьковцы, Мстибово, Подороск, Россь, Салтанишки, Шиловичи, Сырмеж, Верейки, Верхненеманская, Войтковичи, Волковыск, Волковысская, Волпа, Зарудовье, Збляны

Вороновский район

Бастуны, Бенякони, Конвелишки, Нача, Погородно, Полецкишки, Трокели, Вороново, Заболоть, Жирмуны

Зельвенский район

Бородичи, Деречин, Кривичи, Зельва, Золотеево

и другие деревни и садовые товарищества Гродненской области.

Минская область

Березинский район

Березино, Богушевичи, Бор, Целевичи, Дмитровичи, Маческ, Макаричи, Маковье, Микуличи, Орешковичи, Палик, Погост, Поплавы, Притерпа, Шеверничи, Якшицы

Борисовский район

Барань, Бобровичи, Большое Стахово, Борисов, Бродовка, Бытча, Черневичи, Гливин, Корсаковичи, Кострица, Лошница, Моисеевщина, Мстиж, Неман, Нивки, Оздятичи, Пересады, Сутоки, Трояновка, Трояново, Велятичи, Забашевичи, Зачистье, Зембин, Житьково, Жортай, Зоричи

Червеньский район

Чернова, Червень, Гребенка, Хутор, Клинок, Ляды, Рованичи, Рудня, Смиловичи, Заполье

Дзержинский район

Александровка, Александрово, Большие Бесяды, Большое Быково, Боровое, Щемыслица, Даниловичи, Добринево, Дулебы, Душково, Дзержинск, Фаниполь, Горелый Луг, Горное, Гриневичи, Хорошее, Иваничи, Каменка, Кимия, Кишина-Слобода, Колки, Корма, Кременец, Кристинполье, Кузмичи, Лостоянцы, Лужаны, Лютые, Мардасы, Машуки, Мгле, Мощница, Недаль, Негорелое, Новая Дуброва, Новое Село, Озерцы, Погодица, Погост 2-Й, Поречье, Правда, Прощицы, Прудины, Путчино, Радица, Речки, Рубилки, Руденка, Рум, Синча, Станьково, Старинки, Волма, Восточный, Ясковичи, Язовка, Юшковичи, Заостровичи, Жерновка

Клецкий район

Грицевичи, Клецк, Морочь, Синявка

Копыльский район

Блевчицы, Бучатино, Букатово, Докторовичи, Душево, Колодезное, Копыль, Лотвины, Низковичи, Песочное, Прончейково, Семежево, Слобода-Кучинка, Старица, Тимковичи, Ванелевичи, Веснино

Крупский район

Белавичи, Бобр, Буда-Гресская, Черногрядь, Чертовичи, Дедиловичи, Есьмановцы, Глебовщина, Грозово, Хидра, Холопеничи, Хотово, Хотюхово, Худовцы, Игрушка, Колодница, Коптевщина, Косеничи, Костеши, Крупки, Крупский, Курдуны, Лисичино, Малые Негновичи, Матеевичи, Мирославка, Нача, Обчуга, Очижа, Перетоки, Потичево, Птичанская, Рованичская Слобода, Шинки, Соколовичи, Старая Слобода, Тройчаны, Ухвала, Узнацк, Выдрица, Яченка, Жилин-Брод, Журавок, Журовка

Логойский район

Березенское, Гайна, Гостиловичи, Корень, Королищевичи, Козеково, Логойск, Малые Гаяны, Новопольцы, Паперня, Плещеницы, Савони, Семково, Янушковичи, Знаменка

Любаньский район

Дарасино, Доматкановичи, Калиновка, Костюки, Ляховка, Любань, Нежин, Осовец, Пласток, Сосны, Таль, Уречье, Яминск, Заболоть, Закальное

Минский район

Белевичи, Боровляны, Лесной, Лесковка, Большая Ганута, Большая Раевка, Брусы, Городище, Городок, Колодищи, Колядичи, Лоша, Луговая, Любяча, Мервины, Михановичи, Минск, Мокрица, Низок, Новая Нива, Новые Денисовичи, Острошицкий Городок, Озерцо, Пережиры, Першай, Понятичи, Прусы, Пятевщина, Ратомка, Рог, Рогово, Рымаши, Самохваловичи, Слобода, Стайки, Старое Село, Студенка, Тарасово, Заславль

Молодеченский район

Дуброво, Красное, Лебедево, Молодечно, Мясота, Олехновичи, Полочаны, Радошковичи, Раевка, Турец-бояры, Засковичи, Чисть

Мядельский район

Будслав, Черемшицы, Константиново, Лукьяновичи, Мядель, Осово, Пузыри, Старые Габы, Сватки, Свирь, Выголовичи

Несвижский район

Городея, Хожево, Несвиж, Новоселки, Погорельцы, Сейловичи, Снов

Пуховичский район

Блужа, Цитва, Дукора, Горелец, Марьина Горка, Октябрь, Омельно, Правдинский, Пуховичи, Руденск, Селецк, Сергеевичи, Шацк, Сутин, Талька, Узляны

Слуцкий район

Болотчицы, Греск, Козыри, Ленино, Никольцы, Омговичи, Рухово, Селище, Серяги, Шищицы, Слуцк, Сороги, Великая Липа, Великая Слива, Весея, Замостье

Смолевичский район

Большой Рожан, Драчков, Драчково, Пережир, Плиса, Рудня-Налибокская, Смолевичи, Уголец, Усяжа, Верхмень, Юрьево, Заболотье, Зеленый Бор, Жодино

Солигорский район

Ананчицы, Большая Гуменовщина, Большие Городятичи, Челонец, Чепели, Гаврильчицы, Гоцк, Копацевичи, Красная Слобода, Левки, Махновичи, Малые Нестановичи, Саковичи, Шипиловичи, Сковшин, Солигорск, Старобин, Веска, Вынищи, Зажевичи

Стародорожский район

Щитковичи, Кривоносы, Пасека, Пастовичи, Солон, Старые Дороги, Теребуты, Верхутино, Языль, Залужье

Столбцовский район

Деревное, Клетище, Литва, Налибоки, Николаевщина, Опечки, Пруды, Рубежевичи, Столбцы, Тоново, Засулье

Узденский район

Озеро, Теляково, Узда, Зеньковичи

Вилейский район

Баровцы, Бубны, Долгиново, Илья, Ижа, Костеневичи, Латыголь, Лыцевичи, Мильча, Осиповичи, Партизанский, Рабунь, Ручица, Русское Село, Стешицы, Талуть, Вилейка, Вязынь, Язни

Воложинский район

Доры, Городьки, Ивенец, Камень, Лоск, Раков, Саковщина, Вишнево, Воложин, Яршевичи

и другие деревни и садовые товарищества Минской области.

Могилевская область

Белыничcкий район

Белыничи, Ермоловичи, Головчин, Новоселки, Староселье, Техтин, Заполье

Бобруйский район

Бобруйск, Большие Бортники, Брожа, Глуша, Орсичи, Осово, Панкратовичи, Петровичи, Побоковичи, Стасевка, Сычково, Телуша, Турки, Вишневка

Быховский район

Болонов Селец, Бовки, Быхов, Чечевичи, Глухи, Грудиновка, Хомичи, Красница, Красный Берег, Кузьковичи, Лудчицы, Мокрое, Никоновичи, Новый Быхов, Обидовичи, Рыжковка, Селец-Холопеев, Тощица, Виляховка, Восточная, Ямное

Чауский район

Благовичи, Чаусы, Долгий Мох, Головенчицы, Горбовичи, Петуховка, Путьки, Волковичи

Чериковский район

Чериков, Чудяны, Глинь, Речица, Шароевка, Веприн, Веремейки

Дрибинский район

Дрибин, Кледневичи, Рясна, Темный Лес, Жевань

Глусский район

Бабирово, Балашевичи, Глуск, Городок, Клетное, Симоновичи, Славковичи, Зубаревичи

Горецкий район

Чепелинка, Добрая, Горки, Коптевка, Котелево, Ленино, Маслаки, Паршино, Рудковщина

Хотимский район

Батаево, Березки, Беседовичи, Боханы, Ельня, Еловец, Хотимск, Тростино

Кировский район

Белая Дубровка, Белица, Бобровичи, Большая Комаровка, Большое Черное, Большой Осов, Борки, Будино, Быковичи, Быново, Чашники, Чигиринка, Щекотово, Добосна, Доманы, Дубровка 1-я, Дуброво, Голынка, Кировск, Корытница, Костинка, Козуличи, Красная Белорусь, Красная Буда, Красное, Кремок, Круги, Кузьминичи, Любоничи, Могилев, Моисеевичи, Мышковичи, Низки, Норки, Пеньковка, Пильня, Раздел, Роги, Рудня, Ржавцы, Сава, Сергеевичи, Скачок, Слободка, Смолка, Старинка, Старый Остров, Старый Стан, Тереховка, Тетерино, Ушаки, Усохи, Устье, Веть, Вязьма, Юрьево, Загатье, Заозёрье, Зубры

Кличевский район

Бацевичи, Долгое, Кличев, Колбча, Любаны, Несята, Стан, Стоялово, Усакино, Закутье, Замочулье

Климовичский район

Борисовичи, Домамеричи, Галичи, Ходунь, Климовичи, Красавичи, Лобжа, Макеевичи, Милославичи, Недведь, Осмоловичи, Палуж 2-Й, Родня, Силичи, Судилы, Тимоново, Титовка, Великий Мох, Забелышин, Звенчатка

Костюковичский район

Белынковичи, Большая Зимница, Бороньки, Каничи, Колодезская, Костюковичи, Кривелицк, Кульшичи, Липовка, Мартьяновичи, Михеевичи, Пролетарское, Рогалино, Селец, Старые Максимовичи, Студенец, Травна, Тупичино, Великий Бор, Ветухна, Видуйцы, Витунь, Забычанье

Краснопольский район

Городецкая, Горы, Копани, Краснополье, Мхиничи, Почепы, Выдренка

Кричевский район

Дяговичи, Кожемякино, Кричев, Кучин, Лобковичи, Молятичи, Монастырек, Осовец, Усушек, Вишни, Волчас

Круглянский район

Ельковщина, Филатово, Комсеничи, Круча, Круглое, Павловичи, Шепелевичи, Старые Чемоданы

Могилевский район

Большая Мощаница, Большие Белевичи, Браково, Брыли, Дашковка, Ильковичи, Каменица, Княжицы, Красница, Крынка, Личинка, Махово, Межисятки, Мосток, Могилев, Осман-Касаево, Полыковичи, Самотевичи, Сидоровичи, Сухари, Вендорож, Вьюн, Ждановичи, Журбин

Мстиславский район

Бахан, Барчицы, Бастеновичи, Большое Хоново, Борисовщина, Борколабово, Дедня, Долговичи, Дроковка, Дулебка, Голынец 1-й, Ходосы, Хоньковичи, Хотиловичи, Иванищевичи, Курманово, Мстиславль, Пацова Слобода, Парадино, Переволочная, Плещицы, Подлужье, Саприновичи, Савиничи, Шамовщина, Смолица, Столпище, Темровичи, Зимницы

Осиповичский район

Березяки, Дараганово, Елизово, Гродзянка, Каменичи, Корытное, Лапичи, Липень, Мошенаки, Новое Прибужье, Осиповичи, Свислочь, Татарка, Верейцы, Воевичи, Вязье, Вязовница, Ясень

Шкловский район

Барсуки, Черневка, Евдокимовичи, Каменные Лавы, Копысица, Косаричи, Любиничи, Никитиничи, Ордать, Полоница, Шклов, Старая Водва, Тудорово, Уланово, Высокое, Забродье

Славгородский район

Березовка, Гайшин, Гиженка, Каменка, Лопатичи, Рабовичи, Ректа, Шеломы, Славгород, Васьковичи, Вильчицы

и другие деревни и садовые товарищества Могилевской области.

Планировки помещений, подготовленное техническое задание, Вы можете отправить на e-mail [email protected].

Как спланировать установку серверной стойки | Руководство по компоновке шкафа

Стойки для серверов предназначены для одной цели — обеспечить простой и безопасный способ размещения ИТ-серверов и связанных с ними сетевых устройств. Большинство организаций будут иметь по крайней мере одну серверную стойку, и проблема для многих сегодня заключается в том, как расширить существующую установку, чтобы воспользоваться преимуществами новых серверных технологий.

Многие проблемы, с которыми мы сталкиваемся при аудите серверных, связаны либо с плохо спланированной первоначальной установкой, либо с ее быстрым ростом. Для последних важнее скорость включения и использования нового сервера, чем внешний вид помещения и стойки. Такой подход может быть приемлемым для некоторых организаций, особенно для тех, у которых нет клиентских серверных мощностей, но такая практика может снизить устойчивость ИТ и привести к потенциальным проблемам.

Итак, как лучше организовать серверную стойку и управлять ею?

Контрольный список установки и компоновки серверной стойки

Следующий общий контрольный список охватывает основные вопросы планирования серверной комнаты и установки стойки:

1. Размеры стойки Какой размер стойки вам нужен?
2. Расположение: Где разместить стойку в серверной?
3. Охлаждение и вентиляция: как охлаждать оборудование в стойке?
4. Здоровье и безопасность: Существуют ли какие-либо последствия для безопасной работы?
5. Схема стойки: как разместить сервер и ИТ-оборудование в стойке?
6. Прокладка кабелей: Как лучше всего управлять сетевыми кабелями?
7. Электропитание: как установить PDU и защиту от резервного питания ИБП?
8. Пожаротушение: нужна ли мне система пожаротушения?
9. Контроль температуры: Нужна ли мне система мониторинга на уровне комнаты или стойки?
10. Безопасность: как предотвратить несанкционированный доступ к моим серверам и ИТ-сети?

Направляющую также можно использовать для стоек домашней сети.

Размеры стеллажа

Стеллажи доступны в нескольких комбинациях высоты, ширины и глубины. Высота измеряется в U, где 1 = 1,75 дюйма или 44,45 мм. Все устройства для монтажа в стойку имеют соответствующую высоту U, что позволяет легко рассчитать общую высоту U, необходимую для стойки или шкафа. Типичные размеры стойки варьируются от 2U (для небольшого шкафа данных) до 47U для серверной стойки типа центра обработки данных.

Стойки для устройств шириной 19 дюймов. Глубина стеллажа с боковыми панелями и дверцами может быть больше, т.е. 600 и 800 мм — наиболее распространенная ширина. Глубина может варьироваться от 400 до 1200 мм. Выбор правильной глубины важен для обеспечения того, чтобы все, что вы хотите положить в стойку, поместилось. Это не всегда так просто, как кажется, поскольку пространство в задней части устройства должно учитывать изгибы радиуса питания и сетевого кабеля.

Расположение стойки

При выборе стойки для серверной комнаты или центра обработки данных необходимо учитывать, где она будет размещена в комнате. Стойка должна быть достаточно большой, чтобы вместить все ваше ИТ-оборудование, но также должна соответствовать размеру комнаты. Спереди, сзади, по бокам и сверху стойки должно быть достаточно места для потока охлаждающего воздуха и доступа инженеров. Эмпирическое правило заключается в том, чтобы допустить до 6 стандартных плиток пола (600 × 600 мм) в качестве места для размещения серверной стойки.

Стойки и шкафы для серверов не следует устанавливать под кондиционером или слишком близко к нему в случае протечки воды или проблем с каплями. Эти проблемы могут возникнуть, если система кондиционирования воздуха неправильно спроектирована и не регулярно обслуживается, или если в окружающей среде происходят внезапные изменения, с которыми система не была рассчитана.

Охлаждение и вентиляция стойки

Стойки не следует размещать в уже теплых зонах (или пустотах) в серверной комнате. Не все серверные комнаты одинаковые или прямоугольные. Часто встречаются Г-образные помещения с боковыми мастерскими и помещениями для подготовки к ИТ. В помещении могут быть другие препятствия для воздушного потока, включая колонны, «сброшенную» упаковку из других установок и/или комнатные серверы, имеющие двойное назначение в качестве общей области архивирования для документации компании.

Поток воздуха вокруг стойки не должен ограничиваться, а общее качество воздуха и влажность должны быть «приемлемыми» и/или регулироваться. Что значит приемлемо? В любом случае в помещении будет содержаться пыль и твердые частицы, которые будут циркулировать в помещении и попадать в ИТ-оборудование. Если качество воздуха недостаточно хорошее для всех, кто работает в помещении, есть большая вероятность, что это в конечном итоге приведет к повреждению или сбоям в работе ИТ-сервера.

Вопросы охраны труда и техники безопасности

Существует очевидная польза для здоровья и безопасности от использования серверной стойки для удаления ИТ-серверов, кабелей и даже систем ИБП с общей площади пола, где они потенциально опасны. Это может быть несколько сведено на нет, если установка в стойке беспорядочно «растет» из-за соединения ИТ-кабелей между стойками и мало внимания уделяется заполнению стойки и компоновке.

Следует также учитывать размер и вес устройств, которые будут размещаться в серверной стойке. Любые устройства, установленные в серверную стойку, потребуют ручной обработки, а для высоких стоек — работы на высоте. Любой инженер или лицо, которому поручено заполнять или управлять оборудованием в серверных шкафах и стойках, должны пройти соответствующую подготовку по охране труда и технике безопасности, а также оборудование, включая тележки и поднятые платформы, для выполнения этой работы. Также может потребоваться оценка рисков и формулировки методов (RAMS) для выполнения требуемых задач.

Небольшие устройства для монтажа в стойку можно монтировать непосредственно на стойку стойки с помощью закладных гаек и аппаратных проушин. В более крупных устройствах будут использоваться выдвижные направляющие, размер которых соответствует глубине стойки и весу. Следует соблюдать осторожность с точки зрения вылета и центра баланса стойки. Тяжелый выдвижной лоток для ИБП в верхней части стойки может сделать стойку «тяжелой» сверху, что может привести к «опрокидыванию». Для более тяжелых весов в стойке могут потребоваться фиксированные полки; они также могут быть полезны для ИТ-устройств, которые не могут быть легко установлены в стойку.

Схема серверной стойки

В большинстве организаций есть список активов, и каждое устройство в серверной стойке будет иметь свою собственную модель SKU и серийный номер. Эти три элемента информации вместе с описанием, датой установки и датами обслуживания могут быть записаны в электронную таблицу управления стойкой. Другие рекомендуемые дополнительные столбцы включают потребляемую мощность и тепловыделение или КПД, подключения ИБП (источник бесперебойного питания) и PDU (блок распределения питания). Затем документ сохраняется, когда оборудование добавляется или удаляется и/или обслуживается. Электронная таблица должна охватывать всю установку серверной комнаты и каждую стойку или шкаф в ней.

Тепло может и будет накапливаться в серверной стойке, и использование управляемого подхода позволяет выявить потенциальные «горячие точки», которые можно проверить позже с помощью тепловизионной камеры или контролировать с помощью мониторинга температуры окружающей среды на уровне стойки. Знание мощности нагрузки и рассеивания тепла помогает точно определить размер комнатного кондиционера и управлять воздушным потоком внутри стойки. Лотки вентиляторов и верхние крышки можно использовать для улучшения общего охлаждения и вентиляции.

При компоновке следует учитывать плотность стойки. Чем больше «свободного пространства» в серверной стойке, тем больше места для воздушного потока. Между серверами и ИТ-устройствами можно оставить вертикальное пространство для охлаждения. Чувствительные к теплу устройства, в том числе батареи ИБП, можно размещать в нижней части серверной стойки, чтобы горячий воздух поднимался вверх. Более тяжелые устройства также лучше размещать в нижней части стойки.

В идеале оборудование должно быть логически сгруппировано для простоты управления и доступа к розеткам, розеткам и портам, будь то питание или сеть. В идеале в пределах среднего и верхнего уровня стойки.

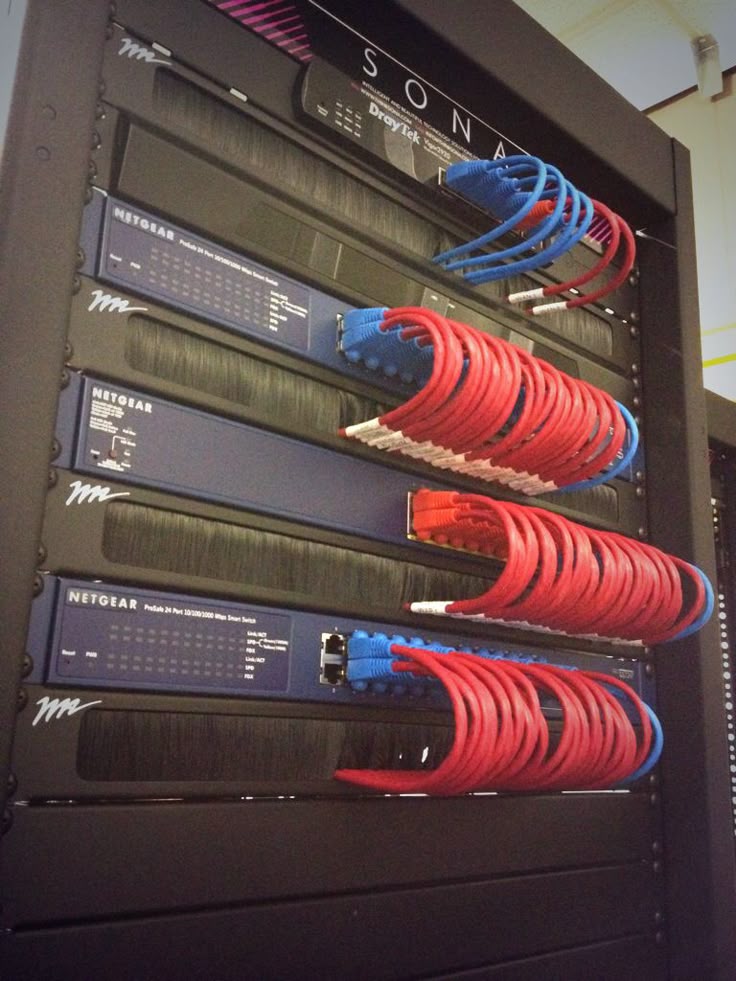

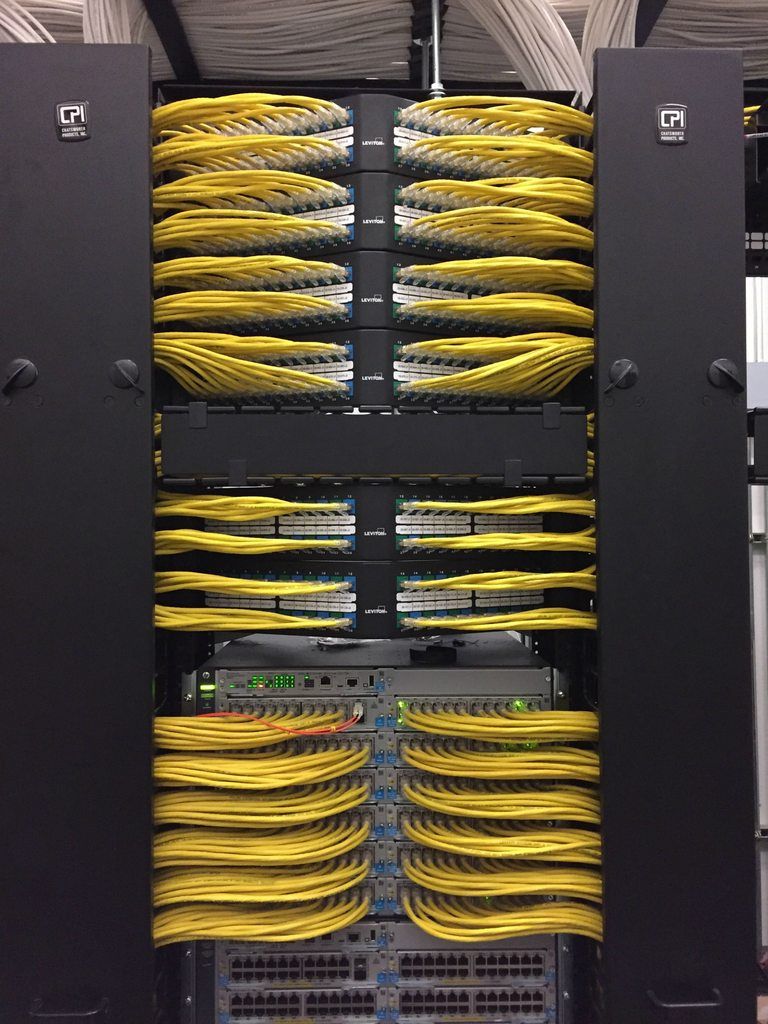

Сетевые кабели, патч-панели и коммутаторы

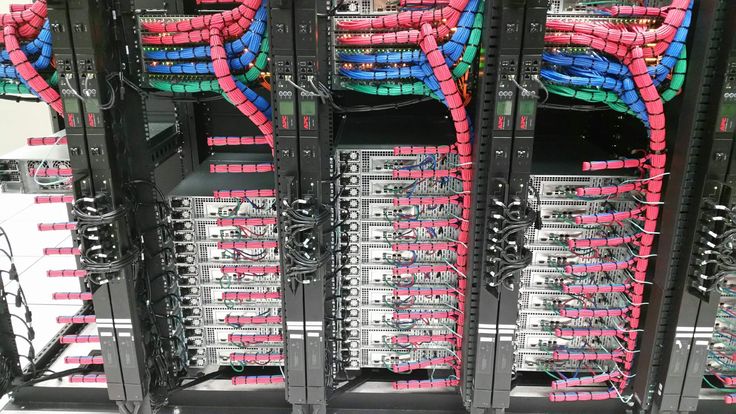

Хорошо спланированная и выполненная компоновка серверной стойки — это произведение искусства. В хорошей разводке кабелей используется соответствующая организация кабелей и маркировка, чтобы можно было легко идентифицировать как силовые, так и сетевые кабели. Кабель должен быть помечен на обоих концах для облегчения идентификации, а не посередине. В системе разводки и управления кабелями должны быть предусмотрены условия для будущей работы, будь то ее добавления или удаления. Нет ничего хуже, чем пытаться отследить конец кабеля и определить правильное устройство для отключения в действующей сети.

Тщательный подход к прокладке кабелей также помогает, когда есть проблемы, которые необходимо решить в серверной стойке. Становится проще отслеживать шнуры питания и то, какой PDU питается от какого устройства, или какой ИТ-кабель подключен к какому маршрутизатору или порту KVM-переключателя. Простота доступа так же важна, как и удобный доступ. Если есть переключатель KVM, он должен быть на нужной высоте, чтобы человек мог его использовать.

Несмотря на то, что требования к прокладке кабелей для установки в одну стойку не требуют особого внимания, при наличии двух или более стоек сложность установки возрастает. Следует подумать об использовании патч-панелей, которые позволяют использовать более крупные коммутаторы и более широкое использование портов. Несмотря на то, что они могут увеличить расходы и занять место в стойке, коммутационные панели помогают упростить управление кабелями в стойке, особенно при наличии нескольких стоек.
Недостатком является необходимость прокладки кабелей между стойками, и для решения этой проблемы может быть проще установить Ethernet-коммутатор в каждую стойку. Использование отдельных коммутаторов сокращает прокладку кабелей между стойками и требования к пространству внутри них. Потенциально использование коммутаторов на уровне стойки также может уменьшить количество единых точек отказа.

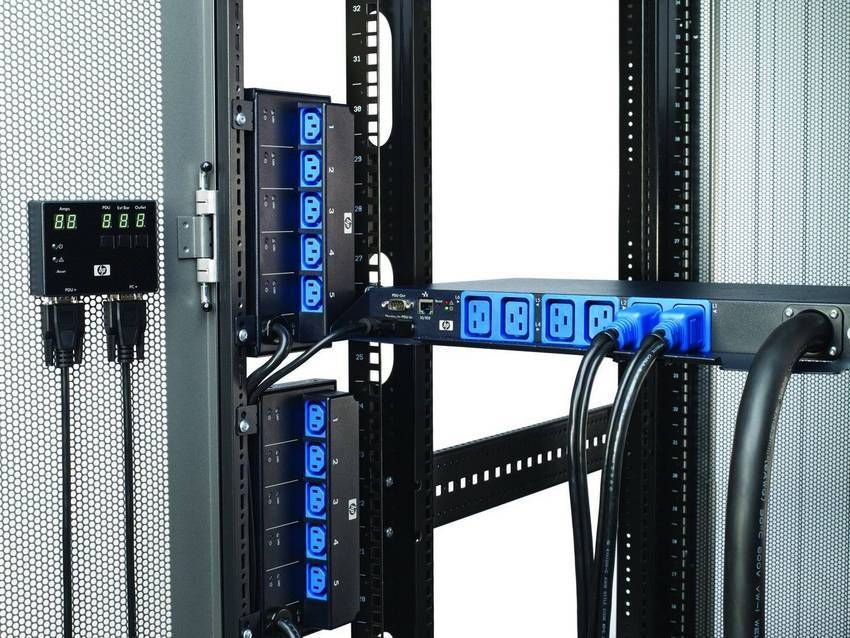

Электропитание и резервное питание

Каждому устройству в серверной стойке требуется электропитание, и обычно оно подключается к PDU. PDU может быть установлен либо горизонтально (маленькие стойки), либо вертикально (большие стойки). PDU может контролироваться удаленно через IP-сеть и предоставлять опции для измерения мощности кВтч на уровне PDU или на уровне выхода и удаленной загрузки.

Каждый PDU должен питаться от источника бесперебойного питания. ИБП можно установить в каждой серверной стойке (децентрализованная защита электропитания) или в качестве централизованного плана защиты электропитания на уровне помещения. В последнем случае устанавливается более крупный ИБП для поддержки распределительного щита в помещении и критически важных цепей питания, включая питание стоек, а также охлаждения, освещения и любых других критических цепей инфраструктуры.

Важным моментом здесь является наличие надежного плана защиты электропитания для поддержки развертывания стойки как в первый день, так и для будущего расширения.

Установка силовых и сетевых кабелей

Стойки обычно располагаются в центре комнаты. При наличии фальшпола его можно использовать для прокладки силовых и сетевых кабелей к каждой стойке. Однако должно быть четкое разделение между кабелями и экранированными кабелями.

В качестве альтернативы можно снова использовать подвесные кабельные лотки с разделением силовых и ИТ-кабелей и точками ввода сверху вниз в серверные шкафы. При наличии подвесного потолка для этой цели иногда используют пустоту. Однако это не идеально, и любая потолочная плита должна быть надлежащим образом герметизирована, чтобы не произошло ухудшения конструкции системы охлаждения и/или пожаротушения.

Система пожаротушения

Спрос на электроэнергию в серверных стойках продолжает расти. 3–5 кВт — это среднее значение, а при более высокой плотности вычислений — до 10–15 кВт. Это представляет собой большое количество тепла, которое может привести к пожару в случае отказа системы охлаждения. Чем больше мощность, потребляемая каждой стойкой, и чем больше количество стоек, тем больше внимания следует уделить пожаротушению на уровне комнаты или стойки и мониторингу окружающей среды. Существует несколько типов комнатных систем пожаротушения, а также внутристойные системы пожаротушения. Каждый из них активируется с использованием подхода «двойного удара», чтобы обеспечить безопасное обнаружение и работу.

Всегда стоит уточнить у своей страховой компании, требуется ли система пожаротушения.

Дополнительная информация о плотности мощности в стойке: https://datacenterfrontier.com/report-data-center-rack-density-is-rising-and-heading-higher/

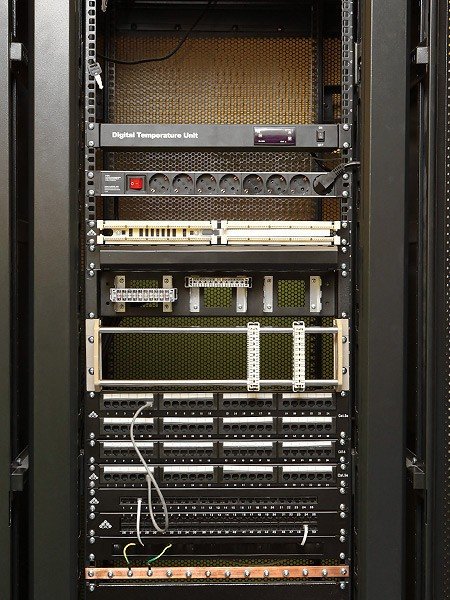

Мониторинг температуры на уровне стойки , повышается вероятность перегрева и появления горячих точек внутри серверной стойки. В то время как окружающая среда в помещении может быть стабильной и поддерживаться на уровне 18–25°C, температура внутри стойки может повышаться до 30°C и более в некоторых местах. Это локализованное накопление тепла может привести к высокой частоте неисправностей или отказу оборудования.

Температуру в серверной стойке можно контролировать несколькими способами. Некоторые интеллектуальные PDU могут быть оснащены дополнительными датчиками температуры. В качестве альтернативы можно установить систему мониторинга окружающей среды на уровне стойки или помещения, к которой можно подключить несколько цифровых и аналоговых входов и цифровых устройств вывода.

Мониторинг на уровне помещения дает больше возможностей для мониторинга большего количества факторов, включая температуру, влажность, утечку воды и дым, а также обнаружение движения и даже контроль доступа к серверной стойке.

Безопасность и контроль доступа

Контроль доступа на уровне стойки может обеспечить дополнительную безопасность установки и предотвратить несанкционированный доступ. Как минимум серверная должна подпадать под систему контроля доступа в здание. Каждый уровень стеллажа также может управляться системой контроля доступа, если установлены соответствующий замок и ручка.
Они могут управляться беспроводным способом, подключенным к системе контроля доступа, и разрешать/запрещать доступ с помощью карты или мобильного токена или удаленной авторизации через IP-сеть. Дополнительные соображения безопасности в помещении могут включать в себя камеры видеонаблюдения и обнаружения движения.

Для установок промышленного или морского типа может потребоваться дополнительное рассмотрение. На промышленных объектах могут потребоваться пылевые фильтры и более высокий класс защиты IP. Для бортовых серверных стоек морского типа может потребоваться поворотно-откидная рама. Следует также отметить, что большинство производителей стеллажей и их партнеры могут предоставить нестандартные металлоконструкции и окраску для индивидуальных проектов.

Резюме

Независимо от того, строите ли вы новую серверную комнату или расширяете существующий центр обработки данных, при планировании установки в стойку всегда рекомендуется вернуться к основным принципам. Плотность мощности в стойках увеличивается, а достижения в области IoT, Edge и 5G могут привести к более широкому использованию стоек и шкафов для серверов на территории предприятия в будущем. Поэтому важно обеспечить документирование, маркировку и планирование развертывания вашей стойки и оборудования, размещенного в шкафах. Подобные рациональные методы гарантируют, что в будущем будет проще управлять устройствами, монтируемыми в стойку, и планировать добавление и обновление оборудования.

Установка шкафов данных и серверных стоек

• Вам надоело смотреть на беспорядочное сетевое оборудование или вы были разочарованы тем, что предыдущие подрядчики оставляли беспорядок кабелей в вашем доме или офисе?
• Хотите хранить все свое оборудование в безопасном месте, чтобы его нельзя было взломать?
• Есть ли у вас существующий шкаф данных, который необходимо очистить?

Мы точно сможем помочь!

Рейтинг клиентов: 5/5 на основе 290 отзывов

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом

Зачем вам нужен шкаф данных или серверная стойка

Шкаф данных (также известный как серверная стойка) — это физический шкаф, установленный на полу или стене для хранения сетевых устройств и оборудования, такого как:

• Сетевые коммутаторы и коммутационные панели
• Модемы и маршрутизаторы NBN
• Оптоволоконное интернет-оборудование.
• Стоечные сетевые устройства хранения данных (NAS)
• Стоечные источники бесперебойного питания (ИБП)
• Серверы, настольные компьютеры, ноутбуки и мониторы
• Аудиовизуальное оборудование (например, усилители SONOS)
• Системы видеонаблюдения (например, видеорегистраторы)
• Распределение электроэнергии
• Беспроводное оборудование

Шкафы данных идеально подходят для домов и предприятий со сложными сетями или большим количеством оборудования, которое необходимо хранить и легко управлять. Они бывают разных размеров, поэтому важно использовать профессионального установщика, такого как Computer Cures, чтобы убедиться, что вы получите правильную рекомендацию и профессиональную установку для удовлетворения ваших текущих и будущих потребностей.

Преимущества профессионально установленного шкафа данных

В вашем офисе

• Легко добавлять, ремонтировать и заменять оборудование (включая сетевые устройства, такие как точки доступа Wi-Fi, коммутаторы, брандмауэры) по мере роста вашего бизнеса или изменения технологий.
• Повышенная безопасность и производительность, так как серверная стойка полностью запирается с улучшенным воздушным потоком.
• Интернет-соединения бизнес-класса, такие как оптоволоконный Интернет, могут быть подключены непосредственно к вашей серверной стойке, а разъемы Ethernet могут быть подключены непосредственно к серверной стойке через коммутационную панель, что упрощает подключение офисного оборудования к сети.

 В вашем доме

• Визуально привлекательный способ хранения всего вашего оборудования в одном центральном запираемом месте, с маркировкой и простым управлением.
• Легко добавлять и настраивать оборудование в будущем.
• Можно устанавливать на чердаках, в гаражах, сараях, кабинетах, под лестницей и т. д.
• Возможность обеспечить дополнительное охлаждение (с помощью комплектов охлаждающих вентиляторов) для вашего оборудования

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом

Установка шкафа данных

Computer Cures каждую неделю устанавливает 2-3 новых серверных шкафа различных размеров для клиентов, и мы работаем как с домашними, так и с корпоративными клиентами.

Оценка и планирование новых серверных шкафов

Сначала мы посещаем ваш дом или офис и проводим аудит сети и серверного шкафа. Это включает в себя изучение структуры вашей собственности и определение наилучшего положения и размера шкафа данных; для домашней установки это может включать настенный монтаж в кабинете, гараже, размещение на чердаке или в другом нестандартном месте.

Затем мы обсудим ваши текущие и будущие потребности в сети и Wi-Fi и примем к сведению ваше существующее оборудование, которое может включать в себя оборудование для видеонаблюдения / видеонаблюдения, модем NBN, сетевые коммутаторы и другое оборудование.

На основании этой оценки мы предоставляем рекомендацию по шкафу данных, включая план проекта по установке.

Оценка существующих серверных шкафов

Непрофессионально установленные шкафы данных могут быть опасны. Если есть электрические кабели под напряжением, кабели, не соответствующие профессиональным стандартам, или размещенное в них избыточное оборудование, это может быть потенциальной опасностью пожара. Если кабели выглядят как запутанные спагетти, техническому специалисту довольно сложно найти и диагностировать неисправности оборудования или сети.

Очень важно решить эти проблемы как можно раньше, так как устранение аппаратных сбоев в грязной стойке может стать довольно дорогим, особенно если нет сетевой схемы или маркировки.

Наши квалифицированные сетевые инженеры посетят и оценят ваш существующий шкаф данных и дадут вам рекомендации по наилучшему плану действий. Это может включать в себя полную очистку кабелей, удаление устаревшего и ненужного оборудования, маркировку всего существующего оборудования, устранение неисправностей проводки и оптимизацию вашей серверной стойки.

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом получили короткое уведомление о перемещении помещения, они вызвали нас, чтобы убедиться, что их оборудование и сеть быстро заработали после переезда. Установили полноразмерный серверный шкаф и услуги, в которые вошли:

• Патч-панель
• Маршрутизатор
• Переключатель
• Управление кабелями
• Кабели
• Соединение NBN
• Резервное копирование 4G
• Wi-Fi
• Synology NAS
, 12 отсеков
• Пользовательское охлаждение
• ИБП
• Гибкая полка
• Конфигурация сети
• Установка принтера
• Конфигурация рабочего стола

Безопасный настенный шкаф данных и сетевой проект

В рамках переоборудования нового офиса для кабинета психолога мы установили небольшой запираемый настенный шкаф данных с беспроводным подключением NBN по всему офисному зданию (беспроводные устройства на крыше) и индивидуальной конфигурацией сети.

Профессионально установленные шкафы данных для дома или офиса

Не рискуйте самостоятельно устанавливать шкаф данных или серверную стойку. Защитите самое важное с помощью высококачественной установки профессионального уровня, созданной специально для вашего дома или бизнеса. Поговорите с квалифицированными сетевыми инженерами в Computer Cures на 1300 553 166 сегодня.

1300 553 166

или заполните онлайн-форму запроса сегодня, чтобы назначить встречу с местным ИТ-специалистом

Советы и рекомендации {Пошаговое руководство}

Введение

кабинет) содержит и организует ИТ-оборудование, такое как выделенные серверы и сетевые коммутаторы. Установка серверной стойки имеет множество преимуществ. Он позволяет максимально использовать пространство, помогает управлять проводами, облегчает вентиляцию и охлаждение оборудования, повышает физическую безопасность и многое другое.

При установке серверной стойки лучше всего следовать общим рекомендациям. Неправильно установленные серверные стойки увеличивают вероятность повреждения сервера и ставят под угрозу безопасность сотрудников ЦОД.

В этой статье вы узнаете, как установить сервер в стойку, и получите несколько полезных советов и рекомендаций.

Примечание: Альтернативой созданию собственной серверной комнаты является размещение в центре обработки данных или аренда сервера. Ознакомьтесь с нашим колокейшн-хостингом, доступным в восьми дата-центрах по всему миру.

Варианты, которые следует учитывать перед установкой стойки для серверов

При установке стойки для серверов выберите один из двух вариантов:

• Предварительно сконфигурированные стойки для серверов . Готовые серверные стойки различных размеров и конструкций.
• Стойки для серверов на заказ . Стеллажи с индивидуальными размерами заказчика.

Выберите готовую серверную стойку с предварительной конфигурацией для простой установки, не требующей больших усилий. Его размеры обычно стандартизированы и подходят для большинства типов оборудования. Однако они могут быть дорогими, в зависимости от марки, размера и используемых материалов.

Стойки для серверов по индивидуальному заказу изготавливаются по индивидуальным размерам заказчика и обычно служат для уникальных целей. Например, стеллажи на заказ могут иметь нестандартную высоту, ширину и глубину или нестандартное монтажное отверстие и тип направляющих. Они также могут быть водонепроницаемыми, пыленепроницаемыми или ударопрочными.

Индивидуальные заказы иногда более доступны, чем предварительно сконфигурированные, хотя это зависит от степени персонализации.

Примечание: Хотите заглянуть внутрь корпоративного центра обработки данных? Запланируйте виртуальный тур по нашему безопасному центру обработки данных в Фениксе, штат Аризона.

Как установить серверную стойку

В этом разделе описывается процесс установки серверной стойки. Выполните следующие действия:

Шаг 1. Регулировка глубины стойки

Многие серверные стойки имеют регулируемую глубину, которая подходит для широкого спектра оборудования. Глубина регулируется с помощью скользящего механизма, который позволяет пользователям получить точную посадку для своего оборудования.

Найдите внешнюю направляющую и задний кронштейн. Внешняя направляющая имеет отверстия, а задний кронштейн имеет прорезь, в которую можно вкрутить винты с плоской головкой. Чтобы отрегулировать глубину стойки, сдвиньте задний кронштейн по кронштейну внешней направляющей или полке, пока он не будет соответствовать глубине монтажного оборудования.

Шаг 2. Установка серверных направляющих

Установите серверные направляющие и полки после регулировки глубины. Инструкции по установке направляющих зависят от типа используемой стойки, механизма крепления и типа отверстия. Некоторые производители создают направляющие, которые соединяются со стойкой с помощью только зажимов, другие делают отверстия на металлическом фланце, для чего нужны закладные гайки.

Например, в стойках с квадратными отверстиями для стягивания направляющих используются закладные гайки. Распределите рельсы в соответствии с высотой оборудования. 1U (одна единица стойки) обычно имеет три отверстия. Затяните все, чтобы убедиться, что оно выдерживает вес оборудования.

Шаг 3. Прикрепите внутренние направляющие к оборудованию

Прикрепите внутренние направляющие к серверам и другому монтажному оборудованию. Самый простой способ — разместить оборудование на ровной поверхности и прикрепить внутренние направляющие к серверу с помощью винтов, входящих в комплект.

Обязательно закрепите каждую направляющую болтами и проверьте, надежно ли они закреплены, так как они поддерживают вес устройства. Внутренние направляющие вставляются в направляющие на стойке и фиксируют оборудование, когда оно вдвигается внутрь. На изображении ниже показано, как должен выглядеть сервер с установленными направляющими:

Некоторые универсальные направляющие не требуют установки чего-либо на шасси сервера. Обычно они поставляются с винтами с накатанной головкой, которые фиксируют оборудование в среднем отверстии стойки.

Если вы не хотите использовать направляющие или размер оборудования не позволяет этого, установите полки и поставьте оборудование сверху.

Шаг 4. Вставьте сервер в стойку

После прикрепления направляющих к оборудованию полностью выдвиньте их до фиксации. Совместите внутренние направляющие, установленные на оборудовании, с внешними направляющими, установленными на стойке, и задвиньте их в оборудование.

Убедитесь, что сервер полностью вставлен, но не форсируйте его. Кроме того, убедитесь, что стойка не опрокидывается и надежно закреплена. Прикрепите оборудование к стойке с помощью монтажных кронштейнов, расположенных по бокам стойки.

Убедитесь, что все работает правильно, выдвинув сервер из стойки до упора направляющей. Убедитесь, что кабели не зажаты, и медленно верните сервер на место.

Рекомендации по установке серверной стойки

При установке серверной стойки тщательно спланируйте ее. Факторы, которые вы должны учитывать, включают, среди прочего, тип оборудования, которое вы будете использовать, пространство, необходимое для оборудования, и обеспечение его надлежащей фиксации на месте.

Важно провести исследование и найти наилучшие стойки, чтобы обеспечить максимальную совместимость с вашим оборудованием. Обратитесь к разделам ниже, чтобы узнать о различных советах и ​​рекомендациях, которые помогут настроить серверную стойку.

Стойка

Конструкция стойки является важным фактором, когда речь идет о создании серверной стойки. Каждая конструкция подходит для разных размеров и типов оборудования. Некоторые из доступных конструкций стоек:

• Настенные стойки . Предназначен для крепления к стенам, что экономит площадь пола и подходит для мест, слишком маленьких для других типов стоек. Обычно они меньше напольных стеллажей и не могут выдержать такой большой вес.
• Закрытые стойки . Они имеют съемные задние и передние двери и боковые панели, а также регулируемые вертикальные монтажные направляющие. Они идеально подходят для более тяжелого и горячего оборудования и обеспечивают большую безопасность, поскольку панели можно запирать.
• Стеллажи с открытой рамой . Это открытые рамы с монтажными рейками, без дверей и боковых панелей. Они подходят, когда нет необходимости в контроле воздушного потока или высокой безопасности. Стойки с открытой рамой также подходят для сетевой проводки благодаря удобному доступу и большому пространству для прокладки кабелей.

Размер стойки

Размер стойки должен быть совместим с сервером/оборудованием. Проверьте размеры оборудования и стойки, которую вы хотите использовать, убедившись, что они плотно прилегают друг к другу и что со всех сторон устройства есть свободное пространство примерно в один дюйм. Проверьте монтируемую ширину, глубину и высоту сервера.

Серверные стойки обычно состоят из стоек. Стойка (1U) представляет собой вертикальное пространство 1,75 дюйма (44,45 мм), обычно это три отверстия в стойке. Одним из ключевых моментов, который следует учитывать при покупке стойки, является количество единиц стойки, которое требуется для вашего оборудования.

Обычно полный Размер стойки 42U, что означает, что она вмещает 19-дюймовое оборудование. Однако всегда рекомендуется оставлять дополнительное пространство для горизонтальной прокладки кабелей или будущих расширений. Ширина обычно стандартизирована в соответствии со стандартом EIA-310-E. Глубина оборудования варьируется больше всего, поэтому рельсы и полки обычно имеют регулируемую глубину. Стандартная глубина стойки составляет около 42 дюймов 9.0003

В зависимости от типа оборудования рассчитайте необходимый размер стойки. Например, сетевые коммутаторы обычно имеют размеры от 1U до 2U, размеры серверов — от 1U до 4U, а блейд-серверы — от 5U до 10U и более.

Если оборудование и стойка не подходят, можно также использовать комплект переходников.

Охлаждение

Охлаждение является важным фактором при проектировании серверной, так как оборудование может выделять много тепла. Обязательно спланируйте размещение стоек в помещении, чтобы горячий воздух не рециркулировал и не смешивался с подачей холодного воздуха.

Хороший поток воздуха повышает эффективность, охлаждение и снижает риск возгорания. В целом, чем больше свободного места, тем больше приток воздуха. Различные устройства переменного тока и вентиляторы могут помочь охладить оборудование. Не размещайте стойку рядом с окнами, чтобы не подвергать ее воздействию солнечных лучей.

Также рекомендуется размещать стойки в сплошные ряды с горячими проходами (стойки расположены вплотную друг к другу) и холодными проходами (стойки спереди и спереди), что снижает потребление энергии до 20 %. Соедините стороны стоек, чтобы уменьшить рециркуляцию горячего воздуха и сделать охлаждение более эффективным.

Правильная укладка кабелей также помогает обеспечить достаточную вентиляцию и хороший поток воздуха.

Схема стойки

Перед началом установки обязательно спланируйте схему размещения оборудования. Оцените, какое оборудование вы хотите использовать, сколько места вам нужно и порядок блоков в стойке.

Самое тяжелое оборудование, такое как PDU (блок распределения питания) или UPS (источник бесперебойного питания), должно располагаться внизу стойки. Тяжелое оборудование в нижней части удерживает стойку в устойчивом положении и предотвращает перегрузку верхней части и опрокидывание.

В средней части стойки обычно размещаются кресты и патч-панели. Середина является наиболее удобным местом для этого оборудования, поскольку находится на уровне глаз и облегчает обслуживание и подключение витых пар. Серверы, коммутаторы и другое активное оборудование обычно располагаются под патч-панелями.

Также рекомендуется создать компоновочный лист с информацией, которая впоследствии поможет идентифицировать компоненты и конфигурации. Вы можете обновлять информационный лист, чтобы отслеживать даты установки и обслуживания оборудования, а также использовать его для своевременного обслуживания оборудования.

Пометьте и задокументируйте свои настройки, включая кабели, чтобы избежать ошибок, таких как непреднамеренное отключение или перезапуск критической системы. Кроме того, это помогает новым сотрудникам быстро ознакомиться с различными частями установки.

Местоположение

Идеальная серверная комната должна быть максимально безопасной, поскольку в стойке установлено дорогостоящее оборудование с критически важными бизнес-данными. Лучшим местом для серверной комнаты является помещение без окон и с ограниченным доступом. Запирание комнаты необходимо, если сотрудники или посетители могут получить к ней доступ.

Еще одной причиной изоляции серверной комнаты является снижение вероятности несчастных случаев. Наличие рядом с серверами неквалифицированных людей подвергает их различным рискам, в том числе попаданию влаги на оборудование, ударам или опрокидыванию.

Кроме того, поскольку серверы выделяют много тепла и могут быть шумными, они могут создавать проблемы для людей, работающих поблизости.

Блок питания

Для оборудования в серверной стойке обычно требуется много розеток питания, что может быть проблемой, если шнуры должны доставать до удаленной настенной розетки. Блок распределения питания (PDU) решает эту проблему и обеспечивает надежный источник питания, необходимый для высоконадежных ИТ-приложений. PDU также может предоставлять данные мониторинга, удаленное управление, автоматические оповещения и управление отдельными розетками.

Еще одна вещь, о которой следует помнить, это избегать перегрузки цепей, поэтому обязательно проверьте плотность размещения вашего оборудования в стойке. Заземление оборудования также важно, так как оно защищает сервер и людей от ударов.

Заключение

В этой статье объясняется процесс установки сервера в стойку, а также предлагаются общие рекомендации и рекомендации по безопасной установке серверной стойки. Хотя установка серверной стойки не требует особых навыков, к ней следует относиться ответственно, чтобы убедиться, что оборудование правильно и надежно установлено.

Создание сервера дает много преимуществ, включая общий доступ к файлам и контроль доступа. Однако, если вам нужна безопасность премиум-класса, внедрение которой обходится слишком дорого, подумайте о совместном размещении или аренде сервера в защищенном центре обработки данных.

Советы по подготовке установки серверной стойки

Создание собственного серверного помещения — серьезная задача и очень дорогой проект. Эффективность всей системы зависит от правильного размещения оборудования. От компоновки будет зависеть теплообмен, производительность оборудования и удобство обслуживания.

При планировании расположения серверных стоек важно серьезно подойти к вопросу, так как необходимо учитывать слишком много моментов. Таким образом, обязательно уточните следующие критерии:

Атрибуты помещения

В первую очередь важно найти подходящее помещение, так как не в каждом помещении можно разместить серверные стойки и оборудование.

Помещение должно быть достаточно просторным и безопасным. Серверная должна иметь размер не менее 14 кв.м. высота от пола до потолка 244 см. Это обеспечивает легкий доступ ко всем устройствам, если речь идет о небольшой серверной комнате. Общий расчет основан на 0,09кв.м на каждые 10 кв.м. обслуживаемой рабочей площади. Учитывается также количество оборудования и его габариты.

При выборе помещения также важно учитывать необходимость обслуживания, способы установки, возможность расширения с увеличением мощности без изменения размеров и расположения серверной комнаты.

Важным критерием при выборе помещения для дата-центра является отсутствие влаги и прямых солнечных лучей. Таким образом, стоит избегать помещений, расположенных ниже уровня земли (подвал) или на первом и последнем этажах здания, особенно если нет возможности обеспечить надежную гидроизоляцию.

Рекомендуется выбирать комнаты без окон. Если это невозможно, необходимо обеспечить полную аппаратную защиту от солнечных лучей. Для этого оконный проем можно замуровать, закрыть глухой стенкой шкафа или ставнями.

Внутренние поверхности серверной должны быть покрыты материалами, сильно препятствующими скоплению различной пыли и мусора. Это обеспечит оптимальную производительность размещенного оборудования. Не рекомендуется использование подвесных потолков; требуется обеспечить хорошую гидроизоляцию, чтобы избежать протечек.

Контроль температуры

Серверное оборудование требует определенных климатических условий для поддержания бесперебойной работы в течение длительного времени. Сетевое и вычислительное оборудование выделяет много тепла во время работы. Высокая температура или влажность могут привести к высокой частоте неисправностей или отказу оборудования. Таким образом, вопрос правильной вентиляции имеет важное значение. Очень важно контролировать температуру и поддерживать требуемые климатические условия. Для обеспечения необходимого уровня температуры и влажности рекомендуется оборудовать центр системами микроклимата.

В местах размещения телекоммуникационного оборудования требуется поддерживать температурный режим 20-25С и влажность 40-55%, не допуская резких перепадов и выхода за пределы допустимого диапазона.

Система пожаротушения

3–5 кВт — среднее значение, при более высокой плотности вычислений до 10–15 кВт. Это представляет собой большое количество тепла, которое может привести к пожару в случае отказа системы охлаждения.

Для успешной и безопасной работы серверной комнаты она должна соответствовать всем нормам пожарной безопасности. Для этого нужно позаботиться о том, чтобы при строительстве использовались максимально огнеупорные материалы.

Все кабельные вводы покрыты огнеупорными материалами для предотвращения распространения дыма и огня в случае пожара. Пробки, расширяющиеся от тепла и плотно закрывающие пространство, являются одним из наиболее часто используемых вариантов.

Двери должны быть изготовлены из огнеупорных материалов, обеспечивающих огнестойкость не менее 36 минут. Толщина такой двери 4+ см; внутренние пустоты не допускаются. Если устанавливается деревянная дверь, то ее обивают стальными листами толщиной 4 мм+ с двух сторон или покрывают асбестом.

Опоры, стойки и плиты фальшпола также изготавливаются из огнеупорных материалов, способных выдерживать огонь в течение 30 минут и более. Для устранения дыма дата-центры должны быть оборудованы вытяжными шахтами. Они должны располагаться таким образом, чтобы быть равноудаленными от любой точки серверной комнаты на расстоянии не более 20 метров.

Охлаждение

Не только само помещение, но и каждая стойка требуют достаточного охлаждения. Хотя серверные стойки сами по себе обеспечивают естественную циркуляцию воздуха через устройства, способствующие надлежащему охлаждению, размещение серверной мебели рядом с вентиляционным отверстием, например, является большой ошибкой. Планируйте расположение серверной стойки с учетом оборудования, установленного внутри помещения, чтобы обеспечить лучшую циркуляцию воздуха.

Тип стеллажа

Для размещения стеллажей в серверном шкафу необходимо выбрать соответствующий тип мебели. Различают разные виды стеллажей по типу установки, размеру, размещаемому оборудованию и т. д. Есть модели для напольного или настенного монтажа. Мебель измеряется в единицах (где 1U = 1,75 дюйма). В зависимости от размещаемого оборудования выбирайте напольные или настенные модели. Правильно рассчитайте размер перед покупкой. Обратите внимание, что дополнительное пространство должно быть оставлено для будущего расширения системы.

PDU

Блок распределения питания способен не только напрямую распределять питание между оборудованием в серверной стойке, но и контролировать потребление, подачу электроэнергии и контролировать окружающую среду. Найдите надежный PDU для серверной стойки.

Прокладка кабелей

Для наиболее оптимальной системы подключения и взаимодействия всего оборудования в серверной рекомендуется использовать органайзеры и кабельные каналы. Они должны быть прочными, обеспечивать максимальную защиту и минимальный изгиб всех кабелей. Кабели должны быть легкодоступны для любых работ по техническому обслуживанию и прочно закреплены на поверхности стены.

Расположение кабельных вводов оптимально непосредственно возле двери серверной. Не допускается свободная прокладка кабелей без использования крепежных приспособлений на любом участке.

Обрежьте кабели, чтобы они не были значительно длиннее, чем необходимо, свяжите их вместе с помощью стяжек и средств для укладки кабелей и по возможности проложите их по краям серверной стойки.

Маркировка кабелей

Чтобы упростить обслуживание, маркировка кабелей на каждом конце поможет вам быстро определить, куда они идут, что очень важно для устранения неполадок.

Безопасность и контроль доступа

Дата-центр должен представлять собой отдельное помещение с контролируемым доступом для ограниченного круга лиц. Воспользуйтесь одной из нижеперечисленных систем безопасности, которая надежно защитит серверное оборудование и предотвратит несанкционированный доступ.

Ключи и замки. Даже если речь идет не о серверной, а только об отдельном телекоммуникационном шкафу, его все равно нужно запирать на ключ! А если у вас своя серверная, то вам нужно будет установить замки на самой комнате, а лучше на каждой стойке.

Электронный доступ. Это более продвинутая система безопасности, в которой можно настроить разные уровни доступа даже для разных администраторов, охранников.

Тревога. Это продолжение первых двух пунктов. Взломать можно любую систему, особенно если речь идет об обычном замке, но если на пульт безопасности приходит сигнал о несанкционированном доступе, то взломщика ждет неожиданный сюрприз.

Как видите, для укладки стеллажей в серверных нужно предусмотреть слишком много критериев. Кроме того, не забывайте, что в будущем вы, скорее всего, захотите расширить дата-центр. Таким образом, процесс хлопотный и требует тщательного подхода.

Поделиться

Комментарий

Имя

Адрес электронной почты

Предыдущая новостьСледующая новость

Установка серверной стойки во Франклине, Теннесси

Услуги, которые мы предлагаем

Стойка для сервера — жизненно важная часть оборудования в вашем бизнесе, поддерживающая практически все приложения в вашей ИТ-системе. Конструкция вашей сетевой стойки может определить, насколько хорошо будет функционировать ваш сервер и насколько легко вы сможете расширить его функциональные возможности. ProLink Communications занимается проектированием и сборкой серверных шкафов во Франклине, штат Теннесси, чтобы создать лучший шкаф данных для вашего бизнеса. Хотите ли вы расширить шкаф для серверной стойки или вам нужна установка нового серверного шкафа, наша опытная команда разработает идеальную компоновку.

Наша конструкция и сборка серверного шкафа сосредоточены на том, чтобы сделать наиболее эффективную компоновку для ваших потребностей и вашего бюджета сейчас, а также позволить вашей ИТ-системе расти вместе с вашим бизнесом во Франклине, штат Теннесси, в будущем. Мы установим ваш шкаф для серверной стойки в зависимости от планировки вашего бизнеса и типа необходимых вам приложений. Мы также сделаем ваш шкаф данных и сетевую стойку расширяемыми, чтобы вы могли добавлять больше приложений, больше пользователей и больше устройств по мере роста. Установка вашего серверного шкафа будет тщательно продумана и организована, чтобы вы могли легко расширить структуру. Серверную стойку также можно легко обслуживать, если у вас возникнут какие-либо проблемы.

Мы гордимся тем, что предлагаем лучший дизайн и сборку серверного шкафа во Франклине, штат Теннесси. Благодаря профессиональной установке серверного шкафа и серверному стоечному шкафу, который можно расширять, ваша ИТ-система будет постоянно поддерживать ваши операции. Вам не придется беспокоиться о замедлении или простое вашего кабинета данных. Чтобы установить новую сетевую стойку или запланировать техническое обслуживание или расширение, позвоните нам сегодня.

Замкнутая телевизионная система или установка системы видеонаблюдения является важным активом для любого бизнеса. Однако установка видеонаблюдения может быть сложным процессом, а неправильная установка может сделать камеры бесполезными.

Подробнее

Запросить

Прокладка кабеля под землей, в траншеях и бурении или над землей обеспечивает широкий диапазон гибкости вашей системы. Прокладка подземных и воздушных кабелей защищает провода и не мешает им соединять жизненно важные системы.

Подробнее

Запросить

Системы контроля доступа в здание обеспечат безопасность ваших сотрудников и имущества. Prolink Communications обеспечивает установку системы контроля доступа во Франклине, штат Теннесси, для предприятий всех типов и размеров. Дверные домофоны можно легко установить несколькими способами, обеспечивая вам и вашим сотрудникам безопасный доступ и не допуская проникновения злоумышленников.

Подробнее

Запросить

Видеосети внедряются сейчас чаще, чем когда-либо, для самых разных нужд и в самых разных сферах бизнеса. Prolink Communications выполняет настройку и установку во Франклине, штат Теннесси, кабельных видеосетей всех типов.

Подробнее

Запросить

РЕШЕНИЯ ДЛЯ ВНУТРЕННИХ И ВНЕШНИХ ПРЕДПРИЯТИЙ
• Воздушная/воздушная прокладка кабелей
• Подземная прокладка кабелей, рытье траншей и бурение
• Сращивание оптоволокна и меди
• Колонковые буры и кабелепровод

Все наружные кабели должным образом заземлены, чтобы удары молнии/скачки напряжения не повредили внутреннее оборудование.

Подробнее

Запросить

Ремонт и обслуживание неуправляемой серверной обходится дороже. Запутанная и неорганизованная кабельная разводка часто приводит к отказу оборудования, отнимает драгоценное время на отслеживание во время ремонта, что приводит к ненужным простоям и деньгам.

Подробнее

Запросить

Ремонт и обслуживание неуправляемой серверной обходится дороже. Запутанная и неорганизованная кабельная разводка часто приводит к отказу оборудования, отнимает драгоценное время на отслеживание во время ремонта, что приводит к ненужным простоям и деньгам.

Подробнее

Запросить

У вас есть удаленное здание или склад, и вы не хотите рыть траншеи? PROLINK может спроектировать и установить точное решение беспроводной локальной сети или точка-точка для ваших конкретных потребностей, которое будет масштабируемым, мобильным и безопасным.

Подробнее

Запросить

Беспроводная локальная сеть или беспроводная локальная сеть обеспечивает подключение устройств в фиксированной области и дает им доступ к быстрому и надежному Интернету. Эти сети могут охватывать ограниченную территорию в доме и обеспечивать доступ для устройств семьи, или они могут охватывать гораздо большую территорию, например бизнес, школу или университет, или даже поезд или план

. Подробнее

Запросить

Вы переросли свою сеть? PROLINK спроектирует и установит сети, встроенные в вашу новую или существующую систему данных.

У вас есть удаленное здание или склад, и вы не хотите рыть траншеи? PROLINK может спроектировать и установить точное решение беспроводной локальной сети или точка-точка для ваших конкретных потребностей, которое будет масштабируемым, мобильным и безопасным.

Свяжитесь с PROLINK для вашего индивидуального сетевого решения. Мы предлагаем бесплатный анализ потребностей и первичную консультацию.

Подробнее

Запросить

Ремонт и обслуживание неуправляемой серверной обходится дороже. Запутанная и неорганизованная кабельная разводка часто приводит к отказу оборудования, отнимает драгоценное время на отслеживание во время ремонта, что приводит к ненужным простоям и деньгам.

• КОММУТАЦИОННЫЕ ПАНЕЛИ
• КОНСТРУКЦИЯ И СБОРКА ШКАФА
• ПРОВОДКА

Подробнее

Запросить

Независимо от того, обеспечивает ли ваша магистральная система взаимосвязь между вашими коммуникационными узлами или расширяется между зданиями, PROLINK спроектирует и установит систему, которая обеспечит поддержку и защиту, а также обеспечит доступ к вашей кабельной инфраструктуре. Позвольте Prolink быть вашими установщиками оптоволокна в Нэшвилле, штат Теннесси, и близлежащих городах.

Подробнее

Запросить

Ссылка для шкафов | BioConnect

Содержание

Начало работы

Подключение устройства

Монтаж устройства

Активация устройства

Настройка программного обеспечения

Добавление пользователя

Управление пользователями

Управление группой

Забыли пароль

Приложение

Декларации соответствия

 Начало работы

В большинстве сред установка устройства Link занимает не более 30 минут. Ниже приведены пошаговые инструкции по активации, установке и подключению устройства.

Прежде чем открыть коробку

1. Убедитесь, что замки установлены правильно.

Решение для шкафа BioConnect Link может поддерживать до двух замков

KS200 для одного шкафа.



Нужна помощь в установке замков KS200?



См. Руководство по установке KS200

2. Выберите двухфакторный аутентификатор.

Link Solution работает со многими службами 2FA (двухфакторной аутентификации), такими как DUO, PING и т. д. Если вы в настоящее время не используете двухфакторный аутентификатор, вы можете использовать предоставленный мобильный аутентификатор BioConnect.



3. Убедитесь, что ваша учетная запись Link создана.

После покупки устройства вам было отправлено электронное письмо с именем пользователя, паролем и субдоменом, которые потребуются вам для получения доступа к консоли.

Найдите «BioConnect Link» в своем почтовом ящике.



4. Убедитесь, что на месте установки есть все необходимое.

• • Физический доступ к вашим шкафам (дополнительно — требуется только при использовании панели управления доступом)
  • Ethernet с PoE для питания устройства или источник питания 12 В постоянного тока — мы рекомендуем Ethernet-соединение.
  • Доступ к порту Ethernet с подключением к Интернету
  • A Крестообразная или плоская отвертка





Внутри коробки

• Устройство связи
• Замок KS200 (x2)
• Соединительный жгут проводов (x2) (поставляется с замком KS200)

Подключение устройства

Обзор

Link Device будет подключен к двум замкам KS200, расположенным на передней и задней дверцах шкафа.

Передний замок будет подключен к « Дверь 0 » и « Дверь 2/Датчики спереди ‘на устройстве связи.

Задний замок будет подключен к « Дверь 1 » и « Дверь 3/задние датчики» на устройстве связи.

После выполнения следующих шагов ваша установка будет выглядеть следующим образом:

Подключение устройства

1. На замке KS200 Front определите разъемы KS200 и подключите соответствующие разъемы по предоставленной ссылке. Жгут проводов.

2. На жгуте проводов Link подключите следующие провода к « DOOR 1 » на устройстве Link.

D1 IN: Зеленый/белый (Wiegand D1)

D0 IN: Зеленый (Wiegand D0)

GND: Оранжевый (земля)

Светодиод: Синий/белый (красный светодиод)

провода к « DOOR 2 /SENSORS FRONT » на устройстве Link.

D0 ВЫХ: Зеленый/Белый (Виганд D1)

Светодиод: Синий (зеленый светодиод)

D1/ручка: Коричневый/белый (датчик ручки)

Связать жгут проводов.

5. На жгуте проводов Link подсоедините следующие провода к « DOOR 1 » на устройстве Link.

D1 IN: Зеленый/белый (Wiegand D1)

Д0 В: Зеленый (Wiegand D0)

GND: Оранжевый (земля)

Светодиод: Синий/белый (красный светодиод)



/SENSORS REAR ‘ на устройстве Link.

D0 OUT: Зеленый/Белый (Wiegand D1)

Светодиод: Синий (зеленый светодиод)

D1/ручка: Коричневый/белый (датчик ручки)

7. Убедитесь, что все соединения надежно закреплены.

Питание устройства

После выполнения вышеуказанных подключений вы теперь будете питать устройство с помощью PoE (рекомендуется) или 12 В постоянного тока.

Чтобы узнать, как запитать ваше устройство (устройства) напряжением 12 В постоянного тока, см. Приложение B.

Питание с использованием PoE

1. Подключите провода POWER ( оранжевый/белый ) к сзади и спереди Жгуты проводов соединения в POWER на устройстве Link .

2. Подключите прилагаемый разветвитель PoE к устройству связи:

•   Разветвитель PoE Ethernet  к штекеру Ethernet устройства связи
• Провод заземления разветвителя PoE (черный) к заземлению устройства связи
• Разветвитель PoE Провод POWER (красный) к устройству связи POWER

3. Включите питание устройства, подключив Ethernet-кабель к разветвителю PoE .







После завершения убедитесь, что все соединения безопасны.

Установка устройства

Для крепления устройства вам потребуются два винта диаметром 3 мм. Выберите место установки рядом с панелью управления доступом, к которой вы подключаете устройство, и используйте отверстия для винтов на устройстве, чтобы установить его.

Активация устройства

Обзор

Для этого шага требуется ноутбук или смартфон, устройство Link и подключение к сети Ethernet с доступом в Интернет. Устройство Link будет активировано путем его добавления в консоль BioConnect Link.

Добавление ссылки в вашу учетную запись

1. На настольном или мобильном устройстве откройте браузер и перейдите к консоли ссылок BioConnect.

2. Введите данные для входа.

Совет: Информацию для входа можно найти в электронном письме, которое было отправлено сразу после покупки устройства.

3. Перейдите на страницу «Управление устройствами».

4. Выберите «Добавить устройство».

5. Введите 12-значный ключ, расположенный рядом с QR-кодом на вашем устройстве, и нажмите «Продолжить».

Примечание: Добавляете более одного устройства? Узнайте, как сканировать QR-код, в Приложении A.

6. Выберите, настраиваете ли вы свое устройство для (1) обычной физической двери (2) серверного шкафа или (3) сейфа или шкафа для ключей.

Примечание: Дверь позволяет защитить 4 точки доступа, а шкаф позволяет защитить 2 точки доступа.

• Доступ к двери позволяет вам использовать вашу ссылку для включения 2FA на обычной двери, активируя пошаговое использование вашей цифровой многофакторной аутентификации. Устройство Link находится перед панелью управления доступом, и панель управления доступом все еще контролирует последний дверной замок.
• Доступ к серверному шкафу позволяет использовать Link для включения двухфакторной аутентификации на шкафу и отслеживания состояния открытия или закрытия двери шкафа, а также срабатывания реле. Решение для кабинета может работать независимо от панели ACM.

7. Дайте описательное имя для каждой точки доступа.

• Быть описательным, напр. Главный вход.

8. После добавления устройства вы можете включить для него мобильную аутентификацию (необязательно).

Настройка программного обеспечения

Обзор

Настройка программного обеспечения будет включать в себя подключение двухфакторного аутентификатора, чтобы активировать пошаговые уведомления.

Настройка аутентификаторов



1. В браузере перейдите к консоли BioConnect Link и войдите в систему, используя свои учетные данные.

2. Перейдите на страницу «Настройки».

3. Выберите свой аутентификатор и введите необходимые учетные данные для его активации.

Примечание: Если вы в настоящее время не используете аутентификатор, выберите аутентификатор BioConnect.

4. Если вы решите использовать мобильный аутентификатор BioConnect, у вас есть возможность использовать либо простую аутентификацию Да/Нет, либо биометрическую аутентификацию.

Настройка расписания

1. В консоли BioConnect перейдите на страницу «Расписание».

2. Выберите «Установить расписание».

3. Введите дату начала и дату окончания, для которых вы хотите применить повышение.

4. Введите время начала и время окончания, которые вы хотите активировать.

5. Выберите «Установить расписание», чтобы сохранить расписание.

Примечание:  Ваше расписание появится в верхней части экрана. Проверьте его, чтобы убедиться, что вы правильно установили желаемое расписание.

Важно: Пользователи НЕ еще не добавлены в расписание — это означает, что они не будут получать повышения, пока вы не включите их. (Чтобы включить пользователей, см. ниже)

Добавление пользователя

Обзор

Чтобы добавить пользователей в Link Console, вы можете либо автоматически синхронизировать их с помощью функции синхронизации ACM, либо добавить пользователей вручную. Чтобы добавить пользователей вручную, перейдите к разделу «Добавление пользователей вручную» ниже.



Добавление пользователей с помощью ACM Sync (необязательно)

ACM Sync автоматически и безопасно извлечет данные пользователей, данные зашифрованных карт и сторонние идентификаторы (учетные данные для двухфакторной аутентификации).

Данные карты и сторонние идентификаторы необходимы для включения двухфакторной аутентификации в Link.

Требования

Прежде чем начать, убедитесь, что у вас есть все необходимое:

• Привязка учетных данных для входа в учетную запись
• Учетные данные сервера ACM
• Знание вашего ACM, например, где ваш ACM хранит сторонние идентификаторы (например, учетные данные Active Directory).



Чтобы использовать ACM Sync , свяжитесь с нами для получения установочного файла.

Установка ACM Sync

1. Запустите программу установки ACM Sync и следуйте инструкциям на экране.

Важно: Убедитесь, что устанавливаете в сети, которая может получить доступ к вашему серверу ACM.

2. Ознакомьтесь с условиями и положениями и выберите место для загрузки.

3. Введите учетные данные, а затем проверьте соединение с Link Cloud, выбрав « Test API ».

4. Выберите учетную запись, под которой будет работать служба ACM Sync.

5. Выберите свой ACM и введите учетные данные для подключения к вашему ACM.

6. Выберите место хранения стороннего идентификатора и нажмите « Установить ».

7. После завершения установки ACM Sync начнет автоматически синхронизировать пользователей каждые 5 минут. Чтобы убедиться, что установка прошла успешно, подтвердите, что пользователи были добавлены в Link Console ‘ Управление пользователями ‘ стр.

Примечание:  Первоначальная синхронизация может занять больше времени в зависимости от размера вашей базы данных.

Добавление пользователей вручную

Если вы решите не использовать синхронизацию ACM, вы можете вручную добавить пользователей в Link Console.

1. В консоли BioConnect перейдите на страницу «Пользователи» .

2. Выберите «Добавить пользователя» .

3. Введите информацию о пользователе: имя, фамилию и имя пользователя Duo. Пока не выбирайте «Добавить пользователя».

Совет: Для большинства клиентов ваши имена пользователей Duo находятся в вашей учетной записи Active Directory, но их также можно проверить с помощью панели управления Duo.

4. Если вы готовы добавить свою карту этому пользователю, отсканируйте карту на активной двери Link.

Совет: Если вы хотите добавить карты пользователя позже, см. раздел «Управление пользователями» ниже, чтобы узнать, как добавить карту существующему пользователю.

5. После карта пользователя была отсканирована, установите флажок «Добавить карту» и нажмите «Добавить пользователя» .

6. После добавления карты убедитесь, что она была успешно добавлена, просмотрев столбец «Всего карт» .

Управление пользователями

После того, как ваше устройство Link было установлено, ваше программное обеспечение было настроено и ваши пользователи были добавлены, теперь вы можете включить Step Up для своих пользователей.



Как включить Step Up для пользователей

1. Выберите пользователей, для которых вы хотите включить Step Up, установив флажок рядом с их именем.

Совет: Чтобы разрешить массовое использование пользователей, установите верхний флажок, расположенный рядом с «Имя» в столбце заголовка (как показано на рисунке ниже). Это выберет всех пользователей на этом экране. Если есть несколько страниц, это должно быть реплицировано для каждой страницы.

2. После того, как вы выделили своих пользователей, нажмите кнопку « Управление» и выберите «Включить 2FA» из выпадающего списка.

Добавление карты существующему пользователю

Если вы не добавляли карты своим пользователям при первоначальном добавлении их в систему, вы можете добавить их к своим существующим пользователям позже

1. Попросите пользователя отсканировать свою карту на активной двери Link

2. Перейдите на страницу «Пользователи» консоли BioConnect и выберите пользователя

3. Выберите «Управление », а затем выберите « Добавить карту»

4. Система выполнит поиск самых последних транзакций, где вы увидите транзакцию с вашей карты пользователя. Найдя нужную транзакцию, выберите «Добавить карту» .

Совет: Есть несколько способов убедиться, что вы выбрали правильную транзакцию:

• Проверьте отметку времени транзакции, чтобы убедиться, что она совпадает с отсканированной картой. Самые последние транзакции отображаются вверху.
• Просмотрите сведения о двери — если вы знаете дверь, в которую постучали картой, вы можете проверить ее в этих столбцах.

Проверка включения Step Up

После установки устройства, настройки программного обеспечения и добавления пользователей и карт вы можете проверить, работает ли Step Up.

1. На странице BioConnect Link Console «Пользователи» выберите пользователя для тестирования.

2. Нажмите кнопку «Управление» и выберите « Отправить тестовый запрос » из раскрывающегося списка.

3. Если тестовый пользователь получает уведомление о переходе на свое устройство, переход успешно включен.

Совет: Выбранный пользователь должен иметь карты с поддержкой повышения.

Управление группами

После добавления пользователей в систему вы можете создавать группы для управления оповещениями и уведомлениями для конкретных пользователей и устройств.



Как создать группу пользователей

1. В Link Console перейдите на вкладку «Управление группой» и выберите « Добавить группу ».

2. Введите в обязательные поля: Имя группы, Описание и желаемых пользователей для получения предупреждений для этой конкретной группы, а затем нажмите « Продолжить ‘ продолжить.

3. Выберите нужных пользователей для добавления в эту группу, а затем выберите « Продолжить ».

4. Выберите нужные устройства для добавления в эту группу, а затем выберите « Продолжить ».

5. Просмотрите сведения о группе и выберите « Добавить группу ».

После добавления группы она появится на экране управления группами.

Забыли пароль

Как сбросить пароль

Если вы забыли свой пароль, вы можете получить доступ к своей учетной записи, сбросив его.

1. На экране входа в Link Console выберите « Забыли пароль ».

2. Заполните форму, введя свой субдомен и имя пользователя, затем выберите « Сбросить пароль ».

3. Откройте электронное письмо и нажмите кнопку « Сбросить пароль ». Это откроет браузер, в котором теперь вы можете ввести новый пароль.

Приложение

Приложение A

Если вы добавляете более одного устройства, может быть быстрее добавить их с помощью QR-кода.

1. С помощью смартфона отсканируйте QR-код, расположенный на устройстве, с помощью камеры телефона и нажмите на появившуюся ссылку.

• Вы можете сделать это, открыв камеру смартфона и наведя курсор на QR-код, пока не появится уведомление.
• Нажмите на это приглашение, чтобы открыть веб-браузер, где вам будет предложено ввести: субдомен, имя пользователя и пароль.

2.
